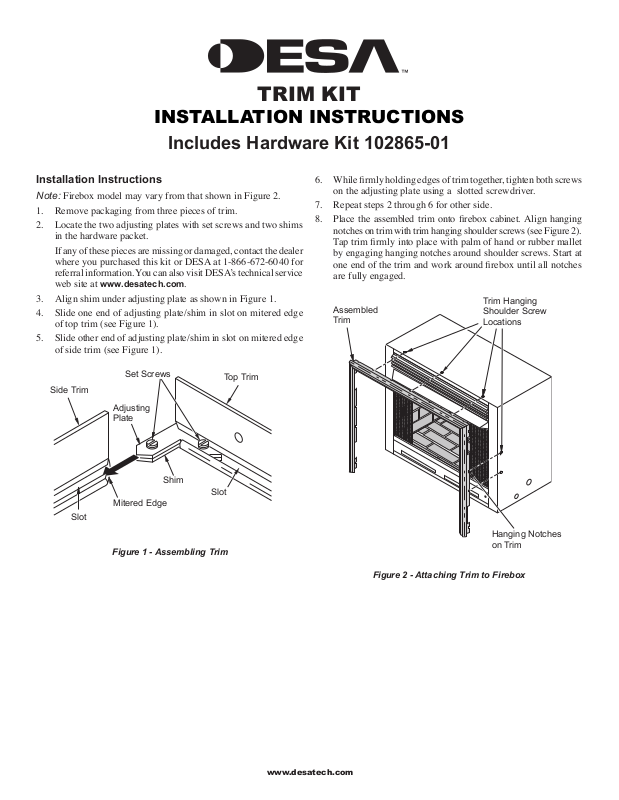

Desa 102865-01 User Manual

TRIM KIT

INSTALLATION INSTRUCTIONS

Includes Hardware Kit 102865-01

Installation Instructions

Note: Firebox model may vary from that shown in Figure 2.

1. Remove packaging from three pieces of trim.

2. Locate the two adjusting plates with set screws and two shims
in the hardware packet.

If any of these pieces are missing or damaged, contact the dealer

where you purchased this kit or DESA at 1-866-672-6040 for
referral information. You can also visit DESAʼs technical service
web site at www.desatech.com.

3. Align shim under adjusting plate as shown in Figure 1.

4. Slide one end of adjusting plate/shim in slot on mitered edge
of top trim (see Figure 1).

5. Slide other end of adjusting plate/shim in slot on mitered edge
of side trim (see Figure 1).

Set Screws

Side Trim

Adjusting
Plate

Top Trim

6. While firmly holding edges of trim together, tighten both screws
on the adjusting plate using a slotted screwdriver.

7. Repeat steps 2 through 6 for other side.

8. Place the assembled trim onto firebox cabinet. Align hanging
notches on trim with trim hanging shoulder screws (see Figure 2).
Tap trim firmly into place with palm of hand or rubber mallet
by engaging hanging notches around shoulder screws. Start at
one end of the trim and work around firebox until all notches
are fully engaged.

Assembled
Trim

Trim Hanging
Shoulder Screw
Locations

Slot

Shim

Slot

Mitered Edge

Figure 1 - Assembling Trim

Hanging Notches
on Trim

Figure 2 - Attaching Trim to Firebox

www.desatech.com

JUEGO DE ADORNO

108924 01

INSTRUCCIONES DE INSTALACIÓN

Incluye paquete de ferretería 102865-01

Instrucciones de instalación

Nota: el modelo de chimenea puede ser distinto al ilustrado en la
figura 2.

1. Retire el embalaje de las tres piezas del adorno.

2. Localice las dos placas de ajuste con su juego de tornillos, y
dos bases para nivelar en el paquete de piezas.

Si alguna pieza falta o está dañada, llame al proveedor que le

vendió este paquete o a DESA, al 1-866-672-6040. También
puede visitar el sitio web de servicio técnico de DESA en

www.desatech.com.

3. Alinee la base para nivelar debajo de la placa de ajuste como
se muestra en la figura 1.

4. Deslice un extremo de la placa de ajuste y base para nivelar en
la ranura del borde angular de la parte superior del adorno de
la chimenea (consulte la figura 1).

Lado del
adorno

Tornillos
de presión

Placa de
ajuste

Parte superior
del adorno

5. Deslice el otro extremo de la placa de ajuste y base para nivelar
en la ranura del borde angular del adorno de la chimenea
(consulte la figura 1).

6. Mi ent ras sost ien e fir mem ent e los bordes d el adorno
juntos, apriete los dos tornillos de la placa de ajuste con un
destornillador plano.

7. Repita los pasos 2 a 6 para armar el otro lado.

8. Ponga el ensamblaje del adorno en el gabinete de la chimenea.
Alinee las muescas del adorno con los tornillos con pivote provistos
para colgar el adorno (consulte la figura 2). Fije el adorno dándole
unos ligeros golpes con la palma de la mano o con un mazo de
goma, hasta que las muescas hayan entrado completamente en
los tornillos con pivote. Empiece en un extremo del adorno y
continúe alrededor de la chimenea hasta que todas las muescas
estén ocupadas completamente.

Ubicación de

Adorno armado

los tornillos con
pivote

Base para
nivelar

Borde angular

Ranura

Figura 1 - Armado del adorno

2701 Industrial Drive
P.O. Box 90004
Bowling Green, KY 42102-9004 EE.UU.
www.desatech.com

Ranura

NOT A UPC

Muescas para
colgar el adorno

Figura 2 - Colocación del adorno en la chimenea

108924-01
Rev. C
04/05
