DENON AVR-770SD User Manual

Download

AV SURROUND RECEIVER

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

AVR-770SD

OPERATING INSTRUCTIONS BEDIENUNGSANLEITUNG MODE D’EMPLOI ISTRUZIONI PER L’USO

INSTRUCCIONES DE OPERACION GEBRUIKSAANWIJZING BRUKSANVISNING

FOR ENGLISH READERS PAGE 002 ~ PAGE 042 FÜR DEUTSCHE LESER SEITE 043 ~ SEITE 082 POUR LES LECTEURS FRANCAIS PAGE 083 ~ PAGE 122 PER IL LETTORE ITALIANO PAGINA 123 ~ PAGINA 162 PARA LECTORES DE ESPAÑOL PAGINA 163 ~ PAGINA 202 VOOR NEDERLANDSTALIGE LEZERS PAGINA 203 ~ PAGINA 242 FOR SVENSKA LÄSARE SIDA 243 ~ SIDA 282

ENGLISH DEUTSCH FRANCAIS ITALIANO ESPAÑOL NEDERLANDS SVENSKA

NOTE ON USE / HINWEISE ZUM GEBRAUCH /

CAUTION

RISK OF ELECTRIC SHOCK

OBSERVATIONS RELATIVES A L’UTILISATION / NOTE SULL’USO NOTAS SOBRE EL USO / ALVORENS TE GEBRUIKEN / OBSERVERA

DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO

NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO

NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.

• DECLARATION OF CONFORMITY

We declare under our sole responsibility that this product, to which this declaration relates, is in conformity with the following standards: EN60065, EN55013, EN55020, EN61000-3-2 and EN610003-3. Following the provisions of 73/23/EEC, 89/336/EEC and 93/68/EEC Directive.

• ÜBEREINSTIMMUNGSERKLÄRUNG

Wir erklären unter unserer Verantwortung, daß dieses Produkt, auf das sich diese Erklärung bezieht, den folgenden Standards entspricht: EN60065, EN55013, EN55020, EN61000-3-2 und EN610003-3. Entspricht den Verordnungen der Direktive 73/23/EEC, 89/336/EEC und 93/68/EEC.

• DECLARATION DE CONFORMITE

Nous déclarons sous notre seule responsabilité que l’appareil, auquel se réfère cette déclaration, est conforme aux standards suivants: EN60065, EN55013, EN55020, EN61000-3-2 et EN610003-3. D’après les dispositions de la Directive 73/23/EEC, 89/336/EEC et 93/68/EEC.

• DICHIARAZIONE DI CONFORMITÀ

Dichiariamo con piena responsabilità che questo prodotto, al quale la nostra dichiarazione si riferisce, è conforme alle seguenti normative: EN60065, EN55013, EN55020, EN61000-3-2 e EN610003-3. In conformità con le condizioni delle direttive 73/23/EEC, 89/336/EEC e 93/68/EEC. QUESTO PRODOTTO E’ CONFORME AL D.M. 28/08/95 N. 548

• DECLARACIÓN DE CONFORMIDAD

Declaramos bajo nuestra exclusiva responsabilidad que este producto al que hace referencia esta declaración, está conforme con los siguientes estándares: EN60065, EN55013, EN55020, EN61000-3-2 y EN610003-3. Siguiendo las provisiones de las Directivas 73/23/EEC, 89/336/EEC y 93/68/EEC.

• EENVORMIGHEIDSVERKLARING

Wij verklaren uitsluitend op onze verantwoordelijkheid dat dit produkt, waarop deze verklaring betrekking heeft, in overeenstemming is met de volgende normen: EN60065, EN55013, EN55020, EN61000-3-2 en EN610003-3. Volgens de bepalingen van de Richtlijnen 73/23/EEC, 89/336/EEC en 93/68/EEC.

• ÖVERENSSTÄMMELSESINTYG

Härmed intygas helt på eget ansvar att denna produkt, vilken detta intyg avser, uppfyller följande standarder: EN60065, EN55013, EN55020, EN61000-3-2 och EN610003-3. Enligt stadgarna i direktiv 73/23/EEC, 89/336/EEC och 93/68/EEC.

• Avoid high temperatures. Allow for sufficient heat dispersion when installed on a rack.

• Vermeiden Sie hohe Temperaturen. Beachten Sie, daß eine ausreichend Luftzirkulation gewährleistet wird, wenn das Gerät auf ein Regal gestellt wird.

• Eviter des températures élevées Tenir compte d’une dispersion de chaleur suffisante lors de l’installation sur une étagère.

• Evitate di esporre l’unità a temperature alte. Assicuratevi che ci sia un’adeguata dispersione del calore quando installate l’unità in un mobile per componenti audio.

• Evite altas temperaturas Permite la suficiente dispersión del calor cuando está instalado en la consola.

• Vermijd hoge temperaturen. Zorg voor een degelijk hitteafvoer indien het apparaat op een rek wordt geplaatst.

• Undvik höga temperaturer. Se till att det finns möjlighet till god värmeavledning vid montering i ett rack.

• Handle the power cord carefully. Hold the plug when unplugging the cord.

• Gehen Sie vorsichtig mit dem Netzkabel um. Halten Sie das Kabel am Stecker, wenn Sie den Stecker herausziehen.

• Manipuler le cordon d’alimentation avec précaution. Tenir la prise lors du débranchement du cordon.

• Manneggiate il filo di alimentazione con cura. Agite per la spina quando scollegate il cavo dalla presa.

• Maneje el cordón de energía con cuidado. Sostenga el enchufe cuando desconecte el cordón de energía.

• Hanteer het netsnoer voorzichtig. Houd het snoer bij de stekker vast wanneer deze moet worden aan- of losgekoppeld.

• Hantera nätkabeln varsamt. Håll i kabeln när den kopplas från el-uttaget.

CAUTION

• The ventilation should not be impeded by covering the ventilation openings with items, such as newspapers, table-cloths, curtains, etc.

• No naked flame sources, such as lighted candles, should be placed on the apparatus.

• Keep the set free from moisture, water, and dust.

• Halten Sie das Gerät von Feuchtigkeit, Wasser und Staub fern.

• Protéger l’appareil contre l’humidité, l’eau et lapoussière.

• Tenete l’unità lontana dall’umidità, dall’acqua e dalla polvere.

• Mantenga el equipo libre de humedad, agua y polvo.

• Laat geen vochtigheid, water of stof in het apparaat binnendringen.

• Utsätt inte apparaten för fukt, vatten och damm.

• Unplug the power cord when not using the set for long periods of time.

• Wenn das Gerät eine längere Zeit nicht verwendet werden soll, trennen Sie das Netzkabel vom Netzstecker.

• Débrancher le cordon d’alimentation lorsque l’appareil n’est pas utilisé pendant de longues périodes.

• Disinnestate il filo di alimentazione quando avete l’intenzione di non usare il filo di alimentazione per un lungo periodo di tempo.

• Desconecte el cordón de energía cuando no utilice el equipo por mucho tiempo.

• Neem altijd het netsnoer uit het stopkontakt wanneer het apparaat gedurende een lange periode niet wordt gebruikt.

• Koppla ur nätkabeln om apparaten inte kommer att användas i lång tid.

* (For sets with ventilation holes)

• Do not obstruct the ventilation holes.

• Die Belüftungsöffnungen dürfen nicht verdeckt werden.

• Ne pas obstruer les trous d’aération.

• Non coprite i fori di ventilazione.

• No obstruya los orificios de ventilación.

• De ventilatieopeningen mogen niet worden beblokkeerd.

• Täpp inte till ventilationsöppningarna.

• Please be care the environmental aspects of battery disposal.

• The apparatus shall not be exposed to dripping or splashing for use.

• No objects filled with liquids, such as vases, shall be placed on the apparatus.

• Do not let foreign objects in the set.

• Keine fremden Gegenstände in das Gerät kommen lassen.

• Ne pas laisser des objets étrangers dans l’appareil.

• E’ importante che nessun oggetto è inserito all’interno dell’unità.

• No deje objetos extraños dentro del equipo.

• Laat geen vreemde voorwerpen in dit apparaat vallen.

• Se till att främmande föremål inte tränger in i apparaten.

• Do not let insecticides, benzene, and thinner come in contact with the set.

• Lassen Sie das Gerät nicht mit Insektiziden, Benzin oder Verdünnungsmitteln in Berührung kommen.

• Ne pas mettre en contact des insecticides, du benzène et un diluant avec l’appareil.

• Assicuratevvi che l’unità non venga in contatto con insetticidi, benzolo o solventi.

• No permita el contacto de insecticidas, gasolina y diluyentes con el equipo.

• Laat geen insektenverdelgende middelen, benzine of verfverdunner met dit apparaat in kontakt komen.

• Se till att inte insektsmedel på spraybruk, bensen och thinner kommer i kontakt med apparatens hölje.

• Never disassemble or modify the set in any way.

• Versuchen Sie niemals das Gerät auseinander zu nehmen oder auf jegliche Art zu verändern.

• Ne jamais démonter ou modifier l’appareil d’une manière ou d’une autre.

• Non smontate mai, nè modificate l’unità in nessun modo.

• Nunca desarme o modifique el equipo de ninguna manera.

• Nooit dit apparaat demonteren of op andere wijze modifiëren.

• Ta inte isär apparaten och försök inte bygga om den.

ENGLISH

2 We greatly appreciate your purchase of the AVR-770SD. 2 To be sure you take maximum advantage of all the features the AVR-770SD has to offer, read these

instructions carefully and use the set properly. Be sure to keep this manual for future reference, should any questions or problems arise.

“SERIAL NO. PLEASE RECORD UNIT SERIAL NUMBER ATTACHED TO THE REAR OF THE CABINET FOR FUTURE REFERENCE”

2 INTRODUCTION

Thank you for choosing the DENON AVR-770SD Digital Surround A/V receiver. This remarkable component has been engineered to provide superb surround sound listening with AV theater sources such as DVD, as well as providing outstanding high fidelity reproduction of your favorite music sources. As this product is provided with an immense array of features, we recommend that before you begin hookup and operation that you review the contents of this manual before proceeding.

TABLE OF CONTENTS

Before Using........................................................3

Cautions on Installation........................................3

Cautions on Handling...........................................3

Features...............................................................4

Part Names and Functions ..............................4, 5

Read this First......................................................5

Setting up the Speaker Systems.........................5

Connections ................................................6 ~ 10

Using the Remote Control Unit .........................10

Setting up the System ..............................11 ~ 16

⁄0

ACCESSORIES

Check that the following parts are included in addition to the main unit:

q Operating instructions........................................1

w Service station list..............................................1

e Remote control unit (RC-964) ............................1

er t y

Remote Control Unit .................................16 ~ 18

⁄1

Operation...................................................19 ~ 22

⁄2

Surround....................................................22 ~ 28

⁄3

DSP Surround Simulation..........................28 ~ 31

⁄4

Listening to the Radio ...............................32 ~ 35

⁄5

Last Function Memory.......................................35

⁄6

Initialization of the Microprocessor....................35

⁄7

Additional Information ...............................36 ~ 40

⁄8

Troubleshooting .................................................41

⁄9

Specifications.....................................................42

¤0

List of Preset Codes ....................................283 ~ 285

r R6P/AA batteries................................................2

t AM loop antenna................................................1

y FM indoor antenna.............................................1

BEFORE USING

Pay attention to the following before using this unit:

• Moving the set

To prevent short circuits or damaged wires in the connection cords, always unplug the power cord and disconnect the connection cords between all other audio components when moving the set.

• Before turning the power switch on

Check once again that all connections are proper and that there are not problems with the connection cords. Always set the power switch to the standby position before connecting and disconnecting connection cords.

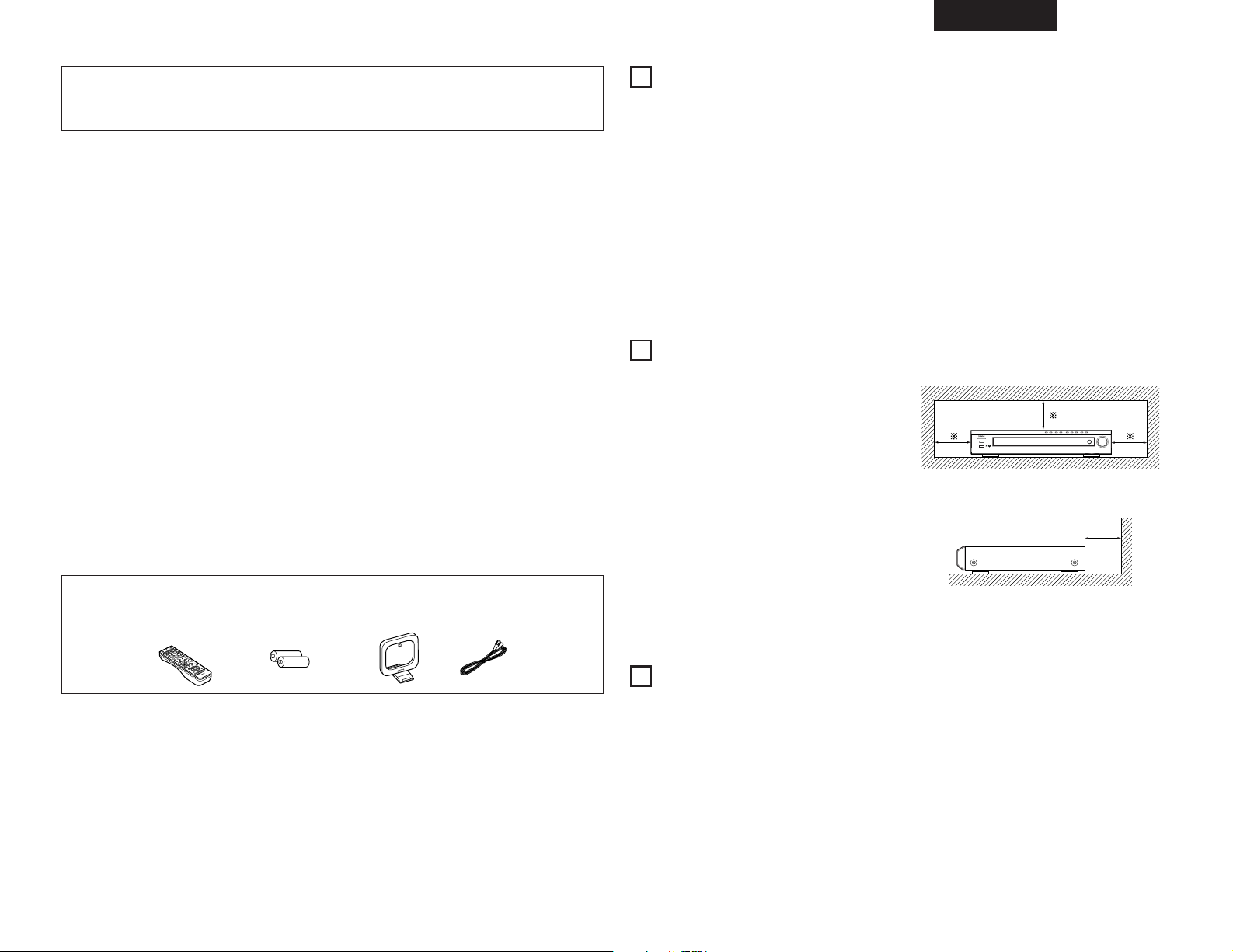

CAUTIONS ON INSTALLATION

Noise or disturbance of the picture may be generated if this unit or any other electronic equipment using microprocessors is used near a tuner or TV. If this happens, take the following steps:

• Install this unit as far as possible from the tuner or TV.

• Set the antenna wires from the tuner or TV away from this unit’s power cord and input/output connection cords.

• Noise or disturbance tends to occur particularly when using indoor antennas or 300 Ω/ohms feeder wires. We recommend using outdoor antennas

and 75 Ω/ohms coaxial cables.

For heat dispersal, leave at least 10 cm of space between the top, back and sides of this unit and the wall or other components.

CAUTIONS ON HANDLING

• Switching the input function when input jacks are not connected

A clicking noise may be produced if the input function is switched when nothing is connected to the input jacks. If this happens, either turn down the MASTER VOLUME control or connect components to the input jacks.

• Muting of PRE OUT jacks, HEADPHONE jack and

SPEAKER terminals

The PRE OUT jacks, HEADPHONE jack and SPEAKER terminals include a muting circuit. Because of this, the output signals are greatly reduced for several

• Store this instructions in a safe place.

After reading, store this instructions along with the warranty in a safe place.

• Note that the illustrations in this instructions

may differ from the actual set for explanation purposes.

10 cm or more

STANDBY

AUTO

SIGNAL DETECT

OUTPUT

SURROUND BACK

INPUT MODE

seconds after the power switch is turned on or input function, surround mode or any other-set-up is changed. If the volume is turned up during this time, the output will be very high after the muting circuit stops functioning. Always wait until the muting circuit turns off before adjusting the volume.

• Whenever the power switch is in the

state, the apparatus is still connected on AC line voltage. Please be sure to unplug the cord when you leave home for, say, a vacation.

DVD

PCM DTS

DIG

AUTO

DIGITAL

10 cm or more

wall

£ OFF

ENGLISH

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM DTS

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch

STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

FEATURES

1. Dolby Virtual Speaker compatibility

The AVR-770SD is equipped with power amplifiers that make it compatible with new Dolby Virtual Speaker technology for recreating a 5.1-channel environment virtually using a 2-channel configuration. (Dolby Virtual Speaker is an proprietary technology of Dolby Laboratories.) A high performance digital signal processor enables playback of Dolby Digital and DTS multi-channel surround signals in the Dolby Virtual Speaker mode. Surround sound can be achieved with the Dolby Virtual Speaker mode for CDs and other 2-channel sources in combination with the Dolby Pro Logic decoder.

2. Dolby Digital EX decoder system

Dolby Digital EX is a 6.1-channel surround format proposed by Dolby Laboratories that allows users to enjoy in their homes the “DOLBY DIGITAL SURROUND EX” audio format jointly developed by Dolby Laboratories and Lucas Films and first used for the movie “Star Wars Episode 1 – Phantom Menace”. The 6.1 channels of sound, including surround back channels, provide improved sound positioning and expression of space.

3. DTS-ES Extended Surround and DTS Neo:6

The AVR-770SD is compatible with DTS-ES Extended Surround, a new multi-channel format developed by Digital Theater Systems Inc. The AVR-770SD is also compatible with DTS Neo:6, a surround mode allowing 6.1-channel playback of regular stereo sources.

4. DTS 96/24 compatibility

The AVR-770SD can be decoded with sources recorded in DTS 96/24, a new multi-channel digital signal format developed by Digital Theater Systems Inc. DTS 96/24 sources can be played in the multichannel mode on the AVR-770SD with high sound quality of 96 kHz/24 bits or 88.2 kHz/24 bits.

5. Dolby Pro Logic

Dolby Pro Logic multichannel audio signals that offers improvements

II decoder

II is a new format for playing

over conventional Dolby Pro Logic. It can be used to decode not only sources recorded in Dolby Surround but also regular stereo sources into five channels (front left/right, center and surround left/right). In addition, various parameters can be set according to the type of source and the contents, so you can adjust the sound field with greater precision.

PART NAMES AND FUNCTIONS

6. On Screen Diaplay

Troublesome operations such as adjusting the delay time and other parameters according to the listening environment are greatly simplified. The

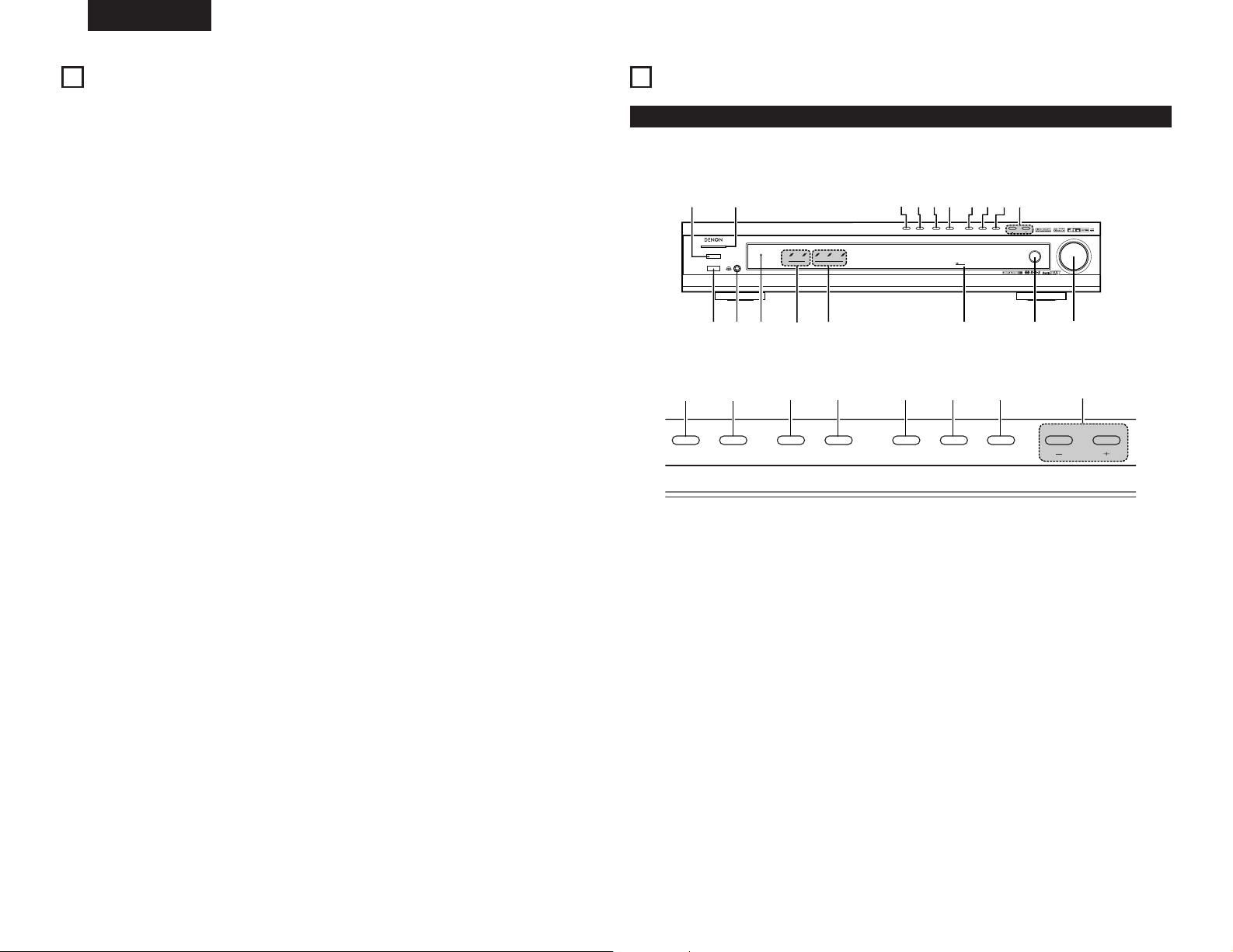

Front Panel

• For details on the functions of these parts, refer to the pages given in parentheses ( ).

various parameters can be set simply by selecting the graphic displayed on the monitor screen according to the listening room’s system environment.

7. Video Conversion Function

The AVR-770SD is equipped with a function for converting the signals input to the video input connector and S-Video input connector. With this

function, the AVR-770SD’s monitor out connector and the monitor (TV) can be connected with video pin-plug cords or an S-Video connection cord.

8. Dolby Digital

Using advanced digital processing algorithms, Dolby Digital provides up to 5.1 channels of widerange, high fidelity surround sound. Dolby Digital is the default digital audio delivery system for North American DVD and DTV.

9. DTS (Digital Theater Systems)

DTS provides up to 5.1 channels of wide-range, high fidelity surround sound, from sources such as laser disc, DVD and specially-encoded music discs.

.Component Video Switching

5ch/6ch

STEREO

DIRECT

/STEREO

DOLBY/DTS SURROUND

SURROUND MODE

STATUS

TONE CONTROL

BAND

TUNING

In addition to composite video and “S” video switching, the AVR-770SD provides 2 sets of component video (Y, P

B/CB, PR/CR) inputs

assignable, and one set of component video outputs to the television, for superior picture quality.

.Auto Surround Mode

This function stores the surround mode last used for an input signal in the memory and automatically sets that surround mode the next time that signal is input.

Power operation switch ...........................(19, 35)

Headphones jack (PHONES) ....................(21, 31)

STANDBY indicator

SURROUND BACK indicator ..........................(23)

INPUT MODE indicator ..................................(19)

Display

FUNCTION/SELECT knob ........................(19, 20)

MASTER VOLUME control ............................(20)

TUNING UP/DOWN buttons ..........................(32)

BAND button..................................................(32)

TONE CONTROL button ................................(21)

STATUS button ...............................................(22)

SURROUND MODE button............................(29)

DOLBY/DTS SURROUND button ..........(23 ~ 28)

DIRECT/STEREO button.................................(21)

5CH/6CH STEREO button ..............................(28)

Power operation indicator ..............................(19)

Remote control sensor

(REMOTE SENSOR).......................................(10)

ENGLISH

Remote control unit

• For details on the functions of these parts, refer to the pages given in parentheses ( ).

LED (indicator) .......................(17, 18)

SURROUND

buttons ............................(20, 23~29)

Input source selector buttons

.........................................(17~19, 23)

System buttons .....................(16~18)

SYSTEM SETUP/

SETUP button ........................(11, 16)

Remote control signal

transmitter ...................................(10)

Power buttons.......................(17~19)

Tuner system/System

buttons...................................(16, 32)

Mode select

switches ..........................(11, 16~19)

Master volume control

buttons.........................................(20)

MUTING button ...........................(21)

SURROUND PARAMETER

button.....................................(17, 23)

READ THIS FIRST

This AV Surround Receiver must be setup before use. Following these steps.

Step 1 (page 5 to 10)

Choose the best location to setup the speakers and connecting the components.

Step 2 (page 10)

Next, insert the batteries into the remote control unit.

Step 3 (page 11 to 16)

Finally, setting up the system.

SETTING UP THE SPEAKER SYSTEMS

2 Speaker system layout

Basic system layout

• The following is an example of the basic layout for a system consisting of 7 speaker systems and a television monitor:

Subwoofer Center speaker system

Surround back speaker system

Cursor buttons...........(11, 17, 22, 34)

ON SCREEN/

DISPLAY button.....................(17, 22)

TEST TONE button ......................(22)

VIDEO SELECT button.................(22)

INPUT MODE selector

buttons...................................(19, 20)

CH SELECT (channel select)/

ENTER button..................(11, 17, 23)

SURROUND BACK/

RETURN button .....................(17, 23)

DIMMER button...........................(22)

Front speaker systems Set these at the sides of the TV or screen with their front surfaces as flush with the front of the screen as possible.

Surround speaker systems

ENGLISH

RLR

INPUTOUTPUT

LRL

OUTPUT

COAXIAL

DIGITAL AUDIODIGITAL AUDIO

OUTPUT

OPTICAL

INPUT

OUTPUT

CONNECTIONS

Connecting the audio components

• When making connections, also refer to the operating instructions of the other components. The power to these outlets is turned on and off when the power is switched between on and standby from the remote control unit or power switch.

• Do not plug in the AC cord until all connections have been completed.

• Be sure to connect the left and right channels properly (left with left, right with right).

• Insert the plugs securely. Incomplete connections will result in the generation of noise.

• Use the AC OUTLET for audio equipment only.

Do not use them for hair driers, etc.

• Note that binding pin plug cords together with AC cords or placing them near a power transformer will result in generating hum or other noise.

• Noise or humming may be generated if a connected audio equipment is used independently without turning the power of this unit on. If this happens, turn on the power of the this unit.

Connecting a CD player

Connecting the AC OUTLET

Connect the CD player’s analog output jacks (ANALOG OUTPUT) to this unit’s V. AUX jacks using pin plug cords.

CD player

Subwoofer jack

Connect the internal amplifier’s subwoofer to the subwoofer terminal. (Refer to page 10.)

MD recorder, CD recorder or other component equipped with digital input/output jack

CD recorder or Tape deck

AC OUTLET

• SWITCHED (total capacity – 100 W) The power to these outlets is turned on and off in conjunction with the POWER operation switch on the main unit, and when the power is switched between on and standby from the remote control unit. No power is supplied from these outlets when this unit’s power is at standby. Never connect equipment whose total capacity is above 100 W.

NOTE:

Only use the AC OUTLET for audio equipment. Never use them for hair driers, TVs or other electrical appliances.

Power supply cord

AC 230V, 50Hz

Connecting a tape deck

Connections for recording:

Connect the tape deck’s recording input jacks (LINE IN or REC) to this unit’s tape recording (CDR/TAPE OUT) jacks using pin plug cords.

Connecting the DIGITAL jacks

Use these for connections to audio (video) equipment with digital output. Refer to page 14 for instructions on setting this terminal.

NOTES:

• Use 75 Ω/ohms cable pin cords for coaxial connections.

• Use optical cables for optical connections, removing the cap before connecting.

• The main unit’s power must be turned on when recording the AVR-770SD.

CD player or other component equipped with digital output jacks

Connections for playback:

Connect the tape deck’s playback output jacks (LINE OUT or PB) to this unit’s tape playback (CDR/TAPE IN) jacks using pin plug cords.

NOTE:

If humming noise is generated by a tape deck, etc., move the tape deck away.

ENGLISH

R OUT IN

AUDIO

VIDEO

OUT IN

LRL

R OUT

VIDEO

OUT

AUDIO

R OUT

VIDEO

OUT

AUDIO

VIDEO

OPTICAL

PROGRESSIVE SCAN

STANDBY

DVD VIDEO PLAYER DVD-770SD

¢ON / STANDBY

£OFF

RLR

OPTICAL

S-VIDEO

OUT

S-VIDEO

OUT

S-VIDEO

IN OUT

S-VIDEO

PROGRESSIVE SCAN

STANDBY

DVD VIDEO PLAYER DVD-770SD

¢ON / STANDBY

£OFF

VIDEO

S-VIDEO

AUDIO

Connecting video components

• To connect the video signal, connect using a 75 Ω/ohms video signal cable cord. Using an improper cable can result in a drop in video quality.

• When making connections, also refer to the operating instructions of the other components.

• The AVR-770SD is equipped with a function for up-converting video signals.

• The signal connected to the video signal terminal is output to the S-Video monitor out terminals.

• The REC OUT terminals have no conversion function, so when recording only connect the video terminals.

TV or DBS tuner

Connecting a TV/DBS tuner

TV/DBS

• Connect the TV’s or DBS tuner’s video output jack (VIDEO OUTPUT) to the

VIDEO

(yellow) TV/DBS IN jack using a 75 Ω/ohms video coaxial pin plug cord.

• Connect the TV’s or DBS tuner’s audio output jacks (AUDIO OUTPUT) to the

AUDIO

TV/DBS IN jacks using pin plug cords

DVD player or video disc player (VDP), etc.

Connecting a DVD player or a video disc player (VDP)

DVD

• Connect the video disc player’s video output jack (VIDEO OUTPUT) to the (yellow) DVD/VDP IN jack using a 75 Ω/ohms video coaxial pin plug cord.

• Connect the video disc player’s analog audio output jacks (ANALOG AUDIO OUTPUT) to the

AUDIO

DVD/VDP IN jacks using pin plug cords.

• It is also possible to connect a video disc player, DVD player, video game, etc., to the V. AUX jacks.

Monitor TV

Connecting a monitor TV

MONITOR OUT

• Connect the TV’s video input jack (VIDEO INPUT) to the MONITOR OUT jack using a 75 Ω/ohms video coaxial pin plug cord.

VIDEO

Connecting a video component equipped with S-Video jacks

• When making connections, also refer to the operating instructions of the other components.

• A note on the S input jacks

The input selectors for the S inputs and pin jack inputs work in conjunction with each other.

• The AVR-770SD is equipped with a function for converting video signals.

• The signal connected to the S-Video signal terminal is output to the composite video monitor out terminals.

• The REC OUT terminals have no conversion function, so when recording only connect the S-Video terminals.

Connecting a TV/DBS tuner

DVD player or video disc player (VDP)

Connecting a DVD player or a video disc player (VDP)

DVD

• Connect the DVD/VDP player’s S-Video output jack to the S-VIDEO DVD/VDP IN jack using an S-Video connection cord.

• It is also possible to connect a video disc player, DVD/VDP player, video camcorder, game machine, etc., to the V. AUX jacks.

Connect the components’ audio inputs and outputs as described on page 6.

• Connect the TV’s or DBS tuner’s S video output jack (SVIDEO OUTPUT) to the TV/DBS IN jack using an S jack connection cord.

Connecting a monitor TV

MONITOR OUT

• Connect the TV’s S video input (S-VIDEO INPUT) to the

S-VIDEO

cord.

Connecting the video decks

• Connect the video deck’s S output jack (S-OUT) to the

S-VIDEO

to the VCR OUT jack using S jack connection cords.

S-VIDEO

TV or satellite broadcast tuner

Monitor TV

MONITOR OUT jack using a S jack connection

Video deck

VCR IN jack and the video deck’s S input jack (S-IN)

Note on connecting the digital input jacks

• Only audio signals are input to the digital input jacks. For details, see pages 6, 14.

Video deck

AUDIO

VIDEO

AUDIO

Connecting a video decks

• There are two sets of video deck (VCR) jacks, so two video decks can be connected for simultaneous recording or video copying.

Video input/output connections:

• Connect the video deck’s video output jack (VIDEO OUT) to the (yellow) VCR IN jack, and the video deck’s video input jack (VIDEO IN) to the (yellow) VCR OUT jack using 75 Ω/ohms video coaxial pin plug cords.

Connecting the audio output jacks

• Connect the video deck’s audio output jacks (AUDIO OUT) to the VCR IN jacks, and the video deck’s audio input jacks (AUDIO IN) to the VCR OUT jacks using pin plug cords.

• When connecting the AVR-770SD with a monitor TV or DVD player equipped with an SCART connector, use a converter cable (sold separately) as shown in the diagram.

The AVR-770SD does not support input/output of RGB video signals.

21-pin SCART terminal

ENGLISH

VIDEO OUT

CRCB

COMPONENT

VIDEO IN

CRCB

COMPONENT

Connecting a Video Component Equipped with Color Difference (Component Y, P

R/CR, PB/CB) Video Jacks (DVD Player)

• When making connections, also refer to the operating instructions of the other components.

• The signals input to the color difference (component) video jacks are not output from the VIDEO output jack

(yellow) or the S-Video output jack. In addition, the video signals input to the VIDEO input (yellow) and S-Video input jacks are not output to the color difference (component) video jacks.

• Some video sources with component video outputs are labeled Y, C terms all refer to component video color difference output.

• At SYSTEM SETUP, the component video input terminal can be assigned for the input sources to which you want to connect AV devices. (For details, see page 15.)

Connecting a DVD player

DVD IN jacks

• Connect the DVD player’s color difference (component) video output jacks (COMPONENT VIDEO OUTPUT) to the COMPONENT DVD IN jack using 75 Ω/ohms coaxial video pin-plug cords.

• In the same way, another video source with component video outputs such as a TV/DBS tuner, etc., can be connected to the TV/DBS color difference (component) video jacks.

Monitor TV

• The color difference input jacks may be indicated differently on some TVs, monitors or video components (“C B-Y and Y”, “Pr, Pb and Y”, etc.). For details, carefully read the operating instructions included with the TV or other component.

Connecting a monitor TV

MONITOR OUT jack

• Connect the TV’s color difference (component) video input jacks (COMPONENT VIDEO INPUT) to the COMPONENT MONITOR OUT jack using 75 Ω/ohms coaxial video pin-plug cords.

Monitor Output jacks

Video signal output to S-Video MONITOR OUT jack

• Video Conversion signals

Signal input to the AVR-770SD

DVD player

Video signal output to VIDEO MONITOR OUT jack (yellow)

B, CR, or Y, Pb, Pr, or Y, R-Y, B-Y. These

R, CB and Y”, “R-Y,

Video signal output to color difference (component) Video MONITOR OUT jack

Connecting the antenna terminals

DIRECTION OF BROADCASTING STATION

75 Ω/ohms COAXIAL CABLE

FM ANTENNA ADAPTER

FM INDOOR ANTENNA (An accessory)

AM loop antenna assembly

Remove the vinyl tie and take out the connection line.

a. With the

antenna on top any stable surface.

b. With the antenna

attached to a wall.

Installation hole Mount on wall, etc.

Mount

FM ANTENNA

FEEDER CABLE

Connect to the AM antenna terminals.

Bend in the reverse direction.

AM LOOP ANTENNA (An Accessory)

AM OUTDOOR ANTENNA

GROUND

Connection of AM antennas

1. Push the lever. 2. Insert the conductor.

3. Return the lever.

NOTES:

• Do not connect two FM antennas simultaneously.

• Even if an external AM antenna is used, do not

disconnect the AM loop antenna.

• Make sure AM loop antenna lead terminals do not touch metal parts of the panel.

Video signal input jack

S-Video signal input jack

Color difference (component)

Video signal input jack

(Down-conversion)

EEC

(Up-conversion)

(C : Video signal output, E : Video signal not output)

ENGLISH

L R

Connecting the external input (EXT. IN) jacks

• These jacks are for inputting multi-channel audio signals from an outboard decoder, or a component with a different type of multi-channel decoder, such as a DVD Audio player, or a multi-channel SACD player, or other future multi-channel sound format decoder.

• When making connections, also refer to the operating instructions of the other components.

Front

Surround

Subwoofer

Decoder with 6channel analog output

For instructions on playback using the external input (EXT. IN) jacks, see page 20.

Center

Speaker system connections

• Connect the speaker terminals with the speakers making sure that like polarities are matched ( ≈ with ≈ , √ with √ ). Mismatching of polarities will result in weak central sound, unclear orientation of the various instruments, and the sense of direction of the stereo being impaired.

• When making connections, take care that none of the individual conductors of the speaker cord come in contact with adjacent terminals, with other speaker cord conductors, or with the rear panel.

NOTE: NEVER touch the speaker terminals when the power is on. Doing so could result in electric shocks.

Connecting the speaker cords

1. Loosen by turning counterclockwise.

2. Insert the cord. 3. Tighten by turning

Speaker Impedance

• Speakers with an impedance of 6 to 16 Ω/ohms can be connected for use as speakers.

• The protector circuit may be activated if the set is played for long periods of time at high volumes when speakers with an impedance lower than the specified impedance are connected.

clockwise.

Protector circuit

• This unit is equipped with a high-speed protection circuit. The purpose of this circuit is to protect the speakers under circumstances such as when the output of the power amplifier is inadvertently shortcircuited and a large current flows, when the temperature surrounding the unit becomes unusually high, or when the unit is used at high output over a long period which results in an extreme temperature rise. When the protection circuit is activated, the speaker output is cut off and the STANDBY indicator LED flashes. Should this occur, please follow these steps: be sure to switch off the power of this unit, check whether there are any faults with the wiring of the speaker cables or input cables, and wait for the unit to cool down if it is very hot. Improve the ventilation condition around the unit and switch the power back on. If the protection circuit is activated again even though there are no problems with the wiring or the ventilation around the unit, switch off the power and contact a DENON service center.

Note on speaker impedance

• The protector circuit may be activated if the set is played for long periods of time at high volumes when speakers with an impedance lower than the specified impedance (for example speakers with an impedance of lower than 4 Ω/ohms) are connected. If the protector circuit is activated, the speaker output is cut off. Turn off the set’s power, wait for the set to cool down, improve the ventilation around the set, then turn the power back on.

ENGLISH

UNIN

IVE

/ S

D B

DVD

/ S

Connections

• When making connections, also refer to the operating instructions of the other components.

Connection jack for subwoofer with built-in amplifier (super woofer), etc.

(L) (

)

SURROUND BACK SPEAKER

SYSTEM

(L) (R)

USING THE REMOTE CONTROL UNIT

Following the procedure outlined below, insert the batteries before using the remote control unit.

Range of operation of the remote control unit

Point the remote control unit at the remote control sensor as shown on the diagram at the left.

NOTES:

• The remote control unit can be used from a straight distance of approximately 7 meters, but this distance will shorten or operation will become difficult if there are obstacles between the remote control unit and the remote control sensor, if the remote control sensor is exposed to direct sunlight or other strong light, or if operated from an angle.

• Neon signs or other devices emitting pulse-type

Approx. 7 m

30°

noise nearby may result in malfunction, so keep the set as far away from such devices as possible.

Inserting the batteries

q Press as shown by the arrow

and slide off.

w Insert the R6P/AA batteries properly,

as shown on the diagram.

e Close the lid.

FRONT SPEAKER

SYSTEMS

CENTER SPEAKER

SYSTEM

SURROUND SPEAKER

SYSTEMS

• Precautions when connecting speakers

If a speaker is placed near a TV or video monitor, the colors on the screen may be disturbed by the speaker’s magnetism. If this should happen, move the speaker away to a position where it does not have this effect.

NOTES:

• Use only R6P/AA batteries for replacement.

• Be sure the polarities are correct. (See the illustration inside the battery compartment.)

• Remove the batteries if the remote control transmitter will not be used for an extended period of time.

• If batteries leak, dispose of them immediately. Avoid touching the leaked material or letting it come in contact

with clothing, etc. Clean the battery compartment thoroughly before installing new batteries.

• Have replacement batteries on hand so that the old batteries can be replaced as quickly as possible when the time comes.

• Even if less than a year has passed, replace the batteries with new ones if the set does not operate even when the remote control unit is operated nearby the set. (The included battery is only for verifying operation. Replace it with a new battery as soon as possible.)

ENGLISH

SYSTEM SETUP

¢ON / STANDBY

£OFF

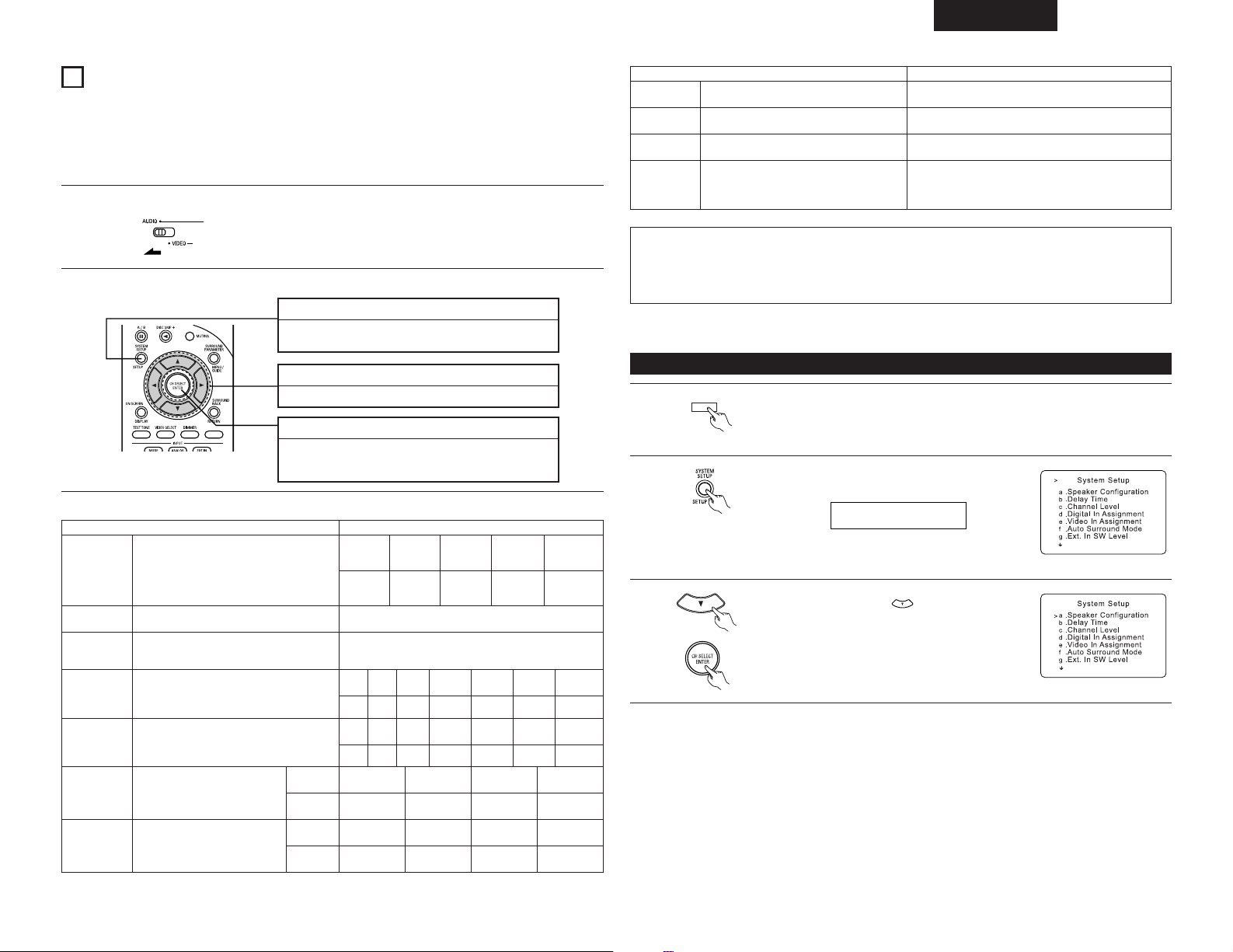

SETTING UP THE SYSTEM

• Once all connections with other AV components have been completed as described in “CONNECTIONS” (see pages 6 to 10), make the various settings described below on the display. These settings are required to set up the listening room’s AV system centered around the this unit.

• Use the following buttons to set up the system:

Set the slide switch to “AUDIO”.

Use the following buttons to set up the system:

SYSTEM SETUP button

Press this to display the system setup on the display.

CURSOR buttons (•, ª, 0, 1)

Press this change what appears on the display.

ENTER button

Press this to switch the display. Also use this button to complete the setting.

• System setup items and default values (set upon shipment from the factory)

System setup Default settings

Speaker Configuration

Subwoofer mode

Crossover Frequency

Delay Time

Channel Level

Digital In Assignment

Video In Assignment

Input the combination of speakers in your system and their corresponding sizes (SMALL for regular speakers, LARGE for full-size, fullrange) to automatically set the composition of the signals output from the speakers and the frequency response.

This selects the subwoofer speaker for playing deep bass signals.

Set the frequency (Hz) below which the bass sound of the various speakers is to be output from the subwoofer.

This parameter is for optimizing the timing with which the audio signals are produced from the speakers and subwoofer according to the listening position.

This adjusts the volume of the signals output from the speakers and subwoofer for the different channels in order to obtain optimum effects.

Input

This assigns the digital input jacks for the different input sources.

This assigns the component video input jacks for the different video input sources.

source

Digital Inputs

Input

source

Compone

nt Inputs

Front Sp.

Small

Front

3.6 m

Front

0 dB 0 dB

COAXIAL OPTICAL 1

DVD/VDP TV/DBS

Center

Sp.

Small Small Small

LFE (Normal)

Front

3.6 m

Front

0 dB

V. AUX DVD/VDP

VIDEO 1 VIDEO 2

Center

3.6 m

Center

Surround

3.0 m

Surround

0 dB

Surround

Sp.

120 Hz

Surround Back Sp.

Surround

3.0 m

Surround

0 dB

TV/DBS

OPTICAL 2

VCR

OFF

Surround

Back

3.0 m

Surround

Back

0 dB

Subwoofer

Ye s

Subwoofer

3.6 m

Subwoofer

0 dB

CDR/TAPE

OPTICAL 3

V. A UX

OFF

Auto Surround Mode

Ext. In SW Level

Power Amp Assignment

On Screen Display

System setup Default settings

Auto surround mode function setting. Auto Surround Mode = ON

Set the Ext. In Subwoofer channel playback level. Ext. In SW Level = +15 dB

This setting assigns the surround back / subwoofer speaker terminals.

This sets whether or not to display the onscreen display that appears on the monitor screen when the controls on the remote control unit or main unit are operated.

S. BACK

NOTES:

• The AVR-770SD’s on-screen display function is designed for use with high resolution monitor TVs, so it may be difficult to read small characters on TVs with small screens or low resolutions.

• The setup menu is not displayed when headphones are being used.

Before setting up the system

(Main unit)

NOTE:

• Press the SYSTEM SETUP button again to finish system set up. System set up can be finished at any time. The changes to the settings made up to that point are entered.

Check that all the components are correct, then press the POWER operation switch on the main unit to turn on the power.

Press the SYSTEM SETUP button to enter the setting.

NOTE: Please make sure the “AUDIO” position of

the slide switch on the remote control unit.

Press the (down) and ENTER button to switch to the SPEAKER CONFIGURATION SET UP.

ENGLISH

1 FRNT Small

6 MODE NORM

7 CR.OVER 120

Setting the type of speakers

• Set up in function of your speaker systems. Performing this setup optimizes the system.

• The composition of the signals output to the different channels and the frequency response are adjusted

automatically according to the combination of speakers actually being used.

• Parameters

Large…… Select this when using speakers that can fully reproduce low sounds of below 80 Hz. Small…… Select this when using speakers that cannot reproduce low sounds of below 80 Hz with sufficient

volume. When this setting is selected, low frequencies of below 80 Hz are assigned to the

subwoofer. None…… Select this when no speakers are installed. Yes/No…. Select “Ye s” when a subwoofer is installed, “No” when it’s not installed.

Set whether or not speakers are connected and, if so, their size parameters.

• To select the speaker

Center Sp. Front Sp.Front Sp.

Subwoofer

Surround Sp.

• To select the parameter

Press the (down) button to enter the settings and switch to the SUBWOOFER MODE setting.

Listening position

Surround Sp.

Surround back Sp.

Setting the Subwoofer mode and Crossover Frequency

This screen is not displayed when not using a subwoofer.

• Set the crossover frequency and subwoofer mode according to the speaker system being used.

Select the “Subwoofer

Mode”.

Select the “Crossover

Frequency” mode.

Press the ENTER button to enter the setting and switch to the DELAY TIME setting.

Select the setting.

Select the frequency.

NOTE:

Select “Large” or “Small” not according to the physical size of the speaker, but according to the bass reproduction capacity at 80 Hz. If you cannot determine the best setting, try comparing the sound when set to “Small” and when set to “Large”, at a level that will not damage the speakers.

Caution:

In case the subwoofer is not used, be sure to set “Subwoofer = No”, or the bass sound of front channel is divided to subwoofer channel and not reproduced in some mode.

If the subwoofer has sufficient low frequency playback capacity, good sound can be achieved even when “Small” is set for the front, center and surround speakers. For the majority of speaker system configurations, using the Small setting for all five main speakers and Subwooofer On with a connected subwoofer will yield the best results.

ENGLISH

8 FL 3.6m

NOTES: — Assignment of low frequency signal range —

• The signals produced from the subwoofer channel are LFE signals (during playback of Dolby Digital or DTS signals) and the low frequency signal range of channels set to “SMALL” in the setup. The low frequency signal range of channels set to “LARGE” are produced from those channels.

— Crossover Frequency —

• When “Subwoofer” is set to “Ye s ” at the “Speaker Configuration Setting”, set the frequency (Hz) below which the bass sound of the various speakers is to be output from the subwoofer (the crossover frequency).

• For speakers set to “Small”, sound with a frequency below the crossover frequency is cut, and the cut bass sound is output from the subwoofer instead. NOTE: For ordinary speaker systems, we recommend setting the crossover frequency to 80 Hz. When

using small speakers, however, setting the crossover frequency to a high frequency may improve frequency response for frequencies near the crossover frequency.

— Subwoofer mode —

• The subwoofer mode setting is only valid when “Large” is set for the front speakers and “YES” is set for the subwoofer in the “Speaker Configuration” settings (see page 12).

• When the “LFE+MAIN” playback mode is selected, the low frequency signal range of channels set to “Large” are produced simultaneously from those channels and the subwoofer channel.

In this playback mode, the low frequency range expand more uniformly through the room, but depending on the size and shape of the room, interference may result in a decrease of the actual volume of the low frequency range.

• Selection of the “LFE ” play mode will play the low frequency signal range of the channel selected with “Large” from that channel only. Therefore, the low frequency signal range that are played from the

subwoofer channel are only the low frequency signal range of LFE (only during Dolby Digital or DTS signal playback) and the channel specified as “Small” in the setup menu.

• Select the play mode that provides bass reproduction with quantity.

• When the subwoofer is set to “Ye s”, bass sound is output from the subwoofer regardless of the subwoofer

mode setting in surround modes other than Dolby/DTS.

• In surround modes other than Dolby Digital and DTS, if the subwoofer is set to “YES”, the low frequency portion is always output to the subwoofer channel. For details, refer to “Surround Modes and Parameters” on page 30.

Setting the delay time

• Input the distance between the listening position and the different speakers to set the delay time for the surround mode.

Preparations:

Measure the distances between the listening position and the speakers (L1 to L5) on the diagram at the right).

L1: Distance between center speaker and listening position L2: Distance between front speakers and listening position L3: Distance between surround speakers and listening position L4: Distance between surround back speaker and listening position L5: Distance between subwoofer and listening position

CAUTION:

Please note that the difference for every speaker should be 4.5 m or less.

NOTE:

• No setting when “None” has been selected for the Speaker Configuration setting.

Select the speaker to be set.

Set the distance between the speaker and listening position. The distance changes in units of 0.1 meters each time the button is pressed. Select the value closest to the measured distance.

Subwoofer

Center FRFL

Listening position

Press the ENTER button to enter the setting and switch the CHANNEL LEVEL setting.

ENGLISH

T.TONE AT

FL C FR SR SB SL SW

16 COAX V.AUX

T.TONE ST<YES

Setting the channel level

• Use this setting to adjust to that the playback level between the different channel is equal.

• From the listening position, listen to the test tones produced from the speakers to adjust the level.

• The level can also be adjusted directly from the remote control unit. (For details, see page 23.)

Set the mode. Select “Auto” or “Manual”.

• Auto: Adjust the level while listening to the test tones produced automatically from the different speakers.

• Manual: Select the speaker from which you want to produce the test tone to adjust the level.

Press the (down) button and select “Ye s ” to start Test Tone.

a. If the “Auto” mode is selected:

Test tones are automatically emitted from the different speakers. The test tones are emitted from the different speakers in the following order, at 4-second intervals the first time and second time around, 2-second intervals the third time around and on:

NOTES:

• When you adjust the channel levels while in the TEST TONE mode, the channel level adjustments made will affect all surround modes. Consider this mode a Master Channel Level adjustment mode.

• You can adjust the channel levels for each of the following surround modes: DIRECT, STEREO, DOLBY/DTS SURROUND, 5/6 CH STEREO, MONO MOVIE, ROCK ARENA, JAZZ CLUB, VIDEO GAME, MATRIX and DOLBY VIRTUAL SPEAKER.

After completing the adjustment, press the ENTER button.

Press the ENTER button to enter the setting and switch the DIGITAL INPUT setting.

Setting the Digital In Assignment

• This setting assigns the digital input jacks of the AVR-770SD for the different input sources.

Select the digital input jack to be assigned to the input source.

• To select the digital input jack

• To select the input source

Select “OFF” if nothing is connected.

Use the CURSOR left and right buttons to adjust all the speakers to the same volume. The volume can be adjusted between –12 dB and +12 dB in units of 1 dB.

b. When the “Manual” mode is selected

Use the CURSOR up and down to select the speaker for which you want to output test tones, then use the CURSOR left and right to adjust so that the volume of the test tones from the various speakers is the same.

Example: When the volume is set to –12 dB while the Front Lch speaker is selected

NOTE:

• TUNER cannot be selected.

Press the ENTER button to enter the setting and switch the COMPONENT VIDEO INPUT setting.

ENGLISH

20 VIN1 DVD

22 ATSURR. ON

23 EXTIN SW +15

24 AMP S.BACK

25 OSD ON

Setting the Video In Assignment

• This setting assigns the color difference (component) video input jacks of the AVR-770SD for the different input sources.

Setting the Auto Surround Mode

For the three kinds of input signals as shown below, the surround mode played the last is stored in the memory. At next time it the same signal inputs, the memorized surround mode is automatically selected and the signal is played. Note that the surround mode setting is also stored separately for the different input function.

SIGNAL Default Auto Surround Mode

q Analog and PCM 2-channel signals STEREO w 2-channel signals of Dolby Digital, DTS or other multichannel format Dolby PL e Multichannel signals of Dolby Digital, DTS or other multichannel format Dolby or DTS Surround

Select the component (Y, P input terminal to be assigned to the input source.

• Component video terminal selection

• Input source selection

Select “OFF” if nothing is connected.

Press the ENTER button to enter the setting and switch the AUTO SURROUND MODE setting.

B/CB and PR/CR) video

II Cinema

Setting the Ext. In SW Level

• Set the playback level of the analog input signal connected to the Ext. In terminal.

Setting the Power Amp Assignment

• This setting assigns the surround back / subwoofer speaker terminals.

Select desired setting.

• Select according to the specifications of the player being used. Also refer to the player’s operating instructions.

• +15dB (default) recommended. (0, +5, 10 and +15 can be selected.)

Press the ENTER button to switch the POWER AMP ASSIGNMENT setting.

Select “S. BACK” or “SUBWOOFER”.

Select “S. BACK” to use as the surround back channel, “SUBWOOFER” to use as the subwoofer out.

Press the ENTER button to switch the ON SCREEN DISPLAY setting.

Select “ON” if you want to use the auto surround mode, “OFF” if you do not want to use it.

Press the ENTER button to switch the EXT. IN SW LEVEL setting.

Setting the On Screen Display (OSD)

• Use this to turn the on-screen display (messages other than the menu screens) on or off.

Select “ON” or “OFF”.

Press the ENTER button to switch the AUTO PRESET MEMORY setting.

ENGLISH

26 PRESET <YES

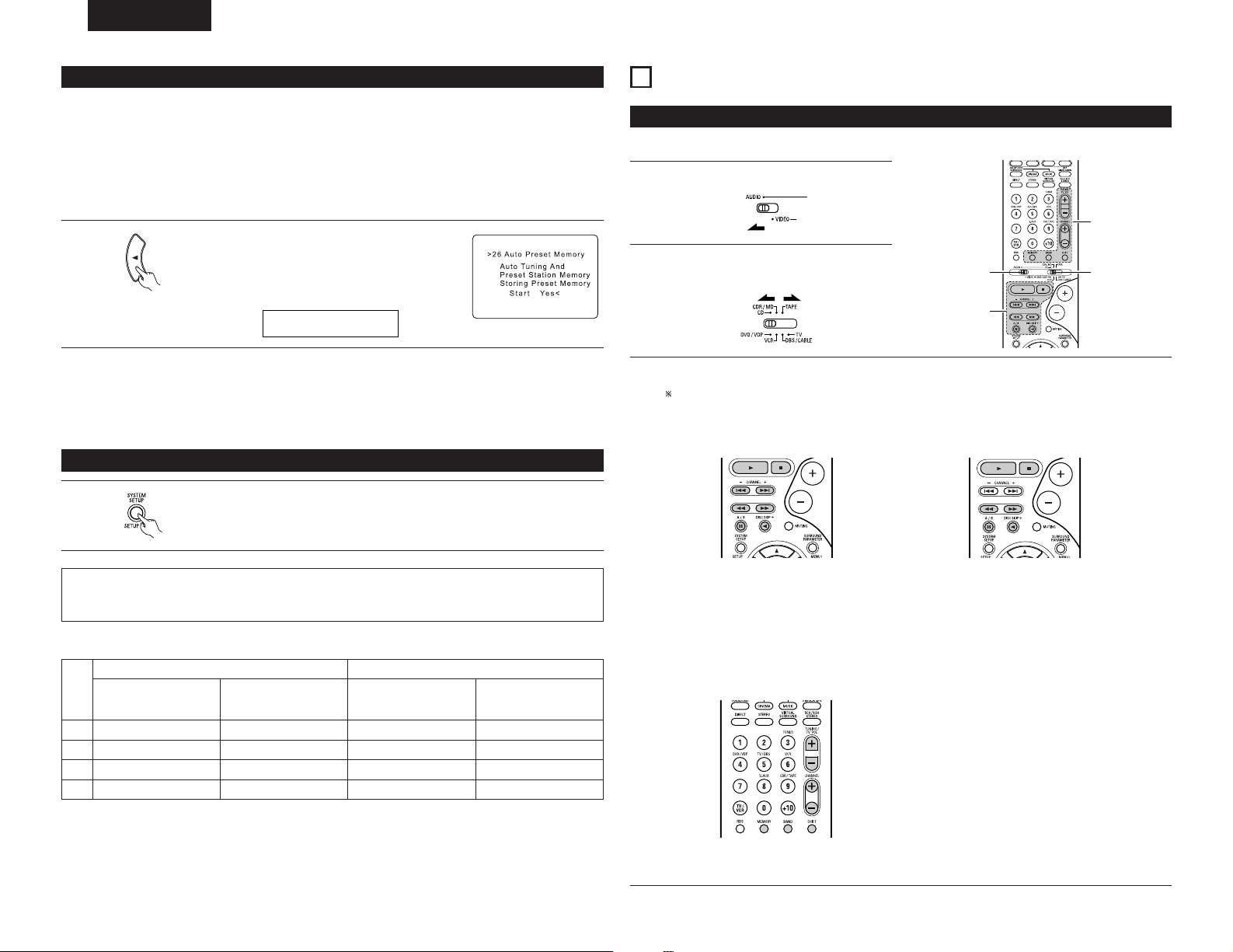

Auto Tuner Presets

• Use this to automatically search for FM broadcasts and store up to 40 stations at preset channels A1 to 8, B1 to 8, C1 to 8, D1 to 8 and E1 to 8.

NOTE:

• If an FM station cannot be preset automatically due to poor reception, use the “Manual tuning” operation to tune in the station, then preset it using the manual “Preset memory” operation.

Use the CURSOR button to select “Ye s”. “Search” flashes on the screen and searching

begins. “Completed” appears once searching is completed. The display automatically switches to screen.

After setting up the system

Press the SYSTEM SETUP button to finish system set up.

REMOTE CONTROL UNIT

Operating DENON audio components

• Turn on the power of the different components before operating them.

Set mode switch 1 to “AUDIO”.

Set mode switch 2 to the position for the

component to be operated. (CD, CDR/MD or Tape deck)

Operate the audio component.

• For details, refer to the component’s operating instructions. While this remote control is compatible with a wide range of infrared controlled components, some models of components may not be operated with this remote control.

1. CD player (CD) and CD recorder and MD recorder (CDR/MD) system buttons

2. Tape deck (TAPE) system buttons

This completes the system setup operations. Once the system is set up, there is no need to make the settings again unless other components or speakers are connected to or the speaker layout is changed.

• On-screen display signals

Signals input to the AVR-770SD

VIDEO signal input jack

(yellow)

(C: Signal E: No signal) (C: On-screen signals output E: On-screen signals not output)

S-video signal input jack

VIDEO MONITOR OUT jack

On-screen display signal output

Video signal output to

(yellow)

Video signal output to S-

Video MONITOR OUT jack

6, 7 : Manual search

2 : Stop 1 : Play

8, 9 : Auto search (cue)

3 : Pause

DISC SKIP + : Switch discs

3. Tuner system buttons

NOTE:

• TUNER can be operated when the switch is at “AUDIO” position.

(forward and reverse)

(for CD changers only)

6 : Rewind 7 : Fast-forward

2 : Stop 1 : Forward play 0 : Reverse play

A/B : Switch between decks A and B

SHIFT : Switch preset channel range

CHANNEL +, – : Preset channel up/down

TUNING +, – : Frequency up/down

BAND : Switch between the AM and FM

bands

MODE : Switch between auto and mono

MEMORY : Preset memory

ENGLISH

456

789

Preset memory

DENON and other makes of components can be operated by setting the preset memory. This remote control unit can be used to operate components of other manufacturers without using the learning function by registering the manufacturer of the component as shown on the List of Preset Codes (pages 283~285). Operation is not possible for some models.

NOTES:

• The signals for the pressed buttons are emitted while setting the preset memory. To avoid accidental operation, cover the remote control unit’s transmitting window while setting the preset memory.

• Depending on the model and year of manufacture, this function cannot be used for some models, even if they are of makes listed on the included list of preset codes.

• Some manufacturers use more than one type of remote control code. Refer to the included list of preset codes to change the number and check.

• The preset memory can be set for one component only among the following: CDR/MD, DVD/VDP and DBS/CABLE.

The preset codes are as follows upon shipment from the factory and after resetting:

TV, VCR......................................................................HITACHI

CD, TAPE...................................................................DENON

CDR/MD ....................................................................DENON (CDR)

DVD/VDP ...................................................................DENON (DVD)

DBS/CABLE...............................................................ABC (CABLE)

Set mode switch 1 to “AUDIO” or “VIDEO”.

Set the AUDIO side for the CD, Tape deck or CDR/MD position, to the VIDEO side for the DVD/VDP, DBS/CABLE, VCR or TV position.

Set mode switch 2 to the component to be registered.

Press the ON/SOURCE button and the OFF button at the same time.

• Indicator flash.

Referring to the included List of Preset Codes, use the number buttons to input the preset code (a 3-digit number) for the manufacturer of the component whose signals you want to store in the memory.

To store the codes of another component in the memory, repeat steps 1 to 4.

Operating component stored in the preset memory

Set mode switch 1 to “AUDIO” or “VIDEO”.

Set the AUDIO side for the CD, tape deck or CDR/MD position, to the VIDEO side for the DVD/VDP, DBS/CABLE, VCR or TV position.

Set mode switch 2 to the component you want

to operate.

Operate the component.

• For details, refer to the component’s operating instructions. Some models cannot be operated with this remote control unit.

1. Digital video disc player (DVD) system buttons

POWER : Power on/standby

(ON/SOURCE)

OFF : DENON DVD Power

off

6, 7 : Manual search

(forward and reverse)

2 : Stop 1 : Play

8, 9 : Auto search

(to beginning of track)

3 : Pause

0~9, +10 : 10 key

DISC SKIP : Disc skip

+ (for DVD changer only)

DISPLAY : Switch display

MENU : Menu

RETURN : Return

SETUP : Setup

D, H, F, G : Cursor up, down, left

and right

ENTER : Enter setting

NOTE:

• Some manufacturers use different names for the DVD remote control buttons, so also refer to the instructions on remote control for that component.

2. Video disc player (VDP) system buttons

POWER : Power on/standby

(ON/SOURCE)

6, 7 : Manual search

2 : Stop 1 : Play

8, 9 : Auto search (cue)

3 : Pause

0~9, +10 : 10 key

(forward and reverse)

ENGLISH

456

789

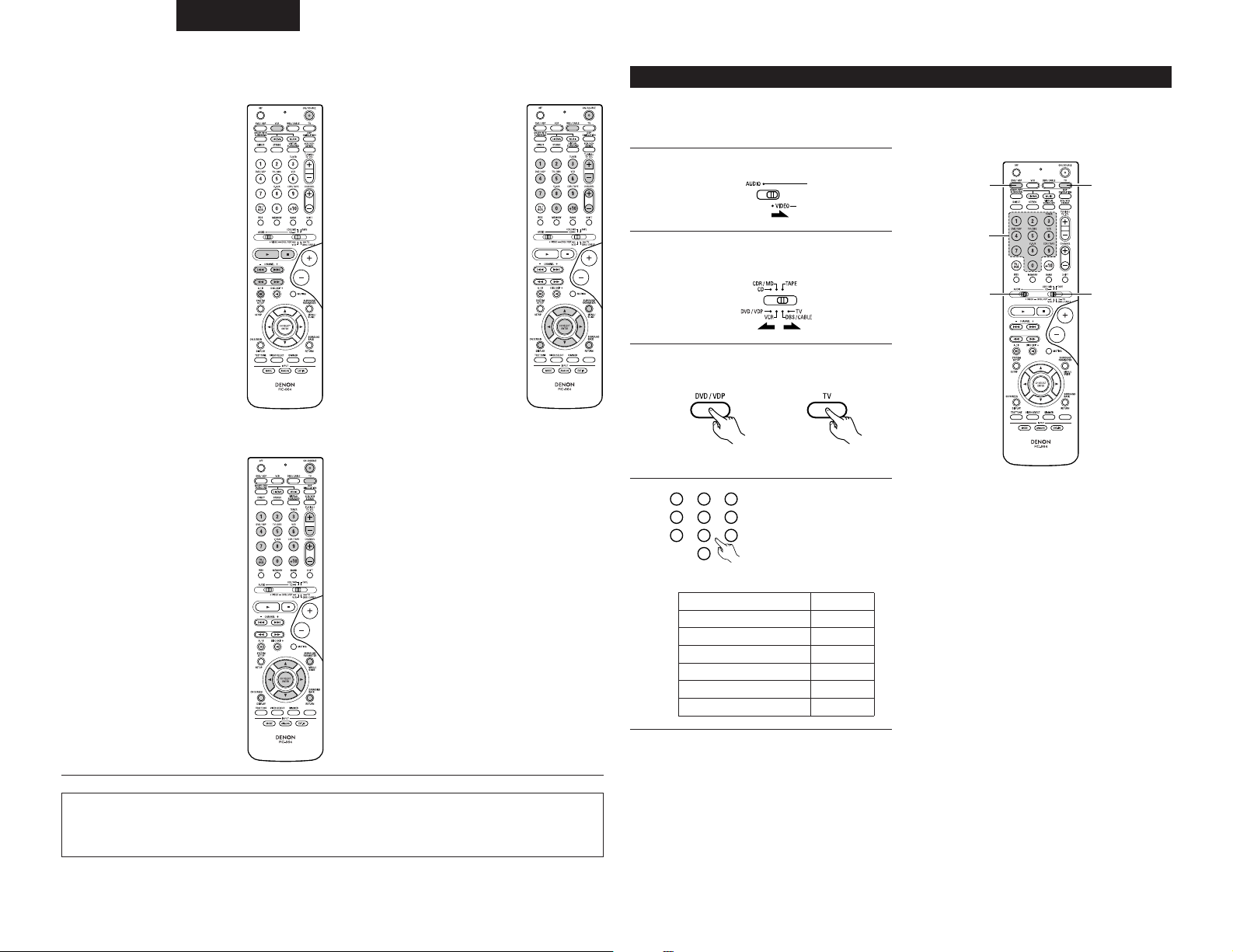

3. Video deck (VCR) system buttons

POWER : Power on/standby

(ON/SOURCE)

6, 7 : Manual search

Channel : Channels

5. Monitor TV (TV) system buttons

POWER : Power on/standby

(ON/SOURCE)

MENU : Menu

RETURN : Return

D, H, F, G : Cursor up, down, left

ENTER : Enter

CHANNEL : Switch channels

0~9, +10 : Channels

DISPLAY : Switch display

TV/VCR : Switch between TV

TV VOL : Volume up/down

(forward and reverse)

2 : Stop

1 :Play

3 : Pause

+, –

and right

+, –

and video player

+, –

4. Digital broadcast satellite (DBS) tuner and cable (CABLE) system buttons

POWER : Power on/standby

(ON/SOURCE)

MENU : Menu

RETURN : Return

D, H, F, G : Cursor up, down, left

and right

ENTER : Enter

CHANNEL : Switch channels

+, – 0~9, +10 : Channels DISPLAY : Switch display VOL +, – : Volume up/down

Punch Through

•“Punch Through” is a function allowing you to operate the PLAY, STOP, MANUAL SEARCH and AUTO SEARCH buttons on the CD, TAPE, CDR/MD, DVD/VDP or VCR components when in the DBS/CABLE or TV mode. By default, nothing is set.

Set mode switch 1 to “VIDEO”.

Set mode switch 2 to the component to be

registered (DBS/CABLE or TV).

Press the DVD/VDP POWER button and the TV

POWER button at the same time.

• Indicator flash.

Table 1

CD TAPE CDR/MD DVD/VDP VCR No setting

Input the number of the component you want to set. (See Table 1)

No.

1 2 3 4 5 0

NOTES:

• For this CD, CDR, MD and TAPE components, buttons can be operated in the same way as for Denon audio components (page 16).

• The TV can be operated when the switch is at DVD/VDP, VCR, TV position.

ENGLISH

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

¢ON / STANDBY

£OFF

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

1,3

AUTO PCM DTS

FUNCTION / SELECT

Before operating

OPERATION

Refer to “CONNECTIONS” (pages 6 to 10) and check that all connections are correct.

Set the remote control unit’s slide switch to the AUDIO position. (only when operating with the remote control unit)

(Main unit)

Turn on the power. Press the power operation switch (button).

Power operation indicator

Light

(Main unit) (Remote control unit)

• ¢ ON/STANDBY The power turns on and power indicator is lit. Several seconds are required from the time the power operation switch is set to the “ ON/STANDBY” position until sound is output. This is due to the built-in muting circuit that prevents noise when the power switch is turned on and off. Set the power operation switch to this position to turn the power on and off from the included remote control unit.

•

£ OFF

The power turns off and power indicator is off. In this position, the power cannot be turned on and off from the remote control unit.

Playing the input source

Select the input source to be played.

Example: CD

(Main unit) (Remote control unit)

Select the input mode.

• Selecting the analog mode Press the ANALOG button to switch to the analog input.

(Remote control unit)

• Selecting the external input (EXT. IN) mode Press the EXT. IN to switch the external input.

(Remote control unit)

• Selecting the AUTO, PCM and DTS modes The mode switches as shown below each time the INPUT MODE button is pressed.

(Remote control unit)

Input mode selection function

Different input modes can be selected for the different input sources. The selected input modes for the separate input sources are stored in the memory.

q AUTO (auto mode)

In this mode, the types of signals being input to the digital and analog input jacks for the selected input source are detected and the program in the AVR770SD’s surround decoder is selected automatically upon playback. This mode can be selected for all input sources other than TUNER. The presence or absence of digital signals is detected, the signals input to the digital input jacks are identified and decoding and playback are performed automatically in DTS, Dolby Digital or PCM (2 channel stereo) format. If no digital signal is being input, the analog input jacks are selected. Use this mode to play Dolby Digital signals.

w PCM (exclusive PCM signal playback mode)

Decoding and playback are only performed when PCM signals are being input. Note that noise may be generated when using this mode to play signals other than PCM signals.

e DTS (exclusive DTS signal playback mode)

Decoding and playback are only performed when DTS signals are being input.

r ANALOG (exclusive analog audio signal playback

mode) The signals input to the analog input jacks are decoded and played.

t EXT. IN (external decoder input jack selection mode)

The signals being input to the external decoder input jacks are played without passing through the surround circuitry.

ENGLISH

MASTER VOLUME

SURROUND MODE

FUNCTION / SELECT

AUTO

PCM DTS

INPUT MODE

AUTO

PCM DTS

INPUT MODE

AUTO

PCM DTS

INPUT MODE

AUTO

PCM DTS

INPUT MODE

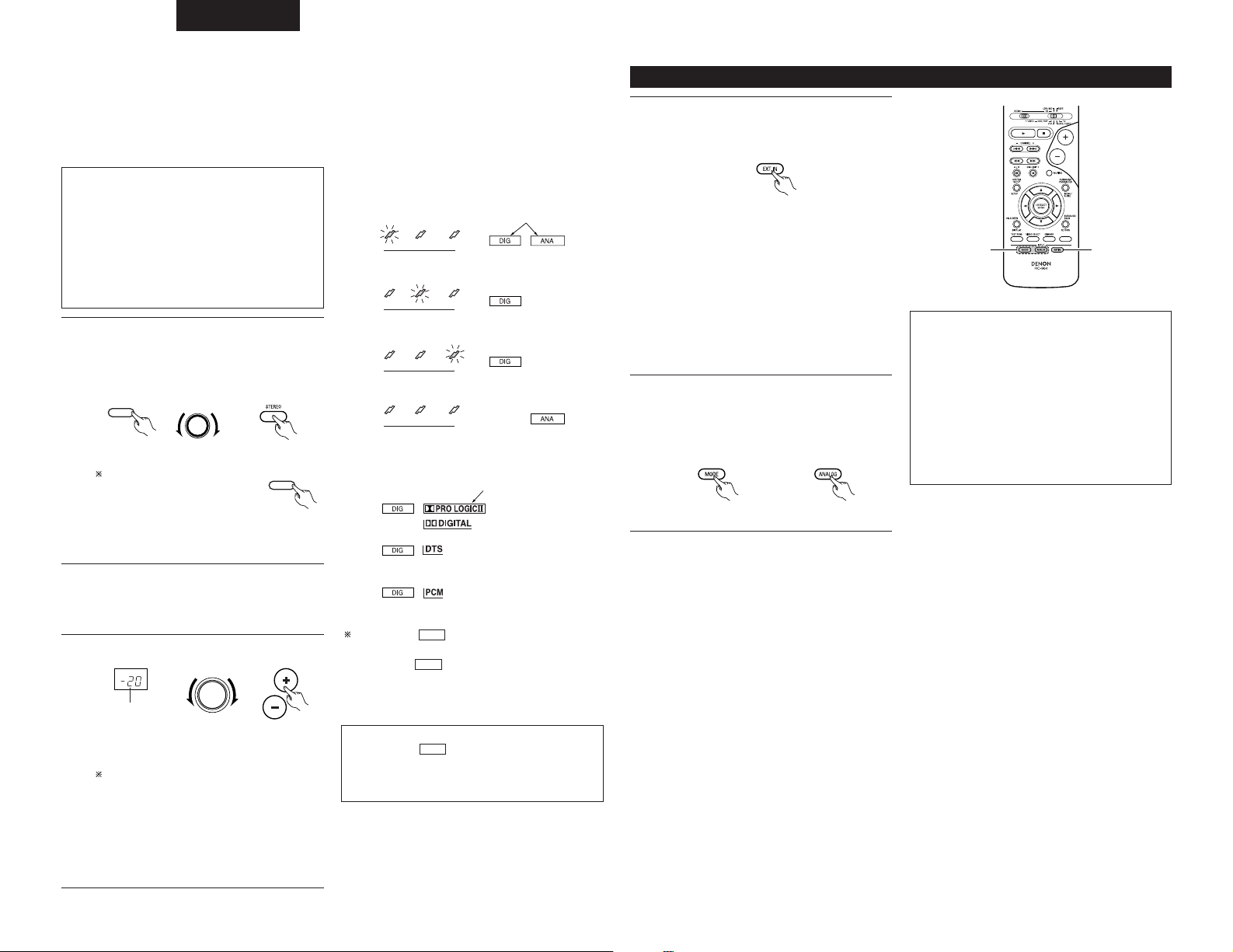

NOTE:

• Note that noise will be output when CDs or LDs recorded in DTS format are played in the “PCM” (exclusive PCM signal playback) or “ANALOG” (exclusive PCM signal playback) mode. Select the AUTO or DTS mode when playing signals recorded in DTS.

Notes on playing a source encoded with DTS

• Noise may be generated at the beginning of playback and while searching during DTS playback in the AUTO mode. If so, play in the DTS mode.

In some rare cases the noise may be generated

•

when you preform the operation to stop playback of a DTS-CD or DTS-LD.

Select the play mode.

Press the SURROUND MODE button, then turn the SELECT knob.

Example: Stereo

(Main unit) (Remote control unit)

To select the surround mode while adjusting the surround parameters, tone defeat or tone control, press the surround mode button then

(Main unit)

operate the selector.

Start playback on the selected component.

• For operating instructions, refer to the component’s manual.

Input mode when playing DTS sources

• Noise will be output if DTS-compatible CDs or LDs are played in the “ANALOG” or “PCM” mode. When playing DTS-compatible sources, be sure to connect the source component to the digital input jacks (OPTICAL/COAXIAL) and set the input mode to “DTS”.

Input mode display

• In the AUTO mode

One of these lights, depending on the input signal.

• In the DIGITAL PCM mode

• In the DIGITAL DTS mode

• In the ANALOG mode

Input signal display

• DOLBY DIGITAL

One of these lights, depending on the input signal.

• DTS

• PCM

Playback using the external input (EXT. IN) jacks

Set the external input (EXT. IN) mode.

Press the EXT. IN to switch the external input.

(Remote control unit)

Once this is selected, the input signals connected to the FL (front left), FR (front right), C (center), SL (surround left), and SR (surround right) channels of the EXT. IN jacks are output directly to the front (left and right), center, surround (left and right) speaker systems without passing through the surround circuitry. In addition, the signal input to the SW (subwoofer) jack is output to the PRE OUT SUBWOOFER jack.

Cancelling the external input mode

To cancel the external input (EXT. IN) setting, press the INPUT MODE (AUTO, PCM, DTS) or ANALOG button to switch to the desired input mode. (See page 19.)

(Remote control unit)

• When the input mode is set to the external input (EXT. IN), the play mode (DIRECT, STEREO, DOLBY/DTS SURROUND, 5CH/6CH STEREO, VIRTUAL SURROUND (DOLBY VIRTUAL SPEAKER) or DSP SIMULATION) cannot be selected.

NOTES:

• In play modes other than the external input

• The external input mode can be set for any input

mode, the signals connected to C, SL, SR and SW jacks cannot be played. In addition, signals cannot be output from channels not connected to the input jacks.

source. To watch video while listening to sound, select the input source to which the video signal is connected, then set this mode.

Adjust the volume.

The volume level is displayed on the master volume level display.

(Main unit)

The volume can be adjusted within the range of –70 to 0 to 18 dB, in steps of 1 dB. However, when the channel level is set as described on page 23, if the volume for any channel is set at +1 dB or greater, the volume cannot be adjusted up to 18 dB. (In this case the maximum volume is adjusted to “18 dB — (Maximum value of channel level)”.)

(Remote control unit)

The indicator lights when digital signals are

DIG

being input properly. If the indicator does not

DIG

light, check whether the digital input component setup (page 14) and connections are correct and whether the component’s power is turned on.

NOTE:

• The indicator will light when playing CD-

DIG

ROMs containing data other than audio signals, but no sound will be heard.

ENGLISH

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

1, 3

FUNCTION / SELECT

TONE CONTROL

BASS TREBLEDEFEAT

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

PHONES

DIRECT

/STEREO

DIRECT

/STEREO

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

1, 2

TONE CONTROL

Playing audio sources (CDs and DVDs)

The AVR-770SD is equipped with two 2-channel playback modes exclusively for music. Select the mode to suit your tastes.

DIRECT mode

Use this mode to achieve good quality 2channel sound while watching images. In this mode, the audio signals bypass such circuits as the tone circuit and are transmitted directly, resulting in good quality sound.

(Main unit) (Remote control unit)

STEREO mode

Use this mode to adjust the tone and achieve the desired sound while watching images.

(Main unit) (Remote control unit)

After starting playback

[1] Adjusting the sound quality (tone)

• The tone control function will not work in the direct mode.

The tone switches as follows each time the

TONE CONTROL button is pressed.

(Main unit)

With the name of the volume to

be adjusted selected, turn the SELECT knob to adjust the level.

• To increase the bass or treble: Turn the control clockwise. (The bass or treble sound can be increased to up to +12 dB in steps of 2 dB.)

• To decrease the bass or treble: Turn the control counterclockwise. (The bass or treble sound can be decreased to up to –12 dB in steps of 2 dB.)

[2] Listening over headphones

Plug the headphones’ plug into

the jack.

Connect the headphones to the PHONES jack. The speaker output is automatically turned off when headphones are connected.

(Main unit)

NOTE:

To prevent hearing loss, do not raise the volume level excessively when using headphones.

If you do not want the bass and treble to be adjusted, turn on the tone defeat mode.

The signals do not pass through the bass and treble adjustment circuits, so it

(Main unit)

provides higher quality sound.

[3] Turning the sound off temporarily (MUTING)

Use this to turn off the audio

output temporarily. Press the MUTING button.

Cancelling MUTING mode.

(Remote

control unit)

• Press the MUTING button again.

• Muting will also be cancelled when MASTER VOL is adjusted up or down.

ENGLISH

BRIGHT MEDIUM

OFF

DIM

STATUS

IN=V SOURCE

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS

SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

DOLBY/DTS SURROUND

2, 4

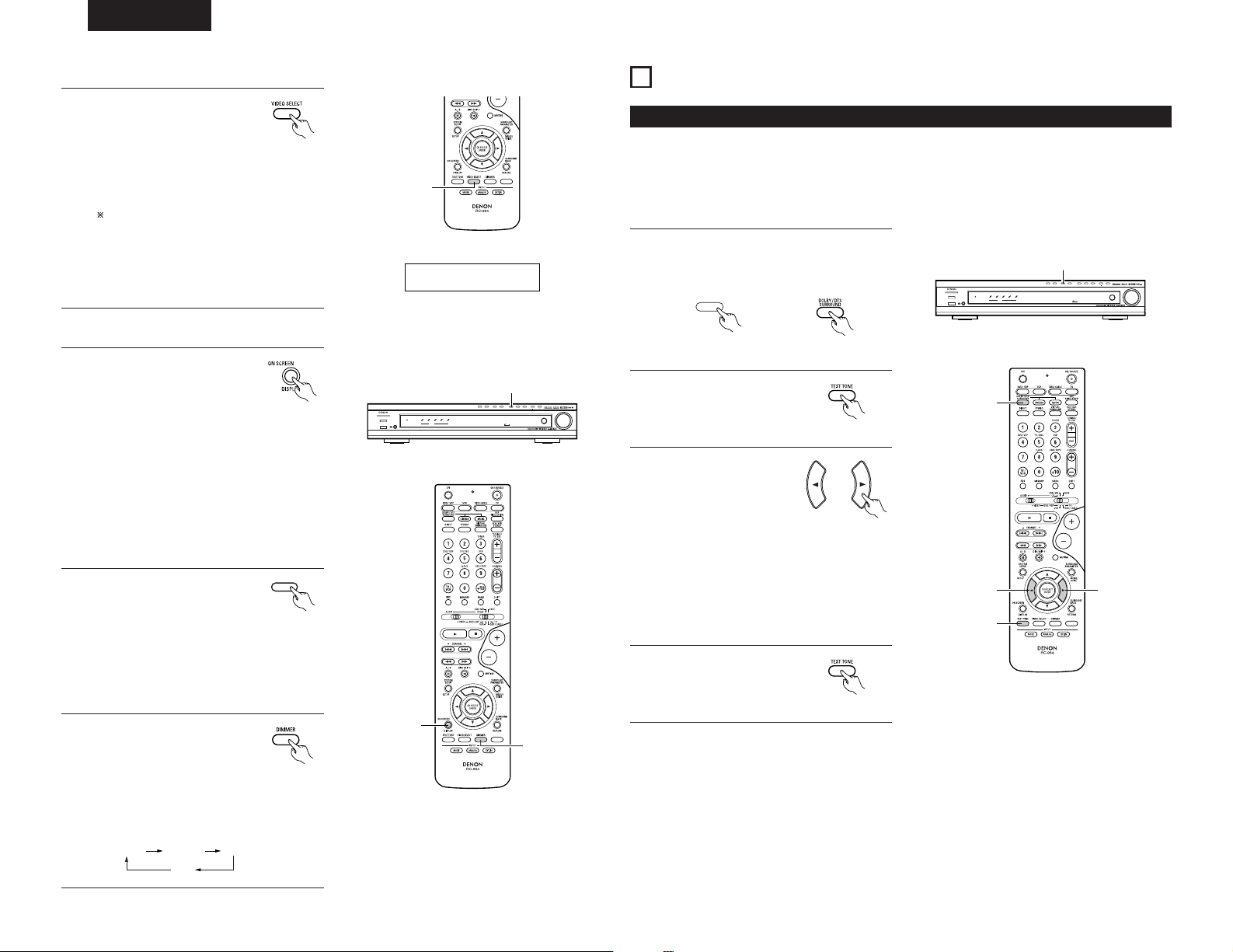

[4]

Combining the currently playing sound with the desired image

Simulcast playback

Use this switch to monitor a video source other than the audio source. Press the VIDEO SELECT button repeatedly until the desired source appears on the display.

Cancelling simulcast playback.

• Select “SOURCE” using the VIDEO SELECT button.

• Switch the program source to the component connected to the video input jacks.

[5] Checking the currently playing program source, etc.

control unit)

(Remote

Display

SURROUND

Before playing with the surround function

• Before playing with the surround function, be sure to use the test tones to adjust the playback level from the different speakers. This adjustment can be performed with the system setup (see page 11) or from the remote control unit, as described below.

• Adjusting with the remote control unit using the test tones is only possible in the “Auto” mode and only effective in the DOLBY/DTS SURROUND modes. The adjusted levels for the different modes are automatically stored in the memory.

Set the DOLBY/DTS SURROUND (Dolby Pro

Logic

II or Dolby Digital or DTS) modes.

On screen display

• Each time an operation is performed, a description of that operation appears on the display connected to the unit’s VIDEO MONITOR OUT jack. Also, the unit’s operating status can be checked during playback by pressing the remote control unit’s ON SCREEN/DISPLAY button. Such information as the position of the input selector and the surround parameter settings is output in sequence.

Status

• Also, the unit’s operating status can be checked during playback by pressing the main unit’s STATUS button. Such information as the position of the input selector and the surround parameter settings is output in sequence.

Using the dimmer function

• Use this to change the brightness of the display. The display brightness changes in four steps (bright, medium, dim and off) by pressing the main unit’s DIMMER button repeatedly.

(Remote

control unit)

(Main unit)

(Remote

control unit)

(Main unit) (Remote control unit)

Press the TEST TONE button.

(Remote control unit)

Test tones are output from

the different speakers. Use the channel volume adjust buttons to adjust so that the volume of the test tones is the same for all

(Remote control unit)

the speakers.

NOTE:

• Please make sure the “AUDIO” position of the slide switch on the remote control unit.

After completing the

adjustment, press the TEST TONE button again.

(Remote control unit)

FL CNTR FR SR SB

SW SL

ENGLISH

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

2 2

4, 7

6 3

FUNCTION / SELECT

DOLBY/DTS SURROUND

SURROUND MODE

FUNCTION / SELECT

OUTPUT

SIGNAL DETECT

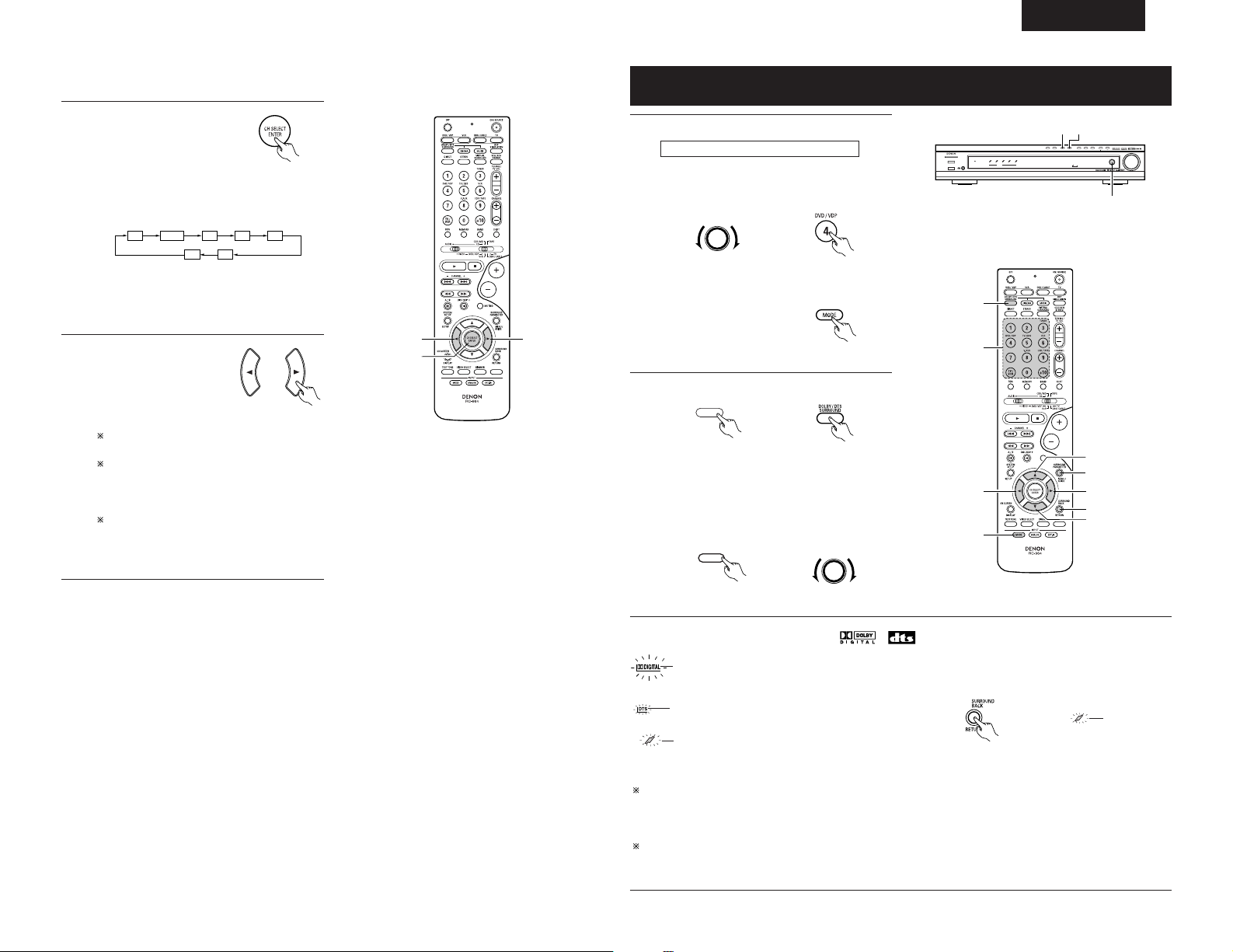

• After adjusting using the test tones, adjust the channel levels either according to the playback sources or to suit your tastes, as (described) below.

Select the speaker whose

level you want to adjust.

(Remote control unit)

The channel switches as shown below each time the button is pressed.

NOTE:

• Please make sure the “AUDIO” position of the slide switch on the remote control unit.

Adjust the level of the

selected speaker.

(Remote control unit)

Default setting of channel level is 0 dB. The level of the selected speaker can be adjusted within the range of +12 to –12 dB using the cursor buttons. SW channel level can be turned off by decreasing one step from –12 dB.

OFF ´ –12 dB ´ 12 dB

Dolby Digital mode (only with digital input) and DTS Surround (only with digital input)

Select the input source.

Playback with a digital input

q Select an input source set to digital

(COAXIAL/OPTICAL) (see page 14).

Example: DVD

(Main unit) (Remote control unit)

w Set the input mode to “AUTO”, “PCM” or

“DTS”.

(Remote control unit)

Select the Dolby/DTS Surround mode.

(Main unit) (Remote control unit)

When performing this operation from the main unit’s panel, press the SURROUND MODE button, then turn the SELECT knob and select Dolby Pro Logic

II or DTS NEO:6.

(Main unit) (Main unit)

Play a program source with the , mark.

• The Dolby Digital indicator lights

Light

when playing Dolby Digital sources.

• The DTS indicator lights when

Light

playing DTS sources.

• The SIGNAL DETECT indicator lights

Light

when playing 6.1-channel surround sources containing the identification signal.

When the SIGNAL DETECT indicator is lit, we

Operate the SURROUND BACK button to switch Surround Back CH ON/OFF.

Light

(Remote control unit)

• Lights when the SURROUND BACK button is on.

recommend turning the surround back channel using the SURROUND BACK button on the remote control unit during playback. To use DTS 96/24 sources with the optimum system, we recommend turning the surround back channel off.

ENGLISH

OFFSET - 4dB

DOLBY/DTS SURROUND

DOLBY PL c

PL C DVD

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

5, 7

4, 8

5, 7

MODE cinma

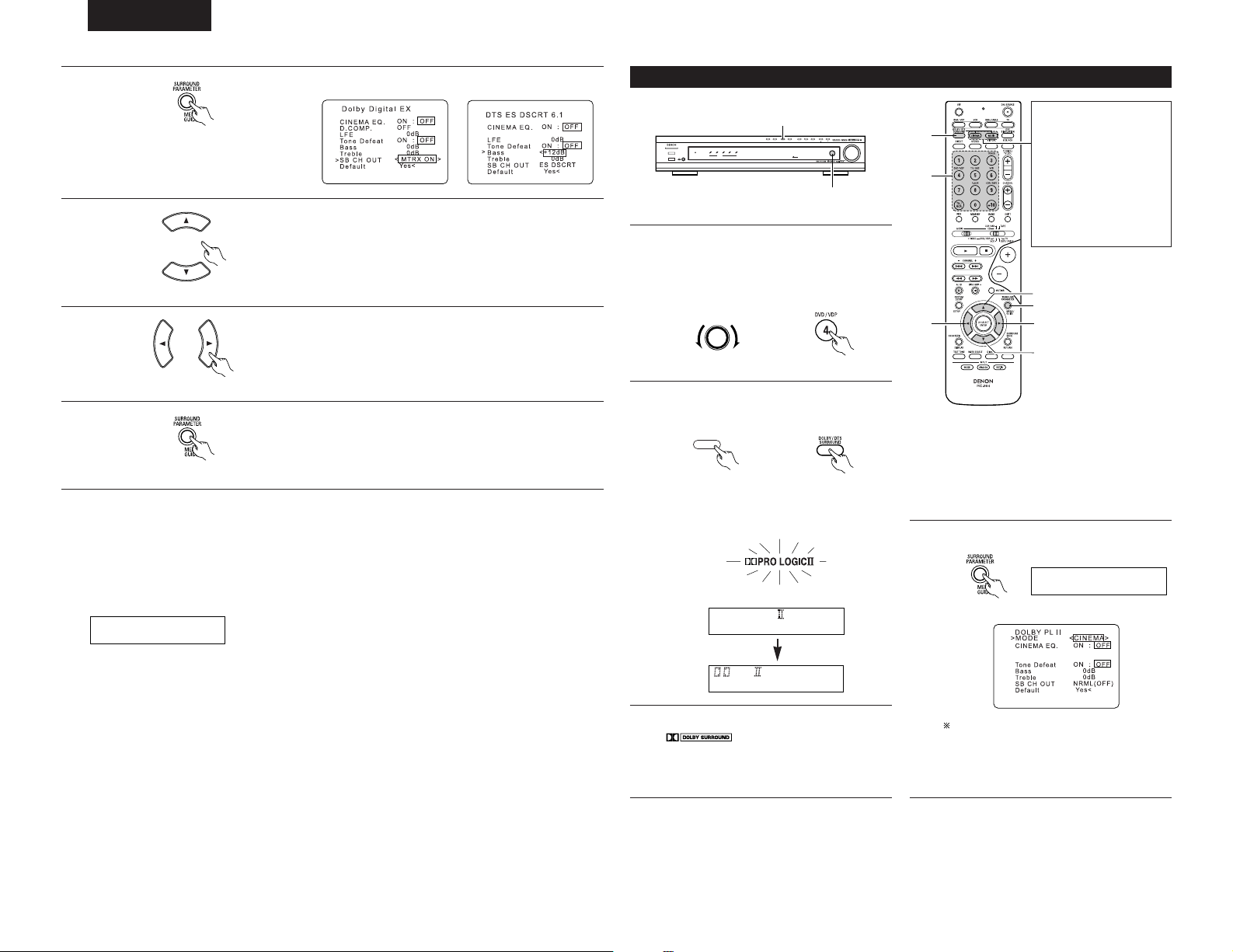

(Remote control unit)

Display the surround parameter menu.

Select the various parameters.

Adjust the parameter settings.

Press the SURROUND PARAMETER button to finish surround parameter mode.

2 Dialogue Normalization

The dialogue normalization function is activated automatically when playing Dolby Digital program sources. Dialogue normalization is a basic function of Dolby Digital which automatically normalizes the dialog level (standard level) of the signals which are recorded at different levels for different program sources, such as DVD, DTV and other future formats that will use Dolby Digital. These contents can be verified with the ON SCREEN button.

Display

The number indicates the normalization level when the currently playing program is normalized to the standard level.

Dolby Surround Pro Logic IImode

Select the function to which the component

you want to play is connected.

Example: DVD

FUNCTION / SELECT

(Main unit) (Remote control unit)

Select the Dolby Surround Pro Logic II mode.

(Main unit) (Remote control unit)

• The Dolby Pro Logic II indicator lights.

Light

Display

The Dolby Surround Pro Logic mode can be chosen directly by pressing the CINEMA or MUSIC button on the remote control unit during playback in the Dolby Surround Pro Logic

mode.

Select the surround parameter mode.

(Remote control unit)

Display

Cinema or Music

Play a program source with the

mark.

• For operating instructions, refer to the manuals of the respective components.

To perform this operation from the remote control unit, check that the mode selector switch is set to “AUDIO”.

ENGLISH

MODE musicMODE cinemaMODE DOLBY PL

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

5, 7

4, 8

5, 7

FUNCTION / SELECT

DOLBY/DTS SURROUND

DOLBY PLII DTS NEO:6

MODE musicMODE cinema

MODE cinma

Select the optimum mode for the source.

(Remote control unit)

Select the various parameters. (See “Surround

parameters q” for a description of the various parameters.)

(Remote control unit)

Set the various surround parameters.

(Remote control unit)

Press the SURROUND PARAMETER button to

finish surround parameter mode.

(Remote control unit)

DTS NEO:6 mode

Select the function to which the component

you want to play is connected.

Example: DVD

(Main unit) (Remote control unit)

Select the DTS NEO:6 mode.

(Main unit) (Remote control unit)

• The mode switches as shown below each time the button is pressed.

The DTS NEO:6 Cinema or Music mode can be chosen directly by pressing the CINEMA or MUSIC button on the remote control unit during playback in the DTS NEO:6 mode.

Select the optimum mode for the source.

Play a program source.

Select the surround parameter mode.

(Remote control unit)

Display

Select the various parameters.

(Remote control unit)

To perform this operation from the remote control unit, check that the mode selector switch is set to “AUDIO”.

(Remote control unit)

ENGLISH

Set the various surround parameters.

(Remote control unit)

Press the SURROUND PARAMETER button to

finish surround parameter mode.

(Remote control unit)

Surround parameters q Pro Logic

• The Cinema mode is for use with stereo television shows and all programs encoded Dolby Surround.

• The Music mode is recommended as the standard mode for autosound music systems (no video), and is

• The Pro Logic mode offers the same robust surround processing as original Pro Logic in case the source

DTS NEO:6 Mode:

• Cinema

• Music

CENTER IMAGE (0.0 to 0.5: default 0.2):

II Mode:

optional for A/V systems.

contents is not of optimum quality. Select one of the modes (“cinema”, “music” or “Pro Logic”).

Panorama Control:

This mode extends the front stereo image to include the surround speakers for an exciting “wraparound” effect with side wall imaging. Select “OFF” or “ON”.

Dimension Control:

This control gradually adjust the soundfield either towards the front or towards the rear. The control can be set in 7 steps from 0 to 6.

Center Width Control:

This control adjust the center image so it may be heard only from the center speaker; only from the left/right speakers as a phantom image; or from all three front speakers to varying degrees. The control can be set in 8 steps from 0 to 7.

This mode is optimum for playing movies. Decoding is performed with emphasis on separation performance to achieve the same atmosphere with 2-channel sources as with 6.1-channel sources. This mode is effective for playing sources recorded in conventional surround formats as well, because the in-phase component is assigned mainly to the center channel (C) and the reversed phase component to the surround (SL, SR and SB channels).

This mode is suited mainly for playing music. The front channel (FL and FR) signals bypass the decoder and are played directly so there is no loss of sound quality, and the effect of the surround signals output from the center (C) and surround (SL, SR and SB) channels add a natural sense of expansion to the sound field.

The center image parameter for adjusting the expansion of the center channel in the DTS NEO:6 MUSIC mode has been added.

Surround parameters w CINEMA EQ. (Cinema Equalizer):

The Cinema EQ function gently decreases the level of the extreme high frequencies, compensating for overly-bright sounding motion picture soundtracks. Select this function if the sound from the front speakers is too bright. This function only works in the Dolby Pro Logic contents are set for all operating modes.)

D.COMP. (Dynamic Range Compression):

Motion picture soundtracks have tremendous dynamic range (the contrast between very soft and very loud sounds). For listening late at night, or whenever the maximum sound level is lower than usual, the Dynamic Range Compression allows you to hear all of the sounds in the soundtrack (but with reduced dynamic range). (This only works when playing program sources recorded in Dolby Digital.) Select one of the four parameters (“OFF”, “LOW”, “MID” (middle) or “HI” (high)). Set to OFF for normal listening.

LFE (Low Frequency Effect):

This sets the level of the LFE (Low Frequency Effect) sounds included in the source when playing program sources recorded in Dolby Digital or DTS. If the sound produced from the subwoofer sounds distorted due to the LFE signals when playing Dolby Digital or DTS sources when the peak limiter is turned off with the subwoofer peak limit level setting (system setup menu), adjust the level as necessary. Program source and adjustment range:

1. Dolby Digital: –10 dB to 0 dB

2. DTS Surround: –10 dB to 0 dB

When DTS encoded movie for correct DTS playback. When DTS encoded music dB for correct DTS playback.

SB CH OUT (Surround Back):

“OFF” ......................Playback is conducted without using the surround back speaker.

“ON”........................Playback is conducted using the surround back speaker.

“NON MTRX”..........Playback is conducted using the surround back speaker.

The same signals those of the surround channels are output from the surround back channels.

“MTRX ON”.............Playback is conducted using the surround back speaker.

Surround back channel is reproduced using digital matrix processing.

“NRML (OFF)”.........Playback is conducted without using the surround back speaker.

“NRML (ON)” ..........Playback is conducted using the surround back speaker.

Surround back channel is reproduced using digital matrix processing.

NOTE: This operation can be performed directly using the “SURROUND BACK” button.

software is played, it is recommended that the LFE LEVEL be set to 0 dB

software is played, it is recommended that the LFE LEVEL be set to –10

II, Dolby Digital and DTS Surround modes. (The same

ENGLISH

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

1, 2

DOLBY VS

SURROUND MODE

FUNCTION / SELECT

V S Wi d e

Wide

Narrow

OFF LOW MID HI

Dynamic range

D.COMP. OFF

LFE 0dB

DEFAULT YES<

FUNCTION / SELECT

Dolby Virtual Speaker mode

• The Dolby Virtual Speaker mode is a mode using 3D sound technology from Dolby Laboratories to achieve multi-channel surround sound using only two speakers for the front channels.

• With two speakers for the front channels, one of two modes can be selected: Reference or Wide.

• The Dolby Virtual Speaker mode can be used not only with Dolby Digital and DTS multi-channel sources but

also with 2-channel sources. With 2-channel sources, one of two 2-channel modes can be selected: Virtual 1 (Dolby Pro Logic

• With a multi-channel speaker configuration (for example 5.1 channels), the Dolby Virtual Speaker mode provides different effects according to the speaker configuration.

[1] Playing Dolby Digital and DTS surround sound (with digital inputs only)

B Applicable sources

• Digital input (D.AUX functions, including DVD playback discs) Dolby Digital multi-channel sources DTS sources

Select the input source.

Playback with a digital input

q Select an input source set to digital

Example: DVD

II Cinema) and Virtual 2 (Dolby Pro Logic).

(COAXIAL/OPTICAL) (see page 14).

w Set the input mode to “AUTO”, “PCM” or

“DTS”.

(Remote control unit)

Set the surround mode to “DOLBY VIRTUAL

SPEAKER”.

(Main unit)

Display

Play a program source including the or

mark.

(Main unit)

(Remote control unit)

• The Dolby Digital indicator lights when playing Dolby Digital sources.

• The DTS indicator lights when playing DTS sources.

This switches automatically according to the format of the playback source.

Display the surround parameters for that

source.

Light

Select and set the surround parameters.

If nothing is done for 6 seconds from when the parameter is displayed, the normal display reappears.

(Remote control unit)

B Setting the DOLBY VS mode

The selected mode flashes. The mode is not displayed if it cannot be selected.

B D.COMP. setting

OFF LOW MID HI

B Setting the LFE level

-10 -5 0

... ...

The LFE level can be adjusted in steps of 1 dB between -10 dB and 0 dB.

B DEFAULT setting

YES

When “YES” is selected, the settings are restored to the factory defaults.

When the surround parameters are displayed, use the •and ª cursor buttons on the remote control unit to switch to previous or following items. Once the surround parameters have been set, stop operating the buttons. After several seconds, the normal display reappears and the settings are automatically entered.

Surround parameters e DOLBY VS (Dolby Virtual Speaker mode):

• REF (Reference mode) This is the standard mode.

• WIDE (Wide mode) This mode expands the front channel sound field.

D.COMP. (Dynamic range compression):

• This parameter adjusts the dynamic range of the Dolby Digital sound. When listening with the volume turned relatively low, at night for example, set this to the “HI” side to lower the peak of the sound and amplify the quieter sounds, narrowing the dynamic range and making the sound easier to listen to. Set to “OFF” to turn this function off.

LFE (Low Frequency Effect):

• Program source and adjustment range

1. Dolby Digital : –10 dB to 0 dB

2. DTS Surround : –10 dB to 0 dB

• When Dolby Digital encoded software is played, it is recommended that the LFE LEVEL be set to 0 dB for correct Dolby Digital playback.

• When DTS encoded movie software is played, it is recommended that the LFE LEVEL be set to 0 dB for correct DTS playback.

• When DTS encoded music software is played, it is recommended that the LFE LEVEL be set to –10 dB for correct DTS playback.

(Main unit) (Remote control unit)

(Remote control unit)

ENGLISH

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

VS VIRTUAL1

VIRTUAL 1 VIRTUAL 2

SURROUND MODE

FUNCTION / SELECT

[2] 2-channel mode settings

• When 2-channel signals are input, one of two playback modes can be selected and set according to the 2channel mode setting, Virtual 1 or Virtual 2. (The Virtual 1 mode is set by factory default.)

Virtual 1 : 2-channel sources are played in virtual surround using Dolby Pro Logic

II Cinema processing.

Virtual 1 : 2-channel sources are played in virtual surround using Dolby Pro Logic processing.

Set the surround mode to “DOLBY VIRTUAL

SPEAKER” (“DOLBY VS”).

• The normal display reappears after the

surround mode is displayed.

(Main unit) (Main unit)

Press the SURROUND PARAMETER button and

select the 2-channel mode.

(Remote control unit)

This can be selected if there is no digital input signal, if the digital input is a PCM or Dolby Digital 2-channel signal and if the input is analog.

Turn the SURROUND/SELECT control on the

main unit or use the

1 cursor buttons on

and the remote control unit to select the desired 2channel mode.

Surround parameters r VIRTUAL1 (Virtual 1 mode):

(Remote control unit)

In this mode, 2-channel sources are played with Dolby Pro Logic is suited for playing movie sources recorded in Dolby Surround and regular stereo sources.

VIRTUAL2 (Virtual 2 mode):

In this mode, 2-channel sources are played with Dolby Pro Logic processing. This mode is compatible with regular Dolby Pro Logic playback. With it, the recorded playback image of sources recorded in Dolby Surround is recreated faithfully.

II Cinema processing. This mode

Press the SURROUND PARAMETER button to finish surround parameter mode.

NOTES:

• The 2-channel mode cannot be set when Dolby Digital or DTS 5.1-channel signals.

• The 2-channel mode is set and stored in the memory individually for the different functions.

DSP SURROUND SIMULATION

• This unit is equipped with a high performance DSP (Digital Signal Processor) which uses digital signal processing to synthetically recreate the sound field. One of 6 preset surround modes can be selected according to the program source and the parameters can be adjusted according to the conditions in the listening room to achieve a more realistic, powerful sound. These surround modes can also be used for program sources not recorded in Dolby Surround Pro Logic, Dolby Digital or DTS.

Surround modes and their features

In this mode, the signals of the front left channel are output from the left surround

5CH/6CH

STEREO

MONO MOVIE

(NOTE 1)

ROCK ARENA

JAZZ CLUB

VIDEO GAME

MATRIX

Depending on the program source being played, the effect may not be very noticeable. In this case, try other surround modes, without worrying about their names, to create a sound field suited to your tastes.

NOTE 1: When playing sources recorded in monaural, the sound will be one-sided if signals are only input to one

channel (left or right), so input signals to both channels. If you have a source component with only one audio output (monophonic camcorder, etc.) obtain a “Y” adapter cable to split the mono output to two outputs, and connect to the L and R inputs.

Personal Memory Plus

This set is equipped with a personal memorize function that automatically memorizes the surround modes and input modes selected for the input different sources. When the input source is switched, the modes set for that source last time it was used are automatically recalled.

The surround parameters, tone control settings and playback level balance for the different output channels are memorized for each surround mode.

channel, the signals of the front right channel are output from the right surround channel, and the same (in-phase) component of the left and right channels is output from the center channel. This mode provides all speaker surround sound, but without directional steering effects, and works with any stereo program source.

Select this when watching monaural movies for a greater sense of expansion.

Use this mode to achieve the feeling of a live concert in an arena with reflected sounds coming from all directions.

This mode creates the sound field of a live house with a low ceiling and hard walls. This mode gives jazz a very vivid realism.

Use this to enjoy video game sources.

Select this to emphasize the sense of expansion for music sources recorded in stereo. Signals consisting of the difference component of the input signals (the component that provides the sense of expansion) processed for delay are output from the surround channel.

ENGLISH

MONO MOVIE ROCK ARENA

JAZZ CLUBVIDEO GAME

MATRIX

2, 5

FUNCTION / SELECT

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

DIRECT STEREO DOLBY PRO LOGIC II

5CH/6CH STEREO

DOLBY VIRTUAL SPEAKER

JAZZ CLUB ROCK ARENA

MONO MOVIEVIDEO GAMEMATRIX

DTS NEO:6

DIRECT STEREO DOLBY PRO LOGIC II

5CH/6CH STEREO

DOLBY VIRTUAL SPEAKER

JAZZ CLUB ROCK ARENA

MONO MOVIEVIDEO GAMEMATRIX

DTS NEO:6

SURROUND MODE

DSP surround simulation

• To operate the surround mode and surround parameters from the remote control unit.

Select the surround mode for the input channel.

(Remote control unit)

The surround mode switches in the following order each time the DSP SIMULATION button is pressed:

(Remote control unit)

To enter the surround parameter setting mode, press the SURROUND PARAMETER button.

• The surround parameter switches in the following order each time the SURROUND PARAMETER button is pressed for the different surround modes.

• Operating the surround mode from the main unit‘s panel.

To select the surround mode, press the

SURROUND MODE button then operate the selector. Turn the SELECT knob to select the surround mode.

(Main unit)(Main unit)

• When turned clockwise

• When turned counterclockwise

NOTES:

• When playing PCM digital signals or analog signals in the 5CH/6CH STEREO, ROCK ARENA, JAZZ CLUB, VIDEO GAME, MONO MOVIE or MATRIX surround modes and the input signal switches to a digital signal encoded in Dolby Digital, the Dolby surround mode switches automatically. When the input signal switches to a DTS signal, the mode automatically switches to DTS surround.

• When the “5CH/6CH STEREO” mode is selected, the display differs according to the Surround Back CH ON/OFF.

Surround Back CH ON: 6CH STEREO Surround Back CH OFF: 5CH STEREO

(Remote control unit)

Select the various parameters.

Adjust the parameter settings.

Press the SURROUND PARAMETER button to finish surround parameter mode.

Surround parameters t ROOM SIZE:

This sets the size of the sound field. There are five settings: “small”, “med.s” (medium-small), “medium”, “med.l” (medium-large) and “large”. “small” recreates a small sound field, “large” a large sound field.

EFFECT LEVEL:

This sets the strength of the surround effect. The level can be set in 15 steps from 1 to 15.

DELAY TIME:

In the matrix mode only, the delay time can be set within the range of 0 to 300 ms.

ENGLISH

2 Surround modes and parameters

Signals and adjustability in the different modes

When

playing

Dolby

Digital

Signals

C C *1

Able

Unable

1 Only for 2 ch contents

2 Signal output can be changed with

Mode Front L/R

DIRECT

STEREO

EXTERNAL INPUT

DOLBY PRO LOGIC II

DTS NEO:6

DOLBY DIGITAL

DTS SURROUND (DTS ES MTRX 6.1)

5/6CH STEREO

ROCK ARENA

JAZZ CLUB

VIDEO GAME

MONO MOVIE

MATRIX

DOLBY VIRTUAL SPEAKER

DOLBY HEADPHONE

(HP only)

Signal

No signal

Turned on or off by speaker configuration setting

CENTER

Channel output

SURROUND

L/R

SUB-

WOOFER

SURROUND

BACK L/R

B B *2 B *2 B *2

B *2 B *2 B *2 B *2 B *2 B *

the “SB CH OUT” surround parameter setting.

2 Differences in surround mode names depending on the input signals

Input signals

DTS DOLBY DIGITALSurround Mode

DTS 96/24(5.1 ch)

✳DTS ES MTRX

DTS 96/24

DTS (6.1 ch) D. D. (2 ch) D. D. (5.1 ch)

DTS ES DSCRT6.

DTS MTRX6.1

✳

DTS SURROUND

DTS NEO:6

PRO LOGIC II

DIRECT

STEREO

DTS SURROUND

DOLBY SURROUND

DSP SIMULATION

ANALOG LINEAR PCM DTS (5.1 ch)

DTS NEO:6

DOLBY

PRO LOGIC II

C : Selectable

✳ : The surround mode name differs depending on the “SB CH OUT” surround parameter setting.

B : The surround mode name differs depending on the input signal. E : Not selectable

DTS NEO:6

DOLBY

PRO LOGIC II

✳DTS ES MTRX

DTS SURROUND

When

playing

DTS

signals

C C *1

DOLBY

When

playing

PCM

signals

✳

DOLBY DIGITAL EX

DOLBY DIGITAL

When

playing

ANALOG

signals

Mode

DIRECT

STEREO

EXTERNAL INPUT

DOLBY PRO LOGIC II

DTS NEO:6

DOLBY DIGITAL

DTS SURROUND (DTS ES MTRX 6.1)

5/6CH STEREO

ROCK ARENA

JAZZ CLUB

VIDEO GAME

MONO MOVIE

MATRIX

DOLBY VIRTUAL SPEAKER

DOLBY HEADPHONE

Signals and adjustability in the different modes

Parameter (default values are shown in parentheses)

SURROUND PARAMETER

MODE

DECORDER

(VIRTUAL1)

(Note3)

(OFF)

(Note4)

(OFF)

(Note5)

(OFF)

ROOM SIZE

(Medium)

TONE

(0dB)

(Note1)

(0dB)

CONTROL

(CINEMA)

(Note2)

(DH1)

CINEMA EQ.

(Note 1) BASS: +8 dB, TREBLE: 4 dB (Note 2) Only without surround speakers (Note 3) 2 ch source only (Note 4) Cinema, DOLBY PL Mode only (Note 5) Cinema Mode only

EFFECT

(10)

LEVEL

DELAY TIME

(NRML (OFF))

(NRML (ON))

(MTRX ON)

(30msec)

C: Adjustable E: Not adjustable

MUSIC MODE ONLY

SURROUND

BACK

(OFF)

PRO LOGIC II

PANORAMA

(3)

DIMENSION

CENTER

(3)

NEO:6 MUSIC

MODE ONLY

CENTER


WIDE

(0.2)

When playing

Dolby Digital

/ DTS signals

D. COMP

LFE

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

ENGLISH

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

CINEMA

MUSIC2

MUSIC1

HCINEMA

PHONES

Playback using the Dolby Headphone mode

• The AVR-770SD is equipped with the Dolby Headphone mode, a technology developed jointly by Dolby Laboratories and Lake Technology for achieving 3D sound over regular headphones.

• The Dolby Headphone mode is set when headphones are connected to the AVR-770SD’s headphones jack.

• There are actually four Dolby Headphone modes creating different sound field effects: DH1, DH2, DH3 and

Bypass (normal stereo playback).

• The Dolby Headphone mode is compatible with Dolby Digital and DTS multi-channel sources. With 2-channel sources, playback in the Cinema, Music 1 and Music 2 modes can be selected with the 2-channel mode setting.

Set the various surround parameters.

If nothing is done for 6 seconds from when the parameter is displayed, the normal display reappears.

(Remote control unit)

• Dolby H mode setting

DH1 DH2 DH3 BYPASS

Connect headphones (sold separately) to the

headphones jack.

• When headphones are plugged in, the output to the speakers is automatically turned off and no sound is produced from the speakers.

• 2-channel mode setting

• The mode switches as shown below each

time a button is operated.

Surround parameters y DOLBY H (Dolby Headphone modes):

DH1 .............Reference room

(small room with little reverberation)

DH2 .............Live room

(room with more reverberation than DH1)

DH3 .............Large room

(Larger room than DH1. Use this mode to achieve a sense of distance and diffusion of the sound.)

BYPASS .......Stereo playback

DECODER:

These can be selected when playing 2-channel sources (analog, PCM, etc.). The signals are processed by one of the following decoders to achieve multiple channels then played in the Dolby Headphone mode. In the Bypass mode, these are not displayed.

CINEMA ......Dolby Pro Logic

MUSIC1 .......Dolby Pro Logic

II Cinema mode II Music mode

MUSIC2 .......Signals played in the Dolby

Headphone mode with 2 channels.

Press the surround parameter button and display the surround parameters.

When the function is set to DVD, this is also shown on the display.

(Remote control unit)

Can be selected when there is no signal or when playing a 2-channel source.

There are also the same parameters as those described under “(2) Playing in the Dolby Virtual Speaker mode”, namely:

B D.COMP. setting B LFE level setting B DEFAULT setting

When the surround parameters are displayed, use the • and ª cursor buttons on the remote control unit to switch to previous or following items.

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

FUNCTION / SELECT

BAND

ENGLISH

TUNING

1,4

A1 FM 87.50M

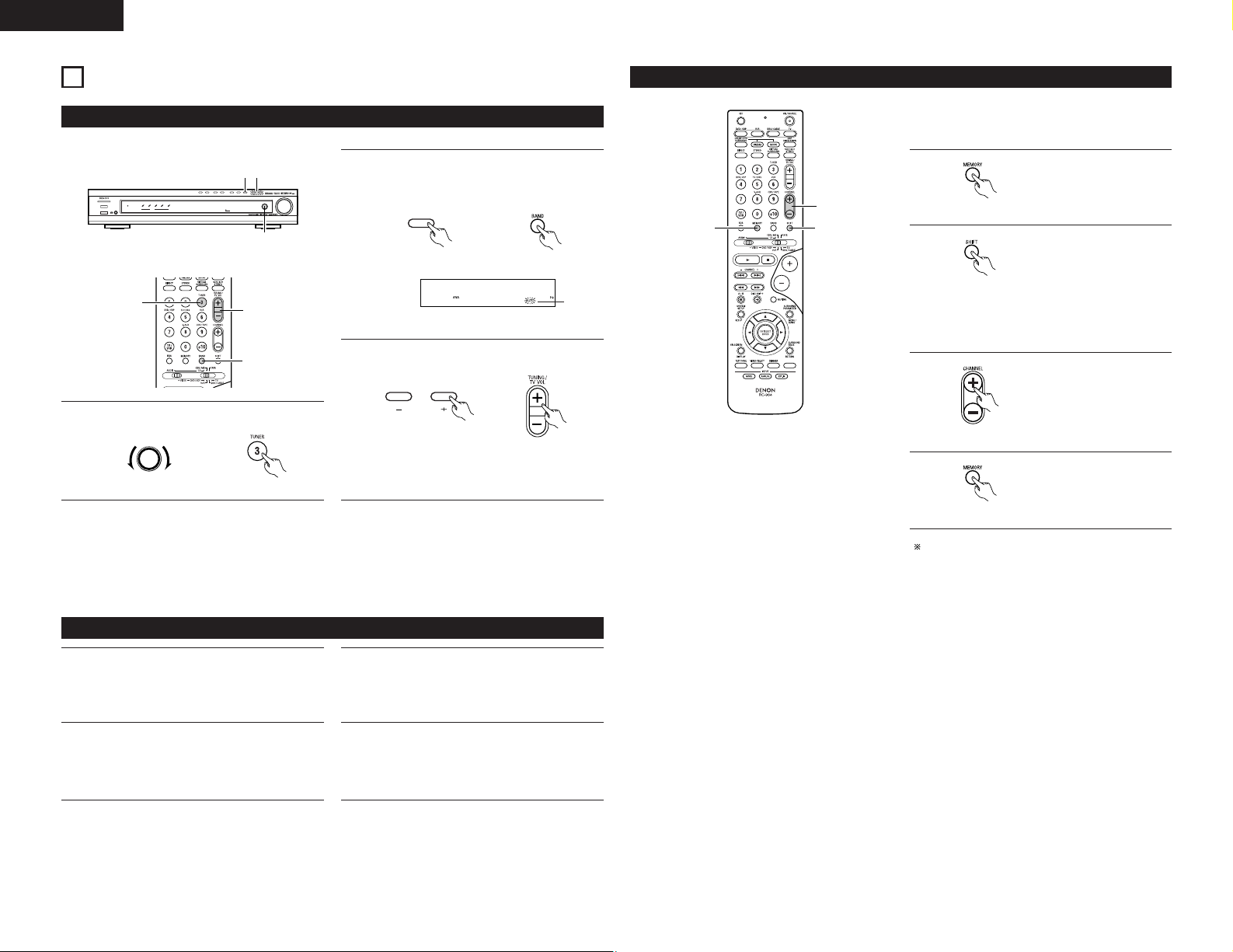

LISTENING TO THE RADIO

Auto tuning

Watching the display, press the BAND button

to select the desired band (AM or FM) and to set the auto tuning mode.

(Main unit) (Remote control unit)

Display

Press the TUNING + or – button.

Set the input source to “TUNER”.

(Main unit)

(Remote control unit)

• Automatic searching begins, then stops

(Main unit) (Remote control unit)

when a station is tuned in.

NOTE:

• When in the auto tuning mode on the FM band, the “STEREO” indicator lights on the display when a stereo broadcast is tuned in. At open frequencies, the noise is muted and the “TUNED” and “STEREO” indicators turn off.

Lit

Preset stations

Preparations:

Use the “Auto tuning” or “Manual tuning” operation to tune in the station to be preset in the memory.

(Remote control unit)

Press the MEMORY button.

Press the SHIFT button and select the desired memory block (A to E).

(Remote control unit)

NOTE:

• Please make sure the “AUDIO” position of the slide switch on the remote control unit.

Press the CHANNEL + or – button to select the desired preset channel (1 to 8).

(Remote control unit)

Press the MEMORY button again to store the station in the preset memory.

(Remote control unit)

To preset other channels, repeat steps 1 to 4. A total of 40 broadcast stations can be preset – 8 stations (channels 1 to 8) in each of blocks A to E.

Manual tuning

Set the input function to “TUNER”.

Watching the display, press the BAND button

to select the desired band (AM or FM).

NOTE:

• When the manual tuning mode is set, FM stereo broadcasts are received in monaural and the “STEREO” indicator turns off.

Press the BAND button to set the manual

tuning mode. Check that the display’s “AUTO” indicator turns off.

Press the TUNING + or – button to tune in the

desired station. The frequency changes continuously when the button is held in.

ENGLISH

NEWS

AFFAIRS

INFO

SPORT

EDUCATE

ROCK M

EASY M

LIGHT M

CLASSICS

OTHER M

PHONE IN

TRAVEL

LEISURE

JAZZ

COUNTRY

DRAMA

CULTURE

SCIENCE

VARIED

POP M

WEATHER

FINANCE

CHILDREN

SOCIAL

RELIGION

NATION M

OLDIES

FOLK M

DOCUMENT

Checking the preset stations

• The preset (broadcast) stations can be checked on the on screen display (OSD).

Press the ON SCREEN/DISPLAY button repeatedly until the “Tuner Preset

Stations” screen appears on the OSD.

(Remote control unit)

Recalling preset stations

(Remote control unit)

NOTE:

• Please make sure the “AUDIO” position of the slide switch on the remote control unit.

(Remote control unit)

Watching the display, press the SHIFT button to select the preset memory block.

Watching the display, press the CHANNEL + or – button to select the desired preset channel.

RDS (Radio Data System)

RDS (works only on the FM band) is a broadcasting service which allows station to send additional information along with the regular radio program signal. The following three types of RDS information can be received on this unit:

2 Program Type (PTY)

PTY identifies the type of RDS program. The program types and their displays are as follows:

News

Current Affairs

Information

Sports

Education

Drama

Culture

Science

Varied

Pop Music

2 Traffic Program (TP)

TP identifies programs that carry traffic announcements. This allows you to easily find out the latest traffic conditions in your area before you leaving home.

2 Radio Text (RT)

RT allows the RDS station to send text messages that appear on the display.

NOTE: The operations described below using the RDS, PTY and RT buttons will not function in areas in which

there are no RDS broadcasts.

Rock Music Easy Listening

Music Light Classical

Serious Classical

Other Music

Weather

Finance Children’s

programmes Social Affairs

Religion

Phone In

Travel

Leisure

Jazz Music

Country Music

National Music

Oldies Music

Folk Music

Documentary

ENGLISH

RDS SEARCH PTY SEARCH

RT ON TP SEARCH

RDS SEARCH PTY SEARCH

RT ON TP SEARCH

RDS search

Use this function to automatically tune to FM stations that provide RDS service.

(Remote control unit)

The main unit’s display switches as follows each time the RDS buttons are pressed.

Display

(Remote control unit)

If no RDS stations is found with above operation, all the reception band are searched.

Set the input function to “TUNER”.

Press the RDS button until “RDS SEARCH” appears on the display.

This is the screen when operated.

Press the CHANNEL + (up) or – (down) button to automatically begin the RDS search operation.

To continue searching, repeat step 3.

If no other RDS station is found when all the frequencies are searched, “NO RDS” is displayed.

PTY search

Use this function to find RDS stations broadcasting a designated program type (PTY). For a description of each program type, refer to “Program Type (PTY)”.

(Remote control unit)

The main unit’s display switches as follows each time the RDS buttons are pressed.

Display

(Remote control unit)

Set the input function to “TUNER”.

Press the RDS button until “PTY SEARCH” appears on the display.

This is the screen when operated.

Watching the display, press

0 and 1 cursor buttons

the to call out the desired program type.

The station name is displayed on the display

after searching stops.

To continue searching, repeat step 4.

If no other station broadcasting the designated program type is found when all the frequencies are searched, “NO PROGRAMME” is displayed.

When a broadcast station is found, that station's

name appears on the display.

This is the screen when operated.

(Remote control unit)

If there is no station broadcasting the designated program type with above operation, all the reception bands are searched.

Press the CHANNEL + (up) or – (down) button to automatically begin the PTY search operation.

This is the screen when operated.

ENGLISH

RDS SEARCH PTY SEARCH

RT ON TP SEARCH

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch

STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

2 2

" 0 "

" 1 "

"RDS"

TP search

Use this function to find RDS stations broadcasting traffic program (TP stations).

(Remote control unit)

The main unit’s display switches as follows each time the RDS buttons are pressed.

Display

Set the input function to “TUNER”.

Press the RDS button until “TP SEARCH” appears on the display.

This is the screen when operated.

Press the CHANNEL + (up) or – (down) button TP search begins.

RT (Radio Text)

“RT” appears on the display when radio text data is received. When the RDS button is pressed until “RT” appears on the display while receiving an RDS broadcast station, the text data broadcast from the station is displayed. To turn the display off, use the 0 and 1 cursor buttons on the remote control unit.

This is the screen when operated.

LAST FUNCTION MEMORY

• This unit is equipped with a last function memory which stores the input and output setting conditions as they were immediately before the power is switched off. This function eliminates the need to perform complicated resettings when the power is switched on.

• The unit is also equipped with a back-up memory. This function provides approximately one week of memory storage when the main unit’s power switch is off and with the power cord disconnected.

INITIALIZATION OF THE MICROPROCESSOR

When the indication of the display is not normal or when the operation of the unit does not shows the reasonable result, the initialization of the microprocessor is required by the following procedure.

(Remote control unit)

If no TP station is found with above operation, all the reception bands are searched.

The station name is displayed on the display

after searching stops.

To continue searching, repeat step 3.

If no other TP station is found when all the frequencies are searched, “NO PROGRAMME” is displayed.

This is the screen when operated.

Switch off the unit using the main unit’s power

operation switch.

Hold the following 5CH/6CH STEREO button

and DIRECT/STEREO button, and turn the main unit’s power operation switch on.

Check that the entire display is flashing with an

interval of about 1 second, and release your fingers from the 2 buttons and the microprocessor will be initialized.

NOTES:

• If step 3 does not work, start over from step 1.

• If the microprocessor has been reset, all the button settings are reset to the default values (the values set

upon shipment from the factory).

Turning on the main unit’s power from the standby mode without using the remote control unit

• Press the power switch on the main unit while pressing the 5CH/6CH STEREO button on the main unit’s

panel to turn on the power.

FL CSWFR

SL SR

SL: Surround L channel SR: Surround R channel SB: Surround back channel (1 spkr or 2 spkrs)

FL CSWFR

SL SR

ENGLISH

FL CSWFR FL CSWFR

SR chSL ch

SL ch SR ch

SB ch

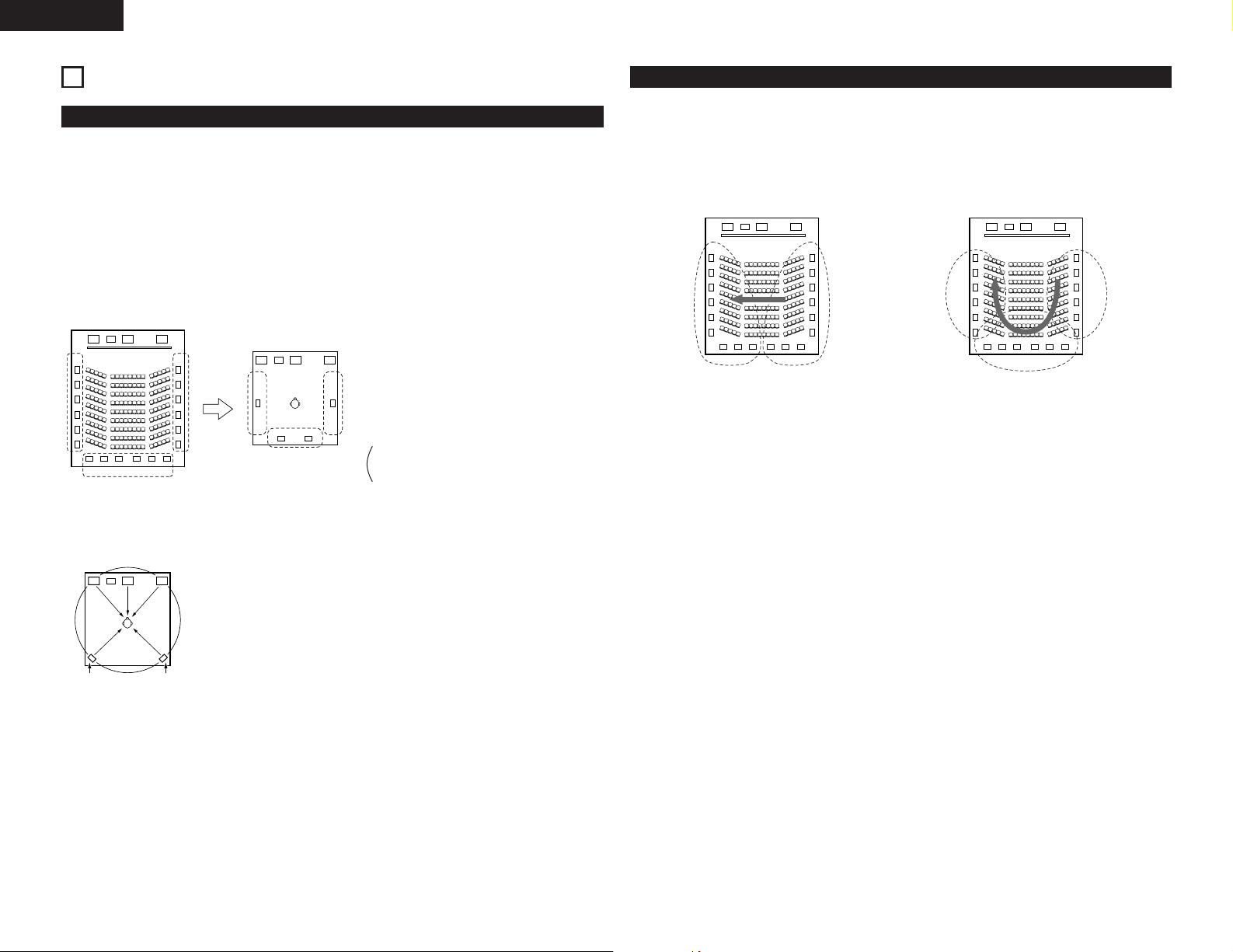

ADDITIONAL INFORMATION

Optimum surround sound for different sources

There are currently various types of multi-channel signals (signals or formats with more than two channels).

2 Types of multi-channel signal

Dolby Digital, Dolby Pro Logic, DTS, high definition 3-1 signals (Japan MUSE Hi-Vision audio), DVD-Audio, SACD (Super Audio CD), MPEG multi-channel audio, etc. “Source” here does not refer to the type of signal (format) but the recorded content. Sources can be divided into two major categories.

2 Types of sources

• Movie audio Signals created to be played in movie theaters. In general sound is recorded to be

Movie theater sound field

Multiple surround speakers

(For 6.1-channel system)

• Other types of audio These signals are designed to recreate a 360° sound field using three to five

played in movie theaters equipped with multiple surround speakers, regardless of the format (Dolby Digital, DTS, etc.).

Listening room sound field

In this case it is important to achieve the same sense of expansion as in a movie theater with the surround channels. To do so, in some cases the number of surround speakers is increased (to four or eight) or speakers with bipolar or dipolar properties are used.

speakers.

Surround back speakers

A 6.1-channel system is a conventional 5.1-channel system to which the “surround back” (SB) channel has been added. This makes it easy to achieve sound positioned directly behind the listener, something that was previously difficult with sources designed for conventional multi surround speakers. In addition, the acoustic image extending between the sides and the rear is narrowed, thus greatly improving the expression of the surround signals for sounds moving from the sides to the back and from the front to the point directly behind the listening position.

Change of positioning and acoustic image

with 5.1-channel systems

Movement of acoustic image from SR to SL

With this set, speaker(s) for 1 or 2 channels are required to achieve a 6.1-channel system (DTS-ES, etc.). Adding these speakers, however, increases the surround effect not only with sources recorded in 6.1 channels but also with conventional 2- to 5.1-channel sources. All the Denon original surround modes (see page 28) are compatible with 7.1-channel playback, so you can enjoy 6.1-channel sound with any signal source.

2 Number of surround back speakers

Though the surround back channel only consists of 1 channel of playback signals for 6.1-channel sources (DTS-ES, etc.), we recommend using two speakers. When using speakers with dipolar characteristics in particular, it is essential to use two speakers. Using two speakers results in a smoother blend with the sound of the surround channels and better sound positioning of the surround back channel when listening from a position other than the center.

Change of positioning and acoustic image

with 6.1-channel systems

Movement of acoustic image from SR to SB to SL

In this case the speakers should surround the listener from all sides to create a uniform sound field from 360°. Ideally the surround speakers should function as “point” sound sources in the same way as the front speakers.

These two types of sources thus have different properties, and different speaker settings, particularly for the surround speakers, are required in order to achieve the ideal sound.

2 Placement of the surround left and right channels when using surround back speakers

Using surround back speakers greatly improves the positioning of the sound at the rear. Because of this, the surround left and right channels play an important role in achieving a smooth transition of the acoustic image from the front to the back. As shown on the diagram above, in a movie theater the surround signals are also produced from diagonally in front of the listeners, creating an acoustic image as if the sound were floating in space. To achieve these effects, we recommend placing the speakers for the surround left and right channels slightly more towards the front than with conventional surround systems. Doing so sometimes increases the surround effect when playing conventional 5.1-channel sources in the 6.1 surround or DTS-ES Matrix 6.1 mode. Check the surround effects of the various modes before selecting the surround mode.

ENGLISH

Speaker setting examples

Here we describe a number of speaker settings for different purposes. Use these examples as guides to set up your system according to the type of speakers used and the main usage purpose.

1. DTS-ES compatible system (using surround back speakers)

(1) Basic setting for primarily watching movies

This is recommended when mainly playing movies and using regular single way or 2-way speakers for the sorround speakers.

Front speakers

Center speaker

Monitor

Subwoofer

60°

Surround speakers

60°

Surround back speakers

(1 spkr or 2 spkrs)

As seen from above

(2) Setting for primarily watching movies using diffusion type speakers for the surround speakers

For the greatest sense of surround sound envelopment, diffuse radiation speakers such as bipolar types, or dipolar types, provide a wider dispersion than is possible to obtain from a direct radiating speaker (monopolar). Place these speakers at either side of the prime listening position, mounted above ear level.

Path of the surround sound from the speakers to the listening position

Surround speakers

60°

Surround back speakers

(1 spkr or 2 spkrs)

As seen from above

• Set the front speakers with their front surfaces as flush with the TV or monitor screen as possible. Set the center speaker between the front left and right speakers and no further from the listening position than the

Front speaker

Surround speaker

Surround back

speaker

60 to 90 cm

Point slightly downwards

front speakers.

• Consult the owner’s manual for your subwoofer for advice on placing the

As seen from the side

subwoofer within the listening room.

• If the surround speakers are direct-radiating (monopolar) then place them slightly behind and at an angle to the listening position and parallel to the walls at a position 60 to 90 centimeters (2 to 3 feet) above ear level at the prime listening position.

• When using two surround back speakers, place them at the back facing the front at a narrower distance than the front left and right speakers. When using one surround back speaker, place it at the rear center facing the front at a slightly higher position (0 to 20 cm) than the surround speakers.

• We recommend installing the surround back speaker(s) at a slightly downward facing angle. This effectively prevents the surround back channel signals from reflecting off the monitor or screen at the front center, resulting in interference and making the sense of movement from the front to the back less sharp.

• Set the front speakers, center speaker and subwoofer in the same positions as in example (1).

• It is best to place the surround speakers directly at the side or slightly to the front of

Front speaker

Surround speaker

Surround back

speaker

60 to 90 cm

Point slightly downwards

the viewing position, and 60 to 90 cm above the ears.

• Same as surround back speaker installation

As seen from the side

method (1). Using dipolar speakers for the surround back speakers as well is more effective.

• Connect the surround speakers to the surround speaker jacks.

• The signals from the surround channels reflect off the walls as shown on the

diagram at the left, creating an enveloping and realistic surround sound presentation. For multi-channel music sources however, the use of bipolar or dipolar speakers mounted at the sides of the listening position may not be satisfactory in order to create a coherent 360 degree surround sound field. Connect another pair of direct radiating speakers as described in example (3) and place them at the rear corners of the room facing towards the prime listening position.

2. When not using surround back speakers

Front speakers Center speaker

Monitor

Subwoofer

60°

• Consult the owner’s manual for your subwoofer for advice on placing the subwoofer within the listening room.

Surround speaker

Front speaker

60 to 90 cm

As seen from the side

• If the surround speakers are direct-radiating

120°

Surround speakers

As seen from above

(monopolar) then place them slightly behind and at an angle to the listening position and parallel to the walls at a position 60 to 90 centimeters (2 to 3 feet) above ear level at the prime listening position.

Surround

The AVR-770SD is equipped with a digital signal processing circuit that lets you play program sources in the surround mode to achieve the same sense of presence as in a movie theater.

Dolby Surround

(1) Dolby Digital

Dolby Digital is the multi-channel digital signal format developed by Dolby Laboratories. Dolby Digital consists of up to “5.1” channels - front left, front right, center, surround left, surround right, and an additional channel exclusively reserved for additional deep bass sound effects (the Low Frequency Effects – LFE – channel, also called the “.1” channel, containing bass frequencies of up to 120 Hz). Unlike the analog Dolby Pro Logic format, Dolby Digital’s main channels can all contain full range sound information, from the lowest bass, up to the highest frequencies – 22 kHz. The signals within each channel are distinct from the others, allowing pinpoint sound imaging, and Dolby Digital offers tremendous dynamic range from the most powerful sound effects to the quietest, softest sounds, free from noise and distortion.

2 Dolby Digital and Dolby Pro Logic

Comparison of home surround systems

No. recorded channels (elements)

No. playback channels

Playback channels (max.)

Audio processing

High frequency playback limit of surround channel

Digital discrete processing Dolby Digital encoding/decoding

Dolby Digital

5.1 ch

L, R, C, SL, SR, SW

20 kHz

Dolby Pro Logic

2 ch

4 ch

L, R, C, S (SW - recommended)

Analog matrix processing Dolby

Surround

7 kHz

ENGLISH

2 Dolby Digital compatible media and playback methods

Marks indicating Dolby Digital compatibility: . The following are general examples. Also refer to the player’s operating instructions.

Media

LD (VDP)

DVD

(satellite broadcasts, CATV, etc.)

Others

Dolby Digital output jacks

Coaxial Dolby Digital RF output jack

Optical or coaxial digital output

(same as for PCM) 2

Optical or coaxial digital output

(same as for PCM)

Playback method (reference page)

Set the input mode to “AUTO”.

(Page 19)

1 Please use a commercially available adapter when connecting the Dolby Digital RF output jack of the

LD player to the digital input jack. Please refer to the instruction manual of the adapter when making connection.

2 Some DVD digital outputs have the function of switching the Dolby Digital signal output method

between “bit stream” and “(convert to) PCM”. When playing in Dolby Digital surround on the AVR770SD, switch the DVD player’s output mode to “bit stream”. In some cases players are equipped with both “bit stream + PCM” and “PCM only” digital outputs. In this case connect the “bit stream + PCM” jacks to the AVR-770SD.

(2) Dolby Pro Logic

• Dolby Pro-Logic II is a new multi-channel playback format developed by Dolby Laboratories using feedback logic steering technology and offering improvements over conventional Dolby Pro Logic circuits.

• Dolby Pro Logic

II can be used to decode not only sources recorded in Dolby Surround ( ) but also regular

stereo sources into five channels (front left, front right, center, surround left and surround right) to achieve surround sound.

• Whereas with conventional Dolby Pro Logic the surround channel playback frequency band was limited, Dolby Pro Logic

II offers a wider band range (20 Hz to 20 kHz or greater). In addition, the surround channels

were monaural (the surround left and right channels were the same) with previous Dolby Pro Logic, but Dolby Pro Logic

II they are played as stereo signals.

• Various parameters can be set according to the type of source and the contents, so it is possible to achieve optimum decoding (see page 24, 25).

Sources recorded in Dolby Surround These are sources in which three or more channels of surround have been recorded as two channels of signals using Dolby Surround encoding technology. Dolby Surround is used for the sound tracks of movies recorded on DVDs, LDs and video cassettes to be played on stereo VCRs, as well as for the stereo broadcast signals of FM radio, TV, satellite broadcasts and cable TV. Decoding these signals with Dolby Pro Logic

II makes it possible to achieve multi-channel surround

playback. The signals can also be played on ordinary stereo equipment, in which case they provide normal stereo sound.

There are two types of DVD Dolby surround recording signals.

q 2-channel PCM stereo signals w 2-channel Dolby Digital signals

When either of these signals is input to the AVR-770SD, the surround mode is automatically set to Dolby Pro Logic

II when the “DOLBY/DTS SURROUND” mode is selected.

2 Sources recorded in Dolby Surround are indicated with the logo mark shown below.

Dolby Surround support mark:

DTS Digital Surround

Digital Theater Surround (also called simply DTS) is a multi-channel digital signal format developed by Digital Theater Systems. DTS offers the same “5.1” playback channels as Dolby Digital (front left, front right and center, surround left and surround right) as well as the stereo 2-channel mode. The signals for the different channels are fully independent, eliminating the risk of deterioration of sound quality due to interference between signals, crosstalk, etc. DTS features a relatively higher bit rate as compared to Dolby Digital (1234 kbps for CDs and LDs, 1536 kbps for DVDs) so it operates with a relatively low compression rate. Because of this the amount of data is great, and when DTS playback is used in movie theaters, a separate CD-ROM synchronized with the film is played. With LDs and DVDs, there is of course no need for an extra disc; the pictures and sound can be recorded simultaneously on the same disc, so the discs can be handled in the same way as discs with other formats. There are also music CDs recorded in DTS. These CDs include 5.1-channel surround signals (compared to two channels on current CDs). They do not include picture data, but they offer surround playback on CD players that are equipped with digital outputs (PCM type digital output required). DTS surround track playback offers the same intricate, grand sound as in a movie theater, right in your own listening room.

2 DTS compatible media and playback methods

Marks indicating DTS compatibility: and . The following are general examples. Also refer to the player’s operating instructions.

Media

LD (VDP)

DVD

1 DTS signals are recorded in the same way on CDs and LDs as PCM signals. Because of this, the un-

decoded DTS signals are output as random “hissy” noise from the CD or LD player’s analog outputs. If this noise is played with the amplifier set at a very high volume, it may possibly cause damage to the speakers. To avoid this, be sure to switch the input mode to “AUTO” or “DTS” before playing CDs or LDs recorded in DTS. Also, never switch the input mode to “ANALOG” or “PCM” during playback. The same holds true when playing CDs or LDs on a DVD player or LD/DVD compatible player. For DVDs, the DTS signals are recorded in a special way so this problem does not occur.

2 The signals provided at the digital outputs of a CD or LD player may undergo some sort of internal signal

processing (output level adjustment, sampling frequency conversion, etc.). In this case the DTS-encoded signals may be processed erroneously, in which case they cannot be decoded by the AVR-770SD, or may only produce noise. Before playing DTS signals for the first time, turn down the master volume to a low level, start playing the DTS disc, then check whether the DTS indicator on the AVR-770SD (see page 23) lights before turning up the master volume.

3 A DVD player with DTS-compatible digital output is required to play DTS DVDs. A DTS Digital Output logo

is featured on the front panel of compatible DVD players. Recent DENON DVD player models feature DTScompatible digital output – consult the player’s owner’s manual for information on configuring the digital output for DTS playback of DTS-encoded DVDs.

Manufactured under license from Digital Theater Systems, Inc. US Pat. No. 5,451,942, 5,956,674, 5,974,380, 5,978,762 and other world-wide patents issued and pending. “DTS”,”DTS-ES Extended Surround” and “Neo:6” are trademarks of Digital Theater Systems, Inc. ©1996, 2000 Digital Theater Systems, Inc. All Rights Reserved.

Dolby Digital output jacks

Optical or coaxial digital output

(same as for PCM) 2

Optical or coaxial digital output

(same as for PCM) 2

Optical or coaxial digital output

(same as for PCM) 3

Playback method (reference page)

Set the input mode to “AUTO” or “DTS” (page 19). Never set the mode to “ANALOG” or “PCM”. 1

Set the input mode to “AUTO” or “DTS” (page 19).

Manufactured under license from Dolby Laboratories. “Dolby”, “Pro Logic” and the double-D symbol are trademarks of Dolby Laboratories.

ENGLISH

DTS-ES Extended Surround™

DTS-ES Extended Surround is a new multi-channel digital signal format developed by Digital Theater Systems Inc. While offering high compatibility with the conventional DTS Digital Surround format, DTS-ES Extended Surround greatly improves the 360-degree surround impression and space expression thanks to further expanded surround signals. This format has been used professionally in movie theaters since 1999. In addition to the 5.1 surround channels (FL, FR, C, SL, SR and LFE), DTS-ES Extended Surround also offers the SB (Surround Back, sometimes also referred to as “surround center”) channel for surround playback with a total of 6.1 channels. DTS-ES Extended Surround includes two signal formats with different surround signal recording methods, as described below.

2 DTS-ES™ Discrete 6.1

DTS-ES Discrete 6.1 is the newest recording format. With it, all 6.1 channels (including the SB channel) are recorded independently using a digital discrete system. The main feature of this format is that because the SL, SR and SB channels are fully independent, the sound can be designed with total freedom and it is possible to achieve a sense that the acoustic images are moving about freely among the background sounds surrounding the listener from 360 degrees. Though maximum performance is achieved when sound tracks recorded with this system are played using a DTS-ES decoder, when played with a conventional DTS decoder the SB channel signals are automatically down-mixed to the SL and SR channels, so none of the signal components are lost.

2 DTS-ES™ Matrix 6.1

With this format, the additional SB channel signals undergo matrix encoding and are input to the SL and SR channels beforehand. Upon playback they are decoded to the SL, SR and SB channels. The performance of the encoder used at the time of recording can be fully matched using a high precision digital matrix decoder developed by DTS, thereby achieving surround sound more faithful to the producer’s sound design aims than with conventional 5.1- or 6.1-channel systems. In addition, the bit stream format is 100% compatible with conventional DTS signals, so the effect of the Matrix 6.1 format can be achieved even with 5.1-channel signal sources. Of course it is also possible to play DTS-ES Matrix 6.1 encoded sources with a DTS 5.1-channel decoder.

When DTS-ES Discrete 6.1 or Matrix 6.1 encoded sources are decoded with a DTS-ES decoder, the format is automatically detected upon decoding and the optimum playing mode is selected. However, some Matrix 6.1 sources may be detected as having a 5.1-channel format, so the DTS-ES Matrix 6.1 mode must be set manually to play these sources. (For instructions on selecting the surround mode, see page 23.)

DTS 96/24

The sampling frequency, number of bits and number of channels used for recording of music, etc., in studios has been increasing in recent years, and there are a growing number of high quality signal sources, including 96 kHz/24 bit 5.1-channel sources.

For example, there are high picture/sound quality DVD video sources with 96 kHz/24 bit stereo PCM audio tracks. However, because the data rate for these audio tracks is extremely high, there are limits to recording them on two channels only, and since the quality of the pictures must be restricted it is common to only include still pictures. In addition, 96 kHz/24 bit 5.1-channel surround is possible with DVD audio sources, but DVD audio players are required to play them with this high quality.

DTS 96/24 is a multi-channel digital signal format developed by Digital Theater Systems Inc. in order to deal with this situation.

Conventional surround formats used sampling frequencies of 48 or 44.1 kHz, so 20 kHz was about the maximum playback signal frequency. With DTS 96/24, the sampling frequency is increased to 96 or 88.2 kHz to achieve a wide frequency range of over 40 kHz. In addition, DTS 96/24 has a resolution of 24 bits, resulting in the same frequency band and dynamic range as 96 kHz/24 bit PCM.

As with conventional DTS Surround, DTS 96/24 is compatible with a maximum of 5.1 channels, so sources recorded using DTS 96/24 can be played in high sampling frequency, multiple channel audio with such normal media as DVD videos and CDs. Thus, with DTS 96/24, the same 96 kHz/24 bit multi-channel surround sound as with DVD-Audio can be achieved while viewing DVD-Video images on a conventional DVD-Video player ( 1). Furthermore, with DTS 96/24 compatible CDs, 88.2 kHz/24 bit multi-channel surround can be achieved using normal CD/LD players ( 1).

Even with the high quality multi-channel signals, the recording time is the same as with conventional DTS surround sources. What’s more, DTS 96/24 is fully compatible with the conventional DTS surround format, so DTS 96/24 signal sources can be played with a sampling frequency of 48 kHz or 44.1 kHz on conventional DTS or DTS-ES surround decoders ( 2).

1: A DVD player with DTS digital output capabilities (for CD/LD players, a player with digital outputs for

conventional DTS CDs/LDs) and a disc recorded in DTS 96/24 are required.

2: The resolution is 24 or 20 bits, depending on the decoder.

The DTS-ES decoder includes another function, the DTS Neo:6 surround mode for 6.1-channel playback of digital PCM and analog signal sources.

2 DTS Neo:6™ surround

This mode applies conventional 2-channel signals to the high precision digital matrix decoder used for DTS-ES Matrix 6.1 to achieve 6.1-channel surround playback. High precision input signal detection and matrix processing enable full band reproduction (frequency response of 20 Hz to 20 kHz or greater) for all 6.1 channels, and separation between the different channels is improved to the same level as that of a digital discrete system. DTS Neo:6 surround includes two modes for selecting the optimum decoding for the signal source.

• DTS Neo:6 Cinema

• DTS Neo:6 Music

ENGLISH

Dolby Virtual Speaker

Dolby Virtual Speaker technology uses proprietary technology of Dolby Laboratories to create a virtual surround sound field using only two speakers for the front channels, allowing the user to experience sound as if surround speakers were actually being used.

2 Features of Dolby Virtual Speaker sound

B Accurate surround sound field positioning

The virtual surround speakers are positioned at 105° to the left and 105° to the right.

B Multi-channel programs played according to the producer’s intentions

The sound of the different channels is played in the position set upon mixing. For example, sound set at the rear left is heard from the rear left.

B Stereo programs played in surround

The Dolby Pro Logic surround sound field with stereo programs as well.

B Selecting the listening mode

Two listening modes are provided: Reference and Wide.

Reference mode Wide mode

With the AVR-770SD, playback in the Dolby Virtual Speaker mode is possible with other speaker configurations as well.

• 3 speakers (2 front channels + center) : Reference/Wide modes

• 4 speakers (2 front channels + 2 surround channels) : Wide mode

• 5 speakers (2 front channels + center + 2 surround channels) : Wide mode

II circuit is used together with the Dolby Virtual Speaker circuitry to create a rich virtual

: 2 front channels

: Virtual sound field created with the Dolby

Virtual Speaker mode

Dolby Headphone

Dolby Headphone is a 3D sound technology developed jointly by Dolby Laboratories and Lake Technology of Australia achieving surround sound with regular headphones. Normally when using headphones all the sounds are sounded in the head, making it uncomfortable to listen with headphones for long periods of time. Dolby Headphone simulates speaker playback in a room and positions the sound sources to the front or the sides, outside of the head, achieving a powerful sound similar to that of a movie theater or home theater. This technology is aimed mainly at multi-channel audio or video equipment including Dolby Digital or Dolby Pro Logic Surround decoding functions and operates inside a high performance digital signal processing chip (DSP). The Dolby Headphone mode can be used not only with multi-channel sources but also with stereo programs.

ENGLISH

TROUBLESHOOTING

If a problem should arise,first check the following.

1. Are the connections correct ?

2. Have you operated the receiver according to the Operating Instructions ?

3. Are the speakers, turntable and other components operating property ?

If this unit is not operating properly, check the items listed in the table below. Should the problem persist, there may be a malfunction. Disconnect the power immediately and contact your store of purchase.

Symptom Cause Measures Page

DISPLAY not lit and sound not produced when power switch set to on.

DISPLAY lit but sound not produced.

DISPLAY not lit and power indicator is flashing rapidly.

Sound produced only from one channel.

• Power cord not plugged in securely. • Check the insertion of the power cord

• Speaker cords not securely connected.

• Improper position of the audio function

button.

• Volume control set to minimum.

• MUTING is on.

• Digital signals not input Digital input

selected.

• Speaker terminals are short-circuited.

• Block the ventilation holes of the set.

• The unit is operating at continuous high

power conditions and/or inadequate ventilation.

• Incomplete connection of speaker cords.

• Incomplete connection of input/output

cords.

plug.

• Turn the power on with the remote control unit after turning the POWER switch on.

• Connect securely.

• Set to a suitable position.

• Turn volume up to suitable level.

• Switch off MUTING.

• Input digital signals or select input jacks

to which digital signals are being input.

• Switch power off, connect speakers properly, then switch power back on.

• Turn off the set’s power, then ventilate it well to cool it down. Once the set is cooled down, turn the power back on.

• Connect securely.

9, 10

20 21 19

9, 10

6 ~ 10

Symptom Cause Measures Page

Humming noise produced when record is playing.

Howling noise produced when volume is high.

When playing records

Sound is distorted.

This unit does not operate properly when remote control unit is used.

Remote control unit

• TV or radio transmission antenna nearby. • Contact your store of purchase. —

• Turntable and speaker systems too close

together.

• Floor is unstable and vibrates easily.

• Stylus pressure too weak.

• Dust or dirt on stylus.

• Cartridge defective.

• Batteries dead.

• Remote control unit too far from this

unit.

• Obstacle between this unit and remote control unit.

• Different button is being pressed.

• < and > ends of battery inserted in

reverse.

• Separate as much as possible.

• Use cushions to absorb speaker

vibrations transmitted by floor. If turntable is not equipped with insulators, use audio insulators (commonly available).

• Apply proper stylus pressure.

• Check stylus.

• Replace cartridge.

• Replace with new batteries.

• Move closer.

• Remove obstacle.

• Press the proper button.

• Insert batteries properly.

—

— — —

10 10

—

Positions of

Common problems when listening to the CD, records, tapes and FM broadcasts, etc.

instruments reversed during stereo playback.

• Reverse connections of left and right speakers or left and right input/output cords.

• Check left and right connections. 10

ENGLISH

SPECIFICATIONS

2 Audio section

• Power amplifier Rated output: Front: 100 W + 100 W (6 Ω/ohms, 1 kHz with .10% T.H.D.)

Center: 100 W (6 Ω/ohms, 1 kHz with .10% T.H.D.)

Surround: 100 W + 100 W (6 Ω/ohms, 1 kHz with .10% T.H.D.)

Surround Back: 100 W (6 Ω/ohms, 1 kHz with .10% T.H.D.)

Output terminals: Front, Center, Surround, Subwoofer, Surr. Back: 6 ~ 16 Ω/ohms

• Analog Input sensitivity / input impedance: 200 mV / 47 kΩ/kohms (DIRECT mode, SUBWOOFER off) Frequency response: 10 Hz ~ 60 kHz: +1, –3 dB (DIRECT mode) S/N ratio: 96 dB (IHF-A weighted) (DIRECT mode, SUBWOOFER off) Rated output: 1.2 V (Suvwoofer Pre Output, 20 Hz)

2 Video section

• Standard video jacks Input / output level and impedance: 1 Vp-p, 75 Ω/ohms Frequency response: 5 Hz ~ 10 MHz — +1, –3 dB

• S-video jacks Input / output level and impedance: Y (brightness) signal — 1 Vp-p, 75 Ω/ohms

Frequency response: 5 Hz ~ 10 MHz — +1, –3 dB

• Color component video jacks Input / output level and impedance: Y (brightness) signal — 1 Vp-p, 75 Ω/ohms

Frequency response: 5 Hz ~ 30 MHz — +1, –3 dB

2 Tuner section [FM] (note: µV at 75 Ω/ohms, 0 dBf=1 x 10

Receiving Range: 87.50 MHz ~ 108.00 MHz 522 kHz ~ 1611 kHz Usable Sensitivity: 1.0 µV (11.2 dBf) 18 µV S/N ratio: MONO 74 dB (IHF-A weighted)

Total Harmonic Distortion: MONO 0.3 % (1 kHz)

2 General

Power supply: AC 230 V, 50 Hz Power consumption: 75 W

Maximum external dimensions: 434 (W) x 80 (H) x 380 (D) mm Mass: 4.8 kg

2 Remote control unit (RC-964)

Batteries: R6P/AA Type (three batteries) External dimensions: 55 (W) x 225 (H) x 34.5 (D) mm Mass: 165 g (including batteries)

* For purposes of improvement, specifications and design are subject to change without notice.

C (color) signal — 0.286 Vp-p, 75 Ω/ohms

B/CB (blue) signal — 0.7 Vp-p, 75 Ω/ohms

R/CR (red) signal — 0.7Vp-p, 75 Ω/ohms

STEREO 70 dB (IHF-A weighted)

STEREO 0.4 % (1 kHz)

1 W Max (Standby)

075 W + 075 W (6 Ω/ohms, 1 kHz with 0.7% T.H.D.)

075 W (6 Ω/ohms, 1 kHz with 0.7% T.H.D.)

075 W + 075 W (6 Ω/ohms, 1 kHz with 0.7% T.H.D.)

075 W (6 Ω/ohms, 1 kHz with 0.7% T.H.D.)

–

W) [AM]

DEUTSCH

2 Wir danken Ihnen für den Kauf dieses AVR-770SD. 2 Damit Sie die vielfältigen Ausstattungsmerkmale des AVR-770SD voll ausnutzen können, sollten

Sie sich diese Betriebsanleitung sorgfältig durchlesen und das Gerät entsprechend bedienen. Bewahren Sie die Betriebsanleitung auf, um später im Bedarfsfall jederzeit darauf zurückgreifen zu können.

“SERIEN-NR. BITTE NOTIEREN SIE DIE SICH AUF DER RÜCKSEITE DES GERÄTES BEFINDLICHE SERIENNUMMER ZUR SPÄTEREN REFERENZNAHME”

2 EINFÜHRUNG

Wir danken Ihnen für die Wahl dieses DENON AVR-770SD Digital-Surround A/V-Verstärkers. Diese bemerkenswerte Komponente liefert fantastische Surround-Klangwiedergaben von Heimkino wie z.B. DVD’s. Darüber hinaus wird Ihre Lieblingsmusik mit einer hervorragenden Wiedergabequalität reproduziert. Da dieses Gerät mit einer Vielzahl von Funktionen ausgestattet ist, sollten Sie vor der Aufstellung und Inbetriebnahme unbedingt einen Blick auf das Inhaltsverzeichnis dieser Betriebsanleitung werfen.

INHALT

Vor Inbetriebnahme

Vorsichtsmassnahmen Zur Installation

Vorsichtsmassnhmen Zur Handhabung

Ausstattungsmerkmale......................................44

Bezeichnung der Teile und Deren Funktionen

Bitte Zuerst Lesen .............................................45

Aufstellung des Lautsprechersystems ..............45

Anschlüsse

Fernbedienungsbetrieb......................................50

System-Einrichtung .....................................51~56

⁄0

ZUBEHÖR

Stellen Sie sicher, daß die nachfolgend aufgeführten Zubehörteile dem Hauptgerät beiliegen:

q Betriebsanleitung ...............................................1

w Kundendienstverzeichnis ...................................1

e Fernbedienungsgerät (RC-964) ..........................1

...........................................43

..............43

.............43

....44, 45

..................................................46~50

er t y

Fernbedienung.............................................56~58

⁄1

Betrieb.........................................................59~62

⁄2

Surround......................................................62~68

⁄3

DSP-Surround-Simulation ............................68~71

⁄4

Radiohören ..................................................72~75

⁄5

Letztfunktionsspeicher

⁄6

Initialisierung des Mikroprozessors ...................75

⁄7

Wissenswerte Zusatzinformationen............76~80

⁄8

Fehlersuche .......................................................81

⁄9

Technische Daten ..............................................82

¤0

Liste von voreingestellten Codes ..................283~285

r R6P/AA-Batterien ...............................................2

t MW-Rahmenantenne .........................................1

y UKW-Raumantenne ...........................................1

.......................................75

VOR INBETRIEBNAHME

Beachten Sie vor der Inbetriebnahme des Gerätes die nachfolgend aufgeführten Hinweise:

• Transport des Gerätes

Um sowohl Kurzschlüsse als auch eine Beschädigung der Drähte in den Anschlußkabeln zu vermeiden, müssen vor einem Transport des Gerätes sowohl das Netzkabel als auch alle Anschlußkabel zwischen den einzelnen AudioKomponenten abgetrennt sein.

• Vor dem Einschalten des Netzschalters

Vergewissern Sie sich noch einmal, daß alle Anschlüsse richtig ausgeführt worden sind und es keinerlei Probleme mit den Anschlußkabeln gibt. Stellen Sie den Netzschalter vor dem Anschließen bzw. Abtrennen von Anschlußkabeln stets auf die Standby-Position.

VORSICHTSMASSNAHMEN ZUR INSTALLATION

Ton- und Bildstörungen können auftreten, wenn dieses Gerät oder ein anderes Mikroprozessor anwendendes Elektrogerät in der Nähe eines Tuners oder Fernsehgerätes betrieben wird. Verfahren Sie in einem derartigen Fall wie nachfolgend aufgeführt:

• Installieren Sie das Gerät in größtmöglicher Entfernung zum Tuner oder Fernsehgerät.

• Verlegen Sie die Antennendrähte vom Tuner oder Fernsehgerät in ausreichender Entfernung sowohl zum Netzkabel als auch zu den Eingangs/Ausgangsanschlußkabeln dieses Gerätes.

• Ton- und Bildstörungen treten insbesondere bei Benutzung einer Innenantenne oder beim Anschluß von 300 Ω/Ohm Zuleitungen auf. Wir empfehlen

die Verwendung von Außenantennen und 75 Ω/Ohm Koaxialkabeln.

Zur Gewährleistung einer ausreichenden Wärmeabfuhr, sollte oberhalb, seitlich sowie hinter dem Gerät ein Mindestabstand von 10 cm zur Wand oder zu anderen Komponenten eingehalten werden.

• Bewahren Sie diese Betriebsanleitung an einem sicheren Ort auf.

Bewahren Sie diese Betriebsanleitung nach dem Durchlesen zusammen mit der Garantiekarte an einem sicheren Ort auf.

• Beachten Sie bitte, daß die Abbildungen in

dieser Betriebsanleitung für Erklärungszwecke vom aktuellen Gerätemodell abweichen können.

10 cm oder mehr

STANDBY

AUTO

SIGNAL DETECT

OUTPUT

SURROUND BACK

INPUT MODE

DVD

PCM DTS

DIG

AUTO

DIGITAL

10 cm oder mehr

Wand

VORSICHTSMASSNAHMEN ZUR HANDHABUNG

• Umschalten der Eingangsfunktion, wenn keine Eingangsbuchsen angeschlossen sind

Wenn die Eingangsfunktion umgeschaltet wird, wenn nichts an die Eingangsbuchsen angeschlossen wurde, ist möglicherweise ein Klicken zu hören. Drehen Sie in einem derartigen Fall entweder den MASTER VOLUME-Regler herunter oder schließen Sie Komponenten an die Eingangsbuchsen an.

• Stummschaltung der PRE OUT-Buchsen,

HEADPHONE-Buchsen und SPEAKER-Klemmen

Die PRE OUT-Buchsen, HEADPHONE-Buchsen und SPEAKER-Klemmen beinhalten eine Stummschaltung. Damit wird für einige Sekunden an den Ausgangsbuchsen das Ausgangssignal sehr stark reduziert, sobald das Netz Betrieb Schalter

oder irgendeine Eingangsfunktion, die SurroundBetriebsart oder irgendeine andere Einstellung umgeschaltet wird. Wenn während der Stummschaltung die Lautstärke hochgedreht wird, weisen die Ausgänge danach einen sehr hohen Lautstärkepegel auf. Warten Sie also stets ab, bis die Stummschaltung abschaltet, bevor Sie die Lautstärke einstellen.

• Wann immer sich der Netzschalter in

Position befindet, bleibt das Gerät dennoch an die Wechselstromleitung angeschlossen. Trennen Sie unbedingt das Netzkabel ab, wenn Sie für einen längeren Zeitraum, z.B. im Urlaub, nicht zuhause sind.

£ OFF-

DEUTSCH

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM DTS

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch

STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

AUSSTATTUNGSMERKMALE

1. Dolby Virtual-Lautsprecher-Kompatibilität

Der AVR-770SD ist mit Leistungsverstärkern ausgestattet. Dadurch ist die Kompatibilität mit der neuen Dolby Virtual Speaker-Technologie gegeben, mit der Sie mit nur 2 Lautsprechern eine virtuelle

5.1-Kanalwiedergabe erleben können. (Dolby Virtual Speaker ist ein Erzeugnis der Dolby Laboratories.) Ein hochwertiger Digitalsignalprozessor ermöglicht die Wiedergabe von Dolby Digital- und MultikanalSurround-Signalen im Dolby Virtual Speaker-Modus. Dieser Modus ermöglicht in Kombination mit einem Dolby Pro Logic

II-Decoder die Surround-

Wiedergabe sowohl von CDs als auch von anderen Stereoquellen.

2. Dolby Digital EX-Decodersystem

Dolby Digital EX ist ein von Dolby Laboratories angebotenes 6.1-Kanal-Surroundformat, mit dem User das “DOLBY DIGITAL SURROUND EX”Audioformat bei sich Zuhause genießen können, das gemeinsam von Dolby Laboratories und Lucas Films entwickelt wurde und im Film “Star Wars Episode 1 – Die dunkle Bedrohung” zum ersten Mal zum Einsatz kam. Der 6.1-Kanal-Sound, einschließlich Surround Rückseite-Kanäle, liefert verbesserte Soundpositionierung und verbesserten Raumausdruck.

3. DTS-ES Extended Surround und DTS Neo:6

Der AVR-770SD ist kompatibel mit DTS-ES Extended Surround, einem neuen, von Digital Theater Systems Inc. entwickelten, MultikanalFormat. Der AVR-770SD ist auch kompatibel mit DTS Neo:6, einem Surround-Modus, der die 6.1-KanalWiedergabe herkömmlicher Stereo-Tonquellen erlaubt.

4. DTS 96/24-Kompatibilität

Der AVR-770SD ist mit DTS 96/24 aufgenommenen Quellen kompatibel, ein von Digital Theater Systems Inc. neu entwickeltes mehrwegiges Digitalsignalformat. DTS 96/24-Quellen können mit dem AVR-770SD im Mehrkanal-Modus mit einer hohen Tonqualität von 96 kHz/24 Bits oder 88,2 kHz/24 Bits wiedergegeben werden.

5. Dolby Pro Logic

Dolby Pro Logic Wiedergabe von Multikanal-Audiosignalen. Dieses

II-Decoder

II ist ein neues Format für die

neue Format enthält Verbesserungen des herkömmlichen Dolby Pro Logic. Es kann nicht nur zum Entschlüsseln von in Dolby Surround aufgenommenen Tonquellen, sondern auch zum Entschlüsseln von normalen Stereotonquellen in fünf Kanäle (vorne links/rechts, Mitte und Surround

BEZEICHNUNG DER TEILE UND DEREN FUNKTIONEN

links/rechts) verwendet werden. Darüber hinaus können verschiedene Parameter entsprechend der Art und des Inhaltes der Tonquelle eingestellt werden, so dass sich das Klangfeld mit einer höheren Präzision einstellen lässt.

Vorderseite

• Einzelheiten zu den Funktionen der einzelnen Bauteile finden Sie auf den in Klammern ( ) angegebenen Seiten.

6. Bildschirmanzeige

Lästige Bedienschritte wie die Einstellung der Verzögerungszeit und anderer Parameter gemäß der Hörumgebung werden sehr vereinfacht. Die verschiedenen Parameter können einfach durch Auswahl der auf dem Bildschirm angezeigten Grafik auf die Systemumgebung des Hörraums eingestellt werden.

7. Video-Konversionsfunktion

Der AVR-770SD ist mit einer Funktion zur Konvertierung der am Video-Eingangsanschluss und S-Video-Eingangsanschluss eingehenden Signale ausgestattet. Durch diese Funktion kann der Monitor-Ausgangsanschluss des AVR-770SD und der Monitor (Fernsehgerät) mit VideoStiftsteckerkabeln oder einem S-VideoAnschlusskabel angeschlossen werden.

8. Dolby Digital

Bei Anwendung neuester digitaler Bearbeitungsalgorithmen bietet Dolby Digital bis zu

5ch/6ch

STEREO

DIRECT

/STEREO

DOLBY/DTS SURROUND

SURROUND MODE

STATUS

TONE CONTROL

BAND

TUNING

5.1 Kanäle ausgedehnten, hochqualitativen Surround-Klang. Dolby Digital ist das als Standard gelieferte Digitalsystem für nordamerikanische DVDs und DTVs.

9. DTS (Digitale Theatersysteme)

DTS bietet bis zu 5.1 Kanäle ausgedehnten, hochqualitativen Surround-Klang von Tonquellen wie z.B. Laserdiscs, DVDs und speziell verschlüsselten Musikdiscs.

.Komponenten-Video-Umschaltung

Zusätzlich zur BAS-Video- und “S”-VideoUmschaltung bietet der AVR-770SD 2 Paar VideoKomponenten-Eingänge (Y, P Darüber hinaus ein Paar Video-KomponentenAusgänge zum Fernsehgerät für erstklassige Bildqualität.

.Autom. Surround-Modus

B/CB

, PR/CR) Eingänge.

Diese Funktion speichert den für ein Eingangssignal zuletzt verwendeten Surround-Modus im Speicher und aktiviert diesen Surround-Modus automatisch, wenn dieses Signal das nächste Mal anliegt.

Netz Betrieb Schalter ...............................(59, 75)

Kopfhörerbuchse (PHONES) ....................(61, 71)

STANDBY-Anzeige

SURROUND BACK-Anzeige...........................(63)

Eingangsmodus-Anzeigen (INPUT).................(59)

Display

FUNCTION/SELECT-Knopf.......................(59, 60)

MASTER VOLUME-Regler .............................(60)

Abstimmtasten Auf/Ab...................................(72)

BAND-Taste....................................................(72)

TONE CONTROL-Taste..................................(61)

STATUS-Taste.................................................(62)

SURROUND MODE-Taste..............................(69)

DOLBY/DTS SURROUND-Taste ............(63 ~ 68)

DIRECT/STEREO-Taste...................................(61)

5CH/6CH STEREO-Taste................................(68)

Netzanzeige....................................................(59)

Fernbedienungssensor

(REMOTE SENSOR).......................................(50)

DEUTSCH

Fernbedienungsgerät

• Einzelheiten zu den Funktionen der einzelnen Bauteile finden Sie auf den in Klammern ( ) angegebenen Seiten.

LED (Anzeige) ........................(57, 58)

Surround-Tasten

.........................................(60, 63~69)

Eingangsquellen-Wahltasten

.........................................(57~59, 63)

Systemtasten ........................(56~58)

SYSTEM SETUP/

SETUP-Taste..........................(51, 56)

Fernbedienungs-

Signalsender ................................(50)

Netztasten (POWER).............(57~59)

Tuner-System/System-Tasten

...............................................(56, 72)

Betriebswahltasten

.........................................(51, 56~59)

Hauptlautstärke-Regler

(MASTE VOL)...............................(60)

MUTING-Taste .............................(61)

SURROUND PARAMETER-

Taste ......................................(57, 63)

BITTE ZUERST LESEN

Dieser AV-Surround-Receiver muss vor der Inbetriebnahme eingerichtet werden. Führen Sie die nachfolgenden Schritte aus.

Schritt 1 (seiten 45 bis 50)

Wählen Sie den besten Ort zum Aufstellen der Lautsprecher und Anschließen der Komponenten.

Schritt 2 (seite 50)

Legen Sie als nächstes die Batterien in das Fernbedienungsgerät ein.

Schritt 3 (seiten 51 bis 56)

Stellen Sie zuletzt die Anlage auf.

AUFSTELLUNG DES LAUTSPRECHERSYSTEMS

2 Lautsprechersystem-Anordnung

Anordnung eines Grundsystems

• Nachstehend wird ein Beispiel für die Anordnung eines Systems bestehend aus 7 Lautsprechern und einem Fernsehgerät angeführt:

Subwoofer Mittellautsprechersystem

Surround-Rücklautsprechersysteme

Cursortasten ..............(51, 57, 62, 74)

ON SCREEN/DISPLAY-Taste

...............................................(57, 62)

TEST TONE-Taste ........................(62)

VIDEO SELECT-Taste ...................(62)

INPUT MODE-Auswahltaste

...............................................(59, 60)

CH SELECT (channel select)/

ENTER-Taste....................(51, 57, 63)

SURROUND BACK/

RETURN-Taste.......................(57, 63)

DIMMER-Taste.............................(62)

Frontlautsprechersystem Stellen Sie diese Lautsprecher so neben das Fernsehgerät oder den Bildschirm, daß sie mit der Vorderseite des Bildschirmes eines Flucht bilden.

Surround-Lautsprechersysteme

RLR

INPUTOUTPUT

LRL

OUTPUT

COAXIAL

DIGITAL AUDIODIGITAL AUDIO

OUTPUT

OPTICAL

INPUT

OUTPUT

DEUTSCH

ANSCHLÜSSE

Anschließen der Audio-Komponenten

• Beziehen Sie sich hinsichtlich der Anschlüsse auch auf die Betriebsanleitung der anderen Komponenten. Diese Ausgänge werden entweder vom Fernbedienungsgerät aus oder durch Betätigung des Netzschalters am Hauptgerät ein- und ausgeschaltet.

•

Schließen Sie das Netzkabel erst an, nachdem Sie alle anderen Anschlüsse ausgeführt haben.

•

Achten Sie auf den richtigen Anschluß der linken und rechten Kanäle (links an links und rechts an rechts).

•

Setzen Sie die Stecker fest ein. Lose Anschlüsse können Störungen verursachen.

•

Schließen Sie nur Audiogeräte an die AC OUTLET an. Verwenden Sie die AC OUTLET nicht zum Anschluß von Haartrocknern o.ä.

•

Beachten Sie, daß das Zusammenbinden von Stiftsteckerkabeln und Netzkabeln sowie das Verlegen von Kabeln in der Nähe eines Spannungstranformators sowohl ein Brummen als auch andere Störungen verursachen kann.

•

Geräusche sowie Brummen können auch dann auftreten, wenn ein angeschlossenes Audio-Gerät unabhängig ohne Einschalten dieses Gerätes betrieben wird. Schalten Sie in einem derartigen Fall dieses Gerät ein.

Verbinden Sie den internen Verstärkers eines Subwoofers mit dem Subwoofer-Anschluß. (Siehe Seite 50.)

MD-Rekorder, CD-Rekorder oder anderes mit digitalen Eingangs/Ausgangsbuchsen ausgestattetes Gerät.

Anschließen der DIGITAL-Buchsen

Diese Buchsen für Anschlüsse an das Audio-Gerät mit digitalem Ausgang. Siehe Seite 54 für Anleitung bezüglich der Einstellung dieses Anschlusses.

HINWEISE:

• Verwenden Sie 75 Ω/Ohm Stiftkabel für koaxiale Anschlüsse.

• Verwenden Sie für optische Anschlüsse optische Kabel. Entfernen Sie vor dem Anschließen die Kappe.

• Die Stromversorgung des Hauptgerätes muss eingeschaltet sein, wenn eine Aufnahme über den AVR-770SD durchgeführt wird.

Subwoofer-Buchse

CD-Spieler oder andere mit digitalen Ausgangsbuchsen ausgestattete Komponente

Anschluß eines CD-Spielers

Schließen Sie die analogen Ausgangsbuchsen des CD-Spielers (ANALOG OUTPUT) mit Hilfe von Stiftsteckerkabeln an die V. AUX-Buchsen dieses Gerätes an.

CD-Spieler

Anschließen eines Cassettendecks

Anschlüsse für die Aufnahme:

Schließen Sie die Aufnahme-Eingangsbuchsen des Cassettendecks (LINE IN oder REC) mit Hilfe von Stiftsteckerkabeln an die Bandaufnahmebuchsen (CDR/TAPE OUT) dieses Gerätes an.

Anschlüsse für die Wiedergabe:

Schließen Sie die Wiedergabe-Ausgangsbuchsen des Cassettendecks (LINE OUT oder PB) mit Hilfe von Stiftsteckerkabeln an die Bandwiedergabebuchsen (CDR/TAPE IN) dieses Gerätes an.

HINWEIS:

Wenn von einem Cassettendeck o.ä. Brummgeräusche erzeugt werden, müssen Sie das Cassettendeck weiter entfernt aufstellen.

AC OUTLET

• SWITCHED (symmetrisch)

HINWEIS:

CD-Rekorder oder Cassettendeck

Anschließen der AC OUTLET

(Gesamtkapazität - 100 W) Die Spannung zu diesen Ausgängen wird in Verbindung mit dem POWER-Schalter am Hauptgerät ein- und ausgeschaltet und wenn der Strom vom Fernbedienungsgerät aus zwischen EIN und STANDBY geschaltet wird. Wenn die Spannung dieses Gerätes auf STANDBY gestellt ist, werden die AC OUTLET nicht mit Strom versorgt. Schließen Sie niemals Geräte an, deren Gesamtkapazität 100 W übersteigt.

Schließen Sie nur Audiogeräte an die AC OUTLET an. Verwenden Sie die AC OUTLET nicht zum Anschluß von Haartrocknern, Fernsehgeräten oder anderen elektronischen Geräten.

Netzkabel

230 V Wechselstrom, 50 Hz

DEUTSCH

S-VIDEO

OUT

S-VIDEO

OUT

S-VIDEO

IN OUT

S-VIDEO

PROGRESSIVE SCAN

STANDBY

DVD VIDEO PLAYER DVD-770SD

¢ON / STANDBY

£OFF

R OUT IN

AUDIO

VIDEO

OUT IN

LRL

R OUT

VIDEO

OUT

AUDIO

R OUT

VIDEO

OUT

AUDIO

VIDEO

OPTICAL

PROGRESSIVE SCAN

STANDBY

DVD VIDEO PLAYER DVD-770SD

¢ON / STANDBY

£OFF

RLR

OPTICAL

VIDEO

S-VIDEO

AUDIO

Anschließen von Video-Komponenten

• Schließen Sie für den Anschluß des Videosignals ein 75 Ω/Ohm Videosignalkabel an. Die Benutzung eines falschen Kabels kann zu einer Verschlechterung der Video-Qualität führen.

• Beziehen Sie sich bei Durchführung der Anschlüsse auch auf die Betriebsanleitungen der anderen Komponenten.

• Der AVR-770SD ist mit einer Funktion zur Hochkonvertierung von Videosignalen ausgestattet.

• Das am Videosignalanschluss angeschlossenen Signal wird an den Monitorausgängen für S-Video ausgegeben.

• Die Aufnahmenausgänge (REC OUT) haben keine Konvertierungsfunktion - bei Aufnahmen deshalb nur an den Videoanschlüssen anschließen.

TV oder DBS-Empfänger

Anschließen eines Videogerätes

• Es stehen zwei Paar Videodeck-Buchsen (VCR) zur Verfügung, so daß zwei Videodecks für die gleichzeitige Aufnahme oder zum Videokopieren angeschlossen werden können.

Video-Eingangs-/Ausgangsanschlüsse:

• Schließen Sie die Video-Ausgangsbuchse des Videodecks (VIDEO OUT) an die Eingangsbuchse des Videodecks (VIDEO IN) mit Hilfe von 75 Ω/Ohm Video-Koaxial-Stiftsteckerkabeln an die (gelb) VCR OUT-Buchse an.

Anschließen der Audio-Ausgangsbuchsen

• Schließen Sie die Audio-Ausgangsbuchsen des Videodecks (AUDIO OUT) an die VCR IN-Buchsen und die AudioEingangsbuchsen des Videodecks (AUDIO IN) mit Hilfe von Stiftsteckerkabeln an die VCR OUT-Buchsen an.an.

Anschließen eines TV’s/DBS-Tuners

TV/DBS

• Schließen Sie die Video-Ausgangsbuchse des TV’s/DBS-Tuners (VIDEO OUTPUT) mit Hilfe eines 75 Ω/Ohm Video-Koaxial-Stiftsteckerkabels an die (gelb) TV oder DBS IN-Buchse an.

• Schließen Sie die Audio-Ausgangsbuchsen des TV’s/DBS-Tuners (AUDIO OUTPUT) mit Hilfe von Stiftsteckerkabeln an die TV oder DBS IN-Buchsen an.

AUDIO

VIDEO

DVD-Spieler oder Videodisc-Spielers (VDP) o.ä.

Anschließen eines DVD-Spieler oder Videodisc-Spielers (VDP)

DVD

• Schließen Sie die Video-Ausgangsbuchse des DVD (VIDEO OUTPUT) mit Hilfe eines 75 Ω/Ohm Video-Koaxial-Stiftsteckerkabels an die (gelb) DVD/VDP IN-Buchse an.

• Schließen Sie die analogen Audio-Ausgangsbuchsen des DVD (ANALOG AUDIO OUTPUT) mit Hilfe von Stiftsteckerkabeln an die DVD/VDP IN-Buchsen an.

• Möglich ist auch der Anschluß eines Videodisc-Spielers, DVD-Spielers, Video-Camcorders, einer Spielstation usw. an die V. AUX-Buchsen.

Fernsehschirm

Anschließen eines Fernsehschirmes

MONITOR OUT

• Schließen Sie die Video-Eingangsbuchse des TV’s (VIDEO INPUT) mit Hilfe eines 75 Ω/Ohm Video-Koaxial-Stiftsteckerkabels an die MONITOR OUT-Buchse an.

Hinweis zum Anschluß der digitalen Eingangsbuchsen

• Zu den digitalen Eingangsbuchsen werden

VIDEO

AUDIO

VIDEO

ausschließlich Audiosignale eingegeben. Für Einzelheiten siehe Seiten 46, 54.

Videodeck

VIDEO

gelb) VCR IN-Buchse und die Video-

AUDIO

(

VIDEO

Anschließen eines mit S-Video-Buchsen ausgestatteten Videogeräts

• Beziehen Sie sich zur Durchführung der Anschlüsse auch auf die Betriebsanleitungen der anderen Komponenten.

• Hinweis zu den S-Eingangsbuchsen

Die Eingangswähler für die S-Video- oder Videoeingänge stehen miteinander in Verbindung.

• Der AVR-770SD ist mit einer Funktion zur Konvertierung von Videosignalen ausgestattet.

• Das am S-Video-Signalanschluss angeschlossene Signal wird an den Monitorausgängen für Composite-ausgegeben.

• Die Aufnahmenausgänge (REC OUT) haben keine Konvertierungsfunktion. - bei Aufnahmen deshalb nur an den SVideoanschlüssen anschließen.

Anschließen eines TV/DBS-Tuners

• Schließen Sie die Video-Ausgangs-buchse des TV’s oder DBS-Tuners (S-VIDEO OUTPUT) mit Hilfe eines S-Buchsen-

DVD-Spieler oder Videodisc-Spielers (VDP)

Anschließen eines DVD-Spieler oder VideodiscSpielers (VDP)

DVD

• Schließen Sie die S-Video-Ausgangsbuchse des DVD/VDP-Spielers mit Hilfe eines S-VideoAnschlusskabels an die S-VIDEO DVD/VDP INBuchse an.

• Möglich ist auch der Anschluß eines VideodiscSpielers, DVD/VDP-Spielers, Video-Camcorders, einer Spielstation usw. an die V. AUX-Buchsen.

Anschlußkabels an die TV/DBS IN-Buchse an.

Anschließen eines Fernsehschirmes

MONITOR OUT

• Schließen Sie den S-Videoeingang des Fernsehgerätes (S-VIDEO INPUT) mit Hilfe eines S-BuchsenAnschlusskabels an die MONITOR OUTBuchse an.

Anschließen der Videodecks

• Schließen Sie die S-Ausgangsbuchse des Videodecks (S-OUT)

S-VIDEO

an die VCR IN-Buchse und die S-Eingangsbuchse des Videodecks (S-IN) mit Hilfe von S-BuchsenAnschlußkabeln an die VCR OUT-Buchse an.

Schließen Sie die Audio-Eingänge und -Ausgänge der Komponenten entsprechend der Beschreibung auf Seite 46 an.

• Wenn der AVR-770SD an einen Monitor-TV oder DVD-Player mit SCART-Anschluss angeschlossen wird, verwenden Sie ein Konverterkabel (separat im Handel erhältlich), wie in der Abbildung gezeigt.

Der AVR-770SD unterstützt nicht den Eingang/Ausgang von RGBVideosignalen.

21-polige SCART-Buchse

S-VIDEO

TV oder Satellitensender-Tuner

Fernsehschirm

S-VIDEO

Videodeck

S-VIDEO

DEUTSCH

VIDEO OUT

CRCB

COMPONENT

VIDEO IN

CRCB

COMPONENT

Anschließen von Video-Komponenten, die mit Farbdifferenz (Komponente

R/CR

- Y, P

• Beziehen Sie sich zur Durchführung der Anschlüsse auch auf die Betriebsanleitungen der anderen Komponenten.

• Die zu den Farbdifferenz-Video-Buchsen (Komponente) eingegebenen Signale werden nicht von der VIDEOAusgangsbuchse (gelb) oder der S-Video-Ausgangsbuchse ausgegeben. Darüber hinaus werden die zu den VIDEO-Eingangs- (gelb) und S-Video-Eingangsbuchsen eingegebenen Videosignale nicht von den Farbdifferenz-Video-Buchsen (Komponente) ausgegeben.

• Einige Videoquellen mit Komponenten-Video-Ausgängen sind mit Y, C gekennzeichnet. Alle diese Kennzeichnungen beziehen sich auf den Komponenten-Video-FarbdifferenzAusgang.

• Beim Systemsetup (SYSTEM SETUP) kann der Komponent-Videoeingangsanschluss Eingangsquellen zugewiesen werden, an denen Sie AV-Geräte anschließen möchten. (Für Einzelheiten siehe Seite 55.)

• Videokonvertierungssignale

Signaleingang zur AVR-

Videosignal-Eingangsbuchse

, PB/CB)-Video-Buchsen (DVD-Spieler) ausgestattet sind

B, CR, oder Y, Pb, Pr, oder Y, R-Y, B-Y

Anschließen eines DVD-Spielers

DVD IN-Buchsen

• Schließen Sie die Farbdifferenz-Video-Ausgangsbuchsen (Komponente) (COMPONENT VIDEO OUTPUT) mit Hilfe von 75 Ω/Ohm Koaxial-VideoStiftsteckerkabeln an die COMPONENT DVD IN-Buchse an.

• Auf gleiche Weise kann eine andere Videoquelle mit Komponenten-VideoAusgängen wie z.B. ein TV/DBS-Tuner usw. an die TV/DBS-FarbdifferenzVideo-Buchsen (Komponente) angeschlossen werden.

Anschließen eines Fernsehschirms

MONITOR OUT-Buchsen

• Schließen Sie die Farbdifferenz-Video-Eingangsbuchsen (Komponente) des Fernsehgerätes (COMPONENT VIDEO INPUT) mit Hilfe von von 75 Ω/Ohm Koaxial-VideoStiftsteckerkabeln an die COMPONENT MONITOR OUT-Buchse an.

• Bei einigen Fernsehschirmen oder Video-Komponenten sind die Farbdifferenz-Eingangsbuchsen möglicherweise unterschiedlich gekennzeichnet (“C Y”, usw.). Für diesbezügliche Einzelheiten lesen Sie sich bitte die mit dem Fernsehgerät oder der Video-Komponente mitgelieferte Betriebsanleitung sorgfältig durch.

R, CB und Y”, “R-Y, B-Y und Y”, “Pr, Pb und

Überwachungsausgangsbuchsen

Videosignalausgang zur SVideo MONITOR OUT-Buchse

(Aufwärtswandeln)

770SD

DVD-Spieler

Fernsehschirm

Videosignalausgang zur VIDEO MONITOR OUTBuchse (gelb)

Videosignalausgang zur Farbunterschied (Komponente) Video MONITOR OUT-Buchse

Anschluß der Antennen

AUSRICHTUNG AUF DEN SENDER

75 Ω/OHMKOAXKABEL

UKW-ANTENNENADAPTER

UKWRAUMANTENNE (Zubehör)

MW-Rahmenantennenbaugruppe

Entfernen Sie den Plastikbinder und ziehen Sie die Verbindungsleitung auseinander.

a. Mit der

Antennenach oben auf eine ebene Fläche

b. Montage der Antenne

an der Wand.

Mittels den Installationsbohrungen an der Wand, etc. befestigen

UKW-ANTENNE

Stellen

ANTENNENSTEGLEITUNG

Schließen Sie an den MWAntennenanschlüssen an.

Biegen Sie in Gegenrichtung.

MWRAHMENANTENNE (Zubehör)

MWAUßENANTENNE

ERDANSCHLUß

Anschluß der MW-Antennen

1. Drücken Sie den Hebel.

2. Führen Sie die Antennenleitung ein.

3. Lassen Sie den Hebel wieder los.

HINWEISE:

• Schließen keine zwei UKW-Antennen gleichzeitig an.

• Selbst wenn eine externe MW-Antenne angeschlossen ist, entfernen Sie nicht die MWRahmenantenne.

• Stellen Sie sicher, daß keine blanke Antennenanschlußdrähte die Metallteile des Anschlußfeldes berühren.

S-Video-Signal-

Eingangsbuchse

Farbunterschied

(Komponente) Videosignal-

Eingangsbuchse

(Abwärtswandeln)

EEC

(C : Videosignalausgang, E : Videosignal kein Ausgang)

DEUTSCH

L R

Anschließen der externen Eingangsbuchsen (EXT. IN)

•

Diese Buchsen sind für die Eingabe von Multikanal-Audiosignalen von einem externen Decoder oder einer Komponente mit einem anderen Typ von Multikanal-Decoder wie z.B. einem Audio DVD-Spieler oder einem Multikanal-SACD-Spieler oder sonstigen in der Zukunft erhältlichen Multikanal-Soundformat-Decoder vorgesehen.

• Beziehen Sie sich zur Durchführung der Anschlüsse auch auf die Betriebsanleitungen der anderen Komponenten.

Decoder mit 6-KanalAnalogausgang

Front

Anweisungen zur Wiedergabe mit Hilfe der externen Eingangsbuchsen (EXT. IN) entnehmen Sie bitte der Seite 60.

Mittel

Surround

Subwoofer

Lautsprechersystem-Anschlüsse

• Schließen Sie die Lautsprecher an die LautsprecherAnschlußklemmen an. Achten Sie dabei unbedingt auf die richtige Ausrichtung der Polaritäten ( < mit < und > mit > ). Eine Mißachtung der Polaritäten resultiert in schwachem Mittelklang, einer unklaren Orientierung der verschiedenen Instrumente und darüber hinaus zu einer Verschlechterung des Stereorichtungsgefühls.

• Achten Sie bei der Durchführung der Anschlüsse darauf, daß keine einzelnen Leiter der Lautsprecherkabel mit freien Anschlußklemmen, anderen Lautsprecherkabel-Leitern oder der Geräterückseite in Berührung kommen.

HINWEIS: Berühren Sie die Lautsprecher-Anschlußklemmen NIEMALS bei eingeschaltetem Gerät, da dies einen elektrischen Schlag zur Folge haben könnte.

Anschließen der Lautsprecherausgängen

1. Durch Drehen entgegen dem Uhrzeigersinn lösen.

2. Das Kabel

Lautsprecherimpedanz

• Lautsprecher mit einer Impedanz von 6 bis 16

Ω/Ohm können als Lautsprecher verwendet werden.

• Die Schutzschaltung wird möglicherweise aktiviert, wenn das Gerät über einen längeren Zeitraum hinweg mit großer Lautstärke betrieben wird, wenn Lautsprecher mit einer Impedanz angeschlossen sind, die unterhalb der spezifizierten liegt.

einsetzen.

3. Durch Drehen im Uhrzeigersinn festziehen.

Schutzschaltung

• Dieses Gerät ist mit einer Hochgeschwindigkeits-Schutzschaltung ausgestattet. Zweck dieser Schutzschaltung ist

es, die Lautsprecher unter bestimmten Umständen zu schützen; z.B. wenn der Ausgang des Leistungsverstärkers versehentlich kurzgeschlossen wurde und aufgrund dessen Starkstrom fließt, wenn die Umgebungstemperatur des Gerätes unnatürlich hoch ist oder wenn das Gerät über einen längeren Zeitraum hinweg mit hoher Lautstärke betrieben wird, was einen extremen Temperaturanstieg zur Folge hat.

Wenn die Schutzschaltung aktiviert ist, wird der Lautsprecher-Ausgang ausgeschaltet, und das STANDBYLED blinkt.

irgendwelche Fehler mit der Verdrahtung der Lautsprecherkabel oder Eingangskabel vorliegen und lassen Sie das Gerät im Falle einer starken Erhitzung abkühlen. Verbessern Sie die Belüftungsbedingungen und schalten Sie das Gerät wieder ein. Wird die Schutzschaltung erneut aktiviert, obwohl weder die Verdrahtung noch Belüftung Grund zur Beanstandung gibt, schalten Sie das Gerät aus und kontaktieren Sie einen DENON-Kundendienst.

Verfahren Sie in einem derartigen Fall wie folgt: Schalten Sie das Gerät aus, überprüfen Sie, ob

Hinweis zur Lautsprecher-Impedanz

• Die Schutzschaltung wird möglicherweise aktiviert, wenn das Gerät über einen langen Zeitraum hinweg mit hoher Lautstärke betrieben wird und Lautsprecher mit einer niedrigeren als der angegebenen Impedanz angeschlossen sind (z.B. Lautsprecher mit einer niedrigeren Impedanz als 4 Ω/Ohm). Bei aktivierter Schutzschaltung ist der Lautsprecher-Ausgang ausgeschaltet. Schalten Sie das Gerät aus, lassen Sie die Anlage abkühlen, verbessern Sie die Belüftungsbedingungen und schalten Sie das Gerät wieder ein.

DEUTSCH

(L) (R)

(L) (

)

Anschlüsse

• Beziehen Sie sich zur Durchführung der Anschlüsse auch auf die Betriebsanleitungen der anderen Komponenten.

Anschlußbuchse für einen Subwoofer mit eingebautem Verstärker (Super-Tieftöner) usw.

SURROUND-

RÜCKLAUTSPRECHERSYSTEME

FERNBEDIENUNGSBETRIEB

Befolgen Sie nachfolgend beschriebene Vorgehensweise. Legen Sie vor dem Gebrauch der Fernbedienung die Batterien ein.

Funktionsreichweite der Fernbedienung

Richten Sie die Fernbedienung auf den Fernbedienungssensor wie auf der Abbildung links gezeigt.

E UM OL

V R

TE AS M

NG TUNI

CT LE

E / S N

D N

A B

CTI N FU

L O R

T N O C E N O

U T A T

Etwa . 7m

E D O

M D N U O R

R U S D

N B U L O O R

R U S

S T D /

T C

O R I

E D R E T S /

h c 6 / h O c E

5 R E T S

O T

I G I

G I

TS D

M C P

E D

U UT A

INP

T PU

T U O

T C

T E

D L

D B

U G I S

U S

Y B

-77 TAN

A R

IVE E EC R ND

U O RR

U V S A

S E N

O H P

B ND TA / S N

30°

HINWEISE:

• Die Fernbedienung kann bis zu 7 m bei einem geraden Abstand benutzt werden. Die Bedienung wird schwierig oder die Reichweite verkürzt sich, wenn Hindernisse zwischen der Fernbedienung und dem Fernbedienungssensor vorhanden sind, wenn der Fernbedienungssensor direktem Sonnenlicht oder anderen starken Lichtquellen ausgesetzt ist oder wenn nicht von vorne, sondern von der Seite bedient wird.

• Neonlampen und andere impulsabstrahlende Geräte in der Nähe können Störungen verursachen. Betreiben Sie deshalb solche Einrichtungen so weit als möglich entfernt vom Gerät.

Batterien einlegen

q Drücken Sie wie gezeigt am Pfeil

und schieben Sie zum Öffnen den Deckel des Batteriefaches nach hinten.

w Legen Sie die R6P/AA-Batterien wie auf der

Abbildung gezeigt ein.

e Schließen Sie den Deckel des

Batteriefaches.

FRONTLAUT-

SPRECHER-

SYSTEME

MITTELLAUT-

SPRECHER-

SYSTEM

SURROUND-

LAUTSPRECHER-

SYSTEME

• Bei der Installation von Lautsprechern beachten

Wenn ein Lautsprecher in der Nähe eines Fernsehers oder Videomonitors installiert wird, kann es aufgrund der Magnetfelder des Lautsprechers zu Farbstörungen kommen. Wenn dieser Effekt auftritt, stellen Sie den Lautsprecher entfernt an einen Platz, an dem diese Störungen nicht mehr auftreten.

HINWEISE:

• Verwenden Sie zum Ersatzbatterien nur die Typen: AA, R6P.

• Achten Sie auf korrekte Polarität. (Siehe entsprechende Illustrationen innerhalb des Batteriefaches).

• Wenn die Fernbedienung über längere Zeit nicht benutzt wird, entfernen Sie die Batterien.

• Wenn Batterien ausgelaufen sind, entfernen Sie diese sofort. Vermeiden Sie die Berührung des ausgelaufenen

Materials mit Kleidungsstücken etc.. Reinigen Sie das Batteriefach gründlich, bevor Sie neue Batterien einlegen.

• Halten Sie neue Batterien bereit, um diese rechtzeitig für den Austausch parat zu haben.

• Tauschen Sie die Batterien auch vor Ablauf eines Jahres aus, wenn sich das Gerät selbst aus nächster

Entfernung nicht mit dem Fernbedienungsgerät bedienen läßt. (Die beiliegende Batterie ist ausschließlich für den Testbetrieb vorgesehen. Tauschen Sie sie so bald wie möglich gegen eine neue Batterie aus.)

DEUTSCH

SYSTEM SETUP

¢ON / STANDBY

£OFF

SYSTEM-EINRICHTUNG

• Wenn alle Anschlüsse mit anderen AV-Komponenten wie im Kapitel “ANSCHLÜSSE” beschrieben (siehe Seiten 46 bis 50) vorgenommen worden sind, führen Sie bitte die verschiedenen nachfolgend erläuterten Einstellungen auf dem Display aus. Diese Einstellungen sind zur Einrichtung des AV-Systems im Zuhörraum, das sich um dieses Gerät herum befindet, erforderlich.

• Richten Sie das System mit Hilfe der nachfolgend aufgeführten Tasten ein:

Stellen Sie den Schieberegler auf “AUDIO”.

Richten Sie das System mit den nachfolgend aufgeführten Tasten ein:

SYSTEM SETUP-Taste

Drücken Sie diese Taste, um die System-Einrichtung auf dem Display anzeigen zu lassen.

CURSOR-Tasten (•, ª, 0, 1)

Drücken, um die Anzeige auf dem Display zu ändern.

ENTER-Taste

Drücken Sie diese Taste zum Umschalten des Displays. Betätigen Sie die Taste darüber hinaus zur Vollendung der Einstellung.

Auto Surround Mode

Ext. In SW Level

Power Amp Assignment

On Screen Display

System-Einrichtung Standard-Einstellung

Funktionseinstellung für Autom. Surround.

Stellen Sie den Wiedergabepegel des Ext. InSubwooferkanals ein.

Diese Einstellung weist die hinteren Surround/Subwoofer-Lautsprecheranschlüsse zu.

Hier wird eingestellt, ob das On-Screen-Display bei Betätigung der Tasten auf der Fernbedienung oder am Hauptgerät auf dem Monitor erscheinen sol

Auto Surround Mode = ON

Ext. In SW Level = +15 dB

S. BACK

HINWEISE:

• Die On-Screen-Display-Funktion des AVR-770SD’s wurde für die Benutzung mit Monitor-Bildschirmen, die eine hohe Auflösung haben, konstruiert. Dadurch ist es möglicherweise schwierig, kleine Zeichen auf kleinen Fernsehgeräten mit niedrigen Auflösungen zu erkennen.

• Wenn Kopfhörer verwendet werden, wird das Setup-Menü nicht angezeigt.

Vor der System-Einrichtung

(Hauptgerät)

Stellen Sie den ordnungsgemäßen Zustand aller Komponenten sicher und schalten Sie das Gerät durch Drücken des Netz Betrieb Schalter am Hauptgerät ein.

Drücken Sie die SYSTEM SETUP-Taste, um die Einstellung einzugeben.

• System-Einrichtungen und Standardwerte (werkseitig eingestellt)

System-Einrichtung Standard-Einstellung

Geben Sie die Kombination der Lautsprecher in Ihrem System und deren entsprechende Größen (SMALL für herkömmliche Lautsprecher, LARGE für große Lautsprecher, Gesamtbereich) ein, um automatisch die Zusammensetzung der Signale, die von den Lautsprechern ausgegeben werden, und den Frequenzgang einzustellen.

Dies wählt den Subwoofer-Lautsprecher zur Wiedergabe von tiefen Baßsignalen an.

Stellen Sie die Frequenz (Hz) ein, unterhalb derer der Bass-Sound der verschiedenen Lautsprecher vom Subwoofer ausgegeben werden soll.

Dieser Parameter dient der Optimierung des Timings, mit dem die Audio-Signale von den Lautsprechern und dem Subwoofer entsprechend der Zuhörposition produziert werden.

Hiermit wird die Lautstärke des Signalausgangs von den Lautsprechern und dem Subwoofer für die verschiedenen Kanäle eingestellt, um optimale Effekte zu erzielen.

Hier werden die digitalen Eingangsbuchsen den verschiedenen Eingangsquellen zugeordnet.

Dies weist den KomponentenVideoeingangsbuchsen verschiedene Videoeingangsquellen zu.

Eingangs-

quelle

Digital-

Eingänge

Eingangs-

quelle

Komponent

en-Eingänge

Speaker Configuration

Subwoofer Mode

Crossover Frequency

Delay Time

Channel Level

Digital In Assignment

Video In Assignment

Front Sp.

Small

Front

3,6 m

Front

0 dB 0 dB

COAXIAL OPTICAL 1

DVD/VDP TV/DBS

VIDEO 1 VIDEO 2

Center

Sp.

Small Small Small

Front

Center

3,6 m

Front

Center

0 dB

V. AUX DVD/VDP

Surround

Sp.

LFE (Normal)

120 Hz

Surround

3,0 m

Surround

0 dB

Surround Back Sp.

Surround

3,0 m

Surround

0 dB

TV/DBS

OPTICAL 2

VCR

OFF

Surround

Back

3,0 m

Surround

Back

0 dB

Subwoofer

Ye s

Subwoofer

3,6 m

Subwoofer

0 dB

CDR/TAPE

OPTICAL 3

V. A UX

OFF

HINWEIS:

Bitte stellen Sie sicher, dass der Schieberegler auf dem Fernbedienungsgerät auf die “AUDIO”-Position gestellt ist.

Drücken Sie die (hinab)- und die ENTER-Taste, um das SPEAKER CONFIGURATION SETUP einzustellen.

HINWEIS:

• Drücken Sie zur Beendigung der System-Einrichtung noch einmal die SYSTEM SETUP-Taste. Die SystemEinrichtung kann zu jedem beliebigen Zeitpunkt beendet werden. Die bis zum Zeitpunkt der Beendigung vorgenommenen Einstellungsänderungen werden eingegeben.

DEUTSCH

1 FRNT Small

6 MODE NORM

7 CR.OVER 120

Einstellen des Lautsprechertyps

• Setup der Funktion Ihrer Lautsprecher-Systeme. Dieses Setup optimiert das System.

• Die Zusammensetzung der von den verschiedenen Kanälen ausgegebenen Signale sowie der Frequenzgang

werden automatisch entsprechend der aktuell verwendeten Lautsprecher-Kombination eingestellt.

• Parameter

Large .......Wählen Sie diesen Parameter, wenn Sie Lautsprecher verwenden, die niedrige Töne unterhalb von

80 Hz voll reproduzieren können.

Small .......Wählen Sie diesen Parameter, wenn Sie Lautsprecher verwenden, die niedrige Töne unterhalb von

80 Hz nicht mit ausreichender Lautstärke voll reproduzieren können. Wenn diese Einstellung angewählt ist, werden Niederfrequenzen unter 80 Hz dem Subwoofer

zugeordnet. None…… Wählen Sie diesen Parameter, wenn keine Lautsprecher installiert sind.

Yes/No .....Wählen Sie “Yes ”, wenn ein Subwoofer installiert ist und “No”, wenn kein Subwoofer installiert ist.

Stellen Sie ein, ob Lautsprecher angeschlossen sind oder nicht, sowie deren Größenparameter.

• Anwählen des Lautsprechers

Center Sp. Front Sp.Front Sp.

Subwoofer

Surround Sp.

• Anwählen des Parameters

Drücken Sie die (hinab) Taste, um die Einstellungen einzugeben und zur SUBWOOFER MODE-Einstellung umzuschalten.

Zuhörposition

Surround Sp.

Surround back Sp.

Einstellung des Subwoofer-Modus und der Überschneidungsfrequenz

Dieser Bildschirm wird nicht angezeigt, wenn kein Subwoofer verwendet wird.

• Stellen Sie die Überschneidungsfrequenz und den Subwoofer-Modus entsprechend des verwendeten Lautsprechersystems ein.

Wählen Sie den “Subwoofer

Mode”.

Wählen Sie den “Crossover

frequency”-Modus.

Drücken Sie die ENTER-Taste, um die Einstellung einzugeben und die DELAY TIME-Einstellung umzuschalten.

Wählen Sie die Einstellung.

Wählen Sie die Frequenz.

HINWEIS:

Wählen Sie “Large” oder “Small” nicht entsprechend der Größe der angeschlossenen Lautsprecher, sondern entsprechend der Bass-Wiedergabeleistung bei 80 Hz. Wenn Sie sich für keine Einstellung entscheiden können, hören Sie sich den Unterschied der Wiedergabe an, indem Sie bei einem Lautstärkepegel, der die Lautsprecher nicht beschädigen kann, zwischen den Einstellungen “Large” und “Small” umschalten.

Vorsicht:

Falls Sie keinen Subwoofer verwenden, stellen Sie den “Subwoofer = No” ein, weil in manchen Betriebsarten der Bass-Sound zwischen Front-Lautsprechern und dem Subwoofer aufgeteilt wird.

Wenn der Subwoofer über ausreichend Kapazität für die Niederfrequenz-Wiedergabe verfügt, erreichen Sie selbst dann einen guten Klang, wenn für die Front-, Mittel- und Surround-Lautsprecher “Small” eingestellt worden ist. Bei den meisten Lautsprechersystem-Anordnungen erreichen Sie die besten Resultate, wenn Sie für alle fünf Hauptlautsprecher SmallL sowie bei angeschlossenem Subwoofer “ON” einstellen.

DEUTSCH

8 FL 3.6m

HINWEISE: — Layout des Niederfrequenz-Signalbereiches —

• Die einzigen Signale, die vom Subwoofer-Kanal produziert werden, sind LFE-Signale (während der Wiedergabe von Dolby Digital- oder DTS-Signalen) und der Niederfrequenz-Signalbereich der im Einrichtungsmenü auf “SMALL” gestellten Kanäle. Der Niederfrequenz-Signalbereich der auf “LARGE” gestellten Kanäle wird von diesen Kanälen produziert.

— Überschneidungsfrequenz —

• Wenn “Subwoofer” bei der “Speaker Configuration Setting” auf “Ye s ” gestellt worden ist, stellen Sie die Frequenz (Hz) ein, unterhalb derer der Bass-Sound der verschiedenen Lautsprecher vom Subwoofer (Überschneidungsfrequenz) ausgegeben werden soll.

• Bei auf “Small” eingestellten Lautsprechern wird der Ton mit einer Frequenz unter der Überschneidung abgeschnitten und der abgeschnittene Bass-Sound wird stattdessen vom Subwoofer ausgegeben. HINWEIS: Bei herkömmlichen Lautsprechersystemen empfehlen wir, die Überschneidungsfrequenz auf

80 Hz einzustellen.Wenn die Überschneidungsfrequenz bei der Vewendung von kleinen Lautsprechern jedoch auf eine hohe Frequenz eingestellt wird, kann dies möglicherweise den Frequenzgang für Frequenzen nahe der Überschneidungsfrequenz verbessern.

— Subwoofer-Modus —

• Die Einstellung des Subwoofer-Modus gilt nur dann, wenn bei den “Speaker Configuration”-Einstellungen “Large” für die Frontlautsprecher und “Yes ” für den Subwoofer eingestellt worden ist (siehe Seite 52).

• Wenn der “LFE+MAIN”-Wiedergabemodus angewählt ist, werden die Niederfrequenzsignale der auf “Large” eingestellten Kanäle gleichzeitig von diesen Kanälen und dem Subwoofer-Kanal produziert.

Bei diesem Wiedergabemodus dehnen sich die Niederfrequenzsignale gleichmäßiger über den Raum aus. Abhängig von der Größe und dem Schnitt des Raumes können jedoch Interferenzen auftreten, die eine Reduzierung der tatsächlichen Lautstärke der Niederfrequenzsignale zur Folge haben kann.

• Wenn der “LFE”-Wiedergabemodus angewählt ist, werden die Niederfrequenzsignale des mit “Large” angewählten Kanals nur von dem Kanal wiedergegeben. Daher handelt es sich bei den vom SubwooferKanal wiedergegeben Niederfrequenzsignalen, nur um den Niederfrequenz-Signalbereich von LFE (nur während der Dolby Digital- oder DTS-Signalwiedergabe) und der im Einrichtungsmenü als “Small” spezifizierten Kanäle.

• Wählen Sie den Wiedergabebetrieb aus, der eine Menge Bassreproduktion liefert.

• Wenn der Subwoofer auf “Ye s” gestellt ist, wird – unabhängig von der Subwoofer-Modus-Einstellung in anderen Surround-Modi als Dolby/DTS – Bass-Sound vom Subwoofer ausgegeben.

• In anderen Surround-Betriebsarten als Dolby Digital und DTS wird der untere Frequenzbereich immer am Subwoofer-Kanal ausgegeben, wenn der Subwoofer auf ja “YES” eingestellt ist. Für Details. siehe “Surround-Betriebsarten und -Parameter” auf Seite 70.

Einstellung der Verzögerungszeit

• Geben Sie die Entfernung zwischen Zuhörposition und den verschiedenen Lautsprechern ein, um die Verzögerungszeit für den Surround-Modus einzustellen.

Vorbereitungen:

Messen Sie die Entfernung zwischen Zuhörposition und den Lautsprechern (L1 bis L5 im rechts dargestellten Diagramm).

L1: Entfernung zwischen Mittellautsprecher und Zuhörposition L2: Entfernung zwischen Frontlautsprechern und Zuhörposition L3: Entfernung zwischen Surround-Lautsprechern und Zuhörposition L4: Entfernung zwischen den Surround-Rücklautsprechern und der

Zuhörposition

L5: Entfernung zwischen Subwoofer und Zuhörposition

VORSICHT:

Beachten Sie bitte, daß die Entfernung für jeden Lautsprecher mindestens 4,5 m betragen sollte.

HINWEIS:

• Keine Einstellung, wenn “None” bei der Lautsprecher-Konfigurationseinstellung ausgewählt ist.

Wählen Sie den Lautsprecher an, den Sie einstellen möchten.

Stellen Sie den Abstand zwischen dem Lautsprecher und der Hörposition ein. Die Entfernung ändert sich bei jeder Betätigung der Taste in Einheiten von 0,1 Metern. Wählen Sie den Wert, der der gemessenen Entfernung am nähesten kommt.

Drücken Sie die ENTER-Taste, um die Einstellung einzugeben und die CHANNEL LEVEL-Einstellung umzuschalten.

Subwoofer

Center FRFL

Zuhörposition

DEUTSCH

T.TONE AT

FL C FR SR SB SL SW

16 COAX V.AUX

T.TONE ST<YES

Einstellung des Kanalpegels

•

Führen Sie diese Einstellung so aus, daß der Wiedergabepegel zwischen den verschiedenen Kanälen identisch ist.

• Hören Sie sich von der Zuhörposition aus den von den Lautsprechern ausgegebenen Testton an und stellen

Sie den Pegel entsprechend ein.

• Der Pegel kann auch direkt vom Fernbedienungsgerät aus eingestellt werden. (Einzelheiten entnehmen Sie bitte der Seite 63.)

Wählen Sie den Modus. Wählen Sie “Auto” oder “Manual”.

• Auto: Stellen Sie den Pegel ein, während Sie sich den von den verschiedenen Lautsprechern automatisch ausgegebenen Testton anhören.

• Manual: Wählen Sie den Lautsprecher an, von dem der Testton zur Einstellung des Pegels ausgegeben werden soll.

Drücken Sie die (hinab)-Taste und wählen Sie “Yes ”, um den Prüfton zu starten.

HINWEISE:

• Wenn Sie die Kanalpegel bei aktiviertem TEST TONE-Modus einstellen, beeinflussen die vorgenommenen Kanalpegel-Einstellungen alle Surround-Modi. Betrachten Sie diesen Modus als HauptkanalpegelEinstellungsmodus.

• Sie können die Kanalpegel für jeden einzelnen der nachfolgend aufgeführten Surround-Modi einstellen: DIRECT, STEREO, DOLBY/DTS SURROUND, 5/6 CH STEREO, MONO MOVIE, ROCK ARENA, JAZZ CLUB, VIDEO GAME, MATRIX und DOLBY VIRTUAL SPEAKER.

Drücken Sie nach Abschluss der oben beschriebenen Einstellungen die ENTERTaste.

Drücken Sie die ENTER-Taste, um die Einstellung einzugeben und die Einstellung DIGITAL INPUT umzuschalten.

Einstellung der Anordnung des Digitaleingangs

Diese Einstellung ordnet die digitalen Eingangsbuchsen des AVR-770SD’s den verschiedenen Eingangsquellen zu.

•

Wählen Sie die digitale Eingangsbuchse an, die Sie der Eingangsquelle zuordnen möchten.

• Anwählen der digitalen Eingangsbuchse

a. Wenn der “Auto”-Modus angewählt ist:

Von den verschiedenen Lautsprechern werden automatisch Testtöne ausgegeben. Die Testtöne werden in nachfolgend aufgeführter Reihenfolge von den verschiedenen Lautsprechern ausgegeben: das erste und zweite Mal in 4Sekunden-Intervallen und das dritte Mal in 2-Sekunden-Intervallen usw.

Stellen Sie die Lautstärke aller Lautsprecher mit Hilfe der linken und rechten CURSOR-Tasten gleich ein. Die Lautstärke kann zwischen –12 dB und +12 dB in Einheiten von 1 dB eingestellt werden.

b. Wenn der “Manual”-Modus angewählt ist

Wählen Sie den Lautsprecher, von dem Testtöne ausgegeben werden sollen, mit den auf und ab CURSOR-Tasten an, und betätigen Sie dann die CURSOR-Tasten linken und rechten, um die Einstellung so auszuführen, dass die Lautstärke der Testtöne von den verschiedenen Lautsprechern identisch ist.

Example: Wenn die Lautstärke auf –12 dB eingestellt ist, während der linke Frontlautsprecher (Front L-ch) ausgewählt wird

HINWEIS:

•

Die Option TUNER kann nicht ausgewählt werden.

• Anwählen der Eingangsquelle

Wählen Sie “OFF”, wenn nichts angeschlossen ist.

Drücken Sie die ENTER-Taste, um die Einstellung einzugeben und die Einstellung COMPONENT VIDEO INPUT umzuschalten.

DEUTSCH

20 VIN1 DVD

22 ATSURR. ON

23 EXTIN SW +15

24 AMP S.BACK

25 OSD ON

Einstellung der Videoeingangszuordnung

• Diese Einstellung weist die Eingangsbuchsen für getrennte Farbsignale (Komponenten-Video) des AVR-770SD den unterschiedlichen Eingangsquellen zu.

Wählen Sie den Eingang für Komponenten-Video (Y, P

B und PR/CR ) für die Zuweisung zur

B/C

Eingangsquelle aus.

• Auswahl des Anschlusses für Komponenten-Video

• Auswahl der Eingangsquelle

Wählen Sie “OFF”, wenn nichts angeschlossen ist.

Drücken Sie die ENTER-Taste, um die Einstellung einzugeben und die Einstellung AUTO SURROUND MODE umzuschalten.

Einstellung des Autom. Surround

Bei drei Arten von Eingangssignalen, die auch unten angezeigt werden, wird der zuletzt wiedergegebene Surroundmodus im Speicher abgelegt. Bei der nächsten Eingabe der gleichen Eingangssignale wird der im Speicher abgelegte Surroundmodus automatisch ausgewählt und das Signal wird wiedergegeben. Beachten Sie, dass die Surroundmodus-Einstellung auch getrennt für die verschiedenen Eingangsfunktionen gespeichert wird.

SIGNAL

q Analoge und PCM 2-Kanal -Signale STEREO w

2-Kanal-Signale mit Dolby Digital, DTS oder einem anderen Mehrkanalformat

Mehrkanal-Signale mit Dolby Digital, DTS oder einem anderen Mehrkanalformat

Wählen Sie “ON”, wenn Sie den AutomatikSurround-Modus anwenden möchten und “OFF”, wenn Sie von dieser Funktion keinen Gebrauch machen wollen.

Standard-Auto-Surroundmodus

Dolby PL II Cinema Dolby oder DTS Surround

Einstellung des Ext. In SW Level

• Stellen Sie den Wiedergabepegel des an den Ext. In-Anschluss eingegebenen analogen Eingangssignals ein.

Die gewünschte Einstellung auswählen.

• Treffen Sie Ihre Auswahl entsprechend den

technischen Daten des verwendeten Players. Lesen Sie sich bitte auch die Bedienungsanleitung des Players durch.

• +15 dB (Standard) empfohlen. 0, +5, +10 und +15 dB auswählbar.

Drücken Sie die ENTER-Taste, um die Einstellung POWER AMP ASSIGNMENT umzuschalten.

Einstellung der Leistungsverstärker-Zuweisung

• Diese Einstellung weist die hinteren Surround-/Subwoofer-Lautsprecheranschlüsse zu.

Wählen Sie “S. BACK” oder “SUBWOOFER”.

Wählen Sie Surround Rückseite “S. Back” zur Verwendung als hinteren Surroundkanal oder “SUBWOOFER” als Subwoofer-Ausgang.

Drücken Sie die ENTER-Taste, um die Einstellung ON SCREEN DISPLAY umzuschalten.

Anwählen des On-Screen-Displays (OSD)

• Mit Hilfe dieser Funktion wird das On-Screen-Display (andere Meldungen als die Menü-Bildschirme) ein- und ausgeschaltet.

Wählen Sie “ON” oder “OFF”.

Drücken Sie die ENTER-Taste, um die Einstellung EXT. IN SW LEVEL umzuschalten.

Drücken Sie die ENTER-Taste, um die Einstellung AUTO PRESET MEMORY umzuschalten.

DEUTSCH

26 PRESET <YES

Automatische Sendereinstellung

• Verwenden Sie diese Voreinstellungen, um Sender im UKW-Bereich automatisch abzusuchen und bis zu 40 Sender Ihrer Wahl in den Voreinstellungs-Kanälen A1 bis 8, B1 bis 8, C1 bis 8, D1 bis 8 und E1 bis 8 zu speichern.

HINWEIS:

• Kann ein UKW-Sender aufgrund schlechten Empfangs nicht automatisch eingestellt werden, stellen Sie den Sender mit Hilfe des “Manual tuning” manuell ein und speichern Sie ihn anschließend manuell mit Hilfe der Funktion “Preset memory” (Speichereinstellung).

Wählen Sie mit Hilfe der CURSOR-Taste “Yes ” (Ja). Im Fenster blinkt die Anzeige “Search” (Suchlauf). Der Sender wird gesucht, bis “completed” (Suche beendet) erscheint. Die Anzeige wechselt automatisch zum Fenster.

Nach der System-Einrichtung

Drücken Sie die SYSTEM SETUP-Taste, um die System-Einrichtung zu beenden.

FERNBEDIENUNG

Betrieb von DENON-Audiokomponenten

• Schalten Sie die verschiedenen Komponenten vor der Inbetriebnahme ein.

Stellen Sie den Modusschalter 1 auf “AUDIO”.

Stellen Sie den Modusschalter 2 auf die

Komponente, die Sie betreiben möchten. (CD, CDR/MD oder Tape deck)

Betreiben Sie die Audio-Komponente.

• Einzelheiten entnehmen Sie bitte der Betriebsanleitung der entsprechenden Komponente. Obwohl dieses Fernbedienungsgerät mit einer Vielzahl von infrarot-gesteuerten Komponenten kompatibel ist, gibt es dennoch einige Gerätemodelle, die nicht mit diesem Fernbedienungsgerät gesteuert werden können.

1. CD-Player- (CD)und CD-Rekorder- und MDRekorder- (CDR/MD) Systemtasten

2. Cassettendeck-Systemtasten (TAPE)

Dies beendet die Einrichtung des Systems. Wenn Sie das System einmal eingerichtet haben ist eine erneute Einstellung nur dann erforderlich, wenn andere Komponenten oder Lautsprecher angeschlossen werden sollen oder wenn Sie die Lautsprecher-Anordnung verändern möchten.

• On-Screen-Display-Signale

Zum AVR-770SD eingegebene Signale

VIDEO-Signal-

Eingangsbuchse

(gelb)

(C: Signal E: Kein Signal) (C:

S-Video-Signal-

Eingangsbuchse

On-Screen-Signal-Ausgang

Video-Signal-Ausgangsbuchse

On-screen display signal output

VIDEO MONITOR OUT

(gelb)

On-Screen-Signale werden nicht ausgegeben

S-Video MONITOR OUT

Video-Signal-Ausgangsbuchse

6, 7 : Manueller Suchlauf

(vorwärts und rückwärts)

2 : Stopp 1 : Wiedergabe

8, 9 : Automatik-Suchlauf (Cue)

3 : Pause

DISC SKIP + : Umschalten von Discs

(nur für CD-Wechsler)

3. Tuner-Systemtasten

)

HINWEIS:

• TUNER kann bedient werden, wenn sich der Schalten in der Position “AUDIO” befindet.

6 :Rücklauf 7 : Schnellvorlauf

2 : Stopp 1 :Vorwärtswiedergabe 0 :Rückwärtswiedergabe

A/B : Umschalten zwischen den

Decks A und B

SHIFT : Umschalten des vorgewählten

CHANNEL +, – : Vorgewählter Kanal (Auf/Ab)

TUNING +, – : Frequenz (Auf/Ab)

BAND :

MODE :

MEMORY : Vorwahlspeicher

Kanalbereiches

Umschalten zwischen dem AM (MW) und FM (UKW) Frequenzbereich Umschalten zwischen auto und mono

DEUTSCH

456

789

Vorwahlspeicher

Sowohl Komponenten von DENON als auch von anderen Herstellern können betrieben werden, indem der Vorwahlspeicher auf den verwendeten Hersteller eingestellt wird. Mit diesem Fernbedienungsgerät können Komponenten von anderen Herstellern ohne Anwendung der Lernfunktion gesteuert werden. Der Hersteller der Komponente wird einfach wie in der nachfolgenden “Liste von voreingestellten Codes” (Seiten 283~285) aufgeführt, gespeichert. Für manche Modelle sind die Bedienungscodes nicht vorhanden.

Stellen Sie den Modusschalter 1 auf “AUDIO”

oder “VIDEO”.

Stellen Sie den Schalter für die CD-, Cassettendeck- oder CDR/MD-Position auf die AUDIO-Seite und für die DVD/VDP-, DBS/CABLEVCR- oder TV-Position auf die VIDEO-Seite.

Stellen Sie den Modusschalter 2 auf die zu

registrierende Komponente.

Drücken Sie gleichzeitig die ON/SOURCE-Taste

und die OFF-Taste.

• Die Anzeige blinkt.

Wiederholen Sie die Schritte 1 bis 4, um die Codes anderer Komponenten im Speicher abzulegen.

HINWEISE:

• Die Signale für die gedrückten Tasten werden während der Einstellung des Vorwahlspeichers gesendet. Zur Vermeidung eines versehentlichen Betriebes sollten Sie das Sendefenster des Fernbedienungsgerätes während der Einstellung des Vorwahlspeichers abdecken.

• Abhängig vom Modell und Herstellungsjahr kann diese Funktion unter Umständen für einige Modelle auch dann nicht angewendet werden, wenn deren Hersteller auf der beiliegenden Speichercode-Liste aufgeführt ist.

• Einige Hersteller verwenden mehrere Arten von Fernbedienungscodes. Lesen Sie zum Ändern der Nummer die beiliegende Speichercode-Liste und überprüfen Sie.

• Der voreingestellte Speicher kann nur für eine der folgenden Komponenten eingestellt werden: CDR/MD, DVD/VDP und DBS/CABLE.

Lesen Sie die beiliegende Speichercode-Liste und geben Sie mit den Zifferntasten den Speichercode (eine 3 stellige Zahl) für den Hersteller der Komponente ein, deren Signale Sie im Speicher speichern möchten.

Betrieb einer im Vorwahlspeicher gespeicherten Komponente

Stellen Sie den Modusschalter 1 auf “AUDIO”

oder “VIDEO”.

Stellen Sie den Schalter für die CD-, Cassettendeck- oder CDR/MD-Position auf die AUDIO-Seite und für die DVD/VDP-, DBS/CABLE- VCR- oder TV-Position auf die VIDEO-Seite.

Stellen Sie den Modusschalter 2 auf die

Komponente, die Sie bedienen möchten.

Nehmen Sie die Komponente in Betrieb.

• Einzelheiten entnehmen Sie bitte der Betriebsanleitung der entsprechenden Komponente. Einige Modelle können nicht mit diesem Fernbedienungsgerät betrieben werden.

1. Systemtasten des digitalen Videodisc-Spielers (DVD)

POWER :

(ON/SOURCE)

OFF : DENON DVD-

6, 7 : Manueller Suchlauf

8, 9 :

0~9, +10 : 10-Taste

DISC SKIP +

DISPLAY : Display

MENU : Menü

RETURN : Zurück

SETUP : Einstellung

D, H, F, G : Cursor auf, ab, links

ENTER : Eingabe

Netz ein/betriebsbereit

Stromausschaltung

(vorwärts und rückwärts)

2 : Stopp 1 : Wiedergabe

Automatischer Suchlauf (an einen Titelanfang)

3 : Pause

: Disc-Sprung

(nur für DVD-Wechsler)

und rechts

2. Videodisc-Spieler-Systemtasten (VDP)

POWER :

(ON/SOURCE)

6, 7 : Manueller Suchlauf

8, 9 :

0~9, +10 : 10-Taste

Netz ein/betriebsbereit

(vorwärts und rückwärts)

2 : Stopp 1 : Wiedergabe

Automatischer Suchlauf (Cue)

3 : Pause

Werkseitig und nach Rückstellung lauten die gespeicherten Codes wie folgt:

TV, VCR......................................................................HITACHI

CD, TAPE...................................................................DENON

CDR/MD ....................................................................DENON (CDR)

DVD/VDP ...................................................................DENON (DVD)

DBS/CABLE...............................................................ABC (CABLE)

HINWEIS:

• Einige Hersteller benutzen verschiedene Namen für die DVD-Fernbedienungstasten. Beziehen Sie sich also auch auf die Betriebsanleitung der entsprechenden Komponente.

DEUTSCH

456

789

3. Videodeck-Systemtasten (VCR)

POWER :

(ON/SOURCE)

6, 7 : Manueller Suchlauf

Channel +, –

5. Systemtasten für Monitor TV (TV)

POWER :

(ON/SOURCE)

MENU : Menü

RETURN : Zurück

D, H, F, G : Cursor auf, ab, links

ENTER : Eingabe

CHANNEL +, –

0~9, +10 : Kanäle

DISPLAY : Display

TV/VCR : Umschalten zwischen

TV VOL +, –

Netz ein/betriebsbereit

(vorwärts und rückwärts)

2 : Stopp

1 : Wiedergabe

3 : Pause

: Kanäle

Netz ein/betriebsbereit

und rechts

: Kanal-Umschaltung

Fernsehgerät und Videospieler

: Lautstärke auf/ab

4. Digitalen Sendesatelliten-Tuner (DBS) und Kabel (CABLE)

POWER :

(ON/SOURCE)

MENU : Menü

RETURN : Zurück

D, H, F, G : Cursor auf, ab, links

ENTER : Eingabe

CHANNEL +, –

0~9, +10 : Kanäle DISPLAY : Display VOL +, – : Lautstärke auf/ab

Netz ein/betriebsbereit

und rechts

: Kanal-Umschaltung

Überbrückung (Punch Through)

•“Punch Through” ist eine Funktion, die es Ihnen ermöglicht, die PLAY-, STOP-, MANUAL SEARCH - und AUTO SEARCH -Tasten auf den CD-, TAPE-, CDR/MD-, DVD/VDP - oder VCR -Komponenten zu bedienen, wenn der DBS/CABLE - oder TV -Modus eingeschaltet ist. Als Standardvorgabe ist nichts eingestellt.

Stellen Sie den Modusschalter 1 auf “VIDEO”.

Stellen Sie den Modusschalter 2 auf die zu

registrierende Komponente (DBS/CABLE oder TV).

Drücken Sie gleichzeitig die TV POWER-Taste

und die DVD/VDP POWER-Taste.

• Die Anzeige blinkt.

Tabelle 1

CD TAPE CDR/MD DVD/VDP VCR Keine Einstellung

Geben Sie die Anzahl der Komponenten ein, die Sie einstellen möchten. (Siehe Tabelle 1)

No.

1 2 3 4 5 0

HINWEISE:

• Für diese CD-, CDR-, MD - und TAPE -Komponenten können die Tasten auf die gleiche Weise bedient werden wie für DENON Audiokomponenten (Seite 56).

• Der TV kann bedient werden, wenn sich der Schalter auf der Position DVD/VDP, VCR, TV befindet.

DEUTSCH

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

¢ON / STANDBY

£OFF

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

1,3

AUTO PCM DTS

FUNCTION / SELECT

Vor der Inbetriebnahme

BETRIEB

Beziehen Sie sich auf das Kapitel “ANSCHLÜSSE” (Seiten 46 bis 50) und vergewissern Sie sich über die Richtigkeit aller Anschlüsse.

Stellen Sie den Schieberegler des Fernbedienungsgerätes auf die AUDIOPosition. (nur beim Fernbedienungsbetrieb)

(Hauptgerät)

Schalten Sie das Gerät ein. Drücken Sie die Netz Betrieb Schalter (taste).

Netzanzeige

Leuchtet

(Hauptgerät) (Fernbedienungsgerät)

• ¢ ON/STANDBY Das Gerät wird eingeschaltet und die Netzanzeige leuchtet. Es vergehen zunächst einige Sekunden, nachdem der Netz Betrieb Schalter in die Position “ wurde, bevor Töne wiedergegeben werden. Dies kommt von der Stummschaltung des Gerätes, um das Gerät vor Störungen beim Ein- und Ausschalten zu schützen. Schalten Sie die Netz Netz Betrieb Schalter in diese Position, um das Gerät mit der mitgelieferten Fernbedienung einschalten zu können.

£ OFF

•

Die Netzversorgung wird abgeschaltet und die Netzanzeige erlischt. In dieser Position kann das Gerät mit der Fernbedienung nicht eingeschaltet werden.

¢ ON/STANDBY” geschaltet

Wiedergabe der Eingangsquelle

Wählen Sie die Eingangsquelle für die Wiedergabe an.

Beispiel: CD

(Hauptgerät) (Fernbedienungsgerät)

Wählen Sie den Eingangsmodus.

• Anwählen des Analog-Modus Drücken Sie die ANALOG-Taste, um zum Analog-Eingang umzuschalten.

(Fernbedienungsgerät)

• Anwählen des externen Eingangsmodus (EXT. IN) Der Modus wird bei jeder Betätigung von EXT. IN umgeschaltet, wie unten gezeigt.

(Fernbedienungsgerät)

• Anwählen der AUTO-, PCM- und DTS-Modi Bei jeder Betätigung der INPUT MODE-Taste ändert sich der Modus in nachfolgend aufgeführter Reihenfolge.

(Fernbedienungsgerät)

Eingangsmodus-Wahlfunktion

Für die verschiedenen Eingangsquellen können verschiedene Eingangsmodi angewählt werden. Die angewählten Eingangsmodi für die einzelnen Eingangsquellen sind im Speicher abgelegt. q AUTO (Automatik-Modus)

In diesem Modus werden die zu den digitalen und analogen Eingangsbuchsen eingegebenen Signale für die angewählte Eingangsquelle erkannt und das Programm im Surround-Decoder des AVR-770SD’s wird bis zur Wiedergabe automatisch angewählt. Dieser Modus kann für alle Eingangsquellen mit Ausnahme von TUNER angewählt werden. Die Präsenz bzw. Nicht-Präsenz von digitalen Signalen wird erkannt, die zu den digitalen Eingangsbuchsen eingegebenen Signale werden identifiziert und entschlüsselt und die Wiedergabe wird automatisch im DTS-, Dolby Digital- oder PCMFormat (2 Stereokanäle) ausgeführt. Wenn keine digitalen Signale eingegeben werden, erfolgt die Anwahl der analogen Eingangsbuchsen. In diesem Modus Dolby Digital-Signale wiedergeben.

w PCM (exklusiver PCM-Signal-Wiedergabemodus)

Die Entschlüsselung und Wiedergabe wird nur ausgeführt, wenn PCM-Signale eingegeben werden. Beachten Sie, dass Störungen u. U. erzeugt werden, wenn in diesem Modus andere Signale als PCM-Signale wiedergegeben werden.

e DTS (ausschließlich Wiedergabe von DTS-Signalen)

Dekodierung und Wiedergabe erfolgt nur dann, wenn DTS-Signale eingegeben werden.

r ANALOG (exklusiver Analog-Audiosignal-

Wiedergabe-modus) Die in die Analogeingangsbuchsen eingegebenen Signale werden dekodiert und abgespielt.

EXT. IN (externer Decoder-EingangsbuchsenWahlmodus) Die zu den Eingangsbuchsen des externen Decoders eingegebenen Signale werden ohne Durchlaufen der Surround-Schaltung wiedergegeben.

DEUTSCH

MASTER VOLUME

SURROUND MODE

FUNCTION / SELECT

AUTO

PCM DTS

INPUT MODE

AUTO

PCM DTS

INPUT MODE

AUTO

PCM DTS

INPUT MODE

AUTO

PCM DTS

INPUT MODE

HINWEIS:

• Beachten Sie bitte, daß Nebengeräusche auftreten können, wenn in DTS-Format aufgenommene CDs oder LDs im “PCM”– (exklusive PCM-SignalWiedergabe) oder “ANALOG”-Modus (exklusive analoge Audiosignal-Wiedergabe) wiedergegeben werden. Wählen Sie den Automatischen AUTO oder DTS (exklusive DTS -Signalwiedergabe)-Modus, wenn Signale wiedergegeben werden, die mit DTS aufgenommen wurden.

Hinweise zur Wiedergabe von DTSverschlüsselten Tonquellen

• Beim Suchen am Anfang des Wiedergabe und

während der DTS- Wiedergabe im AUTOBetrieb könnten Störungen auftreten. Wenn das der Fall ist, verwenden Sie den eingestellten DTS-Betrieb.

• In einigen wenigen Fällen kann es zu

Störgeräuschen kommen, wenn Sie den Betrieb zum Stoppen der Wiedergabe einer DTS-CD oder DTS-LD durchführen.

Wählen Sie den Wiedergabemodus an.

Drücken Sie die Taste SURROUND MODE, und drehen Sie anschließend den SELECTWahlschalter.

Beispiel: Stereo

(Hauptgerät) (Fernbedienungsgerät)

Um den Surround-Modus auszuwählen, während die Surround-Parameter, Tonausblendung oder Tonregelung eingestellt werden, drücken Sie die

(Hauptgerät)

Surround-Modus-Taste und betätigen Sie anschließend den Wähler.

Starten Sie die Wiedergabe von der

angewählten Komponente.

• Einzelheiten zum Betrieb entnehmen Sie bitte

der Betriebsanleitung der entsprechenden Komponente.

Stellen Sie die Lautstärke ein.

Der Lautstärkepegel wird auf dem Hauptlautstärkepe gel-Display angezeigt.

(Hauptgerät)

(Fernbedienungs

Die Lautstärke ist innerhalb eines Bereiches von –70 bis 0 bis 18 dB - in Schritten von 1 dB

- einstellbar. Wenn der Kanalpegel jedoch wie auf Seite 63 beschrieben eingestellt worden

gerät)

ist, und die Lautstärke für einen beliebigen Kanal auf +1 dB oder mehr gestellt wurde, kann die Lautstärke nicht bis auf 18 dB eingestellt werden. (In einem derartigen Fall beträgt der maximale LautstärkeEinstellungsbereich “18 dB – (Maximaler Wert des Kanalpegels)”.)

Eingangsmodus, wenn DTS-Quellen abgespielt werden

• Geräusche werden ausgegeben, falls DTSkompatible CDs oder LDs im “ANALOG”- oder “PCM”-Modus abgespielt werden. Bei der Wiedergabe von DTS-kompatiblen Tonquellen müssen die Quellen-Komponenten an die digitalen Eingangsbuchsen (OPTICAL/COAXIAL) angeschlossen und der Eingangsmodus auf “DTS” gestellt werden.

Eingangsmodus-Display

• Im AUTO-Modus

Abhängig vom Eingangssignal leuchtet eine dieser Anzeigen.

• Im DIGITAL PCM-Modus

• Im DIGITAL DTS-Modus

• Im ANALOG-Modus

Eingangssignal-Display

• DOLBY DIGITAL

Abhängig vom Eingangssignal leuchtet eine dieser Anzeigen.

• DTS

• PCM

Die -Anzeige leuchtet, wenn die digitalen

DIG

Signale richtig eingegeben werden. Wenn die

-Anzeige nicht leuchtet, überprüfen Sie

DIG

bitte, ob die digitale Eingangskomponente richtig eingerichtet (Seite 54) und angeschlossen und eingeschaltet ist.

HINWEIS:

• Die -Anzeige leuchtet bei der Wiedergabe

DIG

einer CD-ROM, die andere Daten als Audiosignale enthält; ein Tonausgang findet jedoch nicht statt.

Wiedergabe mit Hilfe der externen Eingangsbuchsen (EXT. IN)

Stellen Sie den externen Eingangsmodus (EXT.

IN) ein. Drücken Sie die EXT. IN-Taste, um zum externen Eingang umzuschalten.

(Fernbedienungsgerät)

Nach dem Auswählen werden die an die Kanäle FL (vorne links), FR (vorne rechts), C (Mitte), SL (Surround links) und SR (Surround rechts) angeschlossenen Eingangssignale direkt zu den Vorder- (links und rechts), Mittel- und Surround- (links und rechts) Lautsprechersystemen ausgegeben, ohne den Surroundkreis zu passieren. Darüber hinaus wird zur SW-Buchse eingegebene Signal (Subwoofer) zur PRE OUT SUBWOOFER-Buchse ausgegeben.

Deaktivieren des externen Eingangsmodus.

Drücken Sie zum Entaktivieren der Einstellung des externen Eingangsmodus (EXT. IN) die INPUT- (AUTO, PCM, DTS) oder ANALOGTaste, um zum gewünschten Eingangsmodus umzuschalten. (Siehe Seite 59.)

(Fernbedienungsgerät)

• Wenn der Eingangsmodus auf den externen Eingang (EXT. IN) eingestellt ist, kann der Surround-modus (DIRECT, STEREO, DOLBY/DTS SURROUND, 5CH/6CH STEREO, VIRTUAL SURROUND (DOLBY VIRTUAL SPEAKER) oder DSP SIMULATION) nicht eingestellt werden.

HINWEISE:

• In anderen Wiedergabemodi als im externen Eingangsmodus können die an die Buchsen C, SL, SR und SW angeschlossenen Signale nicht wiedergegeben werden. Darüber hinaus können Signale nicht von Kanälen ausgegeben werden, die nicht an die Eingangsbuchsen angeschlossen sind.

• Der externe Eingangsmodus kann für jede beliebige Eingangsquelle eingestellt werden. Um sich beim Musikhören ein Video anzusehen, müssen Sie die Eingangsquelle anwählen, an die das Videosignal angeschlossen ist. Stellen Sie dann diesen Modus ein.

DEUTSCH

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

1, 3

FUNCTION / SELECT

TONE CONTROL

BASS TREBLEDEFEAT

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

PHONES

DIRECT

/STEREO

DIRECT

/STEREO

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

1, 2

Wiedergabe von Audio-Tonquellen (CDs und DVDs)

Der AVR-770SD ist mit zwei ausschließlich für Musik bestimmten 2-Kanal-Wiedergabemodi ausgestattet. Wählen Sie den Ihrem Geschmack entsprechenden Modus aus.

DIRECT-Modus

Wenden Sie diesen Modus an, um während der Bildbetrachtung einen 2-Kanal-Sound mit guter Qualität zu erzielen. In diesem Modus umgehen die Audiosignale Schaltungen wie z.B. die Klangschaltung und werden direkt übertragen. Dies sorgt für eine gute Klangqualität.

(Hauptgerät) (Fernbedienungsgerät)

STEREO-Modus

Wenden Sie diesen Modus für die Klangeinstellung sowie zum Erzielen des bei der Bildbetrachtung gewünschten Klanges an.

(Hauptgerät) (Fernbedienungsgerät)

Nach dem Wiedergabestart

[1] Einstellen der Tonqualität (TONE)

• Die Tonsteuerungs-Einstellung ist im Direkt-Modus nicht aktiv.

Der Klang ändert sich bei jeder Betätigung der

TONE CONTROL-Taste wie nachfolgend aufgeführt.

(Hauptgerät)

Wählen Sie den Namen der

einzustellenden Lautstärke an und stellen Sie den Pegel durch Drehen des SELECT-Knopfes ein.

• Erhöhen der Tiefen oder Höhen: Drehen Sie den Regler im Uhrzeigersinn. (Der Tiefen- oder Höhenklang kann in Schritten von 2 dB auf bis zu +12 dB erhöht werden.)

• Senken der Tiefen oder Höhen: Drehen Sie den Regler entgegen dem Uhrzeigersinn. (Der Tiefen- oder Höhenklang kann in Schritten von 2 dB auf bis zu –12 dB gesenkt werden.)

[2] Kopfhörer-Betrieb

Stecken Sie den

Kopfhörerstecker in diese Buchse ein.

(Hauptgerät)

HINWEIS:

Zur Vermeidung von Gehörschäden sollte die Lautstärke nicht übermäßig hoch eingestellt werden.

Wenn Sie die Tiefen und Höhen nicht einstellen möchten, schalten Sie bitte den Tonausschaltmodus ein.

Die Signale durchlaufen nicht die Schaltungen zur Einstellung der Tiefen und Höhen, die für

(Hauptgerät)

eine höhere Klangqualität sorgen.

Schließen Sie die Kopfhörer an die PHONES-Buchse an. Der Lautsprecherausgang wird automatisch ausgeschaltet, wenn Kopfhörer angeschlossen sind.

[3] Zeitweilige Unterbrechung des Tonausgangs (MUTING)

Hiermit können Sie den Tonausgang

zeitweilig unterbrechen. Drücken Sie die MUTING-Taste.

Deaktivieren des MUTINGModus.

• Drücken sie die MUTING-Taste noch einmal.

(Fernbedienun

gsgerät)

• Die Stummschaltung wird auch entaktiviert, wenn MASTER VOL hochunter heruntergedreht wird.

DEUTSCH

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

BRIGHT MEDIUM

OFF

DIM

STATUS

IN=V SOURCE

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

DOLBY/DTS SURROUND

2, 4

[4]

Kombinieren des aktuellen Wiedergabetons mit einem beliebigen Bild

Simultan-Wiedergabe

Betätigen Sie diesen Schalter, um eine andere Videoquelle als die Audioquelle zu überwachen. Drücken Sie mehrfach die VIDEO SELECT-Taste, bis die gewünschte Quelle auf dem Display erscheint.

Deaktivieren der Simultan-Wiedergabe.

• Wählen Sie “SOURCE”, wenn die VIDEO SELECT-Taste verwendet wird.

• Schalten Sie die Programmquelle zur an die Video-Eingangsbuchsen angeschlossenen Komponente um.

[5]

Überprüfen der gegenwärtig wiedergegebenen Programmquelle usw.

On-Screen-Display

• Jedesmal, wenn ein Betrieb ausgeführt wird, erscheint auf dem Display, das an die VIDEO MONITOR OUT-Buchse dieses Gerätes angeschlossen ist, eine Beschreibung des entsprechenden Betriebes. Darüber hinaus kann während der Wiedergabe auch der Betriebszustand des Gerätes überprüft werden. Betätigen Sie hierfür die ON SCREEN/DISPLAY-Taste auf dem Fernbedie-nungsgerät. Informationen wie z.B. die Position des Eingangswählers und die SurroundParameter werden nacheinander angezeigt.

Status

• Darüber hinaus kann während der Wiedergabe auch der Betriebszustand des Gerätes überprüft werden, indem Sie die STATUS-Taste auf dem Hauptgerät drücken. Informationen wie z.B. die Position des Eingangswählers und die SurroundParameter werden nacheinander angezeigt.

Anwendung der Dimmer-Funktion

• Mit Hilfe dieser Funktion können Sie die Helligkeit des Displays verändern. Die Display-Helligkeit ändert sich bei mehrfacher Betätigung der DIMMER-Taste auf dem Hauptgerät in vier Schritten (hell, mittel, gedimmt, aus).

(Fernbedienun

gsgerät)

(Fernbedienun

gsgerät)

(Hauptgerät)

(Fernbedienun

gsgerät)

Display

SURROUND

Vor der Wiedergabe mit der Surround-Funktion

• Stellen Sie vor der Wiedergabe mit der Surround-Funktion anhand des Testtons den Wiedergabepegel von den verschiedenen Lautsprechern ein. Diese Einstellung kann im Rahmen der System-Einrichtung (siehe Seite 51) oder - wie nachfolgend beschrieben - mit Hilfe des Fernbedienungsgerätes ausgeführt werden.

• Die Einstellung anhand des Testtons mit dem Fernbedienungsgerät ist jedoch nur im “Auto”-Modus möglich und nur in den DOLBY/DTS SURROUND-Modi effektiv. Die eingestellten Pegel für die verschiedenen Modi werden automatisch im Speicher abgelegt.

Stellen Sie die DOLBY/DTS SURROUND (Dolby

Pro Logic Modi ein.

Drücken Sie die TEST

TONE-Taste.

Von den verschiedenen

Lautsprechern werden Testtöne ausgegeben. Stellen Sie die Lautstärke der Testtöne mit Hilfe der Kanal-Lautstärketasten so ein, daß die Lautstärke für alle Lautsprecher gleich ist.

HINWEIS:

• Bitte stellen Sie sicher, dass der

Drücken Sie nach

Beendigung der Einstellung noch einmal die TEST TONE-Taste.

II oder Dolby Digital oder DTS Digital)

(Hauptgerät) (Fernbedienungsgerät)

(Fernbedienungsgerät)

Schieberegler auf dem Fernbedienungsgerät auf die “AUDIO”-Position gestellt ist.

(Fernbedienungsgerät)

DEUTSCH

FL CNTR FR SR SB

SW SL

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

2 2

4, 7

6 3

FUNCTION / SELECT

DOLBY/DTS SURROUND

SURROUND MODE

FUNCTION / SELECT

OUTPUT

SIGNAL DETECT

• Stellen Sie nach der Einstellung anhand der Testtöne die Kanalpegel - wie nachfolgend beschrieben - entweder entsprechend der Wiedergabequellen oder aber entsprechend Ihres ganz persönlichen Geschmacks ein.

Wählen Sie den

Lautsprecher an, dessen Pegel Sie einstellen möchten.

(Fernbedienungsgerät)

Bei jeder Betätigung dieser Taste ändert sich der Kanal wie nachfolgend aufgeführt.

HINWEIS:

• Bitte stellen Sie sicher, dass der Schieberegler auf dem Fernbedienungsgerät auf die “AUDIO”-Position gestellt ist.

Stellen Sie den Pegel des

angewählten Lautsprechers ein.

(Fernbedienungsgerät)

Die Standardvorgabe des Kanalpegels lautet auf 0 dB. Der Pegel des ausgewählten Lautsprechers kann innerhalb eines Bereiches von +12 bis –12 dB unter Verwendung der Cursortasten eingestellt werden. SW-Kanalpegel kann durch Verringern um eine Stufe von –12 dB ausgeschaltet werden.

OFF ´ –12 dB ´ 12 dB

Dolby Digital-Modus (nur mit Digital-Eingang) und DTS-Surround-Modus (nur mit Digital-Eingang)

Wählen Sie die Eingangsquelle an.

Wiedergabe mit einem Digital-Eingang

Wählen Sie eine auf digital eingestellte Eingangsquelle

(COAXIAL/OPTICAL) (siehe Seite 54).

Beispiel: DVD

(Hauptgerät) (Fernbedienungsgerät)

w Stellen Sie den Eingangsmodus auf

“AUTO”, “PCM” oder “DTS”.

(Fernbedienungsgerät)

Wählen Sie den Dolby/DTS Surround-Modus an.

(Hauptgerät) (Fernbedienungsgerät)

Wenn Sie diese Funktion vom Bedienfeld des Hauptgerätes aus ausführen, müssen Sie zunächst die SURROUND MODE-Taste drücken, dann den SELECT-Knopf drehen und anschließend Dolby Pro Logic NEO:6 anwählen.

II oder DTS

(Hauptgerät) (Hauptgerät)

Starten Sie die Wiedergabe einer mit

• Die Dolby Digital-Anzeige leuchtet

Leuchtet

bei der Wiedergabe einer Dolby Digital-Quelle.

• Die DTS-Anzeige leuchtet bei der

Leuchtet

Wiedergabe von DTS-Quellen.

• Die SIGNAL DETECT-Anzeige

Leuchtet

leuchtet bei der Wiedergabe von 6.1Kanal Surround-Tonquellen, die das Identifikationssignal beinhalten.

Wenn SIGNAL DETECT LED leuchtet, raten wir Ihnen, den hinteren Surround-Kanal während der Wiedergabe mit Hilfe der SURROUND BACK-Taste auf dem Fernbedienungsgerät zu drehen. TWir empfehlen, den Surround Rückseite-Kanal auszuschalten, um die DTS 96/24-Quellen mit dem optimalen System zu verwenden.

gekennzeichneten Programmquelle

Betätigen Sie die SURROUND BACK-Taste, um Surround Back CH ON/OFF zu schalten.

(Fernbedienungsgerät)

• Leuchtet, wenn die SURROUND BACK-Taste aktiviert ist.

Leuchtet

DEUTSCH

OFFSET - 4dB

DOLBY/DTS SURROUND

DOLBY PL c

PL C DVD

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

5, 7

4, 8

5, 7

MODE cinma

(Fernbedienungsgerät)

Lassen Sie das Surround-Parameter-Menü anzeigen.

Wählen Sie die verschiedenen Parameter aus.

Nehmen Sie die Parametereinstellungen vor.

Drücken Sie SURROUND PARAMETER-Taste, um den Surround-Parametermodus zu beenden.

2 Dialog-Normalisierung

Die Dialog-Normalisierungsfunktion wird bei der Wiedergabe von Dolby Digital-Programmquellen automatisch aktiviert. Die Dialog-Normalisierung ist eine Grundfunktion von Dolby Digital, die den Dialogpegel (Standardpegel) der Signale automatisch normalisiert, die bei verschiedenen Pegeln für verschiedene Programmquellen wie DVD, DTV oder zukünftige Formate, die die ON SCREEN-Taste anwenden werden, aufgenommen worden sind.

Display

Die Zahl steht für den Normalisierungspegel, wenn das derzeit wiedergegebene Programm auf den Standardpegel normalisiert wird.

Dolby Surround Pro Logic II-Modus

Wählen Sie die Funktion, an die die

Komponente, die Sie wiedergeben möchten, angeschlossen ist.

Beispiel: DVD

FUNCTION / SELECT

(Hauptgerät) (Fernbedienungsgerät)

Wählen Sie den Dolby Surround Pro Logic II-

Modus.

(Hauptgerät) (Fernbedienungsgerät)

• Die Dolby Pro Logic II-Anzeige leuchtet.

Leuchtet

Display

Die Dolby Surround Pro Logic

Cinema- oder

Music-Modi können während der Wiedergabe im Dolby Surround Pro Logic

-Modus durch

Drücken der CINEMAoder MUSIC-Taste auf der Fernbedienung direkt ausgewählt werden.

Wählen Sie den Surround-Parameter-Modus.

(Fernbedienungsgerät)

Display

Geben Sie eine Programmquelle mit dem

Zeichen wieder.

• Beziehen Sie sich hinsichtlich von Bedienungsanleitungen auf die Handbücher der entsprechenden Komponente.

Um diesen Betrieb vom Fernbedienungsgerät aus durchzuführen, müssen Sie zunächst sicherstellen, dass der Modus-Wahlschalter auf “AUDIO” gestellt ist.

DEUTSCH

MODE musicMODE cinemaMODE DOLBY PL

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

5, 7

4, 8

5, 7

FUNCTION / SELECT

DOLBY/DTS SURROUND

DOLBY PLII DTS NEO:6

MODE musicMODE cinema

MODE cinma

Wählen Sie den für die Quelle optimalen

Modus.

(Fernbedienungsgerät)

Wählen Sie die verschiedenen Parameter. (Eine

Beschreibung der verschiedenen Parameter finden Sie unter “Surround-Parameter q”).

(Fernbedienungsgerät)

Stellen Sie die verschiedenen Surround-

Parameter ein.

(Fernbedienungsgerät)

Drücken Sie SURROUND PARAMETER-Taste,

um den Surround-Parametermodus zu beenden.

(Fernbedienungsgerät)

DTS Neo:6-Modus

Wählen Sie die Funktion, an die die

Komponente, die Sie wiedergeben möchten, angeschlossen ist.

Beispiel: DVD

(Hauptgerät) (Fernbedienungsgerät)

Wählen Sie den DTS NEO:6-Modus.

(Hauptgerät) (Fernbedienungsgerät)

• Bei jeder Betätigung der Taste ändert sich der

Modus wie nachfolgend gezeigt.

Der Kino- (DTS NEO:6 Cinema-) oder Musik(Music )-Modus kann während der Wiedergabe im DTS NEO:6 -Modus durch Drücken der Kino(CINEMA) oder Musik(MUSIC )-Taste auf der Fernbedienung direkt ausgewählt werden.

Wählen Sie den für die Quelle optimalen

Modus.

Eine Programmquelle abspielen.

(Fernbedienungsgerät)

Wählen Sie den Surround-Parameter-Modus.

(Fernbedienungsgerät)

Display

Wählen Sie die verschiedenen Parameter.

Um diesen Betrieb vom Fernbedienungsgerät aus durchzuführen, müssen Sie zunächst sicherstellen, dass der Modus-Wahlschalter auf “AUDIO” gestellt ist.

(Fernbedienungsgerät)

DEUTSCH

Stellen Sie die verschiedenen Surround-

Parameter ein.

(Fernbedienungsgerät)

Drücken Sie SURROUND PARAMETER-Taste,

um den Surround-Parametermodus zu beenden.

(Fernbedienungsgerät)

Surround-Parameter q Pro Logic

• Der Cinema-Modus ist für Stereo-Fernsehsendungen und alle in Dolby Surround kodierten Programme

• Für Autosound Music-Systeme (kein Bild) wird als Standard-Modus der Musik-Modus empfohlen. Dieser

• Der Dolby Pro Logic-Modus bietet dieselbe robuste Surround-Bearbeitung wie das originale Pro Lojic,

DTS Neo:6-Modus

• Kino

• Musik

CENTER IMAGE (0,0 bis 0,5: Grundeinstellung 0,2)

II-Modus:

vorgesehen.

Modus kann bei A/V-Systemen gewählt werden.

sofern die Qualität des Tonquelleninhaltes nicht optimal ist. Wählen Sie einen der Modi (“Cinema”, “Music” oder “Pro Logic”).

Panorama-Regler:

Dieser Modus dehnt das vordere Stereobild aus, um die Surround-Lautsprecher für einen aufregenden “wraparaound”-Effekt mit Seitenwand-Vorstellung einzubeziehen. Wählen Sie “OFF” oder “ON”.

Abmessungssteuerung:

Hiermit wird das Klangfeld langsam entweder weiter nach vorn oder hinten verschoben. Der Regler kann in 7 Schritten von 0 bis 6 eingestellt werden.

Mittelbreiten-Regler:

Dieser Regler stellt das Mittelbild so ein, dass es möglicherweise nur vom Mittellautsprecher, von den linken/rechten Lautsprechern als Phantombild oder von allen drei Frontlautsprechern zu hören ist, um die Grade zu variieren. Der Regler kann in 8 Schritten von 0 bis 7 eingestellt werden.

Dieser Modus ist optimal für das Abspielen von Filmen. Das Decodieren wird durch Hervorheben der Trennleistung ausgeführt, um mit 2-Kanal-Quellen die gleiche Atmosphäre zu erhalten, die sonst mit 6.1Kanal-Quellen erzeugt wird. Dieser Modus ist auch für das Abspielen von Quellen effektiv, die in konventionellen Surround-Formaten aufgezeichnet wurden, da die Inphase-Komponente hauptsächlich dem Center-Kanal (C) und die Reversephase-Komponente dem Surround (Kanäle SL, SR und SB) zugeordnet ist.

Dieser Modus dient hauptsächlich der Wiedergabe von Musik. Die Signale des Frontkanals (FL und FR) umgehen den Decoder und werden direkt wiedergegeben, so dass kein Verlust der Tonqualität zu befürchten ist, und der Effekt der von den Center- (C) und Surround-Kanälen (SL, SR und SB) ausgegebenen Surroundsignale sorgen für eine natürliche Erweiterung des Schallfeldes.

Der Center-Klangbreite-Parameter wurde für das Einstellen der Ausdehnung des Center-Kanals im DTS NEO:6 MUSIC-Modus hinzugefügt.

Surround-Parameter w CINEMA EQ. (Cinema-Equalizer):

Die Cinema EQ-Funktion senkt auf sanfte Art den Pegel der extrem hohen Frequenzen, um den überlagernden hellen Klang in Film-Soundtracks zu kompensieren. Wählen Sie diese Funktion, wenn der Ton von den Frontlautsprechern zu hell ist. Diese Funktion kann nur im Dolby Pro Logic (Dieselben Inhalte werden für alle Betriebsmodi eingestellt.)

D.COMP. (Unterdrückung des Dynamik-Bereiches):

Soundtracks von bewegten Bildern haben einen gewaltigen Dynamik-Bereich (der Kontrast zwischen sehr sanften und sehr lauten Tönen). Für das Zuhören am späten Abend oder immer dann, wenn der höchste Klangpegel unter dem herkömmlichen Pegel liegt, ermöglicht Ihnen die dynamische Bereichskomprimierung, alle Klänge des Soundtracks wahrzunehmen (allerdings bei reduziertem Dynamikbereich). (Dies ist nur bei der Wiedergabe von in Dolby Digital oder DTS ausgenommenen Programmquellen möglich.) Wählen Sie einen der vier Parameter an (“OFF”, “LOW”, “MID” (mittel) oder “HI” (hoch). Stellen Sie diesen Parameter zum Anhören der Soundtracks unter normalen Bedingungen auf OFF.

LFE (Niederfrequenz-Effekt):

TS aufgenommenen Programmquellen in der Tonquelle vorhanden ist, ein. Wenn der vom Subwoofer produzierte Ton aufgrund der LFE-Signale während der Wiedergabe von Dolby Digital- oder DTS-Quellen verzerrt klingt, wenn der Spitzenwertbegrenzer im Rahmen der Spitzenwertbegrenzungs-Einstellung ausgeschaltet wurde (System-Einrichtungsmenü), muß der Pegel entsprechend eingestellt werden. Programmquelle und Einstellbereich

1. Dolby Digital: –10 dB bis 0 dB

2. DTS Surround: –10 dB bis 0 dB

Für die Wiedergabe von DTS-kodierter Film (Niederfrequenzeffekte) auf 0 dB einzustellen, um eine korrekte DTS-Wiedergabe zu gewährleisten. Für die Wiedergabe von DTS-kodierter Musik (Niederfrequenzeffekte) auf –10 dB einzustellen, um eine korrekte DTS-Wiedergabe zu gewährleisten.

SB CH OUT (Surround hinten):

“OFF” ......................Die Wiedergabe wird mit Hilfe des Surround-Lautsprechers weitergeleitet.

“ON”........................Die Wiedergabe wird mit Hilfe des Surround-Rücklautsprechers weitergeleitet.

“NON MTRX”..........Die Wiedergabe wird mit Hilfe des Surround-Rücklautsprechers weitergeleitet.

Dieselben Signale wie die der Surround-Kanäle wird von den Surround-Rückkanälen ausgegeben.

“MTRX ON”.............Die Wiedergabe wird mit Hilfe des Surround-Rücklautsprechers weitergeleitet.

Der Surround-Rückkanal wird mit Hilfe der digitalen Matrix-Bearbeitung reproduziert.

“NRML (OFF)”.........Die Wiedergabe wird mit Hilfe des Surround-Lautsprechers weitergeleitet.

“NRML (ON)” ..........Die Wiedergabe wird mit Hilfe des Surround-Rücklautsprechers weitergeleitet.

.................................Der Surround-Rückkanal wird mit Hilfe der digitalen Matrix-Bearbeitung reproduziert.

HINWEIS: Dieser Vorgang kann mit der Surround-Hinten- “SURROUND BACK”-Taste direkt ausgeführt

werden.

II-, Dolby Digital- und DTS-Surround Modi angewendet werden.

software wird empfohlen, den LFE LEVEL

DEUTSCH

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

1, 2

DOLBY VS

SURROUND MODE

FUNCTION / SELECT

V S Wi d e

Wide

Narrow

OFF LOW MID HI

Dynamic range

D.COMP. OFF

LFE 0dB

DEFAULT YES<

Dolby Virtual Speaker-Modus

• Beim Dolby Virtual Speaker-Modus handelt es sich um einen Modus, der mit Hilfe einer von Dolby Laboratories entwickelten dreidimensionalen Technologie einen Multikanal-Surroundklang mit nur zwei Lautsprechern für die vorderen Kanäle erzielt.

• Bei der Verwendung von zwei Lautsprechern für die vorderen Kanäle können Sie zwischen zwei Modi wählen: Referenz oder Weit.

• Der Dolby Virtual Speaker-Modus kann nicht nur bei Dolby Digital- und DTS-Multikanal-Quellen, sondern auch bei 2-Kanal-Quellen effektiv eingesetzt werden. Bei 2-Kanal-Quellen können Sie zwischen zwei 2-Kanal-Modi wählen: Virtual 1 (Dolby Pro Logic

• Bei einer Multikanal-Lautsprecherkonfiguration (z. B. bei 5.1 Kanälen) offeriert der Dolby Virtual Speaker-Modus entsprechend der jeweiligen Lautsprecherkonfiguration verschiedene Effekte.

[1] Wiedergabe von Dolby Digital und DTS-Surround-Klang (nur bei Digitaleingängen)

B Anwendbare Quellen

• Digitaleingang (D.AUX-Funktionen, einschließlich DVD-Wiedergabediscs) Dolby Digital-Multikanal-Quellen DTS-Quellen

Wählen Sie die Eingangsquelle an.

Wiedergabe mit einem Digital-Eingang

Wählen Sie eine auf digital eingestellte Eingangsquelle (COAXIAL/OPTICAL) (siehe Seite 54).

Beispiel: DVD

(Hauptgerät) (Fernbedienungsgerät)

II Cinema) und Virtual 2 (Dolby Pro Logic).

w Stellen Sie den Eingangsmodus auf

“AUTO”, “PCM” oder “DTS”.

(Fernbedienungsgerät)

Stellen Sie den Surround-Modus auf “DOLBY

VIRTUAL SPEAKER”.

(Hauptgerät)

Display

(Hauptgerät)

(Fernbedienungsgerät)

Lassen Sie sich eine Programmquelle mit dem

- oder -Zeichen wiedergeben.

Die Dolby Digital-Anzeige

•

leuchtet bei der Wiedergabe von Dolby Digital-Quellen.

• Die DTS-Anzeige leuchtet bei der Wiedergabe von DTS-Quellen.

Diese Anzeige wechselt entsprechend dem Wiedergabe-Quellen-Format automatisch.

Lassen Sie sich die Surround-Parameter für die

entsprechende Quelle anzeigen.

(Fernbedienungsgerät)

Leuchtet

Wählen Sie die Surround-Parameter aus und

geben Sie sie ein.

Wenn nach der Anzeige der Parameter 6 Sekunden lang keine Bedienung erfolgt, erscheint wieder die normale Anzeige.

(Hauptgerät)

B Einstellung des DOLBY VS-Modus

Der ausgewählte Modus blinkt. Der Modus wird nicht angezeigt, wenn er nicht ausgewählt werden kann.

B D.COMP.-Einstellung

OFF LOW MID HI

B Einstellung des LFE-Pegels

-10 -5 0

... ...

Der LFE-Pegel kann in 1 dB-Schritten zwischen –10 dB und 0 dB eingestellt werden.

B DEFAULT-Einstellung

YES

Wenn “YES” ausgewählt wurde, werden die Einstellungen zurück auf die Werkseinstellungen gestellt.

Schalten Sie bei der Anzeige der SurroundParameter mit Hilfe der •- und ª-Cursor-Tasten auf der Fernbedienung zu den vorherigen oder nachfolgenden Punkten um. Drücken Sie nach Beendigung der SurroundParameter-Einstellung keinerlei Tasten mehr. Nach einigen Sekunden erscheint wieder die normale Anzeige, und die Einstellungen werden automatisch eingegeben.

Surround-Parameter e DOLBY VS (Dolby Virtual Speaker-Modus)

• REF (Referenzmodus) Hierbei handelt es sich um den Standard-Modus.

• WIDE (Weit-Modus) Dieser Modus dehnt das Klangfeld des vorderen Kanals aus.

D.COMP. (Dynamikbereichskompression):

• Dieser Parameter stellt den Dynamikbereich des Dolby Digital Sounds ein. Stellen Sie diesen Parameter bei relativ niedrig eingestellter Lautstärke wie z.B. nachts auf die “HI”-Seite, um die Soundspitze zu senken und die leiseren Töne zu verstärken. Dadurch verengt sich sich der Dynamikbereich, was das Zuhören erleichtert. Stellen Sie auf “OFF”, um diese Funktion auszuschalten.

(Weit) (Eng)

(Dynamikbereich)

LFE (Niederfrequenz-Effekt):

• Programmquelle und Einstellbereich

1. Dolby Digital : –10 dB bis 0 dB

2. DTS-Surround : –10 dB bis 0 dB

• Wenn Dolby Digital-kodierte Software abgespielt wird, ist es für eine korrekte Dolby DigitalWiedergabe empfehlenswert, den LFE-PEGEL auf 0 dB einzustellen.

• Wenn DTS-kodierte Film-Software abgespielt wird, ist es für eine korrekte DTS-Wiedergabe empfehlenswert, den LFE-PEGEL auf 0 dB einzustellen.

• Wenn DTS-kodierte Musik-Software abgespielt wird, ist es für eine korrekte DTS-Wiedergabe empfehlenswert, den LFE-PEGEL auf –10 dB einzustellen.

DEUTSCH

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

2 3

VS VIRTUAL1

VIRTUAL 1 VIRTUAL 2

SURROUND MODE

FUNCTION / SELECT

[2] Wiedergabe im Dolby Pro-Logic II-Modus

• Bei der Eingabe von 2-Kanal-Signalen können Sie zwischen zwei Wiedergabemodi wählen und die Einstellung entsprechend der 2-Kanal-Modus-Einstellung Virtual 1 oder Virtual 2 vornehmen. (Die Werkseinstellung lautet auf Virtual 1-Modus.)

Virtual 1 : 2-Kanal-Quellen werden mit Hilfe des Dolby Pro Logic

II Cinema-Verfahrens in Virtual Surround

wiedergegeben.

Virtual 1 : 2-Kanal-Quellen werden mit Hilfe des Dolby Pro Logic-Verfahrens in Virtual Surround wiedergegeben.

Stellen Sie den Surround-Modus auf “DOLBY

VIRTUAL SPEAKER” (“DOLBY VS”).

• Nachdem der Surround-Modus angezeigt

wurde, erscheint wieder die normale Anzeige.

(Hauptgerät) (Hauptgerät)

Drücken Sie die SURROUND PARAMETER-

Taste und wählen Sie den 2-Kanal-Modus.

(Fernbedienungsgerät)

Dieser kann gewählt werden, wenn der Digitaleingang aus keinem Signal, keinen PCM Signalen, Dolby Digital 2-Kanalsignalen

Surround-Parameter r

besteht und wenn der Analogeingang ausgewählt wird.

VIRTUAL1 (Virtual 1-Modus):

In diesem Modus werden 2-Kanal-Quellen mit Hilfe des Dolby Pro Logic wiedergegeben. Dieser Modus eignet sich für die

II Cinema-Verfahrens

Wiedergabe von in Dolby Surround aufgenommenen Filmquellen und herkömmlichen Stereoquellen.

Wählen Sie den gewünschten 2-Kanal-Modus

entweder durch Drehen des SURROUND/SELECT-Reglers am Hauptgerät oder durch Drücken der Tasten auf der Fernbedienung.

- und

VIRTUAL2 (Virtual 2-Modus):

In diesem Modus werden 2-Kanal-Quellen mit Hilfe des Dolby Pro Logic-Verfahrens wiedergegeben. Dieser Modus ist mit der herkömmlichen Dolby Pro Logic-Wiedergabe kompatibel. Hierbei wird das aufgenommene Wiedergabebild von in Dolby

(Fernbedienungsgerät)

Surround aufgenommenen Quellen naturgetreu wiedergegeben.

Drücken Sie SURROUND PARAMETER-Taste, um den Surround-Parametermodus zu beenden.

HINWEISE:

• Der 2-Kanal-Dekodiermodus kann nicht eingestellt werden, wenn Dolby Digital 5.1Kanalsignale oder DTS Signale eingehen.

• Der 2-Kanal-Dekodiermodus wird für die DVD-, TV/DBSund V.AUX-Modi getrennt gespeichert.

1-Cursor-

DSP-SURROUND-SIMULATION

• Der AVR-770SD ist mit einem Hochleistungs-DSP (Digitaler Signalprozessor) ausgestattet, der mit Hilfe digitaler Signalbearbeitung ein synthetisches Klangfeld erzeugt. Entsprechend der Eingangsquelle können Sie zwischen 6 voreingestellten Surround-Modi wählen und die Parameter können entsprechend der im Zuhörraum herrschenden Bedingungen eingestellt werden, um einen realistischeren, kraftvolleren Klang zu erzielen. Diese Surround-Modi können auch für Programmquellen angewendet werden, die nicht in Dolby Surround Pro Logic oder Dolby Digital oder DTS aufgenommen worden sind.

Surround-Modi und deren Merkmale

In diesem Modus werden die Signale vom vorderen linken Kanal, vom linken Surround-

5CH/6CH

STEREO

MONO MOVIE

(HINWEIS 1)

ROCK ARENA

JAZZ CLUB

VIDEO GAME

MATRIX

Abhängig von der wiedergegebenen Programmquelle ist der Effekt möglicherweise nicht stark wahrnehmbar. Probieren Sie in einem derartigen Fall andere Surround-Modi aus, ohne sich dabei um deren Bezeichnungen zu kümmern, um ein Klangfeld zu erzielen, das Ihrem Geschmack entspricht.

HINWEIS 1: Bei der Wiedergabe von in Einkanalton aufgenommenen Tonquellen ist der Ton einseitig, wenn nur

zu einem Kanal (links oder rechts) Signale eingegeben werden. Daher sollten Sie zu beiden Kanälen Signale eingeben. Wenn Sie eine Quellenkomponente mit nur einem Audio-Eingang haben (einstimmiger Camcorder usw.) sollten Sie den Mono-Ausgang mit Hilfe eines “Y”-Adapterkabels in zwei Ausgänge unterteilen und die L- und R-Eingänge anschließen.

Persönlicher Speicher Plus

Diese Anlage ist mit einer persönlichen Speichefunktion ausgestattet, mit Hilfe derer die für den Eingang der verschiedenen Quellen angeqählten Surround- und Eingangs-Modi automatisch gespeichert werden. Beim Umschalten der Eingangsquelle werden wieder die Modi aufgerufen, die bei der letzten Benutzung eingestellt waren.

Die Surround-Parameter, Einstellungen für die Klangsteuerung und Wiedergabepegel-Balance für die verschiedenen Ausgangskanäle werden für jeden einzelnen Surround-Modus gespeichert.

Kanal und die Signale des vorderen rechten Kanals vom rechten Surround-Kanal ausgegeben. Dieselbe Komponente (Eingangsphase) des linken und rechten Kanals wird vom Mittelkanal ausgegeben. Dieser Modus liefert von allen Lautsprechern SurroundKlang; dies jedoch ohne Richtsteuerungseffekte und ist für jede Stereo-Programmquelle anwendbar.

Wählen Sie diesen Modus, um sich in Einkanalton ausgestrahlte Filme mit größten Raumgefühl anzusehen.

Wählen Sie diesen Modus, um in einer Arena mit reflektiertem Klang, der aus allen Richtungen kommt, das Gefühl eines Live-Konzertes zu erleben.

Dieser Modus simuliert das Klangfeld eines Live-Clubs mit niedriger Decke und harten Wänden. Der Modus verleiht Jazz eine äußerst lebendige Wirklichkeit.

Wählen Sie diese Position für Videospiel-Quellen.

Wählen Sie diesen Modus, um das Raumgefühl für in Stereoton aufgenommene Programmquellen zu verstärken. Vom Surround-Kanal werden Signale ausgegeben, die aus den verschiedenen Komponenten der Eingangssignale (die Komponente, die das Raumgefühl verleiht) bestehen und für die Verzögerung bearbeitet werden.

DEUTSCH

FUNCTION / SELECT

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

DIRECT STEREO DOLBY PRO LOGIC II

5CH/6CH STEREO

DOLBY VIRTUAL SPEAKER

JAZZ CLUB ROCK ARENA

MONO MOVIEVIDEO GAMEMATRIX

DTS NEO:6

DIRECT STEREO DOLBY PRO LOGIC II

5CH/6CH STEREO

DOLBY VIRTUAL SPEAKER

JAZZ CLUB ROCK ARENA

MONO MOVIEVIDEO GAMEMATRIX

DTS NEO:6

SURROUND MODE

MONO MOVIE ROCK ARENA

JAZZ CLUBVIDEO GAME

MATRIX

2, 5

DSP-Surround-Simulation

• Zum Betrieb der Surround-Modi und Surround-Parameter vom Fernbedienungsgerät.

Wählen Sie den Surround-Modus für den

Eingangskanal an.

(Fernbedienungsgerät)

Bei jeder Betätigung der DSP SIMULATIONTaste wird der Surround-Modus in nachfolgend aufgeführter Reihenfolge umgeschaltet:

(Fernbedienungsgerät)

Drücken Sie SURROUND PARAMETER, um in den Modus zum Einstellen der Surround-Parameter zu gelangen.

• Der Surround-Parameter ändert sich in folgender Reihenfolge, jedesmal wenn die SURROUND PARAMETER-Taste für die unterschiedlichen Surround-Modi gedrückt wird.

Wählen Sie die verschiedenen Parameter aus.

Nehmen Sie die Parametereinstellungen vor.

• Zum Betrieb des Surround-Modus vom Hauptgerät aus.

Drücken Sie, um den Surround-Modus

auszuwählen, die SURROUND MODE-Taste, und bedienen Sie anschließend den Auswahlschalter. Drehen Sie zum Anwählen des SurroundModus den SELECT-Knopf.

(Hauptgerät)(Hauptgerät)

• Wenn Sie im Uhrzeigersinn drehen

• Wenn Sie gegen den Uhrzeigersinn drehen

HINWEISE:

• Wenn PCM-Digitalsignale oder Analogsignale in den Surround-Modi 5CH/6CH STEREO, ROCK ARENA, JAZZ CLUB, VIDEO GAME, MONO MOVIE oder MATRIX wiedergegeben werden, und das Eingangssignal schaltet zu einem Digitalsignal um, das in Dolby Digital kodiert wird, schaltet der Modus automatisch auf DTS-Surround.

• Wenn der 5-Kanal-/6-Kanal-Stereomodus “5CH/6CH STEREO” ausgewählt wird, weicht die Anzeige entsprechend von Surround-Hinten-Kanal Ein/Aus (CH ON/OFF) ab.

Surround hinten CH ON: 6CH STEREO Surround hinten CH OFF: 5CH STEREO

Surround-Parameter t ROOM SIZE:

Dies stellt die Größe des Klangfeldes ein. Sie können zwischen fünf Einstellungen wählen: “small”, “med.s” (mittelklein), “medium”, “med.l” (mittelgroß) und “large”. “small” erzeugt ein kleines Klangfeld und “large” erzeugt ein großes Klangfeld.

EFFECT LEVEL:

Dies stellt die Stärke des Klangeffektes ein. Der Pegel kann in 15 Schritten von 1 bis 15 eingestellt werden.

DELAY TIME:

Ausschließlich im Matrix-Modus kann die Verzögerungszeit innerhalb eines Bereiches von 0 bis 300 ms eingestellt werden.

(Fernbedienungsgerät)

Drücken Sie SURROUND PARAMETER-Taste, um den SurroundParametermodus zu beenden.

DEUTSCH

2 Surround-Modi und Parameter

Signale und Einstellbarkeit der verschiedenen Modi

Bei der

C C *1

Bei der

Wiedergabe

von PCM-

Signalen

Modus

DIRECT

STEREO

EXTERNAL INPUT

DOLBY PRO LOGIC II

DTS NEO:6

DOLBY DIGITAL

DTS SURROUND (DTS ES MTRX 6.1)

5/6CH STEREO

ROCK ARENA

JAZZ CLUB

VIDEO GAME

MONO MOVIE

MATRIX

DOLBY VIRTUAL SPEAKER

DOLBY HEADPHONE

Kanalausgang

Front L/R

(Nur HP)

Signal

Kein Signal

Wird durch die Einstellung der Lautsprecher-

CENTER

SURROUND

L/R

Konfiguration ein- bzw. ausgeschaltet

SUB-

WOOFER

SURROUND

BACK L/R

B B *2 B *2 B *2

B *2 B *2 B *2 B *2 B *2

B *

Wiedergabe

von Dolby

von DTS-

Digital-

Signalen

C C *1

Möglich

Nicht möglich

1 Nur für 2 Kanal-Inhalte.

2 Der Signalausgang kann mithilfe der

Surround-Parametereinstellung “SB CH OUT” umgeschaltet werden.

2 Surround-Modusbezeichnungsunterschiede bedingt durch die Eingangssignale

Eingangssignale

DTS DOLBY DIGITALSurround-Modus

DTS 96/24(5.1 ch)

✳DTS ES MTRX

DTS 96/24

DTS (6.1 ch) D. D. (2 ch) D. D. (5.1 ch)

DTS ES DSCRT6.

DTS MTRX6.1

✳

DTS SURROUND

DTS NEO:6

PRO LOGIC II

DOLBY

✳

DIRECT

STEREO

DTS SURROUND

DOLBY SURROUND

DSP SIMULATION

ANALOG LINEAR PCM DTS (5.1 ch)

DTS NEO:6

DOLBY

PRO LOGIC II

C :Wählbar

✳ : Die Surround-Modusbezeichnung unterscheidet sich je nach der “SB CH OUT”-Surround-Parameter-

Einstellung.

B : Die Surround-Modusbezeichnung unterscheidet sich je nach Eingangssignal. E : Nicht wählbar

DTS NEO:6

DOLBY

PRO LOGIC II

✳DTS ES MTRX

DTS SURROUND

Bei der

Wiedergabe

von

ANALOG-

Signalen

DOLBY DIGITAL EX

DOLBY DIGITAL

Modus

DIRECT

STEREO

EXTERNAL INPUT

DOLBY PRO LOGIC II

DTS NEO:6

DOLBY DIGITAL

DTS SURROUND (DTS ES MTRX 6.1)

5/6CH STEREO

ROCK ARENA

JAZZ CLUB

VIDEO GAME

MONO MOVIE

MATRIX

DOLBY VIRTUAL SPEAKER

DOLBY HEADPHONE

Signale und Einstellbarkeit der verschiedenen Modi

Parameter (Standardwerte stehen in Klammern)

SURROUND-PARAMETER

CINEMA EQ.

TONE

CONTROL

(0dB)

(CINEMA)

(0dB)

(CINEMA)

(0dB)

(Hinweis1)

(0dB)

(Hinweis2)

(0dB)

(DH1)

(Hinweis 1) BASS: +8dB, TREBLE: +4dB (Hinweis 2) Nur wenn keine Surround-

DECORDER

MODE

(VIRTUAL1)

(Hinweis3)

(Hinweis4)

(Hinweis5)

(OFF)

ROOM SIZE

(Medium)

Lautsprecher angeschlossen sind

(10)

(Hinweis 3) Nur 2-Kanal-Quellen (Hinweis 4) Nur Cinema-, DOLBY PL-Modus (Hinweis 5) Nur Cinema-Modus

EFFECT

LEVEL

(30msec)

DELAY TIME

SURROUND

BACK

(NRML (OFF))

(NRML (ON))

(MTRX ON)

C: Einstellbar E: Nicht einstellbar

NUR PRO LOGIC II

MUSIC-MODUS

DIMENSION

PANORAMA

(OFF)

(3)

MUSIC-MODUS

CENTER

WIDE

(3)

NUR NEO:6

CENTER


(0,2)

ei der

Wiedergabe von

Dolby Digital/DTS-

Signalen

D. COMP

LFE

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

(OFF)

(0dB)

DEUTSCH

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

CINEMA

MUSIC2

MUSIC1

HCINEMA

PHONES

Wiedergabe mit Hilfe des Dolby Headphone-Modus

• Der AVR-770SD ist mit dem Dolby Headphone-Modus ausgestattet, einer von den Dolby Laboratories und Lake Technology gemeinsam entwickelten Technologie, mit der dreidimensionaler Klang mit Hilfe von handelsüblichen Kopfhörer erzeugt wird.

• Der Dolby Headphone-Modus ist eingestellt, wenn Kopfhörer an die Kopfhörerbuchse des AVR-770SD angeschlossen worden sind.

• Es stehen derzeit vier Dolby Headphone-Modi zur Erstellung verschiedener Klangfeld-Effekte zur Verfügung: DH1, DH2, DH3 und Bypass (normale Stereo-Wiedergabe).

• Der Dolby Headphone-Modus ist mit Dolby Digital- und DTS-Multikanal-Quellen kompatibel. Bei 2-KanalQuellen kann die Wiedergabe in den Cinema-, Music 1- und Music 2-Modi mit der 2-Kanal-Modus-Einstellung ausgewählt werden.

Geben Sie die verschiedenen Surround-

Parameter ein.

Wenn nach der Anzeige der Parameter 6 Sekunden lang keine Bedienung erfolgt, erscheint wieder die normale Anzeige.

(Fernbedienungsgerät)

• Dolby H-Modus-Einstellung

DH1 DH2 DH3 BYPASS

• 2-Kanal-Modus-Einstellung

Surround-Parameter y DOLBY H (Dolby Headphone-Modi)

DH1 .............Referenz-Raum

(kleiner Raum mit schwachem Nachhall)

DH2 .............Live-Raum

(Raum mit stärkerem Nachhall als DH1)

DH3 .............Großer Raum

(größerer Raum als DH1. Dieser Modus bietet einen Hauch von Distanz und Schallstreueffekten.)

BYPASS .......Stereo-Wiedergabe

DECODER:

Diese Modi können bei der Wiedergabe von 2- Kanal-Quellen (analog, PCM usw.) ausgewählt werden. Die Signale werden von einem der nachfolgenden Decoder bearbeitet, um Multikanäle zu erzeugen, die dann im Dolby Headphone-Modus wiedergegeben werden. Im Bypass-Modus werden diese nicht angezeigt.

CINEMA ......Dolby Pro Logic

MUSIC1 .......Dolby Pro Logic

II Cinema-Modus II Music-Modus

MUSIC2 .......Im Dolby Headphone-Modus mit 2

Kanälen wiedergegebene Signale

Schließen Sie Kopfhörer (als Zubehör erhältlich) an die Kopfhörerbuchse an.

• Wenn Kopfhörer angeschlossen wurden, wird der Lautsprecher-Ausgang automatisch ausgeschaltet und von den Lautsprechern wird kein Ton ausgegeben.

Drücken Sie die Surround-Parameter-Taste und lassen Sie sich die Surround-Parameter anzeigen.

Wenn die DVD-Funktion eingestellt wurde, wird dies auch auf der Anzeige angezeigt.

(Fernbedienungsgerät)

• Bei jedem Drücken der Taste ändert sich der Modus wie nachfolgend gezeigt.

Kann ausgewählt werden, wenn kein Signal vorhanden ist oder eine 2-Kanal-Quelle wiedergegeben wird.

Es stehen darüber hinaus dieselben Parameter wie die unter “(2) Wiedergabe im Dolby Virtual Speaker-Modus” beschriebenen zur Verfügung, und zwar:

B D.COMP.-Einstellung B LFE-Pegel-Einstellung B DEFAULT-Einstellung

Schalten Sie bei der Anzeige der SurroundParameter mit Hilfe der •- und ª-Cursor-Tasten auf der Fernbedienung zu den vorherigen oder nachfolgenden Punkten um.

DEUTSCH

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

FUNCTION / SELECT

BAND

TUNING

1,4

A1 FM 87.50M

RADIOHÖREN

Automatische Sendereinstellung

Sehen Sie auf das Display und drücken Sie die

BAND-Taste, um das gewünschte Empfangsband (MW oder UKW) auszuwählen und den automatischen Abstimm-Modus einzustellen.

(Hauptgerät) (Fernbedienungsgerät)

Display

Drücken Sie die TUNING-Taste + oder –.

Stellen Sie die Eingangsfunktion auf Empfänger

(TUNER).

(Hauptgerät)

(Fernbedienungsgerät)

• Die automatische Sendersuche beginnt und

(Hauptgerät) (Fernbedienungsgerät)

hält an, wenn eine Station empfangen wird.

HINWEIS:

• Wenn bei de automatischen Sendersuche auf dem UKW-Band ein Stereoprogramm empfangen wird, leuchtet auf dem Display die Anzeige “STEREO” auf. Zwischen den Empfangsfrequenzen werden die Störgeräusche stummgeschaltet und die Anzeigen “TUNED” und “STEREO” erlöschen.

Leuchtet

Vorgewählte Sender

Vorbereitungen:

Verwenden Sie die automatische oder die manuelle Sendereinstellung zur Einstellung eines Senders, dessen Einstellung im Sendervoreinstellungsspeicher abgespeichert werden soll.

(Fernbedienungsgerät)

Drücken Sie die Speichertaste (MEMORY).

Drücken Sie die Umschalttaste (SHIFT) und wählen Sie damit den

(Fernbedienungsgerät)

gewünschten Speicherblock (A bis E).

HINWEIS:

• Bitte stellen Sie sicher, dass der Schieberegler auf dem Fernbedienungsgerät auf die “AUDIO”-Position gestellt ist.

Drücken Sie die Voreinstellungstaste + oder – um den gewünschten Voreinstellungskanal (1 bis 8)

(Fernbedienungsgerät)

zu wählen.

Drücken Sie die Speichertaste (MEMORY) nochmals und speichern

(Fernbedienungsgerät)

Sie damit die Einstellungen im Sendervoreinstellungsspeic her.

Manuelle Sendereinstellung

Stellen Sie die Eingangsfunktion auf Empfänger

(TUNER).

Sehen Sie auf das Display und wählen Sie mit

der Empfangsband-Taste (BAND) das gewünschte Empfangsband “MW (AM)” oder “UKW (FM)”.

HINWEIS:

• Wenn die manuelle Sendereinstellungs-Betriebsart gewählt wurde, werden UKM-Stereosender in Mono empfangen und die Stereoanzeige erlischt.

Drücken Sie die BAND-taste und stellen Sie die

Betriebsart “manuelle Sendersuche” ein. Prüfen Sie, ob die “AUTO”-Anzeige des Displays ausgeschaltet wird.

Drücken Sie zur Einstellung der gewünschten

Station die TUNING-Taste + oder –. Die Frequenz ändert sich kontinuierlich solange die Taste gedrückt bleibt.

Zur Voreinstellung weiterer Kanäle wiederholen Sie die Schritte 1 bis 4. Insgesamt können bis zu 40 Radiostationen gespeichert werden — jeweils 8 Stationen in 1 bis 8 Speicherblöcken (A bis E).

DEUTSCH

NEWS

AFFAIRS

INFO

SPORT

EDUCATE

ROCK M

EASY M

LIGHT M

CLASSICS

OTHER M

PHONE IN

TRAVEL

LEISURE

JAZZ

COUNTRY

DRAMA

CULTURE

SCIENCE

VARIED

POP M

WEATHER

FINANCE

CHILDREN

SOCIAL

RELIGION

NATION M

OLDIES

FOLK M

DOCUMENT

Überprüfung der gespeicherten Sender

• Die voreingestellten Sender können auf der Bildschirmanzeige (OSD) geprüft werden.

Drücken Sie mehrmals auf die ON SCREEN/DISPLAY-Taste, bis der “Tuner-

Senderspeicher”-Bildschirm auf der Bildschirmanzeige erscheint.

(Fernbedienungsgerät)

Recalling preset stations

(Fernbedienungsgerät)

HINWEIS:

• Bitte stellen Sie sicher, dass der Schieberegler auf dem Fernbedienungsgerät auf die “AUDIO”-Position gestellt ist.

(Fernbedienungsgerät)

Sehen Sie auf das Display und drücken Sie dabei die Umschalttaste (SHIFT) und wählen Sie damit den gewünschten Speicherblock.

Sehen Sie auf das Display und drücken Sie die Voreinstellungstaste CHANNEL + oder – um den gewünschten Voreinstellungskanal zu wählen.

RDS (Radio-Data-System)

RDS funktioniert nur im UKW-Band und ist ein Service der Radiosender, der die Übertragung zusätzlicher Informationen mit dem regulären Sendesignal ermöglicht. Folgende drei RDS-Informationstypen können von diesem Gerät empfangen werden:

2 Programmtyp (PTY)

PTY identifiziert den Typ eines RDS-Prgrammes. Die Programmtypen und ihre Anzeigen sind:

Nachrichten

Affären

Information

Sport

Ausbildung

Drama

Kultur

Technik

Verschiedenes

Popmusik

2 Verkehrsfunk (TP)

TP identifiziert Programme, die Verkehrsnachrichten übertragen. Dies erlaubt Ihnen auf einfache Art, die aktuelle Verkehrslage abzuhören, bevor Sie Ihr Haus verlassen.

2 Radiotext (RT)

RT ermöglicht der RDS-Station Textnachrichten zu übertragen, die dann auf dem Display erscheinen.

HINWEIS: Die nachfolgend mit den RDS-, PTY- und RT-Tasten ausgeführten Funktionen können nicht in

Regionen aktiviert werden, in denen es keine RDS-Sender gibt.

Rock-Musik Easy Listening-

Musik Leichte Klassik

Ernste Klassik

Andere Musik

Wetter

Finanzen

Kinderprogramme

Soziales

Religion

Höreranrufe

Reisen

Freizeit

Jazz-Musik

Country-Musik

Volksmusik

Oldies

Folk-Musik

Dokumentationen

DEUTSCH

RDS SEARCH PTY SEARCH

RT ON TP SEARCH

RDS SEARCH PTY SEARCH

RT ON TP SEARCH

RDS-Suche

Verwenden Sie diese Funktion, um automatisch UKW-Stationen zu empfangen, die den RDS-Service aufweisen.

(Fernbedienungsgerät)

Die Anzeige der Haupteinheit schaltet nach jedem Drücken der RDS-Tasten wie folgt um.

Display

(Fernbedienungsgerät)

Wenn mit dieser Funktion keine RDS-Station gefunden wurde, wurden alle Empfangsbänder danach abgesucht.

Wenn eine Sendestation gefunden wurde,

erscheint der Name dieser Station auf dem Display.

Stellen Sie die Eingangsfunktion auf “TUNER”.

Drücken Sie die RDS-Taste bis die “RDS-Suche (RDS SEARCH)” auf dem Display erscheint.

Dies ist der Bildschirm bei der Betätigung.

Drücken Sie die Kanäletaste (CHANNEL) + (UP) oder – (DOWN) zur automatischen Suche nach RDS-Stationen.

Zur Fortsetzung der Suche, wiederholen Sie den

Schritt 3. Wenn keine weitere RDS-Station gefunden wurde, nachdem alle Frequenzen abgesucht wurden, wird “NO RDS” angezeigt.

Dies ist der Bildschirm bei der Betätigung.

Programmtyp-Suche (PTY)

Verwenden Sie diese Funktion, um RDS-Stationen zu finden, die den gewünschten Programmtyp (PTY) senden. Für die Beschreibung der Programmtypen lesen Sie das Kapitel “Programmtyp (PTY)”.

(Fernbedienungsgerät)

Die Anzeige der Haupteinheit schaltet nach jedem Drücken der RDS-Tasten wie folgt um.

Display

(Fernbedienungsgerät)

Wenn keine Station gefunden wurde, die den gewünschten Programmtyp sendet, wurden alle Empfangsbänder danach abgesucht.

Stellen Sie die Eingangsfunktion auf “TUNER”.

Drücken Sie die RDS-Taste bis die “Programmtyp-Suche (PTY SEARCH)” auf dem Display erscheint.

Dies ist der Bildschirm bei der Betätigung.

Die Anzeige beachten und dabei die Cursortasten und 1 drücken, um den gewünschten Programmtyp aufzurufen.

Dies ist der Bildschirm bei der Betätigung.

Drücken Sie die Kanäletaste (CHANNEL) + (UP) oder – (DOWN) zum Start der automatischen PTY-Suche.

Wenn eine Sendestation gefunden wurde,

erscheint der Name dieser Station auf dem Display.

Zur Fortsetzung der Suche, wiederholen Sie den

Schritt 4. Wenn keine weitere Station gefunden wurde, die den gewünschten Programmtyp sendet, nachdem alle Frequenzen abgesucht wurden, wird “NO PROGRAMME” angezeigt.

Dies ist der Bildschirm bei der Betätigung.

DEUTSCH

RDS SEARCH PTY SEARCH

RT ON TP SEARCH

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch

STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

2 2

" 0 "

" 1 "

"RDS"

Verkehrsfunk-Suche (TP)

Verwenden Sie diese Funktion, um RDS-Stationen zu finden, die Verkehrsnachrichten senden.

(Fernbedienungsgerät)

Die Anzeige der Haupteinheit schaltet nach jedem Drücken der RDS-Tasten wie folgt um.

Display

(Fernbedienungsgerät)

Wenn mit dieser Funktion keine VerkehrsfunkStation gefunden wurde, wurden alle Empfangsbänder danach abgesucht.

Wenn eine Sendestation gefunden wurde,

erscheint der Name dieser Station auf dem Display.

Stellen Sie die Eingangsfunktion auf “TUNER”.

Drücken Sie die RDS-Taste bis die “Verkehrsfunk-Suche (TP SEARCH)” auf dem Display erscheint.

Dies ist der Bildschirm bei der Betätigung.

Drücken Sie die Kanäletaste (CHANNEL) + (UP) oder – (DOWN) zur automatischen Suche nach VerkehrsfunkStationen.

Zur Fortsetzung der Suche, wiederholen Sie den

Schritt 3. Wenn keine weitere Verkehrsfunk-Station gefunden wurde, nachdem alle Frequenzen abgesucht wurden, wird “NO PROGRAMME” angezeigt.

Dies ist der Bildschirm bei der Betätigung.

RT (Radiotext)

Auf dem Display erscheint “RT”, wenn Textnachrichten empfangen werden. Wenn während dem Empfang einer RDS-Sendestation die RDS-Taste gedrückt wird, bis “RT” auf dem Bildschirm erscheint, werden der vom Sender gesendeten Textdaten angezeigt. Verwenden Sie die Cursortasten 0 und 1 auf der Fernbedienung, um das Display auszuschalten.

Dies ist der Bildschirm bei der Betätigung.

LETZTFUNKTIONSSPEICHER

• Dieses Gerät ist mit einem Letztfunktionspeicher ausgestattet, der die Eingangs- und Ausgangseinstellungen speichert, die vor dem letzten Ausschalten des Gerätes eingestellt waren. Diese Funktion macht komplizierte Neueinstellungen beim erneuten Einschalten des Gerätes überflüssig.

• Darüber hinaus ist das Gerät mit einem Reserve-Speicher ausgestattet. Diese Funktion speichert den Speicherinhalt ca. eine Woche lang, wenn der Netzschalter des Hauptgerätes ausgeschaltet und das Netzkabel abgetrennt ist.

INITIALISIERUNG DES MIKROPROZESSORS

Wenn die Anzeigen auf dem Display abnormal erscheinen oder der Betrieb des Gerätes nicht die gewünschten Resultate erzielt, ist die Initialisierung des Mikroprozessors entsprechend des nachfolgend beschriebenen Verfahrens erforderlich.

Schalten Sie das Gerät mit dem Netzschalter

der Haupteinheit aus.

Halten Sie die folgende 5CH/6CH STEREO-Taste und

DIRECT/STEREO-Taste gedrückt, und schalten Sie den Netzschalter der Haupteinheit ein.

Stellen Sie sicher, daß das gesamte Display in

Intervallen von ca. 1 Sekunde blinkt. Wenn Sie dann die beiden gedrückten Tasten loslassen, ist der Mikroprozessor initialisiert.

HINWEISE:

• Sollte Schritt 3 nicht funktionieren, beginnen Sie bitte noch einmal bei Schritt 1.

• Nach der Rückstellung des Mikroprozessors sind alle Tasten-Einstellungen auf die jeweiligen Standardwerte

zurückgesetzt (auf die werkseitig vorgenommenen Werte).

Einschalten des Hauptgerätes aus dem Standby-Modus heraus ohne Verwendung der Fernbedienung

• Drücken Sie den Netzschalter am Hauptgerät, während Sie gleichzeitig die 5CH/6CH STEREO-Taste auf

dem Bedienfeld des Hauptgerätes gedrückt halten, um die Stromzufuhr einzuschalten.

DEUTSCH

FL CSWFR

SL SR

SL: Surround L channel SR: Surround R channel SB: Surround back channel (1 spkr or 2 spkrs)

FL CSWFR

SL SR

FL CSWFR FL CSWFR

SR chSL ch

SL ch SR ch

SB ch

WISSENSWERTE ZUSATZINFORMATIONEN

Optimaler Surround-Klang für verschiedene Tonquellen

Derzeit gibt es eine Vielzahl von verschiedenen Multi-Kanal-Signalen (Signale oder Formate mit mehr als zwei Kanälen).

2 Multi-Kanal-Signalarten

Dolby Digital, Dolby Pro Logic, DTS, hochqualitative 3-1-Signale (Japan MUSE Hi-Vision audio), DVD-Audio, SACD (Super Audio CD), MPEG Multi-Kanal-Audio usw. In diesem Fall bezieht sich “Source” nicht auf die Signalart (Format), sondern auf den aufgenommenen Inhalt. Quellen lassen sich in zwei Hauptkategorien unterteilen.

2 Quellenarten

• Film-Audio Signale, die für die Wiedergabe in Filmtheatern kreiert werden. In der Regel wird der

Filmtheater-Klangfeld

Mehrere Surround-Lautsprecher

(Für 6.1-Kanalsystem)

• Andere Audio-Arten Diese Signale werden für die Wiederherstellung eines 360° Klangfeldes bei

Ton für die Wiedergabe in Filmtheatern mit mehreren Surround-Lautsprechern aufgenommen; unabhängig vom Format (Dolby Digital, DTS, usw.)

Zuhörraum-Klangfeld

In diesem Fall ist es wichtig, dasselbe Weitegefühl wie in einem Filmtheater mit den SurroundKanälen zu erzielen. Um dies zu erreichen, wird in einigen Fällen die Anzahl der SurroundLautsprecher erhöht (auf vier oder acht) oder es kommen Lautsprecher mit bipolaren oder dipolaren Eigenschaften zum Einsatz.

SL: Linker Surround-Kanal SR: Rechter Surround-Kanal SB: Surround-Kanal hinten (1spkr oder 2spkrs)

Benutzung von drei bis fünf Lautsprechern konstruiert.

Surround-Rücklautsprecher

Ein 6.1-Kanalsystem ist ein herkömmliches 5.1-Kanalsystem, das mit dem “Surround back”-Kanal (SB) ergänzt worden ist. Dies erleichtert das Erreichen eines Klanges direkt hinter dem Zuhörer - etwas, das sonst immer bei für herkömmliche Multi-Surround-Lautsprecher erstellten Tonquellen schwierig war. Darüber hinaus hat sich das akustische Bild, das sich zwischen den Seiten und dem hinteren Raum ausgedehnt hat , angenähert. Das führt zu einer deutlichen Verbesserung des Ausdruckes der Surround-Signale für Töne, die sich von den Seiten nach hinten bewegen und von vorn an die Stelle direkt hinter der Zuhörposition.

Ändern der Positionierung und des akustischen Bildes

Verschieben eines akustischen Bildes von SR zu SL

bei 5.1-Kanal-Systemen

Bei dieser Anlage sind Lautsprecher für 1 oder 2 Kanäle erforderlich, um ein 6.1-Kanalsystem (DTS-ES usw.) zu erzielen. Die Ergänzung durch diese Lautsprecher erhöht jedoch nicht nur den Surround-Effekt bei in 6.1 aufgenommen Kanälen, sondern auch bei herkömmlichen 2- bis 5.1-Kanal-Tonquellen. Alle Original-SurroundModi von Denen (siehe Seite 68) mit der 7.1-Kanalwiedergabe kompatibel, so dass Sie bei jeder beliebigen Signalquelle in den Genuss von 6.1.-Kanalklang kommen.

2 Anzahl der Surround-Rücklautsprecher

Obwohl der hintere Surround-Kanal nur aus 1 Wiedergabesignalkanal für 6.1-Kanal-Tonquellen (DTS-ES usw.) besteht, empfehlen wir die Verwendung von zwei Lautsprechern. Insbesondere bei der Verwendung von Lautsprechern mit dipolaren Eigenschaften sind zwei Lautsprecher erforderlich. Die Benutzung von zwei Lautsprechern führt zu einer sanfteren Mischung mit dem Klang der Surround-Kanäle sowie zu einer besseren Klangpositionierung des hinteren Surround-Kanals, wenn sich die Zuhörposition nicht direkt in der Mitte befindet.

Ändern der Positionierung und des akustischen Bildes

Verschieben des akustischen Bildes von SR zu SB zu SL

bei 6.1-Kanal-Systemen

In diesem Fall sollten die Lautsprecher den Zuhörer von allen Seiten umgeben, um ein gleichmäßiges Klangfeld von 360° zu produzieren. Idealerweise sollten die Lautsprecher auf gleiche Weise wie die Frontlautsprecher als “Punkt”-Tonquellen funktionieren.

Diese beiden Tonquellenarten haben verschiedene Eigenschaften und zum Erzielen eines optimalen Klangfeldes sind - insbesondere für die Surround-Lautsprecher - verschiedene Lautsprecher-Einstellungen erforderlich.

2 Plazierung der linken und rechten Surround-Kanäle bei Verwendung der Surround-Rücklautsprecher

Die Verwendung von Surround-Rücklautsprechern verbessert die Positionierung des Klanges hinter der Zuhörposition deutlich. Aus diesem Grunde spielen die linken und rechten Surround-Kanäle beim Erreichen eines sanften Überganges des akustischen Bildes von vorn nach hinten eine wichtige Rolle. Wie im oben aufgeführten Diagramm dargestellt, werden die Surround-Signale in einem Filmtheater ebenfalls diagonal vor dem Zuhörer produziert. Dies schafft ein akustisches Bild, das den Eindruck erweckt, der Ton würde im Raum schweben. Zum Erzielen dieser Effekte ist es empfehlenswert, die Lautsprecher für den linken und rechten SurroundKanal etwas weiter vor die Frontlautsprecher zu stellen als bei einem herkömmlichen Surround-System. Dies erhöht in einigen Fällen den Surround-Effekt bei der Wiedergabe von herkömmlichen 5.1-Kanal-Tonquellen im

6.1 Surround- oder DTS-ES Matrix 6.1-Modus. Überprüfen Sie den Surround-Effekt der verschiedenen Modi, bevor Sie den Surround-Modus auswählen.

DEUTSCH

Lautsprecher-Aufstellungsbeispiele

Hier werden verschiedene Lautsprecher-Aufstellungen für verschiedene Verwendungszwecke beschrieben. Betrachten Sie diese Beispiele als Hilfe bei der Aufstellung und Einrichtung Ihres Systems entsprechend der Art der verwendeten Lautsprecher und des hauptsächlichen Verwendungszweckes.

1. DTS-ES kompatibles System (Verwendung von hinteren Surround-Lautsprechern)

(1) Grundaufstellung zum primären Ansehen von Filmen

Dies wird empfohlen, wenn hauptsächlich Filme wiedergegeben werden und wenn Sie normale 2-WegeLautsprecher als Surround-Lautsprecher verwenden.

Frontlautsprecher

Mittellautsprecher

Monitor

Subwoofer

60°

SurroundLautsprecher

60°

Surround-Rücklautsprecher

(1spkr oder 2spkrs)

Draufsicht

(2) Aufstellung zum primären Ansehen von Filmen bei Anwendung von Diffusions-Lautsprechern als

Surround-Lautsprecher

Für das stärkste Gefühl von Surround-Klang-Umhüllung liefern diffuse Strahlungslautsprecher wie z.B. bipolare oder dipolare (THX) Modelle eine breitere Dispersion als direkt-strahlende Lautsprecher (monopolar). Stellen Sie diese Lautsprecher an jeder Seite der bevorzugten Zuhörposition auf. Installieren Sie die Lautsprecher über der Ohrhöhe.

Weg des Surround-Klanges von den Lautsprechern zur Zuhörpositon

SurroundLautsprecher

60°

Surround-Rücklautsprecher

(1spkr oder 2spkrs)

Draufsicht

• Stellen Sie die Frontlautsprecher so auf, daß ihre Vorderseite mit dem Fernsehgerät oder Monitorschirm möglichst eine Flucht bilden. Stellen Sie den Mittellautsprecher zwischem den vorderen linken und dem vorderen rechten Lautsprecher auf. Dabei dürfen die Lautsprecher nicht weiter von der Zuhörposition entfernt sein als die Frontplautsprecher.

• Hinweise zur Aufstellung des Subwoofers im Zuhörraum entnehmen Sie bitte der Betriebsanleitung des Subwoofers.

• Wenn es sich bei den Surround-Lautsprechern um direkt-strahlende (monopolare) Lautsprecher handelt, stellen Sie diese leicht hinter und winklig zur Zuhörposition und parallel zu den Wänden auf. Wählen Sie eine Position zwischen 60 und 90 cm über der Ohrhöhe der bevorzugten Zuhörposition.

• Bei der Verwendung von zwei Surround-Rücklautsprechern stellen Sie diese bitte hinten im Raum so auf, dass sie nach vorne zeigen. Die Entfernung sollte geringer sein als die von den vorderen linken und rechten Lautsprechern. Wenn Sie nur einen Surround-Lautsprecher verwenden, sollten Sie diesen etwas höher (0 bis 20 cm) als die Surround-Lautsprecher hinten in der Raummitte nach vorne zeigend plazieren.

• Wir empfehlen, den/die Surround-Rücklautsprecher ein wenig nach unten geneigt zu installieren. Dies verhindert effektiv eine Reflexion der Signale des Surround-Rückkanals vom Monitor oder Bildschirm vorn in der Mitte. Eine Reflexion könnte Interferenzen verursachen und das Gefühl der Bewegung von vorn nach hinten abschwächen.

• Stellen Sie die Frontlautsprecher, den Mittellautsprecher und Subwoofer auf die gleichen Position wie in Beispiel (1).

• Am besten ist es, die Surround-Lautsprecher direkt seitlich oder leicht vor der Betrachtungsposition und 60 bis 90 cm über Ohrhöhe zu plazieren.

• Identisch mit dem Installationsverfahren (1) der Surround-Rücklautsprecher. Auch die Benutzung von dipolaren Lautsprechern als SurroundRücklautsprecher vergrößert den Effekt.

•

Schließen Sie die Surround-Lautsprecher an die Surround-Lautsprecherbuchsen an.

• Die Signale von den Surround-Kanälen reflektieren - wie im Diagramm auf der

linken Seite gezeigt - von den Wänden. Dadurch entsteht eine umhüllende und realistische Surround-Klang-Präsentation. Bei Multi-Kanal-Musikquellen ist die Verwendung von bipolaren oder dipolaren Lautsprechern, die seitlich des Zuhörraumes aufgestellt sind, möglicherweise für die Erzeugung eines kohärenten 360 Grad Surround-Klangfeldes nicht zufriedenstellend. Schließen Sie - wie im Beispiel (3) erläutert - ein weiteres Paar direkt-strahlende Lautsprecher an und stellen Sie diese in der hinteren Raumecke gegenüber der bevorzugten Zuhörposition auf.

Frontlautsprecher

SurroundLautsprecher

Seitenansicht

SurroundLautsprecher

Seitenansicht

SurroundRücklautsprecher

60 bis 90 cm

SurroundRücklautsprecher

60 bis 90 cm

Leicht nach unten neigen

2. Wenn keine Surround-Rücklautsprecher verwendet werden

Frontlautsprecher

Mittellautsprecher

Monitor

Subwoofer

60°

• Stellen Sie die Frontlautsprecher so weit wie möglich mit ihren Vorderseiten in einer Flucht mit dem Fernseh- oder Monitorschirm auf. Plazieren Sie den Mittellautsprecher zwischen den vorderen linken und rechten Lautsprechern und nicht weiter von der Zuhörposition entfernt als die Frontlautsprecher.

• Einzelheiten zur Aufstellung des Subwoofers im

Surround-Lautsprecher

Frontlautsprecher

Seitenansicht

60 bis 90 cm

Zuhörraum entnehmen Sie bitte dem Bedienungshandbuch für Ihren Subwoofer.

120°

Surround-Lautsprecher

Draufsicht

• Wenn die Surround-Lautsprecher trichterlos sind (monopolar), plazieren Sie diese bitte leicht hinter und in einem Winkel zur Zuhörposition sowie parallel zu den Wänden in einem Abstand von 60 bis 90 Zentimetern zum Hörpegel von der vorrangigen Zuhörposition aus gesehen.ion.

Surround

Der AVR-770SD ist mit einer digitalen Signalbearbeitungsschaltung ausgestattet, die die Wiedergabe von Programmquellen im Surround-Modus ermöglicht, um Ihnen das Gefühl zu verleihen, sich inmitten eines Filmtheaters zu befinden.

Dolby Surround

(1) Dolby Digital

Bei Dolby Digital handelt es sich um ein von Dolby Laboratories entwickeltes mehrkanaliges DigitalsignalFormat. Dolby Digital besteht aus bis zu “5.1”- Kanälen - vorn links, vorn rechts, Mitte, Surround links, Surround rechts und einem zusätzlichen Kanal, der ausschließlich für zusätzliche Tiefenbaß-Klangeffekte reserviert ist (der Niederfrequenz-Effektkanal - LFE -, der auch als “.1”-Kanal bezeichnet wird und Baßfrequenzen von bis zu 120 Hz beinhaltet). Im Gegensatz zum analogen Dolby Pro Logic-Format können alle Hauptkanäle von Dolby Digital Klanginformationen für den Gesamtbereich enthalten - vom niedrigsten Baß bis hin zu den höchsten Frequenzen – 22 kHz. Die Signale innerhalb jedes einzelnen Kanals lassen sich von den anderen unterscheiden und ermöglichen ein sehr genaues Klangbild. Dolby Digital bietet einen fantastischen Dynamikbereich von den lautesten Klangeffekten bis zu den leisesten, sanften Tönen. Und all dies ohne störende Nebengeräusche und Verzerrungen.

Dolby Digital und Dolby Pro Logic

Vergleich von Heim-SurroundSystemen

Anzahl aufgenommener Kanäle (Elemente)

Anzahl Wiedergabekanäle

Wiedergabekanäle (max.)

Audio-Bearbeitung

High frequenBegrenzung der Hochfrequenz-Wiedergabe des Surround-Kanals

Dolby Digital

5.1 Kanäle

L, R, C, SL, SR, SW

Digitale getrennte Bearbeitung - Dolby Digital Kodierung/Entschlüsselung

20 kHz

Dolby Pro Logic

2 Kanäle

4 Kanäle

L, R, C, S (SW-empfohlen)

Analoge Matrix-Bearbeitung Dolby Surround

7 kHz

DEUTSCH

2 Dolby Digital kompatible Medien und Wiedergabeverfahren

Zeichen für die Dolby Digital-Kompatibilität: . Beziehen Sie sich auch auf die Betriebsanleitung des entsprechenden Spielers.

Medium

LD (VDP)

DVD

Andere

(Satellitensender, CATV usw.)

Dolby Digita-Ausgangsbuchsen

Koaxiale dolby Digital RF-Ausgangsbuchse

Optischer oder koaxialer Digital-Ausgang

(wie für PCM)

Wiedergabever fahren (Referenzseite)

Stellen Sie den Eingangsmodus auf “AUTO”.

(Seite 59.)

1 Verwenden Sie für den Anschluß der Dolby Digital RF-Ausgangsbuchse des LD-Spielers an die digitale

Eingangsbuchse bitte einen handelsüblichen Adapter. Bitte lesen Sie hinsichtlich der Durchführung der Anschlüsse die Bedienungsanleitung des Adapters.

2 Einige DVD-Digital-Ausgänge haben die Funktion, das Dolby Digital-Signalausgangsverfahren zwischen

“bit stream” und “(umgewandelt in) PCM” zu schalten. Stellen Sie den Ausgangsmodus des DVDSpielers bei der Wiedergabe vom AVR-770SD in Dolby Digital Surround auf “bit stream”. In einigen Fällen sind Spieler sowohl mit “bit stream + PCM” als auch mit “Nur PCM” Digital-Ausgängen ausgestattet. Schließen Sie in diesem Fall die “bit stream + PCM” Buchsen an den AVR-770SD an.

(2) Dolby Pro Logic

• Dolby Pro Logic II ist ein neues von Dolby Laboratories entwickeltes Multi-Kanal-Wiedergabeformat, das die Feedback Logic Steering-Technologie anwendet und gegenüber den herkömmlichen Dolby Pro Logic- Schaltungen verbessert wurde.

• Dolby pro Logic

II kann nicht nur zum Entschlüsseln von in Dolby Surround ( ), aufgenommenen

Tonquellen, sondern auch zur Entschlüsselung von herkömmlichen Stereoquellen in fünf Kanäle (vorne links, vorne rechts, Mitte, Surround links und Surround rechts) angewendet werden, um in den Genuss von Surroundklang zu gelangen.

• Wo mit herkömmlichem Dolby Pro Logic der Surroundkanal-Wiedergabe-Frequenzbereich begrenzt worden ist. Dolby Pro Logic

II bietet einen breiteren Frequenzbereich (20 Hz bis 20 kHz oder mehr). Darüber hinaus

waren die Surround-Kanäle beim vorherigen Dolby Pro Logic einkanalig (die Surround-Kanäle links und rechts waren identisch); bei Dolby Pro Logic

II hingegen werden die Kanäle als Stereosignale

wiedergegeben.

• Verschiedene Parameter können entsprechend der Art der Tonquelle und des Inhaltes eingestellt werden, so dass eine optimale Dekodierung möglich ist (siehe Seiten 64, 65).

In Dolby Surround aufgenommene Tonquellen Hierbei handelt es sich um Tonquellen, in die drei oder mehr Surround-Kanäle aufgenommen wurde wie 2 Signal-Kanäle mit Hilfe der Dolby Surround Decoding-Technologie. Dolby Surround wird für die Soundtracks von auf DVD aufgenommenen Filmen, LDs und Videocassetten, die auf Stereo-VCRs wiedergegeben werden sollen, sowie für Stereo-Rundfunksignale vom UKW-Radio, TV, Satellitensender und Kabelfernseher verwendet. Durch die Entschlüsselung dieser Signale mit Hilfe von Dolby Pro Logic

II wird eine Multi-Kanal-Surround-

Wiedergabe möglich. Die Signale können auch auf herkömmlichen Stereogeräten wiedergegeben werden. In einem solchen Fall wird normaler Stereoklang geliefert.

Dies sind zwei Arten von DVD-Dolby Surround Aufnahmesignalen.

q 2-Kanal PCM-Stereosignale w 2-Kanal Dolby Digital-Signale

Wenn eines dieser Signale zum AVR-770SD eingegeben wird, wird der Surround-Modus automatisch auf Dolby Pro Logic

2 In Dolby Surround aufgenommene Tonquellen sind mit dem nachfolgend dargestellten Logo

II gestellt, wenn der “DOLBY/DTS SURROUND” Modus angewählt ist.

gekennzeichnet.

Dolby Surround-Zeichen:

Hergestellt unter der Lizenz von Dolby Laboratories. “Dolby”, “Pro Logic” und das D-Symbol sind Warenzeichen von Dolby Laboratories.

DTS-Digital Surround

Digitaler Theater Surround (einfach DTS) ist ein von Digital Theater Systems entwickeltes mehrkanaliges Digitalsignal-Format. DTS bietet die gleichen “5.1” Wiedergabe-Kanäle wie Dolby Digital (vorn links, vorn rechts und Mitte, Surround links und Surround rechts) sowie den Stereo 2-Kanal-Modus. Die Signale für die verschiedenen Kanäle sind völlig unabhängig voneinander, wodurch die Gefahr eliminiert wird, daß aufgrund von Interferenzen zwischen den Signalen bzw. aufgrund von Überlagerungen Klangqualitätsverluste auftreten. Im Vergleich zu Dolby Digital ist DTS mit einer relativ hohen Bitzahl ausgestattet (1234 kbps für CDs und LDs, 1536 kbps für DVDs), so daß es mit einer relativ geringen Kompressionsrate arbeitet. Aufgrund dessen ist die Datenmenge groß und bei der DTS-Wiedergabe in Filmtheatern wird eine separate mit dem Film synchronisierte CD-ROM abgespielt. Bei LDs und DVDs wird natürlich keine Extra-Disc benötigt; die Bilder und der Ton können gleichzeitg auf dieselbe Disc aufgenommen werden. Die Discs können also genauso behandelt werden wie Discs mit anderen Formaten. Es gibt auch in DTS aufgenommene Musik-CDs. Diese CDs beinhalten 5.1-Kanal Surround-Signale (im Vergleich zu zwei Kanälen auf derzeitigen CDs). Sie beinhalten keine Bilddaten, ermöglichen jedoch bei Benutzung von mit digitalen Ausgängen (PCM-artige Digital-Ausgänge sind erforderlich) ausgestatteten CD-Spielern die SurroundWiedergabe. Die DTS Surround-Titelwiedergabe bringt Ihnen denselben kniffeligen, grandiosen Sound eines Filmtheaters in Ihre eigenen vier Wände.

2 DTS-kompatible Medien und Wiedergabeverfahren

Zeichen der DTS-Kompatibilität: und . Nachfolgend finden Sie eine Reihe von allgemeinen Beispielen. Beziehen Sie sich für Einzelheiten auf die

Betriebsanleitung des entsprechenden Spielers.

Medium

LD (VDP)

DVD

1 DTS-Signale werden auf gleiche Weise wie PCM-Signale auf CDs und LDs aufgenommen. Daher werden

die unentschlüsselten DTS-Signale als zufälliges “Bandlauf”-Rauschen von den analogen Ausgängen des CD- oder LD-Spielers ausgegeben. Wenn das Rauschen bei am Verstärker hoch eingestellter Lautstärke wiedergegeben wird, könnten die Lautsprecher beschädigt werden. Um dies zu vermeiden, müssen Sie den Eingangsmodus vor der Wiedergabe von in DTS aufgenommenen CDs oder LDs unbedingt auf

“AUTO” oder “DTS” stellen. Stellen Sie den Eingangsmodus während der Wiedergabe also niemals auf “ANALOG” oder “PCM”. Das gleiche gilt für die Wiedergabe von CDs oder LDs auf einem DVD-Spieler

oder einem LD/DVD-kompatiblen Spieler. Bei DVDs werden die DTS-Signale auf bestimmte Weise aufgenommen, so daß das eben beschriebene Problem nicht auftritt.

2 Die an den digitalen Ausgängen eines CD- oder LD-Spielers anliegenden Signale werden möglicherweise

einer Arten von interner Signalbearbeitung (Ausgangspegel-Einstellung, Sampling-Frequenz-Konvertierung usw.) unterzogen. In einem derartigen Fall werden DTS-verschlüsselte Signale irrtümlicherweise bearbeitet und können dann nicht vom AVR-770SD entschlüsselt werden oder produzieren nur Nebengeräusche. Stellen Sie die Hauptlautstärke vor der ersten Wiedergabe von DTS-Signalen auf einen niedrigen Wert ein, starten Sie die Wiedergabe der DTS-Disc und überprüfen Sie dann vor dem Erhöhen der Lautstärke, ob die DTS-Anzeige am AVR-770SD (siehe Seite 63) leuchtet.

3Für die Wiedergabe von DTS DVDs benötigen Sie einen DVD-Spieler mit DTS-kompatiblen Digital-

Ausgängen. An der Vorderseite von kompatiblen DVD-Spielern ist ein entsprechendes DTS-DigitalAusgangslogo angebracht. Die gängigsten DENON DVD-Spieler-Modelle verfügen über DTS-kompatible Digital-Ausgänge - beziehen Sie sich für Einzelheiten zur Konfiguration des Digital-Ausgangs für die DTSWiedergabe von DTS-verschlüsselten DVDs auf die Betriebsanleitung des Spielers.

Hergestellt unter Lizenz von Digital Theater System. Inc. US Pat. Nr. 5.451.942, 5.956.674, 5.974.380,

5.978.762 und andere weltweit ausgestellte und beantragte Patente. “DTS”, “DTS-ES Extended Surround” und “Neo:6” sind Warenzeichen der Digital Theatre Systems, Inc. ©1996, 2000 Digital Theater Systems, Inc. Alle Recht vorbehalten.

Dolby Digital Ausgangsbuchsen

Optischer oder koaxialer Digital-Ausgang

(wie für PCM)

Optischer oder koaxialer Digital-Ausgang

(wie für PCM)

Optischer oder koaxialer Digital-Ausgang

(wie für PCM)

Wiedergabeverfahren (Referenzseite)

Stellen Sie den Eingangsmodus auf “AUTO” oder “DTS” (Seite 59). Stellen Sie den Modus niemals auf “ANALOG” oder “PCM”.

Stellen Sie den Eingangsmodus auf “AUTO” oder “DTS” (Seite 59).

DEUTSCH

DTS-ES Extended Surround™

DTS-ES Extended Surround ist ein neues, von Digital Theater Systems Inc. entwickeltes Multikanal-DigitalsignalFormat. Während es hohe Kompatibilität mit herkömmlichen DTS-Digital-Surround-Formaten liefert, verbessert DTS-ES Extended Surround deutlich die 360-Grad Surround-Impression und den Raumaudruck dank noch weiter ausgedehnter Surround-Signale. Diese Format wird seit 1999 in professionellen Filmtheatern angewandt. Zusätzlich zu den 5.1-Surround-Kanälen (FL, FR, C, SL, SR und LFE), bietet DTS-ES Extended Surround auch den SB-Kanal (Gegen-Surround, manchmal auch als “surround center” bezeichnet) für die Surround-Wiedergabe mit insgesamt 6.1 Kanälen an. DTS-ES Extended Surround beinhaltet – wie nachfolgend beschrieben - zwei Signalformate mit unterschiedlichen Surround-Signal-Aufnahmeverfahren.

2 DTS-ES™ Discrete 6.1

DTS-ES Discrete 6.1 ist das neueste Aufnahmeformat, mit dem alle 6.1 Kanäle (einschließlich des SB-Kanals) mit Hilfe eines digitalen Diskret-Systems unabhängig voneinander aufgenommen werden. Das Hauptmerkmal dieses Formates ist, dass der Ton aufgrund der absoluten Unabhängigkeit der SL-, SR- und SB-Kanäle völlig frei konstruiert werden kann und dass das Gefühl erzielt wird, dass sich die akustischen Bilder frei zwischen den Hintergrundklängen um den Zuhörer herum aus 360 Grad bewegen. Dadurch, dass bei der Wiedergabe von mit diesem System mit Hilfe eines DTS-ES-Decoders aufgenommenen Soundtracks eine maximale Leistung erzeugt wird, werden die SB-Kanalsignale bei der Wiedergabe mit einem herkömmlichen DTS-Decoder automatisch auf die SL- und SR-Kanäle heruntergemischt, so dass keine der Signalkomponenten verlorengeht.

2 DTS-ES™ Matrix 6.1

Bei diesem Format werden die zusätzlichen SB-Kanalsignale einer Matrix-Verschlüsselung unterzogen und zuvor in die SL- und SR-Kanäle eingegeben. Vor der Wiedergabe werden sie in SL-, SR- und SB-Kanäle entschlüsselt. Die Leistung des zum Zeitpunkt der Aufnahme vewendeten Kodierers kann vollständig mit Hilfe eines von DTS entwickelten hochpräzisen digitalen Matrix-Decoders angepasst werden. Dadurch wird ein dem Hersteller-Surround getreuerer Surround-Klang erzielt als mit herkömmlichen 5.1- oder 6.1 KanalSystemen. Zusätzlich dazu ist das Bitstrom-Format 100% kompatibel mit herkömmlichen DTS-Signalen, so dass der Effekt des Matrix 6.1-Formats sogar mit 5.1 Kanal-Signalquellen erreicht werden kann. Natürlich kann mit einem DTS 5.1-Kanal-Decoder auch eine mit DTS-ES Matrix 6.1 verschlüsselte Quelle wiedergegeben werden.

Wenn DTS-ES Discrete 6.1 oder Matrix 6.1 verschlüsselte Tonquellen mit einem DTS-ES-Decoder entschlüsselt werden, wird das Format vor der Entschlüsselung automatisch erkannt und der optimale Wiedergabemodus wird angewählt. Dennoch werden möglicherweise einige Matrix 6.1-Tonquellen fälschlicherweise als 5.1-Kanalformat erkannt, so dass der DTS-ES Matrix 6.1-Modus für die Wiedergabe der Tonquellen manuell eingestellt werden muss. (Einzelheiten zum Anwählen des Surround-Modus finden Sie auf Seite 63.)

DTS 96/24

Die für die Aufnahme von Musik verwendete Abtastfrequenz, Bit-Anzahl und Anzahl der Kanäle, usw. wurde im Studio in den letzten Jahren erhöht, und es gibt eine ansteigende Anzahl von hochqualitativen Signalquellen, einschließlich 96 kHz/24 Bit 5.1-Kanal-Quellen.

Z. B. gibt es DVD-Videoquellen mit hoher Bild-/Tonqualität mit 96 kHz/24 Bit Stereo-PCM-Audiospuren. Da jedoch die Datenrate für diese Audiospuren extrem hoch ist, wird deren Aufnahme auf zwei Kanäle begrenzt und da die Qualität dieser Bilder eingeschränkt sein muss, sind normalerweise nur Standbilder inbegriffen. Außerdem ist 96 kHz/24 Bit 5.1-Kanal-Surround bei DVD-Audio-Quellen möglich, dennoch müssen die DVDAudio-Player diese mit hoher Qualität wiedergeben.

DTS 96/24 ist ein von Digital Theater Systems Inc. entwickeltes Mehrkanal-Digitalsignalformat, mit dem diese Situation bewältigt werden kann.

Konventionelle Surround-Formate verwenden Abtastfrequenzen von 48 oder 44,1 kHz, folglich war 20 kHz die maximale Wiedergabe-Signalfrequenz.Mit DTS 96/24 wird die Abtastfrequenz auf 96 oder 88,2 kHz erhöht, um einen breiten Frequenzbereich von über 40 kHz zu erzielen. Außerdem hat DTS 96/24 eine Auflösung von 24 Bits, wodurch das gleiche Frequenzband und der gleiche Dynamikbereich wie bei 96 kHz/24 Bit PCM erreicht wird.

Wie beim konventionellen DTS Surround ist DTS 96/24 mit maximal 5.1 Kanälen kompatibel, sodass mit DTS 96/24 aufgenommene Quellen mit hoher Abtastfrequenz wiedergegeben werden können, Mehrkanal-Audio mit solch normaler Media wie DVD-Videos und CDs. Folglich kann mit DTS 96/24 der gleiche 96 kHz/24 Bit-Mehrkanal-Surroundsound wie bei DVD-Audio erzielt werden, während DVD-Videobilder auf einem konventionellem DVD-Videoplayer ( 1).wiedergegeben werden. Ferner kann mit DTS 96/24 kompatiblen CDs in normalen CD-/LD-Playern ( 1) 88,2 kHz/24 Bit-MehrkanalSurround erzielt werden.

Auch bei den hochqualitativen Mehrkanal-Signalen ist die Aufnahmezeit die gleiche wie bei konventionellen DTSSurroundquellen. Des Weiteren ist DTS 96/24 mit konventionellem DTS-Surroundformat vollkommen kompatibel, deshalb können DTS 96/24-Signalquellen mit einer Abtastfrequenz von 48 kHz oder 44,1 kHz auf konventionellen DTS- oder DTSES-Surround-Decodern ( 2) abgespielt werden.

1: Ein DVD-Player mit DTS-Digitalausgangsfähigkeiten (für CD/LD-Player, ein Player mit digitalen

Ausgängen für konventionelle DTS CDs/LDs) und eine in DTS 96/24 aufgenommene Disc sind erforderlich.

2: Die Auflösung ist, je nach Decoder, 24 oder 20 Bits.

Der DTS-ES-Decoder beinhaltet eine weitere Funktion; den DTS Neo:6-Surround-Modus für die 6.1-KanalWiedergabe von digitalen PCM- und analogen Signalquellen.

2 DTS Neo:6™ surround

Diese Modus liefert herkömmliche 2-Kanal-Signale zum für DTS-EX Matrix 6.1 verwendeten hochpräzisen Digital-Matrix-Decoder, um eine 6.1-Kanal-Surround-Wiedergabe zu erzielen. Eine hochpräzise EingangssignalErkennung und Matrix-Bearbeitung ermöglicht für alle 6.1-Kanäle eine Reproduktion des gesamten Frequenzbereiches (Frequenzgang von 20 Hz bis 20 kHz oder mehr) und eine verbesserte Trennung zwischen den verschiedenen Kanälen auf denselben Pegel wie den des digitalen Diskret-Systems. DTS Neo:6-Surround beinhaltet zwei Modi zum Anwählen der optimalen Entschlüsselung der entsprechenden Signalquelle.

• DTS Neo:6 Cinema

Dieser Modus eignet sich optimal für die Filmwiedergabe. Die Entschlüsselung wird durch Verstärkung der Trennleistung ausgeführt, um mit 2-Kanal-Tonquellen dieselbe Atmosphäre wie mit 6.1-Kanal-Tonquellen zu erzielen. Dieser Modus ist auch für die Wiedergabe von in herkömmlichen Surround-Modi aufgenommenen Tonquellen effektiv, da die Eingangsphasen-Komponente hauptsächlich am Mittelkanal (C) und die umgekehrte Phasenkomponente am Surround-Kanal (SL-, SR- und SB-Kanäle) angeordnet ist.

• DTS Neo:6 Music

Dieser Modus eignet sich in erster Linie für die Musikwiedergabe. Änderungen in der Tonqualität reduzieren sich durch die Dekodierung mit Hervorhebung der Frontkanalsignale vorne links und rechts (FL und FR) und dem Soundfeld wird durch die Wirkung der Surroundsignalausgabe an den Center-Kanal (C) und die Surroundkanäle links, rechts und hinten (SL, SR und SB) eine natürliche Expansionswahrnehmung erteilt.

DEUTSCH

Dolby Virtual Speaker

Die Dolby Virtual Speaker-Technologie wendet eine von Dolby Laboratories entwickelte Technologie zur Erstellung eines virtuellen Surround-Klangfeldes mit nur zwei Lautsprechern für die vorderen Kanäle an. Dadurch kommt der Zuhörer in den Genuss eines Klangerlebnisses, das sonst nur bei der Verwendung von SurroundLautsprechern möglich ist.

2 Merkmale des Dolby Virtual Speaker-Klanges

B Genaue Surround-Klangfeld-Positionierung

Die virtuellen Surround-Lautsprecher werden in einem Winkel von 105° nach links und 105° nach rechts aufgestellt.

B Multikanal-Programme werden nach den Vorstellungen der Produzenten wiedergegeben

Der Ton der verschiedenen Kanäle wird in der beim Mischen eingegebenen Position wiedergegeben. So wird zum Beispiel ein Ton, der für den hinteren linken Lautsprecher eingegeben wurde, auch vom hinteren linken Lautsprecher ausgegeben.

B In Surround wiedergegebene Stereo-Programme

Die gleichzeitig verwendeten Dolby Pro Logic Stereo-Programmen gemeinsam ein reichhaltiges virtuelles Surround-Klangfeld.

B Auswahl des Zuhörmodus

Sie können zwischen zwei Zuhörmodi wählen: Referenz und Weit.

Referenz-Modus Weit-Modus

II- und Dolby Virtual Speaker-Schaltungen schaffen auch bei

: 2 vordere Kanäle

: Von Dolby erstelltes virtuelles Klangfeld Virtual

Speaker-Modus

Mit dem AVR-770SD ist die Wiedergabe im Dolby Virtual Speaker-Modus auch mit anderen LautsprecherKonfigurationen möglich.

• 3 Lautsprecher (2 vordere Kanäle + Center): Referenz-/Weit-Modi

• 4 Lautsprecher (2 vordere Kanäle + 2 Surround-Kanäle): Weit-Modus

• 5 Lautsprecher (2 vordere Kanäle + Center + 2 Surround-Kanäle): Weit-Modus

Dolby Headphone

Dolby Headphone ist eine von Dolby Laboratories und Lake Technology of Australia gemeinsam entwickelte dreidimensionale Klangtechnologie, mit der Surround-Klang mit Hilfe von handelsüblichen Kopfhörern erzeugt wird. Früher, als bei der Verwendung von Kopfhörern der Ton im Kopf widerhallte, war das Hören mit Kopfhörern über einen langen Zeitraum hinweg unangenehm. Dolby Headphone simuliert die Lautsprecher-Wiedergabe in einem Raum und platziert den Schall vorne oder an den Seiten außerhalb des Kopfes, um einen kräftigen Kino- oder Heimkino-Ton zu erzielen. Diese Technologie wird hauptsächlich für Multikanal-Audio-/Video-Anlagen mit Dolby Digital oder Dolby Pro Logic Surround-Entschlüsselungsfunktionen verwendet und arbeitet mit einem Hochleistungs-Digitalsignalverarbeitungs-Chip (DSP). Der Dolby Headphone-Modus kann nicht nur bei Multikanal-Quellen, sondern auch bei Stereo-Programmen effektiv eingesetzt werden.

DEUTSCH

FEHLERSUCHE

Überprüfen Sie bei Auftreten einer Störung zunächst die nachfolgend aufgeführten Punkte.

1. Sind alle Anschlüsse richtig ?

2. Haben Sie den Receiver entsprechend der Betriebsanleitung bedient ?

Funktionieren die Lautsprecher, der Plattenspieler und die anderen angeschlossenen Komponenten ordnungsgemäß ?

Sollte die Funktion dieses Gerätes nicht einwandfrei sein, überprüfen Sie bitte die in nachfolgender Tabelle aufgeführten Punkte. Wenn sich die Störung nicht beseitigen läßt, liegt vermutlich eine Fehlfunktion vor. Trennen Sie das Gerät sofort vom Netz ab und kontaktieren Sie Ihren Händler.

Symptom Ursache Abhilfemaßnahme Seite

DISPLAY leuchtet nicht und es wird kein Ton ausgegeben, wenn der Netzschalter eingeschaltet ist.

DISPLAY leuchtet, aber es wird kein Ton ausgegeben.

Das Display zeigt nicht an und die Netzanzeige blinkt schnell.

Der Ton wird nur von einem Kanal ausgegeben.

Die Positionen der Instrumente sind während der StereoWiedergabe

Herkömmliche Störungen, die beim CD-, Plattenspieler-, Cassettendeck-Betrieb und beim UKW-Rundfunkempfang auftreten usw.

umgedreht.

• Das Netzkabel ist nicht richtig angeschlossen.

• Die Lautsprecherkabel sind nicht richtig angeschlossen.

• Falsche Position der AudioFunktionstaste.

• Der Lautstärkeregler ist auf MinimumPosition gestellt.

• MUTING ist aktiviert.

• Bei angewähltem Digital-Eingang

werden keine digitalen Signale eingegeben.

• Die Lautsprecher-Anschlußklemmen sind kurzgeschlossen.

• Die Lüftungsschlitze der Anlage sind blockiert.

• Das Gerät wird unter ständiger Höchstbelastung betrieben und/oder unzureichend belüftet.

• Die Lautsprecherkabel wurden unvollständig angeschlossen.

• Die Eingangs-/Ausgangskabel wurden unvollständig angeschlossen.

• Die Anschlüsse der linken und rechten Lautsprecher oder der linken und rechten Eingangs-/Ausgangskabel wurden falsch herum ausgeführt.

•Überprüfen Sie den Sitz des Netzkabels.

• Schalten Sie das Gerät nach dem

Einschalten des POWER-Schalters mit Hilfe des Fernbedienungsgerätes ein.

• Schließen Sie die Lautsprecherkabel richtig an.

• Stellen Sie die Taste auf eine geeignete Position.

• Stellen Sie die Lautstärke auf einen geeigneten Wert ein.

• Deaktivieren Sie MUTING.

• Geben Sie digitale Signale ein oder

wählen Sie Eingangsbuchsen an, zu denen digitale Signale eingegeben werden.

• Schalten Sie das Gerät aus, schließen Sie die Lautsprecher richtig an und schalten Sie anschließend das Gerät wieder ein.

• Schalten Sie die Anlage aus und belüften Sie das Gerät, damit es abkühlen kann. Schalten Sie das Gerät wieder ein, wenn es abgekühlt ist.

• Schließen Sie alle Lautsprecherkabel an.

•Überprüfen Sie die linken und rechten

Anschlüsse.

49, 50

61 59

49, 50

46 ~ 50

Symptom Ursache Abhilfemaßnahme Seite

Beim Abspielen von Schallpla-tten treten Brummgeräusche auf.

Bei hoch eingestellter Lauts-tärke treten Heulgeräusche auf.

Bei der Wiedergabe von Schallplatten

Der Ton ist verzerrt.

Der Betrieb des Gerätes ist bei Benutzung des Fernbedienungsgeräte s nicht einwandfrei.

Fernbedienungsgerät

• In der Nähe befinden sich Fernseh- oder Radiosendemasten.

• Der Plattenspieler und die Lautsprechersysteme stehen zu nah beieinander.

• Der Boden ist instabil und vibriert leicht.

• Der Nadeldruck ist zu schwach.

• Auf der Nadel befindet sich Staub oder

Schmutz.

• Der Tonabnehmer ist defekt.

• Die Batterien sind leer.

• Sie betreiben das Fernbedienungsgerät

aus zu großer Entfernung zum Hauptgerät.

• Zwischen diesem Gerät und dem Fernbedienungsgerät befindet sich ein Hindernis.

• Es wurde eine falsche Taste gedrückt.

• Die < und > Polaritäten der Batterien

wurden vertauscht.

• Kontaktieren Sie Ihren Händler. —

• Stellen Sie den Plattenspieler und die

Lautsprechersysteme so weit wie möglich voneinander entfernt auf.

• Absorbieren Sie die vom Boden übertragenen Geräusche mit Hilfe von

Puffern. Wenn der Plattenspieler nicht mit Isolatoren ausgestattet ist, sollten Sie Audio-Isolatoren (im Handel erhältlich) verwenden.

• Stellen Sie den richtigen Nadeldruck ein.

•Überprüfen Sie die Nadel.

• Tauschen Sie den Tonabnehmer aus.

• Legen Sie neue Batterien ein.

• Gehen Sie dichter an das Hauptgerät

heran.

• Beseitigen Sie das Hindernis.

• Drücken Sie die richtige Taste.

• Legen Sie die Batterien richtig herum

ein.

—

— —

—

50 50

—

DEUTSCH

TECHNISCHE DATEN

2 Audio-Teil

• Leistungsverstärker Nennausgang: Front: 100 W + 100 W (6 Ω/Ohm, 1 kHz mit .10% Klirrfaktor)

Center: 100 W (6 Ω/Ohm, 1 kHz mit .10% Klirrfaktor)

Surround: 100 W + 100 W (6 Ω/Ohm, 1 kHz mit .10% Klirrfaktor)

Surround back: 100 W (6 Ω/Ohm, 1 kHz mit .10% Klirrfaktor)

Ausgangsbuchsen: Front, Center, Surround, Subwoofer, Surr. Back: 6 ~ 16 Ω/Ohm

• Analog Eingangsempfindlichkeit/Eingangsimpedeanz: Frequenzgang: 10 Hz ~ 60 kHz: +1, –3 dB (DIRECT-Modusc) Rauschabstand: 96 dB (IHF-A bewertet) (DIRECT-Modus, SUBWOOFER aus) Nennleistung: 1,2 V (Subwoofer-Vorausgang, 20 Hz)

2 Video-Teil

• Standard-Video-Buchsen Eingangs- /Ausgangspegel und Impedanz: Frequenzgang: 5 Hz ~ 10 MHz — +1, –3 dB

• S-Video-Buchsen Eingangs- /Ausgangspegel und Impedanz:

Frequenzgang: 5 Hz ~ 10 MHz — +1, –3 dB

• Farbkomponenten-Video-Buchsen Eingangs- /Ausgangspegel und Impedanz:

Frequenzgang: 5 Hz ~ 30 MHz — +1, –3 dB

2 Radioempfängerbereich [UKW] (

Empfangsbereich: 87,50 MHz bis 108,00 MHz 522 kHz bis 1611 kHz Anwendbare Empfindlichkeit: 1,0 µV (11,2 dBf) 18 µV Rauschabstand: MONO 74 dB (IHF-A bewertet)

Total Harmonic Distortion: MONO 0,3 % (1 kHz)

2 Allgemeines

Netzteil: 230 V Wechselstrom, 50 Hz Stromaufnahmen: 75 W

Max. äußere Abmessungen: 434 (B) x 80 (H) x 380 (T) mm Gewicht: 4,8 kg

2 Fernbedienungsgerät (RC-964)

Batterien: R6P/AA-Batterien (3 Stck.) Äußere Abmessungen: 55 (B) x 225 (H) x 34,5 (T) mm Gewicht: 165 g (inklusive Batterien)

* Änderungen der technischen Daten und des Designs zum Zwecke der Verbesserung ohne Ankündigung vorbehalten.

200 mV / 47 kΩ/kOhm (DIRECT-Modus, SUBWOOFER aus)

1 Vp-p, 75 Ω/Ohm

Y-Signal (Helligkeit) — 1 Vp-p, 75 Ω/Ohm C-Signal (Farbe) — 0,286 Vp-p, 75 Ω/Ohm

Y-Signal (Helligkeit) — 1 Vp-p, 75 Ω/Ohm P

B/CB-Signal (blau) — 0,7 Vp-p, 75 Ω/Ohm

R/CR-Signal (rot) — 0,7 Vp-p, 75 Ω/Ohm

Hinweis: µV an 75 Ω/Ohm, 0 dBf=

STEREO 70 dB (IHF-A bewertet)

STEREO 0,4 % (1 kHz)

MAX. 1 W (Standby)

075 W + 075 W (6 Ω/Ohm, 1 kHz mit 0,7% Klirrfaktor)

075 W (6 Ω/Ohm, 1 kHz mit 0,7% Klirrfaktor)

075 W + 075 W (6 Ω/Ohm, 1 kHz mit 0,7% Klirrfaktor)

075 W (6 Ω/Ohm, 1 kHz mit 0,7% Klirrfaktor)

–

1 x 10

W) [MW]

FRANCAIS

2 Nous vous remercions de l’achat de l’AVR-770SD. 2 Pour être sûr de profiter au maximum de toutes les caractéristiques qu’a à offrir l’AVR-770SD, lire

avec soin ces instructions et bien utiliser l’appareil. Toujours conserver ce mode d’emploi pour s’y référer ultérieurement en cas de question ou de problème.

“NO. DE SERIE PRIERE DE NOTER LE NUMERO DE SERIE DE L’APPAREIL INSCRIT A L’ARRIERE DU COFFRET DE FAÇON A POUVOIR LE CONSULTER EN CAS DE PROBLEME.”

INTRODUCTION

Nous vous remercions de l’achat de l’ampli-tuner A/V Digital Surround AVR-770SD de DENON. Ce remarquable composant a été fabriqué pour fournir une superbe écoute de sons d’ambiance avec des sources de cinéma AV telles que DVD, ainsi que pour assurer une formidable reproduction haute fidélité de vos sources musicales favorites. Ce produit étant équipé d’une immense foule de caractéristiques, nous vous recommandons avant de commencer l’installation et l’utilisation de l’appareil de bien lire le contenu de ce manuel avant de procéder.

TABLE DES MATIERES

z Avant L’utilisation...............................................83

x Précautions D’installation ..................................83

c Précautions de Manipulation .............................83

v Caractéristiques .................................................84

b Nomenclature et Fonctions .........................84, 85

n A lire en premier ................................................85

m Réglage des systèmes d’enceinte ....................85

, Connexions ..................................................86~90

. Utilisation de la télécommande .........................90

⁄0 Installation du Systéme ...............................91~96

ACCESSOIRES

Vérifier que les articles suivants sont inclus dans le carton en plus de l’unité principale:

q Mode d’emploi ...................................................1

w Liste des centres d’entretien .............................1

e Télécommande (RC-964) ...................................1

er t y

⁄1 Unité de Télécommande .............................96~98

⁄2 Opération ...................................................99~102

⁄3 Ambiance.................................................102~108

⁄4 Simulation d’ambiance DSP ....................108~111

⁄5 Ecoute de là Radio ..................................112~115

⁄6 Mémoire de Dernière Fonction .......................115

⁄7 Initialisatione du Microprocesseur ...................115

⁄8 Informations Supplémentaires ................116~120

⁄9 Dépistage des Pannes .....................................121

¤0 Spécifications ...................................................122

Liste de codes préréglés ...............................283~285

r Piles R6P/AA ......................................................2

t Antenne-cadre AM .............................................1

y Antenne intérieure FM .......................................1

AVANT L’UTILISATION

Faire attention aux points suivants avant d’utiliser cet appareil:

• Déplacement de l’appareil

Afin d’éviter des court-circuits ou d’endommager les câbles des cordons de connexion, débrancher toujours le cordon d’alimentation et déconnecter les cordons de connexion entre tous les autres appareils audio lors du déplacement de l’appareil.

• Avant de mettre l’appareil sous tension

Vérifier de nouveau que toutes les connexions sont correctes et qu’il n’y a pas de problème avec les cordons de connexion. Placer toujours le commutateur d’alimentation sur la position d’attente avant de connecter et de déconnecter les cordons de connexion.

PRECAUTIONS D’INSTALLATION

L’utilisation de cet amplificateur ou de tout autre appareil électronique à microprocesseurs près d’un tuner ou d’un téléviseur peut produire des parasites dans le son ou l’image. Si cela se produit, prendre les mesures suivantes:

• Installer cet appareil aussi loin que possible du tuner ou du téléviseur.

• Placer les câbles d’antenne du tuner ou du téléviseur aussi loin que possible du cordon d’alimentation et des câbles de connexion d’entrée/sortie de cet appareil.

• Du bruit et des parasites peuvent se produire en particulier lors de l’utilisation d’antennes intérieures ou de câbles d’alimentation de 300 Ω/ohms.

L’utilisation d’antennes extérieures et de câbles coaxiaux de 75 Ω/ohms est recommandée.

Pour permettre la dissipation de la chaleur, laisser un espace d’au moins 10 cm entre les panneaux supérieur, arrière et latéraux de cet appareil et le mur ou les autres composants.

• Conserver ce manuel dans un endroit sûr

Après l’avoir lu, conserver ce manuel ainsi que le certificat de garantie dans un endroit sûr.

• Remarquer que les illustrations dans ce manuel

sont données à titre explicatif et peuvent être différentes par rapport à l’appareil.

10 cm minimum

STANDBY

AUTO

SIGNAL DETECT

OUTPUT

SURROUND BACK

INPUT MODE

DVD

PCM DTS

DIG

AUTO

DIGITAL

10 cm minimum

Mur

PRECAUTIONS DE MANIPULATION

• Commutation de la fonction d’entrée lorsque les prises d’entrée sont débranchées

Un bruit de claquement peut être engendré lorsqu’aucun appareil n’est connecté aux prises d’entrée et que la fonction d’entrée est commutée. Si cela se produit, tourner la commande MASTER VOLUME au minimum ou connecter des appareils aux prises d’entrée.

• Mise en sourdine des jacks de sortie préampli

“PRE OUT” et de sortie casque “HEADPHONE” et des bornes de sortie haut-parleurs “SPEAKER”

Les prise de sortie préampli “PRE OUT” et de sortie casque “HEADPHONE” et des bornes de sortie haut-parleurs “SPEAKER” comportent un circuit de mise en sourdine. Pour cette raison, les signaux de

sortie sont fortement réduits pendant quelques secondes après la mise sous tension de l’appareil. Si le volume est augmenté pendant ce temps, la sortie est extrêmement importante une fois que la mise en sourdine est terminée. Toujours attendre la désactivation du circuit de mise en sourdine avant de régler le volume.

• A chaque fois que l’interrupteur d’alimentation

est en position à la ligne de courant secteur. S’assurer de débrancher le cordon en quittant la maison, par exemple, en cas de départ en vacances.

£ OFF, l’appareil reste connecté

FRANCAIS

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM DTS

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch

STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

CARACTERISTIQUES

1. Compatibilité Dolby Virtual Speaker

Le AVR-770SD est équipé d’amplificateurs qui le rendent compatible avec la nouvelle technologie Dolby Virtual Speaker pour recréer un environnement 5.1 canaux utilisant virtuellement une configuration 2 canaux. (Dolby Virtual Speaker est une technologie propriétaire de Dolby Laboratories.) Un processeur de signaux numériques à haute performance permet la reproduction de signaux ambiance multi-canaux Dolby Digital et DTS dans le mode Dolby Virtual Speaker. Le son ambiance peut être obtenu avec le mode Dolby Virtual Speaker pour les CD et les autres sources à 2 canaux en association avec le décodeur Dolby Pro Logic II.

2. Système décodeur Dolby Digital EX

Dolby Digital EX est un format surround 6.1 canaux proposé par les Laboratoires Dolby qui permet aux utilisateurs de profiter chez eux du format audio “DOLBY DIGITAL SURROUND EX” développé conjointement par les Laboratoires Dolby et Lucas Films et utilisé pour la première fois dans le film “Star Wars Episode 1 – La Menace Fantôme”. Les 6.1 canaux de son, y-compris les canaux arrière de surround, procurent un placement du son et une expression de l’espace améliorés.

3. Ambiance Etendue DTS-ES et DTS Neo:6

Le AVR-770SD est compatible avec l’Ambiance Etendue DTS-ES, un nouveau format multicanaux développé par Digital Theater Systems Inc. Le AVR-770SD est aussi compatible avec le DTS Neo:6, un mode d’ambiance permettant la lecture à canaux 6.1 de sources stéréo régulières.

4. Compatibilité du DTS 96/24

Le AVR-770SD est compatible avec des sources enregistrées en DTS 96/24, un nouveau format de signal multi-voies développé par Digital Theater Systems, Inc. Les sources en DTS 96/24 peuvent être lues en mode multi-voies sur le AVR-770SD avec une haute qualité de son de 96 kHz/24 bits ou de 88,2 kHz/24 bits.

5. Décodeur Dolby Pro Logic

Le système Dolby Pro Logic II est un nouveau format destiné à la reproduction de signaux audio multivoies disposant de nombreux avantages sur le système Dolby Pro Logic conventionnel. Il peut servir à décoder non seulement des sources enregistrées en Dolby Surround mais il peut aussi transformer des sources stéréo normales en cinq canaux (avant gauche/droit, centre et surround gauche/droit). De plus, de nombreux paramètres peuvent être réglés selon le type de source et son contenu, de façon à permettre un réglage du son de grande précision.

NOMENCLATURE ET FONCTIONS

6. Affichage à l’écran

Les opérations ennuyeuses telles que le réglage du temps de retard et d’autres paramètres en fonction de l’environnement d’écoute sont largement

Panneau avant

• Pour les détails sur les fonctions de ces pièces, se reporter aux pages données entre parenthèses ( ).

simplifiées. Les différents paramètres peuvent être réglés simplement en sélectionnant le schéma affiché sur l’écran du moniteur en fonction de l’environnement système de la pièce d’écoute.

7. Fonction de Conversion Vidéo

L’AVR-770SD est équipé d’une fonction pour convertir les signaux envoyé au connecteur d’entrée vidéo et au connecteur d’entrée S-Vidéo. Avec cette fonction, le connecteur de sortie du moniteur de l’AVR-770SD et le moniteur (TV) peuvent être connectés à l’aide de cordons à fiche vidéo ou d’un cordon de connexion S-Vidéo.

8. Dolby Digital

Utilisant des algorithmes de traitement numérique avancés, Dolby Digital assure jusqu’à 5.1 canaux de son d’ambiance haute fidélité et large gamme. Dolby Digital est le système de diffusion sonore numérique par défaut pour les DVD et DTV d’Amérique du Nord.

9. DTS (Digital Theater Systems)

DTS assure jusqu’à 5.1 canaux de son d’ambiance

5ch/6ch

STEREO

DIRECT

/STEREO

DOLBY/DTS

SURROUND

SURROUND MODE

STATUS

TONE CONTROL

BAND

TUNING

haute fidélité et large gamme, à partir de sources telles que disque laser, DVD et disques de musique spécialement encodés.

.Commutation de composant vidéo

En plus de la commutation vidéo composite et “S” vidéo, l’appareil AVR-770SD est équipé de 2 sets d’entrées vidéo composantes (Y, PB/CB, PR/CR) attribuables, et un set de sorties vidéo composantes vers la télévision pour obtenir une qualité d’image supérieure.

.Mode auto surround

Cette fonction enregistre le dernier mode surround utilisé pour un signal d’entrée et le sélectionne automatiquement la prochaine fois que ce signal est reçu.

Interrupteur de mise en marche ............(99, 115)

Prise de casque d’écoute (PHONES)...(101, 111)

Indicateur de STANDBY

Indicateur de SURROUND BACK.................(103)

Indicateurs mode de entrée

(INPUT MODE)...............................................(99)

Affichage

Sélecteur de FUNCTION/SELECT..........(99, 100)

Commande MASTER VOLUME...................(100)

Touches TUNING UP/DOWN.......................(112)

Touche BAND...............................................(112)

Touche TONE CONTROL.............................(101)

Touche STATUS............................................(102)

Touche SURROUND MODE.........................(109)

Touche DOLBY/DTS SURROUND

Touche DIRECT/STEREO..............................(101)

Touche 5CH/6CH STEREO...........................(108)

Indicateur de mise sous tension ....................(99)

Capteur de télécommande

........(103 ~ 108)

(REMOTE SENSOR).......................................(90)

FRANCAIS

Unité de télécommande

• Pour les détails sur les fonctions de ces pièces, se reporter aux pages données entre parenthèses ( ).

LED (Indicateur) .....................(97, 98)

Touches d’ambiance

...................................(100, 103~109)

Sélecteurs de source d’entrée

.......................................(97~99, 103)

Touches de système .............(96~98)

Touche SYSTEM SET UP/

SETUP...................................(91, 96,)

Touches de curseur

...............................(91, 97, 102, 114)

Touche ON SCREEN/DISPLAY

.............................................(97, 102)

Touche TEST TONE ...................(102)

Emetteur de signaux

de télécommande........................(90)

Touches POWER..................( 97~99)

Touches Système tuner/

Système...............................(96, 112)

Commutateurs de sélection de mode

.........................................(91, 96~99)

Touches de commande

MASTER VOLUME ....................(100)

Touche MUTING........................(101)

Touches SURROUND PARAMETER

.............................................(97, 103)

Touche CH SELECT/ENTER

.......................................(91, 97, 103)

Touche SURROUND BACK/

RETURN...............................(97, 103)

A LIRE EN PREMIER

Ce récepteur d’ambiance AV doit être réglé avant l’utilisation selon les étapes suivantes.

Etape 1 (page 85 à 90)

Choisir le meilleur emplacement pour l’installation des enceintes et la connexion des composants.

Etape 2 (page 90)

Ensuite, insérer les piles dans la télécommande.

Etape 3 (page 91 à 96)

Finalement, configurer le système.

RÉGLAGE DES SYSTÈMES D’ENCEINTE

2 Disposition du système d’enceintes

Disposition de base du système

• Ce qui suit est un exemple de la disposition de base pour un système comprenant 7 systèmes d’enceinte et un moniteur de téléviseur:

Subwoofer Système d’enceintes centrales

Systeme d’enceintes d’ambiance arrière

Touche VIDEO SELECT..............(102)

Sélecteurs de mode

d’entrée................................(99, 100)

Touche DIMMER .......................(102)

Système d’enceintes avant Placer ces enceintes au niveau des flancs du téléviseur ou de l’écran avec leurs surfaces avant autant que possible en regard de l’avant de l’écran.

Système d’enceintes d’ambiance

RLR

INPUTOUTPUT

LRL

OUTPUT

COAXIAL

DIGITAL AUDIODIGITAL AUDIO

OUTPUT

OPTICAL

INPUT

OUTPUT

FRANCAIS

CONNEXIONS

Connexion de composants audio

• Lors des connexions, se reporter également aux instructions d’utilisation des autres composants. L’alimentation vers ces prises de courant est allumée ou éteinte lorsque l’alimentation est commutée entre on (allumé) et standby (veille) à partir de la télécommande ou du commutateur d’alimentation.

• Ne pas brancher les Cordon Secteur avant d’avoir terminé toutes les connexions.

• S’assurer de connecter correctement les canaux, gauche (L) avec gauche (L) et droit (R) avec droit (R).

• Insérer les fiches correctement. Des connexions incomplètes peuvent provoquer du bruit.

• Utiliser les prises AC OUTLET seulement pour

des appareils audio. Ne jamais les utiliser pour des sèche-cheveux ou d’autres appareils.

• Remarquer que le groupement de cordons à fiches à broche avec des Cordon Secteur ou le fait de les placer près de transformateurs de puissance peut provoquer un bourdonnement ou du bruit.

• Du bruit ou un ronflement peut être généré si un appareil audio connecté est utilisé indépendamment sans que cet appareil soit allumé. Si cela se produit, allumer cet appareil.

Connecter le subwoofer de l’amplificateur interne à la borne de subwoofer. (Se reporter à la page 90.)

Enregistreur de MD, Enregistreur de CD ou autre composant équipé de prise d’entrée/sortie numérique

Prises Subwoofer

Connexion d’un lecteur CD

Connecter les prises de sortie analogique (ANALOG OUTPUT) du lecteur CD aux prises

V. A UX de cet appareil en utilisant

des cordons à fiche à broche.

Lecteur de CD

AC OUTLET

• SWITCHED (capacité totale – 100 W) L’alimentation de ces prises est activée et désactivée par l’interrupteur POWER de cet appareil et lorsque l’alimentation est commutée entre la mise sous tension et le mode d’attente à partir de la télécommande. Ces prises ne fournissent aucune alimentation lorsque l’appareil est en mode d’attente. Ne jamais connecter un équipement dont la capacité totale dépasse 100 W.

REMARQUE:

Utiliser les prises secteur seulement pour des appareils audio. Ne jamais les utiliser pour des sèche-cheveux, le téléviseur ou d’autres appareils électriques.

Enregistreur de CD ou platine cassette

Connexion des prises AC OUTLET

Cordon d’alimentation

230 V CA, 50 Hz

Connexion d’une platine cassette

Connexions pour l’enregistrement:

Connecter les prises d’entrée d’enregistrement (LINE IN ou REC) de la platine cassette aux prises de sortie d’enregistrement (CDR/TAPE OUT) de cet appareil

Lecteur de CD ou autre composant équipé de prises de sortie numérique

Connexion aux prises DIGITAL

Utiliser ces prises pour les connexions à un appareil audio (vidéo) équipés d’une sortie numérique. Se référer aux page 94 pour les instructions concernant la mise en place de cette borne.

REMARQUES:

• Utiliser des cordons à fiche à broche pour câble de 75 Ω/ohms pour les connexions coaxiales.

• Utiliser des câbles optiques pour les connexions optiques, en retirant le capuchon avant la connexion.

• L’unité principale doit être mise sous tension lorsque l’on enregistre par l’intermédiaire de l’AVR-770SD.

en utilisant des cordons avec fiche à broche.

Connexions pour la lecture:

Connecter les prises de sortie de lecture (LINE OUT ou PB) de la platine cassette aux prises d’entrée (CDR/TAPE IN) de cet appareil en utilisant des cordons avec fiche à broche.

REMARQUE:

Si un bruit de ronflement est produit par une platine cassette, etc. éloigner la platine cassette.

FRANCAIS

S-VIDEO

OUT

S-VIDEO

OUT

S-VIDEO

IN OUT

S-VIDEO

PROGRESSIVE SCAN

STANDBY

DVD VIDEO PLAYER DVD-770SD

¢ON / STANDBY

£OFF

R OUT IN

AUDIO

VIDEO

OUT IN

LRL

R OUT

VIDEO

OUT

AUDIO

R OUT

VIDEO

OUT

AUDIO

VIDEO

OPTICAL

PROGRESSIVE SCAN

STANDBY

DVD VIDEO PLAYER DVD-770SD

¢ON / STANDBY

£OFF

RLR

OPTICAL

VIDEO

S-VIDEO

AUDIO

Connexion de composants vidéo

• Pour connecter le signal vidéo, utiliser un cordon de signal vidéo de 75 Ω/ohms. Le fait d’utiliser un câble non approprié, risque de détériorer la qualité vidéo.

• Lors des connexions, se reporter également aux instructions d’utilisation des autres composants.

• L’AVR-770SD est équipé d’une fonction pour la conversion montante de signaux vidéo.

• Le signal connecté à la borne de signal vidéo est envoyé aux bornes de sortie du moniteur S-Vidéo.

• Les bornes de sortie d’enregistrement (REC OUT) n’ont pas de fonction de conversion, il faut donc connecter uniquement les bornes vidéo lors de l’enregistrement.

Téléviseur ou tuner DBS

Connexion des lecteurs vidéo

• Il y a deux jeux de prises de lecteur vidéo (magnétoscope), donc deux lecteurs vidéo peuvent être connectés pour l’enregistrement simultané ou la copie vidéo.

Connexions d’entrée/sortie vidéo:

• Connecter la prise de sortie vidéo du lecteur vidéo (VIDEO OUT) à la prise (jaune) VCR IN, et la prise d’entrée vidéo du lecteur vidéo (VIDEO IN) à la prise (jaune) VCR OUT en utilisant un cordon à fiche à broche coaxial vidéo de 75 Ω/ohms.

Connexions des prises de sortie audio

• Connecter les prises de sortie audio du lecteur vidéo (AUDIO OUT) à la prise VCR IN, et la prise d’entrée vidéo du lecteur vidéo (VIDEO IN) et les prises d’entrée audio (AUDIO IN) du lecteur vidéo aux prises VCR OUT en utilisant des cordons à fiche à broche.

VIDEO

Connexion d’un téléviseur/tuner DBS

TV/DBS

• Connecter la prise de sortie vidéo (VIDEO OUTPUT) du téléviseur ou tuner DBS à la

VIDEO

prise (jaune) TV/DBS IN en utilisant un cordon à fiche à broche coaxial vidéo de 75 Ω/ohms.

• Connecter la prise de sortie audio (AUDIO OUTPUT) du téléviseur ou tuner DBS aux

AUDIO

prises TV/DBS IN en utilisant des cordons à fiche à broche.

Lecteur de DVD ou lecteur de vidéo disque (VDP), etc.

Connexion d’un lecteur de DVD ou d’un lecteur de vidéo disque (VDP)

DVD

• Connecter la prise de sortie vidéo (VIDEO OUTPUT) du lecteur de DVD à la prise (jaune) DVD/VDP IN en utilisant un cordon avec fiche à broche pour câble coaxial vidéo de 75 Ω/ohms.

• Connecter les prises de sortie audio analogique (ANALOG AUDIO OUTPUT) du lecteur de vidéo disque aux prises DVD/VDP IN en utilisant des cordons avec fiche à broche.

• Il est également possible de connecter un lecteur de vidéodisque, un lecteur de DVD, un camescope vidéo, une machine de jeux, etc. aux prises

AUDIO

V. AUX .

Moniteur de téléviseur

Connexion d’un moniteur de téléviseur

MONITOR OUT

• Connecter la prise d’entrée (VIDEO INPUT) du téléviseur à la prise MONITOR OUT en utilisant un cordon à fiche à broche coaxial vidéo de 75 Ω/ohms.

Remarque sur la connexion des prises d’entrée numérique

• Seuls les signaux audio sont entrés aux prises d’entrée numérique. Pour les détails, voir page 86,

94.

VIDEO

Platine vidéo

VIDEO

AUDIO AUDIO

VIDEO

Connexion d’un composant vidéo équipé de prises vidéo S

• Lors des connexions, se reporter également aux instructions d’utilisation des autres composants.

• Remarque à propos des prises en S

Les sélecteurs d’entrée pour les entrées en S et les entrées des prises à broches fonctionnent conjointement l’un avec l’autre.

• L’AVR-770SD est équipé d’une fonction pour la conversion de signaux vidéo.

• Le signal connecté à la borne de signal S-Vidéo est envoyé aux bornes de sortie du moniteur vidéo composite.

• Les bornes de sortie d’enregistrement (REC OUT) n’ont pas de fonction de conversion, il faut donc connecter uniquement les bornes S-Vidéo lors de l’enregistrement.

Lecteur de DVD ou lecteur de vidéo disque (VDP)

Connexion d’un lecteur de DVD ou d’un lecteur de vidéo disque (VDP)

DVD

• Connecter la prise de sortie vidéo S (S-VIDEO OUTPUT) du lecteur de DVD/VDP à la prise d’entrée de lecteur de DVD (DVD/VDP IN) [S-VIDEO] en utilisant un cordon de connexion vidéo S.

• Il est également possible de connecter un lecteur de vidéodisque, un lecteur de DVD/VDP, un camescope vidéo, une machine de jeux, etc. aux prises V. AUX.

Connecter les entrées et sorties audio des composants de la manière décrite à la page 86.

• Lorsque vous connectez le AVR-770SD à un moniteur TV ou un lecteur DVD équipé d’un connecteur SCART, utilisez un câble de conversion (vendu séparément) comme indiqué sur le schéma.

Le AVR-770SD n’est pas compatible avec les signaux vidéo RGB de sortie/entrée.

Connexion d’un TV/tuner DBS

• Connecter la prise de sortie vidéo en S du téléviseur ou tuner DBS à la prise TV/DBS IN en utilisant un cordon de connexion à prise en S.

S-VIDEO

Téléviseur ou tuner d’émission par satellite

Moniteur de téléviseur

Connexion d’un moniteur de téléviseur

MONITOR OUT

• Connecter la prise d’entrée vidéo en S (S-VIDEO INPUT) du téléviseur à la prise MONITOR OUT en utilisant un cordon à prise en S.

S-VIDEO

Platine vidéo

Connexion des lecteurs vidéo

• Connecter la prise de sortie en S du lecteur vidéo à la prise

S-VIDEO

VCR IN et connecter la prise d’entrée en S du lecteur vidéo à la prise VCR OUT en utilisant de cordons à prise en S.

S-VIDEO

Borne SCART (péritel) à 21 broches

FRANCAIS

VIDEO OUT

CRCB

COMPONENT

VIDEO IN

CRCB

COMPONENT

Connexion d’un composant vidéo équipé de prises vidéo (lecteur de DVD) (Composant - Y, P

• Lors des connexions, se reporter également aux instructions d’utilisation des autres composants.

• Les signaux entrés aux prises vidéo (composant) avec différence de couleur ne sont pas sortis par la prise de

sortie vidéo (VIDEO) (jaune) ou la prise de sortie vidéo S (S-VIDEO). De plus, les signaux vidéo entrés aux prises d’entrée vidéo (VIDEO) (jaune) et aux prises d’entrée vidéo S (S-VIDEO) ne sont pas sortis aux prises vidéo (composant) avec différence de couleur.

• Certaines sources vidéo avec sorties de composants vidéo sont étiquetées Y, C Y. Ces termes se rapportent tous à la sortie avec différence de couleur des composants vidéo.

• Lors de la configuration du système (SYSTEM SETUP), la borne d’entrée vidéo composante peut être attribuée pour les sources d’entrée auxquelles on désire connecter des appareils audio-vidéo. (Pour plus de détails, voir page 95.)

• Signaux de conversion vidéo

770SD

Entrée de signal vers l’AVR-

Jack d’entrée de signal vidéo

R/CR, PB/CB) avec différence de couleur

Lecteur de DVD

Moniteur de téléviseur

Connexion d’un lecteur de DVD

Prises d’entrée de DVD (DVD IN)

• Connecter les prises de sortie vidé o (COMPONENT VIDEO OUTPUT) (composant) avec différence de couleur du lecteur de DVD à la prise d’entrée (COMPONENT DVD IN) en utilisant des cordons avec fiche à broche vidéo coaxiaux de 75 Ω/ohms.

• De la même manière, une autre source vidéo avec sorties de composant vidéo telles que tuner TV/DBS, etc., peut être connectée aux prises vidéo (composant) avec différence de couleur TV/DBS.

Connexion d’un moniteur de téléviseur

Prise de sortie de moniteur (MONITOR OUT)

• Connecter les prises d’entrée vidéo (COMPONENT VIDEO INPUT) (composant) avec différence de couleur de téléviseur à la prise de sortie de moniteur de composant (COMPONENT MONITOR OUT) en utilisant des cordons avec fiche à broche vidéo coaxiaux de 75 Ω/ohms.

• Les prises d’entrée avec différence de couleur peuvent être indiquées de manière différente sur certains téléviseurs, moniteurs ou composants vidéo (“C “Pr, Pb et Y”, etc.). Pour les détails, lire attentivement les instructions d’utilisation incluses avec le téléviseur ou l’autre composant.

Jacks de sortie moniteur

Sortie de signal vidéo vers le jack VIDEO MONITOR OUT (jaune)

Sortie de signal vidéo vers le jack S-Vidéo MONITOR OUT

(Conversion augmentation)

B, CR ou Y, Pb, Pr ou Y, R-Y, B-

R, CB et Y”, “R-Y, B-Y et Y”,

Sortie de signal vidéo vers le jack Vidéo MONITOR OUT de différence de couleur (composant)

Connexions des bornes d’antenne

DIRECTION DE LA STATION EMETTRICE

CABLE COAXIAL DE 75 Ω/ohms

ADAPTATEUR D’ANTENNE FM

ANTENNE INTERIEURE FM (Fourni)

Ensemble antenne à boucle AM

Retirer le ruban en vinyle et sortir la ligne de connexion.

a. Avec l’antenne sur

le dessus de toute surface stable.

b. Avec l’antenne fixée

contre le mur.

Trou d’installation Fixation contre un mur, etc.

Fixer

ANTENNE FM

ARRIVEE Câble d’arrivée

Connecter aux bornes de l’antenne à boucle AM.

Plier en sens inverse.

ANTENNE A BOUCLE AM (Fourni)

ANTENNE EXTERIEURE AM

TERRE

Connexion des antennes AM

1. Appuyer sur le levier.

2. Insérer le conducteur.

3. Ramener le levier.

REMARQUES:

• Ne pas connecter simultanément deux antennes FM.

• Même si une antenne extérieure AM est utilisée, ne pas déconnecter l’antenne-cadre AM.

• Vérifier que les bornes de fil d’antenne-cadre AM ne touchent pas les parties métalliques du panneau.

Jack d’entrée de signal

S-Vidéo

Jack d’entrée de signal vidéo de

différence de couleur (composant)

(Conversion diminution)

EEC

(C : Sortie de signal vidéo, E : Non-sortie de signal vidéo)

FRANCAIS

L R

Connexion des prises d’entrée externe (EXT. IN)

• Ces prises sont destinées à l’entrée des signaux audio multi-canaux d’un décodeur externe ou un composant avec un autre type de décodeur multi-canaux, tel qu’un lecteur DVD audio, ou un lecteur SACD multi-canaux ou un autre décodeur de format sonore multi-canaux.

• Lors des connexions, se reporter également aux instructions d’utilisation des autres composants.

Centre

Subwoofer

Avant

Décodeur avec une sortie analogique à 6 canaux

Pour les instructions sur la lecture en utilisant les prises d’entrée externe (EXT. IN), voir page 100.

Ambiance

Connexions du système d’enceintes

• Connecter les bornes d’enceinte aux enceintes en respectant les polarités (≈ avec ≈ , √ avec √). Si les polarités ne sont pas respectées, un son central faible est entendu, l’orientation des divers instruments n’est pas correcte et le sens de la direction du son stéréo est détérioré.

• Lors de la réalisation des connexions, prendre soin de ne mettre en contact aucun des conducteurs individuels du cordon d’enceinte avec les bornes adjacentes, avec des conducteurs d’autres cordons d’enceinte ou avec le panneau arrière.

REMARQUE: NE JAMAIS toucher les bornes d’enceinte lorsque l’ampli est sous tension, sinon des décharges électriques risquent de se produire.

Connexion des bornes d’enceinte

1. Tourner dans le sens contraire des aiguilles d’une montre pour la desserrer.

Impédance d’enceinte

• Des enceintes ayant une impédance de 6 à 16

Ω/ohms peuvent être connectées pour être utilisées comme enceintes.

• Le circuit de protection peut être activé si le système est reproduit pendant une longue durée à un volume élevé lorsque des enceintes d’une impédance inférieure à celle spécifiée sont connectées.

2. Insérer le cordon.

3. Tourner dans le sens des aiguilles d’une montre pour la resserrer.

Circuit de protection

• Cet appareil est équipé d’un circuit de protection haute vitesse. Le but de ce circuit est de protéger les enceintes contre des situations telles que lorsque la sortie de l’amplificateur de puissance est accidentellement court-circuitée et qu’un fort courant passe, lorsque la température avoisinant l’appareil devient anormalement élevée, ou lorsque l’appareil est utilisé à puissance élevée pendant une longue durée, ce qui entraîne une augmentation de température extrême. Lorsque le circuit de protection est activé, la sortie des enceintes est coupée,et la DEL STANDBY clignote. Dans ce cas, suivre ces étapes: toujours couper l’alimentation de cet appareil, vérifier s’il y a des défauts de connexion des cordons d’enceintes ou des câbles d’entrée, et attendre que l’appareil refroidisse, s’il est très chaud. Améliorer la ventilation autour de l’appareil, et remettre sous tension. Si le circuit de protection est à nouveau activé bien qu’il n’y ait pas de problème de câblage ou de ventilation autour de l’appareil, couper l’alimentation, et contacter un centre d’entretien DENON.

Remarque sur l’impédance des enceintes

• Le circuit de protection peut être activé si l’appareil est utilisé pendant une longue durée à un volume élevé lorsque des enceintes d’une impédance inférieure à celle spécifiée (par exemple, enceintes ayant une impédance inférieure à 4 Ω/ohms) sont connectées. Si le circuit de protection est activé, la sortie des enceintes est coupée. Couper l’alimentation de l’appareil, attendre qu’il refroidisse, améliorer la ventilation autour de lui, puis remettre sous tension.

FRANCAIS

(L) (R)

(L) (

)

Connexions

• Lors des connexions, se reporter également aux instructions d’utilisation des autres composants.

Prise de connexion pour subwoofer avec amplificateur intégré (superwoofer, etc.)

SYSTEMES D’ENCEINTE

D’AMBIANCE ARRIERE

UTILISATION DE LA TÉLÉCOMMANDE

En suivant la procédure expliquée ci-dessous, insérer les piles avant d’utiliser la télécommande.

Plage d’utilisation de la télécommande

Diriger la télécommande vers le détecteur de télécommande de la manière indiquée sur le diagramme de gauche.

E UM OL

V R

TE S MA

G UNIN T

Approx. 7 m

E / S N

D N

O I

A B

C N U F

L O R

T N O C E N O

U T A T S

E D O

M D N U O R

R U S D

N B U L O O R

R U

S S T /D

T C

O R I

E D R E T S /

h c 6 / h O c E

DVD

5 R E T S

O T

I G I

G I

TS D

M C

E D

I T PU T

O T C

C T E

D L

D B

G I S

RO R

U S

BY D

S A R IVE

E EC R D

N OU R R

SU V A

S E N

O H P

D N TA / S N

30°

REMARQUES:

• La télécommande peut être utilisée à une distance directe d’environ 7 m, mais cette distance diminue ou le fonctionnement devient difficile s’il y a des obstacles entre la télécommande et le détecteur de télécommande, si le détecteur de télécommande est exposé à la lumière directe du soleil ou à une autre lumière forte, ou si elle est actionnée d’un angle.

• Des enseignes au néon ou autres dispositifs émettant des parasites type impulsion à proximité

peuvent entraîner un mauvais fonctionnement, par conséquent garder l’appareil aussi loin que possible de ces dispositifs.

Insertion des piles

q Appuyer de la manière

indiquée par la flèche, et retirer en glissant.

w Insérer correctement les piles

R6P/AA de la manière indiquée sur le diagramme.

e Refermer le couvercle.

SYSTEMES

D’ENCEINTES

AVANT

SYSTEME

D’ENCEINTES

CENTRALES

SYSTEMES

D’ENCEINTES

D’AMBIANCE

• Précautions à prendre lors de la connexion des enceintes

Si une enceinte est placée près d’un téléviseur ou d’un moniteur vidéo, les couleurs sur l’écran risquent d’être perturbées par le magnétisme des enceintes. Si cela se produit, éloigner l’enceinte et la mettre dans un endroit où elle ne présente pas cet effet.

REMARQUES:

• N’utiliser que des piles R6P/AA pour le remplacement.

• Vérifier que les polarités sont correctes. (Voir l’illustration à l’intérieur du compartiment à piles.)

• Retirer les piles si l’émetteur de la télécommande n’est pas utilisé pendant une longue période.

• Si des piles fuient, les jeter immédiatement. Eviter de toucher le matériel fuyant ou de le laisser entrer en

contact avec un vêtement, etc. Nettoyer à fond le compartiment à piles avant de mettre de nouvelles piles en place.

• Avoir des piles de remplacement à portée de main de manière à ce que les anciennes piles puissent être remplacées aussi vite que possible quand il en est temps.

• Même si moins d’un an s’est écoulé, remplacer les piles par des neuves si l’appareil ne fonctionne pas lorsque l’unité de télécommande est actionnées à proximité. (La pile fournie ne sert que pour la vérification du fonctionnement. La remplacer par une neuve le plus tôt possible.)

FRANCAIS

SYSTEM SETUP

¢ON / STANDBY

£OFF

INSTALLATION DU SYSTEME

• Une fois que toutes les connexions avec les autres composants AV ont été faites comme indiqué dans “CONNEXIONS” (voir pages 86 à 90), faire les différents réglages décrits ci-dessous sur l’affichage.

Ces réglages sont nécessaires pour configurer le système de chambre d’écoute AV centré autour de cette unité.

• Utiliser les touches suivantes pour installer le système:

Régler le commutateur coulissant vers “AUDIO”.

Utiliser les touches suivantes pour installer le système:

Touche SYSTEM SETUP

Appuyer pour afficher la configuration du système sur l’affichage.

Touches CURSOR (•, ª, 0, 1)

Appuyez pour modifier ce qui est affiché.

Touche ENTER

Appuyer sur cette touche pour changer l’affichage. Utiliser également cette touche pour terminer le réglage.

• Articles d’installation de système et valeurs par défaut (réglées à la livraison de l’usine)

Installation de système Valeurs par défaut

Speaker Configuration

Subwoofer mode

Crossover Frequency

Delay Time

Channel Level

Digital In Assignment

Video In Assignment

Entrer la combinaison des enceintes de votre système et leurs tailles correspondantes (SMALL pour enceintes normales, LARGE pour pleine taille, pleine gamme) pour automatiquement régler la composition des signaux sortis par les enceintes et la réponse en fréquence.

Ceci sélectionne le subwoofer pour la lecture de signaux de profondes graves.

Régler la fréquence (Hz) à un niveau inférieur à celui du son grave émis par les diverses enceintes à partir du subwoofer.

Ce paramètre sert à optimiser la synchronisation avec laquelle sont produits les signaux audio des enceintes et du subwoofer en fonction de la position d’écoute.

Ceci règle le volume des signaux émis par les enceintes et le subwoofer pour les différents canaux afin d’obtemir des effets optimaux.

Ceci affecte les prises d’entrées numériques pour les différentes sources d’entrée.

Cela attribue les jacks d’entrée vidéo composante pour les différentes sources d’entrée vidéo.

Source

d’entrée

Entrée

numérique

Source

d’entrée Entrées

composantes

Front Sp.

Small

Front

3,6 m

Front

0 dB 0 dB

COAXIAL OPTICAL 1

DVD/VDP TV/DBS

VIDEO 1 VIDEO 2

Center

Sp.

Small Small Small

LFE (Normal)

Front

3,6 m

Front

0 dB

V. AUX DVD/VDP

Center

3,6 m

Center

Surround

3,0 m

Surround

0 dB

Surround

Sp.

120 Hz

Surround Back Sp.

Surround

3,0 m

Surround

0 dB

TV/DBS

OPTICAL 2

VCR

OFF

Surround

Back

3,0 m

Surround

Back

0 dB

Subwoofer

Ye s

Subwoofer

3,6 m

Subwoofer

0 dB

CDR/TAPE

OPTICAL 3

V. A UX

OFF

Auto Surround Mode

Ext. In SW Level

Power Amp Assignment

On Screen Display

Installation de système Valeurs par défaut

Réglage de la fonction du mode “Auto surround”.

Régler le niveau de lecteur de canal de subwoofer Ext.In.

Ce réglage assigne les bornes d’enceinte surround back/subwoofer.

Ceci règle s’il faut ou pas afficher l’affichage sur écran qui apparaît sur l’écran de moniteur lorsque les commandes de l’unité de télécommande ou de l’unité principale sont actionnées.

Auto Surround Mode = ON

Ext. In SW Level = +15 dB

S. BACK

REMARQUES:

• La fonction d’affichage sur écran du AVR-770SD est conçue pour être utilisée avec des moniteurs de téléviseur haute définition, ainsi il peut être difficile de lire de petits caractères sur des téléviseurs avec petits écrans ou faibles définitions.

• Le menu d’installation n’est pas affiché lorsque le casque est utilisé.

Avant de configurer le système

(Unité principale)

REMARQUE:

• Appuyer à nouveau sur la touche SYSTEM SETUP pour mettre un terme à la configuration. La configuration du système peut être arrêtée à n’importe quel stade. Tous les changements effectués jusqu’à ce stade seront pris en compte.

Vérifier que tous les composants sont en bon état, puis appuyez sur l’interrupteur de mise en marche POWER sur l’unité principale pour allumer l’alimentation.

Appuyer sur la touche SYSTEM SETUP pour accéder aux réglages.

REMARQUE: Veuillez vous assurer que le touche à

glissière de la télécommande est en position “AUDIO”.

Appuyer sur la touche (bas) et ENTER pour passer à la SPEAKER CONFIGURATION SETUP (CONFIGURATION DES HAUT-PARLEURS).

FRANCAIS

1 FRNT Small

6 MODE NORM

7 CR.OVER 120

Réglage du type d’enceintes

• Régler en fonction des vos systèmes d’enceinte. La réalisation de ce réglage optimise le système.

• La composition des signaux envoyés aux différents canaux et la réponse en fréquence sont réglés automatiquement en fonction de la combinaison d’enceintes actuellement utilisée.

• Paramètres

Large…… Sélectionner ce paramètre en cas d’utilisation d’enceites pouvant entièrement reproduire des sons

faibles inférieurs à 80 Hz.

Small…… Sélectionner ce paramètre en cas d’utilisation d’enceintes ne pouvant pas reproduire des sons

faibles inférieurs à 80 Hz avec volume suffisant. Lorsque ce réglage est sélectionné, les basses

fréquences inférieures à 80 Hz sont affectées au subwoofer. None…… Sélectionner ce paramètre lorsqu’aucune enceinte n’est installée. Yes/No….Sélectionner “Yes ” si un subwoofer est installé, Sélectionner “No” si un subwoofer n’est pas

installé.

Régler si les enceintes sont connectées ou non, et si oui, leurs paramètres de taille.

• Pour sélectionner l’enceinte

Enc. Centrale Enc. Avant Enc. Avant

Subwoofer

Enc. Surround

• Pour sélectionner le paramètre

Appuyer sur la touche (bas) pour entrer les réglages et passer au réglage de sortie de graves (SUBWOOFER MODE).

Position d’écoute

Enc. Surround

Enc. Surround arrière

Réglage du mode de subwoofer et de la fréquence de croisement

Cet écran ne s’affiche pas si un subwoofer n’est pas utilisé.

• Régler la fréquence de croisement et le mode de subwoofer en fonction du système d’enceintes utilisé.

Sélectionner le mode

“Subwoofer Mode”.

Sélectionner le mode

“Crossover frequency” (fréquence de croisement).

Appuyer sur la touche ENTER pour entrer le réglage et commuter le réglage de DELAY TIME.

Sélectionner le réglage.

Sélectionner la fréquence.

REMARQUE:

Sélectionner “Large” ou “Small” non pas en fonction de la taille physique de l’enceinte, mais en fonction de la capacité de reproduction de basses à 80 Hz. Si vous ne pouvez pas déterminer le meilleur réglage, essayer en comparant le son lorsque réglé sur “Small” et lorsque réglé sur “Large”, à un niveau qui n’endommagera pas les enceintes.

Précaution:

Lorsque le subwoofer n’est pas utilisé, toujours régler “Subwoofer = No”, sinon le son grave du canal avant est divisé en canal de subwoofer et n’est pas reproduit dans certain mode.

Si le subwoofer a une capacité de lecture de basses fréquences suffisante, un bon son peut être obtenu, même si “Small” est réglé pour les enceintes avant, centrale et d’ambiance. Pour la majorité des configurations de système d’enceintes, l’utilisation du réglage Small pour toutes les cinq principales enceintes et subwoofer sous tension avec un subwoofer connecté donnera les meilleurs résultats.

FRANCAIS

8 FL 3.6m

REMARQUES: — Attribution de la gamme de signaux de basse fréquence —

• Les signaux produits d’un canal de subwoofer sont des signaux LFE (pendant la lecture de signaux Dolby Digital ou DTS) et la gamme de signal de basse fréquence des canaux réglés sur “SMALL” dans la configuration de la gamme de signaux de basse fréquence des canaux réglés sur “LARGE” sont produits à partir de ces canaux.

— Fréquence de croisement —

• Lorsque “Subwoofer” est réglé sur “Ye s ” (Oui) “dans la configuration des enceintes”, régler la fréquence (Hz) à un niveau inférieur à celui du son grave émis par les diverses enceintes à partir du subwoofer (fréquence de croisement).

• Pour les enceintes réglées sur “Small (Faible)”, le son de fréquence inférieure à la fréquence de croisement est coupé et le son grave coupé est envoyé à la place au subwoofer. REMARQUE: Pour les systèmes d’enceintes ordinaires, nous recommandons de régler la fréquence de

croisement à 80 Hz. Lors de l’utilisation de petites enceintes, le réglage de la fréquence de croisement à une haute fréquence peut cependant améliorer la réponse pour les fréquences proches de celle de croisement.

— Mode subwoofer —

• Le réglage du mode subwoofer est valable uniquement lorsque “Large” est réglé pour les enceintes frontales et “YES” est réglé pour le subwoofer dans les réglages “Speaker Configuration” (voir page 92).

• Lorsque le mode de lecture “LFE+MAIN” est sélectionné, la gamme de signaux basse fréquence des canaux réglée sur “Large” est produite automatiquement à partir de ces canaux et du canal du subwoofer. Dans ce mode de lecture, la gamme basse fréquence croit plus uniformément à travers la pièce, mais elle dépend de la taille et de la forme de la pièce, des interférences peuvent provoquer une diminution du volume effectif de la gamme basse fréquence.

• La sélection du mode de lecture “LFE” enclenche la lecture de la gamme de signaux basse fréquence du canal sélectionné avec “Large” de ce canal uniquement. Par conséquent, la gamme de signaux basse fréquence lue à partir du canal de subwoofer sont uniquement la gamme de signaux basse fréquence de LFE (uniquement pendant la lecture Dolby Digital ou de signaux DTS) et le canal spécifié “Small” dans le menu de configuration.

• Sélectionner le mode de lecture qui fournit une reproduction des graves avec quantité.

• Lorsque le subwoofer est réglé sur “Ye s”, le son des graves est émis du subwoofer indépendamment du réglage de mode du subwoofer dans les modes d’ambiance autres que Dolby/DTS.

• Dans les modes surround autres que Dolby Digital et DTS, si le subwoofer est réglé sur oui “YES”, la portion basse fréquence est toujours envoyée au canal du subwoofer. Pour obtenir des détails, se référer à la section “Modes d’ambiance et paramètres” à la page 110.

Reglage de la distance des haut-parleurs

• Entrer la distance entre la position d’écoute et les différentes enceintes pour régler le temps de retard du mode d’ambiance.

Préparations:

Mesurer les distances entre la position d’écoute et les enceintes (L1 à L5) sur le diagramme de droite).

L1: Distance entre l’enceinte centrale et la position d’écoute L2: Distance entre les enceintes avant et la position découte L3: Distance entre les enceintes d’ambiance et la position d’écoute L4:

Distance entre les enceintes d’ambiance arrière et la position d’écoute

L5: Distance entre le subwoofer et la position d’écoute

ATTENTION:

Il est à noter que la différence de distance pour chaque enceinte doit être de 4,5 m ou moins.

REMARQUE:

• Pas de réglage lorsque “None” a été sélectionné pour la Configuration d’Enceinte.

Sélectionner l’enceinte à régler.

Réglez la distance entre l’enceinte et la position d’écoute. La distance change en unité de 0,1 mètre chaque fois que la touche est enfoncée. Sélectionner la valeur la plus proche de la distance mesurée.

Appuyer sur la touche ENTER pour entrer le réglage et commuter le réglage de CHANNEL LEVEL.

Subwoofer

Center FRFL

Position d’écoute

FRANCAIS

16 COAX V.AUX

T.TONE AT

FL C FR SR SB SL SW

T.TONE ST<YES

Réglage du niveau canel

• Utiliser ce réglage pour ajuster pour que le niveau de lecture entre les différents canaux soit égal.

• De la position d’écoute, écouter les tonalités d’essai produites par les enceintes pour ajuster le niveau.

• Le niveau peut également être directement ajusté de l’unité de télécommande. (Pour les détails, voir page

103.)

Sélectionner le mode. Sélectionner “Auto” ou “Manual”.

• Auto: Ajuster le niveau pendant l’écoute des tonalités d’essai automatiquement produites par les différentes enceintes.

• Manual: Sélectionner l’enceinte par laquelle vous voulez produire la tonalité d’essai pour ajuster le niveau.

Appuyer sur la touche (bas) et sélectionner “Yes ” pour démarrer la tonalité de test.

a. Si le mode “Auto” est sélectionné:

Des tonalités d’essai sont émises automatiquement des différentes enceintes. Les tonalités d’essai sont émises des différentes enceintes dans l’ordre suivant, à des intervalles de 4 secondes la première et la deuxième fois et à des intervalles de 2 secondes environ la troisième fois etc.

REMARQUES:

• Lorsque vous réglez les niveaux de canal en étant dans le mode TEST TONE, les réglages de niveau de canal apportés affectent TOUS les modes d’ambiance. Considérer ce mode comme mode de réglage de niveau de canal principal.

• Vous pouvez ajuster les niveaux de canal de chacun des modes d’ambiance suivants: DIRECT, STEREO, DOLBY/DTS SURROUND, 5/6 CH STEREO, MONO MOVIE, ROCK ARENA, JAZZ CLUB, VIDEO GAME, MATRIX et DOLBY VIRTUAL SPEAKER.

Une fois le réglage effectué, appuyez sur la touche ENTER.

Appuyer sur la touche ENTER pour entrer le réglage et commuter le réglage de DIGITAL INPUT.

Réglage de l’assignation d’entrée numérique “Digital In Assignment”

• Ce réglage affecte les prises d’entrées numériques du AVR-770SD pour les différentes sources d’entrée.

Sélectionner la prise d’entrée numérique à affecter à la source d’entrée.

• Pour sélectionner le prise d’entrée numérique

• Pour sélectionner la source d’entrée

Sélectionner “OFF” (arrêt) si aucun appareil n’est connecté.

Utiliser les touches CURSOR gauche et droite pour régler toutes les enceintes au même niveau de volume. Le volume peut être ajusté entre –12 dB et +12 dB en unités de 1 dB.

b. Lorsque le mode “Manual” est sélectionné

Utiliser la touche CURSOR haut et bas pour sélectionner l’enceinte pour laquelle des tonalités d’essai doivent être émises, puis utiliser la touche CURSOR gauche et droite pour ajuster le volume de sorte que les tonalités d‘essai des différentes enceintes soient identiques.

Exemple: Lorsque le volume est réglé à –12 dB alors que l’enceinte avant gauche est sélectionnée.

REMARQUE:

• TUNER ne peut pas être sélectionné.

Appuyer sur la touche ENTER pour saisir le réglage et passer au réglage COMPONENT VIDEO INPUT.

FRANCAIS

20 VIN1 DVD

22 ATSURR. ON

23 EXTIN SW +15

24 AMP S.BACK

25 OSD ON

Régler la fonction Video In Assignment (Attribution d’entrée vidéo)

• Ce réglage attribue les jacks d’entrée vidéo de différence de couleur (composants) de l’AVR-770SD pour les différentes sources d’entrée.

Réglage du mode Auto Surround

Pour les trois types de signaux d’entrée indiqués ci-dessous, le mode d’ambiance lu en dernier est sauvegardé dans la mémoire. A la prochaine entrée du même signal, le mode d’ambiance mémorisé est sélectionné automatiquement et le signal est lu. Noter que le réglage du mode d’ambiance est également mémorisé séparément pour la fonction d’entrée différente.

SIGNAL

q Signaux analogiques et de canal PCM STEREO w Signaux à 2 canaux Dolby Digital, DTS ou autres format multicanaux Dolby PLII Cinema e Signaux multicanaux Dolby Digital, DTS ou d’autres format multicanaux Dolby ou DTS Surround

Sélectionner la borne d’entrée vidéo composante (Y, PB/CB et PR/CR) à attribuer à la source d’entrée.

• Sélection de la borne vidéo composante

• Sélection de source d’entrée

Sélectionner “OFF” (arrêt) si aucun appareil n’est connecté.

Appuyer sur la touche ENTER pour saisir le réglage et commuter le réglage de AUTO SURROUND MODE.

Mode d’ambiance automatique par défaut

Sélectionnez “ON” si vous souhaitez utiliser le mode Auto surround, “OFF” si vous ne souhaitez pas l’utiliser.

Réglage du Ext. In SW Level

• Sélectionner la méthode de lecture du signal d’entrée analogique connecté à la borne Ext.In.

Réglage de l’assignation d’amplificateur

• Ce réglage assigne les bornes d’enceinte surround back/subwoofer.

Réglage de l’affichage sur écran (OSD)

• Utiliser ceci pour activer ou désactiver l’affichage sur écran (messages autres que les écrans de menu).

Sélectionnez le paramètre souhaité.

• Effectuez votre sélection en fonction des spécifications du lecteur utilisé. Reportez-vous également au mode d’emploi du lecteur.

• +15 dB recommandé (par défaut). (0, +5, 10 et

+15 peuvent être sélectionnés.)

Appuyer sur la touche ENTER pour commuter le réglage de POWER AMP ASSIGNMENT.

Sélectionner “S. BACK” ou “SUBWOOFER”.

Sélectionner “S. Back” pour l’utiliser comme canal d‘ambiance arrière, “SUBWOOFER” pour l’utilisation comme sortie subwoofer.

Appuyer sur la touche ENTER pour commuter le réglage de ON SCREEN DISPLAY.

Sélectionner “ON” ou “OFF”.

Appuyer sur la touche ENTER pour commuter le réglage de EXT. IN SW LEVEL.

Appuyer sur la touche ENTER pour commuter le réglage de AUTO PRESET MEMORY.

FRANCAIS

26 PRESET <YES

Préréglages automatiques du tuner

Utiliser ces préréglages pour la recherche automatique d’émissions FM et mémoriser jusqu’à 40 stations dans les canaux préréglés A1 à 8, B1 à 8, C1 à 8, D1 à 8 et E1 à 8.

REMARQUE:

• Si une station FM ne peut pas être préréglée automatiquement à cause d’une mauvaise réception, utiliser l’opération “Accord manuel” pour syntoniser la station, puis la prérégler en effectuant l’opération “Préréglage de mémoire”.

Utiliser la touche CURSOR pour sélectionner “Ye s ” (oui). “Search” (recherche) clignote sur l’écran et la recherche commence. “Completed” (terminé) apparaît dès que la recherche est terminée. L’affichage commute automatiquement à l’écran.

Apres avoir configure le système

Appuyer sur la touche SYSTEM SETUP pour terminer la configuration du système.

UNITE DE TELECOMMANDE

Utilisation des composants audio DENON

• Mettre les différents composants sous tension avant de les utiliser.

Régler le commutateur de mode 1 sur

“AUDIO”.

Régler le commutateur de mode 2 à la position

du composant à utiliser. (CD, CDR/MD ou platine cassette)

Actionner le composant audio.

• Pour les détails, se reporter aux instructions d’utilisation du composant. Alors que cette télécommande est compatible avec une large gamme de composants contrôlés par infrarouges, certains modèles de composants peuvent ne pas être actionnés avec cette télécommande.

1. Touches de lecteur et d’enregistreur de disques (CD) et de système d’enregistrement de MD (CDR/MD)

2. Touches de système de platine cassette (TAPE)

Ceci termine les opérations de configuration du système. Une fois la configuration terminée, il n’est plus nécessaire d’effectuer de changement sauf si un nouvel élément est ajouté ou si la disposition des hautparleurs est modifiée.

• Signaux d’affichage sur écran

Signaux entrés au AVR-770SD

Prise d’entrée de signaux

VIDEO (jaune)

(C: Signal E: Pas de signa) (C: Signaux sur écran sortis E: Signaux sur écran pas sortis)

Prise d’entée de signaux

vidéo S

Sortie de signal d’affichage sur écran

Sortie du signal vidéo vers le

jack de sortie moniteur vidéo

(VIDEO MONITOR OUT) (jaune)

Sortie du signal vidéo vers le

jack de sortie moniteur S-Vidéo

(S-Video MONITOR OUT)

6, 7 : Recherche manuelle

2 :Arrêt 1 : Lecture

8, 9 :

3 : Pause

DISC SKIP+ : Changer les disques

3. Touches de système de tuner

REMARQUE:

• Le TUNER peut être utilisé lorsque le commutateur est placé en position “AUDIO”.

(en arrière et en avant)

Recherche automatique (repérage)

(uniquement pour changeurs de CD)

6 : Rembobinage 7 : Avance rapide

2 :Arrêt 1 : Lecture en avant 0 : Lecture en arrière

A/B : Changer entre les platines A et B

SHIFT : Changer la plage de canaux

CHANNEL +, – : Augmentation/diminution de canal

TUNING +, – : Augmentation/diminution de

BAND :

MODE : Changer entre auto et mono

MEMORY : Mémoire préréglée

préréglés

préréglé

fréquence Changer entre les bandes AM et FM

FRANCAIS

456

789

Mémoire préréglée

DENON et d’autres fabricants de composants peuvent être actionnés en réglant la mémoire préréglée. La télécommande peut être utilisée pour faire fonctionner les composants d’autres marques sans utiliser la fonction d’apprentissage en enregistrant la marque du composant comme indiqué sur la liste de codes préréglés (pages 283~285). L’opération n’est pas possible pour certains modèles.

Régler le commutateur de mode 1 sur “AUDIO”

ou “VIDEO”.

Régler sur AUDIO pour la position CD, platine cassette et CDR/MD, régler sur VIDEO pour la position DVD/VDP, DBS/CABLE, VCR ou TV.

Régler le commutateur de mode 2 sur le

composant à enregistrer.

Appuyer simultanément sur les touches

ON/SOURCE et OFF.

• L’indicateur clignote.

Pour sauvegarder les codes d’un autre composant dans la mémoire, répéter les étapes 1 à 4.

REMARQUES:

• Les signaux des touches préréglées sont émis pendant le réglage de la mémoire préréglée. Pour éviter une utilisation accidentelle de la télécommande, couvrir la fenêtre de l’émetteur pendant le réglage de la mémoire préréglée.

• En fonction du modèle et de l’année de fabriquation, cette fonction ne peut pas être utilisée pour certains modèles, même s’ils sont listés en fabrique sur la liste inclue des codes de préréglage.

• Certains fabriquants utilisent plus d’un type de code de télécommande. Référez-vous à la liste incluse des codes de préréglage pour changer le numéro et vérifier.

• La mémoire préréglée peut être réglée pour un composant seulement parmi CDR/MD, DVD/VDP et DBS/CABLE.

En référence à la Liste des Codes Préréglés inclue, utilisez les touches à numéro pour entrer le code de préréglage (un numéro à 3 chiffres) pour le fabriquant du composant dont vous vous voulez emmagasiner les signaux en mémoire.

Rappel des station avec les touches prétéglées

Régler le commutateur de mode 1 sur

“AUDIO” ou “VIDEO”.

Régler sur AUDIO pour la position CD, platine cassette et CDR/MD, régler sur VIDEO pour la position DVD/VDP, DBS/CABLE, VCR ou TV.

Régler le commutateur de mode 2 sur le

composant à utiliser.

Actionner le composant.

• Pour les détails, se reporter aux instructions d’utilisation du composant. Certains modèles ne peuvent pas être actionnés avec cette unité de télécommande.

1. Touches de système de lecteur de vidéodisque numérique (DVD)

POWER :

(ON/SOURCE)

OFF :

6, 7 : Recherche manuelle

8, 9 :

0~9, +10 : Touche 10

DISC SKIP : Saut de disque

DISPLAY : Changer l’affichage

MENU : Menu

RETURN : Retour de menu

SETUP : Configuration

D, H, F, G : Curseur vers le haut,

ENTER : Enter réglage

Mise sous/attente tension

Mise hors tension de DVD

(en avant et en arrière)

2 : Arrêt 1 : Lecture

Recherche automatique (au début de plage)

3 : Pause

(pour changeur de DVD)

bas, gauche et droite

2. Touches de système de lecteur de vidéodisque (VDP)

POWER :

(ON/SOURCE)

6, 7 : Recherche manuelle

8, 9 :

0~9, +10 : Touche 10

Mise sous/attente tension

(en avant et en arrière)

2 : Arrêt 1 : Lecture

Recherche automatique (repérage)

3 : Pause

Les codes préréglés sont comme suit à la livraison de l’usine et après réinitialisation:

TV, VCR......................................................................HITACHI

CD, TAPE...................................................................DENON

CDR/MD ....................................................................DENON (CDR)

DVD/VDP ...................................................................DENON (DVD)

DBS/CABLE...............................................................ABC (CABLE)

REMARQUE:

• Certains fabricants utilisent des noms différents pour les touches de commande de DVD, donc se reporter également aux instructions de télécommande de ce composant.

FRANCAIS

456

789

3. Touches de système de platine vidéo (VCR)

POWER :

(ON/SOURCE)

6, 7 : Recherche manuelle

Channel : Canaux

5. Touches de système de TV avec moniteur (TV)

POWER :

(ON/SOURCE)

MENU : Menu

RETURN : Retour de menu

D, H, F, G : Curseur vers le haut,

ENTER : Enter réglage

CHANNEL : Changer de canaux

0~9, +10 : Canaux

DISPLAY : Changer l’affichage

TV/VCR : Changer entre TV et

TV VOL : Augmentation/baisse

Mise sous/attente tensiony

(en avant et en arrière)

2 : Arrêt

1 : Lecture

3 : Pause

+, –

Mise sous/attente tension

bas, gauche et droite

+, –

magnétoscope

+, – de volume

4. Touches de système de tuner d’émission par satellite (DBS) et de télédistribution (CABLE)

POWER :

(ON/SOURCE)

MENU : Menu

RETURN : Retour de menu

D, H, F, G : Curseur vers le haut,

ENTER : Enter réglage

CHANNEL : Changer de canaux

0~9, +10 : Canaux DISPLAY : Changer l’affichage VOL +, – : Augmentation/baisse

Mise sous/attente tension

bas, gauche et droite

+, –

de volume

Tension de pénétration (Punch Through)

•“Punch Through” (tension de pénétration) est une fonction permettant d’utiliser les touches PLAY, STOP, MANUAL SEARCH et AUTO SEARCH des composants CD, TAPE, CDR/MD ou VCR en mode DBS/CABLE ou TV. Le réglage par défaut est sur aucun composant.

Régler le commutateur de mode 1 sur

“VIDEO”.

Régler le commutateur de mode 2 sur le

composant à enregistrer (DBS/CABLE ou TV).

Appuyez sur la touche DVD/VDP POWER et sur

la touche TV POWER en même temps.

• L’indicateur clignote.

Tableau 1

CD TAPE CDR/MD DVD/VDP VCR Aucun réglage

Entrer le numéro du composant à régler. (Voir le tableau 1).

No.

1 2 3 4 5 0

REMARQUES:

• Pour ce composant CD, CDR, MD et TAPE, les touches peuvent être utilisées de la même manière que pour les composants audio DENON (page 96).

• Le téléviseur peut être utilisé lorsque le commutateur est en position DVD/VDP, VCR, TV.

FRANCAIS

¢ON / STANDBY

£OFF

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

1,3

AUTO PCM DTS

FUNCTION / SELECT

MASTER VOLUME

PHONES

TONE CONTROL

TUNING

STATUS

SURROUND MODE

DOLBY/DTS SURROUND

BAND

AV SURROUND RECEIVER AVR-770SD

AUTO

PCM

INPUT MODE

FUNCTION / SELECT

SIGNAL DETECT

SURROUND BACK

OUTPUT

DIRECT /STEREO

5ch/6ch STEREO

DVD

AUTO

DIG

DIGITAL

STANDBY

¢ON / STANDBY

£OFF

Avant l’utilisation

OPERATION

Se reporter à “CONNEXIONS” (pages 86 à 90), et vérifier que toutes les connexions sont correctes.

Régler le commutateur coulissant de la télécommande sur la position AUDIO (uniquement en cas d’utilisation de la télécommande).

(Unité principale)

Allumer l’alimentation. Appuyer l’interrupteur (touche) de mise en marche.

(Unité principale) (Unité de télécommande)

• ¢ ON/STANDBY (sous tension/attente) L’appareil est mis sous tension, et le témoin d’alimentation est allumé. Plusieurs secondes sont nécessaires à partir du moment où l’interrupteur de mise en marche est mise sur la position “ ON/STANDBY” jusqu’à ce que le son soit délivré. Ceci est dû au circuit de mise en sourdine incorporé qui empêche le bruit lorsque l’interrupteur de mise en marche est enclenchée et désenclenchée. Régler l’interrupteur de mise en marche à cette position pour mettre sous et hors tension à partir de la télécommande.

£ OFF (hors tension)

•

L’appareil est mis hors tension, et le témoin d’alimentation est éteint. A cette position, l’appareil ne peut pas être mis sous et hors tension à partir de la télécommande.

mise sous tension

Indicateur de

S’allume

Reproduction de la source d’entrée

Sélectionner la source d’entrée à jouer.

Exemple: CD

(Unité principale) (Unité de télécommande)

Pour sélectionner la source d’entrée lorsque REC OUT est sélectionné, appuyer sur la touche SOURCE, puis utiliser le sélecteur de fonction d’entrée.

Sélectionner le mode d’entrée.

• Sélection du mode analogique Appuyer sur la touche ANALOG pour passer à l’entrée analogique.

(Unité de télécommande)

• Sélection du mode d’entrée externe (EXT. IN) Appuyer sur EXT. IN pour changer l’entrée externe.

(Unité de télécommande)

• Sélection des modes AUTO, PCM et DTS Le mode change de la manière indiquée cidessous chaque fois que la touche INPUT MODE est enfoncée.

(Unité de télécommande)

Fonction de sélection de mode d’entrée

Différents modes d’entrée peuvent être sélectionnés pour les différentes sources d’entrée. Les modes d’entrée sélectionnés pour les sources d’entrée séparées sont sauvegardés dans la mémoire. q AUTO (mode auto)

Dans ce mode, les types de signaux entrés vers les prises d’entrée numérique et analogique de la source d’entrée sélectionnée sont détectés, et le programme du décodeur d’ambiance du AVR770SD est automatiquement sélectionné à la lecture. Ce mode peut être sélectionnée pour toutes les sources d’entrée autres que TUNER. La présence ou l’absence de signaux numériques est détectée, les signaux entrés vers les prises d’entrée numérique sont identifiés et le décodage et la lecture sont automatiquement effectués en format DTS, Dolby Digital ou PCM (stéréo 2 canaux). Si aucun signal numérique n’est entré, les prises d’entrée analogique sont sélectionnées. Utiliser ce mode pour lire des signaux au format Dolby Digital.

w PCM (mode de lecture exclusive de signaux PCM)

Le décodage et la lecture ne sont effectués que lorsque des signaux PCM sont entrés. Remarquer que des parasites peuvent être générés en cas d’utilisation de ce mode pour lire des signaux qui ne sont pas au format PCM.

e DTS (mode de lecture exclusive de signaux DTS)

Le décodage et la lecture ne sont effectués que lorsque des signaux DTS sont entrés. ANALOG (mode de lecture exclusive de signaux

audio analogiques) Les signaux entrés vers les prises d’entrée analogique sont décodés et joués.

t EXT. IN (mode de sélection de prise d’entrée de

décodeur externe) Les signaux entrés vers les prises d’entrée de décodeur externe sont reproduits sans passer par le circuit d’ambiance.

FRANCAIS

MASTER VOLUME

SURROUND MODE

FUNCTION / SELECT

AUTO

PCM DTS

INPUT MODE

AUTO

PCM DTS

INPUT MODE

AUTO

PCM DTS

INPUT MODE

AUTO

PCM DTS

INPUT MODE

REMARQUE:

• Remarquer que du bruit sera sorti lorsque des CD ou LD enregistrés en format DTS sont reproduits en mode “PCM” (lecture exclusive de signaux PCM) ou “ANALOG” (lecture exclusive de signaux PCM). Sélectionner le mode AUTO ou DTS lors de la lecture de signaux enregistrés en mode DTS.

Remarques sur la reproduction d’une source encodée avec DTS

• Du bruit parasite peut apparaître arec amorce au début de la lecture et pendant la recherche en cours de lecture d’un DTS dans le mode automatique. Si cela se produit, écouter les DTS dans un mode précis.

• Dans certains cas rares des bruits parasites peuvent se produire lorsque vous arrêtez la lecture d’un DTS-CD ou d’un DTS-LD.

Sélectionner le mode de lecture.

Appuyez sur la touche SURROUND MODE, puis tournez le touche SELECT.

Exemple: Stéréo

(Unité principale)

(Unité de télécommande)

Pour sélectionner le mode surround alors que vous réglez les paramètres surround, l’annulation de tonalité ou la commande de tonalité, appuyez sur la touche de mode surround

(Unité principale)

puis actionnez le sélecteur.

Commencer la lecture sur le composant

sélectionné.

• Pour les instructions d’utilisation, se reporter

au manuel du composant.

Régler le volume.

Le niveau de volume est affiché sur l’affichage de niveau de volume principal.

Le volume peut être ajusté dans la gamme

(Unité principale)

télécommande)

de –70 à 0 à 18 dB, en étapes de 1 dB. Cependant, lorsque le niveau de canal est réglé de la manière décrite à la page 103, si le volume d’un canal est réglé à +1 dB ou plus, le volume ne peut pas être ajusté jusqu’à 18 dB. (Dans ce cas, la gamme de réglage maximum de volume est “18 dB — (Valeur

100

maximum de niveau de canal)”.)

(Unité de

Mode d’entrée en cas de reproduction de sources DTS

• Du bruit sera sorti si des CD ou LD compatibles DTS sont reproduits dans le mode “ANALOG” ou “PCM”. En cas de reproduction de sources compatibles DTS, toujours connecter le composant source aux prises d’entrée numérique (OPTICAL/COAXIAL), et régler le mode d’entrée à “DTS”.

Affichage du mode d’entrée

• En mode AUTO

Un de ceux-ci s’allume selon le signal d’entrée.

• En mode DIGITAL PCM

• En mode DIGITAL DTS

• En mode ANALOG

Affichage du signal d’entrée

• DOLBY DIGITAL

Un de ceux-ci s’allume selon le signal d’entrée.

• DTS

• PCM

L’indicateur s’allume lorsque les signaux

DIG

numériques sont entrés de façon correcte. Si l’indicateur ne s’allume pas, vérifier si le

DIG

réglage des composants d’entrée numériques (page 94) et les connexions sont corrects et si le composant est sous tension.

REMARQUE:

• L’indicateur s’allume lors de la lecture de

DIG

CD-ROMs contenant des données autres que des signaux audio, mais aucun son n’est entendu.

Lecture en utilisant les prises d’entrée externe (EXT. IN)

Passer au mode d’entrée externe (EXT. IN).

Appuyer sur la touche EXT. IN pour changer l’entrée externe.

(Unité de télécommande)

Une fois cette sélection effectuée, les signaux d’entrée, connectés aux canaux FL (avant gauche), FR (arrière droit), C (central), SL (surround gauche) et SR (surround droit) des jacks EXT. IN, sont envoyés directement aux systèmes d’enceinte avant (gauche et droit), central et surround (gauche et droit) sans passer par les circuits surround. En plus, l’entrée du signal vers la prise SW (subwoofer) est dirigée sur la prise PRE OUT SUBWOOFER.

Annulation du mode d’ entrée externe

Pour annuler le réglage de l’entrée externe (EXT. IN), appuyez sur le touche INPUT MODE (AUTO, PCM, DTS) ou ANALOG pour choisir le mode d’entrée souhaîté. (Voir page 99).

(Unité de télécommande)

• Lorsque le mode d’entrée est réglé sur l’entrée externe (EXT. IN) le mode de lecture (DIRECT, STEREO, DOLBY/DTS SURROUND, 5CH/6CH STEREO, VIRTUAL SURROUND (DOLBY VIRTUAL SPEAKER) ou DSP SIMULATION) ne peut pas être sélectionné.

REMARQUES:

• Dans les modes de lecture autres que le mode d’entrée externe, les signaux connectés aux prises C, SL, SR et SW ne peuvent pas être lus. En outre, les signaux ne peuvent pas être envoyés des canaux non connectés aux prises d’entrée.

• Le mode d’entrée externe peut être réglé pour toute source d’entrée. Pour regarder la vidéo tout en écoutant le son, sélectionner la source d’entrée à laquelle est connecté le signal vidéo, puis régler ce mode.

DENON AVR-770SD User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

ENGLISH DEUTSCH FRANCAIS ITALIANO ESPAÑOL NEDERLANDS SVENSKA

BEFORE USING

CAUTIONS ON INSTALLATION

CAUTIONS ON HANDLING

FEATURES

PART NAMES AND FUNCTIONS

READ THIS FIRST

SETTING UP THE SPEAKER SYSTEMS

CONNECTIONS

USING THE REMOTE CONTROL UNIT

SETTING UP THE SYSTEM

REMOTE CONTROL UNIT

OPERATION

SURROUND

DSP SURROUND SIMULATION

LAST FUNCTION MEMORY

INITIALIZATION OF THE MICROPROCESSOR

ADDITIONAL INFORMATION

TROUBLESHOOTING

SPECIFICATIONS

DEUTSCH

Vor Inbetriebnahme

Vorsichtsmassnahmen Zur Installation

VORSICHTSMASSNAHMEN ZUR HANDHABUNG

AUSSTATTUNGSMERKMALE

BEZEICHNUNG DER TEILE UND DEREN FUNKTIONEN

BITTE ZUERST LESEN

AUFSTELLUNG DES LAUTSPRECHERSYSTEMS

ANSCHLÜSSE

FERNBEDIENUNGSBETRIEB

SYSTEM-EINRICHTUNG

FERNBEDIENUNG

BETRIEB

SURROUND

DSP-SURROUND-SIMULATION

RADIOHÖREN

LETZTFUNKTIONSSPEICHER

INITIALISIERUNG DES MIKROPROZESSORS

WISSENSWERTE ZUSATZINFORMATIONEN

FEHLERSUCHE

TECHNISCHE DATEN

FRANCAIS

AVANT L’UTILISATION

PRECAUTIONS D’INSTALLATION

PRECAUTIONS DE MANIPULATION

CARACTERISTIQUES

NOMENCLATURE ET FONCTIONS

A LIRE EN PREMIER

RÉGLAGE DES SYSTÈMES D’ENCEINTE

CONNEXIONS

UTILISATION DE LA TÉLÉCOMMANDE

INSTALLATION DU SYSTEME

UNITE DE TELECOMMANDE

OPERATION
