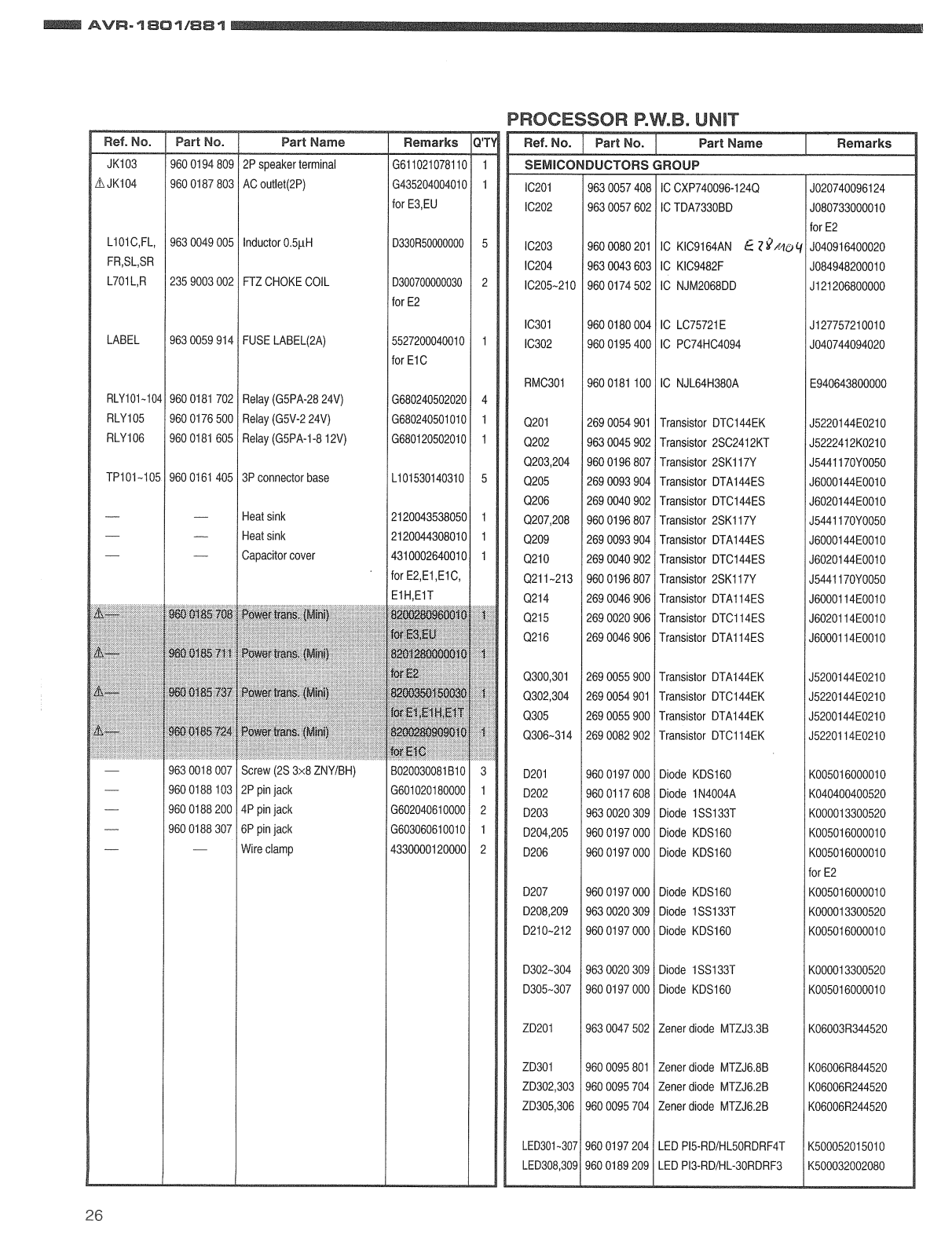

Denon AVR-1801, AVR-881 Service Manual
Specifications and Main Features
- Make: AVR-1801
- Rated Output Power:
- Front: 70W + 70W (8Ω, 20Hz~20kHz, 0.08%THD)
- Center: 70W (8Ω, 20Hz~20kHz, 0.08%THD)
- Surround: 70W + 70W (8Ω, 20Hz~20kHz, 0.08%THD)
- Input Power/Input Impedance (Analog):
- 200mV/47kΩ
- Frequency Response: 10Hz~100kHz: +1, -3dB (WITH TONE DEFEAT ENABLED)
- S/N Ratio: 100dB (IHF-A WEIGHTED)
- Phono Section:
- Input Power/Input Impedance: 2.5mV/47kΩ
- RIAA Deviation: +1dB/20Hz~20kHz
- S/N Ratio: 74dB (IHF-A WEIGHTED WITH 5MV)
- Video Section:
- Standard Video Jacks Input/Output: 1Vp-p;75Ω
- S-Video Jacks:
+ Y (Brightness) Signal: 1Vp-p;75Ω
+ C (Color) Signal: 0.286Vp-p;75Ω
- Tuner Section:
- FM Receiving Range: 87.50MHz~107.90MHz
- AM Receiving Range: 520kHz~1710kHz
- Usable Sensitivity:
- FM: 1.0µV (11.2dBf);
- AM: 18µV
- S/N Ratio:
- Mono: 80dB (IHF-A weighted);
- Stereo: 75dB (IHF-A weighted);
- Total Harmonic Distortion:
- Mono: 0.15% (1kHz);
- Stereo: 0.3% (1kHz);
- Power Supply
- USA, Canada model: AC120V/60Hz
- Europe model: AC230V/50Hz
- Asia (for multi voltage model): AC115/230V/50Hz
- Asia (china version): AC220V/50Hz
- Power Consumption: 230W
Technisches Datenblatt, Funktionen
- Abmessungen: 434 (B) x 171 (H) x 416 (T) mm / 17-3/32 x 6-47/64 x 16-3/8 Zoll.
- Gewicht: 11.3kg / 24 lb 14.6 ounces.
- Fernsteuerungsgerät: RC-874 mit R6P/AA Typ zwei Batterien.
- Änderungen an den technischen Spezifikationen dürfen ohne Vorankündigung vorgenommen werden, um die Verbesserung zu erzielen.
Frequently Asked Questions
Q1: Was ist die Leistung von AVR-1801?
A1: Die Leistung beträgt 70W +70W für die Frontlautsprecher mit 8Ω angefahren bei 20Hz~20KHz und 0.08% T.H.D.
Q2: Unterstützt das Gerät AVR-1801 Surround Sound?
A2: Ja, man kann Surround-Sound mit 70W + 70W für Surroundspeaker verwenden.
Q3: Erwarten Sie Welche Frequenzver. Eras AVN AVR-1801 GSK?
A3: Bei Ton-Wahlschalter ist ON, FREQUENCY REGENCY RANGE beträgt 10HZ bis 100KHZ VOICE CHANGE +1, -3dB.
Q4: Welchen Typ von Eingang wirkt die Phono Übersetzung?
A4: Die Phono Translation ist in der Lage mit Eingang wieder mit 2.5mV mit 47k ohm Load impedance.
Q5: Wie gross ist AVR 1801?
A5: 434mm breite, 171mmhoehe 416mm tiefe.
Q6: Was verbraucht AVR-1801 an Strom?
A6: AVR-1801 verbraucht 230W.
Q7: What is the procedure for establishing a connection between the AVR-1801 and the TV?
A7: The AVR-1801 may be connected to a TV via the standard video jacks in conjunction with the S-Video jacks.
Q8: What about using the AVR-1801 in different regions? Is that a possibility?
A8: Yes, you can use the AVR1801 in Canada, the USA, China, Europe, and Asia as long as the voltage specifications are met.
