*2701804_Rev.1*
CALYBOX
Guide d’installation
Gestionnaire d'énergie
CALYBOX 210 - 1 zone domotique
6050457
CALYBOX
Appareil conforme aux exigences des directives :
R&TTE 1999/05
En raison de l’évolution des normes et du matériel, les caractéristiques
indiquées par le texte et les images de ce document ne nous engagent
qu’après confirmation par nos services
http://pro.deltadore.com
DELTA DORE TALCO - Bonnemain - 35270 COMBOURG
E-mail : deltadore@deltadore.com
Sommaire
• Lire attentivement cette notice avant toute
installation.
• L’appareil doit être installé selon les normes en
vigueur.
• Avant toute intervention, veuillez couper le courant.
• Ne pas essayer de réparer cet appareil vous-même,
un service après-vente est à votre disposition.
• Vérifiez que la visserie soit adaptée au support
sur lequel l’appareil doit être fixé (plaque de plâtre,
brique...).
• Par souci de clarté, les schémas réalisés sont à
retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.
La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les appareils connectés ou environnants ne créent pas de
perturbations trop fortes (directives CEE 89/336).
Avertissements
Fixation du boîtier modulaire . . . . . . . . . . . . . . 6
Fixation du boîtier d’ambiance . . . . . . . . . . . . . 7
Raccordement . . . . . . . . . . . . . . . . . . . . . . . . . 8
Vérification des raccordements Fil Pilote . . . . . 10
Délestage . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Surventilation nocturne . . . . . . . . . . . . . . . . . .13
Mise en service . . . . . . . . . . . . . . . . . . . . . . . 14
Configuration . . . . . . . . . . . . . . . . . . . . . . . . 15
Configurations de base (menu 1) . . . . . . . . . . 16
Choix du type de programmation . . . . . . . . . . . . . 16
Choix du pas de programmation . . . . . . . . . . . . . 16
Choix du type de Fil pilote . . . . . . . . . . . . . . . . . . 17
Raccordement en sortie 4 . . . . . . . . . . . . . . . . . . . 17
Etat de l’ECS en mode absence . . . . . . . . . . . . . . 17
Configurations avancées (menu 2) . . . . . . . . . 18
Autorisation de modification . . . . . . . . . . . . . . . . . 18
Correction de la température . . . . . . . . . . . . . . . . 19
Choix de l’ordre Fil Pilote . . . . . . . . . . . . . . . . . . . 19
Sommaire
Type d’affichage pendant le mode AUTO . . . . . . . .20
Choix du coefficient d’anticipation . . . . . . . . . . . . .20
Choix de l’abaissement tarifaire . . . . . . . . . . . . . . 21

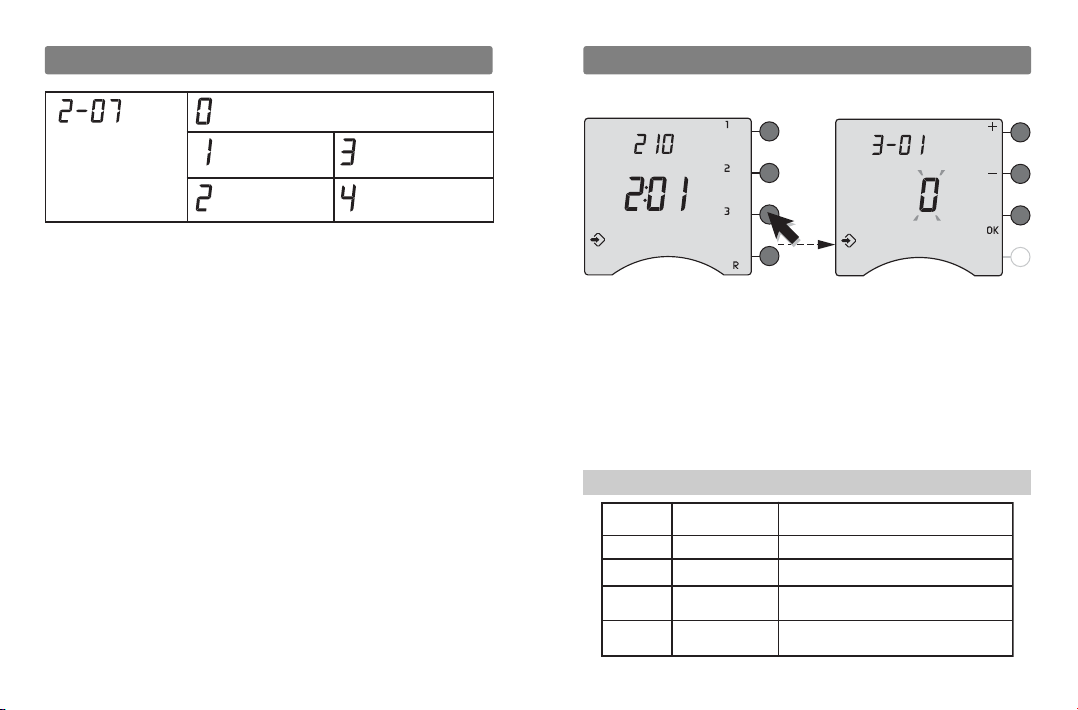

Choix de la sortie à délester en dernier . . . . . . . . 22

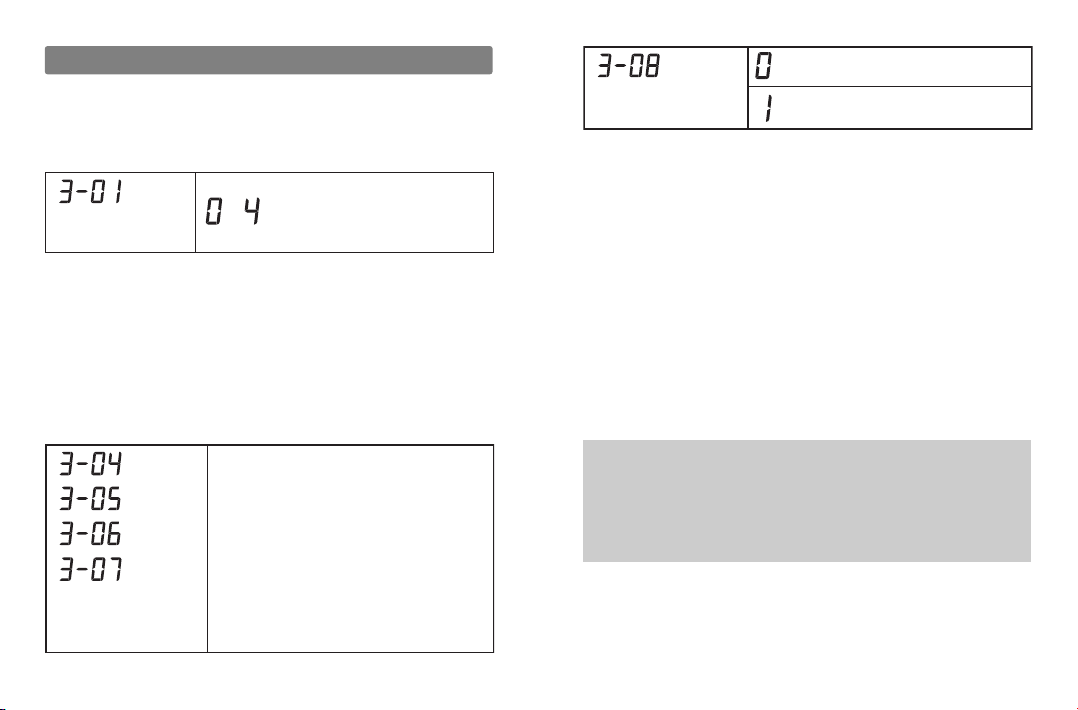

Configuration des options (menu 3) . . . . . . . . 23
Avec l’option MINOR 500
Nombre de sondes à déclarer . . . . . . . . . . . . . . . . 24
Correction de la température
mesurée par chaque sonde . . . . . . . . . . . . . . . . . 24
Activation du chauffage progressif . . . . . . . . . . . . 25

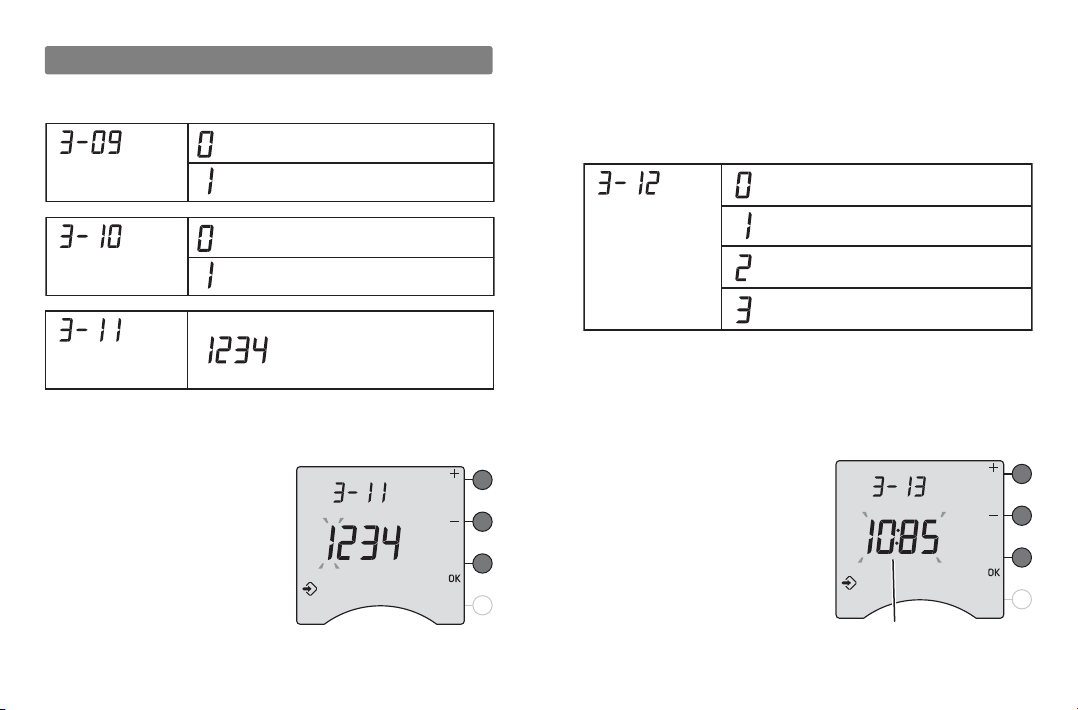

Avec l’option TYPHONE 500
Choix de la langue . . . . . . . . . . . . . . . . . . . . . . . . 26
Activation du code d’accès . . . . . . . . . . . . . . . . . . 26
Modification du code d’accès . . . . . . . . . . . . . . . . 26
Avec l’option TYWATT 500
Nombre de T.I. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Coût du Kwh (TTC) . . . . . . . . . . . . . . . . . . . . . . . . 27

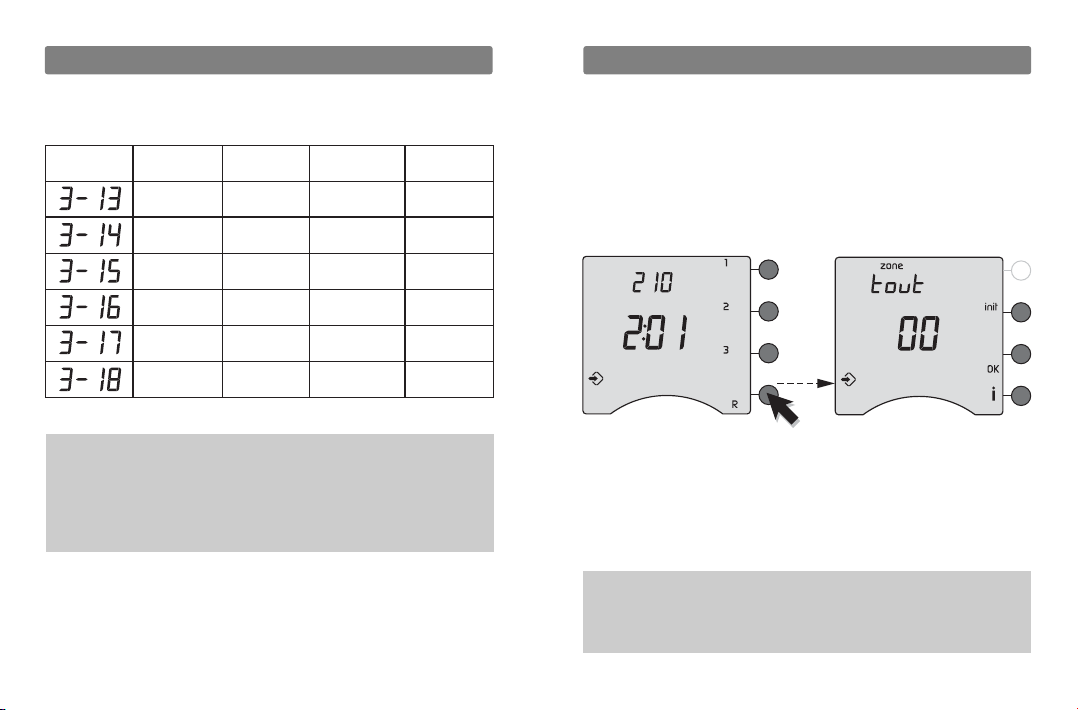

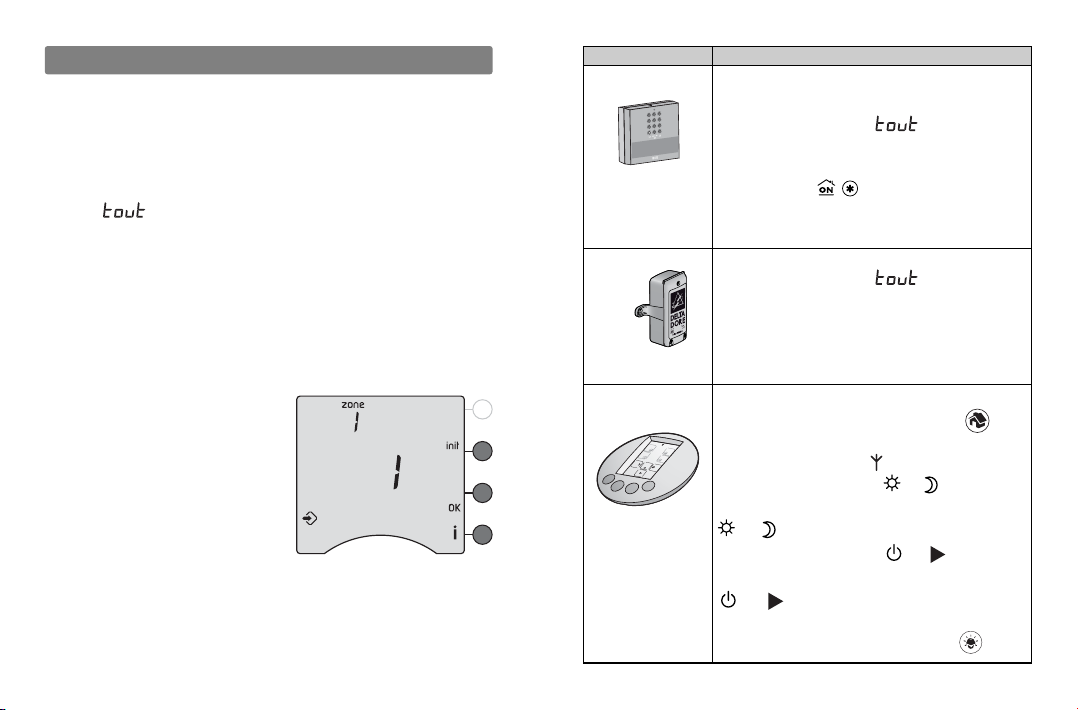

Association radio . . . . . . . . . . . . . . . . . . . . . . 29

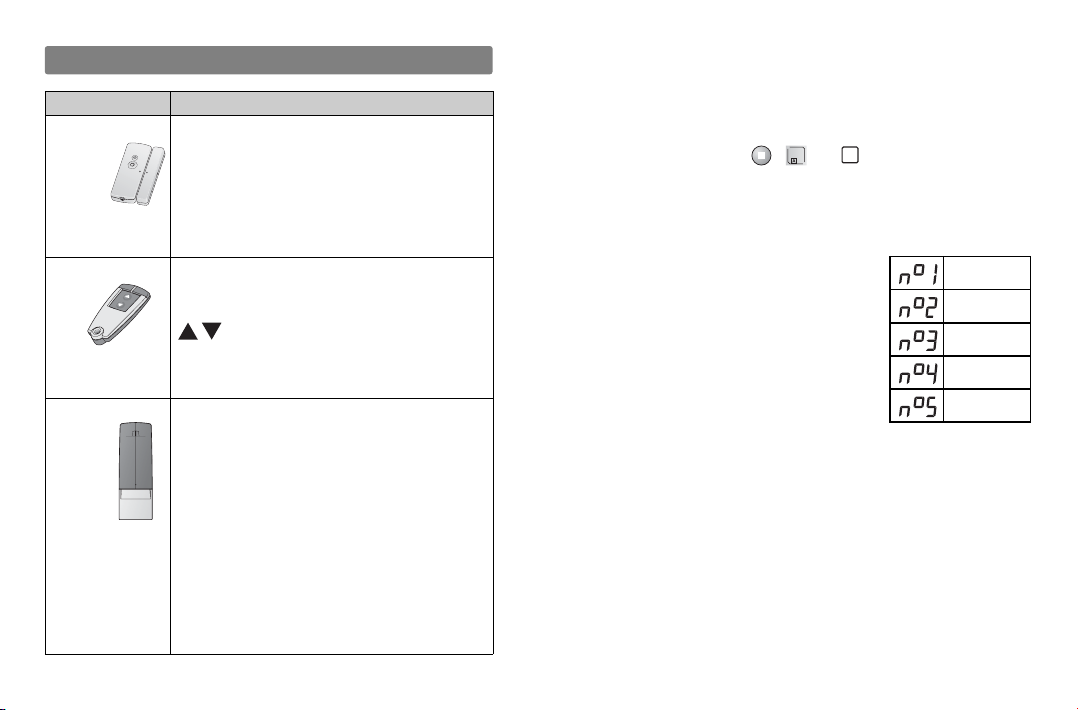

Associer un émetteur radio . . . . . . . . . . . . . . . . . .30
Associer des scénarios . . . . . . . . . . . . . . . . . . . . .32

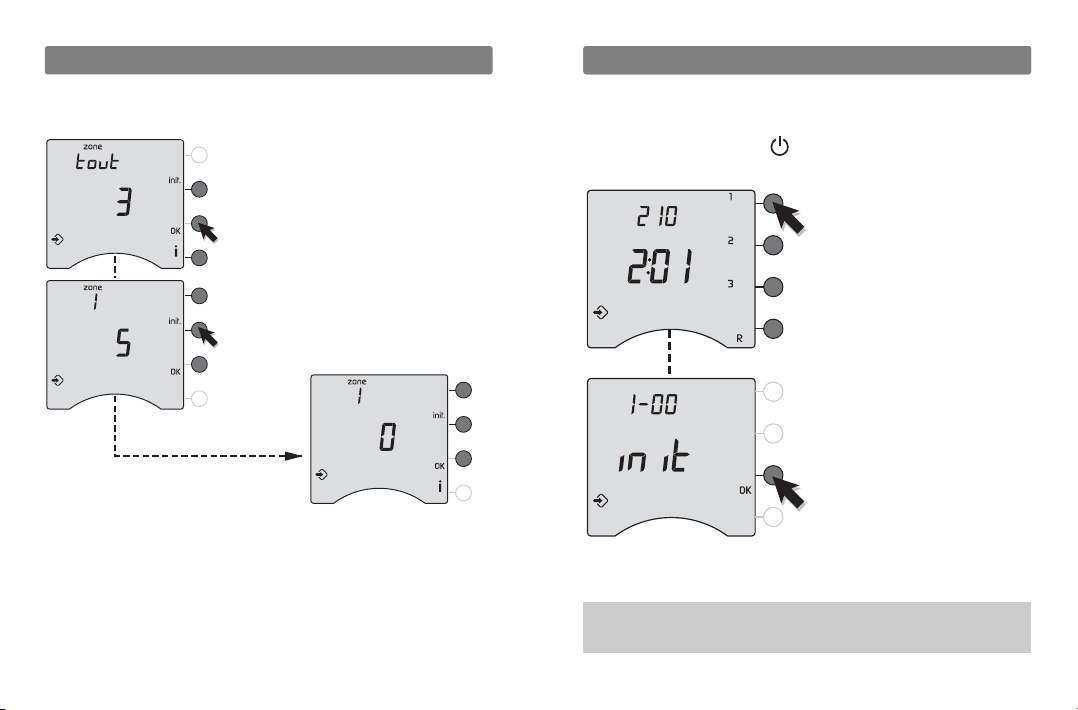

Supprimer les associations radio . . . . . . . . . . .34
Retour à la configuration usine . . . . . . . . . . . 35
Tableau récapitulatif des configurations . . . . . 36
Caractéristiques techniques . . . . . . . . . . . . . . 39
Aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Le boîtier modulaire est
monté sur rail DIN en
armoire électrique.
Le boîtier d’ambiance doit être installé à environ 1,5 m
de hauteur, à portée de main, pour utiliser l’appareil.
Afin de fixer l'appareil sur le mur, il est nécessaire de le
séparer de son socle. Pour cela, déverrouillez puis
ouvrez le boîtier.
Ainsi séparé du boîtier, le socle
peut être raccordé au bus, puis
fixé.
Fixation du boîtier modulaire
Fixation du boîtier d’ambiance
- 6 -
Fixation sur une boîte d’encastrement
(entraxe 60 mm)
Fixation en saillie
Pour la fixation en saillie, vous devez dans un premier
temps fixer sur votre mur, l’option BOITINTER 900
(réf : 6200271).
- 7 -
Déle
stageS4
BUS
Marche
Déle
st.
Norm
al
Arrêt
Déf
aut
Défaut
câblage
Alim.
Déf
aut
liaison
Gestionnaire d'énergie
CAL
YBO
X
60 mm
Option
BOITINTER 900
- 9 -
Raccordement
ATTENTION : les liaisons BUS et BUS A ne sont pas
isolées du secteur. Pour éviter toute confusion lors du
raccordement, il est recommandé d'utiliser du câble
électrique isolé de 1,5 mm2, longueur maximum 30 m,
de couleur bien différente que celle utilisée pour l'alimentation de l'appareil.
Ne pas confondre les liaisons BUS et BUS A.
La liaison BUS A n’est pas polarisée.
- 8 -
(1)
Sur le CALYBOX, vous devez renseigner le type de
raccordement en sortie S4 (voir configuration 1-04).
*ECS : Eau Chaude Sanitaire, SVN : Surventilation nocturne
Raccordement avec un MINOR 500
Reportez-vous à la notice du MINOR 500.
En triphasé, l’association d’un MINOR 500 n’est pas
possible
Sortie Monophasé Triphasé
S1 Convecteur(s)
Convecteur(s) alimenté(s)
par la phase 1
S2 Convecteur(s)
Convecteur(s) alimenté(s)
par la phase 2
S3 Convecteur(s)
Convecteur(s) alimenté(s)
par la phase 3
S4
(1)
Convecteur(s) ou
ECS* ou SVN*
ECS* ou SVN*
Options
compatibles :
TYWATT 500
MINOR 500
TYPHONE 500
N
L
Dispositif de
protection 2 A
impératif
BUS A
Sortie S1
Convecteurs
Fil Pilote
I1 I2
Convecteurs
Fil Pilote
Sortie S4
Sortie S3
Convecteurs
Fil Pilote
Sortie S2
Convecteurs
Fil Pilote
Le fil de continuité
doit obligatoirement
être relié à la terre.
Surventilation
nocturne
Contacteur
jour/nuit
OU
ECS
- 11 -
Test de la sortie 2 en cours.
Recommencez les opérations pour chacune des sorties.
Vérifiez les raccordements incorrects.
Pour sortir du mode test, appuyez sur la touche init.
- 10 -
Vérification des raccordements Fil Pilote
Mettez tous les convecteurs de l’installation sur Confort
(leur réglage de consigne au maximum).
A la mise sous tension, un test d'environ 1 minute 30
vérifie le bon raccordement des sorties.
Si l’affichage reste “normal”, c’est qu’il n’y a pas de
problème.
Si un problème existe, le CALYBOX affiche Pb - - - - .
REMARQUE : Si le test de la sortie S4 raccordée à
l’ECS indique un défaut, cela signifie que le ballon
d’ECS n’a pas été raccordé avec un contacteur.
Sortie et relance
du mode test
Lancement du test
sortie par sortie
Le numéro de la
sortie devient fixe
OU
Le numéro de la
sortie disparaît
Choix de la sortie à tester
Validation et démarrage
du test de la sortie choisie
Exemple : test de la sortie 2
Raccordement de la
sortie 2 incorrect
Raccordement de la
sortie 2 correct
- 13 -
Il permet de réduire la puissance souscrite de
l'abonnement, tout en évitant des disjonctions sur des
appels importants de consommation. Il intervient dès
que la puissance totale appelée tente de dépasser la
puissance souscrite.
Le délestage est de type cascadocyclique
®
sur les
sorties Fil Pilote 1, 2, 3 et 4.
Vous pouvez choisir qu’une des sorties soit délestée
en dernier (voir configuration 2-07).
La sortie 4 est délestée en dernier recours, si elle est
raccordée à l’ECS.
Dans le cas d’une installation en triphasé, l’ordre
d’Arrêt sera envoyé aux convecteurs dont la phase est
en dépassement.
- 12 -
Délestage Surventilation nocturne
En période estivale, la surventilation nocturne permet
de rafraîchir votre logement en brassant le maximum
d’air pendant la nuit.
Lorsqu’une surventilation nocturne est raccordée sur la
sortie S4, le CALYBOX doit être associé à une sonde
extérieure radio (réf : 6300036).
La surventilation nocturne se mettra en marche entre
22h et 6h (non modifiable) :
- si la température extérieure est égale ou
supérieure à 22°C.
- si la température intérieure est supérieure d’au moins
2°C par rapport à la température extérieure.
Pour entrer dans les menus de configuration :
- tournez la molette sur , puis maintenez appuyée la
touche
i pendant 5 secondes.
L’appareil vous propose 3 configurations au choix :
- 15 -

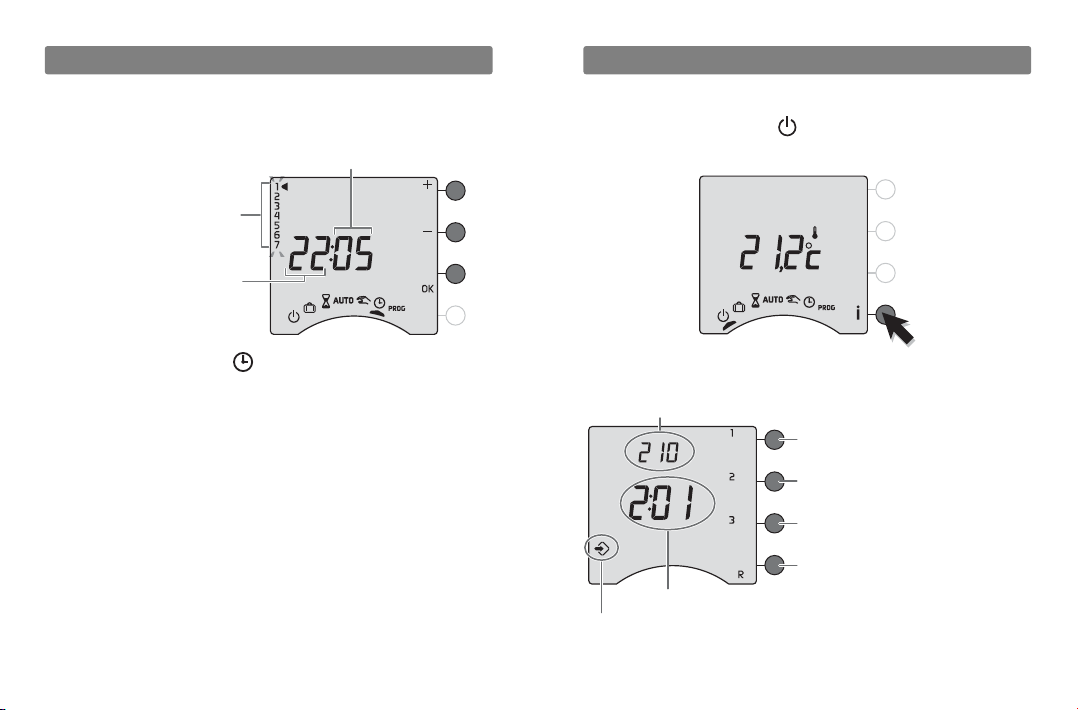

Configuration
A la première mise en service, vous devez mettre
l’appareil à l’heure.
Tournez la molette sur .
Les jours clignotent.
Appuyez sur + ou - pour régler le jour, puis sur OK
pour valider et passer au réglage suivant.
Recommencez les opérations pour régler les heures et
les minutes.
Pour sortir du mode “réglage de l’heure”, tournez la
molette.
- 14 -
Mise en service
Minutes
Jours
(1 : Lundi ... 7 : Dimanche)
Heures
5 sec.
Référence de l'appareil (ex : CALYBOX 210)
Configurations de base
Configurations avancées
Configurations des options
compatibles (TYWATT 500,
TYPHONE 500 et MINOR 500)
Association radio
Ver sion de l'appareil
Mode configuration
- 17 -
En triphasé, choisir 0 = Eau Chaude Sanitaire ou 2 =
Surventilation nocturne.
A la fin des réglages du menu 1, l’appareil revient au
choix des menus.
Si vous souhaitez quitter la configuration, tournez la
molette vers la droite.
- 16 -

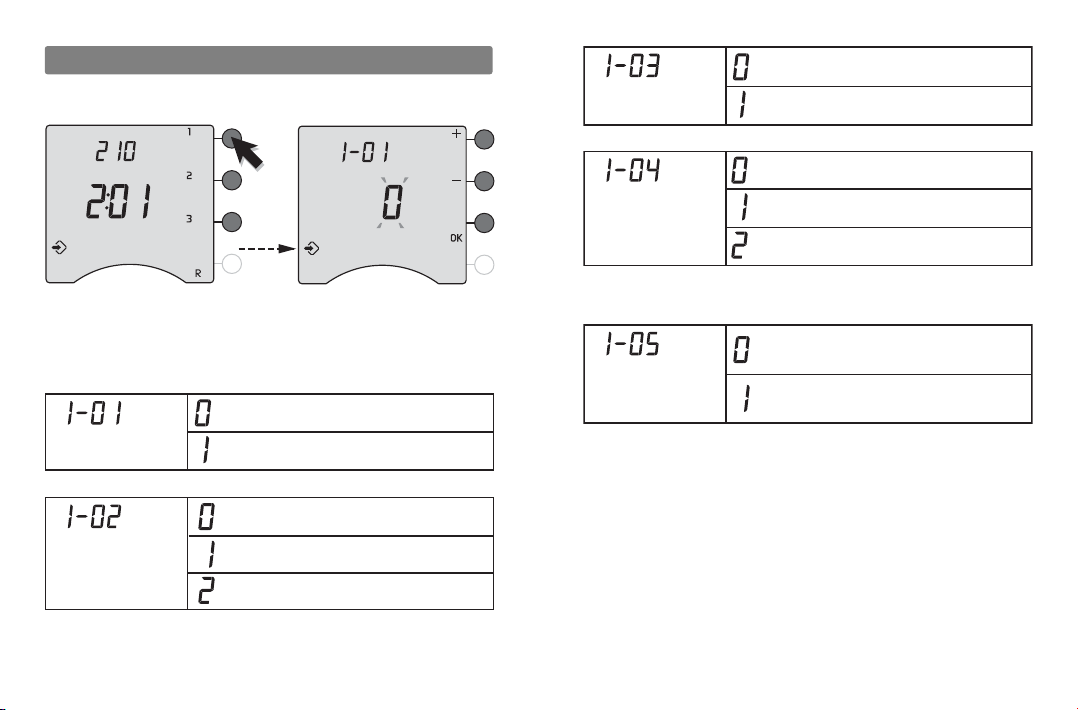

Configurations de base (menu 1)
Appuyez sur la touche 1,
Pour modifier les différents réglages, appuyez sur les
touches + ou -, puis appuyez sur la touche OK pour
valider et passer au réglage suivant.
Hebdomadaire (par défaut)
Choix du type de
programmation
Choix du pas de
programmation
Journalière
pas d'1 heure (par défaut)
pas de 30 minutes
pas de 15 minutes
Fil Pilote 6 ordres (par défaut)
Choix du type
de Fil Pilote
Raccordement
en sortie 4
Fil Pilote 4 ordres
Eau Chaude Sanitaire (par défaut)
Fil Pilote
Surventilation nocturne
ECS en arrêt (par défaut)
Etat de l'ECS*
en mode absence
*Si l'Eau Chaude Sanitaire est raccordée sur la sortie 4.
ECS en automatique
- 19 -
S’il existe un écart entre la température constatée
(thermomètre) et la température mesurée et affichée
par l’appareil, la fonction 2-02 permet d’agir sur la
mesure de la sonde de façon à compenser cet écart.
Exemple : Si la température
affichée par l’appareil est de
19°C et que la température
constatée est de 20°C,
réglez +1°C puis validez par
OK.

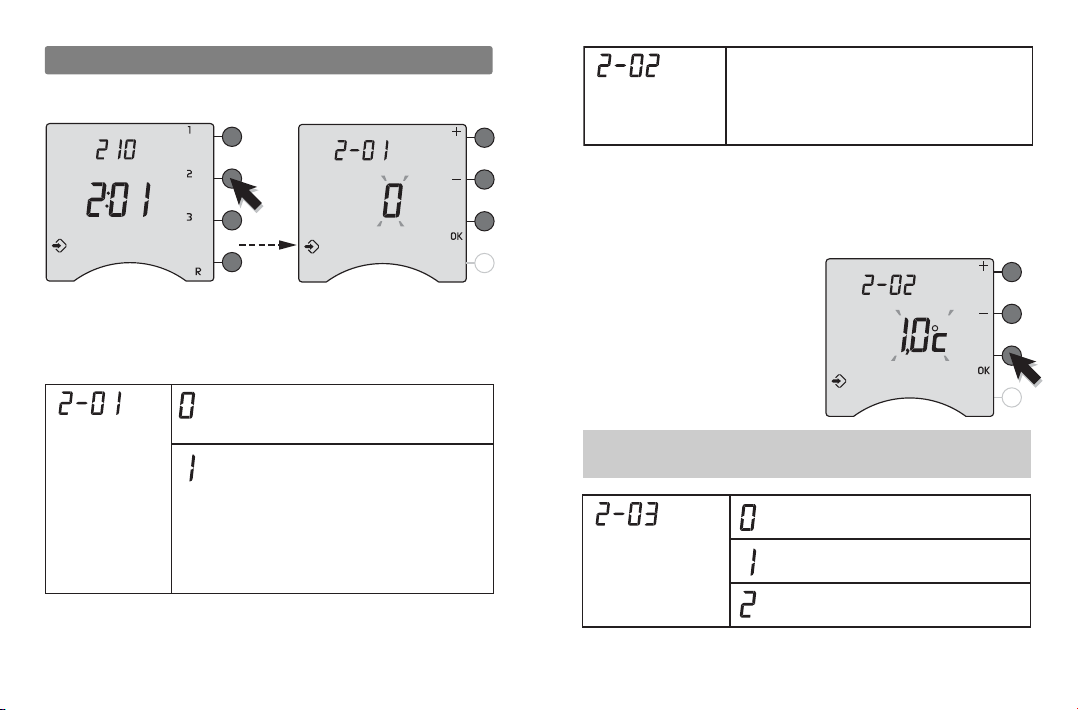

Appuyez sur la touche 2.
Pour modifier les différents réglages, appuyez sur les
touches + ou - puis appuyez sur la touche OK pour
valider et passer au réglage suivant.
- 18 -

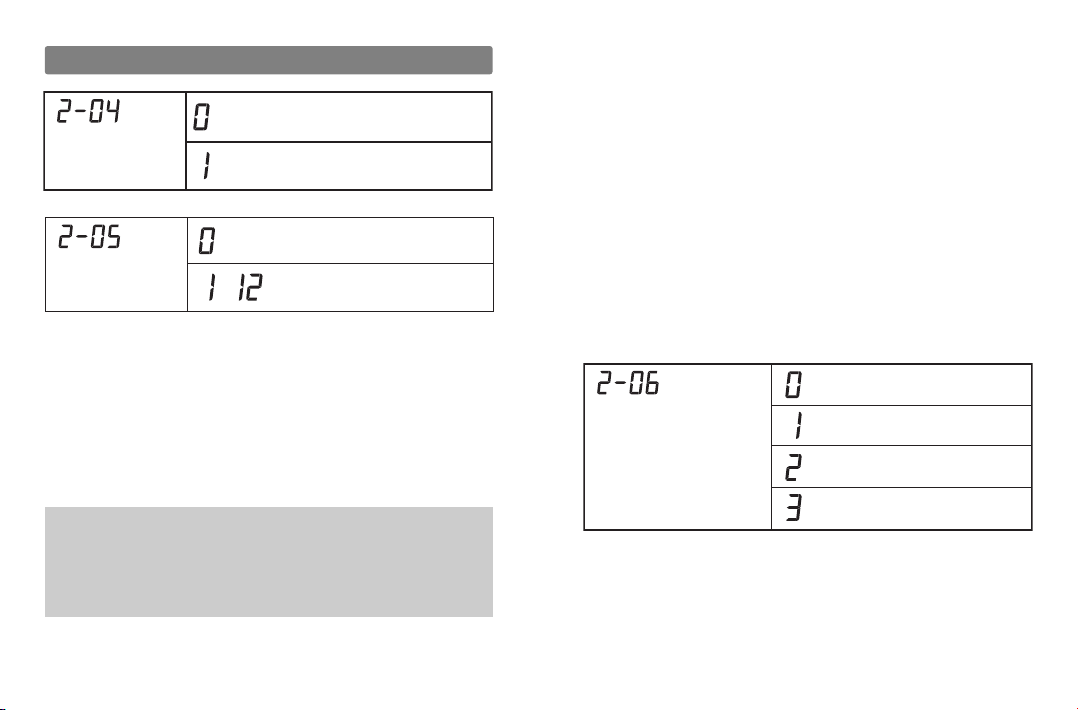

Configurations avancées (menu 2)
Remarque : avant de modifier la température,
l’appareil doit être en service depuis au moins 2 heures.
Modification autorisée du programme
Autorisation de
modification
pour l'utilisateur
et des consignes (de 5 à 30°C)
Modification non autorisée
du programme
Limitation des réglages des consignes
pour les sondes MINOR 500 :
Confort : 16 à 22°C,
Economie : 13 à 19°C,
Hors-gel : 5 à 11°C
Correction possible de -5°C à + 5°C par
Correction de
la température
mesurée.
pas de 0,1°C.
Appuyez sur les touches + ou - pour
modifier et validez par la touche OK.
Economie (par défaut)
Choix de l'ordre
Fil Pilote* pendant
l'allure Economie.
*uniquement en Fil Pilote 6 ordres.
Modérato (Confort -2°C)
Médio (Confort -1°C)
- 20 -
Configurations avancées (menu 2)
- 21 -
Conseils pour le choix du coefficient d’anticipation :
Dans un premier temps, utilisez le réglage standard pour
les convecteurs (ou panneaux rayonnants) qui est : 3.
Pour le plancher rayonnant électrique, réglez : 6.
Si la température souhaitée est atteinte trop lentement,
réglez une valeur supérieure avec la touche +.
Si la température souhaitée est atteinte trop rapidement,
réglez une valeur inférieure avec la touche -.
Avec le tarif tempo
La programmation tarifaire permet d’adopter une
température moindre (réduit tarifaire) pendant les
périodes où le coût de l’électricité est le moins
avantageux (ex.: Heures Pleines, Jour Rouge).
Le compteur électronique informe le CALYBOX de la
tarification en cours avec la liaison téléinfo.
Les périodes d’abaissement tarifaire sont
programmables sur votre compteur électronique
(reportez-vous à la notice du compteur).
L’anticipation ne peut être active que si une sonde
extérieure radio (réf. 6300036) est déclarée (ou sonde
radio d’une sirène d’alarme).
L’anticipation vous permet d’obtenir la température
souhaitée au moment souhaité par la programmation.
Elle évite les remontées en température trop
“gourmandes” en énergie électrique.
Le coefficient dépend de plusieurs paramètres tels que :
le type de chauffage (convecteurs ou plancher), la
dimension de la pièce, la puissance pilotée...
Il est donc nécessaire d’adapter ce coefficient à chaque
cas d’installation.
Heure + Température intérieure
Type d'affichage
pendant le mode
Automatique.
Choix du
coefficient
d'anticipation
Heure + Température extérieure
Pas d'anticipation (par défaut)
Réglage du coefficient
à
Economie (par défaut)
Choix de
l'abaissement tarifaire
pendant l'allure Confort.
Modérato (Confort -2°C)
Médio (Confort -1°C)
Confort (pas d'abaissement)
- 23 -
Configuration des options (menu 3)
Appuyez sur la touche 3.
Pour modifier les différents réglages, appuyez sur les
touches + ou -, puis appuyez sur la touche OK pour
valider et passer au réglage suivant.
Avec l’option MINOR 500
Le branchement des sondes dépend du nombre de
pièces à commander. La sonde S1 est obligatoire.
Une sonde peut piloter plusieurs sorties relais.
N'utilisez que des sondes avec fils rouges (10 k
ΩΩ
à 25°C))!
La sortie S4 n’est proposée que si elle est raccordée
en Fil Pilote.
Exemple :
Si vous choisissez la sortie S2 à délester en dernier.
Le délestage se fera sur les sorties S1 et S3, puis sur
la sortie S2 si nécessaire.
La sortie S4 raccordée à l’ECS ne sera délestée qu’en
dernier recours.
A la fin des réglages du menu 2, l’appareil revient au
choix des menus.
Si vous souhaitez quitter la configuration, tournez la
molette vers la droite.
- 22 -
Configurations avancées (menu 2)
Aléatoire (par défaut)
Choix de la
sortie à délester
en dernier en
monophasé.
Sortie 1 Sortie 3
Sortie 2
Sortie 4
Nombre
de pièces
1
2
3
4
Sondes
raccordées
S1 uniquement R1, R2, R3, R4
S1 et S3 S1 pilote R1 et R2, S3 pilote R3 et R4
S1, S2 et S3 S1 pilote R1, S2 pilote R2,
S1, S2, S3, S4
Sorties relais pilotées
S3 pilote R3 et R4
Chacune des sondes pilote sa sortie
correspondante (ex : S1 pilote R1)
- 25 -
Le mode “chauffage progressif” est prévu pour les planchers ou plafonds neufs où il est recommandé une
mise en chauffe progressive (sur 20 jours). Dans ce
mode, le pourcentage de chauffe est limité (à 5% le 1er
jour, 10% le 2ème jour...jusqu’à 100% le 20ème jour).
Pendant la mise en chauffe progressive, l’écran affiche
“HEAT”, un appui sur la touche
i permet de connaître
le nombre de jours restants.
Après le délai de 20 jours, ce paramètre repasse automatiquement en mode normal. Il est toujours possible
de relancer le chauffage en mode progressif.
REMARQUES :
- le mode chauffage progressif n’est possible qu’avec
l’option MINOR 500,
- le mode chauffage progressif dépend de la température de consigne,
Nombre de sondes
Sur le CALYBOX, vous devez déclarer le nombre de sondes raccordées sur l’installation.
Correction de la température mesurée par
chaque sonde
S’il existe un écart entre la température constatée
(thermomètre) et la température mesurée par chaque
sonde, vous pouvez corriger la mesure de chaque
sonde de façon à compenser cet écart.
- 24 -
Configuration des options (menu 3)
Sondes
Nombre de
sondes à déclarer
à
sonde 1
sonde 2
sonde 3
sonde 4
Correction
de la température
mesurée par sonde.
Correction possible de -5°C à + 5°C
par pas de 0,1°C.
Appuyez sur les touches + ou - pour
modifier et validez par la touche OK.
Non actif (par défaut)
Activation du
chauffage progressif
Chauffage progressif actif
Configuration des options (menu 3)
Avec l’option TYWATT 500
Pour accéder à l’affichage des consommations,
chauffage, ECS et autres usages, vous devez déclarer
le nombre de T.I. (transformateur d’intensité,
réf. 6330004) associés à l’option TYWATT 500.
3-13 à 3-18 Coût du Kwh (TTC)
Le prix affiché est le prix du kWh (hors abonnement)
exprimé en centime d’Euro T.T.C. (prix comprenant
les taxes municipales, départementales et T.V.A.
(moyenne 30 %).
Pour tous renseignements,
adressez-vous à votre
fournisseur d’électricité.
La modification se fait par
pas de 0,01 centime d’Euro,
de 0 à 99,99 centimes d’Euro.
- 27 -- 26 -
Avec l’option TYPHONE 500
La modification du code d’accès n’est possible que si
ce dernier est activé.
Le 1er chiffre clignote.
Appuyez sur + ou - pour
entrer le 1er chiffre.
Validez votre choix par OK.
Le 2ème chiffre clignote.
Procédez de la même façon
pour les 4 chiffres du code
d’accès. Validez par OK.
Passage au réglage suivant.
Français (par défaut)
Choix de
la langue
Activation du
code d'accès
Anglais
Pas de code d'accès (par défaut)
Code d'accès actif
Pas de TYWATT 500 (par défaut)
Nombre de T.I.
1 T.I. (Chauffage)
2 T.I. (Chauffage + ECS)
3 T.I. (Triphasé)
Modification
du code d'accès
Code d'accès par défaut
10,85 centimes d'Euro (T.T.C)
Association radio (menu R)
Il est possible d’associer, sur l’ensemble de l’installation, jusqu’à 24 produits domotiques (détecteurs d’ouverture, centrale d’alarme, télécommandes, transmetteur téléphonique, sirène extérieure...) de la gamme
TYXAL Delta Dore.
Entrer dans le menu association radio
Appuyez sur la touche R.
Le CALYBOX est en attente d’association.
Par appui sur la touche OK, vous sélectionnez la zone
à associer (zone tout, zone 1, zone EdEL).
- 29 -- 28 -
Les configurations 3-13 à 3-18, vous permettent de
modifier les coûts selon votre abonnement.
A la fin des réglages du menu 3, l’appareil revient au
choix des menus.
Si vous souhaitez quitter la configuration, tournez la
molette vers la droite.
IMPORTANT : la consommation affichée sur votre
appareil est une valeur indicative non contractuelle et
ne saurait en aucun cas se substituer à la consommation figurant sur votre facture de votre fournisseur
d’énergie.
,
Configuration des options (menu 3)
Le menu “zone EdEL” permet d’associer CALYBOX à la
passerelle Edelia (pour recevoir les téléservices Bleu
Ciel EDF, sous réserve de souscription à ces services).
Option de
l'abonnement
Base Double tarif tempo EJP
Base HC HC jour bleu
- HP HP jour bleu
-- -
-- -
-- -
-- -
HP : Heures Pleines
HC jour blanc
HP jour blanc
HC jour rouge
HP jour rouge
HC : Heures Creuses
Heure
normale
Heure
pointe
Emetteur Association
A associer sur zone
Composez les 4 premiers chiffres du code
d’accès (1234 par défaut), puis appuyez
sur la touche 5 secondes.
A associer sur zone
Ouvrez le boîtier de la sonde.
Appuyez sur la touche d’association,
le voyant rouge s’allume puis s’éteint.
Refermez le boîtier de la sonde.
A associer sur zone 1
Appuyez sur la touche de domaine
jusqu’à ce que la télécommande émette un
bip et que le symbole clignote.
Associer les touches et
Appuyez sur l’une des touches tactiles
ou .
Associer les touches et
Appuyez sur l’une des touches tactiles
ou .
Pour quitter le mode association, appuyez sur
la touche d’un autre domaine (ex. : ).
- 30 -
Association radio (menu R)
Associer un émetteur radio
- Entrez dans le menu association radio (voir page précédente). Le CALYBOX est en attente d’association,
- appuyez sur la touche OK pour sélectionner
zone ou zone 1 selon le type d’émetteur à
associer (voir tableau),
- sur l’émetteur, validez l’association, voir tableau ou
reportez-vous à la notice de l’émetteur si celui-ci ne
figure pas dans le tableau.
- Sur le CALYBOX, l’écran affiche 1 ou incrémente de
1 le nombre d’émetteurs déjà associés.
Exemple ci-contre :
un émetteur est associé
sur la zone 1.
- 31 -
Transmetteur
téléphonique
Commande à
distance de
l’installation
(chauffage ou ballon
d’eau chaude)
Sonde extérieure
Indication
de la température
extérieure
Télécommande
domotique
Dérogations Confort
ou Economie
123
456
9
78
0
#
( )
- 33 -
Associer des scénarios
- Sur le CALYBOX, appuyez sur la touche OK pour
sélectionner zone 1.
- Sur l’émetteur TYXIA ou TYDOM, maintenez appuyée
la touche scénario , ou pendant environ 5
secondes. Le voyant s’allume, s’éteint puis se rallume
à nouveau. Relâchez.
- Sur le CALYBOX, l’écran affiche n°1, appuyez sur + ou pour sélectionner l’état désiré du
chauffage pour votre scénario (voir
tableau ci-contre).
- Appuyez sur la touche OK
pour valider votre choix.
Quitter le menu association radio
Pour quitter le menu association radio tournez la
molette vers la droite.
Confort
Economie
Hors-Gel
Arrêt
Auto
- 32 -
Emetteur Association
A associer sur zone 1
Appuyez sur la touche.
A associer sur zone 1
Appuyez simultanément sur les touches
pendant 5 secondes, le voyant
s’allume, s’éteint puis se rallume à
nouveau, relâchez.
A associer sur zone 1
Appuyez simultanément pendant
5 secondes, sur les touches ON et OFF
de l’organe de commande de la centrale
pour passer en mode maintenance, ouvrez
la trappe de la centrale et appuyez sur la
touche “tester”.
Refermez la centrale.
Détecteur
d’ouverture
Fenêtre ouverte :
chauffage en
hors-Gel
Télécommande
TYXIA
Dérogations Confort
ou Economie
Centrale TYXAL
Alarme en
surveillance :
chauffage en
Economie
Alarme hors
surveillance :
retour au mode
AUTO
Association radio (menu R)
- 35 -
Un retour à la configuration usine est possible pour
chacun des menus.
Tournez la molette sur , puis maintenez appuyée la
touche
i pendant 5 secondes.
Recommencez les opérations pour les autres menus.
Pour sortir du mode, tournez la molette vers la droite.
Retour à la configuration usine
REMARQUE : le retour à la configuration usine du
menu
R, supprime toutes les associations radio.
A partir du menu association radio, vous pouvez
supprimer les associations radio :
Appuyez sur OK pour sélectionner l’autre zone ou tournez la molette sur la droite pour quitter le menu.
- 34 -
Supprimer les associations radio
Appuyez successivement sur la touche
pour sélectionner la zone à réinitialiser
(exemple : la zone 1).
Maintenez appuyée la touche
pendant 5 secondes jusqu'à l'affichage 0.
To utes les associations radio
de la zone 1 sont supprimées.
Maintenez appuyée la touche
du menu que vous souhaitez
réinitialiser pendant 5 secondes
(exemple ici avec le menu 1).
Puis appuyez sur la touche OK
pour confirmer la réinitialisation.
- 37 -
2-05
Choix du coefficient d’anticipation
réglable de 1 à 12
2-06
Abaissement tarifaire en tarif
tempo
0 = Economie 1 = Modérato 2 = Médio
3 = Pas d’abaissement tarifaire
2-07
Choix de la sortie à délester en dernier
0 = aléatoire 1 = sortie 1 2 = sortie 2
3 = sortie 3 4 = sortie 4
Avec un MINOR 500
3-01
Déclaration du nombre de sonde en zone 1
de 1 à 4 selon le nombre déclaré dans les autres
zones
3-02
Déclaration du nombre de sonde en zone 2
de 1 à 4 selon le nombre déclaré dans les autres
zones
3-03
Déclaration du nombre de sonde en zone 3
de 1 à 4 selon le nombre déclaré dans les autres
zones
3-04 à
3-07
Correction de la température mesurée
de -5°C à +5°C par pas de 0,1°C pour chaque
sonde
3-08
Activation du Chauffage progressif
0 = Non actif (par défaut) 1 = Actif
Tableau récapitulatif des configurationsTableau récapitulatif des configurations
1-01
Type de programmation
0 = hebdomadaire 1 = journalière
1-02
Pas de programmation
0 = 1 heure 1 = 30 minutes 2 = 15 minutes
1-03
Choix du Type de Fil PIlote
0 = 6 ordres 1 = 4 ordres
1-04
Raccordement en sortie 4
0 = ECS 1 = Fil Pilote 2 = Surventilation
1-05
Etat de l’ECS en mode absence
0 = arrêt 1 = automatique
2-01
Autorisation de modification
0 = Programme et consignes modifiables
1 = Programme non modifiable et consignes limitées
2-02
Correction de la température mesurée
de -5°C à +5°C par pas de 0,1°C.
2-03
Ordre FP pendant une période d’Economie
0 = Economie 1 = Modérato 2 = Médio
2-04
Type d’affichage pendant le mode Automatique
0 = Heure + Température intérieure
1 = Heure + Température extérieure
- 36 -
- 39 -
Caractéristiques techniques
• Température de stockage : -10°C à +70°C
• Température de fonctionnement : 0°C à +40°C
• Installation en milieu normalement pollué
Boîtier d’ambiance
• Alimentation par le bus, tension de 20 Volts ±8
• Isolement classe II
• Sauvegarde de l’horloge en cas de coupure secteur :
2h (par condensateur)
• Dimensions : LxHxP = 80 x 103 x 16 mm
• Indice de protection : IP 30
• Portée radio de 100 à 300 mètres en champ libre, variable selon les
équipements associés (portée pouvant être altérée en fonction des
conditions d’installation et de l’environnement électromagnétique)
• Fréquence radio 868 MHz, classe I (Norme EN 300 220)
• Dispositif de télécommande radio
Boîtier modulaire
• Alimentation 230V, 50 Hz, +/-10%
• Isolement classe II
• Consommation : 5 VA
• 4 Sorties fil pilote 0,1A, 230V
• Liaison bus (non polarisé) avec le boîtier d’ambiance
• Liaison bus (polarisé) avec les options (TYWATT 500, MINOR 500 ou
TYPHONE 500)
• Liaison avec le compteur : câble 1 paire torsadée 6/10e avec fil de
continuité, longueur maxi. 100 m
• Délestage cascadocyclique
®
sur 3 ou 4 sorties Fil Pilote
• Dimensions : 3 modules, h = 53 mm
• Indice de protection : IP 40
- 38 -
Avec un TYPHONE 500
3-09
Choix de la langue
0 = français 1 = anglais
3-10
Activation du code d’accès
0 = Pas de code d’accès 1 = actif
3-11
Modification du code d’accès
1234 par défaut
Avec un TYWATT 500
3-12
Nombre de T.I.
0 = pas de TYWATT 500 1 = 1 T.I. (Chauffage)
2 = 2 T.I. (Chauffage + ECS) 3 = 3 T.I. (Triphasé)
3-13
à
3-18
Coût du Kwh selon abonnement
Association radio (Menu R)
Zone
tout
Associer un produit (ou une fonction) à
l’ensemble des zones (ex. : sonde extérieure)
Zone 1
Associer un produit (ou une fonction) à
la zone 1
Zone
EdEL
Associer CALYBOX à la passerelle Edelia
(téléservices Bleu Ciel EDF)
- 41 -
Vous avez associé une sonde extérieure radio et
l’appareil n’affiche pas la température extérieure .
Cela fait moins d’une heure que vous avez associé la sonde.
Patientez quelques secondes jusqu’à l’affichage de la
température extérieure.
Les émetteurs de chaleur (convecteurs, panneaux
rayonnants,...) ne prennent pas en compte les ordres fil
pilote du CALYBOX.
A la mise sous tension, le CALYBOX effectue un test des
sorties fil pilote pendant 1 minute 30.
Attendez ce délai avant toute manipulation.
Aide
- 40 -
Aide
Rien n'apparaît sur l'écran du boîtier d'ambiance.
Il n'y a pas d'alimentation.
Vérifiez le disjoncteur.
Pb ---- apparaît à l’écran.
Problème sur le raccordement d’une sortie Fil Pilote.
Testez les sorties Fil Pilote (voir § Vérification du raccordement
Fil Pilote).
Le symbole i clignote.
Un défaut est détecté sur l’installation.
Appuyez sur la touche pour consulter le ou les défauts.
L'appareil affiche : dEF 6.
Il y a un défaut de communication entre le CALYBOX et son
boîtier modulaire (Bus A) ou l’une des options TYWATT 500,
MINOR 500 ou TYPHONE 500 (Bus -/+).
Vérifiez l’installation.
L’appareil affiche : dEF 7.
Il y a un défaut de communication avec le compteur
électronique.
Vérifiez la liaison avec le compteur.
L’appareil affiche : dEF et un autre numéro que 6 et 7.
Il y a un défaut sur l’appareil qui nécessite un retour auprès
de notre service après-vente.
Contactez notre service clients 0 825 878 852.
- 43 -- 42 -
Loading...
