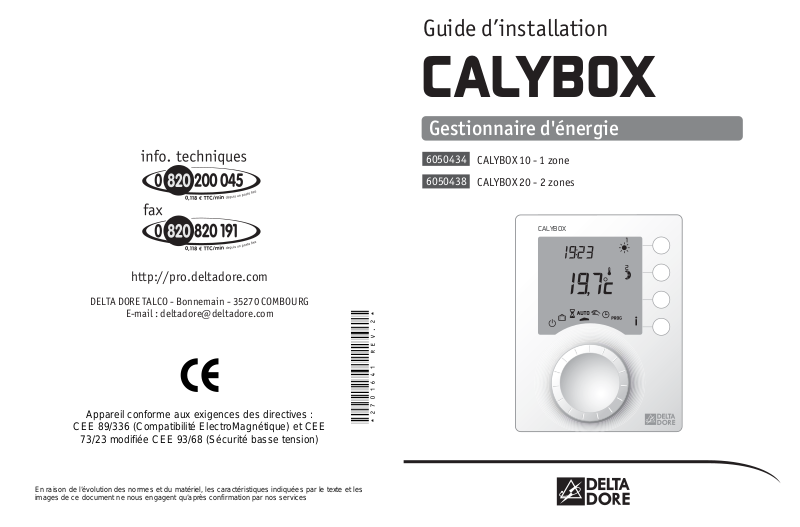

Guide d’installation
Appareil conforme aux exigences des directives :
CEE 89/336 (Compatibilité ElectroMagnétique) et CEE
73/23 modifiée CEE 93/68 (Sécurité basse tension)
En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte et les
images de ce document ne nous engagent qu’après confirmation par nos services
CALYBOX
Gestionnaire d'énergie
http://pro.deltadore.com
DELTA DORE TALCO - Bonnemain - 35270 COMBOURG
E-mail : deltadore@deltadore.com
6050434
6050438
CALYBOX 10 - 1 zone
CALYBOX 20 - 2 zones
CALYBOX
Sommaire
- 3 -
• Lire attentivement cette notice avant toute
installation.
• L’appareil doit être installé selon les normes en
vigueur.
• Avant toute intervention, veuillez couper le courant.
• Ne pas essayer de réparer cet appareil vous-même,
un service après-vente est à votre disposition.
• Vérifiez que la visserie soit adaptée au support
sur lequel l’appareil doit être fixé (plaque de plâtre,
brique...).
• Par souci de clarté, les schémas réalisés sont à
retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.
La norme UTE NF C15-100 et les règles de l'art doivent être respectées.Il est nécessaire que les appareils connectés ou environnants ne créent pas de
perturbations trop fortes (directives CEE 89/336).
Avertissements
- 2 -
Fixation du boîtier modulaire . . . . . . . . . . . . . . 5
Fixation du boîtier d’ambiance . . . . . . . . . . . . . 5
Raccordement . . . . . . . . . . . . . . . . . . . . . . . . . 7
Vérification des raccordements Fil Pilote . . . . . . 9
Délestage . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Raccordement triphasé . . . . . . . . . . . . . . . . . . 11
Mise en service . . . . . . . . . . . . . . . . . . . . . . . 12
Configuration . . . . . . . . . . . . . . . . . . . . . . . . . 13
Configurations de options (menu 3) . . . . . . . . 14
Avec l’option MINOR 500
Nombre de sondes à déclarer . . . . . . . . . . . . . . . . 15
Correction de la température
mesurée par chaque sonde . . . . . . . . . . . . . . . . . 15
Activation du chauffage progressif . . . . . . . . . . . . 16
Avec l’option TYPHONE 500
Choix de la langue . . . . . . . . . . . . . . . . . . . . . . . . 17
Activation du code d’accès . . . . . . . . . . . . . . . . . . 17
Modification du code d’accès . . . . . . . . . . . . . . . . 17
- 5 -
Le boîtier modulaire est
monté sur rail DIN en
armoire électrique.
Le boîtier d’ambiance doît être installé à environ 1,5 m
de hauteur, à portée de main, pour utiliser l’appareil.
Afin de fixer l'appareil sur le mur, il est nécessaire de le
séparer de son socle. Pour cela, déverrouillez puis
ouvrez le boîtier.
Ainsi séparé du boîtier, le socle
peut être raccordé au bus, puis
fixé.
Fixation du boîtier modulaire
Fixation du boîtier d’ambiance
- 4 -
Avec l’option TYWATT 500
Nombre de T.I. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Coût du Kwh (TTC) . . . . . . . . . . . . . . . . . . . . . . . . 18
Retour à la configuration usine . . . . . . . . . . . 20
Tableau récapitulatif des configurations . . . . . 21
Caractéristiques techniques . . . . . . . . . . . . . . 22
Aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Déle
stageS4
BUS
Marche
Déle
st.
Norm
al
Arrêt
Défaut
Défaut
câblage
Alim.
Défaut
liaison
Gestionnaire d'énergie
CAL
YBO
X
Raccordement
ATTENTION :
les liaisons BUS et BUS A ne sont pas isolées du secteur.Pour éviter toute confusion lors du raccordement,
il est recommandé d'utiliser du câble électrique isolé de
1,5 mm
2
, longueur maximum 30 m, de couleur bien
différente que celle utilisée pour l'alimentation de
l'appareil.
Ne pas confondre les liaisons BUS et BUS A.
La liaison BUS A n’est pas polarisée.
Raccordement avec un MINOR 500
Pour le raccordement avec un MINOR 500, reportezvous à sa notice.
CALYBOX 10 CALYBOX 20
Sortie S1
Convecteurs
zone 1
Convecteurs
zone 1
Sortie S2
Convecteurs
zone 1
Convecteurs
zone 1
Sortie S3
Convecteurs
zone 1
Convecteurs
zone 2
Sortie S4 ECS ECS
- 7 -
Fixation sur une boîte d’encastrement
(entraxe 60 mm)
Fixation en saillie
Pour la fixation en saillie, vous devez dans un premier
temps fixer sur votre mur, l’option BOITINTER 900
(réf : 6200271).
- 6 -
60 mm
Option
BOITINTER 900
- 9 -
Vérification des raccordements Fil Pilote
Mettez tous les convecteurs de l’installation sur Confort
(leur réglage de consigne au maximum).
A la mise sous tension, un test d'environ 1 minute 30
vérifie le bon raccordement des sorties.
Si l’affichage reste “normal”, c’est qu’il n’y a pas de
problème.
Si un problème existe, le CALYBOX affiche Pb - - - - .
Options
- 8 -
compatibles :
TYWATT 500
MINOR 500
TYPHONE 500
N
L
Dispositif de
protection 2 A
impératif
Sortie S1
Convecteurs
Fil Pilote
230 V
~ 50 Hz
BUS A
230 V
100 mA max.
I1 I2
Sortie S2
Convecteurs
Fil Pilote
Le fil de continuité
doit obligatoirement
être relié à la terre.
Sortie S4
Contacteur
jour/nuit
Sortie S3
Convecteurs
Fil Pilote
ECS
Sortie et relance
du mode test
Lancement du test
sortie par sortie
Choix de la sortie à tester
Validation et démarrage
du test de la sortie choisie
Exemple : test de la sortie 2
Il permet de réduire la puissance souscrite de
l'abonnement, tout en évitant des disjonctions sur des
appels importants de consommation. Il inter vient dès
que la puissance totale appelée tente de dépasser la
puissance souscrite.
Le délestage est de type cascadocyclique
®
sur les
sorties Fil Pilote 1, 2, 3 et 4 (ECS).
La sortie 4 (Eau Chaude Sanitaire) est délestée en
dernier recours.
- 11 -
Délestage
Raccordement en triphasé
Dans le cas d’une installation en triphasé, vous devez
associer :
- à la sortie S1, les convecteurs alimentés par la phase 1,
- à la sortie S2, les convecteurs alimentés par la phase 2,
- à la sortie S3, les convecteurs alimentés par la phase 3,
- à la sortie S4, vous devez raccorder le ballon d’ECS.
L’ordre d’Arrêt sera envoyé aux convecteurs dont la
phase est en dépassement.
- 10 -
Test de la sor tie 2 en cours.
Recommencez les opérations pour chacune des sorties.
Vérifiez les raccordements incorrects.
Pour sortir du mode test, appuyez sur la touche init.
REMARQUE : Si le test de la sor tie S4 raccordée à
l’ECS indique un défaut, cela signifie que le ballon
d’ECS n’a pas été raccordé avec un contacteur.
Le numéro de la
sortie devient fixe
Raccordement de la
sortie 2 incorrect
OU
Le numéro de la
sortie disparaît
Raccordement de la
sortie 2 correct
Pour entrer dans les menus de configuration :
- tournez la molette sur , puis maintenez appuyée la
touche
i pendant 5 secondes.
- 13 -
Configuration
A la première mise en service, vous devez mettre
l’appareil à l’heure.
Tournez la molette sur .
Les heures clignotent.
Appuyez sur + ou - pour régler les heures, puis sur OK
pour valider et passer au réglage suivant.
Recommencez l’opération pour régler les minutes.
Pour sortir du mode “réglage de l’heure”, tournez la
molette.
- 12 -
Mise en service
Minutes
Heures
5 sec.
Référence de l'appareil (ex : CALYBOX 20)
Configurations des options
compatibles (TYWATT 500,
TYPHONE 500 et
MINOR 500)
Version de l'appareil
Mode configuration
Configuration des options (menu 3)
Nombre de sondes par zone
Sur le CALYBOX, le nombre de sondes possible à
déclarer pour la zone 2, dépend :
- du nombre de sondes que vous avez déjà déclaré
sur la zone 1,
- du cablâge sur les entrées du MINOR 500
(voir sa notice).
Correction de la température mesurée par
chaque sonde
S’il existe un écart entre la température constatée
(thermomètre) et la température mesurée par chaque
sonde, vous pouvez corriger la mesure de chaque
sonde de façon à compenser cet écart.
- 15 -
- 14 -
Configuration des options (menu 3)
Appuyez sur la touche 3.
Pour modifier les différents réglages, appuyez sur les
touches + ou -, puis appuyez sur la touche OK pour
valider et passer au réglage suivant.
Avec l’option MINOR 500
Le branchement des sondes dépend du nombre de
pièces à commander.La sonde S1 est obligatoire.
Une sonde peut piloter plusieurs sorties relais.
N'utilisez que des sondes avec fils rouges (10 k
ΩΩ
à 25°C))!
Nombre
de pièces
1
2
3
4
Sondes
raccordées
S1 uniquement R1, R2, R3, R4
S1 et S3 S1 pilote R1 et R2, S3 pilote R3 et R4
S1, S2 et S3 S1 pilote R1, S2 pilote R2,
S1, S2, S3, S4
Sorties relais pilotées
S3 pilote R3 et R4
Chacune des sondes pilote sa sortie
correspondante (ex : S1 pilote R1)
Nombre de
sondes en Zone 1
Nombre de
sondes en Zone 2
àà
à
Correction
de la température
mesurée par sonde.
Correction possible de -5°C à + 5°C
par pas de 0,1°C.
Appuyez sur les touches + ou - pour
modifier et validez par la touche OK.
Configuration des options (menu 3)
- 17 -
Avec l’option TYPHONE 500
La modification du code d’accès n’est possible que si
ce dernier est activé.
Le 1er chiffre clignote.
Appuyez sur + ou - pour
entrer le 1er chiffre.
Validez votre choix par OK.
Le 2ème chiffre clignote.
Procédez de la même façon
pour les 4 chiffres du code
d’accès.Validez par OK.
Passage au réglage suivant.
- 16 -
Activation du chauffage progressif
Le mode “chauffage progressif” est prévu pour les
planchers ou plafonds neufs où il est recommandé une
mise en chauffe progressive (sur 20 jours).Dans ce
mode, le pourcentage de chauffe est limité (à 5% le 1er
jour, 10% le 2ème jour...jusqu’à 100% le 20ème jour).
Pendant la mise en chauffe progressive, l’écran affiche
“HEAT”, un appui sur la touche
i per met de connaître
le nombre de jours restants.
Après le délai de 20 jours, ce paramètre repasse auto-
matiquement en mode normal. Il est toujours possible
de relancer le chauffage en mode progressif.
REMARQUES :
- le mode chauffage progressif n’est possible qu’avec
l’option MINOR 500,
- le mode chauffage progressif est indépendant de la
température de consigne,
- le mode chauffage progressif démarre dès la mise
sous tension.
Non actif (par défaut)
Activation du
chauffage progressif
Chauffage progressif actif
Français (par défaut)
Choix de
la langue
Activation du
code d'accès
Modification
du code d'accès
Anglais
Pas de code d'accès (par défaut)
Code d'accès actif
Code d'accès par défaut
- 19 -
Les configurations 3-13 à 3-18, vous permettent de
modifier les coûts selon votre abonnement.
A la fin des réglages du menu 3, l’appareil revient au
choix des menus.
Si vous souhaitez quitter la configuration, tournez la
molette vers la droite.
IMPORTANT : La consommation affichée sur votre
appareil est une valeur indicative non contractuelle et
ne saurait en aucun cas se substituer à la consommation figurant sur votre facture.
Configuration des options (menu 3)
,
Avec l’option TYWATT 500
Pour accéder à l’affichage des consommations,
chauffage, ECS et autres usages, vous devez déclarer
le nombre de T.I. (transformateur d’intensité,
réf. 6330004) associés à l’option TYWATT 500.
3-13 à 3-18 Coût du Kwh (TTC)
Le prix affiché est le prix du kWh (hors abonnement)
exprimé en centime d’Euros T.T.C. (prix comprenant
les taxes municipales, départementales et T.V.A.
(moyenne 30 %).
Pour tous renseignements,
adressez-vous à votre
fournisseur d’électricité.
La modification se fait par
pas de 0,01 centime d’Euro,
de 0 à 99,99 centimes d’Euro.
- 18 -
Pas de TYWATT 500 (par défaut)
Nombre de T.I.
1 T .I. (Chauffage)
2 T .I. (Chauffage + ECS)
3 T .I. (Triphasé)
Option de
l'abonnement
Base Double tarif tempo EJP
Base HC HC jour bleu
- HP HP jour bleu
-- -
-- -
-- -
HC jour blanc
HP jour blanc
HC jour rouge
Heure
normale
Heure
pointe
10,85 centimes d'Euro (T.T.C)
-- -
HP : Heures Pleines
HP jour rouge
HC : Heures Creuses
Avec un MINOR 500
3-01
Déclaration du nombre de sonde en zone 1
de 1 à 4
3-02
Déclaration du nombre de sonde en zone 2
de 1 à 4 selon le nombre déclaré en zone 1
3-04
à
3-07
Correction de la température mesurée
de -5°C à +5°C par pas de 0,1°C pour chaque sonde
3-08
Activation du Chauffage progressif
0 = désactivé 1 = activé
Avec un TYPHONE 500
3-09
Choix de la langue
0 = français 1 = anglais
3-10
Activation du code d’accès
0 = Pas de code d’accès 1 = actif
3-11
Modification du code d’accès
1234 par défaut
Avec TYW A TT 500
3-12
Nombre de T.I.
0 = pas de TYWATT 500 1 = 1 T.I. (Chauffage)
2 = 2 T.I. (Chauffage + ECS) 3 = 3 T.I.(Triphasé)
3-13
à
3-18
Coût du Kwh selon abonnement
Tableau récapitulatif des configurations
- 21 -- 20 -
Un retour à la configuration usine est possible pour
chacun des menus.
Tournez la molette sur , puis maintenez appuyée la
touche
i pendant 5 secondes.
Pour sortir du mode, tournez la molette sur un autre
mode.
Retour à la configuration usine
Maintenez appuyée la touche
du menu 3 pendant 5 secondes
Puis appuyez sur la touche OK
pour confirmer la réinitialisation.
- 23 -
Aide
Rien n'apparaît sur l'écran du boîtier d'ambiance.
Il n'y a pas d'alimentation.
Vérifiez le disjoncteur.
Pb ---- apparaît à l’écran.
Problème sur le raccordement d’une sortie Fil Pilote.
Testez les sor ties Fil Pilote (voir § Vérification du raccordement
Fil Pilote).
Le symbole i clignote.
Un défaut est détecté sur l’installation.
Appuyez sur la touche pour consulter le ou les défauts.
L'appareil affiche : dEF 6.
Il y a un défaut de communication entre le CALYBOX et son
boîtier modulaire (Bus A) ou l’une des options TYWATT 500,
MINOR 500 ou TYPHONE 500 (Bus -/+).
Vérifiez l’installation.
L’appareil affiche : dEF 7.
Il y a un défaut de communication avec le compteur
électronique.
Vérifiez la liaison avec le compteur.
L’appareil affiche : dEF et un numéro autre que 6 ou 7
Il y a un défaut sur l’appareil qui nécessite un retour auprès
de notre service après-vente.
Contactez notre service technique.
- 22 -
Caractéristiques techniques
•Température de stockage : -10°C à +70°C
•Température de fonctionnement : 0°C à +40°C
•Installation en milieu nor malement pollué
Boîtier d’ambiance
•Alimentation par le bus, tension de 12 à 28 Volts
•Isolement classe II
•Sauvegarde de l’horloge en cas de coupure secteur :
2h (par condensateur)
•Dimensions : LxHxP = 80 x 103 x 16 mm
•Indice de protection : IP 30
Boîtier modulaire
•Alimentation 230V, 50 Hz, +/-10%
•Isolement classe II
•Consommation : 5 VA
•4 Sor ties fil pilote 0,1A, 230V
•Liaison bus (non polarisé) avec le boîtier d’ambiance :
câble électrique isolé de 1,5 mm
2
, longueur max. 30 m
•Liaison bus (polarisé) avec les options (TYWATT 500,
MINOR 500 ou TYPHONE 500)
•Liaison avec le compteur : câble 1 paire torsadée
6/10e avec fil de continuité, longueur maxi.100 m
•Délestage cascadocyclique
®
•Dimensions : 3 modules, h = 53 mm
•Indice de protection : IP 40
Loading...
