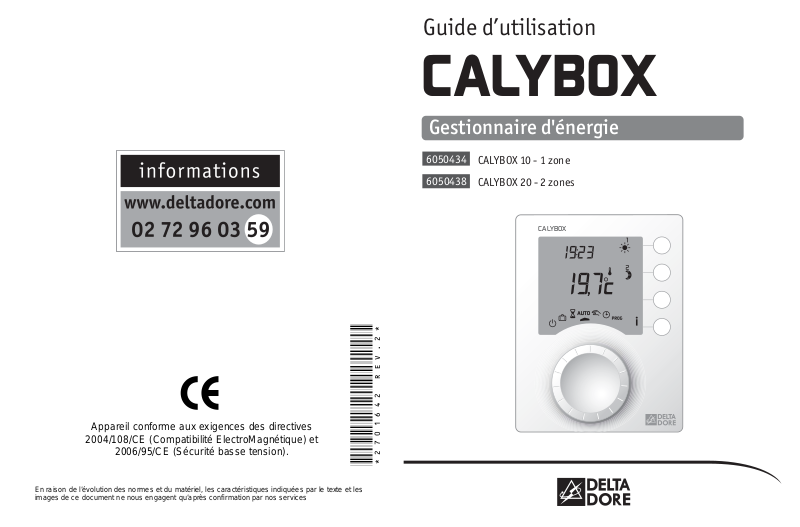

*2701642_Rev.2*
CALYBOX
Guide d’utilisation
CALYBOX
Gestionnaire d'énergie
CALYBOX 20 - 2 zones
CALYBOX 10 - 1 zone
6050434
6050438
Appareil conforme aux exigences des directives
2004/108/CE (Compatibilité ElectroMagnétique) et
2006/95/CE (Sécurité basse tension).
En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte et les
images de ce document ne nous engagent qu’après confirmation par nos services
informations
www.deltadore.com
02 72 96 03 59
Le réglage de la température désirée s’effectue sur le
thermostat de chaque émetteur de chaleur (convecteurs,
panneaux rayonnants, plancher ou plafond rayonnant
électrique, sèche-serviettes, radiateur à accumulation...).
- 3 -- 2 -
Présentation
Votre appareil optimise la gestion de l’énergie
électrique dans votre habitation :
• programmation Confort ou Economie du chauffage sur
1 zone (CALYBOX 10) ou 2 zones (CALYBOX 20),
• réduction du coût de l’abonnement en évitant les
disjonctions quand la consommation électrique est
trop importante (délestage),
• indication de la consommation électrique de
l’installation.
Pour commander les émetteurs de chaleur,
le programmateur utilise le Fil Pilote.
Indépendant de l’alimentation électrique de l’émetteur
de chaleur, le Fil Pilote permet de transmettre les ordres
Confort , Economie , Hors-Gel ou Arrêt
demandés par le programmateur.
IMPORTANT : l’émetteur de chaleur doit être en mode
automatique (PROG, AUTO, ... selon modèle).
Emetteurs de chaleur
Programmateur
Ordres Fil Pilote
Fil Pilote
Ordre
Fil Pilote
(Allure)
Confort
Economie
Absence Hors-Gel fixe à 7°C ou 8°C
Arrêt Arrêt du chauffage
Réglage sur l’émetteur
de chaleur
Réglage Confort (molette thermostat)
exemple : 19°C
Réglage Economie (molette thermostat)
exemple : 16°C
ou Confort -X°C (selon modèle
d’émetteur de chaleur)
(selon modèle)
Température
de la pièce
19°C
16°C
7°C ou 8°C
Pas de
chauffage
Sommaire
• Lire attentivement cette notice avant toute utilisation.
• Ne pas essayer de réparer cet appareil vous-même,
un service après-vente est à votre disposition.
Avertissements
Options
TYWATT 500 (réf. :6110014)
En fonction de votre installation, le TYWATT 500, associé
au CALYBOX, permet de connaître la consommation
électrique en Euros du chauffage, du chauffe-eau (ECS)
et des autres appareils (luminaires, électro-ménager...).
TYPHONE 500 (réf. : 6201029)
Associé au CALYBOX, le TYPHONE 500 permet de
commander son chauffage et son chauffe-eau (ECS)
à distance par téléphone.
MINOR 500 (réf : 6151041)
Assure la régulation d’un plancher ou plafond rayonnant
électrique, associé au CALYBOX, ce dernier permet
de régler les consignes et connaître la température
ambiante mesurée par chaque sonde.
- 5 -- 4 -
Description . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Mode automatique . . . . . . . . . . . . . . . . . . . . . 7

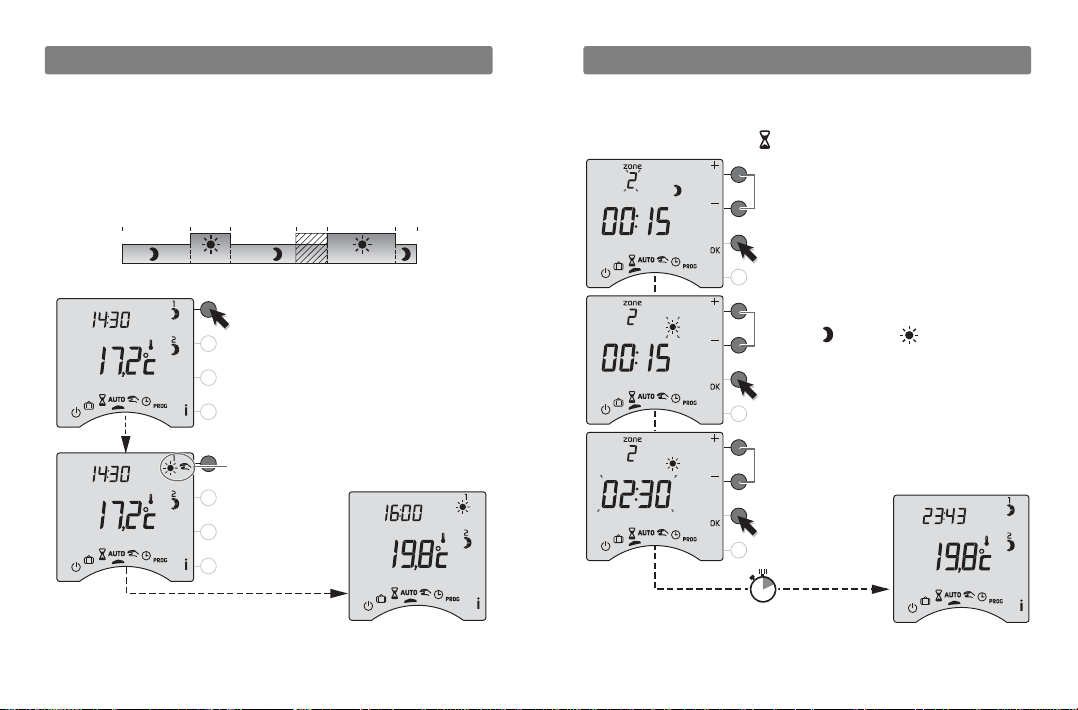

Dérogation . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Mode sablier . . . . . . . . . . . . . . . . . . . . . . . . . 9

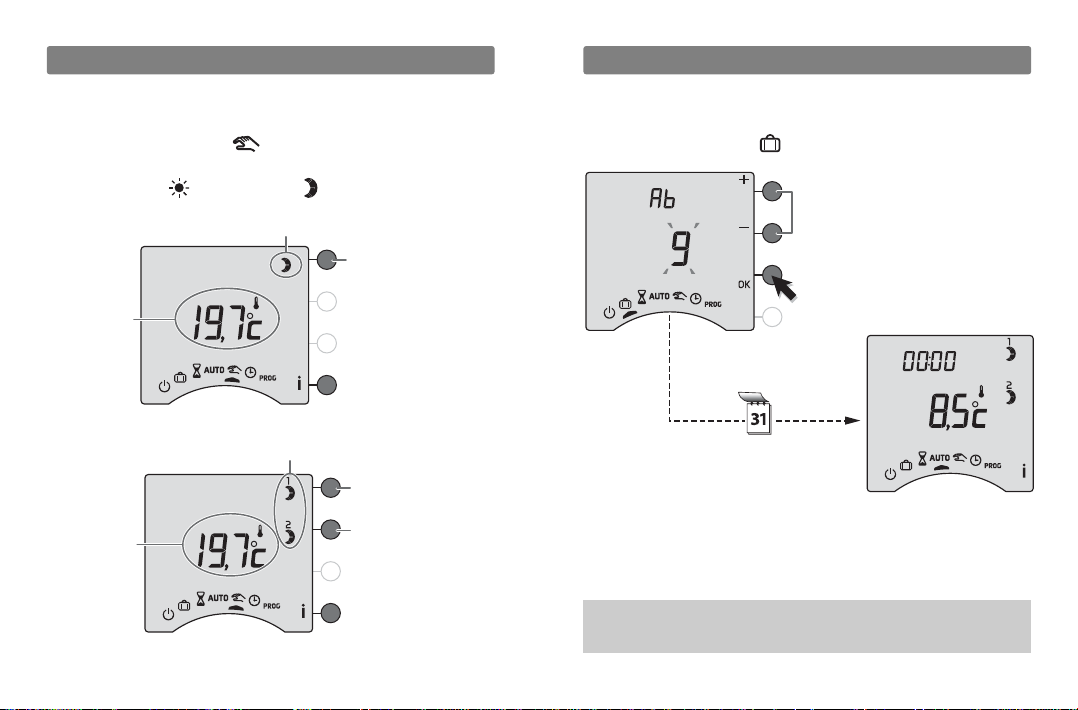

Mode permanent . . . . . . . . . . . . . . . . . . . . . 10
Mode absence . . . . . . . . . . . . . . . . . . . . . . . 11
Mode arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . 12

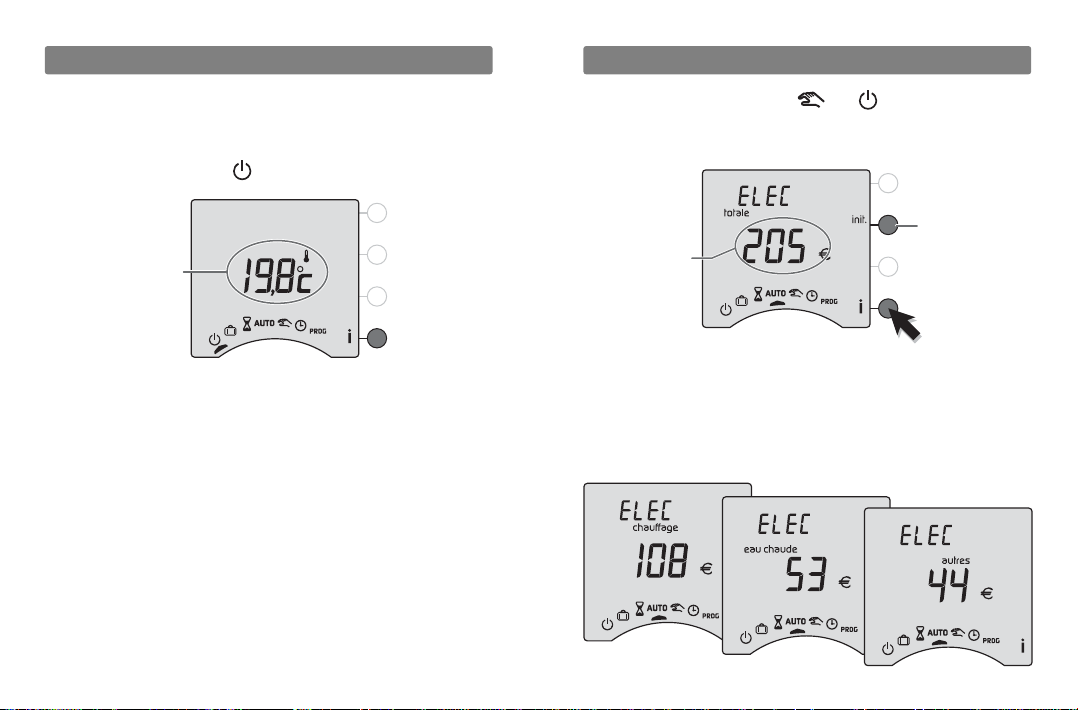

Touche information . . . . . . . . . . . . . . . . . . . 13
Réglage de l’heure . . . . . . . . . . . . . . . . . . . . 15
Programmation . . . . . . . . . . . . . . . . . . . . . . . . 16

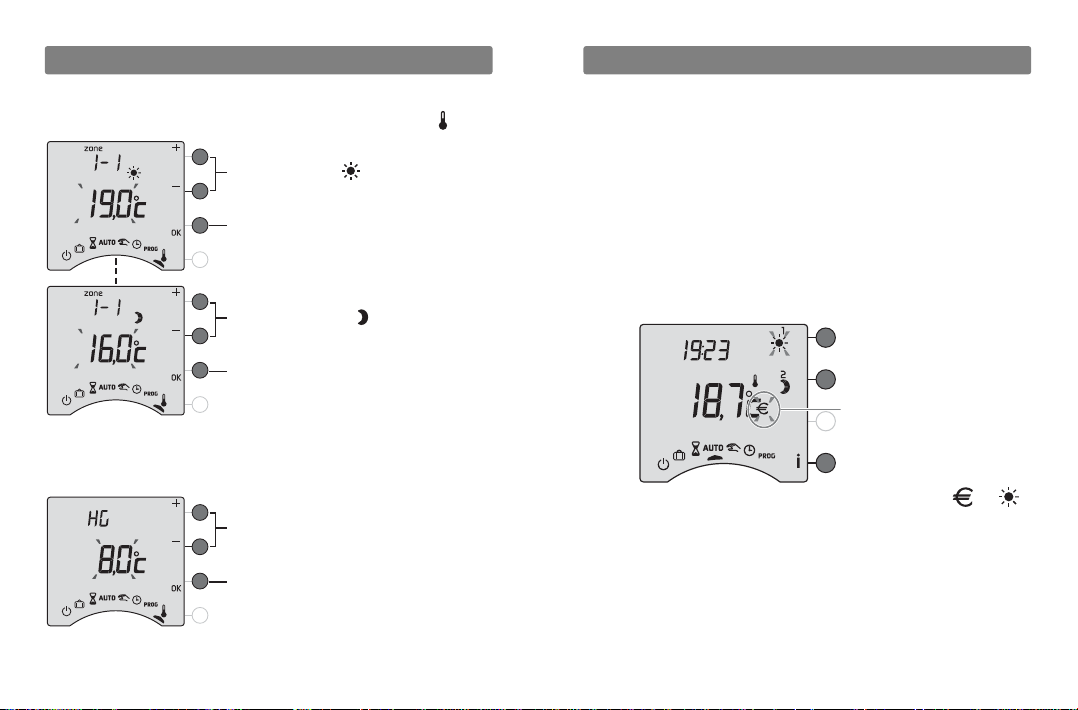

Option MINOR 500 . . . . . . . . . . . . . . . . . . . . 18
Tarif tempo . . . . . . . . . . . . . . . . . . . . . . . . . 19
Aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
- 7 -
Tour nez la molette sur AUTO.
CALYBOX 10 suit la programmation.
CALYBOX 20 suit la programmation sur les 2 zones.
Mode automatique
- 6 -

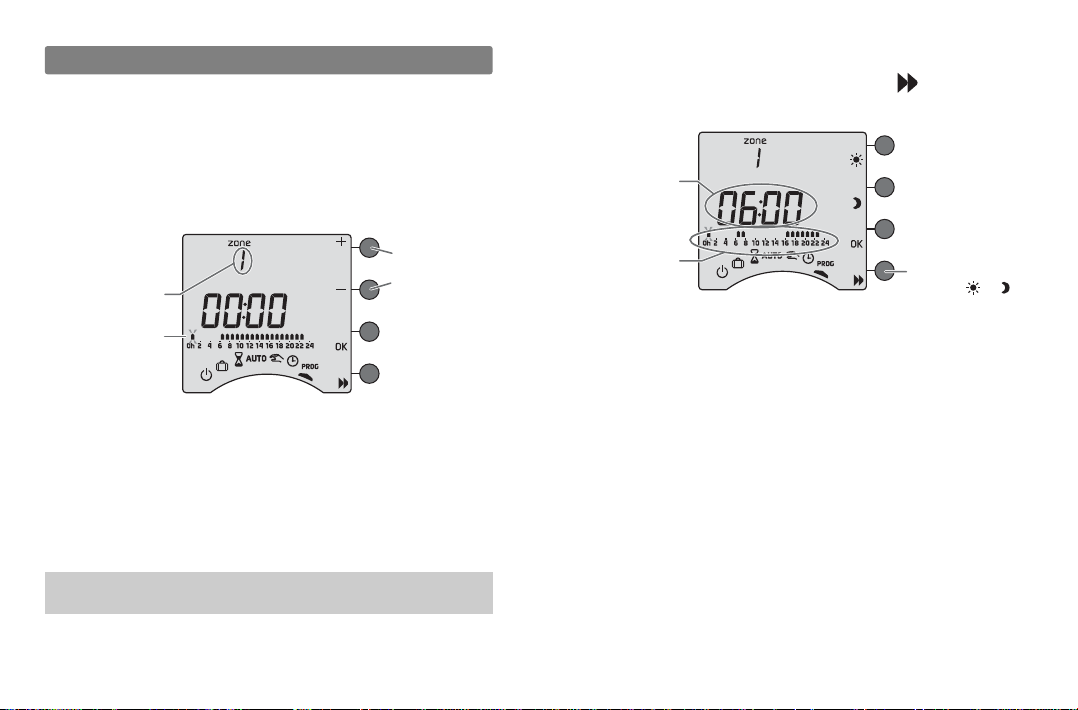

Description
Cette notice est commune au CALYBOX 10 (1 zone)
et au CALYBOX 20 (2 zones).
Position de
la molette de
sélection
Mode arrêt
Mode absence
Mode sablier
Mode automatique
Mode permanent
Réglage de l'heure
Programmation
Touches de
modification
Molette
de sélection
Heure
Température
ambiante
Affichage en mode automatique
Allure en cours
Dérogation

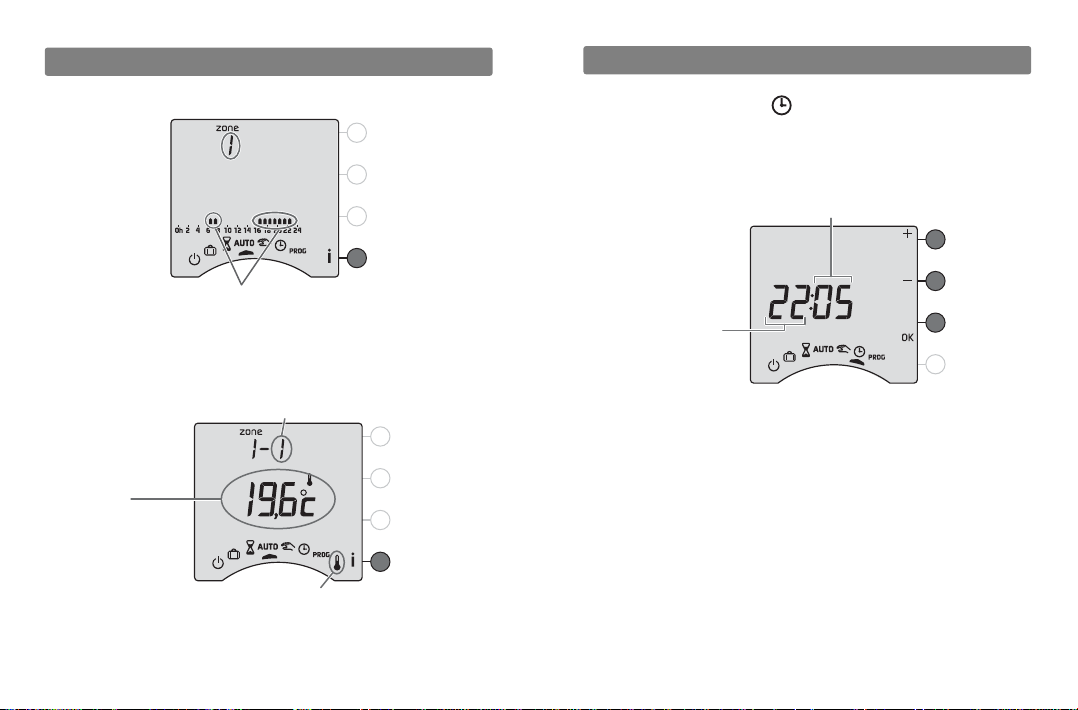

Touche information
Heure
Température
ambiante
Affichage en mode automatique
Allure en cours
sur les zones 1 et 2
Dérogation
pour la zone 1
Dérogation
pour la zone 2
Touche information
