Dell XC6420 User Manual [fr]

Appliance hyperconvergée Dell EMC
série XC6420

Manuel d’installation et de maintenance

Modèle réglementaire: E43S Series
Type réglementaire: E43S001

Remarques, précautions et avertissements

REMARQUE : Une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre produit.

PRÉCAUTION : Une PRÉCAUTION indique un risque d'endommagement du matériel ou de perte de données et vous indique

comment éviter le problème.

AVERTISSEMENT : Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessures corporelles ou même

de mort.

© 2018 Dell Inc. ou ses liales. Tous droits réservés. Dell, EMC et d'autres marques sont des marques de Dell Inc. ou de ses liales. Les autres marques
peuvent être des marques de leurs propriétaires respectifs.

2018 - 03

Rév. A00

Table des matières

1 Présentation de l’appliance série XC6420.......................................................................................................7

Vue arrière du traîneau Série XC6420............................................................................................................................. 7

Codes des voyants des ports réseau...............................................................................................................................8

Mappage du traîneau et des disques durs.....................................................................................................................10

Localisation du numéro de série de votre système........................................................................................................11

2 Ressources de documentation......................................................................................................................12

3 Caractéristiques techniques......................................................................................................................... 13

Dimensions du traîneau Série XC6420...........................................................................................................................13

Poids du châssis................................................................................................................................................................14

Spécications du processeur.......................................................................................................................................... 14

Pile du système.................................................................................................................................................................14

Caractéristiques du bus d’extension...............................................................................................................................14

Caractéristiques de la mémoire.......................................................................................................................................14

Caractéristiques des disques durs et du stockage....................................................................................................... 15

Caractéristiques vidéo......................................................................................................................................................15

Caractéristiques environnementales.............................................................................................................................. 16

Spécications de température.................................................................................................................................. 16

Spécications d'humidité relative............................................................................................................................. 16

Caractéristiques de vibration maximale................................................................................................................... 16

Caractéristiques de choc maximal............................................................................................................................17

Caractéristiques d'altitude maximale........................................................................................................................ 17

Spécications de déclassement de température en fonctionnement..................................................................17

Caractéristiques de la contamination gazeuse et particulaire...............................................................................18

Spécications de température de fonctionnement standard................................................................................18

Spécications de température de fonctionnement étendue................................................................................23

4 Installation et conguration initiales du système.......................................................................................... 24

Conguration de votre système.....................................................................................................................................24

Conguration iDRAC........................................................................................................................................................24

Options de conguration de l’adresse IP d’iDRAC :...............................................................................................24

Connexion à l'iDRAC..................................................................................................................................................25

Méthodes de téléchargement du micrologiciel et des pilotes.................................................................................... 25

Téléchargement des pilotes et du micrologiciel......................................................................................................25

5 Applications de gestion pré-système d’exploitation......................................................................................27

Options permettant de gérer les applications pré-système d’exploitation................................................................27

Programme de conguration du système..................................................................................................................... 27

Achage de la conguration du système............................................................................................................... 27

Détails de la conguration système......................................................................................................................... 28

BIOS du système........................................................................................................................................................28

Table des matières

3

Utilitaire de conguration iDRAC..............................................................................................................................49

Paramètres du périphérique......................................................................................................................................49

Dell Lifecycle Controller...................................................................................................................................................49

Gestion des systèmes intégrés.................................................................................................................................49

Gestionnaire d’amorçage................................................................................................................................................ 50

Achage du Gestionnaire d'amorçage....................................................................................................................50

Menu principal du Gestionnaire d’amorçage.......................................................................................................... 50

Menu d'amorçage unique..........................................................................................................................................50

Utilitaires système......................................................................................................................................................50

Amorçage PXE..................................................................................................................................................................51

6 Installation et retrait des composants du système........................................................................................52

Des consignes de sécurité.............................................................................................................................................. 52

Avant une intervention à l’intérieur de l’ordinateur...................................................................................................... 52

Après une intervention à l’intérieur du système...........................................................................................................52

Outils recommandés........................................................................................................................................................52

À l’intérieur du traîneau................................................................................................................................................... 53

Traîneau Série XC6420....................................................................................................................................................53

Retrait d’un traîneau..................................................................................................................................................53

Installation d’un traîneau........................................................................................................................................... 55

Carénage à air...................................................................................................................................................................57

Retrait du carénage à air........................................................................................................................................... 57

Installation du carénage à air....................................................................................................................................58

System memory...............................................................................................................................................................59

Consignes générales pour l’installation des barrettes de mémoire......................................................................60

Consignes spéciques à chaque mode....................................................................................................................61

Retrait d’une barrette de mémoire........................................................................................................................... 61

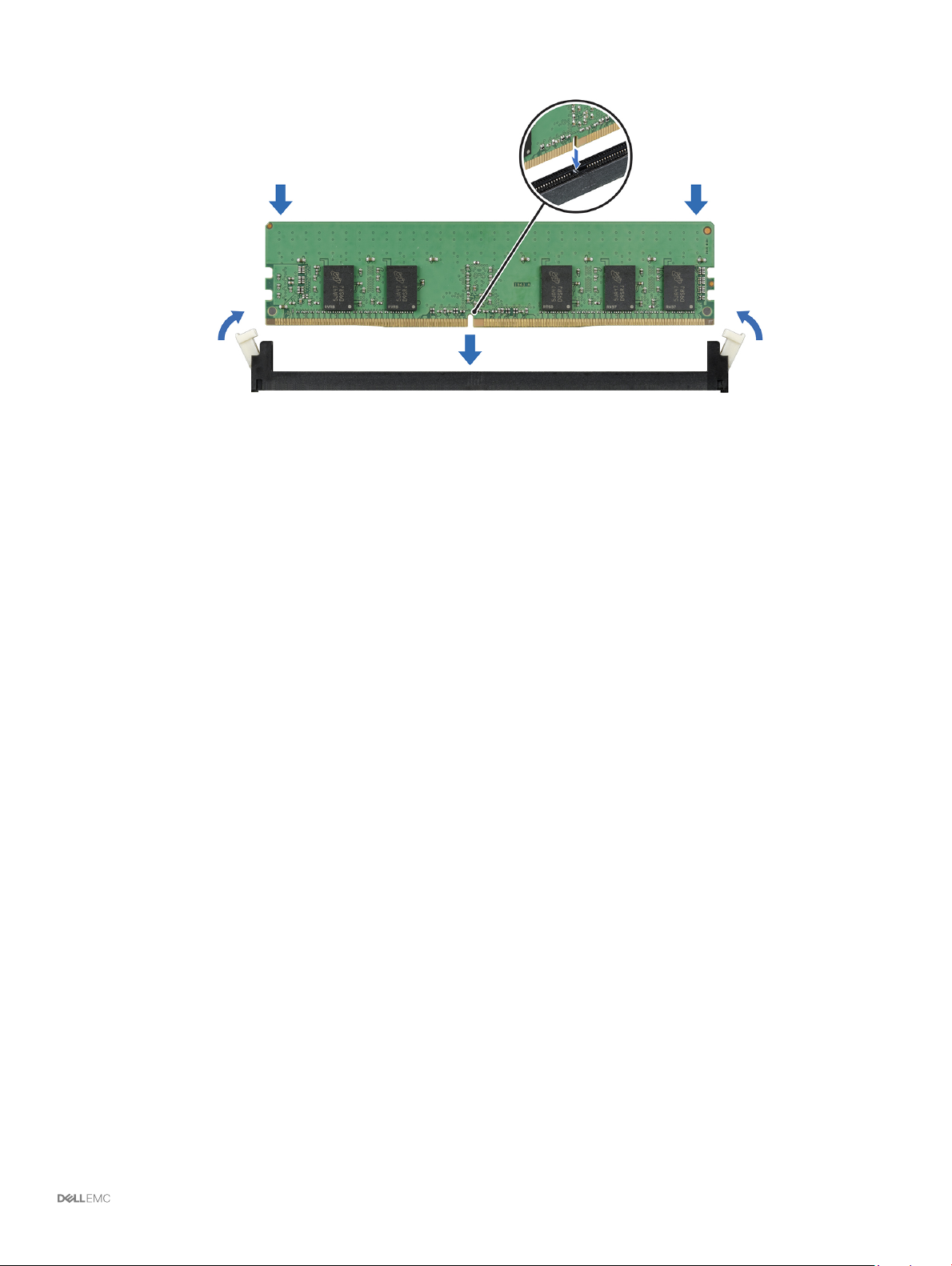

Installation d'une barrette de mémoire....................................................................................................................62

Support............................................................................................................................................................................. 63

Retrait du support......................................................................................................................................................63

Installation du support...............................................................................................................................................64

Cartes d'extension........................................................................................................................................................... 65

Priorité d’emplacement PCIe....................................................................................................................................65

Retrait de l'assemblage de la carte de montage pour carte d'extension.............................................................66

Installation de l'assemblage de la carte de montage pour carte d'extension...................................................... 67

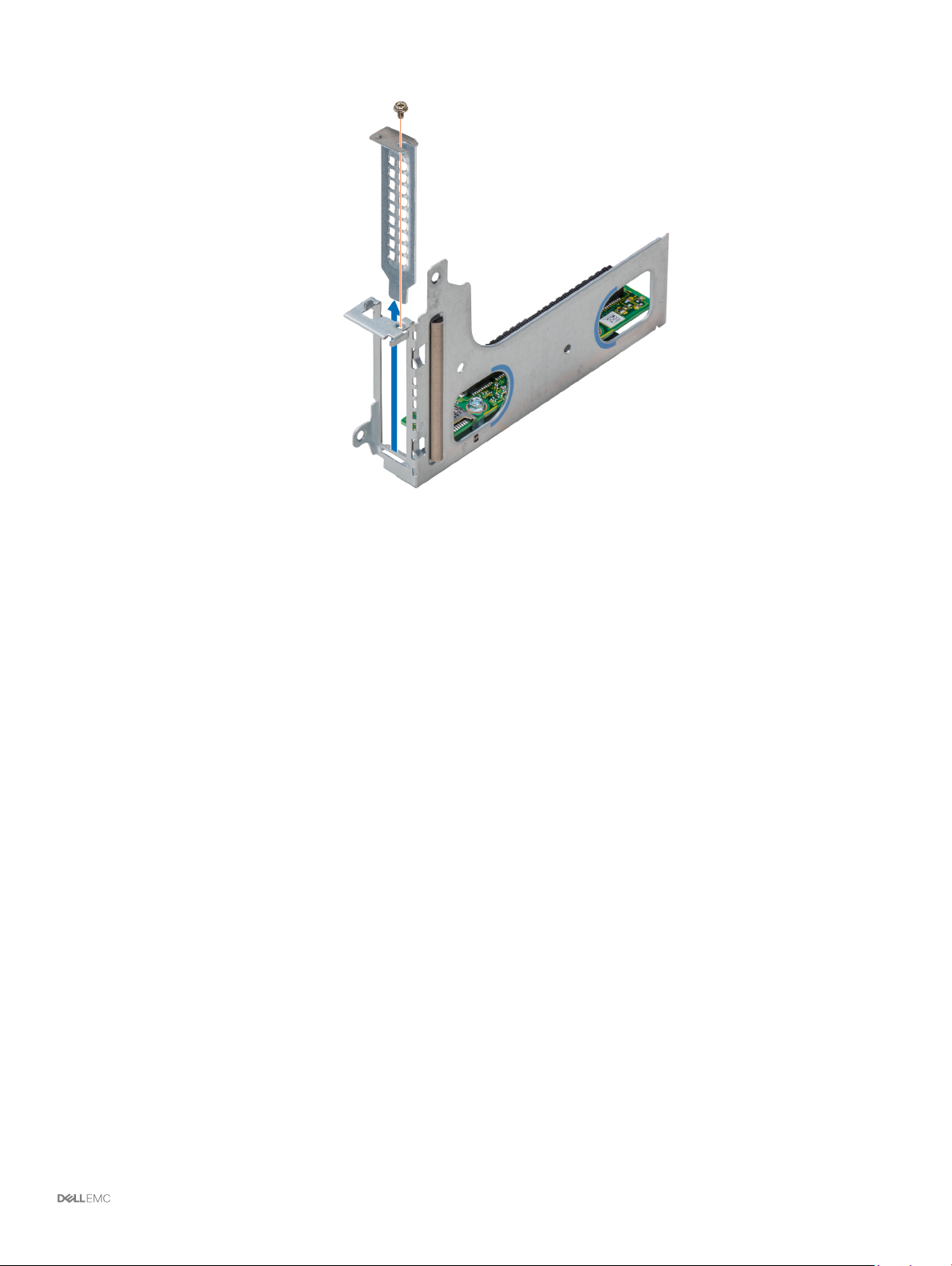

Retrait d’une carte d’extension................................................................................................................................68

Installation d’une carte d’extension..........................................................................................................................70

Retrait de la carte de montage.................................................................................................................................72

Installation de la carte de montage..........................................................................................................................73

Disque M.2 SATA..............................................................................................................................................................74

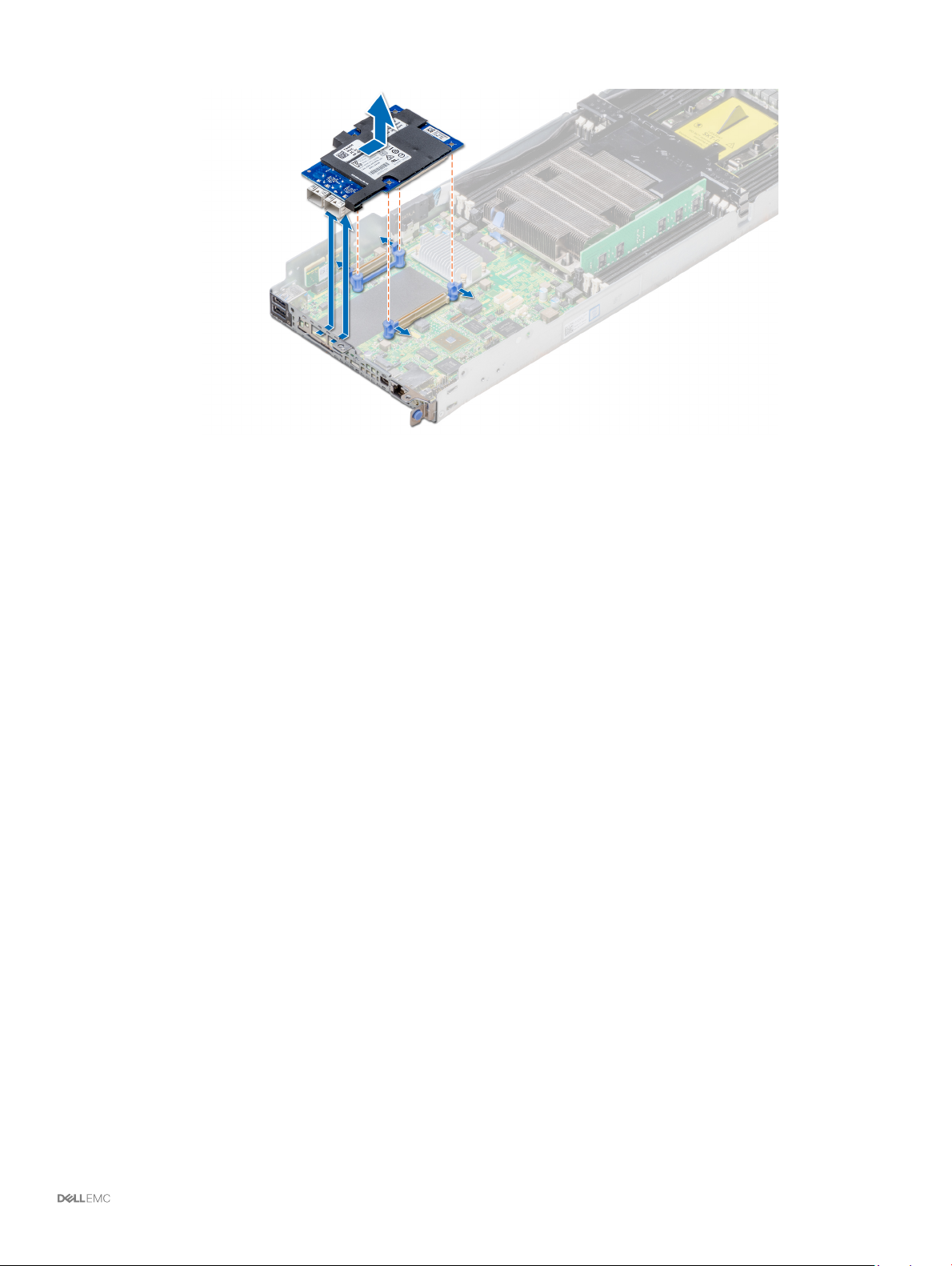

Retrait de la carte de montage M.2 SATA x16........................................................................................................74

Installation de la carte de montage M.2 SATA x16.................................................................................................75

Retrait de la carte M.2 SATA.................................................................................................................................... 76

Installation de la carte SATA M.2..............................................................................................................................77

Cartes OCP et mezzanine.............................................................................................................................................. 78

Retrait d’une carte mezzanine..................................................................................................................................78

Table des matières

4

Installation d’une carte mezzanine...........................................................................................................................79

Retrait de la carte-pont de la carte mezzanine.......................................................................................................81

Installation de la carte-pont de la carte mezzanine................................................................................................81

Retrait de la carte OCP.............................................................................................................................................82

Installation de la carte OCP...................................................................................................................................... 83

Pile du système................................................................................................................................................................ 84

Remplacement de la pile du système...................................................................................................................... 84

Installation de la pile du système..............................................................................................................................85

Module TPM.....................................................................................................................................................................86

Remplacement du module TPM (Trusted Platform Module)...............................................................................86

Initialisation du module TPM 1.2 pour les utilisateurs de TXT...............................................................................88

Initialisation du module TPM 2.0 pour les utilisateurs de TXT..............................................................................88

7 Utilisation des diagnostics du système.........................................................................................................89

Diagnostics Système intégrés Dell.................................................................................................................................89

Exécution des diagnostics intégrés du Système à partir du Gestionnaire d’amorçage.....................................89

Exécution des diagnostics intégrés du Système à partir du Dell Lifecycle Controller....................................... 89

Commandes de diagnostic du Système..................................................................................................................90

8 Cavaliers et connecteurs.............................................................................................................................. 91

Paramètres des cavaliers de la carte système.............................................................................................................. 91

Connecteurs de carte système...................................................................................................................................... 92

Désactivation d'un mot de passe oublié........................................................................................................................93

9 Obtention d’aide.......................................................................................................................................... 94

Contacter Dell...................................................................................................................................................................94

Commentaires sur la documentation.............................................................................................................................94

Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)........................................... 94

QRL (Quick Resource Locator) pour les systèmes XC6420................................................................................ 95

Obtention du support automatique avec SupportAssist.............................................................................................95

Annexe A : Carte BOSS.................................................................................................................................. 96

Présentation de la carte BOSS.......................................................................................................................................96

Systèmes d'exploitation pris en charge...................................................................................................................96

systèmes série XC pris en charge............................................................................................................................96

Fonctionnalités de la carte BOSS...................................................................................................................................97

Importation d’un disque étranger.............................................................................................................................97

Informations PCI.........................................................................................................................................................97

Reconstruction automatique.................................................................................................................................... 97

Remplacement de la carte BOSS à l’aide de l’option d’importation d’un disque étranger...................................... 97

Installation des pilotes.....................................................................................................................................................101

Dépannage de la carte BOSS........................................................................................................................................ 101

Disques physiques non visibles par le système d’exploitation..............................................................................101

Disque virtuel non visible par le système d'exploitation....................................................................................... 102

Remplacement du disque........................................................................................................................................ 102

Défaillance d’un contrôleur......................................................................................................................................102

Défaillance du contrôleur......................................................................................................................................... 103

Table des matières

5

Impossible de démarrer à partir de M.2 dans le logement 1................................................................................103

Les fonctionnalités CLI (interface de ligne de commande) ne sont pas prises en charge lors de

l’exécution..................................................................................................................................................................103

6 Table des matières

1

Présentation de l’appliance série XC6420

Le traîneau de l’appliance série XC6420 prend en charge jusqu’à deux processeurs Intel Xeon Scalable E5-2600 à 28 cœurs par processeur.
Le traîneau prend également en charge 16 modules de mémoire, et des adaptateurs de carte mezzanine, PCIe et OCP (Open Compute
Project) dédiés pour l’extension et la connectivité.

REMARQUE : Le processeur Intel Xeon Scalable avec connecteur de structure est également connu sous le nom Omnipath natif.

Sujets :

• Vue arrière du traîneau Série XC6420

• Codes des voyants des ports réseau

• Mappage du traîneau et des disques durs

• Localisation du numéro de série de votre système

Vue arrière du traîneau Série XC6420

Figure 1. Vue arrière du traîneau Série XC6420

Tableau 1. Caractéristiques du panneau arrière

Élément Voyant, bouton ou connecteur Icône Description

1 Logement de la carte mezzanine NA

2 poignée de dégagement du traîneau NA

3 Logement de carte PCIe à prol bas NA

4 Loquet de dégagement du traîneau NA

Permet de connecter des cartes d’extension mezzanine. Pour
plus d’informations, voir Caractéristiques techniques.

Permet de retirer le traîneau du boîtier.

Permet de connecter des cartes d’extension PCI Express. Pour
plus d’informations, voir Caractéristiques techniques.

Permet de retirer le traîneau du boîtier.

Présentation de l’appliance série XC6420 7

Élément Voyant, bouton ou connecteur Icône Description

5 Bouton d’alimentation arrière NA

Permet de mettre sous tension le traîneau lors de l’accès à celui­ci depuis l’arrière.

6 Port iDRAC ou NIC

Série Port de mini-écran Permet de connecter un dispositif d’achage au système. Pour

8 Port USB micro direct iDRAC

9 Emplacement pour carte OCP NA Permet de connecter des cartes d’extension OCP (Open

10 Languette rétractable EST NA Cet onglet contient les étiquettes uniques de code de service

11 Voyant d’identication du système Le voyant d’identication du système est disponible à l’arrière du

12 Ports USB 3.0 (2)

Vous permet d'accéder à distance à l'iDRAC. Pour plus
d’informations, voir le Guide d'utilisation iDRAC sur dell.com/
esmmanuals.

plus d’informations, voir Caractéristiques techniques.

Permet de connecter un appareil portable au traîneau.

Compute Project). Pour plus d’informations, voir

Caractéristiques techniques.

express, numéro de série et adresse MAC.

système. Appuyez sur le bouton d’identication du système à
l’avant du boîtier an d’identier un système dans un rack.

Les ports USB sont 9 broches et 3.0 conforme à la norme. Vous
permet de connecter des périphériques USB au système.

Codes des voyants des ports réseau

Figure 2. Voyants LAN sur la carte QSFP

Voyant de liaison

1

8 Présentation de l’appliance série XC6420

Figure 3. Voyants LAN sur la carte mezzanine QSFP

1 Voyant de liaison 2 Voyant d'activité

Tableau 2. Codes des voyants de port QSFP sur la carte mezzanine

État de la connexion Voyant vert supérieur QSFP Voyant vert inférieur QSFP

Aucune liaison/Non connecté Éteint Éteint

Liaison physique InniBand : aucune liaison
logique

Liaison logique InniBand : aucun trac Vert Vert

Liaison logique InniBand : trac Vert Faire clignoter

Erreur de lien physique InniBand Faire clignoter Vert

Liaison Ethernet : aucun trac Vert Vert

Ethernet : trac Vert Faire clignoter

REMARQUE : La vitesse de clignotement du voyant varie en fonction du trac de bande passante.

Vert Éteint

Présentation de l’appliance série XC6420 9

Figure 4. Codes des voyants du port Ethernet

1 voyant vitesse 2 voyant d'activité et de liaison

Tableau 3. Codes des voyants du port Ethernet

Convention Statut État

C Les voyants de liaison et d'activité sont éteints La carte réseau n'est pas connectée au réseau.

B Le voyant de liaison est vert La carte réseau est connectée à un réseau valide, à

son débit de port maximal.

C Le voyant de liaison est orange La carte réseau est connectée à un réseau valide à un

débit moindre que son débit de port maximal.

D Le voyant d’activité clignote en vert. Des données réseau sont en cours d'envoi ou de

réception.

Mappage du traîneau et des disques durs

Figure 5. Mappage du traîneau et des disques pour boîtier de 24 disques de 2,5 pouces

disques 0 à 5 mappés sur le traîneau 1 2 disques 6 à 11 mappés sur le traîneau 2

1
3 disques 12 à 17 mappés sur le traîneau 3 4 disques 18 à 23 mappés sur le traîneau 4
5 emplacement pour disque dur NVMe (en option)

10 Présentation de l’appliance série XC6420

REMARQUE : La garantie des disques est liée au numéro de service du traîneau correspondant.

Localisation du numéro de série de votre système

Votre système est identié par un code de service express et un numéro de service uniques. Ils se trouvent sur l’étiquette EST qu’il faut
tirer à l’arrière du traîneau. Dell EMC utilise ces informations pour acheminer les appels de support au personnel approprié.

Figure 6. Localisation du numéro de série de votre système

1 Étiquette d’information (vue de dessus) 2 Étiquette du numéro de série
3 Étiquette d’information (vue de dessous) 4 Étiquette d’information d’adresse MAC réseau
5 Étiquette d’information d’adresse MAC iDRAC

Présentation de l’appliance série XC6420 11

2

Ressources de documentation

La documentation Dell EMC est fournie avec le produit ou est disponible sur le site web Dell à l’adresse Dell.com/XCSeriesmanuals.

La documentation Dell EMC relative à l’iDRAC Dell EMC est disponible à l’adresse Dell.com/idracmanuals.

Pour accéder à la documentation Dell EMC :

1 Sur la page Support du site Dell EMC, accédez à la section General Support (Support général), puis cliquez sur Servers, Storage &

Networking (Serveurs, stockage et gestion de réseau).

2 Cliquez sur Engineered Solutions (Solutions conçues par des ingénieurs) et sélectionnez la documentation dont vous avez besoin.

Tableau 4. Documentation de référence de l’appliance Dell EMC Série XC6420 Hyper-converged

Pour en savoir plus... Voir...

Instructions de conguration de l’appliance Dell EMC Série XC6420
(notamment les caractéristiques techniques)

Guide de mise en route

Informations sur le matériel du système Dell EMC Série XC6420

Procédure d’installation de l’appliance Dell EMC Série XC6420 dans
un rack

Comment déployer et congurer l’appliance Série XC6420

Déploiement de la solution Azure Log Analytics Guide de déploiement de la solution Azure Log Analytics pour les

Guide des pratiques d’excellence ESXi Bonnes pratiques Dell EMC pour l’exécution des clusters VMware

Guide des meilleures pratiques Windows Hyper-V Bonnes pratiques Dell EMC pour l’exécution de

Problèmes connus et solutions Notes de version des appliances hyperconvergées série XC

Tableau de prise en charge Tableau de prise en charge des appliances hyperconvergées

Dépannage du système Guide de dépannage sur Dell.com/poweredgemanuals

Manuel d’installation et de maintenance

Guide d’installation des rails

Guide de solutions

appliances Dell EMC série XC

ESXi 6.5 ou ultérieurs sur les appliances de la série XC

Windows Server 2016 avec Hyper-V sur les appliances de la
série XC

Dell EMC Série XC6420

12 Ressources de documentation

Caractéristiques techniques

Les caractéristiques techniques et environnementales de votre système sont énoncées dans cette section.

Sujets :

• Dimensions du traîneau Série XC6420

• Poids du châssis

• Spécications du processeur

• Pile du système

• Caractéristiques du bus d’extension

• Caractéristiques de la mémoire

• Caractéristiques des disques durs et du stockage

• Caractéristiques vidéo

• Caractéristiques environnementales

Dimensions du traîneau Série XC6420

3

Figure 7. Dimensions du traîneau Série XC6420

Tableau 5. Dimensions du traîneau

X Y Z

17,44 cm (6,86 pouces) 4,05 cm (1,59 pouce) 57,45 cm (22,61 pouces)

Série XC6420

Caractéristiques techniques 13

Poids du châssis

Tableau 6. Poids du châssis des traîneaux Série XC6420

informations Poids maximum (avec tous les traîneaux et disques)

24 systèmes de disques durs de
2,5 pouces

Systèmes sans fond de panier 34,56 kg (76,19 livres)

41,46 kg (91,40 livres)

Spécications du processeur

Le traîneau Série XC6420 prend en charge jusqu’à deux processeurs Intel Xeon Scalable E5-2600 dans chacun des quatre traîneaux
indépendants. Chaque processeur prend en charge jusqu’à 28 cœurs.

Pile du système

Le traîneau Série XC6420 utilise une pile bouton au lithium remplaçable CR 2032 de 3 V.

Caractéristiques du bus d’extension

Le traîneau Série XC6420 prend en charge quatre emplacements PCIe compatibles 3e génération. Deux logements sont occupés par la
conguration de base.

Tableau 7. Caractéristiques du bus d’extension

Emplacements PCIe Description Dimension

Carte de montage mezzanine PCIe x8 Logement 1 : PCIe x8 Gen3 du processeur 1 Format personnalisé

Carte de montage mezzanine x8+x8 OCP

Logement 2 : PCIe x8 Gen3 du processeur 1

Logement 3 : PCIe x8 Gen3 du processeur 1

Carte de montage principale PCIe x16 Logement 4 : PCIe x16 Gen3 du processeur 1 Format PCIe prol bas standard

Carte de montage PCIe x16 dissimulée Logement 5 : PCIe x16 Gen3 du

processeur 2

Format OCP (Open Compute Project)
standard

Format personnalisé

REMARQUE : La carte de montage

M.2 SATA est prise en charge sur la
carte de montage dissimulée.

Caractéristiques de la mémoire

Le traîneau Série XC6420 prend en charge les mémoires DIMM DDR4 avec registre (RDIMM) et les mémoires DIMM à charge réduite
(LRDIMM), y compris 3D XPoint.

Tableau 8. Caractéristiques de la mémoire

Supports de
barrette de
mémoire

Seize à 288 broches RDIMM DDR4 et LRDIMM

Architecture Capacité et nombre de

2 666 MT/s avec prise en

rangées de la mémoire

• Une seule rangée :
8 Go

RAM minimale RAM maximale

• 8 Go avec un seul
processeur

• 512 Go avec un seul
processeur

14 Caractéristiques techniques

Supports de
barrette de
mémoire

Architecture Capacité et nombre de

rangées de la mémoire

RAM minimale RAM maximale

charge ECC avancée ou
fonctionnement optimisé de la
mémoire

• Double rangée :
16 Go

• Double rangée :
64 Go

• 16 Go avec
2 processeurs

• 1 024 Go avec
2 processeurs

Caractéristiques des disques durs et du stockage

Le traîneau Série XC6420 prend en charge les disques durs SAS et SATA et les disques SSD (Solid State Drive).

Tableau 9. Options de disque prises en charge pour le traîneau Série XC6420

Nombre maximum de disques dans le boîtier Nombre maximum de disques attribués par traîneau

Systèmes à 24 disques de 2,5 pouces Six disques durs SAS ou SATA et SSD par traîneau

Systèmes à 24 disques de 2,5 pouces avec NVMe Le fond de panier NVMe prend en charge les congurations

suivantes :

• Deux disques NVMe et quatre disques durs SAS ou SATA et
SSD par traîneau

• Six disques durs SAS ou SATA et SSD par traîneau

Disque SATA M.2 La capacité prise en charge par la carte SATA M.2 est de 120 Go

carte microSD Un sur chaque carte de montage PCIe de chaque traîneau

Tableau 10. Options RAID prises en charge avec les disques SARA M.2

Options Deux disques SATA M.2 avec RAID matériel

RAID matériel Oui

Mode RAID RAID 1

Nombre de disques pris en charge 2

Processeurs pris en charge Processeur 1 et Processeur 2

Caractéristiques vidéo

Le traîneau Série XC6420 prend en charge une carte graphique intégrée Matrox G200 avec 16 Mo de RAM.

Tableau 11. Options de résolution vidéo prises en charge

Résolution Taux de rafraîchissement (Hz) Profondeur de couleur (bits)

1024 x 768 60 jusqu’à 24

1 280 x 800 60 jusqu’à 24

1280 x 1024 60 jusqu’à 24

1 360 x 768 60 jusqu’à 24

1440 x 900 60 jusqu’à 24

Caractéristiques techniques 15

Caractéristiques environnementales

Les sections ci-dessous contiennent des informations sur les spécications d’environnement du système.

Spécications de température

Tableau 12. Spécications de température

Température Spécications

Stockage De -40 °C à 65 °C (de -40 °F à 149 °F)

En fonctionnement continu (pour une altitude de moins de 950 m
ou 3117 pieds)

Gradient de température maximal (en fonctionnement et en
entreposage)

REMARQUE : Certaines congurations nécessitent une température ambiante inférieure. Pour plus d’informations, voir les

spécications de température de fonctionnement standard.

De 10 °C à 35 °C (de 50 °F à 95 °F) sans lumière directe du soleil
sur l’équipement

20 °C/h (36 °F/h)

Spécications d'humidité relative

Tableau 13.

Humidité relative Spécications

Stockage De 5 % à 95 % d’humidité relative et point de condensation

En fonctionnement 10 % à 80 % d’humidité relative et 29 °C (84,2 °F)

Spécications d'humidité relative

maximal de 33 °C (91 °F). L’atmosphère doit être en permanence
sans condensation.

Caractéristiques de vibration maximale

Tableau 14. Caractéristiques de vibration maximale

Vibration maximale Spécications

En fonctionnement 0,26 Grms de 5 à 350 Hz (toutes orientations de fonctionnement).

Stockage 1,88 Grms de 10 Hz à 500 Hz pendant quinze minutes (les six côtés

testés).

16 Caractéristiques techniques

Caractéristiques de choc maximal

Tableau 15. Caractéristiques de choc maximal

Choc maximal Spécications

En fonctionnement 24 impulsions de choc exécutées 6G sur les axes positif et négatif x,

y, z pendant 11 ms maximum (quatre impulsions de chaque côté du
système)

Stockage 6 impulsions de choc exécutées 71G sur les axes positif et négatif x,

y, z pendant 2 ms maximum (une impulsion de chaque côté du
système)

Caractéristiques d'altitude maximale

Tableau 16. Caractéristiques d'altitude maximale

Altitude maximale Spécications

En fonctionnement 3 048 m (10 000 pieds)

Stockage 12 000 m ( 39 370 pieds).

Spécications de déclassement de température en
fonctionnement

Tableau 17. Température en fonctionnement

Déclassement de la température en fonctionnement Spécications

Jusqu’à 35 °C (95 °F) La température maximale est réduite de 1 °C/300 m (1 °F/

547 pieds) au-delà de 950 m (3117 pieds).

35 °C à 40 °C (95 °F à 104 °F) La température maximale est réduite de 1 °C/175 m (1 °F/

319 pieds) au-delà de 950 m (3117 pieds).

40 °C à 45 °C (104 °F à 113 °F) La température maximale est réduite de 1 °C/125 m (1 °F/

228 pieds).

Caractéristiques techniques 17

Caractéristiques de la contamination gazeuse et particulaire

Tableau 18. Caractéristiques de contamination particulaire

Contamination particulaire Spécications

Filtration de l’air Filtration de l'air du data center telle que

dénie par ISO Classe 8 d'après ISO 14644-1
avec une limite de conance maximale de
95%.

REMARQUE : Cette condition s'applique uniquement aux environnements de data center. Les exigences de ltration d'air ne

s'appliquent pas aux équipements IT conçus pour être utilisés en dehors d'un data center, dans des environnements tels qu'un
bureau ou en usine.

REMARQUE : L'air qui entre dans le data center doit avoir une ltration MERV11 ou MERV13.

Poussières conductrices L'air doit être dépourvu de poussières

conductrices, barbes de zinc, ou autres
particules conductrices.

REMARQUE : Cette condition s'applique aux environnements avec et sans data center.

Poussières corrosives L'air doit être dépourvu de poussières

corrosives.

Les poussières résiduelles présentes dans l'air doivent avoir un point déliquescent inférieur à une humidité relative de 60%.

REMARQUE : Cette condition s'applique aux environnements avec et sans data center.

Tableau 19. Caractéristiques de contamination gazeuse

Contamination gazeuse Spécications

Vitesse de corrosion d’éprouvette de cuivre <300 Å/mois d'après la Classe G1 telle que dénie par ANSI/

ISA71.04-1985.

Vitesse de corrosion d’éprouvette d’argent <200 Å/mois telle que dénie par AHSRAE TC9.9.

REMARQUE : Niveaux de contaminants corrosifs maximaux mesurés à ≤50% d'humidité relative.

Spécications de température de fonctionnement standard

REMARQUE

1 Non disponible : indique que la conguration n’est pas proposée par Dell EMC.
2 Non pris en charge : indique que la conguration n’est pas prise en charge de façon thermique.

REMARQUE : Tous les composants, notamment les barrettes DIMM, cartes de communication, M.2 SATA et cartes PERC,

peuvent être pris en charge avec une marge thermique susante si la température ambiante est égale ou inférieure à la
température de fonctionnement continu maximum indiquée dans ces tableaux, à l’exception de la carte Mellanox DP LP.

:

18 Caractéristiques techniques

Tableau 20. Spécications de température de fonctionnement standard

Température de fonctionnement standard Spécications

Plages de température (pour une altitude de moins de 950 m ou
3117 pieds)

REMARQUE : Certaines congurations nécessitent une température ambiante inférieure. Pour plus d’informations, consultez les

tableaux suivants.

Tableau 21. Température de fonctionnement continu maximum pour une conguration sans structure à double processeur

De 10 °C à 35 °C (de 50 °F à 95 °F) sans lumière directe du soleil
sur l’équipement

TDP (W)

205 W

200 W

165 W

Numéro de

modèle du

processeur

8180 Processeur 1 :

8180M Processeur 1 :

8168 Processeur 1 :

6154

6150 Processeur 1 :

6146 Processeur 1 :

8176 Processeur 1 :

8176M Processeur 1 :

Dissipateurs

de chaleur

pris en
charge

FMM2M |
Processeur 2
: V2DRD

FMM2M |
Processeur 2
: V2DRD

FMM2M |
Processeur 2
: V2DRD

Processeur 1 :
FMM2M |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

Nombre
max. de

barrettes
DIMM par
processeu

r

Processeur

1 : 6 |

Processeur

2 : 8

Processeur

1 : 6 |

Processeur

2 : 8

Processeur

1 : 6 |

Processeur

2 : 8

Processeur

1 : 6 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 6 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Boîtier de

24 disques

durs 2,5"

Non pris en charge

Boîtier de

20 disques

durs 2,5"

Boîtier de

16 disques

durs 2,5"

21 °C/

69,8 °F

21 °C/

69,8 °F

21 °C/

69,8 °F

22 °C/

71,6 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

Boîtier de

12 disques

durs 2,5"

21 °C/

69,8 °F

21 °C/

69,8 °F

21 °C/

69,8 °F

22 °C/

71,6 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

Boîtier de
8 disques

durs 2,5"

21 °C/

69,8 °F

21 °C/

69,8 °F

21 °C/

69,8 °F

22 °C/
71,6 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

Boîtier de

4 disques
durs 2,5"

21 °C/

69,8 °F

21 °C/

69,8 °F

21 °C/

69,8 °F

22 °C/

71,6 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

Caractéristiques techniques 19

TDP (W)

155 W

150 W

140 W

Numéro de

modèle du

processeur

8170M Processeur 1 :

8170 Processeur 1 :

6 144

6148 Processeur 1 :

6142 Processeur 1 :

6136 Processeur 1 :

8164 Processeur 1 :

8160M Processeur 1 :

8160 Processeur 1 :

6132 Processeur 1 :

6152 Processeur 1 :

Dissipateurs

de chaleur

pris en
charge

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

Processeur 1 :
FMM2M |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

FMM2M |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

Nombre
max. de

barrettes
DIMM par
processeu

r

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 6 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Boîtier de

24 disques

durs 2,5"

Non pris en

charge

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

Boîtier de

20 disques

durs 2,5"

30 °C/86 °F

30 °C/86 °F

30 °C/86 °F

30 °C/86 °F

30 °C/86 °F

30 °C/86 °F

30 °C/86 °F

30 °C/86 °F

30 °C/86 °F

Boîtier de

16 disques

durs 2,5"

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

Boîtier de

12 disques

durs 2,5"

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

Boîtier de
8 disques

durs 2,5"

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

Boîtier de

4 disques
durs 2,5"

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

20 Caractéristiques techniques

TDP (W)

130 W

125 W

115 W

105 W

Numéro de

modèle du

processeur

6140M Processeur 1 :

6140 Processeur 1 :

6134

6126 Processeur 1 :

8153 Processeur 1 :

6138 Processeur 1 :

6130 Processeur 1 :

6128

5122 Processeur 1 :

5120 Processeur 1 :

5118 Processeur 1 :

Dissipateurs

de chaleur

pris en
charge

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

Processeur 1 :
JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

Processeur 1 :
FMM2M |
Processeur 2
: V2DRD

FMM2M |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

Nombre
max. de

barrettes
DIMM par
processeu

r

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 6 |

Processeur

2 : 8

Processeur

1 : 6 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Boîtier de

24 disques

durs 2,5"

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

30 °C/

86 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

Boîtier de

20 disques

durs 2,5"

30 °C/86 °F

30 °C/86 °F

30 °C/86 °F

30 °C/86 °F

30 °C/86 °F

30 °C/86 °F

30 °C/86 °F

30 °C/86 °F

35 °C/95 °F

35 °C/95 °F

35 °C/95 °F

Boîtier de

16 disques

durs 2,5"

30 °C/

86 °F

30 °C/

86 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

Boîtier de

12 disques

durs 2,5"

30 °C/

86 °F

30 °C/

86 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

Boîtier de
8 disques

durs 2,5"

30 °C/

86 °F

30 °C/

86 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

Boîtier de

4 disques
durs 2,5"

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

Caractéristiques techniques 21

TDP (W)

85 W

70 W

Numéro de

modèle du

processeur

5115 Processeur 1 :

4116 Processeur 1 :

4114 Processeur 1 :

4112 Processeur 1 :

4110 Processeur 1 :

4108 Processeur 1 :

3106 Processeur 1 :

3104 Processeur 1 :

4109T

Dissipateurs

de chaleur

pris en
charge

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

JYKMM |
Processeur 2
: V2DRD

Processeur 1 :
JYKMM |
Processeur 2
: V2DRD

Nombre
max. de

barrettes
DIMM par
processeu

r

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Processeur

1 : 8 |

Processeur

2 : 8

Boîtier de

24 disques

durs 2,5"

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

Boîtier de

20 disques

durs 2,5"

35 °C/95 °F

35 °C/95 °F

35 °C/95 °F

35 °C/95 °F

35 °C/95 °F

35 °C/95 °F

35 °C/95 °F

35 °C/95 °F

35 °C/95 °F

Boîtier de

16 disques

durs 2,5"

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

Boîtier de

12 disques

durs 2,5"

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

Boîtier de
8 disques

durs 2,5"

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

Boîtier de

4 disques
durs 2,5"

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

35 °C/

95 °F

22 Caractéristiques techniques

Spécications de température de fonctionnement étendue

Tableau 22. Fonctionnement dans la plage de température étendue

Fonctionnement dans la plage de
température étendue

Fonctionnement continu De 5 °C à 40 °C entre 5 % et 85 % d’humidité relative, avec un point de condensation

≤1 % des heures de fonctionnement annuelles De –5 °C à 45 °C entre 5 % et 90 % d’humidité relative, avec un point de condensation

REMARQUE : Lorsque le système fonctionne dans la plage de température étendue, ses performances peuvent s'en voir

aectées.

Spécications

de 29 °C.

REMARQUE : Si le système se trouve en dehors de la plage de températures

de fonctionnement standard (10 °C à 35 °C), il peut fonctionner en continu à
des températures allant de 5 °C à 40 °C.

Pour les températures comprises entre 35 °C et 40 °C, la réduction maximale autorisée
de la température est de 1 °C tous les 175 m au-dessus de 950 m (1 °F tous les
319 pieds).

de 29 °C.

REMARQUE : Si le système se trouve hors de la plage de températures de

fonctionnement standard (de 10 °C à 35 °C), il peut réduire sa température de
fonctionnement de –5 °C ou l’augmenter de jusqu’à 45 °C pendant un
maximum de 1 % de ses heures de fonctionnement annuelles.

Pour les températures comprises entre 40 °C et 45 °C, la réduction maximale autorisée
de la température est de 1 °C tous les 125 m au-dessus de 950 m (1 °F tous les
228 pieds).

REMARQUE : En cas de fonctionnement dans la plage de température étendue, des avertissements de température ambiante

peuvent être reportés dans le journal des événements système.

Caractéristiques techniques 23

Installation et conguration initiales du système

Conguration de votre système

Procédez comme suit pour congurer votre système :

À propos de cette tâche

REMARQUE : Ne modiez aucun des paramètres d’usine.

Étapes

1 Déballez le système.
2 Installez le système dans le rack. Pour plus d’informations sur l’installation du système dans le rack, consultez le document Rack

Installation Placemat (Instructions sur l’installation en rack) à l’adresse Dell.com/sdscalityseriesmanuals.
3 Connectez les périphériques au système.
4 Branchez le système sur la prise secteur.
5 Mettez le système sous tension en appuyant sur le bouton d’alimentation ou à l’aide d’iDRAC.
6 Allumez les périphériques connectés.

Pour plus d’informations sur la conguration de votre système, reportez-vous au Guide de mise en route livré avec votre système.

4

Conguration iDRAC

L'iDRAC (Integrated Dell Remote Access Controller) est conçu pour améliorer la productivité des administrateurs du système et la
disponibilité générale des systèmes Dell EMC. L'iDRAC signale aux administrateurs les incidents du système, les aide à gérer le système à
distance et réduit le besoin d'accéder physiquement au système.

Options de conguration de l’adresse IP d’iDRAC :

Vous devez congurer les paramètres réseau initiaux en fonction de votre infrastructure réseau pour permettre les communications à partir
et en direction de l’iDRAC.

Vous pouvez utiliser l’adresse IP iDRAC par défaut 192.168.0.120 pour dénir les paramètres réseau initiaux, y compris pour congurer le
DHCP ou une adresse IP statique pour iDRAC. Vous pouvez dénir l’adresse IP au moyen de l’une des interfaces suivantes :

Interfaces

Utilitaire de
conguration iDRAC

Dell Lifecycle
Controller

IDRAC Direct et
Quick Sync 2 (en
option)

Document/Section

Voir l'Integrated Dell Remote Access Controller User's Guide (Guide d'utilisation de l'Integrated Dell Remote Access
Controller) à l’adresse Dell.com/idracmanuals

Voir le Dell Lifecycle Controller User’s Guide (Guide d’utilisation du Dell Lifecycle Controller) sur Dell.com/

idracmanuals

Voir l'Integrated Dell Remote Access Controller User's Guide (Guide d'utilisation de l'Integrated Dell Remote Access
Controller) à l’adresse Dell.com/idracmanuals

REMARQUE : Pour accéder à iDRAC, connectez le câble Ethernet au port iDRAC direct. Vous pouvez également accéder à

l’iDRAC via le mode LOM partagé, si vous avez opté pour un système avec le mode LOM partagé activé.

24 Installation et conguration initiales du système

Connexion à l'iDRAC

Vous pouvez vous connecter à l'iDRAC en tant que :

• Utilisateur de l'iDRAC

• Utilisateur de Microsoft Active Directory

• Utilisateur de LDAP (Lightweight Directory Access Protocol)

Si vous avez choisi l'accès sécurisé à iDRAC, le mot de passe par défaut sécurisé iDRAC est disponible à l'arrière de la plaquette
d'informations du système. Si vous n'avez pas choisi l'accès sécurisé à iDRAC, le nom d'utilisateur et le mot de passe par défaut sont root
et calvin. Vous pouvez également vous connecter en utilisant l'authentication unique (SSO) ou une carte à puce.

REMARQUE : Vous devez disposer des informations d'identication iDRAC pour vous connecter à l'iDRAC.

REMARQUE : Veillez à changer le nom d’utilisateur et le mot de passe par défaut après avoir conguré l’adresse IP d’iDRAC.

Pour plus d'informations sur l'ouverture d'une session sur iDRAC et sur les licences iDRAC, consultez le dernier Integrated Dell Remote
Access Controller User's Guide (Guide d'utilisation d'Integrated Dell Remote Access Controller) à l'adresse Dell.com/idracmanuals.

Vous pouvez également accéder à l'iDRAC à l'aide de RACADM. Pour plus d'informations, consultez le RACADM Command Line Interface
Reference Guide

(Guide de référence de l'interface de ligne de commande RACADM) à l'adresse Dell.com/idracmanuals.

Méthodes de téléchargement du micrologiciel et des pilotes

Vous pouvez télécharger le micrologiciel et les pilotes à l'aide des méthodes suivantes :

Tableau 23. Micrologiciel et pilotes

Méthodes Emplacement

Sur le site de support Dell Dell.com/support/home

À l'aide du contrôleur Dell Remote Access Controller Lifecycle
Controller (iDRAC doté de LC)

Dell.com/idracmanuals

Téléchargement des pilotes et du micrologiciel

Dell EMC vous recommande de télécharger et d'installer la dernière version du BIOS, des pilotes et du micrologiciel de gestion des systèmes
sur votre système.

Prérequis

Assurez-vous d'eacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel.

Étapes

1 Accédez à Dell.com/support/drivers.
2 Dans la section Pilotes et téléchargements, saisissez le numéro de service de votre système dans la zone Saisir un numéro de

service ou un ID de produit, puis cliquez sur Soumettre.

REMARQUE

automatiquement votre numéro de service, ou cliquez sur Acher les produits et recherchez votre produit.

3 Cliquez sur Pilotes et téléchargements.

Les pilotes correspondant à vos sélections s'achent.

: Si vous ne disposez pas du numéro de service, sélectionnez Détecter un produit pour que le système détecte

Installation et

conguration initiales du système 25

4 Téléchargez les pilotes sur une clé USB, un CD ou un DVD.

26 Installation et conguration initiales du système

Applications de gestion pré-système

d’exploitation

Dell EMC conseille de ne pas modier les paramètres d’usine. Les paramètres de la série XC sont congurés en usine.

Sujets :

• Options permettant de gérer les applications pré-système d’exploitation

• Programme de conguration du système

• Dell Lifecycle Controller

• Gestionnaire d’amorçage

• Amorçage PXE

Options permettant de gérer les applications pré­système d’exploitation

5

Votre système comporte les options suivantes pour gérer les applications pré-système d’exploitation :

• Programme de conguration du système

• Dell Lifecycle Controller

• Boot Manager (Gestionnaire d’amorçage)

• Preboot Execution Environment (Environnement d’exécution de préamorçage, PXE)

Programme de conguration du système

L'écran Conguration du système permet de congurer les paramètres du BIOS, les paramètres iDRAC et les paramètres de périphérique
de votre système.

REMARQUE

d'aide dans le navigateur de texte, appuyez sur la touche F1.

Vous pouvez accéder au programme de conguration du système de deux façon :

• Navigateur graphique standard : cette option est activée par défaut.

• Navigateur de texte : cette option est activée à l’aide de la Console Redirection (Redirection de la console).

Achage de la conguration du système

Pour acher l'écran Conguration du système, procédez comme suit :

1 Allumez ou redémarrez votre système.
2 Appuyez sur F2 dès que vous voyez le message suivant :

F2 = System Setup

: Par défaut, le texte d'aide du champ sélectionné s’ache dans le navigateur graphique. Pour acher le texte

Applications de gestion pré-système d’exploitation 27

REMARQUE : Si votre système d'exploitation commence à se charger alors que vous n'avez pas encore appuyé sur F2,

attendez que le système nisse de démarrer, redémarrez-lesystème et réessayez.

Détails de la conguration système

Les détails de l’écran Menu principal de la conguration du système sont expliqués ci-dessous :

REMARQUE : Le système série XC ne prend pas en charge les paramètres NVDIMM-N, RAID et UEFI.

Option Description

BIOS du système Permet de congurer les paramètres du BIOS.

Paramètres iDRAC Permet de congurer les paramètres iDRAC.

L’utilitaire de conguration iDRAC est une interface permettant d’installer et de congurer les paramètres iDRAC en
utilisant l’UEFI. Vous pouvez activer ou désactiver de nombreux paramètres iDRAC à l’aide de l’utilitaire de

conguration. Pour plus d’informations sur cet utilitaire, consultez le Integrated Dell Remote Access Controller
User’s Guide (Guide d’utilisation d’iDRAC) disponible à l’adresse Dell.com/idracmanuals.

Paramètres du
périphérique

Permet de congurer les paramètres de périphérique.

BIOS du système

L'écran BIOS du système permet de modier des fonctions spéciques telles que la séquence de démarrage, le mot de passe du système,
le mot de passe de conguration et le mode RAID NVMe PCIe, mais aussi de congurer des disques SATA pour activer ou désactiver les
ports USB.

REMARQUE

Achage du BIOS du système

Pour acher l'écran BIOS du système, procédez comme suit :

1 Allumez ou redémarrez votre système.
2 Appuyez sur F2 dès que vous voyez le message suivant :

F2 = System Setup

REMARQUE

attendez que le système nisse de démarrer, redémarrez-lesystème et réessayez.

3 Dans l’écran Menu principal de conguration du système, cliquez sur BIOS du système.

: Le système XC Series ne prend pas en charge les paramètres NVDIMM-N, RAID ou UEFI.

: Si votre système d'exploitation commence à se charger alors que vous n'avez pas encore appuyé sur F2,

Détails des paramètres du BIOS du système

REMARQUE

Les détails de l’écran Paramètres du BIOS système sont expliqués comme suit :

Option

Informations
système

28 Applications de gestion pré-système d’exploitation

: Le système série XC ne prend pas en charge les paramètres NVDIMM-N, RAID et UEFI.

Description

Spécie des informations sur le système, telles que le nom du modèle du système, la version du BIOS et le numéro
de service.

Option Description

Paramètres de
mémoire

Paramètres du
processeur

Paramètres SATA Spécie les options permettant d'activer ou de désactiver le contrôleur et les ports SATA intégrés.

Paramètres NVMe Spécie les options permettant de modier les paramètres NVMe. Si le système comprend les disques NVMe que

Paramètres de
démarrage

Paramètres réseau Spécie les options permettant de gérer les protocoles de démarrage et les paramètres réseau UEFI.

Périphériques
intégrés

Communications
série

Paramètres du
prol du système

Sécurité du
système

Paramètres du
système
d'exploitation
redondant

Paramètres divers Spécie les options permettant de modier la date et l'heure du système, etc.

Spécie les informations et les options relatives à la mémoire installée.

Spécie les informations et les options relatives au processeur telles que la vitesse et la taille du cache.

vous voulez congurer dans une baie RAID, vous devez dénir ce champ et le champ Embedded SATA (SATA
intégré) dans le menu SATA Settings (Paramètres SATA) sur le mode RAID. Il se peut également que vous ayez

besoin de modier le paramètre Boot Mode (Mode d’amorçage) sur UEFI. Dans le cas contraire, dénissez ce
champ sur le mode

Permet de dénir le mode d’amorçage, BIOS ou UEFI.

Les paramètres réseau hérités sont gérés depuis le menu Paramètres du périphérique.

Spécie les options permettant de gérer les ports et les contrôleurs de périphériques intégrés, ainsi que les
fonctionnalités et options associées.

Spécie les options permettant de gérer les ports série, ainsi que les fonctionnalités et options associées.

Spécie les options permettant de modier les paramètres de gestion de l'alimentation du processeur, la fréquence

de la mémoire.

Spécie les options permettant de congurer les paramètres de sécurité du système, tels que le mot de passe du
système, le mot de passe de conguration, la sécurité TPM (Trusted Platform Module) et le démarrage
sécurisé UEFI. Permet également de gérer le bouton d'alimentation du système.

Spécie les options permettant de congurer les paramètres du système d'exploitation redondant.

Non-RAID.

Informations système

L'écran Informations sur le système permet d'acher les propriétés du système, telles que le numéro de service, le modèle du système et
la version du BIOS.

REMARQUE

: Le système XC Series ne prend pas en charge les paramètres NVDIMM-N, RAID ou UEFI.

Achage des informations système

Pour acher l'écran Informations système, suivez les étapes suivantes :

1 Allumez ou redémarrez votre système.
2 Appuyez sur F2 dès que vous voyez le message suivant :

F2 = System Setup

REMARQUE

attendez que le système nisse de démarrer, redémarrez-lesystème et réessayez.

3 Dans l’écran Menu principal de conguration du système, cliquez sur BIOS du système.
4 Sur l'écran BIOS du système, cliquez sur Informations système.

: Si votre système d'exploitation commence à se charger alors que vous n'avez pas encore appuyé sur F2,

Applications de gestion pré-système d’exploitation

29

Détails des informations sur le système

REMARQUE : Le système série XC ne prend pas en charge les paramètres NVDIMM-N, RAID et UEFI.

Les informations détaillées de l’écran Informations sur le système sont les suivantes :

Option Description

Nom de modèle du
système

Version du BIOS du
système.

Version du moteur
de gestion du
système

Le numéro de
service du système

Fabricant du
système.

Coordonnées du
fabricant du
système.

Version CPLD du
système

UEFI version de la
conformité

Spécie le nom du modèle du système.

Spécie la version du BIOS installée sur le système.

Spécie la révision actuelle du micrologiciel du moteur de gestion.

Spécie le numéro de service du système.

Spécie le nom du fabricant du système.

Spécie les coordonnées du fabricant du système.

Spécie la version actuelle du micrologiciel du système du circuit logique programmable complexe (CPLD).

Spécie le niveau de conformité UEFI du micrologiciel système.

Paramètres de mémoire

L'écran Paramètres de la mémoire permet d'acher tous les paramètres de la mémoire, ainsi que d'activer ou de désactiver des fonctions
de mémoire spéciques, telles que les tests de la mémoire

REMARQUE

: Le système XC Series ne prend pas en charge les paramètres NVDIMM-N, RAID ou UEFI.

système et l'entrelacement de nœuds.

Achage des paramètres de mémoire

Pour acher l'écran Paramètres de mémoire, eectuez les étapes suivantes :

1 Allumez ou redémarrez votre système.
2 Appuyez sur F2 dès que vous voyez le message suivant :

F2 = System Setup

REMARQUE

attendez que le système nisse de démarrer, redémarrez-lesystème et réessayez.

3 Dans l’écran Menu principal de conguration du système, cliquez sur BIOS du système.
4 Sur l'écran BIOS du système, cliquez sur Paramètres mémoire.

Applications de gestion pré-système d’exploitation

30

: Si votre système d'exploitation commence à se charger alors que vous n'avez pas encore appuyé sur F2,

Détails des paramètres de la mémoire

Le détail de l’écran Paramètres de mémoire est le suivant :

Option Description

Taille de la mémoire
système

Type de mémoire du
système

System Memory
Speed

Tension de la
mémoire du
système

Mémoire vidéo Indique la quantité de mémoire vidéo disponible.

Tests de la mémoire
système

Mode de
fonctionnement de
la mémoire

État actuel du
mode de
fonctionnement de
la mémoire

Entrelacement de
nœuds

Spécie la taille de la mémoire dans le système.

Indique le type de la mémoire installée dans le système.

Indique la vitesse de la mémoire système.

Indique la tension de la mémoire système.

Indique si les tests de la mémoire système sont exécutés pendant le démarrage du système. Les options sont

Activé et Désactivé. Par défaut, cette option est dénie sur Désactivé.

Spécie le mode de fonctionnement de la mémoire. Les options disponibles sont Mode Optimiseur, Mode de

tolérance à rangée unique, Mode de tolérance à rangées multiples, Mode Miroir et Mode de résistance aux
pannes Dell. Par défaut, cette option est dénie sur Mode Optimiseur.

REMARQUE : L'option Mode de fonctionnement de la mémoire peut comporter des options par défaut et

des options disponibles diérentes selon la conguration de la mémoire du système.

REMARQUE : L'option Mode de résistance aux pannes Dell établit une zone de mémoire résistante aux

pannes. Ce mode peut être utilisé par un système d’exploitation qui prend en charge la fonction de
chargement d’applications critiques ou permet au noyau du système d’exploitation d’optimiser la
disponibilité du système.

Spécie l'état actuel du mode de fonctionnement de la mémoire.

Spécie si l'architecture de mémoire non-uniforme (NUMA) est prise en charge. Si ce champ est déni sur Activé,

l'entrelacement de mémoire est pris en charge si une conguration de mémoire symétrique est installée. Si le
champ est déni sur Désactivé, le système prend en charge les congurations de mémoire NUMA (asymétriques).
Par défaut, cette option est dénie sur Désactivé.

Paramètres du processeur

L'écran Paramètres du processeur permet d'acher les paramètres du processeur et d'exécuter des fonctions spéciques (activation de la
technologie de virtualisation, pré-récupération matérielle, mise en état d'inactivité du processeur logique et actualisation automatique
opportuniste, par exemple).

Achage des paramètres du processeur

Pour acher l'écran Processor Settings (Paramètres du processeur), eectuez les étapes suivantes :

1 Allumez ou redémarrez votre système.
2 Appuyez sur F2 dès que vous voyez le message suivant :

F2 = System Setup

Applications de gestion pré-système d’exploitation

31

REMARQUE : Si votre système d'exploitation commence à se charger alors que vous n'avez pas encore appuyé sur F2,

attendez que le système nisse de démarrer, redémarrez-lesystème et réessayez.

3 Dans l’écran System Setup Main Menu , (Menu principal de conguration du système) cliquez sur System BIOS (BIOS du système).
4 Sur l'écran System BIOS (BIOS du système), cliquez sur Processor Settings (Paramètres du processeur).

Détails des paramètres du processeur

Les informations détaillées achées à l’écran Paramètres du processeur s'expliquent comme suit :

Option Description

Processeur logique

Technologie de
virtualisation

Prélecture de la
ligne suivante du
cache

Prélecteur du
matériel

Prélecteur du ux
DCU

Prélecteur d'IP
DCU

Sous-cluster NUMA Permet d'activer ou de désactiver le sous-cluster NUMA. Par défaut, cette option est dénie sur Désactivé.

Période d'inactivité
de processeur
logique

Mode X2APIC Permet d'activer ou de désactiver le mode X2APIC. Par défaut, cette option est dénie sur Désactivé.

Dell Controlled
Turbo

Nombre de cœurs
par processeur

Vitesse du cœur du
processeur

Processeur n

Permet d’activer ou de désactiver les processeurs logiques et d’acher le nombre de processeurs logiques. Si cette
option est dénie sur Activé, le BIOS ache tous les processeurs logiques. Si cette option est dénie sur
Désactivé, le BIOS n’ache qu’un processeur logique par cœur. Cette option est dénie sur Activé par défaut.

Permet de contrôler les paramètres de débit de données QuickPath Interconnect.

Permet d'optimiser le système pour des applications nécessitant une utilisation élevée de la mémoire à accès
séquentiel. Par défaut, cette option est dénie sur Activé. Vous pouvez désactiver cette option pour des
applications nécessitant une utilisation élevée de la mémoire à accès aléatoire.

Permet d’activer ou de désactiver le prérécupérateur de matériel. Par défaut, l’option est dénie sur Activé.

Permet d’activer ou de désactiver le prélecteur de ux de l’unité de cache de données (DCU). Cette option est
dénie sur Activé par défaut.

Permet d’activer ou de désactiver le prélecteur de ux de l’unité de cache de données (DCU). Cette option est
dénie sur Activé par défaut.

Permet d'améliorer l'ecacité énergétique d'un système. Il utilise l'algorithme de rangement du cœur du système
d'exploitation et range certains processeurs logiques dans le système, ce qui à son tour permet aux cœurs de
processeur correspondants de passer à un état de veille en réduisant leur alimentation. Cette option ne peut être
activée que si le système d'exploitation la prend en charge. Par défaut, elle est dénie sur Désactivé.

Contrôle l'enclenchement Turbo. Activez cette option uniquement lorsque l'option Prol du système est dénie sur
Désactivé.

Permet de contrôler le nombre de cœurs activés sur chaque processeur. Par défaut, cette option est dénie sur
Tous.

Spécie la fréquence maximale du cœur du processeur.

REMARQUE : Selon le nombre de processeurs, il peut y avoir jusqu’à quatre processeurs.

Les paramètres suivants sont indiqués pour chaque processeur installé dans le système :

Option Description

Famille-Modèle­Version

Marque Spécie le nom de marque.

Cache de niveau 2 Spécie la taille de la mémoire cache L2.

Cache de niveau 3 Spécie la taille de la mémoire cache L3.

32 Applications de gestion pré-système d’exploitation

Spécie la famille, le modèle et la version du processeur tels que dénis par Intel.

Option Description

Option Description

Nombre de cœurs Spécie le nombre de cœurs par processeur.

Paramètres SATA

L'écran Paramètres SATA permet d'acher les paramètres des périphériques SATA et d'activer l'option SATA sur votre système.

REMARQUE : Le système XC Series ne prend pas en charge les paramètres NVDIMM-N, RAID ou UEFI.

Achage des paramètres SATA

Pour acher l'écran Paramètres SATA, procédez comme suit :

1 Allumez ou redémarrez votre système.
2 Appuyez sur F2 dès que vous voyez le message suivant :

F2 = System Setup

REMARQUE : Si votre système d'exploitation commence à se charger alors que vous n'avez pas encore appuyé sur F2,

attendez que le système nisse de démarrer, redémarrez-lesystème et réessayez.

3 Dans l’écran Menu principal de conguration du système, cliquez sur BIOS du système.
4 Dans l'écran BIOS du système, cliquez sur Paramètres SATA.

Détails des paramètres SATA

REMARQUE

Les informations détaillées achées à l’écran Sata Settings sont les suivantes :

Option

SATA intégré Permet à l’option SATA embarqué d’être réglée sur les modes AHCI ou RAID. Par défaut, AHCI.

Gel du verrouillage
de sécurité

Write Cache Active ou désactive la commande pour les lecteurs SATA embarqués pendant le POST. Cette option est réglée sur

Port A Permet de dénir le type de lecteur du périphérique sélectionné. Pour Embedded SATA settings (Paramètres

: Le système série XC ne prend pas en charge les paramètres NVDIMM-N, RAID et UEFI.

Description

Lors du POST, envoie la commande Security Freeze Lock aux lecteurs SATA embarqués. Cette option ne
s’applique qu’aux modes ATA et AHCI. Elle est congurée sur Enable (Activer) par défaut.

Disable (Désactiver) par défaut.

SATA embarqués) en mode ATA, dénissez ce champ sur Auto pour activer la prise en charge par le BIOS.

Dénissez cette option sur OFF (Désactiver) pour désactiver la prise en charge par le BIOS.
Pour le mode AHCI ou RAID, la prise en charge du BIOS est toujours activée.

Option Description

Modèle Spécie le modèle de lecteur du périphérique sélectionné.

Type de lecteur Spécie le type du lecteur connecté au port SATA.

Capacité Spécie la capacité totale du disque dur. Ce champ n’est pas déni pour les périphériques

médias amovibles, tels que les lecteurs optiques.

Applications de gestion pré-système d’exploitation 33

Option Description

Port B Permet de dénir le type de lecteur du périphérique sélectionné. Pour Embedded SATA settings (Paramètres

SATA embarqués) en mode ATA, dénissez ce champ sur Auto pour activer la prise en charge par le BIOS.

Dénissez cette option sur OFF (Désactiver) pour désactiver la prise en charge par le BIOS.
Pour le mode AHCI ou RAID, la prise en charge du BIOS est toujours activée.

Option Description

Modèle Spécie le modèle de lecteur du périphérique sélectionné.

Type de lecteur Spécie le type du lecteur connecté au port SATA.

Capacité Spécie la capacité totale du disque dur. Ce champ n’est pas déni pour les périphériques

médias amovibles, tels que les lecteurs optiques.

Port C Permet de dénir le type de lecteur du périphérique sélectionné. Pour Embedded SATA settings (Paramètres

SATA embarqués) en mode ATA, dénissez ce champ sur Auto pour activer la prise en charge par le BIOS.

Dénissez cette option sur OFF (Désactiver) pour désactiver la prise en charge par le BIOS.
Pour le mode AHCI ou RAID, la prise en charge du BIOS est toujours activée.

Option Description

Modèle Spécie le modèle de lecteur du périphérique sélectionné.

Type de lecteur Spécie le type du lecteur connecté au port SATA.

Capacité Spécie la capacité totale du disque dur. Ce champ n’est pas déni pour les périphériques

médias amovibles, tels que les lecteurs optiques.

Port D Permet de dénir le type de lecteur du périphérique sélectionné. Pour Embedded SATA settings (Paramètres

SATA embarqués) en mode ATA, dénissez ce champ sur Auto pour activer la prise en charge par le BIOS.

Dénissez cette option sur OFF (Désactiver) pour désactiver la prise en charge par le BIOS.
Pour le mode AHCI ou RAID, la prise en charge du BIOS est toujours activée.

Option Description

Modèle Spécie le modèle de lecteur du périphérique sélectionné.

Type de lecteur Spécie le type du lecteur connecté au port SATA.

Capacité Spécie la capacité totale du disque dur. Ce champ n’est pas déni pour les périphériques

médias amovibles, tels que les lecteurs optiques.

Port E Permet de dénir le type de lecteur du périphérique sélectionné. Pour Embedded SATA settings (Paramètres

SATA embarqués) en mode ATA, dénissez ce champ sur Auto pour activer la prise en charge par le BIOS.

Dénissez cette option sur OFF (Désactiver) pour désactiver la prise en charge par le BIOS.
Pour le mode AHCI ou RAID, la prise en charge du BIOS est toujours activée.

Option Description

Modèle Spécie le modèle de lecteur du périphérique sélectionné.

Type de lecteur Spécie le type du lecteur connecté au port SATA.

Capacité Spécie la capacité totale du disque dur. Ce champ n’est pas déni pour les périphériques

médias amovibles, tels que les lecteurs optiques.

Port F Permet de dénir le type de lecteur du périphérique sélectionné. Pour Embedded SATA settings (Paramètres

SATA embarqués) en mode ATA, dénissez ce champ sur Auto pour activer la prise en charge par le BIOS.

Dénissez cette option sur OFF (Désactiver) pour désactiver la prise en charge par le BIOS.

34 Applications de gestion pré-système d’exploitation

Option Description

Pour le mode AHCI ou RAID, la prise en charge du BIOS est toujours activée.

Option Description

Modèle Spécie le modèle de lecteur du périphérique sélectionné.

Type de lecteur Spécie le type du lecteur connecté au port SATA.

Capacité Spécie la capacité totale du disque dur. Ce champ n’est pas déni pour les périphériques

médias amovibles, tels que les lecteurs optiques.

Port G Permet de dénir le type de lecteur du périphérique sélectionné. Pour Embedded SATA settings (Paramètres

SATA embarqués) en mode ATA, dénissez ce champ sur Auto pour activer la prise en charge par le BIOS.

Dénissez cette option sur OFF (Désactiver) pour désactiver la prise en charge par le BIOS.
Pour le mode AHCI ou RAID, la prise en charge du BIOS est toujours activée.

Option Description

Modèle Spécie le modèle de lecteur du périphérique sélectionné.

Type de lecteur Spécie le type du lecteur connecté au port SATA.

Capacité Spécie la capacité totale du disque dur. Ce champ n’est pas déni pour les périphériques

médias amovibles, tels que les lecteurs optiques.

Port H Permet de dénir le type de lecteur du périphérique sélectionné. Pour Embedded SATA settings (Paramètres

SATA embarqués) en mode ATA, dénissez ce champ sur Auto pour activer la prise en charge par le BIOS.

Dénissez cette option sur OFF (Désactiver) pour désactiver la prise en charge par le BIOS.
Pour le mode AHCI ou RAID, la prise en charge du BIOS est toujours activée.

Option Description

Modèle Spécie le modèle de lecteur du périphérique sélectionné.

Type de lecteur Spécie le type du lecteur connecté au port SATA.

Capacité Spécie la capacité totale du disque dur. Ce champ n’est pas déni pour les périphériques

médias amovibles, tels que les lecteurs optiques.

Paramètres NVMe

REMARQUE

REMARQUE : Le système série XC ne prend pas en charge les paramètres NVDIMM-N, RAID et UEFI.

Les paramètres NVMe vous permettre de dénir les disques NVMe sur le mode RAID ou le mode Non RAID.

REMARQUE

intégré du menu SATA Settings (Paramètres SATA) sur le mode RAID. Sinon, vous devez dénir ce champ sur le mode Non RAID.

: Le système série XC ne prend pas en charge les disques NVMe avec RAID.

: Pour congurer ces disques en tant que disques RAID, vous devez dénir les disques NVMe et l’option SATA

Applications de gestion pré-système d’exploitation 35

Achage des paramètres NVMe

Pour acher l’écran NVMe Settings (Paramètres NVMe), procédez comme suit :

1 Allumez ou redémarrez le système.
2 Appuyez sur F2 dès que vous voyez le message suivant :

F2 = System Setup

REMARQUE : Si le système d’exploitation commence à se charger alors que vous n’avez pas encore appuyé sur F2 attendez

que le système nisse de démarrer, redémarrez-le et réessayez.

3 Dans l’écran System Setup Main Menu , (Menu principal de conguration du système) cliquez sur System BIOS (BIOS du système).
4 Dans l’écran System BIOS (BIOS du système), cliquez sur NVMe Settings (Paramètres NVMe).

Détails des paramètres NVMe

REMARQUE : Le système XC ne prend pas en charge les disques NVMe avec RAID.

REMARQUE : Le système série XC ne prend pas en charge les paramètres NVDIMM-N, RAID et UEFI.

Les informations détaillées achées dans l’écran NVMe Settings (Paramètres NVMe) sont les suivantes :

Option

NVMe Mode (Mode
NVMe)

Description

Vous permet de dénir le mode NVMe. Cette option est dénie sur Non RAID par défaut.

Paramètres de démarrage

L’écran Paramètres d’amorçage permet de dénir le mode d’amorçage sur BIOS ou UEFI. Il permet également d’indiquer l’ordre
d’amorçage.

REMARQUE

• UEFI : (Unied Extensible Firmware Interface) il s'agit d'une nouvelle interface entre les systèmes d'exploitation et le micrologiciel de la

plateforme. L'interface se compose de tableaux de données comprenant des informations relatives à la plateforme, mais aussi d'appels
de service d'exécution et de démarrage disponibles sur le système d'exploitation et son chargeur. Les avantages suivants sont
disponibles lorsque l'option Mode de démarrage est dénie sur UEFI :

– Prise en charge de partitions de disque dur supérieures à 2 To
– Sécurité renforcée (démarrage sécurisé UEFI, par exemple)
– Délai de démarrage plus court

• BIOS : le mode de démarrage BIOS est le mode de démarrage hérité. Il est conservé à des ns de rétrocompatibilité.

: Le système XC Series ne prend pas en charge les paramètres NVDIMM-N, RAID ou UEFI.

Achage des paramètres d'amorçage

Pour acher l'écran Paramètres d'amorçage, procédez comme suit :

1 Allumez ou redémarrez votre système.
2 Appuyez sur F2 dès que vous voyez le message suivant :

F2 = System Setup

REMARQUE

attendez que le système nisse de démarrer, redémarrez-le et réessayez.

36 Applications de gestion pré-système d’exploitation

: Si votre système d'exploitation commence à se charger alors que vous n'avez pas encore appuyé sur F2,

3 Dans l’écran Menu principal de conguration du système, cliquez sur BIOS du système.
4 Dans l'écranBIOS du système, cliquez sur Paramètres d'amorçage.

Détails des paramètres d'amorçage

REMARQUE : Les paramètres NVDIMM-N, RAID ou UEFI ne sont pas pris en charge.

Le détail de l’écran Paramètres d’amorçage est le suivant :

Option Description

Mode d'amorçage Permet de dénir le mode d’amorçage du système.

PRÉCAUTION : changer le mode de démarrage peut empêcher le démarrage du système si le système

d'exploitation n'a pas été installé selon le même mode de démarrage.

Si le système d’exploitation prend en charge l’UEFI, vous pouvez dénir cette option sur UEFI. Le réglage de ce
champ sur

dénie sur BIOS.

BIOS permet la compatibilité avec des systèmes d’exploitation non UEFI. Par défaut, cette option est

REMARQUE : Le fait de dénir ce champ sur UEFI désactive le menu Paramètres de démarrage du BIOS.

Relancer la
séquence
d'amorçage

Hard Disk Failover Spécie le disque dur démarré en cas de panne du disque dur. Les appareils sont sélectionnés dans l'option

Boot Option
Settings

Paramètres de
démarrage du BIOS

Paramètres de
démarrage d'UEFI

Périphérique de
séquence
d'amorçage du
UEFI

Activation/
Désactivation des
options d’amorçage

Active ou désactive la fonction Nouvelle tentative de séquence de démarrage. Si cette option est dénie sur
Activé et si le système ne parvient pas à démarrer, ce dernier eectue une nouvelle tentative de séquence de
démarrage après 30 secondes. Par défaut, cette option est dénie sur Activé.

Séquence des disques durs dans le menu Dénition de l'option de démarrage. Lorsque cette option est dénie

sur Désactivé, seul le premier disque dur de la liste tente de démarrer. Lorsque cette option est dénie sur Activé,
tous les disques durs tentent de démarrer, dans l'ordre sélectionné dans l'option Séquence des disques durs. Cette
option n'est pas activée pour le

Permet de congurer la séquence d’amorçage et les périphériques d’amorçage.

Active ou désactive les options d'amorçage du BIOS.

REMARQUE : Cette option est activée uniquement si le mode d'amorçage est le BIOS.

Active ou désactive les options d’amorçage UEFI. Les options UEFI comprennent les périphériques d’amorçage

PXE.

REMARQUE : Cette option est activée uniquement si le mode d'amorçage est l'UEFI.

Vous permet de modier l’ordre des périphériques d’amorçage PXE.

Vous permet de sélectionner les périphériques PXE activés ou désactivés.

mode de démarrage UEFI. Par défaut, cette option est dénie sur Désactivé.

Périphériques intégrés

L’écran Périphériques intégrés permet d’acher et de congurer les paramètres de tous les périphériques intégrés, y compris le contrôleur
vidéo, le contrôleur RAID intégré et les ports USB.

REMARQUE

: Le système XC Series ne prend pas en charge les paramètres NVDIMM-N, RAID ou UEFI.

Applications de gestion pré-système d’exploitation 37

Achage des périphériques intégrés

Pour acher l'écran Périphériques intégrés, procédez comme suit :
À propos de cette tâche

REMARQUE : Le système XC Series ne prend pas en charge les paramètres NVDIMM-N, RAID ou UEFI.

Étapes

1 Allumez ou redémarrez le système.
2 Appuyez sur F2 dès que vous voyez le message suivant :

F2 = System Setup

REMARQUE : Si le système d’exploitation commence à se charger alors que vous n’avez pas encore appuyé sur F2 attendez

que le système nisse de démarrer, redémarrez-le et réessayez.

3 Dans l’écran Menu principal de conguration du système, cliquez sur BIOS du système.
4 Sur l'écran BIOS du système, cliquez sur Périphériques intégrés.

Détails des périphériques intégrés

Les informations détaillées achées à l’écran Integrated Devices (Périphériques intégrés) sont les suivantes :

Option

Ports USB
accessibles à
l'utilisateur

Internat USB Port
(Port USB interne)

iDRAC Direct USB
Port (Port USB
iDRAC Direct)

Embedded NIC1
(Carte réseau
intégrée NIC1)

Moteur DMA
TAE/S

Contrôleur vidéo
intégré

Description

Permet d’activer ou de désactiver les ports USB. La sélection de All Ports O (Tous les ports désactivés)
désactive tous les ports USB. Le clavier et la souris USB fonctionnent pendant le processus d’amorçage de certains
systèmes d’exploitation. Une fois le processus d’amorçage terminé, le clavier et la souris USB ne fonctionnent pas si
les ports sont désactivés. Cette option est dénie sur All Ports On (Tous les ports activés) par défaut.

Permet d’activer ou de désactiver le port USB interne. Cette option est dénie sur On (Activé) ou O

(Désactivé). Sa valeur par défaut est On (Activé).

REMARQUE : Le port de carte SD interne sur la carte de montage PCIe est contrôlé par le port USB

interne.

Le port USB iDRAC Direct est géré par l’iDRAC exclusivement, sans visibilité par l’hôte. Cette option est dénie sur
ON (ACTIVÉ) ou OFF (DÉSACTIVÉ). Lorsqu’elle est dénie sur OFF (DÉSACTIVÉ), iDRAC ne détecte pas les
périphériques USB installés dans ce port géré. Cette option est dénie sur ON (ACTIVÉ) par défaut.

Permet d’activer ou de désactiver le port embarqué NIC1. Par défaut, cette option est dénie sur Enabled (Activé).

Active ou désactive la technologie d’accélération des E/S (I/OAT). I/OAT est un ensemble de fonctions DMA
conçues pour accélérer le trac réseau et abaisser l’utilisation du CPU. Activez cette option seulement si le matériel
et le logiciel la prennent en charge. Cette option est dénie sur Disabled (Désactivé) par défaut.

Active ou désactive l’utilisation du contrôleur vidéo embarqué en tant que sortie vidéo principale. Lorsque cette
option est dénie sur Enabled (Activé), le contrôleur vidéo embarqué est la sortie vidéo principale, même si des
cartes graphiques supplémentaires sont installées. Lorsqu’elle est dénie sur Disabled (Désactivé), une carte
graphique supplémentaire sera utilisée comme sortie vidéo principale. Le BIOS s’ache à la fois sur la sortie vidéo
supplémentaire et la sortie vidéo embarquée au cours du POST et dans l’environnement de pré-amorçage. La sortie
vidéo embarquée est ensuite désactivée juste avant le démarrage du système d’exploitation. Cette option est
dénie sur

Enabled (Activé) par défaut.

REMARQUE : Lorsqu’il existe plusieurs cartes graphiques supplémentaires installées dans le système, la

première carte détectée pendant l’énumération PCI est sélectionnée en tant que sortie vidéo principale.
Vous devrez peut-être réinstaller les cartes dans des logements diérents pour dénir laquelle jouera le
rôle de sortie vidéo principale.

38 Applications de gestion pré-système d’exploitation

Option Description

État actuel du
contrôleur vidéo
intégré (Current
State of Embedded
Video Controller)

Activation des
périphériques SR­IOV avec la
commande globale

OS Watchdog
Timer (Registre
d'horloge de la
surveillance du
système
d'exploitation)

E/S adressées de
mémoire
supérieures à 4Go

Memory Mapped
I/O above Base
(E/S de
correspondance en
mémoire
supérieures à la
base)

Slot Disablement
(Désactivation des
logements)

Permet d’acher l’état du contrôleur vidéo intégré.Le champ Current State of Embedded Video Controller (État
actuel du contrôleur vidéo intégré) est un champ en lecture seule. Si l'Embedded Video Controller (Contrôleur
vidéo intégré) est le seul moyen d’achage dans le système (c’est-à-dire, si aucune carte graphique

supplémentaire n’est installée), l'Embedded Video Controller est alors automatiquement utilisé comme achage
principal, même si l'Embedded Video Controller est conguré sur Disabled (Désactivé).

Permet d’activer ou de désactiver la conguration du BIOS des périphériques SR-IOV (Single Root I/O
Virtualization, Virtualisation d'E/S de racine unique). Cette option est dénie sur Disabled (Désactivée) par défaut.

Si le système ne répond plus, ce minuteur de surveillance aide à la restauration du système d’exploitation. Lorsque
cette option est dénie sur Enabled (Activé), le système d’exploitation initialise le minuteur. Lorsque cette option
est Disabled (Désactivé) (valeur par défaut), le minuteur n’a aucun eet sur le système.

Permet d’activer ou de désactiver la prise en charge des périphériques PCIe qui nécessitent de grandes quantités
de mémoire. Activez cette option uniquement sur les systèmes d’exploitation 64 bits. Par défaut, cette option est
dénie sur Enabled (Activé).

Lorsque cette option est dénie sur 12 TB (12 To), le système met en correspondance la base MMIO sur 12 To.
Activez cette option pour un système d’exploitation qui nécessite un adressage PCIe 44 bits. Lorsque l’option est
dénie sur 512 GB (512 Go), le système met en correspondance la base MMIO sur 512 Go et réduit la prise en
charge de la mémoire à moins de 512 Go. Activez cette option uniquement en cas de problème avec 4 processeurs
graphiques DGMA. Cette option est dénie sur

Permet d’activer ou de désactiver des logements PCIe disponibles sur le système. La fonction Slot Disablement
(Désactivation de logements) contrôle la conguration des cartes PCIe installées dans un logement spécique. La
désactivation de logements doit être utilisée seulement lorsque la carte périphérique installée empêche l’amorçage
dans le système d’exploitation ou lorsqu’elle cause des ralentissements lors du démarrage du système. Si le
logement est désactivé, l’option ROM et le pilote UEFI sont également désactivés. Seuls les logements présents sur
le système peuvent être contrôlés.

56 TB (56 To) par défaut.

Tableau 24. Slot Disablement (Désactivation des logements)

Option Description

Emplacement 1

Emplacement 3

Emplacement 4

Emplacement 5

Permet d’activer ou de désactiver le logement PCIE 1.
Par défaut, cette ’option est dénie sur Enabled
(Activé).

Active ou désactive le logement PCIe 3 ou désactive
uniquement le pilote de démarrage pour ce logement.
Cette option est dénie sur Enabled (Activé) par
défaut.

Active ou désactive le logement PCIe 4 ou désactive
uniquement le pilote de démarrage pour ce logement.
Cette option est dénie sur Enabled (Activé) par
défaut.

Active ou désactive le logement PCIe 5 ou désactive
uniquement le pilote de démarrage pour ce logement.
Cette option est dénie sur Enabled (Activé) par
défaut.

Applications de gestion pré-système d’exploitation 39

Option Description

Option Description

Emplacement 6

Active ou désactive le logement PCIe 6 ou désactive
uniquement le pilote de démarrage pour ce logement.
Cette option est dénie sur Enabled (Activé) par
défaut.

Communications série

L’écran Communications série permet d’acher les propriétés du port de communication série.

Achage des communications série

Pour acher l'écran Communication série, procédez comme suit :

1 Allumez ou redémarrez le système.
2 Appuyez sur F2 dès que vous voyez le message suivant :

F2 = System Setup

REMARQUE : Si le système d’exploitation commence à se charger alors que vous n’avez pas encore appuyé sur F2 attendez

que le système nisse de démarrer, redémarrez-le et réessayez.

3 Dans l’écran Menu principal de conguration du système, cliquez sur System BIOS .
4 Dans l'écran BIOS du système, cliquez sur Communication série.

Détails de la communication série

Le détail des informations achées à l’écran Serial Communication (Communications série) est le suivant :

Option

Adresse du port
série

Débit en bauds de
la sécurité intégrée

Type de terminal
distant

Redirection de
console après
démarrage

Description

Vous permet de dénir l’adresse du port pour les périphériques série. Ce champ dénit l’adresse du port série sur
COM1 ou COM2 (COM1=0x3F8, COM2=0x2F8). Cette option est dénie par défaut sur périphérique

série1=COM2 ou périphérique série2=COM1.

REMARQUE : Vous ne pouvez utiliser que le périphérique série 2 pour la fonctionnalité SOL (Serial Over

LAN, série sur réseau local). Pour utiliser la redirection de console par SOL, congurez la même adresse
de port pour la redirection de console et le périphérique série.

REMARQUE : Chaque fois que le système démarre, le BIOS synchronise le paramètre MUX série

enregistré dans l’iDRAC. Le paramètre MUX série peut être modié séparément dans l’iDRAC. Par
conséquent, le chargement des paramètres par défaut du BIOS dans l’utilitaire de conguration du BIOS
ne peut pas toujours faire revenir ce paramètre à celui par défaut du périphérique série 1.

Spécie le débit en bauds de la ligne de secours pour la redirection de console. Le BIOS tente de déterminer le
débit en bauds automatiquement. Ce débit est utilisé uniquement si la tentative échoue, et la valeur n’est pas
modiée. Par défaut, l’option est réglée sur 115200.

Permet de dénir le type de terminal de console à distance. Par défaut, cette option est dénie sur VT100/VT220.

Permet d’activer ou de désactiver la redirection de console du BIOS lorsque le système d’exploitation est en cours
de chargement. Par défaut, l’option est réglée sur Enabled (Activée).

40 Applications de gestion pré-système d’exploitation

Paramètres du prol du système

L’écran Paramètres du prol du système permet d’activer des paramètres de performances du système spéciques tels que la gestion de
l’alimentation.

Achage des paramètres du prol du système

Pour acher l'écran Paramètres du prol du système, procédez comme suit :

1 Allumez ou redémarrez le système.
2 Appuyez sur F2 dès que vous voyez le message suivant :

F2 = System Setup

REMARQUE : Si le système d’exploitation commence à se charger alors que vous n’avez pas encore appuyé sur F2 attendez

que le système nisse de démarrer, redémarrez-le et réessayez.

3 Dans l’écran Menu principal de conguration du système, cliquez sur BIOS du système.
4 Dans l'écran BIOS du système, cliquez sur Paramètres du prol du système.

Détails des paramètres du prol du système

Les informations détaillées de l’écran Paramètres du prol du système sont les suivantes :

Option

Prol système Permet de dénir le prol du système. Si vous dénissez l’option System Prole (Prol du système) sur un mode

Gestion de
l'alimentation de
l'UC

Fréquence de la
mémoire

Turbo Boost Permet d’activer ou de désactiver le processeur pour faire fonctionner le mode Turbo Boost. Par défaut, l’option

C1E Permet d’activer ou de désactiver le processeur pour basculer à un état de performances minimales lorsqu’il est

C States Permet d’activer ou de désactiver le processeur pour qu'il fonctionne avec tous les états d’alimentation disponibles.

Écrire des données
CRC

Memory Patrol
Scrub

Description

autre que Custom (Personnalisé), le BIOS dénit automatiquement le reste des options. Vous ne pouvez modier
le reste des options que si le mode est réglé sur Custom (Personnalisé). Par défaut, l’option est réglée sur
Performance Per Watt Optimized (DAPC) (Performance par watt optimisée (DAPC)). DAPC correspond à Dell
Active Power Controller (Contrôleur de l’alimentation actif Dell). Les autres options disponibles sont

Per Watt (OS) (Performances par Watt (SE))
(HWPM))

Dénit la gestion de l’alimentation du CPU. Cette option est dénie sur System DBPM (DAPC) (DBPM du
système (DAPC)) par défaut. DBPM correspond à Demand-Based Power Management (Gestion de l’alimentation
basée sur la demande). Les autres options comprennent OS DBPM (DBPM du SE), Maximum Performance
(Performances maximales) et Hardware P States (États P du matériel).

Permet de dénir la vitesse de la mémoire système. Vous pouvez sélectionner Maximum Performance
(Performances maximales), Maximum Reliability (Fiabilité maximale) ou une vitesse spécique. Cette option est

dénie sur Maximum Performance (Performances maximales) par défaut.

Turbo Boost est réglée sur Enabled (Activé).

inactif. Par défaut, l’option est réglée sur Activé.

Par défaut, l’option est réglée sur Activé.

Permet d’activer ou de désactiver le contrôle de redondance cyclique sur les données d’écriture. Par défaut,
l’option est dénie sur Enabled (Activé).

Permet de dénir la fréquence de vérication et de correction d’erreur de la mémoire. Par défaut, l’option est
dénie sur Standard.

, Performance et Workstation Performance (Performances de la station de travail).

REMARQUE : Tous les paramètres dans l’écran du prol système sont uniquement disponibles lorsque le

prol du système est déni sur Custom (Personnalisé).

, Performance Per Watt (HWPM) (Performances par Watt

Performance

Applications de gestion pré-système d’exploitation 41

Option Description

Fréquence
d'actualisation de la
mémoire

Fréquence hors
cœurs

Number of Turbo
Boot Enabled Cores
for Processor 1
(Nombre de cœurs
Turbo Boost activés
pour le processeur

1)

Monitor/Mwait Permet d’activer les instructions Monitor/Mwait dans le processeur. Par défaut, l’option est dénie sur Enabled

CPU Interconnect
Bus Link Power
Management
(Gestion de
l’alimentation du
bus
d’interconnexion du
processeur)

PCI ASPM L1 Link
Power
Management
(Gestion de
l’alimentation de la
liaison PCI ASPM
L1)

Permet de dénir le taux de rafraîchissement de la mémoire à 1x ou 2x. Par défaut, l’option est réglée sur 1x.

Vous permet de sélectionner la Processor Uncore Frequency (Fréquence uncore du processeur).
Le mode dynamique permet au processeur d’optimiser l’alimentation électrique des ressources entre les cœurs et

hors cœurs lors de l’exécution. L’optimisation de la fréquence hors cœurs pour économiser l’énergie ou optimiser
les performances est inuencée par l’option Energy Eciency Policy (Stratégie d’ecacité énergétique).

REMARQUE : S’il y a deux processeurs installés dans le système, vous pouvez voir une entrée dans le

champ Number of Turbo Boost Enabled Cores for Processor 2 (Nombre de cœurs Turbo Boost activés
pour le processeur 2).

Permet de contrôler le nombre de cœurs compatibles Turbo Boost pour le processeur 1. Par défaut, le nombre
maximal de cœurs est activé.

(Activé) pour tous les prols du système, à l’exception de Custom (Personnalisé).

REMARQUE : Cette option ne peut être désactivée que si l’option États C en mode Personnalisé est

dénie sur Désactivé.

REMARQUE : Lorsque l’option C States (États C) est dénie sur Enabled (Activé) dans le mode Custom

(Personnalisé), la modication du paramètre Monitor/Mwait n’a aucune incidence sur l’alimentation ou
les performances du système.

Active ou désactive la gestion de l’alimentation du bus d’interconnexion du CPU. Par défaut, cette option est
dénie sur Enabled (Activé).

Permet d’activer ou de désactiver la gestion de l’alimentation de la liaison PCI ASPM L1. Par défaut, l’option est

dénie sur Enabled (Activé).

Sécurité du système

L'écran Sécurité du système permet d'exécuter des fonctions spéciques, telles que la dénition du mot de passe du système et du mot de
passe de conguration et la désactivation du bouton d'alimentation.

Achage de la Sécurité du système

Pour acher l'écran Sécurité du système, procédez comme suit :

1 Allumez ou redémarrez votre système.
2 Appuyez sur F2 dès que vous voyez le message suivant :

F2 = System Setup

Applications de gestion pré-système d’exploitation

42

REMARQUE : Si votre système d'exploitation commence à se charger alors que vous n'avez pas encore appuyé sur F2,

attendez que le système nisse de démarrer, redémarrez-le et réessayez.

3 Dans l’écran Menu principal de conguration du système, cliquez sur BIOS du système.
4 Sur l'écran BIOS du système, cliquez sur Sécurité du système.

Informations détaillées System Security Settings (Paramètres de sécurité
du système)

Le détail de l’écran System Security Settings (Paramètres de sécurité du système) est le suivant :

Option Description

In-Band
Manageability
Interface (Interface
de gérabilité
intrabande)

Intel(R) AES-NI Optimise la vitesse des applications en eectuant le cryptage et le décryptage à l’aide d’AES-NI (Advanced

System Password
(Mot de passe
système)

Setup Password
(Mot de passe de

conguration)

Password Status
(État du mot de
passe)

TPM Security
(Sécurité TPM)

Informations sur le
module TPM

TPM Status (État
TPM)

Commande de
module TPM

Lorsque ce paramètre est déni sur Disabled (Désactivé), les périphériques HECI et ME (Management Engine),
ainsi que les périphériques IPMI du système, sont masqués du système d’exploitation. Cela empêche le système
d’exploitation de modier les paramètres de plafonnement de l’alimentation ME, et bloque l’accès à tous les outils
de gestion intrabande. Toute la gestion doit se faire hors bande. Cette option est dénie sur Enabled (Activé) par
défaut.

REMARQUE : Pour la mise à jour du BIOS, les périphériques HECI doivent être opérationnels, et

l’interface IPMI doit être opérationnelle pour les mises à jour DUP. Ce paramètre doit être déni sur
Enabled (Activé) pour éviter les erreurs de mise à jour.

Encryption Standard Instruction Set) et est Enabled (Activé) par défaut.

Permet de dénir le mot de passe du système. Cette option est réglée sur Enabled (Activé) par défaut et est en
lecture seule si le cavalier de mot de passe n’est pas installé dans le système.

Permet de dénir le mot de passe de conguration. Cette option est en lecture seule si le cavalier du mot de passe
n’est pas installé sur le système.

Permet de verrouiller le mot de passe du système. Par défaut, l’option est dénie sur Unlocked (Déverrouillé).

REMARQUE : Le menu du module TPM n’est disponible que si ce dernier est installé.

Vous permet de contrôler le mode de signalement du module TPM (Trusted Platform Module). Par défaut, l’option
TPM Security (Sécurité du module TPM) est O (Désactiver). Vous ne pouvez modier les champs TPM Status
(État du module TPM), TPM Activation (Activation du module TPM) et Intel TXT que si le champ TPM Status

(État du module TPM) est déni comme On with Pre-boot Measurements (Activé avec les mesures de
préamorçage) ou On without Pre-boot Measurements (Activé sans mesures de préamorçage).

Permet de modier l’état opérationnel du module TPM. Par défaut, l’option est réglée sur No Change (Aucun
changement).

Spécie l'état du module TPM.

Contrôle le module TPM (Trusted Platform Module). Lorsque le paramètre est déni sur None (Aucun), aucune
commande n’est envoyée au module TPM. Lorsque le paramètre est déni sur Activate (Activer), le module TPM
est activé. Lorsque le paramètre est déni sur Deactivate (Désactiver), le module TPM est désactivé. Lorsque le
paramètre est déni sur Clear (Eacer), tout le contenu du module TPM est eacé. Cette option est dénie sur

None (Aucun) par défaut.

PRÉCAUTION : L'eacement du module TPM entraîne une perte de toutes les clés du module TPM. La

perte des clés du module TPM peut aecter l'amorçage du système d'exploitation.

Ce champ est accessible en lecture seule lorsque le paramètre TPM Security (Sécurité du module TPM) est

déni sur O (Désactivé). Cette action nécessite un redémarrage supplémentaire avant de prendre eet.

Applications de gestion pré-système d’exploitation 43

Option Description

Intel(R) TXT Permet d’activer ou de désactiver la technologie Intel Trusted Execution (TXT). Pour pouvoir activer l’optionIntel

TXT, la technologie de virtualisation et la sécurité du module TPM doivent être activées avec mesures de
préamorçage. Cette option est O (Désactiver) par défaut.

Bouton
d'alimentation

AC Power Recovery
(Restauration de
l'alimentation)

AC Power Recovery
Delay (Délai de
restauration de
l'alimentation
secteur)

User Dened Delay
(60 s to 240 s)
(Délai déni par
l’utilisateur [60 s à
240 s])

UEFI Variable
Access

Secure Boot Permet d’activer Secure Boot (Amorçage sécurisé), où le BIOS authentie chaque image préamorçage à l’aide des

Stratégie de
démarrage sécurisé

Secure Boot Mode Congure la façon dont le BIOS utilise les objets de stratégie d’amorçage sécurisé (PK, KEK, db, dbx).

Permet d’activer ou de désactiver le bouton d’alimentation à l’avant du système. Par défaut, l’option est réglée sur
Enabled (Activé).

Permet de dénir le comportement du système une fois qu’a été rétablie son alimentation secteur. Par défaut,
l’option est réglée sur Last (Dernier).

Permet de dénir au bout de combien de temps le système se met sous tension une fois qu’a été rétablie son
alimentation secteur. Par défaut, l’option est réglée sur Immediate (Immédiat).

Permet de régler le paramètre User Dened Delay (Délai déni par l’utilisateur) lorsque l’option User Dened
(Déni par l’utilisateur) pour AC Power Recovery Delay (Délai de restauration de l’alimentation secteur) est
sélectionnée.

Fournit diérents degrés de protection des variables UEFI. Si l’option est dénie sur Standard (par défaut), les
variables UEFI sont accessibles dans le système d’exploitation selon la spécication UEFI. Lorsque cette option est
dénie sur Controlled (Contrôlé), les variables UEFI sélectionnées sont protégées dans l’environnement et de
nouvelles entrées d’amorçage UEFI sont obligées d’être placées à la n de l’ordre d’amorçage.

certicats de la stratégie d’amorçage sécurisé. Secure Boot (Amorçage sécurisé) est déni par défaut sur Disabled
(Désactivé).

Lorsque la stratégie d’amorçage sécurisé est dénie sur Standard, le BIOS utilise des clés et des certicats du
fabricant du système pour authentier les images de préamorçage. Lorsque la stratégie d’amorçage sécurisé est
dénie sur Custom (Personnalisé), le BIOS utilise des clés et des certicats dénis par l’utilisateur. Par défaut, la
stratégie d’amorçage sécurisé est déni sur Standard.

Si le mode actuel est déni sur Deployed Mode (Mode déployé), les options disponibles sont User Mode (Mode

d’utilisateur) et Deployed Mode (Mode déployé). Si le mode actuel est déni sur User Mode (Mode
d’utilisateur), les options disponibles sont User Mode (Mode d’utilisateur), Audit Mode (Mode d’audit) et
Deployed Mode (Mode déployé).

Options Description

User Mode (Mode
d’utilisateur)

Audit Mode (Mode
d’audit)

44 Applications de gestion pré-système d’exploitation

Avec l’option User Mode (Mode d’utilisateur), la clé publique doit être installée, et le
BIOS eectue une vérication de signature sur les tentatives programmatiques de mise à
jour des objets de stratégie.

Le BIOS permet des transitions programmatiques sans authentication entre les modes.

Avec l’option Audit mode (Mode d’audit), la clé publique n’est pas présente. Le BIOS
n’authentie pas les mises à jour programmatiques des objets de stratégie et les
transitions entre les modes.

L’option Audit Mode (Mode d’audit) est utile pour dénir de façon programmatique un
ensemble de travail d’objets de stratégie.

Option Description

Options Description

Le BIOS eectue une vérication de signature sur les images préamorçage et enregistre
les résultats dans le tableau d’information d’exécution d’image, mais exécute les images
quel que soit le résultat de la vérication.

Secure Boot Policy
Summary

Paramètres de la
stratégie
personnalisée
d’amorçage
sécurisé

Deployed Mode
(Mode déployé)

Spécie la liste des certicats et des hachages qu’utilise l’amorçage sécurisé pour authentier des images.

Congure la stratégie personnalisée d’amorçage sécurisé. Pour activer cette option, dénissez la stratégie

d’amorçage sécurisé sur Custom (Personnalisé).

L’option Deployed Mode (Mode déployé) est le mode le plus sécurisé. Avec l’option
Deployed Mode (Mode déployé), la clé publique doit être installée et le BIOS eectue
une vérication de signature sur les tentatives programmatiques de mise à jour des objets
de stratégie.

L’option Deployed Mode (Mode déployé) limite les transitions de mode
programmatiques.

Création d'un mot de passe système et de conguration

Prérequis

Assurez-vous que le paramètre du cavalier du mot de passe est activé. Le cavalier de mot de passe active ou désactive les fonctions de
mot de passe système et de conguration. Pour plus d’informations, voir Paramètres des cavaliers de la carte système .

REMARQUE

conguration existants sont supprimés et vous n’avez pas besoin de fournir un mot de passe du système pour ouvrir une session.

: Si le paramètre du cavalier du mot de passe est désactivé, le mot de passe du système et le mot de passe de

Étapes

1 Pour accéder à System Setup (Conguration du système), appuyez sur la touche F2 immédiatement après le démarrage ou le

redémarrage.
2 Dans l’écran System Setup Main Menu (Menu principal de conguration du système), cliquez sur System BIOS (BIOS du

système) > System Security (Sécurité du système).
3 Dans l’écran System Security (Sécurité du système), vériez que Password Status (État du mot de passe) est Unlocked

(Déverrouillé).
4 Dans le champ System Password (mot de passe du système), saisissez votre mot de passe système, puis appuyez sur Entrée ou

Tabulation.

Suivez les instructions ci-dessous pour dénir le mot de passe système :

• Un mot de passe peut contenir jusqu'à 32 caractères.

• Le mot de passe peut contenir des nombres de 0 à 9.

• Seuls les caractères spéciaux suivants sont valides : espace, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).

Un message vous invite à ressaisir le mot de passe du système.
5 Entrez à nouveau le mot de passe du système, puis cliquez sur OK.
6 Dans le champ Setup Password (congurer le mot de passe), saisissez votre mot de passe système, puis appuyez sur Entrée ou

Tabulation.

Un message vous invite à ressaisir le mot de passe de conguration.
7 Entrez à nouveau le mot de passe, puis cliquez sur OK.

Applications de gestion pré-système d’exploitation

45

8 Appuyez sur Échap pour revenir à l’écran System BIOS (BIOS du système). Appuyez de nouveau sur Échap.

Un message vous invite à enregistrer les modications.

REMARQUE : La protection par mot de passe ne prend eet que lorsque vous redémarrez le système.

Utilisation du mot de passe système pour sécuriser le système

À propos de cette tâche

Si vous avez attribué un mot de passe de conguration, le système l'accepte également comme mot de passe système alternatif.

Étapes

1 Allumez ou redémarrez votre système.
2 Saisissez le mot de passe système, puis appuyez sur la touche Entrée.

Étape suivante

Si l'option État du mot de passe est dénie sur Verrouillé, saisissez le mot de passe système, puis appuyez sur Entrée lorsque le système
vous y invite au redémarrage.

REMARQUE : Si un mot de passe système incorrect a été saisi, le système ache un message et vous invite à saisir à nouveau

votre mot de passe. Vous disposez de trois tentatives pour saisir le mot de passe correct. Après la troisième tentative
infructueuse, le système ache un message d'erreur indiquant que le système s'est arrêté et qu'il doit être éteint. Même après
l'arrêt et le redémarrage du système, le message d'erreur s'ache jusqu'à ce que vous saisissiez le mot de passe approprié.

Suppression ou modication du mot de passe pour le système et la

conguration

Prérequis

REMARQUE

Étapes

1 Pour accéder à System Setup (Conguration du système), appuyez sur la touche F2 immédiatement après le démarrage ou le

redémarrage du système.
2 Dans l’écran System Setup Main Menu (Menu principal de conguration du système), cliquez sur System BIOS (BIOS du

système) > System Security Settings (Paramètres de sécurité du système).
3 Dans l’écran System Security (Sécurité du système), vériez que le Password Status (État du mot de passe) est déni sur

Unlocked (Déverrouillé).
4 Dans le champ System Password (Mot de passe du système), modiez ou supprimez le mot de passe existant, puis appuyez sur la

touche Entrée ou sur la touche Tab.
5 Dans le champ Setup Password (Mot de passe de la conguration), modiez ou supprimez le mot de passe existant, puis appuyez

sur la touche Entrée ou sur la touche Tab.

Si vous modiez le mot de passe du système et de la conguration, un message vous invite à saisir une nouvelle fois le nouveau mot de

passe. Si vous supprimez le mot de passe du système et de la conguration, un message vous invite à conrmer cette suppression.
6 Appuyez sur Échap pour revenir à l’écran System BIOS (BIOS du système). Appuyez de nouveau sur Échap pour faire apparaître une

invite d’enregistrement des modications.
7 Sélectionnez Setup Password (Mot de passe de conguration), modiez ou supprimez le mot de passe de conguration existant et

appuyez sur Entrée ou sur Tabulation.

: Vous ne pouvez pas supprimer ou modier ce mot de passe si son statut est Locked (verrouillé).

REMARQUE

seconde fois le nouveau mot de passe. Si vous supprimez le mot de passe du système ou celui de la conguration, un
message vous invite à conrmer la suppression.

46 Applications de gestion pré-système d’exploitation

: Si vous modiez le mot de passe du système ou celui de la conguration, un message vous invite à entrer une

Utilisation avec un mot de passe de conguration activé

Si l’option Conguration du mot de passe est dénie sur Activé, saisissez le mot de passe de conguration correct avant de modier les
options de conguration du système.

Si vous ne saisissez pas le mot de passe correct au bout de trois tentatives, le système ache le message suivant :

Invalid Password! Number of unsuccessful password attempts: <x> System Halted! Must power down.

Password Invalid. Number of unsuccessful password attempts: <x> Maximum number of password
attempts exceeded.System halted.

Même après l’arrêt et le redémarrage du système, le message d’erreur continue à s'acher tant que vous n’avez pas entré le mot de passe
correct. Les options suivantes font oce d’exceptions :

• Si le System Password (Mot de passe du système) n’est pas Enabled (Activé) et qu’il n’est pas verrouillé par l’option Password

Status (État du mot de passe), vous pouvez attribuer un mot de passe du système. Pour plus d’informations, reportez-vous à l’écran

Informations détaillées System Security Settings (Paramètres de sécurité du système) .

• Vous ne pouvez ni désactiver ni modier un mot de passe système existant.

REMARQUE : Il est possible de combiner l’utilisation des options État du mot de passe et Mot de passe de conguration pour

empêcher toute modication non autorisée du mot de passe système.

Contrôle Système d'exploitation redondant

L'écran Contrôle du système d'exploitation redondant permet de dénir les informations du système d'exploitation redondant pour en
assurer le contrôle. Il vous permet de congurer un disque de récupération physique sur votre système.

Achage de l'écran Contrôle du système d'exploitation redondant

Pour acher l'écran Contrôle du système d'exploitation redondant, procédez comme suit :

1 Allumez ou redémarrez votre système.
2 Appuyez sur F2 dès que vous voyez le message suivant :

F2 = System Setup

REMARQUE

attendez que le système nisse de démarrer, redémarrez-le et réessayez.

3 Dans l’écran Menu principal de conguration du système, cliquez sur BIOS du système
4 Dans l'écran BIOS du système, cliquez sur Contrôle du système d'exploitation redondant.

: Si votre système d'exploitation commence à se charger alors que vous n'avez pas encore appuyé sur F2,

Détails de l'écran Contrôle du système d'exploitation redondant

REMARQUE

Les détails de l'écran Contrôle du système d'exploitation redondant sont expliqués comme suit :

Option

Emplacement du
système
d'exploitation
redondant

: Le système série XC ne prend pas en charge les paramètres NVDIMM-N, RAID et UEFI.

Description

Permet de sélectionner un disque de sauvegarde depuis les périphériques suivants :

• Aucun

• Carte microSD interne

• Ports SATA en mode AHCI

Applications de gestion pré-système d’exploitation 47

Option Description

• Disques M.2

• USB interne

REMARQUE : Les congurations RAID et les cartes NVMe ne sont pas incluses car le BIOS ne peut pas

diérencier les disques individuels de ces congurations.

État du système
d'exploitation
redondant

Démarrage du
système
d'exploitation
redondant

REMARQUE : Cette option est désactivée si l'option Emplacement du système d'exploitation redondant

est dénie sur Aucun.

Lorsqu'elle est dénie sur Visible, le disque de sauvegarde est visible par la liste de démarrage et le système
d'exploitation. Lorsqu'elle est dénie sur Masqué, le disque de sauvegarde est désactivé et n'est pas visible par la
liste de démarrage et le système d'exploitation. Par défaut, cette option est dénie sur Visible.

REMARQUE : Le BIOS désactivera l'appareil au niveau matériel, de sorte que le système d'exploitation ne

puisse pas y accéder.

REMARQUE : Cette option est désactivée si l'option Emplacement du système d'exploitation redondant

est dénie sur Aucun ou si l'option État du système d'exploitation redondant est dénie sur Masqué.

Lorsqu'elle est dénie sur Activé, le BIOS démarre sur l'appareil spécié dans l'option Emplacement du système
d'exploitation redondant. Lorsqu'elle est dénie sur Désactivé, le BIOS conserve les paramètres actuels de la liste
de démarrage. Par défaut, cette option est dénie sur Activé.

Paramètres divers

L’écran Paramètres divers permet d’exécuter des fonctions spéciques comme la mise à jour du numéro d’inventaire et la modication de
la date et de l’heure du système.

Achage des Paramètres divers

Pour acher l'écran Paramètres divers, procédez comme suit :

1 Allumez ou redémarrez le système.
2 Appuyez sur F2 dès que vous voyez le message suivant :

F2 = System Setup

REMARQUE

que le système nisse de démarrer, redémarrez-le et réessayez.

3 Dans l’écran Menu principal de conguration du système, cliquez sur BIOS du système.
4 Sur l'écran BIOS du système, cliquez sur Paramètres divers.

: Si le système d’exploitation commence à se charger alors que vous n’avez pas encore appuyé sur F2 attendez

Détails des Paramètres divers

REMARQUE

Le détail de l’écran Paramètres divers est le suivant :

Option

System Time Permet de régler l’heure sur le système.

System Date Permet de régler la date sur le système.

Asset Tag Indique le numéro d’inventaire et permet de le modier à des ns de sécurité et de suivi.

: Le système série XC ne prend pas en charge les paramètres NVDIMM-N, RAID et UEFI.

Description

48 Applications de gestion pré-système d’exploitation

Option Description

Touche Verr num Permet de dénir si le système démarre avec la fonction Verr Num activée ou désactivée. Par défaut, cette option

est Activé.

REMARQUE : ce champ ne s’applique pas aux claviers à 84 touches.

Invite F1/F2 en cas
d'erreur

Chargement des
options vidéo
conventionnelles ­Mémoire en lecture
seule

Accès à Dell Wyse
P25/P45 BIOS

Demande de cycle
d'alimentation

Permet d’activer ou de désactiver l’invite F1/F2 en cas d’erreur. Cette option est Enabled par défaut. L’invite F1/F2
inclut également les erreurs liées au clavier.

Permet de déterminer si le BIOS charge l’interruption classique (INT 10H) depuis le contrôleur vidéo. L’activation
par sélection de l’option Enabled dans le système d’exploitation ne prend pas en charge les normes de sortie vidéo
UEFI. Ce champ est disponible uniquement pour le mode d’amorçage UEFI. Vous ne pouvez pas activer cette
option Activé si le mode Amorçage sécurisé UEFI est activé.

Autorise ou non l'accès à Dell Wyse P25/P45 BIOS. Par défaut, cette option est dénie sur Activé.

Permet d'activer ou de désactiver la demande de cycle d'alimentation. Par défaut, cette option est dénie sur

Aucun.

Utilitaire de conguration iDRAC

L’utilitaire Conguration iDRAC est une interface permettant d’installer et de congurer les paramètres iDRAC à l’aide d’UEFI. Vous pouvez
activer ou désactiver de nombreux paramètres iDRAC à l’aide de l’utilitaire Conguration iDRAC.

REMARQUE

REMARQUE : L’accès à certaines fonctions de l’utilitaire Paramètres iDRAC exige une mise à niveau vers la licence iDRAC

Enterprise.

Pour plus d'informations sur l'utilisation d'iDRAC, voir Dell Integrated Dell Remote Access Controller User's Guide (Guide d'utilisation
d'Integrated Dell Remote Access Controller) à l'adresse Dell.com/idracmanuals.

: Le système XC Series ne prend pas en charge les paramètres NVDIMM-N, RAID ou UEFI.

Paramètres du périphérique

L'option Paramètres de périphérique vous permet de congurer paramètres de périphérique.

Dell Lifecycle Controller

Dell Lifecycle Controller (LC) ore une gestion avancée des systèmes intégrés dont le déploiement du système, la conguration, la mise à
jour, la maintenance et le diagnostic. LC est fourni en tant que composant de la solution hors bande de l'iDRAC et des applications Dell
intégrées du système UEFI (Unied Extensible Firmware Interface).

REMARQUE

Gestion des systèmes intégrés

Le Dell Lifecycle Controller ore une gestion avancée des systèmes intégrés tout au long du cycle de vie du système. Le Dell Lifecycle
Controller peut être démarré pendant la séquence d'amorçage et peut fonctionner indépendamment du système d'exploitation.

REMARQUE

Lifecycle Controller.

: Le système XC Series ne prend pas en charge les paramètres NVDIMM-N, RAID ou UEFI.

: Certaines congurations de plateforme peuvent ne pas prendre en charge l'ensemble des fonctionnalités du

Applications de gestion pré-système d’exploitation 49

Pour plus d’informations sur la conguration du Dell Lifecycle Controller, la conguration du matériel et du micrologiciel et le déploiement du
système d’exploitation, voir la documentation relative au Lifecycle Controller sur Dell.com/idracmanuals.

Gestionnaire d’amorçage

L’écran Gestionnaire d’amorçage permet de sélectionner des options d’amorçage et des utilitaires de diagnostic.

REMARQUE : Le système XC Series ne prend pas en charge les paramètres NVDIMM-N, RAID ou UEFI.

Achage du Gestionnaire d'amorçage

À propos de cette tâche

Pour accéder au Gestionnaire d'amorçage :

Étapes

1 Allumez ou redémarrez le système.
2 Appuyez sur F11 dès l'apparition du message suivant :

F11 = Boot Manager

Si le système d'exploitation commence à se charger alors que vous n'avez pas encore appuyé sur F11, attendez que le système nisse

de démarrer, puis redémarrez-le et réessayez.

Menu principal du Gestionnaire d’amorçage

REMARQUE

Élément de
menu

Poursuivre le
démarrage normal

Amorçage unique Vous permet d'accéder au menu d'amorçage, dans lequel vous pouvez sélectionner un périphérique d’amorçage

Démarrer la
conguration du
système

Launch Lifecycle
Controller

Utilitaires système Vous permet de lancer le menu des utilitaires du système, tels que les diagnostics du système et le shell UEFI.

: Le système série XC ne prend pas en charge les paramètres NVDIMM-N, RAID et UEFI.

Description

Le système tente d'eectuer successivement l'amorçage sur diérents périphériques en commençant par le
premier dans l'ordre d'amorçage. En cas d'échec de l'amorçage, le système passe au périphérique suivant dans
l'ordre d'amorçage jusqu'à ce que le démarrage réussisse ou qu'aucune autre option ne soit disponible.

unique à partir duquel démarrer.

Permet d’accéder au programme de conguration du système.

Permet de quitter le gestionnaire d’amorçage et appelle le programme Lifecycle Controller.

Menu d'amorçage unique

Le menu d'amorçage unique du BIOS vous permet de sélectionner un périphérique d'amorçage unique à partir duquel démarrer.

Utilitaires système

L'écran Utilitaires système contient les utilitaires suivants qui peuvent être lancés :

Applications de gestion pré-système d’exploitation

50

• Lancer les diagnostics

• Explorateur de chier de mise à jour du BIOS

• Redémarrer le système

Amorçage PXE

Vous pouvez utiliser l'option PXE (Preboot Execution Environment, environnement d'exécution préamorçage) pour amorcer et congurer
les systèmes en réseau, à distance.

Pour accéder à l'option Démarrage PXE, démarrez le système, puis appuyez sur F12 pendant l'auto-test de démarrage au lieu d'utiliser la
séquence de démarrage standard depuis la conguration du BIOS. Cette opération n'ouvre aucun menu et ne permet pas de gérer les
périphériques réseau.

Applications de gestion pré-système d’exploitation 51

Installation et retrait des composants du système

Des consignes de sécurité

AVERTISSEMENT : Chaque fois que vous devez soulever le système, demandez de l’aide. N’essayez pas de le soulever seul, car

vous risqueriez de vous blesser.

AVERTISSEMENT : L’ouverture ou le retrait du capot du système lorsque système est sous tension est dangereux. Vous

risqueriez de recevoir une décharge électrique.

PRÉCAUTION : Ne faites pas fonctionner le système sans le capot durant plus de cinq minutes. L’utilisation du système sans le

capot du système peut provoquer des dommages sur les composants.

PRÉCAUTION : La plupart des réparations ne peuvent être eectuées que par un technicien de maintenance agréé. N'eectuez

que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les
instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage provoqué
par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies
avec votre produit.

REMARQUE : l’utilisation systématique d’un tapis et d’un bracelet antistatiques est recommandée pour manipuler les

composants internes du système.

6

PRÉCAUTION : Pour assurer un fonctionnement et un refroidissement corrects, toutes les baies du système et tous les

ventilateurs du système doivent constamment être occupés par un composant ou par un cache.

Avant une intervention à l’intérieur de l’ordinateur

Prérequis

Suivez les consignes de sécurité indiquées dans Des consignes de sécurité.

Étapes

1 Éteignez le système et les périphériques connectés.
2 Débranchez la prise secteur du système et déconnectez les périphériques.
3 Retirez le traîneau du châssis.

Après une intervention à l’intérieur du système

Prérequis

Suivez les consignes de sécurité répertoriées dans la section Des consignes de sécurité.

Étapes

1 Rebranchez les périphériques et branchez le système sur la prise secteur.
2 Mettez sous tension les périphériques associés, puis le système.

Outils recommandés

Vous avez besoin des outils suivants pour eectuer les procédures de retrait et d’installation :

• Tournevis Phillips n° 1

• Tournevis cruciforme Phillips n° 2

52 Installation et retrait des composants du système

• Un tournevis à tête plate de 6 mm

• Tournevis à douille nº 4

• Un tournevis Torx #T30

• bracelet antistatique

• Tapis antistatique

À l’intérieur du traîneau

PRÉCAUTION : Le capot du système doit être installé lors du fonctionnement de ce dernier an de garantir un refroidissement

correct.

Figure 8. À l’intérieur du traîneau XC6420

1

poignée de tirage du traîneau 2 Carte mezzanine
3 connecteur SATA 4 logement de mémoire (4)
5 module de dissipateur de chaleur du processeur CPU1 6 socket du module de dissipateur de chaleur du processeur

7 support 8 carte de montage SATA M.2
9 logement de mémoire (4) 10 assemblage de la carte de montage pour carte d’extension

CPU2

PCIe

Traîneau Série XC6420

Le traîneau Série XC6420 est une unité de serveur installée dans le boîtier série XC6400. Il est doté de deux processeurs, de mémoire, d’un
logement d’extension PCIe, de cartes mezzanine et d’un stockage intégré (carte SD et SATA M.2).

Retrait d’un traîneau

Prérequis

1 Suivez les consignes de sécurité indiquées dans Des consignes de sécurité.
2 Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur.

REMARQUE

: La procédure de retrait d’un cache de traîneau est identique à celle du retrait d’un traîneau.

Étape

Appuyez sur le loquet de retenue et faites glisser horizontalement le traîneau hors du boîtier à l’aide de sa poignée, en veillant à ce que
le traîneau soit soutenu par le dessous.

Installation et retrait des composants du système

53

Figure 9. Retrait d’un traîneau

54

Installation et retrait des composants du système

Figure 10. Retrait d’un cache de traîneau

Étape suivante

Installez le traîneau dans le boîtier.

REMARQUE

refroidissement correct du système.

: Si le traîneau n’est pas remplacé immédiatement, un cache de traîneau doit être installé an de garantir un

Installation d’un traîneau

Prérequis

1 Suivez les consignes de sécurité répertoriées dans la section Des consignes de sécurité.
2 S’il est installé, retirez le cache du traîneau.

Étape

Faites glisser le traîneau horizontalement dans le boîtier, en veillant à soutenir le traîneau par en dessous jusqu’à ce qu’il s’enclenche.

Installation et retrait des composants du système

55

Figure 11. Installation d’un traîneau

56

Installation et retrait des composants du système

Figure 12. Installation d’un cache de traîneau

Étape suivante

Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.

REMARQUE

corresponde au numéro de série du nœud physique.

: Contactez le support technique Dell EMC pour ajouter le numéro de série de la carte système de manière à ce qu’il

Carénage à air

Le carénage à air dirige le ux d'air à travers l'ensemble du traîneau de manière aérodynamique. Le ux d'air traverse toutes les parties
critiques du traîneau, où les ventilateurs poussent l'air sur l'ensemble de la surface du dissipateur de chaleur. Un vide est créé par l'air attiré
sur les disques durs, améliorant ainsi le refroidissement.

Retrait du carénage à air

Prérequis

1 Suivez les consignes de sécurité répertoriées dans la section Des consignes de sécurité.
2 Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur.
3 Retirez le traîneau du boîtier.

Étapes

1 Appuyez sur le clip sur le carénage à air pour libérer le carénage du traîneau.
2 Retirez le carénage en le faisant pivoter et en relâchant la charnière de l’emplacement situé sur le système.

Installation et retrait des composants du système

57

Figure 13. Retrait du carénage à air

Étape suivante

Installez le carénage à air.

Installation du carénage à air

Prérequis

1 Suivez les consignes de sécurité répertoriées dans la section Des consignes de sécurité.

Étapes

1 Insérez le carénage à air dans le traîneau, en alignant la charnière du carénage avec le logement sur le châssis du traîneau.

REMARQUE

carénage à air derrière les loquets du carénage à air.

REMARQUE : Assurez-vous qu'aucun des câbles n'est coincé ou enfoncé sous le carénage à air.

2 Appuyez sur le carénage à air jusqu’à ce que les verrous s’enclenchent.

58

Installation et retrait des composants du système

: Assurez-vous que les deux câbles SATA sont acheminés à travers l'emplacement de guidage des câbles du

Figure 14. Installation du carénage à air

Étapes suivantes

1 Installez le traîneau dans le boîtier.
2 Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.

System memory

Le système prend en charge les barrettes DIMM DDR4 avec registre (RDIMM) et les barrettes DIMM à charge réduite (LRDIMM). La
mémoire du système contient les instructions qui sont exécutées par le processeur.

REMARQUE

La fréquence de fonctionnement d’un bus mémoire peut être de 2 666 MT/s, 2 400 MT/s ou 2 133 MT/s en fonction des facteurs
suivants :

• le type de barrette DIMM (RDIMM ou LRDIMM)

• le nombre de barrettes DIMM installées par canal

• Prol système sélectionné, par exemple : Performance Optimized (Performances optimisées) ou Custom [can be run at high speed or
lower] (Personnalisé [exécution possible à haute vitesse ou non])

• la fréquence maximale de la barrette DIMM prise en charge des processeurs

Le système comporte 16 sockets de mémoire, divisés en deux jeux de 8 sockets (un jeu pour chaque processeur). Chaque jeu de 8 sockets
est organisé en canaux. Sur chaque canal, les leviers de dégagement du premier socket sont signalés en blanc, et ceux du deuxième en noir.

: MT/s indique la vitesse de la barrette DIMM en méga-transferts par seconde.

Installation et retrait des composants du système

59

Figure 15. Emplacement des supports de mémoire

Les canaux de mémoire sont répartis comme suit :

Tableau 25. Canaux de mémoire

Processeur Canal 0 Canal 1 Canal 2 Canal 3 Canal 4 Canal 5

Processeur 1 Logements A1 et A7Logements A2 Logements A3 Logements A8 et A4 Logements A5 Logements A6

Processeur 2 Logements B1 et B7Logements B2 Logements B3 Logements B8 et B4 Logements B5 Logements B6

Consignes générales pour l’installation des barrettes de mémoire

REMARQUE

plus réagir au cours de la conguration de la mémoire ou fonctionner avec une mémoire réduite.

Le système prend en charge la conguration de mémoire exible (FMC), ce qui permet de congurer et d'exécuter le système avec
n'importe quelle conguration d'architecture de jeu de puces valide. Voici les consignes recommandées pour installer les barrettes de
mémoire :

• Les RDIMM et les LRDIMM ne doivent pas être mélangés.

• Vous pouvez combiner des barrettes de mémoire DRAM x4 et x8. Pour plus d'informations, consultez la section « Consignes propres à
chaque mode ».

• Il est possible d’installer jusqu’à deux barrettes RDIMM par canal, quel que soit le nombre de rangées.

• Il est possible d’installer jusqu’à deux barrettes LRDIMM par canal, quel que soit le nombre de rangées.

• Si des barrettes de mémoire de diérentes vitesses sont installées, elles fonctionneront à la vitesse de la/des barrette(s) de mémoire
installée(s) la/les plus lente(s) ou plus lentement selon la conguration des barrettes DIMM du système.

• Remplissez les supports de barrettes de mémoire uniquement si un processeur est installé. Pour les systèmes à deux processeurs, les
supports A1 à A8 et B1 à B8 sont disponibles.

• Remplissez en premier tous les supports avec des pattes de dégagement blanches, puis ceux portant des pattes de dégagement noires.

• Si vous associez des barrettes de mémoire de diérentes capacités, installez d’abord les barrettes de mémoire de capacité la plus
élevée. Par exemple, pour utiliser des barrettes de mémoire de 8 Go et 16 Go, installez les barrettes de 16 Go dans les supports munis
de pattes de dégagement blanches, puis les barrettes de 8 Go dans les supports munis de pattes de dégagement noires.

• Dans une conguration à deux processeurs, la conguration de la mémoire pour chaque processeur doit être identique. Par exemple, si
vous remplissez le support A1 pour le processeur 1, vous devez alors remplir le support B1 pour le processeur 2, etc.

• Des barrettes de mémoire de diérentes capacités peuvent être combinées tant que les autres règles de population de mémoire sont
respectées (par exemple, les barrettes de mémoire de 8 Go et de 16 Go peuvent être mélangées).

: Les congurations de mémoire qui ne respectent pas ces consignes peuvent empêcher le système de démarrer, ne

Installation et retrait des composants du système

60

• Le mélange de plus de deux capacités de barrettes de mémoire dans un système n’est pas pris en charge.

• Installez quatre barrettes DIMM par processeur (une barrette DIMM par canal) à la fois pour optimiser les performances.

Consignes spéciques à chaque mode

Cinq canaux de mémoire sont attribués à chaque processeur. Les congurations autorisées dépendent du mode de mémoire sélectionné.
Dell recommande de dénir la mémoire sur le mode Mémoire optimisée.

REMARQUE : Les barrettes DIMM DRAM de largeur x4 et x8 peuvent être combinées pour orir une prise en charge des

fonctionnalités RAS. Toutefois, toutes les recommandations pour des fonctionnalités RAS spéciques doivent être respectées.
Les barrettes DIMM DRAM de largeur x4 conservent la correction SDDC (Single Device Data Correction) dans le mode
d’optimisation de la mémoire (canal indépendant). Les barrettes DIMM DRAM de largeur x8 nécessitent le mode Fonctions ECC
avancées pour proter de la correction SDDC.

Retrait d’une barrette de mémoire

Prérequis

1 Suivez les consignes de sécurité répertoriées dans la section Des consignes de sécurité.
2 Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur.
3 Retirez le carénage à air.

AVERTISSEMENT

mémoire par les côtés et évitez de toucher ses composants ou contacts métalliques.

PRÉCAUTION : pour assurer le bon refroidissement du système, des caches de barrette de mémoire doivent être installés dans

tout logement de barrette inoccupé. Retirez les caches uniquement si vous avez l’intention d’utiliser des barrettes de mémoire
dans ces logements.

PRÉCAUTION : Pour assurer le bon refroidissement du système, dans les congurations avec plateau de disque central, des

caches de barrette de mémoire doivent être installés dans tout logement de barrette inoccupé. Retirez les caches uniquement si
vous avez l’intention d’utiliser des barrettes de mémoire dans ces logements.

Étapes

1 Localisez le support de barrette de mémoire approprié.

PRÉCAUTION

barrette de mémoire ou les contacts métalliques.

2 Poussez sur les dispositifs d’éjection vers l’extérieur à chaque extrémité du support de barrette de mémoire, pour dégager le module de

mémoire de son support.

3 Soulevez et retirez le module de mémoire du système.

: Laissez les barrettes de mémoire refroidir après la mise hors tension du système. Manipulez les barrettes de

: Ne tenez les barrettes de mémoire que par les bords de la carte, en veillant à ne pas toucher le milieu de la

Installation et retrait des composants du système

61

Figure 16. Retrait d’une barrette de mémoire

Étapes suivantes

1 Installez la barrette de mémoire.
2 Si vous retirez la barrette de mémoire de manière permanente, installez un cache de barrette de mémoire. La procédure d’installation

d’un cache de barrette de mémoire est similaire à celle de la barrette de mémoire.

Installation d'une barrette de mémoire

Prérequis

Suivez les consignes de sécurité répertoriées dans Des consignes de sécurité.

Étapes

1 Localisez le support de barrette de mémoire approprié.

PRÉCAUTION

mémoire ou les contacts métalliques.

PRÉCAUTION : Pour éviter d’endommager la barrette de mémoire ou le support de barrette de mémoire au cours de

l’installation, ne tordez pas ou ne pliez pas la barrette de mémoire ; insérez les deux extrémités de la barrette de mémoire en
même temps.

2 Appuyez sur les dispositifs d'éjection du support de la barrette de mémoire, puis écartez-les pour pouvoir insérer la barrette de

mémoire dans le support.

3 Alignez le connecteur de bord de la barrette de mémoire sur le repère d’alignement du support de la barrette de mémoire, puis insérez

la barrette de mémoire dans le support.

PRÉCAUTION

extrémités de la barrette de mémoire.

REMARQUE : La clé d’alignement du support de la barrette de mémoire permet de garantir que la barrette est insérée dans

le bon sens.

4 Appuyez sur la barrette de mémoire avec vos pouces jusqu’à ce que les leviers du support s’enclenchent.

: Ne tenez les barrettes de mémoire que par les bords, en veillant à ne pas toucher le milieu de la barrette de

: N’appuyez pas au centre du module de la barrette de mémoire ; appliquez une pression égale aux deux

Installation et retrait des composants du système

62

Figure 17. Installation d'une barrette de mémoire

Étapes suivantes

1 Installez le carénage à air.
2 Suivez la procédure décrite dans Après une intervention à l’intérieur du système.
3 Pour vérier si la barrette de mémoire a été correctement installée, appuyez sur la touche F2 et accédez à System Setup Main Menu

> System BIOS > Memory Settings (Menu principal de conguration du système > BIOS système > Paramètres de la mémoire).
Dans l’écran Memory Settings (Paramètres de la mémoire), la taille de la mémoire système doit reéter la nouvelle capacité installée.

4 Si la valeur est incorrecte, une ou plusieurs barrettes de mémoire peuvent ne pas avoir été installées correctement. Vériez que les

barrettes sont correctement insérées dans leurs supports.

5 Exécutez le test de mémoire système dans les diagnostics du système.

Support

Retrait du support

Prérequis

1 Suivez les consignes de sécurité répertoriées dans Des consignes de sécurité.
2 Suivez la procédure décrite dans Avant une intervention à l’intérieur de l’ordinateur.
3 Retirez le traîneau du boîtier.

Étape

À l’aide d’un tournevis cruciforme #1, retirez les vis qui xent le support et soulevez le support pour le retirer du traîneau.

Installation et retrait des composants du système

63

Figure 18. Retrait du support

Étape suivante

Installez le support.

Installation du support

Prérequis

1 Suivez les consignes de sécurité répertoriées dans la section Des consignes de sécurité.

Étapes

1 Placez le support dans le traîneau.
2 À l’aide d’un tournevis cruciforme nº 1, remettez les vis en place pour xer le support.

64

Installation et retrait des composants du système

Figure 19. Installation du support

Étapes suivantes

1 Installez le traîneau dans le boîtier.
2 Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.

Cartes d'extension

La carte d'extension dans le système est une carte à circuits imprimés qui peut être insérée dans un logement d'extension sur la carte de
montage de la carte système pour ajouter des fonctionnalités au système via le bus d'extension.

REMARQUE

journal des événements système. Cela n’empêche pas votre système d’être mis sous tension et aucun message du BIOS, POST
ou de pause F1/F2 n’est aché.

: Une carte de montage pour carte d’extension manquante ou non prise en charge crée un événement dans le

Priorité d’emplacement PCIe

Tableau 26. Options d’extension prises en charge

Carte de montage Dimension Logement Mappage du

Logement PCIe
(logement 4)

Logement mezzanine
(logement 1)

Ouvrir le logement de
la carte mezzanine
OCP (Open

Compacte 1 Processeur 1 Skylake

Mezzanine 1 Processeur 1 Skylake

Mezzanine 1 Processeur 1 Skylake

processeur

ou Skylake-Fabric

ou Skylake-Fabric

ou Skylake-Fabric

Installation et retrait des composants du système 65

Largeur du logement Consommation

PCIe Gen3 x16
(connecteur x16)

PCIe Gen3 x8 (via
carte-pont)

PCIe Gen3 x16 25 W

électrique maximale

75 W

25 W

Carte de montage Dimension Logement Mappage du

Computing Project)
(logement 3)

ou

Logement mezzanine
OCP (logement 3)

Mezzanine 1 Processeur 1

processeur

Skylake-Fabric

Largeur du logement Consommation

OCP MEZZ sera
occupée par la carte
SKL-F QSFP

électrique maximale

25 W

Logement pour carte
de montage (M.2
SATA) (logement 5)

REMARQUE : Pour les caractéristiques du bus d’extension, voir Caractéristiques du bus d’extension.

Tableau 27. Cartes d’extension prises en charge

Emplacement Type de carte Dimension Largeur de liaison Priorité du logement Nombre maximal de

Mezzanine
(logement 1)

Emplacement 5 SATA M.2 Compacte x16 4 1

Emplacement 4 Adaptateur Intel

Emplacement 4 Adaptateur Intel

Compacte 1 Processeur 2 Skylake

ou Skylake-Fabric

Mini-adaptateur
Dell HBA H330

Ethernet 10G double
port X550-t

Ethernet X710
double port 10GbE
SFP+

Mezzanine x8 1 1

Compacte x4 4 1

Compacte x8 4 1

Voies de données du
connecteur PCIe non
utilisées pour carte
de montage M.2
SATA

25 W

cartes

Emplacement 4 Adaptateur Mellanox

ConnectX-4 Lx
double port 25 GbE
DA/SFP

Emplacement 4 Adaptateur Intel

Gigabit double port
I350-t, 1 Go

Compacte x8 4 1

Compacte x4 4 1

Retrait de l'assemblage de la carte de montage pour carte d'extension

Prérequis

REMARQUE

Communications Commission) du système. Ce cache empêche également la poussière et les impuretés de pénétrer dans le
système tout en favorisant le refroidissement et la circulation d’air dans le système.

1 Suivez les consignes de sécurité répertoriées dans Des consignes de sécurité.
2 Suivez la procédure décrite dans Avant une intervention à l’intérieur de l’ordinateur.

66

: Vous devez installer un cache sur un emplacement d’extension vide pour conserver la certication FCC (Federal

Installation et retrait des composants du système

3 Retirez le traîneau du boîtier.

Étapes

1 Retirez les vis qui xent l’assemblage de la carte de montage.
2 Extrayez l'assemblage de la carte de montage pour carte d'extension du traîneau.

Figure 20. Retrait de l'assemblage de la carte de montage pour carte d'extension

Étape suivante

Installez l’assemblage de la carte de montage pour carte d’extension.

Installation de l'assemblage de la carte de montage pour carte d'extension

Prérequis

REMARQUE

Communications Commission) du système. Ce cache empêche également la poussière et les impuretés de pénétrer dans le
système tout en favorisant le refroidissement et la circulation d'air dans le système.

Suivez les consignes de sécurité répertoriées dans Des consignes de sécurité.

Étapes

1 Placez l'assemblage de la carte d'extension dans l'assemblage de la carte système.
2 Alignez le connecteur de la carte de montage sur le connecteur de la carte système et appuyez sur l’assemblage de carte de montage

pour carte d’extension pour le mettre en place.

3 À l’aide d’un tournevis cruciforme nº 2, serrez les vis qui xent l’assemblage de la carte de montage pour carte d’extension.

: vous devez installer un cache sur un emplacement d'extension vide pour conserver la certication FCC (Federal

Installation et retrait des composants du système

67

Figure 21. Installation de l'assemblage de la carte de montage pour carte d'extension

Étapes suivantes

1 Installez le traîneau dans le boîtier.
2 Suivez la procédure décrite dans Après une intervention à l’intérieur du système.

Retrait d’une carte d’extension

Prérequis

1 Suivez les consignes de sécurité répertoriées dans la section Des consignes de sécurité.
2 Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur.
3 Retirez le traîneau du boîtier.
4 Retirez l’assemblage de la carte de montage pour carte d’extension.

Étapes

1 Retirez la vis xant la carte d'extension à son assemblage.
2 Tenez la carte d’extension par les bords et retirez-la doucement de sa carte de montage.

REMARQUE

(Federal Communications Commission) du système. Ce cache empêche également la poussière et les impuretés de pénétrer
dans le système tout en favorisant le refroidissement et la circulation d'air dans le système.

68 Installation et retrait des composants du système

: vous devez installer un cache sur un emplacement d'extension vide pour conserver la certication FCC

Figure 22. Retrait d’une carte d’extension

Installation et retrait des composants du système

69

Figure 23. Installation de la plaque de recouvrement de carte d’extension

Étape suivante

Installez la carte d’extension ou la plaque de recouvrement de carte d’extension.

Installation d’une carte d’extension

Prérequis

PRÉCAUTION

N’essayez pas d’installer des cartes d’extension directement dans le connecteur de montage de la carte système.

1 Suivez les consignes de sécurité répertoriées dans Des consignes de sécurité.
2 Déballez la carte d’extension et préparez-la en vue de son installation. Pour obtenir des instructions, voir la documentation fournie

avec la carte.

Étapes

1 Si elle est installée, retirez la plaque de recouvrement en eectuant les opérations suivantes :

a Retirez la vis de xation de la plaque de recouvrement.
b En tenant la plaque de recouvrement par les bords, retirez-la doucement de la carte de montage.

2 En tenant la carte par les bords, positionnez-la en alignant son connecteur latéral avec le connecteur sur la carte de montage.
3 Insérez le connecteur du bord de la carte dans la carte de montage et poussez fermement jusqu’à ce que la carte soit en place.
4 Remettez en place la vis de xation de la carte d'extension.

: Les cartes d’extension ne peuvent être installées que sur les emplacements de montage de carte d’extension.

REMARQUE

(Federal Communications Commission) du système. Ce cache empêche également la poussière et les impuretés de
pénétrer dans le système tout en favorisant le refroidissement et la circulation d'air dans le système.

: vous devez installer un cache sur un emplacement d'extension vide pour conserver la certication FCC

Installation et retrait des composants du système

70

Figure 24. Retrait d’une plaque de recouvrement de carte d’extension

Installation et retrait des composants du système

71

Figure 25. Installation d’une carte d’extension

Étapes suivantes

1 Installez l’assemblage de la carte de montage pour carte d’extension.
2 Installez le traîneau dans le boîtier.
3 Suivez la procédure décrite dans Après une intervention à l’intérieur du système.

Retrait de la carte de montage

Prérequis

1 Suivez les consignes de sécurité répertoriées dans la section Des consignes de sécurité.
2 Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur.
3 Retirez le traîneau du boîtier.
4 Retirez l’assemblage de la carte de montage pour carte d’extension.
5 Si une carte d’extension est installée, retirez-la.

Étapes

1 À l’aide du tournevis cruciforme nº 2, retirez les vis qui xent la carte de montage au support de carte d’extension.
2 Soulevez la carte de montage en dehors du support de carte d’extension.

Installation et retrait des composants du système

72

Figure 26. Retrait de la carte de montage

Étape suivante

Installez la carte de montage.

Installation de la carte de montage

Prérequis

1 Suivez les consignes de sécurité indiquées dans Des consignes de sécurité.

Étapes

1 Placez la carte de montage dans le support de carte d’extension.
2 À l’aide du tournevis cruciforme nº 2, serrez les vis qui xent la carte de montage au support de carte d’extension.

Installation et retrait des composants du système

73

Figure 27. Installation de la carte de montage

Étapes suivantes

1 Si elle a été retirée, installez la carte d’extension.
2 Installez l’assemblage de la carte de montage pour carte d’extension.
3 Installez le traîneau dans le boîtier.
4 Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.

Disque M.2 SATA

La carte BOSS est une solution RAID simple conçue spéciquement pour l’amorçage du système d’exploitation d’un serveur. La carte prend
en charge jusqu’à deux disques M.2 SATA 6 Gbit/s. La carte d’adaptateur BOSS comprend un connecteur x8 avec des voies PCIe gen 2.0
x2, disponibles uniquement dans les formats prol bas et mi-hauteur.

Retrait de la carte de montage M.2 SATA x16

Prérequis

1 Suivez les consignes de sécurité indiquées dans Des consignes de sécurité.
2 Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur.
3 Retirez le traîneau du boîtier.

Étapes

1 À l’aide du tournevis cruciforme nº 1, desserrez la vis pour xer la carte de montage au traîneau.
2 Soulevez la carte de montage hors du connecteur sur la carte système.
3 Débranchez le câble de données de la carte de montage.

Installation et retrait des composants du système

74

Figure 28. Retrait de la carte de montage M.2 SATA x16

Étape suivante

Installez la carte de montage M.2 SATA x16.

Installation de la carte de montage M.2 SATA x16

Prérequis

1 Suivez les consignes de sécurité répertoriées dans la section Des consignes de sécurité.

Étapes

1 Branchez le câble de données sur la carte de montage.
2 Insérez l’extrémité à clé de la carte de montage M.2 SATA dans le verrou de la carte système.
3 Alignez et insérez le connecteur périphérique dans le connecteur sur la carte système.
4 À l’aide du tournevis cruciforme nº 2, serrez la vis pour xer la carte de montage au traîneau.

Installation et retrait des composants du système

75

Figure 29. Installation de la carte de montage M.2 SATA x16

Étapes suivantes

1 Installez le traîneau dans le boîtier.
2 Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.

Retrait de la carte M.2 SATA

Prérequis

1 Suivez les consignes de sécurité répertoriées dans la section Des consignes de sécurité.
2 Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur.
3 Retirez le traîneau du boîtier.
4 Le cas échéant, retirez la carte de montage pour carte d’extension.
5 Retirez la carte de montage M.2 x16.

Étapes

1 À l’aide du tournevis cruciforme nº 1, desserrez la vis qui xe la carte M.2 à la carte.
2 Tirez sur la carte pour la sortir du connecteur et soulevez-la pour l’extraire.

76

Installation et retrait des composants du système

Figure 30. Retrait de la carte M.2 SATA de la carte de montage M.2 SATA x16

Étape suivante

Installez la carte M.2 SATA.

Installation de la carte SATA M.2

Prérequis

1 Suivez les consignes de sécurité répertoriées dans Des consignes de sécurité.

Étapes

1 Insérez le connecteur du bord de la carte SATA M.2 dans le connecteur de la carte et poussez-la.
2 Avec le tournevis cruciforme nº 1, xez la carte.

Installation et retrait des composants du système

77

Figure 31. Installation de la carte SATA M.2 sur la carte de montage SATA x16

Étapes suivantes

1 Si elle a été retirée, installez l’assemblage de carte de montage pour carte d’extension.
2 Installez la carte de montage M.2 x16.
3 Installez le traîneau dans le boîtier.
4 Suivez la procédure décrite dans Après une intervention à l’intérieur du système.

Cartes OCP et mezzanine

Les cartes OCP (Open Compute Project) et mezzanine se connectent au bus PCI. Elles sont plus petites que les cartes d’extension
standard, et se connectent souvent à un connecteur dédié sur la carte système.

Retrait d’une carte mezzanine

Prérequis

REMARQUE

1 Suivez les consignes de sécurité répertoriées dans la section Des consignes de sécurité.
2 Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur.
3 Retirez le traîneau du boîtier.
4 Retirez l’assemblage de la carte de montage pour carte d’extension.

Étapes

1 Retirez les vis qui xent la carte mezzanine au traîneau.
2 Soulevez la carte mezzanine pour la retirer du traîneau.

REMARQUE

(Federal Communications Commission) du système. Ce cache empêche également la poussière et les impuretés de pénétrer
dans le système tout en favorisant le refroidissement et la circulation d'air dans le système.

78 Installation et retrait des composants du système

: La procédure de retrait du cache de carte mezzanine est similaire à celle du retrait d’une carte mezzanine.

: vous devez installer un cache sur un emplacement d'extension vide pour conserver la certication FCC

Figure 32. Retrait d’une carte mezzanine

Étape suivante

Installez la carte mezzanine ou la plaque de recouvrement de carte mezzanine.

Installation d’une carte mezzanine

Prérequis

REMARQUE

1 Suivez les consignes de sécurité indiquées dans Des consignes de sécurité.

Étapes

1 Attachez et xez le support de la carte mezzanine sur la carte mezzanine.
2 En tenant la carte par les bords, positionnez-la en alignant son connecteur latéral avec le connecteur de la carte-pont sur la carte

système.

: La procédure d’installation du cache de carte mezzanine est similaire à celle de retrait d’une carte mezzanine.

Installation et retrait des composants du système

79

3 Insérez le connecteur du bord de la carte dans la carte-pont jusqu’à ce que la carte soit en place.
4 Avec le tournevis cruciforme nº 2, xez l’assemblage de la carte mezzanine et de son support au traîneau à l’aide de vis.

Figure 33. Installation d’une carte mezzanine

Étapes suivantes

1 Installez la carte mezzanine ou la plaque de recouvrement de carte mezzanine.
2 Installez l’assemblage de la carte de montage pour carte d’extension.
3 Installez le traîneau dans le boîtier.
4 Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.

Installation et retrait des composants du système

80

Retrait de la carte-pont de la carte mezzanine

Prérequis

1 Suivez les consignes de sécurité répertoriées dans la section Des consignes de sécurité.
2 Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur.
3 Retirez le traîneau du boîtier.
4 Retirez l’assemblage de la carte de montage pour carte d’extension.
5 Retirez la carte mezzanine.

Étape

Tirez la carte-pont de la carte mezzanine hors de l’emplacement de la carte mezzanine sur la carte système.

Figure 34. Retrait de la carte-pont de la carte mezzanine

Étape suivante

Installez la carte-pont de la carte mezzanine.

Installation de la carte-pont de la carte mezzanine

Prérequis

1 Suivez les consignes de sécurité répertoriées dans la section Des consignes de sécurité.

Étape

Insérez la carte-pont de la carte mezzanine dans le logement mezzanine de la carte système.

Installation et retrait des composants du système

81

Figure 35. Installation de la carte-pont de la carte mezzanine

Étapes suivantes

1 Installez la carte mezzanine.
2 Installez l’assemblage de la carte de montage pour carte d’extension.
3 Installez le traîneau dans le boîtier.
4 Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.

Retrait de la carte OCP

Prérequis

REMARQUE

1 Suivez les consignes de sécurité indiquées dans Des consignes de sécurité.
2 Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur.
3 Retirez le traîneau du boîtier.
4 Retirez la carte mezzanine.

Étapes

1 Poussez les languettes de xation bleues vers l’extérieur sur un côté et dégagez la carte OCP (Open Compute Project).

Répétez l’étape 1 pour libérer la carte des languettes de l’autre côté.

2 Faites glisser la carte vers l’avant du traîneau pour libérer les connecteurs du châssis, puis soulevez la carte.

82

: La procédure de retrait du cache de carte mezzanine est similaire à celle de retrait d’une carte mezzanine.

Installation et retrait des composants du système

Figure 36. Retrait de la carte OCP

Étape suivante

Installez la carte OCP.

Installation de la carte OCP

Prérequis

Suivez les consignes de sécurité répertoriées dans la section Des consignes de sécurité.

Étapes

1 Insérez la carte OCP (Open Compute Project) dans le traîneau, en alignant le connecteur sur la carte avec le connecteur dans la carte

système.
2 Vous devez également aligner les trous qui se trouvent sur la carte avec les broches de guidage sur les clips de xation bleus.
3 Appuyez vers le bas pour xer la carte.

Installation et retrait des composants du système

83

Figure 37. Installation de la carte OCP

Étapes suivantes

1 Installez la carte mezzanine.
2 Installez le traîneau dans le boîtier.
3 Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.

Pile du système

La batterie système est utilisée pour alimenter l’horloge en temps réel du système.

REMARQUE

Remplacement de la pile du système

Prérequis

: une batterie système est présente dans chaque traîneau.

AVERTISSEMENT

batterie uniquement par une batterie identique ou équivalente recommandée par le fabricant. Pour plus d’informations, consultez
les consignes de sécurité fournies avec le système.

REMARQUE : La batterie est une unité remplaçable sur site (FRU). Seuls les techniciens de maintenance agréés Dell EMC

peuvent retirer ou installer la batterie système.

1

Suivez les consignes de sécurité répertoriées dans la section Des consignes de sécurité.
2 Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur.
3 Retirez le traîneau du boîtier.
4 Retirez l’assemblage de la carte de montage pour carte d’extension.

Étapes

1 Repérez le support de la batterie. Pour plus d’informations, consultez la section Connecteurs de carte système.
2 Insérez une pointe en plastique sur le pôle négatif du connecteur de la batterie et faites levier pour extraire la batterie du support.

Installation et retrait des composants du système

84

: il existe un risque d’explosion de la nouvelle batterie si elle n’est pas correctement installée. Remplacez la

Figure 38. Retrait de la batterie système

Étape suivante

Installez la batterie système.

Installation de la pile du système

Prérequis

AVERTISSEMENT

batterie uniquement par une batterie identique ou équivalente recommandée par le fabricant. Pour plus d’informations, consultez
les consignes de sécurité fournies avec le système.

REMARQUE : La pile est une unité remplaçable en clientèle (FRU). Les procédures de retrait et d’installation doivent être

eectuées exclusivement par des techniciens de maintenance agréés Dell.

1 Suivez les consignes de sécurité indiquées dans Des consignes de sécurité.
2 Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur.

Étapes

1 Repérez le support de la pile. Pour plus d’informations, voir Connecteurs de carte système.
2 Maintenez-la avec le côté « + » vers le haut, puis faites-la glisser sous les pattes de xation.
3 Appuyez sur la pile pour l’enclencher dans le connecteur.

: il existe un risque d’explosion de la nouvelle batterie si elle n’est pas correctement installée. Remplacez la

Installation et retrait des composants du système

85

Figure 39. Installation de la pile du système

Étapes suivantes

1 Si elle a été retirée, installez la carte de montage pour carte d’extension.
2 Installez le traîneau dans le boîtier.
3 Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
4 Lors de l’amorçage, appuyez sur <F2> pour accéder au programme de conguration du système et vériez que la batterie fonctionne

correctement.
5 Entrez l'heure et la date exactes dans les champs Time (Heure) et Date du programme de conguration du système.
6 Quittez la Conguration du système.

Module TPM

Le module TPM est un microprocesseur dédié conçu pour protéger le matériel par l’intégration d’une clé cryptographique dans chaque
appareil. Un logiciel peut utiliser un module TPM pour authentier des périphériques matériels. Étant donné que chaque puce TPM est
dotée d’une clé RSA unique et secrète qui est intégrée lors de la fabrication de la puce TPM, elle peut procéder à l’authentication de la
plateforme.

Remplacement du module TPM (Trusted Platform Module)

Prérequis

REMARQUE

1 Suivez les consignes de sécurité répertoriées dans Des consignes de sécurité.
2 Suivez la procédure décrite dans Avant une intervention à l’intérieur de l’ordinateur.

REMARQUE

• Assurez-vous que votre système d’exploitation prend en charge la version du module TPM (Trusted Platform Module) en cours
d’installation.

• Assurez-vous de télécharger et d'installer la dernière version du micrologiciel BIOS sur votre ordinateur.

• Assurez-vous que le BIOS est conguré pour activer le mode d’amorçage UEFI.

86 Installation et retrait des composants du système

: La carte système de chaque traîneau comporte un logement TPM.

:

À propos de cette tâche

PRÉCAUTION : Si vous utilisez le module TPM (Trusted Program Module) avec une clé de chirement, il est possible que vous

soyez invité à créer une clé de restauration lors de la conguration du programme ou du système. Collaborez avec le client pour
créer et stocker de façon sécurisée cette clé de restauration. Lors du remplacement de cette carte système, vous devrez fournir
la clé de restauration lorsque vous redémarrerez le système ou le programme pour pouvoir accéder aux données chirées de vos
disques durs.

PRÉCAUTION : Une fois que le module enchable TPM est installé, il est lié à cette carte système de manière cryptographique.

Toute tentative de retrait d’un module enchable TPM annule la liaison cryptographique. Le module ne peut alors pas être
réinstallé ou installé sur une autre carte système.

Retrait du module TPM

1 Localisez le connecteur TPM se trouvant sur la carte système.
2 Appuyez sur le module pour le maintenir enfoncé et retirez la vis en utilisant la clé Torx de sécurité à 8 embouts livrée avec le module

TPM.
3 Faites glisser le module TPM pour le débrancher de son connecteur.
4 Poussez le rivet en plastique à l'opposé du connecteur TPM et tournez-le à 90° dans le sens inverse des aiguilles d'une montre an de

le retirer de la carte système.
5 Retirez le rivet en plastique de son emplacement sur la carte système.

Installer le module TPM

Étapes

1 Pour installer le module TPM, alignez les connecteurs sur les bords du module TPM avec le logement du connecteur du module TPM.
2 Insérez le module TPM dans le connecteur TPM de sorte que les rivets en plastique s’alignent avec l’emplacement sur la carte

système.
3 Appuyez sur le rivet en plastique jusqu’à ce qu’il s’enclenche.

Figure 40. Installer le module TPM

4 Remettez en place la vis qui xe le module TPM à la carte système.

Étape suivante

1 Suivez la procédure décrite dans Après une intervention à l’intérieur du système.

Installation et retrait des composants du système

87

Initialisation du module TPM 1.2 pour les utilisateurs de TXT

1 Lors de l’amorçage du système, appuyez sur F2 pour accéder au programme de conguration du système.
2 Dans l’écran System Setup Main Menu (Menu principal de conguration du système), cliquez sur System BIOS (BIOS du

système) → System Security Settings (Paramètres de sécurité du système).
3 Dans l’option TPM Security (Sécurité TPM), sélectionnez On with Pre-boot Measurements (Activé avec les mesures de

préamorçage)

4 Dans l’option TPM Command (Commande TPM), sélectionnez Activate (Activer).
5 Enregistrer les paramètres.
6 Redémarrez le système.
7 Accédez de nouveau au programme System Setup (Conguration du système).
8 Dans l’écran System Setup Main Menu (Menu principal de conguration du système), cliquez sur System BIOS (BIOS du

système) → System Security Settings (Paramètres de sécurité du système).
9 Dans l’option Intel TXT, sélectionnez On (Activé).

.

Initialisation du module TPM 2.0 pour les utilisateurs de TXT

1 Lors de l’amorçage du système, appuyez sur F2 pour accéder au programme de conguration du système.
2 Dans l’écran System Setup Main Menu (Menu principal de conguration du système), cliquez sur System BIOS (BIOS du

système)

3 Dans l’option TPM Security (Sécurité TPM), sélectionnez On (Activé).
4 Enregistrer les paramètres.
5 Redémarrez le système.
6 Accédez de nouveau au programme System Setup (Conguration du système).
7 Dans l’écran System Setup Main Menu (Menu principal de conguration du système), cliquez sur System BIOS (BIOS du

système) → System Security Settings (Paramètres de sécurité du système).
8 Sélectionnez l’option TPM Advanced Settings (Paramètres TPM avancés).
9 Dans l’option TPM2 Algorithm Selection (Sélection de l’algorithme TPM2), sélectionnez SHA256, puis revenez à l’écran System

Security Settings (Paramètres de sécurité du système)

10 Dans l’écran System Security Settings (Paramètres de sécurité du système), dans l’option Intel TXT, sélectionnez On (Activé).
11 Enregistrer les paramètres.
12 Redémarrez le système.

→ System Security Settings (Paramètres de sécurité du système).

.

88

Installation et retrait des composants du système

7

Utilisation des diagnostics du système

En cas de problème avec le système, exécutez les diagnostics système avant de contacter l'assistance technique de Dell. Les diagnostics
système visent à tester le matériel du système sans équipement supplémentaire ou risque de perte de données. Si vous ne parvenez pas à
résoudre le problème vous-même, le personnel de maintenance et d'assistance peut utiliser les résultats des diagnostics pour vous aider à le
résoudre.

Diagnostics Système intégrés Dell

REMARQUE : Les diagnostics Système intégrés Dell sont également appelés « diagnostics Enhanced Pre-boot System

Assessment (ePSA) ».

Les diagnostics Système intégrés orent un ensemble d'options pour des périphériques ou des groupes de périphériques spéciques, vous
permettant d'eectuer les actions suivantes :

• Exécuter des tests automatiquement ou dans un mode interactif

• Répéter les tests

• Acher ou enregistrer les résultats des tests

• Exécuter des tests rigoureux pour présentent des options de tests supplémentaires pour fournir des informations complémentaires sur

un ou des périphériques défaillants

• Acher des messages d’état qui indiquent si les tests ont abouti

• Acher des messages d’erreur qui indiquent les problèmes détectés au cours des tests

Exécution des diagnostics intégrés du Système à partir du Gestionnaire d’amorçage

Exécutez les diagnostics intégrés du Système (ePSA) si votre système ne démarre pas.

1 Appuyez sur F11 lors de l’amorçage du système.
2 Utilisez les touches échées vers le haut et vers le bas pour sélectionner Utilitaires système > Lancer les diagnostics.
3 Sinon, au démarrage du système, appuyez sur F10 et sélectionnez Diagnostics matériels > Exécuter les diagnostics matériels.

La fenêtre Évaluation du système au pré-amorçage ePSA s'ache, répertoriant tous les périphériques détectés dans le système. Le

diagnostic démarre l'exécution des tests sur tous les périphériques détectés.

Exécution des diagnostics intégrés du Système à partir du Dell Lifecycle Controller

1 Au cours du démarrage du système, appuyez sur <F10>.
2 Sélectionnez Diagnostics matériels→ Exécuter les diagnostics matériels.

La fenêtre Évaluation du système au pré-amorçage ePSA s'ache, répertoriant tous les périphériques détectés dans le système. Le

diagnostic démarre l'exécution des tests sur tous les périphériques détectés.

Utilisation des diagnostics du système 89

Commandes de diagnostic du Système

Menu Description

Conguration Ache la conguration et les informations relatives à la condition de tous les périphériques détectés.

Résultats Ache les résultats de tous les tests exécutés.

Intégrité du
Système

Journal
d’événements

Propose un aperçu de la performance du système actuel.

Ache un journal daté des résultats de tous les tests exécutés sur le système. Il est aché si au moins une
description d'un évènement est enregistrée.

90 Utilisation des diagnostics du système

8

Cavaliers et connecteurs

Cette rubrique contient des informations spéciques sur les cavaliers. Elle contient également des informations de base sur les cavaliers et
les commutateurs, et décrit les connecteurs des diérentes cartes du système. Les cavaliers de la carte système permettent de désactiver
les mots de passe de système et de conguration. Vous devez connaître les connecteurs de la carte système pour installer des composants
et des câbles correctement.

Sujets :

• Paramètres des cavaliers de la carte système

• Connecteurs de carte système

• Désactivation d'un mot de passe oublié

Paramètres des cavaliers de la carte système

Pour plus d’informations sur la réinitialisation du cavalier de mot de passe en vue de désactiver un mot de passe, voir Désactivation d'un

mot de passe oublié.

Tableau 28. Paramètres des cavaliers de la carte système

Cavalier Réglage Description

NVRAM_CLR Les paramètres de conguration du BIOS sont conservés au

démarrage du système.

Les paramètres de conguration du BIOS sont supprimés au
démarrage du système.

PWRD_EN La fonction de mot de passe du BIOS est activée.

La fonction de mode de passe du BIOS est désactivée. L’accès local
à IDRAC est déverrouillé lors du cycle d’extinction/allumage suivant.
La réinitialisation du mot de passe iDRAC est activée dans le menu
des paramètres IDRAC F2.

Cavaliers et connecteurs 91

Connecteurs de carte système

Figure 41. Connecteurs de la carte système XC6420

Tableau 29. Connecteurs de la carte système et descriptions

Élément Connecteur Description

1 PCIe B Connecteur B NVMe

2 PCIe A Connecteur A NVMe

3 Logement PCIe 5 Logement 5 : PCIe x16 Gen3 du CPU 2

4 Sockets de barrettes DIMM (4) DIMM B8, DIMM B4, DIMM B5 et DIMM B6

5 Sockets de barrettes DIMM (4) DIMM A8, DIMM A4, DIMM A5 et DIMM A6

6 HFI_SB_1 Câble de bande latérale 1 pour OCP

7 HFI_SB_2 Câble de bande latérale 2 pour OCP

8 Logement PCIe 4 Logement 4 : PCIe x16 Gen3 du CPU 1

9 Pile Pile du système

10 PWDCLR Cavalier d'eacement de mot de passe

11 NVRAMCLR Cavalier d'eacement NVRAM

12 Logement PCIe 3 Logement 3 : PCIe x8 Gen3 du CPU 1

13 Module TPM Connecteur TPM

14 Logement PCIe 1 Logement 1 : PCIe x8 Gen3 du CPU 1

15 Logement PCIe 2 Logement 2 : PCIe x8 Gen3 du CPU 1

16 SATA_A Connecteur de câble SATA

17 Sockets de barrettes DIMM (4) DIMM A7, DIMM A1, DIMM A2 et DIMM A3

18 CPU 1 Socket du processeur 1

19 Sockets de barrettes DIMM (4) DIMM B7, DIMM B1, DIMM B2 et DIMM B3

92 Cavaliers et connecteurs

Élément Connecteur Description

20 CPU 2 Socket du processeur 2 (avec un cache-

poussière)

Désactivation d'un mot de passe oublié

Les fonctionnalités de sécurité logicielle du système comprennent un mot de passe système et un mot de passe de conguration. Le
cavalier de mots de passe permet d'activer ou de désactiver les fonctionnalités de mots de passe et d'eacer le(s) mot(s) de passe
utilisé(s).

Prérequis

PRÉCAUTION : La plupart des réparations ne peuvent être eectuées que par un technicien de maintenance agréé. N'eectuez

que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les
instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage provoqué
par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies
avec votre produit.

Étapes

1 Eteignez le système, y compris tous les périphériques reliés, et déconnectez le système de la prise électrique.
2 Retirez le capot du système.
3 Déplacez le cavalier qui se trouve sur le cavalier de la carte système, des broches 2 et 4 aux broches 4 et 6.
4 Installez le capot du système.

Les mots de passe existants ne sont pas désactivés (eacés) tant que le système n’a pas démarré avec le cavalier qui se trouve sur les

broches 4 et 6. Par contre, avant d’attribuer un nouveau mot de passe système et/ou de conguration, vous devez redéplacer le

cavalier aux broches 2 et 4.

REMARQUE

sur les broches 4 et 6, le système désactive les nouveaux mots de passe à son prochain démarrage.

5 Rebranchez le système sur la prise secteur et allumez-le, ainsi que les périphériques qui y sont connectés.
6 Eteignez le système, y compris tous les périphériques reliés, et déconnectez le système de la prise électrique.
7 Retirez le capot du système.
8 Déplacez le cavalier qui se trouve sur le cavalier de la carte système, des broches 4 et 6 aux broches 2 et 4.
9 Installez le capot du système.
10 Rebranchez le système sur la prise secteur et allumez-le, ainsi que les périphériques qui y sont connectés.
11 Attribuez un nouveau mot de passe système et/ou de conguration.

: Si vous attribuez un nouveau mot de passe système et/ou de conguration alors que le cavalier est toujours

Cavaliers et connecteurs

93

9

Obtention d’aide

Sujets :

• Contacter Dell

• Commentaires sur la documentation

• Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)

• Obtention du support automatique avec SupportAssist

Contacter Dell

Dell EMC fournit plusieurs options de services et de support en ligne et par téléphone. Si vous ne disposez pas d’une connexion Internet, les
coordonnées sont indiquées sur votre facture d’achat, bordereau d’expédition, facture ou catalogue de produits Dell EMC. La disponibilité
des produits variant selon le pays et le produit, il se peut que certains services ne soient pas disponibles dans votre région. Pour toute
assistance commerciale, technique ou relevant du service à la clientèle, contactez Dell EMC :

1 Rendez-vous sur Dell.com/support.
2 Sélectionnez votre pays dans le menu déroulant située dans le coin inférieur droit de la page.
3 Pour obtenir un support personnalisé :

a Saisissez le numéro de service de votre système dans le champ Saisissez votre numéro de service.
b Cliquez sur Envoyer.

La page de support qui répertorie les diérentes catégories de supports s’ache.

4 Pour obtenir un support général :

a Sélectionnez la catégorie de votre produit.
b Sélectionnez la gamme de votre produit.
c Sélectionnez votre produit.

La page de support qui répertorie les diérentes catégories de supports s’ache.

5 Pour contacter le support technique mondial Dell EMC :

a Cliquez sur Global Technical Support (Support technique mondial).
b La page Contact Technical Support (Contacter le support technique) qui s’ache contient des informations détaillées sur la

façon de contacter l’équipe de support technique mondial Dell EMC, par téléphone, tchat ou courrier électronique.

Commentaires sur la documentation

Vous pouvez évaluer la documentation ou rédiger vos commentaires sur n'importe laquelle de nos pages de documentation Dell et cliquer
sur Envoyer des commentaires pour envoyer vos commentaires.

Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)

Vous pouvez utiliser le QRL (Quick Resource Locator) pour obtenir un accès immédiat aux informations sur votre système.

Prérequis

Assurez-vous que votre smartphone ou tablette a le scanner de QR code installé.

94 Obtention d’aide

Le QRL comprend les informations suivantes à propos de votre système :

• Vidéos explicatives

• Documents de référence, y compris le manuel d’installation et de maintenance ainsi que la présentation mécanique

• Un lien direct vers Dell pour contacter le support technique et les équipes commerciales

Étapes

1 Rendez-vous sur Dell.com/QRL pour accéder à votre produit spécique ou
2 Utilisez votre smartphone ou votre tablette pour numériser le code QR (Quick Ressource) spécique au modèle sur votre appliance

Dell EMC XC6420 Hyper-converged ou dans la section Quick Resource Locator.

QRL (Quick Resource Locator) pour les systèmes XC6420

Figure 42. QRL (Quick Resource Locator) pour les systèmes XC6420

Obtention du support automatique avec SupportAssist

Dell SupportAssist est une ore Dell Services (en option) qui automatise le support technique pour les serveurs Dell, le stockage et les
appareils en réseau. L’installation et la conguration d’une application SupportAssist dans votre environnement informatique apportent
plusieurs avantages :

• Détection automatisée des problèmes : SupportAssist surveille vos appareils Dell et détecte automatiquement les problèmes matériels,

à la fois de façon proactive et prédictive.

• Création automatique de tickets : lors de la détection d’un problème, SupportAssist crée automatiquement un ticket de support auprès

du service de support technique Dell.

• Collecte de diagnostic automatisé : SupportAssist collecte automatiquement les informations d’état du système des appareils et les

envoie de façon sécurisée à Dell. Ces informations sont utilisées par le service de support technique Dell pour résoudre le problème.

• Contact proactif : un agent de support technique Dell vous contacte concernant le ticket de support et vous aide à résoudre le

problème.

Les avantages varient en fonction de l’éligibilité au service Dell acheté pour votre appareil. Pour plus d’informations sur SupportAssist, voir

Dell.com/SupportAssist.

Obtention d’aide

95

A

Carte BOSS

Présentation de la carte BOSS

La carte BOSS est une solution RAID simple, conçue spéciquement pour l’amorçage d’un système d’exploitation de serveur. La carte
prend en charge jusqu’à deux lecteurs SATA M.2 à 6 Gbit/s. La carte d’adaptateur BOSS dispose d’un connecteur x8 utilisant des voies
PCIe x2 gen 2.0. Elle est disponible uniquement aux formats prol bas et demi-hauteur. La carte modulaire BOSS est dotée d’un logement
dédié dans les serveurs lames.

REMARQUE : Il n’y a pas voyants d’état sur la carte BOSS.

Figure 43. Caractéristiques de la carte BOSS

1 Carte BOSS
2 Connecteur de lecteur SATA M.2
3 Lecteur SATA M.2 80 mm

Systèmes d'exploitation pris en charge

La carte BOSS prend en charge les versions minimales prises en charge des systèmes d'exploitation suivants :

• Microsoft Windows Server 2016

• VMware ESXi 6.0 Update 3

• VMware ESXi 6.5

REMARQUE

pilotes, voir la documentation système à l'adresse Dell.com/support/operatingsystemmanuals. Pour les exigences de Service
Pack d'un système d'exploitation spécique, voir la section Pilotes et téléchargements à l'adresse Dell.com/support/manuals.

: Pour obtenir la liste la plus récente des systèmes d'exploitation pris en charge et des instructions d'installation des

systèmes série XC pris en charge

Les systèmes série XC suivants prennent en charge la carte adaptateur BOSS :

• XC640

96 Carte BOSS

• XC6420

• XC740xd

• XC940

Fonctionnalités de la carte BOSS

La carte BOSS prend en charge les fonctionnalités suivantes :

• Importation d’un disque étranger

• Informations PCI

• Reconstruction automatique

Importation d’un disque étranger

Un disque virtuel est considéré comme étant étranger s'il n'est pas natif à l'adaptateur.

• Un disque virtuel est considéré comme natif à l'adaptateur si :

– Le disque virtuel a été créé ou importé sur l'adaptateur.

• Un disque physique est considéré comme natif à l'adaptateur si :

– Il n'y a aucune métadonnée précédente du disque virtuel sur l'adaptateur et le(s) disque(s) physique(s) sont non congurés.
– Tous les disques virtuels congurés sur les disques physiques sont supprimés.

Informations PCI

La fonction SMART contrôle certains aspects physiques de tous les moteurs, têtes et autres composants électroniques d'un disque
physique an de détecter les pannes avant qu'elles se produisent. Les données sur les disques physiques compatibles SMART peuvent être
contrôlées pour identier les changements de valeurs et déterminer si les valeurs sont à l'intérieur des limites de seuil. De nombreux défauts
mécaniques et électriques dégradent les performances avant de tomber eectivement en panne.

Une panne SMART est également appelée panne prévisible. De nombreux facteurs concernent les pannes prévisibles des disques
physiques, par exemple détérioration des coussinets, rupture de la tête de lecture/écriture, et changements de la vitesse de rotation. En
outre, il existe aussi des facteurs associés aux défaillances des surfaces de lecture/écriture, comme le taux des erreurs de recherche (seek)
et un nombre excessif de secteurs endommagés.

Reconstruction automatique

Une reconstruction du disque virtuel commencera automatiquement au démarrage du système si le disque virtuel natif est dégradé et si
une cible de reconstruction valide est présente. Tout lecteur fonctionnel connecté au périphérique BOSS-S1 qui ne fait pas partie du disque
virtuel natif et qui possède une capacité de stockage supérieure ou égale est une cible de reconstruction valide. Une reconstruction
automatique se produit sans acher de message à l'utilisateur, et toutes les données se trouvant sur la cible de reconstruction sont
écrasées.

Remplacement de la carte BOSS à l’aide de l’option d’importation d’un disque étranger

Prérequis

1 Arrêtez le cluster et mettez hors tension le nœud qui nécessite la carte BOSS de remplacement.
2 Retirez la carte BOSS et les deux cartes SSD M.2.

Carte BOSS

97

3 Connectez les mêmes cartes SSD M.2 à la nouvelle carte BOSS.
4 Connectez la nouvelle carte BOSS au nœud, puis mettez le nœud sous tension.

Étapes

1 Allumez ou redémarrez votre appliance. Appuyez sur F2 dès que vous voyez ce message : F2 = System Setup, puis sélectionnez

Paramètres du périphérique.
2 Sélectionnez Utilitaire de conguration du contrôleur AHCI.
3 Sélectionnez <Virtual Disk info> (<Informations sur le disque virtuel>) pour acher le disque virtuel.

Figure 44. Utilitaire de

4 Cliquez sur le disque virtuel. L'état du disque virtuel est Étranger, puis cliquez sur Importer.

98

Carte BOSS

conguration de la carte BOSS

Figure 45. Informations détaillées sur le disque virtuel

5 Cliquez sur Précédent pour passer à l'écran présentant les informations sur le disque virtuel. Cliquez à nouveau sur le disque virtuel

pour acher l'état Fonctionnel.

Carte BOSS

99

Figure 46. État du disque virtuel

Étapes suivantes

REMARQUE

dernières versions disponibles.

1 Accédez à l'inventaire du système iDRAC et vériez que la carte BOSS est à jour.
2 Allumez ou redémarrez votre appliance. Appuyez sur F2 dès que vous voyez le message suivant : F2 = Conguration du système, puis

sélectionnez Paramètres d'amorçage.

3 Changez l'ordre de démarrage pour que la carte BOSS soit en premier.

: Si vous connectez une toute nouvelle carte BOSS, vous devez mettre à jour tous les micrologiciels vers les

100

Carte BOSS
