DELL W2600 User Manual
Dell™W2600 26” LCD TV
Téléviseur LCD Dell W2600 66 cm
LCD-Fernsehgerätes Dell W2600 (26 Zoll)
TV LCD 26" DellTMW2600
DellTMW2600 de 26 pulgadas
Owner’s Manual
Model W2600
TM
www.dell.com | support.dell.com
TV LCD Dell™ W2600 66 cm
Manuel d’utilisation
Modèle W2600
www.dell.com | support.dell.com
Remarques, avis et précautions
REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à mieux utiliser votre téléviseur.
AVIS : Un AVIS vous avertit d’un risque de dommage matériel ou de perte de données et vous indique comment éviter
le problème.
PRÉCAUTION : Une PRÉCAUTION indique un risque potentiel d’endommagement du matériel, de blessure corporelle
ou de mort.
____________________
Les informations contenues dans ce document sont sujettes à modification sans préavis.
© 2004 Dell Inc. Tous droits réservés.
Toute reproduction sous quelque forme que ce soit sans l’autorisation écrite de Dell Inc. est strictement interdite.
Marques utilisées dans ce texte : Dell, le logo DELL ; TruSurround XT, SRS et le symbole (o) sont des marques de SRS Labs, Inc ;
Microsoft et Windows sont des marques déposées de Microsoft Corporation.
D’autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire référence aux entités se réclamant de ces marques
et de ces noms ou à leurs produits. Dell Inc. dénie tout intérêt propriétaire dans les marques et les noms commerciaux autres que les siens.
Août 2004 Rév A00
Sommaire
1 À propos de votre téléviseur
Vue avant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Vue du côté droit
Vue du côté gauche
Vue du dessous
Contenu de la boîte
Précautions à prendre avec votre téléviseur
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
. . . . . . . . . . . . . . . . 63
2 Installation de votre téléviseur
Emplacement approprié pour votre téléviseur. . . . . . . . . . . . . . . . 65
Branchement de votre téléviseur
. . . . . . . . . . . . . . . . . . . . . . 65
3 Votre télécommande

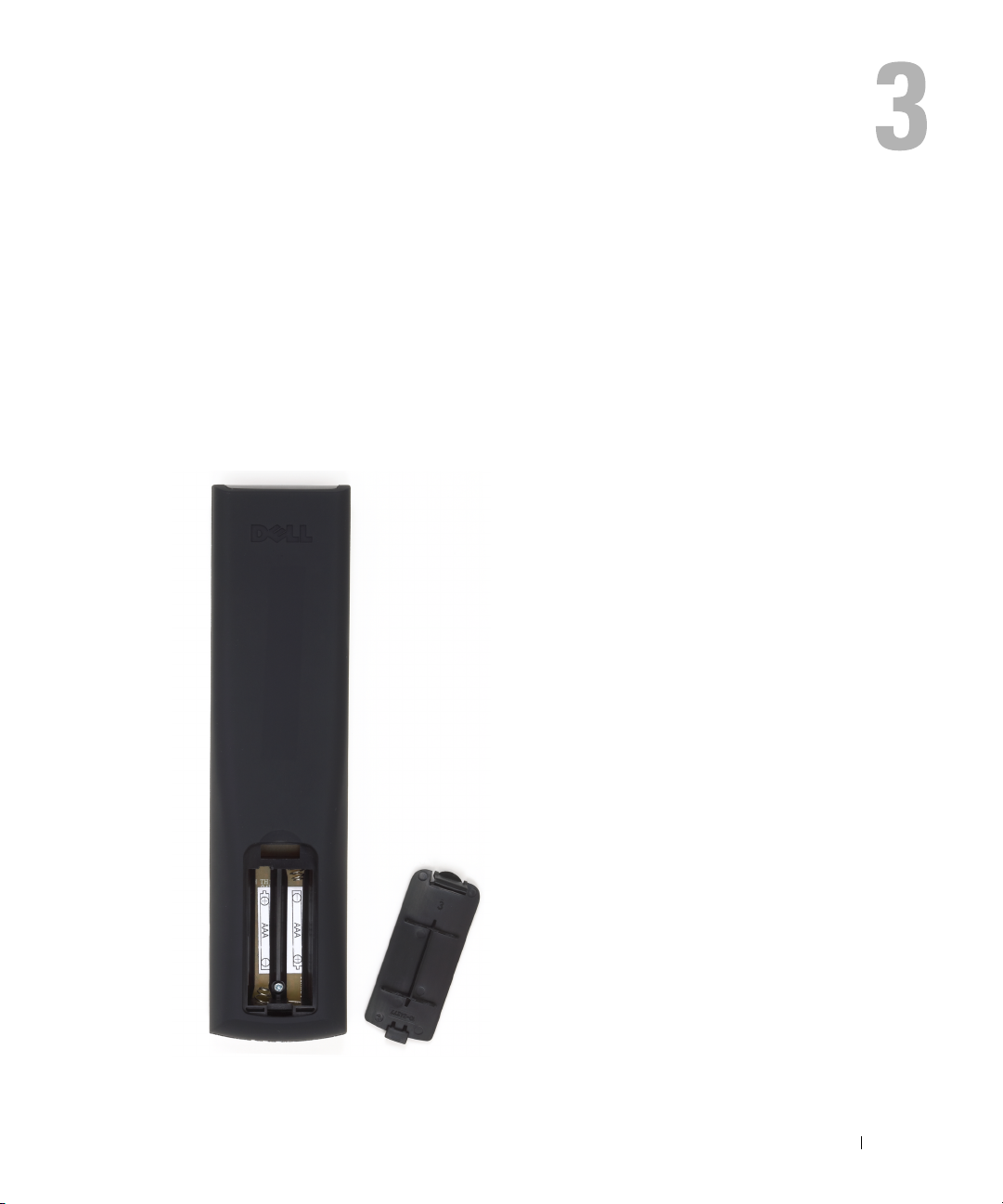

Installation des piles. . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Utilisation de votre télécommande
Utilisation de votre téléviseur avec une télécommande
universelle intelligente
. . . . . . . . . . . . . . . . . . . . . . . . . . 79
. . . . . . . . . . . . . . . . . . . . . 76

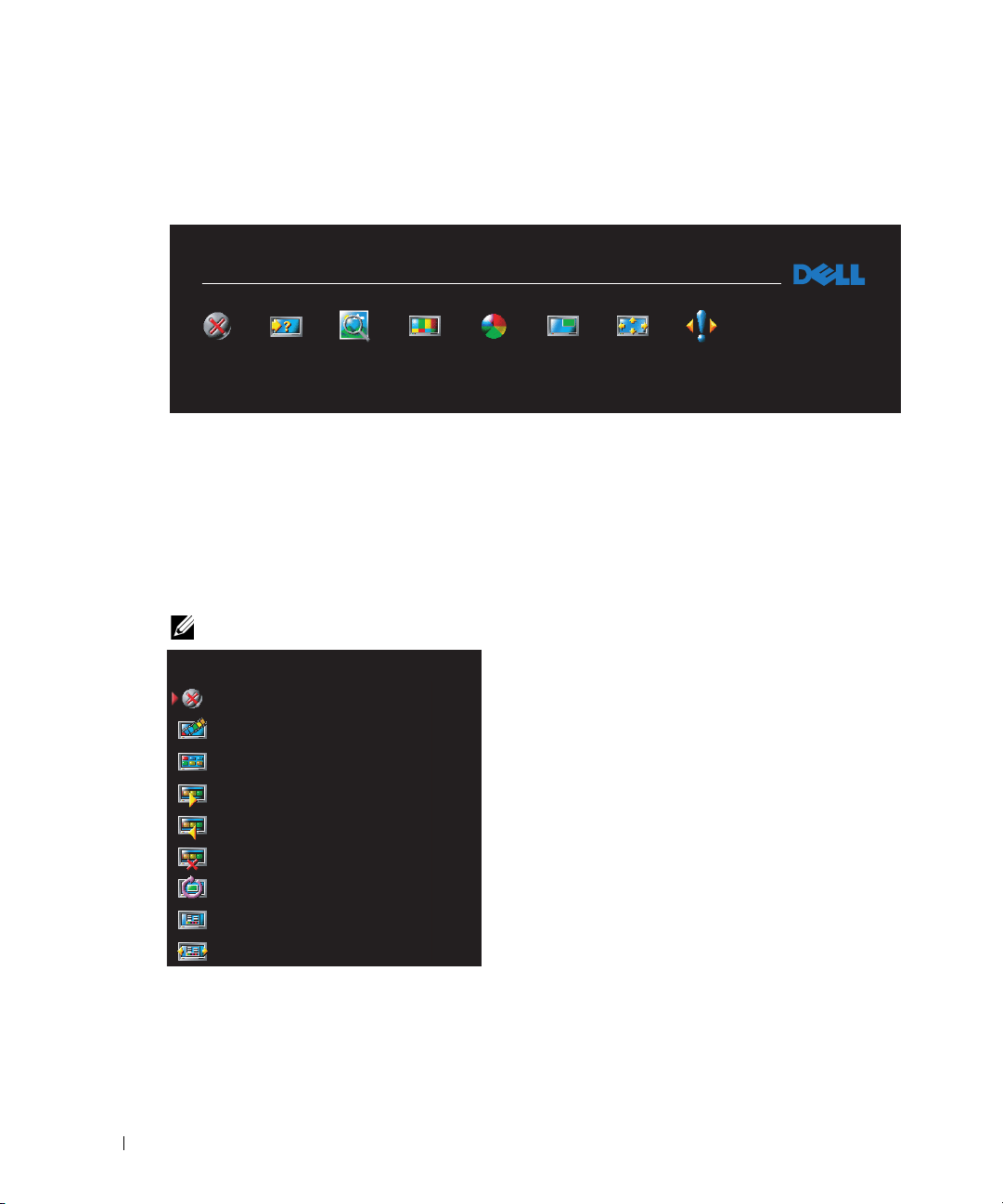

4 Utilisation de l’affichage à l’écran (OSD)
Utilisation de votre télécommande avec l’OSD . . . . . . . . . . . . . . . 81

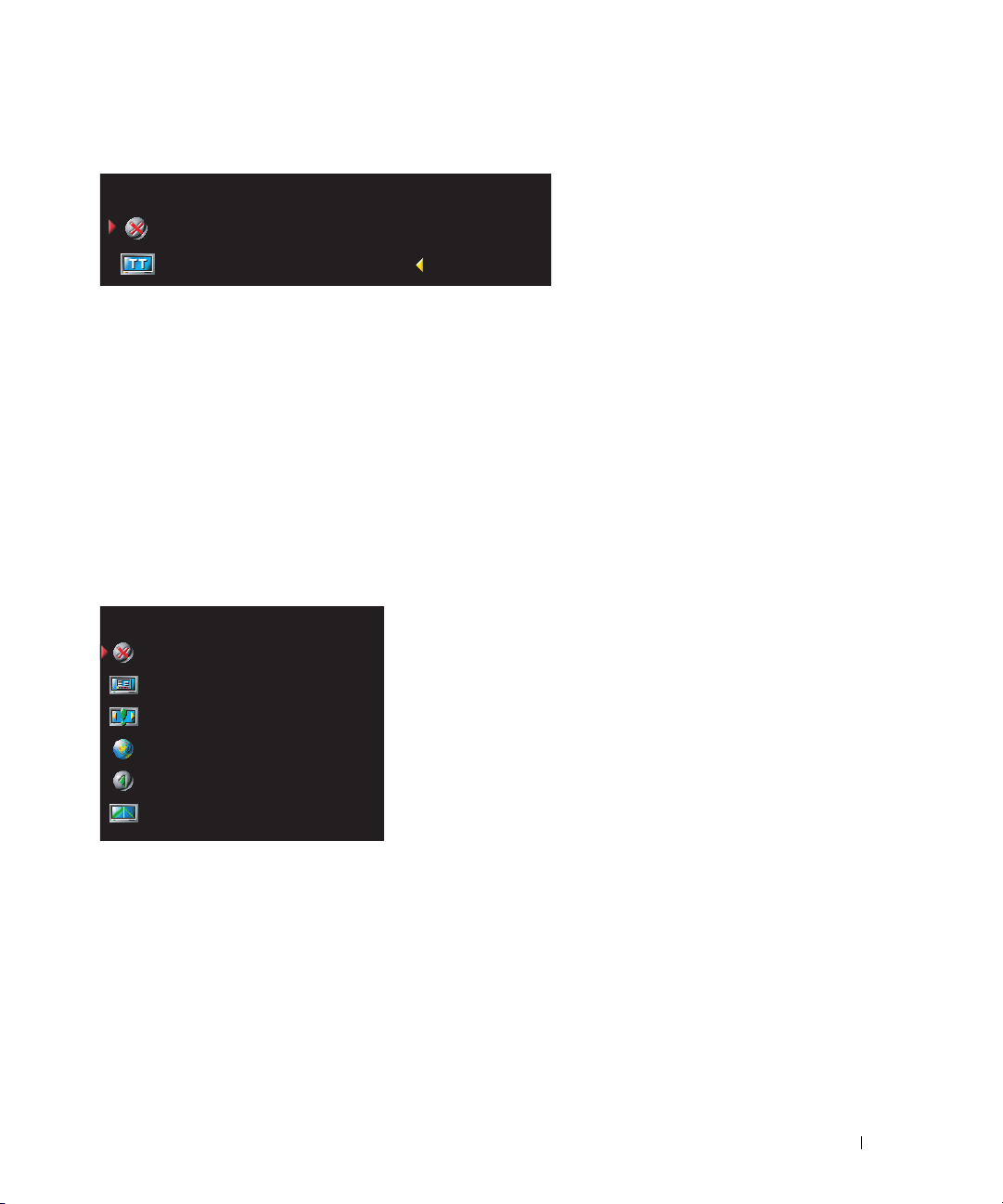

Sélection de la langue de l’OSD
Menu Sélection Entrée
Menu Image
Audio
PIP/POP/PBP
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
. . . . . . . . . . . . . . . . . . . . . . . . . . . 82
. . . . . . . . . . . . . . . . . . . . . . 82
Sommaire 55
Télétexte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Veille auto
Configuration de l’OSD
Lecteur de carte
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
. . . . . . . . . . . . . . . . . . . . . . . . . . . 87
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
5 Dépannage de votre téléviseur
Conseils de dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . 89
Problèmes généraux
Messages OSD
Problèmes de télécommande
Problèmes avec le lecteur de carte
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
. . . . . . . . . . . . . . . . . . . . . . . . 95
. . . . . . . . . . . . . . . . . . . . . 96
Utilisation de la fonction Test auto lorsque votre téléviseur
est branché sur votre ordinateur
Problèmes lors de l’utilisation du téléviseur comme moniteur
. . . . . . . . . . . . . . . . . . . . . . 96
. . . . . . . . 97
6 Caractéristiques de votre téléviseur
Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
56 Sommaire
À propos de votre téléviseur
Vue avant
2
1
1 Récepteur IR (infrarouge) Reçoit le signal émis par la télécommande.
2 Voyant d’alimentation (DEL) La lumière est bleue lorsque le téléviseur est allumé, et orange
lorsque le téléviseur est en veille.
À propos de votre téléviseur 57
Vue du côté droit
www.dell.com | support.dell.com
1
Bouton d’alimentation
2
Bouton du menu OSD
3
Bouton de volume
4
Bouton de volume
5
Bouton de canal
7
6
5
4
3
3
2
1
Appuyez sur ce bouton pour allumer et éteindre le téléviseur.
Appuyez sur ce bouton pour visualiser l’affichage à l’écran (OSD).
Appuyez sur ce bouton pour diminuer le volume ou naviguer
dans l’affichage à l’écran (OSD).
Appuyez sur ce bouton pour augmenter le volume ou naviguer
dans l’affichage à l’écran (OSD).
Appuyez sur ce bouton pour sélectionner la chaîne précédente
ou naviguer dans l’OSD.
6
Bouton de canal
7 Bouton
Sélection entrée
58 À propos de votre téléviseur
Appuyez sur ce bouton pour sélectionner la chaîne suivante ou
naviguer dans l’OSD.
Appuyez sur ce bouton pour afficher le menu Sélection entrée.
Vue du côté gauche
8
7
6
5
1 Connecteur vidéo composite (AV1) Utilisez le connecteur composite latéral pour les périphériques
que vous branchez occasionnellement, comme un système de
jeux vidéo.
2 R (connecteur audio
composite droit)
3 L (connecteur composite audio
gauche)
4 Panneau du lecteur de carte Retirez ce panneau si vous installez un lecteur de carte.
5 L (connecteur audio S-vidéo
gauche)
6 R (connecteur audio S-vidéo droit) Utilisez ce connecteur audio si vous avez branché
7 Connecteur S-vidéo (AV3) Utilisez les connecteurs S-vidéo latéraux pour les périphériques
8 Connecteur du casque Branchez un casque.
Utilisez ce connecteur audio si vous avez branché
un périphérique sur le connecteur composite (AV1).
Utilisez ce connecteur audio si vous avez branché
un périphérique sur le connecteur composite (AV1).
Utilisez ce connecteur audio si vous avez branché
un périphérique sur le connecteur S-vidéo (AV3).
un périphérique sur le connecteur S vidéo (AV3).
que vous branchez occasionnellement, comme un caméscope.
1
2
3
4
À propos de votre téléviseur 59
Vue du dessous
www.dell.com | support.dell.com
1 Connecteur d’alimentation Branchez le cordon d’alimentation.
2 Connecteur audio et vidéo
composite (AV2)
3 Connecteur audio DVI (L) Utilisez le connecteur audio DVI si vous branchez
4 Connecteur VGA Utilisez le connecteur VGA pour utiliser votre téléviseur comme
5 Connecteurs audio et vidéo
composants (AV6)
6 ANT/Cable (Antenne/Câble) Branchez une antenne ou un récepteur réseau câblé.
7 Connecteur audio/vidéo
composite de sortie

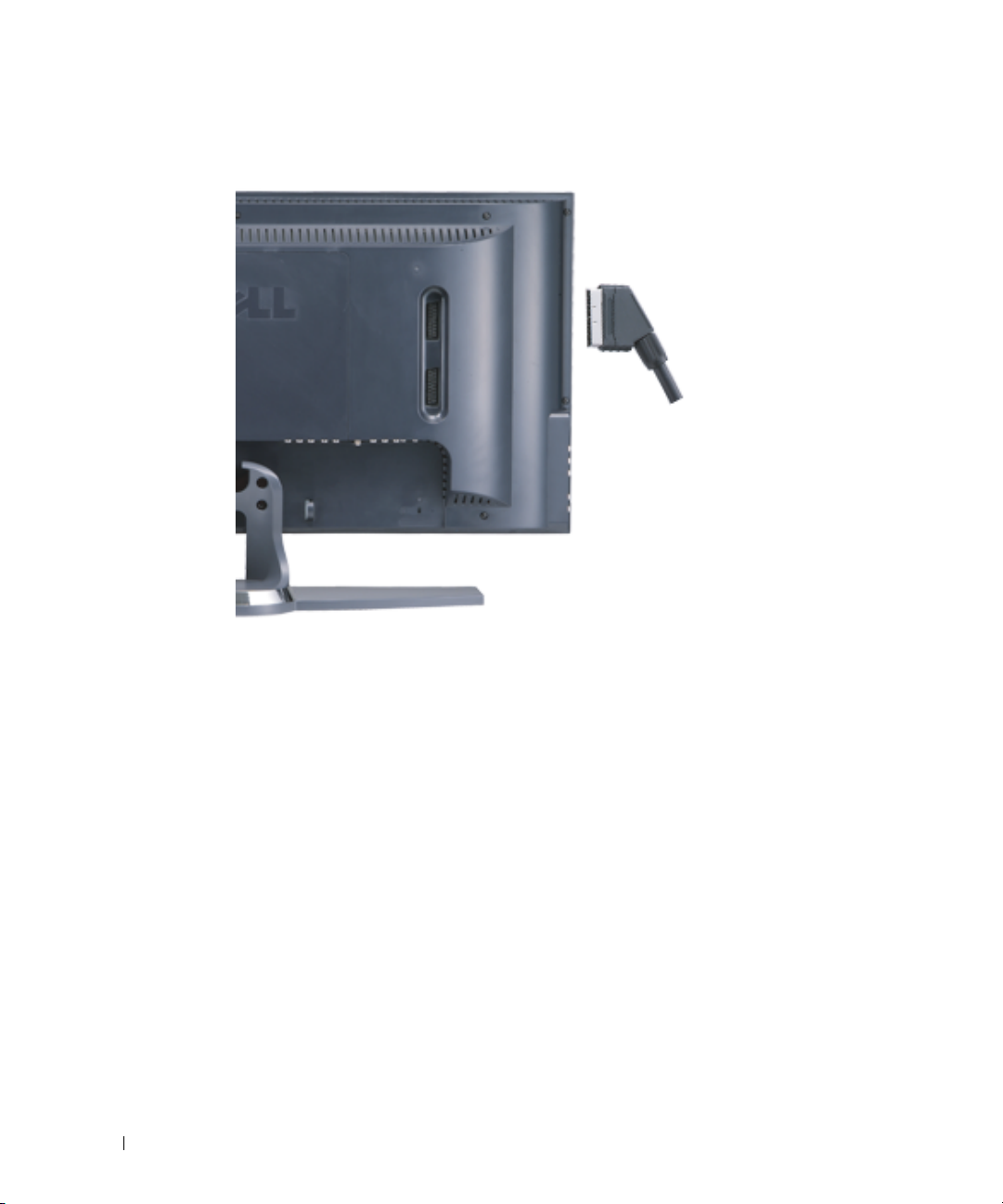

8 Connecteur SCART Branchez des périphériques tels qu’un lecteur de DVD
9 Connecteur audio et vidéo
composants (AV5)
10 Connecteur audio pour
votre ordinateur
11 Connecteur DVI Branchez des périphériques tels qu’un lecteur de DVD,
12 Connecteur audio DVI (R) Utilisez le connecteur audio DVI si vous branchez un
13 Connecteur S-vidéo (AV4) Branchez des périphériques, tels qu’un système de jeux
12
13
Branchez des périphériques, tels qu’un magnétoscope
ou un lecteur de DVD.
un périphérique sur le connecteur DVI.
moniteur pour votre ordinateur.
Branchez des périphériques, tels qu’un lecteur de DVD,
un démodulateur satellite ou un récepteur réseau câblé.
Branchez un périphérique, tel qu’un magnétoscope si vous avez
raccordé une antenne ou le câble au connecteur ANT/Cable.
ou un magnétoscope.
Le format S-vidéo de la péritel prend en charge la sortie S-vidéo
et TV. Le format RVB de la péritel prend en charge l'entrée RVB.
Branchez des périphériques, tels qu’un lecteur de DVD,
un démodulateur satellite ou un récepteur réseau câblé.
Branchez le câble audio de votre ordinateur à votre téléviseur.
un boîtier décodeur ou votre ordinateur.
périphérique sur le connecteur DVI.
vidéo ou un lecteur de DVD.
4
5
9101112
8
7
63
60 À propos de votre téléviseur
Contenu de la boîte
REMARQUE : Les câbles composants ne sont pas inclus avec le téléviseur. Si vous avez besoin
de câbles supplémentaires, contactez Dell.
Télécommande
Piles AAA (2)
Câble d’alimentation
Câble S-vidéo
À propos de votre téléviseur 61
Câble audio (2)
Câble composite
www.dell.com | support.dell.com
Câble DVI
Câble VGA
62 À propos de votre téléviseur
Câble Audio PC
Documentation
Précautions à prendre avec votre téléviseur
PRÉCAUTION : Seul un technicien agréé doit réviser le téléviseur. Ne démontez pas le téléviseur.
REMARQUE : Avant de nettoyer le téléviseur, débranchez-le.
• Pour nettoyer l’écran, humectez légèrement un chiffon doux, propre et sans peluche
avec de l’eau.
• Pour nettoyer le coffre du téléviseur, utilisez un chiffon légèrement imprégné de
détergent doux.
• N’utilisez pas de produits chimiques, tels que du benzène, du diluant, de l’ammoniaque
ou tout autre type de produit abrasif.
• N’utilisez pas d’air comprimé pour nettoyer le téléviseur.
À propos de votre téléviseur 63
www.dell.com | support.dell.com
64 À propos de votre téléviseur
Installation de votre téléviseur
PRÉCAUTION : Avant de lancer toute procédure de cette section, suivez les instructions de sécurité
fournies dans le Guide d’informations du produit.
Emplacement approprié pour votre téléviseur
Lorsque vous déciderez de l’emplacement de votre téléviseur, tenez compte des facteurs
environnementaux suivants :
• Ne stockez ni n’utilisez votre téléviseur dans des endroits exposés à une chaleur élevée,
à la lumière directe du soleil ou à un froid extrême.
• Évitez de déplacer le téléviseur d’un emplacement à un autre, avec des différences
de températures importantes. Pour plus d’informations, reportez-vous à la section
« Caractéristiques ».
• Ne soumettez pas le téléviseur à d’importantes vibrations ou à des chocs violents. Ne placez
pas le téléviseur dans le coffre d’une voiture.
• Ne stockez ni n’utilisez le téléviseur dans des endroits où il pourrait être exposé à un fort
taux d’humidité ou à un environnement poussiéreux.
• Ne placez pas le téléviseur dans un endroit où de l’eau ou d’autres liquides pourraient
l’éclabousser ou pénétrer à l’intérieur.
Branchement de votre téléviseur
Votre téléviseur possède cinq types de connecteurs standard.
Qualité Câble et connecteur Quand les utiliser
Satisfaisante Le connecteur coaxial (RF) transporte
le signal vidéo et audio via un seul câble.
Le connecteur coaxial est indiqué par
l’étiquette ANT/Cable sur votre téléviseur.
Pour retrouver ce connecteur, reportez-vous
à la section « Vue du dessous » page 60.
Installation de votre téléviseur 65
Qualité Câble et connecteur Quand les utiliser

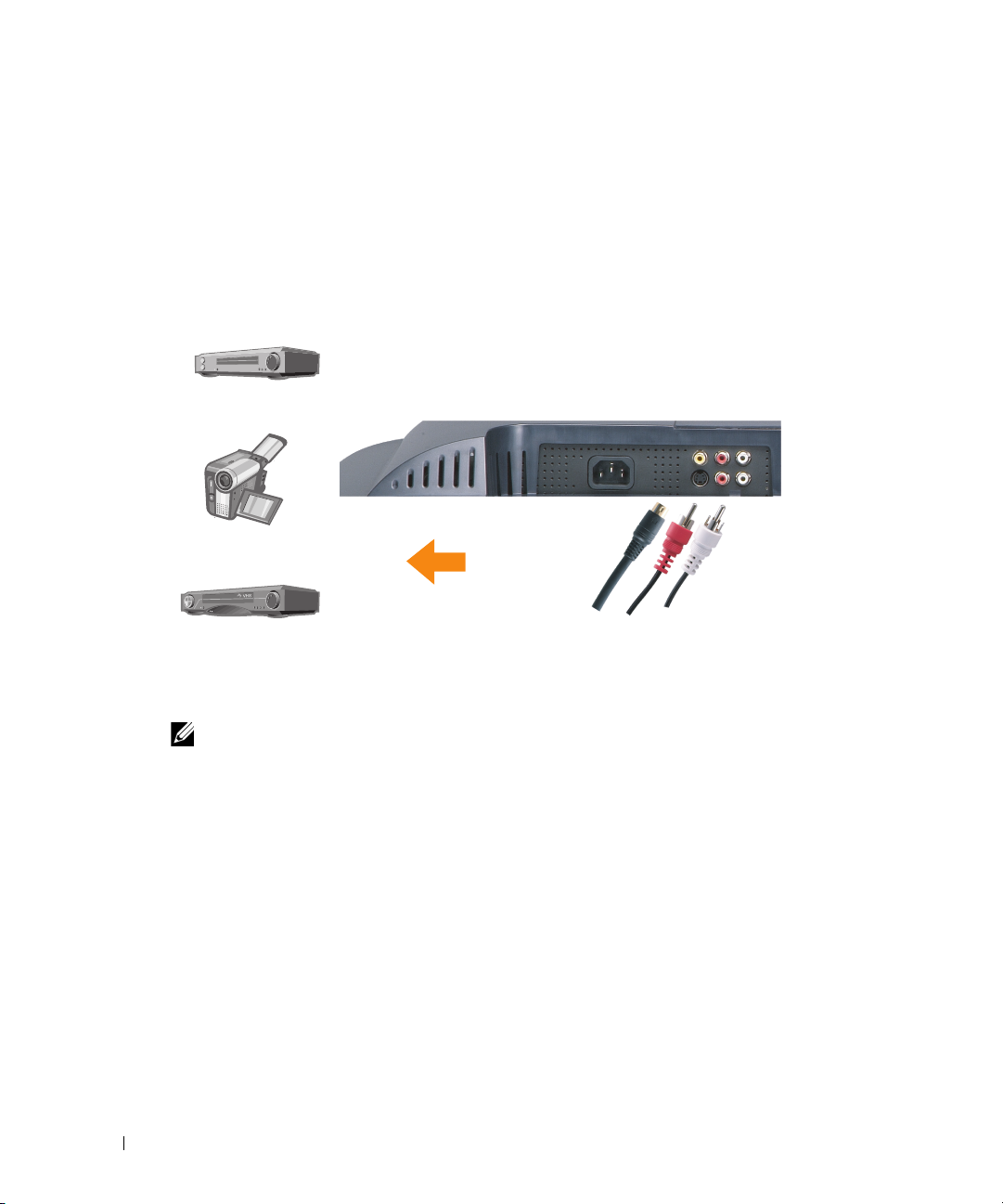

Satisfaisante Le connecteur composite transporte
www.dell.com | support.dell.com
Bonne Le connecteur S-vidéo divise le signal

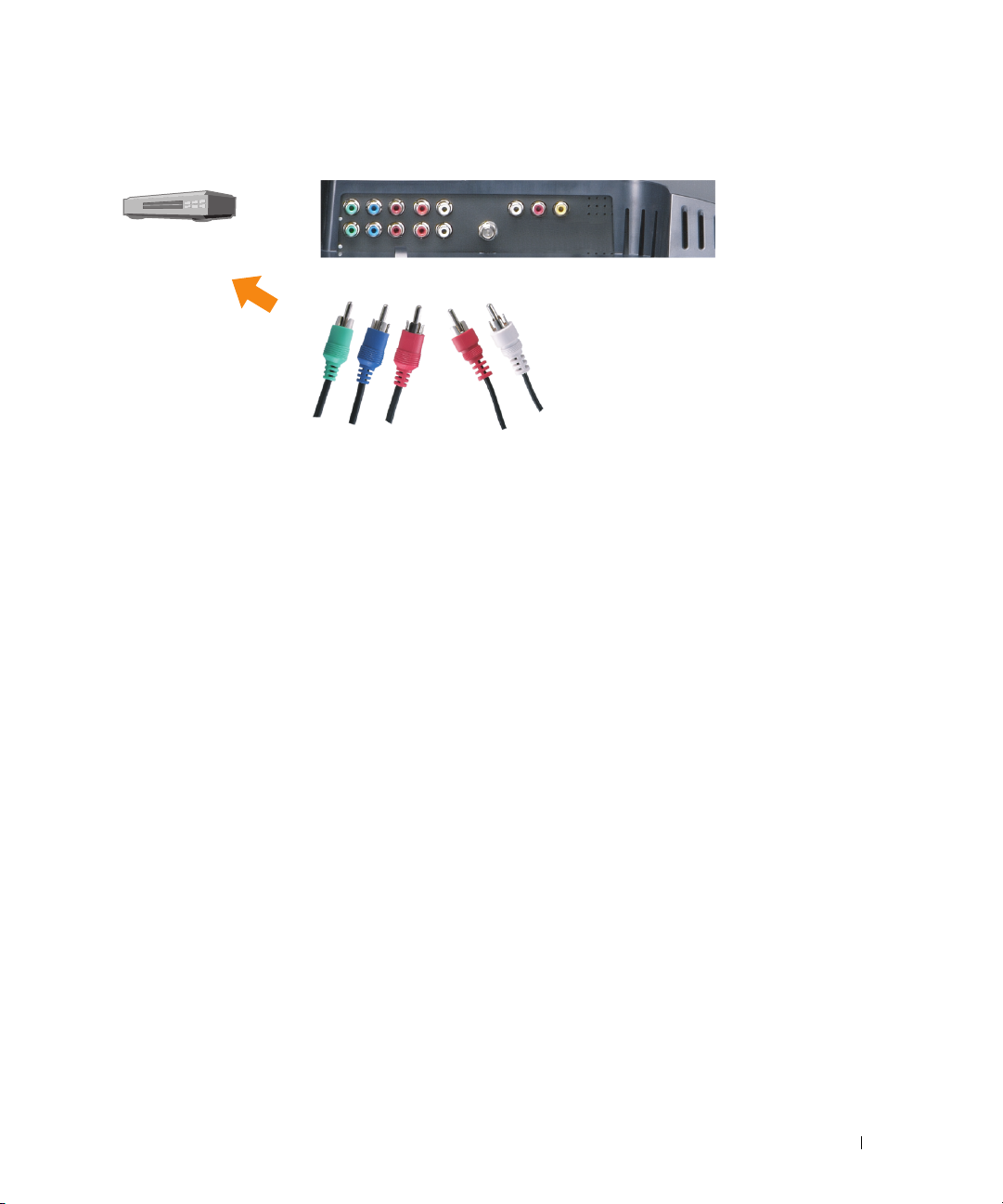

Très bonne Le connecteur composant divise le signal
le signal vidéo via un seul câble. Si vous
utilisez un connecteur vidéo composite,
vous avez également besoin de brancher
des câbles audio composites. Pour retrouver
ce connecteur, reportez-vous aux sections
« Vue du côté gauche » page 59 et « Vue du
dessous » page 60.
vidéo en deux signaux, un noir et blanc et
un couleur. Si vous utilisez un connecteur
S-vidéo, vous avez également besoin de
brancher les câbles AV pour le signal
audio. Pour retrouver ces connecteurs,
reportez-vous aux sections « Vue du côté
gauche » page 59 et « Vue du dessous »
page 60.
vidéo en trois signaux, deux couleur et
un noir et blanc. Assurez-vous d’avoir
branché les cinq câbles. Pour retrouver
ce connecteur, reportez-vous à la section
« Vue du dessous » page 60.
66 Installation de votre téléviseur
Utilisation du connecteur (coaxial) ANT/Cable
1
Éteignez le téléviseur et débranchez le cordon d’alimentation.
2
Branchez le câble coaxial sur le connecteur ANT/cable du téléviseur.
3
Branchez le cordon d’alimentation du téléviseur et allumez le téléviseur.
4
Entrez dans l’affichage à l’écran (OSD) et sélectionnez TV. Reportez-vous à la section
« Menu Sélection Entrée » page 82.
Utilisation du connecteur vidéo composite
Magnétoscope
1
Éteignez le téléviseur et débranchez le cordon d’alimentation.
REMARQUE : Si vous branchez un périphérique que vous voulez pouvoir enlever à tout moment,
tel qu’un caméscope, utilisez le connecteur vidéo composite sur le côté du téléviseur.
Installation de votre téléviseur 67
Loading...
