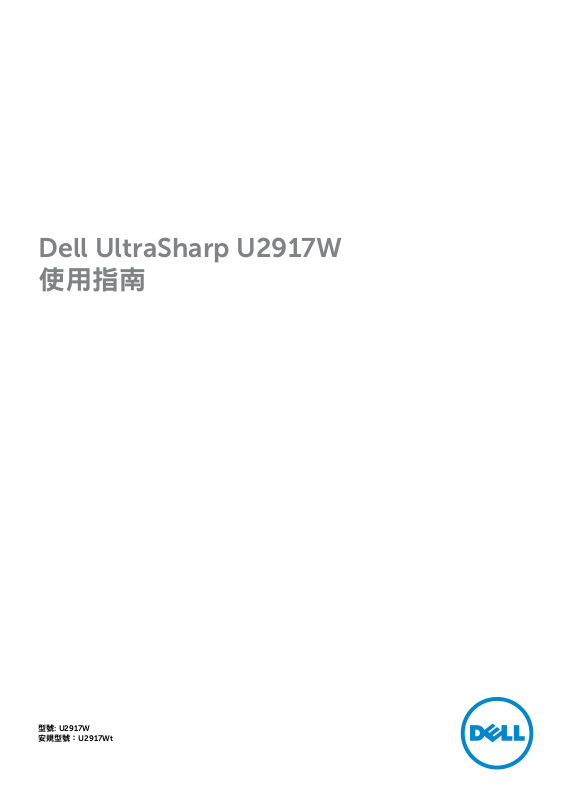

Dell UltraSharp U2917W

使用指南

型號: U2917W 安規型號：U2917Wt

註：「註」指出可協助您善用電腦的重要資訊。

注意：「注意」代表若未遵守指示，可能會導致硬體毀損或資料遺失。警告：「警告」代表財物損失及人員傷亡的可能性。

Dell™ 和 Dell 標誌為 Dell Inc. 在美國和／或其他地區之商標。本文提及之所有其他標章或名稱，為其各自公司之商標。

2016 – 6 月版本 A01

關於顯示器 .............................................. 5

包裝內容物 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

產品特色 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

零件與控制鈕 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

顯示器規格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

隨插即用功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

LCD 顯示器品質與像素原則 . . . . . . . . . . . . . . . . . . . . . . . . . . 21

架設顯示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

安裝立座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

使用傾斜、旋轉和垂直展開功能 . . . . . . . . . . . . . . . . . . . . . . . . 25

連接顯示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

整理連接線 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

拆除顯示器立座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

壁掛安裝（選擇性） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

顯示器操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

開啟顯示器電源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

使用前面板控制項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

使用螢幕顯示（OSD）功能表 . . . . . . . . . . . . . . . . . . . . . . . . . 33

疑難排解 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

自我測試 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

內建診斷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

| 3

一般問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

產品特定問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

通用串列匯排流（USB）特定問題 . . . . . . . . . . . . . . . . . . . . . . 51

附錄 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

安全指示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

FCC 聲明（僅限美國）及其他法規資訊 . . . . . . . . . . . . . . . . . . . 52

RoHS 聲明（僅針對台灣）. . . . . . . . . . . . . . . . . . . . . . . . . . . 52

聯絡 Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

安裝您的顯示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

維護準則 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

4 | 目錄

關於顯示器

包裝內容物

顯示器隨附下列元件。請檢查是否已收到所有元件，如有缺少，請聯絡 Dell。

註：部分品項屬於選購品，因此並未隨附於顯示器。部分功能或媒體不適用於特定國

家。

顯示器

立架

底座

電源線（因國家而異）

關於顯示器 | 5

USB 3.0 上載線（啟用顯示器上的 USB 埠）

DP 連接線（DP 到 mDP)

• 驅動程式與說明文件媒體

• 快速安裝指南

• 安全、環境與法規資訊

• 工廠校準報告

產品特色

Dell UltraSharp U2917W 顯示器具備主動矩陣、薄膜電晶體 (TFT)、液晶顯示器 (LCD) 與 LED 背光技術。顯示器特色包括：

• 73.03公分（28.8 英吋）的可視顯示區域（對角測量）。 2560 x 1080 (21:9 畫面長寬比) 解析度，可支援低解析度的全螢幕顯示。

• 具傾斜、旋轉及縱向延長調整能力。

• 以可拆式立座與符合影像電子標準協會 (VESA) 的 100mm 載掛孔，提供彈性的載掛方

案。

• 以 DP, mDP, HDMI和USB 3.0 提供廣泛的數位連線能力，讓您的顯示器永遠不會過時。

• 支援 sRGB 及 REC709 主要色域標準。

• 隨插即用功能（若系統支援）。

• 透過不閃屏畫面及有效降低藍光放射的 ComfortView 功能，達到最大的眼睛舒適度。

• 螢幕顯示 (OSD) 調整功能，可輕鬆設定並最佳化螢幕表現。

• 軟體與說明文件媒體內含資訊檔 (INF)、影像色彩校正檔 (ICM)、Dell Display Manager

軟體應用程式以及產品說明文件。

• 支援多部螢幕設定的 DP 1.2 MST (又稱 DP 菊輪鍊)。

• 安全鎖插槽。

• 支援資產管理功能。

• 面板僅採用不含砷及不含汞的玻璃。

• 能源計量表可即時顯示出顯示器目前的耗電程度。

• 在睡眠模式時為 0.3 W 的待機電源。

6 | 關於顯示器

零件與控制鈕

正面視圖

標號說明

1 功能按鈕（如需更多資訊，請參閱顯示器操作） 2 電源開啟／關閉按鈕（附LED指示燈）

關於顯示器 | 7

背面視圖

標號說明用途

1 100 mm x 100 mm VESA 載掛

孔（VESA 護蓋底下）

2 安規貼紙列出本產品所獲的安規認證。 3 立座釋放按鈕使用安全鎖固定螢幕。 4 安全鎖槽使用安全纜鎖固定顯示器（另售）。 5 條碼、序號及服務標籤若需聯絡 Dell 取得技術支援，則請參閱此貼紙。 6 Dell 喇叭組安裝槽安裝選購的 Dell 喇叭組。

7 連接線整理槽可將連接線穿過插槽，方便加以整理。

使用 VESA 相容壁掛套件 (100 mm x 100 mm) 的壁掛式顯示器。

註：固定 Dell 音箱棒之前請先撕下覆蓋安裝插槽的塑膠條。

側面視圖

8 | 關於顯示器

USB

含

下游連接埠

電池圖示的連接埠支援 BC 1.2。

底部視圖

標號說明用途

1 AC 電源插孔連接顯示器的電源線 2 HDMI1 連接埠 3 HDMI2 連接埠 4 DP 連接器（輸入）連接電腦的 DP 電纜

5 mDP 接頭（輸入）以 mDP 轉 DP 纜線連接您的電腦 6 DP 連接器（輸出）

7 音訊線路輸出連接埠連接喇叭，透過 HDMI 或 DP 聲道播放聲音。

8 USB 上游連接埠

9 USB 下游連接埠

10 立座鎖若要將支架鎖在顯示器上，請使用 M3 x 6 mm 螺絲 (未

使用 HDMI 纜線 (選購) 連接電腦。

供 MST（多串流傳輸）相容螢幕所用的 DP 輸出。DP

1.1 螢幕只能連接在整條 MST 串列的末端，做最後一台螢幕。若要啟用 MST，請參閱「連接螢幕供 DP MST 功

能使用」小節之說明。

註：使用 DP 輸出接頭時請拔除橡膠塞。

僅支援雙聲道音訊。註：音訊線路輸出連接埠不支援耳機。

警告：耳機或耳掛式耳機的聲壓過大時，可能會造

成聽力受損或失聰。

將顯示器隨附的 USB 連接線連接至電腦。連接之後，便可使用顯示器上的 USB 下游接頭。

連接 USB 裝置。以 USB 連接線連接電腦與顯示器的 USB 上游接頭，您就可以開始使用此接頭傳輸資料。含的連接埠支援 BC 1.2。

提供螺絲)

電池圖示

關於顯示器 | 9

顯示器規格

螢幕類型主動式矩陣 - TFT LCD 面板類型橫向電場效應技術寬高比

可視影像尺寸

對角線 73.03 公分（28.8 英吋）

有效區域水平 672.768 公釐（26.49 英吋）垂直 283.824 公釐（11.17 英吋）

面積 190947.7 平方公釐（295.97 平方英吋）像素點距 0.088 公釐 x 0.263 公釐每英吋像素 (PPI) 96 觀賞角度

垂直 178 度（標準值）

水平 178 度（標準值）亮度輸出 300 cd/m²（標準值）對比度 1000 比 1（標準值）顯示畫面塗層前端偏光片 (3H) 採抗眩光處理及表面硬化鍍

背光白色 LED、EDGELIGHT 系統反應時間 (灰階到灰階) 5 ms (快速模式)

色深 16.7 百萬色色階 99% sRGB

校正精準度 Delta E < 2 (平均值) 連接性 • 1 x DP 1.2 (HDCP 1.4)

邊框寬度 (螢幕邊緣至可用區域) 11.50 公釐 ( 頂部 )

可調整性

21:9

膜

8 ms (正常模式)

99% REC709

• 1 x mDP 1.2 (HDCP 1.4)

• 1 x DP 1.2 ( 輸出 ) 配備 MST (HDCP 1.4)

• 2 x HDMI1.4 (HDCP 1.4)

• 2 x USB 3.0 下游埠

• 2 x USB 3.0 含 BC1.2 充電功能，2A ( 最大 )

• 1 x USB 3.0 上游埠

• 1 x 類比 2.0 音訊線路輸出 (3.5mm 插孔 )

12.50 公釐 ( 左 / 右 )

21.10 公釐 ( 底部 )

10 | 關於顯示器

支架可調整高度 130 公釐傾斜 -5度至 21度旋轉 -30度至 30度

線纜管理有

Dell Display Manager (DDM)

相容性安全性安全鎖孔 (纜線鎖另售) 防竊底座及鎖孔 (至面

方便排列及其他重要功能

板)

解析度規格

水平掃瞄範圍 30 kHz to 94 kHz (DP/HDMI) 垂直掃描範圍 50Hz - 86 Hz (DP/HDMI)

最高預設解析度 2560 x 1080 at 60 Hz 視訊顯示功能

（DP及HDMI播放）

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

關於顯示器 | 11

預設顯示模式

kHz

MHz

顯示模式水平頻率

720 x 400 31.5 70.0 28.3 -/+

VESA, 640 x 480 31.5 60.0 25.2 -/-

VESA, 640 x 480 37.5 75.0 31.5 -/-

VESA, 800 x 600 37.9 60.3 40.0 +/+

VESA, 800 x 600 46.9 75.0 49.5 +/+

VESA, 1024 x 768 48.4 60.0 65.0 -/-

VESA, 1024 x 768 60.0 75.0 78.8 +/+

VESA, 1152 x 864 67.5 75.0 108.0 +/+

VESA, 1280 x 1024 64.0 60.0 108.0 +/+

VESA, 1280 x 1024 80.0 75.0 135.0 +/+

VESA, 1920 x 1080 67.5 60.0 148.5 +/+

VESA, 2560 x 1080 66.7 60.0 185.6 +/+

（

）

垂直頻率（Hz）

像素時脈（

）

MST Multi-Stream Transport (MST)模式

MST源顯示器可支持外部顯示器最大數量

2560 x 1080/60 Hz

2560 x 1080/60 Hz 2

同步極性（水平垂直）

註：支援的最大外部螢幕解析度僅 2560x1080 60Hz。

電氣規格

影像輸入訊號 • 每條差動線路各有數位視訊訊號

每條差動線路具有 100 ohm 阻抗

• DP/HDMI 訊號輸入支援輸入電壓頻率電流 100–240 VAC / 50 或 60 Hz ± 3 Hz / 1.7 A（最大）湧浪電流 120 V: 40 A (最大)

240 V: 80 A (最大)

12 | 關於顯示器

物理特性

接頭類型 • DP連接器 (包含 DP 輸入和 DP 輸出)

• mDP連接器

• HDMI連接器

• 音訊線路輸出

• USB 3.0 接頭

（含

訊號連接線類型 (隨附) DP 轉 mDP, 1.8 M 纜線

USB 3.0, 1.8 M 纜線

尺寸（含立座）

高度(展開時) 518.2 公釐（20.40 英吋）高度(壓縮時) 388.2 公釐（15.28 英吋）寬度 697.8 公釐（27.47 英吋）深度 200.3 公釐（7.89 英吋）

尺寸（不含立座）

高度 316.4 公釐（12.46 英吋）寬度 697.8 公釐（27.47 英吋）深度 55.6 公釐（2.19 英吋）

立座尺寸

高度(展開時) 433.4 公釐（17.06 英吋）高度(壓縮時) 387.0 公釐（15.24 英吋）寬度 292.4 公釐（11.51 英吋）深度 200.3 公釐（7.89 英吋）

重量

含包裝箱 10.79 公斤（23.79 磅）含立座組與線材 7.35 公斤（16.20 磅）不含立座組立的重量

（適用於壁掛或 VESA 載掛安裝方式

- 不含線材）立座組 2.10 公斤（4.63 磅）

前框光澤

4.95 公斤（10.91 磅）

2~4 GU

電池圖示的連接埠支援 BC 1.2。）

關於顯示器 | 13

環境特性

遵循標準

能源之星認證的顯示器。有

EPEAT

TCO 認證顯示器有符合 RoHS 規範有無 BFR/PVC 顯示器 (不包括外部纜線)

溫度

運作未運作

濕度

運作 10% 至 80%（非冷凝）未運作 5% 至 90%（非冷凝）

高度

運作最高 5,000 公尺（16,404 英尺）未運作最高 12,192 公尺（40,000 英尺）散熱 252.5 BTU/時（最大）

EPEAT Gold 在美國註冊。 EPEAT 的註冊會隨著國家不同而

有所差異，請參閱 www.epeat.net 了解各國的註冊狀態。

有

0℃ 至 40℃（32

-20℃ 至 60℃（-4

80.9 BTU/時（標準值）

°F 至 104 °F）

°F 至 140 °F）

14 | 關於顯示器

電源管理模式

若您的電腦有安裝 VESA DPM 相容繪圖卡或軟體，則顯示器未使用時會自動減少耗電量。這稱為省電模式*。若電腦偵測到鍵盤、滑鼠或其他輸入裝置發出輸入訊號，則顯示器會自動恢復運作。以下表格列出耗電量以及自動省電功能的燈號：

VESA 模式水平同步垂直同步影像電源指示燈耗電量

一般操作作用作用作用白色 74 W（最大）**

主動關閉模式停用停用關閉白色

（發光的）

關閉 - - - 關閉 <0.3 W

Energy Star 耗電量

TEC

19.45 W***

61.51 kWh****

OSD 僅會在一般操作模式下運作。若在主動-關閉模式時按下任一按鈕，便會顯示以下訊

息：

23.7 W（標準值） <0.3 W

*若要在關閉模式下達到零耗電量，則需拔除顯示器的電源線。

**最大亮度的耗電量最大。

***如同在 Energy Star 7.0 版本中定義的開啟模式耗電量。

****如同在 Energy Star 7.0 版本中定義單位為 kWh 的總耗電量。

本文件資訊反映實驗測試效能，僅供資料參考。產品效能可能因訂購之軟體、組件及週邊配備不同而有所差異，無需為此更新相關資訊。因此，用戶在選擇電力公差或相關規格時應避免過度依賴此資訊。對其準確性或完整性未提供任何明示或暗示的保證。

啟動電腦與顯示器，進入 OSD。

註：本顯示器符合能源之星標準。

關於顯示器 | 15

針腳配置

DP 連接器（輸入）

針腳編號 20 pin 端，已連接訊號連接線

1 ML3(n)

2 GND

3 ML3(p)

4 ML2(n)

5 GND

6 ML2p)

7 ML1(u)

8 GND

9 ML1(p)

10 ML0(n)

11 GND

12 ML0(p)

13 CONFIG1

14 CONFIG2

15 AUX CH (p)

17 AUX CH (n)

18 熱插拔偵測

19 GND

DP_Cable Detect

+3.3V DP_PWR

16 | 關於顯示器

DP 連接器（輸出）

針腳編號 20 pin 端，已連接訊號連接線 1 ML0(p)

2 GND

3 ML0(n)

4 ML1(p)

5 GND

6 ML1(n)

7 ML2(p)

8 GND

9 ML2(n)

10 ML3(p)

11 GND

12 ML3(n)

13 CONFIG1

14 CONFIG2

15 AUX CH(p)

16 GND

17 AUX CH(n)

18 熱插拔偵測

19 GND

20 DP_PWR

關於顯示器 | 17
