Monitor U2718Q firmy Dell
UltraSharp
Przewodnik użytkownika

Model: U2718Q

Numer identyfikacyjny modelu: U2718Qb

Uwagi, Ostrzeżenia i Przestrogi

UWAGA: UWAGA oznacza ważną informację, która może pomóc w lepszym

wykorzystaniu komputera.

OSTRZEŻENIE: OSTRZEŻENIE wskazuje na możliwość uszkodzenia

urządzenia lub utratę danych w przypadku postępowania niezgodnie z
instrukcjami.

PRZESTROGA: PRZESTROGA oznacza potencjalną możliwość

uszkodzenia majątku, obrażeń osobistych lub śmierci.

____________________

Copyright © 2017-2019 Dell Inc. Wszelkie prawa zastrzeżone.

Ten produkt jest chroniony przez amerykańskie i międzynarodowe przepisy dotyczące ochrony
praw autorskich i własności intelektualnej. Dell
Stanach Zjednoczonych i/lub innych jurysdykcjach. Inne znaki i nazwy wymienione w tym
dokumencie mogą być znakami towarowymi ich właścicieli.

2019 - 09 Rev. A03

TM

i logo Dell to znaki towarowe firmy Dell Inc. w

Spis treoci

Informacje o monitorze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Zawartość opakowania. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Cechy produktu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Identyfikacja części i elementów sterowania . . . . . . . . . . . . . . . . . . 9

Specyfikacje monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Możliwości Plug and Play. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Interfejs USB (Universal Serial Bus (Uniwersalna magistrala

szeregowa)) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Jakość monitora LCD i zasady dotyczące pikseli . . . . . . . . . . . . . 24

Wskazówki dotyczące konserwacji. . . . . . . . . . . . . . . . . . . . . . . . . 24

Ustawienia monitora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Podłączanie podstawy monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Podłączanie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Organizacja przebiegu kabli. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Odłączanie podstawy monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Mocowanie na ścianie (opcjonalnie) . . . . . . . . . . . . . . . . . . . . . . . . 31

Spis treoci | 3

Obsługa monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Włączanie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Używanie elementów sterowania na panelu przednim . . . . . . . . . 32

Używanie menu ekranowego (OSD) . . . . . . . . . . . . . . . . . . . . . . . . 34

Ustawianie maksymalnie rozdzielczości . . . . . . . . . . . . . . . . . . . . 46

Wymagania dotyczące wyświetlania i odtwarzania materiałów

w trybie HDR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Używanie nachylenia, obrotu w poziomie i pionowego

wydłużenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Obracanie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Dostosowywanie ustawień wyświetlania obrotu danego

systemu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Wykrywanie i usuwanie usterek . . . . . . . . . . . . . . . . . . . . . 51

Autotest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Wbudowana diagnostyka. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Powszechne problemy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Problemy specyficzne dla produktu . . . . . . . . . . . . . . . . . . . . . . . . 55

Problemy dotyczące USB (Universal Serial Bus (Uniwersalna

magistrala szeregowa)) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Problemy z głośnikami . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

4 | Spis treoci

Dodatek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Uwagi FCC (tylko USA) i inne informacje dotyczące przepisów . 57

Kontakt z firmą Dell. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Spis treoci | 5

Informacje o monitorze

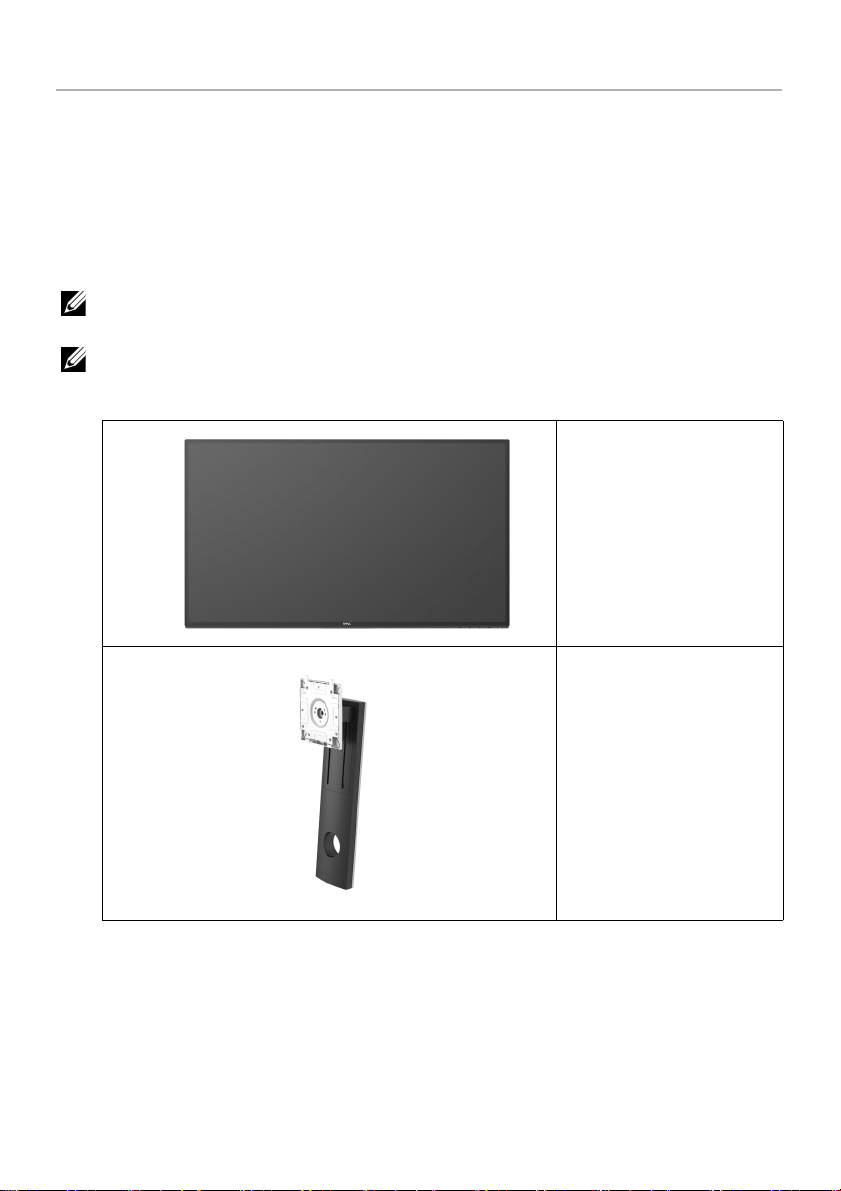

Zawartość opakowania

Monitor jest dostarczany z następującymi, pokazanymi poniżej komponentami.
Upewnij się, że otrzymane zostały wszystkie komponenty i
czegokolwiek brakuje.

UWAGA: Niektóre elementy mogą być opcjonalne i mogą nie być dostarczone z

monitorem. Niektóre funkcje i nośniki mogą być niedostępne w niektórych krajach.

UWAGA: Aby zainstalować inne podstawa, prosimy zwrócić się do odpowiedniej

instrukcji konfiguracji stoiska instrukcje dotyczące instalowania.

Kontakt z firmą Dell

Monitor

, jeśli

6 | Informacje o monitorze

Ramię podstawy

Podstawa

Kabel zasilania (Różna
zależnie od kraju)

Kabel DP (Mini-DP do DP)

Kabel przesyłania danych
USB 3.0 (udostępnia porty
USB monitora)

• Instrukcja szybkiej
instalacji

• Raport kalibracji
fabrycznej

• Informacje dotyczące
bezpieczeństwa,
środowiska i regulacji
prawnych

Informacje o monitorze | 7

Cechy produktu

Monitor płaskoekranowy Dell U2718Q posiada wyświetlacz ciekłokrystaliczny (LCD)
na cienkowarstwowych tranzystorach (TFT) z aktywną matrycą i podświetleniem
diodami LED. Funkcje monitora obejmują:

• Wyświetlacz o 68,47 cm (27-calowym) obszarze wyświetlania (Przekątna).
Rozdzielczość 3840 x 2160 (16:9) oraz pełnoekranowa obsługa niższych
rozdzielczości.

• Szeroki kąt widzenia umożliwiający oglądanie obrazu w pozycji siedzącej lub stojącej.

• Możliwość nachylenia, wydłużenia w pionie oraz obrotu.

• Zastosowanie ultracienkiej ramki przedniej pozwala zminimalizować grubość ramek w

przypadku korzystania z wielu monitorów, ułatwiając konfigurację i komfort oglądania
obrazu.

• Wyjmowany stojak oraz otwory montażowe Video Electronics Standards Association
(VESA™) 100 mm umożliwiające elastyczne rozwiązanie mocowania.

• Zdolność Plug and play jeżeli obsługiwana jest przez system komputerowy.

• Przestrzeń kolorów 99,9% sRGB ze średnią wartością Delta E <

• Funkcja HDR jest zgodna z HDMI 2.0a.

• Wejście DP, mDP, HDMI i USB3.0 zapewniają wiele możliwości połączeń cyfrowych i

wydajną pracę monitora w przyszłości.

• Regulację poprzez menu ekranowe (OSD) ułatwiające konfigurację i optymalizację
ekranu.

• Gniazdo blokady zabezpieczenia.

• Blokada stojaka.

• Zużycie energii w trybie uśpienia - 0,3 W.

• Optymalna wygoda dla oczu dzięki ekranowi z funkcją zapobiegania migotaniu.

2.

UWAGA: W dłuższej perspektywie światło niebieskie emitowane przez monitor może

mieć niekorzystne skutki dla oczu, m.in. powodować zmęczenie wzroku w wyniku
kontaktu z urządzeniami cyfrowymi. Funkcja ComfortView jest przeznaczona do
zmniejszenia ilości niebieskiego światła emitowanego przez monitor w celu
zapewnienia komfortu dla oczu.

8 | Informacje o monitorze

Identyfikacja części i elementów sterowania

Widok z przodu

Elementy sterowania na panelu

przednim

Etykieta Opis

1 Przyciski funkcyjne (więcej informacji, patrz rozdział
2 Przycisk włączania/wyłączania zasilania (z diodą LED)

Obsługa monitora

)

Informacje o monitorze | 9

Widok z tyłu

Widok z tyłu z podstawą monitora

Etykieta Opis Użyj

1 Otwory montażowe VESA

(100 mm x 100 mm - za
podłączoną pokrywą
podstawy)

2 Etykieta z oznaczeniami

prawnymi

3 Przycisk odłączania

stojaka

4 Gniazdo blokady

zabezpieczenia

5 Etykieta kodu paskowego

z numerem seryjnym

6 Szczelina prowadzenia

kabli

Montaż ścienny monitora przy użyciu zestawu do
montażu ściennego zgodnego ze standardem
VESA (100 mm x 100 mm).

Zawiera certyfikaty.

Umożliwia odłączenie stojaka od monitora.

Zabezpiecza monitor z blokadą zabezpieczającą
(nie znajduje się w zestawie).

Do kontaktowania się z firmą Dell w sprawach
pomocy technicznej.

Pomaga w uporządkowaniu przebiegu kabli przez
umieszczenie ich w szczelinie.

10 | Informacje o monitorze

Widok z boku

Etykieta Opis Użyj

1 Porty pobierania

danych USB

2 Port pobierania danych

USB z funkcją
ładowania energii

Podłącz urządzenia USB. Złącza tego można
używać tylko po podłączeniu kabla USB do
komputera i złącza przesyłania danych USB
monitora.*

Podłącz, aby naładować urządzenie.

* Aby uniknąć interferencji sygnału, w przypadku podłączenia urządzenia USB do
portu USB pobierania danych, NIE zaleca się podłączania innych urządzeń USB do
przylegających portów.

Informacje o monitorze | 11

Widok z dołu

Widok od dołu monitora bez stojaka

Etykieta Opis Użyj

1 Złącze przewodu

zasilania prądem
zmiennym

2 Złącze portu HDMI Podłącz kabel HDMI komputera.
3 Złącze wejścia

DisplayPort

4 Złącze wejścia Mini

DisplayPort

5 Gniazdo Audio Line-out Podłączenie głośników*.
6 Port przesyłania

danych USB

7-1 Porty pobierania

danych USB

7-2 Port pobierania danych

USB z funkcją
ładowania energii

8 Stand Blokada funkcji Zablokuj stojaka do monitora przy użyciu śruby

Podłącz kabel zasilający.

Podłącz kabel DP komputera.

Połączenie komputera z kablem Mini-DP do DP.

Podłącz dostarczony kabel USB do monitora i
komputera. Po podłączeniu tego kabla można
używać złączy USB monitora.

Podłącz urządzenia USB. Złącza tego można
używać tylko po podłączeniu kabla USB do
komputera i złącza przesyłania danych USB
monitora.**

Podłącz, aby naładować urządzenie.

M3 x 6 mm (śrubę kupuje się oddzielnie).

* Słuchawki nie są obsługiwane w przypadku złącza audio line out.

12 | Informacje o monitorze

** Aby uniknąć interferencji sygnału, w przypadku podłączenia urządzenia USB do portu
USB pobierania danych, NIE zaleca się podłączania innych urządzeń USB do
przylegających portów.

Specyfikacje monitora

Specyfikacje panelu płaskiego

Model U2718Q

Typ ekranu Aktywna matryca - TFT LCD
Technologia panelu Matryca IPS (In Plane Switching)
Współczynnik proporcji 16:9
Widoczny obraz
Przekątna
Poziomo, obszar aktywny
Pionowo, obszar aktywny
Obszar
Plamka piksela 0.1554 mm x 0.1554 mm
Pikseli na cal 163
Kąt widzenia Typowy 178° (w pionie)

Wyjście luminancji 350 cd/m (typowe)
Współczynnik kontrastu 1300 do 1 (typowe)
Powłoka płyty Antyodblaskowa utwardzona 3H
Kontrast podświetlenia System oświetlenia krawędzi diodami LED
Czas reakcji 8 ms (normalnie)/5 ms (tryb szybki)
Głębia kolorów 1,07 miliardów kolorów
Gama kolorów* 99,9% sRGB, 99,9% Rec 709, 80,7% DCI-P3
Dokładność kalibracji Delta E <
Wbudowane urządzenia • Koncentrator USB 3.0 Super-Speed (1 x port

684,7 mm (27 cali)
596,74 mm (23,49 cala)
335,66 mm (13,21 cala)

2

200301,7 mm

Typowy 178° (w poziomie)

przesyłania danych USB 3.0)

• 4 x port USB 3.0 (pobierania danych)

(310,47 cala2)

2 (średnio)

Informacje o monitorze | 13

Połączenie • 1 x HDMI 2.0 (HDCP 2.2)

• 1 x DP 1.2 (HDCP 2.2)

• 1 x mDP (HDCP 2.2)

• 1 x gniazdo Audio Line Out

• 1 x port przesyłania danych USB 3.0

• 4 x port pobierania danych USB 3.0 (włącznie z 2 x

BC1.2)

Szerokość ramki (krawędź
monitora do obszaru aktywnego)

Nastawność
Regulowana wysokość stojaka
Nachylenie
Obrót w pionie
Obrót wyświetlacza
Zgodność Dell Display Manager

(DDM)
Zabezpieczenia Gniazdo blokady zabezpieczenia (blokada kablowa

* Tylko przy natywnej rozdzielczości panelu wstępne ustawienie to Tryb
niestandardowy.

7.3 mm (Góra/Lewo/Prawo)

9.0 mm (Spód)

Od 0 do 130 mm

-5° do 21°

-45° do 45°

-90° do 90°
Funkcje Łatwa aranżacja i inne

sprzedawana oddzielnie)

Specyfikacje rozdzielczości

Model U2718Q

Zakres skanowania poziomego 10 kHz do 137 kHz (automatyczny)
Zakres skanowania pionowego 49 Hz do 86 Hz (automatyczny)
Najwyższa wstępnie ustawiona

rozdzielczość

3840 x 2160 przy 60 Hz

Obsługiwane tryby video

Model U2718Q

Możliwości wyświetlania video
(odtwarzanie HDMI & DP)

14 | Informacje o monitorze

480p, 480i, 576p, 576i, 720p, 1080i, 1080p,
QHD, UHD

Wstępne ustawienia trybów wyświetlania

Tryb wyświetlania Częstotliwość

pozioma (kHz)

Częstotliwość

pionowa (Hz)

Zegar pikseli

(MHz)

Biegunowość

synchronizacji

(Pozioma/

Pionowa)

VESA, 640 x 400 31,5 70,1 25,2 +/­VESA, 640 x 480 31,5 59,9 25,2 -/­VESA, 640 x 480 37,5 75,0 31,5 -/­VESA, 720 x 400 31,5 70,1 28,3 -/+
VESA, 800 x 600 37,9 60,3 40,0 +/+

VESA, 800 x 600 46,9 75,0 49,5 +/+
VESA, 1024 x 768 48,4 60,0 65,0 -/­VESA, 1024 x 768 60,0 75,0 78,8 +/+

VESA, 1152 x 864 67,5 75,0 108,0 +/+

VESA, 1280 x 800 - R 49,3 59,9 71,0 +/-

VESA, 1280 x 1024 64,0 60,0 108,0 +/+
VESA, 1280 x 1024 80,0 75,0 135,0 +/+
VESA, 1600 x 1200 75,0 60,0 162,0 +/+
VESA, 1920 x 1080 67,5 60,0 148,5 +/+

VESA, 2048 x 1280- R 78,9 59,9 174,3 +/-

VESA, 2560 x 1440 88,8 60,0 241,5 +/-

VESA, 3840 x 2160- R* 133,3 60,0 533,3 +/-

* Wymaga karty graficznej obsługującej specyfikację HDMI 2.0.

Specyfikacje elektryczne

Model U2718Q

Sygnały wejścia video • HDMI 2.0, 600 mV na przewód, opór wejściowy

100 omów na parę przewodów

• DisplayPort & Mini DisplayPort 1.2, 600 mV na
przewód, opór wejściowy 100 omów na parę
przewodów

Napięcie wejścia prądu
zmiennego/częstotliwość/prąd

100 VAC do 240 VAC/50 Hz lub 60 Hz +
(typowe)

Prąd udarowy • 120 V: 30 A (Maksymalnie) przy 0°C (zimny start)

• 220 V: 60 A (Maksymalnie) przy 0°C (zimny start)

Informacje o monitorze | 15

3 Hz/1,5 A

Charakterystyki fizyczne

Model U2718Q
Typ kabla sygnałowego • Cyfrowe: odłączany, HDMI, 19 pinów

(kabel kupowany oddzielnie)

• Cyfrowe: odłączany, Mini-DP do DP,
20 pinów

• Universal Serial Bus (Uniwersalna
magistrala szeregowa): odłączany, USB,
9 pinów

Wymiary (ze stojakiem)

Wysokość (po rozłożeniu) 540,2 mm (21,27 cali)
Wysokość (obniżony) 410,2 mm (16,15 cali)
Szerokość 611,3 mm (24,07 cali)
Głębokość 200,3 mm (7,89 cala)

Wymiary (bez stojaka)

Wysokość 356,2 mm (14,02 cala)
Szerokość 611,3 mm (24,07 cala)
Głębokość 49,1 mm (1,93 cala)

Wymiary stojaka

Wysokość (po rozłożeniu) 433,4 mm (17,06 cala)
Wysokość (obniżony) 387,2 mm (15,24 cala)
Szerokość 292,4 mm (11,51 cala)
Głębokość 200,3 mm (7,89 cala)

Ciężar

Waga z opakowaniem 9,40 kg (20,72 funta)
Waga z zamontowanym stojakiem i

kablami
Waga bez stojaka (Do montażu

ściennego lub montażu VESA - bez linek)
Waga stojaka 2,53 kg (5,58 funta)

6,55 kg (14,44 funta)

3,70 kg (8,16 funta)

16 | Informacje o monitorze

Charakterystyki środowiskowe

Model U2718Q
Zgodność ze standardami

• Zgodność z przepisami RoHS

• Wyświetlacze z certyfikatem TCO

• Nie zawiera bromowanego środka opóźniającego i polichlorku winylu (bezhalogenowy)

za wyjątkiem kabli zewnętrznych.

• Urządzenie spełnia wymogi normy bezpieczeństwa elektrycznego NFPA 99.

• Szkło nie zawierające arsenu i rtęci przeznaczone tylko do panelu.

Tem per atur a

Działanie 0°C do 40°C (32°F do 104°F)
Bez działania -20°C do 60°C (-4°F do 140°F)

Wilgotność

Działanie 10% do 80% (bez kondensacji)
Bez działania 5% do 90% (bez kondensacji)

Wysokość n.p.m.

Działanie 5000 m (16404 stóp) (maksymalnie)
Bez działania 12192 m (40000 stóp) (maksymalnie)

Rozpraszanie ciepła•337,79 BTU/godzinę (maksymalnie)

• 102,36 BTU/godzinę (typowe)

Tryby zarządzania energią

W okresach bezczynności użytkownika monitor automatycznie może obniżyć
zużycie energii elektrycznej, gdy komputer jest wyposażony w kartę graficzną lub
oprogramowanie spełniające wymagania norm VESA DPM™. Określa się to jako
Tryb oszczędzania energii*. Jeśli komputer wykryje wejście z klawiatury, myszy lub
innych urządzeń wejścia, monitor automatycznie wznowi działanie. Następująca
tabela pokazuje zużycie energii i sygnalizację tej funkcji automatycznego
oszczędzania energii.

Tryby VESA Synchronizacja

pozioma

Normalne
działanie

Tryb
wyłączenia
aktywności

Wyłączenie - - - Wyłącz Mniej niż 0,3 W

Aktywny Aktywny Aktywny Biały 99 W

Nieaktywny Nieaktywny Pusty Biały

Synchronizacja

pionowa

Video Wskaźnik

zasilania

(miga)

Zużycie

energii

(maksymalnie)**
30 W (typowe)
Mniej niż 0,3 W

Informacje o monitorze | 17

Zużycie energii P
Całkowite zużycie energii (TEC) 76,39 kWh

on

24,32 W

* Zerowe zużycie energii w trybie WYŁĄCZENIE, można osiągnąć jedynie poprzez
odłączenie od monitora głównego kabla zasilania.

** Maksymalny pobór mocy jest mierzony w stanie max luminancji, i USB aktywnych.
Niniejszy dokument należy wykorzystywać wyłącznie do celów informacyjnych i

zawiera on dane na temat pracy w warunkach laboratoryjnych. Posiadany produkt
może działać inaczej, w zależności od oprogramowania, komponentów i
zamówionych urządzeń peryferyjnych i nie ma obowiązku aktualizowania takich
informacji. Stosownie, klient nie powinien polegać na tych informacjach podczas
podejmowania decyzji na temat tolerancji elektrycznych i innych kwestii. Nie udziela
się jawnej ani dorozumianej gwarancji co do dokładności lub kompletności.

UWAGA:

: Zużycie energii w trybie Wł. mierzone w odniesieniu do metody testowania

P

on

Energy Star.
TEC: Całkowite zużycie energii w kWh mierzone w odniesieniu do metody testowania
Energy Star.

Menu OSD będzie tylko działać w typowym trybie operacyjnym. Po naciśnięciu
dowolnego przycisku w trybie wyłączenia aktywności wyświetlony zostanie
następujący komunikat:

Uruchom komputer i monitor, aby uzyskać dostęp do menu ekranowego OSD.

UWAGA: Komunikat może być nieznacznie inny w zależności od podłączonego

sygnału źródłowego.

18 | Informacje o monitorze

Przydział pinów

Złącze DisplayPort

Numer

pinu

20-pinowa końcówka

podłączonego kabla

sygnałowego

1 ML0(p)
2GND
3 ML0(n)
4 ML1(p)
5GND
6 ML1(n)
7 ML2(p)
8GND

9 ML2(n)
10 ML3(p)
11 GND
12 ML3(n)
13 GND
14 EDID WP
15 AUX(p)
16 GND
17 AUX(n)
18 Wykrywanie bez wyłączania
19 Re-PWR
20 +3,3 V DP_PWR

Informacje o monitorze | 19

Złącze Mini DisplayPort

Numer

pinu

20-pinowa końcówka

podłączonego kabla

sygnałowego

1GND

2 Wykrywanie bez wyłączania

3 ML3(n)

4GND

5 ML3(p)

6GND

7GND

8GND

9 ML2(n)
10 ML0(n)
11 ML2(p)
12 ML0(p)
13 GND
14 GND
15 ML1(n)
16 AUX(p)
17 ML1(p)
18 AUX(n)
19 GND
20 +3,3 V DP_PWR

20 | Informacje o monitorze

Złącze HDMI

Numer

pinu

19-pinowa końcówka

podłączonego kabla

sygnałowego

1 TMDS DANE 2+

2 TMDS DANE 2 SHIELD

3 TMDS DANE 2-

4 TMDS DANE 1+

5 TMDS DANE 1 SHIELD

6 TMDS DANE 1-

7 TMDS DANE 0+

8 TMDS DANE 0 SHIELD

9 TMDS DANE 0­10 TMDS ZEGAR+
11 TMDS CLOCK SHIELD
12 TMDS ZEGAR­13 CEC
14 Zarezerwowane

(N.C. w urządzeniu)
15 ZEGAR DDC (SCL)
16 DANE DDC (SDA)
17 DDC/CEC uziemienie
18 ZASILANIE +5 V
19 WYKRYWANIE BEZ

WYŁĄCZANIA

Informacje o monitorze | 21

Możliwości Plug and Play

Ten monitor można instalować w dowolnym systemie zgodnym z Plug and Play.
Monitor automatycznie przekazuje do systemu komputera informacje Rozszerzone
dane identyfikacji monitora (EDID) za pomocą protokołów Kanał danych monitora
(DDC), dlatego system może konfigurować się automatycznie oraz zoptymalizować
ustawienia monitora. Większość instalacji monitorów jest automatyczna; jeśli to
wymagane, można wybrać inne ustawienia. Dalsze informacje o zmianie ustawień
monitora, znajdują się w części

Obsługa monitora

.

Interfejs USB (Universal Serial Bus (Uniwersalna magistrala szeregowa))

W tej części znajdują się informacje dotyczące portów USB znajdujących się w
monitorze.

UWAGA: Ten monitor jest zgodny z USB 3.0 Super-Speed.

Szybkość

transferu

Super-speed 5 Gbps 4,5W (Maks., każdy port)
Wysoka szybkość 480 Mbps 4,5W (Maks., każdy port)
Pełna szybkość 12 Mbps 4,5W (Maks., każdy port)

* Do 2A w porcie USB pobierania danych (port z ikoną baterii ) z
urządzeniami zgodnymi z BC1.2 lub normalnymi urządzeniami USB.

Szybkość

przesyłania

danych

Zużycie energii*

Złącze przesyłania danych USB

Numer pinu 9-pinowa część złącza

1VCC
2D­3D+
4GND

22 | Informacje o monitorze

5 SSTX­6 SSTX+
7GND
8 SSRX­9 SSRX+

Złącze pobierania danych USB

Numer pinu 9-pinowa część złącza

1VCC
2D­3D+
4GND
5 SSRX­6 SSRX+
7GND
8 SSTX­9 SSTX+

Porty USB

• 1 x USB 3.0 (przesyłania danych) - spód

• 2 x USB 3.0 (pobierania danych) - spód

• 2 x USB 3.0 (pobierania danych) - bok

• Port ładowania – port oznaczony ikoną baterii , obsługuje funkcję szybkiego

ładowania, o ile urządzenie jest zgodne z BC1.2.

UWAGA: Działanie USB 3.0 wymaga komputera zgodnego z USB 3.0.

UWAGA: Interfejs USB monitora działa wyłącznie wtedy, gdy monitor znajduje się w

trybie oszczędzania energii. Po wyłączeniu i włączeniu monitora, wznowienie
normalnego działania dołączonych urządzeń peryferyjnych może potrwać kilka
sekund.

Informacje o monitorze | 23

Jakość monitora LCD i zasady dotyczące pikseli

Podczas produkcji monitora LCD nierzadko dochodzi do pozostawania w
niezmiennym stanie jednego lub kilku pikseli, które są trudne do zobaczenia i nie
wpływają na jakość lub stabilność obrazu. W celu uzyskania dalszych informacji na
temat jakości i zasad dotyczących pikseli monitora Delll, pod adresem:

http://www.dell.com/support/monitors.

Wskazówki dotyczące konserwacji

Czyszczenie monitora

OSTRZEŻENIE: Przed rozpoczęciem czyszczenia monitora należy przeczytać i

zastosować się do

PRZESTROGA: Przed rozpoczęciem czyszczenia monitora należy odłączyć

kabel zasilający monitora od gniazdka elektrycznego.

Zalecamy, aby zastosować się do podanych poniżej instrukcji podczas
rozpakowania, czyszczenia lub obsługi monitora:

• Do czyszczenia antystatycznego ekranu należy używać lekko zwilżonej w wodzie
miękkiej, czystej szmatki. Jeśli to możliwe należy stosować specjalne chusteczki
do czyszczenia ekranu lub środki odpowiednie do powłok antystatycznych. Nie
należy używać benzyny, rozpuszczalnika, amoniaku, środków czyszczących o
własnościach ściernych lub sprężonego powietrza.

• Do czyszczenia monitora należy używać lekko zwilżonej w ciepłej wodzie szmatki.
Należy unikać stosowania jakichkolwiek detergentów, ponieważ mogą one
pozostawić na ekranie białe smugi.

• Jeśli po rozpakowaniu monitora zauważony zostanie biały proszek należy wytrzeć
go szmatką.

• Podczas obsługi monitora należy zachować ostrożność, ponieważ po
zarysowaniu obudowy pojawią się znaki zarysowania, bardziej widoczne na
monitorach o ciemniejszej obudowie niż na jasnej.

• Aby pomóc w uzyskaniu najlepszej jakości obrazu na monitorze należy użyć
dynamicznie zmieniającego obraz wygaszacza i wyłączać monitor, gdy nie jest
używany.

Instrukcje bezpieczeństwa

.

24 | Informacje o monitorze

Ustawienia monitora

Podłączanie podstawy monitora

UWAGA: Podstawa jest odłączona od monitora po jego dostarczeniu z fabryki.

UWAGA: Dotyczy to monitora z podstawą. Aby zainstalować inną podstawę, prosimy

zwrócić się do odpowiedniej instrukcji konfiguracji stoiska, instrukcje dotyczące
instalowania.

OSTRZEŻENIE: Przed zamontowaniem podstawy nie należy wyjmować

monitora z kartonu.

W celu zamontowania podstawy monitora:

1 Postępując zgodnie z instrukcjami na klapach kartonu, wyjmij podstawę z

zabezpieczającej ją osłony.

2 Włóż wypustki podstawy całkowicie w gniazda w stojaku.
3 Podnieś uchwyt śruby i obróć śrubę w kierunku zgodnym z ruchem wskazówek

zegara.

4 Po dokręceniu śruby złóż uchwyt śruby na płasko, umieszczając go w zagłębieniu.

Ustawienia monitora | 25

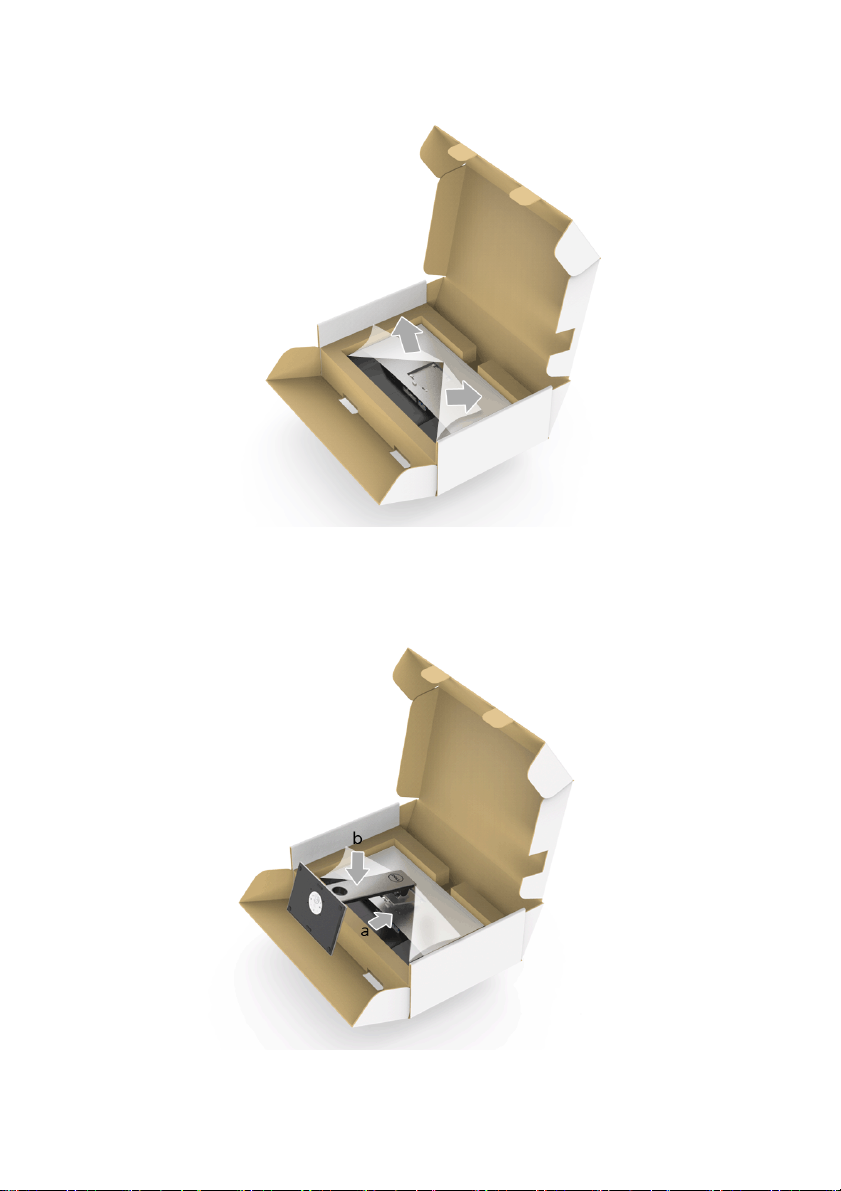

5 Unieś osłonę zgodnie z ilustracją, aby odsłonić obszar VESA w celu montażu

podstawy.

6 Dołącz stojak do monitora.

a Dopasuj rowek z tyłu monitora do dwóch zaczepów w górnej części podstawy.
b Wciskaj podstawę, aż zaskoczy w swoje miejsce.

26 | Ustawienia monitora

7 Postaw monitor w pozycji pionowej.

a Wsuń jedną rękę w wycięcie w dolnej osłonie, drugą ręką podtrzymuj podstawę.
b Ostrożnie unieś monitor, aby nie spadł ani się nie wyślizgnął z rąk.

OSTRZEŻENIE: Podnosząc monitor nie naciskaj na panel ekranu.

8 Zdejmij osłonę z monitora.

Ustawienia monitora | 27

Podłączanie monitora

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej części

procedur, należy zastosować się do

UWAGA: Nie podłączać wszystkich kabli do komputera równocześnie.

W celu podłączenia monitora do komputera:

1 Wyłącz komputer i odłącz kabel zasilający.

Podłącz kabel DP/Mini-DP do DP/HDMI, łącząc monitor z komputerem.

Instrukcje bezpieczeństwa

Podłączenie kabla HDMI (zakup opcjonalny)

Podłączenie kabla DisplayPort (Mini-DP do DP)

.

28 | Ustawienia monitora

Podłączenie kabla DisplayPort (DP do DP) (zakup opcjonalny)

OSTRZEŻENIE: Ilustracje służą wyłącznie jako odniesienie. Wygląd komputera

może być inny.

Podłączenie kabla USB 3.0

Po podłączeniu kabla DP/Mini-DP do DP/HDMI wykonaj procedurę poniżej w celu
podłączenia kabla USB 3.0 do komputera i dokończenia ustawień monitora:

1 Podłącz kabel przesyłania danych USB 3.0 (dostarczony) do portu przesyłania

danych monitora, a następnie do odpowiedniego portu USB 3.0 komputera.

2 Podłącz urządzenia peryferyjne USB 3.0 do portów pobierania danych USB 3.0

monitora.

3 Podłącz kable zasilające komputera i monitora do najbliższego gniazda zasilania.

4 Włącz monitor i komputer.

Jeśli na monitorze wyświetla się obraz, instalacja jest zakończona. Jeśli obraz nie
wyświetla się, patrz

magistrala szeregowa))

5 Użyj uchwytu kabli na stojaku monitora do uporządkowania przebiegu kabli.

Problemy dotyczące USB (Universal Serial Bus (Uniwersalna

.

Ustawienia monitora | 29

Organizacja przebiegu kabli

Po podłączeniu do monitora i komputera wszystkich niezbędnych kabli (Patrz

monitora

uporządkowania wszystkich kabli, zgodnie z ilustracją powyżej.

w celu uzyskania informacji o podłączaniu kabli), użyj uchwytu kabli do

Podłączanie

Odłączanie podstawy monitora

UWAGA: Aby zapobiec porysowaniu ekranu LCD w czasie zdejmowania stojaka,

upewnij się, że monitor został położony na czystej powierzchni.

UWAGA: Dotyczy to monitora z podstawą. Aby zainstalować inne podstawa, prosimy

zwrócić się do odpowiedniej instrukcji konfiguracji stoiska instrukcje dotyczące
instalowania.

W celu zdjęcia podstawy:

1 Umieść monitor na miękkiej szmatce lub poduszce.
2 Naciśnij i prztrzymaj przycisk zwalniania podstawy.
3 Podnieś podstawę i odsuń ją od monitora.

30 | Ustawienia monitora

Mocowanie na ścianie (opcjonalnie)

(Wielkość śrub: M4 x 10 mm).
Zapoznaj się z instrukcjami, które dołączone są do zestawu mocowania na ścianie

zgodnego z VESA.

1 Ustaw panel monitora na miękkiej szmatce lub poduszce na stabilnym i równym stole.
2 Odłącz podstawkę.
3 Użyj śrubokrętu krzyżakowego firmy Phillips w celu odkręcenia czterech śrubek

zabezpieczających plastikową osłonę.

4 Podłącz uchwyt mocujący z zestawu mocowania na ścianie do monitora.
5 Zamocuj monitor na ścianie postępując zgodnie z instrukcjami dołączonymi do

zestawu mocowania na ścianie.

UWAGA: Do użytku tylko z uchwytem mocującym wyszczególnionym na liście UL

przy minimalnej wadze/obciążeniu wynoszącym 3,70 kg.

Ustawienia monitora | 31

Obsługa monitora

Włączanie monitora

Naciśnij przycisk , aby włączyć monitor.

Używanie elementów sterowania na panelu przednim

Przyciski elementów sterowania na panelu przednim zapewniają szybki dostęp do funkcji
oprogramowania sterowania monitorem.

W poniższej tabeli opisano przyciski na panelu przednim:

Przycisk na panelu przednim Opis

1

Klawisz skrótu/

Preset Modes (Tryby

ustawień wstępnych)

32 | Obsługa monitora

Użyj tego przycisku, aby wyboru z listy wstępnie ustawionych
trybów koloru.

2

Za pomocą tego przycisku można wybrać z listy źródeł sygnału
wideo podłączonych do monitora.

Klawisz skrótu/

Input Source

(źródło wejścia)

3

Za pomocą przycisku MENU można włączyć menu ekranowe
(OSD). Zobacz rozdział Dostęp do systemu menu.

Menu

4

Ten przycisk służy do zamykania głównego menu OSD.

Wyjście

5

Zasilanie

(ze wskaźnikiem

Użyj przycisku Zasilanie, aby Włączyć lub Wyłączyć monitor.
Biała dioda LED wskazuje Włączenie monitora i jego pełną

funkcjonalność. Świecący biały kolor wskaźnika oznacza tryb
oszczędzania energii.

zasilania)

Przycisk na panelu przednim

Użyj przycisków z przodu monitora, aby wyregulować ustawienia obrazu.

Przycisk na panelu

przednim

1

Góra

2

Dół

Opis

Użyj przycisku W Górę, aby wyregulować (zwiększyć zakres) elementy
menu OSD.

Użyj przycisku W Dół, aby wyregulować (zmniejszyć zakres) elementy
menu OSD.

Obsługa monitora | 33

3

OK

4

Wstecz

Zatwierdź wybór przyciskiem OK.

Aby cofnąć się do poprzedniego menu, użyj przycisku Wstecz.

Używanie menu ekranowego (OSD)

Dostęp do systemu menu

UWAGA: Jeżeli zmienisz ustawienia, a następnie przejdziesz do kolejnego menu lub

wyjdziesz z menu ekranowego OSD, monitor automatycznie zapisze wszystkie
zmiany. Zmiany te są także zapisywane, jeżeli zmienisz ustawienia i odczekasz aż
menu ekranowe OSD zniknie.

1 Naciśnij przycisk , aby uruchomić menu OSD i wyświetlić menu główne.

2 Naciśnij przycisk i , aby przechodzić między opcjami ustawień. Przy

przechodzeniu z jednego symbolu do drugiego nazwa opcji jest podświetlana.
Zapoznaj się z poniższą tabelą, aby uzyskać pełną listę opcji dostępnych dla tego
monitora.

3 Naciśnij przycisk jednokrotnie, aby uaktywnić podświetloną opcję.

4 Naciśnij przycisk i , aby wybrać żądany parametr.

5 Naciśnij przycisk , aby wejść do podmenu, a następnie korzystając z przycisków

i , zgodnie ze wskaźnikami w menu, dokonaj zmian.

6 Wybierz opcję , aby powrócić do menu głównego.

34 | Obsługa monitora

Ikona Menu i

podmenu

Brightness/

Contrast

(Jasność/

Kontrast)

Opis

Użyj to menu, aby uaktywnić ustawianie poziomu Brightness/Contrast
(Jasność/Kontrast).

Brightness

(Jasność)

Contrast

(Kontrast)

Brightness (Jasność) powoduje ustawienie podświetlenia dla

oświetlenia tylnego.

Naciśnij przycisk , aby zwiększyć poziom jasności oraz naciśnij

przycisk , aby zmniejszyć poziom jasności (min. 0 / maks. 100).

UWAGA: Jeśli włączona jest opcja Dynamic Contrast (Kontrast

dynamiczny), funkcja ręcznej regulacji Brightness (Jasność) jest

niedostępna.
Ustaw najpierw poziom Brightness (Jasność), a następnie ustaw

Contrast (Kontrast), ale tylko wtedy, gdy dalsze ustawienia są
konieczne.

Naciśnij przycisk , aby zwiększyć kontrast i naciśnij przycisk , aby
zmniejszyć kontrast (min. 0 / maks. 100).

Funkcja Contrast (Kontrast) powoduje ustawienie stopnia różnicy
między ciemnymi a jasnymi obszarami na ekranie monitora.

Obsługa monitora | 35

Input Source

(źródło wejścia)

Użyj menu Input Source (źródło wejścia), aby wybrać między różnymi
sygnałami wideo, które mogą być podłączone do monitora.

DP

mDP

HDMI

Auto Select

(Autom. źródło)

Reset Input

Source (Resetuj

źródło wejścia)

Color (Kolor)

Wybierz wejście DP, gdy używane jest złącze DisplayPort (DP).

Wybierz wejście mDP, gdy używane jest złącze Mini DisplayPort (mDP).

Wybierz wejście HDMI, gdy używane jest złącze HDMI.

Włączenie tej funkcji umożliwi wyszukiwanie dostępnych źródeł wejścia.

Umożliwia przywrócenie fabrycznych ustawień wejścia monitora.

Użyj opcji Color (Kolor), aby ustawić tryb ustawiania kolorów.

36 | Obsługa monitora

Preset Modes

(Tryby ustawień

wstępnych)

Po wybraniu pozycji Preset Modes (Tryby ustawień wstępnych)
można wybrać z listy opcję Standard (Standardowy), ComfortView,

Movie (Film), Game (Gra), Color Temp. (Temp. barwowa) lub
Custom Color (Kolor dostosowany).

• Standard (Standardowy): Powoduje wczytanie domyślnych

ustawień kolorów monitora. Jest to domyślny tryb ustawień
wstępnych.

•ComfortView: Zmniejsza poziom emitowanego przez ekran
niebieskiego światła w celu zwiększenia komfortu dla oczu.

• Movie (Film): Powoduje wczytanie ustawień kolorów idealnie
dopasowanych dla filmów.

• Game (Gra): Powoduje wczytanie ustawień kolorów idealnie
dopasowanych dla większości gier.

• Color Temp. (Temp. barwowa): Umożliwia użytkownikom wybór
temperatury barwowej: 5000K, 5700K, 6500K, 7500K, 9300K i
10000K.

• Custom Color (Kolor dostosowany): Umożliwia ręczne ustawienie
kolorów R, G, B.

Naciśnij przyciski i , aby ustawić wartości kolorów R, G, B
oraz utworzyć własny tryb wstępnych ustawień kolorów.

UWAGA: Aby zmniejszyć ryzyko zmęczenia oczu i występowania bólu

karku/ramion/pleców/barków przy korzystaniu z monitora przez długi
czas, zalecamy:

• ustawienie ekranu w odległości około 20–28 cala (50–70 cm) od

oczu;

• regularne mruganie w celu nawilżania oczu podczas pracy przy

monitorze;

• robienie regularnych i częstych przerw — 20-minutowa przerwa co

dwie godziny;

• niepatrzenie na monitor i patrzenie na obiekt oddalony o co

najmniej 20 stóp (6 metrów) przez co najmniej 20 sekund podczas
przerw;

• wykonywanie ćwiczeń rozciągających w celu zmniejszenia

napięcia karku/ramion/pleców/barków podczas przerw.

Obsługa monitora | 37

Input Color

Format

(Format wejścia

kolorów)

Pozwala na ustawienie trybu wejściowego wideo na:
RGB: Wybierz tę opcję, jeśli monitor jest podłączony do komputera (lub

odtwarzacza DVD) za pomocą przewodu HDMI (lub przewodu
DisplayPort).

YPbPr: Wybierz tę opcję, jeśli odtwarzacz DVD obsługuje wyjście
YPbPr.

Hue (Barwa)

Saturation

(Nasycenie)

Reset Color
(Resetować

kolor)

Funkcja ta może powodować zmianę koloru obrazu wideo na zielony lub
purpurowy. Jest to używane do ustawienia odcieni kolorów. Użyj barwę

lub ją ustaw w zakresie od „0” do „100”.

Użyj przycisku , aby wzmocnić odcień purpury obrazu wideo.

Użyj przycisku , aby wzmocnić odcień zieleni obrazu wideo.

UWAGA: Hue (Barwa) można regulować tylko w przypadku wyboru

zaprogramowanego trybu Movie (Film) lub Game (Gra).
Funkcja ta umożliwia ustawienie nasycenia koloru obrazu wideo. Użyj

nasycenia lub ją ustaw w zakresie od „0” do „100”.

Użyj przycisku , aby wzmocnić kolory obrazu wideo.

Użyj przycisku , aby wzmocnić wygląd monochromatyczny obrazu
wideo.

UWAGA: Saturation (Nasycenie) można regulować tylko w

przypadku wyboru zaprogramowanego trybu Movie (Film) lub Game
(Gra).

Umożliwia przywrócenie fabrycznych ustawień kolorów monitora.

38 | Obsługa monitora

Display

(Wyświetlacz)

Użyj opcji Display (Wyświetlacz), aby ustawić obraz.

Aspect Ratio

(Współczynnik

proporcji)

Sharpness

(Ostrość)

Dynamic
Contrast

(Kontrast

dynamiczny)

Response Time

(Czas reakcji)

Ustaw współczynnik obrazu na Wide 16:9 (Panoramiczny 16:9), 4:3
lub 5:4.

Funkcja ta powoduje, że obraz jest ostrzejszy lub miększy. Użyj
przycisku lub , aby ustawić ostrość w zakresie od „0” do „100”.

Umożliwia zwiększenie poziomu kontrastu celem zapewnienia
ostrzejszej i bardziej szczegółowej jakości obrazu.

Naciśnij przycisk , aby ustawić Dynamic Contrast (Kontrast

dynamiczny) na „On” (Wł.) lub „Off” (Wył.).

UWAGA: Funkcja Dynamic Contrast (Kontrast dynamiczny)

zapewnia większy kontrast w przypadku wyboru zaprogramowanego
trybu Game (Gra) lub Movie (Film).

Umożliwia wybór ustawienia Normal (Normalny) lub Fast (Szybki) dla
opcji Response Time (Czas reakcji).

Obsługa monitora | 39

Smart HDR
(Inteligetne

HDR)

Reset Display

(Resetuj

wyświetlacz)

Menu

HDR to w skrócie High Dynamic Range. Ta technologia pozwala na
symulowanie sposobu widzenia człowieka w celu prezentacji szerszego
zakresu jasności niż w tradycyjnych technikach obrazowania. Najlepiej
sprawdza się przy obrazach z dużymi ilościami obszarów ciemnych i
jasnych.

UWAGA: Funkcja ta jest dostępna tylko w przypadku wykrycia sygnału

HDMI. Gdy monitor przetwarza zawartość HDR, opcje Preset Modes
(Tryby ustawień wstępnych), Brightness (Jasność) i Dynamic
Contrast (Kontrast dynamiczny) są wyłączone. Zostanie wyświetlony

następujący komunikat w przypadku naciśnięcia skrótu klawiaturowego

Preset Modes (Tryby ustawień wstępnych) na przednim panelu.

UWAGA: Możliwa luminancja szczytowa w trybie HDR wynosi

550 nitów. Rzeczywista wartość i czas trwania podczas odtwarzania
HDR może się różnić w zależności od zawartości wideo.

Wybierz tę opcję, aby przywrócić domyślne ustawienia wyświetlania.

Wybierz tę opcję, aby dopasować ustawienia dla menu OSD, np. język
menu OSD, czas wyświetlania menu na ekranie itd.

Language

(Język)

Umożliwia ustawienie wyświetlania menu OSD w jednym z ośmiu
języków (angielski, hiszpański, francuski, niemiecki, portugalski
brazylijski, rosyjski, chiński uproszczony lub japoński).

40 | Obsługa monitora

Rotation

(Obrót)

Transparency
(Przezroczys-

tość)

Timer

(Czasomierz)

Reset Menu

(Resetowanie

menu)

Personalize

(Personalizow-

anie)

Umożliwia obracanie menu OSD o 90 stopni w lewą stronę. Możesz
ustawić menu zgodnie z rozdziałem

Wybierz tę opcję, aby zmienić przezroczystość menu, naciskając

przycisk lub przycisk (minimum: 0 ~ maksimum: 100).

Ustawia czas, przez jaki menu OSD ma być aktywne od ostatniego
momentu, kiedy przycisk był naciśnięty.

Użyj przycisku lub , aby ustawić suwak w odstępach
1-sekundowych - od 5 do 60 sekund.

Umożliwia przywrócenie wszystkich ustawień menu OSD do wartości
fabrycznych.

Obrót wyświetlacza

.

Shortcut Key 1

(Klawisz

skrótu 1)/

Shortcut Key 2

(Klawisz

skrótu 2)

Power Button

LED (Wskaźnik

LED przycisku

zasilania)

USB

Użytkownicy mogą wybrać funkcję Preset Modes (Tryby ustawień
wstępnych), Brightness/Contrast (Jasność/Kontrast), Input Source
(źródło wejścia), Aspect Ratio (Współczynnik proporcji), Smart
HDR (Inteligetne HDR) lub Rotation (Obrót) i ustawić ją jako klawisz

skrótu.

Umożliwia włączenie lub wyłączenie wskaźnika LED zasilania w celu
zmniejszenia zużycia energii, gdy monitor jest aktywny.

Umożliwia włączenie lub wyłączenie funkcji USB w trybie gotowości
monitora.

UWAGA: Włączanie/wyłączanie USB w trybie gotowości jest dostępne

wyłącznie, gdy przewód przesyłania danych USB jest odłączony od
gniazda. Po podłączeniu przewodu przesyłania danych USB do gniazda
ta opcja będzie wyszarzona.

Obsługa monitora | 41

Monitor Sleep

(Uśpienie

monitora)

Reset

Personalization

(Zresetuj

personalizację)

Others (Inne)

Umożliwia automatyczne wyłączanie monitora lub pozostawienia w
stanie włączonym, gdy komputer przechodzi do trybu uśpienia. W
przypadku wybrania opcji Enable (Włącz) monitor przechodzi do
uśpienia, gdy system przechodzi do uśpienia. W przypadku wybrania
opcji Disable (Wyłącz) ekran nie będzie wyłączony przy przejściu
systemu do uśpienia w celu szybkiego uruchomienia wyświetlacza po
wybudzeniu komputera.

Zresetowanie wszystkich ustawień menu Personalize

(Personalizowanie) do wartości fabrycznych.

Display Info

Wyświetla informację o bieżących ustawieniach monitora.

(Informacje o

monitorze)

42 | Obsługa monitora

DDC/CI

DDC/CI (Kanał wyświetlanych danych/interfejs poleceń) umożliwia

monitorowanie parametrów (jasność, balans kolorów, itd.), aby można je
było ustawiać programowo przy użyciu komputera.
Możesz wyłączyć tę funkcję poprzez wybranie opcji Off (Wył.).
Włącz tę funkcję w celu zapewnienia najlepszej funkcjonalności
użytkownikom oraz optymalnej wydajności monitora.

LCD

Conditioning

(Dostosowy-

wanie monitora

LCD)

Firmware

(Oprogramow-

anie sprzętowe)

Reset Others

(Resetuj inne)

Pomaga wyeliminować drobne przypadki zatrzymywania się obrazu. W
zależności od stopnia zatrzymywania się obrazu, uruchomienie
programu może zająć dłuższą chwilę. Możesz włączyć tę funkcję
poprzez wybranie opcji On (Wł.).

Wyświetla bieżącą wersję oprogramowania sprzętowego.

Umożliwia przywrócenie wszystkich fabrycznych ustawień wstępnych
menu Others (Inne).

Obsługa monitora | 43

Factory Reset
(Przywracanie

ustawień

fabrycznych)

UWAGA: Ten monitor ma wbudowaną funkcję automatycznego kalibrowania jasności

w celu kompensacji starzenia się diod LED.

Umożliwia przywrócenie wszystkich ustawień do wartości fabrycznych.

Komunikaty ostrzegawcze OSD

Po włączeniu funkcji Dynamic Contrast (Kontrast dynamiczny) (w zaprogramowanym
trybie: Game (Gra) lub Movie (Film)) funkcja ręcznej regulacji jasności jest niedostępna.

Gdy monitor nie obsługuje określonego trybu rozdzielczości, pojawi się następujący
komunikat:

UWAGA: Komunikat może być nieznacznie inny w zależności od podłączonego

sygnału źródłowego.

Oznacza to, że monitor nie może zsynchronizować sygnału odbieranego z komputera.
Informacje dotyczące poziomych i pionowych zakresów adresowania częstotliwości tego
monitora znajdują się w części

Specyfikacje monitora

. Zalecany tryb to 3840 x 2160.

44 | Obsługa monitora

Przed wyłączeniem funkcji DDC/CI pojawi się następujący komunikat:

Gdy monitor przechodzi do trybu Power Save (oszczędzania energii), pojawi się
następujący komunikat:

OSD

Uaktywnij komputer i monitor w celu uzyskania dostępu do

UWAGA: Komunikat może być nieznacznie inny w zależności od podłączonego

sygnału źródłowego.

Po naciśnięciu dowolnego przycisku innego niż przycisk zasilania zostanie wyświetlony się
następujący komunikat w zależności od wybranego wejścia:

.

UWAGA: Komunikat może być nieznacznie inny w zależności od podłączonego

sygnału źródłowego.

Obsługa monitora | 45

Jeśli wybrane zostanie wejście DP, mDP lub HDMI oraz odpowiedni kabel nie będzie
podłączony, wyświetlone zostanie poniższe przestawne okno dialogowe.

UWAGA: Komunikat może być nieznacznie inny w zależności od podłączonego

sygnału źródłowego.

Aby uzyskać więcej informacji, zobacz sekcję

Wykrywanie i usuwanie usterek

.

Ustawianie maksymalnie rozdzielczości

Aby ustawić maksymalną rozdzielczość dla monitora:
W systemach Windows® 7, Windows® 8 i Windows® 8.1:

1 W przypadku systemów Windows® 8 i Windows® 8.1 wybierz kafelek Pulpit, aby

przełączyć na klasyczny pulpit.

2 Kliknij prawym przyciskiem pulpit i wybierz Rozdzielczość ekranu.
3 Kliknij listę rozwijaną Rozdzielczość ekranu i wybierz pozycję 3840 x 2160.
4 Kliknij OK.

W systemie Windows

1 Kliknij pulpit prawym przyciskiem myszy i kliknij opcję Ustawienia wyświetlania.
2 Kliknij Zaawansowane ustawienia wyświetlania.
3 Kliknij listę rozwijaną Rozdzielczość i wybierz opcję 3840 x 2160.
4 Kliknij polecenie Zastosuj.

Przy braku wyświetlania jako opcji wartości 3840 x 2160, może być niezbędne wykonanie
aktualizacji sterownika karty graficznej. Zależnie od rodzaju komputera wykonaj jedną z
następujących procedur:

Jeżeli masz komputer stacjonarny lub przenośny firmy Dell:

• Przejdź na stronę sieci web http://www.dell.com/support, wprowadź znak
serwisowy i pobierz najnowszy sterownik do posiadanej karty graficznej.

Jeżeli używasz komputera firmy innej niż Dell (przenośny lub stacjonarny):

• Przejdź na stronę pomocy technicznej posiadanego komputera i pobierz najnowsze
sterowniki karty graficznej.

• Przejdź na stronę sieci Web producenta karty graficznej i pobierz najnowsze
sterowniki.

®

10:

46 | Obsługa monitora

Wymagania dotyczące wyświetlania i odtwarzania materiałów w trybie HDR

(1) Odtwarzacz Ultra BluRay, DVD lub konsoli do gier

Upewnij się, że odtwarzacz DVD i konsola do gier obsługują tryb HDR. Zgodne modele to
np. Panasonic DMP-UB900, x-Box One S, PS4 Pro. Pobierz i zainstaluj odpowiednie
sterowniki karty graficznej (dla aplikacji PC), zgodnie z opisem poniżej.

(2) Komputer

Upewnij się, że używana karta graficzna obsługuje tryb HDR, tzn. jest zgodna z HDMI2.0a
(z opcją HDR) oraz że jest zainstalowany sterownik grafiki HDR. Należy korzystać z
aplikacji odtwarzającej, która obsługuje tryb HDR, np. Cyberlink PowerDVD 17 albo
aplikacji Filmy i TV w systemie Windows 10.

Na przykład komputer Dell XPS8910, Alienware Aurora R5 w komplecie z następującymi
kartami graficznymi.

Sterownik graficzny Dell z obsługą HDR: aktualne wersje sterowników graficznych z
obsługą trybu HDR dla posiadanego komputera można pobrać z witryny wsparcia
technicznego Dell.

Nvidia
Karty graficzne Nvidia z obsługą HDR: GTX1070, GTX1080, P5000, P6000, itp. Kompletną

listę kart graficznych Nvidia z obsługą trybu HDR zawiera witryna www.nvidia.com
Sterownik obsługujący tryb wyświetlania pełnoekranowego (np. gry komputerowe,

odtwarzacze UltraBluRay), HDR w systemie Win10 Redstone 2: 381.65 lub nowszym.
AMD
Karty graficzne AMD z obsługą HDR: RX480, RX470, RX460, WX7100, WX5100, WX4100,

itp. Kompletną listę kart graficznych AMD z obsługą trybu HDR zawiera witryna

www.amd.com

sterowników zawiera strona www.amd.com
Intel (Integrated Graphics)
System zgodny z HDR: CannonLake lub nowszy
Odpowiedni odtwarzacz HDR: aplikacja Filmy i TV w systemie Windows 10
System operacyjny z obsługą HDR: Windows 10 Redstone 3
Sterownik z obsługą HDR: najnowszy sterownik HDR jest dostępny na witrynie

downloadcenter.intel.com

UWAGA: odtwarzanie HDR przez system operacyjny (np. materiał HDR w oknie na

pulpicie) wymaga systemu w wersji Win 10 Redstone 2 lub nowszej z odpowiednią
aplikacją odtwarzającą, np. PowerDVD17. Odtwarzanie treści zabezpieczonych
będzie wymagać oprogramowania i sprzętu z obsługą DRM, np. Microsoft
Playready™.

Informacje na temat obsługi trybu HDR zawiera witryna Microsoft.

Informacje o zgodności sterowników z trybem HDR oraz najnowsze wersje

Obsługa monitora | 47

Używanie nachylenia, obrotu w poziomie i pionowego wydłużenia

UWAGA: Dotyczy to monitora ze stojakiem. Aby zainstalować inne podstawa,

prosimy zwrócić się do odpowiedniej instrukcji konfiguracji stoiska instrukcje
dotyczące instalowania.

Nachylenie, obrót w poziomie

Po przymocowaniu stojaka do monitora można pochylać i obracać monitor tak, aby uzyskać
najlepszy kąt wyświetlania.

UWAGA: Stojak jest odłączony od monitora po jego dostarczeniu z fabryki.

Wydłużenie w pionie

UWAGA: Podstawę można wydłużyć w pionie do 130 mm. Na poniższych rysunkach

przedstawiono sposób wydłużania podstawy w pionie.

48 | Obsługa monitora

Obracanie monitora

Przed obróceniem monitor powinien zostać całkowicie wydłużony w pionie (

) i w pełni przechylony do góry w celu uniknięcia uderzenia jego dolnej krawędzi.

pionie

Obróć w prawo

Wydłużenie w

Obrót w lewo

Obsługa monitora | 49

UWAGA: Do korzystania z funkcji obrotu wyświetlacza (widok poziomy a widok

pionowy) w przypadku komputera firmy Dell wymagany jest zaktualizowany sterownik
karty graficznej, który nie jest dostarczany wraz z tym monitorem. Aby pobrać
sterownik karty graficznej, przejdź na stronę www.dell.com/support i w sekcji
pobierania wyszukaj najnowszych aktualizacji dla sterowników wideo.

UWAGA: W trybie widoku pionowego może wystąpić pogorszenie wydajności w

przypadku używania aplikacji intensywnie korzystających z grafiki (gry 3D itd.).

Dostosowywanie ustawień wyświetlania obrotu danego systemu

Po obróceniu monitora należy wykonać poniższą procedurę w celu dostosowania ustawień
wyświetlania obrotu danego systemu.

UWAGA: Jeśli monitor używany jest z komputerem innym niż firmy Dell, należy

przejść na witrynę sieci Web sterownika karty graficznej lub witrynę sieci Web
producenta komputera w celu uzyskania informacji dotyczących obracania danego
systemu operacyjnego.

W celu dostosowania ustawień wyświetlania obrotu:

1 Kliknij prawym przyciskiem myszy na pulpicie i wybierz polecenie Właściwości.
2 Wybierz kartę Ustawienia i kliknij przycisk Zaawansowane.
3 Jeśli kartą graficzną jest karta ATI, wybierz kartę Obrót i ustaw preferowany obrót.
4 Jeśli kartą graficzną jest karta nVidia, kliknij kartę nVidia, w lewej kolumnie wybierz

pozycję NVRotate, a następnie wybierz preferowany obrót.

5 Jeśli kartą graficzną jest karta Intel®, wybierz kartę Intel, kliknij pozycję Właściwości

grafiki, wybierz kartę Obrót, a następnie ustaw preferowany obrót.

UWAGA: Jeśli opcja obrotu nie jest widoczna lub nie działa ona prawidłowo, przejdź

na stronę www.dell.com/support i pobierz najnowszy sterownik karty graficznej.

50 | Obsługa monitora

Wykrywanie i usuwanie usterek

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej części

procedur, należy zastosować się do

Autotest

Monitor udostępnia funkcję automatycznego testu funkcji, umożliwiającej sprawdzenie
prawidłowego funkcjonowania. Jeżeli monitor i komputer są prawidłowo podłączone ale
ekran monitora pozostaje ciemny, należy uruchomić automatyczny test monitora,
wykonując następujące czynności:

1 Wyłącz komputer i monitor.
2 Odłącz kabel video od złącza z tyłu komputera.
3 Włącz monitor.

Na ekranie powinno zostać wyświetlone pływające okno dialogowe (na czarnym tle), jeżeli
monitor nie wykrywa sygnału video i działa prawidłowo. W czasie trybu autotestu, dioda
zasilania LED ma biały kolor. Również, w zależności od wybranego wejścia, pokazane
poniżej okno dialogowe będzie przewijane na ekranie w sposób ciągły.

Instrukcje bezpieczeństwa

.

UWAGA: Komunikat może być nieznacznie inny w zależności od podłączonego

sygnału źródłowego.

4 To okno jest również wyświetlane podczas normalnego działania systemu, jeżeli

zostanie odłączony lub uszkodzony kabel video.

5 Wyłącz monitor i podłącz ponownie kabel video; następnie włącz komputer i monitor.

Jeżeli po zastosowaniu poprzedniej procedury, na ekranie monitora nadal nie ma obrazu,
sprawdź kontroler video i komputer; monitor działa prawidłowo.

Wykrywanie i usuwanie usterek | 51

Wbudowana diagnostyka

Monitor posiada wbudowane narzędzie diagnostyczne pomagające w określeniu, czy
występujący nietypowy wygląd ekranu jest wewnętrznym problemem monitora lub
komputera i karty graficznej.

UWAGA: Wbudowaną diagnostykę możesz uruchomić tylko, kiedy przewód wideo

jest odłączony i monitor jest w trybie samotestu.

Aby uruchomić wbudowaną diagnostykę:

1 Upewnij się, czy ekran jest czysty (brak drobinek kurzu na powierzchni ekranu).
2 Odłącz kabel(e) wideo od złącza z tyłu komputera lub monitora. Monitor przejdzie

teraz do trybu autotestu.

3 Naciśnij i przytrzymaj przez 5 sekund przyciski 1 na panelu przednim. Zostanie

wyświetlony szary ekran.

4 Dokładnie sprawdź ekran pod kątem nieprawidłowości.
5 Ponownie naciśnij przycisk 1 na panelu przednim. Kolor ekranu zmieni się na

czerwony.

6 Sprawdź, czy na wyświetlaczu nie występują nieprawidłowości.
7 Powtórz czynności 5 i 6 w celu sprawdzenia wyświetlania na ekranach zielonym,

niebieskim, czarny, białym i tekstowym.

Test jest zakończony po wyświetleniu ekranu tekstowego. W celu zakończenia, naciśnij
ponownie przycisk 1.

Jeśli nie wykryto żadnych nieprawidłowości obrazu ekranowego z użyciem wbudowanego
narzędzia diagnostycznego oznacza to, że monitor działa normalnie. Sprawdź kartę video i
komputer.

52 | Wykrywanie i usuwanie usterek

Powszechne problemy

Następująca tabela zawiera ogólne informacje dotyczące powszechnych problemów z
monitorem, które mogą wystąpić i możliwe rozwiązania tych problemów.

Powszechne

Co się dzieje Możliwe rozwiązania

symptomy

Brak video/
Wyłączona dioda
LED zasilania

Brak video/
Włączona dioda
LED zasilania

Słaba ostrość Obraz

Drżący/
niestabilny obraz
video

Brakujące piksele Na ekranie LCD

Wypalone piksele Na ekranie LCD

Problemy z
jasnością

Zniekształcenia
geometryczne

Brak obrazu • Upewnij się, że kabel video łączący monitor i komputer jest

Brak obrazu lub
brak jasności

niewyraźny lub
nieostry

Falujący obraz
lub przerywanie
ruchu

pojawiają się
plamy

pojawiają się
jasne plamy

Obraz za ciemny
lub za jasny

Ekran nie jest
prawidłowo
wyśrodkowany

prawidłowo podłączony i zamocowany.

• Sprawdź, czy działa prawidłowo gniazdo zasilania, używając
dowolnego innego urządzenia elektrycznego.

• Upewnij się, że został do końca naciśnięty przycisk zasilania.

• Upewnij się, że w menu

wybrane zostało prawidłowe źródło wejścia.

• Zwiększ elementy sterowania jasności i kontrastu poprzez
OSD.

• Wykonaj funkcję autotestu w celu sprawdzenia działania
monitora.

• Sprawdź, czy w złączu kabla video nie ma wygiętych lub
połamanych szpilek.

• Uruchom wbudowaną diagnostykę.

• Upewnij się, że w menu

wybrane zostało prawidłowe źródło wejścia.

• Wyeliminuj przedłużacze wideo.

• Z resetuj monitor do ustawień fabrycznych.

• Ustaw rozdzielczość wideo na prawidłowy format obrazu.

• Z resetuj monitor do ustawień fabrycznych.

• Sprawdź czynniki środowiskowe.

• Zmień usytuowanie monitora i wykonaj test w innym

pomieszczeniu.

• Klika razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to naturalna wada technologii LCD.

• W celu uzyskania dalszych informacji na temat jakości i

zasad dotyczących pikseli monitora Delll, pod adresem:

http://www.dell.com/support/monitors.

• Klika razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to naturalna wada technologii LCD.

• W celu uzyskania dalszych informacji na temat jakości i

zasad dotyczących pikseli monitora Delll, pod adresem:

http://www.dell.com/support/monitors.

• Z resetuj monitor do ustawień fabrycznych.

• Wyreguluj elementy sterowania jasności i kontrastu poprzez

OSD.

• Z resetuj monitor do ustawień fabrycznych.

• Ustawienia poziomego i pionowego kontroli poprzez OSD.

Input Source (źródło wejścia)

Input Source (źródło wejścia)

Wykrywanie i usuwanie usterek | 53

Poziome/pionowe
linie

Problemy
dotyczące
synchronizacji

Zagadnienia
związane z
bezpieczeństwem

Okresowe
problemy

Brakujące kolory Brak kolorów

Nieprawidłowe
kolory

Utrzymywanie się
stałego obrazu na
monitorze po
pozostawieniu go
przez dłuższy
czas

Na ekranie
wyświetla się
jedna lub więcej
linii

Obraz na ekranie
jest pomieszany
lub pourywany

Widoczny dym
lub iskry

Wadliwe
działanie
monitora pojawia
się i zanika

obrazu

Niewłaściwe
kolory obrazu

Na ekranie
pojawia się słaby
cień z obrazu
statycznego

• Z resetuj monitor do ustawień fabrycznych.

• Wykonaj automatyczny test funkcji monitora i sprawdź, czy

linie te występują również w trybie automatycznego testu.

• Sprawdź, czy w złączu kabla video nie ma wygiętych lub
połamanych szpilek.

• Uruchom wbudowaną diagnostykę.

• Z resetuj monitor do ustawień fabrycznych.

• Wykonaj autotest monitora i sprawdź, czy również w trybie

autotestu obraz jest również pomieszany.

• Sprawdź, czy w złączu kabla video nie ma wygiętych lub
połamanych szpilek.

• Uruchom ponownie komputer w trybie awaryjnym.

• Nie należy podejmować żadnych czynności usuwania

usterek.

• Natychmiast skontaktuj się z firma Dell.

• Upewnij się, że kabel video łączący monitor i komputer jest

prawidłowo podłączony i zamocowany.

• Z resetuj monitor do ustawień fabrycznych.

• Wykonaj automatyczny test funkcji monitora i sprawdź, czy

również w trybie automatycznego testu pojawiają się
okresowe problemy.

• Wykonaj funkcję autotestu w celu sprawdzenia działania
monitora.

• Upewnij się, że kabel video łączący monitor i komputer jest
prawidłowo podłączony i zamocowany.

• Sprawdź, czy w złączu kabla video nie ma wygiętych lub
połamanych szpilek.

• Zmień ustawienia opcji Preset Modes (Tryby ustawień
wstępnych) w menu OSD Color (Kolor) w zależności od

zastosowania.

• Wyreguluj wartość R/G/B w obszarze Custom Color (Kolor
dostosowany) w menu OSD Color (Kolor).

• Zmień

• Uruchom wbudowaną diagnostykę.

• Użyj funkcji Zarządzanie zasilaniem w celu wyłączenia

• Alternatywnie, użyj dynamicznie zmieniającego się

Input Color Format (Format wejścia kolorów) na

RGB lub YPbPr w menu OSD Color (Kolor).

monitora w czasie, gdy nie jest używany (dalsze informacje
znajdują się w części

wygaszacza ekranu.

Tryby zarządzania energią

).

54 | Wykrywanie i usuwanie usterek

Problemy specyficzne dla produktu

Objawy

Co się dzieje Możliwe rozwiązania

specyficzne

Za mały obraz na
ekranie

Nie można
wyregulować
monitora
przyciskami na
panelu przednim

Brak sygnału
wejścia po
naciśnięciu
elementów
sterowania
użytkownika

Obraz nie
wypełnia całego
ekranu

Obraz jest
wyśrodkowany
na ekranie ale
nie wypełnia
całego obszaru
widzenia

OSD nie
wyświetla się na
ekranie

Brak obrazu,
światło diody
LED jest białe

Obraz nie
wypełnia
wysokości lub
szerokości
ekranu

• Sprawdź ustawienie Aspect Ratio (Współczynnik
proporcji) w menu OSD Display (Wyświetlacz).

• Z resetuj monitor do ustawień fabrycznych.

• Wyłącz monitor, odłącz przewód zasilający, a następnie

podłącz go z powrotem i włącz monitor.

• Sprawdź źródło sygnału. Upewnij się, że komputer nie
znajduje się w trybie oszczędzania energii, poprzez
przesunięcie myszy lub naciśnięcie dowolnego przycisku na
klawiaturze.

• Sprawdź, czy kabel sygnałowy jest prawidłowo podłączony.
W razie potrzeby podłącz go ponownie.

• Zresetuj komputer lub odtwarzacz video.

• Jest to spowodowane różnymi formatami video

(współczynnik proporcji) DVD, monitor może wyświetlać na
całym ekranie.

• Uruchom wbudowaną diagnostykę.

Problemy dotyczące USB (Universal Serial Bus (Uniwersalna magistrala szeregowa))

Objawy

specyficzne

Nie działa
interfejs USB

Co się dzieje Możliwe rozwiązania

Nie działają
urządzenia
peryferyjne USB

• Sprawdź, czy monitor jest Włączony.

• Podłącz ponownie do komputera kabel przesyłania danych.

• Podłącz ponownie urządzenia peryferyjne USB (złącze

pobierania danych).

• Wyłącz, a następnie włącz ponownie monitor.

• Uruchom ponownie komputer.

• Niektóre urządzenia USB, takie jak zewnętrzny przenośny

dysk twardy, wymagają zasilania prądem o wyższej mocy;
podłącz urządzenie bezpośrednio do systemu
komputerowego.

Wykrywanie i usuwanie usterek | 55

Wolne działanie
wysokiej
szybkości
interfejsu
USB 3.0

Mysz
bezprzewodowa
nie działa lub
działa z
opóźnieniem

Wolne działanie
lub brak
działania
urządzeń
peryferyjnych
wysokiej
szybkości
interfejsu
USB 3.0

Nie działa lub
działa wolno

• Sprawdź, czy komputer obsługuje USB 3.0.

• Niektóre komputery posiadają porty USB 3.0, USB 2.0 i

• Podłącz ponownie do komputera kabel przesyłania danych.

• Podłącz ponownie urządzenia peryferyjne USB (złącze

• Uruchom ponownie komputer.

• Zwiększ odległość pomiędzy urządzeniami peryferyjnymi

• Ustaw bezprzewodowy odbiornik USB możliwie jak najbliżej

• Użyj przedłużacza kabla USB, aby ustawić bezprzewodowy

Problemy z głośnikami

USB 1.1. Sprawdź, czy używany jest prawidłowy port USB.

pobierania danych).

USB 3.0 a bezprzewodowym odbiornikiem USB.

bezprzewodowej myszy.

odbiornik USB jak najdalej od portu USB 3.0.

Objawy

specyficzne

Z głośników nie
dobiega żaden
dźwięk

Co się dzieje Możliwe rozwiązania

Nie słychać
żadnego dźwięku

• Wyłącz monitor, odłącz kabel zasilania monitora i podłącz go
ponownie, a następnie włącz monitor.

• Sprawdź, czy kabel audio został poprawnie podłączony do
portu wyjściowego audio komputera.

• Odłącz kabel audio od gniazda Audio Line Out.

• Z resetuj monitor do ustawień fabrycznych.

56 | Wykrywanie i usuwanie usterek

Dodatek

PRZESTROGA: Instrukcje bezpieczeństwa

PRZESTROGA: Używanie elementów sterowania, regulacji lub procedur, innych

niż określone w dokumentacji, może spowodować narażenie na porażenie
prądem elektrycznym, zagrożenia związane z prądem elektrycznym i/lub
zagrożenia mechaniczne.

Informacje dotyczące bezpieczeństwa można znaleźć w części Informacje dotyczące
bezpieczeństwa, środowiska i regulacji prawnych.

Uwagi FCC (tylko USA) i inne informacje dotyczące przepisów

Uwaga FCC i inne informacje dotyczące przepisów, można uzyskać na stronie sieci web
przepisów zgodności, pod adresem www.dell.com/regulatory_compliance

Kontakt z firmą Dell

Klienci w USA powinni dzwonić na numer 800-WWW-DELL (800-999-3355).

UWAGA: Jeżeli nie masz włączonego połączenia internetowego, informacje

kontaktowe możesz znaleźć na fakturze, dokumencie zakupu, w liście przewozowym,
na rachunku lub w katalogu produktów Dell.

Dell oferuje kilka opcji wsparcia i serwisu on-linie lub telefonicznego. Dostępność
zależy od kraju i produktu, a niektóre z usług mogą być w Twoim rejonie niedostępne.

• Pomoc techniczna online ─ www.dell.com/support/monitors

• Kontakt z firmą Dell ─ www.dell.com/contactdell

.

Dodatek | 57
