Dell Precision Workstation T3610/T5610/T7610
Информация по установке и функциям
О предостережениях
ПРЕДУПРЕЖДЕНИЕ: ОСТОРОЖНО! Указывает на потенциальную опасность повреждения
оборудования, получения травмы или на угрозу для жизни.

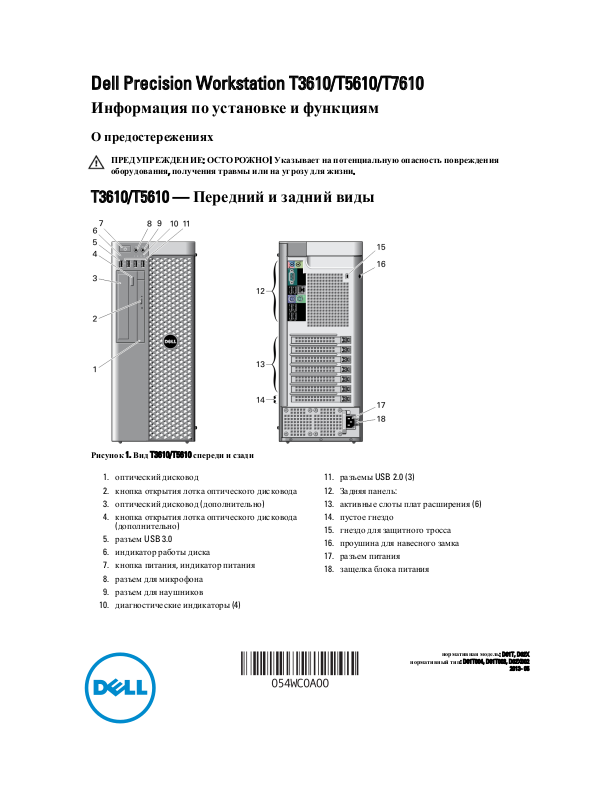

T3610/T5610 — Передний и задний виды
Рисунок 1. Вид T3610/T5610 спереди и сзади
1. оптический дисковод
2. кнопка открытия лотка оптического дисковода
3. оптический дисковод (дополнительно)
4. кнопка открытия лотка оптического дисковода
(дополнительно)
5. разъем USB 3.0
6. индикатор работы диска
7. кнопка питания, индикатор питания
8. разъем для микрофона
9. разъем для наушников
10. диагностические индикаторы (4)
11. разъемы USB 2.0 (3)
12. Задняя панель:
13. активные слоты плат расширения (6)
14. пустое гнездо
15. гнездо для защитного тросса
16. проушина для навесного замка
17. разъем питания
18. защелка блока питания
нормативный тип: D01T004, D01T003, D02X002
нормативная модель: D01T, D02X
2013- 05
T3610/T5610 — Задняя панель
Рисунок 2. Вид задней панели T3610/T5610
1. разъем линейного выхода
2. индикатор целостности сетевого канала
3. разъем сетевого адаптера
4. индикатор сетевой активности
5. разъем мыши PS/2
6. разъем USB 3.0
7. разъем USB 2.0
Т7610 — вид спереди и сзади
8. разъем линейного входа/разъем для микрофона
9. разъем последовательного порта
10. разъемы USB 2.0 (2)
11. разъем клавиатуры PS/2
12. разъемы USB 3.0 (2)
Рисунок 3. Вид Т7610 спереди и сзади
кнопка питания, индикатор питания 2. разъем USB 3.0
1.
2
3. оптический дисковод
4. кнопка открытия лотка оптического дисковода
5. разъемы USB 2.0 (3)
6. индикатор работы жесткого диска
7. разъем для микрофона
8. разъем для наушников
9. диагностические индикаторы (4)
10. оптический дисковод (дополнительно)
11. кнопка открытия лотка оптического дисковода
(дополнительно)
12. защелка крышки доступа к жесткому диску
ПРИМЕЧАНИЕ: Слоты расширения PCIe (№15) активны только в том случае, если установлен второй ЦП.
13. защелка блока питания
14. разъем питания
15. слоты для плат расширения (2)
16. проушина для навесного замка
17. гнездо для защитного тросса
18. Задняя панель:
19. активные слоты плат расширения (5)
20. пустое гнездо
T7610 — Задняя панель
Рисунок 4. Вид задней панели
1. разъем линейного выхода
2. индикатор целостности сетевого канала
3. штекеры сетевого адаптера
4. индикатор сетевой активности
5. штекеры сетевого адаптера
6. разъем мыши PS/2
7. разъем USB 2.0
8. разъем линейного входа/разъем для микрофона
9. разъем последовательного порта
10. разъемы USB 2.0 (2)
11. разъемы USB 3.0 (2)
12. разъем клавиатуры PS/2
13. разъем USB 3.0

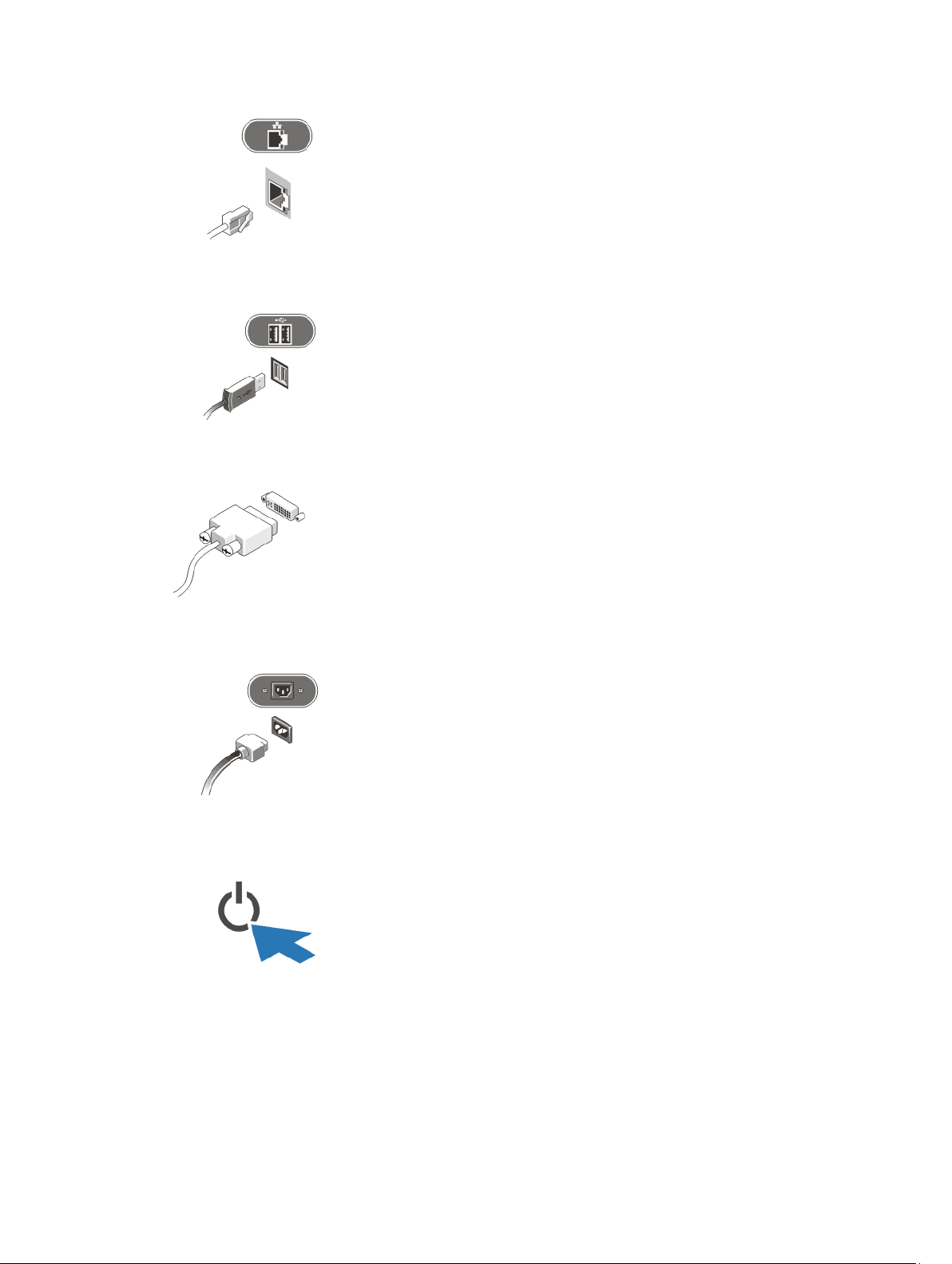

Быстрая настройка
ПРЕДУПРЕЖДЕНИЕ: Перед тем как приступить к выполнению операций данного раздела,
ознакомьтесь с указаниями по технике безопасности, прилагаемыми к компьютеру.
Дополнительные сведения о рекомендуемых правилах техники безопасности можно посмотреть на
веб-узле
ПРИМЕЧАНИЕ: Некоторые устройства могут не входить в комплект поставки, если вы их не заказали.
1. Подсоедините сетевой кабель (или сетевые кабели) (заказываются дополнительно).
www.dell.com/regulatory_compliance
