Dell S3221QS User Manual

Monitor Dell S3221QS

Uživatelská příručka

Model monitoru: S3221QS
Model pro účely předpisů: S3221QSc

POZNÁMKA: POZNÁMKA označuje důležité informace, které pomáhají
lépe využít počítač.

POZOR: Slovo POZOR upozorňuje na možné poškození hardwaru nebo
ztrátu dat v případě nedodržení pokynů.

VAROVÁNÍ: Slovo VAROVÁNÍ varuje před možným poškozením majetku,
zraněním nebo smrtí.

Copyright © 2020 Dell Inc. nebo pobočky. Všechna práva vyhrazena. Dell, EMC a další ochranné známky
jsou ochrannými známkami společnosti Dell Inc. nebo jejích poboček. Ostatní ochranné známky mohou
být ochrannými známkami jejich příslušných vlastníků.

2020 – 08

Rev. A00

2 │

Obsah

Bezpečnostní pokyny ........................ 6

O tomto monitoru............................7

Obsah balení . . . . . . . . . . . . . . . . . . . . . . . . . 7

Vlastnosti produktu . . . . . . . . . . . . . . . . . . . . .9

Popis částí a ovládacích prvků. . . . . . . . . . . . . . . 10

Pohled zepředu . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Pohled zezadu . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Pohled ze strany. . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Pohled zdola . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Technické údaje monitoru . . . . . . . . . . . . . . . . . 14

Technické údaje reproduktoru . . . . . . . . . . . . . . . . . . . 15

Specifikace rozlišení . . . . . . . . . . . . . . . . . . . . . . . . 16

Podporované režimy videa . . . . . . . . . . . . . . . . . . . . . 16

Přednastavené režimy zobrazení . . . . . . . . . . . . . . . . . . 17

Fyzické vlastnosti . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Prostorové vlastnosti . . . . . . . . . . . . . . . . . . . . . . . . 23

Režimy napájení . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Kompatibilita s technologií Plug and play . . . . . . . . . 25

Zásady kvality a obrazových bodů LCD monitoru . . . . .25

Ergonomie . . . . . . . . . . . . . . . . . . . . . . . . . 26

Manipulace s displejem a jeho přesouvání . . . . . . . . 28

Pokyny pro údržbu . . . . . . . . . . . . . . . . . . . . . 29

│ 3

Čištění monitoru. . . . . . . . . . . . . . . . . . . . . . . . . . .29

Instalace monitoru ......................... 30

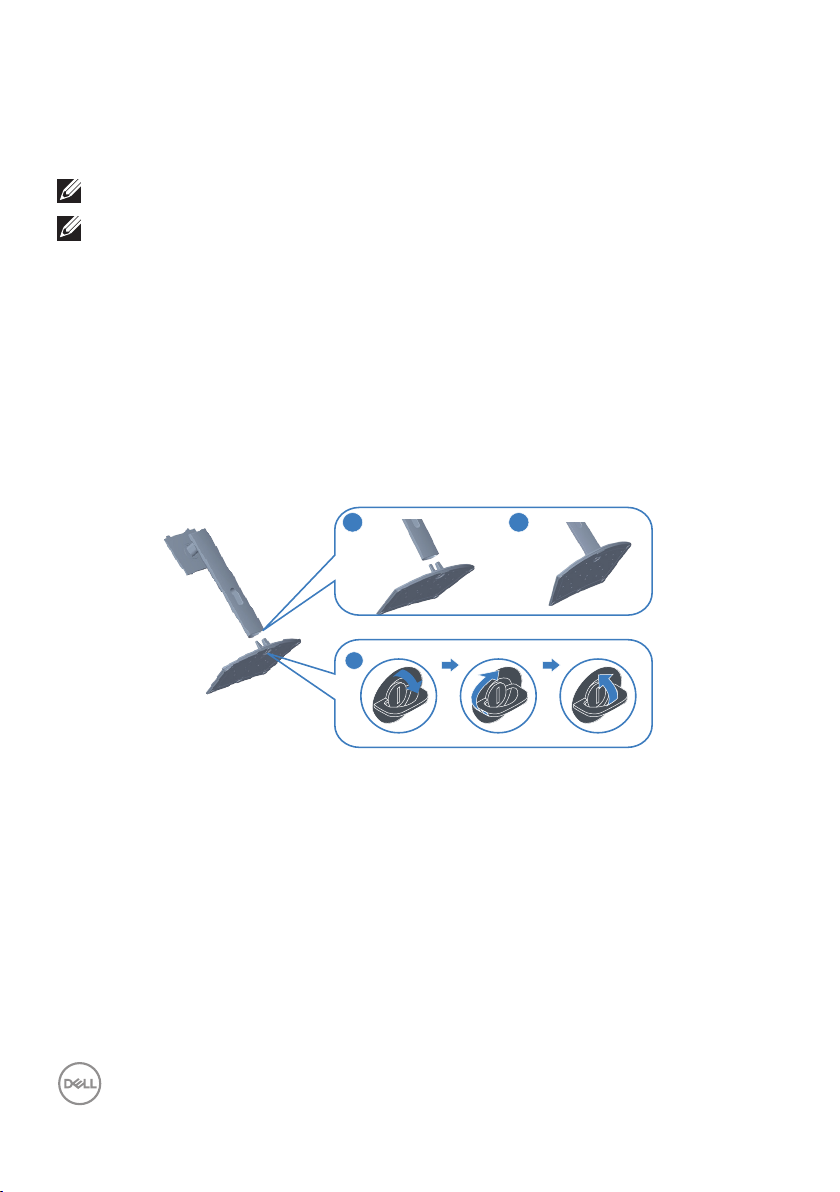

Připevnění stojánku . . . . . . . . . . . . . . . . . . . . 30

Připojení monitoru . . . . . . . . . . . . . . . . . . . . . 32

Připojení kabelu HDMI a USB 3.0 . . . . . . . . . . . . . . . . . . 32

Uspořádání kabelů . . . . . . . . . . . . . . . . . . . . . 33

Zajištění monitoru pomocí zámku Kensington (volitelný) 34

Demontáž stojánku. . . . . . . . . . . . . . . . . . . . . 35

Montáž na stěnu (volitelně) . . . . . . . . . . . . . . . . 36

Používání monitoru..........................37

Zapnutí napájení monitoru. . . . . . . . . . . . . . . . . 37

Používání ovládacích tlačítek . . . . . . . . . . . . . . . 37

Ovládací tlačítka. . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Ovládání OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Používání nabídky na obrazovce (OSD) . . . . . . . . . . 40

Přístup k nabídce OSD . . . . . . . . . . . . . . . . . . . . . . . 40

Zamknutí tlačítek nabídky a napájení. . . . . . . . . . . . . . . .53

Varovné zprávy OSD. . . . . . . . . . . . . . . . . . . . . . . . .55

Nastavení maximálního rozlišení . . . . . . . . . . . . . 58

Používání náklonu a svislého vysunutí . . . . . . . . . . 60

Náklon, vysunutí. . . . . . . . . . . . . . . . . . . . . . . . . . .60

Svislé vysunutí . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Odstraňování problémů ......................61

Automatický test. . . . . . . . . . . . . . . . . . . . . . 61

4 │

Integrovaná diagnostika . . . . . . . . . . . . . . . . . . 63

Obecné problémy . . . . . . . . . . . . . . . . . . . . . 65

Specifické problémy s produktem . . . . . . . . . . . . .68

Příloha .................................. 69

Sdělení komise FCC (pouze USA) a informace o dalších

předpisech . . . . . . . . . . . . . . . . . . . . . . . . . 69

Kontaktování společnosti Dell . . . . . . . . . . . . . . . 69

S3221QS Vnější rozměry .....................70

│ 5

Bezpečnostní pokyny

Dodržujte následující bezpečnostní pravidla, abyste ochránili monitor před možným
poškozením a zajistili vlastní bezpečnost. Pokud není stanoveno jinak, u každého
postupu popsaného v tomto dokumentu se předpokládá, že jste si přečetli informace
o bezpečnosti dodané s monitorem.

Před používáním monitoru si přečtěte informace o bezpečnosti dodané

s monitorem a vytištěné na výrobku. Dokumentaci uschovejte na
bezpečném místě pro budoucí použití.

POZOR: Použití ovládacích prvků, změn nastavení nebo postupů jiným

způsobem, než jak je určeno vtéto dokumentaci, může způsobit úrazy
vysokým napětím, elektrickým proudem nebo mechanickými vlivy.

• Umístěte monitor na pevný povrch a manipulujte s ním opatrně. Obrazovka je
křehká a při pádu nebo zásahu ostrým předmětem se může poškodit.

• Vždy se ujistěte, že je monitor určen pro provoz se střídavým proudem, který je
kdispozici ve vaší oblasti.

• Uchovávejte monitor při pokojové teplotě. Příliš chladné nebo horké podmínky
mohou mít nepříznivý vliv na tekuté krystaly displeje.

• Připojte napájecí kabel od monitoru k elektrické zásuvce, která je blízko a snadno
přístupná. Viz Připojení monitoru.

• Neumisťujte monitor na mokrý povrch nebo do blízkosti vody ani jej na takovém
místě nepoužívejte.

• Nevystavujte monitor silným vibracím nebo nárazům. Monitor například
nevkládejte do zavazadlového prostoru automobilu.

• Když nebudete monitor po delší dobu používat, odpojte jej ze zásuvky.

• Nesnažte se sundat žádné kryty a nedotýkejte se vnitřních částí monitoru. Mohlo
by dojít k úrazu elektřinou.

6 │ Bezpečnostní pokyny

O tomto monitoru

Obsah balení

S tímto monitorem jsou dodávány součásti uvedené v následující tabulce. Pokud
některá součást chybí, kontaktujte společnost Dell. Další informace naleznete v části

Kontaktní informace společnosti Dell.

POZNÁMKA: Některé položky mohou být volitelné a nemusí být
v monitorem dodány. Některé funkce nebo média nemusejí být v
některých zemích k dispozici.

Display (Zobrazení)

Zvedák stojánku

Podstavec stojánku

Napájecí kabel (liší se podle
země)

O tomto monitoru │ 7

Kabel HDMI 2.0

Kabel výstupu USB 3.0
(aktivuje porty USB na
monitoru)

• Návod pro rychlou instalaci

• Bezpečnostní a právní
informace

8 │ O tomto monitoru

Vlastnosti produktu

Monitor Dell S3221QS je vybaven aktivní matricí, technologií TFT (Thin­Film Transistor), displejem z tekutých krystalů (LCD), antistatickou úpravou a
podsvícením LED. Mezi vlastnosti tohoto monitoru patří:

• Zobrazitelná plocha 80,01 cm (31,5 palců) (měřeno úhlopříčně).

• Rozlišení 3840 x 2160 s podporou zobrazení na celou obrazovku pro nižší
rozlišení.

• Podpora synchronizace AMD FreeSync™ nebo provozu bez synchronizace, krátký
čas odezvy 4 ms.

• Podpora 40 Hz až 60 Hz (HDMI) a 40 Hz až 60 Hz (DisplayPort) v režimu
FreeSync.

• Podpora HDR (High Dynamic Range).

• Podpora režimů obraz vedle obrazu (PBP) a obraz v obraze (PIP).

• Zabudovaný reproduktor (5 W) x 2.

• Podpora zvukového linkového výstupu pro připojení externích reproduktorů nebo
subwooferu.

• Barevná škála 99 % sRGB.

• Možnost digitálního připojení prostřednictvím DisplayPort a HDMI.

• Vybaveno 1 výstupním portem USB a 2 vstupními porty USB.

• Funkce Plug and Play (je-li podporována počítačem).

• Nabídka nastavení obrazovky (OSD) pro snadné nastavení a optimalizaci obrazu.

• Odnímatelný stojánek a montážní otvory 100 mm standardu VESA™ (Video
Electronics Standards Association) pro flexibilní řešení upevnění.

• Možnost nastavení náklonu a výšky.

• Otvor pro bezpečnostní zámek.

• Příkon 0,3 W v pohotovostním režimu.

• Podpora nástroje Dell Display Manager.

• Optimalizujte zrakové pohodlí s obrazovkou bez blikání.

VAROVÁNÍ: Mezi možné dlouhodobé efekty emisí modrého světla
monitoru může patřit poškození zraku, včetně únavy očí digitálního
očního stresu atd. Funkce ComfortView omezuje množství modrého světla
vyzařovaného z monitoru pro optimalizaci vašeho zrakového pohodlí.

O tomto monitoru │ 9

Popis částí a ovládacích prvků

21

Pohled zepředu

Ovládací tlačítka

Štítek Popis Použití
1 Funkční tlačítka Pro nastavení položek v nabídce OSD.

(Další informace naleznete v části

Používání ovládacích tlačítek)

2 Vypínač Slouží k zapnutí nebo vypnutí monitoru.

10 │ O tomto monitoru

Pohled zezadu

Pohled zezadu se stojánkem monitoru

Štítek Popis Použití
1 Otvor pro správu kabelů Slouží k organizování kabelů vložením

do otvoru.

2 Štítek s regulatorními

informacemi

Obsahuje přehled schválení podle
úředních vyhlášek.

3 Tlačítko pro uvolnění stojánku Uvolňuje stojánek od monitoru.
4 Štítek s regulatorními

informacemi (včetně čárového
kódu, výrobního čísla a servisního
štítku)

Obsahuje přehled schválení podle
úředních vyhlášek. Tento štítek použijte
vpřípadě kontaktu technické podpory
společnosti Dell. Výrobní číslo je
unikátní alfanumerický identifikátor,
který umožňuje servisním technikům
společnosti Dell identifikovat
hardwarové komponenty ve vašem
počítači a přistupovat k informacím o
záruce.

5 Montážní otvory VESA (4) Čtyři montážní otvory VESA (100 mm

x 100 mm) za krytem VESA, které
slouží pro nástěnnou montáž monitoru
pomocí sady držáku na stěnu VESA.
Viz Montáž na stěnu (volitelně).

O tomto monitoru │ 11

Pohled ze strany

8 10

6

3 1154 9

7

2

121

Pohled zdola

Pohled zdola bez stojánku monitoru

Štítek Popis Použití
1 Vestavěný pravý

Poskytuje zvukový výstup.

reproduktor

2 Otvor pro bezpeč-

nostní zámek

Umožňuje zabezpečit monitor pomocí bezpeč­nostního zámku (nutno zakoupit samostatně),
který zabraňuje neoprávněnému přemístění va­šeho monitoru. Viz Umožňuje zabezpečit monitor

pomocí bezpečnostního zámkuZajištění monitoru
pomocí zámku Kensington (volitelný).

3 Konektor napájení Připojte napájecí kabel (dodaný s monitorem).
4 Port HDMI1 2.0 Slouží k připojení k vašemu počítači kabelem

HDMI.

5 Port HDMI2 2.0 Slouží k připojení k vašemu počítači kabelem

HDMI.

12 │ O tomto monitoru

6 Zámek stojánku Možnost upevnit stojánek k monitoru šroubem

M3 x 6 mm (šroub není součástí dodávky).

7 DisplayPort 1.2 Slouží k připojení k počítači kabelem DisplayPort

(k zakoupení samostatně).

8 Port linkového výstu-

pu zvuku

9 Výstupní port USB 3.0 Chcete-li aktivovat porty USB na monitoru, připoj-

10 Vstupní porty USB 3.0 Slouží k připojení periferií USB, například úložných

11 Vstupní port USB 3.0

s nabíjením BC 1.2

12 Vestavěný levý repro-

duktor

Slouží k připojení externího reproduktoru nebo
subwooferu (nutno zakoupit samostatně).*

te kabel USB k tomuto portu a k počítači.

zařízení a tiskáren.

POZNÁMKA: Aby bylo možné tento port

použít, musíte připojit kabel výstupu
USB (dodaný s monitorem) mezi monitor
a počítač.

Vstupní port USB 3.0 s možností nabíjení. Slouží k
nabíjení vašeho zařízení USB.

POZNÁMKA: Aby bylo možné tento port

použít, musíte připojit kabel výstupu
USB (dodaný s monitorem) mezi monitor
a počítač.

Poskytuje zvukový výstup.

*Port linkového výstupu zvuku nepodporuje sluchátka.

O tomto monitoru │ 13

Technické údaje monitoru

Model S3221QS

Typ obrazovky Aktivní matice - TFT LCD
Typ panelu Svislé zarovnání
Viditelný obraz
Úhlopříčka

800,1 mm (31,5 in)

Horizontální, aktivní
plocha

Vertikální, aktivní plocha
Plocha

Nativní rozlišení a
obnovovací frekvence

Rozteč pixelů 0,18159 mm x 0,18159 mm
Obrazové body na palec

(PPI)
Zorný úhel

Horizontální
Vertikální

Výstupní jas 300 cd/m² (typicky)
Míra kontrastu 3000:1 (typicky)
Ochranná vrstva

stínítka
Podsvícení Systém osvětlení ze stran LED
Doba odezvy 8 ms, šedá na šedou, v normálním režimu

697,3 mm (27,5 in)

392,3 mm (15,4 in)
273550,8 mm2 (423,5 in2)

3840 x 2160 při 60 Hz

139

178° (typicky)
178° (typicky)

Antireflexní úprava s tvrdostí 3H, zatmavení 25 %

5 ms, šedá na šedou, v rychlém režimu
4 ms, šedá na šedou, v extrémním režimu*
* Doba odezvy 4 ms, šedá na šedou, je k dispozici v

extrémním režimu pro omezení rozmazání způsobeného
pohybem a zkrácení doby odezvy. Obraz však může
obsahovat mírné a viditelné vizuální artefakty. Každá
konfigurace a potřeby různých uživatelů se liší, proto jsou
k dispozici různé režimy, ze kterých si lze vybrat.

14 │ O tomto monitoru

Zakřivení 1800R (typicky)
Barevná hloubka 1,07 miliardy barev
Barevná škála sRGB CIE 1931 (99%) CIE1976 (98,8 %)

DCI P3 CIE 1931 (90 %) CIE1976 (92,4 %)

Možnosti připojení 2 x HDMI 2.0 s HDCP 2.2 (3840 x 2160, až 60 Hz)

1 x DisplayPort 1.2 (3840 x 2160, až 60 Hz)
1 x výstupní port USB 3.0
1 x vstupní porty USB 3.0
1 x vstupní port USB 3.0 s nabíjením BC 1.2

1 x linkový výstup zvuku
Šířka rámečku (od hrany monitoru k aktivní ploše)
Nahoře
Vlevo/vpravo
Dole
Možnosti nastavení
Výškově stavitelný

stojánek
Náklon
Otáčení podle

vodorovné osy
Nastavení sklonu
Kompatibilita s

nástrojem Dell Display
Manager

Zabezpečení Otvor pro bezpečnostní zámek (kabelový zámek je nutno

8,1 mm

8,2 mm

24,4 mm

70 mm

-5° až 21°

Neuvedeno

-4° až 4°

Easy Arrange (Snadné uspořádání) a další klíčové funkce

zakoupit samostatně)

Technické údaje reproduktoru

Jmenovitý výkon
reproduktoru

Frekvenční odezva 200 Hz - 16 kHz
Impedance 8 ohmů

2 x 5 W

O tomto monitoru │ 15

Specifikace rozlišení

Model S3221QS

Rozsah horizontální
frekvence

Rozsah vertikální
frekvence

Maximální
přednastavené rozlišení

Podporované režimy videa

Model S3221QS

Možnosti zobrazení
obrazu (HDMI/Display­Port)

POZNÁMKA: Tento monitor podporuje technologii AMD FreeSync.

29 kHz až 140 kHz

40 Hz až 60 Hz (HDMI)
40 Hz až 60 Hz (DisplayPort)

3840 x 2160 při 60 Hz s HDCP 2.2
3840 x 2160 při 60 Hz (DisplayPort)
3840 x 2160 při 60 Hz (HDMI)

480p, 480i, 576p, 720p, 1080p, 576i, 1080i, QHD, UHD

16 │ O tomto monitoru

Přednastavené režimy zobrazení

Přednastavené režimy zobrazení HDMI

Horizontální

Režim zobrazení

VESA, 640 x 480 31,47 60,0 25,175 -/­VESA, 640 x 480 37,5 75,0 31,5 -/­VESA, 720 x 400 31,47 70,0 28,32 -/+
VESA, 800 x 600 37,88 60,0 40 +/+

VESA, 800 x 600 46,86 75,0 49,5 +/+
VESA, 1024 x 768 48,36 60,0 65 -/­VESA, 1024 x 768 60,02 75,0 78,75 +/+
VESA, 1152 x 864 67,5 75,0 108 +/+

VESA, 1280 x 1024 63,98 60,0 108 +/+
VESA, 1280 x 1024 79,98 75,0 135 +/+

VESA, 1600 x 900 60 60 108 +/+
VESA, 1600 x 1200 75 60 162 +/+
VESA, 1680 x 1050 65,3 60 146,25 -/+
VESA, 1920 x 1080 67,5 60 148,5 +/+
VESA, 1920 x 1200 74,04 60 154 + /-

VESA, 2560 x 1440 88,79 60 241,5 +/­VESA, 3840 x 2160 110,5 50 442 +/-

VESA, 3840 x 2160 135 60 594 +/-

frekvence

(kHz)

Vertikální

frekvence

(Hz)

Takt pixelů

(MHz)

Polarita

synch. (Ho-

rizontální/
Vertikální)

O tomto monitoru │ 17

Přednastavené režimy zobrazení DisplayPort

Horizontální

Režim zobrazení

VESA, 640 x 480 31,47 60 25,175 -/­VESA, 640 x 480 37,5 75 31,5 -/­VESA, 720 x 400 31,47 70 28,32 -/+
VESA, 800 x 600 37,88 60 40 +/+

VESA, 800 x 600 46,86 75 49,5 +/+
VESA, 1024 x 768 48,36 60 65 -/­VESA, 1024 x 768 60,02 75 78,75 +/+

VESA, 1152 x 864 67,5 60 108 +/+
VESA, 1280 x 1024 63,98 75 108 +/+
VESA, 1280 x 1024

VESA, 1600 x 900 60 60 108 +/+
VESA, 1600 x 1200 75 60 162 +/+
VESA, 1680 x 1050 65,3 60 146,25 -/+
VESA, 1920 x 1080 67,5 60 148,5 +/+
VESA, 1920 x 1200 74,04 60 154 +/-

VESA, 2560 x 1440 88,79 60 241,5 +/­VESA, 3840 x 2160 110,55 50 433,356 +/­VESA, 3840 x 2160 133,313 60 533,25 +/-

frekvence

(kHz)

79,98 60 135 +/+

Vertikální

frekvence

(Hz)

Takt pixelů

(MHz)

Polarita

synch. (Ho-

rizontální/
Vertikální)

18 │ O tomto monitoru

Aktivní PIP (vedlejší zdroj)

Horizontální

Režim zobrazení

VESA, 640 x 480 31,47 60 25,175 -/­VESA, 640 x 480 37,5 75 31,5 -/­VESA, 720 x 400 31,47 70 28,32 -/+
VESA, 800 x 600 37,88 60 40 +/+

VESA, 800 x 600 46,86 75 49,5 +/+
VESA, 1024 x 768 48,36 60 65 -/­VESA, 1024 x 768 60,02 75 78,75 +/+

VESA, 1152 x 864 67,5 60 108 +/+

VESA, 1280 x 1024 63,98 75 108 +/+
VESA, 1280 x 1024

VESA, 1600 x 900 60 60 108 +/+
VESA, 1600 x 1200 75 60 162 +/+
VESA, 1680 x 1050 65,3 60 146,25 -/+

VESA, 1920 x 1080 67,5 60 148,5 +/+

frekvence

(kHz)

79,98 60 135 +/+

Vertikální

frekvence

(Hz)

Takt pixelů

(MHz)

Polarita

synch. (Ho-

rizontální/
Vertikální)

O tomto monitoru │ 19

Aktivní PBP (hlavní/vedlejší zdroj)

Horizontální

Režim zobrazení

VESA, 640 x 480 31,47 60 25,175 -/­VESA, 640 x 480 37,5 75 31,5 -/-

VESA, 720 x 400 31,47 70 28,32 -/+
VESA, 800 x 600 37,88 60 40 +/+
VESA, 800 x 600 46,86 75 49,5 +/+

VESA, 1024 x 768 48,36 60 65 -/­VESA, 1024 x 768 60,02 75 78,75 +/+

VESA, 1152 x 864 67,5 60 108 +/+

VESA, 1280 x 1024 63,98 75 108 +/+
VESA, 1280 x 1024 79,98 60 135 +/+

VESA, 1600 x 900 60 60 108 +/+
VESA, 1600 x 1200 75 60 162 +/+
VESA, 1680 x 1050 65,3 60 146,25 -/+
VESA, 1920 x 1080 67,5 60 148,5 +/+
VESA, 1920 x 1200 74,04 60 154 +/-

VESA 1920 x 2160 133,29 60 277,25 +/-

frekvence

(kHz)

Vertikální

frekvence

(Hz)

Takt pixelů

(MHz)

Polarita

synch. (Ho-

rizontální/
Vertikální)

20 │ O tomto monitoru

Technické údaje napájení

Model S3221QS

Signály videovstupu HDMI 2.0 (HDCP), 600 mV pro každou diferenční

linku, impedance vstupu 100 ohmů na diferenční pár
DisplayPort 1.2, 600 mV pro každou diferenční linku,

impedance vstupu 100 ohmů na diferenční pár

Vstupní střídavé napětí /
frekvence / proud

Zapínací proud 120 V: 30 A (max.) při 0°C (studený start)

100 V AC až 240 V AC / 50Hz nebo 60Hz ± 3Hz /
1,6A (max.)

240 V: 60 A (max.) při 0°C (studený start)

O tomto monitoru │ 21

Fyzické vlastnosti

Model S3221QS

Typ signálního kabelu • Digitální: DisplayPort, 20 kolíků (kabel není

součástí balení)

• Digitální: HDMI, 19 kolíků

• Rozhraní Universal Serial Bus: USB, 9 kolíků

Rozměry (se stojánkem)

Výška (vysunutý) 518,1 mm (20,40 palce)
Výška (zasunutý) 448,1 mm (17,64 palce)
Šířka 709,2 mm (27,92 palce)
Hloubka 207,0 mm (8,15 palce)

Rozměry (bez stojánku)

Výška 424,8 mm (16,72 palce)
Šířka 709,2 mm (27,92 palce)
Hloubka 64,0 mm (2,52 palce)

Rozměry stojánku

Výška 382,2 mm (15,05 palce)
Šířka 302,0 mm (11,89 palce)
Hloubka 207,0 mm (8,15 palce)

Hmotnost

Hmotnost včetně obalu 15,2 kg (33,53 lb)
Hmotnost se sestavou

stojánku a kabely
Hmotnost bez sestavy

stojánku (bez kabelů)
Hmotnost sestavy podstavce 3,1 kg (6,86 lb)
Lesk předního rámečku Černý rámeček 2 - 4 jednotky lesku

10,9 kg (24,12 lb)

7,4 kg (16,25 lb)

22 │ O tomto monitoru

Prostorové vlastnosti

Model S3221QS
Kompatibilní standardy

• Kompatibilní se standardem RoHS

• Monitor omezující BFR/PVC (Desky s tištěnými spoji jsou vyrobeny z laminátu
bez obsahu BFR/PVC.)

• Sklo bez arzénu a pouze panel bez rtuti

Teplota

Provozní 0°C až 40°C (32°F až 104°F)
Mimo provoz • Skladování: -20°C až 60°C (-4°F až 140°F)

• Převážení: -20°C až 60°C (-4°F až 140°F)

Vlhkost

Provozní 10% až 80% (bez kondenzace)
Mimo provoz • Skladování 10 až 90 % (bez kondenzace)

• Převážení 10 až 90 % (bez kondenzace)

Nadmořská výška

Provozní
(maximální)

Neprovozní
(maximální)

Tepelný rozptyl

5000 m (16400 stop)

12192 m (40000 stop)

• 310,72 BTU/hod (maximum)

• 129,75 BTU/hod (typicky)

O tomto monitoru │ 23

Režimy napájení

Pokud je vdaném počítači nainstalován software nebo videokarta vyhovující normě
DPM organizace VESA, monitor dokáže automaticky snížit svou spotřebu energie,
není-li používán. Tento stav se nazývá pohotovostní režim*. Pokud počítač rozpozná
vstup z klávesnice, myši nebo jiných vstupních zařízení, monitor automaticky obnoví
provoz. Následující tabulka uvádí spotřebu energie a signalizaci této funkce pro
automatickou úsporu energie.

* Nulové spotřeby energie ve vypnutémrežimu lze docílit pouze odpojením
napájecího kabelu od monitoru.

Režimy
VESA

Běžný
provoz

Režim
aktivní-vy­pnuto

Vypnuto - - - Vypnuto Méně než 0,3 W

** Maximální spotřeba energie s max. svítivostí a aktivním rozhraním USB.
Tento dokument je pouze informační a odráží laboratorní výkon. Konkrétní

produkt může dosahovat odlišných výsledků v závislosti na objednaném softwaru,
součástech a periferiích a nejsme povinni takové informace aktualizovat. Vzhledem
k tomu by zákazník neměl spoléhat na tyto informace při rozhodování o elektrických
tolerancích ani jinak. Neposkytujeme žádnou výslovnou ani předpokládanou záruku
přesnosti ani úplnosti.

Hori­zontální
synch.

Aktivní Aktivní Aktivní Bílá 91 W (maximál-

Neaktivní Neaktivní Potlače-noBílá (svítící) Méně než 0,3 W

Vertikální
synch.

Video Indikátor

napájení

Příkon

ně)**
38 W (obvyklá

spotřeba)

24 │ O tomto monitoru

Kompatibilita s technologií Plug and play

Tento monitor můžete nainstalovat vjakémkoli systému slučitelném stechnologií
Plug and Play. Monitor počítačovému systému automaticky poskytne své údaje
EDID (Extended Display Identification Data) pomocí protokolů DDC (Display Data
Channel): daný systém se může sám zkonfigurovat a optimalizovat nastavení
monitoru. Většina instalací monitoru je automatická; podle potřeby můžete vybrat

jiná nastavení. Další informace o změnách nastavení viz Používání monitoru.

Zásady kvality a obrazových bodů LCD monitoru

Při výrobě LCD monitoru není neobvyklé, že jeden nebo více obrazových bodů
zůstanou v trvale fixovaném stavu, ve kterém jsou obtížně viditelné a neomezují
kvalitu nebo použitelnost obrazu. Další informace o zásadách dodržování kvality
monitorů Dell a o zásadách týkajících se obrazových bodů naleznete na webu
podpory společnosti Dell www.dell.com/pixelguidelines.

O tomto monitoru │ 25

Ergonomie

POZOR: Nevhodné nebo dlouhodobé používání klávesnice může vést k

zranění.

POZOR: Dlouhodobé sledování obrazovky monitoru může vést k únavě

očí.

Pro zajištění maximálního pohodlí a efektivity dodržujte při přípravě a používání
počítače následující pravidla:

• Umístěte počítač tak, abyste měli při práci monitor a klávesnici přímo před sebou.
Pro správné umístění klávesnice jsou k dispozici běžně dostupné poličky.

• Pro snížení rizika únavy očí a bolesti krku, paží, zad a ramen při dlouhodobém
používání monitoru doporučujeme toto:

1. Umístěte obrazovku přibližně 50 až 70 cm (20 až 28 palců) od očí.

2. Při práci s monitorem pravidelně mrkejte nebo si po delším používání monitoru

opláchněte oči vodou.

3. Po každých dvou hodinách dělejte pravidelné 20minutové přestávky.

4. Během přestávek nejméně na 20 sekund odhlédněte od monitoru a zadívejte se

objekt vzdálený 20 stop.

5. Během přestávek se protahujte, aby došlo k uvolnění krku, paží, zad a ramen.

• Když sedíte před monitorem, obrazovka by měla být v úrovni očí nebo trochu
níže.

• Nastavte náklon monitoru, jeho kontrast a jas.

• Upravte okolní osvětlení (například stropní světla, lampičky a závěsy nebo žaluzie
na okolních oknech) tak, aby bylo na obrazovce monitoru co nejméně odlesků a
odrazů světla.

• Používejte židli, která nabízí dobrou podporu beder.

• Při používání klávesnice a myši by mělo být předpaží vodorovně se zápěstím v
neutrální, pohodlné poloze.

• Při používání klávesnice a myši mějte vždy k dispozici prostor pro položení rukou.

• Horní část obou paží by měla spočívat přirozeně.

• Nohy by měly být položené rovně na podlaze.

• Při sezení zajistěte, aby hmotnost nohou spočívala na nohách a nikoli na přední
části sedáku. K zajištění správné polohy nastavte výšku židle nebo použijte
podložku pod nohy.

26 │ O tomto monitoru

• Provádějte různorodou práci. Snažte se organizovat svou práci tak, abyste
nemuseli sedět a pracovat dlouhou dobu bez přestávky. Snažte se pravidelně stát
nebo se postavit a procházet se.

• Prostor pod pracovním stolem by měl být uklizený a neměly by se zde nacházet
kabely, které mohou narušovat pohodlí při sezení a o které byste mohli zakopnout.

obrazovka
monitoru v úrovni

očí nebo níže

monitor a

klávesnice přímo
před uživatelem

zápěstí uvolněná

a rovná

nohy položené
rovně na podlaze

O tomto monitoru │ 27

Manipulace s displejem a jeho přesouvání

Kvůli zajištění bezpečné manipulace s monitorem při jeho zvedání nebo přesouvání
se držte následujících pokynů:

• Před přesouváním nebo zvedáním monitoru vypněte počítač a monitor.

• Odpojte všechny kabely od monitoru.

• Vložte monitor do původní krabice s původním obalovým materiálem.

• Při zvedání a přesouvání monitoru držte pevně spodní okraj a bok monitoru bez
toho, abyste na monitor příliš tlačili.

• Při zvedání a přesouvání monitoru by měla být obrazovka otočena směrem k vám.
Netlačte na obrazovku, aby se nepoškrábala nebo nepoškodila.

• Při přepravě monitoru jej nevystavujte rázům ani vibracím.

• Když při zvedání a přesouvání monitoru držíte základnu nebo zvedák stojánku,
neotáčejte monitor vzhůru nohama. Mohlo by dojít k poškození monitoru nebo
zranění.

28 │ O tomto monitoru

Pokyny pro údržbu

Čištění monitoru

VAROVÁNÍ: Před čistěním monitoru odpojte jeho napájecí kabel

zelektrické zásuvky.

POZOR: Před čištěním monitoru si přečtěte a dodržujte Bezpečnostní

pokyny.

Při rozbalování, čištění nebo manipulaci s monitorem postupujte podle následujících
ověřených pokynů:

• Obrazovku čistěte čistým a měkkým hadříkem mírně navlhčeným ve vodě.
Pokud možno používejte speciální jemnou utěrku na čištění obrazovek nebo
přípravek vhodný pro antistatickou povrchovou úpravu. Nepoužívejte benzen,
ředidla, čpavek, abrazivní čistidla ani stlačený vzduch.

• Tento monitor čistěte hadříkem mírně navlhčeným ve vodě. Nepoužívejte
žádné čistící prostředky, protože některé detergenty na monitoru zanechávají
mléčný povlak.

• Pokud po vybalení monitoru zjistíte přítomnost bílého prášku, setřete jej látkou.

• Smonitorem zacházejte opatrně, protože černý monitor se může snadno
poškrábat a jsou na něm zřetelnější bílé známky otěru.

• Pro zachování optimální kvality obraz monitoru používejte dynamicky se
měnící spořič obrazovky; když monitor nepoužíváte, vypněte jej.

O tomto monitoru │ 29

Instalace monitoru

3

2

1

Připevnění stojánku

POZNÁMKA: Stojan je při expedici monitoru z výroby odmontován.
POZNÁMKA: Následující postup platí pro stojánek, který je dodáván s

monitorem. Pokud připojujete stojánek jiného dodavatele, postupujte
podle návodu dodaného se stojánkem.

Pokyny pro připevnění stojánku monitoru:

1. Podle pokynů na chlopních krabice vyjměte stojánek z horního polštáře, ve
kterém je zajištěn.

2. Připojte podstavec stojánku ke zvedáku stojánku.

3. Otevřete šroubovací držadlo na podstavci stojánku a utažením šroubu zajistěte

stojánek k podstavci.

4. Zavřete šroubovací držadlo.

5. Zasuňte výstupky na sestavě stojánku do otvorů na monitoru a zatlačením

sestavy stojánku zacvakněte na místo.

30 │ Instalace monitoru

1

2

6. Umístěte monitor do svislé polohy.

Instalace monitoru │ 31

Připojení monitoru

2

1

VAROVÁNÍ: Než začnete provádět jakýkoli postup vtomto oddílu,

přečtěte si část Bezpečnostní pokyny.

POZNÁMKA: Nepřipojujte k monitoru všechny kabely současně.

Doporučujeme provléci kabely kabelovým slotem dříve, než je připojíte
k monitoru.

Pokyny pro připojení monitoru k počítači:

1. Vypněte počítač a odpojte napájecí kabel.

2. Připojte monitor k počítači kabelem HDMI nebo DisplayPort (volitelný).

3. Připojte kabel výstupu USB (byl dodán s monitorem) k příslušnému portu USB

3.0 na počítači. (Podrobnosti naleznete v části Pohled zdola.)

4. Připojte periferní zařízení podporující rozhraní USB 3.0 ke vstupním portům USB

3.0 na monitoru.

Připojení kabelu HDMI a USB 3.0

HDMI 2.0 HDMI 2.0

HDMI 2.0

USB

HDMI 2.0

5. Připojte napájecí kabely počítače a monitoru k elektrické zásuvce.

32 │ Instalace monitoru

USB

HDMI 2.0

Uspořádání kabelů

HDMI 2.0

HDMI 2.0

Kabely připojené k monitoru uložte do kabelového slotu.

6. Zapněte monitor.

Instalace monitoru │ 33

Zajištění monitoru pomocí zámku Kensington (volitelný)

Pomocí bezpečnostního zámku Kensington můžete monitor připevnit k pevnému
předmětu, který dokáže unést hmotnost monitoru, aby monitor nespadl.

Otvor pro bezpečnostní zámek se nachází na dolní straně monitoru. (Viz Otvor pro

bezpečnostní zámek)

Další informace o používání zámku Kensington (lze zakoupit samostatně) naleznete
v dokumentaci dodané se zámkem.

Připevněte monitor ke stolu pomocí bezpečnostního zámku Kensington.

POZNÁMKA: Obrázek je pouze ilustrační. Vzhled zámku se může lišit.

34 │ Instalace monitoru

Demontáž stojánku

2

1

POZNÁMKA: Aby se zabránilo poškrábání obrazovky při demontáži

stojánku, zajistěte, aby byl monitor umístěn na měkkém a čistém
povrchu.

POZNÁMKA: Následující postup platí pro pouze stojánek, který je

dodáván s monitorem. Pokud připojujete stojánek jiného dodavatele,
postupujte podle návodu dodaného se stojánkem.

Postup při demontáži stojánku:

1. Položte monitor na měkkou látku nebo polštář na okraji stolu.

2. Stiskněte a podržte tlačítko pro uvolnění stojánku na zadní straně displeje.

3. Zvedněte stojánek a vyjměte jej z monitoru.

Instalace monitoru │ 35

Montáž na stěnu (volitelně)

(Rozměr šroubu: M4 x 10 mm).
Viz dokumentace dodaná se sadou pro nástěnnou montáž kompatibilní se

standardemVESA.

1. Položte displej na měkkou látku nebo polštář na okraji stolu.

2. Sejměte stojánek. Viz Demontáž stojánku.

3. Odšroubujte čtyři šrouby zajišťující zadní kryt displeje.

4. Připevněte k displeji montážní konzolu ze sady pro montáž na stěnu.

5. Pokyny pro montáž monitoru na stěnu najdete v dokumentaci, která byla dodána

se sadou pro montáž na stěnu.

POZNÁMKA: Používejte pouze montážní držák s certifikací UL, CSA

nebo GS s minimální nosností 29,5 kg.

36 │ Instalace monitoru

Používání monitoru

1 52 3 4

Zapnutí napájení monitoru

Monitor zapnete stisknutím tlačítka .

Používání ovládacích tlačítek

Pomocí ovládacích tlačítek na dolním okraji monitoru můžete upravit zobrazený
obraz.

Používání monitoru │ 37

Ovládací tlačítka

Následující tabulka obsahuje popis ovládacích tlačítek:

Ovládací tlačítka Popis

1

Shortcut key

(Klávesová zkratka)

/ Preset Modes
(Přednastavené

režimy)

2

Shortcut key

(Klávesová zkratka) /

Volume (Hlasitost)

3

Menu (Nabídka)

4

Exit (Konec)

5

Toto tlačítko slouží k výběru se seznamu
přednastavených režimů.

Pomocí těchto tlačítek upravte hlasitost. Minimum je
„0“ (-). Maximum je „100“ (+).

Pomocí tlačítka Nabídka otevřete nabídku na
obrazovce (OSD). Viz Přístup k nabídce OSD.

Toto tlačítko slouží k návratu do hlavní nabídky nebo
kukončení hlavní nabídky OSD.

Tlačítkem napájení monitor zapnete nebo vypnete.

Vypínač (s

indikátorem LED)

38 │ Používání monitoru

Když bílý indikátor svítí, monitor je zapnutý. Když bílý
indikátor bliká, monitor se nachází v pohotovostním
režimu.

Ovládání OSD

Pomocí tlačítek na dolní straně monitoru můžete upravit nastavení obrazu.

4

1 2 3

Ovládací tlačítka Popis

1

Pomocí tlačítka Up (Nahoru) zvýšíte hodnotu nebo
přejdete v nabídce nahoru.

Nahoru

2

Pomocí tlačítka Down (Dolů) snížíte hodnotu nebo
přejdete v nabídce dolů.

Dolů

3

Pomocí tlačítka OK potvrdíte výběr v nabídce.

OK

4

Stisknutím tlačítka Zpět se vrátíte na předchozí
nabídku.

Zpět

Používání monitoru │ 39

Používání nabídky na obrazovce (OSD)

Přístup k nabídce OSD

POZNÁMKA: Veškeré změny provedené v nabídce OSD se automaticky

uloží, když přejdete do jiné nabídky OSD, když ukončíte nabídku OSD
nebo když počkáte, než nabídka OSD automaticky zmizí.

1. Stisknutím tlačítka zobrazíte hlavní nabídku OSD.

Dell 32 Monitor

Brightness / Contrast

Input Source

Color

Display

PIP/PBP

Audio

Manu

Personalize

Others

2. Stisknutím tlačítek a se přesunete mezi volbami nastavení. Zároveň

spřechodem zjedné ikony na druhou se zvýrazní daná volba.

3. Jedním stisknutím tlačítka nebo nebo aktivujte označenou volbu.

4. Stisknutím tlačítek a vyberte požadovaný parametr.

5. Stiskněte tlačítko a potom proveďte změny pomocí tlačítek nebo

podle indikátorů.

75%

75%

6. Výběrem volby se vrátíte na předchozí nabídku; výběrem volby přijmete

aktuální nastavení a vrátíte se na předchozí nabídku.

40 │ Používání monitoru

Ikona Nabídka a pod-

nabídky

Brightness/

Contrast (Jas/

Tuto nabídku použijte k aktivaci pro úpravuBrightness/Contrast (Jas/
Kontrast).

Kontrast)

Brightness (Jas) Jas upravuje svítivost podsvícení.

Stisknutím tlačítka zvýšíte jas a stisknutím tlačítka snížíte jas (min.
0 / max. 100).

POZNÁMKA: Když je aktivní funkce Smart HDR a když je

zobrazen HDR obsah, manuální nastavení jasu není možné.

Dell 32 Monitor

Brightness / Contrast

Input Source

Color

Display

PIP/PBP

Audio

Manu

Personalize

Others

Popis

75%

75%

Contrast

(Kontrast)

Nejdříve upravte jas a pak kontrast – pouze v případě nutnosti další
úpravy.

Stisknutím tlačítka zvýšíte kontrast a stisknutím tlačítka snížíte
kontrast (min. 0 / max. 100).

Funkce contrast (Kontrast) upravuje míru rozdílu mezi tmavými a svět-
lými oblastmi na obrazovce monitoru.

Používání monitoru │ 41

Input source

(Vstupní zdroj)

Nabídka vstupních zdrojů slouží k výběru různých videosignálů, které
mohou být připojeny k monitoru.

Dell 32 Monitor

Brightness / Contrast

Input Source

Input Source

Color

Display

PIP/PBP

Audio

Manu

Personalize

Others

DP

HDMI 1

HDMI 2

Auto Select

Reset Input Source

On

DP

Když používáte konektor DP, vyberte vstup DP. Stisknutím vyberte
vstupní zdroj DP.

HDMI 1

Vyberte vstup HDMI 1, když používáte konektor HDMI 1. Stisknutím
vyberte vstupní zdroj HDMI.

HDMI 2

Vyberte vstup HDMI 2, když používáte konektor HDMI 2. Stisknutím
vyberte vstupní zdroj HDMI.

Auto Select

(Automatický

Výběrem volby Auto Select (Automatický výběr) vyhledáte dostupné
vstupní signály.

Výběr)

Reset Input

Výběrem této volby budou obnoven výchozí zdroj vstupu.

Source (Obnovit

zdroj vstupu)

Color (Barva) Pomocí nabídky barva upravte režim nastavení barvy.

Dell 32 Monitor

Brightness / Contrast

Input Source

Color

Display

PIP/PBP

Audio

Manu

Personalize

Others

Preset Modes

Input Color Format

Reset Color

Standard

RGB

42 │ Používání monitoru

Preset Modes

Input Color Format

Reset Color

(Přednastavené

režimy)

Při výběru volby Preset Modes (Přednastavené režimy), můžete v
seznam vybrat možnost Standard (Standardní), Comfortview, Movie

(Film), FPS, RTS, RPG, Color Space (Barevný prostor), Warm (Tep­lé), Cool (Studené), nebo Custom color (Vlastní barva).

• Standard (Standardní): Načte výchozí nastavení barev monitoru.

Toto je výchozí přednastavený režim.

• ComfortView: Snižuje úroveň modrého světla vyzařovaného z
obrazovky tak, aby bylo sledování pohodlnější pro vaše oči.

• Movie (Film): Načte optimální nastavení barev pro filmy.

• FPS: Načte optimální nastavení barev pro hry FPS.

• RTS: Načte optimální nastavení barev pro hry RTS.

• RPG: Načte optimální nastavení barev pro hry RPG.

• Color Space (Barevný prostor): Umožňuje vybrat barevný prostor

sRGB nebo DCI-P3.

Když vyberete pro barevný prostor možnost DCI-P3, změní

se i jas displeje.

• Warm (Teplé): Zvyšuje teplotu barev. Obrazovka má teplejší vzhled s
červenožlutým odstínem.

• Cool (Studené): Snižuje teplotu barev. Obrazovka má studenější
vzhled s modrým odstínem.

• Custom color (Vlastní barva: Umožňuje ručně upravovat nastavení
barev.

Stisknutím tlačítek a upravte tři základní barvy (R, G, B) a vytvoř­te tak svůj vlastní barevný režim.

Dell 32 Monitor

Brightness / Contrast

Input Source

Color

Display

PIP/PBP

Audio

Manu

Personalize

Others

Preset Modes

Standard

ComfortView

Movie

FPS

RTS

RPG

Color Space

Warm

Používání monitoru │ 43

Input Color

Preset Modes

Reset Color

Format (Vstupní

Formát Barev)

Hue

(Odstín)

Saturation

(Sytost)

Reset Color

(Resetovat

barvu)

Umožňuje nastavení režimu video vstupu:

• RGB: Vyberte tuto volbu, pokud je váš monitor připojen k počítači
nebo přehrávači DVD pomocí kabelu HDMI.

• YPbPr: Vyberte tuto volbu, pokud váš přehrávač DVD podporuje
pouze výstup YPbPr.

Dell 32 Monitor

Brightness / Contrast

Input Source

Color

Display

PIP/PBP

Audio

Manu

Personalize

Others

Input Color Format

RGB

YPbPr

Tato funkce dokáže posunout barvu obrazu videa k zelené nebo purpuro­vé. Tato funkce se používá k nastavení požadovaného tónu barvy pleti.

Pomocí tlačítka nebo upravíte odstín od 0 do 100.

Stisknutím zvýšíte zelený odstín obrazu.

Stisknutím zvýšíte purpurový odstín obrazu.

POZNÁMKA: Nastavení Hue (Odstín) je k dispozici pouze při

výběru režimu Movie (Film) a Game (Hra).

Tato funkce ovládá barevnou sytost obrazu. Pomocí tlačítka nebo
upravíte sytost od 0 do 100.

Stisknutím zvýšíte monochromatický vzhled obrazu.

Stisknutím zvýšíte barevný vzhled obrazu.

POZNÁMKA: Nastavení Saturation (Sytost) je k dispozici

pouze při výběru režimu Movie (Film) a Game (Hra).

Obnoví výchozí tovární nastavení barev monitoru.

44 │ Používání monitoru

Display

(Zobrazení)

Nabídka Display (Zobrazení) slouží k nastavení obrazu.

Dell 32 Monitor

Brightness / Contrast

Input Source

Color

Display

PIP/PBP

Audio

Manu

Personalize

Others

Aspect Ratio

Sharpness

Response Time

Dark Stabilizer

Smart HDR

Reset Display

>

>

>

>

>

Wide 16:9

50

Normal

0

O

Aspect Ratio

(Poměr stran)

Slouží k nastavení poměru stran obrazu, například Wide 16:9 (Širokoúhlý),
4:3 nebo 5:4

POZNÁMKA: Když je monitor v režim PIP/PBP, širokoúhlý

poměr stran není k dispozici.

Sharpness

(Ostrost)

Response Time

(Doba odezvy)
Dark Stabilizer

(Stabilizátor

tmavosti)

Tato funkce umožňuje zostřit nebo zjemnit vzhled obrazu. Pomocí tlačí­tek nebo nastavte ostrost od 0 do 100.
Uživatel může vybrat možnosti Normal (Normální), Fast (Rychlý) nebo

Extreme (Extrémní).
Tato funkce zlepšuje viditelnost tmavých herních scén. Čím je hodnota

vyšší (mezi 0 a 3), tím lepší je viditelnost tmavých částí zobrazení.

POZNÁMKA: Když je aktivní režim PIP/PBP, Stabilizátor

tmavosti je vypnutý.

POZNÁMKA: Když je aktivní funkce Smart HDR a když je

zobrazen HDR obsah, Stabilizátor tmavosti je vypnutý.

Smart HDR Uživatel může zvolit možnost Desktop (Plocha), Movie (Film) HDR,

Game (Hra) HDR nebo Off (Vypnuto).

POZNÁMKA: Když je aktivní režim PIP/PBP, funkce Smart

HDR je vypnutá.

Reset Display

Obnoví u všech nastavení displeje výchozí hodnoty z výroby.

(Resetovat

displej)

Používání monitoru │ 45

PIP/PBP Umožňuje sledovat více obrazů současně.

Vedlejší okno

Hlavní okno

DP

HDMI1

DP

HDMI1

HDMI2

HDMI2

X

Dell 32 Monitor

Brightness / Contrast

Input Source

Color

Display

PIP/PBP

Audio

Manu

Personalize

Others

PIP/PBP Mode

>

O

PIP/PBP Mode

(Režim PIP/

PBP)

Nastavení režimu PIP (obraz v obraze) nebo PBP (obraz vedle obrazu).
Zvolením možnosti Off (Vypnout) můžete tuto funkci vypnout.

POZNÁMKA: Když je aktivní režim PIP/PBP, funkce Free-

Sync je vypnutá.

PIP/PBP (Sub)

(PIP/PBP (Ved-

Vyberte pro vedlejší okno režimu PIP/PBP obrazový signál DP, HDMI1
nebo HDMI2, který je připojen k monitoru.

lejší))

POZNÁMKA: Když je jako hlavní obrazový signál vybráno

rozhraní HDMI1 nebo HDMI2, vedlejší okno režimu PIP/PBP
může zobrazovat pouze obraz ze zdroje DP.

PIP Size (Veli-

kost PIP)

Výběr malé nebo velké velikosti okna PIP.

POZNÁMKA: K dispozici pouze tehdy, když je zapnutý režim

PIP.

PIP Location
(Poloha PIP)

Slouží k výběru polohy vedlejšího okna PIP. Pomocí tlačítek a
vyberte polohu Top-Left (vlevo nahoře), Top-Right (vpravo nahoře),
Bottom-Right (vpravo dole) nebo Bottom-Left (vlevo dole).

POZNÁMKA: K dispozici pouze tehdy, když je zapnutý režim

PIP.

Video Swap (Zá-

měna obrazu)

Zvolením této možnosti zaměníte obraz v hlavním a vedlejším okně
režimu PIP/PBP.

POZNÁMKA: K dispozici pouze tehdy, když je zapnutý režim

PIP/PBP.

Audio (Zvuk) Umožňuje zvolit zdroj zvuku z hlavního okna nebo vedlejšího okna.

POZNÁMKA: K dispozici pouze tehdy, když je zapnutý režim

PIP/PBP.

Contrast (Sub)

(Kontrast (Ved-

lejší))

46 │ Používání monitoru

Nastavení úrovně kontrastu obrazu v režimu PIP/PBP.

POZNÁMKA: K dispozici pouze tehdy, když je zapnutý režim

PIP/PBP.

Audio (Zvuk) Pomocí nabídky Audio (Zvuk) můžete nastavit zvuk.

Dell 32 Monitor

Brightness / Contrast

Input Source

Color

Display

PIP/PBP

Audio

Manu

Personalize

Others

Volume

Speaker

Reset Audio

>

50

>

On

Volume (Hlasi-

tost)

Speaker (Repro-

duktor)

Reset Audio

(Obnovit zvuk)

Pomocí těchto tlačítek upravte hlasitost. Minimum je „0“ (-), maximum je
„10 0“ (+).

Pomocí této možnosti lze aktivovat reproduktor.

Výběrem této volby budou obnovena výchozí nastavení zobrazení.

Používání monitoru │ 47

Menu

(Nabídka)

Tato volba umožňuje měnit nastavení nabídky OSD, například jazyky OSD,
časový interval zobrazení nabídky na obrazovce atd.

Dell 32 Monitor

Brightness / Contrast

Input Source

Color

Display

PIP/PBP

Audio

Manu

Personalize

Others

Language

Transparency

Timer

Lock

Reset Menu

English

20

20 s

Disable

Language

(Jazyk)

Transparency

(Průhlednost)

Timer

(Časovač)

Lock

(Zámek)

Reset Menu

(Resetovat

nabídku)

Nabídka Language (Jazyk) umožňuje nastavit jeden z osmi jazyků nabíd­ky OSD (English (Angličtina), Spanish (Španělština), French (Francouz­ština), German (Němčina), Bazilian Portuguese (Brazilská portugalština),
Russian (Ruština), Simplified Chinese (Zjednodušená čínština) nebo
Japanese (Japonština)).

Po výběru této volby nastavíte průhlednost nabídky tlačítky a od
0 do 100.

OSD hold time (Doba zobrazení OSD): nastaví interval, ve kterém OSD
zůstane aktivní po posledním stisku tlačítka.

Tlačítky nebo upravte nastavení po 1 sekundě v rozmezí 5 až 60
sekund.

Řídí přístup uživatele k úpravám nastavení. Uživatel může vybrat jednu
z následujících voleb: Menu Buttons (Tlačítka nabídky), Power Button
(Vypínač), Menu + Power Buttons (Tlačítka nabídky + vypínač), Disable
(Deaktivovat).
Obnoví přednastavené výrobní hodnoty všech nastavení OSD.

48 │ Používání monitoru

Personalize

USB

Power Button LED

Shorout Key 2

Reset Personalization

Fast Wakeup

Shorout Key 1

Reset Personalization

Power Button LED

Fast Wakeup

USB

(Přizpůsobit)

Tato volba umožňuje měnit nastavení personalizace.

Dell 32 Monitor

Brightness / Contrast

Input Source

Color

Display

PIP/PBP

Audio

Manu

Personalize

Others

Shorout Key 1

Shorout Key 2

Power Button LED

Reset Personalization

Preset Modes

Volume

On in On Mode

O in Standby ModeUSB

OFast Wakeup

Shortcut Key

1 (Klávesová

zkratka 1)

Shortcut Key

2 (Klávesová

zkratka 2)

Uživatel může vybrat jednu z následujících voleb: Vyberte pro shortcut
key 1 (klávesovou zkratku 1) možnost Preset Modes (Přednastavené
režimy), Brightness/Contrast (Jas/kontrast), Input Source (Vstupní
zdroj), Aspect Ratio (Poměr stran), PIP/PBP Mode (Režim PIP/PBP)
nebo Volume (Hlasitost).

Dell 32 Monitor

Brightness / Contrast

Input Source

Color

Display

PIP/PBP

Audio

Manu

Personalize

Others

Shorout Key 1

Preset Modes

Brightness / Contrast

Input Source

Aspect Ratio

Smart HDR

PIP/PBP Mode

Volume

Uživatel může vybrat jednu z následujících voleb: Vyberte pro shortcut
key 2 (klávesovou zkratku 2) možnost Preset Modes (Přednastavené
režimy), Brightness/Contrast (Jas/kontrast), Input Source (Vstupní
zdroj), Aspect Ratio (Poměr stran), Smart HDR, PIP/PBP Mode (Režim
PIP/PBP) nebo Volume (Hlasitost).

Dell 32 Monitor

Brightness / Contrast

Input Source

Color

Display

PIP/PBP

Audio

Manu

Personalize

Others

Shorout Key 2

Preset Modes

Brightness / Contrast

Input Source

Aspect Ratio

Smart HDR

PIP/PBP Mode

Volume

Používání monitoru │ 49

Power Button

Shorout Key 1

Shorout Key 2

Reset Personalization

Fast Wakeup

USB

Shorout Key 1

Shorout Key 2

Reset Personalization

Fast Wakeup

Shorout Key 1

Shorout Key 2

Power Button LED

Reset Personalization

USB

LED (Indikátor

LED napájení)

Umožňuje nastavit indikátor LED napájení na On in On Mode (Svítí
při zapnutí) nebo Off in On Mode (Nesvítí při zapnutí) kvůli úspoře

energie.

Dell 32 Monitor

Brightness / Contrast

Input Source

Color

Display

PIP/PBP

Audio

Manu

Personalize

Others

Power Button LED On in On Mode

O in On Mode

USB Umožňuje aktivovat nebo deaktivovat funkci nabíjení přes USB, když je

monitor v pohotovostním režimu.

Dell 32 Monitor

Brightness / Contrast

Input Source

Fast Wakeup

(Rychlé probu-

zení)

Reset Personali-

Color

Display

PIP/PBP

Audio

Manu

Personalize

Others

Umožňuje aktivovat nebo deaktivovat funkci rychlého probuzení.

Dell 32 Monitor

Brightness / Contrast

Input Source

Color

Display

PIP/PBP

Audio

Manu

Personalize

Others

Obnoví výchozí hodnoty všech nastavení v režimu personalizace.

Power Button LED

USB

Fast Wakeup

On in Standby Mode

O in Standby Mode

On

O

zation (Obnovit

Přizpůsobení)

50 │ Používání monitoru

Others (Další) Výběrem této volby lze upravovat nastavení OSD, jako například DDC/CI,

Reset Others

Factory Reset

LCD Conditioning

DDC/CI

Service Tag

Firmware

Display Info

LCD Conditioning

Reset Others

Factory Reset

Service Tag

Firmware

LCD Conditioning (Stabilizace LCD) atd.

Dell 32 Monitor

Brightness / Contrast

Input Source

Color

Display

PIP/PBP

Audio

Manu

Personalize

Others

Display Info

DDC/CI On

LCD Conditioning

Firmware

Service Tag

Reset Others

Factory Reset

O

32C101

ABCDEFG

Display Info

(Informace o

monitoru)

Zobrazí aktuální nastavení monitoru.

Dell 32 Monitor

Brightness / Contrast

Input Source

Color

Display

PIP/PBP

Audio

Manu

Personalize

Others

Display Info

Model: Dell S3221QS

Input Source: HDMI 2

Current: 3840x2160, 60Hz

PBP Stutas: O

PIP Stutas: O

DP Capability: DP 1.2

HDMI: 2.0

DDC/CI DDC/CI (display data channel/command interface) umožňuje upravovat

parametry monitoru (jas, vyvážení barev atd.) prostřednictvím softwaru
v počítači.

Tuto funkci lze deaktivovat výběrem volby Off (Vypnuto).
V zájmu nejlepšího uživatelského zážitku a optimálního výkonu monitoru

aktivujte tuto funkci výběrem možnosti on (Zapnuto).

Dell 32 Monitor

LCD Conditio-

ning (Stabilizace

LCD)

Brightness / Contrast

Input Source

Color

Display

PIP/PBP

Audio

Menu

Personalize

Others

Pomáhá opravit drobné projevy vypalování obrazu. V závislosti na stupni
vypálení se tato funkce může projevit až po delší době. Chcete-li spustit
stabilizaci LCD, vyberte možnost On (Zapnuto).

DDC/CI On

Firmware Zobrazí verzi firmwaru monitoru.

Používání monitoru │ 51

Service Tag

(Výrobní číslo)

Reset Others

(Obnovit ostat-

ní)

Factory Reset

(Obnovit tovární

nastavení)

Zobrazí výrobní číslo monitoru. Výrobní číslo je jedinečný alfanumerický
identifikátor, který umožňuje společnosti Dell identifikovat specifikace
výrobku a získat přístup k informacím o záruce.

POZNÁMKA: Výrobní číslo je také vytištěno na štítku, který

se nachází na zadní straně krytu.

Obnoví výchozí tovární hodnoty všech nastavení v nabídce ostatní
nastavení.

Obnoví výchozí tovární nastavení všech přednastavených hodnot.

POZNÁMKA: V tomto monitoru je zabudována funkce automatické

kalibrace jasu pro kompenzaci stárnutí LED.

52 │ Používání monitoru

Zamknutí tlačítek nabídky a napájení

Zabraňuje uživatelům otevřít nebo změnit nastavení nabídky OSD na displeji.
Ve výchozím nastavení je zámek tlačítek nabídky a vypínače vypnutý.

1 52 3 4

Chcete-li otevřít nabídku zamknutí, stiskněte a čtyři sekundy podržte tlačítko Exit
(Konec) (tlačítko 4). V pravém dolním rohu obrazovky se zobrazí nabídka zamknutí.

POZNÁMKA: Nabídku zamknutí lze tímto způsobem otevřít, když jsou

tlačítka nabídky a vypínač odemknuté.

Dell 32 Monitor

Select option:

+

Chcete-li otevřít nabídku odemknutí, stiskněte a čtyři sekundy podržte tlačítko xit
(Konec)(tlačítko 4). V pravém dolním rohu obrazovky se zobrazí nabídka odemknutí.

POZNÁMKA: Nabídku odemknutí lze otevřít, když jsou tlačítka nabídky

a vypínač zamknuté.

Dell 32 Monitor

Select option:

Používání monitoru │ 53

K dispozici jsou tři možnosti zamknutí:

Nabídka Popis

1 Menu Buttons

(Tlačítka nabídky)

Když je vybrána možnost Menu Buttons (Tlačítka
nabídky), nelze měnit nastavení nabídky OSD. Jsou
zamknutá všechna tlačítka kromě vypínače.

2 Vypínač Když je vybrána možnost Power Button (Tlačítka

vypínač), displej nelze vypnout vypínačem.

3 Tlačítka nabídky +

vypínač

Když je vybrána možnost Menu + Power Buttons
(Tlačítka nabídky + vypínač), nelze měnit nastavení
nabídky OSD a vypínač je zamknutý.

+

4 Integrovaná

diagnostika

Další informace naleznete v části Integrovaná

diagnostika.

POZNÁMKA: POZNÁMKA: Chcete-li otevřít nabídku zamknutí nebo

odemknutí, stiskněte a čtyři sekundy podržte tlačítko Konec (tlačítko

4).

V následujících situacích se uprostřed displeje zobrazí ikona ,:

• Při stisknutí tlačítka Nahoru (tlačítko 1), tlačítka Dolů (tlačítko 2), tlačítka
Nabídka (tlačítko 3) nebo tlačítka Konec (tlačítko 4). Znamená to, že jsou
tlačítka nabídky OSD zamknutá.

• Při stisknutí vypínače (tlačítko 5). Znamená to, že vypínač je zamknutý.

• Při stisknutí kteréhokoli z pěti tlačítek. Znamená to, že jsou zamknutá tlačítka
nabídky OSD i vypínač.

Odemknutí tlačítek nabídky OSD a vypínače

1. Stiskněte a čtyři sekundy podržte tlačítko Konec (tlačítko 4). Zobrazí se nabídka

odemknutí.

2. Vybráním ikonyí odemkněte tlačítka na displeji.

54 │ Používání monitoru

Varovné zprávy OSD

Když monitor nepodporuje některý režim rozlišení, zobrazí se následující zpráva:

Dell 32 Monitor

The current input timing is not supported by the monitor display.

Please change your input timing to 3840x2160, 60Hz or any other

monitor listed timing as per the monitor specications.

To znamená, že se monitor nemůže sesynchronizovat se signálem, který přijímá
z počítače. Informace o rozsazích horizontálních a vertikálních frekvencí tohoto
monitoru naleznete v části Technické údaje monitoru. Doporučený režim je 3840 x

2160.
Před deaktivací funkce DDC/CI se zobrazí následující zpráva:

Dell 32 Monitor

The function of adjusting display setting using PC application will be disabled.

Do you wish to disable DDC/CI function?

Yes

No

S3221QS

Když monitor přejde do režimu Standby Mode (Pohotovostní režim), zobrazí se
následující zpráva:

Dell

P2418HZ

Dell 32 Monitor

Going into Standby mode...

S3221QS

Po stisknutí některého tlačítka vyjma vypínače se v závislosti na vybraném vstupu
zobrazí následující varovné zprávy:

Používání monitoru │ 55

Dell

P2418HZ

Dell 32 Monitor

?

No HDMI signal from your device.

Press any key on the keyboard or move the mouse to wake it up.

If there is no display, press the monitor button again to select

the correct input source.

Pokud není připojen kabel HDMI nebo DisplayPort, zobrazí se následující místní
dialogové okno. Ponecháte-li monitor v tomto stavu, po 4 minutách přejde do
pohotovostního režimu.

Dell

P2418HZ

Dell 32 Monitor

?

No HDMI Cable

The display will go into Standby mode in 4 minutes.

www.dell.com/S3221QS

S3221QS

nebo

Dell

P2418HZ

Dell 32 Monitor

?

No DP Cable

The display will go into Standby mode in 4 minutes.

www.dell.com/S3221QS

S3221QS

Když uživatel vybere v nabídce OSD možnost (bez symbolu ), která zvyšuje
spotřebu displeje, zobrazí se následující zpráva s upozorněním:

56 │ Používání monitoru

Dell 32 Monitor

Changing to this setting (without symbol) will increase power consumption.

Do you want to continue?

Yes

No

S3221QS

• Zpráva s upozorněním se zobrazí pouze jednou, a pokud uživatel vybere
možnost Yes (Ano), již ze znovu nezobrazí.

• Když uživatel po vybrání možnosti Yes (Ano) zvolí možnost (bez symbolu
), která zvyšuje spotřebu displeje, tato zpráva s upozorněním se již nezobrazí.

• Když uživatel vybere možnost No (Ne) a potom zvolí možnost (bez symbolu

), která zvyšuje spotřebu displeje, zpráva s upozorněním se příště zobrazí

znovu.

• Zpráva s upozorněním o spotřebě se zobrazí znovu pouze tehdy, když uživatel
obnoví výchozí nastavení z výroby pomocí nabídky OSD.

Nabídka OSD funguje pouze v režimu normálního provozu. Stisknutím libovolného
tlačítka v režimu Aktivní-vypnuto se zobrazí následující zpráva:

Dell

P2418HZ

Dell 32 Monitor

?

No HDMI signal from your device.

Press any key on the keyboard or move the mouse to wake it up.

If there is no display, press the monitor button again to select

the correct input source.

Aktivujte počítač a monitor, abyste získali přístup knabídce OSD.
Další informace naleznete v části Odstraňování problémů.

Používání monitoru │ 57

Nastavení maximálního rozlišení

Nastavení maximální rozlišení monitoru:
Operační systém Windows 7, Windows 8, Windows 8.1 a Windows 10:

1. Pouze v případě operačního systému Windows 8 a Windows 8.1 výběrem
dlaždice Desktop (Pracovní plocha) přepněte na klasické zobrazení pracovní
plochy.

2. Klikněte pravým tlačítkem na pracovní plochu a vyberte možnost Screen
Resolution (Rozlišení obrazovky).

3. Klikněte na rozevírací seznam rozlišení obrazovky a vyberte možnost
3840 x 2160.

4. Klikněte na tlačítko OK.

Pokud se nezobrazí 3840 x 2160 jako volba, zřejmě budete muset zaktualizovat
grafický ovladač. V závislosti na počítači proveďte některý z následujících postupů:

Máte-li stolní nebo přenosný počítač Dell:

• Přejděte na www.dell.com/support, zadejte servisní značku počítače a
stáhněte nejnovější ovladač kdané grafické kartě.

Pokud používáte (přenosný nebo stolní) počítač jiný, než Dell:

• Přejděte na webové stránky podpory vašeho počítače a stáhněte nejnovější
ovladače grafické karty.

• Přejděte na webové stránky vaší grafické karty a stáhněte nejnovější ovladače
grafické karty.

Máte-li stolní počítač Dell nebo přenosný počítač Dell s přístupem k
Internetu

Přejděte na www.dell.com/support, zadejte servisní značku a stáhněte nejnovější
ovladač kdané grafické kartě.

5. Po nainstalování ovladačů pro vaši grafickou kartu zkuste znovu nastavit
rozlišení 3840 x 2160.

POZNÁMKA: Pokud nelze nastavit rozlišení 3840 x 2160, požádejte

společnost Dell o informace o grafické kartě, která tato rozlišení
podporuje.

Máte-li stolní počítač, přenosný počítač nebo grafickou kartu jinou než Dell

Operační systém Windows 7, Windows 8, Windows 8.1 a Windows 10:

58 │ Používání monitoru

1. Pouze v případě operačního systému Windows 8 a Windows 8.1 výběrem

dlaždice Desktop (Pracovní plocha) přepněte na klasické zobrazení pracovní
plochy.

2. Klikněte pravým tlačítkem na plochu a vyberte možnost Personalization

(Přizpůsobit).

3. Klikněte na Change Display Settings (Změnit nastavení zobrazení).

4. Klikněte na Advanced Settings (Upřesnit nastavení).

5. Určete dodavatele vaší grafické karty podle popisu v horní části okna

(například NVIDIA, ATI, Intel atd.).

6. Vyhledejte aktualizovaný ovladač na webu výrobce karty (např. www.ATI.com

NEBO www.AMD.com).

7. Po nainstalování ovladačů pro vaši grafickou kartu zkuste znovu nastavit

rozlišení 3840 x 2160.

Používání monitoru │ 59

Používání náklonu a svislého vysunutí

21°

POZNÁMKA: Tyto hodnoty platí pro stojánek, který byl dodán s

monitorem. Chcete-li použít jiný stojánek, vyhledejte pokyny pro
instalaci v dokumentaci, která byla dodána se stojánkem.

Náklon, vysunutí

5°

4°

POZNÁMKA: Stojan je při expedici monitoru z výroby odmontován.
POZNÁMKA: Monitor lze naklonit v rozsahu -4° až +4°, nelze jej

natočit.

Svislé vysunutí

POZNÁMKA: Stojánek lze svisle vysunout až o 70 mm.

70 mm

4°

60 │ Používání monitoru

Odstraňování problémů

VAROVÁNÍ: Než začnete provádět jakýkoli postup vtomto oddílu,

přečtěte si část Bezpečnostní pokyny.

Automatický test

Tento monitor obsahuje funkci auto-test, která umožňuje zkontrolovat správnou
funkci displeje. Pokud jsou monitor a počítač správně zapojeny ale jeho obrazovka
zůstane tmavá, spusťte funkci autotest displeje provedením následujícího postupu:

1. Vypněte počítač i monitor.

2. Odpojte všechny kabely videa od monitoru. Tímto způsobem se to monitoru

nemusí týkat.

3. Zapněte monitor.

Pokud monitor funguje správně, rozpozná absenci signálu a zobrazí se jedna z
následujících zpráv. V režimu automatického testu zůstane indikátor LED svítit bíle.

Dell

P2418HZ

Dell 32 Monitor

?

No HDMI Cable

The display will go into Standby mode in 4 minutes.

www.dell.com/S3221QS

S3221QS

Dell

P2418HZ

Dell 32 Monitor

?

No DP Cable

The display will go into Standby mode in 4 minutes.

www.dell.com/S3221QS

S3221QS

POZNÁMKA: Toto dialogové okno se rovněž zobrazí při normálním

provozu systému, pokud je odpojen nebo poškozen videokabel.

Odstraňování problémů │ 61

nebo

4. Vypněte monitor a znovu zapojte videokabel. Pak zapněte počítač a monitor.

Pokud se po znovupřipojení kabelů obrazovka monitoru nerozsvítí, zkontrolujte
grafickou kartu a počítač.

62 │ Odstraňování problémů

Integrovaná diagnostika

Tento monitor je vybaven integrovaným diagnostickým nástrojem, který pomáhá
stanovit, zda zjištěnou abnormálnost obrazovky způsobuje problém monitoru nebo s
počítače a grafické karty.

POZNÁMKA: Integrovanou diagnostiku lze spustit pouze, když je

odpojen kabel videa a když se monitor nachází v režimu automatického
testu.

1 52 3 4

Pokyny pro spuštění integrované diagnostiky:

1. Zkontrolujte, zda je obrazovka čistá (žádné částečky prachu na povrchu obra-

zovky).

2. Odpojte kabel(y) videa od zadní strany počítače nebo monitoru. Monitor poté

přejde do režimu automatického testu.

3. Stisknutím a podržením tlačítka Konec (tlačítko 4) po dobu čtyř sekund otevře-

te nabídku zamknutí/odemknutí OSD.

Dell 32 Monitor

Select option:

+

Odstraňování problémů │ 63

Dell 32 Monitor

Select option:

4. Výběrem ikony aktivujte integrovanou diagnostiku.

5. Pečlivě zkontrolujte, zda se na obrazovce nenacházejí abnormálnosti.

6. Znovu stiskněte tlačítko Nahoru (tlačítko 1) na zadním krytu. Barva obrazovky

se změní na šedou.

7. Zkontrolujte, zda se na obrazovce nacházejí nějaké abnormality.

8. Zopakujte kroky 6 a 7 a zkontrolujte zobrazení na červené, zelené, modré, čer-

né a bílé obrazovce a na obrazovkách s textovým vzorkem.

Test bude dokončen, když se zobrazí obrazovka s textem. Operaci ukončíte dalším
stisknutím tlačítka Nahoru (tlačítko 1).

Pokud pomocí integrovaného diagnostického nástroje nezjistíte na obrazovce žádné
abnormality, monitor funguje správně. Zkontrolujte grafickou kartu a počítač.

64 │ Odstraňování problémů

Obecné problémy

Následující tabulka obsahuje všeobecné informace o obecných problémech s
monitorem a možná řešení:

Obvyklé příznaky Možná řešení

Bez videa / LED
napájení nesvítí

Bez videa / LED
napájení svítí

Slabé zaostření • Eliminujte prodlužovací kabely videa.

Kolísající/roztřesené
video

Chybějící pixely • Zapněte a vypněte napájení.

Zkontrolujte, zda je kabel videa řádně a bezpečně připojen k
monitoru a k počítači.

• Pomocí jiného elektrického spotřebiče ověřte, zda
elektrická zásuvka funguje správně.

• Zkontrolujte, zda je stisknutý vypínač.

• Zkontrolujte, zda je vybrán správný vstupní zdroj v
nabídce Vstupní zdroj.

• Zvyšte jas a kontrast pomocí nabídkyOSD.

• Proveďte automatický test monitoru.

• Zkontrolujte, zda nejsou v konektoru kabelu videa ohnuté
nebo prasklé kolíky.

• Spusťte integrovanou diagnostiku.

• Zkontrolujte, zda je vybrán správný vstupní zdroj v
nabídce Vstupní zdroj.

• Obnovte tovární nastavení (Factory Reset (Obnova
továrních nastavení)) monitoru.

• Změňte rozlišení obrazu na správný poměr stran.

• Obnovte tovární nastavení (Factory Reset (Obnova
továrních nastavení)) monitoru.

• Zkontrolujte podmínky prostředí.

• Přemístěte monitor a vyzkoušejte jej v jiné místnosti.

• Trvale tmavý obrazový bod představuje přirozený defekt,
ke kterému může u technologie LCD dojít.

• Další informace o zásadách dodržování kvality monitorů
Dell a o zásadách týkajících se obrazových bodů viz
stránka podpory společnosti Dell na adrese:

www.dell.com/pixelguidelines.

Odstraňování problémů │ 65

Trvale rozsvícené
pixely

Potíže s jasem • Obnovte tovární nastavení (Factory Reset (Obnova

Geometrické
zkreslení

Vodorovné/Svislé
čáry

Problémy se
synchronizací

Záležitosti týkající se
bezpečnosti

Občasné potíže • Zkontrolujte, zda je kabel videa řádně a bezpečně připojen

• Zapněte a vypněte napájení.

• Trvale tmavý obrazový bod představuje přirozený defekt,
ke kterému může u technologie LCD dojít.

• Další informace o zásadách dodržování kvality monitorů
Dell a o zásadách týkajících se obrazových bodů viz
stránka podpory společnosti Dell na adrese:

www.dell.com/pixelguidelines.

továrních nastavení)) monitoru.

• Prostřednictvím nabídky OSD upravte nastavení jasu a
kontrastu.

• Obnovte tovární nastavení (Factory Reset (Obnova
továrních nastavení)) monitoru.

• Pomocí OSD upravte vodorovnou a svislou polohu.

• Obnovte tovární nastavení (Factory Reset (Obnova
továrních nastavení)) monitoru.

• Proveďte automatický test monitoru a ověřte, zda se tyto
čáry zobrazují rovněž v tomto testu.

• Zkontrolujte, zda nejsou v konektoru kabelu videa ohnuté
nebo prasklé kolíky.

• Spusťte integrovanou diagnostiku.

• Obnovte tovární nastavení (Factory Reset (Obnova
továrních nastavení)) monitoru.

• Proveďte automatický test monitoru a ověřte, zda se
nečitelná obrazovka zobrazuje v tomto režimu.

• Zkontrolujte, zda nejsou v konektoru kabelu videa ohnuté
nebo prasklé kolíky.

• Restartujte počítač v bezpečném režimu.

• Neprovádějte žádné kroky pro odstranění problémů.

• Ihned kontaktujte společnost Dell.

k monitoru a k počítači.

• Obnovte tovární nastavení (Factory Reset (Obnova
továrních nastavení)) monitoru.

• Proveďte automatický test monitoru a ověřte, zda
kobčasnému problému dochází v tomto režimu.

66 │ Odstraňování problémů

Bez barvy • Proveďte automatický test monitoru.

• Zkontrolujte, zda je kabel videa řádně a bezpečně připojen
k monitoru a k počítači.

• Zkontrolujte, zda nejsou v konektoru kabelu videa ohnuté
nebo prasklé kolíky.

Chybná barva • V závislosti na aplikaci změňte Color Setting Mode

(Režim nastavení barev) v části Color Settings
(Nastavení barev) nabídky OSD na Graphics
(Obrázky) nebo Video.

• Vyzkoušejte různé Preset Modes (Režimy předvoleb)
v nastavení Color (Barva) nabídky OSD. Upravte
hodnotu R/G/B v části Custom Color (Vlastní barva)
v nastavení Color (Barva) nabídky OSD.

• Změňte Input Color Format (Vstupní formát barev)
na RGB nebo YPbPr v části Color Settings (Nastavení
barev) nabídky OSD.

• Spusťte integrovanou diagnostiku.

Ulpívání
statického obrazu
ponechaného příliš
dlouho na monitoru

Zdvojený nebo
překrývaný obraz

• Vždy, když monitor nepoužíváte, vypněte jej pomocí
funkce Power Management (Řízení spotřeby) (další
informace naleznete v části Režimy napájení).

• Nebo používejte dynamicky se měnící spořič obrazovky.

• Vzávislosti na způsobu použití změňte nastavení položky

Response Time (Doba odezvy) včásti nabídky OSD
Display (Zobrazení) na Normal (Normální), Fast
(Rychlá) nebo Extreme (Extrémní).

Odstraňování problémů │ 67

Specifické problémy s produktem

Specifické
příznaky

Obraz obrazovky je
příliš malý

Nelze upravovat
nastavení monitoru
pomocí tlačítek na
dolním panelu

Žádný vstupní
signál při stisknutí
libovolného
ovládacího prvku

Obraz nevyplňuje
celou obrazovku

Možná řešení

• Zkontroluje nastavení Aspect Ratio (Poměr stran) v
části Display (Zobrazení) nabídky OSD.

• Obnovte tovární nastavení (Factory Reset (Obnova
továrních nastavení)) monitoru.

• Vypněte monitor, odpojte napájecí kabel, znovu připojte
napájecí kabel a potom zapněte monitor.

• Zkontrolujte, zda je zamknutá nabídka OSD. Pokud ano,
stisknutím a podržením tlačítka Konec (tlačítko 4) po dobu
čtyř sekund ji odemkněte.

• Zkontrolujte zdroj signálu. Pohybem myši nebo stisknutím
libovolné klávesy na klávesnici zkontrolujte, zda se počítač
nenachází v pohotovostním režimu.

• Zkontrolujte, zda je kabel videa řádně připojen. Podle
potřeby kabel videa odpojte a znovu připojte.

• Resetujte počítač nebo přehrávač videa.

• Vzhledem k rozdílným formátům videa (poměr stran videa)
disků DVD se může obraz na monitoru zobrazovat na celou
obrazovku.

• Spusťte integrovanou diagnostiku.

68 │ Odstraňování problémů

Příloha

VAROVÁNÍ: Použití ovládacích prvků, změn nastavení nebo postupů

jiným způsobem, než jak je určeno vtéto dokumentaci, může způsobit
úrazy vysokým napětím, elektrickým proudem nebo mechanickými
vlivy.

Bezpečnostní pokyny naleznete v části Informace o bezpečnosti, prostředí a
předpisech (SERI).

Sdělení komise FCC (pouze USA) a informace o dalších předpisech

Sdělení komise FCC a další regulatorní informace viz webové stránky pro dodržování
předpisů na adrese www.dell.com/regulatory_compliance.

Kontaktování společnosti Dell

Zákazníci v USA mohou volat na číslo 800-WWW-DELL (800-999-3355).

POZNÁMKA: Pokud nemáte aktivní připojení k Internetu, můžete

vyhledat kontaktní informace na faktuře, ústřižku k balení, účtence
nebo v katalogu produktů Dell.

Společnost Dell poskytuje řadu možností podpory a služeb online a prostřednictvím
telefonu. Dostupnost se liší podle země a výrobku a je možné, že některé služby
nebudou ve vaší oblasti k dispozici.

• Online technická podpora – www.dell.com/support/monitors

• Kontaktování společnosti Dell – www.dell.com/contactdell

69 │ Příloha

1.0

[0.04]

17.0

[0.67]

Projected: 8.2 [0.32] Projected: 692.9 [27.28] Projected: 8.2 [0.32]

709.2
[27.92]

392.2

[15.44]

424.8

[16.72]

24.4

[0.96]

100.0

[3.94]

M4X10(4X)

122.0

[4.80]

8.1

[0.32]

204.2

[8.04]

382.2

[15.05]

12.5

[0.49]

344.3

[13.55]

243.9

[9.60]

10.1
[0.40]

45.3
[1.78]

2.39

]76.3[

207.0
[8.15]

51.1
[2.01]

302.0
[11.89]

313.9

[12.36]

70.0

[2.76]

Lift

226.8
[8.93]

535.8

[21.09]

6.1
[0.24]

232.7
[9.16]

5.1

[0.20]

17.6

[0.69]

448.1

[17.64]

465.7

[18.34]

5

°

TILT

21

°

64.0

[2.52]

Z=0

518.1

[20.40]

8.43

]73.1[

Unit : mm(inch)
Dimension : Nominal
Drawing : Not to scale

Z=40.8[1.61]

Z=55.1[2.17](4X)

Curved: 697.1 [27.44]

Z=54.1[2.13]

S3221QS Vnější rozměry
