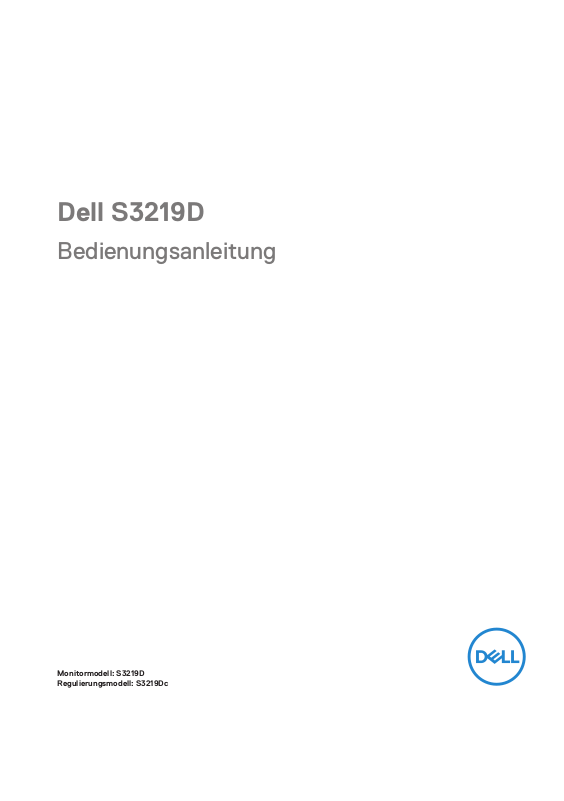

Dell S3219D User Manual [de]

Dell S3219D

Bedienungsanleitung

Monitormodell: S3219D
Regulierungsmodell: S3219Dc

HINWEIS: Ein Hinweis zeigt wichtige Informationen an, die Ihnen helfen
können, ein besseres Verständnis von Ihrem Computer zu erlangen.

ACHTUNG: Achtung zeigt mögliche Hardwareschäden und
Datenverluste an, falls Anweisungen nicht befolgt werden.

WARNUNG: Eine Warnung zeigt eine mögliche Gefahr von Sachschäden
und (lebensgefährlichen) Personenschäden an.

Copyright © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC

und andere Marken sind Marken der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken könnten
Marken ihrer jeweiligen Inhaber sein.

2018 – 09

Rev. A00

Inhalt

Über Ihren Monitor.......................... 5

Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . .5

Produktmerkmale . . . . . . . . . . . . . . . . . . . . . . 7

Übersicht über Merkmale und Bedienelemente. . . . . . .8

Vorderseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Rückseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Ansicht von der Seite . . . . . . . . . . . . . . . . . . . . . . . . 10

Unterseite ohne Monitorständer . . . . . . . . . . . . . . . . . . 10

Technische Daten des Monitors . . . . . . . . . . . . . . 12

Auflösungsspezifikationen . . . . . . . . . . . . . . . . . . . . . 13

Unterstützte Videomodi. . . . . . . . . . . . . . . . . . . . . . . 13

Voreingestellte Anzeigemodi . . . . . . . . . . . . . . . . . . . . 14

Elektrische Spezifikationen. . . . . . . . . . . . . . . . . . . . . 14

Physikalische Eigenschaften . . . . . . . . . . . . . . . . . . . . 15

Umweltbezogene Eigenschaften . . . . . . . . . . . . . . . . . . 16

Energieverwaltungsmodi . . . . . . . . . . . . . . . . . . . . . . 17

Plug-and-Play-Fähigkeit. . . . . . . . . . . . . . . . . . 19

Qualität des LCD-Monitors und Pixelrichtlinie . . . . . . 19

Wartungsanweisungen. . . . . . . . . . . . . . . . . . . 19

Ihren Monitor reinigen . . . . . . . . . . . . . . . . . . . . . . . 19

Ihren Monitor einrichten..................... 20

Ständer anschließen . . . . . . . . . . . . . . . . . . . . 20

Ihren Monitor anschließen . . . . . . . . . . . . . . . . . 22

Das HDMI- und USB-3.0-Kabel anschließen . . . . . . . . . . . . 22

DP-Kabel (optional erhältlich) anschließen . . . . . . . . . . . . 22

Kabel organisieren . . . . . . . . . . . . . . . . . . . . . 23

Ständer entfernen . . . . . . . . . . . . . . . . . . . . . 24

Wandmontage (Option) . . . . . . . . . . . . . . . . . . 26

Ihren Monitor bedienen ......................27

Monitor einschalten . . . . . . . . . . . . . . . . . . . . 27

Bedienelemente an der Frontblende verwenden . . . . . 28

OSD-Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . 29

Bildschirmmenü (OSD) verwenden . . . . . . . . . . . . 30

Ihren Monitor einrichten . . . . . . . . . . . . . . . . . . 43

Maximale Auflösung einstellen . . . . . . . . . . . . . . . . . . . 43

Wenn Sie einen Desktop-PC oder einen tragbaren

Computer von Dell mit Internetzugang haben . . . . . . . . . . . 43

Wenn Sie einen Desktop-PC, portablen Computer oder eine

Grafikkarte haben, der/die nicht von Dell stammt . . . . . . . . . 44

Neigungswinkel anpassen . . . . . . . . . . . . . . . . . 45

Problemlösung ............................ 46

Selbsttest . . . . . . . . . . . . . . . . . . . . . . . . . 46

Integrierte Diagnose . . . . . . . . . . . . . . . . . . . . 47

Allgemeine Probleme. . . . . . . . . . . . . . . . . . . . 48

Produktspezifische Probleme . . . . . . . . . . . . . . . 51

Anhang .................................. 52

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . 52

FCC-Hinweis (nur USA) und Informationen zu anderen

Richtlinien . . . . . . . . . . . . . . . . . . . . . . . . . 52

Dell kontaktieren . . . . . . . . . . . . . . . . . . . . . . 52

Pinbelegungen . . . . . . . . . . . . . . . . . . . . . . . 53

Universal Serial Bus- (USB) Schnittstelle. . . . . . . . .55

4 │

Über Ihren Monitor

Lieferumfang

Ihr Monitor wird mit den in der Tabelle aufgelisteten Komponenten ausgeliefert.
Vergewissern Sie sich, dass Sie alle Komponenten erhalten haben und beachten Sie

Dell kontaktieren, falls etwas fehlen sollte.

HINWEIS: Beachten Sie zum Aufstellen mit einem anderen Ständer die
Dokumentation zum Ständer.

Monitor (mit angebrachter
VESA-Abdeckung)

Ständer

Standfuß

Netzkabel (variiert je nach
Land)

HDMI 1.4-Kabel

Über Ihren Monitor │ 5

USB 3.0-Upstream-Kabel

∞ Schnelleinrichtungsanleitung
∞ Sicherheits- und

Richtlinieninformationen

6 │ Über Ihren Monitor

Produktmerkmale

Der Dell-Monitor Dell S3219D verfügt über aktive Matrix, Dünnschichttransistor
(TFT), Flüssigkristallanzeige (LCD), antistatische Beschichtung und LED­Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen:

∞ 81,28 cm sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von 2560 x

1440 plus Vollbildunterstützung bei niedrigeren Auflösungen.

∞ Dell-Monitore mit wählbarer adaptiver Sync-Option (AMD FreeSync oder Keine

Sync), hohen Bildwiederholfrequenzen und einer schnellen Reaktionszeit von

5 ms.
∞ Digitale Konnektivität mit DisplayPort und HDMI.
∞ Ausgestattet mit 1 USB-Upstream-Port und 2 USB-Downstream-Ports.
∞ Plug-and-Play-Fähigkeit, sofern von Ihrem Computer unterstützt.

unterstützt FreeSync 48 Hz – 75 Hz.

∞ On-Screen Display- (OSD) Anpassungen für eine einfache Einrichtung und

Bildschirmoptimierung.
∞ Abnehmbarer Ständer und Video-Electronics-Standards-Association- (VESA™)

Montagelöcher (100 mm) für flexible Montagelösungen.
∞ Energy Saver-Funktion für Konformität mit Energy Star-Richtlinien.
∞ Schlitz für Sicherheitsschloss.
∞ TCO-zertifiziertes Display.
∞ BFR-/PVC-reduziert (Leiterplatten bestehen aus BFR-/PVC-freien

Schichtstoffen.)
∞ Arsenfreies Glas und quecksilberfrei (nur für Panel).
∞ Hohes dynamisches Kontrastverhältnis (8.000.000:1).
∞ Energieverbrauch von 0,3 W im Ruhezustand (Bereitschaftsmodus).
∞ Software Dell Display Manager inklusive.
∞ Energiemessgerät zeigt den aktuellen Energieverbrauch des Monitors in Echtzeit

an.
∞ Optimieren Sie den Augenkomfort mit einem flimmerfreien Bildschirm und der

ComfortView-Funktion zur Minimierung der Blaulichtemission.
∞ Integrierter Lautsprecher (5 W) x 2

Über Ihren Monitor │ 7

Übersicht über Merkmale und Bedienelemente

1

Vorderseite

2

Nummer Beschreibung Verwendung
1 Funktionstasten Zum Zugreifen auf das OSD-Menü und

zum Ändern der Einstellungen, falls
erforderlich. (Weitere Informationen
finden Sie unter Bedienelemente an der

Frontblende verwenden).

2 Netz ein/aus-Taste Zum Ein- und Ausschalten des

Monitors.

8 │ Über Ihren Monitor

Rückseite

1

3

2

SVC Tag:
1234567
Express Service
Code:
123 456 789 0

S/N: CN-0YNW31

-TV100-888-001U
A00

Date of Mfg/⭕ӝᰛᵕ⭕⭘ᰛᵕ: Aug. 2018

Q40G032N-700-02A

Flat Panel Monitor
Model: S3219Dc
Input Rang :100-240V 50/60Hz,1.5A
Made in China

DELL S3219D

DELL S3219D

www.dell.com/regulatory_compliance

Flat Panel Monitor /Monitor Plano Panel /Moniteur écran plat /⏢Ღ亟⽪ಘ
Model No. /Modelo /N°de modelo /ර㲏: S3219Dc
Input Rang /Entrade /Daya Tegangan:100-240V 50/60Hz,1.5A
䕨ޕ䴫ⓀӔ⍱䴫༃100-240Կ⢩,1.5ᆹษ,50/60䎛㥢
CAN ICES-3 (B)/NMB-3(B)
сделанный в Китай /Fabriqué en Chine /ѣു㼳䙖

This device complies with part 15 of the FCC Rules.
Operaon is subject to the following two condions:
(1) this device may not cause harmful interference,
and (2) this device must accept any interference received,
including interference that may cause undesired operaon.

5

6

SVC Tag:
1234567
Express Service
Code:
123 456 789 0

S/N: CN-0YNW31

-TV100-888-001U
A00

Date of Mfg/⭕ӝᰛᵕ⭕⭘ᰛᵕ: Aug. 2018

Q40G032N-700-02A

Flat Panel Monitor
Model: S3219Dc
Input Rang :100-240V 50/60Hz,1.5A
Made in China

DELL S3219D

4

DELL S3219D

www.dell.com/regulatory_compliance

Flat Panel Monitor /Monitor Plano Panel /Moniteur écran plat /⏢Ღ亟⽪ಘ
Model No. /Modelo /N°de modelo /ර㲏: S3219Dc
Input Rang /Entrade /Daya Tegangan:100-240V 50/60Hz,1.5A
䕨ޕ䴫ⓀӔ⍱䴫༃100-240Կ⢩,1.5ᆹษ,50/60䎛㥢
CAN ICES-3 (B)/NMB-3(B)
сделанный в Китай /Fabriqué en Chine /ѣു㼳䙖

This device complies with part 15 of the FCC Rules.
Operaon is subject to the following two condions:
(1) this device may not cause harmful interference,
and (2) this device must accept any interference received,
including interference that may cause undesired operaon.

Mit Monitorständer

Ohne Monitorständer

Nummer Beschreibung Verwendung
1 Kabelverwaltungsschlitz Zum Organisieren der Kabel, indem Sie

sie durch den Schlitz führen.

2 VESA-Montagelöcher

(hinter VESA-Abdeckung)

VESA-Montagelöcher (100 x 100 mm).
Zur Wandmontage des Monitors über ein
VESA-kompatibles Wandmontageset.

3 Ständerfreigabetaste Löst den Ständer vom Monitor.
4 Schlitz für

Sicherheitsschloss

5 Richtlinienetikett (mit

Barcode-Seriennummer
und Serviceaufkleber)

Sichert den Monitor mit einem
Sicherheitsschloss (separat erhältlich).

Listet die amtlichen Zulassungen
auf. Beachten Sie dieses Etikett,
wenn Sie Dell für technischen
Support kontaktieren müssen. Das
Servicemarkierung ist ein einzigartiger
alphanumerischer Identifikator, der Dell­Servicetechnikern die Identifizierung
der Hardwarekomponenten in
Ihrem Computer sowie Zugriff auf
Garantieinformationen ermöglicht.

6 Regulatorische

Listet die amtlichen Zulassungen auf.

Informationen eingraviert

Über Ihren Monitor │ 9

Ansicht von der Seite

Unterseite ohne Monitorständer

32

1

Unterseite ohne Monitorständer

Nummer Beschreibung Verwendung
1 Netzanschluss Zum Anschließen des Netzkabels (mit Ihrem

Monitor geliefert).

2 Schlitz für

Sicherheitsschloss

3 HDMI-Anschluss Zum Anschließen Ihres Computers über ein HDMI-

4 DisplayPort 1.2 Zum Anschließen Ihres Computers über ein

5 Audioanschluss,

Line-out

6 USB-Upstream-

Ports

Sichern Sie Ihren Monitor mit einem
Sicherheitsschloss (separat erhältlich), damit er
nicht unberechtigterweise bewegt wird.

Kabel.

DisplayPort-Kabel.
Zur Verbindung mit externen Aktivlautsprechern

oder einem Subwoofer (separat erhältlich).
Zum Anschließen Ihres Computers über ein USB-

Kabel.

5 6

4

7

8

10 │ Über Ihren Monitor

7 USB-

Downstream-Port

8 USB-BC1.2-

Ladeanschluss

Verbinden Sie Ihre USB-Peripherie, wie
Speichergeräte und Drucker.

HINWEIS: Damit Sie diesen Port nutzen

können, müssen Sie das USB-Kabel
(mit Ihrem Monitor geliefert) vom USB­Upstream-Port am Monitor und Ihrem
Computer verbinden.

Schließen Sie Ihr USB-Gerät zur Aufladung an.

Über Ihren Monitor │ 11

Technische Daten des Monitors

Modell S3219D

Bildschirmtyp Aktivmatrix - TFT-LCD
Paneltyp Weitwinkel-VA
Sichtbares Bild
Diagonal

812,80 mm

Horizontal (aktiver Bereich)

Vertikal (aktiver Bereich)

Bereich
Bildwiederholfrequenz

708,48 mm

398,52 mm

2.823,43 cm

2

2560 x 1440 bei 60 Hz (HDMI/DP)

(nativ)
Pixelabstand 0,27675 mm
Pixel pro Zoll (PPI) 91
Blickwinkel

Horizontal

Vertikal

178° (typisch)

178° (typisch)
Helligkeit 300 cd/m² (typisch)
Kontrastverhältnis 3000 zu 1 (typisch)

8.000.000 zu 1 (dynamischer Kontrast)
Bildschirmbeschichtung Geringe Trübung mit Härte von 3H
Hintergrundbeleuchtung Edge-Lit-LED-System
Reaktionszeit 5 ms GTG
Farbtiefe 1,07 Mrd. Farben
Farbskala sRGB 99 %
Kompatibilität mit Dell

Ja

Display Manager
Konnektivität Zwei HDMI 1.4-Ports (2560 x 1440, 60 Hz)

FreeSync Ja

12 │ Über Ihren Monitor

Ein DisplayPort 1.2 (2560 x 1440, 60 Hz)

Blendenbreite (Rand des
Monitors zum aktiven
Bereich)

Sicherheit Sicherheitssteckplatz (Kabelschloss optional

Einstellbarkeit Neigung (5 o/11 o)

Auflösungsspezifikationen

Modell S3219D

Horizontaler Abtastbereich 30 kHz bis 114 kHz (automatisch)
Vertikaler Abtastbereich 48 Hz bis 75 Hz (automatisch)
Maximal voreingestellte

Auflösung

Unterstützte Videomodi

Modell S3219D

Videoanzeigefähigkeiten
(HDMI)

14,0 mm (Oberseite)

13,9 mm (Links/Rechts)

17,1 mm (Unterseite)

erhältlich)

2560 x 1440 bei 60 Hz (nativ; 10 Bit)

2560 x 1440 bei 75 Hz (max.; 8 Bit)

480p, 576p, 720p, 1080p, 1080i, QHD: 2560x1440

Über Ihren Monitor │ 13

Voreingestellte Anzeigemodi

Horizontale

Anzeigemodus

VESA, 720 x 400 31,5 70,1 28,3 -/+
VESA, 640 x 480 31,5 59,9 25,2 - /­VESA, 640 x 480 37, 5 75,0 31,5 -/­VESA, 800 x 600 37,9 60,3 40,0 +/+

VESA, 800 x 600 46,9 75,0 49,5 +/+
VESA, 1024 x 768 48,4 60,0 65,0 -/­VESA, 1024 x 768 60,0 75,0 78,8 +/+
VESA, 1152 x 864 67,5 75,0 108,0 +/+
VESA, 1280 x 768 47,8 59,9 79,5 -/+

VESA, 1280 x 1024 64,0 60,0 108,0 +/+
VESA, 1280 x 1024 79,9 75,0 135,0 +/+
VESA, 1600 x 1200 75,0 60,0 162,0 +/+
VESA, 1680 x 1050 65,3 60,0 146,3 -/+
VESA, 1920 x 1080 67,5 60,0 148,5 +/+

VESA, 1920 x 1200 74,6 59,9 193,3 -/+
VESA, 2048 x 1080 66,6 60,0 147,2 +/­VESA, 2560 x 1440 88,8 60,0 241,5 +/­VESA, 2560 x 1440 122,2 75,0 296,8 +/-

Frequenz

(kHz)

Vertikale

Frequenz

(Hz)

Pixeluhr

(MHz)

Sync-Polarität

(horizontal/

vertikal)

Elektrische Spezifikationen

Modell S3219D

Videoeingangssignale HDMI (HDCP), 600 mV für jede differentielle Leitung,

100 Ohm Eingangsimpedanz je differentiellem Paar
DisplayPort 1.2, 600 mV für jede differentielle Leitung,

100 Ohm Eingangsimpedanz je differentiellem Paar

AC-Eingangsspannung /
Frequenz / Strom

Einschaltstrom Keine Änderung bei Kaltstart bei 100 – 240 V

14 │ Über Ihren Monitor

100 bis 240 V Wechselspannung / 50 Hz oder 60 Hz
± 3 Hz / 1,5 A

HINWEIS: Der AC-Eingangsstrom muss

1,5 A betragen (typisch).

Wechselspannung

Physikalische Eigenschaften

Modell S3219D

Signalkabeltyp Digital: abnehmbar, HDMI, 19-polig
Frontrahmenglanz (Minimum) Schwarzer Rahmen, 85 Glanzeinheiten

Abmessungen (mit Ständer)

Höhe 523,2 mm
Breite 737,9 mm
Tiefe 197,7 mm

Abmessungen (ohne Ständer)

Höhe 436,3 mm
Breite 737,9 mm
Tiefe 47,3 mm

Ständerabmessungen

Höhe 195,5 mm
Breite 257,3 mm
Tiefe 197,7 mm

Gewicht

Gewicht mit Verpackung 14,34 kg
Gewicht mit Ständereinheit

und Kabeln
Gewicht ohne Ständereinheit

(keine Kabel)
Gewicht der Ständereinheit 2,12 kg

10,13 kg

7,65 kg

Über Ihren Monitor │ 15

Umweltbezogene Eigenschaften

Modell S3219D
Temperatur

Betrieb 0°C bis 40°C (32°F bis 104°F)
Nicht im Betrieb ∞ Lagerung: -20°C bis 60°C (-4°F bis 140°F)

∞ Transport: -20°C bis 60°C (-4°F bis 140°F)

Luftfeuchte

Betrieb 10% bis 80% (nicht kondensierend)
Nicht im Betrieb ∞ Lagerung 5 bis 90 % (nicht kondensierend)

∞ Versand 5 bis 90 % (nicht kondensierend)

Höhe

Betrieb (Maximum) 5.000 m (16.400 Fuß)
Nicht im Betrieb (Maximum) 12.192 m (40.000 Fuß)

Wärmeableitung

∞ 273,04 BTU/h (Maximum)
∞ 136,52 BTU/h (typisch)

16 │ Über Ihren Monitor

Energieverwaltungsmodi

Ist eine VESA DPM-konforme Grafikkarte oder Software in/auf Ihrem Computer
installiert, kann der Monitor automatisch seinen Stromverbrauch reduzieren, wenn
er nicht verwendet wird. Dies wird als Energiesparmodus* bezeichnet. Wenn der
Computer Eingaben von einer Tastatur, Maus oder einem anderen Eingabegerät
erkennt, nimmt der Monitor automatisch seinen normalen Betrieb wieder auf.
Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung dieser
automatischen Energiesparfunktion.

* Ein Stromverbrauch von null kann im abgeschalteten Modus nur erreicht werden,
indem Sie das Netzkabel aus dem Monitor ziehen.

VESA-Modi Horizontale

Sync

Normaler

Aktiv Aktiv Aktiv Weiß 80 W (Maximum)

Betrieb

Energiespar-

Inaktiv Inaktiv Schwarz Weiß

modus

Vertikale
Sync

Video Betrieb-

sanzeige

(leuchtend)

Stromverbrauch

40 W (typisch)
Weniger als 0,3 W

Ausschalten - - - Aus Weniger als 0,3 W

Energy Star Stromverbrauch

P

ON

E

TEC

HINWEIS:

35 W
109 kWh

PON: Stromverbrauch im Betriebsmodus gemäß Definition in Energy Star­Version 7.0.

E

: Gesamtstromverbrauch in kWh gemäß Definition in Energy Star-

TEC

Version 7.0.

Dieses Dokument dient reinen Informationszwecken und spiegelt die Leistung
unter Laborbedingungen wieder. Ihr Produkt kann je nach Software, Komponenten
und Peripherie, die Sie bestellt haben, davon abweichen; zudem gibt es keine
Verpflichtung, derartige Informationen zu aktualisieren. Daher sollte sich der
Kunde bei Entscheidungen bezüglich der elektrischen Toleranz und in anderen
Zusammenhängen nicht auf diese Informationen verlassen. Es werden weder
ausdrücklich noch impliziert Zusicherungen bezüglich der Exaktheit oder
Vollständigkeit gemacht.

Das OSD-Menü funktioniert nur im Normalbetrieb. Wird im Energiesparmodus eine Taste
gedrückt, blendet sich eine der folgenden Meldungen ein:

Über Ihren Monitor │ 17
