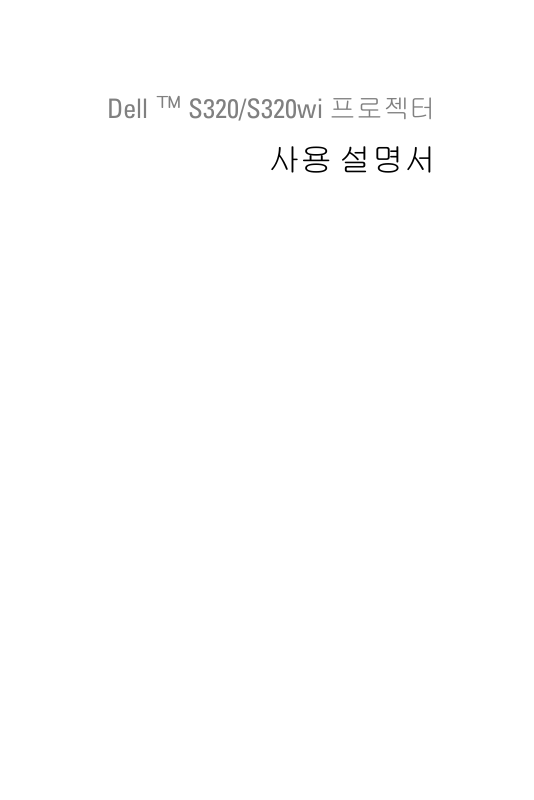

Dell ™ S320/S320wi 프로젝터
사용 설명서
참고 , 주의 및 경고
참고 : 참고는 컴퓨터 사용에 도움이 되는 중요한 정보를 제
공합니다 .
주의 : 주의는 준수하지 않으면 하드웨어 파손 또는 데이터
손실이 올 수 있습니다 .
경고 : 경고는 재산 피해 , 부상 또는 사망 가능성이 있음을
알려줍니다 .
____________________
이 문서의 정보는 통보 없이 변경될 수 있습니다 .
© 2012 Dell Inc. All rights reserved.
Dell Inc. 의 서면 허가가 없으면 어떠한 방법으로도 무단 복제할 수 없습
니다 .
이 문서에 나오는 상표 : Dell 및 DELL 로고는 Dell Inc. 의 등록상표이며 ;
DLP 및 DLP 로고는 T
Windows 는 미국 및 기타 국가에서 Microsoft Corporation 의 상표 또는 등
록상표입니다 .
본 설명서에서 특정 회사의 마크와 이름 또는 제품을 지칭하기 위해 기타
상표와 상호가 사용될 수 있습니다 . Dell Inc. 은 자사가 소유하고 있는 상
표 이외의 다른 모든 등록 상표 및 상표명에 대해 어떠한 소유권도 없음을
알려 드립니다 .
모델 S320/S320wi
2012 년 9 월 개정 . A00
EXAS INSTRUMENTS INCORPORATED; Microsoft 및
목차
1 구입한 Dell 프로젝터 . . . . . . . . . . . . . . . 7
2 프로젝터 연결 . . . . . . . . . . . . . . . . . . . . . 13
프로젝터 각 부분 명칭 . . . . . . . . . . . . . . 10
대화형 펜 각 부문 명칭
. . . . . . . . . . . . . . 11
옵션 무선 모듈 키트 설치하기 . . . . . . . . . . 14
옵션 대화형 모듈 키트 설치하기
옵션 RJ45 키트 설치하기
. . . . . . . . 15
. . . . . . . . . . . . . 16
컴퓨터에 연결하기
VGA 케이블을 이용한 컴퓨터 연결
. . . . . . . . . . . . . . . . . . . 17
. . . . . . . 17
VGA 케이블을 사용한 모니터 루프 통과 연결
RS232 케이블을 이용한 컴퓨터 연결
. . . . . . . 19
USB 케이블로 컴퓨터 연결하기 . . . . . . . . . 20
무선 동글을 사용하여 컴퓨터 연결하기
( 옵션 )
DVD 플레이어 연결
. . . . . . . . . . . . . . . . . . . . . . . 21
. . . . . . . . . . . . . . . . . . . 22
S- 비디오 케이블을 사용한 DVD 플레이어 연결
복합 비디오 케이블을 이용한 DVD 플레이어
연결
. . . . . . . . . . . . . . . . . . . . . . . . . 23
컴포넌트 비디오 케이블을 이용한 DVD 플레이어
연결 . . . . . . . . . . . . . . . . . . . . . . . . . 24
HDMI 케이블을 사용한 DVD 플레이어 연결
랜 (LAN) 에 연결하기
. . . . . . . . . . . . . . . . . . 26
RJ45 케이블을 통하여 네트워크에 연결된
프로젝터 제어 및 이미지 프로젝트 투사
상용 RS232 제어 상자 연결
. . . . . . . . . . . . 27
. 18
22
. . . 25
. . . . 26
목차 3
대화형 펜 연결 . . . . . . . . . . . . . . . . . . 28
3 프로젝터 사용 . . . . . . . . . . . . . . . . . . . . . 30
프로젝터 전원 켜기 . . . . . . . . . . . . . . . . . . 30
프로젝터 전원 끄기
투사 이미지 조절
프로젝터 높이 올리기
프로젝터 높이 낮추기
프로젝터 초점 조절
투사 이미지 크기 조절
제어판 사용
리모콘 사용
대화형 펜 사용
. . . . . . . . . . . . . . . . . . 30
. . . . . . . . . . . . . . . . . . . . 31
. . . . . . . . . . . . . . 31
. . . . . . . . . . . . . . 31
. . . . . . . . . . . . . . . . . . 32
. . . . . . . . . . . . . . . . . 33
. . . . . . . . . . . . . . . . . . . . . . . 35
. . . . . . . . . . . . . . . . . . . . . . . 37
. . . . . . . . . . . . . . . . . . . . . 40
OSD 경고 메시지 - 배터리 용량 부족
버튼 조합
손목 밴드 사용
리모콘 배터리 설치
대화형 펜 배터리 충전
충전기 거치대 ( 선택 품목 )
. . . . . . . . . . . . . . . . . . . . . 41
. . . . . . . . . . . . . . . . . . . . . 42
. . . . . . . . . . . . . . . . . . 43
. . . . . . . . . . . . . . . . . 44
. . . . . . . . . . . . . . 45
충전기 거치대로 대화형 펜 충전
리모콘의 조절 범위
. . . . . . . . . . . . . . . . . . 49
. . . . . . 41
. . . . . . . . . . . 47
4 목차
대화형 펜 작동 범위
화면 디스플레이 사용
입력 선택
자동 조정
밝기 / 명암
. . . . . . . . . . . . . . . . . . . . . 51
. . . . . . . . . . . . . . . . . . . . . 52
. . . . . . . . . . . . . . . . . . . . . 53
. . . . . . . . . . . . . . . . . . 50
. . . . . . . . . . . . . . . . . 51
비디오 모드 . . . . . . . . . . . . . . . . . . . . 53
볼륨
. . . . . . . . . . . . . . . . . . . . . . . . . 54
오디오 입력
. . . . . . . . . . . . . . . . . . . . 54
고급 . . . . . . . . . . . . . . . . . . . . . . . . . 55
언어
. . . . . . . . . . . . . . . . . . . . . . . . . 72
도움말
. . . . . . . . . . . . . . . . . . . . . . . 73
무선 네트워크 설치
프로젝터에서 무선 사용하기
. . . . . . . . . . . . . . . . . . . 74
. . . . . . . . . . 75
컴퓨터에 무선 응용프로그램 소프트웨어를
설치합니다
무선 응용 프로그램 실행
Presentation to Go (PtG) 설치
PtG 뷰어
사진 뷰어
PtG/ 사진 기능
PtG 개요
사진 개요
버튼
. . . . . . . . . . . . . . . . . . . . . 76
. . . . . . . . . . . . . 80
. . . . . . . . . . . . . . 83
. . . . . . . . . . . . . . . . . . . . . . 84
. . . . . . . . . . . . . . . . . . . . . . 84
. . . . . . . . . . . . . . . . . . . 85
. . . . . . . . . . . . . . . . . . . . . . 85
. . . . . . . . . . . . . . . . . . . . . . 86
. . . . . . . . . . . . . . . . . . . . . . . . . 86
컴퓨터에 PtG 변환기 응용 프로그램
소프트웨어를 설치합니다 .
PtG 변환기 사용
오디오 투사 설치
. . . . . . . . . . . . . . . . . . 87
. . . . . . . . . . . . . . . . . . . . 89
프로젝터에서 무선 또는 LAN 사용하기
. . . . . . . . . . . 87
. . . . . 91
컴퓨터에 무선 응용프로그램 소프트웨어를
설치합니다
무선 응용 프로그램 실행
. . . . . . . . . . . . . . . . . . . . . 92
. . . . . . . . . . . . . 93
로그인 . . . . . . . . . . . . . . . . . . . . . . . 94
웹 관리에서 프로젝터 관리 ( 무선 네트워크의 경우 )
네트워크 설정 구성
웹 관리 액세스
. . . . . . . . . . . . . . . . 95
. . . . . . . . . . . . . . . . . . . 95
목차 5
95
웹 관리에서 프로젝터 관리 (S320 의 경우 네트워크
RJ45 키트는 옵션입니다 .) . . . . . . . . . . . . . . . 110
네트워크 설정 구성
웹 관리 액세스
속성 관리
. . . . . . . . . . . . . . . . . . . . . 111
. . . . . . . . . . . . . . . . 110
. . . . . . . . . . . . . . . . . . 110
응용프로그램 토큰 만들기
. . . . . . . . . . . . . . 125
4 프로젝터 문제 해결 . . . . . . . . . . . . . . . 126
대화형 펜 문제해결 . . . . . . . . . . . . . . . . . . 130
안내 신호
대화형 펜 LED 안내 신호
램프 교체
. . . . . . . . . . . . . . . . . . . . . . . . 132
. . . . . . . . . . . . . . . . 133
. . . . . . . . . . . . . . . . . . . . . . . . 134
5 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
6Dell에 문의하기 . . . . . . . . . . . . . . . . . . 144
eInstruction 문의 . . . . . . . . . . . . . . . . . . . . 145
Crestron 연락처
. . . . . . . . . . . . . . . . . . . . . 146
7 부록 : 용어 설명 . . . . . . . . . . . . . . . . . . 147
6 목차
1
AAA
AAA
ZOOMZOOM
INFO
VIDEOVGA
S-VIDEO
FREEZE
AUTO ADJ.
KEYSTONE
SOURCE
VIDEO MODE
ASPECT
MENU
POWER
MOUSE
BLANK
ENTER
VOL
VOL
MUTE
DOCOMENTATION
Dell
TM
S320/S320wi Projector
Dell
TM
S320/S320wi Projector
Quick Setup Guide
Informacion Importante
Dell
TM
Projectors
oduct Information Guide
DPB2701
구입한 Dell 프로젝터
본 프로젝터에는 다음과 같은 품목이 포함되어 있습니다 . 모든 품목이 들어 있
는지 확인하고 없는 품목이 있으면 Dell 에 문의하십시오 .
S320 표준 패키지 내용물
전원 케이블 1.8 m VGA 케이블 (VGA 와 VGA 연결 )
AAA 배터리 2 개 리모콘
CD 사용 설명서 및 문서 Dell 대화형 무선 동극 ( 옵션 )
구입한 Dell 프로젝터 7
S320wi 표준 패키지 내용물
AAA
AAA
ZOOMZOOM
INFO
VIDEOVGA
S-VIDEO
FREEZE
AUTO ADJ.
KEYSTONE
SOURCE
VIDEO MODE
ASPECT
MENU
POWER
MOUSE
BLANK
ENTER
VOL
VOL
MUTE
DOCOMENTATION
Dell
T
M
S320/S320wi Projector
Dell
TM
S320/S320wi Projector
Quick Setup Guide
Informacion Importante
Dell
TM
Projectors
oduct Information Guide
WorkSpace
TM
©
1
9
9
9
-
2
0
1
1
e
I
n
s
t
r
u
c
t
i
o
n
C
o
r
p
o
r
a
t
i
o
n
.
A
l
l
r
i
g
h
t
s
r
e
s
e
r
v
e
d
.
1
1
-
0
0
7
9
8
R
e
v
E
WorkSpace
TM
©
1
9
9
9
-
2
0
1
1
e
I
n
s
t
r
u
c
t
i
o
n
C
o
r
p
o
r
a
t
i
o
n
.
A
l
l
r
i
g
h
t
s
r
e
s
e
r
v
e
d
.
1
1
-
0
0
7
9
8
R
e
v
E
WorkSpace
TM
©
1
9
9
9
-
2
0
1
1
e
I
n
s
t
r
u
c
t
i
o
n
C
o
r
p
o
r
a
t
i
o
n
.
A
l
l
r
i
g
h
t
s
r
e
s
e
r
v
e
d
.
1
1
-
0
0
7
9
8
R
e
v
E
전원 케이블 1.8 m VGA 케이블 (VGA 와 VGA 연결 )
AAA 배터리 2 개 리모콘
CD 사용 설명서 및 문서 대화형 펜
손목 밴드
Interwrite Workspace CD
8 구입한 Dell 프로젝터
펜촉 (10 개의 예비 펜촉 )
2 미터 미니 USB 케이블 (USB-A 와
미니 USB-B 연결 )
S320wi 표준 패키지 내용물
5 미터 미니 USB 케이블 (USB-A 와
미니 USB-B 연결 )
Dell 대화형 무선 동극 ( 옵션 )
DPB2701
USB 케이블 (USB-A 와 USB-B 연결 )
구입한 Dell 프로젝터 9
프로젝터 각 부분 명칭
1
3
6
7
4
5
2
10
10
9
8
110.00±0.15
26.0±0.1
14.0±0.1
82.30±0.15
상단
밑면
1
제어판
2
5W 스피커
3
초점 링
4
렌즈
5
IR 수신기
6
렌즈 덮개
7
램프 덮개
8
벽 설치용 마운팅 홀 M3 x 6.5 mm 깊이 나사 구멍 <8kgf-cm 이하 토크
사용 권장
9
삼각대 마운팅 홀 : 인서트 너트 1/4"*20 UNC
10
기울기 조절 휠
10 구입한 Dell 프로젝터
1
2
3
4
5
6
7
8
상단
밑면
대화형 펜 각 부문 명칭
1
교체 가능 펜촉
2
렌즈
3
제어 버튼
4
LED 표시기
5
손목 밴드 홀더
6
전원 스위치
7
펌웨어 업그레이드 커넥터
8
미니 USB 충전 커넥터
참고 : 옵션 ( 별도 구매 가능 ) 또는 S320wi 의 경우에만 제공됨 .
경고 : 안전 지침
1 프로젝터를 열이 많이 발생하는 기기 근처에서 사용하지 마십시오 .
2 먼지가 지나치게 많은 곳에서 프로젝터를 사용하지 마십시오 . 먼지가 시스
템 장애의 원인이 될 수 있고 , 프로젝터가 자동으로 꺼집니다 .
3 프로젝터는 통풍이 잘 되는 곳에 설치하십시오 .
4 프로젝터의 통풍구를 막지 마십시오 .
5 프로젝터는 5ºC 에서 35ºC 사이의 실내 온도에서 작동하십시오 .
6 프로젝터를 켠 후 , 또는 끈 직후에는 매우 뜨거우므로 통풍구를 만지지 마십
시오 .
7 눈에 상해를 줄 수 있으므로 프로젝터 작동 중에는 렌즈를 쳐다보지 마십시
오 .
8 프로젝터 사용 중에는 발산되는 열로 인해 물체가 타거나 녹을 수 있으므로
렌즈 또는 프로젝터 앞이나 근처에 어떠한 물건도 놓지 마십시오 .
구입한 Dell 프로젝터 11
9 무선 프로젝트를 심장 박동 조율기 근처에서 사용하지 마십시오 .
10 무선 프로젝트를 의료 기기 근처에서 사용하지 마십시오 .
11 무선 프로젝트를 전자 렌지 근처에서 사용하지 마십시오 .
참고 :
• 혼자 프로젝터를 벽에 설치하지 마십시오 . 자격이 있는 설치 전문가가
설치해야 합니다 .
• 권장 벽 설치 프로젝터 키트(P/N: 4TVT8/V3RTH). 좀 더 상세한 정보는
Dell 웹사이트 support.dell.com 을 참조하십시오 .
• 안전에 관한 상세한 정보는 함께 동봉된
안전 정보
를 참조하십시오 .
• S320/S320wi 프로젝터는 실내에서만 사용하십시오 .
12 구입한 Dell 프로젝터
프로젝터 연결
VGA-A INVGA-OUT VGA-B IN HDMI
Audio-In
Audio-Out
Composite S-Video
Mini-USB
RS232
RJ45
DOUSBUSB-A
3 4 5 6 7
9
1 2
8
15 121314 1011
2
1
VGA 출력 ( 모니터 루프 통과 )
커넥터
2
VGA-A 입력 (D-sub) 커넥터
3
VGA-B 입력 (D-sub) 커넥터
4
HDMI 커넥터
5
USB 뷰어용 USB 타입 A 커넥터
(S320wi 의 경우 내장됨
6
USB 뷰어용 USB 타입 B 커넥터
(S320wi 의 경우 내장됨 )
7
RJ45 커넥터 (S320wi 의 경우 내
장됨 )
8
RS232 커넥터
주의 : 이 섹션의 절차를 시작하기 전에 페이지 11 에 설명되어 있는 안전
지침을 따르십시오 .
)
9
보안 케이블 슬롯
10
원격 마우스 , 대화형 기능 , 펌웨
어 업드레이드용 미니 USB( 미
니 타입 B) 커넥터
11
S- 비디오 커넥터
12
복합 비디오 커넥터
13
오디오 출력 커넥터
14
오디오 입력 커넥터
15
전원 코드 커넥터
프로젝터 연결 13
옵션 무선 모듈 키트 설치하기
1
2
4
3
무선 네트워크 옵션을 사용하려면 프로젝터에 무선 모듈 키트를 설치
해야 합니다 . 페이지 74 의 " 무선 네트워크 설치 " 를 참조하십시오 .
무선 모듈 키트는 S320 프로젝터와 함께 제공되지 않습니다 . Dell 웹사
이트 www.dell.com 에서 구입할 수 있습니다 .
참고 : S320wi 에 내장된 무선 모듈 키트 .
설치 단계는 아래와 같습니다 :
14 프로젝터 연결
옵션 대화형 모듈 키트 설치하기
3
1
2
4
대화형 기능을 사용하려면 프로젝터에 대화형 모듈 키트를 설치해야 합
니다
.
대화형 모듈 키트는
Dell
웹사이트 www.dell.com
참고 : S320wi 에 내장된 대화형 모듈 키트 .
설치 단계는 아래와 같습니다 :
S320
프로젝터와 함께 제공되지 않습니다
에서 구입할 수 있습니다
.
.
프로젝터 연결 15
옵션 RJ45 키트 설치하기
네트워크 옵션을 사용하려면 프로젝터에 RJ45 키트를 설치해야 합니다 .
RJ45 키트는 S320 프로젝터와 함께 제공되지 않습니다 . Dell 웹사이트
www.dell.com 에서 구입할 수 있습니다 .
참고 : RJ45 는 S320wi 에 내장되어 있습니다 .
설치 단계는 아래와 같습니다 .
1
2
3
16 프로젝터 연결
4
컴퓨터에 연결하기
VGA-A INVGA-OUT VGA-B IN HDMI
Audio-In
Audio-Out
Composite S-Video
Mini-USB
RS232
RJ45
DOUSBUSB-A
MOLEX
12 3
VGA 케이블을 이용한 컴퓨터 연결
1
전원 코드
2
VGA 와 VGA 를 연결하는 케
이블
3
USB-A 와 미니 USB-B 를 연
결하는 케이블
참고 : 리모컨의 이전 페이지와 다음 페이지 기능을 사용하려면 미니 USB
케이블이 연결 되어 있어야 합니다 .
프로젝터 연결 17
VGA 케이블을 사용한 모니터 루프 통과 연결
VGA-A INVGA-OUT VGA-B IN HDMI
Audio-In
Audio-Out
Composite S-Video
Mini-USB
RS232
RJ45
DOUSBUSB-A
12 2
1
전원 코드
2
VGA 와 VGA 를 연결하
는 케이블
참고 : 한 개의 VGA 케이블만 프로젝터와 함께 제공됩니다 . 추가 VGA 케
이블은 웹사이트 www.dell.com 에서 구입할 수 있습니다 .
18 프로젝터 연결
RS232 케이블을 이용한 컴퓨터 연결
VGA-A INVGA-OUT VGA-B IN HDMI
Audio-In
Audio-Out
Composite S-Video
Mini-USB
RS232
RJ45
DOUSBUSB-A
1 2
1
전원 코드
2
RS232(9 핀 D- 서브 피메일 대 피메일
핀 2-3 스왑 ) 케이블
참고 : RS232(9 핀 D- 서브 피메일 대 피메일 핀 2-3 스왑 ) 케이블은 프로젝
터와 함께 제공되지 않습니다 . 케이블과 RS232 원격 제어 소프트웨어에
대해서는 전문 설치기사와 상담하십시오 .
프로젝터 연결 19
USB 케이블로 컴퓨터 연결하기
VGA-A INVGA-OUT VGA-B IN HDMI
Audio-In
Audio-Out
Composite S-Video
Mini-USB
RS232
RJ45
DOUSBUSB-A
MOLEX
1
2
1
전원 코드
2
USB-A 와 USB-B 를 연결하는 케이블
참고 : 플러그 앤 플레이 . 한 개의 USB 케이블만 프로젝터와 함께 제공됩
니다 . 추가 USB 케이블은 웹사이트 www.dell.com 에서 구입할 수 있습니
다 .
20 프로젝터 연결
무선 동글을 사용하여 컴퓨터 연결하기 ( 옵션 )
참고 : Dell S320wi 에는 USB 무선 동글이 내장되어 있습니다 .
참고 : Dell S320 의 경우 무선 기능이 옵션입니다 . 무선 기능을 포함시키
려면 , 무선 모듈과 USB 무선 동글을 Dell S320 에 설치하십시오 . 13 페이지
의 단계별 설치 방법을 참조하십시오 . 무선 모듈과 USB 무선 동글은
www.dell.com 에서 별도로 구입할 수 있습니다 .
참고 : 컴퓨터에는 대부분 무선 커넥터가 내장되어 있으며 무선 연결을
탐지 하도록 구성되어 있습니다 . 무선 연결을 구성하는 방법에 관한 컴퓨
터 문서를 참조하십시오 .
참고 : 무선 네트워크를 사용하려면 프로젝터에 무선 동글을 설치해야 합
니다 . 페이지 74 의 " 무선 네트워크 설치 " 를 참조하십시오 .
프로젝터 연결 21
DVD 플레이어 연결
VGA-A INVGA-OUT VGA-B IN HDMI
Audio-In
Audio-Out
Composite S-Video
Mini-USB
RS232
RJ45
DOUSBUSB-A
1 2
PQFO0DMPTF
IENJ
IPNF
NFOV
SFUVSO
FOUFS
UPQ!NFOV NFOV
VTCEWE0VTC
TUBOECZ0PO
S- 비디오 케이블을 사용한 DVD 플레이어 연결
1
전원 코드
2
S- 비디오 케이블
참고 : S- 비디오 케이블은 프로젝터와 함께 제공되지 않습니다 . S- 비디
오 연장 (50 ft/100 ft) 케이블은 Dell 웹사이트 www.dell.com 에서 구입할 수
있습니다 .
22 프로젝터 연결
복합 비디오 케이블을 이용한 DVD 플레이어 연결
VGA-A INVGA-OUT VGA-B IN HDMI
Audio-In
Audio-Out
Composite S-Video
Mini-USB
RS232
RJ45
DOUSBUSB-A
1 2
PQFO0DMPTF
IENJ
IPNF
NFOV
SFUVSO
FOUFS
UPQ!NFOV NFOV
VTCEWE0VTC
TUBOECZ0PO
1
전원 코드
2
복합 비디오 케이블
참고 : 복합 비디오 케이블은 프로젝터와 함께 제공되지 않습니다 . 복합
비디오 연장 (50 ft/100 ft) 케이블은 Dell 웹사이트 www.dell.com 에서 구입
할 수 있습니다 .
프로젝터 연결 23
컴포넌트 비디오 케이블을 이용한 DVD 플레이어 연결
VGA-A INVGA-OUT VGA-B IN HDMI
Audio-In
Audio-Out
Composite S-Video
Mini-USB
RS232
RJ45
DOUSBUSB-A
1 2
PQFO0DMPTF
IENJ
IPNF
NFOV
SFUVSO
FOUFS
UPQ!NFOV NFOV
VTCEWE0VTC
TUBOECZ0PO
1
전원 코드
2
VGA 를 컴포넌트 비디오에 연결하는 케
이블
참고 : VGA 를 컴포넌트 비디오에 연결하는 케이블은 프로젝터와 함께 제
공되지 않습니다 . VGA 를 컴포넌트 비디오에 연결하는 연장 (50 ft/100 ft)
케이블은 Dell 웹사이트 www.dell.com 에서 구입할 수 있습니다 .
24 프로젝터 연결
HDMI 케이블을 사용한 DVD 플레이어 연결
VGA-A INVGA-OUT VGA-B IN HDMI
Audio-In
Audio-Out
Composite S-Video
Mini-USB
RS232
RJ45
DOUSBUSB-A
1
2
PQFO0DMPTF
IENJ
IPNF
NFOV
SFUVSO
FOUFS
UPQ!NFOV NFOV
VTCEWE0VTC
TUBOECZ0PO
1
전원 코드
2
HDMI 케이블
참고 : HDMI 케이블은 프로젝터와 함께 제공되지 않습니다 . HDMI 케이
블은 Dell 웹사이트 www.dell.com 에서 구입할 수 있습니다 .
프로젝터 연결 25
랜 (LAN) 에 연결하기
VGA-A INVGA-OUT VGA-B IN HDMI
Audio-In
Audio-Out
Composite S-Video
Mini-USB
RS232
RJ45
DOUSBUSB-A
1 2
랜 (LAN)
RJ45 케이블을 통하여 네트워크에 연결된 프로젝터 제어 및 이미
지 프로젝트 투사
1
전원 코드
2
RJ45 케이블
참고 : RJ45 케이블은 프로젝터와 함께 제공되지 않습니다 . RJ45 케이블
은 Dell 웹사이트 www.dell.com 에서 구입할 수 있습니다 .
참고 : LAN 모듈 키트는 S320 프로젝터와 함께 제공되지 않습니다 . 네트
워크 옵션을 사용하려면 페이지 16 의 " 옵션 RJ45 키트 설치하기 " 를 참조
하십시오 . Dell 웹사이트 www.dell.com 에서 구입할 수 있습니다 .
26 프로젝터 연결
상용 RS232 제어 상자 연결
VGA-A INVGA-OUT VGA-B IN HDMI
Audio-In
Audio-Out
Composite S-Video
Mini-USB
RS232
RJ45
DOUSBUSB-A
1 2
3
1
전원 코드
2
RS232(9 핀 D- 서브 피메일 대 피메일
핀 2-3 스왑 ) 케이블
3
상용 RS232 제어 상자
참고 : RS232(9 핀 D- 서브 피메일 대 피메일 핀 2-3 스왑 ) 케이블은 프로젝
터와 함께 제공되지 않습니다 . 케이블을 구입하시려면 전문 기술자와 상
담하십시오 .
프로젝터 연결 27
대화형 펜 연결
VGA-A INVGA-OUT VGA-B IN HDMI
Audio-In
Audio-Out
Composite S-Video
Mini-USB
RS232
RJ45
DOUSBUSB-A
1
2
MOLEX
3
4
5
1
전원 코드
2
VGA 와 VGA 를 연결하는 케이블
3
USB-A 와 미니 USB-B 를 연결하는 케이블
4
투사 화면
5
대화형 펜
28 프로젝터 연결
참고 : 대화형 모듈 키트는 S320 프로젝터와 함께 제공되지 않습니다 . 대
화형 기능을 사용하려면 페이지 15 의 " 옵션 대화형 모듈 키트 설치하기 "
를 참조하십시오 . Dell 웹사이트 www.dell.com 에서 구입할 수 있습니다 .
참고 :
1 상호 작용은 다음의 입력 모드에서만 지원됩니다 : 컴퓨터에서 VGA 와
HDMI, 무선 디스플레이 , USB 디스플레이 , 및 LAN 디스플레이 .
2 대화형 펜을 사용하려면 컴퓨터와 프로젝터 간의 2 차 연결이 필요합니
다 . 컴퓨터와 프로젝터 연결에는 4 가지 옵션이 있습니다 .
a
미니
USB
케이블 또는
Dell 대화형 무선 동글은 S320 또는 S320wi 프로젝터와 함께 제공되지 않
습니다 . 컴퓨터와 프로젝터를 연결하는 데 Dell 대화형 무선 동글을 사
용하려면 , Dell 웹사이트인 www.dell.com 에서 구입할 수 있습니다 .
b LAN 케이블 사용 (Dell 무선 응용프로그램 소프트웨어 설치가 필요
함 )
c WLAN 사용 (Dell 무선 응용프로그램 소프트웨어 설치가 필요함 )
LAN 또는 WLAN 연결을 사용하려면 무선 /LAN 이 켜져 있는지 확인하
십시오 .
3 컴퓨터 / 노트북과 프로젝터
를 설치하는 것이 좋습니다 .
Dell
대화형 무선 동글(옵션)을 사용합니다
사이의 거리가 5 미터를 넘으면 , USB 허브
.
프로젝터 연결 29
3
프로젝터 사용
프로젝터 전원 켜기
참고 : 연결 소스 ( 컴퓨터 , DVD 플레이어 등 ) 를 켜기 전에 프로젝터를
먼저 켜십시오 . 전원 버튼을 누를 때까지 표시등이 파란색으로 깜박입니
다 .
1 렌즈 덮개를 여십시오 .
2 전원 코드와 원하는 신호 케이블을 프로젝터에 연결하십시오 . 프로젝터 연
결에 대한 자세한 내용은 페이지 13 의 " 프로젝터 연결 " 을 참조하십시오 .
3 전원 버튼을 누릅니다( 전원 버튼을 찾으려면 페이지 35의 "제어판 사용" 을
참조하십시오 ).
4 소스 ( 컴퓨터 , DVD 플레이어 등 ) 를 켜십시오 .
5 알맞은 케이블을 사용하여 소스와 프로젝터를 연결합니다 . 소스와 프로젝
터 연결 방법은 페이지 13 의 " 프로젝터 연결 " 을 참조하십시오 .
6 기본 입력 소스는 VGA-A 로 설정되어 있습니다 . 필요 시 변경하십시오 .
7 여러 개의 소스가 프로젝터에 연결되어 있으면 리모컨이나 제어판에서
Source 버튼을 눌러 원하는 소스를 선택합니다 . Source 버튼을 찾으려면 페
이지 35 의 " 제어판 사용 " 및 페이지 37 의 " 리모콘 사용 " 을 참조하십시오 .
프로젝터 전원 끄기
주의 : 다음 절차에서 설명하는 대로 프로젝터 전원을 끈 후에 플러그를
빼십시오 .
1 Power 버튼을 누릅니다 . 화면에 나타나는 지침대로 프로젝터를 올바르게 끄
십시오 .
참고 :" 프로젝터를 끄려면 전원 버튼을 누르십시오 ." 메시지가 화면에 나
타납니다 . 메시지는 5 초 후에 사라집니다 . 또는 Menu 버튼을 눌러 없앨
수 있습니다 .
2 전원 버튼을 다시 누릅니다 . 냉각 팬이 120 초 동안 계속 작동합니다 .
3 프로젝터를 빨리 끄려면 냉각 팬이 아직 가동 중일 때 전원 버튼을 1 초 동안
누르십시오 .
30 프로젝터 사용
Loading...
