Dell™ S300w-projector

Gebruikershandleiding

Opmerkingen, mededelingen en waarschuwingen

OPMERKING: Een OPMERKING bevat belangrijke informatie die u helpt beter gebruik te maken van uw projector.

MEDEDELING: Een MEDEDELING duidt op potentiële schade aan hardware of verlies van gegevens en vertelt u hoe u het probleem kunt vermijden.

LET OP: Een WAARSCHUWING duidt op de mogelijkheid van materiële schade, persoonlijk letsel of dood.

____________________

De informatie in dit document is onderhevig aan wijzigingen zonder kennisgeving.

© 2010 Dell Inc. Alle rechten voorbehouden.

Reproductie van deze materialen op elke willekeurige manier zonder de schriftelijke goedkeuring van Dell Inc. is strikt verboden.

Handelsmerken die in deze tekst zijn gebruikt: Dell en het DELL-logo zijn handelsmerken van Dell Inc.; DLP en het DLP-logo zijn handelsmerken van TEXAS INSTRUMENTS INCORPORATED; Microsoft en Windows zijn handelsmerken of gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Andere handelsmerken en handelsnamen kunnen in dit document worden gebruikt om te verwijzen naar de entiteiten die aanspraak maken op de merken en namen van hun producten. Dell Inc. wijst elk eigendomsbelang in andere handelsmerken en handelsnamen dan zijn eigen namen en merken af.

Model S300w

Maart 2010 Rev. A01

Inhoud

1	Uw Dell-projector . . . . . . . . . . . . . . . . .	.	6
	Over uw projector . . . . . . . . . . . . . . . .	.	. 7
2	Uw projector aansluiten . . . . . . . . . . . .	.	9
	De antenne installeren . . . . . . . . . . . . . .	.	10
	Aansluiten op een computer . . . . . . . . . . . . . .	.	11
	Een computer aansluiten via een VGA-kabel . . .	.	11
	Loopthrough-aansluiting monitor via VGA-kabels	.	12
	Aansluiten op een computer met een RS232-kabel		13
	Aansluiten op een computer via een USB-beeldscherm 14
	Een computer draadloos verbinden . . . . . . .	.	15
	Aansluiten op een DVD-speler . . . . . . . . . . . . .	.	16

Aansluiten op een DVD-speler met een S-Video Kabel 16

Een DVD-speler aansluiten met een Composiet-videokabel 17

Een DVD-speler aansluiten met een Component-videokabel 18

Een DVD-speler aansluiten met een HDMI-kabel .	19
Verbinden met een LAN-netwerk . . . . . . . . . . . .	20
Een beeld projecteren en de projector die op een netwerk is
aangesloten via een RJ45-kabel bedienen. . . . .	20
Professionele installatieopties: Installatie voor Aandrijving
automatisch scherm . . . . . . . . . . . . . . . .	21

Aansluiten op een commerciële RS232-bedieningsdoos 22

Inhoud 3

3 Uw projector gebruiken . . . . . . . . . . . . .	23
Uw projector inschakelen . . . . . . . . . . . . . . . .	23
Uw projector uitschakelen . . . . . . . . . . . . . . .	23
Het geprojecteerde beeld aanpassen . . . . . . . . . .	24
De projectorhoogte verhogen . . . . . . . . . . .	24
De projectorhoogte verlagen . . . . . . . . . . . .	24
De beamer scherpstellen . . . . . . . . . . . . . . . .	25
De grootte van het projectiebeeld aanpassen . . . . .	26
Het bedieningspaneel gebruiken . . . . . . . . . . . .	28
De afstandsbediening gebruiken . . . . . . . . . . . .	30
De batterijen van de afstandsbediening installeren . .	33
Bedrijfsbereik met afstandsbediening . . . . . . . . .	34
Het OSD gebruiken . . . . . . . . . . . . . . . . . . .	35
Hoofdmenu . . . . . . . . . . . . . . . . . . . . .	35
AUTOAANP . . . . . . . . . . . . . . . . . . . . .	35
INVOERSELECTIE . . . . . . . . . . . . . . . . . .	36
FOTO (in pc-stand) . . . . . . . . . . . . . . . . .	37
FOTO (in videostand) . . . . . . . . . . . . . . . .	38
WEERGAVE (in videostand) . . . . . . . . . . . .	42
LAMP . . . . . . . . . . . . . . . . . . . . . . . .	43
INSTELLEN . . . . . . . . . . . . . . . . . . . . .	43
OVERIGE . . . . . . . . . . . . . . . . . . . . . .	48
Installatie draadloos netwerk . . . . . . . . . . . . . .	55
S300w Draadloze toepassingssoftware . . . . . .	59
Installatie stuurprogramma USB-beeldscherm . . . . .	63

4 Inhoud

PtG-installatie (Presentation to Go) . . . . . . . . . . .	64
PtG-viewer . . . . . . . . . . . . . . . . . . . . .	65
Fotoviewer . . . . . . . . . . . . . . . . . . . . .	65
Inleiding functie PtG/foto . . . . . . . . . . . . . .	66
PtG-overzicht . . . . . . . . . . . . . . . . . . . .	66

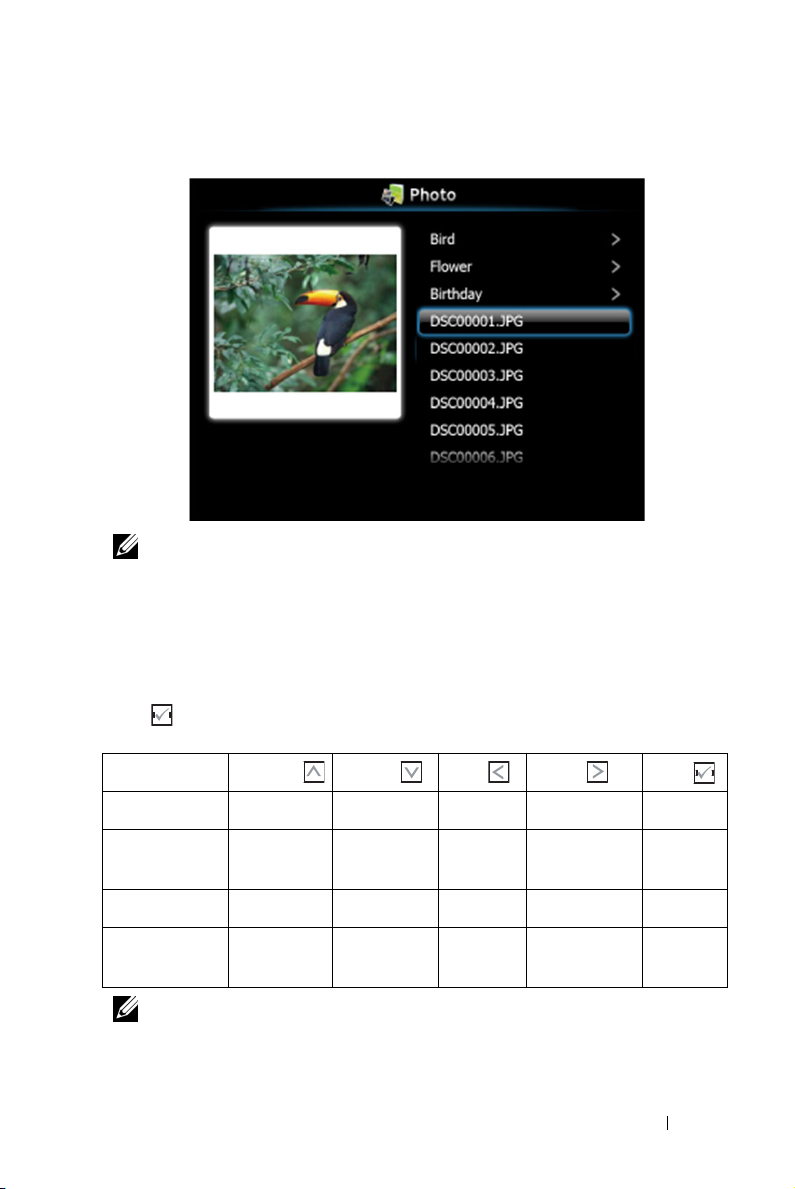

Foto-overzicht . . . . . . . . . . . . . . . . . . . .	67
Kennismaken met de knoppen . . . . . . . . . . .	67
PtG Converter - Lite instellen . . . . . . . . . . . .	68
PtG Converter - Lite-toepassingssoftware . . . . .	69

De projector beheren vanaf het webbeheer . . . . . .	70
De netwerkinstelling configureren . . . . . . . . .	70
Webbeheer openen . . . . . . . . . . . . . . . . .	70
Token voor toepassing maken . . . . . . . . . . . . . .	89

4 Problemen met uw projector oplossen . . 90

Geleidende signalen . . . . . . . . . . . . . . . . . . . 94

De lamp vervangen . . . . . . . . . . . . . . . . . . . . 96

5Specificaties . . . . . . . . . . . . . . . . . . . . . . 98

6Contact opnemen met Dell . . . . . . . . . . . 103

7Bijlage: Woordenlijst . . . . . . . . . . . . . . . 104

Inhoud 5

1

Uw Dell-projector

Uw projector wordt geleverd met alle onderstaande items. Controleer of u alle items hebt en neem contact op met Dell™ als er iets ontbreekt.

Inhoud van de verpakking

Voedingskabel 1,8m VGA-kabel (van VGA naar VGA)

Antenne

Afstandsbediening

Cd met handleiding & documentatie AAA-batterijen (2)

USB-kabel

6 Uw Dell-projector

Over uw projector

Bovenaanzicht														Onderaanzicht
	4								1				9			8
														6						7
														2				14.00±0.10
				5									3							82.15±0.15
																	55.00±0.10
													10			110.00±0.15
1	Bedieningspaneel
2	Focustab
3	Lens
4	IR-ontvangers
5	Lensdop
6	Antenne
7	Montagegaten voor wandmontage: Schroefgat M3 x 6,5mm diepte.
	Aanbevolen koppel <8 kgf-cm
8	Statiefmoer: Insteekmoer 1/4"*20 UNC
9	Lampafdekking
10	Kantelinstelwiel

LET OP: Veiligheidsrichtlijnen

1 Gebruik de projector niet in de buurt van apparaten die veel warmte genereren.

2 Gebruik de projector niet op zeer stofrijke plaatsen. Het stof kan defecten veroorzaken aan het systeem en de projector zal automatisch worden uitgeschakeld.

3 Controleer of de projector in een goed geventileerd gebied is geïnstalleerd. 4 Blokkeer nooit de ventilatiesleuven en andere openingen op de projector.

5 Zorg dat de projector werkt in een omgevingstemperatuur van 5ºC tot 35ºC.

Uw Dell-projector		7

6 Probeer het aanraken van de ventilatie-uitlaat te vermijden omdat deze uitlaat zeer warm kan worden nadat de projector ingeschakeld is geweest of onmiddellijk nadat deze is uitgeschakeld.

7 Kijk niet in de lens terwijl de projector is ingeschakeld, anders kunt u oogletsels oplopen.

8 Plaats geen objecten in de buurt van of voor de projector of dek de lens niet af terwijl de projector is ingeschakeld, anders kan het object door de warmte smelten of verbranden.

9 Gebruik geen draadloze projector in de buurt van hartpacemakers.

10 Gebruik geen draadloze projector in de buurt van medische apparatuur. 11 Gebruik geen draadloze projector in de buurt van magnetrons.

OPMERKING:

•Probeer deze projector niet zelf aan de muur te monteren. Laat de installatie uitvoeren door een erkende technicus.

•Aanbevolen wandmontageset voor de projector (onderdeelnr.: 4TVT8/V3RTH). Raadpleeg de ondersteuningswebsite van Dell op support.dell.com.

•Raadpleeg de veiligheidsinformatie die bij uw projector is geleverd, voor meer details.

•De S300w-beamer kan alleen binnenshuis worden gebruikt.

8 Uw Dell-projector

2

Uw projector aansluiten

1

2

3

4

5

6

7

8

9

21 20 19

18 17 16 15 14

13

12 11 10

1	Mini-USB-aansluiting voor	12	Audio-B rechterkanaal
	externe muis en firmware-		ingangsconnector
	upgrade
2	HDMI-connector	13	Gleuf voor veiligheidskabel
3	VGA-A-uitgang (monitor	14	Audio-B linkerkanaal
	doorlussen)		ingangsconnector
4	VGA-A-ingang (D-sub)	15	Microfoonconnector
	connector
5	S-Videoconnector	16	VGA-B-ingang (D-sub) connector
6	Samengesteld-Videoconnector	17	USB type B beeldconnector
7	RS232-connector	18	USB type A viewerconnector
8	Audio-A ingangsconnector	19	RJ45-connector
	connector
9	+12V gelijkspanningsuitgang	20	Energiecodeconnector
10	Veiligheidsbalk	21	Antenneconnector
11	Audio-uitgangsconnector

Uw projector aansluiten		9

LET OP: Voordat u begint met een procedure van dit hoofdstuk, dient u de veiligheidsrichtlijnen op pagina 7 na te leven.

De antenne installeren

Uw projector wordt geleverd met een draadloze antenne voor draadloze netwerken. Raadpleeg "Installatie draadloos netwerk" op pagina 55.

1Schroef de antenne op de antenneaansluiting op de achterkant van uw projector.

2 Zet de antenne op de aangegeven positie.

10 Uw projector aansluiten

Aansluiten op een computer

Een computer aansluiten via een VGA-kabel

1		Voedingskabel
2		VGA- naar-VGA-kabel
3		USB-A-naar-mini-USB-B-
		kabel
	OPMERKING: De mini-USB-kabel is niet geleverd bij uw projector.
	OPMERKING: De mini-USB-kabel moet aangesloten worden als u de functies
		Pagina op en Pagina neer wilt gebruiken met de afstandsbediening.

Uw projector aansluiten		11

Loopthrough-aansluiting monitor via VGA-kabels

1	Voedingskabel
2	VGA- naar-VGA-kabel

OPMERKING: Uw projector wordt met slechts één VGA-kabel geleverd. Er kan een extra VGA-kabel worden aangeschaft op de website van Dell op support.dell.com.

12 Uw projector aansluiten

Aansluiten op een computer met een RS232-kabel

1Voedingskabel

2RS232-kabel

OPMERKING: De RS232-kabel is niet geleverd bij uw projector. Raadpleeg een professionele installateur voor informatie over de kabel en de RS232 afstandsbedieningssoftware.

Uw projector aansluiten		13

Aansluiten op een computer via een USB-beeldscherm

1

2

1Voedingskabel

2USB-A-naar-USB-B-kabel

OPMERKING: Zie "USB Display Driver Installation" on page 63 als u het USBstuurprogramma wilt installeren.

14 Uw projector aansluiten

Een computer draadloos verbinden

OPMERKING: Uw computer moet een draadloze functie hebben en moet correct zijn geconfigureerd om de draadloze verbinding te detecteren. Raadpleeg de documentatie van uw computer over het configureren van de draadloze verbinding.

Uw projector aansluiten		15

Aansluiten op een DVD-speler

Aansluiten op een DVD-speler met een S-Video Kabel

1Voedingskabel

2S-Videokabel

OPMERKING: De S-Video-kabel is niet geleverd bij uw projector. U kunt de S-video-verlengkabel (15m/30m) via de website van Dell aanschaffen op support.dell.com.

16 Uw projector aansluiten

Een DVD-speler aansluiten met een Composiet-videokabel

1Voedingskabel

2Composiet Videokabel

OPMERKING: De composiet-video-kabel is niet geleverd bij uw projector. U kunt de Composiet-video-verlengkabel (15m/30m) via de website van Dell aanschaffen op support.dell.com.

Uw projector aansluiten		17

Een DVD-speler aansluiten met een Component-videokabel

1	Voedingskabel
2	VGA-naar-component-videokabel

OPMERKING: De VGA-naar-component-videokabel is niet geleverd bij uw projector. U kunt de VGA-naar-component-video-verlengkabel (15m/30m) via de website van Dell aanschaffen op support.dell.com.

18 Uw projector aansluiten

Een DVD-speler aansluiten met een HDMI-kabel

1Voedingskabel

2HDMI-kabel

OPMERKING: De HDMI-kabel is niet geleverd bij uw projector.

Uw projector aansluiten		19

Verbinden met een LAN-netwerk

Een beeld projecteren en de projector die op een netwerk is aangesloten via een RJ45-kabel bedienen.

LAN-netwerk (LAN)

1Voedingskabel

2RJ45-kabel

OPMERKING: De RJ45-kabel is niet geleverd bij uw projector.

20 Uw projector aansluiten

Professionele installatieopties: Installatie voor Aandrijving automatisch scherm

1	Voedingskabel
2	12V gelijkstroomstekker
3	Automatisch scherm

OPMERKING: Gebruik een 12V gelijkstroomstekker met de afmetingen 1,7 mm (ID) x 4 mm (OD) x 9,5 mm (as) om het automatische scherm met de projector te verbinden.

12V gelijkstroomstekker

Uw projector aansluiten		21

Aansluiten op een commerciële RS232-bedieningsdoos

1	Voedingskabel
2	RS232-kabel
3	Commerciële RS232-bedieningsdoos

OPMERKING: De RS232-kabel is niet geleverd bij uw projector. Raadpleeg een professionele technicus om de kabel te verkrijgen.

22 Uw projector aansluiten

3

Uw projector gebruiken

Uw projector inschakelen

OPMERKING: Schakel de projector in voordat u de bron inschakelt (computer, dvd-spelers, enz.). De voedingsknop knippert blauw tot u erop drukt.

1 Verwijder de lenskap.

2 Sluit de voedingskabel en de juiste signaalkabels aan. Zie "Uw projector aansluiten" op pagina 9 voor meer informatie over het aansluiten van de projector.

3 Druk op de voedingsknop (zie "Het bedieningspaneel gebruiken" op pagina 28 voor de locatie van de voedingsknop).

4 Schakel uw bron in (computer, DVD-speler, enz.).

5 Sluit uw bron aan op de projector met de geschikte kabel. Zie "Uw projector aansluiten" op pagina 9 voor instructies over het verbinden van uw bron met uw projector.

6 De ingangsbron van de projector wordt standaard ingesteld op VGA-A. Wijzig indien nodig, de ingangsbron van de projector.

7 Als er meerdere bronnen zijn aangesloten op de projector, druk dan op de knop Bron op de afstandsbediening of het bedieningspaneel om de gewenste bron te selecteren. Zie "Het bedieningspaneel gebruiken" op pagina 28 en "De afstandsbediening gebruiken" op pagina 30 om de knop Bron te zoeken.

Uw projector uitschakelen

MEDEDELING: Koppel de projector los nadat u het toestel correct hebt afgesloten, zoals beschreven in de volgende procedure.

1 Druk op de voedingsknop.

OPMERKING: Het bericht "Druk op de voedingsknop om de projector uit te schakelen." verschijnt op het scherm. Het bericht verdwijnt na 5 seconden.

U kunt ook op de knop Menu drukken om het bericht te verwijderen.

2 Druk opnieuw op de voedingsknop. De koelventilators blijven ongeveer 120 seconden actief.

3 Om de projector snel uit te schakelen, houdt u op de voedingsknop 1 seconde ingedrukt terwijl de koelventilators van de projector nog draaien.

Uw projector gebruiken		23

OPMERKING: Wacht 60 seconden voordat u de projector opnieuw inschakelt om de interne temperatuur de tijd te geven te stabiliseren.

4 Koppel de voedingskabel los van het stopcontact en de projector.

Het geprojecteerde beeld aanpassen

De projectorhoogte verhogen

1 Til de beamer op tot de gewenste beeldhoek en gebruik de twee instelwieltjes aan de voorzijde om de beeldhoek precies in te stellen.

2 Gebruik de twee instelwieltjes aan de voorzijde om de beeldhoek precies in te stellen.

De projectorhoogte verlagen

1 Laat de beamer zakken en gebruik de twee instelwieltjes aan de voorzijde om de beeldhoek precies in te stellen.

1

1

1

2 2

1	Wieltje voor kantelinstelling vooraan
	(Kantelhoek: van -1 tot 4 graden)
2	Kantelinstelwiel

24 Uw projector gebruiken

De beamer scherpstellen

LET OP: Om schade aan de beamer te voorkomen, zorgt u ervoor dat de zoomlens en de tilvoetjes volledig ingetrokken zijn voordat u de beamer verplaatst of in de draagtas doet.

1 Draai de focustab tot het beeld scherp is. De beamer kan worden ingesteld op een afstand tussen 1,64 voet en 10,83 voet (tussen 0,5 m en 3,3 m).

1

1 Focustab

Uw projector gebruiken		25

De grootte van het projectiebeeld aanpassen

294" (746,76cm)

294" cm) (746,76

223" (566,42 cm)

223" cm) (566,42

178" (452,12 cm)

Afstand projector-scherm
10,83'(3,3m)	8,20'(2,5m)	6,56'(2,0m)

178"	cm)
(452,12		134" (340,36 cm)
	134"	cm)
	(340,36	89" (226,06 cm)

4,92'(1,5m)

89" (226,06

3,28'(1,0m)

cm)

44,6"(113,28 cm)

44,6" (113,28 cm)

1,64'(0,5m)

26 Uw projector gebruiken

		Max.	113,28 cm	226,06 cm	340,36 cm	452,12 cm	566,42 cm	746,76 cm
	Scherm		(44,6")	(89")	(134")	(178")	(223")	(294")
	(diagonaa)	Min.	113,28 cm	226,06 cm	340,36 cm	452,12 cm	566,42 cm	746,76 cm
			(44,6")	(89")	(134")	(178")	(223")	(294")
		Max.	37,80 X	75,59 X	113,39 X	151,18 X	188,98 X	249,21 X
		(BxH)	23,62"	47,24"	70,87"	94,49"	118,11"	155,91"
			(96 cm X	(192 cm X	(288 cm X	(384 cm X	(480 cm X	(633 cm X
	Schermgrootte		60 cm)	120 cm)	180 cm)	240 cm)	300 cm)	396 cm)
		Min.	37,80 X	75,59 X	113,39 X	151,18 X	188,98 X	249,21 X
		(BxH)	23,62"	47,24"	70,87"	94,49"	118,11"	155,91"
			(96 cm X	(192 cm X	(288 cm X	(384 cm X	(480 cm X	(633 cm X
			60 cm)	120 cm)	180 cm)	240 cm)	300 cm)	396 cm)
		Max.	7,44 cm	14,87 cm	22,32 cm	29,74 cm	37,19 cm	49,09 cm
	Hd		(2,93")	(5,86")	(8,79")	(11,71")	(14,64")	(19,33")
		Min.	7,44 cm	14,87 cm	22,32 cm	29,74 cm	37,19 cm	49,09 cm
			(2,93")	(5,86")	(8,79")	(11,71")	(14,64")	(19,33")
	Afstand		0,5m (1,64')	1,0m (3,28')	1,5m (4,92')	2,0m (6,56')	2,5m (8,20')	3,3m (10,83')

* Deze grafiek is uitsluitend bedoeld als referentie voor de gebruikers.

Uw projector gebruiken		27

Het bedieningspaneel gebruiken

1	2	3
		4
10		5
		6

9 8 7

1	Voeding		Schakelt de beamer aan en uit. Voor meer
			informatie, zie"Uw projector inschakelen" op
			pagina 23en "Uw projector uitschakelen" op
			pagina 23.
2	Up	/	Druk hierop om te navigeren door de menu-
	Trapeziuminstelling		objecten van het On-Screen Display (OSD).
			Druk hierop om de beeldvervorming te verhelpen
			die ontstaan is door de beamer schuin te zetten
			(+40/-35 graden).
3	LAMP		Brandt of knippert het gele lampje, dan kan dat
	waarschuwingslicht		door een van de volgende problemen zijn:

• De lamp is aan het einde van zijn levensduur

• De lampmodule is niet goed geïnstalleerd

• Storing in lampdrijver

• Fout in kleurwiel

Voor meer informatie, zie "Problemen met uw projector oplossen" op pagina 90 en "Geleidende signalen" op pagina 94.

28 Uw projector gebruiken

4	TEMP-			Brandt of knippert het gele TEMP-lampje, dan
	waarschuwingslicht			kan dat door een van de volgende problemen zijn:
				• Interne temperatuur van de beamer is te hoog
				• Fout in kleurwiel
				Voor meer informatie, zie "Problemen met uw
				projector oplossen" op pagina 90 en "Geleidende
				signalen" op pagina 94.
5	Enter			Druk hierop om de selectie te bevestigen.
6	IR-ontvanger			Richt de afstandsbediening op de IR-ontvanger
				en druk op een knop.
7	Right		/	Druk hierop om te navigeren door de menu-
	Automatisch instellen			objecten van het On-Screen Display (OSD).
				Druk hierop om de beamer te synchroniseren met
				de ingangsbron.
				OPMERKING: Automatisch instellen werkt
				niet als het on-screen display (OSD) op het
				scherm staat.
8	Omlaag		/	Druk hierop om te navigeren door de menu-
	Trapeziuminstelling			objecten van het On-Screen Display (OSD).
				Druk hierop om de beeldvervorming te verhelpen
				die ontstaan is door de beamer schuin te zetten
				(+40/-35 graden).
9	Links		/ Bron	Druk hierop om te navigeren door de menu-
				objecten van het On-Screen Display (OSD).
				druk hierop om te schakelen tussen Analoog
				RGB, Samengesteld, Component (YPbPr via
				VGA), HDMI, en
				S-video als er meerdere bronnen op de beamer
				aangesloten zijn.
10	Menu			Druk hierop om het OSD te activeren. Druk op
				de pijltjesknoppen en de knop Menu om te
				navigeren door het OSD.

Uw projector gebruiken		29

De afstandsbediening gebruiken

15

16

17

18

19

21

20

22

23

24

25

26

1

2

3

4

5

6

7

8

9

10

11

12

14

13

1	Voeding	Schakelt de beamer aan en uit. Voor meer
		informatie, zie "Uw projector inschakelen" op
		pagina 23 en "Uw projector uitschakelen" op
		pagina 23.
2	Enter	Druk hierop om de selectie te bevestigen.
3	Rechts	Druk hierop om te navigeren door de menu-
		objecten van het On-Screen Display (OSD).
4	Down	Druk hierop om te navigeren door de menu-
		objecten van het On-Screen Display (OSD).

30 Uw projector gebruiken
