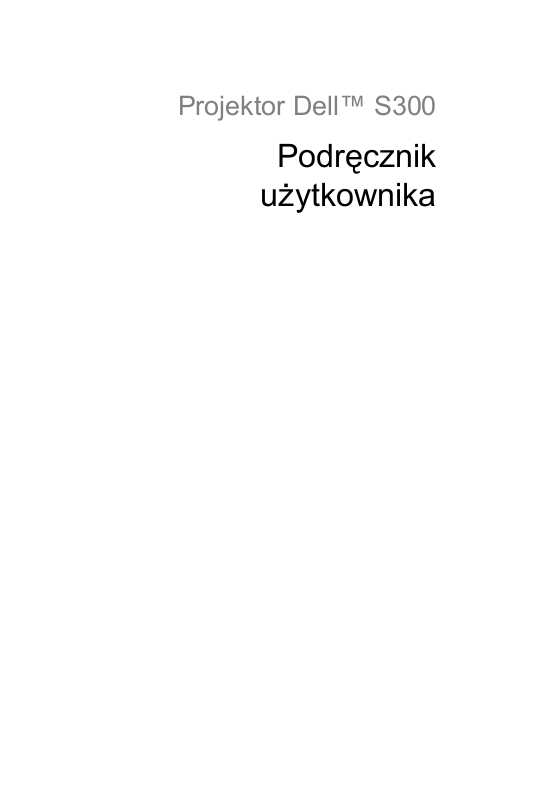

Page 1
Projektor Dell™ S300
Podręcznik
użytkownika
Page 2
Uwagi, pouczenia i ostrzeżenia
UWAGA: UWAGA zawiera ważne informacje, które
pomagają w lepszym użytkowaniu projektora.
UWAGA: POUCZENIE informuje o potencjalnych
zagrożeniach uszkodzeniem sprzętu lub utraty danych i
wyjaśnia, w jaki sposób tego uniknąć.
OSTRZEŻENIE: OSTRZEŻENIE informuje o groźbie
zniszczenia mienia, odniesienia obrażeń ciała lub
śmierci.
____________________
Informacje zawarte w tym dokumencie mogą ulec zmianie bez
wcześniejszego powiadomienia.
© 2010 Dell Inc. Wszelkie prawa zastrzeżone.
Powielanie tych materiałów w jakikolwiek sposób bez pisemnej zgody firmy
Dell Inc. jest bezwzględnie zabronione.
Znaki towarowe użyte w tekście: Dell i logo DELL są znakami towarowymi Dell
Inc.; DLP i logo DLP są znakami towarowymi T
NCORPORATED; Microsoft i Windows są znakami towarowymi lub zastrzeżonymi
I
znakami towarowymi Microsoft Corporation na terenie Stanów Zjednoczonych
i/lub innych kajów.
W tym dokumencie mogą być użyte inne znaki towarowe i nazwy handlowe w
odniesieniu do podmiotów roszczących sobie prawa do marki i nazw lub ich
produktów. Dell Inc. nie rości sobie praw do żadnych zastrzeżonych znaków
towarowych ani nazw handlowych innych niż jej własne.
EXAS INSTRUMENTS
Model S300
Marzec 2010 Wersja. A01
Page 3
Treść
1 Projektor Dell . . . . . . . . . . . . . . . . . . . 6
2Podłączanie projektora . . . . . . . . . . . 9
Informacje o projektorze . . . . . . . . . . . 7
Podłączanie do komputera . . . . . . . . . . . 10
Podłączenie komputera kablem VGA
Połączenie Loop-Through monitora poprzez
kabel VGA
Podłączenie komputera kablem RS232 . . . 12
Podłączenie do odtwarzacza DVD . . . . . . . 13
Podłączanie odtwarzacza DVD kablem
S-video
Podłączanie odtwarzacza DVD kablem
Composite Video
Podłączanie odtwarzacza DVD kablem
Component Video . . . . . . . . . . . . . . 15
Podłączanie odtwarzacza DVD kablem
HDMI . . . . . . . . . . . . . . . . . . . . . 16
. . . . . . . . . . . . . . . . . . . 11
. . . . . . . . . . . . . . . . . . . . 13
. . . . . . . . . . . . . . . 14
. . . . 10
Podłączanie do lokalnej sieci komputerowej . 17
W celu kontroli projektora podłączonego do
sieci kablem RJ45.
Opcje instalacji profesjonalnej:
Instalacja dla systemu
automatycznego sterowania ekranem . . . . 18
Połączenie z dostępną w sieci handlowej
skrzynką sterowania RS232
. . . . . . . . . . . . . . 17
. . . . . . . . . 19
Treść 3
Page 4
3 Korzystanie z projektora . . . . . . . . . 20
Włączanie projektora . . . . . . . . . . . . . . 20
Wyłączanie projektora . . . . . . . . . . . . . . 20
Regulowanie parametrów wyświetlanego
obrazu
Regulacja powiększenia i ostrości obrazu
projektora
Regulacja wielkości wyświetlanego obrazu . . 23
. . . . . . . . . . . . . . . . . . . . . . . 21
Podwyższanie projektora
. . . . . . . . . . . 21
Obniżanie projektora . . . . . . . . . . . . . 21
. . . . . . . . . . . . . . . . . . . . . 22
Korzystanie z panela sterowania
Korzystanie z pilota zdalnego sterowania
. . . . . . . . 25
. . . 27
Instalacja baterii pilota zalnego sterowania . . 30
Zakres działania pilota zdalnego sterowania
Korzystanie z menu ekranowego
Menu główne
AUTO. REG.
WYB. WEJ
. . . . . . . . . . . . . . . . . 32
. . . . . . . . . . . . . . . . . 32
. . . . . . . . . . . . . . . . . . 33
. . . . . . . . 32
. 31
OBRAZ (w trybie PC) . . . . . . . . . . . . . 34
OBRAZ (w trybie Video)
WYŚWIETLACZ (w trybie PC)
. . . . . . . . . . . 35
. . . . . . . . 36
WYŚWIETLACZ (w trybie Video) . . . . . . . 38
LAMPA
USTAWIENIA
. . . . . . . . . . . . . . . . . . . . 39
. . . . . . . . . . . . . . . . . 39
INFORMACJE . . . . . . . . . . . . . . . . 43
INNE
. . . . . . . . . . . . . . . . . . . . . 43
4 Treść
Page 5
Zarządzanie projektorem z programu
Web Management . . . . . . . . . . . . . . . . 50
Konfiguracja ustawień sieciowych
Dostęp do programu Web Management . . 50
Właściwości zarządzania
. . . . . . . . . . 51
. . . . . . 50
4Rozwiązywanie problemów z
projektorem . . . . . . . . . . . . . . . . . . . 63
Objaśnienie sygnałów . . . . . . . . . . . . . 67
Wymiana lampy . . . . . . . . . . . . . . . . . 68
5 Specyfikacje . . . . . . . . . . . . . . . . . . . 70
6 Kontakt z firmą Dell . . . . . . . . . . . . . 75
7 Dodatek: Słownik . . . . . . . . . . . . . . . 76
Treść 5
Page 6
1
Projektor Dell
W skład zestawu wchodzą wszystkie elementy przedstawione poniżej. Sprawdź, czy
zestaw jest kompletny, a w przypadku braku jakiegoś elementu skontaktuj się z firmą
Dell™.
Zawartość opakowania
Kabel zasilający Kabel VGA 1,8m (VGA do VGA)
Pilot zdalnego sterowania Dysk CD z podręcznikiem
Baterie AAA (2)
6 Projektor Dell
użytkownika i Dokumentacja
Page 7
Informacje o projektorze
Widok z góry
4
1
Widok z dołu
8
7
110.00±0.15
110.00±0.15
55.00±0.10
55.00±0.10
14.00±0.10
2
3
5
9
6
82.15±0.15
1 Panel sterowania
2 Przełącznik ostrości
3 Obiektyw
4 Odbiorniki podczerwieni
5 Nasadka obiektywu
6 Otwory montażowe do montażu sufitowego: Otwór na śrubę M3 x 6,5mm
głębokości. Zalecany moment obrotowy <8kgf-cm
7 Otwór montażowy na statyw: Wstaw nakrętkę 1/4"*20 UNC
8 Pokrywa lampy
9 Pokrętło regulacji kąta nachylenia
OSTRZEŻENIE: Instrukcje bezpieczeństwa
1 Nie należy używać projektora w pobliżu urządzeń, które wytwarzają duże ilości
ciepła.
2 Nie należy używać projektora w miejscach o nadmiernym zapyleniu. Pył może
spowodować awarię systemu i automatyczne wyłączenie projektora.
3 Należy sprawdzić, czy projektor jest zamontowany w dobrze wentylowanym
miejscu.
4 Nie należy blokować szczelin wentylacyjnych projektora.
5 Należy upewnić się, że projektor działa w zakresie temperatur otoczenia
(5ºC do 35ºC).
6
Nie należy próbować dotykać wylotów wentylacji, ponieważ po włączeniu
projektora lub zaraz po jego wyłaczeniu, mogą bć one bardzo gorące.
7
Nie należy zaglądać w obiektyw w czasie włączenia projektora, ponieważ może to
spowodować obrażenia oczu.
Projektor Dell 7
Page 8
8
Nie należy umieszczać żadnych obiektów w pobliżu lub z przodu projektora albo
przykrywać obiektyw, gdy jest włączony projektor, ponieaż ciepło może
spowodować roztopienie obiektu lub poparzenie.
UWAGA:
•Nie należy samemu wykonywać montażu sufitowego. Powinien to zrobić
wykwalifikowany technik.
• Zalecany zestaw do montażu projektora na ścianie
(P/N: 4TVT8/V3RTH). Dalsze informacje można uzyskać na stronie sieci web
pomocy Dell pod adresem
support.dell.com
.
• Dalsze informacje znajdują się w dostaczonym z projektorem dokumencie
Safety Information (Informacje dotyczące bezpieczeństwa)
.
8 Projektor Dell
Page 9
Podłączanie projektora
3 4 5 6 7
2
1
8
9 10
2
15 14
13
1 Złącze RJ45 10 Złącze wyjścia prądu stałego +12V
2 Złącze mini USB zdalnej myszy i
aktualizacja firmware
3 Złącze HDMI 12 Złącze wyjścia audio
4 Wyjście VGA-A
(kabel loop-through monitora)
5 We jście VGA-A (D-sub) 14 Gniazdo linki zabezpieczenia
6 Złącze S-video 15 Złącze wejścia lewego kanału
7 Złącze Composite video 16 Złącze mikrofonu
8 Złącze RS232 17 Złącze wejścia VGA-B (D-sub)
9 Złącze wejścia audio A 18 Złącze przewodu zasilającego
OSTRZEŻENIE: Przed rozpoczęciem jakichkolwiek procedur
opisanych w tej części należy wykonać Instrukcje bezpieczeństwa
zgodnie z opisem na strona 7.
11 Przełącznik zabezpieczenia
13 Złącze wejścia prawego kanału
audio-B
audio-B
Podłączanie projektora 9
1118 1617 12
Page 10
Podłączanie do komputera
Podłączenie komputera kablem VGA
1 Przewód zasilający
2 Kabel VGA do VGA
3 Kabel USB-A do mini USB-B
UWAGA: Kabel mini USB nie jest dostarczany z projektorem.
UWAGA: Kabel mini USB należy podłączyć, aby używać funkcji
Strona w górę i Strona w dół na pilocie zdalnego sterowania.
10 Podłączanie projektora
Page 11
Połączenie Loop-Through monitora poprzez kabel VGA
1 Przewód zasilający
2 Kabel VGA do VGA
UWAGA: Z projektorem jest dostarczany wyłącznie jeden kable VGA.
Dodatkowy kabel VGA można zakupić na stronie sieci web Dell, pod
adresem support.dell.com.
Podłączanie projektora 11
Page 12
Podłączenie komputera kablem RS232
1 Przewód zasilający
2 Kabel RS232
UWAGA: Kabel RS232 nie jest dostarczany z projektorem. Skontaktuj
się z profesjonalnym instalatorem w celu uzyskania kabla i
oprogramowania do pilota zdalnego sterowania RS232.
12 Podłączanie projektora
Page 13
Podłączenie do odtwarzacza DVD
Podłączanie odtwarzacza DVD kablem S-Video
1 Przewód zasilający
2 Kabel S-Video
UWAGA: Kabel S-Video nie jest dostarczany z projektorem. Na
stronie sieci web Dell, pod adresem support.dell.com, można zakupić
przedłużacz S-Video (50 stóp/100 stóp).
Podłączanie projektora 13
Page 14
Podłączanie odtwarzacza DVD kablem Composite Video
1 Przewód zasilający
2 Kabel Composite Video
UWAGA: Kabel Composite Video nie jest dostarczany z projektorem.
Na stronie sieci web Dell, pod adresem support.dell.com, można
zakupić przedłużacz Composite Video (50 stóp/100 stóp).
14 Podłączanie projektora
Page 15
Podłączanie odtwarzacza DVD kablem Component Video
1 Przewód zasilający
2 Kabel VGA do Component Video
UWAGA: Kabel VGA do Component Video nie jest dostarczany z
projektorem. Na stronie sieci web Dell, pod adresem
support.dell.com, można zakupić przedłużacz VGA do Component
Video (50 stóp/100 stóp).
Podłączanie projektora 15
Page 16
Podłączanie odtwarzacza DVD kablem HDMI
1 Przewód zasilający
2 Kabel HDMI
UWAGA: Kabel HDMI nie jest dostarczany z projektorem.
16 Podłączanie projektora
Page 17
Podłączanie do lokalnej sieci komputerowej
W celu kontroli projektora podłączonego do sieci kablem RJ45.
Lokalna sieć komnputerowa (LAN)
1 Przewód zasilający
2 Kabel RJ45
UWAGA: Kabel RJ45 nie jest dostarczany z projektorem.
Podłączanie projektora 17
Page 18
Opcje instalacji profesjonalnej: Instalacja dla systemu automatycznego sterowania ekranem
1 Przewód zasilający
2 Wtyczka prądu stałego 12V
3 Automatyczny ekran
UWAGA: Do podłączenia automatycznego ekranu projektora należy
użyć wtyczki prądu stałego 12V o wymiarach 1,7 mm (ID) x 4,00 mm
(OD) x 9,5 mm (uchwyt).
Wtyczka prądu stałego 12V
18 Podłączanie projektora
Page 19
Połączenie z dostępną w sieci handlowej skrzynką sterowania RS232
1 Przewód zasilający
2 Kabel RS232
3 Dostępna w sieci handlowej skrzynka
sterowania RS232
UWAGA: Kabel RS232 nie jest dostarczany z projektorem. Skontaktuj
się z profesjonalnym technikiem w celu uzyskania kabla.
Podłączanie projektora 19
Page 20
Korzystanie z projektora
Włączanie projektora
UWAGA: Projektor należy włączyć przed włączeniem źródła
(komputer, odtwarzacz DVD, itd.). Przycisk Zasilanie świeci niebieskim
światłem do czasu naciśnięcia.
1
Zdejmij osłonę obiektywu.
2
Podłącz przewód zasilania i odpowiednie kable sygnałowe. Informacje na temat
podłączania projektora można znaleźć w rozdziale "Podłączanie projektora" na
stronie 9.
3
Naciśnij przycisk
w celu lokalizacji przycisku
4
Włącz źródło sygnału (komputer, odtwarzacz DVD, itd.).
5
Podłącz źródło do projektora używając odpowiedniego kabla. Patrz "Podłączanie
projektora" na stronie 9 w celu uzyskania instrukcji podłączania źródła do
projektora.
6
Domyślnie, źródła wejścia projektora jest ustawione na VGA-A. W razie potrzeby
należy zmienić źródło wejścia projektora.
7
Jeżeli projektor jest podłączony do wielu źródeł sygnału, należy nacisnąć przycisk
źródło
na pilocie lub na panelu sterowania w celu wybrania odpowiedniego źródła.
Patrz "Korzystanie z panela sterowania" na stronie 25 i "Korzystanie z pilota
zdalnego sterowania" na stronie 27 w celu lokalizacji przycisku
Zasilanie
(patrz "Korzystanie z panela sterowania" na stronie 25
Zasilanie)
.
źródło
.
3
Wyłączanie projektora
UWAGA: Nie należy odłączać zasilania projektora po jego
prawidłowym wyłączeniu, które powinno przebiegać zgodnie z
następującą procedurą.
1
Naciśnij przycisk
UWAGA: Na ekranie pojawi się komunikat "Naciśnij przycisk
zasilania w celu wyłączenia projektora" Komunikat zniknie po 5
sekundach lub, aby go usunąć można nacisnąć przycisk Menu.
2
Naciśnij ponownie przycisk
120 sekund.
20 Korzystanie z projektora
Zasilanie
.
Zasilanie
. Wentylatory będą pracowały jeszcze przez
Page 21
3
W celu szybkiego wyłączenia projektora, naciśnij na 1 sekundę przycisk
podczas działania wentylatorów chłodzących projektora.
UWAGA: Przed ponownym włączeniem projektora, zaczekaj 60
sekund na ustabilizowanie się temperatury wewnętrznej.
4
Wyjmij wtyczkę kabla zasilającego z gniazdka elektrycznego i z projektora.
Zasilanie
Regulowanie parametrów wyświetlanego obrazu
Podwyższanie projektora
1
Unieś projektor do uzyskania wymaganego kąta wyświetlania i użyj dwóch
przednich pokręteł regulacji nachylenia do dokładnego dostrojenia kąta
wyświetlania.
2
Użyj obrotowego pokrętła regulacji pochylenia, aby dokładnie ustawić kąt
wyświetlania.
Obniżanie projektora
1
Obniż projektor i użyj dwóch przednich pokręteł regulacji nachylenia dla dokładnej
regulacji kąta wyświetlania.
1 Przednie pokrętło regulacji nachylenia
(Kąt nachylenia: -1 do 4 stopni)
2 Pokrętło regulacji kąta nachylenia
Korzystanie z projektora 21
Page 22
Regulacja powiększenia i ostrości obrazu projektora
OSTRZEŻENIE: Aby uniknąć uszkodzenia projektora, przed jego
przeniesieniem lub zapakowaniem do futerału należy sprawdzić,
czy obiektyw oraz nóżka regulacji wysokości są całkowicie
wsunięte.
1
Obróć przełącznik ostrości, aż do uzyskania wyraźnego obrazu. Ostry obraz
projektora można uzyskać w odległości 1,64 stopy do 10,83 stopy (0,5 m do 3,3 m).
1
1 Przełącznik ostrości
22 Korzystanie z projektora
Page 23
Regulacja wielkości wyświetlanego obrazu
294" (746,76cm)
294"
(746,76cm)
223" (566,42 cm)
223"
(566,42 cm)
178"
(452,12 cm)
178" (452,12 cm)
134" (340,36 cm)
Odległość od projektora do ekranu
10,83'(3,3m)
8,20'(2,5m)
6,56'(2,0m)
134"
(340,36 cm)
4,92'(1,5m)
89"
(226,06 cm)
(113,28 cm)
3,28'(1,0m)
89" (226,06 cm)
44,6"(113,28 cm)
44,6"
1,64'(0,5m)
Korzystanie z projektora 23
Page 24
Maks. 44,6"
Ekran
(przekątna)
(113,28 cm)
Min. 44,6"
(113,28 cm)
Maks.
37,80" X
(szer. x
23,62"
wys.)
(96 cm X
Min.
(szer. x
wys.)
60 cm)
37,80" X
23,62"
(96 cm X
Wielkość
ekranu
60 cm)
Maks. 2,93"
Hd
Min.
(7,44 cm)
2,93"
(7,44 cm)
Odległość
1,64'
(0,5 m)
* Ten wykres został zamieszczony wyłącznie jako odniesienie.
89"
(226,06 cm)
89"
(226,06 cm)
75,59" X
47,24"
(192 cm X
120 cm)
75,59" X
47,24"
(192 cm X
120 cm)
5,86"
(14,87 cm)
5,86"
(14,87 cm)
3,28'
(1,0 m)
134"
(340,36 cm)
134"
(340,36 cm)
113,39" X
70,87"
(288 cm X
180 cm)
113,39" X
70,87"
(288 cm X
180 cm)
8,79"
(22,32 cm)
8,79"
(22,32 cm)
4,92'
(1,5 m)
178"
(452,12 cm)
178"
(452,12 cm)
151,18" X
94,49"
(384 cm X
240 cm)
151,18" X
94,49"
(384 cm X
240 cm)
11,71"
(29,74 cm)
11,71"
(29,74 cm)
6,56'
(2,0 m)
223"
(566,42 cm)
223"
(566,42 cm)
188,98" X
118,11"
(480 cm X
300 cm)
188,98" X
118,11"
(480 cm X
300 cm)
14,64"
(37,19 cm)
14,64"
(37,19 cm)
8,20'
(2,5 m)
294"
(746,76cm)
294"
(746,76cm)
249,21" X
155,91"
(633 cm X
396 cm)
249,21" X
155,91"
(633 cm X
396 cm)
19,33"
(49,09 cm)
19,33"
(49,09 cm)
10,83'
(3,3 m)
24 Korzystanie z projektora
Page 25
Korzystanie z panela sterowania
1 3
2
4
10
9 8
7
5
6
1 Zasilanie Włączanie lub wyłączanie projektora. Więcej
informacji znajduje się w części "Włączanie
projektora" na stronie 20 i "Wyłączanie projektora"
na stronie 20.
2 W górę / Regulacja
Keystone
Naciśnij, aby poruszać się w obrębie elementów
OSD (Menu ekranowe).
Naciśnij, aby wyregulować zniekształcenie obrazu
spowodowane przez odchylenie projektora od osi
ekranu (+40/-35 stopni).
3 Wskaźnik ostrzeżenia
stanu LAMPA
Jeśli wskaźnik LAMPA świeci stałym lub miga
światłem bursztynowym, mógł wystąpić jeden z
następujących problemów:
• Zbliża się koniec żywotności lampy
• Moduł lampy nie jest prawidłowo zainstalowany
• Awaria modułu sterowania lampy
• Awaria pokrętła kolorów
Więcej informacji znajduje się w części
"Rozwiązywanie problemów z projektorem" na
stronie 63 i "Objaśnienie sygnałów" na stronie 67.
Korzystanie z projektora 25
Page 26
4 Wskaźnik ostrzeżenia
TEMP (Temperatura)
5 Enter Ten przycisk służy do potwierdzania wyboru
6 Odbiornik
podczerwieni
7 W prawo /
Automatyczna
regulacja
8 W dół / Regulacja
Keystone
9 W lewo /źródłoNaciśnij, aby poruszać się w obrębie elementów
10 Menu Naciśnij w celu uaktywnienia OSD. Użyj
Jeśli wskaźnik TEMP świeci stałym lub miga
światłem bursztynowym, mógł wystąpić jeden z
następujących problemów:
• Za wysoka wewnętrzna temperatura projektora
• Awaria pokrętła kolorów
Więcej informacji znajduje się w części
"Rozwiązywanie problemów z projektorem" na
stronie 63 i "Objaśnienie sygnałów" na stronie 67.
elementu.
Skieruj pilota zdalnego sterowania w kierunku
odbiornika podczerwieni i naciśnij przycisk.
Naciśnij, aby poruszać się w obrębie elementów
OSD (Menu ekranowe).
Naciśnij w celu synchronizacji projektora z
sygnałem wejścia.
UWAGA: Automatyczna regulacja nie
działa, gdy wyświetlane jest menu
ekranowe (OSD).
Naciśnij, aby poruszać się w obrębie elementów
OSD (Menu ekranowe).
Naciśnij, aby wyregulować zniekształcenie obrazu
spowodowane przez odchylenie projektora od osi
ekranu (+40/-35 stopni).
OSD (Menu ekranowe).
Naciśnij w celu przełączenia pomiędzy:
Analogowy RGB, Composite, Component (YPbPr,
poprzez VGA), HDMI i S-video, jeśli do
projektora zostało podłączonych wiele źródeł
sygnału.
przycisków kierunkowych i przycisku Menu do
nawigacji w OSD.
26 Korzystanie z projektora
Page 27
Korzystanie z pilota zdalnego sterowania
1
15
2
16
17
3
4
5
1
2
3
4
Zasilanie
Enter
Prawa
W dół
18
19
21
20
22
23
24
25
26
6
7
8
9
10
11
12
14
13
Włączanie lub wyłączanie projektora. Więcej
informacji znajduje się w części "Włączanie
projektora" na stronie 20 i "Wyłączanie
projektora" na stronie 20.
Naciśnij w celu potwierdzenia wyboru.
Naciśnij, aby poruszać się w obrębie elementów
OSD (Menu ekranowe).
Naciśnij, aby poruszać się w obrębie elementów
OSD (Menu ekranowe).
Korzystanie z projektora 27
Page 28
5 Laser Skieruj pilota zdalnego sterowania w ekran,
naciśnij i przytrzymaj przycisk lasera w celu
uaktywnienia światła lasera.
OSTRZEŻENIE: Nie należy patrzeć
w punkt lasera, gdy jest aktywny.
Nie wolno kierować lasera w oczy
innych osób.
6 Współcz. kształtu Naciśnij w celu zmiany współczynnika kształtu
wyświetlanego obrazu.
7
Regulacja Keystone
8
Strona w górę
9
Strona w dół
10
Regulacja Keystone
11 S-Video Naciśnij, aby wybrać źródło S-Video.
12 Video Naciśnij, aby wybrać źródło Composite Video.
13 Tryb Video Projektor został wstępnie skonfigurowany w
14 Pusty ekran Naciśnij w celu ukrycia/pokazania obrazu.
Naciśnij, aby wyregulować zniekształcenie
obrazu spowodowane przez odchylenie
projektora od osi ekranu (+40/-35 stopni).
Naciśnij w celu przejścia do poprzedniej strony.
UWAGA: Aby można było korzystać z
funkcji Page Up (Strona w górę) należy
podłączyć kabel mini USB.
Naciśnij w celu przejścia do następnej strony.
UWAGA: Aby można było korzystać z
funkcji Page Down (Strona w dół) należy
podłączyć kabel mini USB.
Naciśnij, aby wyregulować zniekształcenie
obrazu spowodowane przez odchylenie
projektora od osi ekranu (+40/-35 stopni).
celu optymalizacji wyświetlania danych (slajdy
prezentacji) lub video (filmy, gry, itd.)
Naciśnij przycisk Tryb Video, aby przełaczyć
się pomiędzy trybami Prezentacja, Jasny, Film,
sRGB lub Tryb Własne.
Pojedyncze naciśnięcie przycisku Tryb Video
pokazuje bieżący tryb wyświetlania. Kolejne
naciśnięcia przycisku Tryb Video przełączają
pomiędzy trybami.
28 Korzystanie z projektora
Page 29
15
W górę
16
W lewo
17
Menu
18
Wyciszenie
19 Zoom + Naciśnij w celu powiększenia obrazu.
20 Zoom - Naciśnij w celu zmniejszenia obrazu.
21
Zwiększenie głośności
22
Zmniejszenie głośności
23 Zatrzymaj Naciśnij w celu zatrzymania obrazu ekranowego,
24 VGA Naciśnij, aby wybrać źródło VGA.
25
źródło
26 Automatyczna regulacja Naciśnij w celu synchronizacji projektora ze
Naciśnij, aby poruszać się w obrębie elementów
OSD (Menu ekranowe).
Naciśnij, aby poruszać się w obrębie elementów
OSD (Menu ekranowe).
Naciśnij w celu uaktywnienia OSD.
Ten przycisk służy do wyłączania i włączania
głośnika projektora.
Naciśnij w celu zwiększenia głośności.
Naciśnij w celu zmniejszenia głośności.
a następnie naciśnij ponownie "Zatrzymaj", aby
anulować zatrzymanie obrazu.
Naciśnij w celu przełączenia pomiędzy źródłami
Analog RGB (Analogowy RGB), Composite,
Component (YPbPr, poprzez VGA), HDMI oraz
S-Video.
źródłem wejścia. Automatyczna regulacja nie
działa, jeśli wyświetlone jest OSD.
Korzystanie z projektora 29
Page 30
Instalacja baterii pilota zalnego sterowania
UWAGA: Wyjmij baterie z pilota zdalnego sterowania, gdy nie jest
używany.
1
Naciśnij zakłądkę, aby podnieść pokrywę wnęki baterii.
2
Sprawdź oznaczenia biegunów baterii (+/-).
3
Włóż baterie i dopasuj ich bieguny, zgodnie z onaczeniami we
wnęce baterii.
UWAGA: Należy unikać mieszania różnych typów
baterii i uzywania razem baterii nowych i starych.
4
Odsuń pokrywę baterii.
30 Korzystanie z projektora
Page 31
Zakres działania pilota zdalnego sterowania
Kąt
Zakres działania
Kąt ±20°
Odległość 7m/22,97stopy
kąt
Odległość
Odległość
UWAGA: Rzeczywisty zakres działania może się lekko różnić od
poskazanego w diagramie. Słabo naładowane baterie także mogą
utrudniać prawidłowe sterowanie projektorem.
Korzystanie z projektora 31
Page 32
Korzystanie z menu ekranowego
• Projektor jest wyposażony w wielojęzyczne menu OSD (On-Screen Display [Menu
ekranowe]), które można wyświetlać niezależnie od tego, czy jest podłączone źródło
sygnału wejściowego.
• W celu nawigacji w zakładkach menu głównego, naciśnij przyciski lub w
panelu sterowania projektora lub na pilocie zdalnego sterowania.
•
W celu wyboru podmenu, naciśnij przycisk w panelu sterowania projektora lub
na pilocie zdalnego sterowania.
• W celu wyboru opcji, naciśnij przyciski lub w panelu sterowania projektora
lub na pilocie zdalnego sterowania. Kolor zmienia się na ciemnoniebieski. Po
wybraniu elementu, jego kolor zmienia się na ciemnoniebieski.
•Użyj przycisków lub w panelu sterowania lub na pilocie zdalnego
sterowania w celu regulacji ustawień.
• Aby powrócić do menu głównego, przejdź do zakładki Cofnij i naciśnij przycisk
na panelu sterowania lub na pilocie zdalnego sterowania.
•
Aby opuścić OSD, przejdź do zakładki EXIT (Wyjście) i naciśnij przycisk lub
naciśnij bezpośrednio przycisk Menu na panelu sterowania lub na pilocie zdalnego
sterowania.
MENU GłóWNE
AUTO. REG.
Automatyczna regulacja automatycznie dopasowuje Pozioma, Pionowa,
Częstotliwość i Dopasowanie w trybie PC. W trakcie automatycznej regulacji, na
ekranie wyświetlany jest następujący komunikat:
32 Korzystanie z projektora
Page 33
WYB. WEJ
Menu Wybór wejścia umożliwia wybór źródła wejścia projektora.
UTO. WYB. źRóDłA—Wybór opcji
A
Wył. (domyślna) powoduje blokadę
bieżącego sygnału wejścia. Po
naciśnięciu przycisku ródło , gdy
Automatyczne ródło jest ustawione
na Wył., można ręcznie wybrać
sygnał wejścia. Wybierz Wł. w celu
automatycznego wykrycia
dostępnych sygnałów wejścia. Po
naciśnięciu przycisku źródło przy
automatycznie wyszuka on następny wolny sygnał wejścia.
VGA-A—Naciśnij , aby wykryć sygnał VGA-A.
VGA-B—Naciśnij , aby wykryć sygnał VGA-B.
S-V
IDEO—Naciśnij przycisk , aby wykryć sygnał S-Video.
C
OMPOSITE VIDEO—Naciśnij przycisk , aby wykryć sygnał Composite Video.
HDMI—Naciśnij przycisk , aby wykryć sygnał HDMI.
AAWANSOWANE—Naciśnij , aby uaktywnić menu Wybór wejścia -
Z
Zaawansowane.
WYBÓR WEJŚCIA - ZAAWANSOWANE
Menu Wybór wejścia - Zaawansowane umożliwia włączenie lub wyłączenbie źródeł
wejścia.
włączonym monitorze,
VGA-A—Użyj i , aby włączyć lub wyłączyć wejście VGA-A.
VGA-B—Użyj i , aby włączyć lub wyłączyć wejście VGA-B.
IDEO—Użyj i , aby włączyć lub wyłączyć wejście S-Video.
S-V
OMPOSITE VIDEO—Użyj i , aby włączyć lub wyłączyć wejście Composite
C
Vid eo.
HDMI—Użyj i , aby włączyć lub wyłączyć wejście HDMI.
Korzystanie z projektora 33
Page 34
UWAGA: Nie można wyłączyć bieżącego źródła wejścia. Zawsze
muszą być włączone minimum dwa źródła wejścia.
OBRAZ (w trybie PC)
Poprzez użycie menu Obraz, można wyregulować ustawienia wyświetlania
projektora. Menu Obraz udostępnia następujące opcje:
RYB VIDEO—Umożliwia optymalizację trybu wyświetlanego obrazu: Prezentacja,
T
Jasny, Film, sRGB zapewnia bardziej precyzyjne odwzorowanie kolorów), a
Własne (umożliwia wykonanie własnych ustawień). Aby wyregulować ustawienia
dla Jasny, Kontrast, Nasycenie, Ostrość, Barwa i Zaawansowane, projektor
automatycznie przełącza się na tryb Własne.
UWAGA: Aby wyregulować ustawienia dla Jasność, Kontrast,
Nasycenie, Ostrość, Barwa i Zaawansowane, projektor
automatycznie przełącza się na tryb Własne.
ASNOść—Użyj i
J
KONTRAST—Użyj oraz w celu regulacji kontrastu wyświetlania.
AAWANSOWANE—Naciśnij , aby uaktywnić menu Obraz Zaawansowane.
Z
Patrz "OBRAZ ZAAWANSOWANE" na stronie 36.
w celu
regulacji jasności obrazu.
34 Korzystanie z projektora
Page 35
OBRAZ (w trybie Video)
Poprzez użycie menu Obraz, można wyregulować ustawienia wyświetlania
projektora. Menu Obraz udostępnia następujące opcje:
T
RYB VIDEO—Umożliwia optymalizację trybu wyświetlanego obrazu: Prezentacja,
Jasny, Film, sRGB (zapewnia bardziej precyzyjne odwzorowanie kolorów) i
Własne (wykonanie preferowanych ustawień). Po regulacji ustawień Jasność,
Kontrast, Nasycenue, Ostrość, Barwa i Zaawansowane, projektor automatycznie
przełączy się na Własne.
UWAGA: Po wyregulowaniu ustawień Jasność, Kontrast,
Nasycenie, Ostrość, Barwa i Zaawansowane, projektor
automatycznie przełącza się na tryb Własne.
ASNOść—Użyj i w celu regulacji jasności obrazu.
J
ONTRAST—Użyj oraz w celu regulacji kontrastu wyświetlania.
K
ASYCENIE—Umożliwia regulację źródła video z obrazu czarno-białego do
N
całkowicie nasyconego koloru. Naciśnij w celu zmniejszenie liczby kolorów
obrazu i w celi zwiększenia liczby kolorów obrazu.
O
STROść—Naciśnij , aby zmniejszyć ostrość, lub w celu zwiększenia
ostrości.
ARWA—Naciśnij , aby zwiększyć poziom zieleni obrazu i w celu
B
zmniejszenia poziomu czerwieni obrazu (dostępne wyłącznie dla NTSC).
AAWANSOWANE—Naciśnij , aby uaktywnić menu Obraz Zaawansowane.
Z
Patrz "OBRAZ ZAAWANSOWANE" poniżej.
UWAGA: Nasycenie, Ostrość i Barwa, są dostępne wyłacznie, gdy
źródła wejścia to Composite lub S-Video.
Korzystanie z projektora 35
Page 36
OBRAZ ZAAWANSOWANE
Poprzez użycie menu Obraz Zaawansowane, można wyregulować ustawienia
wyświetlania projektora. Menu Obraz Zaawansowane udostępnia następujące opcje:
NATężENIE BIELI—Użyj oraz w celu regulacji intensywności bieli
wyświetlania.
EMP. BARWOWA—Umożliwia regulację temperatury kolorów. W wyższych
T
temperaturach kolory ekranu wyglądają chłodniej a w niższych cieplej. Podczas
regulacji wartości w menu Regul. kolorów, uaktywniony zostanie tryb Własne.
War tości są zapisywane w trybie Własne.
IEST. UST. BARW—Umożliwia ręczną regulację kolorów czerwonego, zielonego i
N
niebieskiego.
RZESTRZEń BARW—Umożliwia wybór przestrzeni barw, dostępne opcje to: RGB,
P
YCbCr i YPbPr.
WYŚWIETLACZ (w trybie PC)
Poprzez użycie menu Wyświetlacz, można wyregulować ustawienia wyświetlania
projektora. Menu Obraz udostępnia następujące opcje:
WSPółCZ. KSZTAłTU—Umożliwia wybór współczynnika kształtu w celu regulacji
wyglądu obrazu.
36 Korzystanie z projektora
Page 37
• Oryginalny - Wybierz Oryginalny, aby utrzymać współczynnik kształtu obrazu
zgodny ze źródłem wejścia.
• 4:3 - Przeskalowanie źródła wejścia w celu dopasowania ekranu i wyświetlenia
obrazu 4:3.
• Szeroki - Przeskalowanie źródła wejścia w celu dopasowania do szerokości
ekranu.
POWIęKSZENIE—Naciśnij , aby uaktywnić menu
Powiększenie.
Wybierz obszar do powiększenia i naciśnij w celu widoku
powiększonego obrazu.
Wyreguluj skalę obrazu naciskając lub i
naciśnij w celu uzyskania widoku.
AWIGACJA ZOOM—Naciśnij , aby uaktywnić menu
N
Nawigacja zoom.
Użyj do nawigacji na ekranie projekcji.
OZYCJA POZIOMA—Naciśnij w celu przeniesienia obrazu w lewo i w celu
P
przeniesienia obrazu w prawo.
OZYCJA PIONOWA—Naciśnij , aby przenieść obraz w dół i w celu
P
przeniesienia obrazu w górę.
ZęSTOTLIWOść—Umożliwia zmianę częstotliwości odświeżania obrazu w celu
C
dostosowania jej do częstotliwości odświeżania karty graficznej komputera. Jeżeli
widać pionowy migający pasek należy go wyregulować przy użyciu funkcji
Częstotliwość. Jest to regulacja powierzchowna.
OPASOWANIE—Ta opcja służy do synchronizacji fazy sygnału wyświetlacza z
D
kartą graficzną. Jeżeli obraz jest niestabilny lub miga, należy go skorygować przy
użyciu funkcji Dopasowanie. Jest to dokładna regulacja.
Korzystanie z projektora 37
Page 38
WYŚWIETLACZ (w trybie Video)
Poprzez użycie menu Wyświetlacz, można wyregulować ustawienia wyświetlania
projektora. Menu Obraz udostępnia następujące opcje:
W
SPółCZ. KSZTAłTU—Umożliwia wybór współczynnika kształtu w celu regulacji
wyglądu obrazu.
• Oryginalny - Wybierz Oryginalny, aby utrzymać współczynnik kształtu obrazu
zgodny ze źródłem wejścia.
• 4:3 - Przeskalowanie źródła wejścia w celu dopasowania ekranu i wyświetlenia
obrazu 4:3.
• Szeroki - Przeskalowanie źródła wejścia w celu dopasowania do obrazu
szerokoekranowego.
POWIęKSZENIE—Naciśnij , aby uaktywnić menu
Powiększenie.
Wybierz obszar do powiększenia i naciśnij w celu widoku
powiększonego obrazu.
Wyreguluj skalę obrazu naciskając lub i
naciśnij w celu uzyskania widoku.
NAWIGACJA ZOOM—Naciśnij , aby uaktywnić menu
Nawigacja zoom.
Użyj do nawigacji na ekranie projekcji.
38 Korzystanie z projektora
Page 39
LAMPA
Poprzez użycie menu Lampa, można wyregulować ustawienia wyświetlania
projektora. Menu Lampa udostępnia następujące opcje:
G
ODZINY LAMPY—Wyświetlana jest liczba godzin pracy lampy od momentu
wyzerowania jej zegara.
ER. CZ. PRACY LAM.—Wybierz Ta k , aby wyzerować timer lampy.
Z
USTAWIENIA
Menu Ustawienia umożliwia regulację ustawień dla opcji Język, Tryb Projektor,
Keystone (pion.), Poziom głośności alarmu, Tryb wstrzymania wyjścia VGA,
Wyświetlacz 3D i Sieć.
Korzystanie z projektora 39
Page 40
JęZYK—Umożliwia ustawienie języka dla OSD. Naciśnij , aby uaktywnić menu
Język.
RYB PROJEKTOR—Umożliwia wybór trybu projektora, w zależności od sposobu
T
montażu projektora.
• Projekcja z przodu - ustawienie na biurku - To jest opcja domyślna.
• Projekcja z przodu - montaż na ścianie - Projektor obraca obraz górą w dół, w
celu projekcji obrazu przy projektorze zamontowanym na ścianie.
• Projekcja z tyłu - ustawienie na biurku - Projektor odwraca obraz, aby mógł być
wyświetlany zza półprzezroczystego ekranu.
• Projekcja z tyłu - montaż na ścianie - Projektor odwraca obraz i przekręca go
górą w dół. Dzięki temu możliwe jest wyświetlanie obrazu zza półprzezroczystego
ekranu za pomocą projektora zamontowanego na ścianie.
KEYSTONE (PION.)—Ręczna regulacja pionowego zniekształcenia obrazu
spowodowanego nachyleniem projektora.
OZIOM GłOśNOśCI ALARMU—Umożliwia ustawienie głośności dzwonka (Wył.,
P
Niska, Średnia lub Wysoka) dla wyłączania/włączania zasilania.
RYB WSTRZYMANIA WYJśCIA VGA—Wybór Wł lub Wył dla funkcji wyjścia VGA
T
w celu przejścia projektora do stanu wstrzymania. Domyślne ustawienie to Wył.
40 Korzystanie z projektora
Page 41
WYśWIETLACZ 3D—Wybierz Wł, aby uruchomić funkcję Wyświetlacz 3D.
Domyślne ustawienie to Wył.
UWAGA:
1. Do stworzenia wrażenia 3D, potrzebnych będzie kilka innych
komponentów, takich jak:
a PC/NB z kartą graficzną zapewniającą wyjście sygnału 120 Hz z
poczwórnym buforem.
b "Aktywne" okulary 3D z DLP Link™.
cTreść 3D. Patrz "Uwaga 4".
d Odtwarzacz 3D. (Przykład: Odtwarzacz stereoskopowy...)
2. Włączenie funkcji 3D po spełnieniu podanych poniżej warunków:
a PC/NB z kartą graficzną, obsługującą wyjście sygnału 120Hz przez
kabel VGA lub HDMI.
bWejście treści 3D przez Video i S-Video.
3. Gdy projektor wykryje jedno z wejść (wspomniane powyżej), uruchomi
wyświetlacz 3D w trybie OSD "USTAWIENIA" -> "Wyświetlacz 3D".
4. Bieżący czas obsługi 3D wynosi:
a VGA/HDMI 1280 x 720 120 Hz
b Composite/S-Video 60 Hz
c Component 480i
5. Zalecany sygnał VGA dla NB to wyjście tryb pojedynczy (Nie zaleca się
trybu podwójnego).
Odwrócona synchronizacja 3D—
Jeśli widoczny jest dyskretny lub
nakladający się obraz, po nałożeniu okularów DLP 3D, może być
konieczne wykonanie funkcji 'Invert (Odwroć)', aby uzyskać
najlepsze dopasowanie sekwencji obraz w lewo/w prawo w celu
uzyskania prawidłowego obrazu. (Dla okularów DLP 3D)
Sieć—Wybierz Wł. w celu uaktywnienia funkcji sieci. Naciśnij , aby
skonfigurować ustawienia Sieć.
Korzystanie z projektora 41
Page 42
Sieć
Menu Sieć umożliwia konfigurację ustawień połączenia z siecią.
DRES DHCP—Jeśliw sieci, do której jest podłączony porjektor istnieje serwer
A
DHCP, adres IP będzie nadawany automatycznie, po wybraniu DHCP Wł.. Jeśli
serwer DHCP jest Wył. należy ręcznie ustawić adres IP, maskę podsieci i bramę.
Użyj do wyboru liczb adresu IP, maski podsieci i bramy. Wprowadź Enter w
celu potwierdzenia każdej liczby, a następnie użyj w celu ustawienia
następnego elementu.
DRES IP—Automatyczne lub ręczne przydzielenie adresu IP projektorowi
A
podłączonemu do sieci.
ASKA PODSIECI—Konfiguracja maski podsieci połączenia sieciowego.
M
RAMA—Aby skonfigurować go ręcznie, sprawdź adres bramy u administratora
B
sieci/systemu.
DNS—Aby skonfigurować go ręcznie, sprawdź adres IP serwera DNS u
administratora sieci/systemu.
APISZ—Naciśnij , aby zapisać wykonane zmiany konfiguracji sieci.
Z
UWAGA:
1
Użyj przycisku i do wyboru Adres IP, Maska podsieci, Brama, DNS i
Zapisz.
2
Naciśnij przycisk , aby wprowadzić wartość Adres IP, Maska podsieci, Brama
lub DNS. (Wybrana opcja jest podświetlana na żółto)
a
Użyj przycisku i do wyboru opcji.
b
Użyj przycisku i do ustawienia wartości.
c
Po zakończeniu ustawień, naciśnij przycisk , aby opuścić ustawienia.
3
Po wykonaniu ustawień Adres IP, Maska podsieci, Brama i DNS, wybierz Zapisz
i naciśnij przycisk w celu zapisania ustawień.
42 Korzystanie z projektora
Page 43
ZRESETUJ SIEć—Wyb ierz Ta k , aby wyzerować konfigurację sieci.
INFORMACJE
Menu Informacje pokazuje bieżące ustawienia projektora.
INNE
Menu Inne umożliwia zmianę ustawień dla opcji Menu, Ekran, Audio, Zasilanie,
Zabezpieczenie i Napisy (wyłącznie dla NTSC). Można także wykonać ustawienia
Wzorz. Testowy i Zerow. do fabr.
USTAWIENIA MENU—Wybierz i naciśnij w celu uaktywnienia ustawień menu.
Ustawienia menu składają się z następujących opcji:
MENU POZYCJA—Umożliwia zmianę pozycji menu OSD na ekranie.
Korzystanie z projektora 43
Page 44
PRZEźROCZYSTOść MENU—Wybierz w celu zmiany poziomu
przezroczystości tła OSD.
CZAS WYśW MENU—Umożliwia dopasowanie czasu zakończenia
wyświetlania menu OSD. Domyślnie, OSD przestaje być wyświetlane po 20
sekundach braku aktywności.
BLOKADA MENU—Wyb ierz Wł., aby włączyć Blokada menu i ukryć menu
OSD. Wybranie opcji Wył. powoduje wyłączenie blokady menu. Aby
wyłączyć funkcję Blokada menu i w celu zakończenia wyświetlania OSD,
naciśnij przycisk Menu w panelu sterowania lub na pilocie zdalnego
sterowania przez 15 sekund, a następnie wyłącz funkcję.
USTAWIENIA EKRANU—Wybierz i naciśnij w celu uaktywnienia ustawień
ekranu. Ustawienia ekranu składają się z następujących opcji:
WYCHWYCENIE OBRAZU—
wyświetlanego ekranu, po czym na ekranie pojawi się następujący komunikat.
UWAGA: W celu przechwycenia pełnego ekranu upewnij się,
że rozdzielczość sygnału wejścia podłączonego do projektora
wynosi 1280x800.
Wybierz i naciśnij w celu przechwycenia
EKRAN Wybierz Dell w celu użycia logo Dell logo jako tapety. Wybierz
Uchwycone, aby ustawić przechwycony obraz jako tapetę.
ZEROWANIE Wybierz i naciśnij , aby uzunąć przechwycony obraz i
przywrócić ustawienia domyślne.
USTAWIENIA DźWIęKU—Wybierz i naciśnij w celu zmiany ustawień dźwięku.
Ustawienia ekranMenu ustawień audio składa się z następujących opcji:
44 Korzystanie z projektora
Page 45
WEJśCIE AUDIO—Wybierz źródło wejścia audio, możliwe opcje to: Audio-
A, Audio-B, HDMI i Mikrofon.
GłOśNOść—Naciśnij w celu zmniejszenia głośności i w celu
zwiększenia głośności.
GłOśNIK—Wybierz Wł. w celu włączenia głośnika. Wybierz Wył. w celu
wyłączenia głośnika.
WYCISZENIE—Umożliwia wyciszenie dźwięków dla wejścia i wyjścia
audio.
USTAWIENIA MOCY—Wybierz i naciśnij w celu uaktywnienia ustawień
zasilania. Menu ustawień zasilania składa się z następujących opcji:
OSZCZ. ENERGII—Wybierz Wył. w celu wyłączenia trybu oszczędzania
energii. Domyślnie, projektor jest ustawiony na przechodzenie do trybu
oszczędzaia energii po 120 minutach braku aktywności. Na 60 sekund przed
przełączeniem do trybu oszczędzania energii, na ekranie pokaże się
komunikat z ostrzeżeniem. Naciśnij dowolny przycisk w czasie odliczania,
aby zatrzymać przechodzenie do trybu oszczędzania energii.
Można także ustawić inny okres opóźnienia, aby przejść do trybu
oszczędzania energii. Czas opóźnienia oznacza czas oczekiwania projektora,
gdy nie ma sygnału wejścia. Oszczędzanie energii można ustawić na 30, 60,
90 lub 120 minut.
Jeśli w okresie opóźnienia nie można wykryć sygnału wejścia, projektor
wyłączy lampę i przejdzie do trybu oszczędzania energii. Po wykryciu
sygnału wejścia w czasie opóźnienia, nastąpi automatyczne włączenie
projektora. Jeśli sygnał wejścia nie zostanie wykryty w czasie dwóch godzin
działania w trybie oszczędzania energii, projektor przełączy się z trybu
oszczędzania energii do trybu wyłączenia zasilania. W celu włączenia
projektora naciśnij przycisk Zasilanie.
S
ZYBKIE WYłąCZENIE—Wybierz Ta k, aby wyłączyć projektor przy
pojedynczym naciśnięciu przycisku Zasilanie. Ta funkcja umożliwia szybkie
wyłączenie zasilania projektora przy zwiększonej szybkości wentylatora.
Lekko zwiększone zakłócenia akustyczne podczas szybkiego wyłączenia
zasilania.
UWAGA: Przed ponownym włączeniem projektora, zaczekaj 60
sekund na ustabilizowanie się temperatury wewnętrznej. Próba
natychmiastowego włączenia nie powiedzie się, uruchomienie potrwa
dłużej. W celu ustabilizowania temperatury wewnętrznej, wentylator
chłodzący będzie działał z pełną szybkością przez około 30 sekund.
USTAW. ZABEZP.—Wybierz i naciśnij w celu uaktywnienia ustawień
Korzystanie z projektora 45
Page 46
zabezpieczenia. Menu ustawień zabezpieczenia umozliwia włączenie i ustawienie
zabezpieczenia hasłem.
HASłO—Po włączeniu opcji Password Protect (Zabezpieczenie hasłem),
pojawi się ekran Password Protect (Zabezpieczenie hasłem) z poleceniem
podania hasła po podłączeniu wtyczki do gniazda zasilania i włączeniu
zasilania projektora. Domyślnie, funkcja ta nie jest dostępna. Funkcję tą
można włączyć poprzez wybranie Włącz.. Jeśli hasło zostało ustawione
wcześniej, wprowadź najpierw hasło i wybierz tę funkcję. Funkcja
zabezpieczenia hasłem zostanie uaktywniona przy następnym włączeniu
projektora. Jeśli funkcja ta zostanie uaktywniona, pojawiać się będzie
polecenie wprowadzenia hasła przy każdym włączeniu projektora:
Wymaganie pierwszego wprowadzenia hasła:
1
a
Przejdź do menu
włączenia
celu
Inne
, naciśnij , a następnie wybierz
ustawienia hasła.
Hasło
w
46 Korzystanie z projektora
Page 47
b
Funkcja włączenia hasła pokaże pomocniczy ekran ze znakami,
wprowadź z ekranu 4-cyfrową liczbę i naciśnij .
c
W celu potwierdzenia, wprowadź ponownie hasło.
d
Jeśli weryfikacja hasła powiedzie się, można wznowić dostęp do
funkcji projektora i jego narzędzi.
2
Po nieprawidłowym wprowadzeniu hasła, można je będzie
wprowadzić jeszcze 2 razy. Po trzeciej nieprawidłowej próbie,
projektor wyłączy się automatycznie.
UWAGA: Po zapomnieniu hasła, skontaktuj się z firmą DELL™
lub wykwalifikowanym personelem serwisu.
3
Aby wyłączyć funkcję hasła, wybierz
Wył.
w celu wyłączenia
funkcji.
4
W celu usunięcia hasła, wybierz
Usuń.
Korzystanie z projektora 47
Page 48
ZMIEń HASłO—Wprowadź oryginalne hasło, a następnie wprowadź nowe
hasło i potwierdź je ponownie.
NAPISY—Wybierz Wł., aby włączyć napisy i uaktywnić menu napisów. Wybierz
odpowiednią opcję napisów: CC1, CC2, CC3 i CC4.
UWAGA: Opcja napisów jest dostępna wyłącznie dla NTSC.
48 Korzystanie z projektora
Page 49
WZORZ. TESTOWY—Wzorzec testowy jest używany do sprawdzania ostrości i
rozdzielczości.
Opcję Wzorz. testowy można włączyć lub wyłączyć przez wybranie Wył., 1 lub 2.
Można także przywołać Wzorz. testowy 1 naciskając i przytrzymując równocześnie
przyciski i na panelu sterowania przez 2 sekundy. Można także przywołać
wzorzec testowy 2 naciskając i przytrzymując równocześnie przyciski i na
panelu sterowania przez 2 sekundy.
Wzorz. testowy 1:
Wzorz. testowy 2:
ZEROW. DO FABR—Wybierz i naciśnij , aby wyzerować wszystkie ustawienia
do domyślnych ustawień fabrycznych, po czym pojawi się pokazany poniżej
komunikat z ostrzeżeniem.
Zresetuj elementy obejmujące obydwa źródła obrazu komputerowego i źródło wideo.
Korzystanie z projektora 49
Page 50
Zarządzanie projektorem z programu Web Management
Konfiguracja ustawień sieciowych
Jeśli projektor jest podłączony do sieci, dostęp do niego można uzyskać przez
przeglądarkę sieci web, poprzez skonfigurowanie ustawień sieciowych (TCP/IP).
Gdy używana jest funkcja sieci, adres IP powinien być unikalny. Informacje
dotyczące konfigurowania ustawień sieci, znajdują się w części "Sieć" na stronie 42.
Dostęp do programu Web Management
Użyj przeglądarki Internet Explorer 5.0 lub wersji nowszej lub Firefox 1.5 i wersji
nowszej do wprowadzenia adresu IP. Można teraz uzyskać dostęp do programu Web
Management i zdalnie zarządzać projektorem.
50 Korzystanie z projektora
Page 51
Właściwości zarządzania
Strona główna
• Uzyskaj dostęp do strony głównej Web Management wprowadzając adres IP
projektora w przeglądarce sieci web. Patrz "Sieć" na stronie 42.
• Język: Umożliwia ustawienie języka dla programu web management.
Korzystanie z projektora 51
Page 52
Ustawienia sieciowe
Patrz część OSD na strona 42.
• Ustaw informacje Nazwa modelu, Nazwa projektora, Miejsce i Połącz (do
21 znaków dla każdego pola). Naciśnij Zapisz, aby zapisać ustawienia.
• Wybierz DHCP , aby przydzielić adres IP projektorowi automatycznie, z
serwera DHCP lub wybierz Ręczne, aby przydzielać adres IP ręcznie.
• Wykonaj ustawienia Adres IP, ID urządzenia i Port w funkcji Crestron.
52 Korzystanie z projektora
Page 53
Status projektora i sterowanie
• Status projektora: Dostępne są 5 stany: Lampa włączona, Wstrzymanie,
Oszcz. Energii, Chłodzenie i Rozgrzewanie. Kliknij przycisk Odśwież, aby
odświeżyć ustawienia statusu i sterowania.
• Oszcz. Energii: Oszczędzanie energii można ustawić na Wył., 30, 60, 90 lub
120 minut. Sprawdź strona 45.
• Status alarmu: Dostępne są 3 stany błędów: Ostrzeżenie lampy, Krótki czas
użyteczności lampy i Ostrzeżenie temperatury. Po uaktywnieniu
któregokolwiek z tych alarmów, projektor może zostać zablokowany w trybie
zabezpieczenia. Aby opuścić tryb zabezpieczenia, kliknij przycisk Usuń w
celu usunięcia stanu alarmu przed włączeniem zasilania projektora.
• Tryb Projektor: Umożliwia wybór trybu projektora, w zależności od sposobu
montażu projektora. Dostępne są 4 tryby projekcji: Projekcja z przodu Biurko, Projekcja z przodu - Montaż na ścianie, Projekcja z tyłu - Biurko i
Projekcja z tyłu - Montaż na ścianie
• Wybór źródła: Menu Wybór źródła umożliwia wybór źródła wejścia
projektora. Można wybrać VGA-A, VGA-B, S-Video, Composite Video i
HDMI.
• Tryb Video: Wybierz tryb, aby zoptymalizować wyświetlanie obrazu w
oparciu o sposób używania projektora:
Korzystanie z projektora 53
Page 54
-
Prezentacja:
-
Jasny:
-
Film:
-
sRGB:
-
Własne:
• Pusty ekran: Można wybrać Wł. lub Wył.
• Współcz. Kształtu: Umożliwia wybór współczynnika kształtu w celu
regulacji wyglądu obrazu.
• Jasność: Wybierz wartość
• Kontrast: Wybierz wartość w celu regulacji kontrastu wyświetlania.
• We jście audio: Jako źródło wejścia można wybrać Audio-A, Audio-B, HDMI
i Mikrofon
• Głośność: Można wybrać wartość (0~20) dla głośności audio
• Głośnik: Można wybrać Wł., aby włączyć funkcję audio lub Wył., aby
wyłączyć funkcję audio.
Najlepsza dla slajdów prezentacji.
Maksymalna jasność i kontrast.
Do oglądania filmów i zdjęć.
Zapewnia lepszą reprezentację kolorów.
Ustawienia preferowane przez użytkownika.
do regulacji jasności obrazu.
54 Korzystanie z projektora
Page 55
Powiadomienie e-mail
Ze standardowym serwerem SMPT wykorzystującym domyślny port 25 i brakiem
obsługi szyfrowania i uwierzytelniania (SSL lub TLS).
• Powiadomienie e-mail: Można ustawić, czy ma być wysyłane powiadomienie
przez e-mail (Włącz) lub nie (Wyłącz).
• Do/CC/Od: Można wprowadzić adres e-mail nadawcy (Od) i odbiorców
(Do/Cc), aby odbierać powiadomienie, gdy wystąpi nienormalne działanie lub
pojawi się ostrzeżenie.
• Warunek alarmu: Można wybrać warunki nienormalnego działania lub
ostrzeżenia wysyłane przez e-mail. Gdy wystąpią warunki alarmu, do
odbiorców zostanie wysłane powiadomienie e-mail (Do/Cc).
• Serwer SMTP poł. wych., Nazwa użytkownika i Hasło powinny być
przydzielone przez administratora sieci lub MIS.
Korzystanie z projektora 55
Page 56
Ustawienie hasła
Użyj opcji Ustawienie hasła, aby ustawić hasło administratora w celu dostępu do
programu Web Management. Po pierwszym włączeniu hasła, ustaw hasło w celu
włączeniua. Po włączeniu funkcji hasła, wymagane będzie hasło administratora dla
uzyskania dostępu do programu Web Management.
• Nowe hasło: Wprowadź nowe hasło
• Potwierdź hasło: Wprowadź ponownie hasło i prześlij
• Zapisz środowisko: Ustawienie zabezpieczenia dla SNMP. Wprowadź
ponownie hasło i prześlij.
UWAGA: Skontaktuj się z firmą Dell, jeśli zapomniane zostało hasło
administratora.
56 Korzystanie z projektora
Page 57
Stona logowania
• Hasło administratora: Wprowadź hasło administratora i kliknij Logowanie.
Korzystanie z projektora 57
Page 58
Aktualizacja firmware
Użyj strony Aktualizacja firmware do aktualizacji firmware sieci projektora. Naciśnij
Aktualizuj w celu rozpoczęcia.
• Zaczekaj aż odliczanie dojdzie do 0.
58 Korzystanie z projektora
Page 59
• Zaczekaj 3 sekundy, po czym nastąpi automatyczne przejście do następnej
czynności.
• Wybierz plik do aktualizacji i kliknij przycisk Aktualizuj. W trakcie
aktualizoania, przycisk Anuluj jest wyłącozny.
Korzystanie z projektora 59
Page 60
• Zaczekaj aż odliczanie dojdzie do 0.
•Po zakończeniu aktualizacji, kliknij przycisk Zaloguj ponownie, aby przejść z
powrotem do strony głównej Web Management.
60 Korzystanie z projektora
Page 61
WSKAZÓWKI:
Chciałbym uzyskać zdalny dostęp
do projektora przez Internet.
Jakie jest lepsze ustawienie
przeglądarki?
Aby uzyskać lepsze ustawienie dla przeglądarki,
wykonaj czynności poniżej:
1
Otwórz
Panel sterowania
zakładka Ogólne
Internetowe
wizyta na stronach.
2
Niektóre firewalle lub programy antywirusowe,
mogą blokować aplikację HTTP, jeśli to możliwe
należy wyłączyć firewall lub program
antywirusowy.
Ustawienia
Opcje Internetowe
Tymczasowe pliki
Wybierz Każda
Chciałbym uzyskać zdalny dostęp
do projektora przez Internet. Jaki
numer portu należy otworzyć dla
projektora w firewallu?
Dlaczego nie można uzyskać
dostępu do projektora przez
Internet?
Poniżej podano porty TCP/IP wykorzystywane
przez projektor.
UDP/TCP Port
Opis
Numer
TCP 80 Konfiguracja przez
sieć web (HTTP)
UDP/TCP 25 SMTP: używany do
normalnych połączeń
e-mail pomiędzy
serwerami
pocztowymi
UDP/TCP 161 SNMP: Simple
Network Management
Protocol (Prosty
protokół zarządzania
siecią)
UDP 9131 AMX: używany do
wykrywania AMX
1
Sprawdź, czy posiadany komputer/laptop jest
podłączony do Internetu.
2
Sprawdź u MIS lub administratora sieci, czy
komputer/laptop znajduje się w tej sdamej
podsieci.
Korzystanie z projektora 61
Page 62
Dlaczego nie można uzyskać
dostępu do serwera SMTP?
1
Sprawdź u MIS lub u administratora sieci, czy jest
otwarta dla projektora funkcja serwera SMTP i czy
adres IP przydzielony do projektora może uzyskać
dostęp do serwera SMTP. Numer portu gniazda
SMTP to 25, nie można go zmienić.
2
Sprawdź, czy są prawidłowo ustawione serwer
poczty wychodzącej SMTP, nazwa użytkownika i
hasło.
3
Niektóre serwery SMTP sprawdzają, czy adres
pocztowy "Od" nawiązuje do "Nazwa
użytkownika" i "Hasło". Na przykład, używany
jest adres test@dell.com
jako adres pocztowy w
polu "Od". Należy także użyć informacji o koncie
test@dell.com
dla opcji Nazwa użytkownika i
hasło w celu zalogowania na serwerze SMTP.
Dlaczego nie można odebrać
testowej wiadomości e-mail z
alarmem, nawet jeśli projektor
wskazał już, że testowa
wiadomość e-mail została
wysłana?
62 Korzystanie z projektora
Może to być spowodowane tym,że serwer SMTP
rozpoznał wiadomość e-mail z alarmem jako spam
lub może się to wiązac z ograniczeniem serwera
SMTP. Sprawdź u MIS lub u administratora sieci
ustawienie dla serwera SMTP.
Page 63
4
Rozwiązywanie problemów z projektorem
Jeśli występują problemy z projektorem, zapoznaj się z poniższymi wskazówkami
dotyczącymi rozwiązywania problemów. Jeżeli problem nie ustępuje, skontaktuj się
z firmą Dell™. Patrz, Kontakt z firmą Dell™ na strona 75
Problem Możliwe rozwiązanie
Na ekranie nie pojawia się
obraz
Brak źródła wejścia. Nie
można przełączyć na określone
źródło wejścia.
•Sprawdź, czy osłona obiektywu jest zdjęta i
czy projektor jest włączony.
•
Upewnij się, że wybrano prawidłowe źródło
wejścia w menu WYBÓR WEJŚCIA.
•
Sprawdź, czy jest aktywny zewnętrzny port
graficzny. Jeśli używasz komputera Dell™
typu laptop, naciśnij (Fn+F8). W
przypadku innych komputerów zapoznaj się
z odpowiednią dokumentacją. Jeśli obrazy
nie wyświetlają się prawidłowo należy
wykonać aktualizację sterownika video
komputera. Dla komputerów Dell, patrz
support.dell.com.
•Sprawdź, czy wszystkie kable są prawidłowo
podłączone. Patrz "Podłączanie projektora" na
stronie 9.
•Sprawdź, czy nie jest wygięta lub złamana
żadna ze szpilek złączy.
•Sprawdź, czy lampa jest prawidłowo
zamontowana (patrz "Wymiana lampy" na
stronie 68).
•Użyj opcji
Sprawdź prawidłowość kolorów wzorca
testowego.
Przejdź do Zaawansowane Włącz/wyłącz źródła
i sprawdź, czy określone źródło wejścia jest
ustawione na Włącz.
Wzorz. Testowy
w menu
Inne
.
Rozwiązywanie problemów z projektorem 63
Page 64
Problem (ciąg dalszy) Możliwe rozwiązanie (ciąg dalszy)
Obraz częściowy, przewijany
lub jest nieprawidłowo
wyświetlany
1
Naciśnij przycisk
Automatyczna regulacja
na pilocie zdalnego sterowania lub w panelu
sterowania.
2 Jeśli używany jest przenośny komputer
Dell™, ustaw rozdzielczość komputera
WXGA (1280 x 800) lub XGA (1024 x 768):
a
Kliknij prawym przyciskiem niezajętą część
pulpitu systemu Microsoft
kliknij
Właściwości
zakąłdkę
b Sprawdź, czy ustawienie dla portu
Ustawienia
®
Windows®,
, a następnie wybierz
.
monitora zewnętrznego wynosi 1280 x 800
lub 1024 x 768 pikseli.
c
Naciśnij (Fn+F8).
Jeśli wystąpią trudności w zmianie
rozdzielczości lub obraz na monitorze
znieruchomieje, ponownie uruchom cały sprzęt
oraz projektor.
Jeśli nie korzystasz z komputera przenośnego
firmy Dell™, zapoznaj się z dokumentacją.
Sygnał wyjścia z komputera może nie być
zgodny ze standardami przemysłowymi. W
takiej sytuacji należy wykonać aktualizację
sterownika video komputera. Dla komputerów
Dell, patrz support.dell.com.
Na ekranie nie wyświetla się
prezentacja
Jeśli używany jest przenośny komputer Dell,
naciśnij
(Fn+F8)
.
Obraz jest niestabilny lub miga Wyreguluj funkcję śledzenia w podmenu
Wyświetlacz OSD (wyłącznie w trybie PC).
Na obrazie widoczny jest
pionowy migający pas
Nieprawidłowe kolory obrazu
Wyreguluj częstotliwość w podmenu
Wyświetlacz OSD (wyłącznie w trybie PC).
•Jeśli na wyświetlaczu pojawia się
nieprawidłowy sygnał z karty graficznej,
ustaw typ sygnału na
Wyświetlacz
•Użyj opcji
Wzorz. Testowy
RGB
w zakładce OSD
.
w menu
Inne
Sprawdź prawidłowość kolorów wzorca
testowego.
.
64 Rozwiązywanie problemów z projektorem
Page 65
Problem (ciąg dalszy) Możliwe rozwiązanie (ciąg dalszy)
Obraz jest nieostry 1 Wyreguluj ostrość pierścieniem regulacji
ostrości na obiektywie projektora.
2 Upewnij się, że ekran projekcji znajduje się
w wymaganej odległosci od projektora (1,64
stopy [0,5 m] do 10,83 stopy [3,3 m]).
Obraz rozciągnięty podczas
wyświetlania DVD w formacie
16:9
Projektor automatycznie wykrywa format
sygnału wyjścia. Powoduje to utrzymanie
współczynnika kształtu projektowanego obrazu,
zgodnie z formatem sygnału wejścia z
ustawieniem oryginalnym.
Jeśli obraz jest nadal rozciągnięty, wyreguluj
współczynnik proporcji w opcji
Ustawienia
menu OSD.
Obraz jest odwrócony Wybierz zakładkę Ustawienia w menu OSD i
wyreguluj tryb projektora.
Lampa jest spalona lub
generuje trzaskające dźwięki
Gdy zbliża się koniec okresu żywotności lampy,
może się ona spalić lub rozpocząć generowanie
głośnych, trzaskających dźwięków. Jeśli do tego
dojdzie, projektor nie włączy się ponownie.
Informacje dotyczące wymiany lampy znajdują
się w części "Wymiana lampy" na stronie 68.
Wskaźnik LAMPA świeci
ciągłym bursztynowym
światłem
Wskaźnik LAMPA miga
bursztynowym światłem
Jeżeli wskaźnik LAMPA świeci stałym
bursztynowym światłem należy wymienić
lampę.
Jeśli wskaźnik LAMPA miga bursztynowym
światłem, może być przerwane połączenie
modułu lampy. Sprawdź moduł lampy i upewnij
się, że jest prawidłowo zainstalowany.
Jeżeli wskaźnik LAMPA i wskaźnik Zasilanie
migają światłem bursztynowym, sterownik
lampy jest uszkodzony i projektor wyłączy się
automatycznie.
Jeśli wskaźnik LAMPA i TEMPmiga światłem
bursztynowym, a wskaźnik Zasilanie świeci
stałym światłem niebieskim, uszkodzone jest
pokrętło kolorów i projektor wyłączy się
automatycznie.
Aby wyłączyć tryb zabezpieczenia, naciśnij i
przytrzymaj przez 10 sekund przycisk POWER
(Zasilanie).
Rozwiązywanie problemów z projektorem 65
Page 66
Problem (ciąg dalszy) Możliwe rozwiązanie (ciąg dalszy)
Wskaźnik TEMP świeci
ciągłym bursztynowym
światłem
Wskaźnik Temperatura świeci
migającym światłem
pomarańczowym
Menu OSD nie pojawia się na
ekranie
Pilot zdalnego sterowania nie
pracuje prawidłowo lub działa
w ograniczonym zakresie
Projektor jest przegrzany. Wyświetlacz wyłączy
się automatycznie. Gdy projektor ochłodzi się,
wyświetlacz można włączyć ponownie. Jeżeli
problem nie ustępuje, skontaktuj się z firmą
Dell™.
Nastąpiło uszkodzenie wentylatora i projektor
wyłączy się automatycznie. Spróbuj wyłączyć
tryb projektora naciskając i porzytrzymując
przycisk POWER (Zasilanie) przez 10 sekund.
Zaczekaj około 5 minut i spróbuj ponownie
włączyć zasilanie. Jeżeli problem nie ustępuje,
skontaktuj się z firmą Dell™.
Spróbuj nacisnąć przycisk Menu na panelu
przez 15 sekund, aby odblokować menu
ekranowe OSD. Sprawdź Blokada menu na
strona 44.
Baterie mogą być rozładowane. Sprawdź, czy
promień laser emitowany przez pilota nie jest
zbyt słaby. Jeśli tak, wymień baterie AAA na 2
nowe.
66 Rozwiązywanie problemów z projektorem
Page 67
Objaśnienie sygnałów
Stan projektora Opis
Tryb oczekiwania Projektor w trybie oczekiwania Gotowy do
Tryb rozgrzewania Projektor wymaga trochę czasu na rozgrzanie
Włączona lampa Projektor znajduje się w trybie normalnym,
Tryb chłodzenia Projektor wykonuje chłodzenie w celu
Tryb oszczędzania
energii
Chłodzenie przed
trybem
oszczędzania
energii.
Przegrzany
projektor
Przegrzany moduł
lampy
Uszkodzenie
wentylatora
Uszkodzenie
sterownika lampy
Uszkodzenie koła
kolorów
Awaria - zasilanie
prądem stałym
(+12V)
Nie powiodło się
połączenie modułu
lampy
włączenia zasilania.
i włączenie zasilania.
gotowy do wyświetlania obrazu..
Uwaga:
Brak dostępu do menu OSD.
wyłączenia.
Uaktywniony został tryb oszczędzania
energii. Projektor automatycznie przejdzie do
trybu oczekiwania, jeśli w ciągu dwóch
godzin nie zostanie wykryty sygnał wejścia.
Przed przejściem do trybu oszczędzania
energii, projektor wykonuje 60 sekundowe
chłodzenie.
Mogą być zablokowane szczeliny
wentylacyjne lub temperatura otoczenia
wzrosła powyżej 35
automatycznie. Upewnij się, że nie są
zablokowane szczeliny przepływu powietrza
oraz, że temperatura otoczenia mieści się w
dopuszczalnym zakresie. Jeżeli problem nie
ustępuje, skontaktuj się z firmą Dell.
Moduł lampy jest przegrzany. Mogą być
zablokowane szczeliny wentylacyjne.
Projektor wyłączy się automatycznie. Gdy
projektor ochłodzi się, wyświetlacz można
włączyć ponownie. Jeżeli problem nie
ustępuje, skontaktuj się z firmą Dell.
Uszkodzenie jednego z wentylatorów.
Projektor wyłączy się automatycznie. Jeżeli
problem nie ustępuje, skontaktuj się z firmą
Dell.
Nastąpiło uszkodzenie sterownika lampy.
Projektor wyłączy się automatycznie. Odłącz
przewód zasilający po 3 minutach, a potem
ponownie włącz wyświetlacz. Jeżeli problem
nie ustępuje, skontaktuj się z firmą Dell.
Nie można uruchomić koła kolorów.
Projektor został uszkodzony i wyłączy się
automatycznie. Odłącz przewód zasilający po
trzech minutach, a następnie włącz projektor.
Jeżeli problem nie ustępuje, skontaktuj się z
firmą Dell.
Przerwane zostało zasilanie. Projektor
wyłączy się automatycznie. Odłącz przewód
zasilający po trzech minutach, a następnie
włącz projektor. Jeżeli problem nie ustępuje,
skontaktuj się z firmą Dell.
Połączenie modułu lampy mogło zostać
przerwane. Sprawdź moduł lampy i upewnij
się, że jest prawidłowo zainstalowany. Jeżeli
problem nie ustępuje, skontaktuj się z firmą
Dell.
o
C. Projektor wyłączy się
POMARAŃCZOWY
POMARAŃCZOWY
POMARAŃCZOWY POMARAŃCZOWY
POMARAŃCZOWY
POMARAŃCZOWY
Przyciski sterujące Wskaźnik
Zasilanie
NIEBIESKIE
Migający
NIEBIESKIE Wył.Wył.
NIEBIESKIE Wył.Wył.
NIEBIESKIE Wył.Wył.
Migający
Wył.
Wył.
Migający
NIEBIESKIE
Migający
Wył.Wył.
TEMP
(Bursztynowy)
Wył.Wył.
Wył.Wył.
Wył.Wył.
POMARAŃCZOWY
POMARAŃCZOWY
Migający
Wył.
POMARAŃCZOWY
Migający
POMARAŃCZOWY POMARAŃCZOWY
(Bursztynowy)
POMARAŃCZOWY
POMARAŃCZOWY
POMARAŃCZOWY
LAMPA
Wył.
Wył.
Wył.
Migający
Migający
Migający
Rozwiązywanie problemów z projektorem 67
Page 68
Wymiana lampy
OSTRZEŻENIE: Przed rozpoczęciem jakichkolwiek procedur
opisanych w tej części należy wykonać Instrukcje bezpieczeństwa
zgodnie z opisem na strona 7.
Lampę należy wymienić, kiedy na ekranie pojawi się komunikat "Zbliża się
koniec cyklu żywotności lampy dla operacji wymagających pełnej
mocy. Zalecana wymiana! www.dell.com/lamps". Jeśli problem nie ustępuje
po wymianie lampy, skontaktuj się z firmą Dell™. Aby uzyskać więcej informacji,
patrz Kontakt z firmą Dell™ na stronie 75.
OSTRZEŻENIE: Aby zapewnić bezpieczne i optymalne warunki
działania projektora należy użyć oryginalną lampę.
OSTRZEŻENIE: Podczas użytkowania lampa rozgrzewa się do
wysokiej temperatury. Przed przystąpieniem do wymiany lampy
projektor powinien stygnąć przynajmniej przez 30 minut.
OSTRZEŻENIE: Nie wolno dotykać żarówki ani żadnej szklanej
części lampy. Lampy projektora są bardzo delikatne i mogą się
potłuc po dotknięciu. Potłuczone kawałki szkła są ostre i mogą
spowodować obrażenia.
OSTRZEŻENIE: Po potłuczeniu lampy należy usunąć z
projektora wszystkie kawałki szkła i wyrzucić je lub przetworzyć
zgodnie z prawem stanowym, lokalnym lub federalnym. Dalsze
informacje można uzyskać pod adresem www.dell.com/hg.
1
Wyłącz projektor i odłącz przewód zasilania.
2
Pozostaw projektor na co najmniej 30 minut, aż ostygnie.
3
Poluzuj 2 śruby zabezpieczające pokrywę
lampy, a następnie zdejmij pokrywę.
4
Poluzuj 2 śruby mocujące lampę.
5
Wyjmij lampę, chwytając za jej metalowy
uchwyt.
UWAGA: Firma Dell™ może
zażądać zwrotu do Dell™ lampy
wymienionej zgodnie z warunkami
gwarancji. W przeciwnym razie
należy skontaktować się z lokalną
placówką utylizacji odpadów, aby
uzyskać adres najbliższego punktu
składowania odpadów.
6
Wym ień lampę na nową.
7
Dokręć dwie śruby mocujące lampę.
8
Zdejmij pokrywę lampy i dokręć dwie
śruby.
68 Rozwiązywanie problemów z projektorem
Page 69
9
Wyzeruj czas pracy lampy, wybierając "Tak" dla
Lampa
(patrz menu Lampa na
strona 39
Zerow. lampy
w menu OSD
). Jeśli zmieniony został nowy moduł
lampy, projektor automatycznie wykryje i zresetuje licznik godzin pracy lampy.
OSTRZEŻENIE: Utylizacja lampy (tylko USA)
LAMPA (LAMPY) ZAMONTOWANA WEWNĄTRZ TEGO
PRODUKTU ZAWIERA RTĘĆ I POWINNA BYĆ USUNIĘTA LUB
PODDANA RECYKLINGOWI ZGODNIE Z PRZEPISAMI LOKALNYMI
LUB KRAJOWYMI. WIĘCEJ INFORMACJI ZNAJDUJE SIĘ NA
STRONIE WWW.DELL.COM/HG LUB STRONIE WWW.EIAE.ORG
ORGANIZACJI ELECTRONIC INDUSTRIES ALLIANCE. WIĘCEJ
INFORMACJI NA TEMAT ODPOWIEDNIEJ LIKWIDACJI LAMP
ZNAJDUJE SIĘ NA STRONIE WWW.LAMPRECYCLE.ORG.
Rozwiązywanie problemów z projektorem 69
Page 70
5
Specyfikacje
Zawór świetlny 0,65" WXGA S450 DMD, DarkChip3™
Jasność 2200 lumenów ANSI (maksymalnie)
Współczynnik kontrastu Typowy 2400:1 (pełne włączenie/pełne wyłączenie)
Równomierność Typowa 80% (standard japoński - JBMA)
Liczba pikseli 1280 x 800 (WXGA)
Liczba wyświetlanych
kolorów
Szybkość koła kolorów 2X
Obiektyw projekcyjny F-Stop: F/ 2,8
Wymiary ekranu
projekcyjnego
Odległość od ekranu 1,64~10,83 stopy (0,5 m~3,3 m)
Zgodność ze standardami
obrazu wideo
Zasilanie Uniwersalny zasilacz prądu zmiennego AC 100 - 240,
Zużycie energii
Audio 1 głośnik x 8wat RMS
1,07 miliarda kolorów
Długość ogniskowej, f=7,2 mm
stały
Współczynnik rzutu projekcji =0,521 szeroki i tele
44,6 - 294 cale (przekątna)
Composite Video / S-Video: NTSC (J, M, 4.43), PAL
(B, D, G, H, I, M, N, Nc, 60), SECAM (B, D, G, K,
K1, L)
Component Video przez VGA i HDMI: 1080i/p,
720p, 576i/p, 480i/p
50 - 60 Hz z wejściem PFC
Tryb normalny: Prąd zmienny 240W ± 10% @ 110V
(Włączona sieć)
Tryb oszczędzania energii: <19W (Włączona sieć,
minimalne obroty wentylatora)
Tryb oczekiwania: < 1W (Wyłączona sieć i wyjście
VGA)
70 Specyfikacje
Page 71
Poziom hałasu 33 dB +/- 2 dB(A)
Ciężar 6,7 funta (3,04 kg)
Wymiary (szer. x wys. x gł.) 12 x 3,9 x 9,7 cali (306 x 99 x 246,5 mm)
12"(306mm)
3,9"(99mm)
9,7"(246,5mm)
o
Parametry otoczenia Temperatura działania: 5
C - 35oC (41oF- 95oF)
Wilgotność: Maksymalnie 80%
o
Temperatura przechowywania: 0
C do 60oC
(32oF do 140oF)
Wilgotność: Maksymalnie 90%
o
Temperatura dostawy: -20
C do 60oC
(-4oF do 140oF)
Wilgotność: Maksymalnie 90%
Złącza wejścia/wyjścia Zasilanie: Jedno gniazdo prądu zmiennego
(3-pinowe - wejście C14)
Wej ście VGA: Dwa 15-pinowe złącza D-sub
(Niebieskie), VGA-A i VGA-B, dla analogowych
sygnałów wejścia RGB/Component.
Wyjście VGA: Jedno 15-pinowe złącze D-sub
(Czarne) dla połączenia VGA-A loop through.
Wej ście S-Video: Jedno standardowe 4-pinowe
złącze min-DIN
Złącze S-Video dla sygnału Y/C.
Wej ście Composite video: Jedno żółte gniazdo RCA
dla sygnału CVBS.
Wej ście HDMI: Jedno złącze HDMI do obsługi
HDMI 1.3. Zgodność z HDCP.
Analogowe wejście audio: Jedno 3,5 mm mini
gniazdo telefoniczne stereo (Niebieskie) i jedna para
złączy RCA (Czerwone/Białe).
Specyfikacje 71
Page 72
Zmienne wyjście audio: Jedno 3,5 mm mini gniazdo
telefoniczne stereo (Zielone).
Port USB: Jedno gniazdo USB typu slave (Mini USB)
do obsługi pilota.
Port RS232: Jedno 6-pinowe gniazdo mini-DIN do
komunikacji RS232.
Port RJ45: Jedno złącze RJ45 do sterowania
projektorem przez sieć.
Mikrofon: Jedno 3,5 mm mini gniazdo telefoniczne
(Rożowe).
Wyjście 12V Jedno wyjście przekaźnika prądu stałego 12V/200mA
do automatycznego napędu ekranu.
Lampa Lampa OSRAM 190W z możliwością wymiany przez
użytkownika (do 5000 godzin)
UWAGA: Klasyfikacja żywotności lampy dla dowolnego projektora, to
jedynie miara zmniejszania się jasności i nie jest stanowi specyfikacji
czasu do awarii lampy i zaprzestania świecenia. Żywotność lampy jest
definiowana jako czas, w którym więcej niż 50 procent przykładowej
grupy lamp zmniejszy jasność o około 50 procent znamionowych
lumenów dla określonej lampy. Nie można zapewnić określonej
żywotności lampy Rzeczywista długość użyrecznego działania lampy
projektora zależy od warunków działania i sposobów wykorzystania.
Używanie projektora w trudnych warunkach, takich jak zakurzenie,
wysokie temperatury, wiele godzin codziennej pracy i przerwy zasialnia,
prawdopodobnie spowodują skrócenie żywotności lampy lub możliwą
awarię lampy.
72 Specyfikacje
Page 73
Przydział pinów RS232
Protokół RS232
• Ustawienia komunikacji
Ustawienia połączeń Wartość
Szybkość transmisji: 19200
Bity danych: 8
Parzystość Brak
Bity stopu 1
• Ty p y pol e c e ń
Aby włączyć menu OSD i wyregulować ustawienia.
• Składnia polecenia sterującego (z komputera do projektora)
[H][AC][SoP][CRC][ID][SoM][COMMAND]
• Przykład: Polecenie Power ON (Zasilanie włączone) (Wyślij najpierw niski bajt)
--> 0xBE, 0xEF, 0x10, 0x05, 0x00, 0xC6, 0xFF, 0x11, 0x11, 0x01, 0x00, 0x01
• Lista poleceń sterujących
W celu obejrzenia najnowszego kodu RS232, przejdź do witryny Dell Support, pod
adresem: support.dell.com.
Specyfikacje 73
Page 74
Tryby zgodności(Analogowy/Cyfrowy)
Rozdzielczość
640 x 350 70,087 31,469 25,175
640 x 480 59,940 31,469 25,175
640 x 480 p60 59,940 31,469 25,175
720 x 480 p60 59,940 31,469 27,000
720 x 576 p50 50,000 31,250 27,000
720 x 400 70,087 31,469 28,322
640 x 480 75,000 37,500 31,500
848 x 480 60,000 31,020 33,750
640 x 480 85,008 43,269 36,000
800 x 600 60,317 37,879 40,000
800 x 600 75,000 46,875 49,500
800 x 600 85,061 53,674 56,250
1024 x 768 60,004 48,363 65,000
1280 x 720 p50 50,000 37,500 74,250
1280 x 720 p60 60,000 45,000 74,250
1920 x 1080 i50 50,000 28,125 74,250
1920 x 1080 i60 60,000 33,750 74,250
1280 x 720 59,855 44,772 74,500
1024 x 768 75,029 60,023 78,750
1280 x 800 59,810 49,702 83,500
1366 x 768 59,790 47,712 85,500
1360 x 768 60,015 47,712 85,500
1024 x 768 84,997 68,677 94,500
1440 x 900 59,887 55,935 106,500
1152 x 864 75,000 67,500 108,000
1280 x 960 60,000 60,000 108,000
1280 x 1024 60,020 63,981 108,000
1152 x 864 85,000 77,095 119,651
1400 x 1050 59,978 65,317 121,750
1280 x 800 84,880 71,554 122,500
1280 x 1024 75,025 79,976 135,000
1440 x 900 74,984 70,635 136,750
1680 x 1050 59,954 65,290 146,250
1280 x 960 85,002 85,938 148,500
1920 x 1080 60,000 67,500 148,500
1400 x 1050 74,867 82,278 156,000
1280 x 1024 85,024 91,146 157,000
1440 x 900 84,842 80,430 157,000
1600 x 1200 60,000 75,000 162,000
Częstotliwość
odświeżania (Hz)
Częstotliwość
synchronizacji
poziomej (KHz)
Zegar pikseli
(MHz)
74 Specyfikacje
Page 75
Kontakt z firmą Dell
Połączenia dla klientów ze Stanów Zjednoczonych, pod numerem 800WWW-DELL (800-999-3355).
UWAGA: Przy braku aktywnego połączenia z Internetem, informacje
kontaktowe można znaleźć na fakturze, opakowaniu, rachunku lub w
katalogu produktów Dell.
Dell™ udostępnia kilka opcji pomocy i serwisu online i przez połączenie
telefoniczne. Dostępność zależy od kraju i produktu, a niektóre usługi mogą
nie być dostępne w danym regionie. Kontakt z firmą Dell w sprawie
sprzedaży, pomocy technicznej lub usług dla klienta:
1
Odwiedź witrynę
2
Wybierz kraj lub region w menu rozwijanym
(Wybierz kraj/region)
3
Kliknij
Contact Us (Kontakt)
4
Wybierz odpowiednią usługę lub łącze pomocy w zależności od potrzeb.
5
Wybierz wygodną metodę kontaktu z firmą Dell.
support.dell.com
w dolnej części strony.
w lewej części strony.
.
Choose A Country/Region
Kontakt z firmą Dell 75
Page 76
Dodatek: Słownik
LUMENY ANSI — Standard pomiaru jasności. Obliczenie wykonuje się poprzez
podzielenie metra kwadratowego obrazu na dziewięć równych kwadratów, mierząc
luksy (lub jasność) odczytu centralnej części każdego kwadratu i uśredniając
wartości z dziewięciu punktów.
SPółCZ. KSZTAłTU — Najbardziej popularny współczynnik kształtu to 4:3
W
(4 na 3). Starsze formaty obrazu telewizora i video komputerów wykorzystywały
współczynnik kształtu 4:3; co oznacza, że szerokość obrazu wynosi 4/3 wysokości.
ASNOść - Ilość światła wyemitowanego z wyświetlacza lub z ekranu projekcji albo
J
z urządzenia do projekcji. Jasność projektora mierzona jest w lumenach ANSI.
EMPERATURA BARWOWA — Wygląd bieli obrazu. Niska temperatura barwowa to
T
cieplejsze światło (więcej kolory żółtego/czerwonego), a wysoka temperatura
barwowa to zimniejsze światło (więcej niebieskiego). Standardową jednostką
temperatury barwowej jest Kelvin (K).
OMPONENT VIDEO — Metoda dostarczana sygnału video w formacie, który składa
C
się z sygnału luminancji i dwóch separowanych sygnałów chrominancji i są
zdefiniowane jako Y'Pb'Pr' dla składowych analogowych i Y'Cb'Cr' dla składowych
cyfrowych. Sygnał Component video jest dostępny w odtwarzaczach DVD.
OMPOSITE VIDEO — Sygnał video łączący składowe luma (jasność), chroma
C
(kolor), burst (odniesienie koloru) oraz sync (pozioma i pionowa synchronizacja
sygnałów) w formie syganału pojedynczej parze przewodów. Dostępne są trzy
rodzaje formatów, NTSC, PAL oraz SECAM.
KOMPRESOWANA ROZDZIELCZOść — Jeśli obrazy wejścia mają wyższą
S
rozdzielczość niż natywna rozdzielczość projektora, wynikowy obraz jest
przeskalowywany do natywnej rozdzielczości projektora. Natura kompresji
urządzenia cyfrowego oznacza utratę niektórych elementów obrazu.
SPółCZYNNIK KONTRASTU — zakres wartości bieli i czerni w obrazie lub stosunek
W
pomiędzy ich maksymalnymi a minimalnymi wartościami. W odniesieniu do
projektorów używane są dwie metody pomiaru współczynnika:
1
Full On/Off (Pełne włączenie/wyłączenie)
obrazu całkowicie białego (full on [pełne włączenie]) i strumienia światła obrazu
całkowicie czarnego (full off [pełne wyłączenie]).
2
ANSI
- pomiar wzoru 16 zmieniających się czarnych i białych prostokątów. W celu
określenia współczynnika kontrastu
prostokątów jest dzielony przez średni strumień światła czarnych prostokątów.
Kontrast Full On/Off (Pełne włączenie/wyłączenie) jest zawsze większy niż kontrast
ANSI dla tego samego projektora.
- pomiar stosunku strumienia światła
ANSI
średni strumień światła z białych
76 Słownik
Page 77
dB — decybel — Jednostka używana do wyrażania względnej różnicy pomiędzy
wartościami mocy lub natężenia, zwykle pomiędzy dwoma sygnałami akustycznymi
lub elektrycznymi, równa dziesięciu logarytmom naturalnym stosunku pomiędzy
dwoma poziomami.
P
RZEKąTNA EKRANU — Metoda pomiaru rozmiaru ekranu lub projektowanego
obrazu. Rozmiar mierzony jest od jednego narożnika do przeciwległego narożnika.
Ekran o wysokości 9 stóp i szerokości 12 stóp ma przekątną 15 stóp. W niniejszym
dokumencie założono wymiary przekątnych dla tradycyjnej proporcji obrazu
komputerowego 4:3, tak jak w powyższym przykładzie.
DHCP — Dynamic Host Configuration Protocol (Protokół dynamicznej konfiguracji
hosta) — Protokoł sieciowy, który umożliwia automatyczne przydzielanie adresu
TCP/IP urządzeniu przez serwer.
®
DLP
— Digital Light Processing™ — Technologia wyświetlania światła odbitego
opracowana przez firmę Texas Instruments, wykorzystująca małe ruchome lusterka.
Światło przechodzi przez filtr barw i jest przesyłane do luster DLP, które tworzą
kolory RGB na obrazie wyświetlanym na ekranie; znana również jako DMD.
DMD — Digital Micro-Mirror Device (Cyfrowe urządzenie mikro lusterek) —
Każdy moduł DMD składa się z tysięcy przechylanych mikroskopowych luster ze
stopu aluminium zamontowanych na ukrytych widełkach.
DNS — Domain Name System (System nazw domen) — Usługa internetowa, która
przekształca nazwy domen na adresy IP.
O
GNISKOWA — Odległość pomiędzy powierzchnią obiektywu a jej ogniskiem.
Częstotliwość — Jest to szybkość powtórzeń sygnałów elektrycznych wyrażona w
cyklach na sekundę. Mierzona w Hz (Herc).
HDCP — High-Bandwidth Digital-Content Protection (Zabezpieczenie wysokiego
pasma przesyłania treści cyfrowych — Specyfikacja rozwinięta przez Intel™
Corporation do zabezpieczenia treści cyfrowych w interfejsie cyfrowym, takim jak
DVI, HDMI.
HDMI — High Definition Multimedia Interface (Wysokiej jakości interfejs
multimedialny) — , dostarcza w pojedynczym złączu nieskompresowany, wysokiej
jakości sygnał analogowy i cyfrowe audio oraz dane sterowania urządzeniem.
Hz (Herc) — Jednostka częstotliwości.
K
OREKCJA ZNIEKSZTAłCEń TRAPEZOWYCH — urządzenie korygujące
zniekształcenia (zwykle efekt poszerzenia na górze i zwężenia na dole)
wyświetlanego obrazu, spowodowane nieprawidłowym kątem pomiędzy
projektorem a ekranem.
O
DLEGłOść MAKSYMALNA — Odległość pomiędzy ekranem a projektorem, przy
której wyświetlany obraz w całkowicie ciemnym pomieszczeniu nadaje się do użytku
(jest wystarczająco jasny).
M
AKSYMALNY ROZMIAR OBRAZU — Największy obraz, jaki projektor może
wyświetlać w ciemnym pomieszczeniu. Rozmiar jest zwykle ograniczony zakresem
ogniskowej optyki.
O
DLEGłOść MINIMALNA — Najmniejsza odległość umożliwiająca projektorowi
Słownik 77
Page 78
wyświetlanie ostrego obrazu na ekranie.
NTSC — National Television Standards Committee. Północno amerykański
standard video i nadawania, z formatem video 525 linii przy 30 klatkach na sekundę.
PAL — Phase Alternating Line. Europejski standard video i nadawania, z formatem
video 625 linii przy 25 klatkach na sekundę.
O
BRAZ ODWRóCONY — Funkcja umożliwiająca odwrócenie obrazu w poziomie.
Podczas korzystania przy normalnej projekcji do przodu tekst, grafika, itd. są
odwracane. Obrazy odwrócone są stosowane w projekcji tylnej.
RGB — Red, Green, Blue — zwykle stosowane do opisu monitora, który wymaga
oddzielnych sygnałów dla każdej z trzech barw.
S-Video — standard transmisji sygnału video wykorzystujący 4-pinowe złącze
mini-DIN do przesyłania informacji video za pomocą dwóch przewodów
sygnałowych luminancji (jaskrawość, Y) i chrominancji (kolor, C). Standard SVideo jest także znany jako Y/C.
SECAM — Francuski międzynarodowy standard nadawania dla video i przekazu,
blisko związany z PAL, ale wykorzystujący inną metodę wysyłania informacji o
kolorach.
SVGA — Super Video Graphics Array — 800 x 600 pikseli.
SXGA — Super Extended Graphics Array — 1280 x 1024 pikseli.
UXGA — Ultra Extended Graphics Array — 1600 x 1200 pikseli.
VGA — Video Graphics Array — 640 x 480 pikseli.
XGA — Extra Video Graphics Array — 1024 x 768 pikseli.
WXGA — Wide Extended Graphics Array — 1280 x 800 pikseli.
O
BIEKTYW O ZMIENNEJ OGNISKOWEJ — Obiektyw o zmiennej odległości
ogniskowej umożliwiający operatorowi przybliżanie lub oddalanie widoku, a w
konsekwencji zmniejszanie lub powiększanie obrazu.
W
SPółCZYNNIK OGNISKOWEJ OBIEKTYWU — Stosunek pomiędzy najmniejszym a
największym obrazem możliwym do wyświetlenia przez obiektyw ze stałej
odległości. Na przykład współczynnik ogniskowej obiektywu 1,4:1 oznacza, że obraz
o rozmiarze 10 m bez powiększenia będzie obrazem 14 m przy pełnym
powiększeniu.
78 Słownik
Page 79
Indeks
C
Czas wyśw. menu 44
D
Dell
kontakt
75
E
Ekran 44
G
Głośnik 45
Głośność
Główny moduł
45
7
Obiektyw
Odbiornik podczerwieni
Panel sterowania
Przełącznik ostrości
7
7
M
Menu ekranowe 32
Auto Adjust (Automatyczna
regulacja)
Inne
43
Menu główne
Obraz (w trybie PC)
Obraz (w trybie Video)
Ustawienia
Wybór wejścia
Wyświetlacz (w trybie PC)
Wyświetlacz (w trybie Video)
Menu Pozycja
34
32
34
35
39
33
36
38
43
N
Napisy 48
numery telefoniczne
75
7
7
O
Oszcz. Energii 45
H
Has 46
46
Hasło
K
Kontakt z firmą Dell 6, 66, 68
P
Panel sterowania 25
Pilot zdalnego sterowania
Odbiornik podczerwieni
Podłączanie projektora
Do komputera
10
27
26
Indeks 79
Page 80
Kabel Composite video 14
Kabel HDMI
Kabel RS232
Kabel S-video
Kabel USB do USB
Kabel VGA do VGA
Kabel VGA do YPbPr
Podłączanie kablem Component
15
Podłączanie kablem Composite
14
Podłączanie kablem HDMI
Podłączanie kablem S-video
Podłączanie komputera kablem
RS232
Przewód zasilający
13, 14, 15, 16, 17, 19
Podłączenie projektora
Automatyczny ekran
Przewód zasilający
Wtyczka prądu stałego 12V
pomoc techniczna
kontakt z firmą Dell
Porty połączeń
+12V Złącze wyjścia prądu
stałego
Gniazdo linki zabezpieczenia
Przełącznik zabezpieczenia
Wyjście VGA-A (kabel
loop-through monitora)
Złącze Composite video
Złącze HDMI
Złącze mikrofonu
Złącze mini USB pilota zdalnego
sterowania
16, 17, 19
12
13
10
10, 11
15
12
10, 11, 12,
18
18
75
9
9
9
9
9
16
13
18
9
9
Złącze przewodu zasilającego
Złącze RJ45
Złącze RS232
Złącze S-video
Złącze wejścia audio A
Złącze wejścia lewego kanału
audio-B
Złącze wejścia prawego kanału
audio-B
Złącze wejścia VGA-A (D-sub)
Złącze wejścia VGA-B (D-sub)
Złącze wyjścia audio
Przeźr. menu
9
9
9
9
9
9
44
9
9
9
9
R
Regulacja parametrów wyświet-
lanego obrazu
Pokrętło regulacji kąta nachylenia
Przednie pokrętło regulacji
Regulacja wysokości projektora
Regulacja powiększenia i ostrości
obrazu projektora
9
Przełącznik ostrości
Rozwiązywanie problemów
Kontakt z firmą Dell
21
21
nachylenia
21
21
22
22
63
63
S
Specyfikacje
Audio
70
Ciężar
71
Jasność
70
80 Indeks
Page 81
Lampa 72
Liczba pikseli
Liczba wyświetlanych kolorów
70
Obiektyw projekcyjny
Odległość od ekranu
Parametry otoczenia
Poziom hałasu
Protokół RS232
Równomierność
Szybkość koła kolorów
Współczynnik kontrastu
Wymiary
Wymiary ekranu projekcyjnego
70
Złącza wejścia/wyjścia
Zasilanie
Zawór świetlny
Zgodność ze standardami obrazu
wideo
Zużycie energii
70
70
70
71
71
73
70
70
70
71
71
70
70
70
70
Wyłączanie projektora
Wejście audio
Wychwycenie obrazu
Wyciszenie
Wyjście 12V
Wymiana lampy
Wzorz. testowy
Z
Zerow. do fabr 49
Zerowanie
20
45
44
45
72
68
49
44
Szybkie wyłączenie
45
U
Ustawienia dźwięku 44
Ustawienia ekranu
Ustawienia menu
Ustawienia zabezpieczenia
Ustawienia zasilania
44
43
45
45
W
Włączanie/wyłączanie projektora
Włączanie projektora
20
Indeks 81
Loading...
