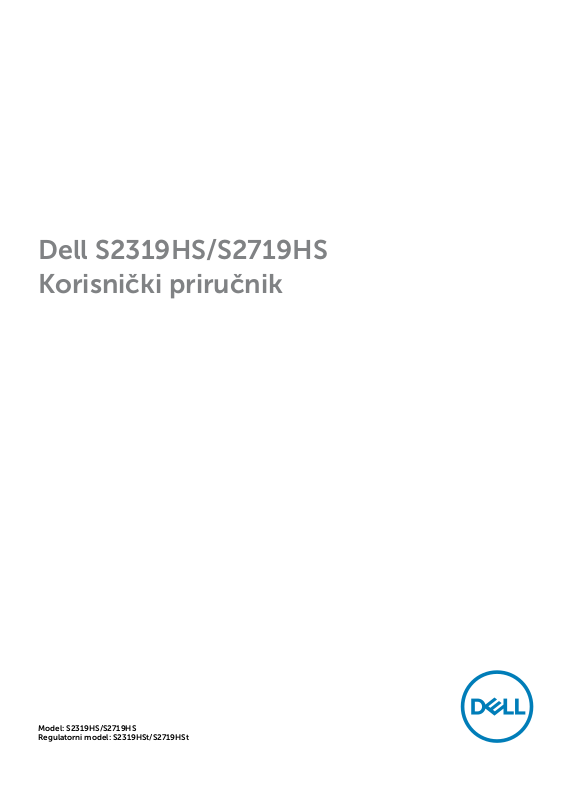

Dell S2319HS/S2719HS
Korisnički priručnik

Model: S2319HS/S2719HS
Regulatorni model: S2319HSt/S2719HSt

NAPOMENA: NAPOMENA ukazuje na važne informacije koje vam pomažu da

koristite računalo na bolji način.

OPREZ: OPREZ ukazuje na moguće oštećenje hardvera ili gubitak podataka u
slučaju da se ne poštuju upute.

UPOZORENJE: UPOZORENJE ukazuje na moguće oštećenje imovine, tjelesne
ozljede ilismrt.

Autorska prava © 2018-2019 Dell Inc. ili njegove podružnice. Sva su prava zadržana. Dell, EMC i

ostali trgovački znakovi su trgovački znakovi tvrtke Dell Inc. ili njezine podružnice. Ostali trgovački
znakovi su trgovački znakovi pripadajućih vlasnika.

2019 – 10

Rev. A01

Sadržaj

Više o monitoru ......................................... 5

Sadržaj kutije . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Značajke proizvoda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Identifikacija dijelova i upravljanja . . . . . . . . . . . . . . . . . . . . . . . . 7

Podaci monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Plug-and-Play. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Kvaliteta LCD monitora i pravila u vezi piksela . . . . . . . . . . . . . . . . .17

Postavljanje monitora................................... 18

Pričvršćivanje stalka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Korištenje funkcija za nagibanje, zakretanje i povećavanje visine. . . . . 19

Konfiguriranje funkcije za zakretanje u postavkama zaslona računala. . 20

Povezivanje monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Organizacija kabela . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Uklanjanje stalka monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Ugradnja na zid (opcija) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Rad s monitorom ....................................... 25

Uključivanje monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Uporaba upravljačkih elemenata na prednjoj ploči . . . . . . . . . . . . . 25

Uporaba zaslonskog izbornika (OSD). . . . . . . . . . . . . . . . . . . . . . 28

Sadržaj | 3

Rješavanje problema....................................50

Samoprovjera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Ugrađeni alat za dijagnostiku . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Uobičajeni problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Problemi karakteristični za proizvod . . . . . . . . . . . . . . . . . . . . . . 56

Problemi Karakteristični za univerzalnu serijsku sabirnicu (USB) . . . . . 57

Dodatak ...............................................58

Sigurnosne upute. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

FCC napomene (samo za SAD) i druge regulativne informacije . . . . . . 58

Kontaktiranje tvrtke Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Postavljanje monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Smjernice za održavanje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Raspored kontakata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

4 | Sadržaj

Više o monitoru

Sadržaj kutije

Monitor će biti isporučen s komponentama navedenim u tablici. Provjerite jeste li dobili
sve komponente i pogledajte Kontaktiranje Della ako nešto nedostaje.

NAPOMENA: Neke komponente mogu biti neobvezne i možda neće biti isporučene
uz vaš monitor. Neke značajke možda nisu dostupne u određenim državama.

Monitor

Podizač stalka

Postolje stalka

Kabel napajanja (razlikuje se ovisno
o zemlji)

Više o monitoru | 5

USB 3.0 kabel za odlazni prijenos
(omogućuje USB priključke na
monitoru)

HDMI kabel

•Vodič za brzo postavljanje

•Informacije o sigurnosti, okolišu i

propisima

Značajke proizvoda

Dell S2319HS/S2719HS monitor ima aktivnu matricu, tranzistor s tankim filmom (TFT),

zaslon s tekućim kristalima (LCD) i LED pozadinsko osvjetljenje. Značajke monitora
uključuju:

• S2319HS: Aktivno područje zaslona od 58,4 cm (23,0 inča), mjereno po dijagonali.

• S2719HS: Aktivno područje zaslona od 68,6 cm (27 inča), mjereno po dijagonali.

• Razlučivost do 1920 x 1080 (16:9) s podrškom za prikaz preko punog zaslona za

niže razlučivosti.

• Gamut boje od 72%.

• Funkcije za podešavanje nagiba, visine i zakretanja.

• Prijenosno postolje i rupe za montiranje veličine 100 mm sukladno standardu Video

Electronics Standards Association (VESA™) za fleksibilna rješenja montiranja.

• Mogućnost digitalnog povezivanja s DisplayPort i HDMI priključcima.

• Opremljen jednim USB priključkom za odlazni prijenos i četiri USB priključka za

dolazni prijenos.

• Mogućnost za Plug and play ako to sustav podržava.

• Prilagođavanje zaslonskog prikaza (OSD) za lako postavljanje i optimizaciju zaslona.

• Utor za sigurnosno zaključavanje.

• Fiksiranje stalka.

• Potrošnja snage od 0,3 W u stanju mirovanja.

• Optimizirajte udobnost za oko zaslonom bez titranja.

NAPOMENA: Mogući dugoročni učinci emisije plave svjetlosti iz monitora

mogu izazvati oštećenje očiju, uključujući zamor oka ili digitalno naprezanje očiju.

6 | Više o monitoru

Funkcija ComfortView predviđena je za smanjenje količine plave svjetlosti koja se
emitira iz monitora i optimiziranje udobnosti oka.

Identifikacija dijelova i upravljanja

Pogled sprijeda

1 2

Oznaka Opis Uporaba
1 Gumbi funkcija Gumbima za funkcije prilagodite stavke u OSD

izborniku. (Za više informacija pogledajte Upotreba

kontrola na prednjoj ploči)

2 Gumb za uključivanje/

isključivanje (s LED
indikatorom)

Gumb Power (Napajanje) koristite za uključivanje i
isključivanje monitora.

Više o monitoru | 7

Pogled straga

1

2
3

4

Oznaka Opis Uporaba
1 VESA rupe za ugradnju (100 mm x

100 mm - iza pričvršćenog VESA
pokrova)

2 Gumb za oslobađanje stalka Oslobađa stalak od monitora.
3 Utor za sigurnosno zaključavanje Pričvršćuje monitor bravom za

4 Crtični kod, serijski broj i naljepnica

servisne oznake

5 Utor za pričvršćenje kabela Koristite ga za organiziranje kabela,

Ugradnja monitora na zid pomoću VESA
kompatibilnog kompleta za ugradnju na
zid (100 mm x 100 mm).

sigurnosno uže (prodaje s zasebno).
Pogledajte ovu naljepnicu ako morate

kontaktirati Dell za tehničku podršku.

postavljanjem kroz utor.

5

8 | Više o monitoru

Pogled sa strane

1

Oznaka Opis Uporaba
1 USB dolazni priključak (2) Priključite USB uređaj.

NAPOMENA: Ovaj priključak možete koristiti

samo nakon povezivanja USB kabela na računalo
i USB priključak za odlazni prijenos na monitoru.

Više o monitoru | 9

Pogled s donje strane

7

1 2 3 4 5 6

Oznaka Opis Uporaba
1 Priključak za AC

napajanje

2 HDMI priključak Priključite računalo s HDMI kabelom.
3 DP priključak Povežite računalo DP kabelom (prodaje s zasebno).
4 VGA priključak Povežite računalo VGA kabelom (prodaje s zasebno).

5 USB odlazni priključak Priključite USB kabel koji ste dobili s monitorom na

6 USB dolazni priključak

(2)

7 Fiksiranje stalka Za fiksiranje stalka na monitoru vijkom M3 x 6 mm

Povezivanje kabela napajanja monitora.

računalo. Kada je ovaj kabel povezan, možete koristiti
dolazne USB priključke na monitoru.

Priključite USB uređaj. Ove priključke možete koristiti
tek kada na monitor priključite USB kabel s računala.

(vijak se ne isporučuje).

10 | Više o monitoru

Podaci monitora

Model S2319HS S2719HS

Vrsta zaslona Aktivna-matrica - TFT LCD
Vrsta ploče Tehnologija preklapanja u ravnini (In-Plane Switching)
Aspect Ratio

(Format prikaza)
Dimenzije vidljive slike

Dijagonalno 58,4 cm (23,0 inča) 68,6 cm (27,0 inča)

Aktivno područje

Vodoravno
Okomito

Područje
Gustoća piksela
Piksela po inču (PPI)
Kut gledanja

Vodoravno 178SDgr (tipično)

Okomito 178SDgr (tipično)
Osvjetljenje 250 cd/m² (tipično) 300 cd/m² (tipično)

Omjer kontrasta 1000 do 1 (tipično)
Premaz ekrana zaslona Protiv blještanja s tvrdoćom 3H

Pozadinsko osvjetljenje LED sustav rubnog osvjetljenja
Vrijeme odziva

(Sivo na sivo)
Dubina boje 16,7 milijuna boja

Gamut boje 72%(CIE 1931)

Povezivost • 1 x HDMI1,4 (HDCP 1,4) priključak

Širina obruba (od ruba
monitora do aktivnog
područja)

Podesivost

16:9

509,18 mm (20,05 inča) 597,88 mm (23,54 inča)
286,42 mm (11,28 inča) 336,31 mm (13,24 inča)
145839,33 mm2 (226,5 inča2) 201073,02 mm2 (311,67 inča2)
0,265 mm x 0,265 mm 0,311 mm x 0,311 mm
96 82

5 ms (brzi način rada)
8 ms (NORMALAN način rada)

NAPOMENA: Gamut boje (tipično) temelji se na standardima
ispitivanja CIE1976 (82%) i CIE1931 (72%).

• 1 x DP 1.2 priključak

• 1 x VGA priključak

• 1 x USB 3.0 odlazni priključak

• 2 x USB 2.0 priključka za dolazni prijenos (straga)

• 2 x USB 3.0 priključka za dolazni prijenos (bočno)

5,40 mm (Vrh/Lijevo/desno)
19,86 mm (Dno)

6,00 mm (Vrh/Lijevo/desno)
20,70 mm (Dno)

Više o monitoru | 11

Stalak s podesivom

visinom

Nagib

Zakretanje

Okretište
Kompatibilnost s

aplikacijom Dell Display
Manager (DDM)

Sigurnost Utor za sigurnosno zaključavanje (kabel sa zaključavanjem

130 mm

-5SDgr do 21SDgr

-45SDgr do 45SDgr

-90SDgr do 90SDgr
Lako uređivanje rasporeda

i ostale ključne značajke

prodaje se odvojeno)

Podaci o razlučivosti

Model S2319HS/S2719HS

Horizontalno područje skeniranja 30 kHz do 83 kHz (automatski)
Vertikalno područje skeniranja 56 Hz do 76 Hz (automatski)
Maksimalna unaprijed postavljena

razlučivost
Mogućnosti video prikaza

(VGA &DP & HDMI reprodukcija)

1920 x 1080 pri 60 Hz

480i, 480p, 576i, 576p, 720p, 1080i, 1080p,

Unaprijed postavljeni načini prikaza

Način prikaza Horizontalna

frekvencija
(kHz)

VESA, 640 x 480 31,5 60,0 25,2 -/­VESA, 640 x 480 37,5 75,0 31,5 -/­IBM, 720 x 400 31,5 70,0 28,3 -/+
VESA, 800 x 600 37,9 60,0 40,0 +/+
VESA, 800 x 600 46,9 75,0 49,5 +/+
VESA, 1024 x 768 48,4 60,0 65,0 -/­VESA, 1024 x 768 60,0 75,0 78,8 +/+
VESA, 1152 x 864 67,5 75,0 108,0 +/+
VESA, 1280 x 1024 64,0 60,0 108,0 +/+
VESA, 1280 x 1024 80,0 75,0 135,0 +/+
VESA, 1600 x 900 60,0 60,0 108,0 +/+
VESA, 1920 x 1080 67,5 60,0 148,5 +/+

Vertikalna
frekvencija
(Hz)

Takt piksela
(MHz)

Polaritet
sinkronizacije
(horizontalno/
vertikalno)

12 | Više o monitoru

Električni podaci

Model S2319HS/S2719HS

Ulazni videosignali •Digitalni video signal za svaku diferencijalnu liniju

Po diferencijalnoj liniji pri 100 ohma impedancije

•Podrška ulaznih signala za VGA/DP/HDMI

Ulazni napon/frekvencija/struja 100-240 V AC / 50 ili 60 Hz ± 3 Hz/1,5 A

(maksimalno)

Struja pokretanja 120 V: 30 A (maks.) pri 0 °C (hladno pokretanje)

240 V: 60 A (maks.) pri 0 °C (hladno pokretanje)

Fizičke karakteristike

Model S2319HS S2719HS

Vrsta signalnog kabela • Digitalni: DisplayPort, 20 kontakata

• Digitalni: HDMI, 19 kontakata

• Analogni: D-Sub 15-polni

• Digitalni: USB, 9 kontakta

Dimenzije (sa stalkom)

Visina (produženo) 481,1 mm (18,94 inča) 524,3 mm (20,64 inča)

Visina (uvučeno) 351,1 mm (13,82 inča) 394,3 mm (15,52 inča)

Širina 520,0 mm (20,47 inča) 609,9 mm (24,01 inča)

Dubina 166,0 mm (6,54 inča) 185,0 mm (7,28 inča)
Dimenzije (bez stalka)

Visina 311,7 mm (12,27 inča) 363,0 mm (14,29 inča)

Širina 520,0 mm (20,47 inča) 609,9 mm (24,01 inča)

Dubina 41,3 mm (1,63 inča) 42,8 mm (1,69 inča)
Dimenzije stalka

Visina (produženo) 400,8 mm (15,78 inča) 418,4 mm (16,47 inča)

Visina (uvučeno) 353,4 mm (13,91 inča) 371,0 mm (14,61 inča)

Širina 206,0 mm (8,11 inča) 245,0 mm (9,65 inča)

Dubina 166,0 mm (6,54 inča) 185,0 mm (7,28 inča)

Postolje 206,0 mm x 166,0 mm

(8,11 inča x 6,54 inča)

Masa

Masa s ambalažom 7,00 kg (15,43 lb) 9,05 kg (19,95 lb)

Masa sa sklopom

stalka i kabelima

5,11 kg (11,27 lb) 6,67 kg (14,70 lb)

245,0 mm x 185,0 mm
(9,65 inča x 7,28 inča)

Više o monitoru | 13

Masa bez sklopa

stalka (za zidni nosač

ili VESA nosač - bez

kabela)

Masa sklopa stalka 1,67 kg (3,68 lb) 1,93 kg (4,25 lb)

3,11 kg (6,86 lb) 4,35 kg (9,59 lb)

Karakteristike okruženja

Model S2319HS/S2719HS

Zadovoljeni standardi

• ENERGY STAR certificirani monitor

• Zasloni s TCO certifikatom.

• Usklađen za RoHS.

• Monitor bez BFR/PVC materijala (isključujući vanjske kabele)

• Staklo bez arsena i žive samo za zaslon.

Temperatura

Radno 0°C do 40°C (32°F do 104°F)

U mirovanju • Pohrana: –20°C do 60°C (–4°F do 140°F)

• Otprema: –20°C do 60°C (–4°F do 140°F)

Vlažnost

Radno od 20% do 80% (bez kondenzacije)

U mirovanju • Pohrana: od 10% do 90% (bez kondenzacije)

• Otprema: od 10% do 90% (bez kondenzacije)

Nadmorska visina

Radno 5.000 m (16.404 ft) (maksimalno)

U mirovanju 12.192 m (40.000 ft) (maksimalno)
Rasipanje topline

S2319HS 131,37 BTU/sat (maksimalno)

51,18 BTU/sat (tipično)

S2719HS 184,26 BTU/sat (maksimalno)

56,62 BTU/sat (tipično)

14 | Više o monitoru

Načini rada upravljanja napajanjem

Ako imate VESA DPM-kompatibilnu video karticu ili softver instaliran na računalo,
monitor će automatski smanjiti potrošnju energije kad nije u uporabi. To se naziva
štedni način rada1. Ako računalo detektira unos s tipkovnice, miša ili drugog ulaznog
uređaja, monitor automatski nastavlja raditi. Sljedeća tablica prikazuje potrošnju snage i
signaliziranje ove značajke automatske uštede energije.

S2319HS

VESA načini
rada

Normalan
rad

Horizontalna
sinkronizacija

Vertikalna
sinkronizacija

Video Indikator

napajanja

Potrošnja snage

Aktivno Aktivno Aktivno Bijela 38,5 W

(maksimalno)2
15 W (tipično)

Aktivan
isključeni

Neaktivno Neaktivno Isključeno Bijela

(Svijetli)

Manje od 0,3 W

način
Isključeno - - - Isključeno Manje od 0,3 W

Potrošnja snage P

on

11,9 W

Ukupna potrošnja energije (TEC) 37,6 kWh

S2719HS

VESA načini
rada

Normalan
rad

Horizontalna
sinkronizacija

Vertikalna
sinkronizacija

Video Indikator

napajanja

Potrošnja snage

Aktivno Aktivno Aktivno Bijela 54 W

(maksimalno)2
16,3 W (tipično)

Aktivan
isključeni

Neaktivno Neaktivno Isključeno Bijela

(Svijetli)

Manje od 0,3 W

način
Isključeno - - - Isključeno Manje od 0,3 W

Potrošnja snage P

on

14,2 W

Ukupna potrošnja energije (TEC) 44,6 kWh

Više o monitoru | 15

OSD funkcionira samo u normalnom načinu rada. Ako pritisnete bilo koji gumb u
aktivnom isključenom načinu, prikazuje se jedna od sljedećih poruka:

S2319HS

Dell 23 Monitor

No DP signal from your device.

Press any key on the keyboard or move the mouse to wake it up.

If there is no display, press the monitor button again to select

the correct input source.

S2319HS

S2719HS

Dell 27 Monitor

No DP signal from your device.

Press any key on the keyboard or move the mouse to wake it up.

If there is no display, press the monitor button again to select

the correct input source.

S2719HS

1

Nulta potrošnja energije u isključenom načinu može se postići samo odvajanjem

AC glavnog kabela od monitora.

2

Maksimalna potrošnja snage s maksimalnom svjetlinom i aktivnim USB priključkom.
Ovaj dokument služi samo u informativne svrhe i prikazuje laboratorijske performanse.
Vaš proizvod može raditi drugačije, ovisno o softveru, komponentama i perifernim
uređajima koje ste kupili i nemamo obavezu ažurirati takve podatke. Sukladno tome,
korisnik se ne smije oslanjati na ove informacije u donošenju odluka o električnim
tolerancijama ili ostalim odlukama. Za točnost ili potpunost ne daje se jamstvo izričito ili
implicirano.
Aktivirajte računalo i monitor za pristup OSD izborniku.

NAPOMENA: Ovaj monitor sukladan je zahtjevima ENERGY STAR.

Ovaj se proizvod kvalificira za ENERGY STAR u tvornički zadanim postavkama koje
se mogu vratiti funkcijom “Factory Reset” (Tvorničke postavke) na OSD izborniku.
Promjenom zadanih tvorničkih postavki ili omogućavanjem drugih funkcija može
se povećati potrošnja snage koja može premašiti propisano ograničenje za ENERGY
STAR.

NAPOMENA:

Pon: Potrošnja snage u uključenom načinu rada definirana je u verziji Energy Star 8.0.

TEC: Ukupna potrošnja energije u kWh kao što je definirano u verziji Energy Star 8.0.

16 | Više o monitoru

Plug-and-Play

Monitor možete instalirati u bilo koji sustav kompatibilan s Plug and Play. Monitor
automatski osigurava računalnom sustavu funkciju EDID (Podaci identifikacije proširenog
prikaza) koristeći protokole DDC (Prikaz podatkovnog kanala), tako da se računalo može
konfigurirati i optimizirati postavke monitora. Većina monitora instalira se automatski;
prema želji možete odabrati različite postavke. Više informacija o promjeni postavki
monitora potražite u Operating the Monitor (Rad s monitorom).

Kvaliteta LCD monitora i pravila u vezi piksela

Tijekom postupka proizvodnje LCD monitora nije neuobičajeno da se jedan ili više
piksela zaglave u nepromjenjivo stanje, a teško ih je vidjeti i ne utječu na kvalitetu ili
uporabljivost zaslona. Više informacija o pravilima u vezi piksela LCD monitora potražite
na Dell stranici za podršku na: www.dell.com/support/monitors.

Više o monitoru | 17

Postavljanje monitora

Pričvršćivanje stalka

NAPOMENA: Podizač stalka i postolje stalka su odvojeni kad se monitor isporuči iz

tvornice.
NAPOMENA: Sljedeće upute vrijede samo za pričvršćenje stalka koji je isporučen s

monitorom. Ako pričvršćujete stalak koji ste kupili od drugog dobavljača, slijedite
upute za postavljanje koje su priložene uz stalak.

Pričvršćivanje stalka monitora:

1 Uz pomoć uputa otisnutih na kutiji za pakiranje, uklonite stalak iz jastuka koji ga
pričvršćuje.
2 Poravnajte jezičke na podnožju stalka s utorima na podizaču stalka i uvucite
podizač stalka u podnožje stalka.
3 Otvorite zasun s donje strane postolja stalka, stegnite vijak okretanjem udesno i
zatim zatvorite zasun.

1 2

3

4 Podignite poklopac za pristup području za VESA ugradnju na stražnjoj strani
monitora.

18 | Postavljanje monitora

5 Pričvrstite sklop stalka na monitor.

a. Poravnajte i uvucite jezičke na gornjem dijelu sklopa stalka u utore na stražnjoj
strani monitora.
b. Pritisnite stalak prema dolje tako da sjedne na mjesto.

1 2

6 Podignite monitor zajedno sa stalkom i stavite ga unutra.

OPREZ: Pažljivo podignite monitor kako ne bi iskliznuo ili pao.

Korištenje funkcija za nagibanje, zakretanje i povećavanje visine

NAPOMENA: Sljedeće upute vrijede samo za pričvršćenje stalka koji je isporučen s

monitorom. Ako pričvršćujete stalak koji ste kupili od drugog dobavljača, slijedite
upute za postavljanje koje su priložene uz stalak.

Kada je stalak pričvršćen na monitor, možete ga nagibati radi postizanja kuta koji je
najugodniji za gledanje.

5°

45°

130 mm

21°

45°

Postavljanje monitora | 19

Rotiranje monitora

OPREZ: Prije zakretanja monitora provjerite jeli produžen u vertikalnom smjeru i

zatim nagnite monitor prema natrag do maksimalnog kuta nagiba. Na taj će se način
izbjeći moguće oštećenje donjeg ruba zaslona.

1

2

90°

90°

NAPOMENA: Za uporabu funkcije rotacije zaslona (horizontalni i uspravni prikaz)

uz Dell računalo potreban je ažurirani upravljački program grafičke kartice, koji se ne
isporučuje s ovim monitorom. Za preuzimanje upravljačkog programa grafičke
kartice idite na www.dell.com/support i pogledajte odjeljak preuzimanje video
upravljačkih programa za najnovije verzije upravljačkih programa.

NAPOMENA: U načinu rada za Uspravljeni prikaz može doći do lošijih performansi u

aplikacijama sa zahtjevnom grafikom (3D igre, itd.).

Konfiguriranje funkcije za zakretanje u postavkama zaslona računala.

Nakon rotacije zaslona potrebno je dovršiti sljedeći postupak za prilagođavanje postavki
rotacije zaslona sustava.

NAPOMENA: Ako koristite monitor s računalom koje nije iz tvrtke Dell, potrebno
je posjetiti internetsku stranicu s upravljačkim programom za grafiku ili internetsku
stranicu proizvođača za informacije o rotiranju “sadržaja” na zaslonu.

Prilagođavanje postavki rotacije zaslona:

1 Kliknite desnim klikom na radnu površinu i kliknite Properties (Svojstva).
2 Odaberite karticu Settings (Postavke) i kliknite Advanced (Napredno).
3 Ako imate AMD grafičku karticu, odaberite karticu Rotation (Rotacija) i odaberite

željenu rotaciju.

4 Ako imate nVidia grafičku karticu, kliknite karticu nVidia, u lijevom stupcu odaberite

NVRotate, a zatim odaberite željenu rotaciju.

5 Ako imate Intel® grafičku karticu, odaberite karticu Intel graphics (Intel grafika),

kliknite Graphic Properties (Svojstva grafike), odaberite karticu Rotation (Rotacija), a
zatim postavite željenu rotaciju.

20 | Postavljanje monitora

NAPOMENA: Ako se ne prikaže mogućnost rotacije ili ne radi ispravno, idite na

DP

DP

www.dell.com/support preuzmite najnoviji upravljački program za grafičku karticu.

Povezivanje monitora

UPOZORENJE: Prije započinjanja bilo kojeg postupka u ovom odjeljku, slijedite

Sigurnosne upute.

Povezivanje monitora s računalom:

1 Isključite računalo.
2 Povežite VGA/HDMI/DP na DP/USB kabel s monitora na računalo. (Vertikalno
3 Uključite monitor.
4 Odaberete ispravan ulazni izvor u OSD izborniku monitora i uključite računalo.

Povezivanje HDMI kabela

HDMI

HDMI

Povezivanje DP kabela (Kupnja po izboru)

Postavljanje monitora | 21

Povezivanje VGA kabela (Kupnja po izboru)

VGA

VGA

USB

USB

Povezivanje USB kabela

22 | Postavljanje monitora

Organizacija kabela

Nakon pričvršćivanja svih potrebnih kabela na monitor i računalo, (pogledajte Connecting

Your Monitor (Povezivanje monitora) za pričvršćivanje kabela) organizirajte sve kabele kao

što je prethodno prikazano.

Uklanjanje stalka monitora

OPREZ: Da biste spriječili nastanak ogrebotina na LCD zaslonu tijekom
uklanjanja stalka, pazite da monitor stavite na meku i čistu površinu.

NAPOMENA: Sljedeći postupak vrijedi za zadani stalak. Ako ste kupili bilo koji

drugi stalak, pogledajte dokumentaciju isporučenu sa stalkom da biste ga
postavili.

Uklanjanje stalka:

1 Postavite monitor na meku krpu ili jastuk.
2 Pritisnite i držite gumb za oslobađanje stalka.
3 Podignite stalak i odvojite ga od monitora.

2

3

Postavljanje monitora | 23

Ugradnja na zid (opcija)

NAPOMENA: Koristite M4 x 10 mm vijke za pričvršćivanje monitora na komplet za

ugradnju na zid.

Pogledajte upute koje ste dobili s VESA kompatibilnim kompletom za ugradnju na zid.

1 Postavite monitor na meku krpu ili jastuk na stabilnom, ravnom stolu.
2 Uklonite stalak.
3 Križnim odvijačem uklonite četiri vijka kojima je pričvršćen plastični pokrov.
4 Nosač za ugradnju iz kompleta za zidnu ugradnju pričvrstite na monitor.
5 Ugradite monitor na zid prateći upute koje ste dobili s kompletom za ugradnju na

zid.

NAPOMENA: Za uporabu samo s UL ili CSA ili GS nosačem za ugradnju na zid s

minimalnom masom/kapacitetom nosivosti tereta od 3,11 kg (S2319HS)/4.35 kg
(S2719HS).

24 | Postavljanje monitora

Rad s monitorom

Uključivanje monitora

Pritisnite gumb za uključivanje omonitora.

Uporaba upravljačkih elemenata na prednjoj ploči

Upravljačke gumbe s prednje strane monitora koristite za prilagođavanje karakteristika
prikazane slike. Dok koristite ove gumbe za prilagođavanje upravljačkih elemenata, OSD
prikazuje numeričke vrijednosti karakteristika dok se mijenjaju.

3 4 51 2

Rad s monitorom | 25

U sljedećoj tablici opisani su gumbi na prednjoj ploči:

Gumb na -prednjoj ploči Opis

1

Tipkovnički prečac:

Preset Modes (Unaprijed

postavljeni načini rada)

2

Tipkovnički prečac:

Input Source (Ulazni izvor)

3

Izbornik

4

Exit (Izlaz)

5

Gumb za uključivanje/

isključivanje (Napajanje) (s

indikatorom napajanja)

Ovaj gumb koristite za odabir s popisa unaprijed
postavljenih načina rada boje.

Ovaj gumb koristite za odabir s popisa ulaznih
izvora.

Ovaj gumb izbornika koristite za pokretanje
zaslonskog izbornika (OSD) i odabir OSD izbornika.

Pogledajte Accessing the Menu System (Pristupanje

sustavu izbornika).

Ovaj gumb koristite za povratak na glavni izbornik ili
zatvaranje OSD glavnog izbornika.

Gumb Power (Napajanje) koristite za uključivanje i
isključivanje monitora.

Bijeli LED označuje da je monitor uključen i potpuno
funkcionalan.

Osvijetljeni bijeli LED označuje DPMS štedni način
rada.

26 | Rad s monitorom

Gumb na -prednjoj ploči

2 31

Gumb s prednje strane monitora koristite za prilagođavanje postavki slike.

Gumb na prednjoj ploči Opis

1

Gore

2

OK (U redu)

3

Back (Natrag)

Dolje

Koristite tipke Up (Gore) (povećanje) i Down (Dolje)
(smanjenje) za prilagođavanje stavki u OSD izborniku.

Gumb OK (U redu) koristite za potvrđivanje odabira.

Gumb Back (Natrag) koristite za povratak na prethodni
izbornik.

Rad s monitorom | 27

Uporaba zaslonskog izbornika (OSD)

Accessing the Menu System (Pristupanje sustavu izbornika)

NAPOMENA: Promjene koje učinite u OSD izborniku automatski se spremaju pri

svakom prijelazu na drugu stavku izbornika, izađite iz OSD izbornika ili pričekajte da
OSD izbornik sam iščezne.

1 Pritisnite gumb za pokretanje OSD izbornika i prikaz glavnog izbornika.
S2319HS

Dell 23 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

S2719HS

Dell 27 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

75 %

75 %

75 %

75 %

2 Pritisnite gumbe i za pomicanje između mogućnosti. Pri prijelazu s jedne

ikone na drugu, nazivi mogućnosti se ističu.

3 Pritisnite gumb ili ili jednom za aktiviranje označene mogućnosti.

4 Pritisnite gumbe i za odabir željenog parametra.

28 | Rad s monitorom

5 Pritisnite za pristup klizaču i zatim koristite gumb ili , u skladu s

indikatorima u izborniku, da biste izveli promjene.

6 Odaberite za povratak na prethodni izbornik ili za prihvaćanje i povratak

na prethodni izbornik.

Ikona Izbornik i

podizbornici
Brightness/

Contrast
(Svjetlina/
kontrast)

Opis

Ovaj izbornik koristite za aktiviranje prilagođavanja svjetline/
kontrasta.

S2319HS

Dell 23 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

75 %

75 %

S2719HS

Dell 27 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

75 %

75 %

Rad s monitorom | 29

Ikona Izbornik i

podizbornici

Brightness
(Svjetlina)

Contrast
(kontrast)

Auto Adjust
(Automatsko
prilagođavanje)

Opis

Brightness (Svjetlina) prilagođava osvijetljenost pozadinskog

svjetla. (minimalno 0; maksimalno 100).

Pritisnite gumb za povećanje svjetline.

Pritisnite gumb za smanjivanje svjetline.
NAPOMENA: Ručno prilagođavanje svjetline je onemogućeno

kada je uključen Dinamički kontrast.

Prvo prilagodite svjetlinu, a zatim prilagodite kontrast samo
ako je potrebno dodatno prilagođavanje.

Pritisnite gumb za povećanje kontrasta i pritisnite gumb
za smanjenje kontrasta (između 0 i 100).

Kontrast prilagođava razliku između zatamnjenosti i svjetline
na monitoru.

Iako vaše računalo prepozna monitor prilikom pokretanja,
funkcija Auto Adjustment (Automatsko prilagođavanje)
optimizira postavke prikaza koje ćete koristiti u vašem
postavljanju.

Auto Adjustment (Automatsko prilagođavanje) omogućava
automatsko prilagođavanje monitora prema dolaznom video
signalu. Nakon korištenja automatskog prilagođavanja,
možete dodatno ugoditi monitor koristeći funkcije Pixel Clock

(Takt piksela) (grubo) i Phase (Faza) (fino) u sklopu izbornika
Display (Zaslon)

S2319HS

Dell 23 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Press to adjust the screen automatically.

30 | Rad s monitorom

Ikona Izbornik i

podizbornici

Opis

S2719HS

Dell 27 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Press to adjust the screen automatically.

Sljedeći dijaloški okvir pojavljuje se na crnom zaslonu dok se
monitor automatski prilagođava na trenutni ulaz:

Auto adjustment in progress...

NAPOMENA: U većini slučajeva, funkcija Auto Adjust
(Automatsko prilagođavanje) daje najbolju sliku za produces

vašu konfiguraciju.

NAPOMENA: Mogućnost funkcije Auto Adjust (Automatsko
prilagođavanje) dostupna je samo ako je monitor priključen

putem VGA kabela.

Rad s monitorom | 31

Ikona Izbornik i

podizbornici
Input Source

(Ulazni izvor)

Opis

Izbornik Input Source (Ulazni izvor) koristite za odabir između
različitih video ulaza koji su povezani na monitor.

S2319HS

Dell 23 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

VGA

DP

HDMI

Auto select

Reset Input Source

On

S2719HS

Dell 27 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

VGA

DP

HDMI

Auto select

Reset Input Source

On

VGA

Koristite da biste odabrali VGA ulazni izvor.

DP

Koristite da biste odabrali DP ulazni izvor.

HDMI

Koristite da biste odabrali HDMI ulazni izvor.

Auto Select
(Automatski
odabir)

Reset Input

Koristite da biste odabrali Auto Select (Automatski odabir),
monitor će tražiti dostupne ulazne izvore.

Postavke ulaznog izvora monitora vraća na tvorničke postavke.

Source (Vrati
ulazni izvor)

32 | Rad s monitorom

Ikona Izbornik i

Opis

podizbornici
Color (Boja) Koristite izbornika Color (Boja) za prilagođavanje načina

podešavanja boje.

S2319HS

Dell 23 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Preset Modes

Input Color Format

Hue

Saturation

Reset Color

S2719HS

Dell 27 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Preset Modes

Input Color Format

Hue

Saturation

Reset Color

Standard

RGB

Standard

RGB

Rad s monitorom | 33

Ikona Izbornik i

podizbornici

Preset Modes
(Unaprijed
postavljeni
načini rada)

Opis

Kada odaberete Preset Modes (Unaprijed postavljeni načini),
možete birati između Standard (Standardno), ComfortView,

Movie (Film), Game (Igre), Warm, Cool (Toplo, hladno) ili
Custom Color (Prilagođena boja) s popisa.

S2319HS

Dell 23 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Preset Modes

Input Color Format

Hue

Saturation

Reset Color

Standard

ComfortView

Movie

Game

Warm

cool

Custom Color

S2719HS

Dell 27 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Preset Modes

Input Color Format

Hue

Saturation

Reset Color

Standard

ComfortView

Movie

Game

Warm

cool

Custom Color

•Standard (Standardno): Zadane postavke boje. Ovo je zadani

unaprijed postavljeni način.

•ComfortView: Smanjuje razinu plavog svjetla emitiranog iz

zaslona, kako bi gledanje bilo udobnije za vaše oči.

34 | Rad s monitorom

Ikona Izbornik i

podizbornici

Opis

NAPOMENA: Da biste smanjili rizik od naprezanja oka i

bolova u vratu/leđima/ramenima uslijed korištenja monitora u
predugim vremenskim periodima, predlažemo sljedeće:

•Postavite zaslon na 20 do 28 inča (50-70 cm) od očiju.

•Često trepćite kako biste navlažili i ovlažili oči kada radite s

monitorom.

•Uzimajte redovite stanke od 20 minuta svakih sat vremena.

•Za vrijeme stanke nemojte gledati u monitor i gledajte barem

20 sekundi u određeni predmet koji je udaljen barem 20
stopa (6 m).

•Za vrijeme stanke obavite vježbe istezanja kako biste
oslobodili napetost u vratu/rukama/leđima/ramenima.

•Movie (Film): Idealno za filmove.

•Game (Igre): Idealno za većinu igraćih aplikacija.

•Warm (Toplo): Povećava temperaturu boje. Zaslon izgleda

toplije uz nijansu crvene/žute.

•Cool (Hladno): Smanjuje temperaturu boje. Zaslon izgleda

hladnije uz nijansu plave.

•Custom Color (Prilagođena boja): Omogućuje vam ručno

prilagođavanje postavke boje. Pritisnite gumbe i za
prilagođavanje vrijednosti Crvene, Zelene i Plave i izradu
vlastitog unaprijed postavljenog načina boje.

Rad s monitorom | 35

Ikona Izbornik i

podizbornici

Input Color
Format
(Format
ulazne boje)

Opis

Omogućuje postavljanje načina rada video ulaza na:

•RGB: Odaberite ovu mogućnost ako je monitor povezan na
računalo (ili DVD player) pomoću HDMI, DP kabela.

•YPbPr: Odaberite ovu mogućnost ako DVD player podržava
samo YPbPr izlaz.

S2319HS

Dell 23 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Preset Modes

Input Color Format

Hue

Saturation

Reset Color

RGB

YPbPr

S2719HS

Dell 27 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Preset Modes

Input Color Format

Hue

Saturation

Reset Color

RGB

YPbPr

Hue (Nijansa)

Koristite ili za prilagođavanje nijanse od 0 do 100.
NAPOMENA: Prilagodba nijanse je moguća samo za načine
Movie (Film) i Game (Igra).

Saturation
(Zasićenost)

Koristite ili za prilagođavanje zasićenosti od 0 do 100.
NAPOMENA: Prilagodba zasićenja je moguća samo za načine \
Movie (Film) i Game (Igra).

36 | Rad s monitorom

Ikona Izbornik i

podizbornici

Reset Color
(Vrati boju)

Display
(Prikaz)

Opis

Vraća postavke boje monitora na tvorničke postavke.

Izbornik Display (Prikaz) koristite za prilagođavanje slike.

S2319HS

Dell 23 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Dell 23 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Aspect Ratio

Horizontal Position

Vertical Position

Sharpness

Pixel Clock

Phase

Dynamic Contrast

Response Time

Reset Display

Wide 16:9

50

50

50

50

50

Normal

Rad s monitorom | 37

Ikona Izbornik i

podizbornici

Opis

S2719HS

Dell 27 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Dell 27 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Aspect Ratio

Horizontal Position

Vertical Position

Sharpness

Pixel Clock

Phase

Dynamic Contrast

Response Time

Reset Display

Wide 16:9

50

50

50

50

50

Normal

Aspect Ratio

Prilagodite format prikaza na Wide (Široko) 16:9, 4:3, ili 5:4.
(Format
prikaza)

Horizontal
Position
(Horizontalni
položaj)

ili koristite za pomicanje slike ulijevo ili udesno.
Minimalna vrijednost je 0 (-).
Maksimalna vrijednost je 100 (+).

Vertical
Position
(Vertikalni
položaj)

ili koristite za pomicanje slike gore ili dolje.
Minimalna vrijednost je 0 (-).
Maksimalna vrijednost je 100 (+).

NAPOMENA: Podešavanja vrijednosti Horizontal Position
(Horizontalni položaj) i Vertical Position (Vertikalni položaj)

su dostupna samo za "VGA" ulaz.

38 | Rad s monitorom

Ikona Izbornik i

podizbornici

Sharpness
(Oštrina)

Pixel Clock
(Takt piksela)

Phase
(Faza)

Dynamic
Contrast
(Dinamički
kontrast)

Response
Time
(Vrijeme
odziva)

Reset
Display (Vrati
postavke
prikaza)

Opis

Čini sliku oštrijom ili mekšom.

Koristite ili za prilagođavanje oštrine od '0' do '100'.

Pritišćite za izoštravanje slike.

Podešavanje vrijednosti Phase (Faza) i Pixel Clock (Takt
piksela) omogućava podešavanje monitora prema vašim
željama.

Gumbe ili koristite za prilagođavanje slike do najbolje
kvalitete.

Ako se korištenjem prilagođavanja vrijednosti Phase (Faza) ne
postignu zadovoljavajući rezultati, prilagodite vrijednost Pixel
Clock (Takt piksela) (grubo), a zatim ponovno prilagodite
vrijednost Phase (Faza) (fino).

NAPOMENA: Podešavanja takta piksela i faze moguća su samo
ako je monitor priključen putem VGA kabela.

Omogućuje povećavanje razine kontrasta za pružanje oštrije
slike s detaljnijom kvalitetom.

Pritisnite gumb za “uključivanje” ili “isključivanje”
dinamičkog kontrasta.
NAPOMENA: Samo za unaprijed postavljene načine Game
(Igra) i Movie (Film).
NAPOMENA: Dinamički kontrast pruža veći kontrast ako
odaberete unaprijed postavljeni način Game (igre) ili Movie
(film).

Dozvoljava postavljanje vremena odziva na Normal (Normalno)
ili Fast (Brzo).

Vraća postavke zaslona na tvornički zadane vrijednosti.

Rad s monitorom | 39

Ikona Izbornik i

Opis

podizbornici
Izbornik Odaberite ovu mogućnost za prilagođavanje postavki OSD

izbornika, kao što su jezik OSD izbornika, vrijeme u kojem
izbornik ostaje na zaslonu i slično.

S2319HS

Dell 23 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Language

Rotation

Transparency

Timer

Reset Menu

English

20

20 s

S2719HS

Dell 27 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Language

Rotation

Transparency

Timer

Reset Menu

English

20

20 s

Language
(Jezik)

Postavite OSD zaslona na jedan od osam jezika.
(engleski, španjolski, francuski, njemački, brazilski portugalski,

ruski, pojednostavljeni kineski ili japanski).

Rotation
(Rotacija)

Transparency
(Prozirnost)

Rotira OSD za 90 stupnjeva.
Možete prilagoditi izbornik prema rotaciji zaslona.

Odaberite ovu mogućnost za promjenu prozirnosti izbornika

koristeći i (min. 0 / maks. 100).

40 | Rad s monitorom

Ikona Izbornik i

podizbornici

Timer
(Mjerač
vremena)

Reset
Menu (Vrati
postavke
izbornika)

Personalize
(Personalizi­raj).

Opis

OSD Hold Time (Vrijeme prikazivanja OSD izbornika):

Postavlja duzinu vremena u kojem OSD ostaje aktivan nakon
pritiskanja gumba.

Koristite gumbe i za prilagođavanje klizača u pomacima
od 1 sekunde, od 5 do 60 sekundi.

Vraća postavke izbornika na tvornički zadane vrijednosti.

Za tipkovnički prečac odaberite neki od Preset Modes

(Unaprijed postavljeni način rada), Brightness/Contrast
(Svjetlina/Kontrast), Auto Adjust (Automatsko podešavanje),
Input Source (Ulazni izvor), Aspect Ratio (Format slike) i
Rotation (Zakretanje).
S2319HS

Dell 23 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Shortcut Key 1

Shortcut Key 2

Power Button LED

USB

Reset Personalization

Preset Modes

Input Source

On During Active

O During Standby

S2719HS

Dell 27 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Shortcut Key 1

Shortcut Key 2

Power Button LED

USB

Reset Personalization

Preset Modes

Input Source

On During Active

O During Standby

Rad s monitorom | 41

Ikona Izbornik i

podizbornici

Power
Button LED
(LED gumba
napajanja)

USB Omogućuje aktiviranje ili deaktiviranje USB funkcije tijekom

Reset Per­sonalization
(Vrati postav­ke personali­zacije)

Opis

Omogućuje vam postavljanje stanja svjetla napajanja za uštedu
energije.

stanja pripravnosti monitora.
NAPOMENA: Uključivanje/isključivanje USB funkcije u stanju

pripravnosti moguće je samo ako je USB kabel za odlazni
prijenos iskopčan. Ova mogućnost biti će zasivljena ako je
ukopčan USB kabel za odlazni prijenos.

Vraća tipke prečaca na tvorničke postavke.

42 | Rad s monitorom

Ikona Izbornik i

Opis

podizbornici
Other (Ostalo) Odaberite ovu mogućnost za prilagodbu OSD postavki, poput

DDC/CI, LCD prilagodbe i tako dalje.

S2319HS

Dell 23 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Display Info

DDC/CI

LCD Conditioning

Service Tag

Reset Others

Factory Reset ENERGY STAR

On

O

ABCDEFG

®

S2719HS

Dell 27 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Display Info

DDC/CI

LCD Conditioning

Service Tag

Reset Others

Factory Reset ENERGY STAR

On

O

ABCDEFG

®

Display Info
(Podaci o
zaslonu)

Prikazuje trenutne postavke monitora.

Rad s monitorom | 43

Ikona Izbornik i

podizbornici

DDC/CI DDC/CI (podatkovni kanal zaslona/sučelje s naredbama)

Opis

omogućuje prilagođavanje postavki monitora koristeći softver
na računalu.

Odaberite Off (Isključi) za isključivanje ove značajke.
Omogućite ovu značajku za najbolje korisničko iskustvo i

optimalne performanse monitora.

S2319HS

Dell 23 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Display Info

DDC/CI

LCD Conditioning

Service Tag

Reset Others

Factory Reset

On

O

S2719HS

Dell 27 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Display Info

DDC/CI

LCD Conditioning

Service Tag

Reset Others

Factory Reset

On

O

44 | Rad s monitorom

Ikona Izbornik i

podizbornici

LCD
Conditioning
(LCD
prilagodba)

Opis

Pomaže u smanjivanju manjih slučajeva zadržavanja slike.
Ovisno o stupnju zadržavanja slike, može proći neko vrijeme
dok se program pokrene. Odaberite On (Uključi) za pokretanje
postupka.

S2319HS

Dell 23 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Display Info

DDC/CI

LCD Conditioning

Service Tag

Reset Others

Factory Reset

On

O

S2719HS

Dell 27 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Display Info

DDC/CI

LCD Conditioning

Service Tag

Reset Others

Factory Reset

On

O

Service Tag
(Servisna
oznaka)

Reset Other
(Vrati ostale
postavke)

Prikazuje servisnu oznaku. Servisna oznaka je jedinstveni
alfanumerički identifikator pomoću kojeg tvrtka Dell može
prepoznati specifikacije proizvoda i pristupiti podacima o
jamstvu.

NAPOMENA: Servisna oznaka otisnuta je i na naljepnici na
stražnjoj strani poklopca.

Vraća ostale postavke, kao što je DDC/CI, na tvornički zadane
vrijednosti.

Rad s monitorom | 45

Ikona Izbornik i

podizbornici

Factory
Reset (Vrati
na tvorničke
postavke)

Opis

Vraća sve postavljene postavke na tvornički zadane vrijednosti.
To su također postavke za ispitivanja ENERGY STAR®.

S2319HS

Dell 23 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Display Info

DDC/CI

LCD Conditioning

Service Tag

Reset Others

Factory Reset

On

O

ABCDEFG

ENERGY STAR

®

S2719HS

Dell 27 Monitor

Brightness/Contrast

Auto Adjust

Input Source

Color

Display

Menu

Personalize

Others

Display Info

DDC/CI

LCD Conditioning

Service Tag

Reset Others

Factory Reset

On

O

ABCDEFG

ENERGY STAR

®

46 | Rad s monitorom

Poruke upozorenja OSD izbornika

Kada je značajka Dinamički kontrast omogućena (u sljedećim unaprijed postavljenim
načinima rada: Game (Igre) ili Movie (Film), ručno prilagođavanje svjetline je
onemogućeno.

S2319HS S2719HS

Dell 23 Monitor

To allow manual adjustment of brightness, the Dynamic Contrast will be

switched o.

Do you want to continue?

Yes No

S2319HS

Dell 27 Monitor

To allow manual adjustment of brightness, the Dynamic Contrast will be

switched o.

Do you want to continue?

Yes No

S2719HS

Ako monitor ne podržava određeni način razlučivosti, prikazat će se sljedeća poruka:

S2319HS S2719HS

Dell 23 Monitor

The current input timing is not supported by the monitor display. Please

change your input timing to

listed timing as per the monitor specifications.

1920x1080, 60Hz or any other monitor

S2319HS

Dell 27 Monitor

The current input timing is not supported by the monitor display. Please

change your input timing to

listed timing as per the monitor specifications.

1920x1080, 60Hz or any other monitor

S2719HS

To znači da se monitor ne može sinkronizirati sa signalom koji prima s računala.
Pogledajte Monitor Specifications (Tehnički podaci monitora) u vezi raspona
horizontalne i vertikalne frekvencije koji se odnose na ovaj monitor.
Preporučeni način rada je 1920 x 1080.
Prije onemogućavanja DDC/CI funkcije prikazat će se sljedeća poruka:

S2319HS S2719HS

Dell 23 Monitor

The function of adjusting display setting using PC

application will be disabled.

Do you wish to disable DDC/CI function?

Yes No

S2319HS

Dell 27 Monitor

The function of adjusting display setting using PC

application will be disabled.

Do you wish to disable DDC/CI function?

Yes No

S2719HS

Rad s monitorom | 47

Kad monitor uđe u Power Save (Štedni način rada), prikazat će se sljedeća poruka:

S2319HS S2719HS

Dell 23 Monitor

Entering Power Save Mode.

S2319HS

Dell 27 Monitor

Entering Power Save Mode.

S2719HS

Aktivirajte računalo i pokrenite monitor za pristup OSD izborniku.
Ako pritisnete bilo koji gumb osim gumba napajanja, ovisno o odabranom ulazu pojavit
će se sljedeće poruke:

S2319HS S2719HS

Dell 23 Monitor

No DP signal from your device.

Press any key on the keyboard or move the mouse to wake it up.

If there is no display, press the monitor button again to select

the correct input source.

S2319HS

Dell 27 Monitor

No DP signal from your device.

Press any key on the keyboard or move the mouse to wake it up.

If there is no display, press the monitor button again to select

the correct input source.

S2719HS

Ako je odabran ulaz VGA, DP, HDMI, a odgovarajući kabel nije povezan, prikazat će se
sljedeći pomični dijaloški okvir.

S2319HS S2719HS

Dell 23 Monitor

No VGA Cable

The display will go into Power Save Mode in 4 minutes.

Dell 27 Monitor

No VGA Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/support/S2319HS

ili

Dell 23 Monitor

No DP Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/support/S2319HS

48 | Rad s monitorom

S2319HS

S2319HS

www.dell.com/support/S2719HS

S2719HS

ili

Dell 27 Monitor

No DP Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/support/S2719HS

S2719HS

ili

ili

Dell 23 Monitor

No HDMI Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/support/S2319HS

S2319HS

Dell 27 Monitor

No HDMI Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/support/S2719HS

Više informacija potražite u Troubleshooting (Rješavanje problema).

S2719HS

Rad s monitorom | 49

Rješavanje problema

UPOZORENJE: Prije započinjanja bilo kojeg postupka u ovom odjeljku, pazite da

se pridržavate sigurnosnih uputa.

Samoprovjera

Monitor nudi funkciju samoprovjere koja vam omogućuje provjeru ispravnosti rada.
Ako su monitor i računalo propisno povezani, ali zaslon monitora ostane zatamnjen,
pokrenite samoprovjeru monitora izvođenjem sljedećeg postupka:

1 Isključite računalo i monitor.
2 Iskopčajte video kabel sa stražnje strane računala. Da biste osigurali ispravan rad

samoprovjere, uklonite sve digitalne i analogne kabele sa stražnje strane računala.

3 Uključite monitor.

Ako monitor ne može pronaći video signal i radi ispravno, na zaslonu (na crnoj pozadini)
će se pojaviti pomični dijaloški okvir. U načinu rada za samoprovjeru, LED napajanja
ostaje svijetliti bijelo. Također, ovisno o odabranom ulazu, jedan od sljedećih dijaloških
okvira će se neprekidno pomicati kroz zaslon.

S2319HS S2719HS

Dell 23 Monitor

No VGA Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/support/S2319HS

ili

Dell 23 Monitor

No DP Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/support/S2319HS

50 | Rješavanje problema

S2319HS

S2319HS

Dell 27 Monitor

No VGA Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/support/S2719HS

S2719HS

ili

Dell 27 Monitor

No DP Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/support/S2719HS

S2719HS

ili

ili

Dell 23 Monitor

No HDMI Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/support/S2319HS

S2319HS

Dell 27 Monitor

No HDMI Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/support/S2719HS

S2719HS

4 Ovaj okvir također se pojavljuje tijekom normalnog rada sustava ako se video kabel

odvoji ili ošteti.

5 Isključite monitor i ponovno povežite video kabel; zatim uključite računalo i

monitor.

Ako monitor ostane zatamnjen nakon prethodnog postupka, provjerite videokontroler i
računalo jer monitor radi ispravno.

Rješavanje problema | 51

Ugrađeni alat za dijagnostiku

3 4 51 2

Monitor sadrži ugrađeni alat za dijagnostiku kojim za sve nepravilnosti u radu zaslona
možete utvrditi jesu li nastale zbog inherentnog problema s monitorom ili s računalom i
video karticom.

NAPOMENA: Ugrađeni alat za dijagnostiku možete pokrenuti samo ako je video

kabel odvojen i monitor se nalazi u načinu rada za samoprovjeru.

Pokretanje ugrađenog alata za dijagnostiku:

1 Pobrinite se da zaslon bude čist (nema prašine na površini zaslona).
2 Iskopčajte video kabele sa stražnje strane računala i monitora. Monitor zatim odlazi

u način rada za samoprovjeru.

3 Pritisnite i 5 sekundi držite pritisnutim Button 1 (Gumb 1). Pojavit će se sivi zaslon.
4 Pažljivo provjerite da na zaslonu nema nepravilnosti.
5 Ponovno pritisnite Button 1 (Gumb 1) na prednjoj ploči. Boja zaslona mijenja se u

crvenu.

6 Provjerite da na zaslonu nema nepravilnosti.
7 Ponavljajte korake 5 i 6 za provjeru zaslona u zelenoj, plavoj, crnoj, bijeloj boji i

tekstu.

Provjera je gotova kada se pojavi zaslon s tekstom. Za izlaz ponovno pritisnite Button 1
(Gumb 1). Ako ugrađenim alatom za dijagnostiku ne utvrdite nikakve nepravilnosti u radu
zaslona, rad monitora je ispravan. Provjerite video karticu i računalo.

52 | Rješavanje problema

Uobičajeni problemi

Sljedeća tablica sadrži opće informacije o općenitim problemima monitora koji se mogu
pojaviti i moguća rješenja:

Uobičajeni

Što se događa Moguća rješenja

simptomi

Nema

Nema slike •Provjerite je li video kabel koji povezuje monitor i
videosignala/
LED napajanja
isključen

Nema
videosignala/

Nema slike ili

nema svjetline
LED napajanja
uključen

Loš fokus Slika je nejasna,

Video se trese/
podrhtava

Nedostaju
pikseli

zamagljena ili

dvostruka

Valovita slika ili

uglađeni pokreti

na zaslonu su

mrlje

računalo propisno i čvrsto priključen.

•Provjerite ispravnost rada zidne utičnice s
pomoću nekog drugog uređaja.

•Provjerite je li gumb napajanja potpuno pritisnut.

•Pazite da odaberete ispravan ulazni izvor putem

izbornika Input Source (Ulazni izvor).

•Povećajte vrijednosti regulatora svjetline i
kontrasta uz pomoć OSD-a.

•Provedite samoprovjeru rada monitora.

•Provjerite da nema savijenih ili slomljenih

kontakata u priključku video kabela.

•Pokrenite ugrađeni alat za dijagnostiku.

•Pazite da odaberete ispravan ulazni izvor putem

izbornika Input Source (Ulazni izvor).

•Izvedite Auto Adjust (Automatsko prilagođavanje)
putem OSD izbornika.

•Prilagodite upravljačke elemente za Phase (Faza) i Pixel
Clock (Takt piksela) putem OSD izbornika.

•Uklonite produžne video kabele.

•Vratite monitor na tvorničke postavke.

•Promijenite video razlučivost na propisani format

prikaza.

•Izvedite Auto Adjust (Automatsko prilagođavanje)
putem OSD izbornika.

•Prilagodite upravljačke elemente za Phase (Faza) i Pixel
Clock (Takt piksela) putem OSD izbornika.

•Vratite monitor na tvorničke postavke.

•Provjerite faktore u okruženju.

•Premjestite monitor i provjerite rad u drugoj prostoriji.

•Isključiteizatimuključitenapajanje.

•Pikselkojijetrajnoisključenjeprirodna

neispravnost koja se može pojaviti u LCD
tehnologiji.

•VišeinformacijaokvalitetiDellmonitorai

pravilima u vezi piksela potražite na Dell stranici
za podršku na:

www.dell.com/support/monitors.

Rješavanje problema | 53

Uobičajeni
simptomi

Zaglavljeni
pikseli

Problemi sa
svjetlinom

Geometrijsko
izobličenje

Horizontalne/
vertikalne linije

Problemi sa
sinkronizacijom

Problemi
povezani uz
sigurnost

Što se događa Moguća rješenja

na zaslonu su
svijetle mrlje

•Isključiteizatimuključitenapajanje.

•Pikselkojijetrajnoisključenjeprirodna

neispravnost koja se može pojaviti u LCD
tehnologiji.

•VišeinformacijaokvalitetiDellmonitorai

pravilima u vezi piksela potražite na Dell stranici
za podršku na:

www.dell.com/support/monitors.

Slika je pre
zatamnjena ili
presvijetla

•Vratite monitor na tvorničke postavke.

•Auto Adjust (Automatsko prilagođavanje) putem OSD
izbornika.

•Prilagodite vrijednosti regulatora svjetline i
kontrasta uz pomoć OSD-a.

Zaslon nije
pravilno centriran

Zaslon ima jednu
ili više linija

Zaslon je
poremećen
ili djeluje
razdijeljenim

Vidljivi znakovi
dima ili iskrenja

•Vratite monitor na tvorničke postavke.

•Auto Adjust (Automatsko prilagođavanje) putem OSD
izbornika.

•Prilagodite horizontalne i vertikalne regulatore putem
OSD izbornika.

•Vratite monitor na tvorničke postavke.

•Izvedite Auto Adjust (Automatsko prilagođavanje)

putem OSD izbornika.

•Prilagodite upravljačke elemente za Phase (Faza) i Pixel
Clock (Takt sata) putem OSD izbornika.

•Provedite samoprovjeru rada monitora i utvrdite postoje
li te linije i u načinu rada za samoprovjeru.

•Provjerite da nema savijenih ili slomljenih kontakata u
priključku video kabela.

•Pokrenite ugrađeni alat za dijagnostiku.

•Vratite monitor na tvorničke postavke.

•Izvedite Auto Adjust (Automatsko prilagođavanje)

putem OSD izbornika.

•Prilagodite upravljačke elemente za Phase (Faza) i Pixel
Clock (Takt piksela) putem OSD izbornika.

•Provedite samoprovjeru rada monitora i utvrdite
pojavljuje li poremećen zaslon i u načinu rada za
samoprovjeru.

•Provjerite da nema savijenih ili slomljenih kontakata u
priključku video kabela.

•Ponovno pokrenite računalo u sigurnom načinu rada.

•Nemojte izvoditi nikakve postupke za rješavanje

problema.

•Odmah se obratite tvrtki Dell.

54 | Rješavanje problema

Uobičajeni
simptomi

Povremeni
problemi

Nedostaje boja Slika kojoj

Pogrešna boja Boja slike nije

Zadržavanje
slike uslijed
nepromjenjive
slike na
monitoru
u dužem
vremenskom
periodu

Što se događa Moguća rješenja

Monitor malo
radi ispravno
malo ne

nedostaje boja

dobra

Blijeda sjena
prikazane
nepromjenjive
slike prikazuje
se na zaslonu

•Provjerite je li video kabel koji povezuje monitor i
računalo propisno i čvrsto priključen.

•Vratitemonitornatvorničkepostavke.

•Provedite samoprovjeru rada monitora i utvrdite

pojavljuje li se povremeni problemi javljaju i u
načinu rada za samoprovjeru.

•Provedite samoprovjeru monitora.

•Provjerite je li video kabel koji povezuje monitor i

računalo propisno i čvrsto priključen.

•Provjerite da nema savijenih ili slomljenih
kontakata u priključku video kabela.

•Promijenite postavke Preset Modes (Unaprijed
postavljeni načini rada), u OSD izborniku Color
(Boja), ovisno o aplikaciji.

•Prilagodite R/G/B vrijednost u Custom Color
(Prilagođena boja) u OSD izborniku Color (Boja).

•Promijenite Input Color Format (Format ulazne
boje) na PC RGB ili YPbPr u OSD izborniku Color
(Boja).

•Pokrenite ugrađeni alat za dijagnostiku.

•Koristite značajku Upravljanje napajanjem za

isključivanje monitora svaki put kad nije u uporabi
(više informacija potražite u Power Management

Modes (Načini rada upravljanja napajanjem)).

•Alternativno možete koristiti dinamički promjenjiv
čuvar zaslona.

Rješavanje problema | 55

Problemi karakteristični za proizvod

Karakteristični
simptomi

Slika zaslona je
premala

Nema ulaznog
signala kad
su pritisnute
korisnički
upravljački
elementi

Slika ne
popunjava cijeli
zaslon

Što se događa Moguća rješenja

Slika je
centrirana na
zaslon, ali ne
ispunjava cijelo
područje prikaza

Nema slike, LED
svjetlo je bijelo

Slika ne može
ispuniti visinu ili
širinu zaslona

•Provjerite postavku Aspect Ratio (Format prikaza)
u OSD izborniku Display (Prikaz).

•Vratite monitor na tvorničke postavke.

•Provjerite izvor signala. Pobrinite se da računalo

ne bude u štednom načinu rada pomicanjem
miša ili pritiskanjem bilo koje tipke na tipkovnici.

•Provjerite je li signalni kabel propisno ukopčan.
Ponovno ukopčajte signalni kabel ako je
potrebno.

•Vratite računalo ili video player na početne
postavke.

•Zbog različitih formata video signala (format
prikaza) DVD-a, monitor može sliku prikazivati na
cijelom zaslonu.

•Pokrenite ugrađeni alat za dijagnostiku.

56 | Rješavanje problema

Problemi Karakteristični za univerzalnu serijsku sabirnicu (USB)

Karakteristični
simptomi

USB sučelje ne
radi

USB 3.0 Super
Speed sučelje je
sporo.

Bežični USB
vanjski uređaji
prestaju raditi
kada se USB 3.0
uređaj ukopča

Što se događa Moguća rješenja

USB vanjski
uređaji ne rade

Vanjski uređaji
USB 3.0 Super
Speed rade
sporo ili ne rade
uopće

Bežični
USB vanjski
uređaji sporo
reagiraju ili
rade samo ako
se udaljenost
između njih
i prijemnika
smanji

•Provjerite je li monitor uključen.

•Ponovno priključite kabel za odlazni prijenos na

računalo.

•Ponovno povežite USB vanjske uređaje (priključak
za dolazni prijenos).

•Isključite i zatim ponovno uključite monitor.

•Ponovno pokrenite računalo.

•Neki USB uređaji, kao što je vanjski prijenosni

HDD pogon trebaju veću struju; povežite uređaj
izravno na sustav računala.

•Provjerite je li računalo usklađeno za USB 3.0.

•Neka računala imaju priključke USB 3.0, USB

2.0 i USB 1.1. Pazite da koristite propisani USB
priključak.

•Ponovno priključite kabel za odlazni prijenos na
računalo.

•Ponovno povežite USB vanjske uređaje (priključak
za dolazni prijenos).

•Ponovno pokrenite računalo.

•Povećajte udaljenost između USB 3.0 vanjskih

uređaja i bežičnog USB prijemnika.

•Postavite bežični USB prijemnik što je bliže
moguće bežičnim USB vanjskim uređajima.

•Koristite USB produžni kabel za postavljanje
bežičnog USB prijemnika što je dalje moguće od
USB 3.0 priključka.

Rješavanje problema | 57

Dodatak

Sigurnosne upute

Za zaslone sa sjajnim okvirima korisnik mora uzeti u obzir postavljanje zaslona jer okvir
može uzrokovati uznemirujući odsjaj svjetla u okruženju i svijetlih površina.

UPOZORENJE: Uporaba upravljačkih elemenata, prilagođavanja ili postupaka

koji nisu navedeni u ovoj dokumentaciji može dovesti do izlaganja električnim i/ili
mehaničkim opasnostima.

Informacije o sigurnosnim uputama potražite u Informacije o sigurnosti, okolišu i
zakonskim propisima (SERI).

FCC napomene (samo za SAD) i druge regulativne informacije

FCC napomene i druge regulativne informacije potražite na internetskoj stranici za
regulativnu sukladnost na www.dell.com/regulatory_compliance.

Kontaktiranje tvrtke Dell

NAPOMENA: Ako nemate aktivnu internetsku vezu, informacije o kontaktu možete

pronaći na računu koji ste dobili prilikom kupnje proizvoda, popisu zapakiranih
proizvoda, računu ili katalogu proizvoda tvrtke Dell.

Tvrtka Dell omogućava nekoliko opcija za podršku i uslugu kojima možete pristupiti
preko Interneta ili telefona. Njihova dostupnost ovisi o državi i proizvodu, tako da neke
usluge možda neće biti dostupne u vašem području.

Dobivanje internetskog sadržaja za podršku monitora:

Pogledajte www.dell.com/support/monitors.

Ako se želite obratiti tvrtki Dell u vezi prodaje, tehničke podrške ili problema oko
korisničke podrške:

1 Idite na www.dell.com/support.
2 Odaberite vašu državu na izborniku s padajućim popisom koji se nalazi u gornjem

lijevom kutu stranice.

3 Kliknite Contact Us (Kontaktirajte nas) pokraj padajućeg popisa s državama.
4 Na temelju toga što trebate odaberite odgovarajuću uslugu ili vezu za podršku.
5 Izaberite način kontaktiranja tvrtke Dell koji vam najviše odgovara.

58 | Dodatak

Postavljanje monitora

Postavljanje razlučivosti zaslona na 1920 x 1080 (maksimalno)

Za najbolje performanse postavite razlučivost zaslona na 1920 x 1080 piksela
izvođenjem sljedećih koraka:

U sustavima Windows Vista, Windows 7, Windows 8 ili Windows 8.1:

1 Samo u sustavu Windows 8 i Windows 8.1, odaberite pločicu Radna površina za

prebacivanje na klasičnu radnu površinu. Preskočite ovaj korak za Windows Vista i
Windows 7.

2 Kliknite desnim klikom na radnu površinu i kliknite Screen Resolution (Razlučivost

zaslona).
3 Kliknite padajući popis razlučivosti zaslona i odaberite 1920 x 1080.
4 Kliknite OK (U redu).

U sustavu Windows 10:

1 Kliknite desnim klikom na radnu površinu i kliknite Display Settings (Postavke

zaslona).
2 Kliknite Advanced display settings (Dodatne postavke prikaza).
3 Kliknite padajući popis razlučivosti i odaberite 1920 x 1080.
4 Kliknite Apply (Primijeni).

Ako ne vidite preporučenu razlučivost kao mogućnost, možda je potrebno ažurirati
upravljački program grafičke kartice. Molimo odaberite scenarij koji najbolje opisuje
računalni sustav koji koristite i slijedite pružene korake.

Dell računalo

1 Idite na www.dell.com/support, unesite servisnu oznaku i preuzmite najnoviji

upravljački program za grafičku karticu.
2 Nakon instalacije upravljačkog programa grafičke kartice, ponovno pokušajte

postaviti razlučivost na 1920 x 1080.

NAPOMENA: Ako ne možete postaviti razlučivost na 1920 x 1080, molimo

kontaktirajte Dell da biste se raspitali o grafičkoj kartici koja podržava ove
razlučivosti.

Dodatak | 59

Računalo koje nije iz tvrtke Dell

U sustavima Windows Vista, Windows 7, Windows 8 ili Windows 8.1:

1 Samo u sustavu Windows 8 i Windows 8.1, odaberite pločicu Radna površina za

prebacivanje na klasičnu radnu površinu. Preskočite ovaj korak za Windows Vista i

Windows 7.

2 Kliknite desnim klikom na radnu površinu i kliknite Personalization

(Personalizacija).
3 Kliknite Change Display Settings (Promijeni postavke zaslona).
4 Kliknite Advanced Settings (Napredne postavke).
5 Pronađite dobavljača grafičkog upravljačkog uređaja u opisu u gornjem dijelu

prozora (primjerice NVIDIA , AMD, Intel, itd.).
6 Pogledajte internetsku stranicu proizvođača grafičke kartice za ažuriranje

upravljačkog programa (primjerice, www.AMD.com ili www.NVIDIA.com).
7 Nakon instalacije upravljačkog programa grafičke kartice, ponovno pokušajte

postaviti razlučivost na 1920 x 1080.

U sustavu Windows 10:

1 Kliknite desnim klikom na radnu površinu i kliknite Display Settings (Postavke

zaslona).
2 Kliknite Advanced display settings (Dodatne postavke prikaza).
3 Kliknite Display adapter properties (Svojstva adaptera za prikaz).
4 Pronađite dobavljača grafičkog upravljačkog uređaja u opisu u gornjem dijelu

prozora (primjerice NVIDIA, AMD, Intel, itd.).
5 Pogledajte internetsku stranicu proizvođača grafičke kartice za ažuriranje

upravljačkog programa (primjerice, www.AMD.com ili www.NVIDIA.com).
6 Nakon instalacije upravljačkog programa grafičke kartice, ponovno pokušajte

postaviti razlučivost na 1920 x 1080 ponovno.

NAPOMENA: Ako ne možete postaviti preporučenu razlučivost, molimo kontaktirajte

proizvođača računala ili razmotrite kupnju grafičke kartice koja podržava ovu video
razlučivost.

60 | Dodatak

Smjernice za održavanje

Čišćenje monitora

UPOZORENJE: Prije čišćenja monitora iskopčajte kabel napajanja monitora iz

električne utičnice.

OPREZ: Pročitajte Safety Instructions (Sigurnosne upute) prije čišćenja monitora i

pridržavajte ih se.

Za najbolje postupke slijedite upute sa sljedećeg popisa tijekom raspakiranja, čišćenja ili
rukovanja monitorom:

• Za čišćenje antistatičkog zaslona vašeg monitora, vodom blago namočite meku,

čistu krpu. Po mogućnosti koristite posebnu tkaninu ili otopinu za čišćenje zaslona
odgovarajuću za anitstatički sloj. Nemojte koristiti benzen, razrjeđivač, amonijak,
abrazivna sredstva za čišćenje ili komprimirani zrak.

• Koristite vlažnu, meku krpu za čišćenje monitora. Izbjegavajte korištenje

deterdženata bilo koje vrste jer neki deterdženti ostavljaju mutan sloj na monitoru.

• Ako primijetite bijeli prah kada otpakirate monitor, obrišite ga krpom.

• Oprezno rukujte monitorom, ako se tamniji monitori ogrebu, na njima se lakše

pojavljuju bijeli tragovi struganja nego na monitorima svjetlije boje.

• Da biste održali najbolju kvalitetu slike monitora koristite dinamički promjenjiv čuvar

zaslona i isključujte ga kad nije u uporabi.

Dodatak | 61

Raspored kontakata

VGA priključak

Broj kontakta Strana povezanog signalnog kabela s 15 kontakata

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Video-crveno

Video-zeleno

Video-plavo

GND (Uzemljenje)

Samoprovjera

GND-R

GND-G

GND-B

Računalo 5 V/3,3 V

GND-sinkronizacija

GND (Uzemljenje)

DDC podaci

H-sinkronizacija

V-sinkronizacija

DDC takt

62 | Dodatak

DP priključak

Broj kontakta Strana povezanog signalnog kabela s 20 kontakata

1 ML3(n)

2 GND

3 ML3(p)

4 ML2(n)

5 GND

6 ML2(p)

7 ML1(u)

8 GND

9 ML1(p)

10 ML0(n)

11 GND

12 ML0(p)

13 CONFIG1

14 CONFIG2

15 AUX CH (p)

16 GND

17 AUX CH (n)

18 Hot Plug Detect

19 Return

20 DP_PWR

Dodatak | 63

HDMI priključak

Broj kontakta Strana povezanog signalnog kabela s 19 kontakata

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

TMDS DATA 2+

TMDS DATA 2 SHIELD

TMDS DATA 2-

TMDS DATA 1+

TMDS DATA 1 SHIELD

TMDS DATA 1-

TMDS DATA 0+

TMDS DATA 0 SHIELD

TMDS DATA 0-

TMDS CLOCK+

TMDS CLOCK SHIELD

TMDS CLOCK-

CEC

Reserved (N.C. on device)

DDC CLOCK (SCL)

DDC DATA (SDA)

DDC/CEC Ground

+5 V POWER

HOT PLUG DETECT

64 | Dodatak

Univerzalna serijska sabirnica (USB)

U ovom odjeljku nalaze se podaci o USB priključcima koji su dostupni na monitoru.
Računalo ima sljedeće USB priključke:

Dno

Lijevo

štednom načinu rada. Ako isključite monitor i zatim ga ponovno uključite, do
nastavka normalnog rada priključenih perifernih uređaja može proći nekoliko
sekundi.

USB 3.0

Brzina prijenosa Brzina prijenosa podataka Potrošnja snage

Super-brzina 5 Gbps 4,5 W
Visoka brzina 480 Mbps 4,5 W
Puna brzina 12 Mbps 4,5 W

USB 2.0

Brzina prijenosa Brzina prijenosa podataka Potrošnja snage

Visoka brzina 480 Mbps 2,5 W
Puna brzina 12 Mbps 2,5 W
Mala brzina 1,5 Mbps 2,5 W

• 1 USB 3.0 odlazni priključak

• 2 USB 2.0 priključka za dolazni prijenos

2 USB 3.0 priključka za dolazni prijenos

NAPOMENA: USB priključci monitora rade samo kad je monitor uključen ili u

NAPOMENA: Monitor je usklađen za Super-Speed USB 3.0 i High-Speed USB 2.0.

(Maks., svaki priključak)

USB 2.0 dolazni priključak

Broj kontakta Signala
1 VCC
2 DMD
3 DPD

Dodatak | 65

USB 3.0 odlazni priključak USB 3.0 dolazni priključak

Broj kontakta
1
2 D- 2 D-
3 D+ 3 D+
4 GND 4 GND
5 StdB_SSTX- 5 StdA_SSRX-
6 StdB_SSTX+ 6 StdA_SSRX+
7 GND_DRAIN 7 GND_DRAIN
8 StdB_SSRX- 8 StdA_SSTX-
9 StdB_SSRX+ 9 StdA_SSTX+
Shell Shield Shell Shield

Signala
VBUS 1 VBUS

Broj kontakta Signala

66 | Dodatak
