Руководство
пользователя
Dell S2319H/S2319HN/S2319NX
Модель: S2319H/S2319HN/S2319NX
Наименование модели: S2319Hc/S2319Nc
Примечания, предостережения и
предупреждения
ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ содержит важную информацию, которая
позволяет пользователю оптимально использовать возможности прибора.
ВНИМАНИЕ! Предупреждение с заголовком ВНИМАНИЕ! указывает на
риск повреждения оборудования и потери данных в случае несоблюдения
данных указаний.
ОСТОРОЖНО! Предупреждение с заголовком "ОСТОРОЖНО!"
указывает на риск причинения материального ущерба, вреда
здоровью людей или летального исхода.
_________________________
Информация в данном руководстве может быть изменена без уведомления.
© Dell Inc., 2018. Все права защищены.
Воспроизведение данных материалов в любом виде без письменного разрешения
компании Dell Inc. строго запрещено.
Товарные знаки, которые использовались в тексте: Dell и логотип DELL являются
товарными знаками компании Dell Inc.; Microsoft и Windows являются товарными знаками
или зарегистрированными товарными знаками корпорации Microsoft. Corporation в США
и (или) других странах, Intel является зарегистрированным товарным знаком корпорации
Intel Corporation в США и (или) других странах; ATI является товарным знаком компании
Advanced Micro Devices, Inc. ENERGY STAR является зарегистрированным товарным
знаком Управления по охране окружающей среды США. Являясь партнером ENERGY
STAR, Dell Inc., квалифицирует данное изделие как соответствующее требованиям
ENERGY STAR по энергоэффективности.
Прочие товарные знаки и торговые наименования могут использоваться в данном
документе с целью указания на организации, заявляющие свои права на эти товарные
знаки и наименования или на их изделия. Dell Inc. отказывается от какого-либо права
собственности на товарные знаки и торговые наименования, кроме своих собственных.
2018 - 03
Версия A01
Содержание
О мониторе ........................................................................5
Комплект поставки ...........................................................................5
Характеристики изделия ................................................................. 6
Обозначение компонентов и элементов управления ...................8
Функция Plug and Play ...................................................................12
Качество ЖК-мониторов и политика в отношении дефектов
пикселей .........................................................................................12
Рекомендации по обслуживанию .................................................12
Настройка монитора ......................................................13
Сборка подставки .......................................................................... 13
Подключение монитора ................................................................14
Укладка кабелей ............................................................................15
Отсоединение стойки монитора ................................................... 16
Эксплуатация монитора ................................................18
Включение питания монитора ......................................................18
Использование элементов управления на передней панели ....18
Содержание | 3
Использование экранного меню ...................................................21
Установка максимального разрешения .......................................35
Использование функции наклона ................................................36
Поиск и устранение неисправностей ..........................37
Самотестирование ........................................................................37
Встроенная система диагностики ................................................37
Общие проблемы ..........................................................................39
Проблемы, связанные с изделием ...............................................43
Приложение .....................................................................44
Заявления Федеральной комиссии по связи (только для США) и
другая нормативно-правовая информация ................................. 44
Контактная информация Dell ........................................................ 44
Настройка монитора ......................................................................45
Технические характеристики монитора .....................47
4 | Содержание
О мониторе
Комплект поставки
Монитор поставляется с компонентами, перечисленными ниже. Проверьте наличие
всех компонентов. В случае отсутствия каких-либо из них см. раздел "Контактная
информация Dell".
ПРИМЕЧАНИЕ. Некоторые компоненты являются дополнительными, поэтому
не поставляются с монитором. Отдельные функции или носители недоступны
в определенных странах.
ПРИМЕЧАНИЕ. Инструкции по установке на другую подставку представлены
в соответствующем руководстве к ней.
Монитор
•
Подставка
•
Основание подставки
•
Кабель питания
•
(зависит от страны)
Кабель HDMI
•
О мониторе | 5
Блок питания
•
Dell S2319H/S2319HN/S2319NX
3
6
© 2018 Dell Inc. or its subsidiaries.
2018-03
4
HDMI
i
1 2
HDMI
HDMI
HDMI
i
Dell.com/S2319H
Dell.com/S2319HN
Dell.com/S2319NX
5
2
1
Q41G78S170073A
(DELL P/N:K88MH rev.A00)
Краткое руководство
•
Информация по
•
технике безопасности и
нормативно-правовые
данные
Характеристики изделия
Плоскопанельный монитор Dell S2319H_S2319HN_S2319NX оснащен
жидкокристаллическим (ЖК) дисплеем с активной матрицей на тонкопленочных
транзисторах (TFT), панелью плоскостного переключения и светодиодной
подсветкой. Ниже перечислены отличительные черты данного монитора.
S2319H/S2319HN/S2319NX: Дисплей с областью видимого изображения
•
(измеряемой по диагонали) 58,42 см (23 дюймов). Разрешение 1920 x 1080,
поддержка полноэкранного изображения для менее высокого разрешения.
Широкий угол обзора для просмотра в положении сидя, стоя, а также
•
перемещаясь из одной стороны в другую.
Функция Plug and play (если поддерживается системой).
•
Возможность подключения через VGA и HDMI упрощает и облегчает
•
подключение существующего и нового оборудования.
Встроенные динамики (3 Вт), 2 шт. (только для S2319H).
•
Настройки экранного меню для простоты регулировки и оптимизации работы
•
экрана.
Монитор соответствует международному стандарту Energy Star.
•
Гнездо для замка блокировки.
•
Возможность переключения от "широкого" на "стандартный" формат экрана
•
без ухудшения качества изображения.
Дисплей имеет сертификацию TCO.
•
Пониженное содержание бромированных огнестойких веществ и ПВХ
•
(Печатные платы изготовлены из слоистого материала, не содержащего
бромированных огнестойких веществ и ПВХ).
Для изготовления панели используется только стекло, не содержащее
•
арсенидов и ртути.
Высокий коэффициент динамической контрастности (8 000 000:1).
•
Потребляемая мощность в режиме ожидания (спящем режиме): 0,3 Вт.
•
Датчик потребления энергии в реальном времени показывает уровень
•
энергопотребления монитора.
6 | О мониторе
Оптимальное удобство для глаз, благодаря использованию дисплея без
•
мерцаний и функции ComfortView, уменьшающей уровень синего света.
О мониторе | 7
Обозначение компонентов и элементов
управления
Вид спереди
1
Элементы управления на
передней панели
Наклейка Описание
1
2
ПРИМЕЧАНИЕ. При применении дисплеев с глянцевыми панелями
пользователь должен принимать во внимание место размещения дисплея,
так как панели могут создавать раздражающие блики от источников внешнего
освещения и ярких поверхностей.
Кнопки функций (подробное описание см. Эксплуатация монитора)
Кнопка включения/выключения питания (со светодиодным
индикатором)
2
8 | О мониторе
Вид сзади
4
SVC Tag:
S2319H
1234567
Express Service
Code:
123 456 789 0
S/N: CN-12MWYTV100-7B1-001L
-A00
51817
UA.TR.001
S2318Hc
Date of Mfg/⭕ӝᰛᵕ
(For Korea only)
⭕⭘ᰛᵕ
: Nov. 2017
(For Korea only)
Consumo de energía en operación: 23 Wh
Consumo de energía en modo de espera: 0.29 Wh
Q40G023N-700-XXA
Удельная мощность рабочего режима - 0.014 Вт/см²
Потребляемая мощность изделием в режиме ожидания - 0.30 Вт
Потребляемая мощность изделием в выключенном режиме - 0.30 Вт
1
2
Наклейка Описание Использование
1
Гнездо для замка
блокировки
2
Табличка с нормативноправовыми данными
(включая штрих-код с
серийным номером и
табличку с сервисным
кодом)
3
Рельефное изображение
нормативно-правовых
сведений.
4
Кнопка фиксатора
подставки
5
Отверстие для укладки
кабелей
S2319H
S2319Hc
3
S2319H
Consumo de energía en operación: 23 Wh
Consumo de energía en modo de espera: 0.29 Wh
Удельная мощность рабочего режима - 0.014 Вт/см²
Потребляемая мощность изделием в режиме ожидания - 0.30 Вт
Потребляемая мощность изделием в выключенном режиме - 0.30 Вт
5
Вид сзади с подставкой монитора
Для защиты монитора в отверстие
вставляется защитный трос (защитный
трос не входит в комплект поставки).
Указаны разрешения контролирующего
органа. Чтобы обратиться в Dell за
технической помощью, см. эту табличку.
Сервисный код Dell используется для
исполнения условий гарантии и при
обращении в сервисный центр, а также
для регистрации базовой системы.
Указаны разрешения контролирующего
органа.
Отсоединяет подставку от монитора.
Можно расположить кабели, пропустив
их через это отверстие.
SVC Tag:
1234567
Express Service
Code:
123 456 789 0
S/N: CN-12MWYTV100-7B1-001L
-A00
51817
UA.TR.001
S2318Hc
Date of Mfg/⭕ӝᰛᵕ
(For Korea only)
⭕⭘ᰛᵕ
: Nov. 2017
(For Korea only)
Q40G023N-700-XXA
S2319H
S2319Hc
О мониторе | 9
Вид сбоку
321 54 6 7
32 54 6
S2319H
S2319HN/S2319NX
Вид снизу
Наклейка Описание Использование
10 | О мониторе
1/7
2
3
4
Вид снизу без подставки монитора
Динамик Встроенные динамики (3 Вт), 2 шт.
Разъем блока
питания
Линейный
аудиовыход
Линейный
аудиовход
Подключение кабеля питания монитора с
помощью адаптера постоянного тока 12 В.
Подключение к внешним динамикам
(приобретаемым отдельно)*
Подключение источника сигнала к монитору
с помощью аудиокабеля (приобретаемого
отдельно).
5
HDMI-порт Для подключения компьютера к монитору с
помощью кабеля HDMI.
6
Порт VGA Для подключения компьютера к монитору с
помощью кабеля VGA.
* Разъем линейного аудиовыхода не предназначен для подключения наушников.
О мониторе | 11
Функция Plug and Play
Можно подключить монитор к любой системе, совместимой с функцией Plug and
Play. Монитор автоматически представляет компьютеру данные EDID (Extended
Display Identification Data) с помощью протоколов канала экранных данных (DDC),
чтобы система могла сама настроиться и оптимизировать параметры монитора.
Большинство настроек монитора устанавливаются автоматически; при желании
можно выбрать другие параметры. Дополнительная информация об изменении
параметров монитора представлена в разделе "Эксплуатация монитора".
Качество ЖК-мониторов и политика в отношении
дефектов пикселей
В процессе изготовления ЖК-монитора нередко один или несколько пикселей
фиксируются в неизменяемом состоянии. Такие пиксели трудноразличимы и не
ухудшают качество дисплея или удобство его использования. Для получения
дополнительной информации о качестве ЖК-монитора и политике в отношении
дефектов пикселей Dell перейдите на веб-сайт службы поддержки Dell: www.dell.
com/support/monitors.
Рекомендации по обслуживанию
Очистка монитора
ОСТОРОЖНО! Перед очисткой монитора отсоедините кабель питания
монитора от электрической розетки.
ВНИМАНИЕ! Перед чисткой монитора прочтите Правила техники
безопасности.
Для обеспечения максимальной эффективности следуйте указанным инструкциям
при распаковке, очистке или эксплуатации монитора.
Для очистки антистатического экрана немного смочите ткань водой. По
•
возможности используйте специальную ткань для очистки экранов или
раствор, подходящий для антистатического покрытия. Не используйте бензин,
растворитель, аммиак, абразивные очистители или сжатый воздух.
Для очистки монитора используйте ткань, слегка смоченную теплой водой.
•
Не используйте какие-либо моющие средства, так как они оставляют матовую
пленку на мониторе.
Если обнаружите белый порошок при распаковке монитора, протрите его
•
тканью.
Обращайтесь с монитором осторожно, так как темные мониторы подвержены
•
царапинам и потертостям больше, чем светлые мониторы.
Для поддержания наилучшего качества изображения монитора используйте
•
динамически изменяющуюся экранную заставку и выключайте монитор, если
он не используется.
12 | О мониторе
Настройка монитора
Сборка подставки
ПРИМЕЧАНИЕ. При поставке с завода подставка не присоединена к монитору.
ПРИМЕЧАНИЕ. Следующие пункты относятся к монитору с подставкой.
Для прикрепления подставки к монитору выполните следующие действия.
1.
Положите монитор на мягкую ткань или подушку.
2.
Установите устройство подъема подставки к основанию подставки и затяните
основание винтом.
3.
Вставьте две лапки, расположенные в верхней части подставки, в паз на
задней панели монитора. Прижмите подставку до щелчка.
Настройка монитора | 13
4.
Установка подставки до щелчка фиксатора.
Подключение монитора
ОСТОРОЖНО! Перед началом выполнения каких-либо действий,
указанных в этом разделе, выполните инструкции по безопасности.
ПРИМЕЧАНИЕ. Не подключайте все кабели монитора к одному компьютеру.
Для подключения компьютера к монитору выполните следующие действия.
1.
Выключите компьютер и отсоедините кабель питания.
2.
Подключите кабель VGA/HDMI/аудио к монитору и компьютеру.
Подключение VGA кабеля(приобретаемого отдельно)
14 | Настройка монитора
Подключение кабеля HDMI
Подключение аудио кабеля(приобретаемого отдельно)
Укладка кабелей
После подключения всех необходимых кабелей к компьютеру и монитору
организуйте их, как показано выше.
ПРИМЕЧАНИЕ. После подключения кабелей их придется отключить, чтобы
пропустить через отверстие.
Настройка монитора | 15
Отсоединение стойки монитора
ПРИМЕЧАНИЕ. Чтобы не поцарапать ЖК-монитор при отсоединении
подставки, уложите его на мягкую чистую поверхность.
ПРИМЕЧАНИЕ. Следующие пункты относятся к монитору с подставкой.
Отсоединение подставки.
1.
Положите монитор на мягкую ткань или подушку.
2.
Наклоните подставку вниз для доступа к кнопке фиксатора.
3.
С помощью длинной и тонкой отвертки нажмите на кнопку фиксатора, чтобы
его высвободить.
16 | Настройка монитора
4.
Нажимая на кнопку фиксатора, вытяните подставку.
Настройка монитора | 17
Эксплуатация монитора
1
2
3
4
Включение питания монитора
Нажмите кнопку для включения монитора.
Использование элементов управления на
передней панели
Кнопки на передней панели монитора используются для настройки параметров
изображения.
1 2 3 4
5
В следующей таблице представлено описание кнопок на передней
панели.
Кнопки на передней
панели
1
Функциональная клавиша/
Готовые режимы
18 | Эксплуатация монитора
Эта кнопка используется для выбора готового
режима из списка.
Описание
2
Функциональная кнопка/
Громкость
3
Меню
4
Выход
5
Кнопка включения/
выключения питания
(со светодиодным
индикатором)
Используйте эти кнопки для регулировки
громкости. Минимальное значение: 0 (-).
Максимальное значение: 100 (+).
Нажмите кнопку "Меню" для запуска экранного
меню. См. Вход в экранное меню.
Используйте эту кнопку для возврата к
главному меню и выхода из главного экранного
меню.
Нажмите кнопку Питание для включения или
выключения монитора.
Белый индикатор указывает на то, что монитор
включен и готов к работе. Мигающий белый
индикатор означает, что монитор находится в
режиме энергосбережения.
Эксплуатация монитора | 19
Элементы экранного меню
Кнопки на передней панели монитора используются для настройки параметров
изображения.
1
234
Кнопки на передней
панели
1
Вверх
2
Вниз
3
OK
4
Назад
Описание
Кнопка Вверх используется для увеличения
значения параметра или для перехода к верхнему
элементу меню.
Используйте кнопку Вниз для регулировки
(уменьшение значения) компонентов экранного
меню.
Кнопка OK используется для подтверждения выбора.
Кнопка Назад используется для возврата в
предыдущее меню.
20 | Эксплуатация монитора
Использование экранного меню
Вход в экранное меню
ПРИМЕЧАНИЕ. Если вы изменили настройки, а затем переходите в другое
меню или выходите из режима экранного меню, изменения автоматически
сохраняются. Изменения также сохраняются после выполнения настройки и
автоматического скрытия экранного меню.
1.
Нажмите кнопку для отображения главного меню.
Главное меню для аналогового (VGA) источника входного сигнала
Dell 23 Monitor
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Аудио
Меню
Персонализация
Другое
75%
75%
2.
Кнопки и используются для перемещения между пунктами меню.
При переходе от одного параметра к другому название параметра выделяется.
Полный список параметров, доступных для монитора, представлен в
следующей таблице.
3.
Нажмите кнопку один раз, чтобы активировать выделенный пункт.
4.
С помощью кнопок и выберите требуемый параметр.
5.
Нажмите кнопку , затем с помощью кнопок и измените параметр в
соответствии с индикаторами в меню.
6.
Нажмите кнопку для возврата в главное меню.
Эксплуатация монитора | 21
Значок Меню и подменю Описание
Dell 23 Monitor
75%
75%
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Персонализация
Меню
Аудио
Другое
Яркость /
контрастность
Яркость
Используйте этот пункт для активации
регуляторов яркости и контрастности.
Яркость регулирует освещенность экрана.
Нажмите на кнопку для увеличения яркости,
нажмите на кнопку для уменьшения яркости
(мин. 0 ~ макс. 100).
ПРИМЕЧАНИЕ. Ручная регулировка Яркости
отключается, если включен режим Динамической
контрастности.
Контрастность
Сначала отрегулируйте яркость, затем при
необходимости отрегулируйте контрастность.
22 | Эксплуатация монитора
Нажмите на кнопку для увеличения
контрастности, нажмите на кнопку для
уменьшения контрастности (мин. 0 ~ макс. 100).
Функция Контрастность позволяет регулировать
степень различия между темными и светлыми
участками на экране монитора.
Авторегулировка
Dell 23 Monitor
Нажмите для автоматической регулировки
изображения.
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Персонализация
Меню
Аудио
Другое
Выполняется авторегулировка…
Используйте эту кнопку для включения функции
Авторегулировка.
На черном фоне отобразится следующее
диалоговое окно, а также будет выполнена
автоматическая настройка монитора в
соответствии с входом тока:
Функция Авторегулировка позволяет выполнить
автоматическую регулировку в соответствии с
входным видеосигналом. После использования
функции Авторегулировка можно дальше
настроить монитор с помощью элементов
управления Тактовая частота (грубая настройка)
и Фаза (точная настройка) в меню Параметры
изображения.
ПРИМЕЧАНИЕ. Авторегулировка не
выполняется при нажатии кнопки в случае
отсутствия входного видеосигнала или кабеля.
Данная функция доступна только при
использовании аналогового разъема (VGA).
Эксплуатация монитора | 23
Источник сигнала
Dell 23 Monitor
VGA
HDMI
Автовыбор
Вкл.
Сбросить источник сигнала
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Персонализация
Меню
Аудио
Другое
Dell 23 Monitor
Готовые режимы
Формат цвета на входе
Стандарт
RGB
Сбросить цвет
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Персонализация
Меню
Аудио
Другое
Автовыбор
VGA
HDMI
Автовыбор
Сбросить источник
сигнала
Цвет
Меню "Источник сигнала" используется для
выбора различных источников видеосигнала,
подключенных к монитору.
Выберите "Автовыбор" источника для поиска
доступных источников сигнала.
Выберите VGA вход при использовании
аналогового разъема (VGA). Нажмите для
выбора входа VGA в качестве источника сигнала.
Выберите вход HDMI при использовании
Цифрового (HDMI) разъема. Нажмите кнопку
для выбора входа HDMI в качестве источника
сигнала.
Выберите "Автовыбор" источника для поиска
доступных источников сигнала.
Восстановление источника входного сигнала по
умолчанию.
Пункт Цвет позволяет регулировать режим
цветопередачи.
24 | Эксплуатация монитора
Готовые режимы
Dell 23 Monitor
Готовые режимы
Формат цвета на входе
Сбросить цвет
ComfortView
Кино
Игра
Теплый
Холодный
Обычн.цвет
Стандарт
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Персонализация
Меню
Аудио
Другое
В меню Готовые режимы можно выбрать
Стандарт, ComfortView, Мультимедиа, Кино,
Игра, Теплый, Холодный или Обычн.цвет.
Стандарт: Выполняется загрузка параметров
•
цвета монитора по умолчанию. Это готовый
режим по умолчанию.
ComfortView: Уменьшение уровня синего света,
•
излучаемого экраном, чтобы просмотр стал
удобнее для зрения.
Кино: Загружаются настройки цвета, которые
•
идеально подходят для кино.
Игра: Загружаются настройки цвета, которые
•
идеально подходят для игровых приложений.
Теплый: Увеличение температуры цвета.
•
Изображение на экране становится более
теплым, с красно-желтым оттенком.
Холодный: Уменьшение температуры цвета.
•
Изображение на экране становится холоднее,
с синим оттенком.
Обычн.цвет: Позволяет вручную настроить
•
параметры цвета.
Кнопками и отрегулируйте параметры
трех цветов (R, G, B), чтобы создать собственный
цветовой режим по умолчанию.
Эксплуатация монитора | 25
Формат цвета на
Dell 23 Monitor
Готовые режимы
Формат цвета на входе
Сбросить цвет
RGB
YPbPr
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Персонализация
Меню
Аудио
Другое
входе
Сбросить цвет
Позволяет выбрать режим входа видеосигнала:
RGB: Выберите этот режим, если монитор
•
подключен к компьютеру или DVD-плееру с
помощью кабеля HDMI.
YPbPr: Выберите этот параметр, если DVD-
•
проигрыватель поддерживает только выход
YPbPr.
Восстановление заводских настроек цвета.
26 | Эксплуатация монитора
Экран
Dell 23 Monitor
Формат
Резкость
Тактовая частота
Широкий формат 16:9
Фаза
Положение по горизонтали
Положение по вертикали
Динамическая контрастность
50
Время отклика
Сброс изобр.
Обычное
Яркость / контрастность
Источник сигнала
Другое
Персонализация
Меню
Аудио
Авторегулировка
Экран
Цвет
Формат
Положение по
горизонтали
Положение по
вертикали
Резкость
Меню Экран служит для настройки изображения.
Выбор формата изображения: Широкий формат
16:9, 4:3 или 5:4.
С помощью кнопок и отрегулируйте
изображение влево и вправо. Минимальное
значение: 0 (-). Максимальное значение: 100 (+).
С помощью кнопок и отрегулируйте
изображение вверх и вниз. Минимальное
значение: 0 (-). Максимальное значение: 100 (+).
С помощью этой настройки можно сделать
изображение резче или мягче. С помощью кнопок
и отрегулируйте резкость от 0 до 100.
Тактовая частота
Динамическая
контрастность
Фаза
Регулировка Фаза и тактовой частоты позволит
настроить монитор в соответствии со своими
предпочтениями. С помощью кнопок и
отрегулируйте качество изображения.
Минимальное значение: 0 (-). Максимальное
значение: 100 (+).
Если с помощью регулировки Фаза не достигнуто
надлежащее качество изображения, используйте
регулировку Тактовая частота (грубая настройка),
а затем Фаза (точная настройка). Минимальное
значение: 0 (-). Максимальное значение: 100 (+).
Позволяет увеличить уровень контрастности для
повышения резкости и четкости изображения.
С помощью кнопки выберите Вкл. или Выкл.
Динамическая контрастность.
ПРИМЕЧАНИЕ. Настройка Динамическая
контрастность обеспечивает повышение
контрастности при выборе готового режима Игра
и Кино.
Эксплуатация монитора | 27
Время отклика
Dell 23 Monitor
Громкость
Источник звука
динамик
50
Сбросить звук
50
Вкл.
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Персонализация
Меню
Аудио
Другое
Сброс изобр.
Аудио
Для данного параметра доступны значения
"Обычное", "Быстро" и "Сверхбыстрый".
Выберите этот пункт для восстановления
заводских параметров экрана.
Громкость
(Только для S2319H)
Источник звука
Динамик
(Только для S2319H)
Сбросить звук
Используйте эти кнопки для регулировки
громкости. Минимальное значение: 0 (-).
Максимальное значение: 100 (+).
Позволяет выбрать режим Источник звука:
Звук с ПК
•
HDMI
•
Включение или выключение функции динамиков.
Выберите этот пункт для восстановления
заводских параметров экрана.
28 | Эксплуатация монитора
Меню
Dell 23 Monitor
Язык
Прозрачность
Таймер
Русский
Сброс меню
20
20s
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Персонализация
Меню
Аудио
Другое
Язык
Прозрачность
Таймер
Настройка параметров экранного меню,
например, язык экранного меню, время, в
течение которого меню отображается на экране,
и др.
Язык — выбор одного из восьми языков
экранного меню: English, Español, Français,
Deutsch, Português (Brasil), Русский, 简体中文 и
日本語 .
Данный параметр используется для изменения
прозрачности меню с помощью кнопок и
от 0 до 100.
Время отображения экранного меню:Данная
функция позволяет установить длительность
отображения экранного меню на экране после
последнего нажатия любой кнопки.
Сброс меню
С помощью кнопок и отрегулируйте
положение ползунка с шагом 1 секунда в
диапазоне от 5 до 60 секунд.
Восстановление заводских настроек всех
параметров экранного меню по умолчанию.
Эксплуатация монитора | 29

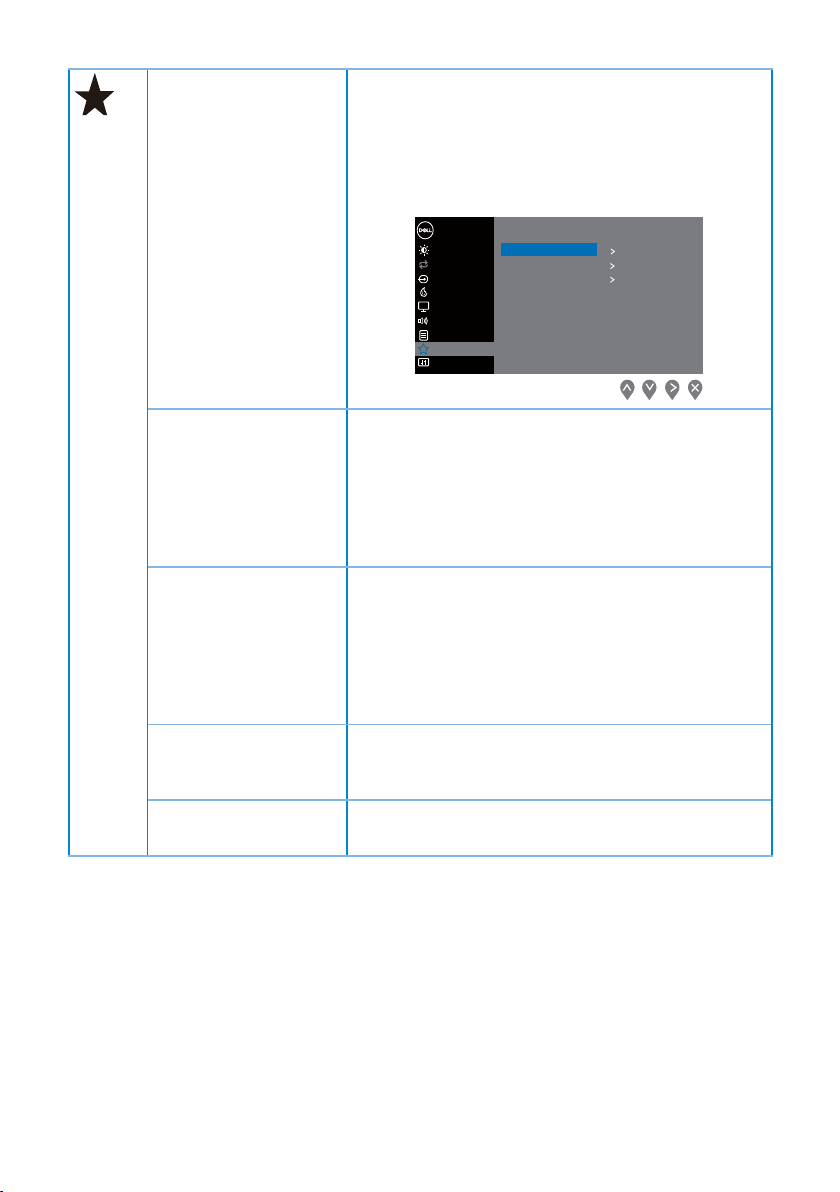

Персонализация
Dell 23 Monitor
Функциональная клавиша 1
Функциональная клавиша 2
Индикатор кнопки питания
Сбросить личные настройки
Готовые режимы
Включить в активном состоянии
Готовые режимы
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Персонализация
Меню
Аудио
Другое
Функциональная
клавиша 1
Функциональная
клавиша 2
Индикатор кнопки
питания
Сбросить личные
настройки
Пользователь может выбрать функцию
Функциональная клавиша 1, Функциональная
клавиша 2, Индикатор кнопки питания или
Сбросить личные настройки, Готовые режимы,
или Яркость / контрастность и назначить ее
Функциональная клавиша.
Пользователь может выбрать и назначить
функциональной клавише 1 одну из следующих
функций: Готовые режимы, Яркость /
контрастность, Авторегулировка, Источник
сигнала, Формат и Громкость назначить
Функциональная клавиша 1.
Пользователь может выбрать и назначить
функциональной клавише 2 одну из следующих
функций: Готовые режимы, Яркость /
контрастность, Авторегулировка, Источник
сигнала, Формат и Громкость назначить
Функциональная клавиша 2.
Включение или выключение индикатора
питания в активном режиме для экономии
электроэнергии.
Можно восстановить настройку по умолчанию
для кнопки быстрого доступа.
30 | Эксплуатация монитора
Другое
Dell 23 Monitor
Сведения об экране
DDC/CI
Кондиционирование ЖКД
Прошивка
Вкл.
Вкл.
33C101
Сервисный номер
Сброс др.
Заводские настройки
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Персонализация
Меню
Аудио
Другое
Dell 23 Monitor
Сведения об экране
DDC/CI
Кондиционирование ЖКД
Прошивка
Вкл.
Вкл.
33C101
Сервисный номер
Сброс др.
Заводские настройки
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Персонализация
Меню
Аудио
Другое
Сведения об экране
Нажмите, чтобы отобразить информацию о
мониторе.
Эксплуатация монитора | 31
DDC/CI
Dell 23 Monitor
Сведения об экране
DDC/CI
Кондиционирование ЖКД
Прошивка
Выкл.
Сервисный номер
Сброс др.
Заводские настройки
Вкл.
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Персонализация
Меню
Аудио
Другое
Dell 23 Monitor
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Персонализация
Меню
Аудио
Другое
Сведения об экране
DDC/CI
Прошивка
Сервисный номер
Сброс др.
Заводские настройки
Кондиционирование ЖКД
Вкл.
Кондиционирование
ЖКД
DDC/CI (Канал экранных данных/командный
интерфейс) позволяет программному
обеспечению компьютера настраивать
параметры монитора (яркость, цветовой баланс
и т. д.).
Для отключения данной функции выберите
Отключить.
Включите данную функцию для расширения
своих возможностей и оптимальной работы
монитора.
Данная функция позволяет устранить
незначительные остаточные изображения на
экране. Длительность выполнения программы
зависит от интенсивности остаточных
изображений. Для запуска Кондиционирование
ЖКД выберите пункт "Вкл.".
Прошивка
Сервисный номер
Сброс др.
Отображается версия прошивки монитора.
Отображается сервисный номер монитора.
Восстановление заводских настроек для всех
параметров меню Другое.
Заводские
ПРИМЕЧАНИЕ. В данном мониторе имеется встроенная функция
автоматической калибровки яркости для компенсации старения светодиодов.
настройки
Восстановление заводских настроек всех
параметров.
32 | Эксплуатация монитора
Предупреждающие сообщения экранного меню
Если включена функция "Динамическая контрастность" в готовых режимах:
"Игра" и "Кино", отключается функция ручной регулировки яркости.
Dell 23 Monitor
Чтобы включить ручную настройку яркости, функция
динамической контрастности будет отключена.
Продолжить?
Да
Нет
S2319H
Если монитор не поддерживает определенное разрешение входного сигнала,
отобразится следующее предупреждение:
Dell 23 Monitor
Режим синхронизации входного сигнала не поддерживается
монитором. Измените режим входного сигнала на
60Гц
техническим характеристиками монитора.
или другой режим синхронизации, соответствующий
1920x1080,
Это означает, что монитор не может произвести синхронизацию с получаемым
от компьютера сигналом. Информацию о диапазонах частоты строк и кадров,
применимых к данному монитору, см. в разделе Технические характеристики
монитора . Рекомендуется разрешение 1920 х 1080.
Перед отключением функции DDC/CI отображается следующее предупреждение:
Dell 23 Monitor
Будет отключена функция регулировки параметров дисплея при
помощи приложения ПК.
Отключить функцию DDC/CI?
Да
Нет
S2319H
При переходе монитора в режим энергосбережения отображается следующее
сообщение:
Dell 23 Monitor
Переход в режим энергосбережения.
S2319H
При нажатии любой кнопки, кроме кнопки питания, в зависимости от выбранного
источника входного сигнала отобразятся следующие сообщения:
Эксплуатация монитора | 33
Dell 23 Monitor
?
Для вывода из спящего состояния нажмите любую клавишу на
клавиатуре или двиньте мышь. Если отображение отсутствует, то
снова нажмите кнопку монитора, чтобы выбрать правильный
источник входного сигнала.
От этого устройства нет сигнала VGA.
S2319H
Если кабель VGA или HDMI не подключен, отобразится плавающее диалоговое
окно, показанное ниже. Если оставить монитор в этом состоянии, он перейдет в
режим экономии энергии через 4 минут.
Dell 23 Monitor
?
Дисплей перейдет в режим энергосбережения в течение 4 минут.
Нет кабеля VGA
www.dell.com/support/monitors
S2319H
или
Dell 23 Monitor
?
Дисплей перейдет в режим энергосбережения в течение 4 минут.
Нет кабеля HDMI
www.dell.com/support/monitors
S2319H
Для получения дополнительной информации см. Поиск и устранение
неисправностей.
34 | Эксплуатация монитора
Установка максимального разрешения
Для установки максимального разрешения монитора выполните описанные ниже
действия:
В Windows 7, Windows 8, Windows 8.1 и Windows 10:
1.
Для Windows 8 и Windows 8.1 выберите плитку "Рабочий стол", чтобы перейти
к классическому рабочему столу.
2.
Щелкните правой кнопкой мыши по рабочему столу и выберите пункт
"Разрешение экрана".
3.
Щелкните раскрывающийся список "Разрешение экрана" и выберите
разрешение 1920 x 1080.
4.
Нажмите кнопку "OK".
Если разрешение 1920 х 1080 отсутствует в списке, возможно, необходимо
обновить драйвер видеокарты. В зависимости от компьютера выполните одну из
следующих операций.
При использовании ПК или портативного компьютера Dell:
Перейдите на веб-сайт www.dell.com/support, введите сервисный код и
•
загрузите драйвер последней версии для используемой видеокарты.
Если используется компьютер, отличный от Dell (портативный или настольный):
Перейдите на веб-сайт службы поддержки компьютера и загрузите
•
графические драйверы последней версии.
Перейдите на веб-сайт производителя видеокарты и загрузите графические
•
драйверы последней версии.
Эксплуатация монитора | 35
Использование функции наклона
ПРИМЕЧАНИЕ. Этот пункт относится к монитору с подставкой. В случае
приобретения другой подставки инструкции по ее установке представлены в
соответствующем руководстве.
Поворот монитора
Перед тем, как поворачивать монитор, полностью выпрямите его по вертикали и
до конца поднимите, чтобы не задеть за верхний край монитора.
ПРИМЕЧАНИЕ. При поставке с завода подставка не присоединена к монитору.
5°
21°
36 | Эксплуатация монитора
Поиск и устранение неисправностей
ОСТОРОЖНО! Перед началом выполнения каких-либо действий, указанных в
этом разделе, выполните инструкции по безопасности.
Самотестирование
Монитор оснащен функцией самотестирования, которая позволяет проверить
правильность его работы. Если монитор и компьютер подключены правильно,
но монитор остается темным, запустите функцию самотестирования монитора,
выполнив следующие действия.
1.
Выключите компьютер и монитор.
2.
Отсоедините видеокабель на задней стороне компьютера. Для правильного
проведения процедуры самотестирования отключите оба кабеля – цифровой
и аналоговый – на задней панели компьютера.
3.
Включите монитор.
При нормальной работе монитора он обнаруживает отсутствие сигнала
и отображается одно из следующих предупреждений. В режиме
самотестирования индикатор питания горит белым светом.
Dell 23 Monitor
?
Нет кабеля HDMI
Дисплей перейдет в режим энергосбережения в течение 4 минут.
www.dell.com/support/monitors
S2319H
S2319H
ПРИМЕЧАНИЕ. Данное окно также отображается при нормальной работе
системы, если видеокабель отсоединен или поврежден.
4.
Отключите монитор и снова подсоедините видеокабель; затем включите
компьютер и монитор.
Если после подключения кабелей экран монитора остается черным проверьте
видеокарту и компьютер, так как монитор работает нормально.
Встроенная система диагностики
Монитор оснащен встроенным инструментом диагностики, который поможет
определить неисправный компонент: монитор, компьютер или видеокарту.
Поиск и устранение неисправностей | 37
ПРИМЕЧАНИЕ. Запустить встроенную систему диагностики можно,
только если видеокабель отключен и монитор находится в режиме
самотестирования.
3
1
Для запуска встроенной системы диагностики выполните следующие действия.
1.
Убедитесь, что экран чист (нет частиц пыли на поверхности экрана).
2.
Отсоедините видеокабель на задней стороне компьютера или монитора.
Монитор переходит в режим самотестирования.
3.
Нажмите и удерживайте кнопку 1 в течение 5 секунд. Отображается серый
экран.
4.
Тщательно проверьте экран.
5.
Нажмите кнопку 1 на нижней панели монитора еще раз. Цвет экрана
изменится на красный.
6.
Проверьте экран.
7.
Повторите шаги 5 и 6 для проверки экрана на зеленом, синем, черном, белом
и текстовом экранах.
Проверка будет завершена, когда отобразится текстовая страница. Для выхода
снова нажмите на Кнопку 1.
Если не обнаружено каких-либо неисправностей экрана при использовании
встроенной системы диагностики, значит, монитор работает исправно.
Проверьте видеокарту и компьютер.
4
52
38 | Поиск и устранение неисправностей
Общие проблемы
В следующей таблице содержится общая информация об общих проблемах
монитора, которые могут возникнуть во время работы, а также указаны способы их
решения.
Общие признаки Изменения в
работе монитора
Не отображается
видео/индикатор
питания не горит
Не отображается
видео/индикатор
питания горит
Плохая фокусировка Изображение
Видеоизображение
дрожит/
подергивается
Нет изображения
Нет изображения
или изображение
неяркое
искривлено, размыто
или двоится
Волнистое или
перемещающееся
Возможные решения
Убедитесь в том, что видеокабель,
•
соединяющий монитор и компьютер,
подключен надежно и правильно.
С помощью другого электрического
•
оборудования проверьте исправность
электрической розетки.
Удостоверьтесь, что выбран
•
соответствующий источник входного
сигнала с помощью меню "Источник
сигнала".
С помощью экранного меню увеличьте
•
яркость и контрастность.
Выполните процедуру самотестирования
•
монитора.
Проверьте монитор на наличие погнутых
•
или сломанных контактов в разъеме
видеокабеля.
Запустите встроенную систему
•
диагностики.
Удостоверьтесь, что выбран
•
соответствующий источник входного
сигнала с помощью меню "Источник
сигнала".
Не используйте удлинительные
•
видеокабели.
Восстановите заводские настройки
•
монитора (Заводские настройки).
Измените разрешение экрана, установив
•
верный формат экрана.
Восстановите заводские настройки
•
монитора (Заводские настройки).
Проверьте условия окружающей среды.
•
Измените положение монитора, проверьте
•
его работу в другой комнате.
Поиск и устранение неисправностей | 39
Отсутствуют пиксели Точки на экране ЖКД• Выключите и снова включите питание.
Постоянно отсутствующие пиксели могут
•
быть естественным дефектом, который
может возникать при использовании
технологии ЖК-дисплеев.
Для получения дополнительной
•
информации о качестве ЖК-монитора и
политике в отношении дефектов пикселей
Dell перейдите на веб-сайт службы
поддержки Dell:
www.dell.com/support/monitors.
Застывшие пиксели Яркие точки на
Проблемы
с яркостью
изображения
Геометрическое
искажение
Звук отсутствует или
малой громкости
Линии по
горизонтали/
вертикали
экране ЖКД
слишком тусклое или
яркое
Экран не
отцентрован
надлежащим
образом
Звук монитора
отсутствует или
малой громкости
На экране одна или
несколько линий
Выключите и снова включите питание.
•
Постоянно отсутствующие пиксели могут
•
быть естественным дефектом, который
может возникать при использовании
технологии ЖК-дисплеев.
Для получения дополнительной
•
информации о качестве ЖК-монитора и
политике в отношении дефектов пикселей
Dell перейдите на веб-сайт службы
поддержки Dell:
http://www.dell.com/support/monitors.
Восстановите заводские настройки
•
монитора (Заводские настройки).
Отрегулируйте яркость и контрастность с
•
помощью экранного меню.
Восстановите заводские настройки
•
монитора (Заводские настройки).
Отрегулируйте настройки по горизонтали и
•
вертикали с помощью экранного меню.
Проверьте правильность подключения
•
аудиокабеля к монитору.
Измените величину громкости на мониторе
•
и на компьютере.
Убедитесь, что драйвер звуковой карты
•
компьютера правильно установлен и
активен.
Проверьте правильность установки
•
источника звука в экранном меню.
Восстановите заводские настройки
•
монитора (Заводские настройки).
Выполните процедуру самотестирования
•
монитора и проверьте, есть ли эти линии во
время работы в режиме самотестирования.
Проверьте монитор на наличие погнутых
•
или сломанных контактов в разъеме
видеокабеля.
Запустите встроенную систему
•
диагностики.
40 | Поиск и устранение неисправностей
Проблемы с
синхронизацией
Проблемы,
представляющие
опасность
Эпизодические
неисправности
Пропадает цвет Пропадает цвет
Неправильный цвет Ненадлежащее
На экране
беспорядочное
или разорванное
Виден дым или
искры
Неисправности
монитора
появляются и сами
исчезают
изображения
отображение цвета
Восстановите заводские настройки
•
монитора (Заводские настройки).
Выполните процедуру самотестирования
•
монитора и проверьте, наблюдается ли
такое беспорядочное изображение при
работе в режиме самотестирования.
Проверьте монитор на наличие погнутых
•
или сломанных контактов в разъеме
видеокабеля.
Перезапустите компьютер в безопасном
•
режиме.
Не выполняйте никаких действий по поиску
•
и устранению неисправностей.
Немедленно обратитесь в Dell.
•
Убедитесь в том, что видеокабель,
•
соединяющий монитор и компьютер,
подключен надежно и правильно.
Восстановите заводские настройки
•
монитора (Заводские настройки).
Выполните процедуру самотестирования
•
монитора и проверьте, возникают ли эти
эпизодические неисправности при работе в
режиме самотестирования.
Выполните процедуру самотестирования
•
монитора.
Убедитесь в том, что видеокабель,
•
соединяющий монитор и компьютер,
подключен надежно и правильно.
Проверьте монитор на наличие погнутых
•
или сломанных контактов в разъеме
видеокабеля.
Измените режим настройки цвета в
•
экранном меню настройки цвета на
Графика или Видео в зависимости от
приложения.
Попробуйте использовать различные
•
Готовые режимы в экранном меню
Настройки Цвет. Отрегулируйте значение
R/G/B в пункте Обычн.цвет в разделе
настроек Цвет экранного меню.
Измените Формат цвета на входе на
•
RGB или YPbPr в разделе настроек Цвет
экранного меню.
Запустите встроенную систему
•
диагностики.
Поиск и устранение неисправностей | 41
Эффект остаточного
изображения
статической
картинки,
оставленной на
мониторе в течение
продолжительного
времени
Остаточное
изображение или
перегрузка выходным
сигналом
На экране
появляется слабая
тень от статического
изображения
Движущееся
отбрасывает тень
или имеет яркие
края.
Используйте функцию управления
•
питанием для отключения монитора
всякий раз, когда он не используется (для
получения дополнительной информации
см. раздел Режимы управления питанием).
Кроме того, используйте динамически
•
изменяющуюся экранную заставку.
Измените Время отклика в экранном
•
меню Экран на Быстро или Обычное в
зависимости от характера использования.
42 | Поиск и устранение неисправностей
Проблемы, связанные с изделием
Конкретные
признаки
слишком малого
размера
Не удается
отрегулировать
монитор с
помощью кнопок
на боковой
панели
Отсутствует
входной сигнал
при нажатии
элементов
управления
Изображение не
заполняет весь
экран
Изменения
в работе
монитора
отображается по
центру экрана, но
не заполняет всю
область монитора
Экранное меню
не отображается
на экране
Нет изображения,
индикатор горит
белым.
Изображение не
заполняет экран
по высоте или
ширине
Возможные решения
Проверьте Формат в экранном меню Экран
•
отображения.
Восстановите заводские настройки монитора
•
(Заводские настройки).
Отключите монитор, отсоедините кабель питания,
•
подсоедините снова, затем включите монитор.
Проверьте, не заблокировано ли экранное
•
меню. Если блокировка включена, нажмите
и удерживайте кнопку над кнопкой питания в
течение 6 секунд для деблокирования. (Подробное
описание см. в разделе "Блокировка").
Проверьте источник сигнала. Убедитесь, что
•
компьютер не находится в режиме ожидания или
сна, передвинув мышь или нажав любую клавишу
на клавиатуре.
Проверьте правильность подключения
•
видеокабеля. При необходимости отключите и
повторно подключите видеокабель.
Перезагрузите компьютер или видеоплеер.
•
Из-за различий видеоформатов (соотношения
•
сторон изображения) DVD монитор может
отображать изображение на весь экран.
Запустите встроенную систему диагностики.
•
Поиск и устранение неисправностей | 43
Приложение
ОСТОРОЖНО! Правилам техники безопасности
ОСТОРОЖНО! Использование элементов управления, настроек или
процедур, отличных от указанных в данном руководстве, может
стать причиной поражения электрическим током и/или механических
повреждений.
ОСТОРОЖНО! При применении дисплеев с глянцевыми панелями
пользователь должен принимать во внимание место размещения
дисплея, так как панели могут создавать раздражающие блики от
источников внешнего освещения и ярких поверхностей.
Сведения о правилах техники безопасности см. в Справочник по изделию.
Заявления Федеральной комиссии по связи
(только для США) и другая нормативно-правовая
информация
Декларации соответствия требованиям FCC и другие нормативно-правовые
сведения см. на веб-сайте о соответствии нормативным требованиям по адресу:
www.dell.com/regulatory_compliance.
Контактная информация Dell
Для клиентов в США: звоните по тел. 800-WWW-DELL (800-999-3355).
ПРИМЕЧАНИЕ. Если отсутствует активное Интернет-подключение, можно
найти соответствующую информацию в счете-фактуре, упаковочной
ведомости, счете или в каталоге изделий Dell.
Dell обеспечивает поддержку и техобслуживание с помощью различных
интерактивных услуг и услуг поддержки по телефону. Доступность таких
услуг зависит от конкретной страны и изделия; некоторые услуги могут быть
недоступны в вашем регионе.
Техническая поддержка в режиме онлайн:
1.
Посетите веб-сайт www.dell.com/support/monitors.
Для обращения в Dell по вопросам продажи, технической поддержки или
послепродажного обслуживания выполните описанные ниже действия.
1.
Посетите веб-сайт www.dell.com/support.
2.
Проверьте наличие вашей страны или региона в раскрывающемся списке
"Выберите страну и регион" внизу страницы.
3.
Щелкните Контакты в левой части страницы.
4.
Выберите нужную услугу или ссылку на услугу.
5.
Выберите более удобный для себя способ связи сотрудника компании Dell с
вами.
44 | Приложение
ОСТОРОЖНО! При применении дисплеев с глянцевыми панелями
пользователь должен принимать во внимание место размещения
дисплея, так как панели могут создавать раздражающие блики от
источников внешнего освещения и ярких поверхностей.
Настройка монитора
Установка разрешения экрана
Для оптимальной работы монитора с операционными системами Microsoft Windows
установите разрешение экрана 1920 x 1080 пикселей, выполнив указанные ниже
действия:
В Windows 7, Windows 8, Windows 8.1 и Windows 10:
1.
Для Windows 8 и Windows 8.1 выберите плитку "Рабочий стол", чтобы перейти
к классическому рабочему столу.
2.
Щелкните правой кнопкой мыши по рабочему столу и выберите пункт
"Разрешение экрана".
3.
Щелкните раскрывающийся список "Разрешение экрана" и выберите
разрешение 1920 x 1080.
4.
Нажмите кнопку "OK".
Если рекомендованное разрешение отсутствует в списке, возможно, необходимо
обновить драйвер видеокарты. Выберите сценарий, который лучше всего
описывает используемую систему, и следуйте указанным инструкциям.
Если вы пользуетесь ПК Dell™ или портативным
компьютером Dell™ с подключением к Интернету
1.
Перейдите на веб-сайт www.dell.com/support, введите сервисный код и
загрузите драйвер последней версии для используемой видеокарты.
2.
После установки драйверов графического адаптера попробуйте снова
установить разрешение 1920 x 1080.
ПРИМЕЧАНИЕ. Если не удается установить разрешение 1920 x 1080,
обратитесь в компанию Dell™ для получения информации о графических
адаптерах, поддерживающих данное разрешение.
Если вы пользуетесь ПК, портативным компьютером или
графической картой, отличной от Dell™
В Windows 7, Windows 8, Windows 8.1 и Windows 10:
1.
Для Windows 8 и Windows 8.1 выберите плитку "Рабочий стол", чтобы перейти
к классическому рабочему столу.
2.
Щелкните правой кнопкой мыши по рабочему столу и выберите
Персонализация.
Приложение | 45
3.
Щелкните Изменить параметры отображения.
4.
Щелкните Расширенные настройки.
5.
Определите изготовителя видеокарты, проверив описание сверху окна
(например, NVIDIA, ATI, Intel и т. д.).
6.
Посетите веб-сайт изготовителя видеокарты для получения обновленного
драйвера (например, www.ATI.com ИЛИ www.NVIDIA.com).
7.
После установки драйверов графического адаптера попробуйте снова
установить разрешение 1920 x 1080.
ПРИМЕЧАНИЕ. Если не удается установить рекомендованное разрешение,
обратитесь к производителю компьютера или рассмотрите возможность
приобретения графического адаптера с поддержкой видеоразрешения.
46 | Приложение
Технические характеристики монитора
Технические характеристики плоскопанельного монитора
Модель S2319H/S2319HN/S2319NX
Тип экрана Активная матрица – ЖК-дисплей на TFT
Тип панели Плоскостное переключение
Размер видимого изображения
По диагонали
По горизонтали, активная область
По вертикали, активная область
Площадь
Шаг пикселя 0,265мм
Угол обзора (по горизонтали и
вертикали)
Выходное значение яркости 250 кд/м² (тип.)
Коэффициент контрастности 1 000 к 1 (тип.)
Покрытие лицевой панели С пониженной вуалью и твердостью 3H
Подсветка Система светодиодной подсветки по краям
Время отклика 5 мс, серый-серый (тип.)
Глубина цвета 16,78 млн цветов
Цветовая гамма 83% (тип.)*
*Цветовая гамма [S2319H/S2319HN/S2319NX] (обычно) основана на стандартах на
условия испытаний CIE1976(83 %) и CIE1931(72 %).
58,42 см (23 дюйма)
509,18 мм (20,05 дюйма)
286,41 мм (11,28 дюймов)
1458,34 см2 (226,04 дюйма2)
178° / 178° (тип.)
8 000 000 к 1 (Динамическая контрастность)
Характеристики разрешения
Модель S2319H/S2319HN/S2319NX
Диапазон частот строчной
развертки
Диапазон частот кадровой
развертки
Максимальное предустановленное
разрешение
30 кГц-83 кГц (автоматически)
56 Гц-76 Гц (автоматически)
1920 x 1080 при 60 Гц
Технические характеристики монитора | 47
Предустановленные режимы отображения
Режим Экран Горизонтальная
частота
(кГц)
VESA, 720 x 400 31,5 70,1 28,3 -/+
VESA, 640 x 480 31,5 60,0 25,2 -/-
VESA, 640 x 480 37,5 75,0 31,5 -/-
VESA, 800 x 600 37,9 60,3 40,0 +/+
VESA, 800 x 600 46,9 75,0 49,5 +/+
VESA, 1024 x 768 48,4 60,0 65,0 -/-
VESA, 1024 x 768 60,0 75,0 78,8 +/+
VESA, 1152 x 864 67,5 75,0 108,0 +/+
VESA, 1280 x 1024 64,0 60,0 108,0 +/+
VESA, 1280 x 1024 80,0 75,0 135,0 +/+
VESA, 1600 x 900 60,0 60,0 108,0 +/+
VESA, 1920 x 1080 67,5 60,0 148,5 +/+
Вертикальная
частота
(Гц)
Тактовая
частота
(МГц)
Полярность
синхронизации
(по горизонтали/
вертикали)
Электрические характеристики
Модель S2319H&S2319HN&S2319NX
Сигналы видеовхода
Сигналы входа синхронизации Раздельная синхронизация по горизонтали и
Пусковой ток Отсутствие повреждений при холодном запуске
Адаптер
питания*
Входное
напряжение
переменного тока /
частота / ток
Выходное
напряжение/ток
Аналоговый RGB, 0,7 В +/-5%,
•
положительная полярность при входном
сопротивлении 75 Ом
HDMI1.4 (HDCP), 600 мВ для каждой
•
дифференциальной линии, положительная
полярность при входном сопротивлении
100 Ом
вертикали, уровень без полярности TTL, SOG
(индикатор SYNC Композитный изображения
горит зеленым)
Delta-адаптер ADP-40DD B: 100–240 В перем.
тока/50–60 Гц ± 3 Гц/1,5 А (макс.).
Lite-On адаптер PA-1041-81: 100–240 В перем.
тока/50–60 Гц ± 3 Гц/1,2 А (макс.).
Выход: пост. ток 12 В/3,33 А
48 | Технические характеристики монитора
Физические характеристики
Модель S2319H
Тип сигнального кабеля• Цифровой:
отсоединяемый, HDMI,
19-контактный.
Аналоговый:
•
отсоединяемый, D-Sub,
15-контактный
Глянец передней рамы
(мин.)
Габаритные размеры (с подставкой)
Высота 404,0 мм (15,91 дюйма) 404,0 мм (15,91 дюйма)
Ширина 522,2 мм (20,56 дюйма) 522,2 мм (20,56 дюйма)
Глубина 152,8 мм (6,01 дюйма) 152,8 мм (6,01 дюйма)
Габаритные размеры
(без подставки)
Высота 312,3 мм (12,30 дюйма) 312,3 мм (12,30 дюйма)
Ширина 522,2 мм (20,56 дюйма) 522,2 мм (20,56 дюйма)
Глубина 49,1 мм (1,93 дюйма) 49,1 мм (1,93 дюйма)
Размеры подставки
Высота 171,6 мм (6,76 дюйма) 171,6 мм (6,76 дюйма)
Ширина 249,0 мм (9,80 дюйма) 249,0 мм (9,80 дюйма)
Глубина 152,8 мм (6,01 дюйма) 152,8 мм (6,01 дюйма)
Вес
Вес с упаковкой 5,38 kg (11,86 фунтов) 5,33 кг (11,75 фунт)
Вес с подставкой и
кабелями
Вес без стойки 2,89 kg (6,37 фунтов) 2,83 kg (6,24 фунтов)
Вес стойки 0,52 kg (1,15 фунтов) 0,52 kg (1,15 фунтов)
Задняя рама - 85 ед.
блеска
3,90 kg (8,60 фунтов) 3,84 kg (8,47 фунтов)
S2319HN/S2319NX
Цифровой:
•
отсоединяемый, HDMI,
19-контактный.
Аналоговый:
•
отсоединяемый, D-Sub,
15-контактный
Задняя рама - 85 ед.
блеска
Технические характеристики монитора | 49
Характеристики окружающей среды
Модель S2319H/S2319HN/S2319NX
Температура
Рабочая 0°C до 40°C (32°F до 104°F)
Нерабочая Хранение
Транспортировка
-20°C до 60°C (-4°F до 140°F)
•
-20°C до 60°C (-4°F до 140°F)
•
Влажность
Рабочая 10 до 80% (без конденсата)
Нерабочая
Хранение: 5 %–90 % (без конденсата)
•
Транспортировка: 5 %–90 % (без
•
конденсата)
Высота над уровнем моря
Рабочая (макс.) 5 000 м (16 400 футов)
Нерабочая (макс.) 12 192 м (40 000 футов)
Рассеивание теплоты
не более 116,01 БТЕ/ч (максимальное)
•
не более 78,48 БТЕ/ч (тип.)
•
Режимы управления питанием
Если на компьютере установлены видеокарта или ПО, совместимые со стандартом
VESA DPM™, монитор может автоматически снижать потребление энергии,
если он не используется. Это называется режимом экономии энергии*. Если
компьютер распознает ввод с клавиатуры, мыши или другого устройства ввода,
монитор автоматически восстанавливает свою полную функциональность. В
следующей таблице указана информация относительно потребления энергии и
предупреждения о включении функции автоматической экономии энергии.
* Нулевое потребление энергии в выключенном режиме возможно только при
отсоединении главного кабеля от монитора.
S2319H/S2319HN/S2319NX
Режимы
VESA
Обычный
режим
Неактивный
режим
Выкл. - - - Выкл. Менее 0,3 Вт
Синхронизация
по горизонтали
Вкл. Вкл. Вкл. Белый 34 Вт (макс.)
Выкл. Выкл. Отсутствует Белый
Синхронизация
по вертикали
Видео Индикатор
питания
(светится)
Энергопотребление
23 Вт (тип.)
Менее 0,3 Вт
Energy Star Энергопотребление
PON 16 Вт
50 | Технические характеристики монитора
ETEC 50,81 кВт
PON: Энергопотребление в режиме работы соответствует определению стандарта
Energy Star версии 7.0.
ETEC: Общее энергопотребление в кВт/ч соответствует определению стандарта
Energy Star версии 7.0.
Данная информация приведена только для справки и отражает лабораторные
данные. В зависимости от программного обеспечения, компонентов и
подключаемых устройств работа данного изделия может отличаться, при этом
уведомление об изменениях не предоставляется. Соответственно, покупатель
не должен полностью полагаться на данную информацию при решении
вопроса об электрических допусках и прочих характеристик. Не дается
никакая гарантия в явном или подразумеваемом виде о точности и полноте
информации.
ПРИМЕЧАНИЕ. Данный монитор сертифицирован на соответствие стандарту
ENERGY STAR.
Технические характеристики динамиков
Модель S2319H
Номинальная мощность
динамиков
Частотная характеристика 200 Гц - 20 кГц
Сопротивление 8 Ом
2 x 3 Вт
Экранное меню доступно только в обычном рабочем режиме. При нажатии любой
кнопки, кроме кнопки питания, в неактивном режиме отобразится следующее
предупреждение:
Dell 23 Monitor
От компьютера не поступает сигнал. Для вывода из спящего состояния
нажмите любую клавишу на клавиатуре или двиньте мышь.
Если отображение отсутствует, то нажмите кнопку монитора, чтобы в
экранном меню выбрать правильный источник входного сигнала.
Включите компьютер и монитор для входа в экранное меню.
Технические характеристики монитора | 51
Этот ярлык и информация предназначены только для
Узбекистана
Изготовитель: DELL
Модель S2419H/S2419HN/S2419HX
Класс энергоэффективности A
Энергопотребление во включенном
состоянии Вт/см²
23
Годовое энергопотребление во
включенном состоянии кВт/ч в
34
год
Потребление энергии в режиме
ожидания Вт
Энергопотребление в выключенном
состоянии Вт
Коэффициент мощности 0,59
0,29
0,29
52 | Технические характеристики монитора
Назначение контактов
Разъем VGA
Номер
контакта
1 Видео – красный
2 Видео – зеленый
3 Видео – синий
4 GND (земля)
5 Самотестирование
6 GND-R
7 GND-G
8 GND-B
9 Компьютер 5 В/3,3 В
10 GND-sync
11 GND (земля)
12 Данные DDC
13 H-sync
14 V-sync
15 Синхронизация DDC
15-контактная сторона подключаемого сигнального кабеля
Технические характеристики монитора | 53
Разъем HDMI
Номер
контакта
1 Тактовый сигнал Data 2-
2 Тактовый сигнал Data 2 Shield
3 Тактовый сигнал Data 2+
4 Тактовый сигнал Data 1+
5 Тактовый сигнал Data 1 Shield
6 Тактовый сигнал Data 1-
7 Тактовый сигнал Data 0+
8 Тактовый сигнал Data 0 Shield
9 Тактовый сигнал Data 0-
10 Тактовый сигнал Clock +
11 Тактовый сигнал Clock Shield
12 Тактовый сигнал Clock -
13 CEC
14 Зарезервирован (N.C. на устройстве)
15 SCL
16 SDA
17 Земля DDC/CEC
18 Питание +5 В
19 Обнаружение активного соединения
19-контактная сторона подключенного сигнального кабеля
54 | Технические характеристики монитора
Loading...
