Dell Precision 7920 Tower User Manual [tr]

Dell Precision 7820 Tower

Kullanıcı El Kitabı

Resmi Model: D02T
Resmi Tip: D02T001

Notlar, dikkat edilecek noktalar ve uyarılar

NOT: NOT, ürününüzü daha iyi kullanmanıza yardımcı olacak önemli bilgiler sağlar.

DİKKAT: DİKKAT, donanım hasarı veya veri kaybı olasılığını gösterir ve sorunu nasıl önleyeceğinizi bildirir.

UYARI: UYARI, mülk hasarı, kişisel yaralanma veya ölüm potansiyeline işaret eder.

© 2017 2019 Dell Inc. veya bağlı kuruluşları. Tüm hakları saklıdır. Dell, EMC ve diğer ticari markalar, Dell Inc. veya bağlı kuruluşlarının

ticari markalarıdır. Diğer ticari markalar ilgili sahiplerinin ticari markaları olabilir.

2020 - 01

Revizyon A03

İçindekiler

1 Kasa............................................................................................................................................ 7

Önden görünüm..................................................................................................................................................................... 7

Arkadan görünüm...................................................................................................................................................................8

Dahili görünüm........................................................................................................................................................................9

Sisteminizin ana bileşenleri.................................................................................................................................................. 10

2 Bilgisayarınızda Çalışma.............................................................................................................. 12

Güvenlik talimatları............................................................................................................................................................... 12

Bilgisayarınızı kapatma — Windows.................................................................................................................................. 12

Bilgisayarınızın içinde çalışmadan önce.............................................................................................................................. 13

Bilgisayarınızın içinde çalıştıktan sonra...............................................................................................................................13

3 Bileşenleri takma ve çıkarma........................................................................................................ 14

Vida boyutu listesi.................................................................................................................................................................14

Önerilen araçlar.....................................................................................................................................................................15

Güç kaynağı birimi (PSU).................................................................................................................................................... 15

PSU'yu çıkarma...............................................................................................................................................................15

PSU'yu takma................................................................................................................................................................. 16

Yan kapak.............................................................................................................................................................................. 16

Yan Kapağı Çıkarma....................................................................................................................................................... 16

Yan kapağı takma............................................................................................................................................................18

Ön çerçeve............................................................................................................................................................................18

Ön çerçevenin çıkarılması.............................................................................................................................................. 18

Ön çerçeveyi takma.......................................................................................................................................................20

Sabit Disk Sürücüsü çerçevesi...........................................................................................................................................20

HDD çerçevesini çıkarma..............................................................................................................................................20

HDD çerçevesini takma................................................................................................................................................. 21

Sabit disk sürücüsü aksamı..................................................................................................................................................21

HDD taşıyıcısının çıkarılması...........................................................................................................................................21

HDD taşıyıcısının takılması.............................................................................................................................................23

HDD’yi çıkarma...............................................................................................................................................................23

HDD’yi takma................................................................................................................................................................. 25

NVMe Flexbay..................................................................................................................................................................... 25

NVMe FlexBay'i çıkarma...............................................................................................................................................25

NVMe flexbay'i takma...................................................................................................................................................30

İnce Optik Disk Sürücüsü....................................................................................................................................................32

İnce ODD'yi çıkarma...................................................................................................................................................... 32

İnce ODD'yi takma......................................................................................................................................................... 34

Ön giriş ve çıkış çerçevesi...................................................................................................................................................34

Ön giriş ve çıkış çerçevesini çıkarma........................................................................................................................... 34

Ön giriş ve çıkış çerçevesini takma..............................................................................................................................36

5,25 inç ODD desteği..........................................................................................................................................................36

5,25 ODD desteğini çıkarma.........................................................................................................................................36

5,25 ODD bölmesini takma...........................................................................................................................................39

İçindekiler 3

Ön giriş ve çıkış paneli......................................................................................................................................................... 39

Ön giriş ve çıkış panelini çıkarma..................................................................................................................................39

Ön giriş ve çıkış panelini takma.....................................................................................................................................42

Giriş ve çıkış paneli desteği.................................................................................................................................................43

Giriş ve çıkış paneli desteğini kaldırma.........................................................................................................................43

Giriş ve çıkış paneli desteğini takma............................................................................................................................ 44

VROC modülü...................................................................................................................................................................... 44

VROC modülünü çıkarma..............................................................................................................................................44

VROC modülünü takma................................................................................................................................................ 45

İzinsiz giriş önleme anahtarı................................................................................................................................................45

İzinsiz Girişi Önleme Anahtarının Çıkarılması...............................................................................................................45

İzinsiz giriş anahtarını takma.........................................................................................................................................46

Dahili kasa hoparlörü............................................................................................................................................................46

Dahili kasa hoparlörünü çıkarma...................................................................................................................................46

Dahili kasa hoparlörünü takma......................................................................................................................................47

Hava örtüsü..........................................................................................................................................................................48

Hava örtüsünü çıkarma................................................................................................................................................. 48

Hava örtüsünü takma....................................................................................................................................................48

Bellek.....................................................................................................................................................................................48

Bellek modülünü çıkarma...............................................................................................................................................48

Bellek modülünü takma................................................................................................................................................. 49

Grafik işleme birimi (GPU)..................................................................................................................................................49

GPU Kartı Çıkarma........................................................................................................................................................ 49

GPU Kartı Takma............................................................................................................................................................51

Düğme pil...............................................................................................................................................................................51

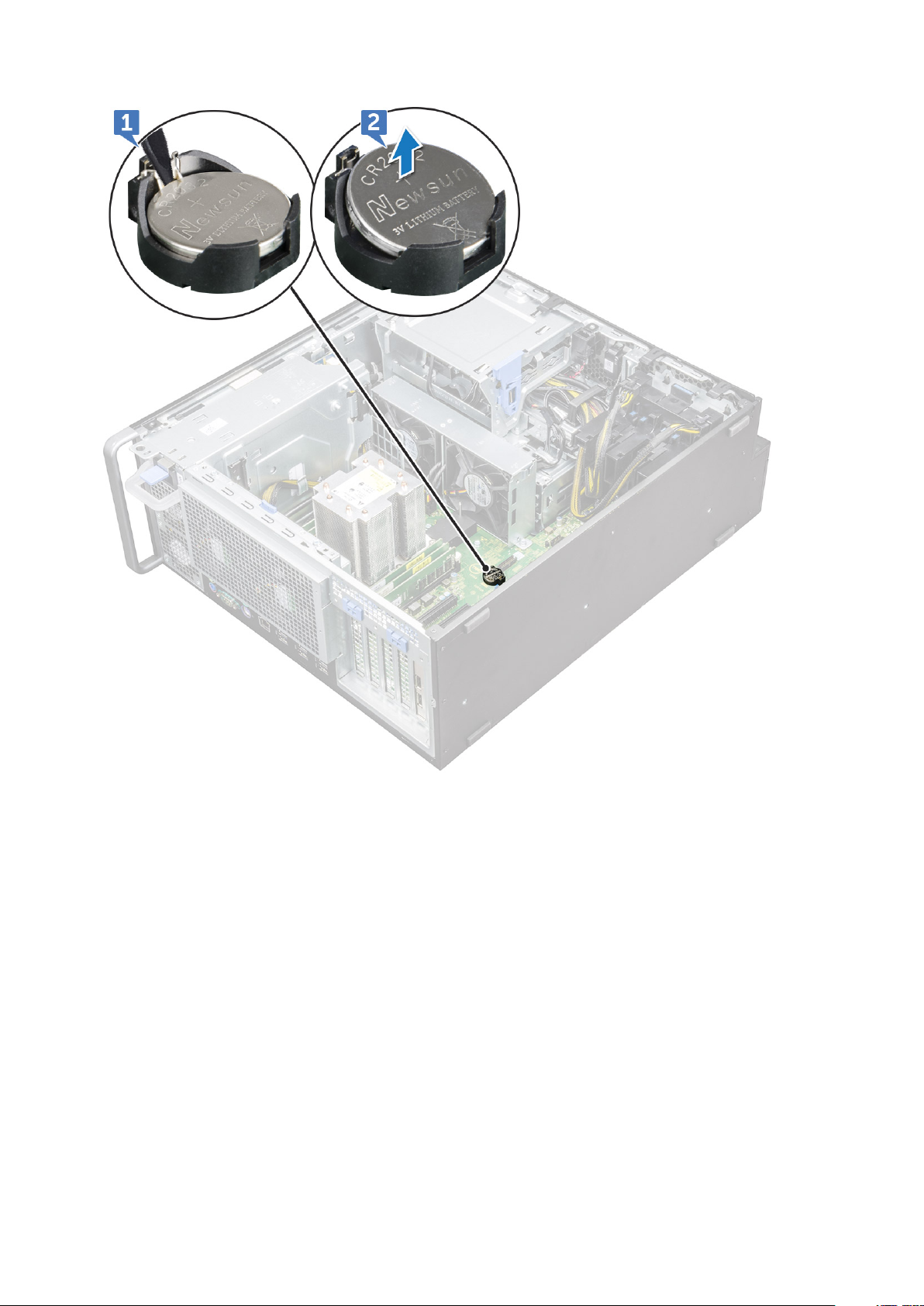

Düğme pilin çıkarılması................................................................................................................................................... 51

Düğme pili takma........................................................................................................................................................... 52

Sistem fanı............................................................................................................................................................................52

Sistem fanını çıkarma.................................................................................................................................................... 52

Sistem Fanını Takma..................................................................................................................................................... 54

Fan desteği...........................................................................................................................................................................54

Fanı fan desteğinden çıkarma...................................................................................................................................... 54

Fanı fan desteğinin içine takma....................................................................................................................................55

PCle tutucu.......................................................................................................................................................................... 56

PCIe tutucuyu çıkarma..................................................................................................................................................56

PCIe tutucuyu takma.................................................................................................................................................... 56

Arka Sistem Fanı..................................................................................................................................................................57

Arka sistem fanını çıkarma............................................................................................................................................ 57

Arka sistem fanını takma...............................................................................................................................................59

Ön sistem fanı......................................................................................................................................................................59

Ön sistem fanını çıkarma...............................................................................................................................................59

Ön sistem fanını takma.................................................................................................................................................. 61

İşlemci ısı emici modülü....................................................................................................................................................... 62

İşlemci ısı emicisi modülünü çıkarma............................................................................................................................62

İşlemci ısı emicisi modülünü takma...............................................................................................................................62

CPU’yu çıkarma............................................................................................................................................................. 63

CPU'yu takma................................................................................................................................................................ 64

Sistem kartı...........................................................................................................................................................................67

Sistem kartını çıkarma................................................................................................................................................... 67

Sistem kartını takma...................................................................................................................................................... 73

4

İçindekiler

Sistem kartı bileşenleri...................................................................................................................................................73

4 Teknoloji ve bileşenler.................................................................................................................75

Bellek yapılandırması............................................................................................................................................................75

Teknolojiler listesi................................................................................................................................................................. 75

MegaRAID 9440-8i ve 9460-16i denetleyici.....................................................................................................................77

Teradici PCoIP..................................................................................................................................................................... 79

5 Sistem özellikleri........................................................................................................................ 82

Sistem özellikleri...................................................................................................................................................................82

Bellek özellikleri.................................................................................................................................................................... 82

Video özellikleri.....................................................................................................................................................................82

Ses özellikleri........................................................................................................................................................................ 83

Ağ teknik özellikleri.............................................................................................................................................................. 83

Kart yuvaları..........................................................................................................................................................................83

Depolama teknik özellikleri..................................................................................................................................................84

Harici konektörler.................................................................................................................................................................84

Güç özellikleri....................................................................................................................................................................... 84

Fiziksel özellikler...................................................................................................................................................................84

Çevre özellikleri.................................................................................................................................................................... 84

6 Sistem Kurulumu........................................................................................................................86

Genel seçenekler................................................................................................................................................................. 86

Sistem yapılandırması.......................................................................................................................................................... 87

Video..................................................................................................................................................................................... 90

Güvenlik................................................................................................................................................................................ 90

Secure boot (Güvenli önyükleme).....................................................................................................................................92

Performans...........................................................................................................................................................................93

Güç yönetimi........................................................................................................................................................................ 94

Post davranışı.......................................................................................................................................................................95

Yönetilebilirlik........................................................................................................................................................................95

Sanallaştırma desteği.......................................................................................................................................................... 96

Bakım.................................................................................................................................................................................... 96

Sistem günlükleri..................................................................................................................................................................97

Gelişmiş yapılandırma...........................................................................................................................................................97

SupportAssist sistem çözümleme......................................................................................................................................97

Windows'da BIOS'u güncelleme........................................................................................................................................ 97

BitLocker etkinleştirilmiş sistemlerde BIOS'u güncelleme.........................................................................................98

USB flash sürücü kullanarak sisteminizin BIOS'unu güncelleme..............................................................................98

Linux ve Ubuntu ortamlarında Dell BIOS’u güncelleme.............................................................................................99

F12 Bir Kerelik önyükleme menüsünden BIOS’u sıfırlama......................................................................................... 99

MegaRAID denetleyici seçenekleri...................................................................................................................................102

Sistem ve kurulum parolası............................................................................................................................................... 103

Bir sistem kurulum parolası atama..............................................................................................................................103

Mevcut sistem kurulum parolasını silme veya değiştirme........................................................................................103

7 Yazılım..................................................................................................................................... 105

Desteklenen işletim sistemleri...........................................................................................................................................105

Sürücüleri indirme.............................................................................................................................................................. 105

İçindekiler

5

Yonga seti sürücüleri..........................................................................................................................................................105

Grafik denetleyici sürücüsü...............................................................................................................................................106

Bağlantı Noktaları...............................................................................................................................................................106

USB sürücüleri....................................................................................................................................................................106

Ağ sürücüsü........................................................................................................................................................................ 107

Ses sürücüleri......................................................................................................................................................................107

Depolama denetleyicisi sürücüleri.....................................................................................................................................107

Diğer sürücüler....................................................................................................................................................................107

8 Sorun Giderme..........................................................................................................................109

Dell Gelişmiş Önyükleme Sistem Değerlendirmesi — ePSA Tanılama 3.0..................................................................109

EPSA Tanılamalarını çalıştırma....................................................................................................................................109

Sabit sürücü gösterge kodları...........................................................................................................................................109

Önyüklemede yanıp sönen güç düğmesi kodları.............................................................................................................. 111

9 Dell'e Başvurma.........................................................................................................................115

6 İçindekiler

Kasa

Bu bölümde bağlantı noktaları ve konektörlerle birlikte çoklu şasi görünümleri gösterilmektedir ve FN kısayol tuşu kombinasyonları
açıklanmaktadır.

Konular:

• Önden görünüm

• Arkadan görünüm

• Dahili görünüm

• Sisteminizin ana bileşenleri

Önden görünüm

1

1. Güç düğmesi 2. HDD etkinlik LED'i

3. SD-kart yuvası 4. USB 3.1 Gen 1 portları

5. PowerShare özellikli USB 3.1 Gen 1 Tip C bağlantı noktası 6. USB 3.1 Gen 1 Tip C

7. Mikrofonlu kulaklık girişi 8. Sürücü serbest bırakma mandalı

9. İnce optik disk sürücüsü 10. 5,25 inç ODD desteği

Kasa 7

Arkadan görünüm

1. PSU BIST LED'i 2. Güç kaynağı birimi

3. Mikrofon/Hat giriş bağlantı noktası 4. Hat çıkışı bağlantı noktası

5. Seri bağlantı noktası 6. PS/2 Fare bağlantı noktası

7. PS/2 Klavye bağlantı noktası 8. Ağ bağlantı noktası

9. USB 3.1 Gen1 bağlantı noktaları 10. USB 3.1 1. Nesil bağlantı noktası (akıllı güç açmayı destekler)

11. PCIe genişletme yuvası 12. Mekanik genişletme yuvaları

8 Kasa

Dahili görünüm

1. PSU braketi 2. HDD çerçeve kilitleme/kilit açma düğmesi

3. ODD 5,25 inç braket 4. İzinsiz giriş önleme anahtarı

5. PCIe tutucu 6. Sistem kartı

7. GPU 8. Hava örtüsü

Kasa 9

1. Isı emici 2. PSU dağıtım kartı

3. Sistem fanı 4. 5,25 inç ODD braketi

5. Hoparlör 6. 2,5 inç Optik disk sürücüsü

7. Ön sistem fanı 8. Düğme pil

9. Yarım uzunlukta PCIe kartı 10. Arka sistem fanı

Sisteminizin ana bileşenleri

Bu bölüm, sisteminizin konumuyla birlikte ana bileşenlerini göstermektedir.

10

Kasa

1. Yan kapak

2. PCIe tutucusu

3. Dahili kasa hoparlörü

4. İzinsiz giriş önleme anahtarı

5. 5,25 inç ODD desteği

6. Sistem fanı

7. NVMe Flexbay

8. Ön giriş ve çıkış paneli

9. Ön giriş ve çıkış çerçevesi

10. Ön çerçeve

11. Sabit Disk Sürücü çerçevesi

12. Bilgisayar kasası

13. Sistem kartı

14. Bellek

15. İşlemci

16. Isı emicisi ve CPU fan aksamı

17. Sistem fanı

18. Ön sistem fanı

19. Güç kaynağı birimi (PSU)

: Dell, satın alınan orijinal sistem yapılandırması için bileşenlerin ve parça numaralarının bir listesini sağlar. Bu

NOT

parçalar, müşteri tarafından satın alınan garanti kapsamları doğrultusunda kullanılabilir. Satın alma seçenekleri için Dell
satış temsilcinizle iletişime geçin.

Kasa 11

Bilgisayarınızda Çalışma

Konular:

• Güvenlik talimatları

• Bilgisayarınızı kapatma — Windows

• Bilgisayarınızın içinde çalışmadan önce

• Bilgisayarınızın içinde çalıştıktan sonra

Güvenlik talimatları

Bilgisayarınızı olası hasarlardan korumak ve kendi kişisel güvenliğinizi sağlamak için aşağıdaki güvenlik yönergelerine uyun. Aksi
belirtilmedikçe, bu belgede verilen her yordamda aşağıdaki koşulların geçerli olduğu varsayılır:

• Bilgisayarınızla birlikte gelen güvenlik bilgilerini okudunuz.

• Çıkarma yordamı ters sırayla uygulanarak bir bileşen değiştirilebilir veya (ayrı satın alınmışsa) takılabilir.

NOT: Bilgisayarın kapağını veya panelleri açmadan önce, tüm güç kaynaklarının bağlantısını kesin. Bilgisayarın içinde

çalışmayı tamamladıktan sonra, güç kaynağına bağlamadan önce tüm kapakları, panelleri ve vidaları yerlerine takın.

UYARI: Bilgisayarınızın içinde çalışmadan önce, bilgisayarınızla birlikte verilen güvenlik bilgilerini okuyun. En iyi güvenlik

uygulamaları ile ilgili daha fazla bilgi için bkz. Yasal Uygunluk Ana Sayfası

2

DİKKAT: Birçok onarım, yalnızca yetkili servis teknisyeni tarafından yapılabilir. Yalnızca ürün belgelerinizde izin verilen ya

da çevrimiçi veya telefon servisi ve destek ekibi tarafından yönlendirilen sorun giderme ve basit onarım işlemlerini
yapmalısınız. Dell tarafından yetkilendirilmemiş servislerden kaynaklanan zararlar garantinizin kapsamında değildir.
Ürünle birlikte gelen güvenlik talimatlarını okuyun ve uygulayın.

DİKKAT: Elektrostatik boşalımı önlemek için bir bilek topraklama kayışı kullanarak ya da bilgisayarın arkasındaki

konnektör gibi boyanmamış metal yüzeylere sık sık dokunarak kendinizi topraklayın.

DİKKAT: Bileşenlere ve kartlara dikkatle muamele edin. Bir kartın üzerindeki bileşenlere veya kontaklara dokunmayın.

Kartları kenarlarından veya metal montaj braketinden tutun. İşlemci gibi bileşenleri pimlerinden değil kenarlarından
tutun.

DİKKAT: Bir kabloyu çıkardığınızda, konnektörünü veya çekme tırnağını çekin. Bazı kablolarda kilitleme tırnağı olan

konnektörler bulunur; bu tür bir kabloyu çıkarıyorsanız kabloyu çıkarmadan önce kilitlemek tırnaklarına bastırın.
Konnektörleri ayırdığınzda, konnektör pimlerinin eğilmesini önlemek için bunları eşit şekilde hizalanmış halde tutun.
Ayrıca, bir kabloyu bağlamadan önce her iki konnektörün de doğru biçimde yönlendirildiğinden ve hizalandığından emin
olun.

NOT: Bilgisayarınızın ve belirli bileşenlerin rengi bu belgede gösterilenden farklı olabilir.

DİKKAT: Sistem çalışırken yan kapaklar çıkarılırsa sistem kapanır. Yan kapak çıkarıldığında sistem açılmaz.

Bilgisayarınızı kapatma — Windows

DİKKAT

kaydedip kapatın ve açık programlardan çıkın.

1. tıklayın veya dokunun.

2.

12 Bilgisayarınızda Çalışma

: Veri kaybını önlemek için, bilgisayarınızı kapatmadan veya yan kapağı çıkarmadan önce tüm açık dosyaları

tıkladıktan veya dokunduktan sonra Kapat'a tıklayın veya dokunun.

NOT: Bilgisayarın ve tüm takılı aygıtların kapandığından emin olun. İşletim sisteminizi kapattığınızda bilgisayarınız ve

takılı aygıtlar otomatik olarak kapanmazsa, bunları kapatmak için güç düğmesine basın ve yaklaşık 6 saniye basılı
tutun.

Bilgisayarınızın içinde çalışmadan önce

Bilgisayara zarar vermekten kaçınmak için, bilgisayarın içinde çalışmadan önce aşağıdaki adımları uygulayın.

1. Güvenlik Talimatlarını uyguladığınızdan emin olun.

2. Bilgisayar kapağının çizilmesini önlemek için, çalışma yüzeyinin düz ve temiz olmasını sağlayın.

3. Bilgisayarınızı kapatın.

4. Tüm ağ kablolarını bilgisayardan çıkarın.

DİKKAT: Ağ kablosunu çıkarmak için, önce kabloyu bilgisayarınızdan ve ardından ağ aygıtından çıkarın.

5. Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerinden çıkarın.

6. Sistem kartını topraklamak için, sistem bağlantısı yokken güç düğmesini basılı tutun.

NOT: Elektrostatik boşalımı önlemek için bir bilek topraklama kayışı kullanarak ya da bilgisayarın arkasındaki

konnektör gibi boyanmamış metal yüzeylere sık sık dokunarak kendinizi topraklayın.

Bilgisayarınızın içinde çalıştıktan sonra

Herhangi bir parça değiştirme işleminden sonra, bilgisayarınızı açmadan önce harici aygıtları, kartları, kabloları vs. taktığınızdan emin olun.

1. Bilgisayarınıza telefon veya ağ kablolarını bağlayın.

DİKKAT: Ağ kablosu takmak için kabloyu önce ağ aygıtına takın ve ardından bilgisayara takın.

2. Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerine takın.

3. Bilgisayarınızı açın.

4. Gerekirse, ePSA diagnostics (ePSA tanılama) programını çalıştırarak bilgisayarın düzgün çalıştığını doğrulayın.

Bilgisayarınızda

Çalışma 13

Konular:

• Vida boyutu listesi

• Önerilen araçlar

• Güç kaynağı birimi (PSU)

• Yan kapak

• Ön çerçeve

• Sabit Disk Sürücüsü çerçevesi

• Sabit disk sürücüsü aksamı

• NVMe Flexbay

• İnce Optik Disk Sürücüsü

• Ön giriş ve çıkış çerçevesi

• 5,25 inç ODD desteği

• Ön giriş ve çıkış paneli

• Giriş ve çıkış paneli desteği

• VROC modülü

• İzinsiz giriş önleme anahtarı

• Dahili kasa hoparlörü

• Hava örtüsü

• Bellek

• Grafik işleme birimi (GPU)

• Düğme pil

• Sistem fanı

• Fan desteği

• PCle tutucu

• Arka Sistem Fanı

• Ön sistem fanı

• İşlemci ısı emici modülü

• Sistem kartı

3

Bileşenleri takma ve çıkarma

Vida boyutu listesi

Tablo 1.

Bileşen Vida tipi Miktar

İnce ODD Desteği #6–32 UNC X6,0mm 1

FIO Kablo Klipsi #6-32X1/4 inç 1

FIO Kartı M3X5,0mm 2

FIO Desteği #6–32 UNC X6,0mm 1

Ön Sistem Fan Desteği #6–32 UNC X6,0mm 1

İzinsiz Giriş Tutucu M3X5,0mm 1

PDB Kartı #6-32X1/4 inç 3

PDB Desteği M3X5,0mm 1

İnce ODD Fişi M3X5,0mm 2

HDD Desteği M3X5,0mm 1

14 Bileşenleri takma ve çıkarma

Vida listesi

Bileşen Vida tipi Miktar

5,25" ODD Desteği

Sistem Kartı #6-32X1/4 inç 11

Orta Fan Sabit Desteği #6-32X1/4 inç 1

Orta Fan Desteği #6-32X1/4 inç 3

Arka Fan Desteği #6-32X1/4 inç 2

HSBP Kartı M3X5,0mm 2

İnce ODD Sabit Desteği M2X2,0mm 2

İnce ODD M3X5,0mm 1

5,25" ODD M3X4,5mm 4

3,5" HDD Desteği M3X4,5mm 4

2,5" HDD Desteği M3X4,5mm 4

2. CPU Desteği #6-32X1/4 inç 2

2. bir CPU Kartı #6-32X1/4 inç 5

UPI Sabit Desteği M3X5,0mm 1

CPU Soğutucu T-30 Torx cıvatası 4

#6–32 UNC X6,0mm

M3X5,0mm

2

2

Sıvı Soğutucu Modülü

#6-32X1/4 inç

#6–32 UNC X3,5mm

T-30 Torx cıvatası

Önerilen araçlar

Bu belgedeki yordamlar için aşağıdaki araçlar gerekebilir:

• 0 numara yıldız tornavida

• 1 numara yıldız tornavida

• 2 numaralı yıldız tornavida

• Plastik çubuk

• T-30 torx tornavida

NOT: 0 numara tornavida 0-1 vidaları için ve 1 numara tornavida da 2-4 vidaları içindir.

Güç kaynağı birimi (PSU)

PSU'yu çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Güç kablosunu sistemden çıkarın.

3. PSU serbest bırakma mandalına [1] basın ve güç kaynağını sistemden kaydırın [2].

4

6

4

Bileşenleri

takma ve çıkarma 15

PSU'yu takma

1. Güç kaynağı birimini sistemdeki PSU yuvasına kaydırın.

2. Güç kablosunu sisteme takın.

3. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.Bilgisayarınızın içinde çalıştıktan sonra

Yan kapak

Yan Kapağı Çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

DİKKAT: Yan kapak kapalı olduğunda sistem açılmaz. Ayrıca, sistem açıkken yan kapak çıkarılırsa sistem kapanır.

2. Yan kapağı çıkarmak için:

3. Serbest bırakma mandalına basın

16

Bileşenleri takma ve çıkarma

4. Mandalı [1] yukarı doğru çekin ve kapağı serbest bırakmak için döndürün [2].

Bileşenleri

takma ve çıkarma 17

5. Sistemden çıkarmak kapağı kaldırın.

Yan kapağı takma

1. Önce yan kapağın alt kısmını tutun ve kasaya hizalayın.

2. Yan kapağın altındaki kancanın sistemdeki çentiklere oturduğundan emin olun.

3. Sistem kapağını yerine oturana kadar itin.

DİKKAT: Yan kapak olmadan sistem açılmaz. Ayrıca, sistem açıkken yan kapak çıkarılırsa sistem kapanır.

4. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Ön çerçeve

Ön çerçevenin çıkarılması

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Yan kapağı çıkarın.

3. Ön çerçeveyi sökmek için:
a) Mandala basın ve ön çerçeveyi sistemden çıkarmak için tutma tırnaklarını kaldırın.

18

Bileşenleri takma ve çıkarma

b) Çerçeveyi ileri doğru döndürün ve ön çerçeveyi sistemden çıkarın.

Bileşenleri

takma ve çıkarma 19

Ön çerçeveyi takma

1. Çerçeveyi tutun ve çerçeve üzerindeki kancaların sistem üzerindeki çentiklere oturduğundan emin olun.

2. Ön çerçeveyi öne döndürün ve tırnaklar yerine oturana kadar ön çerçeveyi bastırın.

3. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Sabit Disk Sürücüsü çerçevesi

HDD çerçevesini çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Yan kapağı çıkarın.

3. HDD çerçevesini çıkarmak için:
a) ODD bölmesinin kenarındaki mavi kilit açma düğmesine [1] basın.

b) Mandalı [2] ön G/Ç çerçevesindeki kilit açma konumuna kaydırın.
c) Öne doğru döndürün ve HDD çerçevesini [3] sistemden kaldırın.

20

Bileşenleri takma ve çıkarma

HDD çerçevesini takma

1. Çerçeveyi tutun ve çerçeve üzerindeki kancaların sistem üzerindeki çentiklere oturduğundan emin olun.

2. Çerçeveyi sisteme sabitlemek için ODD bölmesinin sol kenarındaki mavi kilit düğmesine basın.

3. Yan kapağı takın.

4. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Sabit disk sürücüsü aksamı

HDD taşıyıcısının çıkarılması

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Şunları çıkarın:
a) yan kapak

NOT: Ön G/Ç çerçevesinin kilidi açıksa yan kapağı çıkarmayın.

b) HDD çerçevesi

3. HDD taşıyıcısının çıkarılması için:

Bileşenleri

takma ve çıkarma 21

a) Mandalın [2] kilidini açmak için serbest bırakma düğmesine [1] basın.

b) Taşıyıcıyı HDD yuvasından çıkarmak için mandalı çekin.

22

Bileşenleri takma ve çıkarma

HDD taşıyıcısının takılması

1. Taşıyıcıyı yerine oturana kadar sürücü yuvasına kaydırın.

DİKKAT: Taşıyıcıyı takmadan önce mandalın açık olduğundan emin olun.

2. Mandalı kilitleyin.

3. Aşağıdaki bileşenleri takın:
a) HDD çerçevesi

b) yan kapak

4. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

HDD’yi çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedürü takip edin.

2. Aşağıdakileri çıkarın:
a) yan kapak

b) HDD çerçeve
c) HDD kutusu

Bileşenleri

takma ve çıkarma 23

3. 3,5 inç HDD'yi çıkarmak için:
a) Taşıyıcının bir tarafını genişletin.

b) Sabit sürücüyü kaldırarak taşıyıcıdan çıkarın.

4. 2,5 inç HDD'yi çıkarmak için:
a) Taşıyıcının iki tarafını genişletin.

b) Sabit sürücüyü kaldırarak taşıyıcıdan çıkarın.

24

Bileşenleri takma ve çıkarma

HDD’yi takma

1. HDD'yi, sabit sürücünün konektör ucu HDD taşıyıcısının arkasına doğru bakacak şekilde HDD braketindeki yuvasına takın.

2. HDD taşıyıcıyı sabit sürücü yuvasına kaydırın.

3. Aşağıdakileri takın:
a) HDD kutusu

b) HDD çerçeve
c) yan kapak

4. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

NVMe Flexbay

NVMe FlexBay'i çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Şunları çıkarın:
a) yan kapak

NOT: Ön G/Ç çerçevesinin kilidi açıksa yan kapağı çıkarmayın.

b) HDD çerçeve

3. NVMe FlexBay'i çıkarmak için:
a) Mandalı [2] açmak için serbest bırakma düğmesine [1] basın.

Bileşenleri

takma ve çıkarma 25

b) Taşıyıcıyı HDD yuvasından dışarı kaydırmak için mandalı çekin.

26

Bileşenleri takma ve çıkarma

4. SSD taşıyıcısını NVMe FlexBay'den çıkarmak için:
a) Serbest bırakma düğmesine basın ve M.2 SSD taşıyıcısını NVMe FlexBay'den dışarı doğru kaydırın.

b) M.2 SSD taşıyıcısını NVMe FlexBay'den dışarı çekin.

Bileşenleri

takma ve çıkarma 27

5. SSD'yi SSD taşıyıcısından çıkarmak için:
a) SSD'nin iki tarafındaki vidaları çıkarın.

b) SSD taşıyıcısının üst kısmındaki vidaları çıkarın.

28

Bileşenleri takma ve çıkarma

c) SSD kapağını taşıyıcının üst kısmından kaydırın.

d) SSD'yi taşıyıcıdaki M.2 yuvasının dışına kaydırın.

Bileşenleri

takma ve çıkarma 29

NVMe flexbay'i takma

1. SSD'yi taşıyıcıya takmak için:
a) Boş SSD dolgu ekini SSD taşıyıcısından çıkarın.

b) SSD taşıyıcısının bandını soyun.

30

Bileşenleri takma ve çıkarma

c) Yapışkan bandı ekran SSD taşıyıcı kapağından soyun.

2. SSD'yi taşıyıcıya takma

Bileşenleri

takma ve çıkarma 31

3. İki yan vidayı ve merkezi vidayı yerine takın.

4. SSD taşıyıcısını takmak için, taşıyıcıyı yerine oturana kadar NVMe FlexBay içine kaydırın.

5. Taşıyıcıyı yerine oturana kadar sürücü bölmesine kaydırın.

DİKKAT: Taşıyıcıyı takmadan önce mandalın açık olduğundan emin olun.

6. Mandalı kilitleyin.

7. Aşağıdaki bileşenleri takın:
a) HDD çerçeve

b) yan kapak

8. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

İnce Optik Disk Sürücüsü

İnce ODD'yi çıkarma

1. Bilgisayarın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Yan kapağı çıkarın.

3. İnce ODD'yi çıkarmak için:
a) İnce ODD'yi sabitleyen vidayı [1] çıkarın ve ince ODD'yi [2] kasanın dışına doğru itin.

32

Bileşenleri takma ve çıkarma

b) İnce ODD'yi sistemden dışarıya doğru kaydırın.

Bileşenleri

takma ve çıkarma 33

İnce ODD'yi takma

1. İnce ODD'yi, kasa içerisindeki yerine kaydırın.

2. ODD'yi kasaya sabitlemek için vidayı sıkın.

3. Yan kapağı takın.

4. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Ön giriş ve çıkış çerçevesi

Ön giriş ve çıkış çerçevesini çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Şunları çıkarın:
a) yan kapak

b) ön çerçeve

3. Ön giriş ve çıkış (G/Ç) çerçevesini çıkarmak için:
a) Dört tutma tırnağını [1] kasadan çekin ve çerçeveyi kasadan çıkarın [2].

34

Bileşenleri takma ve çıkarma

b) Çerçeveyi kaldırarak kasadan çıkarın.

Bileşenleri

takma ve çıkarma 35

Ön giriş ve çıkış çerçevesini takma

1. Giriş ve çıkış(G/Ç) çerçevesini tutun ve çerçeve üzerindeki kancaların sistem üzerindeki çentiklere oturduğundan emin olun.

2. Tutma tırnaklarına bastırın ve bunları kasaya sabitleyin.

3. Şunları takın:
a) ön çerçeve

b) yan kapak

4. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

5,25 inç ODD desteği

5,25 ODD desteğini çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Şunları çıkarın:
a) yan kapak

b) ön çerçeve

3. ODD desteğini çıkarmak için:
a) ODD dolgusunu kasadan çıkarın.

36

Bileşenleri takma ve çıkarma

b) Desteği kasaya sabitleyen beş vidayı [1,2] çıkarın.

Bileşenleri

takma ve çıkarma 37

c) ODD desteğini sistemin arkasına doğru kaydırın ve kasadan çıkarın.

38

Bileşenleri takma ve çıkarma

5,25 ODD bölmesini takma

1. ODD desteğini sistem yuvasına yerleştirin.

2. (6-32 X 6,0 mm) vidaları takın.

3. ODD dolguyu tekrar yuvaya yerleştirin.

4. Şunları takın:
a) ön çerçeve

b) yan kapak

5. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Ön giriş ve çıkış paneli

Ön giriş ve çıkış panelini çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Şunları çıkarın:
a) yan kapak

b) ön çerçeve
c) Ön giriş ve çıkış çerçevesi
d) 5,25 inç ODD desteği

3. Ön giriş ve çıkış (G/Ç) panelini çıkarmak için:

Bileşenleri

takma ve çıkarma 39

a) İzinsiz giriş önleme anahtarı kablosunu [1], USB 3.1 kablosunu [2], ön G/Ç güç kablosunu [3], USB 3.1 kablosunu [4], Hoparlör

kablosunu [5], Ses kablosunu [6] çıkarın.

NOT: Konektörü kablo tellerinden çekmeyin. Bunun yerine, konektör ucundan çekerek kabloyu ayırın. Kablo

tellerini çekerek konektörden gevşetebilirsiniz.

b) Ön G/Ç panelini kasaya sabitleyen vidayı çıkarın.

40

Bileşenleri takma ve çıkarma

c) G/Ç panelini kasanın dışına kaydırın.

Bileşenleri

takma ve çıkarma 41

Ön giriş ve çıkış panelini takma

1. Giriş ve çıkış (G/Ç) panelini sistemdeki yuvasına takın.

2. Kancaları kasanın deliğine sabitlemek için paneli kaydırın.

3. Ön G/Ç panelini kasaya sabitlemek için vidayı sıkın.

4. Aşağıdaki kabloları takın:

• izinsiz girişi önleme anahtarı kablosu

• USB 3.1 kablosu

• Ön G/Ç güç kablosu

• Ön G/Ç güç kablosu

• USB 3.1 kablosu

• hoparlör kablosu

• ses kablosu

5. Şunları takın:
a) Ön giriş ve çıkış çerçevesi

b) 5,25 inç ODD desteği
c) ön çerçeve
d) yan kapak

6. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

42

Bileşenleri takma ve çıkarma

Giriş ve çıkış paneli desteği

Giriş ve çıkış paneli desteğini kaldırma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Şunları çıkarın:
a) yan kapak

b) ön çerçeve
c) Ön giriş ve çıkış çerçevesi
d) 5,25 inç ODD desteği
e) ön giriş ve çıkış paneli

3. Giriş ve çıkış (G/Ç) panel desteğini kaldırmak için:
a) İki vidayı çıkarın.

b) G/Ç modülünü destekten dışarıya doğru kaydırın.

Bileşenleri

takma ve çıkarma 43

Giriş ve çıkış paneli desteğini takma

1. Giriş ve çıkış (G/Ç) panelini metal desteğe takın.

2. G/Ç panel desteğini G/Ç paneline sabitlemek için vidaları takın.

3. Şunları takın:
a) ön giriş ve çıkış paneli

b) ön giriş ve çıkış çerçevesi
c) 5,25 inç ODD desteği
d) ön çerçeve
e) yan kapak

4. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

VROC modülü

VROC modülünü çıkarma

VROC modülünü yukarı yönde sistem kartından dışarı doğru çıkarın.

44

Bileşenleri takma ve çıkarma

VROC modülünü takma

VROC modülünü sistem kartına takın.

İzinsiz giriş önleme anahtarı

İzinsiz Girişi Önleme Anahtarının Çıkarılması

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Şunları çıkarın:
a) yan kapak

b) ön çerçeve
c) 5,25 inç ODD desteği

3. İzinsiz giriş önleme anahtarını çıkarmak için:
a) İzinsiz girişi önleme kablosunu [1] G/Ç modülünden ayırın.

b) İzinsiz girişi önleme anahtarını kasaya sabitleyen vidayı [2] sökün.
c) İzinsiz girişi önleme anahtarını kaldırın ve kasadan çıkarın.

NOT: Sistem, izinsiz girişi önleme anahtarı takılmadan açılmaz.

Bileşenleri takma ve çıkarma 45

İzinsiz giriş anahtarını takma

1. İzinsiz girişi önleme anahtarını sistem kasasındaki yuvaya yerleştirin.

2. Anahtarı kasaya sabitlemek için vidayı takın.

3. Kabloyu sistem kartına takın.

4. Şunları takın:
a) 5,25 inç ODD desteği

b) ön çerçeve
c) yan kapak

5. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Dahili kasa hoparlörü

Dahili kasa hoparlörünü çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Şunu çıkarın: .

46

Bileşenleri takma ve çıkarma

a) yan kapak
b) ön çerçeve
c) 5,25 inç ODD desteği

3. Dahili kasa hoparlörünü çıkarmak için:
a) Hoparlör kablosunu [1] ön G/Ç modülünden çıkarın.

b) Hoparlör sabitleme tırnaklarına [2] basın, ardından sistemden serbest bırakmak için çekin.
c) Hoparlörü [3] kablosuyla birlikte yavaşça sistemden itin.

Dahili kasa hoparlörünü takma

1. İzinsiz giriş hoparlörünün her iki tarafındaki tırnakları basılı tutun ve hoparlör modülünü sisteme sabitlemek için yuvaya kaydırın.

2. Dahili kasa hoparlörü kablosunu sistem kasasındaki konektöre takın.

3. Şunları takın:
a) 5,25 inç ODD desteği

b) ön çerçeve
c) yan kapak

4. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Bileşenleri

takma ve çıkarma 47

Hava örtüsü

Hava örtüsünü çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Yan kapağı çıkarın

3. Hava örtüsünü çıkarmak için:
a) Örtüyü her iki uçtan tutarak, tırnaklara [1] bastırın ve sonra örtüyü [2] sistemden kaldırın.

Hava örtüsünü takma

1. Örtüyü yerine getirin ve tırnağın sisteme uyduğundan emin olun.

2. Örtüyü, kilitleme tırnağına hizalayın.

3. Örtü yerine oturana kadar aşağı doğru bastırın.

4. Yan kapağı takın.

5. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Bellek

Bellek modülünü çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

48

Bileşenleri takma ve çıkarma

2. Aşağıdakileri çıkarın:
a) yan kapak

b) hava örtüsü

3. Bellek modülünün her iki yanındaki bellek modülü sabitleme tırnaklarına basın.

4. Bellek modülünü sistem kartındaki bellek yuvasından kaldırın.

UYARI: Bellek modülünü yuvada döndürmek bellek modülünde hasara neden olabilir. Bellek modülü yuvasından

doğrudan çektiğinizden emin olun.

Bellek modülünü takma

1. Bellek modülünün üzerindeki çentiği, bellek modülü konnektöründeki tırnakla hizalayın.

2. Bellek modülünü bellek modülü yuvasına takın.

3. Bellek modülünü, tutucu tırnaklar yerine oturana kadar sıkıca bastırın.

NOT: Sabitleme kollarını yukarıya doğru çekmeyin. Kollar yerine yardımsız oturana her zaman sıkıca bastırın.

4. Şunları takın:
a) hava örtüsü

b) yan kapak

5. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Grafik işleme birimi (GPU)

GPU Kartı Çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Yan kapağı çıkarın.

3. GPU'yü çıkartmak için:
a) Güç kablosunu [1] GPU kartından çıkarın.

NOT: Tüm GPU kartlarının güç kablosu olmayabilir, tüm sistemlere uygulanmayabilir.

b) Dolgu desteğinin kilidini açmak için mavi klipsleri geriye doğru bastırın ve döndürün [2].

Bileşenleri

takma ve çıkarma 49

c) GPU'yu sistem kartındaki PCIe yuvasından kaldırın.

50

Bileşenleri takma ve çıkarma

GPU Kartı Takma

1. GPU'yu sistem kartındaki PCIe yuvasına hizalayın ve yerleştirin.

2. Yuvaya sıkıca oturacak şekilde bastırın.

3. Güç kablosunu GPU'ya bağlayın.

4. GPU'yu sistem kartına sabitlemek için dolgu desteği üzerindeki iki mavi klipsi öne doğru kilitleyin.

5. Yan kapağı takın.

6. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Düğme pil

Düğme pilin çıkarılması

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Şunları çıkarın:
a) yan kapak

b) grafik işleme birimi (GPU)

3. Düğme pili çıkarmak için:
a) Pilin yuvadan [2] çıkması için serbest bırakma mandalına [1] basıp pilden uzaklaştırın.

Bileşenleri

takma ve çıkarma 51

b) Düğme pili kaldırıp sistem kartından çıkarın.

Düğme pili takma

1. Düğme pili sistem kartındaki yuvaya yerleştirin.

2. Düğme pili, pozitif (+) tarafı yukarı bakacak şekilde serbest bırakma mandalı tekrar yerine oturana kadar bastırın ve sistem kartına

sabitleyin.

3. Takmak için:
a) grafik işleme birimi (GPU)

b) yan kapak

4. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Sistem fanı

Sistem fanını çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Şunları çıkarın:

52

Bileşenleri takma ve çıkarma

a) yan kapak
b) hava örtüsü
c) ön çerçeve
d) 5,25 inç ODD braketi
e) grafik işlem birimi (GPU)

3. Sistem fanını çıkarmak için:
a) Konnektör tırnağına basın ve iki fan kablosunu sistem kartından ayırın.

NOT: Konnektörü kablo tellerinden çekmeyin. Bunun yerine kabloyu konnektör ucunu çekerek ayırın. Kablo

tellerini çekmek tellerin konnektörden ayrılmasına neden olabilir.

b) Sistem fanını sistem kartına sabitleyen vidaları [1] çıkarın ve fanı yukarı [2] kaldırın.

Bileşenleri

takma ve çıkarma 53

Sistem Fanını Takma

1. Sistem fanını sistem kartındaki yuvasına hizalayın ve 3 vidayla sabitleyin.

2. Fan kablolarını sistem kartındaki yuvaya takın.

3. Şunları takın:
a) grafik işleme birimi (GPU)

b) 5,25 ODD desteği
c) ön çerçeve
d) hava örtüsü
e) yan kapak

4. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Fan desteği

Fanı fan desteğinden çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Şunları çıkarın:
a) yan kapak

b) sistem fanı

3. Fanı fan desteğinden çıkarmak için:
a) Her bir fan için dört adet lastik rondelayı fan gövdesinden dışarıya kaydırın [1].

54

Bileşenleri takma ve çıkarma

b) Fanı kaldırın ve fan aksamından çıkarın [2].

Fanı fan desteğinin içine takma

1. Fanı fan desteğinin içine yerleştirin.

2. Fanı fan desteğine sabitleyen rondelaları sıkın.

3. Şunları takın:
a) sistem fanı

b) yan kapak

4. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Bileşenleri

takma ve çıkarma 55

PCle tutucu

PCIe tutucuyu çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Şunları çıkarın:
a) yan kapak

b) grafik işleme birimi (GPU)

3. PCIe tutucuyu çıkarmak için:
a) İki güç kablosunu PCIe tutucu [1] üzerindeki kablo yuvasından çıkarın.

b) PCIe tutucu sabitleme klipsine bastırın ve tutucuyu (2) kasadan çıkarın.

PCIe tutucuyu takma

1. PCIe tutucusunu hizalayın ve sistem kasasına yerleştirin.

2. Tutucuyu sisteme oturana kadar bastırın.

3. İki güç kablosunu tutucudaki kablo yuvalarına bağlayın.

4. Şunları takın:

56

Bileşenleri takma ve çıkarma

a) grafik işleme birimi (GPU)
b) yan kapak

5. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Arka Sistem Fanı

Arka sistem fanını çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Şunları çıkarın:
a) yan kapak

b) işlemci ısı emicisi modülü(PHM)

3. Arka sistem fanını çıkarmak için:
a) İki fan kablosunu [1] sistem kartından çıkarın.

NOT: Konektörü kablo telleri ile çekmeyin. Bunun yerine, konektör ucunu çekerek kabloyu ayırın. Kablo tellerini

çekmek onları konektörden gevşetebilir.

b) Kabloyu PSU desteği üzerindeki kablo tutucusundan [2] çıkarın.

c) Vidaları çıkarın [1].
d) Fanı sistemden ayırmak için tırnağa [2] basın.

Bileşenleri

takma ve çıkarma 57

e) Fanı ileri doğru çevirin ve sistemden kaldırın.

58

Bileşenleri takma ve çıkarma

Arka sistem fanını takma

1. Fan düzeneğini PSU desteği üzerindeki vida tırnağına hizalamak için bir tarafa yerleştirin.

2. Montajı diğer taraftan PCI dirseğindeki vida tırnağıyla hizalamak için bastırın.

3. İki vidayı sistemle sabitlemek için sıkıştırın.

4. İki fan kablosunu sistem kartına bağlayın.

5. Şunları takın:
a) işlemci ısı emicisi modülü(PHM)

b) yan kapak

6. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Ön sistem fanı

Ön sistem fanını çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Şunları çıkarın:
a) yan kapak

b) ön çerçeve
c) PCle tutucu
d) grafik işleme birimi (GPU)

3. Ön sistem fanını çıkarmak için:

Bileşenleri

takma ve çıkarma 59

a) Aşağıdaki kabloları kart tutucudan ayırın [5]:

• SATA 0,1 kablosu [1]

• SATA 2, 3, 4, 5 kablosu [2]

• ODD 0, 1 kablosu [3]

• USB 3.1 kablosu [4]

NOT: Konektörü kablo tellerinden çekmeyin. Bunun yerine, konektör ucundan çekerek kabloyu ayırın. Kablo

tellerini çekerek konektörden gevşetebilirsiniz.

b) Fan kablosunu [1] sistem kartından ayırın.
c) Arka sistem fanını kasaya sabitleyen vidayı [2] çıkarın.
d) Sistemi kasadaki tutma yuvasından çıkarmak için fanı kaldırın [3].

60

Bileşenleri takma ve çıkarma

Ön sistem fanını takma

1. Ön sistem fanını sistem kasasındaki tutma yuvasına hizalayın.

2. Ön sistem fanını kasaya sabitleyen vidayı takın.

3. Fan kablosunu sistem kartına takın.

4. Aşağıdaki kabloları kablo tutucusundan geçirin ve sistem kartına bağlayın:

• SATA 2, 3, 4, 5 kablosu

• SATA 0, 1 kablosu

• ODD 0, 1 kablosu

• USB 3.1 kablosu

5. Şunları takın:
a) PCle tutucu

b) grafik işleme birimi (GPU)
c) ön çerçeve
d) yan kapak

6. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Bileşenleri

takma ve çıkarma 61

İşlemci ısı emici modülü

İşlemci ısı emicisi modülünü çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

NOT: İşlemci ısı emicisi modülünü (PHM) çıkarmak için Torx 30 tornavida kullandığınızdan emin olun.

2. Şunları çıkarın:
a) yan kapak

b) hava örtüsü

3. Isı emiciyi çıkarmak için:
a) Dört ısı emicisi vidalarını [1] çapraz sırayla (4, 3, 2, 1) çıkarın.

b) Isı emicisini kaldırarak sistem kartındaki CPU yuvasından çıkarın.

DİKKAT: CPU, ısı emicisi ile çıkarılır.

İşlemci ısı emicisi modülünü takma

1. Isı emicisini CPU yuvasına yerleştirin.

62

Bileşenleri takma ve çıkarma

2. Isı emicisini sistem kartına sabitlemek için dört vidayı çapraz sırayla (1,2,3,4) değiştirin.

3. Şunları takın:
a) hava örtüsü

b) yan kapak

4. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

CPU’yu çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedürü takip edin.

2. Şunları çıkarın:
a) yan kapak

b) hava örtüsü
c) işlemci ısı emici modülü

3. Merkezi işlem birimini (CPU) çıkarmak için:
a) İşlemci ısı emici modülünü ters olarak tutun.

b) İki işlemci taşıyıcısı mandalını [1] işlemci ısı emici modülünden ayırın.
c) İşlemci taşıyıcısının diğer iki taşıyıcısı mandalını [2] üzerine basarak ısı emicideki yuvadan çıkarın.

d) CPU'yu işlemci ısı emici modülünden ayırmak için bir Torx tornavida kullanın. Blade'i klips ve CPU arasına yerleştirin.

NOT: Düz başlı tornavida veya plastik çubuk da kullanılabilir.

Bileşenleri takma ve çıkarma 63

e) CPU'yu, işlemci taşıyıcısındaki iki anahtar mandalından kurtarıp yavaşça kaldırın.

NOT: CPU temas noktalarına parmak uçlarınızla dokunmaktan kaçının.

CPU'yu takma

1. İşlemci taşıyıcısını, taşıyıcının pürüzsüz (logosuz) tarafı yukarı bakacak ve taşıyıcıdaki üçgen işareti sol alt köşede olacak şekilde
yönlendirin.

2. İşlemciyi taşıyıcıyla hizalayın; böylece işlemcinin üst tarafındaki üçgen işareti taşıyıcıdaki üçgen işaretiyle hizalanır.

64

Bileşenleri takma ve çıkarma

3. Hem işlemciyi hem de taşıyıcıyı, işlemcideki pimler ve taşıyıcının logo tarafı yukarı gelecek şekilde ters çevirin.

4. İşlemciyi, taşıyıcının üst ve alt tarafındaki kancalarla sabitlenecek şekilde taşıyıcıya dikkatle takın.

NOT

: İşlemciyi taşıyıcıya taktıktan sonra, işlemcideki küçük üçgenin taşıyıcıdaki üçgenle hizalanıp hizalanmadığını

kontrol edin. Doğru hizalanmadıysa yukarıdaki adımları tekrarlayın.

5. İşlemci ve taşıyıcı aksamını ısı emicisiyle hizalayın. Böylece işlemci ve taşıyıcı üzerindeki üçgen işaretleri ısı emicisinin üst tarafındaki
üçgen işaretiyle aynı hizaya gelir (2 numaralı tutucu vida).

Bileşenleri

takma ve çıkarma 65

6. İşlemci ve taşıyıcı aksamını ısı emicisine takın. Böylece taşıyıcının dört köşesindeki kancalar ısı emicisinin deliklerine kilitlenir.

NOT: İşlemci ve taşıyıcı düzeneğini ısı emicisine yerleştirdikten sonra, taşıyıcı üzerindeki üçgenin ısı emicisinin sağ alt

köşesinde (ısı emicisinin alt tarafı yukarı baktığında) bulunup bulunmadığını iki kez kontrol edin.

7. İşlemci ve ısı emicisini merkezi işlemci birimi (CPU) soketine takın ve ısı emicisi üzerindeki dört tutucu vidayı sırayla sistem kartına
sabitleyin (1> 2> 3> 4).

66

Bileşenleri takma ve çıkarma

8. Şunları takın:
a) ısı emicisi

b) hava örtüsü
c) yan kapak

9. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Sistem kartı

Sistem kartını çıkarma

1. Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Şunları çıkarın:
a) yan kapak

b) hava örtüsü
c) GPU
d) bellek modülü
e) sistem fanı
f) arka sistem fanı
g) PHM
h) PCIe kart tutucu

3. Sistem kartını çıkarmak için:
a) Desteği [1] sistem kartından çekin ve çıkarın.

b) Sistem fanı sabit desteği çıkarmak için sabit desteği sistem kartına sabitleyen vidayı [2] çıkarın.
c) Sistem fan sabit desteğini sistem kartından çıkarın [3].

Bileşenleri

takma ve çıkarma 67

d) Aşağıdaki kabloları sistem kartı konektörlerinden çıkarın:

• ses kablosu [1]

• güç kablosu [2]

• kablo tutucu [3]

• Güç kontrol kablosu [4]

• 24 Pin güç kablosu [5]

• Ön G/Ç paneli [6]

68

Bileşenleri takma ve çıkarma

e) Aşağıdaki kabloları çıkarın:

• SATA 2, 3, 4, 5 kablosu [1]

• SATA 0,1 kablosu [2]

• ODD 0, 1 kablosu [3]

• USB 3.1 kablosu [4]

• Ön sistem fanı kablosu [5]

NOT

: Konektörü kablo tellerinden çekmeyin. Bunun yerine, konektörü ucundan çekerek kabloyu ayırın. Kablo

tellerini çekerek konektörden gevşetebilirsiniz.

Bileşenleri takma ve çıkarma 69

f) Sistem kartını kasaya sabitleyen vidaları çıkarın.

70

Bileşenleri takma ve çıkarma

g) Sistemden ayırmak için sistem kartını HDD destek modülüne doğru kaydırın.

Bileşenleri

takma ve çıkarma 71

h) Sistem kartını kaldırın ve kasadan çıkarın.

72

Bileşenleri takma ve çıkarma

Sistem kartını takma

1. Sistem kartını hizalayın ve kasaya takın.

2. Sistem kartını yerine kaydırın.

3. Sistem kartını kasaya sabitlemek vidaları takın.

4. Sistem fanı sabit desteğini yerleştirin ve sistem kartındaki tek vidayı takın.

5. Aşağıdaki kabloları takın:

• ses kablosu

• elektrik kablosu

• güç kontrol kablosu

• 24 pimli güç kablosu

• ön G/Ç paneli

• SATA kabloları

• ODD kabloları

• USB 3.1 bağlantı noktası

• Ön sistem fanı kablosu

6. Şunları takın:
a) PCle tutucu

b) bellek modülü
c) sistem fanı
d) arka sistem fanı
e) PHM
f) hava örtüsü
g) GPU
h) yan kapak

7. Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Sistem kartı bileşenleri

Aşağıdaki resim sistem kartı bileşenlerini göstermektedir.

Bileşenleri

takma ve çıkarma 73

1. Yuva 6 PCI 2. PCI yuvası 3x16

3. Bellek yuvaları 4. CPU0

5. Bellek yuvaları 6. Ön panel ses bağlantı noktası

7. Güç CPU bağlantı noktası 8. Arka fan 0 bağlantı noktası

9. HDD fanı bağlantı noktası 10. Arka fan 1 bağlantı noktası

11. PCIE1 12. PCIE0

13. Güç kontrolü bağlantı noktaları 14. Piezo hoparlör

15. CPU fanı 0 16. Sistem fanı 2

17. Sistem fanı 1 18. CPU1 kart konektörü

19. Düğme pil 20. Termal HDD bağlantı noktası

21. Güç bağlantı noktası 22. Güç uzak kumandası

23. USB 2_INT 24. Ön panel güç konektörü

25. Sistem fanı 0 26. USB 2_esnek

27. Ön panel USB3.2 bağlantı noktası 28. Ön panel USB3.1

29. SATA 0, 1, 2, 3, 4, 5 ve ODD 0, 1 bağlantı noktası 30. VROC_anahtarı

74 Bileşenleri takma ve çıkarma

Teknoloji ve bileşenler

Bu bölümde, sistemde mevcut olan teknoloji ve bileşenlerle ilgili ayrıntılar verilmektedir.

Konular:

• Bellek yapılandırması

• Teknolojiler listesi

• MegaRAID 9440-8i ve 9460-16i denetleyici

• Teradici PCoIP

Bellek yapılandırması

Bu bölüm, Dell Precision Tower 7820 sistemlerinin bellek yapılandırması hakkında bilgi sağlar.

Aşağıdaki tablo, Dell Precision Tower 7820'nin bellek yapılandırması ve doldurma kurallarını gösterir:

4

Teknolojiler listesi

Bu bölümde Dell Precision 7820 Tower ile birlikte gelen teknolojiler hakkında bilgiler yer almaktadır.

Aşağıdaki tabloda Dell Precision7820 Tower sistemlerinde yalnızca Dell şirket içi kullanıcıları için mevcut olan teknolojilerin basit bir listesi
verilmiştir.

Tablo 2.

No. Kategori Teknoloji Tarayıcı Yolu

1 Yonga seti Intel C620 Serisi Yonga Seti

2 İşlemci

Teknolojiler listesi

(C621)

• Intel Xeon Platinum 81xx

İşlemciler

• Intel Xeon Gold 61xx İşlemci

• Intel Xeon Gold 51xx İşlemci

• Intel Xeon Silver 41xx İşlemci

• Intel Xeon Bronze 31xx İşlemci

• Intel Xeon Gold 52xx işlemciler

• Intel Xeon Silver 42xx

işlemciler

Teknoloji ve bileşenler 75

No. Kategori Teknoloji Tarayıcı Yolu

• Intel Xeon Bronze 32xx

işlemciler

• Intel Xeon Platinum 82xx
işlemciler

• Intel Xeon Gold 62xx işlemciler

3 Bellek DDR4

4 Ses Tümleşik Realtek ALC3234

Yüksek Tanımlı Ses Codec'i (2
Kanal)

5 Ağ NIC Tümleşik RJ45

6 Grafik Kartı Radeon Pro WX

• 9100

• 7100

• 5100

• 4100

• 3100

• 2100

• 3200

NVIDIA

7 Depolama SATA

SAS

Dell UltraSpeed Quad (PCIE M.2
Ara Kart)

Dell UltraSpeed Duo (PCIE M.2
Ara Kart)

9 Uzak Çözümler 1-1 Teradici PCoIP

• Quadro GP100

• Quadro P6000

• Quadro P5000

• Quadro P4000

• Quadro P2000

• Quadro P1000

• Quadro P600

• Quadro P400

• Quadro 8000

• Quadro 2200

• Quadro P620

• Quadro GV100

• NVS 310

• NVS 315

• Quadro RTX 4000

• Quadro RTX 5000/6000

• GeForce RTX 2080 B

• İSTEMCİ: Dell veya başka bir Marka Sıfır İstemci (TERA Gen

2) (Dell-Wyse P25) İKİ Monitör Desteği

• KONAK: PCIe x1 PCoIP İki Konak Kartı (TERA Gen 2)

• İSTEMCİ: Dell veya başka bir Marka Sıfır İstemci (TERA Gen

2) (Dell-Wyse P45) DÖRT Monitör Desteği

• KONAK: PCIe x1 PCoIP Dört Konak Kartı (TERA Gen 2)

• İki Terra Kart yapılandırmalarını destekler

NOT: Teradici PCoIP Kartı konak sürücü yüklemesi

hakkında daha fazla bilgi için bkz. Teradici PCoIP.

76 Teknoloji ve bileşenler

MegaRAID 9440-8i ve 9460-16i denetleyici

Giriş düzeyi sunucu platformları ve çalışma istasyonları dağıtan küçük ve orta ölçekli işletmelerin (KOBİ) uygun fiyatlı ve güvenilir depolama
çözümlerine ihtiyacı vardır. MegaRAID Tri-Mode Depolama Adaptörü, bu ihtiyaçları karşılayan kanıtlanmış performans ve çeşitli işletme dışı
kritik uygulamalar için RAID veri koruması sağlayan 12 Gb/sn SAS/SATA/PCIe (NVMe) denetleyici kartıdır. MegaRAID Tri-Mode depolama
adaptörleri, SAS/SATA arabirimleri için bağlantı ve veri koruması sağlayarak depolama katmanına NVMe performans avantajları sunar. Çift
çekirdekli SAS3516 veya SAS3508 Yonga üzerinde RAID (ROC) ve 72 bit DDR4-2133 SDRAM temelli bu denetleyiciler, bant genişliği ve
IOPS performans artışı sağlar ve dahili depolamayı kullanan yüksek uç sunucuları veya geniş ölçekli harici depolama muhafazaları için idealdir.

NOT: MegaRAID 9440 ve 9460 denetleyicileri sadece Intel Xeon W Serisi CPU'lar kullanıldığında desteklenir.

Tri-Mode SerDes Teknolojisi; NVMe, SAS veya SATA depolama aygıtlarının tek bir sürücü bölmesinde çalışmasını sağlar. NVMe, SAS ve
SATA sürücülere eş zamanlı olarak hizmet veren 3 mod, tek bir denetleyici tarafından çalıştırılabilir. Denetleyici, bu üç tür depolama aygıtı ile
sorunsuz şekilde çalışmak için hızlar ve protokoller arasında iş birliği yapar. Tri-Mode desteği, mevcut veri merkezi altyapısını geliştirmek için
kesintisiz bir yol sağlar. Kullanıcılar, üç modlu denetleyiciye yükselterek sistemlerini SAS/SATA'nın ötesine genişletebilir ve diğer sistem
yapılandırmalarında büyük değişiklik yapmadan NVMe kullanabilir. MegaRAID Tri-Mode depolama adaptörleri hem REFCLK hem de SRIS
tabanlı NVMe x1, x2, ve x4 aygıtları destekler.

Teknoloji

ve bileşenler 77

Temel Özellikler:

• Tri-Mode SerDes Teknolojisi; NVMe, SAS veya SATA aygıtlarının tek bir sürücü bölmesinde çalışmasını sağlayarak sonsuz tasarım
esnekliği sunar

• 12, 6 ve 3 Gb/sn SAS ve 6, 3 Gb/sn SATA veri aktarım hızlarını destekler

• 8 adede kadar PCIe bağlantıları. Her bir bağlantı, hat başına 8,0 GT/sn (PCIe Gen3) destekleyen x4, x2, veya x1 bağlantı genişliklerini
destekler

• SFF-9402 Uyumlu, Konektör Pim Çıkışı

• SFF-8485 Uyumlu, SGPIO

• Düşük profilli form faktörü ve yana monte edilen SAS konektörleri ile rafa monte edilen sunuculara uyar

• PCIe 3.1 bağlantı ile kritik, yüksek bant genişliği uygulamalarını destekler

• Güç arızasında CacheVault flaş yedekleme. Bozuk blok yönetimini destekler

• RAID seviyeleri 0, 1, 5, 6, 10, 50 ve 60 ile kritik uygulamalar için denge koruması ve performansı

Tablo 3. MegaRAID 9440-8i ve 9460-16i denetleyicisinin özellikleri

9440-8i 9460-16i

Bağlantı Noktaları 8 dahili 16 dahili

Konektörler 2 x SFF8643 4 x SFF8643 x4

Depolama Arabirimi Desteği

SATA: Sekiz x1

SAS: Bir x8, İki x4, Dört x2, Sekiz x1

NVMe: İki x4, Dört x2, Dört x1

SATA: On Altı x1

SAS: İki x8, Dört x4, Sekiz x2, On Altı x1

NVMe: Dört x4, Sekiz x2, Sekiz x1

Denetleyici Başına Maksimum Aygıt

Önbellek Belleği Yok 4 GB 2133 MHz DDR4 SDRAM

G/Ç İşlemci / SAS Denetleyici SAS3408 SAS3516

Sunucu Veriyolu Türü PCIe 3.1 x8 PCIe 3.1 x8

Önbellek Koruması Yok

Fiziksel Boyutlar 6,127" x 2,712" (155,65 mm x 68,90 mm) 6,127" x 2,712" (155,65 mm x 68,90 mm)

Maksimum Çalışma Şartları

MTBF (Hesaplanan) 40 C'de >3.000.000 saat 40 C'de >3.000.000 saat

Çalışma Voltajı +12 V %+/-8; 3,3 V %+/-9 +12 V %+/-8; 3,3 V %+/-9

Donanım Garantisi 3 yıllık; gelişmiş değiştirme seçeneği ile 3 yıllık; gelişmiş değiştirme seçeneği ile

MegaRAID Yönetim Paketi

SAS/SATA: 64

NVMe: 4

Çalışma:

10°C ila 55°C

%20 ila %80 yoğuşmasız

Hava akışı: 300 LFM

Depolama:

-45°C ila 105°C

%5 ila %90 yoğuşmasız

LSI Depolama Yetkilisi (LSA)

StorCLI (komut satırı arabirimi), CTRL-R
(BIOS yapılandırma yardımcı programı), HII
(UEFI İnsan Arabirimi Altyapısı)

SAS/SATA: 240

NVMe: 24

CacheVault

CVPM05

Çalışma:

10°C ila 55°C

%20 ila %80 yoğuşmasız

Hava akışı: 300 LFM

Depolama:

-45°C ila 105°C

%5 ila %90 yoğuşmasız

LSI Depolama Yetkilisi (LSA)

StorCLI (komut satırı arabirimi), CTRL-R
(BIOS yapılandırma yardımcı programı), HII
(UEFI İnsan Arabirimi Altyapısı)

Yasal Sertifikasyon

78 Teknoloji ve bileşenler

ABD (FCC 47 CFR bölüm 15 Alt bölüm B,
sınıf B); Kanada (ICES -003, Sınıf B);
Tayvan (CNS 13438); Japonya (VCCI V-3);

ABD (FCC 47 CFR bölüm 15 Alt bölüm B,
sınıf B); Kanada (ICES -003, Sınıf B);
Tayvan (CNS 13438); Japonya (VCCI V-3);

9440-8i 9460-16i

Avustralya/Yeni Zelanda (AS/NZS CISPR

22); Kore (RRA no. 2013-24 ve 25); Avrupa
(EN55022/EN55024);

Güvenlik: EN/IEC/UL 60950; RoHS; WEEE

İşletim Sistemi Desteği Microsoft Windows, VMware vSphere/

ESXi, Red Hat Linux, SuSe Linux, Ubuntu
Linux, Oracle Linux, CentOS Linux, Debian
Linux, Fedora, ve FreeBSD. Oracle Solaris
sürücü veya yazılım desteği için Oracle
desteğine başvurun.

Avustralya/Yeni Zelanda (AS/NZS CISPR

22); Kore (RRA no. 2013-24 ve 25); Avrupa
(EN55022/EN55024);

Güvenlik: EN/IEC/UL 60950; RoHS; WEEE

Microsoft Windows, VMware vSphere/
ESXi, Red Hat Linux, SuSe Linux, Ubuntu
Linux, Oracle Linux, CentOS Linux, Debian
Linux, Fedora, ve FreeBSD. Oracle Solaris
sürücü veya yazılım desteği için Oracle
desteğine başvurun.

Teradici PCoIP

Bu bölümde ana bilgisayar sürücüsü yükleme işlemine genel bir bakış sunulmaktadır.

Teradici PCoIP İkili/Dörtlü Ana Bilgisayar Kartını Takma

PCoIP ana bilgisayar sürücüsü yazılımını dell.com/support adresinden yükleyin.

NOT: PCoIP ana bilgisayar sürücüsü yazılımını, bir ana bilgisayar iş istasyonu veya ana bilgisayar PC ile VMware View

istemcisi arasında VMware View yönetimindeki bir PCoIP oturumu etkinken yükseltemezsiniz. Bunun yapılması, sürücü
yazılımı kaldırılırken fare ve klavyeye erişiminizi kaybetmenize neden olur.

PCoIP ana bilgisayar sürücüsü yazılımını bu tür bir dağıtımda yükselmek için aşağıdakilerden birini yapın:

• Ana bilgisayara bir sıfır istemciden bağlanın.

• Yazılımı, konağa bağlanırken RDP veya VNC gibi başka bir uzaktan masaüstü kullanım protokolü aracılığıyla yükseltin.

PCoIP Ana Bilgisayar Sürücüsü Yazılımı'nı Ana Bilgisayar PC’sine Yükleme:

1. PCoIP ana bilgisayar sürücüsü yazılımını Teradici Destek sitesinden indirin. (Güncel PCoIP Ürünü ve Sürümleri'ne tıklayın.)

2. Ana bilgisayar kartının yönetim Web arabiriminde oturum açın.

3. Yapılandırma > Ana Bilgisayar Sürücüsü İşlevi menüsünden Ana Bilgisayar Sürücüsü İşlevi'ni etkinleştirin.

4. Ana bilgisayar PC’sini yeniden başlatın.

5. Ana bilgisayar PC’sinde yüklü işletim sistemine uygun olan PCoIP ana bilgisayar yazılım paketini yükleyin. Yükleme işlemini yükleyiciye çift
tıklayarak başlatın:

a. 64 bit: PCoipHostSoftware_x64-v4.3.0.msi (veya üstü)

6. Karşılama ekranı görüntülendiğinde İleri'ye tıklayın.

7. Koşulları kabul edin ve İleri'ye tıklayın.

8. Yükleme konumunun doğru olduğundan emin olun ve İleri'ye tıklayın.

9. Yükle'yi tıklatın.

NOT

: Windows 7'de, sürücü yüklendiğinde bir Windows Güvenlik iletişim kutusu belirebilir. Yüklemeyi sürdürmek için
Yükle'ye tıklayın. Bu iletişim kutusunun gelecekte açılmaması için Teradici Corporation yazılımlarına her zaman
güven'i işaretleyin.

10. İstenirse işletim sistemini yeniden başlatın; aksi halde bu adımı atlayın. Yeniden başlatma durumunda, işletim sistemi önyüklendiğinde ana

bilgisayar sürücüsü yazılımını yükleme işlemi devam eder. Devam etmek için Yükle'ye tıklayın.

11. Yüklemeyi tamamlamak için Bitti'yi tıklatın.

Teradici PCoIP Portal ve Ana Bilgisayar Kartı için güç
yönetim kablosu yapılandırması

Dell Precision Workstation isteğe bağlı Teradici PCoIP Portal ve Ana Bilgisayar Kartı ile gönderildiyse Teradici kartındaki güç yönetim
kablosunun sistem kartına düzgün bağlandığından emin olun. Teradici kartından gelen güç yönetim kablosu, sistem kartı üzerindeki doğru

Teknoloji

ve bileşenler 79

Güç uzak bağlantısına takılmalıdır. Sistem kartı şemasında 22 olarak etiketlenmiş Güç uzak konnektörünün bir örneği için aşağıdaki resme

bakın:

Teradici kartından gelen güç yönetim kablosunun iki pimli Clear CMOS ya da Clear PSWD atlama tellerine bağlanmadığından emin olun.

80

Teknoloji ve bileşenler

Güç yönetim kablosunun Clear CMOS atlama teline bağlanması, Teradici kartına uzaktan bir yeniden başlatma isteği gönderirken BIOS'un
sıfırlanmasına neden olur. Daha sonra saat ve BIOS ayarlarını sıfırlamanız gerekir.

Teradici kartının güç yönetim kablosu Clear PSWD atlama teline bağlanırsa BIOS parolası silinir ve yeni bir parola yapılandırılması gerekir.

Teknoloji

ve bileşenler 81

Konular:

• Sistem özellikleri

• Bellek özellikleri

• Video özellikleri

• Ses özellikleri

• Ağ teknik özellikleri

• Kart yuvaları

• Depolama teknik özellikleri

• Harici konektörler

• Güç özellikleri

• Fiziksel özellikler

• Çevre özellikleri

Sistem özellikleri

5

Sistem özellikleri

Özellik

İşlemci türleri

Toplam önbellek 38,5 MB'a kadar

Özellik

• Intel Xeon Platinum 81xx işlemciler

• Intel Xeon Gold 51xx işlemciler

• Intel Xeon Gold 61xx işlemciler

• Intel Xeon Silver 41xx işlemciler

• Intel Xeon Gold 52xx işlemciler

• Intel Xeon Silver 42xx işlemciler

• Intel Xeon Bronze 32xx işlemciler

• Intel Xeon Platinum 82xx işlemciler

• Intel Xeon Gold 62xx işlemciler

Bellek özellikleri

Özellikler

Tür DDR4 ECC

Hız 2933 MHz'ye kadar

Konnektörler 12 DIMM Yuvası

Kapasite 384 GB’a kadar 6 kanallı çift CPU’lu 2933 MHz DDR4 ECC bellek

Maksimum bellek 384 GB

Özellikler

Video özellikleri

Özellikler

Grafik kartı

82 Sistem özellikleri

Özellikler

• Radeon Pro WX 9100

• NVIDIA Quadro GP100

Özellikler Özellikler

• NVIDIA Quadro P6000

• NVIDIA Quadro P5000

• Radeon Pro WX 7100

• Radeon Pro WX 5100

• Radeon Pro WX 4100

• NVIDIA Quadro P4000

• NVIDIA Quadro P2000

• Radeon Pro WX 3100

• Radeon Pro WX 2100

• NVIDIA Quadro P1000

• NVIDIA Quadro P600

• NVIDIA Quadro P400

• NVIDIA NVS 310

• NVIDIA NVS 315

• NVIDIA Quadro RTX 4000

• NVIDIA Quadro RTX 5000/6000

• NVIDIA GeForce RTX 2080 B

Ses özellikleri

Özellikler

Tür Yüksek Tanımlı Ses Codec'i (2 Kanal)

Denetleyici Tümleşik Realtek ALC3234

Dahili Hoparlör
Güç Derecesi

Dahili mikrofon
desteği

Özellikler

2 W

hayır

Ağ teknik özellikleri

Özellikler

Tümleşik

İsteğe bağlı

Özellikler

Intel Remote Wake UP, PXE ve Jumbo çerçeve desteğiyle Intel i219 Gigabit Ethernet denetleyicileri

• Intel i210 10/100/1000 tek bağlantı noktalı PCIe (Gen 1 x 1) gigabit ağ kartı.

• Intel X550-T2 10GbE çift bağlantı noktalı PCIe (Gen 3 x 4) ağ kartı

• Aquantia AQN-108 2,5 Gbit/5 Gbe tek bağlantı noktalı PCIe (Gen 3 x 4) ağ kartı.

Kart yuvaları

Özellikler

Özellikler

Tür PCle 3. Nesil

Yuvalar

• 2 PCIe x 16

• 1 PCIe x 16 kablolu x8

• 1 PCIe x 16 kablolu x4

• 1 PCIe x 16 kablolu x1

• 1 PCI 32/33

Sistem özellikleri 83

Depolama teknik özellikleri

Özellikler Özellikler

Harici Olarak
Erişilebilir

Dahili Olarak
Erişilebilir

DVD-ROM; DVD+/-RW 5,25" Bölme Seçenekleri: BD, DVD+/-RW

• M.2 NVMe PCIe SSDs — 1 Dell Precision Ultra-Speed Drive Quad x16 kartta en fazla 4 x 1TB sürücü

• Ön FlexBay M.2 NVMe PCIe SSD -En fazla 2 x 1 TB'lık sürücüler

• En fazla 6 x 2,5" SATA sürücü

• En fazla 5 x 3,5" SATA sürücü

• İnce ODD

• İsteğe bağlı denetleyici ile SAS mevcut

Harici konektörler

Özellikler

Ses

Ağ Arka-1 x RJ45 Ağ

USB

Seri bağlantı
noktası

PS2

Özellikler

• Arka-1 x Ses girişi/Mikrofon

• Arka-1 x Ses çıkışı

• Ön 1 x Universal Ses Jakı

• Ön 4 x USB 3.1 Gen1

• Arka-6 x USB 3.1 Gen1

Arka-1 x seri bağlantı noktası

• Arka-1 x Klavye

• Arka-1 x Fare

Güç özellikleri

Özellikler

Watt 950 W

Voltaj Giriş voltajı 100 VAC-240 AC

Özellikler

Fiziksel özellikler

Özellikler

Yükseklik 417,9 mm

Genişlik 176,5 mm

Derinlik

İsteğe bağlı 19" rafa monte ray kiti

Özellikler

• 518,3 mm

Çevre özellikleri

Sıcaklık

Çalışma 5 °C ila 35 °C (41 °F ila 95 °F)

Özellikler

84 Sistem özellikleri

Sıcaklık Özellikler

NOT: * 5000 ft'den başlayarak, maksimum çalışma ortam sıcaklığı 10.000 ft'ye kadar her 1000

ft'de 1 C (1,8 F) oranında azaltılır.

Depolama -40 °C ila 65 °C (-40° ila 149 F)

Bağıl nem (en

Özellikler

yüksek)

Çalışma %8 ila %85 (yoğuşmasız)

Depolama %5 ila %95 (yoğuşmasız)

Maksimum

Özellikler

titreşim

Çalışma 0,52 Grms, 5 ila 350 Hz

Depolama 2,0 Grms, 5 ila 500 Hz

Maksimum

Özellikler

Sarsıntı

Çalışma 40 G yarım sinüs 2,5 ms titreşim

Depolama

105 G yarım sinüs 2,5 ms titreşim

Sistem özellikleri 85

Konular:

• Genel seçenekler

• Sistem yapılandırması

• Video

• Güvenlik

• Secure boot (Güvenli önyükleme)

• Performans

• Güç yönetimi

• Post davranışı

• Yönetilebilirlik

• Sanallaştırma desteği

• Bakım

• Sistem günlükleri

• Gelişmiş yapılandırma

• SupportAssist sistem çözümleme

• Windows'da BIOS'u güncelleme

• MegaRAID denetleyici seçenekleri

• Sistem ve kurulum parolası

6

Sistem Kurulumu

Genel seçenekler

Tablo 4. Genel

Seçenek Açıklama

Sistem Bilgisi

Önyükleme Sırası

Bu kısımda bilgisayarınızın birincil donanım özellikleri listelenmiştir.

Seçenekler:

• Sistem Bilgisi

• Memory Configuration

• İşlemci Bilgisi

• PCI Information

• Aygıt Bilgisi

Bilgisayarın bir işletim sistemi bulmaya çalışma sırasını belirler.

Seçenekler:

• Diskette Drive

• USB Storage Device

• CD/DVD/CD-RW Drive

• Onboard NIC

• Dahili HDD

Önyükleme Listesi Seçeneği

Önyükleme listesi seçeneklerini değiştirmenize izin verir.

Aşağıdaki seçeneklerden birini belirleyin:

• Legacy

• UEFI- Varsayılan

Gelişmiş Önyükleme Seçenekleri

86 Sistem Kurulumu

Legacy Seçenek ROM'larını Etkinleştirmenize izin verir.

Seçenek Açıklama

Seçenekler:

• Legacy Seçenek ROM'larını Etkinleştir (Varsayılan)

• Eski Önyüklemeyi Denemeyi Etkinleştir

UEFI Önyükleme Yolu Güvenliği

Tarih/Saat

Bir UEFI önyükleme yoluna önyükleme yaparken sistemin Yönetici
parolasını girmesini isteyip istemediğini kontrol etmenize izin verir.

Aşağıdaki seçeneklerden birini belirleyin:

• Her Zaman, dahili HDD hariç (Varsayılan)

• Her Zaman

• Asla

Tarihi ve saati değiştirmenize olanak tanır. Sistem tarihi ve
zamanındaki değişiklikler hemen etkili olur.

Sistem yapılandırması

Tablo 5. Sistem Yapılandırması

Seçenek Açıklama

Integrated NIC

UEFI Sürücü Etkinleştir

Tümleşik ağ denetleyicisini yapılandırmanızı sağlar.

Aşağıdaki seçeneklerden birini belirleyin:

• Devre Dışı

• Etkin

• Enabled w/PXE (w/PXE Etkin) (Varsayılan)

İşletim öncesi ve erken işletim sistemi ağı özelliklerinin tüm etkin
NIC'leri kullanmasına izin verir.

• Enabled UEFI Network Stack

Bu seçenek varsayılan olarak ayarlanır.

Serial Port

SATA İşlemi

7820 Tower Tümleşik SATA sabit disk denetleyicisinin çalışma modunu

Sürücüler

Seri bağlantı noktası ayarlarını tanır ve tanımlar. Seri bağlantı
noktasını aşağıdaki gibi ayarlayabilirsiniz:

• Devre Dışı

• COM1-Varsayılan

• COM2

• COM3

• COM4

NOT: Ayar devre dışı olsa da işletim sistemi kaynakları

dağıtabilir.

yapılandırmanıza izin verir.

Aşağıdaki seçeneklerden birini belirleyin:

• Devre Dışı

• AHCI

• RAID Açık (Varsayılan)

NOT: SATA, RAID modunu desteklemek üzere

yapılandırılır.

Sistem Kurulumu 87

Seçenek Açıklama

7820 Tower Çeşitli tümleşik sürücüleri etkinleştirmenize veya devre dışı

bırakmanıza izin verir.

Seçenekler:

• MiniSAS PCIe SSD-0

• SATA-0

• SATA-2

• SATA-4

• ODD–0

• MiniSAS PCIe SSD-1

• SATA–1

• SATA-3

• SATA-5

• ODD–1

Tüm seçenekler varsayılan olarak ayarlanmıştır.

PCIe Sürücüleri

SMART Raporlama

USB Yapılandırma

Ön PCIe bağlantılı Bağlantı Noktalarının etkinleştirilmesine izin verir.

• MiniSAS PCIe SSD-0

• MiniSAS PCIe SSD-1

• MiniSAS PCIe SSD-2

• MiniSAS PCIe SSD-3

Tüm seçenekler varsayılan olarak ayarlanmıştır.

Bu alan, sistem başlatılırken tümleşik sürücüler için sabit disk
hatalarının bildirilip bildirilmediğini denetler. Bu teknoloji, SMART

(Self-Monitoring Analysis and Reporting Technology) (Kendi
Kendini İzleme Analizi ve Raporlama Teknolojisi) teknik özelliği

kapsamında yer alır.

• SMART (Akıllı) Raporlama'yı Etkinleştir

Bu seçenek varsayılan olarak ayarlanmaz.

Dahili USB bağlantı noktasını etkinleştirmenize veya devre dışı
bırakmanıza izin verir.

Seçenekler:

• Enable USB Boot Support (USB Ön Yükleme Desteğini

Etkinleştir)

• Enable Front USB Ports (Ön USB Bağlantı Noktalarını

Etkinleştir)

• Enable internal USB ports (Dahili USB Bağlantı
Noktalarını Etkinleştir)

• Enable USB 3.0 Controller (USB 3.0 Denetçisini
Etkinleştir)

• Enable rear USB Ports (Arka USB Bağlantı Noktalarını

Etkinleştir)

Tüm seçenekler varsayılan olarak ayarlanmıştır.

Front USB Configuration

88 Sistem Kurulumu

Ön USB bağlantı noktalarını etkinleştirmenize/devre dışı
bırakmanıza izin verir.

Seçenekler:

• USB3 Tip A *

• USB Tip C bağlantı noktası 2 (Sağ) *

• USB Tip C bağlantı noktası 1 (Sağ) *

Tüm seçenekler varsayılan olarak ayarlanmıştır.

Seçenek Açıklama

Rear USB Configuration

Arka USB bağlantı noktalarını etkinleştirmenize veya devre dışı
bırakmanıza izin verir.

Seçenekler:

• Arka bağlantı noktaları3 Üst *

• Arka bağlantı noktaları1 Üst *

• Arka bağlantı noktaları2 Üst *

• Arka bağlantı noktaları3 Alt *

• Arka bağlantı noktaları1 Alt *

• Arka bağlantı noktaları2 Alt*

Tüm seçenekler varsayılan olarak ayarlanmıştır.

Dahili USB anahtarı

Dell C Tipi Yerleştirme İstasyonu Yapılandırması

Thunderbolt Adaptör Yapılandırması

USB PowerShare

Harici/dahili USB bağlantı noktalarını etkinleştirmenize veya devre
dışı bırakmanıza izin verir.

• Dahili bağlantı noktaları 2:

Bu seçenek varsayılan olarak ayarlanır.

Dell WD ve TB aile yuvalarına bağlanmanıza izin verir.

Always Allows Dell Docks (Dell Yerleştirme İstasyonlarına
Her Zaman İzin Ver)

Bu seçenek varsayılan olarak ayarlanır.

Thunderbolt aygıt desteği özelliğini etkinleştirmenize veya devre dışı
bırakmanıza izin verir.

Seçenekler:

• Etkin Thunderbolt Teknolojisi Desteği

• Etkin Thunderbolt Adaptör Önyükleme Öncesi Modülleri

• Etkin Thunderbolt Adaptörü Önyükleme Desteği­Varsayılan

NOT: Güvenlik düzeyi, Thunderbolt adaptörü güvenlik

ayarlarını işletim sisteminde yapılandırır.

USB PowerShare özellik davranışını yapılandırmanıza izin verir.

• USB PowerShare Özelliğini Etkinleştir

Bu seçenek varsayılan olarak ayarlanmaz.

Ses

Memory Map IO above 4GB

HDD Fans

Tümleşik ses denetleyicisini etkinleştirmenizi veya devre dışı
bırakmanızı sağlar.

• Enable Audio (Sesi Etkinleştir)

Bu seçenek varsayılan olarak ayarlanır.

4 GB'lık adres alanının üstünde çözülecek 64 bit kapasiteli PCI
aygıtlarını etkinleştirmenize veya devre dışı bırakmanıza izin
verir(yalnızca sistem 64-bit PCI kod çözmeyi destekliyorsa).

• Memory Map IO above 4GB

Bu seçenek varsayılan olarak ayarlanmaz.

HDD fanlarını denetlemenizi sağlar.

Seçenekler:

• HDD1 Fan Etkinleştir

• HDD2 Fan Etkinleştir

• HDD3 Fan Etkinleştir

Sistem Kurulumu 89

Seçenek Açıklama

Tüm seçenekler varsayılan olarak ayarlanmamıştır.

Miscellaneous devices

Intel VMD Teknolojisi

Video

Çeşitli tümleşik aygıtları etkinleştirmenizi veya devre dışı bırakmanızı
sağlar:

Seçenekler:

• PCI Slot'ı Etkinleştir- Varsayılan

• Secure Digital (SD) Card Boot

• Güvenli Dijital (SD) Kartı Etkinleştir - Varsayılan

• Secure Digital (SD) Card Read-Only Mode (Güvenli Dijital

(SD) Kartı Salt Okunur Modu)

Ön PCIe bölmelerinde VMD'yi etkinleştirmenize veya devre dışı
bırakmanıza izin verir.

• PCIE0

• PCIE1

• PCIE0_CPU0

• PCIE1_CPU0

Tüm seçenekler varsayılan olarak ayarlanmamıştır.

PCIE Yuvaları için VMD'yi devre dışı bırakmanıza izin verir

• Otomatik-Varsayılan Olarak

• Devre Dışı

Tablo 6.

Seçenek Açıklama

Primary Video Slot

Video

Birincil önyükleme video aygıtını yapılandırmanıza izin verir.

Aşağıdaki seçeneklerden birini belirleyin:

• Auto (Otomatik)-Varsayılan

• SLOT 1

• SLOT 2: VGA Compatible

• SLOT 2

• SLOT 3

• SLOT 5

• SLOT 6

• SLOT7_CPU1

Güvenlik

Tablo 7.

Seçenek Açıklama

Yönetici Parolası

Güvenlik

Yönetici (admin) şifresini ayarlamanıza, değiştirmenize veya silmenize izin verir.

Parola ayarlama girişleri şunlardır:

• Enter the old password: (Eski parolayı girin)

• Enter the new password: (Yeni parolayı girin)

• Confirm new password: (Yeni parolayı doğrulayın)

Parolayı ayarladıktan sonra OK (Tamam) öğesine tıklayın.

90 Sistem Kurulumu

Seçenek Açıklama

NOT: İlk oturum açışınızda "Enter the old password:" (Eski parolayı girin) alanı "Not set"

(Ayarlanmadı) olarak işaretlenmiştir. Bu nedenle, ilk kez giriş yaptığınızda parola
ayarlanmış olmalıdır, ardından parolayı değiştirebilir veya silebilirsiniz.

Sistem Parolası

Internal HDD-0 Password

Güçlü Parola

Sistem parolasını ayarlamanıza, değiştirmenize veya silmenize izin verir.

Parola ayarlama girişleri şunlardır:

• Enter the old password: (Eski parolayı girin)

• Enter the new password: (Yeni parolayı girin)

• Confirm new password: (Yeni parolayı doğrulayın)

Parolayı ayarladıktan sonra OK (Tamam) öğesine tıklayın.

NOT: İlk oturum açışınızda "Enter the old password:" (Eski parolayı girin) alanı "Not set"

(Ayarlanmadı) olarak işaretlenmiştir. Bu nedenle, ilk kez giriş yaptığınızda parola
ayarlanmış olmalıdır, ardından parolayı değiştirebilir veya silebilirsiniz.

Sistemin dahili sabit disk sürücüsündeki (HDD) parolayı ayarlamanıza, değiştirmenize veya silmenize izin
verir.

Parola ayarlama girişleri şunlardır:

• Enter the old password: (Eski parolayı girin)

• Enter the new password: (Yeni parolayı girin)

• Confirm new password: (Yeni parolayı doğrulayın)

Parolayı ayarladıktan sonra OK (Tamam) öğesine tıklayın.

NOT: İlk oturum açışınızda "Enter the old password:" (Eski parolayı girin) alanı "Not set"

(Ayarlanmadı) olarak işaretlenmiştir. Bu nedenle, ilk kez giriş yaptığınızda parola
ayarlanmış olmalıdır, ardından parolayı değiştirebilir veya silebilirsiniz.

Her zaman güçlü parola belirleme seçeneğini uygulamanıza izin verir.

• Enable Strong Password (Güçlü Parolayı Etkinleştir)

Bu seçenek varsayılan olarak ayarlanmaz.

Parola Yapılandırma

Parola Baypas

Parola Değiştirme

UEFI Kapsülü Güvenlik
Durumu

Güncelleştirmeleri

TPM 1.2 Security

Parolanızın uzunluğunu belirleyebilirsiniz. Min. = 4, Maks. = 32

Ayarlandığında, sistemin yeniden başlatılması sırasında Sistem parolasını ve Dahili HDD parolasını
atlamanıza izin verir.

Aşağıdaki seçeneklerden birini belirleyin:

• Disabled (Devre Dışı)-Varsayılan

• Reboot bypass (Yeniden başlatmayı atlama)

Yönetici parolası ayarlandığında Sistem parolasını değiştirmenize izin verir.

• Allow Non-Admin Password Changes (Yönetici Olmayan Parola Değişikliklerine İzin Ver)

Bu seçenek varsayılan olarak ayarlanır.

UEFI kapsül güncelleme paketleri aracılığıyla sistem BIOS'unu güncellemenize izin verir.

• Enable UEFI Capsule Firmware Updates (UEFI Kapsülü Ürün Bilgisi Güncellemelerini

Etkinleştir)

Bu seçenek varsayılan olarak ayarlanır.

POST sırasında Güvenilir Platform Modülünü (TPM) etkinleştirmenize veya devre dışı bırakmanıza izin

verir.

Seçenekler:

• TPM On (TPM Açık) (Varsayılan)

Sistem Kurulumu 91

Seçenek Açıklama

• Clear (Temizle)

• Etkin Komutlar için PPI Atlamak

• Devre Dışı Komutları için PPI Atlamak

Aşağıdaki seçeneklerden birini belirleyin:

• Enabled (Etkin)-Varsayılan

• Devre Dışı

Computrace (R)

Chassis Intrusion

CPU XD Desteği

OROM Keyboard Access

İsteğe bağlı Computrace yazılımını etkinleştirmenize veya devre dışı bırakmanıza izin verir.

Seçenekler:

• Deactivate (Devre dışı bırak)-Varsayılan

• Disable (Devre dışı bırak)

• Activate (Etkinleştir)

Kasaya izinsiz girişi önleme özelliğini denetlemenizi sağlar.

Aşağıdaki seçeneklerden birini belirleyin:

• Disabled (Devre Dışı)-Varsayılan

• Etkin

• On-Silent (Sessizde)

İşlemcinin Execute Disable (Yürütme Devre Dışı Bırakma) modunu etkinleştirmenizi sağlar.

• Enable CPU XD Support (CPU XD Desteğini Etkinleştir)

Bu seçenek varsayılan olarak ayarlanır.

Kullanıcıların önyükleme sırasında kısayol tuşlarıyla Option ROM Configuration (Seçenek ROM
Yapılandırma) ekranlarına girip giremeyeceklerini belirlemenize izin verir. Seçenekler:

Aşağıdaki seçeneklerden birini belirleyin:

• Enabled (Etkin)-Varsayılan

• One Time Enable (Bir Kerelik Etkin)

• Devre Dışı

Yönetici Kurulum
Kilitlemesi

Master Password Lockout

Bir yönetici parolası belirlendiğinde kullanıcıların Kur'a girmesini önlemenizi sağlar.

• Enable Admin Setup Lockout (Yönetici Kur Kilidini Etkinkleştir) (Varsayılan)

Bu seçenek varsayılan olarak ayarlanmaz.

Ana parola desteğini devre dışı bırakmanıza izin verir.

• Enable Master Password Lockout (Ana Parola Kilitlemeyi Etkinleştir)

Bu seçenek varsayılan olarak ayarlanmaz.

NOT: Sabit Disk parolası, ayarlar değiştirilmeden önce silinmelidir.

Secure boot (Güvenli önyükleme)

Tablo 8.

Seçenek Açıklama

Güvenli Önyükleme Etkinleştirme

Güvenli Önyükleme

Güvenli Önyükleme Özelliğini etkinleştirmenize veya devre dışı
bırakmanıza izin verir.

Aşağıdaki seçeneklerden birini belirleyin:

• Disabled (Devre Dışı)-Varsayılan

• Etkin

92 Sistem Kurulumu

Seçenek Açıklama

Uzman Anahtar Yönetimi

Uzman Anahtar Yönetimi'ni etkinleştirmenize veya devre dışı
bırakmanıza izin verir.

• Enable Custom Mode

Bu seçenek varsayılan olarak ayarlanmaz.

The Custom Mode Key Management options are:

• PK(Varsayılan)

• KEK

• db

• dbx

Performans

Tablo 9. Performans

Seçenek Açıklama

Çoklu Çekirdek Desteği

Bu alan, işlemcinin bir veya tüm çekirdeğinin etkinleştirilmiş olup
olmadığını belirtir. Ek çekirdekler bazı uygulamaların performansını
artırır.

• Aktif İşlemci Çekirdekleri

01-08 arası herhangi bir sayıyı seçin:

NOT: Güvenli Yürütme modunu etkinleştirmek için tüm

çekirdekler etkinleştirilmelidir.

Intel SpeedStep

C-States Kontrolü

Cache Prefetch

Intel TurboBoost

İşlemcinin Intel SpeedStep modunu etkinleştirmenize veya devre
dışı bırakmanıza izin verir.

• Intel SpeedStep'i etkinleştir

Bu seçenek varsayılan olarak ayarlanır.

İlave işlemci uyku durumlarını etkinleştirmenizi veya devre dışı
bırakmanızı sağlar.

• C states

Bu seçenek varsayılan olarak ayarlanır.

MLC akış oluşturucu önceden getiricisi ve MLC uzamsal önceden
getiricisini açmanıza izin verir.

Seçenekler:

• Hardware Prefetcher (Donanımı ön belleğe alma)

• Adjacent Cache Prefetch (Ardışık Önbelleğe Alma)

Tüm seçenekler varsayılan olarak ayarlanmıştır.

İşlemcinin Intel TurboBoost modunu etkinleştirmenizi veya devre
dışı bırakmanızı sağlar.

• Intel TurboBoost'u Etkinleştir

Bu seçenek varsayılan olarak ayarlanır.

Hyper-Thread Control

İşlemcinin HyperThreading özelliğini etkinleştirmenizi veya devre dışı
bırakmanızı sağlar.

• Devre Dışı

• Enabled (Etkin)-Varsayılan

Sistem Kurulumu 93

Seçenek Açıklama

Dell Reliable Memory Technology (RMT)

Sistem RAM'indeki bellek hatalarını tanımlamanıza ve izole etmenize
izin verir.

• Enable Dell RMT (Dell RMT'yi Etkinleştir)-Varsayılan

• Net Dell RMT

Sistem Eşzamanlı Modu

RAS Desteği

Güç yönetimi

Tablo 10. Güç

Seçenek Açıklama

AC Recovery

Yönetimi

AC güç kaybı sonrasında AC gücü uygulandığında bilgisayarın nasıl tepki vereceğini belirtir.

AC Recovery'yi (AC Kurtarma) aşağıdaki gibi ayarlayabilirsiniz:

• Power Off (Gücü Kapatma) - (Varsayılan)

• Aç

• Last Power State (Son Güç Durumu)

Bant genişliğinde bellek işlemlerinin gecikmesini azaltmak için bu
modu etkinleştirmenize veya devre dışı bırakmanıza izin verir. :

Aşağıdaki seçeneklerden birini belirleyin:

• Devre dışı(Varsayılan)

• Etkin

Bellek arızalarının, PCIe arızalarının, CPU arızalarının neden olduğu
hataları raporlamanıza veya kaydetmenize izin verir. Seçenekler:

• Bellek modüllerinde etkinleştir

• PCIe modüllerinde etkinleştir

• CPU modüllerinde etkinleştir

Seçenekler varsayılan olarak ayarlanmadı.

Auto On Time

Deep Sleep Control

USB Uyandırma Desteği

Wake on LAN

Bilgisayarın otomatik olarak açılma saatini ayarlamanızı sağlar.

Aşağıdaki seçeneklerden birini belirleyin:

• Disabled (Devre Dışı) - Varsayılan

• Every Day (Her Gün)

• Weekdays (Hafta İçi)

• Select Days (Günleri Seç)

Derin Uyku etkin durumdayken denetimleri tanımlamanızı sağlar.

Aşağıdaki seçeneklerden birini belirleyin:

• Disabled (Devre Dışı)-Varsayılan

• Enabled in S5 only (Yalnızca S5'te etkin)

• S4 ve S5'te etkin

USB aygıtlarının sistemi bekleme durumundan uyandırmasını etkinleştirmenizi sağlar.

• Enable USB Wake Support

Bu seçenek varsayılan olarak ayarlanır.

Bu seçenek, bilgisayarın özel bir LAN sinyaliyle tetiklendiğinde kapalı durumdan açılmasına olanak tanır.
Bekleme durumundan uyandırma, bu ayardan etkilenmez ve işletim sisteminde etkinleştirilmelidir. Bu
özellik, yalnızca bilgisayar AC güç kaynağına bağlı olduğunda çalışır.

• Disabled (Devre Dışı) - LAN veya kablosuz LAN'dan bir açma sinyali aldığında, sistemin belirli LAN

sinyalleri tarafından açılmasına izin vermez.

94 Sistem Kurulumu

Seçenek Açıklama

• LAN Only (Yalnızca LAN) - Sistemin belirli LAN sinyalleri tarafından açılmasına izin verir.

• LAN with PXE Boot (PXE Önyükleme ile LAN) - S4 veya S5 durumundayken bir uyanma paketi

alındığında sistemin açılmasını ve hemen PXE'ye önyükleme yapmasını sağlar.

Tüm seçenekler varsayılan olarak ayarlanmamıştır.

Block Sleep İşletim Sistemi Ortamında uykuya (S3 durumu) girmeyi engellemenize izin verir.

Bu seçenek varsayılan olarak ayarlanmaz.

Post davranışı

Tablo 11. POST Davranışı

Seçenek Açıklama

Numlock LED

Sistem önyükleme yaptığında NumLock işlevinin etkinleştirilip etkinleştirilemeyeceğini belirtir. Bu seçenek
varsayılan olarak ayarlanır.

Keyboard Errors

BIOS POST Zamanını
Uzatma

Security Audit Display
Disable (Güvenlik Denetim

Ekranı Devre Dışı)

Full Screen logo

Uyarılar ve Hatalar

Önyükleme sırasında klavye ile ilişkili hataların bildirilip bildirilmeyeceğini belirtir. Bu seçenek varsayılan
olarak ayarlanır.

Önyükleme öncesi için ek gecikme oluşturmanıza ve POST durum iletileri görmenize izin verir.

Aşağıdaki seçeneklerden birini belirleyin:

• 0 seconds (0 saniye)(Varsayılan)

• 5 saniye

• 10 saniye

POST sırasında Güvenlik Denetimi sonuçlarının görüntülenmesini devre dışı bırakmanıza izin verir.

• Disable Display Of Security Audit Display (Güvenlik Denetim Ekranını Devre Dışı Bırak)

Bu seçenek varsayılan olarak ayarlanmaz.

Resminiz ekran çözünürlüğüne uygunsa tam ekran logoyu görüntülemenize izin verir.

• Enable Full Screen Logo (Tam Ekran Logosunu Etkinleştir)

Bu seçenek varsayılan olarak ayarlanmaz.

Kullanıcı girdisini durdurmak, kontrol etmek ve beklemek, uyarılar algılandığında devam etmek, hatalar

üzerinde durmak veya POST işlemi sırasında uyarılar veya hatalar algılanırsa devam etmek için farklı
opsiyonları seçmenize izin verir.

Aşağıdaki seçeneklerden birini belirleyin:

• Prompt on Warnings and Errors (Uyarı ve Hatalarda Sor)-Varsayılan

• Continue on Warnings (Uyarılarda Devam Et)

• Uyarı ve Hatalar Üzerine Devam Et

Yönetilebilirlik

Tablo 12.

Seçenek Açıklama

USB Sağlama

Yönetilebilirlik

Bir USB depolama aygıtı yoluyla yerel sağlama dosyasını kullanarak
Intel AMT'yi kurmanıza izin verir.

• Enable USB Provision (USB Sağlamayı Etkinleştir)

Sistem Kurulumu 95

Seçenek Açıklama

NOT: Devre dışı bırakıldığında Intel AMT'yi bir USB

depolama aygıtından sağlama engellenir.

Bu seçenek varsayılan olarak ayarlanmaz.

MEBx Hotkey

Sanallaştırma desteği

Tablo 13. Sanallaştırma Desteği

Seçenek Açıklama

Sanallaştırma

Doğrudan G/Ç için VT

Trusted Execution

Bu seçenek Virtual Machine Monitor'ın (VMM), Intel Virtualization teknolojisi tarafından sunulan ek
donanım özelliklerini kullanıp kullanamayacağını belirler.

• Enable Intel Virtualization Technology (Intel Sanallaştırma Teknolojisini Etkinleştir)

Bu seçenek varsayılan olarak ayarlanır.

Virtual Machine Monitor'ın (VMM), doğrudan G/Ç için Intel Virtualization teknolojisi tarafından sunulan
ek donanım özelliklerini kullanmasını etkinleştirir ya da devre dışı bırakır.

• Enable VT for Direct I/O (Doğrudan G/Ç için VT'yi Etkinleştir)

Bu seçenek varsayılan olarak ayarlanır.

Measured Virtual Machine Monitor'ın (MVMM) Intel Güvenilir Yürütme Programı tarafından sağlanan
ek donanım özelliklerini kullanıp kullanamayacağını belirtmenize izin verir.

• Trusted Execution

Bu seçenek varsayılan olarak ayarlanmaz.

Sistem önyükleme yaparken MEBx Kısayol fonksiyonunun
etkinleştirilip etkinleştirilmeyeceğini belirtmenize izin verir.

Bu seçenek varsayılan olarak ayarlanır.

Bakım

Tablo 14. Bakım

Seçenek Açıklama

Hizmet Etiketi

Varlık Etiketi

SERR Messages

BIOS Düşürme

Veri Silme

Bilgisayarınızın servis etiketini gösterir.

Bir demirbaş etiketi zaten ayarlanmamışsa, bir sistem demirbaş etiketi oluşturmanızı sağlar.

Bu seçenek varsayılan olarak ayarlanmaz.

SERR mesaj mekanizmasını kontrol eder. Bazı grafik kartları, SERR mesaj mekanizmasının devre dışı
bırakılmasını gerektirir.

Bu seçenek varsayılan olarak ayarlanmaz.

Sistem ürün bilgisini önceki sürümlere yüklemenize izin verir.

• BIOS Sürüm Düşürmeye İzin ver

Bu seçenek varsayılan olarak ayarlanır.

Tüm dahili depolama aygıtlarından güvenli bir şekilde veri silmenize izin verir.

• Wipe on Next Boot

Bu seçenek varsayılan olarak ayarlanmaz.

96 Sistem Kurulumu

Seçenek Açıklama

Bios Kurtarma

BIOS Recovery from Hard Drive (Sabit Sürücüden BIOS Kurtarma)-Bu seçenek varsayılan olarak

ayarlı. Bozuk BIOS'u HDD'deki bir kurtarma dosyasından veya harici bir USB anahtarından kurtarmanıza
izin verir.

BIOS Auto-Recovery (BIOS Otomatik Kurtarma)-BIOS'u otomatik olarak kurtarmanıza izin verir.

NOT: BIOS Recovery from Hard Drive (Sabit Sürücü'den BIOS Kurtarma) alanı

etkinleştirilmiş olmalıdır.

Always Perform Integrity Check (Her Zaman Bütünlük Denetimi Gerçekleştir)-Her önyükleme

için bütünlük denetimi gerçekleştirir.

Sistem günlükleri

Tablo 15. Sistem Günlükleri

Seçenek Açıklama

BIOS events

Sistemin olay kaydını gösterir ve günlüğü silmenizi sağlar.

• Clear Log (Günlüğü Temizle)

Bu seçenek varsayılan olarak ayarlanmaz.

Gelişmiş yapılandırma

Tablo 16.

Seçenek Açıklama

Pcie LinkSpeed

Gelişmiş yapılandırma

Pcie bağlantı hızını seçmenize izin verir.

Aşağıdaki seçeneklerden birini belirleyin:

• Auto (Otomatik)-Varsayılan

• Gen1

• Gen2

SupportAssist sistem çözümleme

Tablo 17.

Seçenek Açıklama

Otomatik İşletim Sistemi
Kurtarma Eşiği

SupportAsssist Sistem Çözümleme

Auto OS Recovery Threshold (Otomatik Kurtarma Eşiği) ayar seçeneği, Yardımcı Sistem Çözünürlüğü

ve Dell OS Kurtarma aracı için otomatik önyükleme akışını denetler.

Aşağıdaki seçeneklerden birini belirleyin:

• KAPALI

• 1

• 2-Varsayılan

• 3

Windows'da BIOS'u güncelleme

BIOS'unuzu (Sistem Kurulumu), sistem kartını değiştirdiğinizde veya bir güncelleme kullanılabilir olduğunda güncellemeniz önerilir.

: BitLocker etkinse, sistem BIOS'u güncelleştirilmeden önce bu özellik askıya alınmalı ve ardından BIOS

NOT

güncelleştirmesi tamamlandıktan sonra yeniden etkinleştirilmelidir.

Sistem Kurulumu 97

1. Bilgisayarı yeniden başlatın.

2. Dell.com/support adresine gidin.

• Servis Etiketi veya Express Servis Kodu bilgilerini girip Gönder düğmesine tıklayın.

• Ürün Algıla öğesine tıklayın ve ekrandaki talimatları izleyin.

3. Servis Etiketini algılayamaz veya bulamazsanız Tüm ürünler arasından seçim yap seçeneğine tıklayın.

4. Listeden Ürünler kategorisini seçin.

NOT: Ürün sayfasına ulaşmak için uygun kategoriyi seçin

5. Bilgisayar modelinizi seçtiğinizde, bilgisayarınızın Ürün Destek sayfası görüntülenir.

6. Sürücüleri al öğesine ve Sürücüler ve İndirilenler öğesine tıklayın.

Sürücüler ve İndirilenler bölümü açılır.

7. Kendim Bulayım öğesine tıklayın.

8. BIOS sürümlerini görüntülemek için BIOS'a tıklayın.

9. En son BIOS dosyasını belirleyip İndir seçeneğine tıklayın.

10. Lütfen aşağıdaki pencereden indirme yönteminizi seçin penceresinde tercih ettiğiniz indirme yöntemini seçin; Dosya İndir'e

tıklayın.
Ardından Dosya İndirme penceresi açılır.

11. Dosyayı bilgisayarınıza kaydetmek için Kaydet öğesine tıklayın.

12. Bilgisayarınıza güncelleştirilmiş BIOS ayarlarını kurmak için Çalıştır'a tıklayın.

Ekrandaki yönergeleri izleyin.

BitLocker etkinleştirilmiş sistemlerde BIOS'u güncelleme

DİKKAT

anahtarını tanımaz. Bu durumda devam etmek için kurtarma anahtarını girmeniz istenir ve sistem her yeniden
önyüklemede bunu sorar. Kurtarma anahtarı bilinmiyorsa bu durum veri kaybına veya işletim sisteminin gereksiz yere

yeniden yüklenmesine neden olabilir. Bu konuyla ilgili daha fazla bilgi için, bkz. Bilgi Makalesi: https://www.dell.com/

support/article/sln153694

: BitLocker, BIOS güncellenmeden önce askıya alınmazsa, bir sonraki yeniden başlatışınızda sistem BitLocker

USB flash sürücü kullanarak sisteminizin BIOS'unu güncelleme

Sistem Windows'a yüklenemiyorsa ancak BIOS'u yine de güncellemek gerekirse, BIOS dosyasını başka bir sistemi kullanarak indirin ve
önyüklenebilir bir USB flash sürücüye kaydedin.

NOT

: Önyüklenebilir bir USB flash sürücü kullanmanız gerekir. Ayrıntılar için lütfen aşağıdaki makaleye bakın: https://

www.dell.com/support/article/sln143196/

1. BIOS güncelleme .EXE dosyasını başka bir sisteme indirin.

2. O9010A12.EXE gibi bir ada sahip dosyayı önyüklenebilir USB flash sürücüye kopyalayın.

3. USB flash sürücüyü BIOS güncellemesi gerektiren sisteme takın.

4. Sistemi yeniden başlatın ve Dell giriş logosu göründüğünde, Tek Seferlik Önyükleme Menüsünü görüntülemek için F12 tuşuna basın.

5. Ok tuşlarını kullanarak USB Depolama Aygıtı'nı seçin ve Enter'a tıklayın.

6. Sistem, bir Diag C:\> istemine önyüklenir.

7. O9010A12.exe gibi bir ada sahip dosyanın tam adını yazarak dosyayı çalıştırın ve Enter tuşuna basın.

8. BIOS Güncelleme Yardımcı Programı yüklenir. Ekrandaki yönergeleri izleyin.

98

Sistem Kurulumu

Rakam 1. DOS BIOS Güncelleme Ekranı

Linux ve Ubuntu ortamlarında Dell BIOS’u güncelleme

Ubuntu gibi bir Linux ortamında sistem BIOS'unu güncellemek istiyorsanız bkz. https://www.dell.com/support/article/sln171755/.

F12 Bir Kerelik önyükleme menüsünden BIOS’u sıfırlama

Sistem BIOS'unuzu FAT32 USB anahtarına kopyalanmış BIOS güncelleme .exe dosyasını kullanarak güncelleme ve F12 tek seferlik
önyükleme menüsünden önyükleme.

BIOS Güncellemesi

Önyüklenebilir bir USB anahtarını kullanarak BIOS güncelleme dosyasını Windows'tan çalıştırabilir veya sistemdeki F12 Tek Seferlik
önyükleme menüsünden BIOS'u güncelleyebilirsiniz.

2012'den sonra üretilmiş çoğu Dell sisteminde bu özellik vardır ve BIOS FLASH UPDATE'in sisteminizde bir önyükleme seçeneği olarak
listelenip listelenmediğini görmek için F12 Tek Seferlik Önyükleme Menüsünden sisteminizi önyükleyerek bunu doğrulayabilirsiniz. Bu
seçenek listeleniyorsa BIOS, bu BIOS güncelleme seçeneğini destekliyor demektir.

NOT: Yalnızca F12 Tek Seferlik Önyükleme menüsünde BIOS Flash Update seçeneği olan sistemler bu işlevi kullanabilir.

Tek Seferlik Önyükleme Menüsünden Güncelleme

BIOS'unuzu F12 Tek Seferlik Önyükleme menüsünden güncellemek için şunlara ihtiyacınız vardır:

• FAT32 dosya sistemi ile biçimlendirilmiş USB anahtarı (anahtarın önyüklenebilir olması gerekmez)

• Dell Support web sitesinden indirip USB anahtarının köküne kopyaladığınız BIOS yürütülebilir dosyası

• Sisteme takılı AC güç adaptörü

• BIOS'u güncelleyen fonksiyonel sistem pili

F12 menüsünden BIOS güncelleme işlemi yapmak için aşağıdaki adımları uygulayın:

DİKKAT

olabilir.

1. Güç kapalı durumdayken güncelleme dosyasını kopyaladığınız USB anahtarını sistemin bir USB bağlantı noktasına yerleştirin.

2. Sistemi açın ve F12 tuşuna basarak Tek Seferlik Önyükleme Menüsüne erişin, fareyi veya ok tuşlarını kullanarak BIOS Update'i

vurgulayın, ardından Enter tuşuna basın.

: BIOS güncelleme işlemi sırasında sistemi kapatmayın. Sistemin kapatılması sistemin önyüklenememesine neden

Kurulumu 99

Sistem

3. BIOS güncelleme menüsü açılır, ardından Dosyadan sıfırla'ya tıklayın.

4. Harici USB aygıtını seçin

100

Sistem Kurulumu
