Dell Precision 7820 Tower
Vlasnički priručnik
1
Regulativni model: D02T
Regulativna vrsta: D02T001
May 2020
Rev. A04
Napomene, oprezi i upozorenja
NAPOMENA: NAPOMENA ukazuje na važne informacije koje vam pomažu da koristite svoj proizvod na bolji način.
OPREZ: OPREZ naznačuje moguće oštećenje hardvera ili gubitak podataka i objašnjava kako izbjeći neki problem.
UPOZORENJE: UPOZORENJE naznačuje moguće oštećenje imovine, osobne ozljede ili smrt.
© 2020. Dell Inc. ili njegove podružnice. Sva prava pridržana. Dell, EMC i drugi zaštitni znakovi vlasništvo su tvrtke Dell Inc. ili
njezinih podružnica. Ostali zaštitni znakovi vlasništvo su pripadajućih vlasnika.
Sadržaj
1 Kućište........................................................................................................................................ 7
Pogled s prednje strane.........................................................................................................................................................7
Pogled sa stražnje strane......................................................................................................................................................8
Unutarnji prikaz...................................................................................................................................................................... 9
Glavne komponente sustava.............................................................................................................................................. 10
2 Radovi na vašem računalu............................................................................................................12
Sigurnosne upute................................................................................................................................................................. 12
Isključivanje računala - Windows........................................................................................................................................ 12
Prije radova na unutrašnjosti računala............................................................................................................................... 13
Nakon rada na unutrašnjosti računala................................................................................................................................13
3 Uklanjanje i instaliranje komponenti.............................................................................................. 14
Popis veličina vijaka..............................................................................................................................................................14
Preporučeni alati...................................................................................................................................................................15
Jedinica napajanja (PSU).................................................................................................................................................... 15
Uklanjanje jedinice napajanja......................................................................................................................................... 15
Ugradnja jedinice napajanja........................................................................................................................................... 16
Bočni pokrov.........................................................................................................................................................................16
Uklanjanje bočne maske.................................................................................................................................................16
Ugradnja bočne maske.................................................................................................................................................. 18
Prednji okvir.......................................................................................................................................................................... 18
Uklanjanje prednjeg okvira.............................................................................................................................................18
Ugradnja prednje maske............................................................................................................................................... 20
Okvir tvrdog pogona........................................................................................................................................................... 20
Uklanjanje okvira HDD-a............................................................................................................................................... 20
Ugradnja okvira HDD-a..................................................................................................................................................21
Sklop pogona tvrdog diska..................................................................................................................................................21
Uklanjanje nosača HDD-a.............................................................................................................................................. 21
Ugradnja nosača za HDD..............................................................................................................................................23
Uklanjanje HDD-a...........................................................................................................................................................23
Ugradnja HDD-a.............................................................................................................................................................25
Fleksibilni odjeljak za NVMe pogon....................................................................................................................................25
Ugradnja fleksibilnog odjeljka za NVME pogon..........................................................................................................25
Ugradnja fleksibilnog odjeljka za NVME pogon..........................................................................................................30
Tanki pogon za optičke diskove.........................................................................................................................................32
Uklanjanje tankog optičkog pogona.............................................................................................................................32
Ugradnja tankog optičkog pogona...............................................................................................................................34
Prednji ulazno-izlazni okvir................................................................................................................................................. 34
Uklanjanje prednjeg ulazno-izlaznog okvira................................................................................................................ 34
Ugradnja prednjeg ulazno-izlaznog okvira..................................................................................................................36
Nosač 5,25-inčnog optičkog pogona................................................................................................................................36
Uklanjanje nosača 5,25-inčnog optičkog pogona...................................................................................................... 36
Ugradnja utora 5,25-inčnog optičkog pogona........................................................................................................... 39
Sadržaj 3
Prednja ploča za ulaz i izlaz................................................................................................................................................39
Uklanjanje prednje ulazno-izlazne ploče......................................................................................................................39
Ugradnja prednje ulazno-izlazne ploče........................................................................................................................42
Nosač ulazno-izlazne ploče................................................................................................................................................43
Uklanjanje nosača ulazno-izlazne ploče...................................................................................................................... 43
Ugradnja nosača ulazno-izlazne ploče........................................................................................................................ 44
VROC modul.........................................................................................................................................................................44
Uklanjanje VROC modula.............................................................................................................................................. 44
Ugradnja VROC modula................................................................................................................................................45
Prekidač za detekciju nasilnog otvaranja..........................................................................................................................45
Uklanjanje prekidača za detekciju nasilnog otvaranja................................................................................................45
Ugradnja prekidača za detekciju nasilnog otvaranja kućišta.....................................................................................46
Unutarnji zvučnik kućišta....................................................................................................................................................46
Uklanjanje unutarnjeg zvučnika kućišta.......................................................................................................................46
Ugradnja unutarnjeg zvučnika kućišta.........................................................................................................................47
Zračna komora.....................................................................................................................................................................48
Uklanjanje zračne komore.............................................................................................................................................48
Ugradnja zračne komore...............................................................................................................................................48
Memorija............................................................................................................................................................................... 48
Uklanjanje memorijskog modula................................................................................................................................... 48
Ugradnja memorijskog modula..................................................................................................................................... 49
Procesorska jedinica za grafiku (GPU).............................................................................................................................49
Uklanjanje GPU.............................................................................................................................................................. 49
Instaliranje GPU.............................................................................................................................................................. 51
baterija na matičnoj ploči.....................................................................................................................................................51
Uklanjanje baterije sa matične ploče............................................................................................................................ 51
Ugradnja baterije na matičnoj ploči..............................................................................................................................52
Ventilator sustava................................................................................................................................................................52
Uklanjanje ventilatora sustava......................................................................................................................................52
Ugradnja ventilatora sustava........................................................................................................................................54
Nosač ventilatora.................................................................................................................................................................54
Uklanjanje ventilatora s nosača ventilatora................................................................................................................ 54
Ugradnja ventilatora u nosač ventilatora....................................................................................................................55
PCIe držač............................................................................................................................................................................56
Uklanjanje nosača PCIe kartice....................................................................................................................................56
Ugradnja nosača PCIe kartice......................................................................................................................................56
Stražnji ventilator sustava.................................................................................................................................................. 57
Uklanjanje stražnjeg ventilatora sustava.....................................................................................................................57
Ugradnja stražnjeg ventilatora sustava...................................................................................................................... 59
Prednji ventilator sustava...................................................................................................................................................59
Uklanjanje prednjeg ventilatora sustava..................................................................................................................... 59
Ugradnja prednjeg ventilatora sustava........................................................................................................................ 61
Modul hladila procesora......................................................................................................................................................62
Uklanjanje modula hladila procesora............................................................................................................................62
Ugradnja modula hladila procesora..............................................................................................................................63
Uklanjanje CPU-a...........................................................................................................................................................63
Ugradnja CPU-a.............................................................................................................................................................64
Uklanjanje 2. procesora i kartice za proširenje........................................................................................................... 67
Ugradnja 2. procesora i kartice za proširenje............................................................................................................. 73
Matična ploča........................................................................................................................................................................81
4
Sadržaj
Uklanjanje matične ploče............................................................................................................................................... 81
Ugradnja matične ploče.................................................................................................................................................87
Komponente matične ploče..........................................................................................................................................87
4 Tehnologija i komponente............................................................................................................89
Konfiguracija memorije........................................................................................................................................................89
Popis tehnologija..................................................................................................................................................................89
MegaRAID 9440-8i i 9460-16i kontroler............................................................................................................................91
Teradici PCoIP..................................................................................................................................................................... 93
5 Spacifikacije sustava.................................................................................................................. 97
Specifikacije sustava........................................................................................................................................................... 97
Specifikacije memorije.........................................................................................................................................................97
Video specifikacije................................................................................................................................................................97
Audio specifikacije............................................................................................................................................................... 98
Specifikacije mreže..............................................................................................................................................................98
Utori za kartice.................................................................................................................................................................... 98
Specifikacije skladištenja.....................................................................................................................................................99
Vanjski priključci...................................................................................................................................................................99
Specifikacije napajanja.........................................................................................................................................................99
Fizičke specifikacije............................................................................................................................................................. 99
Speficikacije okruženja...................................................................................................................................................... 100
6 Postavljanje sustava.................................................................................................................. 101
Opće opcije..........................................................................................................................................................................101
Konfiguracije sustava.........................................................................................................................................................102
Video....................................................................................................................................................................................105
Security (Sigurnost).......................................................................................................................................................... 106
Sigurno podizanje sustava................................................................................................................................................ 108
Performance (Performanse)............................................................................................................................................108
Upravljanje napajanjem......................................................................................................................................................109
Ponašanje POST-a............................................................................................................................................................. 110
Upravljivost...........................................................................................................................................................................111
Podrška virtualizaciji............................................................................................................................................................ 111
Maintenance (Održavanje)................................................................................................................................................112
Dnevnici sustava................................................................................................................................................................. 112
Napredne konfiguracije...................................................................................................................................................... 113
Razlučivost sustava SupportAssist...................................................................................................................................113
Ažuriranje BIOS-a u sustavu Windows.............................................................................................................................113
Ažuriranje BIOS-a na sustavima s omogućenim BitLockerom................................................................................ 114
Ažuriranje BIOS-a sustava koristeći USB flash pogon............................................................................................. 114
Ažuriranje Dell BIOS-a u okruženjima Linux i Ubuntu...............................................................................................115
Ažuriranje BIOS-a s jednokratnog izbornika F12 za pokretanje sustava................................................................ 115
Opcije MegaRAID kontrolera............................................................................................................................................. 117
Zaporka sustava i postavljanja...........................................................................................................................................118
Dodjeljivanje zaporke za postavljanje sustava........................................................................................................... 118
Brisanje ili promjena postojeće zaporke postavljanja sustava..................................................................................119
7 Softver.....................................................................................................................................120
Sadržaj
5
Podržani operativni sustavi...............................................................................................................................................120
Preuzimanje upravljačkih programa................................................................................................................................. 120
Upravljački programi skupa čipova...................................................................................................................................120
Upravljački program grafičkog kontrolera........................................................................................................................121
Ulazi...................................................................................................................................................................................... 121
Upravljački programi za USB.............................................................................................................................................121
Upravljački program mrežne kartice................................................................................................................................122
Upravljački programi za zvuk............................................................................................................................................122
Upravljački programi kontrolera pohrane........................................................................................................................ 122
Ostali upravljački programi................................................................................................................................................ 122
8 Rješavanje problema..................................................................................................................124
Dell poboljšano dijagnostičko testiranje računala prije podizanja sustava – ePSA Diagnostic 3.0........................... 124
Pokretanje ePSA dijagnostike.....................................................................................................................................124
Kodovi indikatora tvrdog pogona..................................................................................................................................... 124
Kodovi treperenja gumba za uključivanje za provjeru prije podizanja..........................................................................126
9 Kontaktiranje tvrtke Dell............................................................................................................130
6 Sadržaj
Kućište
Ovo poglavlje prikazuje višestruke prikaze kućišta zajedno s ulazima i priključcima te objašnjava kombinacije prečaca tipkovnice s FN.
Teme:
• Pogled s prednje strane
• Pogled sa stražnje strane
• Unutarnji prikaz
• Glavne komponente sustava
Pogled s prednje strane
1
1. Gumb za uključivanje/isključivanje 2. HDD LED indikator aktivnosti
3. Utor za SD karticu 4. Priključci USB 3.1 Gen 1
5. Priključak USB 3.1 Gen 1 Tip-C sa značajkom PowerShare 6. USB 3.1 Gen 1 Tip-C
7. Ulaz za slušalice 8. Bravica za oslobađanje pristupa pogonu
9. Tanki optički diskovni pogon 10. Nosač 5,25-inčnog ODD-a
Kućište 7
Pogled sa stražnje strane
1. PSU BIST LED 2. Jedinica za napajanje
3. Ulaz za mikrofon / linijski ulaz 4. Ulaz line-out
5. Serijski ulaz 6. PS/2 ulaz za miš
7. PS/2 ulaz za tipkovnicu 8. Mrežni ulaz
9. Priključci USB 3.1 Gen1 10. Priključak USB 3.1 Gen 1 (podržava smart Power-On)
11. PCIe utor za proširenje 12. Mehanički utori za proširenje
8 Kućište
Unutarnji prikaz
1. Nosač PSU-a 2. Gumb za zaključavanje/otključavanje HDD-a
3. Nosač 5,25-inčnog ODD-a 4. Prekidač za detekciju nasilnog otvaranja
5. PCIe držač 6. Matična ploča
7. GPU 8. Zračna komora
Kućište 9
1. Sklop hladila procesora 2. Ploča za distribuciju PSU-a
3. Ventilator sustava 4. Nosač 5,25-inčnog ODD-a
5. Zvučnik 6. 2,5-inčni optički diskovni pogon
7. Prednji ventilator sustava 8. baterija na matičnoj ploči
9. PCIe kartica od pola duljine 10. Stražnji ventilator sustava
Glavne komponente sustava
Ovaj odjeljak ilustrira glavne komponente sustava zajedno s njihovom lokacijom.
10
Kućište
1. Bočni pokrov
2. PCIe držač
3. Unutarnji zvučnik kućišta
4. Prekidač za detekciju nasilnog otvaranja
5. Nosač 5,25-inčnog ODD-a
6. Ventilator sustava
7. Fleksibilni odjeljak za NVMe pogon
8. Prednja ulazno- izlazna ploča
9. Okvir za prednji ulaz i izlaz
10. Prednji okvir
11. Okvir tvrdog diskovnog pogona
12. kućišta računala
13. Matična ploča
14. Memorija
15. Procesor
16. Sklop hladnjaka i ventilatora CPU-a
17. Ventilator sustava
18. Prednji ventilator sustava
19. Jedinica napajanja (PSU)
NAPOMENA
dijelovi dostupni su u skladu s uvjetima jamstva koje je kupio kupac. Mogućnosti kupnje zatražite od Dell prodajnog
predstavnika.
: Dell dostavlja popis komponenti i njihove brojeve dijela za originalnu kupljenu konfiguraciju sustava. Ti
Kućište 11
Radovi na vašem računalu
Teme:
• Sigurnosne upute
• Isključivanje računala - Windows
• Prije radova na unutrašnjosti računala
• Nakon rada na unutrašnjosti računala
Sigurnosne upute
Sljedećih uputa pridržavajte se radi zaštite računala od moguće g oštećenja i radi osiguranja osobne zaštite. Ako nije navedeno drugačije,
svaki postupak u ovom dokumentu podrazumijeva postojanje sljedećih uvjeta:
• Da ste pročitali sigurnosne upute koje ste dobili zajedno s računalom.
• Komponenta se može zamijeniti ili, ako je zasebno kupljena, instalirati izvođenjem postupka uklanjanja obrnutim redoslijedom.
NAPOMENA: Odspojite sve izvore napajanja prije otvaranja pokrova računala i ploča. Nakon što ste dovršili radove
unutar računala, ponovno postavite sve pokrove, ploče i vijke prije priključivanja na izvor napajanja.
UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s računalom. Dodatne
informacije o najboljim sigurnosnim postupcima potražite na Početnoj stranici za sukladnost sa zakonskim odredbama
2
OPREZ: Mnogi popravci smiju se izvršiti samo od strane ovlaštenog servisnog tehničara. Smijete vršiti samo
pronalaženje problema i sitne popravke kao što ste ovlašteni u svojoj dokumentaciji o proizvodu ili po uputama tima
online ili putem telefonske usluge i podrške. Vaše jamstvo ne pokriva oštećenja uzrokovana servisiranjem koje tvrtka Dell
nije ovlastila. Pročitajte i slijedite sigurnosne upute koje su isporučene s uređajem.
OPREZ: Kako biste izbjegli elektrostatičko pražnjenje, uzemljite se koristeći ručnu traku za uzemljenje ili povremeno
dodirnite neobojenu metalnu površinu istovremeno dodirujući priključak na stražnjoj strani računala.
OPREZ: Pažljivo rukujte komponentama i karticama. Ne dodirujte komponente ili kontakte na kartici. Karticu
pridržavajte za rubove ili za metalni nosač. Komponente poput procesora pridržavajte za rubove, a ne za pinove.
OPREZ: Kad isključujete kabel, povucite za njegov utikač ili jezičak, a ne sam kabel. Neki kabeli imaju priključke s
jezičcima za blokiranje. Ako iskapčate taj tip kabela, prije iskapčanja pritisnite jezičke za blokiranje. Dok razdvajate
priključke, držite ih poravnate i izbjegavajte krivljenje bilo koje od pinova priključka. Također se prije ukopčavanja kabela
pobrinite da su oba priključka pravilno okrenuta i poravnata.
NAPOMENA: Boja vašeg računala i određenih komponenti mogu se razlikovati od onih prikazanih u ovom dokumentu.
OPREZ: Sustav će se isključiti ako se bočni poklopci uklone dok je sustav pokrenut. Sustav se neće uključiti ako je
uklonjen bočni poklopac.
Isključivanje računala - Windows
OPREZ
zatvorite sve otvorene datoteke i zatvorite sve otvorene programe.
: Kako biste izbjegli gubitak podataka, prije isključivanja računala ili uklanjanja bočnog poklopca spremite i
1. Kliknite ili dodirnite .
2. Kliknite ili dodirnite
12 Radovi na vašem računalu
i zatim kliknite ili dodirnite Isključi.
NAPOMENA: Provjerite je li računalo, kao i svi priključeni uređaji isključeno. Ako se računalo i priključeni uređaji nisu
automatski isključili nakon odjave operativnog sustava, pritisnite i približno 6 sekundi držite gumb za uključivanje i
isključivanje kako biste ih isključili.
Prije radova na unutrašnjosti računala
Kako biste izbjegli oštećivanje računala, slijedite ove korake prije nego što započnete s radom na unutrašnjosti računala.
1. Pridržavajte se Sigurnosnih uputa.
2. Pobrinite se da je radna površina ravna i čista kako se pokrov računala ne bi ogrebao.
3. Isključite računalo.
4. Iskopčajte sve mrežne kabele iz svog računala.
OPREZ: Za iskopčavanje mrežnog kabela, najprije iskopčajte kabel iz svog računala i potom iskopčajte kabel iz
mrežnog uređaja.
5. Odspojite računalo i sve priključene uređaje iz svih električnih izvora napajanja.
6. Pritisnite i držite gumb za uključivanje/isključivanje dok je računalo isključeno iz zidne utičnice kako biste uzemljili matičnu ploču.
NAPOMENA: Kako biste izbjegli elektrostatičko pražnjenje, uzemljite se koristeći ručnu traku za uzemljenje ili
povremeno dodirnite neobojenu metalnu površinu istovremeno dodirujući priključak na stražnjoj strani računala.
Nakon rada na unutrašnjosti računala
Nakon što ste završili bilo koji postupak zamjene, prije uključivanja računala provjerite jeste li priključili sve vanjske uređaje, kartice, kabele
itd.
1. Priključite sve telefonske ili mrežne kabele na svoje računalo.
OPREZ: Kako biste priključili mrežni kabel, prvo ga priključite u mrežni uređaj, a zatim u računalo.
2. Priključite svoje računalo i sve priključene uređaje na njihove izvore električnog napajanja.
3. Uključite računalo.
4. Po potrebi provjerite radi li vaše računalo ispravno pomoću programa ePSA diagnostics.
Radovi na vašem računalu
13
Uklanjanje i instaliranje komponenti
Teme:
• Popis veličina vijaka
• Preporučeni alati
• Jedinica napajanja (PSU)
• Bočni pokrov
• Prednji okvir
• Okvir tvrdog pogona
• Sklop pogona tvrdog diska
• Fleksibilni odjeljak za NVMe pogon
• Tanki pogon za optičke diskove
• Prednji ulazno-izlazni okvir
• Nosač 5,25-inčnog optičkog pogona
• Prednja ploča za ulaz i izlaz
• Nosač ulazno-izlazne ploče
• VROC modul
• Prekidač za detekciju nasilnog otvaranja
• Unutarnji zvučnik kućišta
• Zračna komora
• Memorija
• Procesorska jedinica za grafiku (GPU)
• baterija na matičnoj ploči
• Ventilator sustava
• Nosač ventilatora
• PCIe držač
• Stražnji ventilator sustava
• Prednji ventilator sustava
• Modul hladila procesora
• Matična ploča
3
Popis veličina vijaka
Tablica 1. Popis vijaka
Komponenta Vrsta vijka Količina
Nosač tankog ODD-a #6-32 UNC X 6,0 mm 1
FIO kopča kabela #6-32 X 1/4 inča 1
FIO ploča M3X5,0 mm 2
FIO nosač #6-32 UNC X 6,0 mm 1
Nosač prednjeg ventilatora sustava #6-32 UNC X 6,0 mm 1
Držač prekidača za detekciju nasilnog
otvaranja
PDB ploča #6-32 X 1/4 inča 3
PDB nosač M3X5,0 mm 1
Utikač tankog ODD-a M3X5,0 mm 2
14 Uklanjanje i instaliranje komponenti
M3X5,0 mm 1
Tablica 1. Popis vijaka(nastavak)
Komponenta Vrsta vijka Količina
Nosač HDD-a M3X5,0 mm 1
Nosač 5,25-inčnog ODD-a
Matična ploča #6-32 X 1/4 inča 11
Fiksni nosač srednjeg ventilatora #6-32 X 1/4 inča 1
Nosač srednjeg ventilatora #6-32 X 1/4 inča 3
Nosač stražnjeg ventilatora #6-32 X 1/4 inča 2
HSBP ploča M3X5,0 mm 2
Fiksni nosač tankog ODD-a M2X2,0 mm 2
Tanki ODD M3X5,0 mm 1
5,25-inčni ODD M3X4,5 mm 4
Nosač 3,5-inčnog HDD-a M3X4,5 mm 4
Nosač 2,5-inčnog HDD-a M3X4,5 mm 4
Potporni nosač 2. CPU-a #6-32 X 1/4 inča 2
Ploča 2. CPU-a #6-32 X 1/4 inča 5
Fiksni nosač za UPI M3X5,0 mm 1
Hladilo procesora T-30 torx vijak 4
#6-32 UNC X 6,0 mm
M3X5,0 mm
2
2
Modul tekućeg hlađenja
#6-32 X 1/4 inča
#6-32 UNC X 3,5 mm
T-30 torx vijak
4
6
4
Preporučeni alati
Za izvršavanje postupaka iz ovog dokumenta možda će vam trebati slijedeći alati:
• Križni #0 odvijač
• Križni #1 odvijač
• Philips odvijač br. 2
• Plastično šilo
• T-30 zvjezdasti odvijač
NAPOMENA: Odvijač #0 je za vijke od 0 do 1, a odvijač #1 za vijke od 2 do 4.
Jedinica napajanja (PSU)
Uklanjanje jedinice napajanja
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Odvojite kabel za napajanje od sustava.
3. Pritisnite zasun za oslobađanje jedinice napajanja [1] i izvucite jedinicu napajanja iz sustava [2].
Uklanjanje i instaliranje komponenti
15
Ugradnja jedinice napajanja
1. Uvucite jedinicu napajanja u njezin utor u sustavu.
2. Priključite kabel za napajanje na sustav.
3. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.Nakon rada na unutrašnjosti računala na stranici 13
Bočni pokrov
Uklanjanje bočne maske
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
OPREZ
ukloni dok je sustav uključen.
2. Za uklanjanje bočne maske:
3. Pritisnite zasun
: Sustav se neće uključiti dok je bočna maska uklonjena. Isto tako, sustav će se isključiti ako se bočna maska
16
Uklanjanje i instaliranje komponenti
4. Povucite zasun [1] prema gore i zaokrenite ga kako biste oslobodili masku [2].
Uklanjanje i instaliranje komponenti
17
5. Podignite masku kako biste je uklonili sa sustava.
Ugradnja bočne maske
1. Prvo zadržite i poravnajte donji dio bočne maske s kućištem.
2. Pazite da kuka na donjem dijelu bočne maske uskoči u usjek na sustavu.
3. Pritišćite masku sustava sve dok ne klikne na mjesto.
OPREZ
ukloni dok je sustav uključen.
4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
: Sustav se neće uključiti bez ugrađene bočne maske. Isto tako, sustav će se isključiti ako se bočna maska
Prednji okvir
Uklanjanje prednjeg okvira
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite bočnu masku.
3. Za uklanjanje prednje maske:
18
Uklanjanje i instaliranje komponenti
a. Pritisnite zasun i podignite jezičke za držanje kako biste otpustili prednji okvir iz računala.
b. Zaokrenite okvir naprijed te dignite i odvojite prednji okvir od sustava.
Uklanjanje i instaliranje komponenti
19
Ugradnja prednje maske
1. Držite prednji okvir i pazite da kukice na prednjem okviru uskoče u utore na sustavu.
2. Zaokrenite okvir prema naprijed i pritišćite prednji okvir dok jezičci ne sjednu na svoje mjesto.
3. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Okvir tvrdog pogona
Uklanjanje okvira HDD-a
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite bočnu masku.
3. Za uklanjanje okvira HDD-a:
a. Pritisnite plavu tipku s lokotom [1] na kraju utora optičkog pogona.
b. Pomaknite zasun [2] u otključani položaj na prednjem ulazno-izlaznom okviru.
c. Zakrenite okvir tvrdog pogona [3] prema naprijed i odvojite ga od sustava.
20
Uklanjanje i instaliranje komponenti
Ugradnja okvira HDD-a
1. Držite okvir i postavite ga tako da kvačice na okviru uskoče u utore na sustavu.
2. Pritisnite plavu tipku s lokotom na lijevom kraju utora optičkog pogona kako biste pričvrstili okvir na sustav.
3. Ugradite bočnu masku.
4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Sklop pogona tvrdog diska
Uklanjanje nosača HDD-a
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. bočni pokrov
NAPOMENA: Nemojte uklanjati bočnu masku ako je prednji okvir za U/I otključan.
b. Okvir za HDD
3. Za uklanjanje nosača HDD-a:
Uklanjanje i instaliranje komponenti
21
a. Pritisnite gumb za oslobađanje [1] kako biste otključali zasun [2].
b. Povucite zasun radi izvlačenja nosača iz utora za HDD.
22
Uklanjanje i instaliranje komponenti
Ugradnja nosača za HDD
1. Ugurajte nosač u ležište pogona tako da klikne na svom mjestu.
OPREZ: Uvjerite se da je zasun otvoren prije ugradnje nosača.
2. Zabravite zasun.
3. Ugradite sljedeće komponente:
a. Okvir za HDD
b. bočni pokrov
4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Uklanjanje HDD-a
1. Slijedite upute u odlomku Prije rada na unutrašnjosti računala.
2. Uklonite sljedeće:
a. bočni pokrov
b. okvir HDD-a
c. nosač HDD-a
Uklanjanje i instaliranje komponenti
23
3. Za uklanjanje 3,5-inčnog HDD-a:
a. Raširite jednu stranu nosača.
b. Izvadite tvrdi pogon iz nosača.
4. Za uklanjanje 2,5-inčnog HDD-a:
a. Raširite dvije strane nosača.
b. Izvadite tvrdi pogon iz nosača.
24
Uklanjanje i instaliranje komponenti
Ugradnja HDD-a
1. Stavite HDD u utor u nosaču HDD-a tako da kraj s priključkom tvrdog pogona bude okrenut prema stražnjem dijelu nosača HDD-a.
2. Ugurajte nosač HDD-a natrag u ležište za tvrdi pogon.
3. Ugradite sljedeće:
a. nosač HDD-a
b. okvir HDD-a
c. bočni pokrov
4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Fleksibilni odjeljak za NVMe pogon
Ugradnja fleksibilnog odjeljka za NVME pogon
1. Slijedite upute u odlomku Prije rada na unutrašnjosti računala.
2. Uklonite:
a. bočni pokrov
NAPOMENA: Nemojte uklanjati bočni poklopac ako je okvir prednje U/I ploče otključan.
b. okvir HDD-a
3. Za uklanjanje fleksibilnog odjeljka za NVMe pogon:
a. Pritisnite gumb za oslobađanje [1] kako biste otključali zasun [2].
Uklanjanje i instaliranje komponenti
25
b. Povucite zasun radi izvlačenja nosača iz utora za HDD.
26
Uklanjanje i instaliranje komponenti
4. Za uklanjanje nosača SSD-a iz fleksibilnog odjeljka za NVMe pogon:
a. Pritisnite gumb za otpuštanje da biste izvukli nosač M.2 SSD pogona iz fleksibilnog odjeljka za NVMe pogon.
b. Izvucite nosač M.2 SSD pogona iz fleksibilnog odjeljka za NVMe pogon.
Uklanjanje i instaliranje komponenti
27
5. Za uklanjanje SSD-a iz nosača SSD-a:
a. Uklonite vijke sa svake strane SSD-a.
b. Uklonite vijak s vrha nosača SSD-a.
28
Uklanjanje i instaliranje komponenti
c. Povucite pokrov SSD-a s vrha nosača.
d. Izvucite SSD iz M.2 utora na nosaču.
Uklanjanje i instaliranje komponenti
29
Ugradnja fleksibilnog odjeljka za NVME pogon
1. Za ugradnju SSD-a u nosač:
a. Uklonite lažni SSD umetak iz nosača SSD-a.
b. Odlijepite traku s nosača SSD-a.
30
Uklanjanje i instaliranje komponenti
c. Odlijepite samoljepljivu traku s pokrova nosača SSD-a.
2. Ugradite SSD u nosač
Uklanjanje i instaliranje komponenti
31
3. Ponovno postavite oba bočna vijka i središnji vijak.
4. Za ugradnju nosača SSD-a pogurnite da u fleksibilni pretinac NVMe pogona dok ne sjedne na mjesto.
5. Ugurajte nosač u ležište pogona tako da klikne na svom mjestu.
OPREZ: Uvjerite se da je zasun otvoren prije ugradnje nosača.
6. Zabravite zasun.
7. Ugradite sljedeće komponente:
a. okvir HDD-a
b. bočni pokrov
8. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Tanki pogon za optičke diskove
Uklanjanje tankog optičkog pogona
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite bočnu masku.
3. Za uklanjanje tankog optičkog pogona:
a. Uklonite vijak [1] koji pričvršćuje tanki optički pogon i gurnite pogon [2] van iz kućišta.
32
Uklanjanje i instaliranje komponenti
b. Izvucite tanki optički pogon iz sustava.
Uklanjanje i instaliranje komponenti
33
Ugradnja tankog optičkog pogona
1. Umetnite tanki optički pogon u utor na kućištu.
2. Pritegnite vijak kako biste pričvrstili tanki optički pogon na kućište.
3. Ugradite bočnu masku.
4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Prednji ulazno-izlazni okvir
Uklanjanje prednjeg ulazno-izlaznog okvira
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. bočni pokrov
b. prednju masku
3. Da biste uklonili prednji ulazno-izlazni okvir:
a. Izdignite četiri jezička [1] od kućišta i odvojite okvir od kućišta [2].
34
Uklanjanje i instaliranje komponenti
b. Podignite okvir s kućišta.
Uklanjanje i instaliranje komponenti
35
Ugradnja prednjeg ulazno-izlaznog okvira
1. Držite ulazno-izlazni okvir i postavite ga tako da kvačice na okviru uskoče u utore na sustavu.
2. Pritisnite sigurnosne jezičke i pričvrstite ih za kućište.
3. Ugradite:
a. prednju masku
b. bočni pokrov
4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Nosač 5,25-inčnog optičkog pogona
Uklanjanje nosača 5,25-inčnog optičkog pogona
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. bočni pokrov
b. prednju masku
3. Za uklanjanje nosača optičkog pogona:
a. Uklonite umetak optičkog pogona iz kućišta.
36
Uklanjanje i instaliranje komponenti
b. Uklonite pet vijaka [1, 2] koji pričvršćuju nosač na kućište.
Uklanjanje i instaliranje komponenti
37
c. Pomaknite nosač optičkog pogona prema stražnjem dijelu sustava i odvojite ga od računala.
38
Uklanjanje i instaliranje komponenti
Ugradnja utora 5,25-inčnog optičkog pogona
1. Postavite nosač optičkog pogona u utor na sustavu.
2. Ponovo postavite vijke (6-32 X 6,0 mm).
3. Vratite zaštitni umetak optičkog pogona u utor.
4. Ugradite:
a. prednju masku
b. bočni pokrov
5. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Prednja ploča za ulaz i izlaz
Uklanjanje prednje ulazno-izlazne ploče
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. bočni pokrov
b. prednju masku
c. prednji ulazno-izlazni okvir
d. nosač 5,25-inčnog optičkog pogona
3. Da biste uklonili prednju ulazno-izlaznu ploču:
a. Odspojite kabel prekidača za detekciju nasilnog otvaranja [1], kabel za USB 3.1 [2], kabela napajanja prednje ulazno-izlazne ploče [3],
kabel za USB 3.1 [4], kabel zvučnika [5], audio kabel [6]
Uklanjanje i instaliranje komponenti
39
NAPOMENA: Priključak nemojte vući za vodiče kabela. Kabel odvojite povlačenjem za kraj priključka. Vodiči kabela
mogu se olabaviti u priključku ako se povlači za njih.
b. Uklonite vijak koji pričvršćuje prednju ulazno-izlaznu ploču na kućište.
40
Uklanjanje i instaliranje komponenti
c. Izvucite ulazno-izlaznu ploču iz kućišta.
Uklanjanje i instaliranje komponenti
41
Ugradnja prednje ulazno-izlazne ploče
1. Umetnite ulazno-izlaznu ploču u njezin utor na sustavu.
2. Pomaknite ploču kako bi se hvataljke pričvrstile u utoru na kućištu.
3. Pritegnite vijak kako biste pričvrstili prednju ulazno-izlaznu ploču na kućište.
4. Priključite kabele sljedeće opreme:
• kabel prekidača za sprječavanje neovlaštenog otvaranja kućišta
• kabel za USB 3.1
• naponski kabel prednje ulazno-izlazne ploče
• naponski kabel prednje ulazno-izlazne ploče
• kabel za USB 3.1
• kabel zvučnika
• audio kabel
5. Ugradite:
a. prednji ulazno-izlazni okvir
b. nosač 5,25-inčnog optičkog pogona
c. prednju masku
d. bočni pokrov
6. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
42
Uklanjanje i instaliranje komponenti
Nosač ulazno-izlazne ploče
Uklanjanje nosača ulazno-izlazne ploče
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. bočni pokrov
b. prednju masku
c. prednji ulazno-izlazni okvir
d. nosač 5,25-inčnog optičkog pogona
e. prednju ulazno-izlaznu ploču
3. Da biste uklonili nosač ulazno-izlazne ploče:
a. Uklonite dva vijka.
b. Izvucite ulazno-izlazni modul iz nosača.
Uklanjanje i instaliranje komponenti
43
Ugradnja nosača ulazno-izlazne ploče
1. Umetnite ulazno-izlaznu ploču u metalni nosač.
2. Ponovno vijcima pričvrstite nosač ulazno-izlazne ploče za ploču.
3. Ugradite:
a. prednju ulazno-izlaznu ploču
b. prednji ulazno-izlazni okvir
c. nosač 5,25-inčnog optičkog pogona
d. prednju masku
e. bočni pokrov
4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
VROC modul
Uklanjanje VROC modula
Iskopčajte VROC modul iz matične ploče prema gore.
44
Uklanjanje i instaliranje komponenti
Ugradnja VROC modula
VROC modul priključite na matičnu ploču.
Prekidač za detekciju nasilnog otvaranja
Uklanjanje prekidača za detekciju nasilnog otvaranja
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. bočni pokrov
b. prednju masku
c. nosač 5,25-inčnog optičkog pogona
3. Za uklanjanje prekidača za detekciju nasilnog otvaranja:
a. Odspojite kabel prekidača za detekciju nasilnog otvaranja [1] s prednjeg ulazno-izlaznog modula.
b. Uklonite vijak [2] koji pričvršćuje prekidač za detekciju nasilnog otvaranja kućišta na kućište.
c. Podignite prekidač i uklonite ga s kućišta.
NAPOMENA: Sustav se neće uključiti ako nije ugrađen prekidač za detekciju nasilnog otvaranja.
Uklanjanje i instaliranje komponenti 45
Ugradnja prekidača za detekciju nasilnog otvaranja kućišta
1. Postavite prekidač za detekciju nasilnog otvaranja u utor na kućištu sustava.
2. Ponovno postavite vijak i pričvrstite prekidač na kućište.
3. Priključite kabel na matičnu ploču.
4. Ugradite:
a. nosač 5,25-inčnog optičkog pogona
b. prednju masku
c. bočni pokrov
5. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Unutarnji zvučnik kućišta
Uklanjanje unutarnjeg zvučnika kućišta
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
46
Uklanjanje i instaliranje komponenti
a. bočni pokrov
b. prednju masku
c. nosač 5,25-inčnog optičkog pogona
3. Za uklanjanje unutarnjeg zvučnika kućišta:
a. Odspojite kabel zvučnika [1] s prednjeg ulazno-izlaznog modula.
b. Pritisnite pričvrsne jezičke zvučnika [2] pa povucite kako biste ga odvojili od sustava.
c. Pažljivo gurnite zvučnik [3] s kabelom van iz sustava.
Ugradnja unutarnjeg zvučnika kućišta
1. Pritisnite i držite jezičke na obje strane zvučnika za detekciju nasilnog otvaranja i uvucite modul zvučnika u utor kako biste ga pričvrstili
na sustav.
2. Spojite kabel unutarnjeg zvučnika kućišta na priključak na kućištu sustava.
3. Ugradite:
a. Nosač 5,25-inčnog optičkog pogona
b. prednju masku
c. bočni pokrov
4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Uklanjanje i instaliranje komponenti
47
Zračna komora
Uklanjanje zračne komore
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite bočnu masku.
3. Za uklanjanje zračne komore:
a. Držeći komoru za oba kraja, pritisnite jezičke [1] pa podignite i izvadite komoru [2] iz sustava.
Ugradnja zračne komore
1. Stavite zračnu komoru na njezino mjesto i provjerite je li jezičak nalegao u sustav.
2. Poravnajte komoru s jezičkom za pričvršćivanje.
3. Pritisnite komoru tako da klikne na mjesto.
4. Ugradite bočnu masku.
5. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Memorija
Uklanjanje memorijskog modula
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite sljedeće:
48
Uklanjanje i instaliranje komponenti
a. bočni pokrov
b. zračnu komoru
3. Pritisnite jezičke za otpuštanje memorijskog modula na obim stranama memorijskog modula.
4. Dignite i uklonite memorijski modul iz utora za memoriju na matičnoj ploči.
UPOZORENJE: Zaokretanje memorijskog modula prilikom uklanjanja iz utora izazvat će oštećenja memorijskog
modula. Pazite da izvlačite ravno iz utora za memorijski modul.
Ugradnja memorijskog modula
1. Poravnajte usjek na memorijskom modulu s jezičcem na priključku memorijskog modula.
2. Umetnite memorijski modul u utor za memorijski modul.
3. Čvrsto pritišćite memorijski modul sve dok jezičci za memorijskog modula na kliknu na mjesto.
NAPOMENA
od sebe ne fiksiraju na svom mjestu.
: Nemojte povlačiti ručice za držanje prema gore. Čvrsto pritišćite modul prema dolje dok se ručice same
4. Ugradite:
a. zračnu komoru
b. bočni pokrov
5. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Procesorska jedinica za grafiku (GPU)
Uklanjanje GPU
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite bočnu masku.
3. Za uklanjanje GPU:
a. Odvojite kabel napajanja [1] od GPU kartice.
NAPOMENA: Neke GPU kartice nemaju kabel napajanja, ovo možda ne vrijedi za sve sustave.
b. Pritisnite i zaokrenite plave kopče unatrag [2] kako biste oslobodili nosač punjača.
Uklanjanje i instaliranje komponenti
49
c. Podignite i uklonite GPU iz PCIe utora na matičnoj ploči.
50
Uklanjanje i instaliranje komponenti
Instaliranje GPU
1. Poravnajte i stavite GPU u PCIe utor na matičnoj ploči.
2. Pritisnite ju tako da sigurno sjedne u priključak.
3. Priključite kabel napajanja na GPU.
4. Fiksirajte obje plave kopče naprijed na nosaču punjača kako biste pričvrstili GPU na matičnu ploču.
5. Ugradite bočnu masku.
6. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
baterija na matičnoj ploči
Uklanjanje baterije sa matične ploče
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. bočni pokrov
b. grafičku procesorsku jedinicu (GPU)
3. Za uklanjanje baterije s matične ploče:
a. Pritisnite zasun [1] za oslobađanje od baterije kako bi baterija iskočila iz utora [2].
Uklanjanje i instaliranje komponenti
51
b. Izvadite plosnatu ćelijsku bateriju iz matične ploče.
Ugradnja baterije na matičnoj ploči
1. Postavite bateriju na matičnoj ploči u njezin utor na matičnoj ploči.
2. Pritišćite ćelijsku plosnatu bateriju s pozitivnim polom (+) okrenutim gore sve dok se opružni zasun za oslobađanje ne vrati na svoje
mjesto i tako učvrsti bateriju na matičnoj ploči.
3. Ugradite:
a. grafičku procesorsku jedinicu (GPU)
b. bočni pokrov
4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Ventilator sustava
Uklanjanje ventilatora sustava
1. Slijedite postupak u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. bočni poklopac
52
Uklanjanje i instaliranje komponenti
b. zračnu komoru
c. prednji okvir
d. Nosač 5,25-inčnog optičkog pogona
e. grafičku procesorsku jedinicu (GPU)
3. Za uklanjanje ventilatora sustava:
a. Pritisnite jezičak priključka i odspojite dva kabela ventilatora s matične ploče.
NAPOMENA: Priključak nemojte vući za žice kabela. Umjesto toga, kabel odspojite povlačenjem za kraj priključka.
Žice kabela mogu se olabaviti u priključku ako se povlači za njih.
b. Uklonite vijke [1] koji pričvršćuju ventilator sustava na matičnu ploču i podignite ventilator sustava [2].
Uklanjanje i instaliranje komponenti
53
Ugradnja ventilatora sustava
1. Poravnajte ventilator s njegovim utorom na matičnoj ploči i pričvrstite ga s 3 vijka.
2. Priključite kablove ventilatora u utor na matičnoj ploči.
3. Ugradite:
a. procesorsku jedinicu za grafiku (GPU)
b. nosač 5,25-inčnog optičkog pogona
c. prednju masku
d. zračnu komoru
e. bočni pokrov
4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Nosač ventilatora
Uklanjanje ventilatora s nosača ventilatora
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. bočni pokrov
b. ventilator sustava
3. Uklanjanje ventilatora s nosača ventilatora:
a. Izgurajte četiri gumene uvodnice za svaki ventilator iz kućišta ventilatora [1].
b. Podignite ventilator i uklonite ga iz sklopa ventilatora [2].
54
Uklanjanje i instaliranje komponenti
Ugradnja ventilatora u nosač ventilatora
1. Stavite ventilator u nosač ventilatora.
2. Pritegnite uvodnice koje pričvršćuju ventilator na nosač ventilatora.
3. Ugradite:
a. ventilator sustava
b. bočni pokrov
4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Uklanjanje i instaliranje komponenti
55
PCIe držač
Uklanjanje nosača PCIe kartice
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. bočni pokrov
b. procesorsku jedinicu za grafiku (GPU)
3. Za uklanjanje nosača PCIe kartice:
a. Odspojite dva kabela napajanja iz utora na nosaču PCIe kartice [1].
b. Pritisnite sigurnosnu kopču nosača PCIe kartice i izvucite nosač [2] iz kućišta.
Ugradnja nosača PCIe kartice
1. Poravnajte i postavite nosač PCIe kartice na kućište sustava.
2. Pritisnite nosač tako da se pričvrsti na sustav.
3. Spojite dva kabela napajanja u utore na nosaču.
4. Ugradite:
56
Uklanjanje i instaliranje komponenti
a. procesorsku jedinicu za grafiku (GPU)
b. bočni pokrov
5. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Stražnji ventilator sustava
Uklanjanje stražnjeg ventilatora sustava
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. bočni pokrov
b. modul hladila procesora (PHM)
3. Za uklanjanje stražnjeg ventilatora sustava:
a. Isključite dva kabela ventilatora [1] s matične ploče.
NAPOMENA: Priključak nemojte vući za vodiče kabela. Kabel odvojite povlačenjem za kraj priključka. Vodiči kabela
mogu se olabaviti u priključku ako se povlači za njih.
b. Izvucite kabel iz držača kabela [2] na nosaču jedinice napajanja.

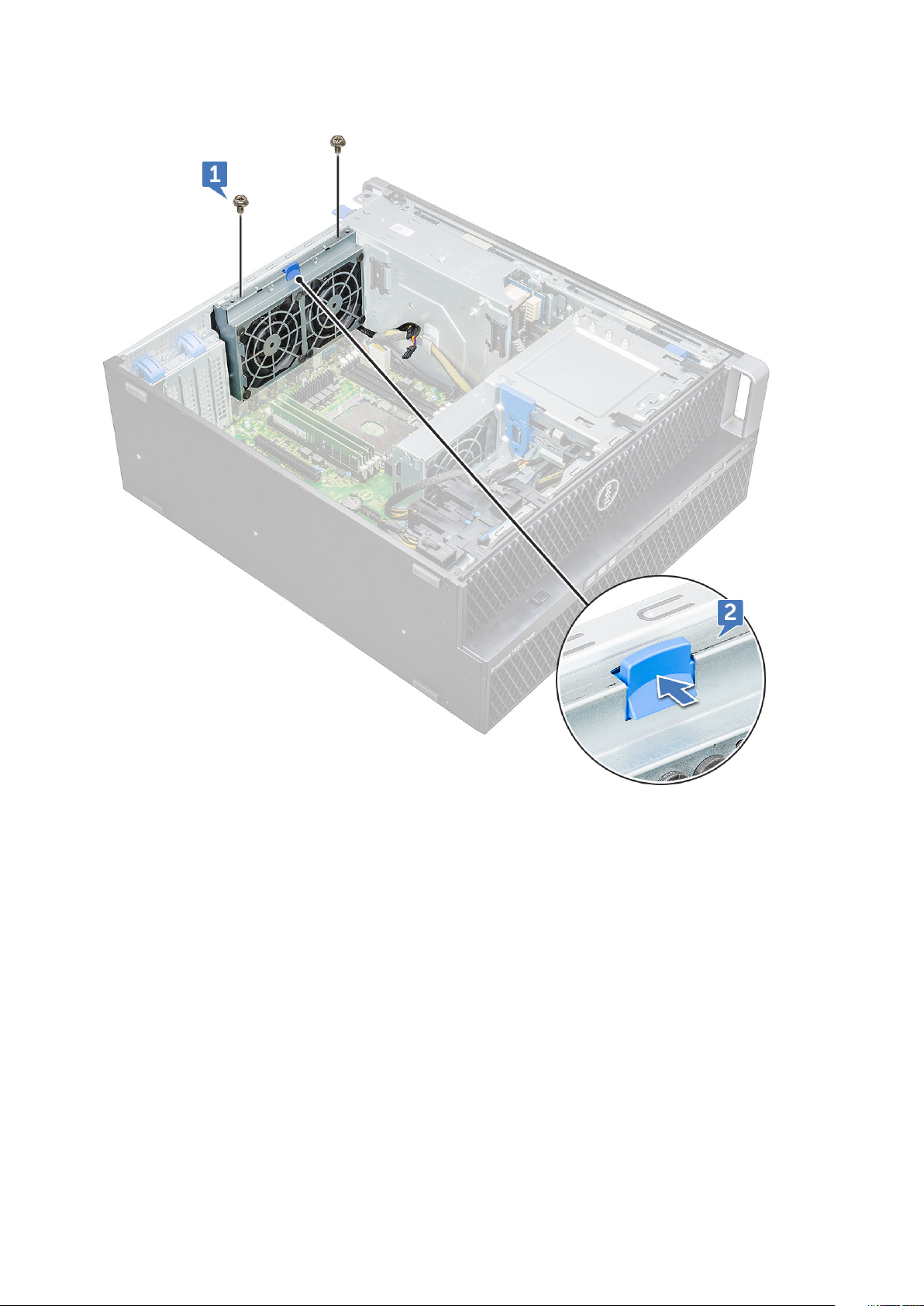

c. Uklonite vijke [1].
Uklanjanje i instaliranje komponenti
57
d. Pritisnite jezičak [2] da biste odvojili ventilator od sustava.
e. Zakrenite ventilator prema naprijed pa ga podignite i izvadite iz sustava.
58
Uklanjanje i instaliranje komponenti
Ugradnja stražnjeg ventilatora sustava
1. Umetnite jednu stranu sklopa ventilatora i poravnajte ga s vijčanim jezičkom na nosaču jedinice napajanja.
2. Pritisnite drugu stranu sklopa i poravnajte je s vijčanim jezičkom na nosaču jedinice napajanja.
3. Pritegnite dva vijka za pričvršćivanje na sustav.
4. Spojite dva kabela ventilatora na matičnu ploču.
5. Ugradite:
a. modul hladila procesora (PHM)
b. bočni pokrov
6. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Prednji ventilator sustava
Uklanjanje prednjeg ventilatora sustava
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. bočni pokrov
b. prednju masku
c. nosač PCIe kartice
d. procesorsku jedinicu za grafiku (GPU)
3. Za uklanjanje prednjeg ventilatora:
a. Izvucite sljedeće kablove iz držača kartice [5]:
Uklanjanje i instaliranje komponenti
59
• kabel za SATA 0, 1 [1]
• kabel za SATA 2, 3, 4, 5 [2]
• kabel za optički pogon 0, 1 [3]
• kabel za USB 3.1 [4]
NAPOMENA: Priključak nemojte vući za vodiče kabela. Kabel odvojite povlačenjem za kraj priključka. Vodiči kabela
mogu se olabaviti u priključku ako se povlači za njih.
b. Izvucite kabel ventilatora [1] iz matične ploče.
c. Uklonite vijak [2] koji pričvršćuje stražnji ventilator na kućište.
d. Podignite ventilator kako biste ga oslobodili iz utora na kućištu sustava [3].
60
Uklanjanje i instaliranje komponenti
Ugradnja prednjeg ventilatora sustava
1. Poravnajte prednji ventilator sustava s njegovim utorom na kućištu sustava.
2. Ponovo postavite vijak koji pričvršćuje ventilator na kućište.
3. Priključite kabel ventilatora na matičnu ploču.
4. Provucite sljedeće kabele kroz vodilice i priključite ih na matičnu ploču:
• Kabel za SATA 2, 3, 4, 5
• Kabel za SATA 0, 1
• Kabel za optički pogon 0, 1
• Kabel za USB 3.1
5. Ugradite:
a. nosač PCIe kartice
b. procesorsku jedinicu za grafiku (GPU)
c. prednju masku
d. bočni pokrov
6. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Uklanjanje i instaliranje komponenti
61
Modul hladila procesora
Uklanjanje modula hladila procesora
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
NAPOMENA: Pripremite odvijač torx 30 za uklanjanje modula hladila procesora (PHM).
2. Uklonite:
a. bočni pokrov
b. zračnu komoru
3. Uklonite sklop hladila:
a. Uklonite četiri vijka hladila [1], u dijagonalnom redoslijedu (4, 3, 2, 1).
b. Podignite i uklonite hladilo iz utora za CPU na matičnoj ploči.
OPREZ: CPU će se ukloniti s hladilom.
62 Uklanjanje i instaliranje komponenti
Ugradnja modula hladila procesora
1. Postavite hladilo u utor za procesor.
2. Vratite četiri vijka u dijagonalnom rasporedu (1, 2, 3, 4) da biste pričvrstili sklop hladila na matičnu ploču sustava.
3. Ugradite:
a. zračnu komoru
b. bočni pokrov
4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Uklanjanje CPU-a
1. Slijedite upute u odlomku Prije rada na unutrašnjosti računala.
2. Uklonite:
a. bočni pokrov
b. zračnu komoru
c. modul hladila procesora
3. Za uklanjanje glavnog procesora (CPU):
a. Modul hladila procesora držite preokrenutim naopako.
b. Odvojite dva zasuna nosača procesora [1] od modula hladila procesora.
c. Pritisnite druga dva zasuna nosača [2] na nosaču procesora i uklonite ga iz utora na hladilu.
Uklanjanje i instaliranje komponenti 63
d. Torx odvijačem odvojite CPU od modula hladila procesora. Stavite vrh između kopče i CPU-a.
NAPOMENA: Također se može koristiti odvijač s ravnim završetkom ili plastično šilo.
e. Odbravite CPU od dva zasuna za zaključavanje na nosaču procesora i pažljivo dignite CPU.
NAPOMENA: Izbjegavajte dodirivanje kontakata procesora prstima.
Ugradnja CPU-a
1. Procesor okrenite tako da glatka strana nosača (bez logotipa) bude okrenuta prema gore i da se znak trokuta na nosaču nalazi u
donjem lijevom kutu.
2. Poravnajte procesor s nosačem tako da znak trokuta na gornjoj strani procesora bude poravnat sa znakom trokuta na nosaču.
64
Uklanjanje i instaliranje komponenti
3. Preokrenite nosač i procesor tako da kontakti procesora i strana nosača s logotipom budu okrenuti prema gore.
4. Pažljivo stavite procesor u nosač tako da bude pričvršćen kukicama na gornjoj i donjoj strani nosača.
NAPOMENA
nosaču. Ako se ne nalaze jedan pored drugog, ponovite prethodni postupak.
5. Poravnajte sklop procesora i nosača s hladilom tako da znakovi trokuta na procesoru i nosaču budu poravnate sa znakom trokuta na
gornjoj strani hladila (vijak za pričvršćenje br. 2).
: Nakon stavljanja procesora u nosač, provjerite da se mali trokut na procesoru nalazi pored trokuta na
Uklanjanje i instaliranje komponenti
65
6. Sklop procesora i nosača stavite u hladilo tako da se kukice na četiri kuta nosača zakvače u otvore na hladilu.
NAPOMENA: Nakon stavljanja sklopa procesora i nosača u hladilo, još jednom provjerite da li se znak trokuta na
nosaču nalazi u donjem desnom kutu hladila (kada je donji dio hladila okrenut prema gore).
7. Procesor i hladilo ugradite u podnožje za središnju procesorsku jedinicu (CPU) i zatim pričvrstite četiri vijka za pričvršćenje hladila na
matičnu ploču i to učinite sljedećim redom (1 > 2 > 3 > 4).
66
Uklanjanje i instaliranje komponenti
8. Ugradite:
a. sklop hladila procesora
b. zračnu komoru
c. bočni pokrov
9. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Uklanjanje 2. procesora i kartice za proširenje
1. Slijedite upute u odlomku Prije rada na unutrašnjosti računala.
2. Uklonite bočni poklopac.
3. Za uklanjanje glavnog procesora (CPU):
a. Uklonite zračnu komoru.
b. Otpustite vijke [1] i uklonite sklop hladila zajedno s procesorom
Uklanjanje i instaliranje komponenti
67
c. Odspojite kabel napajanja od kartice za proširenje
d. Pritisnite i otpustite zasun kartice za proširenje
68
Uklanjanje i instaliranje komponenti
e. Podignite i uklonite karticu za proširenje iz računala
4. Da biste uklonili CPU 0 i sklop hladila
a. Uklonite zračnu komoru iz CPU 0
Uklanjanje i instaliranje komponenti
69
b. Uklonite vijak koji pričvršćuje metalni nosač na kućište
c. Odspojite HDD i ODD kabele i uklonite metalni razdjelnik iz sustava
70
Uklanjanje i instaliranje komponenti
d. Uklonite vijke sklopa hladila iz matične ploče
e. Odspojite kabel ventilatora iz matične ploče
Uklanjanje i instaliranje komponenti
71
f. Podignite i uklonite CPU 0 zajedno sa sklopom hladila iz računala
5. Da biste izvadili procesor iz sklopa hladila
a. Pritisnite i otpustite zasun koji pričvršćuje CPU na sklop hladila
72
Uklanjanje i instaliranje komponenti
b. Odvojite zaštitne jezičce kako biste odvojili procesor od sklopa hladila
Ugradnja 2. procesora i kartice za proširenje
1. Za ugradnju procesora na sklop hladila:
a. Nanesite termalni gel na procesor.
Uklanjanje i instaliranje komponenti
73
b. Ponovno postavite procesor na sklop hladila
c. Pritisnite zasun kako biste pričvrstili procesor na sklop hladila
74
Uklanjanje i instaliranje komponenti
2. Ugradite CPU 0 i sklop hladila
a. Ugradite CPU 0 koji je prethodno sastavljen sa sklopom hladila na matičnu ploču
b. Spojite kabel ventilatora za CPU 0 na matičnu ploču
Uklanjanje i instaliranje komponenti
75
c. Pritegnite vijke sklopa hladila na matičnu ploču
d. Uklonite kapicu s priključka CPU 1 (prilikom nadogradnje)
76
Uklanjanje i instaliranje komponenti
e. Provucite kabele tvrdog pogona i optičkog pogona kroz metalni razdjelnik.
f. Ponovno postavite vijak i pričvrstite metalni razdjelnik na kućište
Uklanjanje i instaliranje komponenti
77
g. Ponovno postavite zračnu komoru za CPU 0
3. Da biste ugradili CPU 1 i karticu za proširenje
a. Ponovno postavite karticu za proširenje na računalo
78
Uklanjanje i instaliranje komponenti
b. Pritisnite i pričvrstite zasun kartice za proširenje
c. Spojite kabel napajanja na karticu za proširenje
Uklanjanje i instaliranje komponenti
79
d. Ugradite sklop hladila procesora prethodno sastavljen sa CPU1 i pričvrstite vijke [1]
e. Ugradite sklop hladila procesora prethodno sastavljen sa CPU1 i pričvrstite vijke [1]
80
Uklanjanje i instaliranje komponenti
4. Ugradite bočni poklopac
5. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Matična ploča
Uklanjanje matične ploče
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. bočni pokrov
b. zračnu komoru
c. GPU
d. memorijski modul
e. ventilator sustava
f. stražnji ventilator sustava
g. PHM
h. držač kartice PCIe
3. Za uklanjanje matične ploče:
a. Povucite i uklonite nosač [1] s matične ploče.
b. Da biste uklonili fiksni nosač ventilatora, uklonite vijak [2] koji pričvršćuje fiksni nosač na matičnu ploču.
c. Podignite fiksni nosač ventilatora s matične ploče [3].
Uklanjanje i instaliranje komponenti
81
d. Odspojite sljedeće kabele iz priključaka na matičnoj ploči:
• audio kabel [1]
• kabel napajanja [2]
• držač kabela [3]
• kabel za upravljanje napajanjem [4]
• 24-pinski naponski kabel [5]
• prednju ulazno-izlaznu ploču [6]
82
Uklanjanje i instaliranje komponenti
e. Odspojite sljedeće kabele.
• kabel za SATA 2, 3, 4, 5 [1]
• kabel za SATA 0, 1 [2]
• kabel za optički pogon 0, 1 [3]
• kabel za USB 3.1 [4]
• kabel prednjeg ventilatora [5]
NAPOMENA
mogu se olabaviti u priključku ako se povlači za njih.
: Priključak nemojte vući za vodiče kabela. Kabel odvojite povlačenjem za kraj priključka. Vodiči kabela
Uklanjanje i instaliranje komponenti 83
f. Uklonite vijke kojima je matična ploča pričvršćena za računalo.
84
Uklanjanje i instaliranje komponenti
g. Povucite matičnu ploču prema modulu nosača tvrdog pogona da biste je odvojili od sustava.
Uklanjanje i instaliranje komponenti
85
h. Podignite matičnu ploču i izvadite je iz kućišta.
86
Uklanjanje i instaliranje komponenti
Ugradnja matične ploče
1. Poravnajte i postavite matičnu ploču u kućište.
2. Pomaknite matičnu ploču na njezino mjesto.
3. Ponovno postavite vijke kojima je matična ploča pričvršćena na kućište.
4. Postavite fiksni nosač ventilatora sustava i ponovo postavite vijak na matičnu ploču.
5. Priključite kabele sljedeće opreme:
• audio kabel
• kabel za napajanje
• kabel za upravljanje napajanjem
• 24-pinski naponski kabel
• prednja I/O ploča
• SATA kablove
• kablove optičkog pogona
• kablove za USB 3.1
• kabel prednjeg ventilatora
6. Ugradite:
a. nosač PCIe kartice
b. memorijski modul
c. ventilator sustava
d. stražnji ventilator sustava
e. PHM
f. zračnu komoru
g. GPU
h. bočni pokrov
7. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Komponente matične ploče
Sljedeća slika prikazuje komponente matične ploče.
Uklanjanje i instaliranje komponenti
87
1. PCI utor 6 2. PCI 3x16 utor
3. Memorijski utori 4. CPU0
5. Memorijski utori 6. Audio priključak na prednjoj ploči
7. Priključak napajanja CPU-a 8. Priključak stražnjeg ventilatora 0
9. Priključak ventilatora HDD-a 10. Priključak stražnjeg ventilatora 1
11. PCIE1 12. PCIE0
13. Priključak upravljanja napajanjem 14. Piezo zvučnik
15. Ventilator CPU-a 0 16. Ventilator sustava 2
17. Ventilator sustava 1 18. Priključak ploče CPU1
19. baterija na matičnoj ploči 20. Termalni HDD priključak
21. Ulaz za napajanje 22. Daljinsko upravljanje napajanjem
23. USB 2_INT 24. Priključak napajanja prednje ploče
25. Ventilator sustava 0 26. USB 2_flex
27. Priključak USB3.2 na prednjoj ploči 28. USB3.1 na prednjoj ploči
29. Priključci za SATA 0, 1, 2, 3, 4, 5 i optički pogon 0, 1 30. VROC_key
88 Uklanjanje i instaliranje komponenti
Tehnologija i komponente
Ovo poglavlje navodi tehnologiju i komponente dostupne u sustavu.
Teme:
• Konfiguracija memorije
• Popis tehnologija
• MegaRAID 9440-8i i 9460-16i kontroler
• Teradici PCoIP
Konfiguracija memorije
U ovom odjeljku nalaze se podaci za konfiguraciju memorije sustava Dell Precision Tower 7820 .
U sljedećoj tablici prikazane su konfiguracije memorije i pravila popunjavanja za Dell Precision Tower 7820:
4
Popis tehnologija
U ovom odjeljku nalaze se informacije o tehnologijama koje dolaze sa sustavima Dell Precision 7820 Tower.
U sljedećoj tablici opisane su osnovne tehnologije koje su dostupne sa sustavima Dell Precision7820 Tower samo za interne Dell korisnike.
Tablica 2. Popis tehnologija
Br. Kategorija Tehnologija Putanja preglednika
1 Set čipova Čipset Intel C620 serije (C621)
2 Procesor
• Intel Xeon Platinum 81xx
procesor
• Intel Xeon Gold 61xx procesor
• Intel Xeon Gold 51xx procesor
• Intel Xeon Silver 41xx
procesor
• Intel Xeon Bronze 31xx
procesor
• Intel Xeon Gold 52xx
procesori
• Intel Xeon Silver 42xx
procesori
Tehnologija i komponente 89
Tablica 2. Popis tehnologija(nastavak)
Br. Kategorija Tehnologija Putanja preglednika
• Intel Xeon Bronze 32xx
procesori
• Intel Xeon Platinum 82xx
procesori
• Intel Xeon Gold 62xx
procesori
3 Memorija DDR4
4 Audio Integrirani audio kodek visoke
razlučivosti Realtek ALC3234 (2kanalni)
5 Mreža RJ45 priključak integriran na
kartici (NIC)
6 Grafika Radeon Pro WX
NVIDIA
• 9100
• 7100
• 5100
• 4100
• 3100
• 2100
• 3200
• Quadro GP100
• Quadro P6000
• Quadro P5000
• Quadro P4000
• Quadro P2000
• Quadro P1000
• Quadro P600
• Quadro P400
• Quadro 8000
• Quadro 2200
• Quadro P620
• Quadro GV100
• NVS 310
• NVS 315
• Quadro RTX 4000
• Quadro RTX 5000/6000
• GeForce RTX 2080 B
7 Skladištenje SATA
SAS
Dell UltraSpeed Quad (PCIE M.2
umetak)
Dell UltraSpeed Duo (PCIE M.2
umetak)
9 Udaljena rješenja 1-1 Teradici PCoIP
90 Tehnologija i komponente
• KLIJENT: Dell ili drugi nulti klijent renomirane robne marke
(TERA Gen 2) (Dell-Wyse P25) s podrškom za DVA monitora
• HOST: PCIe x1 PCoIP host kartica s podrškom za dva zaslona
(TERA Gen 2)
Tablica 2. Popis tehnologija(nastavak)
Br. Kategorija Tehnologija Putanja preglednika
• KLIJENT: Dell ili drugi nulti klijent renomirane robne marke
(TERA Gen 2) (Dell-Wyse P45) s podrškom za ČETIRI
monitora
• HOST: PCIe x1 PCoIP host kartica s podrškom za četiri
zaslona (TERA Gen 2)
• Podrška za konfiguracije kartice Terra s podrškom za dva
zaslona
NAPOMENA: Više informacija o instalaciji upravljačkog
programa za host karticu Teradici PCoIP potražite na
Teradici PCoIP.
MegaRAID 9440-8i i 9460-16i kontroler
Male i srednje tvrtke (SMB-ovi) koje primjenjuju poslužiteljske platforme i radne stanice ulazne razine trebaju povoljna i pouzdana rješenja
za pohranu. Adapter za pohranu MegaRAID Tri-Mode jest kartica kontrolera od 12 Gb/s SAS/SATA/PCIe (NVMe) koja rješava te potrebe
pružajući dokazane performanse i RAID zaštitu podataka za veliki raspon primjena koje nisu od kritične važnosti za poslovanje. Adapteri za
pohranu MegaRAID Tri-Mode donose prednosti NVMe performansi na razinu pohrane nudeći povezivost i zaštitu podataka za SAS/SATA
sučelja. Na temelju dvojezgrenog SAS3516 ili SAS3508 RAID-a na čipu (ROC) i 72-bitnog DDR4-2133 SDRAM-a, ti kontroleri nude
povećanje propusnosti i IOPS performanse te su idealni za poslužitelje najviše razine koji koriste vanjsku pohranu ili za povezivanje s
prostorima vanjske pohrane na velikom opsegu.
NAPOMENA: MegaRAID 9440 i 9460 kontroleri podržani su samo kad se koristi CPU serije Intel Xeon W.
Tehnologija Tri-Mode SerDes omogućuje rad za NVMe, SAS ili SATA uređaje za pohranu u jednoj ladici pogona. Svima trima načinima rada
koji sad poslužuju NVMe, SAS i SATA pogone moguće je upravljati jednim kontrolerom. Kontroler pregovara između brzina i protokola kako
bi radio bez problema s bilo kojom od 3 vrste uređaja za pohranu. Podrška za Tri-Mode nudi neprekidan način za evoluiranje postojeće
infrastrukture podatkovnog centra. Nadogradnjom na kontroler tri-mode korisnici se mogu proširiti izvan SAS/SATA i mogu koristiti NVMe
bez velikih izmjena na konfiguracijama ostalih sustava. Adapteri za pohranu MegaRAID Tri-Mode podržavaju i REFCLK i SRIS temeljene na
NVMe x1, x2 i x4 uređaima.
Tehnologija i komponente
91
Ključne karakteristike:
• Tehnologija Tri-Mode SerDes omogućuje rad za NVMe, SAS ili SATA uređaje u jednoj ladici pogona, omogućujući beskrajnu fleksibilnost
dizajna
• Podržava 12, 6 i 3 Gb/s SAS i 6, 3 Gb/s SATA brzine prijenosa podataka
• Veze do 8 PCIe. Svaka veza podržava x4, x2 ili x1 širine veze te 8.0 GT/s (PCIe Gen3) po traci
• Usklađenost s SFF-9402, priključak s vanjskim pinovima
• Usklađenost s SFF-8485, SGPIO
• Pristaje poslužiteljima montiranima na nosaču s faktorom oblika niskog profila i bočno ugrađenim priključcima SAS
• Podržava kritične aplikacije visoke propusnosti s PCIe 3.1 vezom
• CacheVault flash sigurnosno kopiranje pri nestanku napajanja. Podržava upravljanje lošim blokovima
• Balansira zaštitu i performanse za kritične aplikacije za RAID razine 0, 1, 5, 6, 10, 50, and 60
Tablica 3. Značajke MegaRAID 9440-8i i 9460-16i kontrolera
9440-8i 9460-16i
Ulazi 8 internih 16 internih
Priključci 2 x SFF8643 4 x SFF8643 x4
Podrška za sučelje skladištenja
Maksimalan broj uređaja po kontroleru
Memorija predmemorije N/D (Nije dostupno) 4 GB 2133 MHz DDR4 SDRAM
I/O procesor/SAS kontroler SAS3408 SAS3516
Vrsta sabirnice hosta PCIe 3.1 x8 PCIe 3.1 x8
Zaštita predmemorije N/D (Nije dostupno)
92 Tehnologija i komponente
SATA: osam x1
SAS: jedan x8, dva x4, četiri x2, osam x1
NVMe: dva x4, četiri x2, četiri x1
SAS/SATA: 64
NVMe: 4
SATA: šesnaest x1
SAS: dva x8, četiri x4, osam x2, šesnaest x1
NVMe: četiri x4, osam x2, osam x1
SAS/SATA: 240
NVMe: 24
CacheVault
Tablica 3. Značajke MegaRAID 9440-8i i 9460-16i kontrolera(nastavak)
9440-8i 9460-16i
CVPM05
Fizičke dimenzije 6,127” x 2,712” (155,65 mm x 68,90 mm) 6,127” x 2,712” (155,65 mm x 68,90 mm)
Maksimalni radni uvjeti
MTBF (izračunato) >3.000.000 sati na 40C >3.000.000 sati na 40C
Radni napon +12V +/-8%; 3,3V +/-9% +12V +/-8%; 3,3V +/-9%
Jamstvo za hardver 3 godine; s naprednom opcijom zamjene 3 godine; s naprednom opcijom zamjene
Paket MegaRAID Management
Pravne certifikacije
Radna:
od 10°C do 55°C
od 20% do 80% (bez kondenzacije)
Protok zraka: 300 LFM
Skladištenje:
od -45°C do 105°C
od 5% do 90% (bez kondenzacije)
LSI Storage Authority (LSA)
StorCLI (sučelje naredbenog retka), CTRLR (uslužni program za konfiguraciju BIOSa), HII (UEFI Human Interface
Infrastructure)
SAD (FCC 47 CFR dio 15 poddio B, klasa B);
Kanada (ICES -003, klasa B); Tajvan (CNS
13438); Japan (VCCI V-3);
Australija/Novi Zeland (AS/NZS CISPR 22);
Koreja (RRA br. 2013-24 i 25); Europa
(EN55022/EN55024);
Sigurnost: EN/IEC/UL 60950; RoHS;
WEEE
Radna:
od 10°C do 55°C
od 20% do 80% (bez kondenzacije)
Protok zraka: 300 LFM
Skladištenje:
od -45°C do 105°C
od 5% do 90% (bez kondenzacije)
LSI Storage Authority (LSA)
StorCLI (sučelje naredbenog retka), CTRLR (uslužni program za konfiguraciju BIOSa), HII (UEFI Human Interface
Infrastructure)
SAD (FCC 47 CFR dio 15 poddio B, klasa B);
Kanada (ICES -003, klasa B); Tajvan (CNS
13438); Japan (VCCI V-3);
Australija/Novi Zeland (AS/NZS CISPR 22);
Koreja (RRA br. 2013-24 i 25); Europa
(EN55022/EN55024);
Sigurnost: EN/IEC/UL 60950; RoHS;
WEEE
Podrška OS-u Microsoft Windows, VMware vSphere/
ESXi, Red Hat Linux, SuSe Linux, Ubuntu
Linux, Oracle Linux, CentOS Linux, Debian
Linux, Fedora i FreeBSD. Kontaktirajte
podršku za Oracle za upravljački program
Oracle Solaris ili podršku za softver.
Microsoft Windows, VMware vSphere/
ESXi, Red Hat Linux, SuSe Linux, Ubuntu
Linux, Oracle Linux, CentOS Linux, Debian
Linux, Fedora i FreeBSD. Kontaktirajte
podršku za Oracle za upravljački program
Oracle Solaris ili podršku za softver.
Teradici PCoIP
U ovom odjeljku prikazan je postupak instalacije upravljačkog programa za host.
Ugradnja dvostruke/četverostruke host kartice Teradici
PCoIP
Instalirajte upravljački program za PCoIP host sa stranice dell.com/support.
NAPOMENA
sesija između radne stanice hosta ili osobnog računala hosta i klijenta VMware View. Ako to učinite, izgubit ćete pristup
mišu i tipkovnici nakon uklanjanja upravljačkog softvera.
Ako želite nadograditi upravljački program za PCoIP host u ovoj vrsti instalacije, učinite jedno od sljedećeg:
: Upravljački softver za PCoIP host ne možete nadograditi dok je aktivna VMware View-posredovana PCoIP
Tehnologija i komponente
93
• Povežite se s hostom s nultog klijenta.
• Nadogradite softver kada se povezujete s hostom preko drugog protokola za spajanje na udaljenu radnu površinu poput RDP-a ili VNCa.
Instaliranje upravljačkog softvera za PCoIP host na host osobnom računalu:
1. Preuzmite upravljački softver za PCoIP host sa stranice Teradici Support (kliknite Current PCoIP Product and Releases (Trenutni
PCoIP proizvod i izdanja)).
2. Prijavite se na administratorsko web sučelje za host karticu.
3. U izborniku Configuration > Host Driver Function (Konfiguracija > Funkcija upravljačkog programa hosta) omogućite Host Driver
Function (Funkcija upravljačkog programa hosta).
4. Ponovo pokrenite host računalo.
5. Instalirajte softverski paket za PCoIP host koji je predviđen za operativni sustav koji je instaliran na host računalu. Postupak instalacije
možete pokrenuti tako da dvaput kliknete program za instalaciju:
a. 64 bitni: PCoipHostSoftware_x64-v4.3.0.msi (ili noviji)
6. Kada se prikaže zaslon dobrodošlice, kliknite Next (Dalje).
7. Prihvatite uvjete i zatim kliknite Next (Dalje).
8. Provjerite je li lokacija za instalaciju točna i zatim kliknite Next (Dalje).
9. Kliknite Install (Instaliraj).
NAPOMENA: Kada je upravljački program instaliran u sustavu Windows 7, možda će se prikazati dijaloški okvir
Windows Security (Sigurnost sustava Windows). Kliknite Install (Instaliraj) za nastavak instalacije. Ako ne želite da
se dijaloški okvir pojavljuje u budućnosti, odaberite Always trust software from Teradici Corporation (Uvijek imajte
povjerenje u softver tvrtke Teradici Corporation).
10. Ako od vas bude zatraženo, iznova pokrenite operativni sustav; u suprotnom, preskočite ovaj korak. Nakon ponovnog pokretanja,
postupak instalacije upravljačkog softvera hosta će se nastaviti nakon podizanja operativnog sustava. Kliknite Install (Instaliraj) za
nastavak.
11. Za dovršetak instalacije, kliknite Finish (Završi).
Konfiguracija kabela za upravljanje napajanjem za Teradici
PCoIP Portal i host karticu
Ako računalo Dell Precision Workstation dolazi s opcionalnom Teradici PCoIP Portal i host karticom, provjerite da je kabel za upravljanje
napajanjem na Teradici kartici pravilno priključen na matičnu ploču. Kabel za upravljanje napajanjem s Teradici kartice mora biti priključen u
ispravan priključak daljinskog napajanja na matičnoj ploči. Na slici ispod je primjer priključka daljinskog napajanja označen s 22 na
94
Tehnologija i komponente
dijagramu matične ploče:
Provjerite da kabel za upravljanje napajanjem s Teradici kartice nije priključen u bilo koji od dvopinskih kratkospojnika za brisanje CMOS-a
(Clear CMOS) ili brisanje zaporke (Clear PSWD).
Tehnologija i komponente
95
Priključivanje kabela za upravljanje napajanjem u kratkospojnik za brisanje CMOS-a izazvat će poništenje vrijednosti BIOS-a kada pošaljete
udaljeni zahtjev za ponovno pokretanje Teradici kartici. Morat ćete ponovno postaviti postavke vremena i BIOS-a.
Ako je kabel za upravljanje napajanjem iz Teradici kartice priključen u kratkospojnik za poništenje zaporke (clear PSWD),tada će se izbrisati
BIOS zaporka i morat ćete postaviti novu.
96
Tehnologija i komponente
Teme:
• Specifikacije sustava
• Specifikacije memorije
• Video specifikacije
• Audio specifikacije
• Specifikacije mreže
• Utori za kartice
• Specifikacije skladištenja
• Vanjski priključci
• Specifikacije napajanja
• Fizičke specifikacije
• Speficikacije okruženja
Specifikacije sustava
5
Spacifikacije sustava
Funkcija
Tip procesora
Ukupno
predmemorije
Specifikacija
• Intel Xeon Platinum 81xx procesori
• Intel Xeon Gold 51xx procesori
• Intel Xeon Gold 61xx procesori
• Intel Xeon Silver 41xx procesori
• Intel Xeon Gold 52xx procesori
• Intel Xeon Silver 42xx procesori
• Intel Xeon Bronze 32xx procesori
• Intel Xeon Platinum 82xx procesori
• Intel Xeon Gold 62xx procesori
Do 38,5 MB
Specifikacije memorije
Značajke
Tip DDR4 ECC
Brzina Do 2933 MHz
Priključci 12 DIMM utora
Kapacitet 6-kanalna memorija od 384 GB 2933 MHz DDR4 ECC memorije s dva CPU-a
Maksimalno
memorije
Specifikacije
384 GB
Video specifikacije
Značajke
Grafička kartica
Specifikacije
• Radeon Pro WX 9100
Spacifikacije sustava 97
Značajke Specifikacije
• NVIDIA Quadro GP100
• NVIDIA Quadro P6000
• NVIDIA Quadro P5000
• Radeon Pro WX 7100
• Radeon Pro WX 5100
• Radeon Pro WX 4100
• NVIDIA Quadro P4000
• NVIDIA Quadro P2000
• Radeon Pro WX 3100
• Radeon Pro WX 2100
• NVIDIA Quadro P1000
• NVIDIA Quadro P600
• NVIDIA Quadro P400
• NVIDIA NVS 310
• NVIDIA NVS 315
• NVIDIA Quadro RTX 4000
• NVIDIA Quadro RTX 5000/6000
• NVIDIA GeForce RTX 2080 B
Audio specifikacije
Značajke
Tip Audio kodek visoke definicije (2 kanala)
Upravljački uređaj Integrirani Realtek ALC3234
Nazivna snaga
ugrađenog
zvučnika
Podrška
ugrađenom
mikrofonu
Specifikacije
2 W
Ne
Specifikacije mreže
Značajke
Integrirano
Opcionalno
Specifikacije
Intel i219 gigabitni Ethernet kontroleri s podrškom za Intel Remote Wake UP, PXE i Jumbo okvire
• Intel i210 10/100/1000 PCIe gigabitna PCIe mrežna kartica s jednim priključkom (Gen 1 x 1).
• Intel X550-T2 10GbE PCIe mrežna kartica s dva priključka (Gen 3 x 4)
• Aquantia AQN-108 2,5 Gbit/5 Gbe PCIe mrežna kartica s jednim priključkom (Gen 3 x 4).
Utori za kartice
Značajke
Tip PCIe Gen 3
Utori
98 Spacifikacije sustava
Specifikacije
• 2 PCIe x 16
• 1 PCIe x 16 ožičen kao x8
• 1 PCIe x 16 ožičen kao x4
• 1 PCIe x 16 ožičen kao x1
Značajke Specifikacije
• 1 PCI 32/33
Specifikacije skladištenja
Značajke Specifikacije
Dostupni izvana DVD-ROM; DVD+/-RW 5,25” Opcije utora: BD, DVD+/-RW
Dostupno iznutra
• M.2 NVMe PCIe SSD-ovi – do 4 pogona od 1 TB na 1 Dell Precision Ultra-Speed Drive Quad x16 karticama
• Prednji FlexBay M.2 NVMe PCIe SSD-ovi – do 2 pogona od 1 TB
• Do 6 x 2,5-inčnih SATA pogona
• Do 5 x 3,5-inčnih SATA pogona
• Tanki optički pogon
• SAS je dostupan uz izborni kontroler
Vanjski priključci
Značajke
Audio
Mreža Straga – 1 x mrežni ulaz RJ45
USB
Serijski ulaz Straga – 1 x serijski priključak
PS2
Specifikacije
• Straga – 1 x linijski audio ulaz/mikrofon
• Straga – 1 x linijski audio izlaz
• Sprijeda – 1 x univerzalna audio utičnica
• Sprijeda – 4 x USB 3.1 Gen1
• Straga – 6 x USB 3.1 Gen1
• Straga – 1 x tipkovnica
• Straga – 1 x miš
Specifikacije napajanja
Značajke
Snaga 950 W
Napon Ulazni napon 100 V AC – 240 V AC
Specifikacije
Fizičke specifikacije
Značajke
Visina 417,9 mm
Širina 176,5 mm
Dubina
Opcionalno Komplet za montažu na policu 19-inčnog stalka
Specifikacije
• 518,3 mm
Spacifikacije sustava 99
Speficikacije okruženja
Temperatura Specifikacije
Radna 5 °C do 35 °C (41 F do 95 °F)
NAPOMENA: * Počevši na 5000 ft, maksimalna radna temperatura okoline smanjuje se za 1 °C (1,8
°F) za svakih 1000 ft sve do 10.000 ft.
Skladištenje -40 °C do 65 °C(-40 F do 149 F)
Relativna
Specifikacije
vlažnost
(maksimalno)
Radna 8% do 85% (bez kondenzacije)
Skladištenje od 5% do 95% (bez kondenzacije)
Maksimalne
Specifikacije
vibracije
Radna 0,52 Grms, 5 do 350 Hz
Skladištenje 2,0 Grms, 5 do 500 Hz
Maksimalni
Specifikacije
udar
Radna 40 G polusinusni impuls u trajanju od 2,5 ms
Skladištenje
105 G polusinusni impuls u trajanju od 2,5 ms
100 Spacifikacije sustava
