Dell Precision 7820 tårn
Brukerhåndbok
Forskriftsmessig modell: D02T
Forskriftmessig type: D02T001
May 2020
Rev. A04
Merknader, forholdsregler og advarsler
MERK: En MERKNAD inneholder viktig informasjon som hjelper deg med å bruke produktet ditt mer effektivt.
FORSIKTIG: Angir enten potensiell fare for maskinvaren eller tap av data, og forteller hvordan du kan unngå problemet.
ADVARSEL: En ADVARSEL angir potensiell fare for skade på eiendom, personskade eller død.
© 2019 2020 Dell Inc. eller deres datterselskaper. Med enerett. Dell og EMC og andre varemerker er varemerker for Dell Inc. eller dets datterselskaper.
Andre varemerker kan være varemerker for deres respektive eiere.
Innholdsfortegnelse
Kapittel 1: Kabinett..........................................................................................................................7
Sett forfra...............................................................................................................................................................................7
Sett bakfra..............................................................................................................................................................................8
Intern visning..........................................................................................................................................................................9
Hovedkomponenter for systemet......................................................................................................................................10
Kapittel 2: Arbeide på datamaskinen................................................................................................12
Sikkerhetsinstruksjoner........................................................................................................................................................12
Slå av datamaskinen – Windows........................................................................................................................................12
Før du arbeider inne i datamaskinen.................................................................................................................................. 13
Etter at du har arbeidet inne i datamaskinen....................................................................................................................13
Kapittel 3: Ta ut og installere komponenter......................................................................................14
Liste med skruestørrelser....................................................................................................................................................14
Anbefalte verktøy.................................................................................................................................................................15
Strømforsyningsenhet (PSU).............................................................................................................................................15
Fjerne PSU-enheten (strømforsyningsenheten)........................................................................................................15
Installere PSU..................................................................................................................................................................16
Sidedeksel............................................................................................................................................................................. 16
Ta av sidedekselet..........................................................................................................................................................16
Sette på sidedekselet.....................................................................................................................................................18
Frontramme.......................................................................................................................................................................... 18
Ta ut frontrammen.........................................................................................................................................................18
Sette på frontrammen.................................................................................................................................................. 20
Harddiskramme....................................................................................................................................................................20
Ta ut harddiskrammen.................................................................................................................................................. 20
Montere harddiskrammen............................................................................................................................................. 21
Hard disk drive assembly (Harddiskenhet)....................................................................................................................... 21
Removing the HDD carrier (Ta ut HDD-transportøren)............................................................................................21
Installing the HDD carrier (Sette inn HDD-transportøren).......................................................................................23
Ta ut HDD.......................................................................................................................................................................23
Sette inn HDD................................................................................................................................................................ 25
NVMe FlexBay..................................................................................................................................................................... 25
Ta ut NVMe FlexBay.....................................................................................................................................................25
Sette inn NVMe FlexBay.............................................................................................................................................. 30
Tynn optisk platestasjon..................................................................................................................................................... 32
Fjerne den tynne ODD-enheten...................................................................................................................................32
Sette inn en tynn ODD..................................................................................................................................................34
Fremre inngangs- og utgangsramme................................................................................................................................34
Ta ut fremre inngangs- og utgangsrammen (I/U-rammen).................................................................................... 34
Montere fremre inngangs- og utgangsramme (I/U-ramme)...................................................................................36
5,25 tommers ODD-braketten...........................................................................................................................................36
Ta ut 5,25 ODD-braketten........................................................................................................................................... 36
Installere 5,25 ODD-brønn............................................................................................................................................39
Innholdsfortegnelse 3
Fremre inngangs- og utgangspanel...................................................................................................................................39
Ta ut fremre inngangs- og utgangspanelet................................................................................................................39
Montere fremre inngangs- og utgangspanelet (I/U-panelet)................................................................................. 42
Inngangs- og utgangs-panelbraketten (I/U-panelbraketten)........................................................................................43
Ta ut inngangs- og utgangspanelbraketten............................................................................................................... 43
Montere inngangs- og utgangs-panelbraketten (I/U-panelbraketten)..................................................................44
VROC-modul........................................................................................................................................................................44
Ta ut VROC-modulen....................................................................................................................................................44
Sette inn VROC-modulen.............................................................................................................................................45
innbruddsbryter................................................................................................................................................................... 45
Removing the Intrusion switch (Ta ut inntrengingsbryteren)................................................................................. 45
Sette inn innbruddsbryteren.........................................................................................................................................46
Intern kabinetthøyttaler......................................................................................................................................................46
Ta ut den interne kabinetthøyttaleren........................................................................................................................ 46
Installere den interne kabinetthøyttaleren.................................................................................................................. 47
Luftdekselet......................................................................................................................................................................... 48
Ta av luftdekselet.......................................................................................................................................................... 48
Sette på luftdekselet.....................................................................................................................................................48
Minne.................................................................................................................................................................................... 49
Ta ut minnemodulen......................................................................................................................................................49
Sette inn minnemodulen............................................................................................................................................... 49
GPU (Graphics Processing Unit).......................................................................................................................................49
Ta ut GPU-en.................................................................................................................................................................49
Sette inn GPU-en...........................................................................................................................................................51
Klokkebatteri.........................................................................................................................................................................51
Ta ut klokkebatteriet......................................................................................................................................................51
Sette inn klokkebatteriet.............................................................................................................................................. 52
Systemvifte..........................................................................................................................................................................52
Removing the System fan (Ta ut systemviften).......................................................................................................52
Sette inn systemviften..................................................................................................................................................54
Viftebrakett..........................................................................................................................................................................54
Fjerne viften fra viftebraketten................................................................................................................................... 54
Sette viften inn i viftebraketten.................................................................................................................................. 55
PCIe-holder.......................................................................................................................................................................... 56
Ta ut PCIe-holderen......................................................................................................................................................56
Sette inn PCIe-holderen............................................................................................................................................... 56
Bakre systemvifte................................................................................................................................................................57
Ta ut den bakre systemviften...................................................................................................................................... 57
Montere den bakre systemviften................................................................................................................................ 59
Fremre systemvifte.............................................................................................................................................................59
Ta ut den fremre systemviften....................................................................................................................................59
Montere den fremre systemviften...............................................................................................................................61
Prosessorens varmeavledermodul.....................................................................................................................................62
Fjerne prosessorens varmeavleder..............................................................................................................................62
Montere prosessorens varmeavledermodul...............................................................................................................63
Ta ut CPU.......................................................................................................................................................................63
Sette inn prosessoren................................................................................................................................................... 65
Ta ut den andre prosessoren og utvidelseskortet.....................................................................................................68
Sette inn den andre prosessoren og utvidelseskortet...............................................................................................74
Hovedkort.............................................................................................................................................................................82
4
Innholdsfortegnelse
Ta ut hovedkortet..........................................................................................................................................................82
Sette inn hovedkortet...................................................................................................................................................88
Hovedkortkomponenter................................................................................................................................................88
Kapittel 4: Teknologi og komponenter.............................................................................................90
Minnekonfigurasjon.............................................................................................................................................................90
Liste over teknologier......................................................................................................................................................... 90
MegaRAID 9440-8i- og 9460-16i-kontroller.................................................................................................................... 92
Teradici-PCoIP.....................................................................................................................................................................94
Kapittel 5: Systemspesifikasjoner...................................................................................................98
Systemspesifikasjoner.........................................................................................................................................................98
Minnespesifikasjoner...........................................................................................................................................................98
Videospesifikasjoner............................................................................................................................................................99
Lydspesifikasjoner............................................................................................................................................................... 99
Nettverksspesifikasjoner.................................................................................................................................................... 99
Kortspor................................................................................................................................................................................99
Lagringsspesifikasjoner..................................................................................................................................................... 100
Eksterne kontakter............................................................................................................................................................ 100
Strømspesifikasjoner......................................................................................................................................................... 100
Fysiske egenskaper............................................................................................................................................................100
Miljøspesifikasjoner.............................................................................................................................................................101
Matrise for CPU-utnyttelse for AEP DIMM....................................................................................................................101
Kapittel 6: Systemkonfigurasjon................................................................................................... 102
Generelle alternativer........................................................................................................................................................ 102
System Configuration (Systemkonfigurasjon)............................................................................................................... 103
Skjermkort...........................................................................................................................................................................106
Security (Sikkerhet).......................................................................................................................................................... 106
Secure Boot........................................................................................................................................................................109
Ytelse...................................................................................................................................................................................109
Power management (Strømstyring)................................................................................................................................ 110
Post behaviour (Post-virkemåte)......................................................................................................................................111
Styrbarhet............................................................................................................................................................................112
Virtualization Support (Visualiseringsstøtte)...................................................................................................................112
Vedlikehold...........................................................................................................................................................................112
System Logs (Systemlogger)............................................................................................................................................113
Avanserte konfigurasjoner.................................................................................................................................................113
SupportAssist System Resolution.....................................................................................................................................113
Oppdatere BIOS i Windows...............................................................................................................................................114
Oppdatere BIOS på systemer med BitLocker aktivert.............................................................................................114
Du kan oppdatere systemet BIOS ved hjelp av en USB-flashstasjon.................................................................... 114
Oppdatering av Dell BIOS i Linux- og Ubuntu-miljøer.............................................................................................. 115
Oppdatere BIOS fra F12-menyen for engangsoppstart...........................................................................................115
Alternativer for MegaRAID-kontroller.............................................................................................................................. 118
System- og oppsettpassord..............................................................................................................................................119
Tildele et passord for systemkonfigurasjon............................................................................................................... 119
Slette eller endre et eksisterende passord for systemkonfigurasjon......................................................................119
Innholdsfortegnelse
5
Kapittel 7: Programvare................................................................................................................ 121
Operativsystemer som støttes..........................................................................................................................................121
Laste ned drivere................................................................................................................................................................ 121
Brikkesettdrivere.................................................................................................................................................................121
Grafikkontroller-driver....................................................................................................................................................... 122
Porter...................................................................................................................................................................................122
USB-drivere........................................................................................................................................................................ 123
Nettverksdriver.................................................................................................................................................................. 123
Lyddrivere........................................................................................................................................................................... 123
Lagringskontroller-drivere.................................................................................................................................................123
Andre drivere...................................................................................................................................................................... 123
Kapittel 8: Feilsøking....................................................................................................................125
Dell utvidet systemanalyse før oppstart – ePSA-diagnostikk 3.0............................................................................... 125
Kjøre ePSA-diagnostikk...............................................................................................................................................125
koder på harddiskindikatoren............................................................................................................................................125
Strømknappkodene blinker før oppstart......................................................................................................................... 127
Kapittel 9: Kontakte Dell............................................................................................................... 131
6
Innholdsfortegnelse
Kabinett
Dette kapittelet inneholder flere kabinettvisninger sammen med porter og kontakter, og forklarer også FN-hurtigtastkombinasjonene.
Emner:
• Sett forfra
• Sett bakfra
• Intern visning
• Hovedkomponenter for systemet
Sett forfra
1
1. Strømknapp 2. LED-lampe for HDD-aktivitet
3. SD-kortspor 4. USB 3.1 Gen 1-porter
5. USB 3.1 1. generasjons Type-C-port med PowerShare 6. USB 3.1 1. generasjons Type-C
7. Hodetelefonport 8. Utløser for diskdeksel
9. Tynn optisk harddisk 10. 5,25-tommers ODD-brakett
Kabinett 7
Sett bakfra
1. LED-lampe for PSU BIST 2. Strømforsyningsenhet
3. Mikrofon-/linjeinngangsport 4. Linje-ut-port
5. Serieport 6. PS/2-museport
7. PS/2-tastaturport 8. Nettverksport
9. USB 3.1 Gen1-porter 10. USB 3.1 1. generasjons port (støtter smartstrøm på)
11. PCIe-utvidelsesspor 12. Mekanisk utvidelsesspor
8 Kabinett
Intern visning
1. PSU-brakett 2. HDD-rammelås/låse opp-knapp
3. 5,25" ODD-brakett 4. innbruddsbryter
5. PCIe-holder 6. Hovedkort
7. GPU 8. Luftdeksel
Kabinett 9
1. Varmeavleder 2. PSU-distribusjonskort
3. Systemvifte 4. 5,25-tommers ODD-brakett
5. Høyttaler 6. 2,5-tommers optisk harddisk
7. Frontsystemvifte 8. Knappcellebatteri
9. PCIe-kort med halv lengde 10. Bakre systemvifte
Hovedkomponenter for systemet
Denne delen viser hovedkomponenter for systemet sammen med plassering.
10
Kabinett
1. Sidedeksel
2. PCIe-holder
3. Intern kabinetthøyttaler
4. innbruddsbryter
5. 5,25-tommers ODD-brakett
6. Systemvifte
7. NVMe FlexBay
8. Fremre inngangs- og utgangspanel
9. Frontinngangs- og frontutgangsramme
10. Frontramme
11. Harddiskramme
12. Datamaskinkabinett
13. Hovedkort
14. Minne
15. Prosessor
16. Varmeavleder og CPU-vifteenhet
17. Systemvifte
18. Frontsystemvifte
19. Strømforsyningsenhet (PSU)
Dell leverer en liste over komponenter og tilhørende delenummer for den opprinnelige systemkonfigurasjonen som er kjøpt.
MERK:
Disse delene er tilgjengelige i henhold til servicedekninger som kunden har kjøpt. Kontakt Dell-salgsrepresentant for kjøpsalternativer.
Kabinett 11
Arbeide på datamaskinen
Emner:
• Sikkerhetsinstruksjoner
• Slå av datamaskinen – Windows
• Før du arbeider inne i datamaskinen
• Etter at du har arbeidet inne i datamaskinen
Sikkerhetsinstruksjoner
Følg disse retningslinjene for sikkerhet for å beskytte datamaskinen mot mulig skade og verne om din egen sikkerhet. Hvis ikke annet er
angitt, forutsetter hver av prosedyrene i dette dokumentet følgende:
● Du har lest sikkerhetsanvisningene som fulgte med datamaskinen.
● En komponent kan byttes ut eller, hvis enheten er kjøpt separat, settes inn ved å utføre fremgangsmåten for å ta ut komponenten i
motsatt rekkefølge.
MERK:
Koble fra alle strømkilder før du åpner datamaskindekselet eller paneler. Når du er ferdig med arbeidet inne i datamaskinen,
setter du på plass alle deksler, paneler og skruer før du kobler til strømkilden.
2
ADVARSEL: Før du arbeider inne i datamaskinen, må du lese sikkerhetsinformasjonen som fulgte med datamaskinen.
Hvis du vil ha mer informasjon om beste praksis for sikkerhet, kan du se Hjemmesiden for overholdelse av forskrifter
FORSIKTIG: Mange reparasjoner kan bare utføres av en autorisert servicetekniker. Du bør bare utføre feilsøking og
enkle reparasjoner som tillates i produktdokumentasjonen eller angis på Internett eller av telefonservice- og
støtteteamet. Skade forårsaket av servicearbeid som ikke er godkjent av Dell, dekkes ikke av garantien. Les og følg
sikkerhetsanvisningene som følger med produktet.
FORSIKTIG: Unngå elektrostatisk utlading. Forbind deg selv til jord med en jordingsstropp rundt håndleddet eller ved å
berøre en umalt metallflate med jevne mellomrom, for eksempel en kontakt på baksiden av datamaskinen.
FORSIKTIG: Vær forsiktig når du håndterer komponenter og kort. Ikke berør komponentene eller kontaktene på et kort.
Hold kortene i kantene eller i festebraketten i metall. Komponenter som f.eks. prosessoren, må holdes i kantene, ikke
pinnene.
FORSIKTIG: Når du kobler fra en kabel, må du trekke i kontakten eller uttrekkstappen, ikke i selve kabelen. Enkelte
kabler har kontakter med sperretapper. Hvis du kobler fra denne typen kabel, må du presse inn sperretappene før du
kobler fra kabelen. Når du trekker kontakter fra hverandre, må du trekke dem rett og jevnt ut for å unngå å bøye
kontaktpinnene. Når du skal koble til en kabel, må du først kontrollere at begge kontaktene er riktig orientert og
innrettet.
MERK: Fargen på datamaskinen og enkelte komponenter kan se annerledes ut enn i dette dokumentet.
FORSIKTIG: Systemet slås av hvis sidedekslene er tatt av når systemet kjører. Du kan ikke slå på systemet hvis
sidedekselet er tatt av.
Slå av datamaskinen – Windows
FORSIKTIG:
data, eller ta av sidedekslet.
12 Arbeide på datamaskinen
Lagre og lukk alle åpne filer og avslutt alle åpne applikasjoner før du slår av datamaskinen for å unngå tap av
1. Klikk eller trykk på .
2. Klikk eller trykk på , og klikk eller trykk på Slå av.
MERK: Kontroller at datamaskinen og alt tilkoblet utstyr er slått av. Hvis ikke datamaskinen og tilkoblet utstyr ble automatisk slått
av da du avsluttet operativsystemet, holder du inne strømknappen i ca. 6 sekunder for å slå dem av.
Før du arbeider inne i datamaskinen
1. Lagre og lukk alle åpne filer og avslutt alle åpne programmer.
2. Slå av datamaskinen. Klikk på Start > Strøm > Slå av.
MERK: Hvis du bruker et annet operativsystem, må du se dokumentasjonen til operativsystemet for å finne instruksjoner for
hvordan du avslutter og slår av.
3. Koble datamaskinen og alt tilkoblet utstyr fra strømuttakene.
4. Koble fra alle tilkoblede nettverksenheter og perifert utstyr som tastatur, mus og skjerm fra datamaskinen.
5. Fjern eventuelle minnekort og optiske plater fra datamaskinen.
6. Etter at datamaskinen er koblet fra, trykker du på og holder nede strømknappen i fem sekunder for å jorde hovedkortet.
FORSIKTIG: Sett datamaskinen på et jevnt, mykt og rent underlag for å unngå riper på skjermen.
7. Plasser datamaskinen vendt nedover.
Etter at du har arbeidet inne i datamaskinen
MERK: Hvis du lar løse skruer ligge igjen inne i datamaskinen din, kan dette skade datamaskinen slik at den ikke fungerer.
1. Fest alle skruene, og kontroller at det ikke er noen løse skruer inne i datamaskinen.
2. Koble til alle eksterne enheter, eksterne enheter og kabler som ble koblet fra under arbeidet med datamaskinen.
3. Sett inn alle mediekort, plater og andre deler som ble tatt ut under arbeidet med datamaskinen.
4. Koble til datamaskinen og alle tilkoblede enheter i strømuttakene.
5. Slå på datamaskinen.
Arbeide på datamaskinen
13
Ta ut og installere komponenter
Emner:
• Liste med skruestørrelser
• Anbefalte verktøy
• Strømforsyningsenhet (PSU)
• Sidedeksel
• Frontramme
• Harddiskramme
• Hard disk drive assembly (Harddiskenhet)
• NVMe FlexBay
• Tynn optisk platestasjon
• Fremre inngangs- og utgangsramme
• 5,25 tommers ODD-braketten
• Fremre inngangs- og utgangspanel
• Inngangs- og utgangs-panelbraketten (I/U-panelbraketten)
• VROC-modul
• innbruddsbryter
• Intern kabinetthøyttaler
• Luftdekselet
• Minne
• GPU (Graphics Processing Unit)
• Klokkebatteri
• Systemvifte
• Viftebrakett
• PCIe-holder
• Bakre systemvifte
• Fremre systemvifte
• Prosessorens varmeavledermodul
• Hovedkort
3
Liste med skruestørrelser
Tabell 1. Skrueliste
Komponent Skruetype Antall
Tynn ODD-brakett #6-32 UNC x 6,0 mm 1
FIO-kabelklemme #6-32 x 1/4 tommer 1
FIO-kort M3 x 5,0 mm 2
FIO-brakett #6-32 UNC x 3,6 mm 1
Fremre systemviftebrakett #6-32 UNC x 3,6 mm 1
Holder for inntrengingsbryter M3 x 5,0 mm 1
PDB-kort #6-32 x 1/4 tommer 3
PDB-brakett M3 x 5,0 mm 1
Tynn ODD-plugg M3 x 5,0 mm 2
14 Ta ut og installere komponenter
Tabell 1. Skrueliste (forts.)
Komponent Skruetype Antall
HDD-brakett M3 x 5,0 mm 1
5,25" ODD-brakett
Hovedkort #6-32 x 1/4 tommer 11
Fast brakett for midtvifte #6-32 x 1/4 tommer 1
Brakett for midtvifte #6-32 x 1/4 tommer 3
Brakett for bakre vifte #6-32 x 1/4 tommer 2
HSBP-kort M3 x 5,0 mm 2
Fast brakett for tynn ODD M2 x 2,0 mm 2
Tynn ODD M3 x 5,0 mm 1
5,25" ODD M3 x 4,5 mm 4
3,5" HDD-brakett M3 x 4,5 mm 4
2,5" HDD-brakett M3 x 4,5 mm 4
Andre CPU-støttebrakett #6-32 x 1/4 tommer 2
Andre CPU-kort #6-32 x 1/4 tommer 5
Fast brakett for UPI M3 x 5,0 mm 1
CPU-avkjølingsenhet T-30-torxbolt 4
Væskekjølemodul
#6-32 UNC x 3,6 mm
M3 x 5,0 mm
#6-32 x 1/4 tommer
#6-32 UNC x 3,6 mm
T-30-torxbolt
2
2
4
6
4
Anbefalte verktøy
Veiledningene i dette dokumentet kan kreve at du bruker følgende verktøy:
● Philips skrutrekker nr. 0
● Philips skrutrekker nr. 1
● Philips skrutrekker nr. 2
● Plastspiss – anbefales for feltteknikere
● Torxskrutrekker T-30
Strømforsyningsenhet (PSU)
Fjerne PSU-enheten (strømforsyningsenheten)
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Koble strømkabelen fra systemet.
3. Trykk på PSU-utløseren [1] og skyv strømforsyningen bort fra systemet [2].
Ta ut og installere komponenter
15
Installere PSU
1. Skyv strømforsyningsenheten til PSU-sporet på systemet.
2. Koble strømkabelen til hovedkortet.
3. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.Etter at du har arbeidet inne i datamaskinen på side 13
Sidedeksel
Ta av sidedekselet
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
FORSIKTIG:
sidedekselet blir fjernet mens systemet er på.
2. Slik tar du av sidedekselet:
3. Trykk ned låsen
Systemet kan ikke slås på så lenge sidedekselet er av. Systemet vil dessuten bli slått av hvis
16
Ta ut og installere komponenter
4. Trekk låsen [1] oppover og drei den for å løsne dekselet [2].
Ta ut og installere komponenter
17
5. Løft dekselet oppover for å fjerne det fra systemet.
Sette på sidedekselet
1. Først holder du og justerer bunnen av sidedekselet til kabinettet.
2. Kontroller at kroken i bunnen av sidedekselet smekker inn i hakket på systemet.
3. Skyv systemdekselet til det klikker på plass.
FORSIKTIG:
fjernet mens systemet er på.
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Systemet kan ikke slås på uten sidedekselet. Systemet vil dessuten bli slått av hvis sidedekselet blir
Frontramme
Ta ut frontrammen
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av sidedekselet.
18
Ta ut og installere komponenter
3. Slik tar du av frontrammen:
a. Trykk på låsen og lirk festetappene for å løsne frontrammen fra systemet.
b. Roter rammen forover og løft frontrammen bort fra systemet.
Ta ut og installere komponenter
19
Sette på frontrammen
1. Hold rammen og kontroller at krokene på rammen knepper inn i hakkene på systemet.
2. Roter rammen fremover og trykk på frontrammen slik at tappene klikker på plass.
3. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Harddiskramme
Ta ut harddiskrammen
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av sidedekselet.
3. Slik fjerner du harddiskrammen:
a. Trykk på den blå utløserknappen [1] på kanten av ODD-brønnen.
b. Skyv låsen [2] til ulåst posisjon, på den fremre I/U-rammen.
c. Roter forover og løft harddiskrammen [3] bort fra systemet.
20
Ta ut og installere komponenter
Montere harddiskrammen
1. Hold rammen og kontroller at krokene på rammen knepper inn i hakkene på systemet.
2. Trykk på den blå låseknappen på venstre kant av ODD-brønnen for å feste rammen til systemet.
3. Monter sidedekselet.
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Hard disk drive assembly (Harddiskenhet)
Removing the HDD carrier (Ta ut HDD-transportøren)
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a. sidedeksel
MERK: Ikke ta av sidedekselet hvis den fremre I/U-rammen er ulåst.
Ta ut og installere komponenter 21
b. HDD-ramme
3. Slik tar du ut HDD-transportøren:
a. Trykk på utløserknappen [1] for å låse opp låsen [2].
b. Trekk i låsen for å skyve transportøren ut av HDD-sporet.
22
Ta ut og installere komponenter
Installing the HDD carrier (Sette inn HDD-transportøren)
1. Skyv batteriet inn i batterirommet til det klikker på plass.
FORSIKTIG: Kontroller at låsen er åpen før du setter inn transportøren.
2. Lås låsen.
3. Installer følgende komponenter:
a. HDD-ramme
b. sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Ta ut HDD
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Ta ut følgende:
a. sidedeksel
b. HDD-ramme
Ta ut og installere komponenter
23
c. HDD-transportør
3. Slik tar du ut 3,5-tommers HDD:
a. Utvid én side av transportøren.
b. Løft harddisken ut av transportøren.
4. Slik tar du ut 2,5-tommers HDD:
a. Utvid to sider av transportøren.
b. Løft harddisken ut av transportøren.
24
Ta ut og installere komponenter
Sette inn HDD
1. Sett HDD i sporet på HDD-braketten med kontaktenden for harddisken mot baksiden av HDD-transportøren.
2. Skyv HDD-transportøren inn i harddiskskuffen.
3. Sett inn følgende:
a. HDD-transportør
b. HDD-ramme
c. sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
NVMe FlexBay
Ta ut NVMe FlexBay
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Ta ut:
a. sidedeksel
MERK: Ikke ta av sidedekslet hvis fremre I/O-ramme er låst opp.
b. HDD-ramme
3. Slik tar du ut NVMe FlexBay:
a. Trykk på utkøserknappen [1] for å låse opp låsen [2].
Ta ut og installere komponenter
25
b. Trekk i låsen for å skyve trasportøren ut av HDD-sporet.
26
Ta ut og installere komponenter
4. Slik tar du ut SSD-transportøren fra NVMe FlexBay:
a. Trykk på utløserknappen for å skyve M.2 SSD-transportøren ut av NVMe FlexBay.
b. Trekk M.2 SSD-transportøren ut av NVMe FlexBay.
Ta ut og installere komponenter
27
5. Slik tar du ut SSD fra SSD-transportøren:
a. Fjern skruene på hver side av SSD.
b. Fjern skruene fra toppen av SSD-transportøren.
28
Ta ut og installere komponenter
c. Skyv SSD-dekslet fra toppen av transportøren.
d. Skyv SSD ut av M.2-sporet på transportøren.
Ta ut og installere komponenter
29
Sette inn NVMe FlexBay
1. Sette inn SSD i transportøren
a. Ta ut den midlertidige, tomme SSD-en fra SSD-transportøren.
b. Fjern tapen fra SSD-transportøren.
30
Ta ut og installere komponenter
c. Fjern den selvklebende tapen fra dekslet til SSD-transportøren.
2. Sette inn SSD i transportøren
Ta ut og installere komponenter
31
3. Fest de to skruene og hovedskruen.
4. For å sette inn SSD-transportøren, skyver du transportøren NVMe FlexBay til den klikker på plass.
5. Skyv transportøren inn i batteriskuffen til den klikker på plass.
FORSIKTIG: Kontroller at låsen er åpen før du setter inn transportøren.
6. Lås låsen.
7. Installer følgende komponenter:
a. HDD-ramme
b. sidedeksel
8. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Tynn optisk platestasjon
Fjerne den tynne ODD-enheten
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av sidedekselet.
3. For å fjerne en tynn ODD:
a. Skru ut skruen [1] som fester den tynne ODD-enheten og skyv den tynne ODD-enheten [2] ut av kabinettet.
32
Ta ut og installere komponenter
b. Skyv den tynne ODD-enheten ut av systemet.
Ta ut og installere komponenter
33
Sette inn en tynn ODD
1. Skyv den tynne ODD-enheten inn i sporet på kabinettet.
2. Stram til skruen for å feste den tynne ODD-enheten til kabinettet.
3. Monter sidedekselet.
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Fremre inngangs- og utgangsramme
Ta ut fremre inngangs- og utgangsrammen (I/U-rammen)
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a. sidedeksel
b. frontramme
3. Slik fjerner du I/U-rammen:
a. Løsne de fire låsetappene[1] fra kabinettet og skyv rammen ut fra kabinettet[2].
34
Ta ut og installere komponenter
b. Løft rammen fra kabinettet.
Ta ut og installere komponenter
35
Montere fremre inngangs- og utgangsramme (I/U-ramme)
1. Hold I/U-rammen og kontroller at krokene på rammen knepper inn i hakkene på datamaskinen.
2. Trykk på låsetappene og fest dem til kabinettet.
3. Sett på plass:
a. frontramme
b. sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
5,25 tommers ODD-braketten
Ta ut 5,25 ODD-braketten
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a. sidedeksel
b. frontramme
3. Slik fjerner du ODD-braketten:
a. Ta ODD-fyllbraketten ut av kabinettet.
36
Ta ut og installere komponenter
b. Skru ut de fem skruene [1,2] som fester braketten til kabinettet.
Ta ut og installere komponenter
37
c. Skyv ODD-braketten mot bakdelen av systemet og løft den ut av kabinettet.
38
Ta ut og installere komponenter
Installere 5,25 ODD-brønn
1. Plasser ODD-braketten i systemsporet.
2. Sett på plass skruene (6-32 x 6,0 mm).
3. Plasser ODD-fyllbraketten tilbake i sporet.
4. Sett på plass:
a. frontramme
b. sidedeksel
5. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Fremre inngangs- og utgangspanel
Ta ut fremre inngangs- og utgangspanelet
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a. sidedeksel
b. frontramme
c. fremre inngangs- og utgangsrammen
d. 5,25 tommers ODD-braketten
3. Slik fjerner du det fremre inngangs- og utgangspanelet (I/U):
Ta ut og installere komponenter
39
a. Koble fra kabelen til inntrengingsbryteren [1], USB 3.1-kabelen [2], fremre I/O-strømkabel [3], USB 3.1-kabelen [4],
høyttalerkabelen [5] og lydkabelen [6]
MERK: Ikke trekk ut kontakten ved å dra i ledningene. I stedet kan du koble fra kabelen ved å dra i enden på kontakten.
Trekking i ledningene kan løsne dem fra kontakten.
b. Skru ut skruen som fester det fremre I/U-panelet til kabinettet.
40
Ta ut og installere komponenter
c. Skyv I/U-panelet ut av kabinettet.
Ta ut og installere komponenter
41
Montere fremre inngangs- og utgangspanelet (I/U-panelet)
1. Sett I/U-panelet på sporet i systemet.
2. Skyv panelet for å feste krokene inn i kabinetthullet.
3. Stram til skruen som fester det fremre I/U-panelet til kabinettet.
4. Koble til følgende kabler:
● kabel for inntrengingsbryter
● USB 3.1-kabel
● strømledning for fremre I/U
● strømledning for fremre I/U
● USB 3.1-kabel
● høyttalerkabel
● lydkabel
5. Sett på plass:
a. fremre inngangs- og utgangsrammen
b. 5,25 tommers ODD-braketten
c. frontramme
d. sidedeksel
42
Ta ut og installere komponenter
6. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Inngangs- og utgangs-panelbraketten (I/Upanelbraketten)
Ta ut inngangs- og utgangspanelbraketten
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a. sidedeksel
b. frontramme
c. fremre inngangs- og utgangsrammen
d. 5,25 tommers ODD-braketten
e. fremre inngangs- og utgangspanelet
3. For å fjerne I/U-panelbraketten:
a. Skru ut de to skruene.
b. Skyv I/U-modulen ut av braketten.
Ta ut og installere komponenter
43
Montere inngangs- og utgangs-panelbraketten (I/U-panelbraketten)
1. Sett I/U-panelet inn i metallbraketten.
2. Stram til skruene for å feste I/U-panelbraketten til I/U-panelet.
3. Sett på plass:
a. fremre I/U-panel
b. fremre I/U-ramme
c. 5,25 tommers ODD-braketten
d. frontramme
e. sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
VROC-modul
Ta ut VROC-modulen
Koble VROC-modulen fra hovedkortet i retning oppover.
44
Ta ut og installere komponenter
Sette inn VROC-modulen
Koble VROC-modulen til hovedkortet.
innbruddsbryter
Removing the Intrusion switch (Ta ut inntrengingsbryteren)
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a. sidedeksel
b. frontramme
c. 5,25 tommers ODD-braketten
3. Slik tar du ut innbruddsbryteren:
a. Koble inntrengingskabelen [1] fra I/O-modulen.
b. Fjern skruen [2] som fester inntrengingsbryteren til kabinettet.
c. Løft inntrengingssbryteren og ta den ut fra kabinettet.
MERK: Systemet slår seg ikke på uten at inntrengingsbryteren er satt inn.
Ta ut og installere komponenter 45
Sette inn innbruddsbryteren
1. Sett inntrengingsbryteren inn i sporet på systemkabinettet.
2. Sett på plass skruen som fester bryteren til kabinettet.
3. Koble kabelen til hovedkortet.
4. Sett på plass:
a. 5,25 tommers ODD-braketten
b. frontramme
c. sidedeksel
5. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Intern kabinetthøyttaler
Ta ut den interne kabinetthøyttaleren
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Fjern:
46
Ta ut og installere komponenter
a. sidedeksel
b. frontramme
c. 5,25 tommers ODD-braketten
3. For å ta ut den interne kabinetthøyttaleren:
a. Koble høyttalerkabelen [1] fra den fremre I/U-modulen.
b. Trykk på låsetappene på høyttaleren [2], og trekk for å løsne den fra systemet.
c. Skyv forsiktig høyttaleren [3] med kabelen ut av systemet.
Installere den interne kabinetthøyttaleren
1. Trykk på og hold nede tappene på hver side av innbruddshøyttaleren og skyv høyttalermodulen inn i sporet for å feste den til systemet.
2. Koble kabelen til den interne høyttaleren i kabinettet til kontakten på hovedkortet.
3. Sett på plass:
a. 5,25 tommers ODD-braketten
b. frontramme
c. sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Ta ut og installere komponenter
47
Luftdekselet
Ta av luftdekselet
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av sidedekselet
3. Slik fjerner du luftdekselet:
a. Hold dekselet i begge endene, trykk på tappene[1], og løft deretter dekselet[2] fra systemet.
Sette på luftdekselet
1. Sett dekslet på plass og kontroller at tappen passer inn i systemet.
2. Juster dekslet med låsetappen.
3. Trykk dekselet nedover til det klikker på plass.
4. Monter sidedekselet.
5. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
48
Ta ut og installere komponenter
Minne
Ta ut minnemodulen
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Fjern følgende.
a. sidedeksel
b. luftdeksel
3. Trykk på holdetappene på minnemodulen på begge sider av minnemodulen.
4. Løft minnemodulen opp av minnesporet på hovedkortet.
ADVARSEL: Rotering av minnemodulen ut av sporet vil forårsake skade på minnemodulen. Sørg for å trekke den rett
ut av minnemodulsporet.
Sette inn minnemodulen
1. Juster hakket på minnemodulen etter tappen på minnemodulkontakten.
2. Sett minnemodulen inn i minnemodulsporet.
3. Trykk godt på minnemodulen til festetappene klikker på plass.
MERK: Ikke trekk låsespakene opp. Trykk alltid godt ned på modulen til spakene låses på plass uten hjelp.
4. Sett på plass:
a. luftdeksel
b. sidedeksel
5. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
GPU (Graphics Processing Unit)
Ta ut GPU-en
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av sidedekselet.
3. Slik tar du ut GPU-en:
a. Koble strømkabelen [1] fra GPU-kortet.
MERK: Ikke alle GPU-kort vil ha strømkabel, gjelder kanskje ikke for alle systemer.
b. Trykk på og drei de blå klemmene bakover [2] for å låse opp fyllbraketten.
Ta ut og installere komponenter
49
c. Løft GPU-en fra PCIe-sporet på hovedkortet.
50
Ta ut og installere komponenter
Sette inn GPU-en
1. Juster og plasser GPU-en til PCIe-sporet på hovedkortet.
2. Trykk den ned slik at den sitter godt på plass i sporet.
3. Koble strømledningen GPU-en.
4. Lås begge de blå klemmene fremover på fyllbraketten for å feste GPU-en til hovedkortet.
5. Monter sidedekslet.
6. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Klokkebatteri
Ta ut klokkebatteriet
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a. sidedeksel
b. GPU (Graphics Processing Unit)
3. Slik tar du ut klokkebatteriet:
a. Trykk utløseren [1] vekk fra batteriet slik at det kan sprette opp fra sokkelen [2].
Ta ut og installere komponenter
51
b. Løft klokkebatteriet ut av hovedkortet.
Sette inn klokkebatteriet
1. Plasser klokkebatteriet i sporet på hovedkortet.
2. Trykk klokkebatteriet med den (+) siden vendt oppover til låsen smetter tilbake på plass og fester det til hovedkortet.
3. Slik installeres:
a. GPU (Graphics Processing Unit)
b. sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Systemvifte
Removing the System fan (Ta ut systemviften)
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Ta av:
52
Ta ut og installere komponenter
a. sidedeksel
b. luftdeksel
c. frontramme
d. 5,25-tommers ODD-brakett
e. grafikkbehandlingsenhet (GPU)
3. Slik tar du ut systemviften:
a. Trykk på kontakttappen, og koble de to viftekablene fra hovedkortet.
MERK: Ikke trekk kontakten etter kablene. Koble i stedet fra kabelen ved å trekke i kontaktenden. Hvis du trekker i kablene,
kan det føre til at kablene løsner fra kontakten.
b. Fjern skruene [1] som fester systemviften til hovedkortet, og løft opp systemviften [2].
Ta ut og installere komponenter
53
Sette inn systemviften
1. Juster systemviften til sporet på hovedkortet og fest den med de 3 skruene.
2. Koble viftekabelen til sporet på hovedkortet.
3. Sett på plass:
a. GPU (Graphics Processing Unit)
b. 5,25 ODD-brakett
c. frontramme
d. luftdeksel
e. sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Viftebrakett
Fjerne viften fra viftebraketten
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a. sidedeksel
b. systemvifte
3. Slik fjerner du viften fra viftebraketten:
a. Skyv de fire isoleringsringene for hver vifte bort fra viftekabinettet [1].
54
Ta ut og installere komponenter
b. Løft opp viften og fjern den fra vifteenheten [2].
Sette viften inn i viftebraketten
1. Sett viften inn i viftebraketten.
2. Stram isoleringsringene som fester viften til viftebraketten.
3. Sett på plass:
a. systemvifte
b. sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Ta ut og installere komponenter
55
PCIe-holder
Ta ut PCIe-holderen
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a. sidedeksel
b. GPU (Graphics Processing Unit)
3. Slik tar du ut PCIe-holderen:
a. Koble de to strømkablene fra kabelsporet i PCIe-holderen [1].
b. Trykk på festeklemmen på PCIe-holderlåsen og skyv holderen [2] ut av kabinettet.
Sette inn PCIe-holderen
1. Juster og plasser PCIe-holderen i systemkabinettet.
2. Trykk holderen bakover til den klikker på plass på systemet.
3. Koble strømledningene til sporene på holderen.
4. Sett på plass:
56
Ta ut og installere komponenter
a. GPU (Graphics Processing Unit)
b. sidedeksel
5. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Bakre systemvifte
Ta ut den bakre systemviften
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a. sidedeksel
b. posessorens varmeavledermodul (PHM)
3. Slik tar du ut den bakre systemviften:
a. Koble de to viftekablene [1] fra hovedkortet.
MERK: Ikke trekk ut kontakten ved å dra i ledningene. I stedet kan du koble fra kabelen ved å dra i enden på kontakten.
Trekking i ledningene kan løsne dem fra kontakten.
b. Løsne kabelen fra kabelholderen [2] på PSU-braketten.
Ta ut og installere komponenter 57
c. Skru ut skruene [1].
d. Trykk på tab[2] for å løsne viften fra systemet.
e. Roter viften fremover og løft den ut av systemet.
58
Ta ut og installere komponenter
Montere den bakre systemviften
1. Sett inn viften på den ene siden slik at det flukter med tappen på PSU-braketten.
2. Trykk enheten på den andre siden slik at det flukter med tappen på PCI-braketten.
3. Stram til de to skruene for å feste den til systemet.
4. Koble de to viftekontaktene til hovedkortet.
5. Sett på plass:
a. posessorens varmeavledermodul (PHM)
b. sidedeksel
6. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Fremre systemvifte
Ta ut den fremre systemviften
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a. sidedeksel
b. frontramme
c. PCIe-holder
d. GPU (Graphics Processing Unit)
Ta ut og installere komponenter
59
3. Slik tar du ut den fremre systemviften:
a. Løsne følgende kabler fra kortholderen [5]:
● SATA 0,1-kabel [1]
● SATA 2, 3, 4, 5-kabel [2]
● ODD 0, 1-kabel [3]
● USB 3.1-kabel [4]
MERK: Ikke trekk ut kontakten ved å dra i ledningene. I stedet kan du koble fra kabelen ved å dra i enden på kontakten.
Trekking i ledningene kan løsne dem fra kontakten.
b. Løsne viftekabelen [1] fra hovedkortet.
c. Fjern skruen [2] som fester den bakre systemviften til kabinettet.
d. Løft viften for å løsne den fra sporet i systemkabinettet [3].
60
Ta ut og installere komponenter
Montere den fremre systemviften
1. Juster den fremre systemviften til låsesporet i systemkabinettet.
2. Skru inn skruen som fester fremre systemvifte til kabinettet.
3. Koble viftekabelen til hovedkortet.
4. Før følgende kabler gjennom kabelføringen, og koble dem til hovedkortet.
● SATA 2, 3, 4, 5-kabel
● SATA 0, 1-kabel
● ODD 0, 1-kabel
● USB 3.1-kabel
5. Sett på plass:
a. PCIe-holder
b. GPU (Graphics Processing Unit)
c. frontramme
d. sidedeksel
6. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Ta ut og installere komponenter
61
Prosessorens varmeavledermodul
Fjerne prosessorens varmeavleder
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
MERK: Kontroller at du har Torx 30-skrujern for å ta ut prosessorens varmeavledermodul (PHM).
2. Ta av:
a. sidedeksel
b. luftdeksel
3. Ta av varmeavlederen:
a. Skru ut de fire skruene til varmeavlederen [1], i diagonal rekkefølge (4, 3, 2, 1).
b. Løft varmeavlederen ut av prosessorsporet på hovedkortet.
FORSIKTIG: Prosessoren vil bli fjernet med varmeavleder.
62 Ta ut og installere komponenter
Montere prosessorens varmeavledermodul
1. Plasser varmelederen på prosessorsporet.
2. Skru inn de fire skruene i diagonal rekkefølge (1,2,3,4) for å feste varmelederen til hovedkortet.
3. Sett på plass:
a. luftdeksel
b. sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Ta ut CPU
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Ta ut:
a. sidedeksel
b. luftdeksel
c. prosessorens varmeavledermodul
3. Slik tar du ut den sentrale behandlingsenheten (CPU):
a. Hold prosessorens varmeavledermodul opp ned.
b. Lirk de to transportørlåsene for prosessoren [1] fra prosessorens varmeavledemodul.
c. Trykk på de to andre transportørlåsene [2] på prosessortransportøren, og ta den ut fra sporet på varmeavlederen.
Ta ut og installere komponenter
63
d. Lirk CPU fra prosessorens varmeavledemodul ved hjelp av en Torx-skrutrekker. Sett bladet mellom klemmen og CPU.
MERK: Du kan også bruke en flatskrutrekker eller plastspiss.
e. Lås opp CPU fra de to nøkkellåsene på prosessortransportøren, og løft CPU forsiktig.
MERK: Unngå å berøre CPU-kontaktene med fingerene.
64 Ta ut og installere komponenter
Sette inn prosessoren
1. Retter prosessorholderen slik at den glatte siden (uten logo) av holderen er vendt opp og trekanten på batteriholderen er på nedre
venstre hjørne.
2. Juster prosessoren med holderen slik at trekanten på oversiden av prosessoren er på linje med trekanten på holderen.
Ta ut og installere komponenter
65
3. Snu både prosessoren og holderen over, slik at pinnene på prosessoren og siden med logoen på holderen er vendt oppover.
4. Sett prosessoren forsiktig inn i holderen slik at den festes av krokene på øvre og nedre side av holderen.
MERK:
Etter at du har satt prosessoren inn i holderen, kontroller for å se om den lille trekanten på prosessoren er på linje med
trekanten på holderen. Hvis de ikke er på linje, gjenta de foregående trinnene.
5. Juster prosessoren og holderen med varmeavlederen slik at trekantmerkene på prosessoren og holderen er på linje med trekantmerket
på oversiden av varmeavlederen (festeskruen #2).
66
Ta ut og installere komponenter
6. Sett prosessoren og bæreenheten inn varmeavlederen slik at krokene på de fire hjørnene av holderen er låst inn i åpningene av
varmeavlederen.
MERK: Etter at du har satt prosessoren og bæreenheten inn varmeavlederen, bør du dobbeltsjekke for å se om trekanten på
holderen er plassert i nedre høyre hjørne av varmeavlederen (når den nedre side av varmeavlederen er vendt opp).
7. Installer prosessoren og varmeavlederen på prosessorsokkelen, og fest de fire festeskruene på prosessorens varmeleder til
hovedkortet, i sekvensiell rekkefølge (1 > 2 > 3 > 4).
Ta ut og installere komponenter
67
8. Sett på plass:
a. varmeavleder
b. luftdeksel
c. sidedeksel
9. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Ta ut den andre prosessoren og utvidelseskortet
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Ta av sidedekslet.
3. Slik tar du ut den sentrale behandlingsenheten (CPU):
a. Ta av luftdekslet.
b. Løsne skruene [1], og ta ut varmeavlederenheten sammen med prosessoren
68
Ta ut og installere komponenter
c. Koble strømkabelen fra utvidelseskortet.
d. Trykk, og løsne låsen for utvidelseskortet
Ta ut og installere komponenter
69
e. Løft opp og ta ut utvidelseskortet fra datamaskinen
4. Slik tar du ut CPU 0 og varmeavlederenheten
a. Ta ut luftdekslet på CPU 0
70
Ta ut og installere komponenter
b. Fest den ene skruen som fester metallbraketten til kabinettet
c. Koble fra HDD-kabelen og ODD-kabelen, og ta ut metallskillet fra systemet
Ta ut og installere komponenter
71
d. Løsne skruene for varmeavlederen fra hovedkortet
e. Koble viftekabelen fra hovedkortet
72
Ta ut og installere komponenter
f. Løft opp og ta ut CPU 0 sammen med varmeavlederen fra datamaskinen
5. Slik tar du ut prosessoren fra varmeavlederenheten
a. Trykk på og løsne låsen som fester CPU til varmeavlederenheten
Ta ut og installere komponenter
73
b. Lirk festetappene for å løsne prosessoren fra varmeavlederenheten
Sette inn den andre prosessoren og utvidelseskortet
1. Slik setter du inn prosessoren på varmeavlederenheten:
a. Påfør kjølepasta på prosessoren.
74
Ta ut og installere komponenter
b. Sett inn prosessoren på varmeavlederenheten
c. Trykk på låsen for å feste prosessoren på varmeavlederenheten
Ta ut og installere komponenter
75
2. Sett inn CPU 0 og varmeavlederenheten
a. Sett inn CPU 0 som er forhåndsmonterert med varmeavlederenheten på hovedkortet
b. Koble viftekabelen for CPU 0 til hovedkortet.
76
Ta ut og installere komponenter
c. Stram skruene på varmeavlederen som fester hovedkortet.
d. Ta av hetten fra CPU 1-kontakten (i oppgraderingsscenarioer)
Ta ut og installere komponenter
77
e. Før kabelen for harddisken og den optiske stasjonen gjennom metallskillet.
f. Fest den ene skruen som fester metallskillet til kabinettet
78
Ta ut og installere komponenter
g. Sett inn luftdekslet for CPU 0
3. Slik setter du inn CPU 1 og utvidelseskortet
a. Sett inn utvidelseskortet på datamaskinen
Ta ut og installere komponenter
79
b. Trykk på og fest låsen for utvidelseskortet
c. Koble strømkabelen til utvidelseskortet.
80
Ta ut og installere komponenter
d. Sett inn varmeavlederenheten som er forhåndsmontert med CPU 1, og stram skruene [1].
e. Sett inn varmeavlederenheten som er forhåndsmontert med CPU 1, og stram skruene [1].
Ta ut og installere komponenter
81
4. Sett på sidedekselet
5. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Hovedkort
Ta ut hovedkortet
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a. sidedeksel
b. luftdeksel
c. GPU
d. minnemodul
e. systemvifte
f. bakre systemvifte
g. PHM
h. PCIe-kortholder
3. Slik tar du ut hovedkortet:
a. Trekk og fjern braketten [1] fra hovedkortet.
b. For å ta ut braketten som er festet til systemviften, skru ut skruen [2] som fester braketten til hovedkortet.
c. Løft den faste systemviftebraketten fra hovedkortet [3].
82
Ta ut og installere komponenter
d. Koble følgende kabler fra hovedkortkontaktene:
● lydkabel [1]
● strømkabel [2]
● kabelholder [3]
● strømkontrollkabel [4]
● 24 pinner strømkabel [5]
● fremre I/U-panel [6]
Ta ut og installere komponenter
83

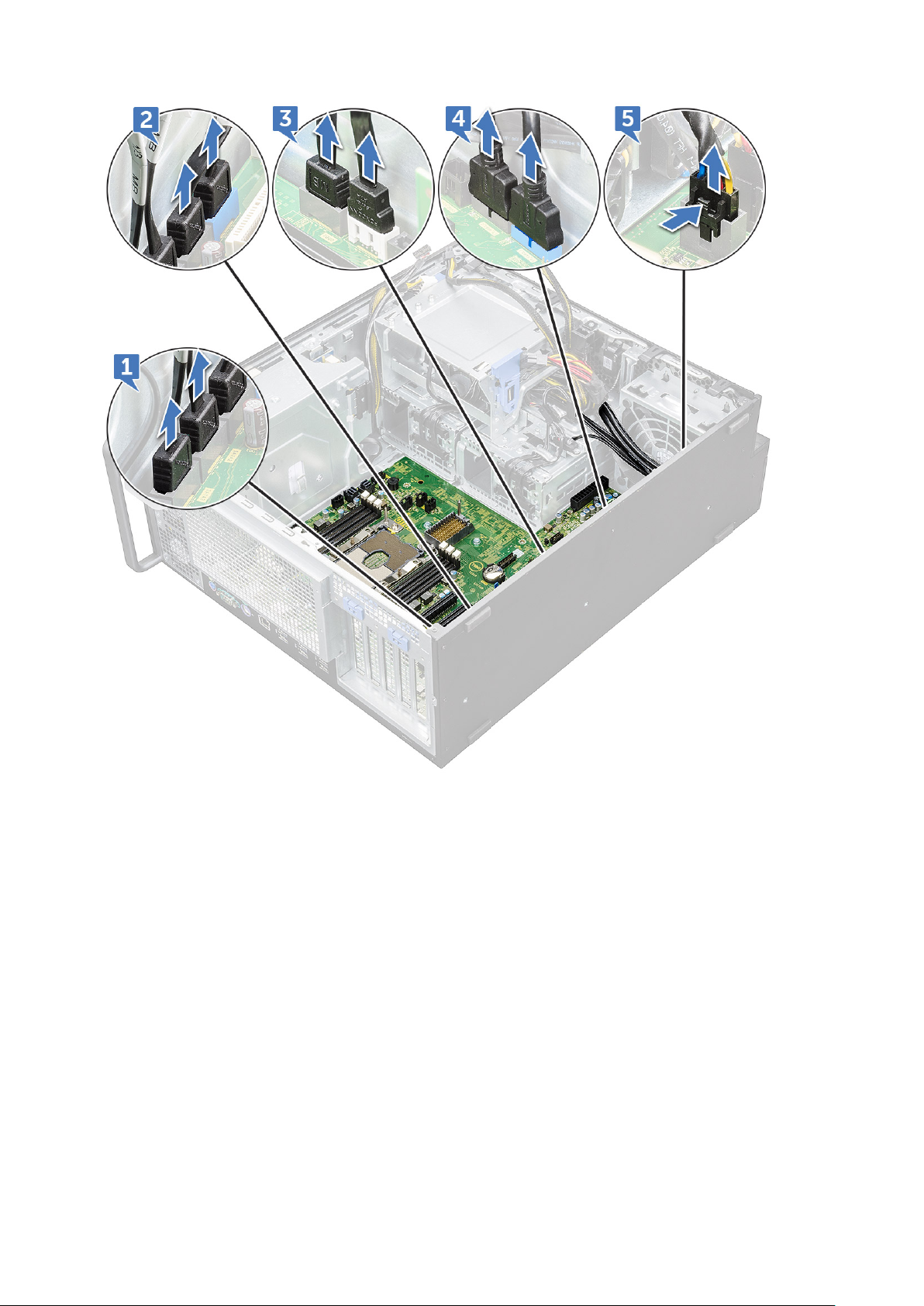

e. Koble fra følgende kabler:
● SATA 2, 3, 4, 5-kabel [1]
● SATA 0,1-kabel [2]
● ODD 0, 1-kabel [3]
● USB 3.1-kabel [4]
● Fremre systemviftekabel [5]
MERK:
Ikke trekk ut kontakten ved å dra i ledningene. I stedet kan du koble fra kabelen ved å dra i enden på kontakten.
Trekking i ledningene kan løsne dem fra kontakten.
84 Ta ut og installere komponenter
f. Skru ut skruene som fester hovedkortet til kabinettet.
Ta ut og installere komponenter
85
g. Skyv hovedkortet mot HDD-brakettmodulen for å løsne den fra systemet.
86
Ta ut og installere komponenter
h. Løft hovedkortet og ta det ut av kabinettet.
Ta ut og installere komponenter
87
Sette inn hovedkortet
1. Juster og sett hovedkortet forsiktig ned i kabinettet.
2. Skyv hovedkortet på plass.
3. Sett på plass skruene for å feste hovedkortet til kabinettet.
4. Sett på plass braketten som er festet på systemviften og sett inn den ene skruen på hovedkortet.
5. Koble til følgende kabler:
● lydkabel
● strømkabel
● strømkontrollkabel
● 24 Pin-strømkabel
● Fremre I/U-panel
● SATA-kabler
● ODD-kabler
● USB 3.1-kabler
● Fremre systemviftekabel
6. Sett på plass:
a. PCIe-holder
b. minnemodul
c. systemvifte
d. bakre systemvifte
e. PHM
f. luftdeksel
g. GPU
h. sidedeksel
7. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Hovedkortkomponenter
Følgende bilde viser hovedkortkomponenter.
88
Ta ut og installere komponenter
1. Spor 6 PCI 2. Spor PCI 3x16
3. Minnespor 4. CPU0
5. Minnespor 6. Lydport for frontpanel
7. CPU-strømport 8. 0-port for bakre vifte
9. HDD-vifteport 10. 1-port for bakre vifte
11. PCIE1 12. PCIE0
13. Strømkontrollport 14. Piezo-høyttaler
15. CPU-vifte 0 16. Systemvifte 2
17. Systemvifte 1 18. Kontakt for CPU1-kort
19. Klokkebatteri 20. Termisk HDD-port
21. Strømport 22. Ekstern strøm
23. USB 2_INT 24. Strømkontakt for frontpanel
25. Systemvifte 0 26. USB 2_flex
27. USB3.2-port for frontpanel 28. USB3.1 for frontpanel
29. Porter for SATA 0, 1, 2, 3, 4, 5 og ODD 0, 1 30. VROC_key
Ta ut og installere komponenter 89
Teknologi og komponenter
I dette kapittelet får du informasjon om teknologien og komponentene som er tilgjengelig i systemet.
Emner:
• Minnekonfigurasjon
• Liste over teknologier
• MegaRAID 9440-8i- og 9460-16i-kontroller
• Teradici-PCoIP
Minnekonfigurasjon
Dette avsnittet inneholder informasjon om minnekonfigurasjon for Dell Precision tårn 7820-systemer.
Følgende tabell viser minnekonfigurasjon og regler for populasjon for Dell Precision tårn 7820: minnekonfigurasjon
4
Liste over teknologier
Dette avsnittet inneholder informasjon om teknologiene som leveres med Dell Precision 7820 tårn.
90 Teknologi og komponenter
minnekonfigurasjon
Følgende tabell inneholder de grunnleggende teknologiene som er tilgjengelige for systemene Dell Precision7820 tårn kun for Dells interne
brukere.
Tabell 2. Liste over teknologier
Antall Kategori Teknologi Nettleserbane
1 Brikkesett Brikkesett for Intel C620-serien
(C621)
2 Prosessor
3 Minne DDR4
4 Lyd Integrert Realtek ALC3234
● Intel Xeon Platinum 81xxprosessor
● Intel Xeon Gold 61xxprosessor
● Intel Xeon Gold 51xxprosessor
● Intel Pentium Silver 41xxprosessor
● Intel Xeon Bronze 31xxprosessor
● Intel Xeon Gold 52xxprosessorer
● Intel Pentium Silver 42xxprosessorer
● Intel Xeon Bronze 32xx
prosessorer
● Intel Xeon Platinum 82xxprosessorer
● Intel Xeon Gold 62xxprosessorer
kodeks for høydefinisjonslyd (2
kanaler)
5 Nettverk NIC-integrert RJ45
6 Grafikk Radeon Pro WX
NVIDIA
● 9100
● 7100
● 5100
● 4100
● 3100
● 2100
● 3200
● Quadro GP100
● Quadro P6000
● Quadro P5000
● Quadro P4000
● Quadro P2000
● Quadro P1000
● Quadro P600
● Quadro P400
● Quadro 8000
● Quadro 2200
● Quadro P620
● Quadro GV100
● NVS 310
● NVS 315
Teknologi og komponenter 91
Tabell 2. Liste over teknologier (forts.)
Antall Kategori Teknologi Nettleserbane
● Quadro RTX 4000
● Quadro RTX 5000/6000
● GeForce RTX 2080 B
7 Oppbevaring SATA
SAS
Dell UltraSpeed Quad (PCIE M.2mellomstykke)
Dell UltraSpeed Duo (PCIE M.2mellomstykke)
9 Eksterne løsninger 1-1 Teradici PCoIP
● KLIENT: Dell eller annet varemerke for nullklient (2.
generasjons TERA) (Dell-Wyse P25) støtte for to skjermer
● VERT: PCIe x1 PCoIP dobbelt vertskort (2. generasjons
TERA)
● KLIENT: Dell eller annet varemerke for nullklient
(2.generasjons TERA) (Dell-Wyse P45) støtte for fire
skjermer
● VERT: PCIe x1 PCoIP fire vertskort (2. generasjons TERA)
● Støtte for konfigurasjon av doble Terra-kort
MERK: Hvis du vil ha mer informasjon om installasjon av
vertsdriverkort for Teradici PCoIP, kan du se Teradici PCoIP.
MegaRAID 9440-8i- og 9460-16i-kontroller
Små og mellomstore bedrifter som implementerer grunnleggende serverplattformer og arbeidsstasjoner, trenger rimelige og pålitelige
lagringsløsninger. MegaRAID-lagringsadapteren med tre moduser er et 12 Gb/s SAS/SATA/PCIe (NVMe)-kontrollerkort som retter seg
mot disse behovene ved å levere utprøvd ytelse og RAID-databeskyttelse for et utvalg av ikke-driftskritiske applikasjoner. MegaRAIDlagringsadaptere med tre moduser gir NVMe-ytelsesfordeler til lagringslaget ved å gi tilkoblings- og databeskyttelse for SAS/SATAgrensesnitt. Basert på tokjerners SAS3516 eller SAS3508 RAID-on-Chip (ROC) og 72-biters DDR4-2133 SDRAM gir disse kontrollerne økt
båndbredde og IOPS-ytelse og er ideelle for avanserte servere som bruker intern lagring eller kobler til store, eksterne lagringskabinetter.
MERK: Kontrollerne for MegaRAID 9440 og 9460 støttes bare når du bruker Intel Xeon W-seriens prosessorer.

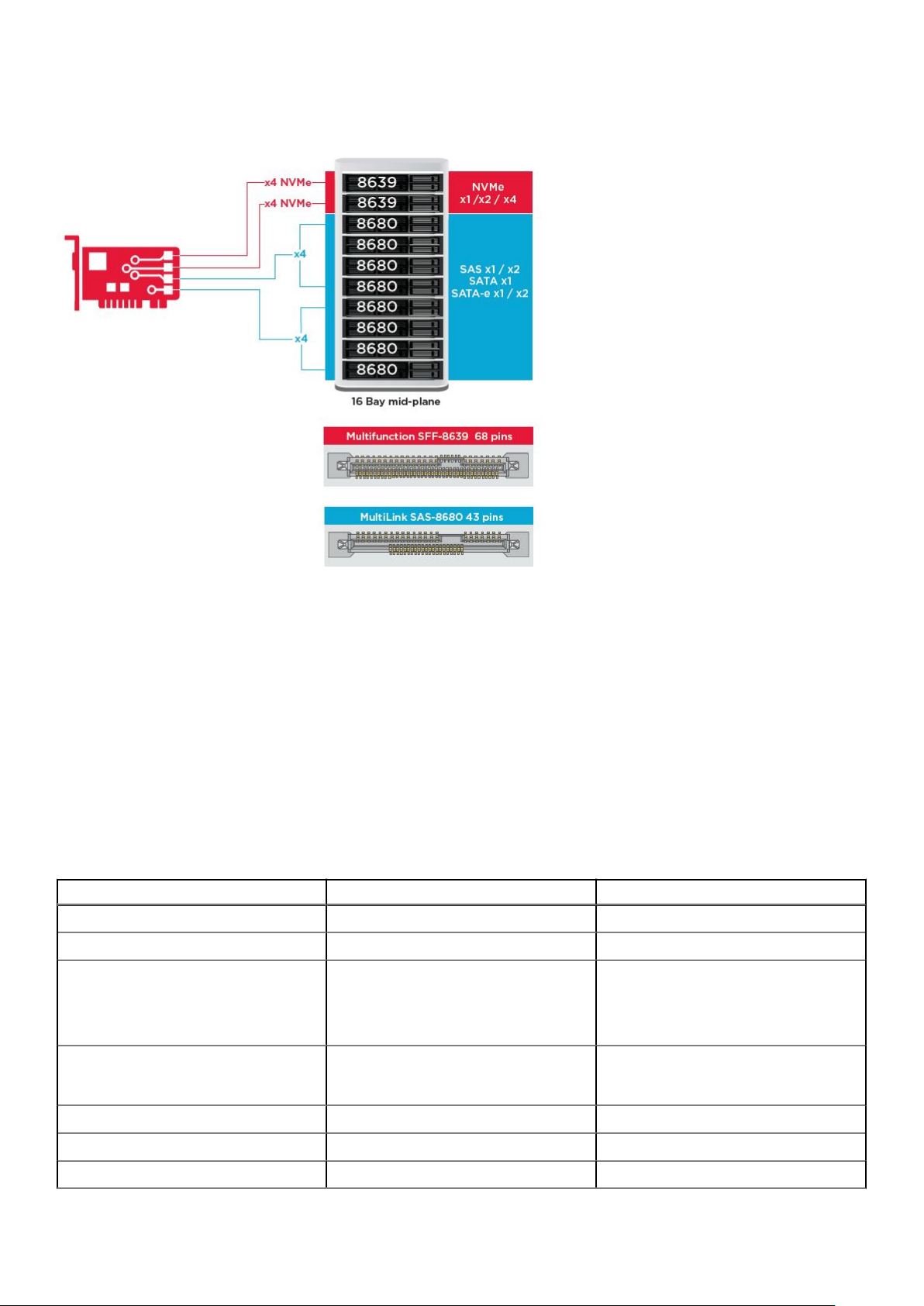

Tri-Mode SerDes-teknologi gjør det mulig å bruke NVMe-, SAS- eller SATA-lagringsenheter på én stasjonsplass. Alle de tre modusene som
samtidig tjener NVMe-, SAS- og SATA-disker, kan betjenes av én kontroller. Kontrolleren forhandler mellom hastigheter og protokoller for
å fungere sømløst med alle de tre typene lagringsenheter. Med støtte for tre moduser kan den eksisterende infrastrukturen i datasenteret
utvikles uten avbrudd. Ved å oppgradere til en kontroller med tre moduser kan brukere utvide utenfor SAS/SATA og bruke NVMe uten
92
Teknologi og komponenter
store endringer i andre systemkonfigurasjoner. MegaRAID-lagringsadaptere med tre moduser støtter både REFCLK- og SRIS-basert
NVMe x1, x2 og x4 enheter.
Hovedfunksjoner:
● Tri-Mode SerDes-teknologi gjør det mulig å bruke NVMe, SAS- eller SATA-enheter på én stasjonsplass, noe som gir endeløs
designfleksibilitet
● Støtter 12, 6 og 3 Gb/s SAS- og 6 og 3 Gb/s SATA-dataoverføringshastigheter
● Opptil 8 PCIe-koblinger. Hver kobling støtter x4, x2 eller x1 koblingsbredder, støtter 8,0 GT/s (PCIe Gen 3) per bane
● Tilkoblingsgrensesnitt kompatibelt med SFF-9402
● SFF-8485-kompatibel, SGPIO
● Passer til rackmonterte servere med formfaktor med lav profil og sidemonterte SAS-kontakter
● Støtter kritiske applikasjoner med høy båndbredde med PCIe 3.1-tilkobling
● CacheVault Flash-sikkerhetskopiering ved strømfeil. Støtter administrering av defekt blokk
● Balanser beskyttelse og ytelse for kritiske applikasjoner med RAID-nivåer 0, 1, 5, 6, 10, 50 og 60
Tabell 3. Funksjoner til MegaRAID 9440-8i- og 9460-16i-kontroller
9440-8i 9460-16i
Porter 8 interne 16 interne
Kontakter 2 x SFF8643 4 x SFF8643 x4
Lagringsgrensesnittstøtte
Maks. enheter per kontroller
SATA: Åtte x1
SAS: Én x8, to x4, fire x2, åtte x1
NVMe: To x4, fire x2, fire x1
SAS/SATA: 64
NVMe: 4
SATA: 16 x1
SAS: To x8, fire x4, åtte x2, 16 x1
NVMe: Fire x4, åtte x2, åtte x1
SAS/SATA: 240
NVMe: 24
Bufferminne N/A 4 GB 2133 MHz DDR4 SDRAM
I/O-prosessor / SAS-kontroller SAS3408 SAS3516
Vertsbusstype PCIe 3.1 x8 PCIe 3.1 x8
Teknologi og komponenter 93
Tabell 3. Funksjoner til MegaRAID 9440-8i- og 9460-16i-kontroller (forts.)
9440-8i 9460-16i
Hurtigbufferbeskyttelse N/A
Fysiske mål 155,65 x 68,90 mm (6,127 x 2,712") 155,65 x 68,90 mm (6,127 x 2,712")
Maks. driftsforhold
MTBF (beregnet) > 3 000 000 timer ved 40 C > 3 000 000 timer ved 40 C
Driftsspenning +12 V +/– 8 %; 3,3 V +/– 9 % +12 V +/– 8 %; 3,3 V +/– 9 %
Maskinvaregaranti 3 år, med alternativ for avansert erstatning 3 år, med alternativ for avansert erstatning
MegaRAID Management Suite
Ved bruk:
10 til 55 °C
20 til 80 % uten kondens
Luftsirkulasjon: 300 LFM
Ved oppbevaring:
–45 til 105 °C
5 til 90 % uten kondens
LSI Storage Authority (LSA)
StorCLI (kommandolinjegrensesnitt), CTRLR (BIOS-konfigurasjonsverktøy), HII (UEFI
Human Interface Infrastructure)
CacheVault
CVPM05
Ved bruk:
10 til 55 °C
20 til 80 % uten kondens
Luftsirkulasjon: 300 LFM
Ved oppbevaring:
–45 til 105 °C
5 til 90 % uten kondens
LSI Storage Authority (LSA)
StorCLI (kommandolinjegrensesnitt), CTRLR (BIOS-konfigurasjonsverktøy), HII (UEFI
Human Interface Infrastructure)
Forskriftssertifisering
Støttede operativsystemer Microsoft Windows, VMware vSphere/
USA (FCC 47 CFR del 15 underdel B, klasse
B), Canada (ICES-003, klasse B), Taiwan
(CNS 13438); Japan (VCCI V-3)
Australia/New Zealand (AS/NZS CISPR
22), Korea (RRA nr. 2013-24 og 25), Europa
(EN55022/EN55024)
Sikkerhet: EN/IEC/UL 60950, RoHS,
WEEE
ESXi, Red Hat Linux, SuSe Linux, Ubuntu
Linux, Oracle Linux, CentOS Linux, Debian
Linux, Fedora og FreeBSD. Kontakt Oraclekundestøtte for Oracle Solaris-driver eller programvarestøtte.
USA (FCC 47 CFR del 15 underdel B, klasse
B), Canada (ICES-003, klasse B), Taiwan
(CNS 13438); Japan (VCCI V-3)
Australia/New Zealand (AS/NZS CISPR
22), Korea (RRA nr. 2013-24 og 25), Europa
(EN55022/EN55024)
Sikkerhet: EN/IEC/UL 60950, RoHS,
WEEE
Microsoft Windows, VMware vSphere/
ESXi, Red Hat Linux, SuSe Linux, Ubuntu
Linux, Oracle Linux, CentOS Linux, Debian
Linux, Fedora og FreeBSD. Kontakt Oraclekundestøtte for Oracle Solaris-driver eller programvarestøtte.
Teradici-PCoIP
Denne delen inneholder en oversikt over installasjonsprosessen for vertsdriveren.
Sette inn dobbelt/firedobbelt vertskort for Teradici-PCoIP
Installer vertsdriverprogramvaren for PCoIP fra dell.com/support.
Du kan ikke oppgradere vertsdriverprogramvaren for PCoIP mens en PCoIP-økt for visningsmeglet VMware er aktiv mellom
MERK:
en vertsarbeidsstasjon eller en verts-PC og visningsklienten for VMware. Dette vil føre til at du mister tilgang til musen og tastaturet
når driverprogramvaren er fjernet.
Gjør ett av følgende for å oppgradere vertsdriverprogramvaren for PCoIP i denne type implementering:
● Koble til verten fra en nullklient.
94
Teknologi og komponenter
● Oppgrader programvaren når du kobler til verten via en annen protokoll for ekstern tilkobling, for eksempel RDP eller VNC.
Installer vertsdriverprogramvaren for PCoIP i en verts-PC:
1. Last ned vertsdriverprogramvaren for PCoIP fra Teradici-kundestøtteområdet (klikk på gjeldende produkt og utgivelser for PCoIP).
2. Logg på det administrative nettgrensesnittet for vertskortet.
3. Fra Konfigurasjon > Vertsdriverfunksjon-menyen aktiverer du Vertsdriverfunksjon.
4. Start verts-PC-en på nytt.
5. Installer vertsprogramvarepakken for PCoIP som passer for operativsystemet som er installert på verts-PC-en. Du kan starte
installasjonsprosessen ved å dobbeltklikke på installasjonsprogrammet:
a. 64-biters: PCoipHostSoftware_x64-v4.3.0.msi (or later)
6. Klikk på Neste når velkomstskjermen vises.
7. Godta vilkårene, og klikk deretter på Neste.
8. Kontroller at installasjonsplasseringen er riktig, og klikk på Neste.
9. Klikk på Installer.
MERK: For Windows 7, når driveren er installert, kan det hende at Windows sikkerhetsdialog vises. Klikk på Installer for å
fortsette installasjonen. Hvis du ikke vil at denne dialogboksen skal vises i fremtiden, velger du Stol alltid på programvare fra
Teradici Corporation.
10. Start operativsystemet på nytt hvis du blir bedt om det. Hvis ikke, hopper du over dette trinnet. Når datamaskinen startes på nytt,
fortsetter installasjonsprosessen for vertsdriverprogramvaren når operativsystemet starter opp. Klikk på Installer for å fortsette.
11. Klikk på Fullfør for å fullføre installasjonen.
Konfigurasjon av strømstyringskabel for Teradici PCoIP-portal og vertskort
Hvis Dell Precision-arbeidsstasjonen leveres med valgfri Teradici PCoIP-portal og vertskort, må du kontrollere at strømstyringskabelen for
Teradici-kortet er riktig tilkoblet på hovedkortet. Strømstyringskabelen fra Teradici-kortet må være koblet til riktig eksterne strømtilkobling
Teknologi og komponenter
95
på hovedkortet. Se bildet nedenfor for å finne et eksempel på en ekstern strømtilkobling som er merket med 22 på
hovedkortdiagrammet:
Kontroller at strømstyringskabelen fra Teradici-kortet ikke er koblet inn i enten 2-pinners slette CMOS eller slette PSWD-krysskoblinger.
96
Teknologi og komponenter
Når du kobler strømstyringskabelen til slette CMOS-krysskoblingen, fører dette til tilbakestilling av BIOS når du sender en forespørsel om
ekstern omstart til Teradici-kortet. Du må deretter tilbakestille innstillingene for klokkeslett og BIOS.
Hvis strømstyringskabelen fra Teradici-kortet er koblet til sletter PSWD-krysskoblingen, slettes BIOS-passordet, og du må konfigurere et
nytt passord.
Teknologi og komponenter
97
Emner:
• Systemspesifikasjoner
• Minnespesifikasjoner
• Videospesifikasjoner
• Lydspesifikasjoner
• Nettverksspesifikasjoner
• Kortspor
• Lagringsspesifikasjoner
• Eksterne kontakter
• Strømspesifikasjoner
• Fysiske egenskaper
• Miljøspesifikasjoner
• Matrise for CPU-utnyttelse for AEP DIMM
Systemspesifikasjoner
5
Systemspesifikasjoner
Funksjon
Prosessortype
Totalt hurtigminne Opptil 38,5 MB
Spesifikasjon
● Intel Xeon Platinum 81xx-prosessorer
● Intel Xeon Gold 51xx-prosessorer
● Intel Xeon Gold 61xx-prosessorer
● Intel Pentium Silver 41xx-prosessorer
● Intel Xeon Gold 52xx-prosessorer
● Intel Pentium Silver 42xx-prosessorer
● Intel Xeon Bronze 32xx-prosessorer
● Intel Xeon Platinum 82xx-prosessorer
● Intel Xeon Gold 62xx-prosessorer
Minnespesifikasjoner
Funksjoner
Type DDR4 ECC
Hastighet Opptil 2933 MHz
kontakter 12 DIMM-spor
Kapasitet, 6 kanalminner, opptil 384 GB 2933 MHz DDR4 ECC-minne med dobbelt CPU
Maksimumsminne 768 GB
Spesifikasjoner
98 Systemspesifikasjoner
Videospesifikasjoner
Funksjoner Spesifikasjoner
Grafikkort
● Radeon Pro WX 9100
● NVIDIA Quadro GP100
● NVIDIA Quadro P6000
● NVIDIA Quadro P5000
● Radeon Pro WX 7100
● Radeon Pro WX 5100
● Radeon Pro WX 4100
● NVIDIA Quadro P4000
● NVIDIA Quadro P2000
● Radeon Pro WX 3100
● Radeon Pro WX 2100
● NVIDIA Quadro P1000
● NVIDIA Quadro P600
● NVIDIA Quadro P400
● NVIDIA NVS 310
● NVIDIA NVS 315
● NVIDIA Quadro RTX 4000
● NVIDIA Quadro RTX 5000/6000
● NVIDIA GeForce RTX 2080 B
Lydspesifikasjoner
Funksjoner
Type Kodek for høydefinisjonslyd (2 kanal)
Kontroller Innebygget Realtek ALC3234
Effektklassifiserin
g for intern
høyttaler
Støtte for intern
mikrofon
Spesifikasjoner
2 W
nei
Nettverksspesifikasjoner
Funksjoner
Integrert
Valgfritt
Spesifikasjoner
Intel i219 Gigabit Ethernet-kontrollere med Intel eksternt vekkesignal, PXE og støtte for Jumbo-rammer
● Intel i210 10/100/1000 enkelt PCIe-port (1 x 1 generasjons) Gigabit-nettverkskort.
● Intel X550-T2 10GbE dobbel PCIe-port (3 x 4 generasjons) nettverkskort
● Aquantia AQN-108 2.5 Gbit/5Gbe enkelt PCIe-port (3 x 4 generasjons) nettverkskort.
Kortspor
Funksjoner
Type PCIe Gen 3
Spesifikasjoner
Systemspesifikasjoner 99
Funksjoner Spesifikasjoner
Spor
● 2 PCIe x 16
● 1 PCIe x 16 kablet som x8
● 1 PCIe x 16 kablet som x4
● 1 PCIe x 16 kablet som x1
● 1 PCI 32/33
Lagringsspesifikasjoner
Funksjoner Spesifikasjoner
Eksternt
tilgjengelig
Internt tilgjengelig
DVD-ROM, DVD+/-RW 5,25-tommers brønnalternativer: BD-, DVD+/-RW
● M.2 NVMe PCIe SSD-disker - opptil 4 x 1 TB harddisker på 1 Dell Precision Ultra-Speed-disk Quad x16-kort
● Fremre FlexBay-M.2 NVMe PCIe SSD-disker - Opptil 2 x 1 TB disker
● Opptil 6 x 2,5” SATA-harddisker
● Opptil 5 x 3,5” SATA-harddisker
● Tynn ODD
● SAS tilgjengelig med valgfri kontrollenhet
Eksterne kontakter
Funksjoner
Audio
Nettverk Bak-1 x RJ45-nettverk
USB
Seriell port Bak-1 x seriell port
PS2
Spesifikasjoner
● Bak-1 x lydkabel inn / mikrofon
● Bak-1 x lydkabel ut
● Foran- 1 x universell lydplugg
● Foran- 4 x USB 3.1 Gen1
● Bak-6 x USB 3.1 Gen1
● Bak-1 x tastatur
● Bak-1 x mus
Strømspesifikasjoner
Funksjoner
Wattstyrke 950 W
Spenning Inngangsspenning 100 VAC-240 AC
Spesifikasjoner
Fysiske egenskaper
Funksjoner
Høyde 417,9 mm
Bredde 176,5 mm
100 Systemspesifikasjoner
Spesifikasjoner
