Dell Precision 7820 Tower
Príručka vlastníka
Regulačný model: D02T Regulačný typ: D02T001 May 2020 Rev. A04
Page 2
Poznámky, upozornenia a výstrahy
POZNÁMKA: POZNÁMKA uvádza dôležité informácie, ktoré vám umožnia využívať váš produkt lepšie.
spôsob, ako sa tomuto problému vyhnúť.
VÝSTRAHA: VÝSTRAHA označuje potenciálne riziko vecných škôd, zranení osôb alebo smrti.
© 2019 2020 Dell Inc. alebo jej dcérske spoločnosti. Všetky práva vyhradené. Dell, EMC, ako aj ďalšie ochranné známky sú ochranné známky firmy Dell Inc. alebo jej dcérskych spoločností. Ďalšie ochranné známky môžu byť ochranné známky príslušných vlastníkov.
Page 3
Obsah
Kapitola 1: Skrinka...........................................................................................................................7
Pohľad spredu........................................................................................................................................................................ 7
Pohľad zozadu....................................................................................................................................................................... 8
Pohľad dovnútra.................................................................................................................................................................... 9
Hlavné komponenty vášho počítača..................................................................................................................................10
Kapitola 2: Práca na počítači...........................................................................................................12
Bezpečnostné pokyny......................................................................................................................................................... 12
Vypnutie počítača – návod pre Windows......................................................................................................................... 12
Pred servisným úkonom v počítači.................................................................................................................................... 13
Po dokončení práce v počítači............................................................................................................................................13
Kapitola 3: Demontáž a montáž komponentov.................................................................................. 14
Zoznam rozmerov skrutiek................................................................................................................................................. 14
Odporúčané nástroje........................................................................................................................................................... 15
Napájacia jednotka (PSU)...................................................................................................................................................15
Demontáž jednotky PSU............................................................................................................................................... 15
Montáž modulu PSU......................................................................................................................................................16
Bočný kryt.............................................................................................................................................................................16
Demontáž bočného krytu..............................................................................................................................................16
Montáž bočného krytu.................................................................................................................................................. 18
Predný rám............................................................................................................................................................................18
Demontáž predného rámu.............................................................................................................................................18
Montáž predného rámu................................................................................................................................................ 20
Rám pevného disku.............................................................................................................................................................20
Demontáž rámu HDD....................................................................................................................................................20
Montáž rámu HDD......................................................................................................................................................... 21
Zostava pevného disku........................................................................................................................................................21
Demontáž držiaka pevného disku.................................................................................................................................21
Montáž držiaka pevného disku.................................................................................................................................... 23
Demontáž jednotky HDD.............................................................................................................................................. 23
Montáž pevného disku..................................................................................................................................................25
Pozícia Flexbay NVMe........................................................................................................................................................25
Demontáž pozície Flexbay NVMe............................................................................................................................... 25
Montáž pozície Flexbay NVMe....................................................................................................................................30
Tenká optická jednotka.......................................................................................................................................................32
Demontáž tenkej jednotky ODD.................................................................................................................................. 32
Montáž tenkej jednotky ODD.......................................................................................................................................34
Predný vstupný a výstupný panel..................................................................................................................................... 34
Demontáž predného vstupného a výstupného rámu................................................................................................34
Montáž predného vstupného a výstupného rámu.................................................................................................... 36
konzola 5,25-palcovej jednotky ODD................................................................................................................................36
Demontáž konzoly 5,25-palcovej jednotky ODD.......................................................................................................36
Montáž šachty pre 5,25-palcovú jednotku ODD.......................................................................................................39
Obsah 3
Page 4
Predný vstupný a výstupný panel..................................................................................................................................... 39
Demontáž predného vstupného a výstupného panela............................................................................................. 39
Montáž predného vstupného a výstupného panela..................................................................................................42
Konzola vstupného a výstupného panela.........................................................................................................................43
Demontáž konzoly vstupného a výstupného panela.................................................................................................43
Montáž konzoly vstupného a výstupného panela..................................................................................................... 44
Modul VROC........................................................................................................................................................................ 44
Demontáž modulu VROC..............................................................................................................................................44
Montáž modulu VROC..................................................................................................................................................45
Spínač vniknutia do skrinky................................................................................................................................................ 45
Demontáž spínača vniknutia do skrinky......................................................................................................................45
Inštalácia spínača vniknutia do skrinky........................................................................................................................46
Vnútorný reproduktor šasi..................................................................................................................................................46
Demontáž vnútorného reproduktora šasi...................................................................................................................46
Montáž vnútorného reproduktora šasi........................................................................................................................47
Vzduchový plášť.................................................................................................................................................................. 48
Demontáž vzduchového plášťa................................................................................................................................... 48
Montáž vzduchového plášťa........................................................................................................................................48
Pamäť....................................................................................................................................................................................49
Demontáž pamäťového modulu...................................................................................................................................49
Montáž pamäťového modulu....................................................................................................................................... 49
Videokarta (GPU)................................................................................................................................................................49
Vybratie modulu GPU....................................................................................................................................................49
Montáž modulu GPU..................................................................................................................................................... 51
Gombíková batéria............................................................................................................................................................... 51
Demontáž gombíkovej batérie...................................................................................................................................... 51
Montáž gombíkovej batérie..........................................................................................................................................52
Ventilátor systému.............................................................................................................................................................. 52
Demontáž ventilátora systému....................................................................................................................................52
Montáž ventilátora systému.........................................................................................................................................54
Konzola ventilátora..............................................................................................................................................................54
Demontáž ventilátora z konzoly.................................................................................................................................. 54
Montáž ventilátora do konzoly.................................................................................................................................... 55
držiak karty PCIe................................................................................................................................................................. 56
Demontáž držiaka karty PCIe...................................................................................................................................... 56
Montáž držiaka karty PCIe...........................................................................................................................................56
Zadný ventilátor systému................................................................................................................................................... 57
Demontáž zadného ventilátora systému.................................................................................................................... 57
Montáž zadného ventilátora systému........................................................................................................................ 59
Predný ventilátor systému................................................................................................................................................. 59
Demontáž predného ventilátora systému.................................................................................................................. 59
Montáž predného ventilátora systému........................................................................................................................61
Modul chladiča procesora...................................................................................................................................................62
Demontáž modulu chladiča procesora........................................................................................................................62
Montáž modulu chladiča procesora............................................................................................................................ 63
Demontáž procesora.....................................................................................................................................................63
Montáž modulu CPU.....................................................................................................................................................65
Demontáž druhého procesora a rozširujúcej karty....................................................................................................68
Montáž druhého procesora a rozširujúcej karty........................................................................................................ 74
Systémová doska.................................................................................................................................................................82
4
Obsah
Page 5
Demontáž systémovej dosky....................................................................................................................................... 82
Montáž systémovej dosky............................................................................................................................................88
Komponenty na systémovej doske..............................................................................................................................88
Kapitola 4: Technológia a komponenty............................................................................................ 90
Konfigurácia pamäte........................................................................................................................................................... 90
Zoznam technológií.............................................................................................................................................................90
Radič MegaRAID 9440-8i a 9460-16i............................................................................................................................... 92
Teradici PCoIP..................................................................................................................................................................... 94
Kapitola 5: Technické údaje systému...............................................................................................98
Technické údaje systému................................................................................................................................................... 98
Technické údaje pamäte.....................................................................................................................................................98
Technické údaje videa.........................................................................................................................................................99
Technické údaje o audio zariadeniach...............................................................................................................................99
Technické údaje siete..........................................................................................................................................................99
Zásuvky pre karty................................................................................................................................................................99
Technické údaje úložiska...................................................................................................................................................100
Externé konektory............................................................................................................................................................. 100
Technické údaje napájania................................................................................................................................................ 100
Fyzické údaje...................................................................................................................................................................... 100
Požiadavky na prostredie...................................................................................................................................................101
Tabuľka s údajmi o využití procesora v konfiguráciách s modulmi AEP DIMM...........................................................101
Kapitola 6: Nastavenie systému.....................................................................................................102
Všeobecné možnosti......................................................................................................................................................... 102
Systémová konfigurácia....................................................................................................................................................103
Video....................................................................................................................................................................................106
Security (Zabezpečenie)...................................................................................................................................................107
Secure Boot (Bezpečné zavádzanie systému)..............................................................................................................109
Performance (Výkon)........................................................................................................................................................109
Správa napájania.................................................................................................................................................................110
Správanie pri teste POST...................................................................................................................................................111
Spravovateľnosť..................................................................................................................................................................112
Virtualization Support (Podpora technológie Virtualization).........................................................................................112
Maintenance (Údržba).......................................................................................................................................................113
System logs (Systémové záznamy).................................................................................................................................113
Rozšírené konfigurácie.......................................................................................................................................................113
SupportAssist System resolution (Rozlíšenie systému SupportAssist)....................................................................... 114
Aktualizácia systému BIOS v systéme Windows............................................................................................................ 114
Aktualizácia systému BIOS na systémoch s povoleným nástrojom BitLocker......................................................115
Aktualizácia systému BIOS s použitím USB jednotky Flash.................................................................................... 115
Aktualizácia systému Dell BIOS v prostrediach Linux a Ubuntu............................................................................. 115
Aktualizácia systému BIOS z ponuky F12 jednorazového zavedenia systému......................................................116
Možnosti radiča MegaRAID...............................................................................................................................................118
Systémové heslo a heslo pre nastavenie.........................................................................................................................119
Nastavenie hesla nastavenia systému.......................................................................................................................120
Vymazanie alebo zmena existujúceho hesla systémového nastavenia................................................................. 120
Obsah
5
Page 6
Kapitola 7: Softvér........................................................................................................................121
Podporované operačné systémy...................................................................................................................................... 121
Sťahovanie ovládačov........................................................................................................................................................ 121
Ovládače čipovej súpravy..................................................................................................................................................122
Ovládač grafickej karty......................................................................................................................................................122
Porty.................................................................................................................................................................................... 122
Ovládače portov USB........................................................................................................................................................123
Sieťový ovládač.................................................................................................................................................................. 123
Zvukové ovládače.............................................................................................................................................................. 123
Ovládače radiča úložiska................................................................................................................................................... 123
Iné ovládače........................................................................................................................................................................ 123
Kapitola 8: Riešenie problémov..................................................................................................... 125
Diagnostika Dell ePSA 3.0 (Rozšírená diagnostika systému pred spustením)........................................................... 125
Spustenie diagnostiky ePSA....................................................................................................................................... 125
Kódy indikátora pevného disku.........................................................................................................................................125
Kódy blikajúceho tlačidla napájania pred spustením systému.......................................................................................127
Kapitola 9: Ako kontaktovať spoločnosť Dell....................................................................................131
6
Obsah
Page 7

Skrinka

Táto kapitola zobrazuje viaceré pohľady na šasi, spoločne s portmi a konektormi, a taktiež vysvetľuje kombinácie s prístupovým klávesom FN.
Témy:
Pohľad spredu
Pohľad zozadu
Pohľad dovnútra
Hlavné komponenty vášho počítača

Pohľad spredu

1
1. Tlačidlo napájania 2. LED indikátor činnosti pevného disku
3. Slot pre kartu SD 4. Porty USB 3.1 1. generácie
5. Port USB 3.1 Gen 1 Type-C s funkciou PowerShare 6. Port USB 3.1 Gen 1 Type-C
7. Port náhlavnej súpravy 8. Poistka na uvoľnenie disku
9. Tenká optická jednotka 10. Konzola 5,25-palcovej jednotky ODD
Skrinka 7
Page 8

Pohľad zozadu

1. LED indikátor testu BIST napájacieho zdroja 2. Napájacia jednotka
3. Port pre mikrofón/zvukový vstup 4. Port zvukového výstupu
5. Sériový port 6. Port PS/2 pre myš
7. Port PS/2 pre klávesnicu 8. Sieťový port
9. Porty USB 3.1 1. generácie 10. Port USB 3.1 Gen 1 (podpora technológie Smart Power-On)
11. Slot na rozširujúcu kartu PCIe 12. Sloty na mechanické rozšírenie
8 Skrinka
Page 9

Pohľad dovnútra

1. Konzola napájacieho zdroja 2. Tlačidlo na uzamknutie/odomknutie rámu pevného disku
3. Konzola 5,25" optickej jednotky 4. Spínač vniknutia do skrinky
5. Držiak karty PCIe 6. Systémová doska
7. Grafický procesor 8. Vzduchový plášť
Skrinka 9
Page 10
1. Chladič 2. Rozvodná doska napájacieho zdroja
3. Ventilátor systému 4. Konzola 5,25-palcovej jednotky ODD
5. Reproduktor 6. 2,5-palcová optická jednotka
7. Predný ventilátor systému 8. Gombíková batéria
9. Karta PCIe s polovičnou dĺžkou 10. Zadný ventilátor systému

Hlavné komponenty vášho počítača

V tejto časti sú znázornené hlavné komponenty vášho počítača a ich umiestnenie.
10
Skrinka
Page 11
1. Bočný kryt
2. Držiak karty PCIe
3. Reproduktor vo vnútri šasi
4. Spínač vniknutia do skrinky
5. Konzola 5,25-palcovej jednotky ODD
6. Ventilátor systému
7. Pozícia Flexbay NVMe
8. Predný I/O panel
9. Predný I/O rám
10. Predný rám
11. Rám pevného disku
12. Skrinka počítača
13. Systémová doska
14. Pamäť
15. Procesor
16. Zostava chladiča a ventilátora procesora
17. Ventilátor systému
18. Predný ventilátor systému
19. Napájací zdroj (PSU)
POZNÁMKA:
konfigurácie pri kúpe zariadenia. Tieto diely sú k dispozícii na zakúpenie na základe záručného krytia, ktoré si zákazník kúpil. Ak sa chcete dozvedieť, ako si ich môžete kúpiť, obráťte sa na obchodného zástupcu firmy Dell.
Firma Dell poskytuje používateľom zoznam komponentov spolu s ich číslami dielov, ktoré boli súčasťou originálnej
Skrinka 11
Page 12
2

Práca na počítači

Témy:
Bezpečnostné pokyny
Vypnutie počítača – návod pre Windows
Pred servisným úkonom v počítači
Po dokončení práce v počítači

Bezpečnostné pokyny

Dodržiavaním nasledujúcich bezpečnostných pokynov sa vyhnete prípadnému poškodeniu počítača a aj vy sami budete v bezpečí. Ak nie je uvedené inak, predpokladá sa, že pri každom postupe zahrnutom v tomto dokumente budú splnené tieto podmienky:
Prečítali ste si bezpečnostné informácie, ktoré boli dodané spolu s počítačom.
Komponent možno vymeniť alebo (ak bol zakúpený osobitne) namontovať podľa postupu demontáže v opačnom poradí krokov.
POZNÁMKA: Pred otvorením krytu a panelov počítača odpojte všetky zdroje napájania. Po dokončení práce v počítači najskôr
namontujte späť všetky kryty, panely a skrutky a až potom pripojte počítač k zdroju napájania.
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné pokyny, ktoré ste dostali s vaším počítačom. Ďalšie
informácie o bezpečnosti a overených postupoch nájdete na domovskej stránke súladu s predpismi
VAROVANIE: Mnoho opráv môže vykonať iba certifikovaný servisný technik. Vy sami by ste mali riešiť iba tie problémy a
jednoduché opravy, ktoré sú uvedené v produktovej dokumentácii, prípadne telefonicky alebo online kontaktovať tím podpory a postupovať podľa pokynov. Poškodenie v dôsledku servisu, ktorý nie je oprávnený spoločnosťou Dell, nespadá pod ustanovenia záruky. Prečítajte si bezpečnostné pokyny, ktoré ste dostali spolu so svojím produktom, a dodržiavajte ich.
VAROVANIE: Pri práci vnútri počítača sa uzemnite pomocou uzemňovacieho remienka na zápästí alebo opakovaným
dotýkaním sa nenatretého kovového povrchu vždy vtedy, keď sa dotýkate konektorov na zadnej strane počítača, aby ste predišli elektrostatickému výboju.
VAROVANIE: S komponentmi a kartami zaobchádzajte opatrne. Nedotýkajte sa komponentov alebo kontaktov na karte.
Kartu držte za okraje alebo za kovový nosný držiak. Komponenty ako procesor držte za okraje a nie za kolíky.
VAROVANIE: Ak odpájate kábel, potiahnite ho za prípojku alebo pevnú časť zásuvky, ale nie za samotný kábel. Niektoré
káble majú konektor zaistený zarážkami; pred odpojením takéhoto kábla zarážky najprv zatlačte. Spojovacie články od seba odpájajte plynulým ťahom rovným smerom — zabránite tým ohnutiu kolíkov. Skôr než kábel pripojíte, presvedčte sa, či sú obe prípojky správne orientované a vyrovnané.
POZNÁMKA: Farba počítača a niektorých komponentov sa môže odlišovať od farby uvádzanej v tomto dokumente.
VAROVANIE: Ak počas chodu systému odstránite bočné kryty, systém sa vypne. Bez nasadeného bočného krytu sa
systém nezapne.

Vypnutie počítača – návod pre Windows

VAROVANIE:
a zatvorte všetky otvorené programy, aby ste zabránili strate údajov.
1. Kliknite alebo ťuknite na .
12 Práca na počítači
Skôr než vypnete počítač, prípadne odmontujete bočný kryt, uložte a zatvorte všetky otvorené súbory
Page 13
2. Kliknite alebo ťuknite na a potom na položku Vypnúť.
POZNÁMKA: Skontrolujte vypnutie počítača a všetkých pripojených zariadení. Ak sa počítač a pripojené zariadenia nevypli pri
vypínaní operačného systému automaticky, vypnite ich stlačením a podržaním hlavného vypínača po dobu asi 6 sekúnd.

Pred servisným úkonom v počítači

1. Uložte a zatvorte všetky otvorené súbory a ukončite všetky otvorené aplikácie.
2. Vypnite počítač. Kliknite na tlačidlo Štart >
POZNÁMKA: Ak používate iný operačný systém, pokyny na vypnutie nájdete v dokumentácii k operačnému systému.
3. Odpojte počítač a všetky pripojené zariadenia z elektrických zásuviek.
4. Od svojho počítača odpojte všetky pripojené sieťové a periférne zariadenia, ako sú klávesnica, myš a monitor.
5. Vyberte všetky pamäťové karty a optické jednotky z počítača, ak sú prítomné.
6. Po odpojení počítača stlačte a podržte tlačidlo napájania na 5 sekúnd, aby ste uzemnili systémovú dosku.
VAROVANIE: Položte počítač na rovný, mäkký a čistý povrch, aby sa nepoškriabala obrazovka.
7. Položte počítač vrchnou stranou nadol.
Napájanie > Vypnúť.

Po dokončení práce v počítači

POZNÁMKA: Voľné alebo uvoľnené skrutky vo vnútri počítača môžu vážne poškodiť počítač.
1. Zaskrutkujte všetky skrutky a uistite sa, že v počítači nezostali žiadne voľné skrutky.
2. Pripojte k počítaču všetky externé zariadenia, periférne zariadenia a káble, ktoré ste odpojili pred servisným úkonom.
3. Vložte späť pamäťové karty, disky, prípadné iné diely, ktoré ste z počítača odstránili pred servisným úkonom.
4. Potom pripojte počítač a všetky pripojené zariadenia k elektrickým zásuvkám.
5. Zapnite počítač.
Práca na počítači
13
Page 14

Demontáž a montáž komponentov

Témy:
Zoznam rozmerov skrutiek
Odporúčané nástroje
Napájacia jednotka (PSU)
Bočný kryt
Predný rám
Rám pevného disku
Zostava pevného disku
Pozícia Flexbay NVMe
Tenká optická jednotka
Predný vstupný a výstupný panel
konzola 5,25-palcovej jednotky ODD
Predný vstupný a výstupný panel
Konzola vstupného a výstupného panela
Modul VROC
Spínač vniknutia do skrinky
Vnútorný reproduktor šasi
Vzduchový plášť
Pamäť
Videokarta (GPU)
Gombíková batéria
Ventilátor systému
Konzola ventilátora
držiak karty PCIe
Zadný ventilátor systému
Predný ventilátor systému
Modul chladiča procesora
Systémová doska
3

Zoznam rozmerov skrutiek

Tabuľka1. Zoznam skrutiek
Komponent Typ skrutky Množstvo
Konzola tenkej jednotky ODD Č. 6 – 32 UNC x 6,0 mm 1
Káblová svorka FIO Č. 6 – 32 x 1/4 palca 1
Doska FIO M3 x 5,0 mm 2
Konzola FIO Č. 6 – 32 UNC x 6,0 mm 1
Konzola predného ventilátora systému Č. 6 – 32 UNC x 6,0 mm 1
Držiak spínača vniknutia do skrinky M3 x 5,0 mm 1
Doska PDB Č. 6 – 32 x 1/4 palca 3
Konzola PDB M3 x 5,0 mm 1
Zásuvka tenkej jednotky ODD M3 x 5,0 mm 2
14 Demontáž a montáž komponentov
Page 15
Tabuľka1. Zoznam skrutiek (pokračovanie)
Komponent Typ skrutky Množstvo
Konzola pevného disku M3 x 5,0 mm 1
Konzola 5,25-palcovej jednotky ODD
Systémová doska Č. 6 – 32 x 1/4 palca 11
Pevná konzola stredného ventilátora Č. 6 – 32 x 1/4 palca 1
Konzola stredného ventilátora Č. 6 – 32 x 1/4 palca 3
Konzola zadného ventilátora Č. 6 – 32 x 1/4 palca 2
Doska HSBP M3 x 5,0 mm 2
Pevná konzola tenkej jednotky ODD M2 x 2,0 mm 2
Tenká jednotka ODD M3 x 5,0 mm 1
5,25-palcová jednotka ODD M3 x 4,5 mm 4
Konzola 3,5-palcovej jednotky HDD M3 x 4,5 mm 4
Konzola 2,5-palcovej jednotky HDD M3 x 4,5 mm 4
Podporná konzola druhého procesora Č. 6 – 32 x 1/4 palca 2
Doska druhého procesora Č. 6 – 32 x 1/4 palca 5
Pevná konzola UPI M3 x 5,0 mm 1
Chladič procesora Skrutka Torx T-30 4
Modul chladiča s chladiacou kvapalinou
Č. 6 – 32 UNC x 6,0 mm
M3 x 5,0 mm
Č. 6 – 32 x 1/4 palca
Č. 6 – 32 UNC X 3,5 mm
Skrutka Torx T-30
2
2
4
6
4

Odporúčané nástroje

Postupy uvedené v tomto dokumente môžu vyžadovať použitie nasledujúcich nástrojov:
Skrutkovač Philips č. 0
Skrutkovač Philips č. 1
Skrutkovač Philips č. 2
Plastové páčidlo odporúčané pre terénnych servisných technikov
Skrutkovač Torx T-30

Napájacia jednotka (PSU)

Demontáž jednotky PSU

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Odpojte napájací kábel od systému.
3. Zatlačte na uvoľňujúcu západku PSU [1] a vysuňte napájanie zo systému [2].
Demontáž a montáž komponentov
15
Page 16

Montáž modulu PSU

1. Napájaciu jednotku zasuňte do zásuvky PSU na systéme.
2. Pripojte napájací kábel k systému.
3. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.Po dokončení práce v počítači na strane 13

Bočný kryt

Demontáž bočného krytu

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
VAROVANIE:
sa vypne.
2. Demontáž bočného krytu:
3. Zatlačte na západku
Bez nasadeného bočného krytu sa systém nezapne. Ak počas prevádzky odstránite bočný kryt, systém
16
Demontáž a montáž komponentov
Page 17
4. Západku [1] potlačte nahor a jej otočením uvoľnite kryt [2].
Demontáž a montáž komponentov
17
Page 18
5. Nadvihnite kryt a odoberte ho zo systému.

Montáž bočného krytu

1. Najprv pridržte a zarovnajte spodnú časť bočného krytu k šasi.
2. Uistite sa, že háčik v spodnej časti bočného krytu zapadne do drážky systému.
3. Zatlačte kryt systému, kým s kliknutím nedosadne na miesto.
VAROVANIE:
sa vypne.
4. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.
Bez nasadeného bočného krytu sa systém nezapne. Ak počas prevádzky odstránite bočný kryt, systém

Predný rám

Demontáž predného rámu

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Odoberte bočný kryt.
18
Demontáž a montáž komponentov
Page 19
3. Demontáž predného rámu:
a. Zatlačte na západku a vypáčte poistky, aby ste uvoľnili predný panel.
b. Rám otočte dopredu a nadvihnite prednú časť rámu zo systému.
Demontáž a montáž komponentov
19
Page 20

Montáž predného rámu

1. Držte rám a uistite sa, že sa háčiky na ráme uchytia do zárezov v systéme.
2. Otočte rám dopredu a zatlačte na predný rám, kým výstupky nezacvaknú na svoje miesto.
3. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Rám pevného disku

Demontáž rámu HDD

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Odoberte bočný kryt.
3. Demontáž rámu HDD:
a. Zatlačte modré tlačidlo odomknutia [1] na kraji šachty jednotky ODD. b. Západku [2] posuňte do odomknutej polohy v prednej časti I/O rámu. c. Rám HDD [3] otočte dopredu a nadvihnite ho zo systému.
20
Demontáž a montáž komponentov
Page 21

Montáž rámu HDD

1. Držte rám a uistite sa, že sa háčiky na ráme uchytia do zárezov v systéme.
2. Zatlačením modrého tlačidla uzamknutia na ľavom kraji šachty ODD zaistite rám k systému.
3. Montáž bočného krytu.
4. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Zostava pevného disku

Demontáž držiaka pevného disku

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. bočný kryt
POZNÁMKA: Nedemontujte bočný kryt, ak predný I/O rám nie je odomknutý.
Demontáž a montáž komponentov 21
Page 22
b. rám HDD
3. Demontáž držiaka pevného disku:
a. Stlačte uvoľňovacie tlačidlo [1] a uvoľnite západku [2].
b. Potiahnite poistku a vysuňte držiak von z pozície pevného disku.
22
Demontáž a montáž komponentov
Page 23

Montáž držiaka pevného disku

1. Držiak pevného disku zasuňte do pozície a zacvaknite ho na miesto.
VAROVANIE: Poistka musí byť pred montážou držiaka odklopená.
2. Uzamknite západku.
3. Nainštalujte nasledujúce položky:
a. rám HDD b. bočný kryt
4. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Demontáž jednotky HDD

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Odmontujte tieto položky:
a. bočný kryt b. rám HDD
Demontáž a montáž komponentov
23
Page 24
c. Držiak pevného disku
3. Postup demontáže 3,5-palcového pevného disku (HDD):
a. Vypáčte jednu stranu držiaka.
b. Vyberte pevný disk z držiaka.
4. Postup demontáže 2,5-palcového pevného disku (HDD):
a. Roztiahnite obe strany držiaka. b. Vyberte pevný disk z držiaka.
24
Demontáž a montáž komponentov
Page 25

Montáž pevného disku

1. Vložte pevný disk na miesto do konzoly pevného disku tak, aby strana s konektormi smerovala do zadnej časti držiaka.
2. Držiak s pevným diskom potom zasuňte späť do jeho pozície v skrinke.
3. Namontujte tieto súčasti:
a. Držiak pevného disku b. rám HDD c. bočný kryt
4. Postupujte podľa pokynov uvedených v časti Po servisnom úkone v počítači.

Pozícia Flexbay NVMe

Demontáž pozície Flexbay NVMe

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. bočný kryt
POZNÁMKA: Neodstraňujte bočný kryt, ak je predný I/O rám odomknutý.
b. rám HDD
3. Postup demontáže pozície Flexbay NVMe:
a. Stlačte uvoľňovacie tlačidlo [1] a uvoľnite západku [2].
Demontáž a montáž komponentov
25
Page 26
b. Potiahnite poistku a vysuňte držiak von z pozície pevného disku.
26
Demontáž a montáž komponentov
Page 27
4. Postup demontáže držiaka disku SSD z pozície Flexbay:
a. Stlačte poistku a vysuňte držiak disku SSD M.2 z pozície NVMe.
b. Vytiahnite disk SSD M.2 z pozície Flexbay.
Demontáž a montáž komponentov
27
Page 28
5. Postup demontáže disku SSD z držiaka disku SSD:
a. Odskrutkujte skrutky na oboch stranách disku SSD.
b. Odskrutkujte skrutku v hornej časti držiaka disku SSD.
28
Demontáž a montáž komponentov
Page 29
c. Vysuňte disk SSD z hornej strany držiaka.
d. Vysuňte disk SSD zo slotu M.2 v držiaku.
Demontáž a montáž komponentov
29
Page 30

Montáž pozície Flexbay NVMe

1. Postup montáže disku SSD do držiaka:
a. Odstráňte z držiaka disku atrapu disku SSD.
b. Odlepte pásku prilepenú na držiaku disku SSD.
30
Demontáž a montáž komponentov
Page 31
c. Odlepte lepiacu pásku prilepenú na kryte držiaka disku SSD.
2. Postup montáže disku SSD do držiaka:
Demontáž a montáž komponentov
31
Page 32
3. Zaskrutkujte späť dve skrutky na bokoch a jednu stredovú skrutku.
4. Vložte držiak disku SSD do pozície Flexbay NVMe a zasúvajte ho dovnútra, kým nezacvakne na miesto.
5. Držiak pevného disku zasuňte do pozície a zacvaknite ho na miesto.
VAROVANIE: Poistka musí byť pred montážou držiaka odklopená.
6. Zaistite poistku.
7. Nainštalujte nasledujúce položky:
a. rám HDD b. bočný kryt
8. Postupujte podľa pokynov uvedených v časti Po servisnom úkone v počítači.

Tenká optická jednotka

Demontáž tenkej jednotky ODD

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Odoberte bočný kryt.
3. Demontáž tenkej jednotky ODD:
a. Odmontujte skrutku [1] zaisťujúcu tenkú jednotku ODD [2], ktorú potom vysuňte zo šasi.
32
Demontáž a montáž komponentov
Page 33
b. Tenkú jednotku ODD vysuňte zo systému.
Demontáž a montáž komponentov
33
Page 34

Montáž tenkej jednotky ODD

1. Tenkú jednotku ODD zasuňte do slotu v šasi.
2. Utiahnite skrutku, ktorá drží tenkú jednotku ODD v šasi.
3. Montáž bočného krytu.
4. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Predný vstupný a výstupný panel

Demontáž predného vstupného a výstupného rámu

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. bočný kryt b. predný rám
3. Demontáž predného vstupného a výstupného (I/O) rámu:
a. Vypáčte štyri zaisťujúce výstupky [1] zo šasi a rám vytlačte zo šasi [2].
34
Demontáž a montáž komponentov
Page 35
b. Nadvihnite rám od šasi.
Demontáž a montáž komponentov
35
Page 36

Montáž predného vstupného a výstupného rámu

1. Držte vstupný a výstupný (I/O) rám a uistite sa, že sa háčiky na ráme uchytia do zárezov v systéme.
2. Zatlačte poistné príchytky a zaistite ich na ich miesto v šasi.
3. Nainštalujte nasledujúce komponenty:
a. predný rám b. bočný kryt
4. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

konzola 5,25-palcovej jednotky ODD

Demontáž konzoly 5,25-palcovej jednotky ODD

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. bočný kryt b. predný rám
3. Demontáž konzoly ODD:
a. Vyberte vložku ODD zo šasi.
36
Demontáž a montáž komponentov
Page 37
b. Odskrutkujte päť skrutiek [1, 2], ktoré pripevňujú konzolu k šasi.
Demontáž a montáž komponentov
37
Page 38
c. Posuňte konzolu ODD smerom k zadnej časti systému a nadvihnite ju zo šasi.
38
Demontáž a montáž komponentov
Page 39

Montáž šachty pre 5,25-palcovú jednotku ODD

1. Konzolu ODD vložte do zásuvky systému.
2. Namontujte späť skrutky (6 – 32 X 6,0 mm).
3. Vložku ODD vložte späť do zásuvky.
4. Nainštalujte nasledujúce komponenty:
a. predný rám b. bočný kryt
5. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Predný vstupný a výstupný panel

Demontáž predného vstupného a výstupného panela

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. bočný kryt b. predný rám c. predný vstupný a výstupný rám d. konzola 5,25-palcovej jednotky ODD
3. Demontáž predného vstupného a výstupného (I/O) panela:
Demontáž a montáž komponentov
39
Page 40
a. Odpojte kábel spínača vniknutia do skrinky [1], kábel portu USB 3.1 [2], napájací kábel predného vstupno-výstupného panela [3],
kábel portu USB 3.1 [4], kábel reproduktora [5], kábel zvuku [6].
POZNÁMKA: Konektory nevyťahujte ťahaním za káble. Namiesto toho odpojte kábel potiahnutím za koniec konektora.
Ťahaním za káble ich môžete uvoľniť z konektora.
b. Demontujte skrutku , ktorá zaisťuje predný I/O panel k šasi.
40
Demontáž a montáž komponentov
Page 41
c. Panel I/O vysuňte von zo šasi.
Demontáž a montáž komponentov
41
Page 42

Montáž predného vstupného a výstupného panela

1. Panel vstupu a výstupu (I/O) vložte do príslušnej zásuvky v systéme.
2. Panel zasuňte do otvoru v šasi a zaistite ho háčikmi.
3. Zaskrutkujte skrutku, ktorá upevňuje vstupný a výstupný panel k šasi.
4. Pripojte káble nasledujúcich komponentov:
kábel spínača vniknutia do skrinky
kábel USB 3.1
predný napájací I/O kábel
predný napájací I/O kábel
kábel USB 3.1
kábel reproduktora
audio kábel
5. Nainštalujte nasledujúce komponenty:
a. predný vstupný a výstupný rám b. konzola 5,25-palcovej jednotky ODD c. predný rám d. bočný kryt
42
Demontáž a montáž komponentov
Page 43
6. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Konzola vstupného a výstupného panela

Demontáž konzoly vstupného a výstupného panela

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. bočný kryt b. predný rám c. predný vstupný a výstupný rám d. konzola 5,25-palcovej jednotky ODD e. predný vstupný a výstupný panel
3. Demontáž konzoly vstupného a výstupného (I/O) panela:
a. Odskrutkujte dve skrutky.
b. Modul I/O vysuňte z konzoly.
Demontáž a montáž komponentov
43
Page 44

Montáž konzoly vstupného a výstupného panela

1. Vstupná a výstupný panel (I/O) vložte do kovovej konzoly.
2. Zaskrutkujte skrutky, ktoré držia konzolu I/O panela na I/O paneli.
3. Nainštalujte nasledujúce komponenty:
a. predný vstupný a výstupný panel b. predný vstupný a výstupný rám c. konzola 5,25-palcovej jednotky ODD d. predný rám e. bočný kryt
4. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Modul VROC

Demontáž modulu VROC

Potiahnite modul VROC nahor a vyberte ho zo systémovej dosky.
44
Demontáž a montáž komponentov
Page 45

Montáž modulu VROC

Zasuňte modul VROC do systémovej dosky.

Spínač vniknutia do skrinky

Demontáž spínača vniknutia do skrinky

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. bočný kryt b. predný rám c. konzola 5,25-palcovej jednotky ODD
3. Demontáž spínača vniknutia do skrinky:
a. Odpojte kábel spínača vniknutia do skrinky [1] od vstupno-výstupného modulu. b. Odskrutkujte skrutku [2], ktorá pripevňuje spínač vniknutia do skrinky k počítaču. c. Nadvihnite spínač vniknutia a vyberte ho z počítača.
POZNÁMKA: Keď je spínač vniknutia do skrinky demontovaný, systém sa nezapne.
Demontáž a montáž komponentov 45
Page 46

Inštalácia spínača vniknutia do skrinky

1. Spínač vniknutia do skrinky vložte na príslušné miesto v skrinke.
2. Zaskrutkujte späť skrutku, ktorá upevňuje spínač k šasi.
3. Zapojte kábel k systémovej doske.
4. Nainštalujte nasledujúce komponenty:
a. konzola 5,25-palcovej jednotky ODD b. predný rám c. bočný kryt
5. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Vnútorný reproduktor šasi

Demontáž vnútorného reproduktora šasi

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte:
46
Demontáž a montáž komponentov
Page 47
a. bočný kryt b. predný rám c. konzola 5,25-palcovej jednotky ODD
3. Demontáž vnútorného reproduktora šasi
a. Odpojte kábel reproduktora [1] od predného I/O modulu. b. Zatlačte zaisťujúce výstupky reproduktora [2], potom ho potiahnutím vyberte zo systému. c. Reproduktor [3] jemne vytlačte aj s káblom zo systému.

Montáž vnútorného reproduktora šasi

1. Podržte stlačené výstupky na oboch stranách reproduktora vniknutia do systému a zasuňte modul reproduktora do zásuvky, čím ho
prichytíte do systému.
2. Pripojte kábel vnútorného reproduktora šasi ku konektoru na šasi systému.
3. Nainštalujte nasledujúce komponenty:
a. konzola 5,25-palcovej jednotky ODD b. predný rám c. bočný kryt
4. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.
Demontáž a montáž komponentov
47
Page 48

Vzduchový plášť

Demontáž vzduchového plášťa

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Odoberte bočný kryt.
3. Demontáž vzduchového plášťa:
a. Plášť uchopte za oba konce, zatlačte na výstupky [1], a potom plášť [2] nadvihnite zo systému.

Montáž vzduchového plášťa

1. Plášť uložte na príslušné miesto tak, aby výstupok zapadol do systému.
2. Plášť zarovnajte s istiacou západkou.
3. Zatlačte na plášť, až kým nezacvakne na svoje miesto.
4. Montáž bočného krytu.
5. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.
48
Demontáž a montáž komponentov
Page 49

Pamäť

Demontáž pamäťového modulu

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Odmontujte tieto položky:
a. bočný kryt b. vzduchový plášť
3. Zatlačte na poistné príchytky pamäťového modulu na stranách pamäťového modulu.
4. Nadvihnite pamäťový modul zo zásuvky na pamäťovú kartu na systémovej doske.
VÝSTRAHA: Otáčaním pamäťového modulu pri vyťahovaní zo zásuvky sa poškodí pamäťový modul. Uistite sa, že ho
vyťahujete zo zásuvky priamo.

Montáž pamäťového modulu

1. Zarovnajte drážku pamäťového modulu so západkou na konektore pamäťového modulu.
2. Vložte pamäťový modul do zásuvky pamäťového modulu.
3. Zatlačte na pamäťový modul, kým poistné príchytky nezaklapnú na svoje miesto.
POZNÁMKA:
pomoci držať na svojom mieste.
4. Nainštalujte nasledujúce komponenty:
a. vzduchový plášť b. bočný kryt
5. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.
Uvoľňovacie páčky neťahajte nahor. Vždy ich na module zatlačte pevne nadol, kým páčkový zámok nebude bez

Videokarta (GPU)

Vybratie modulu GPU

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Odoberte bočný kryt.
3. Demontáž GPU:

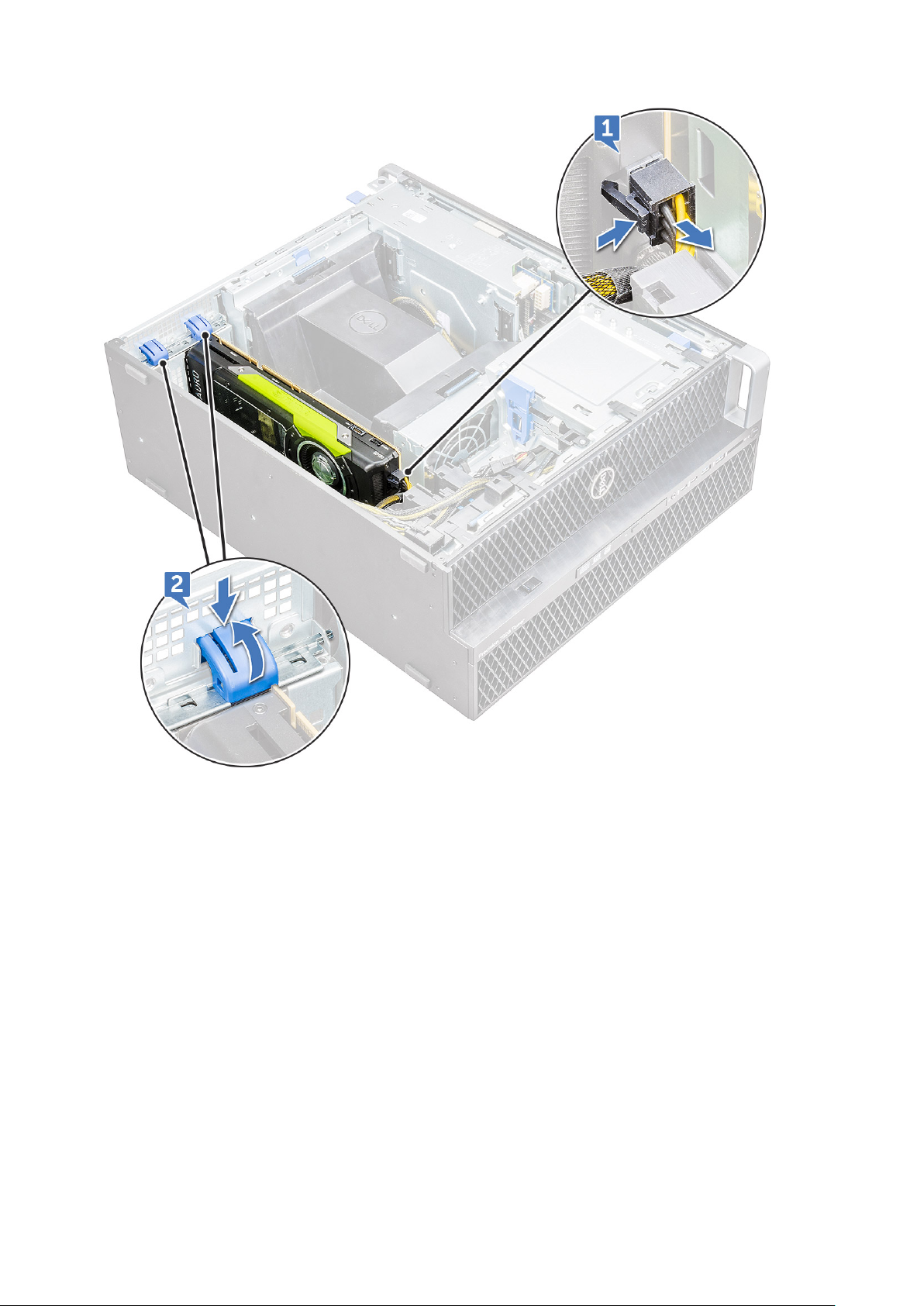

a. Odpojte napájací kábel [1] od karty GPU.
POZNÁMKA: Nie všetky karty GPU majú napájací kábel, tento krok nemusí platiť pre všetky systémy.
b. Zatlačte a otočte modré istiace spony dozadu [2], čím odomknete konzolu vložky.
Demontáž a montáž komponentov
49
Page 50
c. Nadvihnite kartu GPU do zásuvky PCIe na systémovej doske.
50
Demontáž a montáž komponentov
Page 51

Montáž modulu GPU

1. Kartu GPU zarovnajte a umiestnite do zásuvky PCIe na systémovej doske.
2. Zatlačte ju tak, aby sa pevne prichytila v zásuvke.
3. Ku karte GPU pripojte napájací kábel.
4. Obe modré svorky na konzole vložky uzamknite smerom dopredu a prichyťte kartu GPU k systémovej doske.
5. Montáž bočného krytu.
6. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Gombíková batéria

Demontáž gombíkovej batérie

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. bočný kryt b. videokarta (GPU)
3. Demontáž gombíkovej batérie:
a. Stlačte uvoľňovaciu západku [1] smerom od batérie, aby ste umožnili vysunutie batérie z objímky [2].
Demontáž a montáž komponentov
51
Page 52
b. Vyberte gombíkovú batériu zo systémovej dosky.

Montáž gombíkovej batérie

1. Vložte gombíkovú batériu do príslušného otvoru na systémovej doske.
2. Gombíkovú batériu zatlačte kladným pólom (+) smerom nahor, až kým pružinka zaisťovacej západky nezacvakne na svoje miesto
a neprichytí batériu k systémovej doske.
3. Montáž:
a. videokarta (GPU) b. bočný kryt
4. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Ventilátor systému

Demontáž ventilátora systému

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
52
Demontáž a montáž komponentov
Page 53
a. bočný kryt b. vzduchový plášť c. predný rám d. Konzola 5,25-palcovej optickej jednotky e. videokarta (GPU)
3. Demontáž ventilátora systému:
a. Zatlačte výstupok konektora a odpojte dva káble ventilátora od systémovej dosky.
POZNÁMKA: Konektory nevyťahujte ťahaním za káble. Namiesto toho odpojte kábel potiahnutím za koniec konektora.
Ťahaním za káble ich môžete uvoľniť z konektora.
b. Odmontujte skrutky [1] zaisťujúce ventilátor systému k systémovej doske a nadvihnite ventilátor systému [2].
Demontáž a montáž komponentov
53
Page 54

Montáž ventilátora systému

1. Ventilátor systému zarovnajte s jeho zásuvkou na systémovej doske a zaistite ho 3 skrutkami.
2. Pripojte káble ventilátora k zásuvke na systémovej doske.
3. Nainštalujte nasledujúce komponenty:
a. videokarta (GPU) b. konzola 5,25-palcovej jednotky ODD c. predný rám d. vzduchový plášť e. bočný kryt
4. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Konzola ventilátora

Demontáž ventilátora z konzoly

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. bočný kryt b. ventilátor systému
3. Demontáž ventilátora z konzoly:
a. Pre každý ventilátor vysuňte štyri gumové priechodky zo šasi ventilátora [1].
54
Demontáž a montáž komponentov
Page 55
b. Nadvihnite ventilátor a odmontujte ho zo zostavy ventilátora [2].

Montáž ventilátora do konzoly

1. Ventilátor vložte do konzoly ventilátora.
2. Utiahnite priechodky, ktoré pripevňujú ventilátor ku konzole ventilátora.
3. Nainštalujte nasledujúce komponenty:
a. ventilátor systému b. bočný kryt
4. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.
Demontáž a montáž komponentov
55
Page 56

držiak karty PCIe

Demontáž držiaka karty PCIe

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. bočný kryt b. videokarta (GPU)
3. Demontáž držiaka karty PCIe:
a. Odpojte dva napájacie káble od káblovej zásuvky na držiaku karty PCIe [1]. b. Zatlačte na zaisťujúcu svorku držiaka karty PCIe a vysuňte ho [2] zo šasi.

Montáž držiaka karty PCIe

1. Držiak karty PCIe zarovnajte a umiestnite do šasi systému.
2. Držiak zatlačte dozadu, kým nezacvakne na svoje miesto v systéme.
3. Pripojte dva napájacie káble do káblových zásuviek na držiaku.
4. Nainštalujte nasledujúce komponenty:
56
Demontáž a montáž komponentov
Page 57
a. videokarta (GPU) b. bočný kryt
5. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Zadný ventilátor systému

Demontáž zadného ventilátora systému

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. bočný kryt b. modul chladiča procesora (PHM)
3. Demontáž zadného ventilátora systému:
a. Odpojte dva káble [1] od systémovej dosky.
POZNÁMKA: Konektory nevyťahujte ťahaním za káble. Namiesto toho odpojte kábel potiahnutím za koniec konektora.
Ťahaním za káble ich môžete uvoľniť z konektora.
b. Kábel vytiahnite z držiaka kábla [2] na konzole PSU.
Demontáž a montáž komponentov 57
Page 58
c. Demontujte skrutky [1]. d. Zatlačením na výstupok [2] odpojte ventilátor od systému.
e. Ventilátor otočte dopredu a nadvihnite ho zo systému.
58
Demontáž a montáž komponentov
Page 59

Montáž zadného ventilátora systému

1. Zostavu ventilátora vložte na jednu stranu, aby ste ju zarovnali so závitovým výstupkom na konzole PSU.
2. Zatlačte na druhú stranu zostavy, aby ste ju zarovnali so závitovým výstupkom na konzole PCI.
3. Zaskrutkujte dve skrutky, ktoré ju prichytia do systému.
4. Zapojte dva káble ventilátora k systémovej doske.
5. Nainštalujte nasledujúce komponenty:
a. modul chladiča procesora (PHM) b. bočný kryt
6. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Predný ventilátor systému

Demontáž predného ventilátora systému

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. bočný kryt b. predný rám c. držiak karty PCIe d. videokarta (GPU)
Demontáž a montáž komponentov
59
Page 60
3. Demontáž predného ventilátora systému:
a. Nasledujúce káble vyberte z držiaku karty [5]:
kábel SATA 0, 1 [1]
kábel SATA 2, 3, 4, 5 [2]
kábel ODD 0, 1 [3]
kábel USB 3.1 [4]
POZNÁMKA: Konektory nevyťahujte ťahaním za káble. Namiesto toho odpojte kábel potiahnutím za koniec konektora.
Ťahaním za káble ich môžete uvoľniť z konektora.
b. Odpojte kábel ventilátora [1] od systémovej dosky. c. Demontujte skrutku [2], ktorá drží zadný ventilátor systému v šasi. d. Nadvihnite ventilátor a uvoľnite ho z pridržiavacej zásuvky v šasi systému [3].
60
Demontáž a montáž komponentov
Page 61

Montáž predného ventilátora systému

1. Zarovnajte predný ventilátor systému s pridržiavacou zásuvkou v šasi systému.
2. Zaskrutkujte späť skrutku, ktorá upevňuje predný ventilátor systému k šasi.
3. Pripojte kábel ventilátora k systémovej doske.
4. Nasledujúce káble veďte cez vodiacu úchytku a zapojte ich do konektora systémovej dosky:
kábel SATA 2, 3, 4, 5
kábel SATA 0, 1
kábel ODD 0, 1
kábel USB 3.1
5. Nainštalujte nasledujúce komponenty:
a. držiak karty PCIe b. videokarta (GPU) c. predný rám d. bočný kryt
6. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.
Demontáž a montáž komponentov
61
Page 62

Modul chladiča procesora

Demontáž modulu chladiča procesora

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
POZNÁMKA: Uistite sa, že na demontáž modulu chladiča procesora (PHM) používate skrutkovač Torx 30.
2. Demontujte nasledujúce komponenty:
a. bočný kryt b. vzduchový plášť
3. Ako odmontovať chladič:
a. Odmontujte štyri skrutky chladiča [1] v diagonálnom poradí (4, 3, 2, 1). b. Modul chladiča nadvihnite zo zásuvky CPU na systémovej doske.
VAROVANIE: CPU sa odmontuje spolu s chladičom.
62 Demontáž a montáž komponentov
Page 63

Montáž modulu chladiča procesora

1. Umiestnite chladič na zásuvku procesora.
2. Namontujte späť štyri skrutky v diagonálnom poradí (1, 2, 3, 4), aby ste prichytili chladič k systémovej doske.
3. Nainštalujte nasledujúce komponenty:
a. vzduchový plášť b. bočný kryt
4. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Demontáž procesora

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. bočný kryt b. vzduchový plášť c. modul chladiča procesora
3. Demontáž procesora (CPU):
a. Modul chladiča procesora podržte v obrátenej polohe. b. Vypáčte dve západky nosiča procesora [1] z modulu chladiča procesora. c. Zatlačte na dve ďalšie západky [2] na nosiči procesora a odmontujte ho zo slotu v chladiči.
Demontáž a montáž komponentov
63
Page 64
d. Skrutkovačom Torx vypáčte procesor z modulu chladiča procesora. Medzi svorku a procesor vložte čepeľ.
POZNÁMKA: Môžete tiež použiť aj plochý skrutkovač alebo plastový hrot.
e. Odpojte procesor od dvoch kľúčových západiek na nosiči procesora a jemne ho nadvihnite.
POZNÁMKA: Pri manipulácii s procesorom sa nedotýkajte kontaktov prstami.
64 Demontáž a montáž komponentov
Page 65

Montáž modulu CPU

1. Nosič procesora otočte tak, aby jeho hladká strana (bez loga) smerovala nahor a značka trojuholníka bola v ľavom dolnom rohu.
2. Zarovnajte procesor s nosičom tak, aby značka trojuholníka na hornej strane procesora bola zarovno so značkou trojuholníka nosiča.
Demontáž a montáž komponentov
65
Page 66
3. Procesor aj nosič otočte tak, aby kontakty na procesore a strana nosiča s logom mierili nahor.
4. Procesor opatrne vložte do nosiča a zaistite ho háčikmi v hornej a dolnej časti nosiča.
POZNÁMKA:
Ak nie sú zarovnané, opakujte predchádzajúce kroky.
5. Zostavu procesora a nosiča zarovnajte s chladičom tak, aby trojuholníčky na procesore a nosiči boli zarovno s trojuholníkom na hornej
strane chladiča (upevňovacia skrutka č. 2).
66
Demontáž a montáž komponentov
Po vložení procesora do nosiča skontrolujte, či je malý trojuholník na procesore zarovno s trojuholníkom na nosiči.
Page 67
6. Zostavu procesora a nosiča vložte do chladiča tak, aby sa háčiky na štyroch rohoch nosiča uchytili do otvorov v chladiči.
POZNÁMKA: Po vložení zostavy procesora a nosiča do chladiča pozorne overte, či sa trojuholník na nosiči nachádza na pravom
spodnom rohu chladiča (keď spodná strana chladiča smeruje nahor).
7. Procesor a chladič namontujte na päticu procesora (CPU) a zaistite štyrmi upevňovacími skrutkami chladiča k systémovej doske
v postupnom poradí (1 > 2 > 3 > 4).
Demontáž a montáž komponentov
67
Page 68
8. Nainštalujte nasledujúce komponenty:
a. chladič b. vzduchový plášť c. bočný kryt
9. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Demontáž druhého procesora a rozširujúcej karty

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Odstráňte bočný kryt.
3. Demontáž procesora (CPU):
a. Demontujte vzduchový plášť.
b. Povoľte skrutky [1] a odstráňte zostavu chladiča spolu s procesorom z počítača.
68
Demontáž a montáž komponentov
Page 69
c. Odpojte od rozširujúcej karty napájací kábel.
d. Stlačte poistku rozširujúcej karty, aby ste kartu odistili.
Demontáž a montáž komponentov
69
Page 70
e. Nadvihnite rozširujúcu kartu a vyberte ju z počítača.
4. Postup demontáže procesora CPU 0 a zostavy chladiča:
a. Odstráňte z procesora CPU 0 vzduchový plášť.
70
Demontáž a montáž komponentov
Page 71
b. Odskrutkujte skrutku, ktorá pripevňuje ku skrinke kovovú konzolu.
c. Odpojte kábel pevného disku a kábel optickej jednotky a odstráňte z počítača kovový rozdeľovač.
Demontáž a montáž komponentov
71
Page 72
d. Uvoľnite skrutky, ktoré pripevňujú k systémovej doske chladič.
e. Odpojte od systémovej dosky kábel ventilátora.
72
Demontáž a montáž komponentov
Page 73
f. Nadvihnite procesor CPU 0 spolu s chladičom a vyberte ho z počítača.
5. Postup demontáže procesora zo zostavy chladiča:
a. Stlačte poistku, ktorá pripevňuje procesor k zostave chladiča.
Demontáž a montáž komponentov
73
Page 74
b. Vypáčte západky a oddeľte procesor od zostavy chladiča.

Montáž druhého procesora a rozširujúcej karty

1. Postup montáže procesora na zostavu chladiča:
a. Na procesor naneste teplovodivý gél.
74
Demontáž a montáž komponentov
Page 75
b. Položte procesor na miesto na zostavu chladiča.
c. Stlačte poistku, ktorá zaisťuje procesor k zostave chladiča.
Demontáž a montáž komponentov
75
Page 76
2. Namontujte procesor CPU 0 a zostavu chladiča.
a. Namontujte procesor CPU 0 pripevnený k zostave chladiča na systémovú dosku.
b. Pripojte k príslušnému konektoru na systémovej doske kábel ventilátora CPU 0.
76
Demontáž a montáž komponentov
Page 77
c. Utiahnite skrutky, ktoré pripevňujú chladič k systémovej doske.
d. Odstráňte kryt z konektora procesora CPU 1 (ak je cieľom servisu inovácia).
Demontáž a montáž komponentov
77
Page 78
e. Prevlečte kábel pevného disku a kábel optickej jednotky cez kovový rozdeľovač.
f. Zaskrutkujte skrutku, ktorá pripevňuje kovový rozdeľovač ku skrinke.
78
Demontáž a montáž komponentov
Page 79
g. Namontujte na miesto vzduchový plášť procesora CPU 0.
3. Postup montáže procesora CPU 1 a rozširujúcej karty:
a. Vložte rozširujúcu kartu na miesto do počítača.
Demontáž a montáž komponentov
79
Page 80
b. Stlačte poistku rozširujúcej karty, aby ste kartu zaistili.
c. Pripojte k rozširujúcej karte napájací kábel.
80
Demontáž a montáž komponentov
Page 81
d. Namontujte na miesto zostavu chladiča s pripevneným procesorom CPU 1 a utiahnite skrutky, ktoré ju pripevňujú [1].
e. Namontujte na miesto zostavu chladiča s pripevneným procesorom CPU 1 a utiahnite skrutky, ktoré ju pripevňujú [1].
Demontáž a montáž komponentov
81
Page 82
4. Montáž bočného krytu
5. Postupujte podľa pokynov uvedených v časti Po servisnom úkone v počítači.

Systémová doska

Demontáž systémovej dosky

1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. bočný kryt b. vzduchový plášť c. grafický procesor d. pamäťový modul e. ventilátor systému f. zadný ventilátor systému g. PHM h. držiak karty PCIe
3. Demontáž systémovej dosky:
a. Demontujte konzolu [1] zo systémovej dosky. b. Ak chcete demontovať konzolu pripevnenú k ventilátoru systému, demontujte skrutku [2], ktorá zaisťuje pevnú konzolu
k systémovej doske.
c. Nadvihnite pevnú konzolu ventilátora systému zo systémovej dosky [3].
82
Demontáž a montáž komponentov
Page 83
d. Od konektorov systémovej dosky odpojte tieto káble:
audio kábel [1]
napájací kábel [2]
držiak káblov [3]
napájací kábel [4]
24-kolíkový napájací kábel [5]
predný I/O panel [6]
Demontáž a montáž komponentov
83
Page 84
e. Odpojte nasledujúce káble:
kábel SATA 2, 3, 4, 5 [1]
kábel SATA 0,1 [2]
kábel ODD 0, 1 [3]
kábel USB 3.1 [4]
kábel predného ventilátora systému [5]
POZNÁMKA:
Ťahaním za káble ich môžete uvoľniť z konektora.
84 Demontáž a montáž komponentov
Konektory neodpájajte ťahaním za káble. Namiesto toho odpojte kábel potiahnutím za koniec konektora.
Page 85
f. Odstráňte skrutky, ktoré držia systémovú dosku v skrinke.
Demontáž a montáž komponentov
85
Page 86
g. Systémovú dosku posuňte smerom k modulu konzoly HDD a demontujte ju zo systému.
86
Demontáž a montáž komponentov
Page 87
h. Nadvihnite systémovú dosku a vyberte ju zo šasi.
Demontáž a montáž komponentov
87
Page 88

Montáž systémovej dosky

1. Systémovú dosku zarovnajte so šasi a umiestnite ju tam.
2. Systémovú dosku zasuňte na jej miesto.
3. Priskrutkujte skrutky, ktoré pripevňujú systémovú dosku k šasi.
4. Umiestnite pevnú konzolu ventilátora systému a priskrutkujte skrutkou k systémovej doske.
5. Pripojte káble nasledujúcich komponentov:
audio kábel
napájací kábel
napájací kábel
kábel napájania s 24 kolíkmi
predný I/O panel
káble SATA
káble ODD
káble USB 3.1
Kábel predného ventilátora systému
6. Nainštalujte nasledujúce komponenty:
a. držiak karty PCIe b. pamäťový modul c. ventilátor systému d. zadný ventilátor systému e. PHM f. vzduchový plášť g. grafický procesor h. bočný kryt
7. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Komponenty na systémovej doske

Na nasledujúcom obrázku sú znázornené komponenty systémovej dosky.
88
Demontáž a montáž komponentov
Page 89
1. Zásuvka 6 PCI 2. Zásuvka PCI 3x16
3. Pamäťové sloty 4. CPU0
5. Pamäťové sloty 6. Konektor zvuku na prednom paneli
7. Napájací port CPU 8. Port zadného ventilátora 0
9. Port ventilátora HDD 10. Port zadného ventilátora 1
11. PCIE1 12. PCIE0
13. Port ovládania napájania 14. piezo reproduktor
15. Ventilátor CPU 0 16. Ventilátor systému 2
17. Ventilátor systému 1 18. Konektor dosky CPU1
19. Gombíková batéria 20. Tepelný port HDD
21. Napájací port 22. Diaľkové napájanie
23. USB 2_INT 24. Napájací konektor na prednom paneli
25. Ventilátor systému 0 26. USB 2_flex
27. Port USB 3.2 na prednom paneli 28. USB 3.1 na prednom paneli
29. Porty SATA 0, 1, 2, 3, 4, 5 a ODD 0, 1 30. VROC_key
Demontáž a montáž komponentov 89
Page 90

Technológia a komponenty

V tejto kapitole nájdete informácie o technológiách a komponentoch, ktoré sú súčasťou zariadenia.
Témy:
Konfigurácia pamäte
Zoznam technológií
Radič MegaRAID 9440-8i a 9460-16i
Teradici PCoIP

Konfigurácia pamäte

Táto časť obsahuje údaje o konfigurácii pamäte pre systémy Dell Precision Tower 7820 .
V nasledujúcej tabuľke uvádzame pravidlá konfigurácie pamäťových modulov a ich osadenia pre pracovnú stanicu Dell Precision Tower
4
7820:

Zoznam technológií

Táto časť obsahuje údaje o technológiách dodávaných s produktmi Dell Precision 7820 Tower.
90 Technológia a komponenty
Page 91
Nasledujúca tabuľka obsahuje zoznam základných technológií dostupných na systémoch Dell Precision7820 Tower určených iba pre interných používateľov spoločnosti Dell.
Tabuľka2. Zoznam technológií
Počet Kategória Technológia Cesta v prehliadači
1 Čipová súprava Intel C620 Series Chipset (C621)
2 Procesor
3 Pamäť DDR4
4 Zvuk Integrovaný zvukový kodek
5 Sieť Integrovaná sieťová karta
Procesor Intel Xeon Platinum 81xx
Procesor Intel Xeon Gold 61xx
Procesor Intel Xeon Gold 51xx
Procesor Intel Xeon Silver
41xx
Procesor Intel Xeon Bronze 31xx
Procesory Intel Xeon Gold 52xx
Procesory Intel Xeon Silver 42xx
Procesory Intel Xeon Bronze 32xx
Procesory Intel Xeon Platinum 82xx
Procesory Intel Xeon Gold 62xx
Realtek ALC3234 s vysokým rozlíšením (2 kanály)
s portom RJ-45
6 Grafika Radeon Pro WX
NVIDIA
9100
7100
5100
4100
3100
2100
3 200
Quadro GP100
Quadro P6000
Quadro P5000
Quadro P4000
Quadro P2000
Quadro P1000
Quadro P600
Quadro P400
Quadro 8000
Quadro 2200
Quadro P620
Quadro GV100
NVS 310
NVS 315
Quadro RTX 4000
Quadro RTX 5000/6000
GeForce RTX 2080 B
Technológia a komponenty 91
Page 92
Tabuľka2. Zoznam technológií (pokračovanie)
Počet Kategória Technológia Cesta v prehliadači
7 Dátové úložisko SATA
SAS
Dell UltraSpeed Quad (premosťovač PCIe M.2)
Dell UltraSpeed Duo (premosťovač PCIe M.2)
9 Riešenia na
vzdialený prístup
1-1 Teradici PCoIP
KLIENT: nulový klient Dell alebo inej značky (TERA Gen 2) (Dell-Wyse P25), podpora dvoch monitorov
HOSTITEĽ: dve hostiteľské karty PCIe x1 PCoIP (TERA Gen 2)
KLIENT: nulový klient Dell alebo inej značky (TERA Gen 2) (Dell-Wyse P45), podpora štyroch monitorov
HOSTITEĽ: štyri hostiteľské karty PCIe x1 PCoIP (TERA Gen 2)
Podpora konfigurácií s dvomi kartami Terra
POZNÁMKA: Ďalšie informácie o inštalácii hostiteľského
ovládača karty Teradici PCoIP nájdete v časti Teradici PCoIP.

Radič MegaRAID 9440-8i a 9460-16i

Malé a stredne veľké podniky (MSP), ktoré zavádzajú serverové platformy a pracovné stanice na základnej úrovni potrebujú finančne dostupné a spoľahlivé dátové úložiská. Adaptér úložiska s tromi režimami MegaRAID Tri-Mode je karta radiča pre SAS/SATA/PCIe (NVMe) s rýchlosťou prenosu dát 12 Gb/s, ktorá vychádza v ústrety týmto potrebám a poskytuje overený výkon a ochranu údajov v rámci poľa RAID pre celý rad aplikácií, ktoré nie sú kriticky dôležité z hľadiska podniku. Adaptéry úložiska MegaRAID Tri-Mode prinášajú výhody výkonu rozhrania NVMe pre vrstvu úložiska, a to vďaka pripojiteľnosti a ochrane údajov pre rozhrania SAS/SATA. Tieto ovládače založené na dvojjadrovom procesore SAS3516 alebo SAS3508 RAID on Chip (ROC) a 72-bitovej pamäti DDR4-2133 SDRAM umožňujú rozšírenie šírky pásma a zvýšenie výkonnosti I/O operácií/s a ideálne sa hodia pre špičkové servery, ktoré využívajú interné úložiská alebo sa pripájajú
k rozsiahlym externým ukladacím zariadeniam.
POZNÁMKA: Radiče MegaRAID 9440 a 9460 sú podporované iba pri konfiguráciách s procesormi Intel Xeon radu W.
Technológia Tri-Mode SerDes umožňuje prevádzku ukladacích zariadení NVMe, SAS alebo SATA v jedinej pozícii na disku. Všetky tri režimy súbežne slúžiace diskom NVMe, SAS a SATA je možné prevádzkovať prostredníctvom jediného radiča. Radič zosúladí rýchlosti a protokoly tak, aby bezchybne fungovali s každým z uvedených troch typov ukladacích zariadení. Podpora Tri-Mode umožňuje bezproblémový vývoj existujúcej infraštruktúry dátového centra. Modernizácia s použitím radiča s tromi režimami umožňuje používateľom prekročiť hranice diskov SAS/SATA a použiť rozhranie NVMe bez rozsiahlejších zmien konfigurácie ostatných systémov. Adaptéry ukladacieho priestoru MegaRAID Tri-Mode podporujú zariadenia NVMe x1, x2 a x4 založené na systémoch REFCLK a SRIS.
92
Technológia a komponenty
Page 93
Kľúčové vlastnosti:
Technológia Tri-Mode SerDes umožňuje prevádzku zariadení NVMe, SAS alebo SATA v jedinej pozícii na disku a tým aj nekonečnú flexibilitu dizajnu.
Podporuje rýchlosť prenosu údajov 12, 6 a 3 Gb/s pri disku SAS a 6 a 3 Gb/s pri disku SATA.
Až 8 liniek PCIe. Každá linka podporuje šírku linky x4, x2 alebo x1, s podporou 8,0 GT/s (PCIe Gen3) na kanál
V súlade so SFF-9402, výstup kolíkov konektora
V súlade so SFF-8485, SGPIO
Je vhodný pre servery namontované do stojanov s faktorom nízkoprofilovej formy a bočne namontovanými konektormi disku SAS
Podporuje kritické aplikácie s veľkou šírkou pásma s pripojiteľnosťou PCIe 3.1
Dynamické zálohovanie CacheVault v prípade výpadku napájania. Podporuje správu chybných blokov
Ochrana vyváženia a výkon pre kritické aplikácie s úrovňami RAID 0, 1, 5, 6, 10, 50 a 60
Tabuľka3. Funkcie radiča MegaRAID 9440-8i a 9460-16i
9440-8i 9460-16i
Porty 8 interné 16 interné
Konektory 2 x SFF8643 4 x SFF8643 x4
Podpora ukladacieho rozhrania
Max. počet zariadení na radič
Vyrovnávacia pamäť N/A 4 GB 2133 MHz DDR4 SDRAM
I/O procesor/radič SAS SAS3408 SAS3516
Typ hostiteľskej zbernice PCIe 3.1 x8 PCIe 3.1 x8
Ochrana vyrovnávacej pamäte N/A
SATA: osem x1
SAS: jeden x8, dva x4, štyri x2, osem x1
NVMe: dva x4, štyri x2, štyri x1
SAS/SATA: 64
NVMe: 4
SATA: šestnásť x1
SAS: dva x8, štyri x4, osem x2, šestnásť x1
NVMe: štyri x4, osem x2, osem x1
SAS/SATA: 240
NVMe: 24
CacheVault
Technológia a komponenty 93
Page 94
Tabuľka3. Funkcie radiča MegaRAID 9440-8i a 9460-16i (pokračovanie)
9440-8i 9460-16i
CVPM05
Fyzické rozmery 6,127” x 2,712” (155,65 mm x 68,90 mm) 6,127” x 2,712” (155,65 mm x 68,90 mm)
Maximálne prevádzkové podmienky
MTBF (vypočítané) >3 000 000 hodín pri 40C >3 000 000 hodín pri 40C
Prevádzkové napätie +12 V +/-8 %; 3,3 V +/-9 % +12 V +/-8 %; 3,3 V +/-9 %
Hardvérová záruka 3 roky; s možnosťou rozšírenej výmeny 3 roky; s možnosťou rozšírenej výmeny
MegaRAID Management Suite
Zákonné osvedčenia
Prevádzková:
10 °C až 55 °C
20 % až 80 % (nekondenzujúca)
Prúdenie vzduchu: 300 LFM
Ukladanie:
–45 °C až 105 °C
5 % až 90 % (nekondenzujúca)
LSI Storage Authority (LSA)
StorCLI (rozhranie príkazového riadka), CTRL-R (pomôcka konfigurácie systému BIOS), HII (UEFI infraštruktúra Human Interface)
USA (FCC 47 CFR časť 15 oddiel B, trieda B); Kanada (ICES -003, trieda B); Taiwan (CNS 13438); Japonsko (VCCI V-3);
Austrália/Nový Zéland (AS/NZS CISPR 22); Kórea (RRA č. 2013-24 a 25); Európa (EN55022/EN55024);
Bezpečnosť: EN/IEC/UL 60950; SoNL; OEEZ
Prevádzková:
10 °C až 55 °C
20 % až 80 % (nekondenzujúca)
Prúdenie vzduchu: 300 LFM
Ukladanie:
–45 °C až 105 °C
5 % až 90 % (nekondenzujúca)
LSI Storage Authority (LSA)
StorCLI (rozhranie príkazového riadka), CTRL-R (pomôcka konfigurácie systému BIOS), HII (UEFI infraštruktúra Human Interface)
USA (FCC 47 CFR časť 15 oddiel B, trieda B); Kanada (ICES -003, trieda B); Taiwan (CNS 13438); Japonsko (VCCI V-3);
Austrália/Nový Zéland (AS/NZS CISPR 22); Kórea (RRA č. 2013-24 a 25); Európa (EN55022/EN55024);
Bezpečnosť: EN/IEC/UL 60950; SoNL; OEEZ
OS Support Microsoft Windows, VMware vSphere/
ESXi, Red Hat Linux, SuSe Linux, Ubuntu Linux, Oracle Linux, CentOS Linux, Debian Linux, Fedora a FreeBSD. V súvislosti s podporou ovládača alebo softvéru Oracle Solaris kontaktujte podporu spoločnosti Oracle.
Microsoft Windows, VMware vSphere/ ESXi, Red Hat Linux, SuSe Linux, Ubuntu Linux, Oracle Linux, CentOS Linux, Debian Linux, Fedora a FreeBSD. V súvislosti s podporou ovládača alebo softvéru Oracle Solaris kontaktujte podporu spoločnosti Oracle.

Teradici PCoIP

Táto časť obsahuje prehľad inštalačného procesu ovládača hostiteľa.
Montáž karty hostiteľa Teradici PCoIP Dual/Quad
Nainštalujte softvér hostiteľského ovládača PCoIP z lokality dell.com/support.
POZNÁMKA:
počítačom a klientom VMware View aktívna relácia sprostredkovaná aplikáciou VMware View. V takom prípade to po odstránení softvéru ovládača povedie k strate prístupu k myši a klávesnici.
Ak chcete aktualizovať softvér hostiteľského ovládača PCoIP v tomto type nasadenia, zvoľte niektorú z týchto možností:
Softvér hostiteľského ovládača PCoIP nie je možné aktualizovať, kým je medzi hostiteľskou pracovnou stanicou či
94
Technológia a komponenty
Page 95
Pripojte sa k hostiteľovi z nulového klienta.
Aktualizujte softvér, pričom ste pripojení k hostiteľovi pomocou iného protokolu prístupu k vzdialenej ploche, ako je RDP alebo VNC.
Inštalácia softvéru hostiteľského ovládača PCoIP na hostiteľskom počítači:
1. Z lokality podpory Teradici si stiahnite softvér hostiteľského klienta PCoIP (kliknite na položku Aktuálny produkt a vydania PCoIP).
2. Prihláste sa na administračné rozhranie webu pre hostiteľskú kartu.
3. V ponuke Configuration > Host Driver Function (Konfigurácia > Funkcia hostiteľského ovládača) povoľte položku Funkcia hostiteľského ovládača.
4. Reštartujte hostiteľský počítač.
5. Nainštalujte hostiteľský softvérový balík PCoIP adekvátny operačnému systému nainštalovanému na hostiteľskom počítači. Inštaláciu môžete spustiť tak, že dvakrát kliknete na inštalátor:
a. 64 bitov: PCoipHostSoftware_x64-v4.3.0.msi (alebo novší)
6. Keď sa objaví uvítacia obrazovka, kliknite na položku Next (Ďalej).
7. Potvrďte súhlas s podmienkami a kliknite na položku Next (Ďalej).
8. Uistite sa o správnosti cieľa inštalácie a kliknite na položku Next (Ďalší).
9. Kliknite na možnosť Install (Inštalovať).
POZNÁMKA: Po nainštalovaní ovládača pre systém Windows 7 sa môže zobraziť dialógové okno Zabezpečenie systému
Windows. Kliknutím na položku Install (Inštalovať) pokračujte v inštalácii. Ak v budúcnosti nechcete, aby sa toto okno zobrazovalo, označte možnosť Always trust software from Teradici Corporation (Vždy dôverovať softvéru od spoločnosti Teradici Corporation).
10. V prípade požiadania reštartujte operačný systém, inak tento krok preskočte. Po reštartovaní bude inštalácia softvéru hostiteľského ovládača po zavedení operačného systému pokračovať. Pokračujte kliknutím na položku Install (Inštalovať).
11. Kliknutím na položku Finish (Dokončiť) dokončite inštaláciu.
Konfigurácia kábla na riadenie spotreby pre portál a hostiteľskú kartu Teradici PCoIP
Ak je vaša pracovná stanica Dell Precision vybavená voliteľným portálom a hostiteľskou kartou Teradici PCoIP, uistite sa, že kábel na riadenie spotreby na karte Teradici je riadne pripojený k systémovej doske. Kábel na riadenie spotreby na karte Teradici musí byť pripojený k správnemu konektoru systémovej dosky na diaľkové napájanie. Na nižšie znázornenom obrázku uvádzame príklad konektora diaľkového
Technológia a komponenty
95
Page 96
napájania, ktorý je na diagrame systémovej dosky označený číslom 22:
Kábel karty Teradici na riadenie spotreby nesmie byť pripojený k 2-pinovej prepojke na vymazanie CMOS ani k prepojke na vymazanie hesla.
96
Technológia a komponenty
Page 97
Ak totiž pripojíte kábel na riadenie spotreby k prepojke na vymazanie CMOS, pri odoslaní požiadavky na reštartovanie na diaľku karte Teradici sa vynulujú nastavenia systému BIOS. Potom budete musieť znova nastaviť čas systému, ako aj nastavenia systému BIOS.
Ak pripojíte kábel karty Teradici na riadenie spotreby k prepojke na vymazanie hesla, heslo systému BIOS sa vymaže a vy budete musieť nastaviť nové.
Technológia a komponenty
97
Page 98

Technické údaje systému

Témy:
Technické údaje systému
Technické údaje pamäte
Technické údaje videa
Technické údaje o audio zariadeniach
Technické údaje siete
Zásuvky pre karty
Technické údaje úložiska
Externé konektory
Technické údaje napájania
Fyzické údaje
Požiadavky na prostredie
Tabuľka s údajmi o využití procesora v konfiguráciách s modulmi AEP DIMM

Technické údaje systému

5
Funkcia
Typ procesora
Vyrovnávacia pamäť spolu
Technické údaje
Procesory Intel Xeon Platinum 81xx
Procesory Intel Xeon Gold 51xx
Procesory Intel Xeon Gold 61xx
Procesory Intel Xeon Silver 41xx
Procesory Intel Xeon Gold 52xx
Procesory Intel Xeon Silver 42xx
Procesory Intel Xeon Bronze 32xx
Procesory Intel Xeon Platinum 82xx
Procesory Intel Xeon Gold 62xx
Až do 38,5 MB

Technické údaje pamäte

Funkcie
Typ DDR4 ECC
Rýchlosť Až 2 933 MHz
Konektory 12 slotov na moduly DIMM
Kapacita 6-kanálové pamäťové moduly DDR4 2 933 MHz až do 768 GB (ECC) s dvojjadrovými procesormi
Maximálna pamäť 768 GB
Technické údaje
98 Technické údaje systému
Page 99

Technické údaje videa

Funkcie Technické údaje
Grafická karta
Radeon Pro WX 9100
NVIDIA Quadro GP100
NVIDIA Quadro P6000
NVIDIA Quadro P5000
Radeon Pro WX 7100
Radeon Pro WX 5100
Radeon Pro WX 4100
NVIDIA Quadro P4000
NVIDIA Quadro P2000
Radeon Pro WX 3100
Radeon Pro WX 2100
NVIDIA Quadro P1000
NVIDIA Quadro P600
NVIDIA Quadro P400
NVIDIA NVS 310
NVIDIA NVS 315
NVIDIA Quadro RTX 4000
NVIDIA Quadro RTX 5000/6000
NVIDIA GeForce RTX 2080 B

Technické údaje o audio zariadeniach

Funkcie
Typ Audio kodek s vysokou rozlišovacou schopnosťou (2 kanály)
Radič Integrovaný Realtek ALC3234
Menovitý výkon vnútorného reproduktora
Podpora interného mikrofónu
Technické údaje
2 W
nie

Technické údaje siete

Funkcie
Integrovaná
Voliteľné
Technické údaje
Radiče Intel i219 Gigabit Ethernet s funkciami Intel Remote Wake UP, PXE a podporou rámcov Jumbo.
Intel i210 10/100/1000, jeden port PCIe (Gen 1 x1), gigabitová sieťová karta
Intel X550-T2 10 GbE, dva porty PCIe (Gen 3 x 4), sieťová karta
Aquantia AQN-108 2,5 Gbit/5 Gbe, jedna sieťová karta PCIe (Gen 3 x 4)

Zásuvky pre karty

Funkcie
Typ PCIE Gen 3
Technické údaje
Technické údaje systému 99
Page 100
Funkcie Technické údaje
Zásuvky
2 PCIe x 16
1 PCIe x 16 zapojené ako x8
1 PCIe x 16 zapojené ako x4
1 PCIe x 16 zapojené ako x1
1 PCI 32/33

Technické údaje úložiska

Funkcie Technické údaje
Externe prístupné DVD-ROM; DVD+/-RW 5,25-palcový, možnosti šachty: BD, DVD+/-RW
Interne prístupné
Disky SSD M.2 NVMe PCIe – jednotky až do 4 x 1 TB na kartách 1 Dell Precision Ultra-Speed Drive Quad x16
Predné disky SSD FlexBay M.2 NVMe PCIe – jednotky až do 2 x 1 TB
Jednotky až do 6 x 2,5-palca SATA
Jednotky až do 5 x 3,5-palca SATA
Tenká jednotka ODD
Zariadenie SAS dostupné s voliteľným radičom

Externé konektory

Funkcie
Audio
Sieť vzadu – 1 x sieťový port RJ45
USB
Sériový port vzadu – 1 x sériový port
PS2
Technické údaje
vzadu – 1 x zvukový vstup / mikrofón
vzadu – 1 x zvukový výstup
vpredu – 1 x univerzálny zvukový konektor jack
vpredu – 4 x USB 3.1 Gen1
vzadu – 6 x USB 3.1 Gen1
vzadu – 1 x klávesnica
vzadu – 1 x myš

Technické údaje napájania

Funkcie
Príkon 950 W
Napätie vstupné napätie 100 V stried. – 240 V stried.
Technické údaje

Fyzické údaje

Funkcie
Výška 417,9 mm
Šírka 176,5 mm
100 Technické údaje systému
Technické údaje
