Dell Precision 7710 User Manual [fr]

Dell Precision 17 série 7000 (7710)

Manuel du propriétaire

Modèle réglementaire: P29E Type réglementaire: P29E001

pays. Dell et le logo Dell sont des marques de Dell Inc. aux États-Unis et/ou dans d'autres juridictions. Toutes les autres marques et tous les noms de produits mentionnés dans ce document peuvent être des marques de leurs sociétés respectives.

2017 - 10

Rév. A01

Table des matières

1 Intervention à l’intérieur de votre ordinateur...................................................................................................5

Consignes de sécurité....................................................................................................................................................... 5

Avant une intervention à l’intérieur de l’ordinateur.........................................................................................................5

Outils recommandés..........................................................................................................................................................6

Mise hors tension de l’ordinateur..................................................................................................................................... 6

Après une intervention à l’intérieur de l’ordinateur.........................................................................................................6

2 Retrait et installation de composants.............................................................................................................8

Présentation du système...................................................................................................................................................8

Connexion à une station d’accueil..............................................................................................................................9

Retrait de la carte SD (Secure Digital)...........................................................................................................................10

Installation de la carte SD................................................................................................................................................10

Retrait du cache de la pile du système.......................................................................................................................... 10

Installation du cache de la batterie.................................................................................................................................10

Retrait de la batterie.........................................................................................................................................................10

Installation de la batterie...................................................................................................................................................11

Retrait du cache de fond..................................................................................................................................................11

Installation du cache de fond........................................................................................................................................... 11

Retrait de la carte SIM.....................................................................................................................................................12

Installation de la carte SIM...............................................................................................................................................12

Retrait du disque dur........................................................................................................................................................12

Installation du disque dur................................................................................................................................................. 13

Retrait du clavier...............................................................................................................................................................13

Installation du clavier........................................................................................................................................................ 14

Retrait de la mémoire secondaire................................................................................................................................... 15

Installation de la mémoire secondaire.............................................................................................................................15

Retrait de la mémoire principale......................................................................................................................................15

Installation de la mémoire principale...............................................................................................................................16

Retrait de la carte réseau étendu sans l (WWAN) (en option).................................................................................16

Installation de la carte WWAN (en option).................................................................................................................... 17

Retrait de la carte WLAN (Wireless Local Area Network)...........................................................................................17

Installation de la carte de réseau sans l WLAN........................................................................................................... 18

Retrait du disque SSD M.2 (Solid State Drive)............................................................................................................. 18

Installation du disque SSD M.2....................................................................................................................................... 19

Retrait de la pile bouton...................................................................................................................................................19

Installation de la pile bouton............................................................................................................................................20

Retrait du câble de disque dur........................................................................................................................................20

Installation du câble de disque dur..................................................................................................................................21

Retrait du port du connecteur d'alimentation............................................................................................................... 21

Installation du port du connecteur d’alimentation.........................................................................................................21

Retrait du repose-mains..................................................................................................................................................22

Installation du repose-mains........................................................................................................................................... 22

Retrait des haut-parleurs ............................................................................................................................................... 23

Table des matières

Installation des haut-parleurs..........................................................................................................................................23

Retrait de la carte d'entrées/sorties (E/S) gauche.....................................................................................................23

Installation de la carte d’E/S gauche.............................................................................................................................24

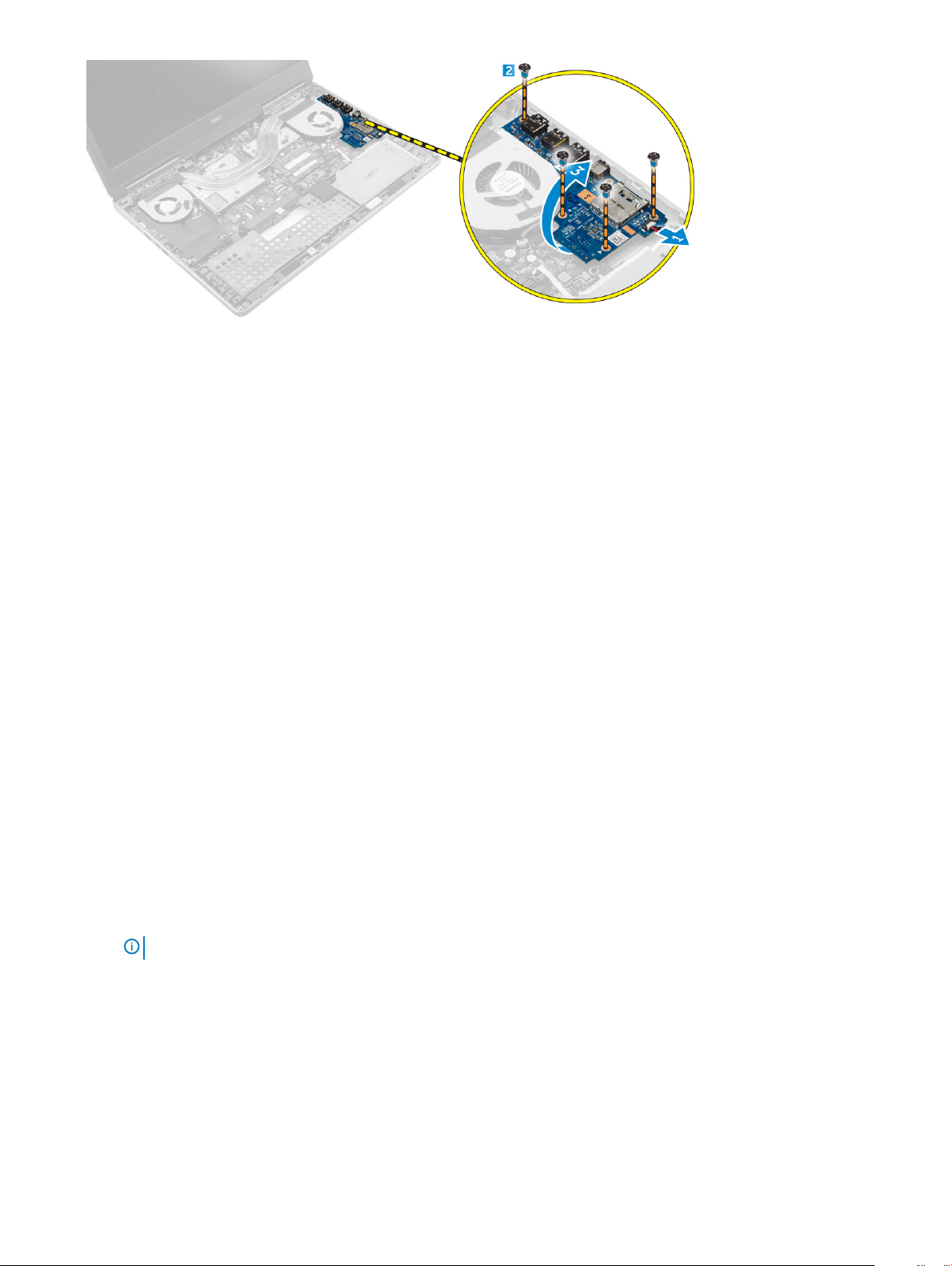

Retrait de la carte d'entrées/sorties (E/S) droite........................................................................................................24

Installation de la carte d’E/S droite................................................................................................................................25

Retrait du bloc dissipateur thermique............................................................................................................................25

Installation du bloc dissipateur thermique.....................................................................................................................26

Retrait de la carte vidéo..................................................................................................................................................26

Installation de la carte vidéo............................................................................................................................................27

Retrait de l’assemblage de l’écran..................................................................................................................................27

Installation de l’ensemble écran......................................................................................................................................29

Retrait du cadre d’écran..................................................................................................................................................29

Installation du cadre d’écran...........................................................................................................................................30

Retrait de la caméra.........................................................................................................................................................30

Installation de la caméra...................................................................................................................................................31

Retrait de la carte système..............................................................................................................................................31

Installation de la carte système...................................................................................................................................... 32

Retrait de la carte LED....................................................................................................................................................32

Installation de la carte LED............................................................................................................................................. 33

3 System Setup (Conguration du système)...................................................................................................34

Séquence de démarrage................................................................................................................................................. 34

Touches de navigation.....................................................................................................................................................34

System setup options (Options de conguration du système)..................................................................................35

Mise à jour du BIOS ........................................................................................................................................................45

Mot de passe système et de conguration.................................................................................................................. 46

Attribution d’un mot de passe système et de conguration.................................................................................46

Suppression ou modication d’un mot de passe système et/ou de conguration............................................ 47

4 Diagnostics..................................................................................................................................................48

Diagnostisc ePSA (Enhanced Pre-Boot System Assessment)..................................................................................48

5 Dépannage de l'ordinateur........................................................................................................................... 49

Voyant d’alimentation...................................................................................................................................................... 49

Voyant de diagnostic unique.....................................................................................................................................49

Voyants d’état de la batterie...........................................................................................................................................50

6 Caractéristiques...........................................................................................................................................51

Spécications techniques................................................................................................................................................51

7 Contacter Dell..............................................................................................................................................57

Contacter Dell...................................................................................................................................................................57

Table des matières

Intervention à l’intérieur de votre ordinateur

Consignes de sécurité

Suivez les recommandations de sécurité ci-dessous pour protéger votre ordinateur et vos données personnelles de toute détérioration. Sauf indication contraire, chaque procédure mentionnée dans ce document suppose que les conditions suivantes sont réunies :

• Vous avez pris connaissance des consignes de sécurité fournies avec votre ordinateur.

• Un composant peut être remplacé ou, si acheté séparément, installé en exécutant la procédure de retrait dans l’ordre inverse.

AVERTISSEMENT : Déconnectez toutes les sources d'alimentation avant d'ouvrir le capot ou les panneaux de l'ordinateur.

Lorsque vous avez ni de travailler à l'intérieur de l'ordinateur, remettez en place tous les capots, panneaux et vis avant de connecter l'ordinateur à une source d'alimentation.

AVERTISSEMENT : Avant d’intervenir dans l’ordinateur, lisez les informations de sécurité fournies avec l’ordinateur. D’autres

informations sur les meilleures pratiques de sécurité sont disponibles sur la page d’accueil Regulatory Compliance (Conformité réglementaire) accessible à l’adresse www.dell.com/regulatory_compliance

PRÉCAUTION : La plupart des réparations ne peuvent être eectuées que par un technicien de maintenance agréé. N'eectuez

que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

PRÉCAUTION : Pour éviter une décharge électrostatique, raccordez-vous à la terre à l’aide d’un bracelet antistatique ou en

touchant une surface métallique non peinte, par exemple un connecteur sur le panneau arrière de l’ordinateur.

PRÉCAUTION : Manipulez avec précaution les composants et les cartes. Ne touchez pas les composants ni les contacts des

cartes. Saisissez les cartes par les bords ou par le support de montage métallique. Saisissez les composants, processeur par exemple, par les bords et non par les broches.

PRÉCAUTION : Lorsque vous déconnectez un câble, tirez sur le connecteur ou sa languette, mais pas sur le câble lui-même.

Certains câbles sont dotés de connecteurs avec dispositif de verrouillage. Si vous déconnectez un câble de ce type, appuyez d’abord sur le verrou. Lorsque vous démontez les connecteurs, maintenez-les alignés uniformément pour éviter de tordre les broches. Enn, avant de connecter un câble, vériez que les deux connecteurs sont correctement orientés et alignés.

REMARQUE : La couleur de votre ordinateur et de certains composants peut diérer de celle de l’ordinateur et des composants

illustrés dans ce document.

Avant une intervention à l’intérieur de l’ordinateur

Pour ne pas endommager l’ordinateur, procédez comme suit avant d’intervenir dans l’ordinateur.

1 Veillez à suivre les Consignes de sécurité. 2 Assurez-vous que la surface de travail est plane et propre an d’éviter de rayer le capot de l’ordinateur. 3 Éteignez votre ordinateur (voir Mise hors tension de l’ordinateur).

PRÉCAUTION

4 Déconnectez tous les câbles réseau de votre ordinateur. 5 Débranchez l'ordinateur et tous les périphériques qui y sont reliés de leur source d'alimentation. 6 Appuyez sur le bouton d'alimentation et maintenez-le enfoncé lorsque l'ordinateur est débranché an de mettre à la terre la carte

système.

: Pour déconnectez un câble réseau, débranchez-le d’abord de l’ordinateur, puis du périphérique réseau.

Intervention à l’intérieur de votre ordinateur 5

7 Retirez le capot.

PRÉCAUTION : Avant de toucher un élément dans l’ordinateur, raccordez-vous à la terre en touchant une surface métallique

non peinte, telle que le métal à l’arrière de l’ordinateur. Pendant l’intervention, touchez régulièrement une surface métallique non peinte pour éliminer l’électricité statique qui pourrait endommager les composants.

Outils recommandés

Les procédures mentionnées dans ce document nécessitent les outils suivants :

• petit tournevis à tête plate

• tournevis Phillips n°0

• Tournevis cruciforme Phillips n° 1

• petite pointe en plastique

Mise hors tension de l’ordinateur

PRÉCAUTION : Pour éviter de perdre de données, enregistrez et refermez tous les chiers ouverts, puis quittez tous les

programmes ouverts avant de mettre hors tension l’ordinateur.

1 Mise hors tension de l’ordinateur

• Dans Windows 10 (à l’aide d’un périphérique tactile ou de la souris) :

1 Cliquez ou appuyez sur .

2 Cliquez ou appuyez sur puis cliquez sur ou appuyez sur Arrêter.

• Dans Windows 8 (à l’aide d’un périphérique tactile ou de la souris) : 1 Balayez à partir du bord droit de l’écran pour ouvrir le menu Charms et sélectionnez Paramètres.

2 Touchez puis sélectionnez Arrêter

• Sous Windows 8 (si vous utilisez une souris) : 1 Pointez sur l’angle supérieur droit de l’écran et cliquez sur Paramètres.

2 Cliquez sur puis sélectionnez Arrêter

• Dans Windows 7: 1 Cliquez sur Démarrer. 2 Cliquez sur Arrêter.

1 Cliquez sur Démarrer. 2 Cliquez sur la èche dans le coin inférieur droit du menu Démarrer puis cliquez sur Fermer la session.

2 Vériez que l'ordinateur et tous les périphériques connectés sont hors tension. Si l'ordinateur et les périphériques ne sont pas mis hors

tension automatiquement lorsque vous arrêtez le système d'exploitation, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 6 secondes environ pour les mettre hors tension.

Après une intervention à l’intérieur de l’ordinateur

Après avoir exécuté une procédure de remplacement ou de remise en place, ne mettez l’ordinateur sous tension qu’après avoir connecté les périphériques externes, les cartes et les câbles.

Intervention à l’intérieur de votre ordinateur

PRÉCAUTION : Pour ne pas endommager l'ordinateur, utilisez uniquement la batterie conçue pour cet ordinateur Dell. N'utilisez

pas les batteries destinées aux autres ordinateurs Dell.

1 Branchez les périphériques externes (réplicateur de port ou périphérique d'accueil, par exemple), et remettez en place les cartes de

type ExpressCard.

2 Connectez à l’ordinateur le câble téléphonique ou les câbles réseau.

PRÉCAUTION : Pour connecter un câble réseau, commencez par brancher le câble sur le périphérique réseau, et seulement

ensuite sur l'ordinateur.

3 Remettez en place la batterie. 4 Remettez en place le cache de fond. 5 Branchez l'ordinateur et tous les périphériques connectés sur leurs prises secteur respectives. 6 Mettez sous tension l'ordinateur.

Intervention à l’intérieur de votre ordinateur 7

Retrait et installation de composants

Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur.

Présentation du système

Figure 1. Vue avant

Figure 2. Vue arrière

1 Microphone 2 Caméra (en option)

8 Retrait et installation de composants

3 Voyant d’état de la caméra (en option) 4 Port réseau 5 Port d’alimentation 6 Bouton d'alimentation (sans voyant) 7 Fente pour câble de sécurité 8 Connecteur USB 3.0 9 Port pour casque 10 Lecteur de carte mémoire 11 Lecteur d’empreintes digitales (en option) 12 Voyant d’état de la batterie 13 Voyant d’activité du disque dur 14 Voyant d’état de l’alimentation 15 Haut-parleurs 16 Pavé tactile 17 Lecteur de carte à puce sans contact (en option) 18 Lecteur de carte à puce (en option) 19 Connecteur USB 3.0 20 Connecteur Mini DisplayPort 21 Port HDMI 22 Connecteur USB C 23 Connecteur de station d’accueil 24 Étiquette de numéro de série 25 Loquet de dégagement du panneau et de la batterie

Connexion à une station d’accueil

REMARQUE

propre adaptateur pour se recharger et pour fonctionner à pleines performances.

: Les ordinateurs qui nécessitent plus de 130 W d’entrée d’alimentation doivent également être connectés à leur

Retrait et installation de composants 9

Retrait de la carte SD (Secure Digital)

1 Suivez la procédure décrite dans Avant d'intervenir à l’intérieur de l’ordinateur. 2 Appuyez sur la carte SD pour la libérer et faites-la glisser pour la retirer de l'ordinateur.

Installation de la carte SD

1 Faites glisser la carte SD dans son emplacement jusqu'à ce qu'elle s'enclenche. 2 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait du cache de la pile du système

1 Suivez la procédure décrite dans Avant d'intervenir à l’intérieur de l’ordinateur. 2 Suivez les étapes suivantes telles qu’indiquées dans l’illustration :

a Faites glisser le loquet de la batterie pour déverrouiller le cache de la batterie [1]. b Faites glisser et soulevez le cache de la batterie pour le retirer de l’ordinateur [2].

Installation du cache de la batterie

1 Faites glisser le cache de la batterie dans son logement jusqu’à ce qu'il s'enclenche. 2 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait de la batterie

1 Suivez la procédure décrite dans Avant d'intervenir à l’intérieur de l’ordinateur. 2 Retirez le cache de la batterie. 3 Suivez les étapes suivantes telles qu’indiquées dans l’illustration :

a Faites glisser le loquet pour déverrouiller la batterie [1]. b Soulevez la batterie pour la retirer de l’ordinateur [2].

Retrait et installation de composants

Installation de la batterie

1 Faites glisser la batterie dans son emplacement jusqu’à ce que vous l’entendiez s’enclencher. 2 Installez le cache de la batterie. 3 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait du cache de fond

1 Suivez la procédure décrite dans Avant d'intervenir à l’intérieur de l’ordinateur. 2 Retirez :

a Cache de la batterie b batterie

3 Suivez les étapes suivantes telles qu’indiquées dans l’illustration :

a Retirez les vis qui xent le cache de fond à l’ordinateur [1]. b Faites glisser et soulevez le cache de fond pour le retirer de l'ordinateur [2].

Installation du cache de fond

1 Faites glisser le cache de fond pour les aligner correctement avec les trous de vis situés sur l'ordinateur. 2 Serrez les vis pour xer le cache de fond à l’ordinateur. 3 Installez :

Retrait et installation de composants

a batterie b Cache de la batterie

4 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait de la carte SIM

1 Suivez la procédure décrite dans Avant une intervention à l’intérieur de l’ordinateur. 2 Retirez :

a Cache de la batterie b batterie c le cache de fond de l’ordinateur

3 Appuyez sur la carte SIM et retirez-la de son emplacement.

Installation de la carte SIM

1 Faites glisser la carte SIM dans son emplacement jusqu'à ce qu'elle s'enclenche. 2 Installez :

a le cache de fond de l’ordinateur b batterie c Cache de la batterie

3 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait du disque dur

1 Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2 Retirez :

a cache de la batterie b Batterie

3 Suivez les étapes comme indiquées dans l'illustration :

a Retirez les vis qui xent le disque dur à l’ordinateur [1]. b Tirez le loquet du disque dur pour le mettre en position de déverrouillage [2]. c Glissez le disque dur pour le retirer de l'ordinateur [3].

Retrait et installation de composants

4 Retirez les vis qui xent le disque dur à son support . Soulevez le disque dur pour le retirer du support .

Installation du disque dur

1 Serrez les vis de xation du chariot du disque dur à son support. 2 Placez le disque dur dans son logement sur l’ordinateur. 3 Serrez les vis de xation du disque dur à l'ordinateur. 4 Installez :

a batterie b Cache de la batterie

5 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait du clavier

1 Suivez les procédures de la section Avant d’intervenir à l’intérieur de l’ordinateur. 2 Retirez :

a cache de la batterie b Batterie c Disque dur

3 Soulevez la languette et débranchez les câbles du clavier de la carte d’empreintes digitales [1, 2].

Retrait et installation de composants

4 Faites levier sur l'habillage du clavier en commençant à partir du bas et le long du bord supérieur et retirez-le pour le dégager de

l'ordinateur.

5 Suivez les étapes comme indiquées dans l'illustration :

a Retirez les vis qui xent le clavier à l'ordinateur [1]. b Soulevez le côté avant et faites glisser le clavier pour le retirer de l'ordinateur [2, 3].

Installation du clavier

1 Appuyez sur et alignez le clavier dans son compartiment. 2 Vissez le clavier à l'ordinateur. 3 Faites glisser le cadre du clavier depuis l’avant et placez-le dans sa position sur l’ordinateur. Assurez-vous que le cadre du clavier

s’enclenche

4 Connectez le câble de données du clavier à la carte d’empreintes digitales.

Retrait et installation de composants

REMARQUE : Assurez-vous de plier le câble de données du clavier de façon à ce qu’il soit parfaitement aligné.

5 Installez les éléments suivants :

a Disque dur b Batterie c cache de la batterie

6 Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur.

Retrait de la mémoire secondaire

1 Suivez la procédure décrite dans Avant d'intervenir à l’intérieur de l’ordinateur. 2 Retirez :

a Cache de la batterie b batterie c disque dur d le clavier

3 Suivez les étapes suivantes telles qu’indiquées dans l’illustration :

a Retirez la vis qui xe la protection de la mémoire à l’ordinateur [1]. b Soulevez la protection de la mémoire pour la retirer de l’ordinateur [2]. c Écartez les clips de retenue du module de mémoire jusqu'à ce que ce dernier s'éjecte [3]. d Soulevez le module de mémoire pour le retirer de l'ordinateur [4].

Installation de la mémoire secondaire

1 Insérez le module de mémoire secondaire dans le logement de la mémoire. 2 Appuyez sur les clips pour xer le module de mémoire à la carte système. 3 Placez le capot de la mémoire dans sa position d’origine sur l’ordinateur et serrez la vis pour le xer à l’ordinateur. 4 Installez :

a le clavier b disque dur c batterie d Cache de la batterie

5 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait de la mémoire principale

1 Suivez la procédure décrite dans Avant d'intervenir à l’intérieur de l’ordinateur. 2 Retirez :

a Cache de la batterie b batterie c le cache de fond de l’ordinateur

Retrait et installation de composants

3 Suivez les étapes suivantes an de retirer la mémoire principale :

a Écartez les clips de retenue du module de mémoire jusqu'à ce que ce dernier s'éjecte. b Soulevez le module de mémoire pour le retirer de l'ordinateur.

Installation de la mémoire principale

1 Insérez le module de mémoire principale dans le socket de mémoire.

REMARQUE

système optimales. Installer une ou trois barrettes de mémoire provoque des problèmes de performances du système.

2 Appuyez sur les clips permettant de xer le module de mémoire principale à la carte système. 3 Installez :

a cache de fond b batterie c Cache de la batterie

4 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

: Installez soit deux, soit quatre barrettes de mémoire dans les logements pour garantir des performances

Retrait de la carte réseau étendu sans l (WWAN) (en option)

1 Suivez la procédure décrite dans Avant d'intervenir à l’intérieur de l’ordinateur. 2 Retirez :

a Cache de la batterie b batterie c le cache de fond de l’ordinateur

3 Suivez les étapes suivantes an de retirer la carte WWAN :

a Déconnectez et retirez les câbles d’antenne connectés à la carte WWAN.. b Retirez la vis qui xe la carte WWAN à l’ordinateur. c Retirez la carte WWAN de l’ordinateur.

Retrait et installation de composants

Installation de la carte WWAN (en option)

1 Faites glisser la carte WWAN dans son logement. 2 Serrez la vis qui xe la carte WWAN à l’ordinateur. 3 Acheminez les câbles d’antenne via les guides d’acheminement et connectez-les à la carte WWAN. 4 Installez :

a le cache de fond de l’ordinateur b batterie c Cache de la batterie

5 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait de la carte WLAN (Wireless Local Area Network)

1 Suivez la procédure décrite dans Avant d'intervenir à l’intérieur de l’ordinateur. 2 Retirez :

a Cache de la batterie b batterie c le cache de fond de l’ordinateur

3 Suivez les étapes suivantes an de retirer la carte réseau sans l de l'ordinateur :

a Retirez la vis xant la carte WLAN à l’ordinateur. b Retirez la protection qui xe les câbles d’antenne. c Débranchez et enlevez les câbles d'antenne connectés à la carte WLAN et retirez la carte de réseau local sans l de l'ordinateur.

Retrait et installation de composants

Installation de la carte de réseau sans l WLAN

1 Insérez la carte WLAN dans son emplacement sur l’ordinateur. 2 Acheminez les câbles d’antenne via les guides d’acheminement et connectez-les à la carte WLAN. 3 Alignez la protection et serrez la vis qui xe la carte WLAN à l'ordinateur. 4 Installez :

a le cache de fond de l’ordinateur b batterie c Cache de la batterie

5 Appliquez les procédures décrites dans la section Après intervention à l'intérieur de votre ordinateur.

Retrait du disque SSD M.2 (Solid State Drive)

1 Suivez les procédures de la section Avant d'intervenir à l'intérieur de l'ordinateur. 2 Retirez :

a Cache de la batterie b batterie c le cache de fond de l’ordinateur

3 Suivez les étapes suivantes telles qu’indiquées dans l’illustration :

a Retirez la vis qui xe la protection à l'ordinateur. b Retirez la protection de l'ordinateur. c Retirer la vis qui xe le disque SSD M.2 à l’ordinateur. d Retirez le disque dur SSD M.2 et dégagez-le de l'ordinateur.

Retrait et installation de composants

Installation du disque SSD M.2

1 Remettez en place le disque dur SSD M.2 dans son logement. 2 Serrez la vis qui xe le disque SSD M.2 à l’ordinateur. 3 Placez la protection sur le disque SSD M.2. 4 Serrez la vis de xation de la protection à l'ordinateur. 5 Installez :

a le cache de fond de l’ordinateur b batterie c Cache de la batterie

6 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait de la pile bouton

1 Suivez les procédures de la section Avant d'intervenir à l'intérieur de l'ordinateur. 2 Retirez :

a Cache de la batterie b batterie c le cache de fond de l’ordinateur

3 Suivez les étapes suivantes an de retirer la pile bouton :

a Déconnectez le câble de la pile bouton. b Soulevez la pile bouton puis retirez-la de l'ordinateur.

Retrait et installation de composants

Installation de la pile bouton

1 Replacez la pile bouton dans son logement sur l’ordinateur. 2 Connectez le câble de la pile bouton.

REMARQUE : Assurez-vous que le câble de la pile bouton ne dépasse pas de son compartiment.

3 Installez :

a le cache de fond de l’ordinateur b batterie c Cache de la batterie

4 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait du câble de disque dur

1 Suivez les procédures de la section Avant d'intervenir à l'intérieur de l'ordinateur. 2 Retirez :

a Cache de la batterie b batterie c le cache de fond de l’ordinateur d disque dur

3 Retirez les vis qui xent le connecteur du disque dur à l’ordinateur et retirez-le de l’ordinateur.

Retrait et installation de composants

Installation du câble de disque dur

1 Branchez le câble du disque dur sur la carte système et acheminez le câble à travers le guide d'acheminement. 2 Serrez les vis de xation du connecteur de câble du disque dur à l'ordinateur. 3 Installez :

a disque dur b le cache de fond de l’ordinateur c batterie d Cache de la batterie

4 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait du port du connecteur d'alimentation

1 Suivez la procédure décrite dans Avant d'intervenir à l’intérieur de l’ordinateur. 2 Retirez :

a Cache de la batterie b batterie c le cache de fond de l’ordinateur

3 Suivez les étapes suivantes telles qu’indiquées dans l’illustration :

a Débranchez le câble d’alimentation de l’ordinateur [1]. b Retirez la vis an de retirer le support de l'ordinateur [2]. c Retirez le support de l’ordinateur [3]. d Retirez le port du connecteur d'alimentation de l'ordinateur [4].

Installation du port du connecteur d’alimentation

1 Connectez le câble du connecteur d'alimentation à l'ordinateur et acheminez le câble à travers le guide d'acheminement. 2 Insérez le port du connecteur d'alimentation dans son logement et remettez en place le support. 3 Serrez la vis de xation du port du connecteur d'alimentation à l'ordinateur. 4 Installez :

a le cache de fond de l’ordinateur b batterie c Cache de la batterie

5 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait et installation de composants

Retrait du repose-mains

1 Suivez la procédure décrite dans Avant d'intervenir à l’intérieur de l’ordinateur. 2 Retirez :

a Cache de la batterie b batterie c le cache de fond de l’ordinateur d disque dur e le clavier

3 Suivez les étapes suivantes telles qu’indiquées dans l’illustration :

a Retirez les vis (M2XL3) qui xent le repose-mains à la partie inférieure de l'ordinateur l'ordinateur [1]. b Soulevez la languette et débranchez le câble du pavé tactile et celui de la carte de sécurité [2, 3]. c Débranchez le câble de l'interrupteur d'alimentation [4]. d Retirez les vis qui xent le repose-mains à l’ordinateur [5]. e Dégagez les languettes situées sur le bord du repose-mains et retirez le de l'ordinateur [6].

Installation du repose-mains

1 Placez le repose-mains dans sa position sur l’ordinateur et appuyez sur les positions indiquées jusqu’à ce qu’il s’enclenche. 2 Serrez les vis xant le repose-mains à l’ordinateur. 3 Connectez les câbles suivants :

a Carte de sécurité b câble de l’interrupteur d’alimentation

c pavé tactile 4 Retournez l'ordinateur puis serrez les vis en bas de l'ordinateur. 5 Installez :

a le clavier

b disque dur

c le cache de fond de l’ordinateur

d batterie

e Cache de la batterie 6 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait et installation de composants

Retrait des haut-parleurs

1 Suivez la procédure décrite dans Avant d'intervenir à l’intérieur de l’ordinateur. 2 Retirez :

a Cache de la batterie

b batterie

c le cache de fond de l’ordinateur

d disque dur

e le clavier

f le repose-mains 3 Suivez les étapes suivantes an de retirer les haut-parleurs :

a Déconnectez le câble des haut-parleurs de la carte système [1].

b Désacheminez le câble des haut-parleurs et retirez le câble des languettes d'acheminement.

c Soulevez les haut-parleurs et leur câble et retirez-les de l'ordinateur [2].

Installation des haut-parleurs

1 Alignez les haut-parleurs avec leur emplacement dans l'ordinateur. 2 Faites passer le câble des haut-parleurs à travers les languettes d'acheminement sur l'ordinateur. 3 Connectez le câble du haut-parleur à la carte système. 4 Installez :

a le repose-mains

b le clavier

c disque dur

d le cache de fond de l’ordinateur

e batterie

f Cache de la batterie 5 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait de la carte d'entrées/sorties (E/S) gauche

1 Suivez la procédure décrite dans Avant d'intervenir à l’intérieur de l’ordinateur. 2 Retirez :

a Cache de la batterie

b batterie

c le cache de fond de l’ordinateur

d disque dur

e le clavier

Retrait et installation de composants

f le repose-mains 3 Suivez les étapes suivantes an de retirer la carte d’E/S :

a Retirez les vis qui xent la carte d’E/S à l’ordinateur [1, 3].

b Retirez le support du connecteur Thunderbolt [2].

c Soulevez le bord droit de la carte d’E/S pour désengager le connecteur et retirez la carte de l’ordinateur [4].

Installation de la carte d’E/S gauche

1 Connectez le connecteur de la carte d’E/S et faites glisser cette dernière dans son emplacement sur l’ordinateur. 2 Installez le support du Thunderbolt. 3 Serrez les vis de xation de la carte E/S à l'ordinateur. 4 Installez :

a le repose-mains

b le clavier

c disque dur

d le cache de fond de l’ordinateur

e batterie

f Cache de la batterie 5 Appliquez les procédures décrites dans la section Après intervention à l'intérieur de votre ordinateur.

Retrait de la carte d'entrées/sorties (E/S) droite

1 Suivez la procédure décrite dans Avant d'intervenir à l’intérieur de l’ordinateur. 2 Retirez :

a la carte SD

b Cache de la batterie

c batterie

d le cache de fond de l’ordinateur

e disque dur

f le clavier

g le repose-mains 3 Suivez les étapes suivantes an de retirer la carte d’E/S :

a Débranchez le câble des haut-parleurs de la carte d'E/S [1].

b Retirez les vis qui xent la carte d’E/S à l’ordinateur [2].

c Soulevez le bord gauche de la carte d’E/S pour désengager le connecteur et retirez la carte de l’ordinateur [3].

Retrait et installation de composants

Installation de la carte d’E/S droite

1 Connectez le connecteur de la carte d’E/S et faites glisser cette dernière dans son emplacement sur l’ordinateur. 2 Serrez les vis de xation de la carte E/S à l'ordinateur. 3 Branchez le câble des haut-parleurs sur la carte d'E/S. 4 Installez :

a le repose-mains

b le clavier

c disque dur

d le cache de fond de l’ordinateur

e batterie

f Cache de la batterie

g la carte SD 5 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait du bloc dissipateur thermique

1 Suivez la procédure décrite dans Avant d'intervenir à l’intérieur de l’ordinateur. 2 Retirez :

a Cache de la batterie

b batterie

c le cache de fond de l’ordinateur

d disque dur

e le clavier

f le repose-mains 3 Suivez les étapes suivantes telles qu’indiquées dans l’illustration :

a Déconnectez les câbles du ventilateur du dissipateur de chaleur [1, 2].

b Desserrez les vis imperdables de xation du dissipateur de chaleur à l'ordinateur.

REMARQUE

c Soulevez et retirez le dissipateur de l’ordinateur [3].

: Desserrez les vis en fonction de la numérotation sur le dissipateur de chaleur.

Retrait et installation de composants

Installation du bloc dissipateur thermique

1 Replacez l'ensemble du dissipateur de chaleur dans son logement. 2 Serrez les vis imperdables pour xer le dissipateur de chaleur à l'ordinateur.

REMARQUE

3 Connectez les câbles du ventilateur du dissipateur de chaleur à la carte système. 4 Installez :

a le repose-mains

b le clavier

c disque dur

d le cache de fond de l’ordinateur

e batterie

f Cache de la batterie 5 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

: Serrez les vis en fonction de l'ordre mentionné dans la procédure de retrait.

Retrait de la carte vidéo

1 Suivez la procédure décrite dans Avant d'intervenir à l’intérieur de l’ordinateur. 2 Retirez :

a Cache de la batterie

b batterie

c le cache de fond de l’ordinateur

Retrait et installation de composants

d disque dur

e le clavier

f le repose-mains

g Dissipateur de chaleur 3 Suivez les étapes suivantes telles qu’indiquées dans l’illustration :

a Retirez les vis xant la carte vidéo à l’ordinateur [1].

b Retirez la carte vidéo de l’ordinateur [2].

Installation de la carte vidéo

1 Faites glisser la carte vidéo dans sa position d’origine sur l’ordinateur. 2 Serrez les vis pour xer la carte vidéo à l’ordinateur. 3 Installez :

a Dissipateur de chaleur

b le repose-mains

c le clavier

d disque dur

e le cache de fond de l’ordinateur

f batterie

g Cache de la batterie 4 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait de l’assemblage de l’écran

1 Suivez la procédure décrite dans Avant d'intervenir à l’intérieur de l’ordinateur. 2 Retirez :

a Cache de la batterie

b batterie

c le cache de fond de l’ordinateur

d disque dur

e le clavier

f carte WLAN

g carte WWAN

h le repose-mains 3 Suivez les étapes suivantes telles qu’indiquées dans l’illustration :

a Retirez les vis qui xent la charnière d’écran à l’ordinateur [1].

b Retirez la charnière de l'écran de l'ordinateur [2].

Retrait et installation de composants

4 Suivez les étapes suivantes telles qu’indiquées dans l’illustration :

a Retournez l’ordinateur et retirez les vis situées au-dessous et à l’arrière de l’ordinateur [1].

b Tirez les câbles d'antenne par le trou d'acheminement [2].

5 Suivez les étapes suivantes telles qu’indiquées dans l’illustration :

a Retirez les vis qui xenle support de câble eDP [1].

b Retirez le support de câble eDP [2].

c Décollez le ruban adhésif sur le tunnel d'air et débranchez le câble eDP de la carte système [3].

d Retirez les vis qui xent l'ensemble écran à l'ordinateur et retirez-le de l'ordinateur [4] .

Retrait et installation de composants

Installation de l’ensemble écran

1 Serrez les vis pour xer l’ensemble écran. 2 Collez le ruban adhésif sur le tunnel d'air. 3 Branchez le câble eDP aux connecteurs adéquats de la carte système. 4 Insérez les câbles d’antenne sans l dans le trou d’acheminement sur le châssis. 5 Serrez les vis situées au-dessous et à l’arrière de l’ordinateur. 6 Alignez la capsule de la charnière d'écran et serrez les vis pour la xer à l'ordinateur. 7 Acheminez et connectez les câbles d’antenne aux connecteurs respectifs. 8 Installez :

a le repose-mains

b carte WWAN

c carte WLAN

d le clavier

e disque dur

f le cache de fond de l’ordinateur

g batterie

h Cache de la batterie 9 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait du cadre d’écran

REMARQUE

1 Suivez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur. 2 Retirez :

a Cache de la batterie

b batterie

c cache de fond

d disque dur

e clavier

f repose-mains

g assemblage d'écran 3 Suivez les étapes suivantes telles qu’indiquées dans l’illustration :

a Faites levier sur tous les bords du cadre d'écran [1, 2]

: Le cadre d'écran est disponible uniquement pour les systèmes non tactiles.

Retrait et installation de composants

Installation du cadre d’écran

REMARQUE : Le cadre d'écran est disponible uniquement pour les systèmes non tactiles.

1 Placez le cadre d’écran sur l’ensemble écran. 2 Appuyez sur les bords du cadre d'écran jusqu'à ce qu'il s'enclenche dans l'assemblage d'écran. 3 Installez :

a assemblage d'écran

b repose-mains

c clavier

d disque dur

e cache de fond

f batterie

g Cache de la batterie 4 Suivez les procédures décrites dans la section Après une intervention dans l'ordinateur.

Retrait de la caméra

1 Suivez la procédure décrite dans Avant d'intervenir à l’intérieur de l’ordinateur. 2 Retirez :

a Cache de la batterie

b batterie

c le cache de fond de l’ordinateur

d disque dur

e le clavier

f le repose-mains

g l’ensemble écran

h le cadre d’écran 3 Suivez les étapes suivantes telles qu’indiquées dans l’illustration.

a Débranchez le câble de la caméra de l’ordinateur [1].

b Retirez le module de caméra de l’ordinateur [2].

Retrait et installation de composants

Installation de la caméra

1 Placez le module de caméra dans son emplacement sur l’ordinateur. 2 Connectez le câble de la caméra. 3 Installez :

a le cadre d’écran

b l’ensemble écran

c le repose-mains

d le clavier

e disque dur

f le cache de fond de l’ordinateur

g batterie

h Cache de la batterie 4 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait de la carte système

1 Suivez la procédure décrite dans Avant d'intervenir à l’intérieur de l’ordinateur. 2 Retirez :

a la carte SD

b Cache de la batterie

c batterie

d le cache de fond de l’ordinateur

e disque dur

f le clavier

g câble HDD

h la mémoire principale

i carte WLAN

j carte WWAN

k Disque SSD M.2

l la carte vidéo

m Port du connecteur d'alimentation

n le repose-mains

o carte d'E/S gauche

p carte d'E/S droite

q Dissipateur de chaleur 3 Suivez les étapes suivantes telles qu’indiquées dans l’illustration :

a Retirez les vis qui xent la protection à la carte système [1].

b Soulevez la protection pour la retirer de l’ordinateur [2].

c Débranchez le câble eDP [ 3].

d Soulevez la languette et débranchez le câble du connecteur d'alimentation [4, 5].

e Retirez les vis qui xent la carte système à l'ordinateur. [6].

f Soulevez la carte système pour la retirer de l'ordinateur [ 7].

Retrait et installation de composants

Installation de la carte système

1 Placez la carte système dans sa position d’origine sur l’ordinateur. 2 Serrez les vis pour xer la carte système à l’ordinateur. 3 Connectez les câbles suivants :

a connecteur d’alimentation

b eDP 4 Installez :

a Dissipateur de chaleur

b carte d'E/S droite

c carte d'E/S gauche

d le repose-mains

e Port du connecteur d'alimentation

f la carte vidéo

g Disque SSD M.2

h carte WWAN

i carte WLAN

j la mémoire principale

k câble HDD

l le clavier

m disque dur

n le cache de fond de l’ordinateur

o batterie

p Cache de la batterie

q la carte SD 5 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait de la carte LED

1 Suivez les procédures de la section Avant d'intervenir à l'intérieur de l'ordinateur. 2 Retirez :

a Cache de la batterie

b batterie

c le cache de fond de l’ordinateur

d disque dur

e le clavier

f la mémoire secondaire

Retrait et installation de composants

g le repose-mains 3 Suivez les étapes suivantes telles qu’indiquées dans l’illustration :

a Soulevez la languette et débranchez le câble de la carte LED de la carte système [1, 2].

b Retirez la vis qui xe la carte LED à l'ordinateur, puis retirez-la de l'ordinateur [3, 4].

Installation de la carte LED

1 Placez la carte LED dans sa position d'origine sur l'ordinateur. 2 Vissez les vis qui xent la carte des voyants à l’ordinateur. 3 Connectez le câble de la carte LED à la carte système et xez-le via la voie d'acheminement. 4 Installez :

a le repose-mains

b la mémoire secondaire

c le clavier

d disque dur

e le cache de fond de l’ordinateur

f batterie

g Cache de la batterie 5 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

Retrait et installation de composants

System Setup (Conguration du système)

La conguration du système permet de gérer le matériel de l'ordinateur et de dénir les options de niveau du BIOS. Dans la conguration du système, vous pouvez :

• Changer les paramètres NVRAM après avoir ajouté ou supprimé des matériels

• Acher la conguration matérielle du système

• Activer ou désactiver les périphériques intégrés

• Dénir les seuils de performance et de gestion de l'alimentation

• Gérer la sécurité de l'ordinateur

Sujets :

• Séquence de démarrage

• Touches de navigation

• System setup options (Options de conguration du système)

• Mise à jour du BIOS

• Mot de passe système et de conguration

Séquence de démarrage

La séquence de démarrage permet d'ignorer l'ordre des périphériques d'amorçage dénis par la conguration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Lors du test à la mise sous tension (POST), lorsque le logo Dell s'ache, vous pouvez :

• Accéder à la conguration du système en appuyant sur la touche <F2>

• Acher le menu de démarrage à achage unique en appuyant sur la touche <F12>

Ce menu contient les périphériques depuis lesquels vous pouvez démarrer, y compris l’option des diagnostics. Les options du menu de démarrage sont les suivantes :

• Removable Drive (Unité amovible (si disponible))

• STXXXX Drive (Unité STXXXX)

REMARQUE

• Lecteur optique

• Diagnostics

REMARQUE

L'écran de séquence de démarrage ache également l'option d'accès à l'écran System Setup (Conguration du système).

: XXX correspond au numéro d'unité SATA.

: Si vous choisissez Diagnostics, l'écran ePSA diagnostics (Diagnostics ePSA) s'ache.

Touches de navigation

Le tableau suivant répertorie les touches de navigation dans la conguration du système.

REMARQUE

mais elles ne sont appliquées qu’au redémarrage de l’ordinateur.

34 System Setup (Conguration du système)

: Pour la plupart des options de conguration du système, les modications que vous apportez sont enregistrées,

Tableau 1. Touches de navigation

Touches Navigation

Flèche vers le haut Permet de revenir au champ précédent.

Flèche vers le bas Permet de passer au champ suivant.

Entrée Permet de sélectionner une valeur dans le champ sélectionné (si applicable) ou de suivre le lien dans le champ.

Barre d'espacement Développe ou réduit une liste déroulante, si applicable.

Onglet Passe à l'objectif suivant.

REMARQUE : Seulement pour le navigateur de graphiques standard.

Échap Passe à la page précédente jusqu’à ce que l’écran principal s’ache. Si vous appuyez sur <Échap> dans l’écran

principal, un message vous invite à enregistrer les modications non enregistrées et à redémarrer le système.

F1 Ache le chier d'aide de System Setup (Conguration du système).

System setup options (Options de conguration du système)

REMARQUE : Selon l'ordinateur et les appareils installés, les éléments énumérés dans cette section peuvent ne pas apparaître.

Tableau 2. General (Généralités)

Option Description

System Information Cette section liste les fonctions matérielles principales

de votre ordinateur.

• System Information

• Memory Information (Informations mémoire)

• Processor Information (Informations sur le processeur)

• Device Information (Informations sur les périphériques)

Battery Information Ache l’état de charge de la batterie.

Boot Sequence Vous permet de modier l’ordre dans lequel

l’ordinateur tente de trouver un système d’exploitation. Toutes les options ci-dessous sont activées par défaut.

• UEFI : SSD Samsung SM951 M.2 NVMe PCIe 256 Go (paramètre par défaut)

Vous pouvez également choisir l’option Boot List (Liste d’amorçage). Les options sont :

• Legacy (Hérité)

• UEFI (paramètre par défaut)

Advanced Boot Options Lorsque le mode de démarrage est le mode de

démarrage UEFI, l’option Enable Legacy Option ROMs (Activer les ROM en option héritée) autorise le chargement des ROM en option héritée. Cette option est désactivée par défaut.

System Setup (Conguration du système) 35

Option Description

REMARQUE : Sans cette option, seules les

ROM en option UEFI seront chargées. Cette option est requise pour le mode Legacy Boot (Démarrage hérité). Cette option n’est pas autorisée si Secure Boot (Démarrage sécurisé) est activé.

• Enable Legacy Option ROMs (Activer les ROM en option héritée)

Date/Time Vous permet de dénir la date et l’heure.

Tableau 3. System conguration

Option Description

Integrated NIC Permet de congurer le contrôleur réseau intégré.

Options possibles :

• Enable UEFI Network Stack (Activer la pile réseau UEFI)

• Désactivée

• Activée

• Enabled w/PXE (Activé avec PXE) (paramètre par défaut)

Parallel Port Vous permet de dénir et de régler le port parallèle

sur la station d’accueil en fonctionnement. Vous pouvez dénir le port parallèle sur :

• Désactivée

• AT (paramètre par défaut)

• PS2

• ECP

Serial Port Identie et dénit les paramètres de port série. Vous

pouvez aecter les valeurs suivantes au port série :

• Désactivée

• COM1 (paramètre par défaut)

• COM2

• COM3

• COM4

REMARQUE : Le système d'exploitation peut

allouer des ressources, même si le paramètre est désactivé.

SATA Operation Permet de congurer le contrôleur SATA interne.

Options possibles :

• Désactivée

• AHCI

• RAID On (RAID activé) (paramètre par défaut)

REMARQUE : SATA est conguré pour

supporter le mode RAID.

Drives Permet d’activer ou de désactiver les diérents

disques installés. Options disponibles :

36 System Setup (Conguration du système)

Option Description

• SATA-0

• SATA-1

• SATA-3

• SATA-4

• SSD M.2 PCIe-0

• SSD M 2 PCIe-1

Paramètre par défaut : les périphériques en surbrillance sont activés.

SMART Reporting Ce champ indique si les erreurs de disque dur intégrés

sont signalées lors du démarrage du système. Cette technologie fait partie de la spécication SMART (Self Monitoring Analysis and Reporting Technology). Cette option est désactivée par défaut.

• Enable SMART Reporting (Activer les rapports SMART)

USB/Thunderbolt Conguration Vous permet de dénir la conguration USB. Les

options sont :

• Enable USB Boot Support (Activer la prise en

charge de l’amorçage USB)

• Enable External USB Port (Activer le port USB externe)

• Activer Port Thunderbolt

• Activer la prise en charge du démarrage Thunderbolt

• Toujours Autoriser Dell Dock

• Activer le pré-démarrage Thunderbolt (et PCIe derrière TBT)

Paramètre par défaut : les options en surbrillance sont activées.

USB PowerShare Vous permet de congurer le comportement de la

fonction USB PowerShare. L’option est désactivée par défaut.

• Enable USB PowerShare (Activer USB PowerShare)

Audio Vous permet d’activer ou de désactiver le contrôleur

audio intégré.

• Enable Audio (Acviver le son)

• Enable Microphone (Activer le microphone)

• Enable Internal Speaker (Activer le haut-parleur

interne)

Paramètre par défaut : toutes les options sont activées.

Keyboard Illumination Ce champ vous permet de choisir le mode de

fonctionnement de la fonction d’éclairage du clavier.

• Désactivée

• Dim (Faible)

• Brillant (paramètre par défaut)

System Setup (Conguration du système) 37

Option Description

Keyboard Backlight Timeout on AC Cette fonctionnalité dénit la valeur du délai d'attente

pour le rétro-éclairage du clavier lorsque l'adaptateur secteur est branché sur le système.

• 5 Secondes (paramètres par défaut)

• 10 secondes

• 15 secondes

• 30 secondes

• 1 minute

• 5 minutes

• 15 minutes

• Jamais

Keyboard Backlight Timeout on Battery Cette fonctionnalité dénit la valeur du délai d'attente

pour le rétro-éclairage du clavier lorsque le système est en cours d'exécution uniquement sur l'alimentation de la batterie.

• 5 secondes

• 10 Secondes (paramètres par défaut)

• 15 secondes

• 30 secondes

• 1 minute

• 5 minutes

• 15 minutes

• Jamais

Unobtrusive Mode Lorsque cette option est activée, appuyez

simultanément sur les touches Fn+7 pour désactiver tout éclairage et son du système. Appuyez de nouveau sur les touches Fn+F7 pour retourner à un fonctionnement normal. Cette option est désactivée par défaut.

• Enable Unobtrusive Mode (Activer le mode non intrusif)

Miscellaneous Devices Vous permet d’activer ou de désactiver les diérents

périphériques installés. Les options sont :

• Enable Camera (Activer la caméra)

• SD card is read only (La carte SD est en lecture seule)

• Enable Media Card (Activer le lecteur de carte

mémoire)

• Disable Media Card (Désactiver le lecteur de carte mémoire)

Paramètre par défaut : les périphériques en surbrillance sont activés.

38 System Setup (Conguration du système)

Tableau 4. Video

Option Description

LCD Brightness Vous permet de régler la luminosité de l'écran indépendamment pour la batterie et l'alimentation

en CA.

Switchable Graphics Vous permet d’activer ou de désactiver les cartes graphiques commutables telles que

NVIDIA Optimus et AMD Power Express.

REMARQUE : Uniquement pris en charge par les systèmes d’exploitation

Windows 7/8 32/64-bit ou Ubuntu. Cette option n’est pas prise en charge par d’autres systèmes d’exploitation.

• Enable Switchable Graphics (Activer les cartes graphiques commutables) (paramètre par défaut)

• Enable dock Display Port (Activer la station d'accueil Display Port)

Tableau 5. Security

Option Description

Admin Password Vous permet de dénir, modier, ou supprimer le mot de passe de l’administrateur (admin).

REMARQUE : Vous devez paramétrer le mot de passe de l’administrateur avant de

congurer le mot de passe du système ou du disque dur.

REMARQUE : Les changements de mot de passe prennent eet immédiatement.

REMARQUE : La suppression du mot de passe de l’administrateur entraîne la

suppression automatique du mot de passe du système et de celui du disque dur.

REMARQUE : Les changements de mot de passe prennent eet immédiatement.

Paramètre par défaut : Not set (Non conguré)

System Password Vous permet de dénir, modier ou supprimer le mot de passe du système.

REMARQUE : Les changements de mot de passe prennent eet immédiatement.

REMARQUE : Nécessite la saisie du mot de passe lorsque le système est mis sous

tension.

Paramètre par défaut : Not set (Non conguré)

Internal HDD-3 Password

Strong Password Permet d’appliquer l’option de toujours dénir des mots de passe renforcés.

Permet de dénir, changer ou supprimer le mot de passe du disque dur interne de l'ordinateur (HDD). Les modications sont appliquées immédiatement.

Par défaut, le lecteur n’a pas de mot de passe.

• Enter the old password (Entrer l’ancien mot de passe)

• Enter the new password (Entrer le nouveau mot de passe)

• Conrm the new password (Conrmer le nouveau mot de passe)

Paramètre par défaut : Enable Strong Password (Activer les mots de passe sécurisés) n'est pas sélectionné.

Password Conguration Vous pouvez dénir la longueur du mot de passe. Min. mot de passe Admin = 4, max. = 32

Password Bypass Vous permet d’activer ou de désactiver l’autorisation d’ignorer le mot de passe du système et

du disque dur interne quand ceux-ci sont congurés. Les options sont :

• Disabled (Désactivé) (paramètre par défaut)

• Reboot bypass (Ignorer au redémarrage)

System Setup (Conguration du système) 39

Option Description

Password Change Vous permet d’activer ou de désactiver l’autorisation de dénir un mot de passe système et un

mot de passe du disque dur lorsque le mot de passe administrateur est déni. Paramètre par défaut : Allow Non-Admin Password Changes (Autoriser les modications de

mot de passe non-admin) est sélectionné

Non-Admin Setup Changes Vous permet de déterminer si les modications des options de conguration sont autorisées

lorsqu’un mot de passe administrateur est déni. L’option est désactivée par défaut.

• Allow Wireless Switch Changes (Autoriser les modications du commutateur sans l)

TPM 1.2 Security Cette option permet d'indiquer si le TPM (Trusted Platform Module) dans le système est activé

et visible pour le système d'exploitation. Lorsqu'elle est désactivée, le BIOS ne met pas sous tension le module TPM au cours du test POST. Le module TPM ne fonctionne pas et le système d'exploitation ne le voit pas. Lorsqu'elle est activée, le BIOS met sous tension le module TPM lors du test POST pour qu'il puisse être utilisé par le système d'exploitation.

REMARQUE : La désactivation de cette option ne change pas les paramètres dénis

dans le module TPM et elle ne supprime pas ou ne change pas les informations ou les clés que vous pouvez avoir enregistrées dans cet emplacement. Elle met simplement hors tension le module TPM pour qu’il ne puisse pas être utilisé. Lorsque vous réactivez cette option, le module TPM fonctionne exactement comme avant sa désactivation.

REMARQUE : Les changements de cette option prennent eet immédiatement.

• TPM sur

• Eacer

• Dispositif de dérivation PPI pour les commandes activées

• Dispositif de dérivation PPI pour les commandes désactivées

Computrace(R) Vous permet d’activer ou de désactiver le logiciel optionnel Computrace. Les options sont :

• Deactivate (Désactiver) (paramètre par défaut)

• Disable (Désactiver)

• Activate (Activer)

REMARQUE : Les options Activate et Disable respectivement activent ou

désactivent la fonctionnalité de manière permanente et aucune autre modication n’est autorisée.

CPU XD Support Permet d’activer le mode Exécution Désactivation du processeur.

Réglage par défaut : Enable CPU XD Support (Activer la prise en charge de CPU XD)

OROM Keyboard Access Vous permet de dénir l’accès pour entrer dans les écrans de conguration de la ROM en

option en utilisant des raccourcis lors du démarrage. Les options sont :

• Enable (Activer) (paramètre par défaut)

• One Time Enable (Activer une seule fois)

• Désactiver

Admin Setup Lockout Vous permet d’empêcher les utilisateurs d’entrer dans le programme de conguration lorsqu’un

mot de passe de l’administrateur est conguré. Réglage par défaut : Disabled (Désactivé)

40 System Setup (Conguration du système)

Tableau 6. Secure Boot (Démarrage sécurisé)

Option Description

Secure Boot Enable Vous permet d’activer ou de désactiver l’option

Secure Boot (Démarrage sécurisé).

• Disabled (Désactivé) (paramètre par défaut)

• Activée

Expert Key Management Vous permet de manipuler les clés de sécurité PK,

KEK, db et dbx des bases de données.

• Expert Key Management – Enable Custom Mode (Activer le mode

personnalisé) (désactivé par défaut)

• Custom Mode Key Management (Gestion des clés personnalisée)

– PK (paramètre par défaut) – KEK – db – dbx

Tableau 7. Performances

Option Description

Multi Core Support Ce champ indique si le processus aura un ou plusieurs

cœurs activés. Certaines applications seront plus performantes avec des cœurs supplémentaires. Cette option est activée par défaut. Permet d’activer ou de désactiver le support multicœur pour le processeur. Les options sont :

• All (Tout) (paramètre par défaut)

• 1

• 2

• 3

Intel SpeedStep Permet d’activer ou de désactiver la fonctionnalité

Intel SpeedStep. Réglage par défaut : Enable Intel SpeedStep

(Activer le contrôleur SpeedStep)

C States Control Permet d’activer ou de désactiver les états de veille

supplémentaires du processeur. Paramètre par défaut : C states

Intel TurboBoost Permet d’activer ou de désactiver le mode Intel

TurboBoost du processeur. Réglage par défaut : Enable Intel TurboBoost

(Activer Intel TurboBoost)

Hyper-Thread Control Permet d’activer ou de désactiver le mode

HyperThreading du processeur. Réglage par défaut : Enabled (Activé)

System Setup (Conguration du système) 41

Tableau 8. Gestion de l’alimentation

Option Description

AC Behavior Permet à l’ordinateur de se mettre sous tension automatiquement lorsque l’adaptateur secteur

est branché. L’option est désactivée.

• Wake on AC (Éveil sur secteur)

Auto On Time Permet de congurer l’heure à laquelle l’ordinateur doit s’allumer automatiquement. Options

possibles :

• Disabled (Désactivé) (paramètre par défaut)

• Every Day (Chaque jour)

• Weekdays (Jours de semaine)

• Select Days (Sélectionner des jours)

USB Wake Support Vous permet d’activer les périphériques USB pour sortir l’ordinateur du mode veille. L’option est

désactivée.

• Enable USB Wake Support (Activer la prise en charge de l’éveil USB)

Wireless Radio Control Vous permet de contrôler la radio WLAN et WWAN. Les options sont :

• Control WLAN radio (Contrôler la radio WLAN)

• Control WWAN radio (Contrôler la radio WWAN)

Paramètre par défaut : les deux options sont désactivées.

Wake on LAN/WLAN Cette option permet d’activer l’ordinateur hors tension avec un signal LAN spécial. L’activation à

partir de la veille n’est pas aectée par ce paramètre et elle doit être activée sur le système d’exploitation. Cette fonction fonctionne uniquement lorsque l’ordinateur est connecté à une alimentation CA.

• Disabled (Désactivé) : empêche le système d’être mis sous tension par des signaux spéciaux LAN lorsqu’il reçoit un signal d’activation du LAN ou d’un WLAN. (paramètre par défaut)

• LAN or WLAN (LAN ou WLAN) : permet au système d’être mis sous tension par des signaux LAN ou WLAN spéciaux.

• LAN Only (LAN uniquement) : permet au système d’être mis sous tension par des signaux LAN spéciaux.

• WLAN Only (WLAN uniquement) : permet au système d’être mis sous tension par des signaux WLAN spéciaux.

Block Sleep Vous permet d’empêcher l’ordinateur de passer en état de veille. L’option est désactivée par

défaut.

• Block Sleep (S3 state)

Peak Shift Vous permet de réduire la consommation en CA durant les heures de consommation pleines de la

journée. Pour chaque jour sélectionné, dénissez une heure de début et de n de mode Peak Shift (Basculement en heures pleines). Durant ces heures, le système fonctionnera à partir de la batterie, même si le câble d’alimentation est connecté, tant que la batterie demeure supérieure au seuil déni dans le champ Battery Threshold (Seuil de la batterie). Après l’heure de n dénie, le système fonctionnera à partir de l’alimentation en CA si la prise secteur est connectée, mais ne chargera pas la batterie. Le système fonctionnera normalement à l’aide de l’alimentation en CA et rechargera la batterie après que l’heure de début de charge a été spéciée. Cette option est désactivée par défaut.

• Enable Peak Shift (Activer le basculement en heures pleines)

Advanced Battery Charge

Conguration

42 System Setup (Conguration du système)

Cette option permet de congurer toutes les batteries du système en mode Advanced Battery Charging (Charge optimisée de la batterie) an de prolonger la durée de vie des batteries. Dans le mode Advanced Charging (Charge optimisée), le système utilise des algorithmes de charge

Option Description

standards et d’autres méthodes pendant les heures de repos pour maximiser la durée de vie de la batterie. Durant les heures de fonctionnement, la charge rapide est utilisée pour charger la batterie plus rapidement et pour que la batterie soit prête à l’utilisation. Pour chaque jour, dénissez une période où le système sera le plus utilisé. Dénir la Work Period (Période de fonctionnement) à 0 signie que le système sera peu utilisé. Cette option est désactivée par défaut.

• Enable Advanced Battery Charge Mode (Activer le mode de charge optimisée de la batterie)

Primary Battery Conguration Vous permet de dénir comment utiliser la charge de la batterie, lorsque le cordon

d’alimentation secteur est branché. Les options sont :

• Adaptative (paramètres par défaut)

• Standard

• Express Charge (Charge rapide)

• Primarily AC use (Utilisation principale du CA)

• Custom Charge (Charge personnalisée) : vous pouvez dénir le pourcentage de charge que la batterie doit atteindre.

Tableau 9. POST Behavior (Comportement POST)

Option Description

Adapter Warnings Vous permet d’activer les messages d’avertissement relatifs à l’adaptateur lorsque certains

adaptateurs secteur sont utilisés.

• Enable Adapter Warnings (Activer les avertissements relatifs à l’adaptateur) (paramètre par défaut)

Keypad (Embedded) Vous permet de choisir une ou deux méthodes pour activer le pavé numérique intégré dans le

clavier interne.

• Fn Key Only (Touche de fonction seulement) (paramètre par défaut)

• By Numlock (Verr num.)

Mouse/Touchpad Vous permet de dénir la façon dont le système gère la souris et le pavé tactile. Les options

sont :

• Serial Mouse (Souris série)

• PS2 Mouse (Souris PS2)

• Touchpad/PS-2 Mouse (Pavé tactile/Souris PS-2) (paramètre par défaut)

Numlock Enable Indique s’il est possible d’activer la fonctionnalité VerrNum lors de l’amorçage du système. Cette

option est activée par défaut.

• Enable Numlock (Activer VerrNum)

Fn Key Emulation Vous permet de faire correspondre la fonction de la touche <Arrêt dél> du clavier PS-2 avec la

fonction de la touche <Fn> d’un clavier interne. L’option est activée par défaut.

• Enable Fn Key Emulation (Activer l’émulation de la touche Fn)

Fn Lock Options Cette option peut activer la combinaison de touches de raccourci <fn> + <Échap> basculer le

comportement principal de F1-F12, entre leur standard et fonctions secondaires. Modes de verrouillage Fn sont les suivantes :

• Lock Mode Disable/Standard (Mode Verrouiller désactivé – standard)

• Lock Mode Enable/Secondary (Mode Verrouiller désactivé – secondaire)

System Setup (Conguration du système) 43

Option Description

MEBx Hotkey Vous permet d’activer ou de désactiver la fonction MEBx Hotkey (Raccourcis MEBx) lors du

démarrage du système.

• Enable MEBx Hotkey (Activer les raccourcis MEBx) (paramètre par défaut)

Fastboot Cette option peut accélérer le démarrage en ignorant des étapes de compatibilité.

• Minimal : réduit la durée de démarrage en ignorant l’initialisation de certains matériels et congurations lors du démarrage.

• Thorough (Complet) : réalise une initialisation complète des matériels et congurations lors du démarrage. (paramètre par défaut)

• Auto : autorise le BIOS à dénir l’initialisation des congurations lors du démarrage.

Extend BIOS POST Time Cette option crée un délai supplémentaire préalable au démarrage. Elle permet à l’utilisateur de

voir les messages d’état du POST.

• 0 seconds (0 seconde) (paramètre par défaut)

• 5 secondes

• 10 secondes

Tableau 10. Prise en charge de la virtualisation

Option Description

Virtualization Cette option indique si un moniteur de machine virtuelle (VMM) peut utiliser les capacités

matérielles supplémentaires oertes par la technologie de virtualisation Intel.

• Enable Intel Virtualization Technology (Activer la technologie de virtualisation

Intel) (paramètre par défaut)

VT for Direct I/O Autorise ou empêche le moniteur de machine virtuelle (VMM) d'utiliser les capacités matérielles

supplémentaires oertes par la technologie de virtualisation Intel pour les E/S directes.

• Enable Intel Virtualization Technology for Direct I/O (Activer la technologie de

virtualisation Intel pour les E/S directes) (paramètre par défaut)

Trusted Execution Ce champ spécie si un moniteur modéré de machine virtuelle (MVMM) peut utiliser ou non les

capacités matérielles additionnelles permises fournies par la technologie d’exécution abilisée Intel®. Les options TPM Virtualization Technologie (Technologie de virtualisation TPM) et Virtualization Technology for Direct I/O (Technologie de virtualisation pour les E/S directes) doivent être activées pour utiliser cette fonctionnalité. Cette option est désactivée par défaut.

• Trusted Execution (Exécution abilisée)

Tableau 11. Sans l

Option Description

Wireless Switch Vous permet de déterminer les appareils sans l qui peuvent être commandés par le

commutateur sans l. Les options sont :

• WWAN

• WLAN

• GPS (sur le module WWAN)

• Bluetooth

Toutes les options sont activées par défaut.

Wireless Device Enable Vous permet d’activer ou de désactiver les périphériques sans l. Les options sont :

44 System Setup (Conguration du système)

Option Description

• WWAN/GPS

• WLAN

• Bluetooth

Toutes les options sont activées par défaut.

Tableau 12. Maintenance

Option Description

Service Tag Ache le numéro de service de l’ordinateur.

Asset Tag Permet de créer un numéro d’inventaire système si aucun numéro d’inventaire n’a été déni.

Cette option n’est pas dénie par défaut.

BIOS Downgrade (Rétrograde BIOS) Ce champ contrôle le ashage du micrologiciel du système vers les versions précédentes.

• Allow BIOS Downgrade (Autoriser la mise à niveau vers une version antérieure du BIOS)

Data Wipe Ce champ permet aux utilisateurs d'eacer en toute sécurité les données depuis tous les

périphériques de stockage interne.

• Wipe on Next Boot

La sélection de cette opération va eacer en toute sécurité tous les périphériques installés dans le système. La liste ci-dessous comprend des périphériques aectés par cette opération :

• Internal HDD (Disque dur interne)

• Internal SDD (Disque SSD interne)

• MSATA interne

• Internal eMMC

BIOS Recovery Permet à l'utilisateur pour récupérer de certaines conditions de corruption du BIOS à partir d'un

chier de restauration sur le disque dur principal de l'utilisateur ou une clé USB externe. Cette option est activée par défaut.

• Activer la restauration à partir du disque dur

Tableau 13. Journaux système

Option Description

BIOS events Ache le journal des événements du système et permet de l’eacer.

Thermal Events Ache les journaux d’événements thermiques et permet de les eacer.

Power Events Ache les journaux d’événements d’alimentation et permet de les eacer.

Mise à jour du BIOS

Il est recommandé de mettre à jour le BIOS (conguration du système) lors du remplacement de la carte système ou lorsqu’une mise à jour est disponible. Pour les ordinateurs portables, vériez que la batterie est complètement chargée et que l’ordinateur est connecté au secteur.

1 Redémarrez l’ordinateur. 2 Rendez-vous sur dell.com/support. 3 Si vous disposez du numéro de service ou du code de service express de l’ordinateur :

REMARQUE

service ?).

: Pour localiser votre numéro de service, cliquez sur Where is my Service Tag? (Où se trouve mon numéro de

System Setup (Conguration du système) 45

REMARQUE : Si vous ne disposez pas de ce numéro, cliquez sur Detect Service Tag (Détecter le numéro de service). Suivez

les instructions à l’écran.

4 Entrez le Service Tag (Numéro de service) ou le Express Service Code (Code de service express), puis cliquez sur Submit (Envoyer). 5 Si vous n’êtes pas en mesure de localiser votre numéro de service, sélectionnez la catégorie de produit correspondant à votre

ordinateur. 6 Choisissez la catégorie de produit dans la liste. 7 Sélectionnez le modèle de votre ordinateur an d’acher la page du support produit de votre ordinateur. 8 Cliquez sur Drivers & Downloads (Pilotes et téléchargements). 9 Dans l’écran Drivers and Downloads (Pilotes et téléchargements), sous la liste déroulante Operating System (Système d’exploiration),

sélectionnez BIOS. 10 Identiez le dernier chier BIOS et cliquez sur Download File (Télécharger le chier). 11 Sélectionnez le mode de téléchargement privilégié dans Please select your download method below window (Sélectionner le mode

de téléchargement dans la fenêtre ci-dessous) et cliquez sur Download Now (Télécharger maintenant).

La fenêtre File Download (Téléchargement de chier) s’ache. 12 Cliquez sur Save (Enregistrer) pour enregistrer le chier sur l’ordinateur. 13 Cliquez sur Run (Exécuter) pour installer les paramètres BIOS actualisés sur l’ordinateur.

Suivez les instructions qui s’achent.

Mot de passe système et de conguration

Vous pouvez dénir un mot de passe système et un mot de passe de conguration pour protéger l’ordinateur.

Type de mot de

Description

passe

Mot de passe système

Mot de passe de

conguration

PRÉCAUTION : Les fonctions de mot de passe fournissent un niveau de sécurité de base pour les données de l’ordinateur.

PRÉCAUTION : N’importe quel utilisateur peut accéder aux données de l’ordinateur s’il n’est pas verrouillé et qu’il est laissé sans

surveillance.

REMARQUE : L’ordinateur est fourni avec la fonction de mot de passe système et de conguration désactivée.

Mot de passe que vous devez entrer pour ouvrir un session sur le système.

Mot de passe que vous devez entrer pour accéder aux paramètres du BIOS de l’ordinateur et les changer.

Attribution d’un mot de passe système et de conguration

Vous pouvez dénir un nouveau mot de passe système et/ou mot de passe de conguration ou changer un mot de passe système et/ou mot de passe de conguration uniquement lorsque l'état de mot de passe est Déverrouillé. Si l'état de mot de passe est Verrouillé, vous

ne pouvez pas changer le mot de passe système.

REMARQUE

existants sont supprimés et vous n’avez pas besoin de fournir un mot de passe système pour ouvrir une session sur l’ordinateur.

Pour entrer dans une

: si le cavalier des mots de passe est désactivé, le mot de passe système et le mot de passe de conguration

conguration système, appuyez sur <F2> immédiatement après avoir mis sous tension ou redémarré votre appareil.

1 Dans l’écran System BIOS (BIOS du système) ou System Setup (Conguration du système), sélectionnez System Security

(Sécurité du système) et appuyez sur <Entrée>.

L'écran System Security (Sécurité du système) s'ache. 2 Dans l'écran System Security (Sécurité du système), vériez que Password Status (Etat du mot de passe) est Unlocked

(Déverrouillé). 3 Sélectionnez System Password (Mot de passe système), entrez le mot de passe du système et appuyez sur Entrée ou Tab.

System Setup (Conguration du système)

Suivez les instructions pour dénir le mot de passe système :

• Un mot de passe peut contenir jusqu'à 32 caractères.

• Le mot de passe peut contenir des nombres de 0 à 9.

• Seules les minuscules sont acceptées.

• Seuls les caractères spéciaux suivants sont valides : espace, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).

Entrez de nouveau le mot de passe lorsqu'un message le demande. 4 Tapez le mot de passe système que vous avez entré précédemment et cliquez sur OK. 5 Sélectionnez Setup Password (Mot de passe de conguration), saisissez votre mot de passe du système, puis appuyez sur Entrée

ou Tab.

Un message demande de retaper le mot de passe de conguration. 6 Tapez le mot de passe de conguration que vous avez entré précédemment et cliquez sur OK. 7 Appuyez sur <Echap> ; un message demande d’enregistrer les modications. 8 Appuyez sur <Y> pour les enregistrer.

L'ordinateur redémarrage.

Suppression ou modication d’un mot de passe système et/ou de conguration

Assurez-vous que le Password Status (État du mot de passe) est Unlocked (Déverrouillé) (dans la conguration du système) avant d’essayer de supprimer ou de modier le mot de passe du système et/ou le mot de passe de conguration existant. Vous ne pouvez supprimer ou changer un mot de passe système ou mot de passe de conguration existant si le est Locked (Verrouillé). Pour entrer dans la conguration du système, appuyez sur <F2> immédiatement après la mise sous tension ou un redémarrage.

Password Status (État du mot de passe)

1 Dans l’écran System BIOS (BIOS du système) ou System Setup (Conguration du système), sélectionnez System Security

(Sécurité du système) et appuyez sur <Entrée>.

L'écran System Security (Sécurité du système) s'ache. 2 Dans l’écran System Security (Sécurité du système), vériez que le Password Status (État du mot de passe) est Unlocked

(Déverrouillé). 3 Sélectionnez System Password (Mot de passe système), modiez ou supprimez le mot de passe du système existant et appuyez sur

Entrée ou la touche Tab. 4 Sélectionnez Setup Password (Mot de passe de conguration), modiez ou supprimez le mot de passe de conguration existant et

appuyez sur Entrée ou la touche Tab.

REMARQUE

de passe lorsque vous y êtes invité. Si vous supprimez le mot de passe du système et/ou le mot de passe de conguration, conrmez la suppression lorsque vous y êtes invité.

5 Appuyez sur <Echap> et un message vous invitera à enregistrer les modications. 6 Appuyez sur <Y> pour les enregistrer les modications et quitter la conguration du système.

L'ordinateur redémarre.

: Si vous changez le mot de passe du système et/ou le mot de passe de conguration, entrez le nouveau mot

System Setup

(Conguration du système) 47

Diagnostics

En cas de problème avec l'ordinateur, exécutez les diagnostics ePSA avant de contacter l'assistance technique de Dell. Les diagnostics visent à tester le matériel de l'ordinateur sans équipement supplémentaire ou risque de perte de données. Si vous ne parvenez pas à résoudre le problème vous-même, le personnel de maintenance et d'assistance peut utiliser les résultats des diagnostics pour vous aider à le résoudre.

Diagnostisc ePSA (Enhanced Pre-Boot System Assessment)

Les diagnostics ePSA (également appelés diagnostics système) vérient complètement le matériel. ePSA est intégré au BIOS et il est démarré par le BIOS en interne. Les diagnostics système intégrés fournissent des options pour des périphériques ou des groupes de périphériques spéciques pour :

• Exécuter des tests automatiquement ou dans un mode interactif

• Répéter les tests

• Acher ou enregistrer les résultats des tests

• Exécuter des tests rigoureux pour présentent des options de tests supplémentaires pour fournir des informations complémentaires sur

un ou des périphériques défaillants

• Acher des messages d'état qui indiquent si les tests ont abouti

• Acher des messages d'erreur qui indiquent les problèmes détectés au cours des tests

PRÉCAUTION

peut générer des résultats non valides ou des messages d'erreur.

REMARQUE : Certains tests de périphériques nécessitent l'interaction de l'utilsateur. Veillez à toujours être à côté de l'ordinateur

lorsque vous exécutez les tests de diagnostic.

1 Mettez sous tension l’ordinateur. 2 Lorsque l'ordinateur démarre, appuyez sur la touche <F12> lorsque le logo Dell apparaît. 3 Dans l'écran du menu de démarrage, sélectionnez l'option Diagnostics.

La fenêtre Enhanced Pre-boot System Assessment s'ache avec la liste de tous les périphériques détectés sur l'ordinateur. Le

programme de diagnostics lance les tests sur tous les périphériques détectés. 4 Si vous voulez lancer un test de diagnostic sur un périphérique donné, appuyez sur <Echap> ; cliquez sur Yes (Oui) pour arrêter le test

de diagnostic. 5 Sélectionnez le périphérique dans le panneau de gauche et cliquez sur Run Tests (Exécuter les tests). 6 En cas de problèmes, des codes d'erreur s'achent.

Notez les codes d'erreur et contactez Dell.

: Utilisez les diagnostics système pour tester l'ordinateur. L'utilisation de ce programme avec d'autres ordinateurs

48 Diagnostics

Dépannage de l'ordinateur

Vous pouvez dépanner l'ordinateur en utilisant les indicateurs, tels que les voyants de diagnostic, les bips et les messages d'erreur lors de l'utilisation de l'ordinateur.

Voyant d’alimentation

Tableau 14. Voyant d’alimentation

Éteint

Blanc xe Le système est dans l’état S0, c’est-à-dire l’état d’alimentation normal d’un appareil fonctionnant correctement. Le BIOS met

Blanc clignotant

AVERTISSEMENT : Le voyant d’alimentation indique uniquement l’avancement de l’auto-test de démarrage. Ce voyant n’indique

pas le problème qui a entraîné l’arrêt de l’auto-test de démarrage.

• Mise en veille prolongée ou suspension sur disque (S4).

• Système hors tension (S5).

le voyant dans cet état pour indiquer qu’il a commencé la recherche des codes opératoires (opcodes).

S'allume ou clignote également pour indiquer l'état de charge de la batterie.

Voyant de diagnostic unique

Cette plateforme n’est pas livrée avec les voyants de diagnostic hérités, qui utilisaient le voyant de stockage, d’alimentation et de connexion sans l comme voyant de diagnostic. Elle utilise maintenant le voyant de la batterie, qui clignote en orange/blanc,pour signaler les échecs répertoriés dans le tableau suivant.

REMARQUE

clignotement orange ; second groupe : clignotement blanc)

• Premier groupe : le voyant clignote de 1 à 9 fois, puis reste éteint durant une période courte, à un intervalle de 1,5 seconde. (Couleur orange)

• Second groupe : le voyant clignote de 1 à 9 fois, puis reste éteint durant une période plus longue avant le démarrage du cycle suivant, à un intervalle de 1,5 seconde. (Couleur blanc)

: Les séquences de clignotement consisteront en 2 ensembles de chires étant représentés par (premier groupe :

Exemple : aucune barrette de mémoire n’a été détectée (2, 3), le voyant orange de la batterie clignote 2 fois, reste éteint durant une courte pause, puis le voyant blanc clignote 3 fois. Le voyant de la batterie reste éteint durant 3 secondes, puis le cycle suivant est répété.

Veuillez vous reporter à la formation électronique New Error Code Standardization (Nouvelle standardisation des codes d’erreur) pour plus d'informations.

Le tableau suivant propose une solution de dépannage possible en fonction de la séquence du voyant orange/blanc.

Tableau 15. Voyant de diagnostic unique

Séquence de clignotement orange Description du problème Solution proposée

2, 1 UC Défaillance du CPU

Dépannage de l'ordinateur 49

2, 2 Carte mère : mémoire morte du BIOS Carte mère, y compris la corruption du BIOS

ou les erreurs de mémoire morte

2, 3 Mémoire Aucune mémoire/RAM détectée

2, 4 Mémoire Mémoire/défaillance de RAM

2, 5 Mémoire Mémoire non valide installée

2, 6 Carte mère : chipset Carte mère / erreur du chipset

2, 7 LCD Remplacer la carte système

3, 1 Panne d’alimentation RTC Défaillance de la pile CMOS

3, 2 Panne d’alimentation RTC Défaillance de la carte PCI ou vidéo ou

défaillance de puces

3, 3 Récupération du BIOS 1 Image de récupération non trouvée

3, 4 Récupération du BIOS 2 Image de récupération trouvée mais non

valide

Voyants d’état de la batterie

Si l’ordinateur est branché sur une prise secteur, le voyant d’état de la batterie fonctionne de la manière suivante :

Alternativement un voyant ambre clignotant et un voyant blanc

Alternativement un voyant ambre clignotant avec voyant blanc xe.

Voyant orange clignotant constamment

Blanc xe La batterie est en mode de chargement avec présence d’un adaptateur secteur.

Voyant éteint La batterie est en mode de chargement complet avec présence d’un adaptateur secteur.

Voyant éteint La batterie est en mode de chargement complet sans la présence d’un adaptateur secteur.

Orange xe La charge de la batterie est très faible (environ 30 minutes ou moins d’autonomie restante), sans la présence d’un

Un adaptateur secteur non pris en charge par Dell est connecté à votre portable. Rebranchez le connecteur de batterie. Si le problème se reproduit, remplacez la batterie.

Défaillance temporaire de la batterie avec présence d’un adaptateur secteur. Rebranchez le connecteur de batterie. Si le problème se reproduit, remplacez la batterie.

Défaillance fatale de batterie avec présence d’un adaptateur secteur. Remettez en place la batterie.

adaptateur secteur. Rebranchez le connecteur de batterie.

50 Dépannage de l'ordinateur

Caractéristiques

Spécications techniques

REMARQUE : Les ores peuvent varier en fonction de la région. Pour plus d’informations sur la conguration de l’ordinateur sur :

• Windows 10, cliquez ou appuyez sur Démarrer > Paramètres > système > sur.

Windows 8.1 et Windows 8, cliquez ou tapez surDémarrer > Paramètres du PC > PC et périphériques > InfoPC.

•

• Windows 7, cliquez sur Démarrer , eectuez un clic droit sur Mon ordinateur, puis sélectionnez Propriétés.

Tableau 16. Informations système

Fonction Spécication

Jeu de puces du système Intel SKL PCH-H, CM236

Niveaux d’interruption Contrôleur d’interruption

• Prise en charge de jusqu’à huit broches d’interruption héritées

• Prise en charge de la fonction PCI 2.3 Message Signaled

Interruptions

• Intégration de la fonctionnalité de contrôleur APIC d’E/S traitant 24 niveaux d’interruptions

• Prise en charge de la distribution des interruptions au bus système du processeur

Puce BIOS (NVRAM) 128 Mo (16 Mo)

Tableau 17. Processeur

Fonction Spécication

Type de processeur

Mémoire cache L1 Jusqu’à 32 Ko de mémoire cache en fonction du type de processeur

Mémoire cache L2 Jusqu’à 256 Ko de mémoire cache en fonction du type de processeur

Mémoire cache L3 Jusqu’à 8 Mo de mémoire cache en fonction du type de processeur

Intel Smart cache avec cache de dernier niveau Jusqu’à 8 Mo de mémoire cache en fonction du type de processeur

• Intel Core i5 et i7 Quad Core (6e génération)

• Intel Xeon

Caractéristiques 51

Tableau 18. Mémoire

Fonction Spécication

Type DDR4

Vitesse 2 133 MHz, 2667MHz et 2 133 MHz ECC

Connecteurs 4 logements SO-DIMM

REMARQUE : Installez soit une, soit deux, soit quatre barrettes de

mémoire dans les logements pour garantir des performances système optimales. Installer trois barrettes de mémoire provoque des problèmes de performances du système.

Capacité 4 Go, 8 Go et 16 Go

Mémoire minimale 8 Go

Mémoire maximale 64 Go

Tableau 19. Vidéo

Fonction Spécication

Type Carte d'extension MXM de type B

Bus de données PCIE x16, Gen3

Contrôleur vidéo et mémoire :

Tableau 20. Audio

Fonction Spécication

Intégrée Son haute dénition bicanal

Tableau 21. Communication

Fonction Spécication

Carte réseau carte d’interface réseau pour communication 10/100/1000 Mbit/s

Sans l

• AMD FirePro W5170M (GDDR5 2 Go)

• AMD FirePro W7170M, GDDR5 de 4 Go

• Nvidia Quadro M3000M, VRAM GDDR5 4 Go

• Nvidia Quadro M4000M, VRAM GDDR5 4 Go

• Nvidia Quadro M5000M, VRAM GDDR5 8 Go

• Réseau local sans l (WLAN) interne

• Réseau étendu sans l (WWAN) interne

• Prise en charge de la technologie sans l Bluetooth

• Bluetooth 4.0 haut débit

Tableau 22. Bus d’extension

Fonction Spécication

Type de bus PCI Express 1.0, 2.0 et 3.0, SATA 1.0A, 2.0 et 3.0, USB 2.0 et 3.0

Largeur du bus PCIE x16

52 Caractéristiques

Fonction Spécication

Puce BIOS (NVRAM) 128 Mo (16 Mo)

Tableau 23. Ports et connecteurs

Fonction Spécication

Audio Connecteur prise jack audio universelle

Carte réseau Un connecteur RJ45

Connecteur USB C Un (en option)

USB 3.0 quatre

Vidéo Connecteur HDMI 19 broches, connecteur Mini DisplayPort

Lecteur de carte mémoire SD 4.0

Port d’accueil une seule

Port micro-SIM une seule

Carte à puce (en option) une seule

Tableau 24. Achage

Fonction

Type

Size (Taille) 17,3 pouces

Dimensions :

Hauteur 270,60 mm ( 10,65 pouces)

Largeur 416,70 mm ( 16,40 pouces)

Diagonale 439,42 mm ( 17,3 pouces)

Zone active (X/Y)

Résolution maximale

Luminosité maximale

Angle de fonctionnement 0° (fermé) à 135°

Fréquence de rafraîchissement 60 Hz

Angles de vue minimaux :

• FHD (1 920 x 1 080)

• UHD (3840 x 2160)

• FHD (1 920 x 1 080)

• UHD (3840 x 2160)

• FHD (1 920 x 1 080)

• UHD (3840 x 2160)

• UHD (400 nits)

Horizontal/Vertical

• FHD (60/60/50/50)

Caractéristiques 53

Tableau 25. Clavier

Fonction Spécication

Nombre de touches

Disposition QWERTY/AZERTY/Kanji

Tableau 26. Pavé tactile

Fonction Spécication

Zone active :

Axe des X 99,5 mm

Axe des Y 53 mm

Tableau 27. Webcam

Fonction Spécication

Type Capteur CMOS

Résolution des images xes 1280 x 720 pixels (maximum)

Résolution vidéo 1280 x 720 pixels à 30 images par seconde (maximum)

• États-Unis : 103 touches

• Royaume-Uni : 104 touches

• Brésil : 106 Touches

• Japon : 107 touches

Diagonale 74°

Tableau 28. Stockage

Fonction Spécication

Stockage :

Interface de stockage

Conguration lecteurs Un disque dur/SSD 9.5 /7.0 /5.0 / mm SATA (SATA3) interne

Size (Taille) 1 To 5 400 tr/min, SSD 128/256/512 Go SATA 3, SSD 256 Go SATA 3, SSD 1 To M.2,

Tableau 29. Batterie

Fonction Spécication

Type Lithium-Ion

• SATA1 (1,5 Gbit/s)

• SATA2 (3 Gbit/s)

• SATA3 (6 Gbit/s)

• PCIe Express

SSD 1 To SATA 3

REMARQUE : La taille des disques durs est susceptible de changer. Pour plus

d’informations, consultez Dell.com.

Dimensions (6 cellules entrée/ 6-cellules vente incitative/ 6 éléments longue durée) :

54 Caractéristiques

Fonction Spécication

Profondeur 71,3 mm ( 2,81 pouces)

Hauteur 234,89 mm ( 9,25 pouces)

Largeur 18,45 mm ( 0,73 pouces)

Poids

Tension

Durée de vie

Plage de températures :

En fonctionnement

Hors fonctionnement De -20 à 65 °C (de -4 à 149 °F)

Pile bouton Pile bouton 3 V CR2032 lithium-ion

Tableau 30. Adaptateur secteur

Fonction Spécication

Tension d’entrée de 100 VCA à 240 VCA

Courant d’entrée (maximal) 3,50 A

• Entrée 6 cellules : 395 g (0,87 lb)

• 6 ÉLÉMENTS vente incitative/ LCL : 405 g ( 0,89 lb)

• 6 ÉLÉMENTS - 11,1 V entrée

• 6 ÉLÉMENTS vente incitative/ longue durée : 11,4 V

• 300 cycles de charge/décharge

• 1 000 Cycles de décharge/charge (LCL)

• Charge : 0°C à 50°C (de 32°F à 158 °F)

• Décharge : de 0 °C à 70 °C (32 °F à 122 °F)

Fréquence d'entrée 50 Hz à 60 Hz

Puissance de sortie 240 W

Courant de sortie 12,31 A

Tension de sortie nominale 19,50 VCC

Dimensions : 240 W

Hauteur 25,40 mm (1 pouce)

Largeur 200 mm ( 7,87 pouces)

Profondeur 100 mm ( 3,94 pouces)

Poids 0,85 kg ( 1,88 lb)

Plage de températures :

En fonctionnement De 0 °C à 40 °C (de 32 °F à 104 °F)

Hors fonctionnement -40 °C à 70 °C (de -40 °F à 158 °F)

Tableau 31. Carte à puce sans contact

Fonction Spécication

Cartes à puce et technologies prises en charge

• ISO14443A : 160 Kbits/s, 212 Kbits/s, 424 Kbits/s et 848 Kbits/s

• ISO14443B : 160 Kbits/s, 212 Kbits/s, 424 Kbits/s et 848 Kbits/s

Caractéristiques 55

Fonction Spécication

• ISO15693

• HID iClass

• FIPS201

• NXP Desre

Tableau 32. Dimensions physiques

Caractéristiques physiques Spécication

Hauteur :

Non tactile

Largeur 416,70 mm ( 16,41 pouces)

Profondeur 281,2 mm ( 11,07 pouces)

Poids (minimum) 3,42 kg ( 7,55 lb)

Tableau 33. Conditions environnementales

Fonction Spécication

Plage de températures :

En fonctionnement De 0 °C à 40 °C (de 32 °F à 104 °F)

Stockage -40°C à 65 °C (de -40°F à 149°F)

Humidité relative (maximale) :

En fonctionnement 10 % à 90 % (sans condensation)

Stockage 5 % à 95 % (sans condensation)

Vibration maximale :

En fonctionnement 0,66 GRMS, 2 Hz – 600 Hz

• Avant : 28,7 mm (1,13 pouce)

• Arrière : 35,3 mm (1,39 pouce)

Stockage 1,3 GRMS, 2 Hz – 600 Hz

Choc maximum :

En fonctionnement 140 G, 2 MS

Hors fonctionnement 163 G, 2 MS

Altitude :

Stockage De 0 m à 10 668 m (de 0 pied à 35 000 pieds)

Niveau de contaminants atmosphériques G1 ou inférieur, tel que déni par la norme ANSI/ISA-S71.04-1985

56 Caractéristiques

Contacter Dell

REMARQUE : Si vous n'avez pas de connexion Internet active, vous pouvez trouver les informations de contact sur votre

conrmation de commande, bordereau d'expédition, facture ou dans le catalogue de produits de Dell.

Dell propose plusieurs options de services et support en ligne et par téléphone. Leur disponibilité variant selon le pays et le produit, il est possible que certains services ne soient pas proposés dans votre région. Pour prendre contact avec Dell pour des questions commerciales, de support technique ou de service à la clientèle :

1 Rendez-vous sur Dell.com/support. 2 Sélectionnez la catégorie d'assistance. 3 Rechercher votre pays ou région dans le menu déroulant Choose a Country/Region (Choisissez un pays ou une région) situé au bas

de la page.

4 Sélectionnez le lien de service ou de support en fonction de vos besoins.

Contacter Dell 57

Dell Precision 7710 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Intervention à l’intérieur de votre ordinateur

Consignes de sécurité

Avant une intervention à l’intérieur de l’ordinateur

Outils recommandés

Mise hors tension de l’ordinateur

Après une intervention à l’intérieur de l’ordinateur

Retrait et installation de composants

Présentation du système

Connexion à une station d’accueil

Retrait de la carte SD (Secure Digital)

Installation de la carte SD

Retrait du cache de la pile du système

Installation du cache de la batterie

Retrait de la batterie

Installation de la batterie

Retrait du cache de fond

Installation du cache de fond

Retrait de la carte SIM

Installation de la carte SIM

Retrait du disque dur

Installation du disque dur

Retrait du clavier

Installation du clavier

Retrait de la mémoire secondaire

Installation de la mémoire secondaire

Retrait de la mémoire principale

Installation de la mémoire principale

Installation de la carte WWAN (en option)

Retrait de la carte WLAN (Wireless Local Area Network)

Retrait du disque SSD M.2 (Solid State Drive)

Installation du disque SSD M.2

Retrait de la pile bouton

Installation de la pile bouton

Retrait du câble de disque dur

Installation du câble de disque dur

Retrait du port du connecteur d'alimentation

Installation du port du connecteur d’alimentation

Retrait du repose-mains

Installation du repose-mains

Retrait des haut-parleurs

Installation des haut-parleurs

Retrait de la carte d'entrées/sorties (E/S) gauche

Installation de la carte d’E/S gauche

Retrait de la carte d'entrées/sorties (E/S) droite

Installation de la carte d’E/S droite

Retrait du bloc dissipateur thermique

Installation du bloc dissipateur thermique

Retrait de la carte vidéo

Installation de la carte vidéo

Retrait de l’assemblage de l’écran

Installation de l’ensemble écran

Retrait du cadre d’écran

Installation du cadre d’écran

Retrait de la caméra

Installation de la caméra

Retrait de la carte système

Installation de la carte système

Retrait de la carte LED

Installation de la carte LED

Séquence de démarrage

Touches de navigation

Mise à jour du BIOS

Diagnostics

Diagnostisc ePSA (Enhanced Pre-Boot System Assessment)

Dépannage de l'ordinateur

Voyant d’alimentation

Voyants d’état de la batterie

Caractéristiques

Contacter Dell

Contacter Dell
