Dell Precision 17 7000 serisi (7710)

Kullanıcı El Kitabı

Resmi Model: P29E Resmi Tip: P29E001

© 2016 Dell Inc. Tüm hakları saklıdır. Bu ürün, ABD ve uluslararası telif hakkı ve fikri mülkiyet yasaları tarafından korunmaktadır. Dell ve Dell logosu, Amerika Birleşik Devletleri ve/veya diğer ülkelerde, Dell Inc.'e ait ticari markalardır. Burada adı geçen diğer tüm markalar ve isimler, ilgili firmaların ticari markalarıdır.

2017 - 10

Revizyon A01

İçindekiler

1 Bilgisayarınızda Çalışma..................................................................................................................................5

Güvenlik talimatları.............................................................................................................................................................5

Bilgisayarınızın içinde çalışmaya başlamadan önce.........................................................................................................5

Önerilen araçlar...................................................................................................................................................................6

Bilgisayarınızı kapatma.......................................................................................................................................................6

Bilgisayarınızın içinde çalıştıktan sonra.............................................................................................................................6

2 Bileşenleri takma ve çıkarma..........................................................................................................................8

Sisteme Genel Bakış...........................................................................................................................................................8

Bağlantı istasyonuna bağlanma...................................................................................................................................9

Güvenli Dijital (SD) kartını çıkarma..................................................................................................................................10

SD kartını takma................................................................................................................................................................10

Pil kapağını çıkarma.......................................................................................................................................................... 10

Pil kapağını takma............................................................................................................................................................. 10

Pili Çıkarma........................................................................................................................................................................10

Pili takma............................................................................................................................................................................ 11

Alt kapağın çıkarılması ...................................................................................................................................................... 11

Alt kapağı takma................................................................................................................................................................ 11

Abone Kimlik Modülü (SIM) kartını çıkarma.................................................................................................................. 12

Abone Kimlik Modülü (SIM) kartını takma..................................................................................................................... 12

Sabit sürücüyü çıkarma....................................................................................................................................................12

Sabit sürücüyü takma.......................................................................................................................................................13

Klavyeyi çıkarma................................................................................................................................................................13

Klavyeyi Takma..................................................................................................................................................................14

İkincil belleği çıkarma........................................................................................................................................................ 15

İkincil belleği takma...........................................................................................................................................................15

Birincil belleği çıkarma...................................................................................................................................................... 15

Birincil belleği takma......................................................................................................................................................... 16

Kablosuz Geniş Ağ (WWAN) kartını çıkarma (Opsiyonel)........................................................................................... 16

WWAN kartını takma (Opsiyonel)...................................................................................................................................17

Kablosuz Yerel Ağ (WLAN) Kartını Çıkarma.................................................................................................................. 17

WLAN Kartını Takma........................................................................................................................................................ 18

M.2 Katı Hal Sürücüsü (SSD) kaldırma.......................................................................................................................... 18

M. 2 SSD takma................................................................................................................................................................19

Düğme pili çıkarma............................................................................................................................................................19

Düğme pili takma..............................................................................................................................................................20

Sabit sürücü kablosunu çıkarma.....................................................................................................................................20

Sabit sürücü kablosunu takma........................................................................................................................................ 21

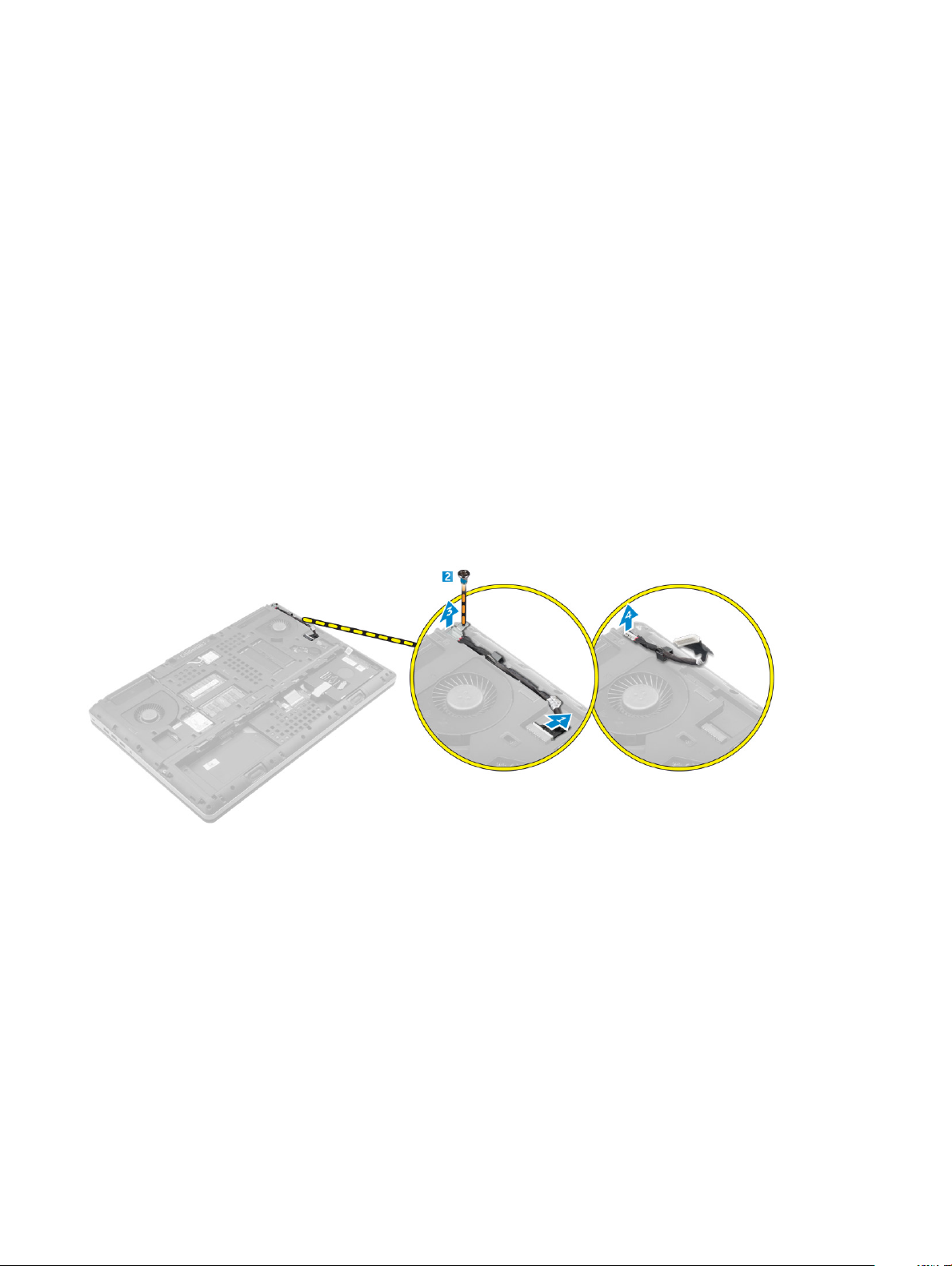

Güç konnektörü bağlantı noktasının çıkarılması.............................................................................................................21

Güç konnektörü bağlantı noktası kurulumu................................................................................................................... 21

Avuç içi dayanağını çıkarma............................................................................................................................................ 22

Avuç içi dayanağını takma............................................................................................................................................... 22

Hoparlörleri çıkarma ........................................................................................................................................................23

İçindekiler

Hoparlörleri takma............................................................................................................................................................23

Giriş/Çıkış (G/Ç) kartını (sol) çıkarma...........................................................................................................................23

G/Ç kartını (sol) takma....................................................................................................................................................24

Giriş/Çıkış (G/Ç) kartını (sağ) çıkarma..........................................................................................................................24

G/Ç kartını (sağ) takma.................................................................................................................................................. 25

Isı Emici Aksamını Çıkarma..............................................................................................................................................25

Isı Emici Aksamını Takma................................................................................................................................................. 26

Ekran kartını çıkarma....................................................................................................................................................... 26

Ekran kartını takma...........................................................................................................................................................27

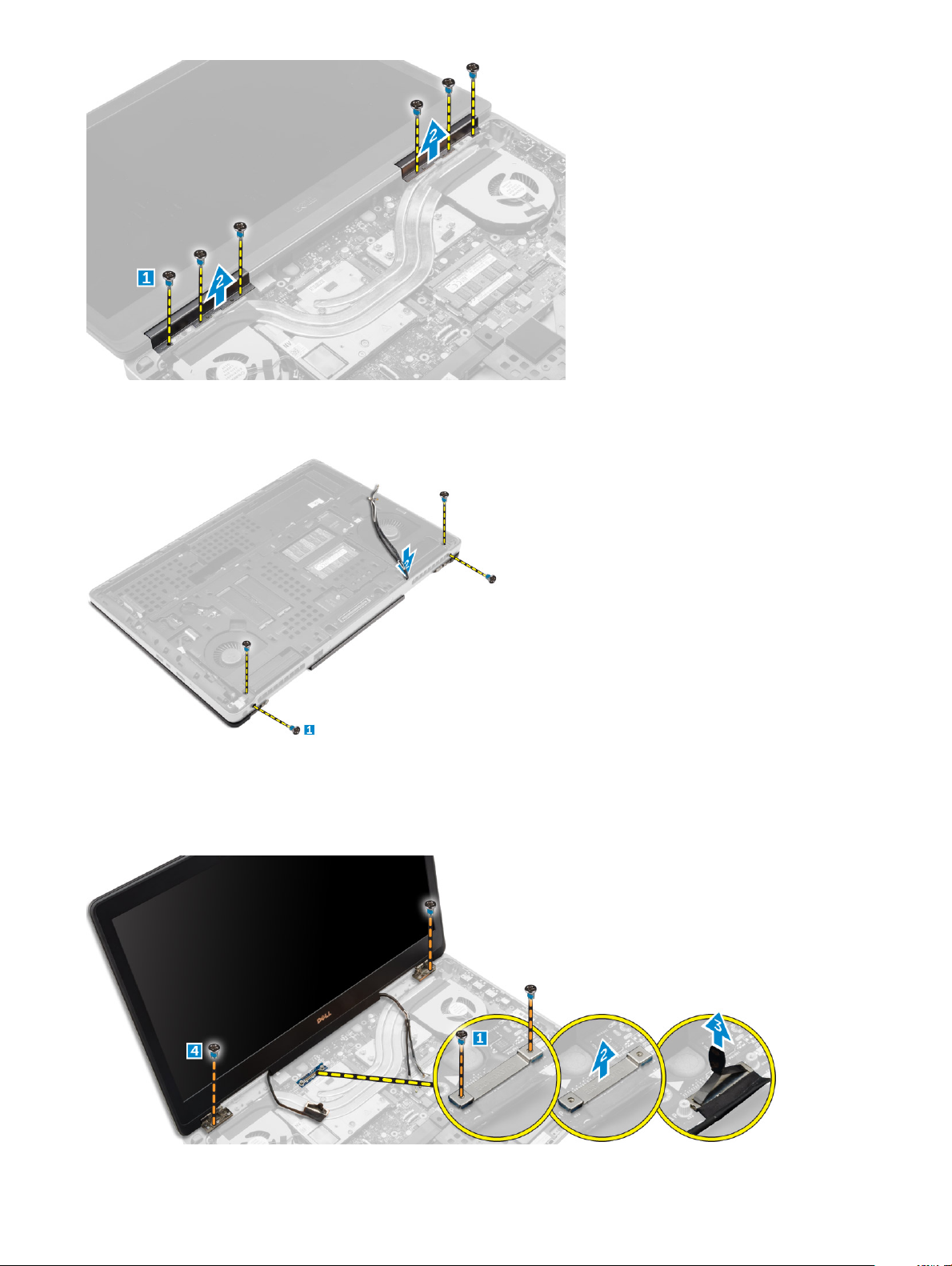

Ekran aksamını çıkarma....................................................................................................................................................27

Ekran aksamını takma......................................................................................................................................................29

Ekran çerçevesini çıkarma...............................................................................................................................................29

Ekran çerçevesini takma................................................................................................................................................. 30

Kamerayı çıkarma.............................................................................................................................................................30

Kamerayı takma.................................................................................................................................................................31

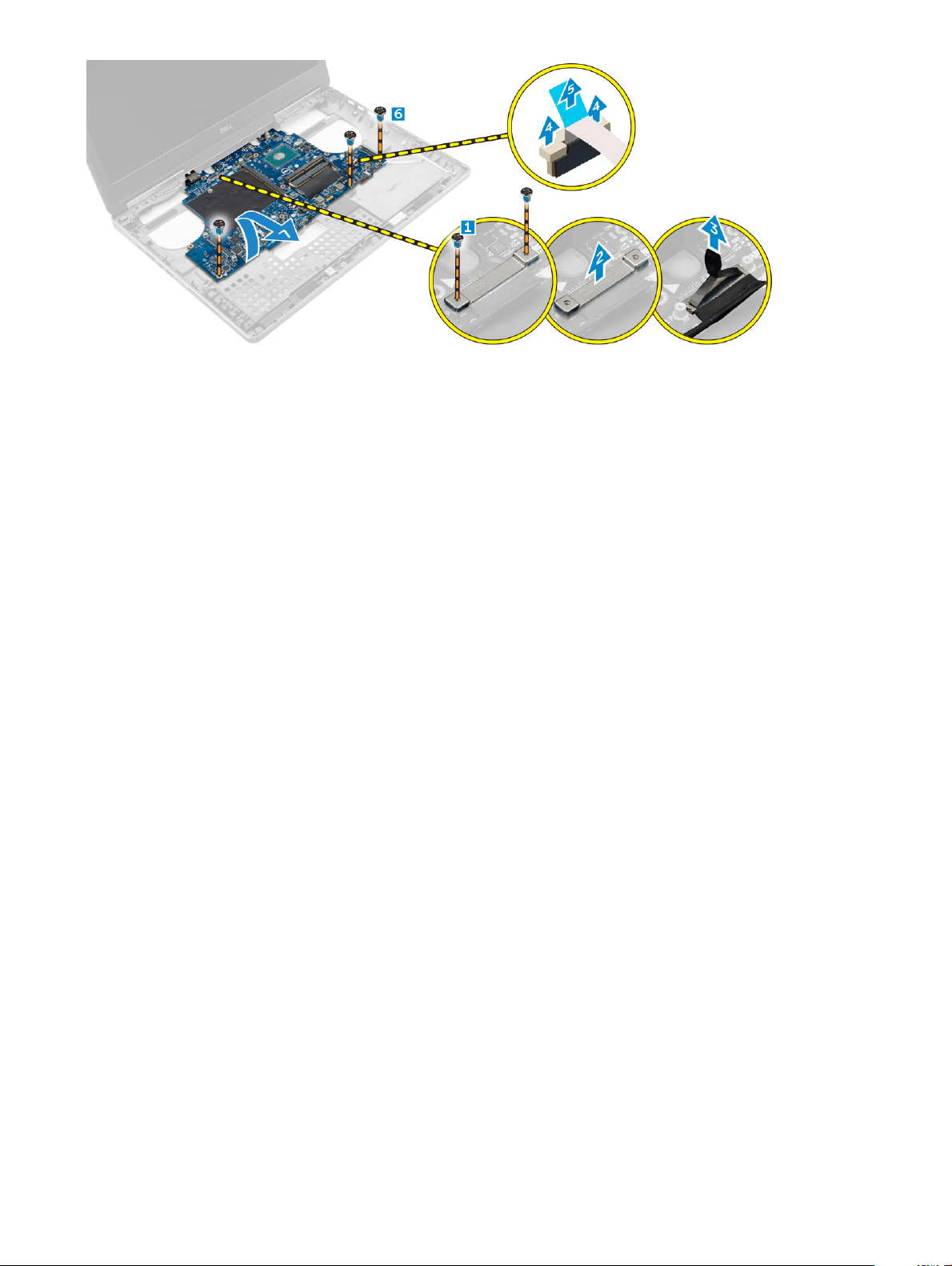

Sistem kartını çıkarma...................................................................................................................................................... 31

Sistem kartını takma........................................................................................................................................................ 32

LED kartını çıkarma..........................................................................................................................................................32

LED kartını takma.............................................................................................................................................................33

3 Sistem kurulumu.......................................................................................................................................... 34

Önyükleme Sırası..............................................................................................................................................................34

Gezinti tuşları....................................................................................................................................................................34

Sistem kurulum seçenekleri............................................................................................................................................ 35

BIOS'u Güncelleştirme ....................................................................................................................................................44

Sistem ve kurulum parolası............................................................................................................................................. 45

Bir sistem parolası ve kurulum parolası atama........................................................................................................ 45

Mevcut bir sistem ve/veya kurulum parolasını silme veya değiştirme.................................................................46

4 Tanılamalar...................................................................................................................................................47

Gelişmiş Yükleme Öncesi Sistem Değerlendirmesi (ePSA) tanılamaları..................................................................... 47

5 Bilgisayarınızda Sorun Giderme....................................................................................................................48

Güç LED'i.......................................................................................................................................................................... 48

Tek Tanılama LED'i......................................................................................................................................................48

Pil durum ışıkları................................................................................................................................................................49

6 Özellikler..................................................................................................................................................... 50

Teknik özellikler.................................................................................................................................................................50

7 Dell'e Başvurma........................................................................................................................................... 56

Dell'e Başvurma................................................................................................................................................................56

İçindekiler

Bilgisayarınızda Çalışma

Güvenlik talimatları

Bilgisayarınızı potansiyel hasardan korumak ve kişisel güvenliğinizi sağlamak için aşağıdaki güvenlik yönergelerini uygulayın. Aksi belirtilmedikçe, bu belgedeki her prosedür aşağıdaki koşulların geçerli olduğunu varsaymaktadır:

• Bilgisayarınızla birlikte gelen güvenlik bilgilerini okudunuz.

• Çıkarma prosedürü ters sırayla uygulanarak bir bileşen değiştirilebilir veya (ayrıca satın alınmışsa) takılabilir.

UYARI: Bilgisayar kapağını veya panellerini açmadan önce tüm güç kaynaklarını çıkarın. Bilgisayarınızın içinde çalışmayı bitirdikten

sonra, güç kaynağına bağlamadan önce tüm kapakları, panelleri ve vidaları yeniden takın.

UYARI: Bilgisayarınızın içinde çalışmadan önce bilgisayarınızla gönderilen güvenlik bilgilerini okuyun. Diğer en iyi güvenlik

uygulamaları bilgileri için www.dell.com/regulatory_compliance adresindeki Yasal Uygunluk Ana Sayfası'na bakın.

DİKKAT: Pek çok tamir işlemi yalnızca sertifikalı servis teknisyeni tarafından gerçekleştirilmelidir. Sorun giderme işlemlerini ve

basit tamirleri sadece ürün belgenizde belirtildiği gibi veya destek ekibinin çevrimiçi olarak ya da telefonla belirttiği gibi gerçekleştirmelisiniz. Dell tarafından yetkilendirilmemiş servisten kaynaklanan zararlar, Dell garantisi kapsamında değildir. Ürünle birlikte gelen güvenlik talimatlarını okuyun ve uygulayın.

DİKKAT: Elektrostatik boşalımı önlemek için, bir bilek topraklama kayışı kullanarak ya da bilgisayarın arkasındaki konnektör gibi

boyanmamış metal yüzeylere sık sık dokunarak kendinizi topraklayın.

DİKKAT: Bileşenlere ve kartlara dikkatle muamele edin. Bir kartın üzerindeki bileşenlere veya kontaklara dokunmayın. Kartları

kenarlarından veya metal montaj braketinden tutun. İşlemci gibi bileşenleri pimlerinden değil kenarlarından tutun.

DİKKAT: Bir kabloyu çıkardığınızda, konnektörünü veya çekme tırnağını çekin. Bazı kablolarda kilitleme tırnağı olan konnektörler

bulunur; bu tür bir kabloyu çıkarıyorsanız kabloyu çıkarmadan önce kilitlemek tırnaklarına bastırın. Konnektörleri ayırdığınzda, konnektör pimlerinin eğilmesini önlemek için bunları eşit şekilde hizalanmış halde tutun. Ayrıca, bir kabloyu bağlamadan önce her iki konnektörün de doğru biçimde yönlendirildiğinden ve hizalandığından emin olun.

NOT: Bilgisayarınızın ve belirli bileşenlerin rengi bu belgede gösterilenden farklı olabilir.

Bilgisayarınızın içinde çalışmaya başlamadan önce

Bilgisayara zarar vermekten kaçınmak için, bilgisayarın içinde çalışmaya başlamadan önce aşağıdaki adımları uygulayın.

1 Güvenlik talimatları öğesini takip ettiğinizden emin olun. 2 Bilgisayar kapağının çizilmesini önlemek için, çalışma yüzeyinin düz ve temiz olmasını sağlayın. 3 Bilgisayarınızı kapatın, bkz. Bilgisayarınızı kapatma.

DİKKAT

4 Tüm ağ kablolarını bilgisayardan çıkarın. 5 Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerinden çıkarın. 6 Sistem kartını topraklamak için, sistem bağlantısı yokken güç düğmesini basılı tutun. 7 Kapağı çıkarın.

: Ağ kablosunu çıkarmak için, önce kabloyu bilgisayarınızdan ve ardından ağ aygıtından çıkarın.

DİKKAT

bir yüzeye dokunarak kendinizi topraklayın. Çalışırken, dahili bileşenlere zarar verebilecek olan statik elektriği dağıtmak için düzenli olarak boyanmamış metal yüzeylere dokunun.

: Bilgisayarınızın içindeki herhangi bir şeye dokunmadan önce, bilgisayarın arkasındaki metal gibi boyanmamış metal

Bilgisayarınızda Çalışma 5

Önerilen araçlar

Bu belgedeki yordamlar için aşağıdaki araçlar gerekebilir:

• Küçük düz uçlu tornavida

• Phillips #0 tornavida

• Phillips 1 numaralı yıldız tornavida

• Küçük plastik çizici

Bilgisayarınızı kapatma

DİKKAT: Veri kaybını önlemek için, bilgisayarınızı kapatmadan önce tüm açık dosyaları kaydedip kapatın ve açık programlardan

çıkın.

1 Bilgisayarınızı kapatma:

• Windows 10 (dokunmatik özellikli bir cihaz veya fare kullanılarak):

1 öğesine tıklayın veya dokunun.

• Windows 8 (dokunmatik özellikli bir aygıt kullanarak):

1 Ekranın sağ kenarından başlayarak parmağınızı kaydırın, Düğmeler menüsünü açın ve Ayarlar öğesini seçin.

2 öğesine ve ardındanKapat öğesine dokunu

• Windows 8'de (fare kullanıyorsanız):

1 Ekranın sağ üst köşesine gidin ve Settings (Ayarlar) öğesine tıklayın.

2 öğesine ve ardından Kapat öğesine tıklayın.

• Windows 7'de:

1 Başlat düğmesini tıklatın. 2 Shut down (Kapat)'ı tıklayın.

veya

1 Başlat düğmesini tıklatın. 2 Start (Başlat) menüsünün sağ alt köşesindeki oku tıklatın ve ardından Log oi (Oturumu kapat)'ı tıklatın.

2 Bilgisayarın ve takılı aygıtların kapandığından emin olun. İşletim sisteminizi kapattıktan sonra bilgisayarınız ve takılı aygıtlar otomatik olarak

kapanmazsa, kapatmak için güç düğmesini 6 saniye boyunca basılı tutun.

öğesine tıklayın veya dokunun ve ardından Kapat öğesine dokunun veya tıklayın.

Bilgisayarınızın içinde çalıştıktan sonra

Herhangi bir değiştirme işlemini tamamladıktan sonra, bilgisayarınızı açmadan önce harici aygıtları, kartları, kabloları vs. taktığınızdan emin olun.

DİKKAT

için tasarlanmış pilleri kullanmayın.

1 2 Bilgisayarınıza telefon veya ağ kablolarını bağlayın.

3 Pili yerine takın. 4 Alt kapağı yerine takın. 5 Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerine takın.

: Bilgisayarın hasar görmesini önlemek için, sadece o Dell bilgisayar için tasarlanmış pilleri kullanın. Başka Dell bilgisayarlar

Bağlantı noktası eşleyicisi veya ortam tabanı gibi harici aygıtları bağlayın ve ExpressCard gibi kartları değiştirin.

DİKKAT

: Ağ kablosu takmak için kabloyu önce ağ aygıtına takın ve ardından bilgisayara takın.

Bilgisayarınızda Çalışma

6 Bilgisayarınızı açın.

Bilgisayarınızda Çalışma 7

Bileşenleri takma ve çıkarma

Bu bölümde bileşenlerin bilgisayarınızdan çıkarılmasına veya takılmasına dair ayrıntılı bilgi yer almaktadır.

Sisteme Genel Bakış

Rakam 1. Önden Görünüm

Rakam 2. Arkadan Görünüm

1 Mikrofon 2 Kamera (isteğe bağlı)

8 Bileşenleri takma ve çıkarma

3 Kamera durum ışığı (isteğe bağlı) 4 Ağ konektörü 5 Güç konnektörü 6 Güç düğmesi (LED) 7 Güvenlik kablosu yuvası 8 USB 3.0 konnektörü 9 Kulaklık konektörü 10 Bellek kartı okuyucu 11 Parmak izi okuyucu (isteğe bağlı) 12 Pil durum ışığı 13 Sabit sürücü etkinliği ışığı 14 Güç durum ışığı 15 Hoparlörler 16 Dokunmatik yüzey 17 Temassız akıllı kart okuyucu (isteğe bağlı) 18 Akıllı kart okuyucu (isteğe bağlı) 19 USB 3.0 konnektörü 20 Mini DisplayPort konnektör 21 HDMI konnektörü 22 USB C konektörü 23 Yerleştirme konnektörü 24 Servis etiketi 25 Kapı ve pil serbest bırakma mandalı

Bağlantı istasyonuna bağlanma

NOT

: 130 W'den daha fazla güç giriş gerektiren bilgisayarların aynı zamanda şarj ve işletimde tam performans göstermeleri için

kendi güç adaptörlerine bağlı olmaları gerekir.

Bileşenleri takma ve çıkarma 9

Güvenli Dijital (SD) kartını çıkarma

1 Bilgisayarınızda çalışmadan önce bölümündeki prosedüre uyun. 2 SD karta bastırıp bilgisayardan serbest bırakın. SD kartı yuvasının dışına kaydırın.

SD kartını takma

1 SD kartını yerine oturana dek yuvasına doğru itin. 2 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun

Pil kapağını çıkarma

1 Bilgisayarınızda çalışmadan önce bölümündeki prosedüre uyun. 2 Aşağıdaki adımları çizimde de gösterildiği şekilde gerçekleştirin:

a Pil kapağını açmak için serbest bırakma mandalını kaydırın [1]. b Pil kapağını bilgisayardan çıkarmak için kaydırın ve çıkarın [2].

Pil kapağını takma

1 Pil kapağını yerine oturana dek yuvasına kaydırın. 2 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Pili Çıkarma

1 Bilgisayarınızda çalışmadan önce bölümündeki prosedüre uyun. 2 Pil kapağınıçıkarın. 3 Aşağıdaki adımları çizimde de gösterildiği şekilde gerçekleştirin:

a Pili çıkarmak için serbest bırakma mandalını kaydırın [1]. b Pili bilgisayardan kaldırarak çıkarın [2].

Bileşenleri takma ve çıkarma

Pili takma

1 Pili yerine oturana dek yuvasına kaydırın. 2 Alt kapağı takın. 3 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun

Alt kapağın çıkarılması

1 Bilgisayarınızda çalışmadan önce bölümündeki prosedüre uyun. 2 Şunları çıkarın:

a pil kapağı b pil

3 Aşağıdaki adımları çizimde de gösterildiği şekilde gerçekleştirin:

a Alt kapağı bilgisayara sabitleyen vidaları çıkarın [1]. b Alt kapağı kaydırın ve bilgisayardan çıkarın [ 2].

Alt kapağı takma

1 Bilgisayar üzerinde bulunan vida dilekleriyle hizalamak için taban kapağını yerleştirin. 2 Alt kapağı bilgisayara sabitleyen vidaları sıkın. 3 Şunları takın:

Bileşenleri

takma ve çıkarma 11

a pil b pil kapağı

4 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Abone Kimlik Modülü (SIM) kartını çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun. 2 Şunları çıkarın:

a pil kapağı b pil c alt kapak

3 Sim karta basın ve sim kartı kart yuvasından çıkarın.

Abone Kimlik Modülü (SIM) kartını takma

1 Sim kartı yerine oturana dek yuvasına doğru kaydırın. 2 Şunları takın:

a alt kapak b pil c pil kapağı

3 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Sabit sürücüyü çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun. 2 Şunları çıkarın:

a pil kapağı b pil

3 Aşağıdaki adımları çizimde de gösterildiği şekilde gerçekleştirin:

a Sabit sürücüyü bilgisayara sabitleyen vidaları sökün [1]. b Sabit sürücü mandalını açık konuma çekin [2]. c Sabit sürücüyü bilgisayardan kaydırıp kaldırın [3].

Bileşenleri takma ve çıkarma

4 Sabit sürücüyü sabit sürücü desteğine sabitleyen vidaları sökün . Sabit sürücüyü kaldırarak destekten çıkarın .

Sabit sürücüyü takma

1 Sabit sürücüyü sabit sürücü braketine tutturmak için vidaları sıkın. 2 Sabit sürücüyü bilgisayardaki yuvasına takın. 3 Sabit sürücüyü bilgisayara sabitleyen vidaları sıkın. 4 Şunları takın:

a pil b pil kapağı

5 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun

Klavyeyi çıkarma

1 Bilgisayarınızda çalışmadan önce bölümündeki prosedürlere uyun. 2 Şunları çıkarın:

a pil kapağı b pil c sabit sürücü

3 Tırnağı kaldırın ve klavye kablolarını parmak izi kartından çıkarın [1, 2].

Bileşenleri

takma ve çıkarma 13

4 Klavye kenarını alt kısımdan başlayarak üst kenar boyunca kaldırın bilgisayardan çıkarın.

5 Aşağıdaki adımları çizimde de gösterildiği şekilde gerçekleştirin:

a Klavyeyi bilgisayara sabitleyen vidaları sökün [1]. b Ön tarafı kaldırın ve klavyeyi bilgisayardan çıkarmak için kaydırın [2, 3].

Klavyeyi Takma

1 Klavyeye bastırıp bölmesine hizalayın. 2 Klavyeyi bilgisayara sabitlemek için vidaları sıkın. 3 Klavye kenarını önden sokun ve bilgisayardaki konumuna hizalayın. Klavye kenarının yerine oturduğundan emin olun. 4 Klavye veri kablosunu parmak izi kartına bağlayın.

: Klavye veri kablosunu tam olarak hizalı şekilde katladığınıza emin olun.

NOT

5 Şunları takın:

Bileşenleri takma ve çıkarma

a sabit sürücü b pil c pil kapağı

6 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

İkincil belleği çıkarma

1 Bilgisayarınızda çalışmadan önce bölümündeki prosedüre uyun. 2 Şunları çıkarın:

a pil kapağı b pil c sabit sürücü d klavye

3 Aşağıdaki adımları çizimde de gösterildiği şekilde gerçekleştirin:

a Bellek koruyucuyu bilgisayara sabitleyen vidayı sökün [1]. b Bellek koruyucuyu bilgisayardan kaldırarak çıkarın [2]. c Sabitleme klipslerini bellek modülü yukarı fırlayana kadar bellek modülünden uzağa doğru kaldırın [3]. d Bellek modülünü kaldırın ve bilgisayardan çıkarın [4].

İkincil belleği takma

1 İkincil belleği bellek yuvasına takın. 2 Bellek modülünü sistem kartına sabitleyen klipslere bastırın. 3 Bellek muhafazasını bilgisayardaki ilk konumuna getirin ve bilgisayara sabitleyen vidayı sıkın. 4 Şunları takın:

a klavye b sabit sürücü c pil d pil kapağı

5 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Birincil belleği çıkarma

1 Bilgisayarınızda çalışmadan önce bölümündeki prosedüre uyun. 2 Şunları çıkarın:

a pil kapağı b pil c alt kapak

3 Birincil belleği çıkarmak için aşağıdaki adımları uygulayın:

a Sabitleme klipslerini bellek yukarı fırlayana kadar birinci bellekten uzağa doğru kaldırın.

Bileşenleri

takma ve çıkarma 15

b Birincil belleği yukarı doğru kaldırarak bilgisayardan çıkarın.

Birincil belleği takma

1 Birincil belleği bellek yuvasına takın.

NOT: Sistemin en iyi performansını sağlamak için bir, iki veya dört bellek modülünü bellek modülü yuvasına takın. Bir veya üç

bellek modülü takma sistem performans sorunlarına yol açar.

2 Birincil belleği sistem kartına sabitleyen klipslere bastırın. 3 Şunları takın:

a alt kapak b pil c pil kapağı

4 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Kablosuz Geniş Ağ (WWAN) kartını çıkarma (Opsiyonel)

1 Bilgisayarınızda çalışmadan önce bölümündeki prosedüre uyun. 2 Şunları çıkarın:

a pil kapağı b pil c alt kapak

3 Lütfen WWAN kartını çıkarmak için aşağıdaki adımları gerçekleştirin:

a WWAN kartına bağlı olan anten kablolarının bağlantısını kesin ve çıkarın. b WWAN kartını bilgisayara sabitleyen vidayı sökün . c WWAN kartını bilgisayardan çıkarın .

Bileşenleri takma ve çıkarma

WWAN kartını takma (Opsiyonel)

1 WWAN kartını WWAN kartı yuvasına yerleştirin. 2 WWAN kartını bilgisayara sabitlemek için vidayı sıkın. 3 Anten kablolarını dağıtım kanallarına yerleştirin ve WWAN kartına bağlayın. 4 Şunları takın:

a alt kapak b pil c pil kapağı

5 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun

Kablosuz Yerel Ağ (WLAN) Kartını Çıkarma

1 Bilgisayarınızda çalışmadan önce bölümündeki prosedüre uyun. 2 Şunları çıkarın:

a pil kapağı b pil c alt kapak

3 WLAN kartını bilgisayardan çıkarmak için aşağıdaki adımları takip edin:

a WLAN kartını bilgisayara sabitleyen vidayı sökün. b Anten kablolarını sabitleyen koruyucuyu çıkarın. c WLAN kartına bağlı olan anten kablolarını ayırın ve çözün ve WLAN kartını bilgisayardan çıkarın.

Bileşenleri

takma ve çıkarma 17

+ 39 hidden pages
