Precision 3630 Tower

Huoltokäsikirja

Säädösten mukainen malli: D24M Säädösten mukainen tyyppi: D24M003 May 2020 Tark. A02

Huomautukset, varoitukset ja vaarat

HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tuotetta entistäkin paremmin.

VAROITUS: VAROITUKSET ovat varoituksia tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan

menettää. Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää.

VAARA: VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai

kuoleman vaara.

© 2018 2020 Dell Inc. tai sen tytäryhtiöt. Kaikki oikeudet pidätetään. Dell, EMC ja muut tavaramerkit ovat Dell Inc:in tai sen tytäryritysten tavaramerkkejä. Muut tavaramerkit voivat olla omistajiensa tavaramerkkejä.

Sisällysluettelo

Luku 1: Tietokoneen käsittely........................................................................................................... 6

Turvallisuusohjeet.................................................................................................................................................................. 6

Tietokoneen sammuttaminen – Windows 10.....................................................................................................................6

Ennen kuin avaat tietokoneen kannen................................................................................................................................ 7

Tietokoneen käsittelemisen jälkeen......................................................................................................................................7

Luku 2: Tekniikka ja komponentit..................................................................................................... 8

DDR4....................................................................................................................................................................................... 8

USB:n ominaisuudet.............................................................................................................................................................. 9

USB Type-C...........................................................................................................................................................................11

DisplayPortin USB Type-C -liitännän edut.........................................................................................................................11

HDMI 2.0................................................................................................................................................................................11

Luku 3: Järjestelmän tärkeimmät komponentit................................................................................. 13

Luku 4: Purkaminen ja kokoaminen..................................................................................................16

Kotelon kumitassut...............................................................................................................................................................16

Kotelon kumitassujen irrottaminen...............................................................................................................................16

Kotelon kumijalkojen asentaminen................................................................................................................................18

Kansi......................................................................................................................................................................................20

Kannen irrottaminen......................................................................................................................................................20

Kannen asentaminen......................................................................................................................................................21

SD-kortti – valinnainen....................................................................................................................................................... 22

SD-kortin irrottaminen.................................................................................................................................................. 22

SD-kortin asentaminen..................................................................................................................................................23

Etukehys............................................................................................................................................................................... 24

Etupaneelin irrottaminen...............................................................................................................................................24

Etupaneelin asentaminen..............................................................................................................................................25

Kiintolevy.............................................................................................................................................................................. 25

3,5 tuuman kiintolevyn irrottaminen............................................................................................................................25

3,5 tuuman kiintolevyn asentaminen...........................................................................................................................26

2,5 tuuman kiintolevyn irrottaminen............................................................................................................................27

2,5 tuuman kiintolevyn asentaminen...........................................................................................................................29

PSU-sarana...........................................................................................................................................................................31

Virtalähteen saranan avaaminen...................................................................................................................................31

Virtalähteen saranan sulkeminen.................................................................................................................................. 31

Näytönohjain........................................................................................................................................................................ 32

Näytönohjaimen irrottaminen.......................................................................................................................................32

Näytönohjaimen asentaminen...................................................................................................................................... 34

Muistimoduuli....................................................................................................................................................................... 37

Muistimoduulin irrottaminen......................................................................................................................................... 37

Muistimoduulin asentaminen........................................................................................................................................ 37

Kaiutin................................................................................................................................................................................... 38

Kaiuttimen irrottaminen................................................................................................................................................ 38

Sisällysluettelo 3

Kaiuttimen asentaminen............................................................................................................................................... 39

Nappiparisto..........................................................................................................................................................................41

Nappipariston irrottaminen............................................................................................................................................41

Nappipariston asentaminen...........................................................................................................................................41

Virtalähde..............................................................................................................................................................................42

Virtalähteen irrottaminen..............................................................................................................................................42

Virtalähteen asentaminen.............................................................................................................................................45

Optinen asema.....................................................................................................................................................................48

Optisen aseman irrottaminen.......................................................................................................................................48

Optisen aseman asentaminen......................................................................................................................................50

I/O-paneeli............................................................................................................................................................................ 51

I/O-paneelin irrottaminen..............................................................................................................................................51

I/O-paneelin asentaminen............................................................................................................................................ 56

Puolijohdekiintolevy..............................................................................................................................................................61

PCIe-SSD-kortin irrottaminen.......................................................................................................................................61

PCIe-SSD-kortin asentaminen.....................................................................................................................................62

Virtapainikemoduuli..............................................................................................................................................................64

Virtapainikemoduulin irrottaminen............................................................................................................................... 64

Virtapainikemoduulin asentaminen.............................................................................................................................. 65

Lämmönsiirrinkokoonpano..................................................................................................................................................67

Lämmönsiirrinkokoonpanon irrottaminen – 65 W:n tai 80 W:n suoritin................................................................. 67

Lämmönsiirrinkokoonpanon asentaminen – 65 W:n tai 80 W:n suoritin................................................................ 68

Tuuletin- ja lämmönsiirrinkokoonpano...............................................................................................................................69

Lämmönsiirrinkokoonpanon irrottaminen – 95 W:n suoritin.................................................................................... 69

Lämmönsiirrinkokoonpanon asentaminen – 95 W:n suoritin.....................................................................................71

Jännitteen säädön jäähdytyselementti..............................................................................................................................73

VR-lämmönsiirtimen irrottaminen................................................................................................................................ 73

VR-lämmönsiirtimen asentaminen............................................................................................................................... 73

Etutuuletin............................................................................................................................................................................ 74

Etutuulettimen irrottaminen......................................................................................................................................... 74

Etutuulettimen asentaminen.........................................................................................................................................77

Järjestelmän tuuletin........................................................................................................................................................... 79

Järjestelmän tuulettimen irrottaminen........................................................................................................................ 79

Järjestelmän tuulettimen asentaminen....................................................................................................................... 80

Valinnainen I/O-kortti..........................................................................................................................................................82

Valinnaisen I/O-kortin irrottaminen.............................................................................................................................82

Valinnaisen I/O-kortin asentaminen............................................................................................................................ 82

Suoritin..................................................................................................................................................................................84

Suorittimen irrottaminen...............................................................................................................................................84

Suorittimen asentaminen..............................................................................................................................................84

Tunkeutumiskytkin.............................................................................................................................................................. 85

Tunkeutumiskytkimen irrottaminen.............................................................................................................................85

Tunkeutumiskytkimen asentaminen............................................................................................................................ 86

Emolevy.................................................................................................................................................................................87

Emolevyn irrottaminen.................................................................................................................................................. 87

Emolevyn asentaminen................................................................................................................................................. 89

Luku 5: Vianmääritys..................................................................................................................... 93

Virtalähteen sisäänrakennettu itsetesti............................................................................................................................ 93

Ohjeet virtalähdevian vahvistamiseen.........................................................................................................................93

Sisällysluettelo

Enhanced Pre-Boot System Assessment – ePSA-diagnostiikka..................................................................................94

ePSA-diagnoosin suorittaminen...................................................................................................................................94

Diagnostiikka........................................................................................................................................................................ 94

Diagnoosin virheilmoitukset................................................................................................................................................95

Järjestelmän virheilmoitukset.............................................................................................................................................98

Luku 6: Avun saaminen.................................................................................................................100

Dellin yhteystiedot............................................................................................................................................................. 100

Liite A: Kaapelisuoja......................................................................................................................101

Liite B: Pölysuodatin.................................................................................................................... 107

Sisällysluettelo 5

Tietokoneen käsittely

Aiheet:

• Turvallisuusohjeet

• Tietokoneen sammuttaminen – Windows 10

• Ennen kuin avaat tietokoneen kannen

• Tietokoneen käsittelemisen jälkeen

Turvallisuusohjeet

Noudata seuraavia turvaohjeita suojataksesi tietokoneen mahdollisilta vaurioilta ja taataksesi turvallisuutesi. Ellei toisin ilmoiteta, kussakin tämän asiakirjan menetelmässä oletetaan seuraavien pitävän paikkansa:

● Lue lisätiedot tietokoneen mukana toimitetuista turvaohjeista.

● Osa voidaan vaihtaa tai – jos se on ostettu erikseen – asentaa suorittamalla poistotoimet käänteisessä järjestyksessä.

HUOMAUTUS: Irrota kaikki virtalähteet ennen tietokoneen suojusten tai paneelien avaamista. Kun olet lopettanut tietokoneen

sisäosien käsittelemisen, asenna kaikki suojukset, paneelit ja ruuvit paikoilleen ennen tietokoneen kytkemistä pistorasiaan.

VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet. Lisää

turvallisuusohjeita on Regulatory Compliance -sivulla.

VAROITUS: Monet korjaustoimista saa tehdä vain sertifioitu huoltohenkilö. Voit tehdä vain vianmääritystä ja sellaisia

yksinkertaisia korjaustoimia, joihin sinulla tuoteoppaiden mukaan on lupa tai joihin saat opastusta verkon tai puhelimen välityksellä huollosta tai tekniseltä tuelta. Takuu ei kata huoltotöitä, joita on tehnyt joku muu kuin Dellin valtuuttama huoltoliike. Lue tuotteen mukana toimitetut turvallisuusohjeet ja noudata niitä.

VAROITUS: Maadoita itsesi käyttämällä maadoitusrannehihnaa tai koskettamalla ajoittain tietokoneen takaosassa olevaa

maalaamatonta metallipintaa ja tietokoneen takaosassa sijaitsevaa liitintä.

VAROITUS: Käsittele osia ja kortteja varoen. Älä kosketa kortin osia tai kontakteja. Pitele korttia sen reunoista tai

metallisista kiinnikkeistä. Pitele osaa, kuten suoritinta, sen reunoista, ei sen nastoista.

VAROITUS: Kun irrotat johdon, vedä liittimestä tai vetokielekkeestä, ei johdosta itsestään. Joidenkin johtojen liittimissä

on lukituskieleke; jos irrotat tällaista johtoa, paina lukituskielekettä ennen johdon irrottamista. Kun vedät liittimet erilleen, pidä ne oikeassa asennossa, jotta tapit eivät vioitu. Lisäksi, ennen kuin kiinnität johdon, tarkista että molemmat liitännät ovat oikeassa asennossa suhteessa toisiinsa.

HUOMAUTUS: Tietokoneen ja joidenkin komponenttien väri saattaa poiketa tässä asiakirjassa esitetyistä.

Tietokoneen sammuttaminen – Windows 10

VAROITUS:

ohjelmat, ennen kuin sammutat tietokoneen tai irrotat sivukannen.

Vältä tietojen menetys tallentamalla ja sulkemalla kaikki avoimet tiedostot ja sulkemalla kaikki avoimet

1. Napsauta tai napauta .

2. Napsauta tai napauta ja valitse sitten Sammuta.

6 Tietokoneen käsittely

HUOMAUTUS: Varmista, että tietokone ja siihen mahdollisesti liitetyt laitteet ovat pois päältä. Jos tietokoneen ja sen

oheislaitteiden virta ei katkennut automaattisesti käyttöjärjestelmän sammuttamisen yhteydessä, katkaise niistä virta nyt painamalla virtapainiketta noin 6 sekunnin ajan.

Ennen kuin avaat tietokoneen kannen

Voit välttää tietokoneen vahingoittumisen, kun suoritat seuraavat toimet ennen kuin avaat tietokoneen kannen.

1. Seuraa turvallisuusohjeita.

2. Varmista, että työtaso on tasainen ja puhdas, jotta tietokoneen kuori ei naarmuunnu.

3. Sammuta tietokone.

4. Irrota kaikki verkkokaapelit tietokoneesta.

VAROITUS: Irrota verkkokaapeli irrottamalla ensin kaapeli tietokoneesta ja irrota sitten kaapeli verkkolaitteesta.

5. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiasta.

6. Maadoita emolevy pitämällä virtapainike alhaalla, kun järjestelmästä on katkaistu virta.

HUOMAUTUS: Maadoita itsesi käyttämällä maadoitusrannehihnaa tai koskettamalla ajoittain tietokoneen takaosassa olevaa

maalaamatonta metallipintaa ja tietokoneen takaosassa sijaitsevaa liitintä.

Tietokoneen käsittelemisen jälkeen

HUOMAUTUS: Jos tietokoneen sisään jätetään irrallisia ruuveja, ne saattavat vahingoittaa tietokonetta vakavast.

1. Asenna kaikki ruuvit ja varmista, ettei tietokoneen sisälle jää irtoruuveja.

2. Kytke ulkoiset laitteet, oheislaitteet ja kaapelit, jotka irrotit ennen tietokoneen käsittelyä.

3. Asenna muistikortit, levykkeet tai muut osat, jotka irrotit ennen tietokoneen käsittelyä.

4. Kytke tietokone ja kaikki kiinnitetyt laitteet verkkovirtaan.

5. Käynnistä tietokone.

Tietokoneen käsittely

Tekniikka ja komponentit

Tässä kappaleessa käsitellään järjestelmän sisältämää tekniikkaa ja komponentteja.

Aiheet:

• DDR4

• USB:n ominaisuudet

• USB Type-C

• DisplayPortin USB Type-C -liitännän edut

• HDMI 2.0

DDR4

DDR4 (double data rate, 4. sukupolvi) on DDR2- ja DDR3-muistitekniikan seuraaja. Se on edeltäjiään nopeampi ja mahdollistaa jopa 512 Gt:n kapasiteetin, kun DDR3:n enimmäiskapasiteetti on 128 Gt DIMM-moduulia kohti. Synkronoitu, dynaaminen DDR4-RAM-muistin ohjauskolo poikkeaa SDRAM- ja DDR-muistien lovista, mikä estää käyttäjää asentamasta järjestelmään vääränlaisen muistimoduulin.

DDR4-muistin virrankulutus on 20 prosenttia alhaisempi (1,2 V) kuin DDR3:n, jonka toiminta vaatii 1,5 V:n virran. DDR4 tukee myös uutta syväsammutustoimintoa, jonka ansiosta isäntälaite voidaan asettaa valmiustilaa päivittämättä muistia. Syväsammutustilan arvioidaan vähentävän valmiustilan virrankulutusta 40–50 %.

Tietoja DDR4:stä

Katso alta, miten DDR3- ja DDR4-muistimoduulit poikkeavat toisistaan.

Ohjauskolon paikkaero

DDR4- ja DDR3-moduulien ohjauskolot sijaitsevat eri paikassa. Molemmissa muistimoduuleissa on ohjauskolo muistikannan puoleisella sivulla, mutta kolon poikkeava paikka estää moduulin asentamisen yhteensopimattomaan emolevyyn tai alustaan.

Kuva 1. Ohjauskolon ero

Paksuusero

DDR4-moduulit ovat hieman DDR3-moduuleja paksumpia, mikä mahdollistaa useampien signaalikerrosten käytön.

Kuva 2. Paksuusero

8 Tekniikka ja komponentit

Kaareva reuna

DDR4-moduulien kaareva reuna helpottaa moduulien asennusta ja vähentää piirilevyyn kohdistuvaa voimaa asennuksen aikana.

Kuva 3. Kaareva reuna

Muistivirheet

Järjestelmän muistivirheet ilmaistaan päällä-välähdys-välähdys- tai päällä-välähdys-päällä-virhekoodilla. Merkkivalo ei pala, jos kaikki muistimoduulit ovat virheellisiä. Jos epäilet muistin olevan virheellinen, kokeile asentaa muistikantaan toimivaksi tietämäsi muistimoduuli. Joissain kannettavissa tietokoneissa muistikanta saattaa sijaita järjestelmän pohjassa tai näppäimistön alla.

HUOMAUTUS: DDR4-muisti on kuvissa esitetyn, vaihdettavan DIMM-moduulin sijaan kiinteä osa emolevyä.

USB:n ominaisuudet

USB-liitäntä (lyhenne sanoista Universal Serial Bus) otettiin käyttöön vuonna 1996. Se helpottaa huomattavasti hiirien, näppäimistöjen, ulkoisten asemien ja tulostimien kaltaistan oheislaitteiden yhdistämistä tietokoneeseen.

Taulukko 1. USB:n kehitys

Tyyppi Tiedonsiirtonopeus Luokka Lanseerausvuosi

USB 2.0 480 Mbps Nopea 2000

USB 3.0/USB 3.1 Gen 1 5 Gbps SuperSpeed 2010

USB 3.1 Gen 2 10 Gbps SuperSpeed 2013

USB 3.0/USB 3.1 Gen 1 (SuperSpeed USB)

Yli kuuteen miljardiin myytyyn laitteeseen asennettu USB 2.0 on jo vuosia ollut PC-tietokoneiden vakiintunut liitintyyppi. Tietokoneiden jatkuvasti kasvavan laskentatehon ja suurempien tiedonsiirtovaatimusten takia nopeutta tarvitaan yhä enemmän. USB 3.0/USB 3.1 Gen 1 vastaavat lopultakin kuluttajien vaatimuksiin teoriassa 10-kertaisella siirtonopeudella edeltäjäänsä verrattuna. USB 3.1 Gen 1:n ominaisuudet tiivistettynä:

● Suurempi siirtonopeus (jopa 5 Gbps)

● Suurempi maksimaalinen väyläteho ja suurempi virta, joka tukee paremmin paljon virtaa kuluttavia laitteita

● Uudet virranhallintaominaisuudet

● Täysi kaksisuuntainen tiedonsiirto ja tuki uusille siirtotyypeille

● Taaksepäin yhteensopiva USB 2.0:n kanssa

● Uudet liittimet ja kaapeli

Alla olevat aiheet kattavat joitain useimmin kysyttyjä kysymyksiä USB 3.0:sta/USB 3.1 Gen 1:stä.

Tekniikka ja komponentit

Nopeus

Tällä hetkellä viimeisin USB 3.0/USB 3.1 Gen 1 ‑standardi määrittelee kolme nopeustilaa. Ne ovat Super-Speed, Hi-Speed ja Full-Speed. Uuden Super-Speed ‑tilan siirtonopeus on 4,8 Gb/s. Standardiin sisältyvät vanhat Hi-Speed- ja Full-Speed ‑USB-tilat, joita kutsutaan myös nimillä USB 2.0 ja 1.1. Hitaampien tilojen siirtonopeus on edelleen 480 Mb/s ja 12 Mb/s, ja ne on säilytetty taaksepäin yhteensopivuuden vuoksi.

USB 3.0/USB 3.1 Gen 1 saavuttavat huomattavasti paremman suorituskyvyn seuraavilla teknisillä muutoksilla:

● Ylimääräinen fyysinen väylä, joka on lisätty rinnakkain olemassa olevan USB 2.0 -väylän kanssa (katso alla oleva kuva).

● USB 2.0:lla oli aiemmin neljä johtoa (virta, maa ja differentiaalidatapari); USB 3.0/USB 3.1 Gen 1 lisäävät neljä johtoa kahdelle

differentiaalisignaaliparille (vastaanotto ja lähetys), joten liittimissä ja kaapeleissa on yhteensä kahdeksan liitäntää.

● USB 3.0/USB 3.1 Gen 1 käyttävät kaksisuuntaista tiedonsiirtokanavaa USB 2.0:n vuorosuuntaisuuden sijaan. Tämä kasvattaa teoreettisen tiedonsiirtonopeuden kymmenkertaiseksi.

USB 2.0 saattaa olla liian hidas nykyajan tiedonsiirtotarpeisiin, jotka ovat kasvussa teräväpiirtovideoiden, teratavuluokan tallennuslaitteiden ja korkeiden megapikselimäärien digikameroiden takia. Lisäksi USB 2.0 ‑yhteys ei todellisuudessa pääse lähellekään teoreettista 480 Mb/s:n enimmäissiirtonopeutta. Käytännössä enimmäisnopeus on noin 320 Mb/s (40 Mt/s). Vastaavasti USB 3.0/USB 3.1 Gen 1 ‑yhteydet eivät voi saavuttaa 4,8 Gbps:n siirtonopeutta. Todellisissa olosuhteissa tiedonsiirtonopeus tulee todennäköisesti olemaan enintään 400 Mt/s. Tällä nopeudella USB 3.0/USB 3.1 Gen 1 on kymmenkertainen parannus USB 2.0:aan verrattuna.

Käyttökohteet

USB 3.0/USB 3.1 Gen 1 raivaavat kaistaa ja antavat laitteille enemmän tilaa tarjota entistä parempi kokonaiskokemus. Aikaisemmin videon toisto USB-laitteelta oli hädin tuskin siedettävää (niin enimmäispiirtotarkkuuden, latenssin kuin videon pakkauksenkin kannalta), joten on helppo uskoa, että USB-videoratkaisut toimivat paljon paremmin 5–10-kertaisella kaistanleveydellä. Single-Link DVI edellyttää lähes 2 Gbps:n tiedonsiirtonopeutta. 480 Mbps oli tämän kannalta rajoittava, kun taas 5 Gbps on lupaavaakin parempi. Luvatun 4,8 Gbps:n nopeutensa ansiosta standardi soveltuu muun muuassa ulkoisiin RAID-asemiin ja muihin tuotteisiin, jotka eivät aikaisemmin sopineet USB:lle.

Alla luetellaan joitain tarjolla olevia SuperSpeed USB 3.0/USB 3.1 Gen 1 -tuotteita:

● Täysikokoiset ulkoiset USB 3.0/USB 3.1 Gen 1 ‑kiintolevyt

● Pienikokoiset ulkoiset USB 3.0/USB 3.1 Gen 1 ‑kiintolevyt

● USB 3.0/USB 3.1 Gen 1 ‑kiintolevytelakat ja ‑sovittimet

● USB 3.0/USB 3.1 Gen 1 ‑Flash-asemat ja ‑lukijat

● USB 3.0/USB 3.1 Gen 1 ‑SSD-asemat

● USB 3.0/USB 3.1 Gen 1 ‑RAID-asemat

● Optiset media-asemat

● Multimedialaitteet

● Verkot

● USB 3.0/USB 3.1 Gen 1 ‑sovitinkortit ja ‑jakajat

Tekniikka ja komponentit

Yhteensopivuus

USB 3.0/USB 3.1 Gen 1 on onneksi suunniteltu alusta pitäen yhteensopivaksi USB 2.0:n kanssa. Vaikka USB 3.0/USB 3.1 Gen 1 hyödyntää uuden protokollan korkeampaa nopeuspotentiaalia useammilla liitoskohdilla ja kaapeleilla, itse liitin on täsmälleen samanmuotoinen ja sen neljä USB 2.0 ‑liitoskohtaa sijaitsevat samoissa paikoissa kuin ennenkin. USB 3.0/USB 3.1 Gen 1:ssä on viisi uutta liitoskohtaa, jotka siirtävät tietoa uusien kaapeleiden kautta ja jotka tulevat kosketuksiin ainoastaan SuperSpeed USB ‑liitännän kanssa.

USB Type-C

USB Type-C on uusi pieni liitäntä. Se tukee useita uusia käteviä USB-standardeja (esimerkiksi USB 3.1 ja USB Power Delivery eli USB PD).

Alternate Mode (vaihtoehtoinen tila)

USB Type-C on uusi erittäin pienikokoinen standardiliitäntä. Se on noin kolmanneksen vanhan USB Type-A -liitännän koosta. Se on standardiliitäntä, jota jokaisen laitteen pitäisi pystyä käyttämään. USB Type-C -portit voivat tukea useita eri protokollia vaihtoehtoisilla tiloilla. Tämän ansiosta voit käyttää sovittimia, jotka tuottavat yhdestä USB-portista HDMI-, VGA- tai DisplayPort-signaalin tai muiden liitäntästandardien signaaleja.

USB Power Delivery -virranjako

USB PD -standardi liittyy läheisesti USB Type-C -standardiin. Tällä hetkellä älypuhelimet, taulutietokoneet ja mobiililaitteet käyttävät usein lataamiseen USB-yhteyttä. USB 2.0 -yhteydellä voi siirtää 2,5 wattia, mikä kyllä riittää puhelimen lataamiseen, mutta ei juuri muuhun. Esimerkiksi kannettava tietokone voi vaatia jopa 60 wattia. USB Power Delivery -standardin ansiosta voidaan siirtää jopa 100 wattia. Se on myös kaksisuuntainen, joten laite voi sekä lähettää että vastaanottaa virtaa. Lisäksi virtaa voidaan lähettää samanaikaisesti tiedonsiirron kanssa.

Tämän ansiosta saatamme päästä eroon kaikkien kannettavien tietokoneiden valmistajien omista latauskaapeleista, kun lataaminen on mahdollista USB-standardiliitännällä. Ehkä pian voit ladata kannettavan tietokoneesi samanlaisella kannettavalla akulla, jolla lataat älypuhelimia ja muita mobiililaitteita jo nykyään. Voit yhdistää kannettavan tietokoneen ulkoiseen näyttöön, joka on yhteydessä virtajohtoon: USB Type-C -yhteyden ansiosta ulkoinen näyttö lataa tässä yhteydessä kannettavaa tietokonettasi. Jotta tämä on mahdollista, laitteen ja kaapelin täytyy tukea USB Power Deliveryä. Pelkkä USB Type-C -yhteys ei välttämättä riitä tähän.

USB Type-C ja USB 3.1

USB 3.1 on uusi USB-standardi. USB 3:n teoreettinen kaistanleveys on 5 Gbps eli sama kuin USB 3.1 Gen 1:n, kun taas USB 3.1 Gen 2:n kaistanleveys on 10 Gbps. Kaistanleveys on siis jopa kaksinkertainen – ja yhtä nopea kuin ensimmäisen sukupolven Thunderbolt-liitännällä. USB Type-C ei ole sama asia USB 3.1. USB Type-C tarkoittaa vain liitännän muotoa, mutta tekniikkana saattaa silti olla vain USB 2 tai USB

3.0. Itse asiassa Nokian N1 Android -tabletissa on USB Type-C -liitin, mutta käytetty tekniikka on vain USB 2.0 – ei edes USB 3.0. Nämä

tekniikat liittyvät kuitenkin läheisesti toisiinsa.

DisplayPortin USB Type-C -liitännän edut

● Se mahdollistaa tehokkaat DisplayPort-ääniyhteydet ja -kuvayhteydet (A/V) (jopa 4K-tarkkuus 60 hertsin taajuudella).

● Kaapeli ja liitäntä ovat kaksisuuntaisia.

● On taaksepäin yhteensopiva VGA:n ja DVI:n kanssa sovittimien avulla.

● Tiedonsiirrot ovat nopeita: SuperSpeed USB (USB 3.1).

● Tukee HDMI 2.0a:ta ja on taaksepäin yhteensopiva vanhempien versioiden kanssa.

HDMI 2.0

Tässä artikkelissa selitetään HDMI 2.0 sekä sen ominaisuudet ja edut.

HDMI (High-Definition Multimedia Interface) on alan tukema, pakkaamaton, täysin digitaalinen äänen-/kuvansiirtoliitin. Sillä voi yhdistää mitkä tahansa HDMI-yhteensopivat ääni- tai kuvalähteet (esim. DVD-soitin tai viritin-vahvistin) äänen- tai videontoistolaitteeseen (esim.

Tekniikka ja komponentit

digitaaliseen televisioon (DTV)). HDMI on tarkoitettu käytettäväksi televisioiden ja DVD-soitinten kanssa. Kaapeleiden pienempi lukumäärä ja sisällönsuojausominaisuudet ovat hyödyistä tärkeimpiä. HDMI tukee tavallisen, parannetun ja teräväpiirtovideon sekä monikanavaisen digitaalisen äänen siirtoa yhdellä kaapelilla.

HDMI 2.0:n ominaisuudet

● HDMI-Ethernetkanava - lisää nopean verkon HDMI-liitäntään, jolloin käyttäjät voivat täysin hyödyntää IP-laitteitaan ilman erillistä Ethernet-kaapelia

● Audion paluukanava - tekee HDMI:llä kytketyn TV:n, jossa on kiinteä viritin, lähettää audiodataa "ylöspäin" surround- audiojärjestelmään, eliminoiden erilisen audiokaapelin tarpeen

● 3D - määrittää tulo/lähtöprotokollat tärkeimmille 3D-videomuodoille, raivaten tien todellisille 3D-peleille ja 3D-kotiteatterisovelluksille

● Sisältötyyppi - sisältötyyppien tosiaikainen signalointi näytön ja lähdelaitteiden välillä, tehden TV:lle mahdolliseksi optimoida kuva-

asetukset sisältötyypin perusteella

● Enemmän väritilaa - lisää tuen uusille värimalleille, joita käytetään digikuvauksessa ja tietokonegrafiikassa

● 4K-tuki - mahdollistaa 1080p:tä huomattavasti paremman videotarkkuuden tukien seuraavan sukupolven näyttöjä, jotka kilpailevat

monissa kaupallisissa elokuvateattereissa käytettyjen Digital Cinema -järjestelmien kanssa

● HDMI-mikroliitin - uusi, pieni liitin puhelimille ja muille kannettaville laitteille, joka tukee jopa 1080p:n videotarkkuutta

● Autokytkentäjärjestelmä - uudet kaapelit ja liittimet autojen videojärjestelmille, jotka on suunniteltu täyttämään

moottoriajoneuvoympäristön ainutlaatuiset vaatimukset ja tarjoamaan aitoa HD-laatua

HDMI:n edut

● Laadukas HDMI siirtää pakkaamatonta digitaalista audiota ja videota, taaten parhaan ja selkeimmän kuvanlaadun

● Edullinen HDMI tarjoaa digitaalisen liitännän laadun ja toiminnallisuuden ja tukee samalla pakkaamattomia videomuotoja yksinkertaisella

ja edullisella tavalla

● Audio HDMI tukee useita audiomuotoja tavallisesta stereosta monikanavaiseen surround-ääneen

● HDMI yhdistää videon ja monikanavaisen audion yhteen kaapeliin eliminoiden tällä hetkellä AV-järjestelmissä käytettuhen useiden

kaapeleiden kustannukset, mutkikkuujen ja sekaannuksen

● HDMI tukee tiedonsiirtoa videolähteen (kuten DVD-soitin) ja DTV:n välillä, mahdollistaen uusia toiminnallisuuksia

Tekniikka ja komponentit

Järjestelmän tärkeimmät komponentit 13

Järjestelmän tärkeimmät komponentit

14 Järjestelmän tärkeimmät komponentit

1. Kansi

2. Järjestelmän tuuletin

3. I/O-paneeli

4. Virtapainikemoduuli

5. Optinen asema

6. Kiintolevy

7. Kehys

8. Kiintolevy

9. Runko

10. Virtalähde

11. Emolevy

12. Etutuuletin

13. Suoritin

14. Jäähdytyselementtikokoonpano

HUOMAUTUS: Dell tarjoaa luettelon komponenteista ja niiden osanumeroista alkuperäiselle hankitulle järjestelmäkonfiguraatiolle.

Näitä osia on saatavilla asiakkaan ostaman takuun mukaisesti. Saat lisätietoja ostovaihtoehdoista ottamalla yhteyttä Dellmyyntiedustajaasi.

Järjestelmän tärkeimmät komponentit 15

Aiheet:

• Kotelon kumitassut

• Kansi

• SD-kortti – valinnainen

• Etukehys

• Kiintolevy

• PSU-sarana

• Näytönohjain

• Muistimoduuli

• Kaiutin

• Nappiparisto

• Virtalähde

• Optinen asema

• I/O-paneeli

• Puolijohdekiintolevy

• Virtapainikemoduuli

• Lämmönsiirrinkokoonpano

• Tuuletin- ja lämmönsiirrinkokoonpano

• Jännitteen säädön jäähdytyselementti

• Etutuuletin

• Järjestelmän tuuletin

• Valinnainen I/O-kortti

• Suoritin

• Tunkeutumiskytkin

• Emolevy

Purkaminen ja kokoaminen

Kotelon kumitassut

Kotelon kumitassujen irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.

2. Vedä kumitassujen toinen pää ulos lovesta [1] ja irrota tassu järjestelmästä työntämällä kumitassua [2].

16 Purkaminen ja kokoaminen

Kuva 4. Etukumitassujen irrottaminen

Purkaminen ja kokoaminen

Kuva 5. Takakumitassujen irrottaminen

Kotelon kumijalkojen asentaminen

1. Asenna kumijalan toinen pääty paikkaan [1] ja kiinnitä se järjestelmään työntämällä [2] toisesta päädystä [3].

Purkaminen ja kokoaminen

Kuva 6. Etummaisten tukijalkojen asentaminen

Purkaminen ja kokoaminen

Kuva 7. Takimmaisten tukijalkojen asentaminen

2. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Kansi

Kannen irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Vapauta kansi vetämällä vapautussalpaa [1].

HUOMAUTUS: Vapautussalpa voi olla kiinnitetty turvaruuvilla. Vapauta kansi irrottamalla turvaruuvi.

20 Purkaminen ja kokoaminen

3. Käännä kantta ja nosta se irti tietokoneesta [2,3]

Kannen asentaminen

1. Kohdista kannen koukut tietokoneen kotelon kielekkeisiin.

2. Käännä kantta, kunnes se napsahtaa paikalleen.

Purkaminen ja kokoaminen

3. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.

SD-kortti – valinnainen

SD-kortti on lisävaruste.

SD-kortin irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.

2. Vedä SD-kortti ulos järjestelmästä.

Purkaminen ja kokoaminen

SD-kortin asentaminen

1. Aseta SD-kortti järjestelmässä olevaan SD-korttipaikkaan.

Purkaminen ja kokoaminen

2. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Etukehys

Etupaneelin irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota kansi.

3. Etupaneelin irrottaminen: a. Vapauta etupaneeli nostamalla kiinnityskielekkeitä [1].

b. Irrota etupaneeli kotelon lovista kääntämällä ja vetämällä etupaneelia [2,3].

Purkaminen ja kokoaminen

Etupaneelin asentaminen

1. Pitele etupaneelista ja varmista, että etupaneelin koukut kohdistuvat tietokoneen loviin.

2. Käännä etupaneelia tietokonetta kohti.

3. Paina etupaneelia niin, että kielekkeet napsahtavat paikoilleen.

4. Asenna kansi.

5. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.

Kiintolevy

3,5 tuuman kiintolevyn irrottaminen

1. NoudataEnnen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota kansi.

3. Irrota datakaapeli ja virtakaapeli kiintolevystä [1].

4. Paina sinisen kiinnikkeen kielekkeitä [2] ja nosta kiintolevyn kiinnike pois kiintolevyn asemapaikasta [3].

Purkaminen ja kokoaminen

5. Taivuta kiintolevyn kiinnikettä[1] ja nosta kiintolevy irti kiintolevyn kiinnikkeestä [2].

6. Irrota lisäkiintolevy tarvittaessa toistamalla vaiheet 3–5.

3,5 tuuman kiintolevyn asentaminen

1. Työnnä kiintolevyn toisella puolella olevat reiät kiintolevyn kiinnikkeen nastoja vasten ja aseta kiintolevy sitten kiinnikkeeseensä.

Purkaminen ja kokoaminen

2. Työnnä kiintolevykokoonpano kiintolevypaikkaan [1].

3. Kytke datakaapeli ja virtakaapeli kiintolevyyn [2].

4. Voit asentaa lisäkiintolevyyn noudattamalla vaiheita 1–3.

5. Asenna kansi.

6. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.

2,5 tuuman kiintolevyn irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota kansi.

3. Irrota data- ja virtakaapelit kiintolevyjen asianmukaisista liittimistä [1].

4. Paina sinisen kiinnikkeen kielekkeitä [2] ja nosta kiintolevyn kiinnike pois etummaisesta kiintolevyn laajennuspaikasta [3].

Purkaminen ja kokoaminen

5. Irrota data- ja virtakaapelit kiintolevyjen asianmukaisista liittimistä [1].

6. Paina sinisen kiinnikkeen kielekkeitä ja nosta kiintolevyn kiinnike pois alimmaisesta kiintolevyn laajennuspaikasta [2].

7. Irrota SATA-virtakaapeli PSU:n liittimistä [3].

Purkaminen ja kokoaminen

8. Taivuta kiintolevyn kiinnikettä [1], nosta kiintolevyä [2] ja liu’uta se sitten ulos kiintolevyn kiinnikkeestä [3].

HUOMAUTUS: Poista toinen kiintolevy kiinnikkeen toiselta puolelta saman menettelyn mukaisesti.

2,5 tuuman kiintolevyn asentaminen

1. Aseta kiintolevyn toisen puolen reiät kiintolevyn kiinnikkeen nastoihin [1] ja aseta sitten kiintolevy kiinnikkeeseen siten, että kiinnikkeen toisen puolen nastat on kohdistettu kiintolevyn reikien kanssa [2].

HUOMAUTUS: Asenna toinen kiintolevy kiinnikkeen toiselle puolelle saman menettelyn mukaisesti.

2. Liu’uta kiintolevykokoonpano etummaiseen kiintolevyn laajennuspaikkaan [1].

3. Kytke data- ja virtakaapelit kiintolevyjen asianmukaisiin liittimiin [2].

Purkaminen ja kokoaminen

4. Liu’uta kiintolevykokoonpano alimmaiseen kiintolevyn laajennuspaikkaan [1].

5. Kytke data- ja virtakaapelit kiintolevyjen asianmukaisiin liittimiin [2].

6. Vie SATA-virtakaapelit ohjainta pitkin niiden kytkemiseksi PSU:hun [3].

Purkaminen ja kokoaminen

7. Asenna kansi.

8. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.

PSU-sarana

Virtalähteen saranan avaaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.

2. Irrota kansi:

3. Avaa virtalähteen vapautussalvat [1,2]

4. Käännä virtalähteen saranaa kuvassa näytetyllä tavalla [3].

Virtalähteen saranan sulkeminen

1. Käännä virtalähteen saranaa [1]

2. Kiinnitä virtalähteen sarana järjestelmään avaamalla virtalähteen vapautussalvat [2, 3].

Purkaminen ja kokoaminen

3. Asenna kansi:

4. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Näytönohjain

Näytönohjaimen irrottaminen

HUOMAUTUS:

vaihetta 4.

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota kansi.

3. Irrota VGA-virtakaapeli näytönohjaimista kahden näytönohjaimen kokoonpanossa [1].

4. Vapauta kaapelit nostamalla muovisalpaa [2] ja vedä kaapelit pois kielekkeistä [3].

Joissakin kokoonpanoissa saattaa olla asennettuna PCIe-kortti. Irrota laajennuskortti samalla tavalla lukuun ottamatta

Purkaminen ja kokoaminen

5. Avaa virtalähteen sarana.

6. Paina vapautuspainiketta ja irrota näytönohjaimen virtajohto näytönohjaimen liitännästä [1].

8. Vapauta PCIe-pidikkeen kieleke kotelossa olevasta paikasta työntämällä PCIe-pidikettä [3].

HUOMAUTUS: PCIe-pidikettä ei ehkä tarvita kahden NVIDIA Quadro P4000- tai RTX4000-näytönohjaimen kokoonpanoissa.

Nosta PCIe-pidikkeen näytönohjaimessa olevaa puolta [2].

9. Työnnä kortin kiinnityssalpa irti kortista [1] ja nosta näytönohjain irti tietokoneesta [2].

Purkaminen ja kokoaminen

Näytönohjaimen asentaminen

HUOMAUTUS: Asenna laajennuskortti samalla tavalla lukuun ottamatta vaihetta 2.

1. Aseta näytönohjain emolevyn liitäntään.

Purkaminen ja kokoaminen

Kuva 8. Yksi näytönohjain

Kuva 9. Kaksi näytönohjainta

2. Yhden näytönohjaimen kokoonpanossa liitä näytönohjaimen virtakaapeli näytönohjaimen liittimeen [1].

3. Aseta PCIe-kortin pidikkeen kieleke kotelossa olevaan paikkaan [2] ja paina, kunnes se kiinnittyy näytönohjaimeen [3].

Purkaminen ja kokoaminen

4. Sulje virtalähteen sarana.

5. VGA-virtakaapelin kytkeminen kahden näytönohjaimen kokoonpanoon: a. Vedä VGA-virtakaapelit pois virtalähteen kiinnityskielekkeistä [1].

b. Vapauta kaapelit nostamalla muovisalpaa [2]. c. Kytke VGA-virtakaapelit molempien näytönohjainten liitäntöihin [3].

6. Asenna kansi.

7. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.

Purkaminen ja kokoaminen

Muistimoduuli

Muistimoduulin irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.

2. Irrota suojus.

3. Avaa PSU-sarana.

4. Paina muistimoduulin kiinnityskielekkeitä muistimoduulin molemmilta puolilta [1].

5. Nosta muistimoduuli pois emolevyn kannasta ja ulos tietokoneesta [2].

Muistimoduulin asentaminen

1. Kohdista muistimoduulin lovi muistimoduulin liittimen kielekkeeseen ja työnnä muistimoduuli paikoilleen muistimoduulin kantaan [1].

2. Paina muistimoduulia, kunnes sen kiinnityskielekkeet napsahtavat paikoilleen [2].

Purkaminen ja kokoaminen

3. Sulje PSU-sarana.

4. Asenna kansi.

5. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Kaiutin

Kaiuttimen irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota seuraavat: a. Kansi

b. Virtalähteen sarana

3. Kaiuttimen irrottaminen 60 / 85 W:n suorittimella varustetusta järjestelmästä: a. Irrota kaiutinkaapeli emolevyn liittimestä [1].

b. Paina vapautuskielekettä [2] ja poista kaiutin tietokoneen kotelon etuosasta [3].

Purkaminen ja kokoaminen

4. Kaiuttimen irrottaminen 95 W:n suorittimella varustetusta järjestelmästä: a. Irrota kaiutinkaapeli emolevystä [1].

b. Irrota kaiutinkaapeli emolevyn kielekkeistä [2,3]. c. Paina vapautuskielekettä ja poista kaiutin tietokoneen kotelon etuosasta [4].

Kaiuttimen asentaminen

1. Kaiuttimen asentaminen 60 / 85 W:n suorittimella varustettuun järjestelmään:

Purkaminen ja kokoaminen

a. Aseta kaiutin tietokoneen kotelon etupaikkaan ja paina sitä, kunnes se napsahtaa paikalleen [1]. b. Kytke kaiutinkaapeli emolevyssä olevaan liittimeen [2].

2. Kaiuttimen asentaminen 95 W:n suorittimella varustettuun järjestelmään: a. Asenna kaiutin kotelon takaosaan etutuulettimen yläpuolelle [1].

b. Vedä kaiutinkaapeli emolevyn I/O-portin kielekkeitä pitkin [2,3] ja liitä se emolevyyn [4].

3. Sulje virtalähteen sarana.

4. Asenna kansi.

5. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.

Purkaminen ja kokoaminen

Nappiparisto

Nappipariston irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.

2. Irrota kansi.

3. Avaa PSU-sarana.

4. Nappipariston irrottaminen: a. Paina vapautussalpaa siten, että nappiparisto ponnahtaa ulos [1].

b. Vedä nappiparisto irti emolevyn liitännästä [2].

Nappipariston asentaminen

1. Pidä paristoa pluspuoli ylöspäin ja työnnä se liitännän positiivisen puolen kiinnikkeiden alle [1].

2. Paina paristoa kantaan, kunnes se lukittuu paikalleen [2].

Purkaminen ja kokoaminen

3. Sulje PSU-sarana.

4. Asenna kansi.

5. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Virtalähde

Virtalähteen irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota: a. Kansi

b. Lämmönsiirrinkokoonpano

3. Avaa virtalähteen sarana

4. Irrota seuraavat kaapelit:

● 65 W / 80 W:n suorittimella varustetut järjestelmät:

a. Irrota optisen aseman virtakaapeli optisesta asemasta [1]. b. Irrota suorittimen virtakaapeli ja emolevyn virtakaapeli emolevystä [2,3]. c. Irrota suorittimen virtakaapeli kotelon reititysohjaimesta [4].

Purkaminen ja kokoaminen

● 95 W:n suorittimella ja sen lämmönsiirrinkokoonpanolla varustetut järjestelmät:

a. Irrota optisen aseman virtakaapeli optisesta asemasta [1]. b. Irrota suorittimen virtakaapeli ja emolevyn virtakaapeli emolevystä [2,3]. c. Irrota näytönohjaimen virtakaapeli näytönohjaimen liitännästä [4]. d. Irrota suorittimen virtakaapeli kotelon reititysohjaimesta [5].

Purkaminen ja kokoaminen

5. Sulje virtalähteen sarana.

6. Virtalähteen irrottaminen: a. Irrota kiintolevyn virtakaapeli [1].

HUOMAUTUS: Kiintolevyjen virtajohtoja voi olla enimmillään neljä asennettujen kiintolevyjen määrästä riippuen.

b. Irrota kaksi #6-32x1/4''-ruuvia, joilla virtalähteen kiinnike on kiinnitetty koteloon [2] ja nosta virtalähteen kiinnike irti järjestelmästä

[3]. c. Asenna neljä #6-32x1/4''-ruuvia , joilla virtalähde kiinnittyy koteloon [4]. d. Nosta virtalähde pois kotelosta [5].

7. Irrota kaapelisarja 95 W:n suorittimella varustetusta järjestelmästä.

Purkaminen ja kokoaminen

Virtalähteen asentaminen

1. Kytke johtosarja 95 W:n suorittimella varustettuun järjestelmään.

Purkaminen ja kokoaminen

2. Aseta virtalähde sille tarkoitettuun paikkaan ja työnnä sitä tietokoneen takaosaa kohti, kunnes se napsahtaa paikalleen [1].

3. Asenna neljä #6-32x1/4''-ruuvia, joilla virtalähde kiinnittyy tietokoneeseen [2].

4. Aseta virtalähteen kiinnike paikalleen [3] ja kiristä kaksi #6-32x1/4''-ruuvia, joilla virtalähde kiinnittyy tietokoneeseen [4].

5. Kytke kiintolevyn virtakaapeli [5]

Purkaminen ja kokoaminen

6. Avaa virtalähteen sarana.

7. Kytke seuraavat kaapelit:

● 65 W / 80 W:n suorittimella varustetut järjestelmät:

a. Vedä suorittimen virtakaapeli kotelon reititysohjaimen läpi [1].

b. Kytke emolevyn virtakaapeli [2].

c. Kytke suorittimen virtakaapeli emolevyn liitäntään [3].

d. Kytke optisen aseman virtakaapeli optisen aseman liitäntään [4].

● :

a. Vedä suorittimen virtakaapeli kotelon reititysohjaimen läpi [1].

b. Kytke näytönohjaimen virtakaapeli [2].

c. Kytke emolevyn virtakaapeli [3]

d. Kytke suorittimen virtakaapeli emolevyn liitäntään [4].

e. Kytke optisen aseman virtakaapeli optisen aseman liitäntään [5].

Purkaminen ja kokoaminen

8. Asenna seuraavat: a. Lämmönsiirrinkokoonpano

b. Kansi

9. Sulje virtalähteen sarana.

10. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.

Optinen asema

Optisen aseman irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota kansi.

3. Etupaneeli

4. Avaa virtalähteen sarana.

5. Irrota datakaapeli ja virtakaapeli optisesta asemasta [1].

6. Vapauta optisen aseman lukitus vetämällä optisen aseman salvasta [2].

Purkaminen ja kokoaminen

7. Työnnä optinen asema ulos tietokoneen etuosasta.

8. Irrota M2x2.5-ruuvi, jolla optisen aseman kiinnike on kiinnitetty optiseen asemaan [1], ja irrota optisen aseman kiinnike [2].

Purkaminen ja kokoaminen

Optisen aseman asentaminen

1. Kohdista optisen aseman kiinnikkeen ruuvinreikä optisen aseman ruuvinreikiin [1] ja asenna M2x2.5-ruuvi, jolla optisen aseman kiinnike kiinnittyy optiseen asemaan [2].

2. Työnnä optinen asema tietokoneen etuosassa olevaan paikkaan niin, että se asettuu paikalleen.

3. Kiinnitä datakaapeli ja virtajohto optiseen asemaan.

Purkaminen ja kokoaminen

4. Sulje virtalähteen sarana.

5. Asenna etupaneeli

6. Asenna kansi.

7. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.

I/O-paneeli

I/O-paneelin irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.

2. Irrota seuraavat: a. Kansi

b. Etukehys c. Optinen asema

3. Avaa virtalähteen sarana.

4. Irrota I/O-äänikaapeli emolevyn liitännästä [1] ja vedä kaapeli pois emolevyn vieressä kotelossa olevista reititysohjaimista [2].

Purkaminen ja kokoaminen

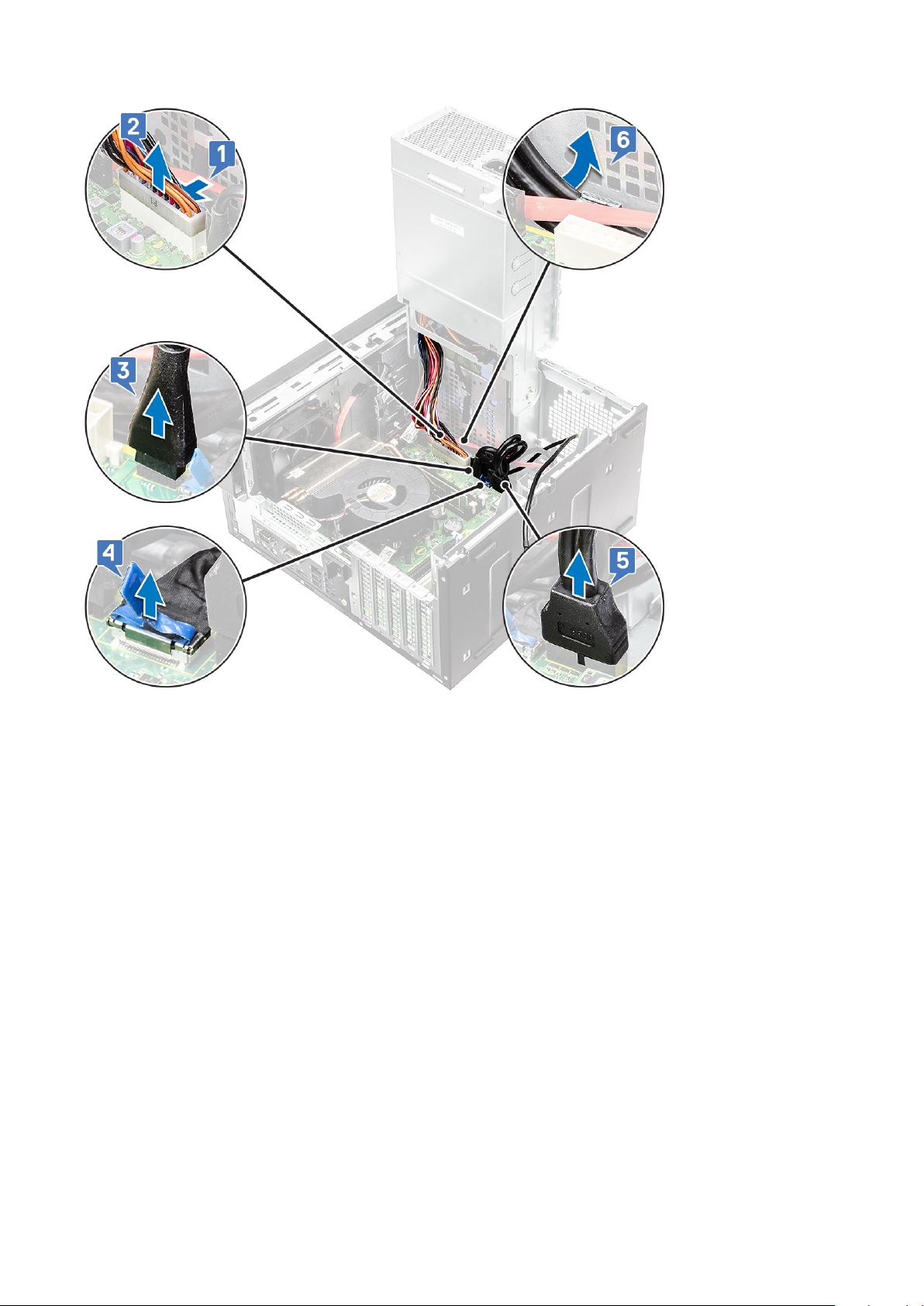

5. Irrota seuraavat kaapelit emolevyn liitännöistä:

● Emolevyn virtaliitinkaapeli [1,2]

● SD-kortin kaapeli [3]

● Type-C-kaapeli [4]

● I/O USB -kaapeli [5]

● Irrota kaapelit reititysohjaimista [6]

Purkaminen ja kokoaminen

6. Irrota #6-32x1/4”-ruuvi, jolla I/O-paneeli on kiinnitetty koteloon.

Purkaminen ja kokoaminen

7. Vapauta I/O-paneelin kielekkeet kotelossa olevista paikoistaan nostamalla I/O-paneelia.

Purkaminen ja kokoaminen

8. Vedä I/O-paneeli kaapeleineen irti kotelon I/O-paneelipaikasta.

Purkaminen ja kokoaminen

I/O-paneelin asentaminen

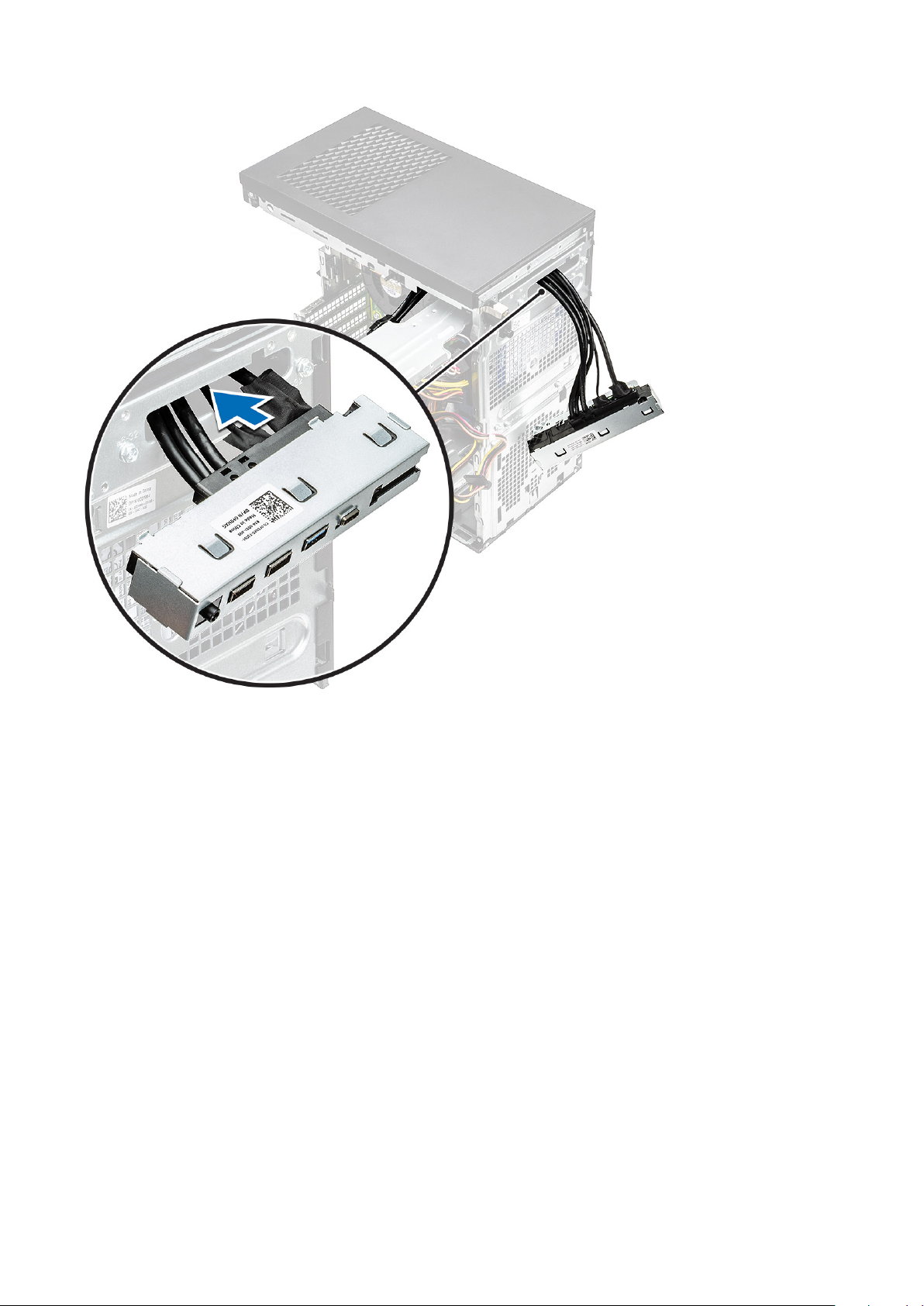

1. Työnnä kaapelit kotelon I/O-paneelin paikan läpi.

Purkaminen ja kokoaminen

2. Työnnä I/O-paneelin kielekkeet järjestelmässä oleviin paikkoihin [1] ja kiinnitä I/O-paneeli järjestelmään kallistamalla [2].

Purkaminen ja kokoaminen

3. Asenna #6-32x1/4''-ruuvi, jolla I/O-paneeli kiinnittyy järjestelmään.

Purkaminen ja kokoaminen

4. Vedä kaapelit reitityskanavan läpi [1] ja kytke seuraavat kaapelit emolevyn liitäntöihin:

● I/O USB -kaapeli [2]

● Type-C-kaapeli [3]

● SD-kortin kaapeli [4]

● Emolevyn virtaliitinkaapeli [5]

Purkaminen ja kokoaminen

5. Vedä I/O-äänikaapeli kotelossa emolevyn vieressä olevan reititysklipsin läpi [1].

6. Kytke I/O-äänikaapeli emolevyn liitäntään [2].

Purkaminen ja kokoaminen

7. Asenna seuraavat: a. Optinen asema

b. Etukehys c. Kansi

8. Sulje virtalähteen sarana.

9. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Puolijohdekiintolevy

PCIe-SSD-kortin irrottaminen

HUOMAUTUS: Nämä ohjeet koskevat myös M.2 SATA -SSD-kortin irrottamista.

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota seuraavat: a. kansi.

b. näytönohjain.

3. Avaa virtalähteen sarana.

4. SSD-kortin irrottaminen: a. Irrota M2x2.5-ruuvi, jolla PCIe-SSD-kortti on kiinnitetty [1].

b. Vedä ja nosta PCIe-SSD-kortti pois tietokoneesta [2]. c. Irrota SSD-lämpötyyny [3].

Purkaminen ja kokoaminen

Kuva 10. 2242 SSD

PCIe-SSD-kortin asentaminen

HUOMAUTUS: Nämä ohjeet koskevat myös M.2 SATA -SSD-kortin asentamista.

1. Aseta SSD-lämmönjohtotyyny emolevyn paikkaan [1].

Purkaminen ja kokoaminen

2. Työnnä PCIe-SSD-kortti paikkaan ja kiinnitä SSD-kortti emolevyyn kiristämällä M2x2.5-ruuvi [2,3].

Kuva 11. 2242 SSD

3. Asenna seuraavat: a. kansi.

b. näytönohjain.

4. Sulje virtalähteen sarana.

5. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.

Purkaminen ja kokoaminen

Virtapainikemoduuli

Virtapainikemoduulin irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.

2. Irrota seuraavat: a. Kansi

b. Etukehys c. I/O-paneeli

3. Avaa virtalähteen sarana.

4. Irrota virtapainikemoduulin kaapeli emolevyssä olevasta liitännästä [1].

5. Irrota virtapainikemoduulin kaapeli kotelossa emolevyn vieressä olevista reititysohjaimista [2, 3].

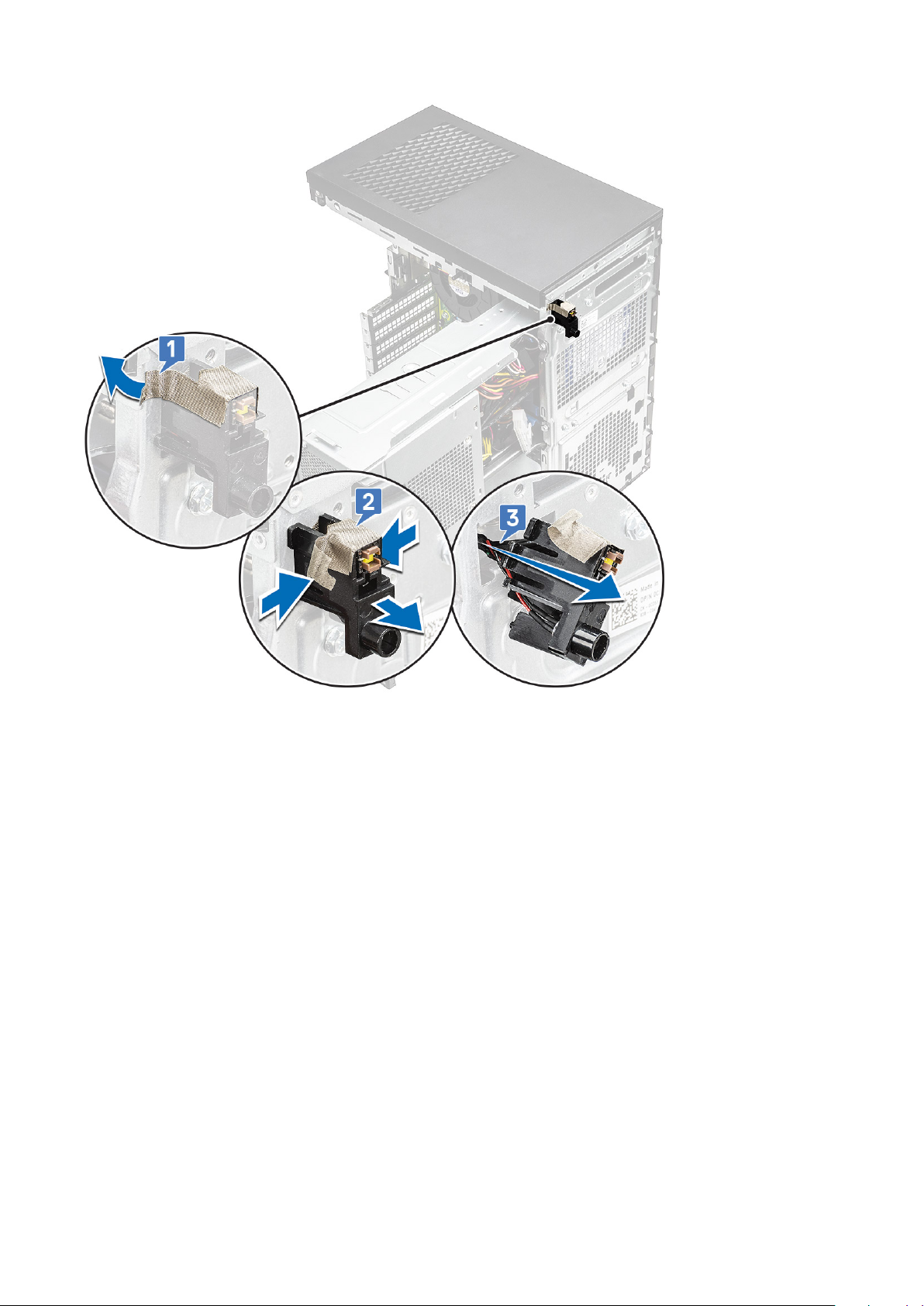

6. Irrota teippi, jolla virtapainikemoduuli on kiinnitetty koteloon [1].

7. Vapauta virtapainikemoduuli painamalla lovia ja vedä virtapainikemoduuli sitten irti järjestelmästä [2, 3].

Purkaminen ja kokoaminen

Virtapainikemoduulin asentaminen

1. Aseta virtapainikemoduuli paikkaansa järjestelmässä [1], paina lovia ja kiinnitä se järjestelmään [2].

2. Kiinnitä virtapainikemoduuli järjestelmään teipillä [3].

Purkaminen ja kokoaminen

3. Vedä virtapainikemoduulin kaapeli järjestelmän reititysohjaimien läpi [1, 2].

4. Kytke virtapainikemoduulin kaapeli emolevyssä olevaan liitäntään [3].

Purkaminen ja kokoaminen

5. Asenna seuraavat: a. I/O-paneeli

b. Optinen asema c. Etukehys d. Kansi

6. Sulje virtalähteen sarana.

7. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Lämmönsiirrinkokoonpano

Lämmönsiirrinkokoonpanon irrottaminen – 65 W:n tai 80 W:n suoritin

Nämä vaiheet koskevat 65 W:n tai 80 W:n suorittimella varustettuja järjestelmiä.

1. Noudata Ennen kuin avaat tietokoneen kannen -menettelyä.

2. Irrota kansi.

3. Avaa virtalähteen sarana.

4. Lämmönsiirrinkokoonpanon irrottaminen: a. Irrota lämmönsiirtimen kaapeli emolevyn liittimestä [1].

b. Löysennä neljää lukitusruuvia, joilla lämmönsiirrinkokoonpano on kiinnitetty [2], ja nosta se pois järjestelmästä [3].

HUOMAUTUS: Löysennä ruuveja emolevyyn merkityssä järjestyksessä (1, 2, 3, 4).

Purkaminen ja kokoaminen 67

Lämmönsiirrinkokoonpanon asentaminen – 65 W:n tai 80 W:n suoritin

Nämä vaiheet koskevat 65 W:n tai 80 W:n suorittimella varustettuja järjestelmiä.

1. Kohdista lämmönsiirrinkokoonpano emolevyn ruuvinpidikkeisiin ja aseta se suorittimen päälle [1].

2. Kiinnitä lämmönsiirrinkokoonpano emolevyyn kiristämällä neljä ankkuriruuvia [2].

HUOMAUTUS: Kiristä ruuvit emolevyyn merkityssä järjestyksessä (1, 2, 3, 4).

3. Liitä lämmönsiirrinkokoonpanon kaapeli emolevyssä olevaan liitäntään [3].

Purkaminen ja kokoaminen

4. Sulje virtalähteen sarana.

5. Asenna kansi.

6. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.

Tuuletin- ja lämmönsiirrinkokoonpano

Lämmönsiirrinkokoonpanon irrottaminen – 95 W:n suoritin

Nämä vaiheet koskevat 95 W:n suorittimella varustettuja järjestelmiä.

1. Noudata Ennen kuin avaat tietokoneen kannen -menettelyä.

2. Irrota kansi.

3. Avaa virtalähteen sarana.

4. Irrota kolme #6-32x1/4''-ruuvia, joilla tuuletin on kiinnitetty lämmönsiirrinkokoonpanoon [1].

5. Käännä tuuletin ympäri ja aseta se syrjään [2].

Purkaminen ja kokoaminen

6. Löysennä ankkuriruuveja, joilla lämmönsiirrin on kiinnitetty emolevyyn [1].

7. Nosta lämmönsiirrinkokoonpano irti emolevystä [2].

8. Irrota tuulettimen kaapeli emolevystä.

Purkaminen ja kokoaminen

Lämmönsiirrinkokoonpanon asentaminen – 95 W:n suoritin

Nämä vaiheet koskevat 95 W:n suorittimella varustettuja järjestelmiä.

1. Vedä tuulettimen kaapeli lämmönsiirrinkokoonpanon läpi [1] ja kytke tuulettimen kaapeli emolevyn liitäntään [2].

2. Aseta lämmönsiirrinkokoonpano suorittimen päälle.

3. Kohdista lämmönsiirrinkokoonpanon ruuvinreiät emolevyn ruuvinreikiin.

Purkaminen ja kokoaminen

4. Kiinnitä lämmönsiirrinkokoonpano emolevyyn kiristämällä ankkuriruuvit.

5. Kohdista tuulettimen ruuvinreiät lämmönsiirrinkokoonpanon ruuvinreikiin ja aseta tuuletin lämmönsiirrinkokoonpanon päälle [1].

6. Asenna ruuvit, joilla tuuletin kiinnittyy lämmönsiirrinkokoonpanoon [2].

7. Sulje virtalähteen sarana.

8. Asenna kansi.

9. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.

Purkaminen ja kokoaminen

Jännitteen säädön jäähdytyselementti

VR-lämmönsiirtimen irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -menettelyä.

2. Irrota seuraavat: a. Kansi

b. Näytönohjain c. SSD-asema d. Lämmönsiirrinkokoonpano

3. Avaa virtalähteen sarana.

4. Löysennä ankkuriruuveja, joilla VR-lämmönsiirrin on kiinnitetty emolevyyn [1].

5. Nosta VR-lämmönsiirrin irti emolevystä [2].

VR-lämmönsiirtimen asentaminen

1. Kohdista lämmönsiirtimen ruuvit emolevyn ruuvinreikiin ja aseta VR-lämmönsiirrin emolevylle [1].

2. Kiinnitä VR-lämmönsiirrin emolevyyn kiristämällä ankkuriruuvit [2].

Purkaminen ja kokoaminen

3. Asenna seuraavat: a. Lämmönsiirrinkokoonpano

b. SSD-asema c. Näytönohjain d. Kansi

4. Sulje virtalähteen sarana

5. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.

Etutuuletin

Etutuulettimen irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota seuraavat: a. Kansi

b. Virtalähteen sarana

3. Vedä kiintolevyn kaapelit pois etutuulettimen kiinnikkeen päältä.

Purkaminen ja kokoaminen

4. Irrota etutuulettimen kaapeli emolevystä.

5. Vapauta etutuuletin kiinnikkeestä painamalla kielekettä, joka kiinnittää etutuulettimen kiinnikkeeseensä.

Purkaminen ja kokoaminen

6. Nosta etutuuletin irti tietokoneesta.

7. Vapauta tuulettimen kaapeli tuulettimen rungon koukusta [1] ja käännä ympäri [2].

8. Nosta kaikilta sivuilta [3] ja irrota tuuletin rungosta [4].

Purkaminen ja kokoaminen

Etutuulettimen asentaminen

1. Aseta tuuletin runkoon [1] ja käännä ympäri [2].

2. Vedä tuulettimen kaapeli tuulettimen rungon koukun läpi [3].

3. Asenna etutuuletin tuulettimen kiinnikkeeseen.

4. Kiinnitä etutuuletin tietokoneessa olevaan kiinnikkeeseen painamalla kielekettä.

Purkaminen ja kokoaminen

5. Kytke etutuulettimen kaapeli emolevyyn.

6. Vedä kiintolevyn kaapelit etutuulettimen kiinnikkeen yli.

Purkaminen ja kokoaminen

Järjestelmän tuuletin

Järjestelmän tuulettimen irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota seuraavat: a. Kansi

b. Virtalähteen sarana c. Lämmönsiirrinkokoonpano

3. Irrota järjestelmän tuulettimen kaapeli emolevyn liittimestä.

4. Irrota #6-32x1/4''-ruuvi, jolla järjestelmän tuulettimen kiinnike on kiinnitetty koteloon [1]

5. Vedä järjestelmän tuuletinkokoonpanoa tietokoneen etuosaa kohti. Vapauta tuuletinkokoonpano kotelosta ja poista se järjestelmästä [3].

Purkaminen ja kokoaminen

6. Vedä järjestelmän tuulettimen kaapeli irti järjestelmän tuulettimen kiinnikkeen reitityskanavasta [1].

7. Vapauta järjestelmän tuuletin kiinnikkeestään vetämällä kumiholkkeja ja irrottamalla holkit, joilla järjestelmän tuuletin on kiinnitetty kiinnikkeeseen [2].

8. Nosta järjestelmän tuuletin irti järjestelmän tuulettimen kiinnikkeestä [3].

Kuva 12. Kotelon tuulettimen irrottaminen

Järjestelmän tuulettimen asentaminen

1. Työnnä kumiholkit järjestelmän tuulettimen kiinnikkeessä olevien pidikkeiden läpi, kohdista järjestelmän tuulettimen aukot kumiholkkeihin ja kiinnitä järjestelmän tuuletin kiinnikkeeseensä työntämällä kumiholkit järjestelmän tuulettimen aukkoihin [1].

2. Vedä järjestelmän tuulettimen kaapeli järjestelmän tuulettimen kiinnikkeen reitityskanavan läpi [2].

Purkaminen ja kokoaminen

3. Kohdista järjestelmän tuuletinkokoonpanon urat kotelossa oleviin pidikkeisiin ja työnnä kokoonpanoa [1].

4. Asenna #6-32x1/4''-ruuvi, jolla järjestelmän tuulettimen kiinnike kiinnittyy koteloon [2].

5. Kytke järjestelmän tuulettimen kaapeli emolevyn liitäntään [3].

6. Asenna seuraavat: a. Lämmönsiirrinkokoonpano

b. Virtalähteen sarana c. Kansi

7. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.

Purkaminen ja kokoaminen

Valinnainen I/O-kortti

Valinnaisen I/O-kortin irrottaminen

HUOMAUTUS: Jokin näistä korteista (HDMI/DisplayPort/VGA/Type-C) voi näkyä järjestelmän mukana tilatun lisäkomponentin

perusteella.

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.

2. Irrota kansi.

3. Avaa PSU-sarana.

4. Valinnaisen I/O-kortin irrottaminen: a. Irrota I/O-kortin kaapeli emolevyn liittimestä [1].

b. Irrota kaksi M3X3-ruuvia, joilla I/O-kortti kiinnittyy järjestelmään [2]. c. Irrota I/O-kortti järjestelmästä [3].

Valinnaisen I/O-kortin asentaminen

1. Irrota metallipidike alla olevan kuvan mukaisesti työntämällä tasapäinen ruuvimeisseli pidikkeen reikään [1]. Vapauta pidike painamalla pidikettä [2] ja nosta sitten pidike ulos järjestelmästä.

Purkaminen ja kokoaminen

2. Aseta I/O-kortti paikkaansa tietokoneen sisäpuolelta käsin [1] ja kiinnitä kaksi M3X3-ruuvia, joilla I/O-kortti kiinnittyy järjestelmään [2].

3. Kytke I/O-kortin kaapeli emolevyssä olevaan liittimeen [3].

4. Sulje PSU-sarana.

5. Asenna kansi.

Purkaminen ja kokoaminen

Suoritin

Suorittimen irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota seuraavat: a. Kansi

b. Virtalähteen sarana c. Lämmönsiirrinkokoonpano

3. Suorittimen irrottaminen: a. Vapauta kannan vipu painamalla se alas ja ulospäin suorittimen suojan kielekkeen alta [1].

b. Josta vipua ylöspäin ja nosta suorittimen suojus ylös [2]. c. Nosta suoritin varoen ulos kannasta [3].

Suorittimen asentaminen

1. Kohdista suorittimen pin-1-merkki suoritinkannan kolmioon ja aseta suoritin kantaansa niin, että suorittimen lovet ja kannan ohjaimet osuvat kohdakkain [1].

2. Sulje suorittimen suojus työntämällä se kiinnitysruuvin alle [2].

3. Laske suorittimen vipu alas ja paina se kielekkeen alle lukitaksesi sen [3].

Purkaminen ja kokoaminen

4. Asenna seuraavat: a. Lämmönsiirrinkokoonpano

b. Virtalähteen sarana c. Kansi

5. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.

Tunkeutumiskytkin

Tunkeutumiskytkimen irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.

2. Irrota kansi.

3. Avaa PSU-sarana.

4. Tunkeutumiskytkimen irrottaminen: a. Irrota tunkeutumiskytkimen kaapeli emolevyn liitännästä [1].

b. Vapauta tunkeutumiskytkimen johto kotelon reitityskiinnikkeistä [2]. c. Työnnä tunkeutumiskytkintä ja nosta se ulos tietokoneesta [3].

Purkaminen ja kokoaminen

Tunkeutumiskytkimen asentaminen

1. Työnnä tunkeutumiskytkin paikkaansa tietokoneessa [1].

2. Reititä tunkeutumiskytkimen johto kotelon reitityskiinnikkeiden läpi [2].

3. Kytke tunkeutumiskytkimen kaapeli emolevyn liitäntään [3].

4. Sulje PSU-sarana.

5. Asenna kansi.

Purkaminen ja kokoaminen

6. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Emolevy

Emolevyn irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota seuraavat: a. Kansi

b. Virtalähteen sarana c. Muistimoduuli d. Näytönohjain e. SSD-asema f. Lämmönsiirrinkokoonpano g. VR-lämmönsiirrin (95 W:n lämmönsiirrinkokoonpanolla varustetut järjestelmät) h. Valinnainen I/O-kortti i. Suoritin

3. Irrota seuraavat kaapelit:

● Järjestelmän tuulettimen kaapeli, tunkeutumiskaapeli ja I/O-paneelin kaapeli [1]

● Suorittimen virtakaapeli [2]

● Emolevyn virtaliitinkaapeli [3]

4. Irrota seuraavat kaapelit:

● SD-kortin kaapeli [1]

● Type-C-kaapeli [2]

● I/O USB -kaapeli [3]

● Ensisijaisen kiintolevyn SATA-kaapeli [4]

● Optisen aseman SATA-kaapeli [5]

Purkaminen ja kokoaminen

5. Irrota seuraavat kaapelit:

● Kaiutinkaapeli [1]

● I/O-äänikaapeli [2]

6. Irrota 8 #6-32x1/4” ruuvia, joilla emolevy on kiinnitetty koteloon.

Purkaminen ja kokoaminen

7. Nosta emolevy viistossa irti tietokoneesta.

Emolevyn asentaminen

1. Työnnä emolevyn I/O-liitännät kotelossa oleviin paikkoihin ja aseta emolevy koteloon [1]. Kohdista emolevyssä olevat ruuvinreiät kotelon reikiin [2].

Purkaminen ja kokoaminen

2. Asenna 8 #6-32x1/4'' -ruuvia, joilla emolevy kiinnittyy koteloon.

3. Reititä ja kytke seuraavat kaapelit:

● I/O-äänikaapeli [1]

● Kaiutinkaapeli [2]

Purkaminen ja kokoaminen

4. Reititä ja kytke seuraavat kaapelit:

● Optisen aseman SATA-kaapeli [1]

● Ensisijaisen kiintolevyn SATA-kaapeli [4]

● I/O USB -kaapeli [3]

● Type-C-kaapeli [4]

● SD-kortin kaapeli [5]

5. Reititä ja kytke seuraavat kaapelit:

● Emolevyn virtaliitinkaapeli [1]

Purkaminen ja kokoaminen

● Suorittimen virtakaapeli [2]

● Järjestelmän tuulettimen kaapeli, tunkeutumiskaapeli ja I/O-paneelin kaapeli [3]

6. Asenna seuraavat: a. Valinnainen I/O-kortti

b. Suoritin c. VR-lämmönsiirrin (95 W:n lämmönsiirrinkokoonpanolla varustetut järjestelmät) d. Lämmönsiirrinkokoonpano (95 W:n lämmönsiirrinkokoonpanolla varustetut järjestelmät) e. SSD-asema f. Näytönohjain g. Muistimoduuli h. Virtalähteen sarana i. Kansi

7. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.

Purkaminen ja kokoaminen

Vianmääritys

Aiheet:

• Virtalähteen sisäänrakennettu itsetesti

• Enhanced Pre-Boot System Assessment – ePSA-diagnostiikka

• Diagnostiikka

• Diagnoosin virheilmoitukset

• Järjestelmän virheilmoitukset

Virtalähteen sisäänrakennettu itsetesti

Precision 3630 tukee uutta virtalähteen sisäänrakennettua itsetestiä (Built-in Self Test, BIST). Voit testata sähköjärjestelmän kunnon painamalla testipainiketta tai kytkemällä virtakaapelin. Kun virtakaapeli on kytketty, itsetestin merkkivalo palaa 3–5 sekuntia PSU-toiminnan osoittamiseksi. Voit testata PSU:n BIST-painikkeen kunnon seuraavasti:

1. Sammuta tietokone.

2. Irrota virtajohto virtalähteestä ja odota 15 sekuntia.

3. Paina PSU:n BIST-painiketta.

● Jos merkkivalo syttyy ja palaa kiinteänä, kun BIST-painiketta painetaan, virtalähde on toiminnassa. Jatka suorittamalla

vianmääritysvaiheet muille laitteille.

● Jos merkkivalo ei syty, se tarkoittaa PSU:n vikaa.

Ohjeet virtalähdevian vahvistamiseen

1. Irrota virtajohto virtalähteestä.

Vianmääritys 93

VAROITUS: Varmista riittävät turvatoimet ennen kuin käsittelet tietokoneen komponentteja. Katso huolto-oppaasta

irrotus- ja asennusohjeet, kun haluat käyttää virtalähdettä ja sen kaapeleita.

2. Irrota virtalähteen kaapelit emolevystä ja muista komponenteista.

3. Paina PSU BIST -painiketta.

● Jos LED syttyy ja palaa, kun BIST-painiketta painetaan, virtalähde toimii. Jatka vianmääritystä muista laitteista.

● Jos LED ei syty, virtalähteessä on vika. Vaihda virtalähde.

Enhanced Pre-Boot System Assessment – ePSAdiagnostiikka

ePSA-diagnostiikka (järjestelmädiagnostiikka) suorittaa laitteiston täydellisen tarkistuksen. ePSA on osa BIOS:ia, ja se käynnistetään BIOS:ista sisäisesti. Kiinteä järjestelmän diagnoosi tarjoaa vaihtoehtoja tietyille laitteille tai laiteryhmille, joilla voidaan

ePSA-diagnostiikka voidaan käynnistää FN+PWR-painikkeilla, kun virta kytketään tietokoneeseen.

● Suorita testit automaattisesti tai vuorovaikutteisessa tilassa

● Toista testit

● Avaa tai tallenna testien tulokset

● Näet lisää testivaihtoehtoja suorittamalla läpikotaiset testit. Niiden avulla saat lisää tietoa vioittuneista laitteista.

● Katso tilaviesteistä, onnistuiko testien suorittaminen

● Katso virheilmoituksista testauksen aikana ilmenneet virheet

HUOMAUTUS:

aikana.

Eräille laitteille suoritettavat testit vaativat käyttäjältä toimia. Älä poistu päätteen äärestä diagnostiikan suorittamisen

ePSA-diagnoosin suorittaminen

Aloita diagnostiikan käynnistys jommallakummalla alla ehdotetuista menetelmistä:

1. Käynnistä tietokone.

2. Kun tietokone käynnistyy, paina F12-painiketta, kun näet Dell-logon.

3. Valitse käynnistysvalikosta nuolinäppäimillä Diagnostics (Diagnostiikka) -vaihtoehto ja paina sitten Enter.

HUOMAUTUS:

Diagnostiikka suorittaa kaikkien havaittujen laitteiden testauksen.

4. Voit siirtyä sivuluettelointiin painamalla oikeassa alakulmassa olevaa nuolta. Havaitut laitteet luetteloidaan ja testataan.

5. Jos haluat suorittaa tietyn laitteen diagnoosin, paina Esc ja napsauta Yes (Kyllä) pysäyttääksesi diagnoosin.

6. valitse vasemmasta paneelista laite ja napsauta Run Tests (Suorita testit).

7. Jos löytyy ongelmia, virhekoodit esitetään. Merkitse virhekoodit muistiin ja ota yhteys Delliin.

Enhanced Pre-boot System Assessment -ikkuna avautuu. Se sisältää kaikki tietokoneessa havaitut laitteet.

Diagnostiikka

Virran merkkivalo: Ilmoittaa virtatilan.

Tasaisen keltainen – järjestelmä ei pysty käynnistämään käyttöjärjestelmää. Tämä tarkoittaa, että virtalähde tai jokin muu järjestelmän

laite on viallinen.

Vilkkuva keltainen – järjestelmä ei pysty käynnistämään käyttöjärjestelmää. Tämä tarkoittaa, että virtalähde toimii mutta jokin muu järjestelmän laite on viallinen tai asennettu virheellisesti.

HUOMAUTUS: Määritä vikaantunut laite valomerkkien avulla.

Sammuksissa – järjestelmä on horrostilassa tai sammuksissa.

Vianmääritys

Virran tilan merkkivalo vilkkuu keltaisena, ja kuulet äänimerkin ilmoituksena virheestä.

Esimerkiksi virran tilavalo vilkahtaa keltaisena kahdesti, mitä seuraa tauko, ja sitten vilkahtaa valkoisena kolme kertaa, mitä seuraa tauko. Tämä 2,3-sarja jatkuu, kunnes tietokone sammutetaan, ja se tarkoittaa, että palautuslevykuvaa ei löydy.

Seuraavassa taulukossa esitetään valomerkit ja niiden merkitys:

Taulukko 2. Diagnostiikan LED-koodit/äänimerkit

LED-valon välähdysten määrä

2,1 Viallinen emolevy Viallinen emolevy

2,2 Viallinen emolevy, virtalähdeyksikkö (PSU) tai

2,3 Viallinen emolevy, CPU tai DIMMS Viallinen emolevy, virtalähdeyksikkö (PSU) tai DIMMS

2,4 Viallinen nappiparisto Viallinen nappiparisto

2,5 BIOS Recovery Auto-Recoveryn käynnistys, palautusnäköistiedostoa ei

2,6 CPU CPU-virhe

2,7 Muisti Muistin SPD-vika

3,3 Muisti Muistia ei havaittu

3, 5 Muisti Moduulit yhteensopimattomia tai kokoonpano on

3, 6 BIOS Recovery Käynnistys tarvittaessa, palautusnäköistiedostoa ei löydy

3, 7 BIOS Recovery Käynnistys tarvittaessa, palautusnäköistiedosto on

Järjestelmästä saattaa kuulua sarja piippauksia käynnistyksen aikana, jos virheitä tai ongelmia ei voida näyttää. Toistuvat piippauskoodit auttavat käyttäjää määrittämään järjestelmän ongelmat.

Ongelman kuvaus Viat

Viallinen emolevy, virtalähdeyksikkö (PSU) tai johdotus

johdotus

löydy tai se on virheellinen

virheellinen

Diagnoosin virheilmoitukset

Taulukko 3. Diagnoosin virheilmoitukset

Virheilmoitukset Kuvaus

AUXILIARY DEVICE FAILURE

BAD COMMAND OR FILE NAME

CACHE DISABLED DUE TO FAILURE

CD DRIVE CONTROLLER FAILURE

DATA ERROR

DECREASING AVAILABLE MEMORY

DISK C: FAILED INITIALIZATION

DRIVE NOT READY

Kosketuslevy tai ulkoinen hiiri voi olla viallinen. Jos käytössä on ulkoinen hiiri, tarkista johdon kytkentä. Ota Pointing Device (osoituslaite) -vaihtoehto käyttöön järjestelmän asennusohjelmassa.

Varmista, että olet kirjoittanut komennon oikein, lisännyt välilyönnit oikeisiin paikkoihin ja käyttänyt oikeaa tiedostopolkua.

Mikroprosessorin ensisijaisen sisäisen välimuistin toiminnassa on virhe. Ota yhteyttä Delliin

Optinen asema ei vastaa tietokoneen antamiin komentoihin.

Kiintolevy ei voi lukea tietoja.

Yksi tai useampia muistikammoista voi olla viallinen tai huonosti paikoillaan. Asenna muistikammat uudelleen paikoilleen ja vaihda ne tarvittaessa uusiin.

Kiintolevyn alustus ei onnistunut. Suorita Dell Diagnostics ohjelman kiintolevytestit (katso ).

Toiminnon jatkamiseen vaaditaan kiintolevy. Asenna kiintolevy kiintolevypaikkaan.

Vianmääritys 95

Taulukko 3. Diagnoosin virheilmoitukset (jatkuu)

Virheilmoitukset Kuvaus

ERROR READING PCMCIA CARD

Tietokone ei tunnista ExpressCard-korttia. Asenna kortti uudelleen tai kokeile toista korttia.

EXTENDED MEMORY SIZE HAS CHANGED

THE FILE BEING COPIED IS TOO LARGE FOR THE DESTINATION DRIVE

A FILENAME CANNOT CONTAIN ANY OF THE FOLLOWING CHARACTERS: \ / : * ? " < > | -

GATE A20 FAILURE

GENERAL FAILURE

HARD-DISK DRIVE CONFIGURATION ERROR

HARD-DISK DRIVE CONTROLLER FAILURE 0

Häviämättömään RAM-muistiin (NVRAM) merkitty muistin määrä ei vastaa tietokoneeseen asennetun muistin määrää. Käynnistä tietokone uudelleen. Jos virhe toistuu, ota yhteyttä Delliin.

Kopioitava tiedosto ei mahdu levylle tai levy on täynnä. Kopioi tiedosto toiselle tai suuremmalle levylle.

Älä käytä näitä merkkejä tiedostonimissä.

Muistikampa voi olla irti. Asenna muistikammat uudelleen paikoilleen ja vaihda ne tarvittaessa uusiin.

Käyttöjärjestelmä ei pysty suorittamaan komentoa. Tätä ilmoituksen jälkeen annetaan yleensä tarkempia tietojaesim. For example,

Printer out of paper. Take the appropriate action.

Tietokone ei tunnista asematyyppiä. Sammuta tietokone, irrota kiintolevy ja käynnistä tietokone CD-levyltä. Sammuta sitten tietokone, asenna kiintolevy takaisin paikalleen ja käynnistä tietokone uudelleen. Suorita Dell-diagnostiikkaohjelman kiintolevytestit (katso ).

CD-asema ei vastaa tietokoneen antamiin komentoihin. Sammuta tietokone, irrota kiintolevy ja käynnistä tietokone CD-levyltä. Sammuta sitten tietokone, asenna kiintolevy takaisin paikalleen ja käynnistä tietokone uudelleen. Jos ongelma toistuu, kokeile toista asemaa. Suorita Dell-diagnostiikkaohjelman kiintolevytestit (katso ).

HARD-DISK DRIVE FAILURE

HARD-DISK DRIVE READ FAILURE

INSERT BOOTABLE MEDIA

INVALID CONFIGURATION INFORMATION-PLEASE RUN SYSTEM SETUP PROGRAM

KEYBOARD CLOCK LINE FAILURE

KEYBOARD CONTROLLER FAILURE

Kiintolevy voi olla viallinen. Sammuta tietokone, irrota kiintolevy ja käynnistä tietokone CD-levyltä. Sammuta sitten tietokone, asenna kiintolevy takaisin paikalleen ja käynnistä tietokone uudelleen. Jos ongelma toistuu, kokeile toista asemaa. Suorita Delldiagnostiikkaohjelman kiintolevytestit (katso ).

Käyttöjärjestelmä yrittää käynnistää tietokoneen levyltä, jota ei ole tarkoitettu käynnistettäväksi, kuten optiselta asemalta. Aseta käynnistyslevy asemaan. Insert bootable media (aseta käynnistyslevy asemaan)

Järjestelmän kokoonpanotiedot eivät vastaa laitteiston kokoonpanoa. Tämä ilmoitus esiintyy useimmiten uuden muistikamman asentamisen jälkeen. Korjaa asianmukaiset kohdat järjestelmän asennusohjelmassa.

Jos käytössä on ulkoinen näppäimistö, tarkista johdon kytkentä. Suorita Dell-diagnostiikkaohjelman Keyboard Controller testi (katso ).

Jos käytössä on ulkoinen näppäimistö, tarkista johdon kytkentä. Käynnistä tietokone uudelleen ja vältä koskemasta näppäimistöön tai hiiren käynnistyksen aikana. Suorita Dell-diagnostiikkaohjelman Keyboard Controller testi (katso ).

96 Vianmääritys

Taulukko 3. Diagnoosin virheilmoitukset (jatkuu)

Virheilmoitukset Kuvaus

KEYBOARD DATA LINE FAILURE

Jos käytössä on ulkoinen näppäimistö, tarkista johdon kytkentä. Suorita Dell-diagnostiikkaohjelman Keyboard Controller testi (katso ).

KEYBOARD STUCK KEY FAILURE

LICENSED CONTENT IS NOT ACCESSIBLE IN MEDIADIRECT

MEMORY ADDRESS LINE FAILURE AT ADDRESS, READ VALUE EXPECTING VALUE

MEMORY ALLOCATION ERROR

MEMORY DOUBLE WORD LOGIC FAILURE AT ADDRESS, READ VALUE EXPECTING VALUE

MEMORY ODD/EVEN LOGIC FAILURE AT ADDRESS, READ VALUE EXPECTING VALUE

MEMORY WRITE/READ FAILURE AT ADDRESS, READ VALUE EXPECTING VALUE

NO BOOT DEVICE AVAILABLE

NO BOOT SECTOR ON HARD DRIVE

Jos käytössä on ulkoinen näppäimistö, tarkista johdon kytkentä. Käynnistä tietokone uudelleen ja vältä koskemasta näppäimistöön tai näppäimiin käynnistyksen aikana. Suorita Dell Diagnostics ohjelman Stuck Key testi (katso ).

Dell MediaDirect ei voi tarkistaa tiedoston DRM-rajoituksia, joten tiedostoa ei voi toistaa.

Muistikampa voi olla viallinen tai huonosti paikoillaan. Asenna muistikammat uudelleen paikoilleen ja vaihda ne tarvittaessa uusiin.

Ohjelma, jota yrität suorittaa on, ristiriidassa käyttöjärjestelmän, toisen ohjelman tai apuohjelman kanssa. Sammuta tietokone, odota 30 sekuntia ja käynnistä se sitten uudelleen. Run the program again. Jos virheilmoitus toistuu, tarkista ohjelmiston ohjeet.

Muistikampa voi olla viallinen tai huonosti paikoillaan. Asenna muistikammat uudelleen paikoilleen ja vaihda ne tarvittaessa uusiin.

Tietokone ei löydä kiintolevyä. Jos kiintolevy on käynnistyslaite, varmista, että se on asennettu, oikein paikoillaan ja osioitu käynnistyslaitteeksi.

Käyttöjärjestelmä voi olla viallinen. Ota yhteys Delliin.

NO TIMER TICK INTERRUPT

NOT ENOUGH MEMORY OR RESOURCES. EXIT SOME PROGRAMS AND TRY AGAIN

OPERATING SYSTEM NOT FOUND

OPTIONAL ROM BAD CHECKSUM

SECTOR NOT FOUND

SEEK ERROR

SHUTDOWN FAILURE

TIME-OF-DAY CLOCK LOST POWER

TIME-OF-DAY CLOCK STOPPED

Emolevyn piiri voi olla viallinen. Suorita Dell-diagnostiikkaohjelman kiintolevytestit (katso ).

Suoritat liian montaa ohjelmaa. Sulje kaikki ikkunat ja avaa ohjelma, jota haluat käyttää.

Käyttöjärjestelmän uudelleenasentaminen: Jos ongelma jatkuu, ota yhteyttä Delliin.

Virhe ROM-lisämuistissa. Ota yhteys Delliin.

Käyttöjärjestelmä ei löydä kiintolevyn sektoria. Kyseessä voi olla viallinen sektori tai kiintolevyn vioittunut FAT. Tarkista kiintolevyn tiedostorakenne Windowsin virheentarkistustyökalulla. Katso ohjeet

Windowsin Ohje ja tuki -toiminnosta (Valitse Käynnistä > Ohje ja tuki). Jos virheellisiä sektoreita on useita, varmuuskopioi tiedot

(jos mahdollista) ja alusta sen jälkeen kiintolevy uudelleen.

Käyttöjärjestelmä ei löydä kiintolevyn tiettyä uraa.

Emolevyn piiri voi olla viallinen. Suorita Dell-diagnostiikkaohjelman kiintolevytestit (katso ). Jos ilmoitus toistuu, ota yhteyttä Delliin.

Järjestelmän kokoonpanoasetukset ovat vioittuneet. Lataa akku kytkemällä tietokone sähköpistorasiaan. Jos ongelma toistuu, yritä palauttaa tiedot avaamalla järjestelmän asennusohjelma ja sulkemalla se sitten välittömästi. Jos ilmoitus toistuu, ota yhteyttä Delliin.

Järjestelmän kokoonpanoasetuksia tukeva vara-akku pitää ladata. Lataa akku kytkemällä tietokone sähköpistorasiaan. Jos ongelma jatkuu, ota yhteyttä Delliin.

Vianmääritys 97

Taulukko 3. Diagnoosin virheilmoitukset (jatkuu)

Virheilmoitukset Kuvaus

TIME-OF-DAY NOT SET-PLEASE RUN THE SYSTEM SETUP PROGRAM

Järjestelmän asennusohjelmaan tallennettu kellonaika tai päivämäärä ei vastaa järjestelmäkelloa. Korjaa Date (päivämäärä)ja Time (aika) -asetukset.

TIMER CHIP COUNTER 2 FAILED

UNEXPECTED INTERRUPT IN PROTECTED MODE

X:\ IS NOT ACCESSIBLE. THE DEVICE IS NOT READY

Emolevyn piiri voi olla viallinen. Suorita Dell-diagnostiikkaohjelman kiintolevytestit (katso ).

Näppäimistöohjain voi olla viallinen tai muistikampa voi olla irti. Suorita Dell-diagnostiikkaohjelman järjestelmämuistitestit ja Keyboard Controller -testi tai ota yhteyttä Delliin.

Aseta levyke asemaan ja yritä uudelleen.

Järjestelmän virheilmoitukset

Taulukko 4. Järjestelmän virheilmoitukset

Järjestelmäilmoitus Kuvaus

Alert! Previous attempts at booting the system have failed at checkpoint [nnnn]. For help resolving this problem, please note this checkpoint and contact Dell Technical Support. (Varoitus! Aiemmat yritykset käynnistää tämä järjestelmä ovat epäonnistuneet tarkistuspisteessä [nnnn]. Ratkaise tämä ongelma kirjaamalla tämä tarkistuspiste muistiin ja ottamalla yhteys Dellin tekniseen tukeen.)

CMOS checksum error (CMOS-tarkistussummavirhe)

Tietokoneen käynnistäminen epäonnistui kolme kertaa peräkkäin saman virheen takia.

RTC nollataan, BIOS-asetusten oletusarvot on ladattu.

CPU fan failure (Suorittimen tuulettimen vika)

System fan failure (Järjestelmän tuulettimen vika)

Hard-disk drive failure (Kiintolevyvirhe)

Keyboard failure (Näppäimistövika)

No boot device available (Käynnistyslaitetta ei ole käytettävissä)

No timer tick interrupt (Ei ajastimen keskeytystä)

NOTICE - Hard Drive SELF MONITORING SYSTEM has reported that a parameter has exceeded its normal operating range. Dell recommends that you back up your data regularly. A parameter out of range may or may not indicate a potential hard drive problem (VAROITUS Kiintolevyn ITSESEURANTAJÄRJESTELMÄ on ilmoittanut, että parametri on ylittänyt normaalin toiminta-alueensa. Dell suosittelee, että varmuuskopioit tiedot säännöllisesti.

Suorittimen tuulettimessa on vika.

Järjestelmän tuulettimessa on vika.

Mahdollinen kiintolevyn virhe POSTin aikana.

Näppäimistövika tai irrallinen johto. Jos johdon kiinnittäminen uudelleen ei ratkaise ongelmaa, vaihda näppäimistö.

Kiintolevyllä ei ole käynnistysosiota, kiintolevyn kaapeli on löysällä tai kiintolevylaitetta ei ole käytettävissä.

● Jos kiintolevy on käynnistyslaite, varmista, että kaapelit on kytketty ja että asema on asennettu oikein ja osioitu käynnistyslaitteeksi.

● Siirry järjestelmän asetuksiin ja varmista, että käynnistyksen järjestystiedot ovat oikein.

Emolevyn piiri voi toimia väärin, tai emolevyssä voi olla häiriö.

S.M.A.R.T-virhe, mahdollinen kiintolevyn vika.

98 Vianmääritys

Taulukko 4. Järjestelmän virheilmoitukset (jatkuu)

Järjestelmäilmoitus Kuvaus

Toiminta-alueen ulkopuolella oleva parametri saattaa olla merkki mahdollisesta kiintolevyongelmasta)

Vianmääritys 99

Avun saaminen

Aiheet:

• Dellin yhteystiedot

Dellin yhteystiedot

HUOMAUTUS: Jos käytössäsi ei ole Internet-yhteyttä, löydät yhteystiedot ostolaskusta, pakkaustodistuksesta, laskusta tai Dellin

tuoteluettelosta.

Dell tarjoaa monia online- ja puhelinpohjaisia tuki- ja palveluvaihtoehtoja. Niiden saatavuus vaihtelee maa- ja tuotekohtaisesti, ja jotkut palvelut eivät välttämättä ole saatavilla alueellasi. Dellin myynnin, teknisen tuen ja asiakaspalvelun yhteystiedot:

1. Siirry osoitteeseen Dell.com/support.

2. Valitse tukiluokka.

3. Vahvista maasi tai alueesi avattavasta Choose a Country/Region (Valitse maa/alue) -luettelosta sivun alareunasta.

4. Valitse tarpeeseesi sopiva palvelu- tai tukilinkki.

100 Avun saaminen

Dell Precision 3630 Tower User Manual [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

Tietokoneen käsittely

Turvallisuusohjeet

Tietokoneen sammuttaminen – Windows 10

Ennen kuin avaat tietokoneen kannen

Tietokoneen käsittelemisen jälkeen

Tekniikka ja komponentit

DDR4

USB:n ominaisuudet

USB Type-C

DisplayPortin USB Type-C -liitännän edut

HDMI 2.0

Järjestelmän tärkeimmät komponentit 13

Purkaminen ja kokoaminen

Kotelon kumitassut

Kotelon kumitassujen irrottaminen

Kotelon kumijalkojen asentaminen

Kansi

Kannen irrottaminen

Kannen asentaminen

SD-kortti – valinnainen

SD-kortin irrottaminen

SD-kortin asentaminen

Etukehys

Etupaneelin irrottaminen

Etupaneelin asentaminen

Kiintolevy

3,5 tuuman kiintolevyn irrottaminen

3,5 tuuman kiintolevyn asentaminen

2,5 tuuman kiintolevyn irrottaminen

2,5 tuuman kiintolevyn asentaminen

PSU-sarana

Virtalähteen saranan avaaminen

Virtalähteen saranan sulkeminen

Näytönohjain

Näytönohjaimen irrottaminen

Näytönohjaimen asentaminen

Muistimoduuli

Muistimoduulin irrottaminen

Muistimoduulin asentaminen

Kaiutin

Kaiuttimen irrottaminen

Kaiuttimen asentaminen

Nappiparisto

Nappipariston irrottaminen

Nappipariston asentaminen

Virtalähde

Virtalähteen irrottaminen

Virtalähteen asentaminen

Optinen asema

Optisen aseman irrottaminen

Optisen aseman asentaminen

I/O-paneeli

I/O-paneelin irrottaminen

I/O-paneelin asentaminen

Puolijohdekiintolevy

PCIe-SSD-kortin irrottaminen

PCIe-SSD-kortin asentaminen

Virtapainikemoduuli

Virtapainikemoduulin irrottaminen

Virtapainikemoduulin asentaminen

Lämmönsiirrinkokoonpano

Lämmönsiirrinkokoonpanon irrottaminen – 65 W:n tai 80 W:n suoritin

Lämmönsiirrinkokoonpanon asentaminen – 65 W:n tai 80 W:n suoritin

Tuuletin- ja lämmönsiirrinkokoonpano

Lämmönsiirrinkokoonpanon irrottaminen – 95 W:n suoritin

Lämmönsiirrinkokoonpanon asentaminen – 95 W:n suoritin

Jännitteen säädön jäähdytyselementti

VR-lämmönsiirtimen irrottaminen

VR-lämmönsiirtimen asentaminen

Etutuuletin

Etutuulettimen irrottaminen

Etutuulettimen asentaminen

Järjestelmän tuuletin

Järjestelmän tuulettimen irrottaminen

Järjestelmän tuulettimen asentaminen

Valinnainen I/O-kortti
