Precision 3630 Tower

Guía de configuración y especificaciones

Modelo reglamentario: D24M Tipo reglamentario: D24M003 August 2020

Rev. A02

Notas, precauciones y advertencias

NOTA: Una NOTA indica información importante que le ayuda a hacer un mejor uso de su producto.

PRECAUCIÓN: Una PRECAUCIÓN indica la posibilidad de daños en el hardware o la pérdida de datos, y le explica cómo evitar el problema.

AVISO: Un mensaje de AVISO indica el riesgo de daños materiales, lesiones corporales o incluso la muerte.

© 2018 Dell Inc. o sus subsidiarias. Todos los derechos reservados. Dell, EMC y otras marcas comerciales son marcas comerciales de Dell Inc. o sus filiales. Es posible que otras marcas comerciales sean marcas comerciales de sus respectivos propietarios.

Tabla de contenido

Capítulo 1: Configure el equipo.........................................................................................................	4
Capítulo 2: Chasis...........................................................................................................................	7
Vista frontal............................................................................................................................................................................	7
Vista posterior........................................................................................................................................................................	8
Diseño de la placa base.........................................................................................................................................................	9
Capítulo 3: Especificaciones del sistema..........................................................................................	11
Información del sistema........................................................................................................................................................	11
Procesador.............................................................................................................................................................................	11
Memoria.................................................................................................................................................................................	13
Almacenamiento...................................................................................................................................................................	13
Matriz de almacenamiento..................................................................................................................................................	14
Audio......................................................................................................................................................................................	14
Tarjeta de video....................................................................................................................................................................	14
Comunicación.......................................................................................................................................................................	15
Puertos y conectores..........................................................................................................................................................	15
Lectora de tarjetas de medios............................................................................................................................................	16
Fuente de alimentación.......................................................................................................................................................	16
Dimensiones físicas del sistema..........................................................................................................................................	17
Entorno del equipo...............................................................................................................................................................	17
Capítulo 4: System Setup (Configuración del sistema).....................................................................	18
Menú de inicio.......................................................................................................................................................................	18
Teclas de navegación...........................................................................................................................................................	18
Opciones de configuración del sistema.............................................................................................................................	18
Actualización del BIOS en Windows..................................................................................................................................	25
Actualización del BIOS en sistemas con BitLocker habilitado..................................................................................	26

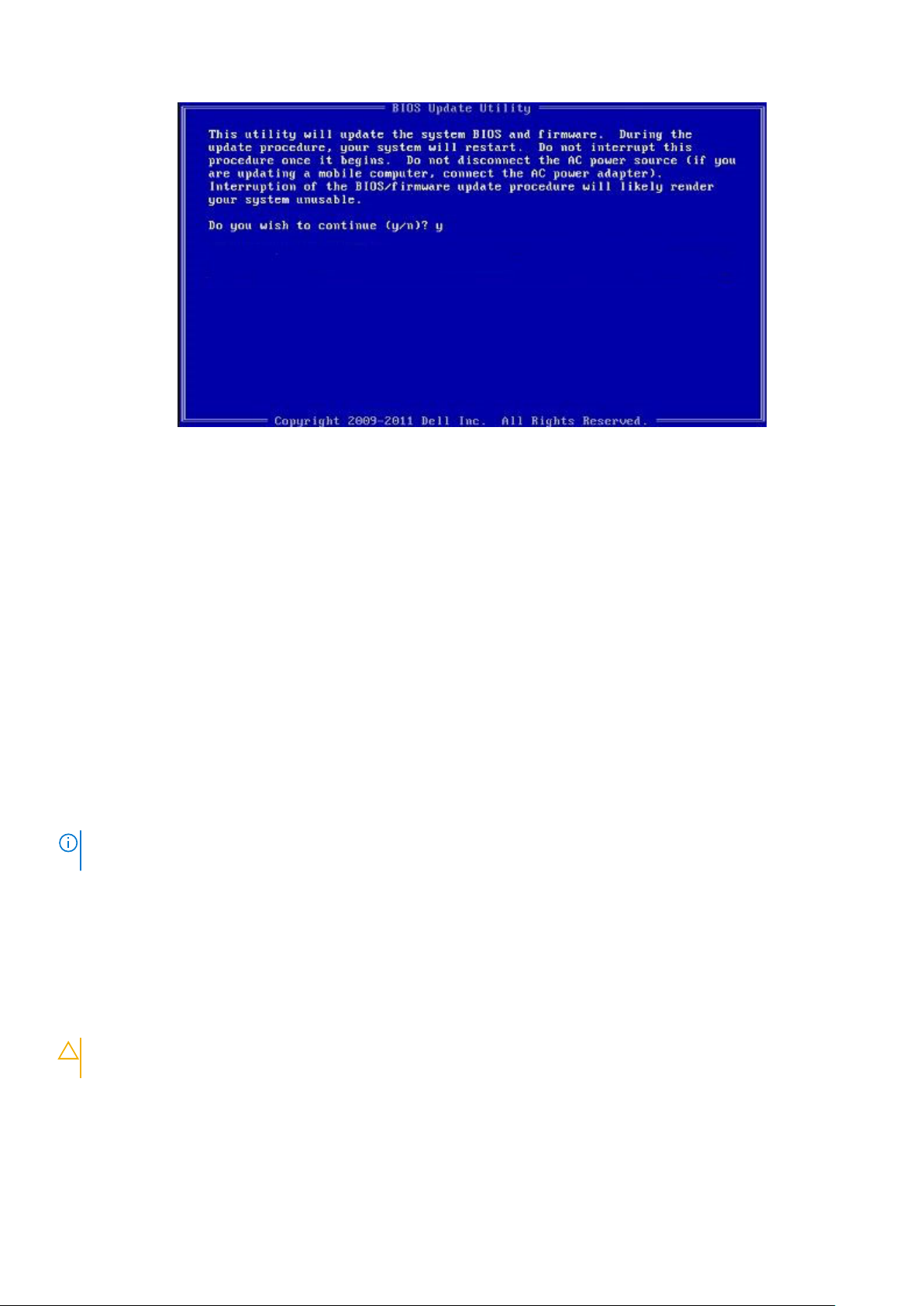

Actualización del BIOS del sistema con una unidad flash USB................................................................................	26
Actualización del BIOS Dell en entornos Linux y Ubuntu..........................................................................................	27

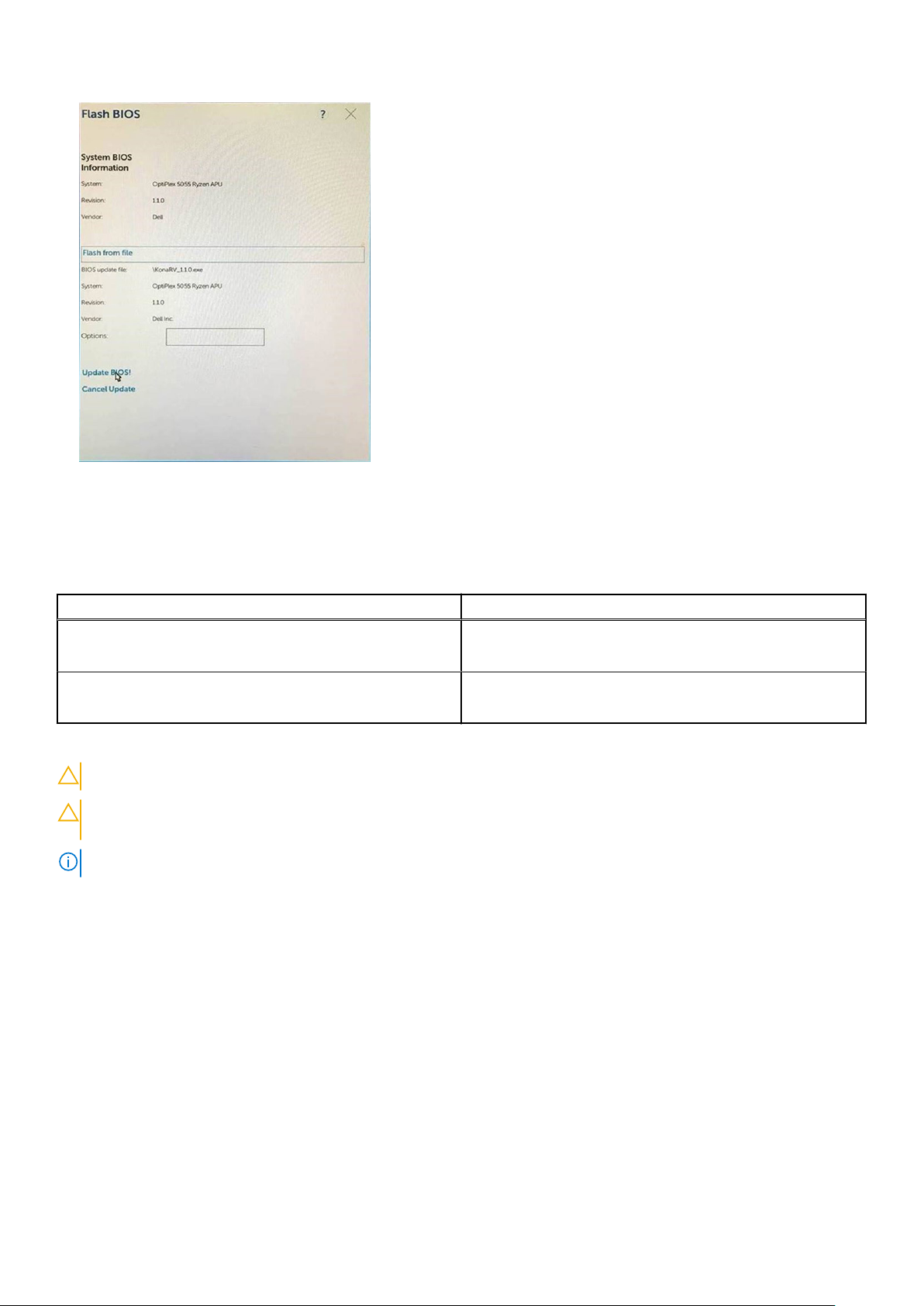

Actualización del BIOS desde el menú de inicio único F12........................................................................................	27
Contraseña del sistema y de configuración.....................................................................................................................	30
Asignación de una contraseña de configuración del sistema...................................................................................	30
Eliminación o modificación de una contraseña de configuración del sistema existente........................................	31
Capítulo 5: Software.....................................................................................................................	32
Sistemas operativos compatibles......................................................................................................................................	32
Descarga de los controladores de Windows....................................................................................................................	32
Capítulo 6: Obtención de ayuda......................................................................................................	33
Cómo ponerse en contacto con Dell.................................................................................................................................	33

Tabla de contenido

Configure el equipo

1. Conecte el teclado y el mouse.

2. Conéctese a la red mediante un cable, o conéctese a una red inalámbrica.

NOTA: La tarjeta de red inalámbrica es opcional y se debe adquirir por separado.

3. Conecte la pantalla.

NOTA: Si se realizó el pedido del equipo con una tarjeta gráfica discreta, el puerto HDMI y los puertos en el panel posterior del equipo estarán cubiertos. Conecte la pantalla a la tarjeta gráfica discreta.

4. Conecte el cable de alimentación.

4 Configure el equipo

5. Presione el botón de encendido.

6.Siga las instrucciones que aparecen en la pantalla para completar la configuración de Windows. a. Establezca la conexión con una red.

b. Inicie sesión en su cuenta de Microsoft o cree una cuenta nueva.

Configure el equipo

7. Localice aplicaciones Dell.

Tabla 1. Localice aplicaciones Dell

	Iconos	Funciones


		Registre el equipo

		Asistencia y soporte técnico de Dell

SupportAssist: compruebe y actualice el equipo

6 Configure el equipo

Chasis

En este capítulo se muestran las múltiples vistas del chasis junto con los puertos y conectores; también se explican las combinaciones de teclas de acceso rápido FN.

Vista frontal

1.	Indicador de diagnóstico/botón de encendido	2.	LED de actividad de la unidad de disco duro
3.	Combinación de micrófono/auriculares estéreo de 3,5 mm	4.	Puertos USB 2.0 de tipo A
5.	Lector de CAC/unidad óptica (opcional)	6.	Lector de tarjetas de medios (opcional)
7.	Puerto USB 3.1 Tipo C	8.	Puerto USB 3.0 de tipo A

Chasis 7

Vista posterior

1. Puerto serial

3. Puerto PS2 (mouse)

5. DisplayPort x 2

7. Dos USB 2.0 de tipo A (con SmartPower)

9. 4 x puertos USB 3.1 de 1.ª generación

11. Pestillo de liberación de la bisagra de la PSU 13. Tornillo de seguridad de la cubierta lateral 15. Pestillo de liberación de la cubierta

17. Botón de prueba automática incorporada de la PSU (BIST) 19. Pestillo de liberación de la bisagra de la PSU

2. Puerto PS2 (teclado)

4. Etiqueta de servicio

6.Marcador de posición para tarjetas dependientes de tipo C, HDMI, DP y VGA opcionales

8. Conector de red RJ45 (velocidad de hasta 1000 Mbps) 10. Línea de salida de audio

12. Ranuras de tarjetas de expansión

14. Ranura de candado/Kensington

16. Puerto del conector de alimentación

18. LED de prueba automática incorporada de la PSU (BIST)

8 Chasis

Diseño de la placa base

Componentes de la tarjeta madre del sistema Tower

1.Alimentación (CPU)

2.Disipador de calor de VR (disponible solo con la solución de disipador de calor de 95 W)

3.Socket del procesador

4.Conector del ventilador de CPU

5.Conector del módulo de memoria

6.Conector del ventilador del sistema

7.Conector del interruptor de intrusión

8.Conector del módulo del botón de encendido

9.Conector de alimentación de la PSU ATX

10.Conector de la lectora de tarjetas SD

11.Conector USB de tipo C del panel frontal

12.Conector USB frontal

13.Batería de tipo botón

14.Conectores SATA

15.Conector M.2

16.Conector del ventilador frontal

NOTA: Las computadoras adquiridas antes del 19 de julio no estaban aprovisionadas para el ventilador frontal y es posible que la tarjeta madre del sistema antigua no tenga este conector.

17.Conector de CAC_PIV/BT

18.Puente de la contraseña

19.Conector del altavoz

20.Conector de audio

21.Ranuras de PCIe (de arriba hacia abajo):

a.PCIe x16 de altura completa

b.PCI x1

c.Dos PCIe x4 de altura completa

Chasis 9

22. Conector de tarjeta opcional (VGA, HDMI, DP, USB de tipo C)

10 Chasis
