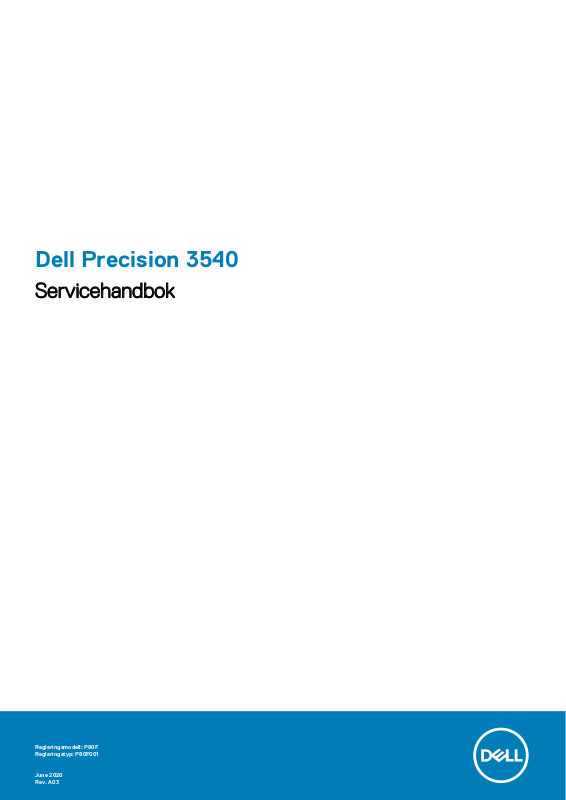

Page 1
Dell Precision 3540
Servicehandbok
Regleringsmodell: P80F
Regleringstyp: P80F001
June 2020
Rev. A03
Page 2
Anmärkningar, försiktighetsbeaktanden och varningar
OBS: OBS innehåller viktig information som hjälper dig att få ut det mesta av produkten.
CAUTION: VIKTIGT anger antingen risk för skada på maskinvara eller förlust av data och förklarar hur du kan undvika
problemet.
VARNING: En VARNING visar på en potentiell risk för egendoms-, personskador eller dödsfall.
© 2018 - 2019 Dell Inc. eller dess dotterbolag. Med ensamrätt. Dell, EMC och andra varumärken är varumärken som tillhör Dell Inc.
eller dess dotterbolag. Andra varumärken kan vara varumärken som tillhör respektive ägare.
Page 3
Innehåll
1 Arbeta med datorn........................................................................................................................6
Säkerhetsinstruktioner..........................................................................................................................................................6
Innan du arbetar inuti datorn..........................................................................................................................................6
Säkerhetsföreskrifter.......................................................................................................................................................7
Skydd mot elektrostatisk urladdning (ESD)..................................................................................................................7
Fältservicekit för ESD......................................................................................................................................................8
Transport av känsliga komponenter.............................................................................................................................. 8
När du har arbetat inuti datorn...................................................................................................................................... 9
2 Teknik och komponenter............................................................................................................. 10

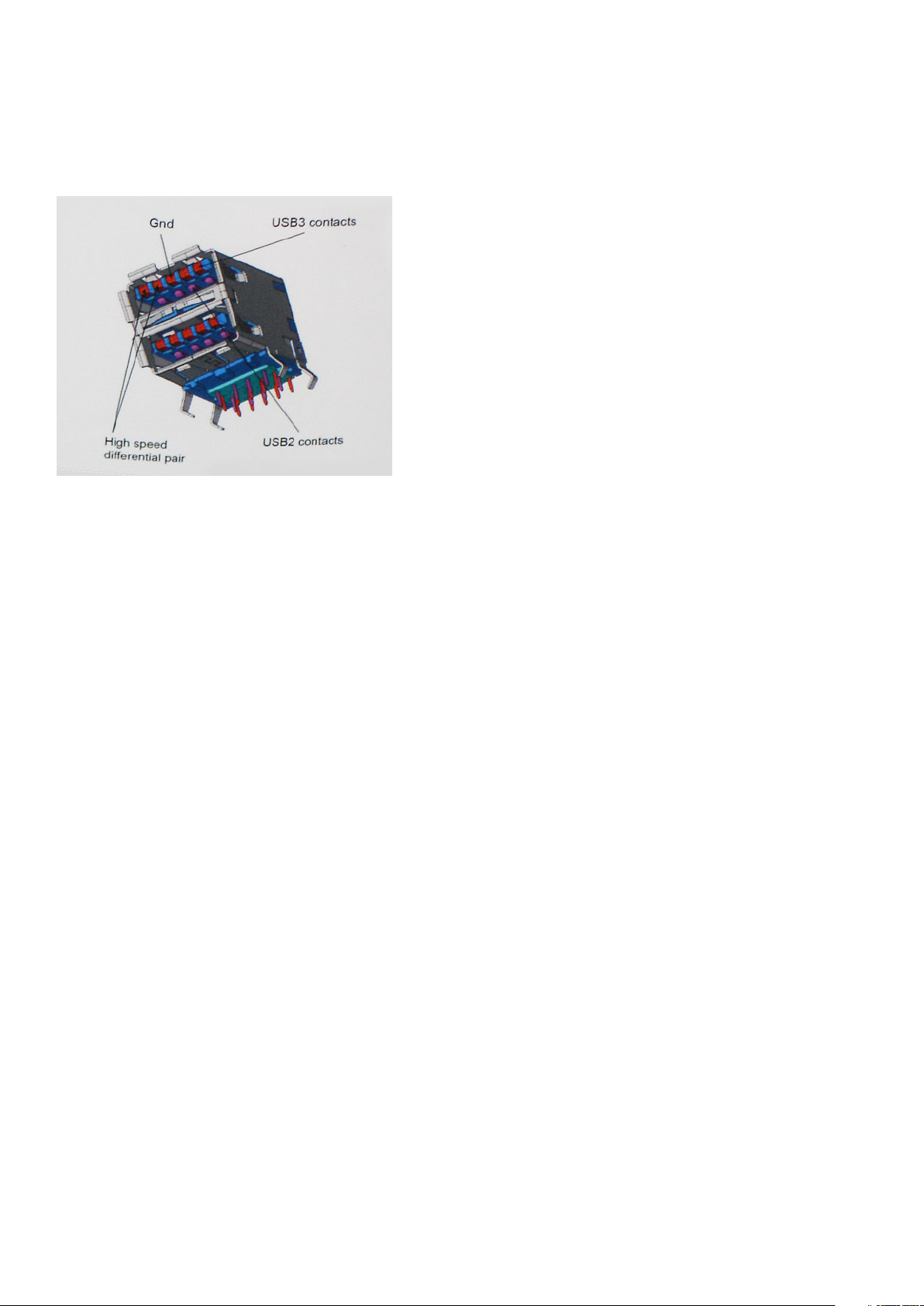

USB-funktioner.....................................................................................................................................................................10

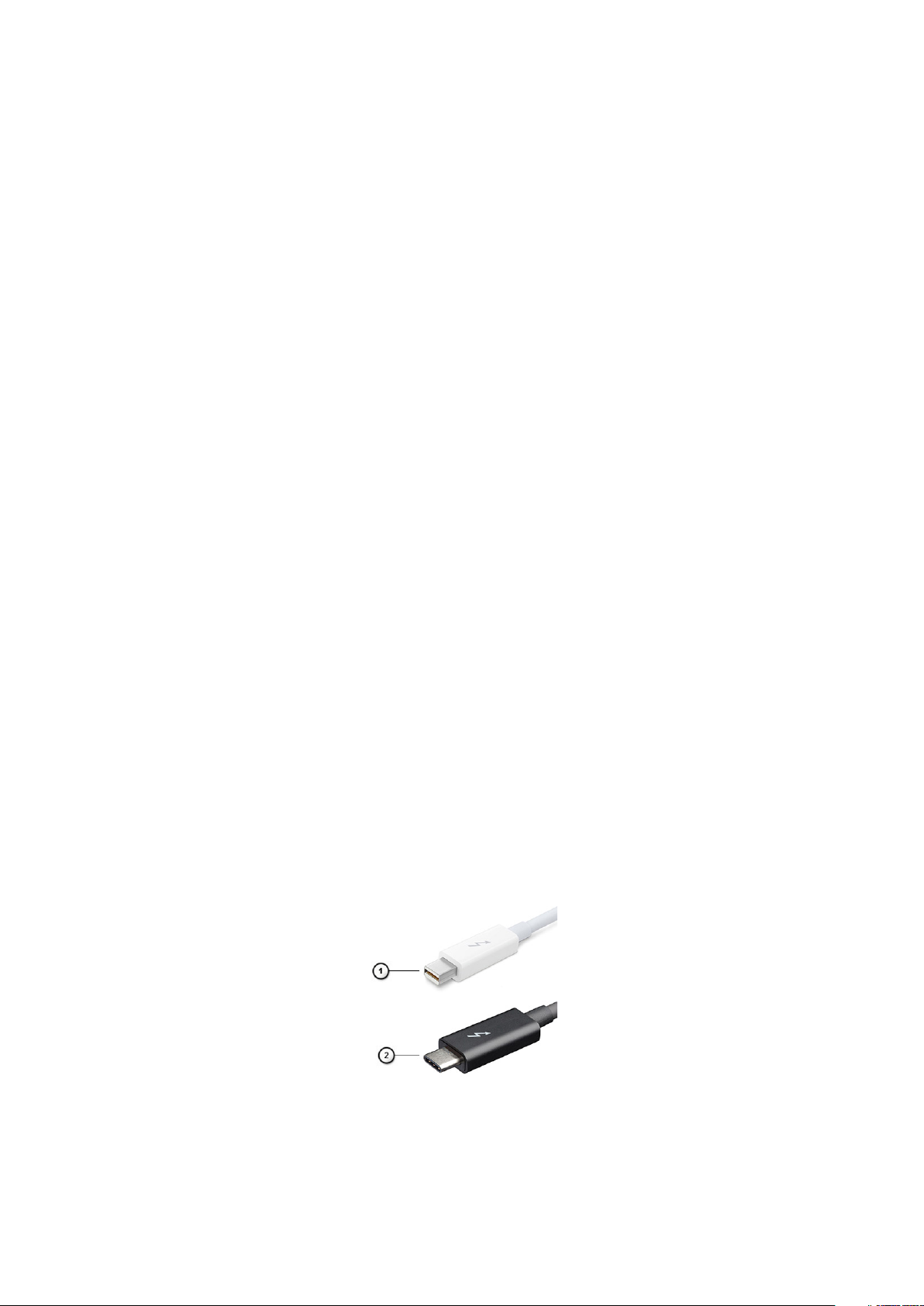

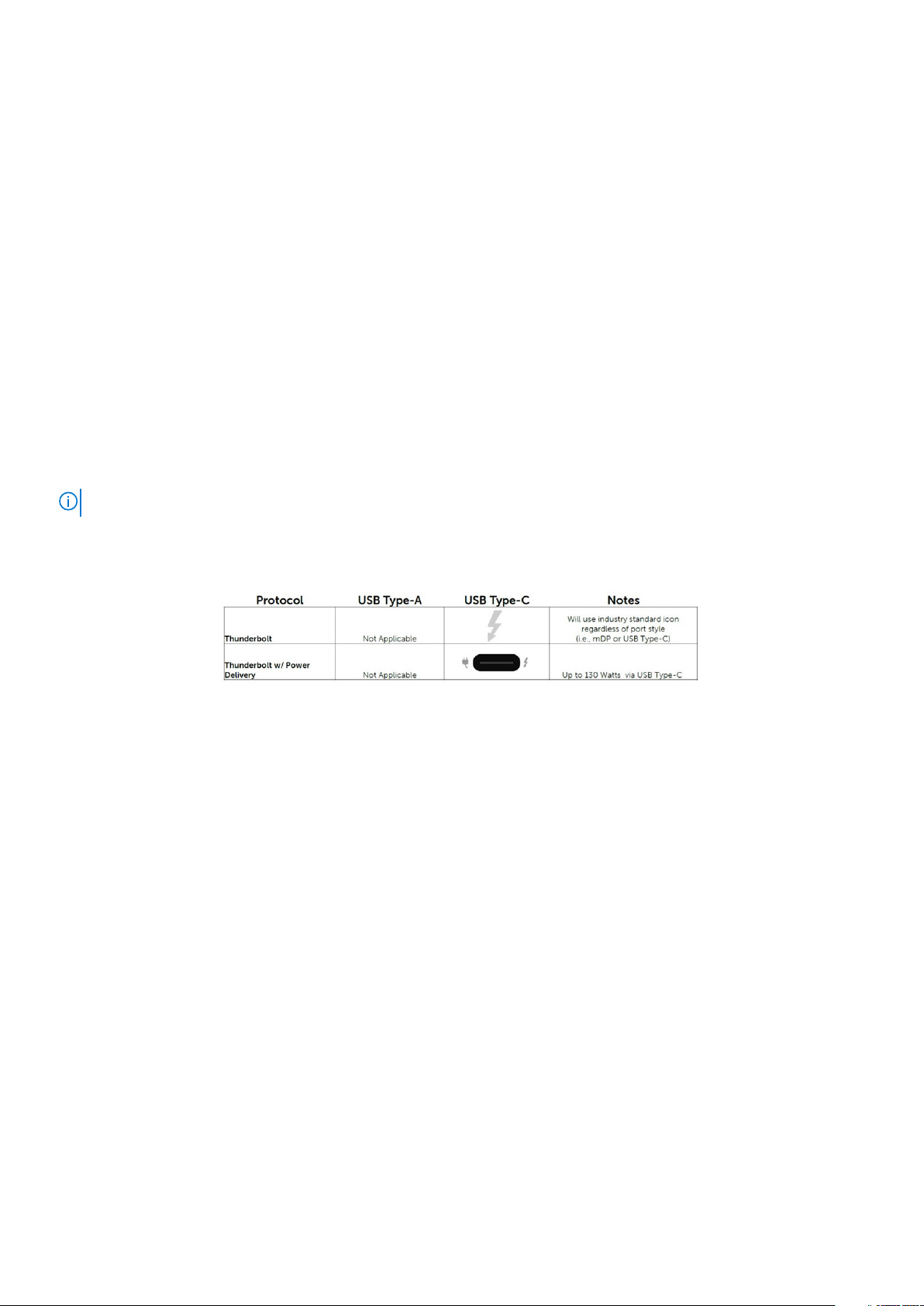

USB Typ-C............................................................................................................................................................................12
HDMI 1.4a.............................................................................................................................................................................. 13

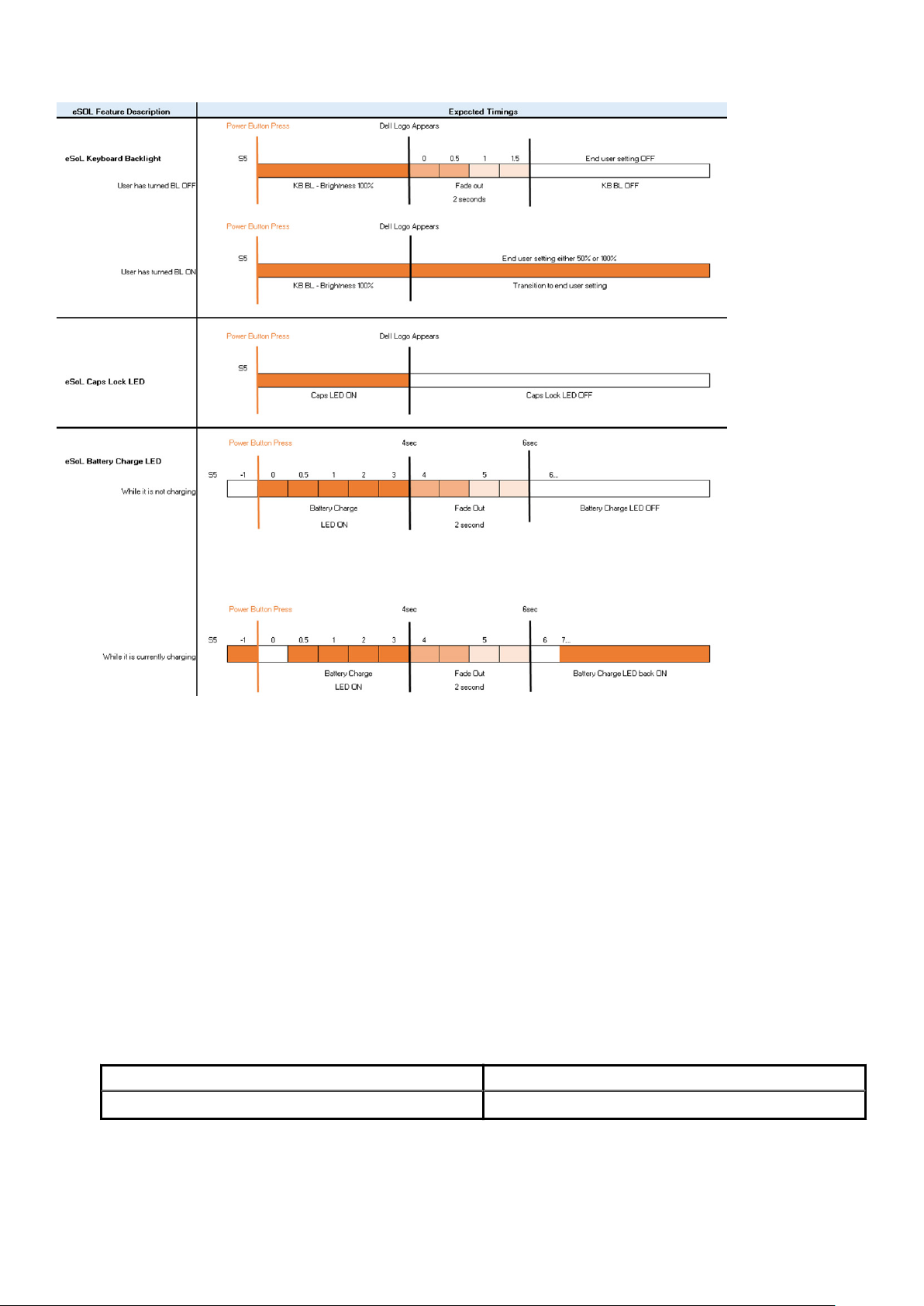

Strömbrytare LED-beteende.............................................................................................................................................. 14
3 Huvudkomponenter i systemet.....................................................................................................16
4 Isärtagning och ihopsättning........................................................................................................18

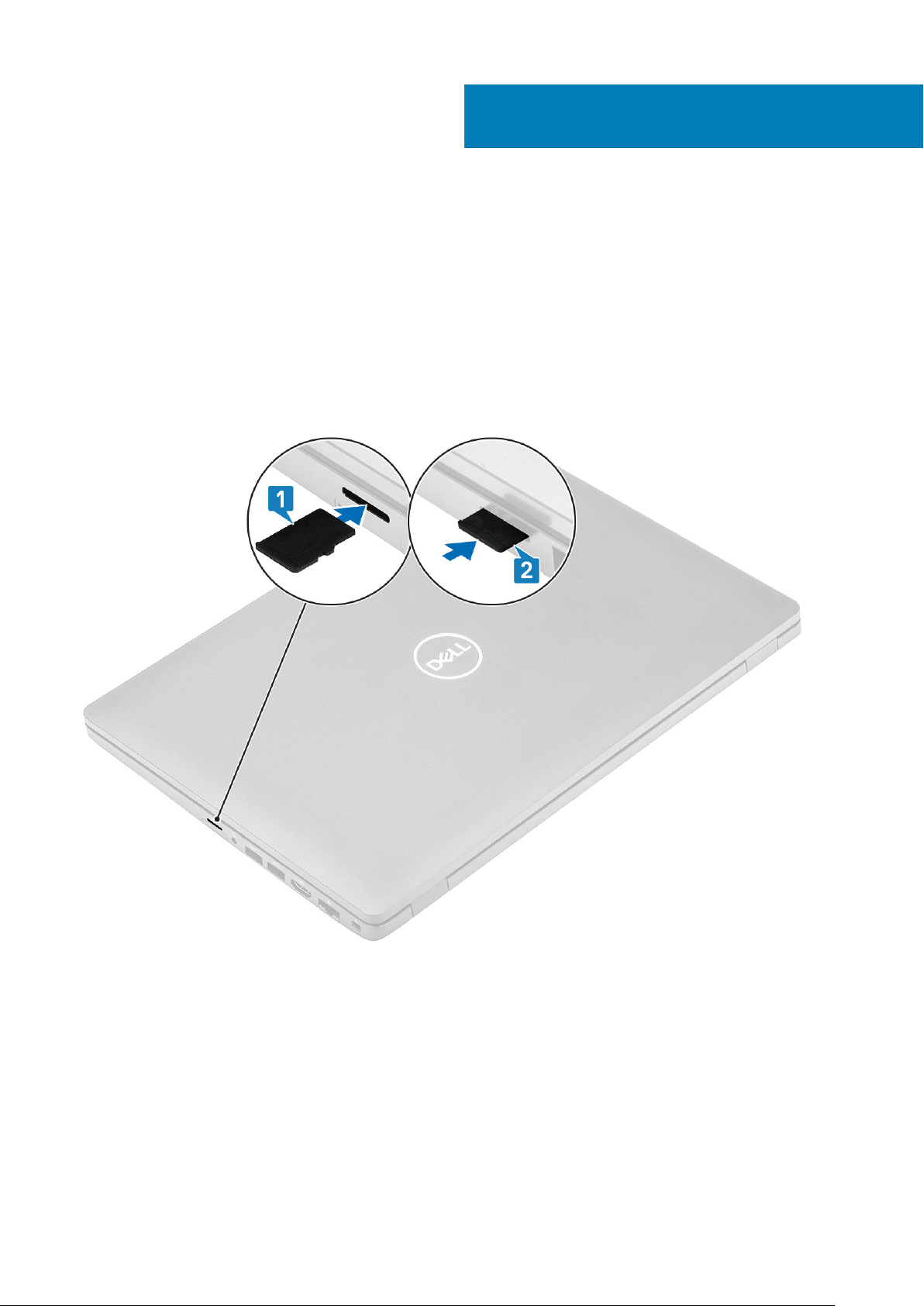

microSD-kort........................................................................................................................................................................ 18
Tar bort microSD kortet................................................................................................................................................ 18
Installerar microSD-kortet.............................................................................................................................................18

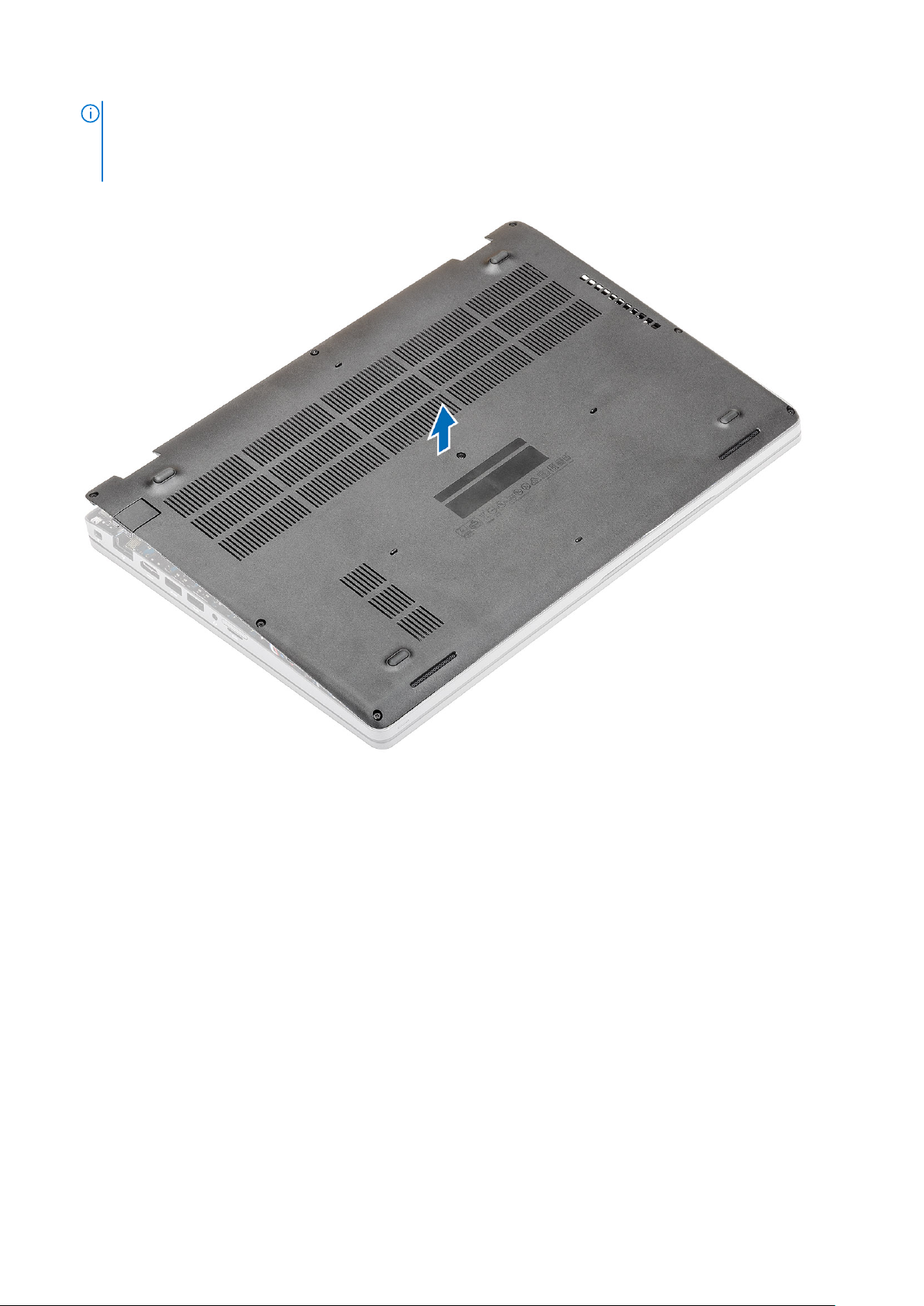

Kåpan.....................................................................................................................................................................................19

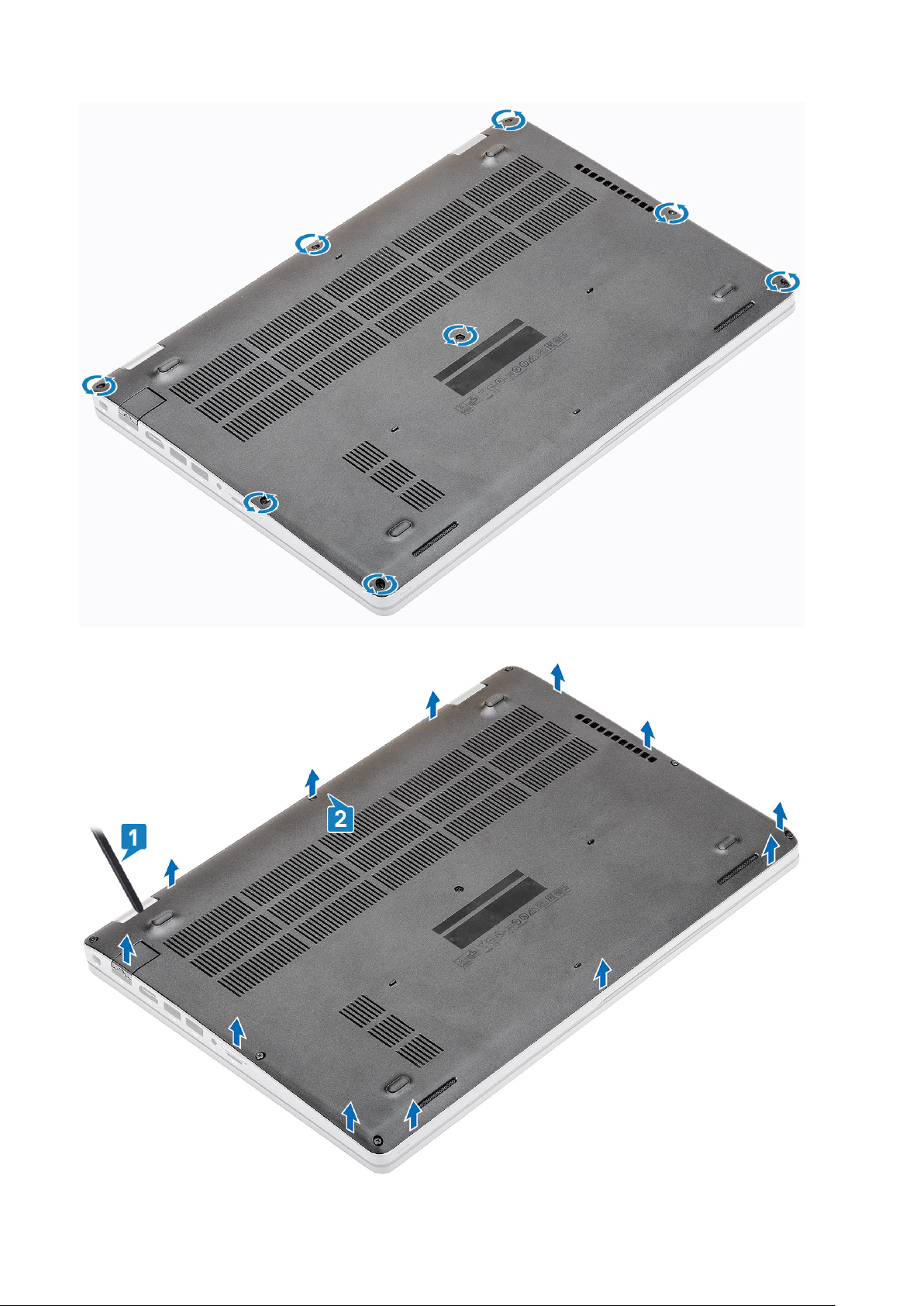

Ta bort kåpan..................................................................................................................................................................19
Installera kåpan............................................................................................................................................................... 21

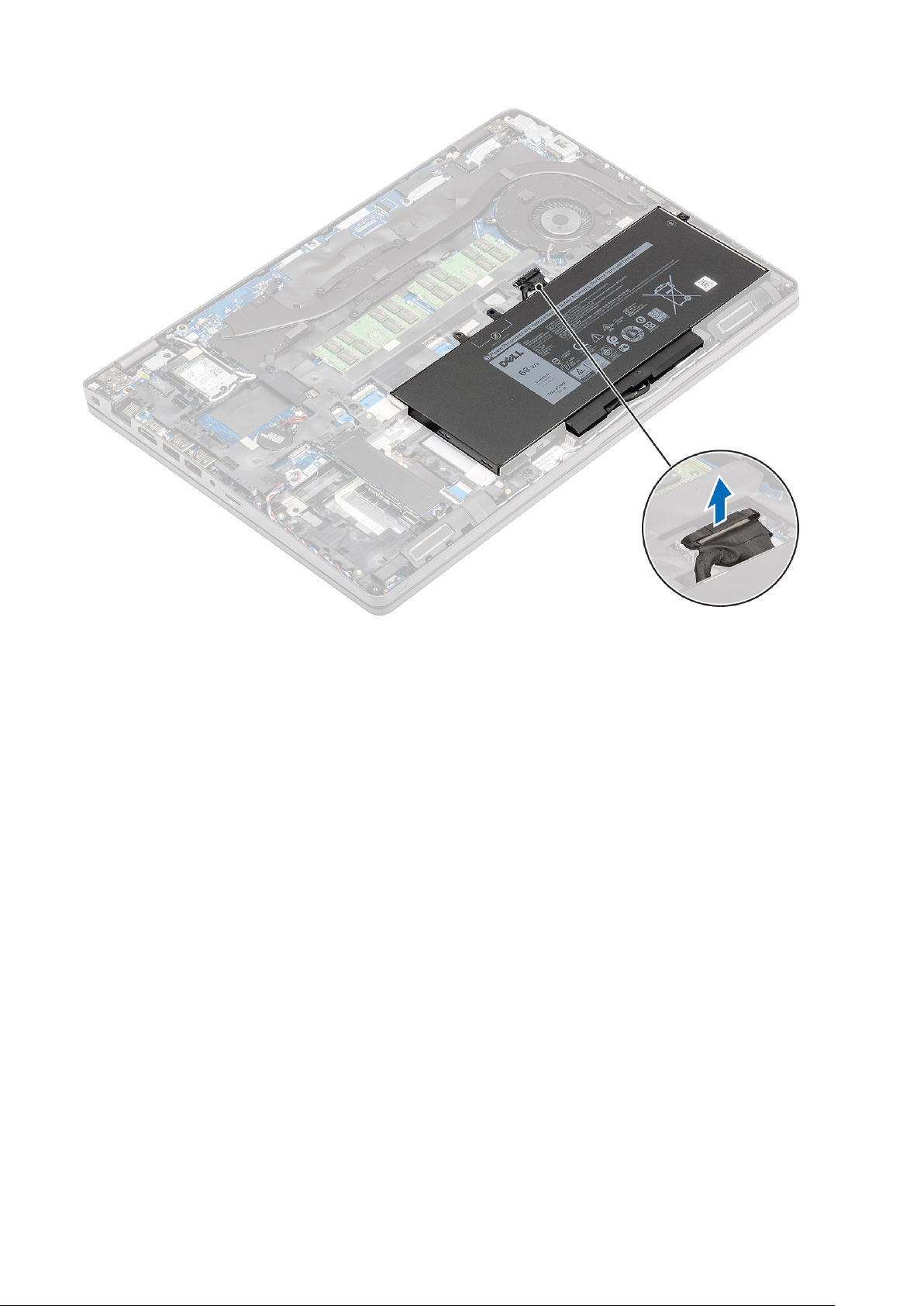

Batteri................................................................................................................................................................................... 24
Försiktighetsåtgärder gällande litiumjonbatterier.......................................................................................................24

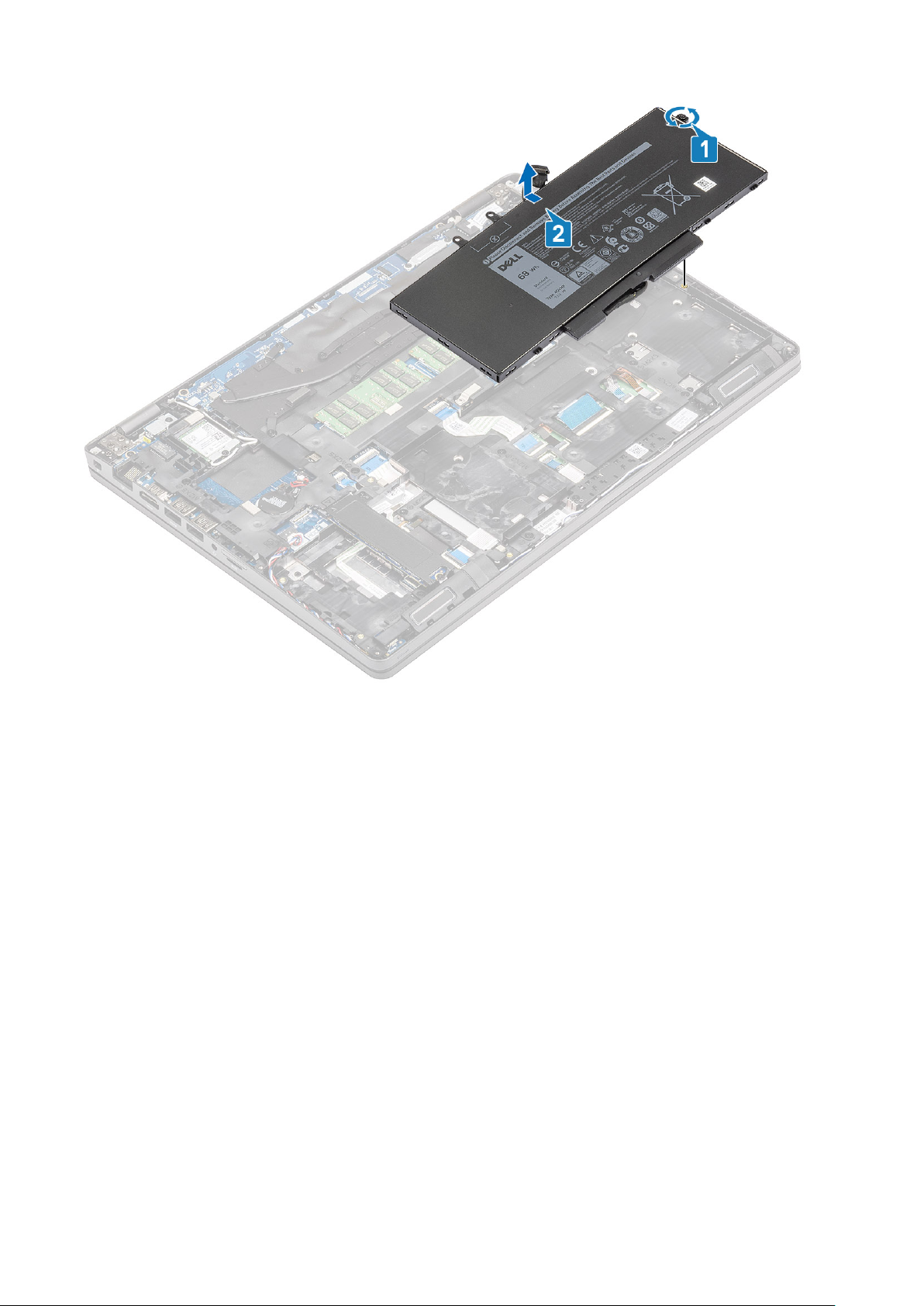

Ta bort batteriet............................................................................................................................................................ 24
Installera batteriet..........................................................................................................................................................26
Minnesmoduler.....................................................................................................................................................................28

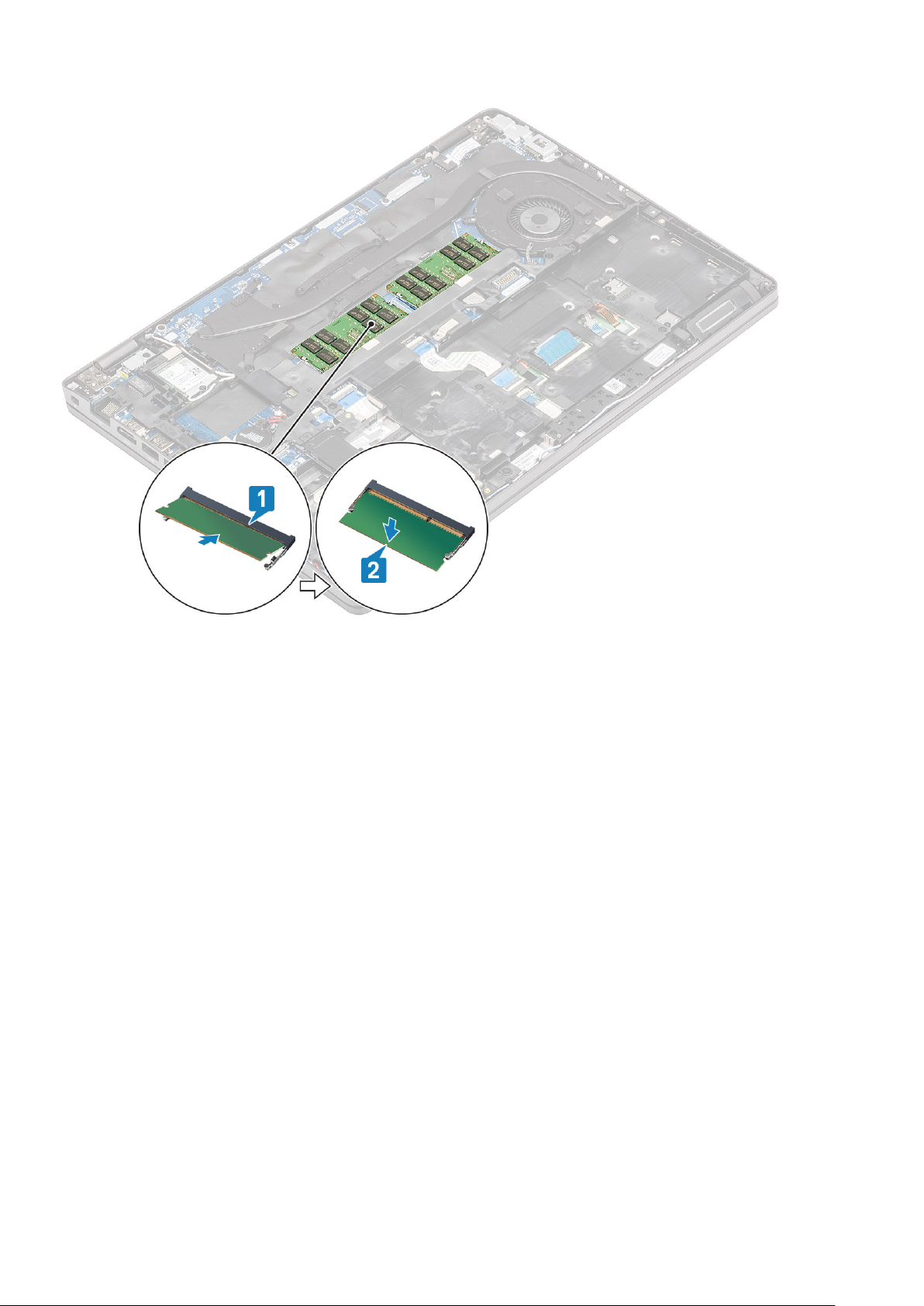

Ta bort minnet................................................................................................................................................................28
Installera minnet.............................................................................................................................................................29

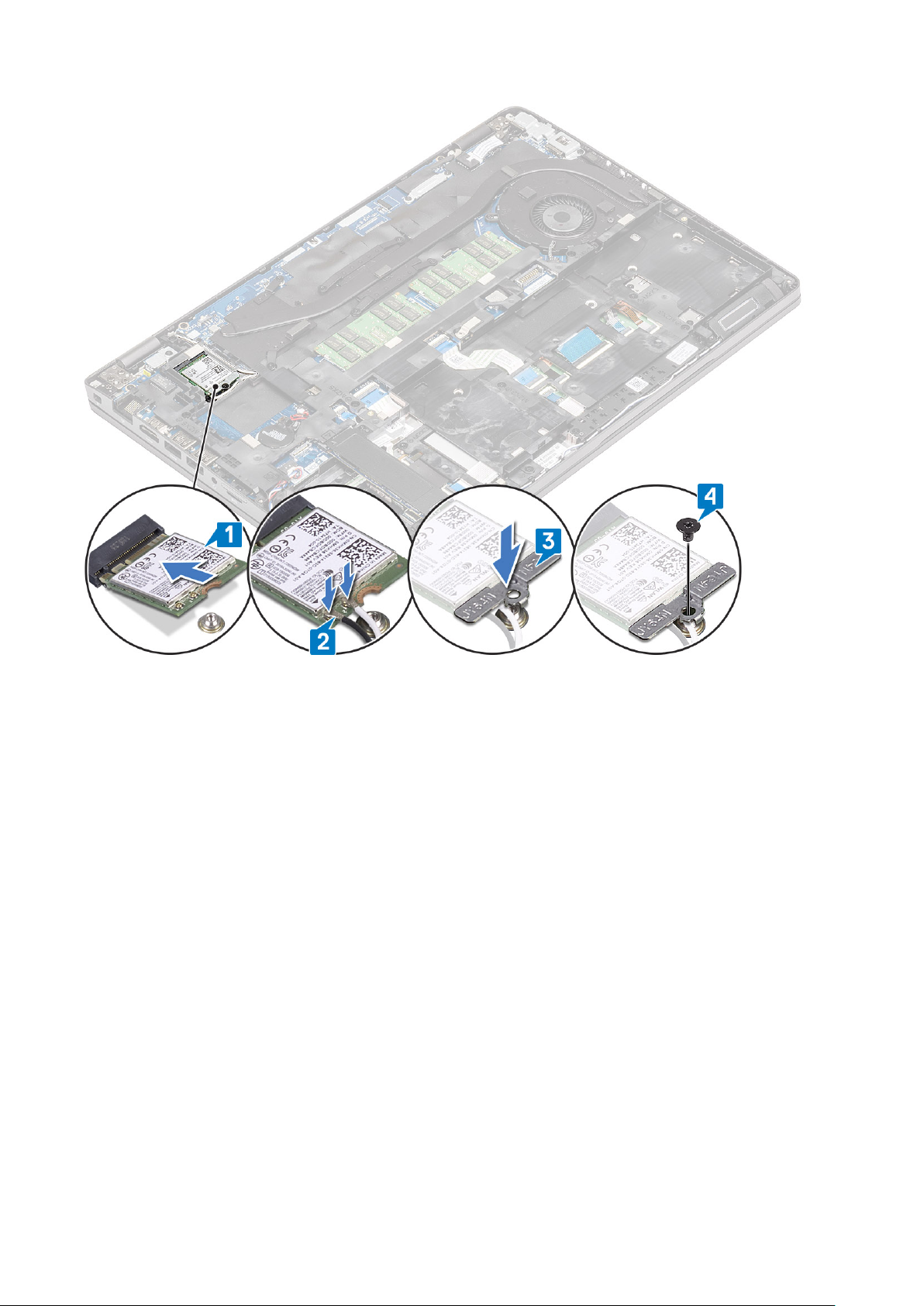

WLAN-kort...........................................................................................................................................................................30

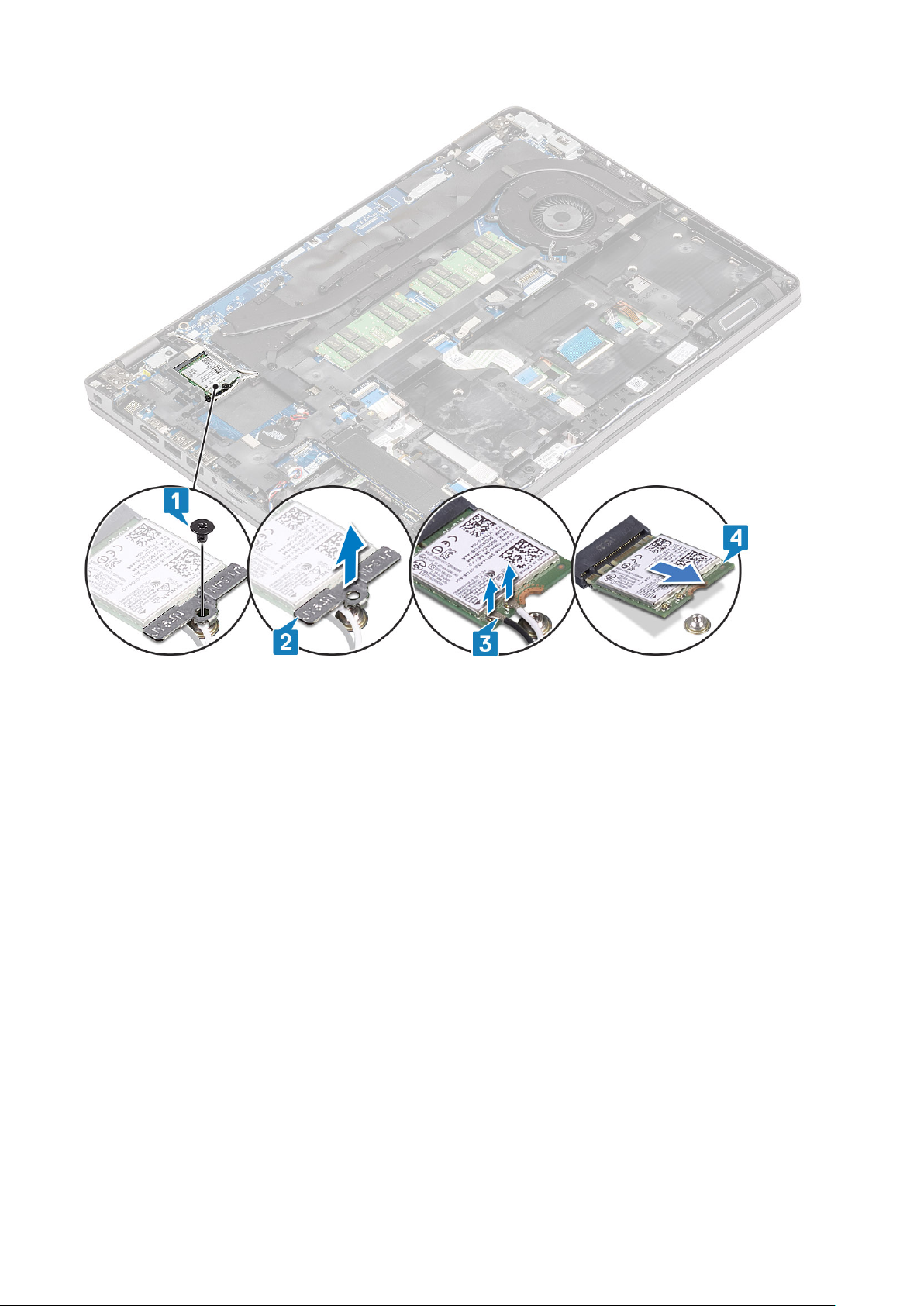

Ta bort kortet för trådlös teknik.................................................................................................................................. 30
Installera halvledarenhetsfästet....................................................................................................................................31

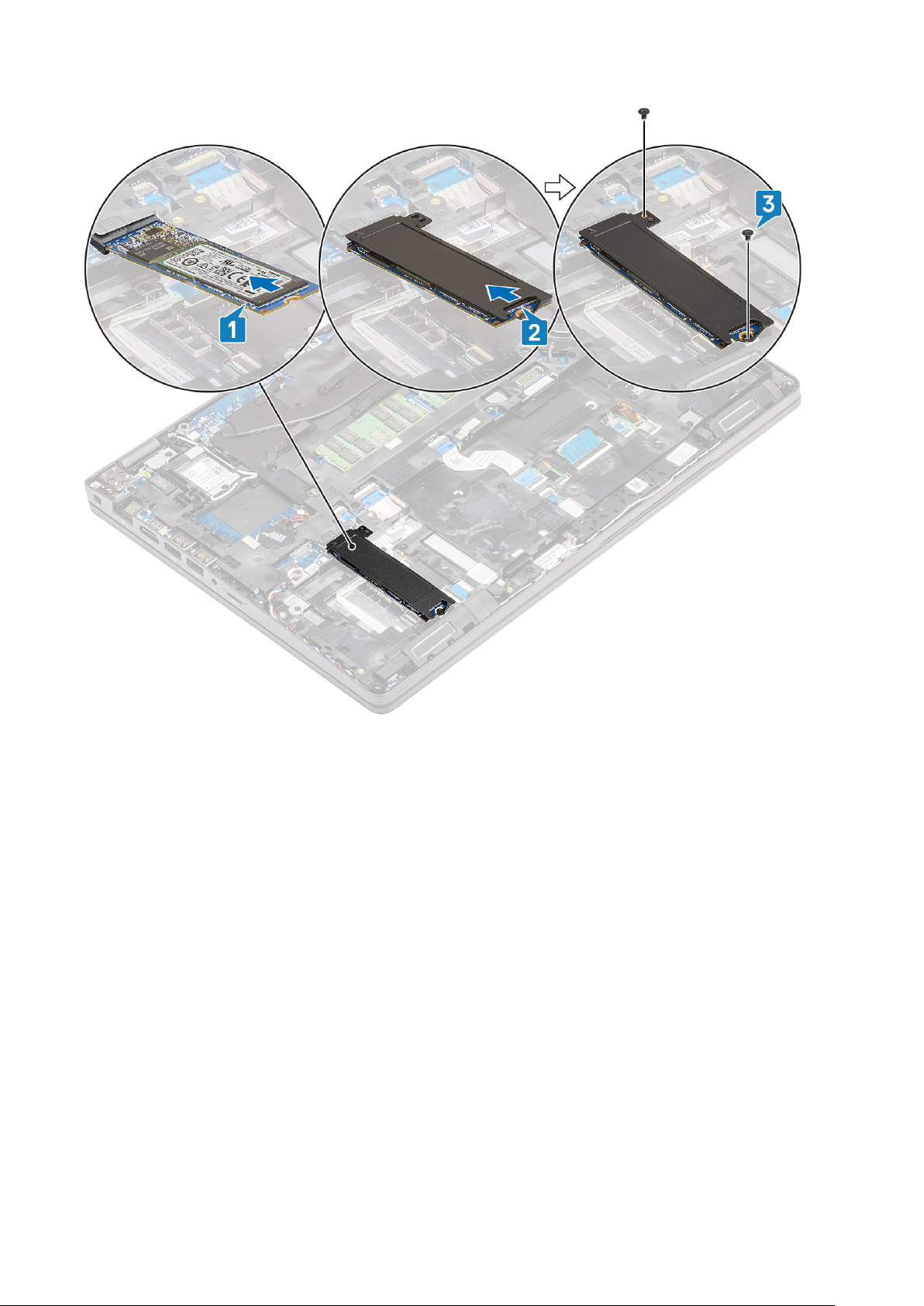

SSD........................................................................................................................................................................................32
Ta bort halvledarenhetsfästet......................................................................................................................................32
Installera SSD................................................................................................................................................................. 33
Halvledarenhetsfäste-hållare............................................................................................................................................. 34
Ta bort halvledarenhetsfästet......................................................................................................................................34
Installera halvledarenhetsfästet...................................................................................................................................35
Handledsstöd fäste............................................................................................................................................................. 36
Ta bort handledsstöd fäste.......................................................................................................................................... 36
Installera handledsstöd fästet...................................................................................................................................... 38

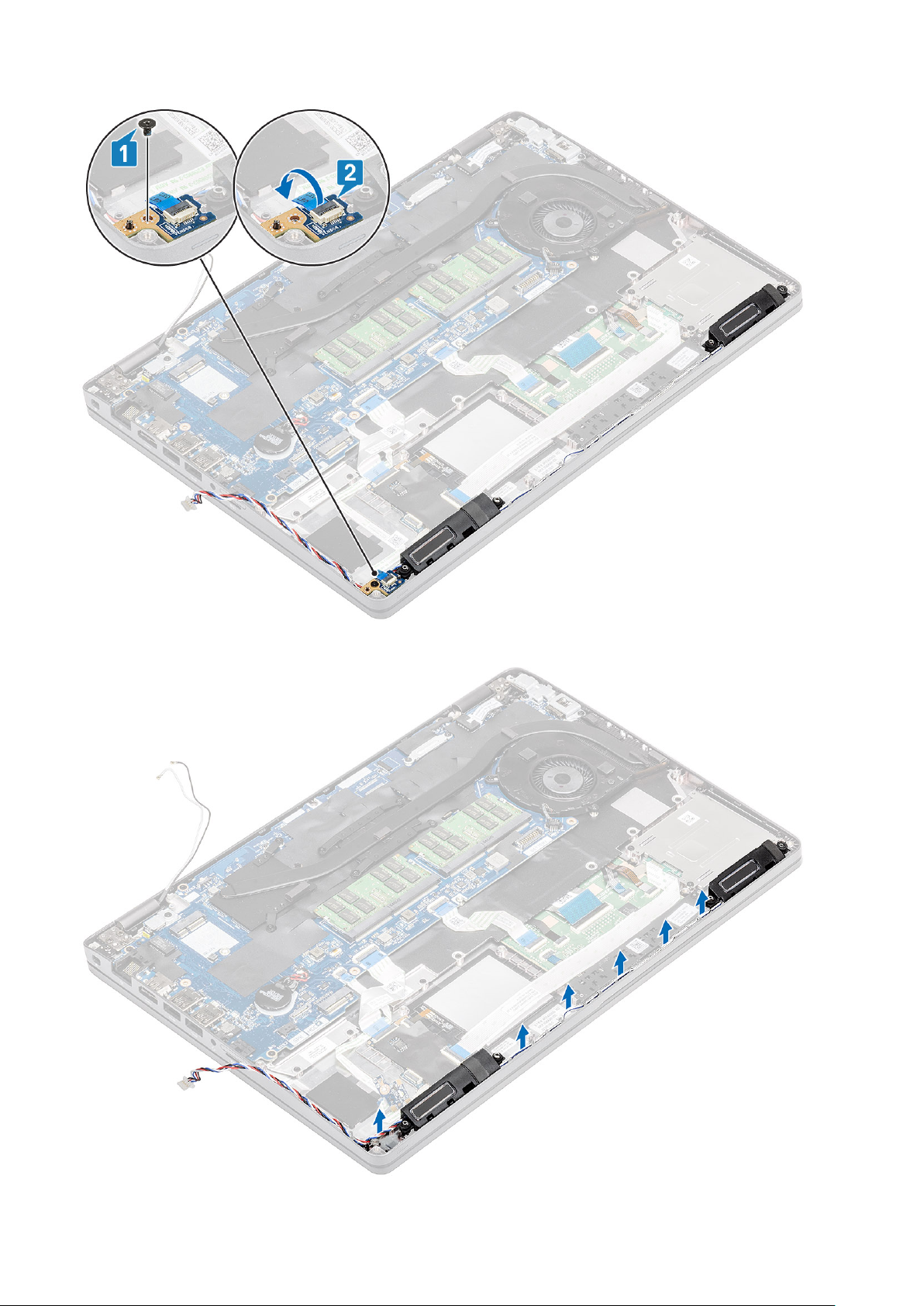

Högtalare.............................................................................................................................................................................. 40
Innehåll 3
Page 4

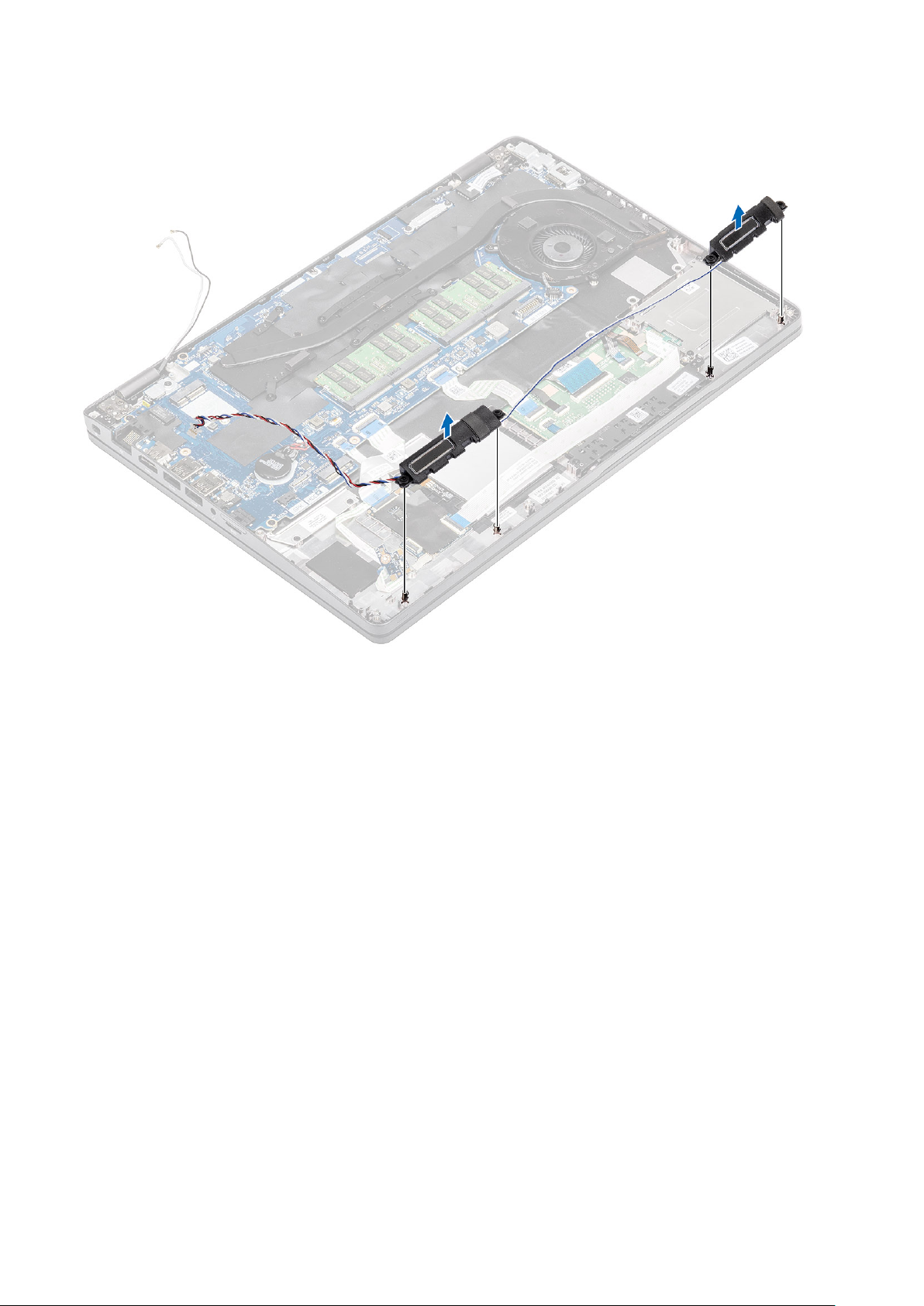

Ta bort högtalarna.........................................................................................................................................................40
Installera högtalarna...................................................................................................................................................... 42

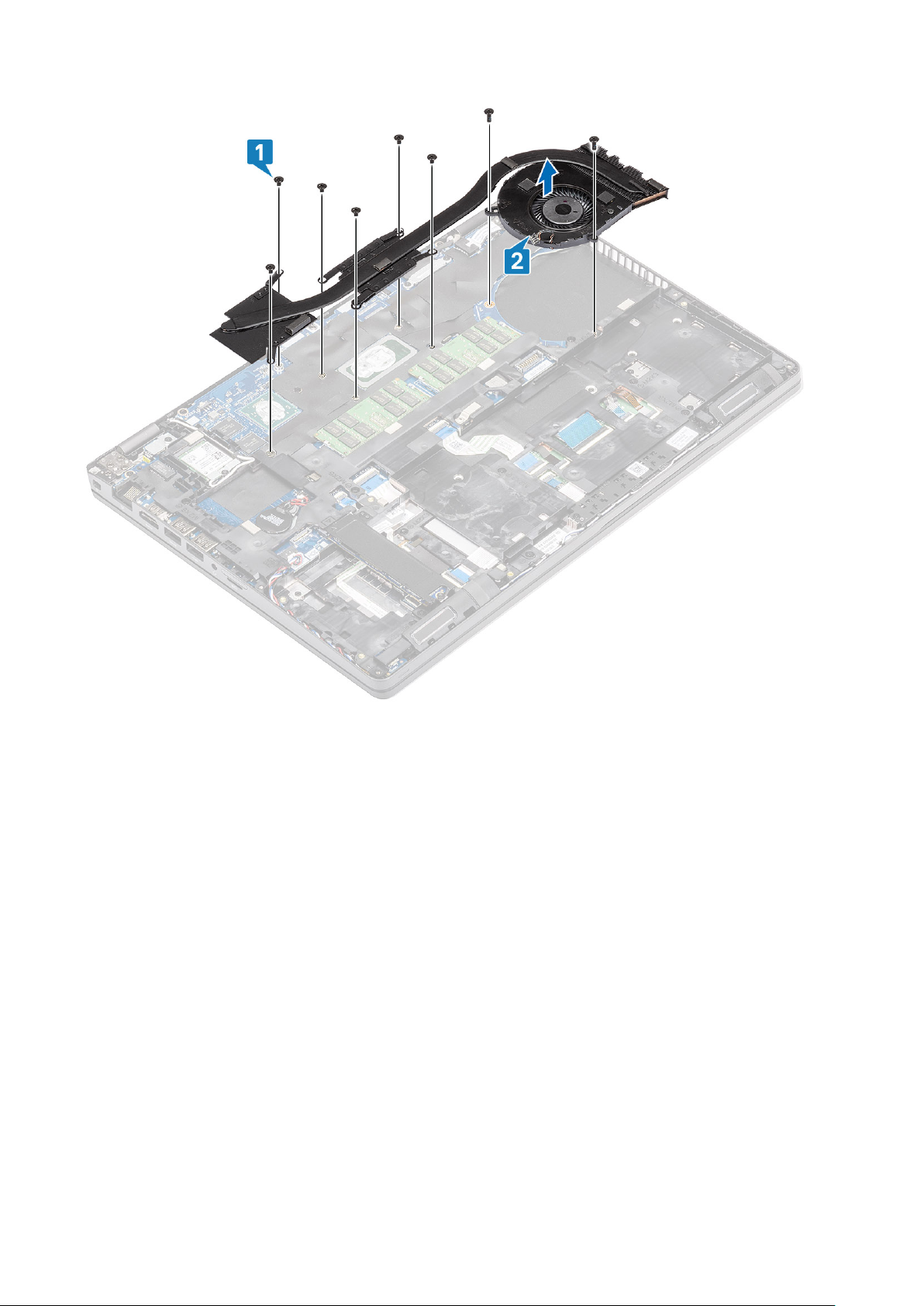

Kylfläns..................................................................................................................................................................................44
Ta bort kylflänsen.......................................................................................................................................................... 44
Installera kylflänsen........................................................................................................................................................46

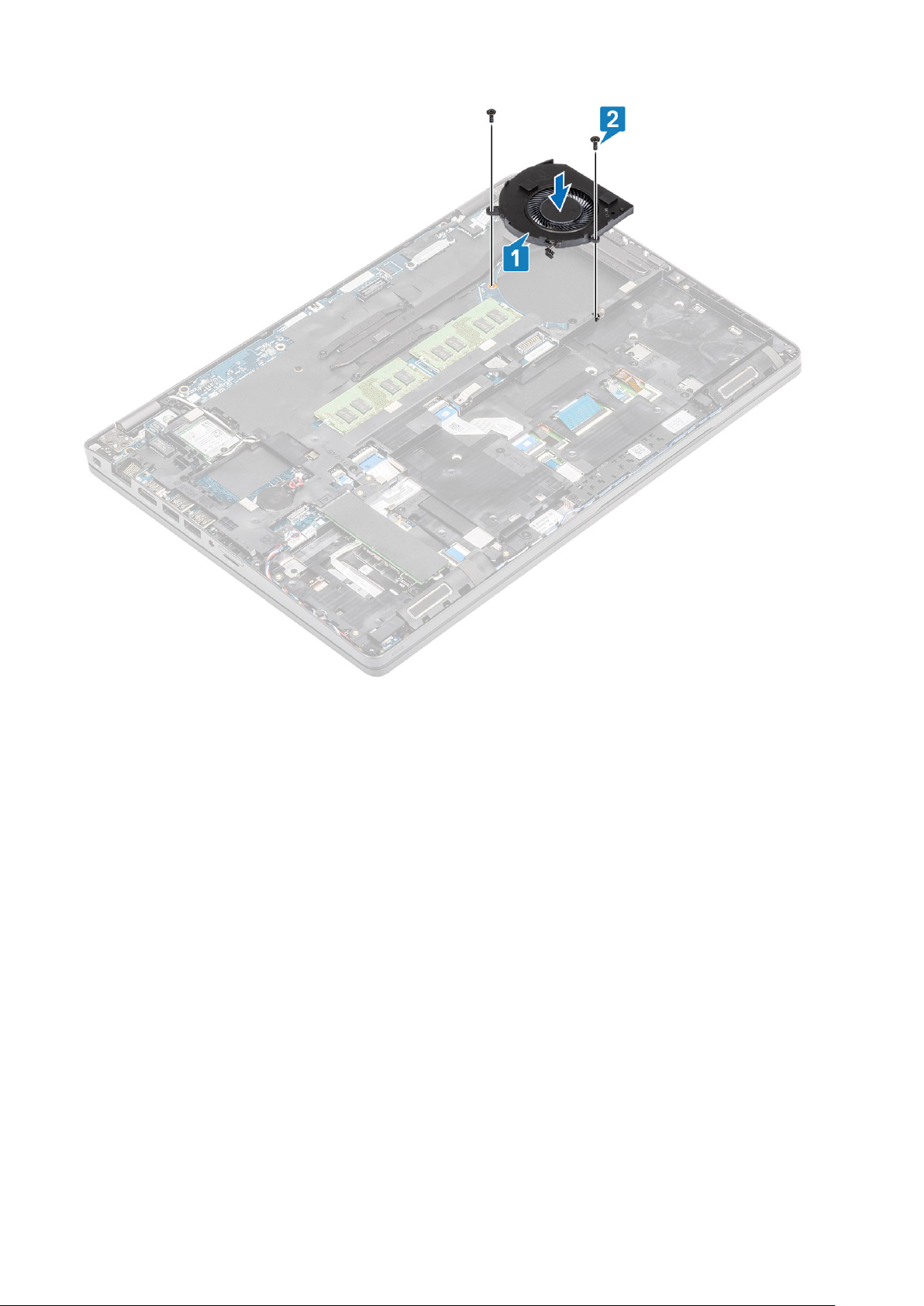

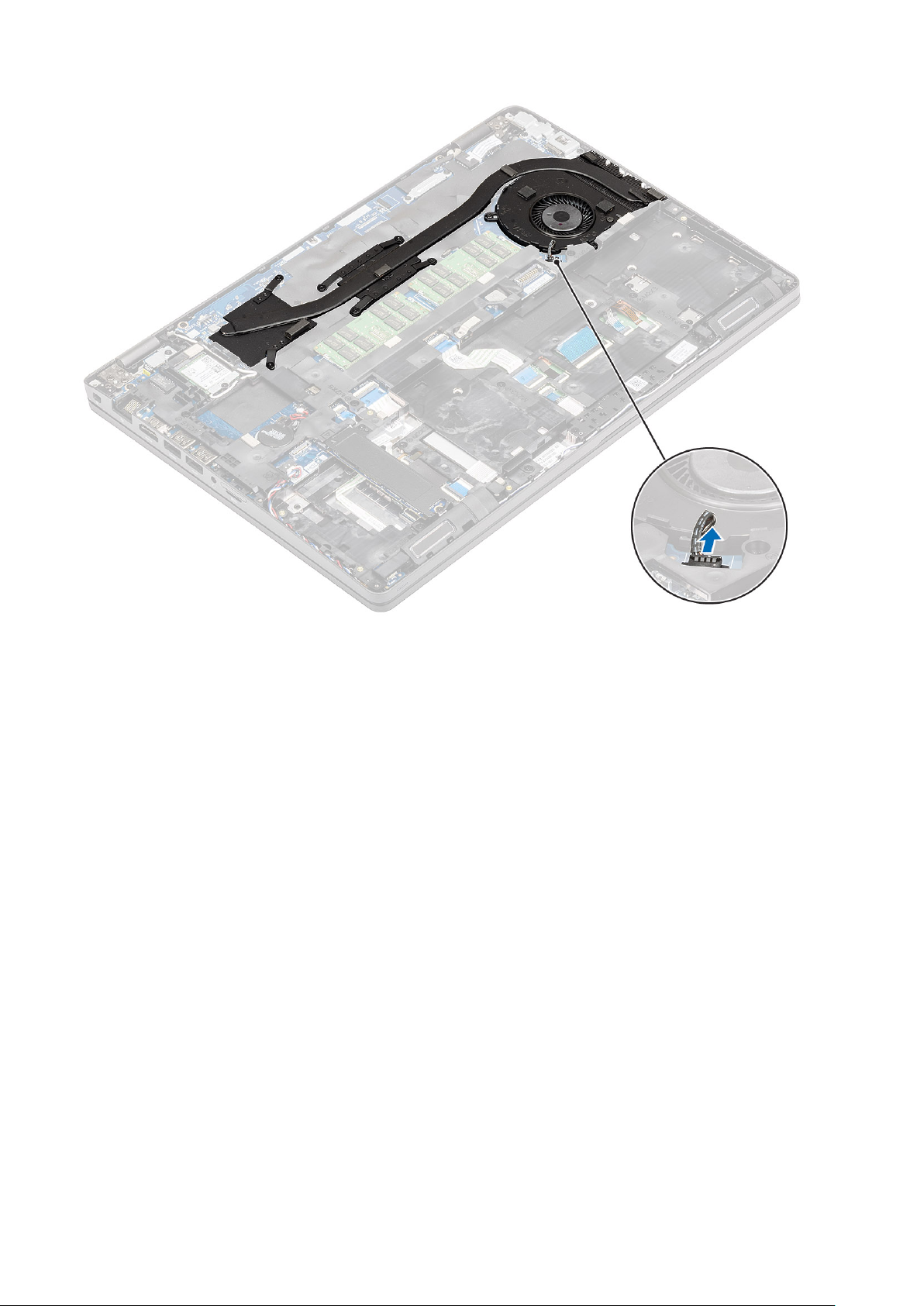

Systemfläkt.......................................................................................................................................................................... 48
Ta bort systemfläkten...................................................................................................................................................48
Installera systemfläkten................................................................................................................................................ 50
Nätadapterport....................................................................................................................................................................52

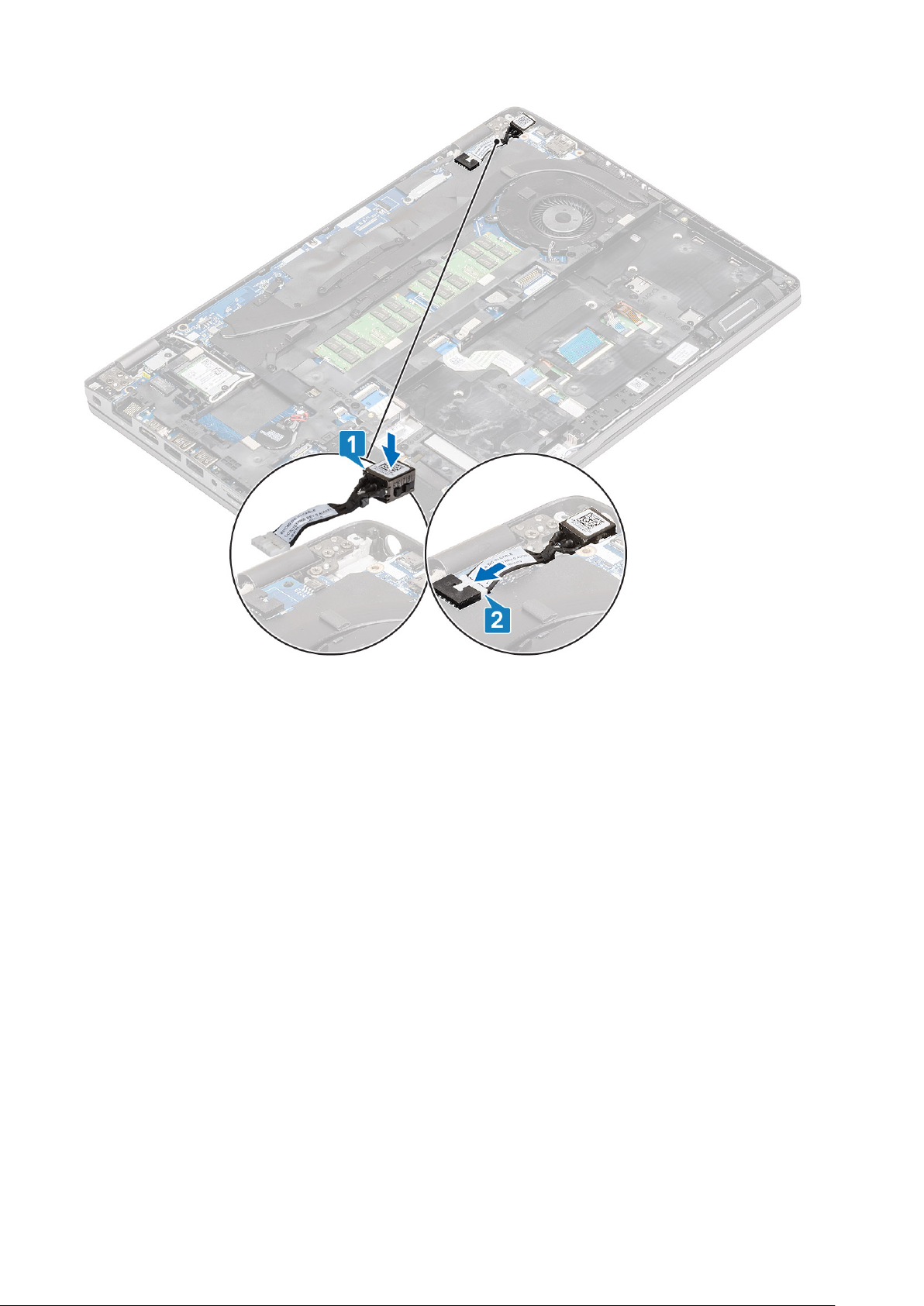

Ta bort DC-in porten.....................................................................................................................................................52
Installera DC-in porten.................................................................................................................................................. 54
LED-kort...............................................................................................................................................................................56

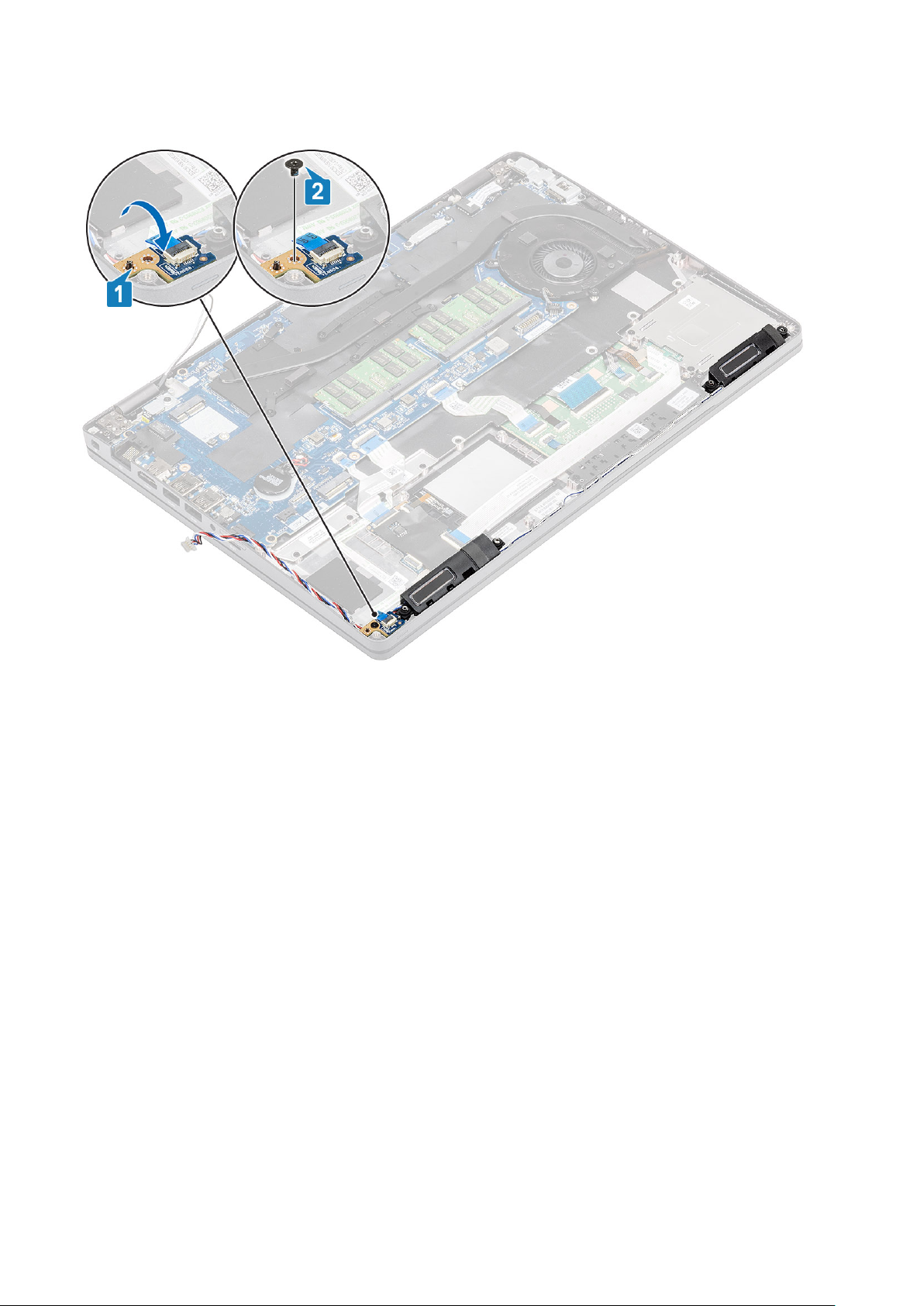

Ta bort LED-kortet........................................................................................................................................................56
Installera LED-kortet..................................................................................................................................................... 59
Pekskiva.................................................................................................................................................................................61
Ta bort styrplattans knapp............................................................................................................................................61
Installera pekplattans tangentbord..............................................................................................................................63

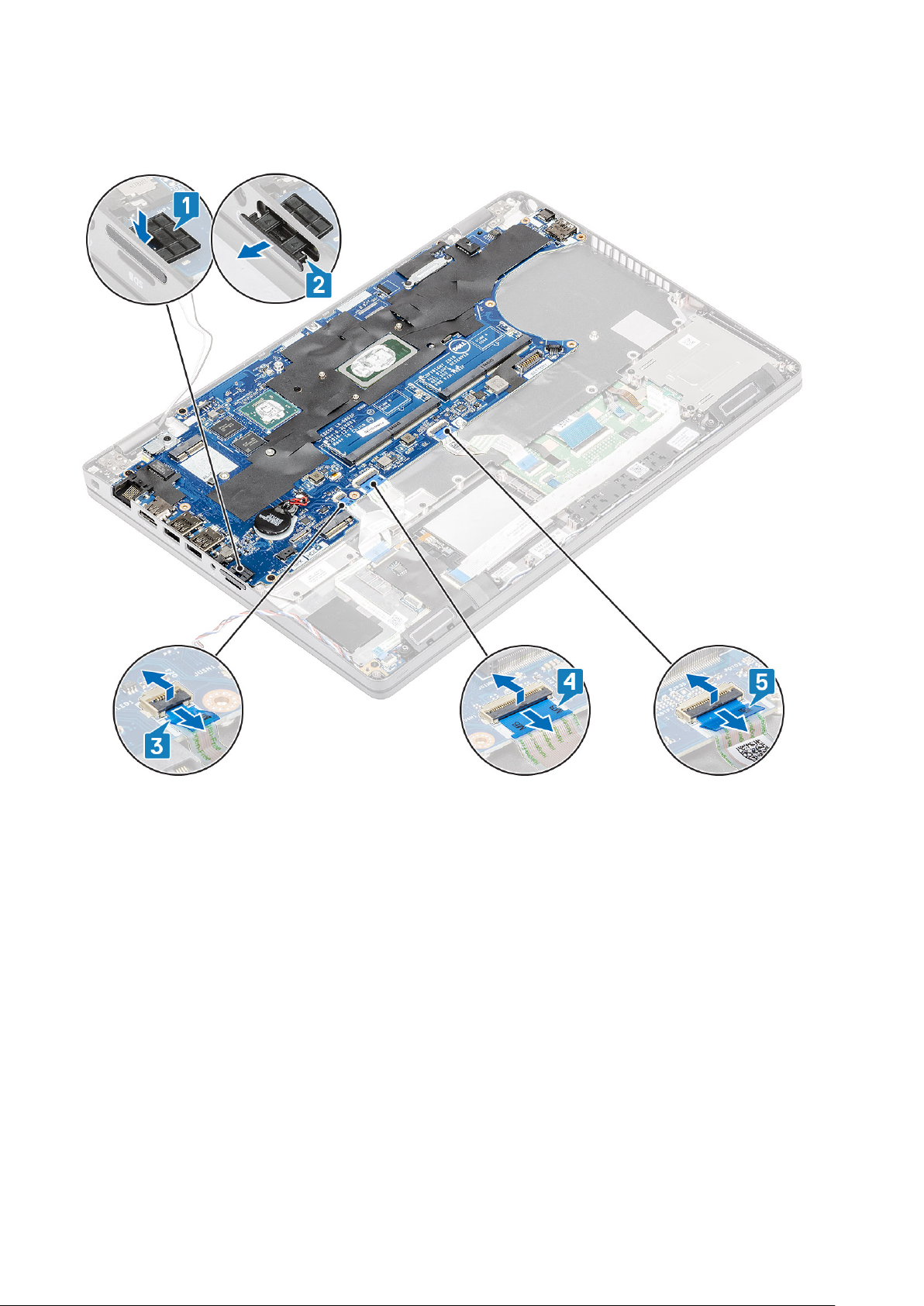

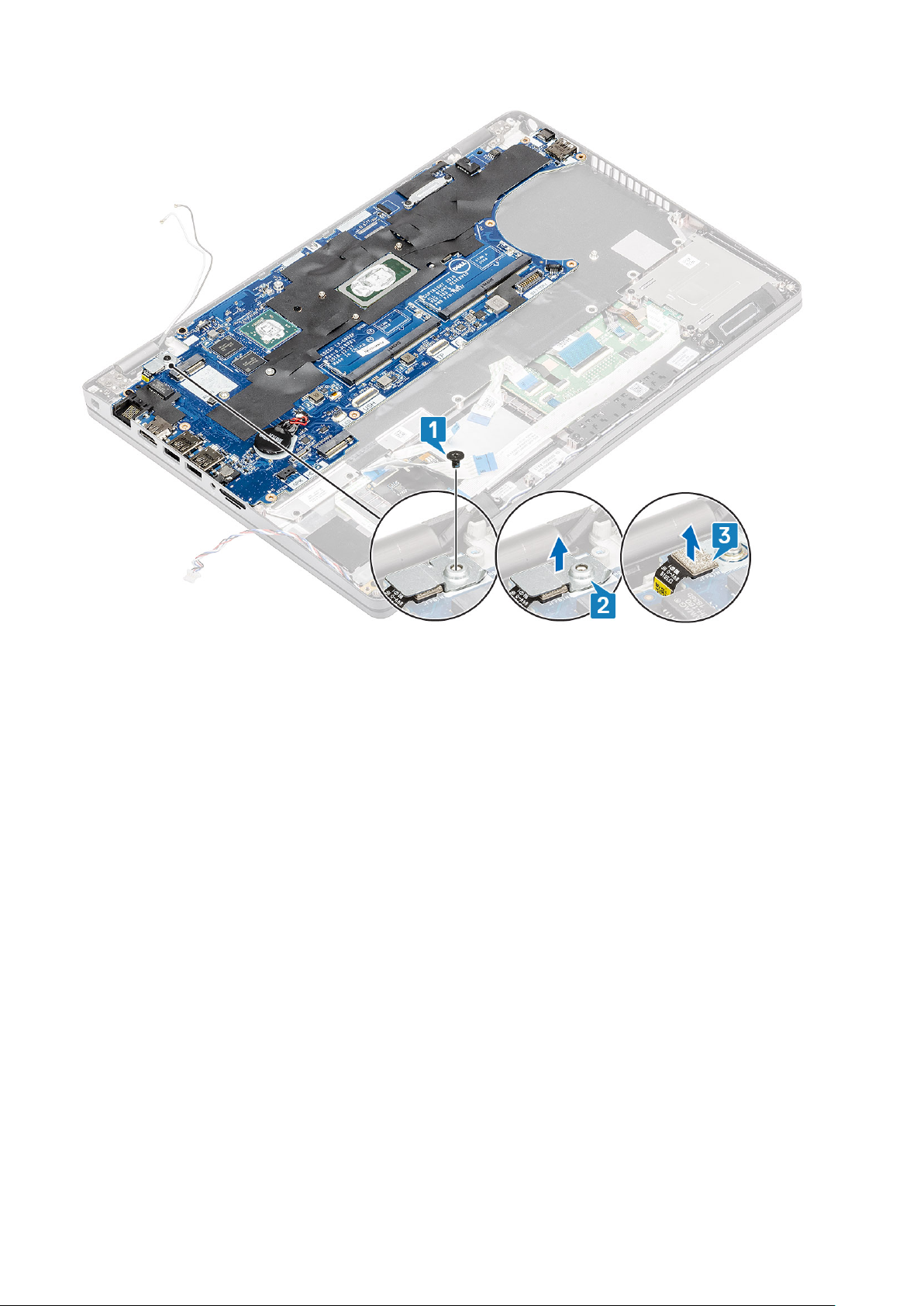

Moderkort............................................................................................................................................................................ 65
Ta bort moderkortet......................................................................................................................................................65
Installera moderkortet...................................................................................................................................................68
Knappcellsbatteri..................................................................................................................................................................71

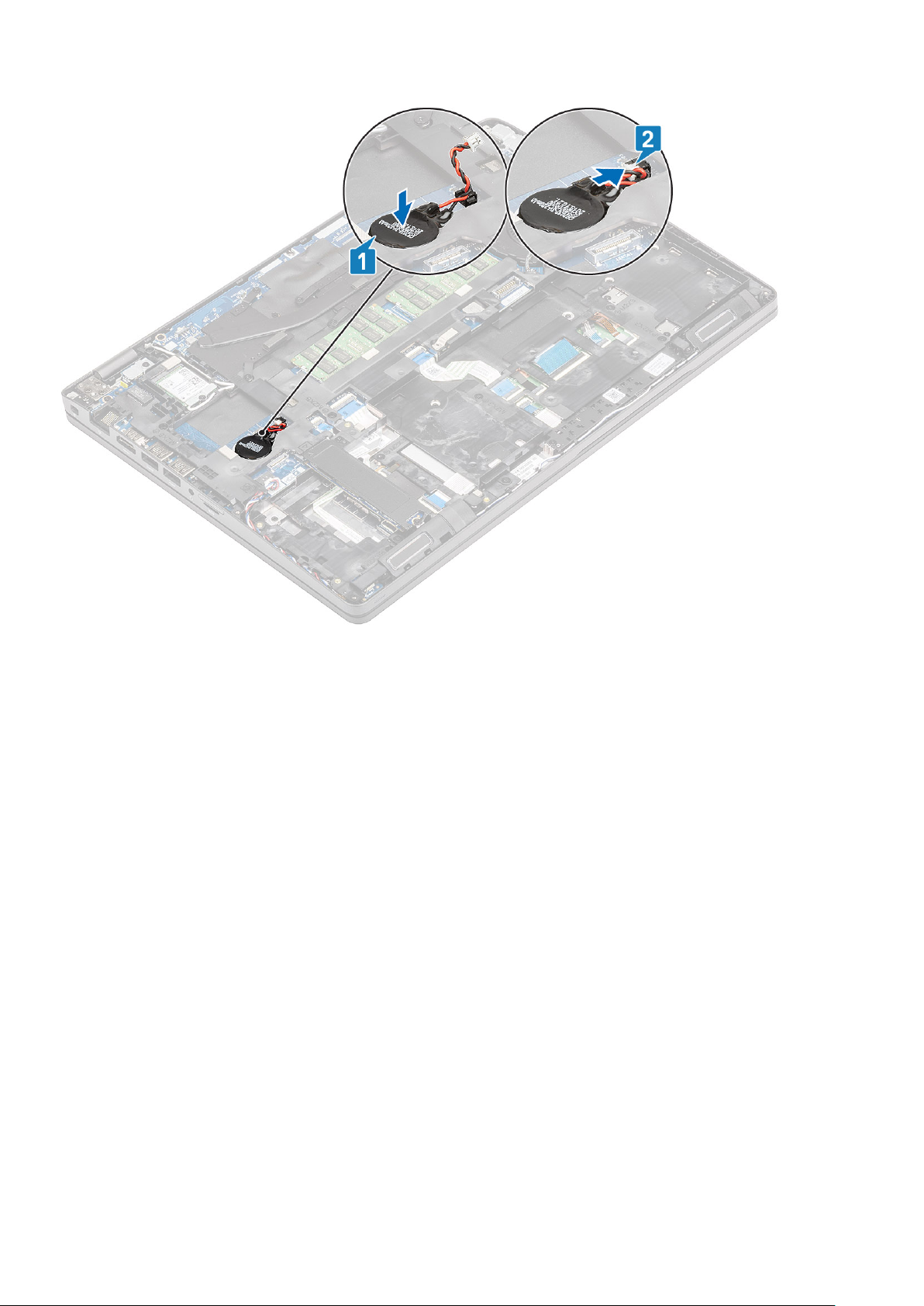

Ta bort knappcellsbatteriet........................................................................................................................................... 71
Installera knappcellsbatteriet........................................................................................................................................72
Bildskärmsenhet...................................................................................................................................................................73

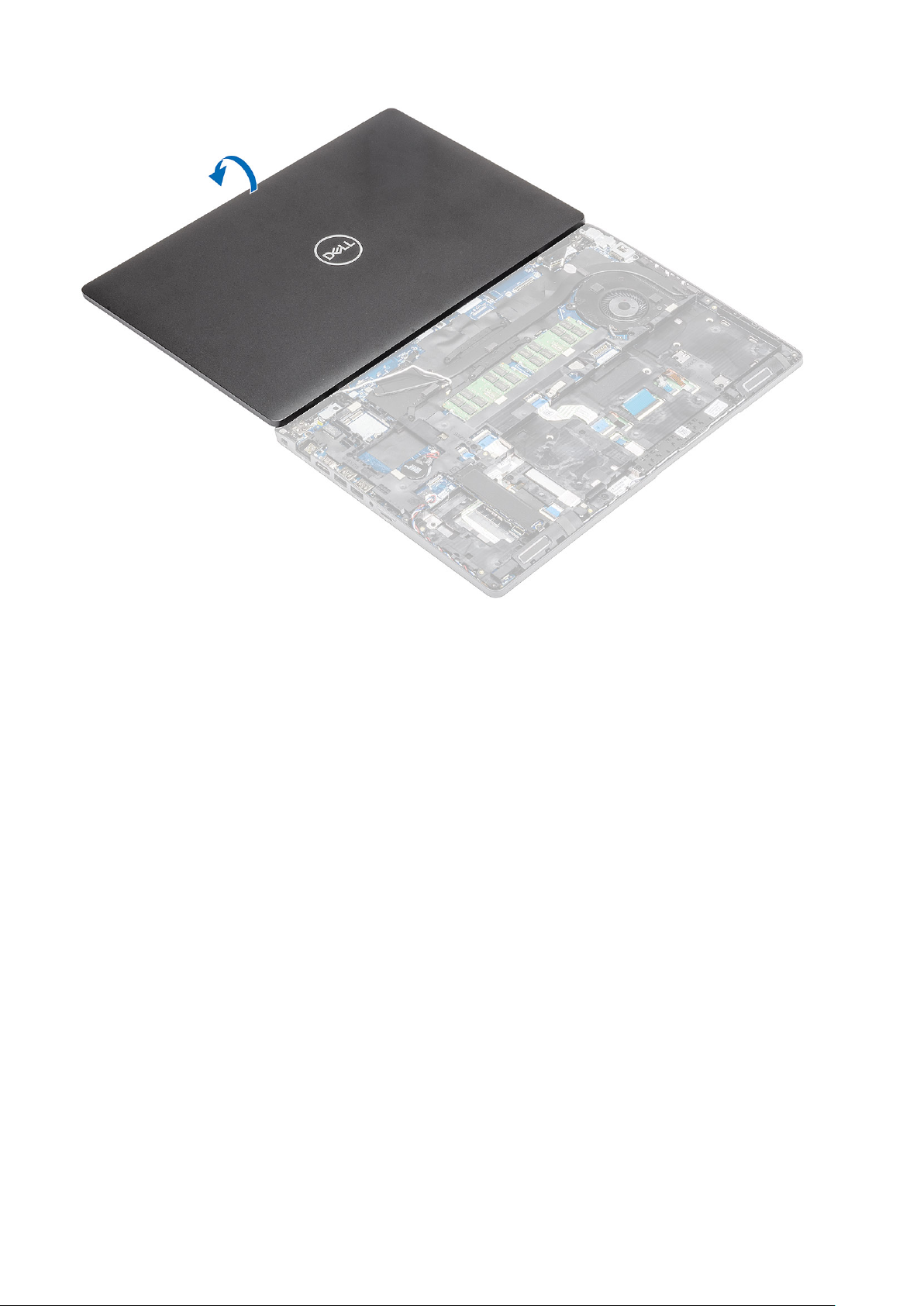

Ta bort LCD-enheten.................................................................................................................................................... 73
Installera LCD-enheten................................................................................................................................................. 75

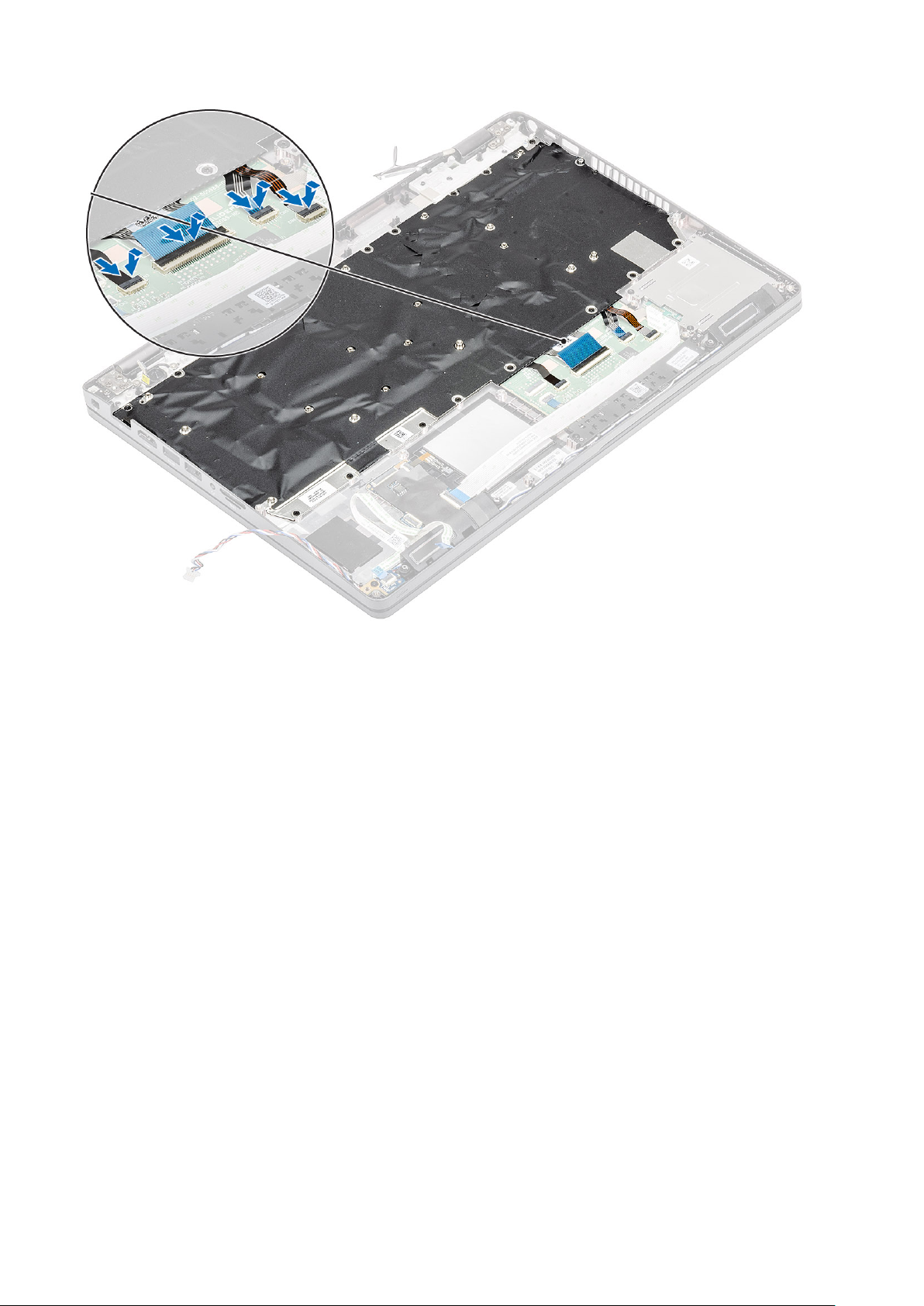

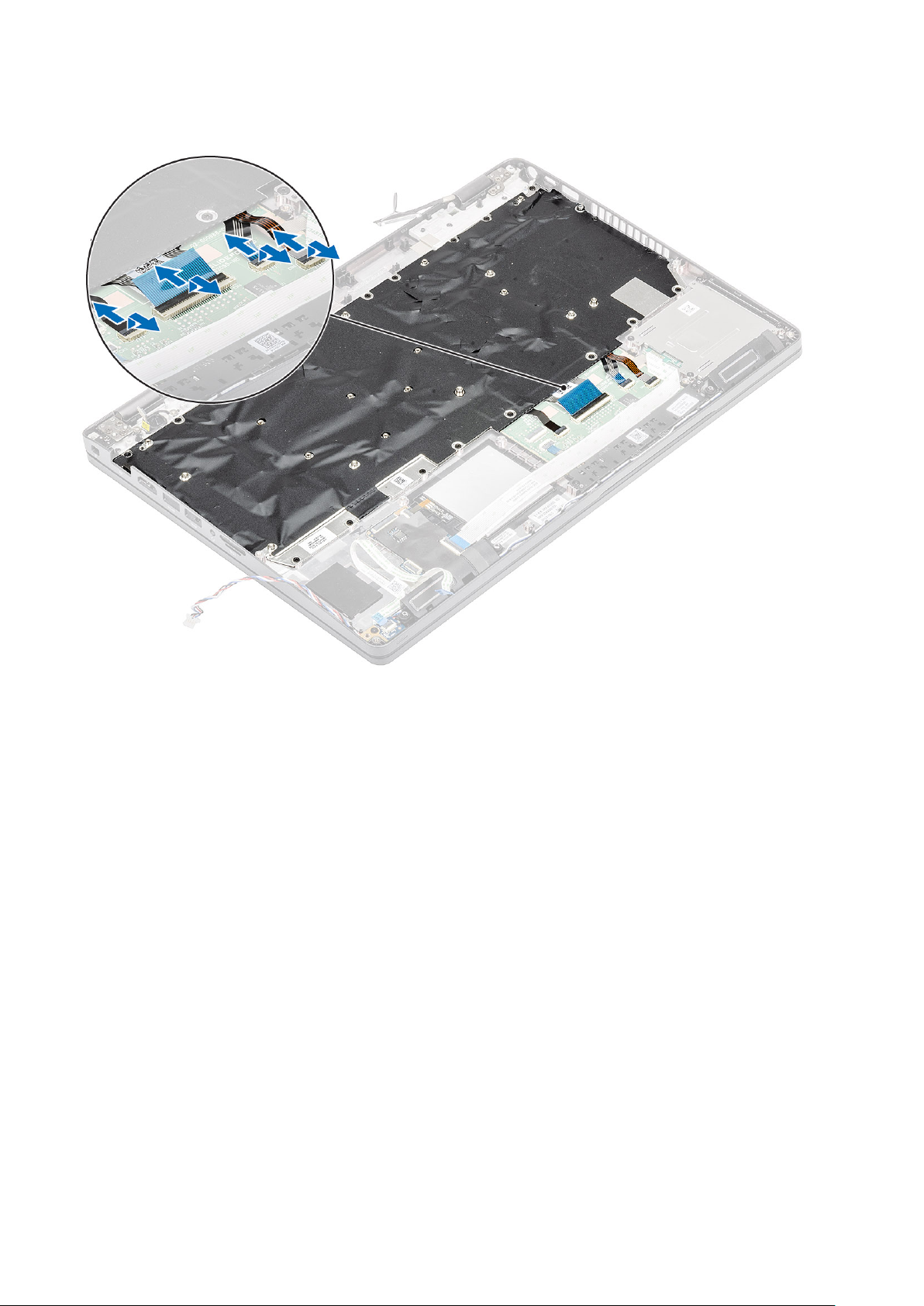

Tangentbordsramen och tangentbordet.......................................................................................................................... 78

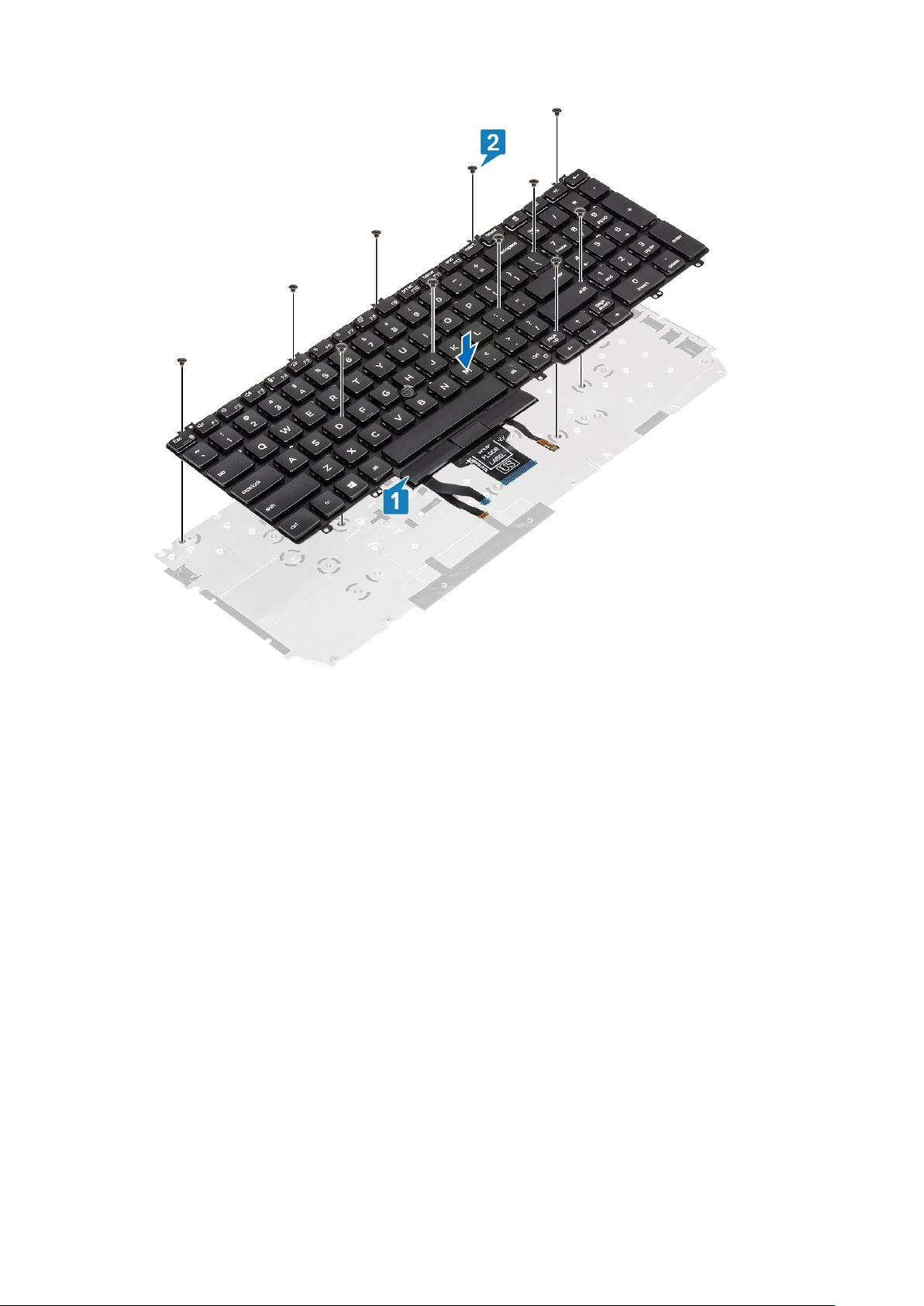

Ta bort tangentbordet.................................................................................................................................................. 78
Installera tangentbordet................................................................................................................................................80
Tangentbordsfäste..............................................................................................................................................................82
Ta bort tangentbordsfästet..........................................................................................................................................82
Installera tangentbordsfästet.......................................................................................................................................83

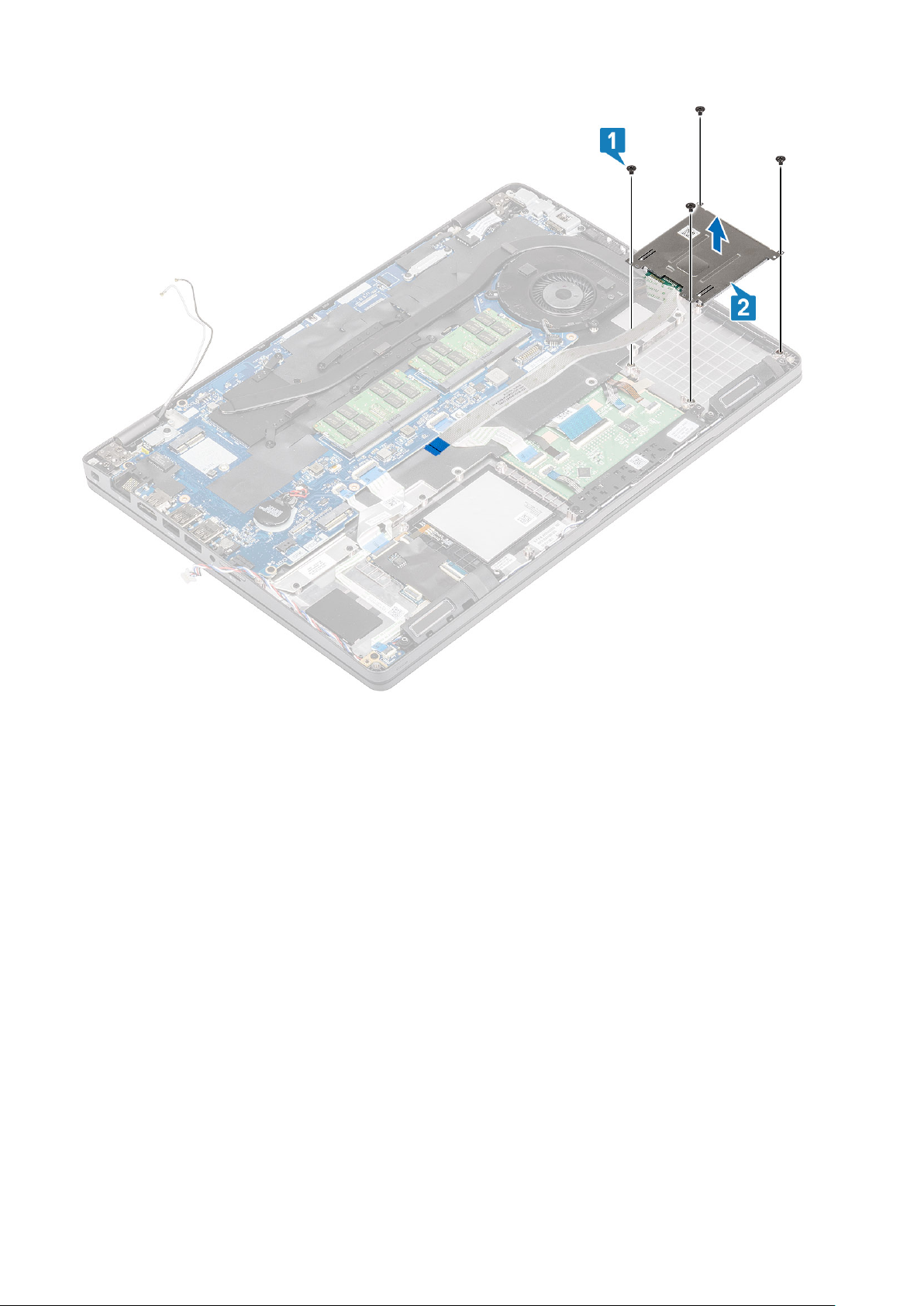

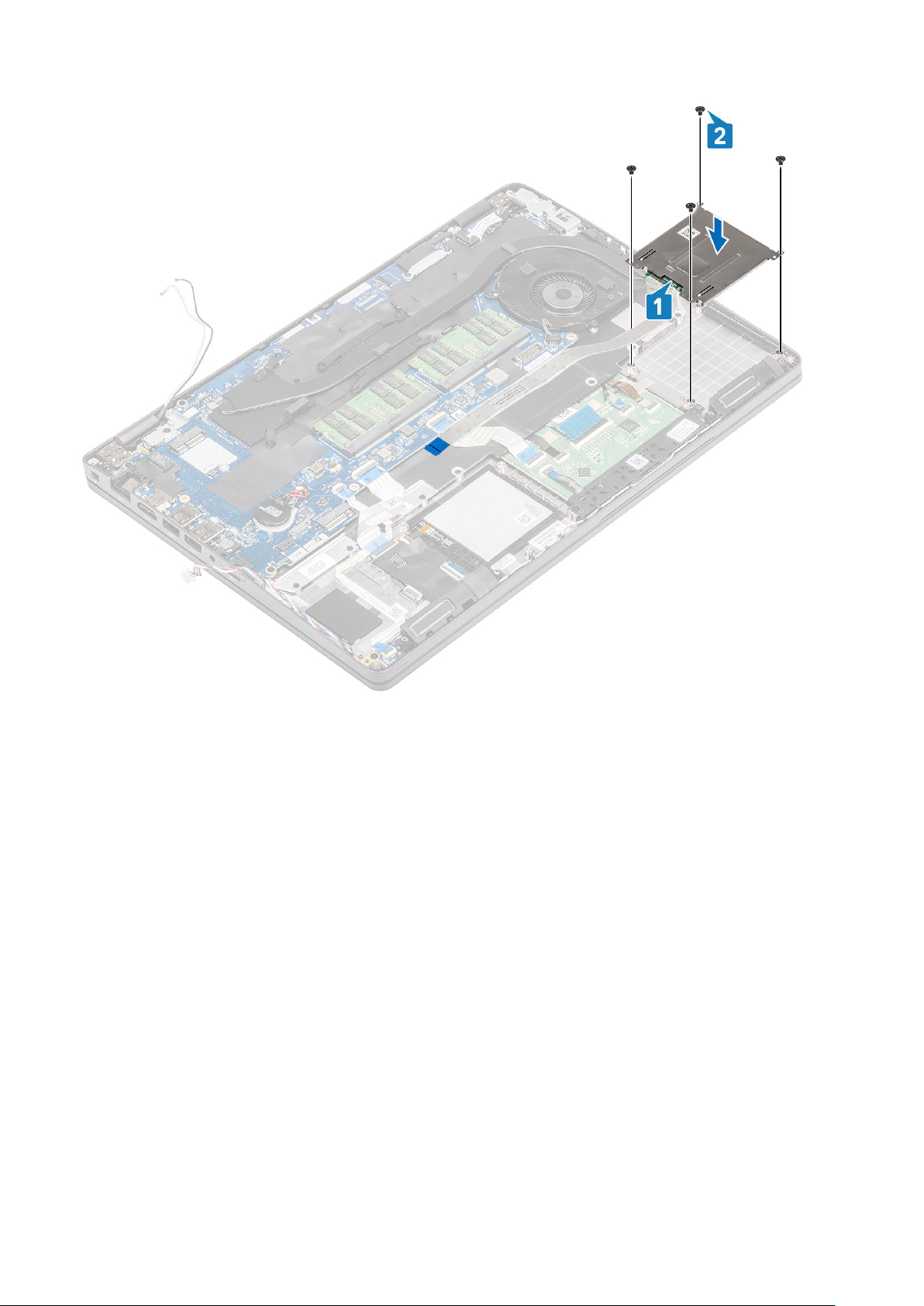

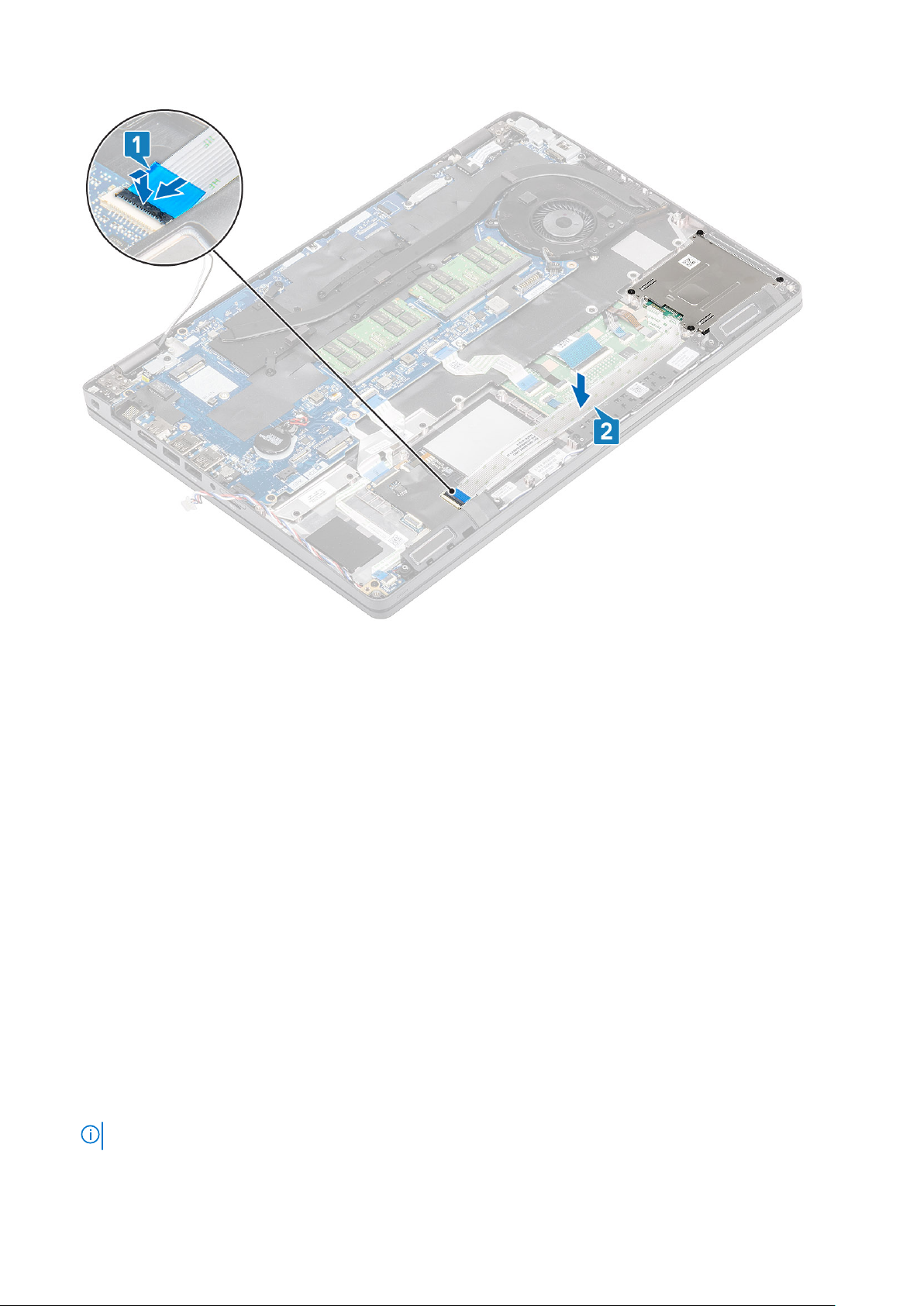

Smartkortläsare................................................................................................................................................................... 85
Ta bort smartkortläsaren..............................................................................................................................................85
Installera smartkortläsaren........................................................................................................................................... 86

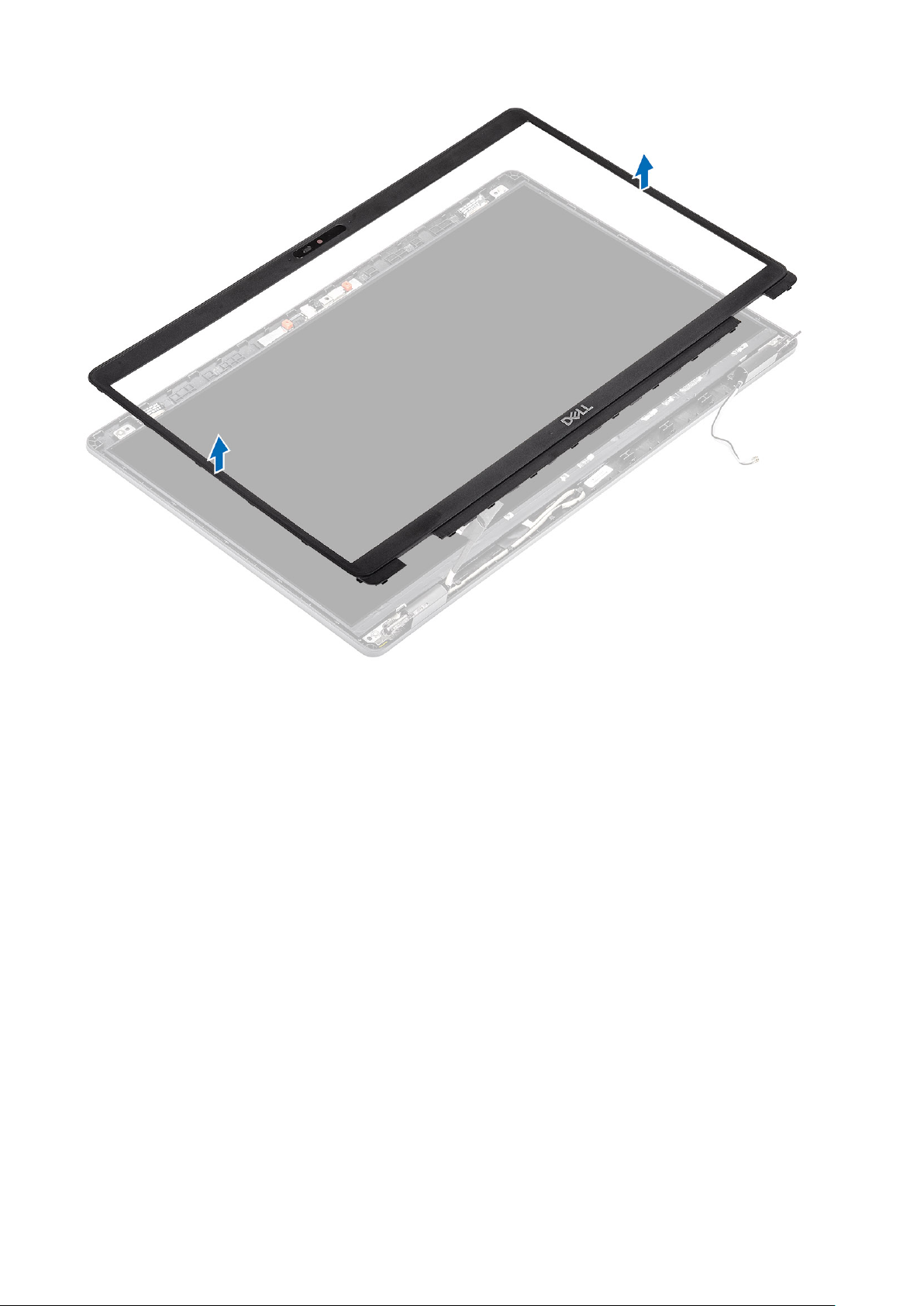

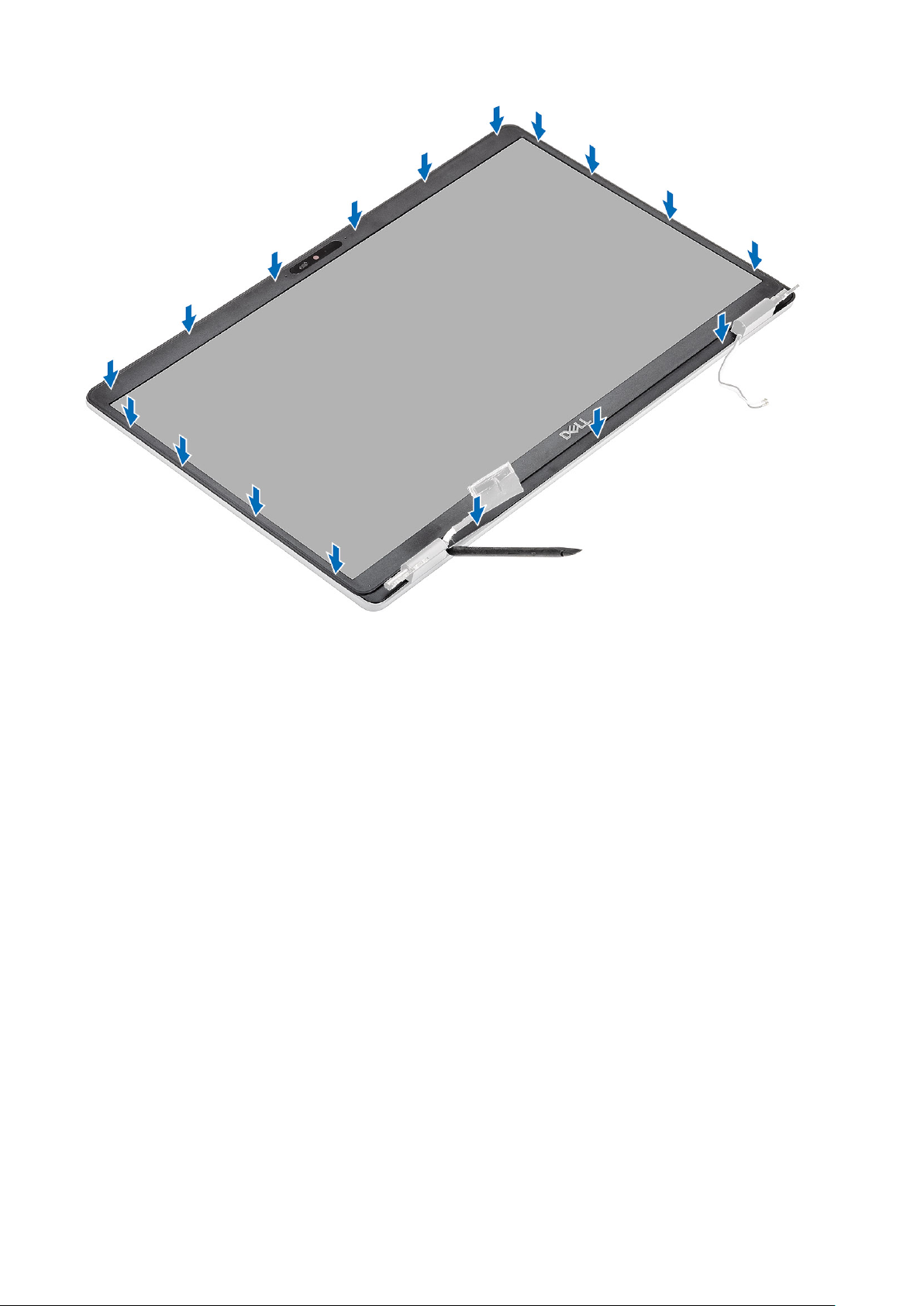

Bildskärmsram......................................................................................................................................................................88
Ta bort bildskärmsramen.............................................................................................................................................. 88
Installera bildskärmsramen........................................................................................................................................... 90

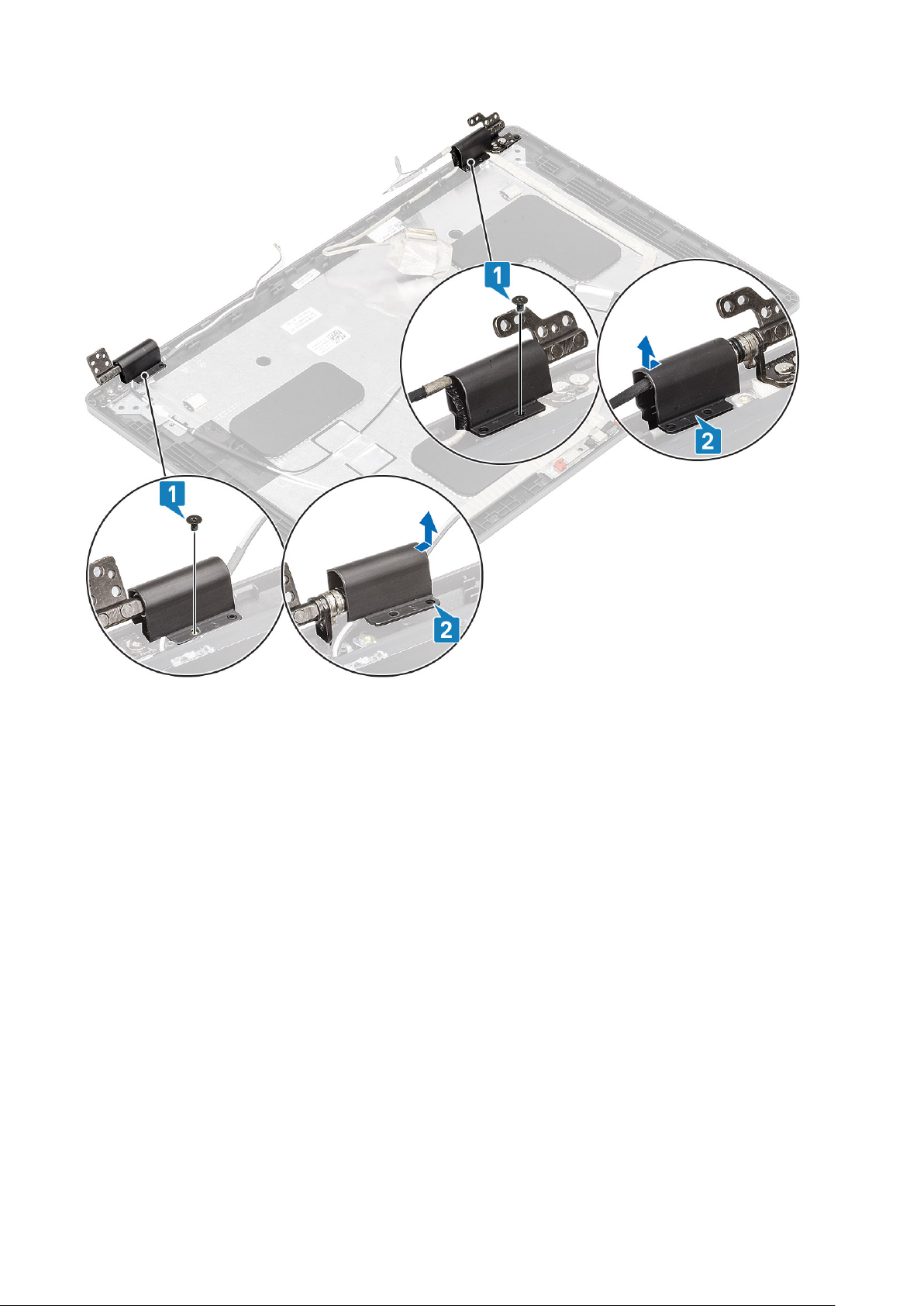

Gångjärnskåpor....................................................................................................................................................................92

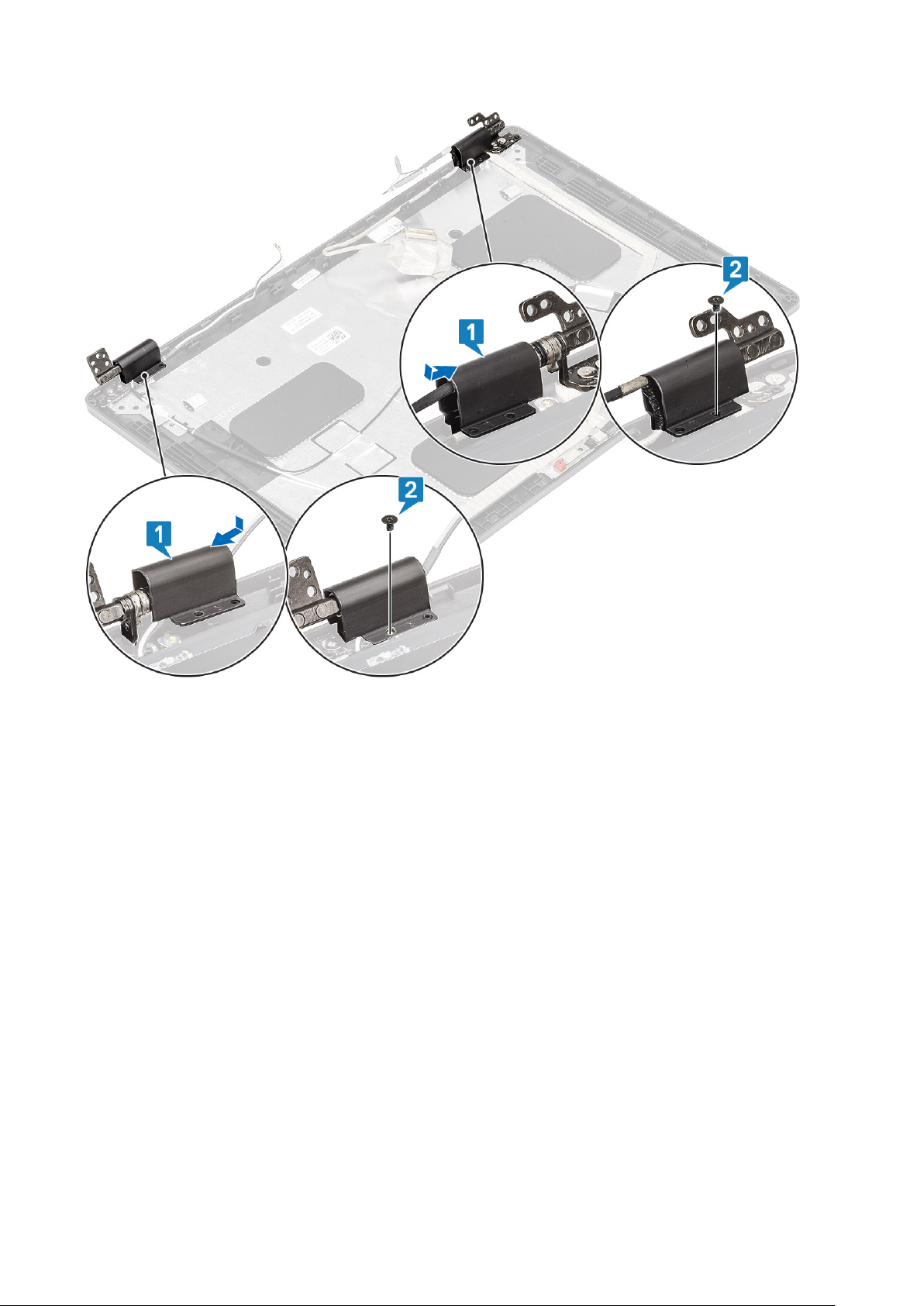

Ta bort gångjärnskåpor.................................................................................................................................................92
Installera gångjärnskåpor.............................................................................................................................................. 93

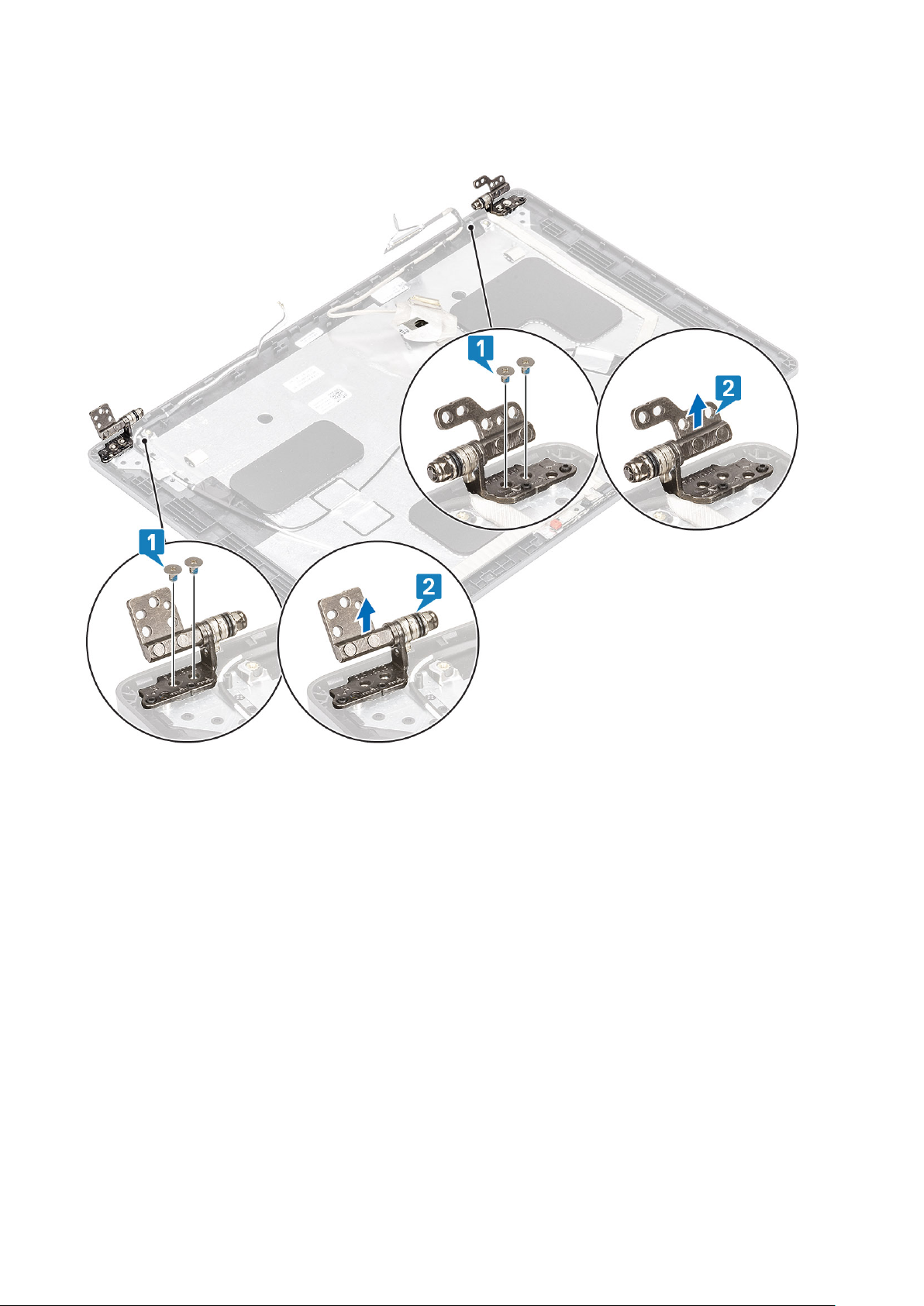

Bildskärmsgångjärnen......................................................................................................................................................... 94
Ta bort bildskärmsgångjärn.......................................................................................................................................... 94
Installera bildskärmsgångjärn........................................................................................................................................95
Bildskärmspanelen...............................................................................................................................................................96

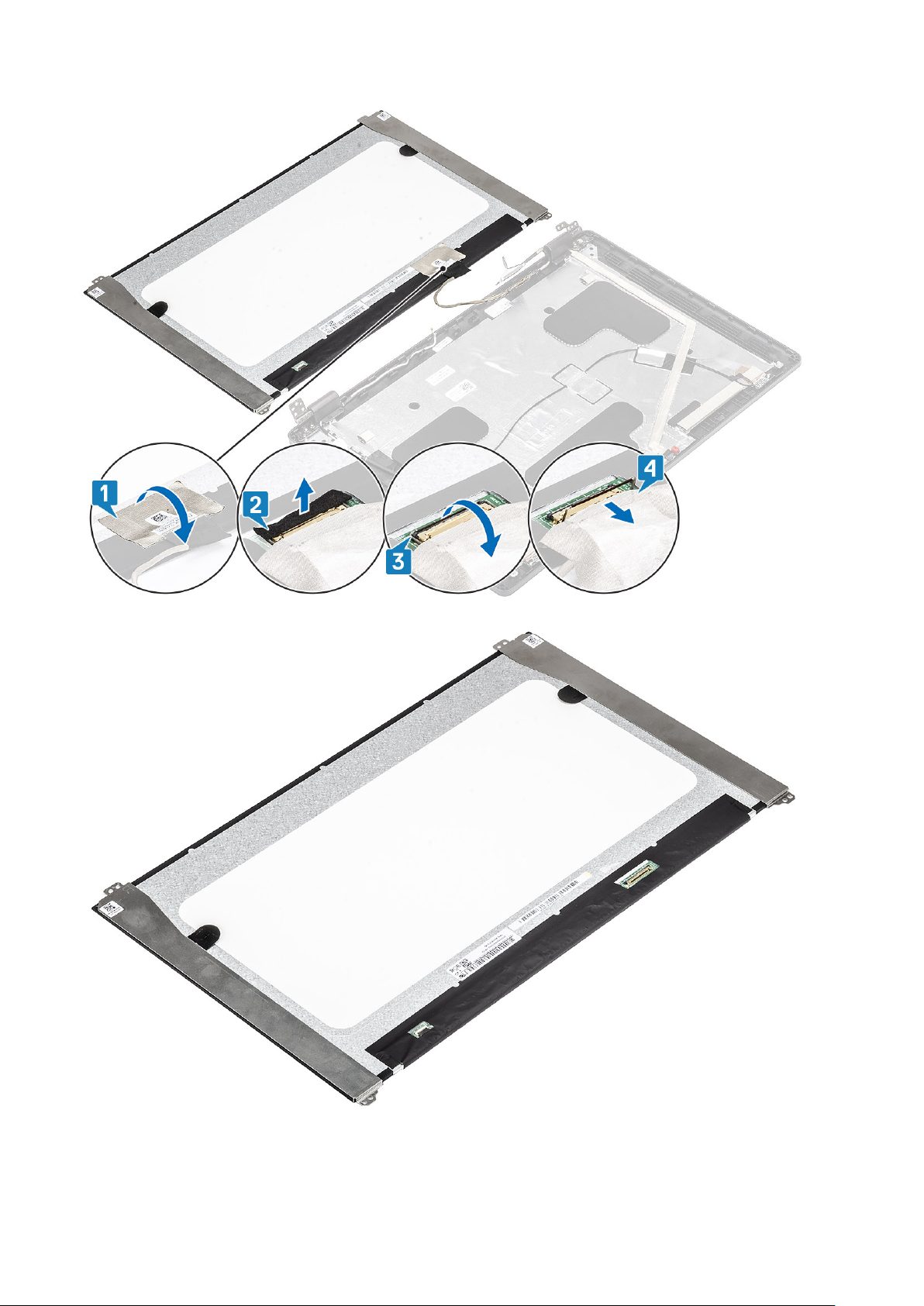

Ta bort bildskärmspanelen............................................................................................................................................96
Installera bildskärmspanelen.........................................................................................................................................99
Kamera.................................................................................................................................................................................101
Ta bort kameran............................................................................................................................................................101
Installera kameran........................................................................................................................................................ 102
4
Innehåll
Page 5
Bildskärmens (EDP)-kabel................................................................................................................................................ 103
Ta bort bildskärmskabeln.............................................................................................................................................103
Installera bildskärmskabeln..........................................................................................................................................104
Bildskärmens bakre höljesmontering............................................................................................................................... 105
Sätt tillbaka bildskärmens bakre del...........................................................................................................................105
Handledsstöd......................................................................................................................................................................106
Sätta tillbaka handledsstöds- och tangentbordsenheten....................................................................................... 106
5 Felsökning................................................................................................................................109
Förbättrad systemutvärderingsdiagnostik före start (ePSA)...................................................................................... 109
Köra ePSA-diagnostik..................................................................................................................................................109
Systemets diagnosindikatorer.......................................................................................................................................... 109
WiFi-cykel............................................................................................................................................................................ 110
6 Få hjälp..................................................................................................................................... 111
Kontakta Dell........................................................................................................................................................................111
Innehåll 5
Page 6
Arbeta med datorn
Säkerhetsinstruktioner
Förutsättningar
Följ dessa säkerhetsföreskrifter för att skydda datorn och dig själv. Om inget annat anges förutsätts i varje procedur i det här dokumentet
att följande villkor har uppfyllts:
• Du har läst säkerhetsinformationen som medföljde datorn.
• En komponent kan ersättas eller – om du köper den separat – monteras i omvänd ordning jämfört med borttagningsproceduren.
Om denna uppgift
OBS: Koppla bort alla strömkällor innan du öppnar datorkåpan eller panelerna. När du är klar med arbetet inuti datorn
sätter du tillbaka alla kåpor, paneler och skruvar innan du ansluter till vägguttaget.
VARNING: Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde datorn.
Ytterligare information om beprövade rutiner för datorns säkerhet hittar du på Regulatory Compliance-webbplatsen
CAUTION: Många reparationer ska endast utföras av certifierade servicetekniker. Du bör endast utföra felsökning och
enkla reparationer enligt vad som auktoriserats i din produktdokumentation, eller efter instruktioner från service- och
supportteamet online eller per telefon. Skador som uppstår till följd av service som inte har godkänts av Dell täcks inte
av garantin. Läs och följ de säkerhetsanvisningar som medföljde produkten.
1
CAUTION: Undvik elektrostatiska urladdningar genom att jorda dig själv. Använd ett antistatarmband eller vidrör med
jämna mellanrum en omålad metallyta samtidigt som du vidrör en kontakt på datorns baksida.
CAUTION: Hantera komponenter och kort varsamt. Rör inte komponenterna eller kontakterna på ett kort. Håll kortet i
kanterna eller i metallfästet. Håll alltid en komponent, t.ex. en processor, i kanten och aldrig i stiften.
CAUTION: När du kopplar bort en kabel ska du alltid dra i kontakten eller i dess dragflik, inte i själva kabeln. Vissa kablar
har kontakter med låsflikar. Tryck i så fall in låsflikarna innan du kopplar ur kabeln. När du drar isär kontaktdon håller du
dem korrekt riktade för att undvika att kontaktstiften böjs. Se även till att båda kontakterna är korrekt inriktade innan
du kopplar in kabeln.
OBS: Färgen på datorn och vissa komponenter kan skilja sig från de som visas i det här dokumentet.
Innan du arbetar inuti datorn
Om denna uppgift
För att undvika att skada datorn ska du utföra följande åtgärder innan du börjar arbeta i den.
Steg
1. Se till att följa Säkerhetsinstruktionerna.
2. Se till att arbetsytan är ren och plan så att inte datorkåpan skadas.
3. Stäng av datorn.
4. Koppla bort alla externa kablar från datorn.
CAUTION: Nätverkskablar kopplas först loss från datorn och sedan från nätverksenheten.
5. Koppla bort datorn och alla anslutna enheter från eluttagen.
6 Arbeta med datorn
Page 7
6. Tryck och håll ned strömbrytaren när datorn är urkopplad så att moderkortet jordas.
OBS: Undvik elektrostatiska urladdningar genom att jorda dig själv. Använd ett antistatarmband eller vidrör med
jämna mellanrum en omålad metallyta samtidigt som du vidrör en kontakt på datorns baksida.
Säkerhetsföreskrifter
I kapitlet med säkerhetsföreskrifter behandlas de primära åtgärder som bör vidtas innan du följer några demonteringsinstruktioner.
Iaktta följande säkerhetsföreskrifter innan du utför några installations- eller felsöknings-/problemlösningsåtgärder som inbegriper
demontering eller återmontering:
• Stäng av systemet inklusive all ansluten kringutrustning.
• Koppla bort systemet och all ansluten kringutrustning från nätströmmen.
• Koppla bort alla nätverkskablar, telefon- och telekommunikationsledningar från systemet.
• Använd alltid en ESD-fältservicesats när du arbetar inuti en för att undvika skador orsakade av elektrostatisk urladdning (ESD).
• När du har tagit bort en systemkomponent ska du försiktigt placera den borttagna komponenten på en antistatisk matta.
• Bär skor med icke ledande gummisulor för att minska risken för elektriska stötar.
Strömförbrukning i vänteläge
Dells produkter med väntelägesström måste vara urkopplade innan du öppnar höljet. System som har väntelägesström har ström internt
även då de är avstängda. Tack vare den interna strömmen kan systemet startas (Wake on LAN) och försättas i viloläge via fjärranslutning
och har andra avancerade energisparfunktioner.
Om du kopplar ur, trycker du på och håller strömbrytaren intryckt i 15 sekunder ska ladda ur återstående ström i moderkortet. .
Jordning
Jordning är en metod för att ansluta två eller flera jordledare till samma elektrisk potential. Detta görs med hjälp av en fältservicesats för
elektrostatisk urladdning (ESD). När du ansluter en jordningsvajer ska du se till att den är ansluten till en friliggande metalldel och aldrig till
en lackerad del eller en del utan metall. Armbandet ska vara fastspänt och ha full kontakt med huden och du måste ta av alla smycken
såsom klockor, armband och ringar innan du jordar dig själv och utrustningen.
Skydd mot elektrostatisk urladdning (ESD)
ESD är ett stort problem när du hanterar elektroniska komponenter, särskilt känsliga komponenter såsom expansionskort, processorer,
DIMM-minnen och moderkort. Mycket små belastningar kan skada kretsarna på ett sätt som kanske inte är uppenbart, men som kan ge
tillfälliga problem eller en förkortad produktlivslängd. Eftersom det finns påtryckningar i branschen för lägre strömkrav och högre densitet
blir ESD-skyddet allt viktigare att tänka på.
På grund av högre densitet hos de halvledare som används i de senaste Dell-produkterna är känsligheten för skador orsakade av statisk
elektricitet nu högre än i tidigare Dell-produkter. Av denna orsak är vissa tidigare godkända metoder för att hantera komponenter inte
längre tillämpliga.
Två erkända typer av skador orsakade av ESD är katastrofala och tillfälliga fel.
• Katastrofala – ungefär 20 procent av alla ESD-relaterade fel utgörs av katastrofala fel. I dessa fall ger skada upphov till en omedelbar
och fullständig förlust av funktionaliteten. Ett exempel på ett katastrofalt fel är när ett DIMM-minne utsätts för en statisk stöt och
systemet omedelbart ger symtomet "No POST/No Video" (ingen post/ingen video) och avger en pipkod för avsaknad av eller ej
fungerande minne.
• Tillfälliga – tillfälliga fel representerar cirka 80 procent av de ESD-relaterade felen. Den höga andelen tillfälliga fel innebär att de flesta
gånger som skador uppstår kan de inte identifieras omedelbart. DIMM-minnet utsätts för en statisk stöt, men spårningen försvagas
knappt och ger inte omedelbart några symtom utåt som är relaterade till skadan. Det kan ta flera veckor eller månader för det
försvagade spåret att smälta, och under tiden kan det uppstå försämringar av minnesintegriteten, tillfälliga minnesfel osv.
Det är svårare att känna igen och felsköka tillfälliga fel (kallas även intermittenta eller latenta).
Utför följande åtgärder för att förhindra ESD-skador:
• Använd ett kabelanslutet ESD-armband som är korrekt jordat. Det är inte längre tillåtet att använda trådlösa antistatiska armband
eftersom de inte ger ett tillräckligt skydd. Det räcker inte med att röra vid chassit innan du hanterar delar för att få ett garanterat ESDskydd för delar med ökad ESD-känslighet.
• Hantera alla komponenter som är känsliga för statisk elektricitet på en plats som är skyddad mot elektrostatiska urladdningar. Använd
om möjligt antistatiska golvplattor och skrivbordsunderlägg.
Arbeta med datorn
7
Page 8
• Ta inte ut en komponent som är känslig för statisk elektricitet från sin förpackning förrän du är redo att installera komponenten. Innan
du packar upp den antistatiska förpackningen ska du se till att du jordar dig på något sätt.
• Innan du transporterar en komponent som är känslig för statisk elektricitet ska du placera den i en antistatisk behållare eller
förpackning.
Fältservicekit för ESD
Det obevakade fältservicekittet är det vanligaste servicekittet. Varje fältservicekit omfattar tre huvuddelar: antistatisk matta, handledsrem
och jordningstråd.
Komponenterna i ett fältservicekit för ESD
Komponenterna i ett fältservicekit för ESD är:
• Antistatisk matta - Den antistatiska mattan är dissipativ och delar kan placeras på den under serviceförfaranden. När du använder en
antistatisk matta din handledsrem ska sitta åt och jordningstråden ska kopplas till mattan och till någon omålad metall på systemet som
du arbetar på. När den har anslutits ordentligt kan reservdelar tas ut från ESD-påsen och placeras direkt på mattan. ESD-känsliga
artiklar är säkra i din hand, på ESD-mattan, i systemet eller inne i en påse.
• Handledsrem och jordningstråd - Handledsremmen och jordningstråden kan antingen vara direkt anslutna mellan handleden och
den omålade metalldelen på maskinvaran om ESD-mattan inte är nödvändig, eller ansluten till den antistatiska mattan för att skydda
maskinvaran som tillfälligt har placerats på mattan. Den fysiska anslutningen av handledsremmen och jordningstråden mellan huden,
ESD-mattan och maskinvaran kallas för bindning. Använd endast fältservicekittet med en handledsrem, matta och jordningstråd.
Använd aldrig trådlösa handledsremmar. Var alltid medveten om att de interna kablarna i handledsremmen i slutänden kommer att
skadas av normalt slitage och de måste kontrolleras regelbundet med ett testverktyget för att undvika oavsiktliga ESDmaskinvaruskador. Vi rekommenderar att du testar handledsremmen och jordningstråden minst en gång per vecka.
• Testverktyg för ESD-handledsremmen - Ledningarna inuti en ESD-handledsrem kommer att ta skada över tid. När du använder ett
oövervakat kit är bästa praxis att regelbundet testa handledsremmen före varje servicebesök och minst en gång per vecka. Ett
testverktyg för handledsremmen är den bästa metoden för att göra det här testet. Om du inte har något eget testverktyg för
handledsremmen kan du höra med ditt regionala kontor för att ta reda på om de har ett. När du ska utföra testet ansluter du
handledsremmens jordningstråd på testverktyget medan det är fastspänt på handleden och trycker på knappen för att testa. En grön
LED lyser om testet lyckades, en röd LED tänds och ett larm ljuder om testet misslyckas.
• Isolatorelement - Det är viktigt att hålla ESD-känsliga enheter, såsom kylflänsens platshöljen, borta från inre delar som är isolatorer
och ofta är laddade.
• Arbetsmiljö - Innan du använder ESD-fältservicekittet ska du utvärdera situationen på kundanläggningen. Till exempel, driftsättning av
kittet för en servermiljö är annorlunda än för en stationär eller bärbar dator. Servrar är normalt installerade i ett rack inom ett
datacenter; stationära eller bärbara datorer är vanligen placerade på kontorsskrivbord eller i bås. Titta alltid efter en stor öppen plan yta
som är fritt från föremål och tillräckligt stor för användning av ESD-kittet med ytterligare utrymme för att rymma den typ av system
som repareras. Arbetsytan ska också vara fri från isolatorer som kan orsaka en ESD-händelse. På arbetsytan ska isolatorer som t.ex.
frigolit och annan plast ska alltid flyttas minst 12 tum eller 30 cm från känsliga komponenter innan du hanterar eventuella
maskinvarukomponenter fysiskt
• ESD-förpackning - Alla ESD-känsliga enheter måste skickas och tas emot i antistatiska förpackningar. Metall, statiskt avskärmade
påsar är att föredra. Du bör dock alltid returnera den skadade delen med samma ESD-påse och förpackning som den nya delen
levererades i. Påsen ska vikas ihop och tejpas igen och samma skumplastförpackning ska användas i den ursprungliga lådan som den
nya delen levererades i. ESD-känsliga enheter bör endast tas ur förpackningen på en ESD-skyddad arbetsyta och delar bör aldrig
placeras ovanpå ESD-påsen eftersom att endast påsens insida är avskärmad. Placera alltid delar i din handen, på ESD-mattan, i
systemet eller i en antistatisk påse.
• Transport av känsliga komponenter - När du transporterar ESD-känsliga komponenter, såsom reservdelar eller delar som ska
returneras till Dell, är det viktigt att placera dessa artiklar i antistatiska påsar för säker transport.
Sammanfattning av ESD-skydd
Vi rekommenderar att alla servicetekniker använder traditionella trådbundna ESD-jordade handledsremmar och en skyddande antistatisk
matta hela tiden när de servar Dell-produkter. Dessutom är det mycket viktigt att teknikerna förvarar känsliga delar separat från alla
isolatordelar medan de genomför servicen och att de använder antistatiska påsar för transport av känsliga komponenter.
Transport av känsliga komponenter
Vid transport av ESD-känsliga komponenter, såsom reservdelar eller delar som ska returneras till Dell, är det viktigt att placera dessa delar i
antistatiska påsar för säker transport.
8
Arbeta med datorn
Page 9
Lyftutrustning
Följ följande riktlinjer vid lyft av tung utrustning:
CAUTION: Lyft inte större än 50 pund. Skaffa alltid ytterligare resurser eller använd en mekanisk lyftanordning.
1. Få en stabil balanserad fot. Håll fötterna ifrån varandra för en stabil bas och peka ut tårna.
2. Dra åt magmuskler Magmusklerna stöder din ryggrad när du lyfter, vilket kompenserar lastens kraft.
3. Lyft med benen, inte med din rygg.
4. Håll lasten stängd. Ju närmare det är på din ryggrad, desto mindre belastning det på din rygg.
5. Håll ryggen upprätt, oavsett om du lyfter eller sätter ner lasten. Lägg inte till kroppens vikt på lasten. Undvik att vrida din kropp och
rygg.
6. Följ samma teknik bakåt för att ställa in lasten.
När du har arbetat inuti datorn
Om denna uppgift
När du har utfört utbytesprocedurerna ser du till att ansluta de externa enheterna, korten, kablarna osv. innan du startar datorn.
Steg
1. Anslut eventuella telefon- eller nätverkskablar till datorn.
CAUTION: Anslut alltid nätverkskablar till nätverksenheten först och sedan till datorn.
2. Anslut datorn och alla anslutna enheter till eluttagen.
3. Starta datorn.
4. Kontrollera vid behov att datorn fungerar korrekt genom att köra ePSA-diagnostik.
Arbeta med datorn
9
Page 10
Teknik och komponenter
I det här kapitlet beskrivs teknik och komponenter som finns i systemet.
Ämnen:
• USB-funktioner
• USB Typ-C
• HDMI 1.4a
• Strömbrytare LED-beteende
USB-funktioner
USB (Universal Serial Bus) lanserades 1996. Det förenklade drastiskt anslutningen mellan värddatorer och kringutrustning, till exempel
möss, tangentbord, externa drivrutiner och skrivare.
Låt oss med hjälp av nedanstående tabell ta en snabb titt på hur USB har utvecklats.
Tabell 1. Utveckling av USB
Typ Dataöverföringshastighet Kategori Introduktionsår
USB 2.0 480 Mbps Hög hastighet 2000
2
USB 3.0/USB 3.1 Gen 1 5 Gbps Superhastighet 2010
USB 3.1 Gen 2 10 Gbps Superhastighet 2013
USB 3.0/USB 3.1 Gen 1 (SuperSpeed USB)
I många år har USB 2.0 varit den rådande gränssnittsstandarden i PC-världen med omkring 6 miljarder sålda enheter, men behovet av
ännu högre hastighet växer i och med att datorhårdvaran blir allt snabbare och kraven på bandbredd allt större. USB 3.0/USB 3.1 Gen 1 är
svaret på konsumenternas krav med en hastighet som i teorin är 10 gånger snabbare än föregångaren. I korthet har USB 3.1 Gen 1 följande
egenskaper:
• Högre överföringshastigheter (upp till 5 Gbit/s)
• Ökad maximal bussprestanda och ett mer effektivt strömutnyttjande för bättre samverkan med energislukande enheter.
• Nya energisparfunktioner.
• Dataöverföring med full duplex och stöd för nya överföringstyper.
• Bakåtkompatibilitet med USB 2.0.
• Nya kontakter och kablar.
I avsnitten som följer behandlas några av de vanligaste frågorna angående USB 3.0/USB 3.1 Gen 1.
Hastighet
För närvarande finns det tre hastighetslägen som definieras i den senaste specifikationen för USB 3.0/USB 3.1 Gen 1, nämligen
SuperSpeed, Hi-Speed och Full-Speed. Det nya SuperSpeed-läget har en överföringshastighet på 4,8 Gbit/s. Specifikationen omfattar
fortfarande USB-lägena Hi-Speed och Full-Speed, eller vad som brukar kallas USB 2.0 och USB 1.1. Dessa lägen är fortfarande
långsammare (480 Mbit/s respektive 12 Mbit/s), men finns kvar för att säkerställa bakåtkompatibilitet.
USB 3.0/USB 3.1 Gen 1 ger en mycket högre prestanda tack vare följande tekniska förändringar:
• En ytterligare fysisk buss har lagts till parallellt med den befintliga USB 2.0-bussen (se bilden nedan).
10 Teknik och komponenter
Page 11
• USB 2.0 hade tidigare fyra ledningar (ström, jord och ett ledningspar för differentiella data). Med USB 3.0/USB 3.1 Gen 1 tillkommer
ytterligare fyra, vilket ger två par för differentialsignaler (för mottagning och sändning) för en kombination av totalt åtta anslutningar i
kontakter och kablar.
• USB 3.0/USB 3.1 Gen 1 använder ett dubbelriktat datagränssnitt i stället för den lösning med halv duplex som USB 2.0 använder. Detta
ger en tiofaldig ökning av den teoretiska bandbredden.
Med dagens ständigt ökande krav på dataöverföringar med HD-videoinnehåll, lagringsenheter med terabyte-kapacitet, digitala kameror
med högt megapixelvärde osv. räcker det inte alltid med hastigheten hos USB 2.0. Dessutom kan ingen USB 2.0-anslutning någonsin
komma i närheten av en teoretisk maximal genomströmningshastighet på 480 Mbit/s, vilket innebär dataöverföringar vid 320 Mbit/s (40
MB/s) – den realistiska maxhastigheten. På samma sätt kommer anslutningar med USB 3.0/USB 3.1 Gen 1 aldrig att uppnå 4,8 Gbit/s. Vi
kommer antagligen att få se en realistisk maxhastighet på 400 MB/s med overhead. Med den hastigheten är USB 3.0/USB 3.1 Gen 1 tio
gånger snabbare än USB 2.0.
Program
USB 3.0/USB 3.1 Gen 1 öppnar upp överföringsbanorna och ger enheterna mer utrymme att leverera bättre övergripande prestanda. I fall
där USB-video nätt och jämnt var uthärdligt tidigare (både vad det gällde maximal upplösning, väntetid och videokomprimering) är det
enkelt att föreställa sig att en bandbredd som är 5–10 gånger större gör att det fungerar mycket bättre. Single-Link DVI kräver en
genomströmning på nästan 2 Gbit/s. I fall där 480 Mbit/s var begränsande är 5 Gbit/s mer än lovande. Med den utlovade hastigheten på
4,8 Gbit/s kommer standarden att passa utmärkt i en del produkter som tidigare inte alls var lämpade för USB, som externa RAIDlagringssystem.
I tabellen nedan visas några av de tillgängliga produkterna med SuperSpeed USB 3.0/USB 3.1 Gen 1:
• Externa USB 3.0/USB 3.1 Gen 1-hårddiskar för stationär dator
• Portabla USB 3.0/USB 3.1 Gen 1-hårddiskar
• Dockningsstationer och adaptrar med USB 3.0/USB 3.1 Gen 1
• Flashenheter och läsare med USB 3.0/USB 3.1 Gen 1
• Solid State-hårddiskar med USB 3.0/USB 3.1 Gen 1
• RAID-system med USB 3.0/USB 3.1 Gen 1
• Optiska medieenheter
• Multimedieenheter
• Nätverkshantering
• Adapterkort och hubbar med USB 3.0/USB 3.1 Gen 1
Kompatibilitet
Det som är så bra är att USB 3.0/USB 3.1 Gen 1 redan från starten har utformats för att fungera smidigt tillsammans med USB 2.0. Även
om USB 3.0/USB 3.1 Gen 1 kräver nya fysiska anslutningar och därmed nya kablar för att kunna utnyttja hastigheten i det nya protokollet,
behåller själva anslutningen samma rektangulära form med de fyra USB 2.0-kontakterna på exakt samma ställe som tidigare. På USB
3.0/USB 3.1 Gen 1-kablarna finns fem nya kontakter för oberoende mottagning och sändning av data som endast fungerar när de ansluts
till en riktig SuperSpeed USB-anslutning.
Windows 8/10 har inbyggt stöd för USB 3.1 Gen 1-styrenheter. Detta i motsats till tidigare versioner av Windows, som fortsätter att kräva
separata drivrutiner för USB 3.0/USB 3.1 Gen 1-styrenheter.
Teknik och komponenter
11
Page 12
Microsoft har meddelat att Windows 7 kommer att ha stöd för USB 3.1 Gen 1, kanske inte direkt men genom ett kommande Service Pack
eller en uppdatering. Det är inte uteslutet att tro att en lyckad lansering av stöd för USB 3.0/USB 3.1 Gen 1 i Windows 7 kommer att leda
till att SuperSpeed även finner sin väg till Vista. Microsoft har bekräftat detta genom att konstatera att de flesta av deras partners anser
att även Vista bör ha stöd för USB 3.0/USB 3.1 Gen 1.
USB Typ-C
USB Typ-C är en ny, liten fysisk kontakt. Kontakten kan ge stöd för olika spännande nya USB-standarder, till exempel USB 3.1 och USB
med strömleverans (USB-PD).
Alternativt läge
USB Typ-C är en ny kontaktstandard som är väldigt liten. Den är omkring en tredjedel så stor som en gammal USB Typ-A-kontakt. Det här
är en enkel kontaktstandard som varje enhet ska kunna använda. USB Typ-C-portarna har stöd för en mängd olika protokoll med hjälp av
"alternativa lägen". Detta gör att du kan ha adaptrar för HDMI, VGA, DisplayPort eller andra typer av anslutningar från en enda USB-port
USB Power Delivery
USB-PD-specifikationen är också tätt sammankopplad med USB Typ-C. För närvarande använder smartphones, handdatorer och andra
mobila enheter ofta en USB-anslutning till laddning. En USB 2.0-anslutning ger upp till 2,5 watts effekt, detta räcker för att ladda din
telefon men inte mycket mer. En bärbar dator kan till exempel kräva upp till 60 watt. Specifikationen USB Power Delivery ökar på den här
energileveransen till 100 watt. Den är dubbelriktad så att en enhet kan antingen skicka eller ta emot ström. Denna energi kan överföras
samtidigt som enheten sänder data över anslutningen.
Detta kan vara slutet för alla specifika batterikablar till bärbara datorer, allt kan istället laddas via en vanlig USB-anslutning. Du kan ladda din
bärbara dator från ett av dessa bärbara batteripaket du laddar smartphones och andra bärbara enheter med idag. Du kan ansluta till en
extern bildskärm som är ansluten till en strömkabel och den externa bildskärmen laddar din bärbara dator medan du använder den - allt via
en liten USB Typ-C-anslutning. Om du vill använda det här måste enheten och kabeln stödja USB Power Delivery. Bara för att enheten har
en USB Typ-C-kontakt betyder det inte nödvändigtvis att den gör det.
USB Typ-C och USB 3.1
USB 3.1 är en ny USB-standard. USB 3: s teoretiska bandbredd är 5 Gbps, medan USB 3,1 är 10 Gbps. Det är dubbelt så stor bandbredd,
lika snabbt som en första generationens Thunderbolt-kontakt. USB Typ-C är inte samma sak som USB 3.1. USB Typ-C är bara en
kontaktform och den underliggande tekniken kan ändå vara bara USB 2 eller USB 3.0. I själva verket använder Nokias N1 Androidsurfplatta använder en USB Typ-C-kontakt, men under ytan är det bara USB 2.0 - inte ens USB 3.0. Men dessa tekniker är närbesläktade.
Thunderbolt över USB typ-C
Thunderbolt är ett hårdvarugränssnitt som kombinerar data, video, ljud och ström i en enda anslutning. Thunderbolt kombinerar PCI
Express (PCIe) och DisplayPort (DP) i en seriell signal, och ger dessutom likström, allt i en kabel. Thunderbolt 1 och Thunderbolt 2
använder samma kontakt som miniDP (DisplayPort) för att ansluta till kringutrustning, medan Thunderbolt 3 använder en USB typ-C
kontakt.
Figur 1. Thunderbolt 1 och 3 Thunderbolt
1. Thunderbolt 1 och 2 Thunderbolt (med hjälp av miniDP kontakt)
12
Teknik och komponenter
Page 13
2. Thunderbolt 3 (med hjälp av USB-typ-C-kontakt)
Thunderbolt 3 via typ-C-USB
Thunderbolt 3 ger Thunderbolt till USB typ-C med hastigheter upp till 40 Gbps, vilket skapar en kompakt port som gör allt - levererar den
snabbaste och mest mångsidiga anslutningen till dockor, skärmar eller dataapparater som en extern hårddisk. Thunderbolt 3 använder en
USB typ-C-kontakt/port för att ansluta till kringliggande enheter.
1. Thunderbolt 3 använder USB typ-C-kontakt och kablar - Den är kompakt och reversibel
2. Thunderbolt 3 stöder hastighet upp till 40 Gbps
3. DisplayPort 1.2 – kompatibel med befintliga DisplayPort-bildskärmar, enheter och kablar
4. USB Power Delivery - upp till 130W på stödda datorer
Viktiga funktioner i Thunderbolt 3 över USB typ-C
1. Thunderbolt, USB, DisplayPort och ström till USB typ-C på en enda kabel (funktioner varierar mellan olika produkter)
2. USB typ-C-kontakt och kablar som ´r komprimerade och reversibla
3. Stödjer Thunderbolt Networking (* varierar mellan olika produkter)
4. Stöd för upp till 4K skärmar
5. Upp till 40 Gbps
OBS: Dataöverföringshastigheten kan variera mellan olika enheter.
Thunderbolt-ikoner
Figur 2. Thunderbolt ikonografi-variationer
HDMI 1.4a
Detta ämne förklarar HDMI 1.4a och dess funktioner tillsammans med fördelarna.
HDMI (High-Definition Multimedia Interface) är ett okomprimerat, helt digitalt ljud-/videogränssnitt som stöds av branschen. HDMI ger ett
gränssnitt mellan vilken kompatibel digital ljud-/videokälla som helst, t.ex. en DVD-spelare eller A/V-mottagare, och en kompatibel digital
ljud- och/eller bildskärmsenhet, t.ex. en digital TV (DTV). De avsedda användningsområdena för HDMI-TV-apparater och DVD-spelare. De
främsta fördelarna är att mängden kablar minskar och att innehållet skyddas. HDMI stöder standardvideo, förbättrad video eller HD-video
plus flerkanaligt digitalt ljud via en och samma kabel.
HDMI 1.4a funktioner
• HDMI-Ethernetkanal – Lägger till nätverksfunktion med hög hastighet till en HDMI-länk, vilket gör att användarna kan dra full nytta
av enheter som använder IP utan någon separat Ethernet-kabel
• Returkanal för ljud – Gör att en HDMI-ansluten TV med en inbyggd mottagare kan skicka ljuddata ”uppströms” till ett
surroundljudsystem, vilket eliminerar behovet av en separat ljudkabel
• 3D – Definierar indata/utdata-protokoll för de vanligaste 3D-videoformaten, vilket möjliggör spel i äkta 3D och tillämpningar för 3Dhemmabiosystem
• Innehållstyp – Signalering av innehållstyp i realtid mellan skärm och källenheter, vilket gör att en TV kan optimera bildinställningarna
baserat på innehållstyp
• Additional Color Spaces (Ytterligare färgrymder) – Lägger till stöd för ytterligare färgmodeller som används inom digitalfoto och
datorgrafik
• Stöd för 4K – Möjliggör videoupplösningar på betydligt mer än 1080 p och har stöd för nästa generation skärmar som tävlar med de
Digital Cinema-system som används på många kommersiella biografer
Teknik och komponenter
13
Page 14
• HDMI Micro-kontakt – En ny, mindre kontakt för mobiltelefoner och andra bärbara enheter som hanterar videoupplösningar på upp
till 1080 p
• Automotive Connection System – Nya kablar och kontakter för fordonsvideosystem, utformade för att uppfylla de unika kraven
som fordonsmiljön ställer samtidigt som de ger äkta HD-kvalitet
Fördelar med HDMI:
• HDMI med hög kvalitet överför okomprimerat digitalt ljud och video för den bästa och skarpaste bildkvaliteten
• HDMI till låg kostnad ger kvaliteten och funktionaliteten hos ett digitalt gränssnitt samtidigt som det stöder okomprimerade
videoformat på ett enkelt och kostnadseffektivt sätt
• Audio HDMI stöder flera ljudformat från standardstereo- till flerkanaligt surroundljud
• HDMI kombinerar video och flerkanalsljud i en enda kabel, vilket gör att du undviker de kostnader, den komplexitet och den risk för
sammanblandning som förknippas med mängden kablar som för närvarande används i A/V-system
• HDMI stöder kommunikation mellan videokällan (exempelvis en DVD-spelare) och DTV, vilket möjliggör nya funktioner
Strömbrytare LED-beteende
På vissa Dell Latitude-system används strömbrytar-LED för att ge en indikation på systemstatusen och som ett resultat tänds
strömbrytaren när den trycks in. Systemen med den valbara strömbrytaren/fingeravtrycksläsaren har ingen LED under strömbrytaren och
kommer följaktligen att använda lediga LED:s i systemet för att ge en indikation på systemstatusen.
Strömbrytare-LED beteende utan fingeravtrycksläsare
• Systemet är PÅ (S0) = LED lyser konstant vit.
• Systemet i strömsparläge/vänteläge (S3, SOix) = LED är släckt
• Systemet är Av/hibernation (S4 / S5) = LED är släckt
Ström på och LED-beteende med fingeravtrycksläsare
• Om man trycker på strömbrytaren under mellan 50 msek och 2 sek tänds enheten.
• Strömbrytaren registrerar inte ytterligare pressar tills SOL (Sign-Of-Life) har levererats till användaren.
• System-LED lyser när man trycker på strömbrytaren.
• Alla tillgängliga LED-lampor (tangentbordets bakgrundsbelysning/tangentbordslås LED/batteriladdnings LED) tänds och visar
specificerat beteende.
• Den auditiva tonen är avstängd som standard. Det kan aktiveras i BIOS-inställningarna.
• Skyddsåtgärder försvinner inte om enheten hänger under inloggningsprocessen.
• Dell-logotyp: Slår på inom 2 sekunder efter att du tryckt på strömbrytaren.
• Full start: Inom 22 sekunder efter att du tryckt på strömbrytaren.
• Nedanstående är exempeltidslinjer:
14
Teknik och komponenter
Page 15
Strömbrytare med fingeravtrycksläsare kommer inte att ha någon LED och kommer att utnyttja de lediga LED i systemet för att visa
systemstatusen
• Nätadapter LED:
○ LED på nätadaptern lyser vit när strömmen levereras från eluttaget.
• Batteriindikator LED:
○ När datorn är ansluten till ett eluttag har batterilampan följande funktion:
1. Fast vitt sken- batteriet laddas. När laddningen är färdig släcks LED.
○ Om datorn körs på ett batteri fungerar batterilampan enligt följande:
1. Av- batteriet är tillräckligt laddat eller så är datorn avstängd).
2. Fast gult - batteriladdningen är kritiskt låg. Ett lågt batteriläge är cirka 30 minuter eller mindre av återstående batterilivslängd.
• Kamera LED
○ Vit LED aktiveras när kameran är påslagen.
• Mic Mute LED:
○ När den är aktiverad (ljud avstängt), ska mikrofonens ljud avstängt LED på F4-tangenten lysa VIT.
• RJ45 LED:
○
Tabell 2. LED på varje sida av RJ45 port
Länkhastighetsindikator (LHS) Aktivitetsindikator (RHS)
Grön Gult
Teknik och komponenter 15
Page 16
3
Huvudkomponenter i systemet
Kåpan
1.
2. Kylflänsen
16 Huvudkomponenter i systemet
Page 17
3. Nätadapterport
4. Systemfläkt
5. Moderkort
6. Batteri
7. Handledsstöd fäste
8. Högtalare
9. Smartkortläsare
10. Pekplatta strömbrytarkort
11. LED-kort
12. Bildskärmsenhet
13. Handledsstöd
14. SSD
15. Knappcellsbatteri
16. Minnesmoduler
17. WLAN-kort
OBS: Dell innehåller en lista över komponenter och tillhörande artikelnummer för den ursprungliga
systemkonfigurationen som köpts. Dessa delar är tillgängliga enligt garantitäckningar som kunden har köpt. Kontakta
din Dell-försäljningsrepresentant för köpalternativ.
Huvudkomponenter i systemet 17
Page 18
Isärtagning och ihopsättning
microSD-kort
Tar bort microSD kortet
Steg
1. Följ anvisningarna i Innan du arbetar inuti datorn.
2. Tryck in på microSD-kortet [1] och ta bort det från datorn [2].
4
Installerar microSD-kortet
Steg
Skjut in SD-kortet i kortplatsen tills det klickar på plats [1, 2].
18 Isärtagning och ihopsättning
Page 19
Nästa Steg
Följ proceduren i när du har arbetat inuti datorn.
Kåpan
Ta bort kåpan
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
Steg
1. Lossa de åtta fästskruvarna som håller fast kåpan på datorn.
Isärtagning och ihopsättning
19
Page 20
2. Dra baslocket från kanten med en plastrits [1, 2].
20
Isärtagning och ihopsättning
Page 21
OBS: Vid avlägsnande av baskåpan, måste tekniker på plats försiktigt ta bort baskåpan. Det finns
bändningsurtagpunkter bredvid vänster och höger gångjärn som underlättar demonteringsförfarandet. Med hjälp av
en plastrits, bänd upp från den övre vänstra sidan av baskåpan, fortsätt arbeta dig runt vänster och höger sida av
baskåpan och ta bort baskåpan från systemet.
3. Lyft bort det bakre höljet från datorn.
Installera kåpan
Steg

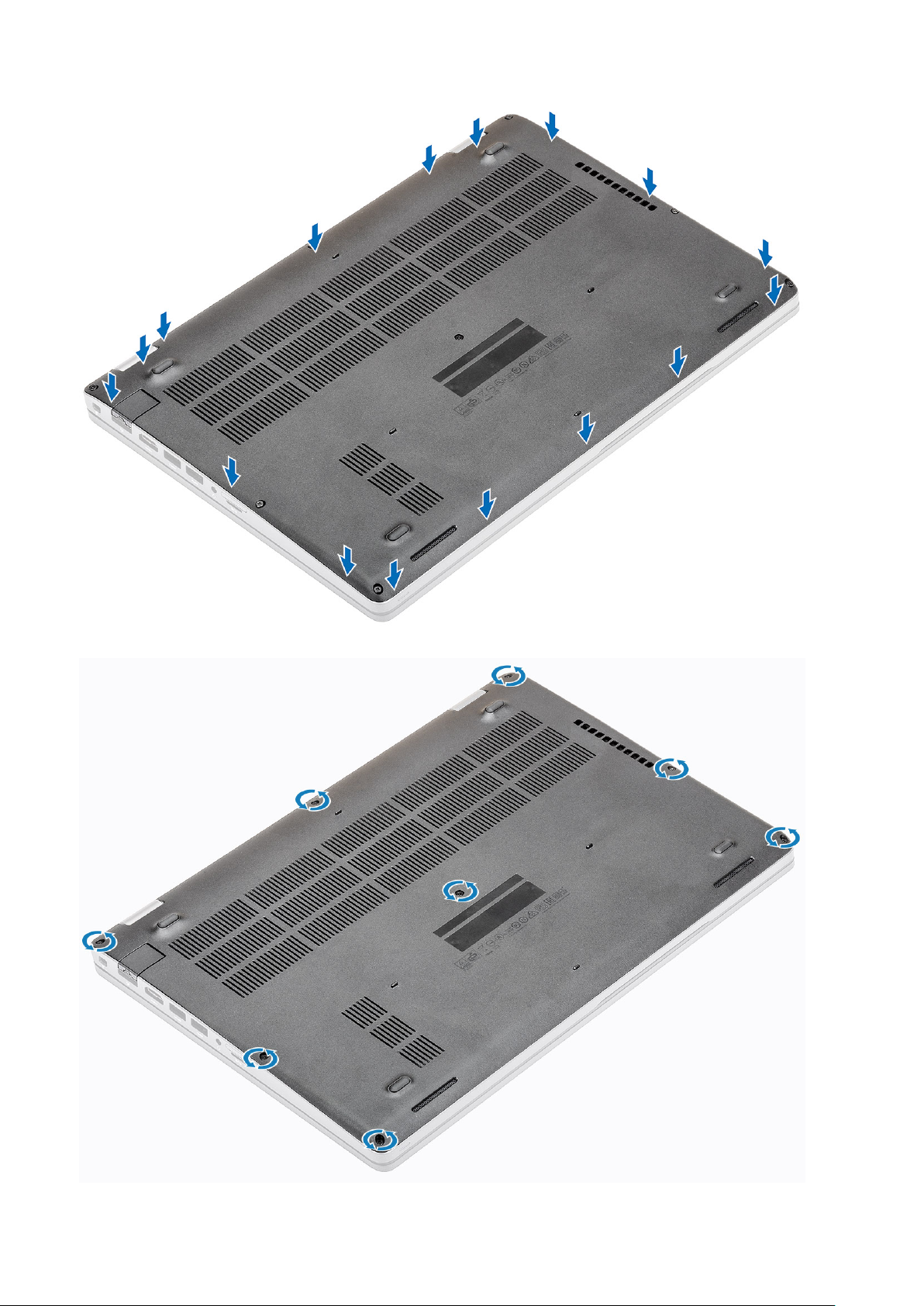

1. Justera kåpan på datorn och tryck på kanterna på kåpan tills det klickar på plats.
Isärtagning och ihopsättning
21
Page 22

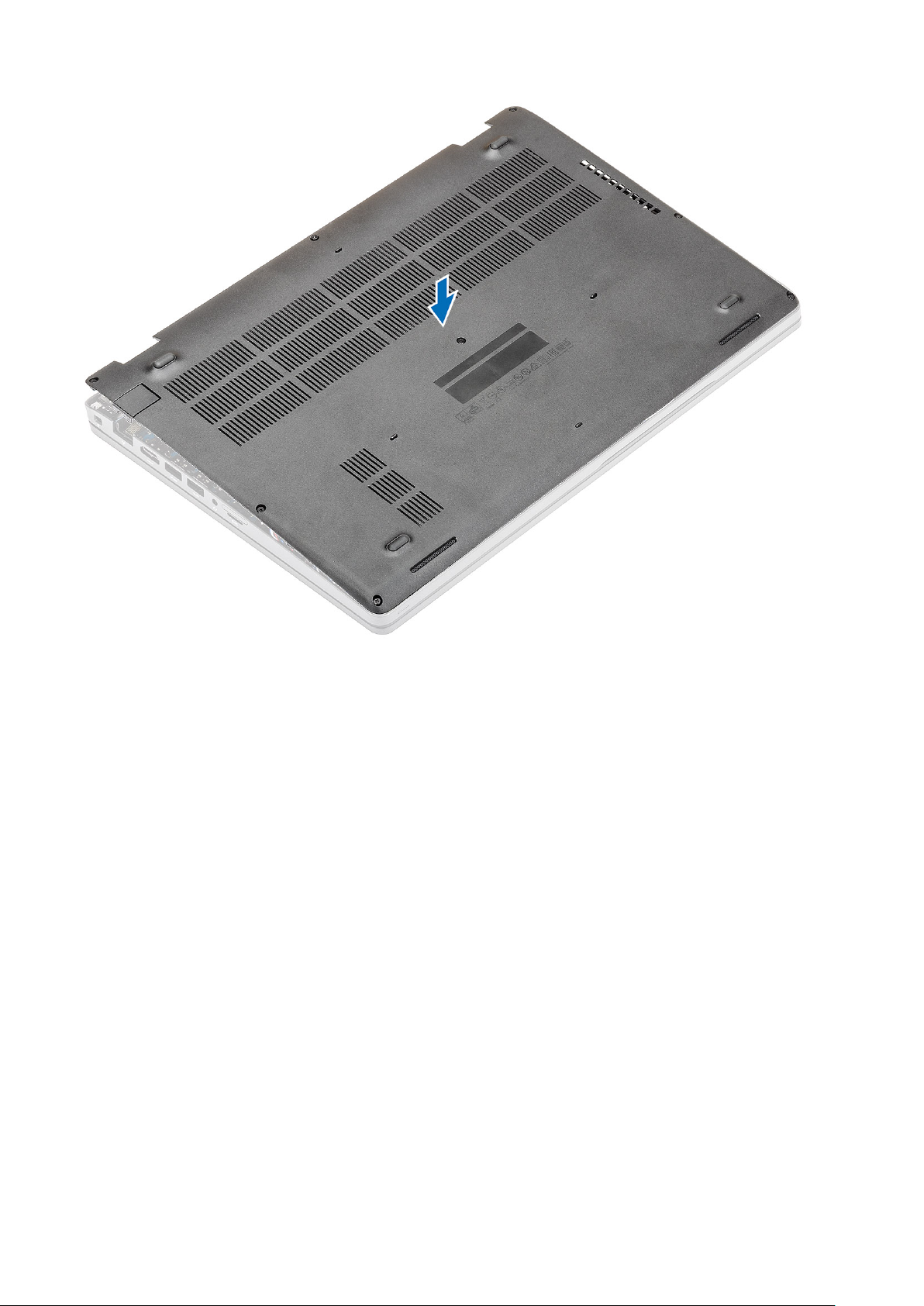

2. Tryck ned på kanterna på kåpan till den klickar på plats.
22
Isärtagning och ihopsättning
Page 23
3. Dra åt de åtta fästskruvarna som håller fast kåpan i datorn.
Isärtagning och ihopsättning
23
Page 24
Nästa Steg
1. Installera microSD-kortet.
2. Följ proceduren i när du har arbetat inuti datorn.
Batteri
Försiktighetsåtgärder gällande litiumjonbatterier
CAUTION:
• Var försiktig när du hanterar litiumjonbatterier.
• Ladda ur batteriet så mycket som möjligt innan du tar bort det från datorn. Detta kan göras genom att koppla bort
nätadaptern från systemet för att låta batteriet laddas ur.
• Undvik att krossa, tappa, skada eller tränga in i batteriet med främmande föremål.
• Utsätt inte batteriet för höga temperaturer eller montera isär batteripaketen och -cellerna.
• Tryck inte på batteriets yta.
• Böj inte batteriet.
• Använd inte verktyg av något slag för att bända på eller mot batteriet.
• Se till att inga skruvar för denna produkt går förlorade under service eller felplaceras för att förhindra oavsiktlig
punktering eller skada på batteriet och andra systemkomponenter.
• Om batteriet fastnar i en enhet på grund av att det svällt ska du inte försöka frigöra eftersom punktering, böjning
eller krossning av ett litiumjonbatteri kan vara farligt. I så fall kontakta för hjälp och ytterligare instruktioner.
• Om batteriet sitter fast i datorn på grund av svullnad, försök inte släppa det som punktering, böjning eller krossning,
ett litiumjonbatteri kan vara farligt. Kontakta Dell tekniska support för hjälp i så fall. Se www.dell.com/contactdell.
• Köp alltid äkta batterier från www.dell.com eller auktoriserade Dell-partners och återförsäljare.
Ta bort batteriet
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
3. Ta bort kåpan.
Steg
1. Koppla loss batterikabeln från kontakten på moderkortet.
24
Isärtagning och ihopsättning
Page 25
2. Ta bort den enda (M2.0x4.0) skruven som håller fast batteriet i handleds stödet [1].
3. Ta bort batteriet från datorn [2].
Isärtagning och ihopsättning
25
Page 26
Installera batteriet
Steg
1. Rikta in batteriet i kortplatsen på datorn [1] och byt ut den enda (M2.0x4.0) skruven för att fästa batteriet i handleds stödet [2].
26
Isärtagning och ihopsättning
Page 27
2. Anslut batterikabeln till kontakten på moderkortet.
Isärtagning och ihopsättning
27
Page 28
Nästa Steg
1. Installera kåpan.
2. Installera microSD-kortet.
3. Följ proceduren i när du har arbetat inuti datorn.
Minnesmoduler
Ta bort minnet
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
3. Ta bort kåpan.
4. Ta bort batteriet.
Steg

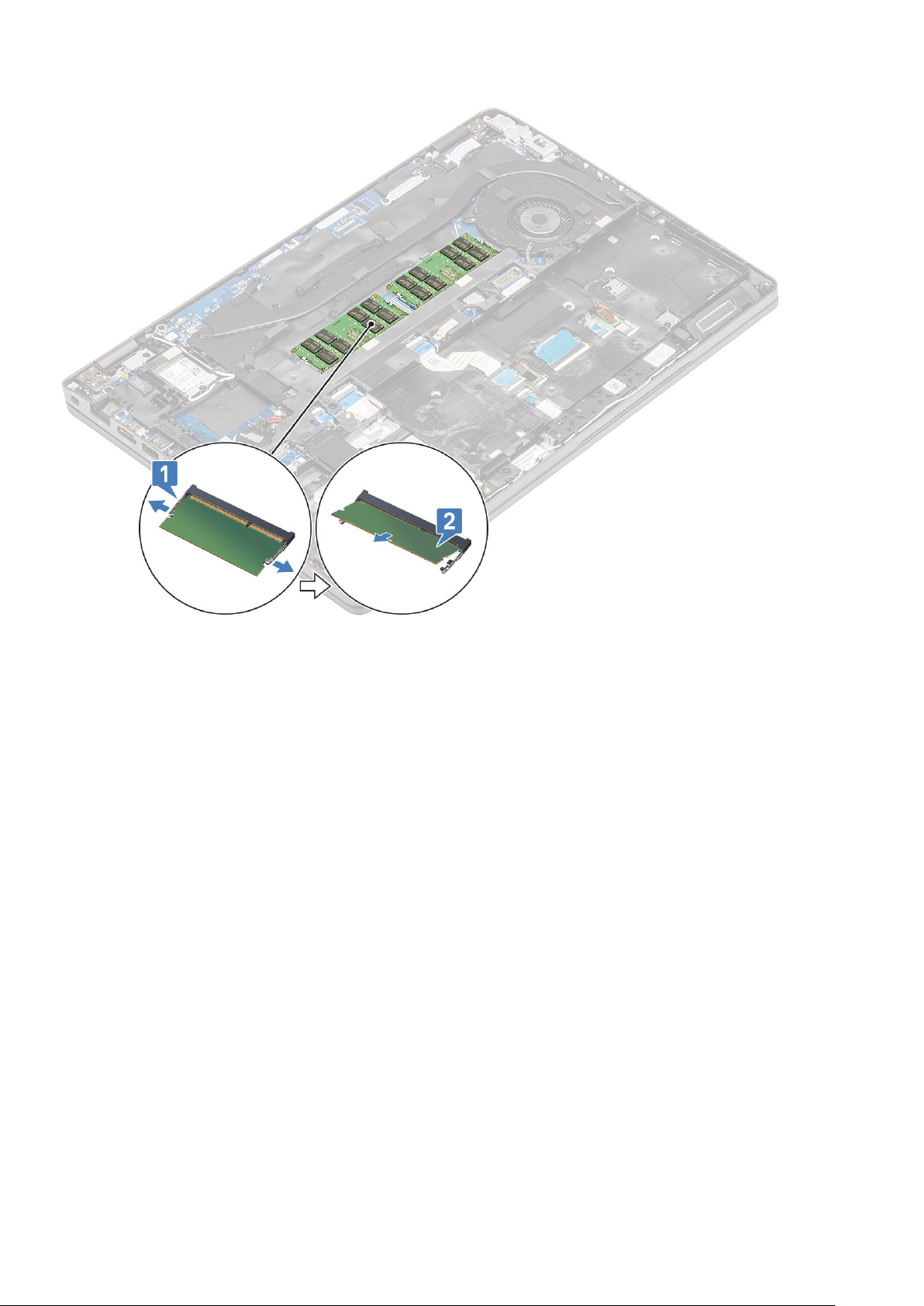

Bänd försiktigt på minnesmodulspärren [1] och skjut den ut ur spåret [2].
28
Isärtagning och ihopsättning
Page 29
Installera minnet
Steg
Rikta in minnet och skjut det in i kortplatsen på datorn [1] och tryck försiktigt ner på minnesmodulen tills den låses i haken [2].
Isärtagning och ihopsättning
29
Page 30
Nästa Steg
1. Installera batteriet.
2. Installera kåpan.
3. Installera microSD-kortet.
4. Följ proceduren i när du har arbetat inuti datorn.
WLAN-kort
Ta bort kortet för trådlös teknik
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortetv.
3. Ta bort kåpan.
4. Ta bort batteriet.
Steg
1. Ta bort den enda skruven som håller fast wlan-fästet på datorn [1] och lyft fästet bort från datorn [2].
2. Koppla bort de två trådlösa antennerna från det trådlösa kortet [3] och skjut kortet ut ur kontakten [4].
30
Isärtagning och ihopsättning
Page 31
Installera halvledarenhetsfästet
Steg
1. Skjut in det trådlösa kortet i kortplatsen på datorn [1] och anslut de trådlösa antennerna till kortet igen [2].
2. Byt ut det trådlösa fästet på kortet [3] och fäst det med den enda skruven till datorn [4].
Isärtagning och ihopsättning
31
Page 32
Nästa Steg
1. Installera batteriet.
2. Installera kåpan.
3. Installera microSD-kortet.
4. Följ proceduren i när du har arbetat inuti datorn.
SSD
Ta bort halvledarenhetsfästet
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
3. Ta bort kåpan.
4. Ta bort batteriet.
Steg

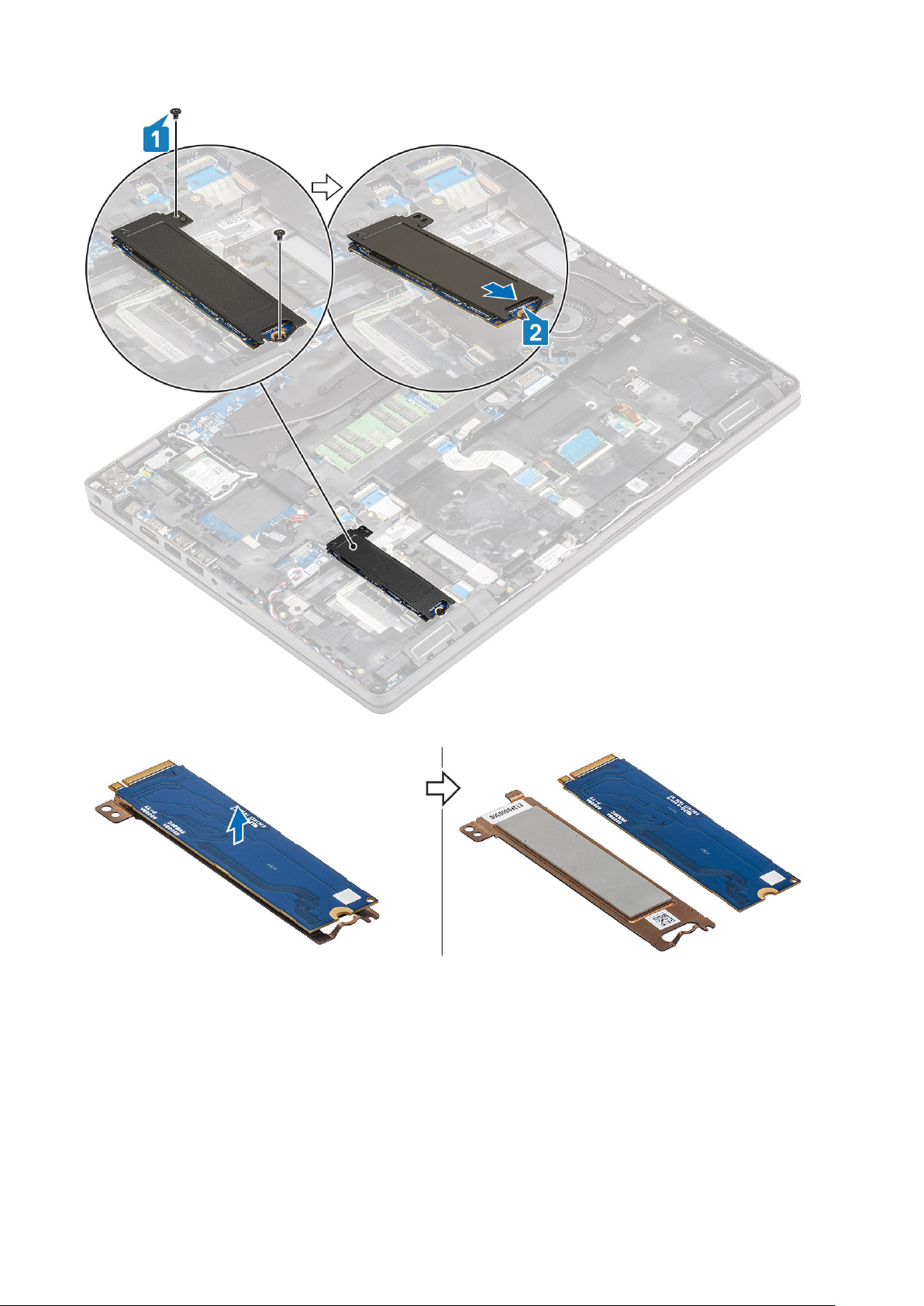

1. Ta bort de två skruvarna som håller fast ssd till datorn [1] och skjut ssd-modulen tillsammans med metallfästet från kontakten [2].
32
Isärtagning och ihopsättning
Page 33
2. Vrid metallbeslaget över och lossa ssd-modulen från termoskivan på metallfästet.
Installera SSD
Steg
1. Sätt i ssd-modulen på metallfästet [1] och skjut modulen in i kontakten på datorn [2].
2. Byt ut de två skruvarna för att fästa modulen på datorn [3].
Isärtagning och ihopsättning
33
Page 34
Nästa Steg
1. Installera batteriet.
2. Installera kåpan.
3. Installera microSD-kortet.
4. Följ proceduren i när du har arbetat inuti datorn.
Halvledarenhetsfäste-hållare
Ta bort halvledarenhetsfästet
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
3. Ta bort kåpan.
4. Ta bort batteriet.
5. Ta bort ssd.
Steg

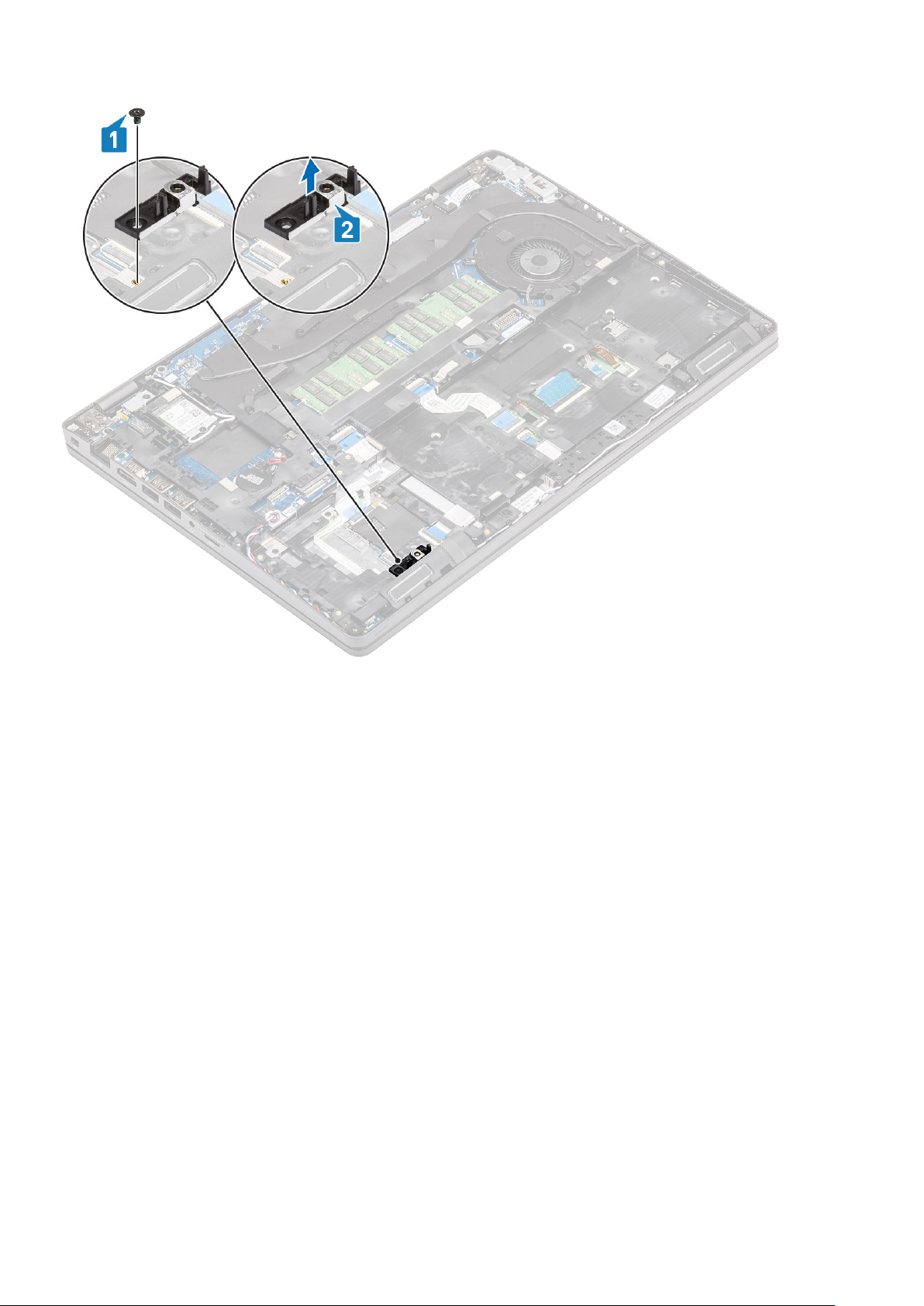

Ta bort den enda skruven som håller fast fästet på datorn [1] och lyft ut den från datorn [2].
34
Isärtagning och ihopsättning
Page 35
Installera halvledarenhetsfästet
Steg

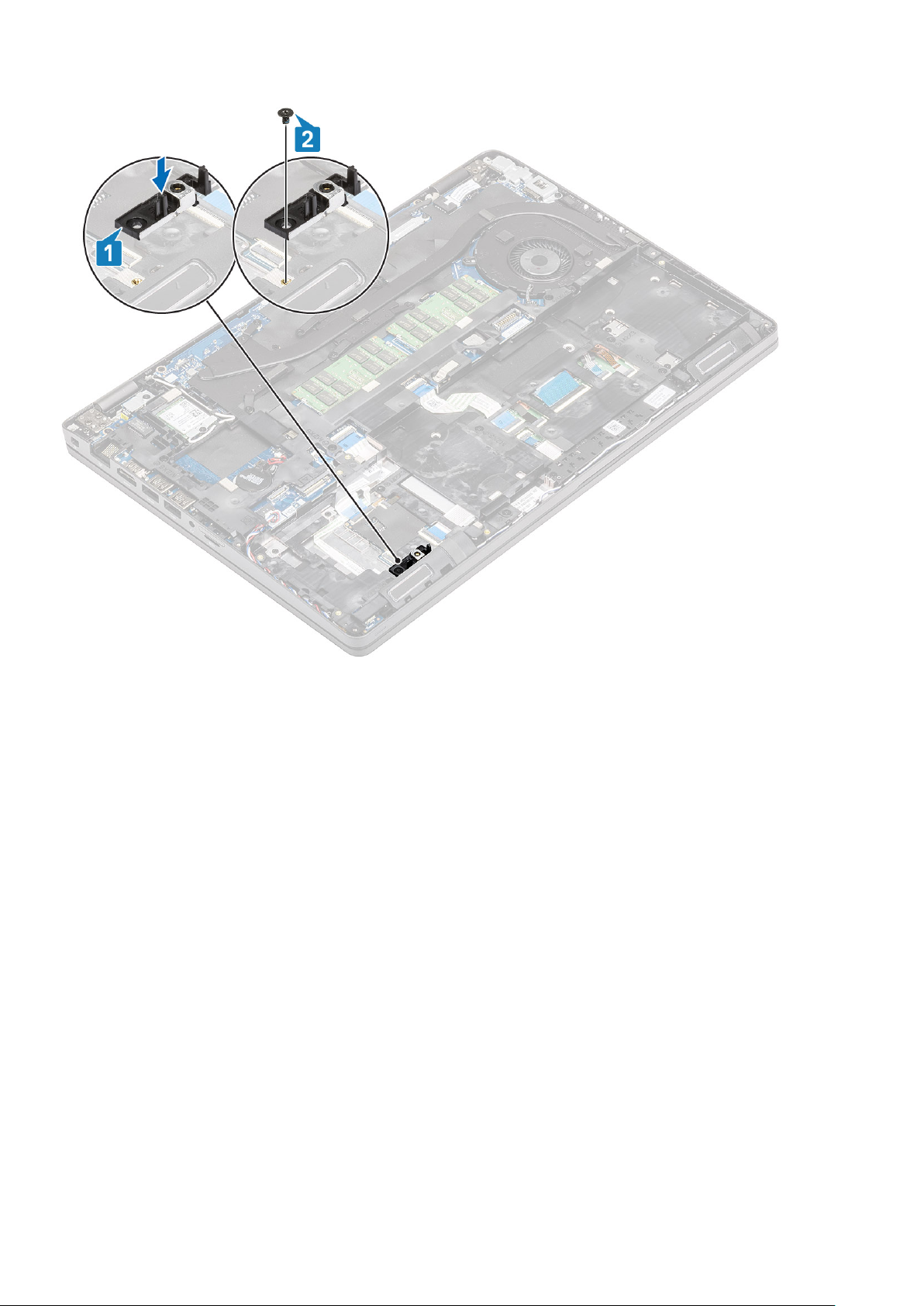

Justera fästet och sätt in det i kortplatsen på datorn [1] och byt ut den enda skruven som håller fast fästet på datorn [2].
Isärtagning och ihopsättning
35
Page 36
Nästa Steg
1. Installera ssd.
2. Installera batteriet.
3. Installera kåpan.
4. Installera microSD-kortet.
5. Följ proceduren i när du har arbetat inuti datorn.
Handledsstöd fäste
Ta bort handledsstöd fäste
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
3. Ta bort kåpan.
4. Ta bort batteriet.
5. Ta bort ssd
6. Ta bort ssd fästet.
Steg

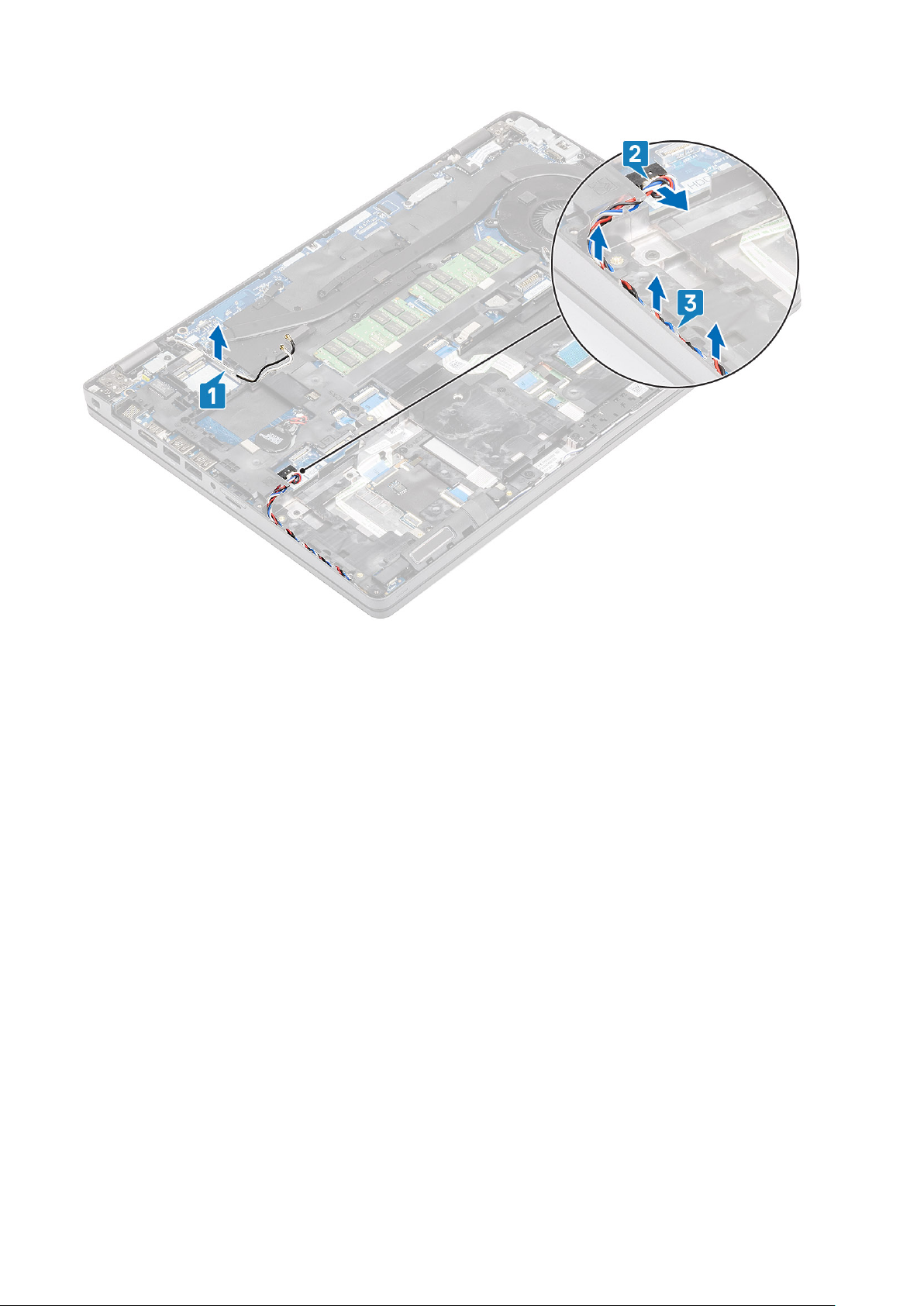

1. Dra om den trådlösa antennen [1] och koppla sedan bort och led ut högtalarkabeln från moderkortet [2].
36
Isärtagning och ihopsättning
Page 37

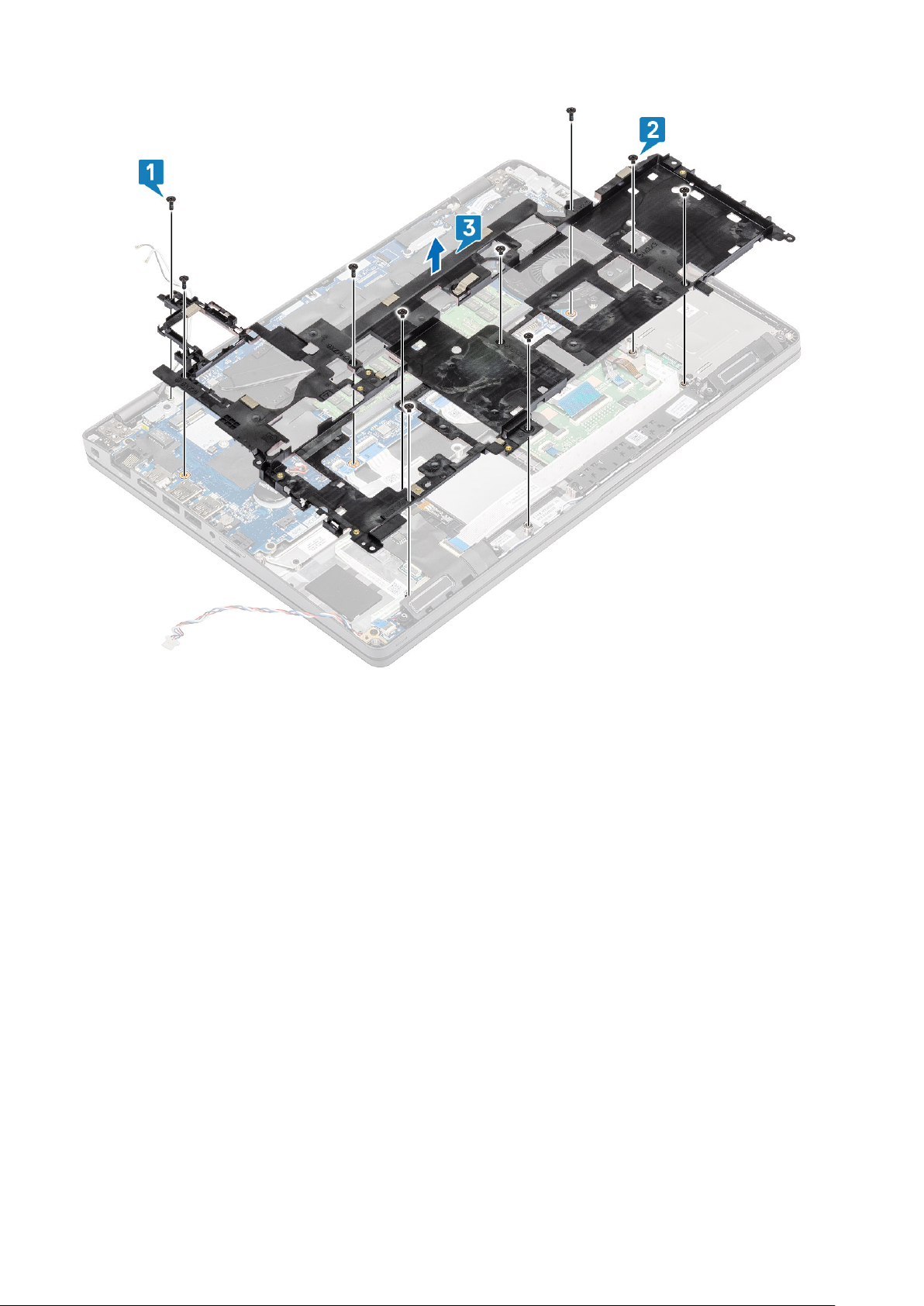

2. Ta bort de fyra (M2x5) och sex (M2x3) skruvarna som håller fast handleds stödet till datorn [1,2] och lyft fästet bort från datorn [3].
Isärtagning och ihopsättning
37
Page 38
Installera handledsstöd fästet
Steg

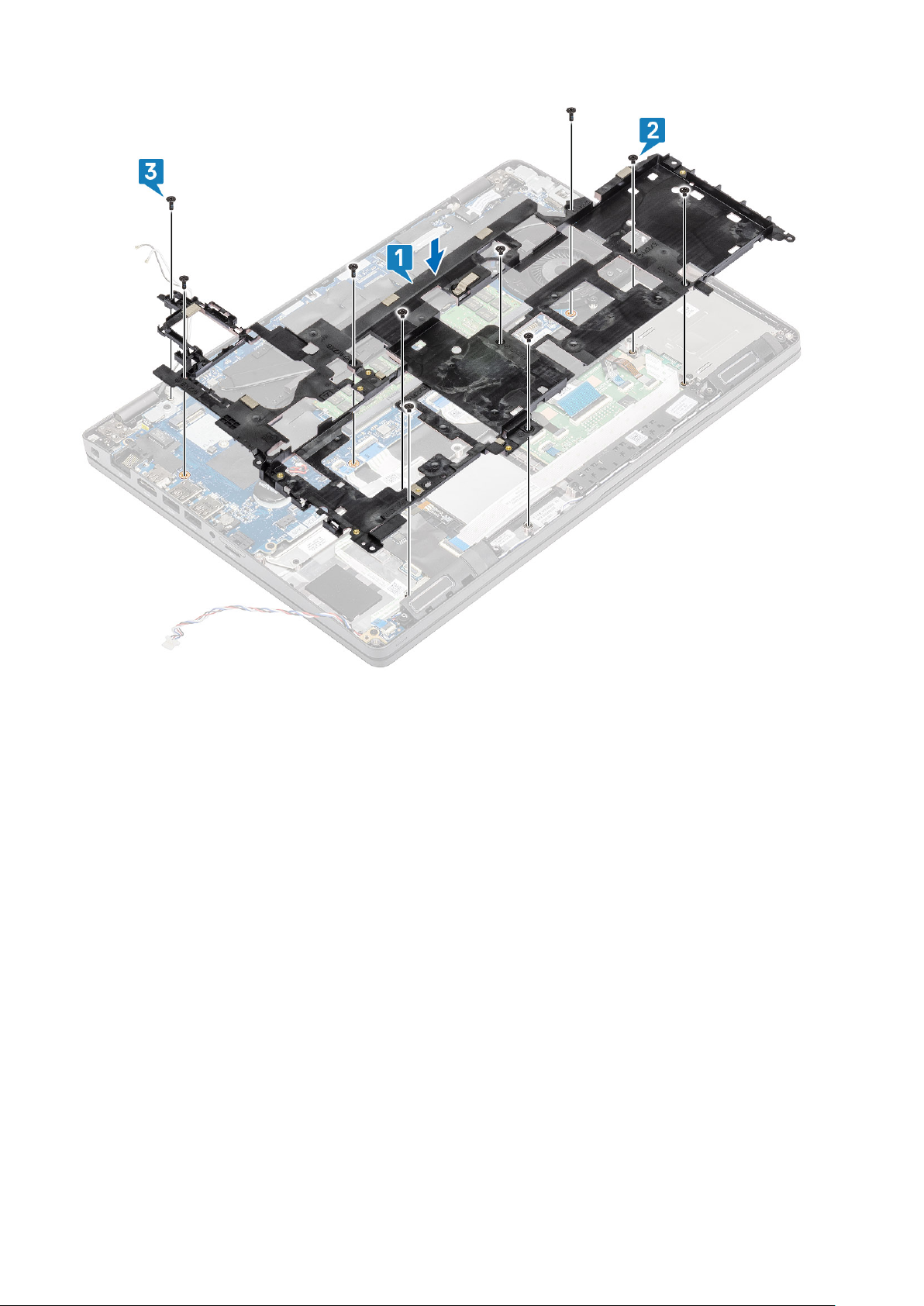

1. Justera och sätt in handledsstödets fäste i datorn [1].
2. Byt ut de fyra (M2x5) skruvarna och sex (M2x3) för att fästa handtaget på handtaget på datorn [2,3].
38
Isärtagning och ihopsättning
Page 39
3. Dra om de trådlösa antennerna och högtalarkabeln genom routerklämmorna [1,2].
4. Återanslut högtalarkabeln till moderkortet [3].
Isärtagning och ihopsättning
39
Page 40
Nästa Steg
1. Installera ssd-fästet.
2. Installera ssd.
3. Installera batteriet.
4. Installera kåpan.
5. Installera microSD-kortet.
6. Följ proceduren i när du har arbetat inuti datorn.
Högtalare
Ta bort högtalarna
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
3. Ta bort kåpan.
4. Ta bort batteriet.
5. Ta bort ssd.
6. Ta bort ssd fästet.
7. Ta bort handledsstöd fästet.
Steg
1. Ta bort den enda (M2x2.5) skruven som håller fast LED-kortet på datorn [1].
2. Lyft och vänd LED-kortet över för att komma åt högtalarkablarna [2].
40
Isärtagning och ihopsättning
Page 41
3. Dra ut högtalarkablarna från routerklämmorna på datorns chassi.
Isärtagning och ihopsättning
41
Page 42
4. Lyft högtalaren upp ur datorn.
Installera högtalarna
Steg

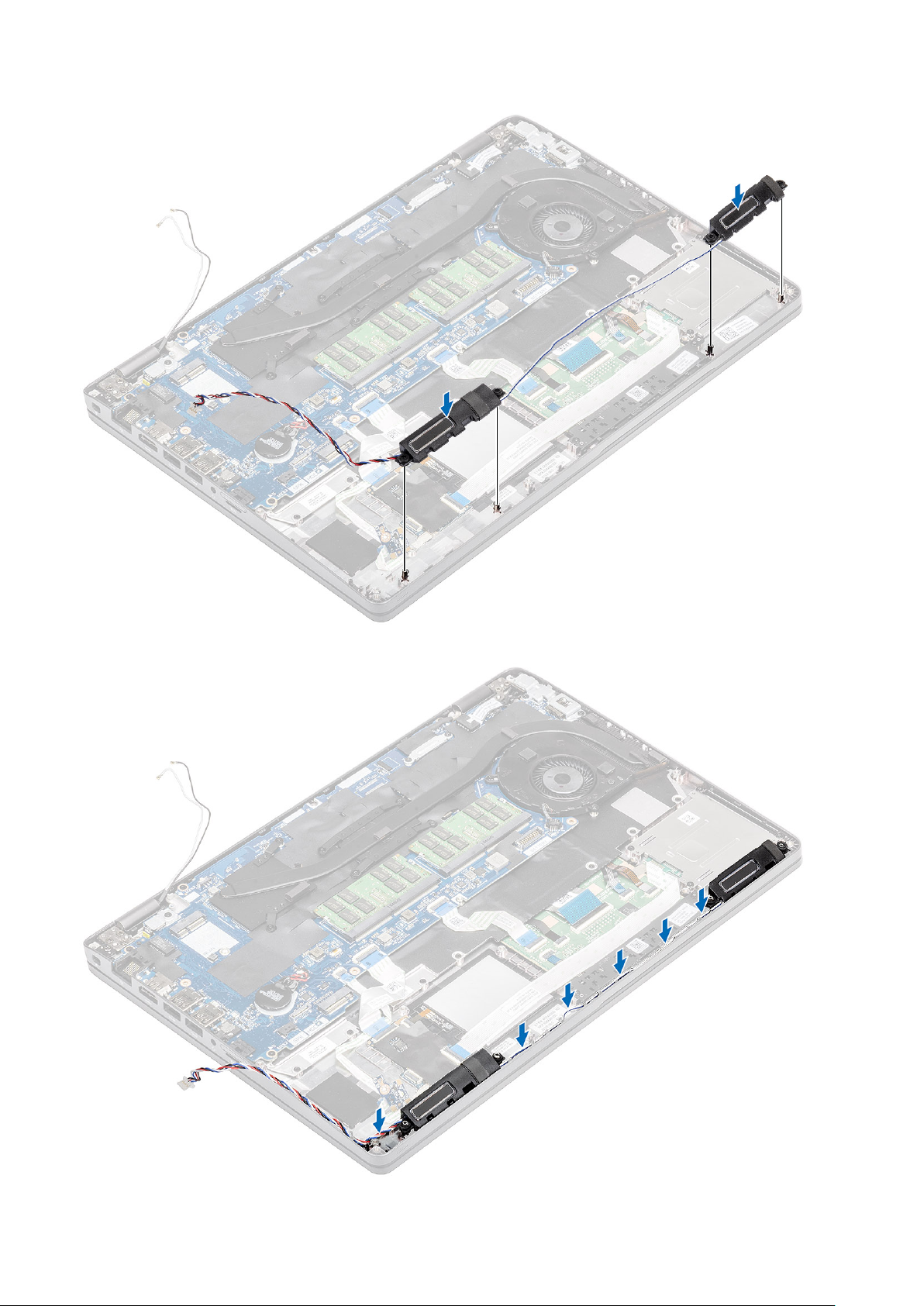

1. Justera och placera hålen på högtalarmodulen med stiften på datorns chassi.
42
Isärtagning och ihopsättning
Page 43

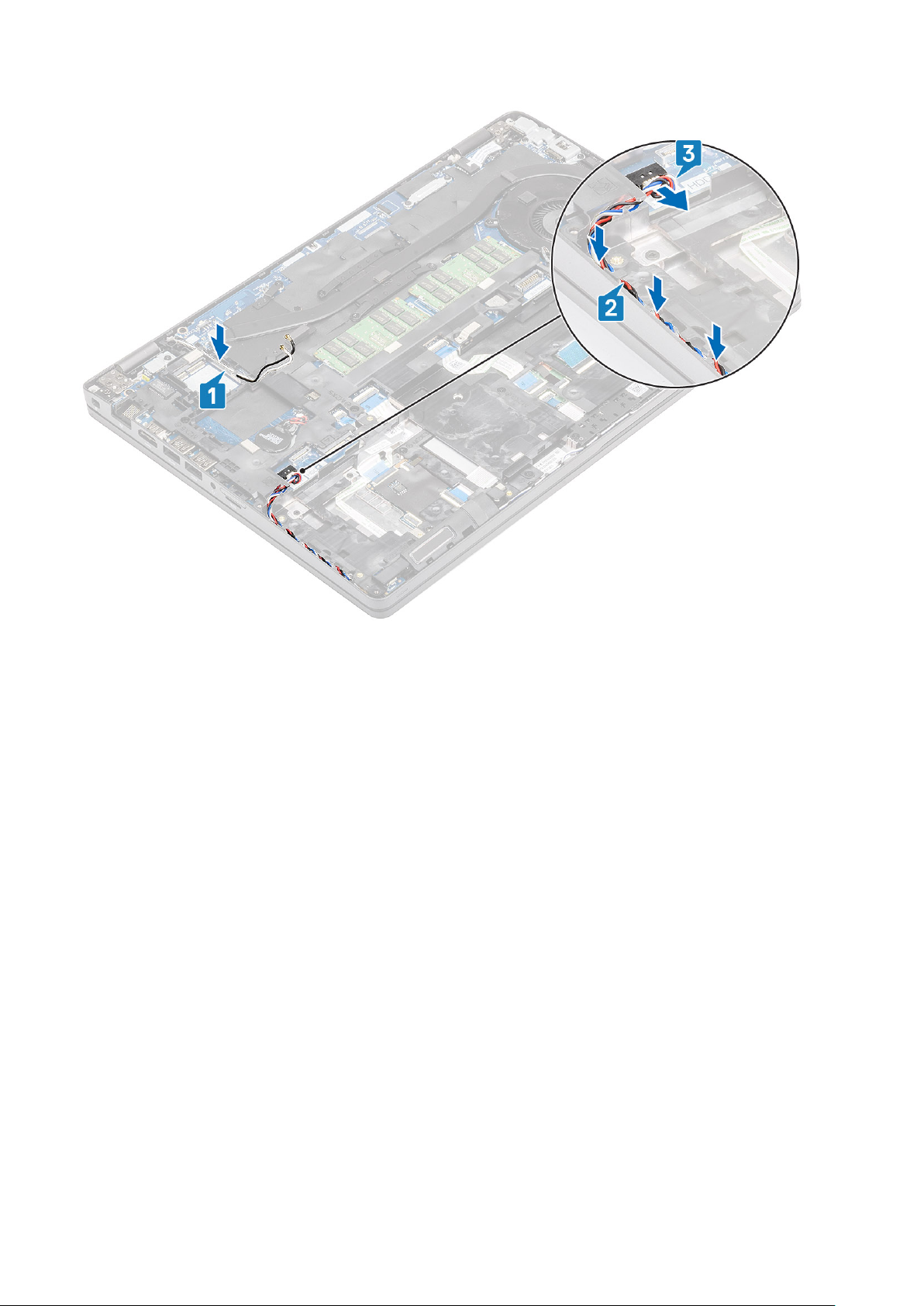

2. Dra om högtalarkablarna genom routerklämmorna på datorns chassi
Isärtagning och ihopsättning
43
Page 44
3. Sätt tillbaka LED-kortet [1].
4. Byt ut den enda (M2x2.5) för att fästa LED-kortet på datorn [2].
Nästa Steg
1. Installera handledsstöd fästet.
2. Installera ssd-fästet.
3. Installera ssd.
4. Installera batteriet.
5. Installera kåpan.
6. Installera microSD-kortet.
7. Följ proceduren i när du har arbetat inuti datorn.
Kylfläns
Ta bort kylflänsen
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
3. Ta bort kåpan.
4. Ta bort batteriet.
Steg
1. Koppla bort kylflänsfläktkabeln från kontakten på moderkortet [1].
44
Isärtagning och ihopsättning
Page 45
2. Ta bort de sju (M2x3) skruvarna och de två (M2x5) skruvarna enligt den numeriska utmatningen på kylflänsen [1].
3. Lyft ut kylflänsen ur datorn[2].
Isärtagning och ihopsättning
45
Page 46
Installera kylflänsen
Steg
1. Rikta in och placera kylflänsen över skruvhålen på datorn [1].
2. Byt ut de sju (M2x3) och (M2x5) skruvarna enligt utmatningen på kylflänsen [2].
46
Isärtagning och ihopsättning
Page 47
3. Återanslut kylflänsfläktkabeln till kontakten på moderkortet.
Isärtagning och ihopsättning
47
Page 48
Nästa Steg
1. Installera batteriet.
2. Installera kåpan.
3. Installera microSD-kortet.
4. Följ proceduren i när du har arbetat inuti datorn.
Systemfläkt
Ta bort systemfläkten
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
3. Ta bort kåpan.
4. Ta bort batteriet.
Steg

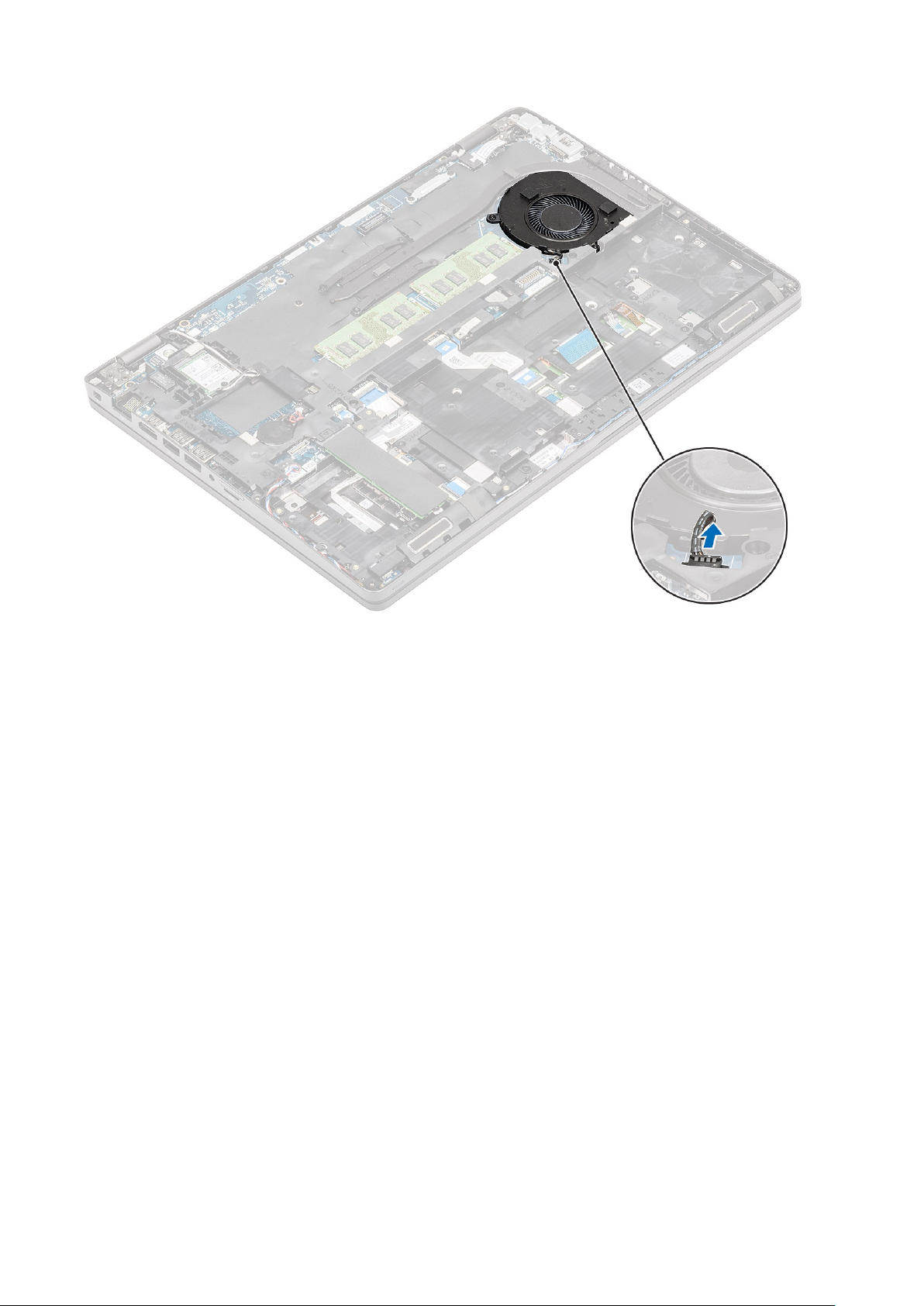

1. Koppla bort systemfläktkabeln från kontakten på moderkortet.
48
Isärtagning och ihopsättning
Page 49
2. Ta bort de två (M2x5) skruvarna som håller fast systemfläkten i handledsstödet [1].
3. Lyft bort systemfläkten från datorn [2].
Isärtagning och ihopsättning
49
Page 50
Installera systemfläkten
Steg
1. Placera och justera skruvhålen på systemfläkten med skruvhålen på handledsstödet [1].
2. Sätt tillbaka de två (M2x5) skruvarna för att hålla fast systemfläkten i handledsstödet [2].
50
Isärtagning och ihopsättning
Page 51
3. Anslut systemfläktens kabel till kontakten på moderkortet.
Isärtagning och ihopsättning
51
Page 52
Nästa Steg
1. Sätt tillbaka batteriet.
2. Sätt tillbaka kåpan.
3. Sätt tillbaka microSD-kortet.
4. Följ proceduren i när du har arbetat inuti datorn.
Nätadapterport
Ta bort DC-in porten
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
3. Ta bort kåpan.
4. Ta bort batteriet.
Steg

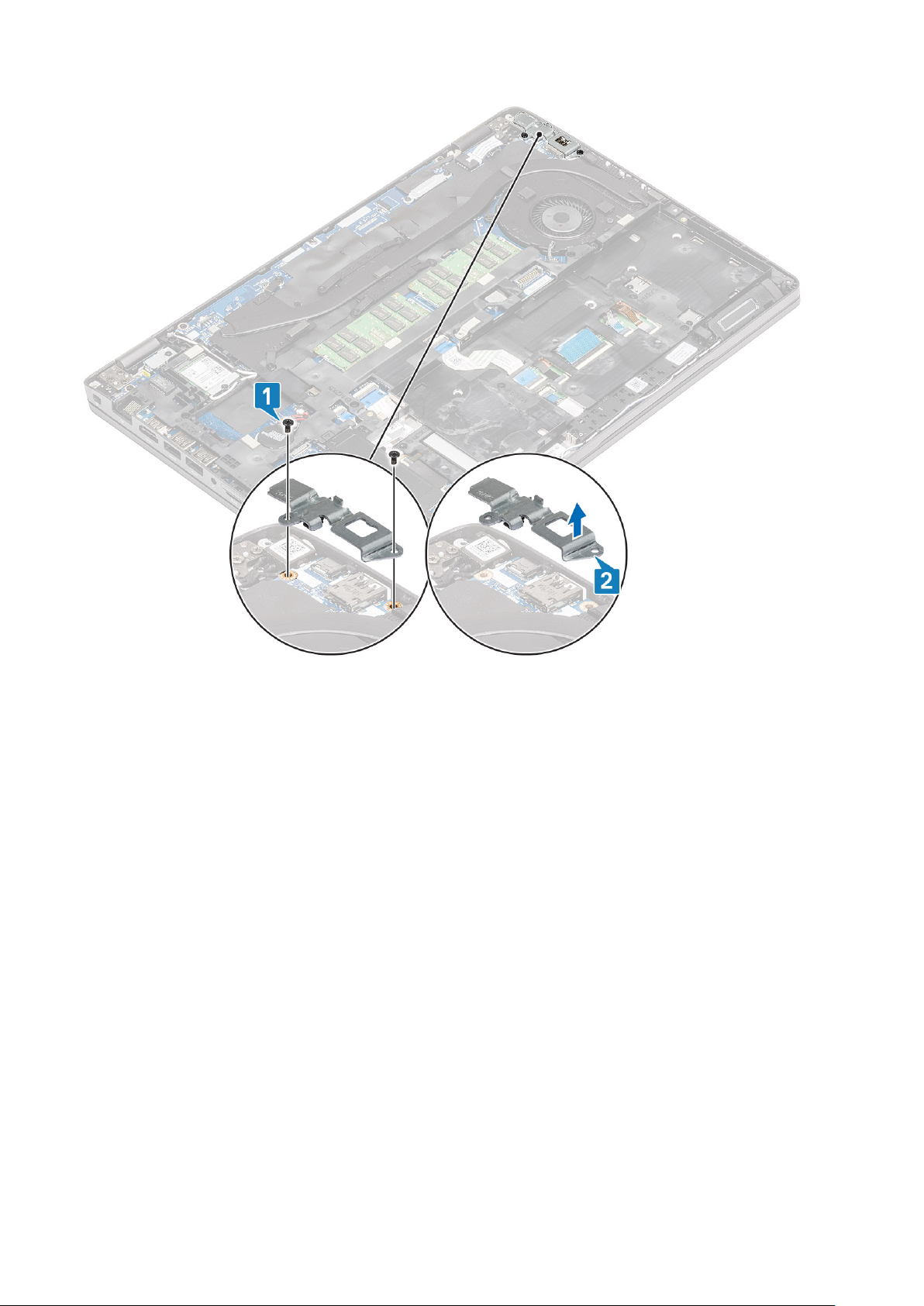

1. Ta bort de två skruvarna (M2x5) som håller fast typ-C fästet [1]
2. Lyft typ-C fästet bort från datorn [2].
52
Isärtagning och ihopsättning
Page 53

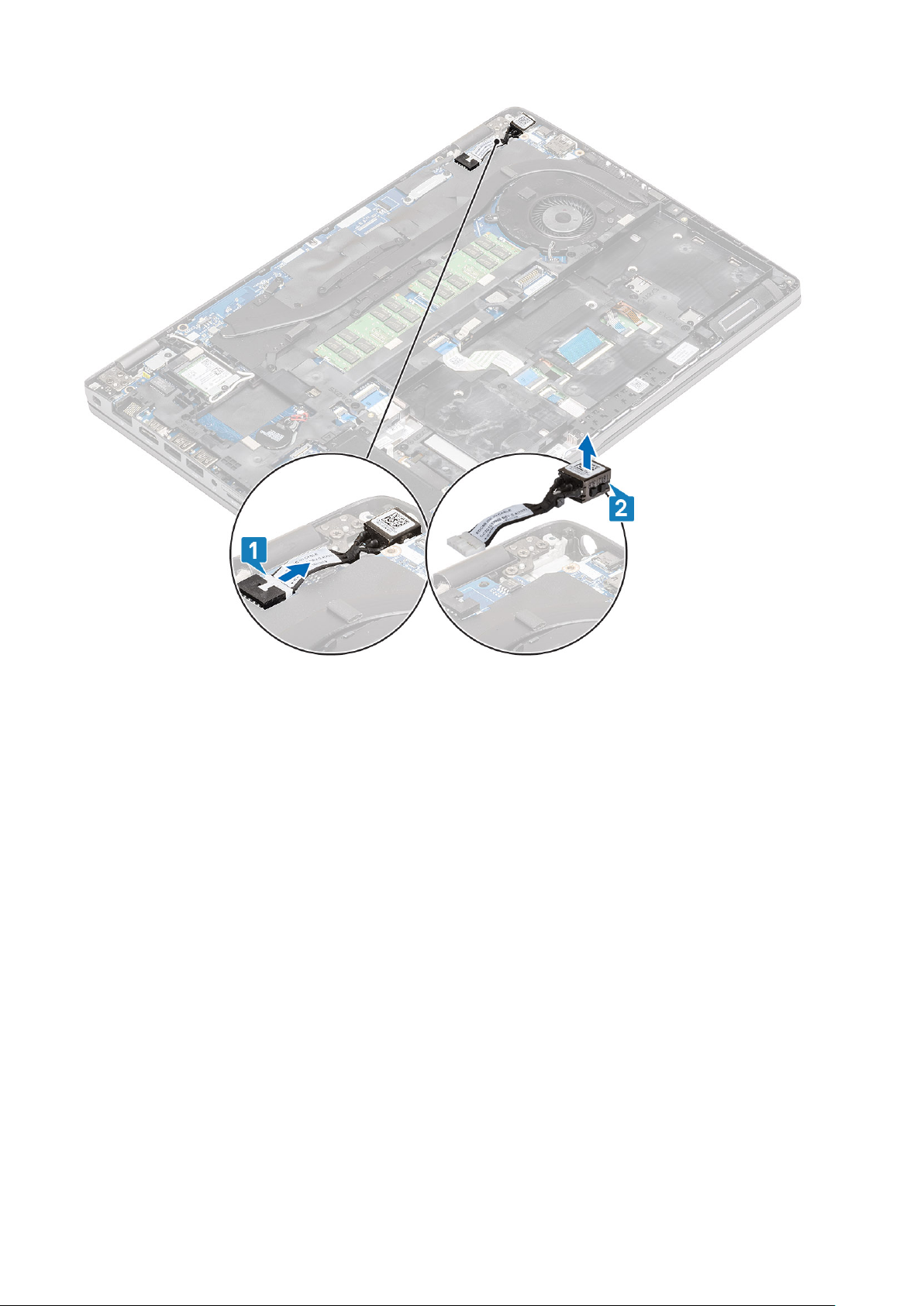

3. Koppla bort DC-in-porten från kontakten på moderkortet och ta bort den från datorn [1,2].
Isärtagning och ihopsättning
53
Page 54
Installera DC-in porten
Steg
1. Sätt in DC-in porten i datorn [1].
2. Anslut DC-in portkabeln till kontakten på moderkortet [2].
54
Isärtagning och ihopsättning
Page 55
3. Placera typ C-konsolen ovanpå DC-in porten [1].
4. Byt ut de två (M2x5) skruvarna för att säkra typ-C på datorn [2].
Isärtagning och ihopsättning
55
Page 56
Nästa Steg
1. Installera batteriet.
2. Installera kåpan.
3. Installera microSD-kortet.
4. Följ proceduren i när du har arbetat inuti datorn.
LED-kort
Ta bort LED-kortet
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
3. Ta bort kåpan.
4. Ta bort batteriet.
5. Ta bort ssd
6. Ta bort ssd fästet.
7. Ta bort handledsstöd fästet.
Steg

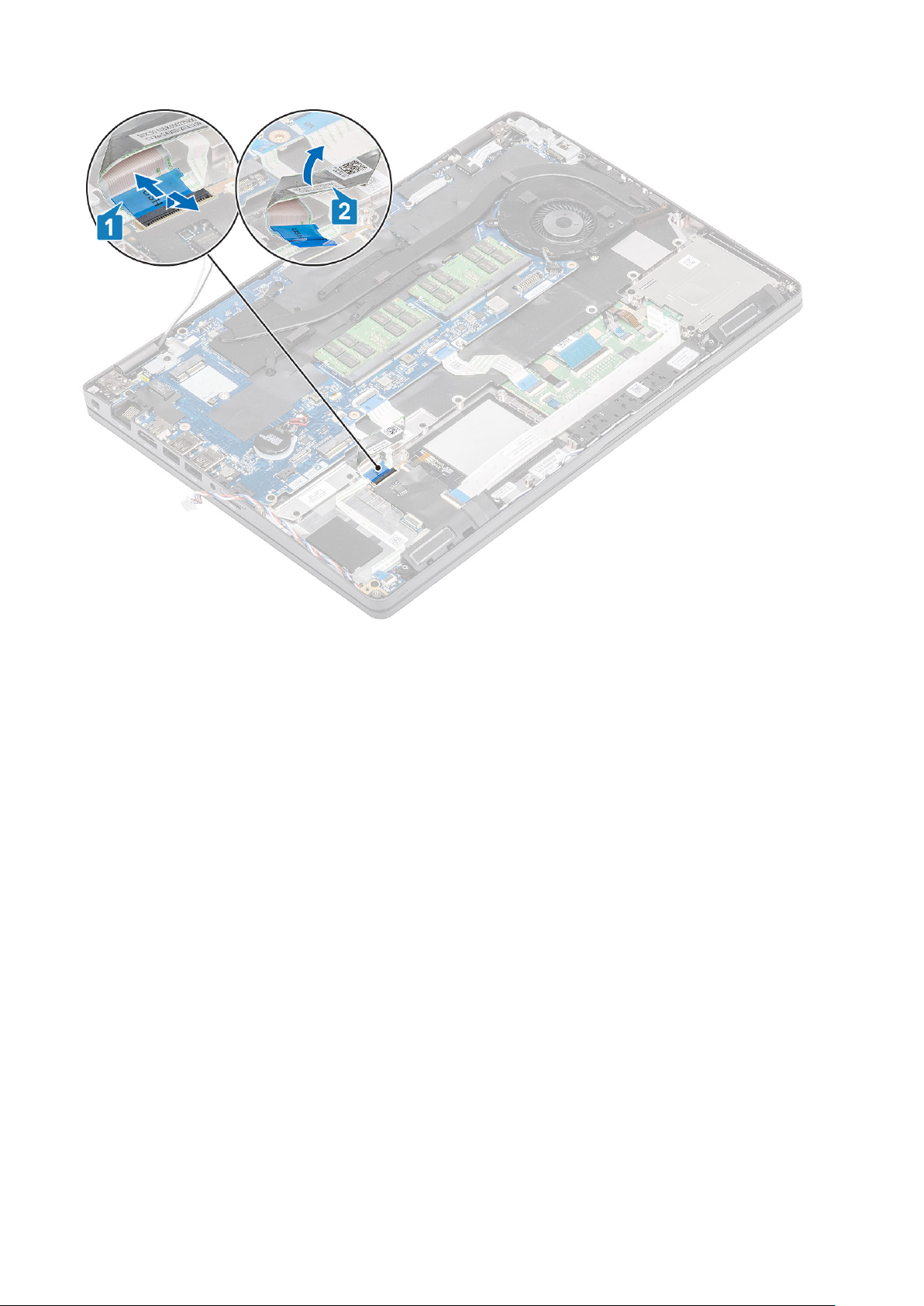

1. Lås upp och koppla ur USB-kabeln från handleds stödet [1,2].
56
Isärtagning och ihopsättning
Page 57

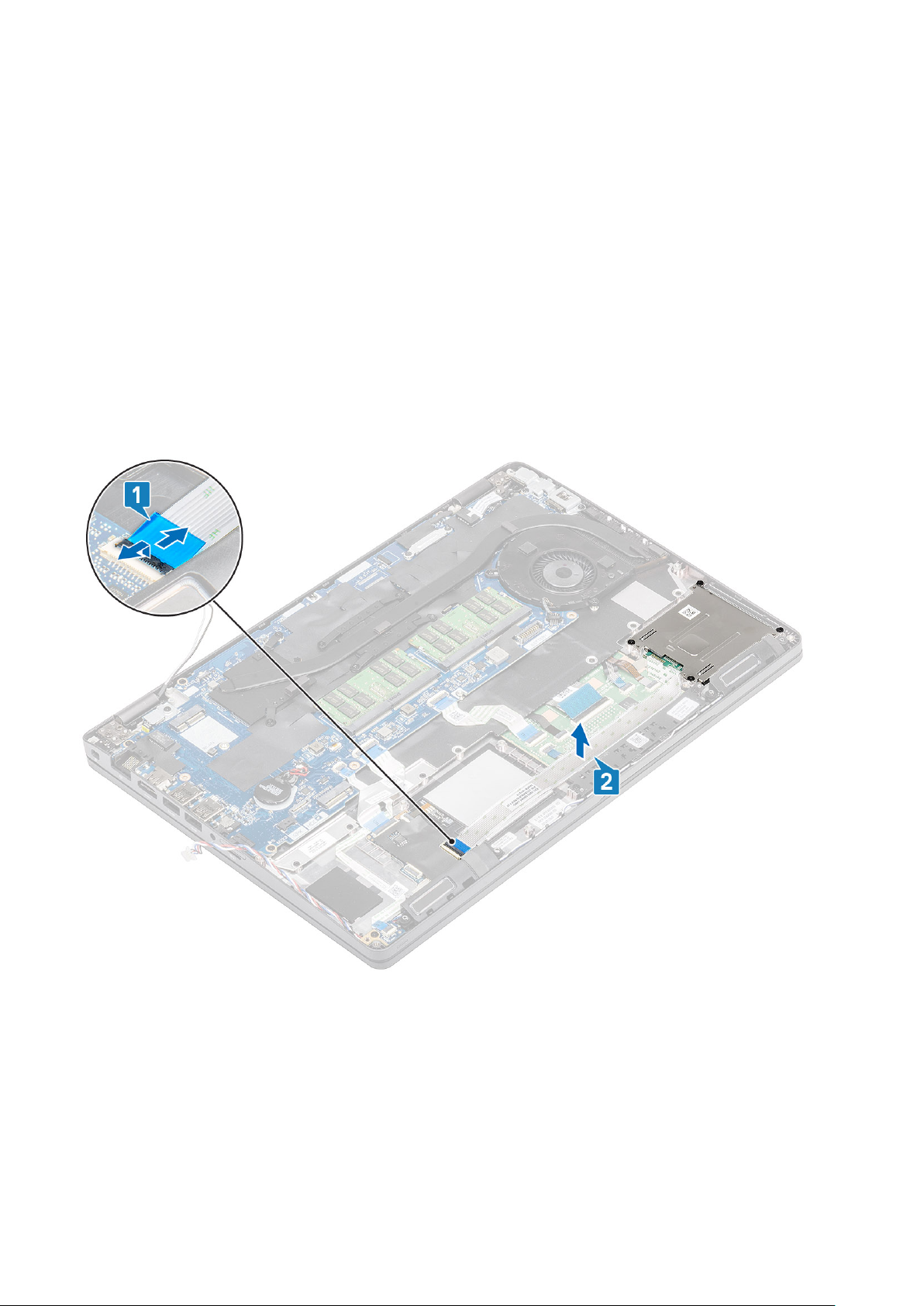

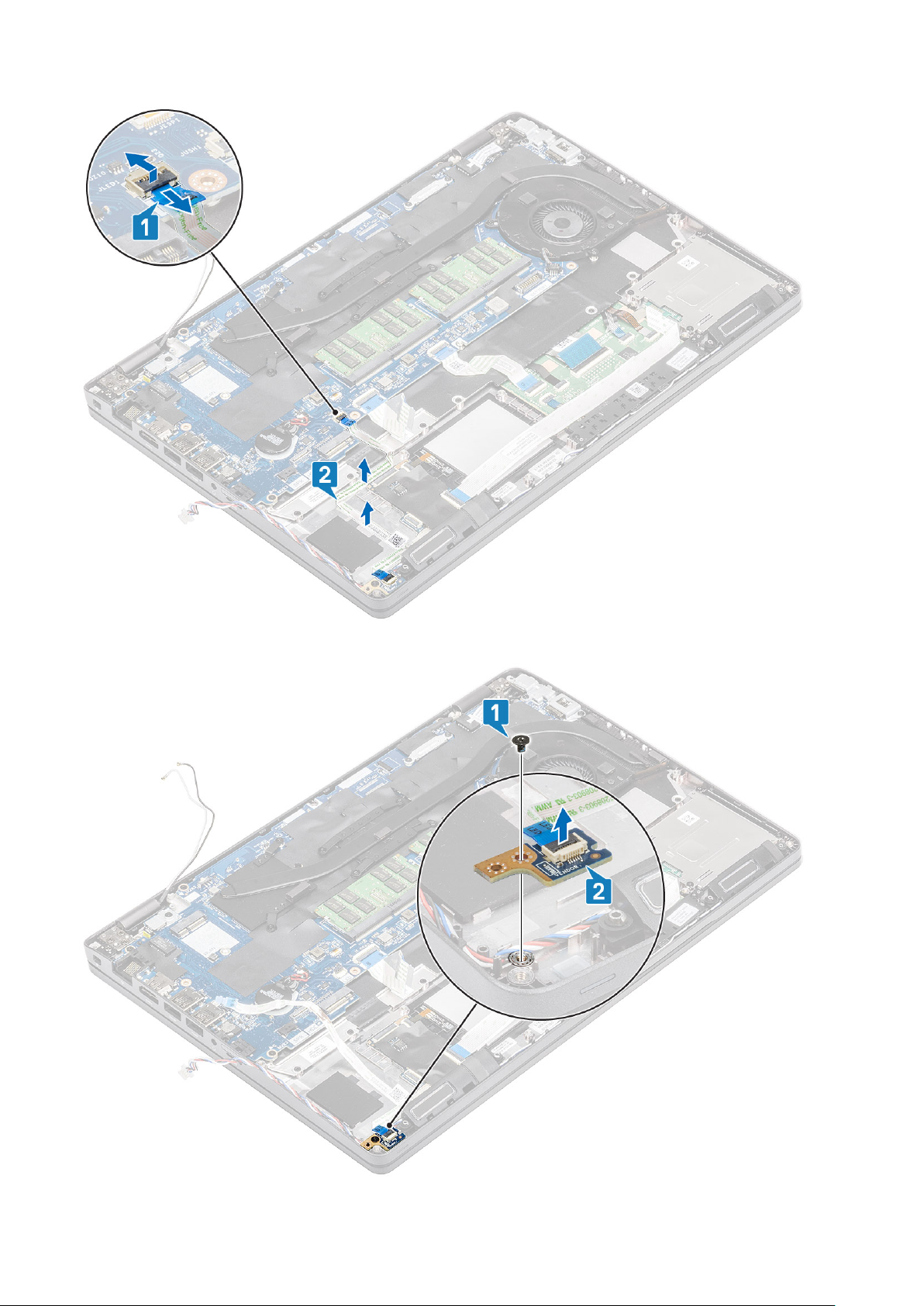

2. Lås upp och koppla ur LED-kortkabeln från moderkortet [1].
3. Lossa LED-kortkabeln från datorns chassi [2].
Isärtagning och ihopsättning
57
Page 58
4. Ta bort den enda (M2x2.5) skruven och lyft upp LED-kortet ur datorn [1,2].
58
Isärtagning och ihopsättning
Page 59
Installera LED-kortet
Steg

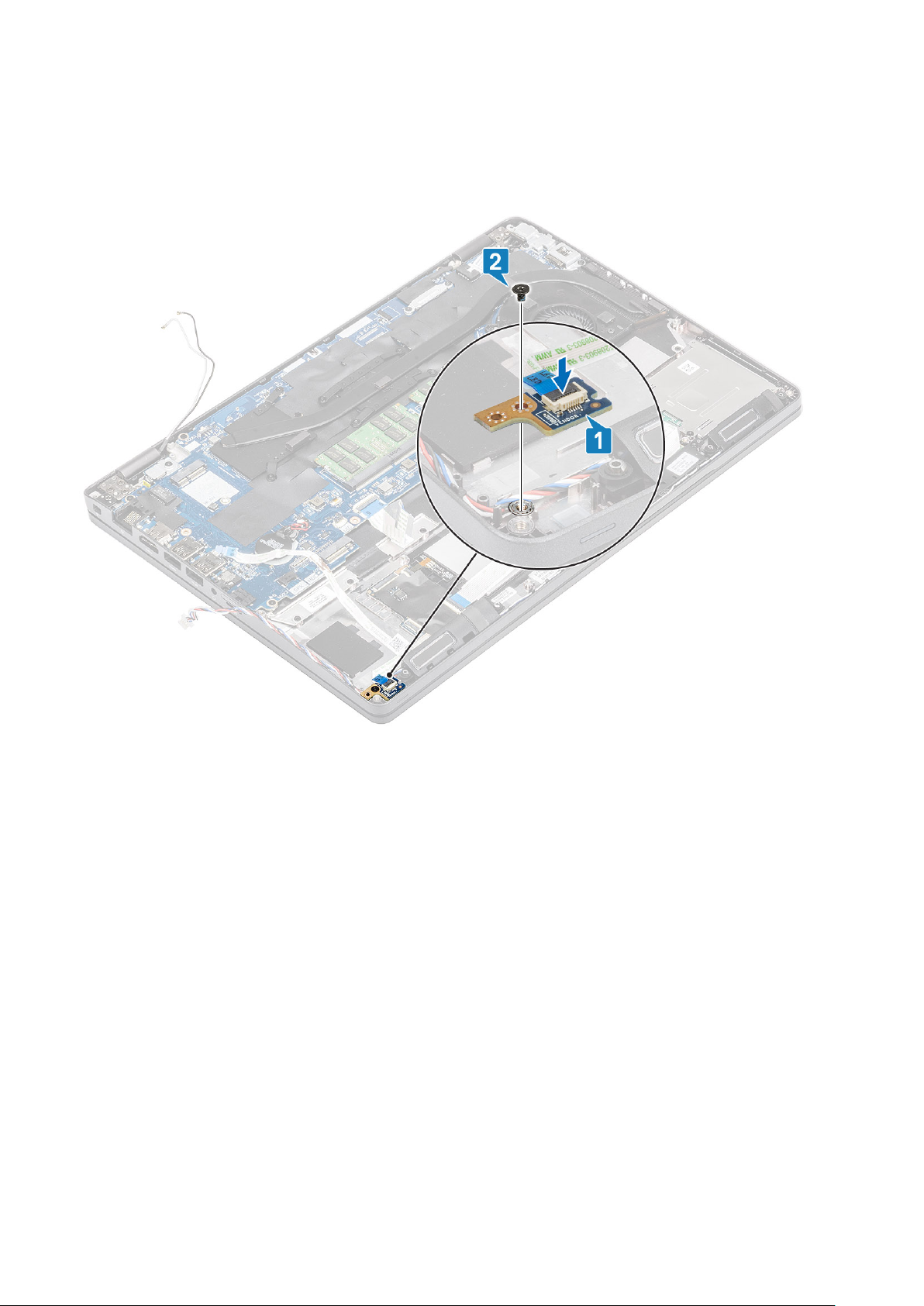

1. Sätt tillbaka LED-kortet på plats och säkra det med den enda (M2x2.5) skruven till datorn [1,2].

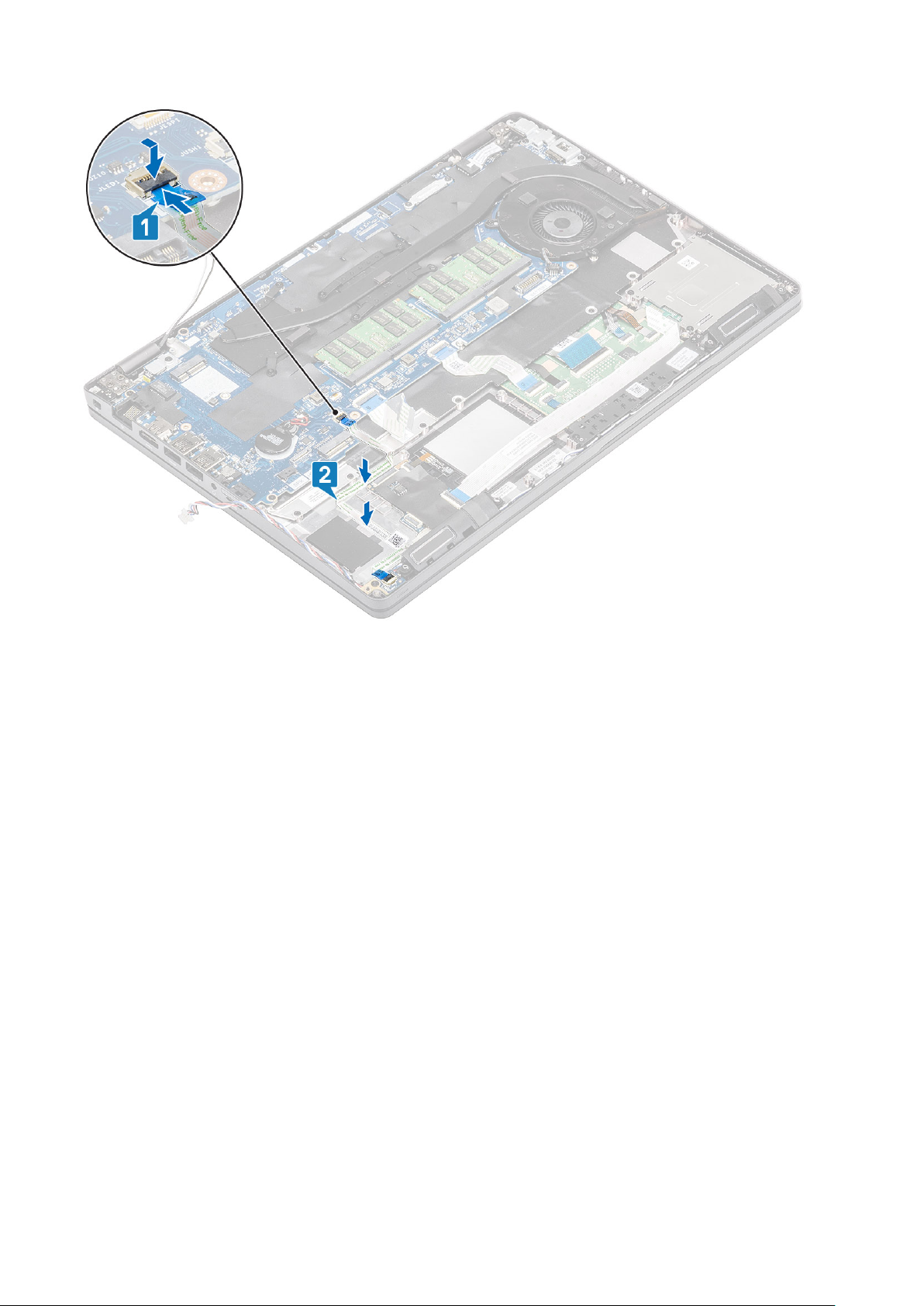

2. Anslut LED-kortkabeln till moderkortet och dra om det på datorns chassi [1,2]
Isärtagning och ihopsättning
59
Page 60
3. Vik försiktigt vikten USH-kabeln som visas [1].
4. Återanslut USH-kabeln till handleds stödet och säkra låset [2].
60
Isärtagning och ihopsättning
Page 61
Nästa Steg
1. Installera handledsstöd fästet.
2. Installera ssd-fästet.
3. Installera ssd.
4. Installera batteriet.
5. Installera kåpan.
6. Installera microSD-kortet.
7. Följ proceduren i när du har arbetat inuti datorn.
Pekskiva
Ta bort styrplattans knapp
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD kort.
3. Ta bort kåpan.
4. Ta bort batteriet.
5. Ta bort ssd.
6. Ta bort ssd fästet.
7. Ta bort handledsstöd fästet.
Steg

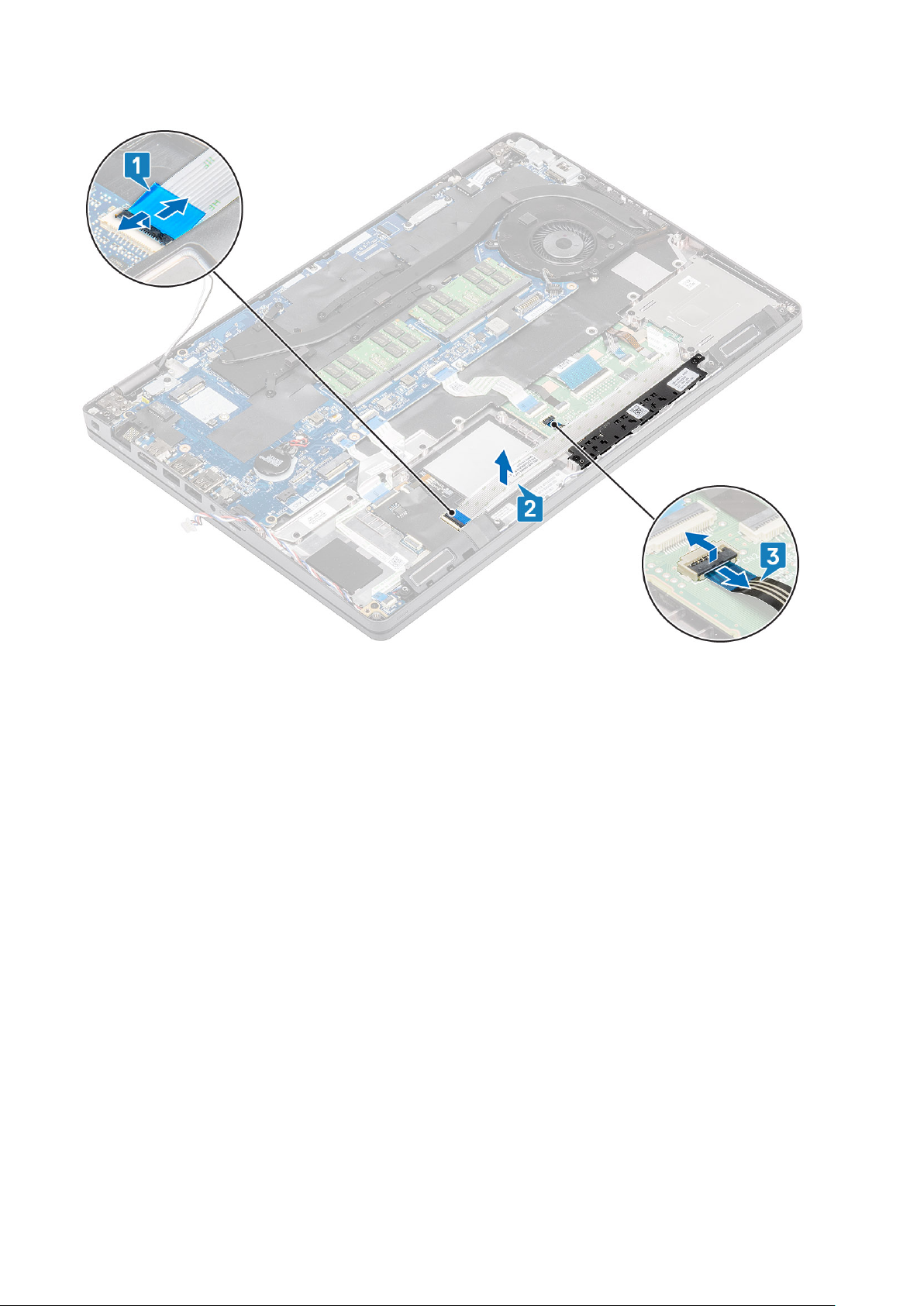

1. Koppla bort smartkortläsar-kabeln och dra ut kabeln [1,2].
Isärtagning och ihopsättning
61
Page 62
2. Koppla bort pekplattan från kontakten [3].

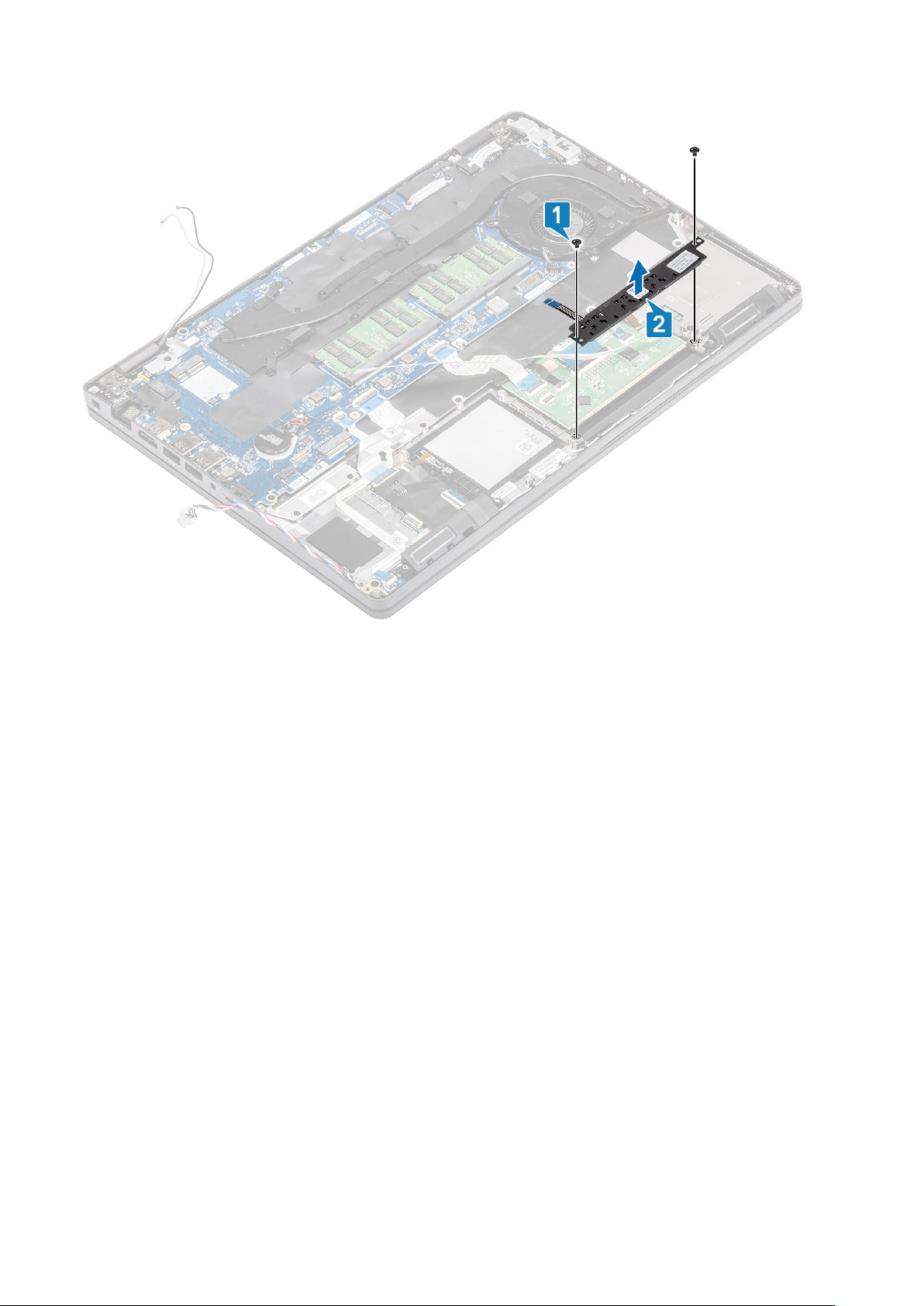

3. Ta bort de två (M2x3) skruvarna och ta bort pekplattan från datorn [1,2].
62
Isärtagning och ihopsättning
Page 63
Installera pekplattans tangentbord
Steg
1. Rikta in och placera pekplattan med datorns chassi [1].
2. Byt ut de två skruvarna (M2x3) som håller pekplattan på datorn [2].
Isärtagning och ihopsättning
63
Page 64

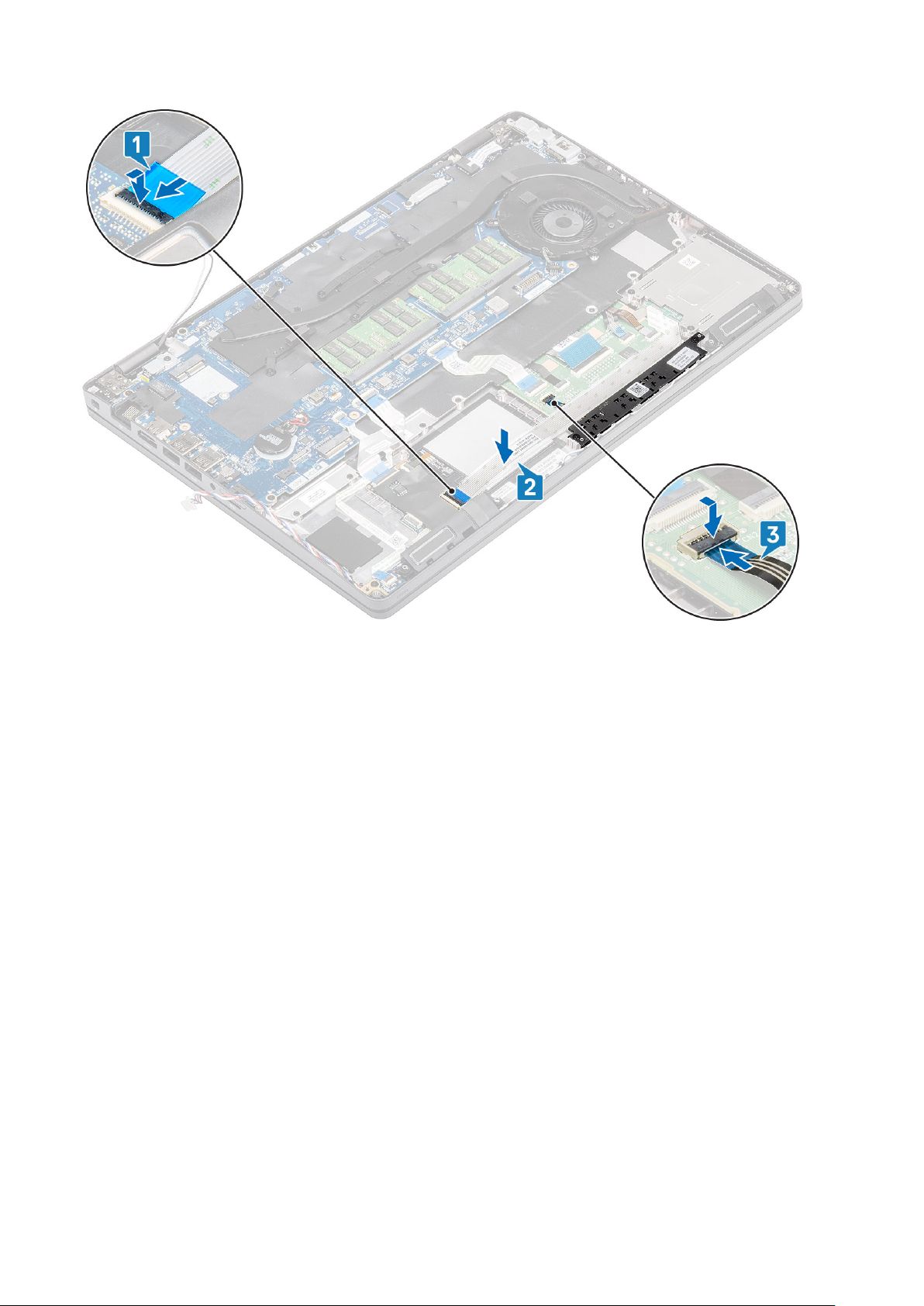

3. Återanslut kablarna för smartkortläsaren och tryck den ner till datorns chassi [1,2].
4. Återanslut pekplattans kabel till handleds stödet [3].
64
Isärtagning och ihopsättning
Page 65
Nästa Steg
1. Installera handledsstöd fästet.
2. Installera ssd-fästet.
3. Installera ssd.
4. Installera batteriet.
5. Installera kåpan.
6. Installera microSD-kortet.
7. Följ proceduren i när du har arbetat inuti datorn.
Moderkort
Ta bort moderkortet
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
3. Ta bort kåpan.
4. Ta bort batteriet.
5. Ta bort ssd.
6. Ta bort ssd fästet.
7. Ta bort handledsstöd fästet.
8. Ta bort LED-kortet.
9. Ta bort kylflänsen.
Isärtagning och ihopsättning
65
Page 66
Steg
1. Tryck på låset och lossa kortplatsfacket [1,2].
2. Lås upp och koppla ur LED-kortet, USH och pekplattan från kontakterna på moderkortet[3,4,5].
3. Ta bort den enda skruven som håller fast metallbeslaget på datorn [1] och lyfta bort det från datorn [2].
4. Koppla bort fingeravtrycksläsarkabeln från moderkortets kontakt [3].
66
Isärtagning och ihopsättning
Page 67

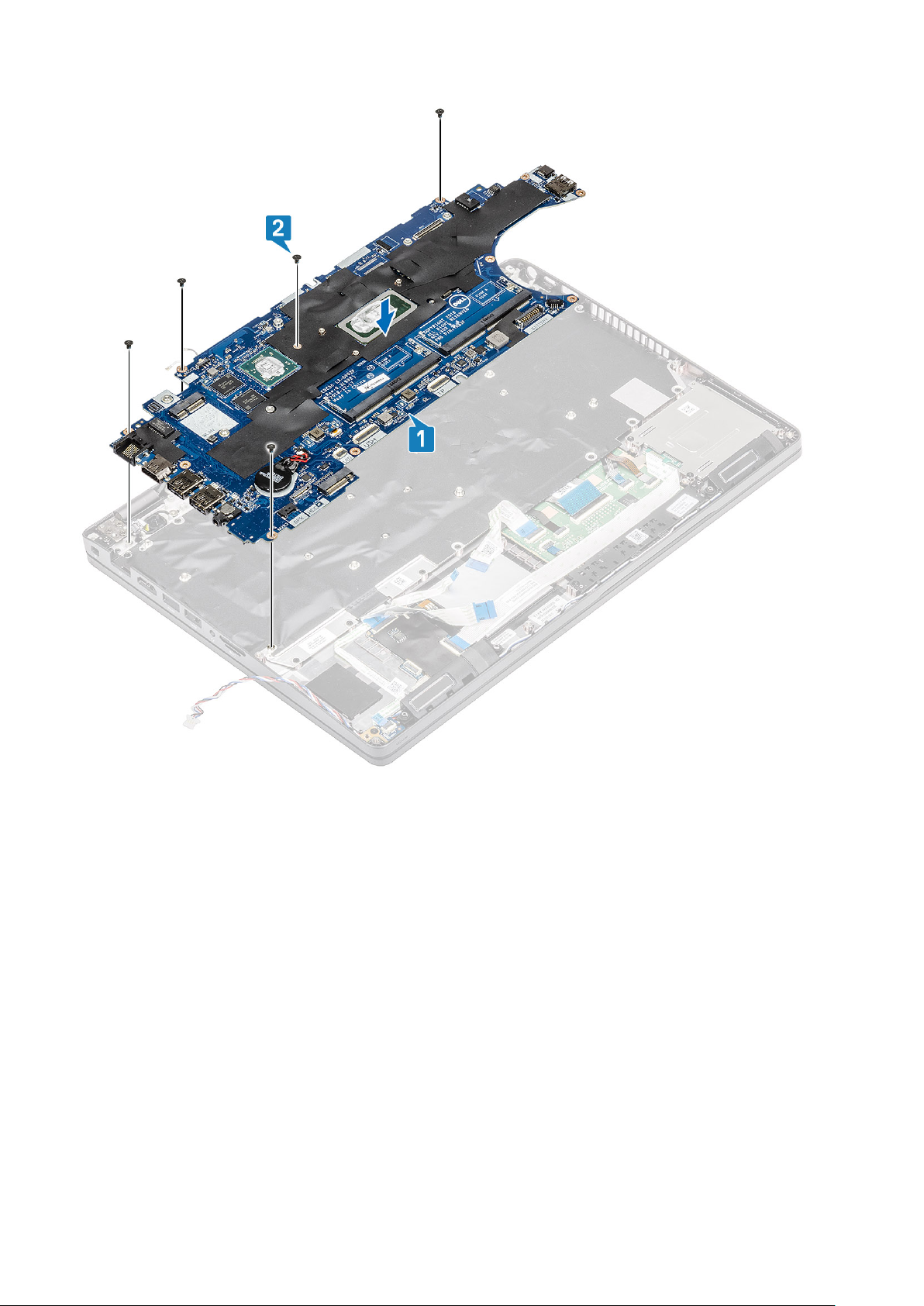

5. Ta bort de fem skruvarna (M2x3) för att fästa systemkortet på datorn [1].
6. Lyft ut moderkortet från datorn [2]
Isärtagning och ihopsättning
67
Page 68
Installera moderkortet
Steg
1. Justera och placera moderkortet på datorns chassi [1].
2. Sätt tillbaka de fem skruvarna (M2x3) för att fästa systemkortet på datorn [2].
68
Isärtagning och ihopsättning
Page 69

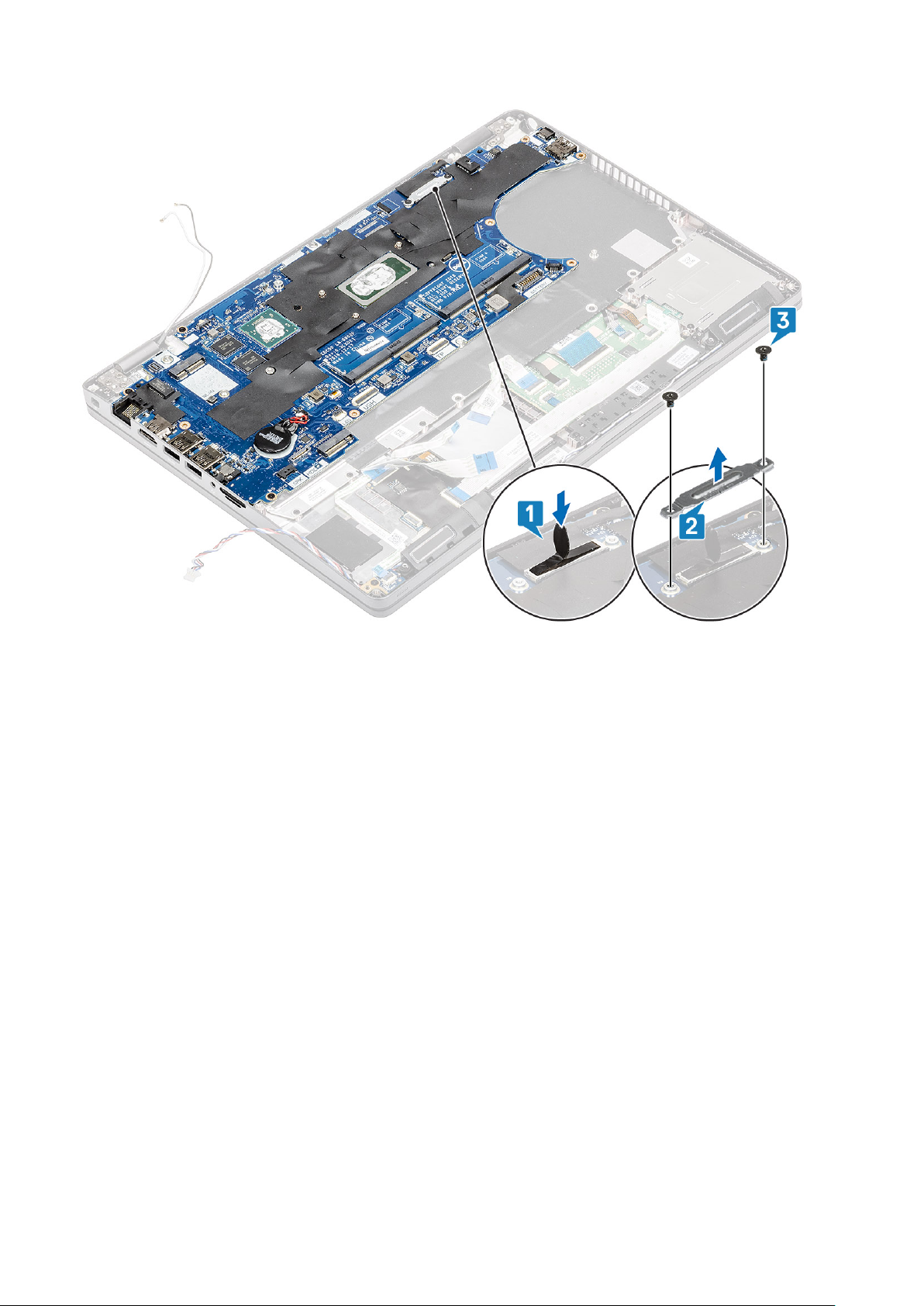

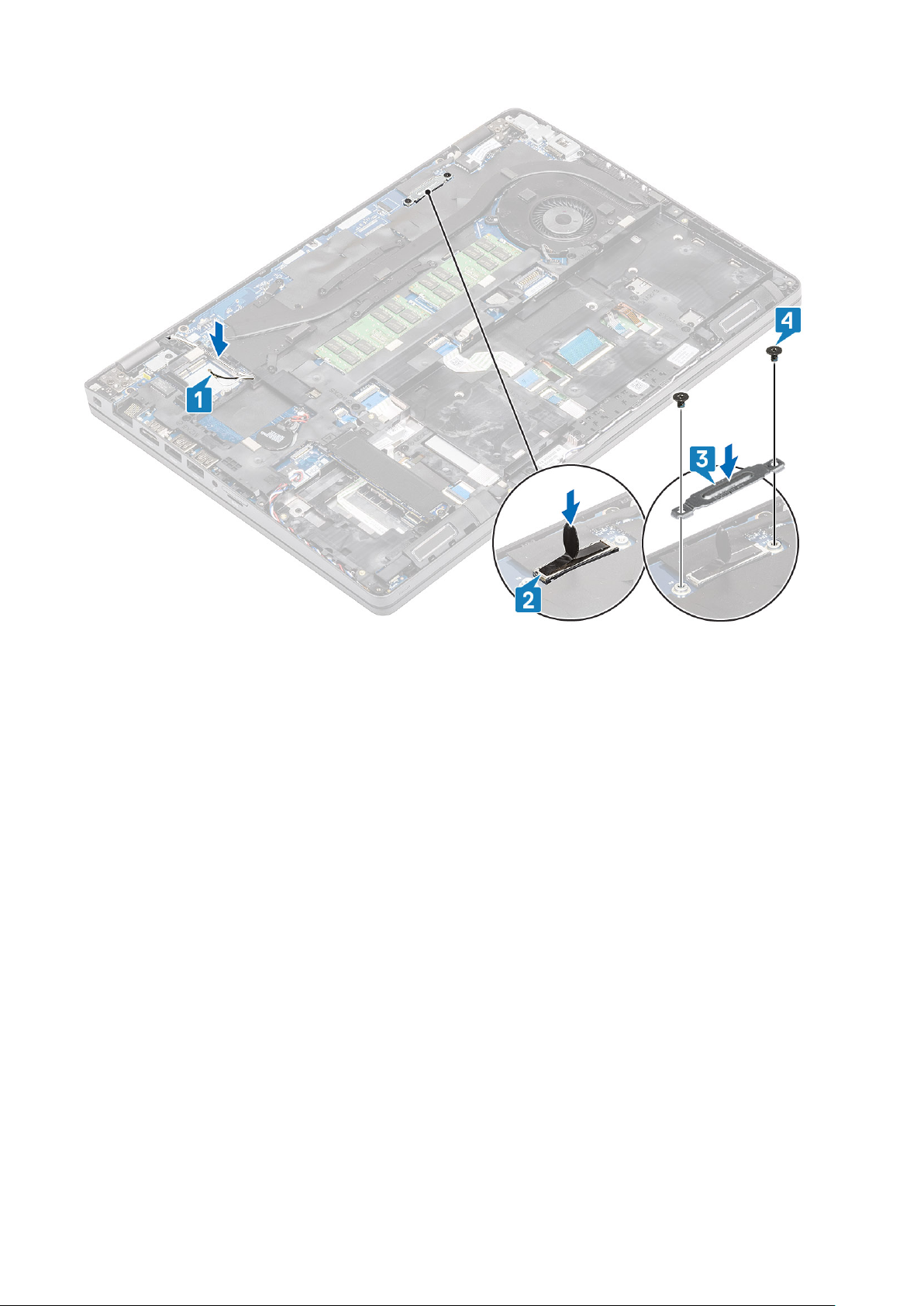

3. Återanslut bildskärmskabeln [1].
4. Placera bildskärmskabelns fäste och fäst den med de två skruvarna (M2x2.5) [2,3].
Isärtagning och ihopsättning
69
Page 70
5. Sätt tillbaka kortfacket [1].
6. Anslut LED-kortet, USH och pekplattan till kontakten på moderkortet igen [2,3,4].
70
Isärtagning och ihopsättning
Page 71
Nästa Steg
1. Installera kylflänsen.
2. Installera LED-kortet.
3. Installera handledsstöd fästet.
4. Installera ssd-fästet.
5. Installera ssd.
6. Installera batteriet.
7. Installera kåpan.
8. Installera microSD-kortet.
9. Följ proceduren i när du har arbetat inuti datorn.
Knappcellsbatteri
Ta bort knappcellsbatteriet
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
3. Ta bort kåpan.
4. Ta bort batteriet.
Isärtagning och ihopsättning
71
Page 72
Steg

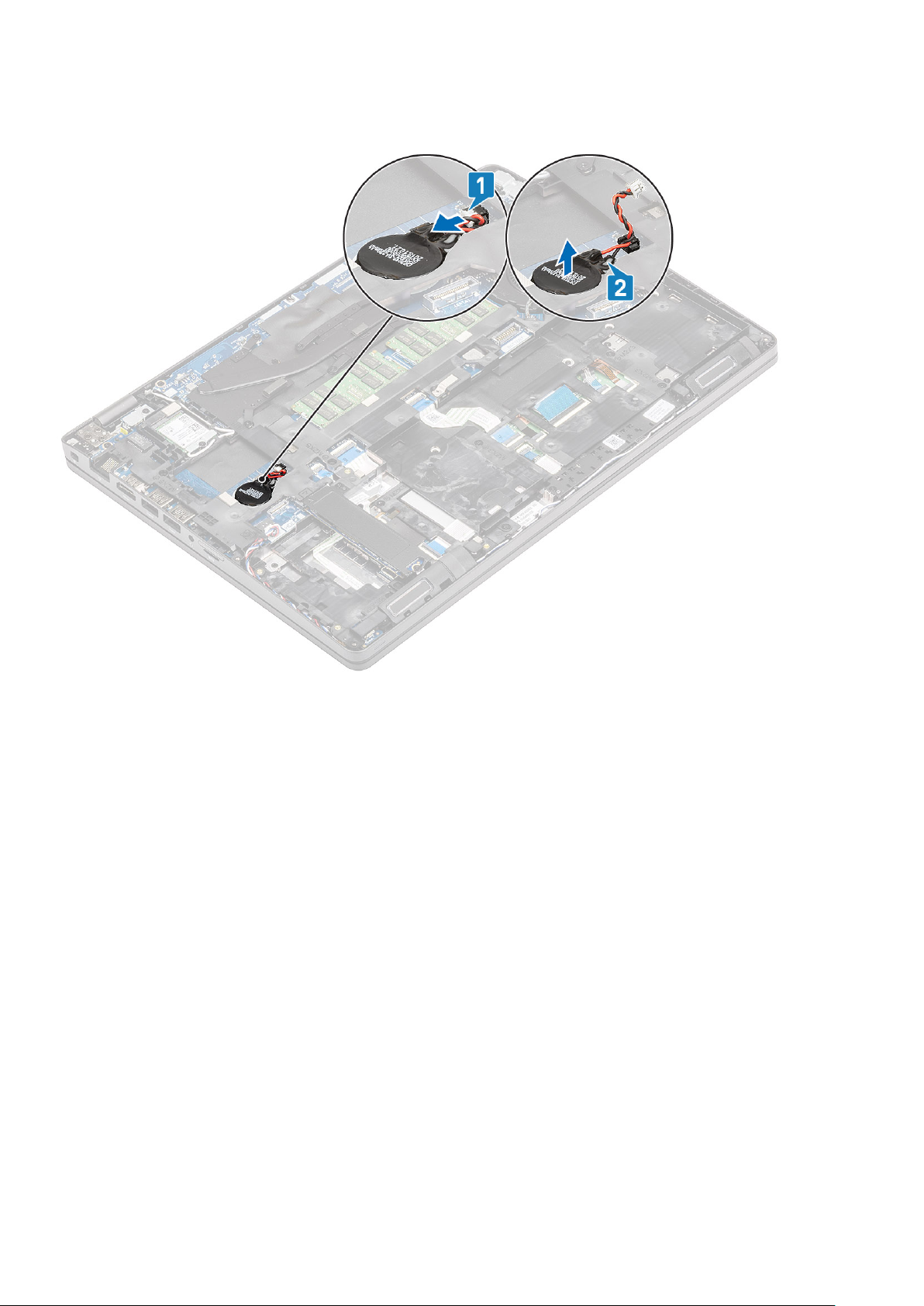

Koppla bort knappcellsbatterikabeln från kontakten på moderkortet [1] och lyft ut den från datorn [2].
Installera knappcellsbatteriet
Steg
Sätt tillbaka knappcellsbatteriet på datorn [1] och koppla tillbaka knappcellsbatteriet kabel till kontakten på moderkortet [2].
72
Isärtagning och ihopsättning
Page 73
Nästa Steg
1. Installera batteriet.
2. Installera kåpan.
3. Installera microSD-kortet.
4. Följ proceduren i när du har arbetat inuti datorn.
Bildskärmsenhet
Ta bort LCD-enheten
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
3. Ta bort kåpan.
4. Ta bort batteriet.
5. Ta bort WLAN-kortet.
Steg

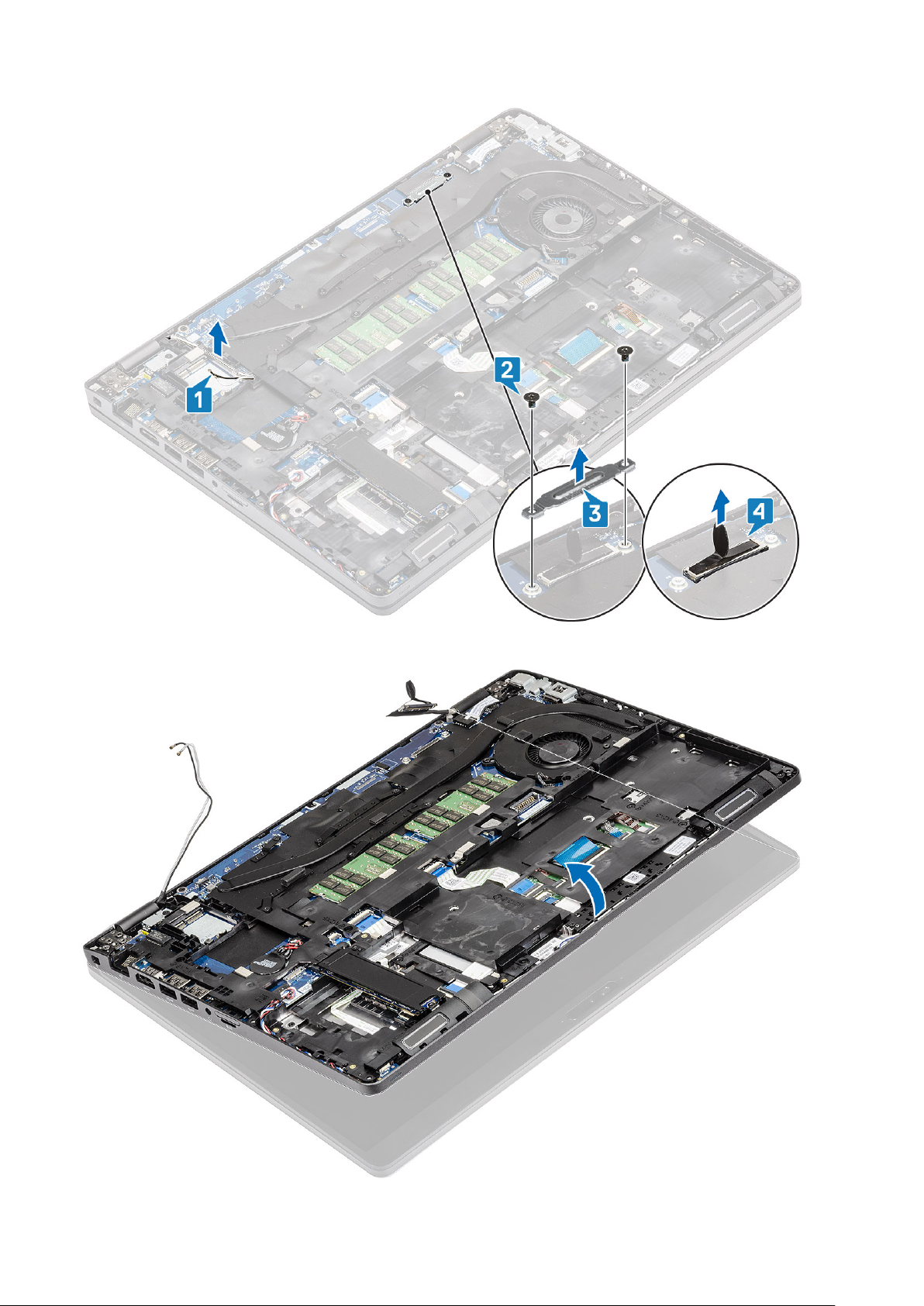

1. Dra om den trådlösa antennen [1].
2. Ta bort de två skruvarna (M2x3) som fäster bildskärmens kabelhållare på datorn [2].
Isärtagning och ihopsättning
73
Page 74
3. Öppna systemet till 180 grader och placera datorn på en plan yta, med bildskärmsgångjärnen uppåt.
74
Isärtagning och ihopsättning
Page 75

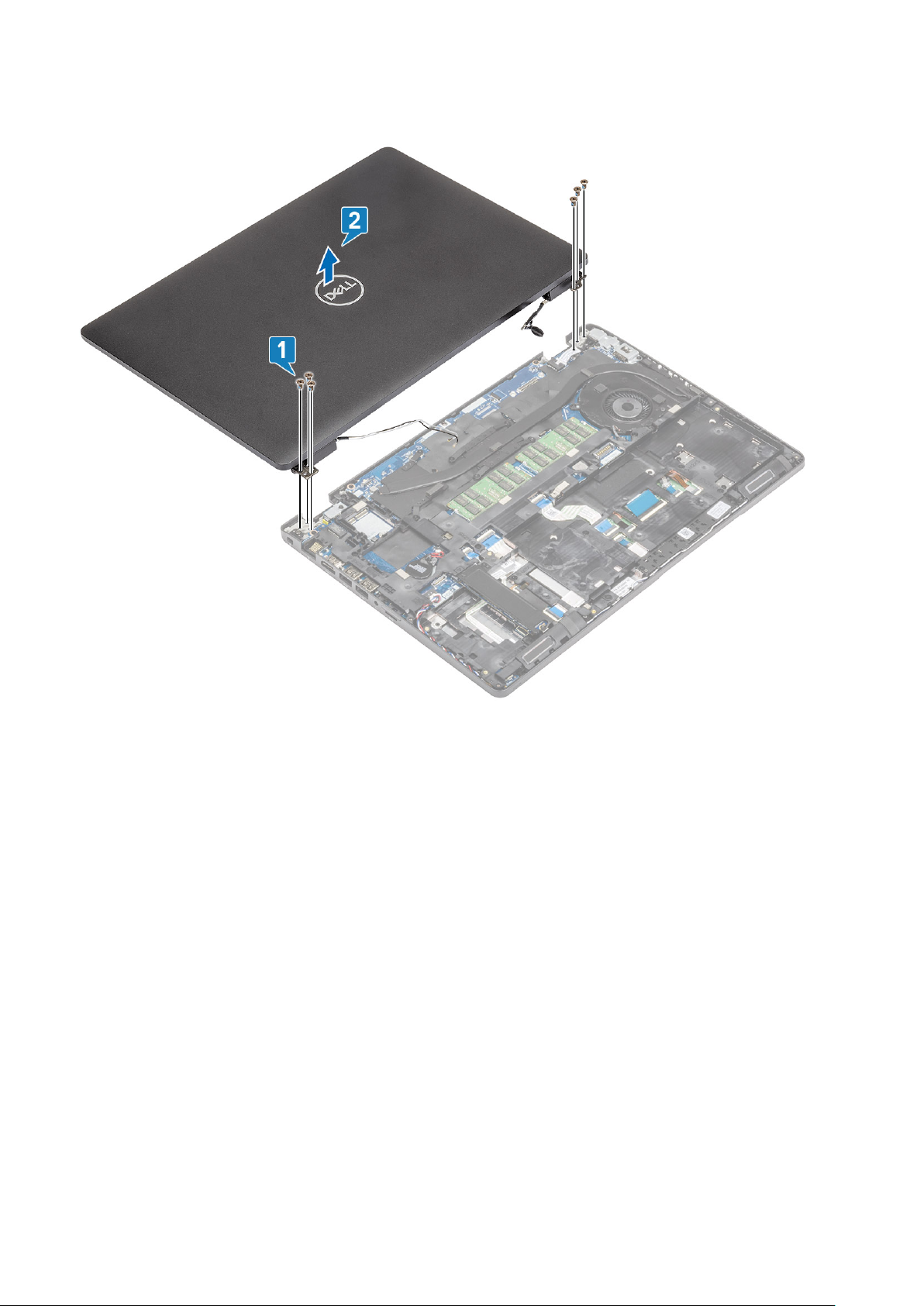

4. Ta bort de sex (M2.5x5.0) bildskärmsskruvarnas fäste som håller fast skärmenheten i systemet [1].

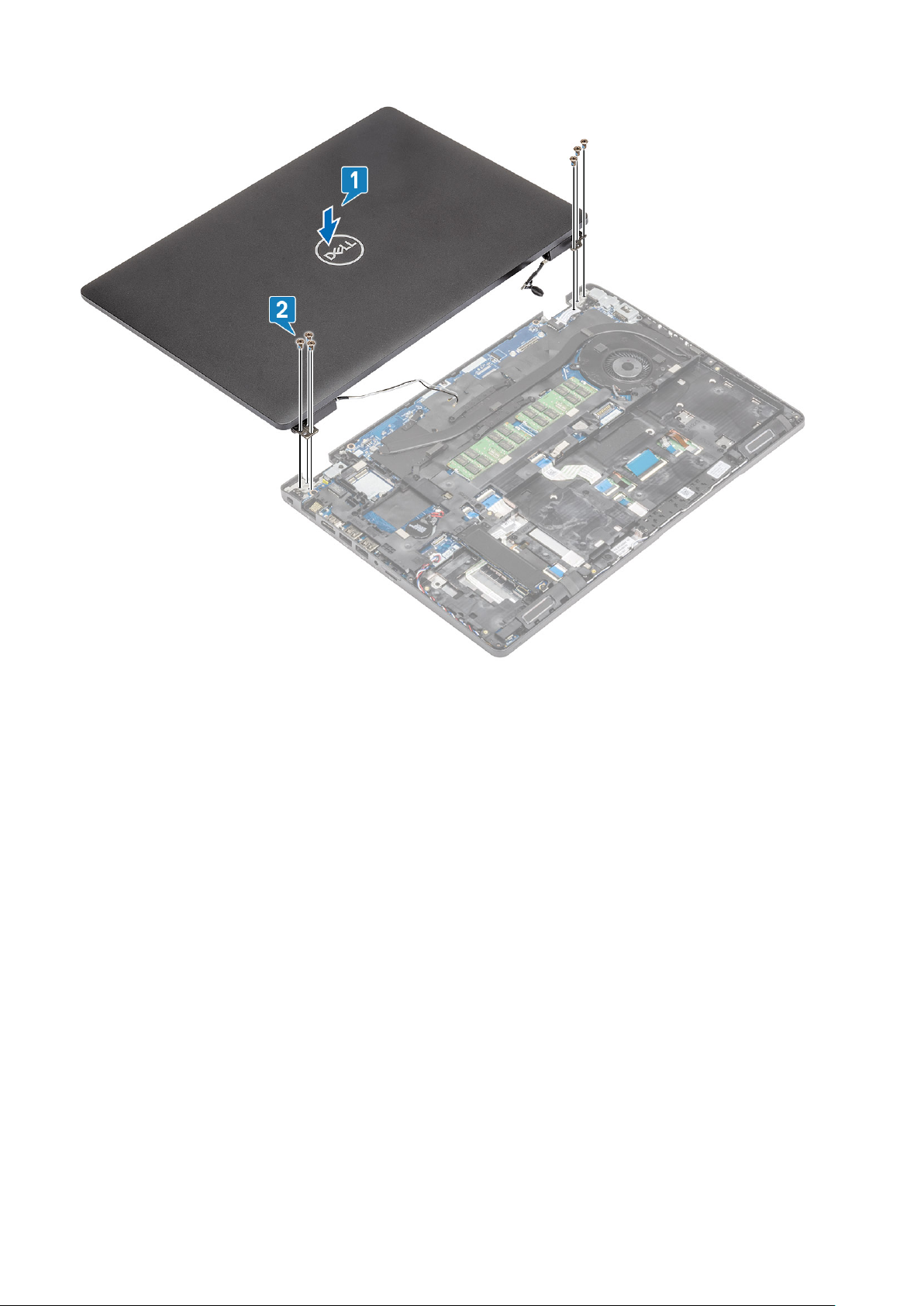

5. Lyft bort bildskärmsenheten från systemet [2].
Installera LCD-enheten
Steg
1. Placera chassit på en plan yta.
2. Justera bildskärmsenheten med skruvhållarna på systemet [1].
3. Byt ut de sex (M2.5x5.0) bildskärmsskruvarna som håller fast skärmenheten i systemet [2].
Isärtagning och ihopsättning
75
Page 76
4. Stäng försiktigt LCD-skärmen.
76
Isärtagning och ihopsättning
Page 77
5. Dra om de trådlösa antennerna [1].
6. Återanslut bildskärmskabeln till kontakten på moderkortet [2].
7. Placera bildskärmkabelns fäste och fäst den med de två skruvarna (M2x3) [3,4].
Isärtagning och ihopsättning
77
Page 78
Nästa Steg
1. InstalleraWLAN-kortet.
2. Installera batteriet.
3. Installera kåpan.
4. Installera microSD-kortet.
5. Följ proceduren i när du har arbetat inuti datorn.
Tangentbordsramen och tangentbordet
Ta bort tangentbordet
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
3. Ta bort kåpan.
4. Ta bort batteriet.
5. Ta bort ssd.
6. Ta bort ssd fästet.
7. Ta bort handledsstöd fästet.
8. Ta bort kylflänsen.
9. Ta bort minnesmodulen.
10. Ta bort DC-in .
11. Ta bort WLAN-kortet.
12. Ta bort moderkortet.
78
Isärtagning och ihopsättning
Page 79
Steg
1. Koppla ur den bakgrundsbelysta kabeln och tangentbordskabeln från pekplattan.
2. Ta bort de nitton (M2x2) skruvarna som håller fast tangentbordet [1].
3. Lyft bort tangentbordet från datorn [2].
Isärtagning och ihopsättning
79
Page 80
Installera tangentbordet
Steg

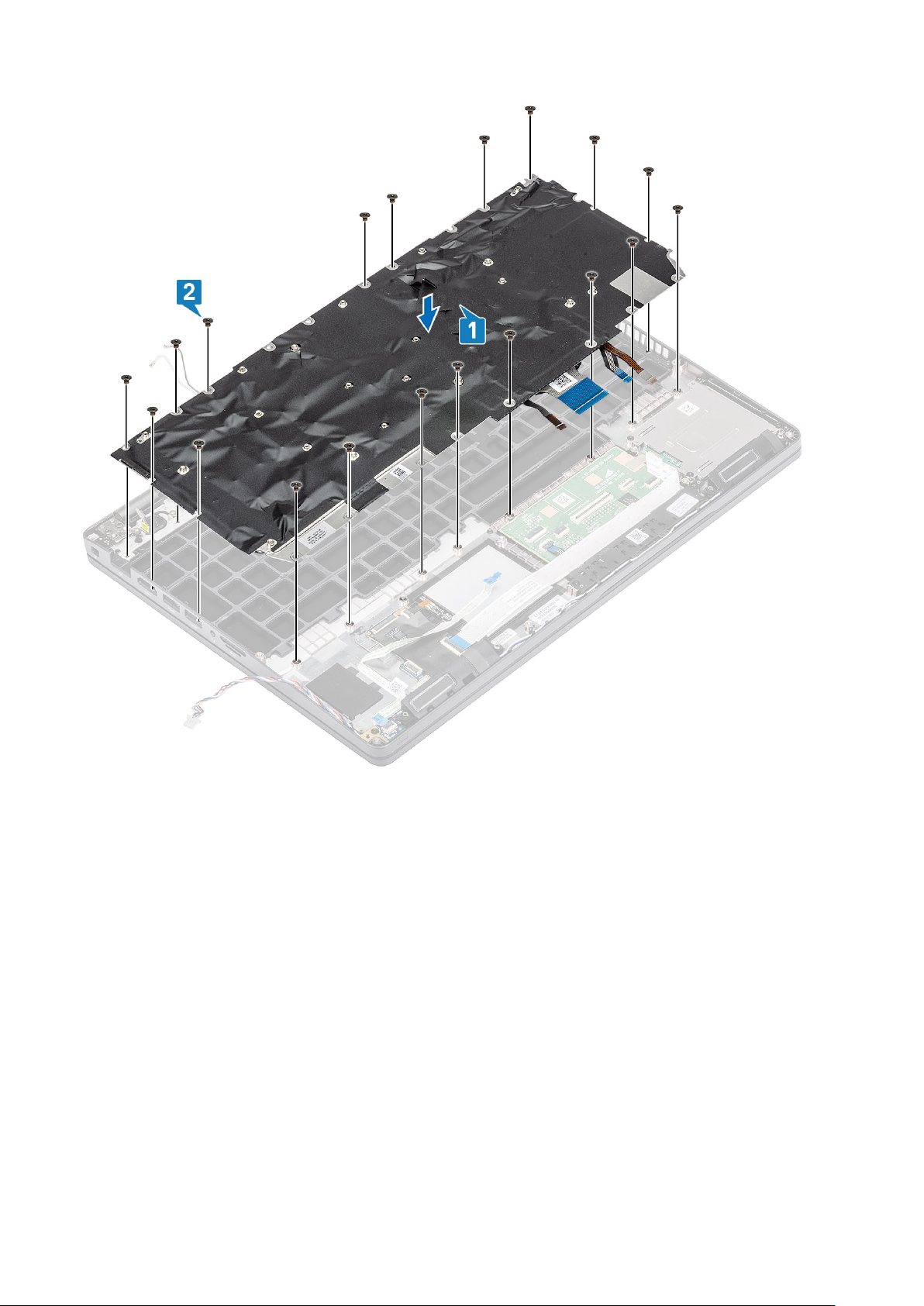

1. Justera och placera tangentbordet på datorns chassi [1].
2. Sätt tillbaka de nitton skruvarna (M2x2) för att fästa tangentbordet på datorn [2].
80
Isärtagning och ihopsättning
Page 81
3. Anslut den bakgrundsbelysta kabeln och tangentbordskabeln till pekplattan.
Isärtagning och ihopsättning
81
Page 82
Nästa Steg
1. Installera moderkortet.
2. InstalleraWLAN-kortet.
3. Installera DC-in.
4. Installeraminnesmodulen
5. Installera kylflänsen.
6. Installera handledsstöd fästet.
7. Installera ssd-fästet.
8. Installera ssd.
9. Installera batteriet.
10. Installera kåpan.
11. Installera microSD-kortet.
12. Följ proceduren i när du har arbetat inuti datorn.
Tangentbordsfäste
Ta bort tangentbordsfästet
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
3. Ta bort kåpan.
4. Ta bort batteriet.
5. Ta bort ssd.
6. Ta bort ssd fästet.
82
Isärtagning och ihopsättning
Page 83
7. Ta bort handledsstöd fästet.
8. Ta bort LED-kortet.
9. Ta bort högtalaren.
10. Ta bort kylflänsen.
11. Ta bort minnesmodulen.
12. Ta bort DC-in .
13. Ta bort WLAN-kortet.
14. Ta bort moderkortet.
15. Ta bort knappcellsbatteriet.
16. Ta bort tangentbordet.
17. Ta bort SmartCard-läsarkortet.
Steg

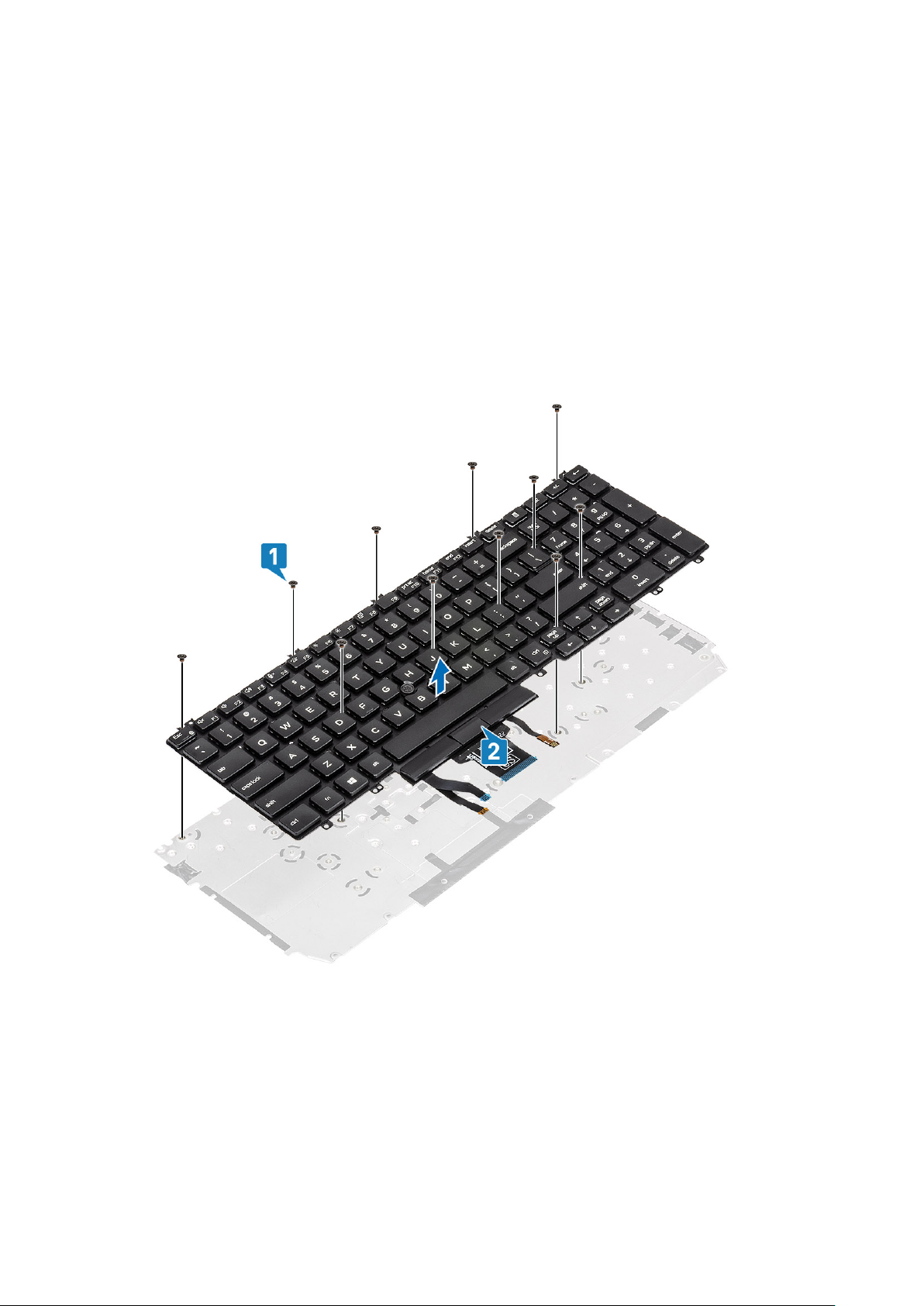

1. Ta bort de elva (M2x2) skruvarna som håller tangentbordet på tangentbordsfästet [1].
2. Ta bort tangentbordet från tangentbordsfästet [2].
Installera tangentbordsfästet
Steg
1. Rikta in och placera tangentbordet på tangentbordets fäste [1].
2. Sätt tillbaka de 12 (M2x2) skruvarna som håller fast tangentbordet på tangentbordsfästet [2].
Isärtagning och ihopsättning
83
Page 84
Nästa Steg
1. Installera SmartCard-läsarkortet.
2. Installera tangentbordet.
3. Installera knappcellsbatteriet.
4. Installera moderkortet.
5. InstalleraWLAN-kortet.
6. Installera DC-in.
7. Installeraminnesmodulen
8. Installera kylflänsen.
9. Installera högtalaren.
10. Installera LED-kortet.
11. Installera handledsstöd fästet.
12. Installera ssd-fästet.
13. Installera ssd.
14. Installera batteriet.
15. Installera kåpan.
16. Installera microSD-kortet.
17. Följ proceduren i när du har arbetat inuti datorn.
84
Isärtagning och ihopsättning
Page 85
Smartkortläsare
Ta bort smartkortläsaren
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
3. Ta bort kåpan.
4. Ta bort batteriet.
5. Ta bort ssd.
6. Ta bort ssd fästet.
7. Ta bort handledsstöd fästet.
Steg
1. Koppla ifrån och led bort smartkortläsar-kabeln [1].
2. Ta bort de fyra skruvarna (M2x2.5) för att fästa smartkortläsarmodulen på datorn [2].
3. Lyft ut smartkortläsar-modulen ut ur datorn [2].
Isärtagning och ihopsättning
85
Page 86
Installera smartkortläsaren
Steg
1. Justera och placera smartkortläsarmodulen i datorns chassi [1].
2. Byt ut de fyra skruvarna (M2x2.5) för att fästa smartkortläsarmodulen på datorn [2].
86
Isärtagning och ihopsättning
Page 87
3. Återanslut smartkortläsarkabeln till moderkortet och säkra kabeln till datorn [1,2].
Isärtagning och ihopsättning
87
Page 88
Nästa Steg
1. Installera handledsstöd fästet.
2. Installera ssd-fästet.
3. Installera ssd.
4. Installera batteriet.
5. Installera kåpan.
6. Installera microSD-kortet.
7. Följ proceduren i när du har arbetat inuti datorn.
Bildskärmsram
Ta bort bildskärmsramen
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
3. Ta bort kåpan.
4. Ta bort batteriet.
5. Ta bort bildskärmsenheten
Steg
1.
OBS: Bildskärmsramen kan inte återanvändas efter att den har tagits bort.

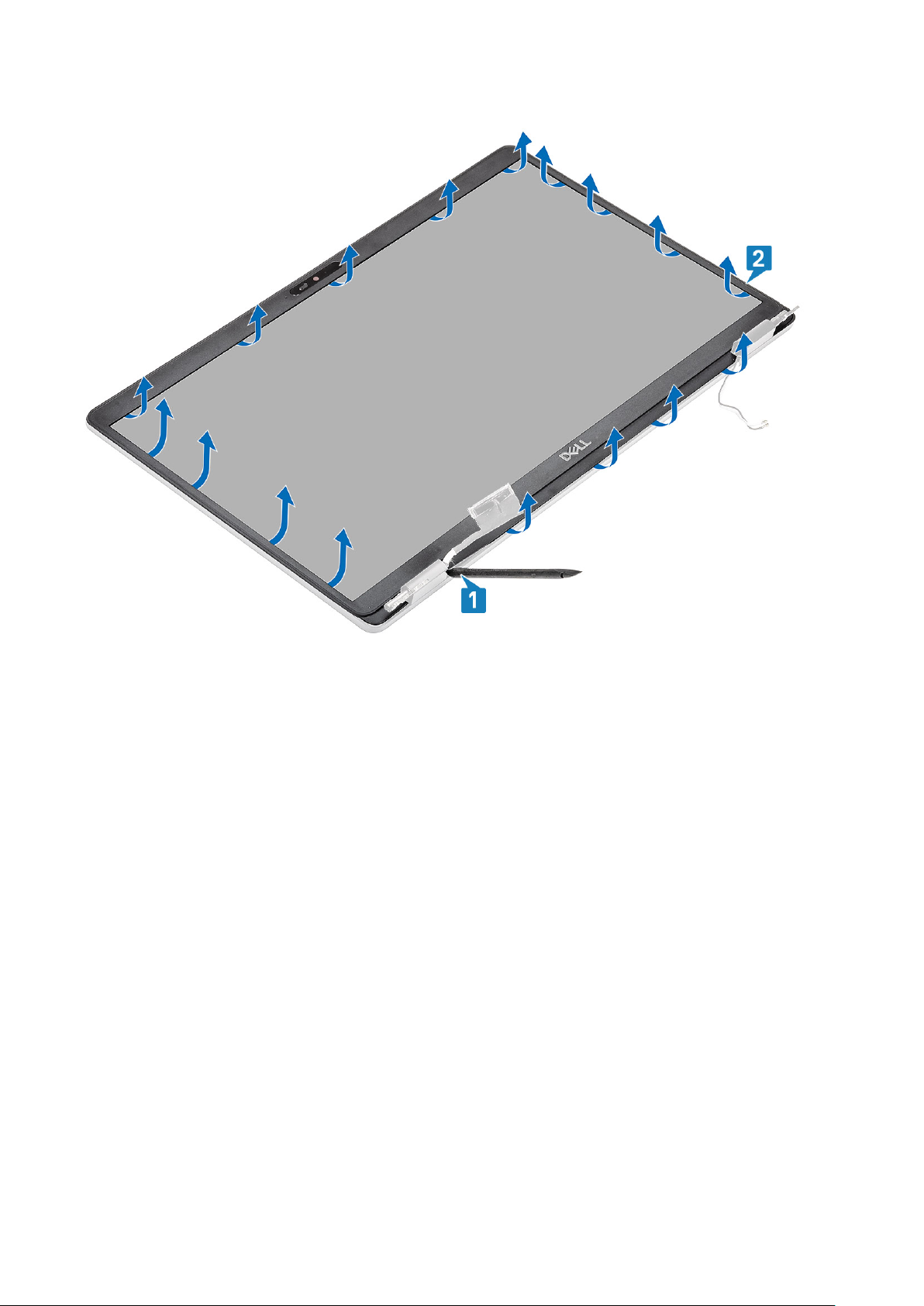

Använd en plastrits för att försiktigt bända upp urtagen nära vänster och höger gångjärn på undersidan av bildskärmen [1].
88
Isärtagning och ihopsättning
Page 89
2. Bänd försiktigt upp inuti kanten på bildskärmen och tryck sedan in den inre kanten på vänster och höger sida av bildskärmen [2].
3. Lyft bort bildskärmsramen från bildskärmsenheten.
Isärtagning och ihopsättning
89
Page 90
Installera bildskärmsramen
Steg
1. Rikta in och placera bildskärmskameran på bildskärmsmonteringen.
90
Isärtagning och ihopsättning
Page 91
2. Snäpp ramen försiktigt på plats.
Isärtagning och ihopsättning
91
Page 92
Nästa Steg
1. Installera bildskärmsenheten.
2. Installera batteriet.
3. Installera kåpan.
4. Installera microSD-kortet.
5. Följ proceduren i när du har arbetat inuti datorn.
Gångjärnskåpor
Ta bort gångjärnskåpor
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD kort.
3. Ta bort kåpan.
4. Ta bort batteriet.
5. Ta bort bildskärmsenheten
6. Ta bort bildskärmsramen.
Steg
1. Ta bort de två skruvarna (M2x2,5) som fäster gångjärnskåporna på chassit [1].
2. Kläm fast gångjärnskåporna så att gångjärnskåporna lossnar från hållarna på bildskärmens lucka och skjut inåt för att ta bort
gångjärnskåporna från bildskärmen [2].
92
Isärtagning och ihopsättning
Page 93
Installera gångjärnskåpor
Steg
1. Placera gångjärnskåporna och skjut utåt på skärmens gångjärn [1].
2. Byt ut de två skruvarna (M2x2,5) för att fästa gångjärnskåporna på skärmens gångjärn [2].
Isärtagning och ihopsättning
93
Page 94
Nästa Steg
1. Installera bildskärmsramen.
2. Installera bildskärmsenheten.
3. Installera batteriet.
4. Installera kåpan.
5. Installera microSD-kortet.
6. Följ proceduren i när du har arbetat inuti datorn.
Bildskärmsgångjärnen
Ta bort bildskärmsgångjärn
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD kort.
3. Ta bort kåpan.
4. Ta bort batteriet.
5. Ta bort bildskärmsenheten
6. Ta bort bildskärmsramen.
7. Ta bort gångjärnskåporma.
94
Isärtagning och ihopsättning
Page 95
Steg
1. Ta bort de fyra skruvarna (M2,5x3,5) som fäster bildskärmsgångjärnen på bildskärmsenheten [1].
2. Ta bort bildskärmsgångjärnen från bildskärmens bakre kåpa [2].
Installera bildskärmsgångjärn
Steg

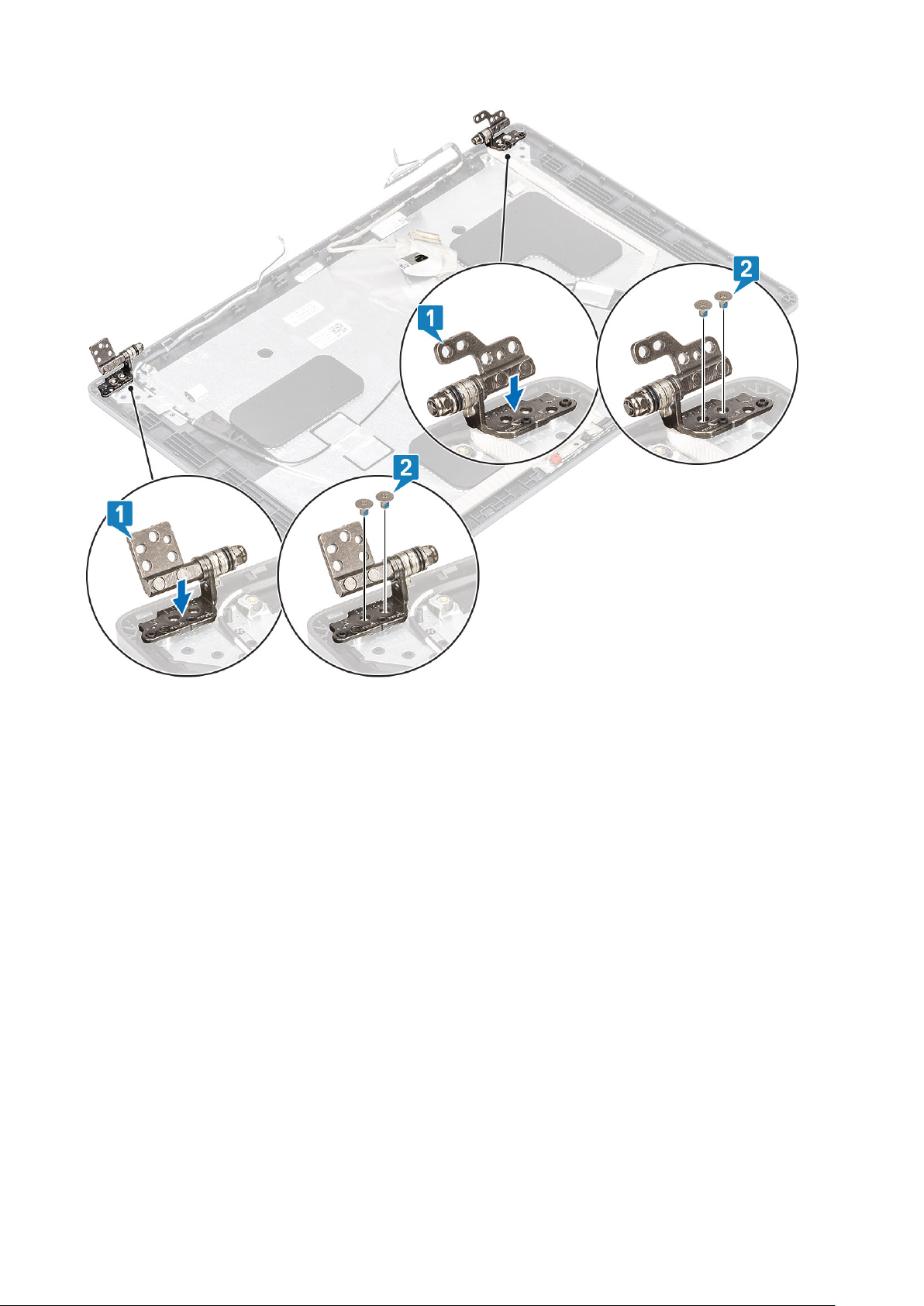

1. Rikta in och placera bildskärmsgångjärnet på bildskärmsmonteringen.
2. Sätt tillbaka de fyra skruvarna (M2,5 ×3,5) som fäster bildskärmens gångjärn vid bildskärmsenheten.
Isärtagning och ihopsättning
95
Page 96
Nästa Steg
1. Installera gångjärnskåpan.
2. Installera bildskärmsramen.
3. Installera bildskärmsenheten.
4. Installera batteriet.
5. Installera kåpan.
6. Installera microSD-kortet.
7. Följ proceduren i när du har arbetat inuti datorn.
Bildskärmspanelen
Ta bort bildskärmspanelen
Förutsättningar
1. Följ anvisningarna i innan du arbetar inuti datorn.
2. Ta bort microSD-kortet.
3. Ta bort kåpan.
4. Ta bort batteriet.
5. Ta bort bildskärmsenheten
6. Ta bort bildskärmsramen.
7. Ta bort gångjärnskåporna.
8. Ta bort bildskärmsgångjärnen.
96
Isärtagning och ihopsättning
Page 97
Steg

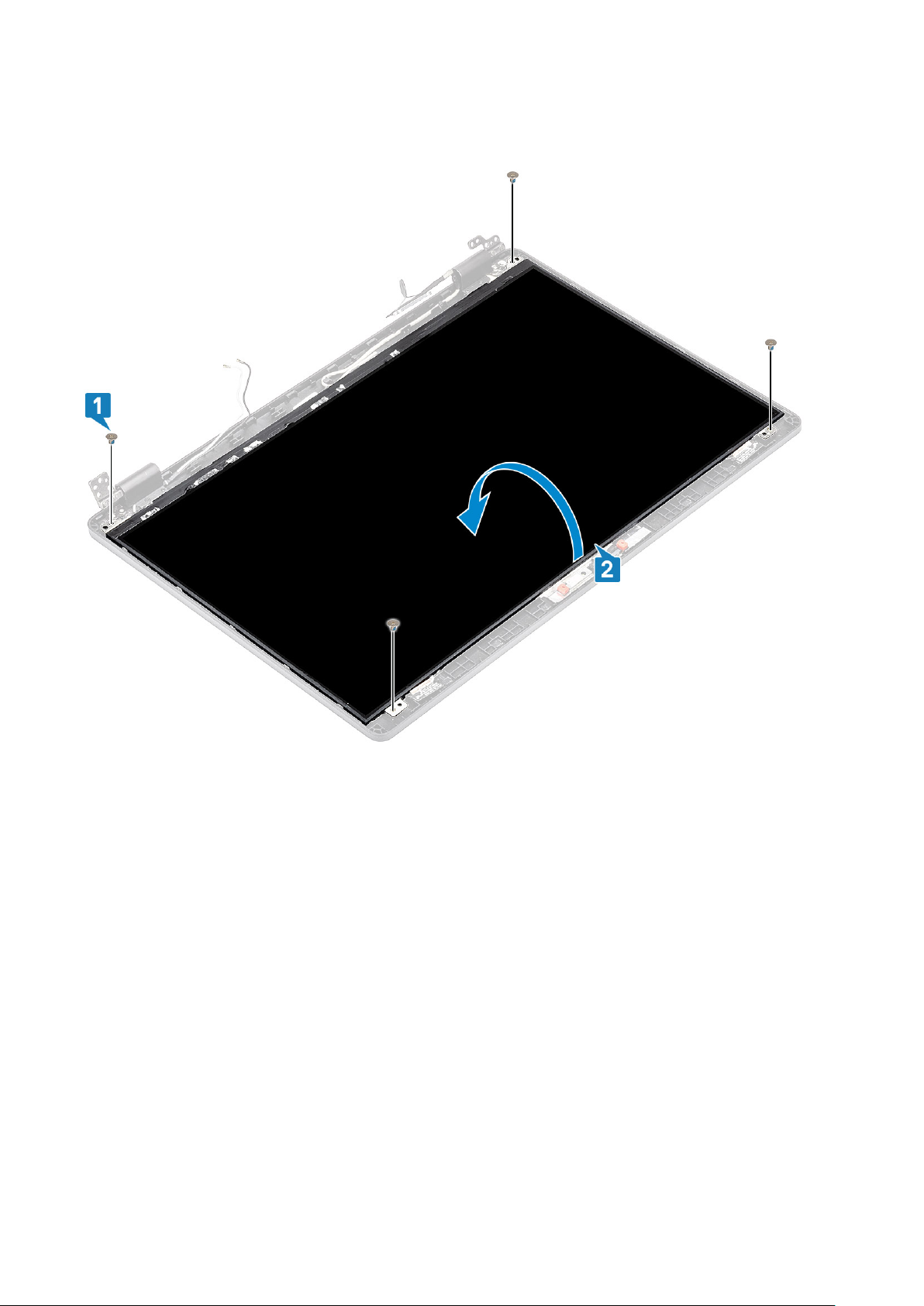

1. Ta bort de fyra (M2x2) skruvarna som håller fast bildskärmspanelen i bildskärmsenheten [1] och lyft upp bildskärmspanelen och vänd
den upp och ned för att komma åt bildskärmskabeln [2].
2. Ta bort den ledande tejpen [1] på bildskärmens kabelkontakt.
3. Ta bort klisterremsan som håller fast bildskärmens kabelkontakt [2].
4. Lyft haken och koppla bort bildskärmskabeln från kontakten på bildskärmspanelen [3, 4] .
Isärtagning och ihopsättning
97
Page 98
98 Isärtagning och ihopsättning
Page 99
Installera bildskärmspanelen
Steg

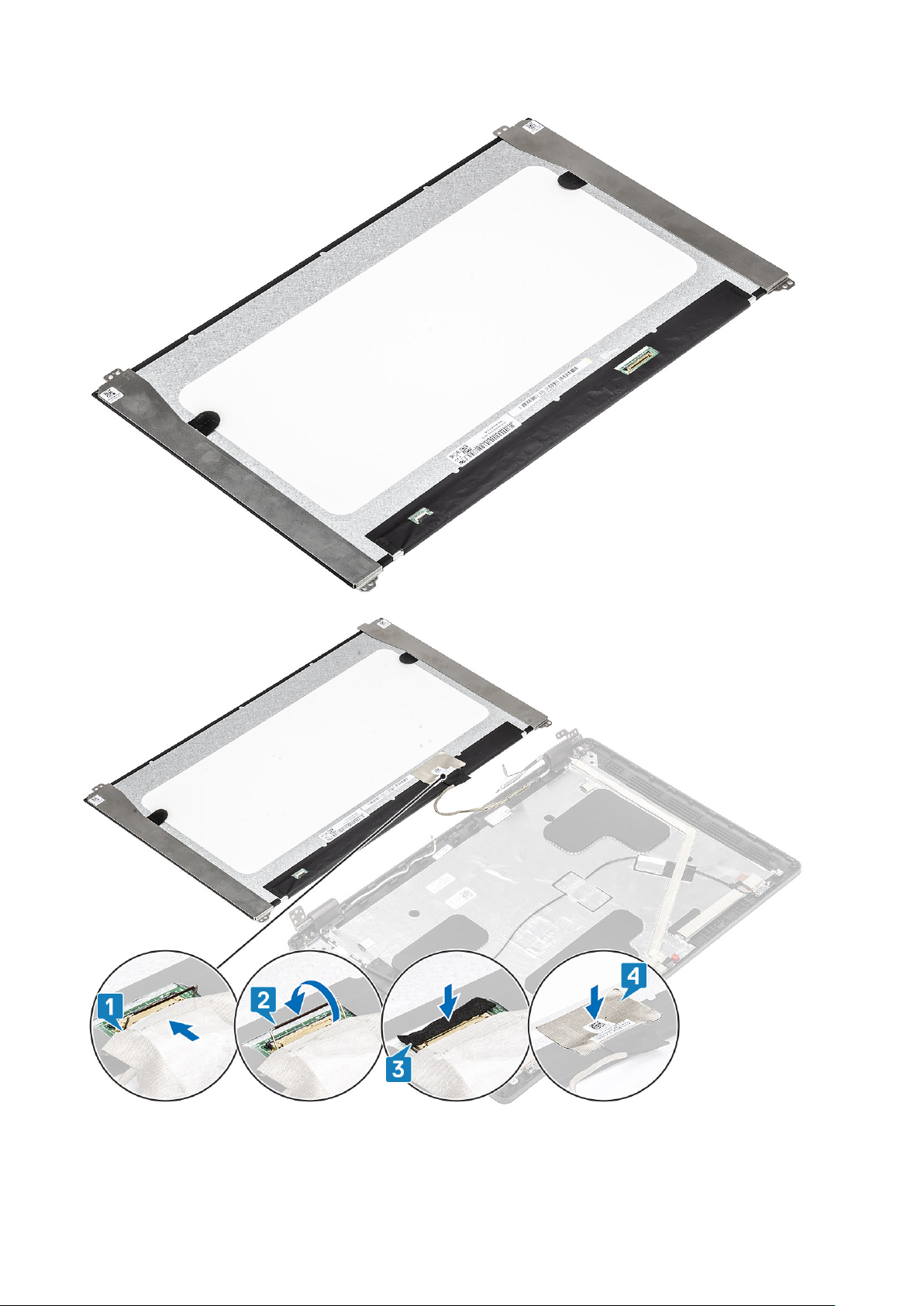

1. Anslut bildskärmens kabel till kontakten och stäng spärren [1, 2].
2. Sätt fast klisterremsan för att fästa bildskärmens kabelkontakt [3].
3. Sätt fast det ledande tejpen för att fästa bildskärmens kabelanslutning [4].
Isärtagning och ihopsättning 99
Page 100
4. Sätt tillbaka de fyra skruvarna (M2x2) som håller fast skärmen på bildskärmen.
100
Isärtagning och ihopsättning
Loading...
