Dell Precision 3520

Príručka vlastníka

Regulačný model: P60F Regulačný typ: P60F001

Poznámky, upozornenia a výstrahy

POZNÁMKA: POZNÁMKA uvádza dôležité informácie, ktoré vám umožnia využívať váš produkt lepšie.

VAROVANIE: UPOZORNENIE naznačuje, že existuje riziko poškodenia hardvéru alebo straty údajov a ponúka vám spôsob, ako sa tomuto problému vyhnúť.

VÝSTRAHA: VÝSTRAHA označuje potenciálne riziko vecných škôd, zranení osôb alebo smrti.

© 2020 firma Dell Inc. alebo jej pobočky. Všetky práva vyhradené. Dell, EMC, ako aj ďalšie ochranné známky sú ochranné známky firmy Dell Inc. alebo jej pobočiek. Iné obchodné známky môžu byť obchodnými známkami príslušných vlastníkov.

May 2020

Rev. A02

Obsah

1 Práca na počítači..........................................................................................................................	7
Bezpečnostné pokyny...........................................................................................................................................................	7
Pred servisným úkonom v počítači......................................................................................................................................	7
Vypnutie počítača – Windows 10........................................................................................................................................	8
Po dokončení práce v počítači.............................................................................................................................................	8
2 Demontáž a inštalácia komponentov..............................................................................................	9
Odporúčané nástroje.............................................................................................................................................................	9
Doska karty SIM (modul identity predplatiteľa).................................................................................................................	9
Vloženie karty SIM (Subscriber Identification Module)..............................................................................................	9
Vybratie karty SIM (Subscriber Identification Module)...............................................................................................	9
Spodný kryt...........................................................................................................................................................................	10
Demontáž spodného krytu............................................................................................................................................	10
Inštalácia spodného krytu...............................................................................................................................................	11
Batéria....................................................................................................................................................................................	11
Upozornenia týkajúce sa lítiovo-iónových batérií........................................................................................................	11
Demontáž batérie...........................................................................................................................................................	12
Inštalácia batérie.............................................................................................................................................................	12
Disk SSD (Solid State Drive)...............................................................................................................................................	13
Demontáž disku SSD M.2..............................................................................................................................................	13
Montáž disku SSD M.2..................................................................................................................................................	13
Pevný disk.............................................................................................................................................................................	14
Demontáž zostavy pevného disku...............................................................................................................................	14
Inštalácia zostavy pevného disku.................................................................................................................................	14
Gombíková batéria...............................................................................................................................................................	15
Demontáž gombíkovej batérie......................................................................................................................................	15
Inštalácia gombíkovej batérie........................................................................................................................................	15
Karta WLAN..........................................................................................................................................................................	16
Demontáž karty WLAN..................................................................................................................................................	16
Montáž karty WLAN......................................................................................................................................................	16
karta WWAN.........................................................................................................................................................................	17
Demontáž karty WWAN................................................................................................................................................	17
Inštalácia karty WWAN..................................................................................................................................................	17
Pamäťový modul...................................................................................................................................................................	18
Demontáž pamäťového modulu....................................................................................................................................	18
Montáž pamäťového modulu........................................................................................................................................	18
Klávesnica..............................................................................................................................................................................	19
Demontáž rámu klávesnice...........................................................................................................................................	19
Demontáž klávesnice.....................................................................................................................................................	19
Inštalácia klávesnice......................................................................................................................................................	22
Inštalácia rámu klávesnice.............................................................................................................................................	22
Chladič..................................................................................................................................................................................	22
Demontáž zostavy chladiča..........................................................................................................................................	22
Montáž zostavy chladiča .............................................................................................................................................	24

Obsah 3

Port napájacieho kábla........................................................................................................................................................	24
Demontáž portu napájacieho konektora.....................................................................................................................	24
Inštalácia portu napájacieho konektora.......................................................................................................................	25
Rám šasi................................................................................................................................................................................	25
Demontáž rámu šasi......................................................................................................................................................	25
Montáž rámu šasi...........................................................................................................................................................	27
Systémová doska.................................................................................................................................................................	27
Demontáž systémovej dosky........................................................................................................................................	27
Inštalácia systémovej dosky.........................................................................................................................................	30
Modul SmartCard................................................................................................................................................................	30
Demontáž čítačky kariet SmartCard...........................................................................................................................	30
Montáž čítačky kariet SmartCard................................................................................................................................	32
Doska diód LED....................................................................................................................................................................	32
Demontáž dosky diód LED...........................................................................................................................................	32
Montáž dosky diód LED................................................................................................................................................	33
Reproduktor.........................................................................................................................................................................	34
Demontáž reproduktora................................................................................................................................................	34
Inštalácia reproduktora..................................................................................................................................................	35
Kryt závesu displeja.............................................................................................................................................................	35
Demontáž krytu závesu displeja..................................................................................................................................	35
Montáž krytu závesu....................................................................................................................................................	36
Zostava displeja...................................................................................................................................................................	36
Demontáž zostavy displeja...........................................................................................................................................	36
Inštalácia zostavy displeja.............................................................................................................................................	40
Rám displeja.........................................................................................................................................................................	40
Demontáž rámu displeja................................................................................................................................................	40
Inštalácia rámu displeja...................................................................................................................................................	41
Závesy displeja......................................................................................................................................................................	41
Demontáž závesu displeja.............................................................................................................................................	41
Montáž závesu displeja.................................................................................................................................................	42
Panel displeja........................................................................................................................................................................	43
Demontáž panela displeja.............................................................................................................................................	43
Inštalácia panela displeja...............................................................................................................................................	44
Kábel eDP.............................................................................................................................................................................	44
Demontáž kábla eDP.....................................................................................................................................................	44
Inštalácia kábla eDP.......................................................................................................................................................	45
Fotoaparát............................................................................................................................................................................	45
Demontáž kamery..........................................................................................................................................................	45
Inštalácia kamery............................................................................................................................................................	46
Opierka dlaní.........................................................................................................................................................................	47
Spätná montáž opierky dlaní........................................................................................................................................	47
3 Technológia a komponenty..........................................................................................................	49
Napájací adaptér..................................................................................................................................................................	49
Procesory.............................................................................................................................................................................	49
Kontrolovanie využitia procesora nástrojom Správca úloh......................................................................................	49
Kontrolovanie využitia procesora nástrojom Monitor prostriedkov........................................................................	50
Čipové sady..........................................................................................................................................................................	50
Prevzatie ovládača čipovej sady..................................................................................................................................	50
Možnosti grafiky..................................................................................................................................................................	50

4 Obsah

Ovládače Intel HD Graphics..........................................................................................................................................	51
Sťahovanie ovládačov....................................................................................................................................................	51
Možnosti zobrazovania.......................................................................................................................................................	51
Identifikácia zobrazovacieho adaptéra........................................................................................................................	51
Zmena rozlíšenia obrazovky..........................................................................................................................................	51
Otáčanie displeja............................................................................................................................................................	52
Nastavenie jasu v systéme Windows 10.....................................................................................................................	52
Čistenie displeja..............................................................................................................................................................	52
Použitie dotykovej obrazovky v systéme Windows 10.............................................................................................	53
Pripojenie externých zobrazovacích zariadení...........................................................................................................	53
Ovládač Realtek ALC3246 Waves MaxxAudio Pro.........................................................................................................	53
Prevzatie zvukového ovládača....................................................................................................................................	53
Identifikácia ovládača zvuku v systéme Windows 10................................................................................................	53
Zmena nastavení zvuku................................................................................................................................................	54
karty WLAN..........................................................................................................................................................................	54
Možnosti pevného disku.....................................................................................................................................................	54
Identifikácia pevného disku v systéme Windows 10..................................................................................................	54
Identifikácia pevného disku v systéme BIOS..............................................................................................................	54
Vlastnosti kamery................................................................................................................................................................	55
Identifikácia kamery nástrojom Správca zariadení v systéme Windows 10............................................................	55
Spustenie kamery (Windows 7, 8.1 a 10)....................................................................................................................	55
Spustenie aplikácie kamery..........................................................................................................................................	55
Vlastnosti pamäte................................................................................................................................................................	56
Skontrolovanie systémovej pamäte v systéme Windows 10....................................................................................	56
Overenie systémovej pamäte v nastavení systému (BIOS).....................................................................................	56
Testovanie pamäte nástrojom ePSA...........................................................................................................................	57
DDR4...............................................................................................................................................................................	57
Zvukové ovládače Realtek HD...........................................................................................................................................	58
4 Možnosti programu System Setup...............................................................................................	59
Boot Sequence....................................................................................................................................................................	59
Navigačné klávesy...............................................................................................................................................................	59
Prehľad programu System Setup (Nastavenie systému)..............................................................................................	60
Vstup do nastavení systému..............................................................................................................................................	60
Možnosti na obrazovke General (Všeobecné)................................................................................................................	60
Možnosti na obrazovke System Configuration (Konfigurácia systému)......................................................................	61
Možnosti na obrazovke Video...........................................................................................................................................	63
Možnosti na obrazovke Security (Zabezpečenie)..........................................................................................................	63
Možnosti na obrazovke Secure Boot (Bezpečné zavádzanie systému)......................................................................	65
Intel Software Guard Extensions.......................................................................................................................................	65
Možnosti na obrazovke Performance (Výkon)...............................................................................................................	66
Možnosti na obrazovke Power Management (Správa napájania)................................................................................	66
Možnosti na obrazovke POST Behavior (Správanie pri teste POST)..........................................................................	67
Možnosti na obrazovke Virtualization Support (Podpora technológie Virtualization)................................................	68
Možnosti na obrazovke Wireless (bezdrôtová komunikácia)........................................................................................	69
Možnosti na obrazovke Maintenance (Údržba)..............................................................................................................	69
Možnosti na obrazovke System log (Systémový denník)..............................................................................................	70
Aktualizácia systému BIOS v systéme Windows.............................................................................................................	70
Systémové heslo a heslo pre nastavenie..........................................................................................................................	70
Nastavenie systémového hesla a hesla pre nastavenie.............................................................................................	71

Obsah 5

Vymazanie alebo zmena existujúceho systémového hesla alebo hesla pre nastavenie.........................................	71
5 Technické údaje.........................................................................................................................	72
Technické údaje systému....................................................................................................................................................	72
Technické údaje procesora.................................................................................................................................................	72
Technické údaje pamäte.....................................................................................................................................................	73
Technické údaje úložiska.....................................................................................................................................................	73
Technické údaje o audio zariadeniach...............................................................................................................................	73
Technické údaje videa.........................................................................................................................................................	74
Technické údaje kamery......................................................................................................................................................	74
Technické údaje komunikácie.............................................................................................................................................	74
Technické údaje portov a konektorov...............................................................................................................................	74
Technické údaje bezdotykovej čítačky kariet smart card...............................................................................................	75
Technické údaje kontaktnej čítačky kariet smart card....................................................................................................	75
Technické údaje displeja......................................................................................................................................................	75
Technické údaje klávesnice................................................................................................................................................	76
Technické údaje dotykového panela.................................................................................................................................	76
Technické údaje o batérii....................................................................................................................................................	76
Technické údaje napájacieho adaptéra.............................................................................................................................	77
Fyzické údaje........................................................................................................................................................................	77
Požiadavky na prostredie....................................................................................................................................................	78
6 Diagnostika................................................................................................................................	79
Diagnostika Vylepšené vyhodnotenie systému pred zavedením (Enhanced Pre-Boot System Assessment –
ePSA)................................................................................................................................................................................	79
Indikátory stavu zariadenia.................................................................................................................................................	80
Stavová kontrolka LED siete LAN......................................................................................................................................	81
Indikátory stavu batérie.......................................................................................................................................................	81
7 Kontaktovanie spoločnosti Dell....................................................................................................	82

6 Obsah

Práca na počítači

Bezpečnostné pokyny

Dodržiavaním nasledujúcich bezpečnostných pokynov sa vyhnete prípadnému poškodeniu počítača a aj vy sami budete v bezpečí. Ak nie je uvedené inak, predpokladá sa, že pri každom postupe zahrnutom v tomto dokumente budú splnené tieto podmienky:

•Prečítali ste si bezpečnostné informácie, ktoré boli dodané spolu s počítačom.

•Komponent možno namontovať späť, alebo ak bol zakúpený zvlášť, namontovať tak, že budete postupovať podľa krokov pre demontáže v opačnom poradí.

POZNÁMKA: Pred otvorením krytu a panelov počítača odpojte všetky zdroje napájania. Po dokončení práce v počítači najskôr namontujte späť všetky kryty, panely a skrutky a až potom pripojte počítač k zdroju napájania.

POZNÁMKA: Pred prácou vnútri počítača si prečítajte bezpečnostné pokyny, ktoré ste dostali s vaším počítačom. Dodatočné informácie o bezpečnosti a overených postupoch nájdete na stránke uvádzajúcej zákonné požiadavky na adrese www.dell.com/regulatory_compliance.

VAROVANIE: Mnoho opráv môže vykonať iba certifikovaný servisný technik. Vy sami by ste mali riešiť iba tie problémy a jednoduché opravy, ktoré sú uvedené v produktovej dokumentácii, prípadne telefonicky alebo online kontaktovať tím podpory a postupovať podľa pokynov. Poškodenie v dôsledku servisu, ktorý nie je oprávnený spoločnosťou Dell, nespadá pod ustanovenia záruky. Prečítajte si bezpečnostné pokyny, ktoré ste dostali spolu so svojím produktom, a dodržiavajte ich.

VAROVANIE: Pred prácou v počítači sa uzemnite pomocou uzemňovacieho remienka na zápästí alebo opakovaným dotýkaním sa uzemneného nenatretého kovového povrchu, aby ste predišli elektrostatickému výboju.

VAROVANIE: S komponentmi a kartami zaobchádzajte opatrne. Nedotýkajte sa komponentov alebo kontaktov na karte. Kartu držte za okraje alebo za kovový nosný držiak. Komponenty ako procesor držte za okraje a nie za kolíky.

VAROVANIE: Ak odpájate kábel, potiahnite ho za prípojku alebo pevnú časť zásuvky, ale nie za samotný kábel. Niektoré káble majú konektor zaistený zarážkami; pred odpojením takéhoto kábla zarážky najprv zatlačte. Spojovacie články od seba odpájajte plynulým ťahom rovným smerom — zabránite tým ohnutiu kolíkov. Skôr než kábel pripojíte, presvedčte sa, či sú obe prípojky správne orientované a vyrovnané.

POZNÁMKA: Farba počítača a niektorých komponentov sa môže odlišovať od farby uvádzanej v tomto dokumente.

Pred servisným úkonom v počítači

1.Pracovný povrch musí byť rovný a čistý, aby sa nepoškriabal kryt počítača.

2.Vypnite počítač.

3.Ak je počítač pripojený na dokovacie zariadenie (je v doku), vyberte ho z doku.

4.Odpojte od počítača všetky sieťové káble (ak sú k dispozícii).

VAROVANIE: Ak má váš počítač port RJ45, odpojte sieťový kábel tak, že najprv odpojíte kábel od počítača.

5.Odpojte počítač a všetky pripojené zariadenia z elektrických zásuviek.

6.Otvorte displej.

7.Stlačte a podržte stlačený spínač napájania na niekoľko sekúnd, aby ste uzemnili systémovú dosku.

VAROVANIE: Pred vykonaním kroku č. 8 odpojte počítač od elektrickej siete, aby ste sa nevystavovali riziku zásahu elektrickým prúdom.

Práca na počítači

VAROVANIE: Pri práci vnútri počítača sa uzemnite pomocou uzemňovacieho remienka na zápästí alebo opakovaným dotýkaním sa nenatretého kovového povrchu vždy vtedy, keď sa dotýkate konektorov na zadnej strane počítača, aby ste predišli elektrostatickému výboju.

8. Z príslušných zásuviek vyberte všetky vložené karty ExpressCard alebo Smart Card.

Vypnutie počítača – Windows 10

VAROVANIE: Skôr než vypnete počítač, , uložte a zatvorte všetky otvorené súbory a zatvorte všetky otvorené programy, aby ste zabránili strate údajov.

1.Kliknite alebo ťuknite na .

2.Kliknite alebo ťuknite na , a potom na položku Shut down (Vypnúť).

POZNÁMKA: Skontrolujte vypnutie počítača a všetkých pripojených zariadení. Ak sa počítač a pripojené zariadenia nevypli pri vypínaní operačného systému automaticky, stlačte a podržte hlavný vypínač po dobu asi 6 sekúnd, čím ich vypnete.

Po dokončení práce v počítači

Po skončení postupu inštalácie súčastí sa pred zapnutím počítača uistite, že ste pripojili všetky externé zariadenia, karty a káble.

VAROVANIE: Používajte výlučne batériu určenú pre konkrétny typ počítača Dell; v opačnom prípade sa môže počítač poškodiť. Nepoužívajte batérie konštruované pre iné počítače spoločnosti Dell.

1.Namontujte späť batériu.

2.Namontujte späť spodný kryt.

3.Pripojte prípadné externé zariadenia, napríklad replikátor portov alebo mediálnu základňu, a nainštalujte všetky karty, napríklad ExpressCard.

4.Pripojte k počítaču prípadné telefónne alebo sieťové káble.

VAROVANIE: Pred zapojením sieťového kábla najskôr zapojte kábel do sieťového zariadenia a potom ho zapojte do počítača.

5.Pripojte počítač a všetky pripojené zariadenia k ich elektrickým zásuvkám.

6.Zapnite počítač.

8 Práca na počítači

Demontáž a inštalácia komponentov

Odporúčané nástroje

Postupy uvedené v tomto dokumente vyžadujú použitie nasledujúcich nástrojov:

•Phillips #0 screwdriver

•Phillips #1 screwdriver

•Plastové páčidlo

POZNÁMKA: Skrutkovač č. 0 je určený pre skrutky 0 až 1 a skrutkovač č. 1 pre skrutky 2 až 4

Doska karty SIM (modul identity predplatiteľa)

Vloženie karty SIM (Subscriber Identification Module)

1.Vsuňte spinku alebo nástroj na odstránenie karty SIM do dierky [1].

2.Vytiahnutím vyberte zásuvku karty SIM [2].

3.Umiestnite kartu SIM na držiak kariet SIM.

4.Zatlačte zásuvku karty SIM do otvoru, až kým sa neozve cvaknutie.

Vybratie karty SIM (Subscriber Identification Module)

VAROVANIE: Odstránenie karty SIM, keď je počítač zapnutý, môže spôsobiť stratu údajov alebo poškodenie karty. Zaistite, že je počítač vypnutý alebo sú sieťové pripojenia zakázané.

1.Vsuňte spinku alebo nástroj na odstránenie karty SIM do dierky na zásuvke na karty SIM.

2.Vytiahnutím vyberte zásuvku karty SIM.

3.Vyberte kartu SIM zo zásuvky na karty SIM.

4.Kartu SIM zasuňte do zásuvky, až kým nezačujete kliknutie.

Demontáž a inštalácia komponentov

Spodný kryt

Demontáž spodného krytu

1.Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.

2.Kryt základne snímete nasledovne:

a)Povoľte skrutky M2 x 5 so zapustenou hlavou, ktorými je spodný kryt upevnený k počítaču [1].

b)Vypáčte hranu spodného krytu [2].

POZNÁMKA: Je možné, že na vypáčenie spodného krytu budete potrebovať plastové páčidlo.

3. Nadvihnite a oddeľte spodný kryt od počítača

10 Demontáž a inštalácia komponentov

Inštalácia spodného krytu

1.Zarovnajte spodný kryt s držiakmi skrutiek v počítači.

2.Pritláčajte okraje krytu, kým nezacvakne na svoje miesto.

3.Utiahnite skrutky M2 x 5, ktoré pripevňujú spodný kryt k počítaču.

4.Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Batéria

Upozornenia týkajúce sa lítiovo-iónových batérií

VAROVANIE:

•Manipulovanie s lítiovo-iónovými batériami si vyžaduje zvýšenú opatrnosť.

•Pred odstránením zo systému batériu čo najviac vybite. Stačí, keď od zariadenia odpojíte sieťový adaptér a necháte batériu, aby sa postupne vybila.

•Batériu nijako nedeformujte, nehádžte na zem, nepoškodzujte ani neprepichujte.

•Batériu nevystavujte vysokým teplotám a nerozoberajte články, z ktorých pozostáva.

•Na povrch batérie netlačte.

•Batériu neohýbajte.

•Batériu nepáčte zo zariadenia žiadnymi nástrojmi.

•Ak sa batéria vzduje a zostane v zariadení zaseknutá, nepokúšajte sa ju z neho vybrať, pretože prepichnutie, ohnutie alebo zdeformovanie lítiovo-iónovej batérie môže byť nebezpečné. V takýchto prípadoch by sa malo vymeniť celé zariadenie. Pomoc a pokyny, ako postupovať ďalej, získate na stránke https://www.dell.com/support.

•Vždy nakupujte originálne batérie na stránke https://www.dell.com alebo autorizovaných partnerov a predajcov spoločnosti Dell.

Demontáž a inštalácia komponentov

Demontáž batérie

POZNÁMKA: 92 Wh batéria vyžaduje použitie disku vo formáte M.2. So 68 Wh batériou možno použiť buď disk M.2, alebo SATA 7 mm.

1.Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.

2.Demontujte spodný kryt.

3.Ako vybrať batériu:

a)Kábel batérie odpojte od konektora na systémovej doske [1].

b)Uvoľnite skrutku/-y M2x5, ktorá/-é pripevňuje/ batériu k počítaču [2].

c)Vyberte batériu z počítača [3].

POZNÁMKA: 4-článková 68 Wh batéria má iba 1 skrutku.

Inštalácia batérie

POZNÁMKA: 92 Wh batéria vyžaduje použitie disku vo formáte M.2. So 68 Wh batériou možno použiť buď disk M.2, alebo SATA 7 mm.

1.Vložte batériu do zásuvky v počítači.

2.Kábel batérie pripojte ku konektoru na batérii.

3.Utiahnite skrutku M2 x 5, ktorá pripevňuje batériu k počítaču.

4.Nainštalujte spodný kryt.

5.Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

12 Demontáž a inštalácia komponentov

Disk SSD (Solid State Drive)

Demontáž disku SSD M.2

1.Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.

2.Demontujte nasledujúce komponenty:

a)spodný kryt

b)batéria

3.Demontáž jednotky SSD:

a)Odlepte pásku prilepenú nad diskom SSD [1].

b)Odskrutkujte skrutku M2,0 x 3,0, ktorá drží disk SSD v počítači [2].

c)Posuňte a nadvihnutím vyberte disk z počítača [3].

POZNÁMKA: Ak máte model, ktorý sa dodáva s diskom SSD NVMe, demontujte doštičku nad diskom SSD na ochranu pre prehrievaním.

Montáž disku SSD M.2

POZNÁMKA: Pred inštaláciou karty SSD sa uistite, že váš počítač je vybavený batériou s kapacitou 92 Wh.

1.Vložte jednotku SSD do konektora v počítači.

2.Utiahnite skrutku M2,0 x 3,0, ktorá pripevňuje disk SSD k počítaču.

3.Prilepte lepiacu pásku nad disk SSD.

Demontáž a inštalácia komponentov

POZNÁMKA: V modeloch dodávaných s diskom SSD NVMe treba namontovať nad disk SSD aj doštičku na ochranu pred prehrievaním.

4.Nainštalujte nasledujúce komponenty:

a)batéria

b)spodný kryt

5.Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Pevný disk

Demontáž zostavy pevného disku

1.Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.

2.Demontujte nasledujúce komponenty:

a)spodný kryt

b)batéria

3.Demontáž pevného disku:

a)Odpojte kábel pevného disku od konektora na systémovej doske [1].

b)Povoľte skrutky, ktoré držia zostavu pevného disku v počítači [2].

c)Vyberte zostavu pevného disku z počítača [3].

POZNÁMKA: Vyššie zobrazený obrázok slúži len na referenčné účely. Umiestnenie niektorých komponentov sa môže líšiť.

Inštalácia zostavy pevného disku

POZNÁMKA: Disk SATA 7 mm vyžaduje 68 Wh batériu.

1.Vložte zostavu pevného disku do zásuvky v počítači.

2.Utiahnite skrutky, ktoré pripevňujú zostavu pevného disku k počítaču.

3.Zapojte kábel pevného disku ku konektorom na pevnom disku a systémovej doske.

14 Demontáž a inštalácia komponentov

4.Nainštalujte nasledujúce komponenty:

a)batéria

b)spodný kryt

5.Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Gombíková batéria

Demontáž gombíkovej batérie

1.Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.

2.Demontujte nasledujúce komponenty:

a)spodný kryt

b)batéria

3.Demontáž gombíkovej batérie:

a)Kábel gombíkovej batérie odpojte od konektora na systémovej doske [1].

b)Vypáčte gombíkovú batériu, oddeľte ju od lepiacej plochy a nadvihnutím ju vyberte zo systémovej dosky [2].

Inštalácia gombíkovej batérie

1.Vložte gombíkovú batériu do otvoru na systémovej doske.

2.Pripojte kábel gombíkovej batérie ku konektoru na systémovej doske.

POZNÁMKA: Dajte pozor na riadne prichytenie kábla gombíkovej batérie, aby nedošlo k jeho poškodeniu.

3.Nainštalujte nasledujúce komponenty:

a)batéria

b)spodný kryt

Demontáž a inštalácia komponentov

4. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Karta WLAN

Demontáž karty WLAN

1.Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.

2.Demontujte nasledujúce komponenty:

a)spodný kryt

b)batéria

3.Vybratie karty WLAN:

a)Odskrutkujte skrutku M2,0 x 3,0, ktorá pripevňuje kartu WLAN k počítaču [1].

b)Odstráňte kovovú konzolu, ktorá drží káble karty WLAN [2].

c)Odpojte káble WLAN od konektorov na karte WLAN [3].

POZNÁMKA: Kartu WLAN drží na mieste penová výplň, ktorá je k počítaču prilepená. d) Nadvihnutím odlepte kartu WLAN [4].

Montáž karty WLAN

1.Vložte kartu WLAN do zásuvky v počítači.

2.Veďte káble WLAN cez vodiaci kanál.

3.Zapojte káble WLAN do konektorov na karte WLAN.

4.Umiestnite kovovú konzolu na pôvodné miesto a utiahnite skrutku M2,0 x 3,0, ktorá ju drží v počítači.

5.Nainštalujte nasledujúce komponenty:

a)batéria

16 Demontáž a inštalácia komponentov

b)spodný kryt

6.Postupujte podľa pokynov uvedených v časti Po práci vo vašom systéme.

karta WWAN

Demontáž karty WWAN

1.Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.

2.Demontujte nasledujúce komponenty:

a)spodný kryt

b)batéria

3.Vybratie karty WWAN:

a)Odpojte káble karty WWAN od konektorov [1].

b)Odskrutkujte skrutku M2,0 x 3,0, ktorá pripevňuje kartu WWAN k počítaču [2].

c)Nadvihnutím odpojte kartu WWAN od konektora [3].

Inštalácia karty WWAN

1.Vložte kartu WWAN do zásuvky v počítači.

2.Utiahnutím skrutky M2,0 x 3,0 pripevnite kartu WWAN k počítaču.

3.Pripojte káble WWAN ku konektorom na karte WWAN.

4.Nainštalujte nasledujúce komponenty:

a)batéria

b)spodný kryt

5.Postupujte podľa pokynov uvedených v časti Po práci vo vašom systéme.

Demontáž a inštalácia komponentov

Pamäťový modul

Demontáž pamäťového modulu

1.Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.

2.Demontujte nasledujúce komponenty:

a)spodný kryt

b)batéria

3.Demontáž pamäťového modulu:

a)Ťahajte úchytky pamäťového modulu od seba, kým modul nevyskočí [1].

b)Nadvihnutím odpojte pamäťový modul od konektora [2].

Montáž pamäťového modulu

1.Vložte pamäťový modul do zásuvky pamäťového modulu, kým poistky neuchytia pamäťový modul.

2.Nainštalujte nasledujúce komponenty:

a)batéria

b)spodný kryt

3.Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

18 Demontáž a inštalácia komponentov

Klávesnica

Demontáž rámu klávesnice

1.Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.

2.Vypáčte okraje klávesnice [1] a nadvihnutím ju vyberte z počítača [2].

POZNÁMKA: Je možné, že na vypáčenie rámu klávesnice budete potrebovať plastové páčidlo.

Demontáž klávesnice

1.Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.

2.Demontujte nasledujúce komponenty:

a)spodný kryt

b)batéria

c)rám klávesnice

3.Nadvihnite poistku a odpojte od konektora kábel klávesnice [1], kábel dotykovej plochy [2], kábel trackpointu [3] a podsvietenia (voliteľné) [4].

Demontáž a inštalácia komponentov

4.Demontáž klávesnice:

a)Odskrutkujte skrutky M2 x 2, ktoré pripevňujú klávesnicu k počítaču [1].

b)Vypáčte okraj klávesnice z počítača [2].

20 Demontáž a inštalácia komponentov

5. Vysuňte klávesnicu a nadvihnutím ju vyberte z počítača.

Demontáž a inštalácia komponentov

Inštalácia klávesnice

1.Zarovnajte klávesnicu s držiakmi skrutiek v počítači.

2.Utiahnite skrutky M2,0 x 2,5, ktoré pripevňujú klávesnicu k počítaču.

3.Pripojte k príslušným konektorom na systémovej doske kábel klávesnice, dotykovej plochy, trackpointu a podsvietenia (voliteľné).

4.Nainštalujte nasledujúce komponenty:

a)rám klávesnice

b)batéria

c)spodný kryt

5.Postupujte podľa pokynov uvedených v časti Po práci vo vašom systéme.

Inštalácia rámu klávesnice

1.Zarovnajte rám klávesnice so západkami na počítači a zatlačte naň, kým nenaskočí na miesto.

2.Postupujte podľa pokynov uvedených v časti Po práci vo vašom systéme.

Chladič

Demontáž zostavy chladiča

1.Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.

2.Demontujte nasledujúce komponenty:

a)spodný kryt

22 Demontáž a inštalácia komponentov

b)batéria

3.Demontáž zostavy chladiča:

a)Odpojte kábel zostavy chladiča [1] a odskrutkujte skrutky, ktoré držia zostavu chladiča na systémovej doske [2].

b) Odskrutkujte skrutky M2,0 x3,0, ktoré držia zostavu chladiča na systémovej doske [1].

POZNÁMKA: Odskrutkujte skrutky, ktoré držia zostavu chladiča na systémovej doske podľa číselného označenia zobrazeného na zostave chladiča [1, 2, 3, 4, 5, 6].

c) Nadvihnutím oddeľte zostavu chladiča od systémovej dosky [2].

Demontáž a inštalácia komponentov

Montáž zostavy chladiča

1.Zostavu chladiča umiestnite na systémovú dosku a zarovnajte ju s otvormi na skrutky.

2.Utiahnutím skrutiek M2,0 x3,0 upevnite zostavu chladiča k systémovej doske.

POZNÁMKA: Utiahnite skrutky na systémovej doske podľa ich číselného označenia [1, 2, 3, 4, 5, 6].

3.Pripojte kábel zostavy chladiča ku konektoru na systémovej doske.

4.Nainštalujte nasledujúce komponenty:

a)batéria

b)spodný kryt

5.Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Port napájacieho kábla

Demontáž portu napájacieho konektora

1.Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.

2.Demontujte nasledujúce komponenty:

a)spodný kryt

b)batéria

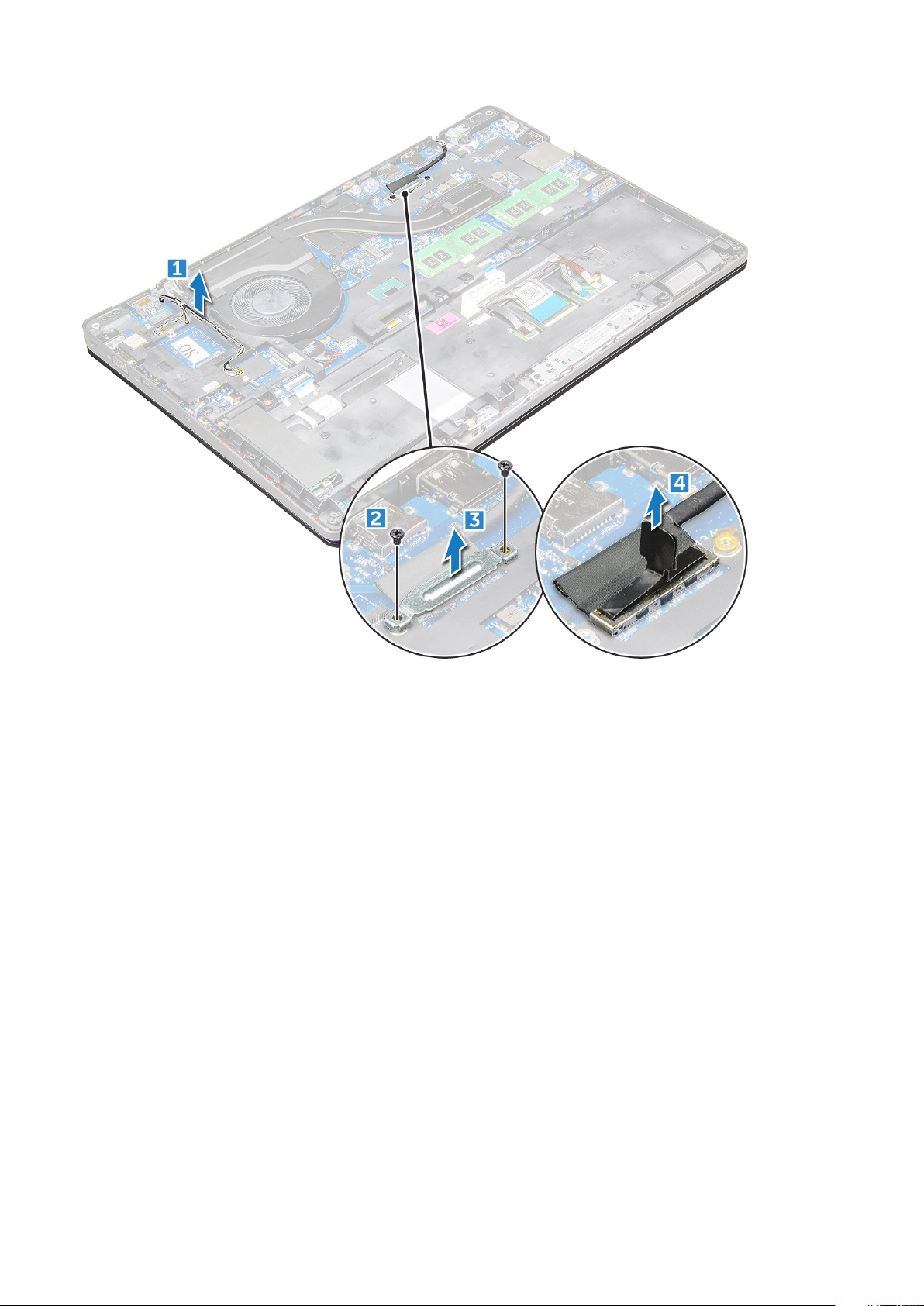

3.Demontáž portu konektora napájania:

a)Odpojte kábel portu napájacieho konektora od konektora na systémovej doske [1].

b)Odskrutkujte skrutku M2,0 x 3,0 a vyberte kovovú konzolu, ktorá pripevňuje port napájacieho konektora [2].

c)Odstráňte kovovú konzolu, ktorá drží port napájacieho konektora [3].

d)Nadvihnutím vyberte port napájacieho konektora z počítača [4].

24 Demontáž a inštalácia komponentov

Inštalácia portu napájacieho konektora

1.Vložte port napájacieho konektora do zásuvky na počítači.

2.Umiestnite kovovú konzolu na port napájacieho konektora.

3.Priskrutkujte skrutku M2,0 x 3,0, ktorá pripevňuje kovovú konzolu k portu napájacieho konektora na počítači.

4.Pripojte kábel portu konektora napájania ku konektoru na systémovej doske.

5.Nainštalujte nasledujúce komponenty:

a)batéria

b)spodný kryt

6.Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.

Rám šasi

Demontáž rámu šasi

1.Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.

2.Demontujte nasledujúce komponenty:

a)Modul karty SIM

b)spodný kryt

c)batéria

d)Karta WLAN

e)karta WWAN

f)karta SSD alebo pevný disk

3.Uvoľnenie rámu šasi:

a)Uvoľnite káble karty WWAN a WLAN z vodiacich kanálov [1].

b)Odpojte kábel reproduktora od konektora na systémovej doske [2].

c)Zdvihnite západku a odpojte kábel klávesnice, dotykovej plochy a trackpointu od konektora [3, 4, 5, 6].

Demontáž a inštalácia komponentov
