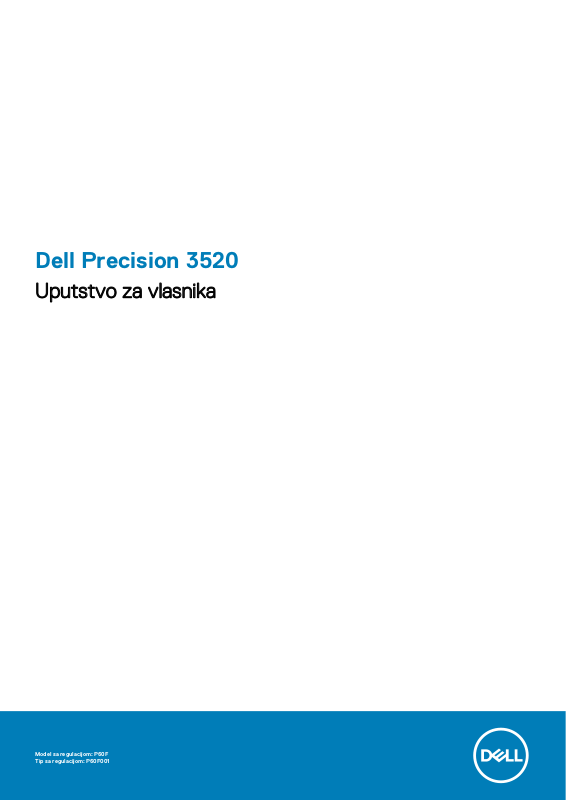

Dell Precision 3520

Uputstvo za vlasnika

Model sa regulacijom: P60F Tip sa regulacijom: P60F001

Napomene, mere opreza i upozorenja

NAPOMENA: Oznaka NAPOMENA ukazuje na važne informacije koje vam pomažu da bolje koristite proizvod.

OPREZ: Oznaka OPREZ ukazuje na potencijalno oštećenje hardvera ili gubitak podataka i objašnjava vam kako da

izbegnete problem.

UPOZORENJE: UPOZORENJE ukazuje na opasnost od oštećenja opreme, telesnih povreda ili smrti.

vlasništvo njihovih vlasnika.

May 2020

Pregl. A02

Sadržaj

1 Rad na računaru............................................................................................................................7

Bezbednosna uputstva..........................................................................................................................................................7

Pre rada u unutrašnjosti računara........................................................................................................................................7

Isključivanje računara — Windows 10.................................................................................................................................8

Nakon rada u unutrašnjosti računara...................................................................................................................................8

2 Uklanjanje i instaliranje komponenti............................................................................................... 9

Preporučeni alati.................................................................................................................................................................... 9

Kartica za modul pretplatničkog identiteta (SIM)............................................................................................................. 9

Instaliranje kartice za modul pretplatničkog identiteta (SIM).....................................................................................9

Uklanjanje kartice za modul pretplatničkog identiteta (SIM)..................................................................................... 9

Poklopac osnove.................................................................................................................................................................. 10

Uklanjanje poklopca osnove.......................................................................................................................................... 10

Instaliranje poklopca osnove.......................................................................................................................................... 11

Baterija....................................................................................................................................................................................11

Bezbednosne mere za litijum-jonsku bateriju...............................................................................................................11

Uklanjanje baterije...........................................................................................................................................................12

Instaliranje baterije..........................................................................................................................................................12

Poluprovodnički disk (SSD).................................................................................................................................................13

Uklanjanje M.2 Solid State uređaja (SSD)................................................................................................................... 13

Postavljanje M.2 poluprovodničkog diska (SSD)........................................................................................................13

Čvrsti disk..............................................................................................................................................................................14

Uklanjanje sklopa hard diska..........................................................................................................................................14

Instaliranje sklopa čvrstog diska....................................................................................................................................14

Dugmasta baterija................................................................................................................................................................ 15

Uklanjanje dugmaste baterije........................................................................................................................................ 15

Instaliranje dugmaste baterije....................................................................................................................................... 15

WLAN kartica........................................................................................................................................................................16

Uklanjanje WLAN kartice............................................................................................................................................... 16

Instaliranje WLAN kartice.............................................................................................................................................. 16

WWAN kartica...................................................................................................................................................................... 17

Uklanjanje WWAN kartice..............................................................................................................................................17

Instaliranje WWAN kartice.............................................................................................................................................17

Memorijski modul..................................................................................................................................................................18

Uklanjanje memorijskog modula....................................................................................................................................18

Instaliranje memorijskog modula................................................................................................................................... 18

Tastatura............................................................................................................................................................................... 19

Uklanjanje okvira tastature............................................................................................................................................19

Uklanjanje tastature........................................................................................................................................................19

Instaliranje tastature......................................................................................................................................................22

Instaliranje okvira tastature...........................................................................................................................................22

Rashladni element................................................................................................................................................................22

Uklanjanje sklopa rashladnog elementa.......................................................................................................................22

Postavljanje sklopa rashladnog elementa ...................................................................................................................24

Sadržaj 3

Port konektora za napajanje...............................................................................................................................................24

Uklanjanje porta konektora za napajanje.....................................................................................................................24

Instaliranje porta konektora za napajanje....................................................................................................................25

Okvir kućišta.........................................................................................................................................................................25

Uklanjanje okvira kućišta...............................................................................................................................................25

Postavljanje okvira kućišta............................................................................................................................................27

Matična ploča.......................................................................................................................................................................27

Uklanjanje matične ploče...............................................................................................................................................27

Instaliranje matične ploče..............................................................................................................................................30

SmartCard modul................................................................................................................................................................ 30

Uklanjanje čitača SmartCard kartice........................................................................................................................... 30

Postavljanje čitača SmartCard kartice........................................................................................................................ 32

LED tabla.............................................................................................................................................................................. 32

Uklanjanje LED ploče..................................................................................................................................................... 32

Instaliranje LED ploče.................................................................................................................................................... 33

Zvučnik..................................................................................................................................................................................34

Uklanjanje zvučnika........................................................................................................................................................34

Instaliranje zvučnika.......................................................................................................................................................35

Poklopac zgloba...................................................................................................................................................................35

Uklanjanje poklopca zgloba...........................................................................................................................................35

Postavljanje poklopca zgloba........................................................................................................................................36

Sklop ekrana.........................................................................................................................................................................36

Uklanjanje sklopa ekrana............................................................................................................................................... 36

Instaliranje sklopa ekrana.............................................................................................................................................. 40

Okno ekrana......................................................................................................................................................................... 40

Uklanjanje okna ekrana..................................................................................................................................................40

Instaliranje okna ekrana..................................................................................................................................................41

Zglobovi ekrana.................................................................................................................................................................... 41

Uklanjanje zgloba ekrana................................................................................................................................................41

Instaliranje zgloba ekrana..............................................................................................................................................42

Ploča ekrana.........................................................................................................................................................................43

Uklanjanje ploče ekrana.................................................................................................................................................43

Instaliranje ploče ekrana................................................................................................................................................44

eDP kabl................................................................................................................................................................................44

Uklanjanje eDP kabla..................................................................................................................................................... 44

Instaliranje eDP kabla.................................................................................................................................................... 45

Kamera..................................................................................................................................................................................45

Uklanjanje kamere..........................................................................................................................................................45

Instaliranje kamere.........................................................................................................................................................46

Oslonac za dlanove..............................................................................................................................................................47

Postavljanje oslonca za dlanove...................................................................................................................................47

3 Tehnologija i komponente............................................................................................................49

Adapter za napajanje...........................................................................................................................................................49

Procesori...............................................................................................................................................................................49

Čipsetovi...............................................................................................................................................................................50

Opcije grafičke kartice........................................................................................................................................................ 50

4 Sadržaj

Provera upotrebe procesora u upravljaču zadacima.................................................................................................49

Provera upotrebe procesora u opciji za nadgledanje resursa.................................................................................. 50

Preuzimanje upravljačkog programa za skup čipova................................................................................................ 50

Upravljački programi za Intel HD grafičku karticu...................................................................................................... 51

Preuzimanje upravljačkih programa............................................................................................................................. 51

Opcije prikaza........................................................................................................................................................................51

Identifikacija adaptera prikaza.......................................................................................................................................51

Promena rezolucije ekrana............................................................................................................................................ 51

Okretanje prikaza...........................................................................................................................................................52

Podešavanje svetline u sistemu Windows 10............................................................................................................. 52

Čišćenje ekrana..............................................................................................................................................................52

Upotreba ekrana osetljivog na dodir u sistemu Windows 10....................................................................................53

Povezivanje na spoljašnje uređaje za prikaz............................................................................................................... 53

Realtek ALC3246 Waves MaxxAudio Pro kontroler....................................................................................................... 53

Preuzimanje upravljačkog programa za zvuk.............................................................................................................53

Identifikacija audio kontrolera u sistemu Windows 10............................................................................................... 53

Promena audio postavki................................................................................................................................................54

WLAN kartice.......................................................................................................................................................................54

Opcije čvrstog diska............................................................................................................................................................54

Identifikacija čvrstog diska u sistemu Windows 10....................................................................................................54

Identifikacija čvrstog diska u BIOS-u...........................................................................................................................54

Funkcije kamere...................................................................................................................................................................54

Identifikacija kamere u upravljaču uređaja na sistemu Windows 10.........................................................................55

Pokretanje kamere (Windows 7, 8.1 i 10)....................................................................................................................55

Pokretanje aplikacije kamere........................................................................................................................................ 55

Funkcije memorije................................................................................................................................................................56

Provera sistemske memorije u sistemu Windows 10.................................................................................................56

Verifikacija memorije sistema u programu za podešavanje sistema (BIOS)...........................................................56

Testiranje memorije pomoću ePSA procene.............................................................................................................. 56

DDR4...............................................................................................................................................................................56

Upravljački programi za Realtek HD audio....................................................................................................................... 58

4 Opcije programa za podešavanje sistema (System Setup)..............................................................59

Sekvenca pokretanja...........................................................................................................................................................59

Tasteri za navigaciju............................................................................................................................................................60

Pregled programa za podešavanje sistema (System Setup).........................................................................................60

Pristupanje programu za podešavanje sistema (System Setup)...................................................................................60

Opšte opcije ekrana.............................................................................................................................................................60

Opcije ekrana za konfiguraciju sistema..............................................................................................................................61

Opcije video ekrana............................................................................................................................................................. 63

Opcije ekrana bezbednosti................................................................................................................................................. 63

Opcije ekrana za bezbedno pokretanje sistema.............................................................................................................. 65

Intel proširenja softverske zaštite..................................................................................................................................... 65

Opcije ekrana performansi..................................................................................................................................................66

Opcije ekrana za upravljanje energijom.............................................................................................................................66

Opcije ekrana za ponašanje POST procedure..................................................................................................................67

Opcije ekrana za podršku virtualizaciji...............................................................................................................................68

Opcije ekrana bežične funkcije...........................................................................................................................................69

Opcije ekrana održavanja....................................................................................................................................................69

Opcije ekrana za evidenciju sistema..................................................................................................................................70

Ažuriranje BIOS-a u sistemu Windows............................................................................................................................. 70

Lozinka sistema i lozinka za podešavanje.........................................................................................................................70

Dodeljivanje lozinke sistema i lozinke za podešavanje................................................................................................71

Sadržaj 5

Brisanje ili promena postojeće lozinke sistema i/ili lozinke za podešavanje.............................................................71

5 Tehničke specifikacije.................................................................................................................72

Specifikacije sistema............................................................................................................................................................72

Specifikacije procesora........................................................................................................................................................72

Specifikacije memorije.........................................................................................................................................................73

Specifikacije skladišta..........................................................................................................................................................73

Specifikacije audio funkcije................................................................................................................................................. 73

Specifikacije video funkcije................................................................................................................................................. 74

Specifikacije kamere............................................................................................................................................................74

Specifikacije komunikacije...................................................................................................................................................74

Specifikacije portova i konektora.......................................................................................................................................75

Specifikacije beskontaktne smart kartice......................................................................................................................... 75

Specifikacije kontaktne smart kartice............................................................................................................................... 75

Specifikacije ekrana............................................................................................................................................................. 75

Specifikacije tastature.........................................................................................................................................................76

Specifikacije table osetljive na dodir..................................................................................................................................76

Specifikacije baterije............................................................................................................................................................ 77

Specifikacije adaptera za naizmeničnu struju...................................................................................................................77

Fizičke specifikacije..............................................................................................................................................................78

Specifikacije okruženja........................................................................................................................................................ 78

6 Dijagnostika............................................................................................................................... 79

Poboljšana procena sistema pre pokretanja (ePSA) - dijagnostika...............................................................................79

Svetla za status uređaja..................................................................................................................................................... 80

LED za status LAN-a........................................................................................................................................................... 81

Svetla za status baterije...................................................................................................................................................... 81

7 Kontaktiranje kompanije Dell........................................................................................................82

6 Sadržaj

Rad na računaru

Bezbednosna uputstva

Koristite sledeće bezbednosne smernice kako biste zaštitili računar od mogućih oštećenja i osigurali ličnu bezbednost. Osim ako je drugačije navedeno, svaka procedura obuhvaćena ovim dokumentom pretpostavlja da postoje slijedeći uslovi:

• Pročitali ste bezbednosne informacije koje ste dobili uz računar.

• Komponenta se može zameniti ili, ako je kupljena odvojeno, montirati izvođenjem procedure uklanjanja u obrnutom redosledu.

NAPOMENA: Isključite sve izvore napajanja pre otvaranja poklopca računara ili ploča. Nakon što završite sa radom u

unutrašnjosti računara, postavite sve poklopce, ploče i zavrtnje pre priključenja na izvor napajanja.

NAPOMENA: Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje su isporučene sa vašim

računarom. Za dodatne informacije o najboljim bezbednosnim praksama, pogledajte početnu stranicu za usklađenost sa propisima na www.dell.com/regulatory_compliance.

OPREZ: Mnoge popravke na vašem računaru treba da obavlja samo ovlašćeni serviser. Vi treba da obavljate rešavanje

problema i jednostavne popravke kao što je određeno u dokumentaciji proizvoda, ili na osnovu smjernica servisa na mreži ili telefonskog servisa i tima za podršku. Šteta usled servisiranja koje nije ovlastila kompanija Dell nije pokrivena vašom garancijom. Pročitajte i poštujte bezbednosna uputstva koja ste dobili uz proizvod.

OPREZ: Da biste izbegli elektrostatičko pražnjenje, uzemljite se pomoću trake za uzemljenje ili povremeno dodirujte

neobojenu metalnu površinu koja je uzemljena da biste se uzemljili pre nego što dodirnete računar radi obavljanja bilo kakvog rasklapanja.

OPREZ: Pažljivo rukujte komponentama i karticama. Ne dodirujte komponente ili kontakte na kartici. Karticu držite za

krajeve ili za metalnu montažnu konzolu. Komponente kao što je procesor držite za krajeve, ne za pinove.

OPREZ: Kada odspajate kabl, povucite njegov konektor ili navlaku, a ne sam kabl. Neki kablovi imaju konektore sa

sigurnosnim kukicama; ako odspajate ovaj tip kablova, pritisnite sigurnosnu kukicu pre nego što odspojite kabl. Kada razdvajate konektore, držite ih ravnomerno poravnate kako bi se izbeglo savijanje pinova konektora. Takođe, pre nego što povežete kabl, proverite da li su oba konektora ispravno usmerena i poravnata.

NAPOMENA: Boja vašeg računara i nekih komponenata može izgledati drugačije u odnosu na one prikazane u ovom

dokumentu.

Pre rada u unutrašnjosti računara

1. Pobrinite se da je vaša radna površina ravna i čista kako biste spriječili da se poklopac računara izgrebe.

2. Isključite računar.

3. Ako je računar povezan na baznu stanicu (priključen), odvojite ga.

4. Izvucite sve mrežne kablove iz računara (ako su dostupni).

OPREZ: Ako računar ima RJ45 port, izvucite mrežni kabl tako što ćete prvo isključiti kabl iz računara.

5. Isključite računar i sve priključene uređaje iz pripadajućih električnih utičnica.

6. Otvorite ekran.

7. Pritisnite i držite dugme za napajanje nekoliko sekundi da biste uzemljili matičnu ploču.

OPREZ: Da biste se zaštitili od električnog udara, pre nego što obavite 8. korak isključujte računar iz električne

utičnice.

OPREZ: Da biste izbegli elektrostatičko pražnjenje, uzemljite se pomoću trake za uzemljenje ili povremeno dodirujte

neobojenu metalnu površinu, kao što je konektor na zadnjem delu računara.

Rad na računaru 7

8. Uklonite bilo koje instalirane Express kartice ili Smart kartice iz odgovarajućih slotova.

Isključivanje računara — Windows 10

OPREZ: Da bi se izbegao gubitak podataka, sačuvajte i zatvorite sve otvorene datoteke i zatvorite sve otvorene

programe pre nego što isključite računar .

1. Kliknite na ili dodirnite .

2. Kliknite na ili dodirnite

NAPOMENA: Uvjerite se da su računar i svi priključeni uređaji isključeni. Ako se računar i priključeni uređaji ne

isključe automatski prilikom gašenja operativnog sistema, pritisnite i držite dugme za uključivanje/isključivanje oko šest sekundi da biste ih isključili.

, pa kliknite na ili dodirnite Isključi.

Nakon rada u unutrašnjosti računara

Nakon što završite bilo koju proceduru zamene, a pre nego što uključite računar, uverite se da su svi eksterni uređaji, kartice i kablovi povezani.

OPREZ: Da biste izbegli oštećenje računara, koristite isključivo bateriju dizajniranu za ovaj Dell računar. Nemojte da

koristite baterije dizajnirane za druge Dell računare.

1. Postavite bateriju.

2. Postavite poklopac osnove.

3. Povežite eksterne uređaje, kao što je replikator portova ili medijska baza, i zamenite kartice, kao što je ExpressCard kartica.

4. Povežite telefonske ili mrežne kablove sa računarom.

OPREZ: Da biste povezali mrežni kabl, prvo priključite kabl u mrežni uređaj a zatim ga priključite u računar.

5. Priključite računar i sve povezane uređaje u odgovarajuće električne utičnice.

6. Uključite računar.

8 Rad na računaru

Uklanjanje i instaliranje komponenti

Preporučeni alati

Za procedure u ovom dokumentu mogu se zahtevati sledeći alati:

• Phillips #0 odvrtač

• Phillips #1 odvrtač

• Plastična olovka

NAPOMENA: Odvijač #0 je za zavrtnje 0–1, a odvijač #1 za zavrtnje 2–4

Kartica za modul pretplatničkog identiteta (SIM)

Instaliranje kartice za modul pretplatničkog identiteta (SIM)

1. Umetnite spajalicu ili alat za uklanjanje SIM kartice u rupicu [1].

2. Povucite ležište za SIM karticu da biste ga uklonili [2].

3. Stavite SIM karticu na ležište za SIM karticu.

4. Gurnite nosač SIM kartice u slot dok ne klikne i postavi se na mesto.

Uklanjanje kartice za modul pretplatničkog identiteta (SIM)

OPREZ: Ako uklonite SIM karticu dok je računar uključen, može doći do gubitka podataka ili oštećenja kartice. Proverite

da li je računar isključen odnosno da li su mrežne veze onemogućene.

1. Umetnite spajalicu ili alat za uklanjanje SIM kartice u rupicu na ležištu za SIM karticu.

2. Povucite ležište za SIM karticu da biste je uklonili.

3. Uklonite SIM karticu iz ležišta za SIM karticu.

Uklanjanje i instaliranje komponenti 9

4. Gurnite ležište za SIM karticu u slot tako da "klikne".

Poklopac osnove

Uklanjanje poklopca osnove

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Da biste uklonili poklopac osnove: a) Olabavite M2x5 neispadajuće zavrtnje kojima je poklopac osnove pričvršćen za računar [1].

b) Podignite poklopac osnove sa ivice [2].

NAPOMENA: Možda će vam biti potreban plastični odvijač da biste podigli poklopac osnove sa ivice.

3. Podignite poklopac osnove i uklonite ga iz računara.

10 Uklanjanje i instaliranje komponenti

Instaliranje poklopca osnove

1. Poravnajte poklopac osnove sa otvorima za zavrrtnje na računaru.

2. Pritisnite ivice poklopca tako da klikne u ležište.

3. Pritegnite M2x5 zavrtnje da biste pričvrstili poklopac osnove za računar.

4. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.

Baterija

Bezbednosne mere za litijum-jonsku bateriju

OPREZ:

• Budite oprezni pri rukovanju litijum-jonskih baterija.

• Ispraznite bateriju što je više moguće pre nego što je izvadite iz sistema. To možete da uradite tako što ćete isključiti adapter naizmenične struje sa sistema da biste omogućili da se isprazni baterija.

• Nemojte da pritiskate, ispuštate, oštećujete bateriju ili je probijate drugim objektima.

• Ne izlažite bateriju visokim temperaturama i ne rastavljajte sklopove i ćelije baterije.

• Ne pritiskajte površinu baterije.

• Bateriju nemojte rastavljati.

• Ne koristite nikakve alatke da biste odvojili bateriju.

• Ako se baterija zaglavi u uređaju zbog širenja, ne pokušavajte da je izvadite jer probijanje, savijanje ili pritiskanje litijum-jonske baterije može da bude opasno. U takvom slučaju treba zameniti ceo sistem. Kontaktirajte https://

www.dell.com/support da biste dobili pomoć i uputstva.

• Uvek kupujte originalne baterije od kompanije https://www.dell.com ili od ovlašćenih Dell partnera i preprodavaca.

Uklanjanje i instaliranje komponenti 11

Uklanjanje baterije

NAPOMENA: baterija 92Whr zahteva korišćenje kartice M.2, a sa baterijom 68Whr može da se koristi M.2 ili SATA disk

jedinica od 7 mm.

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite poklopac osnove.

3. Da biste uklonili bateriju: a) Odspojite kabl baterije iz konektora na matičnoj ploči [1].

b) Uklonite zavrtnje M2x5 kojima je baterija pričvršćen za računar [2]. c) Podignite i uklonite bateriju iz računara [3].

NAPOMENA: Baterija 68Whr sa 4 ćelije ima samo 1 zavrtanj.

Instaliranje baterije

NAPOMENA: baterija 92Whr zahteva korišćenje kartice M.2, a sa baterijom 68Whr može da se koristi M.2 ili SATA disk

jedinica od 7 mm.

1. Umetnite bateriju u slot na računaru.

2. Povežite kabl baterije sa konektorom na bateriji.

3. Pritegnite zavrtanj M2x5 da biste pričvrstili bateriju za računar.

4. Instalirajte poklopac osnove.

5. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.

12 Uklanjanje i instaliranje komponenti

Poluprovodnički disk (SSD)

Uklanjanje M.2 Solid State uređaja (SSD)

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

b) baterija

3. Da biste uklonili SSD: a) Odlepite lepljivu traku koja je postavljena iznad SSD kartice [1].

b) Uklonite zavrtanj M2,0x3,0 kojim je SSD pričvršćen za računar [2]. c) Gurnite i podignite SSD iz računara [3].

NAPOMENA: Na modelima koji se isporučuju sa NVMe SSD karticama uklonite termalnu ploču koja se nalazi iznad

SSD kartice.

Postavljanje M.2 poluprovodničkog diska (SSD)

NAPOMENA: Pre nego što postavite SSD karticu, uverite se da računar ima bateriju od 92 Wh.

1. Umetnite SSD u konektor na računaru.

2. Pritegnite M2,0x3,0 zavrtanj da biste učvrstili SSD za računar.

3. Zalepite lepljivu traku iznad SSD kartice.

Uklanjanje i instaliranje komponenti 13

NAPOMENA: Na modelima koji se isporučuju sa NVMe SSD karticama treba da montirate termalnu ploču iznad SSD

kartice.

4. Instalirajte: a) baterija

b) poklopac osnove

5. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.

Čvrsti disk

Uklanjanje sklopa hard diska

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

b) baterija

3. Da biste uklonili sklop čvrstog diska: a) Odspojite kabl čvrstog diska iz konektora na matičnoj ploči [1].

b) Uklonite zavrtnje koji učvršćuju sklop čvrstog diska za računar [2]. c) Podignite sklop čvrstog diska i izvadite ga iz računara [3].

NAPOMENA: Slika koja se prikazuje iznad predstavlja samo referencu. Lokacije nekih komponenti mogu da se

razlikuju.

Instaliranje sklopa čvrstog diska

NAPOMENA: SATA disk jedinica od 7 mm zahteva bateriju 68Whr

1. Umetnite sklop čvrstog diska u slot na računaru.

2. Pritegnite zavrtnje da biste učvrstili sklop čvrstog diska za računar.

3. Povežite kabl čvrstog diska sa konektorom na čvrstom disku i na matičnoj ploči.

14 Uklanjanje i instaliranje komponenti

4. Instalirajte: a) baterija

b) poklopac osnove

5. Sledite procedure u odeljku Posle rada u unutrašnjosti računara.

Dugmasta baterija

Uklanjanje dugmaste baterije

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

b) baterija

3. Da biste uklonili dugmastu bateriju: a) Odspojite kabl dugmaste baterije iz konektora na matičnoj ploči [1].

b) Podignite dugmastu bateriju da biste je oslobodili od lepljive trake i uklonite je sa matične ploče [2].

Instaliranje dugmaste baterije

1. Postavite dugmastu bateriju u ležište na matičnoj ploči.

2. Povežite kabl dugmaste baterije sa konektorom na matičnoj ploči.

NAPOMENA: Uverite se da je kabl dugmaste baterije pravilno usmeren da ne bi došlo do oštećenja kabla.

3. Instalirajte: a) baterija

b) poklopac osnove

Uklanjanje i instaliranje komponenti 15

4. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.

WLAN kartica

Uklanjanje WLAN kartice

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

b) baterija

3. Da biste uklonili WLAN karticu: a) Uklonite M2,0x3,0 zavrtanj kojim je WLAN kartica pričvršćena za računar [1].

b) Uklonite metalni jezičak koji pričvršćuje WLAN kablove [2]. c) Odspojite WLAN kablove iz konektora na WLAN kartici [3].

NAPOMENA: Odstojnik sa lepljivom trakom pričvršćuje WLAN karticu.

d) Podignite WLAN karticu da biste je odvojili od lepljive trake [4].

Instaliranje WLAN kartice

1. Umetnite WLAN karticu u slot na računaru.

2. Provucite WLAN kablove kroz kanal za usmeravanje.

3. Povežite WLAN kablove sa konektorima na WLAN kartici.

4. Postavite metalni nosač i pritegnite M2,0x3,0 zavrtanj da biste ga učvrstili za računar.

5. Instalirajte: a) baterija

16 Uklanjanje i instaliranje komponenti

b) poklopac osnove

6. Sledite proceduru u odeljku Posle rada u unutrašnjosti sistema.

WWAN kartica

Uklanjanje WWAN kartice

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

b) baterija

3. Da biste uklonili WWAN karticu: a) Izvucite WWAN kablove iz konektora [1].

b) Uklonite M2,0x3,0 zavrtanj koji učvršćuje WWAN karticu za računar [2]. c) Izvucite WWAN karticu iz konektora[3].

Instaliranje WWAN kartice

1. Umetnite WWAN karticu u slot na računaru.

2. Zategnite M2,0x3,0 zavrtnje da biste pričvrstili WWAN karticu na računar.

3. Povežite WWAN kablove sa konektorima na WWAN kartici.

4. Instalirajte: a) baterija

b) poklopac osnove

5. Sledite proceduru u odeljku Posle rada u unutrašnjosti sistema.

Uklanjanje i instaliranje komponenti 17

Memorijski modul

Uklanjanje memorijskog modula

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

b) baterija

3. Da biste uklonili memorijski modul: a) Povucite spone koje učvršćuju memorijski modul tako da memorijski modul iskoči iz ležišta [1].

b) Izvucite memorijski modul iz konektora [2].

Instaliranje memorijskog modula

1. Umetnite memorijski modul u utičnicu za memorijski modul tako da spone učvrste memorijski modul.

2. Instalirajte: a) baterija

b) poklopac osnove

3. Sledite procedure u odeljku Posle rada u unutrašnjosti računara.

18 Uklanjanje i instaliranje komponenti

Tastatura

Uklanjanje okvira tastature

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Izvucite okvir tastature sa ivice [1] i izvucite ga iz računara [2].

NAPOMENA: Možda će vam biti potreban plastični odvijač da biste podigli okvir tastature sa ivice.

Uklanjanje tastature

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

b) baterija c) okvir tastature

3. Podignite rezu i odspojite kablove tastature [1], table osetljive na dodir[2], pomoćnog uređaja za kontrolu kursora [3] i pozadinskog osvetljenja (opcionalno) [4] iz konektora.

Uklanjanje i instaliranje komponenti 19

4. Da biste uklonili tastaturu: a) Uklonite M2x2 zavrtnje koji pričvršćuju tastaturu za računar [1].

b) Podignite tastaturu sa ivice računara [2].

20 Uklanjanje i instaliranje komponenti

5. Povucite i podignite tastaturu iz računara.

Uklanjanje i instaliranje komponenti 21

Instaliranje tastature

1. Poravnajte tastaturu sa držačima zavrtanja na računaru.

2. Pritegnite M2,0x2,5 zavrtnje da biste fiksirali tastaturu za računar.

3. Priključite kablove tastature, table osetljive na dodir, pomoćnog uređaja za kontrolu kursora i pozadinskog osvetljenja (opcionalno) na konektore na matičnoj ploči.

4. Instalirajte: a) okvir tastature

b) baterija c) poklopac osnove

5. Sledite proceduru u odeljku Posle rada u unutrašnjosti sistema.

Instaliranje okvira tastature

1. Poravnajte okvir tastature sa držačima na računaru i i pritisnite ga tako da klikne u ležište

2. Sledite proceduru u odeljku Posle rada u unutrašnjosti sistema.

Rashladni element

Uklanjanje sklopa rashladnog elementa

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite:

22 Uklanjanje i instaliranje komponenti

a) poklopac osnove b) baterija

3. Da biste uklonili sklop rashladnog elementa: a) Odspojite kabl sklopa rashladnog elementa [1] i izvadite zavrtnje koji ga učvršćuju za matičnu ploču [2].

b) Uklonite M2,0x3,0 zavrtnje koji učvršćuju sklop rashladnog elementa za matičnu ploču [1].

NAPOMENA: Uklonite zavrtnje koji učvršćuju sklop rashladnog elementa za matičnu ploču prema redosledu

prikazanom na sklopu rashladnog elementa [1, 2, 3, 4, 5, 6].

c) Podignite i uklonite sklop rashladnog elementa sa matične ploče [2].

Uklanjanje i instaliranje komponenti 23

Postavljanje sklopa rashladnog elementa

1. Postavite sklop rashladnog elementa na matičnu ploču i poravnajte sa držačima zavrtanja.

2. Pritegnite zavrtnje M2,0x3,0 da biste učvrstili sklop rashladnog elementa na matičnu ploču.

NAPOMENA: Pritegnite zavrtnje na matičnoj ploči prema redosledu brojeva u oblačićima [1, 2, 3, 4, 5, 6].

3. Povežite sklop rashladnog elementa sa konektorom na matičnoj ploči.

4. Instalirajte: a) baterija

b) poklopac osnove

5. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.

Port konektora za napajanje

Uklanjanje porta konektora za napajanje

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

b) baterija

3. Da biste uklonili port konektora za napajanje: a) Odspojite kabl porta konektora za napajanje iz konektora na matičnoj ploči [1].

b) Uklonite M2,0x3,0 zavrtanj da biste oslobodili metalni nosač koji učvršćuje port konektora za napajanje [2]. c) Uklonite metalni držač koji učvršćuje port konektora za napajanje [3]. d) Izvucite port konektora za napajanje iz računara [4].

24 Uklanjanje i instaliranje komponenti

Instaliranje porta konektora za napajanje

1. Instalirajte port konektora za napajanje u slot na računaru.

2. Postavite metalni držač na port konektora za napajanje.

3. Pritegnite M2,0x3,0 zavrtanj da biste pričvrstili metalni držač za port kontektora za napajanje na računaru.

4. Povežite kabl porta konektora za napajanje sa konektorom na matičnoj ploči.

5. Instalirajte: a) baterija

b) poklopac osnove

6. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.

Okvir kućišta

Uklanjanje okvira kućišta

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) Modul SIM kartice

b) poklopac osnove c) baterija d) WLAN kartica e) WWAN karticu f) SSD karticu ili čvrsti disk

3. Da biste uklonili okvir kućišta:

Uklanjanje i instaliranje komponenti 25

a) Izvucite WWAN i WLAN kablove iz kanala za usmeravanje [1]. b) Odspojite kabl zvučnika iz konektora na matičnoj ploči [2]. c) Podignite rezu i izvucite kabl tastature, table osetljive na dodir i pomoćnog uređaja za kontrolu kursora iz konektora [3, 4, 5, 6].

4. Da biste uklonili okvir kućišta: a) Uklonite zavrtnje (M2,0x3,0, M2x5) kojima je okvir kućišta pričvršćen za računar [1].

b) Podignite poklopac okvira kućišta i izvadite ga iz računara [2].

26 Uklanjanje i instaliranje komponenti

Postavljanje okvira kućišta

1. Postavite pričvrsni ram na računar i pritegnite zavrtnje (M2x5, M2,0x3,0).

2. Povežite zvučnik, kabl za tastaturu, kabl table osetljive na dodir i kabl pomoćnog uređaja za kontrolu kursora

3. Provucite WLAN i WWAN kabl.

NAPOMENA: Uverite se da je kabl dugmaste baterije pravilno usmeren da ne bi došlo do oštećenja kabla.

4. Instalirajte: a) SSD karticu ili čvrsti disk

b) WWAN karticu c) WLAN kartica d) baterija e) poklopac osnove f) Modul SIM kartice

5. Sledite proceduru u odeljku Posle rada u unutrašnjosti sistema.

Matična ploča

Uklanjanje matične ploče

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) Modul SIM kartice

b) poklopac osnove c) baterija d) WLAN kartica e) WWAN karticu f) SSD karticu ili čvrsti disk g) memorijski modul

Uklanjanje i instaliranje komponenti 27

h) sklop rashladnog elementa i) dugmastu bateriju j) Port konektora za napajanje k) okvir kućišta

3. Da biste otpustili matičnu ploču: a) Uklonite M2,0x3,0 zavrtnje koji pričvršćuju metalni držač [1].

b) Podignite metalni držač koji pričvršćuje kabl ekrana [2]. c) Izvucite kabl ekrana iz konektora na matičnoj ploči [3]. d) Izvucite kabl za napajanje [4].

4. Da biste uklonili matičnu ploču: a) Uklonite kabl LED ploče, matične ploče i table osetljive na dodir iz matične ploče [1].

b) Uklonite M2,0x5,0 zavrtnje kojima je pričvršćen metalni držač i podignite ga sa matične ploče [2,3].

NAPOMENA: Pomenuti metalni nosač je nosač USB porta tipa C.

28 Uklanjanje i instaliranje komponenti

5. Uklonite M2,0x3,0 zavrtnje i podignite sistemsku ploču sa računara [1, 2].

Uklanjanje i instaliranje komponenti 29

Instaliranje matične ploče

1. Poravnajte matičnu ploču sa držačima zavrtanja na računaru.

2. Pritegnite M2,0x3,0 zavrtnje da biste fiksirali matičnu ploču za računar.

3. Postavite metalni držač i pričvrstite M2,0x5,0 zavrtnje na matičnoj ploči.

NAPOMENA: Pomenuti metalni nosač je nosač USB-a tipa C.

4. Povežite kabl LED ploče, matične ploče i table osetljive na dodir na sistemsku ploču.

5. Povežite kabl za napajanje.

6. Povežite kabl ekrana na matičnu ploču.

7. Postavite eDP i metalni držač na matičnu ploču i pritegnite zavrtanj M2.0x3.0 da biste ih učvrstili na matičnu ploču.

8. Instalirajte: a) okvir kućišta

b) dugmastu bateriju c) sklop rashladnog elementa d) memorijski modul e) SSD karticu ili čvrsti disk f) WWAN karticu g) WLAN kartica h) baterija i) poklopac osnove j) Modul SIM kartice

9. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.

SmartCard modul

Uklanjanje čitača SmartCard kartice

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

b) baterija c) WLAN kartica d) WWAN karticu e) SSD karticu ili čvrsti disk f) okvir kućišta

3. Da biste oslobodili čitač SmartCard kartice: a) Odspojite kabl table čitača SmartCard kartice sa konektora [1].

b) Odlepite kabl da biste ga oslobodili lepljive trake [2].

30 Uklanjanje i instaliranje komponenti

4. Da biste uklonili čitač SmartCard kartice: a) Uklonite M2,0x3,0 zavrtnje kojima je tabla čitača SmartCard kartice pričvršćena za oslonac za dlanove [1].

b) Gurnite tablu čitača SmartCard kartice da biste je oslobodili [2].

Uklanjanje i instaliranje komponenti 31

Postavljanje čitača SmartCard kartice

1. Postavite SmartCard čitač u računar.

2. Pritegnite M2,0x3,0 zavrtnje da biste učvrstili SmartCard čitač za računar.

3. Pričvrstite kabl SmartCard čitača i povežite kabl sa konktorom.

4. Instalirajte: a) okvir kućišta

b) SSD karticu ili čvrsti disk c) WWAN karticu d) WLAN kartica e) baterija f) poklopac osnove

5. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.

LED tabla

Uklanjanje LED ploče

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

b) baterija c) WLAN kartica

32 Uklanjanje i instaliranje komponenti

d) WWAN karticu e) SSD karticu ili čvrsti disk f) okvir kućišta

3. Da biste uklonili LED ploču: a) Podignite rezu i odspojite kabl LED table iz konektora na LED ploči [1].

b) Uklonite M2,0x3,0 zavrtanj koji učvršćuje LED ploču za računar [2]. c) Podignite LED ploču i uklonite je iz računara [3].

Instaliranje LED ploče

1. Postavite LED ploču na računar.

2. Pritegnite M2,0x3,0 zavrtanj da biste pričvrstili LED tablu za računar.

3. Povežite kabl LED ploče sa konektorom na LED ploči.

4. Instalirajte: a) okvir kućišta

b) SSD karticu ili čvrsti disk c) WWAN karticu d) WLAN kartica e) baterija f) poklopac osnove

5. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.

Uklanjanje i instaliranje komponenti 33

Zvučnik

Uklanjanje zvučnika

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

b) baterija c) WLAN kartica d) WWAN karticu e) SSD karticu ili čvrsti disk f) okvir kućišta

3. Da biste odspojili kablove:

NAPOMENA: Odspojite kablove zvučnika da biste uklonili okvir kućišta.

a) Podignite rezu i odspojite kabl konektora LED ploče [1]. b) Isključite i izvadite kabl zvučnika [2].

4. Uklonite zvučnike iz računara.

34 Uklanjanje i instaliranje komponenti

Instaliranje zvučnika

1. Postavite zvučnike u slotove na računaru.

2. Provucite kabl zvučnika kroz pričvrsne spone u kanalu za usmeravanje.

3. Povežite kabl zvučnika i LED table sa računarom.

4. Instalirajte: a) okvir kućišta

b) SSD karticu ili čvrsti disk c) WWAN karticu d) WLAN kartica e) baterija f) poklopac osnove

5. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.

Poklopac zgloba

Uklanjanje poklopca zgloba

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

b) baterija

3. Da biste uklonili poklopac zgloba: a) Uklonite M2x3,0 (OD4.5) zavrtnje koji učvršćuju poklopac zgloba za računar [1].

b) Uklonite poklopac zgloba iz računara [2].

Uklanjanje i instaliranje komponenti 35

Postavljanje poklopca zgloba

1. Postavite držač zgloba da biste poravnali držače za zavrtnje na računaru.

2. Pritegnite M2x3,0 (OD4.5) zavrtnje da biste učvrstili sklop ekrana za računar.

3. Instalirajte: a) baterija

b) poklopac osnove

4. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.

Sklop ekrana

Uklanjanje sklopa ekrana

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

b) baterija c) WWAN karticu d) WLAN kartica e) poklopac zgloba

3. Da biste uklonili kabl ekrana: a) Izvucite WLAN kabl iz kanala za usmeravanje [1].

b) Izvucite eDP kabl [2]. c) Uklonite metalne zavrtnje i podignite metalni držač koji pričvršćuje kabl ekrana na računaru [3, 4]. d) Izvucite kabl ekrana [5].

36 Uklanjanje i instaliranje komponenti

4. Da biste uklonili zglobni zavrtnji: a) Uklonite M2,0x5,0 zavrtnje koji učvršćuju sklop ekrana [1].

b) Izvadite kablove antene i kabl ekrana iz kanala za usmeravanje [2, 3].

Uklanjanje i instaliranje komponenti 37

5. Okrenite računar.

6. Da biste uklonili sklop ekrana: a) Uklonite M2,0x5,0 zavrtnje kojima je sklop ekrana pričvršćen za računar [1].

b) Otvorite ekran [2].

38 Uklanjanje i instaliranje komponenti

7. Podignite i uklonite sklop ekrana iz računara.

Uklanjanje i instaliranje komponenti 39

Instaliranje sklopa ekrana

1. Postavite sklop ekrana da biste poravnali otvore za zavrtnje na računaru.

2. Pritegnite M2,0x5,0 zavrtnje da biste učvrstili sklop ekrana za računar.

3. Okrenite računar.

4. Provucite kabl ekrana kroz kanal za usmeravanje i provucite kablove antene gurajući ih kroz otvor.

5. Povežite kablove antene i kabl ekrana sa konektorima.

6. Postavite nosač kabla ekrana preko konektora i pritegnite M2,0x5,0 zavrtnje da biste pričvrstili kabl ekrana za računar.

7. Instalirajte: a) poklopac zgloba

b) WWAN karticu c) WLAN kartica d) baterija e) poklopac osnove

8. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.

Okno ekrana

Uklanjanje okna ekrana

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

b) baterija c) WWAN karticu d) WLAN kartica e) poklopac zgloba f) sklop ekrana

3. Odignite ivice [1,2,3,4] da biste oslobodili okno ekrana sa sklopa ekrana.

40 Uklanjanje i instaliranje komponenti

OPREZ: Snažno lepljivo sredstvo na zadnjem delu okna omogućava da ono bude pričvršćeno na LCD, pa treba da

primenite silu da biste ga odvojili sa LCD-a. Treba da vodite računa kada odvajate okno da se LCD ne bi

oštetio

Instaliranje okna ekrana

1. Postavite okno ekrana na sklop ekrana.

2. Počev od gornjeg ugla, pritisnite okno ekrana i nastavite tako duž svih ivica dok celo okno ne "klikne" na sklop ekrana.

3. Instalirajte: a) sklop ekrana

b) poklopac zgloba c) WWAN karticu d) WLAN kartica e) baterija f) poklopac osnove

4. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.

Zglobovi ekrana

Uklanjanje zgloba ekrana

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

b) baterija c) WWAN karticu d) WLAN kartica e) poklopac zgloba

Uklanjanje i instaliranje komponenti 41

f) sklop ekrana g) okno ekrana

3. Da biste uklonili zglob ekrana: a) Uklonite M2,5x3,5 zavrtnje koji učvršćuju zglob ekrana za sklop ekrana [1].

b) Podignite zglob ekrana sa sklopa ekrana [2]. c) Ponavljajte istu proceduru da biste uklonili druge zglobove ekrana.

Instaliranje zgloba ekrana

1. Postavite poklopac zgloba ekrana na sklop ekrana.

2. Pritegnite M2,5x3,5 zavrtnje da biste učvrstili poklopac zgloba ekrana na sklop ekrana.

3. Ponovite istu proceduru da biste postavili poklopac drugog zgloba ekrana.

4. Instalirajte: a) okno ekrana

b) sklop ekrana c) poklopac zgloba d) WWAN karticu e) WLAN kartica f) baterija g) poklopac osnove

5. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.

42 Uklanjanje i instaliranje komponenti

Ploča ekrana

Uklanjanje ploče ekrana

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

b) baterija c) WWAN karticu d) WLAN kartica e) poklopac zgloba f) sklop ekrana g) okno ekrana

3. Uklonite M2,0x3,0 zavrtnje kojima je ploča ekrana pričvršćena za sklop ekrana [1] i podignite i okrenite ploču ekrana da biste pristupili eDP kablu [2].

4. Da biste uklonili ploču ekrana: a) Odlepite lepljivu traku [1].

b) Povucite plavu traku koja pričvršćuje kabl ekrana [2]. c) Podignite rezu i odspojite kabl ekrana sa konektora na ploči ekrana [3] [4].

Uklanjanje i instaliranje komponenti 43

Instaliranje ploče ekrana

1. Povežite eDP kabl sa konektorom i zalepite plavu traku.

2. Zalepite lepljivu traku da biste učvrstili eDP kabl.

3. Postavite ploču ekrana i poravnajte sa držačima zavrtanja na sklopu ekrana.

4. Pritegnite M2,0x3,0 zavrtnje da biste učvrstili ploču ekrana za sklop ekrana.

5. Instalirajte: a) okno ekrana

b) sklop ekrana c) poklopac zgloba d) WWAN karticu e) WLAN kartica f) baterija g) poklopac osnove

6. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.

eDP kabl

Uklanjanje eDP kabla

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

44 Uklanjanje i instaliranje komponenti

b) baterija c) WWAN karticu d) WLAN kartica e) sklop ekrana f) okno ekrana g) ploča ekrana

3. Odlepite lepljivu traku koja pričvršćuje eDP kabl da biste ga uklonili sa ekrana.

Instaliranje eDP kabla

1. Pričvrstite eDP kabl na sklopu ekrana.

2. Instalirajte: a) ploča ekrana

b) okno ekrana c) sklop ekrana d) poklopac zgloba e) WWAN karticu f) WLAN kartica g) baterija h) poklopac osnove

3. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.

Kamera

Uklanjanje kamere

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

b) baterija

Uklanjanje i instaliranje komponenti 45

c) WLAN kartica d) WWAN karticu e) poklopac zgloba f) sklop ekrana g) okno ekrana h) ploča ekrana

3. Da biste uklonili kameru: a) Odspojite kabl kamere sa konektora [1].

b) Podignite i uklonite kameru sa sklopa ekrana [2].

Instaliranje kamere

1. Postavite kameru na sklop ekrana.

2. Povežite kabl kamere sa konektorom na sklopu ekrana.

3. Instalirajte: a) ploča ekrana

b) okno ekrana c) sklop ekrana d) poklopac zgloba e) WWAN karticu f) WLAN kartica g) baterija h) poklopac osnove

4. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.

46 Uklanjanje i instaliranje komponenti

Oslonac za dlanove

Postavljanje oslonca za dlanove

1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.

2. Uklonite: a) poklopac osnove

b) baterija c) tastatura d) WLAN kartica e) WWAN karticu f) SSD karticu ili čvrsti disk g) memorijski modul h) sklop rashladnog elementa i) dugmastu bateriju j) okvir kućišta k) matična ploča l) poklopac zgloba m) sklop ekrana

NAPOMENA: Komponenta koja vam je ostala je oslonac za dlanove.

3. Na novi oslonac za dlanove postavite sledeće komponente. a) sklop ekrana

b) poklopac zgloba c) matična ploča d) okvir kućišta e) dugmastu bateriju f) sklop rashladnog elementa g) memorijski modul h) SSD karticu ili čvrsti disk i) WWAN karticu

Uklanjanje i instaliranje komponenti 47

j) WLAN kartica k) tastatura l) baterija m) poklopac osnove

4. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.

48 Uklanjanje i instaliranje komponenti

Tehnologija i komponente

Adapter za napajanje

Ovaj laptop se isporučuje sa cilindrom od 7,4 mm na adapterima za napajanje od 130 W.

UPOZORENJE: Kada odspojite kabl adaptera za napajanje sa laptopa, uhvatite konektor a ne kabl, i čvrsto ali lagano ga

povucite kako bi se izbeglo oštećenje kabla.

UPOZORENJE: Adapter za napajanje funkcioniše sa električnim utičnicama širom sveta. Međutim, konektori za

napajanje i produžni kablovi se mogu razlikovati od zemlje do zemlje. Korišćenjem nekompatibilnog kabla ili nepravilnim povezivanjem kabla na produžni kabl ili utičnicu možete da uzrokujete požar ili oštećenje opreme.

Procesori

Ovaj laptop se isporučuje sa sledećim procesorima:

• Intel Xeon E3-1505MV6 (8M keš, 4,0 GHz), vPro, Quad Core, 35 W

• Intel Core i5-7300HQ (6M keš, 3,5 GHz), Quad Core, 35 W

• Intel Core i5-7440HQ (6M keš, 3,8 GHz), vPro, Quad Core, 35 W

• Intel Core i7-7700HQ (6M keš, 3,8 GHz), Quad Core, 35 W

• Intel Core i7-7820HQ (8M keš, do 3,9 GHz), vPro, Quad Core, 35 W

NAPOMENA: Brzina takta i performanse se razlikuju u zavisnosti od radnog opterećenja i drugih promenljivih.

Provera upotrebe procesora u upravljaču zadacima

1. Kliknite desnim tasterom na traku zadataka.

2. Izaberite opciju Pokreni upravljač zadacima. Prikazuje se prozor Windows upravljač zadacima.

3. Kliknite na karticu Performanse u prozoru Windows upravljač zadacima. Prikazuju se detalji o performansama procesora.

Tehnologija i komponente 49

Provera upotrebe procesora u opciji za nadgledanje resursa

1. Pritisnite i držite traku zadataka.

2. Izaberite opciju Pokreni upravljač zadacima. Prikazuje se prozor Windows upravljač zadacima.

3. Kliknite na karticu Performanse u prozoru Windows upravljač zadacima. Prikazuju se detalji o performansama procesora.

4. Kliknite na Otvori nadgledanje resursa.

Čipsetovi

Svi laptopovi i notebook računari komuniciraju sa CPU-om putem čipseta. Ovaj laptop se isporučuje sa čipsetom Intel 100 Series .

Preuzimanje upravljačkog programa za skup čipova

1. Uključite laptop.

2. Idite na Dell.com/support.

3. Kliknite na stavku Podrška za proizvode, unesite servisnu oznaku svog laptopa i kliknite na Prosledi.

NAPOMENA: Ako nemate servisnu oznaku, koristite funkciju automatskog pronalaženja ili ručno potražite model

laptopa.

4. Kliknite na Drivers and Downloads (Upravljački programi i preuzimanja).

5. Izaberite operativni sistem koji je instaliran na vašem laptopu.

6. Pomerite stranicu na dole, proširite opciju Čipset pa izaberite upravljački program za čipset.

7. Kliknite na Download File (Preuzmite datoteku) da biste preuzeli najnoviju verziju upravljačkog programa za čipset za vaš laptop.

8. Kada se preuzimanje završi, pronađite fasciklu u kojoj ste sačuvali datoteku upravljačkog programa.

9. Dvaput kliknite na ikonu datoteke upravljačkog programa za čipset i sledite uputstva na ekranu.

Opcije grafičke kartice

Ovaj laptop se isporučuje sa sledećim opcijama grafičkih čipsetova:

• Intel HD Graphics 630

• Intel HD Graphics P630

• NVIDIA Quadro M620 128-bitna

50 Tehnologija i komponente

Upravljački programi za Intel HD grafičku karticu

Proverite da li su upravljački programi za Intel HD grafičku karticu već instalirani na laptopu.

Tabela 1. Upravljački programi za Intel HD grafičku karticu

Pre instalacije Posle instalacije

Preuzimanje upravljačkih programa

1. Uključite laptop.

2. Idite na Dell.com/support.

3. Kliknite na stavku Podrška za proizvode, unesite servisnu oznaku svog laptopa i kliknite na Prosledi.

NAPOMENA: Ako nemate servisnu oznaku, koristite funkciju automatskog pronalaženja ili ručno potražite model

laptopa.

4. Kliknite na Drivers and Downloads (Upravljački programi i preuzimanja).

5. Izaberite operativni sistem koji je instaliran na vašem laptopu.

6. Pomerite stranicu nadole i izaberite upravljački program za grafičku karticu za instalaciju.

7. Kliknite na Preuzimanje datoteke da biste preuzeli upravljački program za grafičku karticu za vaš laptop.

8. Kada se preuzimanje završi, pronađite fasciklu u kojoj ste sačuvali datoteku upravljačkog programa za grafičku karticu.

9. Dvaput kliknite na ikonu datoteke upravljačkog programa za grafičku karticu i sledite uputstva na ekranu.

Opcije prikaza

Ovaj laptop ima sledeće opcije ekrana:

• HD od 15,6" (1366 x 768)

• FHD WVA od 15,6" (1920 x 1080)

• FHD WVA od 15,6" (osetljiv na dodir) (1920 x 1080)

Identifikacija adaptera prikaza

1. Pokrenite dugme Pretraži i izaberite Postavke.

2. U polje za pretragu unesite Upravljač uređajima i dodirnite Upravljač uređajima u levom oknu.

3. Proširite opciju Display adapters (Adapteri prikaza).

Prikazuju se adapteri prikaza.

Promena rezolucije ekrana

1. Pritisnite i držite radni ekran i izaberite Postavke ekrana.

2. Dodirnite ili kliknite na Postavke za prikaz. Prikazuje se prozor Settings (Postavke).

3. Pomerajte nadole i izaberite Napredne postavke za prikaz. Prikazuje se Napredna postavka za prikaz.

4. Izaberite željenu rezoluciju iz padajuće liste i dodirnite Primeni.

Tehnologija i komponente 51

Okretanje prikaza

1. Pritisnite i držite radni ekran. Prikazuje se podmeni.

2. Izaberite stavku Graphic Options (Opcije grafičke kartice) > Rotation (Okretanje) i izaberite neku od sledećih stavki:

• Rotate to Normal (Okretanje do normale)

• Rotate to 90 Degrees (Okretanje do 90 stepeni)

• Rotate to 180 Degrees (Okretanje do 180 stepeni)

• Rotate to 270 Degrees (Okretanje do 270 stepeni)

NAPOMENA: Prikaz se takođe može okretati pomoću sledeće kombinacije tastera:

• Ctrl + Alt + taster sa strelicom za gore (okretanje do normale)

• Taster sa strelicom za desno (okretanje 90 stepeni)

• Taster sa strelicom za dole (okretanje 180 stepeni)

• Taster sa strelicom za levo (okretanje 270 stepeni)

Podešavanje svetline u sistemu Windows 10

Da biste omogućili ili onemogućili automatsko podešavanje svetline ekrana:

1. Prevucite prstom od desne ivice displeja da biste pristupili Centru aktivnosti.

2. Dodirnite ili kliknite na Sve postavke > Sistem > Prikaz.

3. Upotrebite klizač Automatski prilagodi svetlinu ekrana da biste omogućili ili onemogućili automatsko podešavanje svetline.

NAPOMENA: Možete i da koristite klizač Nivo svetline da biste ručno podesili svetlinu.

Čišćenje ekrana

1. Proverite da li postoje bilo kakve mrlje ili područja koja se moraju očistiti.

2. Koristite krpu od mikrofibera za uklanjanje vidljive prašine i pažljivo obrišite sve čestice prljavštine.

3. Koristite odgovarajuće komplete za čišćenje i držite svoj prikaz kristalno jasnim kao što je prvobitno bio.

NAPOMENA: Nikada ne prskajte sredstva za čišćenje direktno na ekran; prskajte ih na krpu za čišćenje.

4. Kružim pokretima lagano obrišite ekran. Ne pritiskajte krpu.

NAPOMENA: Ne pritiskajte snažno i ne dodirujte ekran prstima jer možete ostaviti masne tragove i mrlje.

NAPOMENA: Ne ostavljajte tečnost na ekranu.

5. Obrišite svu vlagu sa ekrana jer može doći do njegovog oštećenja.

6. Sačekajte da se ekran potpuno osuši pre nego što ga uključite.

52 Tehnologija i komponente

7. Da biste obrisali mrlje koje se teško skidaju, ponovite ovaj postupak dok ekran ne bude čist.

Upotreba ekrana osetljivog na dodir u sistemu Windows 10

Sledite ove korake da biste omogućili ili onemogućili ekran osetljiv na dodir:

1. Idite na traku sa dugmadima i dodirnite Sve postavke .

2. Dodirnite opciju Kontrolna tabla.

3. Dodirnite Olovka i uređaji za unos u opciji Kontrolna tabla.

4. Dodirnite karticu Dodir.

5. Izaberite opciju Koristite prst kao ulazni uređaj da biste omogućili ekran osetljiv na dodir. Poništite izbor u polju da biste onemogućili ekran osetljiv na dodir.

Povezivanje na spoljašnje uređaje za prikaz

Sledite ove korake da biste povezali laptop na spoljašnji uređaj za prikaz:

1. Proverite da li je projektor uključen i priključite kabl projektora u video priključak na laptopu.

2. Pritisnite taster sa Windows logotipom + taster P.

3. Izaberite jedan od sledećih režima:

• Samo ekran računara

• Dvostruki

• Prošireni

• Samo sekundarni ekran

NAPOMENA: Dodatne informacije potražite u dokumentu koji je isporučen uz vaš uređaj za prikaz.

Realtek ALC3246 Waves MaxxAudio Pro kontroler

Uz ovaj laptop se isporučuje integrisani Realtek ALC3246-CG Controller Waves MaxxAudio Pro kontroler. To je audio kodek visoke rezolucije za Windows stone računare i laptopove.

Preuzimanje upravljačkog programa za zvuk

1. Uključite laptop.

2. Idite na www.dell.com/support.

3. Kliknite na Podrška za proizvode, unesite servisnu oznaku vašeg laptopa i kliknite na Prosledi.

NAPOMENA: Ako nemate servisnu oznaku, koristite funkciju automatskog pronalaženja ili ručno potražite model

laptopa.

4. Kliknite na Drivers and Downloads (Upravljački programi i preuzimanja).

5. Izaberite operativni sistem koji je instaliran na vašem laptopu.

6. Pomerite klizač ka dnu stranice i proširite opciju Audio (Zvuk).

7. Izaberite upravljački program za audio.

8. Kliknite na Download File (Preuzmite datoteku) da biste preuzeli najnoviju verziju upravljačkog programa za audio za vaš laptop.

9. Kada se preuzimanje završi, pronađite fasciklu u kojoj ste sačuvali datoteku upravljačkog programa za zvuk.

10. Dvaput kliknite na ikonu datoteke upravljačkog programa za audio i sledite uputstva na ekranu.

Identifikacija audio kontrolera u sistemu Windows 10

1. Prevucite od desne ivice da biste otvorili opciju Pretraži Charm i izaberite Sve postavke

2. Unesite Upravljač uređajima u polje za pretragu i u levom oknu izaberite Upravljač uređajima.

3. Proširite opciju Sound, video and game controllers (Kontroleri za zvuk, video i igre). Prikazuje se audio kontroler.

Tehnologija i komponente 53

Tabela 2. Identifikacija audio kontrolera u sistemu Windows 10

Pre instalacije Posle instalacije

Promena audio postavki

1. Dodirnite Pretraži veb i Windows i unesite Dell Audio.

2. U levom oknu pokrenite uslužni program Dell Audio.

WLAN kartice

Ovaj laptop podržava Intel 8265 bez Bluetooth-a ili Qualcomm QCA61 sa Bluetooth karticom.

NAPOMENA: Qualcomm xxxxxx (na primer:QCA61x4A) je proizvod kompanije Qualcomm Technologies, Inc

Opcije čvrstog diska

Ovaj laptop podržava: HDD, M.2 SATA SSD i M.2 PCIe NVMe.

Identifikacija čvrstog diska u sistemu Windows 10

1. Dodirnite ili kliknite na Sve postavke na Windows 10 traci sa dugmadima.

2. Dodirnite ili kliknite na stavku Kontrolna tabla, izaberite Upravljač uređajima pa proširite opciju Disk jedinice.

Čvrsti disk je naveden pod stavkom Disk jedinice.

Identifikacija čvrstog diska u BIOS-u

1. Uključite ili ponovo pokrenite sistem.

2. Kada se pojavi Dell logotip, uradite sledeće da biste ušli u program za podešavanje BIOS-a:

• Pomoću tastature – Dodirnite F2 dok se ne pojavi poruka Entering BIOS setup (Otvaranje BIOS postavki). Da biste izabrali meni za

biranje pokretanje sistema, dodirnite F12.

Čvrsti disk je naveden pod stavkom System Information (Informacije o sistemu) u grupi General (Opšte).

Funkcije kamere

Ovaj laptop se isporučuje sa prednjom kamerom rezolucije 1280 x 720 (maksimalno).

54 Tehnologija i komponente

NAPOMENA: Kamera se nalazi u gornjem centralnom delu ekrana.

Identifikacija kamere u upravljaču uređaja na sistemu Windows 10

1. U polje Pretraži unesite device manager (upravljač uređajima) i dodirnite je da biste pokrenuli opciju.

2. Pod stavkom Upravljač uređajima proširite opciju Uređaji za obradu slika.

Pokretanje kamere (Windows 7, 8.1 i 10)

Da biste pokrenuli kameru otvorite aplikaciju koja koristi kameru. Na primer, ako dodirnete Skype softver koji ste dobili uz laptop, kamera će se uključiti. Slično tome, ako ćaskate preko interneta i aplikacija zatraži da pristupi veb kameri, veb kamera će se uključiti.

Pokretanje aplikacije kamere

1. Dodirnite ili kliknite na dugme Windows i izaberite stavku All apps (Sve aplikacije).

2. Izaberite stavku Camera (Kamera) sa liste aplikacija.

3. Ako aplikacija Camera (Kamera) nije dostupna na listi aplikacija, potražite je.

Tehnologija i komponente 55

Funkcije memorije

Ovaj laptop podržava najmanje 4 GB, a najviše 32 GB DDR4 memorije, do 2400 MHz (četiri jezgra).

Provera sistemske memorije u sistemu Windows 10

1. Dodirnite taster Windows i izaberite All Settings (Sve postavke) > System (Sistem).

2. Pod stavkom System (Sistem) dodirnite opciju About (O).

Verifikacija memorije sistema u programu za podešavanje sistema (BIOS)

1. Uključite ili ponovo pokrenite sistem.

2. Obavite neku od sledećih akcija nakon što se prikaže Dell logotip:

• Sa tastaturom – dodirnite F2 i zadržite dok se ne prikaže poruka za ulazak u podešavanje BIOS-a. Da biste otvorili meni za izbor

opcija pokretanja, dodirnite F12.

• Bez tastature – dok se prikazuje meni F12 za izbor opcije pokretanja, pritisnite i zadržite dugme za smanjenje jačine zvuka da

biste ušli u podešavanje BIOS-a. Da biste ušli u meni za izbor opcija pokretanja, pritisnite dugme za povećanje jačine zvuka.

3. U levom oknu izaberite Postavke > Opšte > Informacije o sistemu. Informacije o memoriji su prikazane u desnom oknu.

Testiranje memorije pomoću ePSA procene

1. Uključite ili ponovo pokrenite sistem.

2. Obavite neku od sledećih akcija nakon što se prikaže Dell logotip:

• Pomoću tastature – pritisnite F12.

Na laptopu se pokreće procedura PreBoot System Assessment (PSA).

NAPOMENA: Ako čekate predugo i prikaže se logotip operativnog sistema, nastavite da čekate dok ne vidite radnu

površinu. Isključite laptop i pokušajte ponovo.

DDR4

DDR4 (četvrta generacija memorije sa dvostrukom brzinom prenosa podataka) je brži naslednik DDR2 i DDR3 tehnologija i pruža do 512 GB kapaciteta, u poređenju sa 128 GB po DIMM-u za DDR3. DDR4 sinhrona dinamička radna memorija ima drugačiji raspored kontakata od SDRAM i DDR modula kako bi se onemogućila instalacija pogrešnog tipa memorije u sistemu.

56 Tehnologija i komponente

DDR4 za rad zahteva 20 posto manje struje, tj. samo 1,2 V, u poređenju sa 1,5 V, koliko zahteva DDR3. DDR4 takođe podržava novi režim duboke isključenosti, koji omogućava uređaju da uđe u stanje pripravnosti bez potrebe za osvežavanjem memorije. Očekuje se da će režim duboke isključenosti smanjiti potrošnju u stanju pripravnosti za 40 do 50 posto.

Detalji o memoriji DDR4

Suptilne razlike između memorijskih modula DDR3 i DDR4 navedene su ispod.

Razlika u identifikacionom zarezu

Ključni urez na DDR4 modulu nalazi se na drugačijem mestu nego na DDR3 modulu. Oba zareza su na ivici za umetanje, ali je lokacija DDR4 zareza malo drugačija kako se modul ne bi montirao na matične ploče ili platforme koje nisu kompatibilne.

Slika 1. Razlike u urezima

Povećana debljina

DDR4 moduli su nešto deblji od DDR3 modula kako bi bilo mesta za više signalnih slojeva.

Slika 2. Razlika u debljini

Zakrivljena ivica

DDR4 moduli se odlikuju zakrivljenom ivicom, što pomaže prilikom ubacivanja modula u ležište i smanjuje pritisak na štampanu pločicu tokom instalacije memorije.

Slika 3. Zakrivljena ivica

Greške u vezi sa memorijom

Greške u vezi sa memorijom sistema prikazuju nove kodove otkazivanja UKLJUČENO-BLJESAK-BLJESAK ili UKLJUČENO-BLJESAKUKLJUČENO. Ako memorija potpuno otkaže, LCD se ne uključuje. Probajte da rešite mogući problem sa memorijom tako što ćete isprobati pouzdane memorijske module na konektorima memorije pri dnu sistema ili ispod tastature, kao kod nekih portabilnih sistema.

Tehnologija i komponente 57

Upravljački programi za Realtek HD audio

Proverite da li su upravljački programi za Realtek audio već instalirani na laptopu.

Tabela 3. Upravljački programi za Realtek HD audio

Pre instalacije Posle instalacije

58 Tehnologija i komponente

Opcije programa za podešavanje sistema

(System Setup)

NAPOMENA: U zavisnosti od računara i instaliranih uređaja, stavke navedene u ovom odeljku mogu, ali ne moraju da se

pojavljuju.

Teme:

• Sekvenca pokretanja

• Tasteri za navigaciju

• Pregled programa za podešavanje sistema (System Setup)

• Pristupanje programu za podešavanje sistema (System Setup)

• Opšte opcije ekrana

• Opcije ekrana za konfiguraciju sistema

• Opcije video ekrana

• Opcije ekrana bezbednosti

• Opcije ekrana za bezbedno pokretanje sistema

• Intel proširenja softverske zaštite

• Opcije ekrana performansi

• Opcije ekrana za upravljanje energijom

• Opcije ekrana za ponašanje POST procedure

• Opcije ekrana za podršku virtualizaciji

• Opcije ekrana bežične funkcije

• Opcije ekrana održavanja

• Opcije ekrana za evidenciju sistema

• Ažuriranje BIOS-a u sistemu Windows

• Lozinka sistema i lozinka za podešavanje

Sekvenca pokretanja

Sekvenca pokretanja dozvoljava zaobilaženje redosleda uređaja za pokretanje sistema koji je određen u programu za podešavanje sistema i direktno podizanje sa određenog uređaja (npr. optički disk ili čvrsti disk). Tokom samoprovere pri pokretanju (POST), kada se prikaže Dell logotip možete da:

• Pristupite programu za podešavanje sistema (System Setup) pritiskom na taster F2

• Pozovete meni za jedno pokretanje sistema pritiskom na taster F12

Meni za jedno pokretanje sistema prikazuje uređaje sa kojih možete da izvršite podizanje sistema, uključujući opciju dijagnostike. Opcije menija za pokretanje sistema su:

• Removable Drive (Zamenljivi disk) (ako je dostupno)

• STXXXX Drive (STXXXX disk)

NAPOMENA: XXX označava broj SATA disk jedinice.

• Optical Drive (optički disk) (ako je dostupno)

• Dijagnostika

NAPOMENA: Ako izaberete opciju Diagnostics (Dijagnostika) prikazaće se ekran ePSA diagnostics (ePSA

dijagnostika).

Ekran sa sekvencom pokretanja sistema takođe prikazuje opciju za pristupanje ekranu programa za podešavanje sistema (System Setup).

Opcije programa za podešavanje sistema (System Setup) 59

Tasteri za navigaciju

NAPOMENA: Kod najvećeg broja opcija programa za podešavanje sistema promene koje vršite se snimaju ali ne postaju

aktivne dok ponovo ne pokrenete sistem.

Tasteri Navigacija

Strelica gore Prelazak na prethodno polje.

Strelica dole Prelazak na sledeće polje.

Enter Odabir vrednosti u izabranom polju (ako je primenljivo) ili praćenje linka u polju.

Razmaknica Proširenje ili smanjenje padajuće liste, ako je primenljivo.

Tab Prelazak na sledeću oblast izbora.

NAPOMENA: Samo za standardne grafičke pregledače.

Esc Prelazak na prethodnu stranicu da biste videli glavni ekran. Ako pritisnete Esc na glavnom ekranu, prikazaće se

poruka koja vam nudi da sačuvate sve nesačuvane izmene i ponovo pokrenete sistem.

Pregled programa za podešavanje sistema (System Setup)

Program System Setup omogućava:

• promenu informacija za konfiguraciju sistema nakon dodavanja, zamene ili uklanjanja hardvera na računaru.

• postavljanje ili promenu opcija koje bira korisnik, kao što je lozinka korisnika.

• čitanje trenutne memorije ili postavljanje tipa instaliranog čvrstog diska.

Pre korišćenja programa za podešavanje sistema (System Setup), preporučuje se da zapišete informacije na ekranu programa za podešavanje sistema (System Setup) za naknadnu upotrebu.

OPREZ: Ako nijeste iskusni korisnik računara, ne mijenjajte postavke ovog programa. Neke promene mogu uzrokovati

nepravilan rad vašeg računara.

Pristupanje programu za podešavanje sistema (System Setup)

1. Uključite (ili ponovo pokrenite) računar.

2. Kada se pojavi beli Dell logotip, odmah pritisnite taster F2. Prikazuje se stranica System Setup (Podešavanje sistema).

NAPOMENA: Ako čekate predugo i pojavi se logotip operativnog sistema, sačekajte dok ne ugledate radnu površinu.

Zatim, isključite ili restartujte računar i pokušajte ponovo.

NAPOMENA: Kada se pojavi Dell logotip možete i da pritisnete taster F12 i izaberete BIOS setup (Podešavanje BIOS-

a).

Opšte opcije ekrana

U ovom odjeljku se navode osnovne hardverske karakteristike vašeg računara.

Opciono

Informacije o sistemu

Opis

U ovom odjeljku se navode osnovne hardverske karakteristike vašeg računara.

• System Information (Informacije o sistemu): prikazuje BIOS Version (Verzija BIOS-a), Service Tag (Servisna oznaka), Asset Tag (Oznaka delova), Ownership Tag (Oznaka vlasništva), Ownership Date (Datum vlasništva), Manufacture Date (Datum proizvodnje) i Express Service Code (Kod za brzi servis).

60 Opcije programa za podešavanje sistema (System Setup)

Opciono Opis

• Memory Information (Informacije o memoriji): prikazuje Memory Installed (Instalirana memorija), Memory Available (Dostupna memorija), Memory Speed (Brzina memorije), Memory Channels Mode (Režim memorijskih kanala), Memory Technology (Tehnologija memorije), DIMM A Size (Veličina DIMM A) i DIMM B Size (Veličina DIMM B).

• Processor Information (Informacije o procesoru): prikazuje Processor Type (Tip procesora), Core Count (Broj jezgara), Processor ID (ID procesora), Current Clock Speed (Trenutna brzina takta), Minimum Clock Speed (Minimalna brzina takta), Maximum Clock Speed (Maksimalna brzina takta), Processor L2 Cache (L2 keš procesora), Processor L3 Cache (L3 keš procesora), HT Capable (HT sposobnost) i 64-Bit Technology (64bitna tehnologija).

• Device Information (Informacije o uređaju): prikazuje Primary Hard Drive (Primarni čvrsti disk), M.2 SATA2, M.2 SATA, M.2 PCIe SSD-0, LOM MAC Address (LOM MAC adresa), Video Controller (Video kontroler), Video BIOS Version (Video BIOS verzija), Video Memory (Video memorija), Panel Type (Tip table), Native Resolution (Originalna rezolucija), Audio Controller (Audio kontroler), Wi-Fi Device (Wi-Fi uređaj), WiGig Device (WiGig uređaj), Cellular Device (Mobilni uređaj), Bluetooth Device (Bluetooth uređaj).

Battery Information

Sekvenca pokretanja

Advanced Boot Options

Date/Time Omogućava promenu datuma i vremena.

Prikazuje status baterije i tip AC adaptera povezanog na računar.

Omogućava promenu redosleda po kojem računar pokušava da pronađe operativni sistem.

• Diskette Drive (Disketa)

• Interni HDD

• USB memorijski uređaj

• CD/DVD/CD-RW disk jedinica

• Onboard NIC mrežna kartica

Ova opcija omogućava učitavanje zastarelih ROM-ova. Opcija Enable Legacy Option ROMs (Omogući zastarele ROM-ove) je podrazumevano onemogućena.

Opcije ekrana za konfiguraciju sistema

Opciono Opis

Integrated NIC (Integrisana NIC kartica)

Parallel Port Omogućava konfiguraciju paralelnog porta na priključnoj stanici. Opcije su:

Omogućava konfiguraciju integrisanog mrežnog kontrolera. Opcije su:

• Disabled (Isključeno)

• Enabled (Uključeno)

• Enabled w/PXE (Omogućen sa PXE): Ova opcija je podrazumevano omogućena.

• Disabled (Isključeno)

• AT: Ova opcija je podrazumevano omogućena.

• PS2

• ECP

Serial Port Omogućava konfiguraciju integrisanog serijskog porta. Opcije su:

• Disabled (Isključeno)

• COM1: Ova opcija je podrazumevano omogućena.

• COM2

• COM3

• COM4

SATA Operation Omogućava konfiguraciju kontrolera internog SATA hard diska. Opcije su:

• Disabled (Isključeno)

• AHCI

• RAID: Ova opcija je podrazumevano omogućena.

Opcije programa za podešavanje sistema (System Setup) 61

Opciono Opis

Drives Omogućava konfiguraciju SATA disk jedinica na matičnoj ploči. Svi diskovi su podrazumevano omogućeni. Opcije

su:

• SATA-0

• SATA-2

• SATA-4

• M.2 PCI-e SSD-0

SMART Reporting Ovo polje kontroliše da li se greške hard diskova za integrisane disk jedinice prijavljuju prilikom pokretanja sistema.

Ova tehnologija je deo specifikacije SMART (Self-Monitoring Analysis and Reporting Technology – tehnologija samostalnog nadgledanja, analize i izveštavanja). Ova opcija je podrazumevano onemogućena

• Enable SMART Reporting (Omogućavanje SMART izveštavanja)

USB Configuration

USB PowerShare Ovo polje konfiguriše ponašanje funkcije USB PowerShare. Ova opcija omogućava punjenje eksternih uređaja

Audio Ovo polje omogućava ili onemogućava integrisani audio kontroler. Opcija Enable Audio (Omogući audio)

Ovo je opcionalna funkcija.

Ovo polje konfiguriše integrisani USB kontroler. Ako je omogućena opcija Boot Support (Podrška za pokretanje), sistem se može pokrenuti sa bilo kog USB uređaja za masovno skladištenje (HDD-a, fleš diska, diskete).

Ako je USB port omogućen, uređaj povezan na ovaj port je omogućen i dostupan za OS.

Ako je USB port onemogućen, OS ne može da vidi nijedan uređaj povezan za ovaj port.

Opcije su:

• Enable USB Boot Support (Omogući podršku za USB pokretanje) (podrazumevano omogućeno)

• Enable External USB Port (Omogući spoljašnji USB port) (podrazumevano omogućeno)

• Enable Thunderbolt Port (Omogući Thunderbolt port) (podrazumevano omogućeno).

• Enable Thunderbolt Boot Support (Omogući podršku za thunderbolt pokretanje)

• Always Allow Dell Docks (Uvek omogući Dell priključne stanice) (podrazumevano je omogućeno)

• Enable Thunderbolt (and PCIe behind TBT) Pre-boot (Omogući thunderbolt (i PCie posle TBT) predpokretanje)

• Security level — No Secuirty (Nivo bezbednosti – bez zaštite)

• Security level — User Configuration (Nivo bezbednosti – korisnička konfiguracija) (podrazumevano je omogućeno)

• Security level — Secure connect (Nivo bezbednosti – bezbedno povezivanje)

• Security level — Display Port Only (Nivo bezbednosti – samo port ekrana)

NAPOMENA: USB tastatura i miš uvek rade u okviru BIOS konfiguracije nezavisno od ovih

postavki.

pomoću uskladištene energije baterije sistema preko USB PowerShare porta.

podrazumevano je izabrana. Opcije su:

• Enable Microphone (Omogući mikrofon) (podrazumevano omogućeno)

• Enable Internal Speaker (Omogući interni zvučnik) (podrazumevano omogućeno)

Keyboard Illumination

Keyboard Backlight Timeout on AC

62 Opcije programa za podešavanje sistema (System Setup)

U ovom polju možete da izaberete režim rada funkcije osvetljavanja tastature. Nivo osvetljenosti tastature se može podešavati između 0% i 100%. Opcije su:

• Disabled (Isključeno)

• Dim (Prigušeno)

• Bright (Jarko) (podrazumevano omogućeno)

Odlaganje pozadinskog osvetljenja tastature se prigušuje kada je uključen AC adapter. Funkcija glavnog osvetljenja tastature nije narušena. Osvetljenje tastature će nastaviti da podržava različite nivoe osvetljenja. Ovo polje ima uticaj kada je omogućeno pozadinsko osvetljenje.

• 5 seconds (5 sekundi)

• 10 sekundi (podrazumevano je omogućeno)

• 15 seconds (15 sekundi)

• 30 seconds (30 sekundi)

Opciono Opis

• 1 minute (1 minut)

• 5 minuta

• 15 minuta

• Never (Nikada)

Keyboard Backlight Timeout on Battery

Keyboard Backlight with AC

Touchscreen Ova polja služe za omogućavanje i onemogućavanje ekrana osetljivog na dodir.

Unobtrusive Mode Kada je omogućena, ova opcija pritiskom na Fn+F7 isključuje sve svetlosne i zvučne signale na sistemu. Za

Miscellaneous Devices

Odlaganje pozadinskog osvetljenja tastature se prigušuje kada se uređaj napaja preko baterije. Funkcija glavnog osvetljenja tastature nije narušena. Osvetljenje tastature će nastaviti da podržava različite nivoe osvetljenja. Ovo polje ima uticaj kada je omogućeno pozadinsko osvetljenje.

• 5 seconds (5 sekundi)

• 10 sekundi (podrazumevano je omogućeno)

• 15 seconds (15 sekundi)

• 30 seconds (30 sekundi)

• 1 minute (1 minut)

• 5 minuta

• 15 minuta

• Never (Nikada)

Opcija pozadinskog osvetljenja tastature preko AC adaptera ne utiče na funkciju glavnog osvetljenja tastature. Osvetljenje tastature će nastaviti da podržava različite nivoe osvetljenja. Ovo polje ima uticaj kada je omogućeno pozadinsko osvetljenje.

• Ekran osetljiv na dodir (podrazumevano omogućeno)

povratak na normalan način rada ponovo pritisnite Fn+F7. Ova opcija je podrazumevano onemogućena

Omogućava uključivanje ili isključivanje slijedećih uređaja:

• Enable Camera (Omogući kameru) — podrazumevano omogućeno

• Enable Hard Drive Free Fall Protection (Omogući zaštitu čvrstog diska od pada) (podrazumevano omogućeno)

• Enable Secure Digital (SD) Card (Omogući Secure Digital (SD) karticu) (podrazumevano je omogućeno)

• Secure Digital (SD) Card Boot (Pokretanje sa Secure Digital (SD) kartice)

• Secure Digital (SD) Card Read — only Mode (Režim samo za čitanje Secure Digital (SD) kartice)

Opcije video ekrana

Opciono Opis

LCD Brightness Omogućava postavljanje osvetljenosti ekrana u zavisnosti od izvora napajanja (On Battery (Baterija) i On AC

(Naizmenična struja)).

NAPOMENA: Postavka za video biće vidljiva samo kada je video kartica instalirana na sistemu.

Opcije ekrana bezbednosti

Opciono

Admin Password Omogućava postavljanje, promjenu ili brisanje lozinke administratora (admin).

System Password Omogućava postavljanje, promenu ili brisanje lozinke sistema.

Opis

NAPOMENA: Administratorsku lozinku morate da postavite prije postavljanja sistemske ili lozinke

tvrdog diska. Brisanjem administratorske lozinke automatski se briše lozinka sistema i čvrstog diska.

NAPOMENA: Uspješno promijenjene lozinke su odmah aktivne.

Podrazumevana postavka: Not set (Nije podešena)

Opcije programa za podešavanje sistema (System Setup) 63

Opciono Opis

Podrazumevana postavka: Not set (Nije podešena)

NAPOMENA: Uspješno promijenjene lozinke su odmah aktivne.

M.2 SATA SSD Password

Strong Password Omogućava vam da podesite opciju da uvek postavljate sigurne lozinke.

Password Configuration

Password Bypass Dozvoljava vam da omogućite ili onemogućite dozvolu za premošćavanje lozinke sistema i unutrašnjeg hard diska

Password Change Dozvoljava vam da omogućite ili onemogućite dozvolu za promenu lozinke sistema i čvrstog diska kada je

Non-Admin Setup Changes

UEFI Capsule Firmware Updates

Omogućava da podesite, promenite ili izbrišete lozinku za M.2 SATA SSD.

NAPOMENA: Uspješno promijenjene lozinke su odmah aktivne.

Podrazumevana postavka: Not set (Nije podešena)

Podrazumevana postavka: Nije izabrana opcija Enable Strong Password (Omogući sigurnu lozinku).

NAPOMENA: Ukoliko je omogućena sigurna lozinka, administratorska i sistemska lozinka moraju da

sadrže najmanje jedno veliko slovo, jedno malo slovo i mora da bude najmanje 8 znakova dugačka.

Omogućava da odredite minimalnu i maksimalnu dužinu administratorske i sistemske lozinke.

kada su one postavljene. Opcije su:

• Disabled (Isključeno)

• Reboot bypass (Ponovo pokreni premošćavanje)

Podrazumevana postavka: Disabled (Onemogućeno)

postavljena administratorska lozinka.

Podrazumevana postavka: izabrano je Allow Non-Admin Password Changes (Dozvoli promene neadministratorske lozinke).

Ova opcija omogućava da odredite da li su promene opcija podešavanja dozvoljene kada je postavljena lozinka administratora. Ako je onemogućeno, opcije podešavanja su zaključane lozinkom administratora.

Omogućava vam da kontrolišete da li ovaj sistem dozvoljava ažuriranja BIOS-a preko paketa za ažuriranje UEFI kapsule.

• Enable UEFI Capsule Firmware Updates (Omogući ažuriranja firmvera UEFI kapsule) – podrazumevano omogućeno

TPM 2.0 Security Omogućava da omogućite Trusted Platform Module (TPM) tokom POST rutine. Opcije su:

• TPM On (TPM uključen) (podrazumevano omogućeno)

• Clear (Brisanje)

• PPI Bypass for Enabled Commands (Premošćavanje PPI za omogućene naredbe) – podrazumevano omogućeno

• Attestation Enable (Omogući atestiranje) (podrazumevano omogućeno)

• Key Storage Enable (Omogući skladištenje tasterom) (podrazumevano omogućeno)

• PPI Bypass for Enabled Commands (Premošćavanje PPI za onemogućene naredbe)

• SHA-256 (podrazumevano omogućeno)

• Disabled (Isključeno)

• Enabled (Uključeno)

NAPOMENA: Da biste instalirali noviju ili stariju verziju TPM1.2/2.0, preuzmite alat TPM plašta

(softver).

Computrace Omogućava vam da uključite ili isključite opcionalni Computrace softver. Opcije su:

• Deactivate (Deaktiviraj)

• Disable (Onemogući)

• Activate (Aktiviraj)

NAPOMENA: Opcije Activate (Aktiviraj) i Disable (Onemogući) trajno aktiviraju ili isključuju

funkciju i naknadne promene neće biti dozvoljene

64 Opcije programa za podešavanje sistema (System Setup)

Opciono Opis

Podrazumevana postavka: Deactivate (Deaktiviraj)

CPU XD Support Dozvoljava vam da omogućite ili onemogućite Execute Disable režim procesora.

Enable CPU XD Support (Omogući podršku za CPU XD)(podrazumevano)

OROM Keyboard Access

Admin Setup Lockout

Master Password Lockout

Omogućava da podesite opciju za ulazak u ekrane za Option ROM Configuration pomoću brzih tastera prilikom pokretanja sistema. Opcije su:

• Enable (Omogući)

• One Time Enable (Omogući jednom)

• Disable (Onemogući)

Podrazumevana postavka: Enable (Omogući).

Omogućava vam da sprečite da korisnici ulaze u program za podešavanje kada je postavljena administratorska lozinka.

Podrazumevana postavka: Disabled (Onemogućeno)

Dozvoljava vam da onemogućite podršku za glavnu lozinku. Lozinka za čvrsti disk mora da se izbriše da bi se ovo podešavanje promenilo

• Enable Master Password Lockout (Omogući zaključavanje glavne lozinke) – onemogućeno

Opcije ekrana za bezbedno pokretanje sistema

Opciono Opis

Secure Boot Enable

Ova opcija omogućava ili onemogućava funkciju Secure Boot (Bezbedno pokretanje sistema).

• Disabled (Isključeno)

• Enabled (Uključeno)

Podrazumevana postavka: Enabled (Omogućeno).

Expert Key Management

Dozvoljava manipulaciju bazom podataka bezbednosnih ključeva ukoliko je sistem u prilagođenom režimu. Opcija Enable Custom Mode (Omogući prilagođeni režim) podrazumevano je onemogućena. Opcije su:

• PK

• KEK

• db

• dbx

Ako omogućite Custom Mode (Prilagođeni režim), pojavljuju se važeće opcije za PK, KEK, db i dbx. Opcije su:

• Save to File (Sačuvaj u datoteku) — Sprema ključ u datoteku koju bira korisnik

• Replace from File (Zameni iz datoteke) — Menja trenutni ključ ključem iz datoteke koju bira korisnik

• Append from File (Dodaj iz datoteke) — Dodaje ključ u trenutnu bazu podataka iz datoteke koju bira korisnik

• Delete (Izbriši) — Briše izabrani ključ

• Reset All Keys (Resetuj sve ključeve) — Resetuje na podrazumevanu postavku

• Delete All Keys (Izbriši sve ključeve) — Briše sve ključeve

NAPOMENA: Ako onemogućite Custom Mode (Prilagođeni režim) sve izvršene promene biće

obrisane i ključevi će se vratiti na podrazumevane postavke.

Intel proširenja softverske zaštite

Opciono

Intel SGX Enable Ovo polje vam nalaže da navedete bezbedno okruženje za izvršavanje koda/čuvanje osetljivih informacija u

Opis

kontekstu glavnog OS-a. Opcije su:

Opcije programa za podešavanje sistema (System Setup) 65

Opciono Opis

• Disabled (Isključeno)

• Enabled (Uključeno)

• Software Controlled (Softverska kontrola): ova opcija je podrazumevano omogućena.

Enclave Memory Size

Ova opcija podešava SGX Enclave Reserve Memory Size (Veličina SGX privatne rezervne memorije). Opcije su:

• 32 MB

• 64 MB

• 128 MB

Opcije ekrana performansi

Opciono Opis

Multi Core Support

Intel SpeedStep Dozvoljava vam da omogućite ili onemogućite Intel SpeedStep funkciju.

C-States Control Dozvoljava vam da omogućite ili onemogućite dodatna stanja mirovanja procesora.

Ovo polje određuje da li je na procesoru omogućeno jedno ili više jezgara. Performanse nekih aplikacija će biti bolje ukoliko se koristi više jezgara.

• All (Sve) (podrazumevano je omogućeno)

• 1

• 2

• 3

• Enable Intel SpeedStep (Omogući Intel SpeedStep)

Podrazumevana postavka: Ova opcija je omogućena.

• C states (C stanja)

Podrazumevana postavka: Ova opcija je omogućena.

Intel TurboBoost Dozvoljava vam da omogućite ili onemogućite Intel TurboBoost režim procesora.

• Enable Intel TurboBoost (Omogući Intel TurboBoost)

Podrazumevana postavka: Ova opcija je omogućena.

Opcije ekrana za upravljanje energijom

Opciono Opis

AC Behavior Omogućava da uključite ili isključite automatsko uključivanje računara kada je AC adapter povezan.

Podrazumevana postavka: nije izabrano Wake on AC (Aktiviraj pri AC).

Auto On Time (Vrijeme automatskog uključenja)

USB Wake Support

Omogućava postavljanje vremena za automatsko isključenje računara. Opcije su:

• Disabled (Isključeno)

• Every Day (Svakog dana)

• Weekdays (Radnim danima)

• Select Days (Izabranim danima)

Podrazumevana postavka: Disabled (Onemogućeno)

Omogućava da uključite mogućnost pokretanja sistema iz stanja pripravnosti pomoću USB uređaja.

NAPOMENA: Ova funkcija je aktivna samo kada je povezan AC adapter. Ako je AC adapter uklonjen

u stanju pripravnosti, podešavanje sistema će isključiti napajanje svih USB portova kako bi se sačuvala energija baterije.

• Enable USB Wake Support

• Wake on Dell USB-C Dock (Buđenje na baznoj stanici preko USB-a tipa C) (podrazumevano je omogućeno)

66 Opcije programa za podešavanje sistema (System Setup)

Opciono Opis

Wireless Radio Control

Wake on LAN/ WLAN

Block Sleep Ova opcija omogućava blokiranje ulaska u stanje spavanja (stanje S3) u okruženju operativnog sistema.

Peak Shift Ova opcija vam omogućava da maksimalno smanjite potrošnju energije u periodima najveće potrošnje tokom dana.

Advanced Battery Charge Configuration

Omogućava da omogućite ili onemogućite funkciju koja automatski prebacuje sa žičane na bežičnu mrežu i obrnuto, nezavisno od fizičke veze.

• Control WLAN Radio (Kontrola WLAN radija)

• Control WWAN Radio (Kontrola WWAN radija)

Podrazumevana postavka: Opcija je onemogućena.

Omogućava da omogućite ili onemogućite funkciju koja napaja računar iz neaktivnog stanja kada se aktivira signalom LAN mreže.

• Disabled (Isključeno)

• LAN Only (Samo LAN)

• WLAN Only (Samo WLAN)

• LAN or WLAN (LAN ili WLAN)

Podrazumevana postavka: Disabled (Onemogućeno)

Block Sleep (S3 state) (Blokiranje spavanja (stanje S3))

Podrazumevana postavka: Ova opcija je onemogućena

Kada omogućite ovu opciju, sistem će se pokretati samo preko baterija, čak i kada je priključen AC adapter.

Ova opcija vam omogućava da maksimalno produžite trajanje baterije. Ako omogućite ovu opciju, sistem će koristiti standardan algoritam punjenja i druge tehnike tokom perioda neaktivnosti da bi se produžilo trajanje baterije.

Disabled (Isključeno)

Podrazumevana postavka: Disabled (Onemogućeno)

Primary Battery Charge Configuration

Sleep Mode (Režim spavanja)

Type-C Connector Power (Snaga konektora tipa C)

Omogućava vam da izaberete režim punjenja baterije. Opcije su:

• Adaptive (Adaptivno)

• Standard (Standardno) — potpuno punjenje baterije standardnom brzinom.

• ExpressCharge (Brzo punjenje) — baterija se može puniti u kraćem vremenskom periodu pomoću tehnologije brzog punjenja kompanije Dell. Ova opcija je podrazumevano omogućena.

• Primarily AC use (Primarno korišćenje AC)

• Custom (Prilagođeno)

Ako je izabrana opcija Custom Charge (Prilagođeno punjenje), možete da konfigurišete i opcije Custom Charge Start (Početak prilagođenog punjenja) i Custom Charge Stop (Zaustavljanje prilagođenog punjenja).

NAPOMENA: Za sve baterije nisu dostupni svi načini punjenja. Da biste omogućili ovu opciju,

onemogućite opciju Advanced Battery Charge Configuration (Napredna konfiguracija punjenja baterije).

Ova opcija služi za izbor režima spavanja koji će koristiti operativni sistem.

• OS Automatic Selection (OS automatski izbor)

• Force S3 (Nametni S3) (podrazumevano je omogućeno)

Ova opcija vam omogućava da podesite maksimalnu snagu koja se dobija preko konektora tipa C.

• 7.5 W (podrazumevano je omogućeno)

• 15 W

Opcije ekrana za ponašanje POST procedure

Opciono

Adapter Warnings Omogućava da omogućite ili onemogućite poruke upozorenja podešavanja sistema (BIOS) kada koristite određene

Opis

adaptere napajanja.

Podrazumevana postavka: Enable Adapter Warnings (Omogući upozorenja za adapter)

Opcije programa za podešavanje sistema (System Setup) 67

Opciono Opis

Keypad (Embedded)

Mouse/Touchpad Omogućava da definišete na koji način sistem obrađuje podatke unete preko miša i table osetljive na dodir. Opcije

Numlock Enable Omogućava da omogućite Numlock opciju kada se računar pokreće.

Fn Key Emulation Omogućava da podesite opciju kada se taster Scroll Lock koristi za simulaciju funkcije tastera Fn.

Fn Lock Options

Omogućava da izaberete jedan ili dva načina da omogućite tastaturu koja je ugrađena u unutrašnju tastaturu.

• Fn Key Only (Samo Fn taster): ova opcija je podrazumevano omogućena.

• By Numlock

NAPOMENA: Ova opcija nema uticaja u toku podešavanja. Podešavanje radi u režimu Fn Key Only

(Samo taster Fn).

su:

• Serial Mouse (Serijski miš)

• PS2 Mouse (PS2 miš)

• Touchpad/PS-2 Mouse (Tabla osetljiva na dodir/PS-2 miš): Ova opcija je podrazumevano omogućena.

Enable Network (Omogući mrežu). Ova opcija je podrazumevano omogućena.

Enable Fn Key Emulation (Omogući emulaciju Fn tastera) (podrazumevano)

Omogućava da kombinacija interventnih tastera Fn + Esc menja primarno ponašanje tastera F1–F12, između standardnih i sekundarnih funkcija. Ako onemogućite ovu opciju, ne možete dinamički da menjate primarno ponašanje ovih tastera. Dostupne opcije su:

• Fn Lock (Zaključaj Fn). Ova opcija je podrazumevano izabrana.

• Lock Mode Disable/Standard (Onemogući zaključani režim/Standardni)

• Lock Mode Enable/Secondary (Omogući zaključani režim/Sekundarni)

Fastboot Omogućava da ubrzate postupak pokretanja zaobilaženjem nekih koraka koji povećavaju kompatibilnost. Opcije su:

• Minimal (Minimalno)

• Thorough (Detaljno) (podrazumevano)

• Auto (Automatski)

Extended BIOS POST Time

Full Screen Logo (Logotip preko čitavog ekrana)

Warnings and Error (Upozorenja i greška)

Omogućava da kreirate dodatno odlaganje pre pokretanja sistema. Opcije su:

• 0 seconds (0 sekundi). Ova opcija je podrazumevano omogućena.

• 5 seconds (5 sekundi)

• 10 seconds (10 sekundi)

Ova opcija prikazuje logotip preko čitavog ekrana ukoliko slika odgovara rezoluciji ekrana

• Enable Full Screen Logo (Omogući logotip preko čitavog ekrana

Ova opcija pauzira proces pokretanja samo kada se otkriju upozorenja i greške.

• Prompt on Warnings and Errors (Ukaži na upozorenja i greške) – ova opcija je podrazumevano omogućena.

• Continue on Warnings (Nastavak posle upozorenja)

• Continue on Warnings and Errors (Nastavak posle upozorenja i grešaka)

NAPOMENA: Greške koje se smatraju kritičnim po funkcionisanje hardvera sistema će uvek

zaustavljati sistem.

Opcije ekrana za podršku virtualizaciji

Opciono

Virtualization Omogućava da omogućite ili onemogućite Intel Virtualization tehnologiju.

68 Opcije programa za podešavanje sistema (System Setup)

Opis

Enable Intel Virtualization Technology (Omogući Intel Virtualization Technology) – ova opcija je podrazumevano omogućena.

Opciono Opis

VT for Direct I/O Omogućava ili onemogućava da monitor virtuelne mašine (VMM) koristi dodatne hardverske mogućnosti koje

obezbeđuje Intel® Virtualization tehnologija za direktni U/I.

Enable VT for Direct I/O (Omogući VT za Direct I/O): ova opcija je podrazumevano omogućena.

Trusted Execution Ova opcija određuje da li monitor za praćenje stanja virtuelne mašine (MVMM) može da koristi dodatne

hardverske mogućnosti koje obezbeđuje Intel Trusted Execution Technology. Da biste koristili ovu funkciju, opcije TPM Virtualization Technology (TMP Virtualization tehnologija) i Virtualization Technology for Direct I/O (Virtualization tehnologija za direktni U/I) moraju biti omogućene.

Trusted Execution (Pouzdano izvođenje): ova opcija je podrazumevano omogućena.

Opcije ekrana bežične funkcije

Opciono Opis

Wireless Switch Omogućava da postavite bežične uređaje kojima se može upravljati putem prekidača za bežičnu mrežu. Opcije su:

• WWAN

• GPS (na WWAN modulu)

• WLAN/WiGig

• Bluetooth

Sve opcije su podrazumevano omogućene.

NAPOMENA: Za WLAN i WiGig, kontrole za aktiviranje ili deaktiviranje su povezane i ne mogu se

nezavisno omogućiti ili onemogućiti.

Wireless Device Enable

Omogućava uključivanje ili isključivanje internih bežičnih uređaja:

• WWAN/GPS

• WLAN/WiGig

• Bluetooth

Sve opcije su podrazumevano omogućene.

Opcije ekrana održavanja

Opciono Opis

Service Tag Prikazuje servisnu oznaku računara.

Asset Tag Omogućava da kreirate sistemsku oznaku sredstava ako oznaka sredstava nije postavljena. Ova opcija nije

podrazumevano postavljena.

BIOS Downgrade Ovo polje kontroliše flešovanje fabričkog softvera sistema na prethodne verzije.

• Allows BIOS Downgrade (Omogućava stariju verziju BIOS-a) (podrazumevano je omogućeno)

Data Wipe Ovo polje omogućava korisnicima da bezbedno brišu podatke sa svih unutrašnjih uređaja za skladištenje. Evo liste

pogođenih uređaja:

• Unutrašnji SATA HDD/SSD

• Unutrašnji M.2 SDD

• Unutrašnji M.2 PCIe SSD

• Internal eMMC (Ugrađeni eMMC)

BIOS Recovery Ova opcija omogućava korisniku da sistem vrati iz određenih oštećenih stanja BIOS-a iz datoteke za oporavak na

primarnom čvrstom disku korisnika ili spoljašnjoj USB memoriji.

• BIOS Recovery from Hard Drive (Oporavak BIOS-a sa čvrstog diska) (podrazumevano omogućeno)

• BIOS Auto-Recovery (Automatski oporavak BIOS-a)

• Always perform Integrity Check (Uvek obavljaj proveru integriteta)

Opcije programa za podešavanje sistema (System Setup) 69

Opcije ekrana za evidenciju sistema

Opciono Opis

BIOS Events Omogućava pregled i brisanje BIOS POST događaja.

Thermal Events Omogućava pregled i brisanje termalnih događaja pri podešavanju sistema.

Power Events Omogućava pregled i brisanje događaja u vezi sa napajanjem pri podešavanju sistema.

Ažuriranje BIOS-a u sistemu Windows

Preporučuje se da ažurirate BIOS (podešavanje sistema) prilikom zamene matične ploče ili ako je ispravka dostupna. Za laptop računare, proverite da li je baterija računara potpuno napunjena i priključena na strujnu utičnicu.

NAPOMENA: Ukoliko je BitLocker omogućen, mora se obustaviti pre ažuriranja BIOS-a sistema, a zatim ponovo

omogućiti nakon što se ažuriranje BIOS-a završi.

1. Ponovo uključite računar.

2. Idite na Dell.com/support.

• Unesite Service Tag (servisnu oznaku) ili Express Service Code (kôd za brzi servis) i kliknite na Submit (Pošalji).

• Kliknite na Detect Product (Otkrij proizvod) i sledite uputstva na ekranu.

3. Ako ne možete da otkrijete ili pronađete servisnu oznaku, kliknite na Choose from all products (Izaberi među svim proizvodima).

4. Izaberite kategoriju Products (Proizvodi) sa liste.

NAPOMENA: Izaberite odgovarajuću kategoriju da biste došli do stranice proizvoda

5. Izaberite model računara i pojaviće se stranica Product Support (Podrška za proizvod)vašeg računara.

6. Kliknite na Get drivers (Preuzmi upravljačke programe) i kliknite na Drivers and Downloads (Upravljački programi i preuzimanja). Otvara se odeljak Drivers and Downloads (Upravljački programi i preuzimanja).

7. Kliknite na Find it myself (Pronađi sam).

8. Kliknite na BIOS da biste videli verzije BIOS-a.

9. Pronađite najnoviju BIOS datoteku i kliknite na Download (Preuzmi).

10. Izaberite način preuzimanja koji vam najviše odgovara u prozoru Please select your download method below (Izaberite način preuzimanja u nastavku), kliknite na Download File (Preuzmi datoteku). Pojavljuje se prozor File Download (Preuzimanje datoteke).

11. Kliknite na Save (Sačuvaj) da biste sačuvali datoteku na računaru.

12. Kliknite na Run (Pokreni) da biste instalirali ažurirana podešavanja BIOS-a na računar. Pratite uputstva na ekranu.

NAPOMENA: Preporučuje se da ne ažurirate verziju BIOS-a za više od 3 revizije. Na primer: ako želite da ažurirate BIOS

sa verzije 1.0 na verziju 7.0, prvo instalirajte verziju 4.0 a zatim instalirajte verziju 7.0.

Lozinka sistema i lozinka za podešavanje

Možete da kreirate lozinku sistema i lozinku za podešavanje da biste zaštitili računar.

Tip lozinke

Lozinka sistema Lozinka koju morate uneti da biste se prijavili na sistem.

Lozinka za podešavanje

Opis

Lozinka koju morate uneti da biste pristupili i izmenili podešavanja BIOS-a na računaru.

OPREZ: Lozinke pružaju osnovni nivo bezbednosti podataka na računaru.

OPREZ: Svako može pristupiti podacima ukladištenim na računaru ako računar nije zaključan ili pod nadzorom.

NAPOMENA: Funkcija lozinka sistema i lozinka za podešavanje je onemogućena.

70 Opcije programa za podešavanje sistema (System Setup)

Dodeljivanje lozinke sistema i lozinke za podešavanje

Novu lozinku sistema možete da dodelite samo kada je status Nije postavljena.

Da biste pristupili podešavanju sistema, pritisnite taster F2 odmah nakon uključivanja ili ponovnog pokretanja sistema.

1. U BIOS-u sistema ili ekranu System Setup (Podešavanje sistema), izaberite Security (Bezbednost) i pritisnite Enter. Prikazuje se ekran Security (Bezbednost).

2. Izaberite System Password (Lozinka sistema) i kreirajte lozinku u polju Enter the new password (Unos nove lozinke). Koristite sledeće smernice da biste dodelili lozinku sistema:

• Lozinka može imati do 32 znakova.

• Lozinka može sadržati brojeve od 0 do 9.

• Dozvoljena su samo mala slova, dok mala slova nisu dozvoljena.

• Dozvoljeni su samo sledeći specijalni znaci: razmak, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).

3. Unesite lozinku sistema koju ste prethodno uneli u polje Confirm new password (Potvrda nove lozinke) i kliknite na OK (U redu).

4. Pritisnite taster Esc i pojavljuje se poruka za čuvanje promena.

5. Pritisnite Y da biste sačuvali promene. Računar se ponovo pokreće.

Brisanje ili promena postojeće lozinke sistema i/ili lozinke za podešavanje

Proverite da li je opcija Password Status (Status lozinke) podešena na Unlocked (Otključano) (u programu za podešavanje sistema System Setup) pre nego što pokušate da izbrišete ili izmenite postojeću lozinku sistema i/ili lozinku za podešavanje. Ako je opcija Password Status (Status lozinke) podešena na Locked (Zaključano), nećete moći da izbrišete ili izmenite postojeću lozinku sistema i/ili lozinku za podešavanje.

Da biste pristupili programu za podešavanje sistema (System Setup), pritisnite F2 odmah nakon uključivanja ili ponovnog uključivanja.

1. U System BIOS (BIOS-u sistema) ili ekranu System Setup (Podešavanje sistema), izaberite System Security (Bezbednost sistema) i pritisnite Enter. Prikazuje se ekran System Security (Bezbednost sistema).

2. Na ekranu System Security (Bezbednost sistema), proverite da li je Password Status (Status lozinke) Unlocked (Otključano).

3. Izaberite System Password (Lozinka sistema), izmenite ili obrišite postojeću lozinku sistema i pritisnite taster Enter ili Tab.

4. Izaberite Setup Password (Lozinka za podešavanje), izmenite ili obrišite postojeću lozinku za podešavanje i pritisnite taster Enter ili Tab.

NAPOMENA: Ako promenite lozinku sistema i/ili lozinku za podešavanje, ponovo unesite novu lozinku kada se to od

vas zatraži. Ako izbrišete lozinku sistema i/ili lozinku za podešavanje, potvrdite brisanje kada se to od vas zatraži.

5. Pritisnite taster Esc i pojavljuje se poruka za čuvanje promena.

6. Pritisnite taster Y da biste sačuvali promene i izašli iz programa za podešavanje sistema (System Setup). Računar se ponovo pokreće.

Opcije programa za podešavanje sistema (System Setup) 71

Tehničke specifikacije

NAPOMENA: Oprema se može razlikovati po regionima. Za dodatne informacije u vezi sa konfiguracijom vašeg računara

na:

• Windows 10 – dodirnite ili kliknite na Start > Settings (Postavke) > System (Sistem) > About (Osnovne informacije).

Teme:

• Specifikacije sistema

• Specifikacije procesora

• Specifikacije memorije

• Specifikacije skladišta

• Specifikacije audio funkcije

• Specifikacije video funkcije

• Specifikacije kamere

• Specifikacije komunikacije

• Specifikacije portova i konektora

• Specifikacije beskontaktne smart kartice

• Specifikacije kontaktne smart kartice

• Specifikacije ekrana

• Specifikacije tastature

• Specifikacije table osetljive na dodir

• Specifikacije baterije

• Specifikacije adaptera za naizmeničnu struju

• Fizičke specifikacije

• Specifikacije okruženja

Specifikacije sistema

Karakteristika Specifikacije

Čipset Intel procesori 7. generacije

Intel procesori 6. generacije

Širina DRAM magistrale

Flash EPROM SPI 128 Mbita

PCIe magistrala 100 MHz

Frekvencija eksterne magistrale

64 bita

PCIe Gen3 (8 GT/s)

Specifikacije procesora

Karakteristika

Tipovi

Specifikacije

• Intel Core i5 serija, i7 serija (Quad core)

72 Tehničke specifikacije

Karakteristika Specifikacije

• Intel procesori 6. generacije (dostupni od 2. kvartala 2016)

• Xeon

L3 keš

i5 H-series

• 6 MB

i7 H-serija

Xeon 8 MB

• bez vPro – 6 MB

• vPro — 8 MB

Specifikacije memorije

Karakteristika Specifikacije

Konektor za memoriju

Kapacitet memorije

Tip memorije DDR4 SDRAM

Brzina

Minimalna memorija

Maksimalna memorija

Dva SODIMM slota

4 GB, 8 GB i 16 GB

2400 MHz

4 GB

32 GB

NAPOMENA: Procesor Intel Xeon podržava i kôd za ispravljanje grešaka (ECC) i memoriju koja nije

ECC jer možete da napravite sistem na Dell.com sa svakim od njih, dok procesor Intel Core podržava samo memoriju koja nije ECC jer možete da pravite sistem samo sa memorijom koja nije ECC.

Specifikacije skladišta

Karakteristika Specifikacije

SSD M.2 SATA / PCIe

HDD Do 2 TB

Do 1 TB

Specifikacije audio funkcije

Karakteristika

Tipovi Audio visoke definicije

Kontroler Realtek ALC3246

Stereo konverzija Digitalni audio izlaz preko HDMI — do 7.1 komprimovani i nekomprimovani audio

Interni interfejs Audio kodek visoke definicije

Eksterni interfejs Stereo slušalice/mikrofon - kombinovano

Zvučnici Dva

Specifikacije

Tehničke specifikacije 73

Karakteristika Specifikacije

Pojačavač unutrašnjeg zvučnika

Kontrole jačine zvuka

2 W (RMS) po kanalu

Interventni tasteri

Specifikacije video funkcije

Karakteristika

Tip Integrisana na matičnoj ploči, hardverski pojačana

Grafičke kartice

Magistrala podataka

Podrška za spoljni displej

Specifikacije

Intel HD Graphics 630 (quad core)

Nvidia QuadroM620

Intel HD Graphics P630 (Xeon)

Integrisana video

• 19-pinski HDMI konektor

• 15-pinski VGA priključak

• DisplayPort preko konektora tipa C

Specifikacije kamere

Karakteristika Specifikacije

Rezolucija kamere 0,92 megapiksela

Rezolucija HD panela

Rezolucija FHD panela

Video rezolucija HD panela (maksimalna)

Video rezolucija FHD panela (maksimalna)

Dijagonalni ugao prikaza

1280 x 720 piksela

74°

Specifikacije komunikacije

Funkcije

Mrežni adapter 10/100/1000 Mb/s Ethernet (RJ-45)

Bežična mreža

Specifikacije

• Ugrađena bežična lokalna mreža (WLAN)

• Ugrađena bežična mreža šireg geografskog područja (WWAN)

74 Tehničke specifikacije

Specifikacije portova i konektora

Karakteristika Specifikacije

Audio stereo slušalice / mikrofon - kombinovano

Video

Mrežni adapter Jedan RJ-45 konektor

USB Tri USB 3.1 Gen1 porta, jedan sa PowerShare funkcijom

Čitač memorijske kartice

Micro SIM (uSIM) kartica

USB port

• Jedan 19-pinski HDMI konektor

• 15-pinski VGA konektor

Do SD4.0

Jedna eksterna (opcionalno)

Ima jednu opciju:

• Jedan DisplayPort preko USB-a tipa C, opcionalni Thunderbolt 3 kabl priključnog porta

Specifikacije beskontaktne smart kartice

Karakteristika Specifikacije

Podržane smart kartice/ tehnologije

BTO sa USH

Specifikacije kontaktne smart kartice

Karakteristika Specifikacije

Podržane smart kartice/ tehnologije

Dvostruki pokazivač, sa pozadinskim osvetljenjem/bez pozadinskog osvetljenja, DisplayPort preko tipa C, opcionalni Thunderbolt 3

Specifikacije ekrana

Karakteristika Specifikacije

Tip

Visina 360 mm (14,17 inča)

Širina 224,3 mm (8,83 inča)

Dijagonala 396,24 mm (15,6 inča)

Aktivna površina (X/Y)

Stvarna veličina ekrana

Touch FHD antiglare:

• HD bez dodirnog ekrana

• FHD bez dodirnog ekrana

• Dodirni FHD sa tehnologijom OTP lite – tehnologija OTP Lite daje jasniju sliku nego tradicionalni LED ekrani. OTP Lite smanjuje broj slojeva ekrana i poboljšava funkcionalnost višestukog dodira.

344,23 mm x 193,54 mm

15,6 inča

Tehničke specifikacije 75

Karakteristika Specifikacije

Maksimalna rezolucija

Maksimalna osvijetljenost

Brzina osvežavanja

Maksimalni uglovi gledanja (horizontalno)

Maksimalni uglovi gledanja (vertikalno)

Maksimalna veličina piksela

HD anti-glare:

Maksimalna rezolucija

Maksimalna osvijetljenost

Brzina osvežavanja

Maksimalni uglovi gledanja (horizontalno)

Maksimalni uglovi gledanja (vertikalno)

Maksimalna veličina piksela

1920 x 1080

300 nita

60 Hz

80/80

0,179 mm (0,007 inča)

1366 x 768

200 nita

60 Hz

40/40

+10/-30

0,252 mm (0,01 inča)

Specifikacije tastature

Karakteristika Specifikacije

Broj tastera

• Sjedinjene Države: 106 tastera

• Ujedinjeno Kraljevstvo: 104 tastera

• Japan: 107 tastera

• Brazil: 106 tastera

Specifikacije table osetljive na dodir

Karakteristika

Aktivna površina:

X-osa 99,50 mm

Y-osa 53,00 mm

Specifikacije

76 Tehničke specifikacije

Specifikacije baterije

Karakteristika Specifikacije

Tip

68 Wh:

Dubina 233,00 mm (9,17 inča)

Visina 7,5 mm (0,28 inča)

Širina 95,90 mm (3,78 inča)

Težina 340 g (0,74 lb)

Napon 7,6 V DC

92Wr:

Dubina 332,00 mm (13,07 inča)

Visina 7,7 mm (0,303 inča)

Širina 96,0 mm (3,78 inča)

Težina 450,00 g (0,99 lb)

Napon 11,4 V DC

Radni vijek 300 ciklusa pražnjenja i punjenja

Opseg temperature

Rad

68 Wh

92 Wh

• Punjenje : 0 °C do 50°C (32 °F do 158 °F)

• Pražnjenje: 0 °C do 70 °C (32 °F do 122 °F)

• Rad: 0 °C do 35 °C (32 °F do 95 °F)

Neoperativna - 20 °C do 65 °C (- 4 °F do 149 °F)

Dugmasta baterija 3 V CR2032 litijum okrugla baterija

Specifikacije adaptera za naizmeničnu struju

Karakteristika Specifikacije

Tip 130 W

Ulazni napon 100 V AC do 240 V AC

Ulazna struja (maksimalna)

Ulazna frekvencija 50 Hz do 60 Hz

Izlazna struja 6,7 A

Nazivni izlazni napon

Opseg temperature (operativno)

Opseg temperature (neoperativno)

Veličina cilindra 7,4 mm

2,5 A

19,5 +/– 1,0 V DC

0 °C do 40 °C (32 °F do 104 °F)

–40 °C do 70 °C (–40 °F do 158 °F)

Tehničke specifikacije 77

Fizičke specifikacije

Karakteristika Specifikacije

Visina napred

Visina pozadi

Širina

Dubina

Početna težina

• 24,3 mm (0,95 inča)

• 376,0 mm (14,8 inča)

• 250,65 mm (9,86 inča)

• 2,18 kg (4,81 lbs)

Specifikacije okruženja

Temperatura Specifikacije

Rad 0 °C do 35 °C (32 °F do 95 °F)

Skladištenje –40 °C do 65 °C (–40 °F do 149 °F)

Relativna vlažnost (maksimalna):

Rad 10% do 90% (bez kondenzovanja)

Skladištenje 5% do 95% (bez kondenzovanja)

Specifikacije

Nadmorska

Specifikacije visina (maksimalna)

Rad 0 m do 3048 m (0 st do 10.000 st)

Neoperativna 0 m do 10.668 m (0 st do 35.000 st)

Nivo zagađenosti vazduha

G1, definisano od strane ISA-S71.04–1985

78 Tehničke specifikacije

Dijagnostika

Ako imate problem sa računarom, pokrenite ePSA dijagnostiku pre kontaktiranja Dell tehničke podrške. Cilj pokretanja dijagnostike je testiranje hardvera računara bez korišćenja dodatne opreme ili rizika od gubitka podataka. Ukoliko niste u mogućnosti da problem rešite sami, osoblje za servis i podršku može koristiti rezultate dijagnostike kako bi vam pomogli da rešite problem.

Teme:

• Poboljšana procena sistema pre pokretanja (ePSA) - dijagnostika

• Svetla za status uređaja

• LED za status LAN-a

• Svetla za status baterije

Poboljšana procena sistema pre pokretanja (ePSA)

- dijagnostika

ePSA dijagnostika (takođe se naziva dijagnostika sistema) vrši sveobuhvatnu proveru hardvera. ePSA dijagnostika je ugrađena zajedno sa BIOS-om a pokreće je BIOS interno. Ugrađena dijagnostika sistema pruža niz opcija za određene uređaje ili grupe uređaja koje vam omogućavaju da:

• Pokrenete testove automatski ili u interaktivnom režimu

• Ponovite testove

• Prikažete ili sačuvate rezultate testova

• Prođete kroz testove kako biste uveli dodatne opcije testiranja da biste obezbedili dodatne informacija o neispravnom(im) uređaju(ima)

• Pregledate statusne poruke koje pružaju informacije o tome da li su testovi uspešno završeni

• Pregledate poruke o greškama koje pružaju informacije o problemima nastalim tokom testiranja

OPREZ: Dijagnostiku sistema koristite samo za testiranje vašeg računara. Korišćenje ovog programa na drugim

računarima može dovesti do pojave netačnih rezultata ili poruka o greškama.

NAPOMENA: Neki testovi za posebne uređaje zahtevaju interakciju korisnika. Uvek budite pored terminala računara za

vreme obavljanja dijagnostičkih testova.

ePSA dijagnostiku možete pokrenuti na dva načina:

1. Uključite računar.

2. Dok se sistem računara pokreće, pritisnite taster F12 kada se pojavi Dell logotip.

3. Na ekranu za podizanje sistema izaberite opciju Diagnostics (DIjagnostika).

Prikazuje se prozor Enhanced Pre-boot System Assessment (Proširena procena sistema pre podizanja), i navode svi uređaji pronađeni na računaru. Dijagnostika pokreće testiranje na svim pronađenim uređajima.

4. Ako želite da pokrenete dijagnostički test na određenom uređaju, pritisnite Esc i kliknite na Yes (Da) da biste zaustavili dijagnostički test.

5. Izaberite uređaj u levom oknu i kliknite na Run Tests (Pokreni testove).

6. Ako postoje bilo kakvi problemi prikazaće se kodovi grešaka.

Zabeležite kod greške i obavestite kompaniju Dell.

ILI

1. Isključite računar.

2. Pritisnite i zadržite taster fn i istovremeno držite dugme za napajanje, a zatim otpustite oba tastera.

3. Na ekranu za podizanje sistema izaberite opciju Diagnostics (DIjagnostika).

Dijagnostika 79

4. Ako želite da pokrenete dijagnostički test na određenom uređaju, pritisnite Esc i kliknite na Yes (Da) da biste zaustavili dijagnostički test.

5. Izaberite uređaj u levom oknu i kliknite na Run Tests (Pokreni testove).

6. Ako postoje bilo kakvi problemi prikazaće se kodovi grešaka.

Zabeležite kod greške i obavestite kompaniju Dell.

Svetla za status uređaja

Tabela 4. Svetla za status uređaja

Ikona Naziv Opis

svetlo za status napajanja

Indikator punjenja baterije

LED lampice za status uređaja se obično nalaze na vrhu ili na levoj strani tastature. Koriste se za prikazivanje memorije, baterije i povezanost i aktivnost bežičnih uređaja. Osim toga, korisne su kao alatka za dijagnostiku kada postoji mogućnost otkaza sistema.

NAPOMENA: Položaj svetla za status napajanja može se razlikovati u zavisnosti od sistema.

Sledeća tabela navodi tumačenja LED kodova kada se javi moguća greška.

Uključuju se kada uključite računar i trepere kada se računar nalazi u režimu za upravljanje potrošnjom.

Neprekidno svetle ili trepere kako bi pokazale status punjenja baterije.

Tabela 5. LED indikator punjenja baterije

Obrazac treptanja žutom bojom

2,1 CPU Otkaz CPU

2,2 Matična ploča: BIOS ROM Matična ploča, obuhvata neispravnost BIOS-a ili grešku

2,3 Memorija Nije detektovana memorija/RAM

2,4 Memorija Otkaz memorije/RAM memorije

2,5 Memorija Instalirana nevažeća memorija

2,6 Matična ploča: čipset Greška matične ploče/čipseta

2,7 LCD Postavite matičnu ploču

3,1 Kvar RTC napajanja Otkaz CMOS baterije

3,2 PCI/Video Kvar PCI ili video kartice/čipa

3,3 BIOS oporavak 1 Slika za oporavak nije pronađena

3,4 BIOS oporavak 2 Slika za oporavak je pronađena ali je nevažeća

Obrasci treptanja će se sastojati od 2 niza brojeva koji su predstavljeni kao (Prva grupa: Žuti treptaji, Druga grupa: Beli treptaji)

NAPOMENA:

1. Prva grupa: LED lampica treperi 1 do 9 puta nakon čega sledi kratka pauza kada je LED lampica isključena u intervalu od 1,5 sekundi.(Boja lampice je žuta)

2. Druga grupa: LED lampica treperi 1 do 9 puta, nakon čega sledi duža pauza pre nego što ponovo započne sledeći ciklus u intervalu od 1,5 sekundi.(Boja lampice je bela)

Opis problema Predloženo rešenje

ROM memorije

Na primer: nema memorije (2,3), LED lampica baterije treperi dva puta žutom bojom, zatim sledi pauza, pa treperi tri puta belom bojom. LED lampica baterije pravi pauzu od 3 sekunde pre nego što započne novi ponovljeni ciklus.

80 Dijagnostika

LED za status LAN-a

RJ-45 konektor obuhvata dve LED lampice u gornjim uglovima. Kada je povezivanje postavljeno kao što je prikazano u nastavku, LED lampica u gornjem levom uglu je LED lampica koja pokazuje ispravnost veze, a ona u gornjem desnom uglu je LED lampica za aktivnost mreže.

LED lampica za ispravnost veze može da prikazuje tri boje: zelenu, narandžastu i žutu. Ove boje označavaju tri moguće brzine mrežne veze: 10 Mb/s, 100 Mb/s i 1000 Mb/s. Ovi statusi LED lampica se prikazuju na slici ispod. LED za aktivnost mreže uvek svetli žuti i treperi da bi označavala protok mrežnog saobraćaja.

LAN kontroler podržava dve LED lampice koje pokazuju status. LED lampica za vezu prikazuje trenutnu podržanu brzinu prenosa (10, 100 ili 1000 Mb/s), dok LED lampica za aktivnost pokazuje kada kartica prima ili prenosi podatke. U sledećoj tabeli je prikazano kako funkcionišu LED lampice.

Tabela 6. LED lampice za status

LED Status (Status) Opis

Aktivnost Žuto LAN kontroler prima ili prenosi podatke

Off (Isključeno) LAN kontroler je neaktivan

Veza Zelena LAN kontroler radi u režimu od 10 Mb/s

Narandžasta LAN kontroler radi u režimu od 100 Mb/s

Žuto LAN kontroler radi u režimu od 1000 Mb/s

(Gigabit)

Svetla za status baterije

Ako je računar priključen na električnu utičnicu, svetlo baterije svetli na sledeći način:

Naizmenično trepćuće žuto svetlo i belo svetlo

Naizmenično trepćuće žuto svetlo i stalno belo svetlo

Stalno trepćuće žuto svetlo

Isključeno svetlo Baterija je potpuno napunjena sa priključenim AC adapterom.

Svetli belo svetlo Baterija je u režimu punjenja sa priključenim AC adapterom.

Neverifikovan ili nepodržan AC adapter koji nije proizveo Dell je priključen na laptop.

Privremeni kvar baterije sa priključenim AC adapterom.

Nepopravljiv kvar baterije sa priključenim AC adapterom.

Dijagnostika 81

Kontaktiranje kompanije Dell

NAPOMENA: Ako nemate aktivnu vezu sa Internetom, kontakt informacije možete pronaći na fakturi, otpremnici, računu

ili katalogu Dell proizvoda.

Dell nudi nekoliko opcija za onlajn i telefonsku podršku i servis. Dostupnost zavisi od zemlje i proizvoda, a neke usluge možda neće biti dostupne u vašoj oblasti. Ako želite da kontaktirate Dell u vezi prodaje, tehničke podrške ili pitanja u vezi korisničkih usluga:

1. Idite na Dell.com/support.

2. Izaberite svoju kategoriju podrške.

3. Potvrdite vašu zemlju ili region u padajućem meniju Choose a Country/Region (Izaberite zemlju/region) u donjem delu stranice.

4. Izaberite odgovarajuću uslugu ili vezu za podršku na osnovu vaših potreba.

82 Kontaktiranje kompanije Dell
