Dell Precision 3430 Small Form Factor User Manual [po]

Dell Precision 3430 w obudowie SFF

Instrukcja serwisowa

Model regulacji: D11S
Typ regulacji: D11S004

Uwagi, przestrogi i ostrzeżenia

UWAGA: Napis UWAGA oznacza ważną wiadomość, która pomoże lepiej wykorzystać komputer.

PRZESTROGA: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub utraty

danych, i przedstawia sposoby uniknięcia problemu.

OSTRZEŻENIE: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń ciała

lub śmierci.

© 2018 Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell, EMC i inne znaki towarowe są znakami towarowymi rmy Dell Inc. lub jej spółek

zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli.

2018 - 07

Wer. A00

Spis treści

1 Serwisowanie komputera................................................................................................................................6

Instrukcje dotyczące bezpieczeństwa.............................................................................................................................6

Wyłączanie komputera — Windows 10...........................................................................................................................7

Przed przystąpieniem do serwisowania komputera.......................................................................................................7

Po zakończeniu serwisowania komputera.......................................................................................................................7

2 Technologia i podzespoły............................................................................................................................... 8

Procesory............................................................................................................................................................................8

DDR4................................................................................................................................................................................... 8

Szczegółowe informacje o pamięci DDR4.................................................................................................................8

Błędy pamięci................................................................................................................................................................9

Funkcje USB....................................................................................................................................................................... 9

USB 3.0/USB 3.1 pierwszej generacji (SuperSpeed USB).................................................................................... 10

Szybkość......................................................................................................................................................................10

Zastosowania............................................................................................................................................................... 11

Zgodność......................................................................................................................................................................11

USB Type-C.......................................................................................................................................................................12

Tryb alternatywny....................................................................................................................................................... 12

USB Power Delivery...................................................................................................................................................12

USB Type-C i USB 3.1.................................................................................................................................................12

Thunderbolt przez USB Type-C................................................................................................................................12

Thunderbolt 3 przez USB Type-C............................................................................................................................ 13

Kluczowe cechy połączenia Thunderbolt 3 przez USB Type-C............................................................................13

Ikony Thunderbolt.......................................................................................................................................................13

HDMI 2.0............................................................................................................................................................................14

Funkcje interfejsu HDMI 2.0......................................................................................................................................14

Zalety portu HDMI......................................................................................................................................................14

Zalety technologii DisplayPort przez USB Type-C........................................................................................................14

3 Wymontowywanie i instalowanie komponentów........................................................................................... 15

Zalecane narzędzia...........................................................................................................................................................15

Lista rozmiarów śrub........................................................................................................................................................ 16

Układ płyty głównej.......................................................................................................................................................... 17

Pokrywa boczna............................................................................................................................................................... 18

Zdejmowanie pokrywy bocznej.................................................................................................................................18

Instalowanie pokrywy bocznej...................................................................................................................................18

Karta rozszerzeń...............................................................................................................................................................19

Wymontowywanie karty rozszerzeń........................................................................................................................ 19

Instalowanie karty rozszerzeń..................................................................................................................................20

Bateria pastylkowa............................................................................................................................................................21

Wyjmowanie baterii pastylkowej............................................................................................................................... 21

Instalowanie baterii pastylkowej............................................................................................................................... 22

Zestaw dysku twardego..................................................................................................................................................23

Spis treści

3

Wymontowywanie zestawu dysku twardego......................................................................................................... 23

Instalowanie zestawu dysku twardego....................................................................................................................25

Pokrywa przednia.............................................................................................................................................................26

Zdejmowanie pokrywy przedniej.............................................................................................................................. 26

Instalowanie pokrywy przedniej................................................................................................................................27

Moduł dysku twardego i napędu optycznego...............................................................................................................28

Wyjmowanie modułu dysku twardego i napędu optycznego................................................................................28

Instalowanie modułu dysku twardego i napędu optycznego................................................................................30

Napęd dysków optycznych.............................................................................................................................................33

Wymontowywanie napędu dysków optycznych.................................................................................................... 33

Instalowanie napędu dysków optycznych...............................................................................................................36

Moduł pamięci.................................................................................................................................................................. 39

Wymontowywanie modułu pamięci......................................................................................................................... 39

Instalowanie modułu pamięci....................................................................................................................................40

Radiator i wentylator........................................................................................................................................................ 41

Wymontowywanie radiatora i jego wentylatora.......................................................................................................41

Instalowanie radiatora i jego wentylatora................................................................................................................ 42

Przełącznik czujnika naruszenia obudowy....................................................................................................................44

Wymontowywanie przełącznika czujnika naruszenia obudowy........................................................................... 44

Instalowanie przełącznika czujnika naruszenia obudowy......................................................................................45

Przełącznik zasilania........................................................................................................................................................ 45

Wymontowywanie przełącznika zasilania............................................................................................................... 45

Instalowanie przełącznika zasilania.......................................................................................................................... 46

Procesor............................................................................................................................................................................47

Wymontowywanie procesora....................................................................................................................................47

Instalowanie procesora..............................................................................................................................................48

Karta M.2 SSD PCIe........................................................................................................................................................49

Wymontowywanie karty M.2 SSD PCIe..................................................................................................................49

Instalowanie karty M.2 SSD PCIe............................................................................................................................50

Karta Intel Optane.............................................................................................................................................................51

Wymontowywanie karty Intel Optane......................................................................................................................51

Instalowanie karty Intel Optane................................................................................................................................52

Czytnik kart SD (opcjonalny)..........................................................................................................................................53

Wymontowywanie czytnika kart SD........................................................................................................................53

Instalowanie czytnika kart SD.................................................................................................................................. 54

Antena wewnętrzna (opcjonalna)..................................................................................................................................55

Wymontowywanie anteny wewnętrznej.................................................................................................................55

Instalowanie anteny wewnętrznej............................................................................................................................58

Karta M.2 WLAN 2230 (opcjonalna).............................................................................................................................63

Wyjmowanie karty M.2 WLAN 2230.......................................................................................................................63

Instalowanie karty M.2 WLAN 2230........................................................................................................................64

Zasilacz..............................................................................................................................................................................65

Wyjmowanie zasilacza...............................................................................................................................................65

Instalowanie zasilacza................................................................................................................................................67

Głośnik...............................................................................................................................................................................69

Wymontowywanie głośnika...................................................................................................................................... 69

Instalowanie głośnika................................................................................................................................................. 70

4

Spis treści

Wentylator systemowy.....................................................................................................................................................71

Wymontowywanie wentylatora systemowego........................................................................................................71

Instalowanie wentylatora systemowego..................................................................................................................72

Płyta systemowa..............................................................................................................................................................73

Wymontowywanie płyty systemowej...................................................................................................................... 73

Instalowanie płyty systemowej.................................................................................................................................77

4 Rozwiązywanie problemów z komputerem....................................................................................................81

Program diagnostyczny ePSA (Enhanced Pre-Boot System Assessment)..............................................................81

Przeprowadzanie testu diagnostycznego ePSA.....................................................................................................81

Diagnostyka...................................................................................................................................................................... 82

Diagnostyczne komunikaty o błędach...........................................................................................................................84

Komunikaty o błędach systemu......................................................................................................................................87

5 Uzyskiwanie pomocy................................................................................................................................... 89

Kontakt z rmą Dell......................................................................................................................................................... 89

Załącznik A: Filtr przeciwpyłowy do komputera Dell Precision 3430 w obudowie SFF.....................................90

Załącznik B: Instalowanie karty USB Type-C...................................................................................................92

Załącznik C: Instalowanie karty VGA............................................................................................................. 106

Załącznik D: Osłona kabli do komputera Dell Precision 3430 w obudowie SFF...............................................120

Spis treści

5

Serwisowanie komputera

Tematy:

• Instrukcje dotyczące bezpieczeństwa

• Wyłączanie komputera — Windows 10

• Przed przystąpieniem do serwisowania komputera

• Po zakończeniu serwisowania komputera

Instrukcje dotyczące bezpieczeństwa

Aby uchronić komputer przed uszkodzeniem i zapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących
bezpieczeństwa. O ile nie wskazano inaczej, każda procedura opisana w tym dokumencie opiera się na założeniu, że są spełnione
następujące warunki:

• Użytkownik zapoznał się z informacjami dotyczącymi bezpieczeństwa, jakie zostały dostarczone z komputerem.

• Podzespół można wymienić lub, jeśli został zakupiony oddzielnie, zainstalować przez wykonanie procedury wymontowywania w
odwrotnej kolejności.

1

OSTRZEŻENIE

zakończeniu pracy należy najpierw zainstalować wszystkie pokrywy i panele oraz wkręcić śruby, a dopiero potem podłączyć
zasilanie.

OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać

się z instrukcjami dotyczącymi bezpieczeństwa, dostarczonymi z komputerem. Więcej informacji na temat postępowania
zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem www.Dell.com/
regulatory_compliance.

PRZESTROGA: Wiele napraw może być przeprowadzanych tylko przez certykowanego technika serwisowego. Użytkownik

może jedynie samodzielnie rozwiązywać problemy oraz przeprowadzać proste naprawy opisane odpowiednio w dokumentacji
produktu lub na telefoniczne polecenie zespołu wsparcia technicznego. Uszkodzenia wynikające z napraw serwisowych
nieautoryzowanych przez rmę Dell nie są objęte gwarancją. Należy zapoznać się z instrukcjami bezpieczeństwa dostarczonymi z
produktem i przestrzegać ich.

PRZESTROGA: Aby uniknąć wyładowania elektrostatycznego, należy odprowadzać ładunki z ciała za pomocą opaski uziemiającej

zakładanej na nadgarstek lub dotykając co pewien czas niemalowanej metalowej powierzchni i jednocześnie złącza z tyłu
komputera.

PRZESTROGA: Z komponentami i kartami należy obchodzić się ostrożnie. Nie dotykać elementów ani styków na kartach. Kartę

należy trzymać za krawędzie lub za jej metalowe wsporniki. Komponenty, takie jak mikroprocesor, należy trzymać za brzegi, a nie
za styki.

PRZESTROGA: Odłączając kabel, należy pociągnąć za wtyczkę lub umieszczony na niej uchwyt, a nie za sam kabel. Niektóre

kable mają złącza z zatrzaskami; jeśli odłączasz kabel tego rodzaju, przed odłączeniem naciśnij zatrzaski. Pociągając za złącza,
należy je trzymać w linii prostej, aby uniknąć wygięcia styków. Przed podłączeniem kabla należy upewnić się, że oba złącza są
prawidłowo zorientowane i wyrównane.

UWAGA: Kolor komputera i niektórych części może różnić się nieznacznie od pokazanych w tym dokumencie.

: Przed otwarciem obudowy komputera lub zdjęciem paneli należy odłączyć wszystkie źródła zasilania. Po

PRZESTROGA: Zdjęcie pokryw bocznych z działającego urządzenia spowoduje jego wyłączenie. System nie włączy się, jeśli nie

założono pokrywy bocznej.

PRZESTROGA: Zdjęcie pokryw bocznych z działającego urządzenia spowoduje jego wyłączenie. System nie włączy się, jeśli nie

założono pokrywy bocznej.

6 Serwisowanie komputera

PRZESTROGA: Zdjęcie pokryw bocznych z działającego urządzenia spowoduje jego wyłączenie. System nie włączy się, jeśli nie

założono pokrywy bocznej.

Wyłączanie komputera — Windows 10

PRZESTROGA: Aby zapobiec utracie danych, przed wyłączeniem komputera lub zdjęciem pokrywy bocznej należy zapisać i

zamknąć wszystkie otwarte pliki i zakończyć wszystkie programy.

1 Kliknij lub stuknij przycisk .

2 Kliknij lub stuknij przycisk , a następnie kliknij lub stuknij polecenie Wyłącz.

UWAGA: Sprawdź, czy komputer i wszystkie podłączone urządzenia są wyłączone. Jeśli komputer i podłączone do niego

urządzenia nie wyłączyły się automatycznie po wyłączeniu systemu operacyjnego, naciśnij przycisk zasilania i przytrzymaj
go przez około 6 sekund w celu ich wyłączenia.

Przed przystąpieniem do serwisowania komputera

Aby uniknąć uszkodzenia komputera, wykonaj następujące czynności przed rozpoczęciem pracy wewnątrz komputera.

1 Przestrzegaj Instrukcji dotyczących bezpieczeństwa.
2 Sprawdź, czy powierzchnia robocza jest płaska i czysta, aby uniknąć porysowania komputera.
3 Wyłącz komputer.
4 Odłącz od komputera wszystkie kable sieciowe.

PRZESTROGA

5 Odłącz komputer i wszystkie urządzenia peryferyjne od gniazdek elektrycznych.
6 Po odłączeniu komputera od źródła zasilania naciśnij i przytrzymaj przycisk zasilania, aby odprowadzić ładunki elektryczne z płyty

systemowej.

UWAGA

ładunki z ciała za pomocą opaski uziemiającej zakładanej na nadgarstek lub dotykając co pewien czas niemalowanej
metalowej powierzchni.

: Kabel sieciowy należy odłączyć najpierw od komputera, a następnie od urządzenia sieciowego.

: Aby uniknąć wyładowania elektrostatycznego, należy podczas dotykania złącza z tyłu komputera odprowadzać

Po zakończeniu serwisowania komputera

Po zainstalowaniu lub dokonaniu wymiany sprzętu, ale jeszcze przed włączeniem komputera, podłącz wszelkie urządzenia zewnętrzne,
karty i kable.

1 Podłącz do komputera kable telefoniczne lub sieciowe.

PRZESTROGA

komputera.

2 Podłącz komputer i wszystkie urządzenia peryferyjne do gniazdek elektrycznych.
3 Włącz komputer.
4 W razie potrzeby uruchom program ePSA Diagnostics, aby sprawdzić, czy komputer działa prawidłowo.

: Aby podłączyć kabel sieciowy, należy najpierw podłączyć go do urządzenia sieciowego, a następnie do

Serwisowanie komputera

7

Technologia i podzespoły

Niniejszy rozdział zawiera szczegółowe informacje dotyczące technologii i komponentów dostępnych w systemie.

Tematy:

• Procesory

• DDR4

• Funkcje USB

• USB Type-C

• HDMI 2.0

• Zalety technologii DisplayPort przez USB Type-C

Procesory

Komputery Precision 3430 są wyposażone w procesory i chipsety Intel Coee Lake ósmej generacji.

2

UWAGA

(zależnie od typu procesora).

• Procesor Intel Xeon E E-2174G (4 rdzenie, HT, 8 MB pamięci podręcznej, 3,8 GHz, 4,7 GHz)

• Procesor Intel Xeon E E-2146G (6 rdzeni, HT, 12 MB pamięci podręcznej, 3,5 GHz, 4,5 GHz)

• Procesor Intel Xeon E E-2136 (6 rdzeni, HT, 12 MB pamięci podręcznej, 3,3 GHz, 4,5 GHz)

• Procesor Intel Xeon E E-2124G (4 rdzenie, 8 MB pamięci podręcznej, 3,4 GHz, 4,5 GHz)

• Procesor Intel Xeon E E-2124 (4 rdzenie, 8 MB pamięci podręcznej, 3,4 GHz, 4,5 GHz)

• Procesor Intel Core i7-8700 (6 rdzeni, 12 MB pamięci podręcznej, 3,20 GHz, 4,6 GHz)

• Procesor Intel Core i5-8600 (6 rdzeni, 9 MB pamięci podręcznej, 3,1 GHz, 4,3 GHz)

• Procesor Intel Core i5-8500 (6 rdzeni, 9 MB pamięci podręcznej, 3,0 GHz, 4,1 GHz)

• Procesor Intel Core i3-8100 (4 rdzenie, 6 MB pamięci podręcznej, 3,6 GHz)

• Procesor Intel Gold G5400 (2 rdzenie, 4 MB pamięci podręcznej, 3,7 GHz)

: Częstotliwość taktowania i wydajność tabletu zależy od obciążenia i innych zmiennych. Do 8 MB pamięci podręcznej

DDR4

Moduły pamięci DDR4 (Double Data Rate czwartej generacji) to szybszy następca technologii DDR2 i DDR3. Maksymalna pojemność
modułu DIMM wynosi 512 GB w porównaniu z 128 GB w przypadku technologii DDR3. Moduł SDRAM DDR4 jest zbudowany inaczej niż
moduły SDRAM i DDR, co uniemożliwia jego nieprawidłową instalację w komputerze.

Pamięć DDR4 wymaga o 20 procent mniejszego napięcia (1,2 V) niż moduły DDR3, które potrzebują do działania 1,5 V. Technologia DDR4
obsługuje również nowy tryb głębokiego wyłączenia, który umożliwia urządzeniu hosta przejście w tryb gotowości bez konieczności
odświeżania pamięci. Tryb głębokiego wyłączenia może ograniczyć zużycie energii w trybie gotowości o 40–50 procent.

Szczegółowe informacje o pamięci DDR4

Między modułami DDR3 a DDR4 występują subtelne, wskazane poniżej różnice.

Różnica wycięć

8 Technologia i podzespoły

Wycięcie na module DDR4 znajduje się w innym miejscu niż na module DDR3. Oba wycięcia znajdują się na krawędzi po stronie montażowej,
ale w przypadku modułów DDR4 jest to nieco inne miejsce, co zapobiega zainstalowaniu pamięci na niezgodnej płycie lub platformie.

Rysunek 1. Różnica wycięć

Większa grubość
Moduły DDR4 są nieco grubsze niż moduły DDR3, co pozwala obsłużyć więcej warstw sygnałów.

Rysunek 2. Różnica grubości

Zakrzywiona krawędź
Moduły DDR4 mają zakrzywioną krawędź, która ułatwia ich wsuwanie i zmniejsza obciążenie płytki drukowanej podczas instalacji pamięci.

Rysunek 3. Zakrzywiona krawędź

Błędy pamięci

Błędy pamięci w komputerze wyświetlają nowy kod błędu ON-FLASH-FLASH lub ON-FLASH-ON. Jeśli wszystkie moduł y pamięci ulegną
awarii, wyświetlacz LCD nie włączy się. Spróbuj znaleźć przyczynę awarii pamięci, sprawdzając działanie sprawnych modułów w złączach
umieszczonych na spodzie systemu lub pod klawiaturą, tak jak w niektórych systemach przenośnych.

Funkcje USB

Standard uniwersalnej magistrali szeregowej USB (Universal Serial Bus) został wprowadzony w 1996 r. Interfejs ten znacznie uprościł
podłączanie do komputerów hostów urządzeń peryferyjnych, takich jak myszy, klawiatury, napędy zewnętrzne i drukarki.

Przyjrzyjmy się pokrótce ewolucji USB, korzystając z poniższej tabeli.

Technologia i podzespoły

9

Tabela 1. Ewolucja USB

Typ Prędkość przesyłania danych Kategoria Rok wprowadzenia

USB 2.0 480 Mb/s Hi-Speed 2000

Port USB 3.0/USB 3.1
pierwszej generacji

USB 3.1 drugiej
generacji

5 Gb/s Super-Speed 2010

10 Gb/s Super-Speed 2013

USB 3.0/USB 3.1 pierwszej generacji (SuperSpeed USB)

Przez wiele lat standard USB 2.0 był stale rozpowszechniany jako jedyny właściwy standard interfejsu komputerów. Sprzedano ok. 6
miliardów urządzeń, jednak potrzeba większej szybkości wciąż istniała w związku z rosnącą szybkością obliczeniową urządzeń oraz
większym zapotrzebowaniem na przepustowość. Odpowiedzią na potrzeby klientów jest standard USB 3.0/USB 3.1 pierwszej generacji,
który teoretycznie zapewnia 10-krotnie większą szybkość niż poprzednik. W skrócie funkcje standardu USB 3.1 pierwszej generacji można
opisać następująco:

• Wyższa szybkość przesyłania danych (do 5 Gb/s)

• Większa maksymalna moc zasilania magistrali i większy pobór prądu dostosowany do urządzeń wymagających dużej mocy

• Nowe funkcje zarządzania zasilaniem

• Transmisja typu pełny dupleks i obsługa nowych typów transmisji danych

• Wsteczna zgodność z USB 2.0

• Nowe złącza i kable

Poniższe tematy zawierają odpowiedzi na najczęściej zadawane pytana dotyczące standardu USB 3.0/USB 3.1 pierwszej generacji.

Szybkość

Obecnie w najnowszej specykacji standardu USB 3.0/USB 3.1 pierwszej generacji zdeniowane są 3 tryby szybkości. Są to tryby Super­Speed, Hi-Speed i Full-Speed. Nowy tryb SuperSpeed ma prędkość przesyłania danych 4,8 Gb/s. W specykacji nadal istnieją tryby USB
Hi-Speed i Full-Speed, znane szerzej odpowiednio jako USB 2.0 i 1.1. Te wolniejsze tryby nadal działają z szybkością odpowiednio 480 Mb/s i
12 Mb/s. Zostały one zachowane dla zgodności ze starszym sprzętem.

Znacznie wyższa wydajność złącza USB 3.0/3.1 pierwszej generacji jest możliwa dzięki następującym zmianom technologicznym:

• Dodatkowa zyczna magistrala istniejącą równolegle do bieżącej magistrali USB 2.0 (patrz zdjęcie poniżej).

• Złącze USB 2.0 miało cztery przewody (zasilania, uziemienia oraz parę przewodów do danych różnicowych); złącze USB 3.0/3.1
pierwszej generacji dysponuje czterema dodatkowymi przewodami obsługującymi dwie pary sygnałów różnicowych (odbioru i przesyłu),
co daje łącznie osiem przewodów w złączach i kablach.

• Złącze USB 3.0/3.1 pierwszej generacji wykorzystuje dwukierunkowy interfejs transmisji danych w przeciwieństwie do układu półdupleks
występującego w wersji USB 2.0. Zapewnia to 10-krotnie większą teoretyczną przepustowość.

Technologia i podzespoły

10

Współczesne rozwiązania, takie jak materiały wideo w rozdzielczości HD, pamięci masowe o pojemnościach wielu terabajtów i aparaty
cyfrowe o dużej liczbie megapikseli, wymagają coraz większej przepustowości — standard USB 2.0 może nie być wystarczająco szybki.
Ponadto żadne połączenie USB 2.0 nie zbliżało się nawet do teoretycznej maksymalnej przepustowości 480 Mb/s: realne maksimum
wynosiło około 320 Mb/s (40 MB/s). Podobnie złącze USB 3.0/USB 3.1 pierwszej generacji nigdy nie osiągnie prędkości 4,8 Gb/s.
Prawdopodobnie realne maksimum będzie wynosiło 400 MB/s z uwzględnieniem danych pomocniczych. Przy tej prędkości złącze USB

3.0/USB 3.1 pierwszej generacji będzie 10-krotnie szybsze od złącza USB 2.0.

Zastosowania

Złącze USB 3.0/USB 3.1 pierwszej generacji zapewnia urządzeniom większą przepustowość, zwiększając komfort korzystania z nich.
Przesyłanie sygnału wideo przez złącze USB było dotychczas bardzo niewygodne (z uwagi na rozdzielczość, opóźnienia i kompresję), ale
można sobie wyobrazić, że przy 5–10-krotnym zwiększeniu przepustowości rozwiązania wideo USB będą działać znacznie lepiej. Sygnał
Single-link DVI wymaga przepustowości prawie 2 Gb/s. Przepustowość 480 Mb/s była tu ograniczeniem, ale szybkość 5 Gb/s jest więcej
niż obiecująca. Ten zapowiadający prędkość 4,8 Gb/s standard może się znaleźć nawet w produktach, które dotychczas nie były kojarzone
ze złączami USB, na przykład w zewnętrznych systemach pamięci masowej RAID.

Poniżej wymieniono niektóre produkty z interfejsem SuperSpeed USB 3.0/USB 3.1 pierwszej generacji:

• Zewnętrzne stacjonarne dyski twarde USB 3.0/USB 3.1 pierwszej generacji

• Przenośne dyski twarde USB 3.0/USB 3.1 pierwszej generacji

• Stacje dokujące i przejściówki do dysków USB 3.0/USB 3.1 pierwszej generacji

• Pamięci i czytniki USB 3.0/USB 3.1 pierwszej generacji

• Nośniki SSD USB 3.0/USB 3.1 pierwszej generacji

• Macierze RAID USB 3.0/USB 3.1 pierwszej generacji

• Multimedialne napędy dysków optycznych

• Urządzenia multimedialne

• Rozwiązania sieciowe

• Karty rozszerzeń i koncentratory USB 3.0/USB 3.1 pierwszej generacji

Zgodność

Dobra wiadomość: standard USB 3.0/USB 3.1 pierwszej generacji został od podstaw zaplanowany z myślą o bezproblemowym
współistnieniu ze standardem USB 2.0. Przede wszystkim mimo że w przypadku standardu USB 3.0/USB 3.1 pierwszej generacji
zastosowano nowe zyczne metody połączeń i kable zapewniające obsługę większych szybkości, samo złącze zachowało taki sam
prostokątny kształt i cztery styki rozmieszczone identycznie jak w złączu standardu USB 2.0. W kablu USB 3.0/USB 3.1 pierwszej generacji

Technologia i podzespoły

11

znajduje się pięć nowych połączeń odpowiedzialnych za niezależny odbiór i nadawanie danych, które są aktywowane po podłączeniu do
odpowiedniego złącza SuperSpeed USB.

System Windows 8/10 będzie wyposażony w macierzystą obsługę kontrolerów USB 3.1 pierwszej generacji. Poprzednie wersje systemu
Windows w dalszym ciągu wymagają oddzielnych sterowników dla kontrolerów USB 3.0/USB 3.1 pierwszej generacji.

Firma Microsoft poinformowała, że system Windows 7 będzie obsługiwał standard USB 3.1 pierwszej generacji — być może nie od razu, ale
po zainstalowaniu późniejszego dodatku Service Pack lub aktualizacji. Niewykluczone, że po udanym wprowadzeniu obsługi standardu USB

3.0/USB 3.1 pierwszej generacji w systemie Windows 7 zostanie ona wprowadzona również w systemie Vista. Firma Microsoft potwierdziła

to, mówiąc, że większość jej partnerów jest zdania, iż system Vista powinien również obsługiwać standard USB 3.0/USB 3.1 pierwszej
generacji.

USB Type-C

USB Type-C to nowe, małe złącze zyczne. Obsługuje ono różne nowe standardy USB, takie jak USB 3.1 i USB Power Delivery (USB PD).

Tryb alternatywny

USB Type-C to nowe, bardzo małe złącze. Jest mniej więcej trzy razy mniejsze od dawnych złączy USB Type-A. Stanowi pojedynczy
standard, z którym powinno współpracować każde urządzenie. Złącza USB Type-C obsługują różne inne protokoły w „trybach
alternatywnych”, co pozwala korzystać z przejściówek między złączem USB Type-C a złączami HDMI, VGA, DisplayPort i wieloma innymi.

USB Power Delivery

Specykacja USB PD jest ściśle związana ze standardem USB Type-C. Współczesne smartfony, tablety i inne urządzenia mobilne często są
ładowane przez złącze USB. Połączenie USB 2.0 zapewnia moc do 2,5 W, co wystarcza do naładowania telefonu, ale nie pozwala na zbyt
wiele poza tym. Na przykład notebook może wymagać mocy nawet 60 W. Specykacja USB Power Delivery zapewnia moc nawet 100 W.
Przesyłanie energii jest dwukierunkowe: urządzenie może zasilać inne urządzenia lub pobierać energię. Przesyłanie energii nie zakłóca w
żaden sposób przesyłania danych.

Możliwość ładowania wszystkich urządzeń za pomocą standardowego połączenia USB może oznaczać koniec z rzadkimi i nietypowymi
kablami do ładowania notebooków. Będzie można ładować notebooka za pomocą przenośnego akumulatora używanego do ładowania
smartfonów i innych urządzeń przenośnych. Notebook podłączony do zewnętrznego wyświetlacza z zasilaniem sieciowym może pobierać
energię z tego wyświetlacza przez to samo małe złącze USB, przez które przesyłany jest obraz. Aby można było korzystać z tych funkcji,
urządzenie i kabel muszą obsługiwać standard USB Power Delivery. Sam fakt, że urządzenie ma złącze USB Type-C, nie oznacza jeszcze,
że obsługuje nowy standard zasilania.

USB Type-C i USB 3.1

USB 3.1 to nowy standard USB. Teoretyczna przepustowość połączeń USB 3 wynosi 5 Gb/s, natomiast maksymalna przepustowość złącza
USB 3.1 to 10 Gb/s. To dwukrotnie większa szybkość, porównywalna ze złączami Thunderbolt pierwszej generacji. USB Type-C to nie to
samo co USB 3.1. USB Type-C to tylko kształt złącza, przez które dane mogą być przesyłane w technologii USB 2 lub USB 3.0. Tablet Nokia
N1 z systemem Android ma złącze USB Type-C, ale cała łączność odbywa się w trybie USB 2.0. Technologie te są jednak blisko związane.

Thunderbolt przez USB Type-C

Thunderbolt jest interfejsem sprzętowym, który może jednocześnie przesyłać dane, obraz, dźwięk i zasilanie za pośrednictwem jednego
kabla. Thunderbolt zapewnia połączenie sygnałów PCI Express (PCIe) i DisplayPort (DP) w jeden sygnał szeregowy oraz dodatkowo
zasilanie prądem stałym, wszystko w jednym kablu. Technologie Thunderbolt 1 i Thunderbolt 2 wykorzystują do łączenia się z urządzeniami
peryferyjnymi to samo złącze miniDP (DisplayPort), podczas gdy technologia Thunderbolt 3 opiera się na złączu USB Type-C.

Technologia i podzespoły

12

Rysunek 4. Thunderbolt 1 i Thunderbolt 3

1 Thunderbolt 1 i Thunderbolt 2 (ze złączem miniDP)
2 Thunderbolt 3 (ze złączem USB Type-C)

Thunderbolt 3 przez USB Type-C

Standard Thunderbolt 3 dodaje technologię Thunderbolt do złącza USB Type-C, pozwalając przesyłać dane z szybkością nawet 40 Gb/s. W
ten sposób staje się pojedynczym, uniwersalnym portem, który zapewnia najszybsze i najbardziej wszechstronne połączenie ze stacjami
dokującymi, wyświetlaczami czy urządzeniami do przechowywania danych, takimi jak zewnętrzne dyski twarde. Thunderbolt 3
wykorzystuje złącze/gniazdo USB Type-C do podłączania obsługiwanych urządzeń peryferyjnych.

1 Thunderbolt 3 wykorzystuje złącze i kable USB Type-C, które są kompaktowe i można je podłączać w dowolnym położeniu
2 Standard Thunderbolt 3 umożliwia transfer danych z szybkością do 40 Gb/s
3 DisplayPort 1.2 — standard kompatybilny z istniejącymi monitorami, urządzeniami i kablami DisplayPort
4 USB Power Delivery — do 130 W w przypadku obsługiwanych komputerów

Kluczowe cechy połączenia Thunderbolt 3 przez USB Type-C

1 Thunderbolt, USB, DisplayPort i zasilanie za pomocą gniazda USB Type-C z użyciem jednego kabla (funkcje mogą różnić się między

produktami)
2 Złącza i kable USB Type-C są kompaktowe i można je podłączać w dowolnym położeniu
3 Obsługa łączenia urządzeń w sieć za pomocą interfejsu Thunderbolt (*może się różnić między produktami)
4 Obsługa maksymalnie dwóch wyświetlaczy 4K
5 Do 40 Gb/s

UWAGA

: Szybkość transferu może się różnić między urządzeniami.

Ikony Thunderbolt

Rysunek 5. Warianty symboli Thunderbolt

Technologia i podzespoły

13

HDMI 2.0

W tym temacie opisano złącze HDMI 2.0 oraz jego funkcje i zalety.

HDMI (High-Denition Multimedia Interface) to branżowy standard cyfrowej transmisji nieskompresowanego sygnału audio/wideo HDMI
stanowi interfejs między zgodnymi źródłami cyfrowego dźwięku i obrazu — takimi jak odtwarzacz DVD lub odbiornik audio/wideo — a
zgodnymi cyfrowymi urządzeniami audio/wideo, takimi jak telewizory cyfrowe. Interfejs HDMI jest przeznaczony dla telewizorów i
odtwarzaczy DVD HDMI. Jego podstawową zaletą jest zmniejszenie ilości kabli i obsługa technologii ochrony treści. Standard HDMI
obsługuje obraz w rozdzielczości standardowej, podwyższonej i wysokiej, a także umożliwia odtwarzanie cyfrowego wielokanałowego
dźwięku za pomocą jednego przewodu.

Funkcje interfejsu HDMI 2.0

• Kanał Ethernet HDMI – dodaje do połączenia HDMI możliwość szybkiego przesyłu sieciowego, pozwalając użytkownikom w pełni

korzystać z urządzeń obsługujących protokół IP bez potrzeby osobnego kabla Ethernet.

• Kanał powrotny dźwięku – umożliwia podłączonemu do HDMI telewizorowi z wbudowanym tunerem przesyłanie danych dźwiękowych

„w górę strumienia” do systemu dźwięku przestrzennego, eliminując potrzebę osobnego kabla audio.

• 3D – deniuje protokoły we/wy dla najważniejszych formatów obrazu 3D, torując drogę do prawdziwie trójwymiarowych gier i lmów.

• Typ zawartości – przesyłanie informacji o typie zawartości w czasie rzeczywistym między wyświetlaczem a źródłem, umożliwiające

telewizorowi optymalizację ustawień obrazu w zależności od typu zawartości.

• Dodatkowe przestrzenie barw – wprowadza obsługę dodatkowych modeli barw stosowanych w fotograi cyfrowej i grace

komputerowej.

• Obsługa standardu 4K – umożliwia przesyłanie obrazu w rozdzielczości znacznie wyższej niż 1080p do wyświetlaczy nowej generacji,

które dorównują jakością systemom Digital Cinema stosowanym w wielu komercyjnych kinach

• Złącze HDMI Micro – nowe, mniejsze złącze dla telefonów i innych urządzeń przenośnych, obsługujące rozdzielczość do 1080p

• Samochodowy system połączeń – nowe kable i złącza do samochodowych systemów połączeń, dostosowane do specycznych

wymogów środowiska samochodowego i zapewniające prawdziwą jakość HD.

Zalety portu HDMI

• Jakość HDMI umożliwia transmisję cyfrowego, nieskompresowanego sygnału audio i wideo przy zachowaniu najwyższej jakości obrazu.

• Niski koszt HDMI to proste i ekonomiczne rozwiązanie, które łączy jakość i funkcjonalność cyfrowego interfejsu z obsługą

nieskompresowanych formatów wideo.

• Dźwięk HDMI obsługuje wiele formatów audio, od standardowego dźwięku stereofonicznego po wielokanałowy dźwięk przestrzenny.

• HDMI łączy obraz i wielokanałowy dźwięk w jednym kablu, eliminując wysokie koszty i komplikacje związane z wieloma kablami

stosowanymi w bieżących systemach A/V.

• HDMI obsługuje komunikację między źródłem wideo (takim jak odtwarzacz DVD) a telewizorem DTV, zapewniające nowe możliwości.

Zalety technologii DisplayPort przez USB Type-C

• Pełna wydajność transferu obrazu i dźwięku przez złącze DisplayPort (rozdzielczość nawet 4K przy częstotliwości odświeżania 60 Hz)

• Takie same złącza po obu stronach kabla i wtyczka, którą można odwracać

• Zgodność z wcześniejszymi złączami VGA i DVI przy zastosowaniu przejściówek

• Transfer danych przez złącze SuperSpeed USB (USB 3.1)

• Obsługa protokołu HDMI 2.0a i zgodność z poprzednimi wersjami

Technologia i podzespoły

14

Wymontowywanie i instalowanie komponentów

Tematy:

• Zalecane narzędzia

• Lista rozmiarów śrub

• Układ płyty głównej

• Pokrywa boczna

• Karta rozszerzeń

• Bateria pastylkowa

• Zestaw dysku twardego

• Pokrywa przednia

• Moduł dysku twardego i napędu optycznego

• Napęd dysków optycznych

• Moduł pamięci

• Radiator i wentylator

• Przełącznik czujnika naruszenia obudowy

• Przełącznik zasilania

• Procesor

• Karta M.2 SSD PCIe

• Karta Intel Optane

• Czytnik kart SD (opcjonalny)

• Antena wewnętrzna (opcjonalna)

• Karta M.2 WLAN 2230 (opcjonalna)

• Zasilacz

• Głośnik

• Wentylator systemowy

• Płyta systemowa

3

Zalecane narzędzia

Procedury przedstawione w tym dokumencie wymagają użycia następujących narzędzi:

• Wkrętak krzyżakowy nr 0

• Wkrętak krzyżakowy nr 1

• Śrubokręt Phillips nr 2

• Rysik z tworzywa sztucznego

• Wkrętak Torx T-30

UWAGA

: Wkrętak nr 0 jest przeznaczony do śrub 0–1, a wkrętak nr 1 do śrub 2–4.

Wymontowywanie i instalowanie komponentów 15

Lista rozmiarów śrub

Tabela 2. Lista rozmiarów śrub

Element #6,32x1,4

#6-32

Płyta systemowa 5 1 1

Nakrętka śruby karty
SSD

Koszyk dysku
twardego

Zasilacz 3

Przedni wspornik
we/wy

SD, czytnik kart 2

Moduł Type-C/
HDMI/DP

Antena wewnętrzna 2

Karta Wi-Fi 1

1

1

M3x6 M3x5 M3x3 M2x3.5

1

2

karta SSD 1

16 Wymontowywanie i instalowanie komponentów

Układ płyty głównej

1 Złącze PCI-e x16 (SLOT2) 2 Złącze PCI-e x4 (SLOT1 — otwarte złącze x4 obsługujące

karty x16)
3 Złącze USB Type-C 4 złącze graki
5 Złącze przełącznika czujnika naruszenia obudowy (INTRUDER) 6 Złącze zasilania procesora (ATX_CPU)
7 Gniazdo procesora (CPU) 8 złącze wentylatora procesora
9 Gniazda modułów pamięci (DIMM1, DIMM2, DIMM3, DIMM4) 10 Złącze przełącznika zasilania (PWR_SW)
11 Złącze zdalnego przełącznika zasilania 12 Złącze czytnika kart pamięci (CARD_READER)
13 Złącze karty M.2 SSD/Intel Optane 14 Złącze wentylatora systemowego
15 Zwornik czyszczenia hasła (PASSWORD_CLR) 16 Złącze SATA 0
17 Złącze zasilacza 18 Gniazdo karty M.2 WLAN
19 Złącze głośnika wewnętrznego (INT_SPKR) 20 Złącze SATA 3
21 Wewnętrzne złącze USB (FRONT_USB) 22 Złącze zasilania SATA (SATA_PWR)
23 Złącze SATA 2 24 Bateria pastylkowa

Wymontowywanie i instalowanie komponentów 17

Pokrywa boczna

Zdejmowanie pokrywy bocznej

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Aby zdjąć pokrywę, wykonaj następujące czynności:

a Aby odblokować pokrywę boczną, przesuń zatrzask zwalniający z tyłu systemu, aż usłyszysz kliknięcie [1].
b Przesuń i zdejmij pokrywę boczną z systemu [2].

Instalowanie pokrywy bocznej

1 Umieść pokrywę na systemie i przesuń ją, aby ją osadzić (charakterystyczne kliknięcie).
2 Zatrzask zwalniający automatycznie blokuje pokrywę boczną na systemie.

Wymontowywanie i instalowanie komponentów

18

3 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Karta rozszerzeń

Wymontowywanie karty rozszerzeń

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Zdejmij pokrywę boczną.
3 Aby wyjąć kartę rozszerzeń, wykonaj następujące czynności:

a Pociągnij za metalowy zaczep, aby zwolnić kartę rozszerzeń [1].
b Pociągnij zaczep zwalniający u podstawy karty rozszerzeń [2].
c Odłącz kartę rozszerzeń i wyjmij ją ze złącza na pł ycie systemowej [3].

Wymontowywanie i instalowanie komponentów

19

Instalowanie karty rozszerzeń

1 Umieść kartę rozszerzeń w gnieździe na płycie systemowej.
2 Dociśnij kartę rozszerzeń, aby ją osadzić (charakterystyczne kliknięcie) [1].
3 Zamknij zatrzask karty rozszerzeń i wciśnij ją, aż usłyszysz kliknięcie [2].

20

Wymontowywanie i instalowanie komponentów

4 Zainstaluj pokrywę boczną.
5 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Bateria pastylkowa

Wyjmowanie baterii pastylkowej

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Zdejmij pokrywę boczną.
3 Aby wymontować baterię pastylkową, wykonaj następujące czynności:

a Rysikiem z tworzywa sztucznego podważ zatrzask baterii pastylkowej, aż bateria wyskoczy z gniazda [1].
b Wyjmij baterię pastylkową z komputera [2].

Wymontowywanie i instalowanie komponentów

21

Instalowanie baterii pastylkowej

1 Włóż baterię pastylkową do gniazda na płycie systemowej [1].
2 Dociśnij baterię, aby ją osadzić w gnieździe [2].

22

Wymontowywanie i instalowanie komponentów

3 Zainstaluj pokrywę boczną.
4 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Zestaw dysku twardego

Wymontowywanie zestawu dysku twardego

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Zdejmij pokrywę boczną.
3 Wykonaj następujące czynności, aby wymontować zestaw dysku twardego:

a Odłącz kabel danych i kabel zasilania dysku twardego od złączy dysku twardego [1, 2].
b Naciśnij zaczep zwalniający i wyjmij zestaw dysku twardego z komputera [3].

Wymontowywanie i instalowanie komponentów

23

4 Aby wymontować dysk twardy 2,5" ze wspornika:

a Wyjmij wspornik dysku twardego z jednej strony aby wysunąć kołki wspornika z otworów w dysku twardym [1, 2].
b Wyjmij dysk twardy ze wspornika [3].

5 Aby wymontować dysk twardy 3,5" ze wspornika:

a Wyjmij wspornik dysku twardego z jednej strony aby wysunąć kołki wspornika z otworów w dysku twardym [1, 2].
b Wyjmij dysk twardy ze wspornika [3].

Wymontowywanie i instalowanie komponentów

24

Instalowanie zestawu dysku twardego

1 Aby zainstalować dysk twardy 2,5" we wsporniku:

a Dopasuj zaczepy na dysku twardym do szczelin w zestawie dysku twardego pod kątem 30 stopni [1].
b Wciśnij dysk twardy, aby zamocować go we wsporniku [2].

2 Aby zainstalować dysk twardy 3,5" we wsporniku:

a Dopasuj zaczepy na dysku twardym do szczelin w zestawie dysku twardego pod kątem 30 stopni [1].
b Wciśnij dysk twardy, aby zamocować go we wsporniku [2].

3 Aby zainstalować zestaw dysku twardego, wykonaj następujące czynności:

a Umieść zestaw dysku twardego w gnieździe w komputerze [1, 2].
b Podłącz kabel zasilania i kabel danych do złączy dysku twardego [3, 4].

Wymontowywanie i instalowanie komponentów

25

4 Zainstaluj pokrywę boczną.
5 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Pokrywa przednia

Zdejmowanie pokrywy przedniej

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Zdejmij pokrywę boczną.
3 Aby wymontować osłonę przednią, wykonaj następujące czynności:

a Podważ zaczepy zabezpieczające, aby zdjąć pokrywę przednią z systemu [1] i pociągnij, aby zwolnić zaczepy na pokrywie

przedniej z gniazd na panelu przednim [2].

b Zdejmij pokrywą przednią z systemu [3].

26

Wymontowywanie i instalowanie komponentów

Instalowanie pokrywy przedniej

1 Dopasuj osłonę i wsuń zaczepy osłony do gniazd w systemie.
2 Dociśnij osłonę, aby zaczepy zaskoczyły.

Wymontowywanie i instalowanie komponentów

27

3 Zainstaluj pokrywę boczną.
4 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Moduł dysku twardego i napędu optycznego

Wyjmowanie modułu dysku twardego i napędu optycznego

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:

a Pokrywa boczna
b Osłona przednia

3 Aby zwolnić moduł dysku twardego i napędu optycznego:

a Odłącz kabel danych i kabel zasilania dysku twardego od złączy dysku twardego [1, 2].
b Przesuń zatrzask zwalniający, aby odblokować moduł dysku twardego i napędu optycznego [3].

c Wyjmij kable dysku twardego [1] i napędu optycznego [2] odpowiednio przez zacisk podtrzymujący oraz zaczep modułu dysku

twardego i napędu optycznego.

d Unieś moduł dysku twardego i napędu optycznego [3]

Wymontowywanie i instalowanie komponentów

28

4 Aby wyjąć moduł dysku twardego i napędu optycznego:

a Odłącz kabel danych i kabel zasilania napędu optycznego od złączy napędu optycznego [1, 2].
b Przesuń i wyjmij moduł dysku twardego i napędu optycznego z systemu [3].

Wymontowywanie i instalowanie komponentów

29

Instalowanie modułu dysku twardego i napędu optycznego

1 Wsuń zaczepy modułu dysku twardego i napędu optycznego do gniazda w systemie pod kątem 30 stopni [1].
2 Podłącz kabel danych i kabel zasilania napędu optycznego do złączy napędu optycznego [2, 3].
3 Opuść moduł dysku twardego i napędu optycznego, aby umieścić go w gnieździe [4].

30

Wymontowywanie i instalowanie komponentów

4 Poprowadź kabel danych i kabel zasilania napędu optycznego przez zaciski [1].
5 Poprowadź kabel danych i kabel zasilania dysku twardego przez zaczep modułu dysku twardego i napędu optycznego [2].

Wymontowywanie i instalowanie komponentów

31

6 Przesuń zatrzask zwalniający, aby zablokować moduł [1].
7 Odłącz kabel danych i kabel zasilania dysku twardego od złączy dysku twardego [2, 3].

32

Wymontowywanie i instalowanie komponentów

8 Zainstaluj następujące elementy:

a Osłona przednia
b Pokrywa boczna

9 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Napęd dysków optycznych

Wymontowywanie napędu dysków optycznych

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:

a Pokrywa boczna
b Osłona przednia

3 Aby wyjąć napęd optyczny:

a Odłącz kabel danych i kabel zasilania dysku twardego od złączy dysku twardego [1, 2].
b Przesuń zatrzask zwalniający, aby odblokować moduł dysku twardego i napędu optycznego [3].
c Unieś moduł dysku twardego i napędu optycznego [4].

Wymontowywanie i instalowanie komponentów

33

d Odłącz kabel danych i kabel zasilania napędu optycznego od złączy napędu optycznego [1, 2], a następnie opuść moduł dysku

twardego i napędu optycznego na miejsce [3].

34

Wymontowywanie i instalowanie komponentów

e Naciśnij zaczep zwalniający napędu dysków optycznych [1,2], a następnie wyciągnij napęd dysków optycznych z komputera [3].

Wymontowywanie i instalowanie komponentów

35

Instalowanie napędu dysków optycznych

1 Wsuń napęd dysków optycznych do gniazda [1].
2 Unieś moduł dysku twardego i napędu optycznego [2].

36

Wymontowywanie i instalowanie komponentów

3 Podłącz kabel danych i kabel zasilania napędu optycznego do złączy napędu optycznego [1, 2].
4 Umieść moduł dysku twardego i napędu optycznego z powrotem na płycie [3].

Wymontowywanie i instalowanie komponentów

37

5 Podłącz kabel danych i kabel zasilania dysku twardego do złączy dysku twardego [1, 2].
6 Przesuń zatrzask zwalniający, aby zablokować moduł [3, 4].

38

Wymontowywanie i instalowanie komponentów

7 Zainstaluj następujące elementy:

a Osłona przednia
b Pokrywa boczna

8 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

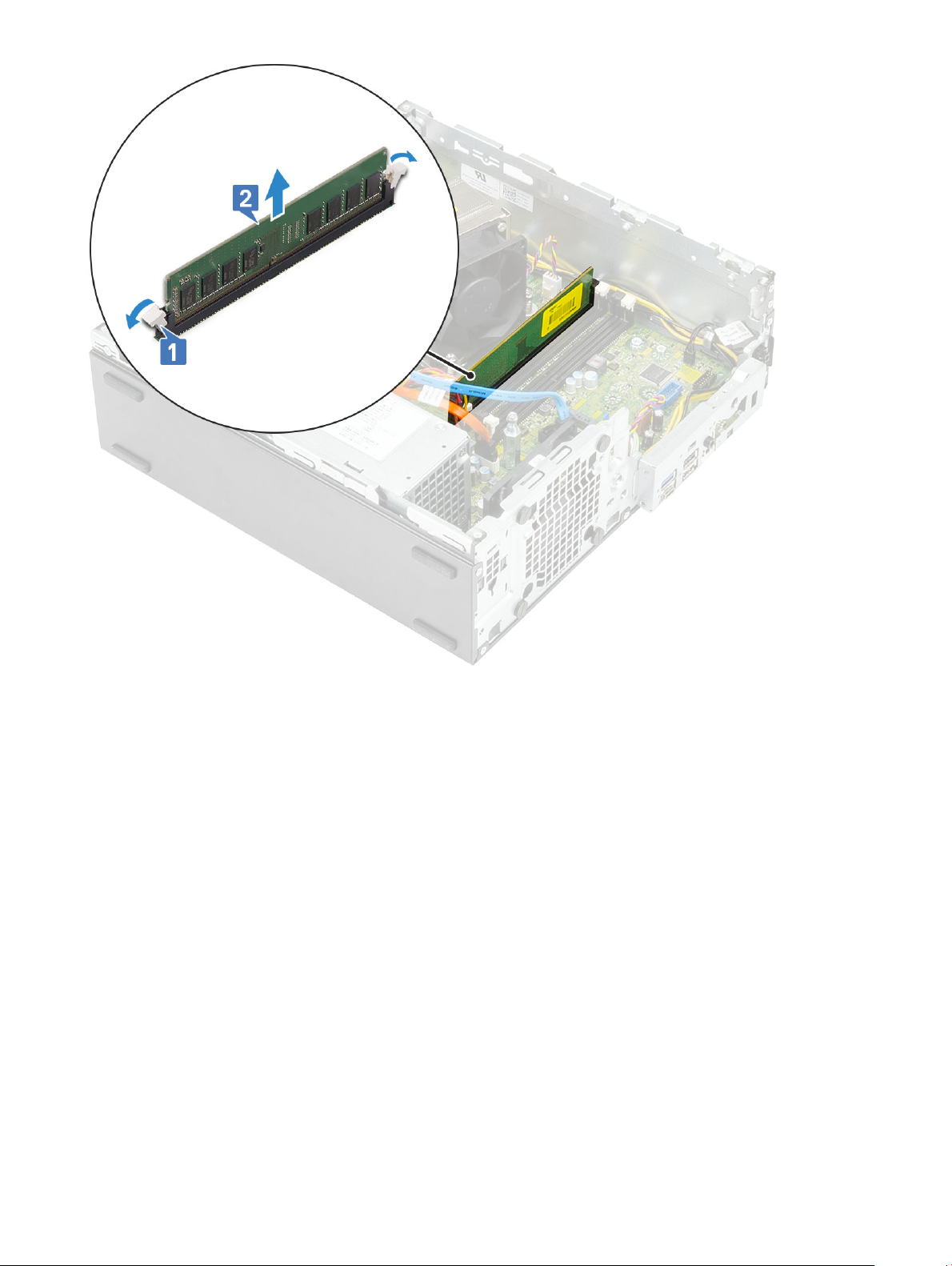

Moduł pamięci

Wymontowywanie modułu pamięci

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:

a Pokrywa boczna
b Osłona przednia
c Moduł dysku twardego i napędu optycznego

3 Aby wymontować moduł pamięci, wykonaj następujące czynności:

a Otwórz zatrzaski zwalniające po obu stronach, aby wyjąć moduł pamięci z gniazda [1].
b Wyjmij moduł pamięci z płyty systemowej [2].

Wymontowywanie i instalowanie komponentów

39

Instalowanie modułu pamięci

1 Dopasuj wycięcie w module pamięci do wypustki w gnieździe.
2 Umieść moduł pamięci w gnieździe [1].
3 Dociśnij moduł pamięci, aż zatrzaski mocujące zablokują moduł w gnieździe [2].

40

Wymontowywanie i instalowanie komponentów

4 Zainstaluj następujące elementy:

a Moduł dysku twardego i napędu optycznego
b Osłona przednia
c Pokrywa boczna

5 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Radiator i wentylator

Wymontowywanie radiatora i jego wentylatora

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:

a Pokrywa boczna
b Osłona przednia
c Moduł dysku twardego i napędu optycznego

3 Aby wymontować radiator z wentylatorem:

a Odłącz przewód wentylatora radiatora od płyty systemowej [1].
b Poluzuj cztery śruby mocujące radiator [2] i wyjmij radiator z komputera [3].

UWAGA

: Wykręcaj śruby w kolejności wskazanej na płycie systemowej (1,2,3,4).

Wymontowywanie i instalowanie komponentów 41

4 Aby wymontować wentylator radiatora:

a Wykręć cztery śruby mocujące wentylator i zdejmij go z radiatora.

Instalowanie radiatora i jego wentylatora

1 Aby zainstalować wentylator radiatora:

Wymontowywanie i instalowanie komponentów

42

a Dopasuj otwory w obudowie wentylatora do otworów w module radiatora.
b Wkręć cztery śruby mocujące wentylator do radiatora.

2 Aby zainstalować radiator:

a Umieść radiator na procesorze [1].
b Wkręć 4 śruby mocujące zestaw radiatora do płyty systemowej [2].

UWAGA: Dokręcaj śruby w kolejności wskazanej na płycie systemowej (1, 2, 3, 4).

c Podłącz kabel wentylatora radiatora do gniazda na płycie systemowej [3].

Wymontowywanie i instalowanie komponentów

43

3 Zainstaluj następujące elementy:

a Moduł dysku twardego i napędu optycznego
b Osłona przednia
c Pokrywa boczna

4 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Przełącznik czujnika naruszenia obudowy

Wymontowywanie przełącznika czujnika naruszenia obudowy

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:

a Pokrywa boczna
b Osłona przednia
c Moduł dysku twardego i napędu optycznego
d Radiator i wentylator radiatora

3 Aby wymontować przełącznik czujnika naruszenia obudowy wykonaj następujące czynności:

a Odłącz kabel przełącznika czujnika naruszenia obudowy od płyty systemowej [1].
b Przesuń przełącznik czujnika naruszenia obudowy i wyjmij go z komputera [2].

44 Wymontowywanie i instalowanie komponentów

Instalowanie przełącznika czujnika naruszenia obudowy

1 Włóż przełącznik czujnika naruszenia obudowy do gniazda w komputerze [1].
2 Podłącz kabel przełącznika czujnika naruszenia obudowy do płyty systemowej [2].

3 Zainstaluj następujące elementy:

a Radiator i wentylator radiatora
b Moduł dysku twardego i napędu optycznego
c Osłona przednia
d Pokrywa boczna

4 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Przełącznik zasilania

Wymontowywanie przełącznika zasilania

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:

a Pokrywa boczna
b Osłona przednia
c Moduł dysku twardego i napędu optycznego

3 Aby wymontować przełącznik zasilania, wykonaj następujące czynności:

Wymontowywanie i instalowanie komponentów

45

a Odłącz kabel przełącznika zasilania od płyty systemowej [1].
b Naciśnij zaczepy zwalniające przełącznik zasilania i wyjmij przełącznik z komputera [2] [3].

Instalowanie przełącznika zasilania

1 Wsuń moduł przełącznika zasilania do gniazda w obudowie komputera, aż zostanie zatrzaśnięty na miejscu [1].
2 Podłącz kabel przełącznika zasilania do płyty systemowej [2].

46

Wymontowywanie i instalowanie komponentów

3 Zainstaluj następujące elementy:

a Moduł dysku twardego i napędu optycznego
b Osłona przednia
c Pokrywa boczna

4 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Procesor

Wymontowywanie procesora

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:

a Pokrywa boczna
b Osłona przednia
c Moduł dysku twardego i napędu optycznego
d Radiator i wentylator radiatora

3 Aby wymontować procesor, wykonaj następujące czynności:

a Zwolnij dźwignię gniazda, naciskając ją do dołu i wyjmując spod zaczepu na osłonie procesora [1].
b Pociągnij dźwignię do góry i zdejmij osłonę procesora [2].
c Wyjmij procesor z gniazda [3].

Wymontowywanie i instalowanie komponentów

47

Instalowanie procesora

1 Włóż procesor do gniazda tak, aby wycięcia w procesorze pasowały do wypustek w gnieździe [1].
2 Zamknij osłonę procesora, wsuwając ją pod śrubę [2].
3 Opuść dźwignię i wciśnij ją pod zaczep, aby ją zablokować [3].

48

Wymontowywanie i instalowanie komponentów

4 Zainstaluj następujące elementy:

a Radiator i wentylator radiatora
b Moduł dysku twardego i napędu optycznego
c Osłona przednia
d Pokrywa boczna

5 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Karta M.2 SSD PCIe

Wymontowywanie karty M.2 SSD PCIe

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:

a Pokrywa boczna
b Osłona przednia
c Moduł dysku twardego i napędu optycznego

3 Aby wymontować kartę M.2 SSD PCIe:

a Wykręć śrubę (M2x3,5) mocującą kartę M.2 SSD PCIe do płyty systemowej [1].
b Wyjmij kartę SSD z gniazda na płycie systemowej [2].

Wymontowywanie i instalowanie komponentów

49

c Zdejmij podkładkę termoprzewodzącą z płyty systemowej [3].

UWAGA: Kartę M.2 SSD PCIe o pojemności 512 GB lub wyższej (512 GB/1 TB/2 TB) należy instalować z podkładką

termoprzewodzącą. Karty M.2 SSD PCIe oraz M.2 SSD SATA o pojemności 128 GB i 256 GB nie wymagają podkładki
termoprzewodzącej.

Instalowanie karty M.2 SSD PCIe

1 Umieść podkładkę termoprzewodzącą w gnieździe na płycie systemowej [1].

UWAGA

termoprzewodzącą. Karty M.2 SSD PCIe oraz M.2 SSD SATA o pojemności 128 GB i 256 GB nie wymagają podkładki
termoprzewodzącej.

2 Umieść kartę M.2 SSD PCIe w złączu na płycie systemowej [2].
3 Wykręć śrubę (M2x3,5) mocującą kartę M.2 SSD PCIe do płyty systemowej [3].

Wymontowywanie i instalowanie komponentów

50

: Kartę M.2 SSD PCIe o pojemności 512 GB lub wyższej (512 GB/1 TB/2 TB) należy instalować z podkładką

4 Zainstaluj następujące elementy:

a Moduł dysku twardego i napędu optycznego
b Osłona przednia
c Pokrywa boczna

5 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Karta Intel Optane

Wymontowywanie karty Intel Optane

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:

a Pokrywa boczna
b Osłona przednia
c Moduł dysku twardego i napędu optycznego

3 Aby wymontować kartę Intel Optane, wykonaj następujące czynności:

a Wykręć śrubę (M2x3,5) mocującą kartę Intel Optane do płyty systemowej [1].

Wymontowywanie i instalowanie komponentów

51

b Wyjmij kartę Intel Optane ze złącza na płycie systemowej [2].
c Zdejmij podkładkę termoprzewodzącą [3].

Instalowanie karty Intel Optane

1 Umieść podkładkę termoprzewodzącą w gnieździe na płycie systemowej [1].
2 Umieść kartę Intel Optane w złączu na płycie systemowej [2].
3 Wkręć śrubę (M2x3,5) mocującą kartę Intel Optane do płyty systemowej [3].

Wymontowywanie i instalowanie komponentów

52

4 Zainstaluj następujące elementy:

a Moduł dysku twardego i napędu optycznego
b Osłona przednia
c Pokrywa boczna

5 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Czytnik kart SD (opcjonalny)

Wymontowywanie czytnika kart SD

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:

a Pokrywa boczna
b Osłona przednia
c Moduł dysku twardego i napędu optycznego

3 Aby wymontować czytnik kart SD, wykonaj następujące czynności:

Wymontowywanie i instalowanie komponentów

53

a Wyjmij kable zasilania z zacisków na czytniku kart SD [1].
b Wykręć dwie śruby (M3) mocujące czytnik kart SD do panelu we/wy oraz płyty systemowej [2].
c Wyjmij czytnik kart SD z gniazda na płycie systemowej [3].

Instalowanie czytnika kart SD

1 Umieść kable zasilania w zaciskach na czytniku kart SD [1].
2 Umieść czytnik kart SD w gnieździe na płycie systemowej [2].
3 Wkręć dwie śruby (M3) mocujące czytnik kart SD do panelu we/wy oraz płyty systemowej [3].

Wymontowywanie i instalowanie komponentów

54

4 Zainstaluj następujące elementy:

a Moduł dysku twardego i napędu optycznego
b Osłona przednia
c Pokrywa boczna

5 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Antena wewnętrzna (opcjonalna)

Wymontowywanie anteny wewnętrznej

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:

a Pokrywa boczna
b Osłona przednia
c Moduł dysku twardego i napędu optycznego

3 Aby wymontować antenę z komputera:

Wymontowywanie i instalowanie komponentów

55

a Wyjmij kabel antenowy z otworu w obudowie [1].
b Zdejmij kabel antenowy z dwóch haczyków w obudowie [2].

c Wykręć śrubę mocującą antenę do obudowy [1].
d Wyjmij czarny kabel antenowy z gniazda ANT-B w obudowie [2, 3].

56

Wymontowywanie i instalowanie komponentów

e Wykręć śrubę mocującą antenę do obudowy [1].
f Wyjmij biały kabel antenowy z gniazda ANT-W w obudowie [2, 3].

Wymontowywanie i instalowanie komponentów

57

Instalowanie anteny wewnętrznej

1 Zdejmij taśmę z mylaru z anteny wewnętrznej.

58

Wymontowywanie i instalowanie komponentów

2 Aby zainstalować antenę:

a Dopasuj i włóż biały kabel antenowy do gniazda ANT-W w obudowie [1, 2]
b Wkręć śrubę mocującą antenę w obudowie [3].

Wymontowywanie i instalowanie komponentów

59

c Dopasuj i włóż czarny kabel antenowy do gniazda ANT-B w obudowie [1, 2].
d Wkręć śrubę mocującą antenę w obudowie [3].

60

Wymontowywanie i instalowanie komponentów

e Zaczep kabel antenowy na dwóch haczykach [1].
f Poprowadź kabel antenowy przez otwór w obudowie [2].

Wymontowywanie i instalowanie komponentów

61

g Zdejmij plastikową rurkę z kabla anteny wewnętrznej.

62

Wymontowywanie i instalowanie komponentów

3 Zainstaluj następujące elementy:

a Moduł dysku twardego i napędu optycznego
b Osłona przednia
c Pokrywa boczna

4 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Karta M.2 WLAN 2230 (opcjonalna)

Wyjmowanie karty M.2 WLAN 2230

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:

a Pokrywa boczna
b Osłona przednia
c Moduł dysku twardego i napędu optycznego

3 Aby wymontować kartę M.2 WLAN 2230, wykonaj następujące czynności:

a Wykręć śrubę (M2) mocującą wspornik karty sieci WLAN i kartę sieci WLAN do płyty systemowej [1].
b Przesuń i zdejmij wspornik karty sieci WLAN z karty [2].
c Odłącz kable antenowe od karty sieci WLAN [3].
d Wyjmij kartę sieci WLAN z gniazda [4].

Wymontowywanie i instalowanie komponentów

63

Instalowanie karty M.2 WLAN 2230

1 Aby zainstalować kartę M.2 WLAN 2230:

a Dopasuj i włóż kartę sieci WLAN do gniazda [1].
b Podłącz kable antenowe do karty sieci WLAN [2].
c Załóż metalowy wspornik na kartę sieci WLAN [3].
d Wkręć śrubę (M2) mocującą wspornik karty sieci WLAN i kartę sieci WLAN do pł yty systemowej [4].

Wymontowywanie i instalowanie komponentów

64

2 Zainstaluj następujące elementy:

a Moduł dysku twardego i napędu optycznego
b Osłona przednia
c Pokrywa boczna

3 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Zasilacz

Wyjmowanie zasilacza

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:

a Pokrywa boczna
b Osłona przednia
c Moduł dysku twardego i napędu optycznego

3 Aby zwolnić zasilacz:

a Odłącz kabel zasilania procesora od złącza na płycie systemowej [1].

Wymontowywanie i instalowanie komponentów

65

b Wyjmij kable zasilania z zacisków na obudowie [2, 3].
c Odłącz kabel zasilania procesora od złącza na pł ycie systemowej [4].

4 Aby wymontować zasilacz, wykonaj następujące czynności:

a Wykręć 3 śruby mocujące zasilacz do komputera [1].
b Naciśnij niebieski zatrzask zwalniający [4] z tyłu zasilacza, przesuń zasilacz i wyjmij go z komputera [2].

66

Wymontowywanie i instalowanie komponentów

Instalowanie zasilacza

1 Umieść zasilacz w obudowie komputera i przesuń go w kierunku tyłu komputera, aby go zamocować [1].
2 Wkręć śruby mocujące zasilacz do tylnej obudowy komputera.

Wymontowywanie i instalowanie komponentów

67

3 Podłącz kabel zasilania do złącza na płycie systemowej [1].
4 Umieść kabel zasilania systemu w zaciskach [2].
5 Umieść kabel zasilania procesora w zaciskach [3].
6 Podłącz kabel zasilania procesora do złącza na płycie systemowej [4].

68

Wymontowywanie i instalowanie komponentów

7 Zainstaluj następujące elementy:

a Moduł dysku twardego i napędu optycznego
b Osłona przednia
c Pokrywa boczna

8 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Głośnik

Wymontowywanie głośnika

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:

a Pokrywa boczna
b Osłona przednia
c Moduł dysku twardego i napędu optycznego

3 Wykonaj następujące czynności, aby wymontować głośnik:

a Odłącz kabel głośników od płyty systemowej [1].
b Naciśnij zaczep zwalniający [2] i wyjmij głośnik z komputera [3].

Wymontowywanie i instalowanie komponentów

69

Instalowanie głośnika

1 Umieść głośnik w gnieździe w obudowie i dociśnij, aby go osadzić [1].
2 Podłącz kabel głośnika do złącza na płycie systemowej [2].

70

Wymontowywanie i instalowanie komponentów

3 Zainstaluj następujące elementy:

a Moduł dysku twardego i napędu optycznego
b Osłona przednia
c Pokrywa boczna

4 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Wentylator systemowy

Wymontowywanie wentylatora systemowego

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:

a Pokrywa boczna
b Osłona przednia
c Moduł dysku twardego i napędu optycznego

3 Aby wymontować wentylator systemowy, wykonaj następujące czynności:

a Odłącz kabel wentylatora systemowego od płyty systemowej [1].
b Przesuń pierścienie wentylatora w stronę gniazda z tyłu obudowy wentylatora [2].
c Wyjmij wentylator z komputera [3, 4].

Wymontowywanie i instalowanie komponentów

71

Instalowanie wentylatora systemowego

1 Aby zainstalować wentylator systemowy:

a Umieść wentylator systemowy w obudowie [1].
b Przełóż pierścienie przez otwór w obudowie i przesuń je wzdłuż rowka, aby je zamocować [2,3].
c Podłącz kabel wentylatora systemowego do płyty systemowej [4].

72

Wymontowywanie i instalowanie komponentów

2 Zainstaluj następujące elementy:

a Moduł dysku twardego i napędu optycznego
b Osłona przednia
c Pokrywa boczna

3 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Płyta systemowa

Wymontowywanie płyty systemowej

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:

a Pokrywa boczna
b Osłona przednia
c Moduł dysku twardego i napędu optycznego
d Radiator i wentylator radiatora
e Procesor
f Moduł pamięci
g Karta M.2 PCIe SSD
h Karta Intel Optane
i SD, czytnik kart
j Karta M.2 WLAN 2230

3 Aby wymontować panel we/wy, wykonaj następujące czynności:

a Wykręć śrubę mocującą panel we/wy [1].

Wymontowywanie i instalowanie komponentów

73

b Obróć panel we/wy i wyjmij go z komputera [2].
c Odłącz kabel przełącznika zasilania [3], wyjmij kabel zasilania z zacisków na obudowie [4], odłącz kabel zasilacza [5] i kabel

przełącznika naruszenia obudowy [6] od złączy na płycie systemowej.

4 Odłącz kabel przełącznika czujnika naruszenia obudowy [1], kabel zasilania [2], kabel danych [3], kabel wentylatora systemowego [4],

kabel danych SATA [5] i kabel zasilania SATA [6]

74

Wymontowywanie i instalowanie komponentów

5 Aby wykręcić śruby z płyty systemowej:

a Wykręć jedną śrubę (#6-32) i jedną śrubę (M3x6), które mocują płytę systemową do systemu [1,2].
b Wyjmij 5 śrub mocujących płytę systemową do obudowy [3].

Wymontowywanie i instalowanie komponentów

75

6 Aby wymontować płytę systemową, wykonaj następujące czynności:

a Wyjmij płytę systemową z komputera [1, 2].

76

Wymontowywanie i instalowanie komponentów

Instalowanie płyty systemowej

1 Trzymając płytę systemową za krawędzie, wyrównaj ją z tylną ścianą komputera.
2 Opuść płytę systemową, tak aby dopasować złącza z tyłu płyty do szczelin w obudowie, a otwory na śruby w płycie systemowej

dopasować do wypustek na obudowie [1,2].

Wymontowywanie i instalowanie komponentów

77

3 Wkręć 5 śrub mocujących płytę systemową do komputera [1], jedną śrubę (M3x5) [2] oraz jedną śrubę (#6-32) [3].

78

Wymontowywanie i instalowanie komponentów

4 Podłącz następujące kable do odpowiednich styków na płycie systemowej: kabel przełącznika czujnika naruszenia obudowy [1], kabel

zasilacza [2], kabel danych [3], kabel wentylatora systemowego [4], kabel danych SATA [5], kabel zasilania SATA [6]:

5 Włóż zaczep na panelu we/wy do szczeliny na obudowie i obróć go, aby zamknąć panel we/wy [1].
6 Wkręć śrubę mocującą panel we/wy do obudowy [2].
7 Podłącz kabel przełącznika zasilania [3], umieść kabel zasilania w zaciskach na obudowie [4], podłącz kabel zasilacza [5] i kabel

przełącznika naruszenia obudowy [6] do złączy na płycie systemowej.

Wymontowywanie i instalowanie komponentów

79

8 Zainstaluj następujące elementy:

a Karta M.2 WLAN 2230
b SD, czytnik kart
c Karta Intel Optane
d Karta M.2 PCIe SSD
e Moduł pamięci
f Procesor
g Radiator i wentylator radiatora
h Moduł dysku twardego i napędu optycznego
i Osłona przednia
j Pokrywa boczna

9 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

80

Wymontowywanie i instalowanie komponentów

4

Rozwiązywanie problemów z komputerem

W diagnozowaniu i rozwiązywaniu problemów z komputerem pomagają lampki diagnostyczne, kody dźwiękowe oraz komunikaty o błędach
wyświetlane, kiedy komputer jest uruchomiony.

Program diagnostyczny ePSA (Enhanced Pre-Boot System Assessment)

W ramach testu diagnostycznego ePSA (zwanego również diagnostyką systemu) wykonywana jest pełna kontrola sprzętu. Narzędzie ePSA
jest wbudowane w systemie BIOS i wewnętrznie przez niego uruchamiane. Wbudowana diagnostyka systemu zawiera szereg opcji
dotyczących określonych urządzeń i grup urządzeń, które umożliwiają:

• Uruchamianie testów automatycznie lub w trybie interaktywnym

• Powtarzanie testów

• Wyświetlanie i zapisywanie wyników testów

• Wykonywanie wyczerpujących testów z dodatkowymi opcjami oraz wyświetlanie dodatkowych informacji o wykrytych awariach
urządzeń

• Wyświetlanie komunikatów o stanie z informacjami o pomyślnym lub niepomyślnym zakończeniu testów

• Wyświetlanie komunikatów o błędach z informacjami o problemach wykrytych podczas testowania sprzętu

PRZESTROGA

dostarczony. Wyniki testowania innych komputerów mogą być nieprawidłowe, a program może wyświetlać komunikaty o błędach.

UWAGA: Testy niektórych urządzeń wymagają interwencji użytkownika. Podczas wykonywania testów diagnostycznych nie

należy odchodzić od terminala.

: Programu do diagnostyki systemu należy używać tylko do testowania komputera, z którym został on

Przeprowadzanie testu diagnostycznego ePSA

1 Uruchom komputer w trybie diagnostycznym, stosując jedną z opisanych wyżej metod.
2 Gdy pojawi się menu rozruchu jednorazowego, użyj klawiszy strzałek w górę/w dół, aby przejść do trybu ePSA lub diagnostyki, i

naciśnij klawisz <return>, aby uruchomić diagnostykę.

Fn+PWR będzie włączać miganie rozruchu diagnostycznego wybranego na ekranie i uruchamiać bezpośrednio ePSA/diagnostykę.
3 Na ekranie menu startowego wybierz opcję Diagnostics (Diagnostyka).
4 Naciśnij strzałkę w prawym dolnym rogu, aby przejść do strony zawierającej listę.

Wykryte elementy pojawią się na liście i zostaną przetestowane.
5 W przypadku wykrycia jakichkolwiek problemów zostaną wyświetlone kody błędów.

Zanotuj wyświetlony kod błędu oraz numer werykacyjny i skontaktuj się z rmą Dell.

Aby uruchomić test diagnostyczny na określonym urządzeniu

1 Naciśnij klawisz Esc, a następnie kliknij przycisk Yes (Tak), aby zatrzymać test diagnostyczny.
2 Wybierz urządzenie w okienku po lewej stronie i kliknij przycisk Run Tests (Uruchom testy).
3 W przypadku wykrycia jakichkolwiek problemów zostaną wyświetlone kody błędów.

Zanotuj wyświetlony kod błędu oraz numer werykacyjny i skontaktuj się z rmą Dell.

Rozwiązywanie problemów z komputerem 81

Diagnostyka

Test POST (Power On Self Test) sprawdza przed rozpoczęciem procesu rozruchu, czy komputer spełnia podstawowe wymagania, a sprzęt
działa prawidłowo. Jeśli komputer przejdzie pomyślnie test POST, będzie kontynuowane uruchamianie w trybie normalnym. Jeśli jednak
komputer nie przejdzie testu POST, komputer wyemituje podczas uruchamiania serię kodów diod LED. Systemowa dioda LED jest
wbudowana w przycisk zasilania.

Poniższa tabela pokazuje różne stany lampek oraz ich znaczenie.

Tabela 3. Dioda zasilania — podsumowanie

Stan bursztynowej lampki LED Stan białej lampki LED Stan systemu Uwagi

Nie świeci Nie świeci S5

Nie świeci Światło przerywane S3, brak PWRGD_PS

Poprzedni stan Poprzedni stan S3, brak PWRGD_PS Ten wpis umożliwia opóźnienie

przejścia ze stanu aktywnego
SLP_S3# do stanu nieaktywnego
PWRGD_PS.

Światło przerywane Nie świeci S0, brak PWRGD_PS

Ciągłe Nie świeci S0, brak PWRGD_PS, pobieranie

kodu = 0

Nie świeci Ciągłe S0, brak PWRGD_PS, pobieranie

kodu = 1

Oznacza to, że system BIOS
hosta zaczął działanie i rejestr
diody LED umożliwia teraz zapis.

Tabela 4. Dioda LED migająca na pomarańczowo — awarie

Stan bursztynowej lampki LED Stan białej lampki LED Stan systemu Uwagi

2 1 Błąd płyty głównej Błąd płyty głównej — wiersze A,

G, H i J w tabeli 12.4 specykacji
wskaźników SIO [40]

2 2 Błąd płyty głównej, zasilacza lub

okablowania

2 3 Błąd płyty głównej, modułów

DIMM lub procesora

2 4 Uszkodzona bateria pastylkowa Uszkodzona bateria pastylkowa

Tabela 5. Stany pod kontrolą systemu BIOS hosta

Stan bursztynowej lampki LED Stan białej lampki LED Stan systemu Uwagi

2 5 Stan systemu BIOS 1 Kod POST systemu BIOS

2 6 Stan systemu BIOS 2 Kod POST systemu BIOS

Błąd płyty głównej, zasilacza lub
okablowania — wiersze B, C i D
tabeli 12.4 specykacji
wskaźników SIO [40]

Błąd płyty głównej, modułów
DIMM lub procesora — wiersze
F i K w tabeli 12.4 specykacji
wskaźników SIO [40]

— wiersz M w tabeli 12.4
specykacji wskaźników SIO [40]

(dawny schemat LED 0001) —
uszkodzenie systemu BIOS.

(dawny schemat LED 0010) —

82 Rozwiązywanie problemów z komputerem

Stan bursztynowej lampki LED Stan białej lampki LED Stan systemu Uwagi

uszkodzenie procesora lub błąd
konguracji procesora.

2 7 Stan systemu BIOS 3 Kod POST systemu BIOS

(dawny schemat LED 0011) —
trwa konguracja pamięci.
Wykryto odpowiednie moduły
pamięci, ale wystąpiła awaria
pamięci.

3 1 Stan systemu BIOS 4 Kod POST systemu BIOS

(dawny schemat LED 0100) —
jednocześnie awaria/błąd
konguracji urządzenia PCI oraz
awaria/błąd konguracji
podsystemu wideo. System BIOS
eliminuje kod wideo 0101.

3 2 Stan systemu BIOS 5 Kod POST systemu BIOS

(dawny schemat LED 0110) —
jednocześnie awaria/błąd
konguracji pamięci masowej i
USB. System BIOS eliminuje kod
wideo 0111.

3 3 Stan systemu BIOS 6 Kod POST systemu BIOS

(dawny schemat LED 1000) —
konguracja pamięci, nie wykryto
pamięci.

3 4 Stan systemu BIOS 7 Kod POST systemu BIOS

(dawny schemat LED 1001) —
poważna awaria płyty głównej.

3 5 Stan systemu BIOS 8 Kod POST systemu BIOS

(dawny schemat LED 1010) —
konguracja pamięci, niezgodne
moduły lub nieprawidłowa

konguracja.

3 6 Stan systemu BIOS 9 Kod POST systemu BIOS

(dawny schemat LED 1011) —
połączenie innych kodów
dotyczących działań przed
uruchomieniem wideo oraz
konguracji zasobów. System
BIOS eliminuje kod wideo 1100.

3 7 Stan systemu BIOS 10 Kod POST systemu BIOS

(dawny schemat LED 1110) —
inne kody dotyczące działań
przed testem POST, procedura
następująca po zainicjowaniu
wideo.

Rozwiązywanie problemów z komputerem 83

Diagnostyczne komunikaty o błędach

Tabela 6. Diagnostyczne komunikaty o błędach

Komunikaty o błędach Opis

AUXILIARY DEVICE FAILURE

Mogło dojść do uszkodzenia tabliczki dotykowej lub myszy
zewnętrznej. Jeśli używasz myszy zewnętrznej, sprawdź połączenie
przewodu. Włącz opcję Pointing Device (Urządzenie wskazujące)
w programie konguracji systemu.

BAD COMMAND OR FILE NAME

CACHE DISABLED DUE TO FAILURE

CD DRIVE CONTROLLER FAILURE

DATA ERROR

DECREASING AVAILABLE MEMORY

DISK C: FAILED INITIALIZATION

DRIVE NOT READY

ERROR READING PCMCIA CARD

EXTENDED MEMORY SIZE HAS CHANGED

Sprawdź, czy polecenie zostało wpisane prawidłowo, z odstępami w
odpowiednich miejscach i z prawidłową nazwą ścieżki.

Awaria pamięci podręcznej pierwszego poziomu w mikroprocesorze.

Kontakt z rmą Dell

Napęd dysków optycznych nie odpowiada na polecenia
otrzymywane z komputera.

Dysk twardy nie może odczytać danych.

Przynajmniej jeden z modułów pamięci może być uszkodzony lub
nieprawidłowo osadzony. Ponownie zainstaluj moduły pamięci, a w
razie potrzeby wymień je.

Inicjalizacja dysku twardego nie powiodła się. Przeprowadź testy
dysku twardego w programie Dell Diagnostics (Diagnostyka Dell).

Aby można było kontynuować operację, dysk twardy musi
znajdować się we wnęce. Zainstaluj dysk twardy we wnęce dysku
twardego.

Komputer nie może zidentykować karty ExpressCard. Włóż kartę
ponownie lub użyj innej karty.

Ilość pamięci zapisana w pamięci nieulotnej (NVRAM) nie
odpowiada ilości pamięci zainstalowanej w komputerze. Uruchom
ponownie komputer. Jeśli błąd pojawi się ponownie, skontaktuj się z
rmą Dell.

THE FILE BEING COPIED IS TOO LARGE FOR THE
DESTINATION DRIVE

A FILENAME CANNOT CONTAIN ANY OF THE FOLLOWING
CHARACTERS: \ / : * ? " < > | -

GATE A20 FAILURE

GENERAL FAILURE

HARD-DISK DRIVE CONFIGURATION ERROR

84 Rozwiązywanie problemów z komputerem

Plik, który próbujesz skopiować, jest zbyt duży, aby zmieścić się na
dysku, lub dysk jest zapełniony. Skopiuj na inny dysk albo użyj dysku
o większej pojemności.

Nie używaj tych znaków w nazwach plików.

Moduł pamięci może być obluzowany. Ponownie zainstaluj moduł
pamięci, a w razie potrzeby wymień go.

System operacyjny nie może wykonać polecenia. Temu
komunikatowi zazwyczaj towarzyszą szczegółowe informacje. Na
przykład Printer out of paper. Take the

appropriate action.

Komputer nie może zidentykować typu dysku. Wyłącz komputer,
wyjmij dysk twardy, a następnie uruchom komputer z dysku
optycznego. Następnie wyłącz komputer, zainstaluj dysk twardy i
ponownie uruchom komputer. Uruchom testy Hard Disk Drive
(Napęd dysku twardego) w programie Dell Diagnostics
(Diagnostyka Dell).

Komunikaty o błędach Opis

HARD-DISK DRIVE CONTROLLER FAILURE 0

Dysk twardy nie odpowiada na polecenia z komputera. Wyłącz
komputer, wyjmij dysk twardy, a następnie uruchom komputer z
dysku optycznego. Następnie wyłącz komputer, zainstaluj dysk
twardy i ponownie uruchom komputer. Jeżeli problem wystąpi
ponownie, spróbuj użyć innego napędu. Uruchom testy Hard Disk
Drive (Napęd dysku twardego) w programie Dell Diagnostics
(Diagnostyka Dell).

HARD-DISK DRIVE FAILURE

HARD-DISK DRIVE READ FAILURE

INSERT BOOTABLE MEDIA

INVALID CONFIGURATION INFORMATION-PLEASE RUN
SYSTEM SETUP PROGRAM

KEYBOARD CLOCK LINE FAILURE

Dysk twardy nie odpowiada na polecenia z komputera. Wyłącz
komputer, wyjmij dysk twardy, a następnie uruchom komputer z
dysku optycznego. Następnie wyłącz komputer, zainstaluj dysk
twardy i ponownie uruchom komputer. Jeżeli problem wystąpi
ponownie, spróbuj użyć innego napędu. Uruchom testy Hard Disk
Drive (Napęd dysku twardego) w programie Dell Diagnostics
(Diagnostyka Dell).

Dysk twardy może być uszkodzony. Wyłącz komputer, wyjmij dysk
twardy, a następnie uruchom komputer z dysku optycznego.
Następnie wyłącz komputer, zainstaluj dysk twardy i ponownie
uruchom komputer. Jeżeli problem wystąpi ponownie, spróbuj użyć
innego napędu. Uruchom testy Hard Disk Drive (Napęd dysku
twardego) w programie Dell Diagnostics (Diagnostyka Dell).

Komputer usiłuje uruchomić system operacyjny z nośnika, który nie
jest nośnikiem startowym, na przykład z dysku optycznego. Włóż
nośnik startowy.

Informacje o konguracji systemu nie odpowiadają konguracji
sprzętu. Ten komunikat może zostać wyświetlony po zainstalowaniu
modułu pamięci. Wprowadź odpowiednie ustawienia opcji w
programie konguracji systemu.

Jeśli używasz klawiatury zewnętrznej, sprawdź połączenie
przewodu. Przeprowadź test Keyboard Controller (Kontroler
klawiatury) w programie Dell Diagnostics (Diagnostyka Dell).

KEYBOARD CONTROLLER FAILURE

KEYBOARD DATA LINE FAILURE

KEYBOARD STUCK KEY FAILURE

LICENSED CONTENT IS NOT ACCESSIBLE IN
MEDIADIRECT

MEMORY ADDRESS LINE FAILURE AT ADDRESS, READ
VALUE EXPECTING VALUE

Jeśli używasz klawiatury zewnętrznej, sprawdź połączenie
przewodu. Ponownie uruchom komputer, nie dotykając klawiatury
ani myszy podczas uruchamiania. Przeprowadź test Keyboard
Controller (Kontroler klawiatury) w programie Dell Diagnostics
(Diagnostyka Dell).

Jeśli używasz klawiatury zewnętrznej, sprawdź połączenie
przewodu. Przeprowadź test Keyboard Controller (Kontroler
klawiatury) w programie Dell Diagnostics (Diagnostyka Dell).

Jeśli używasz klawiatury zewnętrznej lub zewnętrznej klawiatury
numerycznej, sprawdź połączenie przewodu. Ponownie uruchom
komputer, nie dotykając klawiatury ani klawiszy podczas
uruchamiania. Przeprowadź test Stuck Key (Zablokowany klawisz)
w programie Dell Diagnostics (Diagnostyka Dell).

Program Dell MediaDirect nie może sprawdzić ograniczeń
zarządzania prawami dostępu do zawartości nośników cyfrowych
(DRM) danego pliku, co uniemożliwia odtwarzanie pliku.

Moduł pamięci może być uszkodzony lub nieprawidłowo osadzony.
Ponownie zainstaluj moduł pamięci, a w razie potrzeby wymień go.

Rozwiązywanie problemów z komputerem 85

Komunikaty o błędach Opis

MEMORY ALLOCATION ERROR

Występuje konikt między oprogramowaniem, które próbujesz
uruchomić, a systemem operacyjnym, innym programem lub
narzędziem. Wyłącz komputer, zaczekaj 30 sekund, a następnie
ponownie uruchom komputer. Ponownie uruchom program. Jeśli
komunikat o błędzie wystąpi ponownie, zapoznaj się z
dokumentacją oprogramowania.

MEMORY DOUBLE WORD LOGIC FAILURE AT ADDRESS,
READ VALUE EXPECTING VALUE

MEMORY ODD/EVEN LOGIC FAILURE AT ADDRESS, READ
VALUE EXPECTING VALUE

MEMORY WRITE/READ FAILURE AT ADDRESS, READ
VALUE EXPECTING VALUE

NO BOOT DEVICE AVAILABLE

NO BOOT SECTOR ON HARD DRIVE

NO TIMER TICK INTERRUPT

NOT ENOUGH MEMORY OR RESOURCES. EXIT SOME
PROGRAMS AND TRY AGAIN

OPERATING SYSTEM NOT FOUND

OPTIONAL ROM BAD CHECKSUM

Moduł pamięci może być uszkodzony lub nieprawidłowo osadzony.
Ponownie zainstaluj moduł pamięci, a w razie potrzeby wymień go.

Moduł pamięci może być uszkodzony lub nieprawidłowo osadzony.
Ponownie zainstaluj moduł pamięci, a w razie potrzeby wymień go.

Moduł pamięci może być uszkodzony lub nieprawidłowo osadzony.
Ponownie zainstaluj moduł pamięci, a w razie potrzeby wymień go.

Komputer nie może znaleźć dysku twardego. Jeśli urządzeniem
startowym jest dysk twardy, to upewnij się, że napęd jest
zainstalowany, właściwie zamontowany i znajduje się na nim
partycja startowa.

System operacyjny może być uszkodzony. Skontaktuj się z rmą
Dell.

Jeden z układów scalonych na płycie systemowej może nie działać
prawidłowo. Przeprowadź testy systemu (opcja System Set
(Konguracja systemu)) w programie Dell Diagnostics
(Diagnostyka Dell).

Uruchomiono zbyt dużo programów. Zamknij wszystkie okna i
otwórz program, którego chcesz używać.

Zainstaluj ponownie system operacyjny. Jeśli problem nie zostanie
rozwiązany, skontaktuj się z rmą Dell.

Nastąpiła awaria opcjonalnej pamięci ROM. Skontaktuj się z rmą
Dell.

SECTOR NOT FOUND

SEEK ERROR

SHUTDOWN FAILURE

TIME-OF-DAY CLOCK LOST POWER

System operacyjny nie może zlokalizować sektora na dysku
twardym. Na dysku twardym może występować uszkodzony sektor
lub tablica alokacji plików (FAT) może być uszkodzona. Uruchom
narzędzie wykrywania błędów systemu Windows w celu
sprawdzenia struktury plików na dysku twardym. Odpowiednie
instrukcje zawiera narzędzie Pomoc i obsługa techniczna systemu
Windows (kliknij Start > Pomoc i obsługa techniczna). Jeśli
istnieje wiele uszkodzonych sektorów, wykonaj kopię zapasową
danych (jeśli to możliwe), a następnie sformatuj dysk twardy.

System operacyjny nie mógł odnaleźć konkretnej ścieżki na dysku
twardym.

Jeden z układów scalonych na płycie systemowej może nie działać
prawidłowo. Przeprowadź testy systemu (opcja System Set
(Konguracja systemu)) w programie Dell Diagnostics
(Diagnostyka Dell). Jeśli komunikat pojawia się ponownie,
skontaktuj się z rmą Dell.

Ustawienia konguracji systemu są uszkodzone. Podłącz komputer
do gniazda elektrycznego w celu naładowania akumulatora. Jeśli
problem nie ustąpi, spróbuj odzyskać dane, otwierając program
konguracji systemu, a następnie niezwłocznie zamykając ten

86 Rozwiązywanie problemów z komputerem

Komunikaty o błędach Opis

program. Jeśli komunikat pojawia się ponownie, skontaktuj się z
rmą Dell.

TIME-OF-DAY CLOCK STOPPED

TIME-OF-DAY NOT SET-PLEASE RUN THE SYSTEM SETUP
PROGRAM

TIMER CHIP COUNTER 2 FAILED

UNEXPECTED INTERRUPT IN PROTECTED MODE

X:\ IS NOT ACCESSIBLE. THE DEVICE IS NOT READY

Zapasowy akumulator podtrzymujący ustawienia konguracji
systemu może wymagać ponownego naładowania. Podłącz
komputer do gniazda elektrycznego w celu naładowania
akumulatora. Jeśli problem nie zostanie rozwiązany, skontaktuj się z
rmą Dell.

Godzina lub data przechowywana w programie konguracji systemu
nie odpowiada zegarowi systemowemu. Wprowadź poprawne
ustawienia daty i godziny (opcja Date and Time (Data i godzina)).

Jeden z układów scalonych na płycie systemowej może nie działać
prawidłowo. Przeprowadź testy systemu (opcja System Set
(Konguracja systemu)) w programie Dell Diagnostics
(Diagnostyka Dell).

Kontroler klawiatury może funkcjonować nieprawidłowo lub moduł
pamięci może być poluzowany. Przeprowadź testy System Memory
(Pamięć systemowa) i Keyboard Controller (Kontroler klawiatury)
w programie Dell Diagnostics (Diagnostyka Dell) lub skontaktuj się
z rmą Dell.

Włóż dysk do napędu i spróbuj ponownie.

Komunikaty o błędach systemu

Tabela 7. Komunikaty o błędach systemu

Komunikat systemu Opis

Alert! Previous attempts at booting this system
have failed at checkpoint [nnnn]. For help in
resolving this problem, please note this
checkpoint and contact Dell Technical Support

CMOS checksum error

CPU fan failure

System fan failure

Hard-disk drive failure

Keyboard failure

No boot device available

Komputer trzykrotnie nie mógł pomyślnie zakończyć procedury
startowej z powodu tego samego błędu.

Zegar RTC został zresetowany i załadowano domyślne ustawienia
systemu BIOS.

Wystąpiła awaria wentylatora procesora.

Awaria wentylatora systemowego.

Możliwa awaria dysku twardego podczas testu POST.

Awaria klawiatury lub poluzowany przewód. Jeśli problem nie ustąpi
po ponownym osadzeniu przewodu w złączu, wymień klawiaturę.

Brak partycji rozruchowej na dysku twardym, kabel dysku twardego
jest poluzowany lub nie istnieje urządzenie startowe.

• Jeśli urządzeniem startowym jest dysk twardy, sprawdź, czy

• Przejdź do programu konguracji systemu i sprawdź, czy

kable są dobrze podłączone, a napęd jest właściwie
zamontowany i podzielony na partycje jako urządzenie startowe.

informacje o sekwencji ładowania są prawidłowe.

No timer tick interrupt

Jeden z układów na pł ycie głównej może działać nieprawidłowo lub
wystąpiła awaria płyty systemowej.

Rozwiązywanie problemów z komputerem 87

Komunikat systemu Opis

NOTICE - Hard Drive SELF MONITORING SYSTEM has
reported that a parameter has exceeded its
normal operating range. Dell recommends that
you back up your data regularly. A parameter
out of range may or may not indicate a
potential hard drive problem

Błąd zgłaszany przez system S.M.A.R.T; możliwa awaria dysku
twardego.

88 Rozwiązywanie problemów z komputerem

Uzyskiwanie pomocy

Kontakt z rmą Dell

UWAGA: W przypadku braku aktywnego połączenia z Internetem informacje kontaktowe można znaleźć na fakturze, w

dokumencie dostawy, na rachunku lub w katalogu produktów rmy Dell.

Firma Dell oferuje kilka różnych form obsługi technicznej i serwisu, online oraz telefonicznych. Ich dostępność różni się w zależności od
produktu i kraju, a niektóre z nich mogą być niedostępne w regionie użytkownika. Aby skontaktować się z działem sprzedaży, pomocy
technicznej lub obsługi klienta rmy Dell:

1 Przejdź do strony internetowej Dell.com/support.
2 Wybierz kategorię pomocy technicznej.
3 Wybierz swój kraj lub region na liście rozwijanej Choose a Country/Region (Wybór kraju/regionu) u dołu strony.
4 Wybierz odpowiednie łącze do działu obsługi lub pomocy technicznej w zależności od potrzeb.

5

Uzyskiwanie pomocy 89

A

Filtr przeciwpyłowy do komputera Dell Precision

3430 w obudowie SFF

Filtr przeciwpyłowy do komputera Dell Precision 3430 w obudowie SFF pomaga chronić system przed pyłem. Po zainstalowaniu ltra
można włączyć w systemie BIOS funkcję tworzenia przed uruchomieniem systemu przypomnienia o konieczności jego wymiany po upływie
ustawionego czasu.
Wykonaj następujące czynności, aby zainstalować ltr przeciwpyłowy:

1 Wyrównaj plastikowe zaczepy ltra z gniazdami w obudowie systemu i delikatnie naciśnij, aby dokładnie wpasować ltr do systemu.

2 Aby wyjąć ltr przeciwpyłowy:

a Przy pomocy plastikowego rysika delikatnie podważ krawędź od spodu, aby poluzować ltr przeciwpyłowy [1].
b Wyjmij ltr z obudowy systemu [2].

90 Filtr przeciwpyłowy do komputera Dell Precision 3430 w obudowie SFF

3 Uruchom komputer ponownie i naciśnij klawisz F2, aby wejść do menu konguracji systemu BIOS.
4 W menu konguracji systemu BIOS przejdź do opcji System Conguration > Dust Filter Maintenance (Konguracja systemu >

Konserwacja ltra przeciwpyłowego) i wybierz jeden z interwałów: 15, 30, 60, 90, 120, 150 lub 180 dni.

UWAGA

UWAGA: Alerty są generowane tylko podczas ponownego uruchomienia systemu, a nie podczas normalnej pracy systemu

operacyjnego.

Do czyszczenia ltra przeciwpyłowego użyj szczotki lub delikatnie posłuż się odkurzaczem. Następnie przetrzyj powierzchnie zewnętrzne
ltra wilgotną ściereczką.

: Ustawienie domyślne: Disabled.

Filtr przeciwpyłowy do komputera Dell Precision 3430 w obudowie SFF

91

Instalowanie karty USB Type-C

1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.
2 Zdejmij pokrywę boczną:

a Aby odblokować pokrywą boczną, przesuń zatrzask zwalniający na panelu tylnym, aż usłyszysz kliknięcie [1].
b Przesuń i zdejmij pokrywę boczną z systemu [2].

B

3 Zdejmij pokrywę przednią:

a Podważ zaczepy zabezpieczające, aby zdjąć pokrywę przednią z systemu [1] i pociągnij, aby zwolnić zaczepy na pokrywie

przedniej z gniazd na panelu przednim [2].

b Zdejmij pokrywą przednią z systemu [3].

92 Instalowanie karty USB Type-C

4 Zwolnij moduł dysku twardego i napędu optycznego:

a Odłącz kabel danych i kabel zasilania dysku twardego od złączy dysku twardego [1, 2].
b Przesuń zatrzask zwalniający, aby odblokować moduł dysku twardego i napędu optycznego [3].

Instalowanie karty USB Type-C

93

c Wyjmij kable dysku twardego [1] i napędu optycznego [2] odpowiednio przez zacisk podtrzymujący oraz zaczep modułu dysku

twardego i napędu optycznego.

d Unieś moduł dysku twardego i napędu optycznego [3]

5 Wyjmij moduł dysku twardego i napędu optycznego:

a Odłącz kabel danych i kabel zasilania napędu optycznego od złączy napędu optycznego [1, 2].
b Przesuń i wyjmij moduł dysku twardego i napędu optycznego z systemu [3].

94

Instalowanie karty USB Type-C

6 Wymontuj radiator z wentylatorem:

a Odłącz przewód wentylatora radiatora od płyty systemowej [1].
b Poluzuj cztery śruby mocujące radiator [2] i wyjmij radiator z komputera [3].

UWAGA

: Wykręcaj śruby w kolejności wskazanej na płycie systemowej (1, 2, 3, 4).

Instalowanie karty USB Type-C 95

7 Aby zainstalować kartę USB Type-C:

a Wyjmij zaślepkę za pomocą śrubokręta krzyżakowego.

96

Instalowanie karty USB Type-C

b Podłącz przewód karty USB Type-C do złącza na płycie systemowej [1].
c Dopasuj i umieść kartę USB Type-C w gnieździe w obudowie systemu [2].

Instalowanie karty USB Type-C

97

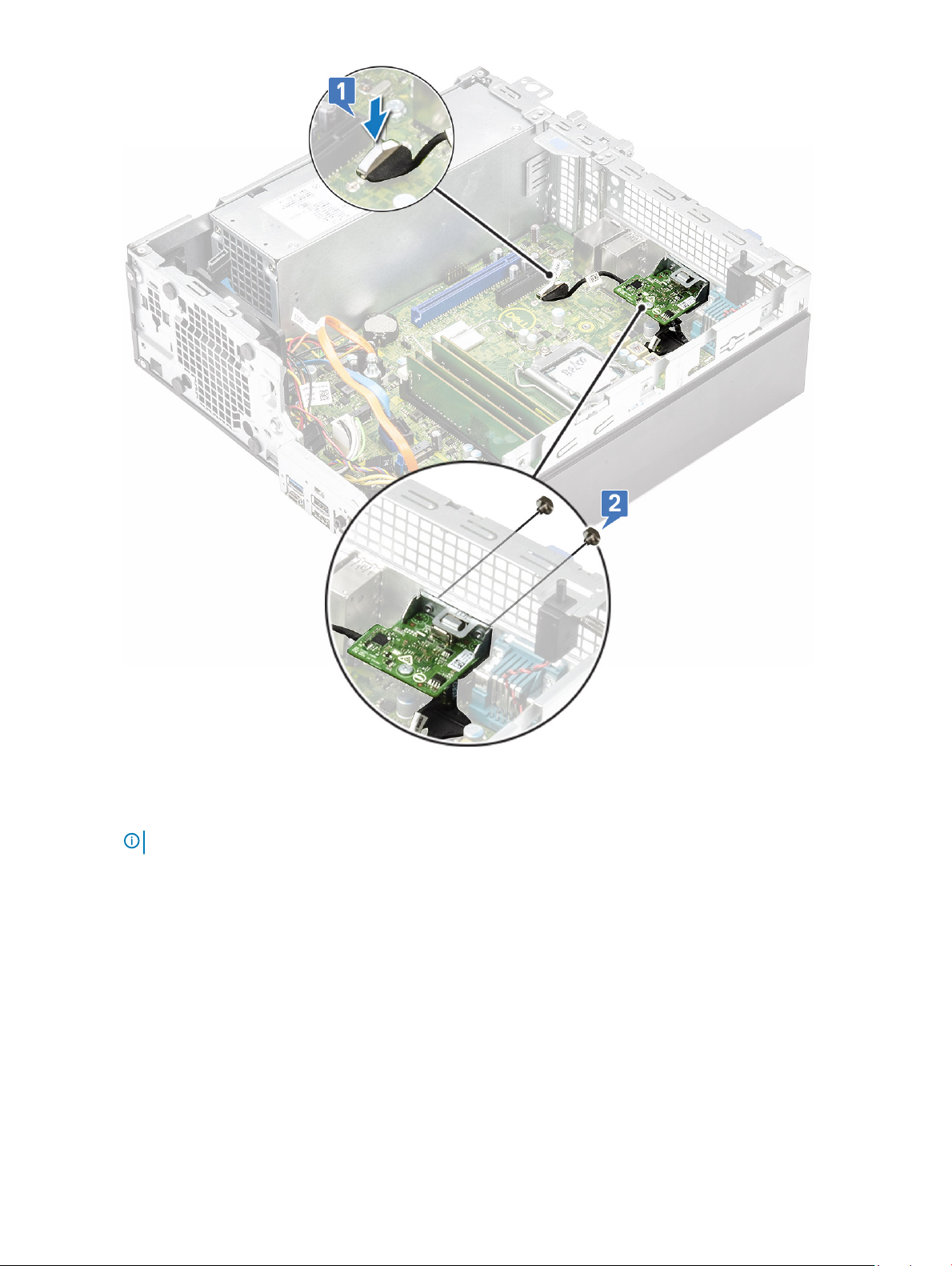

d Podłącz przewód karty USB Type-C do złącza na płycie systemowej [1].
e Dokręć dwie śruby mocujące kartę USB Type-C do obudowy systemu [2].

98

Instalowanie karty USB Type-C

8 Aby zainstalować radiator:

a Umieść radiator na procesorze [1].
b Dokręć cztery śruby mocujące zespół radiatora do płyty systemowej [2].

UWAGA

c Podłącz kabel wentylatora radiatora do gniazda na płycie systemowej [3].

: Dokręcaj śruby w kolejności wskazanej na płycie systemowej (1, 2, 3, 4).

Instalowanie karty USB Type-C

99

9 Aby zamontować moduł dysku twardego i napędu optycznego:

a Wsuń zaczepy modułu dysku twardego i napędu optycznego do gniazda w systemie pod kątem 30 stopni [1].
b Podłącz kabel danych i kabel zasilania napędu optycznego do złączy napędu optycznego [2, 3].
c Opuść moduł dysku twardego i napędu optycznego, aby umieścić go w gnieździe [4].

100

Instalowanie karty USB Type-C
