Dell 27 Monitor - P2720DC
Dell Display Manager
Bedienungsanleitung
Modell: P2720DC
Richtlinienmodell: P2720DCc
HINWEIS: Ein HINWEIS zeigt wichtige Informationen an, die Ihnen
helfen können, ein besseres Verständnis von Ihrem Computer zu
erlangen.
ACHTUNG: ACHTUNG zeigt mögliche Hardwareschäden und
Datenverluste an, falls Anweisungen nicht befolgt werden.
WARNUNG: Eine WARNUNG zeigt eine mögliche Gefahr von
Sachschäden und (lebensgefährlichen) Personenschäden an.
Copyright © 2019 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC
und andere Marken sind Marken der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken könnten
Marken ihrer jeweiligen Inhaber sein.
2019 – 11
Rev. A00
Inhalt
Übersicht ...................................................... 4
Schnelleinstellungsdialog verwenden ............... 5
Grundlegende Displayfunktionen einstellen ...... 7
Anwendungen voreingestellte Modi zuweisen ... 9
Fenster mit Easy Arrange einfach anordnen .....10
Mehrere Videoeingänge verwalten .................. 13
Anwendungspositionen wiederherstellen ......... 14
DDM an aktivem Fenster anbringen
(nur Windows 10) .......................................... 17
Energiesparfunktionen übernehmen ...............18
Problemlösung ..............................................19
Inhalt | 3
Übersicht
Der Dell Display Manager ist eine Windows-Anwendung zur Verwaltung eines
Monitors oder einer Gruppe von Monitoren. Er ermöglicht die manuelle Anpassung
des angezeigten Bildes, die Zuweisung von automatischen Einstellungen, die
Energieverwaltung, Bilddrehung und andere Funktionen bei ausgewählten DellModellen. Nach der Installation wird der Dell Display Manager bei jedem Systemstart
ausgeführt und er zeigt sein Symbol in der Taskleiste an. Informationen über die am
System angeschlossenen Monitore sind stets verfügbar, wenn Sie das Mauszeiger
auf das Symbol in der Taskleiste halten.
Dell P2720DC - Standard
3:56 PM
2019/05/03
HINWEIS: Dell Display Manager kommuniziert über den DDC/CI-Kanal
mit Ihrem Monitor. Stellen Sie sicher, dass DDC/CI wie nachstehend im
Menü aktiviert ist.
Dell 27 Monitor
Helligkeit/Kontrast
Eingabe-Quelle
Farbe
Display
Menü
Individualisieren
Weiteres
4 | Übersicht
Info Anzeigen
DDC/CI
LCD-Konditionierung
Firmware
Servicemarkierung
Sonstige zurücks.
Zurücksetzen
Auf
Aus
Schnelleinstellungsdialog verwenden
Durch Anklicken des Dell Display Manager-Symbols im Benachrichtigungsfeld
öffnet sich der Quick Settings (Schnelleinstellungen)-Dialog. Wenn mehr als
ein unterstütztes Dell-Modell an das System angeschlossen ist, lässt sich mit dem
vorgesehenen Menü ein bestimmter Zielmonitor auswählen. Der Quick Settings
(Schnelleinstellungen)-Dialog ermöglicht komfortable Anpassung von Helligkeitsund Kontrastniveaus des Monitors. Sie können Manual Mode (Manueller Modus)
oder Auto Mode (Auto-Modus) wählen und die Bildschirmauflösung kann
geändert werden.
Dell P2720DC
Der Quick Settings (Schnelleinstellungen)-Dialog bietet zudem Zugriff auf die
erweiterte Benutzeroberfläche des Dell Display Managers, die der Anpassung von
Basisfunktionen, der Konfiguration des Auto-Modus und dem Zugriff auf weitere
Funktionen dient.
Schnelleinstellungsdialog verwenden | 5
HINWEIS:
Merkmal Funktion Beschreibung
Schneller DDMZugriff
Schnelltaste zum
Aufrufen der DDMBenutzeroberfläche.
Einzelnen Monitor
in Multi-MonitorKonfiguration
steuern
Strg + Shift + D
Blättern Sie mit der Seite-nach-oben/
unten-Taste oder durch Anklicken von
„>“ durch alle Easy-Arrange-Layouts.
Wählen Sie den Monitor aus dem
Auswahlmenü; der ausgewählte Monitor
wird mit einem Dell-Logo angezeigt.
DDM-Benutzeroberfläche auf den zu
steuernden Monitor Verschieben.
Zum Aufrufen der MiniBenutzeroberfläche unter dem
Mauszeiger Strg + Shift + D Drücken.
6 | Schnelleinstellungsdialog verwenden
Grundlegende Displayfunktionen einstellen
Sie können Manual Mode (Manueller Modus) wählen, wodurch Sie manuell einen
voreingestellten Modus wählen können. Wählen Sie Auto Mode (Auto-Modus), um
einen voreingestellten Modus basierend auf der aktiven Anwendung anzuwenden.
Eine eingeblendete Bildschirmmeldung zeigt den aktuell voreingestellten Modus an,
sobald er sich ändert. Die ausgewählte Brightness (Helligkeit)- und Contrast
(Kontrast) stufe des Monitors kann auch direkt über das Basic (Basis)-Register
angepasst werden.
HINWEIS: Wenn mehrere Dell-Monitore verbunden sind, wählen Sie zur
Anwendung der Helligkeits-, Kontrast- und Farbvoreinstellungen auf alle
Monitore „Displaymatrix-Steuerung aktivieren“.
Grundlegende Displayfunktionen einstellen | 7
Dell P2720DC
8 | Grundlegende Displayfunktionen einstellen
Anwendungen voreingestellte Modi zuweisen
Das Auto Mode (Auto-Modus)-Register ermöglicht Ihnen die Verbindung eines
bestimmten voreingestellten Modus mit einer bestimmten Anwendung und dessen
automatische Übernahme. Ist der Auto Mode (Auto-Modus) aktiviert, schaltet der Dell
Display Manager automatisch zum entsprechenden Preset Mode (Voreingestellte
Modi), sobald die verknüpfte Anwendung aktiviert wird. Der einer bestimmten
Anwendung zugewiesene Preset Mode (Voreingestellte Modi) kann bei jedem
angeschlossenen Monitor identisch oder von einem Monitor zum nächsten Monitor
unterschiedlich sein.
Der Dell Display Manager wurde für viele gängige Anwendungen im voraus konfiguriert.
Um der Zuweisungsliste eine neue Anwendung hinzuzufügen, ziehen Sie die Anwendung
einfach vom Desktop, dem Windows Start-Menü oder von einer anderen Stelle zur Liste
und legen Sie sie dort ab.
HINWEIS: Zuweisungen eines Voreinstellungsmodus für Batch-Dateien,
Skripte, Ladeprogramme und nicht ausführbare Dateien, wie ZIP-Archive
oder gepackte Dateien, werden nicht unterstützt.
Sie können den zu verwendenden Spiel-Voreinstellungsmodus auch konfigurieren, wann
immer eine Direct3D-Anwendung im Vollbildmodus läuft. Weisen Sie zur Verhinderung
einer Anwendung vom Nutzungsmodus einen anderen Voreinstellungsmodus.
Dell P2720DC
Anwendungen voreingestellte Modi zuweisen | 9
Fenster mit Easy Arrange einfach anordnen
An unterstützten Dell-Monitoren ermöglicht das Register Easy Arrange die einfache
Anordnung offener Fenster in einem der vordefinierten Layouts durch Ziehen in die
einzelnen Bereiche. Drücken Sie „>“ oder suchen Sie mit der Taste-nach-oben-/
Taste-nach-unten-Taste nach weiteren Layouts. Ordnen Sie die offenen Fenster zum
Erstellen eines angepassten Layouts, klicken Sie dann auf Save (Speichern).
Wählen Sie zunächst Schritte mit Easy Arrange einen Zielmonitor und eines der
vordefinierten Layouts. Die Bereiche für dieses Layout werden vorübergehend am
Monitor angezeigt. Ziehen Sie anschließend ein offenes Fenster über den Monitor.
Während das Fenster gezogen wird, wird das aktuelle Fensterlayout angezeigt
und ein aktiver Bereich, den das Fenster passiert, wird hervorgehoben. Ziehen Sie
jederzeit das Fenster in den aktiven Bereich, wenn das Fenster in diesem Bereich
platziert werden soll.
Dell P2720DC
Passen Sie zum Erstellen eines angepassten Fensterlayouts Größe und Position der
Fenster (maximal 10) auf dem Desktop an; klicken Sie dann auf den Speichern-Link
in Easy Arrange. Größe und Position der Fenster werden als angepasstes Layout
gespeichert und das Symbol des angepassten Layouts wird erstellt.
HINWEIS: Diese Option speichert nicht die geöffneten Applikationen.
Nur Größe und Position der Fenster werden gespeichert.
10 | Fenster mit Easy Arrange einfach anordnen
Wählen Sie zur Nutzung des angepassten Layouts das Symbol des angepassten
Layouts. Zum Löschen des aktuell gespeicherten angepassten Layouts schließen
Sie alle Fenster auf dem Desktop und klicken dann auf den Speichern-Link in Easy
Arrange.
Dell P2720DC
Fenster mit Easy Arrange einfach anordnen | 11
Es gibt fortschrittliche Möglichkeiten zur Nutzung von Easy Arrange. Bitte beachten
Sie die nachstehende Tabelle.
Merkmal Funktion Beschreibung
Erweitertes Easy
Arrange
Angepasste Layouts 5 angepasste Easy-Arrange-Muster
Speichern und benennen.
x*y-Muster Konfigurieren.
5 MRU- (MostRecently-Used)
Layouts
Spontane
Größenanpassung
der Partition
Easy-ArrangeLayouts für
Hochformat
Zum Umschalten zwischen den letzten
5 MRU-Layouts Strg + Shift + Home
Drücken.
Strg während der Größenanpassung
des aktuellen Easy-Arrange-Layouts zur
Anpassung der Größe und Anzahl Zellen
in einem Layout gedrückt halten.
Neu gebildetes Easy-ArrangeMuster wird in der Easy-ArrangeSymbolposition gespeichert.
Strg beim Anklicken eines modifizierten
Layoutsymbols zur Wiederherstellung
des Standardlayouts Gedrückt halten.
Hochformat-Easy-Arrange-Symbole
werden bei Drehung des Monitors
gedreht.
12 | Fenster mit Easy Arrange einfach anordnen

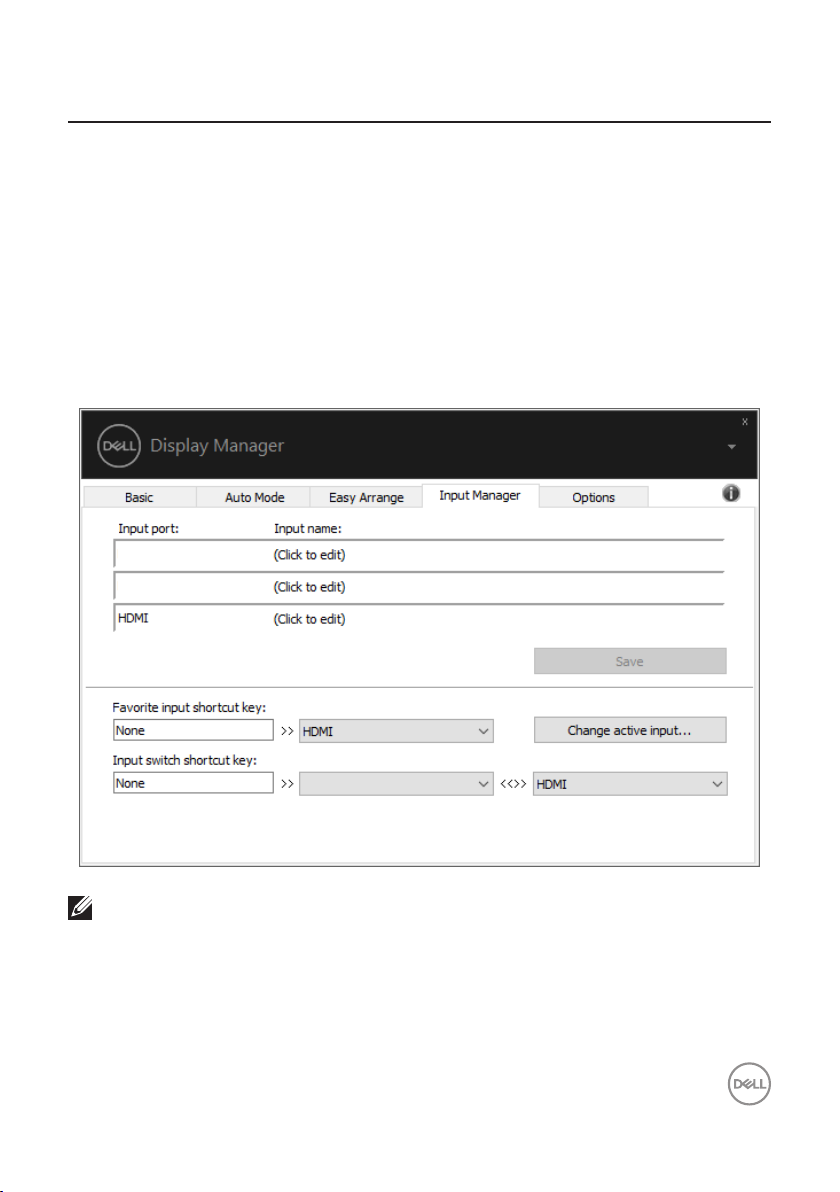

Mehrere Videoeingänge verwalten
Das Register Input Manager (Eingangsmanager) bietet komfortable
Möglichkeiten zur Verwaltung mehrerer an Ihrem Dell-Monitor angeschlossener
Videoeingänge. Dadurch kann beim Arbeiten mit mehreren Computern mühelos
zwischen Eingängen umgeschaltet werden.
Alle an Ihrem Monitor verfügbaren Videoeingänge werden aufgelistet. Sie können
jedem Eingang einen gewünschten Namen geben. Bitte speichern Sie die
Änderungen nach der Bearbeitung.
Sie können eine Schnelltaste zum schnellen Umschalten zu Ihrem bevorzugten
Eingang und eine weitere Schnelltaste zum schnellen Umschalten zwischen zwei
häufig genutzten Eingängen festlegen.
Dell P2720DC
USB-C
DP (Active)
DP
HINWEIS: DDM kommuniziert mit Ihrem Monitor, selbst wenn der
Monitor Videoinhalte von einem anderen Computer anzeigt. Sie
können DDM auf einem häufig verwendeten PC installieren und den
Eingangswechsel von diesem aus steuern. Zudem können Sie DDM auf
weiteren mit dem Monitor verbundenen PCs installieren.
Mehrere Videoeingänge verwalten | 13
Anwendungspositionen wiederherstellen
DDM kann Ihnen bei der Wiederherstellung von Anwendungsfenstern in ihren
Positionen helfen, wenn Sie Ihren Computer erneut mit dem/den Monitor(en)
verbinden. Sie können schnell auf diese Funktion zugreifen, indem Sie das DDMSymbol im Infotray mit der rechten Maustaste anklicken.
Wenn Sie „Auto-restore window layout (Fensterlayout automatisch
wiederherstellen)“ wählen, werden Positionen Ihrer Anwendungsfenster verfolgt
und von DDM gespeichert. DDM platziert die Anwendungsfenster automatisch
in ihren ursprünglich Positionen, wenn Sie Ihren PC erneut mit Ihrem/Ihren
Monitor(en) verbinden.
14 | Anwendungspositionen wiederherstellen
Wenn Sie nach Verschieben der Anwendungsfenster zu einem bevorzugten Layout
zurückkehren möchten, können Sie erst „Save current window layout (Aktuelles
Fensterlayout speichern)“ und später „Restore saved window layout
(Gespeichertes Fensterlayout wiederherstellen)“ wählen.
Anwendungspositionen wiederherstellen | 15
Sie können Monitore mit verschiedenen Modellen und Auflösungen in Ihrer täglichen
Routine nutzen und verschiedene Fensterlayouts auf sie anwenden. DDM kann
den erneut angeschlossenen Monitor erkennen und Anwendungspositionen
entsprechend wiederherstellen. Falls Sie einen Monitor in einer MonitormatrixKonfiguration ersetzen müssen, können Sie das Fensterlayout vor der Auswechslung
speichern und das Layout nach Installation eines neuen Monitors wiederherstellen.
HINWEIS: Damit Sie von dieser Funktion profitieren können, sollten Ihre
Anwendungen laufen. DDM startet Anwendungen nicht.
16 | Anwendungspositionen wiederherstellen
DDM an aktivem Fenster anbringen (nur Windows 10)
DDM-Symbol kann am aktiven Fenster, in dem Sie arbeiten, anbringen. Für
einfachen Zugriff auf nachstehende Funktionen und Merkmale auf das Symbol
klicken.
Merkmal Funktion Beschreibung
DDM an
aktivem
Fenster
anbringen (nur
Windows 10)
Voreinstellung ändern oder
an verschiedenen Partitionen
einrasten
Verknüpfungstastenauslöser In einem laufenden App-Fenster
App-Fenster zwischen EasyArrange-Zellen verschieben
App-Fenster zwischen
Monitoren verschieben
DDM-Symbol am aktiven Fenster
angebracht und der Nutzer kann
mühelos die Fensterposition ändern,
den Farbvoreinstellungsmodus
ändern und den automatischen
Voreinstellungsmodus zuordnen.
wird durch Drücken von Strg +
Shift + Einf das angebrachte DDMMenü ausgelöst.
App-Fenster zur vorherigen/
nächsten Easy-Arrange-Zelle
Senden.
App-Fenster zum vorherigen/
nächsten Monitor Senden.
DDM an aktivem Fenster anbringen (nur Windows 10) | 17
Energiesparfunktionen übernehmen
Bei unterstützten Dell-Modellen ist ein Options (Optionen)-Register verfügbar,
das Zugriff auf PowerNap-Energiesparoptionen bietet. Sie können die Helligkeit
des Monitors auf das Minimum einstellen oder den Monitor in den Ruhezustand
versetzen, wenn der Bildschirmschoner aktiviert ist.
Dell P2720DC
18 | Energiesparfunktionen übernehmen
Problemlösung

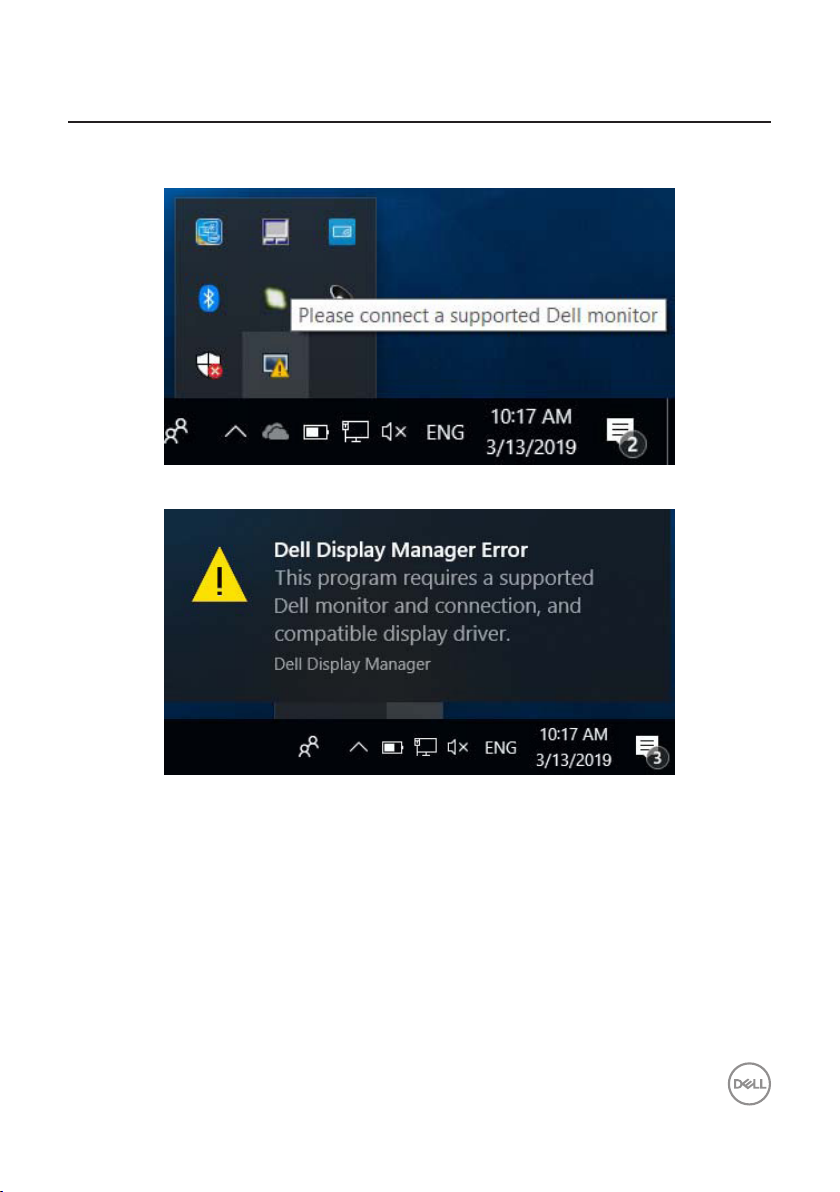

Falls DDM mit Ihrem Monitor nicht funktioniert, zeigt DDM das nachstehende
Symbol in Ihrem Benachrichtigungsfeld.
Klicken Sie auf das Symbol und DDM zeigt eine detailliertere Fehlermeldung.
Bitte beachten Sie, dass DDM nur mit Monitoren der Marke Dell funktioniert. Wenn
Sie Monitore von anderen Herstellern verwenden, werden diese nicht von DDM
unterstützt.
Falls DDM einen unterstützten Dell-Monitor nicht erkennt und/oder nicht mit ihm
kommunizieren kann, führen Sie bitte die folgenden Schritte zur Problemlösung
durch:
1. Stellen Sie sicher, dass das Videokabel richtig an Monitor und PC angeschlossen
ist; die Anschlüsse müssen vollständig eingesteckt sein.
2. Prüfen Sie im Bildschirmmenü des Monitors, ob DDC/CI aktiviert ist.
3. Stellen Sie sicher, dass Sie den richtigen und aktuellsten Anzeigetreiber
von Ihrem Grafikkartenhersteller (Intel, AMD, NVidia usw.) nutzen.
Anzeigetreiber sind häufig die Ursache für DDM-Fehler.
Problemlösung | 19
4. Entfernen Sie Docking-Stations, Verlängerungskabel und Konverter zwischen
Monitor und Grafikanschluss. Einige billige Verlängerungskabel, Hubs und
Konverter unterstützen DDC/CI nicht richtig, wodurch DDM nicht funktioniert.
Aktualisieren Sie den Treiber eines solchen Gerätes, falls eine neuere Version
verfügbar ist.
5. Starten Sie Ihr System neu.
DDM funktioniert mit folgenden Monitoren möglicherweise nicht:
∞ Dell-Monitormodelle vor 2013 und Dell-Monitore der D-Serie. Weitere
Informationen erhalten Sie auf den Produktsupport-Webseiten von Dell
∞ Gaming-Monitore mit Nvidia-basierter G-Sync-Technologie
∞ Virtuelle und kabellose Displays unterstützen kein DDC/CI
∞ Bei einigen älteren Modellen von DP-1.2-Monitoren muss möglicherweise MST/
DP 1.2 über das Bildschirmmenü des Monitors deaktiviert werden
Falls Ihr PC mit dem Internet verbunden ist, werden Sie durch eine Meldung
informiert, sobald eine neuere Version der DDM-Anwendung verfügbar ist. Sie
sollten die aktuellste DDM-Anwendung herunterladen und installieren.
Sie können auch manuell nach einer neuen Version suchen, indem Sie mit der
rechten Maustaste auf das DDM-Symbol klicken, während Sie die Shift-Taste
gedrückt halten.
20 | Problemlösung
Loading...
