Dell P2418HZm
Guida dell’utente
Modello monitor: P2418HZm
Modello di conformità: P2418HZc
NOTA: UNA NOTA segnala informazioni importanti che aiutano a fare
un migliore utilizzo del proprio computer.
ATTENZIONE: Un richiamo all’ATTENZIONE indica potenziali danni
all’hardware o la perdita dei dati se non sono seguite le istruzioni.
AVVISO: Un AVVISO segnala il potenziale di danni alle proprietà, di
lesioni personali o di morte.
Copyright © 2018–2020 Dell Inc. o relative filiali. Tutti i diritti riservati. Dell, EMC e altri
marchi sono marchi di fabbrica di Dell Inc. o delle sue filiali. Altri marchi potrebbero essere marchi di
fabbrica appartenenti ai rispettivi proprietari.
2020 – 01
Rev. A02
Indice
Informazioni sul monitor ....................................................... 6
Contenuti della confezione .....................................................................6
Caratteristiche del prodotto ....................................................................8
Identificazione delle parti e dei controlli ............................................... 9
Specifiche del monitor ............................................................................ 13
Caratteristiche fisiche .............................................................................. 17
Interfaccia USB (Universal Serial Bus) ..................................................23
Funzionalità Plug and Play......................................................................26
Qualità del monitor LCD e criteri sui pixel ..........................................26
Linee guida sulla manutenzione ...........................................................26
Installazione del monitor ..................................................... 27
Collegamento del supporto ................................................................... 27
Collegamento del monitor .....................................................................29
Organizzazione dei cavi ..........................................................................31

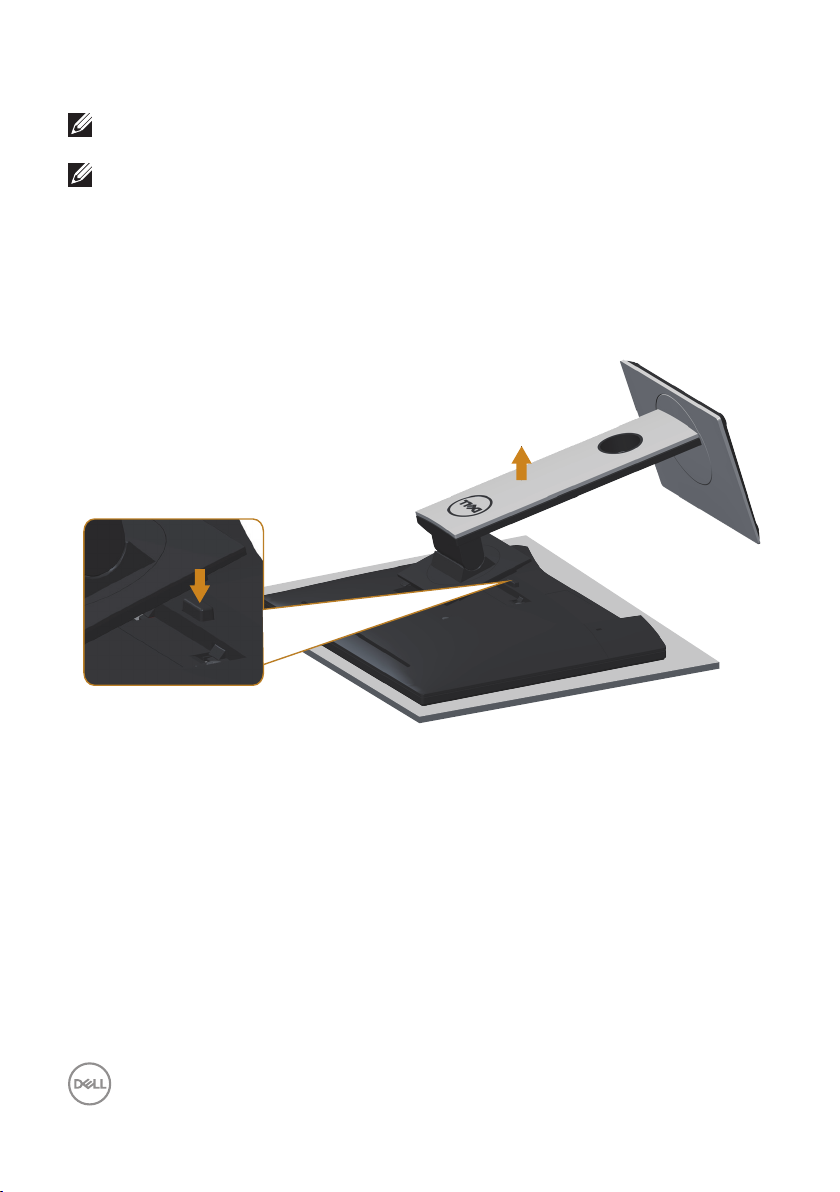

Scollegare il supporto del monitor .......................................................32
Montaggio a parete (optional) ...............................................................33
Funzionamento del monitor ...............................................34
Indice | 3
Accensione del monitor..........................................................................34
Uso dei controlli del pannello anteriore ..............................................34

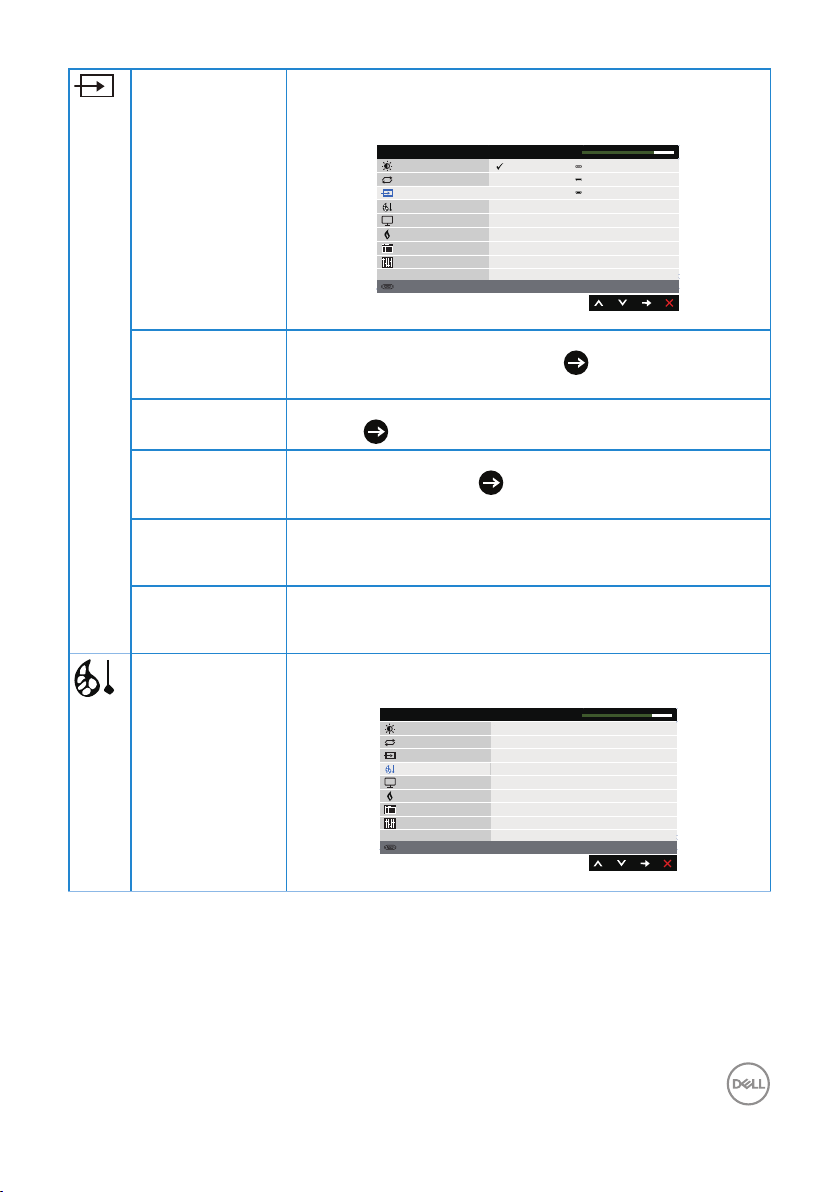

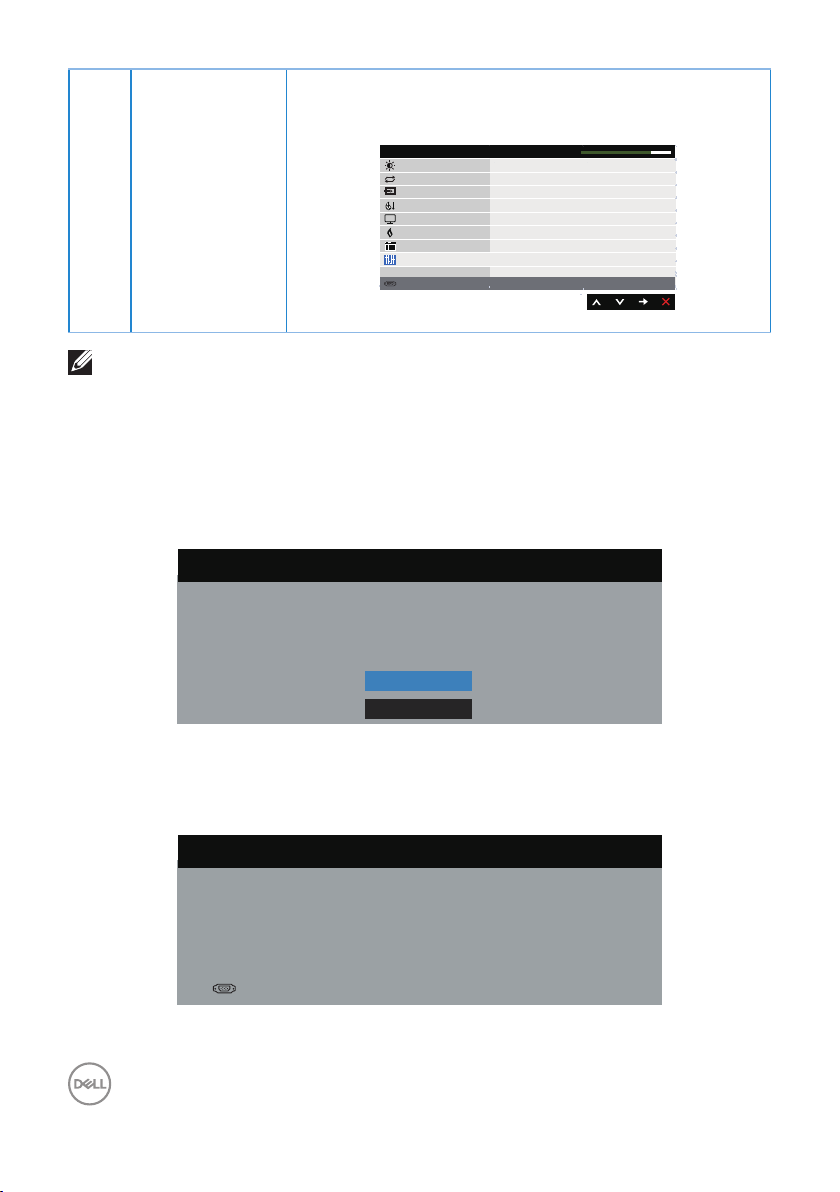

Uso del menu OSD ..................................................................................38
Impostazione del monitor ...................................................................... 51
Uso della funzione di inclinazione, rotazione (sinistra-destra) e di
estensione verticale .................................................................................52
Funzionamento del copriobiettivo webcam ......................................54
Installazione del driver IR Camera del monitor .................................55
Configurazione di Windows Hello ........................................................56
Impostazione della webcam del monitor come predefinita ..........59
Impostazione degli altoparlanti del monitor come predefiniti .......63
Risoluzione dei problemi .....................................................66
Diagnostica ............................................................................................... 66
Diagnostica integrata.............................................................................. 68
Problemi comuni ..................................................................................... 69
Problemi specifici del prodotto ............................................................. 71
Problemi specifici USB (Universal Serial Bus) .....................................72
Problemi specifici di Microsoft® Skype for Business® .................... 72
Appendice ............................................................................... 74
Dichiarazione FCC (solo Stati Uniti) ed altre informazioni sulle
4 | Indice
normative ...................................................................................................74
Contattare Dell..........................................................................................74
Indice | 5
Informazioni sul monitor
Contenuti della confezione
Il monitor è inviato con gli elementi mostrati di seguito. Assicurarsi di avere ricevuto
tutti i componenti e Contattare Dell se manca qualcosa.
NOTA: Alcuni elementi potrebbero essere accessori optional e potrebbero non
essere inviati insieme al monitor. Alcune funzioni o supporti potrebbero non
essere disponibili in alcuni paesi.
Monitor
Supporto
6 | Informazioni sul monitor
Base
Cavo d’alimentazione (varia
in base ai paesi)
Cavo VGA
Cavo DP
Cavo USB 3.0 upstream
(abilita le porte USB del
monitor)
Guida introduttiva
∞
Informazioni e normative
∞
sulla sicurezza
Informazioni sul monitor | 7
Caratteristiche del prodotto
Il display a schermo piatto Dell P2418HZm è dotato di schermo a matrice attiva
TFT (Thin-Film Transistor) LCD (Liquid Crystal Display) e illuminazione a LED. Le
caratteristiche elettriche del monitor includono:
P2418HZm: 60,47 cm (23.8 pollici) di area visibile dello schermo (misurata
∞
diagonalmente). Risoluzione 1920 x 1080, più supporto schermo intero per
risoluzioni più basse.
Capacità Plug and Play, se supportata dal sistema.
∞
È dotato di sensore immagine 2MP Full HD integrato e due LED IR con
∞
telecamera a raggi infrarossi sul pannello superiore per una qualità video
eccellente.
È fornito con 2 altoparlanti a diffusione anteriore da 5W e di una serie di due
∞
serie microfoni con cancellazione del rumore per fornire una ricca esperienza
audio.
Connettività VGA, HDMI e DisplayPort.
∞
Dotato di 1 porta USB upstream e di 2 porte USB2.0 / 2 porte USB3.0
∞
downstream (inclusa 1 porta di caricamento USB3.0 BC1.2).
Menu di regolazione OSD per una facile impostazione ed ottimizzazione dello
∞
schermo.
Alloggio cavo antifurto.
∞
Capacità di regolazione inclinazione, orientamento, altezza e rotazione.
∞
Supporto rimovibile e fori di montaggio VESA™ 100 mm che consentono la
∞
flessibilità nelle soluzioni di montaggio.
0.3 W di consumo in modalità di sospensione.
∞
Ottimizzare il comfort visivo con uno schermo antisfarfallio e funzione
∞
ComfortView che riduce al minimo l'emissione di luce blu.
Certificato per Skype for Business.
∞
Certificato per Windows Hello (autenticazione biometrica) e supporta Microsoft
∞
Cortana.
8 | Informazioni sul monitor
Identificazione delle parti e dei controlli
Veduta frontale
4 5 33
1 2
Controlli del pannello frontale
Etichetta Descrizione
1 Tasti di funzione (per altre informazioni, consultare Funzionamento del
monitor)
2 Tasto accensione/spegnimento (con indicatore LED)
3 Microfono
4 Copriobiettivo webcam
5 Webcam (Full HD)
NOTA: Per i display con cornici lucide, l'utente deve prendere in considerazione
la posizione del display in quanto la cornice potrebbe causare fastidiosi riflessi
dalle superfici circostanti chiare e luminose.
Informazioni sul monitor | 9
Veduta posteriore
1
2
3
4
5
6
Vista posteriore senza supporto del
monitor
Etichetta Descrizione Uso
1 Fori di montaggio VESA (100 mm x
100 mm – dietro la copertura VESA
attaccata)
2 Etichetta di conformità Elenca le approvazioni delle
3 Tasto di sblocco del supporto Per rimuovere il supporto dal
4 Alloggio antifurto Protegge il monitor con blocco di
5 Codice a barre, numero di serie ed
etichetta Service Tag
6 Alloggio per la gestione dei cavi Permette di organizzare i cavi
Veduta posteriore con supporto del
monitor
Installare il monitor alla parete
utilizzando un apposito kit
compatibile VESA (100 mm x 100
mm).
autorità di regolamentazione.
monitor.
sicurezza (venduto separatamente).
Fare riferimento a questa etichetta
quando ci si mette in contatto con
il Supporto tecnico Dell.
facendoli passare attraverso il foro.
10 | Informazioni sul monitor
Vista laterale
1
2
Etichetta Descrizione Uso
1 Porta scaricamento
dati USB
2 porte USB 3.0
downstream (inclusa 1
porta di caricamento
USB3.0 BC1.2)
2 Connettore combinato
output cuffie / input
microfono
Permette di collegare i dispositivi USB.
NOTA: Per utilizzare questa porta, è necessario
collegare il cavo USB (fornito con il monitor) alla
porta upstream USB del monitor e al computer.
Permette di collegare le cuffie.
Informazioni sul monitor | 11
Veduta inferiore
6
Veduta inferiore senza base del monitor
Etichetta Descrizione Uso
1 Porta di
alimentazione
2 Porta HDMI Collegare il computer con il cavo HDMI (optional).
3 Porta DP Per collegare il computer al monitor utilizzando un
4 Porta VGA Collegare il computer con il cavo VGA.
5 Connettore USB
(x2 downstream, x1
upstream)
6 Funzione di blocco
del supporto
1
2
Collegare il cavo d’alimentazione.
cavo DP.
Collegare al computer il cavo USB fornito in
dotazione al monitor. Una volta collegato il cavo, si
possono usare i connettori USB sul lato posteriore
e sulla parte inferiore del monitor.
Per bloccare il supporto al monitor usando una
vite M3 x 6 mm (vite non inclusa).
3
4 5
12 | Informazioni sul monitor
Specifiche del monitor
Modello P2418HZm
Tipo di schermo Matrice attiva - TFT LCD
Tipo di pannello Tecnologia IPS (In Plane Switching)
Immagine visibile
Diagonale
Orizzontale, Area attiva
Verticale, Area attiva
Area
Dimensioni pixel 0,2745 mm x 0,2745 mm
Pixel per pollice (PPI) 93
Angolo di visione
(verticale/orizzontale)
Luminosità 250 cd/m² (tipico)
Rapporto di contrasto 1000: 1 (tipico)
Proporzioni 16:9
Rivestimento dello
schermo
Retroilluminazione Sistema edgelight LED bianco
Tempo di risposta 6 ms (grigio a grigio)
Profondità colore 16,7 milioni di colori
Supporto colore 83% (CIE 1976), 72% (CIE 1931)
Dispositivi integrati Hub USB 3.0 Super-Speed (con 1 porta USB 3.0
Compatibilità Dell Display
Manager
604,70 mm (23,80 pollice)
527,04 mm (20,75 pollice)
296,46 mm (11,67 pollice)
1562,46 cm2 (242,15 pollici2)
178° (verticale) tipico
178° (orizzontale) tipico
8 milioni: 1 (Dinamico)
Antiriflesso con durezza 3H
upstream, 2 porte USB3.0 downstream e 2 porte
USB2.0 downstream, inclusa 1 porta di caricamento
USB3.0 BC1.2)
Sì
Informazioni sul monitor | 13
Connettività 1xDP 1.2 (HDCP 1.4)
1xHDMI 1.4 (HDCP 1.4)
1xVGA
1xporta USB3.0 - Upstream
2xporte USB3.0 - Laterale
2xporte USB2.0 - Inferiore
1 connettore combinato output cuffie / input
microfono
Larghezza bordo (bordo
del monitor su area attiva)
Sicurezza Alloggio antifurto (blocco cavo venduto separatamente)
Regolabilità Supporto regolabile in altezza (125 mm)
19,8mm (superiore)
11,4 mm (sinistra/destra)
43,3 mm (inferiore)
Inclinazione (-5°/+21°)
Rotazione (-45°/+45°)
Movimento rotatorio (90°)
14 | Informazioni sul monitor
Specifiche sulla risoluzione
Modello P2418HZm
Portata
scansione
orizzontale
Portata
scansione
verticale
Risoluzione
massima
preimpostata
Da 30 kHz a 83 kHz (automatica)
Da 56 Hz a 76 Hz (automatica)
1920 x 1080 a 60 Hz
Modalità video supportate
Modello P2418HZm
Capacità di visualizzazione video
(riproduzione HDMI e DP)
480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Modalità di visualizzazione predefinite
Modalità di
visualizzazione
VESA, 720 x 400 31,5 70,1 28,3 -/+
VESA, 640 x 480 31,5 60,0 25,2 -/VESA, 640 x 480 37,5 75,0 31,5 -/VESA, 800 x 600 37,9 60,3 40,0 +/+
VESA, 800 x 600 46,9 75,0 49,5 +/+
VESA, 1024 x 768 48,4 60,0 65,0 -/VESA, 1024 x 768 60,0 75,0 78,8 +/+
VESA, 1152 x 864 67,5 75,0 108,0 +/+
VESA, 1280 x 1024 64,0 60,0 108,0 +/+
VESA, 1280 x 1024 80,0 75,0 135,0 +/+
VESA, 1600 x 900 60,0 60,0 108,0 +/+
VESA, 1920 x 1080 67,5 60,0 148,5 +/+
Frequenza
orizzontale
(kHz)
Frequenza
verticale (Hz)
Frequenza
pixel (MHz)
Informazioni sul monitor | 15
Polarità di
sincronia
(Orizzontale/
Verticale)
Specifiche elettriche
Modello P2418HZm
Segnali di ingresso video
Tensione ingresso CA /
frequenza / corrente
Corrente in ingresso
RGB analogico, 0,7 Volt +/-5%, polarità positiva con
∞
impedenza di ingresso di 75 Ohm
HDMI 1.4, 600 mV per ciascuna linea differenziale,
∞
100 ohm di impedenza di ingresso per coppia
differenziale
DisplayPort 1.2, 600mV per ciascuna linea
∞
differenziale, impedenza d'input di 100 Ohm per
coppia differenziale
100 VAC a 240 VAC / 50 Hz o 60 Hz ± 3 Hz /
1,5A (tipico)
120 V: 30 A (Max.) a 0°C (avvio a freddo)
∞
240 V: 60 A (Max.) a 0°C (avvio a freddo)
∞
Specifiche webcam – microfono
Obbiettivo Campo visivo 77,5° per 1920 x 1080
Modalità di fuoco Fuoco fisso
Area di fuoco 28 cm ~ 2,47 m
Distanza di messa a
fuoco
(modalità normale)
Sensore
immagine
Video
Specifiche
Audio
Specifiche
Interfaccia USB 2.0 ad alta velocità
Alimentazione 3,3 Volt +/- 5%
Dimensioni array
attivo
Velocità fotogrammi
video
Tipo di microfono 2 microfoni digitali omnidirezionali
50 cm
2,12 megapixel
1920 x 1080 (Full HD) - fino a 30
fotogrammi al secondo
640 x 480 (VGA) e inferiore - fino a 30
fotogrammi al secondo
Specifiche altoparlanti
Modello P2418HZm
Speaker (Altoparlante) 2 x 5,0 W
Risposta in frequenza 200 Hz - 20 kHz
16 | Informazioni sul monitor
Temperatura di esercizio -25° C ~ 70° C
Caratteristiche fisiche
Modello P2418HZm
Tipo di cavo segnale
Dimensioni (con supporto)
Altezza (estesa) 500,6 mm (19,71 pollice)
Altezza (compresso) 375,6 mm (14,79 pollice)
Larghezza 549,8 mm (21,65 pollice)
Profondità 180,0 mm (7,09 pollice)
Dimensioni (senza supporto)
Altezza 359,6 mm (14,16 pollice)
Larghezza 549,8 mm (21,65 pollice)
Profondità 51,1 mm (2,01 pollice)
Dimensioni della base
Altezza (estesa) 401,5 mm (15,87 pollice)
Altezza (compresso) 354,4 mm (13,95 pollice)
Larghezza 242,6 mm (9,55 pollice)
Profondità 180,0 mm (7,09 pollice)
Peso
Peso con imballo 8,25 kg (18,18 lb)
Peso con supporto e cavi 6,12 kg (13,49 lb)
Peso senza assieme supporto
(senza cavi)
Peso del supporto 1,96 kg (4,32 lb)
Brillantezza struttura frontale 2 - 4
Digitale:staccabile, HDMI, 19 pin.
∞
Digitale:staccabile, DP, 20 pin.
∞
Analogico:Rimovibile, D-Sub, a 15 pin
∞
Universal Serial Bus: USB, 9 pin.
∞
3,60 kg (7,93 lb)
Caratteristiche ambientali
Modello P2418HZm
Standard conforme
Informazioni sul monitor | 17
Funzione di risparmio energetico per monitor certificati Energy Star
EPEAT registrato ove applicabile. La registrazione EPEAT varia in base al Paese.
Vedere www.epeat.net per lo stato di registrazione per Paese.
Display certificato TCO
Monitor senza BFR/PVC (esclusi i cavi esterni)
Energy Gauge (Misuratore di energia) mostra in tempo reale il livello di energia
consumata dal monitor
Temperatura
Operativa 0°C - 40°C (32°F - 104°F)
Non operativa
Umidità
Operativa Da 20% a 80% (senza condensa)
Non operativa
Altitudine
Operativa (max.) 5.000 m (16.400 ft)
Non operativa (max.) 12.192 m (40.000 ft)
Dissipazione termica
Immagazzinamento: -20°C - 60°C (-4°F - 140°F)
∞
Spedizione: -20°C - 60°C (-4°F - 140°F)
∞
Immagazzinamento: Da 10% a 90% (senza
∞
condensa)
Spedizione: Da 10% a 90% (senza condensa)
∞
218,52 BTU all'ora (max)
∞
64,87 BTU all'ora (tipico)
∞
Modalità di risparmio energetico
Se il PC è dotato di scheda video o software conforme agli standard DPM™ VESA,
il monitor può ridurre automaticamente il suo consumo energetico quando non
è in uso. Questa funzione è conosciuta anche come Modalità risparmio energia*.
Quando il computer rileva l'input dalla tastiera, dal mouse o altri dispositivi, il monitor
riprende automaticamente il funzionamento. La tabella che segue mostra il consumo
energetico e le segnalazioni di questa funzione automatica di risparmio energetico.
* Il consumo energetico pari a zero in modalità di spegnimento può essere ottenuto
solamente scollegando il cavo di alimentazione dal monitor.
18 | Informazioni sul monitor
Modalità VESA Sincronizzazione
orizzontale
Funzionamento
normale
Attiva Attiva Attiva Bianco
Sincronizzazione
verticale
Video Indicatore di
alimentazione
Consumo
energetico
60,80 W
(massimo)**
18,05 W
(tipico,
senza carico
USB)
Modalità
Active-off
(Disattivazione)
Spegnimento - - - Spento Meno di
Inattiva Inattiva Oscurato Bianco
(luminescente)
Meno di
0,3 W
0,3 W
Assorbimento di corrente PON
Consumo energetico totale (TEC)
13,83 W
43,31 kWh
** Consumo energetico massimo con luminanza massima.
Il presente documento è solo informativo e riporta le prestazioni di laboratorio. Il
prodotto può funzionare in modo diverso, a seconda del software, dei componenti
e delle periferiche ordinati e non sarà obbligatorio aggiornare tali informazioni.
Di conseguenza, il cliente non deve affidarsi a queste informazioni per prendere
decisioni in merito alle tolleranze elettriche o altro. Nessuna garanzia di accuratezza o
completezza è espressa o implicita.
Il menu OSD funziona solo in modalità operativa normale. Quando in modalità Spento
quando attivo è premuto un tasto qualsiasi, sarà visualizzato il messaggio che segue:
Dell
P2418HZm
?
No VGA signal from your device.
Press any key on the keyboard or move the mouse to wake it up.
If there is no display, press the monitor button again to select
the correct input source.
Riattivare il computer ed il monitor per accedere al menu OSD.
NOTA: Questo monitor è certificato ENERGY STAR.
Questo prodotto è omologato per il programma ENERGY STAR nelle impostazioni
predefinite che possono essere ripristinate con la funzione “Ripristino predefiniti” nel
menu OSD. La modifica delle impostazioni predefinite o l’abilitazione di altre funzioni
può aumentare l’assorbimento di corrente, che potrebbe superare il limite ENERGY
STAR specificato.
Informazioni sul monitor | 19
NOTA:
PON: Consumo energia in modalità On secondo quanto indicato nella versione Energy
Star 8.0.
TEC: Consumo totale di energia in KWh come definito da Energy Star versione 8.0.
Assegnazione dei pin
Connettore VGA
Numero pin pin del cavo segnale collegato
1 Video - Rosso
2 Video - Verde
3 Video - Blu
4 Massa
5 Diagnostica
6 Massa-R
7 Massa-V
8 Massa-B
9 Computer 5 V/3,3 V
10 Massa - Sincronismo
11 Massa
12 Dati DDC
13 Sincronismo orizzontale
14 Sincronismo verticale
15 Frequenza DDC
20 | Informazioni sul monitor
Connettore HDMI
Numero pin Lato a 19 pin del cavo segnale collegato
1 T.M.D.S. Data 2+
2 T.M.D.S. Data 2 Shield
3 T.M.D.S. Data 2-
4 T.M.D.S. Data 1+
5 T.M.D.S. Data 1 Shield
6 T.M.D.S. Data 1-
7 T.M.D.S. Data 0+
8 T.M.D.S. Data 0 Shield
9 T.M.D.S. Data 0-
10 T.M.D.S. Clock +
11 T.M.D.S. Clock Shield
12 T.M.D.S. Clock -
13 CEC
14 Riservato (N.C. sul dispositivo)
15 SCL
16 SDA
17 DDC/CEC Ground
18 +5V POWER
19 Rilevamento Hot Plug
Informazioni sul monitor | 21
Connettore DisplayPort
Numero pin Lato a 20 pin del cavo segnale collegato
1 ML3 (n)
2 Massa
3 ML3 (p)
4 ML2 (n)
5 Massa
6 ML2 (p)
7 ML1 (n)
8 Massa
9 ML1 (p)
10 ML0 (n)
11 Massa
12 ML0 (p)
13 Massa
14 Massa
15 AUX (p)
16 Massa
17 AUX (n)
18 Rilevamento Hot Plug
19 Re-PWR
20 +3,3 V DP_PWR
22 | Informazioni sul monitor
Interfaccia USB (Universal Serial Bus)
Questa sezione dà informazioni sulle porte USB disponibili sul monitor.
NOTA: Il monitor è compatibile SuperSpeed USB 3.0 e High-Speed USB 2.0.
Velocità di trasferimento
SuperSpeed 5 Gbps 4,5 W (al massimo, su
High Speed 480 Mbps 4,5 W (al massimo, su
Massima velocità 12 Mbps 4,5 W (al massimo, su
Velocità di trasferimento
High Speed 480 Mbps 2,5 W (al massimo, su
Massima velocità 12 Mbps 2,5 W (al massimo, su
Bassa velocità 1,5 Mbps 2,5 W (al massimo, su
Velocità dei dati Consumo energetico*
ciascuna porta)
ciascuna porta)
ciascuna porta)
Velocità dei dati Consumo energetico
ciascuna porta)
ciascuna porta)
ciascuna porta)
*Fino a 2A sulla porta USB downstream (porta con l'icona di un fulmine )
con dispositivi compatibili BC1.2 o normali dispositivi USB.
Connettore upstream USB 3.0
Numero pin Lato a 9 pin del connettore
1 VCC
2 D-
3 D+
4 Massa
Informazioni sul monitor | 23
Loading...
