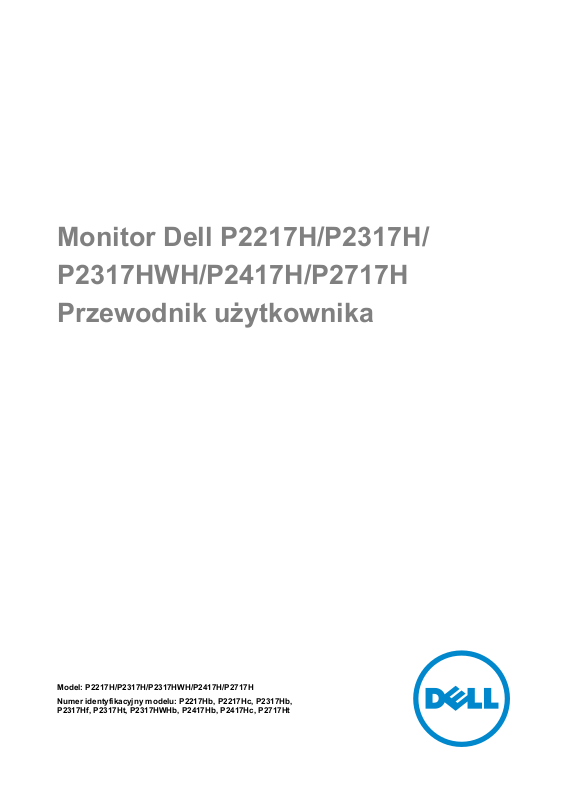

Monitor Dell P2217H/P2317H/
P2317HWH/P2417H/P2717H
Przewodnik użytkownika

Model: P2217H/P2317H/P2317HWH/P2417H/P2717H

Numer identyfikacyjny modelu: P2217Hb, P2217Hc, P2317Hb,
P2317Hf, P2317Ht, P2 317HWHb, P2417Hb, P2417Hc, P2717Ht

Uwagi, Ostrzeżenia i Przestrogi

UWAGA: UWAGA oznacza ważną informację, która może pomóc w lepszym

wykorzystaniu komputera.

OSTRZEŻENIE: OSTRZEŻENIE wskazuje na możliwość uszkodzenia

urządzenia lub utratę danych w przypadku postępowania niezgodnie z
instrukcjami.

PRZESTROGA: PRZESTROGA oznacza potencjalną możliwość

uszkodzenia majątku, obrażeń osobistych lub śmierci.

____________________

Copyright © 2016-2019 Dell Inc. Wszelkie prawa zastrzeżone.

Ten produkt jest chroniony przez amerykańskie i międzynarodowe przepisy dotyczące ochrony
praw autorskich i własności intelektualnej. Dell™ i logo Dell to znaki towarowe firmy Dell Inc. w
Stanach Zjednoczonych i/lub innych jurysdykcjach. Inne znaki i nazwy wymienione w tym
dokumencie mogą być znakami towarowymi ich właścicieli.

2019 - 04 Rev. A06

Spis treoci

Informacje o monitorze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Zawartość opakowania. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Cechy produktu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Identyfikacja części i elementów sterowania . . . . . . . . . . . . . . . . . . 8

Specyfikacje monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Możliwości Plug and Play. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Interfejs USB (Universal Serial Bus (Uniwersalna magistrala

szeregowa)) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Jakość monitora LCD i zasady dotyczące pikseli . . . . . . . . . . . . . 26

Wskazówki dotyczące konserwacji. . . . . . . . . . . . . . . . . . . . . . . . . 26

Ustawienia monitora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Podłączanie podstawy monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Podłączanie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Organizacja przebiegu kabli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Odłączanie podstawy monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Mocowanie na ścianie (opcjonalnie) . . . . . . . . . . . . . . . . . . . . . . . 32

Obsługa monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Włączanie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Używanie elementów sterowania na panelu przednim . . . . . . . . . 33

Spis treoci | 3

Używanie menu ekranowego (OSD) . . . . . . . . . . . . . . . . . . . . . . . . 35

Ustawianie maksymalnie rozdzielczości . . . . . . . . . . . . . . . . . . . . 49

Używanie nachylenia, obrotu w poziomie i pionowego

wydłużenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Obracanie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Dostosowywanie ustawień wyświetlania obrotu danego

systemu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Wykrywanie i usuwanie usterek . . . . . . . . . . . . . . . . . . . . . 53

Autotest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Wbudowana diagnostyka. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Powszechne problemy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Problemy specyficzne dla produktu . . . . . . . . . . . . . . . . . . . . . . . . 57

Problemy dotyczące USB (Universal Serial Bus

(Uniwersalna magistrala szeregowa)) . . . . . . . . . . . . . . . . . . . . . . . 58

Dodatek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Uwagi FCC (tylko USA) i inne informacje dotyczące przepisów . 59

Kontakt z firmą Dell. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

4 | Spis treoci

Informacje o monitorze

Zawartość opakowania

Monitor jest dostarczany z następującymi, pokazanymi poniżej komponentami. Upewnij się,
że otrzymane zostały wszystkie komponenty i

brakuje.

UWAGA: Niektóre elementy mogą być opcjonalne i mogą nie być dostarczone z

monitorem. Niektóre funkcje i nośniki mogą być niedostępne w niektórych krajach.

UWAGA: Aby zainstalować inny stojak, prosimy zwrócić się do odpowiedniej instrukcji

konfiguracji stoiska instrukcje dotyczące instalowania.

Kontakt z firmą Dell

, jeśli czegokolwiek

Monitor

Ramię podstawy

Podstawa

Informacje o monitorze | 5

Kabel zasilania (Różna
zależnie od kraju)

Kabel VGA

Kabel DP

Kabel przesyłania danych
USB 3.0 (udostępnia porty
USB monitora)

6 | Informacje o monitorze

• Instrukcja szybkiej
instalacji

• Informacje dotyczące
bezpieczeństwa,
środowiska i regulacji
prawnych

Cechy produktu

Monitor płaskoekranowy Dell P2217H/P2317H/P2317HWH/P2417H/P2717H posiada
wyświetlacz ciekłokrystaliczny (LCD) na cienkowarstwowych tranzystorach (TFT) z aktywną
matrycą i podświetleniem diodami LED. Funkcje monitora obejmują:

• P2217H: Wyświetlacz o 54,6 cm (21,5-calowym) obszarze wyświetlania (przekątna).

Rozdzielczość: Do 1920 x 1080 poprzez VGA, DisplayPort i HDMI z pełnoekranową
obsługą niższych rozdzielczości.

• P2317H/P2317HWH: Wyświetlacz o 58,4 cm (23-calowym) obszarze wyświetlania

(przekątna).
Rozdzielczość: Do 1920 x 1080 poprzez VGA, DisplayPort i HDMI z pełnoekranową
obsługą niższych rozdzielczości.

• P2417H: Wyświetlacz o 60,5 cm (23,8-calowym) obszarze wyświetlania (przekątna).

Rozdzielczość: Do 1920 x 1080 poprzez VGA, DisplayPort i HDMI z pełnoekranową
obsługą niższych rozdzielczości.

• P2717H: Wy

Rozdzielczość: Do 1920 x 1080 poprzez VGA, DisplayPort i HDMI z pełnoekranową
obsługą niższych rozdzielczości.

• Paleta kolorów 72% NTSC.

• Możliwość nachylenia, obrotu w poziomie, regulacji wysokości oraz obracania.

• Wyjmowany stojak oraz otwory montażowe Video Electronics Standards Association

(VESA™) 100 mm umożliwiające elastyczne rozwiązanie mocowania.

• Połączenia cyfrowe za pośrednictwem DisplayPort i HDMI.

• Wyposażony w 1 port USB przesyłania danych oraz 4 porty USB pobierania danych.

• Funkcja Plug and Play, jeżeli obsługiwana jest przez posiadany system.

• Regulację poprzez menu ekranowe (OSD) ułatwiające konfigurację i optymalizację

ekranu.

• Gniazdo blokady zabezpieczenia.

• Blokada stojaka.

• Zużycie energii w trybie uśpienia - 0,3 W.

• Wskaźnik energii pokazuje poziom zużycia energii przez monitor w czasie

rzeczywistym.

• Zapewnia komfort dla oczu dzięki ekranowi z funkcją zapobiegania migotaniu i dzięki
funkcji ComfortView, sł

świetlacz o 68,6 cm (27-calowym) obszarze wyświetlania (przekątna).

użącej do minimalizacji emisji niebieskiego światła.

Informacje o monitorze | 7

Identyfikacja części i elementów sterowania

Widok z przodu

Elementy sterowania na panelu

przednim

Etykieta Opis

1 Przyciski funkcyjne (więcej informacji, patrz rozdział

2 Przycisk włączania/wyłączania zasilania (z diodą LED)

Obsługa monitora

)

8 | Informacje o monitorze

Widok z tyłu

Widok z tyłu ze stojakiem monitora

Etykieta Opis Użyj

1 Otwory montażowe VESA

(100 mm x 100 mm - za
podłączoną pokrywą
podstawy)

2 Etykieta z oznaczeniami

prawnymi

3 Przycisk odłączania

stojaka

4 Gniazdo blokady

zabezpieczenia

5 Kod kreskowy, numer

seryjny i etykieta
serwisowa

6 Uchwyty montażowe

panelu dźwiękowego Dell

7 Szczelina prowadzenia

kabli

Montaż ścienny monitora przy użyciu zestawu do
montażu ściennego zgodnego ze standardem
VESA (100 mm x 100 mm).

Zawiera certyfikaty.

Umożliwia odłączenie stojaka od monitora.

Zabezpiecza monitor z blokadą zabezpieczającą
(nie znajduje się w zestawie).

Do kontaktowania się z firmą Dell w sprawach
pomocy technicznej.

Do podłączania opcjonalnego panelu
dźwiękowego Dell.

UWAGA: Przed przymocowaniem panelu
dźwiękowego Dell usuń plastikową taśmę
przykrywają

Pomaga w uporządkowaniu przebiegu kabli
przez umieszczenie ich w szczelinie.

ca szczeliny montażowe.

Informacje o monitorze | 9

Widok z boku

Etykieta Opis Użyj

1 Porty pobierania

danych USB

Podłącz urządzenia USB.
UWAGA: Aby użyć tego portu, należy podłączyć

kabel USB (dostarczony z monitorem) do portu
przesyłania danych USB w monitorze oraz do
komputera.

10 | Informacje o monitorze

Widok z dołu

Widok od dołu monitora bez stojaka

Etykieta Opis Użyj

1 Złącze kabla

zasilającego

2 Port HDMI Podłącz kabel HDMI komputera (kabel kupowany

3 DisplayPort Podłącz kabel DP komputera.

4 Blokada funkcji stojaka Zablokuj stojaka do monitora przy użyciu śruby

5 Złącze VGA Podłącz kabel VGA komputera.

6 Port przesyłania

danych USB

7 Porty pobierania

danych USB

Podłącz kabel zasilający.

oddzielnie).

M3 x 6 mm (śrubę kupuje się oddzielnie).

Podłącz kabel USB (dostarczony z monitorem) do
tego portu i do komputera, aby umożliwić
korzystanie z portów USB w monitorze.

Podłącz urządzenie USB.
UWAGA: Aby użyć tego portu, należy podłączyć

kabel USB (dostarczony z monitorem) do portu
przesyłania danych USB w monitorze oraz do
komputera.

Informacje o monitorze | 11

Specyfikacje monitora

Model P2217H P2317H/P2317HWH

Typ ekranu Aktywna matryca - TFT LCD

Technologia panelu Technologia IPS (In Plane Switching)

Współczynnik proporcji 16:9 16:9

Widoczny obraz

Przekątna

Poziomo, obszar
aktywny

Pionowo, obszar
aktywny

Obszar

Podziałka pikseli 0,248 mm x 0,248 mm 0,265 mm x 0,265 mm

Pikseli na cal (PPI) 102 96

Kąt widzenia Typowy 178° (w pionie)

Jasność 250 cd/m (typowe)

Współczynnik kontrastu 1000 do 1 (typowe)

Powłoka ekranu
wyświetlacza

Podświetlenie System oświetlenia krawędzi białymi diodami LED

Czas reakcji (typowe) 6 ms (szary do szarego)

Głębia kolorów 16,7 miliona kolorów

Paleta kolorów 82% NTSC (CIE1976)*

Wbudowane urządzenia • Koncentrator USB 3.0 Super-Speed (1 x port przesyłania

Połączenie • 1 x DP 1.2

546,10 mm (21,5 cala)

476,06 mm (18,74 cala)

267,79 mm (10,54 cala)

2

127484,10 mm

Typowy 178° (w poziomie)

4 milionów: 1 (Dynamicznie)

Przeciwodblaskowa o twardości 3H

danych USB 3.0)

• 2 x port USB 3.0 (pobierania danych)

• 2 x port USB 2.0 (pobierania danych)

• 1 x HDMI 1.4

• 1 x VGA

• 1 x port USB 3.0 - przesyłania danych

• 2 x port USB 3.0 - bok

• 2 x port USB 2.0 - spód

(197,6 cala2)

584,20 mm (23 cala)

509,18 mm (20,05 cala)

286,42 mm (11,28 cala)

2

145839,33 mm
(226,05 cala

2

)

12 | Informacje o monitorze

Szerokość ramki
(krawędź monitora do
obszaru aktywnego)

11,4 mm (Góra/Lewo/Prawo)

18,1 mm (Spód)

11,4 mm (Góra/Lewo/Prawo)

18,1 mm (Spód)

Nastawność

Regulowana wysokość

130 mm

stojaka

Nachylenie

Obrót w poziomie

Obrót wyświetlacza

Zgodność Dell Display

-5° do 21°

-45° do 45°

90° (w prawo)

Ta k

Manager

Zabezpieczenie Gniazdo blokady zabezpieczenia (blokada kablowa

sprzedawana oddzielnie)

Model P2417H P2717H

Typ ekranu Aktywna matryca - TFT LCD

Technologia panelu Technologia IPS (In Plane Switching)

Współczynnik proporcji 16:9 16:9

Widoczny obraz

Przekątna

Poziomo, obszar
aktywny

Pionowo, obszar
aktywny

604,52 mm (23,8 cala)

527,04 mm (20,75 cala)

296,46 mm (11,67 cala)

2

156246,27 mm
(242,18 cala2)

685,80 mm (27 cali)

597,92 mm (23,54 cala)

336,30 mm (13,24 cala)

2

201073,77 mm
(311,65 cala2)

Obszar

Podziałka pikseli 0,275 mm x 0,275 mm 0,311 mm x 0,311 mm

Pikseli na cal (PPI) 93 82

Kąt widzenia Typowy 178° (w pionie)

Typowy 178° (w poziomie)

Jasność 250 cd/m (typowe) 300 cd/m (typowe)

Współczynnik kontrastu 1000 do 1 (typowe)

4 milionów: 1 (Dynamicznie)

Powłoka ekranu

Przeciwodblaskowa o twardości 3H

wyświetlacza

Podświetlenie System oświetlenia krawędzi białymi diodami LED

Czas reakcji (typowe) 6 ms (szary do szarego)

Głębia kolorów 16,7 miliona kolorów

Informacje o monitorze | 13

Paleta kolorów 82% NTSC (CIE1976)*

Wbudowane urządzenia • Koncentrator USB 3.0 Super-Speed (1 x port przesyłania

danych USB 3.0)

• 2 x port USB 3.0 (pobierania danych)

• 2 x port USB 2.0 (pobierania danych)

Połączenie • 1 x DP 1.2

• 1 x HDMI 1.4

• 1 x VGA

• 1 x port USB 3.0 - przesyłania danych

• 2 x port USB 3.0 - bok

• 2 x port USB 2.0 - spód

Szerokość ramki
(krawędź monitora do
obszaru aktywnego)

Nastawność

Regulowana wysokość
stojaka

Nachylenie

Obrót w poziomie

Obrót wyświetlacza

Zgodność Dell Display
Manager

Zabezpieczenie Gniazdo blokady zabezpieczenia (blokada kablowa

11,4 mm (Góra/Lewo/Prawo)

18,1 mm (Spód)

130 mm

-5° do 21°

-45° do 45°

90° (w prawo)

Ta k

sprzedawana oddzielnie)

11,6 mm (Góra/Lewo/Prawo)

18,2 mm (Spód)

* Paleta kolorów (typowa) została ustalona na podstawie standardowych testów CIE1976
(82% NTSC) i CIE1931 (72% NTSC).

Specyfikacje rozdzielczości

Model P2217H/P2317H/P2317HWH/P2417H/P2717H

Zakres skanowania
poziomego

Zakres skanowania
pionowego

Najwyższa wstępnie
ustawiona rozdzielczość

14 | Informacje o monitorze

30 kHz do 83 kHz (automatyczny)

56 Hz do 76 Hz (automatyczny)

1920 x 1080 przy 60 Hz

Obsługiwane tryby video

Model P2217H/P2317H/P2317HWH/P2417H/P2717H

Możliwości wyświetlania video

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

(odtwarzanie VGA, HDMI & DP)

Wstępne ustawienia trybów wyświetlania

Tryb

wyświetlania

Częstotliwość
pozioma (kHz)

Częstotliwość

pionowa (Hz)

Zegar

pikseli

(MHz)

Biegunowość

synchronizacji

(Pozioma/

Pionowa)

VESA, 640 x 480 31,5 60,0 25,2 -/-

VESA, 640 x 480 37,5 75,0 31,5 -/-

IBM, 720 x 400 31,5 70,0 28,3 -/+

VESA, 800 x 600 37,9 60,0 40,0 +/+

VESA, 800 x 600 46,9 75,0 49,5 +/+

VESA, 1024 x 768 48,4 60,0 65,0 -/-

VESA, 1024 x 768 60,0 75,0 78,8 +/+

VESA, 1152 x 864 67,5 75,0 108,0 +/+

VESA, 1280 x 1024 64,0 60,0 108,0 +/+

VESA, 1280 x 1024 80,0 75,0 135,0 +/+

VESA, 1600 x 900 60,0 60,0 108,0 +/+

VESA, 1920 x 1080 67,5 60,0 148,5 +/+

Specyfikacje elektryczne

Model P2217H/P2317H/P2317HWH/P2417H/P2717H

Sygnały wejścia video • Analogowy RGB, 0,7 Wolt +/- 5%, biegunowość

dodatnia przy impedancji wejścia 75 omów

• HDMI 1.4, 600 mV na przewód, opór wejściowy 100
omów na parę przewodów

• DisplayPort 1.2, 600 mV na przewód, opór wejściowy
100 omów na parę przewodów

Informacje o monitorze | 15

Napięcie wejścia prądu
zmiennego/częstotliwość/
prąd

Prąd udarowy • 120 V: 30 A (Maksymalnie) przy 0°C (zimny start)

100 VAC do 240 VAC/50 Hz lub 60 Hz ± 3 Hz/1,5 A
(typowe)

• 220 V: 60 A (Maksymalnie) przy 0°C (zimny start)

Charakterystyki fizyczne

Model P2217H P2317H/P2317HWH
Typ kabla sygnałowego • Analogowe: D-Sub, 15 pinów

• Cyfrowe: DisplayPort, 20 pinów

• Cyfrowe: HDMI, 19 pinów (kabel kupowany oddzielnie)

• Universal Serial Bus (Uniwersalna magistrala szeregowa):

USB, 9 pinów

Wymiary (ze stojakiem)

Wysokość (po rozłożeniu) 477,8 mm (18,81 cala) 487,1 mm (19,17 cala)

Wysokość (obniżony) 354,4 mm (13,95 cala) 357,1 mm (14,06 cala)

Szerokość 498,9 mm (19,64 cala) 532,0 mm (20,94 cala)

Głębokość 180,0 mm (7,09 cala) 180,0 mm (7,09 cala)

Wymiary (bez stojaka)

Wysokość 297,3 mm (11,70 cala) 315,9 mm (12,43 cala)

Szerokość 498,9 mm (19,64 cala) 532,0 mm (20,94 cala)

Głębokość 50,3 mm (1,98 cala) 50,3 mm (1,98 cala)

Wymiary stojaka

Wysokość (po rozłożeniu) 400,8 mm (15,78 cala) 400,8 mm (15,78 cala)

Wysokość (obniżony) 354,4 mm (13,95 cala) 354,4 mm (13,95 cala)

Szerokość 242,6 mm (9,55 cala) 242,6 mm (9,55 cala)

Głębokość 180,0 mm (7,09 cala) 180,0 mm (7,09 cala)

Waga

Waga z opakowaniem 6,86 kg (15,09 funta) 7,34 kg (16,18 funta)

Waga z zamontowanym
stojakiem i kablami

Waga bez stojaka (Do
montażu ściennego lub
montażu VESA - bez
linek)

5,37 kg (11,81 funta) 5,59 kg (12,32 funta)

2,81 kg (6,18 funta) 3,06 kg (6,75 funta)

16 | Informacje o monitorze

Waga stojaka 2,10 kg (4,63 funta) 2,10 kg (4,63 funta)

Połysk przedniej ramy 2-4 2-4

Model P2417H P2717H
Typ kabla sygnałowego • Analogowe: D-Sub, 15 pinów

• Cyfrowe: HDMI, 19 pinów (kabel kupowany oddzielnie)

• Cyfrowe: DisplayPort, 20 pinów

• Universal Serial Bus (Uniwersalna magistrala szeregowa):

USB, 9 pinów

Wymiary (ze stojakiem)

Wysokość (po rozłożeniu) 492,1 mm (19,37 cala) 544,9 mm (21,45 cala)

Wysokość (obniżony) 362,1 mm (14,26 cala) 415,3 mm (16,35 cala)

Szerokość 549,8 mm (21,65 cala) 621,1 mm (24,45 cala)

Głębokość 180,0 mm (7,09 cala) 200,3 mm (7,89 cala)

Wymiary (bez stojaka)

Wysokość 326,0 mm (12,83 cala) 366,1 mm (14,41 cala)

Szerokość 549,8 mm (21,65 cala) 621,1 mm (24,45 cala)

Głębokość 50,3 mm (1,98 cala) 50,3 mm (1,98 cala)

Wymiary stojaka

Wysokość (po rozłożeniu) 400,8 mm (15,78 cala) 433,4 mm (17,06 cala)

Wysokość (obniżony) 354,4 mm (13,95 cala) 387,2 mm (15,24 cala)

Szerokość 242,6 mm (9,55 cala) 292,4 mm (11,51 cala)

Głębokość 180,0 mm (7,09 cala) 200,3 mm (7,89 cala)

Waga

Waga z opakowaniem 7,63 kg (16,78 funta) 9,76 kg (21,52 funta)

Waga z zamontowanym
stojakiem i kablami

Waga bez stojaka (Do
montażu ściennego lub
montażu VESA - bez
linek)

Waga stojaka 2,10 kg (4,63 funta) 2,44 kg (5,38 funta)

Połysk przedniej ramy 2-4 2-4

5,90 kg (12,98 funta) 7,44 kg (16,40 funta)

3,33 kg (7,32 funta) 4,58 kg (10,10 funta)

Informacje o monitorze | 17

Charakterystyki środowiskowe

Model P2217H P2317H/

P2317HWH

Zgodność ze standardami

• Monitor z certyfikatem ENERGY STAR

• Zgodność z przepisami RoHS

• Wyświetlacze z certyfikatem TCO

• Nie zawiera bromowanego środka opóźniającego i polichlorku winylu (za wyjątkiem

kabli zewnętrznych)

• Szkło nie zawierające arsenu i rtęci przeznaczone tylko do panelu

Zgodność ze standardami (Dotyczy tylko poniższego modelu)

• P2217H/P2417H: Zarejestrowano z klasyfikacją EPEAT w stosownych przypadkach.

Status rejestracji EPEAT różni się w zależności od kraju. Odwiedź witrynę

www.epeat.net

Temperatura

Działanie 0°C do 40°C (32°F do 104°F)

Bez
działania

Wilgotność

Działanie 10% do 80% (bez kondensacji)

Bez
działania

Wysokość n.p.m.

Działanie 5 000 m (16 404 stóp) (maksymalnie)

Bez
działania

Rozprasz
anie
ciepła

, aby sprawdzić status rejestracji w danym kraju.

• Przechowywanie: -20°C do 60°C (-4°F do 140°F)

• Przewożenie: -20°C do 60°C (-4°F do 140°F)

• Przechowywanie: 5% do 90% (bez kondensacji)

• Przewożenie: 5% do 90% (bez kondensacji)

12 192 m (40 000 stóp) (maksymalnie)

• 126,24 BTU/
godzinę
(maksymalnie)

• 58,01 BTU/
godzinę
(typowe)

• 129,66 BTU/
godzinę
(maksymalnie)

• 61,42 BTU/
godzinę
(typowe)

P2417H P2717H

• 133,07 BTU/
godzinę
(maksymalnie)

• 64,83 BTU/
godzinę
(typowe)

• 187,66 BTU/
godzinę
(maksymalnie)

• 78,48 BTU/
godzinę
(typowe)

18 | Informacje o monitorze

Tryby zarządzania energią

W okresach bezczynności użytkownika monitor automatycznie może obniżyć zużycie
energii elektrycznej, gdy komputer jest wyposażony w kartę graficzną lub oprogramowanie
spełniające wymagania norm VESA DPM™. Określa się to jako Tryb oszczędzania
energii*. Jeśli komputer wykryje wejście z klawiatury, myszy lub innych urządzeń wejścia,
monitor automatycznie wznowi działanie. Następująca tabela pokazuje zużycie energii i
sygnalizację tej funkcji automatycznego oszczędzania energii.

P2217H

Tryby

VESA

Normalne
działanie

Tryb
wyłączenia
aktywności

Wyłączenie - - - Wyłącz Poniżej 0,3 W

Energy Star Zużycie energii

P

on

E

TEC

P2317H/P2317HWH

Tryby

VESA

Normalne
działanie

Tryb
wyłączenia
aktywności

Wyłączenie - - - Wyłącz Poniżej 0,3 W

Synchronizacja

pozioma

Aktywny Aktywny Aktywny Biały 37 W

Nieaktywny Nieaktywny Pusty Biały (miga) Poniżej 0,3 W

15,5 W

50,6 kWh

Synchronizacja

pozioma

Aktywny Aktywny Aktywny Biały 38 W

Nieaktywny Nieaktywny Pusty Biały (miga) Poniżej 0,3 W

Synchronizacja

pionowa

Synchronizacja

pionowa

Wideo Wskaźnik

zasilania

Wideo Wskaźnik

zasilania

Zużycie

energii

(maksymalnie)**

17 W (typowe)

Zużycie

energii

(maksymalnie)**

18 W (typowe)

Energy Star Zużycie energii

P

on

E

TEC

14,8 W

46,7 kWh

Informacje o monitorze | 19

P2417H

Tryby

VESA

Normalne
działanie

Tryb
wyłączenia
aktywności

Wyłączenie - - - Wyłącz Poniżej 0,3 W

Synchronizacja

pozioma

Aktywny Aktywny Aktywny Biały 39 W

Nieaktywny Nieaktywny Pusty Biały (miga) Poniżej 0,3 W

Synchronizacja

pionowa

Wideo Wskaźnik

zasilania

Zużycie

energii

(maksymalnie)**

19 W (typowe)

Energy Star Zużycie energii

P

on

E

TEC

18,5 W

54,1 kWh

P2717H

Tryby

VESA

Normalne
działanie

Tryb
wyłączenia
aktywności

Wyłączenie - - - Wyłącz Poniżej 0,3 W

Synchronizacja

pozioma

Aktywny Aktywny Aktywny Biały 55 W

Nieaktywny Nieaktywny Pusty Biały (miga) Poniżej 0,3 W

Synchronizacja

pionowa

Wideo Wskaźnik

zasilania

Zużycie

energii

(maksymalnie)**

23 W (typowe)

Energy Star Zużycie energii

P

on

E

TEC

15,1 W

47,4 kWh

Menu OSD będzie tylko działać w typowym trybie operacyjnym. Po naciśnięciu dowolnego
przycisku w trybie wyłączenia aktywności wyświetlony zostanie następujący komunikat:

UWAGA: Komunikat może być nieznacznie inny w zależności od podłączonego

sygnału źródłowego.

20 | Informacje o monitorze

UWAGA: Ten monitor ma certyfikat ENERGY STAR.

UWAGA:

Pon: Zużycie energii w trybie włączenia zgodne z wytycznymi Energy Star w

wersji 7.0.

: Całkowite zużycie energii w kWh zgodne z wytycznymi Energy Star w

E

TEC

wersji 7.0.

* Zerowe zużycie energii w trybie WYŁĄCZENIE, można osiągnąć jedynie poprzez
odłączenie od monitora głównego kabla zasilania.

** Maksymalny pobór mocy jest mierzony w stanie max luminancji, i USB aktywnych.

Niniejszy dokument należy wykorzystywać wyłącznie do celów informacyjnych i zawiera on
dane na temat pracy w warunkach laboratoryjnych. Posiadany produkt może działać
inaczej, w zależności od oprogramowania, komponentów i zamówionych urządzeń
peryferyjnych i nie ma obowiązku aktualizowania takich informacji. Stosownie, klient nie
powinien polegać na tych informacjach podczas podejmowania decyzji na temat tolerancji
elektrycznych i innych kwestii. Nie udziela się jawnej ani dorozumianej gwarancji co do
dokładności lub kompletności.

Przydział pinów

Złącze VGA

Numer

pinu

15-pinowa końcówka

podłączonego kabla

sygnałowego

1 Video - Czerwony

2 Video - Zielony

3 Video - Niebieski

4GND

5 Autotest

6 GND-R

7 GND-G

8 GND-B

9 Komputer 5 V/3,3 V

Informacje o monitorze | 21

10 GND-synchronizacja

11 GND

12 Dane DDC

13 Synchronizacja pozioma

14 Synchronizacja pionowa

15 Zegar DDC

Złącze DisplayPort

Numer

pinu

20-pinowa końcówka

podłączonego kabla

sygnałowego

1 ML0(p)

2GND

3 ML0(n)

4 ML1(p)

5GND

6 ML1(n)

7 ML2(p)

8GND

9 ML2(n)

10 ML3(p)

11 GND

12 ML3(n)

13 GND

14 GND

15 AUX(p)

16 GND

17 AUX(n)

18 GND

19 Re-PWR

20 +3,3 V DP_PWR

22 | Informacje o monitorze

Złącze HDMI

Numer

pinu

19-pinowa końcówka

podłączonego kabla

sygnałowego

1 TMDS DANE 2+

2 TMDS DANE 2 SHIELD

3 TMDS DANE 2-

4 TMDS DANE 1+

5 TMDS DANE 1 SHIELD

6 TMDS DANE 1-

7 TMDS DANE 0+

8 TMDS DANE 0 SHIELD

9 TMDS DANE 0-

10 TMDS ZEGAR+

11 TMDS CLOCK SHIELD

12 TMDS ZEGAR-

13 CEC

14 Zarezerwowane (N.C. w

urządzeniu)

15 ZEGAR DDC (SCL)

16 DANE DDC (SDA)

17 DDC/CEC uziemienie

18 ZASILANIE +5 V

19 WYKRYWANIE BEZ

WYŁĄCZANIA

Możliwości Plug and Play

Ten monitor można instalować w dowolnym systemie zgodnym z Plug and Play. Monitor
automatycznie przekazuje do systemu komputera informacje Rozszerzone dane
identyfikacji monitora (EDID) za pomocą protokołów Kanał danych monitora (DDC), dlatego
system może konfigurować się automatycznie oraz zoptymalizować ustawienia monitora.
Większość instalacji monitorów jest automatyczna; jeśli to wymagane, można wybrać inne
ustawienia. Dalsze informacje o zmianie ustawień monitora, znajdują się w części

monitora

.

Informacje o monitorze | 23

Obsługa

Interfejs USB (Universal Serial Bus (Uniwersalna magistrala szeregowa))

W tej części znajdują się informacje dotyczące portów USB znajdujących się w monitorze.

UWAGA: Ten monitor jest zgodny z interfejsem Super-Speed USB 3.0 i USB 2.0

wysokiej szybkości.

Szybkość

transferu

Super-speed 5 Gbps 4,5 W (Maks., każdy port)

Wysoka szybkość 480 Mb/s 4,5 W (Maks., każdy port)

Pełna szybkość 12 Mb/s 4,5 W (Maks., każdy port)

Szybkość

transferu

Wysoka szybkość 480 Mb/s 2,5 W (Maks., każdy port)

Pełna szybkość 12 Mb/s 2,5 W (Maks., każdy port)

Niska szybkość 1,5 Mb/s 2,5 W (Maks., każdy port)

Szybkość

przesyłania

danych

Szybkość

przesyłania

danych

Zużycie energii

Zużycie energii

Złącze przesyłania danych USB 3.0

Numer pinu 9-pinowa część złącza

1VCC

2D-

3D+

4GND

5 SSTX-

6 SSTX+

7GND

24 | Informacje o monitorze

8 SSRX-

9 SSRX+

Złącze pobierania danych USB 3.0

Numer pinu 9-pinowa część złącza

1VCC

2D-

3D+

4GND

5 SSRX-

6 SSRX+

7GND

8 SSTX-

9 SSTX+

Złącze pobierania danych USB 2.0

Numer pinu 4-pinowa część złącza

1VCC

2DMD

3DPD

4GND

Porty USB

• 1 x USB 3.0 (przesyłania danych) - spód

• 2 x USB 2.0 (pobierania danych) - spód

• 2 x USB 3.0 (pobierania danych) - bok

Informacje o monitorze | 25

UWAGA: Działanie USB 3.0 wymaga komputera zgodnego z USB 3.0.

UWAGA: Interfejs USB monitora działa wyłącznie wtedy, gdy monitor znajduje się w

trybie oszczędzania energii. Po wyłączeniu i włączeniu monitora, wznowienie
normalnego działania dołączonych urządzeń peryferyjnych może potrwać kilka
sekund.

Jakość monitora LCD i zasady dotyczące pikseli

Podczas produkcji monitora LCD nierzadko dochodzi do pozostawania w niezmiennym
stanie jednego lub kilku pikseli, które są trudne do zobaczenia i nie wpływają na jakość lub
stabilność obrazu. W celu uzyskania dalszych informacji na temat jakości i zasad
dotyczących pikseli monitora Dell, pod adresem: http://www.dell.com/support/monitors.

Wskazówki dotyczące konserwacji

Czyszczenie monitora

OSTRZEŻENIE: Przed rozpoczęciem czyszczenia monitora należy przeczytać i

zastosować się do

PRZESTROGA: Przed rozpoczęciem czyszczenia monitora należy odłączyć

kabel zasilający monitora od gniazda elektrycznego.

Zalecamy, aby zastosować się do podanych poniżej instrukcji podczas rozpakowania,
czyszczenia lub obsługi monitora:

• Do czyszczenia antystatycznego ekranu należy używać lekko zwilżonej w wodzie
miękkiej, czystej szmatki. Jeśli to możliwe należy stosować specjalne chusteczki
do czyszczenia ekranu lub środki odpowiednie do powłok antystatycznych. Nie
należy używać benzyny, rozpuszczalnika, amoniaku, środków czyszczących o
własnościach ściernych lub sprężonego powietrza.

• Do czyszczenia monitora należy używać lekko zwilżonej w ciepłej wodzie szmatki.
Należy unikać stosowania jakichkolwiek detergentów, ponieważ mogą one
pozostawić na ekranie białe smugi.

• Jeśli po rozpakowaniu monitora zauważ
go szmatką.

• Podczas obsługi monitora należy zachować ostrożność, ponieważ po
zarysowaniu obudowy pojawią się znaki zarysowania, bardziej widoczne na
monitorach o ciemniejszej obudowie niż na jasnej.

• Aby pomóc w uzyskaniu najlepszej jakości obrazu na monitorze należy użyć
dynamicznie zmieniającego obraz wygaszacza i wyłączać monitor, gdy nie jest
używany.

Instrukcje bezpieczeństwa

.

ony zostanie biały proszek należy wytrzeć

26 | Informacje o monitorze

Ustawienia monitora

Podłączanie podstawy monitora

UWAGA: Stojak jest odłączony od monitora po jego dostarczeniu z fabryki.

UWAGA: Dotyczy to monitora ze stojakiem. Aby zainstalować inną podstawę,

prosimy zwrócić się do odpowiedniej instrukcji konfiguracji stoiska, instrukcje
dotyczące instalowania.

W celu zamontowania stojaka monitora:

1 Postępując zgodnie z instrukcjami na klapach kartonu, wyjmij podstawę z

zabezpieczającej ją osłony.

2 Włóż wypustki podstawy całkowicie w gniazda w stojaku.

3 Podnieś uchwyt śruby i obróć śrubę w kierunku zgodnym z ruchem wskazówek

zegara.

4 Po dokręceniu śruby złóż uchwyt śruby na płasko, umieszczając go w zagłębieniu.

Ustawienia monitora | 27

5 Unieś osłonę zgodnie z ilustracją, aby odsłonić obszar VESA w celu montażu

podstawy.

6 Dołącz zestaw montażowy podstawy do monitora.

a Dopasuj rowek z tyłu monitora do dwóch zaczepów w górnej części podstawy.

b Wciskaj podstawę, aż zaskoczy w swoje miejsce.

7 Postaw monitor w pozycji pionowej.

UWAGA: Ostrożnie unieś monitor, aby nie spadł ani się nie wyślizgnął z rąk.

28 | Ustawienia monitora

Podłączanie monitora

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej części

procedur, należy zastosować się do

UWAGA: Przed podłączeniem kabli poprowadź je w szczelinie do prowadzenia kabli.

UWAGA: Nie podłączać wszystkich kabli do komputera równocześnie.

W celu podłączenia monitora do komputera:

1 Wyłącz komputer i odłącz kabel zasilający.

2 Podłącz kabel VGA, DP lub HDMI, łącząc monitor z komputerem.

Instrukcje bezpieczeństwa

Podłączenie kabla VGA

.

Podłączenie kabla DisplayPort (DP do DP)

Ustawienia monitora | 29

Podłączenie kabla HDMI (opcjonalnego)

UWAGA: Ilustracje służą wyłącznie jako odniesienie. Wygląd komputera może być

inny.

Podłączenie kabla USB 3.0

Po zakończeniu podłączania kabla VGA/DP/HDMI, wykonaj procedurę poniżej w celu
podłączenia kabla USB 3.0 do komputera i dokończenia ustawień monitora:

1 Podłącz kabel przesyłania danych USB 3.0 (dostarczony) do portu przesyłania

danych monitora, a następnie do odpowiedniego portu USB 3.0 komputera. (Więcej
informacji, patrz

2 Podłącz urządzenia peryferyjne USB 3.0 do portów pobierania danych USB 3.0

monitora.

3 Podłącz kable zasilające komputera i monitora do najbliższego gniazda zasilania.

4 Włącz monitor i komputer.

Jeśli na monitorze wyświetla się obraz, instalacja jest zakończona. Jeśli obraz nie
wyświetla się, patrz

magistrala szeregowa))

5 Użyj uchwytu kabli na podstawie monitora do uporządkowania przebiegu kabli.

Widok z dołu

Problemy dotyczące USB (Universal Serial Bus (Uniwersalna

).

.

30 | Ustawienia monitora

Organizacja przebiegu kabli

Po podłączeniu do monitora i komputera wszystkich niezbędnych kabli (Patrz

monitora

uporządkowania wszystkich kabli, zgodnie z ilustracją powyżej.

w celu uzyskania informacji o podłączaniu kabli), użyj uchwytu kabli do

Podłączanie

Odłączanie podstawy monitora

UWAGA: Aby zapobiec porysowaniu ekranu LCD w czasie zdejmowania podstawy,

upewnij się, że monitor został położony na czystej powierzchni.

UWAGA: Dotyczy to monitora z podstawą. Aby zainstalować inne podstawa, prosimy

zwrócić się do odpowiedniej instrukcji konfiguracji stoiska instrukcje dotyczące
instalowania.

W celu zdjęcia podstawy:

1 Umieść monitor na miękkiej szmatce lub poduszce.

2 Naciśnij i przytrzymaj przycisk zwalniania podstawy.

3 Podnieś podstawę i odsuń ją od monitora.

Ustawienia monitora | 31

Mocowanie na ścianie (opcjonalnie)

(Wielkość śrub: M4 x 10 mm).

Zapoznaj się z instrukcjami, które dołączone są do zestawu mocowania na ścianie
zgodnego z VESA.

1 Ustaw panel monitora na miękkiej szmatce lub poduszce na stabilnym i równym stole.

2 Odłącz podstawkę.

3 Użyj śrubokrętu krzyżakowego firmy Phillips w celu odkręcenia czterech śrubek

zabezpieczających plastikową osłonę.

4 Podłącz uchwyt mocujący z zestawu mocowania na ścianie do monitora.

5 Zamocuj monitor na ścianie postępując zgodnie z instrukcjami dołączonymi do

zestawu mocowania na ścianie.

UWAGA: Do użytku tylko z uchwytem mocującym wyszczególnionym na liście UL

przy minimalnej wadze/obciążeniu wynoszącym 2,81 kg (P2217H) / 3,06 kg (P2317H/
P2317HWH) / 3,33 kg (P2417H) / 4,58 kg (P2717H).

32 | Ustawienia monitora

Obsługa monitora

Włączanie monitora

Naciśnij przycisk , aby włączyć monitor.

Używanie elementów sterowania na panelu przednim

Użyj przycisków sterowania na panelu przednim monitora do regulacji właściwości
wyświetlanego obrazu. Podczas używania tych przycisków do regulacji elementów
sterowania w menu OSD pokazywane są wartości numeryczne zmienianych parametrów.

W poniższej tabeli opisano przyciski na panelu przednim:

Przycisk na panelu przednim Opis

1

Klawisz skrótu/

Preset Modes (Tryby

ustawień wstępnych)

Użyj tego przycisku, aby wyboru z listy wstępnie ustawionych
trybów koloru.

Obsługa monitora | 33

2

Za pomocą tego przycisku można wybrać z listy źródeł sygnału
wideo podłączonych do monitora.

Klawisz skrótu/

Input Source

(źródło wejścia)

3

Menu

4

Użyj przycisku MENU, aby uruchomić wyświetlanie menu na
ekranie (OSD) i wybierz Menu OSD. Zobacz rozdział Dostęp

do systemu menu.

Użyj tego przycisku, aby powrócić do menu głównego lub wyjść
z głównego menu ekranowego OSD.

Wyjście

5

Zasilanie

(ze wskaźnikiem

Użyj przycisku Zasilanie, aby Włączyć lub Wyłączyć monitor.
Biała dioda LED wskazuje Włączenie monitora i jego pełną

funkcjonalność. Migający biały kolor wskaźnika oznacza tryb
oszczędzania energii.

zasilania)

Przycisk na panelu przednim

Użyj przycisków z przodu monitora, aby wyregulować ustawienia obrazu.

Przycisk na panelu

przednim

1

Użyj przycisku W Górę, aby wyregulować (zwiększyć zakres) elementy
menu OSD.

Góra

2

Użyj przycisku W Dół, aby wyregulować (zmniejszyć zakres) elementy
menu OSD.

Dół

3

Zatwierdź wybór pozycji w menu OSD przyciskiem OK.

OK

4

Aby cofnąć się do poprzedniego menu, użyj przycisku Wstecz.

Wstecz

34 |Obsługa monitora

Opis

Używanie menu ekranowego (OSD)

Dostęp do systemu menu

UWAGA: Jeżeli zmienisz ustawienia, a następnie przejdziesz do kolejnego menu lub

wyjdziesz z menu ekranowego OSD, monitor automatycznie zapisze wszystkie
zmiany. Zmiany te są także zapisywane, jeżeli zmienisz ustawienia i odczekasz aż
menu ekranowe OSD zniknie.

1 Naciśnij przycisk , aby uruchomić menu OSD i wyświetlić menu główne.

Menu główne dla wejścia analogowego (VGA)

Menu główne dla wejścia cyfrowego (HDMI)

Obsługa monitora | 35

Menu główne dla wejścia cyfrowego (DP)

UWAGA: Auto Adjust (Autom. ustawianie) dostępne jest, gdy używane jest złącze

analogowe (VGA).

2 Naciśnij przycisk i , aby przechodzić między opcjami ustawień. Przy

przechodzeniu z jednego symbolu do drugiego nazwa opcji jest podświetlana.
Zapoznaj się z poniższą tabelą, aby uzyskać pełną listę opcji dostępnych dla tego
monitora.

3 Naciśnij przycisk jednokrotnie, aby uaktywnić podświetloną opcję.

4 Naciśnij przyciski i można wybrać żądany parametr.

5 Naciśnij przycisk , aby przejść do suwaka, a następnie użyj przycisku i

zgodnie ze wskaźnikami dla menu, aby wykonać zmiany.

6 Wybierz opcję , aby powrócić do menu głównego.

36 |Obsługa monitora

Ikona Menu i menu

podrzędne

Brightness/

Contrast

(Jasność/

Kontrast)

Opis

Użyj to menu, aby uaktywnić ustawianie poziomu Brightness/Contrast
(Jasność/Kontrast).

Brightness

(Jasność)

Contrast

(Kontrast)

Brightness (Jasność) powoduje ustawienie podświetlenia dla

oświetlenia tylnego.

Naciśnij przycisk , aby zwiększyć poziom jasności oraz naciśnij

przycisk , aby zmniejszyć poziom jasności (min. 0 / maks. 100).

UWAGA: Jeśli włączona jest opcja Dynamic Contrast (Kontrast

dynamiczny), funkcja ręcznej regulacji Brightness (Jasność) jest

niedostępna.
Ustaw najpierw poziom Brightness (Jasność), a następnie ustaw

Contrast (Kontrast), ale tylko wtedy, gdy dalsze ustawienia są
konieczne.

Naciśnij przycisk , aby zwiększyć kontrast i naciśnij przycisk ,
aby zmniejszyć kontrast (min. 0 / maks. 100).

Funkcja Contrast (Kontrast) powoduje ustawienie stopnia różnicy
między ciemnymi a jasnymi obszarami na ekranie monitora.

Obsługa monitora | 37

Auto Adjust

(Autom.

ustawianie)

Pomimo, że przy uruchomieniu komputera monitor jest rozpoznawany,
funkcja Auto Adjust (Autom. ustawianie) powoduje optymalizację
ustawień wyświetlenia, które wykorzystywane są z określoną
konfiguracją.

Auto Adjust (Autom. ustawianie) powoduje, że monitor automatycznie
dopasowuje się do doprowadzanego sygnału wideo. Po zastosowaniu
funkcji Auto Adjust (Autom. ustawianie) możesz dostroić monitor przy
użyciu elementów sterowania Pixel Clock (Zegar pikseli) (Prosty) oraz

Phase (Faza) (Doskonały) w menu ustawień Display (Wyświetlacz).

UWAGA: W większości przypadków funkcja Auto Adjust (Autom.

ustawianie) generuje najlepszy obraz przy ustawionej konfiguracji.

UWAGA: Opcja Auto Adjust (Autom. ustawianie) jest tylko

dostępna, gdy używane jest złącze analogowe (VGA).

38 |Obsługa monitora

Input Source

(źródło

wejścia)

Użyj menu Input Source (źródło wejścia), aby wybrać między różnymi
sygnałami wideo, które mogą być podłączone do monitora.

VGA

DP

HDMI

Auto Select

(Autom.

źródło)

Reset Input

Source

(Resetuj źródło

wejścia)

Color (Kolor)

Wybierz wejście VGA, gdy używane jest złącze analogowe (VGA).

Naciśnij przycisk , aby wybrać źródło wejściowe VGA.

Wybierz wejście DP, gdy używane jest złącze DisplayPort (DP). Naciśnij

przycisk , aby wybrać źródło wejścia DisplayPort.

Wybierz wejście HDMI, gdy używane jest złącze HDMI. Naciśnij przycisk

, aby wybrać źródło wejścia HDMI.

Włączenie tej funkcji umożliwi wyszukiwanie dostępnych źródeł wejścia.

Umożliwia przywrócenie fabrycznych ustawień wejścia monitora.

Użyj opcji Color (Kolor), aby ustawić tryb ustawiania kolorów.

Obsługa monitora | 39

Preset Modes

(Tryby

ustawień

wstępnych)

Po wyborze Preset Modes (Tryby ustawień wstępnych) można
wybrać jedną opcję spośród dostępnych na liście: Standard

(Standardowy), ComfortView, Multimedia (Multimedia), Movie
(Film),Game (Gra), Warm (Ciepły), Cool (Chłodny), lub Custom
Color (Kolor dostosowany).

• Standard (Standardowy): Powoduje wczytanie domyślnych

ustawień kolorów monitora. Jest to domyślny tryb ustawień
wstępnych.

• ComfortView: Zmniejsza poziom emitowanego przez ekran

niebieskiego światła w celu zwiększenia komfortu dla oczu.

• Multimedia (Multimedia): Powoduje wczytanie ustawień kolorów

idealnie dopasowanych dla aplikacji multimedialnych.

• Movie (Film): Powoduje wczytanie ustawień kolorów idealnie

dopasowanych dla filmów.

• Game (Gra): Powoduje wczytanie ustawień kolorów idealnie

dopasowanych dla większości gier.

• Warm (Ciepły): Powoduje zwiększenie temperatury kolorów.

Wy

świetlany ekran jest cieplejszy dzięki odcieniom czerwieni/żółci.

• Cool (Chłodny): Powoduje zmniejszenie temperatury kolorów.

Wyświetlany ekran jest chłodniejszy dzięki odcieniom koloru
niebieskiego.

• Custom Color (Kolor dostosowany): Umożliwia ręczne ustawienie

kolorów.

Użyj przycisków i , aby ustawić wartości trzech kolorów (R, G,
B) oraz utworzyć własny tryb wstępnych ustawień kolorów.

40 |Obsługa monitora

Input Color

Format

(Format
wejścia

kolorów)

Pozwala na ustawienie trybu wejściowego wideo na:

RGB: Wybierz tę opcję, jeśli monitor jest podłączony do komputera (lub
odtwarzacza DVD) za pomocą kabla DP lub HDMI.

YPbPr: Wybierz tę opcję, jeśli odtwarzacz DVD obsługuje wyjście
YPbPr.

Hue (Barwa)

Saturation

(Nasycenie)

Reset Color

(Resetowanie

koloru)

Funkcja ta może powodować zmianę koloru obrazu wideo na zielony lub
purpurowy. Jest to używane do ustawienia odcieni kolorów. Użyj barwę

lub ją ustaw w zakresie od „0” do „100”.

Użyj przycisku , aby wzmocnić odcień zieleni obrazu wideo.

Użyj przycisku , aby wzmocnić odcień purpury obrazu wideo.

UWAGA: Hue (Barwa) można regulować tylko w przypadku wyboru

zaprogramowanego trybu Movie (Film) lub Game (Gra).

Funkcja ta umożliwia ustawienie nasycenia koloru obrazu wideo. Użyj

nasycenia lub ją ustaw w zakresie od „0” do „100”.

Użyj przycisku , aby wzmocnić kolory obrazu wideo.

Użyj przycisku , aby wzmocnić wygląd monochromatyczny obrazu
wideo.

UWAGA: Saturation (Nasycenie) można regulować tylko w

przypadku wyboru zaprogramowanego trybu Movie (Film) lub Game
(Gra).

Umożliwia przywrócenie fabrycznych ustawień kolorów monitora.

Obsługa monitora | 41

Display

(Wyświetlacz)

Użyj opcji Display (Wyświetlacz), aby ustawić obraz.

Aspect Ratio

(Współczynnik

proporcji)

Horizontal

Position

(Położenie w

poziomie)

Vertical

Position

(Położenie w

pionie)

Sharpness

(Ostrość)

Pixel Clock

(Zegar pikseli)

Phase (Faza)

Ustaw współczynnik obrazu na Wide 16:9 (Panoramiczny 16:9), 4:3
lub 5:4.

Użyj przycisk lub , aby ustawić obraz po lewej lub prawej
stronie ekranu. Minimalna wartość to '0' (-).

Maksymalna wartość to '100' (+).

Użyj przycisku lub , aby ustawić obraz na górze lub na dole
ekranu. Minimalna wartość to '0' (-).

Maksymalna wartość to '100' (+).

UWAGA: Ustawienie Horizontal Position (Położenie w poziomie)

oraz Vertical Position (Położenie w pionie) jest dostępne tylko dla
wejścia „VGA”.

Funkcja ta powoduje, że obraz jest ostrzejszy lub miększy.

Użyj przycisku lub , aby ustawić ostrość w zakresie od „0” do
„100”.

Ustawienie Phase (Faza) oraz Pixel Clock (Zegar pikseli) umożliwia
dopasowanie monitora do swoich preferencji.

Użyj przycisk lub , aby ustawić najlepszą jakość obrazu.

Jeżeli ustawienie Phase (Faza) nie daje zadawalających wyników, użyj
ustawienie Pixel Clock (Zegar pikseli) (proste), a następnie ponownie

Phase (Faza) (doskonałe).

UWAGA: Ustawienie Pixel Clock (Zegar pikseli) oraz Phase (Faza)

dostępne jest tylko dla wejścia „VGA”.

42 |Obsługa monitora

Dynamic
Contrast

(Kontrast

dynamiczny)

Response

Time (Czas

reakcji)

Reset Display

(Resetuj

wyświetlacz)

Energy

(Energia)

Umożliwia zwiększenie poziomu kontrastu celem zapewnienia
ostrzejszej i bardziej szczegółowej jakości obrazu.

Użyj , aby przejść do pod menu. Za pomocą opcji , włącz lub

wyłącz funkcję Dynamic Contrast (Kontrast dynamiczny).

UWAGA: Funkcja Dynamic Contrast (Kontrast dynamiczny)

zapewnia większy kontrast w przypadku wyboru zaprogramowanego
trybu Game (Gra) lub Movie (Film).

Umożliwia wybór ustawienia Normal (Normalny) lub Fast (Szybki) dla
opcji Response Time (Czas reakcji).

Wybierz tę opcję, aby przywrócić domyślne ustawienia wyświetlania.

Power Button

LED (Wskaźnik

LED przycisku

zasilania)

USB

Reset Energy

(Resetuj

energię)

Umożliwia włączenie lub wyłączenie wskaźnika LED zasilania w celu
zmniejszenia zużycia energii.

Umożliwia włączenie lub wyłączenie funkcji USB w trybie gotowości
monitora.

UWAGA: Włączanie/wyłączanie USB w trybie gotowości jest dostępne

wyłącznie, gdy przewód przesyłania danych USB jest odłączony od
gniazda. Po podłączeniu przewodu przesyłania danych USB do gniazda
ta opcja będzie wyszarzona.

Wybierz tę opcję, aby przywrócić domyślne ustawienia Energy
(Energia).

Obsługa monitora | 43

Menu

Wybierz tę opcję, aby dopasować ustawienia dla menu OSD, np. język
menu OSD, czas wyświetlania menu na ekranie itd.

Language

(Język)

Rotation

(Obrót)

Transparency
(Przezroczys-

tość)

Timer

(Czasomierz)

Lock (Blokada)

Reset Menu

(Resetowanie

menu)

Opcja Language (Język) umożliwia ustawienie wyświetlania menu OSD
w jednym z ośmiu języków (angielski, hiszpański, francuski, niemiecki,
portugalski brazylijski, rosyjski, chiński uproszczony lub japoński).

Umożliwia obracanie menu OSD o 90 stopni w lewą stronę. Możesz
ustawić menu zgodnie z rozdziałem

Wybierz tę opcję, aby zmienić przezroczystość menu, naciskając

przyciski i przycisk (min. 0 / maks. 100).

Umożliwia ustawienie czasu, w którym OSD pozostaje aktywne po
dotknięciu przycisku na monitorze.

Użyj przycisku lub , aby ustawić suwak w odstępach
1-sekundowych - od 5 do 60 sekund.

Umożliwia kontrolę dostępu użytkownika do ustawień. Gdy wybrana jest
opcja Lock (Blokada), żaden z użytkowników nie ma uprawnień do
ustawiania. Wszystkie przyciski są zablokowane.

Obrót wyświetlacza

.

UWAGA:

Funkcja Unlock (Odblokowanie) - tylko blokada sprzętowa (naciśnij i
przytrzymaj przez 6 sekund przycisk znajdujący się obok przycisku
zasilania).

Funkcja Lock (Blokada) - blokada programowa (za pośrednictwem
menu OSD) lub blokada sprzętowa (naciśnij i przytrzymaj przez 6
sekund przycisk znajdujący się obok przycisku zasilania).

Umożliwia przywrócenie wszystkich ustawień menu OSD do wartości
fabrycznych.

44 |Obsługa monitora

Personalize

(Personalizow-

anie)

Użytkownicy mogą wybrać funkcję Preset Modes (Tryby ustawień
wstępnych), Brightness/Contrast (Jasność/Kontrast), Auto Adjust
(Autom. ustawianie), Input Source (źródło wejścia), Aspect Ratio
(Współczynnik proporcji) lub Rotation (Obrót) i ustawić ją jako

klawisz skrótu.

Others (Inne)

Wybierz tę opcję, aby dostosować ustawienia OSD, np. DDC/CI, LCD
Conditioning (Dostosowywanie monitora LCD) itd.

Obsługa monitora | 45

DDC/CI

DDC/CI (Kanał wyświetlanych danych/interfejs poleceń) umożliwia

monitorowanie parametrów (jasność, balans kolorów, itd.), aby można je
było ustawiać programowo przy użyciu komputera.
Możesz wyłączyć tę funkcję poprzez wybranie opcji Disable (Wyłącz).
Włącz tę funkcję w celu zapewnienia najlepszej funkcjonalności
użytkownikom oraz optymalnej wydajności monitora.

LCD

Conditioning

(Dostosowy-

wanie

Pomaga wyeliminować drobne przypadki zatrzymywania się obrazu. W
zależności od stopnia zatrzymywania się obrazu, uruchomienie
programu może zająć dłuższą chwilę. Możesz włączyć tę funkcję
poprzez wybranie opcji Enable (Włącz).

monitora LCD)

Reset Others

(Resetuj inne)

Factory Reset

Umożliwia przywrócenie wszystkich fabrycznych ustawień wstępnych
menu Others (Inne).

Umożliwia przywrócenie wszystkich ustawień do wartości fabrycznych.

(Przywracanie

ustawień

fabrycznych)

UWAGA: Ten monitor ma wbudowaną funkcję automatycznego kalibrowania jasności

w celu kompensacji starzenia się diod LED.

46 |Obsługa monitora

Komunikat ostrzegawczy OSD

Po włączeniu funkcji Dynamic Contrast (Kontrast dynamiczny) (w zaprogramowanym
trybie: Game (Gra) lub Movie (Film)) funkcja ręcznej regulacji jasności jest niedostępna.

Gdy monitor nie obsługuje określonego trybu rozdzielczości, pojawi się następujący
komunikat:

Oznacza to, że monitor nie może zsynchronizować sygnału odbieranego z komputera.
Informacje dotyczące poziomych i pionowych zakresów adresowania częstotliwości tego
monitora znajdują się w części

Przed wyłączeniem funkcji DDC/CI pojawi się następujący komunikat:

Specyfikacje monitora

. Zalecany tryb to 1920 x 1080.

Gdy monitor przechodzi do trybu oszczędzania energii, zostanie wyświetlony następujący
komunikat:

OSD

Uaktywnij komputer i monitor w celu uzyskania dostępu do

.

Obsługa monitora | 47

Po naciśnięciu dowolnego przycisku innego niż przycisk zasilania zostanie wyświetlony się
następujący komunikat w zależności od wybranego wejścia:

UWAGA: Komunikat może być nieznacznie inny w zależności od podłączonego

sygnału źródłowego.

Jeśli wybrane zostanie wejście VGA, HDMI lub DP oraz odpowiedni kabel nie będzie
podłączony, wyświetlone zostanie poniższe przestawne okno dialogowe.

lub

Aby uzyskać więcej informacji, zobacz sekcję

48 |Obsługa monitora

lub

Wykrywanie i usuwanie usterek

.

Ustawianie maksymalnie rozdzielczości

Aby ustawić maksymalną rozdzielczość dla monitora:

W systemach Windows

1 W przypadku systemów Windows

przełączyć na klasyczny pulpit.

2 Kliknij prawym przyciskiem pulpit i wybierz Rozdzielczość ekranu.

3 Kliknij listę rozwijaną Rozdzielczość ekranu i wybierz pozycję 1920 x 1080.

4 Kliknij OK.

W systemie Windows

1 Kliknij pulpit prawym przyciskiem myszy i kliknij opcję Ustawienia wyświetlania.
2 Kliknij Zaawansowane ustawienia wyświetlania.
3 Kliknij listę rozwijaną Rozdzielczość i wybierz opcję 1920 x 1080.

4 Kliknij polecenie Zastosuj.

Przy braku wyświetlania jako opcji wartości 1920 x 1080, może być niezbędne wykonanie
aktualizacji sterownika karty graficznej. Zależnie od rodzaju komputera wykonaj jedną z
następujących procedur:

Jeżeli masz komputer stacjonarny lub przenośny firmy Dell:

• Przejdź na stronę sieci web http://www.dell.com/support, wprowadź znak

serwisowy i pobierz najnowszy sterownik do posiadanej karty graficznej.

Jeżeli używasz komputera firmy innej niż Dell (przenośny lub stacjonarny):

• Przejdź na stronę pomocy technicznej posiadanego komputera i pobierz najnowsze
sterowniki karty graficznej.

• Przejdź na stronę sieci Web producenta karty graficznej i pobierz najnowsze
sterowniki.

®

7, Windows® 8 i Windows® 8.1:

®

8 i Windows® 8.1 wybierz kafelek Pulpit, aby

®

10:

Obsługa monitora | 49

Używanie nachylenia, obrotu w poziomie i pionowego wydłużenia

UWAGA: Dotyczy to monitora ze stojakiem. Aby zainstalować inne podstawa,

prosimy zwrócić się do odpowiedniej instrukcji konfiguracji stoiska instrukcje
dotyczące instalowania.

Nachylenie, obrót w poziomie

Po przymocowaniu stojaka do monitora można pochylać i obracać monitor tak, aby uzyskać
najlepszy kąt wyświetlania.

UWAGA: Stojak jest odłączony od monitora po jego dostarczeniu z fabryki.

Wydłużenie w pionie

UWAGA: Podstawę można wydłużyć w pionie do 130 mm. Na poniższych rysunkach

przedstawiono sposób wydłużania podstawy w pionie.

50 |Obsługa monitora

Obracanie monitora

Przed obróceniem monitor powinien zostać całkowicie wydłużony w pionie (

) i w pełni przechylony do góry w celu uniknięcia uderzenia jego dolnej krawędzi.

pionie

Wydłużenie w

UWAGA: Do korzystania z funkcji obrotu wyświetlacza (widok poziomy a widok

pionowy) w przypadku komputera firmy Dell wymagany jest zaktualizowany sterownik
karty graficznej, który nie jest dostarczany wraz z tym monitorem. Aby pobrać
sterownik karty graficznej, przejdź na stronę www.dell.com/support i w sekcji
pobierania wyszukaj najnowszych aktualizacji dla sterowników wideo.

UWAGA: W trybie widoku pionowego może wystąpić pogorszenie wydajności w

przypadku używania aplikacji intensywnie korzystających z grafiki (gry 3D itd.).

Obsługa monitora | 51

Dostosowywanie ustawień wyświetlania obrotu danego systemu

Po obróceniu monitora należy wykonać poniższą procedurę w celu dostosowania ustawień
wyświetlania obrotu danego systemu.

UWAGA: Jeśli monitor używany jest z komputerem innym niż firmy Dell, należy

przejść na witrynę sieci Web sterownika karty graficznej lub witrynę sieci Web
producenta komputera w celu uzyskania informacji dotyczących obracania danego
systemu operacyjnego.

W celu dostosowania ustawień wyświetlania obrotu:

1 Kliknij prawym przyciskiem myszy na pulpicie i wybierz polecenie Właściwości.

2 Wybierz kartę Ustawienia i kliknij przycisk Zaawansowane.

3 Jeśli kartą graficzną jest karta ATI, wybierz kartę Obrót i ustaw preferowany obrót.

4 Jeśli kartą graficzną jest karta nVidia, kliknij kartę nVidia, w lewej kolumnie wybierz

pozycję NVRotate, a następnie wybierz preferowany obrót.

5 Jeśli kartą graficzn

grafiki, wybierz kartę Obrót, a następnie ustaw preferowany obrót.

UWAGA: Jeśli opcja obrotu nie jest widoczna lub nie działa ona prawidłowo, przejdź

na stronę www.dell.com/support i pobierz najnowszy sterownik karty graficznej.

ą jest karta Intel®, wybierz kartę Intel, kliknij pozycję Właściwości

52 |Obsługa monitora

Wykrywanie i usuwanie usterek

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej części

procedur, należy zastosować się do

Autotest

Monitor udostępnia funkcję automatycznego testu funkcji, umożliwiającej sprawdzenie
prawidłowego funkcjonowania. Jeżeli monitor i komputer są prawidłowo podłączone ale
ekran monitora pozostaje ciemny, należy uruchomić automatyczny test monitora,
wykonując następujące czynności:

1 Wyłącz komputer i monitor.

2 Odłącz kabel video od złącza z tyłu komputera.

3 Włącz monitor.

Na ekranie powinno zostać wyświetlone pływające okno dialogowe (na czarnym tle), jeżeli
monitor nie wykrywa sygnału video i działa prawidłowo. W czasie trybu autotestu, dioda
zasilania LED ma biały kolor. Również, w zależności od wybranego wejścia, będzie
przewijane na ekranie w sposób ciągły, jedno z pokazanych poniżej okien dialogowych.

Instrukcje bezpieczeństwa

.

lub

lub

Wykrywanie i usuwanie usterek | 53

4 To okno jest również wyświetlane podczas normalnego działania systemu, jeżeli

zostanie odłączony lub uszkodzony kabel video.

5 Wyłącz monitor i podłącz ponownie kabel video; następnie włącz komputer i monitor.

Jeżeli po zastosowaniu poprzedniej procedury, na ekranie monitora nadal nie ma obrazu,
sprawdź kontroler video i komputer; monitor działa prawidłowo.

Wbudowana diagnostyka

Monitor posiada wbudowane narzędzie diagnostyczne pomagające w określeniu, czy
występujący nietypowy wygląd ekranu jest wewnętrznym problemem monitora lub
komputera i karty graficznej.

UWAGA: Wbudowaną diagnostykę możesz uruchomić tylko, kiedy przewód wideo

jest odłączony i monitor jest w trybie samotestu.

Aby uruchomić wbudowaną diagnostykę:

1 Upewnij się, czy ekran jest czysty (brak drobinek kurzu na powierzchni ekranu).

2 Odłącz kabel(e) wideo od złącza z tyłu komputera lub monitora. Monitor przejdzie

teraz do trybu autotestu.

3 Naciśnij i przytrzymaj przez 5 sekund przyciski 1 na panelu przednim. Pojawi się

szary ekran.

4 Dokładnie sprawdź ekran pod kątem nieprawidłowości.

5 Ponownie naciśnij przycisk 1 na panelu przednim. Kolor ekranu zmieni się na

czerwony.

6 Sprawdź, czy na wyświetlaczu nie występują nieprawidłowości.

54 | Wykrywanie i usuwanie usterek

7 Powtórz czynności 5 i 6 w celu sprawdzenia wyświetlania na ekranach zielonym,

niebieskim, czarny, białym i tekstowym.

Test jest zakończony po wyświetleniu ekranu tekstowego. W celu zakończenia, naciśnij
ponownie przycisk 1.

Jeśli nie wykryto żadnych nieprawidłowości obrazu ekranowego z użyciem wbudowanego
narzędzia diagnostycznego oznacza to, że monitor działa normalnie. Sprawdź kartę video i
komputer.

Powszechne problemy

Następująca tabela zawiera ogólne informacje dotyczące powszechnych problemów z
monitorem, które mogą wystąpić i możliwe rozwiązania tych problemów.

Powszechne

Co się dzieje Możliwe rozwiązania

symptomy

Brak video/
Wyłączona dioda
LED zasilania

Brak video/
Włączona dioda
LED zasilania

Słaba ostrość Obraz

Drżący/
niestabilny obraz
video

Brak obrazu • Upewnij się, że kabel video łączący monitor i komputer jest

Brak obrazu lub
brak jasności

niewyraźny lub
nieostry

Falujący obraz
lub przerywanie
ruchu

prawidłowo podłączony i zamocowany.

• Sprawdź, czy działa prawidłowo gniazdo zasilania, używając
dowolnego innego urządzenia elektrycznego.

• Upewnij się, że został do końca naciśnięty przycisk
zasilania.

• Upewnij się, że w menu
wybrane zostało prawidłowe źródło wejścia.

• Zwiększ elementy sterowania jasności i kontrastu poprzez
OSD.

• Wykonaj funkcję autotestu w celu sprawdzenia działania
monitora.

• Sprawdź, czy w złączu kabla video nie ma wygiętych lub
połamanych szpilek.

• Uruchom wbudowaną diagnostykę.

• Upewnij się, że w menu

wybrane zostało prawidłowe źródło wejścia.

• Wykonaj Auto Adjust (Autom. ustawianie) poprzez OSD.

• Wyreguluj elementy sterowania Phase (Faza) i Pixel Clock

(Zegar pikseli) poprzez OSD.

• Wyeliminuj przedłużacze wideo.

• Z resetuj monitor do ustawień fabrycznych.

• Ustaw rozdzielczość wideo na prawidłowy format obrazu.

• Wykonaj Auto Adjust (Autom. ustawianie) poprzez OSD.

• Wyreguluj elementy sterowania Phase (Faza) i Pixel Clock

(Zegar pikseli) poprzez OSD.

• Z resetuj monitor do ustawień fabrycznych.

• Sprawdź czynniki środowiskowe.

• Zmień usytuowanie monitora i wykonaj test w innym

pomieszczeniu.

Input Source (źródło wejścia)

Input Source (źródło wejścia)

Wykrywanie i usuwanie usterek | 55

Brakujące piksele Na ekranie LCD

Wypalone piksele Na ekranie LCD

Problemy z
jasnością

Zniekształcenia
geometryczne

Poziome/pionowe
linie

Problemy
dotyczące
synchronizacji

Zagadnienia
związane z
bezpieczeństwem

pojawiają się
plamy

pojawiają się
jasne plamy

Obraz za ciemny
lub za jasny

Ekran nie jest
prawidłowo
wyśrodkowany

Na ekranie
wyświetla się
jedna lub więcej
linii

Obraz na ekranie
jest pomieszany
lub pourywany

Widoczny dym
lub iskry

• Klika razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to naturalna wada technologii

LCD.

• W celu uzyskania dalszych informacji na temat jakości i
zasad dotyczących pikseli monitora Dell, pod adresem:
http://www.dell.com/support/monitors.

• Klika razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to naturalna wada technologii

LCD.

• W celu uzyskania dalszych informacji na temat jakości i
zasad dotyczących pikseli monitora Dell, pod adresem:
http://www.dell.com/support/monitors.

• Z resetuj monitor do ustawień fabrycznych.

• Wykonaj Auto Adjust (Autom. ustawianie) poprzez OSD.

• Wyreguluj elementy sterowania jasności i kontrastu poprzez

OSD.

• Z resetuj monitor do ustawień fabrycznych.

• Wykonaj Auto Adjust (Autom. ustawianie) poprzez OSD.

• Ustawienia poziomego i pionowego kontroli poprzez OSD.

UWAGA: Podczas używania HDMI/DisplayPort, nie są

dostępne regulacje pozycjonowania.

• Z resetuj monitor do ustawień fabrycznych.

• Wykonaj Auto Adjust (Autom. ustawianie) poprzez OSD.

• Wyreguluj elementy sterowania Phase (Faza) i Pixel Clock

(Zegar pikseli) poprzez OSD.

• Wykonaj automatyczny test funkcji monitora i sprawdź, czy
linie te występują również w trybie automatycznego testu.

• Sprawdź, czy w złączu kabla video nie ma wygiętych lub
połamanych szpilek.

• Uruchom wbudowaną diagnostykę.

UWAGA: Podczas używania wejścia HDMI/DisplayPort, nie

są dostępne regulacje Pixel Clock (Zegar pikseli) i Phase
(Faza).

• Z resetuj monitor do ustawień fabrycznych.

• Wykonaj Auto Adjust (Autom. ustawianie) poprzez OSD.

• Wyreguluj elementy sterowania Phase (Faza) i Pixel Clock

(Zegar pikseli) poprzez OSD.

• Wykonaj autotest monitora i sprawdź, czy również w trybie
autotestu obraz jest również pomieszany.

• Sprawdź, czy w złączu kabla video nie ma wygiętych lub
połamanych szpilek.

• Uruchom ponownie komputer w trybie awaryjnym.

• Nie należy podejmować żadnych czynności usuwania

usterek.

• Natychmiast skontaktuj się z firma Dell.

56 | Wykrywanie i usuwanie usterek

Okresowe
problemy

Brakujące kolory Brak kolorów

Nieprawidłowe
kolory

Utrzymywanie się
stałego obrazu na
monitorze po
pozostawieniu go
przez dłuższy
czas

Wadliwe
działanie
monitora pojawia
się i zanika

obrazu

Niewłaściwe
kolory obrazu

Na ekranie
pojawia się słaby
cień z obrazu
statycznego

• Upewnij się, że kabel video łączący monitor i komputer jest
prawidłowo podłączony i zamocowany.

• Z resetuj monitor do ustawień fabrycznych.

• Wykonaj automatyczny test funkcji monitora i sprawdź, czy

również w trybie automatycznego testu pojawiają się
okresowe problemy.

• Wykonaj funkcję autotestu w celu sprawdzenia działania
monitora.

• Upewnij się, że kabel video łączący monitor i komputer jest
prawidłowo podłączony i zamocowany.

• Sprawdź, czy w złączu kabla video nie ma wygiętych lub
połamanych szpilek.

• Zmień ustawienia opcji Preset Modes (Tryby ustawień
wstępnych) w menu OSD Color (Kolor) w zależ

zastosowania.

• Wyreguluj wartość R/G/B w obszarze Custom Color w
menu Color (Kolor).

• Uruchom wbudowaną diagnostykę.

• Użyj funkcji Zarządzanie zasilaniem w celu wyłączenia

monitora w czasie, gdy nie jest używany (dalsze informacje
znajdują się w części

• Alternatywnie, użyj dynamicznie zmieniającego się
wygaszacza ekranu.

Tryby zarządzania energią

Problemy specyficzne dla produktu

ności od

).

Objawy

specyficzne

Za mały obraz
na ekranie

Nie można
wyregulować
monitora
przyciskami na
panelu przednim

Brak sygnału
wejścia po
naciśnięciu
elementów
sterowania
użytkownika

Co się dzieje Możliwe rozwiązania

Obraz jest
wyśrodkowany na
ekranie ale nie
wypełnia całego
obszaru widzenia

OSD nie
wyświetla się na
ekranie

Brak obrazu,
światło diody LED
jest białe

• Sprawdź ustawienie Aspect Ratio (Współczynnik
proporcji) w menu OSD Display (Wyświetlacz).

• Z resetuj monitor do ustawień fabrycznych.

• Wyłącz monitor, odłącz przewód zasilający, a następnie

podłącz go z powrotem i włącz monitor.

• Sprawdź, czy jest zablokowane menu OSD. Jeśli tak w celu
odblokowania naciśnij i przytrzymaj przez 6 sekund przycisk
nad przyciskiem zasilania. Patrz

• Sprawdź źródło sygnału. Upewnij się, że komputer nie
znajduje się w trybie oszczędzania energii, poprzez
przesunięcie myszy lub naciśnięcie dowolnego przycisku na
klawiaturze.

• Sprawdź, czy kabel sygnałowy jest prawidłowo podłączony.
W razie potrzeby podłącz go ponownie.

• Zresetuj komputer lub odtwarzacz video.

Lock (Blokada)

Wykrywanie i usuwanie usterek | 57

.

Obraz nie
wypełnia całego
ekranu

Obraz nie
wypełnia
wysokości lub
szerokości ekranu

• Jest to spowodowane różnymi formatami video
(współczynnik proporcji) DVD, monitor może wyświetlać na
całym ekranie.

• Uruchom wbudowaną diagnostykę.

UWAGA: Po wybraniu trybu HDMI/DP, nie jest dostępna funkcja Auto Adjust

(Autom. ustawianie).

Problemy dotyczące USB (Universal Serial Bus (Uniwersalna magistrala szeregowa))

Objawy

specyficzne

Nie działa
interfejs USB

Wolne działanie
Super-Speed
USB 3.0

Bezprzewodowe
urządzenia
peryferyjne USB
zostaną
wyłączone, jeśli
podłączone
zostanie
urządzenie
USB 3.0

Co się dzieje Możliwe rozwiązania

Nie działają
urządzenia
peryferyjne USB

Wolne działanie lub
brak działania
urządzeń
peryferyjnych
interfejsu Super­Speed USB 3.0

Czas reakcji
bezprzewodowych
urządzeń
peryferyjnych USB
jest wolny lub
urządzenia te
działają tylko wtedy,
gdy zmniejsza się
odległość pomiędzy
danym
urządzeniem a jego
odbiornikiem

• Sprawdź, czy monitor jest Włączony.

• Podłącz ponownie do komputera kabel przesyłania danych.

• Podłącz ponownie urządzenia peryferyjne USB (złącze

pobierania danych).

• Wyłącz, a następnie włącz ponownie monitor.

• Uruchom ponownie komputer.

• Niektóre urządzenia USB, takie jak zewnętrzny przenośny

dysk twardy, wymagają zasilania prądem o wyższej mocy;
podłącz urządzenie bezpośrednio do systemu
komputerowego.

• Sprawdź, czy komputer obsługuje USB 3.0.

• Niektóre komputery posiadają porty USB 3.0, USB 2.0 i

USB 1.1. Sprawdź, czy używany jest prawid

• Podłącz ponownie do komputera kabel przesyłania danych.

• Podłącz ponownie urządzenia peryferyjne USB (złącze

pobierania danych).

• Uruchom ponownie komputer.

• Zwiększ odległość pomiędzy urządzeniami peryferyjnymi

USB 3.0 a bezprzewodowym odbiornikiem USB.

• Ustaw bezprzewodowy odbiornik USB możliwie jak
najbliżej bezprzewodowych urządzeń peryferyjnych USB.

• Użyj przedłu
odbiornik USB jak najdalej od portu USB 3.0.

żacza kabla USB, aby ustawić bezprzewodowy

łowy port USB.

58 | Wykrywanie i usuwanie usterek

Dodatek

PRZESTROGA: Instrukcje bezpieczeństwa

PRZESTROGA: Używanie elementów sterowania, regulacji lub procedur, innych

niż określone w dokumentacji, może spowodować narażenie na porażenie
prądem elektrycznym, zagrożenia związane z prądem elektrycznym i/lub
zagrożenia mechaniczne.

Informacje dotyczące bezpieczeństwa można znaleźć w części Informacje dotyczące
bezpieczeństwa, środowiska i regulacji prawnych.

Uwagi FCC (tylko USA) i inne informacje dotyczące przepisów

Uwaga FCC i inne informacje dotyczące przepisów, można uzyskać na stronie sieci web
przepisów zgodności, pod adresem www.dell.com/regulatory_compliance

Kontakt z firmą Dell

Klienci w USA powinni dzwonić na numer 800-WWW-DELL (800-999-3355).

UWAGA: Jeżeli nie masz włączonego połączenia internetowego, informacje

kontaktowe możesz znaleźć na fakturze, dokumencie zakupu, w liście przewozowym,
na rachunku lub w katalogu produktów Dell.

Dell oferuje kilka opcji wsparcia i serwisu on-linie lub telefonicznego. Dostępność
zależy od kraju i produktu, a niektóre z usług mogą być w Twoim rejonie niedostępne.

• Pomoc techniczna online — www.dell.com/support/monitors

• Kontakt z firmą Dell — www.dell.com/contactdell

.

Dodatek | 59
