Tentang Monitor Anda

1

Isi Kemasan

Monitor ini dilengkapi semua komponen yang ditunjukkan di bawah ini. Pastikan Anda
telah menerima semua komponen berikut dan
antaranya tidak tersedia.

CATATAN: Beberapa item bersifat opsional dan mungkin tidak disertakan dengan
monitor ini. Beberapa fitur atau media mungkin tidak tersedia di negara tertentu.

CATATAN: Untuk mengatur dengan penyangga lainnya, silahkan merujuk ke
masing-masing panduan setup penyangga untuk mendapatkan instruksi setup.

Menghubungi Dell

• Monitor

jika salah satu di

• Penyangga

• Tutup Kabel

Tentang Monitor Anda | 5

• Kabel Daya (Bergantung
pada Negara)

• Kabel VGA

• Kabel DP

• Kabel USB up stream

• Media Driver dan

Dokumentasi

• Panduan Persiapan
Ringkas

• Panduan Informasi
Produk dan Keselamatan

6 | Tentang Monitor Anda

Fitur Produk

Layar panel datar Dell P2214H/P2414H memiliki matriks aktif, TFT (thin-film transistor),
LCD (liquid crystal display) dan cahaya belakang LED. Fitur monitor mencakup:

• P2214H: 54,61 cm (21,5-inci) area tampilan yang dapat dilihat (diukur secara
diagonal). Resolusi 1920 x 1080 dan dukungan layar penuh untuk resolusi yang
lebih rendah.

• P2414H: 60,47 cm (23,8-inci) area tampilan yang dapat dilihat (diukur secara
diagonal). Resolusi 1920 x 1080 dan dukungan layar penuh untuk resolusi yang
lebih rendah.

• Sudut tampilan yang lebar untuk tampilan dari posisi duduk atau berdiri, atau
sewaktu berpindah dari satu sisi ke sisi lainnya.

• Bisa dimiringkan ke atas/bawah, diputar secara horizontal dan juga secara vertikal,
serta dapat digeser naik turun.

• Lubang pemasangan standar yang dapat dilepas dan VESA™ (Video Electronics
Standards Association) 100 mm untuk solusi pemasangan yang fleksibel.

• Kemampuan plug and play jika didukung oleh sistem Anda.

• Pengaturan OSD (tampilan di layar) untuk memudahkan konfigurasi dan

pengoptimalan layar.

• Perangkat lunak dan media dokumentasi mencakup INF (file informasi), ICM (Image
Color Matching File), dan dokumentasi produk.

• Perangkat Lunak Dell Display Manager disertakan (diberikan bersama CD yang
melengkapi monitor).

• Slot kunci keamanan.

• Pemasangan standar.

• Kemampuan untuk beralih dari rasio aspek lebar ke rasio aspek standar tanpa

menurunkan kualitas gambar.

• Monitor P2214H/P2414H adalah bebas-BFR/PVC (bebas-Halogen) tidak termasuk
kabel eksternal.

• Tampilan Bersertifikat -TCO.

• Kaca Arsenic-Free dan Mercury-Free hanya untuk panel.

• High Dynamic Contrast Ratio (Rasio Kontras Dinamis Tinggi) (2.000.000:1).

• 0,3 W daya siaga bila dalam mode istirahat.

• Pengukur Energi memperlihatkan tinggi energi yang dipakai oleh monitor pada

waktu sebenarnya.

Tentang Monitor Anda | 7

Mengidentifikasi Komponen dan Kontrol

Tampilan Depan

Kontrol panel depan

Label Keterangan

1 Tombol fungsi (Untuk informasi selengkapnya, lihat

Mengoperasikan Monitor

2 Tombol Daya Hidup/Mati (dengan indikator LED)

)

8 | Tentang Monitor Anda

Tampilan Belakang

Tampilan belakang dengan penyangga

monitor

Label Keterangan Penggunaan

1 Lubang pemasangan VESA

(100 mm x 100 mm - di bagian
belakang terpasang VESA Cover)

2 Peraturan label peringkat Daftar persetujuan peraturan.
3 Tombol pelepas penyangga Lepaskan penyangga dari monitor.
4 Slot kunci keamanan Melindungi monitor dengan kunci

5 Label nomor serial barcode Baca label ini jika perlu menghubungi

6 Braket pemasangan Dell Soundbar Memasang Dell Soundbar opsional.

7 Port downstream USB Menyambungkan perangkat USB. Anda

8 Baca label ini jika perlu

menghubungi kontak Dell untuk
dukungan teknis

Monitor pemasangan untuk di dinding
menggunakan alat yang kompatibel
dengan VESA (100 mm x 100 mm)

pengaman (kunci pengaman tidak
diberikan).

kontak Dell untuk dukungan teknis.

CATATAN: Lepas plastik yang menutupi
slot dudukan sebelum memasang Dell
Soundbar.

hanya dapat menggunakan soket ini
setelah menyambungkan kabel USB ke
komputer dan soket upstream USB di
monitor.

Mengatur kabel dengan
menempatkannya melalui slot.

Tentang Monitor Anda | 9

Tampilan Samping

Tampilan Bawah

Tampilan bawah tanpa penyangga monitor

Label Keterangan Penggunaan

1 Soket kabel daya AC Menyambungkan kabel daya.
2 Soket DP Menyambungkan kabel DP komputer.
3 Soket DVI Menyambungkan kabel DVI komputer.
4 Soket VGA Menyambungkan kabel VGA komputer.
5 Port upstream USB Menyambungkan kabel USB yang diberikan bersama

monitor ke monitor dan komputer. Setelah kabel ini
tersambung, Anda dapat menggunakan soket USB pada
monitor.

6 Port downstream

USB

7 berdiri fungsi

pengunci

Menyambungkan perangkat USB. Anda hanya dapat
menggunakan soket ini setelah menyambungkan kabel
USB ke komputer dan soket upstream USB di monitor.

Untuk memasang standar ke monitor dengan
menggunakan sekrup M3 x 6 mm (sekrup tidak diberikan).

10 | Tentang Monitor Anda

Spesifikasi Monitor

Spesifikasi Layar Datar

Model P2214H P2414H
Jenis layar Matriks aktif - LCD TFT Matriks aktif - LCD TFT
Jenis panel Pada Pengganti Bidang Pada Pengganti Bidang
Gambar dapat dilihat
Diagonal
Horizontal, Area Aktif
Vertikal, Area Aktif
Area
Pitch piksel 0,248 x 0,248 mm 0,2745 x 0,2745 mm
Sudut pandang 178° (vertikal) biasa

Cahaya lampu 250 cd/m² (biasa) 250 cd/m² (biasa)
Rasio kontras 1000 hingga 1 (biasa)

Lapisan pelat depan Anti-Silau dengan kekerasan 3HAnti-Silau dengan kekerasan

Cahaya latar Sistem lampu samping LED Sistem lampu samping LED
Waktu Respons 8 md abu-abu menjadi

Kepekatan warna 16,7 juta warna 16,7 juta warna
Tingkatan Warna CIE1931 (72%)* CIE1931 (72%)**

54,61 cm (21,5 inci)
476,06 mm (18,74 inci)
267,78 mm (10,54 inci)
127479,35 mm² (197,59 inci²)

178° (horizontal) biasa

2M hingga 1 (Dynamic
Contrast (Kontras Dinamis)
biasa Aktif)

abu-abu (biasa)

60,47 cm (23,8 inci)
527,04 mm (20,75 inci)
296,46 mm (11,67 inci)
156246,28 mm² (242,18 inci²)

178° (vertikal) biasa
178° (horizontal) biasa

1000 hingga 1 (biasa)
2M hingga 1 (Dynamic

Contrast (Kontras Dinamis)
biasa Aktif)

3H

8 md abu-abu menjadi
abu-abu (biasa)

*Tingkat warna P2214H (biasa) didasarkan pada standar uji CIE1976 (85%) dan CIE1931
(72%).

**Tingkat warna P2414H (biasa) didasarkan pada standar uji CIE1976 (86%) dan CIE1931
(72%).

Tentang Monitor Anda | 11

Spesifikasi Resolusi

Model P2214H P2414H
Rentang pindai horizontal 30 kHz hingga 83 kHz

(otomatis)

Rentang pindai vertikal 56 Hz hingga 76 Hz

(otomatis)

Resolusi setelan awal

1920 x 1080 pada 60 Hz 1920 x 1080 pada 60 Hz

30 kHz hingga 83 kHz
(otomatis)

56 Hz hingga 76 Hz
(otomatis)

maksimum

Mode Video yang Didukung

Model P2214H/P2414H
Kemampuan tampilan video

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

(pemutaran DVI & DP)

Mode Tampilan Preset

P2214H/P2414H

Display Mode

(Mode

Tam pil an)

VESA, 720 x 400 31,5 70,1 28,3 -/+

VESA, 640 x 480 31,5 60,0 25,2 -/-

VESA, 640 x 480 37,5 75,0 31,5 -/-

VESA, 800 x 600 37,9 60,3 40,0 +/+

VESA, 800 x 600 46,9 75,0 49,5 +/+

VESA, 1024 x 768 48,4 60,0 65,0 -/-

VESA, 1024 x 768 60,0 75,0 78,8 +/+

VESA, 1280 x 1024 63,9 60,0 108,0 +/+

VESA, 1280 x 1024 80,0 75,0 135,0 +/+

VESA, 1152 x 864 67,5 75,0 108,0 +/+

VESA, 1600 x 900 60,0 60,0 108,0 +/+

VESA, 1920 x 1080 67,5 60,0 148,5 +/+

Frekuensi

Horizontal (kHz)

Frekuensi

Vertikal (Hz)

Clock Piksel

(MHz)

Polaritas
Sinkronisasi
(Horizontal/

Vertikal)

12 | Tentang Monitor Anda

Spesifikasi Listrik

Model P2214H/P2414H
Sinyal input video • RGB Analog, 0,7 Volt +/- 5%, polaritas positif pada

impedansi input 75 ohm

• Digital DVI-D TMDS, 600 mV untuk setiap saluran
diferensial, polaritas positif pada impedansi input
50 ohm

• dukungan input sinyal DP 1.2*

Sinyal input sinkronisasi Tingkat TTL yang diperlukan dan sinkronisasi terpisah

(termasuk titik Pemicu), SOG (Composite SYNC on
green)

Tegangan/frekuensi/arus input AC100 VAC sampai 240 VAC / 50 Hz atau 60 Hz +

1,2 A (biasa)

Arus daya saat dihidupkan • 120 V: 30 A (Maks)

• 240 V: 60 A (Maks)

*Mendukung spesifikasi DP1.2 (CORE). Mengecualikan Bit Rate Tinggi 2 (HBR2), Transaksi
AUX cepat, Multi-stream transport (MST), transpor stereo 3D, Audio HBR (atau audio
tingkat data tinggi)

3 Hz /

Karekteristik Fisik

Model P2214H P2414H
Jenis soket 15-pin D-subminiatur,

soket biru; DVI-D, soket
putih; DP, soket hitam

Jenis kabel sinyal • Digital: DVI-D, Solid pin

yang dapat dilepas,
disertakan terpisah dari
monitor

• Digital: DisplayPort,
20 pin

• Analog: D-Sub, 15 pin
yang dapat dilepas,
disertakan terpisah dari
monitor

Dimensi (dengan penyangga)

Tinggi (ditinggikan) 483,6 mm (19,04 inci) 499,0 mm (19,65 inci)
Panjang (tidak dipanjangkan) 354,2 mm (13,94 inci) 369,0 mm (14,53 inci)

15-pin D-subminiatur,
soket biru; DVI-D, soket
putih; DP, soket hitam

• Digital: DVI-D, Solid pin
yang dapat dilepas,
disertakan terpisah dari
monitor

• Digital: DisplayPort,
20 pin

• Analog: D-Sub, 15 pin
yang dapat dilepas,
disertakan terpisah dari
monitor

Tentang Monitor Anda | 13

Panjang 512,7 mm (20,19 inci) 565,6 mm (22,27 inci)
Kedalaman 180,0 mm (7,09 inci) 180,0 mm (7,09 inci)

Dimensi (tanpa penyangga)

Tinggi 304,4 mm (11,98 inci) 335,1 mm (13,19 inci)
Panjang 512,7 mm (20,19 inci) 565,6 mm (22,27 inci)
Kedalaman 46,3 mm (1,82 inci) 47,0 mm (1,85 inci)

Dimensi penyangga

Tinggi (ditinggikan) 399,7 mm (15,74 inci) 399,7 mm (15,74 inci)
Panjang (tidak dipanjangkan) 354,2 mm (13,94 inci) 354,2 mm (13,94 inci)
Panjang 225,0 mm (8,86 inci) 225,0 mm (8,86 inci)
Kedalaman 180,0 mm (7,09 inci) 180,0 mm (7,09 inci)

Berat

Berat dengan kemasan 7,18 kg (15,80 lb) 7,79 kg (17,14 lb)
Berat dengan rakitan

penyangga dan kabel
Berat tanpa rakitan

penyangga (Untuk
pertimbangan pemasangan
di dinding atau pemasangan
VESA - tanpa kabel)

Berat rakitan penyangga 1,87 kg (4,11 lb) 1,87 kg (4,11 lb)
Bingkai mengkilap depan Bingkai hitam - 5~8% unit

5,58 kg (12,28 lb) 5,83 kg (12,83 lb)

3,26 kg (7,17 lb) 3,51 kg (7,72 lb)

Bingkai hitam - 5~8% unit

mengkilap (maks.)

mengkilap (maks.)

Karakteristik Lingkungan

Model P2214H P2414H

Suhu

Beroperasi 0 °C hingga 40 °C (32 °F hingga 104 °F)
Tidak beroperasi • Penyimpanan: -20 °C hingga 60 °C (-4 °F hingga 140 °F)

• Pengiriman: -20 °C hingga 60 °C (-4 °F hingga 140 °F)

Kelembaban

Beroperasi 10% hingga 80% (nonkondensasi)
Tidak beroperasi • Penyimpanan: 5% hingga 90% (nonkondensasi)

• Pengiriman: 5% hingga 90% (nonkondensasi)

14 | Tentang Monitor Anda

Ketinggian

Beroperasi 5.000 m (16.400 ft) (maksimum)
Tidak beroperasi 12.192 m (40.000 ft) (maksimum)

Pembuangan panas • 143,3 BTU/jam (maksimum)

• 88,7 BTU/jam (biasa)

• 153,5 BTU/jam (maksimum)

• 95,5 BTU/jam (biasa)

Mode Manajemen Daya

Jika telah memasang kartu tampilan yang sesuai dengan DPM™, VESA atau perangkat
lunak di PC, monitor dapat secara otomatis mengurangi pemakaian daya saat tidak
digunakan. Ini merujuk pada Mode Hemat Daya*. Jika komputer mendeteksi input dari
keyboard, mouse, atau perangkat input lainnya, monitor akan melanjutkan fungsi
tersebut secara otomatis. Table berikut menunjukkan pemakaian daya dan sinyal dari fitur
hemat daya otomatis ini:

Mode VESA Sinkro-

nisasi
Hori-

Sinkro-

nisasi

Vertikal

Video Indikator

Daya

Pemakaian Daya

zontal

Pengoperasian
normal

Mode Active­off (Aktif
sedang tidak
berfungsi)

Mati - - - Mati Kurang dari 0,3 W Kurang dari 0,3 W

Aktif Aktif Aktif Putih P2214H P2414H

Tidak aktif Tidak

aktif

Kosong Putih

(Hidup)

42 W
(maksimum)**

26 W (biasa)

Kurang dari 0,3 W Kurang dari 0,3 W

45 W
(maksimum)**

28 W (biasa)

OSD hanya akan berfungsi dalam mode pengoperasian normal. Bila salah satu tombol
ditekan saat berada dalam mode Active-off (Aktif sedang tidak berfungsi), salah satu

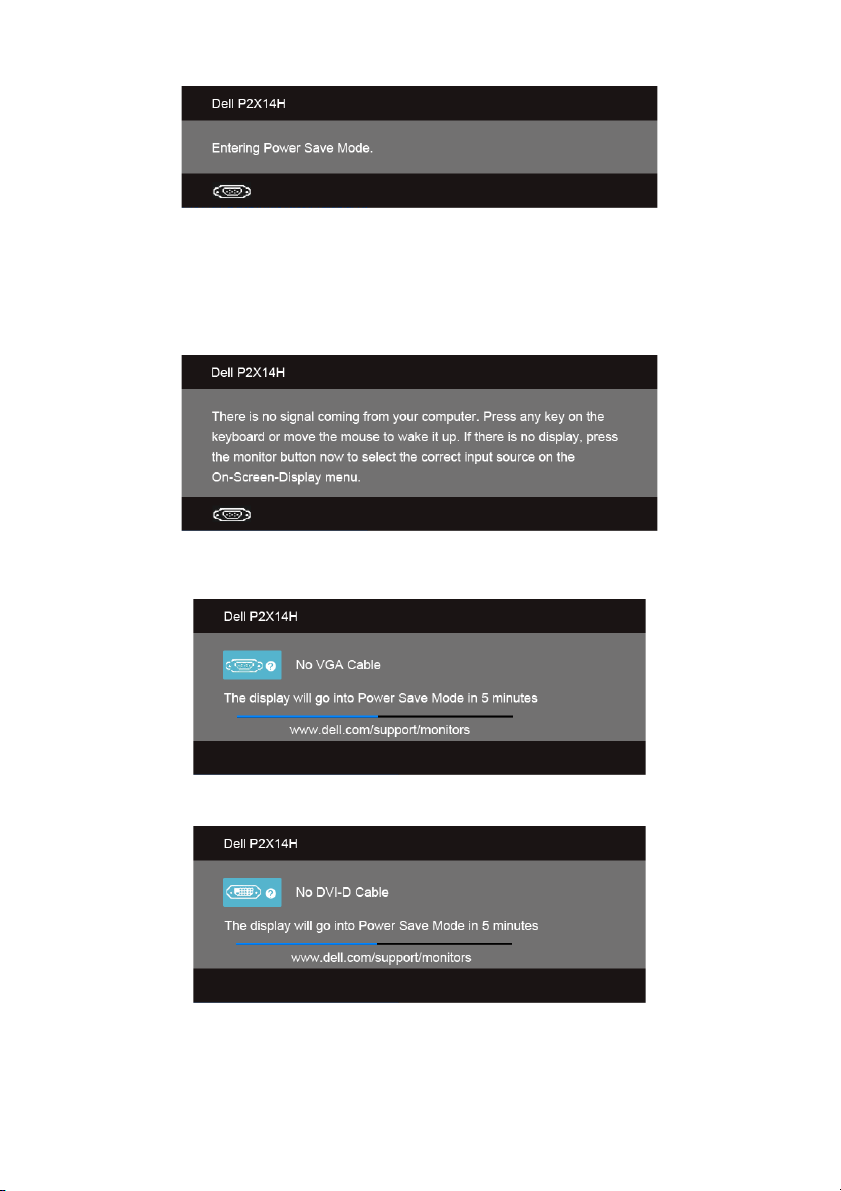

pesan berikut akan ditampilkan di layar:

Tentang Monitor Anda | 15

Hidupkan komputer dan monitor agar dapat mengakses OSD.
* Pemakaian daya nol dalam mode OFF (Mati) hanya dapat tercapai dengan memutuskan

sambungan kabel utama dari monitor.
** Konsumsi daya maksimum dengan maks pencahayaan, dan USB aktif.
Dokumen ini hanya sebagai informasi dan mencerminkan performa laboratorium.

Performa produk Anda mungkin berbeda, tergantung pada perangkat lunak, komponen,
dan periferal yang dipesan dan tidak memiliki kewajiban untuk memperbarui informasi
tersebut. Dengan demikian, sebaiknya pelanggan tidak mengandalkan informasi ini dalam
membuat keputusan tentang daya listrik atau lainnya. Tidak ada jaminan, baik secara
tersurat maupun tersirat terkait keakuratan atau kelengkapan.

Penentuan Pin

Soket VGA

Jumlah

Pin

1 Video-Merah

2 Video-Hijau

3Video-Biru

4GND

5 Uji mandiri

6GND-R

7GND-G

8GND-B

9Komputer 5V/3,3V

10 GND-sinkronisasi

11 GND

12 Data DDC

13 H-sinkronisasi

14 V-sinkronisasi

15 Jam DDC

15-pin di Sisi Kabel Sinyal

yang Tersambung

16 | Tentang Monitor Anda

Soket DVI

Jumlah

Pin

1TMDS RX2-

2TMDS RX2+

3TMDS Arde

4Mengambang

5Mengambang

6Jam DDC

7Data DDC

8Mengambang

9TMDS RX1-

10 TMDS RX1+

11 TMDS Arde

12 Mengambang

13 Mengambang

14 Daya +5V/+3,3V

15 Uji mandiri

16 Deteksi Steker Panas

17 TMDS RX0-

18 TMDS RX0+

19 TMDS Arde

20 Mengambang

21 Mengambang

22 TMDS Arde

23 Jam TMDS+

24 Jam TMDS-

24-pin di Sisi Kabel Sinyal

yang Tersambung

Tentang Monitor Anda | 17

Soket DisplayPort

Jumlah
Pin

10 ML3(p)

11 GND
12 ML3(n)
13 GND
14 GND
15 AUX(p)
16 GND

17 AUX(n)
18 GND
19 PWR Kembali
20 PWR

20-pin di Sisi Kabel Sinyal yang
Ter sa mb un g

1ML0(p)
2GND
3ML0(n)
4ML1(p)
5GND
6ML1(n)
7ML2(p)
8GND
9ML2(n)

Kemampuan Plug and Play

Anda dapat memasang monitor di semua sistem Plug and Play yang kompatibel. Monitor
secara otomatis menyediakan EDID (Extended Display Identification Data) pada sistem
komputer menggunakan protokol DDC (Display Data Channel), sehingga sistem dapat
berkonfigurasi sendiri dan mengoptimalkan pengaturan monitor. Sebagian besar
pemasangan monitor berjalan secara otomatis. Anda dapat memilih pengaturan yang
berbeda jika ingin. Untuk informasi tentang cara mengubah pengaturan monitor, lihat

Mengoperasikan Monitor

18 | Tentang Monitor Anda

.

Antarmuka USB (Universal Serial Bus)

Bagian ini memberikan informasi tentang port USB yang tersedia pada monitor.

CATATAN: Monitor ini mendukung antarmuka USB 2.0 Kecepatan Tinggi
Bersertifikasi.

Kecepatan

Kecepatan Data Pemakaian Daya

transfer

Kecepatan tinggi 480 Mbps 2,5W (Maks., setiap port)

Kecepatan penuh 12 Mbps 2,5W (Maks., setiap port)

Kecepatan rendah 1,5 Mbps 2,5W (Maks., setiap port)

Soket Upstream USB

Jumlah Pin 4-pin di Sisi Soket

1DMU

2VCC

3DPU

4GND

Soket Downstream USB

Jumlah Pin 4-pin di Sisi Soket

1VCC

2DMD

3DPD

4GND

Tentang Monitor Anda | 19

Port USB

• 1 upstream - bagian belakang

• 4 downstream - bagian belakang
CATATAN: Fungsi USB 2.0 memerlukan komputer yang mendukung USB 2.0.
CATATAN: Antarmuka USB monitor hanya berfungsi bila monitor Hidup atau berada

dalam mode hemat daya. Jika monitor dimatikan, kemudian dihidupkan, periferal
yang terpasang mungkin memerlukan beberapa detik untuk melanjutkan fungsi
normal.

Kebijakan Kualitas dan Piksel Monitor LCD

Selama proses pembuatan Monitor LCD, satu atau beberapa piksel menjadi tetap dalam
kondisi yang tidak berubah adalah hal yang biasa terjadi serta sulit diketahui dan tidak
mempengaruhi kualitas atau kegunaan tampilan. Untuk informasi lebih lanjut tentang
Kebijakan Kualitas dan Piksel Monitor Dell, kunjungi situs Dell Support di:

http://www.dell.com/support/monitors.

Panduan Pemeliharaan

Membersihkan Monitor

PERHATIAN: Baca dan ikuti
monitor.

PERINGATAN: Sebelum membersihkan monitor, lepaskan kabel daya monitor
dari stopkontak.

Untuk penerapan terbaik, ikuti petunjuk dalam daftar di bawah ini saat membuka
kemasan, membersihkan, atau menangani monitor:

• Untuk membersihkan layar antistatis, basahi sedikit kain bersih yang lembut
dengan air. Jika mungkin, gunakan tisu pembersih layar khusus atau larutan
yang sesuai untuk lapisan antistatis. Jangan gunakan benzena, thinner, amonia,
pembersih abrasif, atau udara yang terkompresi.

• Gunakan kain hangat yang sedikit lembab untuk membersihkan monitor.
Jangan gunakan deterjen jenis apapun karena beberapa deterjen meninggalkan
bercak putih pada monitor.

• Jika melihat serbuk putih saat mengeluarkan monitor dari kemasan, bersihkan
dengan kain.

• Tangani monitor Anda dengan hati-hati karena monitor yang berwarna lebih
gelap dapat tergores dan goresan putih akan lebih terlihat dibandingkan dengan
monitor yang berwarna lebih terang.

• Untuk mempertahankan kualitas gambar terbaik pada monitor, gunakan
pengaman layar yang berubah secara dinamis dan matikan monitor jika tidak
digunakan.

Petunjuk Keselamatan

sebelum membersihkan

20 | Tentang Monitor Anda

Mengatur monitor

2

Memasang Penyangga

CATATAN: Dudukan belum terpasang saat monitor dikirim dari pabrik.
CATATAN: Hal ini dapat diterapkan untuk monitor dengan penyangga. Untuk

mengatur dengan stand lainnya, silahkan merujuk ke masing-masing berdiri setup
instruksi panduan untuk setup.

Untuk memasang penyangga monitor:

1. Lepaskan penutup, kemudian letakkan monitor di atasnya.

2. Pasang dua tab di bagian atas penyangga ke alurnya yang terdapat di bagian

belakang monitor.

3. Tekan penyangga hingga terpasang pada tempatnya.

Menyambungkan Monitor

PERINGATAN: Sebelum memulai prosedur apapun di bagian ini, ikuti

Keselamatan

CATATAN: Jangan sambungkan semua kabel ke komputer secara bersamaan.

Untuk menyambungkan monitor ke komputer:

1. Matikan komputer, kemudian lepaskan kabel daya.
Sambungkan kabel VGA/DVI/DP dari monitor ke komputer.

.

Mengatur monitor | 21

Petunjuk

Menyambungkan kabel VGA biru

Menyambungkan kabel DVI putih

Menyambungkan kabel DisplayPort hitam

PERHATIAN: Grafik hanya digunakan sebagai ilustrasi. Tampilan komputer dapat
beragam.

22 | Mengatur monitor

Menyambungkan kabel USB

Setelah Anda menyambungkan kabel VGA/DVI/DP, ikuti prosedur di bawah ini untuk
menyambungkan kabel USB ke komputer dan menyelesaikan konfigurasi monitor:

1. Sambungkan port USB upstream (kabel tersedia) ke port USB yang sesuai di
komputer. (Untuk informasi lebih lanjut, lihat

2. Sambungkan periferal USB ke port USB downstream pada monitor.

3. Pasang kabel daya komputer dan monitor ke stopkontak terdekat.

4. Hidupkan monitor dan komputer.

Jika monitor menampilkan gambar, berarti pemasangan selesai. Jika tidak
menampilkan gambar, lihat

5. Gunakan slot kabel pada penyangga monitor untuk mengatur kabel.

Masalah Khusus Universal Serial Bus (USB)

Tampilan Bawah

.)

.

Mengatur Kabel

Setelah memasang semua kabel yang diperlukan ke monitor dan komputer, (Lihat

Menyambungkan Monitor

di bawah ini.

untuk pemasangan kabel,) atur semua kabel seperti ditunjukkan

Mengatur monitor | 23

Memasang Tutup Kabel

Tutup Kabel dilepaskan ketika monitor dikirim dari pabrik.

1. Pasang dua tab di bagian bawah Tutup Kabel ke alurnya yang terdapat di bagian
belakang monitor.

2. Dekatkan tutup kabel sampai terpasang dengan benar.

Melepaskan Penyangga Monitor

CATATAN: Agar layar LCD tidak tergores sewaktu penyangga dilepaskan, pastikan

monitor diletakkan di permukaan yang lembut dan bersih.
CATATAN: Hal ini dapat diterapkan untuk monitor dengan penyangga. Bila sudah

membeli penyangga lain, silahkan merujuk ke masing-masing panduan persiapan
penyangga untuk mendapatkan petunjuk persiapannya.

Untuk melepaskan penyangga:

1. Letakkan monitor di atas kain lembut atau bantal.

2. Tekan terus tombol pelepas penyangga.

3. Angkat penyangga untuk melepaskan dari monitor.

24 | Mengatur monitor

Pemasangan di Dinding (Opsional)

(Dimensi sekrup: M4 x 10 mm).
Lihat petunjuk yang diberikan bersama alat pemasangan dinding VESA yang kompatibel.

1. Letakkan panel monitor di atas kain lembut atau bantal pada meja rata yang stabil.

2. Lepaskan penyangga.

3. Gunakan obeng kepala silang Philips untuk melepaskan keempat sekrup

pengencang penutup plastik.

4. Pasang braket pemasangan alat pemasangan dinding ke monitor.

5. Pasang monitor di dinding sesuai petunjuk yang diberikan bersama alat

pemasangan dinding.

CATATAN: Hanya untuk digunakan dengan Braket Pemasangan di Dinding yang
Terdaftar pada UL dengan kapasitas berat/beban minimum sebesar 5,88kg.

Mengatur monitor | 25

26 | Mengatur monitor

Mengoperasikan Monitor

3

Menghidupkan Monitor

Tekan tombol untuk menghidupkan monitor.

Menggunakan Panel Depan

Gunakan tombol kontrol di depan monitor untuk menyesuaikan karakteristik gambar
yang ditampilkan. Saat menggunakan tombol ini untuk menyesuaikan panel kontrol, OSD
akan menunjukkan nilai numerik karakteristik ketika berubah.

Tabel berikut menjelaskan tentang tombol panel depan:

Tombol Panel depan Keterangan

1

Shortcut key/

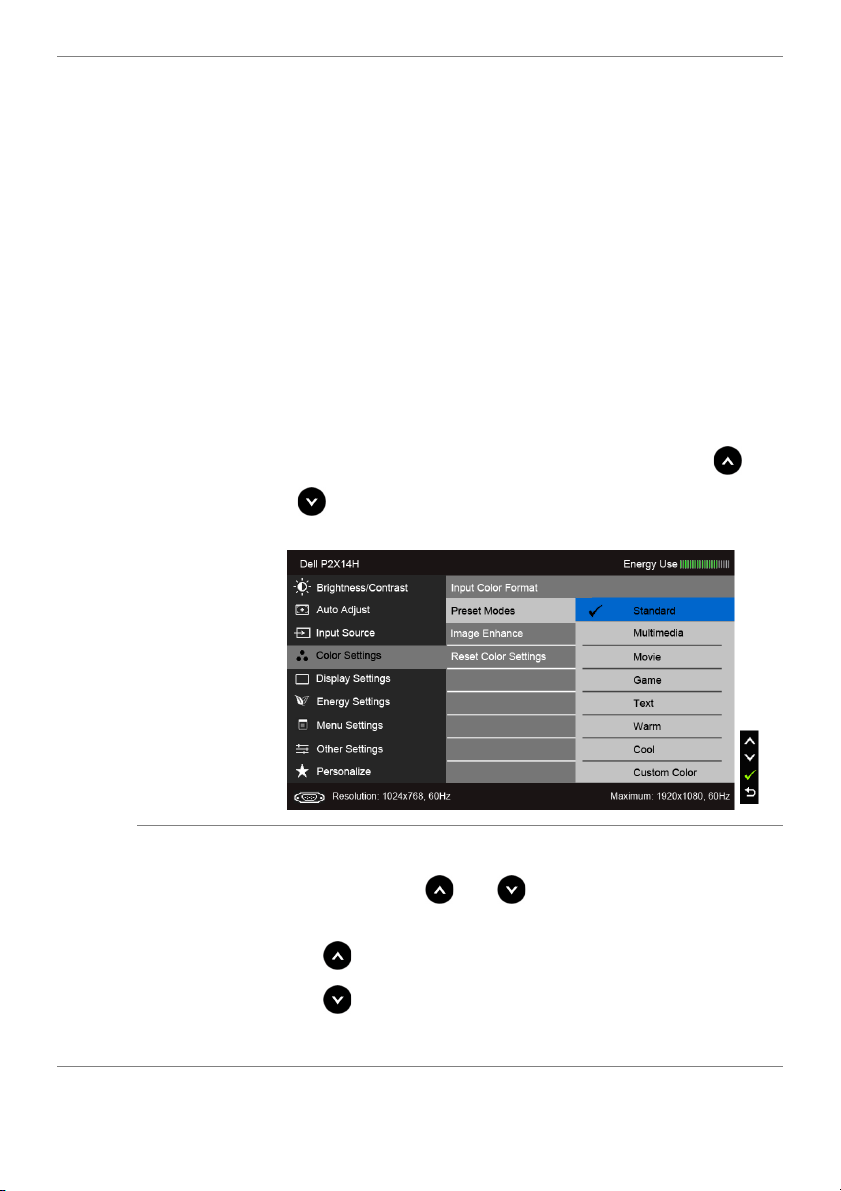

Preset Modes
(Mode Preset)

Gunakan tombol ini untuk memilih dari daftar mode warna setelan
awal.

Mengoperasikan Monitor | 27

2

Shortcut key/

Gunakan tombol ini untuk langsung mengakses menu Brightness/
Contrast (Kecerahan/Kontras) atau meningkatkan nilai pilihan menu

yang dipilih.

Brightness/

Contrast

(Kecerahan/

Kontras)

3

Gunakan tombol MENU untuk membuka OSD (tampilan di layar), lalu
pilih menu OSD. Lihat Mengakses Sistem Menu.

Menu

4

Gunakan tombol ini untuk kembali ke menu utama atau keluar dari
menu utama OSD.

Exit (Keluar)

5

Daya

(dengan indikator

lampu daya)

Gunakan tombol Daya untuk menghidupkan dan mematikan
monitor.

Lampu putih mengindikasikan monitor hidup dan berfungsi
sepenuhnya. Lampu kuning kecokelatan mengindikasikan mode
hemat daya.

Tombol Panel depan

Gunakan tombol di bagian depan monitor untuk menyetel pengaturan gambar.

Tombol Panel depan Keterangan

1

Gunakan tombol Naik untuk menyetel (memperbesar setelan) item
dalam menu OSD.

Naik

2

Gunakan tombol Tur un untuk menyetel (memperkecil setelan)
item dalam menu OSD.

Tur un

28 | Mengoperasikan Monitor

3

OK

4

Kembali

Gunakan tombol OK untuk mengonfirmasi pilihan Anda.

Gunakan tombol Kembali untuk kembali ke menu sebelumnya.

Menggunakan Menu OSD (Tampilan di Layar)

Mengakses Sistem Menu

CATATAN: Jika Anda mengubah pengaturan, kemudian melanjutkan ke menu lain

atau keluar dari menu OSD, monitor akan menyimpan perubahan tersebut secara
otomatis. Perubahan juga akan disimpan jika Anda mengubah pengaturan,
kemudian tunggu hingga menu OSD hilang.

1. Tekan tombol untuk menjalankan menu OSD dan menampilkan menu utama.

Menu utama untuk input analog (VGA)

atau

Mengoperasikan Monitor | 29

Menu Utama untuk Input digital (DVI)

atau

Menu Utama untuk Input digital (DP)

CATATAN: Auto Adjust (Penyesuaian Otomatis) hanya tersedia bila Anda

menggunakan konektor analog (VGA).

2. Tekan tombol dan untuk beralih di antara pilihan pengaturan. Saat
berpindah dari satu ikon ke ikon lainnya, nama pilihan akan disorot. Lihat tabel

berikut untuk daftar lengkap semua pilihan yang tersedia pada monitor.

3. Tekan tombol sekali untuk mengaktifkan pilihan yang disorot.

4. Tekan tombol dan untuk memilih parameter yang diinginkan.

30 | Mengoperasikan Monitor

5. Tekan tombol untuk memasukkan bilah geser, lalu gunakan tombol dan

, sesuai indikator pada menu untuk membuat perubahan.

6. Gunakan pilihan untuk kembali ke menu utama

Ikon Menu dan

Submenu

Brightness/

Contrast

(Kecerahan/

Kontras)

Brightness

(Kecerahan)

Contrast
(Kontras)

Keterangan

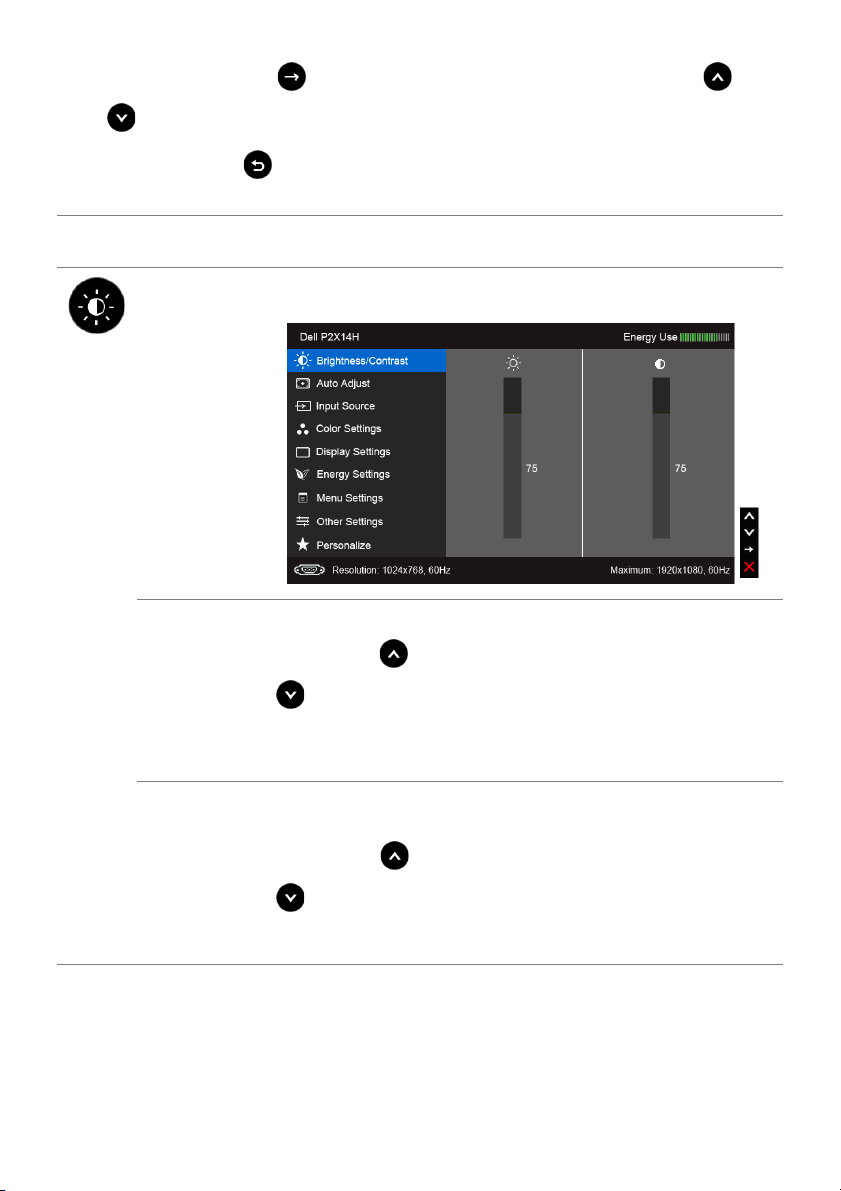

Gunakan menu ini untuk mengaktifkan penyesuaian Brightness/
Contrast (Kecerahan/Kontras).

Brightness (Kecerahan) mengatur pencahayaan lampu latar.

Tekan tombol untuk meningkatkan kecerahan dan tekan tombol

untuk menurunkannya (min 0 / maks 100).

CATATAN: Penyetelan manual Brightness (Kecerahan) tidak aktif bila

Energy Smart (Energi Pintar) atau Dynamic Contrast (Kontras
Dinamis) dinyalakan.

Sesuaikan Brightness (Kecerahan) terlebih dulu, kemudian sesuaikan
Contrast (Kontras) hanya jika diperlukan.

Tekan tombol untuk meningkatkan kontras dan tekan tombol

untuk menurunkannya (min 0 / maks 100).

Contrast (Kontras) berfungsi menyesuaikan tingkat perbedaan antara
gelap dan terang pada layar monitor.

Mengoperasikan Monitor | 31

Auto Adjust

(Penyesuaian

Otomatis)

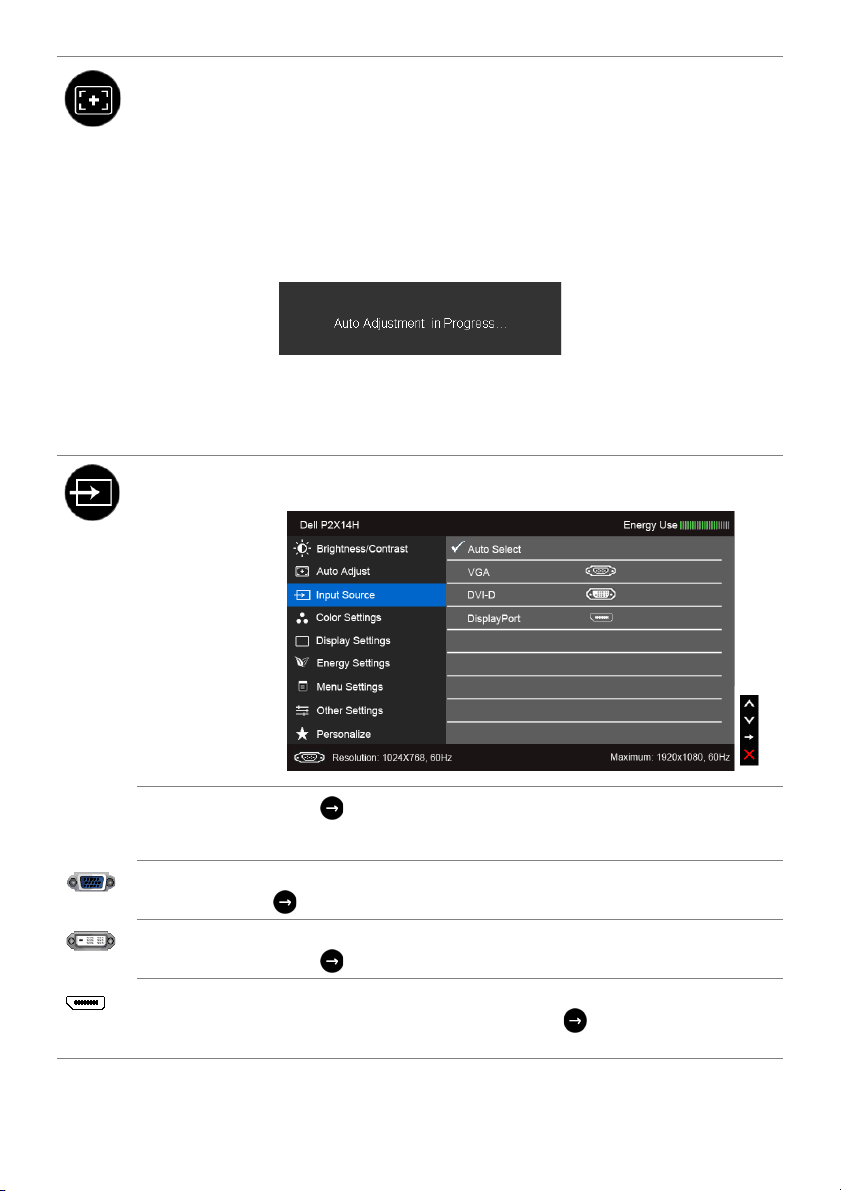

Input Source

(Sumber

Input)

Meskipun komputer mengenali monitor saat dihidupkan, namun
fungsi Auto Adjustment (Penyesuaian Otomatis) akan
mengoptimalkan pengaturan tampilan untuk penggunaan dengan
konfigurasi tertentu.

Auto Adjustment (Penyesuaian Otomatis) memungkinkan monitor
melakukan pengaturan otomatis pada sinyal video yang masuk.
Setelah menggunakan Auto Adjustment (Penyesuaian Otomatis),
Anda dapat menyesuaikan monitor lebih lanjut menggunakan kontrol
Pixel Clock (Coarse) (Clock Piksel (Kasar)) dan Phase (Fase) (Fine
(Halus)) dalam Display Settings (Pengaturan Gambar).

CATATAN: Biasanya, Auto Adjust (Penyesuaian Otomatis)

menghasilkan gambar terbaik untuk konfigurasi Anda.

CATATAN: Pilihan Auto Adjust (Penyesuaian Otomatis) hanya

tersedia bila Anda menggunakan konektor analog (VGA).

Gunakan menu Input Source (Sumber Input) untuk memilih di antara
berbagai sinyal video yang mungkin tersambung ke monitor.

Auto Select

(Pilih

Otomatis)

VGA

DVI-D

DisplayPort
(Port Layar)

Tekan untuk memilih Auto Select (Pilih Otomatis), maka monitor
akan memeriksa sumber input yang dapat digunakan.

Pilih Input VGA bila Anda menggunakan konektor analog (VGA). Tekan

untuk memilih sumber input VGA.

Pilih Input DVI-D bila Anda menggunakan konektor Digital (DVI).
Tekan untuk memilih sumber input DVI.

Pilih DisplayPort input (Input Port Layar) bila Anda menggunakan
konektor DP (Port Layar). Tekan tombol untuk memilih sumber

input DisplayPort (Port Layar).

32 | Mengoperasikan Monitor

Color Settings

(Pengaturan

Warna)

Gunakan Color Settings (Pengaturan Warna) untuk menyesuaikan
mode pengaturan warna.

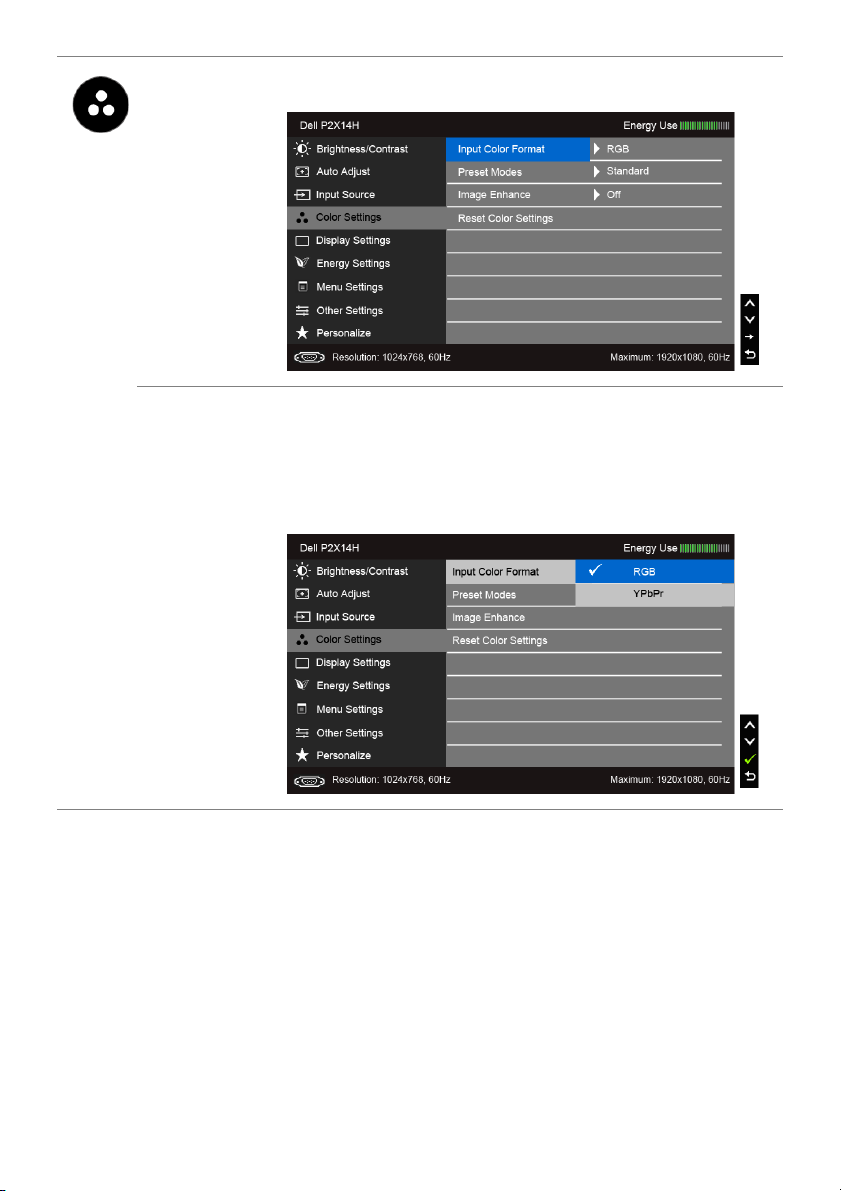

Input Color

Format

(Format

Warna Input)

Memperbolehkan Anda menyetel mode input video menjadi:
RGB: Pilih opsi ini jika monitor Anda tersambung ke komputer atau

pemutar DVD dengan menggunakan kabel VGA dan DVI.
YPbPr: Pilih opsi ini jika monitor Anda tersambung ke pemutar DVD

dengan YPbPr ke VGA, atau kabel YPbPr ke DVI; atau jika setelan
output warna DVD bukan RGB.

Mengoperasikan Monitor | 33

Preset Modes

(Mode Preset)

Bila Anda pilih Preset Modes (Mode Preset), Anda bisa memilih dari
daftar Standard (Standar), Multimedia, Movie (Film), Game

(Permainan), Tex t (Tek s ), Warm (Hangat), Cool (Sejuk) atau Custom
Color (Warna Suai).

• Standard (Standar): Menggunakan pengaturan warna baku

monitor. Ini adalah mode setelan awal baku.

• Multimedia: Menggunakan pengaturan warna ideal untuk aplikasi
multimedia.

•Movie (Film): Menggunakan pengaturan warna ideal untuk film.

• Game (Permainan): Menggunakan pengaturan warna ideal untuk

aplikasi kebanyakan game.

•Text (Teks): Berikan setelan kecerahan dan ketajaman yang cocok
untuk membaca teks.

•Warm (Hangat): Meningkatkan temperatur warna. Layar akan
tampak lebih hangat dengan warna merah/kuning.

• Cool (Sejuk): Menurunkan temperatur warna. Layar akan tampak
lebih sejuk dengan warna biru.

• Custom Color (Warna Suai): Dapat digunakan untuk menyesuaikan

pengaturan warna secara manual. Tekan tombol tersebut dan

untuk menyesuaikan tiga nilai warna (R, G, B) dan membuat

mode warna setelan awal sendiri.

Hue

(Nada Warna)

Fitur ini dapat mengubah warna gambar video ke hijau atau ungu. Fitur
ini digunakan untuk mengatur warna nada secara fisik yang

diinginkan. Gunakan atau untuk menyesuaikan nada warna

dari '0' hingga '100'.

Tekan untuk menambah nuansa hijau pada gambar video.

Tekan untuk menambah nuansa ungu pada gambar video.

CATATAN: Penyetelan Hue (Nada Warna) ada hanya bila Anda

memilih mode pra setel Movie (Film) atau Game (Permainan).

34 | Mengoperasikan Monitor

Saturation

(Saturasi)


Enhance

(Perbesar

Gambar)

Reset Color

Settings
(Atur Ulang
Pengaturan

Warna)

Display

Settings

(Pengaturan

Tam pil an)

Fitur ini dapat menyesuaikan saturasi warna gambar video. Gunakan

atau untuk menyesuaikan saturasi dari '0' hingga '100'.

Tekan untuk meningkatkan tampilan monokrom pada gambar

video.

Tekan untuk meningkatkan tampilan warna pada gambar video.

CATATAN: Penyetelan Saturation (Saturasi) ada hanya bila Anda

memilih mode pra setel Movie (Film) atau Game (Permainan).

Naikkan ukuran gambar menjadi bermutu lebih tinggi dengan
menghilangkan pudarnya gambar dan kekasaran yang ada di bagian
pinggirnya.

CATATAN: Image Enhance (Perbesar Gambar) hanya dapat

digunakan bila Anda memilih mode Standard (Standar), Multimedia,
Movie (Film) atau Game (Permainan) yang sudah disetel sebelumnya.

Atur ulang pengaturan warna monitor ke pengaturan pabrik.

Gunakan Display Settings (Pengaturan Tampilan) untuk
menyesuaikan gambar.

Aspect Ratio

(Rasio Aspek)

Horizontal

Position

(Posisi

Horizontal)

Setel rasio gambar menjadi Lebar 16:9, 4:3 atau 5:4.

Gunakan atau untuk mengatur gambar ke kiri atau kanan.
Minimum adalah '0' (-). Maksimum adalah '100' (+).

Mengoperasikan Monitor | 35

Vertical

Position

(Posisi

Vertikal)

Sharpness

(Ketajaman)

Pixel Clock

(Clock Piksel)

Phase (Fase)

Dynamic
Contrast

(Kontras

Dinamis)

Reset Display

Settings
(Atur Ulang
Pengaturan

Tam pil an)

Gunakan atau untuk mengatur gambar ke atas atau bawah.
Minimum adalah '0' (-). Maksimum adalah '100' (+).

CATATAN: Penyesuaian Horizontal Position (Posisi Horizontal) dan

Vertical Position (Posisi Vertikal) hanya tersedia untuk input "VGA".

Fitur ini dapat membuat gambar tampak lebih tajam atau halus.

Gunakan atau untuk menyesuaikan ketajaman dari '0'

hingga '100'.

Penyesuaian Phase (Fase) dan Pixel Clock (Clock Piksel) untuk
mengatur monitor sesuai keinginan Anda.

atau untuk menyesuaikan kualitas gambar terbaik.

Jika hasil yang memuaskan belum diperoleh menggunakan
penyesuaian Phase (Fase), gunakan pengaturan Pixel Clock (coarse)
(Clock Piksel (kasar)), kemudian gunakan lagi Phase (fine) (Fase
(halus)).

CATATAN: Penyesuaian Pixel Clock (Clock Piksel) dan Phase (Fase)

hanya tersedia untuk input "VGA".

Memungkinkan Anda menaikkan tingkat kontras untuk memberikan
mutu gambar lebih tajam dan lebih terinci.

Tekan tombol untuk menetapkan Dynamic Contrast (Kontras

Dinamis) ke "On (Aktif)" atau "Off (Nonaktif)".

CATATAN: Dynamic Contrast (Kontras Dinamis) dapat memberikan

kontras yang tinggi bila Anda pilih mode pra setel Game (Permainan)
atau Movie (Film).

Gunakan pilihan ini untuk kembali ke pengaturan tampilan default.

36 | Mengoperasikan Monitor

Energy

Settings

(Pengaturan

Energi)

Energy Smart

(Energi Pintar)

Power Button

LED

(LED Tombol

Daya)

USB

Reset Energy

Settings
(Tata Ulang
Pengaturan

Energi)

Untuk membuat aktif atau non-aktif keadaan buram dinamis.
Fitur keadaan buram dinamis dengan otomatis mengurangi tingkat

kecerahan layar bila gambar yang muncul terdapat perimbangan area
cerah yang tinggi.

Memungkinkan Anda mengatur indikator aktif atau nonaktif LED daya
untuk menghemat energi.

Memungkinkan Anda mengaktifkan atau menonaktifkan fungsi USB
selama monitor dalam mode siaga.

CATATAN: USB AKTIF/NONAKTIF pada mode siaga hanya tersedia bila

kabel upstream USB dilepaskan colokannya. Opsi ini akan menjadi abu­abu bila kabel upstream USB dicolokkan.

Pilih opsi ini untuk memulihkan Energy Settings (Pengaturan Energi)
baku.

Mengoperasikan Monitor | 37

Menu Settings

(Pengaturan

Menu)

Gunakan pilihan ini untuk menyesuaikan pengaturan OSD, seperti
bahasa OSD, durasi ditampilkannya menu di layar, dan sebagainya.

Language

(Bahasa)

Rotation

(Rotasi)

Transparency

(Transparansi)

Timer

(Pengatur

waktu)

Lock (Kunci)

Reset Menu

Settings
(Tata Ulang
Pengaturan

Menu)

Pilihan Language (Bahasa) untuk tampilan OSD dapat ditetapkan ke
salah satu dari delapan bahasa (Inggris, Spanyol, Perancis, Jerman,
Portugis Brazil, Rusia, Cina tradisional, atau Jepang).

Merotasi OSD 90 derajat berlawanan arah jarum jam. Anda dapat
mengatur menu sesuai

Gunakan pilihan ini untuk mengubah transparansi menu dengan

menekan tombol pertama atau kedua (Minimum:

0 ~ Maksimum: 100).

OSD Hold Time (Waktu Mempertahankan OSD): Mengatur durasi
aktif OSD setelah Anda terakhir kali menekan tombol.

Gunakan atau untuk menyesuaikan panel geser dengan
penambahan waktu 1 detik, mulai dari 5 hingga 60 detik.

Mengontrol akses pengguna ke penyesuaian. Bila Lock (Kunci) dipilih,
penyesuaian pengguna tidak dibolehkan. Semua tombol terkunci.

Display Rotation (Rotasi Tampilan)

.

CATATAN:

Fungsi Lock (Kunci) – Baik kunci lunak (melalui menu OSD) atau kunci
keras (tahan agak lama tombol di atas tombol daya selama 10 detik)

Fungsi Unlock (Buka Kunci) – Hanya membuka kunci keras (tahan
agak lama tombol di atas tombol daya selama 10 detik)

Atur ulang semua pengaturan OSD ke nilai setelan awal pabrik.

38 | Mengoperasikan Monitor

Other Settings

(Pengaturan

Lainnya)

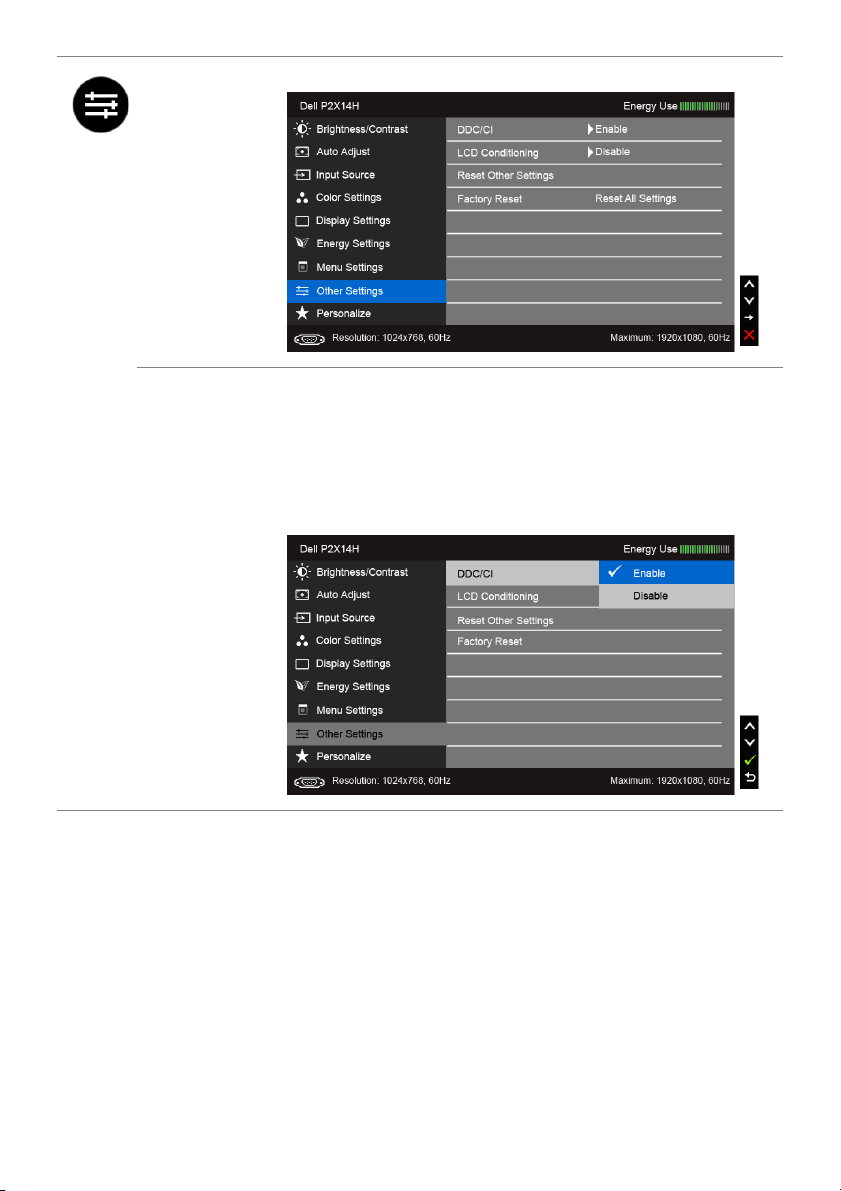

DDC/CI

DDC/CI (Display Data Channel/Command Interface) memungkinkan

parameter monitor (kecerahan, keseimbangan warna, dsb)
disesuaikan melalui perangkat lunak di komputer.

Anda dapat menonaktifkan fitur ini dengan memilih Disable
(Nonaktifkan).

Aktifkan fitur ini untuk memperoleh pengalaman pengguna yang
maksimal dan performa monitor yang optimal.

Mengoperasikan Monitor | 39

LCD

Conditioning

(Pengondisian

LCD)

Membantu mengurangi retensi gambar yang sesekali terjadi.
Tergantung pada tingkat retensi gambar, program ini mungkin
memerlukan waktu untuk dijalankan. Anda dapat mengaktifkan fitur ini
dengan memilih Enable (Aktifkan).

Reset Other

Settings
(Tata Ulang
Pengaturan

Lainnya)

Factory Reset

(Pengaturan

Ulang Pabrik)

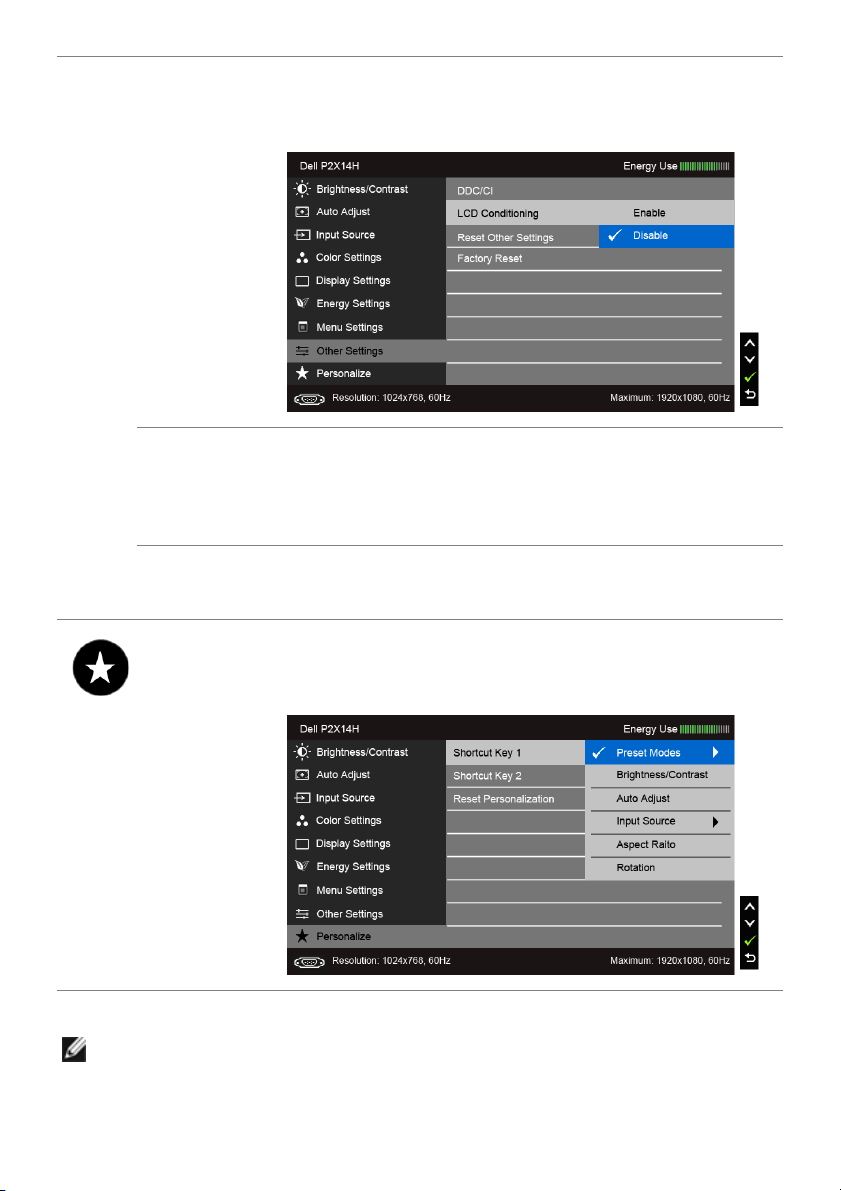

Personalize

(Personalisasi-

kan)

Tata Ulang semua pengaturan pada menu Other Settings
(Pengaturan Lainnya) menjadi angka setelan awal pabrik.

Atur ulang semua pengaturan ke nilai setelan awal pabrik.

Pengguna bisa memilih fitur dari Preset Modes (Mode Preset),

Brightness/Contrast (Kecerahan/Kontras), Auto Adjust (Penyetelan
Otomatis), Input Source (Sumber Input), Aspect Ratio (Rasio Aspek),
atau Rotation (Rotasi) dan setel sebagai tombol pintas.

CATATAN: Monitor ini punya fitur internal yang otomatis mengkalibrasi kecerahan

untuk mengimbangi menjadi tuanya usia LED.

40 | Mengoperasikan Monitor

Pesan Peringatan OSD

Bila fitur Energy Smart (Energi Pintar) atau Dynamic Contrast (Kontras Dinamis)
diaktifkan (pada mode pra setel ini, maka: Game (Permainan) atau Movie (Film)),
penyetelan kecerahan manual dinon-aktifkan.

Bila monitor tidak mendukung mode resolusi khusus, Anda akan melihat pesan berikut
ini:

Ini berarti monitor tidak dapat disinkronisasikan dengan sinyal yang diterima dari
komputer. Lihat Spesifikasi Monitor untuk jangkauan frekuensi Horizontal dan Vertikal
yang dapat dicapai oleh monitor ini. Mode yang disarankan adalah 1920 x 1080.

Anda akan melihat pesan berikut sebelum fungsi DDC/CI dinonaktifkan:

Mengoperasikan Monitor | 41

Bila monitor beralih ke mode Power Save (Hemat Daya), pesan berikut akan ditampilkan:

Aktifkan komputer, kemudian hidupkan monitor agar dapat mengakses OSD.
Jika Anda menekan tombol apapun selain tombol daya, salah satu pesan berikut akan

ditampilkan, tergantung pada input yang dipilih:

VGA/DVI-D/DP input (Input VGA/DVI-D/DP)

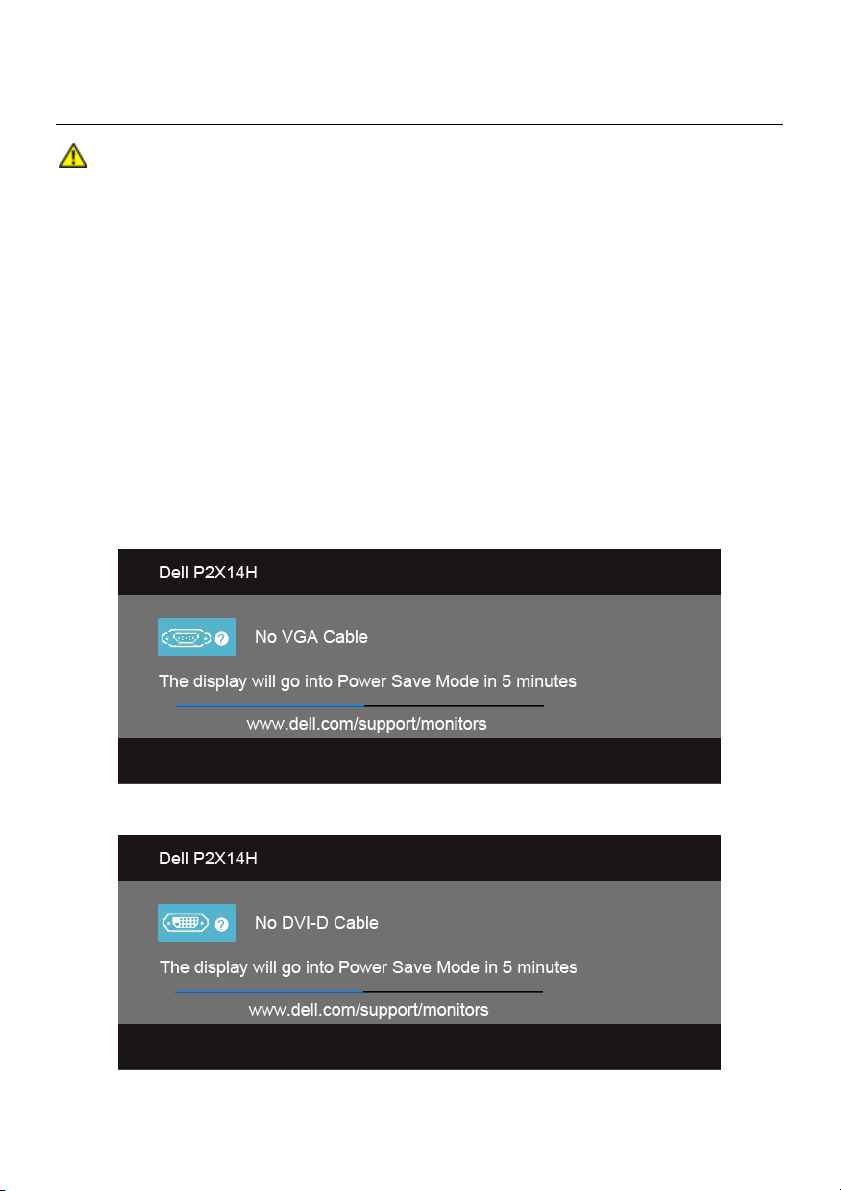

Jika input VGA atau DVI-D atau DP dipilih dan kabel yang sesuai tidak tersambung, kotak
dialog mengambang seperti yang ditunjukkan di bawah ini akan muncul.

atau

42 | Mengoperasikan Monitor

atau

Untuk informasi lebih lanjut, lihat Mengatasi Masalah.

Mengatur Resolusi Maksimum

Mengatur resolusi Maksimum pada monitor:
Pada Windows

1. Hanya untuk Windows® 8 dan Windows® 8.1, pilih ubin Desktop untuk beralih ke
desktop klasik.

2. Klik-kanan pada dekstop dan klik Resolusi layar.

3. Klik Daftar Turun ke Bawah pada Resolusi Layar dan pilih 1920 x 1080.

4. Klik OK.

Pada Windows

1. Klik kanan di desktop lalu klik Pengaturan tampilan.

2. Klik Pengaturan tampilan lanjutan.

3. Klik daftar menurun pada Resolusi lalu pilih 1920 x 1080.

4. Klik Terapkan.

Jika Anda tidak melihat 1920 x 1080 sebagai opsi, Anda mungkin perlu memperbarui
driver grafis Anda. Tergantung pada komputer Anda, selesaikan salah satu prosedur
berikut:

Jika memiliki desktop Dell atau komputer portabel:

• Buka http://www.dell.com/support, masukkan service tag, dan download driver
terbaru dari kartu grafis Anda.

Jika menggunakan komputer selain Dell (portabel atau desktop):

• Buka situs dukungan untuk komputer Anda, lalu download driver grafis terbaru.

• Buka situs Web kartu grafis, lalu download driver grafis terbaru.

®

7, Windows® 8, dan Windows® 8.1:

®

10:

Mengoperasikan Monitor | 43

Memiringkan, Memutar, dan Menggeser Vertikal

CATATAN: Hal ini dapat diterapkan untuk monitor dengan penyangga. Untuk

mengatur dengan stand lainnya, silahkan merujuk ke masing-masing berdiri setup
instruksi panduan untuk setup.

Miring, Berputar

Dengan standar terpasang pada monitor, Anda dapat memiringkan dan memutar
monitor untuk dapat melihat dengan sudut pandang yang lebih enak.

CATATAN: Dudukan belum terpasang saat monitor dikirim dari pabrik.

Ekstensi Vertikal

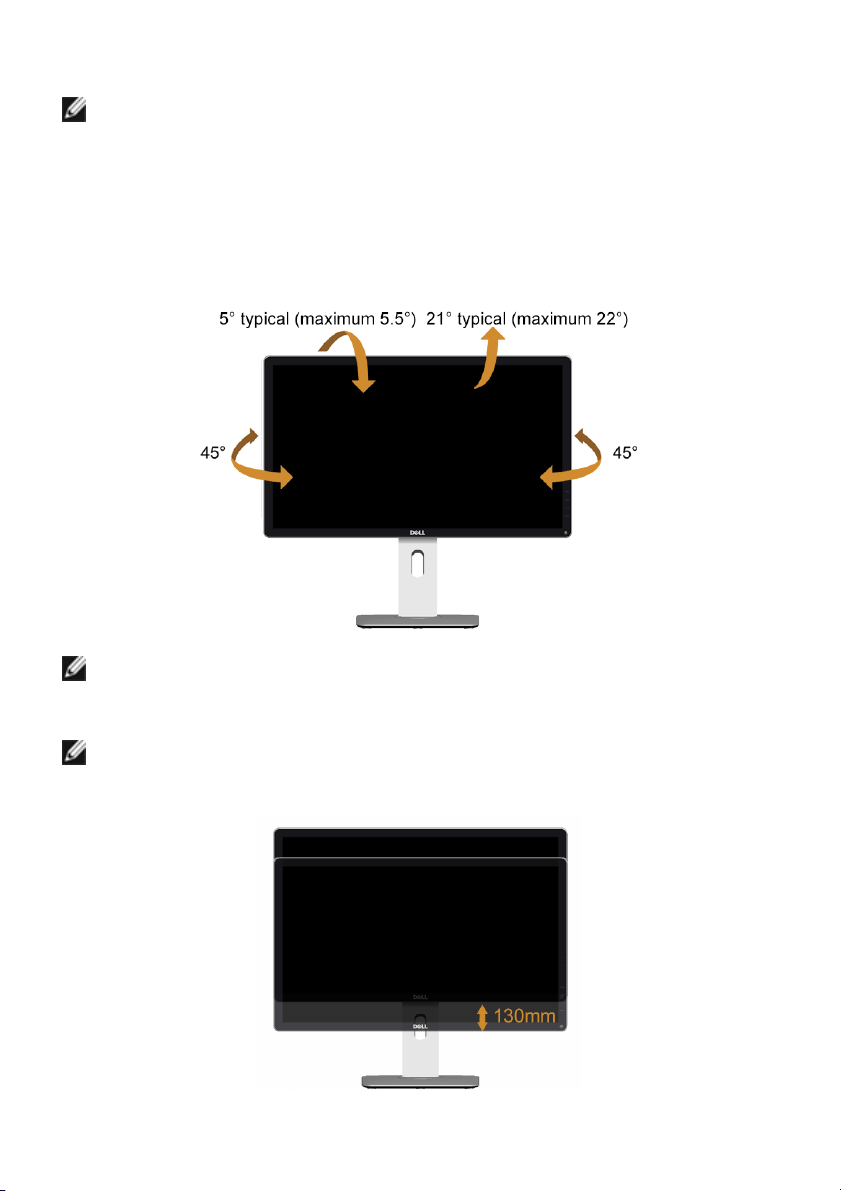

CATATAN: Dudukan dapat memanjang secara vertikal hingga 130 mm.Gambar di

bawah ini menunjukkan cara memanjangkan dudukan secara vertikal.

44 | Mengoperasikan Monitor

Merotasi Monitor

Sebelum dirotasi, monitor harus diperpanjang secara vertikal (
dimiringkan hingga maksimal agar tidak menyentuh tepi bawah monitor.

Ekstensi Vertikal

) dan

Untuk menggunakan fungsi Display Rotation (Rotasi Tampilan) (tampilan Landscape
(Lanskap) dibandingkan dengan Portrait (Potret)) di komputer Dell, Anda
memerlukan driver grafis terbaru yang tidak disertakan bersama monitor ini. Untuk
men-download driver grafis, buka www.dell.com/support, lalu lihat bagian
Download bagi Video Drivers untuk mendapatkan driver terbaru.

Saat dalam Portrait View Mode (Mode Tampilan Potret), aplikasi grafis intensif dapat
mengalami penurunan performa (Permainan 3D, dsb.).

Mengoperasikan Monitor | 45

Menyesuaikan Rotation Display Settings of Your System (Pengaturan Tampilan Rotasi Sistem)

Setelah monitor dirotasi, Anda harus menyelesaikan prosedur di bawah ini untuk
menyesuaikan Rotation Display Settings of Your System (Pengaturan Tampilan Rotasi
Sistem).

Jika menggunakan monitor dengan komputer selain Dell, Anda harus membuka
situs Web driver grafis atau situs Web produsen komputer untuk memperoleh
informasi tentang cara merotasi 'konten' tampilan.

Untuk menyesuaikan Rotation Display Settings (Pengaturan Tampilan Rotasi):

1. Klik kanan pada dekstop, lalu klik Properties (Properti).

2. Pilih tab Settings (Pengaturan) , lalu klik Advanced (Lanjutan).

3. Jika Anda memiliki kartu grafis ATI, pilih tab Rotation (Rotasi) , lalu atur rotasi yang

diinginkan.

4. Jika Anda memiliki kartu grafis nVidia, klik tab nVidia , pilih NVRotate (Rotasi NV), di
kolom kiri, lalu pilih rotasi yang diinginkan.

®

5. Jika Anda memiliki kartu grafis Intel
(Properti Grafis), pilih tab Rotation (Rotasi), lalu atur rotasi yang diinginkan.

CATATAN: Jika pilihan rotasi tidak terlihat atau tidak berfungsi dengan baik, buka
www.dell.com/support, lalu download driver terbaru untuk kartu grafis Anda.

, pilih tab grafis Intel, klik Graphic Properties

46 | Mengoperasikan Monitor

4

Mengatasi Masalah

PERINGATAN: Sebelum memulai prosedur apapun di bagian ini, ikuti

Keselamatan

.

Petunjuk

Tes M andiri

Monitor menyediakan fitur tes mandiri untuk memastikan monitor berfungsi dengan
benar. Jika monitor dan komputer tersambung dengan benar, namun layar monitor tetap
gelap, jalankan tes mandiri monitor dengan melakukan langkah-langkah berikut:

1. Matikan komputer dan monitor.

2. Lepaskan kabel video dari bagian belakang komputer. Untuk memastikan

pengoperasian Tes Mandiri dengan benar, lepaskan semua kabel Digital (soket
putih) dan Analog (soket biru) dari bagian belakang komputer.

3. Hidupkan monitor.

Kotak dialog mengambang akan ditampilkan di layar (pada latar belakang hitam), jika
monitor tidak dapat mendeteksi sinyal video dan berfungsi dengan benar. Selama mode
tes mandiri, LED daya tetap menyala putih. Tergantung pada input yang dipilih, salah satu
dialog yang ditampilkan di bawah ini akan terus bergulir di layar.

atau

Mengatasi Masalah | 47

atau

4. Kotak ini juga akan ditampilkan selama operasi sistem normal, jika kabel video
terlepas atau rusak.

5. Matikan monitor, lalu sambungkan kembali kabel video; setelah itu, hidupkan
komputer dan monitor.

Jika layar monitor tetap kosong setelah melakukan prosedur sebelumnya, periksa
pengendali video dan komputer karena monitor berfungsi dengan benar.

Diagnosa Internal

Monitor telah dilengkapi alat diagnosa yang akan membantu menentukan apakah
kelainan layar yang Anda alami merupakan masalah biasa pada monitor, atau pada
komputer dan kartu video.

CATATAN: Anda dapat menjalankan alat diagnostik hanya bila kabel video
dilepaskan dan monitor dalam mode tes-mandiri.

Untuk menjalankan alat diagnostik:

1. Pastikan layar bersih (tidak ada debu di permukaan layar).

2. Lepaskan sambungan kabel video dari bagian belakang komputer atau monitor.

Monitor akan menjalankan mode tes mandiri.

48 |Mengatasi Masalah

3. Tekan terus Tomb o l 1 dan Tombol 4 di panel samping secara berurutan selama 2

detik. Layar abu-abu akan ditampilkan.

4. Periksa gangguan fungsi pada layar dengan hati-hati.

5. Tekan kembali Tombo l 4 di panel samping. Warna layar akan berubah menjadi

merah.

6. Periksa gangguan fungsi pada tampilan.

7. Ulangi langkah 5 dan 6 untuk memeriksa tampilan pada layar berwarna hijau, biru,

hitam, dan putih serta teks.

Tes selesai bila layar teks muncul. Untuk keluar, tekan kembali Tombo l 4 .
Jika tidak mendeteksi adanya gangguan fungsi pada layar menggunakan alat diagnostik,

maka monitor berfungsi dengan benar. Periksa kartu video dan kompuer.

Masalah Umum

Tabel berikut berisi informasi umum tentang masalah monitor umum yang mungkin
dihadapi serta kemungkinan solusi.

Gejala Umum Apa yang Anda

Alami

Tidak ada
Video/LED
Daya mati

Tidak ada
Video/LED
Daya hidup

Fokus Buruk Gambar tidak

Tidak ada gambar • Pastikan kabel video yang menghubungkan monitor dan

Tidak ada gambar
atau gambar
tidak cerah

jelas, kabur, atau
berbayang

Kemungkinan Solusi

komputer tersambung dengan benar dan aman.

• Pastikan stopkontak berfungsi dengan benar menggunakan
peralatan listrik lainnya.

• Pastikan tombol daya ditekan sepenuhnya.

• Pastikan sumber input yang benar dipilih melalui menu

Input Source (Sumber Input)

• Tingkatkan kontrol kecerahan dan kontras melalui OSD.

• Lakukan pemeriksaan fitur tes mandiri monitor.

• Pastikan pin tidak tertekuk atau rusak pada konektor kabel

video.

• Jalankan alat diagnostik.

• Pastikan sumber input yang benar dipilih melalui menu

Input Source (Sumber Input)

• Lakukan Auto Adjust (Penyesuaian Otomatis) melalui OSD.

• Atur kontrol Phase (Fase) dan Pixel Clock (Clock Piksel)

melalui OSD.

• Lepaskan kabel ekstensi video.

• Atur ulang monitor ke Factory Settings (Pengaturan
Pabrik).

• Ubah resolusi video ke rasio aspek yang benar.

.

.

Mengatasi Masalah | 49

Video Goyang/
Kabur

Piksel Hilang Layar LCD

Piksel Tidak
Bergerak

Masalah
Kecerahan

Distorsi
Geometris

Garis
Horizontal/
Vertikal

Gambar
bergelombang
atau ada gerakan
halus

berbintik

Layar LCD
berbintik terang

Gambar terlalu
redup atau terlalu
cerah

Layar tidak
berada di posisi
tengah dengan
benar

Layar memiliki
satu atau
beberapa garis

• Lakukan Auto Adjust (Penyesuaian Otomatis) melalui OSD.

• Atur kontrol Phase (Fase) dan Pixel Clock (Clock Piksel)

melalui OSD.

• Atur ulang monitor ke Factory Settings (Pengaturan
Pabrik).

• Periksa faktor lingkungan.

• Pindahkan monitor, lalu tes di ruangan lain.

• Siklus daya hidup-mati.

• Piksel yang mati secara permanen merupakan kerusakan

alami yang dapat terjadi pada teknologi LCD.

• Untuk informasi lebih lanjut tentang Kebijakan Kualitas dan
Piksel Monitor Dell, kunjungi situs Dell Support di:

http://www.dell.com/support/monitors.

• Siklus daya hidup-mati.

• Piksel yang mati secara permanen merupakan kerusakan

alami yang dapat terjadi pada teknologi LCD.

• Untuk informasi lebih lanjut tentang Kebijakan Kualitas dan
Piksel Monitor Dell, kunjungi situs Dell Support di:

http://www.dell.com/support/monitors.

• Atur ulang monitor ke Factory Settings (Pengaturan
Pabrik).

• Lakukan Auto Adjust (Penyesuaian Otomatis) melalui OSD.

• Atur kontrol kecerahan dan kontras melalui OSD.

• Atur ulang monitor ke Factory Settings (Pengaturan
Pabrik).

• Lakukan Auto Adjust (Pengaturan Otomatis) melalui OSD.

• Menyesuaikan kontrol horisontal & vertikal melalui OSD.

CATATAN: Bila menggunakan input DVI-D/DisplayPort,

pengaturan posisi tidak tersedia.

• Atur ulang monitor ke Factory Settings (Pengaturan
Pabrik).

• Lakukan Auto Adjust (Penyesuaian Otomatis) melalui OSD.

• Atur kontrol Phase (Fase) dan Pixel Clock (Clock Piksel)

melalui OSD.

• Lakukan pemeriksaan fitur tes mandiri monitor, lalu
tentukan jika garis ini juga berada dalam mode tes mandiri.

• Pastikan pin tidak tertekuk atau rusak pada konektor kabel
video.

• Jalankan alat diagnostik.

CATATAN: Bila menggunakan input DVI-D/DisplayPort,

pengaturan Clock Piksel dan Fase tidak tersedia.

50 | Mengatasi Masalah

Masalah
Sinkronisasi

Masalah yang
Terkait d e n g a n
Keselamatan

Masalah yang
Terjadi Sesekali

Warna Hilang Gambar tidak

Warna Salah Warna gambar

Retensi gambar
dari gambar
statis tertinggal
pada monitor
untuk jangka
waktu yang
lama

Layar teracak
atau muncul
seperti sobekan

Tanda-tanda
yang tampak
seperti asap atau
kilatan api

Monitor tidak
dapat digunakan
karena selalu
hidup dan mati

berwarna

tidak bagus

Bayangan redup
dari gambar statis
muncul di layar

• Atur ulang monitor ke Factory Settings (Pengaturan
Pabrik).

• Lakukan Auto Adjust (Penyesuaian Otomatis) melalui OSD.

• Atur kontrol Phase (Fase) dan Pixel Clock (Clock Piksel)

melalui OSD.

• Lakukan pemeriksaan fitur tes mandiri monitor untuk
menentukan apakah layar yang teracak juga berada dalam
mode tes mandiri.

• Pastikan pin tidak tertekuk atau rusak pada konektor kabel
video.

• Restart komputer dalam mode aman.

• Jangan lakukan langkah-langkah mengatasi masalah.

• Segera hubungi Dell.

• Pastikan kabel video yang menghubungkan monitor dan

komputer tersambung dengan benar dan aman.

• Atur ulang monitor ke Factory Settings (Pengaturan
Pabrik).

• Lakukan pemeriksaan fitur tes mandiri monitor untuk

menentukan apakah masalah yang terjadi sesekali tersebut
juga terjadi dalam mode tes mandiri.

• Lakukan pemeriksaan fitur tes mandiri monitor.

• Pastikan kabel video yang menghubungkan monitor dan

komputer tersambung dengan benar dan aman.

• Pastikan pin tidak tertekuk atau rusak pada konektor kabel
video.

• Ubah Color Setting Mode (Mode Pengaturan Warna) pada
OSD Color Settings (Pengaturan Warna) ke Graphics

(Grafis) atau Video, tergantung pada aplikasi.

• Coba Color Preset Settings (Pengaturan Awal Warna) yang

berbeda pada OSD Color Settings (Pengaturan Warna).
Atur nilai R/G/B pada OSD Color Settings (Pengaturan
Warna) jika Color Management (Manajemen Warna)
dinonaktifkan.

• Ubah Input Color Format (Format Warna Input) ke PC RGB
atau YPbPr pada OSD Advance Setting (Pengaturan

Lanjutan).

• Jalankan alat diagnostik.

• Gunakan fitur Manajemen Daya untuk mematikan monitor

setiap saat bila tidak digunakan (untuk selengkapnya, lihat

Mode Manajemen Daya

• Atau, gunakan pengaman layar pengubah secara dinamis.

).

Mengatasi Masalah | 51

Masalah Khusus Produk

Gejala

Spesifik

Gambar di layar
terlalu kecil

Tidak dapat
mengatur
monitor
dengan tombol
pada panel
samping

Tidak Ad a S in ya l
Input saat
kontrol
pengguna
ditekan

Gambar tidak
memenuhi
keseluruhan
layar.

Apa yang Anda

Alami

Gambar
dipusatkan pada
layar, namun
tidak memenuhi
seluruh area
tampilan

OSD tidak
ditampilkan di
layar

Tidak ada
gambar, karena
cahaya LED
menjadi biru

Gambar tidak
memenuhi tinggi
atau lebar layar.

Kemungkinan Solusi

• Periksa pengaturan Scaling Ratio (Rasio Penskalaan) pada
Image Setting (Pengaturan Gambar) OSD.

• Atur ulang monitor ke Factory Settings (Pengaturan
Pabrik).

• Matikan monitor, lepaskan kabel daya, pasang kembali, lalu

hidupkan monitor.

• Periksa jika menu OSD terkunci. Jika ya, tekan dan tahan
tombol di atas tombol daya selama 10 detik untuk
membuka (Lihat “Lock (Kunci)”).

• Periksa sumber sinyal. Pastikan Komputer tidak dalam mode
hemat daya dengan memindahkan mouse atau menekan
tombol apapun pada keyboard.

• Pastikan kabel sinyal terpasang dengan benar. Pasang
kembali kabel sinyal jika diperlukan.

• Atur ulang komputer atau pemutar video.

• Karena format video (rasio aspek) DVD yang berbeda,

monitor dapat ditampilkan dalam layar penuh.

• Jalankan alat diagnostik.

CATATAN: Bila memilih mode DVI-D, fungsi Auto Adjust (Pengaturan Otomatis)

tidak tersedia.

52 | Mengatasi Masalah

Masalah Khusus Universal Serial Bus (USB)

Gejala

Spesifik

Interface USB
tidak berfungsi

Antarmuka
USB 2.0
kecepatan
tinggi menjadi
lambat

Apa yang Anda

Alami

Periferal USB
tidak berfungsi

Periferal USB 2.0
Kecepatan Tinggi
bekerja pelan
atau tidak
berfungsi sama
sekali

Kemungkinan Solusi

• Pastikan monitor DIHIDUPKAN.

• Sambungkan kembali kabel upstream ke komputer.

• Sambungkan kembali periferal USB (konektor downstream).

• Matikan monitor, lalu hidupkan kembali.

• Boot ulang komputer.

• Beberapa perangkat USB seperti HDD portabel eksternal

membutuhkan arus listrik yang lebih tinggi; hubungkan
perangkat secara langsung ke sistem komputer.

• Pastikan komputer dapat menggunakan USB 2.0.

• Beberapa komputer memiliki port USB 2.0 dan USB 1.1.

Pastikan port USB yang benar yang digunakan.

• Sambungkan kembali kabel upstream ke komputer.

• Sambungkan kembali periferal USB (konektor downstream).

• Boot ulang komputer.

Mengatasi Masalah | 53

54 |Mengatasi Masalah

Lampiran

5

PERINGATAN: Petunjuk Keselamatan

PERINGATAN: Penggunaan pengendalian, penyesuaian atau prosedur selain
yang disebutkan di dalam dokumen ini dapat menyebabkan kilatan cahaya,
sengatan listrik dan/atau bahaya mekanis.

Untuk informasi tentang petunjuk keselamatan, bacalah Panduan Informasi Produk.

Ketetapan FCC (Hanya untuk A.S.) dan Informasi Peraturan Lainnya

Untuk ketetapan FCC dan informasi peraturan lainnya, bacalah situs web kepatuhan
terhadap peraturan yang ada di: www.dell.com\regulatory_compliance.

Menghubungi Dell

Bagi para pelanggan di Amerika Serikat, hubungi nomor 800-WWW-DELL
(800-999-3355).

CATATAN: Jika belum memiliki koneksi Internet yang aktif, Anda bisa menemukan

informasi kontak pada faktur pembelian, surat jalan, surat tagihan, atau katalog
produk Dell.

Dell memberikan beberapa pilihan layanan dan dukungan berbasis-telepon serta
secara online. Ketersediaan bervariasi berdasarkan negara, produk, dan beberapa
layanan mungkin tidak tersedia di wilayah Anda.

Untuk mendapatkan konten dukungan Monitor online:

1. Kunjungi www.dell.com/support/monitors.

Menghubungi Dell untuk penjualan, dukungan teknis atau masalah layanan
pelanggan:

1. Kunjungi www.dell.com/support.

2. Verifikasikan negara atau wilayah Anda di menu tarik-turun Pilih Negara/Wilayah di

bagian bawah halaman ini.

3. Klik Hubungi Kami di bagian halaman sebelah kiri.

4. Pilih layanan yang tepat atau tautan dukungan berdasarkan kebutuhan Anda.

5. Pilihlah metode menghubungi Dell yang sesuai dengan Anda.

Lampiran | 55

Mengatur Monitor

Mengatur resolusi tampilan

Untuk kinerja tampilan yang maksimum menggunakan sistem operasi Microsoft®
Windows
berikut ini:

Pada Windows

1. Hanya untuk Windows® 8 dan Windows® 8.1, pilih ubin Desktop untuk beralih ke

2. Klik-kanan pada dekstop dan klik Resolusi layar.

3. Klik Daftar Turun ke Bawah pada Resolusi Layar dan pilih 1920 x 1080.

4. Klik OK.

Pada Windows

1. Klik kanan di desktop lalu klik Pengaturan tampilan.

2. Klik Pengaturan tampilan lanjutan.

3. Klik daftar menurun pada Resolusi lalu pilih 1920 x 1080.

4. Klik Te ra pk an .

Jika tidak menemukan resolusi yang disarankan sebagai pilihan, Anda mungkin harus
memperbarui driver grafis. Pilih skenario di bawah ini yang paling tepat menggambarkan
sistem komputer Anda, dan ikuti langkah yang diberikan.

1:
2:

®

, atur resolusi tampilan ke 1920 x 1080 piksel dengan melakukan langkah

®

7, Windows® 8, dan Windows® 8.1:

desktop klasik.

®

10:

Jika memiliki dekstop atau komputer portabel Dell™ dengan akses internet.

Jika memiliki alat yang bukan desktop, komputer portable, atau kartu grafis Dell™

Jika memiliki dekstop atau komputer portabel Dell™ dengan
akses internet.

1. Buka www.dell.com/support, masukkan service tag, dan download driver terbaru

dari kartu grafis Anda.

2. Setelah menginstal driver Adaptor grafis, cobalah mengatur resolusi ke 1920 x 1080
lagi.

CATATAN: Jika tidak bisa mengatur resolusi ke 1920 x 1080, hubungi Dell™ untuk
menanyakan tentang adaptor grafis yang mendukung resolusi ini.

Jika memiliki alat yang bukan desktop, komputer portable, atau
kartu grafis Dell™

Pada Windows® 7, Windows® 8, dan Windows® 8.1:

1. Hanya untuk Windows
desktop klasik.

2. Klik-kanan pada dekstop dan klik Personalisasi.

3. Klik Ubah Pengaturan Tampilan.

56 |Lampiran

®

8 dan Windows® 8.1, pilih ubin Desktop untuk beralih ke

4. Klik Pengaturan Lanjut.

5. Identifikasikan pemasok pengendali grafis dari deskripsi yang berada di atas jendela

(misalnya.NVIDIA, ATI, Intel dll.).

6. Kunjungi situs web penyedia kartu grafis untuk memperbarui driver (misalnya,

http://www.ATI.com

7. Setelah menginstal driver adaptor grafis, cobalah mengatur resolusi ke 1920 x 1080
lagi.

Pada Windows® 10:

1. Klik kanan di desktop lalu klik Pengaturan tampilan.

2. Klik Pengaturan tampilan lanjutan.

3. Klik daftar menurun pada Resolusi lalu pilih 1920 x 1080.

4. Identifikasikan pemasok pengendali grafis dari deskripsi yang berada di atas jendela

(misalnya.NVIDIA, ATI, Intel dll.).

5. Kunjungi situs web penyedia kartu grafis untuk memperbarui driver (misalnya,

http://www.ATI.com

6. Setelah menginstal driver adaptor grafis, cobalah mengatur resolusi ke 1920 x 1080
lagi.

CATATAN: Jika tidak bisa mengatur resolusi yang disarankan hubungi produsen
komputer atau pertimbangkan untuk membeli adaptor grafis yang akan
mendukung resolusi video.

ATAU http://www.NVIDIA.com).

ATAU http://www.NVIDIA.com).

Lampiran | 57
