Dell P2414H User Manual [cs]

Uživatelská příručka

Model: P2214H / P2414H

Dell P2214H Dell P2414H

Regulační model: P2214Hb / P2414Hb

Poznámky, výstrahy a varování

POZNÁMKA: POZNÁMKA poukazuje na důležitou informaci, která vám

pomůže lépe používat váš počítač.

VÝSTRAHA: UPOZORNĚNÍ poukazuje na riziko potenciálního poškození

hardwaru nebo ztráty dat v případě nedodržení pokynů.

VAROVÁNÍ: VAROVÁNÍ poukazuje na riziko potenciálního poškození majetku

nebo zranění či smrti osoby.

____________________

Reprodukce těchto materiálů jakýmkoliv způsobem bez předchozího písemného schválení od společnosti Dell Inc. je přísně zakázána.

Ochranné známky použité v tomto textu: Dell a logo DELL jsou ochranné známky společnosti Dell Inc.; Microsoft a Windows jsou buď ochranné známky, nebo registrované ochranné známky společnosti Microsoft Corporation v USA anebo jiných zemích, Intel je registrovaná ochranná známka společnosti Intel Corporation v USA a jiných zemích a ATI je ochranná známka společnosti Advanced Micro Devices, Inc.

Ostatní ochranné známky a obchodní názvy mohou být použity v tomto dokumentu jako odkaz na oprávněné strany s nárokem k daným ochranným známkám a názvům nebo na jejich výrobky. Společnost Dell Inc. se zříká jakýchkoliv vlastnických zájmů na ochranných známkách a obchodních názvech jiných než svých vlastních.

2016 - 07 Rev. A06

Obsah

1 Informace o monitoru. . . . . . . . . . . . . . . . . . . 5

Obsah balení . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Přednosti monitoru Popis částí a ovládacích prvků Specifikace monitoru Plug and Play kompatibilita USB (Universal Serial Bus) rozhraní Kvalita LCD monitoru a vadné pixely Pokyny k údržbě

2 Nastavení monitoru . . . . . . . . . . . . . . . . . . . 21

Upevnění podstavce . . . . . . . . . . . . . . . . . . . . 21

Připojení monitoru Uspořádání kabelů Demontáž podstavce Montáž na stěnu (volitelně)

3 Ovládání monitoru . . . . . . . . . . . . . . . . . . . . 27

Zapnutí monitoru. . . . . . . . . . . . . . . . . . . . . . . 27

Použití ovládacích prvků na předním panelu Použití OSD (On-Screen Display) menu Nastavení maximálního rozlišení Naklonění a nastavení výšky monitoru Nastavení otočení zobrazení u vašeho systému

. . . . . . . . . . . . . . . . . . . . . . 6

. . . . . . . . . . . . . . . 7

. . . . . . . . . . . . . . . . . . . . 10

. . . . . . . . . . . . . . . . 17

. . . . . . . . . . . 18

. . . . . . . . . . 19

. . . . . . . . . . . . . . . . . . . . . . . 19

. . . . . . . . . . . . . . . . . . . . . . 21

. . . . . . . . . . . . . . . . . . . . . 23

. . . . . . . . . . . . . . . . . . . . 24

. . . . . . . . . . . . . . . . 25

. . . . . . 27

. . . . . . . . 29

. . . . . . . . . . . . . 43

. . . . . . . . . 44

. . . 46

4Odstraňování problémů . . . . . . . . . . . . . . . . 47

Autotest . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Integrovaná diagnostika Obecné problémy Specifické problémy výrobku Specifické problémy USB (Universal Serial Bus)

. . . . . . . . . . . . . . . . . . 48

. . . . . . . . . . . . . . . . . . . . . . 49

. . . . . . . . . . . . . . . 52

. . . 53

Obsah | 3

5 Dodatek. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Oznámení FCC (pouze USA) a další informace o předpisech

Kontakt na společnost Dell Nastavení monitoru

. . . . . . . . . . . . . . . . . . . . . . . . . . 55

. . . . . . . . . . . . . . . . 55

. . . . . . . . . . . . . . . . . . . . . 56

4 | Obsah

Informace o monitoru

Obsah balení

Váš monitor je dodáván s níže uvedeným příslušenstvím. Ujistěte se, že jste obdrželi veškeré příslušenství a pokud některá z položek chybí,

POZNÁMKA: Některé položky mohou představovat volitelné příslušenství a nemusí být k vašemu monitoru dodávány. Některé funkce nebo média nemusí být v určitých zemích k dispozici.

POZNÁMKA: Pokyny pro upevnění jiného podstavce najdete v instalační příručce k příslušnému podstavci.

Kontakt na společnost Dell

• Monitor

• Podstavec

• Kryt kabelu

Informace o monitoru | 5

• Napájecí kabel (liší se

podle zemí)

• VGA kabel

• DP kabel

• Propojovací USB kabel

• Médium Ovladače a

dokumentace

• Stručný průvodce

• Průvodce informacemi o

výrobku a bezpečnosti

Přednosti monitoru

Plochý LCD (Liquid Crystal Display) displej Dell P2214H/P2414H s aktivní maticí, technologií TFT (Thin-Film Transistor) a LED podsvícením. Mezi přednosti monitoru patří:

• P2214H: viditelná plocha displeje 54,61 cm (21,5 palců) (měřeno úhlopříčně).

Rozlišení 1920 x 1080 a podpora zobrazení na celou obrazovku pro nižší rozlišení.

• P2414H: viditelná plocha displeje 60,47 cm (23,8 palců) (měřeno úhlopříčně).

Rozlišení 1920 x 1080 a podpora zobrazení na celou obrazovku pro nižší rozlišení.

• Široký pozorovací úhel umožňuje pohodlné sledování vsedě i ve stoje a také ze

strany.

• Možnost naklonění, otočení a nastavení výšky.

• Odnímatelný podstavec a montážní otvory VESA™ (Video Electronics Standards

Association) 100 mm pro flexibilní upevnění.

• Plug and play kompatibilita v případě podpory vaším systémem.

6 | Informace o monitoru

• OSD (On-Screen Display) zobrazení pro snadné nastavení a optimalizaci obrazovky.

• Médium se softwarem a dokumentací obsahující soubor informací (INF), soubor

Image Color Matching File (ICM) a dokumentaci k výrobku.

• Aplikace Dell Display Manager (na disku CD dodaném s monitorem).

• Otvor pro bezpečnostní zámek.

• Zámek podstavce.

• Možnost přepnutí z širokoúhlého poměru na standardní poměr stran při zachování

kvality obrazu.

• Monitor P2214H/P2414H neobsahuje látky BFR/PVC/halogen (s výjimkou externích

kabelů).

• Displeje s certifikací TCO.

• Sklo neobsahuje arzén a panel je bez rtuti.

• Vysoký dynamický kontrast (2 000 000:1).

• Spotřeba energie v pohotovostním režimu 0,3 W.

• Funkce Energy Gauge (Měřič energie) zobrazuje aktuální úroveň spotřeby energie

monitorem.

Popis částí a ovládacích prvků

Pohled zepředu

Označení Popis

1 Funkční tlačítka (podrobné informace - viz část

Ovládání monitoru

2 Tlačítko napájení (s LED indikátorem)

)

Ovládací prvky na

předním panelu

Informace o monitoru | 7

Pohled zezadu

Pohled zezadu - s podstavcem

Označení Popis Pomocí tlačítka

1 Montážní otvory VESA (100 mm x

100 mm - za upevněným krytem VESA)

2 Regulační štítek Uvádí regulační schválení. 3 Tlačítko pro uvolnění podstavce Demontáž podstavce od monitoru. 4 Otvor pro bezpečnostní zámek Zabezpečuje monitor pomocí

5 Štítek s čárovým kódem a

výrobním číslem

6 Montážní úchyty pro doplněk Dell

Soundbar

7 Vstupní USB konektor Pro připojení vašeho USB zařízení.

8 Otvor pro uspořádání kabelů Kabely můžete uspořádat tak, že je

Montáž monitoru na stěnu pomocí sady pro montáž na stěnu kompatibilní s VESA (100 mm x 100 mm).

bezpečnostního zámku (bezpečnostní zámek není zahrnut).

Použijte údaje z tohoto štítku v případě kontaktování společnosti Dell ohledně technické podpory.

Upevnění volitelného doplňku Dell Soundbar.

POZNÁMKA: Před připevněním reproduktoru Dell Soundbar odstraňte plastový pásek, který zakrývá instalační otvory.

Tento konektor můžete používat, pouze pokud je připojen USB kabel k počíta výstupnímu USB konektoru na monitoru.

protáhnete otvorem.

či a

8 | Informace o monitoru

Pohled z boku

Pohled zespodu

Pohled zespodu - bez podstavce

Označení Popis Pomocí tlačítka

1 Napájecí konektor Pro připojení napájecího kabelu. 2 DP konektor Pro připojení DP kabelu z vašeho počítače. 3 DVI konektor Pro připojení DVI kabelu z vašeho počítače. 4 VGA konektor Pro připojení VGA kabelu z vašeho počítače. 5 Výstupní USB konektor Pro připojení dodaného USB kabelu k monitoru a

počítači. Jakmile bude tento kabel připojen, můžete používat USB konektory na monitoru.

Informace o monitoru | 9

6 Vstupní USB konektor Pro připojení vašeho USB zařízení. Tento konektor

můžete používat, pouze pokud je připojen USB kabel k počítači a výstupnímu USB konektoru na monitoru.

7 Funkce uzamknutí

podstavce

Pro zajištění podstavce k monitoru pomocí šroubu M3 x 6 mm (šroub není dodáván).

Specifikace monitoru

Specifikace plochého panelu

Model P2214H P2414H Typ obrazovky Aktivní matice - TFT LCD Aktivní matice - TFT LCD Typ panelu IPS (In Plane Switching) IPS (In Plane Switching) Viditelný obraz Úhlopříčka Vodorovně, aktivní oblast Svisle, aktivní oblast Area

Rozteč pixelů 0,248 x 0,248 mm 0,2745 x 0,2745 mm Pozorovací úhel Typ. 178° (vertikálně)

Výstupní jas 250 cd/m2 (typ.) 250 cd/m2 (typ.) Kontrastní poměr 1000:1 (typ.)

Povrch Ochrana proti odleskům s

Podsvícení Edge LED systém (s diodami

Doba odezvy 8 ms (šedá - šedá) (typ.) 8 ms (šedá - šedá) (typ.) Barevná hloubka 16,7 milionů barev 16,7 milionů barev Barevný gamut CIE1931 (72%)* CIE1931 (72%)**

54,61 cm (21,5 palců) 476,06 mm (18,74 palců) 267,78 mm (10,54 palců) 127479,35 mm² (197,59 palce²)

Typ. 178° (horizontálně)

2 000 000:1 (při zapnuté funkci Dynamic Contrast)

tvrdostí 3H

na okrajích)

60,47 cm (23,8 palců) 527,04 mm (20,75 palců) 296,46 mm (11,67 palců) 156246,28 mm² (242,18 palce²)

Typ. 178° (vertikálně) Typ. 178° (horizontálně)

1000:1 (typ.) 2 000 000:1 (při zapnuté

funkci Dynamic Contrast) Ochrana proti odleskům s

tvrdostí 3H Edge LED systém (s diodami

na okrajích)

*Barevný gamut (typ.) [P2214H] vychází z testovacích standardů CIE1976 (85%) a CIE1931 (72%).

**Barevný gamut (typ.) [P2414H] vychází z testovacích standardů CIE1976 (86%) a CIE1931 (72%).

10 | Informace o monitoru

Specifikace rozlišení

Model P2214H P2414H Rozsah horizontálního

snímání Rozsah vertikálního snímání 56 Hz až 76 Hz

Maximální přednastavené

30 kHz až 83 kHz (automaticky)

56 Hz až 76 Hz

(automaticky)

1920 x 1080 při 60 Hz 1920 x 1080 při 60 Hz

rozlišení

Podporované video režimy

Model P2214H/P2414H Možnosti zobrazení videa

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

(DVI a DP přehrávání)

Přednastavené režimy zobrazení

P2214H/P2414H

Režim

zobrazení

VESA, 720 x 400 31,5 70,1 28,3 -/+ VESA, 640 x 480 31,5 60,0 25,2 -/VESA, 640 x 480 37,5 75,0 31,5 -/VESA, 800 x 600 37,9 60,3 40,0 +/+

VESA, 800 x 600 46,9 75,0 49,5 +/+ VESA, 1024 x 768 48,4 60,0 65,0 -/VESA, 1024 x 768 60,0 75,0 78,8 +/+

VESA, 1280 x 1024 63,9 60,0 108,0 +/+ VESA, 1280 x 1024 80,0 75,0 135,0 +/+

VESA, 1152 x 864 67,5 75,0 108,0 +/+ VESA, 1600 x 900 60,0 60,0 108,0 +/+

VESA, 1920 x 1080 67,5 60,0 148,5 +/+

Horizontální

frekvence (kHz)

Vertikální

frekvence (Hz)

Frekvence

pixelů (MHz)

Polarita

synchronizace

(H/V)

Informace o monitoru | 11

Elektrické specifikace

Model P2214H/P2414H Vstupní video signály • Analogový RGB, 0,7 V +/- 5 %, pozitivní polarita při

vstupní impedanci 75 ohmů

• Digitální DVI-D TMDS, 600 mV pro každou

diferenciální linku, pozitivní polarita při vstupní impedanci 50 ohmů

• Podpora vstupu signálu DP 1.2*

Vstupní signály synchronizace Oddělená horizontální a vertikální synchronizace,

úroveň TTL bez polarity, SOG (kompozitní „sync on green“)

Vstupní střídavé napětí/ frekvence/proud

Zapínací proud • 120 V: 30 A (max.)

*Podporuje specifikaci DP1.2 (CORE). S výjimkou režimů HBR2 (High Bit Rate 2), Fast AUX, MST (Multi-Stream Transport), 3D Stereo Transport, HBR Audio (nebo audio s vysokým datovým tokem).

100 V stř. až 240 V stř./ 50 Hz nebo 60 Hz + 1,2 A (typ.)

• 240 V: 60 A (max.)

3 Hz /

Fyzické vlastnosti

Model P2214H P2414H Typ konektoru 15-pinový D-sub mini -

modrý konektor; DVI-D bílý konektor; DP - černý konektor

Typ signálového kabelu • Digitální: odpojitelný,

DVI-D, pevné piny, při dodání odpojen od monitoru

• Digitální: DisplayPort, 20

pinový

• Analogový: připojitelný,

D-Sub, 15 pinový, při dodání odpojen od monitoru

Rozměry (s podstavcem)

Výška (při rozložení) 483,6 mm (19,04 palce) 499,0 mm (19,65 palce)

15-pinový D-sub mini modrý konektor; DVI-D bílý konektor; DP - černý konektor

• Digitální: odpojitelný,

DVI-D, pevné piny, při dodání odpojen od monitoru

• Digitální: DisplayPort, 20

pinový

• Analogový: připojitelný,

D-Sub, 15 pinový, při dodání odpojen od monitoru

12 | Informace o monitoru

Výška (zasunutý) 354,2 mm (13,94 palce) 369,0 mm (14,53 palce) šířka 512,7 mm (20,19 palce) 565,6 mm (22,27 palce) Hloubka 180,0 mm (7,09 palce) 180,0 mm (7,09 palce)

Rozměry (bez podstavce)

Výška 304,4 mm (11,98 palce) 335,1 mm (13,19 palce) šířka 512,7 mm (20,19 palce) 565,6 mm (22,27 palce) Hloubka 46,3 mm (1,82 palce) 47,0 mm (1,85 palce)

Rozměry podstavce

Výška (při rozložení) 399,7 mm (15,74 palce) 399,7 mm (15,74 palce) Výška (zasunutý) 354,2 mm (13,94 palce) 354,2 mm (13,94 palce) šířka 225,0 mm (8,86 palce) 225,0 mm (8,86 palce) Hloubka 180,0 mm (7,09 palce) 180,0 mm (7,09 palce)

Hmotnost

Hmotnost včetně obalu 7,18 kg (15,80 lb) 7,79 kg (17,14 lb) Hmotnost včetně podstavce a

kabelů Hmotnost bez podstavce

(montáž na stěnu nebo pomocí držáku VESA - žádné kabely)

Hmotnost podstavce 1,87 kg (4,11 lb) 1,87 kg (4,11 lb) Lesk předního rámu Černý rám – 5~8% GU

5,58 kg (12,28 lb) 5,83 kg (12,83 lb)

3,26 kg (7,17 lb) 3,51 kg (7,72 lb)

Černý rám – 5~8% GU

(max.)

Vlastnosti prostředí

Model P2214H P2414H

Teplota

Provozní 0 °C až 40 °C Neprovozní • Skladování: -20 °C až 60 °C

• Přeprava: -20 °C až 60 °C

Vlhkost vzduchu

Provozní 10% až 80% (nekondenzující) Neprovozní • Skladování: 5% až 90% (nekondenzující)

• Přeprava: 5% až 90% (nekondenzující)

Informace o monitoru | 13

Nadmořská výška

Provozní 5.000 m (16.400 ft) (max.) Neprovozní 12.192 m (40.000 ft) (max.)

Tepeln ý r ozptyl • 143,3 BTU/hod. (max.)

• 88,7 BTU/hod. (typ.)

• 153,5 BTU/hod. (max.)

• 95,5 BTU/hod. (typ.)

Režimy řízení spotřeby

Pokud je vaše grafická karta nebo software nainstalovaný ve vašem počítači kompatibilní se standardem VESA DPM™, umožňuje monitor automatické snížení spotřeby energie, pokud není používán. Jedná se o režim úspory energie*. Pokud počítač rozpozná operaci z klávesnice, myši nebo jiného vstupního zařízení, obnoví monitor automaticky svou činnost. Následující tabulka uvádí spotřebu energie a signalizaci této automatické funkce úspory energie.

Režimy

VESA

Normální provoz

Režim aktivního vypnutí

Vypnuto - - - Nesvítí Méně než 0,3 W Méně než 0,3 W

Horizontální

synchronizace

Aktivní Aktivní Aktivní Bíle P2214H P2414H

Neaktivní Neaktivní Vypnutý Bíle

Vertikální

synchronizace

Obraz Indikátor

napájení

(blikající)

Spotřeba energie

42 W (max.)** 26 W (typ.)

Méně než 0,3 W Méně než 0,3 W

45 W (max.)** 28 W (typ.)

OSD zobrazení funguje pouze v normálním provozním režimu. Při stisknutí jakéhokoliv tlačítka v režimu aktivního vypnutí se zobrazí následující zpráva:

Pro přístup do OSD aktivujte počítač a monitor. * Nulové spotřeby energie v režimu vypnutí lze dosáhnout pouze odpojením napájecího

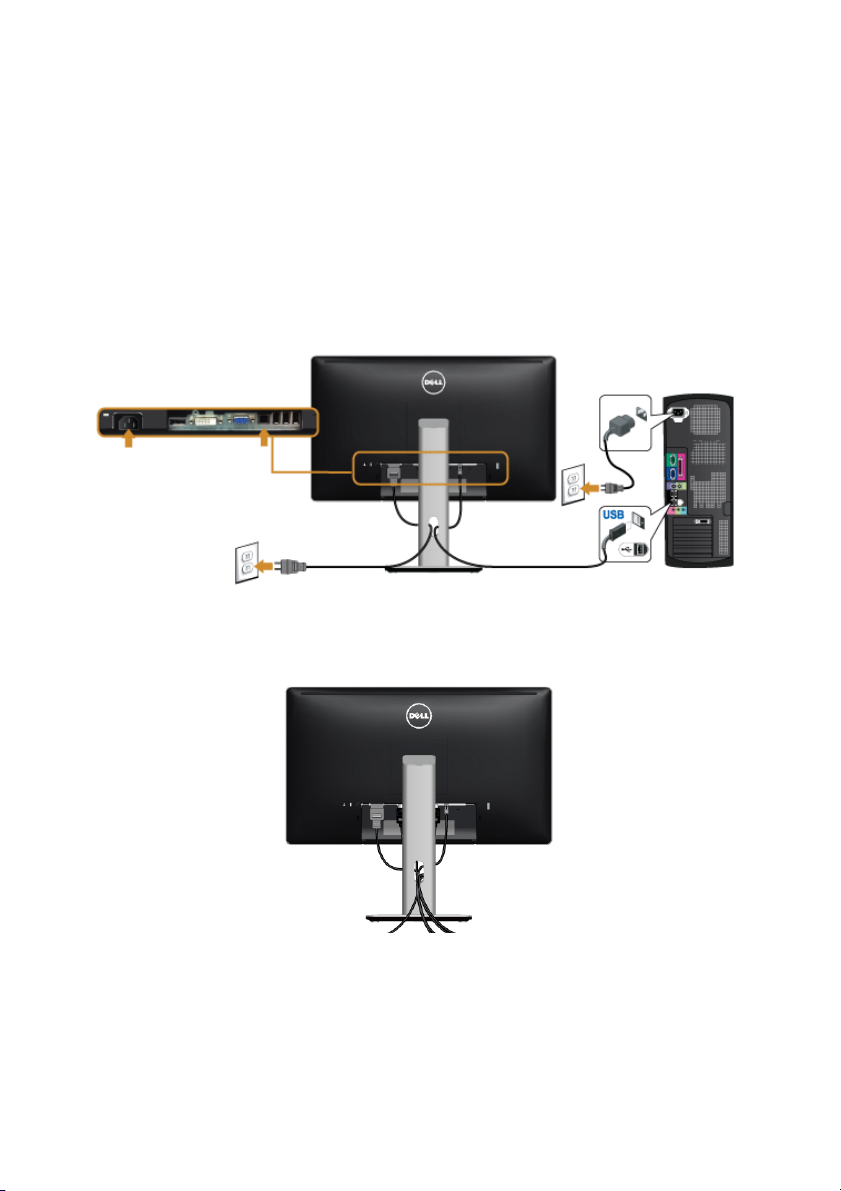

kabelu od monitoru.

14 | Informace o monitoru

** Maximální spotřeba energie s max. jasem a aktivními USB konektory. Tento dokument je pouze informační a odráží laboratorní výkon. Konkrétní produkt může

dosahovat odlišných výsledků v závislosti na objednaném softwaru, součástech a periferiích a nejsme povinni takové informace aktualizovat. Vzhledem k tomu by zákazník neměl spoléhat na tyto informace při rozhodování o elektrických tolerancích ani jinak. Neposkytujeme žádnou výslovnou ani předpokládanou záruku přesnosti ani úplnosti.

Přiřazení pinů

VGA konektor

Číslo

15-pinová strana připojeného

pinu

1 Video-R 2 Video-G 3 Video-B 4GND 5 Autotest 6 GND-R 7 GND-G 8 GND-B

9 PC 5 V/3,3 V 10 GND-sync 11 GN D 12 DDC Data 13 H-sync 14 V-sync 15 DDC Clock

signálního kabelu

Informace o monitoru | 15

DVI konektor

Číslo

pinu

10 TMDS RX1+ 11 TMDS Ground 12 Nepřipojeno 13 Nepřipojeno 14 Napájení +5 V/+3,3 V 15 Autotest 16 Detekcia horúcej zástrčky 17 TMDS RX018 TMDS RX0+ 19 TMDS Ground 20 Nepřipojeno 21 Nepřipojeno 22 TMDS Ground 23 TMDS Clock+ 24 TMDS Clock-

24-pinová strana připojeného

signálního kabelu

1TMDS RX2-

2TMDS RX2+

3 TMDS Ground

4Nepřipojeno

5Nepřipojeno

6DDC Clock

7 DDC Data

8Nepřipojeno

9TMDS RX1-

16 | Informace o monitoru

Konektor DisplayPort

Číslo pinu 20-pinová strana připojeného

10 ML3(p) 11 GN D 12 ML3(n) 13 GND 14 GND 15 AUX(p) 16 GND 17 AUX(n) 18 GND 19 Re-PWR 20 PWR

signálního kabelu

1 ML0(p)

2GND

3 ML0(n)

4 ML1(p)

5GND

6 ML1(n)

7 ML2(p)

8GND

9 ML2(n)

Plug and Play kompatibilita

Tento monitor můžete nainstalovat v jakémkoliv systému kompatibilním s technologií Plug and Play. Monitor automaticky poskytne počítačovému systému údaje EDID (Extended Display Identification Data) pomocí protokolů DDC (Display Data Channel) tak, aby mohl systém provést vlastní konfiguraci a optimalizovat nastavení monitoru. Většina nastavení monitoru bude provedena automaticky, avšak v případě potřeby může uživatel vybrat odlišná nastavení. Podrobné informace o změně nastavení monitoru - viz část

monitoru

Informace o monitoru | 17

Ovládání

USB (Universal Serial Bus) rozhraní

Tato část uvádí informace o USB konektorech, které jsou na monitoru k dispozici.

POZNÁMKA: Monitor podporuje vysokorychlostní certifikované rozhraní USB 2.0.

Rychlost

přenosu

Vysoká rychlost 480 Mb/s 2,5 W (max., každý konektor) Plná rychlost 12 Mb/s 2,5 W (max., každý konektor) Nízká rychlost 1,5 Mb/s 2,5 W (max., každý konektor)

Datový tok Spotřeba energie

Výstupní USB konektor

Číslo pinu 4-pinový konektor signálového kabelu

1DMU 2VCC 3DPU 4GND

Vstupní USB konektor

Číslo pinu 4-pinový konektor signálového kabelu

1VCC 2DMD 3DPD 4GND

18 | Informace o monitoru

+ 39 hidden pages

Dell P2414H User Manual [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

Informace o monitoru

Obsah balení

Přednosti monitoru

Popis částí a ovládacích prvků

Specifikace monitoru

Plug and Play kompatibilita

USB (Universal Serial Bus) rozhraní
