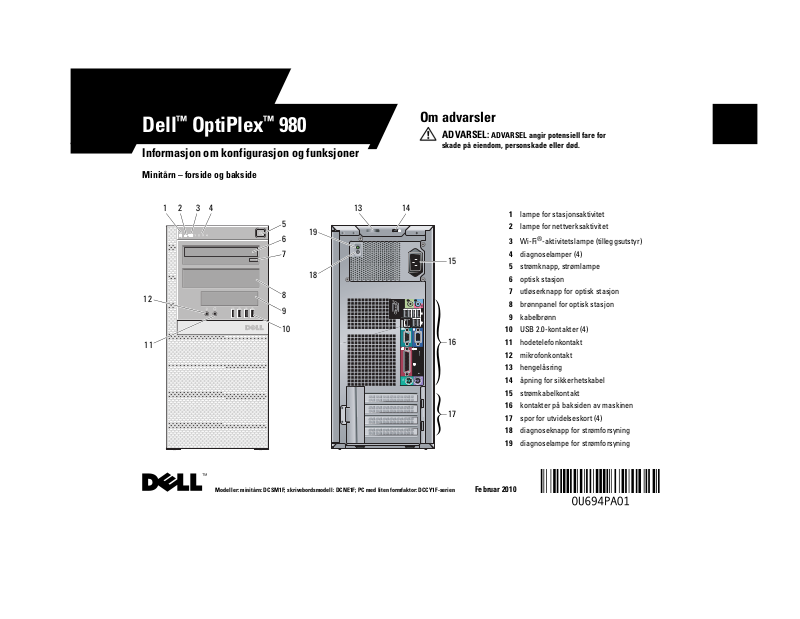

Dell™ OptiPlex™ 980
Informasjon om konfigurasjon og funksjoner
Minitårn – forside og bakside
Om advarsler
ADVARSEL: ADVARSEL angir potensiell fare for
skade på eiendom, personskade eller død.
3
2
1
4
5
19
6
7
18
12
8
9
10
11
Modeller: minitårn: DCSM1F; skrivebordsmodell: DCNE1F; PC med liten formfaktor: DCCY1F-serien
13
14
15
16
17
Februar 2010
1 lampe for stasjonsaktivitet
2 lampe for nettverksaktivitet
®
3 Wi-Fi
4 diagnoselamper (4)
5 strømknapp, strømlampe
6 optisk stasjon
7 utløserknapp for optisk stasjon
8 brønnpanel for optisk stasjon
9 kabelbrønn
10 USB 2.0-kontakter (4)
11 hodetelefonkontakt
12 mikrofonkontakt
13 hengelåsring
14 åpning for sikkerhetskabel
15 strømkabelkontakt
16 kontakter på baksiden av maskinen
17 spor for utvidelseskort (4)
18 diagnoseknapp for strømforsyning
19 diagnoselampe for strømforsyning
-aktivitetslampe (tilleggsutstyr)
Skrivebordsmodell – forside og bakside
1
11
10
9
8
7
18
2
6
3
1 strømknapp, strømlampe
2 optisk stasjon
3 utløserknapp for optisk stasjon
4 USB 2.0-kontakter (2)
5 mikrofonkontakt
6 hodetelefonkontakt
7 kabelbrønn
5
4
12
13
14
15
17
16
8 lampe for stasjonsaktivitet
9 lampe for nettverksaktivitet
10 Wi-Fi-aktivitetslampe (tilleggsutstyr)
11 diagnoselamper (4)
12 diagnoseknapp for strømforsyning
13 diagnoselampe for strømforsyning
14 hengelåsring
15 åpning for sikkerhetskabel
16 strømkabelkontakt
17 kontakter på baksiden av maskinen
18 spor for utvidelseskort (4)
PC med liten formfaktor – forside og bakside
1
11
10
9
8
2
6
7
18
3
1 strømknapp, strømlampe
2 optisk stasjon
3 utløserknapp for optisk stasjon
4 kabelbrønn
5 hodetelefonkontakt
6 mikrofonkontakt
7 USB 2.0-kontakter (2)
5
4
12
13
14
15
17
16
8 lampe for stasjonsaktivitet
9 lampe for nettverksaktivitet
10 Wi-Fi-aktivitetslampe (tilleggsutstyr)
11 diagnoselamper (4)
12 diagnoseknapp for strømforsyning
13 diagnoselampe for strømforsyning
14 hengelåsring
15 åpning for sikkerhetskabel
16 strømkabelkontakt
17 kontakter på baksiden av maskinen
18 spor for utvidelseskort (2)
