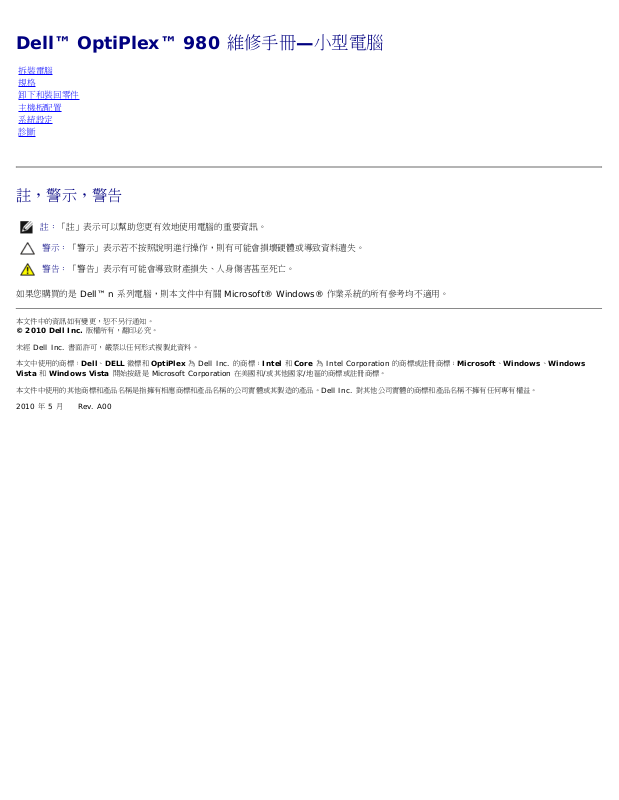

Dell™ OptiPlex™ 980 維修手冊—小型電腦
拆裝電腦 規格 卸下和裝回零件 主機板配置 系統設定 診斷
註,警示,警告
註:「註」表示可以幫助您更有效地使用電腦的重要資訊。
警告:「警告」表示有可能會導致財產損失、人身傷害甚至死亡。
如果您購買的是 Dell™ n 系列電腦,則本文件中有關 Microsoft® Windows® 作業系統的所有參考均不適用。
本文件中的資訊如有變更,恕不另行通知。 © 2010 Dell Inc. 版權所有,翻印必究。
未經 Dell Inc. 書面許可,嚴禁以任何形式複製此資料。 本文中使用的商標:DellDELL 徽標和 OptiPlex Dell Inc. 的商標;Intel Core Intel Corporation 的商標或註冊商標;MicrosoftWindowsWindows
Vista Windows Vista 開始按鈕是 Microsoft Corporation 在美國和/或其他國家/地區的商標或註冊商標。 本文件中使用的其他商標和產品名稱是指擁有相應商標和產品名稱的公司實體或其製造的產品。Dell Inc. 對其他公司實體的商標和產品名稱不擁有任何專有權益。 2010 5 Rev. A00
Page 2
回到目錄頁
拆裝電腦
Dell™ OptiPlex™ 980 維修手冊小型電腦
拆裝電腦內部元件之前 建議的工具 關閉電腦 拆裝電腦內部元件之後
拆裝電腦內部元件之前
請遵守以下安全規範,以避免電腦受到可能的損壞,並確保您的人身安全。除非另有說明,否則本文件中的每項程序均假定已滿足以下條件:
您已閱讀電腦隨附的安全資訊。 以相反的順序執行卸下程序可以裝回或安裝元件 (如果是單獨購買的話)。
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
警示:許多維修僅可由獲得認可的維修技術人員來完成。您只能依照產品說明文件中的授權說明或在線上或電話服務和支援團隊的指導
下,執行故障排除和簡單的維修。由未經 Dell 授權的維修造成的損壞不在保固範圍之內。請閱讀並遵循產品隨附的安全說明。
警示:為避免靜電損壞,請使用接地腕帶或經常碰觸未上漆的金屬表面 (例如電腦後面的連接器),以導去身上的靜電。
警示:處理元件和插卡時要特別小心。請勿碰觸元件或插卡上的觸點。持卡時,請握住卡的邊緣或其金屬固定托架。手持處理器之類的元
件時,請握住其邊緣而不要握住插腳。
警示:拔下纜線時,請握住連接器或拉片將其拔出,而不要拉扯纜線。某些纜線的連接器帶有鎖定彈片;若要拔下此類纜線,請向內按壓
鎖定彈片,然後再拔下纜線。在拔出連接器時,連接器的兩側應同時退出,以避免弄彎連接器插腳。此外,連接纜線之前,請確定兩個連 接器的朝向正確並且對齊。
註:您電腦的顏色和特定元件看起來可能與本文件中所示不同。
為避免損壞電腦,請在您開始拆裝電腦內部元件之前執行以下步驟。
111 確定工作表面平整乾淨,以防止刮傷電腦外殼。 111 關閉電腦 (請參閱關閉電腦
警示:若要拔下網路纜線,請先將纜線從電腦上拔下,然後再將其從網路裝置上拔下。
111 從電腦上拔下所有網路纜線。 111 從電源插座上拔下電腦和所有連接的裝置的電源線。 111 拔除電腦電源後,請按住電源按鈕,以導去主機板上的剩餘電量。 111 卸下機箱蓋
警示:在碰觸電腦內部的任何元件之前,請先碰觸未上漆的金屬表面 (例如電腦後面的金屬),以導去身上的靜電。作業過程中,應經常碰
觸未上漆的金屬表面,以導去可能損壞內部元件的靜電。
)。
建議的工具
本文件中的程序可能需要下列工具:
小型平頭螺絲起子 十字槽螺絲起子 小型塑膠畫線器
Page 3
快閃 BIOS 更新程式媒體
關閉電腦
警示:為避免遺失資料,請在關閉電腦之前,儲存和關閉所有開啟的檔案,並結束所有開啟的程式。
111 關閉作業系統:
Windows® 7 中:
按一下開始 ,然後按一下關機。
Windows Vista® 中:
按一下開始 ,然後按一下開始選單右下角的箭頭 (如下所示),然後按一下關機。
Windows® XP 中:
按一下開始® 關機® 關機。
作業系統關閉程序結束後,電腦將關閉。
111 確定電腦及所有連接的裝置均已關閉。關閉作業系統時,如果電腦及連接的裝置未自動關閉,請按住電源按鈕大約 6 秒鐘以將其關閉。
拆裝電腦內部元件之後
在完成任何更換程序後,請確定先連接所有外接式裝置、介面卡和纜線,再啟動電腦。
111 裝回機箱蓋
警示:若要連接網路纜線,請先將纜線插入網路裝置,然後再將其插入電腦。
111 將電話或網路纜線連接至電腦。 111 將電腦和所有連接的裝置連接至電源插座。 111 開啟您的電腦。 111 透過執行 Dell Diagnostics
回到目錄頁
來確認電腦是否正常作業。
Page 4
回到目錄頁
技術規格
處理器 記憶體 擴充匯流排 影像卡 系統資訊 插卡 磁碟機 外接式連接器
註:提供的項目可能會因地區而異。若要獲得有關電腦組態的更多資訊,請按一下開始® 說明及支援,然後選擇對應選項以檢視有關電腦的
資訊。
註:除非另有說明,否則迷你直立型電腦、桌上型電腦及小型電腦的規格均相同。
處理器
類型
四核心
雙核心 Intel Core i5 系列
控制鈕和指示燈 網路 音效卡 電源 主機板連接器 實體 環境參數
®
Core™ i7 系列
Intel Intel Core i5 系列
Intel Core i3 系列 Intel Pentium
®
L2 快取記憶體
Intel Core i7 系列 Intel Core i5 系列
Intel Core i5 系列 Intel Core i3 系列
Intel Pentium 3 MB
記憶體 類型 DDR3 SDRAM (僅限非 ECC 記憶體) 速度 1066 MHz 或 1333 MHz
連接器 四個 容量 1 GB2 GB 4 GB
最小記憶體
最大記憶體
影像卡 內建式 Intel 圖形媒體加速器 HD
8 MB
4 MB
1 GB 16 GB
註:搭載以下處理器的電腦不支援:
Intel i7 Intel i5 四核心處理器。
分離式 PCI Express x16 插槽支援 PCI Express
Page 5
記憶體 - 內建式 最高 1759 MB 的共用影像記憶體 (系統記憶體
高於 512 MB)
音效卡 內建式 Intel 高傳真音效
網路 內建式 內建 Intel 82578DM Gigabit Ethernet,提供
10/100/1000 Mb/s 通訊能力
系統資訊 晶片組 Intel Q57 Express 晶片組 DMA 通道 八個
岔斷等級 BIOS 晶片 (NVRAM) 64 MB 16 MB
擴充匯流排
匯流排類型
匯流排速度
PCI 133 MB/s PCI Express
SATA eSATA 3.0 GB/s USB 480 MB/s
插卡
PCI
24
PCI 2.3 PCI Express 2.0 SATA 1.0A 2.0 eSATA USB 2.0
x1 插槽 (僅限無線) 雙向速度 - 500 MB/s x16 插槽 ( x4 模式連線) 雙向速度 - 2 GB/s x16 插槽雙向速度 - 8 GB/s
1.5 GB/s 3.0 GB/s
迷你直立型電腦 最多 2 張全高插卡 桌上型電腦 無提昇板最多兩張半高插卡
有提昇板最多兩張全高插卡
小型電腦 一張短卡
PCI Express x16 ( x4 模式連線)
迷你直立型電腦 一張全高插卡
桌上型電腦 一張短卡
小型電腦
PCI Express x16
迷你直立型電腦 一張全高插卡 桌上型電腦 無提昇板一張短卡
有提昇板一張全高插卡
Page 6
小型電腦 一張短卡
PCI Express x1
迷你直立型電腦 一張無線網卡
桌上型電腦 一張無線網卡
小型電腦 一張無線網卡
磁碟機 外部可抽換式 - 5.25 吋磁碟機支架
迷你直立型電腦 兩個支架
桌上型電腦 一個支架
小型電腦 一個細長型支架
外部可抽換式 - 3.5 吋磁碟機支架
迷你直立型電腦 一個支架
桌上型電腦 一個支架
小型電腦 一個支架
內部可抽換式 - 用於硬碟機的 3.5 吋磁碟機支架
迷你直立型電腦 兩個支架
桌上型電腦 一個支架
小型電腦 一個支架
註:您的電腦最多可支援兩台附托架的 2.5 吋硬碟機。
外接式連接器
音效卡
背面板 兩個信號線輸入/麥克風和信號線輸出連接器
前面板 兩個前面板耳機和麥克風連接器
eSATA
網路 一個 RJ45 連接器 並列 一個 25 插腳連接器 (雙向) 序列 一個 9 插腳連接器;與 16550C 相容 USB - 前面板
迷你直立型電腦 四個連接器
桌上型電腦 兩個連接器
小型電腦 兩個連接器
一個 7 插腳連接器
USB - 背面板
迷你直立型電腦 六個連接器
桌上型電腦 六個連接器
小型電腦 六個連接器
影像卡 一個 15 VGA 連接器
一個 20 插腳 DisplayPort 連接器
Page 7
主機板連接器
PCI 2.3 資料寬度 (最大) — 32 位元
迷你直立型電腦 兩個 120 插腳連接器 桌上型電腦 兩個 120 插腳連接器 小型電腦 一個 120 插腳連接器
PCI Express x16 (以 x4 模式連線) 資料寬度 (最大) — 四個 PCI Express 通道
迷你直立型電腦 一個 164 插腳連接器 桌上型電腦 一個 164 插腳連接器
小型電腦 不適用
PCI Express x16 資料寬度 (最大) — 16 PCI Express 通道
迷你直立型電腦 一個 164 插腳連接器 桌上型電腦 一個 164 插腳連接器 小型電腦 一個 164 插腳連接器
序列 ATA
迷你直立型電腦 四個 7 插腳連接器 桌上型電腦 三個 7 插腳連接器
小型電腦 三個 7 插腳連接器 記憶體 四個 240 插腳連接器 內建 USB 一個 10 插腳連接器 (支援兩個 USB 連接埠) 處理器風扇 一個 5 插腳連接器 前側 I/O 一個 26 插腳連接器 前面板控制鈕 一個 14 插腳連接器 處理器 一個 1156 插腳連接器 12V 電源 一個 4 插腳連接器 電源 一個 24 插腳連接器 Internal 序列卡 一個 14 插腳連接器 內建喇叭 一個 5 插腳連接器 PCI Express x1 (無線網卡) 一個 36 插腳連接器 熱感應器 一個 2 插腳連接器 侵入連接器 一個 3 插腳連接器
控制鈕和指示燈
電腦前面
電源按鈕 按鈕
電源指示燈 閃爍藍色表示電腦處於睡眠狀態。
持續亮起藍色表示電腦處於開機狀態。 閃爍琥珀色表示主機板出現問題。 持續亮起琥珀色 (當電腦未啟動) — 表示主機板 或電源供應器有問題。
磁碟機活動指示燈 閃爍藍色表示電腦正在從硬碟讀取資料,或
正在寫入資料至硬碟。
Page 8
網路連線指示燈 藍色表示網路與電腦的連線正常。
熄滅 (未亮起) — 表示電腦未偵測到與網路的實
小型電腦 29.0 公分 (11.41 吋)
體連線。
診斷指示燈 前面板上的四個琥珀色指示燈。若要取得更多資
訊,請參閱診斷。
電腦背面
位於內建網路配接器上的連結完整性指示
位於內建網路配接器上的網路活動指示燈 黃色指示燈閃爍黃色指示燈表示網路正在活
電源供應器指示燈 綠色指示燈指出電源供應器已啟動而且正常
電源
瓦特數
迷你直立型電腦
桌上型電腦
綠色網路與電腦的 10 Mbps 連線正常。 橘色網路與電腦的 100 Mbps 連線正常。 黃色網路與電腦的 1000 Mbps 連線正常。 熄滅 (未亮起) — 表示電腦未偵測到與網路的實 體連線。
動。
運作。電源線必須連接至電源連接器 (在電腦背 面) 和電源插座。
註:您可以按下測試按鈕,以測試電源系統的效
能狀況。當系統的電源電壓在規格範圍內時,自 我測試 LED 會亮起。如果 LED 未亮起,表示電 源供應器故障。進行本項測試時必須連接心交流 電源。
255 W (EPA)
255 W (EPA)
305 W ( EPA)
255 W ( EPA)
小型電腦
最大散熱量
迷你直立型電腦
桌上型電腦
小型電腦
電壓 幣式電池 3 V CR2032 鋰幣式電池
註:使用電源供應器額定瓦特數計算散熱量。
實體
高度
迷你直立型電腦 40.80 公分 (16.06 吋)
235 W (EPA)
1000 BTU/hr (EPA)
1000 BTU/hr (EPA)
921 BTU/hr (EPA)
100–240 VAC
235 W ( EPA)
1603 BTU/hr ( EPA)
1341 BTU/hr ( EPA)
1235 BTU/hr ( EPA)
桌上型電腦 39.70 公分 (15.62 吋)
Page 9
寬度
迷你直立型電腦 18.70 公分 (7.36 吋)
桌上型電腦 10.90 公分 (4.29 吋)
小型電腦 8.50 公分 (3.34 吋)
厚度
迷你直立型電腦 43.10 公分 (16.96 吋)
桌上型電腦 34.80 公分 (13.70 吋)
小型電腦 32.40 公分 (12.75 吋)
重量
迷你直立型電腦 11.40 公斤 (25.13 磅)
桌上型電腦 8.30 公斤 (18.29 磅)
小型電腦 5.90 公斤 (13.00 磅)
環境參數
溫度
操作時 10 °C 35 °C (50 °F 95 °F)
存放時 –40 °C 至 65 °C (–40 °F 至 149 °F) 相對濕度 (非冷凝) 20% 至 80%
最大振動
操作時
存放時
0.0002 G
0.001 0.01 G
2
/Hz 時為 5 Hz 350 Hz
2
/Hz 時為 5 Hz 500 Hz
最大衝擊
操作時 40 G +/- 5%,脈衝時長 2 毫秒 +/- 10%
(相當於 20 / [51 公分/])
存放時 105 G +/- 5%,脈衝時長 2 毫秒 +/- 10%
(相當於 50 / [127 公分/])
海拔高度
操作時 –15.2 公尺至 3048公尺 (–50 呎至 10,000
呎)
存放時 –15.2 公尺至 10,668 公尺 (–50 呎至
35,000 呎)
空氣中懸浮污染物級別 G2 或更低 (按照 ISA-S71.04-1985 的定義)
回到目錄頁
Page 10
回到目錄頁
卸下和裝回零件
Dell™ OptiPlex™ 980 維修手冊小型電腦
機箱蓋 前面板 光碟機 硬碟機 無線模組 風扇 散熱器和處理器 記憶體 內建喇叭
回到目錄頁
前側熱感應器 電源供應器 擴充卡 I/O 面板 控制面板 侵入切換開關 幣式電池 主機板
Page 11
回到目錄頁
主機板配置
Dell™ OptiPlex™ 980 維修手冊—小型電腦
1
服務模式跳線 (Service_Mode)
3
電池槽 (BATTERY)
5
PCI 卡連接器 (SLOT2)
7
熱感應連接器 (THRM3) PCI Express x1 無線網卡連接器
9
(PCIE_WLS1)
11
電源連接器 (12V POWER)
13
前面板連接器 (FRONTPANEL)
15
密碼跳線 (PSWD)
17
SATA 磁碟機連接器 (SATA0-2)
19
前側 I/O 卡連接器 (FIO)
回到目錄頁
2
RTC 重設跳線 (RTCRST)
4
PCI Express x16 卡連接器 (SLOT1)
6
內部序列卡連接器 (Serial2)
8
喇叭連接器 (INT_SPKR)
10
風扇連接器 (FAN_CPU)
12
記憶體模組連接器 (DIMM_1-4)
14
內部蜂鳴器 (BEEP)
16
侵入連接器 (INTRUDER)
18
內部 USB 連接器 (INT_USB)
20
電源連接器 (MICRO_PWR)
Page 12
回到目錄頁
系統設定
Dell™ OptiPlex™ 980 維修手冊小型電腦
啟動選單 導覽按鍵 進入系統設定 系統設定選單選項
啟動選單
Dell™ 徽標出現時按 <F12> <Ctrl><Alt><F8> 鍵即可啟動單次啟動選單,並列出電腦的有效啟動裝置。
列出的選項包括:
Onboard SATA Hard Drive (機載 SATA 硬碟機) Onboard or USB CD-Rom Drive (機載或 USB 光碟機) System Setup (系統設定) Diagnostics (診斷程式)
當您嘗試啟動特定裝置或叫出系統的診斷程式時,此選單就十分有用。在啟動選單中所做的變更並不會改變儲存在 BIOS 中的啟動順序。
導覽按鍵
使用以下按鍵在系統設定畫面中進行導覽。
導覽按鍵
動作 按鍵
展開和收合欄位 <Enter>,向左或向右鍵,或 +/–
展開或收合所有欄位 結束 BIOS <Esc>—Remain in Setup (不離開設定程式)、Save/Exit (儲存/結束)、Discard/Exit (放棄變更/結束)
變更設定 向左或向右鍵
選擇要變更的欄位
取消修改 重設預設值 <Alt><F> 或 Load Defaults (載入預設值) 選單選項
< >
<Enter> <Esc>
進入系統設定
您的電腦提供下列 BIOS 和系統設定選項:
按下 <F12> 可叫出單次啟動選單 按下 <F2> 以存取系統設定
<F12> 選單
當 Dell™ 徽標出現時按 <F12> 鍵即可啟動單次啟動選單,並列出電腦的有效啟動裝置。本選單還包含 Diagnostics (診斷程式) 和 Enter Setup (進入設定程式) 選項。啟動選單中列出 的裝置視安裝在電腦中的可開機裝置而定。當您嘗試啟動特定裝置或叫出電腦的診斷程式時,此選單就十分有用。在啟動選單中所做的變更並不會改變儲存在 BIOS 中的啟動順序。
<F2>
按下 <F2> 即可進入系統設定,然後對使用者可定義的設定進行變更。如果您無法使用此鍵進入系統設定,當鍵盤指示燈初次閃爍時按下 <F2>
系統設定選單選項
註:系統設定選項可能會視電腦而不同,出現的順序也可能不會完全相同。
General (一般)
System Board (
機板)
顯示以下資訊:
System information (系統資訊):顯示 BIOS Version (BIOS 版本)、Service Tag (服務標籤)、Express Service Code (快速服務代碼)、Asset Tag (資產標籤)Manufacture Date (製造日期) 以及 Ownership Date (擁有日期) Memory information (記憶體資訊):顯示 Installed Memory (已安裝的記憶體)、Memory Speed (記憶體速度)、Number of Active Channels (主動 通道數)Memory Technology (記憶體技術)DIMM_1 Size (DIMM_1 大小)DIMM_2 Size (DIMM_2 大小) Processor information (處理器資訊):顯示 Processor Type (處理器類型)、Processor Speed (處理器速度)、Processor Bus Speed (處理器匯流排速
)Processor L2 cache (處理器 L2 快取)Processor ID (處理器 ID)Microcode Version (微碼版本)Multi Core Capable (多個核心性能)
Page 13
HT Capable 64-bit Technology (HT 性能 64 位元技術)
PCI information (PCI 資訊):顯示主機板上的可用插槽。
Date/Time (日期/ )
Boot Sequence (啟動順序)
Drives (磁碟機)
Diskette Drive (軟碟機) 此欄位會決定 BIOS 如何設定軟式磁碟機。支援 USB 的作業系統會識別 USB 軟式磁碟機,而不考量此設定:
SATA Operation (SATA 作業)
S.M.A.R.T. Reporting (S.M.A.R.T. 報告) 此欄位可控制在系統啟動期間是否回報內建磁碟機的硬碟機錯誤。此技術屬於 SMART (自動監測分析與報告技術) 規格。
Drives (磁碟機) 啟用或停用連接至主機板的 SATA ATA 磁碟機。
顯示系統日期和時間。對系統日期和時間所做的變更會立即生效。
指定電腦嘗試從本清單所指定的裝置尋找某個作業系統的順序。
Onboard or USB Floppy (機載或 USB 軟式磁碟機) Onboard SATA Hard Drive (機載 SATA 硬碟機) Onboard or USB CD-Rom Drive (機載或 USB 光碟機)
Disable (停用) - 停用所有的軟式磁碟機 Enable (啟用) - 啟用所有的軟式磁碟機
USB Controller(USB 控制器) 設定選項會影響軟式磁碟機運作。
設定內建硬機控制器的運作模式。
RAID Autodetect / AHCI (RAID 自動偵測/AHCI) = 如果磁碟機經過簽核,則使用 RAID 模式,否則使用 AHCI 模式 RAID Autodetect / ATA (RAID 自動偵測/ATA) = 如果磁碟機經過簽核,則使用 RAID 模式,否則使用 ATA 模式 RAID On / ATA (RAID 開啟/ATA) = 每次啟動時,都將 SATA 組態為 RAID Legacy (傳統) = 將硬碟機控制器組態為傳統模式
傳統模式可與某些不支援將原生資源指定給磁碟機控制器的舊型作業系統相容。 RAID 模式與 ImageServer 不相容。如果啟用 Image Server,請停用 RAID 模式。
此選項預設為停用。
System Configuration (系統組態)
Integrate NIC (內建 NIC)
USB Controller (USB 控制器) 啟用或停用內建 USB 控制器。您可將內建 USB 控制器設為:
Parallel Port (並列埠) 識別和定義並列埠設定。您可將並列埠設為:
Parallel Port Address (並列埠位址) 設定內建並列埠的基底 I/O 位址。 Serial Port #1 (序列埠 #1)
Miscellaneous Devices (其他裝置) 啟用或停用下列機載裝置:
啟用或停用內建網路卡。您可將內建 NIC 設為:
Disable (停用) Enable (啟用) (預設值) Enable with PXE (透過 PXE 開啟) Enable with ImageSever (透過 ImageSever 開啟)
ImageServer RAID 模式不相容。如果啟用 ImageServer,請停用 RAID。 只有在需要啟動至位於伺服器上的作業系統才需要 PXE,如果要從此系統中的硬碟機上的作業系統啟動,則不需要 PXE
Enable (啟用) (預設值) Disable (停用) No boot (不啟動)
支援 USB 的作業系統會識別 USB 儲存裝置
Disable (停用) AT PS/2 (預設值) EPP ECP No DMA ECP DMA 1 ECP DMA 3
識別和定義序列埠設定。您可將序列埠設為:
Disable (停用) Auto (自動) (預設值) COM1 COM3
即使停用此設定,作業系統仍可能會分配資源。
Front USB ( USB) PCI Slots (PCI 插槽) Audio (音效) OptiPlex ON Reader (OptiPlex ON 讀取器) Rear Quad USB (後置四個 USB)
Page 14
WiFi NIC Slot (WiFi NIC 插槽)
Video (影像)
Primary Video (主影像) 此欄位可決定系統中有兩個影像控制器時,哪個為主影像控制器。只有在配備兩個影像控制器時,此選項才有作用。
Auto (自動) (預設值) - 使用附加的影像控制器。 Onboard/Card (機載/插卡) - 除非安裝圖形卡,否則使用內建影像控制器。PCI Express 圖形 (PEG) 卡將置換並停用內建影像控制器。
Performance (效能)
Multi Core Support (多核心支援) 此欄位可指定處理器啟用一個還是所有核心。附加核心可以提升某些應用程式的效能。 Hyper-Threading Technology
(Hyper-Threading 技術) Intel® Turbo Boost Technology
(Intel® Turbo Boost 技術)
Intel® SpeedStep™
C States Control (C 狀態控制)
Limit CPUID Value (限制 CPUID值)此欄位可限制處理器標準 CPUID 功能支援的最大值。當 CPUID 功能支援的最大值大於 3 時,某些作業系統將無法完成安裝。
Virtualization Support (虛擬支援)
Virtualization (虛擬)
VT for Direct I/O (適用於 Direct I/O VT)
Trusted Execution (可信賴執行)
此選項可以啟用或停用 Hyper-Threading 技術。停用時,僅每啟用的核心僅能啟用一個執行緒 此選項預設為啟用。
此選項可啟用或停用 Intel® Turbo Boost 技術。停用時,Intel® Turbo Boost 技術可讓處理器以高於建議的頻率執行
此選項預設為啟用。 此選項可啟用或停用處理器的 Intel® SpeedStep™ 模式。停用時,系統會進入最高效能狀態,無法透過 Intel® SpeedStep™ 附屬程式或原生作業
系統驅動程式調整處理器的效能。啟用時。Intel® SpeedStep™ 時,允許啟用的 CPU 在多種效能狀態下運作。
此選項預設為停用。
此選項可啟用或停用更多處理器睡眠狀態。作業系統可選擇性使用這些睡眠狀態,以便在閒置時進一步省電。
此選項預設為停用。
此選項預設為停用。
此選項可指定虛擬機顯示器 (VMM) 是否可使用 Intel® 虛擬化技術提供的附加硬體功能。 Enable Intel® Virtualization Technology (啟用 Intel® 虛擬化技術) - 此選項預設為停用。
使用直接 I/O 的 Intel® 虛擬化技術提供的附加硬體功能,啟用或停用虛擬機顯示器 (VMM)。 Enable Intel® Vitalization Technology for Direct I/O (啟用直接 I/O Intel® 虛擬化技術) - 此選項預設為停用。
此欄位可指定測量虛擬機器監視器 (MVMM) 是否可使用 Intel® 可信賴執行技術提供的附加硬體功能。必須啟用 TPM 虛擬化技術和直接 I/O 的虛 擬化技術才能使用此功能。
Enable Intel® Trusted Execution Technology (啟用 Intel® 可信賴執行技術) - 此選項預設為停用。
Security (安全性)
Administrative Password (管 理員密碼)
System Password (系統密碼) 顯示系統密碼安全保護功能的目前狀態,並允許指定和確認新的系統密碼。
Password Changes (密碼變更) 允許或禁止使用者不必系統管理密碼,就可變更系統密碼。
Admin Setup Lockout (管理員 設定鎖定)
Password Configuration (密碼 保護)
Strong Password (增強式密碼) 此欄位會強制執行增強式密碼。如果已啟用,所有密碼都必須包含至少一個大寫字母、一個小寫字母,而且至少有 8 個字元長。啟用此功能將會自動將預
TPM Security (TPM 安全性) 啟用或停用可信賴平台模組 (TPM) 安全性。
此選項提供對電腦系統設定的受限制存取權,其方式與使用 System Password (系統密碼) 選項限制對系統的存取權相同。
此選項預設為未設定。
此選項預設為未設定。
此選項預設為啟用。
當設定管理員密碼時,啟用或停用使用者進入設定的權限。
此選項預設為停用。 這些欄位控制允許的系統密碼和管理員密碼最小和最大字元數。必須等到您按下 Apply (套用) 按鈕或在結束設定之前儲存變更後,對這些欄位所做的變更
才會生效。
Admin Password Min (管理員密碼最小值) Admin Password Max (管理員密碼最大值) System Password Min (系統密碼最小值) System Password Max (系統密碼最大值)
設的最小密碼長度變更為 8 個字元。 Enforce strong password (強制執行增強式密碼) - 此選項預設為停用。
您可將 TPM 安全性設定為︰
Deactivate (關閉) (預設值) Activate (啟動) Clear (清除)
當 TPM Security (TPM 安全性) 設為 Clear (清除) 時,系統設定程式會清除儲存在 TPM 中的擁有者資訊。如果您遺失或忘記擁有者驗證資料,使用此
Page 15
項設定則可將 TPM 還原至其預設狀態。
CPU XD Support (CPU XD )啟用或停用處理器的執行停用模式。
此選項預設為啟用。
Computrace(R)
啟用或停用為資產管理設計的可選 Computrace® 服務。
您可將此選項設定為︰
Deactivate (關閉) (預設值) Disable (停用) Activate (啟動)
Chassis Intrusion (機箱侵入) 此欄位可控制機箱侵入功能。
您可將此選項設定為︰
Clear Intrusion Warning (清除侵入警告) (如果偵測到機箱侵入,預設為增強) Disable (停用) Enabled (啟用) On-Silent (靜態開啟) (如果偵測到機箱侵入,預設為增強)
SATA-0 Password (SATA-0 )顯示連接至主機板的 SATA-0 連接器的硬碟機之目前密碼狀態。
您也可以設定新密碼。此選項預設為未設定。
系統設定程式顯示連接至主機板的每台硬碟機的密碼。
SATA-1 Password (SATA-1 )顯示針對連接至主機板上 SATA-1 連接器的硬碟之密碼設定目前狀態。
您也可以設定新密碼。此選項預設為未設定。
系統設定程式顯示連接至主機板的每台硬碟機的密碼。
Power Management (電源管理) AC Recovery (交流電源恢復) 確定在斷電後重新連接至交流電源時系統的回應方式。您可將交流電源恢復設定為︰
Power Off (電源關閉) (預設值) Power On (電源開啟) Last State (之前狀態)
Auto On Time (自動開機時間)
設定自動開啟電腦的時間。 時間的格式為標準的 12 小時制 (小時:分:秒)。 在時間和 AM/PM 欄位鍵入數值,可變更啟動時間。 註:如果您用電源板或電湧保護器上的切換開關關閉電腦,或如果 Auto Power On (自動開機) 設定為停用,則該功能將不起作用。
Low Power Mode (低電量模式)
啟用或停用低功率模式。
此選項預設為停用。 啟用低功率模式時,若系統關機或處於休眠模式,內建網路卡會停用。只有附加的 NIC 插卡才能遠端喚醒系統。
Remote Wake Up (遠端喚醒) 可讓系統在網路介面控制器收到喚醒訊號時啟動。您可將 Remote Wakeup (遠端喚醒) 設定為︰
Disable (停用) (預設值) Enable (啟用) Enable with Boot NIC ( Boot NIC 啟用)
Suspend Mode (暫停模式) 將電源管理暫停模式設定為︰
S1 S3 (預設值)
Fan Control Override (風扇控制置換) 控制系統風扇的速度。此選項預設為停用。
註:啟用後,風扇全速運作。
Maintenance (維護)
Service Tag (服務標籤) 顯示電腦的服務標籤。 Asset Tag (資產標籤) 如果尚未設定資產標籤,可讓您建立系統資產標籤。
此選項預設為未設定。
SERR Messages (SERR 訊息) 控制 SERR 訊息機制。
此選項預設為啟用。 某些圖形卡需要停用 SERR 訊息機制。
Image Server (映像伺服器)
Page 16
Lookup Method (尋找方)指定 ImageServer 如何尋找伺服器位址。
Static IP (靜態 IP) DNS
註:您必須將 Integrated NIC (內建 NIC) 設定為 Enable with ImageServer (利用 ImageServer 啟用),以便設定 Lookup Method (尋找方法)
ImageServer IP
指定與用戶端軟體通訊的 ImageServer 的主要靜態 IP 位址。 預設的 IP 位址是 255.255.255.255 註:您必須將「System Configuration (系統組態)」群組中的「Integrated NIC (內建 NIC)」控制項設為「Enabled with ImageServer (利用
ImageServer 啟用)」以及將「Lookup Method (尋找方法)」設為「Static IP (靜態 IP)」。
ImageServer Port (ImageServer 連接埠)
指定與用戶端軟體通訊的 ImageServer 的主要 IP 連接埠。 預設 IP 連接埠是 06910 註:您必須將「System Configuration (系統組態)」群組中的「Integrated NIC (內建 NIC)」控制項設為「Enabled with ImageServer (利用
ImageServer 啟用)」。
Client DHCP (用戶端 DHCP)
指定用戶端如何取得 IP 位址。
Static IP (靜態 IP) DHCP (預設值)
註:您必須將「System Configuration (系統組態)」群組中的「Integrated NIC (內建 NIC)」控制項設為「Enabled with ImageServer (利用 ImageServer 啟用)」。
Client IP (用戶端 IP) 指定用戶端的靜態 IP 位址。
預設的 IP 位址是 255.255.255.255 註:若要設定用戶端 IP,您必須將 Client DHCP (用戶端 DHCP) 設定為 Static IP (靜態 IP)
Client SubnetMask (用戶 端子遮罩)
指定用戶端的子網路遮罩。 預設的設定是 255.255.255.255 註:若要設定用戶端子網路遮罩,您必須將 Client DHCP (用戶端 DHCP) 設定為 Static IP (靜態 IP)
Client Gateway (用戶端閘)指定用戶端的閘道 IP 位址。
預設的設定是 255.255.255.255 註:若要設定用戶端子網路遮罩,您必須將 Client DHCP (用戶端 DHCP) 設定為 Static IP (靜態 IP)
License Status (授權狀態) 顯示目前的授權狀態。
POST Behavior (POST 行為)
Fast Boot (快速啟動) 當啟用 (預設值) 時,您的電腦將跳過特定的組態和測試,啟動更快速。 NumLock LED (數字鎖定 LED) 啟用或停用啟動電腦時的數字鎖定功能。
當啟用 (預設值) 時,此選項會啟動每個按鍵頂部所示的數字和數學功能。停用時,此選項會啟動每個按鍵底部標示的游標控制功能
POST Hotkeys (POST 熱鍵) 可讓您指定電腦啟動時顯示在螢幕上的功能鍵。
Enable F2 = Setup (啟用 F2 = 設定) (預設為啟用) Enable F12 = Boot menu (啟用 F12 = 啟動選單) (預設為啟用)
Keyboard Errors (鍵盤錯誤) 啟用或停用電腦啟動時的鍵盤錯誤報告。
此選項預設為啟用。
MEBx Hotkey (MEBx 熱鍵)
登入螢幕會顯示說明進入 Manageability Engine BIOS Extensions (MEBx) 設定程式所需的按鍵順序的訊息。
此選項預設為啟用。
System Logs (系統記錄檔) BIOS Events (BIOS 事件) 顯示系統事件記錄,可讓您︰
Clear Log (清除記錄) Mark all Entries (標記所有項目)
回到目錄頁
Page 17
回到目錄頁
診斷
Dell™ OptiPlex™ 980 維修手冊小型電腦
Dell 診斷程式 電源按鈕指示燈代碼 嗶聲代碼 診斷指示燈
Dell 診斷程式
何時使用 Dell Diagnostics
建議您在開始操作之前先列印這些程序。
註:Dell Diagnostics 軟體只能在 Dell 電腦上使用。
註:Drivers and Utilities 媒體是可選的,您的電腦可能未隨附此媒體。
進入系統設定程式 (請參閱進入系統設定程式 從硬碟機或 Drivers and Utilities 媒體啟動 Dell Diagnostics。
),查看電腦的組態資訊,確定您要測試的裝置 顯示在系統設定程式中,並處於作用中狀態。
從硬碟機啟動 Dell Diagnostics
111 開啟 (或重新啟動) 電腦。 111 當 DELL 徽標出現時,立即按下 <F12> 鍵。
註:如果您看到說明未找到診斷公用程式分割區的訊息,請從 Drivers and Utilities 媒體執行 Dell Diagnostics
如果您等候已久,而螢幕上已出現作業系統徽標,請繼續等候,直至看到 Microsoft® Windows® 桌面。然後關閉電腦,並再試 一次。
111 當螢幕上顯示啟動裝置清單時,請反白顯示 Boot to Utility Partition (啟動至公用程式分割區) 並按 <Enter> 鍵。 111 當顯示 Dell Diagnostics Main Menu (主選單) 時,選擇您要執行的測試程式。
Drivers and Utilities 光碟啟動 Dell Diagnostics
111 插入 Drivers and Utilities 光碟。 111 關閉並重新啟動電腦。
螢幕上顯示 DELL 徽標時,立即按 <F12> 鍵。 如果您等候過久,並且螢幕上已顯示 Windows 徽標,請繼續等候,直至看到 Windows 桌面。然後關閉電腦,並再試一次。
註:下面的步驟僅變更啟動順序一次。下次啟動時,電腦將根據系統設定程式中指定的裝置啟動。
111 當螢幕上顯示啟動裝置清單時,請反白顯示 Onboard or USB CD-ROM Drive (機載或 USB CD-ROM 磁碟機) 並按 <Enter> 鍵。
Page 18
111 從顯示的選單中選擇 Boot from CD-ROM (從 CD-ROM 啟動) 選項,然後按 <Enter> 鍵。
111 鍵入 1 以啟動選單,然後按 <Enter> 鍵繼續。
開機時指示燈的起始狀態。
111 從編號清單中選擇 Run the 32 Bit Dell Diagnostics (執行 32 位元 Dell Diagnostics)。如果列出多個版本,請選擇適用於您電腦
的版本。
111 當顯示 Dell Diagnostics Main Menu (主選單) 時,選擇您要執行的測試程式。
Dell Diagnostics 主選單
111 系統載入 Dell Diagnostics 並顯示 Main Menu (主選單) 螢幕後,按一下所需選項的按鈕。
選項 功能 Express Test (快速
測試) Extended Test (
泛測試) Custom Test (自訂
測試) Symptom Tree (
兆樹)
111 如果在測試期間遇到問題,螢幕上會出現訊息,顯示錯誤代碼及問題說明。請記下錯誤代碼和問題說明,並按照螢幕上的說明進行操作。 111 如果您從 Custom Test (自訂測試) 或 Symptom Tree (徵兆樹) 選項執行測試程式,請按一下下表中說明的適當標籤以獲得更多資
訊。
標籤 功能 Results (
果)
Errors (錯誤) 顯示遇到的錯誤狀況、錯誤代碼以及問題說明。 Help (說明) 說明測試程式並可能會指出執行測試程式的要求。 Configuration
(組態)
對裝置執行快速測試。此測試通常要進行 10 至 20 分鐘,且無需您進行互動操作。請先執行 Express Test (快速測 試),以便更快地找到問題的根源。
對裝置執行全面檢查。此測試通常要進行 1 小時或更長的時間,並且要求您不時回答問題。
測試特定的裝置。您可以自訂要執行的測試程式。
列出遇到的最常見徵兆,可讓您依據所遇到的問題徵兆來選擇測試程式。
顯示測試結果及遇到的所有錯誤狀況。
顯示所選裝置的硬體組態。 Dell Diagnostics 可以從系統設定程式、記憶體和各種內部測試程式中獲取所有裝置的組態資訊,並將資訊顯示在螢幕左側窗
格內的裝置清單中。裝置清單可能無法顯示電腦中安裝的所有元件或與電腦連接的所有裝置之名稱。
Parameters (參數)
111 如果您從 Drivers and Utilities 光碟執行 Dell Diagnostics,請在完成測試後取出該光碟。 111 關閉測試螢幕以返回 Main Menu (主選單) 螢幕。若要結束 Dell Diagnostics 並重新啟動電腦,請關閉 Main Menu (主選單) 螢幕。
可讓您透過變更測試程式設定來自訂測試程式。
電源按鈕指示燈代碼
診斷指示燈可提供關於系統狀態的更多資訊,但您的電腦也支援傳統電源指示燈狀態。電源指示燈狀態如下表所示。
電源指示燈狀
關閉
已關閉電源,指示燈熄滅。
說明
Page 19
閃爍琥珀色
持續亮起琥珀
閃爍綠色
表示系統已接通電源,但 POWER_GOOD 訊號尚未處於作用中。 如果硬碟機指示燈熄滅,則很可能需要更換電源供應器。 如果硬碟機指示燈亮起,則很可能是機載調節器或 VRM 發生故障。請查看診斷指示燈以獲得更多資訊。
開機時指示燈的第二種狀態。表示 POWER_GOOD 訊號處於作用中,電源供應器很可能作業正常。請查看診斷指示燈以獲得更 多資訊。
系統處於低功率狀態 (S1 S3)。請查看診斷指示燈以確定系統所處的狀態。
持續亮起綠色
系統處於 S0 狀態 (作業中機器的正常功率狀態)。 BIOS 會將指示燈變更為此狀態,以表示其已開始擷取作業碼。
嗶聲代碼
如果在 POST 期間顯示器無法顯示錯誤訊息,則電腦可能會發出一系列嗶聲,以指出問題或協助您識別有故障的元件或組件。下表列出了 POST 期間可能會產生的嗶聲代碼。大多數嗶聲代碼表示嚴重錯誤,這些錯誤會阻止電腦完成啟動程序,直至更正所指示的錯誤狀況。
代碼 原因
1-1-2 1-1-3 NVRAM 1-1-4 1-2-1 1-2-2 1-2-3 1-3-1 2-4-4 未能正確識別或使用 DIMM 3-1-1
微處理器暫存器故障
ROM BIOS 總和檢查失敗
可程式設計的間隔計時器
DMA 起始作業失敗 DMA 頁暫存器讀取/寫入故障
從屬 DMA 暫存器故障 3-1-2 3-1-3 3-1-4 3-2-2 3-2-4 3-3-1 3-3-2 3-3-4 3-4-1 3-4-2 3-4-3 4-2-1 4-2-2 4-2-3 4-2-4
DMA 暫存器故障
主岔斷屏蔽暫存器故障
從屬岔斷屏蔽暫存器故障
岔斷向量載入失敗
鍵盤控制器測試失敗
NVRAM 斷電
NVRAM 組態
影像記憶體測試失敗
螢幕起始作業失敗
螢幕馳返失敗
搜尋影像 ROM 失敗
無計時器計時訊號
關機失敗
A20 閘故障
在保護模式下發生未預期的岔斷
Page 20
4-3-1
0FFFFh 位址以上的記憶體故障
4-3-3 4-3-4
計時器晶片 2 號計數器故障
日期時鐘已經停止
4-4-1 4-4-2 4-4-3 4-4-4 1-1-2 1-1-3 1-1-4 1-2-1 1-2-2 1-2-3 1-3 1-3-1 2-4-4 未能正確識別或使用記憶體 3-1-1 3-1-2 3-1-3 3-1-4
序列埠或並列埠測試失敗
無法將代碼解壓縮到陰影記憶體
數學輔助處理器測試失敗
快取記憶體測試失敗
微處理器暫存器發生故障
NVRAM /寫失敗
ROM BIOS 總和檢查故障
可程式設計的間隔計時器
DMA 起始作業故障
DMA 頁暫存器讀/寫失敗
影像記憶體測試故障
從屬 DMA 暫存器發生故障
DMA 暫存器發生故障
主岔斷屏蔽暫存器發生故障
從屬岔斷屏蔽暫存器發生故障
3-2-2 3-2-4 3-3-1 3-3-2 3-3-4 3-4-1 3-4-2 3-4-3 4-2-1 4-2-2 4-2-3 4-2-4 4-3-1 4-3-3 4-3-4 4-4-1
岔斷向量載入發生故障
鍵盤控制器測試故障
NVRAM 斷電
NVRAM 組態無效
影像記憶體測試故障
螢幕起始作業發生故障
螢幕馳返故障
搜尋影像 ROM 故障
無計時器計時訊號
關機故障
A20 閘發生故障
保護模式下出現未預期的岔斷
0FFFFh 位址以上的記憶體發生故障
計時器晶片 2 號計數器發生故障
24 小時計時時鐘停止
序列埠或並列埠測試故障
4-4-2 4-4-3 4-4-4
將代碼解壓縮到陰影記憶體失敗
數學輔助處理器測試失敗
快取記憶體測試故障
Page 21
診斷指示燈
為協助您排除故障,電腦背面板上有四個指示燈,分別標示為 123 4。電腦正常啟動時,指示燈會先閃爍再熄滅。如果電腦出現故障,指 示燈的順序可以協助識別問題。
註:電腦完成 POST 後,全部四個指示燈會在啟動至作業系統前熄滅。
指示燈顯示方式 問題說明 建議的解決方案
診斷 LED
電源按
LED
電腦可能已關 機或未接通電 源。
將電源線重新接插至電腦後面的電源連接器和電源插座。 暫時不要使用電源板、電源延長線和其他電源保護裝置,以確認電腦可以正常開啟。 確定正使用的任何電源板均已插入電源插座,並已開啟。 使用其他的裝置 (例如檯燈) 來測試電源插座,以確定其作業正常。 確定主電源線和前面板纜線已牢固地連接至主機板。
可能是主機板 發生故障。
主機板、電源 供應器或周邊 設備可能發生 故障。
偵測到記憶體 模組,但記憶 體電源發生故 障。
可能是 CPU 或 主機板發生故 障。
BIOS 可能已 損毀或遺失。
可能是主機板 發生故障。
拔下電腦電源線。等一分鐘時間,讓電力釋放。將電腦的電源線插入運作正常的電源插座, 然後按下電源按鈕。
將電腦關機,但不要拔下電源插頭。按住電源供應器背面的電源測試按鈕。如果開關旁的 LED 亮起,可能是您的主機板發生問題。 如果開關旁的 LED 未亮起,請中斷連接所有內部和外部周邊設備,然後按住電源測試按 鈕。如果 LED 亮起,可能是周邊裝置發生問題。 如果 LED 仍未亮起,請將 PSU 連接從主機板拔下,然後按住電源按鈕。如果 LED 亮起, 可能是主機板發生問題。 如果 LED 仍未亮起,可能是電源供應器發生問題。
如果安裝有兩個或更多記憶體模組,請卸下這些模組,然後重新安裝一個模組,並重新啟動 電腦。如果電腦可以正常啟動,請繼續安裝其他的記憶體模組 (每次安裝一個),直到您識別 出有故障的模組,或重新安裝所有模組均未出現錯誤。如果僅安裝一個記憶體模組,請嘗試 將它移至另一個 DIMM 連接器並重新啟動電腦。 如果可以,請在電腦中安裝作業正常的相同類型記憶體。
更換為已知正常的 CPU。如果電腦仍無法啟動,請檢查 CPU 插槽是否受損。
電腦硬體正常運作,但是 BIOS 可能損毀或遺失。
將所有周邊裝置的插卡從 PCI PCI-E 插槽拆下,並重新啟動電腦。如果電腦重新啟動, 將周邊裝置的插卡逐一裝回,直到發現有問題的插卡。
電源連接器未 正確安裝好。
周邊設備或主 機板可能發生 故障。
可能是主機板 發生故障。
可能是幣式電 池故障。
電腦處於正常 的啟動狀態。 電腦成功啟動 至作業系統 後,診斷指示
重新裝回電源供應器的 2x2 電源連接器。
將所有周邊裝置的插卡從 PCI PCI-E 插槽拆下,並重新啟動電腦。如果電腦重新啟動, 將周邊裝置的插卡逐一裝回,直到發現有問題的插卡。
拔下所有內建和外接式周邊裝置的連接,然後重新啟動電腦。如果電腦重新啟動,將周邊裝 置的插卡逐一裝回,直到發現有問題的插卡。 若問題仍存在,可能是主機板故障。
請取下幣式電池一分鐘,重新裝回電池,然後再重新啟動。
確定連接了顯示器並且已開機。
Page 22
燈不會亮起。
處理器可能發 生故障。
偵測到記憶體 模組,但記憶 體發生故障。
重新接插處理器。
如果已安裝兩個以上的記憶體模組,請卸下模組 (請參閱您的維修手冊),然後重新安裝一個 模組 (請參閱您的維修手冊) 並重新啟動電腦。如果電腦可以正常啟動,請繼續安裝其他的 記憶體模組 (每次安裝一個),直到您識別出有故障的模組,或重新安裝所有模組均未出現錯 誤。 如果可以,請在電腦中安裝作業正常的同款記憶體。
圖形卡可能發 生故障。
軟碟機或硬碟 機可能發生故 障。
USB 可能發生 故障。
未偵測到記憶 體模組。
偵測到記憶體 模組,但發生 記憶體組態或 相容性錯誤。
擴充卡可能發 生故障。
重新安插所有已安裝的圖形卡。 如果可以,請在電腦中安裝作業正常的圖形卡。
重新接插所有電源線和資料纜線。
重新安裝所有 USB 裝置並檢查所有纜線連接。
如果已安裝兩個以上的記憶體模組,請卸下模組 (請參閱您的維修手冊),然後重新安裝一個 模組 (請參閱您的維修手冊) 並重新啟動電腦。如果電腦可以正常啟動,請繼續安裝其他的 記憶體模組 (每次安裝一個),直到您識別出有故障的模組,或重新安裝所有模組均未出現錯 誤。 如果可以,請在電腦中安裝作業正常的相同類型的記憶體。
確定記憶體模組/連接器無特殊安裝需求。 確定您的電腦支援您正使用的記憶體。
卸下擴充卡 (而不是圖形卡),並重新啟動電腦,以確定是否存在衝突。 如果問題仍然存在,請重新安裝卸下的插卡,然後卸下另一個插卡,並重新啟動電腦。 對安裝的每個擴充卡重複此程序。如果電腦正常啟動,請對從電腦中卸下的最後一個插卡進 行故障排除,以解決資源衝突。
回到目錄頁
發生其他故 障。
確定所有硬碟機和光碟機的纜線已正確連接至主機板。 如果螢幕上出現指出某個裝置 (例如軟碟機或硬碟機) 問題的錯誤訊息,請檢查該裝置以確 定其作業正常。 如果作業系統嘗試從某裝置 (例如軟碟機或光碟機) 啟動,請檢查系統設定程式以確定電腦 上所安裝裝置的啟動順序正確。
Page 23
回到目錄頁
機箱蓋
Dell™ OptiPlex™ 980 維修手冊小型電腦
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
卸下機箱蓋
註:您可能需要從 Adobe.com 下載安裝 Adobe Flash Player 才能檢視下圖。
111 按照拆裝電腦內部元件之前 111 向後拉動機箱蓋釋放閂鎖。
中的程序進行操作。
Page 24
111 將機箱蓋的頂部向外傾斜,然後將其從電腦中卸下。
更換機箱蓋
若要裝回機箱蓋,請按照相反順序執行上述步驟。
回到目錄頁
Page 25
回到目錄頁
機箱蓋
Dell™ OptiPlex™ 980 維修手冊小型電腦
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
卸下機箱蓋
註:您可能需要從 Adobe.com 下載安裝 Adobe Flash Player 才能檢視下圖。
111 按照拆裝電腦內部元件之前 111 向後拉動機箱蓋釋放閂鎖。
中的程序進行操作。
Page 26
111 將機箱蓋的頂部向外傾斜,然後將其從電腦中卸下。
更換機箱蓋
若要裝回機箱蓋,請按照相反順序執行上述步驟。
回到目錄頁
Page 27
回到目錄頁
前面板
Dell™ OptiPlex™ 980 維修手冊小型電腦
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
卸下前面板
111 按照拆裝電腦內部元件之前中的程序進行操作。 111 將前面板固定夾從系統撬開。
Page 28
111 將控制面板從機箱卸下。
裝回前面板
若要裝回前面板,請按照相反順序執行上述步驟。
回到目錄頁
Page 29
回到目錄頁
光碟機
Dell™ OptiPlex™ 980 維修手冊小型電腦
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
卸下光碟機
111 按照拆裝電腦內部元件之前中的程序進行操作。 111 從光碟機背面拔下資料纜線和電源線。
Page 30
111 向上拉動光碟機釋放閂鎖,並將光碟機朝系統背面推動。
111 抬起光碟機並從將它電腦卸下。
Page 31
111 卸下螺絲。
111 卸下螺絲。
Page 32
111 將托架從光碟機卸下。
裝回光碟機
若要裝回光碟機,請按照相反順序執行上述步驟。
回到目錄頁
Page 33
回到目錄頁
硬碟機
Dell™ OptiPlex™ 980 維修手冊小型電腦
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
卸下硬碟機
111 按照拆裝電腦內部元件之前中的程序進行操作。 111 向內按壓硬碟機兩側的藍色釋放彈片,然後將硬碟機推出電腦。
Page 34
111 拔下並釋放資料纜線和電源線。
111 將硬碟機固定框架從電腦卸下。
Page 35
111 向內按壓硬碟機兩側的藍色固定彈片,然後將硬碟機卸下。
111 卸下將主硬碟機固定至支架的螺絲。
Page 36
111 將主硬碟機從支架卸下。
Page 37
111 卸下將次硬碟機(如果有的話) 固定至支架的螺絲。
Page 38
111 將次硬碟機從支架卸下。
裝回硬碟機
若要裝回硬碟機,請按照相反順序執行上述步驟。
回到目錄頁
Page 39
回到目錄頁
無線模組
Dell™ OptiPlex™ 980 維修手冊小型電腦
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
卸下無線模組
111 按照拆裝電腦內部元件之前中的程序進行操作。 111 卸下硬碟機 111 提起無線天線連接埠的釋放彈片,然後將無線天線連接埠朝電源供應器方向推動。
Page 40
111 釋放無線天線。
111 釋放固定彈片,將無線模組從主機板卸下。
Page 41
111 從無線網卡組件卸下金屬蓋。
111 拔下天線纜線。
Page 42
111 將無線區域網路 (WLAN) 卡從固定彈片釋放。
111 WLAN 卡從插槽卸下。
Page 43
11 釋放和卸下天線。
11 WLAN 卡從托架卸下。
Page 44
裝回無線模組
如要裝回無線模組,請按照相反順序執行上述步驟。
回到目錄頁
Page 45
回到目錄頁
風扇
Dell™ OptiPlex™ 980 維修手冊小型電腦
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
卸下風扇
111 按照拆裝電腦內部元件之前中的程序進行操作。 111 卸下光碟機 111 卸下硬碟機 111 卸下無線模組
111 將風扇從主機板上的連接器拔下。
Page 46
111 卸下處理器風扇通風罩的螺絲。
111 將處理器風扇從散熱器卸下。
Page 47
裝回風扇
若要裝回風扇,請按照相反順序執行上述步驟。
回到目錄頁
Page 48
回到目錄頁
散熱器和處理器
Dell™ OptiPlex™ 980 維修手冊小型電腦
卸下散熱器和處理器
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
111 按照拆裝電腦內部元件之前 111 卸下光碟機 111 卸下硬碟機固定框架 111 卸下無線模組 111 將風扇纜線從主機板上的連接器拔下。
中的程序進行操作。
Page 49
111 鬆開將散熱器固定至主機板的螺絲。
111 朝電腦背面轉動散熱器,然後卸下散熱器。
Page 50
111 向下按壓處理器護蓋釋放拉桿,以釋放護蓋。
111 提起處理器護蓋。
Page 51
11 從主機板上卸下處理器。
警示:裝回處理器時,請勿碰觸插槽內的任何插腳,或將任何物件掉落在插槽內的插腳上。
裝回散熱器和處理器
若要裝回散熱器和處理器,請按照相反順序執行上述步驟。
回到目錄頁
Page 52
回到目錄頁
記憶體
Dell™ OptiPlex™ 980 維修手冊小型電腦
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
卸下記憶體模組
111 按照拆裝電腦內部元件之前中的程序進行操作。 111 卸下光碟機 111 卸下硬碟機固定框架 111 向下按壓記憶體固定夾以鬆開記憶體模組。
Page 53
111 將記憶體模組從主機板上的連接器中提出,然後將其從電腦中卸下。
裝回記憶體模組
如要裝回記憶體模組,請按照相反順序執行上述步驟。
回到目錄頁
Page 54
回到目錄頁
內建喇叭
Dell™ OptiPlex™ 980 維修手冊小型電腦
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
卸下內建喇叭
111 按照拆裝電腦內部元件之前中的程序進行操作。 111 卸下硬碟機固定框架 111 卸下處理器風扇 111 拔下並釋放內建喇叭纜線。
Page 55
111 壓住喇叭的固定彈片,然後將喇叭推動卸下。
裝回內建喇叭
若要裝回內建喇叭,請按照相反順序執行上述步驟。
回到目錄頁
Page 56
回到目錄頁
前側熱感應器
Dell™ OptiPlex™ 980 維修手冊小型電腦
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
卸下前側熱感應器
111 按照拆裝電腦內部元件之前中的程序進行操作。 111 卸下硬碟機支架 111 卸下內建喇叭 111 卸下處理器風扇 111 從主機板上拔下前側熱感應器纜線。
Page 57
111 放開掛鉤,將前側熱感應器卸下。
裝回前側熱感應器
若要裝回前側熱感應器,請按照相反順序執行上述步驟。
回到目錄頁
Page 58
回到目錄頁
電源供應器
Dell™ OptiPlex™ 980 維修手冊小型電腦
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
卸下電源供應器
111 按照拆裝電腦內部元件之前中的程序進行操作。 111 卸下光碟機 111 卸下硬碟機支架 111 卸下散熱器 111 將資料纜線從纜線掛鉤卸下。
Page 59
111 從主機板上拔下主電源連接器。
111 從主機板拔下電源連接器。
Page 60
111 卸下將電源供應器固定在機箱背面的螺絲。
111 將電源供應器推向硬碟機支架。
Page 61
11 向上提起電源供應器,使其脫離電腦。
裝回電源供應器
若要裝回電源供應器,請按照相反順序執行上述步驟。
回到目錄頁
Page 62
回到目錄頁
擴充卡
Dell™ OptiPlex™ 980 維修手冊小型電腦
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
卸下擴充卡
111 按照拆裝電腦內部元件之前中的程序進行操作。 111 卸下硬碟機支架 111 握住手柄並將擴充卡提昇板向上提起。
Page 63
111 將固定拉桿抬起,然後將擴充卡從提昇板拉出。
裝回擴充卡
若要裝回擴充卡,請按照相反順序執行上述步驟。
回到目錄頁
Page 64
回到目錄頁
I/O 面板
Dell™ OptiPlex™ 980 維修手冊—小型電腦
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
卸下 I/O 面板
111 按照拆裝電腦內部元件之前中的程序進行操作。 111 卸下前面板 111 卸下硬碟機支架 111 卸下光碟機 111 卸下記憶體 111 從主機板上拔下 I/O 面板纜線。
Page 65
111 釋放 I/O 面板纜線。
111 抬起固定彈片,然後將 I/O 面板朝電腦右側推動。
Page 66
111 I/O 面板從前側卸下。
裝回 I/O 面板
若要裝回 I/O 面板,請按照相反順序執行上述步驟。
回到目錄頁
Page 67
回到目錄頁
控制面板
Dell™ OptiPlex™ 980 維修手冊小型電腦
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
卸下控制面板
111 按照拆裝電腦內部元件之前中的程序進行操作。 111 卸下前面板 111 卸下硬碟機支架 111 卸下光碟機 111 將控制面板纜線從主機板拔下。
Page 68
111 卸下螺絲。
111 將控制面板從機箱卸下。
Page 69
裝回控制面板
若要裝回控制面板,請按照相反順序執行上述步驟。
回到目錄頁
Page 70
回到目錄頁
111 推動侵入切換開關並將它卸下。
侵入切換開關
Dell™ OptiPlex™ 980 維修手冊小型電腦
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
卸下侵入切換開關
111 按照拆裝電腦內部元件之前中的程序進行操作。 111 卸下硬碟機支架 111 從主機板上拔下侵入切換開關纜線。
Page 71
裝回侵入切換開關
如要裝回侵入切換開關,請按照相反順序執行上述步驟。
回到目錄頁
Page 72
回到目錄頁
幣式電池
Dell™ OptiPlex™ 980 維修手冊小型電腦
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
卸下幣式電池
111 按照拆裝電腦內部元件之前中的程序進行操作。 111 卸下硬碟機支架 111 拉開幣式電池的固定夾。
Page 73
111 將幣式電池從其電池槽中提出,並從電腦中卸下電池。
裝回幣式電池
若要裝回幣式電池,請按照相反順序執行上述步驟。
回到目錄頁
Page 74
回到目錄頁
主機板
Dell™ OptiPlex™ 980 維修手冊小型電腦
警告:拆裝電腦內部元件之前,請先閱讀電腦隨附的安全資訊。如需更多安全性最佳實務資訊,請參閱 Regulatory Compliance (
規遵循) 首頁:www.dell.com/regulatory_compliance
卸下主機板
111 按照拆裝電腦內部元件之前中的程序進行操作。 111 卸下光碟機 111 卸下硬碟機支架 111 卸下散熱器和處理器 111 卸下無線模組 111 卸下記憶體 111 卸下擴充卡 111 從主機板上拔下所有纜線。
Page 75
111 從主機板卸下螺絲。
11 抬起主機板並將它從機箱卸下。
Page 76
裝回主機板
若要裝回主機板,請按照相反順序執行上述步驟。
回到目錄頁
Loading...
