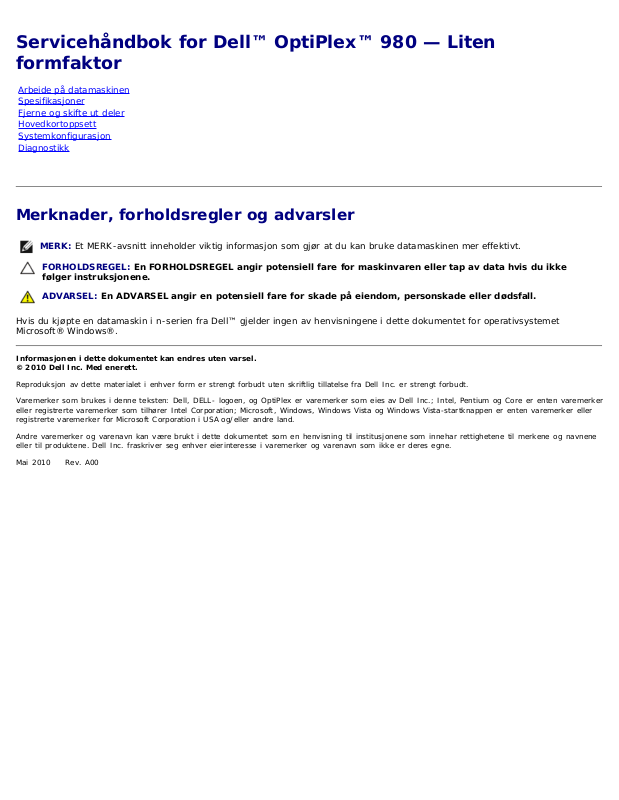

Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
Arbeide på datamaskinen Spesifikasjoner Fjerne og skifte ut deler Hovedkortoppsett Systemkonfigurasjon Diagnostikk
Merknader, forholdsregler og advarsler
MERK: Et MERK-avsnitt inneholder viktig informasjon som gjør at du kan bruke datamaskinen mer effektivt.
FORHOLDSREGEL: En FORHOLDSREGEL angir potensiell fare for maskinvaren eller tap av data hvis du ikke
følger instruksjonene.
ADVARSEL: En ADVARSEL angir en potensiell fare for skade på eiendom, personskade eller dødsfall.
Hvis du kjøpte en datamaskin i n-serien fra Dell™ gjelder ingen av henvisningene i dette dokumentet for operativsystemet Microsoft® Windows®.
Informasjonen i dette dokumentet kan endres uten varsel. © 2010 Dell Inc. Med enerett.
Reproduksjon av dette materialet i enhver form er strengt forbudt uten skriftlig tillatelse fra Dell Inc. er strengt forbudt. Varemerker som brukes i denne teksten: Dell, DELL- logoen, og OptiPlex er varemerker som eies av Dell Inc.; Intel, Pentium og Core er enten varemerker
eller registrerte varemerker som tilhører Intel Corporation; Microsoft, Windows, Windows Vista og Windows Vista-startknappen er enten varemerker eller registrerte varemerker for Microsoft Corporation i USA og/eller andre land.
Andre varemerker og varenavn kan være brukt i dette dokumentet som en henvisning til institusjonene som innehar rettighetene til merkene og navnene eller til produktene. Dell Inc. fraskriver seg enhver eierinteresse i varemerker og varenavn som ikke er deres egne.
Mai 2010 Rev. A00
Page 2
Tilbake til innholdssiden
Arbeide på datamaskinen
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
Før du arbeider inne i datamaskinen Anbefalte verktøy Slå av datamaskinen Etter at du har arbeidet inne i datamaskinen
Før du arbeider inne i datamaskinen
Bruk følgende sikkerhetsretningslinjer for å beskytte datamaskinen mot mulig skade, og øke din personlige sikkerhet. Om ikke annet blir angitt, forutsetter hver fremgangsmåte følgende:
Du har lest sikkerhetsanvisningene som fulgte med datamaskinen. En komponent kan skiftes ut eller — hvis enheten kjøpes separat — installeres ved å utføre trinnene for fjerning av komponenten i motsatt rekkefølge.
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
FORHOLDSREGEL: Mange reparasjoner kan bare utføres av en sertifisert servicetekniker. Du må bare
utføre feilsøking og enkle reparasjoner som beskrevet i produktets dokumentasjon, eller som anvist fra telefonbasert eller internettbasert støttetjenester. Skade forårsaket av servicearbeid som ikke er godkjent av Dell, dekkes ikke av garantien. Les, og følg sikkerhetsinstruksjonene som ble levert sammen med produktet.
FORHOLDSREGEL: Unngå elektrostatisk utlading. Forbind deg selv til jord med en jordingsstropp rundt
håndleddet eller ved å berøre en umalt metallflate med jevne mellomrom, for eksempel en kontakt på baksiden av datamaskinen.
FORHOLDSREGEL: Vær forsiktig når du håndterer komponenter og kort. Berør ikke komponentene eller
kontaktene på et kort. Hold kortet i kantene eller monteringsbraketten av metall. Hold komponenter, som f.eks. en prosessor, ved å ta tak i kantene, ikke i pinnene.
FORHOLDSREGEL: Når du kobler fra en kabel, må du trekke i kontakten eller i uttrekkstappen, og ikke i
selve kabelen. Enkelte kabler har kontakter med låsetapper. Hvis du kobler fra denne typen kabel, må du trykke inn låsetappene før du kobler fra kabelen. Når koblingene trekkes fra hverandre, skal de holdes på rett linje for å unngå at pinnene på koblingene bøyes. Før du kobler til en kabel, må du også passe på at begge koblingene vender riktig vei og er på linje.
MERK: Fargen på datamaskinen din og enkelte komponenter kan se annerledes ut enn i dette dokumentet.
For å unngå å skade datamaskinen må du utføre trinnene nedenfor før du begynner å arbeide inne i datamaskinen.
1. Pass på at arbeidsunderlaget er plant og rent, slik at du unngår riper i datamaskindekselet.
2. Slå av datamaskinen (se Slå av datamaskinen
FORHOLDSREGEL: Når du skal koble fra en nettverkskabel, må du først koble kabelen fra datamaskinen og
deretter fra nettverksenheten.
3. Koble alle nettverkskabler fra datamaskinen.
4. Koble datamaskinen og alt tilkoblet utstyr fra strømuttakene.
5. Trykk og hold inne strømknappen mens datamaskinen kobles fra, for å jorde hovedkortet.
6. Ta av dekslet
.
).
FORHOLDSREGEL: Før du berører noe på innsiden av datamaskinen, må du jorde deg selv ved å berøre en
ulakkert metallflate, som metallet på baksiden av datamaskinen. Mens du arbeider, må du med jevne
Page 3
mellomrom berøre en umalt metallflate for å utlade statisk elektrisitet, som kan skade de interne komponentene.
Anbefalte verktøy
Fremgangsmåtene i dette dokumentet kan kreve følgende verktøy:
En liten skrutrekker med vanlig blad En stjerneskrutrekker Liten plasspiss Programvaremedie for Flash-oppdatering av BIOS
Slå av datamaskinen
FORHOLDSREGEL: Lagre og lukk alle åpne filer og avslutt eventuelle åpne programmer før du slår av
datamaskinen hvis du vil unngå å miste data.
1. Slå av operativsystemet:
I Windows® 7:
Klikk på Start , og klikk deretter Shut Down (Avslutte).
I Windows Vista®:
Klikk på Start , Klikk deretter på pilen nederst til høyre på Start-menyen, som vist nedenfor, og klikk på Shut Down (Avslutt).
I Windows® XP:
Klikk på Start® Slå av datamaskinen® Avslutte. Datamaskinen slås av etter at den har avsluttet prosessen med å slå av operativsystemet.
2. Forsikre deg om at datamaskinen og alt tilkoblet utstyr er slått av. Hvis datamaskinen og tilkoblet utstyr ikke ble slått av automatisk da du slo av operativsystemet, må du trykke og holde inne strømknappen i ca. 6 sekunder for å slå dem av.
Etter at du har arbeidet inne i datamaskinen
Når du er ferdig med å sette alt tilbake, må du passe på at du kobler til eventuelle eksterne enheter, kort og kabler før du slår på datamaskinen.
1. Sett tilbake dekslet
.
FORHOLDSREGEL: Hvis du skal koble til en nettverkskabel, kobler du først kabelen til nettverksenheten og
deretter til datamaskinen.
2. Koble telefon- og nettverkskablene til datamaskinen.
3. Koble til datamaskinen og alle tilkoblede enheter i strømuttakene.
4. Slå på datamaskinen.
5. Kontroller at datamaskinen fungerer som den skal ved å kjøre Dell Diagnostics
Tilbake til innholdssiden
.
Page 4
Tilbake til innholdssiden
Tekniske spesifikasjoner
Prosessor Minne Utvidelsesbuss Skjerm Systeminformasjon Kort Stasjoner Eksterne kontakter
MERK: Tilbudene kan variere fra område til område. Hvis du vil ha mer informasjon om datamaskinens konfigurasjon,
klikker du på Start® Hjelp og støtte og velger alternativet for å vise informasjon om datamaskinen.
MERK: Hvis ikke annet er angitt, så er spesifikasjonene identiske for modeller med formfaktorene mini-tower,
skrivebordsmaskin og small form factor.
Prosessor
Type
Quad-Core
Dual-Core Intel Core i5 series
Intel Intel Core i5 series
Intel Core i3 series Intel Pentium
Knapper og lamper Nettverk Lyd Strøm Hovedkortkontakter Fysisk Omgivelser
®
Core™ i7 series
®
Level 2 (L2)-hurtigbuffer
Intel Core i7 series Intel Core i5 series
Intel Core i5 series Intel Core i3 series
Intel Pentium 3 MB
Minne
Type DDR3 SDRAM (kun non-ECC-minne) Hastighet 1066 MHz eller 1333 MHz Kontakter fire Kapasitet 1 GB, 2 GB, 4 GB Minste minnestørrelse 1 GB Største minnestørrelse 16 GB
Skjerm
Integrert Intel graphics media accelerator HD
8 MB
4 MB
MERK: Ikke støttet av datamaskiner som
leveres med Intel i7 og Intel i5 quad-core prosessorer.
Diskret PCI Express x16-sporet støtter et PCI
Express-kort
Page 5
Minne - Integrert Opptil 1759 MB delt videominne
(systemminne over 512 MB)
Lyd
Integrert Intel High Definition Audio
Nettverk
Integrert Integrert Intel 82578DM Gigabit Ethernet-
kort som støtter 10/100/1000 Mb/s kommunikasjon
Systeminformasjon
Brikkesett Intel Q57 Express brikkesett DMA-kanaler åtte Avbruddsnivåer 24 BIOS-brikke (NVRAM) 64 Mb og 16 Mb
Utvidelsesbuss
Busstype PCI 2.3
PCI Express 2.0 SATA 1.0A og 2.0 eSATA USB 2.0
Busshastighet
PCI 133 MB/s PCI Express x1-spor (Kun trådløst) toveis hastighet -
500 MB/s x16-spor (Kablet som x4) toveis hastighet - 2 GB/s
x16-spor toveis hastighet - 8 GB/s SATA 1,5 GB/s og 3,0 GB/s eSATA 3,0 GB/s USB 480 MB/s
Kort
PCI
Mini-tower opp til to kort med full høyde Skrivebordsmodell uten stigekort — opp til to kort med lav
profil
med stigekort — opp til to kort med full
høyde Small form factor ett lavprofilkort
PCI Express x16 (Kablet som x4)
Mini-tower ett kort med full høyde Skrivebordsmodell ett lavprofilkort Small form factor Ingen
PCI Express x16
Mini-tower ett kort med full høyde
Page 6
Skrivebordsmodell uten stigekort — ett kort med lav profil
med stigekort — ett kort med full høyde Small form factor ett lavprofilkort
PCI Express x1
Mini-tower ett trådløst kort Skrivebordsmodell ett trådløst kort Small form factor ett trådløst kort
Stasjoner
Tilgjengelig eksternt - 5,25-tommers stasjonsbrønn(er)
Mini-tower to brønner Skrivebordsmodell en brønn Small form factor en tynn brønn
Tilgjengelig eksternt - 3,5-tommers stasjonsbrønn(er)
Mini-tower en brønn Skrivebordsmodell en brønn Small form factor en brønn
Tilgjengelig internt - 3,5-tommers stasjonsbrønn(er) for harddisker
Mini-tower to brønner Skrivebordsmodell en brønn Small form factor en brønn
MERK: Datamaskinen din støtter opp til to 2,5-tommers harddisker med braketter.
Eksterne kontakter
Lyd
Bakpanel to kontakter for linje inn/mikrofon og linje
ut Frontpanel to frontpanelkontakter for hodetelefoner
og mikrofon
eSATA én 7-pinners kontakt Nettverk én RJ45-kontakt Parallell én 25-pinners kontakt (toveis) Seriell én 9-pinners kontakt, 16550C-kompatibel USB - Frontpanel
Mini-tower fire kontakter Skrivebordsmodell to kontakter Small form factor to kontakter
USB - Bakpanel
Mini-tower seks kontakter Skrivebordsmodell seks kontakter Small form factor seks kontakter
Skjerm én 15-hulls VGA-kontakt
Page 7
én 20-pinners (x16) kontakt
Hovedkortkontakter
PCI 2.3 databredde (Maks.) — 32 biter
Mini-tower to 120-pinners kontakter Skrivebordsmodell to 120-pinners kontakter Small form factor én 120-pinners kontakt
PCI Express x16 (Kablet som x4) databredde (Maks.) — fire PCI Express-filer
Mini-tower én 164-pinners kontakt Skrivebordsmodell én 164-pinners kontakt Small form factor Ikke gjeldende
PCI Express x16 databredde (Maks.) — 16 PCI Express-filer
Mini-tower én 164-pinners kontakt Skrivebordsmodell én 164-pinners kontakt Small form factor én 164-pinners kontakt
Seriell ATA
Mini-tower fire 7-pinnede kontakter Skrivebordsmodell tre 7-pinners kontakter Small form factor tre 7-pinners kontakter
Minne fire 240-pinners kontakter Intern USB én 10-pinners kontakt (støtter to USB-
porter)
Prosessorvifte én 5-pinners kontakt Front I/O én 26-pinners kontakt Frontpanelkontroll én 14-pinners kontakt Prosessor én 1156-pinners kontakt Strøm 12V én 4-pinners kontakt Strøm én 24-pinners kontakt Internt seriekort én 14-pinners kontakt Intern høyttaler én 5-pinners kontakt PCI Express x1-kort (Trådløst) én 36-pinners kontakt Termisk sensor én 2-pinners kontakt Inntrengingskontakt én 3-pinners kontakt
Knapper og lamper
Maskinen sett forfra
Strømknapp trykknapp Av/på-lampe Blinkende blått lys — indikerer at
datamaskinen er i sovemodus.
Jevnt blått lys — indikerer at
datamaskinen er i påslått tilstand.
Blinkende ravgult lys — indikerer et
problem med hovedkortet.
Jevnt ravgukt lys (Når datamaskinen ikke
starter) — indikerer et problem med
Page 8
hovedkortet eller strømforsyningen. Aktivitetslys for stasjonen Blinkende blått lys — indikerer at
datamaskinen leser eller skriver data
til/fra harddisken Nettverkslampe Blått lys — God forbindelse mellom
nettverket og datamaskinen.
Av (lyser ikke) — Datamaskinen
registrerer ingen fysisk tilkobling til
nettverket. Diagnoselamper Fire ravgule lamper på fromtpanelet. Se
Diagnostikk for mer informasjon.
Datamaskinen sett bakfra
Lampe for koblingsintegritet på integrert nettverkskort
Lampe for nettverksaktivitet på integrert nettverkskort
Strømforsyningslys Grønt lys — Strømmen er slått på og
grønt lys — Det er en god 10 Mbps-
tilkobling mellom nettverket og
datamaskinen.
oransje lys — Det er en god 100 Mbps-
tilkobling mellom nettverket og
datamaskinen.
gult lys — Det er en god 1000 Mbps-
tilkobling mellom nettverket og
datamaskinen.
av (lyser ikke) — Datamaskinen
registrerer ingen fysisk tilkobling til
nettverket.
gult lys — Blinkende gult lys indikerer
nettverksaktivitet.
virker. Strømkabelen må være koblet til
strømkontakten (bak på datamaskinen)
og til stikkontakten.
MERK: Du kan teste om strømsystemet
fungerer som det skal, ved å trykke på
testknappen. Når spenningen på systemet
er innenfor spesifikasjonene lyser
egendiagnose-lampen. Hvis LED-lampen
ikke lyser, kan det være en feil med
strømmen. AC-strømmen må være
tilkoblet under denne testen.
Strøm
Wattstyrke
Mini-tower 255 W
Skrivebordsmodell 255 W
Small form factor 235 W
Maksimal varmeutstråling
Mini-tower 1000
Skrivebordsmodell 1000
Small form factor 921 BTU/t
(EPA)
(EPA)
(EPA)
BTU/t (EPA)
BTU/t (EPA)
(EPA)
305 W (non­EPA)
255 W (non­EPA)
235 W (non­EPA)
1603 BTU/t (non-EPA)
1341 BTU/t (non-EPA)
1235 BTU/t (non-EPA)
Page 9
Spenning 100–240 VAC Klokkebatteri 3-V CR2032-litiumbatteri
MERK: Varmeutstråling beregnes ved å bruke effektklassifiseringen for
strømforsyningen.
Fysisk
Høyde
Mini-tower 40,80 cm (16,06 tommer) Skrivebordsmodell 39,70 cm (15,62 tommer) Small form factor 29,0 cm (11,41 tommer)
Bredde
Mini-tower 18,70 cm (7,36 tommer) Skrivebordsmodell 10,90 cm (4,29 tommer) Small form factor 8,50 cm (3,34 tommer)
Dybde
Mini-tower 43,10 cm (16,96 tommer) Skrivebordsmodell 34,80 cm (13,70 tommer) Small form factor 32,40 cm (12,75 tommer)
Vekt
Mini-tower 11,40 kg (25,13 lb) Skrivebordsmodell 8,30 kg (18,29 pund) Small form factor 5,90 kg (13,00 pund)
Omgivelser
Temperatur
Ved bruk 10 til 35 °C (50 til 95 °F) Ved oppbevaring –40 til 65 °C (–40 til 149 °F)
Relativ fuktighet (uten kondens) 20 til 80 % Maksimal vibrasjon
Ved bruk Ved oppbevaring
5 til 350 Hz ved 0,0002 G
5 til 500 Hz ved 0,001 til 0,01 G
2
/Hz
Maksimumsstøt
Ved bruk 40 G +/- 5% med pulsvarighet på 2 msek
+/- 10% (tilsvarende 20 in/sek [51
cm/sek])
2
/Hz
Ved oppbevaring 105 G +/- 5% med pulsvarighet på 2
msek +/- 10% (tilsvarende 50 in/sek
[127 cm/sek])
Høyde over havet
Ved bruk –15,2 til 3048 m (–50 til 10 000 fot) Ved oppbevaring –15,2 til 10 668 m (–50 til 35 000 fot)
Luftforurensningsnivå G2 eller lavere, som definert i henhold til
ISA-S71.04-1985
Page 10
Tilbake til innholdssiden
Page 11
Tilbake til innholdssiden
Fjerne og skifte ut deler
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
Deksel Frontpanel Optisk stasjon Harddisk Trådløs-modul Vifte Varmeavleder og prosessor Minne Intern høyttaler
Tilbake til innholdssiden
Frontmontert termisk sensor Strømforsyning Utvidelseskort I/U-panel Kontrollpanel Innbruddsbryter Klokkebatteri Hovedkort
Page 12
Tilbake til innholdssiden
Hovedkortoppsett
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
servicemoduskrysskobler
1
(SERVICE_MODE)
3 batterikontakt (BATTERY) 4 PCI Express x16-kontakt (SLOT 1) 5 PCI-kontakt (SLOT2) 6 intern seriekontakt (Serial2) 7 Kontakt for termisk sensor (THRM3) 8 høyttalerkontakt (INT_SPKR)
PCI Express x1-kontakt for trådløst
9
(PCIE_WLS1)
11 strømkontakt (12V POWER) 12 minnemodulkontakter (DIMM_1-4) 13 frontpanelkontakt (FRONTPANEL) 14 Intern summer (BEEP) 15 passordkrysskobler (PSWD) 16 inntrengingskontakt (INTRUDER) 17 SATA-kontakter (SATA0-2) 18 intern USB-kontakt (INT_USB) 19 I/U-kontakt foran (FIO) 20 strømkontakt (MICRO_PWR)
Tilbake til innholdssiden
krysskobler for tilbakestilling av RTC
2
(RTCRST)
10 viftekontakt (FAN_CPU)
Page 13
Tilbake til innholdssiden
Systemoppsett
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
Oppstartsmeny Tastetrykk for navigering Starte systemkonfigurasjonen Menyalternativer i systemkonfigurasjonen
Oppstartsmeny
Trykk <F12> eller <Ctrl> <Alt> <F8> når Dell™-logoen vises for å starte en engangsoppstartsmeny med liste over gyldige oppstartsenheter for systemet. Alternativene er:
Onboard SATA Hard Drive (Integrert SATA harddisk) Onboard or USB CD-ROM (Integrert eller USB-basert CD-Rom-stasjon) System Setup (Systemoppsett) Diagnostics (Diagnostikk)
Denne menyen kan være nyttig når du forsøker å starte opp en spesiell enhet eller vil få frem en systemdiagnose. Bruk av oppstartsmenyen fører ikke til endringer i oppstartsrekkefølgen som er lagret i BIOS.
Tastetrykk for navigering
Bruk følgende tastetrykk for å navigere i systemkonfigurasjonsskjermene.
Tastetrykk for navigering
Handling Tastetrykk
Utvid og skjul felt <ENTER>, venstre eller høyre pil, eller +/– Utvid eller skjul alle felt < > Avslutt BIOS <ESC> — Remain in Setup (bli i konfigurasjonsprogrammet), Save/Exit (lagre/avslutt), Discard/Exit (forkast/avslutt) Endre en innstilling Venstre eller høyre pil Merk felt som skal endres <ENTER> Avbryt endring <ESC> Tilbakestill standardinnstillinger <ALT><F> eller menyalternativet Load Defaults (last inn standardinnstillinger)
Starte systemkonfigurasjonen
Datamaskinen har følgende alternativer for BIOS og systemkonfigurasjon:
Åpne en engangsoppstartsmeny ved å trykke <F12> Åpne systemkonfigurasjon ved å trykke <F2>
<F12>-menyen
Trykk <F12> når Dell™-logoen vises, for å åpne en engangsoppstartsmeny med liste over gyldige oppstartsenheter for datamaskinen. Alternativer for Diagnostics (diagnostikk) og Enter Setup (åpne konfigurasjon) er også inkludert i denne menyen. Hvilke enheter som finnes på oppstartsmenyen, avhenger av de oppstartbare enhetene på datamaskinen. Denne menyen er nyttig når du forsøker å starte opp en spesiell enhet eller få en diagnose for datamaskinen. Bruk av oppstartsmenyen fører ikke til endringer i oppstartsrekkefølgen som er lagret i BIOS.
<F2>
Trykk <F2> for å gå til systemkonfigurasjonen og endre brukerdefinerbare innstillinger. Hvis du har problemer med å gå til systemkonfigurasjonen med denne tasten, trykker du <F2> når tastaturlampene begynner å blinke.
Menyalternativer i systemkonfigurasjonen
MERK: System Setup-alternativene kan variere avhengig av hvilken datamaskin du har, og det er mulig de ikke vises i samme rekkefølge.
General (Generelt)
System Board (Hovedkort)
Viser følgende informasjon:
Systeminformasjon: Viser BIOS Version, Service Tag, Express Service Code, Asset Tag, Manufacture Date, og Ownership Date. Minneinformasjon: Viser Installed Memory, Memory Speed, Number of Active Channels, Memory Technology, DIMM_1 Size, DIMM_2 Size. Prosessorinformasjon: Viser Processor Type, Processor Speed, Processor Bus Speed, Processor L2 cache, Processor ID,
Page 14
Microcode Version, Multi Core Capable og HT Capable 64-bit Technology. PCI-informasjon: Viser tilgjengelige spor på hovedkortet.
Date/Time Viser systemets dato og klokkeslett. Endringer av systemets dato og klokkeslett finner sted umiddelbart. Boot Sequence
(Oppstartsrekkefølge)
Drives (Stasjoner)
Diskette drive (Diskettstasjon) Dette feltet bestemmer hvordan BIOS skal konfigurere diskettstasjoner. Operativsystem med USB-støtte vil gjenkjenne USB-
SATA Operation (SATA drift) konfigurerer den integrerte harddiskkontrollerens driftsmodus til:
S.M.A.R.T. Reporting (S.M.A.R.T Rapportering)
Drives (Stasjoner) Aktiverer eller deaktiverer SATA- eller ATA-stasjoner som er koblet til hovedkortet.
Spesifiserer rekkefølgen som datamaskinen følger for å finne et operativsystem blant enhetene som finnes på denne listen.
Onboard or USB Floppy (Integrert eller USB-basert diskettstasjon) Onboard SATA Hard Drive (Integrert SATA harddisk) Onboard or USB CD-Rom Drive (Integrert eller USB-basert CD-Rom-stasjon)
baserte diskettstasjoner uavhengig av denne innstillingen:
Disable (Deaktiver) - Alle diskettstasjoner er deaktiverte Enable (Aktiver) - Alle diskettstasjoner er aktiverte
Alternativet "USB Controller" (USB-kontroller) vil kunne påvirke hvordan diskettstasjonen fungerer.
RAID Autodetect / AHCI = RAID hvis stasjonene er signert, ellers AHCI RAID Autodetect / ATA = RAID hvis stasjonene er signert, ellers ATA RAID On / ATA = SATA er konfigurert for RAID i alle oppstarter. Legacy = Harddiskkontrolleren er konfigurert for eldre operativsystemer (legacy mode)
Legacy mode gir kompatibilitet med enkelte eldre operativsystem som ikke støtter at grunnfunksjoner er tildelt
harddiskkontrolleren.
RAID-modus er ikke kompatibelt med ImageServer. Du må deaktivere RAID-modus hvis du skal aktivere Image Server.
Dette feltet styrer om feil på integrerte harddisker blir rapportert under oppstart. Denne teknologien er en del av SMART­spesifikasjonene (Self Monitoring Analysis and Reporting Technology).
Dette alternativet er deaktivert som standard.
System Configuration (systemkonfigurasjon)
Integrated NIC (Integrert NIC)
USB Controller (USB­kontroller)
Parallel Port (parallellport) Identifiserer og definerer parallellportinnstillingene. Du kan sette parallellporten til:
Parallel Port Address (Parallellportadresse)
Serial Port #1 (Serieport 1) Identifiserer og definerer serieportinnstillingene. Du kan sette serieporten til:
Miscellaneous Devices (diverse enheter)
Aktiverer eller deaktiverer det integrerte nettverkskortet. Du kan sette det integrerte nettverkskortet til:
Disable (Deaktiver) Enable (Aktiver) (standard) Aktiver med PXE Aktiver med ImageServer
ImageServe-modus er ikke kompatibelt med RAID. Du må deaktivere RAID-modus hvis du skal aktivere Image Server. PXE er kun nødvendig hvis du ønsker å gi serverbaserte operativsystem en ekstra boost, og ikke hvis du starter et operativsystem
som ligger på en lokal stasjon på denne maskinen. Aktiverer eller deaktiverer den integrerte USB-kontrolleren. Du kan sette USB-kontrolleren til:
Enable (Aktiver) (standard) Disable (Deaktiver) Ingen oppstart
Operativsystemer med støtte for USB vil gjenkjenne USB-baserte lagringsenheter
Disable (Deaktiver) AT PS/2 (standard) EPP ECP Ingen DMA ECP DMA 1 ECP DMA 3
Setter I/U-basisadressen til den integrerte parallellporten.
Disable (Deaktiver) Auto (standard) COM1 COM3
Operativsystemet kan tildele ressurser selv om dette alternativet er deaktivert. Aktiverer eller deaktiverer følgende innebygde enheter:
Front USB PCI-spor Lyd OptiPlex ON Reader Rear Quad USB (bakre fire USB)
Page 15
WiFi NIC Slot (Spor for trådløst nettverkskort)
Video (Skjerm)
Primary Video (Primært skjermkort)
Performance (Ytelse)
Multi Core Support (støtte for flere kjerner)
Hyper­Threading Technology
Intel® Turbo Boost Technology
Intel® SpeedStep™
C States Control
Limit CPUID Value (Begrens CPUID-verdi)
Dette feltet angir om prosessoren skal ha en eller alle kjerner aktivert. Ytelsen til enkelte programmer vil kunne øke med flere kjerner.
Dette alternativet aktiverere eller deaktiverer Hyper-Threading Technology. Når alternativet er deaktivert, er det bare tillatt med en tråd per prosessorkjerne Dette alternativet er aktivert som standard.
Dette alternativet aktiverere eller deaktiverer Intel® Turbo Boost Technology. Når alternativet er deaktivert, Intel® Turbo Boost Technology gir prosessoren(e) muligheten til å kjøre på høyere frekvenser enn den angitte
Dette alternativet er aktivert som standard. Dette alternativet aktiverer eller deaktiverer prosessorens Intel® SpeedStep™-modus. Når alternativet er deaktivert, har systemet høyest ytelse,
mens Intel® SpeedStep™ eller operativsystemets egne drivere ikke kan justere prosessorens ytelse. Når alternativet er aktivert. vil prosessorer som støtter Intel® SpeedStep™ kunne fungere i flere ytelsesnivå.
Dette alternativet er deaktivert som standard. Dette alternativet deaktiverer eller aktiverer ekstra hvilemodus for prosessoren. Operativsystemet kan benytte disse for å kunne spare ekstra
strøm når systemet er i hvilemodus. Dette alternativet er deaktivert som standard.
Dette feltet begrenses hvor stor maksimumsverdi den prosessorstandard CPUID-funksjonen vil støtte. Noen operativsystemer vil ikke fullføre installeringen hvis maksimal CPUID-funksjonsstøtte er større enn 3.
Dette alternativet er deaktivert som standard.
Dette feltet bestemmer hvilket skjermkort som skal være det primære når det er installert 2 skjermkort i datamaskinen. Dette alternativet er kun nyttig hvis det er installert 2 skjermkort i datamaskinen.
Auto (standard) - Bruk det valgfrie skjermkortet. Onboard/Card - Bruk det integrerte skjermkortet så lenge et skjermkort ikke er installert. Et PCI Express-basert kort (PEG) vil
overstyre og deaktivere den integrerte videokontrolleren.
Virtualization Support (virtualiseringsstøtte)
Virtualization
VT for Direct I/O (VT for direkte I/U)
Trusted Execution (pålitelig kjøring)
Security (Sikkerhet)
Administrative Password (Administrativt passord)
System Password (systempassord) Viser den gjeldende statusen for systempassordet og lar deg bestemme og bekrefte et nytt passord.
Password Changes (Passordet endres)
Admin Setup Lockout (Utestenging fra oppsett ved satt administratorpassord)
Password Configuration (Passordkonfigurering)
Dette feltet angir om en VMM (Virtual Machine Monitor) kan bruke de ekstra maskinvarefunksjonene i Intel® Vitalization Technology. Enable Intel® Vitalization Technology (Aktiver ...) - Dette alternativet er deaktivert som standard.
Aktiverer eller deaktiverer Virtual Machine Monitor (VMM) gjennom bruk av ekstra maskinvare som tilbys av Intel® Virtualization-teknologi for direkte I/U.
Enable Intel® Vitalization Technology for Direct I/O (Aktiver ...) - Dette alternativet er deaktivert som standard. Dette alternativet angir om en MVMM (Measured Virtual Machine Monitor) kan bruke de ekstra maskinvarefunksjonene i Intel® Trusted Execution
Technology. TPM Virtualization Technology og Virtualization Technology for Direct I/O må være aktivert for at denne funksjonen skal kunne brukes.
Enable Intel® Trusted Execution Technology (Aktiver ...) - Dette alternativet er deaktivert som standard.
Dette alternativet gir begrenset tilgang til maskinens systemoppsettprogram på samme måte som tilgang til systemet kan begrenses ved hjelp av alternativet System Password (Systempassord).
Dette alternativet er ikke angitt som standard.
Dette alternativet er ikke angitt som standard. Aktiverer eller deaktiverer brukeres mulighet til å endre systempassordet uten det administrative passordet.
Dette alternativet er aktivert som standard. åpner eller stenger for at brukeren skal kunne gå inn på oppsettet hvis det er satt et administratorpassord.
Dette alternativet er deaktivert som standard. Disse feltene kontrollerer minimum og maksimum antall tegn som er tillatt i admin- og systempassordene. Endringer i disse
feltene blir ikke aktivert før de blir bekreftet ved hjelp av knappen, eller lagret før oppsettet avsluttes.
Admin Password Min (Min.lengde admin.passord) Admin Password Max (Maks.lengde admin.passord) System Password Min (Min.lengde systempassord) System Password Max (Maks.lengde systempassord)
Strong Password (Kraftig passord) Dette feltet krever et sterkt passord. Hvis alternativet er aktivert, må alle passord inneholde minst en stor bokstav, en liten
bokstav, og det må være minst 8 tegn langt. Ved å aktivere dette alternativert vil du endre standard minimumslengde for passordet til 8 tegn.
Enforce strong password - Dette alternativet er deaktivert som standard.
Page 16
TPM Security (TPM-sikkerhet) Aktiverer eller deaktiverer sikkerhet for TPM, som er en forkortelse for "trusted platform modul".
Du kan angi TPM-sikkerhet til:
Deactivate (Deaktiver - standard) Activate (Aktiver) Clear (Tøm)
Når TPM Security settes til Clear (Tøm), fjerner systemoppsettprogrammet brukerinformasjonen som er lagret i TPM. Bruk dette til å gjenopprette TPM til standardinnstillingene hvis du mister eller glemmer eierautentiseringsdataene.
CPU XD Support (CPU XD-støtte) Aktiverer eller deaktiverer prosessorens deaktiver utføring-modus.
Dette alternativet er aktivert som standard.
Computrace(R) Aktiverer eller deaktiverer den valgfrie Computrace®-tjenesten som er beregnet på håndtering av datamaskiner.
Du kan angi dette alternativet til:
Deactivate (Deaktiver) (standard) Disable (Deaktiver) Aktivate (Aktiver)
Chassis Intrusion (Innbruddsbryter for kabinett)
SATA-0 Password (SATA-0­passord)
SATA-1 Password (SATA-1­passord)
Power Management (Strømstyring)
AC Recovery (gjenoppretting etter strømbrudd)
Auto On Time (automatisk på klokkeslett)
Low Power Mode (Lavstrømsmodus)
Remote Wake up (Fjernstyrt vekking)
Fastslår hvordan systemet reagerer når nettstrøm blir slått på igjen etter et strømtap. Du kan sette AC Recovery til:
Angir at maskinen skal startes automatisk på et bestemt tidspunkt. Tidsinnstillingen bruker standard 12-timers format (timer:minutter:sekunder). Endre oppstarttiden ved å skrive inn verdier i klokkeslett- og AM/PM-feltene. MERK: Denne funksjonen virker ikke hvis du slår av datamaskinen ved hjelp av bryteren på et grenuttak eller et overspenningvern
eller hvis Auto Power On (Automatisk oppstart) er satt til disabled (deaktivert). Aktiverer eller deaktiverer lavstrømsmodus.
Dette alternativet er deaktivert som standard. Når lavstrømsmodus er aktivert, blir det interne nettverkskortet deaktivert når systemet slår seg av, eller går i dvalemodus. Bare
løse nettverkskort (NIC) vil kunne vekke systemet opp via fjernkommandoer. Lar systemet starte opp når en nettverkskontroller mottar et oppvekkingssignal. Du kan sette Remote Wakeup (Ekstern
oppvekking) til:
Dette feltet styrer funksjonen til innbruddsbryteren for kabinettet. Du kan angi dette alternativet til:
Clear Intrusion Warning (Fjern innbruddsadvarsel - Aktivert som standard hvis et innbrudd i kabinettet blir registrert)
Disable (Deaktiver) Enabled (Aktivert) On-Silent (På, stille - Aktivert som standard hvis et innbrudd i kabinettet blir registrert)
Viser gjeldende status for passordet som er angitt for harddisken som er koblet til SATA-0-kontakten på hovedkortet. Du kan også angi et nytt passord. Dette alternativet er ikke angitt som standard. Systemoppsettprogrammet viser et passord for hver av harddiskene som er koblet til hovedkortet.
Viser gjeldende status for passordet som er angitt for harddisken som er koblet til SATA-1-kontakten på hovedkortet. Du kan også angi et nytt passord. Dette alternativet er ikke angitt som standard. Systemoppsettprogrammet viser et passord for hver av harddiskene som er koblet til hovedkortet.
Power Off (Strøm av) (standard) Power On (Strøm på) Last State (Siste tilstand)
Disable (Deaktivert) (standard) Enable (Aktiver) Enable with Boot NIC (Aktiver med oppstart fra nettverk)
Suspend Mode (hvilemodus) Setter strømstyringsmodusen til:
S1 S3 (standard)
Fan Control Override (Overstyring av viftekontroll)
Maintenance (vedlikehold)
Service Tag (Servicemerke) Viser datamaskinens servicemerke. Asset Tag (gjenstandsmerke) Lar deg opprette et systemgjenstandsmerke hvis et gjenstandsmerke ikke er angitt allerede.
Kontrollerer systemviftens hastighet. Dette alternativet er deaktivert som standard. MERK: Når dette alternativet er aktivert, vil alle vifter gi å full hastighet.
Page 17
Dette alternativet er ikke angitt som standard.
SERR Messages (SERR-meldinger) Kontrollerer SERR-meldingsfunksjonen.
Dette alternativet er aktivert som standard. Noen grafikkort krever at SERR-meldingsfunksjonen er deaktivert.
Image Server (Bildeserver)
Lookup Method (Oppslagsmetode)
ImageServer IP (Bildeserver-IP)
ImageServer Port (Bildeserverport)
Client DHCP (Klientens DHCP)
Client IP (Klient­IP)
Client SubnetMask (Klient-DHCP)
Client Gateway (Klient-gateway)
License Status (Lisensstatus)
Angir hvordan ImageServer slår opp serveradressen.
Static IP (Statisk IP) DNS
MERK: Du må angi Integrated NIC (Integrert nettverkskort) til Enable (Aktivert) med ImageServer for å angi Lookup Method (Oppslagsmetode). Angir den primære statiske IP-adressen til ImageServer som klientprogramvaren kommuniserer med.
Standard IP-adresse er 255.255.255.255 MERK: Du må sette alternativet "Integrated NIC" (Integrert nettverkskontroll) på gruppen "System Configuration" (Systemkonfigurasjon) til
"Enabled with ImageServer" (Aktivert med bildeserver) når "Lookup Method" (Oppslagsmetode) er satt til "Static IP" (Statisk IP). Angir den primære IP-porten til bildeserveren som klientprogramvaren kommuniserer med.
Standard IP-port er 06910 MERK: Du må sette alternativet "Integrated NIC" (Integrert nettverkskort) på gruppen "System Configuration" (Systemkonfigurasjon) til
"Enabled with ImageServer" (Aktiver med bildeserver). Angir hvordan klienten innhenter IP-adressen.
Static IP (Statisk IP) DHCP (standard)
MERK: Du må sette alternativet "Integrated NIC" (Integrert nettverkskort) på gruppen "System Configuration" (Systemkonfigurasjon) til "Enabled with ImageServer" (Aktiver med bildeserver).
Angir klientens statiske IP-adresse. Standard IP-adresse er 255.255.255.255 MERK: For å kunne angi Client IP må du sette Client DHCP til Static IP
Angir klientens subnettmaske. Standardinnstillingen er 255.255.255.255 MERK: Hvis du vil angi Client SubnetMask (Klientens nettverksmaske), må du sette Client DHCP til Static IP
Angir gatewayens IP-adresse for klienten. Standardinnstillingen er 255.255.255.255 MERK: Hvis du vil angi Client SubnetMask (Klientens nettverksmaske), må du sette Client DHCP til Static IP
Viser gjeldende lisensstatus.
POST Behavior (POST-oppførsel)
Fast Boot (hurtigoppstart)
NumLock LED (Numlock-dioden)
POST Hotkeys Med dette alternativet kan du angi hvilke funksjonstaster som skal vises på skjermen når datamaskinen starter.
Keyboard Errors (Tastaturfeil)
MEBx Hotkey
System Logs (systemhistorikk)
BIOS Events (BIOS-hendelser) Viser systemhendelsesloggen og lar deg velge:
Tilbake til innholdssiden
Når innstillingen er aktivert, starter maskinen raskere fordi den hopper over enkelte konfigurasjoner og tester.
Aktiver eller deaktiverer NumLock-funksjonen når datamaskinen starter. Når innstillingen er aktivert, aktiveres de numeriske og matematiske funksjonene som er angitt øverst på hver tast. Når innstillingen er
deaktivert, aktiveres markørstyringsfunksjonene som er angitt nederst på hver tast.
Enable F2 (Aktiver F2) = Setup (Oppsett) (aktivert som standard) Enable F12 (Aktiver F12) = Boot menu (Oppstartsmeny) (aktivert som standard)
Aktiverer eller deaktiverer rapportering av tastaturfeil når datamaskinen starter. Dette alternativet er aktivert som standard.
innlogging viser en melding som viser tastesekvensen nødvendig for å starte Manageability Engine BIOS Extensions(MEBx) Setup­programmet.
Dette alternativet er aktivert som standard.
Clear Log (Fjern logg) Mark all Entries (Marker alle oppføringer)
Page 18
Page 19
Tilbake til innholdssiden
Diagnostikk
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
Dell Diagnostics Lyskoder på strømknapp Signalkoder Diagnoselamper
Dell Diagnostics
Når du skal bruke Dell Diagnostics
Vi anbefaler at du skriver ut disse fremgangsmåtene før du begynner.
MERK: Programmet Dell Diagnostics fungerer kun på Dell-maskiner. MERK: Drivers and Utilities- platen er ekstratilbehør og leveres kanskje ikke med datamaskinen din.
Gå inn i system setup (systemoppsett) (se Starte systemkonfigurasjon informasjon, og kontroller at enheten du vil teste vises i systemoppsettet og er aktiv.
Start Dell Diagnostics fra harddisken eller fra platen Drivers and Utilities.
), og gå igjennom datamaskinens oppsetts-
Starte Dell Diagnostics fra harddisken
1. Slå på (eller omstart) datamaskinen.
2. Når DELL-logoen vises, trykker du umiddelbart på <F12>.
MERK: Dersom det vises en melding som sier at det ikke finnes en partisjon for diagnostikk, kjører du Dell Diagnostics
fra Drivers and Utilities (drivere og hjelpeprogrammer) platen.
Hvis du venter for lenge og logoen for operativsystemet vises, fortsetter du å vente til du ser skrivebordet i Microsoft® Windows®. Deretter slår du av maskinen og prøver på nytt.
3. Når du ser listen over oppstartsenheter, fremhever du Boot to Utility Partition (start fra hjelpeprogrampartisjon) og trykker på <Enter>.
4. Når Main Menu (hovedmenyen) til Dell Diagnostics vises, må du velge den testen du vil kjøre.
Starte Dell Diagnostics fra disken Drivers and Utilities
1. Sett inn platen Drivers and Utilities.
2. Slå av og start datamaskinen på nytt.
Når DELL-logoen vises, trykker du umiddelbart på <F12>. Hvis du venter for lenge og Windows-logoen vises, fortsetter du til du ser Windows-skrivebordet. Deretter slår du av
maskinen og prøver på nytt.
MERK: Det neste trinnet endrer oppstartsekvensen bare denne ene gangen. Ved neste oppstart starter den i henhold til
enhetene som er angitt i systemoppsettprogrammet.
Page 20
3. Når du ser listen over oppstartsenheter, velger du Onboard or USB CD-ROM Drive (intern eller USB-basert CD-ROM) og trykker på Enter.
4. Velg Boot from CD-ROM (start opp fra CD-ROM) fra menyen som vises, og trykk deretter på <Enter>.
5. Tast 1 for å åpne menyen, og trykk <Enter> for å fortsette.
6. Velg Run the 32 Bit Dell Diagnostics (kjør 32-biters Dell Diagnostics) fra den nummererte listen. Hvis det står flere versjoner på listen, velger du den som gjelder for din datamaskin.
7. Når Main Menu (hovedmenyen) til Dell Diagnostics vises, må du velge den testen du vil kjøre.
Dell Diagnostics-hovedmenyen (Main)
1. Når Dell Diagnostics er lastet og hovedmenyen Main Menu (hovedmenyen) vises, klikker du knappen for ønsket alternativ.
Alternativ Funksjon
Express Test (hurtigtesting)
Extended Test (utvidet test)
Custom test (tilpasset test)
Symptom Tree (symptomtre)
2. Hvis testen støter på problemer, vises en melding med en feilkode og en beskrivelse av problemet. Noter feilkoden og problembeskrivelsen, og følg anvisningene på skjermen.
3. Hvis du kjører en test fra alternativene Custom Test (Egendefinert test) eller Symptom Tree (Symptomtre), får du mer informasjon ved å klikke den aktuelle kategorien i skjermbildet, slik som beskrives i tabellen nedenfor.
Kategori Funksjon
Results (Resultater)
Errors (Feil) Viser feil som er funnet, feilkoder og en problembeskrivelse. Help (Hjelp) Beskriver testen og kan angi krav for utføring av testen.
Utfører en rask testing av enheter. Denne testen tar vanligvis mellom 10 og 20 minutter, og krever ikke at du foretar deg noe. Kjør først Express Test (hurtigtest) for å øke sannsynligheten for å finne problemet raskt.
Utfører en grundig kontroll av enheter. Denne testen tar normalt 1 time eller mer og krever at du svarer på spørsmål med jevne mellomrom.
Tester en bestemt enhet. Du kan tilpasse testene du vil kjøre.
Lister de vanligste symptomene og lar deg velge en test basert på symptomet på problemet du opplever.
Viser resultatene av testen og eventuelle feiltilstander som oppstod.
Configuration (Konfigurasjon)
Parameters (Parametre)
4. Når testene er fullført og du har kjørt Dell Diagnostics fra disken Drivers and Utilities , fjerner du disken.
5. Lukk testskjermen hvis du vil gå tilbake til Main Menu-skjermen (hovedmeny). Når du skal avslutte Dell Diagnostics og starte datamaskinen på nytt, lukker du Main Menu-skjermen (hovedmeny).
Viser maskinvarekonfigurasjonen til den valgte enheten. Dell Diagnostics innhenter konfigurasjonsinformasjon for alle enheter fra systemoppsett, minne og
forskjellige interne tester, og viser informasjonen i enhetslisten på venstre side av skjermen. Enhetslisten viser kanskje ikke navnet på alle komponentene som er installert på datamaskinen, eller alle enhetene som er koblet til datamaskinen.
Lar deg tilpasse testen ved å endre testinnstillingene.
Lyskoder på strømknapp
Page 21
Diagnoselampene gir mye mer informasjon om systemets status, men datamaskinen støtter også lamper for legacy­strømstatus. Denne tabellen viser de forskjellige strømstatuslampene.
Strømlampestatus Beskrivelse
Av
Strømmen er av, lampen blank
Blinker ravgult
Jevnt ravgult lys
Blinkende grønt
lys
Jevnt grønt lys
Innledende lampestatus ved oppstart. Indikerer at systemet får strøm, men at POWER_GOOD -signalet ennå ikke er aktivert. Hvis harddisklampen er av, kan det hende at strømforsyningen må skiftes ut. Hvis harddisklampen er på, kan det hende at det er en feil ved en innebygd regulator eller en VRM. Se på diagnoselampene for å få mer informasjon.
Andre lampestatus ved oppstart. Indikerer at POWER_GOOD-signalet er aktivt, og at strømtilførselen sannsynligvis er god. Se på diagnoselampene for å få mer informasjon.
Systemet har lav batteristatus, enten S1 eller S3 Se på diagnoselampene for å avgjøre hvilken tilstand systemet er i.
Systemet er i S0-tilstand, som er den normale strømtilstanden for en datamaskin i drift. BIOS setter lampene i denne tilstanden for å indikere at den har begynt å hente operasjonskoder.
Signalkoder
Hvis skjermen ikke kan vise feilmeldinger under POST, kan det hende datamaskinen avgir en serie med signaler. Disse kan hjelpe deg identifisere problemet, eller hjelpe deg avgjøre hvilke komponenter som er skadet. Følgende tabell lister opp signalkodene som kan avgis under POST. De fleste signalkodene indikerer en kritisk feil som forhindrer at datamaskinen startet opp før tilstanden er korrigert.
Kode Årsak
1-1-2 Feil med mikroprosessorregister 1-1-3 NVRAM 1-1-4 Kontrollsumfeil i ROM BIOS 1-2-1 Programmerbar intervalltimer 1-2-2 DMA-initialiseringsfeil 1-2-3 Lese-/skrivefeil i DMA-sideregister 1-3-1 til og med 2-4-4 Minnemodulene identifiseres ikke eller brukes ikke på riktig måte 3-1-1 Feil med styrt DMA-register 3-1-2 Feil i hoved-DMA-register 3-1-3 Feil i register for hovedavbruddsmaske 3-1-4 Feil med styrt avbruddsmaskeregister 3-2-2 Feil under lasting av avbruddsvektor 3-2-4 Test av tastaturkontroller mislyktes 3-3-1 Strømtap i NVRAM 3-3-2 NVRAM-konfigurering 3-3-4 Feil ved videominnestest 3-4-1 Feil under skjerminitialisering
Page 22
3-4-2 Feil under skjermtilbakeløp 3-4-3 Feil under søk etter video-ROM 4-2-1 Ingen tidshake 4-2-2 Feil ved avslutning 4-2-3 Feil på port A20 4-2-4 Uventet avbrudd i beskyttet modus 4-3-1 Minnefeil over adresse 0FFFFh 4-3-3 Feil med teller 2 for tidtakerbrikke 4-3-4 Klokken er stoppet 4-4-1 Testfeil for seriell port eller parallellport 4-4-2 Feil ved dekomprimering av kode til skyggelagt minne 4-4-3 Feil med mattekoprosessortest 4-4-4 Feil med hurtigminnetest 1-1-2 Feil med mikroprosessorregister 1-1-3 lese- eller skrivefeil i NVRAM 1-1-4 Kontrollsumfeil i ROM BIOS 1-2-1 Feil med programmerbar intervalltidtaker 1-2-2 DMA-initialiseringsfeil 1-2-3 Lese-/skrivefeil i DMA-sideregister 1-3 Feil ved videominnestest 1-3-1 til og med 2-4-4 Minne identifiseres eller brukes ikke på riktig måte 3-1-1 Feil med styrt DMA-register 3-1-2 Feil i hoved-DMA-register 3-1-3 Feil i register for hovedavbruddsmaske 3-1-4 Feil med styrt avbruddsmaskeregister 3-2-2 Feil under lasting av avbruddsvektor 3-2-4 Test av tastaturkontroller mislyktes 3-3-1 Strømtap i NVRAM 3-3-2 Ugyldig NVRAM-konfigurasjon 3-3-4 Feil ved videominnestest 3-4-1 Feil under skjerminitialisering 3-4-2 Feil under skjermtilbakeløp 3-4-3 Feil under søk etter video-ROM 4-2-1 Ingen tidtakertikk 4-2-2 Feil ved avslutning 4-2-3 Feil på port A20 4-2-4 Uventet avbrudd i beskyttet modus 4-3-1 Minnefeil over adresse 0FFFFh 4-3-3 Feil med teller 2 for tidtakerbrikke 4-3-4 Klokken er stoppet
Page 23
4-4-1 Testfeil for seriell port eller parallellport
kontrolleres for å se om den er skadet.
4-4-2 Feil ved dekomprimering av kode til skyggelagt minne 4-4-3 Feil med mattekoprosessortest 4-4-4 Feil med hurtigminnetest
Diagnoselamper
Du kan feilsøke problemer ved hjelp av fire lamper merket 1, 2, 3 og 4 på panelet. Når maskinen starter på vanlig måte, blinker lampene før de slås av. Hvis det oppstår en feil på maskinen, viser rekkefølgen av lampene hva som kan være problemet.
MERK: Etter at datamaskinen har fullført POST, vil alle fire lampene slås av før operativsystemet starter på nytt.
Lysmønstre Problembeskrivelse Anbefalt løsning
Diagnoselamper
(LED)
Strømlampe
(LED)
Datamaskinen er enten avslått eller den får ikke strøm.
Koble til strømledningen på nytt, både bak på maskinen og til stikkontakten. Forsøk å koble til strøm uten å benytte grenuttak, skjøteledninger eller andre spenningsvernenheter, for å kontrollere om maskinen lar seg slå på. Kontroller at grenuttak som benyttes er satt inn i et strømuttak og er skrudd på. Test strømuttaket med en annen enhet, for eksempel en lampe, for å kontrollere at det fungerer. Kontroller at hovedstrømledningen og frontpanelkabelen er koblet til hovedkortet på riktig måte.
Det er oppstått en mulig feil med systemkortet.
Det har oppstått en mulig feil med hovedkortet, strømforsyningen eller det eksterne utstyret.
Minnemoduler er registrert, men det har oppstått en minnestrømfeil.
Plugg fra datamaskinen. La det gå ett minutt slik at strømmen tømmes. Sett datamaskinen i et strømførende strømuttak, og trykk på strømknappen.
Slå av datamaskinen, men la maskinen være tilkoblet strømnettet. Trykk og hold inne testknappen for strømforsyning bak på strømforsyningsenheten. Hvis lampen (LED) ved siden av bryteren lyser, kan det muligens være problemer med hovedkortet. Hvis lampen (LED) ved siden av bryteren ikke lyser, må du koble fra alle interne og eksterne periferienheter, må du holde inne strømforsyningens testknapp. Hvis den tennes, kan det være et problem med periferiutstyret. Hvis LED-lampen fremdeles ikke tennes, må du trekke ut strømtilkoblingene på hovedkortet, og deretter trykke og holde inne knappen på strømforsyningen. Hvis lampen tennes, kan det være et problem med hovedkortet. Hvis LED-lampen ikke tennes, kan det muligens være et problem med strømforsyningen.
Hvis det er to eller flere minnemoduler installert, tar du ut modulene, installerer deretter én av dem igjen og starter datamaskinen på nytt. Hvis datamaskinen startes som normalt, fortsetter du med å installere flere moduler (én om gangen) til du har funnet den defekte modulen eller har installert alle modulene på nytt uten feil. Hvis bare én minnemodul er installert, forsøk å flytte den til en annen DIMM-kontakt og start datamaskinen på nytt. Installer en minnemodul som fungerer og er av samme type som den i datamaskinen, hvis en slik er tilgjengelig.
Det har oppstått en feil med strømforsyningen
Bytt ut prosessoren med en prosessor som du vet fungerer. Hvis datamaskinen fremdeles ikke starter, må CPU-kontakten
Page 24
eller systemkortet. BIOS kan være
ødelagt eller mangler.
Det er oppstått en mulig feil med hovedkortet.
Maskinvaren på datamaskin fungerer normalt, men BIOS kan være ødelagt eller mangler.
Fjern alle periferikortene fra PCI- og PCI-E-sporene og start datamaskinen på nytt. Hvis datamaskinen starter, sett inn igjen periferikortene ett etter ett for å finne hvilket som er dårlig.
Strømkontakten er ikke installert riktig.
Det har oppstått en mulig feil med et periferikort eller hovedkortet.
Det er oppstått en mulig feil med systemkortet.
Det har oppstått en mulig feil med klokkebatteriet.
Datamaskinen er i vanlig -stilling. Diagnoselampene lyser ikke etter at datamaskinens operativsystem er startet.
Det kan ha oppstått en prosessorfeil.
Sett inn igjen 2x2 strømkontakten fra strømforsyningsenheten.
Fjern alle periferikortene fra PCI- og PCI-E-sporene og start datamaskinen på nytt. Hvis datamaskinen starter, sett inn igjen periferikortene ett etter ett for å finne hvilket som er dårlig.
Koble fra alt internt og eksternt periferiutstyr, og start datamaskinen på nytt. Hvis datamaskinen starter, sett inn igjen periferikortene ett etter ett for å finne hvilket som er dårlig. Hvis problemet ikke gir seg, er det sannsynligvis feil på hovedkortet.
Ta ut klokkebatteriet i ett minutt, sett inn igjen batteriet, og start på nytt.
Kontroller at skjermen er tilkoblet og slått på.
Juster plasseringen av prosessoren.
Minnemoduler er registrert, men det har oppstått en minnefeil.
Det kan ha oppstått en feil med grafikkortet.
Det har oppstått en mulig feil med en diskettstasjon eller harddisk.
Det kan ha oppstått en USB-feil.
Det er ikke registrert noen minnemoduler.
Hvis du har to eller flere minnemoduler installert, ta ut modulene (se servicehåndboken) og installer deretter én av dem igjen (se servicehåndboken), og start deretter datamaskinen på nytt. Hvis datamaskinen startes som normalt, fortsetter du med å installere flere moduler (én om gangen) til du har funnet den defekte modulen eller har installert alle modulene på nytt uten feil. Installer en minnemodul som fungerer og er av samme type som den i datamaskinen, hvis en slik kan skaffes.
Sett inn installerte grafikkort på nytt. Hvis det er tilgjengelig, installerer du et velfungerende grafikkort i datamaskinen.
Sett inn igjen alle strømledninger og datakabler.
Installer alle USB-enhetene på nytt og kontroller alle kabeltilkoblinger.
Hvis du har to eller flere minnemoduler installert, ta ut modulene (se servicehåndboken) og installer deretter én av dem igjen (se servicehåndboken), og start deretter datamaskinen på nytt. Hvis datamaskinen startes som normalt, fortsetter du med å installere flere moduler (én om gangen) til du har funnet den defekte modulen eller har installert alle modulene på nytt uten feil. Installer en minnemodul som fungerer og er av samme type som
Page 25
Minnemoduler er identifisert, men det har oppstått en minnekonfigurasjons­eller kompatibilitetsfeil.
Det har oppstått en mulig feil med et utvidelseskort.
Det har oppstått en annen feil.
den i datamaskinen, hvis en slik kan skaffes.
Kontroller at det ikke er noen spesielle krav til plassering av minnemoduler/-kontakter. Kontroller at minnetypen du bruker støttes av maskinen.
Finn ut om det er en konflikt ved å fjerne et utvidelseskort (ikke et grafikkort) og starte datamaskinen på nytt. Hvis problemet ikke kan løses, setter du tilbake kortet du fjernet, fjerner et annet kort og starter deretter datamaskinen på nytt. Gjenta denne prosessen for hvert av utvidelseskortene som er installert. Hvis maskinen starter på normal måte, feilsøker du det siste kortet du fjernet fra maskinen, for å avdekke mulige ressurskonflikter.
Kontroller at alle kabler til harddisken og CD-/DVD-stasjonen er koblet til hovedkortet på riktig måte. Hvis det vises en feilmelding angående et problem med en enhet (for eksempel en diskettstasjon eller en harddisk), kontrollerer du at enheten fungerer som den skal. Hvis operativsystemet forsøker å starte opp fra en enhet (for eksempel diskettstasjonen eller en optisk stasjon), kontroller systemoppsettprogrammet og kontroller at oppstartsrekkefølgen er riktig for de enhetene som er installert i datamaskinen.
Tilbake til innholdssiden
Page 26
Tilbake til innholdssiden
Deksel
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
Ta av dekslet
MERK: Du må kanskje installere Adobe Flash Player fra Adobe.com for å kunne se følgende illustrasjoner.
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen
2. Trekk dekselutløseren bakover.
.
Page 27
3. Vipp datamaskindekselet utover fra toppen, og ta det deretter av datamaskinen.
Sette dekslet på igjen
Utfør trinnene ovenfor i motsatt rekkefølge for å sette på dekslet igjen.
Tilbake til innholdssiden
Page 28
Tilbake til innholdssiden
Deksel
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
Ta av dekslet
MERK: Du må kanskje installere Adobe Flash Player fra Adobe.com for å kunne se følgende illustrasjoner.
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen
2. Trekk dekselutløseren bakover.
.
Page 29
3. Vipp datamaskindekselet utover fra toppen, og ta det deretter av datamaskinen.
Sette dekslet på igjen
Utfør trinnene ovenfor i motsatt rekkefølge for å sette på dekslet igjen.
Tilbake til innholdssiden
Page 30
Tilbake til innholdssiden
Frontpanel
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
Ta av frontpanelet
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Vri festeklipsene til frontpanelet forsiktig bort fra datamaskinen.
Page 31
3. Ta ut kontrollpanelet fra datamaskinen.
Sette på plass frontpanelet
Utfør trinnene ovenfor i motsatt rekkefølge for å sette frontpanelet på igjen.
Tilbake til innholdssiden
Page 32
Tilbake til innholdssiden
Optisk stasjon
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
Ta ut den optiske stasjonen
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Koble datakabelen og strømkabelen fra baksiden av den optiske stasjonen.
Page 33
3. Trekk i stasjonsutløseren, og skyv den optiske stasjonen mot baksiden av datamaskinen.
4. Deretter løfter du den optiske stasjonen opp og ut av datamaskinen.
Page 34
5. Skru ut skruene.
6. Skru ut skruen.
Page 35
7. Fjern braketten fra den optiske stasjonen.
Sette inn den optiske stasjonen
Utfør trinnene ovenfor i motsatt rekkefølge for å sette den optiske stasjonen inn igjen.
Tilbake til innholdssiden
Page 36
Tilbake til innholdssiden
Harddisk
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
Ta ut harddisken
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Trykk inn på de blå utløsertappene på hver side av harddisken, og skyv stasjonen opp og ut av datamaskinen.
Page 37
3. Koble fra og frigi data- og strømkablene.
4. Ta harddisken ut av datamaskinen.
Page 38
5. Trykk de blå festehakene inn på hver side av harddisken, og ta den deretter ut.
6. Skru ut skruene som holder harddisken fast i brønnen.
Page 39
7. Ta den primære harddisken ut av brønnen.
Page 40
8. Skru ut skruene som holder den sekundære harddisken fast i brønnen.
Page 41
9. Ta den sekundære harddisken ut av brønnen.
Sette inn harddisken
Utfør trinnene ovenfor i motsatt rekkefølge for å sette inn harddisken.
Tilbake til innholdssiden
Page 42
Tilbake til innholdssiden
Trådløs-modul
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
Fjerne den trådløse modulen
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Ta ut harddisken
3. Løft utløsertappen til den trådløse antennen, og trykk kontakten til den trådløse antennen mot strømforsyningen.
.
Page 43
4. Frigi den trådløse antennen.
5. Frigi festehaken slik at du kan ta den trådløse modulen ut av hovedkortet.
Page 44
6. Fjern metalldekslet fra det trådløse kortet.
7. Koble fra antennekablene.
Page 45
8. Frigi WLAN-kortet (Wireless Local Area Network) fra festetappen.
9. Ta WLAN-kortet ut av datamaskinen.
Page 46
10. Frigi og fjern antennen.
11. Fjern WLAN-kortet fra braketten.
Page 47
Montere den trådløse modulen
Utfør trinnene ovenfor i motsatt rekkefølge for å sette den trådløse modulen inn igjen.
Tilbake til innholdssiden
Page 48
Tilbake til innholdssiden
Vifte
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
Ta ut viften
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Ta ut den optiske stasjonen
3. Ta ut harddisken
4. Ta ut den trådløse modulen
5. Koble viften fra kontakten på hovedkortet.
.
.
.
Page 49
6. Skru ut skruene som holder viften på plass.
7. Fjern prosessorviften fra varmeavlederen.
Page 50
Sette inn viften
Utfør trinnene ovenfor i motsatt rekkefølge for å sette inn viften.
Tilbake til innholdssiden
Page 51
Tilbake til innholdssiden
Varmeavleder og prosessor
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
Ta ut varmeavlederen og prosessoren
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen
2. Ta ut den optiske stasjonen
3. Ta ut harddiskbraketten
4. Ta ut den trådløse modulen
5. Koble viftekabelen fra hovedkortkontakten.
.
.
.
.
Page 52
6. Løsne skruene som fester varmeavlederen til hovedkortet.
7. Roter varmelederen mot datamaskinens bakside, og ta den ut.
Page 53
8. Trykk låsehendelen til prosessoren ned, og deretter ut slik at du frigjør dekslet.
9. Løft opp prosessordekselet.
Page 54
10. Ta prosessoren ut av hovedkortet.
FORHOLDSREGEL: Når du skifter ut prosessoren, må du ikke berøre noen av pinnene inni sokkelen eller la
noen gjenstander falle på pinnene i sokkelen.
Sette inn varmeavlederen og prosessoren
Utfør trinnene ovenfor imotsatt rekkefølge for å sette inn varmeavlederen og prosessoren.
Tilbake til innholdssiden
Page 55
Tilbake til innholdssiden
Minne
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
Ta ut minnemodul(er)
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Ta ut den optiske stasjonen
3. Ta ut harddiskbraketten
4. Trykk ned minnefesteklipsene for å løsne minnemodulen.
.
.
Page 56
5. Løft minnemodulen ut av kontakten på hovedkortet, og ta den ut av datamaskinen.
Sette på plass minnemodul(er)
Utfør trinnene ovenfor i motsatt rekkefølge for å sette minnemodulen inn igjen.
Tilbake til innholdssiden
Page 57
Tilbake til innholdssiden
Intern høyttaler
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
Ta ut den interne høyttaleren
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Ta ut harddiskbraketten
3. Ta ut prosessorviften
4. Koble fra og frigi kabelen til den interne høyttaleren.
.
.
Page 58
5. Trykk på låsehendelen til høyttaleren, og ta ut høyttaleren.
Sette inn den interne høyttaleren
Utfør trinnene ovenfor i motsatt rekkefølge for å sette den interne høyttaleren.
Tilbake til innholdssiden
Page 59
Tilbake til innholdssiden
Frontmontert termisk sensor
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
Ta av fremre varmeføler
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Fjern harddiskbrønnen
3. Ta ut den interne høyttaleren
4. Ta av prosessorviften
5. Koble den fremre varmefølerkabelen fra hovedkortet.
.
.
.
Page 60
6. Frigi kroken slik at du kan fjerne den frontmonterte termiske sensoren.
Sette inn den frontmonterte termiske sensoren
Utfør trinnene ovenfor i motsatt rekkefølge for å sette inn den frontmonterte termiske sensoren igjen.
Tilbake til innholdssiden
Page 61
Tilbake til innholdssiden
Strømforsyning
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
Ta ut strømforsyningsenheten
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Ta ut den optiske stasjonen
3. Fjern harddiskbraketten
4. Ta ut varmeavlederen
5. Fjern datakabelen fra kabelsporet.
.
.
.
Page 62
6. Koble hovedstrømkontakten fra hovedkortet.
7. Koble strømkontakten fra hovedkortet.
Page 63
8. Fjern skruene som fester strømforsyningen til baksiden av kabinettet.
9. Trykk strømforsyningen mot brønnen.
Page 64
10. Løft strømforsyningen opp, og ta den ut av datamaskinen.
Sette inn strømforsyningen
Utfør trinnene ovenfor i motsatt rekkefølge for å sette strømforsyningen inn igjen.
Tilbake til innholdssiden
Page 65
Tilbake til innholdssiden
Utvidelseskort
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
Ta ut utvidelseskort
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Fjern harddiskbrønnen
3. Løft opp stigekorters hendel.
.
Page 66
4. Løft låsehendelen og trekk opp stigekortet.
Sette inn utvidelseskort
Utfør trinnene ovenfor i motsatt rekkefølge for å sette inn utvidelseskort.
Tilbake til innholdssiden
Page 67
Tilbake til innholdssiden
I/U-panel
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
Ta ut I/U-panelet
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Fjern frontpanelet
3. Fjern harddiskbrønnen
4. Ta ut den optiske stasjonen
5. Ta ut minnet
6. Koble kabelen til I/U-panelet fra hovedkortet.
.
.
.
.
Page 68
7. Frigjør kabelen til I/U-panelet.
8. Løft festehaken og trykk I/U-panelet mot datamaskinens høyre side.
Page 69
9. Ta forsiktig I/U-panelet ut av datamaskinen.
Sette inn I/U-panelet
Utfør trinnene ovenfor i motsatt rekkefølge for å sette inn I/U-panelet.
Tilbake til innholdssiden
Page 70
Tilbake til innholdssiden
Kontrollpanel
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
Ta ut Kontrollpanel
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Fjern frontpanelet
3. Fjern harddiskbrønnen
4. Fjern den optisk stasjon
5. Koble kontrollpanelkabelen fra hovedkortet.
.
.
.
Page 71
6. Skru ut skruen.
7. Ta ut kontrollpanelet fra datamaskinen.
Page 72
Sette på kontrollpanelet
Utfør trinnene ovenfor i motsatt rekkefølge for å sette kontrollpanelet på igjen.
Tilbake til innholdssiden
Page 73
Tilbake til innholdssiden
Innbruddsbryter
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
Ta ut innbruddsbryteren
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Fjern harddiskbrønnen
3. Koble kabelen til innbruddsbryteren fra hovedkortet.
.
Page 74
4. Trekk ut og fjern innbruddsbryteren.
Sette inn innbruddsbryteren
Utfør trinnene ovenfor i motsatt rekkefølge for å sette innbruddsbryteren inn igjen.
Tilbake til innholdssiden
Page 75
Tilbake til innholdssiden
Klokkebatteri
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
Ta ut klokkebatteriet
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Fjern harddiskbrønnen
3. Trekk festeklipsen bort fra klokkebatteriet.
.
Page 76
4. Løft klokkebatteriet ut av sokkelen og ta det ut av datamaskinen.
Sette inn klokkebatteriet
Utfør trinnene ovenfor i motsatt rekkefølge for å sette klokkebatteriet inn igjen.
Tilbake til innholdssiden
Page 77
Tilbake til innholdssiden
Hovedkort
Servicehåndbok for Dell™ OptiPlex™ 980 — Liten formfaktor
ADVARSEL: Før du arbeider inne i maskinen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om sikkerhet og gode rutiner på hjemmesiden for etterfølgelse av forskrifter på www.dell.com/regulatory_compliance.
Ta ut hovedkortet
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Ta ut den optiske stasjonen
3. Fjern harddiskbrønnen
4. Ta ut varmeavlederen og prosessor
5. Ta ut den trådløse modulen
6. Ta ut minnet
7. Fjern utvidelseskortets stigekort
8. Koble fra alle kabler som er koblet til hovedkortet.
.
.
.
.
.
.
Page 78
9. Skru ut skruene fra hovedkortet.
10. Løft hovedkortet opp og ut av kabinettet.
Page 79
Montere hovedkortet
Utfør trinnene ovenfor i motsatt rekkefølge for å sette hovedkortet inn igjen.
Tilbake til innholdssiden
Loading...
