Dell OptiPlex 980 User Manual [po]

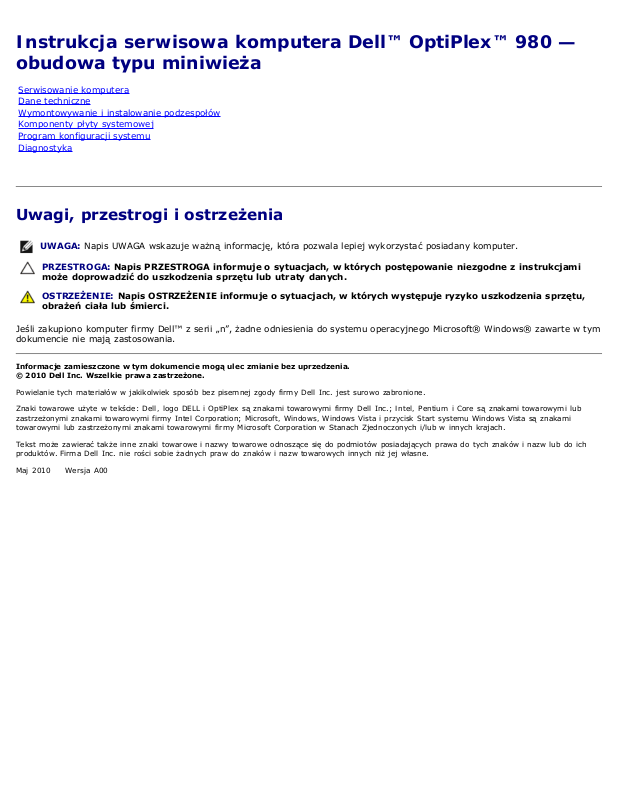

Instrukcja serwisowa komputera Dell™ OptiPlex™ 980 —

obudowa typu miniwieża

Serwisowanie komputera Dane techniczne

Wymontowywanie i instalowanie podzespołów Komponenty płyty systemowej

Program konfiguracji systemu Diagnostyka

Uwagi, przestrogi i ostrzeżenia

UWAGA: Napis UWAGA wskazuje ważną informację, która pozwala lepiej wykorzystać posiadany komputer.

PRZESTROGA: Napis PRZESTROGA informuje o sytuacjach, w których postępowanie niezgodne z instrukcjami

może doprowadzić do uszkodzenia sprzętu lub utraty danych.

OSTRZEŻENIE: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu,

obrażeń ciała lub śmierci.

Jeśli zakupiono komputer firmy Dell™ z serii „n”, żadne odniesienia do systemu operacyjnego Microsoft® Windows® zawarte w tym dokumencie nie mają zastosowania.

Powielanie tych materiałów w jakikolwiek sposób bez pisemnej zgody firmy Dell Inc. jest surowo zabronione. Znaki towarowe użyte w tekście: Dell, logo DELL i OptiPlex są znakami towarowymi firmy Dell Inc.; Intel, Pentium i Core są znakami towarowymi lub

zastrzeżonymi znakami towarowymi firmy Intel Corporation; Microsoft, Windows, Windows Vista i przycisk Start systemu Windows Vista są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Microsoft Corporation w Stanach Zjednoczonych i/lub w innych krajach.

Tekst może zawierać także inne znaki towarowe i nazwy towarowe odnoszące się do podmiotów posiadających prawa do tych znaków i nazw lub do ich produktów. Firma Dell Inc. nie rości sobie żadnych praw do znaków i nazw towarowych innych niż jej własne.

Maj 2010 Wersja A00

Powrót do spisu treści

Serwisowanie komputera

Instrukcja serwisowa komputera Dell™ OptiPlex™ 980 — obudowa typu miniwieża

Przed przystąpieniem do serwisowania komputera Zalecane narzędzia Wyłączanie komputera Po zakończeniu serwisowania komputera

Przed przystąpieniem do serwisowania komputera

Aby uniknąć uszkodzenia komputera i zapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących bezpieczeństwa. O ile nie wskazano inaczej, każda procedura opisana w tym dokumencie opiera się na założeniu, że są spełnione następujące warunki:

Użytkownik zapoznał się z informacjami dotyczącymi bezpieczeństwa, jakie zostały dostarczone z komputerem. Element można wymienić lub — jeśli został zakupiony oddzielnie — zainstalować, wykonując procedurę demontażu w odwrotnej kolejności.

OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy

komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem. Dodatkowe zalecenia dotyczące bezpieczeństwa można znaleźć na stronie Regulatory Compliance (Informacje o zgodności z przepisami prawnymi) pod adresem www.dell.com/regulatory_compliance.

PRZESTROGA: Wiele procedur naprawczych może wykonywać tylko przeszkolony technik serwisu.

Użytkownik może wykonać tylko czynności związane z rozwiązywaniem problemów oraz proste naprawy wymienione w dokumentacji produktu lub zlecone przez zespół serwisu i pomocy technicznej przez telefon lub przez Internet. Uszkodzenia wynikające z napraw serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się i przestrzegać instrukcji dotyczących bezpieczeństwa

dostarczanych wraz z produktem.

PRZESTROGA: Aby uniknąć wyładowania elektrostatycznego, należy odprowadzać ładunki z ciała za

pomocą opaski uziemiającej zakładanej na nadgarstek lub dotykając co pewien czas niemalowanej metalowej powierzchni (np. złącza z tyłu komputera).

PRZESTROGA: Z komponentami i kartami należy obchodzić się ostrożnie. Nie należy dotykać elementów

ani styków na kartach. Kartę należy chwytać za krawędzie lub za metalowe wsporniki. Komponenty takie jak mikroprocesor należy trzymać za brzegi, a nie za styki.

PRZESTROGA: Przy odłączaniu kabla należy pociągnąć za wtyczkę lub uchwyt, a nie za sam kabel. Niektóre

kable mają złącza z zatrzaskami; przed odłączeniem kabla tego rodzaju należy nacisnąć zatrzaski złącza. Pociągając za złącza, należy je trzymać w linii prostej, aby uniknąć wygięcia styków. Przed podłączeniem kabla należy sprawdzić, czy oba złącza są prawidłowo zorientowane i wyrównane.

UWAGA: Kolor komputera i niektórych części może różnić się nieznacznie od pokazanych w tym dokumencie.

Aby uniknąć uszkodzenia komputera, wykonaj następujące czynności przed rozpoczęciem pracy wewnątrz komputera.

1. Sprawdź, czy powierzchnia robocza jest płaska i czysta, aby uniknąć porysowania obudowy komputera.

2. Wyłącz komputer (zobacz Wyłączanie komputera

PRZESTROGA: Kabel sieciowy należy odłączyć najpierw od komputera, a następnie od urządzenia

sieciowego.

3. Odłącz od komputera wszystkie kable sieciowe.

4. Odłącz komputer i wszystkie urządzenia peryferyjne od gniazdek elektrycznych.

5. Po odłączeniu komputera od źródła zasilania naciśnij i przytrzymaj przycisk zasilania, aby odprowadzić ładunki

elektryczne z płyty systemowej.

6. Zdejmij pokrywę

PRZESTROGA: Przed dotknięciem jakiegokolwiek elementu wewnątrz komputera należy pozbyć się

ładunków elektrostatycznych z ciała, dotykając dowolnej nielakierowanej metalowej powierzchni, np. metalowych elementów z tyłu komputera. Podczas pracy należy okresowo dotykać nielakierowanej powierzchni metalowej w celu odprowadzenia ładunków elektrostatycznych, które mogłyby spowodować uszkodzenie wewnętrznych elementów.

Zalecane narzędzia

Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:

Mały wkrętak z płaskim grotem Wkrętak krzyżakowy Mały rysik z tworzywa sztucznego

Dysk CD z programem aktualizacji Flash BIOS

Wyłączanie komputera

PRZESTROGA: Aby zapobiec utracie danych, należy zapisać i zamknąć wszystkie otwarte pliki oraz

zamknąć wszystkie uruchomione programy.

1. Zamknij system operacyjny:

Windows® 7:

Kliknij przycisk Start , a następnie kliknij polecenie Shut Down (Zamknij).

Windows Vista®:

Kliknij przycisk Start , a następnie kliknij strzałkę w prawym dolnym rogu menu Start (jak pokazano na rysunku) i kliknij polecenie Shut Down (Zamknij).

Windows® XP:

Kliknij przycisk Start® Turn Off Computer (Wyłącz komputer)® Turn Off (Wyłącz).

Komputer wyłączy się automatycznie, kiedy zakończy się proces zamykania systemu.

2. Sprawdź, czy komputer i wszystkie podłączone urządzenia są wyłączone. Jeśli komputer i podłączone do niego

urządzenia nie wyłączyły się automatycznie po wyłączeniu systemu operacyjnego, naciśnij przycisk zasilania i przytrzymaj go przez około 6 sekundy w celu ich wyłączenia.

Po zakończeniu serwisowania komputera

Po zainstalowaniu lub dokonaniu wymiany sprzętu a przed włączeniem komputera podłącz wszelkie urządzenia zewnętrzne,

karty i kable.

1. Załóż pokrywę

PRZESTROGA: Aby podłączyć kabel sieciowy, należy najpierw podłączyć go do urządzenia sieciowego, a

następnie do komputera.

2. Podłącz do komputera kable telefoniczne lub sieciowe.

3. Podłącz komputer i wszystkie przyłączone urządzenia do gniazdek elektrycznych.

4. Włącz komputer.

5. Uruchom program Program Dell Diagnostics

, aby sprawdzić, czy komputer działa prawidłowo.

Powrót do spisu treści

Dane techniczne

Procesor Pamięć Magistrala rozszerzeń Grafika Informacje o systemie Karty Napędy Złącza zewnętrzne

UWAGA: Oferowane opcje mogą być różne w różnych krajach. Aby uzyskać więcej informacji o konfiguracji komputera,

kliknij kolejno Start® Help and Support (Pomoc i obsługa techniczna) i wybierz opcję przeglądania informacji o komputerze.

UWAGA: O ile nie wskazano inaczej, dane techniczne są takie same dla komputerów w obudowach typu desktop,

miniwieża i SFF.

Procesor

Typ

Czterordzeniowy

Elementy sterowania i lampki Sieć Dźwięk Zasilanie Złącza na płycie systemowej Wymiary i masa Środowisko pracy

Core™ i7 series

Intel Intel Core i5 series

Dwurdzeniowy Intel Core i5 series

Intel Core i3 series Intel Pentium

Pamięć podręczna poziomu 2 (L2)

Intel Core i7 series Intel Core i5 series

Intel Core i5 series Intel Core i3 series

Intel Pentium 3 MB

Pamięć

Typ DDR3 SDRAM (tylko pamięć bez korekcji

Szybkość 1066 MHz lub 1333 MHz Złącza cztery Pojemność 1 GB, 2 GB lub 4 GB Minimalna pojemność pamięci 1 GB Maksymalna pojemność pamięci 16 GB

8 MB

4 MB

błędów ECC)

Grafika

Karta zintegrowana akcelerator grafiki Intel Graphics Media

Accelerator HD

UWAGA: Opcja nieobsługiwana w

komputerach dostarczanych

z czterordzeniowymi procesorami Intel i7 i Intel i5.

Karta autonomiczna Gniazdo PCI Express x16 obsługuje kartę

PCI Express

Pamięć - zintegrowana do 1759 MB współużytkowanej pamięci

wideo (przy co najmniej 512 MB pamięci

systemowej)

Dźwięk

Karta zintegrowana Intel High-Definition Audio

Sieć

Karta zintegrowana zintegrowana karta sieciowa Intel

82578DM Gigabit Ethernet, 10/100/1000 Mb/s

Informacje o systemie

Mikroukład systemowy Intel Q57 Express Kanały DMA osiem Poziomy przerwań 24 Mikroukłady BIOS (NVRAM) 64 Mb i 16 Mb

Magistralarozszerzeń

Typ magistrali PCI 2.3

PCI Express 2.0 SATA 1.0A i 2.0 eSATA USB 2.0

Szybkość magistrali

PCI 133 MB/s PCI Express x1 (tylko sieć bezprzewodowa) złącze

dwukierunkowe, szybkość 500 MB/s x16 (jako x4) złącze dwukierunkowe, szybkość 2 GB/s x16 złącze dwukierunkowe, szybkość 8

GB/s SATA 1,5 GB/s i 3,0 GB/s eSATA 3,0 GB/s USB 480 MB/s

Karty

PCI

Obudowa typu miniwieża do dwóch kart pełnowymiarowych Obudowa typu desktop bez płyty instalacyjnej: do dwóch kart

połówkowych

z płytą instalacyjną: do dwóch kart

pełnowymiarowych

Obudowa typu SFF jedna karta niskoprofilowa

PCI Express x16 (podłączone jako x4)

Obudowa typu miniwieża jedna karta pełnowymiarowa

Obudowa typu desktop jedna karta niskoprofilowa Obudowa typu SFF brak

PCI Express x16

Obudowa typu miniwieża jedna karta pełnowymiarowa

Obudowa typu desktop bez płyty instalacyjnej: jedna karta

niskoprofilowa

z płytą instalacyjną: jedna karta

pełnowymiarowa

Obudowa typu SFF jedna karta niskoprofilowa

PCI Express x1

Obudowa typu miniwieża jedna karta sieci bezprzewodowej Obudowa typu desktop jedna karta sieci bezprzewodowej Obudowa typu SFF jedna karta sieci bezprzewodowej

Napędy

Dostępne z zewnątrz: wnęki na napędy 5,25"

Obudowa typu miniwieża dwie wnęki

Obudowa typu desktop jedna wnęka Obudowa typu SFF jedna wnęka „slimline”

Dostępne z zewnątrz: wnęki na napędy 3,5"

Obudowa typu miniwieża jedna wnęka

Obudowa typu desktop jedna wnęka Obudowa typu SFF jedna wnęka

Dostępne od wewnątrz: wnęki na dyski twarde 3,5"

Obudowa typu miniwieża dwie wnęki

Obudowa typu desktop jedna wnęka Obudowa typu SFF jedna wnęka

UWAGA: Komputer obsługuje maksymalnie dwa dyski twarde 2,5" zamontowane we

wspornikach.

Złączazewnętrzne

Dźwięk

Panel tylny dwa złącza (wejście audio/mikrofonu i

wyjście liniowe)

Panel przedni dwa złącza słuchawek i mikrofonu na

panelu przednim

eSATA jedno złącze 7-stykowe

Sieć jedno złącze RJ45 Równoległe jedno złącze 25-stykowe

(dwukierunkowe)

Szeregowe jedno złącze 9-stylkowe, zgodne z

16550C

USB - panel przedni

Obudowa typu miniwieża cztery złącza

Obudowa typu desktop dwa złącza Obudowa typu SFF dwa złącza

USB - panel tylny

Obudowa typu miniwieża sześć złączy

Obudowa typu desktop sześć złączy Obudowa typu SFF sześć złączy

Grafika jedno 15-otworowe złącze VGA

jedno 20-stykowe złącze DisplayPort

Złączanapłyciesystemowej

PCI 2.3, maks. przepustowość danych — 32 bity

Obudowa typu miniwieża dwa złącza 120-stykowe

Obudowa typu desktop dwa złącza 120-stykowe Obudowa typu SFF jedno złącze 120-stykowe

PCI Express x16 (jako x4) maks. przepustowość danych — cztery tory PCI Express

Obudowa typu miniwieża jedno złącze 164-stykowe

Obudowa typu desktop jedno złącze 164-stykowe Obudowa typu SFF nie dotyczy

PCI Express x16 maks. przepustowość danych — 16 torów PCI Express

Obudowa typu miniwieża jedno złącze 164-stykowe

Obudowa typu desktop jedno złącze 164-stykowe Obudowa typu SFF jedno złącze 164-stykowe

Serial ATA

Obudowa typu miniwieża cztery złącza 7-stykowe

Obudowa typu desktop trzy złącza 7-stykowe Obudowa typu SFF trzy złącza 7-stykowe

Pamięć cztery złącza 240-stykowe Wewnętrzne złącze USB jedno złącze 10-stylkowe (obsługuje dwa

porty USB)

Wentylator procesora jedno złącze 5-stykowe

Przednie złącze we/wy jedno złącze 26-stykowe

Elementy sterowania na panelu przednim jedno złącze 14-stykowe Procesor jedno złącze 1156-stykowe Zasilanie 12 V jedno złącze 4-stykowe Zasilanie jedno złącze 24-stykowe

Wewnętrzna karta szeregowa jedno złącze 14-stykowe Głośnik wewnętrzny jedno złącze 5-stykowe

PCI Express x1 (karta sieci bezprzewodowej)

Czujnik temperatury jedno złącze 2-stykowe

Złącze czujnika naruszenia obudowy jedno złącze 3-stykowe

Elementy sterowania i lampki

jedno złącze 36-stykowe

Z przodu komputera

Przycisk zasilania przycisk Lampka zasilania Przerywane niebieskie światło: komputer

znajduje się w trybie uśpienia.

Ciągłe niebieskie światło: komputer jest

zasilany.

Przerywane pomarańczowe światło:

wystąpił problem z płytą systemową.

Ciągłe pomarańczowe światło (jeśli nie

można uruchomić komputera): wystąpił

problem z płytą systemową lub

zasilaczem.

Lampka aktywności napędu Przerywane niebieskie światło: komputer

odczytuje lub zapisuje dane na dysku

twardym.

Lampka łączności sieciowej Niebieskie światło: istnieje sprawne

połączenie między komputerem a siecią.

Wyłączona (nie świeci): komputer nie

wykrył fizycznego połączenia z siecią. Lampki diagnostyczne Cztery pomarańczowe lampki na panelu

przednim Aby uzyskać więcej informacji,

zobacz Diagnostyka.

Z tyłu komputera

Lampka integralności łącza na

zintegrowanej karcie sieciowej

Lampka aktywności sieci na

zintegrowanej karcie sieciowej Lampka zasilacza Zielone światło: zasilacz jest włączony i

Zielona: między komputerem a siecią

istnieje sprawne połączenie o szybkości

10 Mb/s.

Pomarańczowa: między komputerem a

siecią istnieje sprawne połączenie o

szybkości 100 Mb/s.

Żółta: między komputerem a siecią

istnieje sprawne połączenie o szybkości

1000 Mb/s.

Wyłączona (nie świeci): komputer nie

wykrywa fizycznego połączenia z siecią.

Żółta: przerywane żółte światło wskazuje

aktywność sieci.

sprawny. Kabel zasilania musi być

podłączony do złącza w zasilaczu (z tyłu

komputera) oraz do gniazdka

elektrycznego.

UWAGA: Naciśnięcie tego przycisku

umożliwia sprawdzenie, czy system

zasilania komputera działa prawidłowo.

Jeśli system jest zasilany prądem o

napięciu zgodnym ze specyfikacjami,

lampka diagnostyczna świeci. Jeśli lampka

nie świeci, zasilacz może być uszkodzony.

Podczas tego testu zasilacz musi być

podłączony do gniazdka elektrycznego.

Zasilanie

Moc

Obudowa typu miniwieża 255 W

Obudowa typu desktop 255 W

(EPA)

305 W (bez EPA)

255 W (bez EPA)

Obudowa typu SFF 235 W

Maksymalne rozproszenie ciepła

(EPA)

235 W (bez EPA)

Obudowa typu miniwieża 1000

BTU/h

1603 BTU/h (bez EPA)

(EPA)

Obudowa typu desktop 1000

BTU/h

1341 BTU/h (bez EPA)

(EPA)

Obudowa typu SFF 921 BTU/h

(EPA)

1235 BTU/h (bez EPA)

Napięcie prąd przemienny 100–240 V

Bateria pastylkowa litowa bateria pastylkowa 3 V CR2032

UWAGA: Rozproszenie ciepła jest obliczane na podstawie znamionowej mocy zasilania

w watach.

Wymiary i masa

Wysokość

Obudowa typu miniwieża 40,80 cm (16,06")

Obudowa typu desktop 39,70 cm (15,62") Obudowa typu SFF 29,0 cm (11,41")

Szerokość

Obudowa typu miniwieża 18,70 cm (7,36")

Obudowa typu desktop 10,90 cm (4,29") Obudowa typu SFF 8,50 cm (3,34")

Głębokość

Obudowa typu miniwieża 43,10 cm (16,96")

Obudowa typu desktop 34,80 cm (13,70") Obudowa typu SFF 32,40 cm (12,75")

Masa

Obudowa typu miniwieża 11,40 kg (25,13 funta) Obudowa typu desktop 8,30 kg (18,29 funta) Obudowa typu SFF 5,90 kg (13,00 funta)

Środowiskopracy

Temperatura

Podczas pracy 10 °C do 35 °C (50 °F do 95 °F) Podczas przechowywania –40 °C do 65 °C (–40 °F do 149 °F)

Wilgotność względna (bez kondensacji) 20% do 80% Maksymalne natężenie wibracji

Podczas pracy Podczas przechowywania

Maksymalny wstrząs

5 Hz do 350 Hz przy 0,0002 G

/Hz

5 Hz do 500 Hz przy 0,001 do 0,01 G

/Hz

Podczas pracy 40 G +/- 5% z czasem trwania pulsu 2

ms +/- 10% (ekwiwalent 20 cali/s [51

cm/s]) Podczas przechowywania 105 G +/- 5% z czasem trwania pulsu 2

ms +/- 10% (ekwiwalent 50 cali/s [127

cm/s])

Wysokość

Podczas pracy –15,2 m do 3048 m (–50 st do 10 000 st) Podczas przechowywania –15,2 m do 10 668 m (–50 st do 35 000

st)

Poziom zanieczyszczeń w powietrzu G2 lub niższy wg standardu ISA-S71.04-

1985

Powrót do spisu treści

Wymontowywanie i instalowanie podzespołów

Instrukcja serwisowa komputera Dell™ OptiPlex™ 980 — obudowa typu miniwieża

Pokrywa Pokrywa napędów Napęd dysków optycznych Dysk twardy Panel przedni Karta rozszerzeń Moduł łączności

bezprzewodowej

Wentylator procesora Radiator i procesor

Powrót do spisu treści

Moduł pamięci Głośnik wewnętrzny Przedni czujnik temperatury Zasilacz Panel sterowania Przedni panel we/wy Przełącznik czujnika naruszenia

obudowy

Bateria pastylkowa Płyta systemowa

Powrót do spisu treści

Komponenty płyty systemowej

Instrukcja serwisowa komputera Dell™ OptiPlex™ 980 — obudowa typu miniwieża

zworka trybu serwisowego

(SERVICE_MODE)

3 gniazdo baterii (BATTERY) 4 złącza kart PCI (SLOT 2 i 3)

5 złącze karty PCI Express x16 (SLOT1) 6

złącze wewnętrznej karty szeregowej

(Serial2)

złącze karty sieci bezprzewodowej PCI

Express x1 (PCIE_WLS1)

11 złącze wentylatora (FAN_CPU) 12 złącze zasilania (12V POWER) 13 złącza modułów pamięci (DIMM_1-4) 14 złącze panelu przedniego (FRONTPANEL) 15 brzęczyk wewnętrzny (BEEP) 16 zworka hasła (PSWD)

17 złącza napędów SATA (SATA0-3) 18

19 wewnętrzne złącze USB (INT_USB) 20 przednie złącze we/wy (FIO) 21 złącze zasilania (MICRO_PWR)

zworka resetowania zegara czasu

rzeczywistego (RTCRST)

złącze karty PCI Express x16 (skonfigurowane

jako x4) (Slot 4)

8 złącze głośnika (INT_SPKR)

10 złącze czujnika temperatury (THRM3)

złącze przełącznika czujnika naruszenia

obudowy (INTRUDER)

Powrót do spisu treści

Program konfiguracji systemu

Instrukcja serwisowa komputera Dell™ OptiPlex™ 980 — obudowa typu miniwieża

Menu startowe Klawisze nawigacji Uruchamianie programu konfiguracji systemu Opcje menu konfiguracji systemu

Menu startowe

Po wyświetleniu logo Dell™ naciśnij klawisz <F12> lub klawisze <Ctrl><Alt><F8>, aby wyświetlić menu jednorazowych opcji uruchamiania z listą urządzeń

startowych w komputerze.

Zostaną wyświetlone następujące opcje:

Onboard SATA Hard Drive (Wbudowany dysk twardy SATA)

Onboard or USB CD-ROM Drive (Napęd CD-ROM; wbudowany lub USB)

System Setup (Program konfiguracji systemu) Diagnostics (Diagnostyka)

Za pomocą tego menu można uruchomić komputer z wybranego urządzenia albo wykonać testy diagnostyczne komputera. Używanie menu startowego nie powoduje zmiany kolejności urządzeń startowych zdefiniowanej w systemie BIOS.

Klawisze nawigacji

Do nawigacji na ekranach konfiguracji systemu służą następujące klawisze.

Klawisze nawigacji

Działanie Klawisze

Rozwijanie i zwijanie pola <Enter>, strzałka w lewo i w prawo albo +/– Rozwijanie i zwijanie wszystkich pól < >

Zamknięcie systemu BIOS <Esc> — Pozostanie w programie do konfiguracji systemu, Zapisanie i zamknięcie, Odrzucenie i zamknięcie

Zmienianie ustawienia Klawisz strzałki w lewo lub w prawo Wybieranie pola do zmiany <Enter> Anulowanie zmian <Esc>

Przywracanie wartości domyślnych <Alt><F> lub opcja menu Load Defaults (Załaduj domyślne)

Uruchamianie programu konfiguracji systemu

W komputerze są dostępne następujące opcje systemu BIOS i konfiguracji systemu:

Aby wyświetlić menu jednorazowych opcji uruchamiania, naciśnij klawisz <F12> Aby uzyskać dostęp do konfiguracji systemu, naciśnij klawisz <F2>

Menu klawisza <F12>

Po wyświetleniu logo Dell™ naciśnij klawisz <F12>, aby wyświetlić menu jednorazowych opcji uruchamiania z listą urządzeń startowych w komputerze. To menu zawiera także opcje Diagnostics (Diagnostyka) i Enter Setup (Uruchom program konfiguracji systemu). Urządzenia wyświetlone w menu startowym zależą od tego, jakie urządzenia startowe są zainstalowane w komputerze. Za pomocą tego menu można uruchomić komputer z wybranego urządzenia albo wykonać testy diagnostyczne komputera. Wybieranie opcji z menu startowego nie powoduje zmiany kolejności urządzeń startowych zdefiniowanej w systemie BIOS.

<F2>

Naciśnij klawisz <F2>, aby otworzyć program konfiguracji systemu i zmodyfikować ustawienia konfiguracji. W przypadku trudności z otwarciem konfiguracji systemu, należy nacisnąć klawisze <F2> tuż po pierwszym zapaleniu się lampek stanu klawiatury.

Opcje menu konfiguracji systemu

UWAGA: Opcje dostępne w programie konfiguracji systemu mogą być różne w różnych komputerach, a ich kolejność może być inna od przedstawionej.

General (Ogólne)

System Board

(Płyta

systemowa)

Wyświetla następujące informacje:

System information (Informacje o systemie): BIOS Version (Wersja systemu BIOS), Service Tag (Kod Service Tag), Express Service Code

(Kod usług ekspresowych), Asset Tag (Numer środka trwałego), Manufacture Date (Data produkcji) oraz Ownership Date (Data przejęcia własności). Memory information (Informacje o pamięci): Installed Memory (Zainstalowana pamięć), Memory Speed (Szybkość taktowania pamięci),

Number of Active Channels (Liczba aktywnych kanałów), Memory Technology (Technologia pamięci), DIMM_1 Size (Pojemność modułu w gnieździe DIMM1), DIMM_2 Size (Pojemność modułu w gnieździe DIMM2).

Processor information (Informacje o procesorze): Processor Type (Typ procesora), Processor Speed (Szybkość procesora), Processor Bus Speed (Szybkość magistrali procesora), Processor L2 cache (Pamięć podręczna L2 procesora), Processor ID (Identyfikator procesora), Microcode Version (Wersja mikrokodu), Multi Core Capable (Obsługa procesorów wielordzeniowych) oraz HT Capable 64-bit Technology

(Technologia 64-bitowa z obsługą hiperwątkowania). PCI information (Informacje o urządzeniach PCI): wyświetla dostępne gniazda na płycie systemowej.

Date/Time (Data i godzina)

Boot Sequence (Sekwencja

ładowania)

Drives (Napędy)

Diskette drive (Napęd

dyskietek)

SATA Operation (Tryb

napędu SATA)

S.M.A.R.T. Reporting (Raporty funkcji SMART)

Drives (Napędy) Włącza lub wyłącza napędy SATA i ATA podłączone do płyty systemowej.

Wyświetla systemową datę i godzinę. Zmiana daty i godziny w systemie jest wprowadzana natychmiast.

Określa kolejność, w jakiej komputer próbuje uruchomić system operacyjny z urządzeń określonych na tej liście.

Onboard or USB Floppy (Napęd dyskietek; wbudowany lub USB)

Onboard SATA Hard Drive (Wbudowany dysk twardy SATA)

Onboard or USB CD-Rom Drive (Napęd CD-ROM; wbudowany lub USB)

To pole określa, jak system BIOS konfiguruje napędy dyskietek. Systemy operacyjne z obsługą USB będą rozpoznawać napędy dyskietek USB niezależnie od tego ustawienia:

Disable (Wyłącz) - wszystkie napędy dyskietek są wyłączone Enable (Włącz) - wszystkie napędy dyskietek są włączone

Opcja „USB Controller” (Kontroler USB) ma wpływ na działanie napędu dyskietek. Konfiguruje tryb działania zintegrowanego kontrolera dysku twardego.

RAID Autodetect/AHCI (Autowykrywanie RAID/AHCI) = RAID w przypadku dysków podpisanych; w przeciwnym razie AHCI. RAID Autodetect/ATA (Autowykrywanie RAID/ATA) = RAID w przypadku dysków podpisanych; w przeciwnym razie ATA.

RAID On/ATA (Włączona konfiguracja RAID/ATA) = dla dysku SATA jest konfigurowana macierz RAID przy każdym

uruchomieniu

Legacy (Tryb zgodności) = kontroler dysku twardego zostanie skonfigurowany w trybie zgodności

Tryb zgodności zapewnia zgodność z pewnymi starszymi systemami operacyjnymi, które obsługują przydzielania zasobów do

kontrolera dysków.

Tryb RAID nie jest zgodny z programem ImageServer. Jeśli będzie używany program ImageServer, należy wyłączyć tryb

RAID.

To pole określa, czy błędy zintegrowanych dysków twardych będą zgłaszane podczas uruchamiania systemu. Ta technologia stanowi

element specyfikacji SMART (Self-Monitoring Analysis and Reporting Technology).

Ta opcja jest domyślnie wyłączona.

System Configuration (Konfiguracja systemu)

Integrated NIC (Zintegrowany kontroler NIC)

USB Controller (Kontroler USB)

Parallel Port (Port

równoległy)

Parallel Port Address (Adres portu

równoległego)

Serial Port #1 (Port szeregowy nr 1)

Włącza lub wyłącza zintegrowaną kartę sieciową. Dla zintegrowanego kontrolera NIC można wybrać następujące ustawienia:

Disable (Wyłącz) Enable (Włącz; ustawienie domyślne) Enable with PXE (Włącz ze środowiskiem PXE) Enable with ImageServer (Włącz z programem ImageServer)

Tryb RAID nie jest zgodny z programem ImageServer. Jeśli będzie używany program ImageServer, należy wyłączyć tryb RAID.

Środowisko PXE jest wymagane tylko do uruchomienia systemu operacyjnego znajdującego się na serwerze; nie jest natomiast konieczne do uruchamiania systemu operacyjnego znajdującego się na lokalnym dysku twardym w systemie.

Włącza lub wyłącza wbudowany kontroler USB. Dla kontrolera USB można wybrać następujące ustawienia:

Enable (Włącz; ustawienie domyślne)

Disable (Wyłącz)

No boot (Bez uruchamiania)

Systemy operacyjne z obsługą USB będą rozpoznawać napędy pamięci masowej USB. Określa i definiuje ustawienia portu równoległego. Dla portu równoległego można wybrać następujące ustawienia:

Disable (Wyłącz)

PS/2 (ustawienie domyślne)

EPP ECP No DMA ECP DMA 1 ECP DMA 3

Określa podstawowy adres we/wy zintegrowanego portu równoległego.

Określa i definiuje ustawienia portu szeregowego. Dla portu szeregowego można wybrać następujące ustawienia:

Disable (Wyłącz)

Auto (ustawienie domyślne) COM1

COM3

System operacyjny może przydzielić zasoby do tego urządzenia, nawet jeśli port jest wyłączony.

Miscellaneous Devices

(Inne urządzenia)

Video (Grafika)

Primary Video (Grafika podstawowa)

Performance (Wydajność)

Multi Core Support

(Obsługa procesorów

wielordzeniowych) Hyper-Threading

Technology (Technologia HyperThreading)

Intel® Turbo Boost Technology (Technologia Intel® Turbo Boost)

Intel® SpeedStep™ Ta opcja włącza lub wyłącza tryb Intel® SpeedStep™ w procesorze. Kiedy ta opcja jest wyłączona, system działa w trybie najwyższej

C States Control (Sterowanie stanami

uśpienia)

Limit CPUID Value

(Wartość graniczna

CPUID)

Włącza lub wyłącza następujące wbudowane urządzenia:

Front USB (Przednie złącze USB)

PCI Slots (Gniazda PCI)

Audio (Dźwięk)

OptiPlex ON Reader (Czytnik OptiPlex ON)

Rear Quad USB (Tylne złącze Quad USB)

WiFi NIC Slot (Gniazdo karty WiFi NIC)

To pole określa, który kontroler grafiki jest podstawowym kontrolerem grafiki, gdy w systemie są dostępne dwa kontrolery. To ustawienie jest używane tylko wtedy, gdy w systemie zainstalowano 2 kontrolery grafiki.

Auto (ustawienie domyślne) - będzie używany dodatkowy kontroler grafiki. Onboard/Card (Zintegrowany/karta) - będzie używany zintegrowany kontroler grafiki, chyba że zainstalowano kartę graficzną.

Zainstalowanie karty graficznej PCI Express Graphic (PEG) spowoduje wyłączenie zintegrowanego kontrolera grafiki.

To pole określa, czy w procesorze będzie włączony jeden rdzeń, czy wszystkie. Użycie dodatkowych rdzeni przyspiesza działanie niektórych

aplikacji.

Ta opcja włącza lub wyłącza technologię Hyper-Threading (hiperwątkowania). Wyłączenie tej opcji powoduje, że każdy rdzeń procesora będzie mógł obsługiwać tylko jeden wątek naraz. Ta opcja jest domyślnie włączona.

Ta opcja włącza lub wyłącza technologię Intel® Turbo Boost. Kiedy ta opcja jest włączona, technologia Intel® Turbo Boost umożliwia pracę procesora (procesorów) z częstotliwością wyższą od znamionowej.

Ta opcja jest domyślnie włączona.

wydajności, a aplet Intel® SpeedStep™ lub macierzysty system operacyjny nie może regulować wydajności procesora. Kiedy opcja Intel® SpeedStep™ jest włączona, procesor CPU może pracować w kilku trybach wydajności.

Ta opcja jest domyślnie wyłączona. Ta opcja włącza lub wyłącza dodatkowe tryby uśpienia procesora. System operacyjny może używać tych trybów dla oszczędzania energii

w trybie bezczynności.

Ta opcja jest domyślnie wyłączona. To pole określa maksymalną wartość, jaką będzie obsługiwać standardowa funkcja CPUID procesora. Podczas instalowania niektórych

systemów operacyjnych może wystąpić błąd, jeśli maksymalna wartość funkcji CPUID jest większa od 3.

Ta opcja jest domyślnie wyłączona.

Virtualization Support (Obsługa wirtualizacji)

Virtualization (Wirtualizacja)

VT for Direct I/O (Technologia wirtualizacji

bezpośredniego we/wy)

Trusted Execution (Wykonywanie zaufanych programów)

Security (Zabezpieczenia)

Administrative Password

(Hasło administratora)

System Password (Hasło

systemowe)

Password Changes

(Zmiany hasła)

Admin Setup Lockout Ta opcja włącza lub wyłącza możliwość otwierania programu konfiguracji systemu, kiedy jest ustawione hasło administratora.

Ta opcja określa, czy moduł VMM (Virtual Machine Monitor) może korzystać z dodatkowych funkcji sprzętowych, jakie udostępnia

technologia wirtualizacji firmy Intel®.

Enable Intel® Virtualization Technology (Włącz technologię wirtualizacji) - ta opcja jest domyślnie wyłączona. Włącza lub wyłącza w monitorze maszyny wirtualnej (VMM) korzystanie z dodatkowych funkcji sprzętu, jakie zapewnia technologia

wirtualizacji bezpośredniego wejścia/wyjścia firmy Intel®.

Enable Intel® Virtualization Technology for Direct I/O (Włącz technologię wirtualizacji bezpośredniego we/wy) - ta opcja

jest domyślnie wyłączona. To pole określa, czy moduł MVMM (Measured Virtual Machine Monitor) wykorzystywać dodatkowe funkcje sprzętowe udostępniane

przez technologię Intel® Trusted Execution Technology. Aby można było używać tej funkcji, należy włączyć opcje TPM, Virtualization

Technology oraz Virtualization Technology for Direct I/O.

Enable Intel® Trusted Execution Technology (Włącz technologię Trusted Execution Technology) - ta opcja jest domyślnie wyłączona.

Ogranicza dostęp do programu konfiguracji systemu na komputerze w taki sam sposób jak opcja System Password (Hasło systemowe) ogranicza dostęp do systemu.

Ta opcja jest domyślnie wyłączona. Umożliwia wyświetlenie bieżącego stanu funkcji zabezpieczania systemu hasłem, a także weryfikowanie i przypisywanie nowego hasła

systemowego.

Ta opcja jest domyślnie wyłączona. Zezwala użytkownikom na zmienianie hasła systemowego bez podania hasła administratora albo zabrania takich zmian.

Ta opcja jest domyślnie włączona.

(Blokada konfiguracji przez administratora)

Password Configuration

(Konfiguracja hasła)

Ta opcja jest domyślnie wyłączona.

Te pola umożliwiają określenia minimalnej i maksymalnej liczby znaków w haśle administratora i haśle systemowym. Zmiany wprowadzane w tych polach należy zatwierdzić przyciskiem Apply (Zastosuj) albo przez zapisanie zmian przed zamknięciem programu

konfiguracji systemu.

Admin Password Min (Min. liczba znaków w haśle administratora) Admin Password Max (Maks. liczba znaków w haśle administratora) System Password Min (Min. liczba znaków w haśle systemowym) System Password Max (Maks. liczba znaków w haśle systemowym)

Strong Password (Silne

hasło)

TPM Security (Moduł zabezpieczeń TPM)

CPU XD Support

(Obsługa funkcji Execute

Disable procesora) Computrace(R) Włącza lub wyłącza opcjonalną usługę Computrace®, przeznaczoną do zarządzania środkami trwałymi.

Chassis Intrusion (Naruszenie obudowy)

Ta opcja umożliwia wymuszenie stosowania silnych haseł. Jeśli ta opcja jest włączona, wszystkie hasła muszą zawierać co najmniej jedną wielką literę i co najmniej jedną małą literę, a długość hasła nie może być mniejsza niż 8 znaków. Włączenie tej funkcji automatycznie powoduje ustawienie wartości 8 dla opcji minimalnej długości hasła.

Enforce strong password (Wymuś silne hasła) - ta opcja jest domyślnie wyłączona. Włącza lub wyłącza moduł zabezpieczeń Trusted Platform Module (TPM).

Dla opcji modułu zabezpieczeń TPM można wybrać następujące ustawienia:

Deactivate (Dezaktywuj; ustawienie domyślne) Activate (Aktywuj)

Clear (Wyczyść)

Kiedy dla opcji TPM Security zostaje wybrane ustawienie Clear (Wyczyść), program konfiguracji systemu usuwa dane użytkownika przechowywane w module TPM. Za pomocą tego ustawienia można przywrócić domyślny stan modułu TPM w przypadku zapomnienia lub utraty danych uwierzytelniających właściciela.

Włącza lub wyłącza tryb Execute Disable (Wyłączanie wykonania) w procesorze.

Ta opcja jest domyślnie włączona.

Dla tej opcji można wybrać następujące ustawienia:

Deactivate (Dezaktywuj; ustawienie domyślne)

Disable (Wyłącz)

Activate (Aktywuj)

Ta opcja steruje funkcją wykrywania naruszenia obudowy.

Dla tej opcji można wybrać następujące ustawienia:

Clear Intrusion Warning (wyczyść ostrzeżenie o naruszeniu; opcja domyślnie włączona w przypadku wykrycia naruszenia

obudowy)

Disable (Wyłącz) Enable (Włącz)

On-Silent (Włączone - tryb cichy; opcja domyślnie włączona w przypadku wykrycia naruszenia obudowy)

SATA-0 Password (Hasło

SATA-0)

SATA-1 Password (Hasło

SATA-1)

Power Management (Zarządzanie zasilaniem)

AC Recovery (Przywrócenie zasilania)

Auto On Time (Włączanie

automatyczne)

Low Power Mode (Tryb niskiego poboru energii)

Remote Wakeup (Zdalne wybudzanie)

Wyświetla bieżący stan hasła ustawionego dla dysku twardego podłączonego do złącza SATA-0 na płycie systemowej.

Za pomocą tej opcji można także ustawić nowe hasło. Ta opcja jest domyślnie wyłączona.

Program konfiguracji systemu wyświetla hasło dla każdego dysku twardego podłączonego do płyty systemowej. Wyświetla bieżący stan hasła ustawionego dla dysku twardego podłączonego do złącza SATA-1 na płycie systemowej.

Za pomocą tej opcji można także ustawić nowe hasło. Ta opcja jest domyślnie wyłączona.

Program konfiguracji systemu wyświetla hasło dla każdego dysku twardego podłączonego do płyty systemowej.

Umożliwia określenie, w jaki sposób system reaguje w chwili włączenia zasilania po jego uprzedniej utracie. Dla tej opcji można wybrać następujące ustawienia:

Power Off (Wyłącz zasilanie; ustawienie domyślne)

Power On (Włącz zasilanie) Last State (Przywróć ostatni stan)

Umożliwia ustawienie godziny automatycznego włączania komputera.

Godzina jest wyświetlana w formacie 12-godzinnym (godziny:minuty:sekundy).

Aby zmienić godzinę uruchamiania, wpisz wartości w polach godzin, minut, sekund oraz w polu AM/PM (przed południem/po południu).

UWAGA: Ta funkcja nie działa, jeśli komputer zostanie wyłączony przez odłączenie zasilania na listwie zasilania lub urządzeniu przeciwprzepięciowym lub jeśli opcja Auto Power On jest wyłączona.

Włącza lub wyłącza tryb niskiego poboru energii.

Ta opcja jest domyślnie wyłączona.

Kiedy tryb niskiego poboru energii jest włączony, zintegrowana karta sieciowa jest wyłączana przy wyłączaniu systemu oraz w trybie hibernacji. Tylko dodatkowe karty NIC będą umożliwiać zdalne wybudzanie systemu.

Umożliwia włączanie systemu przez przesłanie sygnału wybudzenia do kontrolera karty sieciowej. Dla opcji Remote Wakeup można wybrać następujące ustawienia:

Disable (Wyłącz; ustawienie domyślne)

Keyboard Errors (Błędy Włącza lub wyłącza zgłaszanie błędów klawiatury podczas uruchamiania komputera.

Enable (Włącz) Enable with Boot NIC (Włącz z uruchamianiem przez kontroler NIC)

Suspend Mode (Tryb gotowości) Ustawia jeden z następujących stanów zasilania:

S1 S3 (ustawienie domyślne)

Fan Control Override (Wymuszenie sterowania wentylatorem)

Maintenance (Konserwacja)

Service Tag (Kod Service Tag) Wyświetla kod Service Tag komputera. Asset Tag (Numer środka trwałego) Umożliwia oznaczenie systemu numerem środka trwałego, jeśli taki numer nie został jeszcze ustawiony.

SERR Messages (Komunikaty SERR) Steruje mechanizmem komunikatów SERR.

Image Server

Lookup Method (Metoda wyszukiwania)

ImageServer IP (Adres IP programu ImageServer)

ImageServer Port (Port programu ImageServer)

Client DHCP (Protokół DHCP

klienta)

Client IP (Adres IP klienta) Określa statyczny adres IP klienta.

Client SubnetMask (Maska podsieci klienta)

Client Gateway (Brama klienta) Określa adres IP bramy używanej przez klienta.

License Status (Stan licencji) Wyświetla bieżący stan licencji.

Steruje prędkością obrotową wentylatora systemowego. Ta opcja jest domyślnie wyłączona.

UWAGA: Kiedy ta opcja jest włączona, wentylator pracuje z pełną prędkością.

Ta opcja jest domyślnie wyłączona.

Ta opcja jest domyślnie włączona.

Niektóre karty graficzne wymagają wyłączenia mechanizmu komunikatów SERR.

Określa, jak program ImageServer wyszukuje adres serwera.

Static IP (Statyczny adres IP) DNS (Serwer DNS)

UWAGA: Dla opcji Integrated NIC należy wybrać ustawienie Enable with ImageServer, aby móc wprowadzić ustawienie w polu

Lookup Method.

Określa podstawowy statyczny adres IP programu ImageServer, z którym będzie się komunikować oprogramowanie klienckie. Domyślny adres IP to 255.255.255.255

UWAGA: Dla opcji „Integrated NIC” w grupie „System Configuration” należy wybrać ustawienie „Enabled with ImageServer”, jeśli dla opcji „Lookup Method” wybrano ustawienie „Static IP”.

Określa podstawowy port IP programu ImageServer, z którym będzie się komunikować oprogramowanie klienckie. Domyślny port IP to 06910

UWAGA: Dla opcji „Integrated NIC” w grupie „System Configuration” należy wybrać ustawienie „Enabled with ImageServer”. Określa, jak klient uzyskuje adres IP.

Static IP (Statyczny adres IP) DHCP (ustawienie domyślne)

UWAGA: Dla opcji „Integrated NIC” w grupie „System Configuration” należy wybrać ustawienie „Enabled with ImageServer”.

Domyślny adres IP to 255.255.255.255 UWAGA: Aby ustawić wartość w polu Client IP, dla opcji Client DHCP należy wybrać ustawienie Static IP

Określa maskę podsieci używaną przez klienta. Ustawienie domyślne: 255.255.255.255 UWAGA: Aby ustawić wartość w polu Client Subnet Mask, dla opcji Client DHCP należy wybrać ustawienie Static IP

Ustawienie domyślne: 255.255.255.255

UWAGA: Aby ustawić wartość w polu Client Subnet Mask, dla opcji Client DHCP należy wybrać ustawienie Static IP

POST Behavior (Zachowanie podczas testu POST)

Fast Boot (Szybkie uruchamianie)

Numlock LED (Wskaźnik LED

klawisza Num Lock)

POST Hotkeys (Klawisze

dostępu podczas testu POST)

Jeśli ta opcja jest włączona (ustawienie domyślne), komputer uruchamia się szybciej, ponieważ pewne czynności konfiguracyjne i testy są pomijane.

Włącza lub wyłącza wskaźnik LED klawisza Num Lock przy uruchamianiu komputera.

Jeśli ta opcja jest włączona (ustawienie domyślne), są dostępne funkcje numeryczne i arytmetyczne wskazane na górnej etykiecie każdego klawisza. Po wyłączeniu ta opcja aktywuje funkcje kursora opisane w dolnej części każdego klawisza.

Umożliwia określenie, czy przypisania klawiszy funkcji mają być wyświetlane na ekranie podczas uruchamiania komputera.

Enable F2 = Setup (Włącz klawisz F2 = Konfiguracja; domyślnie włączone) Enable F12 = Boot menu (Włącz funkcję klawisza F12 = Menu startowe; domyślnie włączone)

klawiatury)

MEBx Hotkey (Klawisz

dostępu MEBx)

System Logs (Dzienniki systemowe)

BIOS Events (Zdarzenia systemu BIOS) Wyświetla dziennik zdarzeń systemowych i udostępnia następujące polecenia:

Powrót do spisu treści

Ta opcja jest domyślnie włączona. Wyświetla komunikat z informacją o sekwencji klawiszy, jaką należy wprowadzić, aby uruchomić program Manageability Engine BIOS

Extensions(MEBx).

Ta opcja jest domyślnie włączona.

Clear Log (Wyczyść dziennik)

Mark all Entries (Zaznacz wszystkie wpisy)

Powrót do spisu treści

Diagnostyka

Instrukcja serwisowa komputera Dell™ OptiPlex™ 980 — obudowa typu miniwieża

Program Dell Diagnostics Kody lampki przycisku zasilania Kody dźwiękowe Lampki diagnostyczne

Program Dell Diagnostics

Korzystanie z programu Dell Diagnostics

Zalecane jest wydrukowanie tych procedur przed przystąpieniem do wykonywania opisanych niżej czynności.

UWAGA: Program Dell Diagnostics działa tylko na komputerach firmy Dell. UWAGA: Nośnik Drivers and Utilities jest opcjonalny i mógł nie zostać dostarczony z zakupionym komputerem.

Uruchom program konfiguracji systemu (zobacz Uruchamianie programu konfiguracji systemu

konfiguracji komputera i sprawdź, czy urządzenie, które chcesz poddać testom, jest wyświetlane w konfiguracji systemu i jest

aktywne. Uruchom program Dell Diagnostics z dysku twardego lub z nośnika Drivers and Utilities.

), przejrzyj informacje o

Uruchamianie programu Dell Diagnostics z dysku twardego

1. Włącz (albo uruchom ponownie) komputer.

2. Po wyświetleniu logo Dell naciśnij niezwłocznie klawisz <F12>.

UWAGA: Jeśli zostanie wyświetlony komunikat z informacją, że nie znaleziono partycji narzędzi diagnostycznych,

należy uruchomić program Dell Diagnostics z nośnika Drivers and Utilities.

W przypadku zbyt długiego oczekiwania i pojawienia się logo systemu operacyjnego zaczekaj na wyświetlenie pulpitu systemu Microsoft® Windows®. Następnie wyłącz komputer i ponów próbę.

3. Po wyświetleniu listy urządzeń startowych zaznacz opcję Boot to Utility Partition (Uruchom z partycji narzędziowej) i

naciśnij klawisz <Enter>.

4. Po wyświetleniu ekranu Main Menu (Menu główne) w programie Dell Diagnostics wybierz test, który chcesz wykonać.

Uruchamianie programu Dell Diagnostics z dysku Drivers and Utilities

(Sterowniki i programy narzędziowe)

1. Włóż dysk Drivers and Utilities do napędu.

2. Zamknij system operacyjny i uruchom ponownie komputer.

Po wyświetleniu logo Dell naciśnij niezwłocznie klawisz <F12>.

W przypadku zbyt długiego oczekiwania i pojawienia się logo systemu Windows zaczekaj na wyświetlenie pulpitu systemu Windows. Następnie wyłącz komputer i ponów próbę.

UWAGA: Kolejne kroki procedury zmieniają sekwencję ładowania tylko jednorazowo. Przy następnym uruchomieniu

komputer użyje sekwencji ładowania z wykorzystaniem urządzeń określonych w konfiguracji komputera.

3. Po wyświetleniu listy urządzeń startowych zaznacz opcję Onboard or USB CD-ROM Drive (Napęd CD-ROM

zintegrowany lub USB) i naciśnij klawisz <Enter>.

4. Z kolejnego menu wybierz opcję Boot from CD-ROM (Uruchom z dysku CD) i naciśnij klawisz <Enter>.

5. Wpisz 1 w menu startowym i naciśnij klawisz <Enter>, aby kontynuować.

6. Wybierz z listy numerowanej opcję Run the 32 Bit Dell Diagnostics (Uruchom 32-bitową wersję programu Dell

Diagnostics). Jeśli pojawi się kilka wersji, wybierz wersję odpowiadającą danemu komputerowi.

7. Po wyświetleniu ekranu Main Menu (Menu główne) w programie Dell Diagnostics wybierz test, który chcesz wykonać.

Ekran Main Menu (Menu główne) programu Dell Diagnostics

1. Po uruchomieniu programu Dell Diagnostics i wyświetleniu ekranu Main Menu (Menu główne) kliknij przycisk

odpowiadający wybranej opcji.

Opcja Funkcja

Express Test (Test szybki)

Extended Test (Test rozszerzony)

Custom Test (Test niestandardowy)

Symptom Tree (Drzewo objawów)

2. Jeśli w trakcie testu wystąpił problem, wyświetlany jest komunikat zawierający kod błędu i opis problemu. Zapisz kod

błędu i opis problemu, a następnie postępuj według instrukcji wyświetlanych na ekranie.

3. Jeśli przeprowadzasz testowanie z użyciem opcji Custom Test (Test niestandardowy) lub Symptom Tree (Drzewo

objawów), możesz uzyskać dodatkowe informacje klikając odpowiednią kartę, opisaną w poniższej tabeli.

Karta Funkcja

Results (Wyniki)

Errors (Błędy) Zawiera wykryte błędy, kody błędu i opis problemu.

Umożliwia wykonanie szybkiego testu urządzeń. Test tego rodzaju trwa od 10 do 20 minut i nie wymaga interwencji ze strony użytkownika. Test Express Test (Test szybki) należy uruchamiać jako pierwszy, gdyż zwiększa prawdopodobieństwo szybkiego wykrycia przyczyny problemu.

Umożliwia dokładne sprawdzenie urządzeń. Ten test trwa zazwyczaj godzinę lub dłużej i wymaga

udzielania co pewien czas odpowiedzi na pytania.

Umożliwia sprawdzenie określonego urządzenia. Wykonywane testy można dostosować do indywidualnych

potrzeb.

Umożliwia wyświetlenie listy najczęstszych objawów problemów i wybranie testu na podstawie danego

objawu.

Zawiera wyniki testu i wszelkie wykryte błędy.

Help (Pomoc) Wyświetla opis testu i ewentualne warunki wymagane do jego przeprowadzenia. Configuration

(Konfiguracja)

Parameters (Parametry)

4. Jeśli program Dell Diagnostics jest uruchamiany z dysku Drivers and Utilities, po zakończeniu testów należy wyjąć dysk

z napędu.

5. Zamknij ekran testu, aby powrócić do ekranu Main Menu (Menu główne). Aby zakończyć działanie programu Dell Diagnostics i uruchomić ponownie komputer, zamknij ekran Main Menu (Menu główne).

Wyświetla konfigurację sprzętową wybranego urządzenia.

Program Dell Diagnostics uzyskuje informacje o konfiguracji wszystkich urządzeń z konfiguracji systemu, pamięci i szeregu testów wewnętrznych, po czym wyświetla je na liście urządzeń w lewym okienku na ekranie. Lista urządzeń może nie zawierać nazw wszystkich komponentów zainstalowanych w komputerze lub przyłączonych do niego urządzeń peryferyjnych.

Pozwala dostosować ustawienia testu do indywidualnych potrzeb.

Kody lampki przycisku zasilania

Więcej informacji o stanie systemu można uzyskać na podstawie lampek diagnostycznych, jednak komputer obsługuje również starszą metodę wskazywania stanu za pomocą lampki przycisku zasilania. Poniższa tabela przedstawia możliwe stany lampki

zasilania.

Stan lampki

zasilania

Wyłączona

Przerywane

pomarańczowe

światło

Ciągłe

pomarańczowe

światło

Przerywane

zielone światło

Ciągłe zielone

światło

Opis

Zasilanie wyłączone, lampka nie świeci.

Stan początkowy po włączeniu zasilania. Wskazuje, że system jest zasilany, ale sygnał POWER_GOOD (prawidłowe zasilanie) nie jest jeszcze

aktywny.

Jeśli lampka dysku twardego jest wyłączona, możliwe, że należy wymienić zasilacz. Jeśli lampka dysku twardego jest włączona, możliwe, że nastąpiła awaria regulatora na płycie systemowej lub modułu regulacji napięcia (VRM). Więcej informacji można uzyskać na podstawie stanu

lampek diagnostycznych.

Drugi kolejny stan po włączeniu zasilania. Wskazuje, że sygnał POWER_GOOD (prawidłowe zasilanie) jest aktywny, a zasilacz jest prawdopodobnie sprawny. Więcej informacji można uzyskać na podstawie stanu

lampek diagnostycznych.

System jest w trybie oszczędzania energii — S1 lub S3. Tryb można ustalić na podstawie stanu lampek

diagnostycznych.

System jest w trybie S0, komputer jest zasilany normalnie.

System BIOS przełącza lampkę do tego stanu, kiedy rozpoczyna pobierać kody operacyjne.

Kody dźwiękowe

Jeśli podczas testu POST monitor nie może wyświetlać komunikatów o błędach, komputer emituje serię sygnałów dźwiękowych, która wskazuje problem lub pozwala zidentyfikować komponent lub podzespół, który uległ awarii. Poniższa tabela przedstawia kody dźwiękowe, jakie mogą zostać wyemitowane podczas testu POST. Kody dźwiękowe najczęściej sygnalizują poważny błąd, który uniemożliwia ukończenie procedury uruchamiania komputera do czasu usunięcia awarii.

Kod Przyczyna

1-1-2 Błąd w rejestrze mikroprocesora 1-1-3 Błąd nieulotnej pamięci NVRAM 1-1-4 Błąd sumy kontrolnej systemu BIOS w pamięci ROM 1-2-1 Programowalny licznik czasu 1-2-2 Błąd podczas inicjowania dostępu bezpośredniego do pamięci (DMA) 1-2-3 Błąd odczytu lub zapisu rejestru strony pamięci DMA od 1-3-1 do 2-4-4 Nieprawidłowa identyfikacja lub nieprawidłowe wykorzystanie modułów DIMM 3-1-1 Błąd rejestru podległego DMA 3-1-2 Błąd rejestru nadrzędnego DMA 3-1-3 Błąd rejestru maski przerwania nadrzędnego 3-1-4 Błąd rejestru maski przerwania podrzędnego

3-2-2 Błąd ładowania wektora przerwania 3-2-4 Błąd podczas testu kontrolera klawiatury 3-3-1 Utrata zasilania nieulotnej pamięci NVRAM 3-3-2 Konfiguracja nieulotnej pamięci NVRAM 3-3-4 Błąd podczas testu pamięci grafiki 3-4-1 Błąd podczas inicjowania ekranu 3-4-2 Błąd podczas synchronizacji ekranu 3-4-3 Błąd podczas wyszukiwania pamięci ROM grafiki 4-2-1 Brak przerwania taktu zegara 4-2-2 Błąd podczas wyłączania systemu 4-2-3 Błąd bramy A20 4-2-4 Nieoczekiwane przerwanie w trybie chronionym 4-3-1 Błąd pamięci powyżej adresu 0FFFFh 4-3-3 Awaria układu licznika zegara 2 4-3-4 Zatrzymanie zegara 4-4-1 Błąd podczas testu portu szeregowego lub równoległego 4-4-2 Błąd podczas dekompresowania kodu do pamięci lustrzanej 4-4-3 Awaria koprocesora matematycznego 4-4-4 Błąd podczas testu pamięci podręcznej 1-1-2 Błąd w rejestrze mikroprocesora 1-1-3 Błąd odczytu lub zapisu nieulotnej pamięci NVRAM 1-1-4 Błąd sumy kontrolnej systemu BIOS w pamięci ROM 1-2-1 Błąd zegara programowalnego 1-2-2 Błąd podczas inicjowania dostępu bezpośredniego do pamięci (DMA) 1-2-3 Błąd odczytu lub zapisu rejestru strony pamięci DMA 1-3 Błąd podczas testu pamięci grafiki od 1-3-1 do 2-4-4 Nieprawidłowa identyfikacja lub nieprawidłowe wykorzystanie pamięci 3-1-1 Błąd rejestru podległego DMA 3-1-2 Błąd rejestru nadrzędnego DMA 3-1-3 Błąd rejestru maski przerwania nadrzędnego 3-1-4 Błąd rejestru maski przerwania podrzędnego 3-2-2 Błąd ładowania wektora przerwania 3-2-4 Błąd podczas testu kontrolera klawiatury 3-3-1 Utrata zasilania nieulotnej pamięci NVRAM 3-3-2 Nieprawidłowa konfiguracja nieulotnej pamięci NVRAM 3-3-4 Błąd podczas testu pamięci grafiki 3-4-1 Błąd podczas inicjowania ekranu 3-4-2 Błąd podczas synchronizacji ekranu 3-4-3 Błąd podczas wyszukiwania pamięci ROM grafiki 4-2-1 Brak przerwania taktu zegara

4-2-2 Błąd podczas wyłączania systemu 4-2-3 Błąd bramy A20 4-2-4 Nieoczekiwane przerwanie w trybie chronionym 4-3-1 Błąd pamięci powyżej adresu 0FFFFh 4-3-3 Awaria układu licznika zegara 2 4-3-4 Zatrzymanie zegara 4-4-1 Błąd podczas testu portu szeregowego lub równoległego 4-4-2 Błąd podczas dekompresowania kodu do pamięci lustrzanej 4-4-3 Awaria koprocesora matematycznego 4-4-4 Błąd podczas testu pamięci podręcznej

Lampki diagnostyczne

Na tylnym panelu komputera są umieszczone cztery lampki oznaczone cyframi „1”, „2”, „3” i „4”, które pomagają w rozwiązywaniu problemów. Kiedy uruchamianie komputera przebiega normalnie, lampki błyskają jeden raz i wyłączają się. Jeśli występują błędy w działaniu komputera, sekwencja lampek pozwala zidentyfikować problem.

UWAGA: Kiedy komputer kończy wykonywanie testu POST, wszystkie cztery lampki są wyłączane do chwili

uruchomienia systemu operacyjnego.

Stan lampek Opis problemu Sugerowane rozwiązanie

Lampki

diagnostyczne

Lampka

przycisku

zasilania

Sprawdź i popraw osadzenie kabla zasilania w złączu zasilania z tyłu

komputera oraz w gniazdku elektrycznym.

Sprawdź, czy można włączyć komputer bez pośrednictwa listew zasilania,

Komputer jest

wyłączony lub

nie jest

podłączony do

zasilania.

przedłużaczy i wszelkich urządzeń zabezpieczających. Jeśli używasz listwy zasilania, upewnij się, że jest podłączona do źródła zasilania i włączona. Upewnij się, że gniazdko zasilania jest sprawne, sprawdzając je za pomocą innego urządzenia, na przykład lampy. Upewnij się, że główny kabel zasilania i kabel przedniego panelu są dobrze podłączone do płyty systemowej.

Możliwa awaria płyty

systemowej.

Odłącz komputer od źródła zasilania. Poczekaj minutę na odpłynięcie ładunków elektrycznych. Podłącz komputer do sprawnego gniazdka elektrycznego i naciśnij przycisk zasilania.

Wyłącz komputer, ale nie odłączaj go od gniazdka elektrycznego. Naciśnij i przytrzymaj przycisk zasilacza na tylnej ściance komputera. Jeśli lampka obok przełącznika zaświeci, może to oznaczać wystąpienie problemu z

Możliwe

uszkodzenie

płyty

systemowej, zasilacza lub

urządzenia

peryferyjnego.

płytą systemową. Jeśli lampka obok przełącznika nie zaświeci, odłącz wszystkie zewnętrzne i wewnętrzne urządzenia peryferyjne, a następnie naciśnij i przytrzymaj przycisk testu zasilacza. Jeśli lampka zaświeci, może to oznaczać wystąpienie problemu z jednym z urządzeń peryferyjnych. Jeśli lampka nadal nie świeci, odłącz kable zasilacza od płyty systemowej, a następnie naciśnij i przytrzymaj przycisk zasilacza. Jeśli lampka zaświeci, może to oznaczać wystąpienie problemu z płytą systemową. Jeśli lampka nadal nie świeci, prawdopodobnie wystąpił problem z

zasilaczem.

Moduły pamięci zostały wykryte,

Jeśli w komputerze jest zainstalowany więcej niż jeden moduł pamięci, wymontuj wszystkie moduły, a następnie zainstaluj jeden z nich i ponownie uruchom komputer. Jeśli uruchamianie komputera przebiegnie normalnie, instaluj kolejno pozostałe moduły pamięci, aż zidentyfikujesz moduł uszkodzony lub zainstalujesz wszystkie moduły pamięci bez

ale wystąpiła

awaria zasilania

pamięci.

Wystąpiła

awaria procesora lub

płyty

systemowej.

Możliwe, że

system BIOS jest uszkodzony lub nie istnieje.

Możliwa awaria płyty

systemowej.

Złącze zasilacza

jest

nieprawidłowo

zainstalowane.

Możliwa awaria

karty

urządzenia

peryferyjnego

lub płyty

systemowej.

Możliwa awaria płyty

systemowej.

wystąpienia błędu. Jeśli w komputerze jest zainstalowany tylko jeden moduł pamięci, przenieś go do innego gniazda DIMM i uruchom ponownie

komputer.

O ile to możliwe, wszystkie moduły pamięci zainstalowane w komputerze powinny być tego samego typu.

Wymień procesor na sprawny. Jeśli nadal nie można uruchomić komputera, sprawdź, czy gniazdo procesora nie nosi śladów uszkodzenia.

Zainstalowany w komputerze sprzęt działa prawidłowo, ale nie można odnaleźć systemu BIOS albo system BIOS jest uszkodzony.

Wymontuj wszystkie karty urządzeń peryferyjnych z gniazd PCI i PCI-E, a następnie uruchom ponownie komputer. Jeśli uruchamianie komputera przebiegnie poprawnie, zainstaluj kolejno wszystkie karty urządzeń peryferyjnych, aż znajdziesz kartę, która powoduje problem.

Sprawdź i popraw osadzenie złącza zasilacza 2x2.

Odłącz wszystkie wewnętrzne i zewnętrzne urządzenia peryferyjne, a następnie uruchom ponownie komputer. Jeśli uruchamianie komputera przebiegnie poprawnie, zainstaluj kolejno wszystkie karty urządzeń peryferyjnych, aż znajdziesz kartę, która powoduje problem. Jeśli problem nie ustąpi, prawdopodobnie jest uszkodzona płyta

systemowa.

Bateria pastylkowa

może być rozładowana.

Komputer jest włączony i

działa prawidłowo.

Lampki diagnostyczne

nie zapalają się po pomyślnym

rozruchu komputera i

przejściu do

systemu operacyjnego.

Możliwa awaria

procesora.

Moduły pamięci zostały wykryte, ale wystąpiła

Wyjmij baterię pastylkową, poczekaj 1 minutę, a następnie zainstaluj baterię ponownie i uruchom komputer.

Sprawdź, czy monitor jest podłączony i włączony.

Sprawdź i popraw osadzenie procesora.

Jeśli w komputerze jest zainstalowany więcej niż jeden moduł pamięci, wymontuj wszystkie moduły, a następnie zainstaluj jeden z nich i

ponownie uruchom komputer. (Odpowiednie procedury wymontowywania

i instalowania modułów pamięci zawiera Instrukcja serwisowa). Jeśli

uruchamianie komputera przebiegnie normalnie, instaluj kolejno

pozostałe moduły pamięci, aż zidentyfikujesz moduł uszkodzony lub

+ 58 hidden pages

Dell OptiPlex 980 User Manual [po]

Specifications and Main Features

Frequently Asked Questions

User Manual
