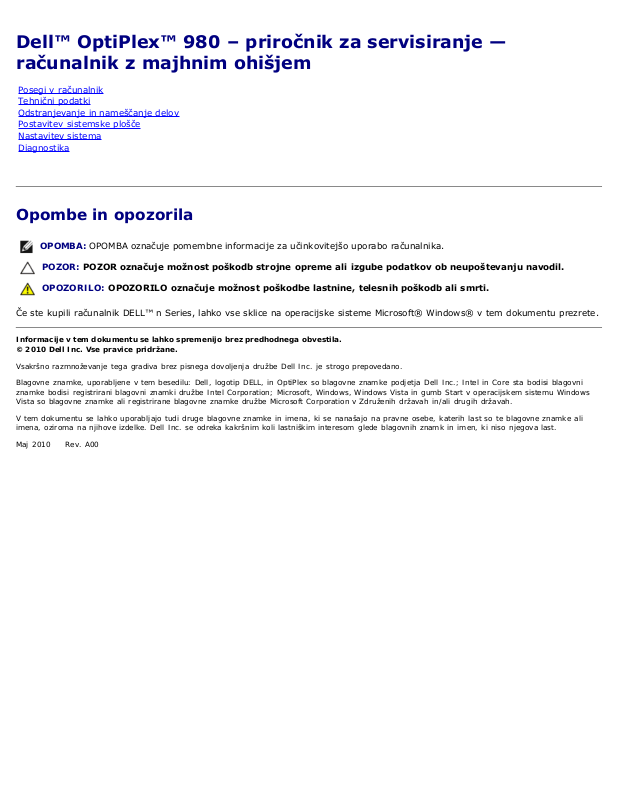

Dell™ OptiPlex™ 980 – priročnik za servisiranje —
računalnik z majhnim ohišjem

Posegi v računalnik
Tehnični podatki
Odstranjevanje in nameščanje delov
Postavitev sistemske plošče

Nastavitev sistema
Diagnostika

Opombe in opozorila

OPOMBA: OPOMBA označuje pomembne informacije za učinkovitejšo uporabo računalnika.

POZOR: POZOR označuje možnost poškodb strojne opreme ali izgube podatkov ob neupoštevanju navodil.

OPOZORILO: OPOZORILO označuje možnost poškodbe lastnine, telesnih poškodb ali smrti.

Če ste kupili računalnik DELL™ n Series, lahko vse sklice na operacijske sisteme Microsoft® Windows® v tem dokumentu prezrete.

Informacije v tem dokumentu se lahko spremenijo brez predhodnega obvestila.
© 2010 Dell Inc. Vse pravice pridržane.

Vsakršno razmnoževanje tega gradiva brez pisnega dovoljenja družbe Dell Inc. je strogo prepovedano.
Blagovne znamke, uporabljene v tem besedilu: Dell, logotip DELL, in OptiPlex so blagovne znamke podjetja Dell Inc.; Intel in Core sta bodisi blagovni

znamke bodisi registrirani blagovni znamki družbe Intel Corporation; Microsoft, Windows, Windows Vista in gumb Start v operacijskem sistemu Windows
Vista so blagovne znamke ali registrirane blagovne znamke družbe Microsoft Corporation v Združenih državah in/ali drugih državah.

V tem dokumentu se lahko uporabljajo tudi druge blagovne znamke in imena, ki se nanašajo na pravne osebe, katerih last so te blagovne znamke ali
imena, oziroma na njihove izdelke. Dell Inc. se odreka kakršnim koli lastniškim interesom glede blagovnih znamk in imen, ki niso njegova last.

Maj 2010 Rev. A00

Nazaj na vsebino

Posegi v računalnik

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

Preden začnete z delom znotraj računalnika
Priporočena orodja
Izklop računalnika
Po posegu v notranjost računalnika

Preden začnete z delom znotraj računalnika

Upoštevajte ta varnostna navodila, da zaščitite računalnik pred morebitnimi poškodbami in zagotovite lastno varnost. Če ni
drugače navedeno, se pri vseh postopkih, vključenih v ta dokument, predpostavlja, da so zagotovljeni naslednji pogoji:

Prebrali ste varnostna navodila, priložena računalniku.
Komponento lahko zamenjate ali — če ste jo kupili ločeno — namestite tako, da postopek odstranitve izvedete v

obratnem vrstnem redu.

OPOZORILO: Pred posegom v notranjost računalnika preberite varnostne informacije, ki so priložene

računalniku. Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na

naslovu www.dell.com/regulatory_compliance.

POZOR: Večino popravil lahko opravlja samo certificirani serviser. Vi lahko opravljate samo postopke v

zvezi z odpravljanjem težav in enostavna popravila, ki so opredeljena v dokumentaciji izdelka, ali opravila,
za katera vam je navodila posredovalo osebje servisne ali podporne službe po spletu ali telefonu. Škode
zaradi servisiranja, ki ga Dell ni pooblastil, garancija ne pokriva. Preberite in upoštevajte varnostna
navodila, priložena izdelku.

POZOR: Elektrostatično razelektritev preprečite tako, da uporabite zapestni trak za ozemljitev ali da se

večkrat dotaknete nepobarvane kovinske površine, na primer priključka na zadnji strani računalnika.

POZOR: S komponentami in karticami ravnajte previdno. Ne dotikajte se delov kartice ali stikov na kartici.

Kartico prijemajte samo na robovih ali za kovinski nosilec. Komponente, kot je procesor, držite na robovih
in ne za nožice.

POZOR: Ko izklapljate kabel, vlecite priključek ali pritrdilno zanko in ne samega kabla. Nekateri kabli imajo

priključek z zaklopnimi jezički; če izklapljate takšen kabel, pritisnite zaklopne jezičke, preden kabel
odstranite. Ko priključeke ločujete, poskrbite, da bodo zravnani tako, da se njihovi stiki ne zvijejo. Tudi
pred priključitvijo kabla preverite, ali sta oba priključka pravilno obrnjena in poravnana.

OPOMBA: Barva vašega računalnika in nekaterih komponent se lahko razlikuje od prikazane v tem dokumentu.

Pred posegom v notranjost računalnika izvedite naslednje korake, da se izognete poškodbam računalnika.

1. Delovna površina mora biti ravna in čista, s čimer preprečite nastajanje prask na pokrovu računalnika.

2. Izklopite računalnik (glejte poglavje Izklop računalnika

POZOR: Če želite izklopiti omrežni kabel, najprej odklopite kabel iz računalnika in nato iz omrežne naprave.

3. Iz računalnika odklopite vse omrežne kable.

4. Odklopite računalnik in vse priključene naprave iz električnih vtičnic.

5. Ko je računalnik izklopljen, pritisnite in zadržite gumb za vklop, da ozemljite sistemsko ploščo.

6. Odstranite pokrov

POZOR: Preden se dotaknete česarkoli znotraj računalnika, se razelektrite tako, da se dotaknete

nepobarvane kovinske površine, na primer kovine na zadnji strani računalnika. Med delom se občasno
dotaknite nepobarvane kovinske površine, da sprostite statično elektriko, ki lahko poškoduje notranje

komponente.

.

).

Priporočena orodja

Za postopke, navedene v tem dokumentu, boste verjetno potrebovali naslednja orodja:

majhen ploščat izvijač
izvijač Phillips
majhno plastično pero

nosilec podatkov s programom za posodobitev BIOS-a

Izklop računalnika

POZOR: Preden izklopite računalnik, shranite in zaprite vse odprte datoteke ter zaprite vse odprte

programe, da preprečite izgubo podatkov.

1. Zaustavite operacijski sistem:

V sistemu Windows® 7:

Kliknite Start , nato kliknite Zaustavitev sistema.

V sistemu Windows Vista®:

Kliknite Start , kliknite puščico v spodnjem desnem kotu menija Start, kot je prikazano spodaj, in nato
kliknite Zaustavitev sistema.

V sistemu Windows® XP:

Kliknite Start® Izklopi računalnik® Izklopi.

Računalnik se izklopi, ko se zaključi postopek zaustavitve operacijskega sistema.

2. Zagotovite, da so računalnik in vse priključene naprave izklopljene. Če se računalnik in priključene naprave ne izključijo
samodejno ob izklopu operacijskega sistema, pritisnite in za približno šest sekund zadržite gumb za vklop.

Po posegu v notranjost računalnika

Ko dokončate kateri koli postopek zamenjave, pred vklopom računalnika priključite vse zunanje naprave, kartice in kable.

1. Ponovno namestite pokrov

POZOR: Omrežni kabel priključite tako, da najprej priključite kabel v omrežno napravo in nato v

računalnik.

2. Priključite vse telefonske ali omrežne kable v računalnik.

3. Računalnik in vse priključene naprave priključite v električne vtičnice.

4. Vklopite računalnik.

5. Zaženite program Dell Diagnostics

Nazaj na vsebino

.

in preverite, ali računalnik pravilno deluje.

Nazaj na vsebino

Tehnični podatki

Procesor
Pomnilnik
Razširitveno vodilo
Video
Informacije o sistemu
Kartice
Pogoni
Zunanji priključki

OPOMBA: Ponudba se lahko razlikuje po regijah. Za več informacij o konfiguraciji računalnika kliknite Start® Help and

Support (Pomoč in podpora) in izberite možnost za ogled informacij o svojem računalniku.

OPOMBA: Razen če je navedeno drugače, so specifikacije enake za mali pokončni računalnik, namizni računalnik in

računalnik z majhnim ohišjem.

Procesor

Vrsta

Quad-Core

Dual-Core Intel Core serije i5

Krmilni elementi in lučke
Omrežje
Avdio
Napajanje
Priključki na sistemski plošči
Mere
Okolje

®

Core™ serije i7

Intel
Intel Core serije i5

Intel Core serije i3
Intel Pentium

®

Predpomnilnik Level 2 (L2)

Intel Core serije i7
Intel Core serije i5

Intel Core serije i5
Intel Core serije i3

Intel Pentium 3 MB

Pomnilnik

Vrsta DDR3 SDRAM (samo pomnilnik, ki ni v

Hitrost 1066 MHz ali 1333 MHz
Priključki štirje
Zmogljivost 1 GB, 2 GB ali 4 GB

Najmanjša količina pomnilnika 1 GB
Največja količina pomnilnika 16 GB

Video

Vgrajeno Grafični predstavnostni pospeševalnik

8 MB

4 MB

skladu z ECC)

Intel HD

OPOMBA: Ni podprto pri računalnikih, ki

so dobavljeni s
štirijedrnima procesorjema Intel i7 in Intel

i5.

Ločen Reža PCI Express x16 podpira kartico PCI

Express

Pomnilnik - integriran Do 1759 MB skupnega video pomnilnika

(skupni sistemski pomnilnik večji od

512 MB)

Avdio

Vgrajeno visokodefinicijski avdio Intel

Omrežje

Vgrajeno Vgrajena omrežna kartica Intel 82578DM

Gigabit z zmogljivostjo komunikacije
10/100/1000 Mb/s

Informacije o sistemu

Nabor vezij Nabor vezij Intel Q57 Express
Kanali DMA osem
Ravni prekinitve 24
Vezje BIOS (NVRAM) 64 Mb in 16 MB

Razširitveno vodilo

Vrsta vodila PCI 2.3

PCI Express 2.0
SATA 1.0A in 2.0
eSATA
USB 2.0

Hitrost vodila

PCI 133 MB/s
PCI Express x1 reža (samo brezžično) z dvosmerno

hitrostjo - 500 MB/s

x16 reža (ožičeno x4) z dvosmerno

hitrostjo - 2 GB/s

x16 reža z dvosmerno hitrostjo - 8 GB/s
SATA 1,5 GB/s ali 3,0 GB/s
eSATA 3,0 GB/s
USB 480 MB/s

Kartice

PCI

Mali pokončni računalnik do dve kartici polne višine
Namizni računalnik brez razširitvene kartice — do dve kartici

nizkega profila

z razširitveno kartico — do dve kartici

polne višine

Računalnik z majhnim ohišjem ena kartica nizkega profila

PCI Express x16 (ožičena kot x4)

Mali pokončni računalnik ena kartica polne višine
Namizni računalnik ena kartica nizkega profila

Računalnik z majhnim ohišjem brez

PCI Express x16

Mali pokončni računalnik ena kartica polne višine
Namizni računalnik brez razširitvene kartice — ena kartica

nizkega profila

z razširitveno kartico — ena kartica polne

višine
Računalnik z majhnim ohišjem ena kartica nizkega profila

PCI Express x1

Mali pokončni računalnik ena brezžična kartica
Namizni računalnik ena brezžična kartica
Računalnik z majhnim ohišjem ena brezžična kartica

Pogoni

Zunanje dostopno 5,25-palčno(-a) ležišče(-a) za pogone

Mali pokončni računalnik dve ležišči
Namizni računalnik eno ležišče
Računalnik z majhnim ohišjem eno tanko ležišče (slimline)

Zunanje dostopno 3,5-palčno(-a) ležišče(-a) za pogone

Mali pokončni računalnik eno ležišče
Namizni računalnik eno ležišče
Računalnik z majhnim ohišjem eno ležišče

Notranje dostopno 3,5-palčno(-a) ležišče(-a) za pogone trdih diskov

Mali pokončni računalnik dve ležišči
Namizni računalnik eno ležišče
Računalnik z majhnim ohišjem eno ležišče

OPOMBA: Vaš računalnik podpira do dva 2,5-palčna trda diska z nosilci.

Zunanji priključki

Avdio

Zadnja plošča dva priključka za vhod/ mikrofon in izhod
Sprednja plošča dva priključka za slušalke in mikrofon na

sprednji plošči

eSATA en 7-pinski priključek
Omrežje priključek RJ45
Vzporedni en 25-pinski priključek (dvosmerni)
Zaporedni en 9-pinski priključek, združljiv s 16550C

USB - sprednja plošča

Mali pokončni računalnik štirje priključki
Namizni računalnik dva priključka
Računalnik z majhnim ohišjem dva priključka

USB - zadnja plošča

Mali pokončni računalnik šest priključkov
Namizni računalnik šest priključkov
Računalnik z majhnim ohišjem šest priključkov

Video en priključek VGA s 15 luknjicami

en 20-pinski priključek DisplayPort

Priključki na sistemski plošči

Velikost podatkov PCI 2.3 (največ) — 32 bitov

Mali pokončni računalnik dva 120-pinska priključka
Namizni računalnik dva 120-pinska priključka
Računalnik z majhnim ohišjem en 120-pinski priključek

Velikost podatkov PCI Express x16 (ožičena kot as x4) (največ) — štiri linije PCI

Express

Mali pokončni računalnik en 164-pinski priključek
Namizni računalnik en 164-pinski priključek
Računalnik z majhnim ohišjem ni na voljo

Velikost podatkov PCI Express x16 (največ) — 16 linij PCI Express

Mali pokončni računalnik en 164-pinski priključek
Namizni računalnik en 164-pinski priključek
Računalnik z majhnim ohišjem en 164-pinski priključek

Zaporedni ATA

Mali pokončni računalnik štirje 7-pinski priključki
Namizni računalnik trije 7-pinski priključki
Računalnik z majhnim ohišjem trije 7-pinski priključki

Pomnilnik štirje 240-pinski priključki
Notranji USB en 10-pinski priključek (podpira dvoje

vrat USB)

Ventilator za procesor en 5-pinski priključek
Sprednji I/O en 26-pinski priključek

Krmilo na sprednji plošči en 14-pinski priključek

Procesor en 1156-pinski priključek
Napajanje (12 V) en 4-pinski priključek
Napajanje en 24-pinski priključek
Notranja serijska kartica en 14-pinski priključek

Notranji zvočnik en 5-pinski priključek
Brezžična kartica PCI Express x1 en 36-pinski priključek
Termalni sensor en 2-pinski priključek
Priključek za stikalo za zaznavanje vdora en 3-pinski priključek

Krmilni elementi in lučke

Sprednja stran računalnika

Gumb za vklop Gumb, ki ga pritisnete

Lučka gumba za vklop Utripajoča modra — pomeni, da je

računalnik v stanju mirovanja.

Neprekinjena modra — pomeni, da je

računalnik vklopljen.

Utripajoča oranžna — označuje težavo na

sistemski plošči.

Neprekinjena oranžna (če se računalnik

ne zažene) — pomeni, da je prišlo do

težav s sistemsko ploščo ali električnim

napajanjem.

Lučka dejavnosti pogona Utripajoča modra — označuje, da

računalnik bere podatke s trdega diska ali

jih nanj zapisuje.

Lučka za omrežno povezavo Modra — označuje, da je med omrežjem

in računalnikom vzpostavljena dobra

povezava.

Lučka ne sveti — računalnik ne zaznava

fizične povezave z omrežjem.
Diagnostične lučke Štiri lučke, nameščene na sprednji plošči

računalnika. Za dodatne informacije glejte

poglavje Diagnostika.

Hrbtna stran računalnika

Lučka celovitosti povezav na

vgrajeni omrežni kartici

Lučka aktivnosti omrežja na

vgrajeni omrežni kartici

Lučka razpoložljive električne

energije

Zelena — med omrežjem in računalnikom

obstaja dobra povezava s hitrostjo 10

Mb/s.

Oranžna — med omrežjem in

računalnikom obstaja dobra povezava s

hitrostjo 100 Mb/s.

Rumena — med omrežjem in

računalnikom obstaja dobra povezava s

hitrostjo 1000 Mb/s.

Lučka ne sveti — fizična povezava med

omrežjem in računalnikom ni

vzpostavljena.

Rumena lučka — označuje delovanje

omrežja.

Zelena — napajanje je vključeno in

deluje. Napajalni kabel je treba priključiti

na priključek za napajanje (na hrbtni

strani računalnika) in v zidno vtičnico.

OPOMBA: S pritiskom na ta gumb lahko

preizkusite delovanje napajalnega

sistema. Če je napetost električnega

sistema v mejah tehničnih specifikacij,

sveti lučka samopreizkusa. Če ED ne

sveti, je lahko kakšna okvara v

električnem sistemu. Med preizkusom

mora biti napajanje priključeno.

Napajanje

Moč

Mali pokončni računalnik 255 W

Namizni računalnik 255 W

Računalnik z majhnim ohišjem 235 W

Največje odvajanje toplote

(EPA)

(EPA)

(EPA)

305 W (ki ni v
skladu z EPA)

255 W (ki ni v
skladu z EPA)

235 W (ki ni v
skladu z EPA)

Mali pokončni računalnik 1000

BTU/h
(EPA)

1603 BTU/h (ki
ni v skladu z
EPA)

Namizni računalnik 1000

BTU/h
(EPA)

Računalnik z majhnim ohišjem 921 BTU/h

(EPA)

1341 BTU/h (ki
ni v skladu z
EPA)

1235 BTU/h (ki
ni v skladu z

EPA)
Napetost 100–240 VAC
Gumbna baterija 3 V litijeva gumbna baterija CR2032

OPOMBA: Odvajanje toplote je izračunano glede na nazivno moč napajalnika.

Mere

Višina

Mali pokončni računalnik 40,80 cm (16,06 palcev)
Namizni računalnik 39,70 cm (15,62 palcev)
Računalnik z majhnim ohišjem 29,0 cm (11,41 palcev)

Širina

Mali pokončni računalnik 18,70 cm (7,36 palcev)
Namizni računalnik 10,90 cm (4,29 palcev)
Računalnik z majhnim ohišjem 8,50 cm (3,34 palcev)

Globina

Mali pokončni računalnik 43,10 cm (16,96 palcev)
Namizni računalnik 34,80 cm (13,70 palcev)
Računalnik z majhnim ohišjem 32,40 cm (12,75 palcev)

Teža

Mali pokončni računalnik 11,40 kg (25,13 funta)
Namizni računalnik 8,30 kg (18,29 funta)
Računalnik z majhnim ohišjem 5,90 kg (13,00 funta)

Okolje

Temperatura

Med delovanjem od 10 °C do 35 °C (od 50 °F do 95 °F)

Shranjevanje od –40 °C do 65 °C (–40 °F do 149 °F)
Relativna vlažnost (brez kondenzacije) od 20 % do 80 %
Najvišja raven tresljajev

Med delovanjem

5 do 350 Hz pri 0,0002 G

2

/Hz

Shranjevanje

5 do 500 Hz pri 0,001 do 0,01 G

Najmočnejši dovoljen udarec

Med delovanjem 40 G +/– 5 % z 2 ms impulzom +/– 10 %

(enakovredno 20 in/s [51 cm/s])

Shranjevanje 105 G +/– 5 % z 2 ms impulzom +/– 10

% (enakovredno 50 in/s [127 cm/s])

2

/Hz

Višina

Med delovanjem od –15,2 m do 3048 m (–50 čevljev do

10.000 čevljev)

Shranjevanje od –15,2 m do 10.668 m (–50 čevljev do

35.000 čevljev)

Raven onesnaženosti zraka G2 ali manj, kot določa standard ISA-

S71.04-1985

Nazaj na vsebino

Nazaj na vsebino

Odstranjevanje in nameščanje delov

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

Pokrov
Sprednja plošča
Optični pogon
Pogon trdega diska
Brezžični modul
Ventilator
Hladilno telo inProcesor
Pomnilnik
Notranji zvočnik

Nazaj na vsebino

Sprednji termalni senzor
Napajalnik
Razširitvena kartica
V/I plošča
Nadzorna plošča
Stikalo za zaznavanje vdora
Gumbna baterija
Sistemska plošča

Nazaj na vsebino

Postavitev sistemske plošče

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

Mostiček v načinu popravila

1

(Service_Mode)

3 Nastavek za baterijo (BATTERY) 4

5 Priključek za kartico PCI (SLOT2) 6

7 Priključek za termalni senzor (THRM3) 8 Priključek za zvočnike (INT_SPKR)

Brezžični priključek za kartico PCI Express

9

x1 (PCIE_WLS1)

11 Napajalni priključek (12 V POWER) 12

13 Priključek sprednje plošče (FRONTPANEL) 14 Notranje brenčalo (BEEP)

15 Mostiček za geslo (PSWD) 16

17 Priključki za pogon SATA (SATA0-2) 18 Notranji USB priključek (INT_USB)
19 Sprednji V/I priključek (FIO) 20 Priključek za napajanje (MICRO_PWR)

2 Ponastavitveni mostiček RTC (RTCRST)

Priključek za kartice PCI Express x16

(SLOT1)

Priključek za notranje serijske kartice

(Serial2)

10 Priključek ventilatorja (FAN_CPU)

Priključki za pomnilniška modula

(DIMM_1-4)

Priključek za stikalo za zaznavanje vdora

(INTRUDER)

Nazaj na vsebino

Nazaj na vsebino

Nastavitev sistema

Dell™ OptiPlex™ 980 - priročnik za servisiranje — računalnik z majhnim ohišjem

Zagonski meni
Navigacijske tipke
Vstopanje v sistemske nastavitve
Možnosti menija Sistemske nastavitve

Zagonski meni

Ko se prikaže logotip Dell™, pritisnite <F12> ali <Ctrl><Alt><F8>, da odprete meni za enkratni zagon s seznamom veljavnih zagonskih naprav za sistem.
Navedene možnosti so:

Onboard SATA Hard Drive (Vgrajen pogon trdega diska SATA)
Onboard or USB CD-ROM Drive (Vgrajen CD-pogon ali CD-pogon prek USB)
System Setup (Sistemske nastavitve)
Diagnostics (Diagnostika)

Ta meni lahko uporabite, če želite zagnati določeno napravo ali prikazati diagnostiko za sistem. Če uporabite zagonski meni, s tem ne spremenite vrstnega reda

zagona, ki je shranjen v BIOS-u.

Navigacijske tipke

S pritiskanjem teh tipk se lahko pomikate po zaslonih sistemskih nastavitev.

Navigacijske tipke

Dejanje Pritisk tipke

Razširitev in zmanjšanje polja <Enter>, tipka z levo ali desno puščico ali tipka +/–
Razširi in zmanjšaj vsa polja < >
Izhod iz BIOS-a <Esc> — ostani v nastavitvah, shrani/izhod, zavrzi/izhod
Spreminjanje nastavitve Tipka z levo ali desno puščico
Izbira polja, ki ga želite spremeniti <Enter>
Preklic spremembe <Esc>
Ponastavitev privzetih nastavitev <Alt><F> ali možnost menija Load Defaults (Naloži privzete nastavitve)

Vstopanje v sistemske nastavitve

Računalnik vsebuje spodnji možnosti za BIOS in sistemske nastavitve:

Odpiranje menija za enkratni zagon s pritiskom na tipko <F12>
Dostopanje do sistemskih nastavitev s pritiskom na tipko <F2>

Meni <F12>

Ko se prikaže logotip Dell™, pritisnite tipko <F12>, da odprete meni za enkratni zagon s seznamom veljavnih zagonskih naprav za računalnik. V tem meniju sta
vključeni tudi možnosti Diagnostics (Diagnostika) in Enter Setup (Odpri nastavitve). Naprave, navedene v zagonskem meniju, so odvisne od zagonskih naprav, ki
so nameščene v računalniku. Ta meni lahko uporabite, če želite zagnati določeno napravo ali prikazati diagnostiko za računalnik. Če spreminjate zagonski meni, s

tem ne spremenite vrstnega reda zagona, ki je shranjen v BIOS-u.

<F2>

Za vstop v sistemske nastavitve in spremembo uporabniško določenih nastavitev pritisnite <F2>. Če s to tipko ne morete vstopiti v Sistemske nastavitve, pritisnite
tipko <F2>, ko lučke na tipkovnici prvič zasvetijo.

Možnosti menija Sistemske nastavitve

OPOMBA: Možnosti sistemskih nastavitev se lahko glede na računalnik razlikujejo in morda niso navedene v enakem vrstnem redu.

General (Splošno)

System Board

(Sistemska plošča)

Prikazuje naslednje informacije:

Sistemske informacije: prikazujejo podatek o različici BIOS-a, servisno oznako, kodo za hitri servis Express Service Code,
oznako sredstva, datum izdelave in datum lastništva.
Informacije o pomnilniku: prikazujejo nameščen pomnilnik, hitrost pomnilnika, število aktivnih kanalov, tehnologija
pomnilnika, velikost DIMM_1, velikost DIMM_2.
Informacije o procesorju: prikazujejo vrsto procesorja, hitrost procesorja, hitrost vodila procesorja, predpomnilnik

procesorja L2, ID procesorja, različico mikro kode, zmogljivost več jeder in 64-bitno tehnologijo zmogljivosti HT.

Informacije o PCI: prikazujejo reže, ki so na voljo na sistemski plošči.

Date/Time (Datum/

Čas)

Boot Sequence
(Zagonsko
zaporedje)

Drives (Pogoni)

Diskette drive
(Disketnik)

SATA Operation
(Delovanje SATA)

S.M.A.R.T. Reporting

(Poročilo S.M.A.R.T.)

Drives (Pogoni) Omogoči ali onemogoči pogone SATA ali ATA, priključene na sistemsko ploščo.

Prikaže datum in čas v sistemu. Spremembe datuma in časa v sistemu so veljavne takoj.

Določi vrstni red, po katerem poskuša računalnik najti operacijski sistem naprav, navedenih na seznamu:

Onboard or USB Floppy (Vgrajen disketni pogon ali disketni pogon prek USB)
Onboard SATA Hard Drive (Vgrajen pogon trdega diska SATA)
Onboard or USB CD-Rom Drive (Vgrajen CD-pogon ali CD-pogon prek USB)

To polje določa, kako BIOS konfigurira disketni pogon; operacijski sistemi, ki podpirajo USB, bodo prepoznali disketne pogone prek USB ne

glede na to nastavitev:

Disable (Onemogoči) - vsi disketni pogoni so onemogočeni.
Enable (Omogoči) - vsi disketni pogoni so omogočeni.

Možnost nastavitve «USB Controller» (krmilnik USB) bo vplivala na delovanje diskete.
Nastavi obliko delovanja vgrajenega nadzornika trdega diska.

RAID Autodetect / AHCI (Samodejno zaznavanje RAID / AHCI) = RAID, če so pogoni podpisani, sicer AHCI
RAID Autodetect / ATA (Samodejno zaznavanje RAID / ATA) = RAID, če so pogoni podpisani, sicer ATA
RAID On / ATA (Vklop RAID / ATA) = SATA je konfiguriran za RAID ob vsakem zagonu
Legacy (Podedovano) = krmilnik trdega pogona je konfiguriran za podedovani način

Legacy (Podedovani) način zagotavlja združljivost z nekaterimi starejšimi sistemi, ki ne podpirajo izvornih virov, dodeljenih krmilniku

pogona.

Način RAID ni združljiv z ImageServer. Onemogočite način RAID, če omogočate strežnik ImageServer.

To polje nadzoruje, ali sistem med zagonom poroča o napakah pogona trdega diska za vgrajene pogone. Tehnologija je del specifikacije
SMART (Self Monitoring Analysis and Reporting Technology - tehnologija analize samonadzorovanja in poročanja).

Ta možnost je privzeto onemogočena.

System Configuration (Konfiguracija sistema)

Integrated NIC (Integrirana NIC) Omogoči ali onemogoči vgrajeno omrežno kartico. Vgrajen omrežni vmesnik lahko nastavite na:

Disable (Onemogoči)
Enable (Omogoči) (privzeto)
Enable with PXE (Omogoči s PXE)
Enable with ImageServer (Omogoči z načinom ImageSever)

Način ImageServer ni združljiv z načinom RAID. Če želite omogočiti način ImageServer, morate onemogočiti način RAID.

PXE je potreben le, če nameravate pospešiti operacijski sistem, ki je na strežniku, ni pa potreben, če pospešujete operacijski

sistem na trdem disku v tem sistemu.

USB Controller (Krmilnik USB) Omogoči ali onemogoči vgrajen krmilnik USB. Vgrajen krmilnik USB lahko nastavite na:

Enable (Omogoči) (privzeto)
Disable (Onemogoči)

No boot (Ni zagona)

Operacijski sistemi s podporo USB bodo prepoznali pomnilnik USB.

Parallel Port (Vzporedna vrata) Prepozna in določi nastavitev vzporednih vrat. Vzporedna vrata lahko nastavite na:

Disable (Onemogoči)

AT
PS/2 (privzeto)
EPP
ECP No DMA (ECP brez DMA)
ECP DMA 1
ECP DMA 3

Parallel Port Address (Naslov
vzporednih vrat)

Serial Port #1 (Zaporedna vrata
#1)

Miscellaneous Devices (Razne
naprave)

Nastavi osnovni V/I naslov vgrajenih vzporednih vrat.

Prepozna in določi nastavitev zaporednih vrat. Zaporedna vrata lahko nastavite na:

Disable (Onemogoči)

Auto (Samodejno) (privzeto)
COM1
COM3

Operacijski sistem lahko dodeli vire tudi, če je nastavitev onemogočena.
Omogoči ali onemogoči naslednje vgrajene naprave:

Front USB (Sprednji USB)
PCI slots (Reže PCI)
Audio (Zvok)
OptiPlex ON Reader (Bralnik OptiPlex ON)

Rear Quad USB (Četverni USB zadaj)

WiFi NIC Slot (Reža za kartice WiFi NIC)

Video

Primary Video
(Osnovni video)

Performance (Delovanje)

Multi Core Support

(Podpora za večjedrno

delovanje)
Hyper-Threading

Technology
(Tehnologija Hyper­Threading)

Intel® Turbo Boost
Technology
(Tehnologija Intel®
Turbo Boost)

Intel® SpeedStep™ Ta možnost omogoči ali onemogoči izvajanje načina procesorja Intel® SpeedStep™. Ko je onemogočen, je sistem nastavljen na največje

C States Control
(Nadzor stanj C)

Limit CPUID Value
(Omejitev vrednosti
CPUID)

To polje določa, kateri video krmilnik bo postal primarni video krmilnik, če sta v sistemu na voljo dva krmilnika. Izbira se upošteva le, če sta

prisotna dva video krmilnika.

Auto (Samodejno) (privzeto) - uporabi dodani video krmilnik.
Onboard/Card (Vgrajeni/kartica) - uporabi vgrajeni video krmilnik, razen če je nameščena grafična kartica. Kartica PEG (PCI

Express Graphic) bo povozila in onemogočila vgrajeni video krmilnik.

To polje določa, ali bo v procesorju omogočeno eno ali več jeder. Delovanje nekaterih programov se z dodatnimi jedri izboljša.

Omogoči ali onemogoči tehnologijo Hyper-Threading. Če je onemogočeno, je omogočena le ena nit na omogočeno jedro.
Ta možnost je privzeto omogočena.

Ta možnost omogoči ali onemogoči tehnologijo Intel® Turbo Boost. Če je onemogočena, tehnologija Intel® Turbo Boost dovoljuje, da
procesor(ji) deluje(jo) na višjih frekvencah, kot je označeno.

Ta možnost je privzeto omogočena.

delovanje, programček Intel® SpeedStep™ ali gonilnik izvornega operacijskega sistema pa ne moreta prilagajati zmogljivosti procesorja.
Ko je omogočen, lahko CPU procesorja Intel® SpeedStep™ deluje v več stanjih delovanja.

Ta možnost je privzeto onemogočena.
Ta možnost omogoča ali onemogoča dodatna stanja mirovanja procesorja. Operacijski sistem lahko ta stanja uporablja za dodatno

varčevanje z energijo, ko je v mirovanju.

Ta možnost je privzeto onemogočena.
To polje omejuje največjo vrednost, ki jo standardna funkcija procesorja CPUID podpira. Nekateri operacijski sistemi ne bodo dokončali

namestitve, če je podprta funkcija CPUID večja od 3.

Ta možnost je privzeto onemogočena.

Virtualization Support (Podpora virtualizacije)

Virtualization
(Virtualizacija)

VT for Direct I/O
(VT za neposreden
V/I)

Trusted Execution
(Zanesljiva
izvedba)

Security (Varnost)

Administrative Password
(Geslo skrbnika)

System Password
(Sistemsko geslo)

Password Changes
(Spremembe gesla)

Admin Setup Lockout
(Zaklep skrbniške
namestitve)

Password Configuration
(Nastavitev gesla)

Ta možnost določa, ali lahko nadzornik navideznih strojev (Virtual Machine Monitor - VMM) uporablja dodatne zmogljivosti strojne opreme, ki jih
omogoča tehnologija Intel® Virtualization.

Enable Intel® Virtualization Technology (Omogoči tehnologijo Intel® Virtualization) - možnost je privzeto onemogočena.
Nadzorniku navideznih strojev omogoči ali onemogoči uporabo dodatnih zmogljivosti strojne opreme, ki jih omogoča tehnologija Intel®

Virtualization za neposreden V/I.
Enable Intel® Virtualization Technology for Direct I/O (Omogoči tehnologijo Intel® Virtualization za neposreden V/I) - ta

možnost je privzeto onemogočena.
Polje določa, ali lahko hipervizor MVMM (Measured Virtual Machine Monitor) uporablja dodatne zmogljivosti strojne opreme, ki jih omogoča

tehnologija Intel® Trusted Execution. Tehnologija virtualizacije TPM in tehnologija virtualizacije za neposredni V/I morata biti za uporabo te

funkcije omogočeni.

Enable Intel® Trusted Execution Technology (Omogoči tehnologijo Intel® Trusted Execution) - ta možnost je privzeto onemogočena.

Omogoči omejen dostop do programa namestitve računalniškega sistema na isti način, kot je lahko omejen dostop do sistema z

možnostjo System Password (Sistemsko geslo).
Ta možnost privzeto ni nastavljena.

Prikaže obstoječe stanje možnosti zaščite gesla sistema in omogoča novo nastavitev in preverjanje gesla sistema.

Ta možnost privzeto ni nastavljena.

Uporabniku omogoči ali onemogoči spreminjanje gesla sistema brez gesla skrbnika.

Ta možnost je privzeto omogočena.
Uporabniku omogoči ali onemogoči, da vstopi v Nastavitev, če je določeno skrbniško geslo.

Ta možnost je privzeto onemogočena.

Ta polja določajo najmanjše in največje število znakov, dovoljenih za skrbniško in sistemsko geslo. Spremembe teh polj niso aktivne,

dokler jih ne dodelite z gumbom «apply» (uporabi) oz. dokler ne shranite sprememb pred izhodom iz namestitve.

Admin Password Min (Najmanj znakov za skrbniško geslo)

Admin Password Max (Največ znakov za skrbniško geslo)

System Password Min (Najmanj znakov za sistemsko geslo)

System Password Max (Največ znakov za sistemsko geslo)

Strong Password (Močno

geslo)

To polje določa, da je obvezno močno geslo. Če je omogočeno, morajo vsa gesla vsebovati vsaj eno veliko črko, eno malo črko in
morajo biti dolga vsaj 8 znakov. Če omogočite to možnost, se najmanj znakov za geslo samodejno spremeni na 8 znakov.

Enforce strong password (Zahtevaj močno geslo) - možnost je privzeto onemogočena.

TPM Security (Zaščita TPM) Omogoči ali onemogoči zaščito zaupanja vrednega modula za platforme (TPM).

Vgrajeno zaščito TPM lahko nastavite na:

Deactivate (Deaktiviraj) (privzeto)
Activate (Aktiviraj)

Clear (Počisti)

Kadar je zaščita TPM nastavljena na Clear (Počisti), program namestitve sistema očisti informacije lastnika, shranjene v TPM. S to
nastavitvijo ponastavite TPM na privzeto stanje, če izgubite ali pozabite podatke za preverjanje pristnosti lastnika.

CPU XD Support (Podpora
za CPU XD)

Computrace(R) Omogoči ali onemogoči dodatno storitev Computrace®, oblikovano za upravljanje z opremo.

Omogoči ali onemogoči izvajanje načina izklopa procesorja.

Ta možnost je privzeto omogočena.

To možnost lahko nastavite na:

Deactivate (Deaktiviraj) (privzeto)

Disable (Onemogoči)

Activate (Aktiviraj)

Chassis Intrusion (Vdor v
ohišje)

SATA-0 Password (geslo
SATA-0)

SATA-1 Password (geslo
SATA-1)

Power Management (Upravljanje porabe)

AC Recovery (Obnovitev
napajanja)

Auto On Time (Čas

samodejnega vklopa)

Low Power Mode (Način nizke

porabe)

Remote Wake Up (Oddaljeno
prebujanje)

To polje nadzoruje možnost za nadzor vdorov v ohišje.
To možnost lahko nastavite na:

Clear Intrusion Warning (jasno opozorilo o vdoru) (Privzeto omogočeno, če je zaznan vdor v ohišje)

Disable (Onemogoči)
Enabled (Omogočeno)

On-Silent (Tihi vklop) (Privzeto omogočeno, če je zaznan vdor v ohišje)

Prikaže obstoječe stanje gesla za trdi disk, ki je priključen na priključek SATA-0 na sistemski plošči.

Nastavite lahko novo geslo. Ta možnost privzeto ni nastavljena.

Program nastavitve sistema prikaže geslo za vsak trdi disk, priključen na vašo sistemsko ploščo.
Prikaže obstoječe stanje gesla za trdi disk, ki je priključen na priključek SATA-1 na sistemski plošči.

Nastavite lahko novo geslo. Ta možnost privzeto ni nastavljena.

Program nastavitve sistema prikaže geslo za vsak trdi disk, priključen na vašo sistemsko ploščo.

Določi, kako se sistem odzove na ponoven vklop napajanja po izklopu. Obnovitev napajanja lahko nastavite na:

Power Off (Izključeno) (privzeto)
Power On (Vključeno)

Last State (Zadnje stanje)

Nastavi čas za samodejni vklop računalnika.

Čas je nastavljen v standardni 12-urni obliki (ure:minute:sekunde).

Spremenite čas vklopa z vnosom številk v polji AM/PM.

OPOMBA: Ta možnost ne deluje, če računalnik izklopite z uporabo stikala na razdelilniku ali zaščite pred valovanjem napetosti ali
če je Auto Power On (Samodejni vklop) nastavljen na disabled (onemogočeno).

Omogoči ali onemogoči način nizke porabe.

Ta možnost je privzeto onemogočena.

Ko je omogočen način nizke porabe, je vgrajena omrežna kartica onemogočena, če je sistem izklopljen ali v stanju mirovanja.

Sistem lahko na daljavo prebudijo samo vgrajeni omrežni vmesniki.
Omogoča sistemu, da se vklopi, ko krmilnik omrežnega vmesnika sprejme signal za prebujanje. Oddaljeno prebujanje lahko

nastavite na:

Disable (Onemogoči) (privzeto)
Enable (Omogoči)
Enable with Boot NIC (Omogoči z zagonom omrežnega vmesnika)

Suspend Mode (Način

mirovanja)

Fan Control Override
(Preglasitev nadzora
ventilatorja)

Maintenance (Vzdrževanje)

Service Tag (Servisna oznaka) Prikazuje servisno oznako računalnika.

Način mirovanja v upravljanju napajanja nastavi na:

S1
S3 (privzeto)

Nadzira hitrost sistemskega ventilatorja. Ta možnost je privzeto onemogočena.

OPOMBA: Ko je vklopljen, ventilator deluje s polno hitrostjo.

Asset Tag (Oznaka sredstva) Omogoča ustvarjanje oznake sredstva, če ta še ni bila nastavljena.

Ta možnost privzeto ni nastavljena.

SERR Messages (Sporočila SERR) Nadzira mehanizem sporočila SERR.

Ta možnost je privzeto omogočena.

Pri nekaterih grafičnih karticah je treba mehanizem sporočil SERR onemogočiti.

Image Server

Lookup Method

(Način Lookup)

ImageServer IP Določi osnovni statični IP naslov strežnika ImageServer, s katerim komunicira odjemalski program.

ImageServer Port
(Vrata ImageServer)

Client DHCP (DHCP
odjemalca)

Client IP (IP
odjemalca)

Client SubnetMask
(SubnetMask
odjemalca)

Client Gateway
(Prehod odjemalca)

License Status
(Stanje licence)

Določi, kako strežnik ImageServer pregleduje naslove strežnika.

Static IP (Statični IP)

DNS

OPOMBA: Integrated NIC (Integrirani omrežni vmesnik) morate nastaviti na Enable (Omogoči) s pomočjo strežnika ImageServer, da
nastavite Lookup Method (Način pregleda).

Privzet IP naslov je 255.255.255.255
OPOMBA: Ukaz «Integrated NIC» (Integrirani omrežni vmesnik) v skupini «System Configuration» (Sistemske konfiguracije) morate nastaviti

na «Enabled with ImageServer» (Omogočeno z ImageServer), ko je «Lookup Method» (Način pregleda) nastavljen na «Static IP» (Statičen

IP).

Določi osnovni IP naslov strežnika ImageServer, s katerim komunicira odjemalska programska oprema.

Privzet IP vhod je 06910
OPOMBA: Ukaz «Integrated NIC» (Integrirani omrežni vmesnik) v skupini «System Configuration» (Sistemske konfiguracije) morate nastaviti

na «Enabled with ImageServer» (Omogočeno z ImageServer).
Določi, kako odjemalec dostopa do IP naslova.

Static IP (Statični IP)

DHCP (privzeto)

OPOMBA: Ukaz «Integrated NIC» (Integrirani omrežni vmesnik) v skupini «System Configuration» (Sistemske konfiguracije) morate nastaviti

na «Enabled with ImageServer» (Omogočeno z ImageServer).
Določi statični IP naslov odjemalca.

Privzet IP naslov je 255.255.255.255

OPOMBA: Če želite nastaviti možnost Client IP (Maska podomrežja odjemalca), je treba možnost Client DHCP (DHCP odjemalca)
nastaviti na Static IP (Statičen IP)

Določi SubnetMask odjemalca.

Privzet IP naslov je 255.255.255.255

OPOMBA: Če želite nastaviti možnost Client SubnetMask (IP odjemalca), je treba možnost Client DHCP (DHCP odjemalca) nastaviti na
Static IP (Statični IP)

Določi IP naslov prehoda za odjemalca.

Privzeta nastavitev je 255.255.255.255

OPOMBA: Če želite nastaviti možnost Client SubnetMask (IP odjemalca), je treba možnost Client DHCP (DHCP odjemalca) nastaviti
na Static IP (Statični IP)

Prikaže obstoječe stanje licence.

Post Behaviour (Obnašanje Post-a)

Fast Boot (Hiter
zagon)

NumLock LED (Lučka

NumLock)

POST Hotkeys

(Bližnjične tipke POST)

Keyboard Errors
(Napake tipkovnice)

MEBx Hotkey

(Bližnjična tipka MEBx)

System Logs (Sistemski dnevniki)

BIOS Events (Dogodki BIOS-a) Prikaže dogodke prijav v sistem in omogoča možnosti:

Ko je omogočen (privzeto), se računalnik zažene hitreje, saj preskoči nekaj nastavitev in testov.

Omogoči ali onemogoči možnost NumLock, ko se računalnik zažene.

Ko je omogočena (privzeto), ta možnost vklopi številčne in matematične možnosti, ki so označene na vrhu vsake tipke. Ko je
onemogočena, ta možnost vklopi funkcijo nadzora s kazalcem, prikazanem na dnu vsake tipke.

Omogoča določitev funkcijskih tipk za prikaz na zaslonu pri zagonu računalnika.

Enable F2 = Setup (Omogoči F2 = Nastavitve) (privzeto omogočeno)
Enable F12 = Boot menu (Omogoči F12 = Zagonski meni) (privzeto omogočeno)

Omogoči ali onemogoči poročanje o napakah tipkovnice ob zagonu računalnika.

Ta možnost je privzeto omogočena.
Prijava prikazuje sporočilo z zaporedjem tipk, ki jih je treba pritisniti za vstop v program za nastavitev Manageability Engine BIOS

Extensions(MEBx) Setup.

Ta možnost je privzeto omogočena.

Nazaj na vsebino

Clear Log (Počisti dnevnik)
Mark all Entries (Označi vse vnose)

Nazaj na vsebino

Diagnostika

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

Dell Diagnostics
Kode lučk gumba za vklop
Kode piskov
Diagnostične lučke

Dell Diagnostics

Kdaj uporabiti programsko opremo za diagnostiko Dell Diagnostics

Priporočamo, da si pred začetkom dela te postopke natisnete.

OPOMBA: Programska oprema za diagnostiko Dell Diagnostics deluje le na računalnikih Dell.
OPOMBA: Gonilniki in pripomočki ta nosilec podatkov je izbiren in morda ob nakupu ni bil priložen računalniku.

Odprite sistemske nastavitve (glejte poglavje Odpiranje sistemskih nastavitev
preverite, ali je naprava, ki jo želite preizkusiti, prikazana v Nastavitvah sistema in aktivna.

Zaženite programsko opremo za diagnostiko Dell Diagnostics s trdega diska ali nosilca podatkov z Gonilniki in pripomočki.

), preglejte konfiguracijo računalnika in

Zagon programske opreme za diagnostiko Dell Diagnostics s trdega
diska

1. Vklopite (ali znova zaženite) računalnik.

2. Ko se pojavi logotip DELL, takoj pritisnite <F12>.

OPOMBA: Če vidite sporočilo o tem, da ni bilo mogoče najti diagnostične particije, zaženite programsko opremo Dell

Diagnostics z nosilca podatkov Gonilniki in pripomočki.

Če čakate predolgo in se pojavi logotip operacijskega sistema, počakajte, dokler se ne prikaže namizje
Microsoft® Windows®. Nato zaustavite računalnik in poskusite znova.

3. Ko se prikaže seznam zagonskih naprav, označite možnost Boot to Utility Partition (Zagon na particijo storitev) in
pritisnite <Enter>.

4. Ko se prikaže Main Menu (Glavni meni) programa Dell Diagnostics, izberite preizkus, ki ga želite izvesti.

Zagon programa Dell Diagnostics z nosilca podatkov Gonilniki in

pripomočki

1. Vstavite nosilec podatkov Gonilniki in pripomočki.

2. Izklopite računalnik in ga znova zaženite.

Ko se pojavi logotip DELL, takoj pritisnite <F12>.

Če čakate predolgo in se prikaže logotip operacijskega sistema Windows, počakajte, dokler se ne prikaže namizje
operacijskega sistema Windows. Nato zaustavite računalnik in poskusite znova.

OPOMBA: Ti koraki samo enkrat spremenijo zaporedje zagona. Pri naslednjem zagonu se računalnik zažene glede na

naprave, ki so določene v sistemskih nastavitvah.

3. Ko se prikaže seznam zagonskih naprav, označite Onboard or USB CD-ROM Drive (Vgrajeni pogon ali pogon USB
CD-ROM) in pritisnite <Enter>.

4. Iz menija izberite možnost Boot from CD-ROM (Zagon s CD-ROM pogona) in pritisnite <Enter>.

5. Pritisnite tipko 1 za zagon menija in pritisnite <Enter> za nadaljevanje.

6. V oštevilčenem seznamu izberite možnost Run the 32 Bit Dell Diagnostics (Zaženi 32-bitno Diagnostiko Dell). Če je

navedenih več različic, izberite različico, ki je primerna za vaš računalnik.

7. Ko se prikaže Main Menu (Glavni meni) programa Dell Diagnostics, izberite preizkus, ki ga želite izvesti.

Main Menu (Glavni meni) programa Dell Diagnostics

1. Ko se naloži program Dell Diagnostics in se prikaže zaslon Main Menu (Glavni meni), kliknite gumb za želeno možnost.

Možnost Funkcija

Express Test
(Hitri preizkus)

Extended Test
(Razširjen
preizkus)

Custom Test
(Preizkus po
meri)

Symptom Tree
(Drevo
simptomov)

2. Če je med preizkusom prišlo do napake, se prikaže sporočilo s kodo napake in opisom težave. Zapišite si kodo napake
in opis težave ter sledite navodilom na zaslonu.

3. Če želite izvesti katerega od preizkusov v možnosti Custom Test (Preizkus po meri) ali Symptom Tree (Drevo
simptomov), lahko za dodatne informacije kliknete ustrezen zavihek v spodnji tabeli.

Zavihek Funkcija

Results
(Rezultati)

Errors
(Napake)

Izvede hitri preizkus naprav. Ta preizkus običajno traja od 10 do 20 minut in ne zahteva vaše udeležbe.
Najprej zaženite Express Test (Hitri preizkus), da povečate verjetnost hitrega odkritja težave.

Izvede temeljit preizkus naprav. Ta preizkus običajno traja uro ali več in zahteva občasno odgovarjanje

na vprašanja.

Izvede preizkus določene naprave. Preizkuse, ki jih želite izvajati, lahko prilagajate.

Navede najpogostejše simptome in omogoča izbiro preizkusa glede na simptome obstoječe težave.

Prikaže rezultate preizkusa in možne napake.

Prikaže najdene napake, kode napak in opis težave.

Help (Pomoč) Opis preizkusa in zahteve za njegovo izvedbo.
Configuration

(Konfiguracija)

Parameters
(Parametri)

4. Če ste za preizkus Dell Diagnostics uporabili nosilec podatkov Gonilniki in pripomočki, po koncu preizkusov nosilec
podatkov odstranite iz pogona.

5. Zaprite zaslon za preizkus in se vrnite na zaslon Main Menu (Glavni meni). Za izhod iz programa Dell Diagnostics in
ponovni zagon računalnika zaprite zaslon Main Menu (Glavni meni).

Prikaže konfiguracijo strojne opreme izbrane naprave.
Program Dell Diagnostics pridobi informacije o konfiguraciji za vse naprave iz sistemske nastavitve,

pomnilnika in različnih notranjih preizkusov ter prikaže informacije v seznamu naprav v levem podoknu
zaslona. Na seznamu naprav morda ne bo vseh naprav, nameščenih v računalniku ali priključenih nanj.

Preizkus lahko prilagodite tako, da spremenite njegove nastavitve.

Kode lučk gumba za vklop

Diagnostične lučke zagotavljajo veliko več informacij o stanju sistema, vendar računalnik podpira tudi stanja lučke napajanja.
Stanja lučke napajanja so prikazana v spodnji tabeli.

Stanje lučke

napajanja

Ne sveti

Napajanje je izključeno, lučka ne sveti.

Utripajoča

oranžna

Sveti oranžno

Utripajoča

zelena

Sveti zeleno

Prvotno stanje lučke ob zagonu.
Prikazuje, da je v sistemu električna energija, vendar signal POWER_GOOD še ni aktiven.
Če lučka trdega diska ne sveti, morate verjetno zamenjati vir napajanja.
Če lučka trdega diska sveti, je verjetno prišlo do napake vgrajenega regulatorja ali modula regulacije
napetosti VRM. Za dodatne informacije glejte diagnostične lučke.

Drugo stanje lučke ob zagonu. Prikazuje, da je signal POWER_GOOD aktiven in da je verjetno z virom
napajanja vse v redu. Za dodatne informacije glejte diagnostične lučke.

Sistem je v stanju z malo napajanja S1 ali S3. Za določitev stanja sistema glejte diagnostične lučke.

Sistem je v stanju S0, običajnem stanju napajanja delujoče naprave.
BIOS bo lučko spravil v to stanje, da prikaže pridobivanje operacijske kode «opcode».

Kode piskov

Opis

Če monitor med postopkom POST ne more prikazovati sporočil o napakah, bo računalnik morda oddal serijo piskov, ki
opisujejo problem ali pomagajo pri določitvi okvarjene komponente ali sklopa. Spodnja tabela prikazuje kode piskov, ki jih
lahko slišite med postopkom POST. Večina kod piskov pomeni usodno napako, ki računalniku preprečuje zaključitev postopka
zagona, dokler sporočeno stanje ni odpravljeno.

Koda Vzrok

1-1-2 Napaka v registru mikroprocesorja
1-1-3 NVRAM
1-1-4 Napaka kontrolne vsote ROM BIOS
1-2-1 Časovnik, ki ga je mogoče programirati
1-2-2 Napaka pri inicializaciji DMA
1-2-3 Napaka pri branju/zapisovanju registra strani DMA
1-3-1 skozi 2-4-4 DIMM ni ustrezno prepoznan ali uporabljen
3-1-1 Napaka podrejenega registra DMA
3-1-2 Napaka glavnega registra DMA
3-1-3 Napaka registra glavne prekinitve maske
3-1-4 Napaka registra podrejene prekinitve maske
3-2-2 Napaka pri nalaganju prekinitvenega vektorja
3-2-4 Napaka pri preizkusu krmilnika tipkovnice
3-3-1 Izguba napajanja NVRAM
3-3-2 Konfiguracija NVRAM

3-3-4 Napaka pri preizkusu grafičnega pomnilnika
3-4-1 Napaka pri inicializaciji zaslona
3-4-2 Napaka pri izrisovanju zaslona
3-4-3 Napaka pri iskanju video ROM-a
4-2-1 Okvara časovnika
4-2-2 Napaka pri zaustavitvi sistema
4-2-3 Napaka na vratih A20
4-2-4 Nepričakovana prekinitev v zaščitenem načinu
4-3-1 Napaka pomnilnika nad naslovom 0FFFFh
4-3-3 Okvara števca 2 integriranega vezja časovnika
4-3-4 Ura za čas dneva se je ustavila
4-4-1 Napaka pri preizkusu zaporednih ali vzporednih vrat
4-4-2 Napaka pri raztezanju kode na senčeni pomnilnik
4-4-3 Napaka pri preizkusu matematičnega koprocesorja
4-4-4 Napaka pri preizkusu predpomnilnika
1-1-2 Napaka v registru mikroprocesorja
1-1-3 Napaka pri branju/zapisovanju v NVRAM
1-1-4 Napaka kontrolne vsote ROM BIOS
1-2-1 Napaka časovnika, ki ga lahko programirate
1-2-2 Napaka pri inicializaciji DMA
1-2-3 Napaka pri branju/zapisovanju registra strani DMA
1-3 Napaka pri preizkusu grafičnega pomnilnika
1-3-1 skozi 2-4-4 Pomnilnik ni ustrezno prepoznan ali uporabljen
3-1-1 Napaka podrejenega registra DMA
3-1-2 Napaka glavnega registra DMA
3-1-3 Napaka registra glavne prekinitve maske
3-1-4 Napaka registra podrejene prekinitve maske
3-2-2 Napaka pri nalaganju prekinitvenega vektorja
3-2-4 Napaka pri preizkusu krmilnika tipkovnice
3-3-1 Izguba napajanja NVRAM
3-3-2 Neveljavna konfiguracija NVRAM
3-3-4 Napaka pri preizkusu grafičnega pomnilnika
3-4-1 Napaka pri inicializaciji zaslona
3-4-2 Napaka pri izrisovanju zaslona
3-4-3 Napaka pri iskanju video ROM-a
4-2-1 Okvara časovnika
4-2-2 Napaka pri zaustavitvi sistema
4-2-3 Napaka na vratih A20
4-2-4 Nepričakovana prekinitev v zaščitenem načinu
4-3-1 Napaka pomnilnika nad naslovom 0FFFFh

4-3-3 Okvara števca 2 integriranega vezja časovnika
4-3-4 Ura za čas dneva se je ustavila
4-4-1 Napaka pri preizkusu zaporednih ali vzporednih vrat
4-4-2 Napaka pri raztezanju kode na senčeni pomnilnik
4-4-3 Napaka pri preizkusu matematičnega koprocesorja
4-4-4 Napaka pri preizkusu predpomnilnika

Diagnostične lučke

Za pomoč pri odpravljanju težav ima računalnik na zadnji plošči štiri lučke z oznakami 1, 2, 3 in 4. Ob normalnem zagonu
računalnika lučke utripajo in nato nehajo svetiti. Če je prisotna okvara računalnika, lahko s pomočjo lučk opredelite težavo.

OPOMBA: Ko računalnik zaključi samopreizkus (POST), pred zagonom operacijskega sistema vse štiri lučke nehajo

svetiti.

Vzorec lučk Opis težave Predlagana rešitev

Lučka

Diagnostične

lučke LED

LED

gumba

za

vklop

Računalnik je

bodisi izklopljen
ali ne prejema

električne

energije.

Znova vstavite napajalni kabel v priključek na hrbtni strani računalnika in
električno vtičnico.
Ko preverjate pravilno delovanje računalnika, ne uporabljajte podaljškov,
razdelilcev ali zaščitnih naprav.
Preverite, ali je električni podaljšek, ki ga uporabljate, vstavljen v električno
vtičnico in vključen.
Preverite delovanje električne vtičnice z drugo napravo, na primer namizno

svetilko.

Glavni napajalni kabel in kabel sprednje plošče morata biti pravilno
priključena na sistemsko ploščo.

Pojavila se je
napaka na

sistemski plošči.

Pojavila se je
napaka na

sistemski plošči,

na napajalnem
kablu ali na
zunanjo
napravo.

Pomnilniški
moduli so
zaznani, vendar
je prišlo do
napake v
napajanju
pomnilnika.

Pojavila se je
napaka pri CPU
ali na sistemski

plošči.

Izklopite računalnik. Počakajte eno minuto, da se električna moč izčrpa.
Računalnik priključite v delujočo električno vtičnico in pritisnite gumb za

vklop.

Odklopite računalnik, ne da bi izvlekli vtikač. Pritisnite in držite gumb za
preskus napajanja na zadnjem delu napajalne enote. Če lučka LED poleg
stikala sveti, je težava morda na sistemski plošči.
Če lučka LED poleg stikala ne sveti, odklopite vse notranje in znanje
naprave ter pritisnite in zadržite gumb za preverjanje napajanja. Če ta

sveti, je morda težava na notranji ali zunanji napravi.

Če pa LED še vedno ne sveti, odstranite PSU priključitve s sistemske plošče,
nato pritisnite in držite gumb za napajanje. Če lučka LED zasveti, je lahko
problem na sistemski plošči.
Če lučka LED še vedno ne sveti, je težava mogoče na napajalniku.

Če sta nameščena dva ali več pomnilniških modulov, odstranite module,
nato znova namestite en modul in znova zaženite računalnik. Če se
računalnik zažene normalno, nadaljujte z nameščanjem dodatnih

pomnilniških modulov (enega za drugim), dokler ne odkrijete okvarjenega

modula ali ne namestite vseh modulov brez napake. Če je nameščen samo
en pomnilniški modul, ga poizkusite premakniti na drug priključek DIMM in
ponovno zaženite računalnik.
Če je na voljo, v računalnik namestite pomnilnik, ki pravilno deluje in je iste

vrste.

Zamenjajte CPU s CPU, za katerega veste, da deluje. Če zagon računalnika
še vedno ne uspe, preverite, ali je CPU-vtičnica poškodovana.

BIOS je lahko
pokvarjen ali ga
ni.

Pojavila se je
napaka na

sistemski plošči.

Napajalni

priključek ni

pravilno

nameščen.
Mogoče je

napaka na
zunanji kartici
ali sistemski

plošči.

Pojavila se je
napaka na

sistemski plošči.

Strojna oprema računalnika deluje normalno, vendar je lahko BIOS

pokvarjen ali ga ni.

Odstranite vse zunanje kartice iz rež za PCI in PCI-E ter ponovno zaženite

računalnik. Če se računalnik zažene, zunanje kartice postavljate nazaj eno

za drugo, dokler ne odkrijete pokvarjene kartice.

Ponovno namestite napajalni priključek 2x2 napajalne enote.

Odstranite vse zunanje kartice iz rež za PCI in PCI-E ter ponovno zaženite

računalnik. Če se računalnik zažene, zunanje kartice postavljate nazaj eno

za drugo, dokler ne odkrijete pokvarjene kartice.

Izklopite vse notranje in zunanje naprave in ponovno zaženite računalnik.
Če se računalnik zažene, zunanje kartice postavljate nazaj eno za drugo,

dokler ne odkrijete pokvarjene kartice.

Če težava še vedno obstaja, je mogoča okvara sistemske plošče.

Možnost napake
na gumbni
bateriji.

Računalnik je v

normalnem

vklopljenem

stanju.

Diagnostične
lučke ne

svetijo, ko

računalnik

uspešno zažene
operacijski
sistem.

Možna napaka
procesorja.

Pomnilniški
moduli so
zaznani, vendar
je prišlo do
napake v
pomnilniku.

Možna napaka

na grafični

kartici.
Možna okvara

disketnega
pogona ali
pogona trdega
diska.

Za eno minuto odstranite gumbno baterijo, jo ponovno namestite in

ponovno zaženite računalnik.

Preverite ali je zaslon ustrezno priključen in vklopljen.

Znova namestite procesor.

Če sta nameščena dva ali več pomnilniških modulov, odstranite module
(glejte svoj priročnik za servisiranje), nato ponovno namestite en modul
(glejte svoj priročnik za servisiranje) in ponovno zaženite računalnik. Če se
računalnik zažene normalno, nadaljujte z nameščanjem dodatnih

pomnilniških modulov (enega za drugim), dokler ne odkrijete okvarjenega
modula ali ne namestite vseh modulov brez napake.

Če je na voljo, v računalnik namestite delujoč pomnilnik enake vrste.

Znova namestite grafične kartice.
Če je na voljo, v računalnik namestite delujočo grafično kartico.

Znova nastavite vse napajalne in podatkovne kable.

Možna okvara
vodila USB.

Ni zaznanih
pomnilniških
modulov.

Znova namestite naprave USB in preverite vse kabelske priključke.

Če sta nameščena dva ali več pomnilniških modulov, odstranite module
(glejte svoj priročnik za servisiranje), nato ponovno namestite en modul
(glejte svoj priročnik za servisiranje) in ponovno zaženite računalnik. Če se
računalnik zažene normalno, nadaljujte z nameščanjem dodatnih

pomnilniških modulov (enega za drugim), dokler ne odkrijete okvarjenega
modula ali ne namestite vseh modulov brez napake.

Pomnilniški
moduli so
zaznani, vendar
obstaja napaka
v konfiguraciji
ali združljivosti
pomnilnika.

Možna okvara
razširitvene
kartice.

Prišlo je do
druge okvare.

Če je na voljo, v računalnik namestite delujoč pomnilnik enake vrste.

Preverite, ali obstajajo posebne zahteve za namestitev pomnilniškega

modula/priključka.
Računalnik mora podpirati pomnilnik, ki ga uporabljate.

Preverite, ali obstaja spor: odstranite razširitveno kartico (ne grafične
kartice) in znova zaženite računalnik.
Če težave ni mogoče odpraviti, znova namestite odstranjeno kartico, nato
pa odstranite drugo kartico in znova zaženite računalnik.
Ta postopek ponovite za vsako nameščeno razširitveno kartico. Če se
računalnik zažene normalno, odpravite težave z zadnjo odstranjeno kartico

zaradi sporov sredstev.

Preverite, ali so vsi kabli trdega diska in optičnega pogona pravilno
priključeni na sistemsko ploščo.
Če se na zaslonu prikaže sporočilo o napaki, ki navaja težavo z napravo

(kot je disketni pogon ali trdi disk), preverite, ali naprava deluje pravilno.

Če se operacijski sistem skuša zagnati iz naprave (kot je disketni pogon ali
optični pogon), preverite nastavitev sistema, da preverite, ali je zaporedje
zagona pravilno za naprave, nameščene v računalnik.

Nazaj na vsebino

Nazaj na vsebino

Pokrov

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

OPOZORILO: Pred posegom v notranjost računalnika preberite varnostne informacije, ki so priložene

računalniku. Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na

naslovu www.dell.com/regulatory_compliance.

Odstranitev pokrova

OPOMBA: Za ogled teh slik boste morda morali namestiti Adobe Flash Player, ki ga lahko prenesete s spletnega mesta

Adobe.com.

1. Sledite navodilom v poglavju Preden začnete z delom znotraj računalnika

2. Povlecite zapah za sprostitev pokrova.

.

3. Povlecite pokrov pri vrhu navzven, stran od ohišja, in ga odstranite z računalnika.

Ponovna namestitev pokrova

Za ponovno namestitev pokrova zgornje korake opravite v obratnem vrstnem redu.

Nazaj na vsebino

Nazaj na vsebino

Pokrov

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

OPOZORILO: Pred posegom v notranjost računalnika preberite varnostne informacije, ki so priložene

računalniku. Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na

naslovu www.dell.com/regulatory_compliance.

Odstranitev pokrova

OPOMBA: Za ogled teh slik boste morda morali namestiti Adobe Flash Player, ki ga lahko prenesete s spletnega mesta

Adobe.com.

1. Sledite navodilom v poglavju Preden začnete z delom znotraj računalnika

2. Povlecite zapah za sprostitev pokrova.

.

3. Povlecite pokrov pri vrhu navzven, stran od ohišja, in ga odstranite z računalnika.

Ponovna namestitev pokrova

Za ponovno namestitev pokrova zgornje korake opravite v obratnem vrstnem redu.

Nazaj na vsebino

Nazaj na vsebino

Sprednja plošča

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

OPOZORILO: Pred posegom v notranjost računalnika preberite varnostne informacije, ki so priložene

računalniku. Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na

naslovu www.dell.com/regulatory_compliance.

Odstranjevanje sprednje plošče

1. Sledite navodilom v poglavju Preden začnete z delom znotraj računalnika.

2. Zatiče sprednje plošče nežno povlecite stran od računalnika.

3. Odstranite sprednjo ploščo z ohišja.

Ponovna namestitev sprednje plošče

Za ponovno namestitev sprednje plošče zgornje korake opravite v obratnem vrstnem redu.

Nazaj na vsebino

Nazaj na vsebino

Optični pogon

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

OPOZORILO: Pred posegom v notranjost računalnika preberite varnostne informacije, ki so priložene

računalniku. Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na

naslovu www.dell.com/regulatory_compliance.

Odstranitev optičnega pogona

1. Sledite navodilom v poglavju Preden začnete z delom znotraj računalnika.

2. Odklopite podatkovni in napajalni kabel z zadnje strani optičnega pogona.

3. Potegnite jeziček za sprostitev pogona gor in nato optični pogon potisnite proti zadnji strani računalnika.

4. Dvignite in odstranite optični pogon iz računalnika.

5. Odstranite vijake.

6. Odstranite vijak.

7. Odstranite ohišje z optičnega pogona.

Ponovna namestitev optičnega pogona

Za ponovno namestitev optičnega pogona zgornje korake opravite v obratnem vrstnem redu.

Nazaj na vsebino

Nazaj na vsebino

Pogon trdega diska

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

OPOZORILO: Pred posegom v notranjost računalnika preberite varnostne informacije, ki so priložene

računalniku. Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na

naslovu www.dell.com/regulatory_compliance.

Odstranjevanje trdega diska

1. Sledite navodilom v poglavju Preden začnete z delom znotraj računalnika.

2. Pritisnite na modra sprostitvena jezička na vsaki strani trdega diska in trdi disk potisnite iz računalnika.

3. Odklopite in snemite podatkovni in napajalni kabel.

4. Odstranite ohišje pogona trdega diska iz računalnika.

5. Stisnite modri pritrdilni sponki na obeh straneh pogona in nato pogon trdega diska odstranite.

6. Odstranite vijake, s katerimi je trdi disk pritrjen v ležišče.

7. Odstranite prvi trdi disk iz ležišča.

8. Odstranite vijake, s katerimi je drugi trdi disk (če je prisoten) pritrjen v ležišče.

9. Odstranite drugi trdi disk iz ležišča.

Ponovna namestitev trdega diska

Za ponovno namestitev trdega diska zgornje korake opravite v obratnem vrstnem redu.

Nazaj na vsebino

Nazaj na vsebino

Brezžični modul

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

OPOZORILO: Pred posegom v računalnik preberite varnostne informacije, ki so priložene računalniku.

Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na naslovu

www.dell.com/regulatory_compliance.

Odstranjevanje brezžičnega modula

1. Sledite navodilom v poglavju Preden začnete z delom znotraj računalnika.

2. Odstranite trdi disk

3. Dvignite jeziček za sprostitev priključka za brezžično anteno in ga potisnite proti napajalniku.

.

4. Sprostite brezžično anteno.

5. Sprostite jeziček, s katerim je brezžični modul pritrjen na sistemsko ploščo, in ga tako odstranite.

6. Odstranite kovinski pokrov sklopa brezžične kartice.

7. Odklopite antenske kable.

8. Odstranite kartico brezžičnega lokalnega omrežja (WLAN) iz priključka.

9. Odstranite kartico brezžičnega lokalnega omrežja iz reže.

10. Sprostite in odstranite kable anten.

11. Odstranite ploščo brezžičnega lokalnega omrežja iz računalnika.

Ponovna namestitev brezžičnega modula

Za ponovno namestitev brezžičnega modula zgornje korake opravite v obratnem vrstnem redu.

Nazaj na vsebino

Nazaj na vsebino

Ventilator

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

OPOZORILO: Pred posegom v notranjost računalnika preberite varnostne informacije, ki so priložene

računalniku. Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na

naslovu www.dell.com/regulatory_compliance.

Odstranitev ventilatorja

1. Sledite navodilom v poglavju Preden začnete z delom znotraj računalnika.

2. Odstranite optični pogon

3. Odstranite trdi disk

4. Odstranite brezžični modul

5. Odklopite kabel ventilatorja iz njegovega priključka na sistemski plošči.

.

.

.

6. Odstranite vijake z ohišja ventilatorja za procesor.

7. Odstranite sklop ventilatorja za procesor s toplotnega odvoda.

Ponovna namestitev ventilatorja

Za ponovno namestitev ventilatorja zgornje korake opravite v obratnem vrstnem redu.

Nazaj na vsebino

Nazaj na vsebino

Hladilno telo inProcesor

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

Odstranjevanje hladilnega telesa in procesorja

OPOZORILO: Pred posegom v notranjost računalnika preberite varnostne informacije, ki so priložene

računalniku. Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na

naslovu www.dell.com/regulatory_compliance.

1. Sledite navodilom v poglavju Preden začnete z delom znotraj računalnika

2. Odstranite optični pogon

3. Odstranite ohišje trdega diska

4. Odstranite brezžični modul

5. Odklopite kabel ventilatorja iz priključka na sistemski plošči.

.

.

.

.

6. Odvijte vijake, s katerimi je hladilno telo pritrjeno na sistemsko ploščo.

7. Hladilno telo zavrtite proti zadnjemu delu računalnika in ga odstranite.

8. Vzvod za sprostitev pokrova procesorja pritisnite dol in ven, da pokrov sprostite.

9. Dvignite pokrov procesorja.

10. Odstranite procesor s sistemske plošče.

POZOR: Pri zamenjavi procesorja se ne dotikajte nožic v podnožju in pazite, da na nožice v podnožju ne

padejo predmeti.

Ponovna namestitev hladilnega telesa in procesorja

Za ponovno namestitev hladilnega telesa in procesorja zgornje korake opravite v obratnem vrstnem redu.

Nazaj na vsebino

Nazaj na vsebino

Pomnilnik

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

OPOZORILO: Pred posegom v notranjost računalnika preberite varnostne informacije, ki so priložene

računalniku. Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na

naslovu www.dell.com/regulatory_compliance.

Odstranjevanje pomnilniškega(-ih) modula(-ov)

1. Sledite navodilom v poglavju Preden začnete z delom znotraj računalnika.

2. Odstranite optični pogon

3. Odstranite ohišje trdega diska

4. Sponko za pritrditev pomnilniškega modula potisnite navzdol, da sprostite pomnilniški modul.

.

.

5. Pomnilniški modul dvignite iz priključka na sistemski plošči in ga odstranite iz računalnika.

Ponovna namestitev pomnilniškega(ih) modula(ov)

Za ponovno namestitev pomnilniškega modula zgornje korake opravite v obratnem vrstnem redu.

Nazaj na vsebino

Nazaj na vsebino

Notranji zvočnik

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

OPOZORILO: Pred posegom v notranjost računalnika preberite varnostne informacije, ki so priložene

računalniku. Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na

naslovu www.dell.com/regulatory_compliance.

Odstranjevanje notranjega zvočnika

1. Sledite navodilom v poglavju Preden začnete z delom znotraj računalnika.

2. Odstranite ohišje trdega diska

3. Odstranite ventilator

4. Odklopite in sprostite kabel za notranji zvočnik.

procesorja.

.

5. Pritisnite jeziček, s katerim je pritrjen zvočnik, in zvočnik odstranite tako, da ga potisnete.

Ponovna namestitev notranjega zvočnika

Za ponovno namestitev notranjega zvočnika zgornje korake opravite v obratnem vrstnem redu.

Nazaj na vsebino

Nazaj na vsebino

Sprednji termalni senzor

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

OPOZORILO: Pred posegom v notranjost računalnika preberite varnostne informacije, ki so priložene

računalniku. Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na

naslovu www.dell.com/regulatory_compliance.

Odstranjevanje termalnega senzorja na sprednji strani

1. Sledite navodilom v poglavju Preden začnete z delom znotraj računalnika.

2. Odstranite ležišče trdega diska

3. Odstranite notranji zvočnik

4. Odstranite ventilator

5. Iz sistemske plošče izklopite kabel termalnega senzorja na sprednji strani.

procesorja.

.

.

6. Sprostite kavelj za odstranjevanje termalnega senzorja.

Ponovna namestitev termalnega senzorja na sprednji strani

Za ponovno namestitev termalnega senzorja na sprednji strani zgornje korake opravite v obratnem vrstnem redu.

Nazaj na vsebino

Nazaj na vsebino

Napajalnik

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

OPOZORILO: Pred posegom v notranjost računalnika preberite varnostne informacije, ki so priložene

računalniku. Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na

naslovu www.dell.com/regulatory_compliance.

Odstranitev napajalnika

1. Sledite navodilom v poglavju Preden začnete z delom znotraj računalnika.

2. Odstranite optični pogon

3. Odstranite ležišče trdega diska

4. Odstranite hladilnik

5. Odklopite podatkovni kabel s kabelske napeljave.

.

.

.

6. S sistemske plošče odklopite glavni napajalni priključek.

7. S sistemske plošče odklopite napajalni priključek.

8. Odstranite vijake, s katerimi je napajalnik pritrjen na hrbtno stran ohišja računalnika.

9. Napajalnik potisnite proti ležišču pogona.

10. Dvignite napajalnik navzgor in stran od računalnika.

Ponovna namestitev napajalnika

Za ponovno namestitev napajalnika zgornje korake opravite v obratnem vrstnem redu.

Nazaj na vsebino

Nazaj na vsebino

Razširitvene kartice

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

OPOZORILO: Pred posegom v notranjost računalnika preberite varnostne informacije, ki so priložene

računalniku. Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na

naslovu www.dell.com/regulatory_compliance.

Odstranjevanje razširitvenih kartic

1. Sledite navodilom v poglavju Preden začnete z delom znotraj računalnika.

2. Odstranite ležišče trdega diska

3. Dvignite ročaj ohišja za razširitvene kartice.

.

4. Dvignite ročico, s katero je razširitvena kartica pritrjena, in jo povlecite gor.

Ponovno nameščanje razširitvenih kartic

Za ponovno namestitev razširitvenih kartic zgornje korake opravite v obratnem vrstnem redu.

Nazaj na vsebino

Nazaj na vsebino

V/I plošča

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

OPOZORILO: Pred posegom v notranjost računalnika preberite varnostne informacije, ki so priložene

računalniku. Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na

naslovu www.dell.com/regulatory_compliance.

Odstranjevanje plošče V/I

1. Sledite navodilom v poglavju Preden začnete z delom znotraj računalnika.

2. Odstranite sprednjo ploščo

3. Odstranite ležišče trdega diska

4. Odstranite optični pogon

5. Odstranite pomnilnik

6. Iz sistemske plošče odklopite kabel plošče V/I.

.

.

.

.

7. Snemite kabel V/I plošče.

8. Dvignite zatič za sprostitev V/I plošče in ploščo potisnite proti desni strani računalnika.

9. Potisnite in odstranite V/I ploščo iz računalnika.

Ponovna namestitev plošče V/I

Za ponovno namestitev plošče V/I zgornje korake opravite v obratnem vrstnem redu.

Nazaj na vsebino

Nazaj na vsebino

Nadzorna plošča

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

OPOZORILO: Pred posegom v notranjost računalnika preberite varnostne informacije, ki so priložene

računalniku. Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na

naslovu www.dell.com/regulatory_compliance.

Odstranjevanje nadzorne plošče

1. Sledite navodilom v poglavju Preden začnete z delom znotraj računalnika.

2. Odstranite sprednjo ploščo

3. Odstranite ležišče trdega diska

4. Odstranite optični pogon

5. Kabel nadzorne plošče odklopite iz sistemske plošče.

.

.

.

6. Odstranite vijak.

7. Odstranite nadzorno ploščo iz ohišja.

Ponovna namestitev nadzorne plošče

Za ponovno namestitev nadzorne plošče zgornje korake opravite v obratnem vrstnem redu.

Nazaj na vsebino

Nazaj na vsebino

Stikalo za zaznavanje vdora

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

OPOZORILO: Pred posegom v notranjost računalnika preberite varnostne informacije, ki so priložene

računalniku. Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na

naslovu www.dell.com/regulatory_compliance.

Odstranjevanje stikala za zaznavanje vdora

1. Sledite navodilom v poglavju Preden začnete z delom znotraj računalnika.

2. Odstranite ležišče trdega diska

3. Iz sistemske plošče odklopite kabel za stikalo za vsiljevanje ohišja.

.

4. Potisnite in stikalo za zaznavanje vdora odstranite.

Ponovna namestitev stikala za zaznavanje vdora

Za ponovno namestitev stikala za zaznavanje vdora zgornje korake opravite v obratnem vrstnem redu.

Nazaj na vsebino

Nazaj na vsebino

Gumbna baterija

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

OPOZORILO: Pred posegom v notranjost računalnika preberite varnostne informacije, ki so priložene

računalniku. Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na

naslovu www.dell.com/regulatory_compliance.

Odstranitev gumbne baterije

1. Sledite navodilom v poglavju Preden začnete z delom znotraj računalnika.

2. Odstranite ležišče trdega diska

3. Sponko za pritrditev baterije potisnite stran od baterije.

.

4. Gumbno baterijo dvignite iz njenega podnožja in jo odstranite iz računalnika.

Ponovna namestitev gumbne baterije

Za ponovno namestitev gumbne baterije zgornje korake opravite v obratnem vrstnem redu.

Nazaj na vsebino

Nazaj na vsebino

Sistemska plošča

Dell™ OptiPlex™ 980 – priročnik za servisiranje — računalnik z majhnim ohišjem

OPOZORILO: Pred posegom v notranjost računalnika preberite varnostne informacije, ki so priložene

računalniku. Dodatne informacije o varnem delu so na voljo na domači strani za skladnost s predpisi na

naslovu www.dell.com/regulatory_compliance.

Odstranjevanje sistemske plošče

1. Sledite navodilom v poglavju Preden začnete z delom znotraj računalnika.

2. Odstranite optični pogon

3. Odstranite ležišče trdega diska

4. Odstranite hladilno telo in procesor

5. Odstranite brezžični modul

6. Odstranite pomnilnik

7. Odstranite razširitveno kartico

8. S sistemske plošče odklopite vse kable.

.

.

.

.

.

.

9. S sistemske plošče odstranite vijake.

10. Dvignite in odstranite sistemsko ploščo iz ohišja.

Ponovna namestitev sistemske plošče

Za ponovno namestitev sistemske plošče zgornje korake opravite v obratnem vrstnem redu.

Nazaj na vsebino
