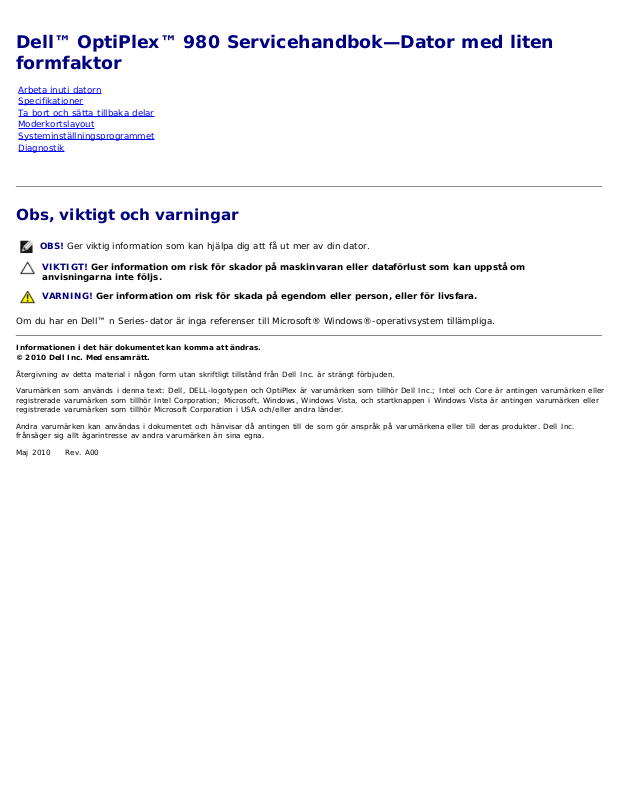

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten
formfaktor

Arbeta inuti datorn
Specifikationer
Ta bort och sätta tillbaka delar
Moderkortslayout
Systeminställningsprogrammet
Diagnostik

Obs, viktigt och varningar

OBS! Ger viktig information som kan hjälpa dig att få ut mer av din dator.

VIKTIGT! Ger information om risk för skador på maskinvaran eller dataförlust som kan uppstå om

anvisningarna inte följs.

VARNING! Ger information om risk för skada på egendom eller person, eller för livsfara.

Om du har en Dell™ n Series-dator är inga referenser till Microsoft® Windows®-operativsystem tillämpliga.

Informationen i det här dokumentet kan komma att ändras.
© 2010 Dell Inc. Med ensamrätt.

Återgivning av detta material i någon form utan skriftligt tillstånd från Dell Inc. är strängt förbjuden.
Varumärken som används i denna text: Dell, DELL-logotypen och OptiPlex är varumärken som tillhör Dell Inc.; Intel och Core är antingen varumärken eller

registrerade varumärken som tillhör Intel Corporation; Microsoft, Windows, Windows Vista , och startknappen i Windows Vista är antingen varumärken eller
registrerade varumärken som tillhör Microsoft Corporation i USA och/eller andra länder.

Andra varumärken kan användas i dokumentet och hänvisar då antingen till de som gör anspråk på varumärkena eller till deras produkter. Dell Inc.
frånsäger sig allt ägarintresse av andra varumärken än sina egna.

Maj 2010 Rev. A00

Tillbaka till innehållssidan

Arbeta inuti datorn

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

Innan du arbetar inuti datorn
Rekommenderade verktyg
Stänga av datorn
När du har arbetat inuti datorn

Innan du arbetar inuti datorn

Följ säkerhetsanvisningarna nedan för att skydda dig och datorn mot potentiella skador. Om inget annat anges förutsätts i
varje procedur i det här dokumentet att följande villkor har uppfyllts:

Du har läst säkerhetsinformationen som medföljde datorn.
En komponent kan bytas ut eller—om den köpts separat—installeras i omvänd ordning jämfört med
borttagningsproceduren.

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

VIKTIGT! Många reparationer får enbart utföras av en behörig tekniker. Du bör endast utföra felsökning

och enkla reparationer enligt vad som auktoriserats i din produktdokumentation, eller efter instruktioner
från service- och support-teamet online eller per telefon. Skada som orsakats av servicetekniker som inte
är auktoriserade av Dell täcks inte av garantin. Läs och följ den säkerhetsinformation som medföljde
produkten.

VIKTIGT! Undvik elektrostatiska urladdningar genom att jorda dig själv. Använd ett antistatarmband eller

vidrör en omålad metallyta (t.ex. en kontakt på datorns baksida) med jämna mellanrum.

VIKTIGT! Hantera komponenter och kort varsamt. Rör inte komponenterna eller kontakterna på ett kort.

Håll kortet i kanterna eller i hållaren av metall. Håll alltid en komponent, t.ex. en processor, i kanten och
aldrig i stiften.

VIKTIGT! När du kopplar bort en kabel ska du alltid dra i kontakten eller i dess dragflik, inte i själva

kabeln. Vissa kablar har kontakter med låsflikar. Tryck i så fall in låsflikarna innan du kopplar ur kabeln.
Dra isär kontakterna rakt ifrån varandra så att inga kontaktstift böjs. Se även till att båda kontakterna är
korrekt inriktade innan du kopplar in kabeln.

OBS! Färgen på datorn och vissa komponenter kan skilja sig från de som visas i det här dokumentet.

Undvik skada i datorn genom att genomföra nedanstående åtgärder innan du börjar arbeta i den.

1. Se till att arbetsytan är ren och plan så att inte datorhöljet repas.

2. Stäng av datorn (se Stänga av datorn

VIKTIGT! Om du ska koppla bort en nätverkskabel kopplar du först bort den från datorn och sedan från

nätverksenheten.

3. Koppla bort alla nätverkskablar från datorn.

4. Koppla bort datorn och alla anslutna enheter från eluttagen.

5. Håll strömbrytaren intryckt när du kopplar bort datorn så att moderkortet jordas.

6. Ta bort kåpan

.

).

VIKTIGT! Jorda dig genom att röra vid en omålad metallyta, till exempel metallen på datorns baksida,

innan du vidrör något inuti datorn. Ta då och då på en omålad metallyta för att ta bort eventuell statisk
elektricitet som kan skada de interna komponenterna.

Rekommenderade verktyg

Följande verktyg kan komma att behövas för att kunna genomföra procedurerna i detta dokument:

Liten platt skruvmejsel
Stjärnskruvmejsel
Liten plastrits
Flash-BIOS-uppdateringsprogram på medium

Stänga av datorn

VIKTIGT! Undvik att data går förlorade genom att spara och stänga alla öppna filer och avsluta alla

program innan du stänger av datorn.

1. Stänga av operativsystemet:

I Windows® 7:

Klicka på Start , klicka sedan på Stäng av.

I Windows Vista®:

Klicka på Start , sedan på pilen längst ned till höger på Startmenyn, som visas nedan, och sedan på Stäng
av.

I Windows® XP:

Klicka på Start® Stäng av datorn® Stäng av.
Datorn stängs av när operativsystemets avstängningsprocedur är klar.

2. Kontrollera att datorn och alla anslutna enheter är avstängda. Om datorn eller någon ansluten enhet inte stängdes av
automatiskt när du stängde av operativsystemet trycker du ned strömbrytaren i sex sekunder för att stänga av dem.

När du har arbetat inuti datorn

När du har bytt ut delar inuti datorn kontrollerar du att alla externa enheter, kort och kablar är anslutna innan du startar
datorn.

1. Sätt tillbaka kåpan

VIKTIGT! Anslut alltid nätverkskabeln till nätverksenheten först och sedan till datorn.

2. Anslut telefon- eller nätverkskablar till datorn.

3. Anslut datorn och alla anslutna enheter till eluttagen.

4. Starta datorn.

5. Kontrollera att datorn fungerar korrekt genom att köra Dell Diagnostics

Tillbaka till innehållssidan

.

.

Tillbaka till innehållssidan

Tekniska specifikationer

Processor
Minne
Expansionsbuss
Bildskärm
Systeminformation
Kort
Enheter
Externa kontakter

OBS! Erbjudanden kan variera mellan olika regioner. Mer information om datorns konfiguration får du om du klickar på

Start® Hjälp och support och väljer alternativet att visa datorinformation.

OBS! Om inget annat anges är specifikationerna identiska för minitorns-, bords- och small form factor-datorer.

Processor

Typ

Fyra kärnor

Två kärnor Intel Core i5-serien

Kontroller och indikatorer
Nätverk
Ljud
Ström
Kontakter på moderkortet
Fysiskt
Miljöpåverkan

Intel® Core™ i7-serien
Intel Core i5-serien

Intel Core i3-serien
Intel Pentium

®

L2-cache (nivå 2)

Intel Core i7-serien
Intel Core i5-serien

Intel Core i5-serien
Intel Core i3-serien

Intel Pentium 3 MB

Minne

Typ DDR3 SDRAM (endast minne utan

Hastighet 1066 MHz eller 1333 MHz
Kontakter fyra
Kapacitet 1 GB, 2 GB eller 4 GB
Minsta minnesstorlek 1 GB
Största minnesstorlek 16 GB

Bildskärm

Inbyggt Intel graphics media accelerator HD

8 MB

4 MB

felkorrigering)

OBS! Stöds ej av datorer som levererats

med
processorer med fyra kärnor av typen
Intel i7 och Intel i5.

Separat PCI Express x16-fack med stöd för ett PCI

Express-kort

Minne - inbyggt Upp till 1759 MB delat grafikminne (totalt

systemminne större än 512 MB)

Ljud

Inbyggt Intel högdefinitionsljud

Nätverk

Inbyggt Inbyggt Intel 82578DM gigabit Ethernet

med kapacitet för 10/100/1000 Mb/s
kommunikation

Systeminformation

Kretsuppsättning Intel Q57 Express-kretsuppsättning
DMA-kanaler åtta
Avbrottsnivåer 24
BIOS-kretsar (NVRAM) 64 Mb och 16 Mb

Expansionsbuss

Busstyp PCI 2.3

PCI Express 2.0
SATA 1.0A och 2.0
eSATA
USB 2.0

Busshastighet

PCI 133 MB/s
PCI Express x1-kortplats (endast trådlöst) med

dubbelriktad hastighet - 500 MB/s
x16-kortplats (uppkopplat som x4) med
dubbelriktad hastighet - 2 GB/s
x16-kortplats med dubbelriktad hastighet

- 8 GB/s
SATA 1,5 GB/s och 3,0 GB/s
eSATA 3,0 GB/sek
USB 480 MB/s

Kort

PCI

Minitornsdator upp till två fullhöjdskort
Bordsdator utan förlängningskort — upp till två

lågprofilskort
med förlängningskort — upp till två
fullhöjdskort

Dator med liten formfaktor ett lågprofilskort

PCI Express x16 (uppkopplat som x4)

Minitornsdator ett fullhöjdskort
Bordsdator ett lågprofilskort
Dator med liten formfakto inget

PCI Express x16

Minitornsdator ett fullhöjdskort
Bordsdator utan förlängningskort — ett lågprofilskort

med förlängningskort — ett fullhöjdskort

Dator med liten formfakto ett lågprofilskort

PCI Express x1

Minitornsdator ett trådlöst kort
Bordsdator ett trådlöst kort
Dator med liten formfakto ett trådlöst kort

Enheter

Externt åtkomligt - 5,25-tums enhetsfack

Minitornsdator två fack
Bordsdator ett fack
Dator med liten formfakto ett slimline-fack

Externt åtkomligt - 3,5-tums enhetsfack

Minitornsdator ett fack
Bordsdator ett fack
Dator med liten formfakto ett fack

Internt åtkomligt - 3,5-tums enhetsfack för hårddiskar

Minitornsdator två fack
Bordsdator ett fack
Dator med liten formfakto ett fack

OBS! Datorn kan ha stöd för upp till två 2,5-tums hårddiskar med fästen.

Externa kontakter

Ljud

Bakpanel två kontakter för ingång/ mikrofon och

utgång

Frontpanel två frontpanelkontakter för hörlurar och

mikrofon
eSATA en 7-stiftskontakt
Nätverk en RJ45-kontakt
Parallell en 25-stiftskontakt (dubbelriktad)
Seriell en 9-stiftskontakt; 16550-kompatibel
USB - frontpanel

Minitornsdator fyra kontakter
Bordsdator två kontakter
Dator med liten formfakto två kontakter

USB - bakpanel

Minitornsdator sex kontakter
Bordsdator sex kontakter

Dator med liten formfakto sex kontakter

Bildskärm en VGA-kontakt med 15 hål

en DisplayPort-kontakt med 20 stift

Kontakter på moderkortet

PCI 2.3 databredd (maximal) — 32 bitar

Minitornsdator två 120-stiftskontakter
Bordsdator två 120-stiftskontakter
Dator med liten formfakto en 120-stiftskontakt

PCI Express x16 (uppkopplad som x4) databredd (maximal) — fyra PCI Express­bussar

Minitornsdator en 164-stiftskontakt
Bordsdator en 164-stiftskontakt
Dator med liten formfakto gäller ej

PCI Express x16 databredd (maximal) — 16 PCI Express-bussar

Minitornsdator en 164-stiftskontakt
Bordsdator en 164-stiftskontakt
Dator med liten formfakto en 164-stiftskontakt

Seriell ATA

Minitornsdator fyra 7-stiftskontakter
Bordsdator tre 7-stiftskontakter

Dator med liten formfakto tre 7-stiftskontakter
Minne fyra 240-stiftskontakter
Intern USB en 10-stiftskontakt (stöd för två USB-

portar)
Processorfläkt en 5-stiftskontakt
Främre I/O en 26-stiftskontakt
Frontpanelkontroll en 14-stiftskontakt
Processor en 1156-stiftskontakt
Ström 12V en 4-stiftskontakt
Ström en 24-stiftskontakt
Internt seriekort en 14-stiftskontakt
Inbyggd högtalare en 5-stiftskontakt
PCI Express x1 (trådlöst kort) en 36-stiftskontakt
Termodetektor en 2-stiftskontakt
Intrångsbrytare en 3-stiftskontakt

Kontroller och indikatorer

Datorns framsida

Strömknapp tryckknapp
Strömindikator blinkande blå — indikerar att datorn är i

viloläge.

fast blå — indikerar att datorn är på.

blinkande gul — indikerar att det är

problem med moderkortet.

fast gul (när datorn inte startar) —

indikerar att det är problem med

moderkortet eller nätaggregatet.

Indikator för enhetsaktivitet blinkande blå — indikerar att läsning från

eller skrivning till hårddisken pågår.

Indikator för nätverksanslutning blå — indikerar att anslutningen mellan

nätverket och datorn fungerar bra.

släckt (inget sken) — indikerar att datorn

inte har en fysisk anslutning till nätverket.

Diagnostikindikatorer fyra gula indikatorer på framsidan. Se

Diagnostik för mer information.
Datorns baksida

Indikator för länkintegritet på
inbyggt nätverkskort

Nätverksindikator på det inbyggda
nätverkskortet

Strömförsörjningslampa grönt sken — datorn har normal

grön — det finns en bra anslutning på 10

Mbps mellan nätverket och datorn.

orange — det finns en bra anslutning på

100 Mbps mellan nätverket och datorn.

gul — det finns en bra anslutning på 1000

Mbps mellan nätverket och datorn.

släckt (inget sken) — datorn har ingen

fysisk anslutning till nätverket.

gult sken — ett blinkande gult sken visar

att det finns nätverksaktivitet.

strömförsörjning. Strömkabeln måste vara

ansluten till nätkontakten (på datorns

baksida) och till eluttaget.

OBS! Du kan kontrollera tillståndet på

strömförsörjningen genom att trycka på

testknappen. Om spänningen från

strömförsörjningen är inom

specifikationen lyser lysdioden. Om

lysdioden inte lyser kan det vara fel på

strömförsörjningen. För att kunna utföra

kontrollen måste enheten vara ansluten

till växelspänning.

Ström

Effekt

Minitornsdator 255 W

(EPA)

Bordsdator 255 W

(EPA)

Dator med liten formfakto 235 W

(EPA)

Maximal värmeförlust

Minitornsdator 1000

BTU/h
(EPA)

Bordsdator 1000

BTU/h
(EPA)

Dator med liten formfakto 921 BTU/h

(EPA)

Spänning 100–240 VAC

305 W (ej EPA)

255 W (ej EPA)

235 W (ej EPA)

1603 BTU/h (ej
EPA)

1341 BTU/h (ej
EPA)

1235 BTU/h (ej
EPA)

Knappcellsbatteri 3 V CR2032-litiumcellbatteri

OBS! Värmeförlust beräknas baserat på nätaggregatets wattmärkning.

Fysiskt

Höjd

Minitornsdator 40,80 cm (16,06 tum)
Bordsdator 39,70 cm (15,62 tum)
Dator med liten formfakto 29,0 cm (11,41 tum)

Bredd

Minitornsdator 18,70 cm (7,36 tum)
Bordsdator 10,90 cm (4,29 tum)
Dator med liten formfakto 8,50 cm (3,34 tum)

Djup

Minitornsdator 43,10 cm (16,96 tum)
Bordsdator 34,80 cm (13,70 tum)
Dator med liten formfakto 32,40 cm (12,75 tum)

Vikt

Minitornsdator 11,40 kg (25,13 lb)
Bordsdator 8,30 kg (18,29 lb)
Dator med liten formfakto 5,90 kg (13,00 lb)

Miljöpåverkan

Temperatur

Drift 10 °C till 35 °C

Förvaring –40 °C till 65 °C
Relativ luftfuktighet (icke-kondenserande) 20 % till 80 %
Maximal vibration

Drift

Förvaring

5 till 350 Hz vid 0,0002 G
5 till 500 Hz vid 0,001 till 0,01 G

2

Maximal stöttålighet

Drift 40 G +/- 5 % med pulsvaraktighet på 2

ms +/- 10 % (motsvarande 51 cm/sek)

Förvaring 105 G +/- 5 % med pulsvaraktighet på 2

ms +/- 10 % (ekvivalent med 127
cm/sek)

/Hz

2

/Hz

Höjd

Drift –15,2 till 3048 m

Förvaring –15,2 till 10 668 m
Luftburen föroreningsnivå G2 eller lägre enligt ISA-S71.04-1985

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Ta bort och sätta tillbaka delar

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

Kåpa
Frontpanel
Optisk enhet
Hårddisk
Trådlös modul
Fläkt
Kylfläns och processor
Minne
Inbyggd högtalare

Tillbaka till innehållssidan

Främre termodetektor
Nätaggregat
Expansionskort
I/O-panel
Kontrollpanel
Intrångsbrytare
Knappcellsbatteri
Moderkort

Tillbaka till innehållssidan

Moderkortslayout

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

1 bygel för serviceläge (Service_Mode) 2

3 batterisockel (BATTERY) 4 kontakt för PCI Express x 16-kort (SLOT1)
5 kontakt för PCI-kort (SLOT2) 6 kontakt för internt seriekort (Serial2)
7 kontakt för termodetektor (THRM3) 8 högtalarkontakt (INT_SPKR)

kontakt för PCI Express x1 trådlöst kort

9

(PCIE_WLS1)

11 strömkontakt (12V POWER) 12 minnesmodulkontakter (DIMM_1-4)
13 frontpanelskontakt (FRONTPANEL) 14 intern summer (BEEP)
15 lösenordsbygel (PSWD) 16 kontakt för intrångsbrytare (INTRUDER)
17 kontakter för SATA-enhet (SATA0-2) 18 intern USB-kontakt (INT_USB)
19 främre I/O-kontakt (FIO) 20 strömkontakt (MICRO_PWR)

Tillbaka till innehållssidan

bygel för nollställning av realtidsklocka
(RTCRST)

10 fläktkontakt (FAN_CPU)

Tillbaka till innehållssidan

Systeminställningsprogrammet

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

Boot Menu (startmeny)
Navigeringstangenter
Öppna systeminstallationsprogrammet
Menyalternativ i systeminställningsprogrammet

Boot Menu (startmeny)

Tryck på <F12> eller <Ctrl><Alt><F8> när logotypen för Dell™ visas för att öppna engångsstartmenyn med en lista över giltiga startenheter för datorn.
De alternativ som visas är:

Onboard SATA Hard Drive (inbyggd SATA-hårddisk)
Onboard or USB CD-ROM Drive (inbyggd CD-ROM-enhet eller USB CD-ROM-enhet)
System Setup (systeminställningar)
Diagnostics (diagnostik)

Den här menyn är användbar om du vill starta från en viss enhet eller utföra diagnostik för systemet. Startordningen som är sparad i BIOS ändras inte när du
använder startmenyn.

Navigeringstangenter

Använd följande tangenter för att navigera mellan systeminstallationsskärmarna.

Navigeringstangenter

Åtgärd Tangenter

Visa eller dölja fält <Retur>, vänster- eller högerpil eller +/–
Visa eller dölja alla fält < >
Avsluta BIOS <Esc>—Avsluta inte inställningsprogrammet, spara och avsluta, avsluta utan att spara
Ändra en inställning Vänster eller höger piltangent
Markera fältet som du vill ändra <Retur>
Avbryt ändring <Esc>
Återställa standardinställningar <Alt><F> eller menyalternativet Load Defaults (läs in standardinställningar)

Öppna systeminstallationsprogrammet

Datorn har följande alternativ för BIOS och systeminställningsprogrammet:

Öppna en engångsstartmeny genom att trycka på <F12>
Öppna systeminställningsprogrammet genom att trycka på <F2>

<F12>-menyn

Tryck på <F12> när logotypen för Dell™ visas för att öppna engångsstartmenyn med en lista över giltiga startenheter för datorn. Alternativen Diagnostics
(diagnostik) och Enter Setup (starta systeminställningsprogrammet) finns också på den här menyn. Vilka enheter som finns med i listan på startmenyn beror på
systemets startbara enheter. Den här menyn är användbar när du försöker starta en viss enhet eller ta fram diagnostik för datorn. När du gör ändringar i
startmenyn innebär inte det att det görs ändringar i startordningen som finns sparad i BIOS.

<F2>

Tryck på <F2> för att öppna systeminställningsprogrammet och ändra de användardefinierbara inställningarna. Om du inte kan öppna
systeminställningsprogrammet med den här tangenten, trycker du på <F2> när indikatorerna på tangentbordet börjar blinka.

Menyalternativ i systeminställningsprogrammet

OBS! Alternativen i systeminstallationsprogrammet kan variera beroende på datorn och kanske inte visas i exakt samma ordning.

General (allmänt)

System
Board
(Moderkort)

Visar följande information:

Systeminformation: Visar BIOS Version (BIOS-version), Service Tag (servicenummer), Express Service Code (expresskod), Asset Tag
(inventariebeteckning), Manufacture Date (tillverkningsdatum) och Ownership Date (inköpsdatum).
Minnesinformation: Visar Installed Memory (installerat minne), Memory Speed (minneshastighet), Number of Active Channels (antal
aktiva kanaler), Memory Technology (minnesteknik), DIMM_1 Size (storlek DIMM_1), DIMM_2 Size (storlek DIMM_2).
Processorinformation: Visar Processor Type (processortyp), Processor Speed (processorhastighet), Processor Bus Speed

(processorbusshastighet), Processor L2 cache (processor L2-cache), Processor ID (processor-ID), Microcode Version
(mikrokodversion), Multi Core Capable (kapacitet för flera kärnor) och HT Capable 64-bit Technology (HT-kapabel 64-bitars teknik).
PCI information (PCI-information): Visar tillgängliga platser på moderkortet.

Date/Time
(Datum/tid)

Boot
Sequence
(startordning)

Drives (Enheter)

Diskette drive (diskettenhet) Det här fältet bestämmer hur diskettenheter konfigureras i BIOS, operativsystem med USB-stöd hittar USB-diskettenheter oavsett

SATA Operation (SATA-drift) Konfigurerar driftläget för den integrerade hårddiskstyrenheten.

S.M.A.R.T Reporting
(S.M.A.R.T-rapportering)

Enheter Aktiverar eller inaktiverar SATA- eller ATA-enheter som är anslutna till moderkortet.

Visar datum och tid för systemet. Ändringar av systemdatum och tid träder omedelbart i kraft.

Anger den ordning i vilken datorn försöker hitta ett operativsystem bland de enheter som anges i listan.

Onboard or USB Floppy (inbyggd diskettenhet eller USB-diskettenhet)
Onboard SATA Hard Drive (inbyggd SATA-hårddisk)
Onboard or USB CD-Rom Drive (inbyggd CD-ROM-enhet eller USB CD-ROM-enhet)

denna inställning:

Disable - All floppy drive are disable (inaktivera - alla diskettenheter är inaktiverade).
Enable - All floppy drive are enable (aktivera - alla diskettenheter är aktiverade).

Installationsalternativet "USB Controller" (USB-styrenhet) påverkar diskettdriften.

RAID Autodetect / AHCI (RAID automatisk identifiering/AHCI) = RAID om signerade enheter, annars AHCI
RAID Autodetect / ATA (RAID automatisk identifiering/ATA) = RAID om signerade enheter, annars ATA
RAID On / ATA (RAID på/ATA) = SATA konfigureras för RAID vid varje start
Legacy (tidigare) = Hårddiskens styrenhet konfigureras för legacy-läge

Legacy-läge tillhandahåller kompatibilitet med vissa äldre operativsystem som inte stöder originalresurser som tilldelats

enhetsstyrenheten.

RAID-läge är inte kompatibelt med ImageServer (bildservern). Inaktivera RAID-läge om du aktiverar ImageServer
(bildservern).

Det här fältet bestämmer om hårddiskfel för inbyggda enheter ska rapporteras under systemstart. Den här funktionen är en del av
SMART-specifikationen (Self-Monitoring Analysis and Reporting Technology).

Det här alternativet är inaktiverat som standard.

System Configuration (systemkonfiguration)

Integrerad NIC

USB Controller (USB-styrenhet) Aktiverar eller inaktiverar den inbyggda USB-styrenheten. Du kan ställa in USB-styrenheten till:

Parallel Port (parallellport) Identifierar och definierar inställningarna för parallellporten. Du kan ställa in parallellporten till:

Parallel Port Address (adress för
parallellport)

Serial Port #1 (seriell port nr 1) Identifierar och definierar inställningarna för seriell port. Du kan ställa in den seriella porten till:

Miscellaneous Devices (övriga
enheter)

Aktiverar eller inaktiverar det inbyggda nätverkskortet. Du kan ställa in inbyggt NIC till:

Disable (inaktivera)
Enable (aktivera) (standard)
Enable with PXE (aktivera med PXE)
Enable with ImageSever (aktivera med bildserver)

ImageServer (bildservern) är inte kompatibel med RAID-läge. Inaktivera RAID-läge om du aktiverar bildservern.
PXE behövs endast om du avser att starta till ett operativsystem som finns på en server, inte om du startar till ett

operativsystem som finns på en hårddisk i detta system.

Enable (aktivera) (standard)
Disable (inaktivera)
No boot (ingen start)

Operativsystem med USB-stöd erkänner USB-lagring

Disable (inaktivera)
AT
PS/2 (standard)
EPP
ECP No DMA (ECP ingen DMA)
ECP DMA 1
ECP DMA 3

Ställer in bas-I/O-adressen för den inbyggda parallellporten.

Disable (inaktivera)
Auto (standard)
COM1
COM3

Operativsystemet kan allokera resurser även om inställningen är inaktiverad.
Aktiverar eller inaktiverar följande inbyggda enheter:

Front USB (främre USB)
PCI slots (PCI-platser)
Audio (ljud)

OptiPlex ON Reader (OptiPlex PÅ-läsare)

Rear Quad USB (bakre fyrdubbel USB)
WiFi NIC Slot (WiFi NIC-kortplats)

Video (bildskärm)

Primary Video
(primär bildskärm)

Performance (prestanda)

Multi Core Support
(stöd för flera kärnor)

Hyper-Threading
Technology (Hyper­Threading-teknik)

Intel® Turbo Boost
Technology (Intel®
Turbo Boost-teknik)

Intel® SpeedStep™ Det här alternativet aktiverar eller inaktiverar processorns Intel® SpeedStep™-läge. När det är inaktiverat sätts systemet i högsta

C States Control (C­lägeskontroll)

Limit CPUID Value
(begränsa CPUID­värde)

Det här fältet bestämmer vilken bildskärmsstyrenhet som ska bli den primära bildskärmsstyrenheten när två styrenheter finns tillgängliga i
systemet. Detta val har endast betydelse om det finns två bildskärmsstyrenheter.

Auto (standard) - Använd bildskärmsstyrenhet som är ett tillägg.
Onboard/Card (inbyggt/kort) - Använd den integrerade bildskärmsstyrenheten om det inte har installerats ett grafikkort. Ett PEG-

kort (PCI Express Graphic) åsidosätter och inaktiverar den integrerade bildskärmsstyrenheten.

Det här fältet anger huruvida processorn har en eller alla kärnor aktiverade. Prestanda för vissa program förbättras med ytterligare kärnor.

Det här alternativet aktiverar eller inaktiverar Hyper-Threading-tekniken. När det är inaktiverat är endast en tråd per kärna aktiverad.
Det här alternativet är aktiverat som standard.

Det här alternativet aktiverar eller inaktiverar Intel® Turbo Boost-teknik. När det är inaktiverat tillåter Intel® Turbo Boost-tekniken att
processorn/processorerna körs med frekvenser högre än den angivna frekvensen.

Det här alternativet är aktiverat som standard.

prestandaläge och drivrutinen i operativsystemet eller programmet Intel® SpeedStep™ förhindras från att justera processorns prestanda.
När Intel® SpeedStep™ är aktiverat ges CPU:n möjlighet att drivas i flera prestandalägen.

Det här alternativet är inaktiverat som standard.
Det här alternativet aktiverar eller inaktiverar ytterligare processorvilolägen. Operativsystemet kan dessutom använda dessa för ytterligare

energibesparing när det är ledigt.
Det här alternativet är inaktiverat som standard.

Det här fältet begränsar det maximala värde som processorns standard-CPUID-funktion har stöd för. Vissa operativsystem slutför inte
installationen när maximal CPUID-funktion som stöds är större än 3.

Det här alternativet är inaktiverat som standard.

Virtualization Support (virtualiseringsstöd)

Virtualization
(virtualisering)

VT for Direct
I/O (VT för
direkt-I/O)

Trusted
Execution
(betrodd
körning)

Security (säkerhet)

Administrative Password
(administrativt lösenord)

System Password
(systemlösenord)

Password Changes
(lösenordsändringar)

Admin Setup Lockout
(administratörsutelåsning)

Password Configuration
(lösenordskonfiguration)

Det här alternativet anger huruvida en VMM (Virtual Machine Monitor) kan utnyttja de ytterligare maskinvarufunktioner som tillhandahålls av
Intel® Virtualization Technology.

Enable Intel® Virtualization Technology (aktivera Intel® Virtualization Technology) - Detta alternativ är som standard inaktiverat.
Aktiverar eller inaktiverar VMM (Virtual Machine Monitor) vad gäller användning av ytterligare maskinvarufunktioner från Intel® Virtualization

Technology för direkt-I/O.
Enable Intel® Virtualization Technology for Direct I/O (aktivera Intel® Virtualization Technology för direkt-I/O) - Detta alternativ är

som standard inaktiverat.
Det här fältet anger om en MVMM (Measured Virtual Machine) kan utnyttja de ytterligare maskinvarufunktioner som tillhandahålls av Intel®

Trusted Execution Technology. TPM Virtualization Technology och Virtualization Technology för direkt-I/O måste vara aktiverade för att kunna
använda den här funktionen.

Enable Intel® Virtualization Technology (aktivera Intel® Virtualization Technology) - Detta alternativ är som standard inaktiverat.

Det här alternativet ger begränsad åtkomst till datorns systeminstallationsprogram på samma sätt som åtkomst till systemet kan
begränsas med alternativet för systemlösenord.

Det här alternativet är inte inställt som standard.
Visar tillståndet för systemlösenordet och gör att du kan tilldela och verifiera ett nytt systemlösenord.

Det här alternativet är inte inställt som standard.
Aktiverar eller inaktiverar möjligheten för användaren att ändra systemlösenordet utan administrativt lösenord.

Det här alternativet är aktiverat som standard.
Tillåter eller nekar användaren att öppna systeminställningsprogrammet när ett administrativt lösenord är angivet.

Det här alternativet är inaktiverat som standard.
De här fälten bestämmer minsta och största antal tillåtna tecken för administratörs- och systemlösenord. Ändringar för dessa fält

aktiveras inte förrän de bekräftas med knappen Verkställ eller när ändringar sparas innan du avslutar systeminställningsprogrammet.

Admin Password Min (administratörslösenord minimum)
Admin Password Max (administratörslösenord maximum)
System Password Min (systemlösenord minimum)
System Password Max (systemlösenord maximum)

Strong Password (starkt
lösenord)

Det här fältet framtvingar starka lösenord. Om det är aktiverat måste alla lösenord innehålla minst ett versalt tecken, ett gement
tecken och vara minst åtta tecken långt. Vid aktivering av denna funktionen ändras automatisk standardvärdet för lösenordets minimala

längd till åtta tecken.
Enforce strong password (framtvinga starkt lösenord) - Det här alternativet är inaktiverat som standard.

TPM Security (TPM­säkerhet)

CPU XD Support (stöd för
CPU XD)

Computrace(R) Aktiverar eller inaktiverar den valfria Computrace®-tjänsten som har utformats för tillgångshantering.

Aktiverar eller inaktiverar TPM-säkerheten (Trusted Platform Module).
Du kan ställa in TPM-säkerheten till:

Deactivate (inaktivera) (standard)
Activate (aktivera)
Clear (rensa)

När TPM Security ställs in till Clear rensar systeminstallationsprogrammet den användarinformation som lagras i TPM. Använd denna
inställning för att återställa TPM till sitt standardläge om du förlorar eller glömmer ägarautentiseringsdata.

Aktiverar eller inaktiverar körning av inaktiveringsläge för processorn.
Det här alternativet är aktiverat som standard.

Du kan ställa in det här alternativet till följande:

Deactivate (avaktivera) (standard)
Disable (inaktivera)
Activate (aktivera)

Chassis Intrusion
(chassiintrång)

SATA-0 Password (SATA­0-lösenord)

SATA-1 Password (SATA­1-lösenord)

Strömhantering

AC Recovery
(strömåterställning)

Auto On Time (automatisk
starttid)

Low Power Mode
(lågströmsläge)

Remote Wake Up
(fjärraktivering)

Det här fältet styr funktionen chassiintrång.
Du kan ställa in det här alternativet till följande:

Clear Intrusion Warning (ta bort intrångsvarning) (aktiverat som standard om chassiintrånget är identifierat)
Disable (inaktivera)
Enabled (aktiverat)
On-Silent (aktiverat-tyst) (aktiverat som standard om chassiintrånget är identifierat)

Visar aktuell status för lösenordet som har ställts in för den hårddisk som är ansluten till SATA-0-kontakten på moderkortet.
Du kan även ställa in ett nytt lösenord. Det här alternativet är inte inställt som standard.
Systeminstallationsprogrammet visar ett lösenord för varje hårddisk som är ansluten till moderkortet.

Visar aktuell status för lösenordet som har ställts in för den hårddisk som är ansluten till SATA-1-kontakten på moderkortet.
Du kan även ställa in ett nytt lösenord. Det här alternativet är inte inställt som standard.
Systeminstallationsprogrammet visar ett lösenord för varje hårddisk som är ansluten till moderkortet.

Bestämmer hur systemet svarar när nätström tillförs igen efter ett strömavbrott. Du kan ställa in strömåterställning till:

Power Off (ström av) (standard)
Power On (ström på)
Last State (senaste läge)

Anger när datorn ska sättas på automatiskt.
Tid anges i vanligt 12-timmarsformat (timmar:minuter:sekunder).
Ändra starttiden genom att skriva värdena i fälten för tid och AM/PM.
OBS! Den här funktionen fungerar inte om du stänger av datorn med brytaren på förgreningsdosan eller överspänningsskyddet eller

om Auto Power On (automatisk starttid) är inställt till inaktiverat.
Aktiverar eller inaktiverar läget för låg ström.

Det här alternativet är inaktiverat som standard.
När lågströmsläget är aktiverat inaktiveras det integrerade nätverkskortet när systemet stängs av eller är i viloläge. Endast NIC-kort

som är tillägg kan då slå på systemet via fjärraktivering.
Gör att systemet startar när en styrenhet för nätverksgränssnitt får en aktiveringssignal. Du kan ställa in fjärraktivering till:

Disable (inaktivera) (standard)
Enable (aktivera)
Enable with Boot NIC (aktivera med start-NIC)

Suspend Mode (vänteläge) Ställer in vänteläget för strömhantering till:

S1
S3 (standard)

Fan Control Override
(åsidosätt fläktstyrning)

Maintenance (underhåll)

Service Tag (servicenummer) Visar servicenumret för datorn.

Styr hastigheten på systemfläkten. Det här alternativet är inaktiverat som standard.
OBS! När aktiverat körs fläkten med full hastighet.

Asset Tag (inventariebeteckning) Gör att du kan skapa en systeminventariebeteckning om det inte redan har gjorts.

Det här alternativet är inte inställt som standard.

SERR Messages (SERR-meddelanden) Styr SERR-meddelandemekanismen.

Det här alternativet är aktiverat som standard.
En del bildskärmskort kräver att SERR-meddelandemekanismen inaktiveras.

Image Server (bildserver)

Lookup Method
(sökmetod)

ImageServer IP (IP
för bildserver)

ImageServer Port
(port för bildserver)

Client DHCP (klient­IP)

Client IP (klient­DHCP)

Client SubnetMask
(klient-DHCP)

Client Gateway
(klientgateway)

License Status
(licensstatus)

Anger hur bildservern söker efter serveradressen.

Static IP (statisk IP)
DNS

OBS! Du måste ställa in Integrated NIC (inbyggt NIC) till Enable with ImageServer (aktivera med bildserver) för att ställa in Lookup Method
(sökmetod).

Anger den primära statiska IP-adressen för den bildserver med vilken klientprogramvaran kommunicerar.
Standard-IP-adressen är 255.255.255.255
OBS! Du måste ställa in kontrollern ”Integrated NIC (inbyggt NIC)” i gruppen ”System Configuration (systemkonfiguration)” till ”Enabled with

ImageServer (aktivera med bildserver)” när ”Lookup Method (sökmetod)” är satt till ”Static IP (statisk IP)”.
Anger den primära IP-porten för den bildserver med vilken klientprogramvaran kommunicerar.

Standard-IP-porten är 06910
OBS! Du måste ställa in kontrollern ”Integrated NIC (inbyggt NIC)” i gruppen ”System Configuration (systemkonfiguration)” till ”Enabled with

ImageServer (aktivera med bildserver)”.
Anger hur klienten får IP-adressen.

Static IP (statisk IP)
DHCP (standard)

OBS! Du måste ställa in kontrollern ”Integrated NIC (inbyggt NIC)” i gruppen ”System Configuration (systemkonfiguration)” till ”Enabled with
ImageServer (aktivera med bildserver)”.

Anger den statiska IP-adressen för klienten.
Standard-IP-adressen är 255.255.255.255
OBS! För att kunna ställa in Client IP (klientnätmask) måste du ställa in Client DHCP (klient-DHCP) på Static IP (statisk IP)

Anger klientens nätmask.
Standardinställningen är 255.255.255.255
OBS! För att kunna ställa in Client SubnetMask (klient-IP) måste du ställa in Client DHCP (klient-DHCP) på Static IP (statisk IP)

Anger gateway-IP-adressen för klienten.
Standardinställningen är 255.255.255.255
OBS! För att kunna ställa in Client SubnetMask (klient-IP) måste du ställa in Client DHCP (klient-DHCP) på Static IP (statisk IP)

Visar aktuell licensstatus.

Post Behavior (beteende vid självtest)

Fast Boot (snabbstart) När alternativet är aktiverat (standard) startar datorn snabbare eftersom vissa konfigureringar och tester hoppas över.
NumLock LED (NumLock-

lysdiod)

POST Hotkeys
(snabbtangenter under
självtestet)

Keyboard Errors
(tangentbordsfel)

MEBx Hotkey (MEBx­snabbtangent)

System Logs (systemloggar)

BIOS Events (BIOS-händelser) Visar systemhändelselogg och gör att du kan:

Aktiverar eller inaktiverar NumLock-funktionen när datorn startas.
När alternativet är aktiverat (standard), aktiveras de numeriska och matematiska funktionerna som visas överst på varje tangent. När

alternativet är inaktiverat, aktiveras de markörstyrningsfunktioner som finns längst ned på varje tangent.
Gör att du kan ange att funktionstangenterna ska visas på skärmen när datorn startas.

Enable F2 = Setup (aktivera F2 = installation) (aktiverat som standard)
Enable F12 = Boot menu (aktivera F12 = startmeny) (aktiverat som standard)

Aktiverar eller inaktiverar rapportering av tangentbordsfel när datorn startas.
Det här alternativet är aktiverat som standard.

Vid inloggning visas ett meddelande med den tangentsekvens som krävs för att gå till installationsprogrammet för MEBx (Manageability
Engine BIOS Extensions).

Det här alternativet är aktiverat som standard.

Clear Log (rensa logg)
Mark all Entries (markera alla poster)

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Diagnostik

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

Dell Diagnostics
Strömbrytarens indikatorkoder
Pipkoder
Diagnostiklampor

Dell Diagnostics

När ska du använda Dell Diagnostics

Skriv gärna ut instruktionerna innan du börjar.

OBS! Dell Diagnostics-programvaran fungerar bara på datorer från Dell.
OBS! Drivers and Utilities - mediet är ett tillval och medföljer inte alla datorer.

Gå till systeminställningsprogrammet (se Öppna systeminställningsprogrammet
konfigurationsinformation och kontrollera att enheten som du vill testa visas i systeminställningsprogrammet och är aktiv.

Starta Dell Diagnostics från hårddisken eller från Drivers and Utilities -mediet.

), gå igenom din dators

Starta Dell Diagnostics från hårddisken

1. Starta (eller starta om) datorn.

2. När DELL-logotypen visas trycker du direkt på <F12>.

OBS! Om du får meddelande om att diagnostikpartitionen saknas kör du Dell Diagnostics från Drivers and Utilities-

mediet.

Om du väntar för länge och operativsystemets logotyp visas måste du vänta tills skrivbordet i Microsoft®
Windows® visas. Stäng sedan av datorn och försök på nytt.

3. När listan över startenheter visas markerar du Boot to Utility Partition (starta med Utility-partition) och trycker på
<Retur>.

4. När Main Menu (huvudmenyn) i Dell Diagnostics visas väljer du det test som du vill köra.

Starta Dell Diagnostics från skivan Drivers and Utilities

1. Sätt i skivan Drivers and Utilities.

2. Stäng av och starta om datorn.

När DELL-logotypen visas trycker du direkt på <F12>.
Om du väntar för länge och Windows-logotypen visas, fortsätter du att vänta tills skrivbordet i Windows visas. Stäng

sedan av datorn och försök på nytt.

OBS! Nedanstående steg ändrar endast startsekvensen tillfälligt. Nästa gång startas datorn i enlighet med vad som har

angetts för enheterna i systeminställningsprogrammet.

3. När listan över startenheter visas markerar du Onboard or USB CD-ROM Drive (inbyggd CD-ROM eller USB CD­ROM) och trycker på <Retur>.

4. Välj alternativet Boot from CD-ROM (starta från CD-ROM) på menyn och tryck på <Retur>.

5. Tryck på 1 för att öppna menyn och tryck på <Retur> för att fortsätta.

6. Välj Run the 32 Bit Dell Diagnostics (kör 32-bitars Dell Diagnostics) i den numrerade listan. Om det finns flera
versioner väljer du den som gäller din dator.

7. När Main Menu (huvudmenyn) i Dell Diagnostics visas väljer du den test som du vill köra.

Huvudmenyn i Dell Diagnostics

1. När Dell Diagnostics har öppnats och Main Menu (huvudmenyn) visas klickar du på knappen för önskat alternativ.

Alternativ Funktion

Express Test
(snabbtest)

Extended Test
(utökat test)

Custom Test
(anpassat test)

Symptom Tree
(symtomträd)

2. Om du stöter på ett problem under ett test visas ett meddelande med en felkod och en beskrivning av problemet. Skriv
upp felkoden och problembeskrivningen och följ sedan anvisningarna på skärmen.

3. Om du kör ett test med alternativet Custom Test (anpassat test) eller Symptom Tree (symtomträd) får du mer
information om du klickar på någon av flikarna som beskrivs i tabellen nedan.

Flik Funktion

Results
(resultat)

Errors (fel) Visar fel som har påträffats, felkoder och problembeskrivningar.
Help (hjälp) Beskriver testet och kan innehålla information om eventuella krav för att kunna köra testet.
Configuration

(konfiguration)

Utför ett snabbtest av enheter. Testet tar vanligtvis 10 till 20 minuter och användaren behöver inte göra
något. Kör Express Test (snabbtest) först så ökar chanserna att hitta problemet snabbt.

Utför ett utökat test av enheterna. Testet tar normalt en timme eller mer, och användaren måste svara på
frågor då och då.

Testar en viss enhet. Du kan anpassa de tester som du vill köra.

Visar de vanligaste problemsymtomen och låter dig välja test utifrån symtomen som datorn uppvisar.

Visar testresultatet och eventuella fel som har påträffats.

Visar maskinvarukonfigurationen för den valda enheten.
Dell Diagnostics hämtar konfigurationsinformation för alla enheter från systeminställningsprogrammet,

minnet och olika interna test och visar sedan informationen i enhetslistan till vänster på skärmen.
Enhetslistan kanske inte innehåller namnen på alla komponenter som är installerade på datorn eller alla
enheter som är anslutna till datorn.

Parameters
(parametrar)

4. När testerna är slutförda tar du ut CD-skivan om du kört Dell Diagnostics från skivan Drivers and Utilities .

5. Stäng testskärmen och återgå till Main Menu (huvudmenyn). Om du vill avsluta Dell Diagnostics och starta om datorn
stänger du skärmen med Main Menu (huvudmenyn).

Med dessa kan du anpassa testet genom att ändra inställningarna.

Strömbrytarens indikatorkoder

Diagnostikkoderna ger mer information om systemstatus, men även strömbrytaren kan ge viss statusinformation. I tabellen
nedan beskrivs strömindikatorlägena.

Strömbrytarens

Beskrivning

status

Av

Strömmen är av, lampan lyser inte.

Blinkande gult

Gult

Blinkande

grönt

Grönt

Strömbrytarens status när datorn startas.
Visar att datorn har ström, men signalen för fullgod strömstatus (POWER_GOOD) är ännu inte aktiv.
Om hårddiskindikatorn är släckt är det troligt att nätaggregatet måste bytas ut.
Om hårddiskindikatorn lyser är det troligt att det är fel på en inbyggd regulator eller en voltregulator.
Se avsnittet om diagnostikindikatorer för mer information.

Strömbrytarens andra status när datorn startas. Visar att signalen om fullgod strömstatus
(POWER_GOOD) är aktiv och strömförsörjningen och nätaggregatet fungerar bra. Se avsnittet om
diagnostikindikatorer för mer information.

Systemet är i energisparläge, antingen S1 eller S3. Se diagnostikindikatorerna för att avgöra vilket läge
datorn befinner sig i.

Systemet är i S0-läge, det normala strömläget på en fungerande dator.
Indikatorn lyser grönt för att visa att operativsystemet har startats.

Ljudsignalkoder

Om bildskärmen inte kan visa felmeddelanden under POST, kan datorn skicka ut ett antal signaler som identifierar problemet
eller som kan hjälpa dig att identifiera en skadad komponent eller enhet. Nedanstående tabell visar de pipkoder som kan
genereras under POST. De flesta pipkoder indikerar ett allvarligt fel som förhindrar datorn från att slutföra startrutinen tills
det angivna tillståndet har rättats till.

Kod Orsak

1-1-2 Registerfel i processorn
1-1-3 NVRAM
1-1-4 Felaktig kontrollsumma för ROM-BIOS
1-2-1 Programmerbar timer
1-2-2 DMA-initieringsfel
1-2-3 Läs- eller skrivfel på DMA-sidregister
1-3-1 till 2-4-4 DIMM-modulerna identifieras eller används inte korrekt
3-1-1 Slav-DMA-registerfel
3-1-2 Huvud-DMA-registerfel
3-1-3 Huvudavbrottsmaskregisterfel
3-1-4 Slavavbrottsmaskregisterfel
3-2-2 Laddning av avbrottsvektor misslyckades
3-2-4 Fel vid test av tangentbordets styrenhet
3-3-1 Ingen ström till NVRAM
3-3-2 NVRAM-konfiguration
3-3-4 Fel vid test av grafikminne
3-4-1 Fel vid initiering av bildskärmen
3-4-2 Fel vid omritning av skärmbild
3-4-3 Fel vid sökning efter video-ROM

4-2-1 Inga signaler från timern
4-2-2 Avstängningsfel
4-2-3 Fel på port A20
4-2-4 Oväntat avbrott i skyddat läge
4-3-1 Minnesfel ovanför adressen 0FFFFh
4-3-3 Fel på timerkretsräknare 2
4-3-4 Klockan har stannat
4-4-1 Fel vid test av seriell eller parallell port
4-4-2 Det gick inte att dekomprimera koden till skuggat minne
4-4-3 Fel vid test av flyttalsprocessorn
4-4-4 Fel vid cachetest
1-1-2 Registerfel i processorn
1-1-3 Fel vid läsning från/skrivning till NVRAM
1-1-4 Felaktig kontrollsumma för ROM-BIOS
1-2-1 Fel på den programmerbara timern
1-2-2 DMA-initieringsfel
1-2-3 Läs- eller skrivfel på DMA-sidregister
1-3 Fel vid test av videominne
1-3-1 till 2-4-4 Minnet identifieras eller används inte korrekt
3-1-1 Slav-DMA-registerfel
3-1-2 Huvud-DMA-registerfel
3-1-3 Huvudavbrottsmaskregisterfel
3-1-4 Slavavbrottsmaskregisterfel
3-2-2 Laddning av avbrottsvektor misslyckades
3-2-4 Fel vid test av styrenhet för tangentbord
3-3-1 Ingen ström till NVRAM
3-3-2 Ogiltig konfiguration av NVRAM
3-3-4 Fel vid test av videominne
3-4-1 Fel vid initiering av bildskärmen
3-4-2 Fel vid omritning av skärmbild
3-4-3 Fel vid sökning efter video-ROM
4-2-1 Inga signaler från timern
4-2-2 Avstängningsfel
4-2-3 Fel på port A20
4-2-4 Oväntat avbrott i skyddsläge
4-3-1 Minnesfel före adress 0FFFFh
4-3-3 Fel på timerkretsräknare 2
4-3-4 Klockan har stannat
4-4-1 Fel vid test av seriell eller parallell port
4-4-2 Det gick inte att dekomprimera koden till skuggat minne

4-4-3 Fel vid test av flyttalsprocessorn
4-4-4 Fel vid test av cacheminne

Diagnostiklampor

Som hjälp för att felsöka ett problem finns det fyra ljusindikatorer märkta med 1, 2, 3 och 4 på panelen. När datorn startar
normalt blinkar lamporna innan de stängs av. Om datorn inte fungerar som den ska kan du identifiera problemet genom att
se i vilken ordning lamporna blinkar.

OBS! När datorn är färdig med POST-proceduren släcks alla fyra lamporna innan operativsystemet startar.

Diagnostikkod Problembeskrivning Lösningsförslag

Diagnostiklysdioder Strömbrytarlysdiod

Datorn är endera
avstängd eller får ingen
ström.

Sätt i nätkabeln igen i nätkontakten på datorns
baksida och eluttaget.
Ta bort alla eventuella grenuttag,
förlängningssladdar och strömskydd och prova om
datorn startar som den ska.
Kontrollera att eventuella grenuttag som används
är anslutna till ett eluttag och är påslagna.
Kontrollera att eluttaget fungerar genom att ansluta
något annat till det, exempelvis en lampa.
Kontrollera att huvudnätkabeln och
frontpanelkabeln är ordentligt fastsatta i
moderkortet.

Ett möjligt moderkortsfel
har uppstått.

Ett möjligt fel på
moderkort,
strömförsörjning eller
kringutrustning har
uppstått.

Minnesmoduler har
upptäckts, men ett fel på
minnesströmförsörjningen
har uppstått.

Koppla bort datorn från eluttaget. Vänta en minut
för att dränera strömmen. Koppla datorn till ett
fungerande eluttag och tryck på strömbrytaren.

Stäng av datorn men koppla inte bort den från
eluttaget. Tryck och håll inne testknappen för
strömförsörjningen på baksidan av nätaggregatet.
Om lysdioden bredvid omkopplaren tänds kan
problemet bero på moderkortet.
Om lysdioden bredvid omkopplaren inte tänds,
koppla bort all intern och extern kringutrustning och
tryck och håll inne testknappen för
strömförsörjningen. Om den tänds kan problemet
bero på en kringutrustning.
Om lysdioden fortfarande inte tänds tar du bort
kontakten för nätaggregatet från moderkortet,
sedan trycker du och håller inne testknappen för
strömförsörjningen. Om indikatorn tänds kan
problemet bero på moderkortet.
Om lysdioden fortfarande tänds beror problemet
troligen på strömförsörjningen.

Om två eller flera minnesmoduler är installerade tar
du bort dem. Sedan återinstallerar du en modul och
startar datorn igen. Om datorn startar normalt
fortsätter du med att installera ytterligare
minnesmoduler (en i taget) tills du har hittat en
felaktig modul eller satt tillbaka alla moduler utan
problem. Om det bara finns en minnesmodul
försöker du flytta den till en annan DIMM-kontakt,
sedan startar du om datorn.
Om möjligt bör du installera verifierat arbetsminne
av samma typ i datorn.

Ett processor eller
moderkortsfel har

Byt ut CPU:n till en som du vet fungerar. Om
datorn fortfarande inte startar kontrollerar du att
inte CPU-sockeln är skadad.

uppstått.

BIOS kan vara skadat
eller saknas.

Ett möjligt moderkortsfel
har uppstått.

Nätkontakten är inte
korrekt isatt.

Ett möjligt fel på ett kort
för en kringutrustning
eller på moderkortet har
uppstått.

Ett möjligt moderkortsfel
har uppstått.

Ett möjligt fel på
knappcellsbatteriet har
uppstått.

Datorn är i det normala
tillståndet till.
Diagnostikindikatorerna
lyser inte när datorn
startat operativsystemet
utan problem.

Datorns maskinvara fungerar normalt men BIOS
kan vara skadat eller saknas.

Ta bort alla tillbehörskort från PCI- och PCI-E­kortplatsen och starta om datorn. Om datorn
startar sätter du tillbaka kringutrustningskorten ett
i taget tills du hittar det som orsakar problemet.

Ta ur och sätt tillbaka de 2x2-nätkontakterna från
nätaggregatet.

Ta bort alla tillbehörskort från PCI- och PCI-E­kortplatsen och starta om datorn. Om datorn
startar sätter du tillbaka kringutrustningskorten ett
i taget tills du hittar det som orsakar problemet.

Koppla bort all intern och extern kringutrustning
och starta sedan om datorn. Om datorn startar
sätter du tillbaka kringutrustningskorten ett i taget
tills du hittar det som orsakar problemet.
Om problemet kvarstår är det förmodligen fel på
moderkortet.

Ta bort knappcellsbatteriet i en minut, sätt tillbaka
det och starta om.

Kontrollera att skärmen är ansluten och på.

Ett processorfel kan ha
uppstått.

Minnesmoduler har
upptäckts, men ett
minnesfel har uppstått.

Ett möjligt grafikkortfel
har uppstått.

Ett möjligt fel på
diskettenheten eller
hårddisken har uppstått.

Ett USB-fel kan ha
uppstått.

Inga minnesmoduler
kunde identifieras.

Ta bort och sätt tillbaka processorn.

Om två eller flera minnesmoduler är installerade tar
du bort dem. Sedan återinstallerar du en modul
(hänvisa till Servicehandboken) och startar datorn
igen. Om datorn startar normalt fortsätter du med
att installera ytterligare minnesmoduler (en i taget)
tills du har hittat en felaktig modul eller satt tillbaka
alla moduler utan problem.
Om ett sådant finns tillgängligt bör du installera ett
arbetsminne av samma typ i datorn.

Ta ur och sätt tillbaka installerade grafikkort.
Om möjligt, installera ett fungerande grafikkort i
datorn.

Ta ur och sätt tillbaka ström- och datakablar.

Sätt tillbaka alla USB-enheter och kontrollera alla
kabelanslutningar.

Om två eller flera minnesmoduler är installerade tar
du bort dem. Sedan återinstallerar du en modul
(hänvisa till Servicehandboken) och startar datorn
igen. Om datorn startar normalt fortsätter du med
att installera ytterligare minnesmoduler (en i taget)
tills du har hittat en felaktig modul eller satt tillbaka
alla moduler utan problem.

Om ett sådant finns tillgängligt bör du installera ett
arbetsminne av samma typ i datorn.

Minnesmodulerna
upptäcks, men det har
uppstått ett
minneskonfigurations­eller
minneskompatibilitetsfel.

Ett expansionskortfel kan
ha uppstått.

Det har uppstått ett
annat fel.

Kontrollera att det inte finns några särskilda krav på
placering av minnesmodulen eller kontakten.
Kontrollera att det minne du använder stöds av
datorn.

Kontrollera om det finns en konflikt genom att ta ut
ett expansionskort (inte ett grafikkort) och starta
om datorn.
Om felet kvarstår sätter du tillbaka kortet du tog
ut, tar ut ett annat kort och startar sedan om
datorn.
Upprepa proceduren för varje installerat
expansionskort. Om datorn startar på normalt sätt
söker du efter resurskonflikter på det senaste
kortet som togs ut ur datorn.

Se till att alla kablar till hårddisken och den optiska
enheten är korrekt anslutna till moderkortet.
Om ett felmeddelande på skärmen visar att det är
problem med en enhet (t.ex. diskettenheten eller
hårddisken) undersöker du om enheten fungerar
korrekt.
Om operativsystemet försöker starta från en enhet
(t.ex. diskettenheten eller den optiska enheten) ska
du kontrollera systeminställningsprogrammet och
att startsekvensen är den rätta för de enheter som
är installerade i datorn.

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Kåpa

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

Ta bort datorkåpan

OBS! Det kan hända att du måste installera Adobe Flash Player från Adobe.com för att kunna visa bilderna nedan.

1. Följ anvisningarna i Innan du arbetar inuti datorn

2. Dra spärrhaken för kåpan bakåt.

.

3. Luta datorkåpan utåt ovanifrån och ta sedan bort den från datorn.

Installera datorkåpan

Sätt tillbaka kåpan genom att utföra ovanstående moment i omvänd ordning.

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Kåpa

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

Ta bort datorkåpan

OBS! Det kan hända att du måste installera Adobe Flash Player från Adobe.com för att kunna visa bilderna nedan.

1. Följ anvisningarna i Innan du arbetar inuti datorn

2. Dra spärrhaken för kåpan bakåt.

.

3. Luta datorkåpan utåt ovanifrån och ta sedan bort den från datorn.

Installera datorkåpan

Sätt tillbaka kåpan genom att utföra ovanstående moment i omvänd ordning.

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Frontpanel

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

Ta bort frontpanelen

1. Följ anvisningarna i Innan du arbetar inuti datorn.

2. Bänd försiktigt bort frontpanelens fästklämmor från systemet.

3. Ta bort frontpanelen från chassit.

Sätta tillbaka frontpanelen

Sätt tillbaka frontpanelen genom att utföra ovanstående moment i omvänd ordning.

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Optisk enhet

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

Ta bort den optiska enheten

1. Följ anvisningarna i Innan du arbetar inuti datorn.

2. Koppla bort data- och strömkablarna från baksidan av den optiska enheten.

3. Dra upp enhetens spärrhake och skjut den optiska enheten mot systemets baksida.

4. Lyft upp den optiska enheten och ta ut den ur datorn.

5. Ta bort skruvarna.

6. Ta bort skruven.

7. Ta bort fästet från den optiska enheten.

Sätta tillbaka den optiska enheten

Sätt tillbaka den optiska enheten genom att utföra ovanstående moment i omvänd ordning.

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Hårddisk

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

Ta bort hårddisken

1. Följ anvisningarna i Innan du arbetar inuti datorn.

2. Tryck in de blå frigöringsflikarna på vardera sidan av hårddisken och dra hårddisken ut ur datorn.

3. Koppla bort och frigör data- och strömkablarna.

4. Ta bort hårddiskburen från datorn.

5. Tryck in de blå säkringsflikarna på båda sidorna om hårddisken och ta bort hårddisken.

6. Ta bort skruvarna som håller fast den första hårddisken i facket.

7. Ta bort den första hårddisken från facket.

8. Ta bort skruvarna som håller fast den andra hårddisken (om sådan finns) i facket.

9. Ta bort den andra hårddisken från facket.

Sätta tillbaka hårddisken

Sätt tillbaka hårddisken genom att utföra ovanstående moment i omvänd ordning.

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Trådlös modul

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

Ta bort den trådlösa modulen

1. Följ anvisningarna i Innan du arbetar inuti datorn.

2. Ta bort hårddisken

3. Lyft upp frigöringsfliken för den trådlösa antennen och tryck sedan den trådlösa antennporten mot nätaggregatet.

.

4. Frigör den trådlösa antennen.

5. Frigör låsfliken för att ta bort den trådlösa modulen från moderkortet.

6. Ta bort metallkåpan från det trådlösa kortet.

7. Koppla loss antennkablarna.

8. Frigör kortet för trådlöst lokalt nätverk (WLAN) från låsfliken.

9. Ta bort WLAN-kortet från sockeln.

10. Frigör och ta bort antennerna.

11. Ta bort WLAN-kortet från fästet.

Sätta tillbaka den trådlösa modulen

Sätt tillbaka den trådlösa modulen genom att utföra ovanstående moment i omvänd ordning.

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Fläkt

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

Ta bort fläkten

1. Följ anvisningarna i Innan du arbetar inuti datorn.

2. Ta bort den optiska enheten

3. Ta bort hårddisken

4. Ta bort den trådlösa modulen

5. Koppla bort fläkten från dess kontakter på moderkortet.

.

.

.

6. Ta bort skruvarna från processorns fläktenhet.

7. Ta bort processorfläkten från kylflänsen.

Sätta tillbaka fläkten

Sätt tillbaka fläkten genom att utföra ovanstående moment i omvänd ordning.

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Kylfläns och processor

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

Ta bort kylflänsen och processorn

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

1. Följ anvisningarna i Innan du arbetar inuti datorn

2. Ta bort den optiska enheten

3. Ta bort hårddiskburen

4. Ta bort den trådlösa modulen

5. Koppla bort fläktkabeln från kontakten på moderkortet.

.

.

.

.

6. Lossa skruvarna som håller fast kylflänsen på moderkortet.

7. Vrid kylflänsen mot datorns baksida och ta bort kylflänsen.

8. Tryck processorkåpans frigöringsspak nedåt och utåt för att frigöra kåpan.

9. Lyft upp processorkåpan.

10. Ta bort processorn från moderkortet.

VIKTIGT! Rör inte vid något av stiften i sockeln och låt inget falla ned på dem när du byter ut processorn.

Sätta tillbaka kylflänsen och processorn

Sätt tillbaka kylflänsen och processorn genom att utföra ovanstående moment i omvänd ordning.

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Minne

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

Ta bort en eller flera minnesmoduler

1. Följ anvisningarna i Innan du arbetar inuti datorn.

2. Ta bort den optiska enheten

3. Ta bort hårddiskburen

4. Tryck ned fästklämmorna för att lossa minnesmodulen.

.

.

5. Lyft ut minnesmodulen ur dess kontakt på moderkortet och ta ut den ur datorn.

Sätta tillbaka minnesmodulerna

Sätt tillbaka minnesmodulen genom att utföra ovanstående moment i omvänd ordning.

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Inbyggd högtalare

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

Ta bort den inbyggda högtalaren

1. Följ anvisningarna i Innan du arbetar inuti datorn.

2. Ta bort hårddiskburen

3. Ta bort processorfläkten

4. Koppla bort och frigör kabeln för den inbyggda högtalaren.

.

.

5. Tryck på högtalarens låsflik och skjut ut och ta bort högtalaren.

Sätta tillbaka den inbyggda högtalaren

Sätt tillbaka den inbyggda högtalaren genom att utföra ovanstående moment i omvänd ordning.

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Främre termodetektor

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

Ta bort den främre termodetektorn

1. Följ anvisningarna i Innan du arbetar inuti datorn.

2. Ta bort hårddiskfacket

3. Ta bort den interna högtalaren

4. Ta bort processorfläkten

5. Koppla bort kabeln till den främre termodetektorn från moderkortet.

.

.

.

6. Frigör kroken för att ta bort den främre termodetektorn.

Sätta tillbaka den främre termodetektorn

Sätt tillbaka den främre termodetektorn genom att utföra ovanstående moment i omvänd ordning.

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Nätaggregat

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

Ta bort nätaggregatet

1. Följ anvisningarna i Innan du arbetar inuti datorn.

2. Ta bort den optiska enheten

3. Ta bort hårddiskfacket

4. Ta bort kylflänsen

5. Ta bort datakabeln från kabelkroken.

.

.

.

6. Koppla loss huvudströmkontakten från moderkortet.

7. Koppla loss strömkontakten från moderkortet.

8. Ta bort skruvarna som håller fast nätaggregatet på baksidan av chassit.

9. Skjut nätaggregatet mod enhetsfacket.

10. Lyft bort nätaggregatet från datorn.

Sätta tillbaka nätaggregatet

Sätt tillbaka nätaggregatet genom att utföra ovanstående moment i omvänd ordning.

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Expansionskort

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

Ta bort expansionskort

1. Följ anvisningarna i Innan du arbetar inuti datorn.

2. Ta bort hårddiskfacket

3. Lyft upp handtaget på förlängningskortet.

.

4. Lyft upp låsspaken och dra ut förlängningskortet.

Sätta tillbaka expansionskort

Sätt tillbaka expansionskorten genom att utföra ovanstående moment i omvänd ordning.

Tillbaka till innehållssidan

Tillbaka till innehållssidan

I/O-panel

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

Ta bort I/O-panelen

1. Följ anvisningarna i Innan du arbetar inuti datorn.

2. Ta bort frontpanelen

3. Ta bort hårddiskfacket

4. Ta bort den optiska enheten

5. Ta bort minnet

6. Koppla bort kabeln för I/O-panelen från moderkortet.

.

.

.

.

7. Frigör kabeln för I/O-panelen.

8. Lyft låsfliken och tryck I/O-panelen mot datorns högra sida.

9. Ta bort I/O-panelen från datorns framsida.

Sätta tillbaka I/O-panelen

Sätt tillbaka I/O-panelen genom att utföra ovanstående moment i omvänd ordning.

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Kontrollpanel

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

Ta bort kontrollpanelen

1. Följ anvisningarna i Innan du arbetar inuti datorn.

2. Ta bort frontpanelen

3. Ta bort hårddiskfacket

4. Ta bort den optiska enheten

5. Koppla bort kontrollpanelkabeln från moderkortet.

.

.

.

6. Ta bort skruven.

7. Ta bort kontrollpanelen från chassit.

Sätta tillbaka kontrollpanelen

Sätt tillbaka kontrollpanelen genom att utföra stegen ovan i omvänd ordning.

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Intrångsbrytare

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

Ta bort intrångsbrytaren

1. Följ anvisningarna i Innan du arbetar inuti datorn.

2. Ta bort hårddiskfacket

3. Koppla bort intrångsskyddets kabel från moderkortet.

.

4. Skjut ut och ta bort intrångsbrytaren.

Sätta tillbaka intrångsbrytaren

Sätt tillbaka intrångsbrytaren genom att utföra stegen ovan i omvänd ordning.

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Knappcellsbatteri

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

Ta bort knappcellsbatteriet

1. Följ anvisningarna i Innan du arbetar inuti datorn.

2. Ta bort hårddiskfacket

3. Dra bort fästklämman från knappcellsbatteriet.

.

4. Lyft upp knappcellsbatteriet från dess sockel och ta ut det ur datorn.

Sätta tillbaka knappcellsbatteriet

Sätt tillbaka knappcellsbatteriet genom att utföra stegen ovan i omvänd ordning.

Tillbaka till innehållssidan

Tillbaka till innehållssidan

Moderkort

Dell™ OptiPlex™ 980 Servicehandbok—Dator med liten formfaktor

VARNING! Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde

datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.

Ta bort moderkortet

1. Följ anvisningarna i Innan du arbetar inuti datorn.

2. Ta bort den optiska enheten

3. Ta bort hårddiskfacket

4. Ta bort kylflänsen och processorn

5. Ta bort den trådlösa modulen

6. Ta bort minnet

7. Ta bort expansionskortet

8. Koppla bort alla kablar från moderkortet.

.

.

.

.

.

.

9. Ta bort skruvarna från moderkortet.

10. Lyft upp och ta bort moderkortet från chassit.

Sätta tillbaka moderkortet

Sätt tillbaka moderkortet genom att utföra stegen ovan i omvänd ordning.

Tillbaka till innehållssidan
