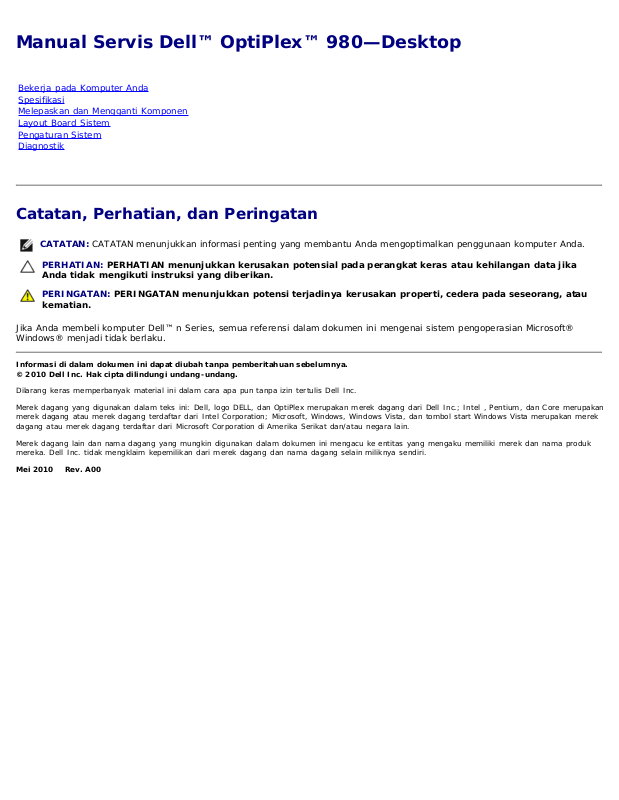

Manual Servis Dell™ OptiPlex™ 980—Desktop

Bekerja pada Komputer Anda
Spesifikasi
Melepaskan dan Mengganti Komponen
Layout Board Sistem
Pengaturan Sistem
Diagnostik

Catatan, Perhatian, dan Peringatan

CATATAN: CATATAN menunjukkan informasi penting yang membantu Anda mengoptimalkan penggunaan komputer Anda.

PERHATIAN: PERHATIAN menunjukkan kerusakan potensial pada perangkat keras atau kehilangan data jika

Anda tidak mengikuti instruksi yang diberikan.

PERINGATAN: PERINGATAN menunjukkan potensi terjadinya kerusakan properti, cedera pada seseorang, atau

kematian.

Jika Anda membeli komputer Dell™ n Series, semua referensi dalam dokumen ini mengenai sistem pengoperasian Microsoft®
Windows® menjadi tidak berlaku.

Informasi di dalam dokumen ini dapat diubah tanpa pemberitahuan sebelumnya.
© 2010 Dell Inc. Hak cipta dilindungi undang-undang.

Dilarang keras memperbanyak material ini dalam cara apa pun tanpa izin tertulis Dell Inc.
Merek dagang yang digunakan dalam teks ini: Dell, logo DELL, dan OptiPlex merupakan merek dagang dari Dell Inc.; Intel , Pentium, dan Core merupakan

merek dagang atau merek dagang terdaftar dari Intel Corporation; Microsoft, Windows, Windows Vista, dan tombol start Windows Vista merupakan merek
dagang atau merek dagang terdaftar dari Microsoft Corporation di Amerika Serikat dan/atau negara lain.

Merek dagang lain dan nama dagang yang mungkin digunakan dalam dokumen ini mengacu ke entitas yang mengaku memiliki merek dan nama produk
mereka. Dell Inc. tidak mengklaim kepemilikan dari merek dagang dan nama dagang selain miliknya sendiri.

Mei 2010 Rev. A00

Kembali ke Halaman Isi

Bekerja pada Komputer Anda

Manual Servis Dell™ OptiPlex™ 980—Desktop

Sebelum Mengerjakan Bagian Dalam Komputer
Peralatan yang Direkomendasikan
Mematikan Komputer Anda
Setelah Mengerjakan Bagian Dalam Komputer

Sebelum Mengerjakan Bagian Dalam Komputer

Gunakan panduan keselamatan berikut untuk membantu melindungi komputer Anda dari kerusakan potensial dan untuk
memastikan keselamatan diri Anda. Kecuali disebutkan lain, setiap prosedur yang terdapat dalam dokumen ini
mengasumsikan bahwa kondisi berikut telah dilakukan:

Anda telah membaca informasi keselamatan yang dikirimkan bersama komputer Anda.
Sebuah komponen dapat diganti atau—jika dibeli secara terpisah—dipasang dengan menjalankan prosedur pelepasan
dengan urutan terbalik.

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang

dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi
Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

PERHATIAN: Beberapa perbaikan hanya boleh dilakukan oleh teknisi servis bersertifikat. Anda harus

menjalankan penelusuran kesalahan saja dan perbaikan sederhana seperti yang diperbolehkan dalam
dokumentasi produk Anda, atau yang disarankan secara online atau layanan telepon dan oleh tim
dukungan. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diizinkan oleh Dell tidak akan
ditanggung oleh garansi Anda. Baca dan ikuti petunjuk keselamatan yang dikirimkan bersama produk
Anda.

PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang

permukaan logam yang tidak dicat, seperti konektor pada bagian belakang komputer secara berkala.

PERHATIAN: Tangani semua komponen dan kartu dengan hati-hati. Jangan sentuh komponen atau bagian

kontak pada kartu. Pegang kartu pada bagian tepinya atau pada bagian logam braket pemasangan.
Pegang komponen seperti prosesor pada bagian tepinya, bukan pada pin-pinnya.

PERHATIAN: Saat Anda melepaskan kabel, tarik pada konektor kabel atau pada tab penariknya, jangan

tarik langsung pada kabel. Beberapa kabel memiliki konektor dengan tab pengunci; jika Anda melepaskan
kabel seperti ini, tekan bagian tab pengunci sebelum Anda melepaskan kabel. Saat Anda memisahkan
konektor, pastikan konektor selalu berada dalam posisi lurus untuk mencegah pin konektor menjadi
bengkok. Selain itu, sebelum Anda menyambungkan kabel, pastikan kedua konektor telah diarahkan dan
diluruskan dengan benar.

CATATAN: Warna komputer Anda dan beberapa komponen tertentu dapat berbeda dengan yang diperlihatkan dalam

dokumen ini.

Untuk mencegah kerusakan komputer, jalankan tahapan berikut sebelum Anda mulai mengerjakan bagian dalam komputer.

1. Pastikan permukaan tempat Anda bekerja datar dan bersih agar penutup komputer tidak tergores.

2. Matikan komputer Anda (lihat bagian Mematikan Komputer Anda

PERHATIAN: Untuk melepaskan kabel jaringan, lepaskan kabel dari komputer terlebih dahulu, kemudian

lepaskan kabel dari perangkat jaringan.

3. Lepaskan koneksi semua kabel jaringan dari komputer.

4. Lepaskan koneksi komputer Anda dan semua perangkat yang terpasang dari outlet listrik.

5. Tekan dan tahan tombol daya saat koneksi komputer dicabut untuk menghubungkan board sistem ke ground.

6. Lepaskan penutup

.

).

PERHATIAN: Sebelum menyentuh komponen apa pun di dalam komputer Anda, buat koneksi ke ground

dengan menyentuh permukaan logam yang tidak dicat, seperti logam di bagian belakang komputer.
Selama Anda bekerja, sentuh permukaan logam yang tidak dicat secara berkala untuk menghilangkan arus
listrik statis yang dapat merusak komponen internal.

Peralatan yang Direkomendasikan

Prosedur dalam dokumen ini mungkin memerlukan peralatan berikut:

Obeng pipih kecil
Obeng Phillips
Pencungkil plastik kecil
Media program update flash BIOS

Mematikan Komputer Anda

PERHATIAN: Untuk mencegah hilangnya data, simpan dan tutup semua file dan tutup semua program yang

terbuka sebelum Anda mematikan komputer.

1. Matikan sistem pengoperasian:

Pada Windows® 7:

Klik Start (Mulai) , kemudian klik Shut Down (Matikan).

Pada Windows Vista®:

Klik Start (Mulai) , lalu klik tanda panah di sudut kanan bawah pada menu Start (Mulai) seperti ditunjukkan
di bawah ini, lalu klik Shut Down (Matikan).

Pada Windows® XP:

Klik Start (Mulai) ® Turn Off Computer (Matikan Komputer)® Turn Off (Matikan).
Komputer akan dimatikan setelah proses penonaktifan sistem pengoperasian selesai.

2. Pastikan komputer dan semua perangkat yang terpasang telah dimatikan. Jika komputer dan perangkat yang
terpasang tidak dimatikan secara otomatis saat Anda menonaktifkan sistem pengoperasian Anda, tekan dan tahan
tombol daya selama sekitar 6 detik hingga komputer dinonaktifkan.

Setelah Mengerjakan Bagian Dalam Komputer

Setelah Anda menyelesaikan prosedur penggantian, pastikan Anda menyambungkan perangkat eksternal, kartu, dan kabel
sebelum menyalakan komputer Anda.

1. Pasang kembali penutup

PERHATIAN: Untuk menyambungkan ke kabel jaringan, pasang kabel ke perangkat jaringan terlebih

dahulu dan kemudian pasang ke dalam komputer.

2. Sambungkan kabel telepon atau kabel jaringan ke komputer.

3. Sambungkan komputer Anda dan semua perangkat yang terpasang ke outlet listrik.

4. Nyalakan komputer Anda.

5. Periksa dan pastikan bahwa komputer bekerja dengan benar dengan menjalankan Diagnostik Dell

Kembali ke Halaman Isi

.

.

Kembali ke Halaman Isi

Manual Servis Dell™ OptiPlex™ 980—Desktop

Spesifikasi Teknis

Prosesor
Memori
Bus Ekspansi
Video
Informasi Sistem
Kartu
Drive
Konektor Eksternal

CATATAN: Penawaran mungkin berbeda-beda di setiap negara. Untuk informasi lebih lanjut mengenai konfigurasi

komputer Anda, klik Start (Mulai)® Help and Support (Bantuan dan Dukungan) dan pilih opsi untuk menampilkan
informasi mengenai komputer Anda.

CATATAN: Kecuali jika dinyatakan lain, spesifikasi dianggap identik untuk komputer jenis mini tower, desktop, dan

small form factor.

Prosesor

Tipe

Quad-Core

Kontrol dan Lampu
Jaringan
Audio
Daya
Konektor Board Sistem
Fisik
Lingkungan

®

seri Intel
seri Intel Core i5

Core™ i7

Dual-Core seri Intel Core i5

seri Intel Core i3
Intel Pentium

Cache Level 2 (L2)

Seri Intel Core i7
Seri Intel Core i5

Seri Intel Core i5
Seri Intel Core i3

Intel Pentium 3 MB

Memori

Tipe DDR3 SDRAM (hanya memori non-ECC)
Kecepatan 1.066 MHz atau 1.333 MHz
Konektor empat
Kapasitas 1 GB, 2 GB, atau 4 GB
Memori minimum 1 GB
Memori maksimum 16 GB

8 Mb

4 MB

®

Video

Terintegrasi HD akselerator media grafis Intel

CATATAN: Tidak didukung oleh komputer

yang dikirimkan dengan
prosesor Intel i7 dan Intel i5 quad-core.

Diskret Slot PCI Express x16 mendukung kartu

PCI Express

Memori - Terintegrasi Hingga 1.759 MB memori video bersama

(total memori sistem lebih besar dari 512
MB)

Audio

Terintegrasi Intel high definition audio

Jaringan

Terintegrasi Intel 82578DM Gigabit Ethernet

Terintegrasi dengan kemampuan
komunikasi 10/100/1.000 Mb/s

Informasi Sistem

Chipset Chipset Intel Q57 Express
Jalur DMA delapan
Level interupsi 24
Chip BIOS (NVRAM) 64 Mb dan 16 Mb

Bus Ekspansi

Tipe bus PCI 2.3

PCI Express 2.0
SATA 1.0A dan 2.0
eSATA
USB 2.0

Kecepatan Bus

PCI 133 MB/s
PCI Express Kecepatan dua arah slot x1 (hanya

nirkabel) - 500 MB/s
Kecepatan dua arah slot x16 (dengan
kabel x4) - 2 GB/s

Kecepatan dua arah slot x16 - 8 GB/s
SATA 1,5 GB/s dan 3,0 GB/s
eSATA 3,0 GB/s
USB 480 MB/s

Kartu

PCI

Mini-tower hingga dua kartu tinggi penuh

Desktop tanpa kartu riser — hingga dua kartu

berprofil rendah

Panel depan dua konektor panel depan untuk

dengan kartu riser — hingga dua kartu

Small form factor satu kartu profil rendah

PCI Express x16 (dengan kabel x4)

Mini-tower satu kartu tinggi penuh
Desktop satu kartu profil rendah
Small form factor tidak ada

PCI Express x16

Mini-tower satu kartu tinggi penuh
Desktop tanpa kartu riser — satu kartu berprofil

Small form factor satu kartu berprofil rendah

PCI Express x1

Mini-tower satu kartu nirkabel
Desktop satu kartu nirkabel
Small form factor satu kartu nirkabel

tinggi penuh

rendah

dengan kartu riser — satu kartu tinggi

penuh

Drive

Dapat diakses secara eksternal - drive bay 5,25 inci

Mini-tower dua drive bay
Desktop satu drive bay
Small form factor satu drive bay slimline

Dapat diakses secara eksternal - drive bay 3,5 inci

Mini-tower satu drive bay
Desktop satu drive bay
Small form factor satu drive bay

Dapat diakses secara internal - drive bay 3,5 inci untuk hard drive

Mini-tower dua drive bay
Desktop satu drive bay
Small form factor satu drive bay

CATATAN: Komputer Anda dapat mendukung hard drive hingga 2,5 inci dengan

braket.

Konektor Eksternal

Audio

Panel belakang dua konektor untuk kabel input/mikrofon

dan kabel output

headphone dan mikrofon

eSATA satu konektor 7-pin
Jaringan satu konektor RJ45
Paralel satu konektor 25-pin (dua arah)
Serial satu konektor 9-pin; 16550C-kompatibel
USB - Panel depan

Mini-tower empat konektor
Desktop dua konektor
Small form factor dua konektor

USB - Panel belakang

Mini-tower enam konektor
Desktop enam konektor
Small form factor enam konektor

Video satu konektor VGA 15 lubang

satu konektor DisplayPort 20-pin

Konektor Board Sistem

Lebar data PCI 2.3 (maksimum) — 32 bit

Mini-tower dua konektor 120-pin
Desktop dua konektor 120-pin
Small form factor satu konektor 120-pin

Lebar data PCI Express x16 (dengan kabel x4) (maksimum) — empat jalur PCI
Express

Mini-tower satu konektor 164-pin
Desktop satu konektor 164-pin
Small form factor tidak berlaku

Lebar data PCI Express x16 (maksimum) — 16 jalur PCI Express

Mini-tower satu konektor 164-pin
Desktop satu konektor 164-pin
Small form factor satu konektor 164-pin

Serial ATA

Mini-tower empat konektor 7-pin
Desktop tiga konektor 7-pin
Small form factor tiga konektor 7-pin

Memori empat konektor 240-pin
USB internal satu konektor 10-pin (mendukung dua

port USB)

Kipas prosesor satu konektor 5-pin
I/O Depan satu konektor 26-pin

Kontrol panel depan satu konektor 14-pin
Prosesor satu konektor 1156-pin
Daya 12V Satu konektor 4-pin
Daya satu konektor 24-pin
Kartu serial Internal satu konektor 14-pin
Speaker internal satu konektor 5-pin
PCI Express x1 (kartu nirkabel) satu konektor 36-pin
Sensor termal satu konektor 2-pin
Konektor intruder satu konektor 3-pin

Kontrol dan Lampu

Bagian depan komputer

Tombol daya tombol tekan
Lampu daya berkedip biru — mengindikasikan

komputer berada dalam kondisi "sleep".

biru solid — mengindikasikan komputer

dalam kondisi menyala.

berkedip kuning — mengindikasikan

adanya masalah pada board sistem.

kuning solid (saat komputer tidak

menyala) — mengindikasikan adanya

masalah pada board sistem atau catu

daya.
Lampu aktivitas drive berkedip biru — mengindikasikan bahwa

komputer sedang membaca data dari

atau menulis data ke hard drive.
Lampu konektivitas jaringan menyala biru — mengindikasikan bahwa

koneksi antara jaringan dan komputer

dalam kondisi baik.

padam (tidak menyala) —

mengindikasikan bahwa komputer tidak

mendeteksi koneksi fisik ke jaringan.
Lampu diagnostik empat lampu kuning di panel depan.

Untuk informasi lebih lanjut, lihat

Diagnostik.

Bagian belakang komputer

Lampu integritas link pada adaptor
jaringan terintegrasi

Lampu aktivitas jaringan pada
adaptor jaringan terintegrasi

hijau — koneksi yang baik terbentuk

antara jaringan 10 Mbps dan komputer.

oranye — terdapat koneksi 100 Mbps

yang baik antara jaringan dan komputer.

kuning — koneksi yang baik terbentuk

antara jaringan 1.000 Mbps dan

komputer.

padam (tidak menyala) — komputer tidak

mendeteksi koneksi fisik ke jaringan.

lampu kuning — lampu berkedip kuning

mengindikasikan bahwa terdapat aktivitas

jaringan.
Lampu catu daya lampu hijau — catu daya diaktifkan dan

berfungsi. Kabel daya harus

disambungkan ke konektor daya (di

bagian belakang komputer) dan outlet

listrik.

Daya

Watt Daya

CATATAN: Anda dapat menguji kondisi

sistem daya dengan menekan tombol tes.

Jika tegangan catu daya sistem sesuai

spesifikasi, maka LED self-test menyala.

Jika LED tidak menyala, catu daya

mungkin rusak. Daya AC harus

disambungkan selama pengujian ini.

Mini-tower 255 W

(EPA)

Desktop 255 W

(EPA)

Small form factor 235 W

(EPA)

Penghilangan panas maksimal

Mini-tower 1000

BTU/hr
(EPA)

Desktop 1000

BTU/hr
(EPA)

Small form factor 921

BTU/hr

(EPA)
Tegangan 100–240 VAC
Baterai sel berbentuk koin Sel lithium 3 V CR2032 berbentuk koin

CATATAN: Penghilangan panas dihitung menggunakan tingkatan nilai watt catu daya.

305 W (non­EPA)

255 W (non­EPA)

235 W (non­EPA)

1603 BTU/hr
(non-EPA)

1341 BTU/hr
(non-EPA)

1235 BTU/hr
(non-EPA)

Fisik

Tinggi

Mini-tower 40,80 cm (16,06 inci)
Desktop 39,70 cm (15,62 inci)
Small form factor 29,0 cm (11,41 inci)

Lebar

Mini-tower 18,70 cm (7,36 inci)
Desktop 10,90 cm (4,29 inci)
Small form factor 8,50 cm (3,34 inci)

Panjang

Mini-tower 43,10 cm (16,96 inci)
Desktop 34,80 cm (13,70 inci)
Small form factor 32,40 cm (12,75 inci)

Berat

Mini-tower 11,40 kg (25,13 lb)
Desktop 8,30 kg (18,29 lb)
Small form factor 5,90 kg (13,00 lb)

Lingkungan

Suhu

Pengoperasian 10 °C hingga 35 °C (50 °F hingga 95 °F)
Penyimpanan –40 °C hingga 65 °C (–40 °F hingga 149

°F)
Kelembapan relatif (nonkondensasi) 20% hingga 80%
Getaran maksimum

Pengoperasian

5 hingga 350 Hz pada 0,0002 G

2

/Hz

Penyimpanan 5 hingga 500 Hz pada 0,001 hingga 0,01

2

G

/Hz

Guncangan maksimum

Pengoperasian 40 G +/- 5% dengan durasi pulsasi 2

mdet +/- 10% (setara dengan 20 inci/det

[51 cm/det])

Penyimpanan 105 G +/- 5% dengan durasi pulsasi 2

mdet +/- 10% (setara dengan 50 inci/det

[51 cm/det])
Ketinggian

Pengoperasian –15,20 m hingga 3.048 m (–50 kaki

hingga 10.000 kaki)

Penyimpanan –15,20 m hingga 10.668 m (–50 kaki

hingga 35.000 kaki)
Level kontaminasi melalui udara G2 atau yang lebih rendah sesuai standar

ISA-S71.04-1985

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Melepaskan dan Mengganti Komponen

Manual Servis Dell™ OptiPlex™ 980—Desktop

Penutup
Panel Depan
Drive Optis
Hard Drive
Kartu Ekspansi
Modul Nirkabel
Kipas Prosesor
Pendingin dan Prosesor
Memori

Kembali ke Halaman Isi

Speaker Internal
Sensor Termal Depan
Catu Daya
Panel I/O
Control Panel
Switch Intrusi
Baterai Sel Berbentuk Koin
Board Sistem

Kembali ke Halaman Isi

Layout Board Sistem

Manual Servis Dell™ OptiPlex™ 980—Desktop

1 jumper mode servis (Service_Mode) 2 jumper reset RTC (RTCRST)
3 soket baterai (BATTERY) 4 konektor kartu PCI ( SLOT 2 & 3)

konektor kartu PCI Express x16

5

(SLOT1)

7 konektor kartu serial internal (Serial2) 8 konektor speaker (INT_SPKR)

konektor kartu nirkabel PCI Express

9

x1 (PCIE_WLS1)

11 konektor kipas (FAN_CPU) 12 konektor daya (12V POWER)
13 konektor modul memori (DIMM_1-4) 14 konektor panel depan (FRONTPANEL)
15 Bel internal (BEEP) 16 jumper password (PSWD)
17 konektor drive SATA (SATA0-3) 18 konektor intruder (INTRUDER)
19 konektor USB internal (INT_USB) 20 konektor I/O depan (FIO)
21 konektor daya (MICRO_PWR)

Kembali ke Halaman Isi

konektor PCI Express x16 (dengan kabel x4)

6

(Slot 4)

10 konektor sensor termal (THRM3)

Kembali ke Halaman Isi

Pengaturan Sistem

Manual Servis Dell™ OptiPlex™ 980—Desktop

Menu Booting
Penekanan Tombol Navigasi
Memasuki Pengaturan Sistem
Opsi Menu Pengaturan Sistem

Menu Booting

Tekan <F12> atau <Ctrl><Alt><F8> saat logo Dell muncul untuk memulai menu booting satu kali dengan daftar perangkat booting yang valid untuk komputer.
Opsi yang diberikan adalah:

Hard Drive SATA Onboard
Drive CD-ROM Onboard atau USB
Pengaturan Sistem
Diagnostik

Menu ini berguna saat Anda mencoba untuk menjalankan booting ke perangkat tertentu atau memunculkan diagnostik untuk sistem. Menggunakan menu booting ini
tidak akan mengubah urutan booting yang tersimpan pada BIOS.

Penekanan Tombol Navigasi

Gunakan penekanan tombol berikut untuk navigasi layar Pengaturan Sistem.

Penekanan Tombol Navigasi

Tindakan Penekan Tombol

Membuka dan menutup kolom Tombol <Enter>, tanda panah kiri atau kanan, atau +/–
Membuka dan menutup semua kolom < >
Keluar dari BIOS <Esc>—Tetap berada pada Setup (Pengaturan), Save/Exit (Simpan/Keluar), Discard/Exit (Hapus/Keluar)
Mengubah pengaturan Tombol tanda panah kiri atau kanan
Memilih kolom yang akan diubah <Enter>
Membatalkan modifikasi <Esc>
Mereset standar Opsi menu <Alt><F> atau Load Defaults (Muat Standar)

Memasuki Pengaturan Sistem

Komputer Anda menawarkan opsi BIOS dan Pengaturan Sistem berikut:

Mulailah menu booting satu kali dengan menekan <F12>
Akses Pengaturan Sistem dengan menekan <F2>

<F12> Menu

Tekan <F12> saat logo Dell™ muncul untuk memulai menu booting satu kali dengan daftar perangkat booting yang valid untuk komputer. Opsi Diagnostik dan
Masuk ke Pengaturan juga termasuk dalam menu ini. Perangkat yang terdaftar pada menu booting tergantung pada perangkat yang dapat di-booting yang

terpasang pada komputer. Menu ini berguna ketika Anda mencoba untuk menjalankan booting ke perangkat khusus atau memulai diagnostik untuk komputer.
Membuat perubahan dalam menu booting tidak akan mengubah urutan booting yang tersimpan pada BIOS.

<F2>

Tekan <F2> untuk memasuki Pengaturan Sistem dan buatlah perubahan pada pengaturan yang dapat ditentukan oleh pengguna. Jika Anda menemukan masalah
saat memasuki Pengaturan Sistem menggunakan tombol ini, tekan <F2> saat lampu keyboard berkedip pertama kali.

Opsi Menu Pengaturan Sistem

CATATAN: Opsi pada Pengaturan Sistem dapat bervariasi tergantung pada komputer Anda dan bisa jadi tidak ditampilkan dengan urutan yang sama.

Umum

Board Sistem Menampilkan informasi berikut:

Informasi sistem: Menampilkan BIOS Version (Versi BIOS), Service Tag (Tag Servis), Express Service Code (Kode Servis Ekspres),
Asset Tag (Tag Asset), Manufacture Date (Tanggal Pembuatan), dan Ownership Date (Tanggal Kepemilikan).
Informasi memori: menampilkan Installed Memory (Memori Terpasang), Memory Speed (Kecepatan Memori), Number of Active
Channels (Jumlah Jalur Aktif), Memory Technology (Teknologi Memori), DIMM_1 Size (Ukuran DIMM_1), DIMM_2 Size (Ukuran
DIMM_2).

Informasi prosesor: Menampilkan Processor Type (Tipe Prosesor), Processor Speed (Kecepatan Prosesor), Processor Bus Speed
(Kecepatan Bus Prosesor), Processor L2 cache (Cache L2 Prosesor), Processor ID (ID Prosesor), Microcode Version (Versi Microcode),
Multi Core Capable (Kapabel Multi Inti) dan HT Capable 64-bit Technology (Teknologi HT Capable 64-bit).
Informasi PCI: Menampilkan slot yang tersedia pada board sistem.

Tanggal/Waktu Menampilkan tanggal dan waktu sistem. Setiap perubahan pada tanggal dan waktu sistem akan langsung diberlakukan.
Urutan Booting Menentukan urutan yang digunakan oleh komputer untuk menemukan sistem pengoperasian dari perangkat yang telah ditentukan di dalam daftar

Drive

Drive disket Kolom ini menentukan bagaimana BIOS mengonfigurasi drive flopi, Sistem Pengoperasian dengan dukungan USB akan mengenali drive flopi USB

Pengoperasian
SATA

S.M.A.R.T.
Pelaporan

Drive Mengaktifkan atau menonaktifkan drive SATA atau ATA yang terhubung ke board sistem.

ini.

Flopi Onboard atau USB
Hard Drive SATA onboard
Drive CD-ROM onboard atau USB

tanpa terpengaruh pengaturan ini:

Disable (Nonaktifkan) - Semua drive flopi dinonaktifkan
Enable (Aktifkan) - Semua drive flopi diaktifkan.

Opsi Pengaturan "USB Controller" akan mempengaruhi pengoperasian flopi.
mengonfigurasi mode pengoperasian kontroler hard drive terintegrasi.

RAID Autodetect / AHCI = Bekerja dengan RAID, jika tidak ditemukan, dengan AHCI
RAID Autodetect / ATA= Bekerja dengan RAID, jika tidak ditemukan, dengan ATA
RAID On / ATA= SATA dikonfigurasi untuk RAID pada setiap proses booting
Legacy = Kontroler hard drive dikonfigurasi untuk mode legacy

Mode Legacy memberikan kompatibilitas dengan beberapa sistem pengoperasian lama yang tidak mendukung sumber daya asli digunakan pada
kontroler drive.

Mode RAID tidak kompatibel dengan ImageServer. Nonaktifkan mode RAID jika sedang mengaktifkan Image Server.

Kolom ini menentukan dilakukan atau tidaknya pelaporan atas kesalahan hard drive untuk drive terintegrasi pada saat dimulainya pengaktifan
sistem. Teknologi ini adalah bagian dari spesifikasi SMART (Self Monitoring Analysis and Reporting Technology).

Opsi ini dinonaktifkan pada pengaturan standar.

Konfigurasi Sistem

NIC
Terintegrasi

Kontroler USB Mengaktifkan atau menonaktifkan kontroler USB terintegrasi. Anda dapat mengatur kontroler USB ke:

Port Paralel Mengidentifikasi dan menentukan pengaturan port paralel. Anda dapat mengatur port paralel ke:

Alamat Port
Paralel

Port Serial #1 Mengidentifikasi dan menentukan pengaturan port serial. Anda dapat mengatur port serial ke:

Berbagai
Perangkat

Mengaktifkan atau menonaktifkan kartu jaringan terintegrasi. Anda dapat mengatur NIC terpadu ke:

Disable (Nonaktifkan)
Enable (Aktifkan) (standar)
Enable with PXE (Aktifkan dengan PXE)
Enable with ImageServer (Aktifkan dengan ImageSever)

ImageServer tidak kompatibel dengan mode RAID. Nonaktifkan RAID saat mengaktifkan ImageServer.
PXE hanya diperlukan jika menjalankan booting pada sistem pengoperasian yang berada di server, bukan saat Anda menjalankan booting pada OS

yang berada di hard drive sistem ini.

Enable (Aktifkan) (standar)
Disable (Nonaktifkan)
No boot (Tidak booting)

Sistem pengoperasian dengan dukungan USB akan mengenali Penyimpanan USB

Disable (Nonaktifkan)
AT
PS/2 (standar)
EPP
ECP No DMA
ECP DMA 1
ECP DMA 3

Mengatur alamat I/O dasar port paralel terintegrasi.

Disable (Nonaktifkan)
Auto (Otomatis) (standar)
COM1
COM3

Sistem Pengoperasian mungkin dapat mengalokasikan sumber daya meskipun pengaturannya dinonaktifkan.
Mengaktifkan atau menonaktifkan peralatan onboard berikut:

USB depan
Slot PCI
Audio

Pembaca OptiPlex ON

Quad USB Belakang
Slot NIC WiFi

Video

Video
Utama

Performa

Dukungan
Multi Inti

Teknologi
Hyper­Threading

Teknologi
Intel®
Turbo Boost

Intel®
SpeedStep™

Kontrol
Status C

Nilai Batas
CPUID

Kolom ini menentukan kontroler video mana yang akan menjadi kontroler video utama ketika tersedia 2 kontroler di dalam sistem. Pemilihan ini menjadi
masalah ketika ada 2 kontroler video.

Auto (Otomatis) (Standar) - Gunakan kontroler video add-in
Onboard/Card (Onboard/Kartu) - Gunakan kontroler video terintegrasi jika kartu Grafis tidak terpasang. Kartu PCI Express Graphic (PEG) akan

mengambil alih dan menonaktifkan kontroler video yang terintegrasi tersebut.

Kolom ini menentukan dinonaktifkannya satu atau semua inti pada prosesor. Performa dari beberapa aplikasi akan meningkat dengan adanya
tambahan inti.

Opsi ini mengaktifkan atau menonaktifkan Teknologi Hyper-Threading. Jika dinonaktifkan, hanya satu jalur per inti aktif yang diaktifkan
Opsi ini diaktifkan pada pengaturan standar.

Opsi ini mengaktifkan atau menonaktifkan Teknologi Intel® Turbo Boost. Jika dinonaktifkan, Teknologi Intel® Turbo Boost memungkinkan prosesor
untuk beroperasi pada frekuensi yang lebih tinggi dari frekuensi yang diinformasikan

Opsi ini diaktifkan pada pengaturan standar.
Opsi ini mengaktifkan atau menonaktifkan mode Intel® SpeedStep™ prosesor. Ketika dinonaktifkan, sistem dijalankan dengan performa terbaiknya

dan driver sistem operasi applet atau asli Intel® SpeedStep™ tidak bisa menyesuaikan performa prosesor. Ketika mengaktifkan Intel® SpeedStep™,
CPU dimungkinkan untuk beroperasi dalam berbagai tingkat performa.

Opsi ini dinonaktifkan pada pengaturan standar.
Opsi ini mengaktifkan atau menonaktifkan status 'sleep' prosesor tambahan. Sistem pengoperasian dapat menggunakan ini sebagai langkah

penghematan energi saat kondisi idle.
Opsi ini dinonaktifkan pada pengaturan standar.

Kolom ini menentukan batas nilai maksimum yang didukung oleh Fungsi CPUID Standar prosesor. Beberapa sistem pengoperasian tidak akan
menyelesaikan instalasi ketika nilai maksimum Fungsi CPUID yang didukung lebih besar daripada 3.

Opsi ini dinonaktifkan pada pengaturan standar.

Dukungan Virtualisasi

Opsi ini menentukan apakah Virtual Machine Monitor (VMM) dapat menggunakan kemampuan perangkat keras tambahan yang disediakan oleh

Virtualisasi

VT untuk
I/O
Langsung

Eksekusi
Aman

Sekuriti

Password
Administratif

Password
Sistem

Perubahan
Password

Lockout
Pengaturan
Admin

Konfigurasi
Password

Teknologi Virtualisasi Intel®.
Enable Intel® Virtualization Technology (Aktifkan Teknologi Virtualisasi Intel®) - Opsi ini dinonaktifkan pada pengaturan standar.

Mengaktifkan atau menonaktifkan Monitor Mesin Virtual (VMM) dalam memanfaatkan kapabilitas perangkat keras tambahan yang disediakan oleh
Teknologi Virtualisasi Intel® untuk I/O Langsung.

Enable Intel® Virtualization Technology for Direct I/O (Aktifkan Teknologi Virtualisasi Intel® untuk I/O Langsung) - Opsi ini
dinonaktifkan pada pengaturan standar.

Kolom ini menentukan apakah Monitor Mesin Virtual (MVMM) dapat memanfaatkan kapabilitas perangkat keras tambahan yang disediakan oleh
Eksekusi Terpercaya Intel® atau tidak. Teknologi Virtualisasi TPM dan Teknologi Virtualisasi untuk I/O Langsung harus diaktifkan untuk
menggunakan fitur ini.

Enable Intel® Trusted Execution Technology (Aktifkan Teknologi Eksekusi Aman Intel®) - Opsi ini dinonaktifkan pada pengaturan standar.

Memberikan akses terbatas pada program pengaturan sistem komputer dengan cara yang sama seperti akses menuju sistem dapat dibatasi
dengan opsi Password Sistem.

Opsi ini tidak diaktifkan pada pengaturan standar.
Menampilkan status terkini dari fitur keamanan password sistem dan memungkinkan diterapkannya password sistem baru dan diverifikasi.

Opsi ini tidak diaktifkan pada pengaturan standar.
Membolehkan atau mencegah pengguna mengubah password sistem tanpa password administratif.

Opsi ini diaktifkan pada pengaturan standar.
Membolehkan atau mencegah pengguna untuk memasuki Pengaturan ketika password admin diatur.

Opsi ini dinonaktifkan pada pengaturan standar.
Kolom ini mengontrol jumlah karakter yang diperbolehkan untuk password Admin dan Sistem. Perubahan pada kolom ini tidak akan aktif sebelum

diberlakukan melalui tombol apply atau menyimpan perubahan sebelum menghentikan pemasangan.

Password Admin Min
Password Admin Max
Password Sistem Min
Password Sistem Max

Password Kuat Kolom ini menetapkan password kuat. Jika diaktifkan, semua password harus berisi sedikitnya satu karakter huruf besar, satu karakter huruf kecil,

dan setidaknya 8 karakter. Mengaktifkan fitur ini secara otomatis mengubah panjang password minimal standar hingga 8 karakter.

Menetapkan password kuat - Opsi ini dinonaktifkan pada pengaturan standar.

Sekuriti TPM Mengaktifkan atau menonaktifkan sekuriti trusted platform module (TPM).

Anda dapat mengatur sekuriti TPM ke:

Deactivate (Nonaktifkan) (standar)
Activate (Aktifkan)
Clear (Hapus)

Ketika Sekuriti TPM ditetapkan ke Hapus, maka program pengaturan sistem membersihkan informasi pemilik yang disimpan di dalam TPM
tersebut. Gunakan pengaturan ini untuk mengembalikan TPM ke status standar jika Anda kehilangan atau lupa data autentikasi pemilik.

Dukungan CPUXDMengaktifkan atau menonaktifkan mode execute disable prosesor.

Opsi ini diaktifkan pada pengaturan standar.

Computrace(R) Mengaktifkan atau menonaktifkan layanan Computrace® opsional yang dirancang untuk manajemen aset.

Anda dapat mengatur opsi ini ke:

Deactivate (Nonaktifkan) (standar)
Disable (Nonaktifkan)
Activate (Aktifkan)

Intrusi Sasis Kolom ini mengontrol fitur intrusi sasis.

Anda dapat mengatur opsi ini ke:

Hapus Peringatan Intrusi (Diaktifkan pada pengaturan standar jika dideteksi intrusi sasis)
Disable (Nonaktifkan)
Enabled (Diaktifkan)
On-Silent (Diaktifkan pada pengaturan standar jika dideteksi intrusi sasis)

Password
SATA-0

Password
SATA-1

Manajemen Daya

Pemulihan AC Menentukan bagaimana sistem merespons ketika daya AC digunakan kembali setelah daya diputuskan. Anda dapat mengatur Pemulihan AC

Waktu Penyalaan
Otomatis

Mode Daya Rendah Mengaktifkan atau menonaktifkan mode daya rendah.

Pembangkitan
Jarak Jauh

Menampilkan status terkini pengaturan password untuk hard drive yang tersambung ke konektor SATA-0 pada board sistem.
Anda juga dapat mengatur password baru. Opsi ini tidak diaktifkan pada pengaturan standar.
Program pengaturan sistem menampilkan password untuk masing-masing hard drive yang tersambung ke board sistem Anda.

Menampilkan status terkini pengaturan password untuk hard drive yang tersambung ke konektor SATA-1 pada board sistem.
Anda juga dapat mengatur password baru. Opsi ini tidak diaktifkan pada pengaturan standar.
Program pengaturan sistem menampilkan password untuk masing-masing hard drive yang tersambung ke board sistem Anda.

ke:

Power Off (Daya Off) (standar)
Power On (Daya On)
Last State (Status Terakhir)

Mengatur waktu untuk menyalakan komputer secara otomatis.
Waktu menggunakan format standar 12 jam (jam:menit:detik).
Ubah waktu pengaktifan dengan memasukkan angka pada kolom waktu dan AM/PM.
CATATAN: Fitur ini tidak dapat bekerja jika Anda mematikan komputer menggunakan switch pada soket ekstensi atau protektor daya atau jika

Auto Power On diatur ke dinonaktifkan.

Opsi ini dinonaktifkan pada pengaturan standar.
Ketika mode daya rendah diaktifkan, kartu jaringan terintegrasi dinonaktifkan ketika sistem dimatikan atau dalam mode Hibernasi. Hanya

kartu NIC tambahan yang dapat membangkitkan sistem dari jarak jauh.
Memungkinkan sistem untuk menyala ketika sebuah kontroler interface jaringan menerima sinyal pembangkitan. Anda dapat mengatur

Pembangkitan Jarak Jauh ke status:

Disable (Nonaktifkan) (standar)
Enable (Aktifkan)
Enable with Boot NIC (Aktifkan dengan NIC Booting)

Mode Penundaan Mengatur mode penundaan manajemen daya ke:

S1
S3 (standar)

Pengambilalihan
Kontrol Kipas

Perawatan

Tag Servis Menampilkan Tag Servis komputer Anda.

Mengontrol kecepatan kipas sistem. Opsi ini dinonaktifkan pada pengaturan standar.
CATATAN: Ketika diaktifkan, kipas bergerak dengan kecepatan penuh.

Tag Aset Memungkinkan Anda untuk menciptakan sebuah tag aset sistem jika belum ada tag aset yang ditetapkan sebelumnya.

Opsi ini tidak diaktifkan pada pengaturan standar.

Pesan SERR Mengontrol mekanisme Pesan SERR.

Image Server

Metode
Pencarian

IP
ImageServer

Port
ImageServer

DHCP Klien Menentukan bagaimana klien mendapatkan alamat IP-nya.

IP Klien Menentukan alamat IP statis dari klien.

SubnetMask
Klien

Gateway
Klien

Status
Lisensi

Opsi ini diaktifkan pada pengaturan standar.
Beberapa kartu grafis memerlukan penonaktifan mekanisme Pesan SERR.

Menentukan bagaimana ImageServer mencari alamat server.

IP Statis
DNS

CATATAN: Anda harus mengatur Integrated NIC (NIC Terintegrasi) ke status Enable with ImageServer (Aktifkan dengan ImageServer) untuk
mengatur Lookup Method (Metode Pencarian).

Menentukan alamat IP statis primer dari ImageServer yang digunakan untuk berkomunikasi oleh perangkat lunak klien.
Alamat IP standar adalah 255.255.255.255
CATATAN: Anda harus mengatur kontrol "Integrated NIC" (NIC Terintegrasi) di kelompok "System Configuration" (Konfigurasi Sistem) diatur ke

“Enabled with ImageServer” (Aktifkan dengan ImageServer) dan ketika “Lookup Method” (Metode Pencarian) diatur ke “Static IP” (IP Statis).
Menentukan port IP dari ImageServer yang digunakan untuk berkomunikasi oleh perangkat lunak klien.

Port IP standar adalah 06910
CATATAN: Anda harus mengatur kontrol "Integrated NIC" (NIC Terintegrasi) di kelompok "System Configuration" (Konfigurasi Sistem) diatur ke

“Enabled with ImageServer” (Aktifkan dengan ImageServer).

IP Statis
DHCP (standar)

CATATAN: Anda harus mengatur kontrol "Integrated NIC" (NIC Terintegrasi) di kelompok "System Configuration" (Konfigurasi Sistem) diatur ke
“Enabled with ImageServer” (Aktifkan dengan ImageServer).

Alamat IP standar adalah 255.255.255.255
CATATAN: Untuk mengatur IP Klien Anda harus mengatur DHCP Klien ke IP Statis

Menentukan SubnetMask untuk klien.
Pengaturan standarnya adalah 255.255.255.255
CATATAN: Untuk mengatur SubnetMask Klien Anda harus mengatur DHCP Klien ke IP Statis

Menentukan alamat IP gateway dari klien.
Pengaturan standarnya adalah 255.255.255.255
CATATAN: Untuk mengatur SubnetMask Klien Anda harus mengatur DHCP Klien ke IP Statis

Menampilkan status lisensi terkini.

Karakteristik Post

Booting
Cepat

LED
Numlock

Tombol
POST

Kesalahan
Keyboard

Tombol
MEBx

Log Sistem

Peristiwa BIOS Menampilkan log peristiwa sistem dan memungkinkan Anda untuk:

Ketika diaktifkan (standar), komputer Anda akan menyala dengan lebih cepat karena ia melewatkan beberapa konfigurasi dan tes tertentu.

Mengaktifkan atau menonaktifkan fitur NumLock ketika komputer Anda mulai menyala.
Ketika diaktifkan (standar), opsi ini mengaktifkan fitur numerik dan matematis yang ditunjukkan di bagian atas masing-masing tombol. Ketika

dinonaktifkan, opsi ini mengaktifkan fungsi kontrol kursor yang tercantum di bagian bawah masing-masing tombol.
Memungkinkan Anda untuk menentukan tombol fungsi untuk ditampilkan di layar ketika komputer mulai dinyalakan.

Enable F2 = Setup (diaktifkan pada pengaturan standar)
Enable F12 = Boot menu (diaktifkan pada pengaturan standar)

Mengaktifkan atau menonaktifkan pelaporan kesalahan keyboard ketika komputer mulai dinyalakan.
Opsi ini diaktifkan pada pengaturan standar.

menampilkan sebuah pesan yang menjelaskan urutan tombol yang harus ditekan untuk memasuki program pengaturan Manageability Engine BIOS
Extensions (MEBx).

Opsi ini diaktifkan pada pengaturan standar.

Clear Log (Membersihkan Log)
Mark all Entries (Menandai Semua Entri)

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Diagnostik

Manual Servis Dell™ OptiPlex™ 980—Desktop

Diagnostik Dell
Kode Lampu Tombol Daya
Kode Bip
Lampu Diagnostik

Diagnostik Dell

Kapan Menggunakan Diagnostik Dell

Anda disarankan untuk mencetak prosedur berikut sebelum Anda memulai diagnostik.

CATATAN: Perangkat lunak Diagnostik Dell hanya berfungsi pada komputer Dell.
CATATAN: Media Driver dan Utilitas merupakan fitur opsional dan mungkin tidak dikirimkan bersama komputer Anda.

Masuk ke pengaturan sistem (lihat Memasuki Pengaturan Sistem
perangkat yang ingin Anda uji ditampilkan di program pengaturan sistem dan dalam kondisi aktif.

Mulai Diagnostik Dell dari hard drive atau dari media Driver dan Utilitas.

), pelajari informasi konfigurasi komputer Anda dan pastikan

Memulai Diagnostik Dell dari Hard Drive Anda

1. Aktifkan (atau nyalakan kembali) komputer.

2. Saat logo DELL muncul, tekan segera <F12>.

CATATAN: Jika Anda melihat pesan yang menyatakan bahwa tidak ditemukan partisi utilitas diagnostik, jalankan

Diagnostik Dell dari media Driver dan Utilitas.

Jika Anda menunggu terlalu lama dan logo sistem pengoperasian muncul, lanjutkan menunggu hingga Anda
melihat desktop Microsoft® Windows®. Kemudian, matikan komputer dan coba lagi.

3. Saat daftar perangkat booting muncul, sorot Boot to Utility Partition (Booting ke Partisi Utilitas) dan tekan <Enter>.

4. Ketika Menu Utama Diagnostik Dell muncul, pilih tes yang ingin Anda jalankan.

Memulai Diagnostik Dell dari Disk Driver dan Utilitas

1. Masukkan disk Driver dan Utilitas.

2. Matikan dan nyalakan kembali komputer.
Saat logo DELL muncul, tekan segera <F12>.
Jika Anda menunggu terlalu lama dan logo Windows muncul, lanjutkan menunggu hingga Anda melihat desktop

Windows. Kemudian, matikan komputer dan coba lagi.

CATATAN: Tahapan selanjutnya mengubah urutan boot satu demi satu. Pada pengaktifan berikutnya, komputer akan

menjalankan booting berdasarkan perangkat yang telah ditentukan dalam program pengaturan sistem.

3. Saat daftar perangkat booting muncul, sorot Onboard or USB CD-ROM Drive (Onboard atau Drive USB CD-ROM) dan

tekan <Enter>.

4. Pilih opsi Boot from CD-ROM (Booting dari CD-ROM) dari menu yang muncul dan tekan <Enter>.

5. Ketik 1 untuk memulai menu dan tekan <Enter> untuk melanjutkan.

6. Pilih Run the 32 Bit Dell Diagnostics (Jalankan Diagnostik Dell 32 Bit) dari daftar bernomor. Jika terdapat beberapa

versi, pilih versi yang sesuai untuk komputer Anda.

7. Ketika Main Menu (Menu Utama) Diagnostik Dell muncul, pilih tes yang ingin Anda jalankan.

Menu Utama Diagnostik Dell

1. Setelah Diagnostik Dell mulai diaktifkan dan layar Main Menu (Menu Utama) muncul, klik tombol untuk opsi yang

Anda inginkan.

Opsi Fungsi

Express
Test (Tes
Ekspres)

Extended
Test (Tes
Lanjutan)

Custom
Test (Tes
Spesifik)

Symptom
Tree
(Bagan
Gejala)

2. Jika muncul masalah saat tes, sebuah pesan akan muncul dengan kode kesalahan dan deskripsi masalah. Catat kode

kesalahan dan deskripsi masalah dan ikuti petunjuk pada layar.

3. Jika Anda menjalankan tes dari opsi Custom Test (Tes Spesifik) atau Symptom Tree (Bagan Gejala), klik tab yang

sesuai yang diuraikan di tabel berikut untuk informasi lebih lanjut.

Tab Fungsi

Hasil Menampilkan hasil tes dan kondisi kesalahan yang ditemui.
Error

(Kesalahan)

Menjalankan tes cepat untuk perangkat. Tes ini biasanya berlangsung selama 10 hingga 20 menit dan Anda
tidak perlu melakukan tindakan apa pun. Jalankan Express Test (Tes Ekspres) terlebih dahulu untuk
meningkatkan kemungkinan pendeteksian masalah secara cepat.

Menjalankan tes menyeluruh pada perangkat. Tes ini biasanya berlangsung selama satu jam atau lebih dan
meminta Anda untuk menjawab pertanyaan secara berkala.

Berfungsi untuk mengetes perangkat khusus. Anda dapat memodifikasi tes yang ingin Anda jalankan.

Berisi daftar gejala paling umum yang muncul dan memungkinkan Anda untuk memilih tes berdasarkan gejala
masalah yang sedang dihadapi.

Menampilkan kondisi kesalahan yang ditemui, kode kesalahan, dan deskripsi masalah.

Help
(Bantuan)

Configuration
(Konfigurasi)

Parameter Memungkinkan Anda untuk memodifikasi tes dengan mengganti pengaturan tes.

4. Setelah tes selesai, keluarkan disk, jika Anda sedang menjalankan Diagnostik Dell dari disk Driver dan Utilitas .

5. Tutup layar tes untuk kembali ke Layar Main Menu (Menu Utama). Untuk keluar dari Diagnostik Dell dan menyalakan

kembali komputer, tutup layar Main Menu (Menu Utama).

Mendeskripsikan tes dan mungkin mengindikasikan persyaratan untuk menjalankan tes.

Menampilkan konfigurasi perangkat keras Anda untuk perangkat yang dipilih.
Diagnostik Dell memperoleh informasi konfigurasi untuk semua perangkat dari pengaturan sistem, memori,

dan beragam tes internal, dan informasi tersebut ditampilkan di daftar perangkat di bagian kiri layar. Daftar
perangkat mungkin tidak menampilkan nama semua komponen yang terpasang di komputer Anda atau
semua perangkat yang terhubung ke komputer Anda.

Kode Lampu Tombol Daya

Lampu diagnostik memberikan banyak informasi mengenai status sistem, tetapi status lampu daya konvensional juga

3-2-4 Gangguan Tes Kontroler Keyboard

didukung pada komputer Anda. Status lampu daya ditampilkan pada tabel berikut.

Status

Lampu

Daya

Padam

Daya dimatikan, lampu tidak menyala.

Deskripsi

Berkedip

Kuning

Kuning

solid

Berkedip

Hijau

Hijau Solid

Status inisial lampu saat pengaktifan.
Mengindikasikan bahwa sistem memiliki daya, tetapi sinyal POWER_GOOD belum aktif.
Jika Lampu Hard Drive padam, catu daya mungkin harus diganti.
Jika Lampu Hard Drive menyala, mungkin ada kegagalan pada regulator onboard atau VRM. Perhatikan
lampu diagnostik untuk informasi selanjutnya.

Status kedua lampu saat pengaktifan. Mengindikasikan sinyal POWER_GOOD aktif dan mungkin catu daya
dalam kondisi baik. Perhatikan lampu diagnostik untuk informasi selanjutnya.

Sistem berada dalam status daya rendah, S1 atau S3. Perhatikan lampu diagnostik untuk menentukan status
pada sistem.

Sistem berada dalam status S0, status daya normal dari mesin yang berfungsi.
BIOS akan mengubah lampu ke status ini untuk mengindikasikan bahwa BIOS telah mulai menghasilkan
opcode.

Kode Bip

Jika monitor tidak dapat menampilkan pesan kesalahan selama POST, komputer mungkin mengeluarkan serangkaian bunyi
bip yang mengidentifikasi adanya masalah atau dapat membantu Anda untuk mengenali komponen atau unit yang terganggu.
Tabel berikut mendaftar kode bip yang dihasilkan selama POST. Sebagian besar kode bip mengindikasikan kesalahan fatal
yang mencegah komputer menyelesaikan rutinitas booting hingga kondisi yang ditunjukkan diperbaiki.

Kode Penyebab

1-1-2 Gangguan saat register mikroprosesor
1-1-3 NVRAM
1-1-4 Gangguan cheksum ROM BIOS
1-2-1 Timer interval yang dapat diprogram
1-2-2 Gangguan inisialisasi DMA
1-2-3 Gangguan baca/tulis register halaman DMA
1-3-1 hingga 2-4-4 DIMM tidak dapat dikenali atau digunakan dengan benar
3-1-1 Gangguan register DMA cadangan
3-1-2 Gangguan register DMA master
3-1-3 Gangguan register masker interupsi master
3-1-4 Gangguan register masker interupsi cadangan
3-2-2 Gangguan pemuatan vektor interupsi

3-3-1 Kehilangan daya NVRAM
3-3-2 Konfigurasi NVRAM
3-3-4 Gangguan Tes Memori Video
3-4-1 Gangguan inisialisasi layar
3-4-2 Gangguan penelusuran layar
3-4-3 Gangguan pencarian ROM video
4-2-1 Tidak ada detik timer
4-2-2 Gangguan penonaktifan
4-2-3 Gangguan gate A20
4-2-4 Unexpected interrupt in protected mode (Interupsi yang tidak diharapkan di mode yang dilindungi)
4-3-1 Gangguan memori alamat di atas 0FFFFh
4-3-3 Gangguan pada timer-chip counter 2
4-3-4 Jam waktu harian berhenti
4-4-1 Gangguan tes port seri atau paralel
4-4-2 Kegagalan untuk dekompresi kode ke memori yang disalin (shadow)
4-4-3 Gangguan tes koprosesor matematik
4-4-4 Gangguan tes cache

1-1-2 Gangguan saat register mikroprosesor
1-1-3 Gangguan baca/tulis NVRAM
1-1-4 Gangguan cheksum ROM BIOS
1-2-1 Gangguan timer interval yang dapat diprogram
1-2-2 Gangguan inisialisasi DMA
1-2-3 Gangguan baca/tulis register halaman DMA
1-3 Gangguan Tes Memori Video
1-3-1 hingga 2-4-4 Memori tidak dapat dikenali atau digunakan dengan benar
3-1-1 Gangguan register DMA cadangan
3-1-2 Gangguan register DMA master
3-1-3 Gangguan register masker interupsi master
3-1-4 Gangguan register masker interupsi cadangan
3-2-2 Gangguan pemuatan vektor interupsi
3-2-4 Gangguan Tes Kontroler Keyboard
3-3-1 Kehilangan daya NVRAM
3-3-2 Konfigurasi NVRAM tidak valid
3-3-4 Gangguan Tes Memori Video

3-4-1 Gangguan inisialisasi layar
3-4-2 Gangguan penelusuran layar
3-4-3 Gangguan pencarian ROM video
4-2-1 Tidak ada detik timer
4-2-2 Gangguan penonaktifan
4-2-3 Gangguan gate A20
4-2-4 Interupsi yang tidak diharapkan di mode yang dilindungi
4-3-1 Gangguan memori alamat di atas 0FFFFh
4-3-3 Gangguan pada timer-chip counter 2
4-3-4 Jam waktu harian berhenti
4-4-1 Gangguan tes port seri atau paralel
4-4-2 Kegagalan untuk dekompresi kode ke memori yang disalin (shadow)
4-4-3 Gangguan tes koprosesor matematik
4-4-4 Gangguan tes cache

Lampu Diagnostik

Untuk membantu penelusuran kesalahan, komputer Anda memiliki empat lampu berlabel 1, 2, 3, dan 4 di panel bank. Saat
komputer dinyalakan secara normal, lampu-lampu tersebut akan berkedip lalu padam. Jika komputer mengalami gangguan
fungsi, serangkaian lampu yang berkedip membantu Anda untuk mengidentifikasi kesalahan.

CATATAN: Setelah komputer menyelesaikan POST, keempat lampu akan padam sebelum menjalankan booting ke

sistem pengoperasian.

Pola Lampu

LED Diagnostik

LED

Tombol

Daya

Deskripsi

Masalah

Komputer
dimatikan atau
tidak menerima
daya.

Solusi yang Disarankan

Sambungkan kembali kabel daya ke konektor daya di belakang komputer
dan outlet listrik.
Jangan gunakan soket ekstensi, kabel ekstensi daya, dan perangkat
proteksi daya lainnya saat memeriksa apakah komputer dapat
dinyalakan dengan benar.
Pastikan soket ekstensi yang digunakan dipasang ke outlet listrik dan
dinyalakan.
Pastikan outlet listrik berfungsi baik dengan menguji perangkat lain pada
outlet tersebut, misalnya, lampu.
Pastikan kabel daya utama dan kabel panel depan tersambung dengan
benar ke board sistem.

Mungkin terjadi
kerusakan pada
board sistem.

Mungkin terjadi
kerusakan pada
board sistem,

Cabut kabel daya komputer. Biarkan satu menit untuk menghabiskan
daya. Sambungkan komputer ke outlet listrik yang berfungsi baik dan
tekan tombol daya.

Matikan komputer, biarkan kabel daya tetap tersambung ke outlet listrik.
Tekan dan tahan tombol tes catu daya pada bagian belakang unit catu
daya. Jika LED di dekat tombol tersebut menyala, mungkin ada masalah
dengan board sistem Anda.
Jika LED di dekat tombol tersebut tidak menyala, cabut semua koneksi
peralatan tambahan internal dan eksternal, dan tekan tombol tes catu
daya. Jika menyala, mungkin ada masalah dengan salah satu peralatan

catu daya, atau
peralatan
tambahan lain.

Modul memori
terdeteksi, tetapi
terjadi kerusakan
pada daya
memori.

tambahan.
Jika LED masih tidak menyala, cabut koneksi unit catu daya dari board
sistem, kemudian tekan dan tahan tombol catu daya. Jika menyala,
mungkin ada masalah dengan board sistem.
Jika LED masih tidak menyala, mungkin catu daya bermasalah.

Jika dua atau beberapa modul memori terpasang, lepaskan modul, lalu
pasang kembali satu modul dan nyalakan ulang komputer. Jika komputer
menyala normal, lanjutkan memasang modul memori tambahan (satu
per satu) hingga Anda mengenali modul yang rusak atau memasang
ulang semua modul tanpa kesalahan. Jika hanya satu modul memori
dipasang, coba pindah ke konektor DIMM lainnya dan nyalakan ulang
komputer.
Jika ada, pasang memori yang berfungsi baik bertipe sama ke dalam
komputer Anda.

Mungkin terjadi
kerusakan pada
CPU atau board
sistem.

BIOS mungkin
rusak atau hilang.

Mungkin terjadi
kerusakan pada
board sistem.

Konektor daya
tidak terpasang
dengan benar.

Mungkin terjadi
kerusakan pada
kartu peralatan
tambahan atau
board sistem.

Mungkin terjadi
kerusakan pada
board sistem.

Ganti CPU dengan CPU yang berfungsi baik. Jika komputer masih gagal
booting, periksa kerusakan pada soket CPU.

Perangkat keras komputer berfungsi normal, tetapi BIOS mungkin rusak
atau hilang.

Lepas kartu peralatan tambahan dari slot PCI dan PCI-E, kemudian
nyalakan kembali komputer. Jika komputer berhasil booting, tambahkan
kartu peralatan tambahan satu demi satu hingga Anda menemukan kartu
yang rusak

Ulangi pemasangan konektor daya 2x2 dari unit catu daya.

Lepaskan kartu peralatan tambahan dari slot PCI dan PCI-E, kemudian
nyalakan kembali komputer. Jika komputer berhasil booting, tambahkan
kartu peralatan tambahan satu demi satu hingga Anda menemukan kartu
yang rusak

Sambungkan semua peralatan tambahan internal dan eksternal,
kemudian nyalakan komputer. Jika komputer berhasil booting,
tambahkan kartu peralatan tambahan satu demi satu hingga Anda
menemukan kartu yang rusak
Jika masih bermasalah, mungkin ada kerusakan dengan board sistem.

Mungkin terjadi
kerusakan pada
baterai sel
berbentuk koin.

Komputer berada
pada kondisi
menyala normal.
Lampu diagnostik
tidak menyala
setelah komputer
berhasil
menjalankan
booting ke sistem
pengoperasian.

Mungkin terjadi
kerusakan
prosesor.

Lepaskan baterai sel berbentuk koin, pasang kembali, dan nyalakan
kembali komputer.

Pastikan display tersambung dan dinyalakan.

Ulangi pemasangan prosesor.

Jika terpasang dua atau lebih modul memori, lepaskan modul (lihat
manual servis), lalu pasang kembali satu modul saja (lihat manual servis
Anda) dan nyalakan kembali komputer. Jika komputer menyala normal,

Modul memori
terdeteksi, tetapi
terjadi kerusakan
memori.

lanjutkan memasang modul memori tambahan (satu per satu) hingga
Anda mengenali modul yang rusak atau memasang ulang semua modul
tanpa kesalahan.
Jika ada, pasang memori yang berfungsi baik bertipe sama ke dalam
komputer Anda.

Mungkin terjadi
kerusakan kartu
grafis.

Mungkin terjadi
kerusakan drive
flopi atau hard
drive.

Mungkin terjadi
kerusakan USB.

Tidak ada modul
memori
terdeteksi.

Modul memori
terdeteksi, namun
terjadi kesalahan
konfigurasi dan
kecocokan
memori.

Mungkin terjadi
kerusakan pada
kartu ekspansi.

Ulangi pemasangan semua kartu grafis terpasang.
Jika ada, pasang kartu grafis yang masih berfungsi ke dalam komputer
Anda.

Pasang kembali semua kabel daya dan kabel data.

Pasang kembali semua perangkat USB dan periksa semua koneksi kabel.

Jika terpasang dua atau lebih modul memori, lepaskan modul (lihat
manual servis), lalu pasang kembali satu modul saja (lihat manual servis
Anda) dan nyalakan kembali komputer. Jika komputer menyala normal,
lanjutkan memasang modul memori tambahan (satu per satu) hingga
Anda mengenali modul yang rusak atau memasang ulang semua modul
tanpa kesalahan.
Jika ada, pasang memori yang berfungsi baik bertipe sama ke dalam
komputer Anda.

Pastikan bahwa tidak ada persyaratan khusus untuk pemasangan modul
memori/konektor.
Pastikan memori yang Anda gunakan didukung oleh komputer Anda.

Pastikan apakah terdapat konflik dengan melepaskan kartu ekspansi
(bukan kartu grafis) dan nyalakan kembali komputer.
Jika masalah tetap ada, pasang kembali kartu yang Anda lepaskan, lalu
lepaskan kartu yang berbeda dan nyalakan kembali komputer.
Ulangi proses ini untuk setiap kartu ekspansi yang terpasang. Jika
komputer dinyalakan secara normal, jalankan penelusuran kesalahan
kartu yang terakhir dilepaskan dari komputer untuk mengetahui konflik
sumber.

Kembali ke Halaman Isi

Mungkin terjadi
kerusakan lain.

Pastikan bahwa semua kabel hard drive dan drive optis tersambung
dengan benar ke board sistem.
Jika layar menampilkan pesan kesalahan yang mengidentifikasi masalah
pada sebuah perangkat (seperti drive flopi atau hard drive), periksa
perangkat untuk memastikan perangkat tersebut berfungsi dengan baik.
Jika sistem pengoperasian mencoba booting dari perangkat (seperti drive
flopi atau drive optis), periksa pengaturan sistem untuk memastikan
urutan booting benar untuk perangkat yang dipasang pada komputer.

Kembali ke Halaman Isi

Penutup

Manual Servis Dell™ OptiPlex™ 980—Desktop

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang

dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi
Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

Melepaskan Penutup

CATATAN: Anda mungkin perlu menginstal Adobe Flash Player dari Adobe.com untuk menampilkan ilustrasi berikut.

1. Ikuti prosedur di bagian Sebelum Mengerjakan Bagian Dalam Komputer

2. Tarik kait pelepas penutup ke arah belakang.

.

3. Miringkan penutup komputer ke arah luar dari bagian atas, kemudian lepaskan penutup dari komputer.

Memasang Kembali Penutup

Untuk memasang kembali penutup, jalankan tahapan di atas dalam urutan terbalik.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Panel Depan

Manual Servis Dell™ OptiPlex™ 980—Desktop

Melepaskan Panel Depan

1. Ikuti prosedur di bagian Sebelum Mengerjakan Bagian Dalam Komputer.

2. Cungkil klip penahan panel depan secara perlahan dari komputer.

4. Lepaskan panel depan dari sasis.

Memasang Kembali Panel Depan

Untuk memasang kembali panel depan, jalankan tahapan di atas dalam urutan terbalik.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Drive Optis

Manual Servis Dell™ OptiPlex™ 980—Desktop

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang

dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi
Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

Melepaskan Drive Optis

1. Ikuti prosedur di bagian Sebelum Mengerjakan Bagian Dalam Komputer.

2. Lepaskan koneksi kabel daya dan kabel data dari bagian belakang drive optis.

3. Tarik ke atas kait pelepas drive dan kemudian geser drive optis ke arah belakang komputer.

4. Angkat untuk melepas drive optis dari komputer.

Memasang Kembali Drive Optis

Untuk memasang kembali drive optis, jalankan tahapan di atas dalam urutan terbalik.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Hard Drive

Manual Servis Dell™ OptiPlex™ 980—Desktop

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang

dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi
Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

Melepaskan Hard Drive

1. Ikuti prosedur di bagian Sebelum Mengerjakan Bagian Dalam Komputer.

2. Lepaskan drive optis

3. Angkat rangka hard drive dan lepaskan dari komputer.

dari komputer.

4. Lepaskan kabel data dan daya.

5. Tekan pada tab penahan biru di setiap sisi drive, kemudian lepaskan hard drive.

6. Lepaskan baut dari hard drive pertama.

7. Lepaskan hard drive utama dari tempatnya.

8. Lepaskan baut dari hard drive kedua (jika ada).

9. Lepaskan hard drive kedua dari tempatnya.

Memasang Kembali Hard Drive

Untuk memasang kembali hard drive, jalankan tahapan di atas dalam urutan terbalik.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Kartu Ekspansi

Manual Servis Dell™ OptiPlex™ 980—Desktop

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang

dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi
Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

Melepaskan Kartu Ekspansi

1. Ikuti prosedur di bagian Sebelum Mengerjakan Bagian Dalam Komputer.

2. Angkat lengan riser kartu ekspansi.

3. Tarik ke atas lengan riser kartu ekspansi.

4. Buka pengunci penahan kartu ekspansi.

5. Angkat tuas penahan dan kemudian lepaskan kartu eskpansi dari riser.

Memasang Kembali Kartu Ekspansi

Untuk memasang kembali kartu ekspansi, jalankan tahapan di atas dalam urutan terbalik.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Modul Nirkabel

Manual Servis Dell™ OptiPlex™ 980—Desktop

Melepaskan Modul Nirkabel

1. Ikuti prosedur di bagian Sebelum Mengerjakan Bagian Dalam Komputer.

2. Lepaskan riser kartu ekspansi

3. Angkat dan lepaskan port antena nirkabel dari komputer.

.

4. Lepaskan antena nirkabel.

5. Tekan tab biru yang menahan unit kartu nirkabel ke komputer dan angkat unit kartu nirkabel serta lepaskan dari

komputer.

6. Lepaskan penutup logam dari unit kartu nirkabel.

7. Lepaskan koneksi kedua antena.

8. Lepaskan kartu Wireless Local Area Network (WLAN) dari soket.

9. Lepaskan antena dari braket.

10. Lepaskan papan WLAN dari braket.

Memasang Kembali Modul Nirkabel

Untuk memasang kembali modul nirkabel, jalankan tahapan di atas dalam urutan terbalik.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Kipas

Manual Servis Dell™ OptiPlex™ 980—Desktop

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang

dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi
Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

Melepaskan Kipas

1. Ikuti prosedur di bagian Sebelum Mengerjakan Bagian Dalam Komputer.

2. Lepaskan koneksi kabel daya kipas dari board sistem.

3. Lepaskan baut yang menahan pelindung kipas ke komputer.

4. Angkat kipas dan lepaskan dari komputer.

Memasang Kembali Kipas

Untuk memasang kembali kipas, jalankan tahapan di atas dalam urutan terbalik.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Pendingin dan Prosesor

Manual Servis Dell™ OptiPlex™ 980—Desktop

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang

dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi
Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

Melepaskan Pendingin dan Prosesor

1. Ikuti prosedur di bagian Sebelum Mengerjakan Bagian Dalam Komputer.

2. Lepaskan riser kartu ekspansi

3. Lepaskan konektor kipas dari board sistem.

.

4. Kendurkan baut mati yang menahan pendingin pada board sistem.

5. Angkat pendingin dan lepaskan dari komputer.

6. Geser tuas pelepas dari bawah kait penutup tengah dan putar tuas pelepas ke arah atas.

7. Angkat penutup prosesor.

8. Lepaskan prosesor dari komputer.

CATATAN: Saat memasang kembali prosesor, jangan sentuh pin apa pun yang ada di dalam soket atau

membiarkan benda apa pun jatuh ke pin di dalam soket.

Memasang Kembali Pendingin dan Prosesor

Untuk memasang kembali pendingin dan prosesor, jalankan tahapan di atas dalam urutan terbalik.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Memori

Manual Servis Dell™ OptiPlex™ 980—Desktop

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang

dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi
Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

Melepaskan Modul Memori

1. Ikuti prosedur di bagian Sebelum Mengerjakan Bagian Dalam Komputer.

2. Lepaskan drive optis

3. Tekan klip penahan memori ke bawah untuk melepaskan modul memori.

.

4. Angkat modul memori dari konektor dan lepas dari komputer.

Memasang Kembali Modul Memori

Untuk memasang kembali modul memori, jalankan tahapan di atas dalam urutan terbalik.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Speaker Internal

Manual Servis Dell™ OptiPlex™ 980—Desktop

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang

dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi
Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

Melepaskan Speaker Internal

1. Ikuti prosedur di bagian Sebelum Mengerjakan Bagian Dalam Komputer.

2. Lepaskan modul nirkabel

3. Lepaskan koneksi kabel speaker internal.

.

4. Tekan tab yang menahan speaker dan lepaskan speaker.

Memasang Kembali Speaker Internal

Untuk memasang kembali speaker internal, jalankan tahapan di atas dalam urutan terbalik.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Sensor Termal Depan

Manual Servis Dell™ OptiPlex™ 980—Desktop

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang

dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi
Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

Melepaskan Sensor Termal Depan

1. Ikuti prosedur di bagian Sebelum Mengerjakan Bagian Dalam Komputer.

2. Lepaskan kipas prosesor

3. Lepaskan koneksi kabel sensor termal depan dari board sistem.

.

4. Lepaskan pengait untuk melepaskan sensor termal depan.

Memasang Kembali Sensor Termal Depan

Untuk memasang kembali sensor termal depan, jalankan tahapan di atas dalam urutan terbalik.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Catu Daya

Manual Servis Dell™ OptiPlex™ 980—Desktop

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang

dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi
Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

Melepaskan Catu Daya

1. Ikuti prosedur di bagian Sebelum Mengerjakan Bagian Dalam Komputer.

2. Lepaskan drive optis

3. Lepaskan hard drive

4. Lepaskan konektor daya utama dari board sistem.

.

dan pendingin dan prosesor.

5. Lepaskan konektor daya prosesor dari board sistem.

6. Lepaskan kabel konektor daya prosesor dari pengarah perutean di bawah board sistem.

7. Lepaskan baut yang menahan catu daya ke bagian belakang sasis komputer.

8. Dorong kait pelepas catu daya di bagian bawah sasis dan kemudian geser catu daya ke arah depan komputer.

9. Angkat catu daya ke atas dan lepaskan dari komputer.

Memasang Kembali Catu Daya

Untuk memasang kembali catu daya, jalankan tahapan di atas dalam urutan terbalik.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Panel I/O

Manual Servis Dell™ OptiPlex™ 980—Desktop

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang

dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi
Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

Melepaskan Panel I/O

1. Ikuti prosedur di bagian Sebelum Mengerjakan Bagian Dalam Komputer.

2. Lepaskan panel depan

3. Lepaskan koneksi kabel panel I/O.

.

4. Lepaskan panel I/O depan.

Memasang Kembali Panel I/O

Untuk memasang kembali panel I/O, jalankan tahapan di atas dalam urutan terbalik.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Panel Kontrol

Manual Servis Dell™ OptiPlex™ 980—Desktop

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang

dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi
Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

Melepaskan Panel Kontrol

1. Ikuti prosedur di bagian Sebelum Mengerjakan Bagian Dalam Komputer.

2. Lepaskan panel depan

3. Lepaskan drive optis

4. Lepaskan kabel panel kontrol.

.

.

5. Lepaskan kabel.

6. Lepaskan baut.

7. Lepaskan panel kontrol dari sasis.

Memasang Kembali Panel Kontrol

Untuk memasang kembali panel kontrol, jalankan tahapan di atas dalam urutan terbalik.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Switch Intrusi

Manual Servis Dell™ OptiPlex™ 980—Desktop

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang

dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi
Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

Melepaskan Switch Intrusi

1. Ikuti prosedur di bagian Sebelum Mengerjakan Bagian Dalam Komputer.

2. Lepaskan kabel switch intrusi dari board sistem.

3. Geser dan lepaskan switch intrusi.

Memasang Kembali Switch Intrusi

Untuk memasang kembali switch intrusi, jalankan tahapan di atas dalam urutan terbalik.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Baterai Sel Berbentuk Koin

Manual Servis Dell™ OptiPlex™ 980—Desktop

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang

dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi
Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

Melepaskan Baterai Sel Berbentuk Koin

1. Ikuti prosedur di bagian Sebelum Mengerjakan Bagian Dalam Komputer.

2. Lepaskan riser kartu ekspansi

3. Tarik klip penahan dari baterai sel berbentuk koin

.

.

4. Angkat baterai sel berbentuk koin ke atas dan lepaskan dari komputer.

Memasang Kembali Baterai Sel Berbentuk Koin

Untuk memasang kembali baterai sel berbentuk koin, jalankan tahapan di atas dalam urutan terbalik.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Board Sistem

Manual Servis Dell™ OptiPlex™ 980—Desktop

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang

dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi
Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

Melepaskan Board Sistem

1. Ikuti prosedur di bagian Sebelum Mengerjakan Bagian Dalam Komputer.

2. Lepaskan drive optis

3. Lepaskan pendingin dan prosesor

4. Lepaskan modul nirkabel

5. Lepaskan memori

6. Lepaskan riser kartu ekspansi

7. Lepaskan koneksi semua kabel pada board sistem.

.

.

.

.

.

8. Lepaskan baut yang menahan board sistem ke sasis komputer.

9. Angkat board sistem ke atas dan lepaskan dari komputer.

Memasang Kembali Board Sistem

Untuk memasang kembali board sistem, jalankan tahapan di atas dalam urutan terbalik.

Kembali ke Halaman Isi
