Sve-u-jedan Dell OptiPlex 9030 Vlasnički priručnik

Regulativni model: W09C Regulativna vrsta: W09C001

Napomene, mjere opreza i upozorenja

NAPOMENA: NAPOMENA ukazuje na važne informacije koje vam pomažu da koristite svoje računalo na bolji način.

OPREZ: MJERA OPREZA označava moguće oštećenje hardvera ili gubitak podataka i otkriva kako izbjeći te probleme.

UPOZORENJE: UPOZORENJE označava moguće oštećenje imovine, osobne ozljede ili smrt.

o autorskom pravu i intelektualnom vlasništvu. Dell™ i logotip Dell u zaštitni znakovi tvrtke Dell Inc. u Sjedinjenim Američkim Državama i/ili drugim sudskim nadležnostima. Svi ostali znakovi i nazivi koji su navedeni ovdje mogu predstavljati zaštićene znakove odgovarajućih tvrtki.

2014 - 06

Rev. A00

Sadržaj

1 Radovi na vašem računalu...................................................................................5

Prije radova na unutrašnjosti računala..................................................................................................5

Preporučeni alati................................................................................................................................... 6

Isključivanje računala.............................................................................................................................6

Nakon rada na unutrašnjosti računala.................................................................................................. 7

Važne informacije..................................................................................................................................7

2 Uklanjanje i instaliranje komponenti................................................................ 8

Pregled sustava......................................................................................................................................8

Uklanjanje VESA postolja.......................................................................................................................9

Ugradnja VESA postolja.......................................................................................................................10

Uklanjanje stražnjeg poklopca............................................................................................................10

Ugradnja stražnjeg poklopca...............................................................................................................11

Uklanjanje memorije............................................................................................................................ 11

Ugradnja memorije..............................................................................................................................12

Uklanjanje VESA nosača...................................................................................................................... 12

Ugradnja VESA nosača........................................................................................................................ 13

Uklanjanje ploče napajanje i ploče s gumbima na zaslonu ekrana (OSD)........................................ 13

Ugradnja ploče napajanja i ploče s gumbima na zaslonu ekrana (OSD).......................................... 14

Uklanjanje štitnika matične ploče....................................................................................................... 14

Ugradnja štitnika matične ploče......................................................................................................... 15

Uklanjanje ploče pretvarača................................................................................................................15

Ugradnja ploče pretvarača..................................................................................................................16

Uklanjanje baterije na matičnoj ploči..................................................................................................17

Ugradnja baterije na matičnoj ploči....................................................................................................17

Uklanjanje optičkog pogona............................................................................................................... 17

Ugradnja optičkog pogona................................................................................................................. 19

Uklanjanje tvrdog pogona...................................................................................................................19

Ugradnja tvrdog pogona.....................................................................................................................20

Uklanjanje prekidača za detekciju nasilnog otvaranja kućišta........................................................... 21

Ugradnja prekidača za detekciju nasilnog otvaranja kućišta.............................................................22

Uklanjanje kartice za bežičnu lokalnu mrežu (WLAN)....................................................................... 22

Ugradnja WLAN kartice....................................................................................................................... 22

Uklanjanje sklopa hladila.....................................................................................................................23

Ugradnja sklopa hladila.......................................................................................................................23

Uklanjanje ventilatora procesora........................................................................................................23

Ugradnja ventilatora procesora..........................................................................................................24

Uklanjanje ventilatora napajanja.........................................................................................................25

Ugradnja ventilatora napajanja........................................................................................................... 26

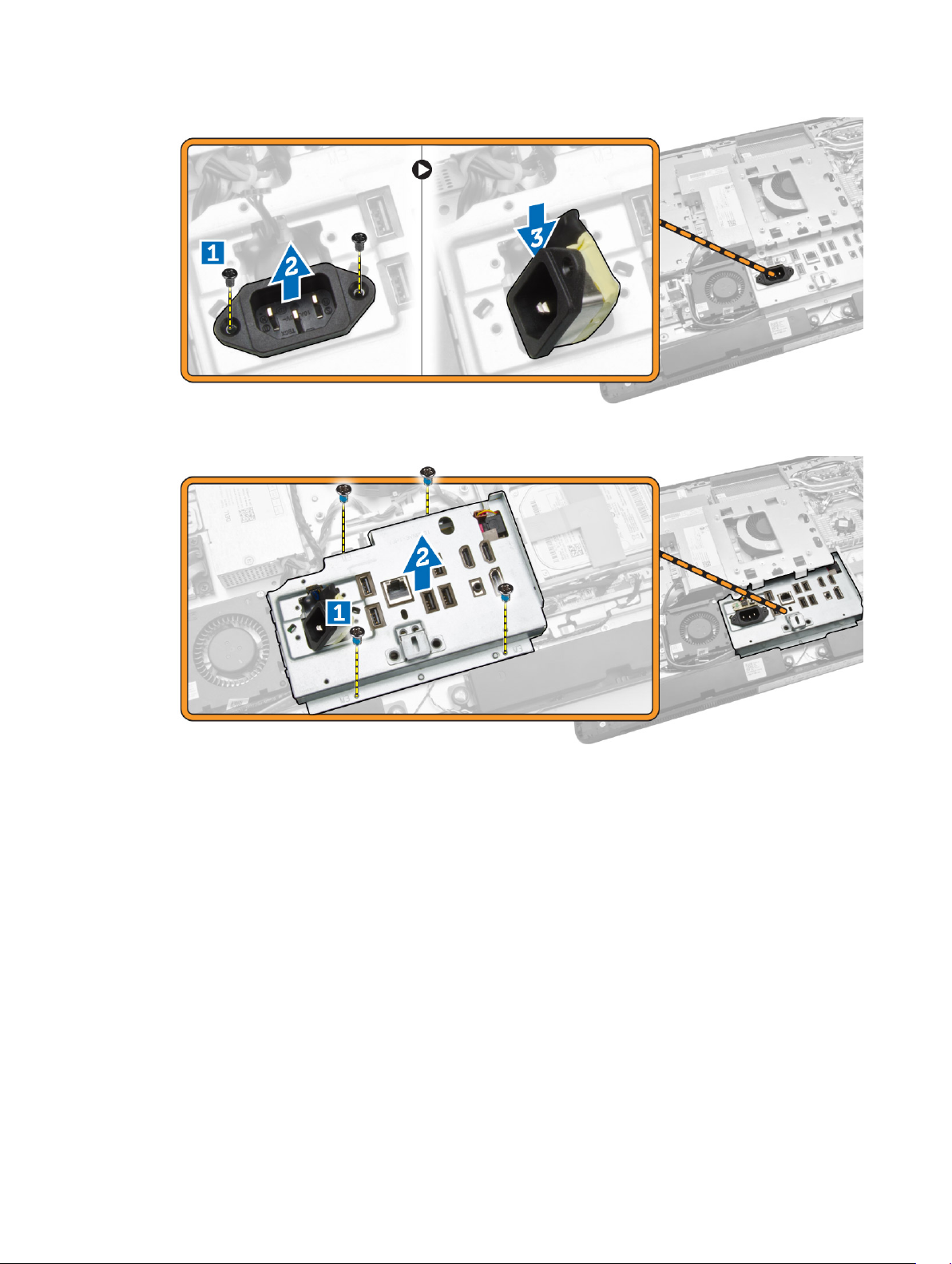

Uklanjanje štitnika I/O ploče...............................................................................................................26

Ugradnja štitnika I/O ploče................................................................................................................. 27

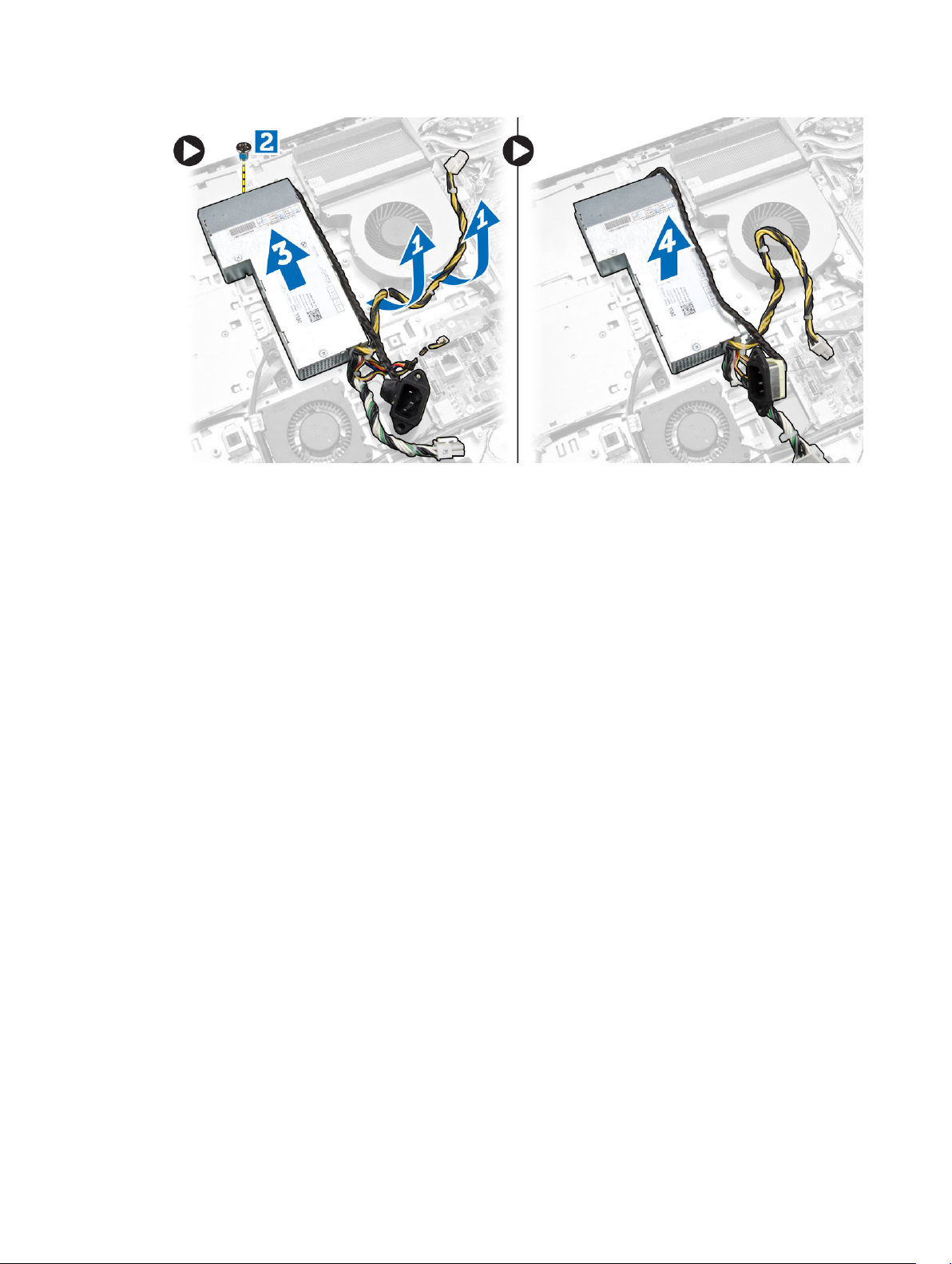

Uklanjanje jedinice napajanja (PSU)....................................................................................................28

Ugradnja jedinice napajanja................................................................................................................29

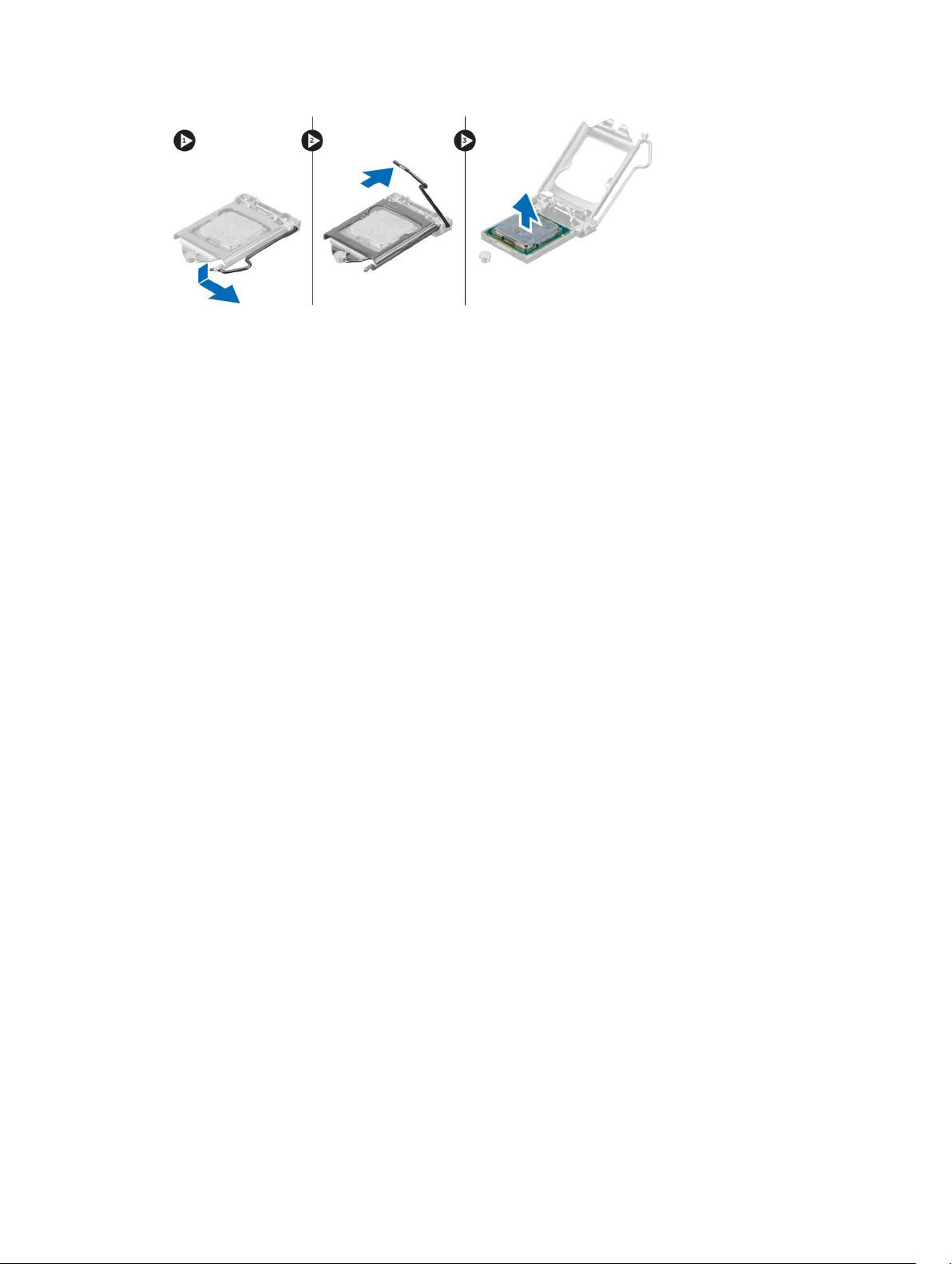

Uklanjanje procesora.......................................................................................................................... 29

Ugradnja procesora............................................................................................................................ 30

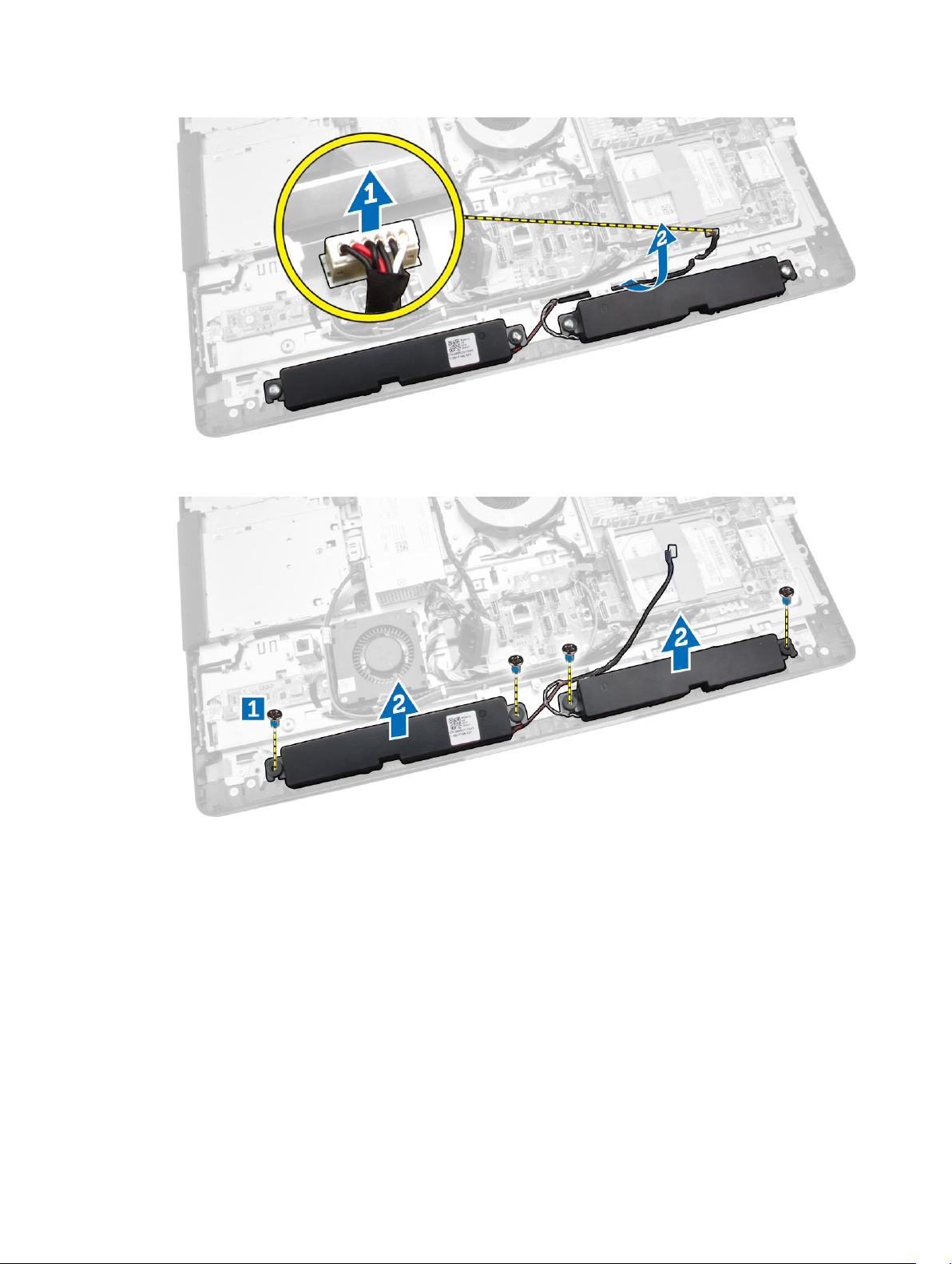

Uklanjanje zvučnika............................................................................................................................ 30

Ugradnja zvučnika............................................................................................................................... 31

Uklanjanje matične ploče................................................................................................................... 32

Izgled matične ploče...........................................................................................................................33

Ugradnja matične ploče......................................................................................................................34

Uklanjanje ploče zaslona.................................................................................................................... 34

Ugradnja ploče zaslona.......................................................................................................................37

Uklanjanje kamere...............................................................................................................................38

Ugradnja kamere.................................................................................................................................38

3 Program za postavljanje sustava..................................................................... 40

Redoslijed podizanja sustava..............................................................................................................40

Navigacijske tipke................................................................................................................................40

Opcije programa za postavljanje sustava........................................................................................... 41

Ažuriranje BIOS-a ...............................................................................................................................52

Zaporka sustava i postavljanje............................................................................................................ 52

Pridruživanje zaporke sustava i zaporke za postavljanje..............................................................53

Brisanje ili promjena postojeće zaporke sustava i/ili postavljanja............................................... 53

4 Tehničke specifikacije........................................................................................55

5 Kontaktiranje tvrtke Dell...................................................................................60

Radovi na vašem računalu

Prije radova na unutrašnjosti računala

Kako biste zaštitili računalo od mogućih oštećenja i pospješili osobnu sigurnost, pridržavajte se slijedećih sigurnosnih uputa. Ako nije navedeno drugačije, svaki postupak u ovom dokumentu podrazumijeva postojanje sljedećih uvjeta:

• Da ste pročitali sigurnosne upute koje ste dobili zajedno s vašim računalom.

• Komponenta se može zamijeniti ili ako je zasebno kupljena, instalirati izvođenjem postupka uklanjanja obrnutim redoslijedom.

UPOZORENJE: Odspojite sve izvore napajanja prije otvaranja pokrova računala i ploča. Nakon što ste dovršili radove unutar računala, ponovno postavite sve pokrove, ploče i vijke prije priključivanja na izvor napajanja.

UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s računalom. Dodatne sigurnosne informacije potražite na početnoj stranici za sukladnost sa zakonskim odredbama na

OPREZ: Mnogi popravci smiju se izvršiti samo od strane ovlaštenog servisnog tehničara. Smijete vršiti samo pronalaženje problema i sitne popravke kao što ste ovlašteni u svojoj dokumentaciji o proizvodu ili po uputama tima online ili putem telefonske usluge i podrške. Vaše jamstvo ne pokriva oštećenja uzrokovana servisiranjem koje tvrtka Dell nije ovlastila. Pročitajte i slijedite sigurnosne upute koje su isporučene s uređajem.

OPREZ: Kako biste izbjegli elektrostatičko pražnjenje, uzemljite se koristeći ručnu traku za uzemljenje ili povremeno dotaknite neobojenu metalnu površinu, kao što je priključak na stražnjoj strani računala.

OPREZ: Pažljivo rukujte komponentama i karticama. Ne dodirujte komponente ili kontakte na kartici. Karticu pridržavajte za rubove ili za metalni nosač. Komponente poput procesora pridržavajte za rubove, a ne za pinove.

OPREZ: Kad isključujete kabel, povucite za njegov utikač ili jezičak, a ne sam kabel. Neki kabeli imaju priključke s jezičcima za blokiranje. Ako iskapčate taj tip kabela, prije iskapčanja pritisnite jezičke za blokiranje. Dok razdvajate priključke, držite ih poravnate i izbjegavajte krivljenje bilo koje od pinova priključka. Također se prije ukopčavanja kabela pobrinite da su oba priključka pravilno okrenuta i poravnata.

NAPOMENA: Boja i određene komponente vašeg računala se mogu razlikovati od onih prikazanih u ovom dokumentu.

www.dell.com/regulatory_compliance

Kako biste izbjegli oštećivanje računala, izvršite sljedeće korake prije nego što započnete s radom na unutrašnjosti računala.

1. Pobrinite se da je radna površina ravna i čista kako se pokrov računala ne bi ogrebao.

2. Isključite računalo (pogledajte odlomak Isključivanje računala).

OPREZ: Za iskopčavanje mrežnog kabela, najprije iskopčajte kabel iz svog računala i potom iskopčajte kabel iz mrežnog uređaja.

3. Iskopčajte sve mrežne kabele iz svog računala.

4. Odspojite računalo i sve priključene uređaje iz svih električnih izvora napajanja.

5. Pritisnite i držite gumb za uključivanje/isključivanje dok je računalo isključeno iz zidne utičnice kako

biste uzemljili matičnu ploču.

6. Uklonite pokrov.

OPREZ: Prije nego što dotaknete bilo koji dio u unutrašnjosti svog računala, uzemljite se dodirivanjem neobojene metalne površine, poput metalnog dijela na poleđini računala. Dok radite, povremeno dotaknite neobojanu metalnu površinu kako bi ispraznili statički elektricitet koji bi mogao oštetiti unutarnje komponente.

Preporučeni alati

Za izvršavanje postupaka iz ovog dokumenta možda će vam trebati slijedeći alati:

• mali ravni odvijač

• križni odvijač

• malo plastično šilo

Isključivanje računala

OPREZ: Kako biste izbjegli gubitak podataka, prije isključivanja računala spremite i zatvorite sve otvorene datoteke i zatvorite sve otvorene programe.

1. Isključite operativni sustav:

• U Windows 8.1:

– Korištenje uređaja koji ima omogućen rad dodirom:

a. potegnete s desnog ruba zaslona, otvorite padajući izbornik i odaberite Postavke.

b. Odaberite i potom odaberite Isključi.

– Korištenje miša:

a. usmjerite u gornji desni kut zaslona i kliknite na Postavke.

b. Kliknite na i potom odaberite Isključi.

• U sustavu Windows 7:

1. Kliknite na Start .

2. Kliknite na Isključi.

ili

1. Kliknite na Start .

2. Kliknite na strelicu u donjem desnom kutu izbornika Start na način prikazan u nastavku, a

zatim kliknite na Isključi . .

2. Provjerite je li računalo, kao i svi priključeni uređaji isključeno. Ako se računalo i priključeni uređaji

nisu automatski isključili nakon odjave operativnog sustava, pritisnite i približno 6 sekundi držite gumb za uključivanje i isključivanje kako biste ih isključili.

Nakon rada na unutrašnjosti računala

Nakon što ste završili bilo koji postupak zamjene, prije uključivanja računala provjerite jeste li priključili sve vanjske uređaje, kartice, kabele itd.

1. Ponovno postavite pokrov.

OPREZ: Kako biste priključili mrežni kabel, prvo ga priključite u mrežni uređaj, a zatim u računalo.

2. Priključite sve telefonske ili mrežne kabele na svoje računalo.

3. Priključite svoje računalo i sve priključene uređaje na njihove izvore električnog napajanja.

4. Uključite računalo.

5. Po potrebi provjerite radi li vaše računalo ispravno pomoću programa Dell Diagnostics.

Važne informacije

NAPOMENA: Izbjegavajte korištenje dodirnog zaslona u prašnjavim, vrućim ili vlažnim okruženjima.

NAPOMENA: Iznenadna promjena temperature može uzrokovati kondenzaciju na unutarnjim površinama stakla zaslona, koja će nestati nakon kratkog vremena i ne utječe na normalno korištenje.

Uklanjanje i instaliranje komponenti

Ovaj odjeljak pruža detaljne informacije o tome kako ukloniti ili instalirati komponente s vašeg računala.

Pregled sustava

Slika 1. Pogled s unutarnje strane – 1

1. štitnik za matičnu ploču

2. štitnik memorije

3. štitnik I/O ploče

4. poklopac zvučnika

5. dijagnostička ploča napajanja

6. ventilator napajanja

7. ploču pretvarača

8. gumb za uključivanje/isključivanje i ploče s gumbima na zaslonu ekrana (OSD)

9. prekidač za detekciju nasilnog otvaranja

10. optički pogon

11. nosač napajanja ventilatora sustava

12. jedinica napajanja

13. VESA nosač

Slika 2. Pogled s unutarnje strane – 2

1. procesor 2. baterija na matičnoj ploči

3. memorijski modul 4. WLAN karticu

5. zasun za blokadu na lijevoj strani 6. tvrdi pogon

7. zvučnik 8. matična ploča

9. ventilator procesora 10. zvučnik

11. zasun za blokadu na desnoj strani 12. kabel optičkog pogona

13. nosač zaslona 14. sklop hladila

Uklanjanje VESA postolja

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Postavite računalo na ravnu površinu, strana zaslona da je okrenuta prema dolje.

3. Pritisnite gumb na VESA poklopcu za oslobađanja postolja.

4. Podignite VESA postolje prema gore i maknite sa stražnjeg poklopca.

Ugradnja VESA postolja

1. Poravnajte i postavite VESA postolje na stražnji dio računala.

2. Postavite i pritisnite VESA pokrov na računalo sve dok ne klikne na mjesto.

3. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.

Uklanjanje stražnjeg poklopca

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite VESA postolje.

3. Oslobodite zasune na dvjema stranama, koji pričvršćuju stražnji poklopac na računalo. Podignite

stražnji poklopac prema gore i uklonite iz računala

Ugradnja stražnjeg poklopca

1. Poravnajte stražnji poklopac na njegov originalni položaj na računalu.

2. Držite brave na obim stranama kako biste osiguralinstražnji poklopac na računalu.

3. Ugradite VESA postolje.

4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.

Uklanjanje memorije

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite:

a. VESA postolje b. stražnji poklopac

3. Podignite štitnik memorije prema van.

4. Izdignite kopče dalje od memorijskog modula sve dok ne iskoči. Podignite i uklonite memorijski

modul iz njegovog priključka.

Ugradnja memorije

1. Poravnajte usjek na memorijskoj kartici s jezičcem na priključku matične ploče.

2. Pritisnite memorijski modul sve dok ga opruge jezičaka za oslobađanje na osiguraju na mjestu.

3. Postavite štitnik memorije natrag na njegovo mjesto.

4. Ugradite:

a. stražnji poklopac b. VESA postolje

5. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.

Uklanjanje VESA nosača

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite:

a. VESA postolje b. stražnji poklopac

3. Uklonite vijek koji pričvršćuju VESA nosač na računalo. Podignite nosač iz računala.

Ugradnja VESA nosača

1. Poravnajte i postavite nosač na stražnji dio računala.

2. Pritegnite vijke koji pričvršćuju VESA nosač na računalo.

3. Ugradite:

a. stražnji poklopac b. VESA postolje

4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.

Uklanjanje ploče napajanje i ploče s gumbima na zaslonu ekrana (OSD)

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite:

a. VESA postolje b. stražnji poklopac

3. Izvedite sljedeće korake na način kako je prikazano u ilustraciji:

a. Uklonite traku koja pričvršćuje ploču napajanja i gumba OSD na računalo [1]. b. Podignite ploču napajanja i gumba OSD iz kućišta [2]. c. Odspojite kabel iz ploče napajanja i gumba OSD kako biste je izvadili iz računala [3].

Ugradnja ploče napajanja i ploče s gumbima na zaslonu ekrana (OSD)

1. Umetnite ploču napajanja i gumba OSD u njezin utor i učvrstite s trakom kako biste je osigurali.

2. Priključite kabel na ploču napajanja i ploču s gumbima na ekranu (OSD).

3. Ugradite:

a. stražnji poklopac b. VESA postolje

4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.

Uklanjanje štitnika matične ploče

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite:

a. VESA postolje b. stražnji poklopac

3. Izvedite sljedeće korake na način kako je prikazano u ilustraciji:

a. Pritisnite sigurnosni jezičak kako biste oslobodili štitnik matične ploče iz utora na kućištu [1]. b. Pomaknite štitnik matične ploče i izvadite ga iz računala [2].

Ugradnja štitnika matične ploče

1. Poravnajte i postavite štitnik matične ploče na stražnji dio računala.

2. Pritegnite vijke koji pričvršćuju štitnik matične ploče na računalo.

3. Ugradite:

a. VESA nosač b. stražnji poklopac c. VESA postolje

4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.

Uklanjanje ploče pretvarača

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite:

a. VESA postolje b. stražnji poklopac

3. Odspojite kabele iz ploče pretvarača.

4. Izvedite sljedeće korake na način kako je prikazano u ilustraciji:

a. Odspojite kabel pozadinskog osvjetljenja zaslona iz priključaka na ploči pretvarača [1]. b. Isključite kabel ploče pretvarača iz priključka na ploči pretvarača [2]. c. Uklonite vijke kojima je ploča pretvarača pričvršćena na računalo [3]. d. Podignite ploču pretvarača dalje od računala [4].

Ugradnja ploče pretvarača

1. Postavite ploču pretvarača na njezino mjesto.

2. Pritegnite vijke koji pričvršćuju ploču pretvarača na računalo.

3. Priključite kabel ploče pretvarača i kabel pozadinskog osvjetljenja na priključke na ploči pretvarača.

4. Ugradite:

a. stražnji poklopac b. VESA postolje

5. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.

Uklanjanje baterije na matičnoj ploči

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite:

a. VESA postolje b. stražnji poklopac c. štitnik za matičnu ploču

3. Pritisnite jezičac za oslobađanje dalje od baterije. Baterija iskače iz utora; podignite bateriju na

matičnoj ploči izvan računala.

Ugradnja baterije na matičnoj ploči

1. Postavite bateriju na matičnoj ploči u njezin utor na matičnoj ploči.

2. Pritisnite bateriju na matičnoj ploči prema dolje dok se opruge jezička za oslobađanja ne vrate natrag

na mjesto i ne pričvrste je.

3. Ugradite:

a. štitnik za matičnu ploču b. poklopac kućišta c. VESA postolje

4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.

Uklanjanje optičkog pogona

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite:

a. VESA postolje b. stražnji poklopac

3. Izvedite sljedeće korake na način kako je prikazano u ilustraciji:

a. Pritisnite sigurnosni jezičak kako biste oslobodili optički pogon [1]. b. Izvucite optički pogon prema van kako biste ga uklonili iz računala [2].

4. Izvedite sljedeće korake na način kako je prikazano u ilustraciji:

a. Odspojite kabele optičkog pogona iz priključka na matičnoj ploči [1] [2]. b. Izvucite kabele iz utora na računalu [3].

5. Uklonite vijke koji pričvršćuju kable optičkog pogona na sustavu i izvucite kabele iz utora.

+ 42 hidden pages
