Dell OptiPlex 9030 alt-i-ett
Brukerhåndbok
Forskriftsmessig modell: W09C
Forskriftmessig type: W09C001
Page 2
Merknader, forholdsregler og advarsler
MERK: En MERKNAD angir viktig informasjon som hjelper deg med å bruke datamaskinen bedre.
FORSIKTIG: En FORHOLDSREGEL angir enten potensiell fare for maskinvaren eller for tap av data
og forteller hvordan du kan unngå problemet.
ADVARSEL: En ADVARSEL angir potensiell fare for skade på eiendom, personskade eller død.
Copyright © 2014 Dell Inc. Med enerett. Dette produktet er beskyttet av amerikanske og internasjonale lover og regler
om copyright og intellektuell eiendom. Dell™ og Dell-logoen er varemerker som tilhører Dell Inc. i USA og/eller andre
jurisdiksjoner. Alle andre merker og navn som er nevnt i dette dokumentet kan være varemerker som eies av deres
respektive bedrifter.
2014 - 06
Rev. A00
Page 3
Innholdsfortegnelse
1 Arbeide inne i datamaskinen...............................................................................5
Gjør følgende før du foretar arbeid inne i datamaskinen:................................................................... 5
Anbefalte verktøy...................................................................................................................................6
Slå av datamaskinen.............................................................................................................................. 6
Etter at du har arbeidet inne i datamaskinen........................................................................................7
Viktig informasjon..................................................................................................................................7
2 Fjerne og installere komponenter..................................................................... 8
Systemoversikt.......................................................................................................................................8
Ta av VESA-stativet................................................................................................................................9
Sette på VESA-stativet.........................................................................................................................10
Ta av bakdekselet................................................................................................................................ 10
Sette på bakdekselet............................................................................................................................ 11
Ta ut minnet......................................................................................................................................... 11
Sette inn minnet.................................................................................................................................. 12
Ta av VESA-monteringsbraketten.......................................................................................................12
Sette på VESA-monteringsbraketten.................................................................................................. 13
Ta ut kortet for knappene til skjermmenyen og strømbryteren........................................................ 13
Installere kort for strøm- og OSD-knapper........................................................................................14
Ta av hovedkortskjoldet...................................................................................................................... 14
Sette på hovedkortskjoldet..................................................................................................................15
Ta ut omformerkortet..........................................................................................................................15
Sette inn omformerkortet................................................................................................................... 16
Ta ut klokkebatteriet............................................................................................................................ 17
Sette inn klokkebatteriet......................................................................................................................17
Ta ut den optiske stasjonen.................................................................................................................17
Sette inn den optiske stasjonen.......................................................................................................... 19
Ta ut harddisken.................................................................................................................................. 19
Sette inn harddisken........................................................................................................................... 20
Ta ut innbruddsbryteren......................................................................................................................21
Sette inn innbruddsbryteren............................................................................................................... 22
Ta ut det trådløse lokalnettkortet (WLAN-kortet).............................................................................. 22
Sette inn WLAN-kortet........................................................................................................................22
Ta ut varmeavlederenheten................................................................................................................22
Sette inn varmeavlederenheten..........................................................................................................23
Ta ut prosessorviften...........................................................................................................................23
Sette innosessorviften.........................................................................................................................24
Ta ut strømforsyningsviften................................................................................................................ 25
3
Page 4
Sette inn strømforsyningsviften..........................................................................................................26
Ta ut I/U-kortskjoldet..........................................................................................................................26
Sette inn I/U-kortskjoldet....................................................................................................................27
Ta ut strømforsyningsenheten (PSU)................................................................................................. 28
Sette inn strømforsyningsenheten..................................................................................................... 29
Ta ut prosessoren................................................................................................................................29
Sette inn prosessoren......................................................................................................................... 30
Ta av høyttalerne.................................................................................................................................30
Montere høyttalerne............................................................................................................................31
Ta ut hovedkortet................................................................................................................................32
Hovedkortoppsett............................................................................................................................... 33
Sette inn hovedkortet..........................................................................................................................34
Ta av skjermpanelet............................................................................................................................ 34
Sette på skjermpanelet........................................................................................................................37
Fjerne kameraet...................................................................................................................................38
Sette på kameraet............................................................................................................................... 38
3 Systemoppsett.................................................................................................... 40
Oppstartsrekkefølge........................................................................................................................... 40
Navigerinsknapper.............................................................................................................................. 40
Alternativer i System Setup (Systemoppsett)......................................................................................41
Oppdatere BIOS ................................................................................................................................. 52
System- og oppsettpassord................................................................................................................53
Tilordne et system- og oppsettpassord....................................................................................... 53
Slette eller endre et eksisterende system og/eller installasjonspassord..................................... 54
4 Tekniske spesifikasjoner....................................................................................55
5 kontakte Dell.......................................................................................................60
4
Page 5
1
Arbeide inne i datamaskinen
Gjør følgende før du foretar arbeid inne i datamaskinen:
Følg disse sikkerhetsreglene for å beskytte datamaskinen mot mulig skade og ivareta din egen sikkerhet.
Hvis ikke annet er angitt, forutsetter hver av prosedyrene i dette dokumentet følgende:
• Du har lest sikkerhetsanvisningene som fulgte med datamaskinen.
• En komponent kan byttes ut eller--hvis enheten er kjøpt separat--settes inn ved å utføre trinnene for
demontering av komponenten i motsatt rekkefølge.
ADVARSEL: Koble fra alle strømkilder før du åpner datamaskindekselet eller paneler. Når du er
ferdig med arbeidet inni datamaskinen, setter du plass alle deksler, paneler og skruer før du
kobler til strømkilden.
ADVARSEL: Før du arbeider inne i datamaskinen må du lese sikkerhetsanvisningene som fulgte
med datamaskinen. Se mer informasjon om gode arbeidsvaner på hjemmesiden for overholdelse
av forskrifter på
FORSIKTIG: Mange reparasjoner kan bare utføres av en autorisert servicetekniker. Du bør bare
utføre feilsøking og enkle reparasjoner som tillates i produktdokumentasjonen eller angis på
Internett eller av telefonservice- og støtteteamet. Skader som oppstår på grunn av reparasjoner
som ikke er autorisert av Dell, dekkes ikke av garantien. Les og følg sikkerhetsanvisningene som
følger med produktet.
FORSIKTIG: Unngå elektrostatisk utlading. Forbind deg selv til jord med en jordingsstropp rundt
håndleddet eller ved å berøre en umalt metallflate med jevne mellomrom, for eksempel en
kontakt på baksiden av datamaskinen.
FORSIKTIG: Vær forsiktig når du håndterer komponenter og kort. Ikke berør komponentene eller
kontaktene på et kort. Hold kortene i kantene eller i festebraketten i metall. Komponenter som
f.eks. prosessoren, må holdes i kantene, ikke pinnene.
FORSIKTIG: Når du kobler fra en kabel, må du trekke i kontakten eller uttrekkstappen, ikke i selve
kabelen. Enkelte kabler har kontakter med sperretapper. Hvis du kobler fra denne typen kabel,
må du presse inn sperretappene før du kobler fra kabelen. Når du trekker kontakter fra hverandre,
må du trekke dem rett og jevnt ut for å unngå å bøye kontaktpinnene. Når du skal koble til en
kabel, må du først kontrollere at begge kontaktene er riktig orientert og innrettet.
MERK: Fargen på datamaskinen og enkelte komponenter kan se annerledes ut enn i dette
dokumentet.
www.dell.com/regulatory_compliance .
For å unngå å skade datamaskinen må du utføre trinnene nedenfor før du begynner å arbeide inne i
datamaskinen.
1. Pass på at arbeidsunderlaget er plant og rent, slik at du unngår riper i datamaskindekselet.
2. Slå av datamaskinen (se Slå av datamaskinen).
5
Page 6
FORSIKTIG: Når du skal koble fra en nettverkskabel, må du først koble kabelen fra
datamaskinen og deretter fra nettverksenheten.
3. Koble alle nettverkskabler fra datamaskinen.
4. Koble datamaskinen og alt tilkoblet utstyr fra strømuttakene.
5. Trykk og hold inne strømknappen mens datamaskinen er koblet fra, for å jorde hovedkortet.
6. Ta av dekselet.
FORSIKTIG: Før du berører noe inne i datamaskinen bør du jorde deg selv ved å berøre en
ulakkert metallflate, f.eks metallet på baksiden av datamaskinen. Mens du arbeider bør du
ved jevne mellomrom berøre en ulakkert metallflate for å utlade statisk elektrisitet som kan
skade de interne komponentene.
Anbefalte verktøy
Veiledningene i dette dokumentet kan kreve at du bruker følgende verktøy:
• En liten skrutrekker med vanlig blad
• En stjerneskrutrekker
• Liten plasspiss
Slå av datamaskinen
FORSIKTIG: Lagre og lukk alle åpne filer og avslutt eventuelle åpne programmer før du slår av
datamaskinen hvis du vil unngå å miste data.
1. Slå av operativsystemet:
• I Windows 8.1:
– Bruke en berøringsskjerm:
a. Sveip med fingeren fra høyre skjermkant slik at du åpner amulettmenyen og velg Settings
(innstillinger).
b. Velg deretter og velg så Shut down (slå av).
– Bruke en mus:
a. Pek i øvre høyre hjørne av skjermen og klikk Settings (innstillinger).
b. Klikk deretter på og velg så Shut down (slå av).
• I Windows 7:
1. Klikk Start .
2. Klikk Shut down (slå av).
eller
1. Klikk Start .
6
Page 7
2. Klikk på pilen nederst til høyre på Start-menyen som vist nedenfor, og deretter på Shut
Down (Slå av). .
2. Kontroller at datamaskinen og alt tilkoblet utstyr er slått av. Hvis ikke datamaskinen og tilkoblet utstyr
ble automatisk slått av da du avsluttet operativsystemet, holder du inne strømknappen i ca. 6
sekunder for å slå dem av.
Etter at du har arbeidet inne i datamaskinen
Når du er ferdig med å sette alt tilbake, må du passe på at du kobler til eventuelle eksterne enheter, kort
og kabler før du slår på datamaskinen.
1. Sett tilbake dekslet.
FORSIKTIG: Hvis du skal koble til en nettverkskabel, kobles først kabelen til nettverksenheten
og deretter til datamaskinen.
2. Koble telefon- og nettverkskablene til datamaskinen.
3. Koble til datamaskinen og alle tilkoblede enheter i strømuttakene.
4. Slå på datamaskinen.
5. Hvis nødvendiog må du kontroller at datamaskinen fungerer som den skal ved å kjøre Dell
Diagnostics.
Viktig informasjon
MERK: Unngå bruken av berøringsskjermen i støvete, varme eller fuktig omgivelser.
MERK: Plutselige endringer i temperaturen kan forårsake kondens på den innvendige flaten på
glasskjermen, som vil forvinne etter en kort tid og har ingen innvirkning på vanlig bruk.
7
Page 8
Fjerne og installere komponenter
Denne delen gir detaljert informasjon om hvordan du kan fjerne og installere komponentene i
datamaskinen.
Systemoversikt
2
Figur 1. Innvendig visning – 1
1. hovedkortskjold
2. minneskjold
3. I/U-kortskjold
4. høyttalerdeksel
5. diagnostisk kort i forbindelse med strømforsyning
6. strømforsyningsvifte
7. omformerkort
8. kort for strøm- og OSD-knappene
9. innbruddsbryter
10. optisk stasjon
11. strømforsyningsviftebrakett
12. strømforsyning
13. VESA-monteringsbrakett
8
Page 9
Figur 2. Innvendig visning – 2
1. prosessor 2. klokkebatteri
3. minnemodul 4. WLAN-kort
5. venstre side låsesperre 6. harddisk
7. høyttaler 8. hovedkort
9. prosessorvifte 10. høyttaler
11. høyre side låsesperre 12. optisk stasjonskabel
13. skjermbrakett 14. Varmeavlederenhet
Ta av VESA-stativet
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Plasser datamaskinen på et slett underlag med skjermsiden ned.
3. Trykk på knappen på VESA-dekselet for å løsne stativet.
9
Page 10
4. Løft VESA-stativet oppover og vekk fra bakdekselet.
Sette på VESA-stativet
1. Innrett og plasser VESA-stativet på baksiden av datamaskinen.
2. Plasser VESA-dekselet og trykk det mot datamaskinen slik at det klikker på plass.
3. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
Ta av bakdekselet
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av VESA-stativet.
3. Løsne hengslene på to sider som fester bakdekselet til datamaskin. Løft bakdekselet oppover, og ta
det ut av datamaskinen.
10
Page 11
Sette på bakdekselet
1. Juster bakdekselet i dets opprinnelige posisjon på datamaskinen.
2. Hold låsene på begge sidene for å feste bakdekselet til datamaskinen.
3. Sett på plass VESA-stativet.
4. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
Ta ut minnet
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av:
a. VESA-stativ
b. bakdeksel
3. Løft minneskjoldet utover.
11
Page 12
4. Press holdeklemmene vekk fra minnemodulen til den spretter opp. Løft og ta ut minnemodulen fra
kontakten.
Sette inn minnet
1. Innrett hakket på minnekortet etter tappen på hovedkortkontakten.
2. Trykk minnemodulen ned slik at utløsertappene smetter tilbake og låser den på plass.
3. Sett minneskjoldet tilbake på plass.
4. Sett på plass:
a. bakdeksel
b. VESA-stativ
5. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
Ta av VESA-monteringsbraketten
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av:
a. VESA-stativ
b. bakdeksel
3. Skru ut skruene som fester VESA-monteringsbraketten til datamaskinen. Løft braketten av
datamaskinen.
12
Page 13
Sette på VESA-monteringsbraketten
1. Innrett og plasser braketten på baksiden av datamaskinen.
2. Trekk til skruene for å feste VESA-monteringsbraketten til datamaskinen.
3. Sett på plass:
a. bakdeksel
b. VESA-stativ
4. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
Ta ut kortet for knappene til skjermmenyen og strømbryteren
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av:
a. VESA-stativ
b. bakdeksel
3. Utfør følgende trinn, som vist på illustrasjonen:
a. Fjern teipen som fester strøm- og OSD-knappkortet til datamaskinen [1].
b. Løft strøm- og OSD-knappkortet fra kabinettet [2].
c. Koble kabelen fra strøm- og OSD-knappkortet for å fjerne det fra datamaskinen [3].
13
Page 14
Installere kort for strøm- og OSD-knapper
1. Sett inn strøm- og OSD-knappkortet i sporet, og fest teipen for å feste det.
2. Koble kabelen til kortet for strøm- og OSD-knappene.
3. Sett på plass:
a. bakdeksel
b. VESA-stativ
4. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
Ta av hovedkortskjoldet
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av:
a. VESA-stativ
b. bakdeksel
3. Utfør følgende trinn, som vist på illustrasjonen:
a. Trykk ned festetappen for å løsne hovedkortskjoldet fra sporene på kabinettet [1].
b. Skyv hovedkortskjoldet, og løft det vekk fra datamaskinen [2].
14
Page 15
Sette på hovedkortskjoldet
1. Innrett og plasser hovedkortskjoldet på baksiden av datamaskinen.
2. Trekk til skruene som fester hovedkortskjoldet til datamaskinen.
3. Sett på plass:
a. VESA-monteringsbrakett
b. bakdeksel
c. VESA-stativ
4. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
Ta ut omformerkortet
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av:
a. VESA-stativ
b. bakdeksel
3. Koble kablene fra omformerkortet.
15
Page 16
4. Utfør følgende trinn, som vist på illustrasjonen:
a. Koble skjermbaklyskabelen fra kontaktene på omformerkortet [1].
b. Koble omformerkortkabelen fra kontaktene på omformerkortet [2].
c. Ta ut skruene som fester omformerkortet til datamaskinen [3].
d. Løft omformerkortet vekk fra datamaskinen [4].
Sette inn omformerkortet
1. Sett omformerkortet på plass.
2. Trekk til skruene som fester omformerkortet til datamaskinen.
3. Koble omformerkortkabelen og skjermbaklyskabelen til kontaktene på omformerkortet.
4. Sett på plass:
a. bakdeksel
b. VESA-stativ
5. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
16
Page 17
Ta ut klokkebatteriet
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen
2. Ta av:
a. VESA-stativ
b. bakdeksel
c. hovedkortskjold
3. Trykk låsen bort fra batteriet. Batteriet spretter ut av sokkelen. Løft deretter knappcellebatteriet ut av
datamaskinen.
Sette inn klokkebatteriet
1. Plasser klokkebatteriet i sporet på hovedkortet.
2. Trykk klokkebatteriet ned slik at låsetappen smetter tilbake på plass og låser batteriet.
3. Sett på plass:
a. hovedkortskjold
b. bunndeksel
c. VESA-stativ
4. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
Ta ut den optiske stasjonen
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av:
a. VESA-stativ
b. bakdeksel
3. Utfør følgende trinn, som vist på illustrasjonen:
a. Trykk på festetappen for å løsne den optiske stasjonen [1].
b. Skyv den optiske stasjonen utover for å ta den ut av datamaskinen [2].
17
Page 18
4. Utfør følgende trinn, som vist på illustrasjonen:
a. Koble de optiske stasjonskablene fra kontakten på hovedkortet [1] [2].
b. Løsne kabelen fra hakkene på datamaskinen [3].
5. Skru skruene som fester den optiske stasjonskabelen til systemet og løsne kablene fra hakkene.
18
Page 19
Sette inn den optiske stasjonen
1. Innrett og skyv den optiske stasjonen på plass i sporet.
2. Koble til kabelen til den optiske stasjonen.
3. Lås og fest den optiske stasjonen til datamaskinen.
4. Sett på plass:
a. bakdeksel
b. VESA-stativ
5. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
Ta ut harddisken
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av:
a. VESA-stativ
b. bakdeksel
c. VESA-monteringsbrakett
3. Løsne kablene fra hakkene på harddiskbraketten. Koble harddiskkablene fra harddisken.
4. Utfør følgende trinn, som vist på illustrasjonen:
a. Trykk ned på harddiskbraketten [1].
b. Syk harddiskenheten for å løsne den fra harddiskrammen [2].
c. Løft harddiskenheten vekk fra datamaskinen [3].
19
Page 20
5. Utfør følgende trinn, som vist på illustrasjonen:
a. Skru ut skruene som fester harddiskrammen til datamaskinbasen [1].
b. Løft harddiskrammen vekk fra datamaskinen [2].
Sette inn harddisken
1. Hvis du har en 3,5-tommers harddisk, skal harddisken skyves inn i harddiskbraketten.
2. Hvis du har en 2,5-tommers harddisk, trekker du til skruene som fester harddiskbraketten til
harddisken. Skyv harddisken inn i harddiskbraketten.
3. Juster og plasser harddiskrammen på datamaskinen.
4. Stram til låseskruen som fester harddiskrammen til datamaskinen.
5. Juster og plasser harddiskbraketten på harddiskrammen.
6. Koble harddiskkablene til harddisken. Før kablene inn i hakkene på harddiskbraketten.
7. Sett på plass:
a. VESA-monteringsbrakett
b. bakdeksel
c. VESA-stativ
20
Page 21
8. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
Ta ut innbruddsbryteren
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av:
a. VESA-stativ
b. bakdeksel
c. VESA-monteringsbrakett
d. hovedkortskjold
3. Koble kabelen til innbruddsbryteren fra kontakten på hovedkortet. Løsne kabelen fra hakkene på
datamaskinen.
4. Skru ut skruene som fester innbruddsbryteren til kabinettet. Løft opp innbruddsbryteren og ta den ut
av datamaskinen.
21
Page 22
Sette inn innbruddsbryteren
1. Plasser innbruddsbryteren på datamaskinen og trekk til skruen for å feste den til kabinettet.
2. Før kabelen langs hakkene på kabinettet og koble innbruddsbryterkabelen til kontakten på
hovedkortet.
3. Sett på plass:
a. hovedkortskjold
b. VESA-monteringsbrakett
c. bakdeksel
d. VESA-stativ
4. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
Ta ut det trådløse lokalnettkortet (WLAN-kortet)
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Fjern:
a. VESA-stativ
b. bakdeksel
c. VESA-monteringsbrakett
d. hovedkortskjold
3. Koble fra WLAN-kablene. Skru ut skruene som fester WLAN-kortet til hovedkortet. Ta WLAN-kortet ut
av kontakten.
Sette inn WLAN-kortet
1. Innrett og plasser WLAN-kortet på kontakten.
2. Trekk til skruene for å feste WLAN-kortet til hovedkortet.
3. Koble til WLAN-kablene.
4. Sett på plass:
a. hovedkortskjold
b. VESA-monteringsbrakett
c. bakdeksel
d. VESA-stativ
5. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Ta ut varmeavlederenheten
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av:
22
Page 23
a. VESA-stativ
b. bakdeksel
c. VESA-monteringsbrakett
d. hovedkortskjold
3. Skru ut skruene som fester varmemodulen til kabinettet. Løft opp varmeavlederenheten, og ta den ut
av datamaskinen.
Sette inn varmeavlederenheten
1. Juster og plasser varmeavlederenheten på datamaskinen.
2. Stram til skruene for å feste varmeavlederenheten til kabinettet.
3. Sett på plass:
a. hovedkortskjold
b. VESA-monteringsbrakett
c. bakdeksel
d. VESA-stativ
4. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
Ta ut prosessorviften
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av:
a. VESA-stativ
b. bakdeksel
c. VESA-monteringsbrakett
d. hovedkortskjold
3. Utfør følgende trinn, som vist på illustrasjonen:
a. Koble strømforsyningskabelen fra kontakten på hovedkortet [1][2].
b. Løsne kabelen fra kroken på datamaskinen [3].
23
Page 24
4. Utfør følgende trinn, som vist på illustrasjonen:
a. Koble viftekabelen fra kontakten på hovedkortet [1].
b. Skru ut skruene som fester prosessorviften til hovedkortet [2].
c. Løft prosessorviften opp og bort fra datamaskinen [3].
Sette innosessorviften
1. Plasser prosessorviften på datamaskinen og trekk til skruene for å feste prosessorviften til
hovedkortet.
2. Koble prosessorviftekabelen til kontakten på hovedkortet.
3. Koble strømforsyningskabelen til kontakten på hovedkortet, og tre kabelen på krokene på
datamaskinen.
4. Sett på plass:
a. hovedkortskjold
b. VESA-monteringsbrakett
c. bakdeksel
d. VESA-stativ
5. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
24
Page 25
Ta ut strømforsyningsviften
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av:
a. VESA-stativ
b. bakdeksel
c. VESA-monteringsbrakett
d. hovedkortskjold
3. Skru ut skruen som fester viftekanalen til kabinettet. Løft viftebraketten bort fra datamaskinen.
4. Utfør følgende trinn, som vist på illustrasjonen:
a. Koble strømforsyningskabelen til viften fra kontakten på hovedkortet [1].
b. Skru ut skruene som fester strømforsyningsviften til det kabinettet [2].
c. Løft systemforsyningsviften vekk fra datamaskinen [3].
25
Page 26
Sette inn strømforsyningsviften
1. Plasser strømforsyningsviften på datamaskinen og trekk til skruene for å feste den til kabinettet.
2. Innrett og plasser viftekanalen på datamaskinen.
3. Skru inn skruen som fester viftekanalen til kabinettet.
4. Sett på plass:
a. hovedkortskjold
b. VESA-monteringsbrakett
c. bakdeksel
d. VESA-stativ
5. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
Ta ut I/U-kortskjoldet
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av:
a. VESA-stativ
b. bakdeksel
c. VESA-monteringsbrakett
d. strømforsyningsvifte
e. hovedkortskjold
f. høyttalerdeksel

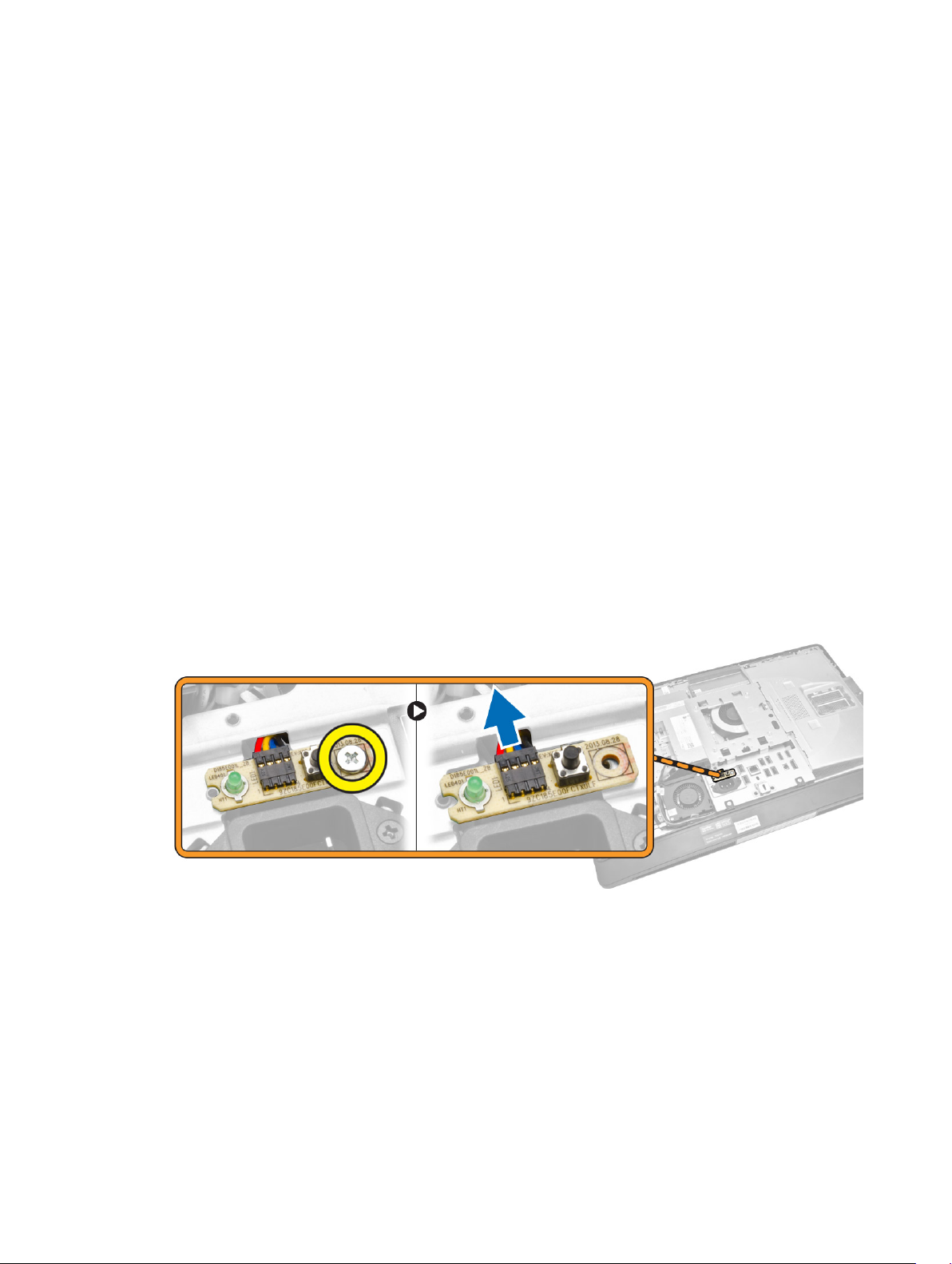

3. Skru ut skruene som fester strømknappkortet til I/U-kortskjoldet. Koble kabelen fra
strømknappkortet, og fjern det fra I/U-kortskjoldet.
4. Skru ut skruene som fester strømkontakten til I/U-kortskjoldet.
26
Page 27
5. Skru ut skruene som fester I/U-kortskjoldet til kabinettet. Løsne strømledningen, og trykk den ned på
kontakten. Snu I/U-kortskjoldet, og ta det ut av datamaskinen.
Sette inn I/U-kortskjoldet
1. Plasser I/U-kortskjoldet på datamaskinen.
2. Før det forbi strømkontakten og fest det på sokkelen. Trekk til skruene for å feste I/U-kortskjoldet til
kabinettet.
3. Stram til skruene som fester strømkontakten til I/U-kortskjoldet.
4. Stram til skruene som fester strømknappkortet til I/U-kortskjoldet.
5. Sett I/U-panelet på plass i datamaskinen.
6. Sett på plass:
a. strømforsyningsvifte
b. hovedkortskjold
c. VESA-monteringsbrakett
d. bakdeksel
e. høyttalerdeksel
f. VESA-stativ
27
Page 28
7. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
Ta ut strømforsyningsenheten (PSU)
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av:
a. VESA-stativ
b. bakdeksel
c. VESA-monteringsbrakett
d. hovedkortskjold
e. I/U-kortskjold (inn/ut)
f. strømforsyningsvifte
3. Koble strømforsyningskabelen fra kontakten på hovedkortet.
4. Utfør følgende trinn, som vist på illustrasjonen:
a. Løsne kablene fra krokene på datamaskinen [1].
b. Skru ut skruene som fester strømforsyningsenheten til kabinettet [2].
c. Skyv oppoverfor å løsne strømforsyningsenheten fra kabinettet [3].
d. Løft strømforsyningsenheten opp, og ta den ut av datamaskinen [4].
28
Page 29
Sette inn strømforsyningsenheten
1. Plasser strømforsyningsenheten på datamaskinen.
2. Trekk til skruene for å feste strømforsyningsenheten til kabinettet.
3. Før kabelen gjennom krokene i datamaskinen.
4. Koble strømkabelen til kontakten på hovedkortet.
5. Sett på plass:
a. strømforsyningsvifte
b. I/U-kortskjold (inn/ut)
c. hovedkortskjold
d. VESA-monteringsbrakett
e. bakdeksel
f. VESA-stativ
6. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
Ta ut prosessoren
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av:
a. VESA-stativ
b. bakdeksel
c. VESA-monteringsbrakett
d. hovedkortskjold
e. Varmeavlederenhet
3. Trykk utløserspaken ned og skyv den fra deg for å løsne den fra låsekroken som holder den fast. Løft
prosessordekselet og ta ut prosessoren fra sokkelen.
29
Page 30
Sette inn prosessoren
1. Skyv prosessoren inn i prosessorsokkelen. Kontroller at prosessoren sitter godt på plass.
2. Trykk utløserspaken ned og skyv den deretter innover for å sikre den med låsekroken.
3. Sett på plass:
a. Varmeavlederenhet
b. hovedkortskjold
c. VESA-monteringsbrakett
d. bakdeksel
e. VESA-stativ
4. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
Ta av høyttalerne
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av:
a. VESA-stativ
b. bakdeksel
c. VESA-monteringsbrakett
d. hovedkortskjold
e. I/U-kortskjold
f. høyttalerdeksel
3. Utfør følgende trinn, som vist på illustrasjonen:
a. Koble høyttalerkablene fra kontakten på hovedkortet [1].
b. Løsne kablene fra hakkene [2].
30
Page 31
4. Skru ut skruene som fester høyttalerne til kabinettet. Løft høyttalerne av datamaskinen.
Montere høyttalerne
1. Plasser og juster høyttalerne på datamaskinen. Trekk til skruene for å feste høyttaleren til kabinettet.
2. Før kablene hakkene. Koble høyttalerkabelen til hovedkortet.
3. Sett på plass:
a. hovedkortskjold
b. I/U-kortskjold
c. VESA-monteringsbrakett
d. bakdeksel
e. bunndeksel
31
Page 32
f. VESA-stativ
4. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
Ta ut hovedkortet
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av:
a. VESA-stativ
b. bakdeksel
c. VESA-monteringsbrakett
d. hovedkortskjold
e. minne
f. optisk stasjon
g. harddisk
h. Varmeavlederenhet
i. strømforsyningsenhet
j. I/U-kortskjold (inn/ut)
k. omformerkort
l. strømforsyningsvifte
3. Koble fra kablene som er koblet til hovedkortet.
4. Utfør følgende trinn som vist på illustrasjonen:
a. Skru ut skruene som fester hovedkortet til datamaskinen [1].
b. Skyv hovedkortet for å løsne det fra datamaskinen [2].
c. Løft hovedkortet vekk fra datamaskinen [3].
32
Page 33
5. Løft opp hovedkortet og ta det ut av kabinettet.
Hovedkortoppsett
Følgende bilde viser oppsettet på datamaskinens hovedkort.
1. prosessorsokkel
2. WLAN-kontakt
3. klokkebatteri
4. minnekortleser
5. USB 3.0-kontakter
6. lydkontakt
33
Page 34
7. HCA-kort
8. SATA HDD-kontakt
9. skjermport
10. linjeutgang
11. USB 3.0-kontakter
12. 8–pinners strømkontakt
13. USB 2.0-kontakt
14. nettverkskontakt
15. USB 2.0-kontakt
16. USB 3.0-kontakter
17. HDMI-kontakt
18. SATA ODD-kontakt
19. varmeavleder
20. minnekontakter (SODIMM-kontakter)
Sette inn hovedkortet
1. Plasser hovedkortet på datamaskinen.
2. Koble kablene til hovedkortet.
3. Trekk til skruene for å feste hovedkortet til bunnpanelet.
4. Sett på plass:
a. strømforsyningsvifte
b. omformerkort
c. I/U-kortskjold (inn/ut)
d. strømforsyningsenhet
e. Varmeavlederenhet
f. harddisk
g. optisk stasjon
h. minne
i. hovedkortskjold
j. VESA-monteringsbrakett
k. bakdeksel
l. VESA-stativ
5. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
Ta av skjermpanelet
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av:
a. VESA-stativ
b. bakdeksel
c. VESA-monteringsbrakett
d. hovedkortskjold
e. I/U-kortskjold (inn/ut)
f. WLAN-kort
g. optisk stasjon
34
Page 35
h. harddisk
i. innbruddsbryter
j. kort for strøm- og OSD-knapper
k. omformerkort
l. strømforsyningsvifte
m. strømforsyningsenhet
n. Varmeavlederenhet
o. prosessorvifte
p. høyttalere
q. høyttalerdeksel
r. antennemodul
s. hovedkort
MERK: Disse instruksjonene gjelder bare for ikke-berørings-PC-er. For berørings-PC-er må
skjermpanelet tas av i et renromsmiljø.
3. Utfør følgende trinn, som vist på illustrasjonen:
a. Skru ut skruene som fester utløserlåsholderen til skjermpanelsokkelen [1] .
b. Løft utløserlåsholderne av skjermpanelsokkelen [2].
c. Skru ut skruene som fester utløserlåsholderen til skjermpanelsokkelen [3] .
d. Løft utløserlåsholderne av skjermpanelsokkelen [4].
e. Roter og løft utløserlåsbrakettene fra skjermpanelsokkelen [5].
4. Løsne alle kablene fra tappene på skjermpanelet.
35
Page 36
5. Skru ut skruen som fester WEB GND-kabelen. Fjern teipen fra begge siden av skjermpanelet.
6. Skru ut skruene som fester bunnpanelet til kabinettet. Løft skjermpanelbunnen fra skjermrammen.
36
Page 37
Sette på skjermpanelet
1. Trekk til skruene for å feste skjermbraketten til skjermpanelet.
2. Plasser skjermpanelet på kabinettet.
3. Stram til skruen som fester WEB GND-kabelen til kabinettet.
4. Fest teipen på begge sidene på skjermpanelet.
5. Juster alle kablene gjennom tappen på skjermpanelet.
6. Stram til skruene for å feste sperrene til datamaskinen.
7. Sett på plass:
a. hovedkort
b. antennemodul
c. høyttalere
d. høyttalerdeksel
e. prosessorvifte
f. Varmeavlederenhet
g. strømforsyningsenhet
h. strømforsyningsvifte
i. omformerkort
j. kort for strøm- og OSD-knapper
k. innbruddsbryter
l. harddisk
m. optisk stasjon
n. WLAN-kort
o. I/U-kortskjold (inn/ut)
p. hovedkortskjold
q. VESA-monteringsbrakett
r. bakdeksel
s. VESA-stativ
8. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
37
Page 38
Fjerne kameraet
1. Følg prosedyrene i Før du arbeider inne i datamaskinen.
2. Ta av:
a. VESA-stativ
b. bakdeksel
c. VESA-monteringsbrakett
d. hovedkortskjold
e. I/U-kortskjold (inn/ut)
f. WLAN-kort
g. optisk stasjon
h. harddisk
i. innbruddsbryter
j. kort for strøm- og OSD-knapper
k. omformerkort
l. prosessorvifte
m. strømforsyningsenhet
n. Varmeavlederenhet
o. strømforsyningsvifte
p. hovedkort
q. skjermpanel
3. Løft sperren, og løsne kameratet fra sporet for å få tilgang til kamerakabelen. Kolbe kamerakabelen
fra kameraet, og ta kameraet ut av datamaskinen.
Sette på kameraet
1. Juster kameraet i sporet.
2. Koble til kamerakabelen og fest låsmekanismen.
3. Sett på plass:
38
Page 39
a. skjermpanel
b. hovedkort
c. strømforsyningsvifte
d. Varmeavlederenhet
e. strømforsyningsenhet
f. prosessorvifte
g. omformerkort
h. kort for strøm- og OSD-knapper
i. innbruddsbryter
j. harddisk
k. optisk stasjon
l. WLAN-kort
m. I/U-kortskjold (inn/ut)
n. hovedkortskjold
o. VESA-monteringsbrakett
p. bakdeksel
q. VESA-stativ
4. Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.
39
Page 40
3
Systemoppsett
Systemoppsettet gir deg muligheten til å administrere datamaskinens maskinvare og spesifisere BIOSalternativer. Fra systemoppsettet kan du:
• Endre NVRAM-innstillingene etter at du har lagt til eller fjernet maskinvare.
• Se på systemets maskinvarekonfigurering
• Aktivere eller deaktivere integrerte enheter
• Sette ytelses- og strømadministrasjonsgrenser
• Administrere datamaskinens sikkerhet
Oppstartsrekkefølge
Oppstartsrekkefølgen gir deg muligheten til å overstyre den systemdefinerte oppstartsrekkefølgen, og
starte på en angitt enhet (f.eks. en optisk stasjon eller annen harddisk). Under POST, når Dell-logoen vises,
kan du:
• Åpne systemkonfigurasjon ved å trykke <F2>
• Åpne en engangsoppstartsmeny ved å trykke <F12>
Oppstartsmenyen vises enhetene som du kan starte fra, inkludert et alternativ for diagnostisering.
Alternativene på oppstartsmenyen er:
• Removable Drive (ekstern flyttbar stasjon) (hvis tilgjengelig)
• STXXXX Drive (stasjon STXXXX)
MERK: XXX angir SATA-nummeret.
• Optical Drive (optisk stasjon)
• Diagnostics (Diagnostikk)
MERK: Hvis du velger Diagnostics, vil du bli presentert med ePSA diagnostics-skjermen.
Skjermen med oppstartseksvensen gir deg også muligheten til å gå inn på systemoppsettet.
Navigerinsknapper
Følgende tabell viser navigeringstastene for systemoppsettet.
MERK: Når det gjelder de fleste av alternativene på systemoppsettet så blir de endringene du gjør
registrert, men de vil ikke gjelde før etter at du har startet systemet på nytt.
40
Page 41
Tabell 1. Navigerinsknapper
Taster Navigasjon
Opp-pil Går til forrige felt
Ned-pil Går til neste felt
<Enter> Gir deg muligheten til å velge en verdi i det valgte feltet (hvis mulig), eller følge en
kobling i et felt.
Mellomromstast Utvider eller slår sammen en nedtrekkslistem hvis tilgjengelig.
<Tab> Flytter markøren til neste fokusområde.
MERK: Gjelder bare standard grafisk visning.
<Esc> Går til forrige side helt fra til hovedmenyen. Hvis du trykker <Esc> på hovedmenyen,
vil du blir presentert med en meldingh som ber deg lagre ev. endringer og starte
systemet på nytt.
<F1> Viser systemoppsettets hjelpefil.
Alternativer i System Setup (Systemoppsett)
MERK: Avhengig av datamaskinen og enhetene som er installert, er det mulig at noen av
elementene i denne listen ikke vises
Tabell 2. Generelt
Option Beskrivelse
System Information Viser følgende informasjon:
• System Information (systeminformasjon) - Viser BIOS Version, Service
Tag, Asset Tag, Ownership Tag, Ownership Date, Manufacture Date,
og Express Service Code.
• Memory Information (minneinformasjon) – Viser Memory Installed
(installert minne), Memory Available (tilgjengelig minne), Memory
Technology (minneteknologi), DIMM A Size (DIMM A-størrelse) og
DIMM B Size (DIMM B-størrelse).
• PCI Information (PCI-informasjon) - Viser SLOT1 og SLOT2.
• Processor Information (Prosessorinformasjon) - Viser Processor Type,
Core Count, Processor ID, Current Clock Speed, Minimum Clock
Speed, Maximum Clock Speed, Processor L2 Cache, Processor L3
Cache, HT Capable og 64-Bit Technology.
• Device Information (enhetsinformasjon) - Viser SATA-0, SATA-1, LOM
MAC Address, Video Controller, dGPU Video Controller, Audio
Controller, Wi-Fi Device og Bluetooth Device.
Boot Sequence
Gir deg muligheten til å spesifisere i hvilken rekkefølge datamaskinen
prøver å finne et operativsystem. Hvis du vil endre oppstartsrekkefølgen må
du velge enheten som du ønsker å endre plassering på, og du ser enhetene
på høyre side. Når du har valgt enheten må du klikke opp/ned eller bruke
PgUp / PgDn på tastaturet til å endre rekkefølgen. Du kan også velge eller
avvelge på listen ved hjelp av de tilgjengelige avmerkingsboksene på
venstre side. Du må aktivere alternativet Legacy Option ROMs hvis du vil
starte historisk oppstartsmodus. Dette alternativet er ikke tillett hvis du
aktiverer Secure Boot. Alternativene er:
• Boot Sequence (oppstartssekvens) - Som standard er
avmerkingsboksen Windows Boot Manager valgt.
41
Page 42
Option Beskrivelse
MERK: Standardinnstillingen for dette vil avhenge av
datamaskinens operativsystem.
• Boot List Option (liste over oppstartalternativer) - Listen over
alternativer er Legacy og UEFI. Som standard er UEFI valgt.
MERK: Standardinnstillingen for dette vil avhenge av
datamaskinens operativsystem.
• Add Boot Option (legg til oppstartsalternativ) - Gir deg mulighet til å
legge til et oppstartsalternativ.
• Delete Boot Option (slett oppstartsalternativ) - Gir deg muligheten til å
slette et eksisterende oppstartsalternativ.
• View (se på) - Gir deg muligheten til å se de gjeldende
oppstartsalternativene på datamaskinen.
• Load Defaults (last standardinnstillingene) - Gjenoppretter
datamaskinens standardinnstillinger.
• Apply (bruk) - Gir deg mulighet til å ta endringene dine i bruk.
• Exit (avslutt) - Avslutter og starter datamaskinen på nytt.
Advanced Boot Options
Alternativet Enable Legacy Option ROMs vil gjøre det mulig å starte med
historiske ROM-innstillinger når det bootes med UEFI. Uten dette
alternativet vil bare UEFI-innstillinger bli benyttet. Dette alternativet er
påkrevt hvis Legacy boot mode skal benyttes. Denne oppstartsmodusen er
ikke tillatt når Secure Boot er aktivert. Som standard er avmerkingsboksen
til
Enable Legacy Option ROMs ikke valgt. De andre alternativene er:
• Load Defaults (last standardinnstillingene) - Gjenoppretter
datamaskinens standardinnstillinger.
• Apply (bruk) - Gir deg mulighet til å ta endringene dine i bruk.
• Exit (avslutt) - Avslutter og starter datamaskinen på nytt.
Date/Time Brukes til å stille inn dato og klokkeslett. Endinger i datoen og klokkeslettet
gjøres gjeldende omgående.
Tabell 3. System Configuration (Systemkonfigurasjon)
Option Beskrivelse
Integrated NIC
Dersom UEFI-nettverksstabel aktiveres blir UEFI-nettverksprotokollene
tilgjengelige. UEFI-nettverke tillater pre-os- og tidlige osnettverksfunksjoner å bruke NIC-er som er aktivert. Dette kan brukes uten
at PXE er slått på. Når Enabled w/PXE (aktiver med PXE) er aktivert, er typen
PX-oppstart (Legacy PXE eller UEFI PXE) avhengig av den gjeldende
oppstartsmodusen og hvilken type alternativ som ROM-ene bruker. UEFInettverksstabel for at UEFI PXE-funksjonen skal være helt aktivert.
• Enabled UEFI Network Stack (aktivert UEFI-nettverksstabel) - Dette
alternativet er deaktivert som standard.
42
Her kan du aktivere eller deaktivere det integrerte nettverkskortet. Du kan
angi det integrerte nettverkskortet som:
• Disabled (Deaktivert)
• Enabled (Aktivert)
• Enabled w/PXE (aktivert m/PXE) - Dette alternativet er aktivert som
standard.
• Enabled w/Cloud Desktop (Aktivert med Cloud-skrivebord)
Page 43
Option Beskrivelse
MERK: Avhengig av datamaskinen og enhetene som er installert, er
det mulig at noen av elementene i denne listen ikke vises.
SATA Operation Med dette alternativet kan du konfigurere driftsmodusen til den integrerte
harddiskkontrolleren (SATA).
• Disabled (Deaktivert) – SATA-kontrollerne er skjult
• ATA – SATA er konfigurert ATA-modus
• AHCI – SATA er konfigurert AHCI-modus
• RAID ON – SATA er konfigurert til å støtte RAID-modus. Ette
alternativet er valgt som standard.
Drives Kan brukes til å aktivere eller deaktivere de forskjellige stasjonene på
systemet:
• SATA-0
• SATA-1
SMART Reporting Dette feltet avgjør om harddiskfeil for de integrerte stasjonene rapporteres
under oppstart. Denne teknologien er en del av SMART-spesifikasjonen
(Self Monitoring Analysis and Reporting Technology).
• Enable SMART Reporting (Aktiver SMART-rapportering) – Dette
alternativet er deaktivert som standard.
USB Configuration Dette feltet konfigurerer den integrerte USB-kontrolleren. Hvis Boot
Support (Oppstartstøtte) er aktivert, vil systemet kunne starte fra enhver
type USB-basert masselagringsenhet (harddisker, minnepinner, disketter).
Hvis USB-porten er aktivert, er enheten som er tilknyttet denne porten,
aktivert og tilgjengelig for operativsystemet.
Hvis USB-porten er deaktivert, kan ikke operativsystemet se noen enhet
som er tilknyttet denne porten.
• Enable Boot Support (Aktiver oppstartstøtte)
• USB-porter bak - Inkluderer alternativer med 6 porter
• USB-porter på siden - Inkluderer alternativer med 2 porter
Alle alternativene er aktivert som standard.
MERK: USB-tastatur og mus arbeider alltid i BIOS-oppsettet uavhengig
av disse innstillingene.
Audio
OSD Button Management Brukes til å aktivere og deaktivere OSD-knappen på alt-i-sett-systemet.
Miscellaneous Devices Her kan du aktivere eller deaktivere forskjellige innebygde enheter.
Brukes til å aktivere eller aktivere de innbygde lydkontrollene. Som
standard er alternativet Enable Audio (aktiver lyd) vlag.t Dette alternativet
inneholder følgende funksjoner.
• Enable Microphone (aktiver mikrofon)
• Enable Internal Speaker (aktiver intern høyttaler)
• Disable OSD buttons (deaktiver OSD-knapper) - Dette alternativet er
ikke valgt som standard.
43
Page 44
Option Beskrivelse
• Enable Camera (aktiver kamera) - Dette alternativet er valgt som
standard.
• Enable Media Card (aktiver minnekort) - Dette alternativet er valgt som
standard.
• Disable Media Card (Deaktiver mediekort)
Tabell 4. Security (Sikkerhet)
Option Beskrivelse
Admin Password I dette feltet kan du angi, endre eller slette administratorpassordet (admin)
(noen ganger kalt installeringspassordet). Administratorpassordet aktiverer
flere sikkerhetsfunksjoner.
Stasjonen har ingen passord som standard.
• Enter the old password (Skriv inn det gamle passordet)
• Enter the new password (Skriv inn det nye passordet)
• Confirm the new password (Bekreft det nye passordet)
Vellykkede endringer av passordet vil bli aktivert med en gang.
MERK: Hvis du sletter administrasjonspassordet, vil systempassordet
også bli slettet. Du kan også bruke administratorpassordet til å slette
harddiskpassordet. Du kan ikke velge et administratorpassord hvis et
systempassord eller et harddiskpassord allerede er valgt. Du må angi
administratorpassordet først hvis du ønsker å bruke
administratorpassordet sammen med et systempassords og/eller et
harddiskpassord.
System Password
Internal HDD-0 Password
Strong Password
Her kan du angi, endre eller slette passordet for datamaskinen (tidligere
kalt det primære passordet).
Stasjonen har ingen passord som standard.
• Enter the old password (Skriv inn det gamle passordet)
• Enter the new password (Skriv inn det nye passordet)
• Confirm the new password (Bekreft det nye passordet)
Vellykkede endringer av passordet vil bli aktivert med en gang.
Her kan du angi, endre eller slette passordet på datamaskinens interne
harddisk (HDD). Utførte endringer av dette passordet gjøres gjeldende
omgående.
Stasjonen har ingen passord som standard.
• Enter the old password (Skriv inn det gamle passordet)
• Enter the new password (Skriv inn det nye passordet)
• Confirm the new password (Bekreft det nye passordet)
Dette feltet krever sterke passord.
Enable strong password (aktiver sterkt passord) - dette alternativet er
deaktivert som standard.
44
Page 45
Option Beskrivelse
Password Configuration Dette feltet styrer hvor mange tegn (min. og maks.) som kan brukes i
system- og administratorpassordene.
Minimal antall tegn er 4 og maksimal antall tegn er 32 for både admin- og
systempassord.
• Admin Password Min (Min. lengde administratorpassord)
• Admin Password Max (Maks. lengde administratorpassord)
• System Password Min (Min. lengde systempassord)
• System Password Max (Maks. lengde systempassord)
Password Bypass Kan brukes til å forbikoble System Password (Systempassord) og det
interne harddiskpassordet når systemet startes på nytt.
• Disabled (deaktivert) — Be alltid om systempassord og interne
harddiskpassord når de er angitt. Dette alternativet er deaktivert som
standard.
• Reboot Bypass (Omgå ved omstart) — omgå passordspørsmålene ved
omstart (varmstart).
MERK: Systemet vil alltid be om systempassord og interne
harddiskpassord når det slås på fra avslått tilstand (kaldstart). Systemet
vil også alltid be om passord for alle eksterne harddisker som måtte
være til stede.
Password Change Kan brukes til å bestemme om system- og harddiskpassord kan endres når
det er angitt et administratorpassord.
• Allow Non-Admin Password Changes (Tillat at andre enn admin endrer
passordet) - dette alternativet er aktivert som standard.
TPM Security Dette alternativet kan brukes til å bestemme om TPM (Trusted Platform
Module) i systemet skal være aktivert og synlig i operativsystemet.
TPM Security (TPM-sikkerhet) Dette alternativet er deaktivert som
standard.
Dersom TPM Security (TPM-sikkerhet aktiveres, vises følgende alternativer.
• TPM ACPI support (TPM ACPI-støtte)
• TPM PPI Deprivation Override (TPM PPI-mangel overstyring)
• Deactivated (deaktivert)
• Active (aktiv)
• Clear (Tøm)
• TPM PPI Provision Override vises
MERK: Aktivering, deaktivering og alternativer for sletting påvirkes ikke
hvis du laster inn oppsettprogrammets standardverdier. Endringer i
dette alternativet trer i kraft umiddelbart.
Computrace (R)
Dette feltet kan brukes til å aktivere eller deaktivere BIOSmodulgrensesnittet til det valgfrie Computrace Service fra Absolute
Software.
• Deactivate (Deaktiver) - dette alternativet er aktivert som standard.
• Disable (Deaktiver)
• Activate (Aktiver)
45
Page 46
Option Beskrivelse
Chassis Intrusion Dette feltet styrer innbruddsikringen av kabinettet. Alternativene er :
• Clear intrusion warning (fjern innbruddsvarsel) - Dette alternativet vises
når alternativene Enable (aktiver) On-Silent (på stille) er valgt. Dette
alternativet er deaktivert som standard.
• Disable (Deaktiver)
• Enable (Aktiver) - dette alternativet er aktivert som standard.
• On-Silent (Lydløs)
CPU XD Support Her kan du aktivere eller deaktivere prosessormodusen Execute Disable
(Utfør deaktivering).
• Enable CPU XD Support (Aktiver CPU XD-støtte) - dette alternativet er
aktivert som standard.
Dell Encryption Brukes til permanent sletting av all brukerinformasjon fra Dell-
krypteringsakseleratoren som brukes til å kryptere systemet. Hvis kortet
ikke er konfigurert med databeskyttles en kryptering, deaktiveres
alternativet.
• Clear Owner (slett eier) - Dette alternativet er deaktiver som standard.
OROM Keyboard Access Bestemmer om du går til Option Read Only Memory (OROM)-
konfigurasjonsskjermbildene via hurtigtaster under oppstart. Disse
innstillingene forhindrer tilgang til Intel RAID (CTRL+I) eller Intel
Management Engine BIOS Extension (CTRL+P/F12).
• Enable (aktivere) - Brukeren kan gå inn i OROMkonfigurasjonsskjermbildene via hurtigtasten. Dette alternativet er
aktivert som standard.
• One-Time Enable (Aktiver én gang) - brukeren kan gå til OROMkonfigurasjonsskjermbildene via hurtigtastene ved neste oppstart. Etter
oppstarten går innstillingen tilbake til deaktivert.
• Disable (Deaktivert) - brukeren kan ikke gå inn i OROMkonfigurasjonsskjermbildene via hurtigtasten.
Admin Setup Lockout Her kan du aktivere eller deaktivere alternativet for å gå inn i oppsettet når
et administratorpassord er valgt.
• Enable Admin Setup Lockout (aktiver utlåsing fra konfigurasjon ved
angitt administratorpassord) - Dette alternativet er deaktivert som
standard.
HDD Protection Support Her kan du aktivere eller deaktivere funksjonen HDD Protection
(harddiskbeskyttelse).
• HDD Protection Support (harddiskbeskyttelse) -Dette alternativet er
deaktivert som standard.
Tabell 5. Secure Boot (Sikker oppstart)
Option Beskrivelse
Secure Boot Enable Dette alternativet aktiverer eller deaktiverer Secure Boot. Hvis du vil
aktivere Secure Boot må datamaskinen være UEFI-modus, og alternativet
Enable Legacy Option ROMs må være slått av.
• Disabled (deaktivert) - Dette alternativet er valgt som standard.
46
Page 47
Option Beskrivelse
• Enabled (Aktivert)
Expert Key Management Gir deg muligheten til å manipulere databasene med sikkerhetsnøkler hvis
systemet er i modusen Custom (Egendefinert). Alternativet Enable Custom
Mode (Aktiver egendefinert modus) er deaktivert som standard.
Alternativene ved Custom Mode Key Management (håndtering av
egendefinerte modusnøkkel) er:
• PK (grundig) - Dette alternativet er valgt som standard.
• KEK
• db
• dbx
Hvis du aktivere Custom Mode (Egendefinert modus), vises de relevante
alternativene for PK, KEK, db, and dbx. Alternativene er:
• Save to File (Lagre til fil) - Lagrer nøklene i en brukervalgt fil
• Replace from File (Erstatt fra fil) - Erstatter den gjeldende nøklen med
en nøkkel fra en valgt fil
• Append from File (Legg til fra fil) - Legger til en nøkkel i den valgte
databasen fra en valgt fil
• Delete (Slett) - Sletter den valgte nøkkelen
• Reset All Keys (Tilbakestill alle nøkler) - Tilbakestiller til
standardinnstillingen
• Delete All Keys (Slett alle nøkler) - Sletter alle nøkler
MERK: Hvis du deaktiverer egendefinert modus vil alle endringer du
har gjort bli slettet og alle nøkler vil bli tilbakestilt til
standardinnstillingen.
Tabell 6. Performance (Ytelse)
Option Beskrivelse
Multi Core Support Spesifiserer om prosessoren skal ha en eller alle kjernene aktivert. Ytelsen
til enkelte programmer vil bli bedre når flere kjerner aktiveres.
• All (alle) - Dette alternativet er aktivert som standard.
• 1
• 2
Intel SpeedStep Kan brukes til å aktivere eller deaktivere Intel SpeedStep-modus på
prosessoren. Dette alternativet er aktivert som standard.
C-States Control Kan brukes til å aktivere eller deaktivere flere hviletilstander ved
prosessoren. Dette alternativet er aktivert som standard.
Limit CPUID Value Lar deg begrense maksimumsverdien til standard CPUID-funksjon. Noen
operativsystemer vil ikke fullføre installasjonen når maksimum CPUIDfunksjon som støttes er høyere enn 3.
• Enable CPUID Limit (aktiver CPUID-grense) – Dette alternativet er
deaktivert som standard.
Intel TurboBoost Kan brukes til å aktivere eller deaktivere Intel TurboBoost-modus på
prosessoren. Dette alternativet er aktivert som standard.
47
Page 48
Option Beskrivelse
• Disabled (Deaktivert) - tillater ikke at TurboBoost øker ytelsen til
prosessoren over standardytelsen.
• Enabled (Aktivert) tillater at Intel Turbo-driveren øker ytelsen til CPUen eller grafikkprosessoren.
Hyper-Thread Control Brukes for å aktivere eller deaktivere hypertrådteknologien. Dette
alternativet er aktivert som standard.
Rapid Start Technology Forbedrer batterilevetiden automatisk ved å sette systemet i et
lavstrømsmodus under hvilemodus, etter en brukerdefinert tidsperiode.
Noe lengre oppvåkningstid må påregnes, men den gjennomsnittlige
oppvåkningstiden vil være kortere enn fra dvale. Tidsuret kan aktiveres ved
at verdien settes til "0". Som standard er dette alternativet deaktivert.
Tabell 7. Power Management (Strømstyring)
Option Beskrivelse
AC Recovery Angir hvordan datamaskinen skal reagere når strømmen kommer tilbake
etter et strømbrudd. Du kan sette alternativet til:
• Power Off (Strøm av) (standard)
• Power On (Slå på)
• Last Power State (Siste strømtilstand)
Auto On Time Med dette alternativet angis klokkeslettet da du ønsker at datamaskinen
skal slå seg på automatisk. Tiden følger 12-timers formatet
(timer:minutter:sekunder). Oppstartsklokkeslettet kan endres ved at du
taster inn verdiene i feltene for klokkeslett og A.M./P.M.
• Disabled (deaktivert) - Systemet slå ikke automatisk på. Dette
alternativet er valg som standard.
• Every Day (Hver dag) - systemet startes opp hver dag på klokkeslettet
spesifisert ovenfor.
• Weekdays (Ukedager) - systemet startes opp mandag-fredag på
klokkeslettet spesifisert ovenfor.
• Select Days (Utvalgte dager) - systemet startes opp på dagene du
valgte ovenfor på det spesifiserte klokkkeslettet.
MERK: Denne funksjonen virker ikke hvis du slår av datamaskinen ved
hjelp av bryteren på et grenuttak eller et overspenningsvern eller hvis
Auto Power (Automatisk strøm) er deaktivert.
Deep Sleep Control
Her kan du definere kontrollene når Deep Sleep (Dypsøvn) er aktivert.
• Disabled (Deaktivert)
• Enabled in S5 only (Aktivert bare i S5)
• Enabled in S4 and S5 (aktivert S4 og S5) - Dette alternativer er
deaktivert som standard.
Fan Control Override Styrer hastigheten til systemets vifte. Dette alternativet er deaktivert som
standard.
MERK: Når dette alternativet er aktivert, går viften med full hastighet.
USB Wake Support Dette alternativet gir deg muligheten til å velge at USB-enheter skal kunne
vekke datamaskinen fra dvalemodus.
48
Page 49
Option Beskrivelse
• Enable USB Wake Support (aktiver oppvåkning via USB) - dette
alternativet er aktivert som standard.
Wake on LAN / WLAN Dette alternativet lar datamaskinen starte fra av-tilstand ved hjelp av et
spesielt LAN-signal. Vekking fra ventemodus påvirkes ikke av denne
innstillingen og må aktiveres i operativsystemet. Denne funksjonen virker
bare når datamaskinen er koblet til vekselstrøm. Dette alternativet er
deaktivert som standard.
Block Sleep Med dette alternativet kan du blokkere at maskinen skal gå inn i
dvalemodus (S3-tilstand) fra operativsystemet.
• Block Sleep (S3 state) (Blokker dvalemodus (S3-tilstand)) - dette
alternativet er deaktivert som standard.
Intel Smart Connect
Technology
Dette alternativet er deaktivert som standard. Gir deg muligheten til å
periodisk søke etter trådløse forbindelser i nærheten når systemet sover.
Smart Connect vil synkronisere e-post og sosiale media som var åpne når
datamaskinen gikk over i dvalemodus.
Tabell 8. POST Behavior (Post-atferd)
Option Beskrivelse
Numlock LED Spesifiserer om funksjonen NumLock kan aktiveres når systemet starter
opp. Dette alternativet er aktivert som standard.
Keyboard Errors Angir om tastaturrelaterte feil skal rapporteres ved oppstart. Dette
alternativet er aktivert som standard.
Fastboot Gir raskere oppstartsprosess ved å forbigå enkelte kompatibilitetstrinn.
Alternativene er:
• Minimal
• Thorough (grundig) - Dette alternativet er valgt som standard.
• Auto
MEBx Hotkey Angir om MEBx-hurtigtastfunksjonen kan aktiveres når datamaskinen
starter. Dette alternativet er aktivert som standard.
Tabell 9. Virtualization Support (Visualiseringsstøtte)
Option Beskrivelse
Virtualization Dette alternativet angir om en VMM (Virtual Machine Monitor) kan bruke de
ekstra maskinvarefunksjonene i Intels virtualiseringsteknologi.
• Enable Intel Virtualization Technology (Aktiver Intels
virtualiseringsteknologi) – dette alternativet er aktivert som standard.
VT for Direct I/O Aktiverer eller deaktiverer Virtual Machine Monitor (VMM) gjennom bruk av
ekstra maskinvare som tilbys av Intel® virtualiseringsteknologi for direkte
I/U.
• Enable Intel Virtualization Technology for Direct I/O (Aktiver Intels
visualiseringsteknologi for direkte I/U) - dette alternativet er aktivert
som standard.
Trusted Execution Dette alternativet angir om en MVMM (Measured Virtual Machine Monitor)
kan bruke de ekstra maskinvarefunksjonene i Intel Trusted Execution
49
Page 50
Option Beskrivelse
Technology. TPM-virtualiseringsteknologi og virtualiseringsteknologi for
direkte I/U må være aktivert for at denne funksjonen skal kunne brukes.
• Trusted Execution (pålitelig kjøring) - dette alternativet er deaktivert
som standard.
Tabell 10. Trådløs
Option Beskrivelse
Wireless Device Enable Her kan du aktivere eller deaktivere de interne trådløse enhetene.
Alternativene er:
• WLAN/WiGig
• Bluetooth
Begge alternativene er aktivert som standard.
Tabell 11. Maintenance (Vedlikehold)
Option Beskrivelse
Service Tag Viser datamaskinens servicekode.
Asset Tag Her kan du opprette en utstyrskode for systemet hvis det ikke allerede er
gjort. Dette alternativet er ikke angitt som standard.
SERR Messages Styrer SERR-meldingsmekanismen. Dette alternativet er ikke valgt som
standard. Noen skjermkort krever at SERR-meldingsmekanismen er
deaktivert.
Tabell 12. Cloud Desktop (Cloud-skrivebord)
Option Beskrivelse
Server Lookup Method Dette alternativet spesifiserer hvordan Cloud Desktop vil slå opp
serveradressen. Alternativene er:
• Static IP (statisk IP) - Bruker den statiske IP-adressen
• DNS - Innhenter IP-adresser ved å bruke protokollen
domenenavnsystem (DNS). Dette alternativet er valgt som standard.
MERK: Dette alternativet er relevant bare når den integrerte NICkontrollen (integrert nettverkskort) i gruppen System Configuration
(Systemkonfigurasjon) er satt til Enable with Cloud Desktop (Aktivert
med nettskyskrivebord).
Server Name Dette alternativer angir servernavnet til serveren.
MERK: Dette alternativer gjelder bare nåe den integrerte NICkontrollen i systemkonfigurasjonsgruppen er stilt inn til å aktiveres
med skyskrivebord og når serversøketoden er stilt inn til DNS.
Server IP Address Dette alternativet angir den primære statiske IP-adressen til
nettskyskrivebordserveren som klientprogrammet kommuniserer med.
Standard IP-adresse er 255.255.255.255.
50
Page 51
Option Beskrivelse
MERK: Dette alternativet er relevant bare når den integrerte NICkontrollen (integrert nettverkskort) i gruppen System Configuration
(Systemkonfigurasjon) er satt til Enable with Cloud Desktop (Aktivert
med nettskyskrivebord).
Server Port Dette alternativet angir den primære IP-porten til nettskyskrivebordet som
klientprogrammet kommuniserer med. Standard serverportverdi er 06910.
MERK: Dette alternativet er relevant bare når den integrerte NICkontrollen (integrert nettverkskort) i gruppen System Configuration
(Systemkonfigurasjon) er satt til Enable with Cloud Desktop (Aktivert
med nettskyskrivebord).
Client Address Method Dette alternativet angir hvordan klienten skaffer IP-adressen. Alternativene
er:
• Static IP (statisk IP) - Bruker den statiske IP-adressen
• DHCP - Skaffer IP-adresse ved å bruke DHCP. Dette alternativet er
valgt som standard.
MERK: Dette alternativet er relevant bare når den integrerte NICkontrollen (integrert nettverkskort) i gruppen System Configuration
(Systemkonfigurasjon) er satt til Enable with Cloud Desktop (Aktivert
med nettskyskrivebord).
Client IP Address Dette alternativet angir den statiske IP-adressen til klienten. Standard IP-
adresse er 255.255.255.255.
MERK: Dette alternativet er relevant bare når den integrerte NICkontrollen (integrert nettverkskort) i gruppen System Configuration
(Systemkonfigurasjon) er satt til Enable with Cloud Desktop (Aktivert
med nettskyskrivebord).
Client Subnet Mask Dette alternativet angir den statiske nettverksmaske-IP-adressen til
klienten. Standard IP-adresse er 255.255.255.255.
MERK: Dette alternativet er relevant bare når den integrerte NICkontrollen (integrert nettverkskort) i gruppen System Configuration
(Systemkonfigurasjon) er satt til Enable with Cloud Desktop (Aktivert
med nettskyskrivebord).
Client Gateway Angir gateway-IP-adressen til klienten. Standard IP-adresse er
255.255.255.255.
MERK: Dette alternativet er relevant bare når den integrerte NICkontrollen (integrert nettverkskort) i gruppen System Configuration
(Systemkonfigurasjon) er satt til Enable with Cloud Desktop (Aktivert
med nettskyskrivebord).
DNS IP address Dette alternativet angir DNS-IP-adressen til klienten. Standard IP-adresse
er 255.255.255.255.
MERK: Dette alternativet er relevant bare når den integrerte NICkontrollen (integrert nettverkskort) i gruppen System Configuration
(Systemkonfigurasjon) er satt til Enable with Cloud Desktop (Aktivert
med nettskyskrivebord).
Domain Name Dette alternativet angir klientens domenenavn.
51
Page 52
Option Beskrivelse
MERK: Dette alternativer gjelder bare nåe den integrerte NICkontrollen i systemkonfigurasjonsgruppen er stilt inn til å aktiveres
med skyskrivebord og når klientadressemetoden er stilt inn til statisk
IP.
Advanced Dette alternativet slår på Verbose-modus for avansert feilsøking. Dette
alternativet er ikke aktivert som standard.
MERK: Dette alternativet er relevant bare når den integrerte NICkontrollen (integrert nettverkskort) i gruppen System Configuration
(Systemkonfigurasjon) er satt til Enable with Cloud Desktop (Aktivert
med nettskyskrivebord).
Tabell 13. System Logs (Systemlogger)
Option Beskrivelse
BIOS events Viser systemhendelseslogger og gir deg mulighet til å tømme loggen.
• Clear Log (Tøm logg)
Oppdatere BIOS
Det anbefales at BIOS (systemoppsett) oppdateres når hovedkortet byttes ut eller hvis det finnes en
oppdatering tilgjengelig.
1. Start datamaskinen på nytt.
2. Gå til dell.com/support.
3. Tast inn servicekoden eller ekspresservicekoden, og klikk deretter Submit (send).
MERK: Du finner servicekoden ved å klikke på Where is my Service Tag? (Hvor er servicekoden
min?).
MERK: Hvis du ikke finner servicekoden, klikker du på Detect My Product (Finn produktet mitt).
Følg instruksjonene på skjermen.
4. Hvis du ikke finner servicekoden, klikker du på produktkategorien til datamaskinen.
5. Velg Product Type (Produkttype) fra listen.
6. Velg datamaskinmodellen og siden Product Support (Produktstøtte) for datamaskinen vises.
7. Klikk Get drivers (Hent drivere) og klikk deretter View All Drivers (Vis alle drivere).
Siden Drivers and Downloads (Drivere og nedlastinger) vises.
8. På skjermen med drivere og nedlastinger, under listen Operating System (Operativsystem) må du
velge BIOS.
9. Finn den siste BIOS-filen og klikk deretter Download File (last ned fil).
Du kan også analysere hvilke drivere som trenger en oppdatering. Klikk Analyze System for Updates
(Analyser systemet for oppdateringsbehov) og følg instruksjonene på skjermen.
10. Velg ønsket nedlastingsmetode i vinduet Please select your download method below (velg
nedlastingsmetode nedenfor). Klikk deretter
Vinduet File Download (Filnedlasting) vises.
11. Klikk Save (lagre) for å lagre filen på datamaskinen din.
12. Klikk Run (kjør) for å installere den oppdaterte BIOS-filen på datamaskinen din.
Download File (Last ned fil).
52
Page 53
Følg anvisningene på skjermen.
System- og oppsettpassord
Du kan opprette et system- og et installeringspassord for å sikre datamaskinen.
Passordtype Beskrivelse
System Password
(Systempassord)
Setup password
(Installeringspassor
d)
FORSIKTIG: Passordfunksjonen gir deg et grunnleggende sikkerhetsnivå på datamaskinen din.
FORSIKTIG: Alle kan få tilgang til data som er lagret på datamaskinen din hvis den ikke er låst og
ligger uovervåket.
MERK: Datamaskinen din blir levert med system- og installeringspassordet deaktivert.
Et passord som du må taste inn for å kunne logge deg på systemet.
Et passord som du må taste inn for å få tilgang til datamaskinens BIOS-innstillinger.
Tilordne et system- og oppsettpassord
Du kan tildele et nytt systempassord og/eller et installeringspassord, eller endre et eksisterende
systempassord og/eller installeringspassord bare når Password Status (Passordstatus) er Unlocked
(ilåst). Hvis passordstatusen er Locked (låst), kan du ikke endre systempassordet.
MERK: Hvis passordbryteren er deadktivert, vil det eksisterende system- og installeringspassordet bli
slettet og du vil ikke trenge noen passord for å kunne komme inn på datamaskinen.
Hvis du vil på systeminnstillingene må du trykke <F2> rett etter at du har slått på maskinen eller startet på
nytt.
1. På skjermen System BIOS eller System Setup (systemoppsett) må du velge System Security
(systemsikkerhet) og deretter trykke <Enter>.
Skjermen System Security (systemsikkerhet) vises.
2. På skjermen System Security (systemsikkerhet) må du kontrollere at feltet Password Status
(passordstatus) er Unlocked (ulåst).
3. Velg System Password , tast inn systempassordet og trykk deretter <Enter> eller <Tab>.
Bruk følgende retningslinje når du skal tildele systempassordet:
• Et passord kan ha opp til 32 tegn.
• Passordet kan inneholde numrene 0 til 9.
• bare små bokstaver er tillatt, slik at du kan ikke bruke store bokstaver.
• Bare følgende spesialtegn er tillatt: mellomrom, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).
Tast inn systempassordet på nytt når du blir bedt om det.
4. Tast inn systempassordet som du tastet inn tidligere og klikk deretter OK.
5. Velg Setup Password, tast inn systempassordet og trykk deretter <Enter> eller <Tab>.
En melding ber deg taste inn installeringspassordet på nytt.
6. Tast inn installeringspassordet som du tastet inn tidligere og klikk deretter OK.
7. Trykk <Esc> og du blir bedt om å lagre endringene.
53
Page 54
8. Trykk <Y> hvis du vil lagre endringene.
Datamaskinen starter på nytt.
Slette eller endre et eksisterende system og/eller installasjonspassord.
Kontroller at Password Status (passordstatus) er ulåst (på systemoppsettet) før du prøver å slette eller
endre eksisterende system- og/eller installeringspassordet. Du kan ikke slette eller endre et eksieterende
system- eller installeringspassord hvis
Hvis du vil på systeminnstillingene må du trykke <F2> rett etter at du har slått på maskinen eller startet på
nytt.
1. På skjermen System BIOS eller System Setup (systemoppsett) må du velge System Security
(systemsikkerhet) og deretter trykke <Enter>.
Skjermen System Security (systemsikkerhet) vises.
2. På skjermen System Security (systemsikkerhet) må du kontrollere at feltet Password Status
(passordstatus) er Unlocked (ulåst).
3. Velg System Password (systempassord), endre eller slett eksisterende systempassord og trykk
deretter <Enter> eller <Tab>.
4. Velg Setup Password (installeringspassord), endre eller slett eksisterende installeringspassord og
trykk deretter <Enter> eller <Tab>.
MERK: Hvis du endrer system- og/eller installeringspassordet må du taste inn det nye passordet
når du blir bedt om det. Hvis du skal slette system- og/eller installeringspassordet må du
bekrefte slettingen når du blir bedt om det.
5. Trykk <Esc> og du blir bedt om å lagre endringene.
6. Trykk <Y> hvis du vil lagre endringene før du går ut av systemoppsettet.
Datamaskinen starter på nytt.
Password Status er låst.
54
Page 55
Tekniske spesifikasjoner
MERK: Tilbudene kan variere fra område til område. Hvis du vil ha mer informasjon om hvordan
datamaskinen er konfigurert, klikker du på Start (Startikon) → Hjelp og støtte og velger
alternativet for å vise informasjon om datamaskinen.
Tabell 14. System Information
Funksjon Spesifikasjoner
Prosessortype
Totalt hurtigminne Opptil 8 MB cache, avhengig av prosessortype
Brikkesett Intel Q87 Express-brikkesett
Tabell 15. Minne
Funksjon Spesifikasjoner
Type opptil 1600 MHz, ubufret ikke-ECC DDR3L-
Kontakter To internt tilgjengelige DDR3L SODIMM-kontakter
• Intel Dual / Quad Core
• Intel Core i3/i5/i7-seriene
konfigurasjon med to kanaler
4
Kapasitet 4 GB og 8 GB
Minste minne 4 GB
Største minne 16 GB
Tabell 16. Skjermkort
Funksjon Spesifikasjoner
Skjermkort (integrert) Integrert Intel HD Graphics 4600 (4. generasjon Core
i5/i7 DC/QC-prosessorer), 2GB AMD Radeon™ R7 A265
(valgfri diskret videoløsning)
Video Memory delt minne
Støtte for ekstern skjerm Skjermkort, HDMI-ut og Wi-Fi-visning
MERK: Wi-Fi-visning krever et trådløskort som må kjøpes separat.
55
Page 56
Tabell 17. Audio
Funksjon Spesifikasjoner
Kontroller Intel High Definition Audio med Waves MaxxVoice Pro
Høyttaler enkel 4-ohms høyttalere i både venstre og høyre
høyttalerenhet (gjennomsnittlig 4 W per kanal)
Intern høyttalerforsterker inntil 7,6 W med 4-ohm per kanal
Støtte for intern mikrofon dobbel digital mikrofon
Volumkontroller Volum opp/ned-knapper (bare Windows 7),
programmenyer og tastaturtaster for mediekontroll
ADVARSEL: For stort lydtrykk fra øretelefonen eller
hodetelefonen kan forårsake hørelsskade eller tap. Justering av volumkontrollen samt equalizer
til andre innstillinger enn midtstilling kan øke
utgangsspenningen på øretelefonene eller
hodetelefonene og dermed lydtrykksnivået.
Bruken av faktorer som påvirker utgangen på
øretelefonen eller hodetelefonene utenom om
utgangen som spesifiseres av produsenten (f.eks.
operativsystem, equalizer-programvare, fastvare,
driver, osv.), kan øke utgangspenningen på
øretelefonene og hodetelefonen og dermed
lydtrykksnivået. Annen bruk av øretelefonene eller
hodetelefonene enn den som spesifiseres av
produsenten, kan føre til økt lydtrykksnivå.
Tabell 18. Kommunikasjon
Funksjon Spesifikasjoner
Nettverksadapter Intel 10/100/1000 Mbps Ethernet LAN på hovedkortet
Trådløs
• M.2 2230-kort
• M.2-kombikort (Intel Wireless 7260 M.2 PCIe WLANkort (802.11n/ac) med Bluetooth)
Tabell 19. Kort
Funksjon Spesifikasjoner
M.2-spor Tp
• 3030 kontakt 1
• 3042 kontakt 2
56
Page 57
Tabell 20. Skjermer
Funksjon Spesifikasjoner
Type 23-tommers full-HD WLED
Maksimal oppløsning 1920 x 1080
Oppdateringsfrekvens 60 Hz
Lysstyrke Lysstyrke opp/ned-knapper
Visningsvinkel 178 horisontalt/178 vertikalt
Pikselbredde 0,2652 mm
Kontroller skjermkontroller
Tabell 21. Drives
Funksjon Spesifikasjoner
Harddisk én 2,5-tommers SATA-harddisk eller én 2,5-tommers
SATA-stasjon med adapterbrakett
MERK: Støtter dobbel harddisk.
optisk stasjon (tilleggsutstyr) én DVD-ROM SATA-stasjon eller DVD+/- RW SATA-
stasjon
Tabell 22. Porter og kontakter
Funksjon Spesifikasjoner
Lyd:
• én linje ut-kontakt bak
• én global hodesettport på siden
Nettverksadapter én RJ-45-kontakt
USB 2.0 (foran/bak/internt) 0(side)/2/3
USB 3.0 (foran/bak/internt) 2(side)/4/0
Skjermkort én visningsport
HDMI
• én 19-pinners utdataport
• én 19-pinners inndataport
Mediekortleser ett 4-i-1-spor
Tabell 23. Strøm
Funksjon Spesifikasjoner
185 Watt PSU
Frekvens 47 Hz—63 Hz
Spenning 90 VAC—264 VAC
Inngangsstrøm Maksimalt 2,6 A ( lavt AC-område)
57
Page 58
Funksjon Spesifikasjoner
Maksimalt 1,3 A (høyt AC-område)
Tabell 24. Kamera (tilleggsutstyr)
Funksjon Spesifikasjoner
Bildeoppløsning 2,0 megapiksler
Skjermoppløsning FHD (1080p)
Diagonal visningsvinkel 74 grader
Tabell 25. Stativ
Funksjon Spesifikasjoner
Helning –5 grader til 30 grader
Tabell 26. Fysiske dimensjoner
Funksjon Spesifikasjoner
Bredde 567,50 mm (22,34") - uten stativ
Høyde 380,70 mm (14,99") - uten stativ
Dybde:
Uten berøringsskjerm 60,00 mm (2,36") - uten stativ
Berøringsskjerm 58,60 mm (2,31") - uten stativ
Vekt:
Uten berøringsskjerm 12,5 kg (27,56 lb) - med stativ
Berøringsskjerm 14,1 kg (30,89 lb) - med stativ
MERK: Datamaskinens vekt kan variere ut fra den bestilte konfigurasjonen og produksjonsvariansen.
Tabell 27. Kontroller og lamper
Funksjon Spesifikasjoner
Strømlampe Hvitt lys — Fast hvitt lys indikerer at datamaskinen er på.
Blinkende hvitt lys indikerer at datamaskinen er i
ventemodus.
Aktivitetslampe for harddisk Hvitt lys — Blinkende hvitt lys indikerer at datamaskinen leser
data fra eller skriver data til harddisken.
Kamera-LED Hvitt lys – Fast hvitt lys indikerer at kameraet er på.
Bakpanel:
Lampe for koblingsintegritet på
integrert nettverkskort
Grønt lys — Det er en god 10 Mbps-tilkobling mellom
nettverket og datamaskinen.
58
Page 59
Funksjon Spesifikasjoner
Grønt lys — Det er en god 100 Mbps-tilkobling mellom
nettverket og datamaskinen.
Oransje lys — Det er en god 1000 Mbps-tilkobling mellom
nettverket og datamaskinen.
Av (lyser ikke) — Datamaskinen registrerer ingen fysisk
tilkobling til nettverket.
Lampe for nettverksaktivitet på
Gult lys — Blinkende gult lys indikerer nettverksaktivitet.
integrert nettverkskort
Diagnoselampe for strømforsyning Grønt lys — Strømforsyningen er slått på og fungerer.
Strømkabelen må være koblet til strømforsyningskontakten
(bak på datamaskinen) og til strømnettet.
Tabell 28. Omgivelser
Funksjon Spesifikasjoner
Temperaturområde:
Ved bruk 0 °C til 35 °C (50 °F til 95 °F)
Oppbevaring –40 °C til 65 °C (–40 °F til 149 °F)
Relativ luftfuktighet (maks.):
Ved bruk 20 % til 80 % (ikke-kondenserende)
Oppbevaring 20 % til 80 % (ikke-kondenserende)
Maksimal vibrasjon:
Ved bruk 0,26 GRMS ved 5 til 350 Hz
Oppbevaring 2,2 GRMS ved 5 til 500 Hz
Maksimalt støt:
Ved bruk 40 G
Oppbevaring 45 G
Høyde over havet:
Ved bruk 0 til 5000 m (0 til 16 404 ft)
Oppbevaring 0 til 5000 m (0 til 16 404 ft)
Luftforurensningsnivå G2 eller lavere, som definert i henhold til ANSI/ISA-
S71.04-1985
59
Page 60
5
kontakte Dell
MERK: Hvis du ikke har en aktiv Internett-tilkobling, kan du finne kontaktinformasjon på fakturaen,
følgeseddelen, regningen eller i Dells produktkatalog.
Dell tilbyr flere nettbaserte og telefonbaserte støtte- og servicealternativer. Tilgjengeligheten varierer
etter land og produkt. Det kan hende at enkelte tjenester ikke er tilgjengelige i ditt område. For å kontakte
Dell for spørsmål om salg, teknisk støtte eller kundeservice:
1. Gå til dell.com/support
2. Velg din støttekategori.
3. Kontroller at land eller område stemmer i nedtrekksmenyen Choose A Country/Region (Velg et land/
område) øverst på siden.
4. Velg ønsket tjenestetype eller kundestøttetype basert på de behovene du har.
60
Loading...
