Dell OptiPlex 7010
Informações sobre configuração e recursos
Sobre as Advertências
ATENÇÃO: uma ADVERTÊNCIA indica um potencial de danos à propriedade, risco
de lesões corporais ou mesmo risco de vida.
Minitorre — Visão frontal e traseira
Figura 1. Visão frontal e traseira da minitorre
1. botão liga/desliga, luz de
alimentação
2. compartimento de unidade óptica
(opcional)
3. conector de fone de ouvido
4. conector de microfone
5. unidade óptica (opcional)
6. botão de ejeção da unidade ótica
7. conectores USB 2.0 (2)
8. conectores USB 3.0 (2)
Modelo normativo: D05D, D09M, D03S, D01U
Tipo normativo: D05D002, D09M003,
D03S002, D01U003
2011 - 12
9. luz de atividade da unidade
10. luz de diagnóstico da fonte de
alimentação
11. botão de diagnóstico da fonte de
alimentação
12. conector de alimentação
13. conectores do painel traseiro
14. slots de placa de expansão (4)
15. encaixe do cabo de segurança
16. anel para cadeado
Área de trabalho — Visão frontal e traseira
Figura 2. Visão frontal e traseira da Área de trabalho
1. unidade óptica
2. botão de ejeção da unidade ótica
3. botão liga/desliga, luz de
alimentação
4. conectores USB 2.0 (2)
5. conectores USB 3.0 (2)
2
6. conector de microfone
7. conector de fone de ouvido
8. luz de atividade da unidade
9. anel para cadeado
10. encaixe do cabo de segurança
11. conector de alimentação
12. conectores do painel traseiro
13. slots de placa de expansão (4)
14. luz de diagnóstico da fonte de
alimentação
15. botão de diagnóstico da fonte de
alimentação
Minitorre e Desktop - Visão do painel traseiro
Figura 3. Visão do painel traseiro da Minitorre e do Desktop
1. conector do mouse
2. luz de integridade da conexão de
rede
3. conector de rede
4. luz de atividade da rede
5. conectores USB 2.0 (2)
6. conector serial
7. conector de saída de linha
8. conector para teclado
9. conectores USB 2.0 (2)
10. conectores DisplayPort (2)
11. conectores USB 3.0 (2)
12. conector VGA
13. conector de entrada de linha/
microfone
3
Fator de forma pequeno — Visão frontal e traseira
Figura 4. Visão frontal e traseira do fator de forma pequeno
1. unidade óptica
2. botão de ejeção da unidade ótica
3. botão liga/desliga, luz de
alimentação
4. conectores USB 2.0 (2)
5. conectores USB 3.0 (2)
6. conector de microfone
7. conector de fone de ouvido
8. luz de atividade da unidade
9. anel para cadeado
4
10. encaixe do cabo de segurança
11. conector de energia
12. botão de diagnóstico da fonte de
alimentação
13. luz de diagnóstico da fonte de
alimentação
14. conectores do painel traseiro
15. slots de placa de expansão (2)
Fator de forma pequeno — Visão do painel traseiro
Figura 5. Visão do painel traseiro do fator de forma pequeno
1. conector do mouse
2. conector serial
3. luz de integridade da conexão
4. conector de rede
5. luz de atividade da rede
6. conectores USB 2.0 (2)
7. conector de saída de linha
8. conector para teclado
9. conector VGA
10. conectores DisplayPort (2)
11. conectores USB 2.0 (2)
12. conectores USB 3.0 (2)
13. conector de entrada de linha/
microfone
5
Fator de forma ultra pequeno — Visão frontal e traseira
Figura 6. Visão frontal e traseira do fator de forma ultra pequeno
1. unidade óptica
2. botão de ejeção da unidade ótica
3. botão liga/desliga, luz de
alimentação
4. luz de atividade da unidade
5. conector de fone de ouvido
6. conector de microfone
7. conectores USB 3.0 (2)
8. antena Wi-Fi (opcional)
9. luz de atividade da rede
10. parafuso prisioneiro de aperto
manual
11. anel para cadeado
6
12. encaixe do cabo de segurança
13. conector de energia
14. conector de saída de linha
15. conector de entrada de linha/
microfone
16. conector VGA
17. conectores DisplayPort (2)
18. conector serial
19. conectores USB 3.0 (2)
20. conectores USB 2.0 (2)
21. conector de rede
22. luz de integridade da conexão
Configuração rápida
ATENÇÃO: Antes de iniciar qualquer procedimento descrito nesta seção, leia as
informações de segurança fornecidas com o computador. Para obter informações
adicionais sobre as práticas recomendadas, consulte www.dell.com/
regulatory_compliance.
NOTA: Alguns dispositivos só serão fornecidos se você os tiver incluído no seu
pedido.
1. Conecte o monitor usando somente um dos cabos a seguir:
Figura 7. Adaptador VGA
Figura 8. Cabo DisplayPort
Figura 9. Adaptador VGA para DisplayPort

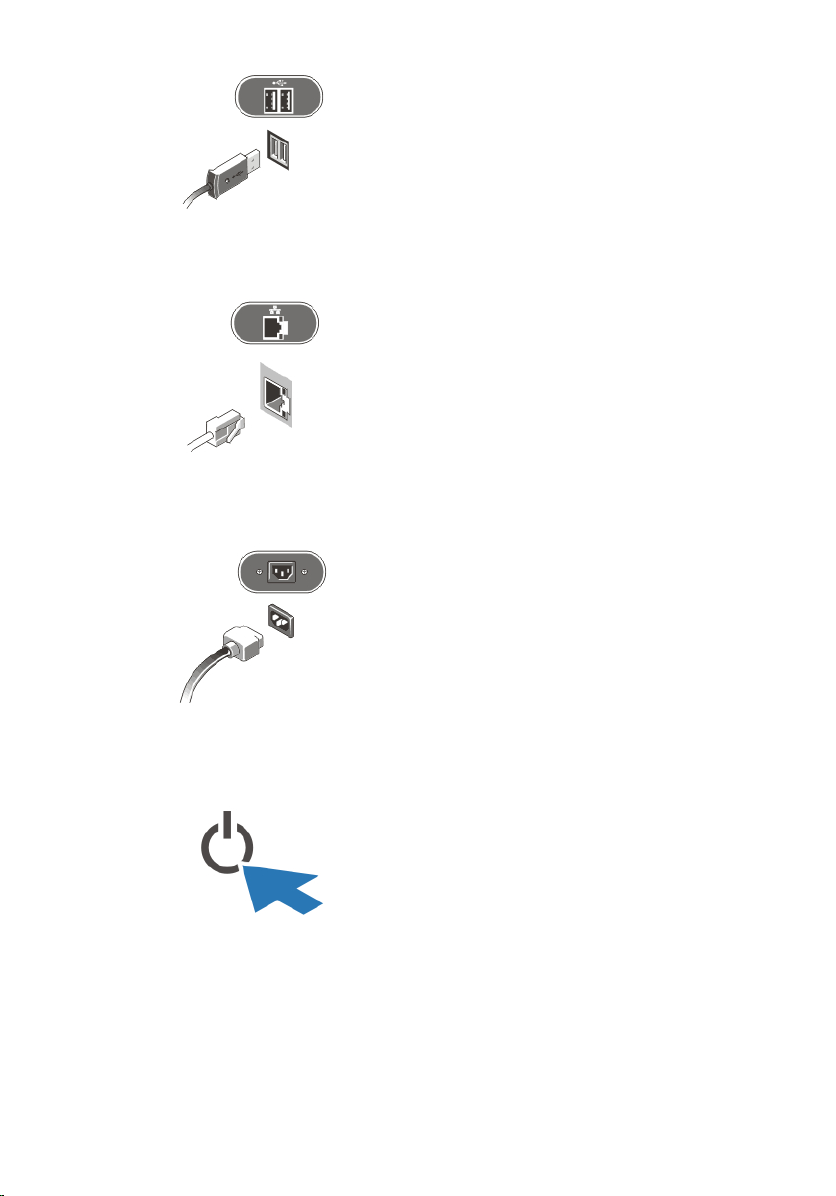

2. Conecte o teclado ou o mouse USB (opcional).
7
Figura 10. Conexão USB
3. Conecte o cabo de rede (opcional).
Figura 11. Conexão de rede
4. Conecte o(s) cabo(s) de alimentação.
Figura 12. Como conectar a energia
5. Pressione os botões liga/desliga do monitor e do computador.
Figura 13. Como ligar
8
Especificações
NOTA: As ofertas podem variar de acordo com a região. As especificações a seguir
se limitam àquelas exigidas por lei para fornecimento com o computador. Para
obter mais informações sobre a configuração do computador, clique em Iniciar →
Ajuda e suporte e selecione a opção para mostrar as informações sobre o
computador.
Energia Minitorre Área de
Tensão 100 VCA a 240 VCA
Bateria de célula
tipo moeda
Potência 275 W 250 W 240 W 200 W
Dissipação
máxima de calor
NOTA: A dissipação de calor é calculada com base no valor nominal de potência
da fonte de alimentação.
Característica
s físicas
Altura 360 mm (14,17
Largura 175 mm (6,89
Profundidade 417 mm (16,42
Peso
(mínimo)
938,30 BTU/h 853,00 BTU/h 818,89 BTU/h 682,40 BTU/h
Minitorre Área de
polegadas)
polegadas)
polegadas)
9,40 kg (20,72
lb)
trabalho
Célula de lítio tipo moeda CR2032 de 3 V
trabalho
360 mm (14,17
polegadas)
102 mm (4,02
polegadas)
410 mm (16,14
polegadas)
7,90 kg (17,42
lb)
Fator de forma
pequeno
Fator de forma
pequeno
290 mm (11,42
polegadas)
93 mm (3,66
polegadas)
312 mm (12,28
polegadas)
6,00 kg (13,22 lb) 3,30 kg (7,28 lb)
Fator de forma
ultra pequeno
Fator de forma
ultra pequeno
237 mm (9,33
polegadas)
65 mm (2,56
polegadas)
240 mm (9,44
polegadas)
Requisitos ambientais
Temperatura operacional: 10 °C a 35 °C (50 °F a 95 °F)
9
Como encontrar mais informações e recursos
Consulte os documentos sobre segurança e normalização que foram fornecidos com seu
computador e também a página de conformidade normativa em www.dell.com/
regulatory_compliance para obter mais informações sobre:
• Práticas de segurança recomendadas
• Certificação de normalização
• Ergonomia
Consulte www.dell.com para obter informações adicionais sobre:
• Garantia
• Termos e condições (apenas para os EUA.)
• Contrato de licença para o usuário final
Estão disponíveis informações adicionais em seu produto em support.dell.com/manuals.
