Dell OptiPlex 9010/7010 Ultra Small Form Factor
Uputstvo za vlasnika

Model sa regulacijom: D01U
Tip sa regulacijom: D01U003

Napomene, oprez i upozorenja

NAPOMENA: NAPOMENA ukazuje na važne informacije koje će vam pomoći da iskoristite računar na bolji način.

OPREZ: OPREZ ukazuje na potencijalno oštećenje hardvera ili gubitak podataka i saopštava vam kako da izbegnete
problem.

UPOZORENJE: UPOZORENJE ukazuje na potencijalno oštećenje imovine, telesne povrede i smrtni ishod.

Autorsko pravo © 2015 Dell Inc. Sva prava zadržana. Ovaj proizvod je zaštićen zakonima o zaštiti autorskih prava i intelektualnoj svojini
u SAD i međunarodnim zakonima. Dell™ i logotip Dell su zaštitni znaci kompanije Dell Inc. u Sjedinjenim Američkim Državama i/ili drugim
pravnim nadležnostima. Svi ostali znaci i imena ovde navedeni mogu biti zaštitni znaci svojih vlasnika.

2015 – 01

Rev. A02

Sadržaj

1 Rad na računaru..........................................................................................................................5

Pre rada u unutrašnjosti računara............................................................................................................................5

Isključivanje računara...............................................................................................................................................6

Posle rada u unutrašnjosti računara........................................................................................................................ 6

2 Uklanjanje i instaliranje komponenata.................................................................................... 8

Preporučeni alati.......................................................................................................................................................8

Uklanjanje poklopca................................................................................................................................................. 8

Instaliranje poklopca................................................................................................................................................ 9

Uklanjanje prednje maske........................................................................................................................................ 9

Instaliranje prednje maske..................................................................................................................................... 10

Uklanjanje rešetke za disk jedinicu........................................................................................................................ 10

Instaliranje rešetke za disk jedinicu....................................................................................................................... 12

Uklanjanje kartice za bežičnu lokalnu mrežu (WLAN)............................................................................................13

Instaliranje WLAN kartice...................................................................................................................................... 14

Uklanjanje optičke disk jedinice............................................................................................................................. 15

Instaliranje optičke disk jedinice............................................................................................................................ 15

Uklanjanje tvrdog diska.......................................................................................................................................... 15

Instaliranje tvrdog diska......................................................................................................................................... 16

Uklanjanje prekidača za otkrivanje „upada”.......................................................................................................... 16

Instaliranje prekidača za otkrivanje „upada”.........................................................................................................16

Smernice za memorijske module............................................................................................................................17

Uklanjanje memorije............................................................................................................................................... 17

Instaliranje memorije..............................................................................................................................................18

Uklanjanje coin-cell baterije...................................................................................................................................18

Instaliranje coin-cell baterije..................................................................................................................................19

Uklanjanje ventilatora sistema............................................................................................................................... 19

Instaliranje ventilatora sistema.............................................................................................................................. 20

Uklanjanje zvučnika................................................................................................................................................ 20

Instaliranje unutrašnjeg zvučnika...........................................................................................................................22

Uklanjanje sklopke za napajanje............................................................................................................................ 23

Instaliranje sklopke za napajanje........................................................................................................................... 23

Uklanjanje ulazno/izlazne (U/I) ploče......................................................................................................................24

Instaliranje ulazno/izlazne (U/I) ploče.....................................................................................................................25

Uklanjanje jedinice za napajanje............................................................................................................................25

Instaliranje jedinice za napajanje...........................................................................................................................26

Uklanjanje rashladnog elementa............................................................................................................................27

Instaliranje rashladnog elementa...........................................................................................................................29

Uklanjanje procesora..............................................................................................................................................29

Instaliranje procesora............................................................................................................................................ 30

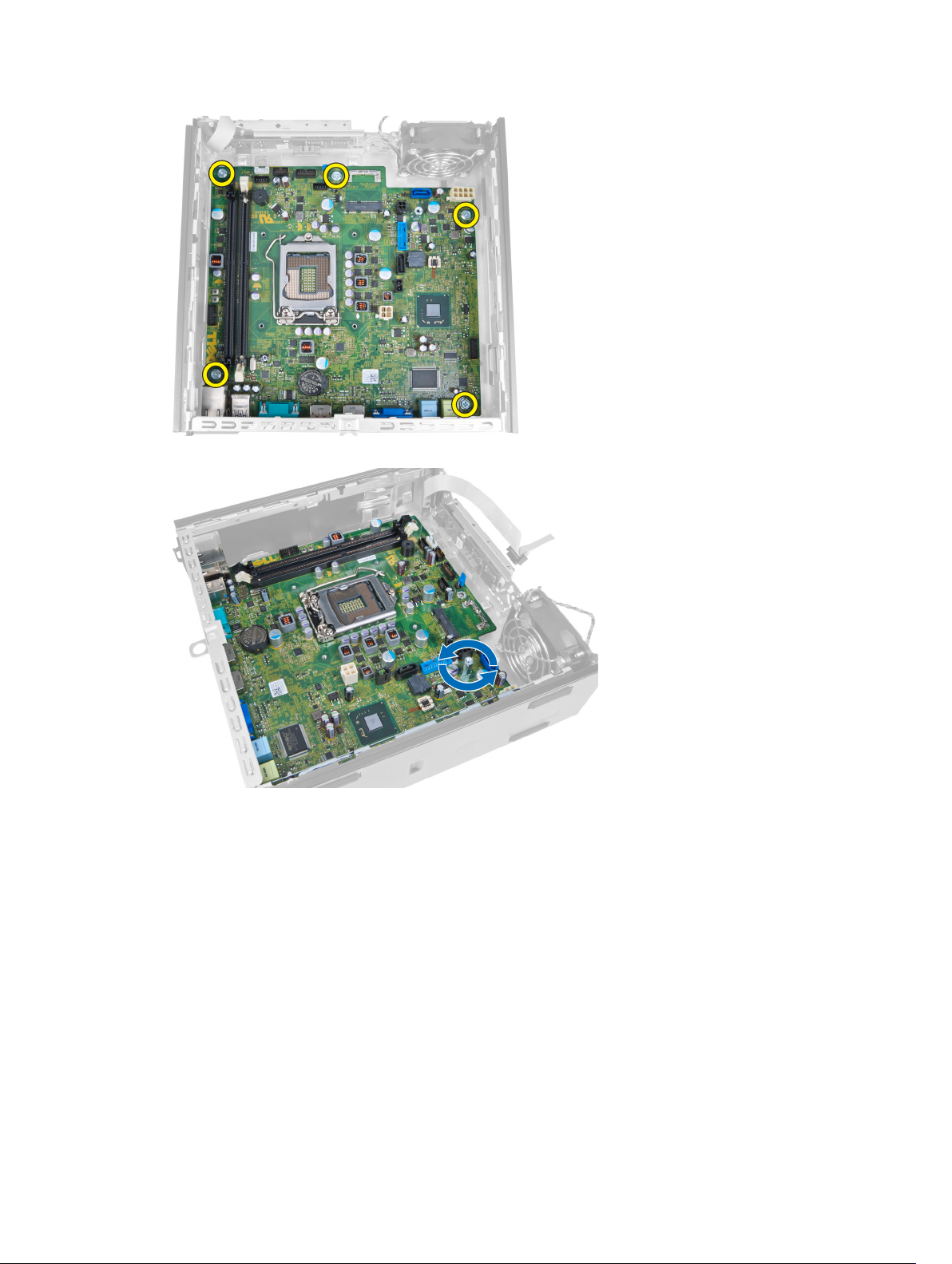

Uklanjanje matične ploče........................................................................................................................................30

Izgled matične ploče............................................................................................................................................... 33

Instaliranje matične ploče.......................................................................................................................................34

3 Podešavanje sistema................................................................................................................35

Boot Sequence (Sekvenca pokretanja sistema).................................................................................................... 35

Tasteri za navigaciju...............................................................................................................................................35

Opcije programa za podešavanje sistema (System Setup).................................................................................... 36

Ažuriranje BIOS-a ..................................................................................................................................................45

Podešavanja kratkospojnika...................................................................................................................................45

Lozinka sistema i lozinka za podešavanje...............................................................................................................45

Dodeljivanje lozinke sistema i lozinke za podešavanje....................................................................................46

Brisanje ili promena postojeće lozinke sistema i/ili lozinke za podešavanje...................................................46

Onemogućavanje sistemske lozinke................................................................................................................ 47

4 Dijagnostika................................................................................................................................48

Enhanced Pre-Boot System Assessment (ePSA) dijagnostika.............................................................................. 48

5 Rešavanje problema na računaru.......................................................................................... 49

LED dijagnostika napajanja.....................................................................................................................................49

Tonski kod...............................................................................................................................................................50

Poruke o greškama.................................................................................................................................................50

6 Specifikacije...............................................................................................................................56

7 Kontakt sa Dell-om ...................................................................................................................63

1

Rad na računaru

Pre rada u unutrašnjosti računara

Koristite sledeće mere predostrožnosti kako biste svoj računar zaštitili od mogućih oštećenja i kako osigurali svoju ličnu
bezbednost. Osim ako nije drugačije navedeno, svaka procedura u ovom dokumentu pretpostavlja da su ispunjeni
sledeći uslovi:

• Pročitali ste bezbednosne informacije koje ste dobili uz računar.

• Komponenta se može zameniti ili, ako je kupljena odvojeno, instalirati izvođenjem procedure uklanjanja u obrnutom
redosledu.

UPOZORENJE: Odspojite sve izvore napajanja pre nego što otvorite poklopac ili ploče računara. Nakon rada u
unutrašnjosti računara, vratite sve poklopce, ploče i zavrtnje pre nego što računar povežete na izvor napajanja.

UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar. Za
dodatne informacije o najboljim praksama pogledajte početnu stranu za usklađenost za propisima na
www.dell.com/regulatory_compliance .

OPREZ: Mnoge popravke mogu da obavljaju isključivo ovlašćeni servisni tehničari. Lično bi trebalo da obavljate
samo rešavanje problema i sitne popravke, prema ovlašćenjima iz dokumentacije proizvoda ili u skladu sa
uputstvima službe i tima za podršku na mreži ili putem telefona. Garancija ne pokriva štetu nastalu kao posledica
servisiranja koje nije ovlašćeno od strane kompanije Dell. Pročitajte bezbednosna uputstva koja ste dobili sa
proizvodom i pridržavajte ih se.

OPREZ: Da biste izbegli elektrostatičko pražnjenje, uzemljite se pomoću trake za uzemljenje ili povremeno dodirujte
neobojenu metalnu površinu, kao što je konektor na zadnjem delu računara.

OPREZ: Komponentama i karticama rukujte pažljivo. Ne dirajte komponente ili kontakte na kartici. Karticu držite za
ivice ili za njen metalni držač. Držite komponentu kao što je procesor za ivice, a ne za pinove.

OPREZ: Kada odspajate kabl, povucite njegov konektor ili jezičak za povlačenje, a ne sam kabl. Neki kablovi imaju
konektore sa držačima za zaključavanje; ako isključujete ovu vrstu kabla, pritisnite držače za zaključavanje pre
nego što odspojite kabl. Kada razdvajate konektore držite ih poravnate i izbegavajte krivljenje bilo kojeg pina
konektora. Takođe, pre nego što priključite kabl, pobrinite se da su oba konektora pravilno okrenuta i poravnata.

NAPOMENA: Boja vašeg računara i nekih komponenata može izgledati drugačije u odnosu na one prikazane u
ovom dokumentu.

Da biste izbegli oštećenje računara, prođite kroz sledeće korake pre nego što počnete sa radom u unutrašnjosti
računara.

1. Uverite se da je vaša radna površina ravna i čista da biste sprečili grebanje poklopca računara.

2. Isključite računar (pogledajte odeljak Isključivanje računara).

OPREZ: Da biste odspojili mrežni kabl, prvo isključite kabl iz računara a zatim isključite kabl iz mrežnog
uređaja.

3. Odspojite sve mrežne kablove iz računara.

4. Isključite računar i sve priključene uređaje iz pripadajućih električnih utičnica.

5

5. Pritisnite i zadržite taster za napajanje dok odspajate računar da biste uzemljili matičnu ploču.

6. Uklonite poklopac.

OPREZ: Pre nego što dodirnete unutrašnjost računara, uzemljite se dodirivanjem neobojene metalne površine,
kao što je metal na zadnjoj strani računara. Dok radite, povremeno dodirujte neobojenu metalnu površinu
kako biste odstranili statički elektricitet koji bi mogao da ošteti unutrašnje komponente.

Isključivanje računara

OPREZ: Da bi se izbegao gubitak podataka, sačuvajte i zatvorite sve otvorene datoteke i zatvorite sve otvorene
programe pre nego što isključite računar.

1. Isključite operativni sistem:

• Za Windows 8:

– Korišćenje uređaja sa dodirnim ekranom:

a. Prevucite od desne ivice ekrana i otvorite meni sa dugmadima a zatim izaberite Settings (Postavke).

b. Izaberite ikonu a zatim izaberite Shut down (Isključivanje).

– Korišćenje miša:

a. Usmerite pokazivač u gornji desni ugao ekrana i kliknite na Settings (Postavke).

b. Kliknite na ikonu a zatim izaberite Shut down (Isključivanje).

• Za Windows 7:

1. Kliknite na Start .

2. Kliknite na Shut Down (Isključivanje).

ili

1. Kliknite na Start .

2. Kliknite na strelicu u donjem desnom uglu Start menija, kao što je dole prikazano, a zatim kliknite na Shut

Down (Isključivanje).

2. Uverite se da su računar i svi povezani uređaji isključeni. Ako se računar i povezani uređaji nisu automatski isključili

kada ste isključili operativni sistem, pritisnite i zadržite taster za napajanje otprilike 6 sekundi da biste ih isključili.

Posle rada u unutrašnjosti računara

Nakon što završite bilo koju proceduru zamene, a pre nego što uključite računar, uverite se da su svi eksterni uređaji,
kartice i kablovi povezani.

1. Zamenite poklopac.

OPREZ: Da biste povezali mrežni kabl, prvo priključite kabl u mrežni uređaj a zatim ga priključite u računar.

2. Povežite telefonske ili mrežne kablove sa računarom.

3. Priključite računar i sve povezane uređaje u odgovarajuće električne utičnice.

4. Uključite računar.

6

5. Ako je potrebno, proverite da li računar radi ispravno pokretanjem programa Dell Diagnostics.

7

Uklanjanje i instaliranje komponenata

Ovaj odeljak pruža detaljne informacije o tome kako da uklonite ili instalirate komponente vašeg računara.

Preporučeni alati

Za procedure u ovom dokumentu mogu se zahtevati sledeći alati:

• Mali odvrtač sa ravni vrhom

• Phillips odvrtač

• Malo plastično šilo

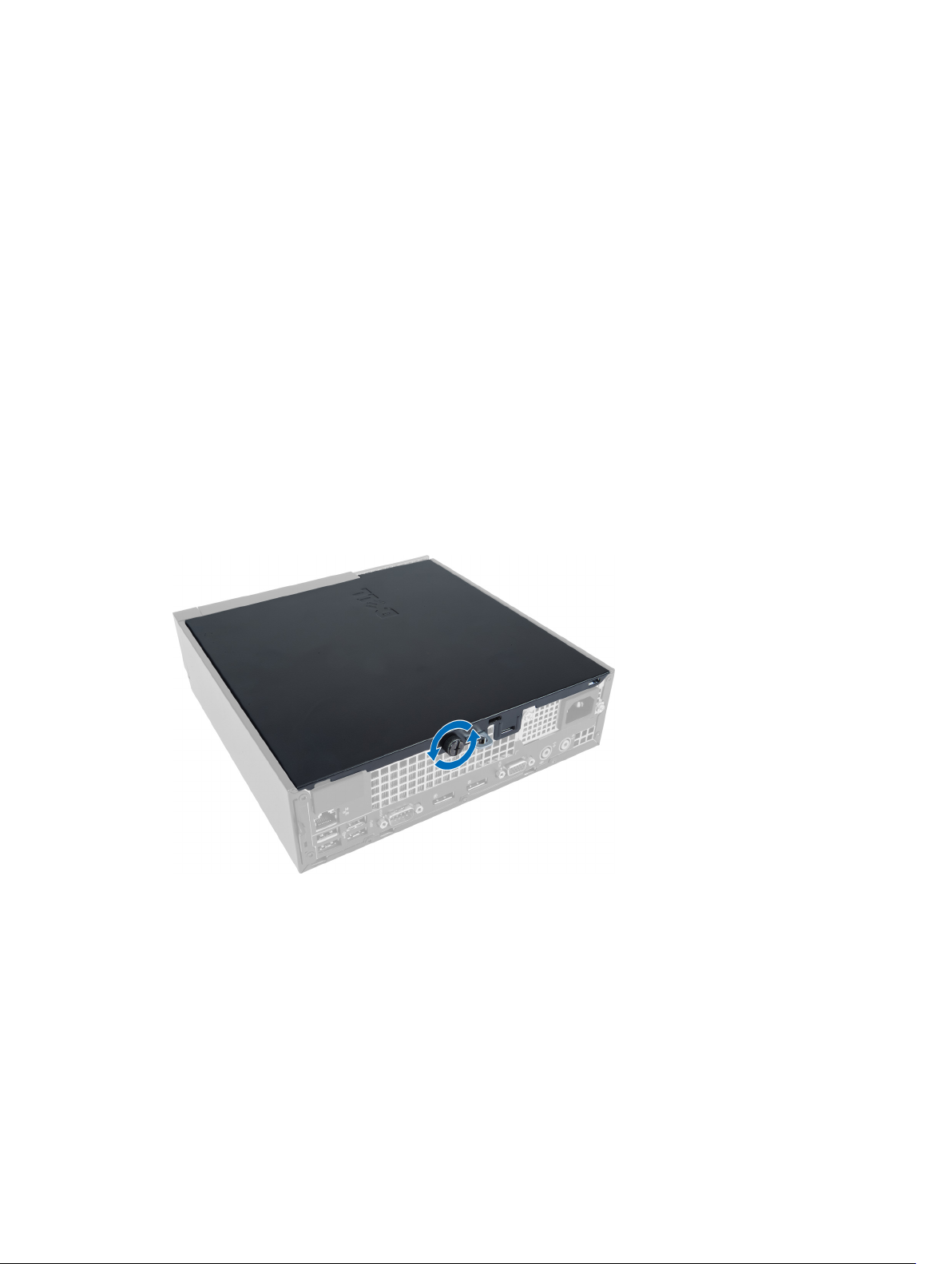

Uklanjanje poklopca

2

1. Sledite procedure u odeljku

2. Pomoću odvijača okrenite zavrtanj u smeru suprotnom od kretanja kazaljki sata.

3. Povucite poklopac prema sebi i podignite poklopac da biste ga skinuli s računara.

Pre rada u unutrašnjosti računara

.

8

Instaliranje poklopca

1. Postavite poklopac na računar.

2. Gurnite poklopac računara prema prednjem delu kućišta tako da se smesti u ležište.

3. Pritegnite zavrtanj u smeru kretanja kazaljki sata da biste pričvrstili poklopac računara.

4. Sledite procedure u odeljku

Posle rada u unutrašnjosti računara

.

Uklanjanje prednje maske

1. Sledite procedure u odeljku

2. Skinite poklopac.

3. Odvojite pričvrsne spone prednje ploče od kućišta koje se nalaze na bočnoj ivici prednje maske.

4. Odvojite prednju masku od računara da biste skinuli prednju masku sa kućišta.

Pre rada u unutrašnjosti računara

.

9

Instaliranje prednje maske

1. Umetnite kukice duž donje ivice prednje ploče u otvore na kućištu.

2. Okrećite masku prema računaru da biste aktivirali pričvrsne spone prednje ploče dok ne „kliknu‟ na mesto.

3. Instalirajte poklopac.

4. Sledite procedure u odeljku

Posle rada u unutrašnjosti računara

.

Uklanjanje rešetke za disk jedinicu

1. Sledite procedure u odeljku

2. Uklonite:

a. poklopac
b. prednju masku

3. Uklonite kabl za prenos podataka i kabl za napajanje iz optičke disk jedinice.

Pre rada u unutrašnjosti računara

.

10

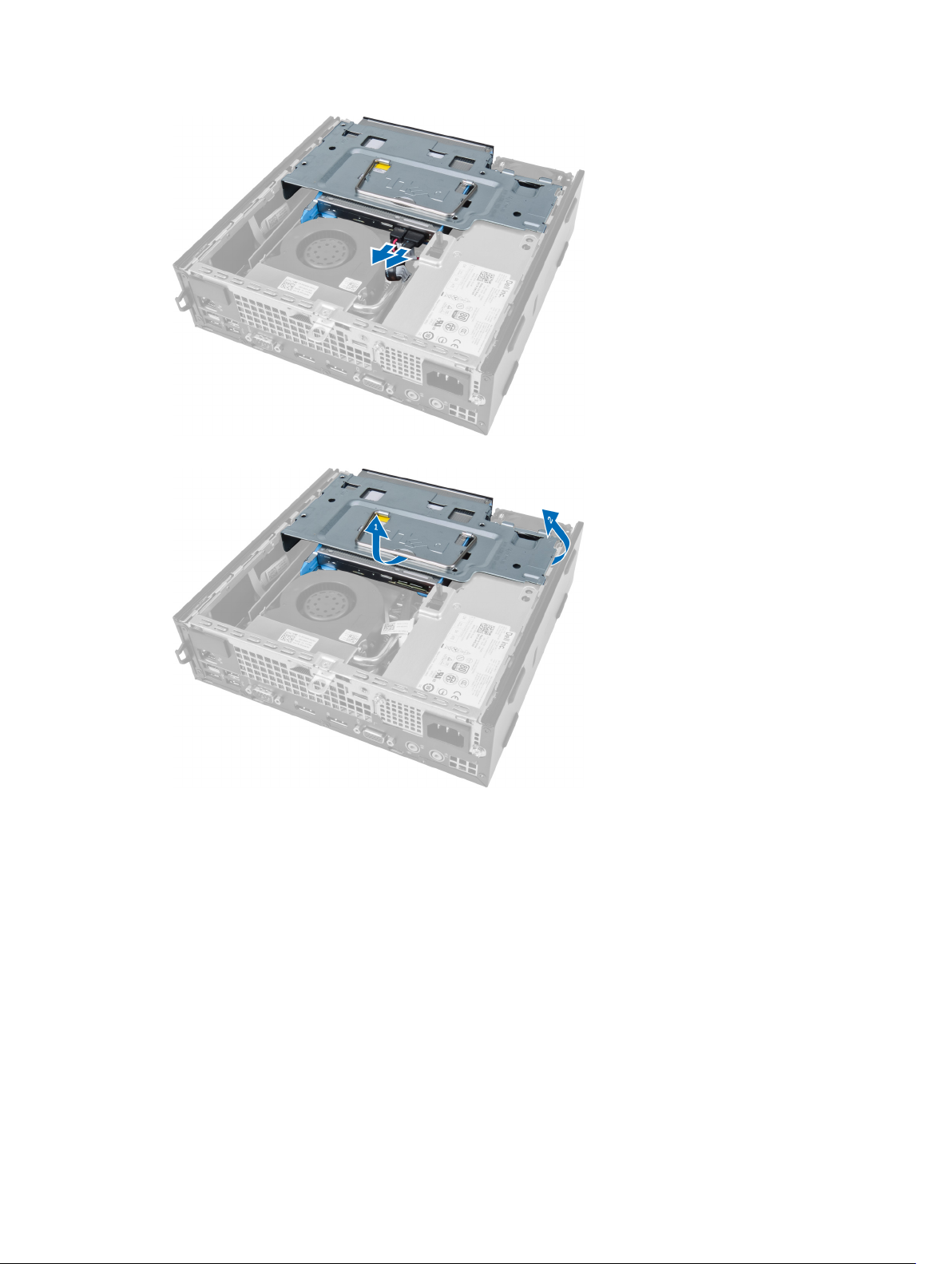

4. Podignite rešetku za disk jedinicu pomoću ručke i preokrenite je preko rešetke.

5. Podignite rešetku za disk jedinicu i uklonite kabl za prenos podataka i kabl za napajanje iz zadnjeg dela tvrdog

diska.

11

6. Uklonite rešetku za disk jedinicu iz računara.

Instaliranje rešetke za disk jedinicu

1. Postavite rešetku za disk jedinicu na ivicu računara, pored prednje maske, kako biste omogućili pristup konektorima

kablova na tvrdom disku.

2. Povežite kabl za prenos podataka i kabl za napajanje na zadnji deo tvrdog diska.

3. Preokrenite rešetku za disk jedinicu i umetnite je u kućište.

4. Povežite kabl za prenos podataka i kabl za napajanje na zadnji deo optičke disk jedinice.

5. Instalirajte prednju masku.

6. Instalirajte poklopac.

7. Sledite procedure u odeljku

Posle rada u unutrašnjosti računara

.

12

Uklanjanje kartice za bežičnu lokalnu mrežu (WLAN)

1. Sledite procedure u odeljku

2. Uklonite:

a. poklopac
b. prednju masku
c. rešetku za disk jedinicu

3. Odspojite kablove sa WLAN kartice. Odvojite spone na konektoru tako da kartica iskoči iz ležišta. Podignite i

uklonite WLAN karticu iz računara.

4. Izvadite kabl iz računara.

Pre rada u unutrašnjosti računara

.

5. Uklonite zavrtnje koji učvršćuju antenu za konektor. Povucite antenu iz računara.

13

6. Gurnite i uklonite konektor iz računara.

Instaliranje WLAN kartice

1. Poravnajte i postavite konektor u slot na računaru.

2. Poravnajte antenu sa konektorom. Pritegnite zavrtnje da biste učvrstil antenu za konektor WLAN kartice.

3. Provucite kabl duž računara.

4. Gurnite WLAN karticu u pripadajući slot i pritisnite nadole tako da se zaključa pomoću ručica za pričvršćivanje.

5. Povežite kablove na WLAN karticu.

6. Instalirajte:

a. rešetku za disk jedinicu
b. prednju masku
c. poklopac

7. Sledite procedure u odeljku

Posle rada u unutrašnjosti računara

.

14

Uklanjanje optičke disk jedinice

1. Sledite procedure u odeljku

2. Uklonite:

a. poklopac
b. prednju masku
c. rešetku za disk jedinicu

3. Pritisnite rezu optičke disk jedinice a zatim optičku disk jedinicu izvadite napolje.

4. Savijte nosač optičke disk jedinice, a zatim izvadite optičku disk jedinicu iz nosača.

Pre rada u unutrašnjosti računara

.

Instaliranje optičke disk jedinice

1. Umetnite optičku disk jedinicu u nosač optičke disk jedinice.

2. Umetnite tvrdi disk i optičku disk jedinicu u rešetku za disk jedinicu.

3. Instalirajte rešetku za disk jedinicu.

4. Instalirajte prednju masku.

5. Instalirajte poklopac.

6. Sledite procedure u odeljku

Posle rada u unutrašnjosti računara

.

Uklanjanje tvrdog diska

1. Sledite procedure u odeljku

2. Uklonite:

a. poklopac
b. prednju masku
c. rešetku za disk jedinicu

3. Uklonite zavrtnje koji učvršćuju tvrdi disk za rešetku za disk jedinicu.

4. Gurnite tvrdi disk da biste ga oslobodili iz rešetke za disk jedinicu.

Pre rada u unutrašnjosti računara

.

15

Instaliranje tvrdog diska

1. Gurnite tvrdi disk u nosač tvrdog diska.

2. Gurnite tvrdi disk nazad u rešetku za disk jedinicu.

3. Pritegnite zavrtnje da biste učvrstili tvrdi disk za rešetku za disk jedinicu.

4. Instalirajte rešetku za disk jedinicu.

5. Instalirajte prednju masku.

6. Instalirajte poklopac.

7. Sledite procedure u odeljku

Posle rada u unutrašnjosti računara

.

Uklanjanje prekidača za otkrivanje „upada”

1. Sledite procedure u odeljku

2. Uklonite:

a. poklopac
b. prednju masku
c. rešetku za disk jedinicu

3. Pritisnite sponu prema unutra da biste oslobodili i pažljivo povucite kabl prekidača za otkrivanje „upada” sa matične

ploče.

4. Gurnite prekidač za otkrivanje „upada” vani i uklonite ga iz kućišta.

Pre rada u unutrašnjosti računara

.

Instaliranje prekidača za otkrivanje „upada”

1. Umetnite prekidač za otkrivanje „upada” u konzolu na napajanju i gurnite ga da biste ga učvrstili.

2. Povežite kabl prekidača za otkrivanje „upada” na matičnu ploču.

3. Instalirajte rešetku za disk jedinicu.

4. Instalirajte prednju masku.

5. Instalirajte poklopac.

6. Sledite procedure u odeljku

16

Posle rada u unutrašnjosti računara

.

Smernice za memorijske module

Da bi se obezbedile optimalne performanse računara pogledajte sledeće opšte smernice za konfigurisanje memorije
sistema:

• Moguće je zajedno koristiti memorijske module različitih veličina (na primer, 2 GB i 4 GB), alil svi zauzeti kanali
moraju imatu identične konfiguracije.

• Memorijski moduli moraju se instalirati počev od prve utičnice.

NAPOMENA: Utičnice za memoriju na računaru mogu se različito označavati u zavisnosti od konfiguracije
hardvera. Na primer, A1, A2 ili 1,2,3.

• Ako se četvorostruki memorijski moduli instaliraju zajedno sa pojedinačnim ili dvostrukim modulima, četvorostruki
moduli se moraju instalirati u utičnice sa belim ručicama za otpuštanje.

• Ako se instaliraju memorijski moduli različitih brzina, oni će raditi pri brzini najsporijeg(ih) instaliranog(ih)
memorijskog(ih) modula.

Uklanjanje memorije

1. Sledite procedure u odeljku

2. Uklonite:

a. poklopac
b. prednju masku
c. rešetku za disk jedinicu

3. Pritisnite pričvrsne spone memorije koji se nalaze na obe strane modula memorije i izvadite module memorije iz

konektora na matičnoj ploči.

Pre rada u unutrašnjosti računara

.

17

Instaliranje memorije

1. Poravnajte zarez na memorijskoj kartici sa jezičkom na konektoru matične ploče.

2. Pritiskajte memorijski modul dok se držači ne vrate u početni položaj i učvrste ga u ležištu.

3. Instalirajte rešetku za disk jedinicu.

4. Instalirajte prednju masku.

5. Instalirajte poklopac.

6. Sledite procedure u odeljku

Posle rada u unutrašnjosti računara

.

Uklanjanje coin-cell baterije

1. Sledite procedure u odeljku

2. Uklonite:

a. poklopac
b. prednju masku
c. rešetku za disk jedinicu
d. rashladni element

3. Pažljivo pritisnite rezu za otpuštanje u smeru od baterije. Baterija će iskočiti iz utičnice. Podignite je i izvadite iz

računara.

Pre rada u unutrašnjosti računara

.

18

Instaliranje coin-cell baterije

1. Postavite coin-cell bateriju u pripadajući slot na matičnoj ploči.

2. Gurajte coin-cell bateriju nadole dok se reza za otpuštanje ne vrati u početni položaj i ne učvrsti bateriju.

3. Instalirajte rashladni element.

4. Instalirajte rešetku za disk jedinicu.

5. Instalirajte prednju masku.

6. Instalirajte poklopac.

7. Sledite procedure u odeljku

Posle rada u unutrašnjosti računara

.

Uklanjanje ventilatora sistema

1. Sledite procedure u odeljku

2. Uklonite:

a. poklopac
b. prednju masku
c. rešetku za disk jedinicu

3. Odspojite i izvadite kabl ventilatora sistema sa matične ploče.

Pre rada u unutrašnjosti računara

.

19

4. Uklonite zavrtnje koji učvršćuju ventilator sistema za kućište.

5. Uklonite ventilator iz kućišta.

Instaliranje ventilatora sistema

1. Postavite ventilator sistema u kućište.

2. Uklonite zavrtnje koji učvršćuju ventilator za kućište.

3. Provucite kablove konektora ventilatora sistema kroz spone na kućištu.

4. Povežite kabl ventilatora sistema na matičnu ploču.

5. Instalirajte rešetku za disk jedinicu.

6. Instalirajte prednju masku.

7. Instalirajte poklopac.

8. Sledite procedure u odeljku

Posle rada u unutrašnjosti računara

.

Uklanjanje zvučnika

1. Sledite procedure u odeljku

2. Uklonite:

a. poklopac
b. prednju masku
c. rešetku za disk jedinicu

3. Odspojite kabl zvučnika sa matične ploče.

20

Pre rada u unutrašnjosti računara

.

4. Izvucite kabl zvučnika ispod kabla ventilatora sistema i antene za bežičnu lokalnu mrežu (WLAN) (ako je instalirana).

5. Otpustite rezu i okrenite zvučnik.

21

6. Uklonite zvučnik iz kućišta.

Instaliranje unutrašnjeg zvučnika

1. Postavite zvučnik na odgovarajuće mesto na zadnjem delu kućišta.

2. Okrećite dok se reza ne pričvrsti.

3. Provucite kabl zvučnika ispod kabla ventilatora sistema i antene za bežičnu lokalnu mrežu (WLAN) (ako je

instalirana).

4. Povežite kabl zvučnika na matičnu ploču.

5. Instalirajte rešetku za disk jedinicu.

6. Instalirajte prednju masku.

7. Instalirajte poklopac.

8. Sledite procedure u odeljku

Posle rada u unutrašnjosti računara

.

22

Uklanjanje sklopke za napajanje

1. Sledite procedure u odeljku

2. Uklonite:

a. poklopac
b. prednju masku
c. rešetku za disk jedinicu

3. Odspojite kabl sklopke za napajanje sa kućišta.

Pre rada u unutrašnjosti računara

.

4. Uklonite zavrtanj i izvadite ploču sklopke za napajanje iz računara.

Instaliranje sklopke za napajanje

1. Gurnite sklopku za napajanje kroz prednji deo računara i pritegnite zavrtanj.

2. Povežite kabl sklopke za napajanje za kućište.

3. Instalirajte rešetku za disk jedinicu.

4. Instalirajte prednju masku.

5. Instalirajte poklopac.

6. Sledite procedure u odeljku

Posle rada u unutrašnjosti računara

.

23

Uklanjanje ulazno/izlazne (U/I) ploče

1. Sledite procedure u odeljku

2. Uklonite:

a. poklopac
b. prednju masku
c. rešetku za disk jedinicu

3. Oslobodite kabl za napajanje i U/I kabl iz spone na kućištu.

4. Skinite zavrtnje koji pričvršćuju U/I ploču za računar.

Pre rada u unutrašnjosti računara

.

5. Povucite U/I ploču na levu stranu računara da biste je oslobodili i U/I ploču zajedno s njenim kablom izvadite iz

računara.

6. Skinite zavrtnje koji pričvršćuju U/I ploču za okvir.

24

Instaliranje ulazno/izlazne (U/I) ploče

1. Poravnajte ulazno/izlaznu ploču sa ulazno/izlaznim okvirom i pritegnite zavrtnje da biste učvrstili ulazno/izlaznu

ploču.

2. Umetnite ulazno/izlaznu ploču u slot na prednjem delu kućišta.

3. Pomoću odvijača pritegnite zavrtnje da biste pričvrstili ulazno/izlaznu ploču za računar.

4. Povežite kabl za prenos podataka ulazno/izlazne ploče sa matičnom pločom.

5. Instalirajte rešetku za disk jedinicu.

6. Instalirajte prednju masku.

7. Instalirajte poklopac.

8. Sledite procedure u odeljku

Posle rada u unutrašnjosti računara

.

Uklanjanje jedinice za napajanje

1. Sledite procedure u odeljku

2. Uklonite:

a. poklopac
b. prednju masku
c. rešetku za disk jedinicu
d. prekidač za otkrivanje "upada"
e. rashladni element

3. Odspojite kablove za napajanje sa matične ploče.

Pre rada u unutrašnjosti računara

.

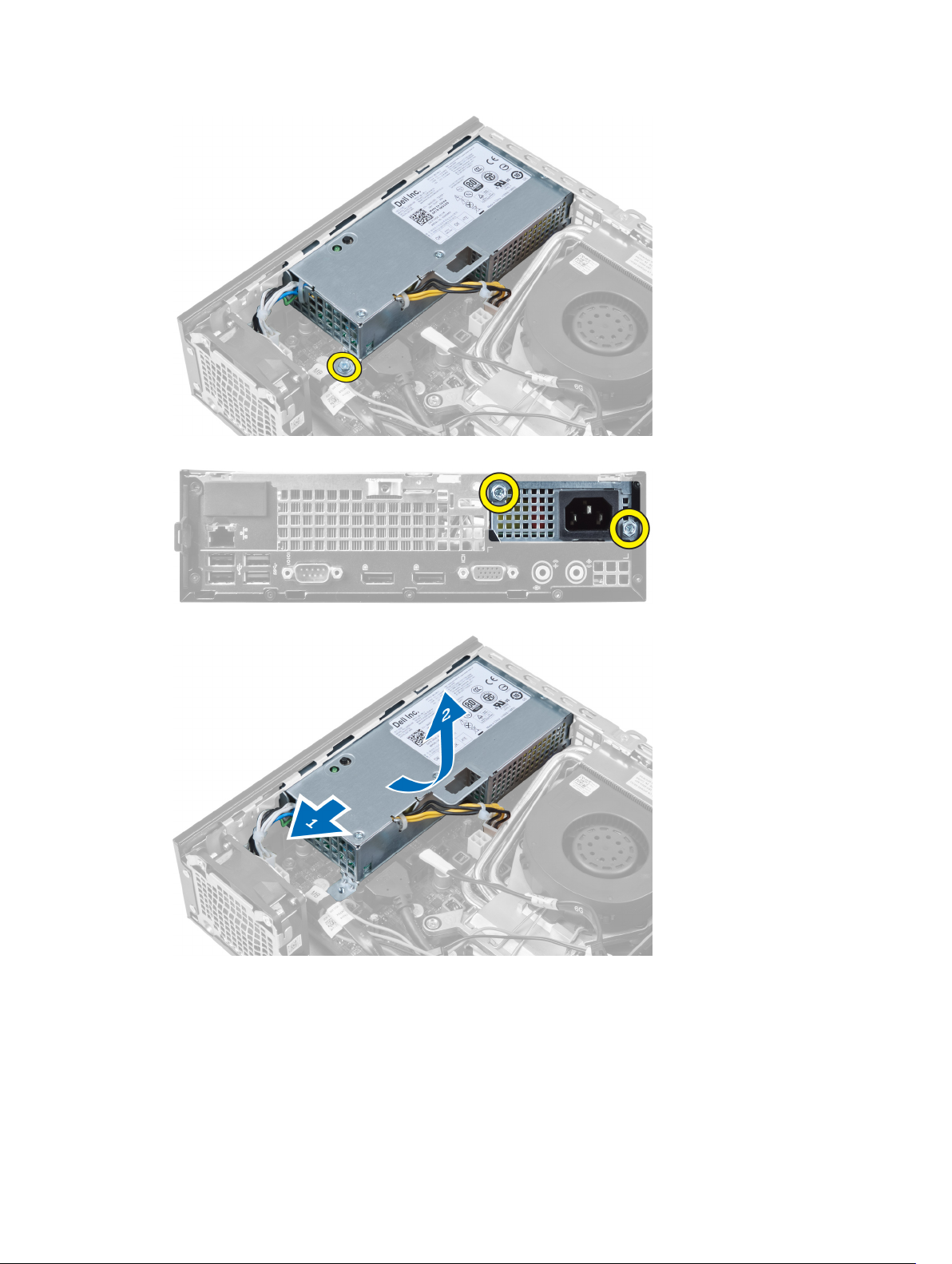

4. Uklonite zavrtanj koji učvršćuje napajanje za matičnu ploču

25

5. Uklonite zavrtnje koji učvršćuju napajanje za kućište.

6. Gurnite napajanje unutra i izvadite jedinicu za napajanje iz računara.

Instaliranje jedinice za napajanje

1. Postavite jedinicu za napajanje na kućište i gurajte prema vani da biste je učvrstili.

2. Pritegnite zavrtnje koji pričvršćuju jedinicu za napajanje za zadnji deo računara.

3. Pritegnite zavrtnje koji pričvršćuju napajanje za kućište.

26

4. Povežite kablove na matičnu ploču.

5. Instalirajte rashladni element.

6. Instalirajte prekidač za otkrivanje "upada".

7. Instalirajte rešetku za disk jedinicu.

8. Instalirajte prednju masku.

9. Instalirajte poklopac.

10. Sledite procedure u odeljku

Posle rada u unutrašnjosti računara

Uklanjanje rashladnog elementa

.

1. Sledite procedure u odeljku

2. Uklonite:

a. poklopac
b. prednju masku
c. rešetku za disk jedinicu

3. Isključite kabl sklopa rashladnog elementa/ventilatora sa matične ploče.

Pre rada u unutrašnjosti računara

.

27

4. Pritisnite ručicu za otpuštanje na dole i van da biste oslobodili kukicu za pričvršćivanje ventilatora.

5. Podignite gornji deo sklopa rashladnog elementa/ventilatora.

6. Olabavite neispadajuće zavrtnje koji učvršćuju sklop rashladnog elementa/ventilatora za matičnu ploču.

7. Podignite sklop rashladnog elementa/ventilatora i uklonite ga iz računara.

28

Položite sklop tako da ventilator bude okrenut dole i da je termalna mast okrenuta na gore.

Instaliranje rashladnog elementa

1. Postavite rashladni element u kućište.

2. Pritegnite neispadajuće zavrtnje da biste učvrstili rashladni element na matičnu ploču.

3. Pritisnite ručicu za otpuštanje na dole i ka unutra da biste oslobodili kukicu za pričvršćivanje ventilatora.

4. Povežite kabl rashladnog elementa na matičnu ploču.

5. Instalirajte rešetku za disk jedinicu.

6. Instalirajte prednju masku.

7. Instalirajte poklopac.

8. Sledite procedure u odeljku

Posle rada u unutrašnjosti računara

.

Uklanjanje procesora

1. Sledite procedure u odeljku

2. Uklonite:

a. poklopac
b. prednju masku
c. rešetku za disk jedinicu
d. rashladni element

3. Pritisnite ručicu za otpuštanje nadole a zatim je pomerite van da biste je oslobodili iz kukice koja je učvršćuje.

Podignite poklopac procesora i uklonite procesor iz utičnice.

Pre rada u unutrašnjosti računara

.

29

Instaliranje procesora

1. Umetnite procesor u utičnicu za procesor. Uverite se da je procesor pravilno postavljen.

2. Pritisnite ručicu za otpuštanje nadole a zatim je gurnite ka unutra da biste je učvrstili kukicom za pričvršćivanje.

3. Instalirajte rashladni element.

4. Instalirajte rešetku za disk jedinicu.

5. Instalirajte prednju masku.

6. Instalirajte poklopac.

7. Sledite procedure u odeljku

Posle rada u unutrašnjosti računara

.

Uklanjanje matične ploče

1. Sledite procedure u odeljku

2. Uklonite:

a. poklopac
b. prednju masku
c. rešetku za disk jedinicu
d. ventilator sistema
e. napajanje
f. rashladni element
g. procesor
h. memoriju
i. ulazno/izlaznu ploču
j. WLAN karticu
k. zvučnik

3. Isključite sve kablove povezane na kućište.

Pre rada u unutrašnjosti računara

.

30

4. Isključite sve kablove povezane na matičnu ploču.

5. Uklonite zavrtnje koji učvršćuju matičnu ploču za kućište.

31

6. Uklonite šestougaoni zavrtanj od 7 mm sa matične ploče.

7. Gurnite matičnu ploču ka prednjem delu računara, a zatim je izvadite.

32

Izgled matične ploče

Sledeća slika prikazuje izgled matične ploče.

1. konektori memorijskih modula 2. kabl ugrađenog zvučnika

3. USB audio konektor 4. konektor ventilatora CPU

5. procesor 6. konektor ventilatora sistema

7. kratkospojnik lozinke 8. PCIe mini kartica

9. kabl za napajanje HDD_ODD 10. kratkospojnik za resetovanje sata realnog vremena

11. SATA 0 konektor 12. kabl za napajanje

13. prednji USB konektor 14. SATA 1 konektor

15. konektor prekidača za otkrivanje „upada“ 16. konektor napajanja 12 V

17. coin-cell baterija

33

Instaliranje matične ploče

1. Poravnajte matičnu ploču sa konektorima portova i postavite je u kućište.

2. Pritegnite zavrtnje koji pričvršćuju matičnu ploču za kućište.

3. Povežite sve kablove na matičnu ploču.

4. Instalirajte zvučnik.

5. Instalirajte WLAN karticu.

6. Instalirajte prednju ulazno/izlaznu ploču.

7. Instalirajte memoriju.

8. Instalirajte procesor.

9. Instalirajte rashladni element.

10. Instalirajte napajanje.

11. Instalirajte ventilator sistema.

12. Instalirajte rešetku za disk jedinicu.

13. Instalirajte prednju masku.

14. Instalirajte poklopac.

15. Sledite procedure u odeljku

Posle rada u unutrašnjosti računara

.

34

3

Podešavanje sistema

Program za podešavanje sistema (System Setup) omogućava upravljanje hardverom računara i utvrđuje opcije na nivou
BIOS-a. U programu za podešavanje sistema (System Setup), možete da:

• Promenite podešavanja za NVRAM nakon dodavanja ili uklanjanja hardvera

• Prikažete konfiguraciju hardvera sistema

• Omogućite ili onemogućite integrisane uređaje

• Postavite granične vrednosti za performanse i upravljanje energijom

• Upravljate bezbednošću računara

Boot Sequence (Sekvenca pokretanja sistema)

Sekvenca pokretanja sistema omogućava da premostite redosled uređaja za pokretanje sistema utvrđen u programu za
podešavanje sistema i sistem pokrenete direktno sa željenog uređaja (na primer: optički disk ili tvrdi disk). Tokom
samoispitavanja pri uključenju napajanja (eng. Power-on Self Test - POST), kada se pojavi logotip Dell, možete da:

• Pristupite programu za podešavanje sistema (System Setup) pritiskom na taster <F2>

• Pozovete meni za jedno pokretanje sistema pritiskom na taster <F12>

Meni za jedno pokretanje sistema prikazuje uređaje sa kojih možete da izvršite podizanje sistema, uključujući opciju
dijagnostike. Opcije menija za pokretanje sistema su:

• Removable Drive (Zamenljivi disk) (ako je dostupno)

• STXXXX Drive (STXXXX disk)

NAPOMENA: XXX označava broj SATA disk jedinice.

• Optical Drive (Optički disk)

• Diagnostics (Dijagnostika)

NAPOMENA: Ako izaberite opciju Diagnostics (Dijagnostika), prikazaće se ekran ePSA diagnostics (ePSA
dijagnostika).

Ekran sa sekvencom pokretanja sistema takođe prikazuje opciju za pristupanje ekranu programa za podešavanje
sistema (System Setup).

Tasteri za navigaciju

Sledeća tabela prikazuje tastere za navigaciju programa za podešavanje sistema.

NAPOMENA: Kod najvećeg broja opcija za podešavanje sistema promene koje vršite se snimaju ali ne postaju
aktivne dok ponovo ne pokrenete sistem.

35

Tabela 1. Tasteri za navigaciju

Tasteri Navigacija
Strelica gore Prelazak na prethodno polje.
Strelica dole Prelazak na sledeće polje.
<Enter> Omogućava izbor vrednosti u izabranom polju (ako je primenljivo) ili praćenje linka u polju.
Razmaknica Proširuje ili smanjuje padajuću listi, ako je primenljivo.
<Tab> Prelazak na sledeću oblast izbora.

NAPOMENA: Samo za standardne grafičke pregledače.

<Esc> Prelazak na prethodnu stranu tokom pregleda glavnog ekrana. Pritiskom na <Esc> u glavnom

ekranu prikazuje se poruka da morate da sačuvate sve nesačuvane promene i ponovo pokreće
sistem.

<F1> Prikaz datoteke pomoći programa za podešavanje sistema (System Setup).

Opcije programa za podešavanje sistema (System Setup)

NAPOMENA: U zavisnosti od računara i instaliranih uređaja, stavke navedene u ovom odeljku mogu, ali ne moraju
da se pojavljuju.

Tabela 2. Opšte

Opcija Opis
System Information Prikazuje sledeće informacije:

Boot Sequence

• System Information (Informacije o sistemu) — prikazuje BIOS Version (Verzija
BIOS-a), Service Tag (Servisna oznaka), Asset Tag (Oznaka delova), Ownership
Tag (Oznaka vlasništva), Ownership Date (Datum vlasništva), Manufacture Date
(Datum proizvodnje) i Express Service Code (Kod za brzi servis).

• Memory Information (Informacije o memoriji) - prikazuje Memory Installed
(Instalirana memorija), Memory Available (Dostupna memorija), Memory Speed
(Brzina memorije), Memory Channels Mode (Režim memorijskih kanala), Memory
Technology (Tehnologija memorije), DIMM 1 Size (Veličina DIMM 1), DIMM 2 Size
(Veličina DIMM 2), DIMM 3 Size (Veličina DIMM 3) i DIMM 4 Size (Veličina DIMM

4).

• PCI Information (Informacije o PCI) - prikazuje SLOT1, SLOT2, SLOT3 i SLOT4.

• Processor Information (Informacije o procesoru) — prikazuje Processor Type (Tip
procesora), Core Count (Broj jezgara), Processor ID (ID procesora), Current Clock
Speed (Trenutna brzina takta), Minimum Clock Speed (Minimalna brzina takta),
Maximum Clock Speed (Maksimalna brzina takta), Processor L2 Cache (L2 keš
procesora), Processor L3 Cache (L3 keš procesora), HT Capable (Mogućnost HT) i
64-Bit Technology (64-bitna tehnologija).

• Device Information (Informacije o uređaju) - prikazuje SATA-0, SATA-1, SATA-2 ,
SATA-3, LOM MAC Address (LOM MAC adresa), Audio Controller (Audio
kontroler) i Video Controller (Video kontroler).

Omogućava definisanje redosleda po kojem računar pokušava da pronađe operativni
sistem. Opcije su:

• Diskette Drive (Disketa)

• ST320LT007-9ZV142 / ST3250312AS

• USB Storage Device (USB memorijski uređaj)

• CD/DVD/CD-RW Drive (CD/DVD/CD-RW disk jedinica)

36

Opcija Opis

• Onboard NIC (Onboard NIC mrežna kartica)

Boot List Option

• Legacy

• UEFI

Date/Time Omogućava da podesite datum i vreme. Promene datuma i vremena sistema su

odmah aktivne.

Tabela 3. Konfiguracija sistema

Opcija Opis
Integrated NIC Omogućava da omogućite ili onemogućite integrisanu mrežnu karticu. Integrisanu NIC

karticu možete da podesite na:

• Disabled (Onemogućeno)

• Enabled (Omogućeno)

• Enabled w/PXE (Omogućeno sa PXE)

• Enabled w/ImageServer (Omogućeno sa serverom za kopije)

NAPOMENA: U zavisnosti od računara i instaliranih uređaja, stavke navedene u
ovom odeljku mogu, ali ne moraju da se pojavljuju.

Serial Port Omogućava da podesite postavke serijskog porta. Serijski port možete da podesite

na:

• Disabled (Onemogućeno)

• COM1

• COM2

• COM3

• COM4

NAPOMENA: Operativni sistem može dodeliti resurse i kada je ova postavka
onemogućena.

SATA Operation Omogućava konfigurisanje režima rada integrisanog kontrolera tvrdog diska.

• Disabled (Onemogućeno) - SATA kontroleri su sakriveni.

• ATA - SATA je konfigurisan za ATA režim.

• AHCI - SATA je konfigurisan za AHCI režim.

• RAID ON - SATA je konfigurisan za podršku RAID režima.

Drives Omogućava da omogućite ili onemogućite različite disk jedinice na ploči:

• SATA-0

• SATA-1

• SATA-2

• SATA-3

SMART Reporting Ovo polje kontroliše da li se greške čvrstog diska za integrisane disk jedinice

prijavljuju tokom pokretanja sistema. Ova tehnologija je deo SMART (Self Monitoring

37

Opcija Opis

Analysis and Reporting Technology, Tehnologija za samonadzor, analizu i kreiranje
izveštaja) specifikacije.

• Enable SMART Reporting (Omogući SMART kreiranje izveštaja) – ova opcija je
podrazumevano onemogućena.

USB Configuration Ovo polje konfiguriše integrisani USB kontroler. Ako je omogućena opcija

Miscellaneous Devices

Support (Podrška za pokretanje)

za masovno skladištenje (HDD, memorijski stik, flopi disk).
Ako je USB port omogućen, uređaji priključeni na ovaj port su omogućeni i dostupni za

operativni sistem.
Ako je USB port onemogućen, operativni sistem ne može videti nijedan uređaj koji je

priključen na ovaj port.
Opcije za USB konfiguraciju se razlikuju u zavisnosti od faktora forme:

Za Mini-Tower, Desktop, Small Form Factor opcije su:

• Enable Boot Support (Omogući podršku za pokretanje)

• Enable Rear Dual USB Ports (Omogući zadnja dva USB porta)

• Enable Rear Quad USB Ports (Omogući zadnja četiri USB porta)

• Enable Front USB Ports (Omogući prednje USB portove)

Za Ultra Small Form Factor, opcije su:

• Enable Boot Support (Omogući podršku za pokretanje)

• Enable Rear Dual USB 2.0 Ports (Omogući zadnja dva USB 2.0 porta)

• Enable Rear Dual USB 3.0 Ports (Omogući zadnja dva USB 3.0 porta)

• Enable Front USB Ports (Omogući prednje USB portove)

NAPOMENA: USB tastatura i miš uvek rade u okviru BIOS konfiguracije
nezavisno od ovih postavki.

Omogućava da omogućite ili onemogućite različite uređaje na ploči:

, sistem se može pokrenuti sa bilo kog USB uređaja

Boot

• Enable PCI Slot (Omogući PCI slot) - ova opcija je podrazumevano omogućena.

Tabela 4. Bezbednost

Opcija Opis
Admin Password Ovo polje omogućava da postavite, promenite ili izbrišete lozinku administratora

(admin) (ponekad se naziva lozinka za podešavanje). Lozinka administratora
omogućava nekoliko funkcija bezbednosti.

Disk jedinica nema podrazumevano postavljenu lozinku.

• Enter the old password (Unesi staru lozinku)

• Enter the new password (Unesi novu lozinku)

• Confirm the new password (Potvrdi novu lozinku)

System Password Omogućava da postavite, promenite ili izbrišete lozinku računara (prethodno se

nazivala primarna lozinka).
Disk jedinica nema podrazumevano postavljenu lozinku.

• Enter the old password (Unesi staru lozinku)

• Enter the new password (Unesi novu lozinku)

38

Opcija Opis

• Confirm the new password (Potvrdi novu lozinku)

Internal HDD-0 Password

Strong Password

Password Configuration Ovo polje kontrolište minimalni i maksimalni broj znakova koji je dozvoljen za lozinku

Password Bypass Omogućava premošćavanje odzivnika za

Omogućava da postavite, promenite ili izbrišete lozinku na internom tvrdom disku
(HDD) računara. Uspešne promene ove lozinke su odmah aktivne.

Disk jedinica nema podrazumevano postavljenu lozinku.

• Enter the old password (Unesi staru lozinku)

• Enter the new password (Unesi novu lozinku)

• Confirm the new password (Potvrdi novu lozinku)

Enable strong password (Omogući jaku lozinku) - ova opcija je podrazumevano
onemogućena.

administratora i sistema.

• Admin Password Min (Min. lozinka administratora)

• Admin Password Max (Maks. lozinka administratora)

• System Password Min (Min. lozinka sistema)

• System Password Max (Maks. lozinka sistema)

System Password (Lozinka sistema)

internog HDD-a tokom restartovanja sistema.

• Disabled (Onemogućeno) - Uvek traži lozinku sistema i internog tvrdog diska kada
su postavljene. Ova opcija je podrazumevano onemogućena.

• Reboot bypass (Ponovo pokreni premošćavanje) - Obaveštenje za premošćavanje
lozinke pri restartovanju (toplo pokretanje).

NAPOMENA: Sistem će uvek prikazivati odzivnike za lozinku sistema i internog
HDD diska kada se pokreće iz isključenog stanja (hladno pokretanje). Takođe,
sistem će uvek obaveštavati za lozinke bilo kog HDD diska iz ležišta modula koji
može biti ugrađen.

i lozinku

Password Change Omogućava da odredite da li su promene lozinke sistema i tvrdog diska dozvoljene

kada je postavljena lozinka administratora.

• Allow Non-Admin Password Changes (Dozvoli promene neadministratorske
lozinke) - ova opcija je podrazumevano omogućena.

TPM Security Ova opcija omogućava da kontrolišete da li će Trusted Platform Module (TPM) na

sistemu biti omogućen i vidljiv za operativni sistem.
TPM Security (TPM bezbednost) - ova opcija je podrazumevano onemogućena.

NAPOMENA: Opcije aktivacije, deaktivacije i brisanja se neće menjati ako
unesete podrazumevane vrednosti programa za podešavanje. Promene ove
opcije su odmah aktivne.

Computrace Ovo polje omogućava da aktivirate ili onemogućite interfejs BIOS modula opcije

Computrace Service (Computrace usluga)

• Deactivate (Deaktiviraj) - ova opcija je podrazumevano onemogućena.

• Disable (Onemogući)

• Activate (Aktiviraj)

kompanije

Absolute Software

.

39

Opcija Opis
CPU XD Support Omogućava da omogućite ili onemogućite execute disable režim procesora.

• Enable CPU XD Support (Omogući CPU XD podršku) - ova opcija je
podrazumevano omogućena.

OROM Keyboard Access Omogućava da odredite da li pristupate konfiguracionim ekranima opcionalne

memorije samo za čitanje (OROM) putem tastera prečica tokom pokretanja. Ova
podešavanja sprečavaju pristupanje programima Intel RAID (CTRL+I) ili Intel
Management Engine BIOS Extension (CTRL+P/F12).

• Enable (Omogući) – Korisnik može pristupiti ekranima za konfiguraciju OROM-a
pomoću tasterskih prečica.

• One-Time Enable (Omogući jednom) - Tokom sledećeg pokretanja korisnik može
pristupiti ekranima za konfiguraciju OROM-a pomoću tasterskih prečica. Nakon
pokretanja ova postavka će ponovo biti onemogućena.

• Disable (Onemogući) - Korisnik ne može da pristupi ekranima za konfiguraciju
OROM-a pomoću tasterskih prečica.

Opcija je podrazumevano postavljena na Enable (Omogući).

Admin Setup Lockout

Omogućava da sprečite da korisnici ulaze u program za podešavanje kada je
postavljena administratorska lozinka.

• Enable Admin Setup Lockout (Omogući zaključavanje podešavanja admin) - ova
opcija nije podrazumevano podešena.

Tabela 5. Secure Boot

Opcija Opis
Secure Boot Enable Dozvoljava da omogućite ili onemogućite funkciju Secure Boot

• Disable (Onemogući)

• Enable (Omogući)

Expert Key Management Dozvoljava vam manupulaciju baza podataka sa bezbednosnim ključem samo ako je

sistem u prilagođenom režimu. Opcija Enable Custom Mode (Omogući prilagođeni
režim) je podrazumevano onemogućena. Opcije su:

• PK

• KEK

• db

• dbx

Ako omogućite Custom Mode (Prilagođeni režim), pojavljuju se važeće opcije za PK,
KEK, db i dbx

. Opcije su:

• Save to File- Sprema ključ u datoteku koju bira korisnik

• Replace from File- Menja trenutni ključ ključem iz datoteke koju bira korisnik

• Append from File- Dodaje ključ u trenutnu bazu podataka iz datoteke koju bira
korisnik

• Delete- Briše izabrani ključ

• Reset All Keys- Resetuje na podrazumevano podešavanje

• Delete All Keys- Briše sve ključeve

40

Opcija Opis

NAPOMENA: Ako onemogućite prilagođeni režim, sve izvršene promene biće
obrisane i ključevi će se vratiti na podrazumevane postavke.

Tabela 6. Performanse

Opcija Opis
Multi Core Support Određuje da li će za proces biti aktivno jedno ili više jezgara. Performanse nekih

aplikacija će se poboljšati sa dodatnim jezgrima.

• All (Sve) - Ova opcija je podrazumevano omogućena

• 1

• 2

Intel® SpeedStep

™

Omogućava da omogućite ili onemogućite Intel SpeedStep režim procesora Ova
opcija je podrazumevano omogućena.

C States Control Omogućava da omogućite ili onemogućite dodatna stanja mirovanja procesora. Ova

opcija je podrazumevano omogućena.

Intel® TurboBoost

™

Omogućava da omogućite ili onemogućite Intel TurboBoost režim procesora.

• Disabled (Onemogućeno) - Ne dozvoljava da TurboBoost drajver poveća
performanse procesora iznad standardnih.

• Enabled (Omogućeno) - Omogućava da Intel TurboBoost drajver poveća
performanse CPU ili grafičkog procesora.

Hyper-Thread Control Omogućava da omogućite ili onemogućite Hyper-Threading tehnologiju. Ova opcija je

podrazumevano onemogućena.

Tabela 7. Upravljanje energijom

Opcija Opis
AC Recovery Određuje kako će računar reagovati kada se priključi AC napajanje nakon prekida AC

napajanja. Funkciju AC oporavka možete da postavite na:

• Power Off (Napajanje isključeno) (podrazumevano)

• Power On (Napajanje uključeno)

• Last Power State (Poslednje stanje napajanja)

Auto On Time Ova opcija postavlja vreme dana kada želite da se sistem automatski uključi. Vreme je

u standardnom formatu 12 sati (sati:minuti:sekunde). Vreme pokretanja se može
promeniti unosom vrednosti u polja za vreme i A.M./P.M.

• Disabled (Onemogućeno) - Sistem se neće automatski uključiti.

• Every Day (Svakog dana) - Sistem će se uključiti svakog dana u podešeno vreme.

• Weekdays (Radnim danima) - Sistem će se uključiti od ponedeljka do petka u
podešeno vreme.

• Select Days (Izabranim danima) - Sistem će se uključiti izabranim danima u
podešeno vreme.

NAPOMENA: Ova opcija ne funkcioniše ako isključite računar pomoću prekidača
na produžnom kablu ili zaštiti od proboja ili ako je opcija Auto Power
(Automatsko napajanje) onemogućena.

41

Opcija Opis
Deep Sleep Control Omogućava da definišete kontrole kada je omogućen režim Deep Sleep.

• Disabled (Onemogućeno)

• Enabled in S5 only (Omogućeno samo u S5)

• Enabled in S4 and S5 (Omogućeno u S4 i S5)

Ova opcija je podrazumevano onemogućena.

Fan Control Override Upravlja brzinom ventilatora sistema. Ova opcija je podrazumevano onemogućena.

NAPOMENA: Kada se izabere ventilator radi punom brzinom.

USB Wake Support Ova opcija omogućava da USB uređaji pokreću računar iz stanja pripravnosti.

• Enable USB Wake Support (Omogući podršku za USB pokretanje) - ova opcija je
podrazumevano onemogućena.

Wake on LAN Ova opcija omogućava uključivanje računara pomoću specijalnog signala LAN mreže.

Ova postavka ne utiče na aktiviranje računara iz stanja pripravnosti i mora biti
omogućena u operativnom sistemu. Ova funkcija može da se koristi samo kada je
računar priključen na napajanje naizmeničnom strujom. Opcije se razlikuju zavisno od
faktora forme.

• Disabled (Onemogućeno) – ne dozvoljava pokretanje sistema specijalnim
signalima sa LAN mreže kada dobije signal za buđenje sa LAN ili bežične LAN
mreže.

• LAN Only (Samo LAN) – dozvoljava pokretanje sistema specijalnim signalima sa
LAN mreže.

• WLAN Only (Samo WLAN) - dozvoljava pokretanje sistema specijalnim signalima
sa WLAN mreže. (Samo za Ultra Small Form Factor)

• LAN or WLAN (LAN ili WLAN) - dozvoljava pokretanje sistema specijalnim
signalima sa LAN ili WLAN mreže. (Samo za Ultra Small Form Factor)

Ova opcija je podrazumevano onemogućena.

Block Sleep

Ova opcija omogućava blokiranje ulaska u stanje spavanja (stanje S3) u okruženju
operativnog sistema.

• Block Sleep (S3 state) (Blokiraj stanje spavanja (stanje S3)) - ova opcija je
podrazumevano onemogućena.

Tabela 8. POST Behavior

Opcija Opis
Numlock LED Određuje da li se funkcija NumLock može omogućiti pri pokretanju sistema. Ova opcija

je podrazumevano omogućena.

Keyboard Errors Određuje da li se greške tastature prijavljuju prilikom pokretanja. Ova opcija je

podrazumevano omogućena.

POST Hotkeys Određuje da li ekran za prijavljivanje prikazuje poruku, koja pokazuje sekvencu tastera

koja je potrebna za ulazak u meni sa opcijama pokretanja BIOS-a.

• Enable F12 Boot Option menu (Omogući F12 meni sa opcijama za pokretanje) - ova
opcija je podrazumevano omogućena.

42

Tabela 9. Podrška za virtuelizaciju

Opcija Opis
Virtualization Ova opcija određuje da li monitor virtuelne mašine (VMM) može koristiti dodatne

hardverske mogućnosti koje obezbeđuje Intel Virtuelization tehnologija.

• Enable Intel Virtualization Technology (Omogući Intel Virtualization Technology) ­ova opcija je podrazumevano omogućena.

VT for Direct I/O Omogućava ili onemogućava da monitor virtuelne mašine (VMM) koristi dodatne

hardverske mogućnosti koje obebeđuje Intel® Virtualization tehnologija za direktni
U/I.

• Enable Intel Virtualization Technology for Direct I/O (Omogući Intel Virtualization
Technology za direktan U/I) - ova opcija je podrazumevano omogućena.

Trusted Execution Ova opcija određuje da li mereni monitor virtuelne mašine (MVMM) može koristiti

dodatne hardverske mogućnosti koje obebeđuje tehnologija Intel Trusted Execution.
TPM tehnologija virtuelizacije i Virtualization tehnologija za direktni U/I moraju biti
omogućene da bi se ova funkcija koristila.

• Trusted Execution (Pouzdano izvođenje) - ova opcija je podrazumevano
onemogućena.

Tabela 10. Održavanje

Opcija Opis
Service Tag Prikazuje servisnu oznaku računara.
Asset Tag Omogućava kreiranje oznake delova sistema ako oznaka nije već postavljena. Ova

opcija nije podrazumevano postavljena.

SERR Messages Kontroliše mehanizam SERR poruke. Ova opcija nije podrazumevano postavljena. Za

pojedine grafičke kartice mehanizam SERR poruke mora biti onemogućen.

Tabela 11. Server za grafičke podatke

Opcija Opis
Lookup Method Određuje na koji način ImageServer pregleda adrese servera.

• Static IP (Statička IP adresa)

• DNS (podrazumevano omogućeno)

NAPOMENA: Ovo polje je od važnosti samo kada je kontrola za

(Integrisana NIC kartica)

postavljena na vrednost

ImageServer)

ImageServer IP Određuje primarnu statičku IP adresu za ImageServer sa kojom softver klijenta

komunicira. Podrazumevana IP adresa je 255.255.255.255.

NAPOMENA: Ovo polje je od važnosti samo kada je kontrola za

.

(Integrisana NIC kartica)

postavljena na vrednost

ImageServer)

i kada je opcija

Static IP (Statička IP adresa)

u grupi

System Configuration (Konfiguracija sistema)

Enabled with ImageServer (Omogućeno sa

u grupi

System Configuration (Konfiguracija sistema)

Enabled with ImageServer (Omogućeno sa

Lookup Method (Način pregleda)

.

Integrated NIC

Integrated NIC

postavljena na

43

Opcija Opis
ImageServer Port Određuje primarni IP port za ImageServer, koji klijent može da koristi za komunikaciju.

Podrazumevani IP port je 06910.

NAPOMENA: Ovo polje je od važnosti samo kada je kontrola za

(Integrisana NIC kartica)

postavljena na vrednost

ImageServer)

Client DHCP Određuje na koji način klijent dobija IP adresu.

• Static IP (Statička IP adresa)

• DHCP (podrazumevano omogućeno)

.

u grupi

System Configuration (Konfiguracija sistema)

Enabled with ImageServer (Omogućeno sa

Integrated NIC

NAPOMENA: Ovo polje je od važnosti samo kada je kontrola za

(Integrisana NIC kartica)

postavljena na vrednost

ImageServer)

Client IP Određuje statičku IP adresu klijenta. Podrazumevana IP adresa je 255.255.255.255.

NAPOMENA: Ovo polje je od važnosti samo kada je kontrola za

.

(Integrisana NIC kartica)

postavljena na vrednost

ImageServer)

i kada je opcija

IP (Statička IP adresa)

Client SubnetMask Određuje masku podmreže klijenta. Podrazumevano podešavanje je 255.255.255.255.

NAPOMENA: Ovo polje je od važnosti samo kada je kontrola za

(Integrisana NIC kartica)

postavljena na vrednost

ImageServer)

i kada je opcija

IP (Statička IP adresa)

Client Gateway Određuje IP adresu mrežnog prolaza za klijenta. Podrazumevano podešavanje je

255.255.255.255.

NAPOMENA: Ovo polje je od važnosti samo kada je kontrola za

(Integrisana NIC kartica)

postavljena na vrednost

ImageServer)

i kada je opcija

IP (Statička IP adresa)

u grupi

System Configuration (Konfiguracija sistema)

Enabled with ImageServer (Omogućeno sa

u grupi

System Configuration (Konfiguracija sistema)

Enabled with ImageServer (Omogućeno sa

Client DHCP (DHCP klijenta)

.

u grupi

System Configuration (Konfiguracija sistema)

Enabled with ImageServer (Omogućeno sa

Client DHCP (DHCP klijenta)

.

u grupi

System Configuration (Konfiguracija sistema)

Enabled with ImageServer (Omogućeno sa

Client DHCP (DHCP klijenta)

.

Integrated NIC

Integrated NIC

postavljena na

Integrated NIC

postavljena na

Integrated NIC

postavljena na

Static

Static

Static

License Status Prikazuje trenutni status licence.

Tabela 12. Evidencije sistemskih događaja

Opcija Opis
BIOS events Prikazuje evidenciju događaja sistema i omogućava brisanje evidencije.

• Clear Log (Brisanje evidencije)

44

Ažuriranje BIOS-a

Preporučuje se da ažurirate BIOS (podešavanje sistema), nakon zamene matične ploče ili ako je dostupna dopuna. Za
laptop računare, proverite da li je baterija računara potpuno napunjena i priključena na strujnu utičnicu

1. Ponovo pokrenite računar.

2. Idite na dell.com/support.

3. Unesite servisnu oznaku ili kod za brzi servis i kliknite na Submit (Pošalji).

NAPOMENA: Da biste pronašli servisnu oznaku kliknite na Where is my Service Tag? (Gde je moja servisna
oznaka?

NAPOMENA: Ako ne možete da pronađete servisnu oznaku, kliknite na Detect Service Tag (Otkrij servisnu
oznaku). Nastavite prema uputstvima na ekranu.

4. Ako ne možete da locirate ili pronađete servisnu oznaku, kliknite na kategoriju proizvoda vašeg računara.

5. Izaberite Product Type (Tip proizvoda) sa liste.

6. Izaberite model računara i pojaviće se stranica Product Support (Podrška za proizvod)vašeg računara.

7. Kliknite na Get drivers (Preuzmi upravljačke programe) i kliknite na View All Drivers (Prikaži sve upravljačke
programe).

Otvara se stranica Drivers and Downloads (Upravljački programi i preuzimanja).

8. Na ekranu sa upravljačkim programima i preuzimanjima, u padajućoj listi Operating System (Operativni sistem)
izaberite BIOS.

9. Pronađite najnoviju BIOS datoteku i kliknite na Download File (Preuzmi datoteku).
Možete i analizirati koje je upravljačke programe potrebno ažurirati. Da biste to uradili za vaš uređaj, kliknite na

Analyze System for Updates (Analiziraj sistem radi ažuriranja) i pratite uputstva na ekranu.

10. Izaberite način preuzimanja koji vam najviše odgovara u prozoru Please select your download method below
(Izaberite način preuzimanja u nastavku)

Pojavljuje se prozor File Download (Preuzimanje datoteke).

11. Kliknite na Save (Sačuvaj) da biste sačuvali datoteku na računaru.

12. Kliknite na Run (Pokreni) da biste instalirali ažurirana podešavanja BIOS-a na računar.
Sledite uputstva na ekranu.

; kliknite na Download File (Preuzmi datoteku).

Podešavanja kratkospojnika

Da biste promenili podešavanje kratkospojnika, povucite zatvarač sa njegovog(ih) pina(ova) i pažljivo ga postavite na
pin(ove) označene na matičnoj ploči. Sledeća tabela prikazuje podešavanja kratskopojnika matične ploče.

Tabela 13. Podešavanja kratkospojnika

Kratkospojnik Podešavanje Opis
PSWD Podrazumevano Funkcije lozinke su omogućene
RTCRST pin 1 i 2 Poništavanje sata u realnom vremenu. Ova funkcija se može

koristiti za rešavanje problema.

Lozinka sistema i lozinka za podešavanje

Možete da kreirate lozinku sistema i lozinku za podešavanje da biste zaštitili računar.

45

Tip lozinke Opis

Lozinka sistema Lozinka koju morate uneti da biste se prijavili na sistem.

Lozinka za
podešavanje

OPREZ: Lozinke pružaju osnovni nivo bezbednosti podataka na računaru.

OPREZ: Svako može pristupiti podacima ukladištenim na računaru ako računar nije zaključan ili pod nadzorom.

NAPOMENA: Računar se isporučuje sa onemogućenom funkcijom lozinke sistema i lozinke za podešavanje.

Lozinka koju morate uneti da biste pristupili i izmenili podešavanja BIOS-a na računaru.

Dodeljivanje lozinke sistema i lozinke za podešavanje

Možete da dodelite novu lozinku sistema i/ili lozinku za podešavanje ili promenite postojeću lozinku sistema i/ili lozinku za
podešavanje samo kada je Password Status (Status lozinke) Unlocked (Otključana). Ako je status lozinke Locked
(Zaključana), nije moguće promeniti lozinku sistema.

NAPOMENA: Ako je kratkospojnik lozinke onemogućen, postojeća lozinka sistema i lozinka za podešavanje se
brišu i nije potrebno da unosite lozinku sistema da biste se prijavili na računar.

Da biste pristupili podešavanju sistema, pritisnite <F2> odmah nakon uključivanja ili ponovnog pokretanja.

1. U BIOS-u sistema ili ekranu System Setup (Podešavanje sistema), izaberite System Security (Bezbednost sistema) i
pritisnite <Enter>.

Pojavljuje se ekran System Security (Bezbednost sistema).

2. Na ekranu System Security (Bezbednost sistema), proverite da li je Password Status (Status lozinke) Unlocked
(Otključano).

3. Izaberite System Password (Lozinka sistema), unesite lozinku sistema i pritisnite <Enter> ili <Tab>.
Koristite sledeće smernice da biste dodelili lozinku sistema:

• Lozinka može imati do 32 znakova.

• Lozinka može sadržati brojeve od 0 do 9.

• Dozvoljena su samo mala slova, dok mala slova nisu dozvoljena.

• Dozvoljeni su samo sledeći specijalni znaci: razmak, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).

Ponovo unesite lozinku sistema kada se to od vas zatraži.

4. Unesite lozinku sistema koju ste uneli ranije i kliknite na OK.

5. Izaberite Setup Password (Lozinka za podešavanje), unesite lozinku sistema i pritisnite <Enter> ili <Tab>.
Pojavljuje se poruka da ponovo unesete lozinku za podešavanje.

6. Unesite lozinku za podešavanje koju ste uneli ranije i kliknite na OK.

7. Pritisnite <Esc> i pojavljuje se poruka za čuvanje promena.

8. Pritisnite <Y> da biste sačuvali promene.
Računar se ponovo pokreće.

Brisanje ili promena postojeće lozinke sistema i/ili lozinke za podešavanje

Proverite da li je Password Status (Status lozinke) Unlocked (Otključana) (u programu za podešavanje sistema (System
Setup)) pre nego što pokušate da obrišete ili izmenite postojeću lozinku sistema i/ili lozinku za podešavanje. Lozinku
sistema ili lozinku za podešavanje ne možete da promenite ako je Password Status (Status lozinke) Locked (Zaključana).

46

Da biste pristupili programu za podešavanje sistema (System Setup), pritisnite <F2> odmah nakon uključivanja ili
ponovnog uključivanja.

1. U BIOS-u sistema ili ekranu System Setup (Podešavanje sistema), izaberite System Security (Bezbednost sistema) i
pritisnite <Enter>.

Prikazuje se ekran System Security (Bezbednost sistema).

2. Na ekranu System Security (Bezbednost sistema), proverite da li je Password Status (Status lozinke) Unlocked
(Otključano)

3. Izaberite System Password (Lozinka sistema), izmenite ili obrišite postojeću lozinku sistema i pritisnite <Enter> ili
<Tab>.

4. Izaberite Setup Password (Lozinka za podešavanje), izmenite ili obrišite postojeću lozinku za podešavanje i pritisnite
<Enter> ili <Tab>.

5. Pritisnite <Esc> i pojavljuje se poruka za čuvanje promena.

6. Pritisnite <Y> da biste sačuvali promene i izašli iz programa za podešavanje sistema (System Setup).
Računar se ponovo pokreće.

.

NAPOMENA: Ako menjate lozinku sistema i/ili lozinku za podešavanje, ponovo unesite novu lozinku kada se
to od vas zatraži. Ako brišete lozinku sistema i/ili lozinku za podešavanje, potvrdite brisanje kada se to od vas
zatraži.

Onemogućavanje sistemske lozinke

Bezbednosne funkcije softvera sistema uključuju sistemsku lozinku i određivanje lozinke. Lozinka prespojnika
onemogućava korišćenje trenutne(ih) lozinke(i).

NAPOMENA: Osim toga, možete da koristite sledeće korake za onemogućavanje zaboravljene lozinke.

1. Sledite procedure u odeljku

2. Skinite poklopac.

3. Odredite tip PSWD prespojnika na sistemskoj ploči.

4. Uklonite PSWD prespojnik sa sistemske ploče.

NAPOMENA: Postojeće lozinke neće biti onemogućene (izbrisane) sve dok se računar ne pokrene bez
prespojnika.

5. Instalirajte poklopac.

NAPOMENA: Ako dodelite novu sistemsku lozinku i/ili lozinku za podešavanje sa instaliranim PSWD
prespojnikom, sistem će onemogućiti novu(e) lozinku(e) sledeći put kada se pokrene.

6. Priključite računar na električnu utičnicu i uključite ga.

7. Isključite računar i izvadite kabl za napajanje iz električne utičnice.

8. Skinite poklopac.

9. Zamenite PSWD prespojnik na sistemskoj ploči.

10. Instalirajte poklopac.

11. Sledite procedure u odeljku

12. Uključite računar.

13. Idite na podešavanje sistema i dodelite novu sistemsku lozinku ili lozinku za podešavanje. Vidite

sistemske lozinke

.

Pre rada u unutrašnjosti računara

.

Posle rada u unutrašnjosti računara

.

Određivanje

47

4

Dijagnostika

Ako imate problem sa računarom, pokrenite ePSA dijagnostiku pre kontaktiranja Dell tehničke podrške. Cilj pokretanja
dijagnostike je testiranje hardvera računara bez korišćenja dodatne opreme ili rizika od gubitka podataka. Ukoliko niste u
mogućnosti da problem rešite sami, osoblje za servis i podršku može koristiti rezultate dijagnostike kako bi vam pomogli
da rešite problem.

Enhanced Pre-Boot System Assessment (ePSA) dijagnostika

ePSA dijagnostika (takođe se naziva dijagnostika sistema) vrši sveobuhvatnu proveru hardvera. ePSA dijagnostika je
ugrađena zajedno sa BIOS-om a pokreće je BIOS interno. Ugrađena dijagnostika sistema pruža niz opcija za određene
uređaje ili grupe uređaja koje vam omogućavaju da:

• Pokrenete testove automatski ili u interaktivnom režimu

• Ponovite testove

• Prikažete ili sačuvate rezultate testova

• Prođete kroz testove kako biste uveli dodatne opcije testiranja da biste obezbedili dodatne informacija o

neispravnom(im) uređaju(ima)

• Pregledate statusne poruke koje pružaju informacije o tome da li su testovi uspešno završeni

• Pregledate poruke o greškama koje pružaju informacije o problemima nastalim tokom testiranja

OPREZ: Dijagnostiku sistema koristite samo za testiranje vašeg računara. Korišćenje ovog programa na drugim
računarima može dovesti do pojave netačnih rezultata ili poruka o greškama.

NAPOMENA: Neki testovi za posebne uređaje zahtevaju interakciju korisnika. Uvek budite pored terminala
računara za vreme obavljanja dijagnostičkih testova.

1. Uključite računar.

2. Dok se sistem računara pokreće, pritisnite taster <F12> kada se pojavi Dell logotip.

3. Na ekranu za podizanje sistema izaberite opciju Diagnostics (DIjagnostika).
Prikazuje se prozor Enhanced Pre-boot System Assessment (Proširena procena sistema pre podizanja), i navode

svi uređaji pronađeni na računaru. Dijagnostika pokreće testiranje na svim pronađenim uređajima.

4. Ako želite da pokrenete test na određenom uređaju, pritisnite <Esc> i kliknite na Yes (Da) da biste zaustavili
dijagnostički test.

5. Izaberite uređaj u levom oknu i kliknite na Run Tests (Pokreni testove).

6. Ako postoje bilo kakvi problemi prikazaće se kodovi grešaka.
Zabeležite kod greške i obavestite kompaniju Dell.

48

Rešavanje problema na računaru

Probleme na vašem računaru možete rešavati ako tokom rada računara koristite indikatore kao što su dijagnostička
svetla, tonski kodovi i poruke o greškama.

LED dijagnostika napajanja

Taster za napajanje sa LED diodom koji se nalazi na prednjem delu kućišta služi i kao višebojna LED dijagnostika. Ova
LED dioda za dijagnostiku aktivna je i svetli samo tokom POST procesa. Ona prestaje da radi kada operativni sistem
počne da se podiže.

Šema treptanja žute LED diode – Sekvenca je sledeća: 2 ili 3 treptaja praćena kratkom pauzom, zatim x treptaja,
maksimalno 7. Ponovljena sekvenca ima dužu pauzu koja se nalazi u sredini. Na primer, 2,3 = 2 treptaja žuto, kratka
pauza, 3 treptaja žuto praćena dužom pauzom, a zatim ponavljanje.

Tabela 14. LED dijagnostika napajanja

Žuto LED stanje Belo LED stanje Opis

isključeno svetlo isključeno svetlo sistem je isključen

isključeno svetlo trepćuće svetlo sistem je u stanju mirovanja

trepćuće svetlo isključeno svetlo otkaz uređaja za napajanje (PSU)

neprekidno svetlo isključeno svetlo PSU radi ali ne može da pronađe kod

5

isključeno svetlo neprekidno svetlo sistem je uključen

Žuto LED stanje Opis

2,1 otkaz matične ploče

2,2 otkaz matične ploče, PSU uređaja ili kabla PSU uređaja

2,3 otkaz matične ploče, memorije ili CPU-a

2, 4 otkaz coin-cell baterije

2, 5 oštećeni BIOS

2, 6 otkaz konfiguracije CPU-a ili otkaz CPU-a

2, 7 otkriveni su memorijski moduli, ali je došlo do kvara na memoriji

3,1 moguće je da je došlo do kvara na perifernoj kartici ili matičnoj ploči

3,2 mogući otkaz USB-a

3,3 nije otkriven nijedan memorijski modul

3,4 moguća greška matične ploče

3,5 otkriveni su memorijski moduli, ali je došlo do greške u konfiguraciji memorije ili kompatibilnosti

49

Žuto LED stanje Opis

3,6 mogući otkaz izvora matične ploče i/ili hardvera

3,7 neki drugi otkaz s porukama na ekranu

Tonski kod

Računar može emitovati niz zvučnih signala tokom pokretanja ako ekran ne može prikazati greške ili probleme. Ovaj niz
zvučnih signala, pod nazivom tonski kodovi, identifikuje različite probleme. Kašnjenje između svakog zvučnog signala je
300 ms, kašnjenje između svakog seta zvučnih signala je 3 sekunde, a zvučni signal traje 300 ms. Nakon svakog zvučnog
signala i svakog seta zvučnih signala, BIOS treba da otkrije da li korisnik pritiska taster za uključivanje. Ako je tako, BIOS
će izaći iz petlje i izvršiti normalan postupak isključivanja i uključiti sistem.

Kod 1-3-2

Uzrok Otkaz memorije

Poruke o greškama

Poruka o grešci Opis

Address mark not
found (Oznaka adrese
nije pronađena)

Upozorenje!
Prethodni pokušaji
pokretanja sistema su
bili neuspešni u
kontrolnoj tački
[nnnn]. Da biste
otklonili ovaj problem,
zabeležite ovu
kontrolnu tačku i
obarite se tehničku
podršci kompanije
Dell.

Alert! Security
override Jumper is
installed.
(Upozorenje!
Instaliran je
prespojnik za
sigurnosno
premošćenje.)

BIOS je pronašao neispravan sektor na disku ili nije mogao da pronađe određeni sektor na
disku.

Računar nije završio rutinu pokretanja sistema tri puta uzastopno zbog identične greške.
Kontaktirajte Dell i prijavite kod kontrolne tačke (nnnn) tehničaru

Prespojnik MFG_MODE je postavljen i funkcije za AMT upravljanje su onemogućene dok se on
ne ukloni.

Attachment failed to
respond (Prilog nije
odgovorio)

50

Kontroler diskete ili čvrstog diska ne može da šalje podatke na povezanu disk jedinicu.

Poruka o grešci Opis

Bad command or file
name (Loša naredba
ili ime datoteke)

Bad error-correction
code (ECC) on disk
read (Neispravan kôd
za ispravljanje
grešaka (ECC) pri
čitanju diska)

Controller has failed
(Kontroler je
neispravan)

Data error (Greška
podataka)

Decreasing available
memory (Smanjenje
raspoložive memorije)

Diskette drive 0 seek
failure (Disketna
jedinica 0 traži
neispravnost)

Proverite da li ste ispravno uneli naredbu, postavili razmake na odgovarajuća mesta i koristili
ispravnu putanju.

Kontroler diskete ili čvrstog diska je detektovao nepopravljivu grešku u čitanju.

Čvrsti disk ili povezani kontroler je neispravan.

Disketa ili čvrsti disk ne mogu da čitaju podatke. Za operativni sistem Windows, pokrenite
uslužni program za proveru diska da biste proverili strukturu datoteka na disketi ili čvrstom
disku. Za bilo koji drugi operativni sistem, pokrenite odgovarajući uslužni program.

Jedan ili više memorijskih modula mogu da budu neispravni ili nepravilno postavljeni. Ponovo
instalirajte memorijske module i, ako je potrebno, zamenite ih.

Možda je slobodan kabl ili informacije o konfiguraciji računara možda ne odgovaraju
konfiguraciji hardvera.

Diskette read failure
(Greška čitanja
diskete)

Diskette subsystem
reset failed
(Neuspešno
resetovanje
podsistema diskete)

Greška prolaza A20 Jedan ili više memorijskih modula mogu da budu neispravni ili nepravilno postavljeni. Ponovo

General failure (Opšta
greška)

Hard-disk drive
configuration error
(Greška u
konfiguraciji čvrstog
diska)

Hard-disk drive
controller failure

Disketa je možda neispravna ili je kabl slobodan. Ako se svetlo za pristup disk jedinici upali,
probajte drugi disk.

Kontroler diskete je možda neispravan.

instalirajte memorijske module i, ako je potrebno, zamenite ih.

Operativni sistem ne može da sprovede naredbu. Ova poruka je obično praćena posebnom
informacijom—na primer, Printer out of paper (U štampaču nema papira). Preduzmite
odgovarajuće radnje za rešavanje problema.

Čvrsti disk nije uspeo da se pokrene.

Čvrsti disk nije uspeo da se pokrene.

51

Poruka o grešci Opis
(Greška kontrolera

čvrstog diska)

Otkaz čvrstog diska Čvrsti disk nije uspeo da se pokrene.

Greška čitanja
čvrstog diska

Invalid configuration
information-please
run SETUP program
(Neispravne
informacije o
konfiguraciji­pokrenite SETUP
program)

Invalid Memory
configuration, please
populate DIMM1
(Neispravna
konfiguracija
memorije, postavite
DIMM1)

Otkaz tastature Kabl ili konektor može biti labav ili tastatura ili kontroler tastature/miša može biti neispravan.

Memory address line
failure at address,
read value expecting
value (Greška
adresne linije
memorije na adresi,
pročitana i očekivana
vrednost)

Čvrsti disk nije uspeo da se pokrene.

Informacije o konfiguraciji računara ne odgovaraju konfiguraciji hardvera.

DIMM1 slot ne prepoznaje memorijski modul. Module treba ponovo postaviti ili instalirati.

Memorijski modul je možda neispravan ili nepravilno postavljen. Ponovo instalirajte memorijske
module i, ako je potrebno, zamenite ih.

Memory allocation
error (Greška pri
alokaciji memorije)

Memory data line
failure at address,
read value expecting
value (Greška linije
podataka memorije
na adresi, pročitana i
očekivana vrednost)

Memory double word
logic failure at
address, read value
expecting value
(Greška logike

52

Operativni sistem, neki drugi program ili uslužni program ne podržava softver koji pokušavate
da pokrenete.

Memorijski modul je možda neispravan ili nepravilno postavljen. Ponovo instalirajte memorijske
module i, ako je potrebno, zamenite ih.

Memorijski modul je možda neispravan ili nepravilno postavljen. Ponovo instalirajte memorijske
module i, ako je potrebno, zamenite ih.

Poruka o grešci Opis
dvostruke reči

memorije na adresi,
pročitana i očekivana
vrednost)

Memory odd/even
logic failure at
address, read value
expecting value
(Greška logike parno/
neparno memorije na
adresi, pročitana i
očekivana vrednost)

Memory write/read
failure at address,
read value expecting
value (Greška
pisanja/čitanja
memorije na adresi,
pročitana i očekivana
vrednost)

Memory size in
CMOS invalid
(Veličina memorije u
CMOS je neispravna)

Memory tests
terminated by
keystroke (Testovi
memorije prekinuti
pritiskom tastera)

Memorijski modul može da bude neispravan ili nepravilno postavljen. Ponovo instalirajte
memorijske module i, ako je potrebno, zamenite ih.

Memorijski modul je možda neispravan ili nepravilno postavljen. Ponovo instalirajte memorijske
module i, ako je potrebno, zamenite ih.

Veličina memorije koja je zabeležena u informacijama o konfiguraciji računara ne odgovara
memoriji instaliranoj na računaru.

Pritiskom na taster prekinut je test memorije.

Uređaj za pokretanje
sistema nije dostupan

No boot sector on
hard-disk drive (Ne
postoji sektor za
pokretanje na
čvrstom disku)

Nema prekida
otkucaja tajmera

Non-system disk or
disk error
(Nesistemski disk ili
greška diska)

Računar ne može da pronađe disketu ili čvrsti disk.

Informacije o konfiguraciji računara u programu za podešavanje sistema mogu biti netačne.

Čip na matičnoj ploči može biti neispravan.

Disketa u disk jedinici A na sebi nema instaliran operativni sistem za pokretanje. Zamenite
disketu drugom disketom koja ima operativni sistem za pokretanje ili uklonite disketu iz disk
jedinice A i ponovo pokrenite računar.

53

Poruka o grešci Opis

Not a boot diskette
(Disketa nije za
pokretanje sistema)

Plug and play
configuration error
(Greška plug-and­play konfiguracije)

Read fault (Greška
čitanja)

Requested sector not
found (Zahtevani
sektor nije pronađen)

Reset failed
(Neuspešno
resetovanje)

Sector not found
(Sektor nije
pronađen)

Seek error (Greška u
pretraživanju)

Shutdown failure
(Greška isključivanja)

Operativni sistem pokušava da se pokrene sa diskete koja na sebi nema instaliran operativni
sistem za pokretanje. Stavite disketu za pokretanje sistema.

Računar je otkrio problem tokom konfiguracije jedne ili više kartica.

Operativni sistem ne može da čita sa diskete ili čvrstog diska, računar ne može da pronađe
određeni sektor na disku ili je zahtevani sektor neispravan.

Operativni sistem ne može da čita sa diskete ili čvrstog diska, računar ne može da pronađe
određeni sektor na disku ili je zahtevani sektor neispravan.

Resetovanje diska nije uspešno.

Operativni sistem ne može da pronađe sektor na disketi ili čvrstom disku.

Operativni sistem ne može da pronađe određenu putanju na disketi ili čvrstom disku.

Čip na matičnoj ploči može biti neispravan.

Zaustavljen dnevni
sat

Time-of-day not set­please run the
System Setup
program (Dnevni sat
nije podešen­pokrenite program za
podešavanje sistema)

Timer chip counter 2
failed (Greška brojača
tajmer čipa 2)

Neočekivan prekid u
zaštićenom režimu

WARNING: Dell's
Disk Monitoring
System has detected
that drive [0/1] on the
[primary/secondary]
EIDE controller is
operating outside of

Baterija može biti u kvaru.

Vreme ili datum sačuvani u programu za podešavanje sistema ne odgovaraju satu na računaru.

Čip na matičnoj ploči može biti neispravan.

Kontroler tastature može biti neispravan ili memorijski modul može biti olabavljen.

Tokom početnog pokretanja, disk jedinica je detektovala moguća stanja greške. Kada vaš
računar završi sa pokretanjem sistema, odmah napravite rezervnu kopiju podataka i zamenite
čvrsti disk (za procedure instalacije, pogledajte odeljak „Dodavanje i uklanjanje delova“ za vaš
tip računara). Ako zamenska disk jedinica nije odmah dostupna i disk jedinica nije jedina
jedinica za pokretanje sistema, pristupite programu za podešavanje sistema i promenite

54

Poruka o grešci Opis
normal

specifications. It is
advisable to
immediately back up
your data and replace
your hard drive by
calling your support
desk or Dell.
(UPOZORENJE: Dell
sistem za nadzor
diska je detektovao
da disk jedinica [0/1]
na [primarnom/
sekundarnom] EIDE
kontroleru radi izvan
normalnih
specifikacija.
Preporučuje se da
odmah napravite
rezervnu kopiju
podataka i zamenite
čvrsti disk pozivanjem
svoje službe za
podršku ili kompanije
Dell.)

odgovarajuće podešavanje disk jedinice u None (Nijedan). Zatim izvadite disk jedinicu iz
računara.

Write fault (Greška
pisanja)

Write fault on
selected drive
(Greška pisanja na
izabranoj disk
jedinici)

Operativni sistem ne može da piše na disketu ili čvrsti disk.

Operativni sistem ne može da piše na disketu ili čvrsti disk.

55

Specifikacije

NAPOMENA: Oprema se može razlikovati u zavisnosti od regiona. Da biste dobili više informacija u vezi sa

konfiguracijom vašeg računara, kliknite na ikonu (Ikona Start) → Pomoć i podrška, a zatim izaberite opciju za
prikaz informacija o računaru.

Tabela 15. Procesor

Funkcija Specifikacija

6

Tip procesora

Ukupno keš memorije Do 8 MB keš memorije u zavisnosti od tipa procesora

Tabela 16. Memorija

Funkcija Specifikacija

Tip DDR3

Brzina 1600 MHz

Konektori:

Desktop, Mini-Tower, Small Form
Factor

Ultra Small Form Factor dva DIMM slota

Kapacitet

četiri DIMM slota

• Intel Core i3 serija

• Intel Core i5 serija

• Intel Core i7 serija

• Intel Pentium Dual Core series

• Intel Celeron series

NAPOMENA: Intel Celeron series je dostupna samo za Dell
OptiPlex 7010.

Optiplex 7010 2 GB, 4 GB, 6 GB, 8 GB i 16 GB

Optiplex 9010 2 GB, 4 GB, 6 GB, 8 GB, 16 GB i 32 GB

Minimalna memorija 2 GB

Maksimalna memorija:

Optiplex 7010 16 GB

Optiplex 9010 32 GB

56

Tabela 17. Video

Funkcija Specifikacija

Integrisani

• Intel HD Graphics (Celero/Pentium CPU-GPU)

• Intel HD Graphics 2000 (iCore DC/QC Intel 7 Series Express
čipset CPU-GPU kombo)

• Intel HD Graphics 2500/4000 (i3/i5/i7 DC/QC Intel 7 Series
Express čipset CPU-GPU kombo)

Diskretni PCI Express x16 grafička kartica

Tabela 18. Audio

Funkcija Specifikacija

Integrisani dvokanalni audio visoke definicije

Tabela 19. Mreža

Funkcija Specifikacija

Integrisana Intel 82579LM Ethernet koji podržava komunikaciju od

10/100/1000 Mb/s

Tabela 20. Informacije o sistemu

Funkcija Specifikacija

Čipset sistema Intel 7 Series Express čipset

DMA kanali dva 82C37 DMA kontrolera sa sedam nezavisno programabilnih

kanala

Nivoi prekida Integrisana mogućnost U/I APIC sa 24 prekida

BIOS čip (NVRAM) 12 MB

Tabela 21. Magistrala za proširenje

Funkcija Specifikacija

Tip magistrale PCIe gen2, gen3 (x16), USB 2.0 i USB 3.0

Brzina magistrale PCI Express:

• x1-slot brzina u oba smera – 500 MB/s

• x16-slotova brzina u oba smera – 16 GB/s

SATA: 1,5 Gb/s, 3,0 Gb/s i 6 Gb/s

Tabela 22. Kartice

Funkcija Specifikacija

PCI:

Mini-Tower do jedne kartice pune veličine

57

Funkcija Specifikacija

Desktop do jedne niskoprofilne kartice

Small Form Factor nijedna

Ultra Small Form Factor nijedna

PCI Express x1:

Mini-Tower do tri kartice pune veličine

Desktop do tri niskoprofilne kartice

Small Form Factor do dve niskoprofilne kartice

Ultra Small Form Factor nijedna

PCI-Express x16:

Mini-Tower do dve kartice pune veličine

Desktop do dve niskoprofilne kartice

Small Form Factor do dve niskoprofilne kartice

Ultra Small Form Factor nijedna

Mini PCI Express:

Mini-Tower nijedna

Desktop nijedna

Small Form Factor nijedna

Ultra Small Form Factor do jedne kartice pola veličine

Tabela 23. Disk jedinice

Funkcija Specifikacija

Dostupno spolja (ležišta za diskove od 5,25 inča)

Mini-Tower dva

Desktop jedno

Small Form Factor jedno ležište za tanki optički

disk

Ultra Small Form Factor jedno ležište za tanki optički

disk

Dostupno iznutra ležišta za SATA disk od 3,5 inča ležišta za SATA disk od 2,5 inča

Mini-Tower dva dva

Desktop jedno dva

Small Form Factor jedno dva

Ultra Small Form Factor nijedno jedno

58

Tabela 24. Spoljašnji konektori

Funkcija Specifikacija

Audio:

Prednja ploča jedan konektor za mikrofon i jedan konektor za slušalicu

Zadnja ploča jedan linijski izlazni konektor i jedan linijski ulazni konektor za

mikrofon

Mrežni adapter jedan RJ45 konektor

Serijski jedan 9-pinski konektor, kompatibilan sa 16550 C

Paralelni jedan 25-pinski konektor (opcionalno za kućišta mini-tower,

desktop i small form factor)

USB 2.0:

Mini-Tower, Desktop, Small Form Factor Prednja ploča: dva

Zadnja ploča: četiri

Ultra Small Form Factor Prednja ploča: nijedan

Zadnja ploča: dva

USB 3.0: Prednja ploča: dva

Zadnja ploča: dva

Video

• 15-pinski VGA konektor

• dva 20-pinska DisplayPort konektora

NAPOMENA: Dostupni video konektori mogu se razlikovati
u zavisnosti od izabrane grafičke kartice.

Tabela 25. Unutrašnji konektori

Funkcija Specifikacija

PCI 2.3 širine podataka (maksimalno) - 32 bita

Mini-Tower i Desktop jedan 120-pinski konektor

Small Form Factor i Ultra Small Form Factor nijedan

PCI Express x1 širine podataka (maksimalno) – jedna PCI Express linija:

Mini-Tower i Desktop jedan 36-pinski konektor

Small Form Factor i Ultra Small Form Factor nijedan

PCI Express x16 (umreženi kao x4) širine podataka (maksimalno) - četiri PCI Express linije:

Mini-Tower, Desktop, Small Form Factor jedan 164-pinski konektor

Ultra Small Form Factor nijedan

PCI Express x16 širine podataka (maksimalno) – 16 PCI Express linija:

Mini-Tower, Desktop, Small Form Factor jedan 164-pinski konektor

59

Funkcija Specifikacija

Ultra Small Form Factor nijedan

Mini PCI Express širine podataka (maksimalno) - jedna PCI Express linija i jedan USB interfejs:

Mini-Tower, Desktop, Small Form Factor nijedan

Ultra Small Form Factor jedan 52-pinski konektor

Serial ATA:

Mini-Tower četiri 7-pinska konektora

Desktop tri 7-pinska konektora

Small Form Factor tri 7-pinska konektora

Ultra Small Form Factor dva 7-pinska konektora

Memorija:

Mini-Tower, Desktop, Small Form Factor četiri 240-pinska konektora

Ultra Small Form Factor dva 240-pinska konektora

Unutrašnji USB:

Mini-Tower i Desktop jedan 10-pinski konektor

Small Form Factor i Ultra Small Form Factor nijedan

Ventilator sistema jedan 5-pinski konektor

Kontrola prednje ploče:

Mini-Tower, Desktop, Small Form Factor jedan 6–pinski i dva 20–pinska

konektora

Ultra Small Form Factor jedan 14–pinski, jedan 20–pinski i jedan

10–pinski konektor

Termički senzor jedan 2-pinski konektor

Procesor jedan 1155-pinski konektor

Ventilator procesora jedan 5-pinski konektor

Kratkospojnik servisnog režima jedan 2-pinski konektor

Kratkospojnik za brisanje lozinke jedan 2-pinski konektor

Kratkospojnik za reset RTC jedan 2-pinski konektor

Unutrašnji zvučnik jedan 5-pinski konektor

Konektor prekidača za otkrivanje „upada“ jedan 3-pinski konektor

Priključak za napajanje:

Mini-Tower, Desktop, Small Form Factor jedan 24-pinski i jedan 4-pinski

konektor

60

Funkcija Specifikacija

Ultra Small Form Factor jedan 8-pinski, jedan 6-pinski i jedan 4-

pinski konektor

Tabela 26. Kontrole i svetla

Funkcija Specifikacija

Prednji deo računara:

Svetlo tastera za napajanje Belo svetlo — stalno belo svetlo pokazuje na uključeno stanje;

trepćuće belo svetlo ukazuje na stanje mirovanja računara.

Svetlo aktivnosti disk jedinice Belo svetlo — trepćuće belo svetlo pokazuje da računar čita

podatke sa, ili upisuje podatke na, čvrsti disk.

Zadnji deo računara:

Svetlo integriteta veze na integrisanom
mrežnom adapteru

Zeleno — između mreže i računara postoji dobra veza od 10
Mb/s.

Narandžasto — između mreže i računara postoji dobra veza od
100 Mb/s.

Žuto — između mreže i računara postoji dobra veza od 1000
Mb/s.

Isključeno (nema svetla) — računar ne detektuje fizičku vezu sa
mrežom.

Svetlo aktivnosti mreže na integrisanom
mrežnom adapteru

Žuto svetlo — trepćuće žuto svetlo pokazuje da postoji aktivnost
mreže.

Dijagnostičko svetlo napajanja Zeleno svetlo — napajanje je uključeno i funkcioniše. Kabl za

napajanje mora biti priključen na konektor napajanja (na zadnjem
delu računara) i električnu utičnicu.

Tabela 27. Napajanje

NAPOMENA: Rasipanje toplote se izračunava preko snage napajanja električnom energijom u vatima.

Napajanje Snaga u vatima Maksimalni gubitak toplote Napon

Mini-Tower 275 W 1390 BTU/hr 100 VAC do 240 VAC, 50 Hz do 60

Hz, 5,0 A

Desktop 250 W 1312 BTU/hr 100 VAC do 240 VAC, 50 Hz do 60

Hz, 4,4 A

Small Form Factor 240 W 1259 BTU/hr 100 VAC do 240 VAC, 50 Hz do 60

Hz, 3,6 A

Ultra Small Form Factor 200 W 758 BTU/hr 100 VAC do 240 VAC, 50 Hz do 60

Hz, 2,9 A

Dugmasta baterija Litijumska dugmasta baterija 3 V CR2032

61

Tabela 28. Fizičke dimenzije

Fizičke karakteristike Visina Širina Dubina Težina

Mini-Tower 36,00 cm (14,17 inča) 17,50 cm (6,89 inča) 41,70 cm (16,42

9,40 kg (20,72 lb)

inča)

Desktop 36,00 cm (14,17 inča) 10,20 cm (4,01 inča) 41,00 cm (16,14

7,90 kg (17,42 lb)

inča)

Small Form Factor 29,00 cm (11,42 inča) 9,30 cm (3,66 inča) 31,20 cm (12,28

6,00 kg (13,22 lb)

inča)

Ultra Small Form Factor 23,70 cm (9,33 inča) 6,50 cm (2,56 inča) 24,00 cm (9,45 inča) 3,30 kg (7,28 lb)

Tabela 29. Okruženje

Funkcija Specifikacija

Opseg temperature:

Rad 10 °C do 35 °C (50 °F do 95 °F)

Skladištenje –40 °C do 65 °C (–40 °F do 149 °F)

Relativna vlažnost (maksimalna):

Rad 20 % do 80 % (bez kondenzacije)

Skladištenje 5 % do 95 % (bez kondenzacije)

Maksimalne vibracije:

Rad 0,26 GRMS

Skladištenje 2,20 GRMS

Maksimalni šok:

Rad 40 G

Skladištenje 105 G

Nadmorska visina:

Rad –15,20 m do 3048 m (–50 ft do 10.000 ft)

Skladištenje –15,20 m do 10.668 m (–50 ft do 35.000 ft)

Nivo zagađenosti vazduha G1 ili niže, definisano od strane ANSI/ISA-S71.04–1985

62

Kontakt sa Dell-om

Da biste kontaktirali kompaniju Dell u vezi prodaje, tehničke podrške ili usluga za korisnike:

1. Posetite support.dell.com.

2. Izaberite državu ili region u padajućem meniju Choose a Country/Region (Izbor zemlje/regiona) u dnu stranice.

3. Kliknite na Contact Us (Kontaktirajte nas) na levoj strani stranice.

4. Izaberite odgovarajuću uslugu ili link za podršku prema vašim potrebama.

5. Izaberite način za kontaktiranje kompanije Dell koji vam odgovara.

7

63
