Dell OptiPlex 9010/7010 med svært liten formfaktor
Brukerhåndbok

Forskriftsmessig modell: D01U
Forskriftmessig type: D01U003

Merknader, forholdsregler og advarsler

MERK: En MERKNAD angir viktig informasjon som hjelper deg med å bruke datamaskinen bedre.

FORSIKTIG: En FORHOLDSREGEL angir enten potensiell fare for maskinvaren eller for tap av data og forteller
hvordan du kan unngå problemet.

ADVARSEL: En ADVARSEL angir potensiell fare for skade på eiendom, personskade eller død.

Copyright © 2015 Dell Inc. Med enerett. Dette produktet er beskyttet av amerikanske og internasjonale lover og regler om copyright og
intellektuell eiendom. Dell™ og Dell-logoen er varemerker som tilhører Dell Inc. i USA og/eller andre jurisdiksjoner. Alle andre merker
og navn som er nevnt i dette dokumentet kan være varemerker som eies av deres respektive bedrifter.

2015 – 01

Rev. A02

Innholdsfortegnelse

1 Arbeide inne i datamaskinen.....................................................................................................5

Gjør følgende før du foretar arbeid inne i datamaskinen:.........................................................................................5

Slå av datamaskinen.................................................................................................................................................6

Etter at du har arbeidet inne i datamaskinen............................................................................................................6

2 Fjerne og installere komponenter.............................................................................................8

Anbefalte verktøy......................................................................................................................................................8

Ta av dekslet.............................................................................................................................................................8

Sette på dekslet........................................................................................................................................................9

Ta av frontrammen....................................................................................................................................................9

Sette på frontrammen.............................................................................................................................................10

Ta av harddiskrammen........................................................................................................................................... 10

Installere harddiskrammen.....................................................................................................................................12

Ta ut kortet for trådløst lokalnettverk (WLAN-kortet).............................................................................................13

Sette inn WLAN-kortet............................................................................................................................................14

Ta ut den optiske stasjonen....................................................................................................................................15

Sette inn den optiske stasjonen..............................................................................................................................15

Ta ut harddisken..................................................................................................................................................... 15

Sette inn harddisken...............................................................................................................................................16

Ta ut innbruddsbryteren......................................................................................................................................... 16

Sette inn innbruddsbryteren...................................................................................................................................16

Retningslinjer for minnemodul................................................................................................................................17

Fjerne minnet.......................................................................................................................................................... 17

Montere minnet...................................................................................................................................................... 18

Ta ut klokkebatteriet...............................................................................................................................................18

Sette inn klokkebatteriet.........................................................................................................................................18

Ta ut systemviften...................................................................................................................................................19

Sette inn systemviften............................................................................................................................................ 20

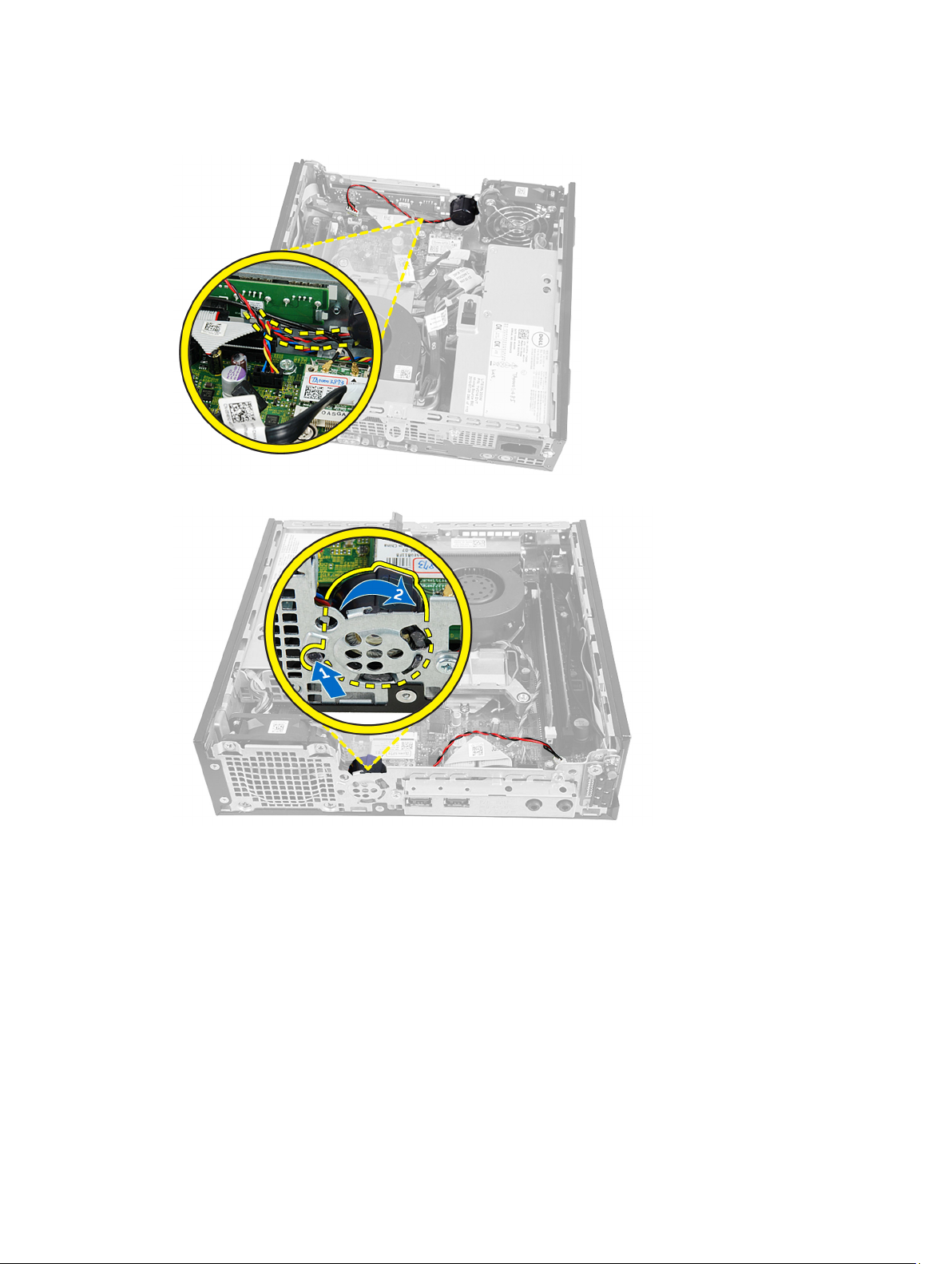

Ta av høyttaleren....................................................................................................................................................20

Installere den interne høyttaleren.......................................................................................................................... 22

Demontere strømbryteren...................................................................................................................................... 22

Sette inn strømbryteren..........................................................................................................................................23

Ta av inn- og utgangspanelet (I/U-panelet)............................................................................................................23

Sette på inn- og utgangspanelet (I/U-panelet).......................................................................................................24

Fjerne strømforsyningen.........................................................................................................................................25

Sette inn strømforsyningen.....................................................................................................................................26

Ta ut varmeavlederen.............................................................................................................................................27

Montere varmeavlederen.......................................................................................................................................29

Ta ut prosessoren...................................................................................................................................................29

Montere prosessoren.............................................................................................................................................30

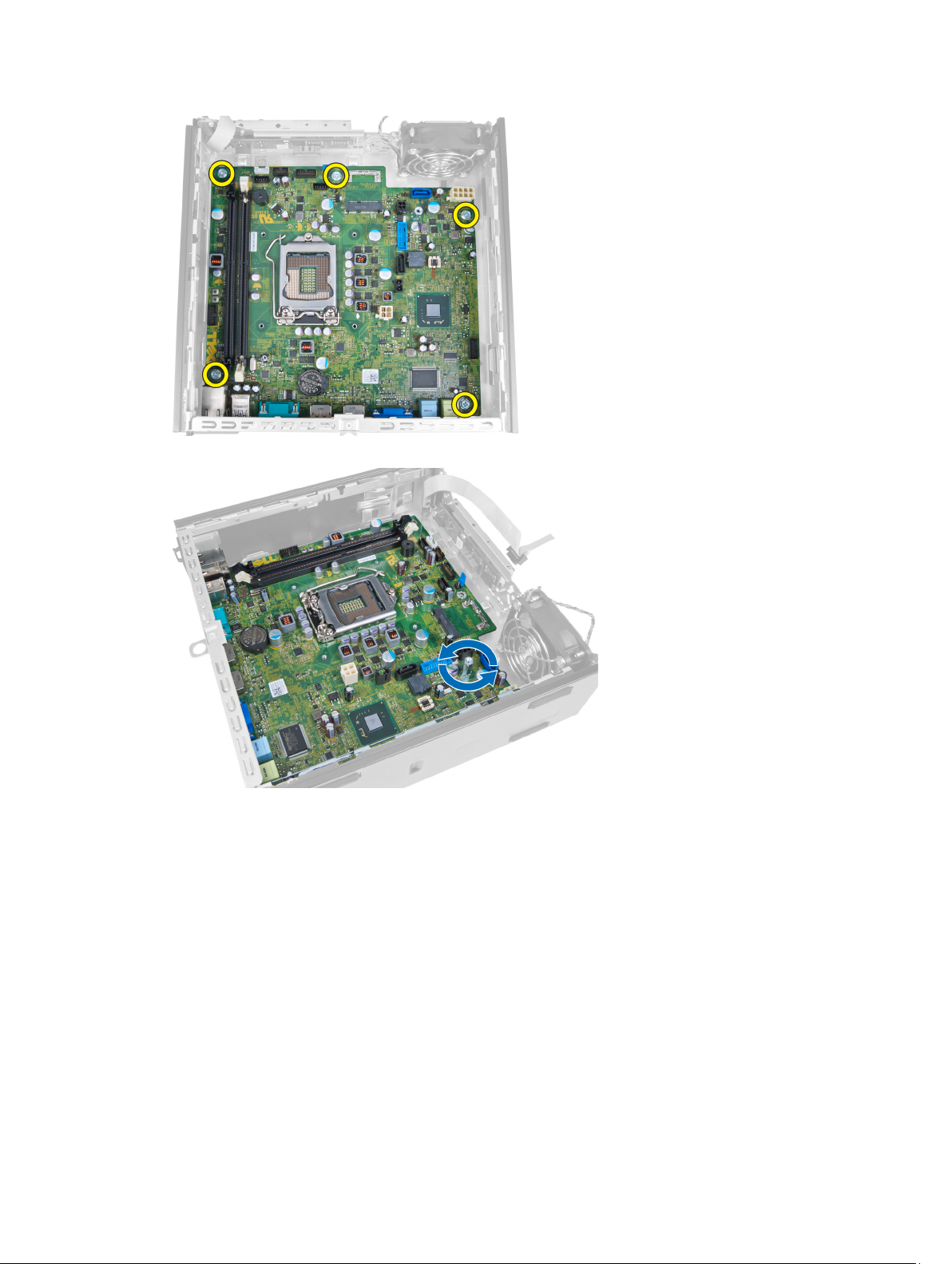

Ta ut hovedkortet....................................................................................................................................................30

Utforming av hovedkortet....................................................................................................................................... 33

Montere hovedkortet..............................................................................................................................................34

3 Systemoppsett...........................................................................................................................35

Oppstartsrekkefølge............................................................................................................................................... 35

Navigerinsknapper................................................................................................................................................. 35

Alternativer i System Setup....................................................................................................................................36

Oppdatere BIOS .....................................................................................................................................................44

Bryterinnstilling.......................................................................................................................................................45

System- og oppsettpassord....................................................................................................................................45

Tilordne et system- og oppsettpassord............................................................................................................45

Slette eller endre et eksisterende system og/eller installasjonspassord........................................................46

Deaktivere et systempassord...........................................................................................................................46

4 Diagnostikk.................................................................................................................................48

Enhanced Pre-Boot System Assessment (ePSA)-diagnostikk...............................................................................48

5 Feilsøke datamaskinen din...................................................................................................... 49

Strømlampediagnoser............................................................................................................................................ 49

Pipekoder................................................................................................................................................................50

Feilmeldinger.......................................................................................................................................................... 50

6 Spesifikasjoner..........................................................................................................................56

7 Kontakte Dell .............................................................................................................................63

1

Arbeide inne i datamaskinen

Gjør følgende før du foretar arbeid inne i datamaskinen:

Følg disse sikkerhetsreglene for å beskytte datamaskinen mot mulig skade og ivareta din egen sikkerhet. Hvis ikke annet
er angitt, forutsetter hver av prosedyrene i dette dokumentet følgende:

• Du har lest sikkerhetsanvisningene som fulgte med datamaskinen.

• En komponent kan byttes ut eller--hvis enheten er kjøpt separat--settes inn ved å utføre trinnene for demontering av
komponenten i motsatt rekkefølge.

ADVARSEL: Koble fra alle strømkilder før du åpner datamaskindekselet eller paneler. Når du er ferdig med
arbeidet inni datamaskinen, setter du plass alle deksler, paneler og skruer før du kobler til strømkilden.

ADVARSEL: Før du arbeider inne i datamaskinen må du lese sikkerhetsanvisningene som fulgte med
datamaskinen. Se mer informasjon om gode arbeidsvaner på hjemmesiden for overholdelse av forskrifter på
www.dell.com/regulatory_compliance .

FORSIKTIG: Mange reparasjoner kan bare utføres av en autorisert servicetekniker. Du bør bare utføre feilsøking
og enkle reparasjoner som tillates i produktdokumentasjonen eller angis på Internett eller av telefonservice- og
støtteteamet. Skader som oppstår på grunn av reparasjoner som ikke er autorisert av Dell, dekkes ikke av
garantien. Les og følg sikkerhetsanvisningene som følger med produktet.

FORSIKTIG: Unngå elektrostatisk utlading. Forbind deg selv til jord med en jordingsstropp rundt håndleddet eller
ved å berøre en umalt metallflate med jevne mellomrom, for eksempel en kontakt på baksiden av datamaskinen.

FORSIKTIG: Vær forsiktig når du håndterer komponenter og kort. Ikke berør komponentene eller kontaktene på et
kort. Hold kortene i kantene eller i festebraketten i metall. Komponenter som f.eks. prosessoren, må holdes i
kantene, ikke pinnene.

FORSIKTIG: Når du kobler fra en kabel, må du trekke i kontakten eller uttrekkstappen, ikke i selve kabelen. Enkelte
kabler har kontakter med sperretapper. Hvis du kobler fra denne typen kabel, må du presse inn sperretappene før
du kobler fra kabelen. Når du trekker kontakter fra hverandre, må du trekke dem rett og jevnt ut for å unngå å bøye
kontaktpinnene. Når du skal koble til en kabel, må du først kontrollere at begge kontaktene er riktig orientert og
innrettet.

MERK: Fargen på datamaskinen og enkelte komponenter kan se annerledes ut enn i dette dokumentet.

For å unngå å skade datamaskinen må du utføre trinnene nedenfor før du begynner å arbeide inne i datamaskinen.

1. Pass på at arbeidsunderlaget er plant og rent, slik at du unngår riper i datamaskindekselet.

2. Slå av datamaskinen (se Slå av datamaskinen).

FORSIKTIG: Når du skal koble fra en nettverkskabel, må du først koble kabelen fra datamaskinen og deretter
fra nettverksenheten.

3. Koble alle nettverkskabler fra datamaskinen.

4. Koble datamaskinen og alt tilkoblet utstyr fra strømuttakene.

5. Trykk og hold inne strømknappen mens datamaskinen er koblet fra, for å jorde hovedkortet.

5

6. Ta av dekselet.

FORSIKTIG: Før du berører noe inne i datamaskinen bør du jorde deg selv ved å berøre en ulakkert
metallflate, f.eks metallet på baksiden av datamaskinen. Mens du arbeider bør du ved jevne mellomrom
berøre en ulakkert metallflate for å utlade statisk elektrisitet som kan skade de interne komponentene.

Slå av datamaskinen

FORSIKTIG: Lagre og lukk alle åpne filer og avslutt eventuelle åpne programmer før du slår av datamaskinen hvis
du vil unngå å miste data.

1. Slå av operativsystemet:

• I Windows 8:

– Bruke en berøringsskjerm:

a. Sveip med fingeren fra høyre skjermkant slik at du åpner amulettmenyen og velg Settings

(innstillinger).

b. Velg deretter og velg så Shut down (slå av)

– Bruke en mus:

a. Pek i øvre høyre hjørne av skjermen og klikk Settings (innstillinger).

b. Klikk deretter på og velg så Shut down (slå av).

• I Windows 7:

1. Klikk Start .

2. Klikk Shut down (slå av).

eller

1. Klikk Start .

2. Klikk pilen nederst til høyre på Start-menyen som vist nedenfor, og deretter på Shut Down (slå av).

2. Kontroller at datamaskinen og alt tilkoblet utstyr er slått av. Hvis ikke datamaskinen og tilkoblet utstyr ble

automatisk slått av da du avsluttet operativsystemet, holder du inne strømknappen i ca. 6 sekunder for å slå dem av.

Etter at du har arbeidet inne i datamaskinen

Når du er ferdig med å sette alt tilbake, må du passe på at du kobler til eventuelle eksterne enheter, kort og kabler før du
slår på datamaskinen.

1. Sett tilbake dekslet.

FORSIKTIG: Hvis du skal koble til en nettverkskabel, kobles først kabelen til nettverksenheten og deretter til
datamaskinen.

2. Koble telefon- og nettverkskablene til datamaskinen.

3. Koble til datamaskinen og alle tilkoblede enheter i strømuttakene.

4. Slå på datamaskinen.

6

5. Hvis nødvendiog må du kontroller at datamaskinen fungerer som den skal ved å kjøre Dell Diagnostics.

7

Fjerne og installere komponenter

Denne delen gir detaljert informasjon om hvordan du kan fjerne og installere komponentene i datamaskinen.

Anbefalte verktøy

Veiledningene i dette dokumentet kan kreve at du bruker følgende verktøy:

• En liten skrutrekker med vanlig blad

• En stjerneskrutrekker

• Liten plasspiss

Ta av dekslet

2

1. Følg fremgangsmåten i

2. Bruk en skrutrekker og stram skruen ved å vri den mot urviseren.

3. Trekk dekslet mot deg og løft det oppover for å fjerne det fra datamaskinen.

Før du arbeider inne i datamaskinen

.

8

Sette på dekslet

1. Plasser dekslet på datamaskinen.

2. Skyv dekslet til datamaskinen mot fronten på kabinettet til den sitter helt på plass.

3. Stram skruen mot urviseren for å feste dekslet på datamaskinen.

4. Følg fremgangsmåten i

Etter at du har arbeidet inne i datamaskinen

.

Ta av frontrammen

1. Følg fremgangsmåten i

2. Ta av dekslet.

3. Vri festeklipsene for frontpanelet bort fra kabinettet som er plassert på siden av frontrammen.

4. Vri frontrammen bort fra datamaskinen for å løse frontrammen fra kabinettet.

Før du arbeider inne i datamaskinen

.

9

Sette på frontrammen

1. Sett inn krokene langs nederste kant på frontpanelet inn i sporene på kabinettet.

2. Roter rammen mot datamaskinen slik at festeklipsene på frontrammen klikker på plass.

3. Sett på dekslet.

4. Følg fremgangsmåten i

Etter at du har arbeidet inne i datamaskinen

.

Ta av harddiskrammen

1. Følg fremgangsmåten i

2. Fjern følgende:

a. deksel
b. frontramme

3. Ta ut data- og strømkabelen fra den optiske stasjonen.

Før du arbeider inne i datamaskinen

.

10

4. Løft opp harddiskrammen med håndtaket og snu harddiskrammen rundt.

5. Løft harddiskrammen og ta ut datakabelen og strømkabelen fra baksiden av harddisken.

11

6. Ta harddiskrammen ut av datamaskinen.

Installere harddiskrammen

1. Plasser harddiskrammen på kanten av datamaskinen nært frontrammen for å få tilgang til kabelkontaktene på

harddisken.

2. Koble datakabelen og strømkabelen til baksiden av harddisken.

3. Snu harddiskrammen rundt og sett den inn i kabinettet.

4. Koble datakabelen og strømkabelen til baksiden av den optiske stasjonen.

5. Monter frontrammen.

6. Sett på dekslet.

7. Følg fremgangsmåten i

Etter at du har arbeidet inne i datamaskinen

.

12

Ta ut kortet for trådløst lokalnettverk (WLAN-kortet)

1. Følg fremgangsmåten i

2. Fjern:

a. deksel
b. frontramme
c. harddiskramme

3. Koble fra kablene til WLAN-kortet. Lirk løs klemmene på kontakten slik at kortet spretter opp. Løft opp WLAN-kortet

og ta det ut av datamaskinen.

4. Løsne kabelen fra datamaskinen.

Før du arbeider inne i datamaskinen

.

5. Skru ut skruene som fester antenneplaten til kontakten. Trekk antenneplaten ut av datamaskinen.

13

6. Skyv på kontakten og ta den ut av datamaskinen.

Sette inn WLAN-kortet

1. Innrett og plasser kontakten i sporet på datamaskinen.

2. Innrett antenneplaten på kontakten. Trekk til skruene for å feste antenneplaten til WLAN-kortkontakten.

3. Før kabelen langsetter datamaskinen.

4. Skyv WLAN-kortet inn i sporet og press det ned slik at det låses på plass av låsehendlene.

5. Koble kablene til WLAN-kortet.

6. Sett på plass:

a. harddiskramme
b. frontramme
c. deksel

7. Følg fremgangsmåten i

Etter at du har arbeidet inne i datamaskinen

.

14

Ta ut den optiske stasjonen

1. Følg fremgangsmåten i

2. Fjern følgende:

a. deksel
b. frontramme
c. harddiskramme

3. Trykk på låsen for den optiske stasjonen, og skyv den optiske stasjonen ut.

4. Vri på braketten for den optiske stasjonen og ta stasjonen ut av braketten.

Før du arbeider inne i datamaskinen

.

Sette inn den optiske stasjonen

1. Sett den optiske stasjonen inn i braketten for den optiske stasjonen.

2. Sett harddisken og den optiske stasjonen inn i harddiskrammen.

3. Sett på harddiskrammen.

4. Monter frontrammen.

5. Sett på dekslet.

6. Følg fremgangsmåten i

Etter at du har arbeidet inne i datamaskinen

.

Ta ut harddisken

1. Følg fremgangsmåten i

2. Fjern følgende:

a. deksel
b. frontramme
c. harddiskramme

3. Skru ut skruene som holder harddisken til harddiskrammen.

4. Skyv på harddisken for å løsne den fra harddiskrammen.

Før du arbeider inne i datamaskinen

.

15

Sette inn harddisken

1. Sett harddisken inn i harddiskbraketten.

2. Skyv harddisken tilbake i harddiskrammen.

3. Stram til skruene som holder harddisken til harddiskrammen.

4. Sett på harddiskrammen.

5. Monter frontrammen.

6. Sett på dekslet.

7. Følg fremgangsmåten i

Etter at du har arbeidet inne i datamaskinen

Ta ut innbruddsbryteren

.

1. Følg fremgangsmåten i

2. Fjern følgende:

a. deksel
b. frontramme
c. harddiskramme

3. Trykk klipset innover for å løsne, og trekk innbruddskabelen forsiktig vekk fra hovedkortet.

4. Skyv innbruddsbryteren utover og ta den ut fra kabinettet.

Før du arbeider inne i datamaskinen

.

Sette inn innbruddsbryteren

1. Sett innbruddsbryteren inn i braketten på strømforsyningen og skyv den over for å sikre den.

2. Koble innbruddskabelen til hovedkortet.

3. Sett på harddiskrammen.

4. Monter frontrammen.

5. Sett på dekslet.

6. Følg fremgangsmåten i

16

Etter at du har arbeidet inne i datamaskinen

.

Retningslinjer for minnemodul

For å sikre optimal ytelse på din datamaskin må du overholde følgende retningslinjer når du konfigurerer systemminnet:

• Minnemoduler av forskjellige størrelser kan blandes (eks. 2 GB og 4 GB), men alle brukte kanaler må ha identiske
konfigurasjoner.

• Minnemodulene må installeres med start i den første kontakten.

MERK: Minnekontaktene på datamaskinen din kan være merket forskjellig alt etter maskinvarens
konfigurasjon. For eksempel A1, A2 eller 1,2,3.

• Hvis minnemoduler med fire rekkerblandes med minnemoduler med enkelt og doble rekker, må minnemodulene med
fire rekker settes ned i kontaktene med hvite utløsertapper.

• Hvis minnemoduler med forskjellig hastighet monteres, vil alle fungere med hastigheten til de tregeste
minnemodulene.

Fjerne minnet

1. Følg fremgangsmåten i

2. Fjern følgende:

a. deksel
b. frontramme
c. harddiskramme

3. Trykk på festeklipsene på hver side av minnemodulen, og løft minnemodulen ut av kontaktene på hovedkortet.

Før du arbeider inne i datamaskinen

.

17

Montere minnet

1. Juster hakket på minnekortet etter tappen på hovedkortkontakten.

2. Trykk ned minnemodulen til utløsertappene smetter tilbake og låser den på plass.

3. Sett på harddiskrammen.

4. Monter frontrammen.

5. Sett på dekslet.

6. Følg fremgangsmåten i

Etter at du har arbeidet inne i datamaskinen

.

Ta ut klokkebatteriet

1. Følg fremgangsmåten i

2. Fjern følgende:

a. deksel
b. frontramme
c. harddiskramme
d. varmeavleder

3. Skyv utløsningslåsen forsiktig bort fra batteriet. Batteriet smetter ut av sokkelen. Løft batteriet ut av datamaskinen.

Før du arbeider inne i datamaskinen

.

Sette inn klokkebatteriet

1. Plasser klokkebatteriet i hovedkortsporet.

2. Trykk ned klokkebatteriet til frigjøringslåsen smetter tilbake på plass og låser batteriet.

18

3. Sett inn varmeavlederen.

4. Sett på harddiskrammen.

5. Monter frontrammen.

6. Sett på dekslet.

7. Følg fremgangsmåten i

Etter at du har arbeidet inne i datamaskinen

Ta ut systemviften

.

1. Følg fremgangsmåten i

2. Fjern følgende:

a. deksel
b. frontramme
c. harddiskramme

3. Koble systemviftekabelen fra hovedkortet og rett ut kabelen.

Før du arbeider inne i datamaskinen

.

4. Fjern skruene som fester systemviften til kabinettet.

19

5. Ta viften ut av kabinettet.

Sette inn systemviften

1. Plasser systemviften i kabinettet.

2. Stram skruene som fester viften til kabinettet.

3. Koble kontaktkablene for systemviften til kabinettklipsene.

4. Koble kabelen til systemviften til hovedkortet.

5. Sett på harddiskrammen.

6. Monter frontrammen.

7. Sett på dekslet.

8. Følg fremgangsmåten i

Etter at du har arbeidet inne i datamaskinen

Ta av høyttaleren

.

1. Følg fremgangsmåten i

2. Fjern følgende:

a. deksel
b. frontramme
c. harddiskramme

3. Koble høyttalerkabelen fra hovedkortet.

Før du arbeider inne i datamaskinen

.

20

4. Trekk høyttalerkabelen ut fra under kabelen til systemviften og antennene til det trådløse lokale områdenettverket

(WLAN) (hvis installert).

5. Åpne låsen og roter høyttaleren.

6. Ta høyttaleren ut av kabinettet.

21

Installere den interne høyttaleren

1. Plasser høyttaleren på riktig sted på den bakre enden av kabinettet.

2. Roter til låsen er sikkert festet.

3. Legg høyttalerkabelen under kabelen til systemviften og antennene til det trådløse lokale områdenettverket (WLAN)

(hvis installert).

4. Koble høyttalerkabelen til hovedkortet.

5. Sett på harddiskrammen.

6. Monter frontrammen.

7. Sett på dekslet.

8. Følg fremgangsmåten i

Etter at du har arbeidet inne i datamaskinen

.

Demontere strømbryteren

1. Følg fremgangsmåten i

2. Fjern følgende:

a. deksel
b. frontramme
c. harddiskramme

3. Koble kabelen til strømbryteren fra kabinettet.

22

Før du arbeider inne i datamaskinen

.

4. Skru ut skruen og trekk strømbryterkortet ut av datamaskinen.

Sette inn strømbryteren

1. Skryv strømbryteren gjennom fronten av datamaskinen, og stram skruen.

2. Koble strømbryterkabelen til kabinettet.

3. Sett på harddiskrammen.

4. Monter frontrammen.

5. Sett på dekslet.

6. Følg fremgangsmåten i

Etter at du har arbeidet inne i datamaskinen

.

Ta av inn- og utgangspanelet (I/U-panelet)

1. Følg fremgangsmåten i

2. Fjern følgende:

a. deksel
b. frontramme
c. harddiskramme

3. Koble strømkabelen og I/U-kabelen fra kabinettklipset.

Før du arbeider inne i datamaskinen

.

23

4. Fjern skruene som fester I/U-panelet til datamaskinen.

5. Skyv I/U-panelet mot venstre på datamaskinen for å løsne det, og trekk I/U-panelet sammen med kabelen ut fra

datamaskinen.

6. Fjern skruene som fester I/U-panelet til rammen.

Sette på inn- og utgangspanelet (I/U-panelet)

1. Juster inn- og utgangspanelet i forhold til i inn- og utgangspanelrammen, og stram til skruene for å feste panelet.

2. Sett i inn- og utgangspanelet i sporet på kabinettfronten.

24

3. Bruk en skrutrekker for å stramme til skruene som fester inn- og utgangspanelet til datamaskinen.

4. Koble inn- og utgangsdatakabelen til hovedkortet.

5. Sett på harddiskrammen.

6. Monter frontrammen.

7. Sett på dekslet.

8. Følg fremgangsmåten i

Etter at du har arbeidet inne i datamaskinen

.

Fjerne strømforsyningen

1. Følg fremgangsmåten i

2. Fjern følgende:

a. deksel
b. frontramme
c. harddiskramme
d. innbruddsbryter
e. varmeavleder

3. Koble strømkablene fra hovedkortet.

Før du arbeider inne i datamaskinen

.

4. Fjern skruen som fester strømforsyningen til hovedkortet.

25

5. Fjern skruene som holder strømforsyningen til kabinettet.

6. Skyv strømforsyningen innover og løft strømforsyningsenheten ut av datamaskinen.

Sette inn strømforsyningen

1. Sett strømforsyningen i kabinettet og trekk den ut for å feste den.

2. Stram skruene som holder strømforsyningen til baksiden av datamaskinen.

3. Stram skruene som holder strømforsyningen til kabinettet.

26

4. Koble til kablene til hovedkortet.

5. Sett inn varmeavlederen.

6. Sett på innbruddsbryteren.

7. Sett på harddiskrammen.

8. Monter frontrammen.

9. Sett på dekslet.

10. Følg fremgangsmåten i

Etter at du har arbeidet inne i datamaskinen

Ta ut varmeavlederen

.

1. Følg fremgangsmåten i

2. Fjern følgende:

a. deksel
b. frontramme
c. harddiskramme

3. Trekk ut varmeavleder-/vifteenhetskabelen fra hovedkortet.

Før du arbeider inne i datamaskinen

.

27

4. Trykk utløserhendelen ned og utover for å løsne låsekroken for viften.

5. Løft av den øverste delen av varmeavleder-/vifteenheten.

6. Løsne de sikrede skruene jevnt for å feste varmeavleder-/vifteenheten til hovedkortet.

7. Løft varmeavleder-/vifteenheten opp, og ta enhetene deretter ut av datamaskinen.

28

Legg enheten med viften pekende nedover slik at den termiske pastaen er øverst.

Montere varmeavlederen

1. Plasser varmeavlederen inn i kabinettet.

2. Trekk de sikrede skruene jevnt til for å feste varmeavlederen til hovedkortet.

3. Trykk utløserhendelen ned og innover for å feste låsekroken for viften.

4. Koble varmeavlederen til hovedkortet.

5. Sett på harddiskrammen.

6. Monter frontrammen.

7. Sett på dekslet.

8. Følg fremgangsmåten i

Etter at du har arbeidet inne i datamaskinen

.

Ta ut prosessoren

1. Følg fremgangsmåten i

2. Fjern følgende:

a. deksel
b. frontramme
c. harddiskramme
d. varmeavleder

3. Trykk utløserhendelen ned og flytt den utover for å løsne den fra låsekroken som holder den fast. Løft

prosessordekselet og ta ut prosessoren fra sokkelen.

Før du arbeider inne i datamaskinen

.

29

Montere prosessoren

1. Skyv prosessoren inn i prosessorsokkelen. Kontroller at prosessoren sitter godt på plass.

2. Trykk utløserspaken ned og skyv den deretter innover for å sikre den med låsekroken.

3. Sett inn varmeavlederen.

4. Sett på harddiskrammen.

5. Monter frontrammen.

6. Sett på dekslet.

7. Følg fremgangsmåten i

Etter at du har arbeidet inne i datamaskinen

.

Ta ut hovedkortet

1. Følg fremgangsmåten i

2. Fjern følgende:

a. deksel
b. frontramme
c. harddiskramme
d. systemvifte
e. strømforsyning
f. varmeavleder
g. prosessor
h. minne
i. inngangs- og utgangspanel
j. WLAN-kort
k. høyttaler

3. Koble fra alle kabler som er koblet til kabinettet.

Før du arbeider inne i datamaskinen

.

30

4. Koble fra alle kabler som er koblet til hovedkortet.

5. Fjern skruene som fester hovedkortet til kabinettet.

31

6. Skru ut den 7–mm sekskantskruen fra hovedkortet.

7. Skyv hovedkortet mot fronten av datamaskinen og ta det ut.

32

Utforming av hovedkortet

Følgende bilde viser utformingen av hovedkortet.

1. minnekontakter 2. intern høyttalerkabel

3. USB-lydkontakt 4. CPU-viftekontakt

5. prosessor 6. systemviftekontakt

7. passordkrysskobling 8. PCIe-minikort

9. HDD_ODD strømkabel 10. krysskobling av tilbakestilling av sanntidsklokke

11. SATA 0-kontakt 12. strømforsyningskabel

13. Front_USB-kontakt 14. SATA 1-kontakt

15. innbruddskontakt 16. 12 V strømkontakt

17. klokkebatteri

33

Montere hovedkortet

1. Juster hovedkortet i flukt med portkontaktene og sett det det inn i kabinettet.

2. Stram skruene som holder hovedkortet festet til kabinettet.

3. Koble kablene til hovedkortet.

4. Monter høyttaleren.

5. Sett inn WLAN-kortet.

6. Sett inn inn- og utgangspanelet foran.

7. Monter minnemodulen.

8. Monter prosessoren.

9. Sett inn varmeavlederen.

10. Installer strømforsyningen.

11. Sett inn systemviften.

12. Sett på harddiskrammen.

13. Monter frontrammen.

14. Sett på dekslet.

15. Følg fremgangsmåten i

Etter at du har arbeidet inne i datamaskinen

.

34

3

Systemoppsett

Systemoppsettet gir deg muligheten til å administrere datamaskinens maskinvare og spesifisere BIOS-alternativer. Fra
systemoppsettet kan du:

• Endre NVRAM-innstillingene etter at du har lagt til eller fjernet maskinvare.

• Se på systemets maskinvarekonfigurering

• Aktivere eller deaktivere integrerte enheter

• Sette ytelses- og strømadministrasjonsgrenser

• Administrere datamaskinens sikkerhet

Oppstartsrekkefølge

Oppstartsrekkefølgen gir deg muligheten til å overstyre den systemdefinerte oppstartsrekkefølgen, og starte på en angitt
enhet (f.eks. en optisk stasjon eller annen harddisk). Under POST, når Dell-logoen vises, kan du:

• Åpne systemkonfigurasjon ved å trykke <F2>

• Åpne en engangsoppstartsmeny ved å trykke <F12>

Oppstartsmenyen vises enhetene som du kan starte fra, inkludert et alternativ for diagnostisering. Alternativene på
oppstartsmenyen er:

• Removable Drive (ekstern flyttbar stasjon) (hvis tilgjengelig)

• STXXXX Drive (stasjon STXXXX)

MERK: XXX angir SATA-nummeret.

• Optical Drive (optisk stasjon)

• Diagnostics (Diagnostikk)

MERK: Hvis du velger Diagnostics, vil du bli presentert med ePSA diagnostics-skjermen.

Skjermen med oppstartseksvensen gir deg også muligheten til å gå inn på systemoppsettet.

Navigerinsknapper

Følgende tabell viser navigeringstastene for systemoppsettet.

MERK: Når det gjelder de fleste av alternativene på systemoppsettet så blir de endringene du gjør registrert, men
de vil ikke gjelde før etter at du har startet systemet på nytt.

35

Tabell 1. Navigerinsknapper

Taster Navigasjon
Opp-pil Går til forrige felt
Ned-pil Går til neste felt
<Enter> Gir deg muligheten til å velge en verdi i det valgte feltet (hvis mulig), eller følge en kobling i et

felt.
Mellomromstast Utvider eller slår sammen en nedtrekkslistem hvis tilgjengelig.
<Tab> Flytter markøren til neste fokusområde.

MERK: Gjelder bare standard grafisk visning.

<Esc> Går til forrige side helt fra til hovedmenyen. Hvis du trykker <Esc> på hovedmenyen, vil du blir

presentert med en meldingh som ber deg lagre ev. endringer og starte systemet på nytt.
<F1> Viser systemoppsettets hjelpefil.

Alternativer i System Setup

MERK: Avhengig av datamaskinen og enhetene som er installert, er det mulig at noen av elementene i denne listen
ikke vises

Tabell 2. Generelt

Alternativ Beskrivelse
System Information Viser følgende informasjon:

Boot Sequence

Boot List Option

• System Information (systeminformasjon) - Viser BIOS Version, Service Tag, Asset
Tag, Ownership Tag, Ownership Date, Manufacture Date, og Express Service
Code.

• Memory Information (minneinformasjon) - Viser Memory Installed, Memory
Available, Memory Speed, Memory Channels Mode, Memory Technology, DIMM
1 Size, DIMM 2 Size, DIMM 3 Size og DIMM 4 Size.

• PCI Information (PCI-informasjon) - Viser SLOT1, SLOT2, SLOT3 og SLOT4.

• Processor Information (prosessorinformasjon) - Viser Processor Type, Core
Count, Processor ID, Current Clock Speed, Minimum Clock Speed, Maximum
Clock Speed, Processor L2 Cache, Processor L3 Cache, HT Capable og 64-Bit
Technology.

• Device Information (enhetsinformasjon) - Viser SATA-0, SATA-1, SATA-2 ,
SATA-3, LOM MAC Address, Audio Controller og Video Controller.

Kan brukes til å spesifisere hvilken rekkefølge datamaskinen skal søke etter et
operativsystem. Valgmulighetene er:

• Diskettstasjon

• ST320LT007-9ZV142 / ST3250312AS

• USB Storage Device (USB-lagringsenhet)

• CD/DVD/CD-RW Drive (CD/DVD/CD-RW-stasjon)

• Onboard NIC (integrert nettverkskort)

• Legacy (Eldre)

• UEFI

36

Alternativ Beskrivelse
Date/Time Brukes til å stille inn dato og klokkeslett. Endinger i datoen og klokkeslettet gjøres

gjeldende omgående.

Tabell 3. System Configuration (Systemkonfigurasjon)

Alternativ Beskrivelse
Integrated NIC Her kan du aktivere eller deaktivere det integrerte nettverkskortet. Du kan angi det

integrerte nettverkskortet som:

• Disabled (deaktivert)

• Enabled (aktivert)

• Aktivert m//PXE

• Aktivert m//ImageServer

MERK: Avhengig av datamaskinen og enhetene som er installert, er det mulig at
noen av elementene i denne listen ikke vises.

Serial Port Kan brukes til å definere serieportinnstillingene. Valgmulighetene:

• Disabled (deaktivert)

• COM1

• COM2

• COM3

• COM4

MERK: Operativsystemet kan tildele ressurser selv om dette alternativet er
deaktivert.

SATA Operation Med dette alternativet kan du konfigurere driftsmodusen til den integrerte

harddiskkontrolleren.

• Disabled (Deaktivert) = SATA-kontrollerne er skjult

• ATA = SATA er konfigurert ATA-modus

• AHCI = SATA er konfigurert ATA-modus

• RAID ON = SATA er konfigurert for å støtte RAID-modus

Drives Kan brukes til å aktivere eller deaktivere de forskjellige stasjonene på systemet:

• SATA-0

• SATA-1

• SATA-2

• SATA-3

SMART Reporting Dette feltet avgjør om harddiskfeil for de integrerte harddiskene rapporteres under

oppstart. Denne teknologien er en del av SMART-spesifikasjonen (Self Monitoring
Analysis and Reporting Technology).

• Enable SMART Reporting (aktiver SMART-rapportering) – Dette alternativet er
deaktivert som standard.

USB Configuration Dette feltet konfigurerer den integrerte USB-kontrolleren. Hvis

Boot Support

(Oppstartstøtte) er aktivert, vil systemet kunne starte fra enhver type USB-basert
masselagringsenhet (harddisker, minnepinner, disketter).

37

Alternativ Beskrivelse

Hvis USB-porten er aktivert, er enheten som er tilknyttet denne porten aktivert og
tilgjengelig for operativsystemet.

Hvis USB-porten er deaktivert, kan ikke operativsystemet se noen enhet som er
tilknyttet denne porten.
Alternativene for USB-konfugureringen avviker, og dette avhenger av formfaktorene:

For minitårn, skrivebordsmodeller og liten formfaktor er alternativene:

• Enable Boot Support (aktiver oppstartstøtte)

• Enable Rear Dual USB (Aktiver bakre doble USB-port)

• Enable Rear Quad USB Ports (Aktiver bakre firedoble USB-porter)

• Enable Front USB Ports (Aktiver fremre USB-porter)

For ultraliten formfaktor er alternativene:

• Enable Boot Support (aktiver oppstartstøtte)

• Enable Rear Dual USB 2.0 Ports (Aktiver bakre doble USB 2.0-port)

• Enable Rear Dual USB 3.0 Ports (Aktiver bakre doble USB 3.0-port)

• Enable Front USB Ports (Aktiver fremre USB-porter)

MERK: USB-tastatur og mus arbeider alltid i BIOS-oppsettet uavhengig av disse
innstillingene.

Miscellaneous Devices

Her kan du aktivere eller deaktivere forskjellige innebygde enheter.

• Enable PCI Slot (Aktiver PCI-spor) - dette alternativet er aktivert som standard.

Tabell 4. Security (Sikkerhet)

Alternativ Beskrivelse
Admin Password I dette feltet kan du angi, endre eller slette administratorpassordet (admin) (noen

ganger kalt installeringspassordet). Administratorpassordet aktiverer flere
sikkerhetsfunksjoner.

Harddisken har ingen passord som standard.

• Enter the old password (Skriv inn det gamle passordet)

• Enter the new password (Skriv inn det nye passordet)

• Confirm the new password (Bekreft det nye passordet)

System Password Her kan du angi, endre eller slette passordet for datamaskinen (tidligere kalt det

primære passordet).
Harddisken har ingen passord som standard.

• Enter the old password (Skriv inn det gamle passordet)

• Enter the new password (Skriv inn det nye passordet)

• Confirm the new password (Bekreft det nye passordet)

Internal HDD-0 Password

Her kan du angi, endre eller slette passordet på datamaskinens interne harddisk
(HDD). Utførte endringer av dette passordet gjøres gjeldende omgående.

Harddisken har ingen passord som standard.

• Enter the old password (Skriv inn det gamle passordet)

• Enter the new password (Skriv inn det nye passordet)

38

Alternativ Beskrivelse

• Confirm the new password (Bekreft det nye passordet)

Strong Password

Password Configuration Dette feltet styrer hvor mange tegn (min. og maks.) som kan brukes i system- og

Password Bypass Kan brukes til å forbikoble

Password Change Kan brukes til å bestemme om system- og harddiskpassord kan endres når det er

Enable strong password (aktiver sterkt passord) - dette alternativet er deaktivert som
standard.

administratorpassordene.

• Admin Password Min (Min. lengde administratorpassord)

• Admin Password Max (Maks. lengde administratorpassord)

• System Password Min (Min. lengde systempassord)

• System Password Max (Maks. lengde systempassord)

System Password

harddiskpassordet når systemet startes på nytt.

• Disabled (deaktivert) — be alltid om systempassord og interne harddiskpassord
når de er angitt. Dette alternativet er deaktivert som standard.

• Reboot Bypass (omgå ved omstart) — omgå passordspørsmålene ved omstart
(varmstart).

MERK: Systemet vil alltid be om systempassord og interne harddiskpassord når
det slås på fra avslått tilstand (kaldstart). Systemet vil også alltid be om passord
for alle eksterne harddisker som måtte være til stede.

angitt et administratorpassord.

• Allow Non-Admin Password Changes (tillat at andre enn admin endrer passordet)

- dette alternativet er aktivert som standard.

(Systempassord) og det interne

TPM Security Dette alternativet kan brukes til å bestemme om TPM (Trusted Platform Module) i

systemet skal være aktivert og synlig i operativsystemet.
TPM Security (TPM-sikkerhet) Dette alternativet er deaktivert som standard.

MERK: Aktivering, deaktivering og alternativer for sletting påvirkes ikke hvis du
laster inn oppsettprogrammets standardverdier. Endringer i dette alternativet
trer i kraft umiddelbart.

Computrace Dette feltet kan brukes til å aktivere eller deaktivere BIOS-modulgrensesnittet til det

valgfrie

Computrace Service

• Deactivate (Deaktiver) - dette alternativet er deaktivert som standard.

• Disable (deaktiver)

• Activate (aktiver)

CPU XD Support Her kan du aktivere eller deaktivere prosessormodusen Execute Disable (Utfør

deaktivering).

• Enable CPU XD Support (aktiver CPU XD-støtte) - dette alternativet er aktivert
som standard.

OROM Keyboard Access Her kan du bestemme om du skal ha tilgang til konfigureringsskjermen for Option

Read Only Memory (OROM) ved hjelp av hurtigtaster under oppstart. Disse
innstillingene hindrer tilgang til Intel RAID (CTRL+I) eller Intel Management Engine
BIOS Extension (CTRL+P/F12).

fra

Absolute Software

.

39

Alternativ Beskrivelse

• Enable (aktiver) -brukeren kan gå inn i OROM-konfigurasjonsskjermbildene via
hurtigtasten.

• One-Time Enable (aktiver én gang) - brukeren kan gå til OROM­konfigurasjonsskjermbildene via hurtigtastene ved neste oppstart. Etter
oppstarten går innstillingen tilbake til deaktivert.

• Disable (deaktivert) - brukeren kan ikke gå inn i OROM­konfigurasjonsskjermbildene via hurtigtasten.

Dette alternativet er satt til Enable (Aktiver) som standard.

Admin Setup Lockout Her kan du aktivere eller deaktivere alternativet for å gå inn i oppsettet når et

administratorpassord er valgt.

• Enable Admin Setup Lockout (aktiver utestenging fra konfigurasjon ved angitt
administratorpassord) - Dette alternativet er ikke angitt som standard.

Tabell 5. Secure Boot

Alternativ Beskrivelse
Secure Boot Enable Brukes for å aktivere eller deaktivere funksjonen sikker oppstart

• Disable (deaktiver)

• Enable (aktiver)

Expert Key Management Gir deg bare muligheten til å manipulere databasene med sikkerhetsnøkler hvis

systemet er i modusen Custom (Egendefinert). Alternativet Enable Custom Mode
(Aktiver egendefinert modus) er deaktivert som standard. Alternatiovene er:

• PK

• KEK

• db

• dbx

Hvis du aktivere Custom Mode (Egendefinert modus), vises de relevante alternativene
for

PK, KEK, db, and dbx. Alternativene er:

• Save to File (Lagre til fil) - Lagrer nøklene i en brukervalgt fil

• Replace from File (Erstatt fra fil) - Erstatter den gjeldende nøklen med en nøkkel
fra en valgt fil

• Append from File (Legg til fra fil) - Legger til en nøkkel i den valgte databasen fra
en valgt fil

• Delete (Slett) - Sletter den valgte nøkkelen

• Reset All Keys (Tilbakestill alle nøkler) - Tilbakestiller til standardinnstillingen

• Delete All Keys (Slett alle nøkler) - Sletter alle nøkler

MERK: Hvis du deaktiverer egendefinert modus vil alle endringer du har gjort bli
slettet og alle nøkler vil bli tilbakestilt til standardinnstillingen.

Tabell 6. Performance (Ytelse)

Alternativ Beskrivelse
Multi Core Support Spesifiserer om prosessoren skal ha en eller alle kjernene aktivert. Ytelsen til enkelte

programmer vil bli bedre når flere kjerner aktiveres.

40

Alternativ Beskrivelse

• All (alle) - aktivert som standard

• 1

• 2

Intel® SpeedStep

™

Kan brukes til å aktivere eller deaktivere Intel SpeedStep-modus på prosessoren.
Dette alternativet er aktivert som standard.

C States Control Kan brukes til å aktivere eller deaktivere flere hviletilstander ved prosessoren. Dette

alternativet er aktivert som standard.

Intel® TurboBoost

™

Her kan du aktivere eller deaktivere prosessormodusen Intel TurboBoost.

• Disabled (deaktivert) - tillater ikke at TurboBoost øker ytelsen til prosessoren over
standardytelsen.

• Enabled (aktivert) tillater at Intel Turbo-driveren øker ytelsen til CPU-en eller
grafikkprosessoren.

Hyper-Thread Control Brukes til å aktivere eller deaktivere hypertrådteknologien. Dette alternativet er

aktivert som standard.

Tabell 7. Power Management (Strømstyring)

Alternativ Beskrivelse
AC Recovery Angir hvordan datamaskinen skal reagere når strømmen kommer tilbake etter et

strømbrudd. Du kan sette alternativet til:

• Power Off (strøm av) (standard)

• Power On (Slå på)

• Last Power State (Siste strømtilstand)

Auto On Time Med dette alternativet angis klokkeslettet da du ønsker at datamaskinen skal slå seg

på automatisk. Tiden følger 12-timers formatet (timer:minutter:sekunder).
Oppstartsklokkeslettet kan endres ved at du taster inn verdiene i feltene for
klokkeslett og A.M./P.M.

Deep Sleep Control

• Disabled (deaktivert) - systemet startes ikke automatisk opp.

• Every Day (hver dag) - systemet startes opp hver dag på klokkeslettet spesifisert
ovenfor.

• Weekdays (ukedager) - systemet startes opp mandag-fredag på klokkeslettet
spesifisert ovenfor.

• Select Days (utvalgte dager) - systemet startes opp på dagene du valgte ovenfor
på det spesifiserte klokkkeslettet.

MERK: Denne funksjonen virker ikke hvis du slår av datamaskinen ved hjelp av
bryteren på et grenuttak eller et overspenningsvern eller hvis

Auto Power er

deaktivert.

Her kan du definere kontrollene når Deep Sleep er aktivert.

• Disabled (deaktivert)

• Enabled in S5 only (Aktivert bare i S5)

• Enabled in S4 and S5 (Aktivert i S4 og S5)

Dette alternativet er deaktivert som standard.

41

Alternativ Beskrivelse
Fan Control Override Styrer hastigheten til systemets vifte. Dette alternativet er deaktivert som standard.

MERK: Når dette alternativet er aktivert, går viften med full hastighet.

USB Wake Support Dette alternativet gir deg muligheten til å velge at USB-enheter skal kunne vekke

datamaskinen fra dvalemodus.

• Enable USB Wake Support (aktiver oppvåkning via USB) - dette alternativet er
aktivert som standard.

Wake on LAN Dette alternativet lar datamaskinen starte fra avslått status når den trigges av et

spesielt LAN-signal. Vekking fra ventemodus påvirkes ikke av denne innstillingen og
må aktiveres i operativsystemet. Dette alternativet avviker basert på formfaktor.

• Disabled (Deaktivert) – Hindrer systemet i å slås på av spesielle LAN-signaler når
det mottar et vekkesignal fra LAN eller trådløs LAN.

• LAN Only (Bare LAN) – Tillater at systemet slås på av spesielle LAN-signaler.

• WLAN Only (kun WLAN) - Tillater at systemet slås på av spesielle WLAN-signaler
(Kun for maskiner med ultraliten formfaktor)

• LAN or WLAN (LAN eller WLAN) - Tillater at systemet slås på av spesielle LAN­eller WLAN-signaler (Kun for maskiner med ultraliten formfaktor)

Dette alternativet er deaktivert som standard.

Block Sleep Med dette alternativet kan du blokkere at maskinen skal gå inn i dvalemodus (S3-

modus) fra operativsystemet.

• Block Sleep (S3 state) (blokker sovemodus (S3-status)) - dette alternativet er
deaktivert som standard.

Tabell 8. POST Behavior

Alternativ Beskrivelse
Numlock LED Spesifiserer om funksjonen NumLock kan aktiveres når systemet starter opp. Dette

alternativet er aktivert som standard.

Keyboard Errors Angir om tastaturrelaterte feil skal rapporteres ved oppstart. Dette alternativet er

aktivert som standard.

POST Hotkeys Angir om påloggingsskjermen skal vise en melding som viser tastesekvensen som må

brukes for å starte Boot Option-menyen i BIOS.

• Enable F12 Boot Option menu (aktiver F12-oppstartsmeny) – Dette alternativet er
aktivert som standard.

Tabell 9. Virtualization Support (virtualiseringsstøtte)

Alternativ Beskrivelse
Virtualization Dette alternativet angir om en VMM (Virtual Machine Monitor) kan bruke de ekstra

maskinvarefunksjonene i Intels virtualiseringsteknologi.

• Enable Intel Virtualization Technology (Aktiver Intels virtualiseringsteknologi) –
dette alternativet er aktivert som standard.

VT for Direct I/O Aktiverer eller deaktiverer Virtual Machine Monitor (VMM) gjennom bruk av ekstra

maskinvare som tilbys av Intel® virtualiseringsteknologi for direkte I/U.

42

Alternativ Beskrivelse

• Enable Intel Virtualization Technology for Direct I/O (aktiver Intel Virtulization­teknologi for direkte I/U) - dette alternativet er aktivert som standard.

Trusted Execution Dette alternativet angir om en MVMM (Measured Virtual Machine Monitor) kan bruke

de ekstra maskinvarefunksjonene i Intel Trusted Execution Technology. TPM­virtualiseringsteknologi og virtualiseringsteknologi for direkte I/U må være aktivert for
at denne funksjonen skal kunne brukes.

• Trusted Execution (pålitelig kjøring) - dette alternativet er deaktivert som
standard.

Tabell 10. Maintenance (vedlikehold)

Alternativ Beskrivelse
Service Tag Viser servicemerket til datamaskinen din.
Asset Tag Her kan du opprette en utstyrskode for systemet hvis det ikke allerede er gjort. Dette

alternativet er ikke angitt som standard.

SERR Messages Styrer SERR-meldingsmekanismen. Dette alternativet er ikke valgt som standard.

Noen skjermkort krever at SERR-meldingsmekanismen er deaktivert.

Tabell 11. Bildeserver

Alternativ Beskrivelse
Lookup Method Angir hvordan bildeserveren skal slå opp serveradressen.

• Static IP (Statisk IP)

• DNS (aktivert som standard)

MERK: Dette feltet er relevant bare når kontrollen
nettverkskort) i gruppen

Enabled with ImageServer

ImageServer IP Angir den primære statiske IP-adressen til bildeserveren som klientprogrammet

kommuniserer med. Standard IP-adresse er 255,255.255,255.

MERK: Dette feltet er relevant bare når kontrollen
nettverkskort) i gruppen

Enabled with ImageServer

(Oppslagsmetode) er satt til

ImageServer Port Angir den primære IP-porten til bildeserver, som benyttes av klienten til

kommunikasjon. Standard IP-port er 06910.

MERK: Dette feltet er relevant bare når kontrollen
nettverkskort) i gruppen

Enabled with ImageServer

Client DHCP Angir hvordan klienten innhenter IP-adressen.

• Static IP (Statisk IP)

• DHCP (aktivert som standard)

System Configuration

(Aktivert med bildeserver).

System Configuration

(Aktivert med bildeserver) og når

Static IP

(Statisk IP).

System Configuration

(Aktivert med bildeserver).

Integrated NIC

(Systemkonfigurasjon) er satt til

Integrated NIC

(Systemkonfigurasjon) er satt til

(Integrert

(Integrert

Lookup Method

Integrated NIC

(Systemkonfigurasjon) er satt til

(Integrert

43

Alternativ Beskrivelse

MERK: Dette feltet er relevant bare når kontrollen
nettverkskort) i gruppen

Enabled with ImageServer

Client IP Angir den statiske IP-adressen til klienten. Standard IP-adresse er 255,255.255,255.

MERK: Dette feltet er relevant bare når kontrollen
nettverkskort) i gruppen

Enabled with ImageServer

DHCP) er satt til

Client SubnetMask Angir klientens nettverksmaske. Standardinnstillingen er 255,255.255,255.

MERK: Dette feltet er relevant bare når kontrollen
nettverkskort) i gruppen

Enabled with ImageServer

DHCP) er satt til

Client Gateway Angir gatewayen IP-adresse for klienten. Standardinnstillingen er 255,255.255,255.

MERK: Dette feltet er relevant bare når kontrollen
nettverkskort) i gruppen

Enabled with ImageServer

DHCP) er satt til

License Status Viser gjeldende lisensstatus.

Tabell 12. System Logs (systemlogger)

System Configuration

(Aktivert med bildeserver).

System Configuration

(Aktivert med bildeserver) og når

Static IP

(Statisk IP).

System Configuration

(Aktivert med bildeserver) og når

Static IP

(Statisk IP).

System Configuration

(Aktivert med bildeserver) og når

Static IP

(Statisk IP).

Integrated NIC

(Systemkonfigurasjon) er satt til

Integrated NIC

(Systemkonfigurasjon) er satt til

(Integrert

(Integrert

Client DHCP

Integrated NIC

(Systemkonfigurasjon) er satt til

(Integrert

Client DHCP

Integrated NIC

(Systemkonfigurasjon) er satt til

(Integrert

Client DHCP

(Klient-

(Klient-

(Klient-

Alternativ Beskrivelse
BIOS events Viser systemhendelseslogger og gir deg mulighet til å tømme loggen.

• Clear Log (Tøm logg)

Oppdatere BIOS

Det anbefales at du oppdaterer BIOS (systemoppsettet) når du bytter hovedkort eller hvis det finnes en oppdatering
tilgjengelig. På bærbare datamaskiner må du sørge for at batteriet er fulladet og koblet til en strømkontakt

1. Start datamaskinen på nytt.

2. Gå til dell.com/support.

3. Tast inn servicekoden eller ekspresservicekoden, og klikk deretter Submit (send).
MERK: Du finner servicekoden ved å klikke på Where is my Service Tag? (Hvor er servicekoden min?).

MERK: Hvis du ikke finner servicekoden, klikker du på Detect My Product (Finn produktet mitt). Følg
instruksjonene på skjermen.

4. Hvis du ikke finner servicekoden, klikker du på produktkategorien til datamaskinen.

5. Velg Product Type (Produkttype) fra listen.

6. Velg datamaskinmodellen og siden Product Support (Produktstøtte) for datamaskinen vises.

7. Klikk Get drivers (Hent drivere) og klikk deretter View All Drivers (Vis alle drivere).

Siden Drivers and Downloads (Drivere og nedlastinger) vises.

8. På skjermen med drivere og nedlastinger, under listen Operating System (Operativsystem) må du velge BIOS.

44

9. Finn den siste BIOS-filen og klikk deretter Download File (last ned fil).

Du kan også analysere hvilke drivere som trenger en oppdatering. Klikk Analyze System for Updates (Analyser
systemet for oppdateringsbehov) og følg instruksjonene på skjermen.

10. Velg ønsket nedlastingsmetode i vinduet Please select your download method below (Velg nedlastingsmetode

nedenfor). Klikk deretter på Download File (Last ned fil).
Vinduet File Download (Filnedlasting) vises.

11. Klikk Save (lagre) for å lagre filen på datamaskinen din.

12. Klikk Run (kjør) for å installere den oppdaterte BIOS-filen på datamaskinen din.

Følg anvisningene på skjermen.

Bryterinnstilling

Når du skal endre en bryterinnstillingene må du trekke broen bort fra pinnen(e) og forsiktig sette den ned på pinnen(s)
som er angitt på hovedkortet. Følgende tabell viser bryterinnstillingene:

Tabell 13. Bryterinnstilling

Bryter Innstilling Beskrivelse
PSWD Standard Passordfunksjonen er aktivert
RTCRST Pinne 1 og 2 Tilbakestilling av sanntidsklokken. Kan benyttes til feilsøking.

System- og oppsettpassord

Du kan opprette et system- og et installeringspassord for å sikre datamaskinen.

Passordtype Beskrivelse

System Password
(Systempassord)

Setup password
(Installeringspassord)

FORSIKTIG: Passordfunksjonen gir deg et grunnleggende sikkerhetsnivå på datamaskinen din.

FORSIKTIG: Alle kan få tilgang til data som er lagret på datamaskinen din hvis den ikke er låst og ligger uovervåket.

MERK: Datamaskinen din blir levert med system- og installeringspassordet deaktivert.

Et passord som du må taste inn for å kunne logge deg på systemet.

Et passord som du må taste inn for å få tilgang til datamaskinens BIOS-innstillinger.

Tilordne et system- og oppsettpassord

Du kan tildele et nytt systempassord og/eller et installeringspassord, eller endre et eksisterende systempassord og/eller
installeringspassord bare når Password Status (Passordstatus) er Unlocked (ilåst). Hvis passordstatusen er Locked
(låst), kan du ikke endre systempassordet.

MERK: Hvis passordbryteren er deadktivert, vil det eksisterende system- og installeringspassordet bli slettet og du
vil ikke trenge systempassord for å kunne komme inn på datamaskinen.

Hvis du vil på systeminnstillingene må du trykke <F2> rett etter at du har slått på maskinen eller startet på nytt.

1. På skjermen System BIOS eller System Setup (systemoppsett) må du velge System Security (systemsikkerhet) og

deretter trykke <Enter>.

45

Skjermen System Security (systemsikkerhet) vises.

2. På skjermen System Security (systemsikkerhet) må du kontrollere at feltet Password Status (passordstatus) er

Unlocked (ulåst).

3. Velg System Password , tast inn systempassordet og trykk deretter <Enter> eller <Tab>.

Bruk følgende retningslinje når du skal tildele systempassordet:

• Et passord kan ha opp til 32 tegn.

• Passordet kan inneholde numrene 0 til 9.

• bare små bokstaver er tillatt, slik at du kan ikke bruke store bokstaver.

• Bare følgende spesialtegn er tillatt: mellomrom, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).

Tast inn systempassordet på nytt når du blir bedt om det.

4. Tast inn systempassordet som du tastet inn tidligere og klikk deretter OK.

5. Velg Setup Password, tast inn systempassordet og trykk deretter <Enter> eller <Tab>.

En melding ber deg taste inn installeringspassordet på nytt.

6. Tast inn installeringspassordet som du tastet inn tidligere og klikk deretter OK.

7. Trykk <Esc> og du blir bedt om å lagre endringene.

8. Trykk <Y> hvis du vil lagre endringene.

Datamaskinen starter på nytt.

Slette eller endre et eksisterende system og/eller installasjonspassord.

Kontroller at Password Status (passordstatus) er ulåst (på systemoppsettet) før du prøver å slette eller endre
eksisterende system- og/eller installeringspassordet. Du kan ikke slette eller endre et eksieterende system- eller
installeringspassord hvis Password Status er låst.
Hvis du vil på systeminnstillingene må du trykke <F2> rett etter at du har slått på maskinen eller startet på nytt.

1. På skjermen System BIOS eller System Setup (systemoppsett) må du velge System Security (systemsikkerhet) og

deretter trykke <Enter>.
Skjermen System Security (systemsikkerhet) vises.

2. På skjermen System Security (systemsikkerhet) må du kontrollere at feltet Password Status (passordstatus) er

Unlocked (ulåst).

3. Velg System Password (systempassord), endre eller slett eksisterende systempassord og trykk deretter <Enter>

eller <Tab>.

4. Velg Setup Password (installeringspassord), endre eller slett eksisterende installeringspassord og trykk deretter

<Enter> eller <Tab>.

MERK: Hvis du endrer system- og/eller installeringspassordet må du taste inn det nye passordet når du blir
bedt om det. Hvis du skal slette system- og/eller installeringspassordet må du bekrefte slettingen når du blir
bedt om det.

5. Trykk <Esc> og du blir bedt om å lagre endringene.

6. Trykk <Y> hvis du vil lagre endringene før du går ut av systemoppsettet.

Datamaskinen starter på nytt.

Deaktivere et systempassord

Systemets sikkerhetsfunksjoner inkluderer et systempassord og et installeringspassord. Passordbryteren deaktiverer
alle passord som er i bruk.

46

MERK: Du kan også bruke følgende trinn for å deaktivere et glemt passord.

1. Følg prosedyren i

2. Ta av dekslet.

3. Finn PSWD-bryteren på hovedkortet.

4. Fjern PSWD-broen fra bryteren på hovedkortet.
MERK: Eksisterende passord blir ikke deaktivert (slette) før datamaskinen starer opp uten denne broen,

5. Monter dekslet.
MERK: Hvis du velge et nytt system- og/eller installeringspassord mens PSWD-broen er borte, vil systemet

deaktivere de(t) nye passorde(t/ene) neste gang datamaskinen starter opp.

6. Koble datamaskinen til strømnettet og slå den på.

7. Slå av datamaskinen og trekk støpslet ut av kontakten.

8. Ta av dekslet.

9. Sett PSWD-broen tilbake på hovedkortet.

10. Monter dekslet.

11. Følg prosedyren i

12. Slå på datamaskinen.

13. Gå til systemoppsettet og velg et nytt system eller installeringspassord. Se

Før du arbeider inne i datamaskinen

Før du arbeider inne i datamaskinen

.

.

Velge et systempassord

.

47

4

Diagnostikk

Hvis du har problemer med datamaskinen din må du kjøre ePSA-diagnostiseringen før du tar kontakt med Dell for teknisk
assistanse. Målet med denne diagnostiske kjøringen er å teste datamaskinens maskinvare uten behov for ekstern utstyr
eller fare for tap av data. Hvis du ikke kan løse problemet på egen hånd, kan vårt service- og supportpersonell bruke
resultatet fra diagnostikken til å hjelpe deg med å løse problemet.

Enhanced Pre-Boot System Assessment (ePSA)-diagnostikk

ePSA-diagnostikk (også kjent som systemdiagnostikk) utfører en komplett kontroll av maskinvaren din. ePSA er en del av
BIOS, og startes internt av BIOS. den innebygde systemdiagnosen gir deg et sett med alternativer for spesielle enheter,
eller enhetsgrupper, slik at du kan:

• Kjøre testene automatisk eller i et interaktivt modus

• Repetere testene

• Vise eller lagre testresultatene

• Utføre grundige tester for å introdusere flere testalternativer, som kan gi mer informasjon om enheten(e) med

problemer

• Se på statusmeldinger som informerer deg om testene blir utført vellykket

• Se på feilmeldinger som informerer deg om problemer som oppstod under testing

FORSIKTIG: Du må bare bruke verktøyene for systemdiagnos til å teste datamaskinen din. Hvis du bruker testene
på andre datamaskiner kan dette føre til ugyldoge resultater eller ugyldige meldinger.

MERK: Noen av testene for spesielle enheter krever tilbakemelding fra brukeren. Du må alltid forsikre deg om at
du er ved datamaskinen når du utfører diagnosetestene.

1. Slå på datamaskinen.

2. Når datamaskinen starter opp, må du trykke <F12> når du ser Dell-logoen.

3. På oppstartsmenyne må du velge alternativet Diagnostics (diagnostikk).

Vinduet Enhanced Pre-boot System Assessment vises, og her ser du en liste over alle enheten på datamaskinen.
De diagnostiske verktøyene starter testene på alle registrerte enheter.

4. Hvis du ønske rå kjøre diagnostiske tester på en spesiell enhet, må du trykke <Esc> og deretter klikke Yes (ja) for å

stoppe testene.

5. Velg deretter enheten på venstre pane og klikk deretter Run Tests (kjør tester).

6. Hvis det er noen problemer, vises feilkodene.

Noter deg feilkoden og ta kontakt med Dell.

48

5

Feilsøke datamaskinen din

Du kan feilsøke datamaskinen ved hjelp av diagnoselysene, pipekoder og feilmeldinger som vises/høres mens
datamaskinen er i bruk.

Strømlampediagnoser

Strømknapplampen foran på kabinettet fungerer også som en flerfarget diagnoselampe. Diagnoselampen er kun aktiv og
synlig under POST-prosessen. Når operativsystemet begynner å laste, er den ikke lenger synlig.

Gult blinkemønster – Mønsteret er 2 eller 3 blink etterfulgt av en kort pause, deretter x antall blink opp til 7. Mønsteret
gjentas etter en lengre pause. For eksempel 2,3 = 2 gule blink, kort pause, 3 gule blink etterfulgt av en lang pause.
Deretter gjentas sekvensen.

Tabell 14. Strømlampediagnoser

Gul lampestatus Hvit lampestatus Beskrivelse
av av systemet er AV

av blinkende systemet er i hvilemodus

blinkende av feil i strømtilførselsenheten (PSU-enheten)

lyser av PSU fungerer, men kunne ikke innhente kode

av lyser systemet er PÅ

Gul lampestatus Beskrivelse

2,1 feil på hovedkortet

2,2 Feil på hovedkortet, strømforsyningsenheten eller strømkabelen

2,3 feil på hovedkortet, minnet eller prosessoren (CPU)

2,4 feil på knappcellebatteriet

2,5 BIOS-feil

2,6 feil i prosessorkonfigurasjonen eller på prosessoren

2,7 minnemoduler er registrert, men det er en minnefeil

3,1 mulig feil på perifert kort eller hovedkort

3,2 mulig USB-feil

3,3 det er ikke registrert noen minnemoduler

3,4 mulig feil på hovedkortet

3,5 minnemoduler er registrert, men det er en feil med minnekonfigurasjonen eller kompatibiliteten

3,6 mulig feil på ressurs på hovedkortet og/eller maskinvarefeil

49

Gul lampestatus Beskrivelse

3,7 annen feil med meldinger på skjermen

Pipekoder

Datamaskinen kan sende en rekke lydsignaler under oppstart hvis skjermen ikke kan vise feil eller problemer. Disse
lydsignalene, kalt signalkoder, identifiserer ulike problemer. Forsinkelsen mellom hvert signal er 300 ms, forsinkelsen
mellom hvert sett med signaler er 3 sek, og lydsignalet varer i 300 ms. Etter hvert lydsignal og hvert sett med lydsignaler
vil BIOS detektere om brukeren trykker på strømknappen. Hvis dette skjer, vil BIOS gå ut av sløyfen og utføre normal
nedstenging og slå av strømmen.

Kode 1-3-2

Årsak Minnefeil

Feilmeldinger

Feilmelding Beskrivelse

Address mark not
found (adressemerke
ikke funnet)

Alert! (Varsel!)
Previous attempts at
booting the system
have failed at
checkpoint [nnnn].
For help resolving this
problem, please note
this checkpoint and
contact Dell
Technical Support.
(Tidligere forsøk på å
starte dette systemet
har mislyktes ved
kontrollpunktet
[nnnn]. For hjelp til å
løse problemet, noter
dette kontrollpunktet
og ta kontakt med
teknisk støtte hos
Dell.)

Alert! (Varsel!)
Security override
Jumper is installed.
(Bryter for
overstyring av

BIOS fant feil på en disksektor eller kunne ikke finne en spesiell disksektor.

Datamaskinen kunne ikke fullføre oppstartsrutinen tre ganger etter hverandre på grunn av den
samme feilen. Kontakt Dell og rapporter kontrollpunktkoden (nnnn) til støtteteknikeren

Bryteren MFG_MODE er stilt og funksjonene til AMT Management deaktiveres til enheten
fjernes.

50

Feilmelding Beskrivelse
sikkerhet er

installert.)

Attachment failed to
respond (vedlegg
unnlot å svare)

Bad command or file
name (ugyldig
kommando eller
filnavn)

Bad error-correction
code (ECC) on disk
read. (ugyldig
feilkorrigeringskode
(ECC) på den leste
disken)

Controller has failed
(kontroller har feilet)

Data error (datafeil) Diskettstasjon- eller harddisken kan ikke lese dataene. For operativsystemet Windows kjører

Decreasing available
memory (reduserer
tilgjengelig minne)

Diskette drive 0 seek
failure (søkefeil på
diskettstasjon 0)

Diskettstasjon- eller harddiskkontrolleren kan ikke sende data til den assosierte stasjoner.

Kontroller at du har skrevet kommandoen riktig, satt mellomrom på riktig sted og brukt riktig
banenavn.

Diskettstasjon- eller harddiskkontrolleren detekterte en uopprettelig lesefeil.

Harddisken eller den assosierte kontrolleren er defekt.

du chkdsk-verktøyet for å kontrollere filstrukturen på diskettstasjonen eller harddisken. For alle
andre operativsystemer kjører du det aktuelle korresponderende verktøyet.

Én eller flere minnemoduler kan være skadet eller feilplassert. Sett inn minnemodulene på nytt
og bytt dem om nødvendig.

En kabel kan være løs, eller datamaskinens konfigurasjonsinformasjon stemmer kanskje ikke
med maskinvarekonfigurasjonen.

Diskette read failure
(diskettlesefeil)

Diskette subsystem
reset failed
(tilbakestillingen av
undersystemet til
disketten mislyktes)

Feil på port A20 Én eller flere minnemoduler kan være skadet eller feilplassert. Sett inn minnemodulene på nytt

General failure
(generell feil)

Hard-disk drive
configuration error
(konfigurasjonsfeil i
harddisken)

Disketten kan være defekt eller det kan være en løs kabel. Hvis lampene for tilgang til
harddisker tennes, prøver du en annen disk.

Diskettstasjonkontrolleren kan være defekt.

og bytt dem om nødvendig.

Operativsystemet kan ikke fullføre kommandoen. Denne meldingen etterfølges vanligvis av
spesifikk informasjon—for eksempel, Printer out of paper (skriveren er tom for papir). Iverksett
egnede tiltak for å løse problemet.

Initialisering av harddisken mislyktes.

51

Feilmelding Beskrivelse

Hard-disk drive
controller failure
(kontrollerfeil på
harddisk)

Hard-disk drive
failure (harddiskfeil)

Hard-disk drive read
failure (lesefeil
harddiskfeil)

Invalid configuration
information-please
run SETUP program
(ugyldig
konfigurasjonsinform
asjon - kjør
systemoppsettprogra
m)

Invalid Memory
configuration, please
populate DIMM1
(ugyldig konfigurering
av minne, populer
DIMM1)

Initialisering av harddisken mislyktes.

Initialisering av harddisken mislyktes.

Initialisering av harddisken mislyktes.

Informasjonen for datamaskinkonfigurasjon samsvarer ikke med maskinvarekonfigurasjonen.

Sporet DIMM1 gjenkjenner ikke en minnemodul. Modulen settes i på nytt eller installeres.

Keyboard failure
(tastaturfeil)

Memory address line
failure at address,
read value expecting
value (feil med
minneadresselinje
ved adresse,
leseverdi forventer
verdi)

Memory allocation
error
(minnetildelingsfeil)

Memory data line
failure at address,
read value expecting
value (feil i
minnedatalinje ved
adresse, leseverdi
forventer verdi)

Det kan være en løs kabel eller kontakt, eller tastatur- eller tastatur/musekontrolleren er defekt.

En minnemodul kan være skadet eller feilplassert. Sett inn minnemodulene på nytt og bytt dem
om nødvendig.

Det er uoverensstemmelse med programvaren du prøver å kjøre og operativsystemet, et annet
program eller et verktøy.

En minnemodul kan være skadet eller feilplassert. Sett inn minnemodulene på nytt og bytt dem
om nødvendig.

52

Feilmelding Beskrivelse

Memory double word
logic failure at
address, read value
expecting value
(logikkfeil ved
aksessering av
dobbeltord i minnet
ved adresse,
leseverdi forventer
verdi)

Memory odd/even
logic failure at
address, read value
expecting value (feil
med
minneadresselinje
ved adresse,
leseverdi forventer
verdi)

Memory write/read
failure at address,
read value expecting
value (feil med
minneadresselinje
ved adresse,
leseverdi forventer
verdi)

En minnemodul kan være skadet eller feilplassert. Sett inn minnemodulene på nytt og bytt dem
om nødvendig.

En minnemodul kan være skadet eller feilplassert. Sett inn minnemodulene på nytt og bytt dem
om nødvendig.

En minnemodul kan være skadet eller feilplassert. Sett inn minnemodulene på nytt og bytt dem
om nødvendig.

Memory size in
CMOS invalid
(minnestørrelse i
CMOS ugyldig)

Memory tests
terminated by
keystroke
(minnetester avsluttet
med tastetrykk)

No boot device
available (ingen
tilgjengelig
oppstartsenhet)

No boot sector on
hard-disk drive (ingen
oppstartsektor på
harddiskens driver)

Minnemengden som er registrert i informasjonen for datamaskinkonfigurasjon, samsvarer ikke
med minnet som er installert i datamaskinen.

Et tastetrykk avbrøt minnetesten.

Datamaskinen kan ikke finne disketten eller harddisken.

Informasjonen for datamaskinkonfigurasjon i System Setup (systemoppsett) kan være feil.

53

Feilmelding Beskrivelse

No timer tick interrupt
(ingen stopp pga.
tidshake)

Non-system disk or
disk error (ikke
systemdisk eller
diskfeil)

Not a boot diskette
(ikke oppstartbar
diskett)

Plug-and-play
configuration error
(plug-and-play
konfigurasjonsfeil)

Read fault (lesefeil) Operativsystemet kan ikke lese fra diskettstasjonen eller harddisken, datamaskinen fant ikke

Requested sector not
found (kan ikke finne
den forespurte
sektoren)

Reset failed
(tilbakestilling
mislyktes)

En brikke på hovedkortet kan være ødelagt.

Disketten i stasjon A har ikke installert et oppstartbart operativsystem. Enten må du bytte ut
disketten med en som har et oppstartbart operativsystem eller så må du fjerne disketten fra
stasjon A og starte datamaskinen på nytt.

Operativsystemet forsøker å starte opp fra en diskett som ikke har installert et oppstartbart
operativsystem. Sett i en oppstartbar diskett.

Datamaskinen støtte på et problem da den forsøkte å konfigurere ett eller flere kort.

en spesiell sektor på disken eller den forespurte sektoren er defekt.

Operativsystemet kan ikke lese fra diskettstasjonen eller harddisken, datamaskinen fant ikke
en spesiell sektor på disken eller den forespurte sektoren er defekt.

Tilbakestillingen av disken mislyktes.

Sector not found
(finner ikke sektor)

Seek error (søkefeil) Operativsystemet finner ikke et bestemt spor på disketten eller harddisken.

Feil ved avslutning En brikke på hovedkortet kan være ødelagt.

Klokken er stoppet Batteriet kan være tomt.

Time-of-day not set­please run the
System Setup
program
(klokkeslettet eller
datoen er ikke
innstilt- kjør
systemkonfigurasjons
programmet)

Timer chip counter 2
failed (feil med teller
2 for tidtakerbrikke)

Uventet avbrudd i
beskyttet modus

Operativsystemet finner ikke en sektor på disketten eller harddisken.

Klokkeslettet eller datoen som er lagret i systemkonfigurasjonen, samsvarer ikke med
systemklokken.

En brikke på hovedkortet kan være ødelagt.

Tastaturkontrolleren kan være ødelagt, eller en minnemodul kan være løs.

54

Feilmelding Beskrivelse

WARNING
(ADVARSEL): Dell's
Disk Monitoring
System has detected
that drive [0/1] on the
[primary/secondary]
EIDE controller is
operating outside of
normal
specifications. It is
advisable to
immediately back up
your data and replace
your hard drive by
calling your support
desk or Dell. (Dells
Disk Monitoring
System har detektert
at stasjonen [0/1] på
[primær/sekundær]
EIDE-kontroller
fungerer utenfor de
normale
spesifikasjonene. Det
anbefales å
umiddelbart
sikkerhetskopiere
data og skifte ut
harddisken ved å
ringe kundestøtte
eller Dell)

Stasjonen detekterte mulige feiltilstander under første gangs oppstart. Når datamaskinen har
fullført oppstarten, må du umiddelbart sikkerhetskopiere dataene og skifte ut harddisken (for
installasjonsprosedyrer, se "Legge til og bytte ut deler" for din datamaskintype). Hvis du ikke har
en annen harddisk tilgjengelig og harddisken ikke er den eneste oppstartbare stasjonen, går du
inn på systemoppsettet og endrer den aktuelle innstillingen til None (Ingen). Deretter fjerner du
harddisken fra datamaskinen.

Write fault (skrivefeil) Operativsystemet kan ikke skrive til disketten eller harddisken.

Write fault on
selected drive
(skrivefeil på valgte
stasjon)

Operativsystemet kan ikke skrive til disketten eller harddisken.

55

Spesifikasjoner

MERK: Tilbudene kan variere fra område til område. Hvis du vil ha mer informasjon om hvordan datamaskinen er

konfigurert, klikker du på Start (Startikon) → Hjelp og støtte og velger alternativet for å vise informasjon om
datamaskinen.

Tabell 15. Prosessor

Funksjon Spesifikasjon

6

Prosessortype

Total hurtigbufferstørrelse Opptil 8 MB hurtigbuffer, avhengig av prosessortype

Tabell 16. Minne

Funksjon Spesifikasjon
Type DDR3

Hastighet 1600 MHz

Kontakter:

Stasjonær PC, Mini Tower­datamaskin, liten formfaktor

Ultraliten formfaktor to DIMM-spor

Kapasitet

fire DIMM-spor

• Intel Core i3-serien

• Intel Core i5-serien

• Intel Core i7-serien

• Intel Pentium Dual Core-serien

• Intel Celeron-serien

MERK: Intel Celeron-serien er tilgjengelig bare på Dell
OptiPlex 7010.

Optiplex 7010 2 GB, 4 GB, 6 GB, 8 GB og 16 GB

Optiplex 9010 2 GB, 4 GB, 6 GB, 8 GB, 16 GB og 32 GB

Minste minne 2 GB

Største minne

Optiplex 7010 16 GB

Optiplex 9010 32 GB

56

Tabell 17. Skjermkort

Funksjon Spesifikasjon
Integrert

• Intel HD Graphics (Celeron/Pentium CPU-GPU)

• Intel HD Graphics 2000 (iCore DC/QC Intel 7 Series Express­brikkesett CPU-GPU-kombinasjon)

• Intel HD Graphics 2500/4000 (i3/i5/i7 DC/QC Intel 7 Series
Express-brikkesett CPU-GPU-kombinasjon)

Diskret PCI Express x16-skjermkort

Tabell 18. Lyd

Funksjon Spesifikasjon
Integrert tokanals høydefinisjonslyd

Tabell 19. Nettverk

Funksjon Spesifikasjon
Integrert Intel 82579LM Ethernet-kort som støtter 10/100/1000 Mb/s

kommunikasjon

Tabell 20. Systeminformasjon

Funksjon Spesifikasjon
Systembrikkesett Intel 7 Series Express-brikkesett

DMA-kanaler to 82C37 DMA-kontrollere med sju uavhengig programmerbare

kanaler

Avbruddsnivåer Integrert I/U APIC-funksjon med 24 avbrudd

BIOS-brikke (NVRAM) 12 MB

Tabell 21. Utvidelsesbuss

Funksjon Spesifikasjon
Busstype PCIe gen2, gen3 (x16), USB 2.0 og USB 3.0

Busshastighet PCI Express:

• x1-spor toveis hastighet – 500 MB/s

• x16-spor toveis hastighet – 16 GB/s

SATA: 1,5 Gbps, 3,0 Gbps og 6 Gbps

Tabell 22. Kort

Funksjon Spesifikasjon
PCI:

Mini-Tower opptil ett kort med full høyde

57

Funksjon Spesifikasjon

Stasjonær PC opptil ett kort med lav profil

Liten formfaktor ingen

Ultraliten formfaktor ingen

PCI Express x1:

Mini-Tower opptil tre kort med full høyde

Stasjonær PC opptil tre kort med lav profil

Liten formfaktor opptil to kort med lav profil

Ultraliten formfaktor ingen

PCI-Express x16:

Mini-Tower opptil to kort med full høyde

Stasjonær PC opptil to kort med lav profil

Liten formfaktor opptil to kort med lav profil

Ultraliten formfaktor ingen

Mini PCI Express:

Mini-Tower ingen

Stasjonær PC ingen

Liten formfaktor ingen

Ultraliten formfaktor opptil ett kort med halv høyde

Tabell 23. Stasjoner

Funksjon Spesifikasjon
Ekstern tilgjengelig (5,25-tommers stasjonsbrønner)

Mini-Tower to

Stasjonær PC ett

Liten formfaktor én optisk stasjonsluke for slank

enhet

Ultraliten formfaktor én optisk stasjonsluke for slank

enhet

Internt tilgjengelig 3,5-tommers SATA-

stasjonsbrønner

Mini-Tower to to

Stasjonær PC ett to

Liten formfaktor ett to

Ultraliten formfaktor ingen ett

2,5-tommers SATA­stasjonsbrønner

58

Tabell 24. Eksterne kontakter

Funksjon Spesifikasjon
Lyd:

Frontpanel én mikrofonkontakt og én hodetelefonkontakt

Bakpanel én linjeutgang og én linjeinngang/mikrofonkontakt

Nettverksadapter én RJ45-kontakt

Seriell én 9-pinners kontakt, 16550C-kompatibel

Parallell én 25-pinners kontakt (valgfri for Mini-Tower, stasjonær PC og

liten formfaktor)

USB 2.0:

Mini-Tower, stasjonær PC, liten formfaktor Frontpanel: to

Bakpanel: fire

Ultraliten formfaktor Frontpanel: ingen

Bakpanel: to

USB 3.0: Frontpanel: to

Bakpanel: to

Skjermkort

• 15-pinners VGA-kontakt

• to 20-pinners DisplayPort-kontakter

MERK: Skjermkontaktene kan variere avhengig av hvilket
skjermkort som er valgt.

Tabell 25. Interne kontakter

Funksjon Spesifikasjon
PCI 2.3 databredde (maks) – 32 biter:

Mini-Tower og stasjonær PC én 120-pinnerskontakt

Liten formfaktor og ultraliten formfaktor ingen

PCI Express x1 databredde (maks.) – én PCI Express-fil:

Mini-Tower og stasjonær PC én 36-pinnerskontakt

Liten formfaktor og ultraliten formfaktor ingen

PCI Express x16 (kablet som x4) databredde (maks.) – fire PCI Express-filer:

Mini-Tower, stasjonær PC, liten formfaktor én 164-pinnerskontakt

Ultraliten formfaktor ingen

PCI Express x16 databredde (maks.) – 16 PCI Express-filer:

Mini-Tower, stasjonær PC, liten formfaktor én 164-pinnerskontakt

Ultraliten formfaktor ingen

59

Funksjon Spesifikasjon
Mini PCI Express databredde (maks.) – én PCI Express-fil og ett USB-grensesnitt:

Mini-Tower, stasjonær PC, liten formfaktor ingen

Ultraliten formfaktor én 52-pinnerskontakt

Seriell ATA

Mini-Tower fire 7-pinners kontakter

Stasjonær PC tre 7-pinnerskontakter

Liten formfaktor tre 7-pinnerskontakter

Ultraliten formfaktor to 7-pinnerskontakter

Minne:

Mini-Tower, stasjonær PC, liten formfaktor fire 240-pinners kontakter

Ultraliten formfaktor to 240-pinnerskontakter

Intern USB:

Mini-Tower og stasjonær PC én 10-pinnerskontakt

Liten formfaktor og ultraliten formfaktor ingen

Systemvifte én 5-pinnerskontakt

Frontpanelkontroll

Mini-Tower, stasjonær PC, liten formfaktor én 6–pinners- og to 20–

pinnerskontakter

Ultraliten formfaktor én 14–pinners-, én 20–pinners- og én

10–pinnerskontakt

Temperatursensor én 2-pinnerskontakt

Prosessor én 1155-pinnerskontakt

Prosessorvifte én 5-pinnerskontakt

Bryter for servicemodus én 2-pinnerskontakt

Bryter for sletting av passord én 2-pinnerskontakt

Bryter for RTC-tilbakestilling én 2-pinnerskontakt

Intern høyttaler én 5-pinnerskontakt

Innbruddskontakt én 3-pinnerskontakt

Strømkontakt:

Mini-Tower, stasjonær PC, liten formfaktor én 24-pinners- og én 4-pinnerskontakt

Ultraliten formfaktor én 8-pinners-, én 6-pinners- og én 4-

pinnerskontakt

60

Tabell 26. Kontroller og lamper

Funksjon Spesifikasjon
Foran på datamaskinen:

Strømlampe Hvitt lys — Fast hvitt lys indikerer at datamaskinen er på.

Blinkende hvitt lys indikerer at datamaskinen er i ventemodus.

Lampe for stasjonsaktivitet Hvitt lys — Blinkende hvitt lys indikerer at datamaskinen leser

data fra eller skriver data til harddisken.

Bak på datamaskinen:

Lampe for koblingsintegritet på integrert
nettverkskort

Grønt lys — Det er en god 10 Mbps-tilkobling mellom nettverket
og datamaskinen.

Oransje lys — Det er en god 100 Mbps-tilkobling mellom
nettverket og datamaskinen.

Gult lys — Det er en god 1000 Mbps-tilkobling mellom nettverket
og datamaskinen.

Av (lyser ikke) — Datamaskinen registrerer ingen fysisk
tilkobling til nettverket.

Lampe for nettverksaktivitet på integrert

Gult lys — Blinkende gult lys indikerer nettverksaktivitet.

nettverkskort

Diagnoselampe for strømforsyning Grønt lys — Strømforsyningen er slått på og fungerer.

Strømkabelen må være koblet til strømforsyningskontakten (bak
på datamaskinen) og til strømnettet.

Tabell 27. Strøm

MERK: Varmeavgivelse er beregnet ved hjelp av wattklassifiseringen for strømforsyningen.

Strøm Effekt Maksimal varmeutstråling Spenning
Mini-Tower 275 W 1390 BTU/t 100 V AC til 240 V AC, 50 Hz til

60 Hz, 5,0 A

Stasjonær PC 250 W 1312 BTU/t 100 V AC til 240 V AC, 50 Hz til

60 Hz, 4,4 A

Liten formfaktor 240 W 1259 BTU/t 100 V AC til 240 V AC, 50 Hz til

60 Hz, 3,6 A

Ultraliten formfaktor 200 W 758 BTU/t 100 V AC til 240 V AC, 50 Hz til

60 Hz, 2,9 A

Klokkebatteri 3 V CR2032 litium knappcelle

61

Tabell 28. Fysiske dimensjoner

Fysiske mål Høyde Bredde Dybde Vekt
Mini-Tower 36,00 cm

(14,17 tommer)

Stasjonær PC 36,00 cm

(14,17 tommer)

Liten formfaktor 29,00 cm

(11,42 tommer)

17,50 cm
(6,89 tommer)

10,20 cm
(4,01 tommer)

9,30 cm
(3,66 tommer)

Ultraliten formfaktor 23,70 cm (9,33 tommer) 6,50 cm

(2,56 tommer)

Tabell 29. Omgivelser

Funksjon Spesifikasjon
Temperaturområde:

Ved bruk 10 °C til 35 °C (50 °F til 95 °F)

Oppbevaring –40 °C til 65 °C (–40 °F til 149 °F)

Relativ luftfuktighet (maks.):

Ved bruk 20 % til 80 % (ikke-kondenserende)

Oppbevaring 5 % til 95 % (ikke-kondenserende)

Maksimal vibrasjon:

Ved bruk 0,26 GRMS

41,70 cm
(16,42 tommer)

41,00 cm
(16,14 tommer)

31,20 cm
(12,28 tommer)

24,00 cm
(9,45 tommer)

9,40 kg (20,72 lb)

7,90 kg (17,42 lb)

6,00 kg (13,22 lb)

3,30 kg (7,28 lb)

Oppbevaring 2,20 GRMS

Maksimalt støt:

Ved bruk 40 G

Oppbevaring 105 G

Høyde over havet:

Ved bruk –15,20 m til 3048 m (–50 fot til 10 000 fot)

Oppbevaring –15,20 m til 10 668 m (–50 fot til 35 000 fot)

Luftforurensningsnivå G1 eller lavere, som definert i ANSI/ISA-S71.04-1985

62

Kontakte Dell

Gjør følgende hvis du vil kontakte Dell med spørsmål vedrørende salg, teknisk støtte eller kundeservice:

1. Gå til support.dell.com.

2. Kontroller at land eller område stemmer i nedtrekksmenyen Choose A Country/Region (Velg et land/område)
nederst på siden.

3. Klikk Contact Us (Kontakt oss) til venstre på siden.

4. Velg den aktuelle tjeneste- eller kundestøttekoblingen basert på behov.

5. Velg den måten å kontakte Dell på som passer best for deg.

7

63
