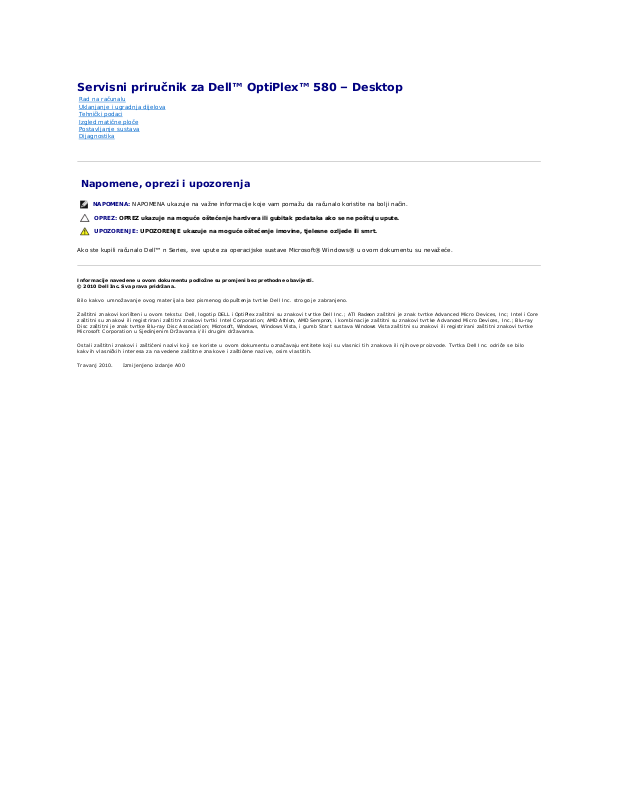

Servisni priručnikzaDell™OptiPlex™580– Desktop

Napomene, oprezi i upozorenja

Ako ste kupili računaloDell™nSeries,sveuputezaoperacijskesustaveMicrosoft®Windows®u ovom dokumentu su nevažeće.

Informacije navedene u ovom dokumentu podložne su promjeni bez prethodne obavijesti.
©2010DellInc.Svapravapridržana.

Bilo kakvo umnožavanje ovog materijala bez pismenog dopuštenja tvrtke Dell Inc. strogo je zabranjeno.

Zaštitni znakovi korišteni u ovom tekstu: Dell, logotip DELL i OptiPlex zaštitni su znakovi tvrtke Dell Inc.; ATI Radeon zaštitni je znak tvrtke Advanced Micro Devices, Inc; Intel i Core
zaštitni su znakovi ili registrirani zaštitni znakovi tvrtki Intel Corporation; AMD Athlon, AMD Sempron, ikombinacije zaštitni su znakovi tvrtke Advanced Micro Devices, Inc.; Blu-ray
Disc zaštitni je znak tvrtke Blu-ray Disc Association; Microsoft, Windows, Windows Vista, i gumb Start sustava Windows Vista zaštitni su znakovi ili registrirani zaštitni znakovi tvrtke
Microsoft Corporation u Sjedinjenim Državama i/ili drugim državama.

Ostali zaštitni znakovi i zaštićeni nazivi koji se koriste u ovom dokumentu označavaju entitete koji su vlasnici tih znakova ili njihove proizvode. Tvrtka Dell Inc. odriče se bilo
kakvih vlasničkih interesa za navedene zaštitne znakove i zaštićene nazive, osim vlastitih.

Travanj2010.IzmijenjenoizdanjeA00

Rad na računalu
Uklanjanje i ugradnja dijelova
Tehnički podaci
Izgled matične ploče
Postavljanje sustava
Dijagnostika



NAPOMENA: NAPOMENA ukazuje na važne informacije koje vam pomažu da računalo koristite na bolji način.

OPREZ: OPREZ ukazuje na moguće oštećenje hardvera ili gubitak podataka ako se ne poštuju upute.

UPOZORENJE: UPOZORENJE ukazuje na moguće oštećenje imovine, tjelesne ozljede ili smrt.

Povratak na stranicu sa sadržajem

Baterija na matičnoj ploči

Servisni priručnikzaDell™OptiPlex™580– Desktop

Uklanjanje baterije s matične ploče

1. Slijedite postupke opisane u poglavlju Prije rada na unutrašnjosti računala.

2. Povucite kopču za učvršćivanje od baterije na matičnoj ploči.

3. Podignite bateriju i izvadite je iz računala.

UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s računalom. Dodatne sigurnosne informacije

potražite na početnoj stranici za sukladnost sa zakonskim odredbama na www.dell.com/regulatory_compliance.

Ugradnja baterije na matičnu ploču

Za ugradnju baterije na matičnu ploču izvedite gore opisane korake obrnutim redoslijedom.

Povratak na stranicu sa sadržajem

Povratak na stranicu sa sadržajem

Pokrov

Servisni priručnikzaDell™OptiPlex™580– Desktop

Uklanjanje pokrova

1. Slijedite postupke opisane u poglavlju Prije rada na unutrašnjosti računala.

2. Gurnite prema natrag zasun za oslobađanje pokrova.

3. Zakrenite pokrov računala dalje od gornjeg dijela, a zatim ga odvojite od računala.

UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s računalom. Dodatne sigurnosne informacije

potražite na početnoj stranici za sukladnost sa zakonskim odredbama na www.dell.com/regulatory_compliance.

Ugradnja pokrova

Za ponovno postavljanje pokrova računala izvedite gore opisane korake obrnutim redoslijedom.

Povratak na stranicu sa sadržajem

Povratak na stranicu sa sadržajem

Dijagnostika

Servisni priručnikzaDell™OptiPlex™580– Desktop

Dell Diagnostics
Kodovi lampice gumba napajanja
Kodovi zvučnih signala
Dijagnostički indikatori



Dell Diagnostics

Kada koristiti program Dell Diagnostics

Ove je postupke prije početka rada preporučljivo ispisati.

Uđite u program za postavljanje sustava (pogledajte Entering System Setup (Ulazak u program za postavljanje sustava)), pregledajte informacije o
konfiguraciji računala i provjerite prikazuje li se uređaj koji želite testirati u programu za postavljanje sustava te je li aktivan.

Pokrenite Dell Diagnostics s tvrdog diska ili Drivers and Utilities medija.

Pokretanje programa Dell Diagnostics s tvrdog diska

1. Uključite (ili ponovno pokrenite) računalo.

2. Kad se prikaže logotip DELL, odmah pritisnite <F12>.

Ako čekate predugo i prikaže se logotip operacijskog sustava, nastavite čekati sve dok ne ugledate Microsoft®Windows®radnu površinu. Potom
isključite računalo i pokušajte ponovno.

3. Kad se pojavi popis uređaja za podizanje, označite Boot to Utility Partition (Pokreni particiju uslužnog programa) i pritisnite <Enter>.

4. Kada se prikaže Glavni izbornik programa Dell Diagnostics odaberite test koji želite pokrenuti.

Pokretanje programa Dell Diagnostics s diska Drivers and Utilities

1. Umetnite disk Drivers and Utilities.

2. Isključite i ponovno pokrenite računalo.

Kad se prikaže logotip DELL, odmah pritisnite <F12>.

Ako čekate predugo i pojavi se logotip operacijskog sustava Windows, nastavite čekati sve dok ne ugledate radnu površinu sustava Windows. Potom
isključite računalo i pokušajte ponovno.

3. Kada se prikaže popis uređaja za podizanje sustava, označite Onboard or USB CD-ROM Drive (Integrirani ili USB CD-ROM pogon) pa pritisnite <Enter>.

4. Iz prikazanog izbornika odaberite opciju Boot from CD-ROM (Pokreni s CD-ROM-a) pa pritisnite <Enter>.

5. Za pokretanje izbornika unesite 1 i za nastavak pritisnite <Enter>.

6. Odaberite Run the 32 Bit Dell Diagnostics (Pokretanje 32-bitnog programa Dell Diagnostics) s numeriranog popisa. Ako je navedeno više verzija,
odaberite onu koja je prikladna za vaše računalo.

7. Kada se prikaže Glavni izbornik programa Dell Diagnostics odaberite test koji želite pokrenuti.

Glavni izbornik programa Dell Diagnostics

1. Nakon što se učita program Dell Diagnostics i prikaže se Glavni izbornik, pritisnite gumb za željenu opciju.

NAPOMENA: Dell Diagnostics funkcionira samo na Dell računalima.

NAPOMENA: Drivers and Utilities medij nije obavezan sastojak isporuke te ga možda nećete dobiti s računalom.

NAPOMENA: Ako se prikaže poruka s tekstom da nije pronađena particija s uslužnim programom za dijagnostiku, program Dell Diagnostics pokrenite s

Drivers and Utilities medija.

NAPOMENA: Sljedeći koraci samo jednokratno mijenjaju slijed podizanja sustava. Prilikom sljedećeg pokretanja, računalo će se pokrenuti prema

redoslijedu uređaja zadanom u programu za postavljanje sustava.

Opcija

Funkcija

Express Test (Brzo
testiranje)

Provodi brzo testiranje uređaja. Test obično traje 10 do 20 minuta i ne zahtijeva vaše sudjelovanje. Najprije pokrenite Express
Test (Brzo testiranje) kako biste povećali mogućnost brzog otkrivanja problema.

Extended Test (Produženo
testiranje)

Provodi detaljnu provjeru uređaja. Ovaj test obično traje 1 sat ili više i povremeno zahtijeva odgovaranje na upite.

2. Ako se za vrijeme testa pojavi problem, pojavit će se poruka s kodom pogreške i opisom problema. Zapišitekôdpogreške i opis problema te slijedite
upute na zaslonu.

3. Ako test pokrenete putem opcija Custom Test (Prilagođeni test) ili Symptom Tree (Stablo simptoma), pritisnite odgovarajuću karticu opisanu u sljedećoj
tablici za više informacija.

4. Ako Dell Diagnostics pokrećete s diska Drivers and Utilities, nakon dovršetka testiranja izvadite disk.

5. Zatvorite zaslon testiranja kako biste se vratili na zaslon Glavnog izbornika. Za izlazak iz programa Dell Diagnostics i ponovno pokretanje računala,
zatvorite zaslon Glavnog izbornika.

Kodovi lampice gumba napajanja

Dijagnostičke lampice daju puno više informacija o stanju sustava, ali su u vašem računalu podržana i naslijeđena stanja lampice napajanja. Stanja lampica
napajanja prikazana su u sljedećoj tablici.

Kodovi zvučnih signala

Ako monitor ne može prikazati poruke o pogrešci za vrijeme POST-a, računalo može odaslati niz zvučnih signala koji identificira problem ili vam može pomoći
utvrditi neispravnu komponentu ili sklop. U sljedećoj su tablici navedeni kodovi zvučnih signala koje možete začuti tijekom POST-a. Većina kodova zvučnih
signala naznačuju kritičnu pogrešku koja sprječava dovršetak postupka podizanja operacijskog sustava na računalu dok se naznačeni problem ne otkloni.

Dijagnostički indikatori

Kako biste lakše riješili problem, vaš e računalo na prednjoj ploči ima četiri indikatora označena brojevima 1, 2, 3 i 4. Ako je računalo normalno pokrenuto,
lampice se prije isključivanja pale i gase. Ako s računalom nešto nije u redu, slijed indikatora pomoći će vam pri identifikaciji problema.

Custom Test (Prilagođeno
testiranje)

Testira određeni uređaj. Omogućuje vam prilagodbu testova koje želite pokrenuti.

Symptom Tree (Stablo
simptoma)

Nabraja uobičajene simptome i dopušta vam odabir testa s obzirom na simptom problema koji imate.

Kartica

Funkcija

Results (Rezultati)

Prikazuje rezultate testiranja i sve pronađene pogreške.

Errors (Pogreške)

Prikazuje pronađene pogreške, kodove pogrešaka i opis problema.

Help (Pomoć)

Opisuje test i može naznačiti preduvjete za pokretanje testa.

Configuration
(Konfiguracija)

Prikazuje konfiguraciju hardvera za odabrani uređaj.

Dell Diagnostics dobiva informacije o konfiguraciji za sve uređaje iz postavljanja sustava, memorije i svih različitih unutarnjih testova te
prikazuje informacije na popisu uređaja u lijevom oknu zaslona. Popis uređaja možda neće prikazati nazive svih komponenti ugrađenih
u računalo ili svih uređaja priključenih na računalo.

Parameters
(Parametri)

Omogućuju vam prilagodbu testa izmjenom njegovih postavki.

Stanje lampice

napajanja

Opis

Off

Napajanje je isključeno, lampica ne svijetli.

Treperi žuto

Početno stanje lampice kod uključivanja.
Označava da sustav ima napajanje, ali signal POWER_GOOD jošnije aktivan.
Ako je svjetlo tvrdog pogona isključeno, moguće je da treba zamijeniti napajanje.
Ako je lampica tvrdog diska uključena, vjerojatno postoji kvar na ugrađenom regulatoru ili VRM-u. Za više informacija pogledajte
dijagnostičke lampice.

Stalno žuto

Drugo stanje lampice kod uključivanja. Označava da je signal POWER_GOOD aktivan te da je s napajanjem vjerojatno sve u redu. Za
više informacija pogledajte dijagnostičke lampice.

Treperi zeleno

Sustav je u stanju slabog napajanja, S1 ili S3. Pogledajte dijagnostičke lampice kako biste utvrdili u kojem je stanju sustav.

Stalno zeleno

Sustav je u stanju S0, uobičajenom stanju napajanja uređaja koji radi.
BIOS će lampicu staviti u ovo stanje kako bi označio da je počeo dohvaćati kodove opcija.



Šifra  Uzrok

jedan dug, dva kratka

Neuspješan test memorije

jedan dug, tri kratka, dva kratka

Nema memorije

jedan kratak

Pritisnuta tipka <F12>

dva kratka, jedan dug

Pogreška checksuma ROM BIOS-a

NAPOMENA: Nakon što računalo izvrši POST, sva četiri indikatora će se isključiti prije pokretanja operativnog sustava.

Povratak na stranicu sa sadržajem



Obrazac paljenja
lampica



Opis problema



Predloženo rješenje

Računalo je isključeno ili je možda
došlo do pogreške prije pokretanja
BIOS-a.

Dijagnostičke lampice ne svijetle
nakon uspješno pokrenutog
operacijskog sustava.

l Uključite računalo u ispravnu električnu utičnicu.
l Ako se problem i dalje javlja, obratite se tvrtki Dell.

Postoji mogućnost kvara procesora.

l Ponovno postavite procesor (pogledajte informacije o procesoru za vaše računalo).
l Ako se problem i dalje javlja, obratite se tvrtki Dell.

Pronađeni su memorijski moduli, no
došlo je do pogreške s memorijom.

l Ako su ugrađena dva ili više memorijskih modula, uklonite ih i zatim ponovno ugradite

jedan modul te ponovno pokrenite računalo. Ako se računalo normalno pokrene, nastavite
dodavati memorijske module (jedan po jedan) sve dok ne otkrijete problematični modul ili
dok sve module ne ugradite bez pogreške.

l Ako je moguće, u računalo ugradite radnu memoriju iste vrste.
l Ako se problem i dalje javlja, obratite se tvrtki Dell.

Postoji mogućnost kvara grafičke
kartice.

l Ponovno namjestite sve ugrađene grafičke kartice.
l Ako je moguće, u vaše računalo ugradite ispravnu grafičku karticu.
l Ako se problem i dalje javlja, obratite se tvrtki Dell.

Postoji mogućnost kvara disketne
jedinice ili tvrdog diska.

Ponovno postavite sva kabele napajanja i podatkovne kabele.

Postoji mogućnost kvara USB-a.

Ponovno instalirajte sve USB uređaje i provjerite sve priključke kabela.

Nisu pronađeni memorijski moduli.

l Ako su ugrađena dva ili više memorijskih modula, uklonite ih i zatim ponovno ugradite

jedan modul te ponovno pokrenite računalo. Ako se računalo normalno pokrene, nastavite
dodavati memorijske module (jedan po jedan) sve dok ne otkrijete problematični modul ili
dok sve module ne ugradite bez pogreške.

l Ako je moguće, u računalo ugradite radnu memoriju iste vrste.
l Ako se problem i dalje javlja, obratite se tvrtki Dell.

Pronađeni su memorijski moduli, no
došlo je do pogreške s
konfiguracijom ili kompatibilnošću
memorije.

l Provjerite ne postoje li posebni zahtjevi za postavljanje memorijskih modula/priključaka.
l Provjerite podržava li vaše računalo memoriju koju koristite (pogledajte odlomak

„Specifikacije“za vaše računalo).

l Ako se problem i dalje javlja, obratite se tvrtki Dell.

Postoji mogućnost kvara kartice za
proširenje.

l Utvrđivanje eventualnog sukoba s karticom za proširenje (ne s grafičkom karticom) i

ponovno pokretanje računala (pogledajte).

l Ako i dalje dolazi do problema, ponovno postavite karticu koju ste uklonili, zatim izvadite

drugu karticu i ponovno pokrenite računalo.

l Postupak ponovite za svaku ugrađenu karticu za proširenje. Ako se računalo normalno

pokrene, riješite problem tako da uklonite posljednju karticu kao izvor sukoba.

l Ako se problem i dalje javlja, obratite se tvrtki Dell.

Došlo je do jošjedne pogreške.

l Provjerite jesu li svi kabeli tvrdih diskova i optičkih pogona ispravno spojeni na matičnu

ploču.

l  Ako se na zaslonu prikaže poruka o pogrešci koja ukazuje na problem s uređajem (kao

što je disketna jedinica ili tvrdi disk), provjerite radi li uređaj ispravno.

l  Ako se operacijski sustav pokušava pokrenuti s uređaja (kao što je disketna jedinica ili

optički pogon), provjerite postavke sustava kako biste osigurali točan slijed za podizanje
sustava za uređaje instalirane na vašem računalu.

l Ako se problem i dalje javlja, obratite se tvrtki Dell.

Povratak na stranicu sa sadržajem

Kartice za proširenje

Servisni priručnikzaDell™OptiPlex™580– Desktop

Uklanjanje kartica proširenja

1. Slijedite postupke opisane u poglavlju Prije rada na unutrašnjosti računala.

2. Okrenite lagano prema gore jezičak za otpuštanje na zasunu za otpuštanje kartice.

3. Povucite ručicu za otpuštanje od kartice i izvucite karticu iz njezinog priključka na matičnoj ploči.

Ponovno postavljanje kartica proširenja

Za ponovno postavljanje kartice proširenja izvedite gornje postupke obrnutim redoslijedom.

Povratak na stranicu sa sadržajem

UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s računalom. Dodatne sigurnosne informacije

potražite na početnoj stranici za sukladnost sa zakonskim odredbama na www.dell.com/regulatory_compliance.

Povratak na stranicu sa sadržajem

Ventilator

Servisni priručnikzaDell™OptiPlex™580– Desktop

Uklanjanje ventilatora

1. Slijedite postupke opisane u poglavlju Prije rada na unutrašnjosti računala.

2. Isključite kabele napajanja ventilatora iz matične ploče.

3. Izvucite jezičak za otpuštanje ventilatora i potom pomaknite ventilator prema matičnoj ploči.

UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s računalom. Dodatne sigurnosne informacije

potražite na početnoj stranici za sukladnost sa zakonskim odredbama na www.dell.com/regulatory_compliance.

4. Podignite ventilator i uklonite ga iz računala.

Ugradnja ventilatora

Za ugradnju ventilatora izvedite gore opisane korake obrnutim redoslijedom.

Povratak na stranicu sa sadržajem

Povratak na stranicu sa sadržajem

Tvrdi disk

Servisni priručnikzaDell™OptiPlex™580– Desktop

Uklanjanje tvrdog diska

1. Slijedite postupke opisane u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite optički pogon iz računala.

3. Odspojite podatkovni kabel od tvrdog diska.

4. Odspojite kabel napajanja od tvrdog diska.

UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s računalom. Dodatne sigurnosne informacije

potražite na početnoj stranici za sukladnost sa zakonskim odredbama na www.dell.com/regulatory_compliance.

5. Pritisnite plave sigurnosne jezičke na svakoj strani tvrdog diska, a zatim pomaknite tvrdi disk prema stražnjem dijelu računala.

6. Podignite tvrdi disk i izvadite ga iz računala.

Ugradnja tvrdog diska

Za ugradnju tvrdog diska izvedite gore opisane korake obrnutim redoslijedom.

Povratak na stranicu sa sadržajem

Povratak na stranicu sa sadržajem

Hladnjak i procesor

Servisni priručnikzaDell™OptiPlex™580– Desktop

Uklanjanje hladnjaka i procesora

1. Slijedite postupke opisane u poglavlju Prije rada na unutrašnjosti računala.

2. Otpustite pričvrsne vijke na svakoj strani sklopa hladila.

3. Zakrenite hladnjak prema gore.

UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s računalom. Dodatne sigurnosne informacije

potražite na početnoj stranici za sukladnost sa zakonskim odredbama na www.dell.com/regulatory_compliance.

4. Podignite hladnjak i uklonite ga iz računala.

5. Izvucite ručicu za otpuštanje ispod središnjeg pokrovnog zazora i zakrenite ručicu za otpuštanje prema gore.

6. Podignite pokrov procesora.

7. Uklonite procesor iz računala.

Ponovno postavljanje hladnjaka i procesora

Za ponovno postavljanje hladnjaka i procesora izvedite gornje postupke obrnutim redoslijedom.

Povratak na stranicu sa sadržajem

OPREZ: Prilikom ponovnog postavljanja procesora ne dodirujte nijedan od pinova unutar utora ili pazite da na pinove u utoru nešto ne padne.

Povratak na stranicu sa sadržajem

Unutarnji zvučnik

Servisni priručnikzaDell™OptiPlex™580– Desktop

Uklanjanje unutarnjeg zvučnika

1. Slijedite postupke opisane u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite tvrdi disk.

3. Isključite kabel unutarnjeg zvučnika iz matične ploče.

4. Pritisnite jezičac za pričvršćivanje i pomaknite unutarnji zvučnik prema gore kako biste ga izvadili iz računala.

Ponovno postavljanje unutarnjeg zvučnika

Za ponovno postavljanje unutarnjeg zvučnika izvedite gornje korake obrnutim redoslijedom.

Povratak na stranicu sa sadržajem

UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s računalom. Dodatne sigurnosne informacije

potražite na početnoj stranici za sukladnost sa zakonskim odredbama na www.dell.com/regulatory_compliance.

NAPOMENA: Možda ćete morati instalirati Adobe®Flash®Player sa stranice Adobe.com kako biste mogli pregledati sljedeće ilustracije.

Povratak na stranicu sa sadržajem

Ulazno/izlazna ploča

Servisni priručnikzaDell™OptiPlex™580– Desktop

Uklanjanje ulazno/izlazne ploče

1. Slijedite postupke opisane u poglavlju Prije rada na unutrašnjosti računala.

2. Odspojite kabel ulazno/izlazne ploče.

3. Odvijte vijak koji pričvršćuje ulazno/izlaznu ploču za kućište.

UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s računalom. Dodatne sigurnosne informacije

potražite na početnoj stranici za sukladnost sa zakonskim odredbama na www.dell.com/regulatory_compliance.

4. Zakrenite ulazno/izlaznu ploču od ruba računala i odvojite je od računala.

Ugradnja ulazno/izlazne ploče

Za ugradnju ulazno/izlazne ploče izvedite gore opisane korake obrnutim redoslijedom.

Povratak na stranicu sa sadržajem

Povratak na stranicu sa sadržajem

Memorija

Servisni priručnikzaDell™OptiPlex™580– Desktop

Uklanjanje memorijskog modula

1. Slijedite postupke opisane u poglavlju Prije rada na unutrašnjosti računala.

2. Pritisnite jezičke na memoriji da biste memorijski modul otpustili iz priključka na matičnoj ploči.

3. Izvadite memorijski modul iz priključka i uklonite ga iz računala.

UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s računalom. Dodatne sigurnosne informacije

potražite na početnoj stranici za sukladnost sa zakonskim odredbama na www.dell.com/regulatory_compliance.

Ugradnja memorijskog modula

Za ponovno postavljanje memorijskog modula izvedite gornje korake obrnutim redoslijedom.

Povratak na stranicu sa sadržajem

Povratak na stranicu sa sadržajem

Optički pogon

Servisni priručnikzaDell™OptiPlex™580– Desktop

Uklanjanje optičkog pogona

1. Slijedite postupke opisane u poglavlju Prije rada na unutrašnjosti računala.

2. Odspojite podatkovni kabel optičkog pogona.

3. Odspojite kabel napajanja optičkog pogona.

UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s računalom. Dodatne sigurnosne informacije

potražite na početnoj stranici za sukladnost sa zakonskim odredbama na www.dell.com/regulatory_compliance.

4. Podignite otponac za otpuštanje pogona i pogurnite ga prema stražnjem dijelu računala.

5. Podignite optički pogon i izvadite ga iz računala.

Ugradnja optičkog pogona

Za ponovno postavljanje optičkog pogona izvedite gornje korake obrnutim redoslijedom.

Povratak na stranicu sa sadržajem

Povratak na stranicu sa sadržajem

Uklanjanje i ugradnja dijelova

Servisni priručnikzaDell™OptiPlex™580– Desktop

Povratak na stranicu sa sadržajem

Pokrov
Tvrdi disk
Standardna stražnja ploča
Hladnjak i procesor
Ventilator

Baterija na matičnoj ploči
Matična ploča



Optički pogon
Kartice za proširenje
Memorija

Unutarnji zvučnik
Ulazno/izlazna ploča

Napajanje



Povratak na stranicu sa sadržajem

Napajanje

Servisni priručnikzaDell™OptiPlex™580– Desktop

Uklanjanje napajanja

1. Slijedite postupke opisane u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite optički pogon.

3. Uklonite tvrdi disk.

4. Odspojite glavni priključak napajanja od matične ploče.

5. Odspojite priključak napajanja procesora od matične ploče.

UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s računalom. Dodatne sigurnosne informacije

potražite na početnoj stranici za sukladnost sa zakonskim odredbama na www.dell.com/regulatory_compliance.

6. Izvadite kabele priključka napajanja procesora iz vodilica.

7. Odvijte vijke koji pričvršćuju napajanje na stražnji dio kućišta računala.

8. Pritisnite jezičak za oslobađanje na dnu kućišta, a potom povucite napajanje prema prednjem kraju računala.

9. Podignite i izvadite sklop napajanja iz računala.

Ugradnja napajanja

Za ugradnju napajanja izvedite gore opisane korake obrnutim redoslijedom.

Povratak na stranicu sa sadržajem

Povratak na stranicu sa sadržajem

 Postavljanje sustava

Servisni priručnikzaDell™OptiPlex™580– Desktop

Pregled
Otvaranje programa za postavljanje sustava
Opcije programa za postavljanje sustava

Pregled

Program za postavljanje sustava koristite za:

l promjenu informacija o konfiguraciji sustava nakon dodavanja, promjene ili uklanjanja hardvera iz računala,
l postavljanje ili promjenu korisničkih opcija poput korisničke lozinke,
l očitavanje trenutne količine memorije ili postavljanje vrste instaliranog tvrdog diska.

Otvaranje programa za postavljanje sustava

1. Uključite (ili ponovno pokrenite) računalo.


2. Kada se prikaže logotip DELL, odmah pritisnite <F2>.

Ako čekate predugo i prikaže se logotip operativnog sustava, nastavite čekati dok ne vidite Microsoft®Windows®radnu površinu, a zatim isključite
računalo i pokušajte ponovo.

Zasloni programa za postavljanje sustava

Options List (Popis opcija) — Ovo se polje prikazuje pri vrhu prozora programa za postavljanje sustava. Opcije na karticama sadrže značajke koje definiraju

konfiguraciju računala, uključujući ugrađeni hardver, štednju energije i sigurnosne značajke.

Option Field (Polje opcija) — Ovo polje sadrži informacije o svakoj opciji. U ovom polju možete pregledati svoje trenutne postavke i napraviti izmjene postavki.
Pritisnite tipke sa strelicama za desno i lijevo kako biste označili neku opciju. Pritisnite <Enter> da biste aktivirali odabir.

Help Field (Polje pomoći) — Ovo polje sadrži kontekstualne pomoćne informacije, ovisno o odabranoj opciji.

Key Functions (Funkcije tipki) — Ovo se polje prikazuje ispod Polja opcija ina njemu se nalazi popis tipki i njihovih funkcija u sklopu aktivnog polja programa za

postavljanje sustava.



Opcije programa za postavljanje sustava

OPREZ: Ne mijenjajte postavke sustava ako niste iskusni korisnik računala. Neke promjene mogu uzrokovati nepravilan rad računala.

NAPOMENA: Prije korištenja programa System Setup (Postavljanje sustava), preporučujemo da za buduće potrebe zapišete podatke sa zaslona

programa za postavljanje sustava.

NAPOMENA: Kad se neka tipka na tipkovnici dulje drži pritisnutom, može doći do pogreške u radu tipkovnice. Kako biste izbjegli moguće pogreške

u radu tipkovnice, tipku <F2> pritišćite i otpuštajte u jednakim razmacima sve dok se ne pojavi zaslon postavljanja sustava.

NAPOMENA: Ovisno o vašem računalu i instaliranim uređajima, neke stavke navedene u ovom odjeljku možda možda neće biti prikazane na popisu.



System Info (Informacije o sustavu)



Main (Glavno)

System Time

Prikazuje trenutno vrijeme u obliku (hh:mm:ss).

System Date

Prikazuje trenutni datum u obliku (mm:dd:gg).

System

Prikazuje broj modela računala.

BIOS Version

Prikazuje informacije o verziji BIOS-a i datumu.

Service Tag

Prikazuje servisnu oznaku vašeg računala.

Express service code

Prikazujekôduslugeračunala.

Asset Tag

Prikazuje oznaku računala, ako postoji.

Processor Type

Prikazuje vrstu procesora.

Processor clock speed

Prikazuje brzinu procesora.

L1 cache

Prikazuje količinu predmemorije procesora (Level 1 cache).

L2 Cache

Prikazuje količinu Level 2 predmemorije procesora.

L3 Cache

Prikazuje količinu predmemorije procesora (Level 3 cache).

Installed Memory

Prikazuje kapacitet ugrađene memorije.

Memory Speed

Prikazuje frekvenciju ugrađene memorije.

Memory Technology

Prikazuje vrstu ugrađene memorije.

SATA 0

Prikazuje SATA pogone priključene na priključak SATA 0.

SATA 1

Prikazuje SATA pogone priključene na priključak SATA 1.

SATA 2

Prikazuje SATA pogone priključene na priključak SATA 2.

SATA 3

Prikazuje SATA pogone priključene na priključak SATA 3.

Keyboard Errors

Prikazuje pogreške tipkovnice kada se postavi na Report (Izvješće) Report je zadana postavka.



Advanced Settings (Napredne postavke)

CPU Information

Omogućuje vam da omogućite ili onemogućite slijedeće funkcije:

l Virtualization (zadano omogućeno)
l  Cool & Quiet (zadano omogućeno)
l C1E (zadano omogućeno)

Onboard Device

Omogućuje postavljanje načina rada sljedećih uređaja na matičnoj ploči:

l GFX/DisplayPort

¡ x6 —GFX sa x16
¡ x8+Display Port (zadano) — integrirana grafičkakartica

l Surround View— Enable ; Disable (zadano)
l Integrated Audio— Auto; Off; On (zadano)
l Integrated NIC— Off; On (zadano); On w/PXE; On w/RPL
l Video Memory Size— Auto (zadano); 32 MB; 64 MB; 128 MB; 256 MB; 512 MB
l Serial Port #1 — Off; 3F8/IRQ4 (zadano); 3E8/IRQ4; 2E8/IRQ3
l LPT Port Mode — AT; PS/2 (zadano); EPP; ECP
l LPT Port Address — 378h (zadano); 278h; 3BCh
l USBcontroller— On (zadano); Off; No boot
l Front Dual USB— On (zadano); Off
l Rear Dual USB— On (zadano); Off
l Rear Quad USB— On (zadano); Off

Sata Configuration

Omogućuje vam da konfigurirate sljedeće:

l SATA Operation — IDE; RAID; AHCI (zadano)
l HDD Acoustic Mode — Performance; Suggested; Quiet; Bypass (zadano)
l SATA 0, SATA 1, SATA 2, i SATA 3 — Disable; Enable (zadano)
l External SATA — Disable; Enable (zadano)
l SMART Reporting — Disable; Enable (zadano)

BIOS Events

Nudi sljedeće opcije:

l View Event Log
l Mark all events as read
l Clear Event Log
l Event Log Statistics

System Management

Omogućuje vam da konfigurirate sljedeće:

l DASH/ASF Configuration — Disable (zadano); Alert Only; DASH/ASF
l Text Console Redirection — Enabled; Disabled (zadano)

Computrace

Omogućuje da trajno aktivirate ili onemogućite uslugu Computrace®na računalu.



Security (Sigurnost)

Unlock Setup Status

Prikazuje je li postavljanje sustava zaključano ili otključano.

Admin Password

Prikazuje stanje lozinke administratora.

System Password

Prikazujestanjelozinkesustava.

Password Lock

Omogućuje da omogućite promjenu lozinke sustava s lozinkom administratora ili bez nje.

l Lock (zadano) — Morate unijeti lozinku administratora da biste promijenili lozinku sustava.
l Unlock — Možete promijeniti lozinku sustava bez unošenja lozinke administratora.

Chassis Intrusion

Omogućuje konfiguriranje prekidača za otvaranje kućišta:

l On(zadano) — Omogućuje otkrivanje otvaranja kućišta i prijavu prilikom automatskog testiranja prilikom pokretanja

(POST).

l Off— Onemogućuje otkrivanje otvaranja kućišta.
l On-Silent— Omogućuje otkrivanje otvaranja kućišta, ne prikazuje otkrivena otvaranja.

No Execute

Omogućuje ili onemogućuje No Execute Memory Protection Technology.

l On(zadano)
l Off

TPM Security

Omogućuje ili onemogućuje sigurnosnu značajku TPM.

l On
l Off (zadano)

TPM Activation

Aktivira ili deaktivira značajku TPM ako je omogućena.

l Enable
l Disable
l Don't Change



Napajanje

AC Recovery

Određuje postupak sustava kad se nakon gubitka napajanja obnovi AC napajanje.

l Off (zadano)
l On
l Last

Auto Power On

Omogućuje značajku Auto Power On

l Disabled (zadano)
l Enabled

Remote Wake Up

Omogućuje može li se računalo uključiti.

l Disabled
l Enabled (zadano)

Low Power Mode

Omogućuje sustavu uštedu energije dok je u načinu hibernacije.

l On (zadano)
l Off

Suspend Type

Navodi stanje napajanja u obustavljenom načinu rada.

l S1 (POS)
l S3 (STR) (zadano)



Boot (Podizanje sustava)



NAPOMENA: Prikazane stavke dinamički se ažuriraju s obzirom na pronađene uređaje.

Fast Boot

Ubrzava postupak podizanja sustava preskakanjem nekih koraka kompatibilnosti.

l Off
l On (zadano)

Numlock Key

Uključuje ili isključuje zaključavanje brojeva.

l Off
l On (zadano)

Wait for "F1" if error

Čeka da se pritisne tipka F1 kad se dogodi pogreška.

l Enabled (zadano)
l Disabled

POST Hotkeys

Određuje prikaz poruka POST tipki prečaca.

l Izbornik za postavljanje i podizanje sustava
l Postavljanje
l Izbornik za podizanje sustava
l None

1st Boot Device

Prikazuje prvi uređaj za podizanje sustava.

2nd Boot Device

Prikazuje drugi uređaj za podizanje sustava.

3rd Boot Device

Prikazuje treći uređaj za podizanje sustava.

4th Boot Device

Prikazuje četvrti uređaj za podizanje sustava.



Povratak na stranicu sa sadržajem

Exit (Izlaz)

Daje sljedeće opcije: Save Changes and Exit (Spremi promjene i zatvori), Discard Changes and Exit (Odbaci promjene i zatvori) i Load Default Setting
(Učitaj zadanu postavku).

Povratak na stranicu sa sadržajem

Tehnički podaci

Servisni priručnikzaDell™OptiPlex™580– Desktop

Procesor
Memorija
Sabirnica za proširenje
Grafička kartica
Informacije o sustavu
Kartice
Pogoni
Vanjski priključci

Kontrole i lampice
Mreža
Zvuk
Napajanje
Priključci na matičnoj ploči
Fizičke karakteristike
Okružje

NAPOMENA: Ponude se mogu razlikovati po regijama. Više informacija o konfiguraciji računala možete pronaći klikom na Start® Help and Support

(Pomoći podrška) te odabirom opcije za pregled informacija o računalu.

NAPOMENA: Osim ako drugačije nije utvrđeno, specifikacije su identične za mini-tower, stolno računalo i računala s SFF.

Procesor

Vrsta

AMDPhenom™II
AMDAthlon™II
AMDSempron™

Level 2 (L2) predmemorija

do 2 MB

Memorija

Vrsta

DDR3 SDRAM (samo memorija koja nije ECC)

Brzina

1066 MHz

Priključci

četiri DIMM utora

Kapacitet

1 GB, 2 GB ili 4 GB

Minimalno memorije

1 GB

Maksimalno memorije

16 GB

Grafička kartica

Integrirano

ATIRadeon™HD4200grafička kartica

Zasebno

Grafički adapter PCI Express 2.0 x16



NAPOMENA: DisplayPort automatski je onemogućen

kad konfigurirate GFX/Display Port kao PCI Express
x16.

Video memorija:

Integrirano

do 512 MB zajedničke video memorije (s memorijom
sustava većom od 1536 MB)

Zvuk

Integrirano

Realtek ALC269Q-VB3

Mreža

Integrirano

Broadcom 5761 10/100/1000

Informacijeosustavu

Čipset

AMD 785G čipset (RS880 + SB710)

DMA kanali

sedam

Razine prekida

15

BIOS čip (NVRAM)

8 Mb SPI serijski Flash

Sabirnica za proširenje

Vrsta sabirnice

PCI 2.3
PCI Express 1.0A
SATA 1.0A i 2.0
USB 2.0

Brzina sabirnice:

PCI

133 MBps

PCI Express x16

40 GBps dvosmjerna brzina

PCI Express x1

2,5 Gbps

SATA

1,5 Gbps i 3,0 Gbps

USB

480 Mbps (visoka brzina)
12 Mbps (puna brzina)
1,2 Mbps (niska brzina)

Kartice

PCI:

Mini–tower

dva

Stolno računalo

jedna kartica niskog profila

Small form factor

Nije primjenjivo

PCI Express x4

jedan

PCI Express x16

jedan  NAPOMENA: Utor PCI Express x16 onemogućen je kad je zaslon priključen na ugrađeni video priključak.

Pogoni

Dostupni izvana:

pretinci pogona od 5,25 inča:

Mini-tower

dva

Stolno računalo

jedan

Small form factor

jedan (tanak)

Dostupni iznutra:

pretinci SATA pogona od 3,5 inča:

Mini–tower

dva

Stolno računalo

jedan

Small form factor

jedan

Dostupni uređaji:

SATA tvrdi diskovi od 2,5 inča (s nosačima)

dva

jedan 3,5–inčni SATA tvrdi disk

Mini–tower

dva

Stolno računalo

jedan

Small form factor

jedan

Optički pogoni od 5,25 inča:

Mini–tower

dva

Stolno računalo

jedan

Small form factor

jedan (tanak)

Vanjski priključci

Zvuk:

Stražnja ploča

dva priključka za ulaz/mikrofon i izlaz

Prednja ploča

priključci za prednju ploču za slušalice i mikrofon

eSATA

jedan 7-pinski priključak

Mreža

jedan RJ45 priključak

Serijski

jedan 9-pinski priključak kompatibilan s 16550C

USB:

Prednja ploča

dva priključka

Stražnja ploča

šest priključaka

Grafička kartica

jedan VGA priključak s 15 rupa
jedan 20-pinski DisplayPort priključak

Priključci na matičnoj ploči

PCI 2.3:

Mini–tower

dva 120-pinska priključka

Stolno računalo

jedan 120-pinski priključak

Small form factor

ništa

PCI Express x4

jedan

PCI Express x16

jedan

Serijski ATA:

Mini–tower

četiri 7-pinska priključka

Stolno računalo

tri 7-pinska priključka

Small form factor

tri 7-pinska priključka

Memorija

četiri 240-pinska priključka

Unutarnji USB uređaj

ništa

Ventilator procesora

jedan 5–pinski priključak

Ventilator tvrdog pogona:

Mini–tower

ništa

Stolno računalo

ništa

Small form factor

jedan 5–pinski priključak

Kontrola prednje ploče

jedan 40–pinski priključak

Procesor

AM3 941–pinski priključak

Napon 12 V

jedan 4–pinski priključak

Napajanje

jedan 24–pinski priključak

PS/2 ili serijski priključak (opcionalno)

jedan 24–pinski priključak

Kontroleilampice

Prednja strana računala:

Lampica napajanja

Zeleno svjetlo — puno zeleno svjetlo označava da je
uključeno napajanje; treperavo zeleno svjetlo
označava stanje mirovanja računala.

Žuto svjetlo — ako indikator svijetli žuto kada se
računalo ne može pokrenuti, znači da postoji problem
s matičnom pločom ili napajanjem. Ako indikator
treperi žuto, znači da postoji problem s matičnom
pločom.

Gumb napajanja

Prednja strana kućišta — gumb za pritiskanje

Svjetlo za označavanje aktivnosti pogona

Prikazuje aktivnosti SATA tvrdog diska ili optičkog
pogona.

Zeleno svjetlo — zeleno trepćuće svjetlo označava da
računalo očitava podatke ili ih zapisuje na tvrdi disk

Svjetlo priključka mreže

Zeleno svjetlo — dobra veza između mreže i računala

Isključeno (nema svjetla) — naznačuje da računalo
ne prepoznaje fizičku vezu s mrežom

Dijagnostički indikatori

Četiri svjetla smještena na prednjoj/stražnjoj ploči
računala. Informacije o dijagnostičkim indikatorima
potražite u Servisnom priručniku koji možete pronaći
na web-stranici Dell Podrške na adresi
support.dell.com/manuals.

Stražnji dio računala:

Lampica za označavanje integriteta veze na
integriranom mrežnom adapteru

Zeleno svjetlo — veza 10 Mbps

Narančasto svjetlo — veza 100 Mbps

Lampica mrežne aktivnosti na integriranom
mrežnom adapteru

Žuto svjetlo

Napajanje

Napajanje istosmjernom strujom:

Snaga u vatima

EPA

Nije EPA

Mini–tower

255 W

305 W

Stolno računalo

255 W

255 W

Small form factor

235 W

235 W

Maksimalan gubitak topline:

Mini–tower

1041 BTU/hr

1041 BTU/hr

Stolno računalo

955 BTU/hr

955 BTU/hr

Small form factor

938 BTU/hr

938 BTU/hr

Napon:

Mini–tower

115/230 VAC, 50/60 Hz, 3,6/1,8 A

115/230 VAC, 50/60 Hz, 3,6/1,8
A

Stolno računalo

115/230 VAC, 50/60 Hz, 4,0/2,0 A

115/230 VAC, 50/60 Hz, 4,0/2,0
A

Small form factor

115/230 VAC, 50/60 Hz, 3,5/1,8 A

115/230 VAC, 50/60 Hz, 3,5/1,8
A

Baterija na matičnoj ploči

Litij-ionska baterija na matičnoj ploči 3-V CR2032



NAPOMENA: Gubitak topline je izračunat putem nazivnog napajanja u vatima.

NAPOMENA: Važne informacije o postavljanju napona potražite u sigurnosnim informacijama koje ste dobili s

računalom.

Povratak na stranicu sa sadržajem

Fizičkekarakteristike

Visina:

Mini–tower

40,80 cm (16,10 inča)

Stolno računalo

11,40 cm (4,50 inča)

Small form factor

9,30 cm (3,70 inča)

Širina:

Mini–tower

18,70 cm (7,40 inča)

Stolno računalo

39,90 cm (15,70 inča)

Small form factor

31,40 cm (12,40 inča)

Dubina:

Mini–tower

43,30 cm (17,00 inča)

Stolno računalo

35,30 cm (13,90 inča)

Small form factor

34,00 cm (13,40 inča)

Težina:

Mini–tower

11,70 kg (25,80 lb)

Stolno računalo

8,26 kg (18,20 lb)

Small form factor

6,80 kg (15,00 lb)

Okružje

Temperatura:

Radno stanje

10°Cdo35°C(50°Fdo95°F)

Skladištenje

–40°Cdo65°C(–40°Fdo149°F)

Relativna vlažnost (bez kondenzacije)

20% do 80%

Maksimalne vibracije:

Radno stanje

5 Hz–350 Hz pri 0,0002 G2/Hz

Skladištenje

5 Hz–500 Hz pri 0,001 do 0,01 G2/Hz

Maksimalan šok:

Radno stanje

40 G +/– 5% sa trajanjem pulsa od 2 milisekunde +/–
10% (ekvivalentno 20 inča/sek [51 cm/sek])

Skladištenje

105 G +/– 5% sa trajanjem pulsa od 2 milisekunde +/–
10% (ekvivalentno 50 inča/sek [127 cm/sek])

Nadmorska visina:

Radno stanje

–15,2 m do 3048 m (–50 ft do 10.000 ft)

Skladištenje

–15,2 m do 10.668 m (–50 ft do 35.000 ft)

Razina zračnog onečišćenja

G2 ili niža, kao što je definirano u standardu ISA­S71.04-1985

Povratak na stranicu sa sadržajem

Standardna stražnja ploča

Servisni priručnikzaDell™OptiPlex™580– Desktop

Uklanjanje standardne stražnje ploče

1. Slijedite postupke opisane u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite tvrdi disk.

3. Podignite standardnu stražnju ploču i izvadite je iz računala.

Ponovno postavljanje standardne stražnje ploče

Za ponovno postavljanje standardne stražnje ploče izvedite gornje korake obrnutim redoslijedom.

Povratak na stranicu sa sadržajem

UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s računalom. Dodatne sigurnosne informacije

potražite na početnoj stranici za sukladnost sa zakonskim odredbama na www.dell.com/regulatory_compliance.

Povratak na stranicu sa sadržajem

Izgled matične ploče

Servisni priručnikzaDell™OptiPlex™580– Desktop

Povratak na stranicu sa sadržajem

1

priključakventilatora(FAN_CPU)

2

priključak zvučnika (INT_SPKR)

3

priključak procesora (CPU)

4

priključak za napajanje procesora (12VPOWER)

5

priključci memorijskih modula (DIMM_1, DIMM_2,
DIMM_3, DIMM_4)

6

SATA priključci (SATA0 i SATA1)

7

priključak prednje ploče (FRONTPANEL)

8

priključak napajanja (POWER)

9

SATA priključak (SATA2)

10

priključak ventilatora (FAN_HDD)

11

priključak prekidača za detekciju nasilnog otvaranja
(INTRUDER)

12

utor baterije (BATTERY)

13

priključak PCI Express x16 (SLOT1)

14

priključak PCI Express x4 (SLOT2)

15

PCI priključak (SLOT3)

16

serijski/PS/2 priključak (PS2/SER2)

Povratak na stranicu sa sadržajem

Matična ploča

Servisni priručnikzaDell™OptiPlex™580– Desktop

Uklanjanje matične ploče

1. Slijedite postupke opisane u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite tvrdi disk.

3. Uklonite optički pogon.

4. Uklonite hladnjak i procesor.

5. Uklonite kartice za proširenje.

6. Uklonite memoriju.

7. Isključite kabele napajanja ventilatora iz matične ploče.

8. Odspojite glavni kabel napajanja od matične ploče.

UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s računalom. Dodatne sigurnosne informacije

potražite na početnoj stranici za sukladnost sa zakonskim odredbama na www.dell.com/regulatory_compliance.

9. Odspojite kabel ulazno-izlazne ploče od matične ploče.

10. Odspojite podatkovni kabel optičkog pogona od matične ploče.

11. Odspojite podatkovni kabel tvrdog diska od matične ploče.

12. Odspojite kabel napajanja procesora od matične ploče.

13. Uklonite vijke koji pričvršćuju matičnu ploču za kućište računala.

14. Uklonite nosačhladnjaka iz računala.

15. Pomaknite matičnu ploču prema stražnjoj strani računala i potom je podignite i izvadite iz računala.

Ponovno postavljanje matične ploče

Za ponovno postavljanje matične ploče izvedite gornje korake obrnutim redoslijedom.

Povratak na stranicu sa sadržajem

Povratak na stranicu sa sadržajem

Rad na računalu

Servisni priručnikzaDell™OptiPlex™580– Desktop

Prije rada na unutrašnjosti računala

Kako biste zaštitili računalo od mogućih oštećenja i povećali osobnu sigurnost, pridržavajte se sljedećih sigurnosnih uputa. Ako nije navedeno drugačije, svaki
postupak u ovom dokumentu podrazumijeva postojanje sljedećih uvjeta:

l Obavili ste postupke navedene u odjeljku Rad na računalu.
l Pročitali ste sigurnosne upute koje ste dobili zajedno s računalom.
l Komponenta se može zamijeniti ili, ako je kupljena zasebno, instalirati izvođenjem postupka uklanjanja obrnutim redoslijedom.

Kako biste izbjegli oštećenje računala, izvršite sljedeće korake prije nego što započnete s radom na unutrašnjosti računala.

1. Pobrinite se da radna površina bude ravna i čista kako se pokrov računala ne bi ogrebao.

2. Isključite računalo (pogledajte odjeljak Isključivanje računala).

3. Iskopčajte sve mrežne kabele iz računala.

4. Iskopčajte računalo i sve priključene uređaje iz svih električnih izvora napajanja.

5. Pritisnite i držite gumb za uključivanje dok je računalo isključeno iz zidne utičnice kako biste uzemljili matičnu ploču.

6. Uklonite pokrov.

Preporučeni alati

Za izvođenje postupaka iz ovog dokumenta možda će vam trebati sljedeći alati:

l mali ravni odvijač
l Phillipsov odvijač
l malo plastično šilo
l CD s programom za ažuriranje BIOS-a Flash postupkom

Isključivanje računala

1. Isključite operacijski sustav:

l U sustavu Windows Vista®:

Pritisnite Start , pritisnite strelicu u donjem desnom kutu izbornika Start na način prikazan u nastavku, a zatim pritisnite Shut Down (Isključi).

l U sustavu Windows®XP:

Prije rada na unutrašnjosti računala
Preporučeni alati
Isključivanje računala
Nakon rada na unutrašnjosti računala





UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s računalom. Dodatne sigurnosne informacije

potražite na početnoj stranici za sukladnost sa zakonskim odredbama na www.dell.com/regulatory_compliance.

OPREZ: Samo ovlašteni serviser smije vršiti popravke na vašem računalu. Vaše jamstvo ne pokriva oštećenja uzrokovana servisiranjem koje

tvrtka Dell nije ovlastila.

OPREZ: Kako biste izbjegli elektrostatičko pražnjenje, uzemljite se koristeći ručnu traku za uzemljenje ili povremeno dotaknite neobojenu

metalnu površinu, kao što je priključak na stražnjoj strani računala.

OPREZ: Oprezno rukujte komponentama i karticama. Ne dotičite komponente ili kontakte na kartici. Karticu pridržavajte za rubove ili za metalni

nosač. Komponente poput procesora pridržavajte za rubove, a ne za pinove.

OPREZ: Prilikom otpajanja kabela, vucite njegov utikačili jezičac za povlačenje, a ne sam kabel. Neki kabeli imaju priključke s jezičcima za

blokiranje. Ako otpajate tu vrstu kabela, prije otpajanja pritisnite jezičce za blokiranje. Dok razdvajate priključke, držite ih poravnate kako biste
izbjegli savijanje pinova priključka. Također prije ukopčavanja kabela provjerite jesu li oba priključka pravilno okrenuta i poravnata.

NAPOMENA: Boja računala i određene komponente mogu se razlikovati od onih prikazanih u ovom dokumentu.

OPREZ: Za iskopčavanje mrežnog kabela, najprije iskopčajte kabel iz računala, a potom ga iskopčajte iz mrežnog uređaja.

OPREZ: Prije nego što dotaknete bilo koji dio u unutrašnjosti računala, uzemljite se dodirivanjem neobojane metalne površine, poput metalnog

dijela na poleđini računala. Dok radite, povremeno dotaknite neobojanu metalnu površinu kako bi se ispraznio statički elektricitet koji bi mogao
oštetiti unutarnje komponente.

OPREZ: Kako biste izbjegli gubitak podataka, prije isključivanja računala spremite i zatvorite sve otvorene datoteke i zatvorite sve otvorene

programe.

Pritisnite Start® Turn Off Computer (Isključi računalo)® Turn Off (Isključi).

Računalo se isključuje nakon što se dovrši postupak odjave operacijskog sustava.

2. Provjerite jesu li računalo i svi priključeni uređaji isključeni. Ako se računalo i priključeni uređaji nisu automatski isključili nakon odjave operacijskog
sustava, pritisnite i približno 6 sekundi držite gumb napajanja kako biste ih isključili.

Nakon rada na unutrašnjosti računala

Nakon što ste završili bilo koji postupak ugradnje, prije uključivanja računala provjerite jeste li priključili sve vanjske uređaje, kartice i kabele.

1. Ponovno postavite pokrov.

2. Priključite sve telefonske ili mrežne kabele na računalo.

3. Priključite računalo i sve priključene uređaje na izvore električnog napajanja.

4. Uključite računalo.

5. Pomoću programa Dell Diagnostics provjerite radi li računalo ispravno. Pogledajte odjeljak Dell Diagnostics.

Povratak na stranicu sa sadržajem

OPREZ: Kako biste priključili mrežni kabel, najprije ga priključite u mrežni uređaj, a zatim u računalo.
