Dell OptiPlex 5270 User Manual [po]

Download

Page 1

Dell OptiPlex 5270 All-in-One

Instrukcja serwisowa

Model regulacji: W20B Typ regulacji: W20B001

Page 2

Uwagi, przestrogi i ostrzeżenia

UWAGA: Napis UWAGA oznacza ważną wiadomość, która pomoże lepiej wykorzystać komputer.

OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub

utraty danych, i przedstawia sposoby uniknięcia problemu.

PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń

ciała lub śmierci.

towarowymi firmy Dell Inc. lub jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli.

2020 - 03

Wer. A01

Page 3

Spis treści

1 Serwisowanie komputera...............................................................................................................6

Instrukcje dotyczące bezpieczeństwa................................................................................................................................6

Wyłączanie komputera — Windows 10.............................................................................................................................. 6

Przed przystąpieniem do serwisowania komputera.......................................................................................................... 7

Po zakończeniu serwisowania komputera..........................................................................................................................7

2 Technologia i podzespoły.............................................................................................................. 8

DDR4....................................................................................................................................................................................... 8

Funkcje USB......................................................................................................................................................................... 10

Interfejs HDMI.......................................................................................................................................................................12

3 Główne elementy systemu........................................................................................................... 13

4 Wymontowywanie i instalowanie komponentów.............................................................................15

Zalecane narzędzia.............................................................................................................................................................. 15

Lista rozmiarów śrub............................................................................................................................................................16

Elementy płyty systemowej.................................................................................................................................................17

Nóżki gumowe......................................................................................................................................................................18

Wymontowywanie gumowych nóżek.......................................................................................................................... 18

Instalowanie gumowych nóżek.....................................................................................................................................19

Osłona kabla (opcjonalna).................................................................................................................................................. 20

Wymontowywanie pokrywy kabli................................................................................................................................ 20

Instalowanie pokrywy kabli............................................................................................................................................21

Podstawka............................................................................................................................................................................22

Wymontowywanie podstawki...................................................................................................................................... 22

Instalowanie podstawki................................................................................................................................................. 23

Pokrywa tylna.......................................................................................................................................................................24

Wymontowywanie pokrywy tylnej...............................................................................................................................24

Instalowanie pokrywy tylnej..........................................................................................................................................24

Dysk twardy......................................................................................................................................................................... 25

Wymontowywanie zestawu dysku twardego............................................................................................................ 25

Instalowanie zestawu dysku twardego....................................................................................................................... 26

Moduł pamięci...................................................................................................................................................................... 27

Wymontowywanie modułu pamięci............................................................................................................................. 27

Instalowanie modułu pamięci........................................................................................................................................28

Osłona płyty systemowej.................................................................................................................................................... 29

Wymontowywanie osłony płyty systemowej..............................................................................................................29

Instalowanie osłony płyty systemowej.........................................................................................................................30

Intel Optane...........................................................................................................................................................................31

Wymontowywanie karty Intel Optane......................................................................................................................... 31

Instalowanie karty Intel Optane................................................................................................................................... 32

Dysk SSD..............................................................................................................................................................................33

Wymontowywanie karty SSD.......................................................................................................................................33

Instalowanie karty SSD................................................................................................................................................. 34

Spis treści 3

Page 4

Karta SSD 2230...................................................................................................................................................................35

Wymontowywanie karty SSD 2230............................................................................................................................ 35

Instalowanie karty SSD 2230....................................................................................................................................... 36

Karta sieci WLAN.................................................................................................................................................................37

Wymontowywanie karty sieci WLAN.......................................................................................................................... 37

Instalowanie karty sieci WLAN.....................................................................................................................................39

Wentylator systemowy........................................................................................................................................................41

Wymontowywanie wentylatora systemowego...........................................................................................................41

Instalowanie wentylatora systemowego.....................................................................................................................42

Radiator.................................................................................................................................................................................43

Wymontowywanie radiatora — UMA.........................................................................................................................43

Instalowanie radiatora — UMA................................................................................................................................... 45

Wysuwana kamera.............................................................................................................................................................. 46

Wymontowywanie wysuwanej kamery.......................................................................................................................46

Instalowanie wysuwanej kamery..................................................................................................................................49

Bateria pastylkowa...............................................................................................................................................................51

Wymontowywanie baterii pastylkowej.........................................................................................................................51

Instalowanie baterii pastylkowej...................................................................................................................................52

Procesor............................................................................................................................................................................... 53

Wymontowywanie procesora.......................................................................................................................................53

Instalowanie procesora................................................................................................................................................. 54

pokrywa dolna......................................................................................................................................................................55

Wymontowywanie pokrywy dolnej..............................................................................................................................55

Instalowanie pokrywy dolnej.........................................................................................................................................57

Zasilacz................................................................................................................................................................................. 58

Wymontowywanie zasilacza........................................................................................................................................ 58

Instalowanie zasilacza....................................................................................................................................................61

Wentylator zasilacza........................................................................................................................................................... 62

Wymontowywanie wentylatora zasilacza...................................................................................................................62

Instalowanie wentylatora zasilacza..............................................................................................................................64

Wspornik we/wy................................................................................................................................................................. 66

Wymontowywanie wspornika we/wy.........................................................................................................................66

Instalowanie wspornika we/wy....................................................................................................................................68

Płyta systemowa..................................................................................................................................................................70

Wymontowywanie płyty systemowej..........................................................................................................................70

Instalowanie płyty systemowej.....................................................................................................................................72

Głośniki.................................................................................................................................................................................. 74

Wymontowywanie głośników....................................................................................................................................... 74

Instalowanie głośników..................................................................................................................................................76

Płyta przycisku zasilania......................................................................................................................................................78

Wymontowywanie zespołu przycisku zasilania.......................................................................................................... 78

Instalowanie zespołu przycisku zasilania.....................................................................................................................79

Mikrofony.............................................................................................................................................................................. 81

Wymontowywanie mikrofonów.................................................................................................................................... 81

Instalowanie mikrofonów.............................................................................................................................................. 83

Płyta we/wy.........................................................................................................................................................................85

Wymontowywanie płyty we/wy..................................................................................................................................85

Instalowanie płyty we/wy............................................................................................................................................. 87

Gniazdo słuchawek..............................................................................................................................................................89

Wymontowywanie gniazda zestawu słuchawkowego..............................................................................................89

Spis treści

Page 5

Instalowanie gniazda zestawu słuchawkowego.........................................................................................................90

Anteny................................................................................................................................................................................... 91

Wymontowywanie anten...............................................................................................................................................91

Instalowanie anten.........................................................................................................................................................93

Panel wyświetlacza............................................................................................................................................................. 95

Wymontowywanie panelu wyświetlacza.................................................................................................................... 95

Instalowanie panelu wyświetlacza............................................................................................................................... 97

Kabel wyświetlacza............................................................................................................................................................. 99

Wymontowywanie kabla wyświetlacza.......................................................................................................................99

Instalowanie kabla wyświetlacza................................................................................................................................100

Rama środkowa.................................................................................................................................................................. 101

Wymontowywanie ramy środkowej............................................................................................................................101

Instalowanie ramy środkowej......................................................................................................................................103

5 Rozwiązywanie problemów z komputerem.................................................................................. 106

Program diagnostyczny ePSA (Enhanced Pre-Boot System Assessment).............................................................. 106

Przeprowadzanie testu diagnostycznego ePSA......................................................................................................106

Diagnostyka........................................................................................................................................................................ 106

Wskaźnik stanu kamery.....................................................................................................................................................107

Wbudowany autotest wyświetlacza LCD (BIST).......................................................................................................... 107

6 Uzyskiwanie pomocy................................................................................................................. 109

Kontakt z firmą Dell........................................................................................................................................................... 109

Spis treści

Page 6

Serwisowanie komputera

Tematy:

• Instrukcje dotyczące bezpieczeństwa

• Wyłączanie komputera — Windows 10

• Przed przystąpieniem do serwisowania komputera

• Po zakończeniu serwisowania komputera

Instrukcje dotyczące bezpieczeństwa

Aby uchronić komputer przed uszkodzeniem i zapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących bezpieczeństwa. O ile nie wskazano inaczej, każda procedura opisana w tym dokumencie opiera się na założeniu, że są spełnione następujące warunki:

• Użytkownik zapoznał się z informacjami dotyczącymi bezpieczeństwa, jakie zostały dostarczone z komputerem.

• Element można wymienić lub — jeżeli został zakupiony oddzielnie — zainstalować, wykonując procedurę wymontowania w odwrotnej kolejności.

UWAGA

zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy i panele oraz wkręcić śruby, a dopiero potem podłączyć komputer do zasilania.

UWAGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy

zapoznać się z instrukcjami dotyczącymi bezpieczeństwa, dostarczonymi z komputerem. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.

OSTRZEŻENIE: Wiele napraw może być wykonywanych tylko przez wykwalifikowanego technika serwisowego.

Użytkownik może jedynie rozwiązywać problemy lub wykonywać proste naprawy autoryzowane w dokumentacji produktu bądź według wskazówek zespołu wsparcia technicznego przekazywanych online lub telefonicznie. Uszkodzenia wynikające z napraw serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy przeczytać instrukcje bezpieczeństwa dostarczone z produktem i przestrzegać ich.

OSTRZEŻENIE: Aby uniknąć wyładowań elektrostatycznych, przed dotknięciem komputera w celu przeprowadzenia

demontażu należy skorzystać z uziemienia zakładanego na nadgarstek lub dotykać co jakiś czas niepomalowanej metalowej powierzchni na obudowie komputera.

OSTRZEŻENIE: Z komponentami i kartami należy obchodzić się ostrożnie. Nie dotykać elementów ani styków na

kartach. Kartę należy trzymać za krawędzie lub za jej metalowe wsporniki. Komponenty, takie jak mikroprocesor, należy trzymać za brzegi, a nie za styki.

OSTRZEŻENIE: Odłączając kabel, należy pociągnąć za wtyczkę lub umieszczony na niej uchwyt, a nie za sam kabel.

Niektóre kable mają złącza z zatrzaskami; jeśli odłączasz kabel tego rodzaju, przed odłączeniem naciśnij zatrzaski. Pociągając za złącza, należy je trzymać w linii prostej, aby uniknąć wygięcia styków. Przed podłączeniem kabla należy upewnić się, że oba złącza są prawidłowo zorientowane i wyrównane.

: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł zasilania. Po

UWAGA: Kolor komputera i niektórych części może różnić się nieznacznie od pokazanych w tym dokumencie.

Wyłączanie komputera — Windows 10

OSTRZEŻENIE

zapisać i zamknąć wszystkie otwarte pliki i zakończyć wszystkie programy.

6 Serwisowanie komputera

: Aby zapobiec utracie danych, przed wyłączeniem komputera lub zdjęciem pokrywy bocznej należy

Page 7

1. Kliknij lub stuknij przycisk .

2. Kliknij lub stuknij przycisk , a następnie kliknij lub stuknij polecenie Wyłącz.

UWAGA: Sprawdź, czy komputer i wszystkie podłączone urządzenia są wyłączone. Jeśli komputer i podłączone do

niego urządzenia nie wyłączyły się automatycznie po wyłączeniu systemu operacyjnego, naciśnij przycisk zasilania i przytrzymaj go przez około 6 sekund w celu ich wyłączenia.

Przed przystąpieniem do serwisowania komputera

1. Sprawdź, czy powierzchnia robocza jest płaska i czysta, aby uniknąć porysowania komputera.

2. Wyłącz komputer.

3. Odłącz od komputera wszystkie kable sieciowe (jeśli są używane).

OSTRZEŻENIE: Jeśli komputer jest wyposażony w port RJ-45, należy najpierw odłączyć od niego kabel sieciowy.

4. Odłącz komputer i wszystkie urządzenia peryferyjne od gniazdek elektrycznych.

5. Otwórz wyświetlacz.

6. Naciśnij przycisk zasilania i przytrzymaj przez kilka sekund, aby odprowadzić ładunki elektryczne z płyty systemowej.

OSTRZEŻENIE: Aby uniknąć porażenia prądem elektrycznym, przed wykonaniem kroku 8 należy odłączyć komputer

od źródła zasilania, wyjmując kabel z gniazdka elektrycznego.

OSTRZEŻENIE: Aby uniknąć wyładowania elektrostatycznego, należy odprowadzać ładunki z ciała za pomocą opaski

uziemiającej zakładanej na nadgarstek lub dotykając okresowo niemalowanej metalowej powierzchni (np. złącza z tyłu komputera).

7. Wyjmij wszelkie zainstalowane w komputerze karty ExpressCard lub karty inteligentne z odpowiednich gniazd.

Po zakończeniu serwisowania komputera

Po dokonaniu wymiany sprzętu, ale jeszcze przed włączeniem komputera, podłącz wszelkie urządzenia zewnętrzne, karty i kable.

OSTRZEŻENIE

komputera Dell. Nie należy stosować akumulatorów przeznaczonych do innych komputerów Dell.

1. Podłącz urządzenia zewnętrzne, takie jak replikator portów lub baza multimedialna, oraz zainstaluj wszelkie używane karty, na przykład karty ExpressCard.

2. Podłącz do komputera kable telefoniczne lub sieciowe.

OSTRZEŻENIE

do komputera.

3. Podłącz komputer i wszystkie urządzenia peryferyjne do gniazdek elektrycznych.

4. Włącz komputer.

: Aby uniknąć uszkodzenia komputera, należy używać akumulatorów przeznaczonych dla danego modelu

: Aby podłączyć kabel sieciowy, należy najpierw podłączyć go do urządzenia sieciowego, a następnie

Serwisowanie komputera

Page 8

Technologia i podzespoły

Niniejszy rozdział zawiera szczegółowe informacje dotyczące technologii i składników dostępnych w systemie.

Tematy:

• DDR4

• Funkcje USB

• Interfejs HDMI

DDR4

Pamięć DDR4 to nowsza, szybsza wersja technologii DDR2 i DDR3. Moduły pamięci DDR4 mogą mieć pojemność do 512 GB (maksymalna pojemność modułów DIMM DDR3 wynosi 128 GB). Pamięć DDR4 o synchronicznym dynamicznym dostępie swobodnym jest zbudowana inaczej niż moduły SDRAM i DDR, co uniemożliwia jej nieprawidłową instalację w komputerze.

Moduły DDR4 pobierają o 20 procent mniej energii — wymagają napięcia 1,2 V, podczas gdy pamięć DDR3 wymaga do działania napięcia 1,5 V. Pamięci DDR4 obsługują również nowy tryb głębokiego wyłączenia zasilania, co pozwala macierzystemu systemowi na przejście w tryb gotowości bez odświeżania pamięci. Szacuje się, że ten tryb może ograniczyć o 40–50 procent zużycie energii w trybie gotowości.

Podstawowe dane techniczne

Poniższa tabela zawiera porównanie danych technicznych pamięci DDR3 i DDR4:

Tabela 1. Porównanie modułów DDR3 i DDR4

Funkcja/opcja DDR3 DDR4 Zalety modułów DDR 4

Zagęszczenie układów Od 512 Mb do 8 Gb Od 4 Gb do 16 Gb Większe pojemności modułów

DIMM

Prędkość przesyłania danych Od 800 Mb/s do 2133 Mb/s Od 1600 Mb/s do 3200 Mb/s Migracja do szybszego systemu

we/wy

Napięcie 1.5 V 1.2 V Zmniejszony pobór energii przez

pamięć

Standard niskiego napięcia Tak (DDR3L przy 1,35 V) Przewidywane 1,05 V Zmniejszenie poboru energii

przez pamięć

Banki wewnętrzne 8 16 Większa szybkość transmisji

danych

Grupy banków (BG) 0 4 Szybsze dostępy w trybie

seryjnym

Wejścia VREF 2 — DQ i CMD/ADDR 1 — CMD/ADDR VREFDQ – teraz wewnętrzne

tCK — DLL włączone Od 300 MHz do 800 MHz Od 667 MHz do 1,6 GHz Większa szybkość transmisji

danych

tCK — DLL wyłączone Od 10 MHz do 125 MHz

(opcjonalnie)

Opóźnienie odczytu AL+CL AL+CL Wartości rozszerzone

Opóźnienie zapisu AL+CWL AL+CWL Wartości rozszerzone

Sterownik DQ (ALT) 40 omów 48 omów Optymalne dla zastosowań PtP

Magistrala DQ SSTL15 POD12 Mniejszy szum i pobór energii

do 125 MHz (nie określono limitu dolnego)

Pełna obsługa trybu wyłączonego DLL

systemu we/wy

8 Technologia i podzespoły

Page 9

Funkcja/opcja DDR3 DDR4 Zalety modułów DDR 4

Wartości RTT (w programie &Omega)

RTT niedozwolone ODCZYT seryjny Wyłączanie podczas

Tryby ODT. Nominalny, dynamiczny Nominalny, dynamiczny,

Sterowanie ODT Wymagana sygnalizacja ODT Niewymagana sygnalizacja ODT Łatwe sterowanie ODT; obsługa

Rejestr uniwersalny Cztery rejestry — 1

Typy modułów DIMM RDIMM, LRDIMM, UDIMM,

Styki DIMM 240 (R, LR, U); 204 (SODIMM) 288 (R, LR, U); 260 (SODIMM)

RAS ECC CRC, kontrola parzystości,

120, 60, 40, 30, 20 240, 120, 80, 60, 48, 40, 34 Obsługa większych szybkości

transmisji danych

Łatwość obsługi

ODCZYTÓW seryjnych

Dodatkowy tryb sterowania;

zdefiniowany, 3 RFU

SODIMM

parkowanie

Cztery rejestry — 3 zdefiniowane, 1 RFU

RDIMM, LRDIMM, UDIMM, SODIMM

adresowalność, GDM

zmiana wartości OTF

routingu innego niż ODT, aplikacje PtP

Zapewnia dodatkowe odczyty specjalne

Więcej funkcji RAS; lepsza spójność danych

Szczegółowe informacje o modułach DDR4

Poniżej przedstawiono niewielkie różnice między modułami pamięci DDR3 i DDR4.

Położenie wycięcia

Wycięcie na module DDR4 znajduje się w innym miejscu niż na module DDR3. W obu przypadkach wycięcie znajduje się na krawędzi wkładanej do gniazda, ale w modułach DDR4 położone jest w nieco innym miejscu, co uniemożliwia instalowanie ich w niezgodnych płytach i platformach.

Rysunek 1. Inne położenie wycięcia

Większa grubość

Ze względu na większą liczbę warstw sygnałowych moduły DDR4 są nieco grubsze od modułów DDR3.

Rysunek 2. Różnica grubości

Zakrzywiona krawędź

Moduły DDR4 mają zakrzywioną krawędź, co ułatwia ich instalację i zmniejsza nacisk na płytkę drukowaną podczas montażu.

Technologia i podzespoły

Page 10

Rysunek 3. Zakrzywiona krawędź

Funkcje USB

Standard uniwersalnej magistrali szeregowej USB (Universal Serial Bus) został wprowadzony w 1996 r. Interfejs ten znacznie uprościł podłączanie do komputerów hostów urządzeń peryferyjnych, takich jak myszy, klawiatury, napędy zewnętrzne i drukarki.

Przyjrzyjmy się pokrótce ewolucji USB, korzystając z poniższej tabeli.

Tabela 2. Ewolucja USB

Typ Prędkość przesyłania danych Kategoria Rok wprowadzenia

USB 2.0 480 Mb/s Hi-Speed 2000

USB 3.0/USB 3.1 pierwszej generacji

USB 3.1 drugiej generacji

USB 3.0/USB 3.1 pierwszej generacji (SuperSpeed USB)

Przez wiele lat standard USB 2.0 był stale rozpowszechniany jako jedyny właściwy standard interfejsu komputerów. Sprzedano ok. 6 miliardów urządzeń, jednak potrzeba większej szybkości wciąż istniała w związku z rosnącą szybkością obliczeniową urządzeń oraz większym zapotrzebowaniem na przepustowość. Odpowiedzią na potrzeby klientów jest standard USB 3.0/USB 3.1 pierwszej generacji, który teoretycznie zapewnia 10-krotnie większą szybkość niż poprzednik. W skrócie funkcje standardu USB 3.1 pierwszej generacji można opisać następująco:

• Wyższa szybkość przesyłania danych (do 5 Gb/s)

• Większa maksymalna moc zasilania magistrali i większy pobór prądu dostosowany do urządzeń wymagających dużej mocy

• Nowe funkcje zarządzania zasilaniem

• Transmisja typu pełny dupleks i obsługa nowych typów transmisji danych

• Wsteczna zgodność z USB 2.0

• Nowe złącza i kable

Poniższe tematy zawierają odpowiedzi na najczęściej zadawane pytana dotyczące standardu USB 3.0/USB 3.1 pierwszej generacji.

5 Gb/s Super-Speed 2010

10 Gb/s Super-Speed 2013

Szybkość

Obecnie w najnowszej specyfikacji standardu USB 3.0/USB 3.1 pierwszej generacji zdefiniowane są 3 tryby szybkości. Są to tryby SuperSpeed, Hi-Speed i Full-Speed. Nowy tryb SuperSpeed ma prędkość przesyłania danych 4,8 Gb/s. W specyfikacji nadal istnieją tryby USB Hi-Speed i Full-Speed, znane szerzej odpowiednio jako USB 2.0 i 1.1. Te wolniejsze tryby nadal działają z szybkością odpowiednio 480 Mb/s i 12 Mb/s. Zostały one zachowane dla zgodności ze starszym sprzętem.

Znacznie wyższa wydajność złącza USB 3.0/3.1 pierwszej generacji jest możliwa dzięki następującym zmianom technologicznym:

• Dodatkowa fizyczna magistrala istniejącą równolegle do bieżącej magistrali USB 2.0 (patrz zdjęcie poniżej).

Technologia i podzespoły

Page 11

• Złącze USB 2.0 miało cztery przewody (zasilania, uziemienia oraz parę przewodów do danych różnicowych); złącze USB 3.0/3.1 pierwszej generacji dysponuje czterema dodatkowymi przewodami obsługującymi dwie pary sygnałów różnicowych (odbioru i przesyłu), co daje łącznie osiem przewodów w złączach i kablach.

• Złącze USB 3.0/3.1 pierwszej generacji wykorzystuje dwukierunkowy interfejs transmisji danych w przeciwieństwie do układu półdupleks występującego w wersji USB 2.0. Zapewnia to 10-krotnie większą teoretyczną przepustowość.

Współczesne rozwiązania, takie jak materiały wideo w rozdzielczości HD, pamięci masowe o pojemnościach wielu terabajtów i aparaty cyfrowe o dużej liczbie megapikseli, wymagają coraz większej przepustowości — standard USB 2.0 może nie być wystarczająco szybki. Ponadto żadne połączenie USB 2.0 nie zbliżało się nawet do teoretycznej maksymalnej przepustowości 480 Mb/s: realne maksimum wynosiło około 320 Mb/s (40 MB/s). Podobnie złącze USB 3.0/USB 3.1 pierwszej generacji nigdy nie osiągnie prędkości 4,8 Gb/s. Prawdopodobnie realne maksimum będzie wynosiło 400 MB/s z uwzględnieniem danych pomocniczych. Przy tej prędkości złącze USB

3.0/USB 3.1 pierwszej generacji będzie 10-krotnie szybsze od złącza USB 2.0.

Zastosowania

Złącze USB 3.0/USB 3.1 pierwszej generacji zapewnia urządzeniom większą przepustowość, zwiększając komfort korzystania z nich. Przesyłanie sygnału wideo przez złącze USB było dotychczas bardzo niewygodne (z uwagi na rozdzielczość, opóźnienia i kompresję), ale można sobie wyobrazić, że przy 5–10-krotnym zwiększeniu przepustowości rozwiązania wideo USB będą działać znacznie lepiej. Sygnał Single-link DVI wymaga przepustowości prawie 2 Gb/s. Przepustowość 480 Mb/s była tu ograniczeniem, ale szybkość 5 Gb/s jest więcej niż obiecująca. Ten zapowiadający prędkość 4,8 Gb/s standard może się znaleźć nawet w produktach, które dotychczas nie były kojarzone ze złączami USB, na przykład w zewnętrznych systemach pamięci masowej RAID.

Poniżej wymieniono niektóre produkty z interfejsem SuperSpeed USB 3.0/USB 3.1 pierwszej generacji:

• Zewnętrzne stacjonarne dyski twarde USB 3.0/USB 3.1 pierwszej generacji

• Przenośne dyski twarde USB 3.0/USB 3.1 pierwszej generacji

• Stacje dokujące i przejściówki do dysków USB 3.0/USB 3.1 pierwszej generacji

• Pamięci i czytniki USB 3.0/USB 3.1 pierwszej generacji

• Nośniki SSD USB 3.0/USB 3.1 pierwszej generacji

• Macierze RAID USB 3.0/USB 3.1 pierwszej generacji

• Multimedialne napędy dysków optycznych

• Urządzenia multimedialne

• Rozwiązania sieciowe

• Karty rozszerzeń i koncentratory USB 3.0/USB 3.1 pierwszej generacji

Zgodność

Dobra wiadomość: standard USB 3.0/USB 3.1 pierwszej generacji został od podstaw zaplanowany z myślą o bezproblemowym współistnieniu ze standardem USB 2.0. Przede wszystkim mimo że w przypadku standardu USB 3.0/USB 3.1 pierwszej generacji zastosowano nowe fizyczne metody połączeń i kable zapewniające obsługę większych szybkości, samo złącze zachowało taki sam prostokątny kształt i cztery styki rozmieszczone identycznie jak w złączu standardu USB 2.0. W kablu USB 3.0/USB 3.1 pierwszej generacji znajduje się pięć nowych połączeń odpowiedzialnych za niezależny odbiór i nadawanie danych, które są aktywowane po podłączeniu do odpowiedniego złącza SuperSpeed USB.

System Windows 8/10 będzie wyposażony w macierzystą obsługę kontrolerów USB 3.1 pierwszej generacji. Poprzednie wersje systemu Windows w dalszym ciągu wymagają oddzielnych sterowników dla kontrolerów USB 3.0/USB 3.1 pierwszej generacji.

Technologia i podzespoły

Page 12

Firma Microsoft poinformowała, że system Windows 7 będzie obsługiwał standard USB 3.1 pierwszej generacji — być może nie od razu, ale po zainstalowaniu późniejszego dodatku Service Pack lub aktualizacji. Niewykluczone, że po udanym wprowadzeniu obsługi standardu USB 3.0/USB 3.1 pierwszej generacji w systemie Windows 7 zostanie ona wprowadzona również w systemie Vista. Firma Microsoft potwierdziła to, mówiąc, że większość jej partnerów jest zdania, iż system Vista powinien również obsługiwać standard USB 3.0/USB 3.1 pierwszej generacji.

Interfejs HDMI

W tym temacie opisano złącze HDMI 2.0 oraz jego funkcje i zalety.

HDMI (High-Definition Multimedia Interface) to branżowy standard cyfrowej transmisji nieskompresowanego sygnału audio/wideo HDMI stanowi interfejs między zgodnymi źródłami cyfrowego dźwięku i obrazu — takimi jak odtwarzacz DVD lub odbiornik audio/wideo — a zgodnymi cyfrowymi urządzeniami audio/wideo, takimi jak telewizory cyfrowe. Interfejs HDMI jest przeznaczony dla telewizorów i odtwarzaczy DVD HDMI. Jego podstawową zaletą jest zmniejszenie ilości kabli i obsługa technologii ochrony treści. Standard HDMI obsługuje obraz w rozdzielczości standardowej, podwyższonej i wysokiej, a także umożliwia odtwarzanie cyfrowego wielokanałowego dźwięku za pomocą jednego przewodu.

UWAGA: HDMI 1.4 obsługuje dźwięk 5.1.

Funkcje HDMI 2.0

• Kanał Ethernet HDMI – dodaje do połączenia HDMI możliwość szybkiego przesyłu sieciowego, pozwalając użytkownikom w pełni korzystać z urządzeń obsługujących protokół IP bez potrzeby osobnego kabla Ethernet.

• Kanał powrotny dźwięku – umożliwia podłączonemu do HDMI telewizorowi z wbudowanym tunerem przesyłanie danych dźwiękowych „w górę strumienia” do systemu dźwięku przestrzennego, eliminując potrzebę osobnego kabla audio.

• 3D – definiuje protokoły we/wy dla najważniejszych formatów obrazu 3D, torując drogę do prawdziwie trójwymiarowych gier i filmów.

• Typ zawartości – przesyłanie informacji o typie zawartości w czasie rzeczywistym między wyświetlaczem a źródłem, umożliwiające telewizorowi optymalizację ustawień obrazu w zależności od typu zawartości.

• Dodatkowe przestrzenie barw – wprowadza obsługę dodatkowych modeli barw stosowanych w fotografii cyfrowej i grafice komputerowej.

• Obsługa standardu 4K – umożliwia przesyłanie obrazu w rozdzielczości znacznie wyższej niż 1080p do wyświetlaczy nowej generacji, które dorównują jakością systemom Digital Cinema stosowanym w wielu komercyjnych kinach

• Złącze HDMI Micro – nowe, mniejsze złącze dla telefonów i innych urządzeń przenośnych, obsługujące rozdzielczość do 1080p

• Samochodowy system połączeń – nowe kable i złącza do samochodowych systemów połączeń, dostosowane do specyficznych wymogów środowiska samochodowego i zapewniające prawdziwą jakość HD.

Zalety portu HDMI

• Jakość HDMI umożliwia transmisję cyfrowego, nieskompresowanego sygnału audio i wideo przy zachowaniu najwyższej jakości obrazu.

• Niski koszt HDMI to proste i ekonomiczne rozwiązanie, które łączy jakość i funkcjonalność cyfrowego interfejsu z obsługą nieskompresowanych formatów wideo.

• Dźwięk HDMI obsługuje wiele formatów audio, od standardowego dźwięku stereofonicznego po wielokanałowy dźwięk przestrzenny.

• HDMI łączy obraz i wielokanałowy dźwięk w jednym kablu, eliminując wysokie koszty i komplikacje związane z wieloma kablami stosowanymi w bieżących systemach A/V.

• HDMI obsługuje komunikację między źródłem wideo (takim jak odtwarzacz DVD) a telewizorem DTV, zapewniające nowe możliwości.

Technologia i podzespoły

Page 13

Główne elementy systemu

1. Podstawka

2. Dysk twardy

3. Pokrywa zestawu kamery

4. Radiator

5. Wentylator systemowy

6. Głośniki

7. Moduł pamięci

8. Płyta systemowa

9. Wspornik we/wy

10. Osłona panelu we/wy

11. Panel we/wy

12. Gniazdo zestawu słuchawkowego

13. Rama środkowa

14. Mikrofony

15. Podstawa zestawu wyświetlacza

16. Płyta przycisku zasilania

17. Panel wyświetlacza

Główne elementy systemu 13

Page 14

18. Zasilacz

19. Karta sieci WLAN

20. Osłona karty sieci WLAN

21. Wentylator zasilacza

22. Procesor

23. Zestaw wysuwanej kamery

24. Osłona płyty systemowej

25. Drzwiczki pamięci DIMM

26. pokrywa dolna

27. Pokrywa tylna

UWAGA: Firma Dell udostępnia listę elementów i ich numery części w zakupionej oryginalnej konfiguracji systemu.

Dostępność tych części zależy od gwarancji zakupionych przez klienta. Aby uzyskać informacje na temat możliwości zakupów, skontaktuj się z przedstawicielem handlowym firmy Dell.

14 Główne elementy systemu

Page 15

Tematy:

• Zalecane narzędzia

• Lista rozmiarów śrub

• Elementy płyty systemowej

• Nóżki gumowe

• Osłona kabla (opcjonalna)

• Podstawka

• Pokrywa tylna

• Dysk twardy

• Moduł pamięci

• Osłona płyty systemowej

• Intel Optane

• Dysk SSD

• Karta SSD 2230

• Karta sieci WLAN

• Wentylator systemowy

• Radiator

• Wysuwana kamera

• Bateria pastylkowa

• Procesor

• pokrywa dolna

• Zasilacz

• Wentylator zasilacza

• Wspornik we/wy

• Płyta systemowa

• Głośniki

• Płyta przycisku zasilania

• Mikrofony

• Płyta we/wy

• Gniazdo słuchawek

• Anteny

• Panel wyświetlacza

• Kabel wyświetlacza

• Rama środkowa

Wymontowywanie i instalowanie

komponentów

Zalecane narzędzia

Procedury przedstawione w tym dokumencie wymagają użycia następujących narzędzi:

• Wkrętak krzyżakowy nr 0

• Wkrętak krzyżakowy nr 1

• Rysik z tworzywa sztucznego

UWAGA: Wkrętak nr 0 jest przeznaczony do śrub 0–1, a wkrętak nr 1 do śrub 2–4.

Wymontowywanie i instalowanie komponentów 15

Page 16

Lista rozmiarów śrub

Tabela 3. OptiPlex 5270 All-in-One

Element Typ śruby Ilość Ilustracja śruby

Pokrywa kabla M3x9 1

Osłona płyty systemowej M3x5 5

Karta SSD/Intel Optane M2x2.5 1

Osłona karty sieci WLAN M2x2.5 2

Karta sieci WLAN M2x2.5 1

Wentylator systemowy M3x5 3

Zestaw wysuwanej kamery M3x5 2

Osłona wysuwanej kamery M3x5 5

pokrywa dolna M3x5 4

Kabel zasilacza M3x5 1

Zasilacz M3x5 1

Wentylator zasilacza M3x5 2

Wspornik I/O M3x5 3

Płyta systemowa M3x5 9

Głośniki M3x4+7,1 XZN 4

Płyta przycisku zasilania M3x5 1

16 Wymontowywanie i instalowanie komponentów

Page 17

Element Typ śruby Ilość Ilustracja śruby

Mikrofon M2x2.5 2

Osłona panelu I/O M3x5 2

Panel I/O M2,5x3,5 2

Gniazdo słuchawek M3x5 1

Anteny M2x2.5 2

Panel wyświetlacza M3x5 8

Rama środkowa M3x5 11

Elementy płyty systemowej

OptiPlex 5270 All-in-One

Wymontowywanie i instalowanie komponentów

Page 18

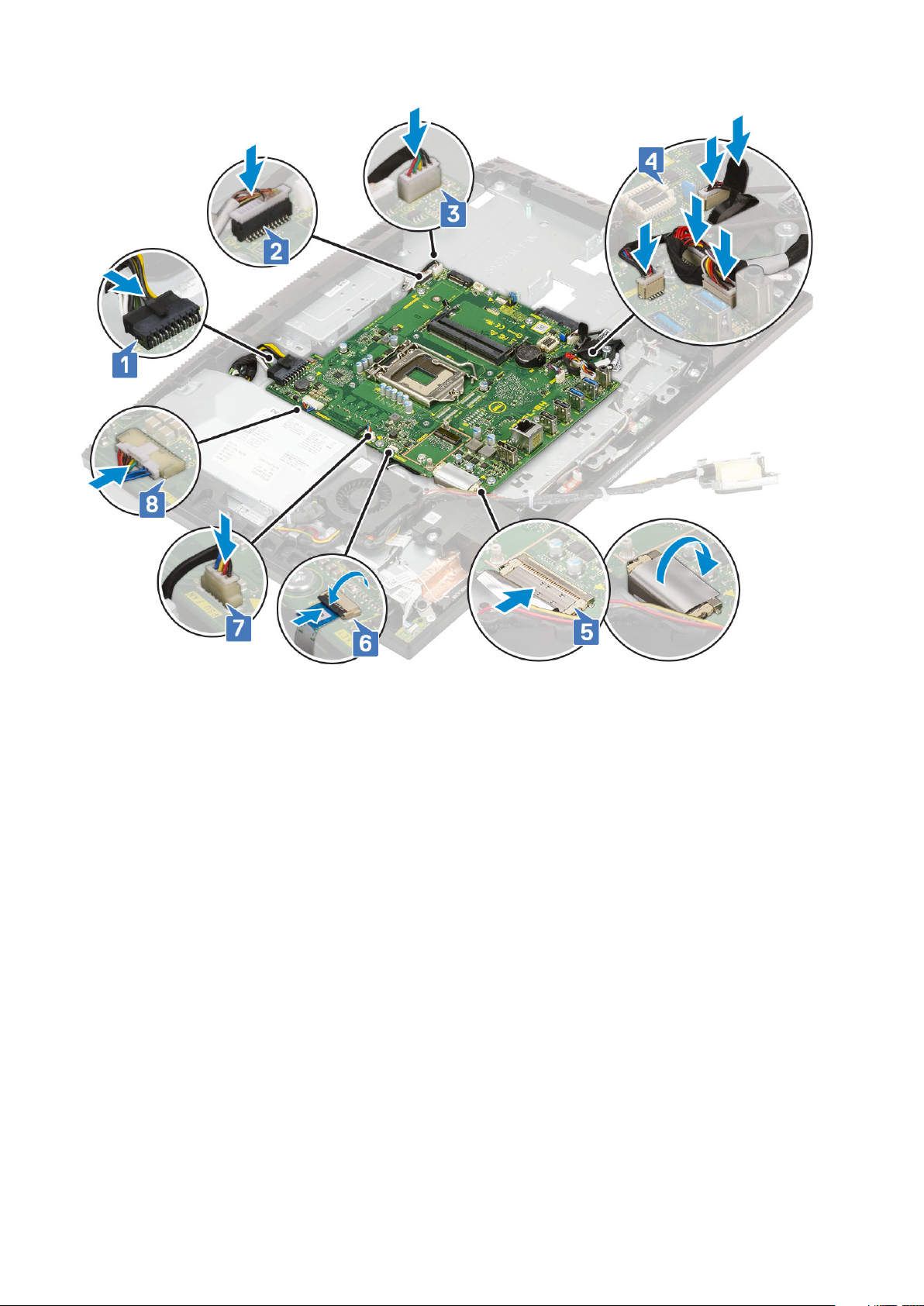

1. Złącze zasilacza 2. Procesor

3. Gniazda pamięci 4. Złącze kamery internetowej

5. Złącze kabla ekranu dotykowego 6. Gniazdo M.2 PCIe/SATA

7. Złącze wentylatora systemowego 8. LPC_Debug

9. Zworka trybu serwisowego / zworka czyszczenia hasła / zworka czyszczenia pamięci CMOS

11. Nagłówek SPI 12. Złącze DMIC

13. Złącza sygnałowe SIO 14. Złącze zasilania SIO

15. Uniwersalne złącze audio 16. Złącze INT_SPK

17. Bateria pastylkowa 18. złącze LVDS

19. Gniazdo M.2 karty sieci WLAN 20. Złącze płyty przycisku zasilania

21. Złącze wentylatora zasilacza 22. Złącze podświetlenia

10. Gniazdo dysku twardego SATA

Nóżki gumowe

Wymontowywanie gumowych nóżek

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

Wymontowywanie i instalowanie komponentów

Page 19

2. Wymontuj podstawkę.

3. Podważ gumowe nóżki na dolnej krawędzi podstawy zestawu wyświetlacza i wyciągnij je.

Instalowanie gumowych nóżek

1. Dopasuj gumowe nóżki do gniazd na podstawie zestawu wyświetlacza i wepchnij je mocno na miejsce.

Wymontowywanie i instalowanie komponentów

Page 20

2. Zainstaluj podstawę.

3. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Osłona kabla (opcjonalna)

Wymontowywanie pokrywy kabli

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj podstawkę.

3. Wykręć śrubę (M3x9) mocującą pokrywę kabli do pokrywy dolnej [1].

4. Zdejmij pokrywę kabli z pokrywy dolnej [2].

Wymontowywanie i instalowanie komponentów

Page 21

Instalowanie pokrywy kabli

1. Umieść pokrywę kabli na pokrywie dolnej [1].

2. Wkręć śrubę (M3x9) mocującą pokrywę kabli do pokrywy dolnej [2].

Wymontowywanie i instalowanie komponentów

Page 22

3. Zainstaluj podstawę.

4. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Podstawka

Wymontowywanie podstawki

Następująca procedura dotyczy tylko systemów, które są dostarczane z podstawką o regulowanej wysokości:

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Aby uniknąć uszkodzenia wyświetlacza, umieść system na płaskiej, miękkiej i czystej powierzchni.

3. Aby wymontować podstawkę, wykonaj następujące czynności: a) Naciśnij i przesuń do przodu zatrzask zwalniający na pokrywie [1].

b) Przytrzymaj zaczep w pozycji otwartej, a następnie wyjmij podstawkę do góry [2]. c) Przesuń podstawkę w dół, aby zdjąć ją z pokrywy tylnej [3].

Wymontowywanie i instalowanie komponentów

Page 23

Instalowanie podstawki

Następująca procedura dotyczy tylko systemów, które są dostarczane z podstawką o regulowanej wysokości:

1. Aby zainstalować podstawkę: a) Dopasuj zaczepy na podstawce [1].

b) Dociśnij pokrywę tylną, aby ją osadzić w miejscu [2].

Wymontowywanie i instalowanie komponentów

Page 24

2. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Pokrywa tylna

Wymontowywanie pokrywy tylnej

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj podstawkę.

3. Naciśnij i przytrzymaj zaczep na pokrywie tylnej, aby zwolnić go z zatrzasku na osłonie płyty systemowej. Następnie przesuń pokrywę tylną we wskazanym kierunku, aby uwolnić ją z ramy środkowej [1].

4. Zdejmij pokrywę tylną z ramy środkowej i osłony płyty systemowej [2].

Instalowanie pokrywy tylnej

1. Umieść pokrywę tylną na systemie.

2. Naciśnij i przytrzymaj zaczep [1], a następnie dopasuj wycięcia w pokrywie tylnej do gniazd na ramie środkowej.

3. Przesuń pokrywę tylną we wskazanym kierunku, aby zablokować zaczep pokrywy pod zatrzaskiem na osłonie płyty systemowej [2].

Wymontowywanie i instalowanie komponentów

Page 25

4. Zainstaluj podstawkę.

5. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Dysk twardy

Wymontowywanie zestawu dysku twardego

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna

3. Wykonaj następujące czynności, aby wymontować zestaw dysku twardego: a) Naciśnij zaczep mocujący zestaw dysku twardego do osłony płyty systemowej [1].

b) Przesuń zestaw dysku twardego i wyjmij go z podstawy zestawu wyświetlacza [2].

Wymontowywanie i instalowanie komponentów

Page 26

4. Aby wymontować wspornik dysku twardego, wykonaj następujące czynności: a) Wyważ zaczepy na wsporniku dysku twardego z gniazd na dysku twardym [1].

b) Przesuń dysk twardy i wyjmij go ze wspornika [2].

Instalowanie zestawu dysku twardego

1. Aby zainstalować wspornik dysku twardego, wykonaj następujące czynności: a) Dopasuj zaczepy na wsporniku dysku twardego do gniazd na dysku twardym [1].

b) Wygnij wspornik dysku twardego i wsuń pozostałe zaczepy na wsporniku dysku twardego do szczelin w dysku twardym [2].

Wymontowywanie i instalowanie komponentów

Page 27

2. Aby zainstalować zestaw dysku twardego, wykonaj następujące czynności: a) Włóż zestawu dysku twardego do gniazda [1].

b) Przesuń go, aby połączyć niebieski zaczep na zestawie dysku twardego z metalowym zaczepem na podstawie zestawu

wyświetlacza do [2].

3. Zainstaluj następujące komponenty: a) Pokrywa tylna

b) Podstawka

4. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Moduł pamięci

Wymontowywanie modułu pamięci

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy:

Wymontowywanie i instalowanie komponentów

Page 28

a) Podstawka b) Pokrywa tylna

3. Aby zlokalizować moduł pamięci na płycie systemowej, podważ pokrywę gniazd DIMM na osłonie płyty systemowej [1].

4. Rozciągnij zaciski zabezpieczające po obu stronach każdego złącza modułu pamięci, aż moduł odskoczy [2].

5. Wyjmij moduł pamięci z gniazda [3].

UWAGA: W zależności od zamówionej konfiguracji system może być wyposażony w maksymalnie dwa moduły pamięci

na płycie systemowej.

Instalowanie modułu pamięci

1. Dopasuj wycięcie w module pamięci do wypustki w gnieździe modułu pamięci, a następnie wsuń moduł do gniazda pod kątem [1].

2. Dociśnij moduł pamięci, aby go osadzić (charakterystyczne kliknięcie) [2].

3. Wsuń zaczepy na osłonie modułu pamięci w otwory na osłonie płyty systemowej i wciśnij osłonę na miejsce [3].

Wymontowywanie i instalowanie komponentów

Page 29

4. Zainstaluj następujące komponenty: a) Pokrywa tylna

b) Podstawka

5. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Osłona płyty systemowej

Wymontowywanie osłony płyty systemowej

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna

3. Wykręć pięć śrub (M3x5) mocujących osłonę płyty systemowej do podstawy zestawu wyświetlacza [1].

4. Zdejmij osłonę płyty systemowej z podstawy zestawu wyświetlacza [2].

Wymontowywanie i instalowanie komponentów

Page 30

Instalowanie osłony płyty systemowej

1. Umieść osłonę płyty systemowej na płycie systemowej.

2. Dopasuj gniazda na płycie systemowej do gniazd w podstawie zestawu wyświetlacza [1].

3. Wkręć pięć śrub (M3x5) mocujących osłonę płyty systemowej do podstawy zestawu wyświetlacza [2].

Wymontowywanie i instalowanie komponentów

Page 31

4. Zainstaluj następujące komponenty: a) Pokrywa tylna

b) Podstawka

5. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Intel Optane

Wymontowywanie karty Intel Optane

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Osłona płyty systemowej

3. Wykręć śrubę (M2x2,5) mocującą kartę Intel Optane do płyty systemowej [1].

4. Przesuń i wyjmij kartę Intel Optane z gniazda na płycie systemowej [2].

5. Zdejmij podkładkę termoprzewodzącą [3].

Wymontowywanie i instalowanie komponentów

Page 32

Instalowanie karty Intel Optane

1. Umieść podkładkę termoprzewodzącą w prostokątnym obszarze zaznaczonym na płycie systemowej [1].

2. Umieść kartę Intel Optane w gnieździe na płycie systemowej [2].

3. Wkręć śrubę (M2x2,5) mocującą kartę Intel Optane do płyty systemowej [3].

UWAGA: Moduły Intel Optane muszą być instalowane z podkładką termoprzewodzącą.

32 Wymontowywanie i instalowanie komponentów

Page 33

4. Zainstaluj następujące komponenty: a) Osłona płyty systemowej

b) Pokrywa tylna c) Podstawka

5. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Dysk SSD

Wymontowywanie karty SSD

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Osłona płyty systemowej

3. Wykręć śrubę (M2x2,5) mocującą kartę SSD do płyty systemowej [1].

4. Wysuń kartę SSD z gniazda na płycie systemowej [2].

5. Zdejmij podkładkę termoprzewodzącą [3].

UWAGA

podkładką termoprzewodzącą. Karty SSD M.2 SATA oraz karty SSD M.2 PCIe o pojemności 128 GB i 256 GB nie wymagają podkładki termoprzewodzącej.

: Karta SSD M.2 PCIe o pojemności 512 GB lub wyższej (512 GB/1 TB/2 TB) musi być zainstalowana z

Wymontowywanie i instalowanie komponentów 33

Page 34

Instalowanie karty SSD

1. Umieść podkładkę termoprzewodzącą na prostokątnym zarysie oznaczonym na płycie systemowej [1].

UWAGA

podkładką termoprzewodzącą. Karty SSD M.2 SATA oraz karty SSD M.2 PCIe o pojemności 128 GB i 256 GB nie wymagają podkładki termoprzewodzącej.

2. Umieść kartę SSD w złączu na płycie systemowej [2].

3. Wkręć śrubę (M2x2,5) mocującą kartę SSD do płyty systemowej [3].

: Karta SSD M.2 PCIe o pojemności 512 GB lub wyższej (512 GB/1 TB/2 TB) musi być zainstalowana z

Wymontowywanie i instalowanie komponentów

Page 35

4. Zainstaluj następujące komponenty: a) Osłona płyty systemowej

b) Pokrywa tylna c) Podstawka

5. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Karta SSD 2230

Wymontowywanie karty SSD 2230

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Osłona płyty systemowej

3. Wykręć śrubę (M2x2,5) mocującą kartę SSD do płyty systemowej [1].

4. Wysuń kartę SSD z gniazda na płycie systemowej [2].

5. Zdejmij podkładkę termoprzewodzącą [3].

Wymontowywanie i instalowanie komponentów

Page 36

Instalowanie karty SSD 2230

1. Umieść podkładkę termoprzewodzącą na prostokątnym zarysie oznaczonym na płycie systemowej [1].

2. Umieść kartę SSD w złączu na płycie systemowej [2].

3. Wkręć śrubę (M2x2,5) mocującą kartę SSD do płyty systemowej [3].

Wymontowywanie i instalowanie komponentów

Page 37

4. Zainstaluj następujące komponenty: a) Osłona płyty systemowej

b) Pokrywa tylna c) Podstawka

5. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Karta sieci WLAN

Wymontowywanie karty sieci WLAN

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Osłona płyty systemowej

3. Aby wymontować osłonę karty sieci WLAN, wykonaj następujące czynności: a) Wykręć dwie śruby (M2x2,5) mocujące osłonę karty WLAN do płyty systemowej [1].

b) Zdejmij osłonę karty sieci WLAN z płyty systemowej [2].

Wymontowywanie i instalowanie komponentów

Page 38

4. Aby wymontować kartę sieci WLAN, wykonaj następujące czynności: a) Wykręć śrubę (M2x2,5) mocującą wspornik karty sieci WLAN i kartę sieci WLAN do płyty systemowej [1].

b) Przesuń i zdejmij wspornik karty sieci WLAN z karty [2]. c) Odłącz kable antenowe od karty sieci WLAN [3]. d) Wyjmij kartę sieci WLAN z gniazda [4].

Wymontowywanie i instalowanie komponentów

Page 39

Instalowanie karty sieci WLAN

1. Aby zainstalować kartę WLAN: a) Włóż kartę WLAN do gniazda [1].

b) Podłącz kable antenowe do karty sieci WLAN [2]. c) Załóż wspornik na kartę sieci WLAN [3]. d) Wkręć śrubę (M2x2,5) mocującą wspornik karty sieci WLAN i kartę sieci WLAN do płyty systemowej [4].

Wymontowywanie i instalowanie komponentów

Page 40

2. Aby zainstalować osłonę karty sieci WLAN: a) Dopasuj otwór na śrubę w osłonie karty sieci WLAN do otworu w płycie systemowej, a następnie załóż osłonę karty WLAN na płytę

systemową [1].

b) Wkręć dwie śruby (M2x2,5) mocujące osłonę karty WLAN do płyty systemowej [2]

Wymontowywanie i instalowanie komponentów

Page 41

3. Zainstaluj następujące komponenty: a) osłona płyty systemowej

b) Pokrywa tylna c) Podstawka

4. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Wentylator systemowy

Wymontowywanie wentylatora systemowego

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Osłona płyty systemowej

3. Odłącz kabel wentylatora systemowego od płyty systemowej [1].

4. Wykręć trzy śruby (M3x5) mocujące wentylator systemowy do podstawy zestawu wyświetlacza [2].

5. Wyjmij wentylator systemowy z komputera [3].

Wymontowywanie i instalowanie komponentów

Page 42

Instalowanie wentylatora systemowego

1. Dopasuj otwory na śruby w wentylatorze systemowym do otworów w podstawie zestawu wyświetlacza [1].

2. Wkręć trzy śruby (M3x5) mocujące wentylator systemowy do podstawy zestawu wyświetlacza [2].

3. Podłącz kabel wentylatora systemowego do płyty systemowej [3].

Wymontowywanie i instalowanie komponentów

Page 43

4. Zainstaluj następujące komponenty: a) Osłona płyty systemowej

b) Pokrywa tylna c) Podstawka

5. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Radiator

Wymontowywanie radiatora — UMA

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Osłona płyty systemowej d) Wentylator systemowy

3. Poluzuj pięć śrub mocujących w kolejności wskazanej na radiatorze (1, 2, 3, 4, 5) .

Wymontowywanie i instalowanie komponentów

Page 44

4. Zdejmij radiator z płyty systemowej i podstawy zestawu wyświetlacza .

Wymontowywanie i instalowanie komponentów

Page 45

Instalowanie radiatora — UMA

1. Dopasuj śruby mocujące w zespole radiatora do otworów w płycie systemowej i podstawie zestawu wyświetlacza.

2. Wkręć w podanej kolejności (1, 2, 3, 4, 5) pięć śrub mocujących radiator do płyty systemowej i podstawy zestawu wyświetlacza.

Wymontowywanie i instalowanie komponentów

Page 46

3. Zainstaluj następujące komponenty: a) Wentylator systemowy

b) Osłona płyty systemowej c) Pokrywa tylna d) Podstawka

4. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Wysuwana kamera

Wymontowywanie wysuwanej kamery

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Osłona płyty systemowej

3. Aby zdjąć pokrywę zestawu kamery: a) Wykręć dwie śruby (M3x5) mocujące zestaw kamery do ramy środkowej [1].

b) Zdejmij pokrywę zestawu kamery z ramy środkowej [2]. c) Odłącz kabel kamery od płyty systemowej [3].

Wymontowywanie i instalowanie komponentów

Page 47

4. Aby wymontować zestaw wysuwanej kamery: a) Wykręć dwie śruby (M3x5) mocujące zestaw wysuwanej kamery do ramy środkowej [1].

b) Przesuń zestaw wysuwanej kamery do przodu [2]. c) Aby zdjąć zestaw wysuwanej kamery z ramy środkowej, wyjmij kabel kamery z prowadnicy [3].

Wymontowywanie i instalowanie komponentów

Page 48

5. Aby zdjąć osłonę wysuwanej kamery: a) Naciśnij górną stronę zestawu wysuwanej kamery, aby wysunąć kamerę.

b) Wykręć trzy śruby (M3x5) mocujące osłonę do zestawu wysuwanej kamery [2]. c) Zdejmij osłonę wysuwanej kamery z zestawu wysuwanej kamery [3].

6. Aby wymontować moduł wysuwanej kamery: a) Zwolnij moduł kamery z zaczepu [1].

b) Wyjmij moduł kamery wraz z kablem kamery z zestawu wysuwanej kamery [2].

Wymontowywanie i instalowanie komponentów

Page 49

Instalowanie wysuwanej kamery

1. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

2. Aby zainstalować moduł wysuwanej kamery: a) Zainstaluj moduł kamery wraz z kablem kamery w gnieździe zestawu wysuwanej kamery [1].

b) Przymocuj zestaw wysuwanej kamery do zaczepu [2].

3. Aby zainstalować ramkę wysuwanej kamery: a) Dopasuj otwory na śruby w osłonie wysuwanej kamery do otworów w zestawie wysuwanej kamery [1].

b) Wkręć trzy śruby (M3x5) mocujące osłonę wysuwanej kamery do zestawu wysuwanej kamery [2]. c) Aby schować wysuwaną kamerę, naciśnij górną stronę zestawu wysuwanej kamery [3].

Wymontowywanie i instalowanie komponentów

Page 50

4. Aby zainstalować zestaw wysuwanej kamery: a) Umieść kabel kamery w prowadnicy [1].

b) Umieść zestaw wysuwanej kamery w podstawie zestawu wyświetlacza [2]. c) Wkręć dwie śruby (M3x5) mocujące zestaw wysuwanej kamery do ramy środkowej [3].

5. Aby zainstalować pokrywę zestawu kamery: a) Podłącz kabel kamery do złącza na płycie systemowej [1].

b) Umieść pokrywę zestawu wysuwanej kamery na ramie środkowej [2]. c) Wkręć dwie śruby (M3x5) mocujące pokrywę zestawu kamery do ramy środkowej [3].

Wymontowywanie i instalowanie komponentów

Page 51

6. Zainstaluj następujące komponenty: a) Osłona płyty systemowej

b) Pokrywa tylna c) Podstawka

Bateria pastylkowa

Wymontowywanie baterii pastylkowej

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Osłona płyty systemowej

3. Naciśnij zaczep na gnieździe baterii pastylkowej, aby wysunąć baterię [1].

4. Wyjmij baterię pastylkową z gniazda [2].

Wymontowywanie i instalowanie komponentów

Page 52

Instalowanie baterii pastylkowej

1. Włóż baterię pastylkową do gniazda na płycie systemowej biegunem dodatnim skierowanym do góry [1].

2. Dociśnij baterię, aby ją osadzić w gnieździe [2].

Wymontowywanie i instalowanie komponentów

Page 53

3. Zainstaluj następujące komponenty: a) Osłona płyty systemowej

b) Pokrywa tylna c) Podstawka

4. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Procesor

Wymontowywanie procesora

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Osłona płyty systemowej d) Radiator

3. Aby wymontować procesor, wykonaj następujące czynności: a) Zwolnij dźwignię gniazda, naciskając ją do dołu i wyjmując spod zaczepu na osłonie procesora [1].

b) Pociągnij dźwignię do góry i zdejmij osłonę procesora [2].

OSTRZEŻENIE

styków w gnieździe podczas wyjmowania procesora.

c) Ostrożnie podnieś procesor i wyjmij go z gniazda [3].

UWAGA

ponownie, zwrócić lub przechować. Aby uniknąć uszkodzenia styków procesora, nie należy dotykać go od dołu. Trzymaj procesor wyłącznie za boczne krawędzie.

: Styki gniazda procesora są delikatne i można je trwale uszkodzić. Należy uważać, aby nie wygiąć

: Wymontowany procesor należy umieścić w opakowaniu antystatycznym, aby można go było użyć

Wymontowywanie i instalowanie komponentów 53

Page 54

Instalowanie procesora

1. Aby zainstalować procesor: a) Upewnij się, że dźwignia zwalniająca na gnieździe procesora znajduje się w pozycji otwartej. Dopasuj wycięcia procesora do

wypustek gniazda procesora, a następnie umieść procesor w gnieździe procesora [1].

OSTRZEŻENIE

dopasować do odpowiadającego mu trójkąta oznaczającego styk nr 1 gniazda procesora. Procesor jest prawidłowo osadzony, gdy jego wszystkie cztery narożniki znajdują się na tej samej wysokości. Jeśli niektóre narożniki znajdują się wyżej niż inne, procesor nie jest osadzony prawidłowo.

b) Zamknij osłonę procesora, wsuwając ją pod śrubę [2]. c) Opuść dźwignię i wciśnij ją pod zaczep, aby ją zablokować [3].

: Styk nr 1 jest oznaczony trójkątem w jednym z narożników procesora. Ten trójkąt należy

Wymontowywanie i instalowanie komponentów

Page 55

2. Zainstaluj następujące komponenty: a) Radiator

b) Osłona płyty systemowej c) Pokrywa tylna d) Podstawka

3. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

UWAGA

zapewnić właściwe odprowadzanie ciepła.

: W przypadku wymiany procesora należy użyć pasty termoprzewodzącej dostarczonej w zestawie, aby

pokrywa dolna

Wymontowywanie pokrywy dolnej

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Osłona kabla (opcjonalna) c) Pokrywa tylna d) Osłona płyty systemowej

3. Wykręć cztery śruby (M3x5) mocujące pokrywę dolną do podstawy zestawu wyświetlacza.

Wymontowywanie i instalowanie komponentów

Page 56

4. Podważ pokrywę dolną i zdejmij ją z ramy środkowej.

Wymontowywanie i instalowanie komponentów

Page 57

Instalowanie pokrywy dolnej

1. Dopasuj zaczepy na pokrywie dolnej do szczelin w ramie środkowej [1].

2. Dociśnij pokrywę dolną, aż zatrzaśnie się na miejscu w ramie środkowej [2].

3. Wkręć cztery śruby (M3x5) mocujące pokrywę dolną do podstawy zestawu wyświetlacza.

Wymontowywanie i instalowanie komponentów

Page 58

4. Zainstaluj następujące komponenty: a) Osłona płyty systemowej

b) Pokrywa tylna c) Pokrywa kabla d) Podstawka

5. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Zasilacz

Wymontowywanie zasilacza

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Osłona płyty systemowej d) pokrywa dolna

3. Aby zwolnić kabel zasilacza: a) Wykręć śrubę (M3x5) mocującą gniazdo zasilacza do wspornika we/wy [1].

b) Wysuń gniazdo zasilacza z systemu [2]. c) Wyjmij kable zasilania z zacisków na obudowie [3]. d) Odłącz kabel zasilacza do płyty systemowej [4].

UWAGA: Naciśnij zatrzask, aby odłączyć kabel zasilacza od płyty systemowej.

58 Wymontowywanie i instalowanie komponentów

Page 59

4. Aby wymontować zasilacz, wykonaj następujące czynności: a) Wykręć śrubę (M3x5) mocującą gniazdo zasilacza do podstawy zestawu wyświetlacza [1] i przesuń zasilacz w przód [2].

Wymontowywanie i instalowanie komponentów

Page 60

b) Przesuń zasilacz i wyjmij go z obudowy .

Wymontowywanie i instalowanie komponentów

Page 61

Instalowanie zasilacza

1. Aby zainstalować zasilacz: a) Wsuń zasilacz do gniazda w podstawie zestawu wyświetlacza [1].

b) Wkręć śrubę (M3x5) mocującą zasilacz do obudowy [2].

2. Aby zainstalować kabel zasilacza, wykonaj następujące czynności: a) Podłącz kabel zasilacza do płyty systemowej [1].

b) Umieść kable zasilacza w zaciskach we wsporniku we/wy [2]. c) Wsuń gniazdo zasilacza do obudowy [3]. d) Wkręć śrubę (M3x5) mocującą gniazdo zasilacza do wspornika we/wy [4].

Wymontowywanie i instalowanie komponentów

Page 62

3. Zainstaluj następujące komponenty: a) pokrywa dolna

b) Osłona płyty systemowej c) Pokrywa tylna d) Podstawka

4. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Wentylator zasilacza

Wymontowywanie wentylatora zasilacza

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Osłona płyty systemowej d) pokrywa dolna

3. Aby odłączyć kabel wentylatora zasilacza: a) Wyjmij kable zasilania z zacisków na wentylatorze zasilacza.

b) Odłącz kabel wentylatora zasilacza od płyty systemowej [1]. c) Wyjmij kabel wentylatora zasilacza z zacisku [2].

Wymontowywanie i instalowanie komponentów

Page 63

4. Aby odłączyć wentylator zasilacza, wykonaj następujące czynności: a) Wykręć dwie śruby (M3x5) mocujące wentylator zasilacza do podstawy zestawu wyświetlacza [1].

b) Wyjmij wentylator zasilacza z obudowy [2].

Wymontowywanie i instalowanie komponentów

Page 64

Instalowanie wentylatora zasilacza

1. Aby zainstalować wentylator zasilacza: a) Dopasuj i umieść wentylator zasilacza w obudowie [1].

b) Wkręć dwie śruby (M3x5) mocujące wentylator zasilacza do podstawy zestawu wyświetlacza [2].

Wymontowywanie i instalowanie komponentów

Page 65

2. Aby zainstalować kabel wentylatora zasilacza: a) Umieść kabel wentylatora zasilacza w zacisku [1].

b) Podłącz kabel wentylatora zasilacza do płyty systemowej [2]. c) Umieść kable zasilania w zaciskach na wentylatorze zasilacza.

Wymontowywanie i instalowanie komponentów

Page 66

3. Zainstaluj następujące komponenty: a) pokrywa dolna

b) Osłona płyty systemowej c) Pokrywa tylna d) Podstawka

4. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Wspornik we/wy

Wymontowywanie wspornika we/wy

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Osłona płyty systemowej d) pokrywa dolna

3. Zwolnij kabel zasilacza, aby wymontować wspornik we/wy.

4. Aby zwolnić kabel zasilacza: a) Wykręć śrubę (M3x5) mocującą gniazdo zasilacza do wspornika we/wy [1].

b) Wysuń gniazdo zasilacza z systemu [2]. c) Wyjmij kable zasilania z zacisków na obudowie [3].

Wymontowywanie i instalowanie komponentów

Page 67

5. Aby wymontować wspornik we/wy: a) Wykręć trzy śruby (M3x5) mocujące wspornik we/wy do podstawy zestawu wyświetlacza [1].

b) Zdejmij wspornik we/wy z podstawy zestawu wyświetlacza [2].

Wymontowywanie i instalowanie komponentów

Page 68

Instalowanie wspornika we/wy

1. Aby zainstalować wspornik wejścia/wyjścia (we/wy): a) Dopasuj otwory we wsporniku we/wy do złączy na płycie systemowej [1].

b) Wkręć trzy śruby (M3x5) mocujące wspornik we/wy do podstawy zestawu wyświetlacza [2].

Wymontowywanie i instalowanie komponentów

Page 69

2. Aby zainstalować kabel zasilacza, wykonaj następujące czynności: a) Umieść kable zasilacza w zaciskach w obudowie [1].

b) Wsuń gniazdo zasilacza do obudowy [2]. c) Wkręć śrubę (M3x5) mocującą gniazdo zasilacza do wspornika we/wy [3].

Wymontowywanie i instalowanie komponentów

Page 70

3. Zainstaluj następujące komponenty: a) pokrywa dolna

b) Osłona płyty systemowej c) Pokrywa tylna d) Podstawka

4. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Płyta systemowa

Wymontowywanie płyty systemowej

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Dysk twardy d) Pamięć e) Osłona płyty systemowej f) Intel Optane g) SSD h) Karta sieci WLAN i) Wentylator systemowy j) Radiator k) Procesor

Wymontowywanie i instalowanie komponentów

Page 71

l) pokrywa dolna m) wspornik we/wy.

3. Odłącz następujące kable od płyty systemowej:

• Kabel zasilacza [1]

• Kabel kamery [2]

• Kabel płytki dotykowej [3]

• Kable SIO_power, SIO_signal, UAJ, INT_speaker, DMIC [4]

• Kabel LVDC [5]

• Kabel płytki przycisku zasilania [6]

• Kabel wentylatora zasilacza [7]

• Kabel podświetlenia [8]

4. Wykręć osiem śrub (M3x5) mocujących płytę systemową do podstawy zestawu wyświetlacza [1].

5. Wyjmij płytę systemową z podstawy zestawu wyświetlacza [2].

Wymontowywanie i instalowanie komponentów

Page 72

Instalowanie płyty systemowej

1. Dopasuj otwory na śruby w płycie systemowej do otworów w podstawie zestawu wyświetlacza [1].

2. Wkręć osiem śrub (M3x5) mocujących płytę systemową do podstawy zestawu wyświetlacza [2].

Wymontowywanie i instalowanie komponentów

Page 73

3. Podłącz kable następujących urządzeń do płyty systemowej:

• Kabel zasilacza [1]

• Kabel kamery [2]

• Kabel płytki dotykowej [3]

• Kable SIO_power, SIO_signal, UAJ, INT_speaker, DMIC [4]

• Kabel LVDC [5]

• Kabel płytki przycisku zasilania [6]

• Kabel wentylatora zasilacza [7]

• Kabel podświetlenia [8]

Wymontowywanie i instalowanie komponentów

Page 74

4. Zainstaluj następujące komponenty: a) wspornik we/wy

b) pokrywa dolna c) Procesor d) Radiator e) Wentylator systemowy f) Karta sieci WLAN g) SSD h) Intel Optane i) Osłona płyty systemowej j) Pamięć k) Dysk twardy l) Pokrywa tylna m) Podstawka

5. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Głośniki

Wymontowywanie głośników

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna

Wymontowywanie i instalowanie komponentów

Page 75

c) Osłona płyty systemowej d) pokrywa dolna e) wspornik we/wy

3. Aby odłączyć głośniki: a) Odłącz kabel głośników od płyty systemowej [1].

b) Umieść kabel głośników w prowadnicy w podstawie zestawu wyświetlacza [2].

c) Wykręć cztery śruby (M3x4+7,1) mocujące głośniki do podstawy zestawu wyświetlacza [1]. d) Wyjmij głośniki wraz z kablem z podstawy zestawu wyświetlacza [2].

Wymontowywanie i instalowanie komponentów

Page 76

Instalowanie głośników

1. Aby zainstalować głośniki: a) Umieść głośniki na podstawie zestawu wyświetlacza i dopasuj otwory na śruby w głośnikach do otworów w podstawie zestawu

wyświetlacza [1].

b) Wkręć osiem śrub (M3x4+7,1) mocujących głośniki do podstawy zestawu wyświetlacza [2].

Wymontowywanie i instalowanie komponentów

Page 77

c) Umieść kabel głośników w prowadnicach w podstawie zestawu wyświetlacza [1]. d) Podłącz kabel głośników do złącza na płycie systemowej [2].

2. Zainstaluj następujące komponenty:

Wymontowywanie i instalowanie komponentów

Page 78

a) wspornik we/wy b) pokrywa dolna c) Osłona płyty systemowej d) Pokrywa tylna e) Podstawka

3. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Płyta przycisku zasilania

Wymontowywanie zespołu przycisku zasilania

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Osłona płyty systemowej d) pokrywa dolna e) zasilacz f) Wentylator zasilacza

3. Aby wymontować płytę przyciska zasilania, wykonaj następujące czynności: a) Otwórz zatrzask i odłącz kabel płyty przycisku zasilania od płyty systemowej [1].

b) Wysuń kabel płyty przycisku zasilania spod kabli antenowych [2]. c) Odklej kabel płyty przycisku zasilania od podstawy zestawu wyświetlacza [3]. d) Wysuń kabel płyty przycisku zasilania spod kabli antenowych [4].

Wymontowywanie i instalowanie komponentów

Page 79

e) Wykręć śrubę (M3x5) mocującą płytę przycisku zasilania do ramy środkowej [1]. f) Wyjmij płytę przycisku zasilania razem z kablem z ramy środkowej [2].

Instalowanie zespołu przycisku zasilania

1. Aby zainstalować głośniki: a) Umieść płytę przycisku zasilania na ramie środkowej, dopasowując ją do wypustki [1].

b) Wkręć jedną śrubę (M3x5) mocującą płytę przycisku zasilania do ramy środkowej [2].

Wymontowywanie i instalowanie komponentów

Page 80

c) Wsuń kabel płyty przycisku zasilania pod kabel antenowy [1]. d) Wsuń kabel płyty przycisku zasilania pod kabel antenowy, a następnie przyklej kabel płyty przycisku zasilania do podstawy zestawu

wyświetlacza [2].

e) Aby zamocować kabel, wsuń kabel płyty przycisku zasilania do złącza na płycie systemowej i zamknij zatrzask [3].

Wymontowywanie i instalowanie komponentów

Page 81

2. Zainstaluj następujące komponenty: a) Wentylator zasilacza

b) zasilacz c) pokrywa dolna d) Osłona płyty systemowej e) Pokrywa tylna f) Podstawka

3. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Mikrofony

Wymontowywanie mikrofonów

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Osłona płyty systemowej d) pokrywa dolna e) wspornik we/wy f) Głośniki

3. Aby wymontować mikrofon i kabel, wykonaj następujące czynności: a) Odłącz kabel modułu mikrofonu od płyty systemowej [1].

b) Wyjmij kabel modułu mikrofonu z prowadnic w podstawie zestawu wyświetlacza [2].

Wymontowywanie i instalowanie komponentów

Page 82

c) Wykręć dwie śruby (M2x2,5) mocujące moduły mikrofonu do ramy środkowej [1, 3]. d) Wyjmij moduły mikrofonów z gniazd na ramie środkowej [2, 4].

Wymontowywanie i instalowanie komponentów

Page 83

Instalowanie mikrofonów

1. Aby zainstalować mikrofon i kabel, wykonaj następujące czynności: a) Umieść moduły mikrofonów w gniazdach na ramie środkowej [1, 3].

UWAGA: Pamiętaj, aby dopasować numery na modułach mikrofonów do numerów na ramie środkowej.

b) Wkręć dwie śruby (M2X2,5) mocujące moduły mikrofonów do ramy środkowej [4, 2].

Wymontowywanie i instalowanie komponentów

Page 84

c) Wyjmij kabel modułu mikrofonu z prowadnic w podstawie zestawu wyświetlacza [1]. d) Podłącz kabel modułów mikrofonów do złącza na płycie systemowej [2].

Wymontowywanie i instalowanie komponentów

Page 85

2. Zainstaluj następujące komponenty: a) Głośniki

b) wspornik we/wy c) pokrywa dolna d) Osłona płyty systemowej e) Pokrywa tylna f) Podstawka

3. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Płyta we/wy

Wymontowywanie płyty we/wy

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Osłona płyty systemowej d) pokrywa dolna e) wspornik we/wy f) Głośniki

3. Aby wymontować płytę wejścia/wyjścia (płytę we/wy): a) Odłącz kabel płyty we/wy, kabel zasilania płyty we/wy oraz kabel złącza zestawu słuchawkowego od płyty systemowej [1].

UWAGA: Pociągając za uchwyt, odłącz kabel płyty we/wy od płyty systemowej

b) Wyjmij kabel złącza zestawu słuchawkowego, kabel płyty we/wy oraz kabel zasilania płyty we/wy z prowadnic w podstawie

zestawu wyświetlacza [2].

c) Wykręć dwie śruby (M3x5) mocujące osłonę płyty we/wy do podstawy zestawu wyświetlacza [3].

Wymontowywanie i instalowanie komponentów

Page 86

d) Zdejmij osłonę płyty we/wy z podstawy zestawu wyświetlacza [4].

4. Wykonaj następujące czynności, aby wymontować panel wejścia/wyjścia: a) Wyjmij kabel złącza zestawu słuchawkowego z prowadnicy na płycie we/wy [1].

b) Wykręć dwie śruby (M3x5) mocujące płytę we/wy do podstawy zestawu wyświetlacza [2]. c) Wyjmij płytę we/wy wraz z kablami z podstawy zestawu wyświetlacza [3].

Wymontowywanie i instalowanie komponentów

Page 87

Instalowanie płyty we/wy

1. Aby zainstalować płytę we/wy: a) Umieść płytę wejścia/wyjścia (we/wy) na podstawie zestawu wyświetlacza [1].

b) Wkręć dwie śruby (M3x5) mocujące płytę we/wy do podstawy zestawu wyświetlacza [2]. c) Umieść kabel złącza zestawu słuchawkowego w prowadnicy na płycie we/wy [3].

Wymontowywanie i instalowanie komponentów

Page 88

2. Aby zainstalować osłonę płyty we/wy: a) Dopasuj otwory na śruby w osłonie płyty we/wy do otworów w podstawie zestawu wyświetlacza [1].

b) Wkręć dwie śruby (M3x5) mocujące osłonę płyty we/wy do podstawy zestawu wyświetlacza [2]. c) Umieść kabel złącza zestawu słuchawkowego, kabel płyty we/wy oraz kabel zasilania płyty we/wy w prowadnicach w podstawie

zestawu wyświetlacza [3].

d) Podłącz kabel płyty we/wy, kabel zasilania płyty we/wy oraz kabel złącza zestawu słuchawkowego do płyty systemowej [4].

Wymontowywanie i instalowanie komponentów

Page 89

3. Zainstaluj następujące komponenty: a) Głośniki

b) wspornik we/wy c) pokrywa dolna d) Osłona płyty systemowej e) Pokrywa tylna f) Podstawka

4. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Gniazdo słuchawek

Wymontowywanie gniazda zestawu słuchawkowego

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Osłona płyty systemowej d) pokrywa dolna e) wspornik we/wy f) Głośniki g) Karta we/wy

3. Wykręć śrubę (M3x5) mocującą gniazdo zestawu słuchawkowego do podstawy zestawu wyświetlacza [1].

4. Wyjmij gniazdo zestawu słuchawkowego wraz z kablem z podstawy zestawu wyświetlacza [2].

Wymontowywanie i instalowanie komponentów

Page 90

Instalowanie gniazda zestawu słuchawkowego

1. Włóż gniazdo zestawu słuchawkowego na jego miejsce w ramie środkowej i dopasuj otwór na śrubę w gnieździe zestawu słuchawkowego do otworu w podstawie zestawu wyświetlacza [1].

2. Wkręć śrubę (M3x5) mocującą gniazdo zestawu słuchawkowego do podstawy zestawu wyświetlacza [2].

Wymontowywanie i instalowanie komponentów

Page 91

3. Zainstaluj następujące komponenty: a) Karta we/wy

b) Głośniki c) wspornik we/wy d) pokrywa dolna e) Osłona płyty systemowej f) Pokrywa tylna g) Podstawka

4. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Anteny

Wymontowywanie anten

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Osłona płyty systemowej d) pokrywa dolna e) wspornik we/wy f) Głośniki g) Karta sieci WLAN h) Karta we/wy

Wymontowywanie i instalowanie komponentów

Page 92

i) zasilacz j) Wentylator zasilacza

3. Aby wymontować antenę: a) Wyjmij kable antenowe z prowadnic w podstawie zestawu wyświetlacza [1, 2].

b) Ostrożnie zdejmij taśmę mocującą kable antenowe (2) do ramy środkowej [1, 4]. c) Wykręć dwie śruby (M2x2,5) mocujące moduły anteny (2) do ramy środkowej [2, 5]. d) Wyjmij moduły antenowe (2) z zaczepów, a następnie z ramy środkowej [3, 6].

Wymontowywanie i instalowanie komponentów

Page 93

Instalowanie anten

1. Aby zainstalować moduły anten: a) Dopasuj moduły anten (2) do ich gniazd na ramie środkowej [1, 4].

b) Wkręć dwie śruby (M2x2,5) mocujące moduły anteny (2) do ramy środkowej [2, 5]. c) Przyklej taśmę mocującą kable antenowe (2) do ramy środkowej [3, 6].

Wymontowywanie i instalowanie komponentów

Page 94

d) Umieść kable antenowe w prowadnicach w podstawie zestawu wyświetlacza [1, 2].

Wymontowywanie i instalowanie komponentów

Page 95

2. Zainstaluj następujące komponenty: a) Wentylator zasilacza

b) zasilacz c) Karta we/wy d) Karta sieci WLAN e) Głośniki f) wspornik we/wy g) pokrywa dolna h) Osłona płyty systemowej i) Pokrywa tylna j) Podstawka

3. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Panel wyświetlacza

Wymontowywanie panelu wyświetlacza

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Osłona płyty systemowej d) pokrywa dolna e) wspornik we/wy f) Wentylator systemowy g) Dysk twardy h) Karta sieci WLAN

Wymontowywanie i instalowanie komponentów

Page 96

i) Płyta systemowa j) zasilacz k) Wentylator zasilacza l) Kamera

3. Wyjmij kabel podświetlenia wyświetlacza z prowadnic w podstawie zestawu wyświetlacza [1].

4. Wykręć 8 śrub (M3x5) mocujących panel wyświetlacza do ramy środkowej i podstawy zestawu wyświetlacza [2].

UWAGA: Śruby mocujące ramę środkową i podstawę zestawu wyświetlacza do panelu wyświetlacza mają kolor

srebrny i napis „LCD” wygrawerowany wokół otworów.

5. Ustaw system pionowo, trzymając za panel wyświetlacza i podstawę zestawu wyświetlacza. Ostrożnie zwolnij panel wyświetlacza z ramy środkowej i podstawy zestawu wyświetlacza [1].

6. Przełóż kabel podświetlenia wyświetlacza przez otwór w podstawie zestawu wyświetlacza [2].

7. Wyjmij panel wyświetlacza z ramy środkowej i podstawy zestawu wyświetlacza [3].

Wymontowywanie i instalowanie komponentów

Page 97

Instalowanie panelu wyświetlacza

1. Umieść podstawę zestawu wyświetlacza w pozycji pionowej i wsuń panel wyświetlacza do szczeliny między ramą środkową a podstawą zestawu wyświetlacza [1].

2. Umieść kabel ekranu dotykowego w prowadnicy w podstawie zestawu wyświetlacza.

3. Przełóż kabel podświetlenia wyświetlacza przez otwory w podstawie zestawu wyświetlacza [2].

4. Wciśnij panel wyświetlacza w kierunku podstawy zestawu wyświetlacza, aby zamknąć odstęp między panelem wyświetlacza a ramą środkową [3].

UWAGA

pełni przeprowadzone przez otwory w podstawie zestawu wyświetlacza przed zamknięciem szczeliny między panelem wyświetlacza a ramą środkową.

: Upewnij się, że kabel wyświetlacza, kabel ekranu dotykowego i kabel podświetlenia wyświetlacza zostały w

Wymontowywanie i instalowanie komponentów 97

Page 98

5. Umieść podstawę zestawu wyświetlacza na czystej i płaskiej powierzchni panelem wyświetlacza skierowanym w dół.

6. Wkręć 8 śrub (M3x5) mocujących panel wyświetlacza do ramy środkowej i podstawy zestawu wyświetlacza 1 .

7. Umieść kabel podświetlenia wyświetlacza w prowadnicach w podstawie zestawu wyświetlacza2.

UWAGA

srebrny i napis „LCD” wygrawerowany wokół otworów.

: Śruby mocujące ramę środkową i podstawę zestawu wyświetlacza do panelu wyświetlacza mają kolor

98 Wymontowywanie i instalowanie komponentów

Page 99

8. Zainstaluj następujące komponenty: a) Kamera

b) Wentylator zasilacza c) zasilacz d) Płyta systemowa e) Karta sieci WLAN f) Dysk twardy g) Wentylator systemowy h) wspornik we/wy i) pokrywa dolna j) Osłona płyty systemowej k) Pokrywa tylna l) Podstawka

9. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Kabel wyświetlacza

Wymontowywanie kabla wyświetlacza

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj z systemu następujące elementy: a) Podstawka

b) Pokrywa tylna c) Dysk twardy

Wymontowywanie i instalowanie komponentów

Page 100

d) Osłona płyty systemowej e) Karta sieci WLAN f) Wentylator systemowy g) Kamera h) pokrywa dolna i) zasilacz j) Wentylator zasilacza k) wspornik we/wy l) Płyta systemowa m) Głośniki n) Płyta przycisku zasilania o) Mikrofony p) Karta we/wy q) Gniazdo słuchawek r) Anteny s) Panel wyświetlacza

3. Aby wymontować kabel zestawu wyświetlacza, wykonaj następujące czynności: a) Aby zwolnić kabel, naciśnij zaczepy po obu stronach [1].

b) Odłącz kabel i zdejmij go z podstawy zestawu wyświetlacza [2].

Instalowanie kabla wyświetlacza

1. Aby zainstalować kabel wyświetlacza: a) Naciśnij i przytrzymaj zaczepy po obu stronach [1].

100

Wymontowywanie i instalowanie komponentów

Dell OptiPlex 5270 User Manual [po]

Specifications and Main Features

Frequently Asked Questions

User Manual

Serwisowanie komputera

Instrukcje dotyczące bezpieczeństwa

Wyłączanie komputera — Windows 10

Przed przystąpieniem do serwisowania komputera

Po zakończeniu serwisowania komputera

Technologia i podzespoły

DDR4

Funkcje USB

Interfejs HDMI

Główne elementy systemu

Zalecane narzędzia

Wymontowywanie i instalowanie komponentów 15

Lista rozmiarów śrub

Elementy płyty systemowej

Nóżki gumowe

Wymontowywanie gumowych nóżek

Instalowanie gumowych nóżek

Osłona kabla (opcjonalna)

Wymontowywanie pokrywy kabli

Instalowanie pokrywy kabli

Podstawka

Wymontowywanie podstawki

Instalowanie podstawki

Pokrywa tylna

Wymontowywanie pokrywy tylnej

Instalowanie pokrywy tylnej

Dysk twardy

Wymontowywanie zestawu dysku twardego

Instalowanie zestawu dysku twardego

Moduł pamięci

Wymontowywanie modułu pamięci

Instalowanie modułu pamięci

Osłona płyty systemowej

Wymontowywanie osłony płyty systemowej

Instalowanie osłony płyty systemowej

Intel Optane

Wymontowywanie karty Intel Optane

Instalowanie karty Intel Optane

Dysk SSD

Wymontowywanie karty SSD

Instalowanie karty SSD

Karta SSD 2230

Wymontowywanie karty SSD 2230

Instalowanie karty SSD 2230

Karta sieci WLAN

Wymontowywanie karty sieci WLAN

Instalowanie karty sieci WLAN

Wentylator systemowy

Wymontowywanie wentylatora systemowego

Instalowanie wentylatora systemowego

Radiator

Wymontowywanie radiatora — UMA

Instalowanie radiatora — UMA

Wysuwana kamera

Wymontowywanie wysuwanej kamery

Instalowanie wysuwanej kamery

Bateria pastylkowa

Wymontowywanie baterii pastylkowej

Instalowanie baterii pastylkowej

Procesor

Wymontowywanie procesora

Instalowanie procesora

pokrywa dolna

Wymontowywanie pokrywy dolnej

Instalowanie pokrywy dolnej

Zasilacz

Wymontowywanie zasilacza

Instalowanie zasilacza

Wentylator zasilacza

Wymontowywanie wentylatora zasilacza

Instalowanie wentylatora zasilacza

Wspornik we/wy

Wymontowywanie wspornika we/wy

Instalowanie wspornika we/wy

Płyta systemowa

Wymontowywanie płyty systemowej
