Dell Latitude E6430/E6530/E6430 ATG
Informace o instalaci a funkcích
O varováních
VAROVÁNÍ: VAROVÁNÍ upozorňuje na možné poškození majetku a riziko úrazu
nebo smrti.
Latitude E6430 Pohled zepředu a zezadu
Obrázek 1. Pohled z přední strany
1. mikrofon
2. uvolňovací západka displeje
3. kamera
4. indikátor stavu kamery
Regulační model: : P25G, P19F, P25G
Regulační typ: : P25G001, P19F001,
P25G002
2011 - 9
5. západka displeje
6. displej
7. tlačítko napájení
8. konektor eSATA/USB 2.0
9. konektor USB 3.0
10. napájený konektor USB 3.0
11. tlačítka ovládání hlasitosti
12. spínač bezdrátové sítě
13. optická jednotka
14. slot pro kartu ExpressCard
15. čtečka otisků prstů
16. čtečka paměťových karet Secure
Digital (SD)
17. bezkontaktní čtečka čipových karet
18. tlačítka dotykové podložky (2)
19. dotyková podložka
20. tlačítka joysticku (3)
21. joystick
22. klávesnice
23. stavová kontrolka zařízení (pevný disk,
baterie a bezdrátová síť)
Obrázek 2. Pohled ze zadní strany
1. konektor HDMI
2. slot bezpečnostního kabelu
3. konektor modemu
4. stavová kontrolka zařízení (napájení,
pevný disk a baterie)
5. konektor napájení
6. síťový konektor
2
7. konektor USB 2.0
8. konektor VGA
9. konektor zvuku
10. větrací otvory
11. slot pro kartu Smart
VAROVÁNÍ: Nezakrývejte větrací otvory. Dbejte na to, aby se do nich nedostaly
žádné předměty a aby se v nich neukládal prach. Spuštěný počítač Dell
nenechávejte v prostředí s nedostatečným větráním, například v uzavřeném
kufříku. Při nedostatečném proudění vzduchu hrozí poškození počítače nebo požár.
Počítač zapne při velkém zvýšení teploty ventilátor. Zvuk ventilátoru je normální
a neukazuje na problém na straně ventilátoru ani počítače.
Latitude E6530 Pohled zepředu a zezadu
Obrázek 3. Pohled z přední strany
1. západka displeje
2. mikrofon
3. uvolňovací západka displeje
4. kamera
5. indikátor stavu kamery
6. displej
7. tlačítko napájení
8. konektor HDMI
9. konektor eSATA/USB 2.0
10. napájený konektor USB 3.0
11. optická jednotka
12. spínač bezdrátové sítě
13. slot pro kartu ExpressCard
14. čtečka otisků prstů
3
15. čtečka paměťových karet Secure
Digital (SD)
16. bezkontaktní čtečka čipových karet
17. dotyková podložka
18. tlačítka dotykové podložky (2)
19. tlačítka joysticku (3)
Obrázek 4. Pohled ze zadní strany
20. joystick
21. klávesnice
22. tlačítka ovládání hlasitosti
23. stavová kontrolka zařízení (pevný disk,
baterie a bezdrátová síť)
1. síťový konektor
2. slot bezpečnostního kabelu
3. konektor modemu
4. stavová kontrolka zařízení (napájení,
pevný disk a baterie)
7. konektor VGA
8. konektor USB 3.0
9. konektor zvuku
10. větrací otvory
11. slot pro kartu Smart
5. konektor napájení
6. konektor USB 2.0
VAROVÁNÍ: Nezakrývejte větrací otvory. Dbejte na to, aby se do nich nedostaly
žádné předměty a aby se v nich neukládal prach. Spuštěný počítač Dell
nenechávejte v prostředí s nedostatečným větráním, například v uzavřeném
kufříku. Při nedostatečném proudění vzduchu hrozí poškození počítače nebo požár.
Počítač zapne při velkém zvýšení teploty ventilátor. Zvuk ventilátoru je normální
a neukazuje na problém na straně ventilátoru ani počítače.
4
Latitude E6430 ATG Pohled zepředu a zezadu
Obrázek 5. Pohled z přední strany
1. mikrofon
2. zajišťovací západka displeje
3. kamera
4. indikátor stavu kamery
5. západka displeje
6. displej
7. tlačítko napájení
8. konektor eSATA/USB 2.0
9. konektor USB 3.0
10. napájený konektor USB 3.0
11. tlačítka ovládání hlasitosti
12. spínač bezdrátové sítě
13. optická jednotka
14. slot pro kartu ExpressCard
15. čtečka otisků prstů
16. čtečka paměťových karet Secure
Digital (SD)
17. bezkontaktní čtečka čipových karet
18. tlačítka dotykové podložky (2)
19. dotyková podložka
20. tlačítka joysticku (3)
21. joystick
22. klávesnice
23. stavová kontrolka zařízení (pevný disk,
baterie a bezdrátová síť)
5

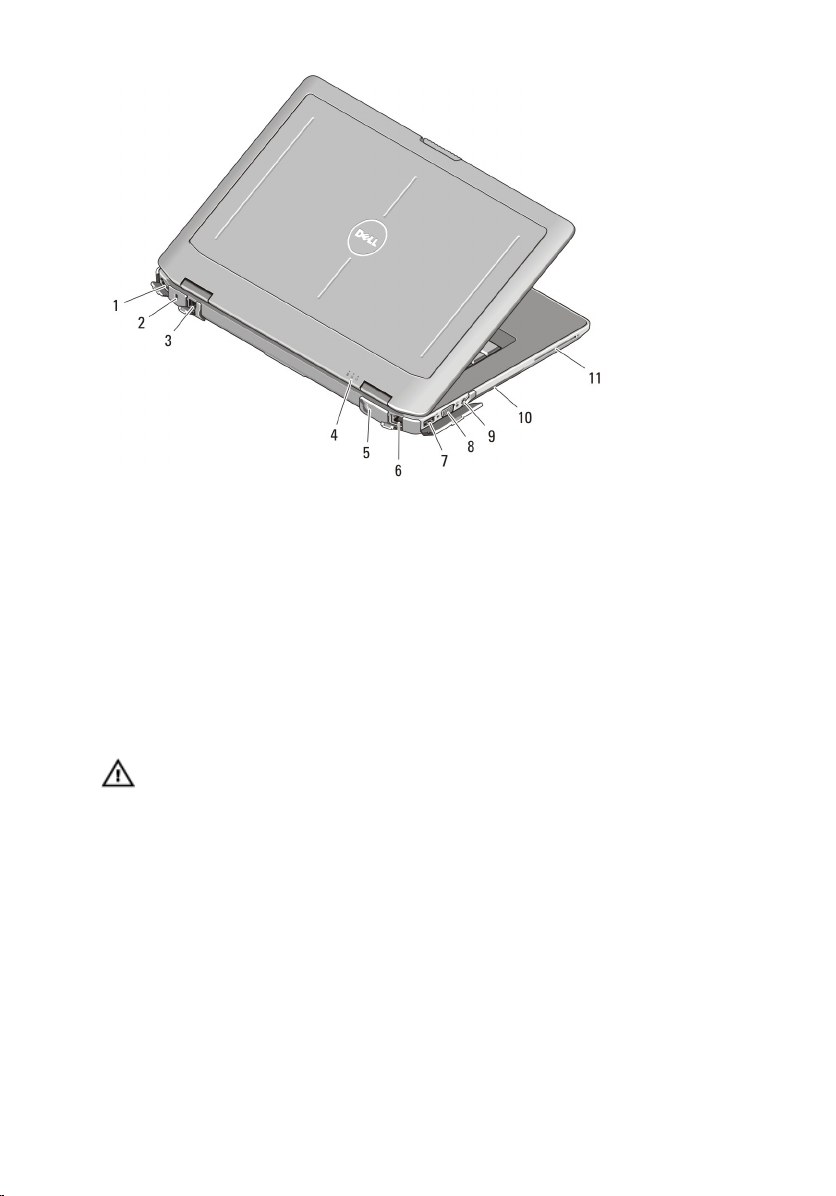

Obrázek 6. Pohled ze zadní strany
1. konektor HDMI
2. slot bezpečnostního kabelu
3. konektor modemu / průchozí připojení
sítě WWAN (volitelně)
4. stavová kontrolka zařízení (napájení,
pevný disk a baterie)
5. konektor napájení
6. síťový konektor
VAROVÁNÍ: Nezakrývejte větrací otvory. Dbejte na to, aby se do nich nedostaly
žádné předměty a aby se v nich neukládal prach. Spuštěný počítač Dell
nenechávejte v prostředí s nedostatečným větráním, například v uzavřeném
kufříku. Při nedostatečném proudění vzduchu hrozí poškození počítače nebo požár.
Počítač zapne při velkém zvýšení teploty ventilátor. Zvuk ventilátoru je normální
a neukazuje na problém na straně ventilátoru ani počítače.
7. konektor USB 2.0
8. konektor VGA
9. konektor zvuku
10. větrací otvory
11. slot pro kartu Smart
Montáž sestavy rukojeti (Latitude E6430 ATG)
1. Chcete-li uvolnit krycí ucpávky a odstranit je z jejich otvorů, vložte sponku do
uvolňovacích otvorů.
6
2. Vložte sestavu rukojeti do drážek. Šrouby dotáhněte a zajistěte sestavu rukojeti v
počítači.
Rychlé nastavení
VAROVÁNÍ: Než začnete provádět jakékoli operace popsané v této části, přečtěte
si bezpečnostní pokyny dodané s počítačem. Další informace o vzorových
postupech naleznete na adrese www.dell.com/regulatory_compliance .
VAROVÁNÍ: Napájecí adaptér lze připojit k elektrickým zásuvkám kdekoli na světě.
Napájecí konektory a prodlužovací kabely se však mohou v jednotlivých zemích
lišit. Použitím neodpovídajícího kabelu nebo jeho nesprávným připojením do
zásuvky můžete poškodit zařízení nebo způsobit požár.
VÝSTRAHA: Při odpojování napájecího adaptéru od počítače uchopte konektor,
nikoli kabel, a zatáhněte pevně, ale opatrně, aby nedošlo k poškození kabelu. Při
balení kabelu napájecího adaptéru se ujistěte, že udržujete takový úhel konektoru
na adaptéru, abyste nepoškodili kabel.
7
POZNÁMKA: Některá zařízení nemusí být součástí dodávky, pokud jste si neobjednali.
1. Napájecí adaptér připojte ke konektoru napájení počítače a zapojte jej do elektrické
zásuvky.
Obrázek 7. Napájecí adaptér
2. Připojte síťový kabel (volitelný).
Obrázek 8. Síťový konektor
3. Připojte zařízení USB, například myš nebo klávesnici (volitelné).
Obrázek 9. Konektor USB
4. Otevřete displej počítače a stisknutím tlačítka napájení počítač zapněte.
Obrázek 10. Tlačítko napájení
8
5. Připojte externí anténu (zakoupená zákazníkem) ke kabelu RF (dodáno společností Dell)
na desce RF. (Platí pouze pro model E6430 ATG)

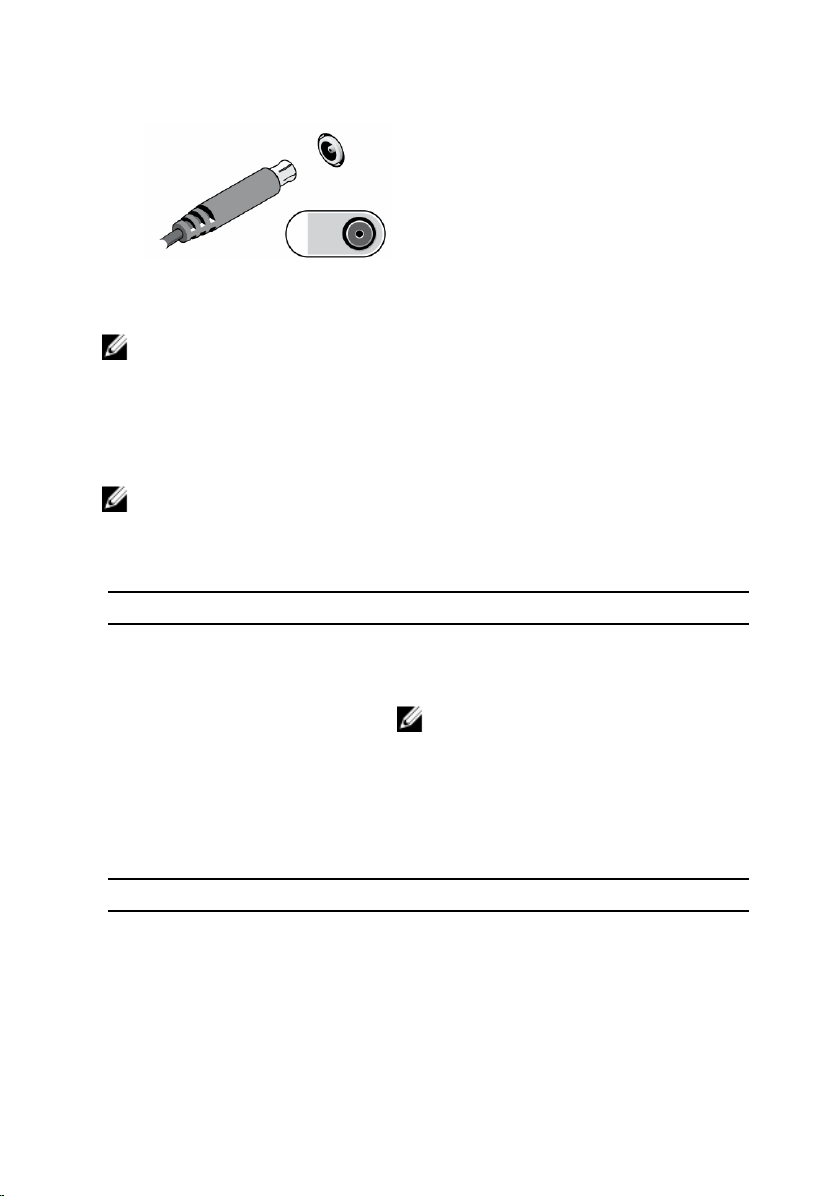

Obrázek 11. Konektor na příjem RF
POZNÁMKA: Před instalací karet nebo připojením počítače k dokovacímu zařízení nebo
jinému externímu zařízení, například k tiskárně, doporučujeme počítač alespoň jednou
zapnout a vypnout.
Technické údaje
POZNÁMKA: Nabízené možnosti se mohou lišit podle oblasti. Následující technické
údaje představují pouze zákonem vyžadované minimum dodávané s počítačem. Další
informace o konfiguraci počítače získáte kliknutím na tlačítko Start → Nápověda
a podpora. Poté výběrem příslušné možnosti zobrazíte informace o počítači.
Napájení
Napájecí adaptér
Latitude E6430, Latitude E6530 a
Latitude E6430 ATG
Vstupní napětí 100 až 240 V stř.
Knoflíková baterie 3V lithiová knoflíková baterie CR2032
Fyzické rozměry
Latitude E6430
Výška 26,90 mm až 32,40 mm (1,06 palce až
Šířka 352,00 mm (13,86 palce)
65 W nebo 90 W
POZNÁMKA: 65 W napájecí adaptér je
k dispozici pouze u počítačů s integrovanou
grafickou kartou.
1,27 palce)
9
Fyzické rozměry
Hloubka 241,00 mm (9,49 palce)
Hmotnost (samostatná jednotka se
6článkovou baterií)
Latitude E6530
Výška 28,30 až 34,20 mm (1,11 až 1,35 palce)
Šířka 384,00 mm (15,12 palců)
Hloubka 258,00 mm (10,16 palců)
Hmotnost (samostatná jednotka se
6článkovou baterií)
Latitude E6430 ATG
Výška 33,80 mm až 37,80 mm (1,33 palce až
Šířka 359,20 mm (14,14 palců) s krytem portu
Hloubka 247,40 mm (9,74 palců) s krytem portu
Hmotnost (jednotka UMA se
6článkovou baterií)
Pracovní prostředí
Provozní teplota: 0 až 35 °C (32 až 95 °F)
2,62 kg (5,78 lb)
2,75 kg (6,06 liber)
1,49 palce)
2,88 kg (6,34 liber)
Vyhledání dalších informací a zdrojů informací
Přečtěte si bezpečnostní a regulační dokumenty dodané s počítačem a také webové stránky
o souladu s předpisy na adrese www.dell.com/regulatory_compliance, kde najdete další
informace o těchto tématech:
• doporučená bezpečnostní opatření,
• zákonná potvrzení,
• ergonomie,
Pokud chcete získat další informace o následujících tématech, přejděte na stránky
www.dell.com:
• Záruka
10
• Podmínky (jen USA)
• Licenční smlouva s koncovým uživatelem
Další informace o vašem produktu naleznete na stránkách support.dell.com/manuals.
